Таймер включения электроприборов своими руками. Простой электронный таймер. Как работает схема

Представляем очень практичное устройство отсчёта времени для дома и кухни. Проект был разработан по причине того, что хоть всяких таймеров много в разных устройствах (часы, смартфоны и т. д.), но все они не удобны в эксплуатации в условиях кухни или мастерской. Управление должно быть максимально упрощено — никаких лишних кнопок, которые не сразу и вспомнить какая за что отвечает.

Схема принципиальная таймера с энкодером


Схема на кухонный таймер с микроконтроллером ATtiny 2313

Когда-то давно были в продаже механические таймеры — они реально были просты в использовании. Вот и решено объединить эту простоту с современной базой. Так возник этот таймер с регулятором — энкодером. В нём как и в механическом прототипе, можно увеличивать и уменьшать время отсчета. Основа — микроконтроллер ATtiny 2313. Вот к нему .


Рисунок печатки таймера

Как работает устройство

Увеличение/уменьшение времени происходит скачкообразно сразу на несколько секунд.

Кроме того, время можно приостановить.

Последние 5 минут сигнализируются короткими двойными пиками каждую минуту. А последние 15 секунд пикает каждую секунду.

Возможность выключения текущего сигнала пищалки осуществляется нажатием на энкодер или поворотом его ручки в любую сторону.


Вид сбоку

С целью максимального упрощения для пользователя управления, таймер обратного отсчета не имеет никаких других лишних функций.


Вид сбоку на детали

И вместо распознавания временных шагов на 15, 30, 60 секунд, лучше было бы определить скорость поворота ручки энкодера и на этой основе изменять время. Медленное вращение — подсчитывает отдельные секунды, быстрое — шаги в несколько минут.


Готовый самодельный LED таймер

Корпус… До него дело так и не дошло 🙁 Таймер уже долгое время так и используется в полуоткрытом виде: снизу 3 пальчиковые батарейки, спереди трёхцифровой индикатор LED, а сверху ручка регулятора выбора времени.

Видео работы таймера

Вот видео, демонстрирующее работу устройства при различных режимах, а также механический секундомер рядом для сравнения.

Для обеспечения точных промежутков времени при выполнении различных действий с помощью электрооборудования применяются реле времени.

Они повсюду применяются в быту: электронный будильник, изменение режимов работы стиральной машины, микроволновой печи, вытяжные вентиляторы в туалете и ванной комнате, автоматический полив растений и т. п.

Достоинства таймеров

Из всех разновидностей наиболее распространены электронные устройства. Их преимущества:

  • малые размеры;
  • исключительно малые энергозатраты;
  • отсутствие подвижных частей за исключением механизма электромагнитного реле;
  • широкий диапазон временных выдержек;
  • независимость срока службы от количества рабочих циклов.

Реле времени на транзисторах

Обладая элементарными навыками электрика, можно изготовить электронное реле времени своими руками. Его монтируют в пластиковом корпусе, где размещаются блок питания, реле, плата и элементы регулирования.

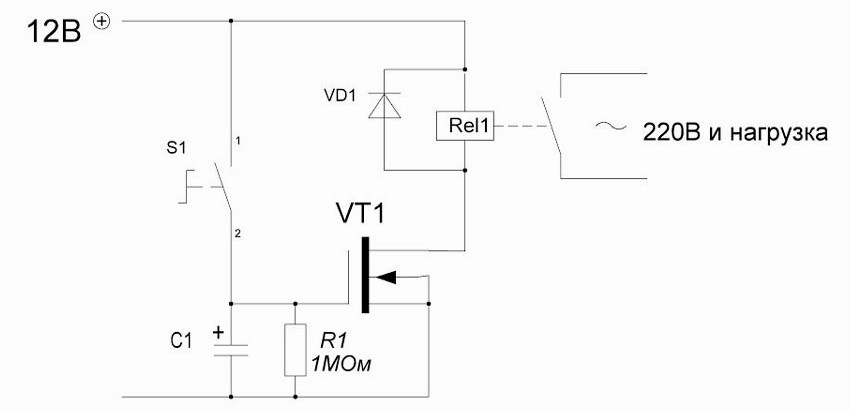

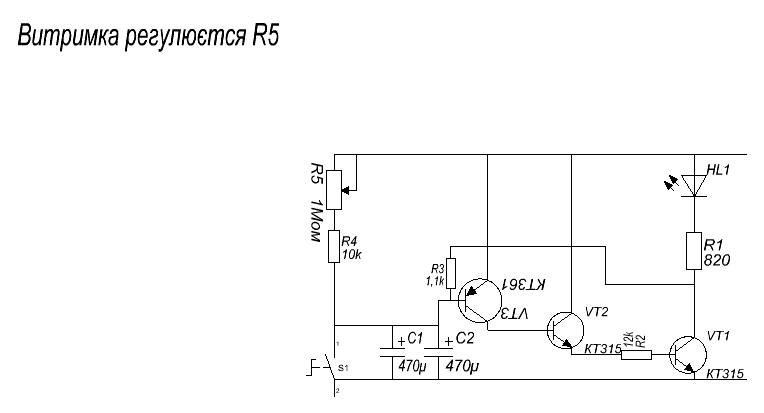

Простейший таймер

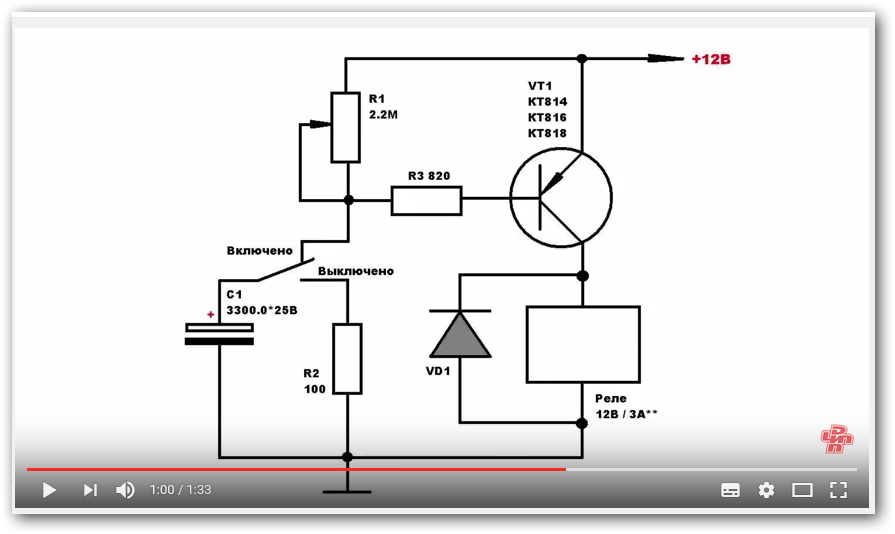

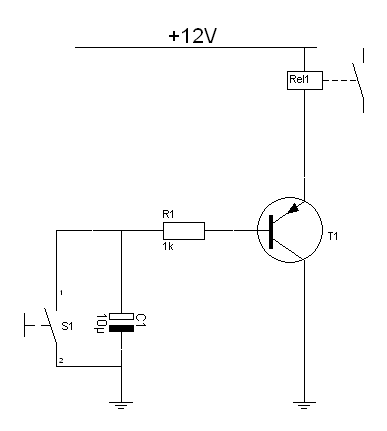

Реле времени (схема ниже) производит подключение нагрузки к питанию на время 1-60 сек. Транзисторный ключ управляет электронным реле К1, который подключает потребитель к сети контактом К1.1.

В исходном состоянии переключатель S1 замыкает конденсатор С1 на сопротивление R2, который поддерживает его разряженным. Электромагнитный переключатель К1 при этом не работает, поскольку транзистор заперт. При подключении конденсатора к питающей сети (верхнее положение контакта S1) начинается его зарядка. Через базу протекает ток, который открывает транзистор и включается К1, замыкая цепь нагрузки. Напряжение питания на реле времени – 12 вольт.

В процессе зарядки конденсатора базовый ток постепенно уменьшается. Соответственно падает величина коллекторного тока, пока К1 своим отключением не разомкнет цепь нагрузки контактом К1.1.

Чтобы снова подключить нагрузку к сети на заданный период работы, схему следует снова перезапустить. Для этого переключатель устанавливается в нижнее положение “выключено”, что приводит к разрядке конденсатора. Затем устройство снова включается с помощью S1 в течение заданного временного промежутка. Задержка регулируется с помощью установки резистора R1, а также может быть изменена, если конденсатор заменить на другой.

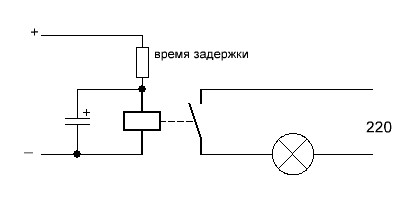

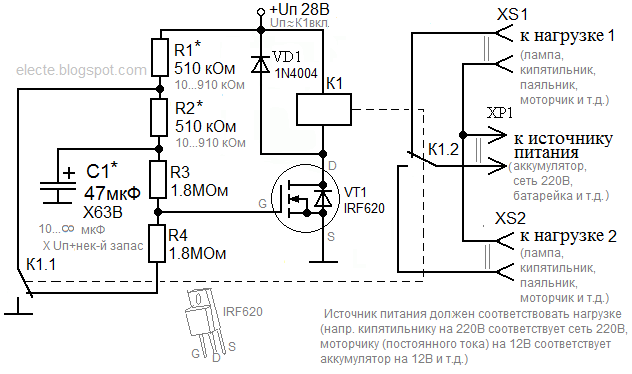

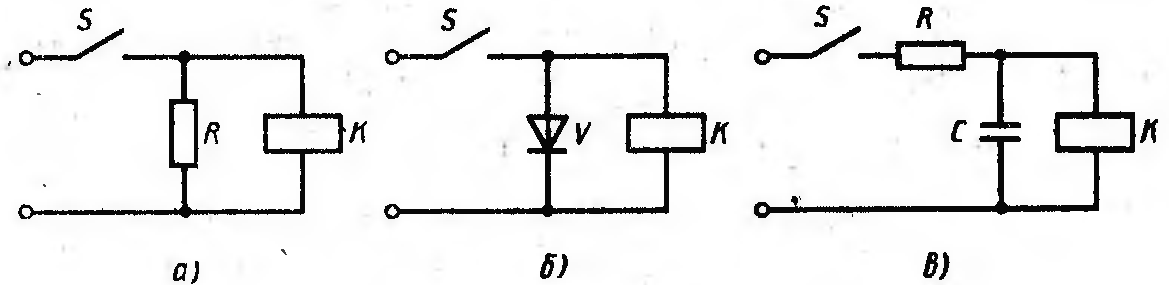

Принцип действия реле с применением конденсатора основан на его зарядке в течение времени, зависящего от произведения емкости на величину сопротивления электрической цепи.

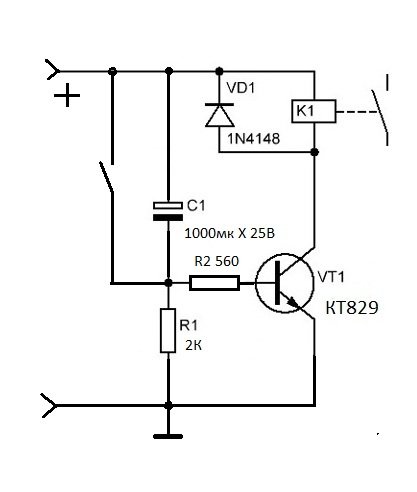

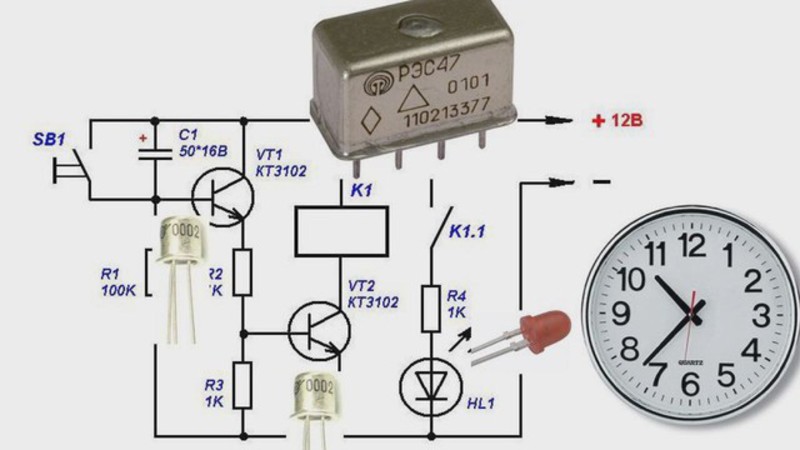

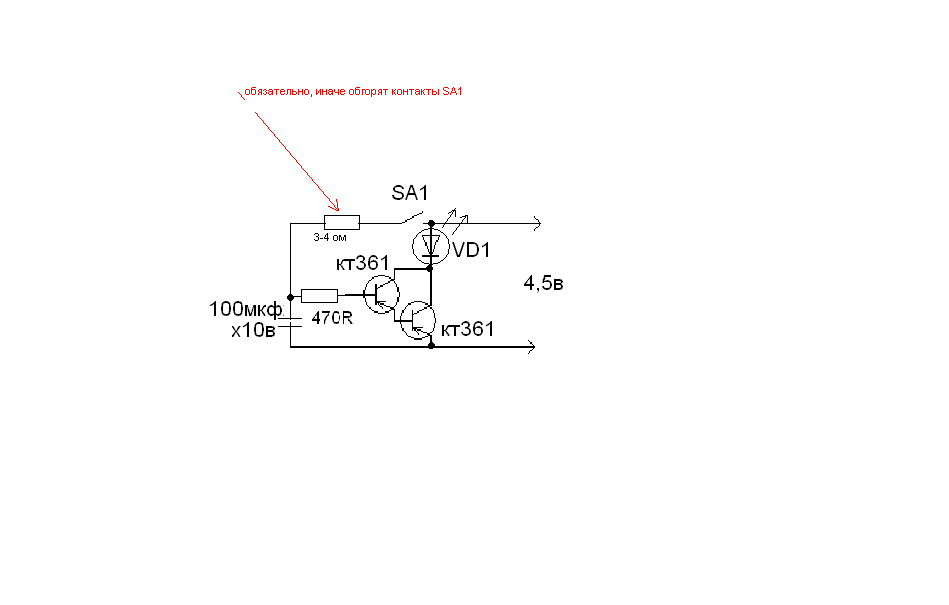

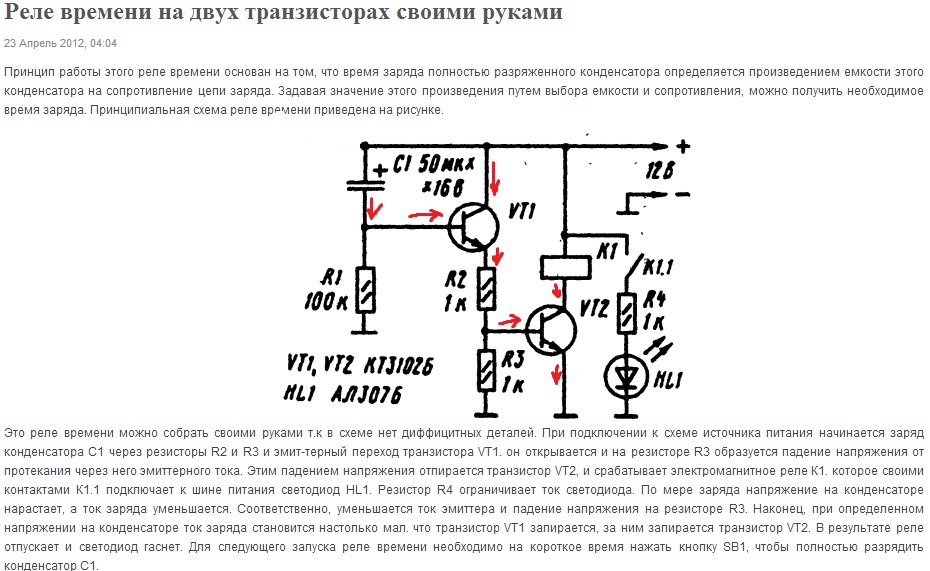

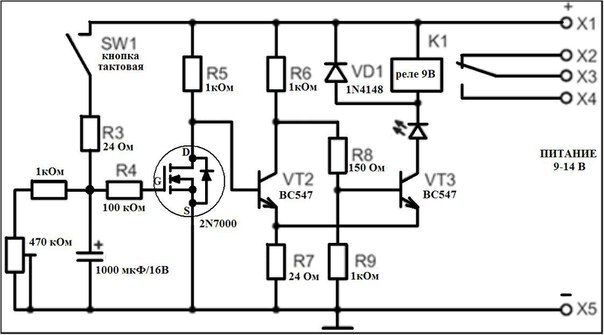

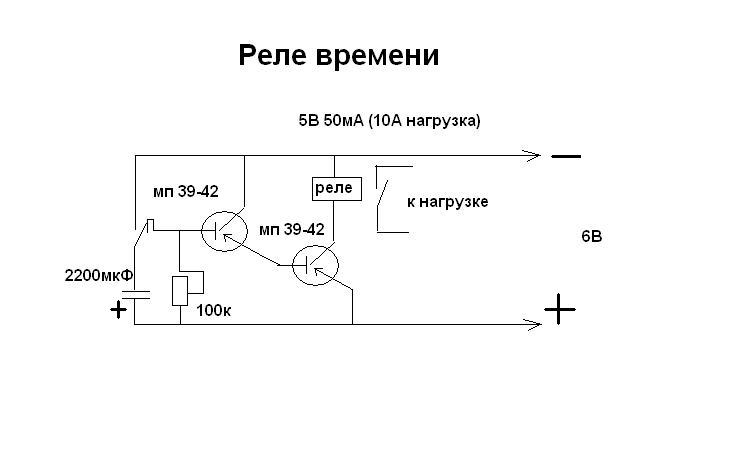

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка. При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

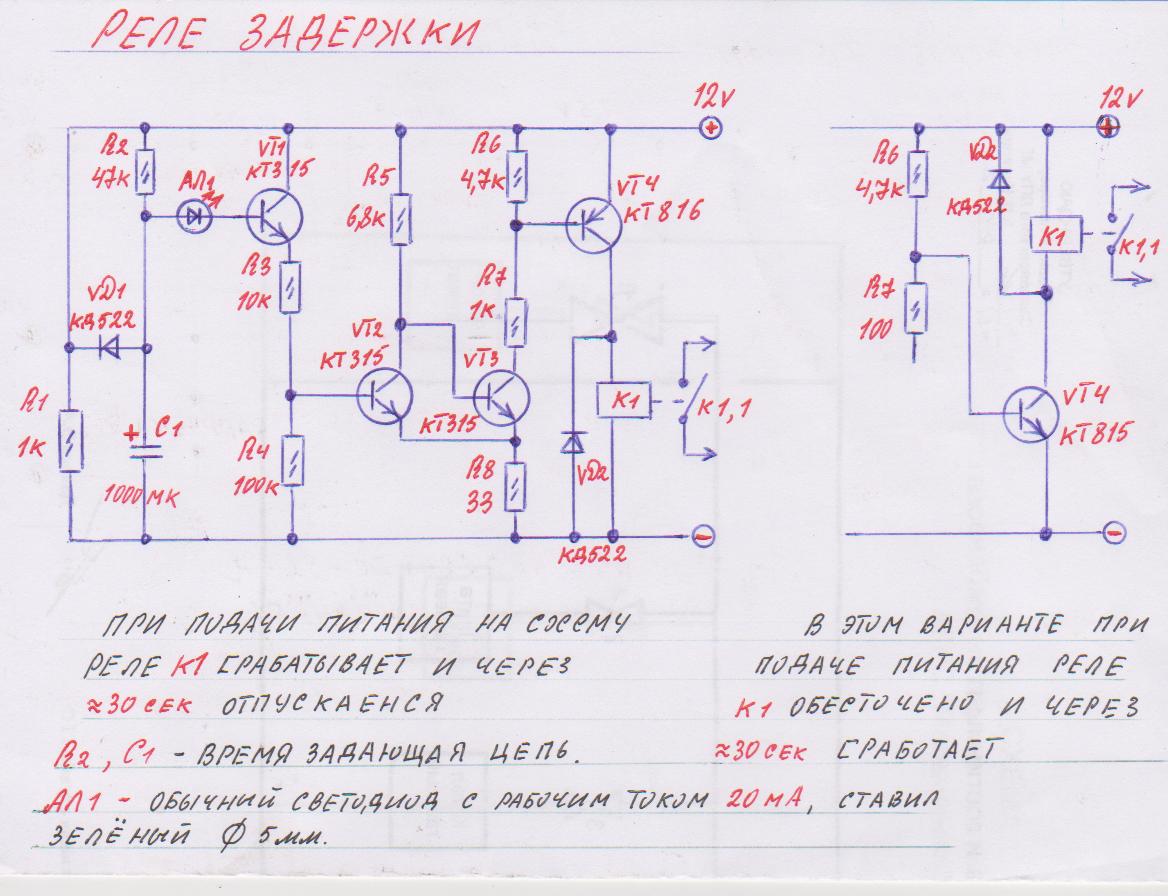

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

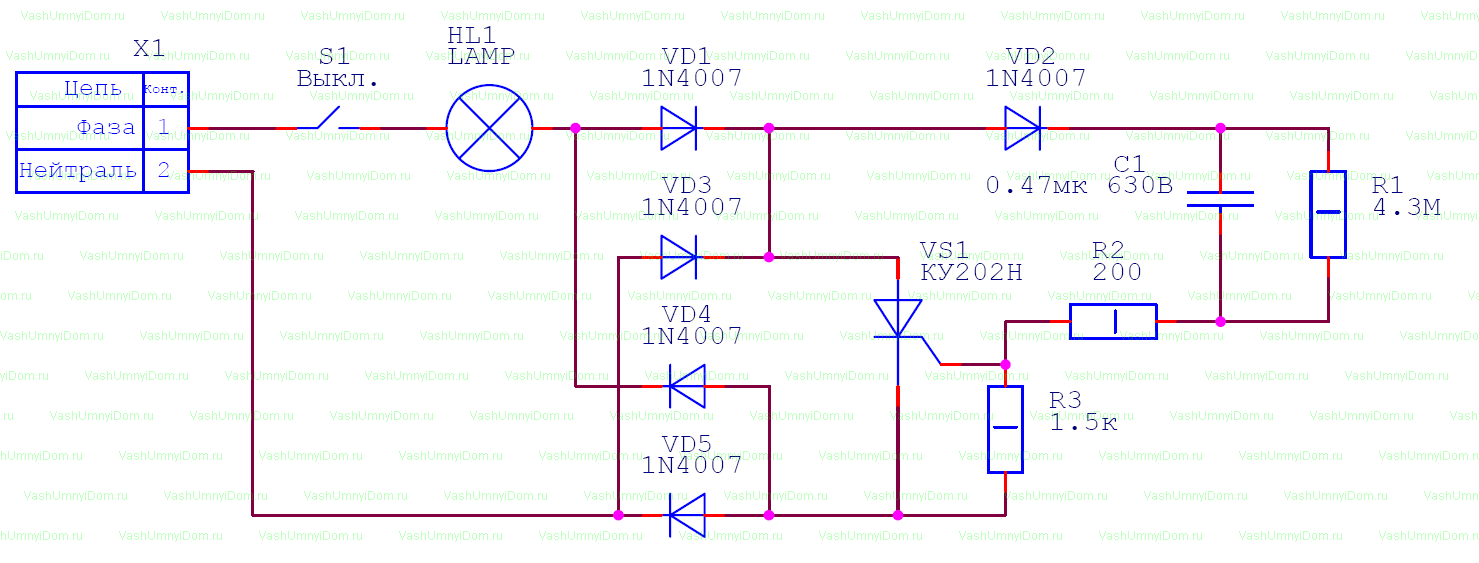

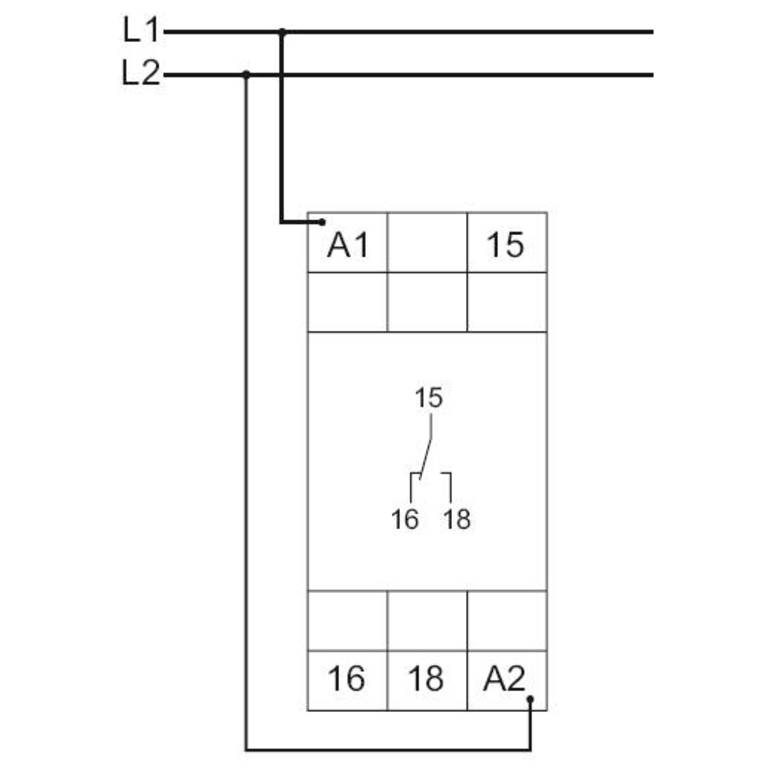

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

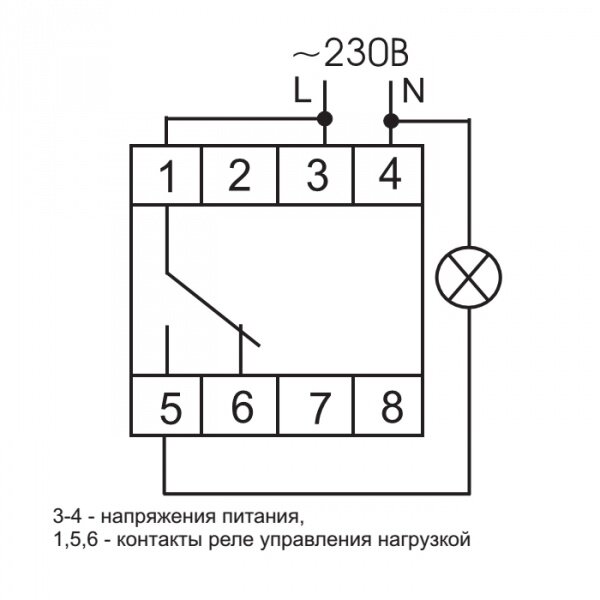

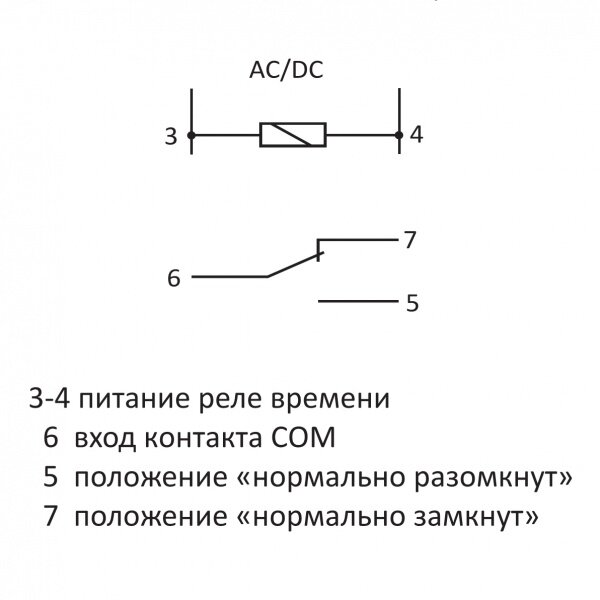

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

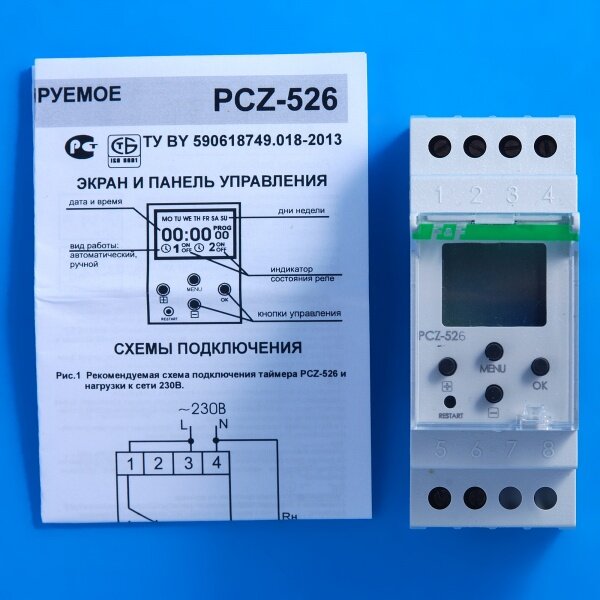

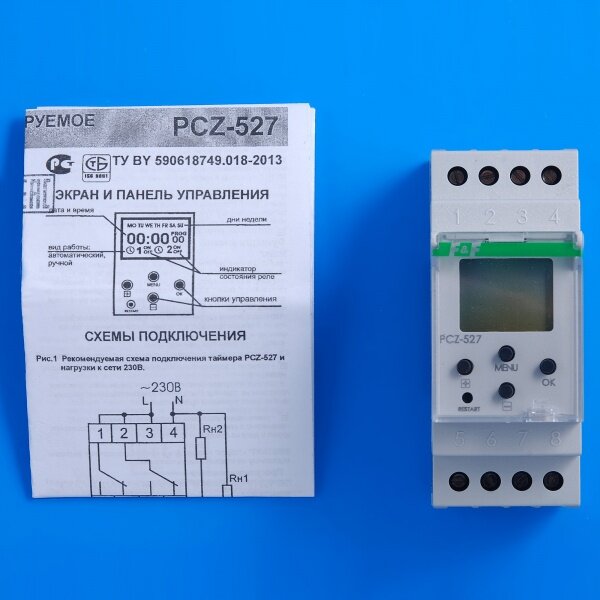

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

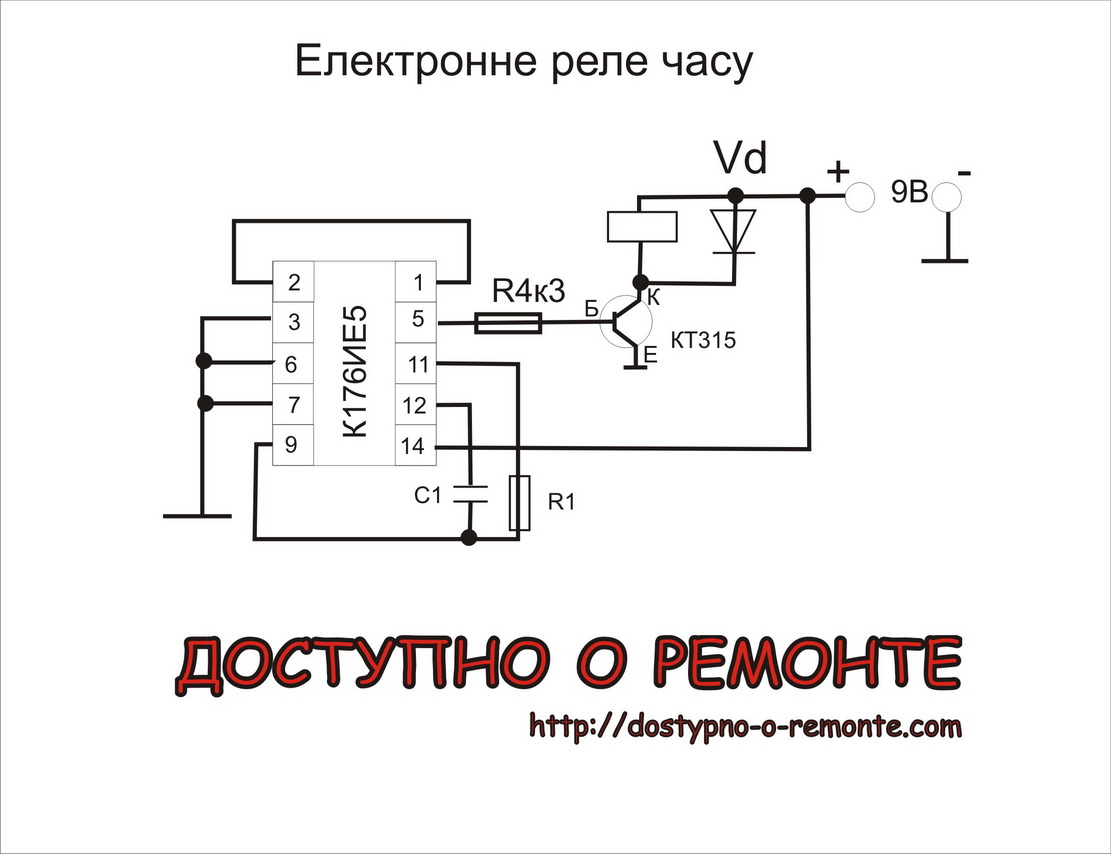

Реле времени на микросхемах

Транзисторные схемы таймеров имеют много недостатков: сложность определения времени задержки, необходимость разрядки конденсатора перед следующим пуском, малые интервалы срабатывания. Микросхема NE555, получившая название “интегральный таймер”, давно завоевала популярность. Ее применяют в промышленности, но можно увидеть множество схем, по которым делают реле времени своими руками.

Временная выдержка задается сопротивлениями R2, R4 и конденсатором С1. Контакт подключения нагрузки К1.1 замыкается при нажатии на кнопку SB1, а затем он самостоятельно размыкается после задержки, продолжительность которой определяется из формулы: t и = 1.1R2∙R4∙C1.

При повторном нажатии на кнопку процесс повторяется.

Во многих бытовых приборах применяются микросхемы с реле времени. Инструкция для пользования – это необходимый атрибут правильной эксплуатации. Она также составляется для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания на 12 В из трансформатора, диодного моста и конденсатора. Ток потребления составляет 50 мА, а реле коммутирует нагрузку до 10 А. Регулируемую задержку можно сделать от 3 до 150 с.

Заключение

В бытовых целях можно легко собрать реле времени своими руками. Электронные схемы хорошо работают на транзисторах и микросхемах. Можно установить бесконтактный таймер на тиристорах. Его можно включать без гальванической развязки от действующей сети.

Основной составляющей технического оснащения современного дома может стать сделанное реле времени своими руками . Суть такого контроллера состоит в размыкании и замыкании электрической цепи по заданным параметрам с целью контроля наличия напряжения, например, в осветительной сети.

Предназначение и конструктивные особенности

Самое совершенное такое устройство – это таймер , состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

  • Устройство механического исполнения.
  • Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
  • Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент. Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с

электронным элементом выключения .

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

  • компактные габариты;
  • минимальные энергетические затраты;
  • отсутствие подвижных механизмов за исключением контактов выключения и включения;
  • широко программируемое задание;
  • большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение – это реле времени 12 вольт . Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика , открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в

считывании импульсов , поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия . Транзистор КТ814А следует поменять на другой тип – КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

Интересной особенностью принципа работы данной схемы является наличие дополнительных возможностей, которые при возможности легко реализовать.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчикаНомер разряда счётчикаВремя выдержки
736 сек
5411 сек
4523 сек
6645 сек
1371. 5 мин
1283 мин
1496 мин 6 сек
151012 мин 11 сек
11124 мин 22 сек
21248 мин 46 сек
3131 час 37 мин 32 сек

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле – с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности.

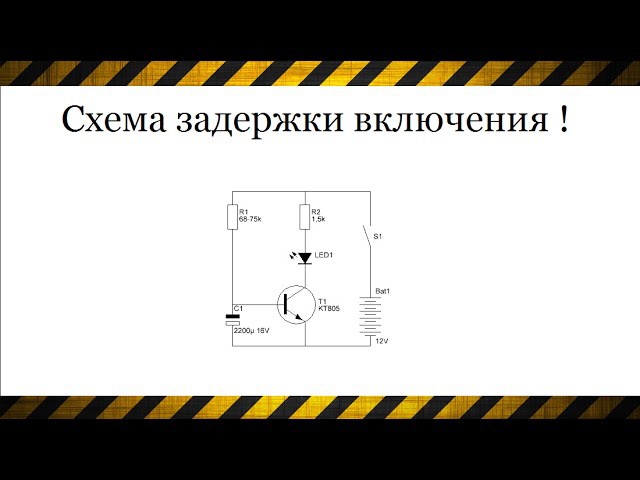

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме – VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Видео по теме

Этот таймер проект может быть использован для включения-выключения любого устройства через заданное время, схема может быть использована во многих случаях, например, включить/выключить радио, телевизор, вентилятор, насос, освещение, электронагреватель.

Проект был разработан на базе двух КМОП микросхем CD4001 и CD4020 . Два элемента CD4001 образуют генератор, транзистор BC547 нужен чтоб управлять реле, которое, в свою очередь, включает и выключает нагрузку. Схема довольно проста, имеет перемычки для установки требуемого промежутка времени, Preset – регулятор установки частоты генератора в 1 Гц. SW1 – кнопка , SW2 – вкл/выкл схемы. Контакты переключателя реле могут обрабатывать нагрузку с 220 В 5 A. Рисунок печатной платы .

Параметры и детали таймера

  • Питание: 12 В постоянного напряжения
  • Потребление тока: 60 мА
  • D3: индикатор питания
  • D2: индикатор работы таймера
  • CN2: вход питания
  • J1-J7: Установка времени длительности вкл/выкл
  • CN1: выход реле
  • SW1: Кнопка запуска
  • SW2: Кнопка питания On/Off
  • PR1: Установка точности

Список деталей

Выше в таблице показано, какое положение джампера соответствует каким временным интервалам цикла. Можно сделать переключатель и вывести его наружу, а можно сразу припаять нужное положение, в зависимости от сферы применения. Максимальный период – 2 ч. Это значит что подключенный, допустим, электрический нагреватель, будет 2 часа работать и 2 отдыхать. Если необходимо ещё более увеличить цикл – потребуется понизить частоту генератора до 0,5 Гц. Тогда период пропорционально удлинится и станет 4 часа.

В видеоуроке канала «Обзоры посылок и самоделки от jakson» будем собирать схему реле времени на основе микросхемы таймера на NE555. Очень простая – мало деталей, что не составит труда спаять все своими руками. При этом многим она будет полезна.

Радиодетали для реле времени

Понадобится сама микросхема, два простых резистора, конденсатор на 3 микрофарада, неполярный конденсатор на 0,01 мкф, транзистор КТ315, диод почти любой, одно реле. Напряжение питания устройства будет от 9 до 14 вольт. Купить радиодетали или готовое собранное реле времени можно в этом китайском магазине .

Схема очень простая.

Любой ее сможет осилить, при наличии необходимых деталей. Сборка на печатной макетной плате, что получится все компактно. В итоге часть платы придется отломать. Понадобится простая кнопка без фиксатора, она будет активировать реле. Также два переменных резистора, вместо одного, который требуется в схеме, поскольку у мастера нет необходимого номинала. 2 мегаома. Последовательно два резистора по 1 мегаому. Также реле, напряжение питания 12 вольт постоянного тока, пропустить через себя может 250 вольт, 10 ампер переменного.

После сборки в итоге таким образом выглядит реле времени на базе 555 таймера.

Все получилось компактно. Единственное, что визуально портит вид, диод, поскольку имеет такую форму, что его невозможно впаять иначе, поскольку у него ножки намного шире, чем отверстия в плате. Все равно получилось довольно неплохо.

Проверка устройства на 555 таймере

Проверим наше реле. Индикатором работы будет светодиодная лента. Так же подсоединим мультиметр. Проверим – нажимаем на кнопку, загорелась светодиодная лента. Напряжение, которое подается на реле – 12,5 вольт. Напряжение сейчас по нулям, но почему то горят светодиоды – скорей всего неисправность реле. Оно старое, выпаяно из ненужной платы.

При изменении положения подстроечных резисторов мы можем регулировать время работы реле. Измерим максимальное и минимальное время. Оно почти сразу же выключается. И максимальное время. Прошло около 2-3 минут – вы сами видите.

Но такие показатели только в представленном случае. У вас они могут быть другие, поскольку зависит от переменного резистора, который вы будете использовать и от емкости электроконденсатора. Чем больше емкость – тем дольше будет работать ваше реле времени.

Заключение

Интересное устройство мы сегодня собрали на NE 555. Все работает отлично. Схема не очень сложная, без проблем многие ее смогут осилить. В Китае продаются некоторые аналоги подобных схем, но интересней собрать самому, так будет дешевле. Применение подобному устройству в быту сможет найти любой. Например, уличный свет. Вы вышли из дома, включили уличное освещение и через какое-то время оно само выключается, как раз, когда вы уже уйдете.

Смотрите все на видео про сборку схемы на 555 таймере.

Реле времени на 555 таймере своими руками

31.08.2012 Электронная техника

В видеоуроке канала «самоделки и Обзоры посылок от jakson» будем собирать схему реле времени на базе микросхемы таймера на NE555.  Весьма несложная — мало подробностей, что будет очень просто спаять все собственными руками. Наряду с этим многим она будет нужна.

Радиодетали для реле времени

Пригодится сама микросхема , два несложных резистора ( один переменный, один полярный), конденсатор на 3 микрофарада, неполярный конденсатор на 0,01 мкф, транзистор КТ315, диод практически любой, одно реле. Напряжение питания устройства будет от 9 до 14 вольт. Приобрести радиодетали либо готовое собранное реле времени возможно в этом китайском магазине.

Плагин на Google Хром для экономии в нём: 7 процентов с приобретений возвращается вам.

Схема весьма несложная.

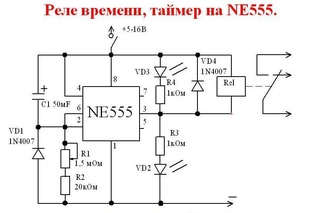

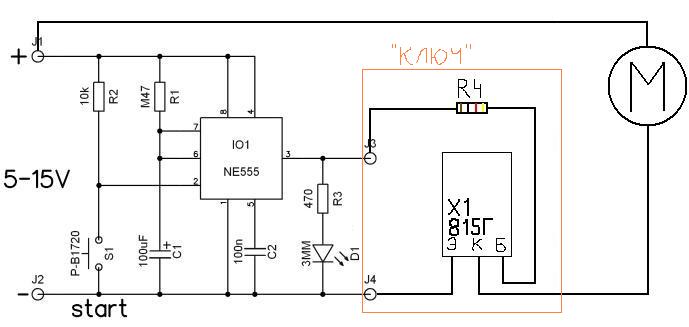

Схема реле времени на 555 таймере

Любой ее сможет осилить, при наличии нужных подробностей. Сборка на печатной макетной плате, что окажется все компактно. В итоге часть платы нужно будет отломать. Пригодится несложная кнопка без фиксатора, она будет активировать реле. Кроме этого два переменных резистора, вместо одного, что требуется в схеме, потому, что у мастера нет нужного номинала.

2 мегаома. Последовательно два резистора по 1 мегаому. Кроме этого реле, напряжение питания 12 вольт постоянного тока, пропустить через себя может 250 вольт, 10 ампер переменного.

По окончании сборки в итоге так выглядит реле времени на базе 555 таймера.

Все оказалось компактно. Единственное, что визуально портит вид, диод, потому, что имеет такую форму, что его нереально впаять в противном случае, потому, что у него ножки намного шире, чем отверстия в плате. Все равно оказалось достаточно хорошо.

Проверка устройства на 555 таймере

Удостоверимся в надежности отечественное реле. Индикатором работы будет светодиодная лента. Так же подсоединим мультиметр. Удостоверимся в надежности — нажимаем на кнопку, загорелась светодиодная лента. Напряжение, которое подается на реле — 12,5 вольт. Напряжение на данный момент по нулям, но из-за чего то горят светодиоды — наверняка неисправность реле.

Оно старое, выпаяно из ненужной платы.

При трансформации положения подстроечных резисторов мы можем регулировать время работы реле. Измерим большое и минимальное время. Оно практически сразу же выключается. И большое время.

Прошло около 2-3 мин. — вы сами видите.

Но такие показатели лишь в представленном случае. У вас они смогут быть другие, потому, что зависит от переменного резистора, что вы станете применять и от емкости электроконденсатора. Чем больше емкость — тем продолжительнее будет трудиться ваше реле времени.

Заключение

Увлекательное устройство мы сейчас собрали на NE 555. Все трудится превосходно. Схема не весьма сложная, без неприятностей многие ее смогут осилить. В Китае продаются кое-какие аналоги аналогичных схем, но увлекательнее собрать самому, так будет дешевле.

Использование подобному устройству в быту сможет отыскать любой. К примеру, уличный свет. Вы вышли из дома, включили уличное освещение и через какое-то время оно само выключается, именно, в то время, когда вы уже уйдете.

Смотрите все на видео про сборку схемы на 555 таймере.

Случайные записи:

Реле времени своими руками


Похожие статьи, которые вам понравятся:

Таймер включения на несколько часов схема электрическая. Как сделать реле времени своими руками: схема подключения

Основной составляющей технического оснащения современного дома может стать сделанное реле времени своими руками . Суть такого контроллера состоит в размыкании и замыкании электрической цепи по заданным параметрам с целью контроля наличия напряжения, например, в осветительной сети.

Предназначение и конструктивные особенности

Самое совершенное такое устройство – это таймер , состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

  • Устройство механического исполнения.
  • Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
  • Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент. Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения .

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

  • компактные габариты;
  • минимальные энергетические затраты;
  • отсутствие подвижных механизмов за исключением контактов выключения и включения;
  • широко программируемое задание;
  • большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение – это реле времени 12 вольт . Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика , открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов , поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия . Транзистор КТ814А следует поменять на другой тип – КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

Интересной особенностью принципа работы данной схемы является наличие дополнительных возможностей, которые при возможности легко реализовать.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчикаНомер разряда счётчикаВремя выдержки
736 сек
5411 сек
4523 сек
6645 сек
1371. 5 мин
1283 мин
1496 мин 6 сек
151012 мин 11 сек
11124 мин 22 сек
21248 мин 46 сек
3131 час 37 мин 32 сек

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле – с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности.

Простая схема для новичков

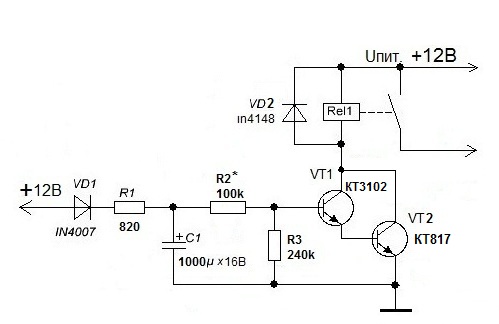

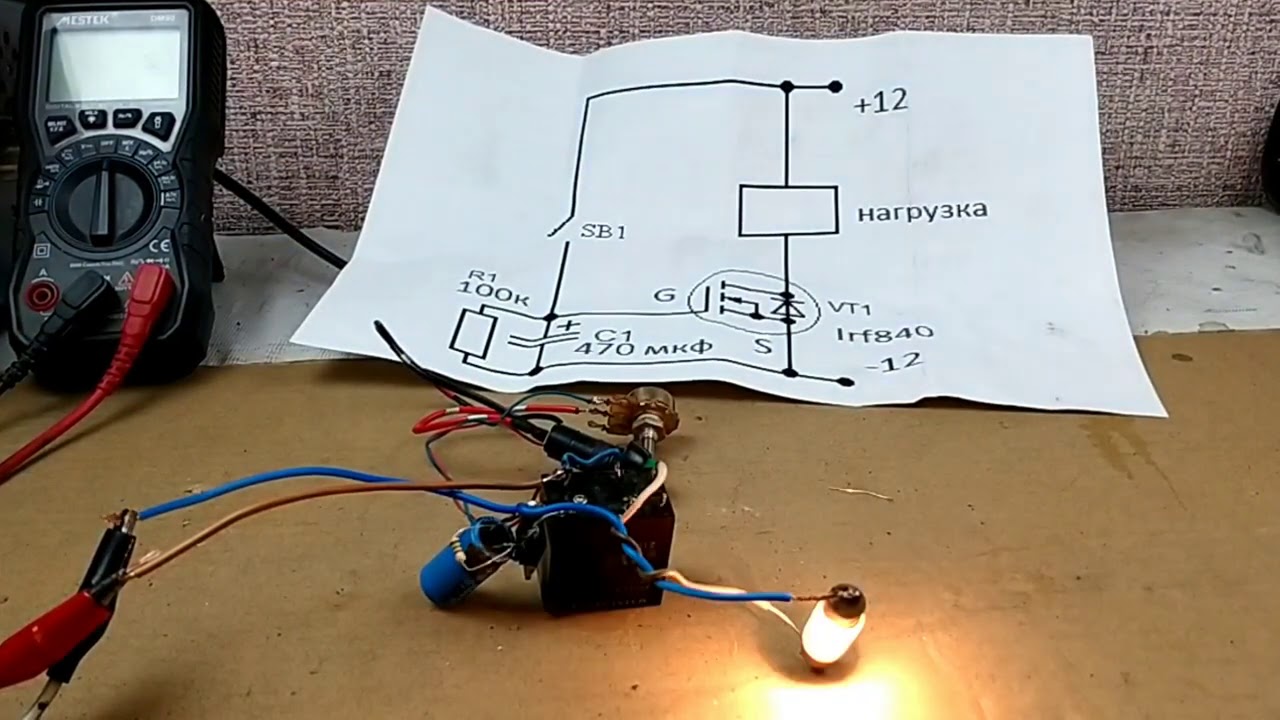

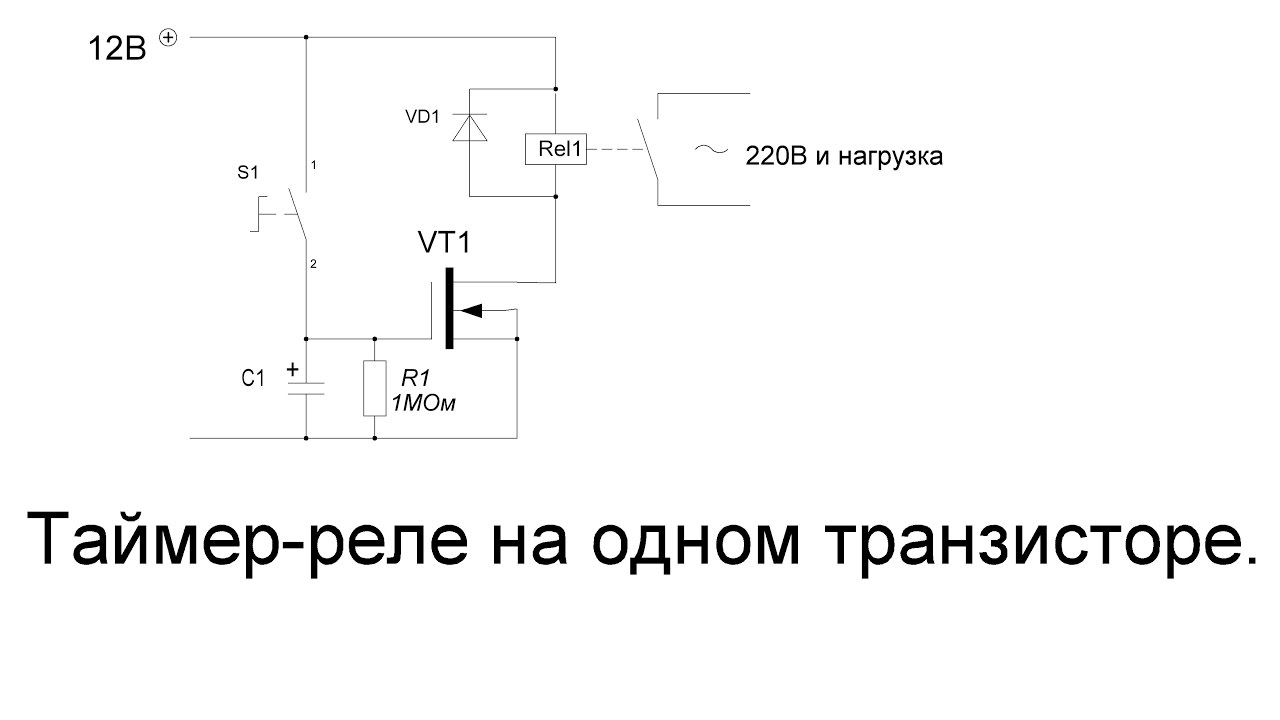

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме – VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Видео по теме

Давно искал какое то простое устройство, чтобы ограничить время работы различных приборов. Таймеров продается много, в том же Китае, с реле и всякими опциями. Даже купил один такой, но хотелось простоты. И попался мне на глаза вот этот – C005.
Размеры платки 12 на 12 миллиметров.
Информации по таймеру не так много, но кое что нашел и кратко здесь приведу.
Напряжение питания от 2 до 5 вольт. Ток на выходе до 30мА. Ток потребления в ждущем режиме зафиксировать не удалось. В работе примерно 120 мкА. Вариант схемы включения.

Время задается внешним резистором Rt. Работает просто, управляется TTL уровнями. Запускается спадом (переход 1-0) на входе запуска – Trigger. Процесс запуска сопровождается появлением низкого уровня на выходе – Out, а после отработки заданного времени возвращается к высокому состоянию. В процессе работы состояния входа запуска на время таймера не влияет, он не перезапускается и отрабатывает заданное время. Даже сохранение низкого уровня на входе запуска, после отработки заданного времени, вновь таймер не запускает. Зависимость времени от сопротивления представлена в таблице.
От напряжения питания время немного меняется. Максимальное время примерно 2 часа. Таблица довольно точно соответствует действительности, проверил с несколькими сопротивлениями. На плате есть еще два контакта обозначенные как P1 и P2. Если замкнуть P1, то время увеличится в 8 раз, если P2 в 64 раза и если оба то 512 раз. Это, как не сложно подсчитать, около 40 дней.
Несколько слов для чего хочу использовать. Первым делом хочу ограничить время работы уличного самодельного на даче. Для управления купил радиопульт. В блоке управления там есть реле и в принципе можно прожектор подключить к нему напрямую, но я же хотел ограничить время работы. Вдруг кто забудет выключить. Так же некоторая защита от случайного срабатывания.

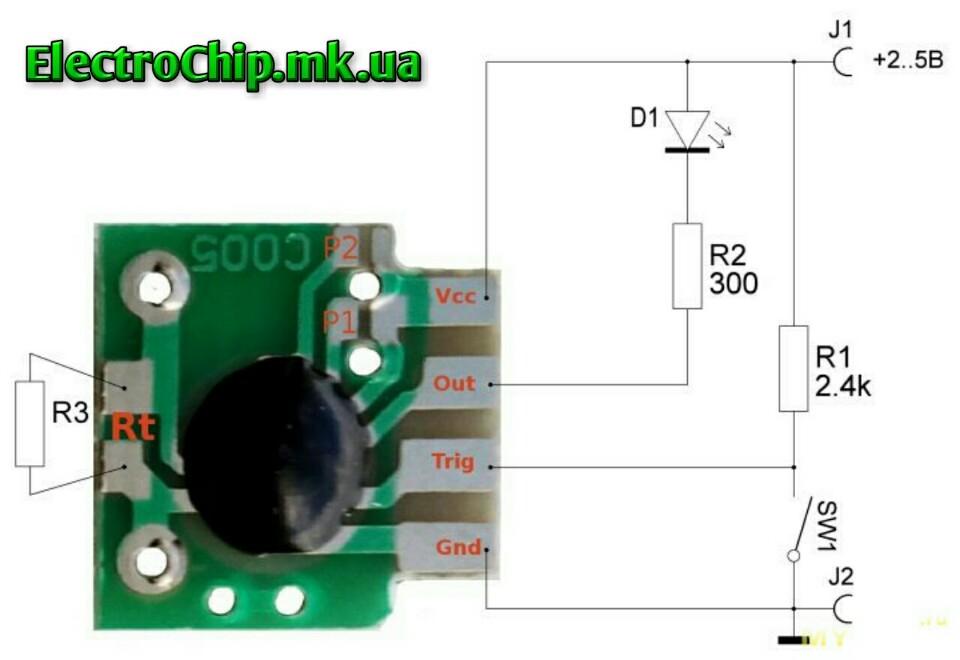

Схема примерно будет такая.

Дополнительная информация


В заключение хочу сказать, что за такие деньги таймер очень хорош. Минимум навесных деталей и широкий временной диапазон. Вариантов использования можно придумать разных, каждый решает сам.
Из минусов – контакты покрыты какой то гадостью и не паяются, пришлось чистить шкуркой. Планирую купить +109 Добавить в избранное Обзор понравился +111 +176

Предыстория такова: Летом как известно появляются мухи комары, которые спать мешают. Комары залетают в комнату не всегда, так что смысла включать репеллент ежедневно нет. Но когда ложишься спать и они начинают жужжать, приходится включать отпугиватель. Засыпаешь под него, а на утро дикая вонища и весь ресурс пластинки израсходован на одну ночь. Вот по этому мне стало по зарез необходимо устройство(хотя руки дошли до этого только зимой), которое отключает нагрузку через заданное время. Возможности купить микросхему-таймер у меня не было, а реле на транзисторах имели очень маленькую задержку. И в голову пришла идея сделать своими руками реле времени с использованием часов в качестве таймера.

И начнём создание реле с … ножек. Я сделал их пробойником из :

Ножки приклеиваем на фанеру — будущее основание прибора:

Ставим трансформатор:

И стандартный обвес (диодный мост и конденсатор) — в итоге получаем нестабилизированный блок питания:

Источник питания устройства мы получили, теперь осталось разобраться со схемой.

Эта схема для часов, у которых будильник при срабатывании сигналит непродолжительное время :

При кратковременном нажатии кнопки «Пуск» реле 2 замыкает и удерживает цепь питания. Загорается светодиод, сигнализирующий о работе и реле 3 включает нагрузку. При срабатывании будильника реле 1 размыкает цепь питания и контакты реле 2 возвращаются в исходное положение. Нагрузка отключается. Вместо реле 2 и 3 можно использовать одно двухполярное реле.

Для часов, у которых будильник при срабатывании отключается только вручную (т.е. сигналит постоянно) , схема гораздо проще:

Когда сигнал будильника подаётся на диод и эмиттер транзистора, контакты реле будут разомкнуты — нагрузка отключена. Не будет сигнала — включена.

Реле 3 в первой схеме и реле 1 во второй должны выдерживать сетевое напряжение и рассчитаны на ток, потребляемый нагрузкой. Реле, не подходящие по параметрам выйдут из строя.

Я добыл релюхи из сломаного бесперебойника, 250в 5а — всё с большим запасом.

Приклеиваем релюшки:

Пол дела сделано, теперь нужно разобраться с часами.

Для питания часов нужно 3 вольта, но как их получить?

Вариант 1 — Стабилизатор на 3 вольта.

Вариант 2 — Оставить питание от батареек.

Батарейки явно не бро, могут подсесть в нужный момент, по этому предпочтительнее стабилизатор. Если нет стабилизатора, то тогда используем батарейки.

У меня был стабилизатор на 5 вольт и я подключил его через 4 диода. В итоге при срабатывании будильника идёт просадка напряжения, а это не хорошо.

Хоть на стабилизатор идёт мизерная нагрузка, я на всякий случай закрепил его на радиаторе. И заодно его стало удобней закрепить в корпусе часов:

Навесом спаял схемку, инициирующую запуск релюшки:

И разместил всё это в корпусе часов:

Часы будут крепится к корпусу, прикрывающему релюхи:

Последний штрих — приделываем розетку:

Прибор готов. Область применения такого реле ограничена вашей фантазией. Например можно сделать автоматический полив растений или дозатор корма для домашних животных. Ну я и расфантазировался…

Если кто плохо понял принцип действия, посмотрите это видео. Оно и натолкнуло меня на создание реле.

Демонстрация работы:

Реле времени установлено во многих моделях оборудования и бытовой техники. Это устройство позволяет автоматически включать или выключать аппаратуру и не тратить время для контроля над теми или иными действиями. Народные умельцы часто конструируют различные приборы для собственных потребностей. Для многих конструкций требуется изготовить реле времени своими руками, поскольку фирменные устройства не всегда подходят в той или иной конкретной ситуации. Однако прежде чем приступать к изготовлению самодельного таймера, начинающим мастерам рекомендуется ознакомиться с основными видами таких реле и принципами их работы.

Как работает электронный таймер

В отличие от самых первых таймеров с часовым механизмом, современные реле времени действуют гораздо быстрее и эффективнее. Многие из них сделаны на основе микроконтроллеров (МК), способных выполнять миллионы операций в секунду.

Для включения и отключения такая скорость не нужна, поэтому микроконтроллеры были соединены с таймерами, способными подсчитывать импульсы, возникающие внутри МК. Таким образом, центральный процессор выполняет свою основную программу, а таймер обеспечивает своевременные действия в определенные промежутки времени. Понимание принципа действия этих устройств понадобится даже при изготовление простого емкостное реле времени своими руками.

Принцип работы реле времени:

  • После команды запуска таймер начинает считать с нуля.
  • Под действием каждого импульса, содержимое счетчика увеличивается на единицу и постепенно приобретает максимальное значение.
  • Далее происходит обнуление содержимого счетчика, поскольку он становится «переполненным». В этот момент как раз и заканчивается выдержка времени.

Такая простейшая конструкция позволяет получить максимальную выдержку в пределах 255 микросекунд. Однако в большинстве устройств требуются секунды, минуты и даже часы, в связи с чем и возникает вопрос, как создать требуемые временные промежутки.

Выход из этого положения довольно простой. Когда таймер переполняется, это событие приводит к прерыванию действия основной программы. Далее происходит переход процессора к соответствующей подпрограмме, складывающей из небольших выдержек любой промежуток времени, который требуется в настоящий момент. Данная подпрограмма, обслуживающая прерывание, очень короткая, состоящая не более чем из нескольких десятков команд. По окончании ее действия, все функции возвращаются в основную программу, продолжающую работать с того же места.

Обычное повторение команд происходит не механически, а под руководством специальной команды, резервирующей память и создающей короткие временные выдержки.

Основные типы реле времени

При конструировании самодельного реле времени, в качестве образца берется какая-то конкретная модель. Поэтому каждый мастер должен представлять себе основные устройства, выполняющие функции таймеров. Основной задачей любого реле времени является получение задержки между входным и выходным сигналом. Для создания такой задержки используются различные способы.

К электромеханическим реле относятся пневматические устройства. В их конструкцию входит электромагнитный привод и пневматическая приставка. Катушка прибора рассчитана на переменный ток с рабочим напряжением от 12 до 660 В – всего установлено 16 точных номиналов. Рабочая частота составляет 50-60 Гц. С такими параметрами может быть изготовлено реле времени своими руками на 12в. В зависимости от конструкции, выдержка у таких реле начинается при срабатывании либо в момент отпускания электромагнитного привода.

Время устанавливается с помощью винта, регулирующего сечение отверстия, через которое воздух выходит из камеры. Параметры этих устройств не отличаются стабильностью, поэтому более широкое распространение получили реле времени.

В этих приборах используется специализированная микросхема КР512ПС10. На нее подается напряжение через выпрямительный мост и стабилизатор, после чего внутренний генератор микросхемы начинает выработку импульсов. Для регулировки их частоты используется переменный резистор, выведенный на лицевую панель устройства и последовательно включенный с конденсатором, задающим время. Подсчет полученных импульсов осуществляется счетчиком, имеющим переменный коэффициент деления. Данные конструкции вполне можно взять за основу, чтобы изготовить циклическое реле времени и другие аналогичные устройства.

Современные реле времени изготавливаются на основе микроконтроллеров и вряд ли подойдут домашним мастерам в качестве образца. При необходимости получить точные временные промежутки, рекомендуется воспользоваться готовым изделием.

Реле времени своими руками 220в схема

Довольно часто для конструкций, сделанных домашними мастерами требуется изготовить простое реле времени своими руками. Надежные и недорогие таймеры полностью оправдывают себя в процессе эксплуатации.

Основой большинства самодельных приборов служит все та же микросхема КР512ПС10, питание которой осуществляется через параметрический стабилизатор с напряжением стабилизации примерно 5 В. При включении питания цепочка, состоящая из резистора и конденсатора, образует импульс сброса микросхемы. Одновременно происходит запуск внутреннего генератора, у которого частота задается цепочкой из другого резистора и конденсатора. После этого внутренним счетчиком микросхемы начинается подсчет импульсов.

Количество импульсов является также коэффициентом деления счетчика. Этот параметр задается за счет коммутации выводов микросхемы. При достижении на выходе высокого уровня, происходит остановка счетчика. На другом выходе импульсы также достигают высокого уровня, в результате VT1 открывается. Через него включается реле К1, контакты которого непосредственно управляют нагрузкой. Данная схема идеально подходит для решения задачи, как сделать реле времени 220в своими руками. Для повторного запуска выдержки времени, вполне достаточно на короткое время выключить реле, а затем снова включить.

Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.

При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.

  • Устройство
  • Простая радиосхема

Устройство

Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).

Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.

Простая радиосхема

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

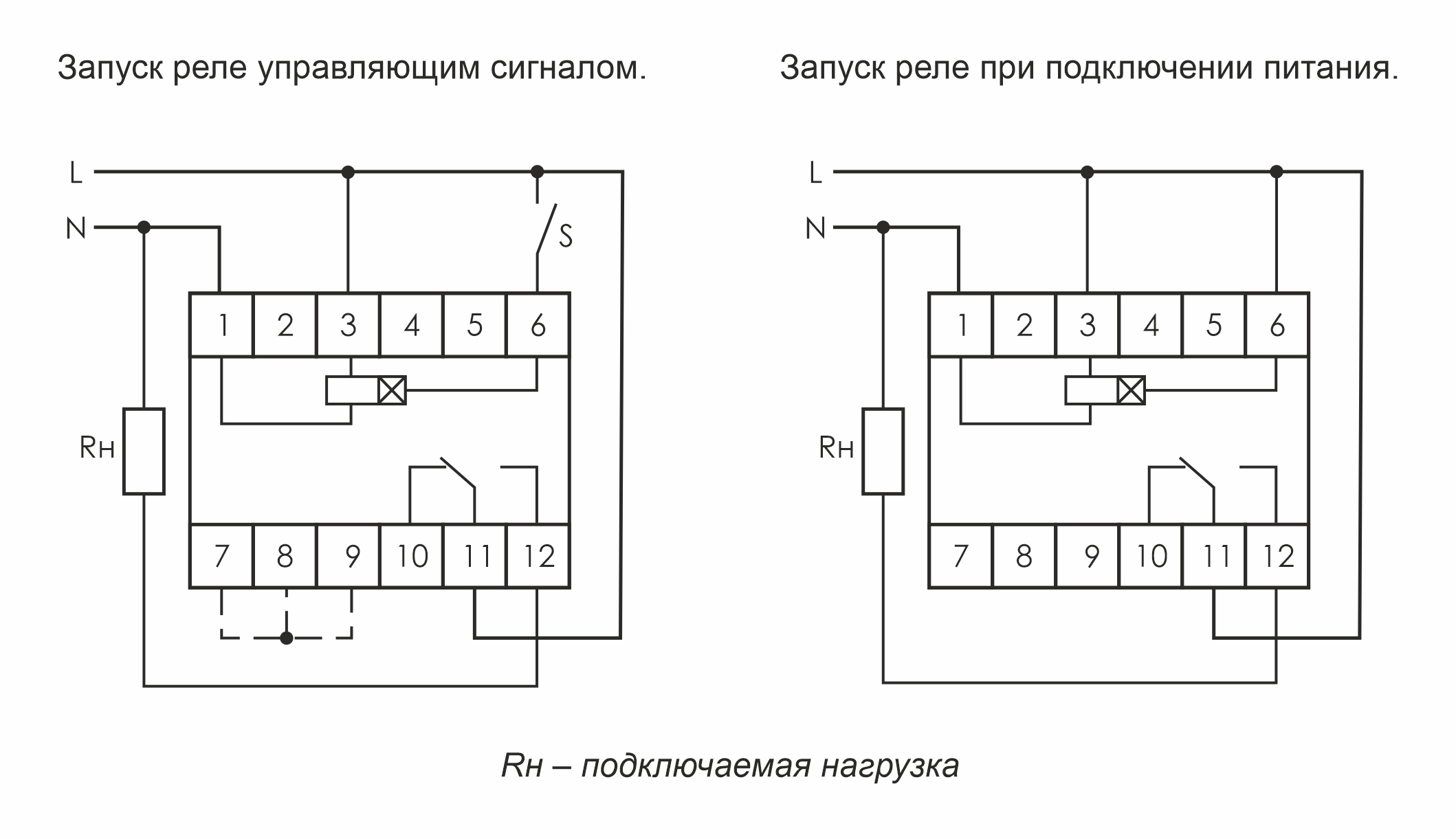

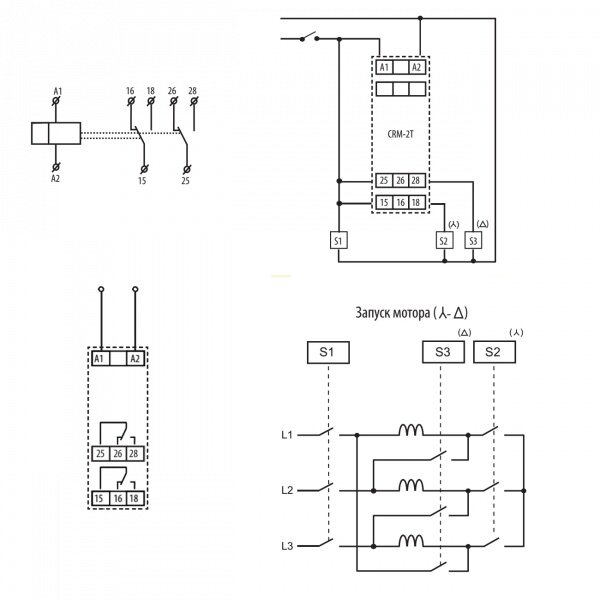

Многофункциональные релейные устройства

Своими руками можно собрать и многофункциональные релейные устройства, которые могут быть применены в домашнем хозяйстве. Ими можно организовать включение и выключение отопления, вентиляции, освещения. Многофункциональные устройства могут работать с любыми заданными промежутками времени. Задержку можно настроить в интервале от 0,1 сек и до 24 суток, при этом напряжение питание может быть от 12 до 220в переменного или постоянного тока.

Главными функциями работы реле в таких случаях считаются:

  • Задержка выключения, происходящую за счет переключающихся контактов;
  • Задержка срабатывания устройства.

Довідник електрика – Як зробити реле часу своїми руками

Як зробити реле часу своїми руками


Pеле часу? Алгоритм дії реле часу достатньо простий, але іноді здатний викликати захоплення. Якщо згадати старі пральні машини, які ласкаво називали «відро з моторчиком», то тут дія реле часу було дуже наочно: повернули ручку на кілька поділок, всередині щось почало тікати, і мотор завівся.

Як тільки покажчик ручки доходив до нульового розподілу шкали, прання закінчувалася. Пізніше з’явилися машини з двома реле часу, – прання і віджимання. У таких машинах реле часу були виконані у вигляді металевого циліндра, в якому був захований годинниковий механізм, а зовні знаходилися лише електричні контакти та ручка управління.
Сучасні пральні машини – автомати (з електронним управлінням) теж мають реле часу, причому як окремий елемент або деталь розгледіти його на платі управління стало неможливо. Всі витримки часу виходять програмно за допомогою керуючого мікроконтролера. Якщо уважно придивитися до циклу роботи автоматичної пральної машини, то кількість витягів часу просто не піддається обліку. Якби всі ці витримки часу виконати у вигляді годинникового механізму згаданого вище, то в корпусі пральної машини просто не вистачило б місця.
Реле часу застосовуються не тільки в пральних машинах, наприклад, в мікрохвильових побутових печах за допомогою витримок часу регулюється не тільки час роботи, але і потужність нагріву. Робиться це таким чином: ВЧ напруга включається на 5 секунд і на 5 вимикається. Середня потужність нагріву в цьому випадку виходить 50%. Щоб отримати потужність 30% достатньо включення ВЧ на 3 секунди. Відповідно у вимкненому стані високочастотна лампа знаходиться протягом 7 секунд. Звичайно, ці цифри можуть бути іншими, наприклад 50 і 50 або 30 і 70, просто тут показано співвідношення часу включення – виключення ВЧ.
Згадка про старих пральних машинах приведено не просто так. Саме тут, на цьому прикладі можна побачити, навіть помацати руками, як працює реле часу.
Поворот рукоятки за годинниковою стрілкою є не що інше, як запуск витримки. Тут же відразу відбувається включення виконавчого механізму (електромотора). Величину витримки, в даному випадку у хвилинах, визначає кут повороту рукоятки. Таким чином, виконується відразу дві дії: завантаження величини витримки і власне запуск самої витримки часу. Після закінчення заданого часу відбувається відключення виконавчого механізму. Приблизно також працюють всі реле часу або таймери, навіть ті, які заховані усередині мікроконтролерів (МК).
Від годинникового механізму до електроніки
Як отримати витримку часу за допомогою МК
Швидкодія сучасних МК дуже велике, до декількох десятків mips (мільйонів операцій в секунду). Здається, не так давно йшла боротьба за 1 mips у персональних комп’ютерів. Тепер навіть застарілі МК, наприклад, сімейства 8051 легко виконують цей 1 mips. Таким чином, на виконання 1 000 000 операцій доведеться затратити рівно одну секунду.
Ось, здавалося б і готове рішення, як отримати затримку часу. Просто одну і ту ж операцію виконати мільйон разів. Таке зробити досить просто, якщо цю операцію в програмі зациклить. Але вся біда в тому, що крім цієї операції, цілу секунду МК, робити нічого більше не зможе. Ось тобі і досягнення інженерної думки, ось тобі і mips – и! А якщо потрібна витримка в кілька десятків секунд або хвилин?
Таймер – пристрій для підрахунку часу
Щоб такого конфузу не трапилося, не грівся просто так процесор, виконуючи непотрібну команду, яка нічого корисного робити не буде, в МК були вбудовані таймери, як правило, по декілька штук. Якщо не вдаватися в подробиці, то таймер являє собою двійковий лічильник, який вважає імпульси, вироблювані спеціальною схемою всередині МК.
Наприклад, у МК сімейства 8051 рахунковий імпульс виробляється при виконанні кожної команди, тобто таймер просто вважає кількість виконаних машинних команд. А в цей час центральний процесор (CPU) спокійно займається виконанням основної програми.
Припустимо, що таймер почав вважати (для цього є команда запуску лічильника) з нульового значення. Кожен імпульс збільшує вміст лічильника на одиницю і, врешті-решт, доходить до максимального значення. Після чого вміст лічильника обнуляється. Ось цей момент носить назву «переповнення лічильника». Це як раз і є закінчення витримки часу (згадаймо пральну машину).
Припустимо, що таймер 8 – ми розрядний, тоді з його допомогою можна підрахувати значення в межах 0 … 255, або переповнювання лічильника буде відбуватися через кожні 256 імпульсів. Щоб витримку зробити коротше достатньо почати рахунок не з нуля, а з іншого значення. Щоб його отримати, достатньо попередньо завантажити в лічильник це значення, а потім запустити лічильник (ще раз згадаємо пральну машину). Ось це попередньо завантажене число і є кут повороту реле часу.
Такий таймер при частоті виконання операцій 1 mips дозволить отримати витримку максимум 255 мікросекунд, а адже треба кілька секунд або навіть хвилин, як же бути?
Виявляється, все досить просто. Кожне переповнення таймера це подія, яка викликає переривання основної програми. В результаті CPU переходить на відповідну підпрограму, яка з таких от крихітних витягів може скласти будь-яку, хоч до декількох годин і навіть діб.
Підпрограма обслуговування переривання, як правило коротка, не більше декількох десятків команд, після чого знову відбувається повернення в основну програму, яка продовжує виконуватися з того ж місця. Спробуйте таку витримку здійснити простим повторенням команд, про яке було сказано вище! Хоча, в деяких випадках доводиться поступати саме таким чином.
Для цього в системах команд процесорів існує команда NOP, яка як раз нічого не робить, лише займає машинний час. Може використовуватися для резервування пам’яті, і при створенні витримок часу, тільки дуже коротких, порядку одиниць мікросекунд.
Так, скаже читач, як його понесло! Від пральних машин відразу до мікроконтролерам. А що ж було між цими крайніми точками?
Які бувають реле часу
Як вже було сказано, основна задача реле часу – отримати затримку між вхідним сигналом і сигналом на виході. Цю затримку можна сформувати декількома способами. Реле часу були механічні (вже описане на початку статті), електромеханічні (теж на основі годинникового механізму, тільки пружина заводиться електромагнітом), а також з різними демпфуючими пристроями. Прикладом такого реле може служити пневматична реле часу, показане на малюнку 1.

Малюнок 1. Пневматичне реле часу.



Реле складається з електромагнітного приводу та пневматичної приставки. Котушка реле випускається на робочі напруги 12 … 660В змінного струму (всього 16 номіналів) частотою 50 … 60 Гц. Залежно від виконання реле витримка може починатися або при спрацьовуванні, або при відпусканні електромагнітного приводу.
Установка часу здійснюється гвинтом, що регулює перетин отвору для виходу повітря з камери. Описані реле часу відрізняються не дуже стабільними параметрами, тому, там, де це можливо завжди застосовуються електронні реле часу. В даний час такі реле, як механічні, так і пневматичні можна, мабуть, зустріти лише в стародавньому обладнанні, яке досі не замінено сучасним, та ще в музеї.
Електронні реле часу
Мабуть, однією з найпоширеніших була серія реле ВЛ – 60 … 64 і деякі інші, наприклад ВЛ – 100 … 140. Всі ці реле часу були побудовані на спеціалізованій мікросхемі КР512ПС10. Зовнішній вигляд реле серії ВЛ показаний на малюнку 2.

Малюнок 2. Реле часу серії ВЛ.



Схема реле часу ВЛ – 64 показана на малюнку 3.

Малюнок 3. Схема реле часу ВЛ – 64


При подачі на вхід напруги живлення через випрямний міст VD1 … VD4 напругу через стабілізатор на транзисторі КТ315А подається на мікросхему DD1, внутрішній генератор якої починає виробляти імпульси. Частота імпульсів регулюється змінним резистором ППБ-3Б (саме він виведений на лицьову панель реле), включеним послідовно з времязадающего конденсатора 5100 пф, який має допуск 1% і дуже малий ТКЕ.
Отримані імпульси підраховуються лічильником із змінним коефіцієнтом ділення, який встановлюється комутацією висновків мікросхеми M01 … M05. У реле серії ВЛ ця комутація виконувалася на заводі – виготовлювачі. Максимальний коефіцієнт розподілу всього лічильника досягає 235 929 600. Як стверджують в документації на мікросхему, при частоті генератора, що задає 1Гц витримка може досягати понад 9 місяців! На думку розробників цього цілком достатньо для будь-яких додатків.
Висновок 10 мікросхеми END – закінчення витримки, з’єднаний з входом 3 – ST старт – стоп. Як тільки на виході END з’являється напруга високого рівня, рахунок імпульсів зупиняється, і на 9 виводі Q1 з’являється напруга високого рівня, яке відкриє транзистор КТ605 і спрацює реле, підключений до колектора КТ605.
Сучасні реле часу
Як правило, виготовляються на МК. Адже простіше запрограмувати готову фірмову мікросхему, додати кілька кнопок, цифровий індикатор, ніж винаходити щось нове, та потім ще й займатися точною настройкою часу. Таке реле показано на малюнку 4.

Малюнок 4. Реле часу на мікроконтролері


Навіщо робити реле часу своїми руками?
І хоча існує така величезна кількість реле часу, практично на будь-який смак, в іноді домашніх умовах доводиться робити щось своє, часто дуже просте. Але подібні конструкції найчастіше виправдовують себе цілком і повністю. Ось деякі з них.
Коль скоро ми тільки що розглянули роботу мікросхеми КР512ПС10 у складі реле ВЛ, то розгляд аматорських схем доведеться почати саме з неї. На малюнку 5 показана схема таймера.

Малюнок 5. Таймер на мікросхемі КР524ПС10.


Харчування мікросхеми здійснюється від параметричного стабілізатора R4, VD1 з напругою стабілізації близько 5 В. У момент включення живлення ланцюжок R1C1 формує імпульс скидання мікросхеми. При цьому запускається внутрішній генератор, частота якого задається ланцюжком R2C2 і внутрішній лічильник мікросхеми починає рахунок імпульсів.
Кількість цих імпульсів (коефіцієнт ділення лічильника) задається комутацією висновків мікросхеми M01 … M05. При зазначеному на схемі положенні цей коефіцієнт складе 78643200. Така кількість імпульсів складає повний період сигналу на виході END (вив. 10). Висновок 10 сполучений з висновком 3 ST (старт / стоп).
Як тільки на виході END встановлюється високий рівень (відлічили полперіода) лічильник зупиняється. У цей же момент на виході Q1 (вив. 9) також встановлюється високий рівень, який відкриває транзистор VT1. Через відкритий транзистор включається реле K1, яке своїми контактами управляє навантаженням.
Для того, щоб запустити витримку часу ще раз достатньо короткочасно вимкнути і знову включити реле. Тимчасова діаграма сигналів END і Q1 показана на малюнку 6.

Малюнок 6. Тимчасова діаграма сигналів END і Q1.

При вказаних на схемі номіналах времязадающей ланцюга R2C2 частота генератора близько 1000 Гц. Тому витримка часу при зазначеному підключенні висновків M01 … M05 складе близько десяти годин.
Для точної настройки такої витримки слід зробити наступне. Підключити висновки M01 … M05 в позицію «Секунди_10», як показано в таблиці на рисунку 7.

Малюнок 7. Таблиця установки часу таймера (для збільшення натисніть на малюнок).
При такому підключенні обертанням змінного резистора R2 провести настроювання витримки 10 сек. за секундоміром. Після чого підключити висновки M01 … M05, як показано на схемі.
Ще одна схема на КР512ПС10 показана на малюнку 8.

Малюнок 8. Реле часу на мікросхемі КР512ПС10

Ще таймер на мікросхемі КР512ПС10.

Для початку звернемо увагу на КР512ПС10, точніше на сигнали END, який не показаний зовсім, і сигнал ST, який просто з’єднаний із загальним проводом, що відповідає рівню логічного нуля.
При такому включенні не відбудеться зупинки лічильника, як показано на малюнку 6. Сигнали END і Q1 будуть циклічно, не зупиняючись продовжуватися. При цьому форма цих сигналів буде класичним меандром. Таким чином, вийшов просто генератор прямокутних імпульсів, частота яких може регулюватися змінним резистором R2, а коефіцієнт розподілу лічильника можна встановлювати згідно таблиці, показаній на малюнку 7.
Безперервні імпульси з виходу Q1 надходять на лічильний вхід десяткового лічильника – дешифратора DD2 К561ИЕ8. Ланцюжок R4C5 при включенні живлення скидає лічильник в нуль. У результаті на виході дешифратора «0» (вив. 3) з’являється високий рівень. На виходах 1 … 9 низькі рівні. З приходом першого лічильного імпульсу високий рівень переміщається на вихід «1», другий імпульс встановлює високий рівень на виході «2» і так далі, аж до виходу «9». Після чого лічильник переповнюється і цикл рахунки починається заново.
Отриманий керуючий сигнал через перемикач SA1 можна подати на генератор звукового сигналу на елементах DD3.1 … 4, або на підсилювач реле VT2. Величина витримки часу залежить від положення перемикача SA1. За вказаних на схемі з’єднаннях висновків M01 … M05 і параметрах времязадающей ланцюжка R2C2 можна отримати витримки часу в межах від 30 секунд до 9:00.
Календарь
«  Январь 2022  »
ПнВтСрЧтПтСбВс
     12
3456789
10111213141516
17181920212223
24252627282930
31
Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0

Реле времени с большой выдержкой своими руками.

Как сделать своими руками таймер из электронных часов

Содержание:

Реле времени в механическом исполнении используются уже давно, простейшим примером можно считать песочные часы, когда определенный объем песка с верхней части пересыпается в нижнюю через отмеренные промежутки времени. После этого под весом песка в движение приводится механическое устройство. Часы с кукушкой – тоже простое механическое реле времени, где груз на цепочке приводит шестереночный механизм в движение, а через определенные промежутки времени выдвигается кукушка.

В старых стиральных машинах заводился механический таймер, через установленное время он замыкал контакты, включая электродвигатель. С появлением электричества механические устройства вытеснило электронное реле времени, современные часы с режимом таймера полностью изготавливаются на электронных элементах. Но задачи остаются прежними: включение и выключение определенных электронных приборов, электродвигателей, которые приводят в движение механические устройства. Иногда на сложных конвеерных технологических процессах это устройство называют реле задержки. Сегодня при доступности электронных деталей вопрос «Как сделать реле времени?» трудностей не вызывает.

Классификация таймеров и конструктивные особенности

Все таймеры можно разделить по конструктивному исполнению:

  • простой таймер механического устройства, примером может служить таймер стиральной машины старого образца РВЦ-6-50;

  • таймеры с электронными элементами включения нагрузки в сеть – таким элементом может быть тиристор, само реле времени на транзисторах или микросхемах. Роль элемента задержки включения выполняет электролитический конденсатор;

  • с пневматическими приводами включения и отключения устройств.

По способу установки:

  • производители бытовой техники и специальной аппаратуры устанавливают таймеры в корпус, кнопки управления выводятся на переднюю панель;
  • самодельное реле времени можно поставить где угодно в зависимости от потребностей и фантазий производителя. Раньше автолюбители устанавливали реле времени 12 В питания на включение подогрева масла в поддоне. 12 В в данном случае – очень удобное бортовое питание автомобиля от аккумулятора: не требуется дополнительного источника питания, низкое потребление энергии, аккумулятор не разрядится.

Поэтому размеры и крепления соответствуют этим стандартам.

По способу подключения:

  • расположение элементов подключения может быть спереди, сзади или боковое;
  • провода питания и управления выведены из корпуса и подключаются пайкой или болтовыми соединениями в распределительных устройствах;
  • на корпусе установлены разъемы для подключения.

По элементам управления и программирования:

  • пакетным переключателем;
  • потенциометром;
  • кнопками.

Все эти конструктивные особенности реле времени производителями используются с учетом условий расположения таймеров и их функционального назначения, самоделки могут сочетать в одном изделии совокупность всех вариантов.

Достоинства и недостатки различных видов таймеров

Статистика показывает, что наиболее востребованы реле времени с электронными элементами включения и отключения нагрузки. Это объясняется целым рядом преимуществ:

  • компактные габариты;
  • незначительные затраты электроэнергии;
  • широкий диапазон выбора источников питания, есть модели 12 В постоянного тока или 220 В переменного;
  • отсутствие механических приводов;
  • большой выбор опций программирования;
  • длительный срок эксплуатации, электронный таймер не ограничивает количества срабатываний, как механические устройства;
  • легко демонтируется и подключается к другому оборудованию.

Схемы этих устройств не сложные, кто владеет начальными знаниями в области электроники и практическими навыками монтажной пайки, может сделать реле времени своими руками.

Реле времени своими руками

Рассмотрим один из простых способов, как сделать реле времени дома своими руками, модели транзисторного исполнения самые доступные. Для этого не понадобится много деталей:

Наименование элемента

Номиналы

Транзистор

КТ937А(Б) или ВD 876

Любое с питанием 9–12 В.

Резистор R1

Резистор R2

Переменный резистор R3

Конденсатор C1

25 В 3300 мкФ

Переключатель

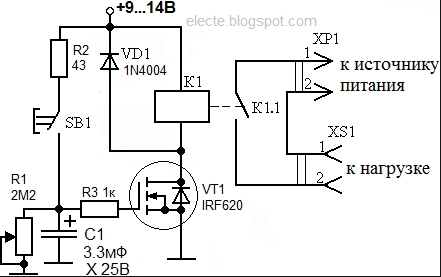

При включении тумблера S1 конденсатор С1 заряжается до уровня питающего напряжения 9–12 В через переменный резистор R1 и R3, ключ транзистора VT1 открывается. После зарядки конденсатора транзистор закрывается и обесточивает реле, в зависимости от конструкции группы контактов нагрузка выключается или подключается.

Регулировка времени зарядки осуществляется резистором R1, опытным путем, на корпусе таймера, сделанного своими руками, можно нанести градуировку по минутам до момента срабатывания. Выключение тумблера S1 приводит к полной разрядке конденсатора через резистор R2, процесс работы циклический, после разрядки таймер приводится в исходное состояние.

Самодельный таймер имеет простую схему, очень неприхотливую, номиналы элементов не критичны, после правильной сборки не требует отладки, работает сразу, поэтому для собрать его своими руками несложно. В качестве источника питания можно использовать батарейки на 9 В, аккумуляторы на 12 В или сетевое питание на 220 В, через преобразователь напряжения в 12 В постоянного тока.

Часто реле времени делают на реле с питанием электромагнита 12 В, как у производителя FUJITSU-TAKAMISAWA (Япония). Это очень удобно, контакты на нагрузку выдерживают 220 В / 2 А.

Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.

При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.

Устройство

Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).

Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.

Простая радиосхема

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

Многофункциональные релейные устройства

Своими руками можно собрать и многофункциональные релейные устройства, которые могут быть применены в домашнем хозяйстве. Ими можно организовать включение и выключение отопления, вентиляции, освещения. Многофункциональные устройства могут работать с любыми заданными промежутками времени. Задержку можно настроить в интервале от 0,1 сек и до 24 суток, при этом напряжение питание может быть от 12 до 220в переменного или постоянного тока.

Главными функциями работы реле в таких случаях считаются:

  • Задержка выключения, происходящую за счет переключающихся контактов,
  • Задержка срабатывания устройства.

Одним из важныхэлементов автоматических устройств являются различные электронные реле времени, предназначенные для получения заданной выдержки времени при включении и выключении различных электрических устройств и, в частности, для автоматического прекращения времени экспонирования фотобумаги через заданный промежуток времени.

Реле времени на транзисторе

На рис. 1 приведена схема электронного реле времени, собранного на транзисторе Т1. Работает реле следующим образом. В коллекторную цепь транзистора включено поляризованное реле РІ, а в цепь базы — конденсатор большой емкости С1, постоянный резистор R1 и переменный резистор R2.

В исходном состоянии контакты 1— 2 секции ВІа переключателя В1 разомкнуты и токи в цепях базы и коллектора отсутствуют В этом положении контактами 3— 4 указанного переключателя конденсатор С1 закорочен.

При включении реле времени контакты 3—4 переключателя В1 будут разомкнуты, а 1— 2 замкнуты, и в цепи базы начнет протекать ток, который зарядит конденсатор СІ до напряжения источника питания Б. После того, как конденсатор С1 зарядится, ток в цепи базы прекращается.

В момент замыкания контактов 1—2 в цепи коллектора будет проходить ток, который больше тока базы в Р раз (b — коэффициент усиления по току транзистора, включенного по схеме с общим эмиттером). Если этот ток больше тока срабатывания реле Р1, то оно сработает, замкнет свои контакты 1— 2 и включит исполнительную цепь (например, лампу Л фотоувеличителя для фотопечати). Так как по мере заряда конденсатора С1 ток в цепи базы будет уменьшаться, это вызовет соответствующее уменьшение тока в цепи коллектора. При токе коллектора, равном току отпускания реле Р1, последнее отпустит свой якорь, разомкнет контакты 1— 2 и выключит лампу Л фотоувеличителя.

Для повторного включения реле следует выключить и снова включить переключатель В1, в качестве которого используют обычный сдвоенный перекидной тумблер.

Время заряда конденсатора С1 зависит от его емкости и сопротивлений резисторов R1, R2. Поэтому регулируя величину переменного резистора R2, можно изменять интервал выдержки времени.

При указанных на схеме данных и использовании поляризованного реле типа РП-4, отрегулированного на ток срабатывания 0,8 ма и ток отпускания 0,4 ма, такое электронное реле обеспечивает выдержку времени до 15 сек.

Несколько рекомендаций по налаживанию описанного выше устройства. Прежде чем поляризованное реле РП-4 (паспорт У. 172.22.37) включить в коллекторную цепь транзистора, его необходимо установить в режим однопозиционной работы (с преобладанием).

Затем нужно определить полярность включения обмотки (в схеме используется только высокоомная секция). При правильном включении обмотки реле, коллекторный ток, превышающий ток срабатывания реле, должен вызывать переброску якоря (подвижного контакта) из одного крайнего положения в другое. В процессе регулировки реле РП-4 необходимо добиться, чтобы ток отпускания был минимальным. Это позволит увеличить время выдержки.

В схеме можно использовать конденсаторы только с малой утечкой. Для более точной установки времени выдержки, которое наносится на шкалу переменного резистора R2, рекомендуется разбить его на несколько поддиапазонов (шкал). С этой целью в схеме следует предусмотреть дополнительный переключатель для скачкообразного изменения емкости конденсатора С1.

Реле времени на составном транзисторе

Реле времени, собранное по схеме рис. 2, отличается применением составного транзистора (T1, Т2), благодаря чему оно обладает более высокой чувствительностью. Составной транзистор имеет коэффициент усиления по току, равный произведению коэффициентов усиления по току отдельных транзисторов, и поэтому при одном и том же управляющем токе коллекторный ток получается гораздо большим, чем в предыдущей схеме. Это позволило отказаться от применения дорогостоящего реле и заменить его обычным электромагнитным.

Изменение выдержки времени осуществляется плавно — резистором R2 и скачками — переключателем В2. При испытании данной схемы с использованием реле типа РСМ-2 (паспорт 10.171.81.21), у которого из-за разгрузки якоря удалось получить токи срабатывания н отпускания 10 и 4 ма, время выдержки оказалось равным: на первом пределе 1— 6 сек, на втором— 6— 24 и на третьем пределе 24—125 сек.

Каждый из конденсаторов С2, С3 набран из нескольких конденсаторов с минимальным током утечки и рабочим напряжением не менее 10 в. Следует отметить, что пределы выдержки времени зависят от фактической емкости конденсаторов С1— С3 и величины утечки, поэтому они уточняются в процессе налаживания.

Реле времени на транзисторе (вариант 2)

Еще один вариант схемы реле времени на одном транзисторе приведен на рис. 3. В этом реле время выдержки определяется временем разряда конденсатора С1 через резисторы R1. R4 и входную цепь транзистора Т1. Изменяя величину переменного резистора R4, можно плавно изменять время выдержки.

В исходном состоянии напряжение на конденсаторе С1 равно нулю, а следовательно, на базе транзистора 77 напряжение отсутствует. Ток в цепи коллектора настолько мал, что реле Р1 не срабатывает. При нажатии на кнопку Кн конденсатор С1 почти мгновенно заряжается до напряжения на выходе выпрямителя. Стоит только отпустить кнопку, как напряжение на конденсаторе С1 будет приложено минусом на базу транзистора, и коллекторный ток резко увеличится.

При этом реле Р1 сработает, замкнет свои нормально разомкнутые контакты 1— 2, и в исполнительную цепь будет подано питание. Якорь реле будет притянут до тех пор, пока конденсатор С1 не разрядится. По мере разряда конденсатора ток коллектора будет уменьшаться, Когда он станет меньше тока отпускания реле, последнее разомкнет контакты 1— 2 и подача напряжения на исполнительную цепь прекратится.

Время разряда конденсатора С1 в основном определяется переменным резистором R4, шкала которого проградуирована в секундах. Электромагнитное реле Р1 имеет те же параметры, что и в предыдущей схеме.

Трансформатор Тр1 выполнен на сердечнике Ш16, толщина набора 20 мм. Обмотка 1а содержит 1900 витков, а обмотка 16—1400 витков провода ПЭВ-1 0,12. Обмотка II содержит 925 витков провода ПЭВ-0,15. Для получения различных выпрямленных напряжений от 700, 775 и 850-го витка делаются отводы.

Электронное реле времени на лампе

На рис. 4 приведена схема лампового электронного реле времени, предназначенного для получения выдержки времени длительностью 0,5— 60 сек с точностью ±2%. Управление работой реле осуществляется ручкой установки выдержки времени (R1) и кнопкой Кн.

Работает реле времени следующим образом: в исходном положении бумажный конденсатор С2 заряжен до напряжения на выходе выпрямителя и анодный ток имеет величину, достаточную для срабатывания поляризованного реле Р1. При срабатывании реле РІ замыкаются его контакты 1— 2 и размыкаются контакты 2— 3, тем самым разрывая цепь питания промежуточного реле Р2 и индикаторной лампочки Л2.

Для того чтобы начался отсчет времени выдержки, необходимо нажать кнопку Кн. При этом конденсатор С2 практически мгновенно разряжается и на управляющей сетке левого триода лампы Л1 окажется большое отрицательное смещение, лампа запрется, ее анодный ток станет равным нулю, и реле Р1 отключится.

Отключение реле Р1 вызовет размыкание контактов 1—2 (Р1) и начало заряда конденсатора С2. Одновременно при замыкании контактов 2— 3 (реле Р1) включается индикаторная лампочка Л2 и реле Р2. Реле Р2 сработает и контактами 1— 2 (Р2) включит питание на исполнительную цепь — гнезда «Выход». Таким образом, отсчет выдержки времени начинается с момента отключения реле Р1.

По мере заряда конденсатора С2 напряжение на нем возрастает, а следовательно, отрицательное напряжение на управляющей сетке уменьшается. Уменьшение отрицательного напряжения на сетке лампы вызывает увеличение анодного тока. При значении анодного тока, равным току срабатывания реле Р1, последнее срабатывает и выключает питание промежуточного реле Р2 и сигнальной лампочки Л2.

Для повторного включения реле времени необходимо снова нажать на кнопку Кн. Для того, чтобы реле работало в импульсном режиме, необходимо замкнуть «на постоянно» контакты кнопки Кн. В этом случае будет иметь место беспрерывное повторение циклов через промежутки времени порядка 125 мсек. Указанную величину пауз между циклами можно изменять в достаточно широких пределах, изменяя емкость конденсатора С3. Длительность цикла в широких пределах регулируется переменным резистором R1.

Поляризованное реле Р1 типа РП-4 (паспорт У. 172.20.48). Можно применить реле РП-5 с сопротивлением обмоток 3000— 5000 ом. Реле Р2 электромагнитного тип г. с сопротивлением обмоток 5 ом для работы от напряжения переменного тока 6,3 в.

Трансформатор Тр1 имеет сердечник из пластин Ш16, толщина набора 20 мм. Обмотка 1 содержит 2400 витков провода ПЭЛ 0,15, обмотка II — 4800 витков провода ПЭЛ 0,07, обмотка III— 125 витков провода ПЭЛ 0,62. Практически в конструкции можно использовать любой трансформатор питания от приемников третьего класса, выпускаемых нашей промышленностью.

С помощью электронных реле можно неплохо экономить деньги, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку, мы включаем свет и через определенное время он автоматически отключается. Этого времени должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. К тому же освещение без надобности не горит, если вы забыли его выключить. Это устройство не только полезно, но и очень удобно. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

Простейший вариант

Пример конструктора для самодельной сборки таймера задержки отключения:

При желании возможно самостоятельно собрать реле времени по следующей схеме:

Времязадающим элементом является С1, в стандартной комплектации КИТ-набора он имеет следующие характеристики: 1000 мкФ/16 В, время задержки в этом случае составляет приблизительно 10 минут. Регулировка времени осуществляется переменным R1. Питание платы 12 Вольт. Управление нагрузкой производится через контакты реле. Плату можно не делать, а собрать на макетной плате или навесным монтажом.

Для того, чтобы сделать реле времени, нам понадобятся следующие детали:

Правильно собранное устройство не нуждается в настройке и готово к работе. Данное самодельное реле задержки времени было описано в журнале «Радиодело» 2005.07.

Самоделка на базе таймера NE 555

Другая схема электронного таймера для сборки своими руками также легка и доступна для повторения. Сердцем данной схемы является микросхема интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

NE555 – это специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Она достаточно распространена, поэтому ее можно найти в любом радиомагазине. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение полезной нагрузки.

Управление таймером осуществляется двумя кнопками: «старт» и «стоп». Для начала отсчета времени необходимо нажать на кнопку «старт». Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой «стоп». Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения .

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, для ее функционирования требуется дополнительный источник внешнего питания на 12 Вольт.

Для того чтобы реле само включалось сразу при подаче на плату питания, необходимо немного изменить схему: вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео, где подробно описан процесс сборки и работы с устройством:

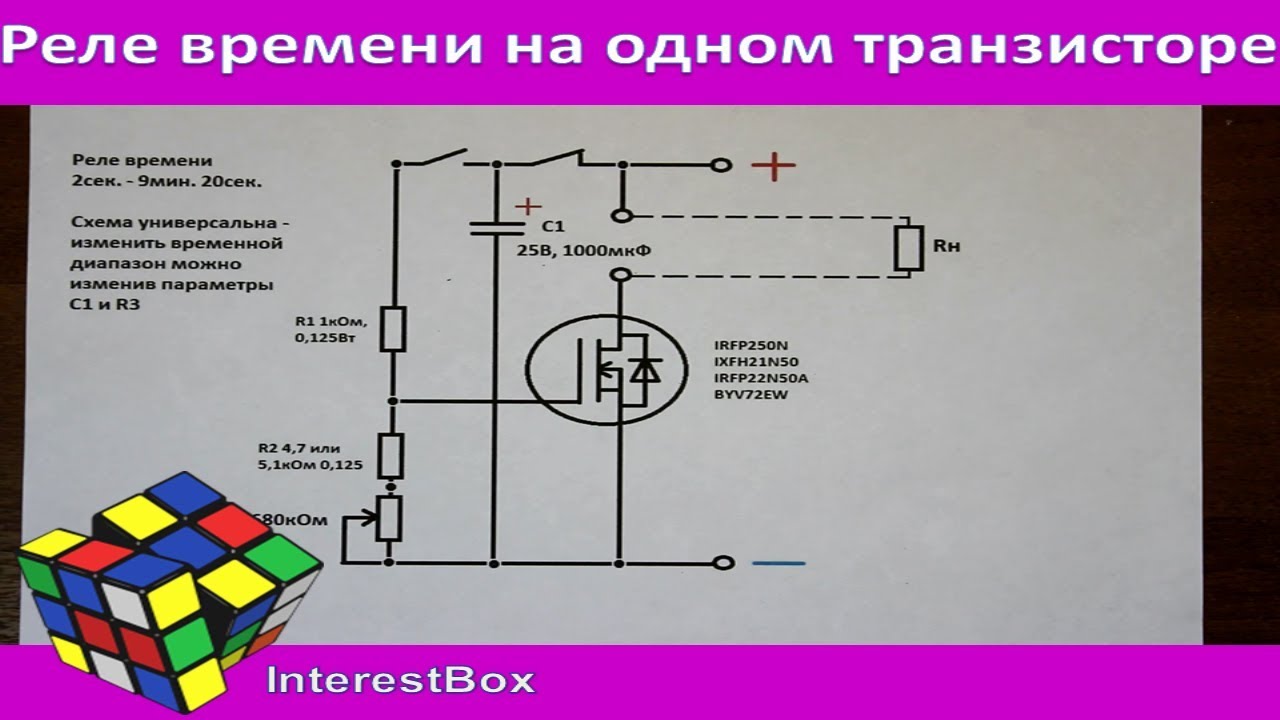

Реле на одном транзисторе

Самый простой вариант — использовать схему реле времени всего на одном транзисторе, КТ 973 А, его импортный аналог BD 876. Данное решение также основано на заряде конденсатора до напряжения питания, через потенциометр (переменный резистор). Изюминка схемы заключается в принудительном переключении и разряде емкости через резистор R2 и возвращении исходного начального положения тумблером S1.

При подаче питания на устройство емкость С1 начинается заряжаться через резистор R1 и через R3, открывая тем самым транзистор VT1. Когда емкость зарядится до состояния отключения VT1, обесточивается реле, тем самым отключая или включая нагрузку, в зависимости от назначения схемы и используемого типа реле.

Выбранные вами элементы могут иметь незначительный разброс в номиналах, это не повлияет на работоспособность схемы. Задержка может немного отличаться и зависеть от температуры окружающей среды, а также от величины сетевого напряжения. На фото ниже предоставлен пример готовой самоделки:

Теперь вы знаете, как сделать реле времени своими руками. Надеемся, предоставленные инструкции пригодились вам и вы смогли собрать данную самоделку в домашних условиях!

В последнее время набрали популярность твёрдотельные реле. Для очень многих устройств силовой электроники твёрдотельные реле стали просто необходимы. Их преимущество в несоизмеримо большем количестве срабатываний, по сравнению с электромагнитными реле и большой скоростью переключений. С возможностью подключения нагрузки в момент перехода напряжения через ноль, тем самым избегая тяжёлых пусковых токов. В некоторых случаях их герметичность тоже играет свою положительную роль, но одновременно лишая владельца такого реле преимущества в возможности ремонта с заменой некоторых деталей. Твёрдотельное реле, в случае выхода из строя, не ремонтируется и подлежит замене целиком, это его отрицательное качество. Цены на такие реле несколько кусаются, и получается расточительно.
Попробуем вместе сделать твёрдотельное реле своими руками с сохранением всех положительных качеств, но, не заливая схему смолой или герметиком, чтобы иметь возможность ремонта, в случае выхода из строя.

Схема

Посмотрим схему этого очень полезного и нужного устройства.


Основу схемы составляют силовой симистор Т1 – BT138-800 на 16 Ампер и управляющий им оптрон МОС3063. На схеме выделены чёрным цветом проводники, которые нужно проложить медным проводом повышенного сечения, в зависимости от планируемой нагрузки.
Управление светодиодом оптрона мне удобнее запитать от 220 Вольт, а можно от 12 или 5 Вольт, кому как нужно.


Для управления от 5 Вольт, нужно гасящий резистор 630 Ом поменять на 360 Ом, остальное всё одинаково.
Номиналы деталей рассчитаны на МОС3063, если примените другой оптрон, то номиналы нужно пересчитать.
Варистор R7 защищает схему от бросков напряжения.
Цепочку индикаторного светодиода можно совсем убрать, но с ней получается нагляднее, что аппарат работает.
Резисторы R4, R5 и конденсаторы C3, C4 служат для предотвращения выхода из строя симистора, их номиналы рассчитаны на ток не выше 10 Ампер. Если потребуется реле на большую нагрузку, то номиналы нужно пересчитывать.
Радиатор охлаждения для симистора впрямую зависит от нагрузки на него. При мощности триста Ватт, радиатор не нужен вовсе, и соответственно – чем больше нагрузка, тем больше площадь радиатора. Чем меньше будет симистор перегреваться, тем дольше проработает и поэтому даже кулер охлаждения не будет лишним.
Если вы планируете управлять повышенной мощностью, то наилучшим выходом будет поставить симистор большей мощности, например, ВТА41, который рассчитан на 40 Ампер, или подобный ему. Номиналы деталей подойдут без пересчёта.

Детали и корпус


Нам потребуется:
  • F1 – предохранитель на 100 мА.
  • S1 – любой маломощный переключатель.
  • C1 – конденсатор 0.063 мкФ 630 Вольт.
  • C2 – 10 – 100 мкФ 25 Вольт.
  • C3 – 2.7 нФ 50 Вольт.
  • C4 – 0.047 мкФ 630 Вольт.
  • R1 – 470 кОм 0.25 Ватт.
  • R2 – 100 Ом 0.25 Ватт.
  • R3 – 330 Ом 0.5 Ватт.
  • R4 – 470 Ом 2 Ватта.
  • R5 – 47 Ом 5 Ватт.
  • R6 – 470 кОм 0.25 Ватт.
  • R7 – варистор TVR12471, или подобный.
  • D1 – любой диодный мост на напряжение не менее 600 Вольт, или собрать из четырёх отдельных диодов, например – 1N4007.
  • D2 – стабилитрон на 6.2 Вольта.
  • D3 – диод 1N4007.
  • T1 – симистор ВТ138-800.
  • LED1 – любой сигнальный светодиод.

Изготовление твердотельного реле

Сначала намечаем размещение радиатора, макетной платы и прочих деталей в корпусе и закрепляем их на места.


Симистор нужно изолировать от радиатора охлаждения специальной теплопроводной пластиной с применением теплопроводной пасты. Паста должна слегка вылезти из-под симистора при закручивании крепёжного винта.


Далее размещаем следующие детали в соответствии со схемой и припаиваем их.

Главная » Мансардная » Реле времени с большой выдержкой своими руками. Как сделать своими руками таймер из электронных часов

DIY – Релейный модуль | Hackaday.io

Релейные модули

, доступные на рынке, поставляются в комплекте с неограниченным количеством бесполезных компонентов.
Бьюсь об заклад, если вы действительно не используете их, вы всегда можете подумать о том, чтобы выбить их все, прежде чем использовать их в своем проекте. Что ж, если вы чувствуете необходимость в простом релейном модуле, состоящем только из основных компонентов, вы находитесь в нужном месте.
В этом уроке я покажу вам, как сделать простой модуль реле, который можно использовать в любом проекте.

Примечание: Если вы выполняете какие-либо работы с «сетевым питанием», например, с электропроводкой переменного тока 120 или 240 В, вы всегда должны использовать надлежащее оборудование и средства защиты и определить, достаточно ли у вас навыков и опыта, или проконсультироваться с лицензированным электриком. Этот проект не предназначен для использования детьми.

Компоненты
—————-

Для этого проекта нам потребуются:
1 реле 5 В
1 резистор 1 кОм
1 х 1N4007 Высоковольтный диод с высоким номинальным током для защиты микроконтроллера от индукционной отдачи от катушки
1 x 2N2222 NPN-транзистор общего назначения

Рабочий
———–

Когда ток течет через катушку реле, создается магнитное поле, которое заставляет железный якорь перемещаться, замыкая или разрывая электрическое соединение.Когда электромагнит находится под напряжением, контакт NO – это тот, который включен, а контакт NC – тот, который выключен. Когда катушка обесточивается, электромагнитная сила исчезает, и якорь возвращается в исходное положение, включая замыкающий контакт. Замыкание и размыкание контактов приводит к включению и выключению цепей.

Знакомство с реле
———————————
Путем подключения мультиметра в режиме измерения сопротивления со шкалой 1000 Ом (поскольку сопротивление катушки обычно находится в диапазоне от 50 Ом до 1000 Ом), мы можем определить контакты катушки реле.Поскольку внутренний ограничивающий диод отсутствует внутри реле, на реле не указана полярность «нет». Следовательно, положительный выход источника постоянного тока может быть подключен к любому из выводов катушки.
При подключении аккумулятора к правому контакту может возникать «щелчок» при включении и выключении переключателя.
Если вы когда-нибудь запутались между контактами NO и NC, выполните следующие действия, чтобы легко определить, что:
– Установите мультиметр в режим измерения сопротивления.
– Переверните реле вверх дном, чтобы увидеть контакты, расположенные в его нижней части.
– Теперь подключите один на щупе мультиметра к контакту между катушками (Общий вывод)
– Затем подключите другой щуп по одному к оставшимся 2 контактам.
Только один из контактов замкнет цепь и покажет активность на мультиметре.
Чтобы узнать больше о реле, пожалуйста, ознакомьтесь с моим учебным пособием № 4: «УПРАВЛЕНИЕ РЕЛЕ С ARDUINO». Ссылка в описании ниже:

Схема
———-
Подключите один конец катушки к положительной клемме аккумулятора.Затем подключите коллектор транзистора NPN к другому выводу катушки. Увеличивая базовый ток транзистора, мы можем намагнитить катушку, которая будет двигать якорь.
Далее нам нужно подключить диод к электромагнитной катушке. Когда транзистор выключен, диод защищает схему от скачка напряжения или обратного тока (индуктивный откат от катушки). Этот скачок напряжения может повредить чувствительные электронные компоненты, управляющие схемой.
Вот и все, подключите вторую цепь к контактам Common и NO реле.

Теперь вы также можете сделать эту простую схему сложной, добавив два светодиода: один для индикатора питания, а другой – для индикации активации. Вы также можете добавить клеммные колодки и контактные заголовки и превратить эту простую схему в очень сложную.

Дизайн печатной платы
—————-

Итак, вот как выглядит моя печатная плата 10×10.Он имеет массив из 12 релейных модулей и несколько отверстий для печатных плат общего назначения, которые можно разделить на отдельные платы.



Сборка
————-
Сначала я припаиваю резистор 1 кОм и диод к плате. Затем я припаиваю транзистор NPN.
И напоследок припаиваю реле 5в к плате.
Теперь для этого демонстрационного видео я паяю витой …

Читать далее ” Схема реле задержки времени

с использованием таймера 555 IC

В этом проекте таймера 555 я показал, как создать схему реле задержки времени с использованием микросхемы таймера 555 для автоматического выключения переключателя после заданной задержки.

Вы также можете настроить время задержки выключения до 20 минут с помощью 1M POT.

В этой статье я поделился необходимыми компонентами, полной принципиальной схемой, компоновкой печатной платы и всеми другими деталями для этого простого проекта таймера 555.

Схема реле задержки времени

В этой схеме, если вы хотите использовать источник постоянного тока 5 В, используйте реле на 5 В вместо реле на 12 В.

Время задержки зависит от резистора R2 и конденсатора C1. Для постоянного времени задержки используйте постоянный резистор в R2, но для регулируемого времени задержки выключения вы можете использовать 1M POT.

Я расскажу, как эта схема работает позже в этой статье.

Компоновка печатной платы для схемы таймера задержки

Загрузите компоновку печатной платы, затем распечатайте ее на странице A4.

Пожалуйста, проверьте размер печатной платы во время печати, он должен быть таким же, как указано.

Вы также можете скачать Gerber-файл печатной платы для этого проекта.

Необходимые компоненты для реле с выдержкой времени

  • Таймер 555 IC
  • BC547 Транзистор NPN
  • 1000 мкФ Конденсатор 16 В (C1)
  • 1k 0.Резисторы 25 Вт – 2 шт. (R3, R4)
  • Резистор 10 кОм 0,25 Вт (R1)
  • Подстроечный резистор 1M (R2)
  • Светодиод 5 мм – 1 шт. Base

Обучающее видео по этому таймеру 555 Проект

В этом обучающем видео я объяснил все шаги по изготовлению самодельной печатной платы для цепи светодиодной подсветки. Для изготовления печатной платы я использовал акриловый лист.

Как сделать самодельную печатную плату из пластикового листа

Вы также можете заказать печатную плату индивидуального дизайна для этого электронного проекта на PCBWay.

О PCBWay и их услугах

  1. Прототипирование и производство печатных плат
    PCBWay производит не только платы FR-4 и Aluminium, но и современные печатные платы, такие как платы Rogers, HDI, Flexible и Rigid-Flex , с очень разумная цена.
    Чтобы перейти на страницу мгновенного предложения онлайн, посетите – pcbway.com / orderonline
    Проверьте свой файл Gerber перед размещением заказа – OnlineGerberViewer
  2. Сборка печатной платы
    Сборка SMT & THT начинается всего с 30 долларов США с бесплатным трафаретом и бесплатной доставкой по всему миру.
    Компоненты могут быть закуплены и предоставлены нами или самими клиентами.
    Предварительное предложение онлайн – pcbway.com/pcb-assembly

С PCBWay вы также можете получить следующие преимущества

  • Нет минимальных требований
  • Справедливая цена
  • Бесплатная доставка DFM
  • Своевременная доставка
  • Возврат и возврат
  • Круглосуточная служба поддержки

Для получения более подробной информации посетите 12.

Вы также можете изучить различные проекты печатных плат в их сообществе разработчиков ПО с открытым исходным кодом pcbway.com/project/ .

Шаги для заказа печатной платы на PCBWay

Чтобы заказать печатную плату, сначала посетите PCBWay.com .

Затем введите следующие данные:

  1. PCB Размер (длина и ширина) в мм и количество PCB
  2. Выберите цвет маски для печатной платы
  3. Выберите страну и способ доставки
  4. Нажмите кнопку « Сохранить в корзину »

Теперь нажмите « Добавить файлы Gerber », чтобы загрузить файл Gerber печатной платы.

Затем нажмите « Отправить заказ сейчас », чтобы разместить заказ.

После этого они рассмотрят файл Gerber и, соответственно, подтвердят заказ.

Я использовал их услуги для своих различных проектов электроники, я всегда получал печатную плату вовремя, и качество очень хорошее в этом ценовом диапазоне.

Распиновка микросхемы таймера 555

Как работает схема?

  • Если триггерный вывод (вывод 2 микросхемы 555 IC) обнаруживает какое-либо напряжение менее 1/3 напряжения питания, он включает выход.
  • Если пороговый вывод (вывод 6 микросхемы 555 IC) определяет какое-либо напряжение, превышающее 2/3 напряжения питания, он отключает выход.
  • Всякий раз, когда выход 555 IC находится в состоянии ВЫКЛ, вывод разряда (вывод 7 микросхемы 555 IC) действует как земля, то есть он внутренне подключен к 0 В.

Помня о трех приведенных выше пунктах, давайте попробуем понять, как работает эта схема.

Первоначально, когда эта схема включена, выход будет в состоянии ВЫКЛ. Когда выход выключен, разрядный вывод (вывод 7) будет внутренне подключен к 0 В.Таким образом, конденсатор полностью разряжается и не может заряжаться через последовательный резистор, который соединяет его с положительным входным напряжением.

При нажатии кнопки мгновенного действия активируется таймер задержки выключения, и происходит следующая последовательность:

  1. 0 В подается на контакт триггера (контакт 2) через кнопку.
  2. Поскольку это приложенное напряжение (0 В) на контакте 2 меньше 1/3 входного напряжения, выход (контакт 3) включается. 0V.
  3. Итак, теперь конденсатор начинает заряжаться через резистор / потенциометр (R2), который подключает его к положительному входному напряжению (VCC).
  4. Поскольку пороговый вывод (вывод 6) подключен к положительному выводу конденсатора (C1), он активно контролирует напряжение на нем.
  5. Как только конденсатор заряжается до 2/3 входного напряжения, вывод порогового значения (вывод 6) выключает выход (вывод 3). (Этот период времени, в течение которого конденсатор заряжается от 0 В до 2/3 входного напряжения, является временем задержки)
  6. Как только выход выключается, вывод разрядки (вывод 7) внутренне повторно подключается к 0 В и конденсатор (C1) полностью разряжен.

Вышеупомянутые шаги повторяются каждый раз при нажатии кнопки мгновенного действия.

Расчет времени задержки

Согласно нашей схеме таймера задержки, продолжительность времени равна времени, необходимому для зарядки конденсатора от 0 В до 2/3 входного напряжения, и теоретически это значение равно:

T (в секундах) = 1,1 * R (в омах) * C (в фарадах)

[в цепи R равно R2, а C равно C1]

Практически время задержки будет больше расчетного значения из-за утечки конденсатора (С1).

Пример 1: с резистором 10 кОм в качестве R2 [10 кОм = 10000 Ом]

Пример 2: с резистором 100 кОм в качестве R2 [10 кОм = 100000 Ом]

Если вы используете 1M POT , тогда вы можете получить задержку выключения до 20 минут.

Поделитесь своими отзывами об этом мини-проекте , а также дайте мне знать, если у вас возникнут какие-либо вопросы.

Вы также можете подписаться на нашу новостную рассылку , чтобы получать больше таких полезных проектов электроники по электронной почте.

Надеюсь, вам понравился этот проект электроники. Спасибо за ваше время.

Схема задержки времени для самостоятельного компрессора

Это схема задержки времени для самостоятельного компрессора. Он подходит для проектирования в системах кондиционирования воздуха или холодильниках, в которых используется компрессор.

Базовый рабочий.

Допустим, отключение электроэнергии. Снова включение. К счастью, у нас есть такая схема. Он не включит питание компрессора внезапно.

Но он будет ждать 3-5 минут перед повторным запуском.

Почему?

На случай отключения электроэнергии. затем питание внезапно снова включается. Это может вызвать ожоги и легко повредить компрессор. Итак, мы должны использовать эту схему задержки вот так.

Эта схема имеет много преимуществ по сравнению с обычными схемами.
Во-первых, откройте машину, цепь немедленно подключит питание к компрессору. Не нужно ждать.

А если отключение электроэнергии дольше установленного времени. Когда линия переменного тока восстановится, схема также немедленно подключит питание к компрессору.

Как это работает

На рисунке 1 представлена ​​принципиальная схема этого проекта. Нагрузка в цепи представляет собой магнитный переключатель или реле для отключения питания компрессора.

Сеть переменного тока протекает через нагрузку и мостовые диоды, R9, C4 и цепь стабилитрона. Они являются регуляторами постоянного напряжения для поддержания постоянного напряжения до 7,5 В.


Рис. 1 Принципиальная схема цепи задержки времени самодельного компрессора

Первое питание

Постоянное напряжение на диоде D1 заряжает конденсаторы C1, а постоянное напряжение через R3 вызывает работу Q2.

Затем есть напряжение для запуска транзистора Q3. Далее, напряжение на эмиттере Q4 выше, чем на базе, Q4 тоже работает.

И, что важно, он может управлять работой затвора SCR1, как выключатель ON для полной загрузки.

Свойства SCR, схема будет поддерживать переключатель до тех пор, пока не отключится питание. Цепь SCR перестает работать.

Пока цепь работает, будет напряжение, чтобы заряды C1 постоянно работали, чтобы транзистор Q1 стал проводником.

При отключении электроэнергии напряжение на C1 полностью разряжается в течение 3-5 минут. Но если питание снова будет включено в указанный выше период.

Это вызовет транзистор – Q1 сразу запустится. И напряжение на базе Q2 недостаточно. Итак, Q2 не работает.

Затем напряжение будет медленно заряжать конденсаторы с C2 по R4. до Это напряжение появится на эмиттере Q3 до эмиттера Q4.

Который потребуется время зарядки около 3-5 минут. Напряжение на эмиттере Q4 будет выше, чем на базе Q4.Таким образом, это приводит к тому, что напряжение для управления SCR1 работает. Затем напряжение на нагрузке снова регулирует компрессор.

Мы увидим, что эта схема очень простая. Потому что используйте меньшее количество деталей, а также избегайте использования трансформаторов в качестве источника питания для этой схемы.

Для тех, кто хочет меняться со временем, медленно или быстро. Вы можете изменить R4, C2. Если вы добавите стоимость, время будет больше. Так что вы можете попробовать изменить его по мере необходимости.

Как собрать

Эта схема может собрать все компоненты в печатную плату, как показано на Рисунке 2, после завершения попытки немедленно прекратить ее использование.


Рисунок 2: фактический размер односторонней медной компоновки печатной платы (слева) и компоновка компонентов (справа)

Эта схема может собрать все компоненты в печатную плату, как показано на Рисунке 2, по завершении попробуйте использовать ее немедленно.

Внимание: при построении оконечный диод и конденсаторы должны быть действительно правильными.

Для построения этой схемы. Легко использовать. Поскольку схема имеет только два терминала, используйте только. Вы просто устанавливаете виртуальную нагрузку, как обычные переключатели, как показано на рисунке 3.Ножки A-B могут переключаться взаимозаменяемо.


Рисунок 3 Установка приложения этого проекта

Примечание:

Напряжение катушки реле

Я думаю, что реле представляет собой катушку 220 В переменного тока, подобную этой.

Cr: фото Baomain Store

Потому что SCR хорошо работает больше 4А нагрузки. Итак, катушка может быть больше катушки на 1,5 Вт.
Для контакта реле. Пожалуйста, проверьте мощность нагрузки или кондиционера перед этим. Например 900 Вт, ток 3 А при 220 В.

И я думаю, что эта схема может работать и при 120 В переменного тока.

Наслаждайтесь своим проектом.

Детали, которые вам понадобятся

Q1, Q2, Q3: C945 или C1815 NPN-транзисторы
Q4: BC557 NPN-транзисторы
SCR1: C106 SCR
D1, D2: 1N4148, 75V 150mA, диоды D40007, D5, D40007 D3 : 1N4007, 1000V 1A Диоды
ZD1: 7,5V 1W стабилитрон
Резисторы 0,25W 5%
R1: 500K
R2: 1M
R3: 100K
R4: 680K
R5, R8: 2.2K
R6: 33K
R7 1K
R9: 30K 5 Вт
Конденсаторы
C1: 47 мкФ 16 В, электролитический
C2: 100 мкФ 16 В, электролитический
C3: 10 мкФ 16 В, электролитический
C4: 0.Металлизированный полиэфирный пленочный конденсатор 1 мкФ 63 В

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ЧЕРЕЗ ЭЛЕКТРОННУЮ ПОЧТУ

Я всегда стараюсь сделать Electronics Learning Easy .

DC 12 В реле таймера переключатель управления DIY Kit 100 s задержки электронные пайки учебные наборы

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке. Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Платеж Paypal

PayPal – это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете.PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. Е. С помощью обычного банковского счета).



Мы проверены PayPal

2) Вест Юнион


Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected] com.

3) Банковский перевод / Банковский перевод / Т / Т

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до долларов США, 500 долларов США. Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами.

Чтобы узнать о других способах оплаты, свяжитесь с нами по адресу orders @ icstation.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Куда: Бразилия, большинство стран Южной Америки

2. EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса APO и PO Box

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентству экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.


3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки должно рассчитываться с использованием самого длинного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com.
4) Отследите заказ с номером отслеживания по ссылкам ниже:

реле и таймеры | DoItYourself.com

Поистине удивительно, как часто дорогие реле силовых контакторов выбрасываются из-за того, что один из многих наборов контактов стал прерывистым или не мог установить контакт.Чаще всего многие контакты этого реле никогда даже не использовались. Такой мусор может быстро стать настоящим сокровищем, если его можно применить в системе, где для включения «горячей» стороны (-ей) нужны только один или два контакта.

С одной стороны, такие устройства могут использоваться для создания защитного отключения, чтобы предотвратить повреждение от перебоев в электроснабжении. Если часть оборудования работает во время скачка напряжения, эта мера безопасности может отключить его до перезапуска вручную, чтобы предотвратить неконтролируемый перезапуск оборудования при восстановлении питания.

Учитывая, что некоторые реле высокой мощности продаются за несколько сотен долларов, они могут оказаться неплохим предметом для хранения, даже если они частично отключены. Но пригодится это только опытному электромонтажнику. Если вы планируете проект по установке силовых реле, помните, что питание ДОЛЖНО быть отключено, прежде чем вы начнете возиться.

Реле 101

Начнем с основных реле и того, как они работают. Реле – это электрический переключатель, который позволяет слаботочной цепи управлять прибором, вентилятором, обогревателем, кондиционером или другим устройством, которое потребляет очень большой ток, требует более высокого напряжения или и то, и другое.

Например, когда кто-то заводит машину, как только ключ поворачивается, 12 В постоянного тока подается в небольшую квадратную коробку под капотом и активирует реле, обеспечивая соединение между двумя выступами на боковой стороне реле. Для включения реле требуется менее 500 мА (или 0,5 А), но затем 150 А, поступающие прямо от батареи, проходят через стартер, чтобы включить его.

Это сразу же говорит вам о том, что необходимо знать при выборе правильного реле или контакторного реле – в приведенном выше примере набор контактов должен иметь возможность выдерживать минимум 200 А и как минимум 12 В постоянного тока или более.Для номинала катушки достаточно напряжения (в данном случае 12 В от автомобильного аккумулятора).

В другом сценарии может потребоваться контакторное реле для работы настольной пилы, которая должна потреблять 18 А при подключении к 115 В переменного тока или 9 А при подключении к 230 В переменного тока. Двигатель будет потреблять только половину мощности, если подключен к сети 230 В, поэтому, вероятно, это будет вариант выбора, и для него потребуется контакт с номинальным напряжением не менее 230 В переменного тока и мощностью не менее 10 А, хотя больший номинальный ток не имеет значения.

Если двигатель подключен с помощью кабеля 12/3, содержащего три провода плюс заземляющий провод, для активации реле можно использовать номинал катушки 115 или 230 В переменного тока. Однако, если он подключен через кабель 12/2 только с двумя проводами (один красный, другой черный) и заземлением, это означает, что все, что вы получаете от двигателя, – это обе «горячие» стороны, что обеспечивает единственный вариант. 230 В переменного тока для номинала катушки.

В последние несколько лет, с тех пор как я ремонтировал медицинское оборудование, работающее от батареи (чаще всего две 12-вольтовые батареи, подключенные последовательно), я встречал намного больше реле с 24 В постоянного тока. рейтинг катушки.24 вольта – это неплохо, поскольку многие гаджеты, которые мы покупаем в настоящее время, работают без блоков питания или трансформаторов, которые выводят это напряжение.

Излишне говорить, что я сохраняю любые блоки питания, зарядные устройства и понижающие трансформаторы при утилизации сломанного или устаревшего оборудования, которое они питали. Затем, если мне нужно реле, активируемое катушкой на 24 В, я просто использую понижающий трансформатор или адаптер питания с номинальным током, соответствующим или превышающим номинальный ток, требуемый катушкой в ​​этом реле.

Если что-либо еще, например соленоидный клапан или таймер, работает от 24 вольт, все это может быть подключено к этому трансформатору при условии, что номинальная мощность достаточна.Затем все эти компоненты можно закрепить в электрическом ящике, где они могут быть правильно подключены. Опять же, это не для неопытного мастера по электромонтажу. Если у вас достаточно опыта, чтобы попробовать такие проекты, НЕ ЗАБЫВАЙТЕ выключить питание – заряд может быть очень опасным, даже смертельным. Если вы не являетесь сертифицированным электриком, проконсультируйтесь с одним из них перед запуском.

Использование реле таймера

Реле задержки времени – еще один элемент, с которым я столкнулся и который нашел чрезвычайно полезным.Как следует из названия, это в первую очередь реле. Их основная цель – управлять подачей питания на некоторые компоненты или оборудование, но только в определенное заранее установленное время и в течение очень точного периода времени. Они бывают в четырех основных режимах работы контактов:

1. NOTC – нормально разомкнутый / замкнутый по времени

Катушка не находится под напряжением – контакт разомкнут.

Подать питание на катушку – контакт остается разомкнутым до истечения заданного времени.

Контакт остается замкнутым, пока катушка находится под напряжением.

Обесточить катушку – размыкает контакт.

2. NCTO – нормально замкнутый / по времени открытый

Катушка не запитана – контакт замкнут.

Подайте питание на катушку – контакт остается замкнутым, пока не истечет заданное время.

По истечении установленного времени задержки контакт размыкается и остается разомкнутым, пока катушка не будет обесточена.

3. ПРИМЕЧАНИЕ – Нормально открытый / закрытый по времени:

Катушка не находится под напряжением – контакт разомкнут.

Подать напряжение на катушку – контакт замыкается.

Обесточить катушку – контакт остается замкнутым до истечения заданного времени.

По истечении установленного времени задержки контакт размыкается.

4. NCTC – нормально закрытый / закрытый по времени

Катушка не запитана – контакт замкнут.

Подать напряжение на катушку – контакт размыкается.

Обесточить катушку / контакт остается разомкнутым до истечения заданного времени.

По истечении установленного времени задержки контакт размыкается.

Контакты двойного действия

Большинство силовых реле будут иметь наборы контактов «двойного хода», что означает, что контакт будет устанавливать соединение с одной стороной набора контактов, создавая разомкнутую цепь с другой стороной в неактивном состоянии, но с полной противоположностью, происходящей, когда катушка активирована. Таким образом, если у вас есть реле NOTC, которое имеет двойное переключение с общим замыкающим контактом с другим контактом одновременно, подключенным контактом будет NCTO, но работающий с той же установленной временной задержкой.

То же самое верно для реле NOTO и NCTC. Они могут быть настроены на размыкание цепи, замыкание цепи, переход от одной схемы к другой, все в точно заранее определенное время и в течение заранее определенного периода.

Эти основы – лишь верхушка айсберга, когда дело доходит до электромонтажа своими руками. Если вы работаете над классными творениями, поделитесь ими с нашими читателями в разделе наших проектов!

DIY Relay Module – Hackster.io

Привет, ребята, как дела? Я надеюсь вы в порядке! Если вы хотите самостоятельно изготовить релейную плату, то вы попали в нужное место.Сегодня я покажу вам, как сделать модуль реле своими руками, который можно использовать для любых целей. Вы даже можете подключить свой Arduino или Raspberry Pi или использовать его для любого проекта, в котором вам нужен релейный модуль. На изготовление одного я стоил около 1 доллара. Причина, по которой я придумал этот урок, заключается в том, что на прошлой неделе мне нужно было срочно создать проект (это был срочный проект для колледжа).

Мне понадобился релейный модуль для завершения последнего этапа проекта, к сожалению, я облажался. В моем гараже не осталось релейного модуля.Поэтому я пошел в местный магазин, чтобы купить один, но там не было модуля реле на 5 или 6 вольт. Но, к счастью, у них были реле; Я купил так много (надеюсь, что смогу использовать их в такой ситуации в будущем), а потом сделал один сам. Это дешево и просто; Вы можете сэкономить немного денег, сделав этот релейный модуль своими руками. В то же время вы можете использовать этот релейный модуль как обычный релейный модуль. Я сделал один канал, но на той же плате можно сделать больше. Для нескольких каналов, например 2 или более, сделайте копии одной и той же схемы на одной печатной плате.Итак, приступим к созданию парней!

Шаг 1: Соберите детали

Теперь нам нужно собрать некоторые детали, необходимые для изготовления релейного модуля своими руками.

ПРИМЕЧАНИЕ : Большинство деталей лежало у меня дома, и я использовал их, чтобы сэкономить немного больше ¢. Вот список всех частей, необходимых для этого проекта.

Аппаратное обеспечение

  • Реле на 5 В (я использовал 6 В, потому что мне нужно реле на 6 В)
  • Винтовые клеммы (3 контакта, 2 шт.)
  • Светодиод (красный или зеленый, здесь я использовал зеленый )
  • “5×3” см с медным покрытием (дополнительно при использовании печатной платы общего назначения)
  • Печатная плата общего назначения (дополнительно при использовании медного покрытия)

Программное обеспечение

General Tools

  • Паяльная паста (необязательно, но рекомендуется)

Если вы не уверены в каких-либо деталях, просмотрите изображения выше, чтобы развеять сомнения или оставить комментарий.

Шаг 2: Тестирование на макетной плате

Теперь у нас есть все необходимое для изготовления релейного модуля своими руками. Далее нам нужно протестировать принципиальную схему релейного модуля на макетной плате.

Не пропускайте этот шаг, это необходимо, чтобы избежать ошибок при пайке в печатную плату и проверить, что она работает.

Взгляните на принципиальную схему и схемы печатных плат. Затем подключите схему на макетной плате. Дважды проверьте принципиальные схемы и монтажную плату на предмет неправильного подключения.У меня есть изображение схемы выводов транзистора BC548. Остерегайтесь неуместных соединений.

Теперь нам нужно проверить, работает ли он:

  • Сначала загрузите файл relay.ino , затем откройте его с помощью Arduino.
  • Подключите контакты Vcc и GND модуля реле к контактам 5 В и GND на Arduino.
  • Затем подключите входной контакт реле (контакт идет от базового контакта транзистора) к цифровому контакту 13 Arduino.
  • Убедитесь, что реле включается и выключается с интервалом в 1 секунду (также светодиод модуля реле будет включаться и выключаться)
Если оно не работает, внезапно выключите Arduino. Затем проверьте наличие неуместных соединений. После решения повторно включите Arduino.

Вау! Оно работает. Теперь нам нужно сделать схему на печатной плате общего назначения или специальной печатной плате.

Шаг 3: Самостоятельный релейный модуль на печатной плате общего назначения (опционально)

Теперь пришло время сделать схему на общей плате или на специальной плате.Этот шаг не является обязательным, если вы решили сделать модуль на специальной печатной плате. Я действительно рекомендую использовать нестандартную печатную плату, потому что она более профессиональная и идеальная.

Впрочем, какой путь вам нужно исполнить – это ваше желание.

Здесь я объясню, как сделать модуль на плате общего назначения!

  • Сначала возьмите печатную плату общего назначения и тщательно ее очистите.
  • После очистки нанесите немного флюса (необязательно, но рекомендуется).
  • Затем установите компоненты на печатную плату и припаяйте ее.
  • После того, как все спаяли, завершите все следы (соединения) с помощью монтажного провода.

ДА! Релейный модуль своими руками мы сделали на печатной плате общего назначения. Теперь проверьте, что реле работает. Я объяснил это перед этим шагом (в ШАГЕ 2)!

Итак, если вы решите создать собственную печатную плату, мы можем перейти к следующему шагу.

Шаг 4: Самостоятельный релейный модуль на специальной плате (опция)

Этот шаг не является обязательным, если вы делаете модуль с использованием печатной платы общего назначения!

Я действительно рекомендую Custom PCB, потому что пользовательская PCB чище и профессиональнее, с меньшей вероятностью короткого замыкания.Я не использовал нестандартную печатную плату, потому что у меня не было времени на изготовление печатной платы, как я уже говорил о ситуации ранее.

Однако сначала сделаем печатную плату! Посмотрите видео ниже о том, как протравить печатную плату самостоятельно, используя метод переноса тонера.

После завершения видеоурока:

  • Загрузите файл проекта Fritzing внизу (дизайн печатной платы)
  • Затем откройте программное обеспечение Fritzing (если оно не загружено и не установлено, нажмите здесь)

Если вы не Чтобы узнать, как использовать Fritzing, щелкните здесь (завершите руководство, оно состоит примерно из трех частей).

Затем проделайте то же самое, что вы узнали из руководства PCB ETCHING. После протравливания печатной платы просверлите отверстия в печатной плате сверлом 0,8 мм или 1,0 мм. Затем установите все компоненты и припаяйте.

СДЕЛАНО! Мы изготовили индивидуальную печатную плату для релейного модуля своими руками. Теперь протестируйте модуль.

Я объяснил ранее в шаге 2!

Шаг 5: ГОТОВО!

Мы успешно изготовили релейный модуль своими руками.

На его изготовление у меня ушло бы около 20 минут. Это легко, недорого и позволяет сэкономить время (при заказе через Интернет это может занять как минимум день).Если вы его сделаете, нажмите кнопку «Я СДЕЛАНО», а также опубликуйте фотографию готового модуля реле своими руками в разделе комментариев.

555 Таймерные проекты для начинающих

Проекты с таймером 555 для начинающих – Схема задержки с использованием микросхемы таймера 555



В этом проекте таймер 555 используется для создания реле задержки включения.
Модель 555 обеспечивает точные временные задержки, которые могут варьироваться от секунд до часов в зависимости от значений сопротивления и емкости, используемых в цепи.

Понимание схемы таймера задержки:

На рисунке ниже транзистор Q1 используется для включения или выключения катушки реле K1. Поскольку таймер 555 не может обеспечить необходимый ток для работы реле, для управления реле используется транзистор.

  • Транзистор Q2 используется как стилер-транзистор для отвода тока базы от транзистора Q1. Пока Q2 включен выходом таймера 555, транзистор Q1 выключен.
  • Конденсатор C3 подключен от базы BJT Q1 к земле.Конденсатор C3 действует как цепь кратковременной задержки.
  • Когда V CC включается переключателем-1, конденсатор C3 разряжается. Перед включением транзистора Q1 необходимо зарядить конденсатор C3 через резистор R3.
  • Это время зарядки составляет лишь доли секунды, но оно гарантирует, что транзистор Q1 не включится до того, как выход таймера сможет включить транзистор Q2.
  • После того, как транзистор Q2 был включен, он будет удерживать транзистор Q1 в выключенном состоянии, похищая его базовый ток.
  • Диод D1 используется в качестве диода свободного хода для устранения всплеска напряжения, индуцируемого в катушке реле K1 при размыкании переключателя S1.
  • Резистор R3 ограничивает базовый ток до транзистора Q1, а резистор R4 ограничивает базовый ток до транзистора Q2. Вывод -4, вывод сброса, используется в этой схеме в качестве защелки.
  • Когда питание подается на V CC , транзистор Q1 выключен. Поскольку транзистор Q1 выключен, большая часть приложенного напряжения падает на транзисторе, в результате чего на коллекторе транзистора появляется около 12 В.
  • Поскольку вывод 4 подключен к коллектору транзистора Q1, 12 В подается на вывод 4.
  • Для работы таймера контакт 4 должен быть подключен к напряжению, превышающему 2/3 V CC .
  • Когда контакт 4 подключен к напряжению менее 1/3 V CC , он включает разряд и не дает таймеру работать. Когда транзистор Q1 включается, коллектор транзистора падает на землю или 0 В.
  • Контакт-4 также подключен к массе, что предотвращает дальнейшую работу таймера.
  • Поскольку таймер больше не может работать, выход остается выключенным, что позволяет транзистору Q1 оставаться включенным.
  • Конденсатор C1 и резисторы R1 и R2 используются для установки времени задержки.
  • Сопротивление резистора R2
  • должно быть около 100 Ом. Резистор R2 используется для ограничения тока при разряде конденсатора C1.
  • Резистор R2 имеет относительно низкое значение, что позволяет конденсатору C1 быстро разряжаться.
  • Настройку времени можно изменить, изменив номинал резистора R1.
Работа цепи:
  • Чтобы понять работу схемы, предположим, что переключатель S1 разомкнут и все конденсаторы разряжены.
  • Когда переключатель S1 замкнут, контакт 2, который подключен к 0 В, запускает таймер.
  • Когда таймер срабатывает, выход активирует транзистор Q2, который отбирает ток базы у транзистора Q1.
  • Транзистор Q1 остается выключенным, пока транзистор Q2 включен.
  • Когда конденсатор C1 заряжен до 2/3 V CC , разряд включается, а выход таймера выключается.
  • Когда выход выключает транзистор Q2, транзистор Q1 получает ток базы через резистор R3 и включает катушку реле K1. Когда транзистор Q1 включен, напряжение, подаваемое на вывод 4 сброса, изменяется с 12 В на 0 В.
  • Это вызывает сброс, чтобы заблокировать разрядку ВКЛ и ВЫКЛЮЧЕНИЕ выхода.
  • Следовательно, когда транзистор Q1 включен, переключатель S1 должен быть снова открыт для сброса схемы.
Возможно, вы захотите прочитать еще несколько проектов с таймером 555 для начинающих:

Простые проекты с таймером 555: генератор импульсных сигналов с фиксированной и регулируемой частотой
Идеи для простых проектов на основе таймера
Проект светодиодов 555 на основе таймера


Спасибо за чтение… Пожалуйста, поделитесь своими комментариями …

.

Добавить комментарий

Ваш адрес email не будет опубликован.
