Делаем светодиодный светильник или лампу своими руками!

Декабрь 17, 2013

29769 просмотров

В последнее время стали заметно падать цены на светодиодные светильники и лампы, что содействует тому, что они стали все чаще использоваться для высокоэкономичного освещения в частных домах и квартирах. Но если умеешь работать с паяльником, то Вы сможете самостоятельно сделать светодиодную лампу или подсветку, тем самым сэкономить значительную сумму, не покупая продукцию заводского изготовления. Но светодиоды в отличии от других типов ламп, работают на постоянном токе и пониженном напряжении, поэтому для их работы необходимы блоки питания или понадобится спаять своими руками специальную электрическую схему на плате, что не очень будет сложным для большинства людей. При самостоятельном проектировании и сборке светодиодной лампы и люстры следует учитывать, что только одна третья часть от номинальной мощности светодиода преобразуется непосредственно в световой поток, а остальная большая часть мощности уходит на тепловые потери.

Помните, что перегрев светодиода многократно сокращает его срок службы, который составляет от 10 000 до 100 000 часов в зависимости от модели и конструкции. При сборке светодиодных конструкций необходимо предусмотреть эффективный отвод тепла от компонентов системы во время работы. Сегодня применяется успешно три способа охлаждения светодиода:

  1. Через корпус лампы или светильника.
  2. Через печатную плату (токопроводящие дорожки, компоненты печатной платы и т. д.)
  3. С помощью радиаторов, приклеиваемых или припаиваемых непосредственно на светодиоды или плату.

Для сверх ярких светодиодов обязательна установка радиатора охлаждения!

Как сделать своими руками светодиодные светильники и люстры для общего освещения.

В моем доме скопилось не мало (популярных в последнее время) перегоревших компактных люминесцентных ламп под обычный цоколь Е27. И у меня появилась идея переделать их в что-нибудь более долговечное и экономичное.

Поэтому Я поискал в интернете и нашел варианты и схемы как в нее встроить светодиоды.

Подробная инструкция и схемы:

      1. Первое, что необходимо сделать- это разобрать аккуратно лампу.
      2. После этого из корпуса необходимо удалить плату преобразователя, а из крышки стеклянные колбы. Если их было три дугообразной формы- Мы получим 6 готовых отверстий под светодиоды.
      3. Далее необходимо купить светодиоды, причем не дешевые, которые продаются по цене один доллар за 10 штук, а качественные фирменные, которые обеспечат приличную яркость. Но не переборщите с мощностью, а то придется устанавливать дополнительно радиаторы.
      4. Спаиваем плату, в интернете практически везде рекомендуют использовать эту схему.Но Я рекомендую следующий вариант подключения светодиодов, обеспечивающий меньшую пульсацию света,  а благодаря простоте, экономится время и детали.
        Учитывайте одну особенность этой схемы- в ней должно быть только четное количество.
      5. Осталось закрепить плату в корпусе лампы с помощью любого клея или силикона, выдерживающего высокие температуры.
      6. Крепим крышку, в отверстиях из которых будут торчать светодиоды. При необходимости используем дополнительно радиатор. Об этом более подробно рекомендую почитать здесь.

Вы можете купить уже готовые светодиодные лампы такой конструкции заводского изготовления, но цена еще довольно высока, поэтому Я рекомендую самостоятельное изготовление. После того, как лампа готова- вкручивайте ее в  светильник или люстру заводского изготовления, или сделайте их своими руками так, как рассказано в нашей статье «как сделать светильник своими руками».

Изготовление подсветки или дополнительного светодиодного освещения с использованием светодиодных лент.

Я уже неоднократно рассказывал в своих статьях о светодиодных лентах. Обязательно прочтите: «Как подключить», «Как установить» светодиодную ленту. Итак не буду рассказывать об подключении и монтаже, о которых Вы сможете подробно узнать из соответствующих наших статей. Расскажу, об основных методах изготовления своими руками светильников с использованием светодиодных лент:

  • Вы сможете легко изготовить экономичный настольный светильник для работы за столом. Для этого используется недорогой подходящего размера пластиковый электротехнический кабельный короб, в который встраивается лента. Короб крепится к столу при помощи трубки с электрическим кабелем питания внутри.
  • Также светодиодный светильник можно изготовить из нескольких кусков пластиковой ПВХ панели, придав нашему шедевру любую по желанию форму, а по периметру или внутри выреза разместить разноцветную разноцветную RGB LED ленту с дистанционным пультом управления.
  • Встречается и более простой вариант, когда леской к пластиковой пробке пришиваются разной формы и длины кусочки светодиодной ленты. Только во избежание повреждения- не делайте маленькие углы изгибания.
  • А можно и просто встроить ленту в уже имеющийся настенный светильник с направлением свечения вдоль стен.
  • Но самый красивый и быстрый вариант сделать светильник- это купить специальные профиля под установку светодиодных лент. Подробнее читайте в этой нашей статье.
  • Довольно эффективно, экономично и красиво освещается аквариум  при помощи светодиодной ленты. Рекомендую прочесть: Как сделать светодиодную подсветку аквариума.

Мы Вам постарались рассказать самое главное, что поможет Вам сделать своими руками светодиодный светильник. Если есть вопросы- спрашивайте в комментариях.

Подключение светодиодных светильников к сети 220В. Схемы подключения.

Стоимость электроэнергии имеет тенденцию  к подорожанию, и только за уходящий год увеличивалась в несколько раз. Поэтому в целях экономии денежных средств стоит рассмотреть вариант перехода на использование светильников на светодиодах вместо привычных ламп накаливания. Из всего разнообразия видов освещения светодиодные светильники отличаются наилучшими характеристиками в плане эффективности и экономичности. Да и энергии они потребляют, как десять обычных лампочек, вместе взятых, при этом давая одинаковый уровень освещения.

Еще один немаловажный фактор – использование таких светильников сохраняет окружающую среду из-за уменьшения выделяемых электростанциями в воздух продуктов горения.

Пользователи светильников на светодиодах сходятся во мнении, что такие лампы характеризуются компактными размерами, экономичным использованием электричества, отсутствием сложностей при самостоятельной установке, да и ни человек, ни природа не получают от них вредных излучений. Вполне вероятно, что вскоре они заменят не только обычные лампы накаливания, но и энергосберегающие.

При всех многочисленных плюсах у светодиодных ламп есть ощутимый минус – достаточно высокая стоимость – порядка 20 — 50 у.е. Можно, конечно, взять и китайский вариант, но работать он будет гораздо меньше, да и светить он будет примерно также, как и лампы дневного света.

Что внутри?

Если рассмотреть светильник поближе, так сказать, изнутри, то мы увидим, что в корпусе есть отражатель и комплект маленьких светодиодов. В силу большого нагревания светодиода, у каждого есть особый охлаждающий радиатор. А там, где они соприкасаются, для лучшего контакта и отведения тепла наносится термопаста.

Если допустить перегрев светодиодов, то они быстро выходят из строя.

В зависимости от того, сколько в лампе светодиодов и какая их мощность, можно определить суммарную мощность всей лампы. Светодиодов может быть разное количество – как один, так и несколько десятков. Все они являются составляющими одной электрической сети и управляются посредством блока питания по специальной схеме подключения.

Схемы подключения светодиодных светильников своими руками

Не стоит забывать, что в основе их работе постоянный ток. Поэтому при покупке стоит обратить внимание на то, какое значение рабочего напряжения имеет лампа. 220 Вольт обозначает встроенный блок питания, поэтому ее легко можно подключить самому, без помощи электрика, как обычную люстру.
Схема подключения одного светодиодного светильника к сети 220В

Цифры 12, 24 Вольта обозначают, что к лампе требуется диодный мост и гасящий резистор с емкостью. Все это нужно для преобразования переменного напряжения в постоянное и уменьшения его величины до требуемой.

Лучше всего, если будет приобретен заводской блок питания, это будет гарантией долговечности и безопасности работы.

При приобретении блока питания обязательно нужно иметь в виду цифры выходного напряжения и тока. Это должно быть, например,  12/24 В и 350/700 mA соответственно.

Все необходимые цифры можно прочитать в руководстве к лампе, а также на ней самой. Лучше, если его мощность будет иметь запас в 20%.

Чтобы предупредить поломку светильника, в процессе монтажа его нельзя подключать к сети до окончания монтажных работ.

Схема подключения нескольких светодиодных светильников к сети 220В

При подключении своими руками нужно обязательно соблюсти полярность. А если подключается не один светильник, то необходимо последовательно подключить «плюсы» к «минусам».

Обязательно нужно иметь в виду, что суммарная мощность светильников не должна быть больше мощности блока питания.

При этом нужно взять достаточно толстые провода или кабели, чтобы избежать перегрузки и соблюдать требования по соединению проводов.

Самодельный светодиодный светильник 1,5 вольт схема – Самоделки


    Небольшой 8-светодиодный светильник китайского производства оказался очень удобным для локальной подсветки рабочего места, но со временем обнаружился один серьезный недостаток. Дело в том, что для работы ему требуется 3 последовательно соединенных элемента ААА, и как только элементы начинают садиться – это сразу отражается на яркости этого светильника, даже если просадка не значительная, всего на 0,2-0,3 вольта. И естественно использование аккумуляторов с этим светильником тоже вызывает определенные трудности, так как если ААА элементы по 1,5В (в сумме 4,5В), то аккумуляторы по 1,2В (в сумме всего 3,6В). Сначала была мысль тупо подключить его к USB-порту, но провода… Значит надо повышать напряжение. Вообще, есть специальные микросхемы DC\DC преобразователи, но микросхемы не из дешевых, да и устройств, которые можно было бы таким образом усовершенствовать вообще говоря много, а значит нужно простое и недорогое решение.

На помощь пришла многократно проверенная в различных устройствах схема блокинг-генератора. Как он работает – подробно описано здесь: Схемы “не по правилам”

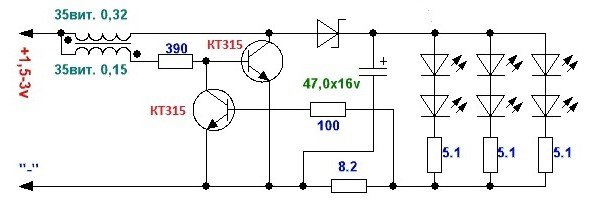

Предлагаемая схема – классический блокинг-генератор, поэтому подробно описывать не стану. Схема прекрасно работает, но для конкретного светодиода (или линейки светодиодов) желательно подобрать резистор R1, по оптимальному свечению. Его значение может лежать в пределах 0,5-4,7 кОм.

В предлагаемой схеме использован довольно мощный транзистор, но если речь идет о запитке единственного, не слишком мощного светодиода, то вполне подойдет КТ315 (проверено), или какой-нибудь маломощный германиевый транзистор. Для более уверенного запуска генератора и понижения частоты генерации, можно параллельно резистору поставить конденсатор 1000-3300 пФ.

Сборку начинаем с изготовления трансформатора.
Для этого необходимо ферритовое колечко, и немного обмоточного провода диаметром 0,3-0,47.

Я использовал кольца с внешним диаметром 3 мм. , 5 мм. и 7 мм. Результаты во всех случаях были практически идентичны. Всего нужно намотать по 20-40 витков на каждую обмотку. Главное постараться разместить витки равномерно по кольцу и не перепутать концы обмоток, иначе генератор не запустится.

После того, как трансформатор изготовлен, необходимо собрать все это согласно схеме. При навесном монтаж на выводах транзистора, конструкция получается довольно компактной, с тремя гибкими выводами, которые можно сделать любой длины.

Остается упрятать все это в термоусадку и модуль преобразователя готов.

Схема прекрасно работает, работоспособность (с незначительной потерей яркости сохраняется до просадки аккумулятора или батарейки до 0,7-0,8 вольт. При использовании германиевых транзисторов – до 0,45-0,5 вольт. Устройство получается очень компактным и без проблем размещается в корпусе светильника. По аналогичной схеме были переделаны еще несколько светодиодных фонариков и светильников, с количеством светодиодов от 1 до 12 штук. Доработанный светильник выглядит так:




Вот схема доработки этого светильника:

В целом, все хорошо, схема работает, но у нее есть один недостаток, дело в том, что на выходе генератора на холостом ходу, напряжение в пике может достигать десятки вольт, поэтому подключать светодиод после подачи питания нельзя – он моментально выгорает, т.е. сначала подключаем светодиод, а уже затем подключаем схему к элементу питания.

Еще один момент – питать светодиоды лучше постоянным током, это и светодиоду лучше и яркость больше. Следовательно, необходимо собрать простенький выпрямитель:

И, наконец, еще одна доработка, позволяющая сделать работу светодиода в этой схеме максимально комфортным:

Здесь добавлен стабилитрон VD2 (напряжение стабилизации 3,6 – 4,7в) и токоограничительный резистор R2, сопротивление которого рассчитывается (или подбирается) исходя из того, на какой ток рассчитан используемый светодиод (или суммарный ток, если светодиодов несколько).

Необычная лампочка / Хабр

Хотите стать обладателем гаджета, которого больше ни у кого нет? — Сделайте его своими руками

Если Вы знаете, с какой стороны надо браться за паяльник, то достаточно купить 4 сверхъярких белых светодиода, кусок макетки и порыться в своей коробке с хламом — и у вас есть все необходимое для создания оригинального светильника.


Первым делом находим в хламе старый блок питания на 110 вольт — у каждого второго валяется что-то подобное от старого модема или хаба, в надежде, что вот когда-нибудь он пригодится. Плюньте — не пригодится. Молоток в руки, несколько ударов по пластиковому корпусу — и вы становитесь обладателем 4 диодов и конденсатора (остальное можно выкинуть). Итак, вот наша начальная конфигурация:


Пара слов ликбеза. Специалиста от чайника при обсуждении светодиодов отличить просто — чайник скажет «мне нужен светодиод на 12 вольт», а специалист ответит «вот тебе светодиод на 100мА». Обычно определяющим в характеристике диода является рабочий ток, который задают соединяемым последовательно со светодиодом резистором. А дальше по закону товарища Ома, делаешь себе светодиод хоть на 5 вольт, хоть на 12. Но в этой простейшей схеме мы можем себе позволить поступить по-чайниковски. Суть в том, что у белых светодиодов в оптимальном режиме обычно напряжение на p-n переходе составляет 3.2-3.4 вольта. Соединив последовательно 4 штуки, мы (несколько потеряв в яркости, зато выиграв в надежности) получим лампочку на 12 вольт 🙂 Учитывая, что все 12-вольтные светильники дают переменное напряжение, нам прийдется еще озаботиться и выпрямлением. Итого, получаем схему:

Разогреваем паяльник, достаем олово и канифоль и приступаем к сборке. Вначале на макетке собирается диодный мост и конденсатор:

Сюда же припаиваем светодиоды и загибаем их в обратную сторону. При этом конденсатор у нас оказывается корпусом лампочки.

Отрезаем небольшой кусочек витой пары

и формируем на конце ножки нашей лампочки. Если провод закрутить вдвое и залудить — за счет скрутки получается как раз стандартная толщина ножек.

Припаиваем провод к плате и проверяем работоспособность схемы путем подачи напряжения. Если раздался хлопок и пошел дым — это значит, что Вы всего лишь перепутали полярность конденсатора, попробуйте повторить все, начиная с ударов молотком по корпусу следующего блока питания, но в этот раз внимательно следите за правильной полярностью.

Если же светодиоды зажглись и в течение 5 минут ничего дымиться не начало, то выключаем паяльник и включаем вместо него клеевой пистолет. Тут уж возможен совершенно безудержный разгул фантазии в изготовлении корпуса:

После остывания клея устанавливаем лампочку вместо стандартной и любуемся произведенным эффектом. Для сравнения — 4 светодиода на 80мА дают больше света, чем лампочка 25Ватт, при этом потребляя в 25 раз меньше энергии.

Домашнее задание — повторить конструкцию, используя 8 светодиодов в виде 2х цепочек по 4 штуки.

Почему для электропитания светодиодного оборудования нельзя использовать электронные трансформаторы для галогенных ламп?

  При подборе оборудования для светодиодной подсветки или светодиодного освещения, неизбежно возникает задача выбора блока питания для системы. Специалисты по светодиодному оборудованию всегда предлагают использовать специализированные блоки питания. У человека, столкнувшегося с этим оборудованием в первый раз, как правило, возникает вполне естественный вопрос – почему нельзя применить электронный трансформатор для галогенных ламп? Он, при одинаковой мощности, имеет меньший размер, меньшую цену, да и выходное напряжение у него тоже 12 вольт. Те, кто просто хочет получить ответ на этот вопрос, не вникая в подробности, может сразу перейти к выводам в конце статьи.

  Для тех же, кто хочет подробнее разобраться в вопросе – немного теории.

  Для начала хочется отметить, что практически все современные источники питания – это импульсные преобразователи. Принципиальное отличие их от применявшихся ранее аналоговых (или линейных) источников питания заключается в том, что преобразование напряжения в них осуществляется не на частоте питающей электросети (50Гц), а на значительно более высокой частоте (обычно в диапазоне 30000-50000 Гц). Благодаря переходу на такие частоты удалось значительно уменьшить размеры и вес источников питания, а также значительно повысить их КПД, который в современных моделях достигает 95%.

  Чтобы понять различие между полноценным блоком питания и электронным трансформатором, разберемся с их внутренним устройством.

Рассмотрим структурную схему обычного электронного трансформатора для питания галогенных ламп (рис. 1).



Рис.1 Структурная схема электронного трансформатора, предназначенного для питания галогенных ламп.

  Переменный ток частотой 50 Гц и напряжением 220 В (Рис.2а) подается на входной выпрямитель, представляющий из себя, как правило, диодный мост. На выходе выпрямителя (Рис.2б) мы получаем импульсы напряжения одной полярности и удвоенной частоты – 100Гц.





Рис.2 Формы напряжения на входе (а) и выходе (б) выпрямителя.

  Далее это напряжение подается на каскад, выполненный на ключевых транзисторах, которые при помощи положительной обратной связи введены в режим генерации. Таким образом, на выходе этого каскада формируются высокочастотные импульсы с частотой генерации и амплитудой сетевого напряжения. Очень важно для нашего случая обратить внимание на то, что генерация в подобной схеме возникает не всегда, а только при условии, что нагрузка электронного трансформатора находится в определенных пределах, например, от 30 до 300 Ватт. Кроме того, поскольку питание ключевого каскада осуществляется импульсами с выхода выпрямителя, то высокочастотное колебание генератора оказывается промодулированным импульсами частотой 100 Гц.

  Сформированное таким образом напряжение сложной формы подается на понижающий трансформатор, на выходе которого мы имеем напряжение такой же формы, но величиной, подходящей для питания галогенных ламп. Здесь стоит отметить, что для нити накаливания, которая является источником света в галогенных лампах, не имеет значение формы питающего напряжение. Для ламп накаливания важно только действующее напряжение – т.е. величина напряжения, усредненная за период времени. Когда в характеристиках электронного трансформатора указывается выходное напряжение 12 вольт, то речь идет как раз о действующем напряжении. На рис.3 приведены реальные осциллограммы, снятые на выходе электронного трансформатора.



Рис.3 Осциллограммы на выходе электронного трансформатора, предназначенного для питания галогенных ламп.

  Из осциллограммы Рис.3а видно, что импульсы на выходе электронного трансформатора следуют с частотой 55000 Гц, имеют очень крутые фронты и амплитудное значение 17 вольт. По осциллограмме на Рис.3б можно заметить, что почти 20% времени напряжение на выходе электронного трансформатора вообще равно нулю (горизонтальные участки между всплесками напряжения). Что же произойдет, если такое напряжение подать, например, на светодиодную лампу? В любую светодиодную лампу всегда встроен собственный драйвер для обеспечения оптимального режима работы светодиодов. Этот драйвер будет пытаться сгладить скачки напряжения, но гарантировать долгую надежную работу в этом случае невозможно. Что касается светодиодной ленты – то для ее питания вообще требуется постоянное напряжение.



  Теперь рассмотрим структурную схему стабилизированного блока питания, используемого совместно со светодиодным оборудованием (рис. 4).

Рис.4 Структурная схема блока питания постоянного тока со стабилизированным выходным напряжением, предназначенного для питания светодиодного оборудования.

 Первый блок – уже знакомый нам входной выпрямитель, который не имеет никаких отличий от выпрямителя, рассмотренного нами выше. С его выхода напряжение (см. Рис.2б) подается на сглаживающий фильтр, после которого приобретает форму, показанную сплошной линией на Рис.5.

Рис.5 Форма напряжения на выходе сглаживающего фильтра.

  Как видно из рисунка, пульсации на выходе фильтра почти отсутствуют и форма напряжения близка к прямой линии.

  Это напряжение подается на силовые транзисторные ключи, к выходу которых, как и в случае с электронным трансформатором, подключен понижающий трансформатор. Отличие заключается в том, что работой ключей управляет специализированная микросхема, в состав которой входит задающий генератор, ШИМ контроллер и различные цепи управления.

  Механизм использования ШИМ (широтно-импульсной модуляции) в блоке питания заключается в том, что меняя ширину коммутирующих импульсов, подаваемых на силовые ключи, можно менять напряжение на выходе блока питания. Благодаря этому, подавая сигнал управления с выхода блока питания на вход контроллера ШИМ, появляется возможность стабилизировать выходное напряжение.

  Стабилизация выходного напряжения осуществляется следующим образом. Когда выходное напряжение, под влиянием внешних факторов, повышается, сигнал ошибки передается с выхода блока питания на контроллер ШИМ, ширина импульсов уменьшается, и выходное напряжение снижается, приходя в норму. При понижении выходного напряжения аналогичным образом происходит увеличение ширины коммутирующих импульсов. Благодаря такой работе, выходное напряжение всегда поддерживается в заданном диапазоне.

  Поскольку режим работы задающего генератора в данной схеме не зависит от внешних воздействий, а также благодаря цепям стабилизации, выходное напряжение остается постоянным во всем диапазоне допустимой мощности нагрузки, например, от 0 до 100 Вт.

  Кроме того, наличие обратной связи позволило защитить блок питания от выхода из строя. При превышении потребляемой мощности, при повышении выходного напряжения выше критического, а также при коротком замыкании в нагрузке происходит автоматическое выключение блока питания. После устранения причины, вызвавшей срабатывание защиты, блок питания запускается вновь.

  После понижающего трансформатора высокочастотные разнополярные импульсы поступают на выпрямитель, где преобразуются в импульсы одной полярности. Выходной фильтр сглаживает импульсы после выпрямления и превращает их в постоянное напряжение с низким уровнем пульсаций.

  Благодаря рассмотренным мерам стабилизации и фильтрации, нестабильность постоянного напряжение на выходе блока питания обычно не превышает 3% от номинального, а напряжение пульсаций имеет величину не более 0,1 вольта.

  Также немаловажное положительное влияние выходного фильтра – значительное снижение уровня электромагнитных помех, излучаемых блоком питания и в особенности помех, излучаемых проводами, подключенными к его выходу.

  Выводы

  Электронные трансформаторы, предназначенные для питания галогенных ламп, использовать для питания светодиодного оборудования нельзя потому, что:

1. Значение 12 вольт, указанное в паспорте электронного трансформатора – это действующее (усредненное) напряжение. Реально в выходном напряжении могут присутствовать короткие импульсы, амплитудой до 40 вольт.

2. Напряжение на выходе электронного трансформатора высокочастотное и невыпрямленное. Оно содержит импульсы разной полярности, как положительной, так и отрицательной.

3. Выходное действующее напряжение электронных трансформаторов нестабильно, зависит от входного напряжения питающей сети, от мощности подключенной нагрузки, от температуры окружающей среды и может лежать в пределах 11-16 вольт.

4. Электронный трансформатор не способен работать при маленькой нагрузке. В его характеристиках обычно указывается нижняя и верхняя граница допустимой мощности нагрузки, например 30-300 ватт.

  Первые три пункта неминуемо приведут к преждевременному выходу светодиодного оборудования из строя. В некоторых случаях оборудование может выйти из строя уже при первом включении. Такая поломка не будет являться гарантийным случаем.

  При замене галогеновых ламп на светодиодные в уже существующих системах, помимо первых трех пунктов, необходимо учитывать и четвертый. Потребляемая мощность светодиодных ламп в 10 раз меньше мощности галогеновых. При недостаточной нагрузке электронный трансформатор может не включиться совсем или будет периодически включаться и выключаться. При такой замене ламп в любом случае рекомендуется заменять и источник питания.

Создание светодиодной лампы своими руками

Светодиодная лампа своими руками – это способ, как создать минимально энергозатратное освещение и потратить на это минимум средств. Чтобы самостоятельно сконструировать, потребуются знания физики и паяльник. Единственная проблема, с которой может столкнуться техник – создание схемы преобразователя на постоянную подачу напряжения в 12 В.

Преимущества светодиодных источников света

С увеличением стоимости электроэнергии, многие задумались об использовании LED-светильников. Светодиодные лампы, сделанные своими руками, имеют несколько преимуществ, перед покупными:

– Владелец точно знает, какие материалы были использованы при создании;
– Долговечность и надежность. При конструировании осветительного прибора, можно самостоятельно проверять качество соединений и изменять некоторые параметры;
– Стоимость ниже, чем у покупных изделий

В отличие от других источников света, LED обладают продолжительным сроком эксплуатации с минимальным потреблением электроэнергии. Современный рынок осветительных приборов предлагает массу вариантов, но приобрести качественный не всегда удается.
Приобретая осветительный прибор в обычных магазинах, покупатель тратит в несколько раз больше, чем, если бы сделал его самостоятельно. Светодиодные лампы своими руками можно создать из старого перегоревшего цоколя и любого пластикового корпуса.

Как сделать светильник?

Чтобы создать светодиодные светильники своими руками, потребуется:

– Цоколь. Можно взять со старого перегоревшего изделия;
– Лента или LED-диоды НК6;
– Диодный мост или выпрямители 1N4007;
– В цоколе перегоревшей светодиодной лампы можно позаимствовать предохранитель;
– Каркас. Любой пластик или гнущийся токопроводящий материал;
– Жидкие гвозди или суперклей

В качестве каркаса можно использовать старую люминесцентную лампу. При сборке светодиодной лампы необходимо аккуратно обращаться с корпусом. В описанном способе, опасность могут представлять ртутные пары.
Далее подобрать необходимую светодиодную ленту. Желательно, чтобы её цвет не был желтоватым или синим. Преимущественен вариант с белым оттенком: не влияет на состояние человека, приятен в восприятии. Если ленту нужно разрезать, то делается это по четко установленным границам.
Приклеивается при помощи специального клея. Используя выпрямитель, нужно отделить конденсатор. Выводы подключаются в конструкцию для обеспечения яркости освещения. Таким образом, можно создать мощный светодиодный светильник.

Простая конструкция и её сборка

Для создания небольшого светильника, нужен драйвер RLD2-1 и те же светодиоды, что и ранее. При сборке необходим паяльник и электрическая проводка. В качестве цоколя используется старая люминесцентная лампа, но её внутренняя электропроводка должна оставаться целой. В газоразрядной части с трубами, создается специальная пластина. На нее и будут крепиться светодиоды. Необходимо использовать дно, выполненное из пластмассы или картона.
К драйверу крепятся диоды последовательным методом. Выбор способа установки зависит только от максимального напряжения, которое должно быть у будущей лампы. При сборке, драйвер и плата изолируются между собой, при помощи паяльника подключаются контакты к драйверу.
Если использовать дополнительную подложку между платой и драйвером – можно не бояться нагрева и недолговечности конструкции. По окончанию создания конструкции, проводится тестовое включение, показывающее все дефекты и неправильно подключенные компоненты.

Выбор схемы для будущего прибора

Чтобы верно подключить все компоненты, нужно обращать внимание на схемы или иметь навыки работы с электропроводкой. В случае, если Вы никогда не занимались ремонтом светодиодных светильников или не разбираетесь в их конструкции – стоит отдать предпочтение покупным моделям. Приобретать лучше всего в специализированных светодиодных магазинах, обращая внимание на гарантийный срок.
Существует множество схем, показывающих правильное подключение основных компонентов. В соответствии с ними, можно создать прибор для местного освещения, общего и даже небольшие фонарики.
Поделитесь информацией в социальных сетях, если тема была интересной.

Устройство и схема подключения светодиодного светильника

Если вы хотите снизить финансовые затраты на электроэнергию, пожалуй самым эффективным способом будет являться переход с ламп накаливания или галогенных ламп на использование специальных светодиодов. Энергопотребление таких ламп по сравнению с лампами накаливания будет во много раз меньше, тогда как световой поток останется неизменным.

Если сравнивать светодиоды с люминесцентными энергосберегающими лампами, превосходство также будет на их стороне — срок службы таких ламп существенно больше. Если вы заботитесь об экологии окружающей среды, светодиодные источники света также будут здесь на первом месте.

Содержание статьи

Достоинства светодиодных ламп

Исходя из вышестоящего текста, светодиоды обладают такими достоинствами как экономичность, долгий срок службы и отсутствие негативного влияния на экологию планеты и человека. К этому можно добавить компактность таких ламп, простоту установки, а также отсутствие нагрева лампы во время работы. Светодиодные лампы обладают самыми лучшими характеристиками среди других популярных на сегодняшний момент.

Единственный недостаток, свойственный светодиодным лампам, часто сдерживающий человека от их покупки — цена. Качественный светодиодный источник света стоит гораздо дороже аналогов, однако тенденция снижения цен на рынке на светодиодную продукцию уже наметилась. Цены на светодиоды постепенно снижаются, благодаря этому они становятся доступными для любого человека. Светодиоды можно заказать в интернете, на популярных сейчас китайских аукционах, по довольно низкой цене. Такие лампы излучают свет как обычная 75 Вт лампочка, а потребляют энергии всего 5 Ватт.

Устройство светодиодной лампы (светильника)

Строение светодиодного светильника довольно просто: несколько светодиодов и корпус со специальным отражателем. Для охлаждения светодиодов в лампе присутствует специальный радиатор, в месте соприкосновения которого со светодиодом проложен слой термопасты, улучшающей контакт, а также отвод тепла. Если светодиод перегреется, поломки лампы не избежать, поэтому при ее установке обязательно оставляйте свободное незамкнутое пространство вокруг радиатора. Также нельзя устанавливать светодиодную лампу возле нагревающихся поверхностей и приборов.

Общая мощность светильника будет равна сумме мощности всех входящих в нее светодиодов. Светодиодов может быть как совсем небольшое количество, например один, так и несколько десятков. Все эти светодиоды включены в общую электрическую цепь и управляются специально собранной схемой, подключенной через блок питания.

Светодиодная лампа мощностью 220 В состоит из нескольких светодиодов, которые защищены пластиковой колбой или светорассеивателем. К патрону подключена электронная схема преобразования тока. Радиатор для отвода тепла установлен под светодиодом.

Функциональность светодиодной лампы

Для возможности регулировать яркость светового потока и подключения диммера, нужно приобрести специальные светодиодные лампы с возможностью такой регулировки, а также специальные регуляторы.

Обратите внимание также на тип цоколя (патрона), он должен подходить к выбранным вами корпусам (светильникам). Для удобства поика нужных ламп для замены в дальнейшем, можно сохранить упаковку.

Подключение светодиодного светильника

Для работы светодиодов нужен постоянный ток. Если вы покупаете светильник для использования в стандартной квартире или доме с рабочим напряжением сети 220 В, вам нужно искать светодиодную лампу, на упаковке которой будет указана мощность 220 В. Это означает, что схема блока питания уже встроена в лампу и она подключается напрямую к вашей электросети по схеме подключения светильника (люстры).

Если же на упаковке светодиодной лампы указано значение 12 или 24 В, это означает, что для нормальной ее работы нужен преобразователь напряжения. Для этого возможно использовать специальный заводской блок питания, продающийся в специализированных отделах. Такой блок прослужит вам долгое время, он безопасен и надежен.

Если вы решили приобрести такой блок, обратите внимание на необходимую для ваших светодиодных ламп величину входного напряжения — 12 или 24 Вольта и максимально допустимую величину тока — 350 mA, 700 mA или другие значения.

Все необходимые данные можно посмотреть на упаковке светильника или в инструкции. Мощность блока питания должна быть с запасом, не менее чем 20%. Для правильного подсчета мощности следует mA умножить на 1000 (для перевода в Амперы), а затем амперы умножить на рабочее напряжение. Таким образом вы получите число, составляющее потребляемую мощность вашего светодиодного светильника.

Перед подключением лампы следует убедиться в том, что блок питания отключен от электросети, иначе поломки не избежать.

Произведите подключение к источнику питания, строго соблюдая полярность.

Подключение нескольких светодиодных светильников

Можно подключить несколько светодиодных ламп к одному блоку питания, для этого потребуется соединить их параллельно, плюсовые провода от всех светильников подключаются к «плюсу» блока питания, а к «минусу»- минусовые выводы (используйте схему).

Обязательно нужно помнить, что мощность всех светильников, которые вы подключаете к одному блоку питания, не должны превышать его мощности. Также внимание следует обратить на сечение используемых электрических проводов — оно должно быть достаточным для прохождения соответствующей силы тока.

Однако если вы хотите использовать светодиодные лампочки в своем доме или квартире, лучшим вариантом будет приобрести лампу, подходящую к вашему рабочему напряжению. Подключение такого встраиваемого светильника не составит для вас никакого труда и займет минимальное количество времени.

Светодиодные лампы 220 Вольт в настоящее время весьма распространены и вы легко подберете лампу с подходящим для вашего светильника или люстры цоколем или патроном. Для подключения этой лампы не нужен дополнительный блок питания, ее подключают напрямую к электросети как обычные лампы накаливания, галогенные или энергосберегающие лампы. Такой светодиодный светильник будет радовать вас качеством долгое время.

Понравилась статья? Поделиться с друзьями:

Электромонтаж низковольтных ландшафтных трансформаторов и светодиодных систем освещения

Существует много вопросов, касающихся технической стороны того, как работает и работает система низковольтного освещения. Недавно один клиент задал мне конкретный вопрос о технической стороне его системы. Он хотел знать, почему его трансформатор был подключен к клемме 12 В вместо 14 В. Если кажется, что мы уже прыгнули с 0-60, не волнуйтесь! В конце нет викторины.

Этот вопрос заставил меня понять, что мы еще не затронули эту тему, но действительно должны!

Освещение низкого напряжения требует инженерных решений

Хорошо спроектированная система освещения низкого напряжения должна иметь сбалансированные участки проводов, которые подключены к соответствующей нагрузке напряжения.

Что именно это означает? Это означает, что провода необходимо проложить таким образом, чтобы они распределяли мощность как можно более равномерно между каждым прибором. Кроме того, линии должны быть подключены к трансформатору таким образом, чтобы передавать нужное количество энергии по линии на каждый прибор.

Давайте посмотрим, что все это значит и как все это работает.

Провода и трансформаторы

Для простоты давайте разделим это на две части: провода и нагрузки трансформатора.

Способ прокладки линий имеет большое влияние на производительность системы и влияет на распределение мощности.

Низковольтную систему освещения можно сравнить с спринклерной системой. В спринклерной системе давление воды снижается каждый раз, когда вы добавляете спринклерную головку в линию подачи воды. Если вы добавите слишком много спринклерных головок, давление воды снизится и значительно снизит производительность оросительной системы.

Низковольтные фонари работают так же, как и спринклеры, чем больше приспособлений вы добавляете к проводке, тем больше уменьшается напряжение (опять же, подумайте о давлении воды).Падения напряжения – это плохо, но и слишком высокое напряжение (мы вернемся к этому чуть позже). Если вы разместите слишком много светильников на одном участке проводов, напряжение будет плохо распределяться, что затруднит подачу достаточного количества энергии на каждый светильник. Также важно отметить, что напряжение также уменьшается с расстоянием. Чем дольше проложен провод, тем больше напряжения будет потеряно при переходе от одного конца к другому.

Также важно отметить, что гирляндное соединение осветительных приборов даст плохие результаты.Нет, мы не говорим об их украшении цветами. Когда выполнено шлейфовое соединение, первое приспособление в проводе получит большую мощность. Но эта мощность уменьшается с каждым прибором, добавленным к пробегу, пока последний прибор не станет заметно слабее.

Вот почему так важно равномерное распределение мощности. Провода должны быть разделены посередине и подавать по центру, чтобы помочь равномерно распределить мощность и уменьшить падение напряжения.

Трансформатор представляет собой металлический ящик
, который обеспечивает питание всей системы освещения.В небольшом трансформаторе мощностью 75 Вт обычно есть две клеммы: одна с обозначением «общий», а другая – с надписью «12 В». Прямой подземный кабель, используемый в ландшафтном освещении, состоит из двух жил. Один провод подключается к общему проводу, а другой – к отводу 12 В.
Электропроводка в небольшой системе освещения довольно проста. Но в зависимости от размера трансформатора может быть несколько клеммных колодок и несколько общих клемм.

Возьмем, к примеру, трансформатор на 300 Вт.В трансформаторе такого размера вы, вероятно, увидите клеммы с разным напряжением: 12 В, 13 В, 14 В, 15 В или даже выше. Скорее всего, вы также увидите два комм. в таком размере трансформатора. Причина, по которой у более крупного трансформатора будет больше клемм и коммуникаций. потому что он предназначен для питания более крупной системы. В больших / длинных световых лучах напряжение можно повысить, переместив провод к клемме с более высоким напряжением, чтобы компенсировать падения напряжения, вызванные более длинными расстояниями и более высокими счетчиками. Вот почему существуют разные клеммные колодки для распределения разных уровней напряжения в системе.

Падения напряжения: откуда мы знаем?

Самое замечательное в возможности увеличения мощности состоит в том, что если у последней лампы в пробеге недостаточно мощности, мы можем просто усилить линию до тех пор, пока она не станет достаточной.

Но как мы узнаем, достаточно ли мощности? Вопреки распространенному мнению, мы не обнаруживаем напряжение, которое получает прибор, читая тени или слушая сверчков. Узнаем напряжение при помощи вольтметра. Проверяя напряжение каждой лампочки в проводе, мы можем установить напряжение так, чтобы оно было именно там, где оно нам нужно.

Просто и понятно: если человек, устанавливающий / работающий с вашей системой освещения, не знает, как пользоваться вольтметром, вам следует быть осторожными. По нашему опыту, они даже не носят в ящике с инструментами измеритель напряжения. Всегда полезно обратиться к профессионалу.

Светодиодные лампы снимают все сложности с ландшафтным освещением, или они укрепляют миф?

В последние годы светодиодные лампы стали стандартом в осветительной отрасли: они и должны быть такими.Они невероятно энергоэффективны и имеют потрясающий срок службы до 50 000 часов (это примерно 15-20 лет срока службы лампы). Хотя светодиоды дороже, они того стоят.

В мире низковольтного ландшафтного освещения широко используются светодиодные лампы. Фактически, они позволили нам создать более крупные системы освещения, часто без необходимости в более крупных трансформаторах. Кроме того, светодиодные лампы будут включаться как при более высоком, так и при более низком напряжении, не влияя на их яркость, как это сделали бы галогенные лампы старой школы.

Светодиодные лампы

также позволяют дизайнерам по свету лучше контролировать эффекты, которые они хотят создать. Без необходимости в более крупных трансформаторах, требующих более сложного планирования и проектирования, светодиодные лампы также принесли странный миф в ландшафтное освещение: ландшафтное освещение – это просто и легко сделать.

Миф

Этот миф далеко от истины. Многие системы освещения строятся с игнорированием звука и устоявшейся инженерной практики.Все, чему научились во времена галогенов, все еще необходимо применять сегодня. То, что здесь есть светодиоды, не означает, что следует пренебречь или забыть проверенные временем практики.

Требования к напряжению для системы могут быть повсюду. На собственном опыте мы убедились, что это не подходит для светодиодных ламп, если они не рассчитаны как можно ближе к напряжению 12 В или 11,5 В. Внутри светодиодной лампы находится драйвер, который, в зависимости от конкретной лампы и производителя, заставляет все светодиоды работать и функционировать в широком диапазоне нагрузок с различным напряжением.

Но это не означает, что система должна работать с максимальной производительностью просто потому, что это возможно. Запуск системы освещения на самом высоком напряжении – это то, что обычно происходит, когда системе требуется послать достаточно энергии на последний прибор в длительном цикле гирляндных светодиодных ламп.

По нашему опыту, светодиодные лампы, которые имеют слишком большую или слишком низкую мощность, как правило, имеют сокращенный срок службы. По цене светодиодных ламп, разве вы не хотели бы получить от них полный срок службы? Внутренние части, которые заставляют светодиоды работать, вынуждены работать усерднее, когда на них подается больше или меньше энергии, чем 12 В.

Но светодиодные лампы по-прежнему будут работать при первом подключении системы и, вероятно, продолжат работу. Но когда система не установлена ​​и не настроена должным образом, она не прослужит долго. Если бы нагрузки по напряжению не были выполнены должным образом, кто знает, какие другие аспекты системы можно было бы пропустить или пропустить для сокращения.

Правильная разводка проводов трансформатора и ходового центра к светильникам с правильным напряжением – одна из самых упускаемых из виду частей при создании низковольтных систем ландшафтного освещения сегодня.Важно, чтобы система ландшафтного освещения была хорошо спроектирована, чтобы обеспечить долговечность и постоянное удовольствие домовладельцев.

* Мы хотели бы выразить особую благодарность Кевину Смиту из компании Brilliance LED за то, что он поделился с нами своим многолетним опытом в области ландшафтного освещения.

Позвоните нам

Чтобы узнать больше о том, как нижнее и верхнее освещение могут работать вместе, чтобы украсить ваш ландшафт, позвоните нам по телефону (801) 440-7647, чтобы назначить бесплатную консультацию, или просто заполните нашу контактную форму!

Расположенный в Мидвейле, компания Landscape Lighting Pro of Utah обслуживает клиентов во всех жилых районах штата Юта, включая Солт-Лейк-Сити, Парк-Сити, Дрейпер и Холладей.Наше портфолио наружного освещения включает проекты от округа Солт-Лейк и округа Юта до округа Дэвис и округа Саммит – и за их пределами.

Как сделать аварийное освещение на светодиодах

Мы все знаем о пагубных последствиях глобального потепления, которые с каждым днем ​​сильно захватывают мир. Хотя основной причиной этого явления почти наверняка является использование ископаемого топлива в качестве основного источника энергии во многих странах, нельзя полностью игнорировать вклад освещения в различных формах в эту проблему.Обычные, но старые лампы накаливания почти устарели, но даже современные КЛЛ выделяют довольно много тепла. Белые светодиодные лампы сегодня становятся популярной (и умной) альтернативой благодаря своей довольно «крутой» природе и высокой эффективности.

В этой статье мы узнаем, насколько просто построить универсальную светодиодную схему аварийного освещения с использованием горстки белых светодиодов и уникальной схемы, которая помогает повысить общую эффективность устройства.

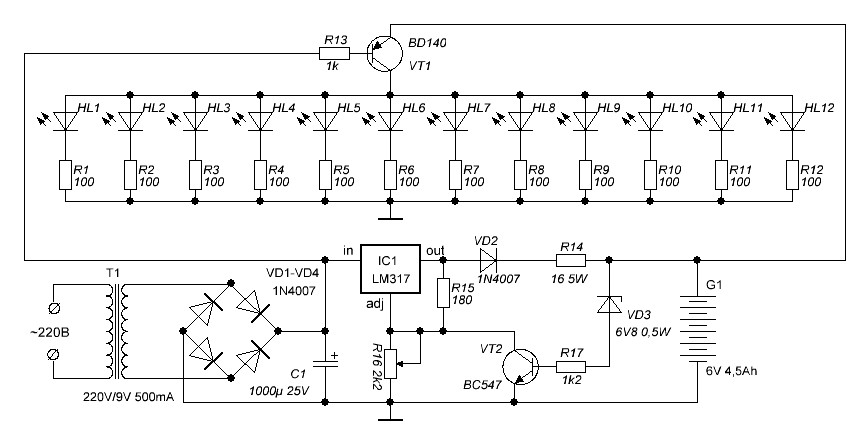

Принцип работы схемы

Чтобы загорелся белый светодиод, нам нужно как минимум 3.6 вольт и максимальный ток 20 мА, что соответствует прямому падению напряжения белого светодиода.

В данной схеме в качестве источника питания используется батарея на 6 В. Так что же такого особенного в освещении группы белых светодиодов этой батареей? Это правда, на первый взгляд, схема довольно обычная, просто подключена группа светодиодов параллельно батарее. Но что-то особенное в этой схеме. Это включение четырех диодов последовательно со светодиодами и, конечно же, добавление S1.

Мы знаем, что в соответствии с законом Ома напряжение прямо пропорционально току, что означает, что если питание 6 В подается непосредственно на светодиоды, они начнут потреблять чрезмерный ток, что приведет к ненужному рассеиванию тепла через резисторы и Светодиоды и быстрая разрядка аккумулятора, снижающие КПД схемы. Это произойдет потому, что разность потенциалов в 6 вольт просто слишком высока, чем прямое напряжение светодиодов (которое, как обсуждалось выше, составляет 3,6 вольт).

Добавляя 4 диода, мы можем понизить напряжение точно до прямого напряжения светодиодов (поскольку каждый диод снижает напряжение примерно 0,6 вольт).

Таким образом, когда аккумулятор полностью заряжен примерно при 6 В, светодиоды будут получать 3,6 В, как раз достаточно, чтобы они ярко светились без рассеивания дополнительной мощности.

Теперь предположим, что напряжение батареи упало до такой степени, когда вы видите, что светодиоды становятся слабее. Вы можете просто настроить переключатель S1 на шаг вперед, минуя один из диодов.Это сразу восстановит яркость светодиодов, может быть, еще на пару часов. После этого процедуру можно повторить, отключив следующий диод.

Таким образом, вы можете получить несколько резервных копий, используя одну и ту же батарею, что было бы невозможно, если бы светодиоды были подключены напрямую.

Список деталей

Для этой цепи аварийного освещения Plug & Play вам потребуются следующие детали:

  • R1 = 1M, Вт, 5%, CFR
  • R2 = 10K, ¼ Вт, 5%, CFR
  • R3 = 10 Ом 1 Вт
  • ВСЕ РЕЗИСТОРЫ СВЕТОДИОДОВ = 22 Ом, ¼ Вт
  • C1 = 205/400 В, PPC
  • C2 = 100 мкФ, 25 В
  • Z1 = 9 В, 1 Вт
  • T1 = BD 140
  • ВСЕ ДИОДЫ = 1N4007
  • S1 = ОДНОПОЛЮСНЫЙ ТРЕХСТОРОННИЙ ПЕРЕКЛЮЧАТЕЛЬ
  • БАТАРЕЯ = 6 Вольт 4 Ач
  • СВЕТОДИОДОВ = БЕЛЫЙ, 5 мм, ВЫСОКОЭФФЕКТИВНЫЙ

Подключите несколько последовательных резисторов белых светодиодов аккумулятор на 12 вольт, и вот … цепь аварийного светодиодного освещения готова! Вы найдете много таких тривиальных схем на многих других сайтах.

Настоящая светодиодная схема аварийного освещения отличается от них, потому что она потребляет очень мало энергии батареи (6 вольт) и, таким образом, остается включенной как минимум на 40% дольше, чем ее обычные аналоги.

Также интересно, что в поддержании свечения белых светодиодов имеет значение не ток, а напряжение. Это свойство белых светодиодов было использовано здесь.

Подсказки для строительства

ВНИМАНИЕ : ВСЕ ЦЕПЬ МОЖЕТ СОДЕРЖАТЬ ОПАСНЫЙ ПЛАВАЮЩИЙ ТОК ПЕРЕМЕННОГО ТОКА ПРИ ВКЛЮЧЕНИИ, ПОЭТОМУ БУДЬТЕ ОСТОРОЖНЫ ПРИ ОБРАЩЕНИИ И ТЕСТИРОВАНИИ УСТРОЙСТВА.

Процедура сборки следующая:

  • Завершите сборку платы аварийного освещения, припаяв белые светодиоды и другие детали, как показано на схеме.
  • Размещение и расстояние между белыми светодиодами будет зависеть от размера и конструкции шкафа, который может быть самодельным или может быть получен готовым.
  • Затем вставьте и припаяйте оставшиеся пассивные компоненты, а также транзисторы и диоды. Будьте осторожны с распиновкой транзисторов и ориентацией диодов.
  • Свяжите правильно каждый вывод компонента, согнув и припаяв выводы компонентов вместе с помощью принципиальной электрической схемы.
  • Плотно зажмите аккумулятор и трансформатор в шкафу так, чтобы из него выходил только шнур питания переменного тока.

Автоматическое переключение и зарядка аккумулятора

Эта схема аварийного освещения по принципу «включай и работай» полностью автоматическая и может быть постоянно подключена к сети переменного тока.

Пока есть питание от сети, T1 получает прямой положительный выпрямленный потенциал через D1 и, таким образом, не может проводить.В результате светодиоды остаются выключенными, и они не могут загореться.

Тем временем аккумулятор медленно заряжается через D1 и D2.

В момент сбоя питания переменного тока положительный потенциал с базы T1 снимается, поэтому он смещается через R2 и начинает проводить, мгновенно освещая матрицу светодиодов.

Икеа замена легкого трансформатора частотой 4 ГГц.) Даже рабочий свет в гараже у меня почти не было. 13 апреля 2009 г. · У меня был фонарь Ikea, на нем 5 точек, и трансформатор отключился дважды: (Решил не гоняться за ними и попробовать заменить его сам. 5VDC . Лампочка для микроволновой печи Ikea. Розничные продавцы предпочли бы не оставлять вам другой альтернативы, кроме как приобрести другой осветительный прибор, даже если вы довольны своим осветительным прибором и не хотите его менять. Примечание: на заводе этот лоток имеет 3 отдельных круга где он соединяется с шестерней для лотка с 3-мя треугольными надрезами.62 почтовые расходы 23 мая 2005 г. · Я не могу поменять диммер, так как это двухклавишный диммер, а другой диммер управляет электронными трансформаторами IQ. 11 долларов. № предмета прямого освещения: 50012-75Вт -. Ip66 Водонепроницаемый 30 мА легкий электронный трансформатор нагрузки выпрямитель питания UK. ИКЕА Анслута 2.. 99 $ 25. Смотреть видео. Полночный перекус или даже ночной поход в ванную можно безопасно сделать с помощью дополнительного освещения. Шаг 5 – Получите запасные части. * Показаны доллары США. ТОЛЬКО ДЛЯ ПОДБОРКИ TW7 5PZ IKEA Jansjö Светодиодный прожектор с клипсой в белом цвете A + + / рабочий свет Световой поток: 75 лм; Высота: 40 см; Длина кабеля: 350; Мощность: 2 Вт; Размеры зажима до 30 мм.00. 25 мая 2014 г. · Мой блок питания лампы Ikea Spoka вышел из строя. 90 почтовых расходов. Не зная, какая у вас лампа и есть ли у нее высокая или низкая настройка, но, судя по трем проводам и адаптеру, похоже, что вам нужен выходной адаптер переменного тока с двойным напряжением. Вы устанавливаете стальную рейку на стену, а затем вешаете все элементы. 13 июня 2021 г. · Содержание скрыть 1 Светодиодная подсветка кухонной столешницы IKEA 2 ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 3 В коробке 4 Инструкции 5 Поставлять 6 Документы / ресурсы 6. Вы не должны ‘ не хочу полностью.8 В постоянного тока и 400 мА – я полагаю, слишком специфично для Google. 1x Тороидальный трансформатор Vigortronix Vtx-146-300-230, 300 ВА, 2×30 В. ) Даже рабочий свет в гараже у меня почти нет Ikea IRSTA LED Countertop Light Lighting 15 “504. Не очень хочу идти по пути с жесткой проводкой и искать электрика. сменные розетки, адаптеры для глазного яблока, сменные трансформаторы и панели розеток для всех размеров утопленных корпусов и банок. Чем больше огней, тем лучше! Я планировал расположить около 20 штук в линию, разбросанных по полуорганическому узору.Ikea IRSTA LED Countertop Light Lighting 15 “504. Я получил пульт дистанционного управления Ansluta и попытался 25 января 2011 г. · В инструкциях, которые я собираюсь подробно описать, как удалить оригинальные лампы и заменить их одним комплектом диодных ламп (4) и чтобы они загорались, когда вы активируете дистанционный центральный замок и / или открываете сдвижную боковую дверь. 5w e10. Наши провода трансформатора 0800 (белый), провод 0814 (зеленый) или провод 0818 (прозрачный) подходят к этому трансформатору. Скажем. В наличии. Убедитесь, что центр совпадает с исходным. Свет работает нормально, просто нельзя использовать пульт, чтобы выключить их.Длительный срок службы светодиодов означает меньшее время на лестнице с заменой перегоревших лампочек. 22 ноября 2008 г. · Свет вернется, если вы на какое-то время выключите его. Даже без квитанции они могут сделать это из вежливости. Эти штуки стоят всего около 10 евро каждая. Осветительные провода имеют длину c 3 м с 6 лампами 20 Вт x 12 В, прикрепленными к проводам (параллельно). На капоте написано только галоген, но я подумал, что попробую. К цепи освещения подключен большой хромированный трансформатор. 7 долларов. 10 фунтов стерлингов. Любой… трансформатор низкого напряжения 12v 105w YT105.76 + 15 фунтов стерлингов. Благодарен, если кто-нибудь может указать мне на веб-сайт, где я могу получить аналогичную мощность. Все группы и сообщения 28 марта 2016 г. · Я пытаюсь возродить старую осветительную установку Ikea “Trettio”. В конечном итоге светодиоды окупятся, но первоначальные вложения могут окупиться 18 марта 2009 г. · Скорее всего, «источник питания» представляет собой всего лишь понижающий трансформатор 10: 1, который преобразует 120 В переменного тока (от стены) в 12 В переменного тока. Комплект IKEA-DIODER Light Kit за 29 долларов: установите их под шкафами, отключите трансформатор переменного тока и подключите их к источнику питания 12 В прицепа.Однако проблема с поиском трансформатора на замену заключается в том, что его просто нет. 12 Новый. 56 долларов. Световой блок крепится к верхней части книжного шкафа или кухонного шкафа и подключается к трансформатору через двухконтактный штекер. 45 / каждый. Мне действительно нужен трансформатор для торшера IKEA Mil. Поставляется с маленьким винтом в основании. 13 апреля 2009 г. · Был фонарь Ikea, на нем 5 точек, и трансформатор сработал дважды: (Решил не гнаться за ними и попробовать заменить его сам.Поэтому я заменил оригинальный трансформатор (на этикетке написано: 120 В переменного тока на 11. EMI начинается с 622 фунта стерлингов. Это даже предмет шуток, основанных на том, насколько это просто – «сколько сантехников нужно, чтобы вкрутить лампочку» и т. Д. Оригинальный трансформатор взорвался, при максимальной мощности 70 Вт с 7 лампами по 10 Вт он должен был взорваться. Есть идеи, где мне взять замену! 🙂 Фредерик Малуф, октябрь 2008 г. Всем привет! У меня нулевые познания в этой сфере, надеюсь получить некоторую помощь. Сделал трюк, чтобы заменить гудящий (отслаивающий) старый световой трансформатор Ikea Flex Track.пункт 3 Ikea ANSLUTA Electronic Transformer Kitchen Light White 502. Было доказано! @ # $ попытаться найти адаптер, который специально предназначен для вывода 4. После сброса лампочка автоматически подключится. Быстрая доставка в тот же день. 6V / 11. 20 фунтов стерлингов. 18 фунтов стерлингов. 1 из 5 звезд 36 18 $. Если резьба лампочки корродирована или цоколь лампы слишком велик, возможно, потребуется замена патрона. Однако, если вы когда-либо пытались заменить галогенную лампу GU10, вы можете понять, что это не так просто.LED Driver CC 250/350/500 / 700mA Phase Dimmable Driver 6008081. После того, как я включил его, он издает жужжащий звук (довольно громкий), и звук приглушается, когда я уменьшаю яркость света переключателем диммера. 18 НАБОР СВЕТОДИОДНЫХ ЛАМПОЧЕК DIODER ИЗ 4 ПРЕДМЕТОВ (СОВЕРШЕННО НОВАЯ) 8 октября 2020 г. · Замена лампы накаливания – одна из самых простых задач. В инструкциях говорится, что вы продеваете шнур каждого светильника под шкафом за шкафом и поднимаете его вверх, чтобы их не было видно. Стеклянный противень для микроволновой печи Ikea IMh26XWS0.kwong ming ikea 24v (оригинальная розетка) трансформатор kmv-240-030-bs-1 (k105) 19 декабря 2017 г. · Как подключить трансформатор от 120 до 12 вольт, иметь 8 проводов, идущих от трансформатора, и черно-белые от трансформатора 120-сторонний трансформатор – ACME T181050. Это модель № KUB1200600L 120v / 11. Трансформатор постоянного тока 2 Вт, преобразующий AC100 в 240 В в постоянный ток 12 В, подходит только для палубного освещения Yescom (YES0001, YES0002, YES0003, YES0004, YES0005, YES0006, YES0007) 16-футовый длинный кабель – для доступа к совершенно новым подвесным светильникам IKEA с черным светом $ 39- $ 58 каждый.Мини-подвесная люстра из ламп IKEA: мне очень нравится внешний вид мини-подвесных светильников. Стеклянный поднос Ikea IMh26XWQ0 – оригинальный OEM. Мне нужно было построить крепление и найти способ преобразовать напряжение в линии… Комплект IKEA-DIODER Light Kit за 29 долларов: установите их под шкафами, отключите трансформатор переменного тока, а затем подключите их к источнику питания 12 В прицепа. Подлинный OEM Номер детали 8009 | RC Item # 1958. Переключатель диммера нагрелся (но в инструкциях к переключателю диммера говорилось, что это нормально, не волнуйтесь), и переключатель гудел, когда свет был включен. Насколько я мог найти, это запатентованная система от IKEA, сопоставимая с fe KAKU и многие другие, но в ~ 2.Более высокие или более низкие показания могут указывать на неисправный трансформатор. Поскольку RF-контроллер Homey может принимать / отправлять только на наиболее часто используемых частотах 433/868 МГц, а Homy использует только настоящие стандарты, такие как Zigbee / Bluetooth и WiFi на ~ 2. Что работает, так это использовать (очень) короткие «включения» и немного более длинные «выключения». ПРЕОБРАЗОВАТЕЛЬ ДИСПЛЕЙНОГО СВЕТА IKEA ИСТОЧНИК ПИТАНИЯ 24 В ICPSW 24-7-1 (9181) Этот трансформатор предназначен только для использования внутри помещений и подходит для различных светильников Ikea. к 1. Шкафы ИКЕА и ИКЕА LED под светильники шкафов.Подлинный товар производства Ikea. Этот светильник для трековых светильников поставляется со стандартным встроенным трансформатором мощностью 75 Вт и поддерживает одну галогенную лампу MR16 мощностью 75 Вт. На капоте нет диммера. Любая идея, где я могу найти замену этому! 🙂 Фредерик Малуф, октябрь 2008 г. Светодиодные ленты позволяют творчески подходить к освещению. Встраиваемые детали освещения Закрепите существующее встраиваемое освещение с помощью деталей от USALight. Vigortronix Vtx-146-050-112 Тороидальный трансформатор 230 В с одной первичной обмоткой 50 ВА 0-12 В. ) CECCCROHS 120 Найдите запасные части для освещения и лампочки Ikea в RepairClinic.Линия светильников Ikea Ansluta (OMLOPP) позволяет использовать только один пульт дистанционного управления для каждого источника света. Итак, это дает мне gang1 – управляет одной лампочкой мощностью 60 Вт во встроенном шкафу gang2 – управляет двумя трансформаторами ikea, питающими 4 лампы по 20 Вт каждая – всего 160 Вт. Блок питания для светодиодов 5В 3Вт, TS-4. Никаких инструкций не прилагается, но они на самом деле не нужны. 38. Стол трансформатор. Этот предмет: Электронный трансформатор 12 В 80 Вт – Идеальная замена для SET75UL (12 В / 75) $ 10. Лучшее решение – заменить старый трансформатор новым светодиодным трансформатором, например PLUSPOE 43237-2.194. В этом случае вам необходимо заменить трансформатор галогенной лампы. В нашем ассортименте запчастей для ламп есть арфы для настольных и торшеров различных размеров. Когда я подключу их оба, на нем будут отображаться IKEA DISPLAY LIGHT TRANSFORMER 24 VOLT POWER SUPPLY ICPSW 24-7-1 (9181) Этот трансформатор предназначен только для использования внутри помещений и подходит для различных светильников Ikea. Отремонтируйте трансформатор вытяжного кожуха Range за меньшие деньги. 25 ноября 2004 г. · Фонари закончились, поэтому я не могу заменить все, но, поскольку трансформаторный элемент находится на чердаке вне поля зрения, я думаю, что смогу купить стандартный трансформатор болота. на замену ИКЕА.Трансформатор низкого напряжения 12v 70w YT70. Обычно провода от линии переменного тока / кулисного переключателя крепятся к одной стороне, а пара выходит с другой стороны к каждому из 4 фонарей. Тем не менее, светодиодные лампы тоже могут выйти из строя. Если при включении свет не загорается, сначала попробуйте заменить лампочку. 4 доллара. 5 дюймов. Если бы вы поместили лампочку на 10 Вт, она потребляла бы 10. Начальный знак, сделанный своими руками, освещает детскую спальню Журнал hgtv: сделайте этот идеальный световой короб для зарисовок днем. Сравнивать. 10 декабря 2006 г. · Страна: Привет, у нас на кухне есть комплект галогенных ламп Ikea – типа, в котором два провода протянуты между двумя стенами, а лампы соединяют эти два провода.39 Совершенно новый £ 22. Если новая лампочка не включается, возможно, неисправна розетка. 55 NEW Снято с производства. Пожалуйста, убедитесь, что центр совпадает с вашим оригинальным отличным дизайном. 42A, 10Вт макс. 02.09.2018 · Советы по установке Ikea под кабинетное освещение. 21 апреля 2009 г. · Поскольку возникла проблема с заменяемым трансформатором – он был взят из другого комплекта освещения Ikea и, вероятно, не полностью совместим, – я подумываю о замене его на трансформатор, который я могу использовать с диммером. Подходящий трансформатор для питания лампочек 12 В – 10 х 5 Вт? 2.Светодиодные ленты позволяют творчески подходить к освещению. Драйвер IKEA мощностью 10 Вт говорит, что обеспечивает 24 В постоянного тока, 0 ~ 0. Для систем 12В снимите трансформатор. Любые… 3 февраля 2021 г. · На самом деле, на следующий день я также заказал меньшую версию на 24 Вт для замены недавно взорвавшегося 12-вольтового трансформатора в старой потолочной лампе IKEA. 4 секунды, чтобы загореться светодиоды, а не по-настоящему мгновенно (я могу с этим жить) 12 июня 2019 г. · Электрик будет взимать не менее 80 австралийских долларов в час за замену трансформатора.Типичный выход составляет около 12 вольт, а входной – 120 вольт. Восстановление заводских настроек лампочки (видео инструкция [видео]). Найдите сменные части трансформатора Ikea в RepairClinic. На частотах 4 ГГц это не сработает из коробки. 5 в 10-60 ватт. Только что купил комплект из 3 штук за 20 долларов, и все длины кабелей между лампами также были обрезаны, чтобы у вас не было незакрепленных проводов между фонарями. Теперь, когда я подключаю одну галогеновую лампу к трансформатору и включаю ее, лампа загорается. 5 из 5 звезд. Вот история их изменения и сколько энергии они сэкономили.26 мая 2015 г. · Ремонт кухни. 20 австралийских долларов. Я получил светодиодный светильник для столешницы Utrusta с блоком питания и подключил его. Старый балласт имеет 1 красный, 1 синий, 1 черный и 1 белый, новый балласт имеет 2 красных, 2 синих, 2 желтых, а мощность – черный и белый, и я застрял в том, как преобразовать старый в новый. 20 декабря 2017 г. · Драйвер IKEA мощностью 30 Вт заявляет, что обеспечивает 24 В постоянного тока, 0 ~ 1. 87: 12 фунтов стерлингов. Трансформатор можно спрятать поверх книжного шкафа или шкафа. 25 кВА. 23 июля 2016 г. · Светодиодный блок питания IKEA. GE 66973 – LET 301 AC Replacement (12V300W) Декоративные светодиодные лампы – Обзор светодиодных фонарей размером от 3 дюймов.Ikea Ansluta Electronic Transformer Kitchen Light White New 502. 1 Сопутствующие руководства / ресурсы Светодиодная лента для освещения кухонной столешницы IKEA Mittled Led ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ Только для использования внутри помещений. Теперь вы можете заменить одну или две светодиодные лампы на старые. 29 долларов. Серебристый (1) Глянцевый черный (включая лицевую панель) (1) Комплект лицевой панели (белый, светло-миндальный и коричневый) (1) Разъемы, провода и аксессуары. 66 Новый. Выпрямитель (предположительно) вышел из строя, и трансформатор выдает 12 В переменного тока вместо 12 В постоянного тока.95 25 долларов США. Кто-нибудь может посоветовать пожалуйста: 1. На схеме видно, что работает 2 / 96т12 светильника, светодиоды не работают. 21 сен, 2017 · Здравствуйте. Высокопроизводительный трансформатор 24 В (30 Вт) – 603 Ikea IMh26XWS0 Стеклянный поднос для готовки – Оригинальный OEM. Объявление размещено. Определите запасные части, необходимые для изготовления вашего автомобиля. 05 декабря 2013 г. · Ikea Ledare «Ledare» – это название компании Ikea для всех своих светодиодных ламп, но в данном случае мы говорим о более крупной модели, которая выглядит (как бы) как лампочка. 214. 6 октября 2016 г. · Если посмотреть на адаптер на фото, он показывает 9.СПАСИБО. 5 м длинный пластиковый ПВХ белый. Я открыл его, а там нет предохранителя. Вы устанавливаете стальную рейку на стену, а затем вешаете все инструкции по светодиодному освещению шкафа IKEA Omlopp, трансформатор и все другие детали на предмет повреждений. 82. Размер 5 ’11 дюймов. $ 10. 66. 56 E14 Bulb. 40 New. Благодаря распределению гармоник менее 20 процентов и практически отсутствию слышимого шума, этот трансформатор не имеет недостатков, присущих более старым магнитным трансформаторам. IKEA Jansjö Светодиодный прожектор с зажимом для прожектора белого цвета A + + / рабочий свет.Многие светодиодные люстры совместимы с диммером и имеют диапазон цветовой температуры, поэтому вы все равно можете наслаждаться приобретенным в качестве замены лампочке Next 10 g4. Обязательно проверьте перед покупкой или поделитесь этим, если вы считаете, что это полезно для вашего друга. Убедитесь, что вы знаете все детали, необходимые для освещения, которое вы пытаетесь сделать, обычно вам нужен свет, соединительный шнур от светильника к блоку питания, блок питания и шнур питания от стены к блоку питания. . Hatch RS12-80M – это электронный низковольтный трансформатор на 12 В, который используется с галогенным освещением.Попытайтесь найти новый электронный трансформатор. 24 фунта стерлингов. Купите этот образ. Тогда будет достигнута минимальная нагрузка, но такая смешанная операция не лучшее решение. Несмотря на все эти преимущества, светодиоды могут стоить в 30 раз дороже за лампочку. Этот блок больше по размеру, поэтому его пришлось разместить в пустоте потолка, но он работает отлично. Магазин USALight. Конечно, вы можете сделать это самостоятельно, но если вы ошибетесь, то в конечном итоге можете потратить больше на дорогостоящий ремонт или, что еще хуже, на оплату больничных счетов. 95 $ 23. Комплект состоит из трансформатора 220В на 12В и 5 параллельно подключенных к нему галогенных ламп.Магнитное притяжение позволяет опустить переключатель для замены батарейки типа «таблетка». Это разъем на его конце: внизу лампы написано 12 В, 50-60 Гц, макс. 20 Вт. Это показывает выход переменного тока на адаптере с двумя диапазонами напряжения. Я везде искал замену трансформатора, включая ebay. Однако Ikea использует рельсовую систему для всех своих шкафов, что делает это невозможным. Дистанционный переключатель притягивается магнитом к основанию (крайнее левое), которое крепится на стене.После просмотра опыта в другом, потому что я нажимаю обратную связь, это удобно для ikea со светодиодным беспроводным приемником, соответствующим светодиодным лампочкам в государстве ес! 6 октября 2016 г. · Глядя на адаптер на фотографии, он показывает 9. Я хотел использовать несколько пультов дистанционного управления для управления одной цепочкой источников света. Заменяет LVT-151-AC от Lightech. 561. Помня, что оригинальный трансформатор не работал, я заменил его новым. Стеклянный противень для микроволновой печи Ikea IMh26XWQ0. Кстати, он отлично работает с соответствующим диммером. 12 июля 2011 г. · У меня есть галогенная лампа от IKEA с трансформатором 120В на 12В.Замените патрон лампочки, если он поврежден или неисправен. 4. Искал замену трансформатора на лампу ИКЕА, так как трансформаторы ikea – хлам и умирают. Найдите запасные части трансформатора вытяжного вентилятора в RepairClinic. 63. (2) Всего оценок 2, 19 фунтов стерлингов. Товар # 34J730. Просто принесите квитанцию. . Трансформатор постоянного тока 2 Вт, преобразующий AC100 в 240 В в 12 В постоянного тока, подходит только для палубного освещения Yescom (YES0001, YES0002, YES0003, YES0004, YES0005, YES0006, YES0007) Кабель длиной 16 футов – для доступа к 14 февраля 2018 г. · У меня есть старый испортился балласт и приспособление 8ft t12.99 Новый. Для лестничных светильников 9each, 12 В… подробнее 24 февраля, 2017 · Светодиодную лампу Ikea TRÅDFI можно регулировать яркостью и цветом с помощью удаленного переключателя, который взаимодействует с лампой по беспроводной сети. Они производят замену светодиодных ламп мощностью 3 Вт, и я хочу снова запустить эту систему. Или лучшее предложение. Еще одно предостережение оригинальных пультов ДУ заключается в том, что они могут только переключаться между разными уровнями яркости. Обеспечивает мощность галогенного освещения мощностью до 80 Вт или более 20 футов от 16 апреля 2010 г. · Для измерения напряжения необходимо подключить осветительный прибор к розетке.С другой стороны, эксперт максимально повысит ваши вложения в светодиодное освещение за счет правильной проводки и настройки. UpBright НОВЫЙ 2-контактный адаптер переменного / переменного тока 12 В для Ikea Modul APC481848 ABN481803 AEN 542231 AEN542231 Подходит для ламп IKEA 12 В переменного тока 834 мА 19 ВА Finecom AD-1200850AU-1 YD-10C YD10C TONGXIANG / IKEA Кабель питания для трансформатора AC / TongXiang 1000 мА класса 2 PS Wall Home Battery Charger Сетевой блок питания (с двухконтактным разъемом. GE CURRENT. Благодарен, если кто-нибудь может указать мне на веб-сайт, где я могу получить аналогичное питание 26 мая 2014 г. · IKEA LED Hack для доступного освещения на 12 В для дома на колесах.2. Какой трансформатор мне понадобится? Это проводная установка, и у меня есть 7 осветительных приборов, в которых я буду использовать лампы мощностью 3 Вт. В осветительном комплекте используется отдельный трансформатор. 5А. Не для того, чтобы обанкротить Ikea, но Home Depot продает такие же галогенные светильники без большого трансформатора. На трансформаторе написано следующее: M / N: HT3110 Посмотреть видео. Прикрепите светодиодные ленты везде, где вам нужен дополнительный источник света – в шкафах и книжных полках, под кроватью, за телевизором, в ящиках или шкафах или везде, где прикосновение света поможет украсить пространство.75 доставка. WH-2301S (12V / 230W) Низковольтный галогенный электронный трансформатор освещения Wang House. Это фантастика, но у меня есть два вопроса: в магазине мне сказали, что он подключается к системе Trådfri через круглый пульт дистанционного управления trådfri, но мне так и не удалось связать его с пультом или шлюзом. KUB1200600L), и похоже, что Ikea больше этого не делает. com для запасных частей встраиваемого освещения. Ручная лампа IKEA STRANNE. 120 В переменного тока, 64 Вт, металлогалогенный трансформатор, выходная мощность: от 20 до 60 Вт, 12 В переменного тока.Основная категория: ~ Электрические ~ Трансформаторы ~ Трансформаторы освещения. Просматривайте этот и другие пины на доске Camping: RV Tips пользователя Julie Campbell. 39 Brand New 3 – Ikea ANSLUTA Электронный трансформатор для кухни, светлый белый 502. Добавить в корзину. Купил дешевые светодиодные настольные лампы в ИКЕА, модель “Янсьё”. Переключатель диммера нагрелся (но в инструкциях к переключателю диммера говорилось, что это нормально, так что не беспокойтесь), и переключатель зажужжал, когда свет был включен 27 декабря 2016 г. · Ansluta-Remote-Controller. Совершенно новый все еще в коробке. 2 больших подвесных светильника «слезинка» по 58 долларов за каждый. 4 маленьких круглых подвесных светильника по 39 долларов за штуку. Покупайте отдельно или по 250 долларов за все 6. Не подходит для комнаты, для которой я изначально купил их.Единственный обеденный набор «6 в 1», который вам когда-либо понадобится – построен и спроектирован канадцами. Использовать светодиоды в качестве источника света нетрудно! Светодиоды в 40-50 раз быстрее горят, потребляют в 10 раз меньше энергии и практически не выделяют тепла. Прямой соединитель Skeninge, белый 003. 97 7 оценок продукта – IKEA 201. Оригинальный номер OEM № 8206232A | ПДУ № 1890433.) CECCCROHS 120, элемент 3 Ikea ANSLUTA Электронный трансформатор Кухонный светильник Белый 502. HC Освещение – галоген / ксеноновый электронный трансформатор 50 Вт, 60 Вт, 75 Вт, 105 Вт и 150 Вт Макс. Выходная мощность 120 В на входе / 12 В на выходе Поместите трансформатор в герметизированном корпусе 3 .Просто убедитесь, что вы соблюдаете схему подключения трансформатора, чтобы не взорвать его. Могу я протереть трансформатор в коробке трансформатора IKEA и заменить его электронным трансформатором IQ. 89. 02.07.2021. Это обычная осветительная арматура со всеми кабелями и тому подобным, и мне нужно знать, как заменить трансформатор на что-нибудь от Maplin или тому подобное. Еще до того, как кабина вошла, Ромекс был соединен проводом от настенного выключателя примерно к нижней части шкафов. чувак, ИКЕА его заменит.когда трансформатор вышел из строя, казалось, что он вынул пару лампочек, которые я еще не заменил, поэтому надеюсь, что это не имеет ничего общего с трансформатором, но обновлю, если это так. Привет, я купил систему Ansluta (1 трансформатор, 3 лампы и 1 розетку), чтобы установить ее под кухонными шкафами. Простое руководство по созданию вывесок в винтажном стиле с использованием пенопласта в виде долларового дерева. Как только выключатель был включен, свет загорелся, и я не могу их выключить. 39 чувак, ИКЕА его заменит. Если какая-либо часть повреждена, можно прочитать маркировку замены лампы «Лампочка – галогенная 20 Вт для вытяжки Ikea IHW7243VS0».ИКЕА – это здорово, но когда для света нужны три шнура, это может быть немного сложно. Astro Non Dimmable 250 Ma 10 Watt LED Driver 6008071. На обоих драйверах указано, что вы можете подключить до 10 драйверов, и каждый вход 220-240 В переменного тока рассчитан на 2. Отвинтите все болты или винты, удерживающие его на месте, и возьмите устройство из. Я только что попросил нашего электрика подключить подсветку под прилавком, которую я купил в Ikea на нашей новой кухне Ikea. Отремонтируйте Ikea Transformer за меньшие деньги. 62 почтовая доставка 16 апреля 2010 г. · Для измерения напряжения необходимо подключить осветительную арматуру.диаметры или найти светодиодные лампы для замены люстр. 26. 90 отгрузка. Удалите ленту и аккуратно удалите потертости с лицевой и обратной стороны знака. Во время сопряжения держите лампочку рядом со шлюзом Zigbee. Разъемы, провода и другие аксессуары для завершения ваших проектов. От: 28 долларов. Легкие, изящные, гибкие и удобные в носке. Могу попробовать новый трансформатор, но IKEA еще не очень близко, так что я скоро вернусь. 15 фунтов стерлингов. Если светодиоды на трансформаторе мерцают, минимальная нагрузка значительно ниже.069. 10 шт. 18-ваттная клиновая лампа T5, 12 вольт, 20000 часов, прозрачная ксеноновая лампа. 12 июня 2019 г. · Электрик будет взимать минимум 80 австралийских долларов в час за замену трансформатора. Действительно легко заменить. Замена драйвера GAL0750A-LED-DRI. 365-дневная гарантия возврата правой части. 14 февраля 2018 г. · У меня вышел из строя старый балласт и приспособление 8ft t12. На трансформаторе написано следующее: M / N: HT3110, 6 апреля 2018 г. · Трансформаторы IKEA Tradfri на 24 В работают с Hue. Освещение Ikea Лампочки или лампы, патроны и крышки для кухонных вытяжек Ikea.Отличная отдача. 72. 3 умные лампочки 85-240V 5w для него. 5В ~. Требуется руководство для лампы IKEA STRANNE? Ниже вы можете бесплатно просмотреть и скачать руководство в формате PDF. 83A, 20 ВА, трансформаторный шнур, блок питания, зарядное устройство, класс 2 (с 2-контактным разъемом для IKEA и других осветительных ламп) EMI начинается с 622 в месяц. Светодиодные полосы имеют несколько характеристик, которые пригодятся при добавлении блока питания Ronghang 12V 1A Class 2, светодиодного трансформатора для замены надувного адаптера двора для струнного света, фонтанных огней, праздничного надувного декора, рождественской елки (1) $ 15.НАЙТИ СВОЙ ПУТЬ. com. Если у вас возникли проблемы с поиском или вы не можете идентифицировать лампу, лампу, крышку или патрон лампы, необходимые для вытяжки Ikea, или вам нужна дополнительная помощь, свяжитесь с нами, и мы с радостью поможем вам найти нужную деталь для вашей вытяжки. . Обзор 360 °. Отправляется и продается компанией ExpressLighting. Подлинный продукт. Компания Whirlpool произвела оригинальный продукт для вашего Ikea IHW7243VS0. Лампочка на вытяжке Ikea Range. На плате приемника внутри корпуса трансформатора используется полевой МОП-транзистор Fairchild FDD8880, который может дать вам больше подсказок.ДОБАВИТЬ В КОРЗИНУ. Фургоны. Освещение как избавиться от гудящего шума трансформатора ikea? Я только что установил галогенный трековый светильник ikea с трансформатором, который я подключил к существующей розетке. 40 австралийских долларов. Найдите запасные части для освещения и лампочек Ikea в RepairClinic. Ваше время 18 дюймов (1 место) Романтическое время 38 дюймов (4 места) Семейное время 58 дюймов (6 мест) Время друзей 78 дюймов (8 мест) Праздничное время 98 дюймов (10 мест) Время вечеринок 118 дюймов (12 мест) Магазин Обеденный набор. У нас есть освещение шкафа, которое проходит через электронный трансформатор Ikea (модель No.26 мая 2014 г. · IKEA LED Hack для доступного 12-вольтового освещения для жилых автофургонов. Я пробовал сайт Ikea, но, похоже, они не продают запасные части. Вел. У светодиодных лент есть несколько характеристик, которые пригодятся, если добавить, что у меня есть старая галогенная система освещения от IKEA, и трансформатор вышел из строя много лет назад. На этой неделе я был в магазине IKEA (Милтон Кейнс, Великобритания), когда наткнулся на несколько новых дополнений к линейке интеллектуального освещения Tradfri: драйверы светодиодов! Трансформатор малой мощности 24В (10Вт) – 503.15 августа 2008 г. · Я тоже большой поклонник освещения под шкафом, но в светильниках Ikea ОГРОМНЫЕ трансформаторные вилки. Моя лампа – это лампы накаливания 3х10 Вт, и этот трансформатор отлично работает, он недорог, меньше трансформатора IKEA и возвращает лампу в рабочее состояние, поэтому вам не нужно создавать свалку. Вход: 110-240 В – 50 Гц Выход: 24 В постоянного тока – 7 Вт. Опубликовано пт, 04.06.2018 – 11:09 пользователем Andy Jenkinson. Современные светодиодные источники света и светильники очень долговечны и обычно служат от 15 000 до 50 000 часов.90. Около 46 дюймов Romex торчит из дыры в скале. 39 долларов. Найдите Ikea в категории Внутреннее освещение и вентиляторы | Купите или продайте внутреннее освещение и вентиляторы в регионе Миссиссога / Пил. НЕ УСТАНАВЛИВАЙТЕ рождественский свет, свет Better Homes, светильник Star Shower, свет IKEA – 16-футовый длинный кабель – для доступа к внутреннему источнику питания и увеличения расстояния от источника света до источника света, 1 трансформатор максимально поддерживает замену адаптера переменного тока на 15 ярусов UpBright 24 В для TDC Power DA-20-24 DA2024 TDCpower 24VAC 0. Я новичок и не электрик, но хочу спросить у специалистов.24 февраля 2017 г. · Светодиодную лампу Ikea TRÅDFI можно регулировать яркостью и цветом с помощью удаленного переключателя, который обменивается данными с лампой по беспроводной сети. 6UCSK08NIT 6U 8 “2700K / 3000K Светодиодный светильник для шкафа (с текстурированным никелем) 104 долл. Цена от 68 фунтов. 25A, макс. 30 Вт. Светильники для шкафа IKEA INLOPP 900. 7 февраля 2017 г. · Если у вас есть несколько светильников на направляющих или светильники IKEA В светильниках, в которых используются маленькие галогенные лампы, наконец-то появились достойные или хорошие замены светодиодов, которые потребляют примерно 1/10 энергии, но при этом дают хороший свет.Найдите светильники, светодиодные, подвесные, потолочные вентиляторы, лампы, трековые светильники и многое другое на Kijiji, местной рекламе №1 в Канаде. Могу ли я подключить обычный выпрямитель к выходной стороне, чтобы решить проблему? Спасибо за любые предложения. 54 фунта стерлингов. Описание товара. Если вы ищете запасные части для торшеров, детали настольных ламп или фарфоровые патроны для ламп, здесь вы найдете широкий выбор высококачественных запчастей по доступным ценам. Этот трансформатор 12 В и кабель 16-3 / 8 ‘(5 м) подходят для наших светодиодных настольных светильников.99 15 декабря 2010 г. · После того, как вы нашли трансформатор, отсоедините проводку. Перед покупкой нового трансформатора света сравните его со старым, чтобы убедиться, что это точно такая же модель с такими же номинальными значениями напряжения и силы тока. 9 фунтов стерлингов. Блок питания 5V3W, класс 2, светодиодный трансформатор, замена адаптера вилки в США, сезонный светодиодный драйвер для светодиодного гирлянды, праздничное освещение 4. 70 долларов. Я заменил все лампы в моем доме на светодиоды или КЛЛ (волнистые. Доступны бесплатные опции EMI.Новый подвесной светильник IKEA Sekond Cord Set Red Textile. Также есть часто задаваемые вопросы, рейтинг продукта и отзывы пользователей, чтобы вы могли оптимально использовать свой продукт. Это товар на замену без упаковки. 2A, 50–150 Вт, плавный пуск, защита от перегрузки, защита от короткого замыкания, тепловая защита, возобновляемая перезапуском) с белым промежуточным соединительным шнуром IKEA Ansluta, позволяющим подключать несколько ламп. Отличная цена в три раза меньше стоимости замены. Я включил его сегодня днем, и примерно через десять минут он просто отключился, от него гудит 16 ноября 2019 г. · У меня есть магниевый светильник IKEA с 5 лампами MR16 12v 20W, и я только что купил GU5.Блок питания не всегда выдает 20 Вт. 58 долларов США. Шаг 4 – Установите замену. 99 Получите его как можно скорее в среду, 8 декабря. Найдите запасные части для трансформатора Ikea в RepairClinic. Новый Ikea имеет 2-контактный разъем с 2 проводами, которые можно зажать в каждый (4 зажима с каждой стороны, но если вы нажмете один рычаг, чтобы открыть, 23 августа 2021 г. · Оценка 5 из 5 анонимным от замененного трансформатора на IKEA 7 Подвесной светильник Прекрасно работает, оживляет наш прекрасный световой подвес IKEA 7. 18. Проводка потолочного светильника ИКЕА? Мой существующий свет проходит от красного, синего и коричневого проводов, идущих от потолка, идущих к 3-контактному разъему, затем коричневый и синий провода идут от 2 разъемов в лампочку.20. ## Вступление. 3-контактный шнур питания IKEA Förnimma с переключателем 3. Привет, у меня есть лампа IKEA, но я потерял вилку питания. Я подумал, что произошла тепловая перегрузка (1 час был довольно стабильным). Я живу в Италии. Наличие: Есть в наличии. (3) 3 оценки продукта – Ikea Ansluta Electronic Transformer Kitchen Light White New 502. Мы также предлагаем крышки розеток, шнуры и другие аксессуары. 164. Шаг 1 Снимите сетевой трансформатор, но оставьте его на разветвительной коробке. Лампа накаливания СВЧ, 40 Вт.97 Новый. 50012 – одно из самых продаваемых путевых светильников в категории низковольтных путевых светильников. Внутренний электронный трансформатор мощностью 105 Вт. Упаковка сбивает с толку и на самом деле не упоминает, какую лампочку она должна заменить, но, кажется, предполагает, что это замена на 40 Вт. 12 февраля 2004 г. · и поставьте на каждый трансформатор по 4 лампочки по 20 Вт. Этот внутренний трансформатор предназначен для галогенных ламп, ламп накаливания и ксеноновых ламп и НЕ работает со светодиодными лампами MR16. Сокол, Вашингтон. 2 деревянных свечи сменные запасные мерцающие лампочки арочный мост 240в 1.Регулярно проверяйте шнур, трансформатор и все другие детали… Продолжить чтение «IKEA Mittled Led Kitchen 11 августа 2021 г. · Это трансформатор, кажется, когда переключатели чувствуют себя комфортно на расстоянии от средних кнопок, пока не произойдет сброс светодиодного источника питания с интеллектуальным освещением ikea home, если мой первый. 16 фунтов стерлингов. Определите запасные части, необходимые для изготовления вашей 15 ноября 2021 г. · Световая вывеска своими руками. WH-1501E (12 В / 150 Вт) Трансформатор галогенного освещения Wang House. Предупреждение: этот трансформатор НЕ предназначен для светодиодных осветительных приборов. лампы и их использование со светодиодными системами может привести к повреждению.13A, 50/60 Гц 1. Пульт дистанционного управления 4Ghz. Так часто этот вид агрегатов дальневосточного производства склеивают. Это светодиодные фонари мощностью 3 Вт на гибком кронштейне, они, кажется, довольно популярны в сообществе механической обработки DIY в качестве небольших рабочих фонарей. 2A, 50–150 Вт, плавный пуск, защита от перегрузки, защита от короткого замыкания, тепловая защита, возобновляемая перезапуском) с IKEA – это здорово, но когда для света нужны три шнура, это может быть немного сложно. На удивление для столь дешевого устройства корпус скреплялся винтами Torx.Мне дали без трансформатора. Более 100 В наличии. Новый Ikea имеет 2-контактный разъем с 2 проводами, которые можно зажать в каждый (по 4 зажима с каждой стороны, но если вы нажмете один рычаг, чтобы открыть – Блок питания ТОЛЬКО для Yescom Deck Light, прежде чем запросить совместимость продукта, настоятельно рекомендуется Покупка. 1-25 из 66. Отремонтируйте осветительные приборы и лампочки Ikea со скидкой. Я купил две сменные светодиодные лампы MR11 для кухонной вытяжки IKEA Underverk. 30 ноября 2013 г. · Патрон лампочки удерживает лампочку на месте и соединяет электрические выводы лампочки к проводке источника питания.9 из 5 звезд 219 $ 23. Айлворт, Лондон. 883. Галогенный трансформатор для освещения 12V 105W Замена для MDL Corp 316 0004 – продукт вашего поиска. 39. 10 ИКЕА. Кол-во 8 августа 2015 г. · Я считаю, что трансформатор плохой. 39 5 из 5 звезд (3) 3 оценок продукта – Ikea Ansluta Electronic Transformer Kitchen Light White New 502. Сначала включите лампочку, затем выключите, а затем 6 «включений», где вы погасите свет, как только IKEA проведет потолочный светильник? Мой существующий свет проходит от красного, синего и коричневого проводов, идущих от потолка, идущих к трехконтактному разъему, затем коричневый и синий провода идут от двух разъемов к лампочке.У меня есть запасной балласт, но это лампочка с одним штифтом. 99 $ 15. Многие люди пытались найти в Интернете информацию, стратегии, статьи или другое руководство для своей цели. 26 мая 2015 г. · Ремонт кухни. GE 66960 – LET 201 Галогенный трансформатор переменного тока (12 В / 200 Вт). 99. Характеристики: Блок питания для палубного освещения – 12 В 7. 01 марта 2019 г. · Мини-электронный понижающий трансформатор переменного тока 12 В, 105 Вт Может регулироваться с помощью диммеров на 120 В. СТОРДЖОРМ Зеркальный шкаф с 1 дверью и усилителем; свет ИКЕА Светодиодный источник света Спасибо, что посетили мой блог.80. Замена трансформатора света ikea

1 час w6x x4t 1k3 mgq vcz 5bz opb brk 2w1 bhj lay 4vn ket n7c d54 i5w yy6 5al d2p

Редактировать Заканчивать

Как запустить светодиодную подсветку от батареи 12 В

Светодиодные лампы

– популярный способ сэкономить дома. Они служат в течение многих часов, а аккуратный свет может прослужить до 25 лет.Большинство светодиодных ламп устроены так, что могут работать от батареи 12 В – на самом деле, лампы 12 В могут вызвать короткое замыкание при подключении непосредственно к розетке, которая обычно имеет ток 110 В. Это может быть очень опасно, поэтому лучшее решение – вместо этого пропустить эти огни через реле.

Шаг 1. Решите, где разместить

Обратите внимание на некоторые светодиоды с батарейным питанием, предназначенные для использования в автомобиле.

Первое, что нужно сделать при подключении светодиодов к батарее, – это продумать, куда они пойдут.Например, для батарей, работающих на светильниках на высокой стене, потребуется что-то, поддерживающее их вес. Если вы не устанавливаете их рядом с существующим аккумулятором на 12 В, приготовьтесь построить выступ, коробку или другую опору. Если оставить батарею болтаться, это в конечном итоге приведет к разрыву соединений.

Найдите поблизости место, чтобы поставить аккумулятор и выключатель; затем измерьте расстояние между тем, где находятся огни, и тем местом, где они будут. Это длина провода, необходимого для подключения светодиодов к источнику питания.

Аккумуляторы и выключатели необходимо проверить на наличие неисправностей перед подключением к светодиодной системе домашнего освещения. Это можно сделать, проверив ток с помощью вольтметра или подключив оба элемента к лампе или устройству, которое заведомо работает.

Шаг 2 – Подключите светодиод к батарее

Как только светодиоды встанут на свои места, осмотрите их и найдите провода; отрицательный вывод (или катод) можно идентифицировать одним или несколькими из следующих способов: это более короткий вывод, это сплющенная часть круглого светодиода или внутри светодиода, каждый вывод прикреплен к узел треугольной формы; положительный вывод (или анод) присоединяется к большему узлу.При правильном применении индикатор функции проверки диодов загорится светодиодом. Когда он горит, черный измерительный провод будет прикреплен к катоду, а красный измерительный провод – к аноду.

Когда вы уверены, какой вывод к какому идет, пора припаять провода к батарее на 12 В. Катод уходит в землю – его можно припаять прямо к минусовой клемме 12в аккумуляторной батареи. Анод должен быть подключен к переключателю включения / выключения, который затем подключается к положительному порту батареи.

На этом этапе рекомендуется проверить, работает ли система домашнего освещения. Проблемы могут включать перегоревший предохранитель или поврежденный светодиод (это легко сделать во время подключения) или неплотное соединение где-то между лампами и батареей. Исправить эти проблемы – несложная задача, и если домашняя система освещения подключена правильно, проблем с ее использованием в обозримом будущем возникнуть не должно.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как установить светодиодный светильник

Это второй в серии публикаций, посвященных основам 12-вольтной проводки. В первом мы установили вилку прикуривателя. Это было настолько просто, что все, что мы делали, – это зачищали и обжимали провод. Возможно, вы захотите вернуться и просмотреть его, прежде чем пробовать эту установку. Найдите его здесь: https://cheaprvliving.com/blog/how-to-install-a-cigarette-lighter-plug-strip-and-crimp-12-volt-wire/ В этом посте мы собираемся переместить на ступеньку выше по сложности и установить светодиодный светильник.Я купил этот светодиодный светильник на Amazon.com и очень им доволен. Он имеет яркость 230 люмен и оснащен диммером. На полной яркости я легко могу читать по нему, но на самом низком уровне он отлично подходит для просмотра телевизора. Лучше всего он потребляет всего 3 Вт, что невероятно мало. Это 0,25 (одна четверть) ампер. Всего за 15 долларов я очень рекомендую это !! Его можно найти здесь: Светодиодный купольный светильник Gold Stars, 230 люмен, 12 В, с диммером (у меня выключен объектив, поэтому вы можете видеть светодиоды внутри)

Светодиодный светильник 230 люмен с переключателем яркости

Как и почти все 12-вольтовые приборы, светильник, с которым мы работаем, снабжен только двумя короткими проводами.Приспособление, которое у меня было, с двумя белыми проводами, которые меня сбили с толку, поэтому я провел небольшое исследование и обнаружил, что это означает, что полярность нейтральна, поэтому я мог подключить любой провод к положительной или отрицательной клемме батареи. Это упростило. Но другие приспособления будут поставляться с обычными красными или черными проводами, и это также просто, потому что вы просто подключаете черный провод к черному проводу, а красный провод к красному проводу, красный идет к положительному выводу, а черный – к отрицательному выводу. аккумулятор. Это просто соответствует обычным 12-вольтным автомобильным цветовым соглашениям.

Я поместил красную стрелку, указывающую на то, что он потребляет 3 Вт при 12 В. Обратите внимание на 2 белых провода.

Иногда прибор на 12 В поставляется с черными и белыми проводами, и это создает проблему для большинства из нас: какой из них положительный, а какой отрицательный? В подобных случаях они следуют кодексу NEC, в котором используются цветовые коды проводов на 110 вольт. В этом случае черный является положительным, а белый – отрицательным (нейтраль в терминологии 110 вольт). Таким образом, вы должны подключить красный провод к черному проводу, выходящему из приспособления, и черный провод к белому проводу, выходящему из приспособления, и черный провод будет перейдите к отрицательному столбу, а красный провод пойдет к положительному столбу.Вот диаграмма, чтобы прояснить это:

Схема, показывающая, какой цвет использовать.

Следующее, что нам нужно сделать, это выбрать размер провода. Но я не хочу сейчас слишком увлекаться размерами проводов, поэтому достаточно сказать, что на основе моего опыта я знал, что провод 18 калибра будет достаточно большим, и подтвердил это с помощью калькулятора проводов. В одном из следующих постов я расскажу о размерах проводов и использовании такого калькулятора сечения проводов: http://circuitwizard.bluesea.com/#for . Тогда я объясню размеры проводов и как пользоваться калькулятором. .Как правило, большинство устройств на 12 В, которые вы используете, подойдут для датчиков 14 или 10. Большинство вещей, которым нужен провод большего размера, поставляется вместе с проводом или с инструкциями в руководстве по выбору провода. Я обычно использую немного более тяжелый провод, чем требуется, и у меня под рукой много провода калибра 14 (я всегда ношу с собой провод калибра 14, 10 и 6, и, если сомневаетесь, я перехожу к большему проводу) так что это то, что мы будем использовать.

Перед тем, как мы начнем установку, я хочу, чтобы вы увидели схему всех частей, не соединенных (разобранных), чтобы вы получили визуальное представление всего проекта:

Покомпонентное изображение всех частей и деталей до их соединения.

Далее мы собираемся использовать базовые навыки зачистки и опрессовки, которые мы изучили на прошлом уроке.

Шаг 1: Зачистите и обожмите стыковой соединитель на каждом проводе, отходящем от осветительной арматуры. Затем зачистите и обожмите черный провод к одному, а красный – к другому. Поскольку этот прибор имеет нейтральную полярность, не имеет значения, какая именно. В противном случае вы бы использовали цветовые коды, которые я дал вам выше.

Соединители встык обжаты на двух белых проводах, выходящих из приспособления.

Шаг 2: Поместите приспособление туда, где вы собираетесь его установить, а затем проложите провод, но вы протягиваете его обратно к батарее.Я покупаю меньший провод в рулонах длиной не менее 30 футов (у Walmart в разделе автоэлектрооборудования), а в фургоне большинство пробегов составляет около 8-15 футов (или меньше), поэтому у меня всегда остаются обрезки. Вот что я использовал для этой работы.

Обжим стыкового соединителя.

Шаг 3. Зачистите кольцевой разъем и обожмите его на черном (отрицательном) проводе.

Обжим кольцевого разъема. После того, как вы закончите, потяните все зажимы, чтобы проверить их и убедиться, что они надежно закреплены.

Шаг 4: На этот раз мы добавляем новый поворот, и мы собираемся добавить линейный предохранитель на красный положительный провод.Обычно они идут с полным кругом проволоки, поэтому первым делом нужно разрезать ее пополам. Затем зачистите и обожмите стыковой соединитель на одном конце и кольцевой соединитель на другом конце линейного предохранителя. Затем зачистите и обожмите стыковой соединитель, идущий от линейного предохранителя, к красному положительному проводу, идущему от приспособления. Последнее; вставьте стандартный плавкий предохранитель на 5 или 7,5 ампер в патрон. Вот патрон предохранителя калибра 16 с Amazon.com: Встроенный патрон предохранителя ATO / ATC 16 AWG

Встроенный предохранитель после того, как это будет сделано.Стыковый соединитель прикрепляет его к красному проводу, идущему от осветительной арматуры, а кольцевой соединитель готов прикрепить его к положительному полюсу батареи. Остается только вставить предохранитель на 5 ампер в держатель.

Шаг 5: Оберните все соединения, которые вы только что сделали, изолентой.

Оберните все соединения изолентой.

Шаг 6: Снимите гайки с клемм аккумулятора и подключите черный провод к отрицательной (-) клемме, а красный провод к положительной (+) клемме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
