Как сделать светодиодное освещение – эффективный и стильный дизайн (100 фото)

Для нашего рынка светодиодные лампы это всё ещё новинка, однако они быстро вытеснили с прилавков лампы накаливания и люминесцентные изделия.

Прежде всего, это произошло из-за значительной экономии электроэнергии и большого срока службы.

При минимальном потреблении светодиодные лампы обеспечивают необходимое освещение.

Содержимое статьи:

Преимущества светодиодов

Главными особенностями современного светодиодного освещения является их экономность и долговечность. Помимо этого они обладают рядом преимуществ:

  • Экологичность;
  • Большая светоотдача;
  • Простота установки и обслуживания;
  • Минимальная теплоотдача;
  • Высокая устойчивость с механическим нагрузкам;
  • Используются в местах с повышенной влажностью и пыльных помещениях.

Некоторые называют недостатком таких ламп высокую цену, однако они забывают о том, что их стоимость окупается уже в первые месяцы пользования, благодаря огромной экономии энергии.

Такие свойства делают светодиодные лампы по сути лучшими изделиями в своём сегменте.

Применение светодиодного освещения

В настоящий момент на рынке можно найти самые разнообразные модели ламп или светильников, которые можно использовать в совершенно разных местах.

Они используются в квартирах, домах, офисах, на дачном участке и даже в машинах. В интерьере наиболее часто они применяются для освещения гостиных, спален и кухонь.

Как правило, зал — это наиболее яркая часть жилища, здесь может быть много деталей, которые можно было бы подчеркнуть. Это и ниши, и полки, и шкафы.

Очень легко можно впечатлить гостей тем, как установлено светодиодное освещение в интерьере, ведь оно может обеспечивать различные функции, в том числе разделение на зоны и расставление акцентов в помещении.

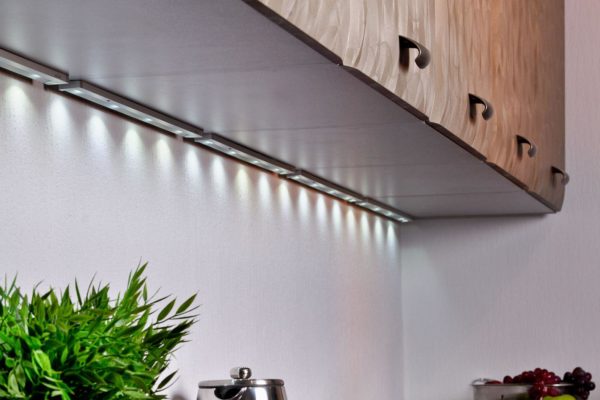

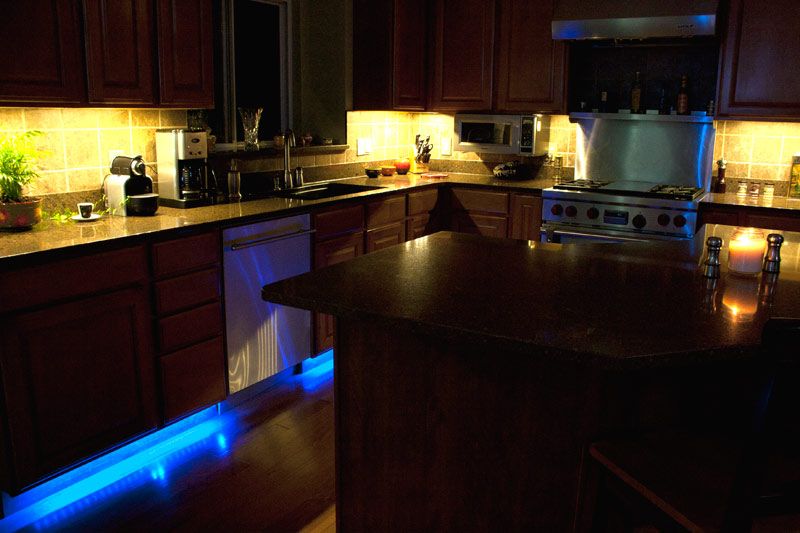

Для кухонь можно организовать подсветку потолка. Для этого делается карниз, после чего в нём устанавливается светодиодная лента. Помимо этого, можно подсвечивать различные участки, например рабочую зону, островок или стойку.

В коридорах и ванной, применяются точечные светильники, которые улучшат эргономичность помещения.

Примеры для реализации своего собственного проекта, можно подсмотреть на различных фото светодиодного освещения.

Создание освещения

Прежде чем приступить к созданию системы светильников, ламп и лент, нужно определиться с тем какое количество материалов нам понадобится.

Например, если нужно просто заменить старые лампы на светодиодные, то нет необходимости в том, чтобы менять всю проводку, мощности будет вполне достаточно, особенно учитывая, что новые устройства имеют меньшее потребление.

Это сэкономит средства и избавит от большого объёма работы. Единственно что останется посчитать — это мощность ламп и их количество.

Схема монтажа

Чтобы надлежащим образом разместить лампы или светильники, удобно будет воспользоваться схемой. Для этого подойдут ксерокопии плана квартиры или отдельного помещения, где точно указана планировка, расположение окон и дверей.

На схеме отмечаются места, где предпочтительнее всего будут располагаться ленты или светильники. После этого, можно приобретать всё необходимое.

При покупке ламп, обращайте внимание на их мощность и по возможности старайтесь приобретать изделия проверенных производителей. В этом случае небольшая переплата, может служить гарантией качественной и долгой работы.

Монтаж

В установке подобных устройств нет ничего сложного, любой хозяин справиться с этим не хитрым делом.

К примеру, на светодиодной ленте, одна из сторон самоклеящаяся, то есть для монтажа потребуется только подготовленная поверхность, вроде карниза или ниши.

Круглые светильники оснащены очень удобной формой и распирающими лапками, которые позволяют поместить такое устройство в заранее приготовленное углубление в потолке или стене.

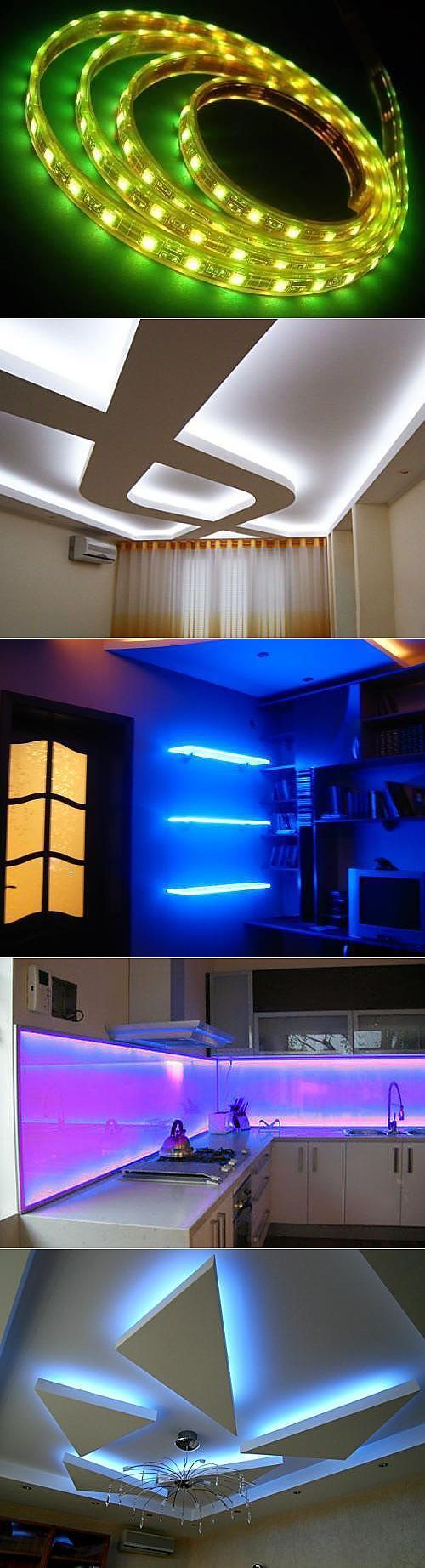

Фото идей светодиодного освещения




Вконтакте

Facebook

Twitter

Google+

Одноклассники

Сложно ли сделать светодиодное освещение сделать самому своими руками?

Новое время – новые правила энергосбережения. Появление светодиодов стало настоящей революцией в сфере освещения. Благодаря этому модному подходу дизайнеры смогли воплотить в жизнь свои фантазии и самые невероятные решения. На сегодняшний день применение LED-освещения очень широко распространено, начиная с промышленности и заканчивая отделкой дома с садом. В отличие от стандартного, оно имеет целый ряд достоинств.

Преимущества светодиодного освещения

Основным плюсом является длительный срок использования. В LED-технологии отсутствует применение ртути. Такие устройства можно без страха утилизировать с бытовыми отходами и не бояться за отравление атмосферы. По сравнению с люминесцентными аналогами, у светодиодов нет пистонного мерцания. Светодиодное освещение является благоприятным для зрения человека.

Монтаж

При подключении лент можно воспользоваться услугами специалистов, но провести светодиодное освещение своими руками не так уж сложно. Первоначально нужно просчитать длину участка, на котором будут размещены ленты. В продаже имеются мотки по 5 метров, а если необходимая длина больше, то рассчитывайте нужный размер по кратности в 5 метров. С двух сторон ленты имеются провода вывода, что позволяет в дальнейшем соединить отрезки между собой с помощью обычной пайки.

Подготовленный прибор нужно освободить от защитного слоя и приклеить к поверхности с помощью двухстороннего скотча, если стандартно он не присутствует на ленте. После монтажных работ остается только подключить все к блоку питания. Если установить светодиодное освещение дома своими руками от одного блока питания, то каждые из 5 метров ленты нужно запитать параллельно. При помощи такого подключения можно избежать больших потерь тока, что, в свою очередь, будет сказываться на яркости в начале и в конце устройства.

Монтируя светодиодное освещение своими руками, заранее нужно предусмотреть, будет ли использоваться диммер. Для многоцветных лент используется RGB-контроллер. При помощи него на цветных диодах можно изменять яркость, а также обеспечить хорошую работу нескольких приборов. В конструкции контроллера используются две клеммы. С помощью первой происходит подключение к питанию, а вторая отвечает за соединение общего провода с каналом полосы.

Использование в помещении

Зная, как сделать светодиодное освещение квартиры своими руками, можно прекрасно зонировать пространство. В основном такая подсветка используется по контуру комнаты, благодаря чему она разделяется на разные зоны. Для этого чаще всего применяются телевизионная тумба, кухонная стена, музыкальный центр и подиум.

Одним из самых любимых приемов дизайнеров является светодиодное освещение потолка. С помощью него разноуровневые переходы гипсокартонных и натяжных конструкций будут выглядеть намного красивее и объемнее.

Точечное светодиодное освещение своими руками устанавливается непосредственно на натяжной или гипсокартонный потолок и заменяет основной свет. Чтобы создать уют и комфорт, его используют на лоджиях, балконах и лестницах.

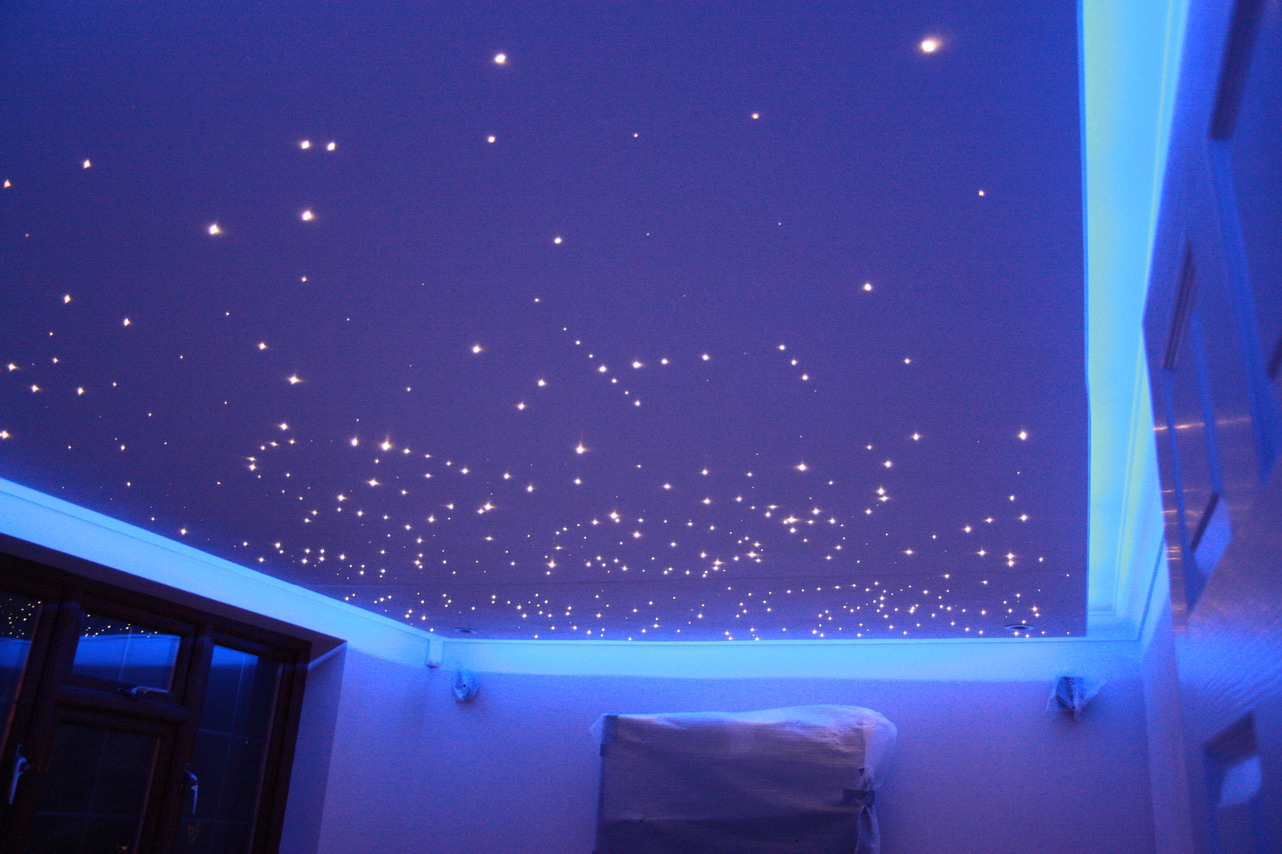

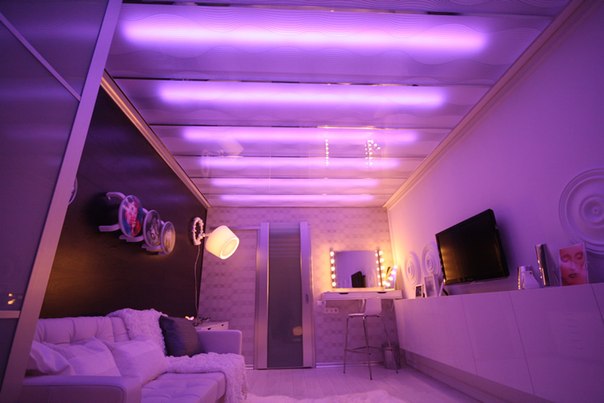

Подсветка потолка

Это очень интересное решение. Для того чтобы все выглядело красиво, нужно следовать определенным правилам крепежа, дабы в конце получилось равномерное и приятное освещение. Первоначально нужно сделать монтаж силового каркаса. Все стыки и основание грунтуются и шпаклюются, а после проводится горф-кабель, который служит для хранения проводов. Перед окончательной обработкой в карнизы укладывается лента. Место, на которое нужно закрепить полосу, предварительно зачищается и обезжиривается. В состав ленты, как правило, входит скотч, при помощи которого она и прикрепляется к карнизу.

Блоки питания нужно поставить в местах хорошего крепления.

В том случае, если используется подпотолочное освещение, можно применить еще один способ расположения ленты – монтаж за плинтусом. Комната также будет освещаться при помощи отраженного света.

Тем, кто использует ленту в натяжных потолках, нужно знать, что ее крепят в 20 мм от покрытия.

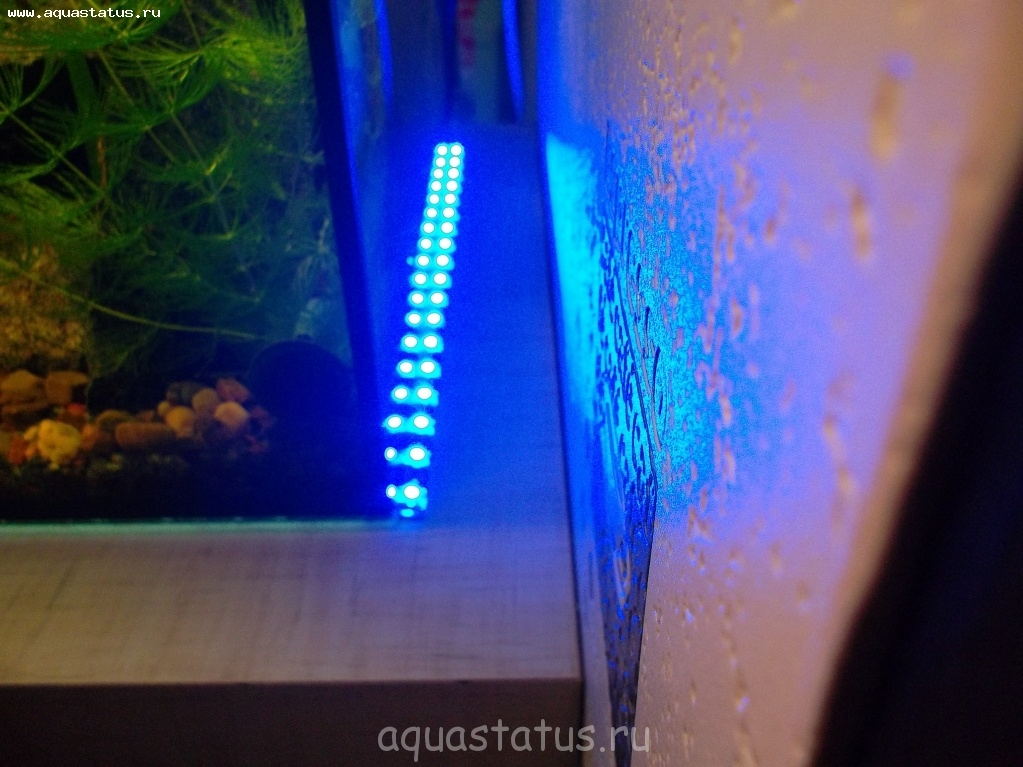

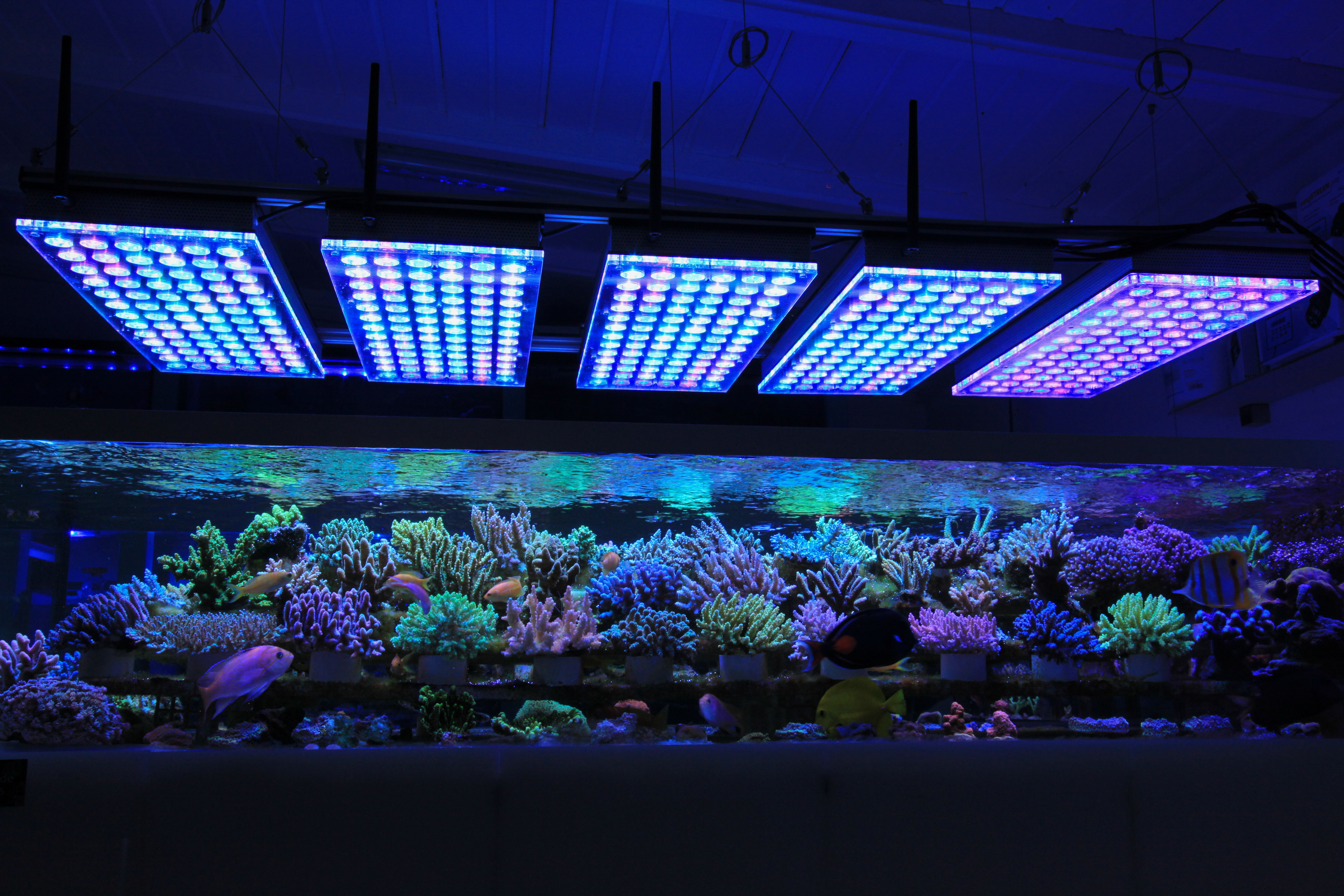

Для аквариума

Применение светодиодных ламп имеет значительное преимущество. Для их установки не нужно больших затрат времени и сил, их патроны подойдут практически под все типы цоколей. Использовать такие лампы можно во влажном помещении, а также в воде, если они обладают соответствующей защитой. Нет вероятности появления короткого замыкания – ленты пажаробезопасны, поэтому прекрасно подойдут для емкостей с водой.

Подключить светодиодное освещение аквариума своими руками довольно просто. Для этого понадобятся самые обычные ленты, которые обязательно должны быть залиты пластиком. Их нужно устанавливать в крышку резервуара с водой. Получившийся стык со шнуром обязательно заливается аквариумным силиконом. Эта процедура выполняется для того, чтобы на шнур от блока питания не попадала вода. Благодаря тому, что ленты очень пластичны, светодиодное освещение своими руками для аквариума можно сделать максимально оригинальным. Лучше не экспериментировать с лампочками разных цветов, так как из-за этого здоровье рыбок может ухудшиться. Светодиодная мощность не должна превышать 1 ватт.

Сколько понадобится ламп, чтобы сделать светодиодное освещение аквариума своими руками? Для резервуара объемом 200 литров потребуется полоса, на которой будет находиться 30 лампочек, у каждой из которых мощность – 0,3 ватта. Такое освещение очень благоприятно влияет не только на окраску, но и на здоровье обитателей аквариума. Кроме того, хорошее воздействие на растения выполняет этот свет. Для того чтобы добиться максимального качества освещения, можно использовать одновременно несколько моделей ламп и сочетать их с лентами.

Использование светодиодов на улице

Благодаря быстрому развитию технологий современности, в ежедневное применение попало светодиодное уличное освещение. Оно часто используется в местах, где присутствуют торговые и офисные центры, промышленные здания, парки, автозаправки и многие другие людные объекты. Улицы, на которых уже установили такое освещение, отличаются красотой. Основным преимуществом этого света является то, что возможна ручная регулировка, а также его работа может производиться по указанным настройкам, с помощью чего даже самый маленький светодиод освещает достаточно большую территорию.

Светодиодное уличное освещение намного экономичнее своих предшественников, а сами светодиоды очень долговечны – служат минимум 10 лет. Благодаря таким хорошим показателям средства, которые расходуются на освещение, используются рационально. Медики также положительно отзываются о таком свете, так как по своим характеристикам он очень близок к дневному, не режет глаз и не наполняет пространство инфракрасными волнами.

Правила по эксплуатации LED-ленты

1. Нельзя последовательно подключать ленты, длина которых более 5 метров. Возможно только параллельное подключение из отрезков. Если монтировать последовательно куски более 5 метров, будут возникать значительные перепады напряжения, а ток на дорожках увеличится. В итоге это приведет к тому, что у ленты появятся серьезные повреждения, и она выйдет из строя.
2. Не допускается включение при температуре выше +40 градусов.
3. Запрещается попадание жидкости и влаги, а также образование конденсата на открытых участках ленты, если они не предусмотрены для этого.
4. Нельзя опускать в воду частично либо полностью незащищенные герметиком или корпусом приборы.

Недостатки

Светодиодное освещение, пожалуй, имеет только один недостаток – это высокая стоимость лампочек. Но если разобраться, то становится понятно, что длительный срок эксплуатации, а также небольшой уровень потребления энергии оправдывают и окупают дорогостоящие инвестиции.

Советы во время подключения

Сами светодиоды, а также ленту нельзя подвергать разным механическим нагрузкам. Когда собираете светодиодное освещение своими руками, следите, чтобы не возникло никаких повреждений, так как это приведет к тому, что лента сгорит. В момент установки длинных отрезков необходимо использовать только параллельное подключение. Если воспользоваться последовательным, можно добиться перегрузки проводящих дорожек, что в итоге приведет к перегоранию всей ленты.

как сделать светодиодное освещение своими рукамиИнформационный строительный сайт |

В настоящее время многоуровневое устройство подвесных и натяжных потолков значительно преображает интерьер помещения. При этом немаловажную роль играет правильно спроектированное и грамотно установленное освещение. Большие возможности в оформлении потолка сегодня открывает светодиодная продукция, посредством которой можно добиться не только качественного освещения, но и оригинального светодизайна. Кроме того, выполнить светодиодное освещение потолка своими руками вполне сможет начинающий специалист.

Виды светодиодных изделий

Высокий спрос на светодиодную продукцию подталкивает производителей к постоянному усовершенствованию старых и выпуску новых моделей. На сегодняшний день светодиодные изделия производятся в виде:

  • светильников линейного типа;

  • точечных светильников;

  • различного вида лент;

  • излучателей прожекторного типа.

Светильники точечного и линейного плана применяются для создания основного света, в то время как светодиодные ленты идеально подходят для декоративных целей (например, для подсветки потолка, штор).

Несмотря на то, что светодиодные ленты являются относительно новым веянием моды, они все-таки успели завоевать большую аудиторию дизайнеров, которые активно используют их при оформлении интерьера.

Разновидности светодиодных лент

Светодиодная лента представляет собой гибкую плату, на которой через определенные промежутки расположены резисторы и светодиоды. Светодиодная лента длиной 5 м поставляется к реализации в катушках, во избежание ее повреждения в период транспортировки, поскольку ширина ленты варьируется в пределах 8-10 мм, а максимальная толщина не превышает 3 мм.

Питание лент производится от напряжения 12 В, поэтому для их подключения необходим трансформатор, преобразующий 220 В в необходимое 12 В напряжение.

Мощность светодиодной ленты, наряду с яркостью свечения, во многом зависит от числа расположенных на 1 м светодиодов, плотность которых может составлять 30, 60, 120 и реже 240.

Исходя из оттенка свечения, светодиодные ленты подразделяются на:

  • Led – характеризуются однотонностью свечения. К трансформатору такие ленты подключаются параллельно. Кроме того, монохромные ленты не требуют применения контроллера;

  • ленты RGB Led – оснащаются диодами, которые излучают свет различных оттенков. При этом монтаж лент осуществляется только при наличии контроллера, посредством которого не только изменяется цвет полосы и яркость свечения, но и осуществляется синхронное включение/отключение светодиодов. Кроме того, на каждые 5 м RGB ленты необходимо устанавливать усилитель сигнала, особенно если мощность ленты превышает мощность контроллера. Подключение нескольких RGB лент осуществляется параллельно одна к другой.

Несмотря на то, что создание подсветки с помощью RGB лент производится только с применением контроллера, стоимость их будет ничуть не выше цены на обычные Led ленты, особенно если учитывать приобретение нескольких монохромных лент, необходимых для получения эффекта, аналогичного использованию одной RGB ленты.

Преимущества/недостатки светодиодных лент

Сравнительно недавно пределом совершенства считались потолки, оснащенные точечными светильниками. В настоящее время светодиодное освещение потолка основано как на использовании светильников, так и светодиодных лент, обладающих уникальными эксплуатационными и декоративными характеристиками.

Преимущества:

  • возможность размещения на потолочном плинтусе, в районе карниза или в маленькой нише благодаря компактным размерам;
  • отсутствие ртути не требует специальной утилизации отработанной продукции;
  • высокий КПД обусловлен низким энергопотреблением;
  • легкость восприятия подсветки из-за отсутствия мерцания и эффекта ослепления;
  • наличие контроллера позволяет осуществлять мгновенное включение/выключение;
  • высокая стойкость к перепадам напряжения и температур;
  • невысокая степень ультрафиолетового и инфракрасного излучения;
  • равномерность распределения светового потока внутри комнаты;
  • высокий уровень светоотдачи;
  • простота монтажа, связанная с наличием самоклеящейся основы;
  • длительность эксплуатации.

Наряду с массой достоинств, светодиодные ленты обладают одним существенным минусом – довольно высокой стоимостью. Однако долговечность и эстетическая привлекательность любой подсветки, выполненной с помощью различного вида Led лент, стоит таких вложений.

Виды подсветки потолка

Современное освещение потолка подразделяется на следующие виды:

  • общего назначения – реализуется с помощью точечных светильников либо подвесных приборов;

  • целевое – применяется для зонирования пространства комнаты на определенные сегменты путем направленного освещения с помощью точечных осветительных устройств;

  • дизайнерское – осуществляется светодиодными лентами и обеспечивает комфортность пребывания в комнате за счет рассеивающей светоотдачи диодов.

Для декоративного оформления потолка применяется направленная либо контурная подсветка. При этом сложность монтажных работ по освещению потолка светодиодной лентой зависит от типа подсветки и конструкции подвесных либо натяжных потолков.

Монтаж подсветки

Подготовительные работы

Прежде чем приступить к фиксации ленты, необходимо:

  • Проверить соответствие мощности трансформатора длине ленты. Для этого длину ленты, необходимую для освещения определенного участка потолка умножаем на потребляемую 1 м ленты мощность, которая указана на упаковке. Полученное значение увеличиваем на 20%, создавая запас мощности. Если на блоке питания указана значительно меньшая мощность, чем расчетная, то его необходимо сразу заменить на более мощный. При монтаже ленты длиной 15-20 м целесообразно вместо одного блока питания большой мощности и, соответственно, значительных габаритов использовать 2 небольших для каждой ленты.

  • Выбрать контроллер. Если мощность контроллера меньше мощности светодиодной ленты, то придется приобрести усилитель сигнала из расчета 1 усилитель на 5 м ленты.

  • Подготовить ленту. Если предназначенное для наклеивания ленты основание больше 5, 10, 15 м и т. д., то нужно отрезать недостающий кусок в месте, специально обозначенном производителем. Паять отдельные куски ленты в одно целое лучше на полу, поскольку наверху подобным делом не очень удобно заниматься. Заизолировать места пайки с помощью термоусадочной ленты. Для улучшения контакта между трансформатором и проводами необходимо концы проводов закрыть специальными контактными наконечниками.

Основные принципы монтажа светодиодной ленты

Крепление ленты осуществляется посредством клеевого основания на алюминиевый либо пластиковый профиль, предварительно закрепленный с помощью саморезов в основании. Как правило, ширина такого профиля составляет около 3 см. Однако профиль применяется, в основном, при скрытом монтаже подсветки. При этом вариантов монтажа освещения натяжных потолков с использованием светодиодной ленты достаточно много.

Ленту можно закрепить:

  • к черновому потолку. Манипуляции производятся после размещения всех направляющих и профилей, предназначенных для натяжения ПВХ полотна. При этом расстояние от основания до натяжного потолка должно составлять около 10 см;

  • к стене между черновым и натяжным потолком;

  • к профилю, закрепленному между уровнями, если планируется двухуровневая система. Фиксация ленты в этом случае производится до выставления направляющих и натяжения ПВХ полотна.

Однако при светодиодном освещении натяжного потолка стоит учитывать направления светового излучения, дабы черновой потолок и прочие потолочные конструкции не испортили эстетичность завершенного вида.

Светодиодную ленту можно смонтировать и при готовом натяжном потолке. Для этого полиуретановый карниз или потолочный плинтус крепится к стене так, чтобы расстояние от потолка до карниза составляло 2-3 см. При этом ширина плинтуса должна соответствовать габаритам трансформатора и контроллера.

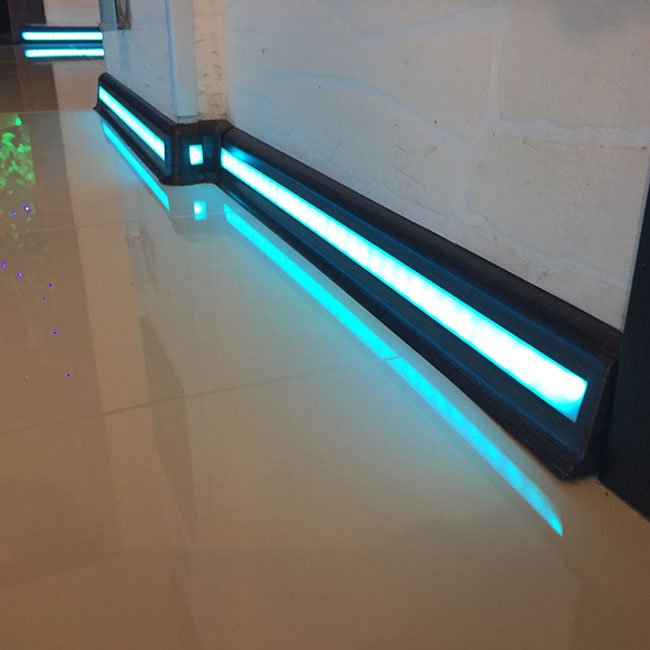

Аналогичным образом светодиодную ленту можно разместить и за плинтусом.

Кроме того, при укладке ленты на плинтус или карниз стоит учитывать, чтобы на глянцевой поверхности ПВХ потолка не отражалась лента и прочие элементы освещения.

Рассмотренные варианты монтажа ленты применительно к натяжному потолку подходят и для монтажа освещения подвесного потолка из гипсокартона. Исключение лишь составляет вариант, подразумевающий крепление ленты к черновому потолку, поскольку гипсокартон не способен пропускать свет.

После того как лента будет полностью наклеена, необходимо подключить ее к блоку питания и контроллеру, соблюдая при этом правильность подсоединения проводов.

Таким образом, вся сложность и трудоемкость работ при проектировании светодиодного освещения связана с техническими, а также оптическими характеристиками диодов, среди которых немаловажное значение имеют как мощность светового потока, угол излучения света, степень светоотражения, так и цветовая гамма потолка, стен. При этом непосредственный монтаж ленты не занимает много времени и отличается легкостью и простотой. Однако конечный результат, зависящий от качества выполнения всех этапов, превзойдет все ожидания.

Эффективное светодиодное освещение своими руками

>

Основываясь на прочитанной в интернете информации о том что максимальная светоотдача светодиодов, их КПД именно в начале свечения, когда светодиоды потребляют ток намного меньше чем номинальный, я решил это проверить на практике. В общем максимальная эффективность светодиодов люмен/ватт именно когда на светодиод подается мощность в 7-10 раз ниже заявленной, Например если светодиод 1 ватт, то его максимальна эффективность будет если подавать на него или напряжение 3-3.1 вольт или ограничить ток, вместо 350мА подавать всего 35-50мА.

Или например если у вас светодиодная матрица на 10 ватт с заявленным напряжением 12 вольт и ток 1А, то если на неё подавать ток 0,1-0,2А, то матрица будет давать максимальную светоотдачу в сравнении с потреблением энергии. При этом светодиоды почти не греются и совсем не требуют радиаторов охлаждения. А когда светодиод нагружается номинально, то большая часть энергии тратится на нагрев светодиода, от этого снижается срок службы светодиода, и требуются радиаторы охлаждения.

Я закупался на алиэкспресс вот такими светодиодными матрицами (Светодиодная матрица 10 ватт по 16руб) и начал эксперименты. Сначала напрямую к АКБ подключил одну матрицу и ток потребления при 12,5 вольт составил 0,6А, это 7,5 ватт потребления. И так-же сделал два светодиодных светильника, в один поставил девять таких матриц и поставил понижающие преобразователи ( Понижающий DC-DC 4-40V to 3-32V). Каждый понижающий dc-dc драйвер питал по три матрицы, я настроил напряжение 10.0 вольт, при этом напряжении три матрицы потребляли ток 0.6А, а вся сборка потребляла 1,8А.

Второй светильник я сделал на восьми матрицах и поставил два dc-dc драйвера, настроил напряжение 9.5 вольт чтобы ток потребление общий был 1-2А. Этот светильник я повесил в своей мастерской. Светили лампочки очень круто и потребляли немного, но насколько экономно не понятно. И я заснял небольшой ролик где наглядно показал отличие в яркости при том-же потреблении энергии одной матрицы и восьми матриц.

Светильник питался у меня от одного dc-dc драйвера, я снизил напряжение так чтобы ток потребления 8-ми матриц составил 0.6А на входе dc-dc драйвера. В итоге при напряжении 12,5 вольт ток потребления 0,6А. И подсоединил напрямую одну светодиодную матрицу, которая при напряжении 12,5 вольт потребляет те-же 0,6А. В итоге светильник и отдельная матрица имеют одинаковую мощность по 7,5 ватт.

Но как видно из видео ниже яркость свечения 8-ми матриц при той-же мощности значительно и заметно выше чем у одной, а это значит что можно получать больше света при том-же потреблении, или тратить меньше энергии при той-же светоотдаче.

Единственный минус такого подхода в цене, так-как для максимальной эффективности люмен/ватт нужно ставить в 7-10 раз больше светодиодов чем нужно. Но зато такая лампочка получается вечной, так-как кристаллы стареют в десятки раз медленнее чем при номинальной нагрузке потому-что не перегреваются. А так-же требуется драйвер питания, хотя он обязан быть в любой светодиодной лампочке. Но преимущество очевидно, при той-же мощности яркость и светоотдача повышается на 30-40%, и при этом ничего не нагревается.

У меня своя солнечная электростанция и она единственный источник электроэнергии, и экономичность для меня не маловажный момент, так-как хочется минимального потребления при хорошей яркости, чего я и добился. А светодиоды сейчас совсем не дорогие. Самодельная лампочка обходится мне не дороже заводской такой-же мощности, но светит моя лампочка на 40% ярче чем заводская, и прослужит гораздо дольше.

Ниже видео про изготовление подобного светильника. Это мои первые пробы в изготовлении и для экспериментов, чтобы на будущее уже знать как делать более качественные светильники, которые будут светить в новом доме, а светодиоды ещё больше подешевеют.

А это небольшой обзор самого первого светильника

Да будет свет! (Или светодиодное освещение своими руками)

Наконец дошли руки поэкспериментировать со светодиодами. Вообще задумка сделать освещение кухонных шкафов светодиодами была еще давно и светодиоды валялись в шкафу уже три недели. Целью экспериментов было выбрать шаг сетки матрицы для освещения. По задумке матрица из светодиодов будет располагаться около задней стенки ящика за матовым стеклом и включаться на открытие двери (по типу холодильника).
Светодиоды удобны тем, что не требуют высокого напряжения (безопасность), потребляют мало электроэнергии (экономичность), мало греются (в отличии от галогенных ламп) а для расчета схемы достачно базовых (школьных) знаний физики.

Светодиоды были выбраны белого холодного света с широким углом свечения. Приобретал я их на www.transistor.ru. Каждый светодиод обошелся в два с половиной рубля, но пришлось купить 1000 шт (минимальная партия товара). Доставка курьером в Чебоксары обошлась в 700 р. Зато через три дня после оформления заказа (из которых два были выходными) товар был уже у меня. Помимо собственно светодиодов нам потребуется AC/DC конвертор (блок питания) который преобразует сетевое напряжение 220В в более безопасное – в моем случае в 12В. Его можно собрать и самому, но проще (а чаще и дешевле) купить готовый – мне он обошелся чуть менее 400 р. Теоретически при правильном расчете элементов ничто не мешает питаться напрямую от 220В, но это не безопасно. Еще потребуются резисторы.

Теперь рассчитываем элементы.

Первым делом смотрим справочные параметры светодиодов, нас интересуют два парметра – “Forward Voltage, Typ [V]” и “Forward Current [mA]”. Первый параметр – это падение напряжения на светодиоде, а второй – потребляемый ток. Для выбранных мной светодиодов они равны 3,6В и 20мА соответственно. Поскольку питание у меня 12В, то последовательно можно включить до трех светодиодов, так как 4*3,6В = 14,4В что больше 12В.

Обязательным элементом при светодиодном освещении является резистор, который тоже влючается последовательно. Рассчитать номинал резистора можно по закону Ома. Падение напряжения на резисторе 12В – 3*3,6В = 1,2В (для трех последовательно включенных светодидов), а ток равен потребляемому светодиодами току, т.е. 20мА или 0,02А (при последовательном включении светодиодов НЕ надо суммировать токи!) – получаем 1,2В/0,02А = 60 Ом. Промышленность не выпускает резисторы такого номинала, поэтому берем наиболее близкие по значению – 62 или 68 Ом (лучше взять большего номинала). У резисторов есть еще один важный параметр – рассеиваемая мощность. Нам нужно рассеивать мощность 1,2В*0,02А = 0,024Вт – а с этим справится любой резистор (промышленность выпускает резисторы мощностью 0,063Вт, 0,125Вт, 0,25Вт, 0,5Вт, 1Вт, 2Вт). Данный парметр будет важным при подлючении светодиодов к высокому напряжению, например 220В. Если мощность резистора будет меньще рассчетной – то он перегреится и сгорит.

Ну а теперь собственно сборка схемы на макетке

Белый блок с красной надписью “Arlight” – это собственно и есть AC/DC конвертер (блок питания).

Тестирование.

В итоге я остановился на расстоянии между светодиодами в 5 см. А если окажется мало – то можно будет вставить дополнительные светодиоды в шахматном порядке.

Напоследок еще немного рассчетов – поскольку три последовательно включенных светодиода потребляют ток 0,02А, то к блоку питания с максимальным выходным током 2,5А можно подключить не более 125 таких троек (что дает 375 светодиодов в сумме).

Завтра встречусь с другом, который обещал помочь в разводке печатной платы и ее изготовлении. Так что продолжение будет…

Светодиодное освещение в квартире, плюсы и минусы

Светодиодное освещение постепенно завоевывает все большую популярность. В основе систем с данным видом источника света лежит светоизлучающий диод. Стоимость осветительного прибора выше, чем у большинства аналогов.

Но если рядом поставить два типа ламп: светодиодные и компактные люминесцентные (энергосберегающие), цена будет примерно одинаковой. Кроме того, можно самостоятельно сделать расчет количества лампочек, руководствуясь нормированной величиной освещенности на квадратный метр, и выполнить монтаж.

Плюсы и минусы диодных источников света

Светодиодное освещение выделяется из ряда аналогов благодаря значительному количеству положительных качеств, одно из них – широкая область применения. Такие осветительные системы подходят для эксплуатации в квартире, доме, объектах иного целевого назначения (общественные, промышленные), на улице.

Чтобы сделать выбор в пользу одного из видов диодных источников света (ленты, лампы, точечные излучатели), нужно сперва оценить свойства каждого применительно к условиям эксплуатации, а также изучить достоинства.

Основные плюсы:

  1. Срок службы. По данному параметру у светодиодных ламп конкурентов почти нет. Если выбрать для сравнения аналоги с нитью накаливания, можно говорить о тридцатикратной разнице по сроку функционирования в пользу диодных лампочек.
  2. Экономичность. По уровню мощности такое освещение выигрывает у других видов источников света. При этом качество света не страдает. Выходит, что светодиодная лампа/лента источает равнозначное по светоотдаче излучение наряду с аналогами накаливания, но при меньшей мощности.
  3. Многообразие моделей, отличных по цветовой температуре (от 2 700 до 8 000 К).
  4. Компактные габариты, что позволяет использовать любые комбинации источников света в квартире.
  5. Полная безопасность для окружающих при эксплуатации светодиодных ламп (отсутствие вредных веществ).
  6. Многофункциональность, что означает возможность использования такого рода источников света при организации основного, локального освещения и декоративной подсветки.
  7. Устойчивость к незначительным перепадам напряжения, вибрациям и механическим повреждениям благодаря конструкции ламп и точечных излучателей (пластиковый корпус).
  8. Невысокий уровень нагрева.
  9. Отсутствие вредного излучения (ультрафиолетового, инфракрасного).
  10. Широкий диапазон допустимых при эксплуатации ламп температур.
  11. Монтаж ленты и других видов источников света данного вида не отличается сложностью, что позволяет организовать светодиодное освещение своими руками без привлечения специалистов.

Сравниваем светодиодную с различными источниками света

Минусы есть всегда, без них сложно представить себе технику. Что касается рассматриваемых осветительных элементов, можно выделить не так уж много недостатков: относительно высокая цена, необходимость в охлаждении.

Например, ленты устанавливают на специальные профили, а в конструкцию ламп входит радиатор. Есть и другие минусы, в частности, направленный свет. Для основного освещения нужно использовать некоторое количество источников света, установленных на определенном расстоянии, чтобы свечение было равномерным.

Для этого проводится расчет, позволяющий определить, сколько ламп обеспечит нормальный уровень света в комнате. Причем опираться нужно на достаточную интенсивность излучения на метр площади (табличная величина).

Советы по обустройству

Раньше к данному виду ламп не всегда относились хорошо ввиду качества излучаемого света (холодный или нейтральный белый). Сегодня же благодаря технологическому прогрессу созданы разнотипные модели с цветовой температурой от минимальных до максимальных значений.

Соответственно, лента или точечный излучатель устанавливается в любой комнате: спальне, детской, кабинете, ванной, на кухне, в прихожей.

Это значит, что светодиодное освещение своими руками легко организовать в любом участке жилья. Но делать это следует, руководствуясь определенными правилами. Учитывая, что лента и лампы излучают направленный свет, этим вполне можно воспользоваться при разделении пространства на зоны: потолочное расположение, выделение небольших участков (зеркала в прихожей, ванной, кухонная рабочая зона в районе столешницы и др.).

Цветные ленты и лампы применяются в качестве декоративной подсветки комнаты. Интенсивность их излучения обычно мала. Кроме того, если правильно произвести расчет светового потока на метр площади, можно организовать и функциональное основное освещение (потолочная установка).

Расчет количества источников света

Качество света в комнате отчасти определяется тем, насколько продуманным является проект осветительной системы. Поэтому в ситуациях, когда организуется светодиодное освещение своими руками, рекомендуется выполнить расчет количества осветительных приборов или длины ленты, основываясь на табличной величине освещенности на 1 метр площади.

Существуют нормы освещения комнат разного целевого назначения: для гостиной – 450 лк; кабинет, аудитория учебного заведения – 300 лк; для прихожей – 100 лк; спальня – 200 лк; для офисных помещений – в пределах от 380 до 490 лк.

Эти данные позволяют производить расчет для помещений с определенной высотой потолков (2,5-3 м). Количество источников света определяется посредством умножения площади помещения (кв. метр) на величину нормированной освещенности (лк). Далее, расчет предполагает деление полученного значения на показатель светового потока лампочки (лм), который указывается производителем.

Чтобы определить эффективность свечения ленты, нужно умножить световой поток 1 метра длины изделия на его общую протяженность.

Однако в данном случае предполагается расчет декоративной подсветки, а значит, руководствоваться указанными выше нормами уже нельзя. Зная нормированное значение освещенности на 1 кв. метр площади, можно определить нужное количество светильников для помещения любого целевого назначения.

Таблица интенсивности освещения и его расчет

Таким образом, светодиодные осветительные приборы сегодня применяются довольно часто: при организации системы освещения жилых домов, квартир, территории улицы и т. д.

Большое количество плюсов свидетельствуют в пользу данного вида источников света. Многих останавливает высокая стоимость, но если смотреть в перспективу, светодиодные светильники окупятся довольно быстро. Однако это касается лишь случаев, когда прибор эксплуатируется регулярно и подолгу. Перед монтажом нужно сделать расчет количества светильников для помещения, что выполняется на основании нормированной величины освещенности на 1 кв. метр площади.

Освещение гаража светодиодной лентой – свет в гараже своими руками – (RU) FORUM

Недорогое освещение светодиодной лентой в гараже
Этот проект возник, когда после недавнего восстановления гаража стало ясно, что он нуждается в полностью новом освещении. Было две цели, нужно было сделать хорошее яркое освещение и сделать его как можно дешевле.

По ряду причин было желание использовать полностью светодиодное освещение для этого проекта, но готовые коммерческие продукты были дорогостоящими. На момент написания этой инструкции, светодиодные светильники, длиной 1,2 метра, в магазине стоили от $40. После проведения некоторого исследования оказалось, что можно использовать недорогие светодиодные ленты из Китая. Они продаются в катушках по 5 м и могут быть приобретены на Ebay или Aliexpress за $5-7 за катушку. Но как их использовать?

После долгих размышлений, возникла идея установить их прямо на деревянные балки. Это должно было дать яркое решение освещения и чистый современный вид.

Было обнаружено, что одна светодиодная полоса светит недостаточно ярко, поэтому в ряд была добавлена вторая. Наверно, этого было бы достаточно для общего освещения, но хотелось получить действительно яркий свет, и поэтому была добавлена еще и третья светодиодная полоса. Почему бы и нет, при такой-то цене, не так ли? Чтобы вы имели представление, размер гаража составляет 7,3 х 12,2 метра. Светодиодные ленты были размещены на 5-ти балках на высоте 2,7 метра.

Другим кусочком головоломки являлось то, как подключить светодиоды. Они работают от 12В постоянного напряжения и требуют внешнего источника питания. Конечно, его можно было бы просто купить, но цель состояла в том, чтобы сделать освещение как можно дешевле. Поэтому, были использованы старые отслужившие блоки питания от ПК, которые стоят копейки.

Для выполнения этого проекта, вам не нужны особые знания в электротехнике, но пригодятся некоторые основные навыки пайки.

Давай начнем!

Шаг 1: Подготовка балки

Несмотря на то, что на светодиодных лентах есть клейкая основа, было обнаружено, что она недостаточно надежная, чтобы удерживать вес светодиодов в подвешенном виде. Поэтому нужно было найти более надежное решение. Методом проб и ошибок, было решено использовать широкий двухсторонний скотч для строительных работ. Этот материал приклеивается очень крепко и выдерживает экстремальные температуры. Его ширина составляет 2,54 см, что прекрасно подходит для крепления трех светодиодных лент к ферме.

Строительный двухсторонний скотч был приклеен к нижней стороне деревянных ферм прямо по центру. Старайтесь, чтобы рулон со скотчем не падал на землю, так как на него моментально прицепится целая куча мусора. Чтобы хорошо разгладить и приклеить скотч, очень удобно использовать деревянный ролик (валик).

Двухсторонний скотч: https://ru.aliexpress.com/wholesale?minPrice=&maxPrice=&isBigSale=n&isFreeShip=y&isFavorite=n&isMobileExclusive=n&isLocalReturn=n&shipFromCountry=&shipCompanies=&SearchText=3m+Double+Foam&CatId=0&g=y&SortType=total_tranpro_desc&initiative_id=SB_20170426024453&needQuery=n&groupsort=1&tc=af

Шаг 2. Установка светодиодных лент

В данном случае, светодиодные ленты были приобретены в разных местах, и так получилось, что одни имели разъем питания с одной стороны, а другие с двух сторон. Любой из этих видов будет работать одинаково хорошо. Для начала разверните свои светодиодные ленты таким образом, чтобы разъемы питания находились с одной стороны. Это упростит вашу жизнь, когда дело дойдет до подключения питания.

Снимите часть защитной пленки с двухстороннего скотча и светодиодной ленты и начните приклеивать светодиоды. Опытным путем было обнаружено, что лучше всего сначала приклеивать центральную полоску, а затем, впритык к ней, две остальные. Можете приклеивать все три полоски поэтапно или же сначала полностью приклеить одну, потом другую и т.д. Но чтобы не прыгать по лестнице, проще приклеивать поэтапно.

Во время приклеивания полос, вам надо хорошо их прижимать к балке, чтобы они хорошо и полностью приклеились. Не используйте для этого ролик, он может повредить светодиоды. Это отлично можно делать руками.

После проклейки одной балки, все эти действия были повторены для всех оставшихся балок в гараже.

Очень маловероятно, что длина купленных светодиодных лент идеально подойдет к длине вашей балки. Что же делать? Одной из многих интересных особенностей этих светодиодных лент является то, что их можно легко разрезать, не повреждая их. У каждой полосы есть места с маленькими медными контактами через каждые 10-15 сантиметров, где их можно безопасно разрезать или соединить полосы между собой. Позаботьтесь о том, чтобы центр разреза примерно совпадал с концом балки.

Шаг 3. Монтаж линии электропитания

Теперь, когда все светодиодные ленты приклеены к балкам, надо провести линии электропитания.
Для этого был использован кабель 18 AWG: https://ru.aliexpress.com/wholesale?minPrice=&maxPrice=&isBigSale=n&isFreeShip=y&isFavorite=n&isMobileExclusive=n&isLocalReturn=n&shipFromCountry=&shipCompanies=&SearchText=18awg&CatId=0&g=y&SortType=total_tranpro_desc&initiative_id=SB_20170426025559&needQuery=n&groupsort=1&tc=af.
Он идеально подходит для этих целей, но вы можете использовать любой другой, возможно, который есть у вас. Провод просто должен справляться с суммарной токовой нагрузкой.

Рассчитайте длину между балками и отрежьте куски кабеля нужной длины. Затем нарежьте отрезки красного и черного провода. Снимите небольшую часть изоляции с концов всех проводов, с одной стороны скрутите концы вместе (красные с красным, черные с черным). Спаяйте концы проводов с кабелем и заизолируйте соединение кусочками термоусадочной трубки: https://ru.aliexpress.com/w/wholesale-Heat-Shrink-Tubing.html?spm=2114.03010208.0.0.AekJXu&site=rus&g=y&SortType=total_tranpro_desc&SearchText=Heat+Shrink+Tubing&groupsort=1&tc=af&initiative_id=SB_20170426030026&isFreeShip=y.
Затем припаяйте соответствующие концы к контактам светодиодных лент.

Для фиксации провода между балками, использовались скобы по дереву: https://ru.aliexpress.com/wholesale?minPrice=&maxPrice=&isBigSale=n&isFreeShip=y&isFavorite=n&isMobileExclusive=n&isLocalReturn=n&shipFromCountry=&shipCompanies=&SearchText=Plastic+Cable+Clips+nail&CatId=0&g=y&SortType=total_tranpro_desc&initiative_id=SB_20170426033025&needQuery=n&tc=af.

Примечание: Если длина вашей балки требует установку нескольких светодиодных полосок в одну линию, то подключите питание отдельно для каждой, иначе, светодиоды будут светиться очень тускло. Другими словами, подключайте питание параллельно, а не последовательно. В идеале с двух сторон светодиодной ленты.

Шаг 4: Сколько светодиодных полосок можно запитать от одного источника питания?

Рано или поздно, вы озадачитесь этим вопросом. В данном случае, количество светодиодных полос на один источник питания, было определено следующим образом.

На большинстве блоков питания есть табличка с параметрами, которая сообщает вам допустимую нагрузку на каждый вывод питания. Если взглянуть на фото выше, то будет видно, что желтый провод имеет выход с напряжением +12В и ток 14 Ампер при мощности 300 Вт.

Хорошо, теперь, когда известно, с каким выходом работать, возникает следующий вопрос: какой ток потребляет каждая светодиодная полоса? Согласно спецификации на светодиодную ленту, получается, что каждые 5 метров полосы потребляют 30 Вт. Но это все равно не отвечает на наш вопрос. Сколько 30-ваттных светодиодных полосок можно подключить к 14-амперному блоку питания?

Для этого, в интернете был найден онлайн калькулятор расчета мощности. Введя значения (12 Вольт, 30 Ватт), получилось, что одной полосе потребуется ток в 2,5А.

В нашем примере, источник питания, который был использован, может выдавать 14 ампер. Разделите 14 на 2.5, и вы получите 5,6 полосы. Или, другими словами, вы легко сможете подключить 5 полосок от одного источника питания.

Имея в виду, что блоки питания бывают разные, то эти расчеты надо делать индивидуально для каждого случая, беря во внимание конкретную светодиодную ленту и конкретный блок питания.

Недорогие блоки питания для светодиодных лент: https://ru.aliexpress.com/wholesale?minPrice=&maxPrice=&isBigSale=n&isFreeShip=y&isFavorite=n&isMobileExclusive=n&isLocalReturn=n&shipFromCountry=&shipCompanies=&SearchText=led+supply+AC%2FDC+12V&CatId=0&g=y&SortType=total_tranpro_desc&initiative_id=SB_20170426033452&needQuery=n&groupsort=1&tc=af

Шаг 5: Создание подключений к блоку питания

Пришло время подключить светодиодное освещение к блоку питания от ПК. Это можно сделать двумя способами и пришло время сделать выбор.

Жесткая пайка: Можно припаять провода непосредственно к блоку питания. Это приемлемое решение, но что делать, если понадобится заменить блок питания? Придется его вырезать и припаивать новый. В этом решении нет ничего плохого, но лучше выбрать следующий вариант.

Использование разъемов: Можно припаять ответные разъемы к проводам от светодиодов и просто подключить их к блоку питания. Таким образом, если блок питания умирает, то его можно быстро и просто заменить.

На этом этапе, надо еще поговорить о самом блоке питания. В стандартном виде он не готов для использования в этом проекте. Надо сделать быструю модификацию для включения питания при подключении.

Для этого посмотрите видео ниже, но помните, мы заинтересованы только в использовании провода +12 Вольт.

После того, как блок питания был изменен, и вы подключили его к светодиодным лентам, включите шнур питания в розетку.

Поскольку это была новая осветительная установка и единственный источник света, на балках были установлены коммутируемые розетки для каждого из блоков питания. Теперь можно включить свет!

Шаг 6: Заключительные мысли

Подводя итоги, можно сказать, что игра стоила свеч! Освещение получилось яркое, ровное и просто фантастическое. Затраты составили примерно десятую часть от установки коммерческих решений освещения.

Светодиодные ленты доступны со всеми цветами свечения, но для освещения используются три оттенка белого. Холодный белый (6000К), Нейтральный белый [Дневной] (4000-5000K) и Теплый белый (2400-3000K). Холодный белый оттенок больше похож на флуоресцентное освещение, в то время как теплый белый цвет ближе к лампам накаливания. В данном проекте использовался холодный белый цвет, хоть это и выглядит потрясающе, но все же смотрится немного синеватым. Если бы пришлось повторить проект, то в новой установке лучше было бы использовать две полосы с холодным белым оттенком и одну с теплым белым цветом, это может сгладить жесткость света или полностью использовать ленты с Нейтральным белым цветом свечения.

Для реализации этого проекта использовалась светодиодная лента 60LEDs/Метр SMD 5630: https://ru.aliexpress.com/wholesale?minPrice=&maxPrice=&isBigSale=n&isFreeShip=y&isFavorite=n&isMobileExclusive=n&isLocalReturn=n&shipFromCountry=&shipCompanies=&SearchText=led+strip+5630+Nature+White&CatId=0&g=y&SortType=total_tranpro_desc&initiative_id=SB_20170426041347&needQuery=n&groupsort=1&tc=af
Но можно также использовать и другие. Не используйте влагозащищенные, а также мощные светодиодные ленты, линейки т.к. они требуют уже радиатор охлаждения в виде алюминиевого профиля (с ребрами охлаждения). Без охлаждения рабочая температура светодиодов будет выше нормы, что приведет к значительному уменьшению срока службы светодиодов.

Помимо всего прочего, этот проект будет прекрасно работать от солнечных батарей с аккумулятором: https://ru.aliexpress.com/wholesale?minPrice=&maxPrice=&isBigSale=n&isFreeShip=y&isFavorite=n&isMobileExclusive=n&isLocalReturn=n&shipFromCountry=&shipCompanies=&SearchText=solar+cells+panel+100W&CatId=0&g=y&SortType=total_tranpro_desc&initiative_id=SB_20170426043026&needQuery=n&groupsort=1&tc=af ведь все питание в осветительной установке низковольное 12 Вольт! Для дома это вряд ли подойдет, но вот для освещения гаража – самое то!

Это был интересный и полезный проект, хорошо, если эта инструкция будет для вас полезна!

Источник: instructables

DIY Grow Lights с высокоэффективными светодиодными лентами

Мои образцы SolStrip прибыли на прошлой неделе. Пока они проходят испытания. Самая высокая плотность диодов среди всех полос или плат, использующих микросхемы Samsung LM561C, 1,25 см2 на диод. Но реальная ценность заключается в их гибкости в постройке своими руками, что позволяет мне выбирать плотность и расположение, которые мне нужны для пространства, которое я хочу осветить.

От трех до пяти из них хорошо уместить на коммерческом противне половинного размера.Я работаю над самодельной конструкцией на основе противней – это лучшая цена на алюминиевый лист, а обод размером в 1 дюйм является эффективным отражателем для перенаправления паразитных фотонов.

Недорогой люксметр дает 8980 люкс при 12 “на одной полосе при 24 В, 2 А. Почти 19 000 люкс при 12” на 3-полосном листе при 24 В, 6 А.

Характеристики:

Размер: 400 мм x 30 мм (15,75 дюйма x 1,2 дюйма)
Мощность: 48 Вт, постоянный ток, без резисторов
Мощность: 9000 люмен

Светодиоды: 96 диодов Верхний лоток Samsung LM561C
CRI: 80 (S6 bin), 90 (S3 bin)
Цветовая температура светодиода: 3000 ° K, 4000 ° K, 5000 ° K (2700 ° K и 5700 ° K tba)
Эффективность: 161 – 212 лм / Вт

Энергопотребление: 36.От 8 до 48,4 Вт
Рабочий ток (если): 2000 мА
Рабочее напряжение (Vf): от 18,4 до 24,2 В постоянного тока

Световой поток: 7200 – 9000 лм на основе спецификации Samsung
Тест измерителя стоимостью 10 люкс: 8980 лм2 при 12 ”

Печатная плата: алюминий на 2 унции. медного сердечника RA
Толщина печатной платы: 1,6 мм
Коэффициент теплопроводности: 1,5
Варианты монтажа: отверстия под винты M3, термолента
Электрические разъемы: 2 x 18-20 AWG вставные 2061-2-2P

Среда применения:
• Поддержание просвета: L70 = 7 лет
• Мин.Рабочая температура окружающей среды: -40 ° C
• Макс. Board Temp. (при tc): + 85˚C
• Макс. Board Temp. на срок службы: + 65˚C
• Макс. Текущий рейтинг: 2,8 А

Сравнить с:

  • Samsung серии H h32D x 2
  • Samsung серии H HB562D x 4
  • Микросхема HLG Quantum 288 (3 Q-полоски)
  • Солнечная панель с чипом Photon Fantom 240 (3 Q-полоски)
  • Резак для ДСП Sol-Skin 594 (6 Q-полосок)

Линия Mean Well HLG – *** – 24 будет хорошо работать с этими полосами в сборках – просто выберите необходимую мощность, 48 Вт на полосу.

Мы протестируем эти образцы размером 4000 тыс. 90 критов перед размещением полного заказа. Если они проверят, они должны быть очень конкурентоспособными по сравнению с существующими вариантами жестких печатных плат Samsung.

Светодиодная панель

DIY – Digital Photo Magazine

Не так давно мы обновили потолочные светильники в моей студии, заменив люминесцентные светильники на светодиодные. Светодиодные лампы не только намного доступнее и удобнее, чем люминесцентные лампы или лампы накаливания, но и намного более энергоэффективны.

Когда электрик готовил одну из панелей для потолка, я обратил внимание на то, насколько она впечатляющая. Довольно тонкая (всего полдюйма) с чистым профилем, мне показалось, что эта большая панель размером 2 на 4 фута станет идеальным основным источником света для статичных портретов и видеосъемок. Быстрый поиск в Google показал, насколько доступным будет этот свет, и это меня вдохновило. Вместо того, чтобы тратить несколько сотен долларов на качественный светодиодный студийный свет, я мог бы сделать это сам за небольшую часть стоимости.

После небольшого исследования я решил приобрести тонкую светодиодную панель EiKO, модель SLM24-50 / C5 / 850. Это панель мощностью 50 ватт и мощностью 5000 тыс. Размером 2 × 4 фута и весом 14 фунтов, которая обошлась мне всего в 110 долларов, включая доставку. Это автономное устройство, которое после подключения готово к работе. Самая большая проблема – превратить его из потолочного светильника в светильник, который можно прикрепить к подставке для студийного использования.

Я рассмотрел несколько вариантов крепления приспособления, но в конце концов остановился на самом простом: я использовал бы прочный клей, чтобы прикрепить детскую пластину к задней части приспособления.Таким образом, я бы прикрепил к фонарю стандартную шпильку 5/8 дюйма, которую можно было бы легко установить на рукоятку С-образной стойки.

Для этого я купил детскую тарелку Avenger 6 ”примерно за 15 долларов. Разметив карандашом на обратной стороне приспособления, я измерил каждый угол, чтобы определить центр.

Перед тем, как прикрепить пластину, я удалил небольшую часть тонкого пластикового покрытия с задней части приспособления, затем слегка зачистил поверхность наждачной бумагой, чтобы обеспечить лучшее сцепление клея.

Я решил, что если что-то и может надежно скрепить эти две детали, так это клей Gorilla Glue. Раньше я добивался огромного успеха с этим продуктом, и пока все хорошо с этим приспособлением. (Двухкомпонентная эпоксидная смола была бы другим вероятным кандидатом на прочное соединение.) Следуя инструкциям для клея, я слегка смочил одну поверхность перед нанесением тонкого слоя клея на другую. Затем я расположил детскую тарелку и зажал ее на месте, используя тяжелые мешки с песком для необходимого давления, чтобы создать прочную связь.Через 24 часа я сняла груз и взяла свет за шпильку детской тарелки. Затем пришло время подключить свет.

Прежде чем мы продолжим, сначала небольшое предупреждение. Если вы не знакомы с подключением осветительной арматуры или основными принципами электропроводки и техники безопасности, не пытайтесь это сделать. Лучше поручите эту задачу профессиональному электрику. Для квалифицированных рабочих это должно быть легкой задачей, которая – даже с учетом стоимости профессиональной помощи – все же значительно дешевле, чем высококачественные светодиодные студийные светильники.

Я выбрал простейший вариант включения-выключения без диммирования – именно потому, что я знал, что обычно мне нужна вся мощность, которую может обеспечить этот свет, и чтобы избежать каких-либо явных проблем с мерцанием с диммером. (Подробнее о мерцании чуть позже.) Подключение света к стандартному электрическому удлинителю 16 калибра со встроенным выключателем во многом похоже на подключение любой старой лампы или осветительной арматуры. Если знаешь как, это легко. Если нет, попросите профессионала сделать это за вас.

Затем я установил свет на стойку C и утяжелил стойку мешком с песком для устойчивости.Подключите, включите… и вуаля, работает!

Так в чем же загвоздка с таким светом? Наибольшее беспокойство вызывает соединение между приспособлением и детской тарелкой. Мне не нравится установка системы, отказ которой может привести к катастрофическим последствиям, поэтому в качестве резерва я прикрепил стальной предохранительный трос к задней части приспособления и соединил его с пластиной. Таким образом, если клей когда-нибудь выйдет из строя, свет не упадет на пол или, что еще хуже, на объект. Вместо этого страховочный трос будет удерживать его на месте.

Другой компромисс с таким освещением, как вы можете себе представить, заключается в том, что вы теряете часть функциональности высококачественной профессиональной светодиодной панели, созданной специально для видео. Что касается функций, это включает возможность двухцветного набора для точной цветовой температуры. Это также свет с более низким индексом цветопередачи, что просто означает, что он менее точен по цвету. Чем выше индекс цветопередачи, тем стабильнее цветовая температура. Этот светильник имеет индекс цветопередачи 80+ по сравнению с индексом цветопередачи 95+, который можно найти в высококачественном студийном свете.Ты получаешь то, за что платишь.

Светодиодные фонари, как люминесцентные, мерцают. Лучшие из них – например, дорогие модели, предназначенные для профессионального видеопроизводства, – минимизируют мерцание. Но такие недорогие бытовые или коммерческие потолочные светильники имеют мерцание, которое может быть проблемой. Это не видно невооруженным глазом, но при съемке видео может потребоваться корректировка. И при съемке фотографий я заметил тонкие изменения экспозиции от кадра к кадру, вызванные мерцанием. Будь то фото или видео, чем меньше выдержка, тем больше вероятность видимого мерцания.

С учетом всего сказанного, этот свет, безусловно, функциональный и экономичный, и он отлично подходит для множества применений. Если вы хотите сопоставить цветовую температуру 5000k с дневным светом, вы можете просто добавить легкий холодно-голубой гель, чтобы сместить его в сторону истинного дневного света. Приспособление доступно при 3500k, что больше соответствует истинным вольфрамовым источникам и может быть сделано идеально из вольфрама с добавлением 1/8 th CTO геля. Даже мой светильник 5000k может снизить цветовую температуру до цвета вольфрам с добавлением половины CTO, хотя это также немного снизит светоотдачу.

В конце концов, я потратил менее 150 долларов, чтобы получить хороший, большой, мягкий светодиодный источник света, который отлично работает за небольшую часть стоимости реальной сделки. Возможно, он не идеален, но это забавный проект, который хорошо работает.

Первоначально опубликовано 22 августа 2019 г.

Пять лучших бюджетных проектов светодиодного освещения для домашнего декора. | by Manni

Это был не канун Рождества или Хэллоуин, просто обычные выходные. И Дейзи был приглашен своим братом на ужин в его дом, расположенный в Доравилле, Атланта.Это был первый раз, когда она навещала его после своего переезда из Нью-Йорка в Атланту.

Как только она входит в его дом прохладным субботним вечером, она восклицает: – О! Ваш дом такой красивый как изнутри, так и снаружи. Интерьеры такие традиционные и в то же время такие элегантные…

Пэт получил ответ от Тима, брата Дейзи: – Как вы думаете, сколько я, должно быть, потратил на домашний декор? Слишком? Что ж, если вы так думали, то ошибаетесь. В любом случае, вы знали, что я всегда живу в рамках бюджета, не так ли? И, поверьте мне, половина того, что вы видите, – это магия светодиодного освещения…

Дейзи тогда быстро сказала ей: «Что, если бы эти полы с ковровым покрытием и стены, отретушированные картинами и прохладными светлыми цветами, не имели световых эффектов на их?

Действительно! Иногда самые простые решения оказываются лучшими, которые могут помочь вам сэкономить на домашнем декоре и при ограниченном бюджете.Самое главное, что «серые зоны», которые можно было легко заметить в интерьере дома, теперь выглядят яркими, яркими и живыми с небольшим изменением техники освещения. Ваша спальня, которая когда-то выглядела унылой и скучной, оказалась одной из спален с использованием светодиодного освещения. Невозможно представить, как может измениться настроение человека с помощью правильного светодиодного освещения дома, и это, напомню, с незначительной ценой.

Было бы неправильно думать в любой момент, что у вас не может быть домашнего декора с меньшими деньгами в вашем кошельке.Сегодня быстрые изменения в технологиях и последовательные инновации в светодиодах дали нам множество идей домашнего декора, между которыми вам часто бывает трудно выбрать. Декоративные светодиодные лампы доступны во многих различных цветах и ​​люменах, которые намного лучше, чем традиционные лампы, такие как галогенные, лампы накаливания или CFL. Есть лампы, которые могут имитировать фейерверк, и есть полосы света, доступные в виде ассортимента цветных светодиодов – либо одного цвета, либо нескольких цветов – все это для улучшения существующей красоты исходного места, но поскольку у вас ограниченный бюджет,

И самое лучшее в этом виде светодиодного освещения – это то, что вы можете использовать «домашний декор» как проект «сделай сам».

Но, прежде чем мы углубимся в то, насколько дешевым становится светодиодное освещение с проектами DIY, мы должны сначала сказать вам, что если учесть общие затраты на украшение вашего дома, это будет незначительно по сравнению с тем, какое светодиодное освещение любые добрые предложения.

Вот в чем дело:

  • Светодиодное освещение любого типа имеет более длительный срок службы при длительном использовании по сравнению с любыми другими традиционными лампами.
  • То, что одна традиционная лампа, такая как лампа накаливания, дает при определенной мощности (скажем, 60 Вт), а КЛЛ – 14–15 Вт, светодиоды могут давать яркость при меньшей мощности; вероятно, 8–9 ватт как раз достаточно, чтобы дать такую ​​же яркость, как 60 ватт.
  • Светодиоды безопасны для окружающей среды и стоят потраченных вами денег.

Все, что вам нужно для проектов DIY, – это светодиоды с одинарной и двойной плотностью, а также светодиоды, меняющие цвет….

Давайте начнем со всех проектов DIY, которые, несомненно, должны показаться вам захватывающими во многих отношениях.

  • Проект DYI 1: подумайте о первом впечатлении, подумайте о Фонари.В любом случае вы и ваши гости не сможете четко видеть друг друга.

    Лучше всего использовать диммер и освещение, которое также будет служить стилем «домашнего декора».

    Используйте традиционный уличный фонарь, который можно закрепить в верхней части входной двери или по бокам входной двери. Выберите простую светодиодную лампу или лампочку A-типа с датчиком движения, чтобы обнаруживать чье-то присутствие у вашей двери. Круто, нет? Убедитесь, что в вашем саду посажено достаточно растений, чтобы создать самый стильный вид.Настенные бра и другие настенные светильники излучают свет, подчеркивающий красоту Земли. По такому же образцу можно сделать интерьер стен вашего дома.

    • Проект DYI 2: Используйте бутылки у себя дома

    Возможно, вы не сможете купить очень дорогие светильники, но вы можете использовать бутылки для безалкогольных напитков или пивные бутылки. Закрепите светодиодные одиночные короткие лампочки внутри этих бутылок, или вы также можете использовать струнные светодиоды или полосковые светодиоды для достижения наилучших результатов. Вам просто нужно использовать сверлильный станок, чтобы проделать отверстие в бутылках с правильным подключением к этим полосам или ниткам.Попробуйте, вашим гостям понравится такое освещение.

    • Сделай сам Проект 3: бутылки могут быть люстрами

    Из пивных или винных бутылок вы также можете создать полноценную люстру. Возьмите несколько бутылок вина и повесьте их вверх дном. Используйте либо светодиодные лампочки, либо светодиодные ленты разных цветов, чтобы вставить их внутрь этих бутылок, и вот, все готово. В качестве альтернативы, если вы можете получить подвески разных цветов, добавление простой светодиодной лампы создаст такой же эффект, как и любой другой дорогой светодиодный осветительный прибор.

    • Сделай сам Проект 3: Используйте светодиодные гирлянды в шарах для пинг-понга

    Почти каждый держит дома гирлянду рождественских гирлянд, чтобы использовать их в канун Рождества. Вы можете взять достаточное количество мячей для пинг-понга и вставить в них светодиодные гирлянды или даже полоскать светодиодные фонари. Примечательно, что эти мячи продаются по очень разумной цене. Сказать, что это одна из самых простых сборок, когда речь идет о проектах DIY.

    • Проект «Сделай сам» 4: Используйте несколько светодиодных лент для создания потрясающего электрического зонта. Здесь вы можете включить выключатель. Есть полосы света, которые можно гнуть как угодно. Этот и другие подобные проекты выделят вашу поделку в доме, где все, что потрясающе выглядело, было куплено снаружи.

      • Сделай сам проект 5: сделайте амбилайт своим постоянным выбором

      Я чертовски уверен, многие не слышали о «амбилайтах», хотя они бы видели такую ​​систему освещения в нескольких местах.Эта технология, разработанная Philips в США, работает путем проецирования света от телевизоров и может автоматически изменять цвета или яркость в соответствии с цветами или яркостью, отображаемыми на экране. Эта технология основана на светодиодах RGB.

      Таким образом, светодиодное освещение в виде фоновой подсветки можно отрегулировать соответствующим образом, чтобы оно соответствовало другим предметам интерьера и задавало ваше настроение и тон, как вы хотите.

      Заключение

      Излишне говорить, что когда ваши личные расходы сказываются на вас, наряду со спадом в экономике, вы не можете много тратить на домашний декор.И, опять же, освещение для домашнего декора может быть не первым делом, о котором вы думаете. Но этими проектами DIY можно управлять с меньшими финансами. Единственное, что вам понадобится, это ваша воля.

      https://www.ledmyplace.com

      Проект «Укрытие дома»: модернизация светодиодного освещения «сделай сам»

      Вспышка коронавируса вынудила многих незапланированно оставаться дома уже несколько недель, и даты окончания не видно. Можно только потратить столько времени на Netflix, YouTube, Duolingo и Khan Academy, прежде чем искать более интересные проекты.Обновление до светодиодных ламп – одно из таких обновлений, которое предлагает не только экономию энергии каждый месяц, но и больший контроль над типом освещения и более приятный внешний вид. Любопытный? Давайте начнем.

      Вообще говоря, существует два типа светодиодных ламп: подключенные и традиционные. Традиционные светодиодные лампы стремятся воспроизвести форм-факторы, функции и цвета традиционных ламп. Это опция plug and play, которая упрощает процесс перехода на долговечные и энергоэффективные светодиоды.Подключенные лампы, с другой стороны, стремятся дать владельцам возможность дистанционного управления цветом, интенсивностью и т. Д.

      Philips производит впечатляющий набор ламп для дома и любезно прислал нам ряд своих новейших светодиодных ламп, чтобы мы могли поиграть с ними в нашем новом доме. Компания производит ряд светодиодных ламп для бытового применения, в том числе умные лампы с контролем цвета и цветовой температуры, регуляторами яркости и даже лампы с внешним видом винтажных ламп накаливания, которые излучают теплый свет.

      Изображение предоставлено: Signify

      Мы поместили несколько светодиодных ламп Philips в винтажном стиле Signify в некоторые из наших новых светильников и обнаружили, что качество света, которое они излучают, очень теплое и привлекательное. Эти лампы выглядят как старые школьные лампы накаливания, но со всеми технологиями и эффективностью современных светодиодных фонарей. При использовании с диммером лампы начинают светиться ярким дневным светом на полной мощности и нагреваются до антично-желтого цвета при более низкой мощности. Возможность затемнения ламп в бело-желтом спектре позволяет использовать их в течение дня, чтобы добавить дополнительный свет в комнату, а затем с более теплым светом при более низкой мощности позже ночью, когда день подходит к концу.

      «В наших новых лампах Philips Hue с нитью накаливания современные технологии сочетаются с винтажным дизайном, – сказал Джаспер Вервурт, бизнес-лидер по домашним системам и светильникам Philips Hue в компании Signify. «Вы можете мгновенно воссоздать атмосферу вашего любимого бистро или просто добавить визуального стиля своей комнате. Управлять освещением и настраивать его по своему вкусу просто одним касанием смартфона или голосовой командой ».

      Эти маленькие лампочки E26 излучают свет, эквивалентный 40-ваттной традиционной лампочке, при этом потребляя всего 3 штуки.8 Вт. Это дает серьезную экономию в течение срока службы лампы. Мало того, эти лампы служат намного дольше, чем традиционные лампы накаливания, с ожидаемым сроком службы 15 000 часов / 15 лет. Это меньше лампочек на покупку и, что, возможно, еще важнее, меньше вещей, которые нужно сделать на выходных.

      Многие светодиодные лампы Signify с нитью накаливания можно затемнить от яркого холодного света до теплого, насыщенного света. Изображение предоставлено: Кайл Филд, CleanTechnica

      Что касается более «умного» сегмента продуктовой линейки, мы поместили несколько винтажных ламп Philips с поддержкой WiZ в наш светильник для лестничной клетки.WiZ – это технология подключаемых ламп нового поколения, которая устраняет необходимость в концентраторе, который требуется для многих других установок умных ламп, включая собственные лампы Philips Hue. Вместо концентратора лампочки WiZ подключаются напрямую к приложению для смартфона и предлагают все те же функции.

      Для подключения светильников к приложению требуется сеть Wi-Fi 2,4 ГГц, что может стать проблемой в современных домашних сетях, в основном 5 ГГц. Обратитесь в Google, если сомневаетесь в возможностях и гибкости собственной сети.В нашей системе Google Mesh WiFi мне пришлось настроить гостевую сеть с частотой по умолчанию 2,4 ГГц. Это обходной путь, но он поможет нам задействовать не только лампы Philips с поддержкой WiZ, но и большинство существующих умных домашних устройств. Несколько щелчков мышью, и лампочки были благополучно подключены к WiZ и готовы к добавлению в Google Home.

      Две винтажные светодиодные лампы накаливания Philips с функцией WiZ от Signify. Изображение предоставлено: Кайл Филд, CleanTechnica

      После подключения владельцы могут регулировать интенсивность цвета лампы от ярко-белого до теплого желтоватого света из приложения.Детальный контроль яркости полезен и добавляет значимой гибкости вашей системе домашнего освещения, хотя к командам нужно немного привыкнуть. Что еще более важно, чем управление освещением из приложения, освещение с подключением к WiZ позволяет управлять с помощью простой голосовой команды от Alexa или Google Assistant. Например, с помощью Google Assistant владельцы могут управлять лампочками WiZ с помощью таких команд (из службы поддержки WiZ):

      • Окей, Google, включи свет.
      • Окей, Google, выключи свет в спальне.
      • Окей, Google, затемняйте кухню на 20%.
      • Окей, Google, установите яркость спальни на 60%.
      • Окей, Google, сделай кухню синей (для полноцветных лампочек).
      • Окей, Google, включи настольную лампу в зеленый цвет (для полноцветных ламп).

      Простота настройки и доступность элементов управления через Google Assistant сделали их хитом для всех в семье. Голосовое управление освещением в доме удобно, но требует изменения привычек, поскольку физическое выключение света делает интеллектуальные функции и возможность подключения лампочек неэффективными.В то же время было весело наблюдать, как все знакомятся с новой технологией, каждый день исследуя возможности с новыми командами.

      Более продвинутые пользователи могут даже устанавливать таймеры и расписания, настраивать цветовую температуру, создавать световые «сцены» и многое другое, что им нравится. В дополнение к этим светодиодным лампам накаливания, Signify также предлагает широкий спектр светодиодных ламп, от традиционных ламп без замены до ламп с полным цветовым спектром, которые можно настроить для создания определенного настроения или даже подключить к домашней развлекательной системе для создания более захватывающий опыт домашнего кинотеатра.

      Если CleanTechnica помогла вам узнать о Tesla или энергетических продуктах Tesla, не стесняйтесь использовать мой реферальный код Tesla – https://ts.la/kyle623 – чтобы получить 1000 бесплатных миль Supercharging при покупке нового автомобиля Tesla или Награда в размере 250 долларов после активации новой солнечной системы Tesla. Если вы чем-то похожи на меня, награда служит приятным бонусом после того, как вы делаете что-то великое, и во многом напоминает нахождение игрушки в коробке с хлопьями, когда это было еще актуально.

      Цените оригинальность CleanTechnica? Подумайте о том, чтобы стать участником, сторонником, техническим специалистом или представителем CleanTechnica – или покровителем Patreon.


      Реклама
      У вас есть совет для CleanTechnica, вы хотите разместить рекламу или предложить гостя для нашего подкаста CleanTech Talk? Свяжитесь с нами здесь.

      Спойлер Внимание! Занавески, сделанные своими руками, проще, чем вы думаете!

      Изготовление шторных светильников своими руками во многом похоже на чтение приключенческого романа «Выбери свой собственный». Вы начнете с самого начала с создания источника питания для ваших светильников, а затем у вас будет выбор.Вы выберете удобный путь из уже сделанных световых струн или выберете приключение создания собственных световых струн, которые идеально впишутся в ваше пространство, а также предоставят бесконечные возможности для настройки? Нет правильного пути, только тот, который лучше всего подходит вам!

      Если бы мы оценили это приключение по степени сложности, мы бы сказали, что оно подходит практически для любого взрослого читателя, но оно требует изучения основ электропроводки (не волнуйтесь, вам не нужно быть электриком, чтобы понять это выходит!), и вы должны быть в порядке, если мы испортили финал.Нам просто не терпится рассказать вам, чем закончится это приключение, это невероятно.

      Говорят, что картина стоит тысячи слов, поэтому вместо того, чтобы мы пытались объяснить чистое удовольствие, которое доставляет достижение конца, подключите свой световой занавес в первый раз и увидите впечатляющую стену из каскадных огней, настолько яркую, что почти кажется живым … ну просто взгляни

      Изготовление шторных светильников своими руками во многом похоже на чтение приключенческого романа «Выбери свой собственный».Вы начнете с самого начала с создания источника питания для ваших светильников, а затем у вас будет выбор. Вы выберете удобство уже сделанных световых струн или приключение создания собственных световых струн для бесконечной настройки?

      Если бы мы оценили это приключение по степени сложности, мы бы сказали, что оно подходит практически для любого взрослого читателя, но оно требует изучения основ электропроводки (не волнуйтесь, вам не нужно быть электриком, чтобы понять это выходит!), и вы должны быть в порядке, если мы испортили финал.Нам просто не терпится показать вам, чем закончится это приключение, это невероятно. Вы только посмотрите …

      Если вы еще не думаете, где и как вы можете создать свою собственную мерцающую стену из гирлянд, у нас есть несколько идей, которыми мы хотим поделиться!

      Куда повесить самодельные занавески для штор

      Готовы начать свое путешествие с занавесками своими руками? Наше приключение начинается с ключа к идеальному занавесу: симметрии.Чтобы добиться симметрии, мы создадим источник питания, чтобы подключить все эти источники света по одной прямой.

      Как сделать занавес своими руками

      * SPT1 и SPT2 указывают класс изоляции. Всегда выбирайте заглушки на молнии, соответствующие изоляции вашего провода. Например, если ваш провод имеет рейтинг SPT2, то ваши заглушки также должны иметь рейтинг SPT2. Щелкните здесь, чтобы узнать больше об изоляции проводов.

      Сделайте источник питания для занавесочного света, используя провод с застежкой-молнией и встроенные заглушки на молнии

      Установите источник питания

      1. Присоедините источник питания к подвесной поверхности.У навеса, который мы использовали, был прочный металлический стержень, проходящий по всей его длине, поэтому мы прикрепили наш трос к перекладине с помощью стяжек. Если место, где вы вешаете свои занавески, уже не имеет естественной опоры для вашего провода, подумайте о том, чтобы отрезать кусок дерева до нужной длины или найти металлический стержень, чтобы выдержать вес вашего провода, вилок и подвешивания. струнные огни.

      2. Подключите световые струны! Пора выбирать свое приключение; вы будете использовать стандартные струнные светильники или сделаете свои собственные? В одной из версий нашего проекта мы использовали гирлянды светодиодных фонарей длиной 8 футов.Однако, если вы хотите использовать лампы большего размера или настроить цвета подсветки штор, вы можете создать свои собственные световые струны, обрезав существующие струны до точной длины и добавив заглушки на концы. Щелкните здесь или прокрутите вниз, чтобы узнать, как мы сделали наши собственные струнные светильники своими руками из лампочек для внутреннего дворика.

      Световые завесы DIY

      Создание собственных световых струн своими руками

      Итак, вы решили продолжить свое путешествие, помня о нестандартном дизайне света? Добро пожаловать! Прежде чем мы углубимся в это, есть несколько полезных советов, которые вы должны знать о световых шнурках и заглушках на молнии.

      Легкие струны и катушки могут быть длиной от 15 футов до 1000 футов и могут быть обрезаны до любой длины. Для нашего проекта нам потребовалось 7 легких струн длиной 8 футов. Мы выбрали две 50-футовые световые струны SPT2 с расстоянием между гнездами 6 дюймов. Каждую 50-футовую легкую струну можно разрезать на шесть 8-футовых кусков, что было более чем достаточно, но всегда хорошо иметь немного запасных на всякий случай! Мы выбрали расстояние между патронами 6 дюймов, потому что планировали использовать маленькие шаровые фонари G30, однако, если вы используете большие лампы G50 или C9, может быть предпочтительнее расстояние 12 дюймов.

      Выбирая световые струны, вы можете заметить, что они обозначены серией цифр и букв: SPT1 или SPT2. Это обозначение относится к изоляции проводов, что является важным фактором, особенно при планировании долгосрочных осветительных установок. Провод SPT1 является стандартом для использования при умеренном и нормальном освещении, в то время как более толстая изоляция провода SPT2 поддерживает лампы с более высокой мощностью и обеспечивает лучшую защиту от элементов, особенно в регионах с экстремальными погодными условиями и температурами.

      Для этого проекта изоляция провода также важна, потому что вам нужно будет согласовать изоляцию ваших молний с изоляцией вашего провода. Наши световые струны были созданы с использованием провода SPT2, поэтому мы также использовали заглушки на молнии типа «папа» и «мама» SPT2. Если вы решите не ставить заглушку-молнию на конец провода, вам нужно будет надежно обернуть конец изолентой и убедиться, что провода не оголены.

      В дополнение к лампочкам , лампочкам , заглушкам на молнии и изоленте вам также понадобится что-то очень острое, чтобы отрезать провод, мы обнаружили, что кусачки работают лучше всего.

      Как сделать струнные светильники своими руками

      Руководства по установке заглушки Zip

      Как прикрепить концевые заглушки с наружной и внутренней резьбой

      1. Сдвиньте заднюю часть заглушки-молнии, обратите внимание, что она может вставляться и сниматься только в одном направлении.
      2. Загляните внутрь своей молнии и найдите два «зуба вампира», вставленные в канал, который проходит по длине заглушки. Эти зубцы протыкают шнур, когда вилка собирается для подключения к электрическому току.Обратите внимание, что эти зубы не выровнены. Один из них соединен с широким штырем или розеткой; другой – к узкому.
      3. Затем внимательно осмотрите свой электрический шнур. Вы можете заметить, что на самом деле это два провода рядом. У одной проволоки по краю имеется слегка приподнятый «выступ» (возможно, вам придется его нащупать). Это нейтральный провод, который поддерживает поляризацию электрического тока. Ребристый край или нейтральный провод будет подключаться к широкому штырю или розетке, на которые мы обратили внимание на шаге выше.
      4. Используя кусачки или острый нож, аккуратно разделите конец шнура-молнии, чтобы разделить два провода, растягивая их на длину от четверти до полудюйма.
      5. Совместите ребристую проволоку с зубом вампира, который соединен с широким лезвием или розеткой вилки, прижмите конец электрического шнура вниз в углубление, которое проходит вдоль закрытого конца вилки. Обратите внимание, что пластиковая перегородка в колодце должна разделять секущиеся концы вашего электрического шнура.
      6. Теперь согните электрический шнур и уложите его в канал, который проходит по длине вашей вилки. Электрический шнур будет проходить через зубы вампира, и, возможно, его нужно будет осторожно вдавить в канал.
      7. Снова наденьте подкладку на заглушку. Возможно, вам придется использовать давление или плоскогубцы, чтобы полностью закрыть его. Когда вы надеваете подложку, она плотно прижимает электрический шнур к зубам вампира, обеспечивая соединение.

      Щелкните здесь, чтобы вернуться к созданию источника питания для занавесных светильников .

      Щелкните здесь, чтобы вернуться к созданию DIY String Lights.

      Как прикрепить заглушки на молнии InLine

      1. Снимите заднюю часть встроенной заглушки.
      2. Внутри вилки вы увидите два металлических зубца или «вампирские зубы». Обратите внимание на их ориентацию по отношению к поляризованным розеткам вилки. Правильная поляризация должна поддерживаться с помощью встроенных заглушек на молнии, таких же, как у вилок и розеток.
      3. Совместите ребристый провод с зубом вампира, который подсоединен к широкой розетке вилки, и протяните электрический шнур в вилку.
      4. Снова наденьте подкладку на заглушку. Обратите внимание, как особая конструкция встроенной молнии позволяет электрическому шнуру проходить через заднюю часть и выходить с обоих концов.

      Щелкните здесь, чтобы вернуться к созданию источника питания для занавесных светильников .

      Если вы читаете это, это означает, что вы достигли конца этого приключения и должны чувствовать себя хорошо выполненным и впечатленным всем, что вы узнали и создали. Теперь, когда мы вместе сделали это путешествие по созданию занавесок своими руками, мы хотели бы увидеть вашу готовую работу! Присылайте нам свои фотографии штор в комментариях или отметьте нас в Instagram или Facebook, и если вам действительно понравился этот пост, поделитесь им и со своими друзьями!

      DIY Светодиодное освещение для вашего стола

      RGB-освещение для компьютерных систем стало очень популярным за последние несколько лет.Светодиоды в ваших вентиляторах, светодиоды в обшивке корпуса, светодиоды в креплении процессора с жидкостным охлаждением, а теперь у нас даже есть светодиодная подсветка RGB в нашей оперативной памяти! Думаю, мы достигли пика RGB.

      Я не большой поклонник RGB-ригеров, они классные, но … эээ. Тем не менее, я поклонник светодиодного освещения RGB для вашей комнаты и рабочего стола, я лично считаю, что это намного круче, чем светодиоды в корпусе вашего компьютера. Итак, несколько недель назад я начал свое путешествие в области светодиодного освещения комнаты и рабочего стола RGB, чтобы украсить свой автономный постоянный стол.

      Светодиодное освещение помещения

      Большинство людей выбирают систему Philips Hue для светодиодных ламп, управляемых голосом / приложением.Они существуют уже некоторое время, имеют много интеграций с такими сервисами, как IFTTT, и их довольно легко найти в вашем местном крупном магазине. Но я предпочел купить лампы LIFX, а не их более популярные аналоги. Я выбрал эти лампочки, потому что они ярче лампочек Hue, не требуют какого-либо концентратора и имеют хороший API-интерфейс Python.

      Эти лампочки у меня уже 3 недели, и они мне очень нравятся. Я подключил их к IFTTT, поэтому они включаются, когда я приезжаю домой, и мне очень нравится иметь возможность управлять ими через мою точку Echo Dot.Как видите, в настоящее время у меня есть обе лампы, которые у меня есть, в двух из розеток моей трехгнездной лампы. Я собираюсь заменить лампы в ближайшем будущем, и у меня не будет этой уродливой пустой розетки, так что, пожалуйста, извините, это … уродство .

      Настольное светодиодное освещение

      LIFX и Hue имеют светодиодные полосы RGB, которыми можно управлять с помощью соответствующих приложений и других служб. Моя проблема с этими продуктами действительно сводится к стоимости. Обе системы стоят примерно 80 долларов и имеют несколько модульную структуру. Но менее чем за 1/4 этой цены вы можете приобрести несколько светодиодных лент, которые управляются небольшими переключателями и питаются от USB.Наличие светодиодных лент с питанием от USB имеет несколько преимуществ. Они занимают меньше розеток и могут питаться от недорогого USB-концентратора. Обратной стороной является то, что вы не можете управлять цветом с помощью голоса или приложения, но я готов пожертвовать этой функцией, чтобы сэкономить более 60 долларов.

      В моей текущей конфигурации у меня есть одна световая полоса, прикрепленная к задней части моего монитора, чтобы действовать как смещенное освещение, и одна длинная световая полоса, прикрепленная к задней стороне моего стола, чтобы добавить немного «поп». Обе светодиодные ленты подключены к дешевому USB-концентратору с питанием от Amazon, который, в свою очередь, подключен к умной розетке Wemo.

      Я использую IFTTT и свою Echo Dot для управления функцией «включение / выключение» Wemo, так что я могу удаленно управлять светодиодными световыми полосами и устанавливать расписания для их автоматического включения, когда я прихожу с работы домой.

      Управление светодиодным освещением с помощью Echo Dot

      Я кратко упоминал об этом в этом посте, но я управляю всеми этими огнями голосом с помощью Echo Dot. Я выбрал Dot, потому что он маленький и дешевый. Моему соседу по комнате принадлежит Google Home, который, честно говоря, является лучшим устройством, но вы просто не можете превзойти цену Echo Dot.Моя точка находится прямо под моим телевизором и находится в пределах прямой видимости с моего стола. Echo Dot действительно плохо слышит меня, когда в комнате играет другой звук, и иногда не понимает меня, но из-за цены и удобства возможности выключить весь свет в моей комнате, не вставая с моей кровати, я ” м очень доволен.

      Только начало моего RGBLEDAdдиктион

      Я собираюсь добавить еще несколько лампочек и световых полосок в остальную часть моей комнаты через несколько недель, надеюсь, это не станет еще одной зависимостью от электричества.Но процесс настройки прошел весело, и мне нравится управлять освещением и «настроением» комнаты с телефона и с помощью голоса. У вас есть предложения по поводу других интересных устройств, связанных с освещением или автоматикой, которые мне стоит попробовать? Дайте мне знать!

      DIY Ледяной свет

      Вы слышали о Ice Light? Что ж, это потрясающий портативный источник постоянного света, который легко переносится, регулируется по яркости и весит. Звучит круто, правда? Ну это так. Это тоже около 500 долларов.Хотя это очень выгодное вложение, если вы будете использовать его часто. Но большинство из нас может не знать, как часто мы действительно будем его использовать. Это та лодка, в которой я был.

      Так что я сделал его самодельную версию примерно за 30 долларов! Я хотел посмотреть, как часто я буду использовать его, прежде чем куплю настоящий Ice Light. В итоге я влюбился в свою «дешевую» версию.

      Вам понадобится переносная светодиодная рабочая лампа и малярная лента. Я купил рабочий свет марки Wel-Bilt, но его больше нет в наличии.Я нашел практически такой же на Amazon.

      Рабочий свет марки

      Pro-Series, который отлично подойдет для этого проекта.

      Как видите, светодиодные фонари скрыты за прозрачным пластиком. Я хотел смягчить и рассеять вид этих ярких светодиодных фонарей.

      Я заклеил чистую область, засвечивающую светодиоды, липкой лентой. Чтобы прикрыть мою, потребовалось около трех рядов малярной ленты, идущих бок о бок по длине света. Поделившись этим с несколькими друзьями, некоторые друзья использовали контактную бумагу, чтобы рассеять свет, или обернули свет прозрачной тканью.Я считаю, что светодиодные фонари довольно крутые, поэтому прогревание их малярным скотчем мне помогло. Продолжайте экспериментировать и узнайте, что дает желаемые результаты.

      Покрыв светодиодную панель малярной лентой, вы можете увидеть, что область явно более рассеянная и должна давать более мягкое свечение.

      Моя любимая особенность использования рабочего освещения – это встроенные крючки. Один крючок вверху для подвешивания и еще один крючок внизу. Вы также можете использовать эти крючки, чтобы повесить светильник горизонтально.

      Поскольку рабочий свет не регулируется, вы должны думать о нем как о фиксированном объективе. Чтобы получить желаемый вид, вам придется отойти ближе или дальше. Он отлично подходит для создания драматического освещения или использования в качестве заполняющего источника света.

      Вот фото пачки моей дочери, которое я сделал. Я просто не мог получить желаемый вид при любом доступном естественном освещении в моем доме. Так появился мой DIY Ice Light.


      Это отрывок той фотографии. У меня есть пачка и свет на моем сундуке надежды.Естественный свет, доступный в этом месте, был ужасен, но с DIY Ice Light я получил именно тот вид, который представлял себе в голове.

      Я знаю, что вы задавались вопросом: “Насколько велик этот свет?” Вот снимок, на котором я держу его за руку. Как видите, он совсем не большой. Однако он не помещается в моей сумке для фотоаппарата с застегнутой молнией. Вы всегда можете найти более короткий рабочий свет, если хотите, чтобы его было легче носить с собой. Но помните, что чем меньше светодиодов, тем меньше люмен он будет выдавать.Это делает его менее ярким.

      Я уже говорил вам, что рабочий свет отличается от Ice Light тем, что он не регулируется. Вы также заметили, что вам нужно рассеивать свет и на рабочем свете.

      Но в чем сходство?

      Оба источника света перезаряжаемые. О да, вы правильно прочитали … аккумулятор! Рабочий фонарь, которым я поделился по приведенной выше ссылке, на самом деле также поставляется с автомобильным зарядным устройством. Прохладный! Оба фонаря портативные и легкие, что очень удобно.У обоих есть крючки, поэтому их можно стабилизировать, не держа в руках. Оба являются очень крутыми (и забавными) аксессуарами, которые помогут экспериментировать и развиваться в вашей фотографии.

      Очевидно, что Ice Light от Wescott продуман до мелочей, чтобы помочь фотографу.

Добавить комментарий

Ваш адрес email не будет опубликован.
