Мигает светодиодная лента: причины и план действий

Сразу после подключения или спустя некоторое время работы светодиодная лента может начать мигать, давая световые импульсы, как у стробоскопа. Свет тускнеет или совсем гаснет, а затем снова загорается. Подобные проблемы можно устранить самостоятельно. Далее подробнее о возможных причинах, почему светодиодная лента начала мигать. Рассмотрим случаи моргания непосредственно при включении, после выключения и в выключенном состоянии.

Причины моргания при включении

Если светодиодная лента мигает не сразу после включения, а спустя пару минут, то причина в большинстве случаев скрывается в блоке питания. Его технических характеристик недостаточно для обеспечения потребностей ленты. В результате напряжение падает и появляется мигание. Чтобы такого не происходило, нужно правильно рассчитать мощность блока питания.

Подобная проблема может возникать, даже если в магазине при проверке все работало нормально. В дальнейшем непосредственно после подключения, когда лента поработает некоторое время и нагреется, появятся проблемы.

Это часто происходит, если реальная мощность блока питания меньше, чем указанная в паспорте прибора. В таких ситуациях светодиодная лента «вспыхивает», мигает и сразу тухнет, поскольку блок переходит в режим защиты. Это характерно для дешевых китайских моделей. Лучше изначально приобретать качественные блоки питания от известных производителей.

Еще одной причиной, почему светодиодная лента мигает во включенном состоянии, может быть использование разных по характеристикам блоков питания. Они различаются напряжением, поэтому в случае с протяженной подсветкой 15-20 м могут давать сбои. Особенно часто это происходит с RGB-лентами. Их цвета могут включаться с некоторым отставанием или вовсе пропускаться.

Неправильная пайка

Если подсветка сначала моргает, а затем весь участок, находящийся после места пайки, перестает работать, то причина заключается в качестве соединения. Одна из распространенных ошибок – использование для пайки активных (кислотных) флюсов. Оставаясь на контактном «пятачке», они начинают разъедать соединения, тем самым размыкая цепь.

Неустойчивость соединения может быть связана с применением слишком мощного паяльника (более 60 Вт), который просто перегревает контакты. Площадка с медными «пятачками» отслаивается, и соединение нарушается. Такую проблему очень просто выявить. Если место пайки прижать пальцем, то свет есть, если отпустить – пропадает.

Что делать, если светодиодная лента мигает после включения – менять модуль ленты, устанавливать вместо него новый посредством качественной пайки.

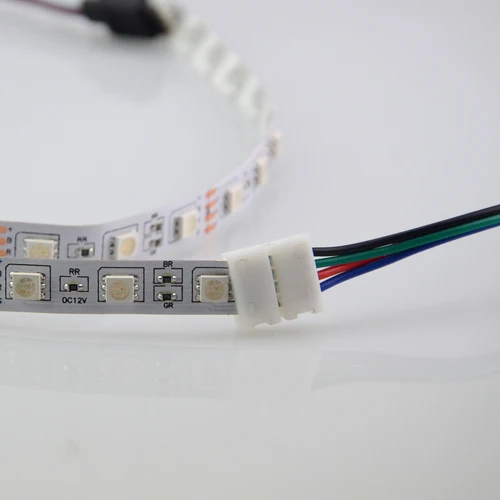

Проблемы с коннекторами

Коннекторы – это способ соединения отрезков лент. Выступает более простой альтернативой пайки. Здесь проблема мигания может быть связана с окислением контактов коннектора. Если в помещении недавно были проведены работы, вызвавшие повышение влажности (была залита стяжка, побелены или покрашены стены) – стоит проверить именно коннекторы, поскольку это может способствовать окислению контактов.

Окисленный контакт нагревается и выгорает до момента полного разрушения. Свет сначала мигает, а затем вовсе перестает включаться. Такое может происходить, если контактные площадки недостаточно хорошо соприкасаются между собой.

Влага же может проникнуть в коннектор при нарушении его герметичности, если его крышки были закрыты не полностью. Очень важно закрывать их до щелчка. Это одно из важных условий правильного монтажа коннекторов.

Причины мигания LED-ленты в выключенном состоянии

Если светодиодная лента мигает и в выключенном состоянии, то скорее всего причина заключается в выключателе с подсветкой, который часто используют в системе освещения. Если через них подключен блок питания, то из-за них светятся и светодиодные осветительные приборы, включая лампочки и ленты. Для LED-лент оптимальны бесконтактные и сенсорные выключатели.

Убрать мигание на светодиодной ленте в такой ситуации можно двумя способами: поменять выключатели на обычные или подсоединить блок в щитке напрямую через автомат.

Еще если светодиодная лента мигает после выключения, но не сразу, а через 1-2 часа, то стоит искать неисправность в диодах. К примеру, один из них перегревается и просто прекращает контакт. Когда лента остыла после выключения, при повторном все вновь начинает гореть, после чего цикл повторяется. Это особенно характерно для мощных LED-лент 220 В, в которых на 1 м приходится не 3-6 диодов, как в изделиях 12-24 В, а до 60 шт. Если выходит из строя один диод, это сказывается на работе всех остальных.

Это лишь наиболее распространенные причины мерцания. Чтобы найти неисправность, нужно проверить светодиодную ленту на работоспособность. Перейдя по ссылке, вы найдете все способы проверки и возможные причины неисправности с рекомендациями по их устранению.

Почему моргает светодиодная лента

Читатели нашего блога попросили рассказать о причинах моргания светодиодной ленты. Как правило, эта проблема возникает у людей, купивших LED-ленту, блок питания и другие аксессуары на рынке или в небольшом магазине. Мигание smd-ленты наблюдается при как ее включении/отключении, так и во включенном состоянии. Ситуация весьма неприятная и требует грамотного оперативного решения. Давайте вместе разбираться, почему лента неожиданно начинает моргать.

Причины моргания LED-ленты

Причин неприятного мерцания несколько. Все они связаны с нарушением нормального электропитания светодиодной ленты напряжением 12 В, 24 В, 220 В. В зависимости от проблемы мигание появляется сразу или в процессе работы. Могут мигать все светодиоды, отдельные группы или один smd-светодиод. Рассмотрим основные причины и признаки их проявления.

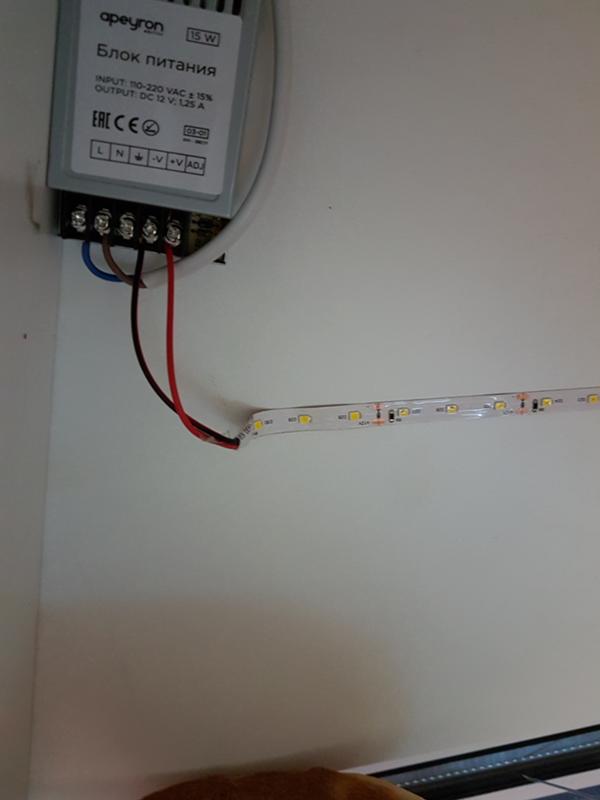

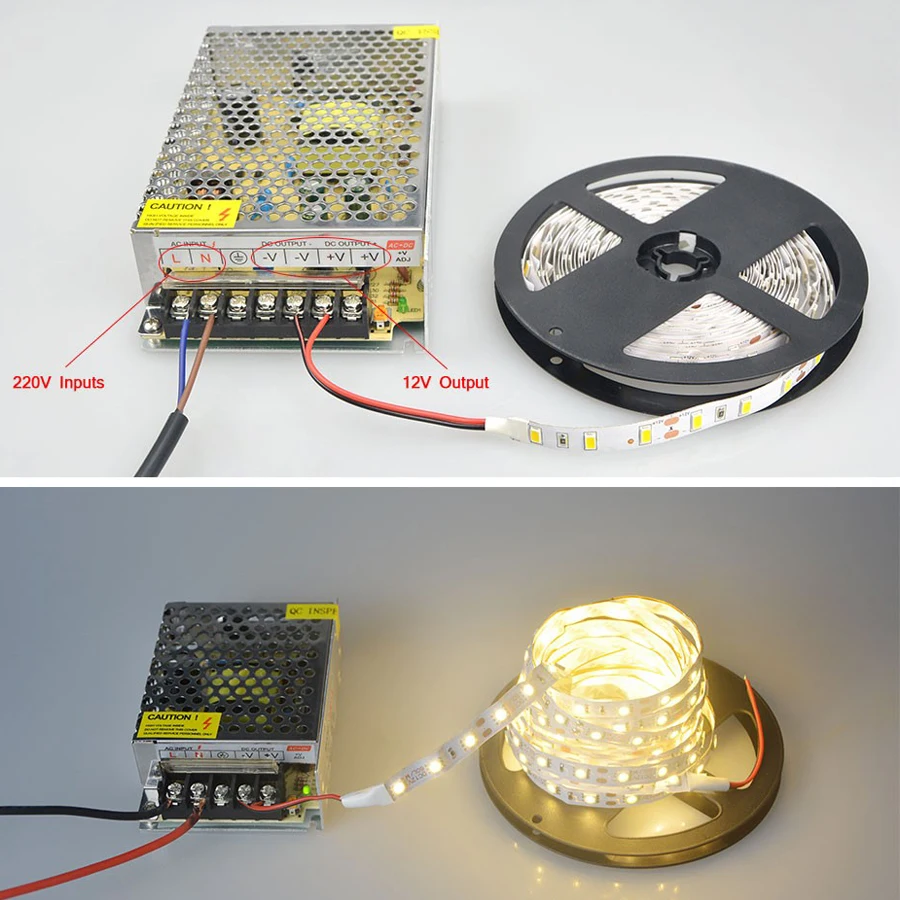

Блок питания

При выборе блока питания для ленты необходимо учитывать запас мощности 25% к расчетному значению. На блоках AC/DC всегда указано паспортное значение мощности и следует выбирать его по формуле:

P пасп = P нагр + 25%

В этом случае гарантирована стабильная работа нагрузки во всех режимах. Но если мощности блока питания недостаточно, то светодиоды сначала светятся ярко, а затем быстро тускнеют. Далее все повторяется. Перепады интенсивности светового потока визуально воспринимаются как мерцание. Обычно эта проблема выявляется сразу при включении LED-ленты.

Второй важный момент. Часто покупатели стараются сэкономить и приобретают дешевые БП китайского производства. Недостатком подобной продукции является несоответствие паспортной мощности фактическому показателю. Вы покупаете преобразователь питания на 300Вт, а фактически он выдает 250Вт или еще меньше.

Покупайте блоки питания только в надежных магазинах, предлагающих продукцию хорошо зарекомендовавших себя производителей.

Подключение ленты к такому источнику электропитания вызывает не только моргание, но и отключение БП из-за большой перегрузки.

При проблеме с блоком электропитания замените его на новый с параметрами, соответствующими техническому расчету.

Плохая пайка

В процессе монтажа и соединения нескольких шлейфов светодиодной ленты, соединения обычно выполняются с помощью пайки.

Нередко люди используют активные (кислотные) флюсы, которые постепенно разъедают места соединений.

Рекомендуем паять только канифолью.

Вследствие воздействия неправильного флюса нарушаются контакты. На них увеличивается падение напряжения, что приводит к изменению режима электропитания smd-светодиодов и, как результат, к перебоям в интенсивности излучаемого света. Что опять же воспринимается как моргание светового потока.

Как быть в этом случае? Можно вырезать ленточный кластер с разрушенными контактами и запаять вместо него новый, выполнив нужные паечные соединения.

Используйте паяльник на 15 – 25Вт.

При использовании мощного паяльника перегревается контактная площадка и нарушается ее контакт с печатной дорожкой. Неустойчивое контактное соединение вызывает эффект мерцания.

Коннекторы

Зачастую для выполнения соединений выбирают коннекторы вместо пайки. Это простое и эффективное решение для оперативного монтажа. Однако следует учитывать, что контакты коннектора могут окислиться вследствие воздействия влажной внешней среды. Например, в помещении, которое только что покрасили, побелили, залили стяжкой полы.

Под действием большого рабочего тока окисленные контакты нагреваются и постепенно выгорают. Что приводит к сильным изменениям тока и, соответственно, к перепадам интенсивности светового потока. Нередко покупаются некачественные коннекторы, создающие нестабильные соединения. Такой выбор опять же способствует быстрому выгоранию контактных точек.

Не стоит применять коннекторы для соединений светодиодных лент с общей длиной, превышающей 5 метров. Паечные соединения будут гораздо лучшим вариантом.

Неисправные светодиоды

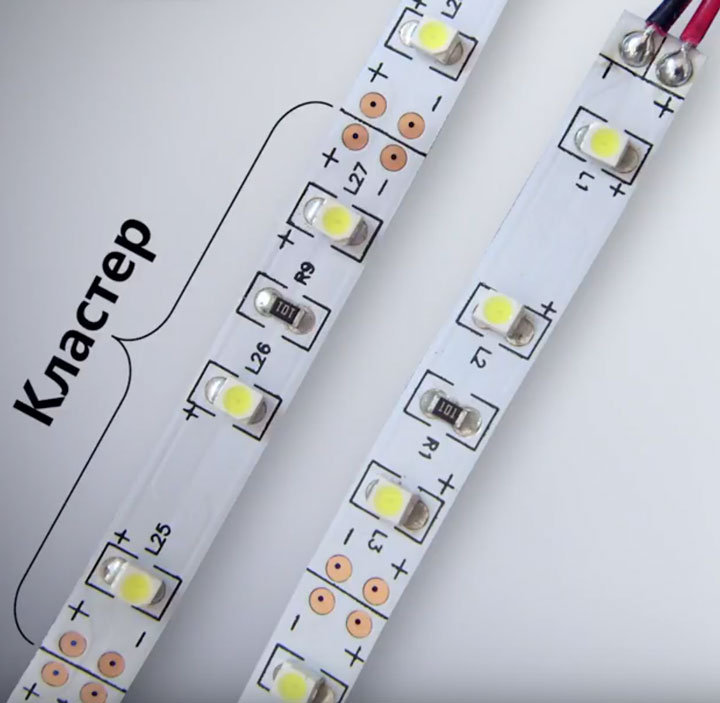

Разумеется, smd-светодиоды со временем выходят из строя. Для понимания последствий уточним, что светодиоды на ленте группируются в кластеры.

Количество LED в кластере зависит от типа лед-ленты:

• 12 В – 3 штуки;
• 24 В – 6 штук;
• 220 В – 30/60 штук.

Внутри одного кластерного участка светодиоды соединены последовательно. А сами кластеры – параллельно. Что из этого следует?

При неисправности одного светодиода проблема отражается только на одном кластерном отрезке. То есть, если единичный лед начинает резко изменять яркость свечения, то и остальные led внутри кластера будут вести себя аналогично. На остальной ленте эта неисправность никак не скажется.

Проблема решается заменой неисправного светодиода либо всего кластера в целом.

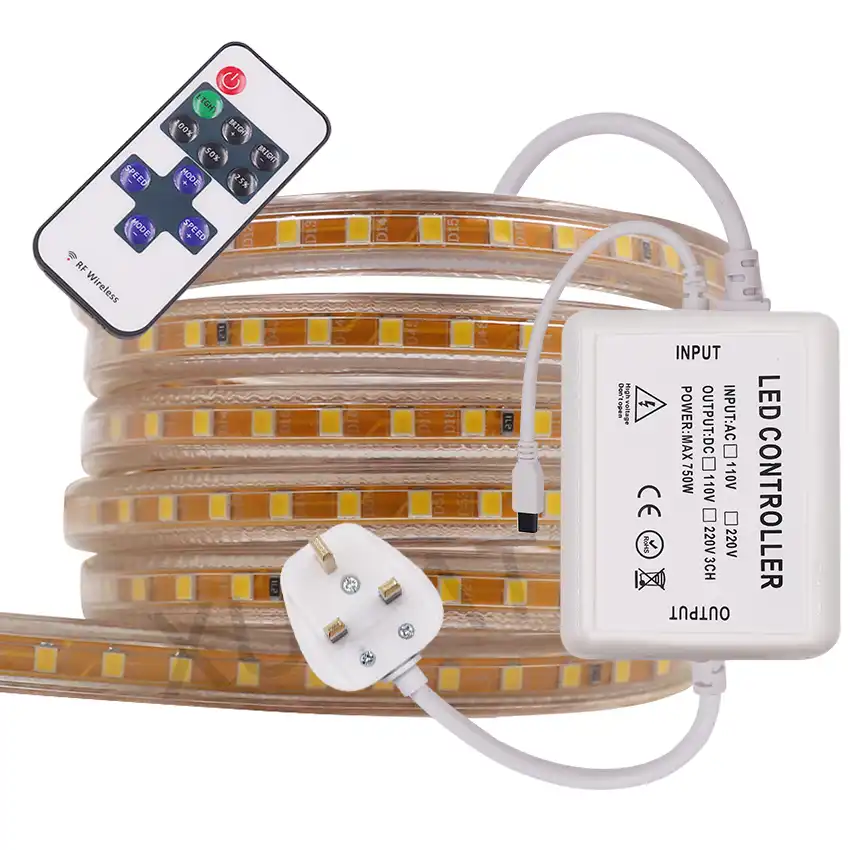

Диммер и контроллер RGB

Диммер используется для регулировки яркости свечения LED-ленты с помощью широтно-импульсной модуляции рабочего тока. При его неисправности возможно хаотичное изменение интенсивности освещения. Чтобы выявить проблему, нужно исключить диммер из цепи, подсоединив ленту напрямую к источнику электропитания. Если ситуация нормализуется, то диммер подлежит замене.

Контроллер RGB предназначен для управлением цветовой палитрой и яркостью многоцветных лед-лент. При появлении мигания необходимо убедиться в исправности этого прибора.

Для этого необходимо убрать RGB-контроллер из системы и подать питание по отдельности на контакт каждого цвета. Если в этом случае LED-лента начинает светиться в штатном режиме, то следует произвести замену контроллера.

Гораздо реже проблема связана с дистанционными пультами управления диммерами и контроллерами. Причиной может быть сам пульт или севшие батарейки.

Другие причины

Моргание отдельного кластера светодиодной ленты нередко происходит из-за перегрева печатных дорожек и появления на них микротрещин. Визуально это проявляется как потемнение участка led-ленты. Лучшим выходом будет замена проблемного отрезка.

Распространенным случаем является моргание диодной ленты после выключения. Причиной может быть неисправный усилитель, диммер или контроллер. Использование усилителя актуально при несоответствии мощности диммера/контроллера мощности подключенной нагрузки. Исправность этих устройств определяется простым исключением их из системы.

Еще одной причиной мерцания может быть наличие индикаторной подсветки в выключателе. Индикаторная лампочка вызывает прерывистое свечение светоизлучающих диодов даже при отключении подачи электропитания.

Проверка состоит в подаче напряжения 220 В на блок питания напрямую от розетки, минуя выключатель.

Как найти и устранить проблему мигания лед-ленты

Самостоятельно разобраться с проблемой могут только люди, хорошо знакомые с электрикой и электроникой. Нужны теоретические и практические знания, умение пользоваться измерительными приборами.

Но российские домашние мастера привыкли делать все своими руками и не надеяться на стороннюю помощь. Именно для них мы вкратце расскажем о способах устранения возникших неисправностей.

Понадобится обычный мультиметр и схема выполненных соединений.

Вначале требуется измерить величину переменного напряжения, поступающего на БП. Затем измеряется напряжение 12/24 В на выходе блока. И далее по цепочке вплоть до входных контактов самой ленты. Если эти параметры отличаются от номинала более чем на 10%, то именно здесь может скрываться причина мерцания.

Допустим, что до ленты напряжение соответствует норме. Тогда переходим к проверке самой лед-ленты и всех контактных соединений. Вначале – визуальный осмотр контактных площадок, печатных дорожек и смд-светодиодов. Обращаем внимание на дефекты соединений, потемнения участков ленты, некачественную пайку.

Неисправный SMD-светодиод обнаруживается по черной точке на его поверхности или потемнению, которое зрительно выделяет элемент из общего ряда.

Светодиод, вызывающий подозрение, можно закоротить кусочком провода и посмотреть на результат. Если он действительно неисправен, то другие led кластера начнуть работать в штатном режиме.

Иногда встречается некачественная пайка светоизлучающих диодов, которая проверяется простым нажатием. Нажимаете – весь участок светится нормально, отпускаете – появляется моргание. Выход – перепаять ненадежное место.

Что делать, если Вы не электронщик и не электрик? Обращайтесь в интернет-магазин «Ледрус». У нас продают только качественную светодиодную ленту, блоки питания, диммеры и контроллеры. Наш менеджер сделает все нужные расчеты и предложит оптимальное решение под Вашу индивидуальную задачу. На всю приобретенную продукцию предоставляется надежная гарантия.

Светодиодная лента мигает при включении

Оформление интерьера с помощью светодиодной ленты – явление распространённое. Тем более что теоретический срок службы светодиодов исчисляется десятками тысяч часов, а разнообразие цветовой гаммы позволяет подобрать любые оттенки. На самом же деле сбои в работе подсветки наступают гораздо раньше и проявляются, как правило, в виде частого мерцания или мигания отдельных сегментов. Об этом свидетельствуют жалобы потребителей, оставленные на разных интернет-ресурсах. Почему мигает светодиодная лента и как избежать подобных неприятностей в будущем? Попробуем разобраться.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

• применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
• перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
• применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
• микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Постоянный перегрев кристалла проявляется в виде потемнения основания ленты и силиконовой оболочки.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Поиск и устранение неисправностей

Если мигание светодиодной ленты во включенном состоянии проявляется из-за сбоев в работе блока питания, то самым правильным решением будет его замена на более мощный и дорогостоящий вариант. При этом стоит обратить внимание на место его расположения. Некоторые модели БП не допускается размещать в закрытом пространстве, например, потолочные ниши из гипсокартона.

Те, кто разбирается в электричестве, могут попытаться вычислить неисправность самостоятельно. Начать следует с замера выходного напряжения во время нестабильного свечения светодиодов. Для этого мультиметр переводят в режим измерения постоянного напряжения и аккуратно (чтобы не устроить короткое замыкание) касаются щупами выходных контактов с БП. Для одноцветной ленты напряжение в пределах 11–12,2В считается нормальным. В случае с RGB-лентой замер делают на БП и на RGB-контроллере, отдельно тестируя каждый цвет.

Доказать неисправность RGB-контроллера можно методом его исключения из цепи питания. Для этого на каждый цвет светодиодной ленты поочередно подают +12В и наблюдают за стабильностью свечения.

Если на каком-то участке светодиодной ленты появился мерцающий (погасший) сегмент из трёх кристаллов, то его следует заменить. Сделать эту операцию можно без демонтажа с профиля. С помощью канцелярского ножа необходимо аккуратно удалить неисправный сегмент, делая разрез между соседними контактными площадками. Оставшиеся по краям медные контакты нужно зачистить и залудить. На освободившееся место приклеить новый сегмент с залуженными контактами и, соблюдая полярность, спаять соответствующие печатные проводники.

Иногда светодиодная лента во включенном состоянии может работать корректно, но после выключения несколько раз мигнуть. Чтобы справиться с подобной неисправностью, нужно понять причину её проявления. В первую очередь следует исключить влияние других электронных устройств, которые могут давать помеху обратно в сеть (например, тиристорный диммер). Кроме этого, причиной мигания может стать неоновая подсветка в выключателе. Чтобы доказать или опровергнуть данные предположения, нужно запитать светодиодную ленту через удлинитель от розетки, расположенной в другой комнате.

Светодиодная лента часто используется для оформления интерьера жилых или административных помещений. И пусть мода на нее постепенно уходит в прошлое, спрос по-прежнему остается на высоком уровне. Обусловлено это несколькими факторами, среди которых – продолжительный срок эксплуатации (десятки тысяч часов по сравнению с несколькими тысячами у лампы накаливания) и большое разнообразие цветовых решений.

На деле время работы гибкой платы меньше и сбои в работе происходят намного раньше. Проявляется это в мигании по всей протяженности или на отдельных участках. Ниже мы постараемся разобраться, почему моргает светодиодная лента и как устранить подобные неисправности.

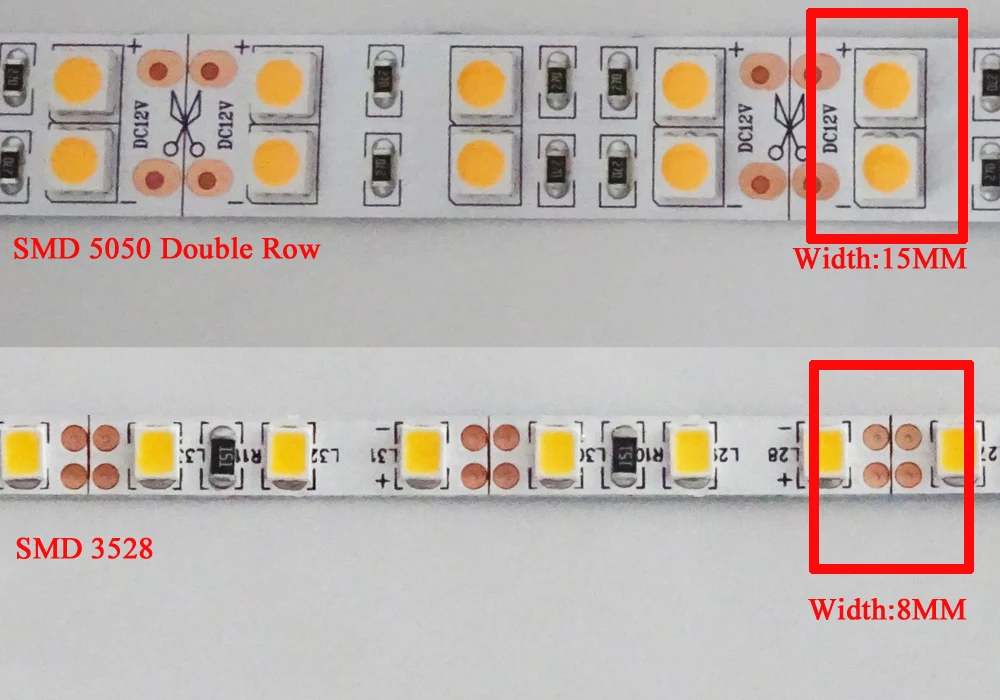

Как устроена светодиодная лента

Прежде чем приступать к самостоятельной диагностике осветительного прибора, важно изучить устройство и принцип действия. Стандартная длина ленты насчитывает 5 м. На тыльную сторону наносится клей, спрятанный под защитной пленкой, к фронтальной крепятся светодиоды. В процессе монтажа защитная пленка легко отделяется от изделия, после чего оно закрепляется на нужной поверхности. Основание гибкой ленты выполнено из диэлектрических материалов, обеспечивающих безопасность устройства и возможность установки в любой части дома.

Светодиоды, размещенные на передней стороне, спрятаны под пластиковым защитным слоем. На ленте led-диоды группируются по 3-4 штуки. Они соединены токопроводящими дорожками, аналогичными тем, которые используются на обычных текстолитовых платах. Схема обязательно дополняется резисторами, которые служат для предотвращения мерцания.

Лампы накаливания и ртутные изделия перед выходом на полную мощность после включения нагреваются в течение нескольких секунд. Принцип работы светодиодов построен на свечении за счет проходящего тока, поэтому устройства, во-первых, сразу после включения работают на полной яркости и, во-вторых, в процессе работы не нагреваются. Последнее повышает общую безопасность эксплуатации.

Есть один важный нюанс. При последовательном подключении полупроводников в случае выхода из строя одного элемента перестает работать вся цепь. Именно поэтому в качественных лентах диоды группируют по 6-12 штук, соединяя созданные группы параллельно. В таком случае при перегорании элемента наблюдается картина, когда не горит отдельный, небольшой участок.

Для удобства на изделие наносят пунктирные линии, указывающие на места, где его можно разрезать (параллельные соединения). Причем достаточно вооружиться обычными ножницами или канцелярским ножом.

Почему вредна любая пульсация напряжения в источнике света

Большие проблемы из-за изменения светового потока возникают в том случае, если выполняются работы высокой точности.

В отдельных документах СНиП записаны пределы для перепадов освещенности, которые составляют от 12 до 20 %. Такая норма актуальна на производстве, где изготавливают высокоточные изделия или осуществляется сборка малых деталей/узлов. Причины крайне просты: из-за постоянных перепадов глаза человека устают, поэтому рабочий допускает ошибку при сборке, расположив в неправильном порядке элементы и т.п. В итоге получается брак, что ведет к финансовым убыткам предприятия и потере репутации надежного производителя.

Иная картина наблюдается в быту. Простая лампочка накаливания функционирует напрямую от сети переменного тока напряжением 220 В и промышленной частотой 50 Гц. Последний параметр определяет частоту мигания. Пауза между двумя последовательными пульсациями составляет 10 мс – значение настолько мало, что человеческий глаз данный процесс абсолютно не воспринимает. Описанная ситуация сохранится прежней при стабильном напряжении.

В теории это так, но на практике в бытовой электросети наблюдаются заметные перепады напряжения. Можете убедиться в этом самостоятельно, воспользовавшись тестером или обычным фильтром со встроенным конденсатором (вы будете видеть, как мерцает диодный индикатор). Фактическое значение напряжения колеблется в диапазоне от 215 до 240 В. Производители учитывают этот факт, поэтому бытовые электрические приборы рассчитаны на подобную эксплуатацию.

Освещенность напрямую зависит от напряжения, поскольку падение или увеличение данного параметра влияет на нагрев колбы или корпуса (повышение/снижение). Коэффициент пульсации при таких перепадах составляет 11,36 %.

В бытовых сетях наблюдаются более серьезные перепады, когда напряжение уменьшается до 190 В. В таком случае коэффициент пульсации вырастает до 22 %. Данная величина практически удовлетворяет нормам, записанным в СНиП и указанным нами ранее (12-20 %). Все это актуально для обычных ламп накаливания, а в случае со светодиодными изделиями картина будет совершенно иной.

Причины мигания светодиодной ленты

Для начала рассмотрим несколько основных причин мерцания светодиодных лент.

Блок питания

Включите диодную ленту и тщательно изучите то, как она работает. Если моргание возникнет не сразу, а спустя несколько секунд (минут), то, вероятно, была допущена ошибка при выборе блока питания для цепи. Он не справляется с поставленной задачей из-за нехватки мощности, поэтому происходят перепады напряжения (обычно снижение). Существует негласное правило, в соответствии с которым мощность блока питания должна быть на 30 % больше значения, необходимого для работы светодиодной ленты.

Придя в магазин, не надейтесь на помощь продавцов-консультантов. Далеко не все компетентны в вопросах применения электрических приборов. Да, продавец подключит светодиодную ленту, она будет светиться нормально, но уже дома, спустя время, микросхемы нагреются и проблемы вылезут наружу.

Ни один китайский блок питания не соответствует тем значениям, которые указаны в паспорте. Если там пишется мощность 200 Вт, то смело отнимайте 25 %, поскольку реальное значение в лучшем случае составляет 150 Вт.

Представьте картину: требуемая мощность для подключаемой платы равна 140 Вт. Повысив это значение на 30 % (запас мощности), вы приходите к выводу, что необходим блок питания на 182 Вт. Недолго думая, вы покупаете китайское изделие на 200 Вт, подключаете ленту и включаете ее на полную мощность. Она вспыхнет и сразу погаснет, поскольку срабатывает защита блока питания из-за перегрузки в цепи.

Главный совет – покупайте источники питания проверенных компаний либо в случае приобретения китайских повышайте мощность в два раза.

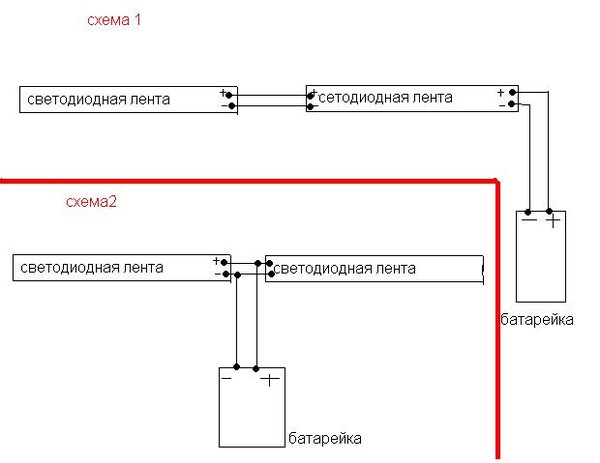

При организации подсветки из светодиодной ленты длиной 15 м и более рекомендуется создавать ее из изделий идентичной модели одного производителя. В большинстве случаев используются ленты с RGB-технологией, позволяющей устройству светиться разными цветами. При выборе неодинаковых изделий на определенных участках включение будет либо затормаживаться, либо вообще отсутствовать.

Аналогичная картина может наблюдаться при работе ленты от разных блоков питания. Выходное напряжение на них будет неодинаковым, поэтому на некоторых участках цвета будут меняться с некоторым запозданием (отставанием).

Другая причина моргания светодиодной ленты, которое может происходить даже в выключенном состоянии, связана с ситуацией, когда источник питания подключается к сети через обычный выключатель с индикаторной подсветкой. Уже давно доказано, что такие индикаторы заставляют светиться led-диоды, расположенные в лампочке или ленте. Поэтому подключать блок питания нужно напрямую к автомату электрического щитка или через обычные выключатели без индикаторной подсветки.

Учитывайте сроки эксплуатации изделий. После длительного применения блока питания в течение нескольких лет могут высохнуть конденсаторы, стабилизирующие напряжение, что приведет к снижению их емкости. Они же могут вовсе выйти из строя. Осмотрите изделие – если емкость вздутая, то конденсатор не функционирует.

Со временем происходит естественная деградация кристаллов в полупроводниках, что также снижает качество свечения ленты. Без продуманной системы охлаждения процесс деградации усилится, особенно если плата периодически подвергается воздействию падающих ультрафиолетовых лучей.

Старайтесь избегать приклеивания светодиодной ленты к деревянным или пластиковым поверхностям, поскольку это приведет к перегреву даже самых качественных и фирменных приборов.

Некачественная пайка

Гибкие платы на основе светодиодов нельзя паять при помощи активных флюсов (кислотных). Нарушение данного правила приведет к постепенному окислению контактной площадки и потере соединения. Во включенном состоянии наблюдается странное мерцание, после чего перестает функционировать целый участок цепи, расположенный за пайкой. Поэтому важно соблюдать правила и рекомендации, связанные с пайкой изделия.

Если контакт пропал, то разрежьте ленту, удалив нерабочий модуль, и на его место установите новый.

Категорически запрещено паять ленту при помощи паяльника мощностью свыше 60 Вт. В противном случае перегревается контакт: если медная площадка отслоится от дорожки, то соединение будет неустойчивым. Проверить это легко – прижмите пальцем контакт и убедитесь, что свет появится и плата будет работать стабильно. Как только отпустите палец, то свечение пропадет.

Окисление контакта на коннекторах

Одни люди не умеют пользоваться паяльником, другие – любыми способами пытаются избегать такой работы. Альтернативным становится соединение светодиодной ленты с помощью коннекторов.

Применение таковых связано с существенным недостатком – окислением контактов. Часто они начинают окисляться в свежеокрашенных комнатах, помещениях с побеленными стенами, залитой стяжкой, повышенным уровнем влажности. Через данный коннектор протекает ток силой не более 10 А. Рассчитать значение просто:

• лента 5 м мощностью 75 Вт имеет силу тока 6,5 А;
• метровая лента 30 Вт – 12,5 А.

При наличии окисления на контакте и прохождении большого тока происходит перегрев с последующим выгоранием. В конце концов, контакт полностью пропадает. Аналогичная картина наблюдается при недостаточной площади соприкосновения на коннекторе.

Поэтому мы рекомендуем тщательно выбирать коннекторы.

Неисправный светодиод

Рассмотренные выше дефекты связаны с лентами, работающими на низком напряжении 12/24/36 В. Однако существуют приборы на 220 В. Источники света располагают последовательно на больших участках. К примеру, на одном погонном метре будет 60 полупроводников. Если выйдет из строя один диод, то произойдут изменения в работоспособности остальных. То же самое касается случаев, когда один светодиод начинает мерцать.

Подсветка на 12 В состоит из групп диодов, соединенных параллельно, поэтому мерцание одного полупроводника негативно сказывается исключительно на конкретной группе.

Таким образом, выход из ситуации прост – определите неисправный диод и перепаяйте на его место новый. Можно пойти глобальным путем и заменить данный модуль (кластер). Если мерцание проявляется спустя время после включения ленты, то причина кроется в неисправности одного полупроводника: происходит постепенный нагрев и разрыв контакта с последующим затуханием ленты. После остывания светодиод вновь начинает работать. Это повторяется с определенной цикличностью.

Контроллер и пульт

Если диодная лента вообще перестала включаться или работает через раз, то возможной причиной могут стать севшие батарейки в пульте ДУ, используемом для управления контроллером с RGB-технологией. Проверьте батарейки в первую очередь. Если изделие начнет самостоятельно переключаться и менять цвета, то дефекты нужно искать в контроллере.

Если пульт исправен, то никаких подобных переключений происходить не должно. Чтобы убедиться в том, что пульт не имеет отношения к самостоятельным переключениям, просто извлеките из корпуса батарейки.

Другой метод выявления неисправного контроллера – удаление прибора из электронной схемы. Подайте питание на каждый цвет отдельно. Если все работает исправно без сбоев, то причина очевидна. Замените RGB-контроллер на новый!

Дополнительные источники неприятного явления

Есть еще несколько причин, по которым могут проявиться неисправности в работе светодиодной ленты. Помимо севших батареек, неправильно припаянных контактов или нехватки мощности причиной мерцания может стать технически неверный монтаж. Возможно, при подключении были перепутаны ноль с фазой.

Для выявления причин моргания светодиодной ленты нужно осмотреть составляющие электрической цепи – гибкую плату, источник питания, пульт ДУ и контроллер.

Поиск и устранение неисправностей

В случае с блоком питания лучшим выходом станет полная замена на более мощное и качественное изделие. Не забывайте о правилах установки и эксплуатации источников тока – некоторые модели запрещено хранить в закрытых пространствах, включая потолочные ниши из гипсокартона.

Если вы обладаете знаниями в электротехнике, то попытайтесь самостоятельно выявить неисправность. Для начала выполните замер выходящего напряжения в момент мерцания светодиодной ленты. Понадобится мультиметр, включенный в режим измерения постоянного напряжения. Соедините щупы с выходными контактами блока питания. Обычная одноцветная лента работает при напряжении 11-12 В. Для RGB-плат необходимо тестировать каждый цвет отдельно, при этом должны быть получены аналогичные результаты.

Как определить неисправность контроллера, мы писали выше.

Если обнаружен мерцающий отрезок из трех диодов на определенном участке платы, то просто замените его на новый, обеспечив качественную пайку. К слову, совершенно не обязательно демонтировать ленту. Нужный отрезок удаляется при помощи канцелярского ножа. Далее зачистите и залудите медные контакты и к этому месту приклейте новый отрезок. Соблюдая полярность, спаяйте проводники.

Помимо индикаторной подсветки на выключателе, появление мерцания светодиодной ленты в выключенном состоянии может быть связано с влиянием других электронных приборов – к примеру, диммера, регулирующего яркость. Чтобы доказать это, подключите ленту напрямую к автомату щитка.

Как найти нерабочий светодиод

Из информации выше вы узнали, что существует два способа подключения светодиодов – последовательный и параллельный (группами). Наиболее популярен параллельный метод. В таком случае при выходе из строя одного светодиода начнет мерцать или перестанет работать отдельный (обычно небольшой) участок гибкой платы. Остальная часть ленты продолжит функционировать в заданном режиме.

Чтобы отыскать неисправный светодиод, используйте следующие рекомендации:

1. Осмотрите ленту визуально, что нередко позволяет выявить выгоревший диод. При отсутствии явных следов подгорания изучите поверхность полупроводника.
2. Черная точка на кристалле может указывать на то, что этот элемент уже перегорел или работает некорректно. В целом нужно искать любые дефекты, которые не наблюдаются на соседних деталях.
3. Обнаружив подозрительный диод, прозвоните его. Сделайте аналогичную процедуру для всех остальных полупроводников на неработающем или некорректно функционирующем участке. Вас не интересует соответствие техническим нормам – просто сравните полученные значения на каждом участке отдельно.
4. При отсутствии мультиметра воспользуйтесь медной проволокой. С ее помощью следует закоротить подозрительные диоды. Когда обнаружите неисправный, то при его закорачивании участок цепи начнет работать в нормальном режиме.
5. Никогда не исключайте вероятности заводского брака – плохую припайку диода. Нажмите на него, приложив небольшое усилие. Если проблема в припайке, то светодиод начнет светиться, как и весь проблемный сегмент цепи. В таком случае поможет повторная пайка.

Несмотря на кажущуюся сложность конструкции светодиодной ленты, наличие большого числа полупроводников, резисторов и других элементов цепи, вы сможете самостоятельно выявить причину мерцания или неисправности отдельного участка платы. И уж тем более не нужно при выявлении дефектов бежать в магазин за новой лентой – возможно, причиной является неправильно работающий контроллер, блок питания или пульт дистанционного управления. Для начала попытайтесь выполнить самостоятельную диагностику, а уже после воспользуйтесь услугами мастера.

Люди, стремясь украсить жилье или добавить ему практичности, все чаще прибегают к помощи светодиодных лент. Они долго служат – около 25 лет – аккуратно выглядят и экономят энергию. Красиво, компактно и удобно. Пока в одну прекрасную ночь владелец светодиодов не встанет по делам и включит подсветку, которая внезапно начнет мерцать, как в фильмах ужасов. Кровь в его жилах похолодеет, а он одним прыжком окажется у ноутбука, вводя в поиске: ”Что делать, если светодиодная лента мигает?”.

Метеорит72 — лучший интернет магазин светодиодного освещения! Товары высочайшего качества, безупречный сервис, широчайший ассортимент, отличные цены, гарантия. Посмотреть продукцию >>>

Как устроена светодиодная лента?

Чтобы последующая диагностика проблем не казалась процессом неосуществимым, нужно немного разобраться в устройстве электроприбора.
Он представляет собой пятиметровую ленту (стандартная длина), с одной стороны которой – клей, закрытый защитной пленкой, а с другой – светодиоды. При установке защитная пленка с клейкой стороны снимается, и устройство готово к монтажу. Так как основа выполнена из диэлектрика, то есть из почти не проводящего электричество вещества, ленту можно приклеить практически в любом уголке дома, не волнуясь о безопасности.
Под пластиковым защитным слоем ленты со стороны светодиодов скрываются токопроводящие дорожки, сделанные по тому же принципу, что и на печатных платах, а также резисторы, предотвращающие мерцание светодиодной ленты.
В отличие от ламп накаливания, которые, прежде чем включиться на полную яркость, должны нагреться и превратить энергию тепла в свет, светодиоды создают свет непосредственно из тока, пропуская его через себя. То, что светодиоды не греются при работе, подтверждает их безопасность.
Светодиоды обычно сгруппированы по три штуки (по 6-12 при параллельном подключении). Если рассмотреть ленту, через каждые три диода можно встретить изображение пунктира и ножниц. Сделано это для удобства монтажа и починки прибора.

Почему мигает светодиодная лента?

Прежде чем кинуться исправлять проблему, нужно понять, что ее спровоцировало. Не так уж и сложно понять, почему светодиодная лента начала мигать. Но сначала следует присмотреться, происходит это со всей лентой или с ее участком.

Мигает вся поверхность

Если с ума сошли все диоды, вероятнее всего, вождь восстания – блок питания, контроллер, диммер или плохие контакты.
Чтобы проверить, виноват ли блок питания в происходящем, придется поискать соседа или знакомого с такой же подсветкой и попросить у него новое устройство. Если при подсоединении другого блока, светодиоды перестают моргать, проблема ясна – нужна замена старой коробочки новой.
Проверять надо правильно! Прежде чем испытать блок питания, необходимо отсоединить от него ленту и контроллер.
Если причиной поломки оказались диммер или контроллер, мерцание прекратится только после замены испорченных деталей. Не истекшая гарантия может помочь: производитель бесплатно починит ленту.
Не повезло, если предыдущие причины не подошли. Ведь в случае с контактами придется проверить каждый из них, включая контакты на контроллере, диммере и блоке питания.
Самый банальный вариант, который все же рекомендуется рассмотреть в первую очередь, неполадки в пульте ДУ. Если сели батарейки, диоды будут зажигаться через раз.

Мигает участок ленты

Если светодиодная лента мигает частично, приглядеться стоит к другим факторам.
Лента почернела в некоторых местах? Там подгорели токоведущие дорожки. Это не значит, что прибор свое отжил и пора покупать новый – все снова будет светиться, если заменить испорченные участки.
Причиной поломки могли стать резистор или диод. Опять-таки, единственным выходом из ситуации является замена участка. Но в этом проглядывается плюс светодиодной подсветки: не обязательно менять ее полностью.
Причина может таиться в подгоревших контактах, так что, если ничего другого не подходит, взяв на вооружение отвертку, следует проверить каждый контактик. Идентификация проблемы прошла успешно? Отчаяние прочь – замена участка в помощь.

В магазине ленту нужно брать не впритык, а “на вырост”. Тогда леденящее душу ночное мерцание может быть прекращено с помощью 1-2 метров запаса. Иначе придется бежать в магазин.

Устранение проблемы

Когда причина, по которой светодиодная лента мигает при включении, выявлена, пора приступать к устранению неполадок.
Как уже говорилось, дорожка со светодиодами разбита на части через каждые три лампочки. На концах каждой из них находятся контакты, чтобы участки можно было спаять друг с другом. После определения локализации поломки, нужно удалить поврежденный участок строго по пунктирным линиям и вставить на его место новый.
На ютубе существует множество видео, объясняющих процесс спайки светодиодной ленты. Если же паяльник и электрика в целом кажутся странниками с далекой планеты, лучше воспользоваться услугами квалифицированного работника.

почему мигает во включенном состоянии и после выключения? Что делать, если мигает при включении? Основные причины

Светодиодная лента, как и любое другое устройство подобного типа, может пострадать от определенных неисправностей в работе. Бывает так, что через некоторое время использования ленточка начинает моргать. В этой статье узнаем побольше о данной проблеме, а также разберемся, что с ней можно сделать.

Проблемы в блоке питания

Блок питания выступает самой главной частью света, излучаемого LED-полосой. Иначе эту составляющую называют «драйвер». В его состав входит конденсатор, который призван накапливать необходимое напряжение. Как только достигается самый большой объем, маленькие диодные лампочки принимаются мерцать и во включенном, и в выключенном состоянии.

Драйвер имеет еще одну не менее важную составляющую. Речь идет о выпрямительном мостике. Если этот компонент пострадал из-за какой-то поломки, то на прибор освещения отправляется переменный ток, который провоцирует излишне высокое мерцание. В правильно работающем и качественном блоке питания предусматриваются определенные нормативные показатели просадки напряжения свыше 20%. Если данное значение оказывается более скромным, то при уменьшении токовой мощности в сети LED-лампы начинают моргать, но уже не при включении, а лишь после того, как все элементы в микросхеме до конца нагреются.

Какие еще могут быть причины мигания?

Неприятности, связанные с морганием светодиодных лампочек, могут возникать и по многим другим причинам. Очень важно на первых этапах определить, в чем конкретно кроется источник проблемы. Только таким образом от нее можно будет успешно избавиться.

Рассмотрим подробно, что еще может послужить причиной моргания светодиодных ленточек.

Окисление контакта на коннекторах

Первопричиной также может оказаться окисление контактных элементов на коннекторных составляющих. Если, чтобы соединить ленту, были использованы эти составляющие, то их контакты, как правило, поддаются окислению в пространствах, где имеют место излишне влажные перекрытия. Под действием окислов соединяющие элементы подвергаются окислению, а потом и вовсе перегорают.

Как правило, подобные ситуации возникают в новостройках, потому в новой квартире по ходу установки системы лучше всего обращаться к качественной пайке.

Некачественная пайка

Если причина заключается не в окислении, то проблема тут может крыться в других, не менее важных точках. К примеру, всему виной может стать пайка низкого качества. Подобный недостаток выявляется очень часто.

Хаотичное мерцание светодиодных лампочек практически во всех случаях говорит о слишком слабом контакте на пайке или болтах. Как правило, данная неполадка появляется, если по ходу пайки была задействована кислота, комбинированная с флюсом. Указанные компоненты могут остаться на контактах, а потом и вовсе «съедают» медь, если их тщательно не смыть. После этого прибор начинает сильно мерцать.

Неисправный светодиод

Также нередко проблема кроется в неверно работающем светодиоде. Полоски с блоком питания складываются из специальных модулей. В каждом из них присутствует 3 диода. Как только перегорит один из них, то моргать принимаются все 3. В ленточках, питание которых осуществляется от сети, диоды в модульных основаниях соединяются в последовательном порядке. В каждом из модульных составляющих предусматривается по 60 ламп.

Если повредилась одна из них, то моргать начинает полный модуль, длина которого достигает 1 м.

Проблемы с контроллером и пультом

Главное назначение контроллера заключается в корректировке силы свечения одного конкретного цвета лампочек. Контроллер состоит из основного блока, а также пульта. Блок обычно устанавливается в зоне между блоком питания и самой LED-ленточкой. Если имеет место большой метраж изделия, то часто выставляются вспомогательные блоки в зонах между лентами.

Сегодня можно встретить и мини-модели механической модификации. Управление этими разновидностями осуществляется посредством кнопок, расположенных на корпусном основании. Самой часто возникающей причиной поломок контроллера в рассматриваемом случае служит высокая влажность. Чтобы не сталкиваться с такими неприятностями, рекомендуется приобретать только модели, которые характеризуются повышенным уровнем защиты от негативных внешних факторов.

Если LED-лента неожиданно стала мерцать, то первым делом имеет смысл проверить исправность работы пульта управления. Уровень его функциональности заметно уменьшается, если успела сесть батарейка. Другая не менее часто встречающаяся причина – залипы кнопок.

Это очень часто провоцирует обыкновенное замыкание контактов.

Другие

Разумеется, светодиодная лента после включения или при подключении может демонстрировать раздражающее моргание не только из-за перечисленных выше проблем. К таким последствиям могут приводить и другие ситуации. Узнаем, какие именно.

• Часто светодиодная лента постоянно или время от времени моргает, если ее монтаж изначально был проведен неправильно. В большинстве случаев первопричина кроется в установке без надежной защиты либо без необходимого отвода избыточного тепла.
• Если нарушить непосредственно схему подключения диодной ленты, то это также ведет к ее морганию.
• Нередко лента начинает периодически или постоянно мерцать, если она выработала свой ресурс.

Если светодиодную полоску просто приклеили, то на фоне внушительных значений длины мощность тоже будет соответственно большой. При отсутствии необходимого монтажного канала из металла может происходить повреждение контактов из-за сильного перегревания.

Через какой-то период времени функционирования лампочки в таких условиях демонстрируют характерное моргание.

Наиболее распространенная ошибка, которая допускается при самостоятельном проведении установки, заключается в спутывании фазы и ноля. К путанице нередко ведет отсутствие маркировочных отметок на выключающем элементе. Если к нему подводится ноль, то полоса моргает, когда она и включенная, и выключенная.

Ближе к концу своего срока эксплуатации в функционирующем состоянии по причине износа кристалликов, кроме моргания, может также наблюдаться определенное изменение света. Часто страдает и уровень яркости свечения, после выключения лампочки могут начать моргать.

Если мигание происходит в отключенном состоянии, то это может быть вызвано выключателем с подсветкой.

Советы по поиску неисправностей

Поломки, которые в результате привели к морганию диодной ленты, вполне возможно обнаружить самостоятельно. Часто именно так поступают люди, которые сталкиваются с подобными проблемами. Диагностический осмотр всех основных элементов осветительного прибора требуется проводить с использованием вольтметра.

• Показатель входного напряжения обязательно должен составлять 220 В.
• Что касается выходного напряжения драйвера (блока питания), то здесь должен иметь место такой показатель – 12 (24) В. Допустимым является отклонение всего на 2 В.
• Определенный вольтаж должен быть на контроллере и диммере (12 В).
• В соединительных местах обособленных диодов должен соблюдаться вольтаж от 7 до 12 В.
• Обязательно нужно использовать управляющий пульт.

Если для соединений задействованы коннекторные элементы, то их тоже понадобится тщательно проверить.

Перед тем как заниматься диагностикой блока питания, его требуется отключить от контроллера и непосредственно от диодной ленточки. Указанные в руководстве характеристики драйвера далеко не во всех случаях отвечают действительности, из-за чего пользователь получает мигающий осветительный прибор. Если производитель продукции с самого начала сильно сэкономил на использовании качественных деталей, то имеет смысл приобрести прибор, который соответствует абсолютно всем потребностям конкретной системы. Если поломке подвергся диммер или контроллер прибора, то их обязательно надо будет заменить в соответствии со всеми правилами.

Подсветка выключателя представляет тот же светодиод. После того как кто-то запустит освещение, он вступает во взаимодействие с диодной ленточкой.

В данном случае оптимальным решением будет замена самого выключателя.

Нерабочий светодиод в ленте тоже можно обнаружить самостоятельно. Рассмотрим, как это делается.

• Сначала потребуется тщательный зрительный осмотр. У поврежденного диода будет иметь место потемневший корпус. Часто на неисправных элементах просматриваются темные вкрапления. Если смена сломанных участков не дала нужных результатов, то надо будет провести прозвон всех лампочек.
• Еще одним способом может послужить обычное короткое замыкание. При нем загораются исключительно исправно работающие лампочки.
• Вместе с диодами рекомендуется провести подробный осмотр и проверку токоведущих дорожек и резисторов. Если эти составляющие перегорели, то потребуется произвести замену некоторых участков.

Общие рекомендации

Рассмотрим несколько полезных рекомендаций, касающихся ремонта светодиодной ленты при моргании.

• Необходимо знать, что заменяющую процедуру касательно блока питания нужно производить далеко не всякий раз. Сперва целесообразно проверить, не привело ли к мерцанию конкретное место, в котором был установлен осветительный прибор. Некоторые модели характеризуются снижением функционального уровня в обстановке монтажа в ограниченных площадях.
• Покупая дешевую светодиодную ленту, очень важно учитывать тот факт, что изначально указанный процент просадки вполне может не совпадать с реальными показателями.
• Настоятельно рекомендуется приобретать только фирменные и проверенные источники питания. Можно отдавать предпочтение и китайским экземплярам, но только предусматривая двойной запас.
• При проверке работы всех необходимых деталей можно использовать не вольтметр, а мультиметр, подходящий для измерения напряжения, составляющего 12 В.
• Настоятельно не рекомендуется приклеивать LED-ленты на основания с деревянными или пластмассовыми поверхностями. Данный запрет аргументируется тем, что это легко может спровоцировать серьезный перегрев, даже если прибор является самым качественным, надежным и исправным.
• Ленту не разрешается паять посредством паяльника, мощность которого превышает 60 Вт. В ином случае может произойти серьезный перегрев контакта. Если случится отслаивание от дорожки, то соединение окажется совершенно неустойчивым. Провести проверку можно очень просто – достаточно прижать пальцем контакт и увериться в том, что свет появился, плата функционирует правильно и безошибочно. С момента, как палец будет убран, то можно заметить, что свет не горит.

Почему мигает светодиодная лента: причины и что делать?

Нередко бывает так, что после определённого времени использования светодиодной ленты она начинает мигать, ее свет тускнеет. С этой проблемой можно справиться своими силами без привлечения профессионалов. Причин мигания светодиодной ленты может быть несколько.

Блок питания

Если неисправность появляется не при подключении, а по истечении нескольких секунд или минут, есть вероятность, что причина поломки кроется в самом блоке питания. Неправильно подобранное (некачественное) устройство обладает недостаточной мощностью, что и приводит к падению напряжения.

Выбирая источник питания, следует учитывать, чтобы запас мощности у него был не менее 30%.

В обычной ситуации при покупке блока питания в магазине не стоит надеяться только на обещания продавца-консультанта. Лента может удачно подключиться и гореть в нормальном режиме, но дома спустя определённый отрезок времени микросхемы и другие элементы нагреваются, что приводит к возникновению проблем.

Неприятности происходят по причине несоответствия многих китайских блоков питания указанной в паспорте информации. На табличке говорится, что их мощность 200 ВТ, а на самом деле не будет и 150 Вт. Во время включения ленты с таким блоком на максимальную мощность она может «загореться» и сразу погаснуть. Это происходит потому, что устройство находится в режиме защиты от перегрузок.

Светодиоды могут начать мигать при использовании недорогих китайских блоков питания и RGB-контроллёров уже после 1-2 лет нормальной работы. Это можно объяснить тем, что в них установлены низкокачественные детали и радиоэлементы, не способные долго функционировать даже на номинальных токах и напряжениях. Например, повышенная нагрузка с перепадами напряжения в сети во много раз уменьшают рабочий ресурс конденсаторов.

Ради экономии средств производители пользуются дешёвыми, ненадёжными деталями, не обеспечивающими оптимальное функционирование. Изготовители заинтересованы в привлечении покупателей, разрекламировав повышенные технические характеристики своего продукта, что на практике не подтверждается.

При покупке следует отдавать предпочтение фирменным проверенным источникам питания, а если приобретать китайский вариант, то необходимо, чтобы он имел двойной запас мощности. Фирменные блоки питания должны выдерживать заявленные технические характеристики с запасом.

При наличии протяжённой подсветки, равной 15-20 метрам и больше, при установке лучше использовать одну марку ленты. В противном случае в RGB-ленте разноцветное мигание на определённом участке будет сопровождаться эффектом отставания или пропусканием отдельных цветов.

Следует учитывать и срок эксплуатации. Длительное безотказное использование может привести к высыханию конденсаторов стабилизации в блоках и потере их изначальной ёмкости. Они могут стать неисправны, что будет видно по вздутию бочонка.

Свет от ленты станет более слабым и тусклым после длительной эксплуатации. Причина этому – естественная деградация кристаллов в диодах. Ускорение этого процесса будет происходить при отсутствии профиля из алюминия, обеспечивающего нормальное охлаждение. Если отсутствует продуманная система охлаждения, деградация будет происходить в усиленном темпе, особенно при периодическом воздействии попадающих ультрафиолетовых лучей.

Перегрев весьма вероятен даже для дорогих и высококачественных изделий, приклеенных к деревянному или пластиковому основанию.

Подобные ситуации возможны при подключении лент от разных источников питания. Их разница в выходном напряжении может привести к тому, что на участке, соединённом с блоком с одним Uвх, будет запаздывать смена цветов RGB по отношению к другим отрезкам.

Ещё одна распространённая причина мерцающего эффекта – это подключение блока питания через комнатные выключатели света с подсветкой. Поскольку от подсветки выключателя светятся светодиодные лампы, именно это же произойдёт и с лентой. Поэтому следует подключать источник питания напрямую с помощью автомата в электрощитке или через выключатель, но без подсветки.

Некоторые блоки питания нельзя устанавливать в зарытых пространствах – к примеру, в гипсокартонных потолочных нишах.

Плохое качество пайки

Важно соблюдать правила и рекомендации, связанные с запайкой конструкции.

Запайка гибких плат основы диодов активными (кислотными) флюсами вызывает постепенное окисление контактной площадки и потерю соединения. После припаивания флюс остаётся на контактной площадке, что приведёт к постепенному разъёданию медного основания.

Использование едкого флюса крайне нежелательно, а в случае применения такового его нужно тщательно смыть и выполнить нейтрализацию при помощи другого подходящего состава. Во включённом положении будет проявляться необычное мигание, а после этого прекратит работу целый отрезок цепи, находящийся за местом пайки.

В случае пропадания контакта следует разрезать ленту и избавиться от нерабочего модуля, заменив его новым.

Ни в коем случае нельзя запаивать ленту паяльником, мощность которого превышает 60 Вт. Это может привести к перегреву контакта (при отслоении медной площадки от дорожки нарушится устойчивость соединения). Проверить это несложно – нужно прижать пальцами контакт и удостовериться в появлении свечения, а также стабильной работе платы. Если пальцы убрать, то свет исчезнет.

Проблема может возникнуть, если использовался тугоплавкий сплав олова, не обеспечивающий должного сцепления с медной площадкой на химическом уровне. При плохом контакте может возникать перегрев и кратковременные просадки напряжения, то есть будет происходить мерцание светодиодной ленты. Следует проверить качество контактов, при необходимости припаять и обжать все существующие соединения.

Окисление контакта на коннекторах

Некоторые не обладают навыками использования паяльников, а кто-то просто хочет избежать выполнения подобной работы. Альтернативой можно считать вариант соединения с применением коннекторов.

Их использование имеет значительный недостаток – окисление контакта. Нередко оно начинается в свежеокрашенном помещении, комнате с забеленными стенами, залитой стяжкой, высокой влажностью. Через такие коннекторы пропускается ток силой не больше 10А.

Рассчитывается это легко:

• пятиметровая лента имеет мощность 75 Вт и силу тока 6,5 А;
• лента в 1 метр имеет мощность 30 Вт и силу тока 12,5 А.

При окислении контакта, если там проходит большой ток, наступает перегрев и последующее выгорание. В итоге такие контакты полностью пропадают.

Похожая ситуация образовывается, если площадь соприкосновения на коннекторе недостаточна. Это объясняет необходимость его тщательного подбора.

Контроллер и пульт

Если светодиодная лента совсем не включается или функционирует через раз, причина может крыться в севших батарейках пульта, который используется при управлении контроллёром с RGB-технологией. Начать необходимо с проверки батареек. Если у осветительного прибора будет происходить самостоятельное переключение и смена цветов, то неисправность кроется в контроллёре.

С исправным пультом подобные переключения вряд ли будут иметь место. Для уверенности в том, что самостоятельные переключения не связаны с пультом, достаточно извлечь батарейки из корпуса.

Ещё один способ выявления неисправности контроллёра – удаление устройства из электросхемы. Необходимо подавать питание для каждого цвета в отдельности. Если сбои отсутствуют и всё функционирует исправно, то причина кроется в RGB-контроллере, который необходимо заменить новым.

При наличии мерцающего (погасшего) сегмента из трех кристаллов на каком-либо отрезке ленты, необходимо сделать его замену. Осуществить это можно, даже не применяя демонтаж с профиля:

1. Канцелярским ножом осторожно удаляется недействующий сегмент при помощи разреза между контактных площадок.
2. Необходимо сделать зачистку и залужение медных контактов по краям.
3. Освободившийся участок заменяют новым сегментом с соблюдением полярности, залудив контакты и спаяв печатные проводники.

В некоторых случаях приходится несколько раз нажимать на кнопку для включения освещения. Это говорит о том, что проблему создаёт контролирующее устройство.

Возможна чисто функциональная неисправность пульта, если он выпущен китайскими изготовителями.

Диагностирование неисправности возможно при помощи тестера, настроенного на диапазон 12 В.

Возможно механическое загрязнение кнопок пульта или источника питания.

Неисправный светодиод

Вышеперечисленные неисправности имеют отношение к лентам, функционирующим на низком напряжении 12, 24, 36 В. Есть и устройства, работающие на 220 В. Световые приборы размещают последовательно на обширных территориях. Например, один погонный метр будет содержать 60 полупроводников. В случае неисправности одного светодиода это повлияет на работоспособность других. Это же относится и к ситуациям, когда один из светодиодов начинает мигать.

Подсветку на 12 В составляют параллельно соединённые группы светодиодов. Соответственно, при мигании одного из полупроводников негативные действия будут выпадать только на определённую группу.

Исправить эту ситуацию несложно – нужно найти неисправный светодиод и припаять на тот участок другой. Можно воспользоваться более глобальным способом устранения неисправности – выполнить замену данного модуля (кластера).

Появление мигающего эффекта через определённый период времени после включения осветительного прибора означает, что неисправен один полупроводник. Происходит это по причине постепенного нагрева и разрыва контакта и вызывает дальнейшее затухание ленты. Остывший диод опять начнёт функционировать. Такое действие будет повторяться с определённой цикличностью.

При наличии опыта работы с электроникой и умении пользоваться паяльником замена бракованного участка не вызовет трудностей.

Другие причины

Мигание светодиодной ленты могут вызвать ещё некоторые причины:

• Функционирование систем, создающих рассеянное ровное свечение, работающих с помощью переменного напряжения. От предохранителя напряжение движется к диодному мостику и оттуда уже выходит в виде постоянного напряжения. Это и необходимо для ровного свечения.
• Нарушенные правила установки и подсоединения ленты и схемы подключения. Подробнее о том, как правильно подключить светодиодную ленту, читайте здесь.
• Несоблюдение теплового режима. Такой случай может произойти при расположении прибора на доске без вентиляции.
• Установлена открытая лента. Тогда у светодиодов будет отсутствовать необходимая механическая защита.
• Несоблюдение правил или наличие нарушений во время подключения проводов к светодиодной ленте. Такие случаи нередко случаются в домах, где присутствует ещё старая проводка.
• Перепутанные фазы. В соответствии с нормой, выключатели должны прерывать фазный провод. Однако если его перепутали (отсутствие маркировки), то выключатель разрывается нулевым проводом, что приводит к миганию диода.
• Выработка ресурсов. По этой причине эффект мигания появляется в случае выключенного света, но есть вероятность его появления и в работающем положении. Последняя ситуация приводит не только к морганию, но и к изменению характеристик света.

Если на светодиодах отсутствует механическая защита, то влага, попадающая на них, может вызвать некорректную работу источников свечения.

Маловероятно, что мигание светодиодной ленты приведёт к замене всей конструкции. Покупать ленту лучше с запасом по длине, чтобы можно было сделать замену проблемного участка. Очень важно учитывать качество приобретаемого изделия. Если появившиеся неисправности вызывают серьёзные затруднения, лучше обратиться к специалистам.

Неисправности светодиодных лент и методы их ремонта

За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.

Содержание

• 1. Популярные причины
• 2. Диагностика причин неисправности
• 3. Ремонт светодиодной ленты, видео
• 4. Этапы проверки
• 5. Как найти неисправный светодиод
• 6. Видео, ремонт светодиодного светильника

Популярные причины

Усилитель RGB сигналов

1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает.

Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена.

Фирменные выдерживают заявленные технические характеристики с запасом.

Грязная и неаккуратная пайка

2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.

Виды коннекторов

3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.

4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.

5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.

Виды батареек в пульте ДУ, CR2025 и пальчиковые

6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.

Диагностика причин неисправности

Цветовое обозначение проводов

Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:

• истояник питания;
• диммер;
• блок управления RGB;
• пульт дистанционного управления;
• светодиодная лента;
• соединители;
• RGB усилитель.

Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.

Ремонт светодиодной ленты, видео

Бытовое видео от коллеги про ремонт, замена неисправного элемента в  последовательности из 3 шт.

Этапы проверки

Схема соединения

..

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

Маркировка контактов на блоке питания

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

Основные элементы РГБ контроллера с ДУ

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

Полярность на круглом штекере

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

Коннектор открывается

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

Обозначение контактов RGB контроллера, пульт дистанционного управления

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Как найти неисправный светодиод

Часто светодиоды входят из строя  в  лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:

1. визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
2. прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
3. можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
4. чтобы выявить моргание, сделайте небольшой  регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Видео, ремонт светодиодного светильника

Коллега снял  видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.

Неисправности светодиодных лент и методы их ремонта

Монтаж и дальнейшая эксплуатация диодной светотехнической продукции характеризуется интуитивной простотой:

• использование системы освещения без наличия сильных нагрузок механического типа;
• защита токопроводящих дорожек от повреждений;
• проверка после монтажа правильности подсоединения всех проводов;
• обеспечение стабильной подачи электрического тока;
• предотвращение резких скачков в напряжении;
• использование источников питания с оптимальными показателями мощности.

Запрещено эксплуатировать гибкие печатные платы любого вида при температурном режиме выше +40°C.

Если предполагается эксплуатация диодного освещения на металлической поверхности, то обязательно предусматривается качественный изоляционный слой.

Диодная светотехника должна иметь достаточную защиту от влаги и любых агрессивных внешних воздействий, поэтому актуальным является применение специального герметичного кожуха.

Гибкие диодные системы освещения, различающиеся цветом и показателями мощности, стали очень популярны в самых разных сферах жизни человека.

Сверхъяркие современные диоды отличаются экономичным потреблением электрической энергии, а также долговечностью и богатством цветовых решений.

Кроме прочего, гибкую плату с диодами можно легко и быстро установить самостоятельно, без привлечения специалистов в сфере светотехнического оборудования.

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания.

Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка.

Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр
Единица измерения
Величина
Температура окружающей среды при работе Входное напряжение Тип разъема подачи входного напряжения Тип выхода Способ управления RGB светодиодной лентой Ток нагрузки на один канал Общий провод для каналов Расстояние дистанционного управления с ПДУ, не менее Способ управления с ПДУ Электропитание ПДУ

˚С	минус 10…+50
V	DC 12 или 24
—	коаксиальный DC Jack 5,5 мм
—	три канала (RGB)
—	широтно импульсная модуляция (ШИМ)
A	2
—	плюсовой (анод)
м	8
—	инфракрасные лучи IR
штук	1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

Кнопка
Функция кнопки
Результат

Включить (ON)	Лента RGB начнет светится
Выключить (OFF)	Лента RGB прекратит светится
Яркость больше	Яркость увеличивается на одну ступень при каждом нажатии на кнопку
Яркость меньше
Красный цвет (R)	Включение, выключение свечения одного из указанных цветов
Зеленый цвет (G)
Синий цвет (B)
Белый цвет (W)
Вспышка, мигание (FLASH)	Режим чередования включения цветов    с изменением скорости и яркости их свечения
Стробоскоп (STROBE)	Режим изменения скорости и яркости
Исчезать, угасать, затухать (FADE)	Переливание цветов во времени
Плавный, мягкий (SMOOTH)	Плавное изменение цветов во времени

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности.

Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться.

Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю.

К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены.

Специальный профиль можно заменить дешевым , закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.

Как подключить светодиодную ленту к блоку питания 12 вольт

Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».

Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания.

Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки.

Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.

Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока.

Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2.

В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.

Подключение одноцветных лент имеет специфические особенности. Например, нельзя подключать последовательно два изделия. Это приведет к отсутствию нормального свечения на второй ленте.

Кроме того, токоведущие дорожки первой полоски могут перегреться, что приведет к выходу из строя светодиодов. Наиболее корректное подключение осуществляется путем параллельного соединения светодиодных лент.

В этом случае соединение второй полосы выполняется с помощью отдельных проводов, подключенных напрямую к блоку питания через удлиняющий проводник.

Как подключить светодиодную ленту через выключатель

Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.

Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания.

При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой.

В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.

Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно.

Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее.

В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт. Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (Uобр=600 В, Iпр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

• на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
• конструкция имеет низкую надёжность из-за огромного количества соединений;
• низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока.

Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки.

Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Что произойдет если так подключить?

Вторая лента будет светить тусклее, а последние диоды совсем тускло. Если же лента маломощная  (например SMD 3028, 60 диодов на метр), то яркость свечения по всей длине будет одинаковая. Но по токоведущим дорожкам, потечет ток выше

номинального.

Готовые наборы для подсветки потолков
	Соберем подсветку персонально под ваш потолок. Качественно! Доставим до двери в любой город России.

Дорожки начнут греться, а тепло — это то, чего больше всего боятся светодиоды. Как показывает практика, такая схема подключения, значительно сокращает срок службы светодиодной ленты. Поэтому, используется другая (правильная) схема

подключения.

Схема подключения светодиодных лент от одного блока питания

Эта схема подключенияс использованием одного блока питания. При этом, его мощность должна

соответствовать суммарной мощности двух (или более) лент.

Для того, чтобы довести до второй ленты питание 12 вольт, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом,

ток потечет по проводу, а не по дорожкам первой ленты.

Сечение удлиняющего провода, я рекомендую взять побольше, чтобы в нем было меньше потерь напряжения. Я использую сечение 1,5 мм. Длина провода такая же, как у первой ленты, т.е 5 метров. Монтируется он в нише, параллельно

первой ленте.

Такая схема подключения светодиодной ленты используется, если есть возможность спрятать мощный (а соответственно большой) блок питания. Если такой возможности нет, то применяется другая схема.

Она чуть посложнее, но по стоимости примерно такая же

Схема подключения светодиодной ленты с двумя блоками питания

При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. Сечение провода

достаточно 0,75 мм.

При такой схеме немного усложняется монтаж (нужно закрепить и подключить дополнительный блок питания), но при этом мощность блоков питания в 2 раза меньше. Соответственно и размер их тоже меньше.

Лично мне, этот вариант нравится больше.

Готовые наборы для подсветки потолков

Соберем подсветку персонально под ваш потолок. Качественно! Доставим до двери в любой город России.

• Схема подключения многоцветной RGB светодиодной ленты
• Как подобрать светодиодную ленту?
• Сколько лет прослужит светодиодная лента?

Самые частые поломки светодиодных рекламных носителей и особенности их ремонта

В преимущественном количестве случаев причиной поломки светодиодной рекламы является несвоевременное техническое обслуживание или нарушение условий эксплуатации.

Иногда оборудование ломается по причине износа или заводского брака. Владельцы LED-конструкция также часто обращаются за ремонтом, если подключают оборудование к сети с некачественным электричеством.

Скачки провоцируют поломки.

При покупке дешевых экранов, бегущих строк и вывесок не удивляйтесь, если они сломаются из-за низкого качества комплектующих и материалов изготовления.

Уличные светодиодные рекламные конструкции поддаются вандализму, могут быть повреждены ветром, градом и другими внешними факторами. Лучше выбирать антивандальные модели, но стоят они дороже.

Рассмотрим частые поломки нескольких типов светодиодных рекламных носителей и способы их устранения.

Самые частые неисправности светодиодной рекламной продукции

Признаками частичного или полного выхода из строя светодиодных экранов, вывесок, коробов и прочих LED-конструкций часто является некорректное отображение информации, мерцание, затухание, полный или частичный отказ светодиодов. А вот что именно сломалось, покажет диагностика. Одни и те же признаки могут быть последствием разных поломок.

В силе частых поломок всей светодиодной продукции — выход из строя блоков питания.

Экран начинает тускнеть. Проблема решается заменой блока питания. Механическое повреждение, попадание внутрь влаги также характерно для всех типов светодиодной рекламы. В зависимости от степени повреждения компонентов проблема устраняется ремонтом или заменой комплектующих. Попадание внутрь корпуса влаги может спровоцировать замыкание или коррозию.

Особенности поломки и ремонта

Даже если вам собрали светодиодный короб или вывеску из лучших материалов и комплектующих, при несвоевременном обслуживании и нарушении правил эксплуатации оборудование выйдет из строя гораздо раньше окончания рекомендованного срока службы. Рассмотрим поломки:

Рекламных вывесок

В большинстве случаев ремонт рекламных вывесок осуществляется на месте. На диагностику неисправности у мастеров уходи несколько минут, а ремонт занимает пару часов. Чаще всего с этим оборудованием случаются такие поломки:

• Выход из строя блоков питания, светодиодов подсветки.
  Эти дефекты сопровождаются частичным или полным затуханием подсветки. Она светит неравномерно и тускло. Чтобы исправить светодиодную вывеску меняют поврежденные элементы. А в случае, если она проработала уже несколько лет, рекомендуется полностью заменить комплектующие, так как срок службы остальных деталей также на пределе.
• Механическое повреждение вывески.
  Часто возникает из-за порывов ветра, падения снега или сосулек, вандализма. Проще всего восстановить поврежденные элементы, особенно если это фигурные буквы, логотип, обратившись к изготовителю. Если у него остались исходники, он быстро изготовит новые идентичные компоненты. В другом случае ремонт начнется с разработки нового дизайна.

Неправильный монтаж вывески, попавшая внутрь вода также становятся причиной преждевременного отказа компонентов LED-оборудования. При ремонте важно использовать влагозащищенные блоки питания и светодиодные конструкции. Светодиодную ленту часто меняют на модули.

Световых коробов

Конструкция светодиодных лайтбоксов очень похожа на вывески. Соответственно и поломки здесь похожие. Кроме замены светодиодных комплектующих и восстановления конструкции после механических повреждений здесь также может потребоваться следующее:

• Обновление панелей.
  Со временем реклама может потускнеть, выгореть. В таком случае лайтбокс разбирают и заменяют пленку с нанесенным изображением.
• Перегорание ламп.
  Светодиодные лайтбоксы в отличие от вывесок часто комплектуются светодиодными лампами, а не лентами или модулями. Из-за некачественного электричества лампы иногда выходят из строя и их нужно заменить.

Как и у вывесок здесь распространенные поломки — это отказ блоков питания. Лйтбоксы часто подвергаются вандализму и ломаются при ураганах, плохих погодных условиях зимой и др.

Бегущих LED-строк

Бегущие светодиодные строки имеют более сложную конструкцию, чем предыдущие типы рекламных носителей. В связи с этим кроме перечисленных поломок у них также может проявляться следующее:

• Отказ шлейфа.
  На светодиодном модуле тухнет часть или все светодиоды. Картинка отображается неправильно, искаженно. Как правило, это свидетельствует о плохом контакте шлейфа. Деталь меняют на новую.
• Поломка микросхем.
  Признаки этой неисправности такие же, как и при плохом контакте шлейфа. Выявить неисправность поможет диагностика. Ремонт сложный и затратный, поэтому нередко при дефекте микросхемы приходится устанавливать новый модуль.
• Перегорание светодиодов.
  Если из строя вышел один или пара диодов, их перепаивают. В случае выгорания большого количества элементов проще заменить светодиодный модуль.

Кроме того, проблема с неправильным отображением информации, неравномерным свечением может быть связана с неверным подключением блоков питания. Элементы должны быть соединены строго по схеме.

Если при монтаже допущены ошибки, это повлечет разность напряжения на модулях, и они будут работать неправильно.

Светодиодных табло

Светодиодные табло представляют собой конструкции из светодиодных модулей, блоков питания, контроллеров, систем охлаждения. Частые поломки этого оборудования:

• Перегорание компонентов из-за перегрева.
  Искажение картинки или полное отсутствие изображения. Если не прочищать систему охлаждения от пыли, она засоряется и перестает эффективно работать. В результате экран перегревается. Чтобы предупредить проблему проводите техобслуживание табло 1-2 раза в год.
• Отказ блока питания.
  Причина в заводском браке, скачках электричества или неправильном подключении. Табло угасает и мерцает. Блок питания меняют на новый.
• Размыкание модулей.
  Иногда контакт между составными частями дисплея не достаточно хороший, в результате чего на отдельные кабинеты перестает подаваться сигнал. Ремонтируют и восстанавливают контакты.
• Перегорание предохранителей.
  Проблема возникает из-за скачков напряжения. В ходе ремонта светодиодного табло устанавливают новые защитные детали.
• Битые пиксели.
  На экране появляются точки, которые не светятся или светятся только одним цветом. Несколько диодов можно перепаять, но если выходит из строя достаточно большая группа элементов, обычно заменяют весь модуль.
• Поломка модуля.
  Перегревается печатная плата, выходят из строя микросхемы. Такой ремонт обходится дорого, и выгоднее менять весь модуль.
• Сбой в программном обеспечении.
  Из-за устаревшего или несоответствующего ПО картинка может отображаться неправильно. Возникают ошибки при считывании информации с контроллера. В этом случае нужна перепрошивка или обновление программного обеспечения.

Если оборудование отслужило рекомендованный срок или вы не проводили его своевременное техническое обслуживание, возможны комбинированные дефекты. При этом в светодиодном устройстве выходит из строя сразу несколько комплектующих, и, возможно, будет выгоднее установить новую модель вывески, чем отремонтировать сломанную.

Чтобы снизить вероятность поломки LED-оборудования к минимуму придерживайтесь следующих правил:

• своевременно обслуживайте технику — хотя бы раз в год;
• обеспечьте подачу качественного электричества через стабилизатор;
• установите козырьки, препятствующие падению снега и сосулек на конструкцию;
• не вмешивайтесь в конструкцию без специальной подготовки и инструментов.

Но даже при соблюдении рекомендаций не исключены поломки. Они могут возникнуть из-за заводского брака или по другой причине. Соблюдайте условия гарантийного обслуживания. Так неисправность, возникшая по вине производителя, будет устранена бесплатно на протяжении гарантийного срока.

В это время часто выходят из строя шлейфы, появляются битые пиксели и отказывают блоки питания.

В отдельных случаях LED-табло, вывеска или бегущая строка не подлежат ремонту. Выгоднее установить новое оборудование, если большая часть конструкции разбита, оборудование сгорело или в нем отказали светодиоды из-за тока обратного направления или скачка.

Как проверить светодиодную ленту: выявление причины и ремонт

светодиодная лента удобное решение многих задач, где имеется необходимость освещения объекта или целой комнаты. Применение удобно, потому что для монтажа не нужно иметь особых навыков и электротехнических знаний.

Наиболее распространены приборы с напряжением питания 12 вольт – безопасным для человека. Различные классы IP-пылевлагозащищённости позволяют использовать ленту как дома, так и под водой.

Но что делать если она вдруг перестала работать, как проверить светодиодную ленту?

Если лента погасла

Для начала необходимо определить вся ли светодиодная конструкция не горит, а затем проводить диагностику, делать выводы об объёме работ и браться за работу.

Давайте будем двигаться от общего к частному. Если она вся не включается, сперва нужно убедиться приходит ли напряжение к 12-ти вольтовому блоку питания. Схема подключения ленты изображена ниже, для наглядности.

Напряжение отсутствует – искать неисправность в розетке, проводке, сетевом кабеле.

Будьте осторожны при проверке сетевого напряжения, 220 – опасны для жизни человека!

Напряжение присутствует – поломки в низковольтных линиях. Для начала с помощью вольтметра определяем выходное напряжение блока питания. Если 12 вольт не обнаружено – значит нужно сдать его в ремонт, если неремонтопригоден – заменить.

Будьте внимательны ремонт блока питания может быть равен стоимости нового, этот вариант подойдёт к людям, которые разбираются в электронике и знают, как его починить, подробно останавливаться в рамках этой статьи не буду, т.к. это тема отдельного материала.

В случае, если блок питания исправно работает, выдавая своё напряжение – проблема с лентой или проводкой, ведущей к ней. Необходимо проверить соединение (пайку, коннектор) светодиодной системы, если схема собрана с их помощью, проблема наверняка окажется здесь. Бывают отдельные ситуации, когда повреждаются токоведущие части ленты, но это происходит редко.

А если лента светится не полностью?

Причины выхода из строя отдельных частей ленты могут быть следующими:

• скачки напряжения;
• перегрев общий, локальный;
• механические повреждения проводников.

Теперь давайте пройдёмся подробнее на каждом из них. Вероятность того, что произойдёт скачек напряжения и так снижена с помощью блока питания. Но не исключена, в результате такого происшествия ваша система освещения может полностью перестать работать или выйти из строя ее отдельные участки.

Перегрев может произойти, если лента имеет большую удельную мощность, более 10 ватт на метр. Нужно учесть, что слишком плотный монтаж – виток к витку, полоса к полосе – плохо скажется на эксплуатации. Может произойти локальный перегрев небольшого её куска, если монтаж проводился в близи нагревательных приборов, а также зон с повышенной температурой, например, над кухонной плитой.

Механические повреждения могут произойти, при монтаже, когда лента подвергнута чрезмерному сгибанию. Минимальный радиус изгиба светодиодной ленты около 5 сантиметров, если вы будете оборачивать светодиодной лентой фигуры с маленькими размерами – нет гарантии долговременной эксплуатации.

Такие неисправности можно легко устранить. Для этого нужно вырезать часть, которая перестала гореть, по отмеченным линиям для разреза. С помощью специальных коннекторов подсоединить аналогичный отрезок подходящей длины, если есть возможно – лучше воспользоваться пайкой.

Трудности такого ремонта могут проявляться в ситуациях, когда место поломки находится в зоне прямой видимости, в такой ситуации нужно вырезать кусок такой длины, чтобы была возможность спрятать соединения.

Светодиодная лента потеряла былую яркость

Что делать если свет горит тускло? Не всегда лента или её части погасают полностью, свечение наблюдается, но оно слабое. Эта неисправность может быть вызвана двумя причинами.

1. Первая – когда потускнел отдельный фрагмент – скорее всего светодиоды просто вышли из строя, деградировали. Нельзя забывать о местных факторах, таких как изгиб, перегрев, другие механические действия, например, какие-то физические нагрузки на этот участок цепи.
2. Вторая – лента потускнела по всей своей длине. Замена конструкции полностью не всегда является оптимальным выходом, возможно причина в источнике питания или в местах соединения ленты и блока питания, нужно их проверить, прежде чем менять всю инсталляцию.

Проверка ленты на работоспособность

Когда вы покупаете ленту или занимаетесь ремонтом осветительной системы с таким решением, возникает необходимость её проверки. Для этого необходимо иметь как минимум батарейку типа «крона», с ее помощью можно проверить небольшие участки. Но в этом простейшем варианте имеется большой недостаток – вы не увидите полной яркости свечения светодиодов.

Чтобы включить их на полную, нужно 12-ти вольтовый источник питания. Для небольших кусочков – отлично подойдёт компактная батарейка типа А23, их применяют в некоторых пультах дистанционного управления и дверных радио звонках.

Для длинных участков необходимо применять большие аккумуляторы. Например, от источника бесперебойного питания компьютера, они имеют 12 вольт на своих выводах, автомобильный аккумулятор прекрасно справится с такой задачей.

Ну и, конечно же, никто не отменял вариант с использованием заведомо исправного блока питания.

Чтобы проверить каждый светодиод по отдельности, нужно воспользоваться мультиметром, или батарейкой на 3 вольта. Как проверить светодиод с помощью мультиметра рассказано в этом видео.

Почему LED лента выходит из строя?

Светодиодная лента перегорает в первую очередь из-за неправильного питания, ей нужен надёжный и стабилизированный источник напряжения 12 вольт, рекомендуется даже занижать напряжение питания, для повышения долговечности примерно до половины вольта, то есть 11,5 В. Нельзя перегревать светодиоды – срок их службы заметно снижается и происходит процесс деградации.

Вывод

Если фрагменты или вся лента сгорела не стоит огорчаться, её всегда можно починить путём замены отдельных фрагментов, соединителей, проводников или блока питания. А тенденция к снижению цены на светодиодную продукцию наблюдается уже не один год и замена вряд ли сильно ударит по вашему кошельку, ведь вы уже знаете, как устранять неполадки в таких осветительных цепях.

Ремонт блока питания светодиодной ленты

Используя светодиодное освещение, многие радуются лишь до тех пор, пока оно исправно работает. Поломка блока питания светодиодной ленты может не только огорчить, но и ударить немного по карману. Сегодня мы рассмотрим ремонт блока питания для светодиодной ленты, типичные его неисправности и методики их устранения.

Ремонт блока питания для светодиодной ленты

Зачастую все дешевые китайские блоки питания для светодиодных лент выглядят примерно так. Стоит ли браться за ремонт такого блока? Стоит однозначно!

Как правило, если плата блока питания целая, и не превратилась в кусок обуглившегося радио-хлама, то ремонту такой блок подлежит.

Схема, блок питания для светодиодной ленты

Схемы в таких блоках почти всегда одинаковые, для наглядности можно пользоваться схемой изображенной ниже. Типичная схема, которая используется в подобных блоках питания.

Основные неисправности в этих блоках питания:

1. Микросхема ШИМ контроллер — TL494. Аналог: МВ3759, IR3M02, М1114ЕУ, KA7500 и т.д.
2. Конденсаторы С22, С23 – высыхают, вздуваются и т.д.
3. Ключевые транзисторы Т10, Т11.
4. Сдвоенный диод D33 и конденсаторы С30-С33.
5. Остальные элементы выходит из строя крайне редко, но тоже не стоит упускать их из вида.

Для начала вскрываем наш блок и осматриваем предохранитель. Если он целый, подаем питание и измеряем напряжение на конденсаторах С22, С23. Оно должно быть порядка 310 В. Если напряжение такое, значит сетевой фильтр и выпрямители исправны.

Следующим этапом станет проверка ШИМ. У нашего блока это микросхема КА7500.

— на 12 выводе должно быть около 12-30 В. Если нет, проверяем дежурку. Если есть – проверяем микросхему.

—  на 14 выводе должно быть около +5 В.

Если нет, меняем микросхему. Если есть – проверяем микросхему осциллографом согласно схеме.

Как проверить TL494 без осциллографа?

Если нет осциллографа, рекомендуем взять заведомо рабочий блок питания, установить вместо микросхемы DIP панель, куда можно подключать проверяемые ШИМ контроллеры. Это единственный достоверный и вменяемый способ проверки TL494 без осциллографа.

Наша микросхема КА7500 после проверки, оказалась неисправной. Перед установкой нового ШИМ контроллера устанавливаем DIP панель.

На фото мы подготовили все для замены ШИМ.

Меняем ее на аналог TL494CN.

Следующим этапом станет небольшая модернизация блока. Если внимательно осмотреть сетевой фильтр есть место для установки варистора.

Устанавливаем варистор К275. Он будет защищать блок от скачков высокого напряжения. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель и вся схема блока останется целой.

Блок перед финальным тестом.

После замены неисправных компонентов подключаем блок в сеть. Как видим блок прекрасно работает. Подстроечным резистором Р1 (возле зеленого светодиода) можно точно выставить выходное напряжение на блоке питание. Диапазон корректировки лежит в пределах от 11,65 В. до 13,25 В.

Как видим все работает исправно, ремонт блока питания для светодиодной ленты окончен. Учитывая, что в блоке отсутствует активная система охлаждения, рационально установить на крышку блока дополнительный кулер, закрытый сеткой в виде гриля.

Важно! При ремонте блока многие его компоненты находятся под опасным для жизни напряжением. Не стоит проводить манипуляции без достаточных знаний и навыков!

СВЕТОДИОДНАЯ ЛЕНТА МОРГАЕТ ПРИ ВКЛЮЧЕНИИ | ПРИЧИНЫ И СПОСОБЫ УСТРАНИТЬ НЕИСПРАВНОСТЬ | Optlamps.ru

Сразу после подключения или спустя некоторое время работы светодиодная лента может начать мигать, давая световые импульсы, как у стробоскопа. Свет тускнеет или совсем гаснет, а затем снова загорается. Подобные проблемы можно устранить самостоятельно. Далее подробнее о возможных причинах, почему светодиодная лента начала мигать. Рассмотрим случаи моргания непосредственно при включении, после выключения и в выключенном состоянии.

ПРИЧИНЫ МОРГАНИЯ ПРИ ВКЛЮЧЕНИИ

Если светодиодная лента мигает не сразу после включения, а спустя пару минут, то причина в большинстве случаев скрывается в блоке питания. Его технических характеристик недостаточно для обеспечения потребностей ленты. В результате напряжение падает и появляется мигание. Чтобы такого не происходило, нужно правильно рассчитать мощность блока питания.

Подобная проблема может возникать, даже если в магазине при проверке все работало нормально. В дальнейшем непосредственно после подключения, когда лента поработает некоторое время и нагреется, появятся проблемы.

Это часто происходит, если реальная мощность блока питания меньше, чем указанная в паспорте прибора. В таких ситуациях светодиодная лента «вспыхивает», мигает и сразу тухнет, поскольку блок переходит в режим защиты. Это характерно для дешевых китайских моделей. Лучше изначально приобретать качественные блоки питания от известных производителей.

Еще одной причиной, почему светодиодная лента мигает во включенном состоянии, может быть использование разных по характеристикам блоков питания. Они различаются напряжением, поэтому в случае с протяженной подсветкой 15-20 м могут давать сбои. Особенно часто это происходит с RGB-лентами. Их цвета могут включаться с некоторым отставанием или вовсе пропускаться.

НЕПРАВИЛЬНАЯ ПАЙКА

Если подсветка сначала моргает, а затем весь участок, находящийся после места пайки, перестает работать, то причина заключается в качестве соединения. Одна из распространенных ошибок – использование для пайки активных (кислотных) флюсов. Оставаясь на контактном «пятачке», они начинают разъедать соединения, тем самым размыкая цепь.

Неустойчивость соединения может быть связана с применением слишком мощного паяльника (более 60 Вт), который просто перегревает контакты. Площадка с медными «пятачками» отслаивается, и соединение нарушается. Такую проблему очень просто выявить. Если место пайки прижать пальцем, то свет есть, если отпустить – пропадает.

Что делать, если светодиодная лента мигает после включения – менять модуль ленты, устанавливать вместо него новый посредством качественной пайки.

ПРОБЛЕМЫ С КОННЕКТОРАМИ

Коннекторы – это способ соединения отрезков лент. Выступает более простой альтернативой пайки. Здесь проблема мигания может быть связана с окислением контактов коннектора. Если в помещении недавно были проведены работы, вызвавшие повышение влажности (была залита стяжка, побелены или покрашены стены) – стоит проверить именно коннекторы, поскольку это может способствовать окислению контактов.

Окисленный контакт нагревается и выгорает до момента полного разрушения. Свет сначала мигает, а затем вовсе перестает включаться. Такое может происходить, если контактные площадки недостаточно хорошо соприкасаются между собой.

Влага же может проникнуть в коннектор при нарушении его герметичности, если его крышки были закрыты не полностью. Очень важно закрывать их до щелчка. Это одно из важных условий правильного монтажа коннекторов.

ПРИЧИНЫ МИГАНИЯ LED-ЛЕНТЫ В ВЫКЛЮЧЕННОМ СОСТОЯНИИ

Если светодиодная лента мигает и в выключенном состоянии, то скорее всего причина заключается в выключателе с подсветкой, который часто используют в системе освещения. Если через них подключен блок питания, то из-за них светятся и светодиодные осветительные приборы, включая лампочки и ленты. Для LED-лент оптимальны бесконтактные и сенсорные выключатели.

Убрать мигание на светодиодной ленте в такой ситуации можно двумя способами: поменять выключатели на обычные или подсоединить блок в щитке напрямую через автомат.

Еще если светодиодная лента мигает после выключения, но не сразу, а через 1-2 часа, то стоит искать неисправность в диодах. К примеру, один из них перегревается и просто прекращает контакт. Когда лента остыла после выключения, при повторном все вновь начинает гореть, после чего цикл повторяется. Это особенно характерно для мощных LED-лент 220 В, в которых на 1 м приходится не 3-6 диодов, как в изделиях 12-24 В, а до 60 шт. Если выходит из строя один диод, это сказывается на работе всех остальных.

Это лишь наиболее распространенные причины мерцания. Чтобы найти неисправность, нужно проверить светодиодную ленту на работоспособность. Перейдя по ссылке, вы найдете все способы проверки и возможные причины неисправности с рекомендациями по их устранению.

Как остановить мигание светодиодных индикаторов

Наиболее частой причиной мерцания светодиодных индикаторов является плохо согласованный источник питания светодиодов, также известный как драйвер светодиодов.

Для светодиодных ламп

требуется либо драйвер светодиодов постоянного тока, либо драйвер светодиодов постоянного напряжения. Не существует жесткого правила относительно того, какой тип входа требуется для определенных типов светодиодных фонарей. Это определяется исключительно конструкцией самого светодиодного светильника.

Как правило, в светодиодных даунлайтах чаще всего используются драйверы постоянного тока и светодиодные ленты постоянного напряжения.Но вам нужно будет проверить данные производителя, чтобы убедиться, что вы используете правильный.

Так в чем разница между двумя разными типами светодиодных драйверов?

Светодиодный драйвер постоянного тока

Выходной сигнал будет выражаться в амперах (A) или миллиамперах (мА). Например, на драйвере светодиода будет напечатано что-то вроде «Выход: 350 мА».

Мощность, подаваемая в розетку, время от времени колеблется.Светодиодный драйвер постоянного тока гарантирует, что ток, подаваемый на светодиодную осветительную арматуру, останется постоянным, независимо от любых колебаний в точке питания. Это достигается соответствующей регулировкой выходного напряжения.

В техническом описании драйвера светодиода будет показан диапазон напряжений, в котором может подаваться постоянный ток.

Этот диапазон напряжения должен быть достаточно широким, чтобы включать минимальный и максимальный диапазон напряжения, необходимый для светодиодной осветительной арматуры.

Светодиодный драйвер постоянного напряжения

Это будет иметь выходное напряжение (В).Например, на драйвере светодиода будет напечатано что-то вроде «Output: 12V».

Драйвер светодиода с постоянным напряжением гарантирует, что напряжение, подаваемое на светодиодный светильник, остается постоянным, независимо от любых колебаний в точке питания. Для этого он соответствующим образом регулирует выходной ток.

Вам нужно будет проверить, на какой мощности должно подаваться это напряжение. Это значение указывается либо в ваттах, либо в амперах.

Если вы используете светодиодный драйвер неправильного типа для вашей осветительной арматуры, светодиодный индикатор будет мигать при колебаниях входящей мощности переменного тока в настенной розетке, как это часто бывает.

Что делать, если ваши светодиодные фонари мерцают при уменьшении яркости?

Есть одна или две возможные причины, по которым ваши светодиодные индикаторы мигают, когда вы их затемняете.

Во многих случаях вы не можете использовать стандартный настенный диммер для затемнения светодиодного освещения.

Стандартный настенный диммер, который вы видите в большинстве домов и офисов, – это диммер TRIAC с передним или задним краем.

Диммеры этого типа отключают входное напряжение 240 В переменного тока. Драйвер светодиода должен быть разработан специально для работы с диммерным переключателем этого типа.Для этого он должен иметь «затемнение с отсечкой фазы переменного тока».

Если ваш драйвер светодиода не диммируется, вам нужно будет заменить драйвер светодиода на тот, который имеет димминг с отсечкой фазы переменного тока. Этот тип светодиодного дросселя также называется драйвером светодиода с регулируемой яркостью TRIAC.

Power Supplies Австралия предлагает две разные серии светодиодных драйверов с функцией диммирования с отсечкой фазы переменного тока.

СВЕТОДИОДНЫЕ ДРАЙВЕРЫ ПОСТОЯННОГО НАПРЯЖЕНИЯ

Драйверы светодиодов с регулируемой яркостью TRIAC серии Power Source PDV имеют выход типа PWM с постоянным напряжением.Это означает, что они будут тускнеть равномерно независимо от фактической нагрузки на драйвер светодиода. Некоторые драйверы светодиодов постоянного напряжения требуют, чтобы вы имели «максимальную» нагрузку на них для равномерного затемнения.

Драйверы светодиодов серии PDV доступны в версиях 30 Вт, 75 Вт, 100 Вт, 150 Вт, 200 Вт, 300 Вт и 360 Вт. Блоки питания Австралия предлагает версии как на 12 В, так и на 24 В.

Модели на 30 и 75 Вт имеют степень защиты IP20 и предназначены только для использования внутри помещений.

Все модели с выходной мощностью 100 Вт или выше имеют степень защиты IP66, что означает, что их можно использовать на открытом воздухе.

Внутренний светодиодный драйвер Светодиодный драйвер для установки вне помещений

Если вы устанавливаете драйвер светодиода на открытом воздухе, не устанавливайте его под прямыми солнечными лучами. Это может привести к тому, что температура внутри драйвера светодиода превысит его максимальную рабочую температуру. Это потенциально может вызвать сбой, на который не распространяется гарантия производителя.

Никогда не погружайте светодиодный драйвер в воду.

СВЕТОДИОДНЫЕ ДРАЙВЕРЫ ПОСТОЯННОГО ТОКА

Power Supplies Australia также предлагает драйверы постоянного тока для светодиодов серии MEAN WELL PCD.Они доступны в моделях на 16 и 25 Вт.

Светодиодный драйвер постоянного тока

Другие причины мигания светодиодов

В некоторых частях Австралии в линии электропередачи вводятся пульсации напряжения или импульсы. Обычно это 750 Гц или 1050 Гц. Так обстоит дело с некоторыми частями Квинсленда, Нового Южного Уэльса и ACT.

Целью этой инъекции пульсаций напряжения является обеспечение сигнала, который может переключать оборудование, такое как водонагреватели, которые включаются, когда применяются непиковые значения мощности, а затем снова выключаются, чтобы избежать пиковых значений.

Пульсации напряжения, которые вводятся, могут вызвать проблемы с электронным оборудованием в доме, одним из примеров является светодиодное освещение.

Если ваши огни мерцают в течение одного и того же временного окна каждый день, то причиной может быть пульсация напряжения. Мерцание может быть очень слабым или довольно выраженным. Пульсация может присутствовать только в течение нескольких секунд или десятков минут.

Не все светодиодные фонари подвержены воздействию пульсаций напряжения, разные модели светодиодных чипов и драйверов светодиодов ведут себя по-разному при наличии пульсаций напряжения.

Одно из возможных решений для электрика – установить фильтр в систему. Этот предмет не продается компанией Power Supplies Australia, поэтому лучше оставить его на усмотрение электрика для покупки фильтра. Это связано с тем, что требуемый фильтр будет зависеть от частоты пульсаций напряжения, которые вводятся в линии электропередач.

Power Supplies Australia рекомендует, чтобы у вас был лицензированный электрик для проверки любой светодиодной осветительной установки, которая мигает.

Если вам нужна помощь в выборе подходящего драйвера светодиода, без колебаний обращайтесь в компанию Power Supplies Australia.Член или наша команда экспертов с радостью ответят на любые ваши вопросы.

Устранение мерцания светодиодных лент | HitLights

Это кошмар для профессионалов светодиодной подсветки: вы завершаете установку, включаете световые полосы и сталкиваетесь со страшным мерцанием светодиодных лент. То, что должно быть гладким и ровным, выглядит как сломанная неоновая вывеска. К счастью для вашего клиента, вы профессионал в области светодиодной подсветки (вы читали именно эту запись в блоге) и знаете, как решать проблемы с мерцанием светодиодов.

–

Мерцание может быть вызвано несколькими причинами, и как только вы узнаете о причинах, вы сможете легко определить и решить проблему.Эти причины, упорядоченные примерно в порядке убывания частоты, включают плохие соединения, несовместимые детали, падение напряжения из-за длительных пробегов, а также неисправные или перегруженные источники питания. Все они решаются относительно легко. Ниже мы поговорим о том, как это сделать.

–

Подробнее об устранении неисправностей разъемов здесь

Диагностика: Мерцание начинается (или значительно усиливается) после подключения.
Причина: Плохое, непостоянное или прерывистое соединение может вызвать мерцание из-за попеременного замыкания и размыкания электрической цепи.Практически исключительно присутствует в беспаечных соединителях (не в паяных или сращенных соединениях).
Тесты: Перемещение полоски в вашем беспаечном соединителе изменит количество мерцания или даже временно остановит его появление.

Решение: Исправить соединение! Ознакомьтесь с нашими советами по устранению неполадок при беспаечном соединении или подумайте о пайке. Советы по обоим доступны в нашем блоге здесь.

Подробнее о совместимости диммеров здесь

Диагностика: Мерцание по всей полосе, на которое влияет уровень затемнения.
Причина: Несовместимые протоколы диммирования (например, ШИМ против CCR или Магнитное против Электронного), вызывающие колебания напряжения и / или тока.
Тесты: Удаление диммеров или контроллеров из схемы приводит к прекращению мерцания.

Решение: Убедитесь, что все совместимо! Если вы используете драйвер с регулируемой яркостью, обратите внимание, что диммеры или контроллеры на стороне низкого напряжения НЕ совместимы. Если вы используете драйвер без диммирования, обратите внимание, что любые диммерные переключатели на стороне высокого напряжения НЕ совместимы.Если вы используете драйвер с регулируемой яркостью, убедитесь, что используемый вами переключатель яркости совместим.

Подробнее о падении напряжения здесь

Диагностика: Мерцание по всей полосе, которое сопровождается значительным уменьшением яркости по всей полосе
Причина: чрезмерная длина пробега, вызывающая падение напряжения, приводящее как к затемнению, так и к мерцанию
Тесты: Удалите участки полосы с конца пробега должно улучшить как затемнение, так и мерцание.

Решение: Сведите к минимуму длину пробега! Для светодиодов требуется минимальное напряжение.Чрезмерная длина пробега не только вызывает затемнение и, возможно, мерцание из-за падения напряжения, но и может вызвать чрезмерную нагрузку и износ лент, разъемов и источников питания. Подумайте о том, чтобы подавать питание на полосу с середины пробега или иным способом разбейте ее на более мелкие участки. В этом блоге рассматривается затемнение, вызванное падением напряжения, но поскольку причина одинакова для мерцания, все советы действительны для обеих проблем.

Подробнее о параметрах питания читайте здесь

Диагностика: мерцание по всей полосе, сопровождающееся шумным или горячим источником питания
Причина: чрезмерная нагрузка или неисправный источник питания, вызывающий колебания напряжения
Тесты: заменить источник питания

Решение: заменить источник питания или уменьшить длину пробега .

–

Мерцание решено? Теперь вы эксперт в области светодиодов! Похлопайте себя по спине и погрейтесь в сиянии гладкой и ровной светодиодной ленты.

Почему мои светодиодные ленты мигают?

Почему мои светодиодные ленты мигают? Что произойдет, если вы перегрузите блок питания светодиодов? Оба эти ответа связаны с одной и той же проблемой.

Посмотрите наш новый видеоблог.

Когда вы перегрузите свой источник питания, потребляя слишком много мощности на выходе, ваши светодиодные ленты начнут мигать с постоянной последовательностью. Почему?

Ну, это потому, что в блоке питания светодиодов есть так называемая «защита от перегрузки». Блок питания включается, понимает, что он перегружен, а затем отключается с помощью защиты от перегрузки. Затем он снова включается и делает то же самое – если только вы не уменьшите мощность, которую светодиодные ленты потребляют на выходе. Итак, что вы можете ожидать, когда это произойдет, так это последовательное мигание вкл / выкл / вкл / выкл .

Чтобы избежать этого, всегда проверяйте общую мощность, которую может выдержать блок питания, и убедитесь, что общая мощность светодиодных лент меньше указанного числа.Рекомендуется оставить не менее 10% запаса на запас (это, помимо других преимуществ, приведет к увеличению срока службы продукта).

Например, блок питания мощностью 150 Вт в идеале должен обеспечивать мощность до 135 Вт светодиодных лент. Помните, что это не ограничивается тем, сколько полосок вы кладете на выход источника питания, поэтому у вас может быть 10 светодиодных лент – при условии, что их общая мощность не превышает 150 Вт (в идеале 135 Вт).

Почему InStyle LED?

У нас есть запасы всех этих светодиодных лент для доставки на следующий день.

Мы можем отрезать и припаять ваши светодиодные ленты до нужной длины, а также можем припаять любые угловые звенья и пусковые выводы нестандартной длины.

Вы можете предоставить нам длину, которая вам нужна, или, что еще лучше, быстрый набросок вашего участка с указанием длины. Мы посоветуем вам, как лучше всего закрепить полоски.

Мы можем поговорить с вашими установщиками или электриками, чтобы ответить на любые вопросы – до, во время и после вашего проекта.

Позвоните нам сегодня по телефону 0116 2799083 или напишите в отдел продаж @ instyleled.co.uk

electric – Что может вызвать мигание светодиодной ленты при подключении к розетке?

электрический – Что может вызвать мигание моей светодиодной ленты при подключении к розетке? – Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange – это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 7 лет, 7 мес. Назад

Просмотрено 62к раз

КЛЛ и светодиоды

могут быть очень чувствительны к токам утечки, особенно в выключенном состоянии.Чтобы заставить их мигать, не требуется большой протечки. У Lutron есть линейка регулируемых диммеров, которые должны помочь.

Создан 19 сен.

HerrBagHerrBag

11.9k11 золотых знаков1717 серебряных знаков3737 бронзовых знаков

1

Если вы однажды подключите светодиодную ленту к трансформатору и включите ее, она начнет мигать и гаснет в постоянном движении.Под этим я подразумеваю своего рода медленный стробоскоп, тогда причиной этого может быть одна из двух причин.

1. Перегрузка. Это означает, что общая мощность светодиодной ленты превышает общая мощность, которую может запитать трансформатор. Чтобы вычислить вашу сумму мощность светодиодной ленты вы получите рейтинг (обычно измеряется на метр) а затем зазубривает его на всю длину имеющейся у вас светодиодной ленты. Этот должно быть как минимум на 10% ниже номинальной мощности трансформатор, чтобы дать ему немного места для плавной работы и много времени.

2. Короткое замыкание. У вашей светодиодной ленты может быть плохой паяный стык. где + и – соприкасаются с припоем или это может быть чехол с кабелем. Тщательно проверьте таблицу, чтобы проверить это.

В этой статье блога, которую я написал, есть полезная информация об установке светодиодной ленты. Здесь также есть общие вопросы и ответы, что удобно.

Тестер101

1,955 33 золотых знака1112 серебряных знаков569569 бронзовых знаков

Создан 30 сен.

1 Очень активный вопрос .Заработайте 10 репутации, чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Периодически мерцающие светодиодные ленты – Обмен стека для товаров для дома

Периодически мерцающие светодиодные ленты – Обмен стека для товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange – это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 2 года, 3 месяца назад

Просмотрено 406 раз

У меня есть 10 отдельных светодиодных лент за подвесным потолком.Кажется, что у каждого есть свой собственный драйвер, и ни один из них не связан друг с другом, кроме как через один источник питания и переключатель. Два, которые даже не находятся рядом друг с другом, внезапно начнут мигать одновременно через много часов. Выключение и включение света останавливает мерцание на некоторое время, но те же два набора одновременно начинают снова мигать. Есть идеи, как решить эту проблему?

Создан 18 янв.

Входное напряжение драйвера должно быть таким же, как напряжение, требуемое драйвером.В противном случае изменение напряжения может вызвать мерцание или мигание. На драйвере должна быть наклейка или отпечаток с указанием требований к напряжению. Кроме того, если у вас 10 подключенных к одному источнику питания, это может вызвать падение напряжения ровно настолько, чтобы вызвать мерцание. Используйте измеритель, чтобы проверить напряжение в точке непосредственно перед вводом драйверов. Если напряжение правильное, драйверы могут выйти из строя. Я много работаю для отелей, и электроника, как правило, выключается одновременно, если она была установлена ​​в одно и то же время.

Создан 18 янв.

2

Большинство светодиодов, которые я устанавливаю, имеют широкий диапазон входных напряжений 90-277 В. Я обнаружил, что менее дорогие драйверы имеют больше проблем с нагревом и электрическими шумами в линии.Тепло может вызвать проблему мерцания, и, хотя это небольшие нагрузки, некоторые драйверы создают достаточно гармоник, чтобы вызвать мерцание других ламп. Если драйверы работают нормально, я бы добавил фильтр RFI перед одним из мерцающих огней и посмотрел, решит ли это проблему, которая у меня возникла в нескольких областях с грязным питанием. Я предлагаю попробовать 1, потому что даже это может не помочь, если драйверы находятся на краю спецификации или ниже.Я нашел это в некоторых драйверах и теперь покупаю только светодиодные лампы и светильники, перечисленные в DLC, и с тех пор у меня было очень мало сбоев. и они были покрыты, поскольку для листинга DLC требуется 5-летняя гарантия.

Создан 19 фев.

Эд Бил, Эд Бил

3,1k 44 золотых знака5656 серебряных знаков123123 бронзовых знака

Не тот ответ, который вы ищете? Посмотрите другие вопросы с метками led или задайте свой вопрос.

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Диагностика и устранение проблем с мерцанием светодиодов

Возможно, вы видите некоторые вертикальные линии на снимках камеры вашего смартфона, наблюдаете стробирование движущихся объектов или просто узнали о риске для здоровья, связанном с мерцанием светодиодов.

В этой статье мы объясним, как оценить количество мерцания в светодиодном освещении и что вы можете с этим сделать.

По своей сути, мерцание светодиода вызывается быстрым включением и выключением светодиода. Несмотря на то, что он предназначен для мерцания с частотой, достаточной для того, чтобы оставаться незамеченным, для некоторых чувствительных людей и приложений интенсивность мерцания в некоторых светодиодных системах может быть чрезмерной и проблематичной.

Тестирование на мерцание

Самый точный с научной точки зрения способ определить степень и силу мерцания – это использовать специальное оборудование, такое как осциллограф или люксметр.При закупочных ценах, начинающихся от нескольких сотен долларов за тестовый образец, это, очевидно, непрактично для большинства потребителей, обеспокоенных мерцанием своих лампочек.

Вместо этого мы рекомендуем быстрый и эффективный способ определения мерцания с помощью обычного iPhone и встроенного в него приложения камеры.

Просто загрузите приложение камеры и дважды проведите вправо, чтобы переключить настройку видео «SLO-MO». Затем наведите камеру на рассматриваемый источник света и нажмите кнопку записи. Остановите запись через 2-3 секунды, и все готово!

Теперь внимательно посмотрите только что записанное видео.Если в источнике света наблюдается значительное мерцание, вы увидите, что оно выглядит как заметное мерцание или повторяющееся мигание на видео с замедленной съемкой. Если мерцания нет, источник света должен выглядеть стабильно и постоянно излучать одинаковые уровни света на протяжении всего замедленного видео.

Смотрите здесь видео, демонстрирующее использование этого метода в розничном магазине.

Примечание. Последние разработки программного обеспечения для смартфонов помогли устранить темные линии, которые раньше часто появлялись на фотографиях.Хотя эта новая разработка полезна для фотосъемки, она менее эффективна при диагностике мерцания.

Откуда мерцание?

Есть два источника мерцания светодиода – питание переменного тока или ШИМ – и важно определить источник мерцания, чтобы с ним можно было напрямую бороться.

Первый вызван колебаниями мощности переменного тока. Переменный ток, как следует из названия, чередуется между положительным и отрицательным напряжением / током синусоидальной формы 50-60 раз в секунду.Входное напряжение 120 В переменного тока фактически является эталоном его среднего (RMS) уровня напряжения – в действительности оно может колебаться в пределах от -170 В до 170 В.

Поскольку светодиодные устройства изначально предназначены для ввода постоянного тока, форма сигнала переменного тока по своей природе несовместима. В результате необходимы компоненты электроники, чтобы «выпрямить» и сгладить колеблющийся сигнал переменного тока.

С простым входом выпрямленного переменного тока светодиодная система может функционировать, но на мгновение прекратит или значительно уменьшит свое световое излучение в каждой из «впадин», которое происходит 2 раза за цикл.В результате светодиодная лампа может мигать между включенным и выключенным состояниями со скоростью 100–120 раз в секунду.

Рисунок 1: График, показывающий форму волны переменного тока, которая повторяется 50-60 раз в секунду. Даже простой выпрямленный сигнал переменного тока вызовет мигание светодиода со скоростью 100-120 раз в секунду.

Светодиодная лампа с более сложной электроникой для преобразования сигнала переменного тока в более плавный сигнал постоянного тока будет производить меньше мерцания. Таким образом, степень и сила мерцания, вызванного сигналом переменного тока, определяется электроникой светодиодной лампы, которая почти всегда встроена в саму лампу.

Если у вас есть какие-либо светодиодные лампы, которые ввинчиваются в стандартную базу E26 / E27 Edison или иным образом подключаются напрямую к электросети, основным источником мерцания является сама лампа, и потребуется замена всей лампы.

Второй источник мерцания светодиода – широтно-импульсная модуляция, или сокращенно ШИМ. ШИМ – это преднамеренное манипулирование источником питания постоянного тока между включенным и выключенным состояниями. Изменяя относительное время между включенным и выключенным состояниями, ШИМ можно использовать для создания восприятия различной яркости.На самом деле, однако, светодиоды имеют яркость 0% или 100% – и для достижения иллюзии 50% яркости светодиоды имеют яркость 0% (выключено) половину времени и 100% яркость (включено) в другом. половина.

Рисунок 2: График, сравнивающий время включения / выключения для рабочих циклов 50%, 75% и 25%. За счет сокращения времени, необходимого для завершения каждого рабочего цикла (частоты ШИМ), эффект мерцания может быть уменьшен при сохранении такой же кажущейся регулировки яркости.

ШИМ – самый эффективный и практичный способ добиться иллюзии затемнения, и чем выше частота ШИМ, тем менее ощутимым мерцание.На достаточно высоких частотах ШИМ можно безопасно использовать практически во всех приложениях, включая высокоскоростные камеры.

Мерцание, вызванное ШИМ, вызывается регуляторами и регуляторами яркости светодиодов. Практически все диммеры для светодиодных лент и контроллеры «изменения цвета» (CCT или RGB), которые устанавливаются на низковольтной стороне цепи постоянного тока, используют ШИМ для достижения желаемых эффектов. К сожалению, многие диммеры с ШИМ используют слишком низкую частоту. Чтобы устранить эффекты мерцания ШИМ, частота должна быть 25000 Гц или выше, но большинство диммеров ШИМ не будут включать спецификацию частоты ШИМ, что обычно является признаком того, что они используют частоту в лучшем случае в несколько сотен герц.

Причина, по которой мы подчеркнули важность определения источника мерцания (мощность переменного тока или ШИМ?), Заключается в том, что нам нужно знать, какие компоненты системы освещения необходимо обновить или заменить.

Если источник мерцания находится в светодиодной лампе, вам необходимо заменить лампу новой лампой, специально разработанной для сглаживания мощности переменного тока и преобразования ее в действительно стабильный постоянный ток, который, в свою очередь, используется для управления светодиоды. При поиске светодиодной лампы особенно обращайте внимание на обозначения «без мерцания», а также на показатели мерцания:

Flicker Percent – процентная оценка, которая описывает относительную разницу между максимальным и минимальным уровнями яркости (амплитудой) в пределах цикла мерцания. .Лампа накаливания обычно демонстрирует мерцание от 10% до 20% (потому что ее нить накаливания сохраняет часть тепла во время «впадин» в сигнале переменного тока).

Индекс мерцания – показатель, который описывает величину и временной интервал, в течение которого светодиод излучает больше света, чем его средняя светоотдача во время цикла мерцания. Индекс мерцания лампы накаливания составляет 0,04.

Частота мерцания – количество раз, которое цикл мерцания повторяется в секунду, измеряется в герцах (Гц).Большинство светодиодных ламп работают на частоте 100–120 Гц из-за частоты входного сигнала переменного тока. Для ламп с более высокой частотой эффекты аналогичных значений% мерцания и индекса мерцания будут менее выраженными из-за их более быстрого времени переключения.

Большинство светодиодных ламп мигают с частотой 100–120 Гц. На этой частоте рекомендованный IEEE 1789 безопасный («низкий риск») процент мерцания составляет 8% и 3% для полного устранения эффектов мерцания.

Если источник мерцания находится в диммере или контроллере ШИМ, вам также необходимо заменить блок диммера ШИМ.Хорошей новостью является то, что мерцание, скорее всего, вызвано не светодиодными лентами или другими компонентами, поэтому ваши затраты на замену будут ограничены диммером / контроллером PWM.

Единственным значимым показателем мерцания ШИМ является его частота (потому что это почти всегда сигнал со 100% мерцанием), поэтому при поиске решения для ШИМ без мерцания убедитесь, что существует явный рейтинг частоты. Для действительно немерцающего решения PWM мы рекомендуем частоту PWM 25 кГц (25000 Гц) или выше.

См. Здесь полное руководство по затемнению светодиодных лент без мерцания.

На самом деле стандарты, такие как IEEE 1789, указывают, что источники света с ШИМ с частотой 3000 Гц являются достаточно высокой частотой, чтобы полностью уменьшить эффект мерцания. Однако одно из преимуществ увеличения частоты до уровня выше 20 кГц состоит в том, что оно исключает возможность слышимого жужжания или воющих звуков, издаваемых блоками питания. Это связано с тем, что диапазон слышимых частот для большинства людей составляет 20 000 Гц, и, задав значение, например, 25 000 Гц, можно исключить возможность раздражающего жужжания или нытья, что может быть особенно проблематичным, если вы особенно чувствительны. или если ваше приложение очень чувствительно к звуку (например,грамм. звукозаписывающая студия).

См. Здесь линейку немерцающих ШИМ-диммеров и диммеров DMX Waveform Lighting.

Устранение мерцания светодиодов на видео и повышение яркости светодиодных лент

Вы когда-нибудь задумывались, что вызывает мерцание видео при записи настроек светодиодов? Возможно, у вас есть сцена, готовая к записи видео высокой четкости, но вы будете разочарованы, когда в камере мерцание светодиодов.Когда это происходит, это раздражает, особенно если у вас все правильно подключено и вы потратили часы на устранение проблемы. Вы даже можете задаться вопросом, неисправно ли оборудование.

Довольно редко проблема заключается в неисправном оборудовании; наиболее вероятная причина проблемы в настройках драйвера. Если частота обновления драйвера меньше, чем частота обновления камеры, вы будете испытывать раздражающее мерцание светодиодных лент на протяжении всего видео.

Выбор подходящего водителя

Прежде чем вкладывать деньги в драйвер, подумайте, как вы собираетесь его использовать.Если в будущем вам предстоит видеосъемка, вам обязательно понадобится запись с высокой частотой обновления. К сожалению, на самом деле нет способа решить проблему, если у вашего драйвера более низкая частота обновления, чем у вашей камеры. Если ваш драйвер имеет более низкую частоту обновления, чем ваша камера, лучше всего заменить его.

Хорошим выбором для видеоприложений является драйвер, такой как наш LED-CON2-R2, который имеет частоту 5,2 кГц. Для достижения наилучших результатов с видео мы рекомендуем выбрать драйвер, который включает следующие функции:

• 3 выходных канала, макс. 6 А на канал.
• Может достигать эффектов асинхронной смены цвета
• Возможность управления светодиодным светом с 1-3 цветами
• Свободно установить адрес DMX 1-512
• Модульность может быть согласована с различными светодиодными модулями

Компенсация яркости

Потеря яркости также является проблемой при работе со светодиодными полосами RGB. Это происходит из-за падения напряжения после прохождения 10 метров (32,8 фута) высококачественной светодиодной ленты RGB двойной плотности.В начале светодиодной ленты цвета яркие и однородные, а в конце полосы интенсивность немного упала, и цвета не такие яркие. Это может быть очень неприятно, если вы не знаете, как это исправить. Падение напряжения на светодиодных лентах – большая проблема, но если у вас есть подходящее оборудование, вы можете легко исправить эту проблему.

Устранение проблемы с яркостью

Вы можете увеличить яркость на конце полосы, подключив усиливающий контроллер между светодиодными полосами.Если вы используете DMX, вам необходимо добавить еще один контроллер в конец светодиодных лент. Адрес LED-CON2-R2 должен быть таким же, как и основной адрес первой светодиодной ленты.

После того, как вы добавите еще один контроллер к источнику питания, вы увидите, что яркость светодиодной ленты резко увеличится, и вы сможете добиться той красивой однородной отделки, которую вы так долго искали.

Устранение проблем со светодиодным освещением

Если вы только начинаете работать со светодиодными лентами, возможно, вы ошеломлены, но в этом нет необходимости.

Большинство проблем, с которыми вы столкнетесь, можно легко решить. Мы здесь, чтобы помочь вам с подробными инструкциями, поддержкой и качественным оборудованием.
