Датчик движения своими руками в домашних условиях: видео, схема, фото

Датчики движения – невероятно удобная вещь, которая позволяет управлять светом в комнате или контролировать открытие и закрытие дверей, а также может оповестить вас о нежелательных гостях. В этой статье мы расскажем, как сделать датчик движения своими руками в домашних условиях и рассмотрим сферу возможного применения данных устройств.

Кратко о датчиках

Один из самых простых видов датчиков — концевой выключатель или самовозвратная кнопка (без фиксации).

Она устанавливается у двери и реагирует на ее открытие и закрытие.  С помощью нехитрой схемы данный аппарат включает свет в холодильнике. Ей можно оснастить кладовку или тамбур прихожей, дверь в подъезде, дежурную светодиодную подсветку, использовать данный выключатель как сигнализацию, которая оповестит об открытии или закрытии двери. Недостатками конструкции могут являться сложности в установке, и порой непрезентабельный внешний вид.

Аппараты, на основе геркона и магнита, можно заметить на дверях и окнах охраняемых объектов. Их принцип работы очень похож на работу кнопки. Геркон может размыкать или соединять контакты при поднесении к нему обычного магнита. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Такая конструкция аккуратно выглядит и используется чаще, чем обычная кнопка. Недостаток устройств в узко специализированном применении. Для контроля открытых территорий, площадей, проходов они не годны.

Для открытых проходов существуют устройства, реагирующие на изменения в окружающей среде. К ним относятся фотореле, емкостные (датчики поля), тепловые (PIR), звуковые реле. Для фиксации пересечения определенного участка, контроля препятствия, наличия движения какого-либо объекта в зоне перекрытия, используют фото или звуковые эхо устройства.

Принцип работы таких датчиков основан на формировании импульса и его фиксации после отражения от объекта. При попадании в такую зону предмета, изменяется характеристика отраженного сигнала, и детектор формирует сигнал управления на выходе.

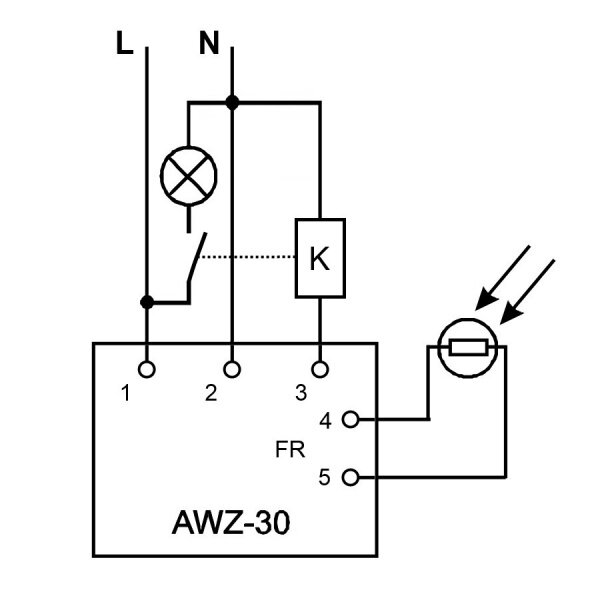

Для наглядности представлена принципиальная схема работы фотореле и звукового реле:

Детектор препятствия

Датчик пересечения

В качестве передающего устройства в оптических датчиках используются инфракрасные светодиоды, а в качестве приемника – фототранзисторы. Звуковые датчики работают в ультразвуковом диапазоне, поэтому их работа для нашего уха кажется бесшумной, однако каждый из них содержит маленький излучатель и улавливатель.

К примеру, замечательно снабдить детектором движения зеркало с подсветкой. Включение освещения будет происходить только в тот момент, когда человек будет находиться непосредственно возле него. Не желаете сделать такую подсветку зеркала самостоятельно?

Схемы сборки

Микроволновый

Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле. Принцип действия данного устройства заключается в измерении величины поглощения радиоволн. Каждый наблюдал или был участником этого эффекта, когда, приближаясь к работающему радиоприемнику, частота на которой он работает, сбивалась и появлялись помехи.

Поговорим о том, как сделать датчик движения микроволнового типа. Сердцем данного детектора является радио микроволновой генератор и специальная антенна.
На данной принципиальной схеме представлен простой способ сделать микроволновый датчик движения. Транзистор VT1 является высокочастотным генератором и по совместительству радио приемником. Детекторный диод выпрямляет напряжение, подавая смещение на базу транзистора VT2. Обмотки трансформатора Т1 настроены на разную частоту. В начальном состоянии, когда на антенну не воздействует внешняя емкость, амплитуды сигналов взаимно компенсируются и на детекторе VD1 нет напряжения.При изменении частоты, их амплитуды складываются и детектируются диодом. Транзистор VT2 начинает открываться. В качестве компаратора для четкой отработки состояний «включено» и «выключено», используется тиристор VS1, который управляет силовым реле на 12 Вольт.

Ниже предоставлена действенная схема реле присутствия на доступных компонентах, которая поможет собрать детектор движения своими руками или просто пригодится для ознакомления с устройством.

Тепловой

Тепловой ДД (PIR) самый распространенный сенсорный аппарат в хозяйственном секторе. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы.

Готовый аппарат можно купить в любом магазине электротоваров. Часто этим сенсором снабжаются светильники, устройства сигнализации и прочие контроллеры. Однако сейчас мы расскажем, как сделать тепловой датчик движения в домашних условиях. Простая схема для повторения выглядит следующим образом:
Специальный тепловой датчик В1 и фото элемент VD1 составляют автоматизированный комплекс управления освещением. Устройство начинает работать только после наступления сумерек, порог срабатывания можно выставить резистором R2. Датчик подключает нагрузку при попадании перемещающегося человека в зону контроля. Время встроенного таймера для отключения можно выставить регулятором R5.

Самоделка из модуля для Arduino

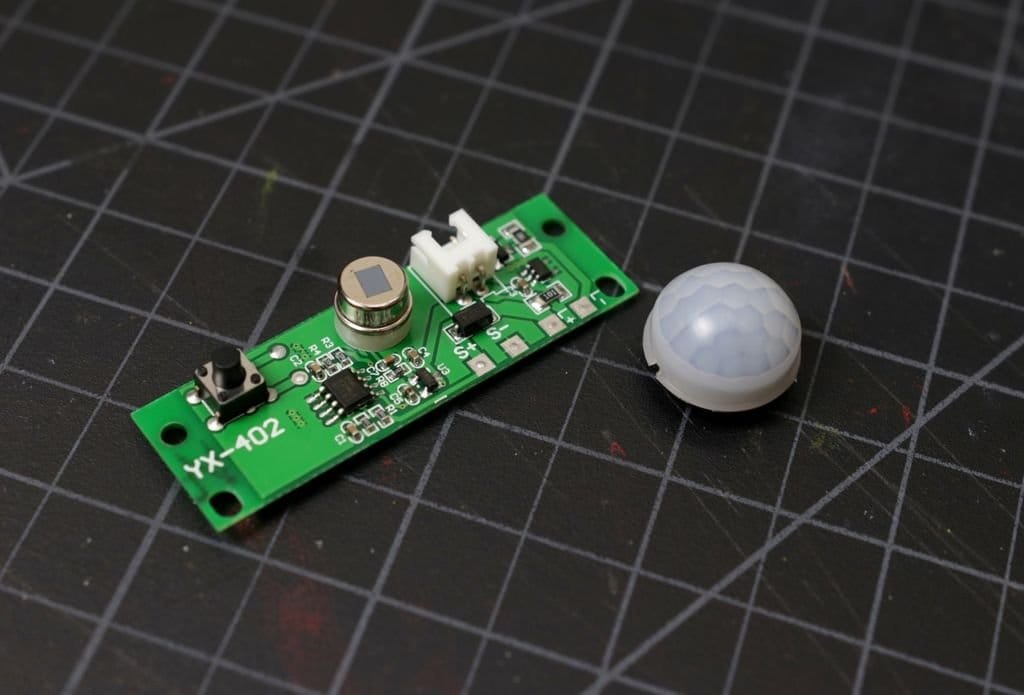

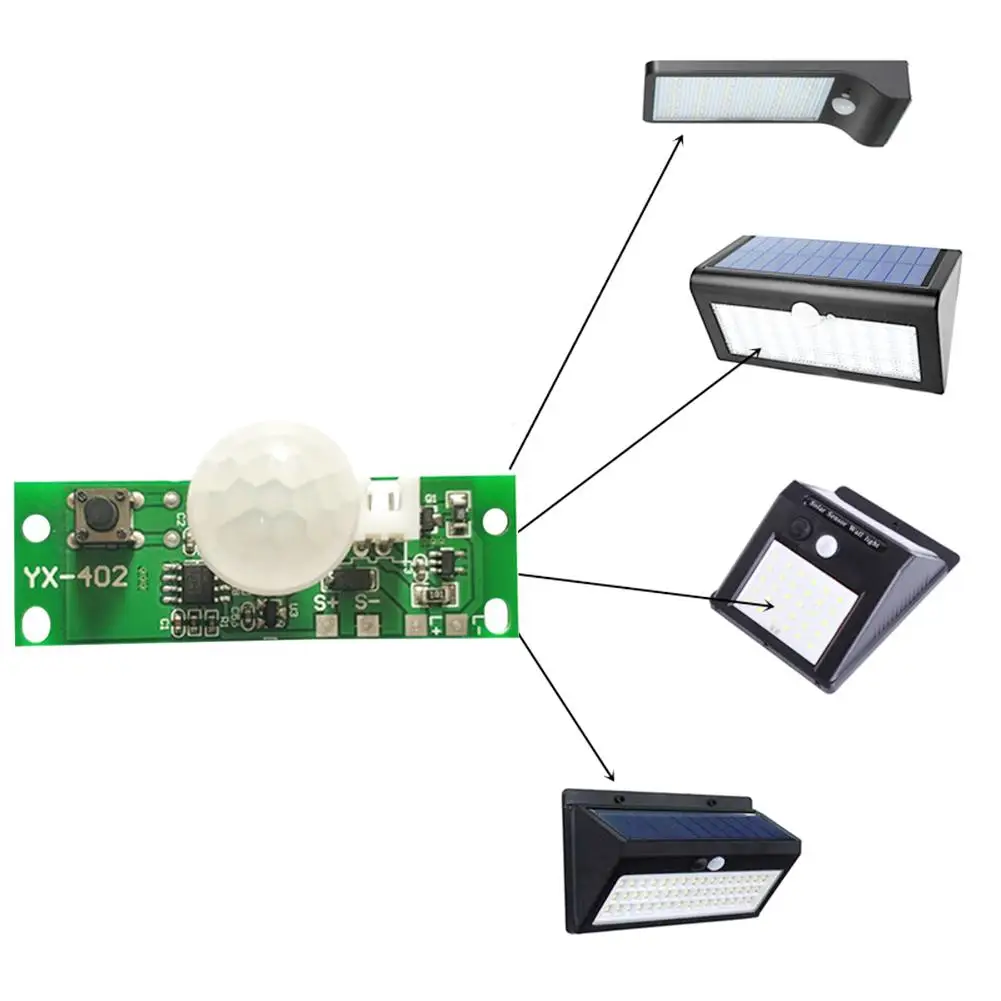

Недорогой сенсор можно сделать из специальных готовых плат для радио конструктора.

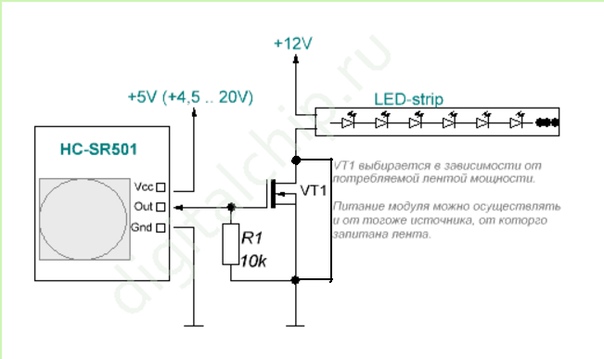

Так можно получить довольно миниатюрное устройство. Для сборки нам понадобятся модуль датчика движения для микроконтроллеров Arduino и модуль одноканального реле.

На каждой плате распаян разъем из трех штырьков, VCC +5 вольт, GND -5 вольт, OUT выход на детекторе и IN вход на плате реле. Для того, чтобы сделать устройство своими руками, необходимо с источника питания подать на платы 5 Вольт (плюс и минус), например, от зарядки для телефонов, а out и in соединить вместе. Соединения можно проводить с помощью разъемов, но надежнее будет все спаять. Можно руководствоваться схемой ниже. Миниатюрный транзистор, как правило, уже встроен в модуль реле, поэтому дополнительно его ставить не нужно.

При перемещении человека модуль подает сигнал на реле, и оно открывается. Обратите внимание, что есть реле высокого и низкого уровня. Его необходимо подбирать исходя из того, какой сигнал выдает датчик на выходе. Готовый детектор можно поместить в корпус и замаскировать в нужном месте.

Дополнительно рекомендуем просмотреть видео, в которых наглядно демонстрируются инструкции по сборке самодельных датчиков движения в домашних условиях. Если у вас останутся какие-либо вопросы, вы всегда можете задать их в комментариях.

Теперь вы знаете, как сделать датчик движения своими руками. Надеемся, предоставленные схемы и видео помогли вам в сборке самодельного сенсора!

Будет полезно прочитать:

Применение датчиков движения с led светильниках

Современные интерьеры обязаны быть комфортными и удобными по своей сути. Помогают в достижении поставленной задачи датчики движения, которыми сейчас уже трудно кого-то удивить. Они активно используются в жилых, коммерческих и промышленных объектах. Обычно подобные системы устанавливаются в офисах, производственных площадках, там, где персонал находится на протяжении определенного промежутка времени.

Отметим, что автоматизация обычного потолочного светильника способна заметно упростить жизнь человека и существенно сэкономить на оплате электрических счетов.

Что могут датчики освещения спотов?

Перед началом сборки электрической схемы необходимо определиться с основными целями и задачами, которые предстоит решить. В одних ситуациях можно приобрести отдельно трековые прожекторы и установить на них датчики, в других – целесообразно выбирать готовые комплекты. Отдельного внимания заслуживает вопрос подключения и настройки всей системы. Интересно, что она может быть выполнена на основе одного или нескольких контуров. Чаще всего датчики движения позволяют обойтись без установки классических выключателей. Поэтому они особенно уместны в зонах общественного пользования, там, где свет во время присутствия человека обязателен.


Установка светодиодных светильников с интеллектуальным управлением уместна на улицах, у подъездов в целях экономии электричества. Времена, когда устройства освещения оставляли гореть всю ночь остались далеко позади. Фактически сегодня они считаются непростительным расточительством. Поэтому и рекомендуется выбирать системы, работающие на основе датчиков движения с функцией определения уровня освещенности. С ними отсутствует необходимость в постоянном контроле, ручном включении и отключении света. Интегрированные настройки датчиков позволяют регулировать активизацию ламп по мере обнаружения движения в подконтрольном пространстве.

Независимо от того, будет это светильник на шинопроводе, профиле или мачте, его достаточным включить один раз. Далее он сможет самостоятельно работать с учетом заданной программы. Если говорить о жилой зоне, то здесь важно учитывать настройку чувствительности. В большинстве случаев появляется необходимость в «обучении» датчиков на предмет их игнорирования краткосрочных движений. Иначе они станут срабатывать всякий раз, когда вы, например, будете перемещаться в пределах смежных комнат.

Это заставит светильник подвесной включаться тогда, когда в этом нет необходимости, что негативно скажется на его сроке службы. Кроме этого появятся раздражающие факторы, неблагоприятно воздействующие на нервную систему человека.

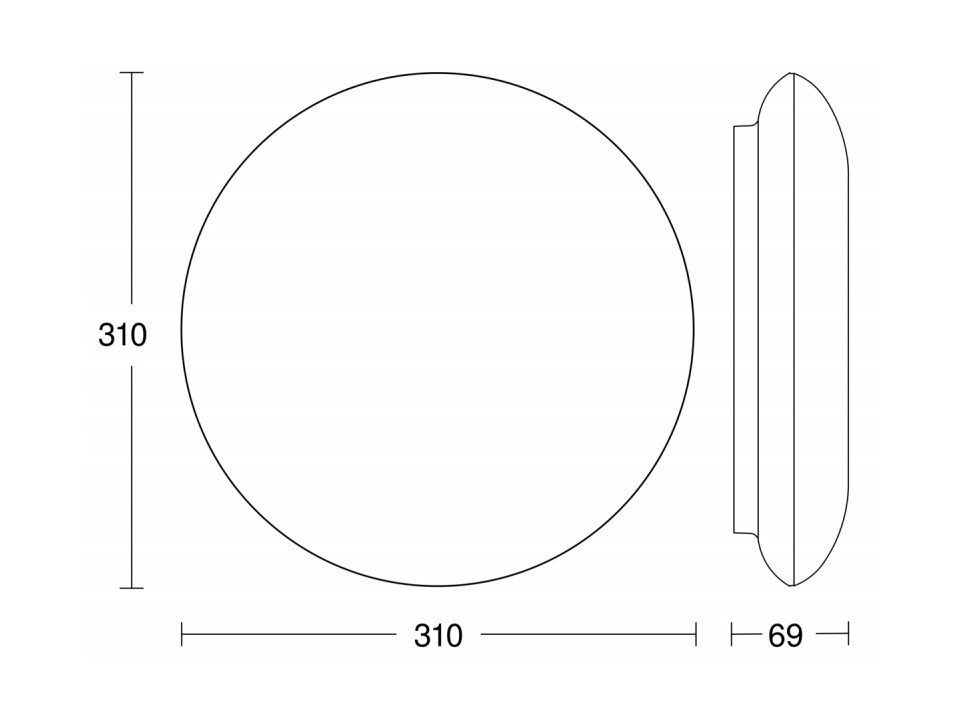

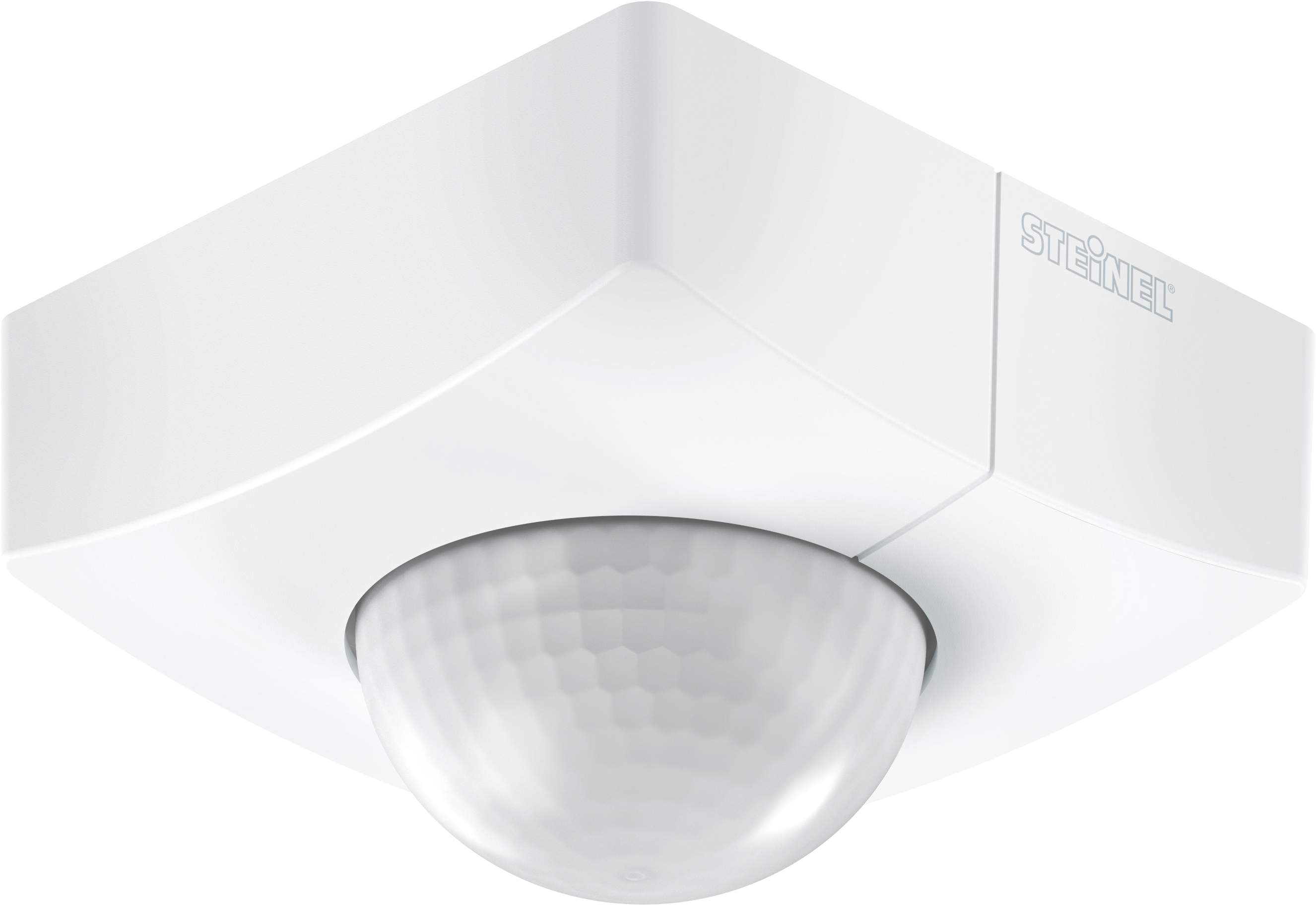

Подбор и позиционирование датчика потолочного спота

Сегодня в продаже представлена масса всевозможных устройств, адаптированных для решения определенного спектра задач. Некоторые специально предназначены для работы с малыми внутридомовыми системами освещения, другие привлекают внимание универсальностью, возможностью применения на улице, в паре с охранными комплексами, сигнализацией, электрическими приборами и прочими сложными модулями. Поэтому имеет смысл выделить такую важную характеристику, как угол обзора, который может быть горизонтальным и вертикальным в принципе. Примечательно, что настенные варианты охватывают всего 120 градусов пространства (продвинутые модели контролируют до 180 градусов) по горизонтали и 30 градусов по вертикали.


Отдельно стоит остановиться на способе крепления светильника освещения с датчиком, поскольку от этого зависит охват территории. С поворотными моделями удастся легко скорректировать позиционирование устройства уже по завершению его монтажа. Если же выбирается прибор с цельным корпусом, то подобной «свободы» размещения вы не получите. В подобных случаях требуется оптимальный расчет места установки led светильника с датчиком. Во внимание обязательно берутся как углы охвата, так и площадь рабочей зоны детектора, что позволит гарантировать его корректное срабатывание. Иногда целесообразно устанавливать широкоугольные модели, «берущие» по горизонтали 360 градусов, по вертикали 30 градусов. Отметим, что, несмотря на столь внушительные возможности, и них также имеются слепые зоны.

Планируя монтаж контура искусственного освещения на улице, необходимо выбирать оборудование с соответствующим классом защиты, который должен быть не ниже IP44. Промышленный светильник дополнительно устанавливают в отдельном боксе с козырьком. Специалисты рекомендуют монтировать датчик движения на высоте не менее 2200 мм от уровня пола, в противном случае его работа окажется малоэффективной. Вместе с этим не стоит размещать детектор выше 4 метров, поскольку на такой высоте он не сможет «улавливать» движение и станет попросту бесполезным.

Системы требовательны к месту размещения. Нет никакого смысла ставить их там, где они, например, будут частично или полностью закрываться колоннами, стенами, столбами и другими архитектурными объектами. Монтируя датчик на вертикальной ровной стене, следует учитывать, что его чувствительность наибольшая в горизонтальной плоскости, при пересечении объекта «охраняемой» зоны справа налево и в обратном направлении. Необходимо помнить, что все детекторы рассчитаны на определенную мощность подключения. Т.е. если она составляет 100 Вт, то устройство сможет работать, например, с 10 лампами по 10 Вт, или 20 лампами по 5 Вт.

Учету подлежат и параметры микроклимата, где планируется эксплуатация подвесного светодиодного светильника. В случае необходимости установки датчика в складских помещениях, морозилках, стоит помнить, что они способны работать при температуре до -20 градусов. Если же речь идет о горячих цехах, то соответствующий показатель не должен превышать +40 градусов. С целью исключения вероятности ложного срабатывания, детекторы не рекомендуется размещать на вибрирующих основаниях, вблизи систем кондиционирования воздуха, вентиляции, способных исказить тепловую картину пространства. Специалисты рекомендуют не монтировать датчики рядом с белыми стенами, полированными поверхностями ввиду не корректности работы с ними.

Наибольшие искажения появляются при установке светильников трековых светодиодных рядом с радиаторами отопления. В результате устройства могут неоднократно самопроизвольно срабатывать, без наличия на то необходимости. Помимо раздражающего эффекта, подобная ситуация приводит к существенному снижению срока службы ламп. Причиной тому является реакция на изменяющийся в пространстве температурный фон, наблюдаемый в инфракрасном спектре. На улице устройства освещения следует устанавливать так, чтобы сильные ветровые потоки не проходили рядом с чувствительным элементом датчика. Кроме этого детектор следует настраивать так, чтобы он не срабатывал на раскачивающиеся ветки деревьев, пролетающих мимо птиц, проходящих животных и т.д.

Рекомендуем посмотреть:


Светодиодные датчики движения, схема, принцип работы, область применения.

Бытует мнение, что: «Самым слабым звеном защитной системы является человек». Поэтому в системах безопасности используют датчики движения. Именно, благодаря их молниеносной реакции система видеонаблюдения реагирует на происходящее в доме. Датчик движения не устает, у него не болит голова, он не проспит главного движения и вовремя «растолкает» задремавшую охранную сигнализацию.

Датчики движения, немного интеллекта для частного дома

Стремительные темпы развития электронных и информационных технологий наполняют наше жилище разнообразными электрическими и электронными приборами. Среди многообразия интеллектуальных приборов датчики движения наиболее востребованы.

Датчики движения можно сравнить с неподкупным и не устающим наблюдателем, круглосуточно выполняющим возложенные на него функции. Тем более, что датчики, детекторы и видеодетекторы можно уверенно назвать перспективными видами обработки информации.


Начиная с элементарных устройств, преобразующих и формирующих выходной сигнал, связанный с входными сигналами устройств заданной функциональной зависимостью, датчики превосходно прижились не только в системах безопасности.

Немного интеллекта для вашего дома пока еще никому не навредило. Единственным условием является лишь одно, всеми этими приборами необходимо умело пользоваться и управлять для того, чтобы ответить на вопрос: «Какой датчик движения лучше».

Виды светодиодных датчиков

Следует различать светодиодные датчики по назначению и применению:

•       охранные датчики движения

•       бытовые.

охранные датчики движения

Охранные светодиодные приборы представляют собой датчики движения для сигнализации. Датчик движения является частью сигнализации. Назначением датчика является уведомление о перемене обстановки в частном доме.

принцип передачи сигнала и схема подключения

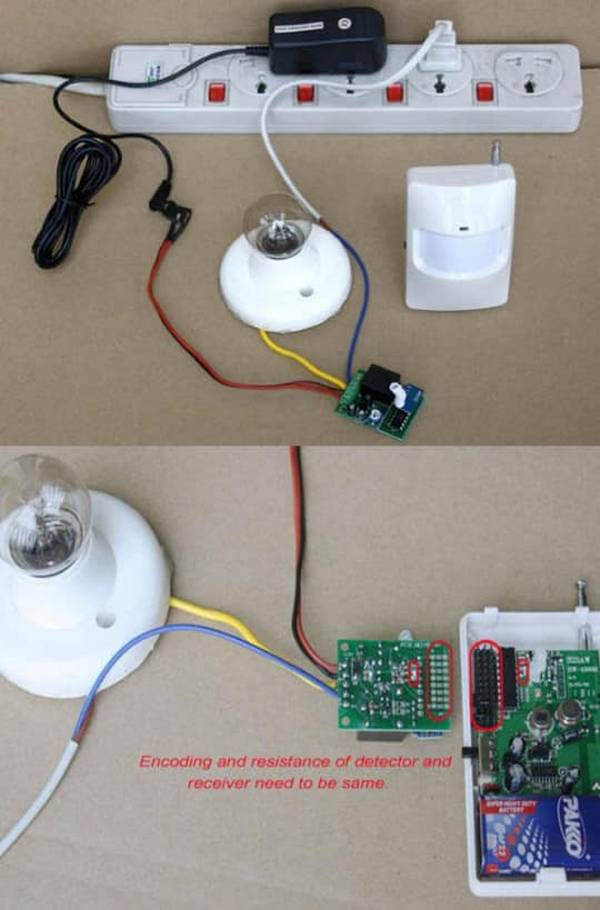

Беспроводной датчик движения инфракрасный представляет собой популярное устройство, не требующее прокладки кабеля. Утрировано, датчик сконструирован в виде миниатюрного прибора для обеспечения автоматизированного контроля безопасности территории дома, приусадебного участка и парковки.

Осуществление прохождения сигнала беспроводной связи происходи по защищенному каналу. Диапазон частоты передачи сигнала составляет от 433 до 868 МГц. Расстояние между датчиком беспроводным и блоком сигнализации находится в интервале 100-200 м.

Блок сигнализации снабжен GSM-модулем с sim –картой. Сигнал нарушения передается в виде sms сообщения на базовый телефон посредством модуля интерфейса Х10 и шлюза EIB.

Принципиальная схема подключения охранного датчика приводится в техпаспорте на изделие со стандартными обозначениями:

L – фаза

N – ноль

KM – нагрузка

LS – к нагрузке.


Следует различать активные и пассивные охранные датчики. Активный охранный датчик состоит из передатчика и приемника.

О чем молчит датчик движения

К какому бы виду светодиодного датчика не относился прибор, основной принцип работы заключается в действии замкнуть цепь при условии появления в пределах видимости движущегося объекта.

Основными техническими характеристиками любого датчика являются радиус и дальность обнаружения. Радиус обнаружения характеризуется углом обнаружения (охвата) объекта в градусах. Дальность обнаружения – расстоянием и скоростью обнаружения. Кроме того, во внимание берется такая характеристика, как коммутационные способности прибора.

Например, при напряжении 220-230 В переменного тока и соs f =1, коммутационные способности инфракрасного датчика будут равны 8,

при соs f =0,6 это будет 6,

при соs f = 0,3 способность коммутации составляет 3 АХ,

где: соs f это косинус угла обнаружения.

При выборе модели датчика движения, предназначенного для охранной сигнализации, рекомендуется обращать внимание на следующие параметры:

•        климатические (средняя температура, направление и сила ветра, туманность, интенсивность осадков и диапазон рабочих частот приемника).

•        ландшафтные (площадь, конфигурация периметра и особенности ландшафта).

В принцип работы инфракрасного датчика движения заложен анализ теплового излучения, исходящего от перемещаемого объекта. Известно, что тепловое (инфракрасное) излучение от человека находится в рабочем диапазоне спектра. Человеческий глаз не способен определить и обнаружить излучение. Но только не датчик движения, который улавливает инфракрасное излучение в заданном диапазоне.

Таким образом, датчик воспринимает тепловое излучение и анализирует температуру инфракрасной волны. Затем преобразователь полученный сигнал от пироэлемента (PIR-элемент) преобразует в цифровой и, в случае отклонения от заданной нормы, замыкает или размыкает контакт осветительного прибора.

Поэтому датчик движения ИК незаменим для следующих объектов:

•        систем освещения загородных домов, офисов и павильонов

•        бытового освещения улиц, приусадебных участков и садов

•        освещения агропромышленных хозяйств.

Основные рабочие параметры датчиков движения устанавливают программным путем или с помощью настройки. Датчик имеет два вида рабочих диаграмм с возможностью подстройки геометрии.

Осуществляется подстройка в процессе установки и размещения датчика. Установку приемопередающего устройства осуществляют на ограждении территории с использованием кронштейнов на высоте 50 см от окончания верха периметра  внутрь периметра.

Внутри помещения датчики располагают в параллельной плоскости относительно пола и монтируют на стене. В этом случае минимальный угол разворота должен достигать 180 град. Для контроля состояния дверей, окон и проходов датчики размещают на откосах проемов.

Бытовые светодиодные датчики

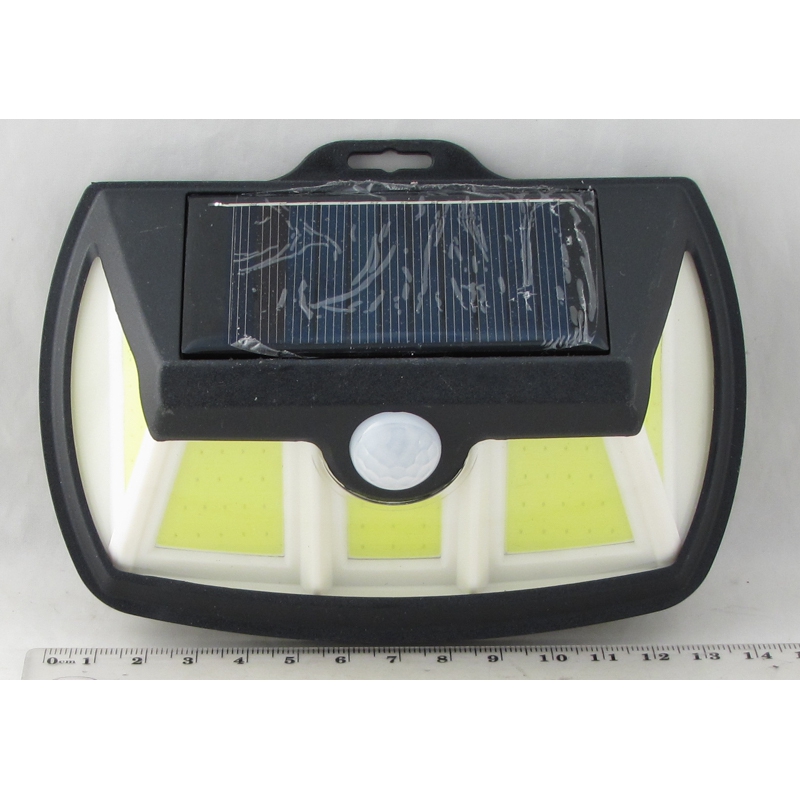

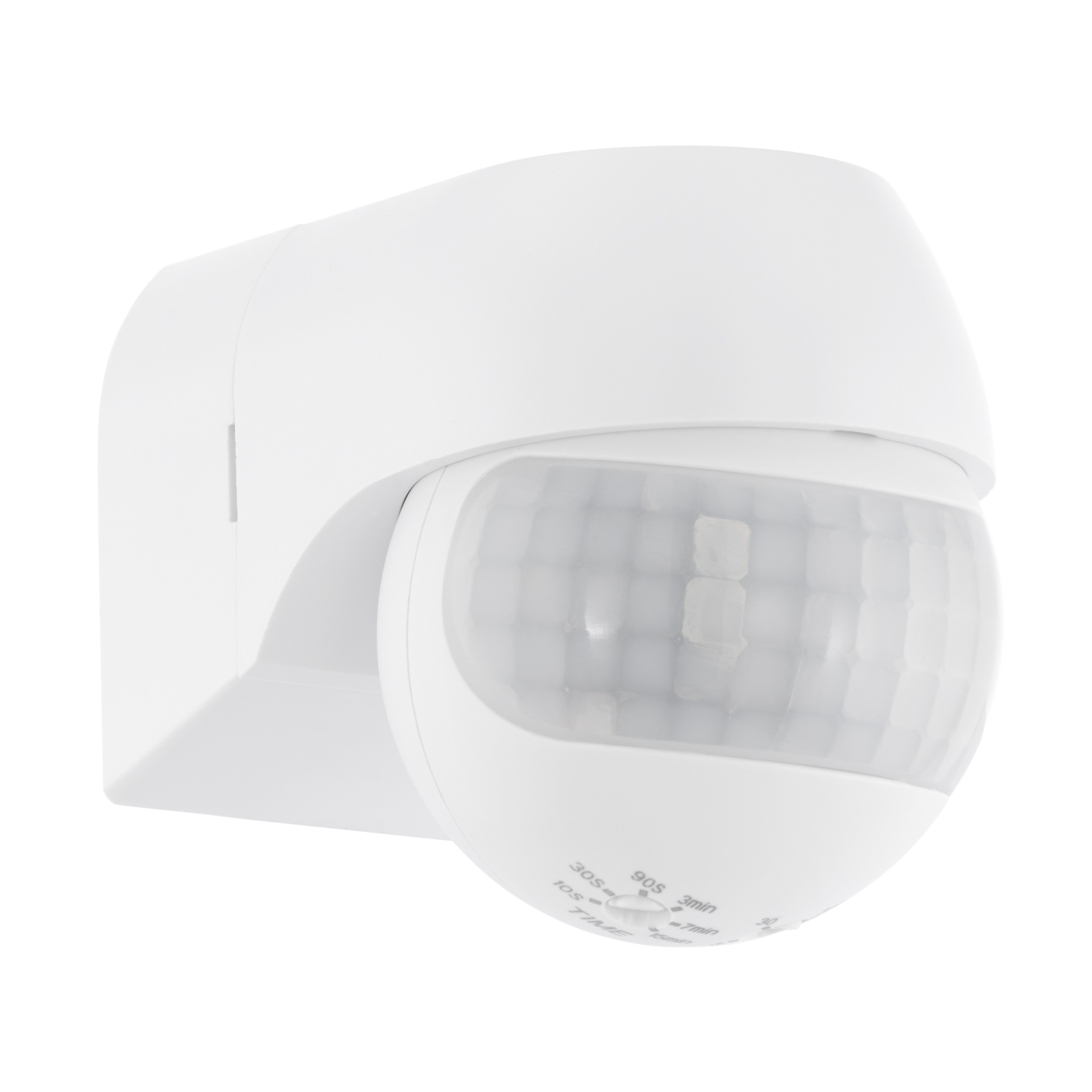

Среди бытовых приборов широкое распространение получили уличные датчики движения, используемые для световой сигнализации дачных участков и ночные датчики движения. Существует несколько схем подключения датчиков.

схема подключения датчика для освещения

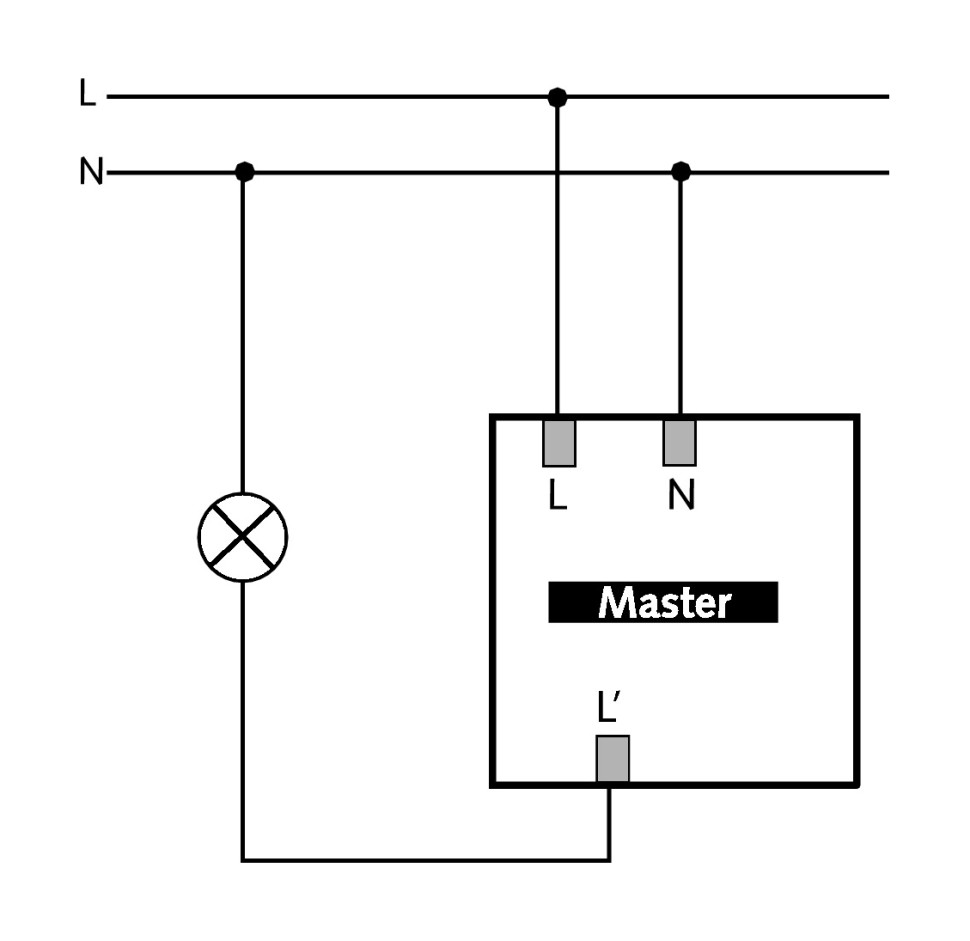

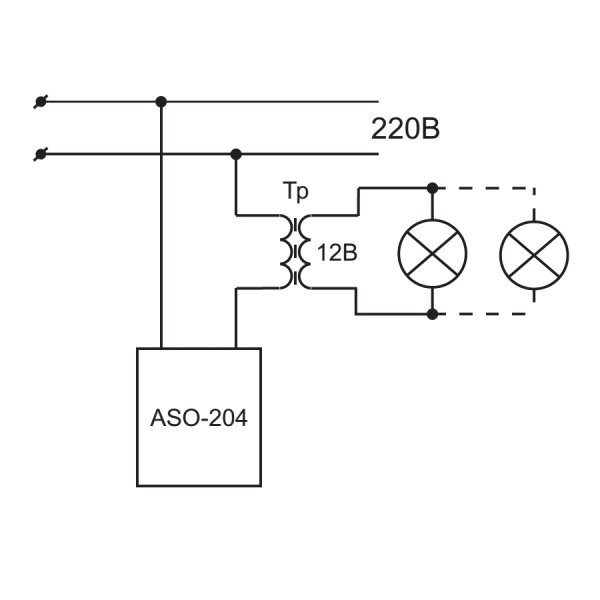

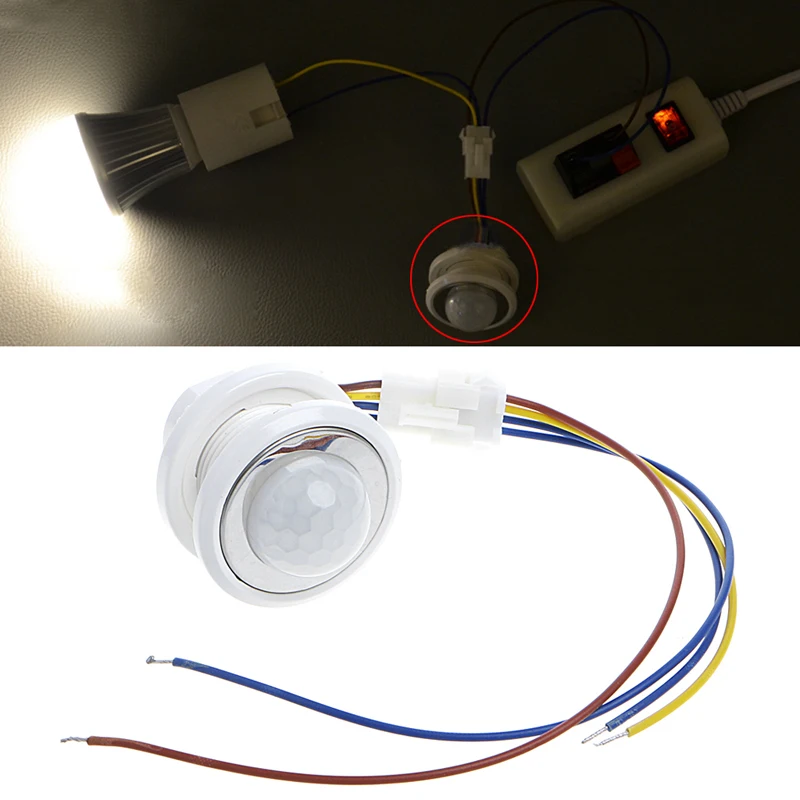

Наиболее простой является схема подключения, по которой питание подключают к лампе путем прохождение через датчик. Датчик срабатывает и выключает свет. Через определенный отрезок времени датчик отключается автоматически.

Корпус датчика движения оснащен регулировочными винтами:

•        уровня освещенности

•        времени работы светильника

•        дальности срабатывания.

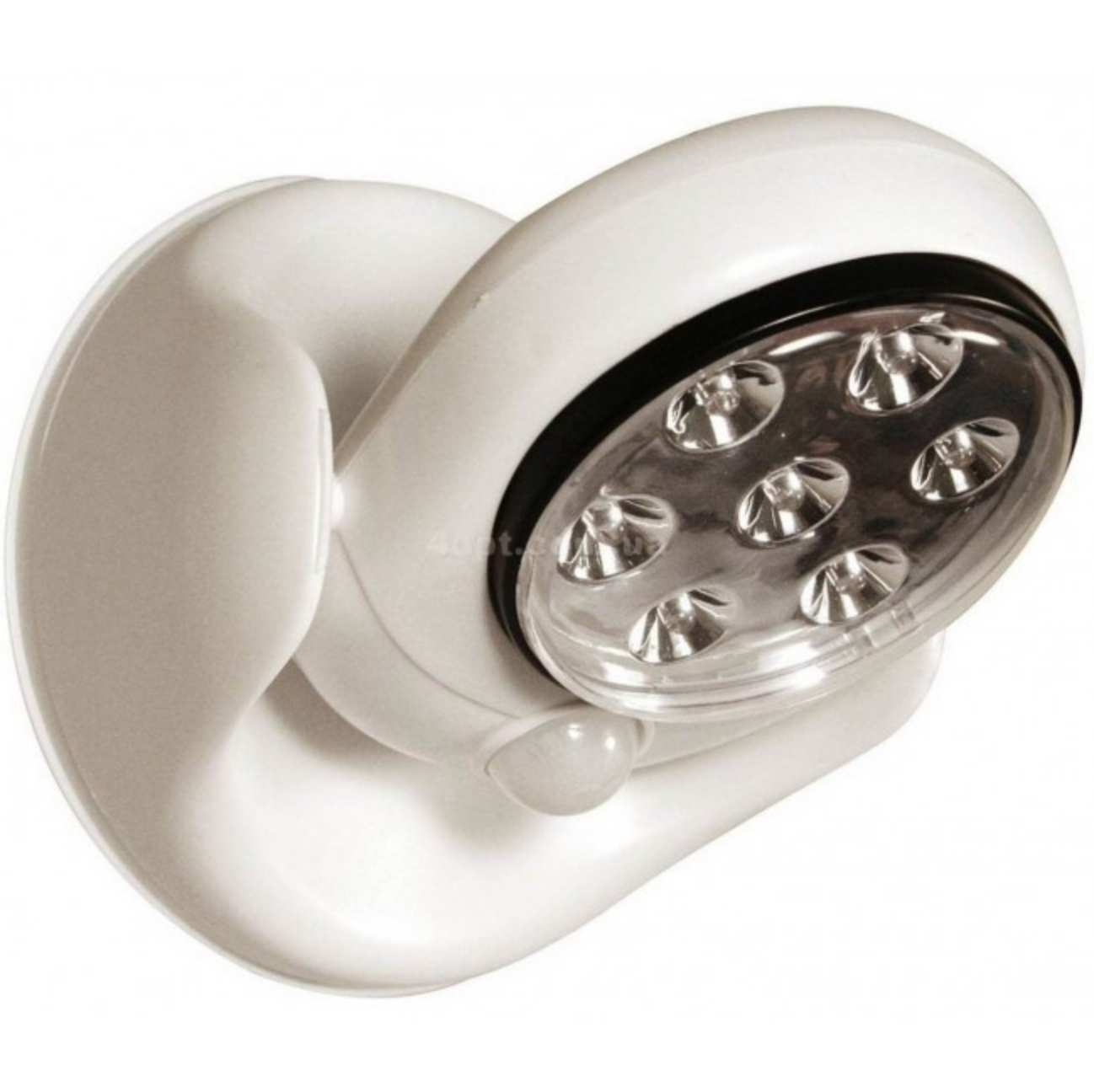

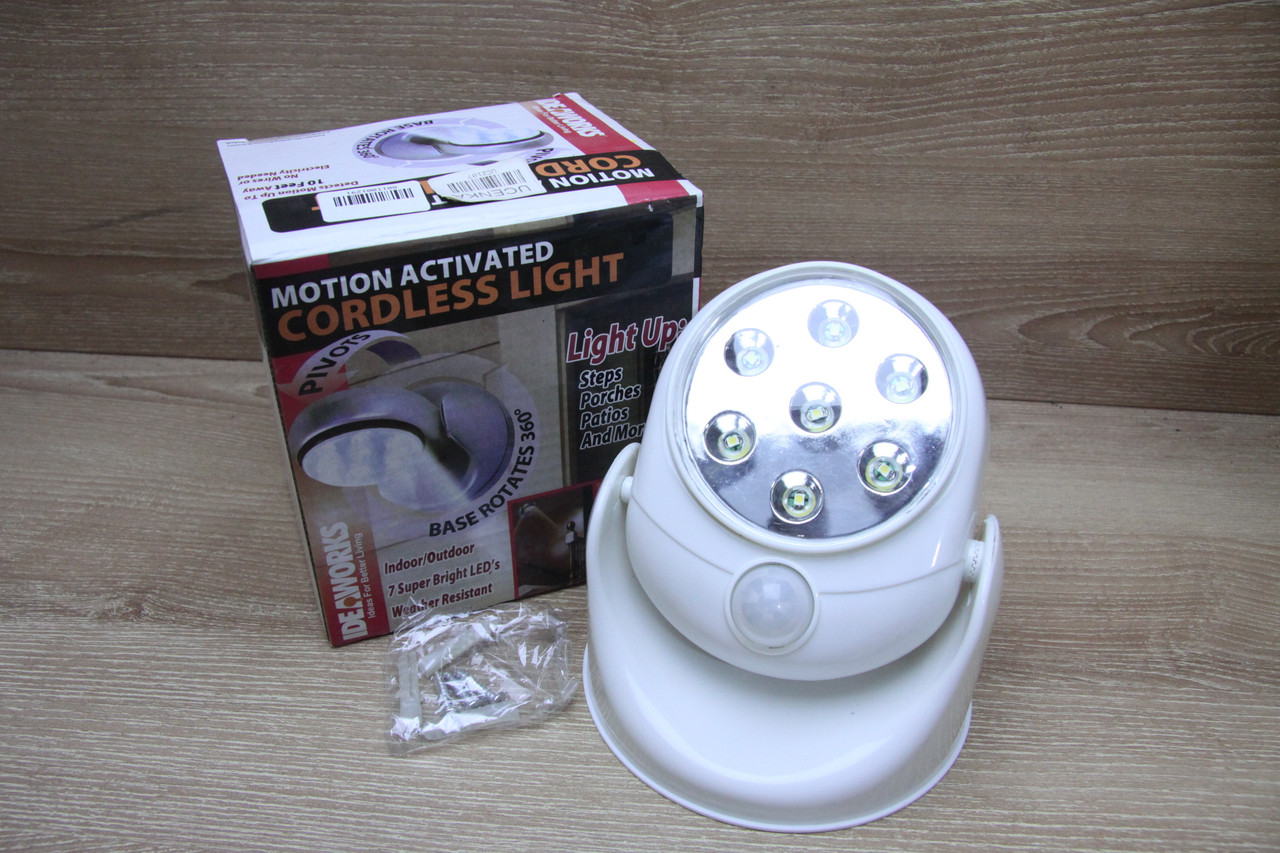

Что представляет собой светильник с датчиком движения показано в этом видео.

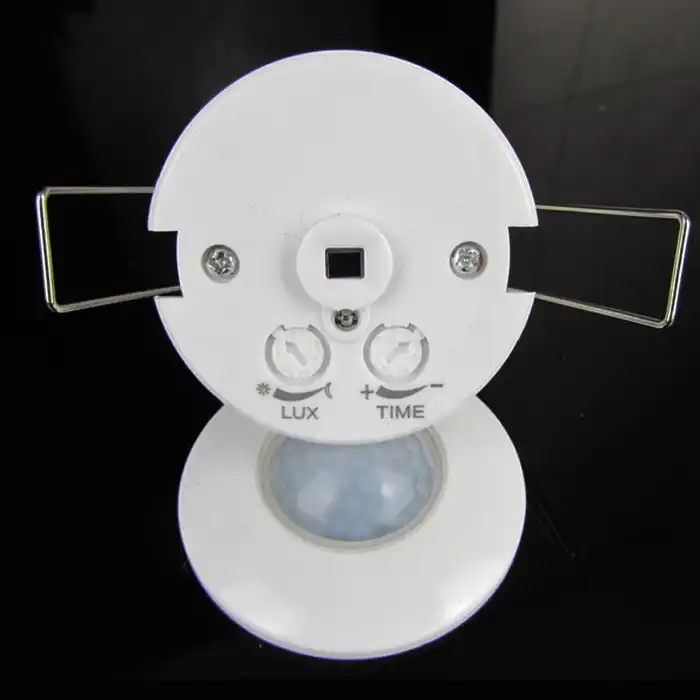

регулировка режимом срабатывания датчика

Необходимо помнить, что для любой серии светодиодных датчиков движения имеется настойка рабочего состояния. Это такие виды:

Sens — порог чувствительности датчика с двумя граничными состояниями (высокая – HIGH, низкая – LOW)

Time – время, на протяжении которого будет включен светодиодный прибор (интервал 5 с – 10 мин)

Lux – установка порога дневного освещения включения лампы или прожектора.

Собрать простой датчик движения можно своими руками.

Как это осуществить показано в видео.

Как подключить датчик движения к светодиодному прожектору

Светодиодные системы освещения с датчиком движения стали достаточно популярны из-за своей главной особенности – удобство пользования. Чтобы установить такую систему, необходимо знать, как подключить датчик движения к светодиодному прожектору.

Сама по себе конструкция достаточно простая и многофункциональная – свет включается только в тот момент, когда в ближайшем радиусе есть какое-либо движение. Сами прожекторы часто используются на автомобильных площадках, а датчик движения способствует уменьшению краж и угона.

Как подключить датчик движения к светодиодному прожектору?

Датчик движения представляет собой ультразвуковой модуль, оснащенный реле. При движении в зоне действия «луча» – реле замыкается. Подается сигнал, при котором загорается освещение. В настройках оборудования можно поставить время задержки, которое будет отключать свет при отсутствии движения.

Самые распространенные, которые подходят для установки на улице – активные инфракрасные датчики. Их работу можно сравнить с эхолотом или радаром. Правильная установка гарантирует, что система будет срабатывать только на появление человека в радиусе действия. Неверная схема подключения грозит срабатыванием даже на легкое покачивание дерева.

Инструкция к подключению:

– Аккуратно вскрыть корпус и добраться к работающему механизму.

– Присоединить кабеля из осветительного прибора к клеммам устройства. Здесь работает такая схема: красный провод подключается к фазе, синий – к нулевой клемме, зеленый – к заземлению.

– Оставшийся конец кабеля включается в розетку.

– Чтобы обезопасить эксплуатацию прожектора – достаточно присоединить прибор к автомату в электрическом щитке.

В случае, если Вы не знаете, как правильно установить и присоединить провода – нужно всего лишь приобрести прожекторы, с уже встроенным датчиком движения. Стоимость таких моделей выше, зато они не вызывают трудностей при монтаже.

Как подключить светодиодный прожектор?

Светодиодные прожекторы считаются распространенным типом освещения, обладающего доступной стоимостью и высокими техническими показателями. Основная сфера применения: гаражи, стояночные площадки, дворы, частные дома. Они могут быть уличными или домашними.

Схема подключения светодиодного прожектора состоит из нескольких важных нюансов:

– Вскрыть рабочий корпус и найти механизм.

– Снять гайку на клемме «ввод» и достать сальник.

– Продеть электрический провод и закрыть конструкцию при помощи крепежей.

Не советуется проводить установку тем, кто не имеет ничего общего с электрикой или не разбирается даже в простых схемах. Перед проведением процедуры воспрещено мочить руки, следить за показателями электрической сети – не более 220 В. Определить, годен ли прожектор к эксплуатации можно только в том случае, если он начинает мигать или оттенок света изменился.

Процедура подключения светодиодного прожектора к сети 220 требует соблюдения всех правил безопасности работы с электроприборами. Если ток будет подан неверно – возможно короткое замыкания.

Чтобы установить его самостоятельно, необходимо подготовить заранее инвентарь и инструменты. В их список можно отнести: шуруповерт, пассатижи, изоленту, паяльник и другие. Для светодиодов используется тонкий провод, общим диаметром: 0,5 – 1,5 мм2. К тому же, подбирается тот же материал металла, который используется и на приборе.

В недорогих моделях может быть высохшая термопаста или не подключены некоторые провода. Для того нужно разобрать конструкцию и проверить все подключения, количество термопасты.

Насколько это актуально?

Прожектор с датчиком движения можно отнести к системам безопасности и удобства для пользователя. Системы включения могут быть, как для большой территории, так и домашними. Важно соблюдать параметры удаленности от розетки, правильно подобрать место установки, защитить устройство от влаги и пыли, и обеспечить прибору регулярное техническое обслуживание. Правильный монтаж и постоянный уход гарантируют долгий эксплуатационный срок.

Какими бывают виды и использование датчиков движения, ремонт своими руками

Вопрос экономии электроэнергии на сегодняшний день встает довольно остро. В свете периодического повышения тарифов это неудивительно. Особенно частные подворья, вынужденные тратить киловатты не только для помещений дома, но и на освещение придомовой территории. Именно поэтому людям приходится искать способы уменьшения показаний приборов учета (речь идет о законных методах). В этой области неплохо себя зарекомендовали датчики движения. Однако, как и любое оборудование, они могут выйти из строя, что снова приведет к непредвиденным расходам. Поэтому имеет смысл рассмотреть такую тему, как ремонт датчика движения своими руками.

Виды датчиков движения: классификация по способу обнаружения

Подобные устройства, в зависимости от типа, могут различаться. Выделяют 3 основных способа обнаружения:

  • Ультразвук. Алгоритм работы можно сравнить с жизнедеятельностью летучих мышей – он основан на принципе эхолокации.
  • Микроволновое излучение. Более дорогое оборудование, которое основывается на принципе радиолокации.
  • Инфракрасные датчики. Принцип работы сравним с действием тепловизора. Такой датчик улавливает изменение температуры. Если в области его действия появляется теплокровный объект, он замыкает или размыкает цепь.

Дополнительные функции датчиков движения

Довольно часто коммунальные службы устанавливают подобное оборудование на лестничных клетках. Однако выключатель освещения, обычно, используется жильцами лишь тогда, когда в подъезде сгущаются сумерки. О размыкании цепи утром никто не думает. В результате весь день датчик движения периодически срабатывает, что приводит к его быстрому выходу из строя. К тому же ни о какой экономии электроэнергии здесь уже речи не идет. Именно для подобных случаев производитель предлагает датчики движения и освещенности. Такое устройство не даст цепи замкнуться, пока на него падает свет. В результате отпадает необходимость механической подачи напряжения на систему или его снятия при помощи выключателя.

Однако датчики движения и присутствия используются не только для управления светом. Имеет смысл разобраться с их областями применения.

Использование подобного оборудования в системах охранной сигнализации

В этой области датчики движения достаточно распространены. Без них в наше время не обходится практически ни одно помещение, сдаваемое под охрану. Без сомнения, подобные датчики имеют огромное преимущество перед схемами прошлого столетия, которые могли реагировать лишь на открытие двери или вибрацию стекла. Сейчас, даже если злоумышленник прорежет лаз в стене, передвигаться по помещению он не сможет – охранное оборудование распознает присутствие постороннего человека и автоматически отправит сигнал на пульт. При этом, в зависимости от схемы включения, может сработать и звуковое оповещение, а камера видеонаблюдения с датчиком движения запишет на внешний носитель происходящее. Что поможет впоследствии в поимке преступника.

Видеоглазок с датчиком движения и его возможные варианты исполнения

Установленные линзы, которые можно встретить на дверях 90% квартир, очень сильно искажают происходящее на лестничной клетке. Порой они даже не позволяют рассмотреть лица пришедшего. Современные видеоглазки более высокотехнологичны, имеют более широкий угол обзора и выдают четкую картинку. Они могут быть оборудованы собственным дисплеем или возможностью подключения к отдельно стоящему монитору, телевизору. В последнее время популярность набирают видеоглазки с датчиком движения и записью. Такое оборудование позволяет не только определить, кто приходил в отсутствие хозяев, но и может помочь при возникновении сложных ситуаций. Возникновение любого движения в области действия датчика спровоцирует автоматическое начало записи видеофайла, который, по настоящим законам, даже может быть принят в качестве доказательства в суде.

При использовании оборудования с собственным дисплеем и автономным питанием может встать вопрос частой замены элементов питания. Видеоглазок с датчиком движения решает этот вопрос. Его экран светится только в случае попадания в область его действия человека. В остальное время дисплей находится в спящем режиме и не расходует энергию аккумулятора.

Использование датчиков движения в бытовых целях

Подобные устройства наиболее часто применяются в частных секторах. Дело в том, что датчик движения для квартиры на 2, 3 или даже 4 комнаты можно назвать бесполезным. Зачем приобретать и устанавливать подобное оборудование, если до выключателя всего несколько шагов. Хотя бывает, что такая автоматика устанавливается в прихожей. Это позволяет не наткнуться ночью на мебель или не наступить на домашнего питомца в темноте.

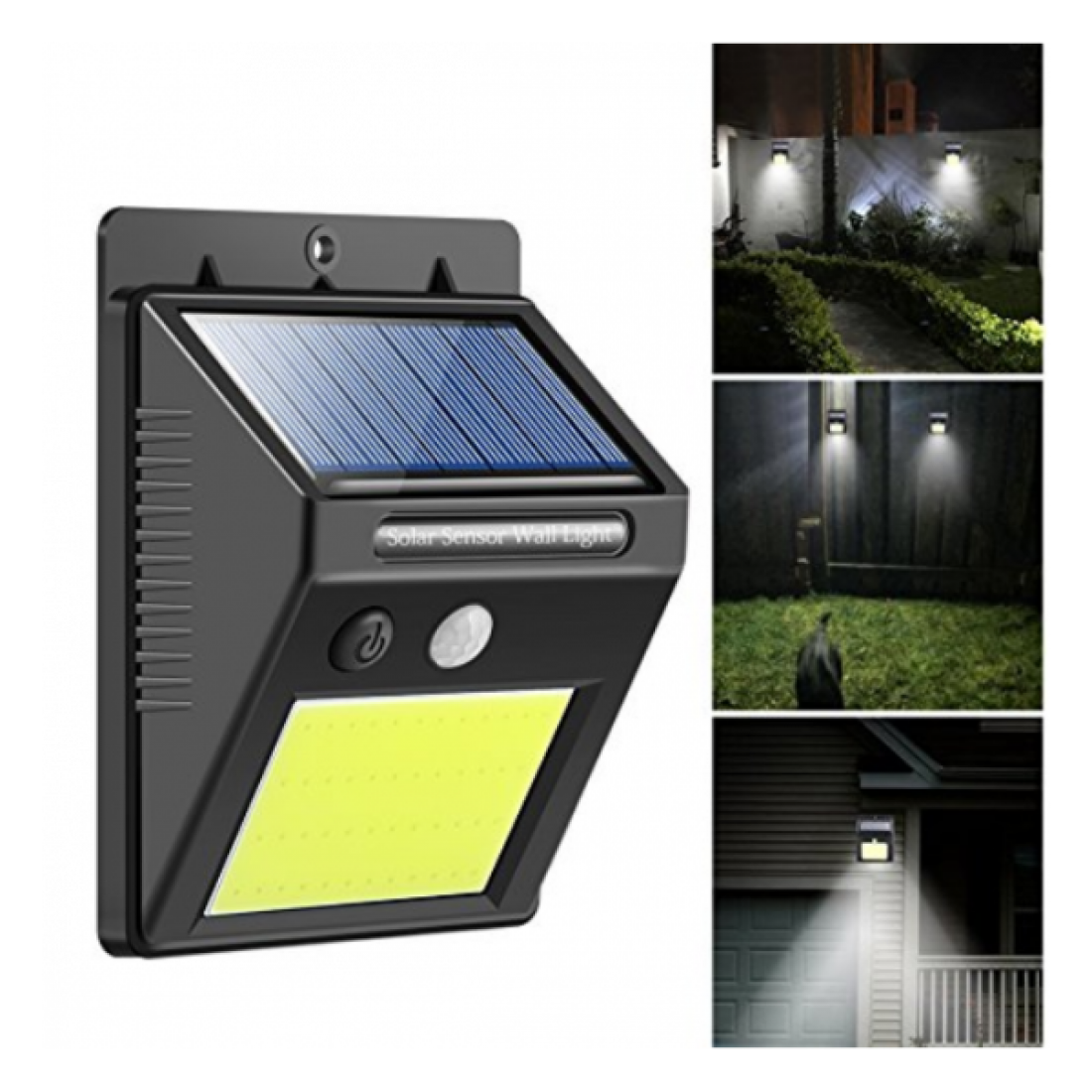

Для частных секторов очень удобны фонари с датчиками движения. Подобные современные осветительные приборы часто оборудуются солнечными панелями с аккумулятором, что позволяет им работать совершенно автономно. В течение дня они накапливают энергию, а с наступлением темноты начинают освещать, к примеру, дорожку от калитки к дому. При этом включаются фонари только при наличии движения в области их обзора.

Критерии выбора датчиков: на что следует обратить внимание

Основной параметр подобного устройства – номинальная мощность. Именно от нее зависит количество и яркость осветительных приборов, которые будут подключены через датчик движения. Немаловажную роль играет и наличие точной настройки времени срабатывания. Если такая опция присутствует, пользователь легко выставит необходимый период, через который освещение будет отключаться.

Угол обзора – еще один важный параметр. Выбор его будет зависеть от места установки. При направлении, к примеру, на дверь, достаточно более дешевого устройства на 180˚, а вот если планируется монтаж на потолок по центру небольшой комнаты, лучше приобрести датчик движения с углом обзора 360˚.

Ремонт датчиков движения для включения света своими руками

Первое, что необходимо сделать, если оборудование отказало – полностью отключить его от питания. Лучше всего это сделать не с выключателя (неизвестно, правильно ли произведен его монтаж), а с вводного автомата. Только после того, как домашний мастер убедился в отсутствии напряжения на контактах, можно снять прибор и приступить к поиску поломки.

Подобная работа имеет множество нюансов и требует хотя бы поверхностного знания электротехники, а порой и электроники. Поэтому, если прибор дорогостоящий, а владелец не уверен в том, что сможет его восстановить, лучше обратиться к мастеру по ремонту. Светильники с датчиками движения – это основная статья доходов подобных специалистов. Ведь в наше время люди довольно часто заказывают их из Китая, что подразумевает высокую опасность приобретения некачественного товара. Часто подобные светильники не работают дольше месяца.

Несколько советов по ремонту для начинающих

Если домашний мастер впервые столкнулся с отказом датчика движения, следует обратить внимание на некоторые нюансы. Алгоритм действий должен быть следующим:

  1. Перед демонтажем обязательно нужно отключить напряжение.
  2. Производится визуальный осмотр на предмет повреждений, трещин, после чего устройство вскрывается.
  3. Печатная плата и соединительные элементы внимательно осматриваются. Если есть видимые повреждения, отгорания проводов или дорожек, их следует пропаять.
  4. При помощи мультиметра проверяются все видимые конденсаторы, транзисторы и резисторы. Они часто выходят из строя по причине скачков напряжения. Как таковой защиты от подобной проблемы в датчиках движения не предусмотрено.
  5. Микросхему проверить не удастся, поэтому при подозрении на то, что причина в ней, придется приобрести новую.

Главная задача – определить, стоит ли вообще заниматься ремонтом датчика движения своими руками или дешевле и быстрее приобрести новый. Стоимость подобных устройств на рынке сегодня невысока, поэтому чаще мастера склоняются ко второму варианту.

Видеоурок по самостоятельному ремонту датчиков движения

Для того чтобы читателю было проще понять, каким образом можно исправить вышедшее из строя устройство автоматического управления освещением, ниже представлен довольно информативный ролик.

Настройка устройств автоматики управления светом

Прежде чем начинать ремонт датчика движения своими руками, следует попробовать его настроить – возможно, проблема не так глубоко, как кажется на первый взгляд. Регуляторы устройства, обычно, находятся на задней панели. Их может быть 2 или 3. Каждый отвечает за определенную функцию датчика:

  • TIME – регулировка времени задержки. После того как объект покинул зону охвата устройства, до размыкания цепи может пройти от 5 сек. до 15 мин., в зависимости от установок пользователя.
  • DAY LIGHT – этот регулятор устанавливает автоматическое перестроение датчика движения в режим «вкл./выкл.» в зависимости от степени освещенности. Если повернуть его до упора к значку полумесяца, то в дневное время он работать не будет. При повороте в обратную сторону (знак солнышка) устройство будет функционировать круглые сутки (устанавливают при подключении к охранной сигнализации).
  • SENS – регулировка чувствительности. При максимальных установках датчик срабатывает даже на мышей. При минимальных настройках – только на явное движение человека.

Что следует знать для правильного использования подобной автоматики

Для того чтобы как можно реже производить своими руками ремонт датчиков движения, необходимо соблюдать некоторые правила их эксплуатации и рекомендации производителя. Основные нюансы касаются размещения устройства. На них следует остановиться подробнее.

Пластиковый корпус датчика движения, как и его линза, являются довольно хрупким материалом. Поэтому следует размещать устройства в местах, защищенных от механического воздействия. Если прибор устанавливается на улице, необходимо укрыть его от попадания прямых солнечных лучей и атмосферных осадков при помощи козырька или навеса. Подобная защита часто требуется при монтаже камеры видеонаблюдения с датчиком движения. В помещении нужно обратить внимание, чтобы в зону действия устройства не попадали лампы накаливания. Дело в том, что спираль в них остывает не моментально. ИК-датчики могут расценить остаточную температуру как присутствие человека и снова сработать.

К подобным устройствам не стоит подключать КЛЛ. В силу своих конструктивных особенностей частое включение и выключение подобных осветительных приборов приводит к их быстрому выходу из строя – электронный пускорегулирующий аппарат (ЭПРА) не справляется с такой нагрузкой.

Датчики движения, на выходе которых установлены тиристорные или симисторные элементы, не всегда корректно работают со светильниками на светодиодах. Поэтому при приобретении лучше проконсультироваться по этому вопросу у продавца, а лучше внимательно изучить техническую документацию.

Подводя итоги

Установка такого оборудования, как датчик движения, значительно сокращает расход электроэнергии и увеличивает срок службы осветительных приборов. Именно этот факт вкупе с невысокой средней стоимостью подобных устройств и стал причиной столь широкого распространения датчиков движения. Однако неправильная эксплуатация прибора может привести к тому, что вся экономия сведется к нулю – частая замена устройств автоматики может чувствительно ударить по карману, несмотря на небольшую цену. А значит, вывод один – следует приобретать качественные изделия и соблюдать все правила установки и рекомендации производителя по эксплуатации. Только тогда можно быть уверенным, что датчик движения прослужит без ремонта или замены длительное время.

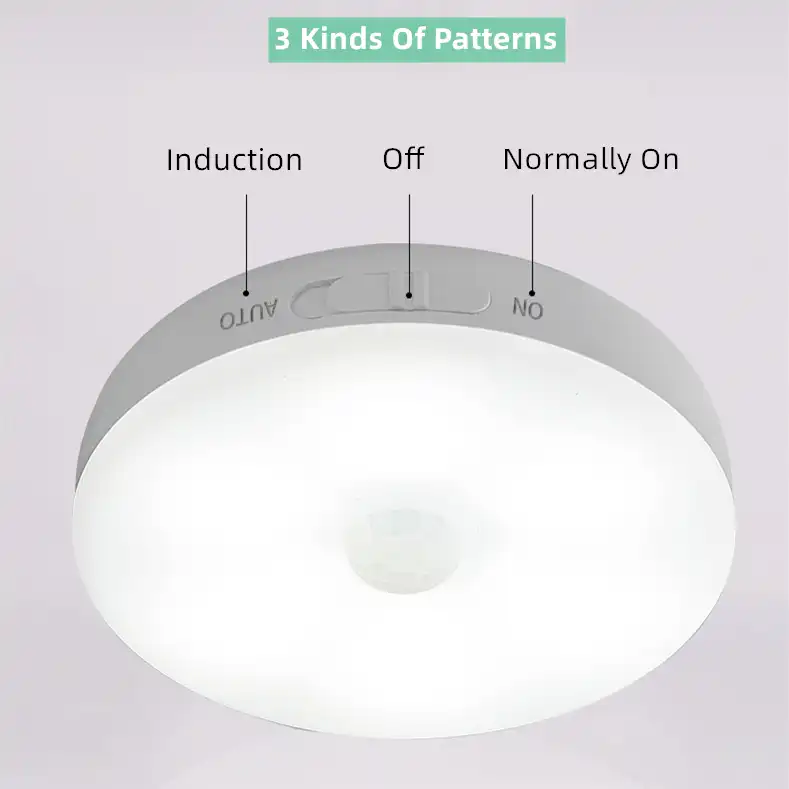

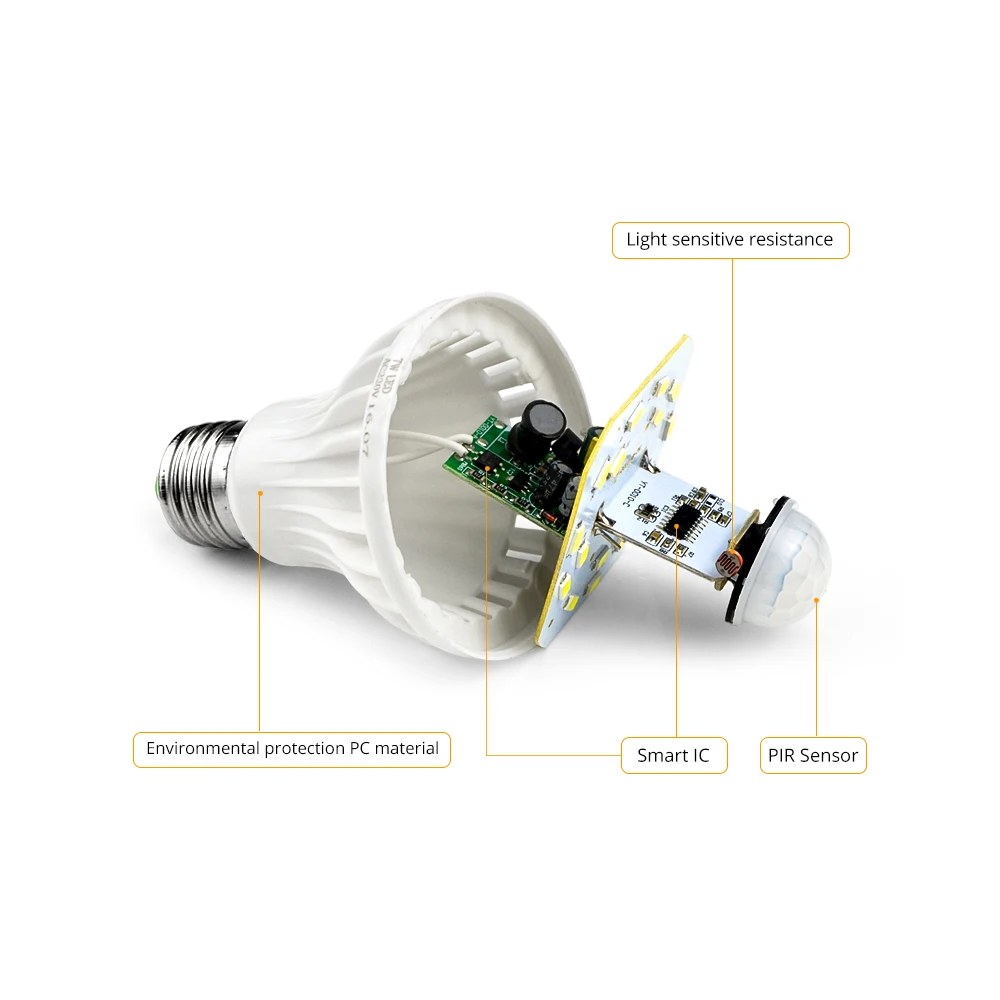

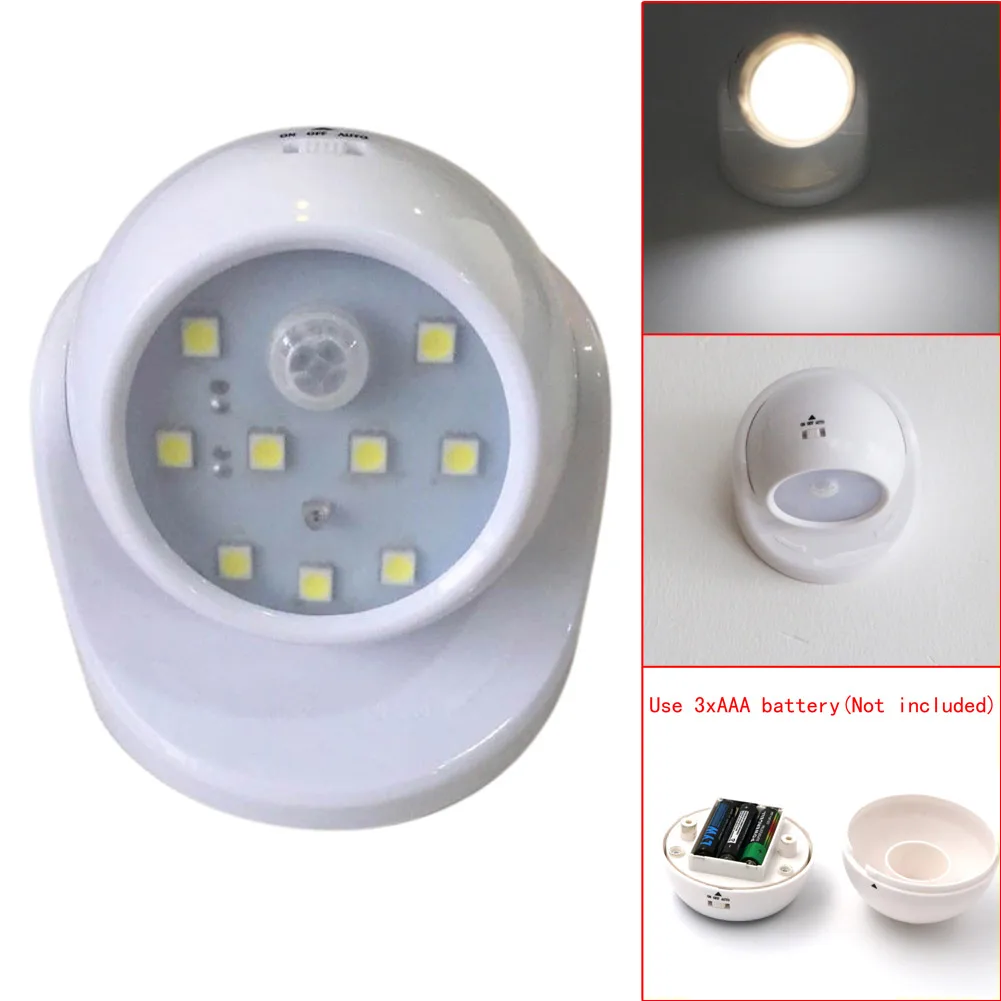

Датчик движения для включения светодиодных ламп и светильников

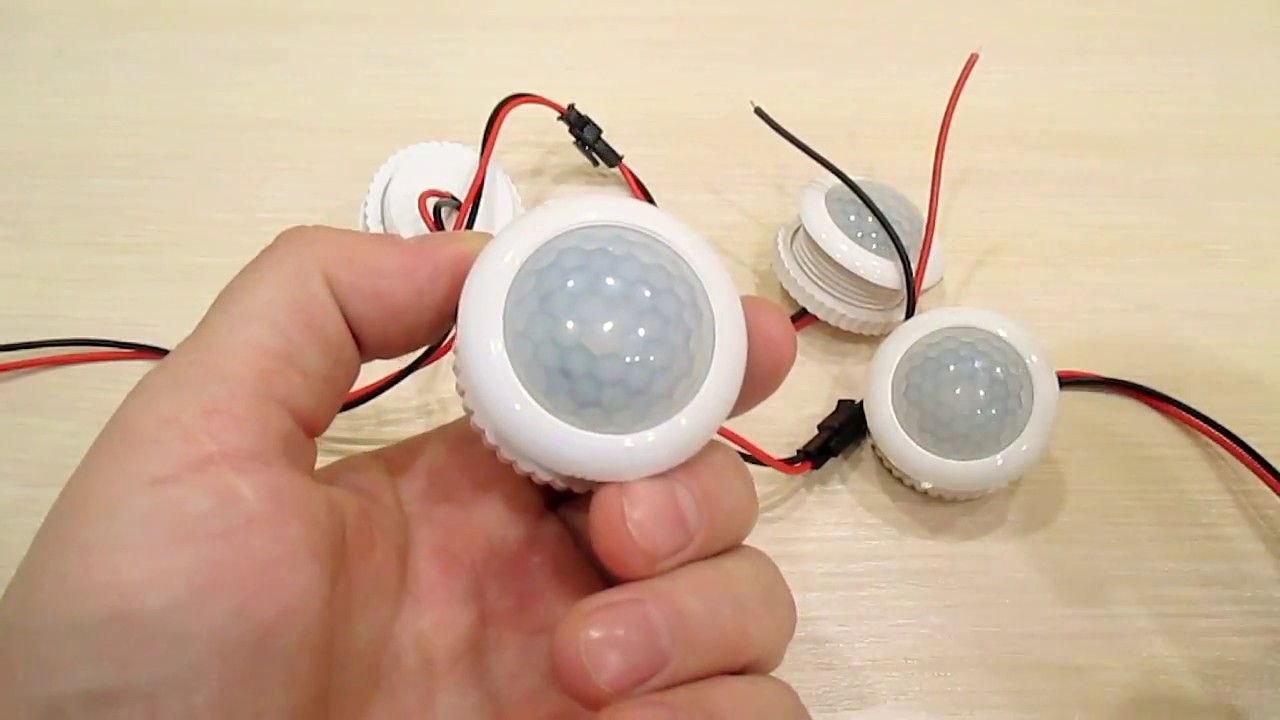

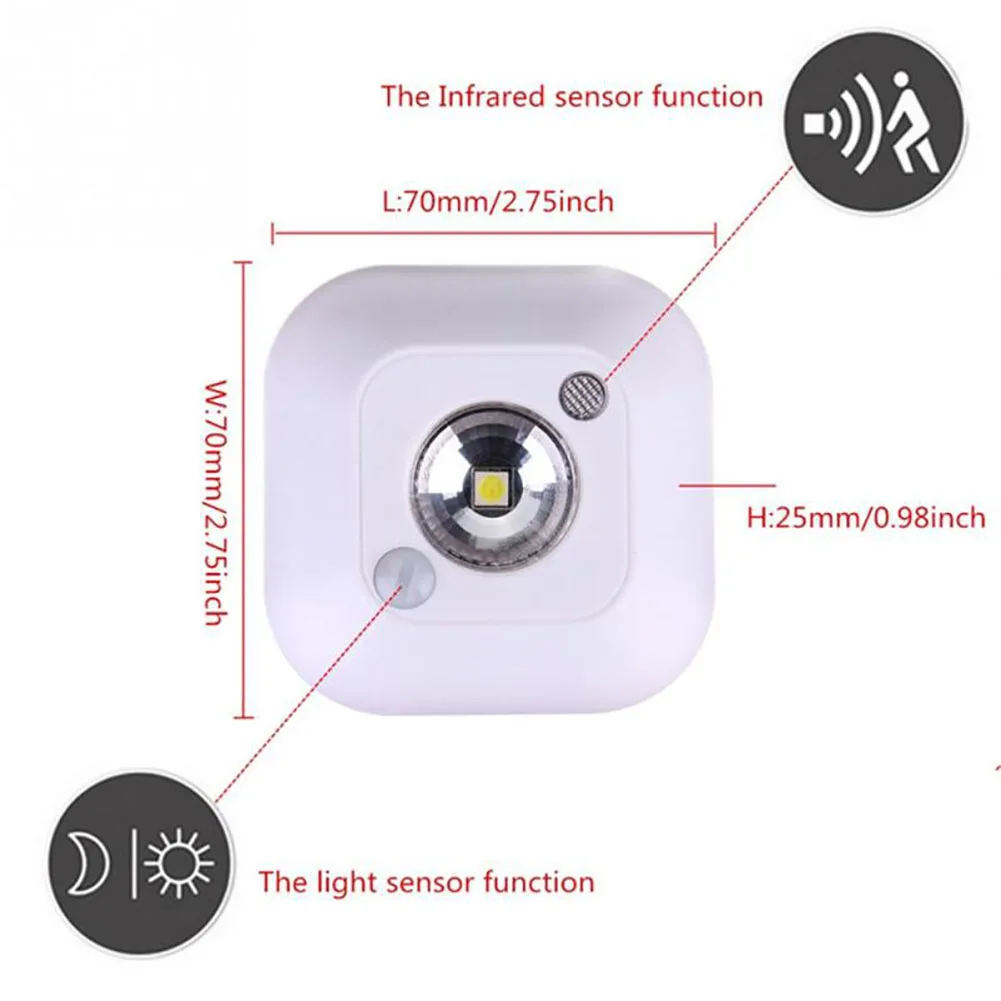

Какие датчики подходят для светодиодных ламп?

Светодиодные лампы – это один из самых технологичных источников света, который обладает целым комплексом преимуществ. Светодиоды долго служат, не содержат вредных для здоровья компонентов и отличаются высокой энергоэффективностью. Если дополнительно установить датчик движения для включения светодиодных ламп, они будут более экономичными, долговечными и удобными в использовании, также датчики продлят их срок службы. Сенсор автоматизирует работу системы освещения и позволяет задействовать ее только тогда, когда это необходимо.

Какие датчики подходят для светодиодных ламп?

При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника. Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.

При выборе датчика также стоит обратить внимание на другие параметры.

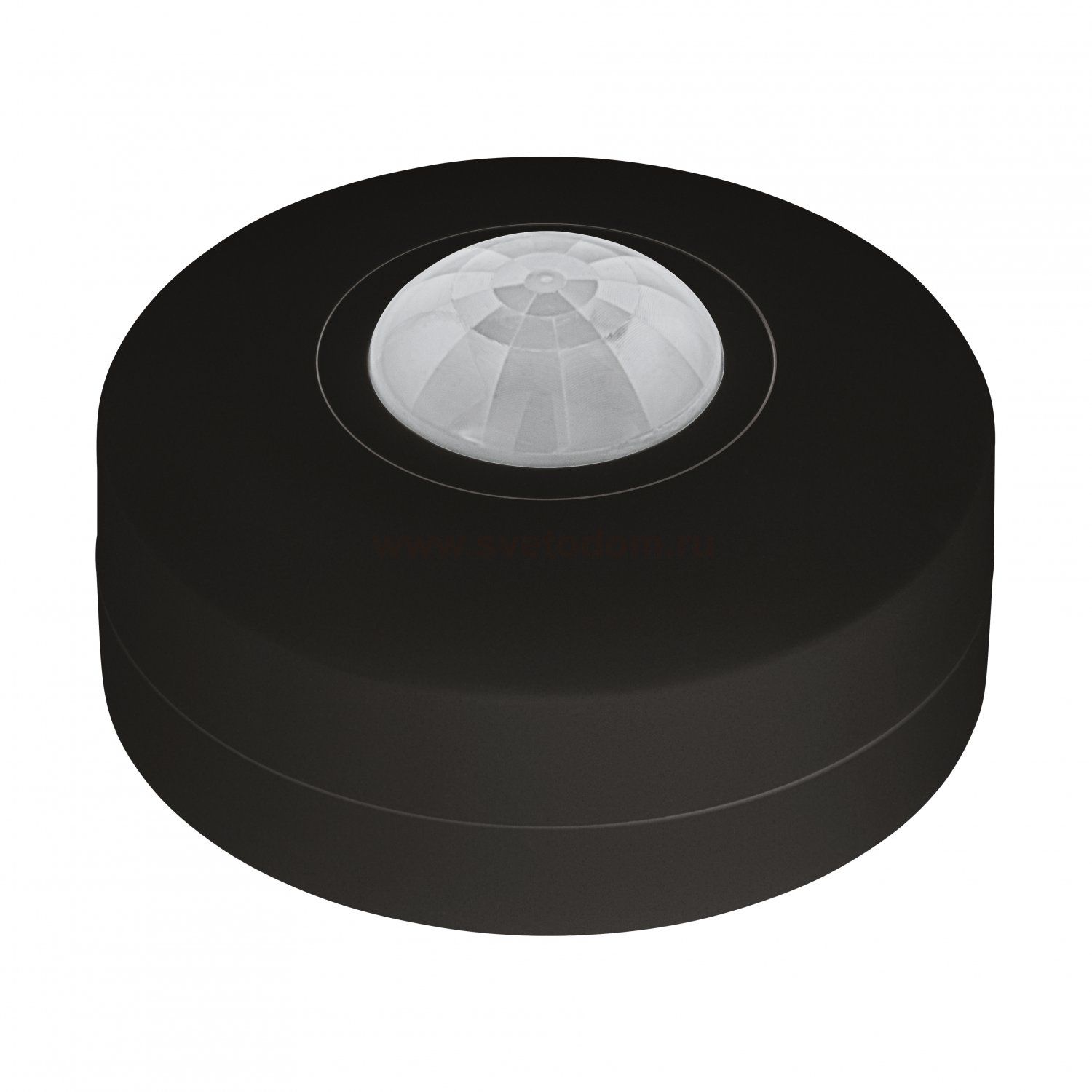

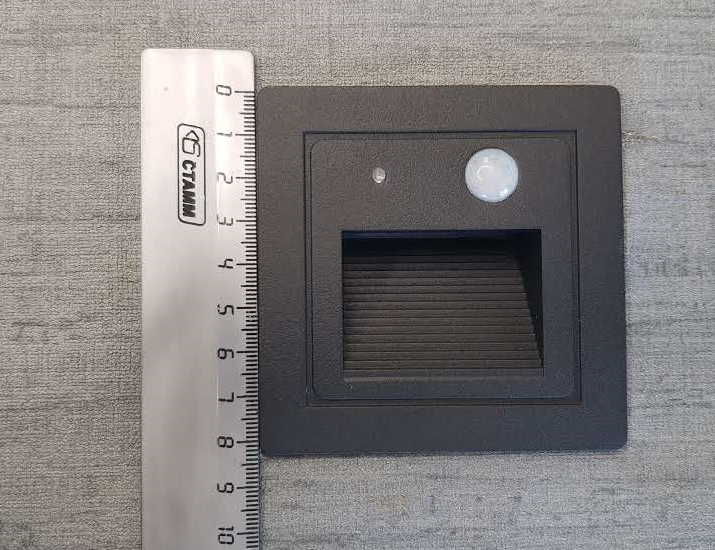

  • Тип монтажа. Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.

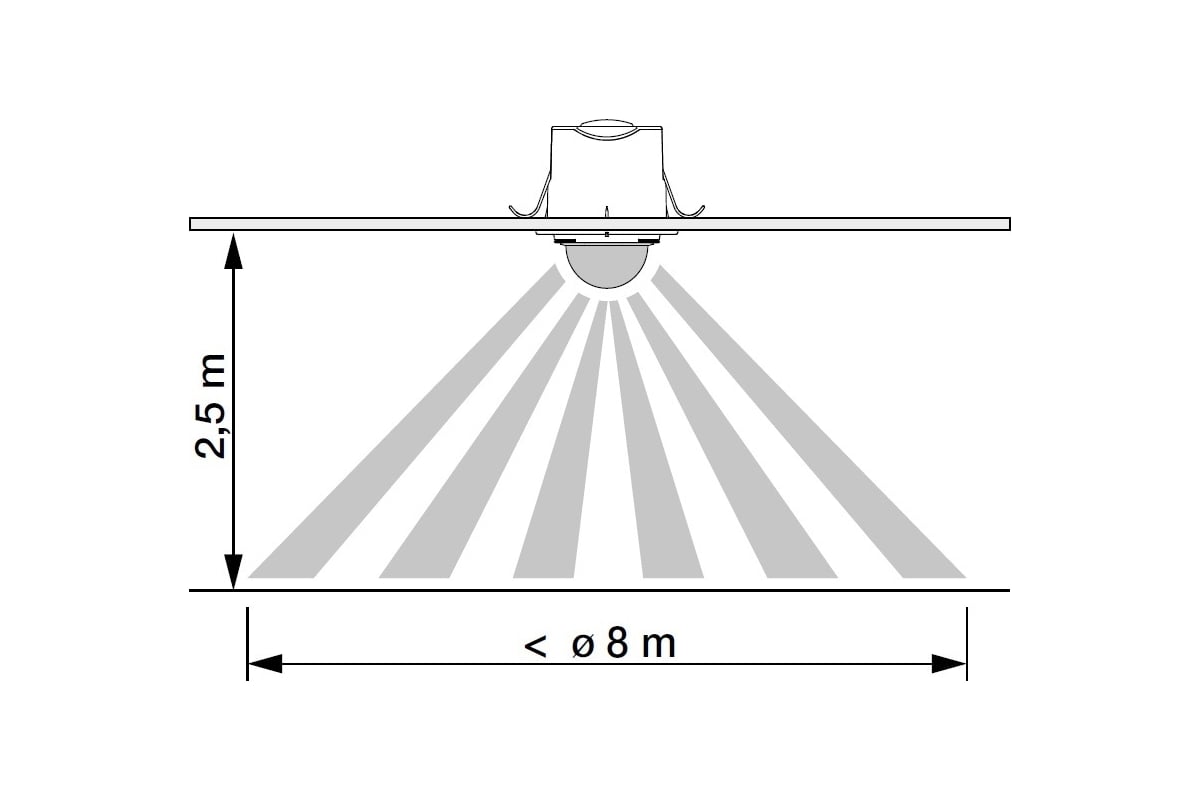

  • Угол обзора. Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
  • Дальность действия. Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
  • Уровень влаго- и пылезащищенности, а также температурный режим работы. От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).

В ассортименте B.E.G. представлен большой выбор датчиков с разными характеристиками, которые можно использовать как со светодиодами, так и с лампами других типов. Вы можете приобрести устройства для офиса, квартиры, предприятия, выбрать накладные или встраиваемые модели. В ассортименте представлены датчики движения для улицы, коридоров, комнат, мест общего пользования.

Мы всегда готовы проконсультировать вас по ассортименту. Клиентам и партнерам мы обеспечиваем полную техподдержку. Чтобы заказать датчики, обратитесь к дилерам компании из списка, представленного на странице «Где купить».

comments powered by HyperComments

Ремонт прожектора с датчиком движения своими руками, мастер класс с пошаговыми фото

Почему перестал работать прожектор с датчиком движения? В статье рассмотрен  один из возможных вариантов решения этой проблемы. Смотрите, как отремонтировать прожектор своими руками.

Как отремонтировать прожектор с детектором движения своими руками

Хоть светодиодные прожекторы стремительными темпами заполняют наш рынок, их устаревшие аналоги на галогенных лампах всё же используются ещё довольно часто. Как и вся электроника, иногда они выходят из строя, и перед владельцем возникает дилемма – ремонтировать старый прожектор с детектором движения или купить новый. ..

На примере ниже описанной ситуации вы увидите, что отремонтировать такой прожектор можно и самостоятельно, своими руками.

Разбираем прожектор

Приступаем к разборке девайса. При помощи фигурной отвёртки вывинчиваем четыре самореза и снимаем крышку клеммной коробки.

Тестером проверяем исправность лампы – на снимке её контакты обозначены красными линиями.


Обращаем ваше внимание на тот факт, что в разных моделях светильников схема соединений может существенно отличаться.

Итак, лампа оказалась целой (и даже новой, ибо хозяин трижды её менял в надежде образумить закапризничавший прибор).


Теперь запоминаем положение регуляторов (на снимке они заключены в прямоугольник зелёного цвета). Вывинтив два фиксирующих винта, снимаем крышку датчика движения.

Перед нами две платы; верхняя – собственно сам детектор движения, нижняя – блок питания и коммутации. В первую очередь проверяем детали блока питания.

Чтобы вынуть платы, нам придётся отвернуть ещё один зажим, фиксирующий блок детектора движения на специальном поворотном разъёме, выполненном на корпусе прожектора.

Вынимаем платы – токоведущие дорожки находятся в идеальном состоянии, следов копоти нигде нет.

Проверка деталей блока питания

В первую очередь проверяем исправность диодов выпрямительного моста и токоограничительного резистора сопротивлением 150 Ом (выделены соответственно зелёным прямоугольником и овалом). Проверять детали можно, не выпаивая их из платы, не забывая при этом, что все ремонтные работы проводятся только на обесточенной аппаратуре.


Детали выпрямителя оказались исправны, приступаем к проверке стабилитронов (на снимке – в красном и синем овалах). Тот, что выделен красным овалом, рассчитан на 24 вольта и предназначен для стабилизации напряжения, питающего реле, также исправен.
Зато второй, обозначенный синим цветом, был пробит накоротко; с другой стороны, при такого рода неисправности напряжение на схему совсем перестаёт поступать, и есть большая доля вероятности того, что оставшаяся часть деталей может оказаться исправной.

Выпаиваем стабилитрон и с помощью лупы читаем надпись на его корпусе. Символы 8V2 говорят о том, что стабилитрон рассчитан на напряжение стабилизации 8,2 вольта. Впрочем, в данном экземпляре эти данные указаны и на самой плате.

Замена стабилитрона

Заменяем неисправную деталь и, поскольку дальнейшая проверка неисправностей не выявила, включаем прибор (соблюдаем осторожность – детали прибора не имеют гальванической развязки от сети!).


Прожектор заработал, собираем его в обратной последовательности.

Сборка и проверка прожектора с датчиком движения

После окончательной сборки проверяем ещё раз работу прожектора – всё в норме, на изменение положения регуляторов прибор реагирует (в противном случае возможен выход из строя микросхемы). На этом ремонт прожектора с датчиком движения своими руками можно считать завершённым.

Почему светятся датчиком движения? Взгляд изнутри на ваш следующий проект дома «Сделай сам»


кредит на xposed-beauty.com.

Вы все еще включаете свет вручную? По привычке вы можете даже не думать о том, чтобы включать и выключать выключатель каждый раз, когда входите и выходите из комнаты, что также может означать, что вы забываете выключить свет. Светочувствительные к движению светильники могут изменить ваше представление об освещении, обеспечивая удобство, энергоэффективность, безопасность и даже декоративность в вашем доме. Вот взгляд изнутри, почему добавление света с датчиком движения должно быть вашим следующим домашним проектом.

Преимущества светильников с датчиком движения


кредит на www.wannabebalanced.com

Комфорт

Правильное освещение может действительно оживить ваш дом, но оно также может обеспечить больше, чем просто освещение ваших комнат. Будь то освещение шкафа на кухне, ночное освещение в коридоре или охранное освещение снаружи, освещение с датчиком движения может быть встроено во многие различные области вашего дома и легко впишется в ваш распорядок дня.

Одно из наиболее очевидных преимуществ наличия подсветки с датчиком движения, к которому нельзя относиться легкомысленно, – это дополнительный фактор удобства. Поверьте, когда у вас в доме будет несколько огней, активируемых движением, вы удивитесь, почему у вас раньше не было их в ванной, кухне, коридорах и других комнатах!

Когда вы приносите продукты, и у вас нет свободного места, чтобы манипулировать чем-либо еще (потому что кто-то хочет совершить более одной поездки из машины), или когда уже поздно, и вы не можете найти выключатель света в полусне в темноте, автоматический триггер датчика движения, который загорается при обнаружении вашего движения, меняет правила игры.

Не менее приятно, когда вы опаздываете и спешите выбежать за дверь, вам не придется тратить лишнее время, чтобы пройтись по дому, убедитесь, что вы выключили свет или, что еще хуже, забыли его выключить. вообще.

Энергоэффективность

Обычно в доме оставляют свет включенным. Но с каждой минутой, когда ваш свет включается, когда он не нужен, будь то между входом и выходом из комнаты или просто забыв выключить его, когда вы уходите навсегда, ваш счет за электроэнергию растет.

Освещение с датчиком движения

– это простое решение, которое не требует дополнительных усилий после установки, чтобы сэкономить ваши деньги, но обеспечивает хорошее напоминание каждый месяц, когда приходит ваш счет. Поскольку они автоматические, вам никогда не придется думать о ненужном потреблении энергии от них. снова загорится, потому что они будут гореть только тогда, когда вы действительно окажетесь в комнате.

Повышает безопасность

В частности, с помощью наружного освещения с датчиком движения вы действительно можете повысить безопасность своего дома, что, возможно, является самым важным преимуществом освещения с датчиком движения. Освещение темных областей вокруг вашего дома может помочь избежать опасностей, включая кражи со взломом или кражу, а также предотвратить попадание вредных насекомых в ваши мусорные баки или потенциально подвергнуть вашу семью опасным заболеваниям.

Лучший уличный свет безопасности с датчиком движения зависит от того, где вы живете и что вам нужно. В фонарях безопасности имеется множество различных уровней яркости, а также множество диапазонов обнаружения движения. Некоторые варианты даже включают в себя лучшее из обоих миров: они служат ярким и тревожным светом безопасности, а также имеют режим акцентного освещения, который излучает теплое приветливое свечение, например, светодиоды GE Enbrighten LED Security и Accent Light.Прочтите этот пост в блоге, чтобы узнать о других причинах использовать сигнальные огни вокруг вашего дома.

Функциональность освещения с датчиком движения – не единственное, что нужно оценить. Поскольку защитные огни могут предлагать акцентное освещение в дополнение к своим функциям безопасности, ночные светильники с датчиком движения и освещение под шкафами могут быть универсальными и добавить декоративный штрих в ваш дом. Светодиодные светильники под шкафом могут действительно украсить вашу кухню, а также помогают в приготовлении еды или служат в качестве рабочего освещения под шкафом в вашем рабочем пространстве.Дизайн крышек и стильная отделка ночных светильников могут стать идеальным дополнением к вашему домашнему декору, а также освещать коридоры, ванные комнаты или любую другую комнату поздно ночью.

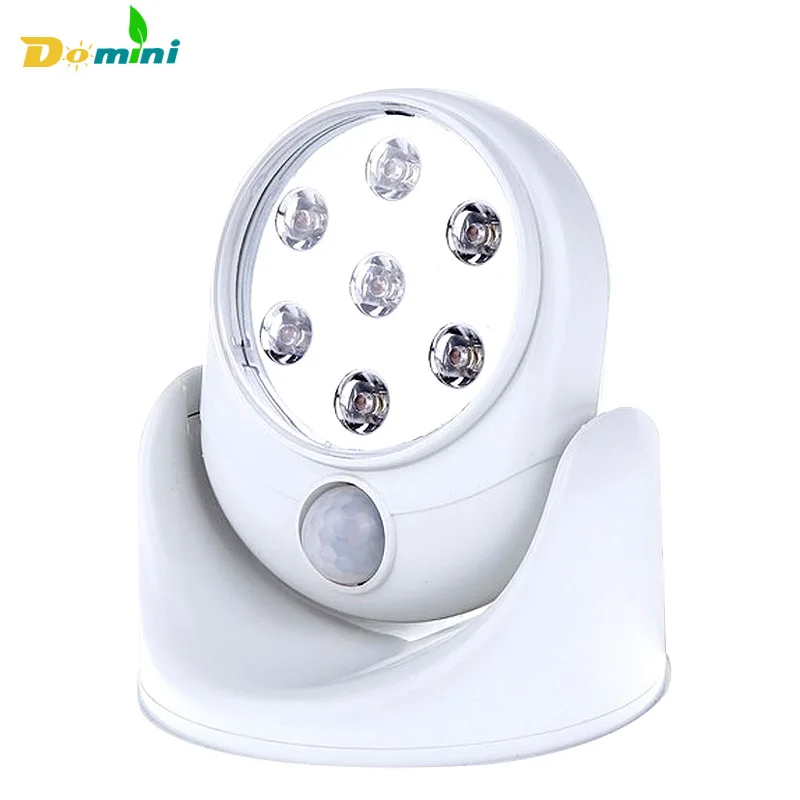

Есть много различных типов светильников с датчиками движения, которые можно встроить в ваш дом. Легкий первый шаг – начать с замены традиционных ночных светильников на подключаемые светодиодные ночные светильники с датчиком движения вокруг вашего дома. Как только вы начнете пользоваться преимуществами освещения без помощи рук, переключение переключателя уйдет в прошлое.

DIY Простой автоматический свет с использованием датчика движения PIR

Привет, друзья! Как дела? Я надеюсь, ты впорядке. Вы видели автоматические фонари на домах и некоторых офисах, это круто, правда. Эти вещи сэкономят электроэнергию, когда в комнате никого нет, а также превратят наш дом в умный автоматизированный дом.

Причина, по которой я придумал это руководство, состоит в том, что два дня назад я нашел его в местном магазине. Но это стоило 50 долларов. Дороговато для меня. Поэтому я решил сделать такой. У меня ушло 3 часа на то, чтобы спроектировать и сделать его.Это действительно самый простой автоматический светильник, сделанный своими руками! Также мне стоили около 5 долларов, чтобы купить все детали (лампочка переменного тока валяется у меня дома). Если у вас есть 1 час бесплатного времени и вам нужно, чтобы ваш дом загорался автоматически, когда кто-то входит в комнату.

Это руководство определенно для вас. Вам просто нужны дешевые запчасти из радиорубки или интернет-магазинов. Итак, чего вы ждете, приступим.

Шаг 1: Соберите детали

Теперь на этом этапе нам нужно собрать некоторые детали, чтобы сделать этот автоматический светильник, сделанный своими руками.Я купил почти все детали в местном магазине, а также сам сделал некоторые модули, которые вы можете сделать (я дам ссылки на свой учебник, его изготовление очень дешево). Итак, вот список деталей, которые вам нужно собрать:

Аппаратное обеспечение

  • Релейный модуль 5 В (Если вам нужно сделать его самостоятельно, нажмите здесь.)
  • Перемычки (папа-папа и мама-папа )

После того, как вы соберете все детали, давайте перейдем к следующему шагу!

Шаг 2:

Шаг 3: Включение цепи

Мы почти закончили.Перед тем, как внедрить схему в ваш дом, нам необходимо проверить, работает ли она и есть ли какие-либо проблемы со схемой, даже неправильное соединение. Здесь мы собираемся использовать регулятор на 5 вольт, о котором мы упоминали в предыдущем шаге! Если вы подадите на датчик движения PIR более 5 вольт, он выйдет из строя. Итак, помните, что 5 вольт – это максимальное напряжение для датчика движения PIR. Я ИСПОЛЬЗОВАЛ СВОЙ РЕГУЛЯТОР 5 Вольт, сделанный своими руками, ВЫ МОЖЕТЕ ИСПОЛЬЗОВАТЬ ЕГО, ЕСЛИ У ВАС ЕСТЬ. Иначе сделайте это одновременно со схемой. Подайте питание на схему.

ПРИМЕЧАНИЕ: на этот раз не подключайте лампочку переменного тока к модулю реле. Теперь включите цепь. Проверьте работу датчика движения, поместив руку перед датчиком. Просто подождите 4 секунды (будет задержка, если датчик работает с низкой чувствительностью, мы можем отрегулировать позже), если релейный модуль включается (звук переключения и загорается светодиод) Если внезапно не отключите питание и проверьте, нет ли неправильных подключений. Если он найден, исправьте его и еще раз проверьте еще раз. Затем снова включите цепь и проверьте, работает ли датчик движения (если с вашим датчиком что-то не так, порекомендуйте заменить датчик).Если это сработает, МЫ СДЕЛАЛИ ЭТО, ребята !!

Шаг 4: Подключите лампу к модулю реле.

Мы закончили все, теперь пора подключить лампочку к релейному модулю, как показано на схеме выше. Подключите источник питания, затем включите схему и проверьте ее, как мы делали на последнем шаге. Если есть какая-либо задержка в обнаружении датчика PIR, просто отрегулируйте потенциометры на датчике PIR! ЕСЛИ ВСЕ РАБОТАЕТ ПРЕКРАСНО, МЫ СДЕЛАНО !!!!!!!!!!

Шаг 5: Специальная плата для автоматического освещения (опция)

Этот шаг не является обязательным! Если вам очень нравится этот модуль, вероятно, он вам понравится, потому что он прост в изготовлении, дешев и т. Д.Я не объясняю инструменты, необходимые для изготовления печатной платы, потому что это действительно просто, каждый знает, как паять печатную плату. Итак, мы можем сделать свою собственную печатную плату. Изготовить этот модуль на плате можно двумя способами.

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ПЕЧАТНОЙ ПЛАТЫ

  • Печатная плата общего назначения (необязательно, если вы делаете свою собственную печатную плату).
  • Медное покрытие (необязательно, если вы делаете это в печатной плате общего назначения)

Печатная плата ОБЩЕГО НАЗНАЧЕНИЯ (необязательно, если вы делаете нестандартную печатную плату с медным покрытием) Мы можем просто сделать это на печатной плате общего назначения.

  • Возьмите печатную плату общего назначения в чистом отсеке.
  • После этого натрите его паяльным флюсом.
  • Затем установите компоненты и припаяйте их.
  • Соедините все компоненты друг с другом, как показано на принципиальной схеме, с помощью соединительных проводов.

ПРИМЕЧАНИЕ. Перед использованием дважды проверьте наличие короткого замыкания и неправильного подключения.

ПЕЧАТНАЯ ПЛАТА С ИСПОЛЬЗОВАНИЕМ МЕДНОЙ ПЛАСТИНЫ.

Теперь, если вы хотите сделать свою собственную печатную плату, если вы не знаете, как протравить печатную плату, то посмотрите видеоурок здесь.

  • После просмотра учебника загрузите программное обеспечение под названием fritzing (мы используем это программное обеспечение для проектирования печатной платы)
  • После загрузки и установки программного обеспечения загрузите файл под названием pir_sensorpcb.fzz (это дизайн печатной платы)
  • Затем откройте его с помощью fritzing
  • Затем, чтобы распечатать печатную плату, сделайте так, как вы видели в руководстве.
  • После хорошего травления на печатной плате просверлите ее на 0,8 мм или 1 мм. 6. Затем установите компоненты, просто припаяйте их.7. Перед использованием проверьте отсутствие короткого замыкания и обрывов на следах. Итак, ребята, мы сделали автоматический светильник своими руками на печатной плате, теперь он прочный и долговечный.

Шаг 6: Рабочая демонстрация

Сделали, ребята, все работает нормально. Теперь просто насыпьте его в гостиной или в макете, в любом другом месте, где захотите. Посмотрите демонстрационное видео, с этим модулем вы также можете работать с чем угодно, даже с телевизором, стиральной машиной, кофеваркой и т. Д. Возможности никогда не заканчиваются. Даже вы можете установить его в машине, и когда вы сидите на сиденье водителя, машина автоматически заводится.Иначе не запустится. Классная штука, да, ребята? Увидимся в следующих проектах!

DIY Светодиодный индикатор движения с подсветкой для батарейного отсека

Ресурсы проекта

Обзор продукта: Автоматическое освещение с датчиком движения Модуль светодиодной ленты

Обзор

Мы все были там, пытаясь найти что-нибудь в темном или тускло освещенном туалете, но нам нужен фонарик, чтобы пройти через темную бездну. Многие неглубокие туалеты в домах не имеют освещения, так как они используют другой свет из комнаты.Либо это, либо у них есть печально известная лампа накаливания и натяжная веревка, которые могут мешать и представлять опасность в тесноте. В этом посте своими руками будет рассказано, как добавить безопасный светодиодный светильник для шкафа с батарейным питанием менее чем за 20 минут!

Набор светодиодных лент, активируемых движением, имеет все необходимое для создания качественного света в этом темном шкафу. Гибкая светодиодная лента с питанием от батареи является дискретной и бывает разных размеров, которые можно сократить и настроить в зависимости от шкафа.Попрощайтесь с надоедливыми выключателями и забывайте выключить свет в шкафу. В этом шкафу есть датчик движения, который автоматически включает свет при входе и выключается через 10 секунд, если движение не обнаружено.

Что входит в комплект? Комплект светодиодных лент, активируемых движением, можно купить здесь. В комплект входят 3 основные части:

  1. 8AA Держатель батареи
  2. Датчик движения
  3. Светодиодная лента (от 20 дюймов до 16,4 футов)

Эти детали имеют клейкую основу для быстрого и простого монтажа.Все они подключаются через ввинчивающиеся клеммы на датчике движения, маленькие и дискретные, что делает их почти беспроводными светодиодными светильниками для шкафов. Для этого конкретного проекта используйте светодиодную ленту высокой плотности. Единственное решение перед покупкой для этого проекта – определить, какая длина полосы лучше всего подходит для туалета. Выберите длину, которая вам больше всего подходит, помня, что полосу можно обрезать каждые 2 дюйма, что позволяет при необходимости подбирать другие размеры. Батарейки в комплект НЕ входят … единственное, что вам понадобится, это батарейки для питания лент, которых хватит примерно на 15 часов без подзарядки.Это должно длиться некоторое время, учитывая, что датчик движения будет отключать питание всякий раз, когда шкаф не используется.


Руководство по установке

Шаг 1

Питание от аккумулятора: Возьмите аккумулятор и убедитесь, что тумблер находится в положении ВЫКЛ. Снимите крышку и вставьте 8 батареек AA; плоская сторона батарей всегда упирается в пружину внутри батарейного блока.


Шаг 2

Подключение всех частей: Теперь, когда аккумуляторная батарея готова к работе, пора соединить все части.Сначала подключите аккумуляторную батарею к датчику движения: используйте отвертку с плоской головкой, чтобы поднять клеммы, затем подключите черный провод от аккумуляторной батареи к входной клемме V-, а красный провод – к входной клемме V +. Используйте отвертку, чтобы затянуть зажимы, чтобы сделать надежное соединение, удерживая провода на месте.

Затем возьмите свою светодиодную ленту, у которой на одном конце будут 6-дюймовые провода. Подключите провода к выходной стороне переключателя датчика движения. И снова черные – V- и красные – V +.


Шаг 3

Тестирование и устранение неисправностей Плохие соединения Перед тем, как перейти к шагу 4, проверьте индикаторы, повернув тумблер на боковой стороне аккумуляторной батареи в положение ВКЛ. Подойдите к датчику движения, чтобы убедиться, что свет включен и работает должным образом. Если они загорятся, переходите к следующему шагу.

Если они не загораются сразу, сначала убедитесь, что все батареи правильно размещены в держателе для батареек.Отрицательный (плоский) конец должен находиться на пружинных контактах всех 8 аккумуляторов. Если это не решит проблему, убедитесь, что все провода находятся в правильном месте (красный к +, черный к -). В качестве последней проверки убедитесь, что клеммы плотно прилегают к проводам и контактируют с многожильным проводом, а не с защитным покрытием. При необходимости удалите покрытие с помощью приспособлений для зачистки проводов.


Шаг 4

Проверка положения датчика движения для туалета Вероятно, это самый сложный этап установки, который сложно назвать сложным… этот этап может быть проще с помощником. Этот шаг гарантирует, что датчик движения активируется, когда необходим свет в туалете. Датчик движения представляет собой простой переключатель с куполообразным «глазом», который включает переключатель при обнаружении движения и выключает его через десять секунд отсутствия движения.

Размещение датчика важно для освещения в шкафу с обнаружением движения, потому что вы хотите, чтобы он находился в месте, которое будет улавливать движение, как только вы войдете в шкаф или откроете дверь шкафа. В изображенном приложении необходимо было точное размещение, так как в двери есть прорези.Это означало, что если датчик движения был размещен прямо перед дверями, он обнаруживал движение, когда кто-то проходил мимо, и включал свет, когда в нем не было необходимости. Чтобы работать с максимальной эффективностью, необходимо устранить это.

Лучшее место для активации движения – использовать его в качестве дверного датчика. Поместите переключатель так, чтобы он улавливал движение двери, как только она двигается, для мгновенного освещения. Это самый чистый и привлекательный способ, так как переключатель активируется и включает свет до того, как вы даже заметите, что было темно.В этой установке датчик был помещен в задний угол. Таким образом, он не будет улавливать движение людей, проходящих мимо, но сработает, как только раздвижная дверь откроется, когда он обнаружит движение сбоку.

Для проверки размещения датчика лучше всего включить аккумулятор и удерживать датчик в нужном месте. Стойте на месте и попросите другого человека пройтись в том месте, где вы не хотите, чтобы свет загорался. Убедитесь, что датчик движения находится в месте, которое не видит движения в этом месте.Затем убедитесь, что свет включается, когда открывается дверь или когда кто-то входит в шкаф. Как только вы найдете лучшее место для датчика, отметьте это место карандашом.


Шаг 5

Установка датчика движения и аккумуляторной батареи: Теперь, когда все испытания и планирование завершены, мы можем установить датчик. Снимите подкладку с двусторонней ленты на обратной стороне датчика движения. Иногда использование лезвия бритвы или острого лезвия может помочь снять подкладку. Когда липкая сторона откроется, плотно прижмите переключатель к месту, отмеченному карандашом для датчика движения.

Выполните те же действия для аккумуляторной батареи и установите рядом с датчиком. Убедитесь, что вы установили устройство выше, чтобы повсюду не проходили провода, и вы получите беспроводной светодиодный светильник для шкафа, предназначенный для этого приложения.


Шаг 6

Монтажная планка для светодиодных лент: Все, что осталось установить, это 12-вольтные светодиодные ленты. Медленно снимите подложку со световой полосы, плотно прижимая ее к потолку по прямой линии.Вам нужно, чтобы полоска была направлена ​​к передней части неглубокого туалета (как на фото). В этом приложении подойдет полоска на расстоянии около 6 дюймов от передней части шкафа. Если вы задаетесь вопросом, где разместить свет, помните, что в идеале вы хотите, чтобы свет был таким, где он будет покрывать большую часть или целевую область, которую вам нужно освещать.


Шаг 7

Проверьте свой новый светильник для туалета с обнаружением движения: Убедитесь, что переключатель на держателе батареи включен, и проверьте свет несколько раз, войдя в шкаф и выйдя из него.

Поздравляем, вы решили эту непростую проблему освещения туалета с помощью эффективного и экономичного решения!


Как осветить небольшой шкаф или кладовую с помощью датчика движения

Меня зовут Келли, и я перекусываю поздно вечером. Я сказал это.

Проблема с этим – помимо разветвлений для моей талии – в том, что в нашей кладовой нет освещения, поэтому мои одиночные поиски вечернего печенья проводятся в темноте, что делает весь этот образ того, как я пью печенье в 22:00, по крайней мере, четыре раз пафоснее.Лучше исправь это.

Вот снимок, смотрящий в потолок:

Извините за размытое фото, но мне нравится сохранять здесь некоторую тайну, так что вам просто придется задаться вопросом, кремовые или хрустящие эти банки с арахисовым маслом.

(Вы просто не можете этого вынести, не так ли?)

Установка лампы накаливания в такой маленький шкаф противоречит нормам кодекса … что мы могли бы проигнорировать, если бы мой отец на самом деле не был домашним инспектором, который любит комментировать нарушения кодекса в ресторанах и в чужих домах.Так что, если мы установим незаконную лампочку, которая сожгла бы весь наш дом, я не смог бы бежать домой к маме и папе, а кроме того, у них могло не быть печенья.

Пора придумать другое решение.

Вот эти ребята: светодиодные рождественские огни, которые мы купили за 2,50 доллара.

Мы также купили световой выключатель с датчиком движения на дворовой распродаже за 25 центов и электрическую розетку за доллар. Всего вложено: 3,75 доллара.

Энди повесил рождественские огни внутри кладовой, прямо внутри отделки.Сфотографировать это практически невозможно, но вот идея:

Он подключил электрические провода от ближайшего выключателя и подключил датчик движения. Я попросил его дать краткое руководство, и он сказал: «О, это просто! Просто подключите его, как обычный выключатель. Хорошо … так … просто сделай это. И вы получите это:

Поскольку он распознает движение, он включается только тогда, когда вы открываете дверь кладовой. Итак, как только он установлен, вы закрываете дверь кладовой, затем OPEN IT REAL QUICK , чтобы попытаться поймать загорающийся свет.Ты не можешь. Это БЫСТРО.

До и после:

Поскольку светильники установлены по всему внешнему краю, вы получаете эффект техно-синего свечения, равномерно освещающего всю кладовую. Если бы мы установили лампочку на потолке, она в основном освещала бы верхнюю полку, отбрасывая тени вниз, и вам пришлось бы все время хранить печенье на верхней полке.

Я думаю, что это довольно надежное решение очень важной проблемы менее чем за четыре доллара.

А там, кстати, по одному. Банки с арахисовым маслом: кремовая и хрустящая. Моя жизнь – открытая книга.


ОБНОВЛЕНИЕ:

Мы только что нашли УДИВИТЕЛЬНОЕ новое решение для освещения, которое могло бы работать лучше, чем это. Посмотрите здесь!

Ознакомьтесь с еще несколькими нашими «хитростями» здесь:
Я читаю уродливые книги: уловка для украшения
Экономный, здоровый трюк с черной фасолью
Уловка для подвешивания тарелок
Простой трюк, чтобы повесить рамы на ровной ровной сетке

Лампа с датчиком движения PIR с ночным управлением

Сегодня мы разработали интеллектуальную схему, которая называется датчиком движения PIR с ночным управлением.Следовательно, он инициирует свою работу всякий раз, когда цепь испытывает какое-либо движение в пределах ее диапазона. Как правило, эта световая цепь датчика движения PIR, активируемая ночью, может активировать любой свет переменного или постоянного тока при обнаружении любого человека в пределах от 5 до 10 метров.

Схема, следовательно, будет задействована в вечернее время и отключится днем. Как правило, схема используется для различных целей безопасности. В световом пятне вы также можете использовать любое оповещение переменного тока для срабатывания при распознавании неутвержденного человека.

Более того, использование этой схемы не ограничивается только целями, связанными с безопасностью. Однако он также используется для разных целей, например, для запрограммированного освещения в помещении. Точно так же это будет автоматически выполнено, когда вы войдете в комнату. Эту схему также можно использовать в качестве энергосберегающего устройства, последовательно отключая устройства в вашем офисе.

Компоненты оборудования

Принципиальная схема

Работа схемы

Хотя основным компонентом схемы является модуль датчика PIR, который быстро доступен на рынке.Между тем, этот модуль содержит несколько переменных резисторов. Из которого вы также можете изменить его чувствительность и время. Однако эти тонкости можно найти в направляющей для датчиков, прилагаемой к модулю.

Между тем, микросхема таймера 555 используется для улучшения сезона включения света 230 В. Однако синхронизацию схемы можно увеличить, заменив конденсатор емкостью 470 мкФ конденсатором более высокой емкости. Кроме того, синхронизацию можно сбалансировать с помощью переменного резистора 1М.

В схеме дополнительно используется датчик темноты, работающий на полупроводнике 2N3906. Однако переменный резистор 100 кОм используется для изменения чувствительности для поиска темноты. Точно так же, если вам нужно использовать схему в течение дня, а не только для ночи. Затем вы можете откачать фазу датчика темноты из цепи. Которая также содержит 2N3906, LDR, переменный резистор 100 кОм и резистор 1 кОм. Более того, это законно связывало схему с гибкостью.

Приложения и способы использования

Как правило, инфракрасные сенсорные лампы в основном используются для экономии энергии путем обнаружения движения людей, животных и т. Д.Он также используется в системах безопасности, световых датчиках PIR, проектах уличного освещения и т. Д.

Кроме того, областью применения датчика PIR являются наружное освещение, лифтовый вестибюль, общие лестницы, подвал или парковка, торговые центры, садовое освещение и т. Д.

Как сделать Датчик движения Управление освещением Самодельный

(Последнее обновление: 9 апреля 2021 г.)

Датчик движения

Управление освещением, Описание:

В этом руководстве вы узнаете, как управлять светом Disco Light на 110 или 220 В переменного тока, используя только «Датчик движения» PIR-датчика.Датчик PIR – один из наиболее часто используемых датчиков для обнаружения движения. Вы практически увидите, как автоматически включается лампочка, когда я вхожу в комнату. Пока что это мой третий урок по датчику движения PIR.

Эту же схему можно использовать на лужайках, коридорах, жилых комнатах, улицах и т. Д. Это недорогой автоматический регулятор света на основе датчика движения.

В первом уроке я рассмотрел все основы, включая распиновку, назначение переменных резисторов и то, как использовать датчик PIR с Arduino.

Во втором уроке я использовал этот датчик PIR с модулем GSM SIM900A и разработал систему безопасности.

В этом руководстве мы не собираемся использовать Arduino или какой-либо другой микроконтроллер. Мы будем использовать только датчик PIR для управления реле на 12 В. В этом руководстве рассматривается

  1. Датчик движения Описание цепи управления освещением
  2. PIR «Датчик движения» Интерфейс и, наконец,
  3. Тестирование

Приступим !!!!!

Amazon Ссылки:

Винт для печатной платы Разъем клеммной колодки:

Диско-светильник RGB

LM7805 Регулятор напряжения:

1n4007 диод:

10к Резистор:

2n2222 NPN транзистор

12V SPDT реле:

Одноканальный релейный модуль:

Прочие инструменты и компоненты:

Лучшие датчики Arduino:

Супер стартовый набор для начинающих

Цифровые осциллографы

Переменное питание

Цифровой мультиметр

Наборы паяльников

Переносные сверлильные станки для печатных плат

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

Обратите внимание: это партнерские ссылки. Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Буду признателен за вашу поддержку!

Схема управления освещением датчика движения

:

Это стабилизированный блок питания 5В на базе регулятора напряжения LM7805. Этот источник питания будет использоваться для питания модуля датчика PIR. Это гнездовой разъем питания постоянного тока. Конденсатор 10 мкФ подключен к входной стороне регулятора напряжения 7805. Другой конденсатор 10 мкФ подключен к выходной стороне регулятора напряжения.Резистор на 330 Ом соединен последовательно со светодиодом на 2,5 В. Это токоограничивающий резистор. У меня есть очень подробный учебник по светодиоду и тому, как рассчитать значение резистора, ограничивающего ток.

Провод от выхода регулятора напряжения подсоединяется к выводу Vcc модуля датчика PIR, также убедитесь, что вы соединяете заземление регулятора напряжения с землей модуля датчика PIR. Вывод Out датчика PIR соединен с базой NPN-транзистора 2n2222 через резистор 10 кОм. эмиттер NPN-транзистора 2n2222 соединен с землей, в то время как сторона коллектора соединена с одной стороной катушки реле, а другая сторона катушки реле соединена с напряжением 12 вольт.

NPN-транзистор 2n2222 и резистор 10 кОм образуют драйвер реле. Датчик движения PIR с помощью драйвера реле управляет светом. Таким образом, отпадает необходимость в программируемом контроллере. Но с помощью нескольких электронных компонентов можно быстро спроектировать недорогой автоматический световой контроллер.

Для ознакомления с интерфейсом и тестированием посмотрите видеоурок, приведенный ниже.

Смотреть видеоуроки:

Нравится:

Нравится Загрузка . ..

Как создать лампу с управляемым движением с помощью Raspberry Pi

Из этого туториала Вы узнаете, как построить автоматическую лампу с управлением движением.

Этот проект будет построен с использованием Raspberry Pi Model B с платой расширения GrovePi от Dexter Industries вместе с их ультразвуковым датчиком и релейным модулем.Для этого проекта мы будем использовать собственный образ диска Raspbian, работающий на последней сборке jessie.

Цель этого руководства – продемонстрировать работающий прототип и показать вам шаги, необходимые для тестирования и пересмотра этого проекта, чтобы доработать и развернуть для полного воплощения вашей идеи.








Рецепт для этого проекта

АППАРАТНОЕ ОБЕСПЕЧЕНИЕ

  • Компьютер: Lenovo T420 Windows 10
  • SD-карта: Sandisk DHCD 8 ГБ
  • Микропроцессор
  • : Raspberry Pi Model B, версия 2.0 (512 МБ)
  • Плата расширения: GrovePi + v3. 0
  • Релейный переключатель: Grove Relay v1.2
  • Датчик
  • : ультразвуковой датчик Grove v2.0
  • Адаптер WiFi
  • : Edimax EW-7811Un 150 Мбит / с беспроводной 802.11 b / g / n nano USB-адаптер
  • Монитор
  • : Стандартный монитор VGA с кабелем VGA
  • Адаптер VGA
  • : стандартный преобразователь входного сигнала HDMI в адаптер VGA для ПК
  • Источник питания: универсальный концентратор с питанием от USB 2, 4 порта
  • Кабели: USB Type-A / Micro-B; и USB Type-A / Type-B
  • Клавиатура: Стандартная USB-клавиатура
  • Мышь: Обычная USB-мышь
  • Маршрутизатор WiFi
  • : Стандартный маршрутизатор WiFi
  • Штекер: удлинитель с прямым лезвием
  • Свет: обычная лампа <= 100 Вт
  • Коробка: гнездо для поверхностного монтажа CAT5

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

  • SD форматирование v4
  • Dexter Industries Модифицированная «Джесси»
  • Win32 Disk Imager 0.9
  • Python 2. 7.9

ИНСТРУМЕНТЫ

  • Кусачки
  • Кабельные стяжки
  • Набор отверток
  • Измеритель напряжения

От идеи до развертывания

Разработка проекта от концепции до развертывания состоит из множества этапов.

ЭТАП I – Концепция

Когда я прихожу домой, у меня довольно темное фойе. У меня часто заняты руки, и я хочу, чтобы лампа в комнате автоматически включалась, когда я вхожу.Управление движением – идеальное решение.

ЭТАП II – Проект

Вы можете использовать простую программу на Python для проверки определенной переменной расстояния от ультразвукового датчика и управления реле высокого напряжения при срабатывании переменной датчика. Подключите лампу к реле, и она включится, когда кто-то войдет в комнату.

ЭТАП III – Прототип

Этот прототип использует плату расширения GrovePi от Dexter Industries для управления контактами RaspberryPi GPIO. Мне нравится использовать эту плату расширения из-за ее дизайна plug & play и модифицированного образа диска Raspian от Dexter Industries, который имеет целый ряд инструментов для устранения неполадок, которые пригодятся на этапе тестирования.

A. Настройка образа диска (ПК)

1) Загрузите образ диска «04.25_Dexter_Industries_jessie.zip» и распакуйте его на жесткий диск.

2) Отформатируйте SD-карту емкостью 8 ГБ. Я использовал SD Formatter v4.

3) Запишите загруженный образ диска на SD-карту.Я использовал Win32 Disk Imager.

B. Сборка платы расширения RapberryPi и GrovePi GPIO

1) GrovePi совпадает с 28 контактами GPIO на RaspberryPi Model B. Это плотно прилегает, но с легким нажатием (см. Видео).

C. Запустите RaspberryPi и обновите

1) RaspberryPi загружается непосредственно в графический интерфейс Dexter Industries.

2) Щелкните значок «Настройка Wi-Fi», чтобы подключиться к локальному маршрутизатору и Интернету.

3) Щелкните значок DI Software Update для запуска.

4) Выберите GrovePi из раскрывающегося меню и обновите в следующем порядке:

i) Аппаратная прошивка

ii) Распбиан

iii) Программное обеспечение Dexter

5) Система запросит перезагрузку по завершении

D. Настройка программы Python для запуска реле

1) Откройте файл / home / pi / Desktop / GrovePi / Software / Python / test_script

2) НАЙТИ [Редактировать]> [Выбрать все] И [Удалить]

3) НАЙТИ [Файл]> [Сохранить как] / home / pi / Desktop / Documents / Range_Relay.py

4) Скопируйте этот код в пустое файловое окно: Система запросит перезагрузку по завершении:

5) [Файл] [Сохранить]

E. Connect Grove Relay & Ultrasonic Sensor

1) Подключите Ultrasonic Ranger к разъему D4 на плате расширения GrovePI

2) Подключите реле Grove к разъему D2 на плате расширения GrovePi

.

3) [Выполнить] [Выполнить модуль] в Range_Relay.py

4) Проверьте датчик и убедитесь, что светодиод реле загорается при движении перед ультразвуковым рейнджером.

F. Подключите высоковольтную сторону реле и проверьте

.

1) Используя удлинительный шнур с двумя лезвиями, отрежьте «горячий» провод посередине шнура и осторожно отогните его, стараясь не повредить изоляцию «нейтрального» провода (см. Видео).

G. Настройте RaspberryPi для работы без головы и автоматического запуска программы реле

1) НАЙТИ [Меню]> [Другое]> [LXTerminal]

2) В командной строке [pi @ dex: ~ $] введите команду:

 sudo crontab -e.

3) Если файл не существует, создайте его и добавьте следующую строку (именно здесь вы должны были сохранить программу Python):

 @reboot sudo python /home/pi/Documents/Range_Relay. py

4) При загрузке RaspberryPi программа должна загрузить

5) Пойдите протестируйте свое творение управления движением на своей любимой лампе

ЭТАП II – Тестирование

1) Я подключил Raspberry Pi к лампе в коридоре, чтобы проверить его в полевых условиях.

ЗАКЛЮЧЕНИЕ

Это был забавный проект, в котором не было слишком много движущихся частей. Я очень рад возможности расширить возможности программирования этой лампы управления движением и установить такое состояние гнезда, которое позволит подключенному смартфону или планшету также управлять лампой. Надеюсь, вам понравился этот урок, и, пожалуйста, пришлите мне все изменения, которые вы внесли в этот проект.






.

Добавить комментарий

Ваш адрес email не будет опубликован.
