Выбираем какой кабель для сварочного аппарата лучше

Поиск сварочного кабеля после покупки инверторного аппарата нельзя назвать редкостью. Каким бы хорошим не было сварочное оборудование, провода, идущие с ним в комплекте, часто не соответствуют ожиданиям. Некоторых не устраивает материал жилы, других – длина, третьих – гибкость – и это далеко не все, что может вызывать недовольство.

Какой кабель для сварочного аппарата лучше? Профессиональные сварщики подбирают для себя тот вариант, который максимально удовлетворит их требованиям. От чего отталкиваться? На что обратить внимание? В этой статье вы познакомитесь с основными марками и научитесь отсеивать неправильные варианты, акцентируя внимание на главных характеристиках сварочного кабеля для электродержателя, зажима заземления и коммутацией с электросетью.

Заглянем на полки магазинов – чем отличаются марки кабеля

Во время поиска сварочных кабелей для инвертора чаще всего встречаются следующие аббревиатуры:
  • КГ
  • КОГ1
  • КГН
  • КГ-ХЛ
  • КПЭС
  • КВС
  • КГТ

Среди них нет унифицированного варианта на все случаи. Для каждой конкретной ситуации оптимальна та или иная комбинация параметров кабеля для сварочного аппарата. Поэтому для начала сделайте правильный выбор марки, а после – разберетесь с основными параметрами – сечением и длиной кабеля, а также материалом сердечника.


Кратко о марках:

КГ
Данный вид можно встретить практически в любом магазине. Аббревиатура расшифровывается как «кабель гибкий». Шнур такого плана можно подключать к сети на 220 или 380 В, и, конечно же, использовать для массы и держателя. Он работает с переменным и постоянным током (до 660 В и 1000 В) при частоте до 400 Гц.
КОГ1

Является менее универсальным и прочным, чем предыдущий вариант. Но обладает особой гибкостью – в его жиле используются более тонкие проводки. Это означает меньший радиус разворота, способствующий более комфортному процессу сварки в труднодоступных местах.

Данный сварочный кабель пригодится при высотных работах, так как его удобно наматывать на руку для надежного закрепления. Пропускная способность – 220 В при 50 Гц.
КГН
Буква «Н» в маркировке подобного кабеля для сварки означает его негорючесть (устойчивость к высоким температурам). Изоляция КГН изготовлена из жаростойкого материала, выдерживающего нагревание 200 °C и более.

Главная особенность провода дает возможность осуществлять сварку или резку в экстремальных температурных условиях (например, сваривание металлов вблизи или в эпицентре источника возгорания). Из-за устойчивости к жару КГН-кабели востребованы среди работников МЧС, ремонтных бригад в судостроительной отрасли и т.д.

КГ-ХЛ
Как уже говорилось ранее, «КГ» – кабель гибкий, остальные две буквы в конце говорят о том, что сварочный кабель может эксплуатироваться на холоде и морозе, достигающем – 60 °C. Способность сохранять гибкость при низких температурах обеспечена использованием в составе оплетки специального каучука.

*Если предполагается работа при низких температурах, то данный вид кабеля станет лучшим вариантом для покупки.

КПЭС

Сварочные кабели такого плана применяются для полуавтоматической сварки. Они отличаются наличием внутри спиралевидной трубки для пропуска проволоки. Представители марки рассчитаны на работу с любым видом тока под напряжением 42/48 В при частоте 50 Гц.

Из весомых знаний о КПЭС стоит выделить то, что прослужат они недолго (минимум полтора месяца – максимум полтора года), а на стоимость существенно повлияет диаметр.
КВС
Это сварочные кабели с дополнительным защитным слоем полихлорвинила на жиле. Отличаются большей устойчивостью к истиранию, что делает их отличным вариантом для использования на строительных объектах.
Стоит отметить, что представители марки КВС куда менее гибки, чем остальные. Помимо устойчивости к механическому воздействию, они легко переносят низкие температуры и могут свободно использоваться в диапазоне от -40 до 40 градусов Цельсия.
КГТ

Буква «Т» в конце означает возможность применения в условиях тропиков. Подобные сварочные кабели характеризуются способностью выдерживать температуру окружающей среды до +85 °C. Выпускаются с покрытием, которое успешно противостоит воздействию влаги, грибка и плесени.

Особенности жил электрокабелей – сколько жил должно быть?

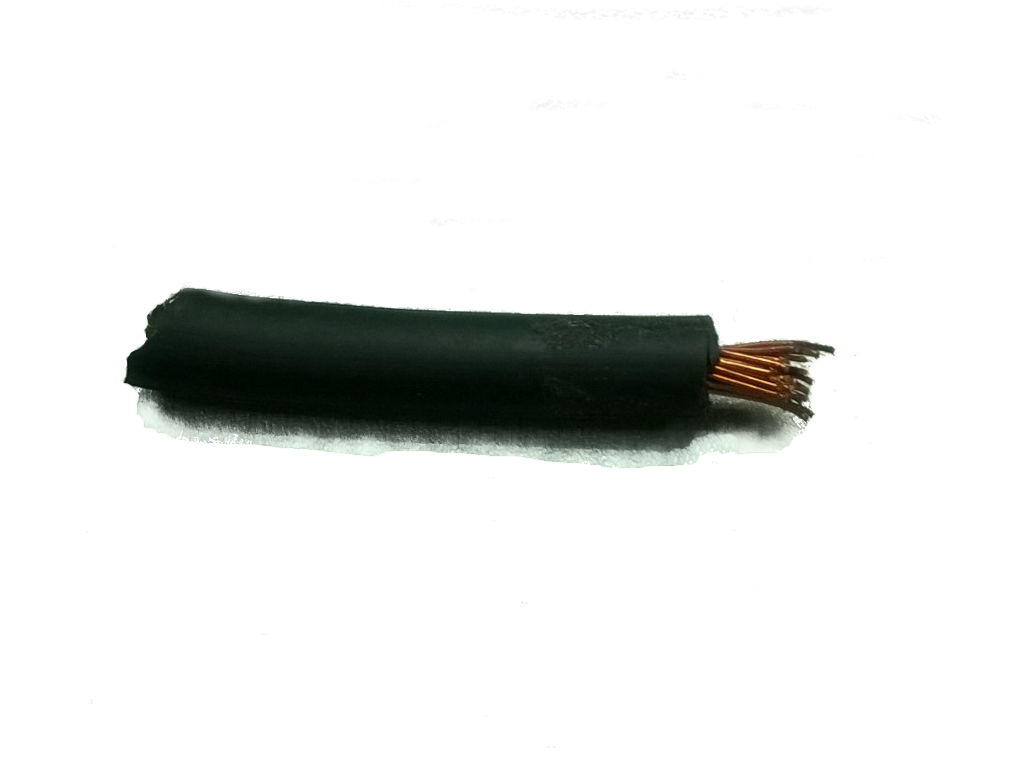

Проводник в сварочном кабеле может быть алюминиевым (омедненным) или медным. Первый вариант отличается более низкой стоимостью, но является менее гибким, имеет меньшее удельное сопротивление, больше греется. Шнур с проводником из алюминия больше подойдет сварщикам-новичкам или для бытовых нужд. Провода с медными жилами незаменимы, если речь заходит о профессиональных работах.

При покупке обращайте особое внимание на продукцию от китайских производителей, поскольку в варианте с заявленным медным проводником может содержаться только 70% Cu. В быту подобные электрокабели использовать можно, но профессиональные сварщики обходят их стороной или меняют после некоторого время использования. Распознать низкопробный продукт легко – жилы в нем выглядят тускло.

Все электрокабели бывают одножильными и многожильными (если учитывать варианты не только для сварки). В данном случае имеется в виду количество жил под одной общей изоляцией. Это число можно увидеть в маркировке перед параметром площади сечения.

Например:

1×16 –провод с одной жилой;
11×30 – кабель с одиннадцатью жилами.

Для сварочных аппаратов понадобится одножильный электрокабель, о чем стоит запомнить всем начинающим сварщикам, которые хотят удлинить провода или заменить их на лучший вариант.

Как правильно выбрать сечение кабеля

Металлический сердечник электропровода – это переплетенные между собой тонкие проволочки в количестве от 30 до 1000 шт. Площадь сечения кабеля для сварочного аппарата подбирается в зависимости от используемого тока и мощности установки. С возрастанием ампеража, появляется потребность в большей площади сечения.

К примеру, провод 1×6 мм² выдерживает максимум 11 кВт нагрузки при силе тока от 80 до 100 А. Однако не стоит использовать сварочные кабели на пределе их возможностей из-за риска перегрева и расплавления, поэтому максимальное значение принято делить на 2. То есть вариант 1×6 мм² оптимально будет использовать для работы с аппаратом, который имеет потребляемую мощность 5 кВт. Для ампеража 120-150 А нужно будет использовать электрокабель 1×10 мм², для 150-180 А – 1×16 мм² и т. д.


Для бытовых нужд сгодится вариант 1×16. Если вы работаете в мастерской, то ваш выбор – это провода 1×25, 1×50.

Требования к изоляции провода

Следует приобретать электрокабель с толщиной изоляции не менее 1,1 мм. В противном случае возникнет повышенный риск оголения токоведущей части из-за трения о пол и предметы. На ощупь качественная наружная обмотка гибкая и мягкая. Также обращайте внимание на класс изоляции, обозначаемый буквой.

К примеру, «H» – означает способность выдерживать температуру нагрева +180 °C.

Гибкость электрокабеля

Выбирайте продукт не менее четвертого класса по гибкости. Более тугие варианты значительноменее комфортны в использовании: они плохо сматываются, выкручивают руки. Провода с маркировкой КГ принадлежат к пятому классу гибкости, КОГ1 – к шестому.

Как правильно выбрать длину кабеля и стоит ли удлинять имеющийся

Потребность в удлинении кабеля для инвертора появляется, когда нужно работать с длинными конструкциями, вроде заборов, или забираться на высоту. Благодаря наращиванию длины, переносить инверторный аппарат придется намного реже.

Однозначный ответ на вопрос, стоит ли удлинять сварочный кабель, дать нельзя. В одних ситуациях его удлинение возможно, в других нежелательно – необходимо учитывать характеристики, которые у вас есть изначально.

Как многим известно, еще из школьных уроков физики, чем больше длина, тем выше сопротивление.

На выходе же получается более низкая сила тока. Поэтому для определения оптимального значения следует пользоваться специальной формулой:

l=S/(I ÷ 100)

где l – искомая максимальная длина,

S – площадь сечения имеющегося электропровода,

I – максимальная сила тока, выдаваемая аппаратом.

Допустим, у нас есть инвертор на 160 А и электрокабель с площадью сечения 25 мм². Расчет длины кабеля для инвертора будет выглядеть следующим образом: (25 мм²)/(160 А ÷ 100)=15,625 м.

Также в любом случае следует придерживаться правил техники пожарной безопасности – не превышать максимально допустимую длину кабеля для сварки (30-40 м).

Для наращивания нельзя применять скрутки, поскольку использование подобного метода чревато увеличением сопротивления и повышением риска нагрева. Соединяйте две части проводки надежной медной опрессовкой. Она обеспечивает отличный, плотный контакт.

Будьте внимательны к выбора кабеля – используйте знания, полученные в статье, чтобы не совершить ошибок при покупке.

Получите 10 самых читаемых статей + подарок!

*

Подписаться

Кабель для сварочного аппарата: сечение, маркировка, требования

Часто сварщикам приходится сталкиваться с ситуацией, когда кабель, идущий в комплекте к приобретенному оборудованию, слишком короткий и имеет алюминиевый сердечник, который быстро греется. Чтобы подобрать оптимальный кабель для сварочного аппарата, нужно ориентироваться в предложениях такой продукции на рынке и обратить пристальное внимание на некоторые нюансы. Только так специалист сможет выбрать надежный кабель, который будет хорошо работать при любой температуре воздуха и без проблем перенесет максимально допустимые нагрузки.

Марки сварочного кабеля и их характеристики

Прежде всего, следует понимать, что сварочный кабель испытывает нагрузки не только от инвертора, но и со стороны внешних условий. Трение о поверхность (в том числе асфальт, бетон и и.п.), высокие и низкие температуры, падение предметов – это привычные и неотвратимые неблагоприятные факторы. Поэтому при выборе кабеля необходимо учитывать рабочие параметры оборудования и условия его эксплуатации. Для начала нужно определиться, какие существуют кабели и чем они отличаются.

Гибкий сварочный кабель КГ

Одна из наиболее распространенных марок кабеля. Расшифровывается очень просто – кабель гибкий. Хорошо показал себя в работе с постоянным током до 1000В или переменным до 600В и частотой до 400 Гц. Провод предназначен для коммутации сварочного оборудования к сети 220 или 380 вольт, подключения к массе или держателю.

Сварочный провод КОГ1

От предыдущего аналога данный кабель отличается меньшим диаметром жил. Из-за этого он получился более гибким и характеризуется меньшим радиусом поворота. Такая особенность востребована для работы в труднодоступных местах или в случаях, когда нужно поднести электрод под непривычным – слишком острым или, наоборот, развернутым углом. Также гибкий кабель практичен во время работ на высоте, при потолочной сварке, когда шнур специалист наматывает на руку, чтобы облегчить его удержание. Проводка рассчитана для работы от сети 220 воль с частотой тока 50 Гц.

КГН

Буква «Н» в аббревиатуре несет информацию о том, что изоляционная оболочка кабеля негорючая. Она изготовлена из специального материала с повышенными показателями жаропрочности и выдерживает температуру свыше 200 градусов по Цельсию. Это проводник можно использовать даже в условиях возгорания, когда срочно требуется выполнить электросварочные работы.

Выдерживая экстремальные температурные условия, кабель востребован бригадами МЧС, пожарной охраны, ремонтниками на морских судах и т. п. В промышленности и быту провод востребован при работе на больших объектах, когда сварщику приходится прокладывать магистраль энергоснабжения через только что проваренные участки металла. Изоляция, соприкасаясь с горячим металлом, не плавится.

Сварочный кабель КГ-ХЛ

Индекс «ХЛ» информирует о том, что кабель отлично переносит холод. В его составе есть специальный каучук, снижающий вероятность растрескивания изоляции на морозе при изгибе. Он остается достаточно гибким даже при температуре в -60 градусов Цельсия. Поэтому востребован специалистами, работающими в условиях крайнего Севера. Поэтому практикующим специалистам, которым приходится часто работать на морозе, стоит обратить внимание на данный продукт.

КПЭС

В кабеле место центральной жилы установлена спиралеобразная трубка. Такая конструкция способна пропускать внутри проволоку, которая замкнет цепь и инициирует электрическую дугу. Проволока может быть как цельной, так и полой с флюсом внутри. Предназначен кабель для полуавтоматической сварки, а его цена зависит от диаметра. Из-за особенностей устройства, в частности, из-за полой конструкции кабель служит недолго – примерно 1,5 года. Может работать при температурах до -10 градусов Цельсия и рассчитан на прохождение переменного или постоянного электрического тока напряжением 42/48 вольт.

Читайте также: Ручная электродуговая сварка

КВС

Маркировка обозначает, что в изоляции присутствует полихлорвинил. Благодаря этому оболочка более вынослива к истиранию и отлично подходит для работ, требующих мобильности сварщика. Перемещаясь по площадке, он может смело тащить кабель по основанию, даже если оно из бетона. Кабель рассчитан на передачу электропотока напряжением 127-220В и работу в широком температурном режиме: от 40 градусов мороза до 40 градусов тепла. Недостаток такого кабеля – очень слабая гибкость. Он не подходит для проводника к электродержателю. Чаще всего он востребован в качестве проводника от электрической сети до сварочного аппарата.

КГТ

Проводник выдерживает высокие температуры, вплоть до 80 градусов Цельсия. Изоляция не только при годна для использования в жарких условиях, но и отлично противостоит размножению плесени или грибка. Поэтому его приобретают для работы в условиях повышенной влажности.

Читайте также: Сравнение инверторных сварочных аппаратов

Как выбрать кабель для сварки

Настало время переходить к практическим советам по выбору оптимального варианта кабеля. Он полностью должен соответствовать сварочному аппарату, с которым будет взаимодействовать. Помимо этого, есть ряд иных параметров, которые необходимо учитывать при выборе.

Какой должна быть жила

Сварочный кабель может быть одножильным. К примеру, он маркируется 1х16. Значение первой цифры – одна неразделенная жила. Благодаря такой устройству, проводник меньше греется и быстрее передает напряжение от источника питания к держателю. Другой пример – 11х30 – это многожильный кабель, где в маркировке первая цифра обозначает количество изолированных жил. Такой вариант будет оптимальным для промышленных установок, напряжение которых 500В и больше.

Жила изготавливается из меди или алюминия. В торговой сети чаще встречаются именно алюминиевое исполнение, поскольку такие продукты значительно дешевле. Когда сварочный аппарат используется редко, то этого вполне достаточно. Для профессионального использования нужен медный кабель: его удельное сопротивление меньше в 5-7 раз по сравнению с алюминиевым аналогом. Помимо снижения потерь тока медь обладает и другими достоинствами: она меньше греется и лучше гнется.

При выборе стоит особое внимание уделять китайским медным проводникам. Поскольку, как показывает практика, содержание меди в них не больше 70%. Убедиться в этом можно по срезу кабеля – жилы с примесями выглядят тусклыми. Для бытовых нужд такой кабель подойдет, но вот для профессионального применения он слабоват.

Читайте также: Прямая и обратная полярность сварочного инвертора

Сечение кабеля для сварочного инвертора

Металлический сердечник кабели внутри содержит большое число тонких жил. Их может быть от нескольких десятков до 1000 штук. Площадь сечения должна соответствовать мощности сварочного аппарата и силы тока электрической дуги. К примеру кабель, имеющий жилу сечением 6 квадратных миллиметров рассчитан на нагрузку не более 11кВт и силу тока до 100А. Однако, это не значит, что он будет оптимальным вариантом для инвертера с такими показателями мощности и производительности. Никогда не стоит рассчитывать на максимальные показатели, а лучше делить их пополам. Другими словами, такой кабель подойдет для подключения сварочного аппарата с потребляемой мощностью до 5 кВт.

В случае возрастания силы тока нужно увеличивать и сечение кабеля. В противном случае фактическая производительность оборудования будет меньше его возможностей. Это подобно попытке быстро заправить авто через узкую воронку: она не пропустит топлива больше, чем может. Чтобы облегчить выбор ниже приведена таблица соответствия сечения кабеля мощности сварочного аппарата.

Если планируется использовать электрод диаметром 2 мм при силе тока 80А, то вполне можно использовать кабель сечением 6 мм кв. Но для электрода чуть толще (например, «троечка») этого уже будет недостаточно. По этой причине оборудование нужно комплектовать кабелем, исходя из максимальных значений его мощности. Например, для бытовых аппаратов, не используемых в коммерческих целях или на производстве, достаточно кабеля сечением 16 мм. А вот для мастерской уже потребуется более мощный проводник с сечением 25-50 мм.  Эксплуатация кабеля с меньшим сечением будет провоцировать его быстрый нагрев м перерасход энергии.

Требования к гибкости кабеля

В изготовлении оболочки производители руководствуются требованиями ГОСТа 23286-78. Слой изоляции не может быть меньше 1,1-1,2 мм, чтобы обеспечить достаточный уровень защищенности токовода от оголения. Производится обмотка из резины, в которую подмешиваются специальные добавки. Желательно, чтобы готовый продукт был в достаточной степени мягким и гибким. В то же время важно обеспечить хорошую сопротивляемость изоляции на истирание. Класс изолирующего слоя маркируется буквами и свидетельствует о его способности выдерживать высокие температуры. К примеру, F соответствует 150, а Н — 180 градусам Цельсия.

Длина сварочного кабеля

От этого показателя зависит возможность перемещения сварщика по рабочей площадке. Это особенно важно на высоте и в случае сваривания конструкций большого размера. Имея длинный кабель, специалист не обязан часто переставлять сварочный аппарат и может перемещаться только с держателем. Для стационарного рабочего места вполне достаточно около двух метров кабеля для массы и еще 3 – на электрододержатель. Для работы в цеху желательно увеличить показатели на 2-3 метра.

Но не стоит думать, что очень длинный кабель является самым мудрым решением. Нельзя удлинять кабель по своему усмотрению. Увеличение длины ведет к росту сопротивления, а значит – к снижению силы тока. Для расчета максимальной длины проводки применяется формула:

макс. свар. ток / 100 = коэффициент

Рассмотрим пример. Аппарат имеет показатель 160, тогда коэффициент будет равен 1,6. На него следует разделить сечение существующего кабеля. Предположим, что используется проводка сечением 25 кв. см. Тогда: 25/1,6=15 метров. Получается, что длина кабеля не может быть большей, чем 15 метров. На держатель можно отпустить 10 метров, а остаток – 5 метров – выделить на массу. Если же пренебречь расчетами и задействовать кабель длиной 20 метров, то сила тока, производимая аппаратом, понизится до 120 ампер.

Если кабель слишком короткий, а показатели оборудования допускают использовать более длинный, то можно не покапать новый, а нарастить существующий. Добавку прикрепляют с помощью опрессовки, обеспечивающей хороший плотный контакт. Не допускается скручивание двух частей проводки, так как это приводит к увеличению сопротивления магистрали. В любом случае, согласно положениям техники пожарной безопасности длина сварочного кабеля не должна превышать 30-40 метров.

Читайте также: Как пользоваться сварочным аппаратом

применения кабеля, можно ли удлинять?

Автор admin На чтение 3 мин. Просмотров 1.3k. Опубликовано

Для обеспечения эффективной работы инвертора необходимо применение питающего и сварочного кабелей определенного сечения и длины. Провод для сварочного инвертора должен обладать достаточной гибкостью и соответствовать по мощности агрегату.

Кроме того, применяемые провода не должны приводить к значительному падению напряжения, допустимым считается падение не более чем на 2 вольта.

Конструкция сварочного провода

Для обеспечения нормальной работы аппарата следует применять медный кабель для сварочного инвертора. Именно медь считается лучшим проводником электрического тока. При этом стоит использовать именно многожильные провода, так как они обладают большей гибкостью, что существенно упрощает выполнение сварочных работ и обеспечивает свободу действий исполнителю.

Конструктивно сварочный кабель состоит из следующих элементов:

  • Токоведущая медная жила, состоящая из множества отдельных свитых проводников сечением до 0,2 мм. При этом сечение самого кабеля может существенно отличаться, в продаже можно встретить сварочный провод с жилой до 95 мм2.
  • Во избежание короткого замыкания или поражения сварщика электрическим током токоведущая жила покрыта слоем изолирующего материала, в качестве которого обычно выступает резина.

Подобные провода могут применяться для подключения агрегата к питающей сети, его заземления и подвода тока к держателю электрода.

Кабель марки КГ

Среди профессионалов особым спросом пользуются сварочные провода для инвертора марки КГ.

Производители рекомендуют применять его в сетях переменного электрического тока с напряжением до 600 вольт, кроме того допускается использование при постоянном напряжении до 1000 В.

В зависимости от мощности агрегата и силы вырабатываемого сварочного тока подбирается провод определенного сечения. Так, кабель с сечением токоведущей жилы в 16 мм2 может работать при 189 А, а 95 мм2 провод эксплуатируется при силе тока до 522 А. Чаще всего применяется кабель КГ 1х35, который можно использовать при 289 А (большинство аппаратов работают именно в таком режиме).

В зависимости от свойств изолирующей оболочки сварочный кабель для инвертора может эксплуатироваться в различных климатических условиях:

  • КГ-ХЛ — провод предназначен для применения в условиях крайнего севера. Он может эксплуатироваться при температуре окружающего воздуха до – 600С. Основы изолирующей оболочки составляют морозостойкие сорта резины.
  • КГ-Т — кабель, предназначенный для использования в тропических условиях. Может применяться в условиях повышенной влажности и температуре до + 850С. Кроме того, изоляция имеет состав, не допускающий появление плесени на поверхности кабеля и устойчивый к гниению.

Кроме кабеля этого типа в определенных условиях применяют провод марок КОГ (обладает повышенной гибкостью) и КГН (оболочка сделана из негорючего материала, такой кабель рекомендуется применять при ведении работ в пожароопасных условиях).

Удлинение кабеля

Существует два противоположных мнения по вопросу можно ли удлинять сварочные кабели. Защитники такой возможности утверждают, что производители инверторной техники не устанавливают никаких ограничений по этому поводу, следовательно, удлинение кабеля вполне допустимо. Это позволяет существенно упростить выполнение работ, обеспечить сварщику большую свободу.

Но не стоит забывать о том, что значительная длина провода обеспечивает ему повышенное электрическое сопротивление, что приводит к существенному падению напряжения и снижению силы сварочного тока.

Это приводит к сложностям при установке определенных режимов и выполнении сварочных работ. Поэтому все-таки не стоит заниматься самостоятельным удлинением кабеля, производитель предлагает наиболее приемлемый вариант.

Несколько слов о подсоединении кабеля

Подключать кабель к клеммам агрегата следует при помощи специальных наконечников. Это позволит получить надежный контакт и снизить потери напряжения. Такие наконечники присоединяются к проводу пайкой или опрессовкой. При этом при эксплуатации не стоит перетаскивать аппарат при помощи питающего или сварочного кабеля, это может привести к его повреждению.

Правильно подобранный кабель для инвертора дает гарантию качественного и простого выполнения работ.

Сварочный кабель – классификация, конструкция, расчет сечения и длины провода для сварочного аппарата

Фейерверк разлетающихся слепящих искр с эпицентром, который похож на ярчайшую сверхновую звезду – многие из нас с интересом наблюдали за работой сварщика, зная, что на самом деле это очень опасно для зрения. Сварка – это не только красивый, но и технологически сложный процесс, требующий первоклассного оснащения и отличных профессиональных навыков.


К счастью, мы не будем рассматривать все 150 способов и разновидностей сварочных процессов, которые существуют сегодня, а остановимся на важной проблеме рационального выбора силового кабеля для сварочного аппарата. Речь пойдет об основных типах проводов для сварки, их конструктивных особенностях, популярных марках и критериях определения оптимального сечения.

Назначение и конструкция сварочных кабелей

Сварочный кабель применяется при выполнении работ методом электродуговой сварки для запитывания ручных, автоматических и полуавтоматических установок. При помощи силового провода данного типа осуществляется подведение электротока от сварочного аппарата, балластного (регулирующего) реостата или иного источника питания непосредственно к держателю электродов и заземляющему зажиму (“массе”) для создания замкнутого контура.

Алюминий редко используется при производстве сварочных проводов, поскольку имеет высокую теплопроводность, приводящую к критическому перегреванию жилы и изоляционного слоя, особенно в “горячих” местах близкого контакта со свариваемыми поверхностями. Кроме того, алюминиевые проводники недостаточно эластичны, поэтому плохо переносят процедуру частого сматывания и разматывания. Медный кабель не имеет подобных недостатков, поэтому хорошо зарекомендовал себя в качестве проводника для сварочного аппарата. Изделие может выпускаться как в моножильном, так и в мультижильном исполнении, которое включает в себя различные комбинации основной жилы с нулевой, заземляющей или другими вспомогательными.

К основным достоинствам кабелей для сварочного инвертора относятся:

  • высокие показатели допустимых электронагрузок (до 0,66 кВ переменного тока на частотах до 400 Гц, до 1 кВ – постоянного),
  • повышенная гибкость,
  • стойкость к сдавливающим и растягивающим воздействиям,
  • пожарная безопасность – проводные изделия не должны воспламеняться и распространять горение,
  • возможность применения на открытом пространстве. Сварочные провода выдерживают резкие перепады температур, влияние ультрафиолета и осадков, химически агрессивных веществ,
  • многочисленные исполнения, облегчающие выбор сварочного кабеля под текущие условия технологического процесса.

Конструктивные особенности и технические характеристики провода для сварки продуманы таким образом, чтобы изделие выдерживало высокие токовые нагрузки и жесткий температурный режим, обеспечивая бесперебойное электропитание, быстрый, качественный и максимально удобный рабочий процесс.

Сварочный кабель состоит из:

· медной или меднолуженой мультипроволочной токопроводящей жилы 5-го класса гибкости,

· синтетической спецпленки ПЭТ-Э, выполняющей функцию защиты проводящей ток жилы от склейки с изоляционным материалом,

· изолятора из резины марки РТИ-1 (или хладостойкой РТИ-1-ХЛ), имеющей в составе бутадиеновые и натуральные каучуки, которые и обеспечивает повышенную гибкость изделия,

· разделительного слоя из ПЭТ-Э, выполняющего аналогичные функции,

· общекабельной оболочки-изолятора, произведенной из шланг-резины других типов – маслостойкой РШН-1 или РШТ-2 (хладостойкой РШТМ-2-ХЛ), созданных на основе на основе полихлоропрена, бутадиеновых и изопреновых каучуков (РТИШМ и хладостойкая РТИШ-ХЛ используются в одножильных марках),

Классификация медных кабелей для сварочного аппарата

Провода для сварки можно купить у любого торгового предприятия, которое занимается реализацией кабельной продукции. Кабеля для сварочного аппарата различаются по цене, но обычно классифицируются по другим критериям.

По функциональному назначению различают:

  • силовой провод – его применяют для подключения инвертора, трансформатора или иного устройства к электролинии,
  • соединительный кабель для сварки – используют для передачи рабочего напряжения,
  • провод для держателя – подает электроток на контактную часть сварочного аппарата,
  • заземляющий и/или нулевой провод.

Как уже было сказано, в многожильных исполнениях сварочных проводов функционал может объединяться в одном изделии.

По области применения выделяют модификации сварочных кабелей для:

  • бытовых устройств, работающих с токовыми нагрузками 100-250 А,
  • полупрофессиональных установок (до 330 А),
  • профессиональных сварочных устройств, применяемых с электротоком силой до 500 А,
  • сверхмощных промышленных аппаратов (до 680 А).

Марки сварочного кабеля

Сварка – достаточно динамичный технологический процесс, который обычно подразумевает необходимость постоянного перемещения специалиста или смены позиции рабочего инструмента. Поэтому профессиональные сварщики используют только гибкие разновидности проводников, например, КГ, КГН или КОГ1.

Наиболее популярной маркой сварочных кабелей считается КГ. Отличаясь приемлемой ценой и оптимальными техническими характеристиками, КГ хорошо зарекомендовал себя как надежный “передатчик” электротока на держатель или силовой провод, питающий аппарат для сварки от сети.



Марка КГН создавалась для потребностей судостроения, поэтому отлично приспособлена для функционирования в агрессивной среде, помещениях с высокой влажностью воздуха, длительным конденсированием влаги, а также зонах повышенной пожарной опасности. Гибкий проводник КГН отличается от сварочного кабеля КГ наличием маслостойкой оболочки из резины РШН-1, которая выполнена на базе полихлоропрена и не поддерживает горение. Марка КГН часто используется в качестве обратного сварочного провода, который обычно располагается на поверхности пола производственного помещения или на земле.



Если для равномерного прогрева свариваемых поверхностей требуется обеспечить максимальную мобильность специалиста, то в качестве сварочного кабеля может применяться сверхгибкая марка КОГ1. Эта особенность проводника достигается благодаря облегченной конструкции. Он состоит из 1 мультипроволочной жилы, которая заключена в шланг-изолятор из РТИШМ-резины. Сварочный провод работает с переменным напряжением 200 В (50 Гц), постоянным – 700 В и присоединяется к оборудованию через пайку, сварку или опрессовку.

Какой кабель нужен для сварочного аппарата?

Провод для сварки подбирается под конкретный рабочий проект и должен отвечать ряду требований. Как правило, для выбора сварочного кабеля достаточно правильно определиться с токовыми характеристиками подключаемого инвертора или другого сварочного устройства и сечением провода, указанным производителем в техническом описании изделия.

Необходимо соблюдать “золотое” правило – чем выше сила тока в сварочном аппарате, тем большего сечения кабель следует приобрести. Важно не перестараться, ведь при недостаточном диаметре жил оборудование может попросту не запуститься. При этом слишком толстый сварочный кабель – это лишние расходы и чрезмерная нагрузка для сварщика, который вынужден постоянно перемещаться с проводом.

Для выполнения относительно небольших сварочных задач, особенно это касается бытовых вопросов, достаточно использовать оборудование инверторного типа, которое отличается компактностью и доступной ценой. Параметры сечения кабеля для сварочного инвертора с различными токовыми характеристиками должны быть такими:

  • 80-100 А – 6-7 мм2,
  • 120 А – 10 мм2,
  • 160-189 А – 16 мм2,
  • 200/250 А – 25 мм2.

Более масштабные и сложные работы требуют применения сварочных трансформаторов или инверторов повышенной мощности. Для токовых нагрузок 289 А необходимо выбирать кабель сечением 35 мм2, 350-362 А – 50 мм2. Трансформаторы, способные “выдавать” 437 А требуют 70 мм2 проводов, 522 А – 95 мм2. Для корректной работы сварочных выпрямителей с величиной тока до 600 А необходимы кабеля с сечением 120 мм2.

Длина кабеля сварочного аппарата

Еще одним важным критерием, который прямо влияет на производительность и качество сварочных работ, является длина проводника. Поскольку при увеличении протяженности сварочного кабеля происходит падение токовых характеристик, необходимо предельно точно просчитывать взаимосвязи данных параметров.

ПВ – продолжительность включения, одна из характеристик сварочного инвертора.

В таблице приведены примерные показатели сечения сварочных проводов для заданных значений силы тока и длины проводов. Важно учитывать рекомендации производителей агрегатов для сварки, которые могут прямо указывать предельные длины кабелей для каждой марки своих изделий, не рекомендуя или запрещая удлинение проводников.

Нужен кабель для сварочного аппарата? Подберем лучший вариант!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку


Как подобрать длину и сечение сварочного кабеля

Сегодня речь пойдет о сварочных кабелях. Точнее об их длине и сечение.

Если на вашем сварочнике стоят полутораметровые обрезки, это совсем не значит, что они такие должны быть. Хотя, если написано в паспорте, что длиннее ставить провода нельзя, то мы вас вынуждены огорчить – вы купили низкокачественный инвертор! Но это сейчас встречается повсеместно (обман покупателей) и даже опытные сварщики бывает ошибаются, покупая «кота в мешке».

Длина сварочного кабеля может быть разная, она подбирается в каждом конкретном случае отдельно. Некоторые умудряются носить с собой аппарат на плече, это не очень хорошая практика, так как внутри устройства все-таки высокое напряжение. Чаще всего такое практикуют любители, которые не знают, что такое нормальная работа (это когда у тебя один держак в руках и не нужно таскать все оборудование с собой постоянно).

Рекомендуемая длина кабеля по учебнику не должна превышать 40 м. Несмотря на это, есть примеры использования кабеля 16мм 2 х50м на трансформаторе на 400А и никаких потерь, перебоев с поджигом и проблем с горением дуги при этом не наблюдается.

Если вы увеличиваете длину сварочного кабеля, не обязательно увеличивать его сечение, потому что это не высоковольтный провод и большие потери здесь исключаются.

Как рассчитать кабель:

S=R

2хπ=π/4хD2,

то есть, если его диаметр, например, 1 см, тогда  сечение S=25х3,14.

Для расчета сварочного кабеля (он, естественно не моножильный, а многожильный) требуется посчитать сечение жилы, а потом все жилки пересчитать и сложить.

Если у вас инвертор с реальными 200А на выходе, и вы не работаете на производстве с утра и до ночи, то 16 мм2 будет достаточно, больше не нужно. Если у вас сварочник на 140А – покупайте смело 10-12 мм2. Но опять же, если у вас в паспорте написано, что кабель длинный ставить нельзя, лучше не рисковать, хотя сгореть подобное оборудование может, даже если будет стоять в кладовке.

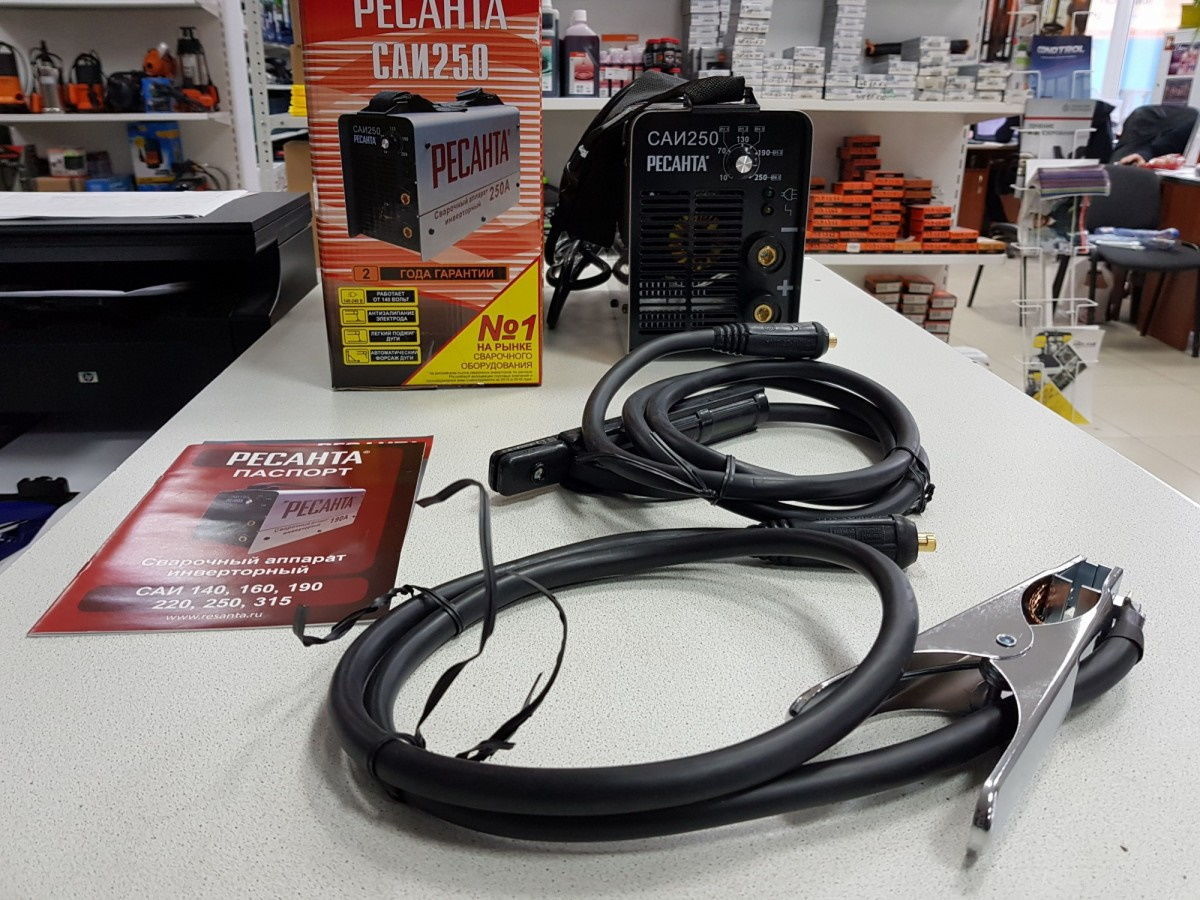

P.S. Если вы владелец Ресанты, у вас кабель алюминиевый. Если не верите, надрежьте изоляцию, подрежьте желтое покрытие и под ним обнаружится светлый блестящий металл.

Какой длины выбрать удлинитель для сварочного аппарата, читайте в следующей статье

как правильно подключить кабели к аппарату и сети 220в – Расходники и комплектующие на Svarka.guru

Сварочный аппарат-инвертор приобрел широкую популярность среди домашних мастеров и малых ремонтных мастерских. Чтобы получить прочный и долговечный шов, мало мощного и исправного аппарата. Необходимы также качественные провода для сварочного инвертора подходящего сечения, типа и длины.

Устройство

Медь из доступных металлов служит лучшим проводником. В сочетании с гибкостью это делает ее идеальным материалом для изготовления основы сварочного провода- токопроводящих жил.

Конструкция состоит из следующих основных частей:

  • медная жила, скрученная из большого числа медных проволочек диаметром до 0, 5 мм;
  • разделительный слой- тонкая оболочка, предупреждающая слипание жилы и слоя изоляции, может дополняться тальком или другим порошком;
  • изолирующее покрытие, состоит из каучука, резины или другого полимера.

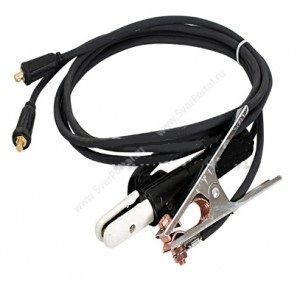

На концах предусмотрены контакты для того, чтобы подключаться к инвертору и держателю. Они опрессовываются и пропаиваются для обеспечения наилучшего контакта.

Характеристики

Важнейшая характеристика нужная для провода- его сечение. Оно определяет максимальный ток, проходящий через кабель. Не менее важно и сопротивление, обуславливающее потери электроэнергии на пути от аппарата к электроду. Большое значении имеют механические параметры:

  • прочность: способность выдерживать нагрузки;
  • упругость: способность возвращаться к начальной форме после деформации
  • температурная стойкость: способность сохранять рабочие свойства при изменении температуры;
  • способность выдерживать солнечный свет и влажность;
  • сопротивляемость грибку и плесени;

[stextbox id=’warning’]Комплект соединительных сварочных проводов, поставляемый вместе с аппаратом, соответствует ему по допустимому сечению и длине.[/stextbox]

Виды

С инверторами бытового и полупрофессионального класса, наиболее распространенными в домашних мастерских, в основном используются одножильные провода марки КГ.

В зависимости от назначения и характеристик они бывают:

  • КГ-ХЛ, изоляция выполнена из морозоустойчивого каучука, они работают на холоде;
  • КГ-Т, изоляция пропитана веществами, предотвращающими рост грибка и плесени, используются во влажном климате
  • КОГ, провода повышенной гибкости, для сварки в труднодоступных местах, например, в судостроении.

По числу жил они подразделяются на:

Одножильный

Большая часть инверторных проводов выполняются одножильными.

Один провод соединяет клеммы аппарата с держателем электрода, другой- с зажимом массы на заготовке.

Двужильный

Используются для высокочастотной сварки и работы переменным током. Две жилы имеют собственную изоляцию, снаружи они покрыты еще одним изоляционным слоем. В качестве материала используются сплавы меди и других цветных металлов.

Трехжильный

Такие провода применяются, чтобы подсоединять системы автоматической сварки, соединяющих трубопроводы и большие емкости.

Каждая жила также имеет собственную изоляцию.

Выбор сечения

Корректно выбранное сечение сварочного кабеля для инвертора позволит работать безопасно и с ожидаемой производительностью. При недостаточном сечении сопротивление провода будет вызывать потери тока на его нагрев, в результате аппарат не сможет развить необходимый сварочный ток и качество шва резко ухудшится. На инверторе в таком случае начнет моргать индикатор, свидетельствующий о перегрузке.

[stextbox id=’alert’]Важно! при продолжительной работе перегревающимся кабелем возможно оплавление изоляции и клеммы соединения. Это часто приводит к выходу оборудования из строя и даже к возгоранию.[/stextbox]

Для того, чтобы подсоединить маломощные инверторы переносного типа работающие от сети 220в, используют легкие и гибкие провода сечением до 16 мм2.

Для более производительных устройств потребуется сечением до 50 мм2.

Правильное подключение

Правильное соединение гарантирует сварщику производительную и безопасную работу.

Подключение проводов к сварочному аппарату требует соблюдения ряда правил:

  • на конце обязательно должна быть клемма, обжатая или пропаянная;
  • провод по своему сечению должен соответствовать максимальному рабочему току аппарата плюс запас в 20%
  • следует внимательно следить за полярностью подсоединения и соблюдать ее;
  • кабель должен лежать в рабочей зоне свободно, без натяжения и петель.

Как подключить сварочный аппарат, если провода не хватает до зоны сварки? Можно нарастить его длину.

Можно ли удлинить сварочный кабель на инверторе

Наращивая длину, нужно понимать, что чем длиннее кабель для подключения сварочного инвертора, тем больше потери и ниже результирующая сила тока.

При необходимости вести сварку на большом удалении от аппарата следует подключать провода большего сечения, чтобы скомпенсировать потери.

При сращивании в единую схему 380в кабелей, оснащенных клеммами с отверстием, их следует зачистить и надежно соединить болтом с гайкой, не забыв проложить шайбы большого диаметра. Место соединения необходимо тщательно заизолировать с учетом того, что провод будут неоднократно протаскивать по металлу и бетону.

Как подключить инвертор, если на кабеле нет опрессованной клеммы? Провода сращивают путем многократного переплетения проволок, составляющих жилу. Потом место соединения следует пропаять и обжать.

[stextbox id=’info’]В Абакумов, сварщик 5 разряда, Северная верфь: «Я стараюсь не удлинять кабель. По мне так проще подтащить аппарат поближе, чем возиться с оплетением и опрессовкой. К тому же удлиненный чаще цепляется и запутывается, на нем большие потери тока».[/stextbox]

Существуют также специальные кабели-удлинители, имеющие опрессованные и изолированные разъемы. Их тип должен соответствовать разъему вашего аппарата.

[stextbox id=’alert’]Важно! Все разъемы перед соединением нужно тщательно зачистить нулевой шкуркой и обезжирить для улучшения контакта.[/stextbox]

Заводы-изготовители не оговаривают ограничений на длину кабеля. В каждом случае сварщик сам решает, что лучше- удлинять или почаще перетаскивать инвертор и бензогенератор.

Маркировка сварочных кабелей

Маркировка сварочного провода состоит из нескольких групп букв и цифр. По ней можно понять, какая модель перед нами.

Сначала следует несколько букв, указывающих на тип кабеля.

После типа через тире может следовать указание на климатический класс провода:

Далее идет цифра, обознающаяся число жил- 1, 2 или более. Завершает обозначение сечение кабеля в мм2.

Требования по безопасности

При сварных работах следует соблюдать следующие требования:

  • нельзя работать проводами с нарушенной изоляцией и недостаточного сечения;
  • провод в рабочей зоне должен размещаться свободно, не цепляясь за руки или ноги сварщика;
  • в рабочей зоне должно быть достаточно света для уверенного перемещения сварщика;
  • при соединении с аппаратом нужно соблюдать полярность.

Правильно подобранные провода для сварочного инвертора- залог безопасной и производительной работы. Нужно обращать внимание на сечение, длину и климатический класс кабеля. Удлинение кабеля можно проводить в строгом соответствии с требованиями правил.

Кабель для сварочного аппарата – обзор марок, сравнение, советы при покупке

Часто встречаются ситуации, когда необходимо заменить старый сварочный кабель на новый, либо вместе с инвертором шел слишком короткий или некачественный сварочный кабель. Например, владельцы сварочного аппарата Ресанта обращают внимание, что в комплекте часто идут омедненные кабели.


Выбор марки кабеля для сварочного аппарата


Наиболее популярный кабель для сварки – силовой кабель марки КГ, расшифровывается как К – кабель Г- гибкий.

Силовой кабель КОГ1 второй по популярности сварочный кабель, его используют в случае, когда необходимо проводить сварочные работы в труднодоступных местах. КОГ расшифровывается как кабель особой гибкости.

Также вам может встретиться предложение купить сварочный кабель марки КРПТ, расшифровывается как кабель резиновый переносного типа. Однако стоит знать, что данная марка снята с производства и сегодня ближайшим аналогом является кабель КГ

Марки КГН и КГ-ХЛ внешне ничем не отличаются от кабеля КГ. Однако оболочка у КГН выполнена из масло-бензостойкой резины на основе бутадиеновых каучуков, что защищает кабель от попадания искр, масел, бензина.

КГ-ХЛ для сварки вам понадобиться только для проведения работ в экстремальных условиях при температурах ниже -40 С. Кабель КГ-ХЛ рассчитан на эксплуатацию от – 60 до + 60 градусов.

Помимо широко распространенных сварочных кабелей КГ и КОГ существуют и другие марки кабелей для электросварочного оборудования, такие как КПЭС, КВС.

Марка КПЭС относится к полому типу кабелей, то есть в таком кабеле нет жил, вместо них используется круглая металлическая трубка. КПЭС предназначен для подачи электродов в место сварки и для подачи тока 42В/48В переменного/постоянного напряжения, кабель используется для дуговой сварки автоматического и полуавтоматического типа, в том числе под флюсом. Работать с таким кабелем можно при температуре не ниже – 10 С. Кабель имеет достаточно короткий срок службы в зависимости от диаметра канала, например, с диаметром канала более 3 мм срок службы составляет не менее 3-х месяцев, более 6мм – не менее 1,5 года. Производитель кабеля – ТД «Укркабель». Помимо сварочных работ применяется для подключения электропечей.

Марка КВС расшифровывается как кабель с ПВХ изоляцией сварочный. Применяется для подключения держака сварочного аппарата к источнику питания до 127/220В переменного/постоянного напряжения. Рабочие температуры КВС от минус 40 до плюс 40 градусов. Так как в КВС используется изоляция из поливинилхлорида, то он не обладает такой гибкостью как кабель КГ.

Купить кабель для сварочного аппарата
вы можете в нашем каталоге!

Разница между сварочным кабелем КГ и КОГ1


Визуально конструкция сварочного одножильного кабеля КГ и КОГ1 похожа и разницы между ними казалось бы нет:
  1. Многопроволочная медная жила, т.е. состоящая из отдельных проволочек.

  2. Синтетическая плёнка по жиле (визуально похоже на полиэтилен, целлофан).

  3. Резиновая изоляция

  4. Резиновая оболочка

В кабеле КОГ1 возможно наложение общей изоляционно-защитной оболочки с большей толщиной (не менее 2-3 мм)

Тем не менее отличия между сварочными кабелями КГ и КОГ1 есть и весьма существенны:

  1. Класс гибкости

    Сварочный кабель КГ имеет 5-ый класс гибкости, а КОГ1 – 6-ой. Что это значит? Это значит, что диаметр проволочек 6-го класса тоньше 5-го класса. Например, у КГ 1х16 диаметр проволочек жилы составляет 0,41 мм в соответствие с ГОСТ 22483-77, а у КОГ1 1х16 – 0,21мм, поэтому КОГ1 1х16 гибче и мягче. В связи с этим у КОГ1 минимальный радиус изгиба меньше, это значит, что его можно больше согнуть под нужным вам углом.

    ВАЖНО! Кабель КОГ1 более гибкий по сравнению с кабелем КГ

  2. Вес кабеля

    Вес 1 м кабеля КОГ 1х16 составляет 240 г, вес КГ 1х16 – 310 г. Чем длиннее вы выберете сварочный кабель, тем он более тяжелый. С учетом, что длина сварочного кабеля может достигать 40 м ,то разница составит несколько килограммов.

  3. Разные параметры напряжения

    Кабель КГ рассчитан до 660 В при напряжении переменного тока (до 400 Гц) вольт, а КОГ – до 220 вольт и 50 Гц.

Рекомендации при покупке сварочного кабеля.

1. Кабель должен иметь медную многопроволочную жилу. На рынке может попасться китайский кабель КГ, в жиле которого содержание меди будет не больше 60-70%, цвет такой меди заметно тусклее. Вывод, покупайте КГ у проверенных поставщиков у которых ест сертификаты на продукцию.

ВАЖНО! От качества меди зависит передача тока по кабелю и в итоге качество сварки.

2. Кабель должен быть достаточно гибким с классом гибкости жил не ниже 4, так как в процессе работы со сварочным аппаратом приходиться менять положение и место, а кабель при этом должен не бояться изгибов и не создавать дополнительных помех.

3. Сечение кабеля должно быть подобрано исходя из параметров максимального тока сварочного аппарата.

ВАЖНО! Неправильно подобранное сечение кабеля ведет к перегреву кабеля.

4. Обращайте внимание на изоляцию кабеля, она должна быть достаточной толщины. Например, для кабеля КГ 1х16 толщина изоляции составляет не менее 1,1-1,2 мм с учетом допускаемых отклонений согласно ГОСТ 23286-78. Изоляции чаще всего выполнена из резины, в руках кабель должен легко гнуться.

Кабель питания сварочного аппарата


 Для питания сварочного аппарата также необходимо использовать кабели и провода для подвижного монтажа, так как инвертор в процессе работы все же приходится перемещать. В качестве таких марок подойдет тот же кабель КГ или ПВС. Эти же марки подходят в качестве удлинителя для сварочного аппарата. Рекомендуемое сечение не меньше 2,5 мм2 при длине не больше 20 м. В любом случае сечение питающего кабель для сварочного аппарата необходимо подбирать в зависимости от номинала автомата источника, чтобы защитить кабель от перегрузки. Также необходимо учитывать потери напряжения, если кабель достаточно длинный (больше 20м).

Кабель для заземления сварочного аппарата

Сварочные аппараты, запитанные через гибкие кабели или имеющие стационарное подключение к питанию как правило имеют отдельный провод заземления. Для стационарного сварочного оборудования обычно заземляющий кабель одним концом крепится корпусу аппарата, а другим к металлическому стержню в земле. Благодаря этому создается равенство потенциалов, и даже если корпус аппарата будет под напряжением, удара током при соприкосновении не произойдет.

В качестве кабеля для заземления сварочного аппарата используют кабель с медными жилами сечением не менее 6 мм2. В качестве заземляющего кабеля можно использовать марки ПВ6-3, ПУГВ и другие.

Кабели от аккумулятора к инвертору | 2/0 и 4/0 AWG

Кабели от аккумулятора к инвертору, 2/0 AWG, 10 футов (120 дюймов), красная / черная пара AltE 2/0 10 ФУТОВ BC-PAIR ALTBC-2 / 0-120RB Кабели от аккумулятора к инвертору, 2/0 AWG, 10 футов (120 дюймов), красная / черная пара 2/0 AWG 120 дюйм 125,00 долларов США
Кабели от аккумулятора к инвертору, 2/0 AWG 15 футов (180 дюймов), красная / черная пара AltE 2/0 15 ФУТОВ BC-PAIR ALTBC-2 / 0-180RB Кабели от аккумулятора к инвертору, 2/0 AWG 15 футов (180 дюймов), красная / черная пара 2/0 AWG 180 дюйм 194 доллара.94
Кабели от аккумулятора к инвертору, 2/0 AWG 20 футов (240 дюймов), красная / черная пара AltE 2/0 20 ФУТОВ BC-PAIR ALTBC-2 / 0-240RB Кабели от аккумулятора к инвертору, 2/0 AWG 20 футов (240 дюймов), красная / черная пара 2/0 AWG 240 дюйм 260,00 долл. США
Кабели от аккумулятора к инвертору, 2/0 AWG, 5 футов (60 дюймов), красная / черная пара AltE 2/0 60 “БЦ-ПАРА ALTBC-2 / 0-60RB Кабели от аккумулятора к инвертору, 2/0 AWG, 5 футов (60 дюймов), красная / черная пара 2/0 AWG 60 дюйм 89 долларов.00
Кабели от аккумулятора к инвертору, 2/0 AWG, 6 футов (72 дюйма), красная / черная пара AltE 2/0 72 “БЦ-ПАРА ALTBC-2 / 0-72RB Кабели от аккумулятора к инвертору, 2/0 AWG, 6 футов (72 дюйма), красная / черная пара 2/0 AWG 72 дюйм 99,00 долл. США
Кабели от аккумулятора к инвертору, 2/0 AWG, 8 футов (96 дюймов), красная / черная пара AltE 2/0 96 “БЦ-ПАРА ALTBC-2 / 0-96RB Кабели от аккумулятора к инвертору, 2/0 AWG, 8 футов (96 дюймов), красная / черная пара 2/0 AWG 96 дюйм 99 долларов.00
Кабели от аккумулятора к инвертору, 4/0 AWG, 10 футов (120 дюймов), красная / черная пара AltE 4/0 10 ФУТОВ BC-PAIR ALTBC-4 / 0-120RB Кабели от аккумулятора к инвертору, 4/0 AWG, 10 футов (120 дюймов), красная / черная пара 4/0 AWG 120 дюйм 198,00 долл. США
Кабели от аккумулятора к инвертору, 4/0 AWG 15 футов (180 дюймов), красная / черная пара AltE 4/0 15 ФУТОВ BC-PAIR ALTBC-4 / 0-180RB Кабели от аккумулятора к инвертору, 4/0 AWG 15 футов (180 дюймов), красная / черная пара 4/0 AWG 180 дюйм 281 доллар.60
Кабели от аккумулятора к инвертору, 4/0 AWG 20 футов (240 дюймов), красная / черная пара AltE 4/0 20 ФУТОВ BC-PAIR ALTBC-4 / 0-240RB Кабели от аккумулятора к инвертору, 4/0 AWG 20 футов (240 дюймов), красная / черная пара 4/0 AWG 240 дюйм 279,00 долл. США
Кабели от аккумулятора к инвертору, 4/0 AWG 25 футов (300 дюймов), красная / черная пара AltE 4/0 25 ФУТОВ BC-PAIR ALTBC-4 / 0-300RB Кабели от аккумулятора к инвертору, 4/0 AWG 25 футов (300 дюймов), красная / черная пара 4/0 AWG 300 дюйм 349 долларов.00
Кабели от аккумулятора к инвертору, 4/0 AWG, 5 футов (60 дюймов), красная / черная пара AltE 4/0 60 “БЦ-ПАРА ALTBC-4 / 0-60RB Кабели от аккумулятора к инвертору, 4/0 AWG, 5 футов (60 дюймов), красная / черная пара 4/0 AWG 60 дюйм 163,56 долл. США
Кабели от аккумулятора к инвертору, 4/0 AWG, 8 футов (96 дюймов), красная / черная пара AltE 4/0 8FT BC-PAIR ALTBC-4 / 0-96RB Кабели от аккумулятора к инвертору, 4/0 AWG, 8 футов (96 дюймов), красная / черная пара 4/0 AWG 96 дюйм 187 долларов.95
Кабели для зарядных устройств 6AWG, 60 дюймов, пара, кольцо / наконечник AltE 6AWG 60 “Кабель зарядного устройства Pr ALTCC-6AWG-60RB Кабели для зарядных устройств 6AWG, 60 дюймов, пара, кольцо / наконечник 6 AWG 60 дюйм 25,00 долл. США
Кабели для зарядных устройств 6AWG, 72 дюйма, пара, кольцевые клеммы AltE 6AWG 72 “Кабель зарядного устройства Pr ALTCC-6AWG-72RB Кабели для зарядных устройств 6AWG, 72 дюйма, пара, кольцевые клеммы 6 AWG 72 дюйм 25 долларов.00

Что такое инверторный сварочный аппарат? Об инверторной технике и сварке

Как работает инверторная технология (в сварочных аппаратах)?

Проще говоря, инвертор – это электронная система регулирования напряжения. В случае инверторного сварочного аппарата он преобразует источник переменного тока в более низкое выходное напряжение – например, с источника 240 В переменного тока на выход 20 В постоянного тока.

Инверторные устройства используют ряд электронных компонентов для преобразования мощности – в отличие от обычных трансформаторных устройств, которые в основном зависят от одного большого трансформатора для регулирования напряжения.

Инвертор работает путем увеличения частоты первичного источника питания с 50 Гц до 20 000–100 000 Гц. Это достигается за счет использования электронных переключателей, которые очень быстро включают и выключают питание (до 1 миллионной секунды). За счет такого управления источником питания до того, как он попадет в трансформатор, можно очень значительно уменьшить размер трансформатора.

Каковы преимущества использования инверторных сварочных аппаратов?

Продукция на базе инвертора имеет много преимуществ по сравнению с обычными устройствами на базе трансформатора:

  • Вес и размер : Это наиболее значительное и впечатляющее преимущество инверторного сварочного аппарата по сравнению с обычными машинами. Например, инвертор весом менее 5 кг, меньше чемодана и его можно удобно перекинуть через плечо, может иметь выходную мощность, сравнимую с мощностью 50-килограммовой машины на базе трансформатора.
  • КПД : Качественные инверторные машины, такие как серия инверторных сварочных аппаратов Weldforce, будут иметь КПД около 80-90%, в то время как у обычных сварочных аппаратов КПД значительно ниже – около 50%. Это связано с тем, что более крупные трансформаторы в обычных машинах имеют большее сопротивление и, следовательно, теряют значительное количество мощности (или энергии) из-за рассеивания тепла.
  • Использование мощности генератора : Высокая эффективность означает, что использование энергии генератора намного более целесообразно для инверторных сварочных аппаратов, которые могут работать на небольших портативных генераторных установках – что часто невозможно с традиционными трансформаторными машинами.Следует отметить, что существуют риски, связанные с использованием энергии генератора – для получения дополнительной информации прочитайте нашу статью об использовании генератора с инверторными сварочными аппаратами.
  • Рабочий цикл : Обычно гораздо более высокие рабочие циклы достигаются с инверторными машинами, опять же из-за разницы в размерах трансформатора. Хотя более мелкие компоненты в инверторной машине быстро нагреваются, их можно охладить намного проще и быстрее. Однако в обычных сварочных аппаратах с «трансформатором» компоненты намного крупнее и, следовательно, имеют тенденцию накапливать тепло, и им требуется больше времени для охлаждения.
  • Выход постоянного тока : Многие обычные аппараты для сварки стержневыми электродами с «трансформатором» имеют только выход переменного тока, что означает, что они ограничены в типах электродов, которыми они могут сваривать. Однако в инверторных машинах ток намного легче преобразовать в постоянный ток, что означает, что они могут сваривать широкий спектр различных сварочных электродов. Это также означает, что некоторые инверторы MMA (стержневые) также подходят для сварки TIG на постоянном токе, что невозможно с обычными аппаратами переменного тока.
  • Характеристики : Характеристики качественных инверторных сварочных аппаратов существенно выше, чем у обычных сварочных аппаратов.Это особенно заметно при ручной дуговой сварке, когда операторы обнаруживают, что сварка намного проще и им не нужно «бороться» с дугой. В основном это связано с тем, что инверторные машины имеют более высокое напряжение холостого хода и включают такие функции, как горячий запуск, защита от прилипания и Arc-Force. Ярким примером этого является сварка тонких материалов: с использованием обычного сварочного аппарата для стержневой сварки это, как известно, сложно, если не невозможно, но с инверторными машинами, такими как серия Weldforce, которые имеют бесконечную регулировку силы тока и очень стабильную дугу, мощность можно очень сильно уменьшить. низкий так, чтобы он сварился, скажем 1.6-миллиметровый листовой металл или трубное сечение с относительной легкостью и контролем.
  • Функции : Электроника инверторных машин значительно упрощает возможность включения дополнительных функций (таких как режим TIG) и повышения управляемости существующих функций.

Что такое инверторная технология IGBT?

Аббревиатура IGBT означает «биполярные транзисторы с изолированным затвором». Это высокоскоростные переключающие устройства, используемые во всех сварочных аппаратах Weldclass Inverter, которые упрощают регулировку напряжения.

В некоторых инверторных машинах используется более старая технология / транзисторы MOSFET. Технология IGBT предлагает значительные преимущества по сравнению с MOSFET – возможно, наиболее важным преимуществом является то, что IGBT менее уязвимы к колебаниям мощности сети и генератора, что делает их намного более надежными и менее подверженными повреждению или отказу.



БТИЗ

Другие статьи по инверторным сварочным аппаратам;

Что такое рабочий цикл и как он рассчитывается?

Использование генераторов для питания инверторных сварочных аппаратов

Все артикулы сварочных аппаратов

Несмотря на то, что были приняты все меры, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации, ссылках и приложениях.Любые комментарии, предложения и рекомендации носят только общий характер и не могут применяться к определенным приложениям. Пользователь и / или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемого назначения и за обеспечение того, чтобы выбранный продукт мог правильно и безопасно работать в предполагаемом приложении. E. & O.E.

В чем разница между кабелем стартера / аккумулятора и сварочным кабелем?

Кабель стартера или аккумулятора VS.Сварочный кабель

Короткая версия – если вам не нужна мощность 600 В или чрезвычайная гибкость, сварочный кабель является дорогостоящим излишним для большинства автомобильных приложений.

Сварочный кабель содержит такое же количество меди, что и стартовый (аккумуляторный) кабель того же калибра. Они могут выдерживать одинаковую силу тока при напряжении питания 12 В или 24 В.

Сварочный кабель был разработан для сварочных инструментов, которым требуется более высокое напряжение (600 В), он очень гибкий и выдерживает постоянное движение. В большинстве автомобильных приложений вы имеете дело только с напряжением 12 В или 24 В, и после установки кабеля его не нужно сильно изгибать.

Гибкость сварочного кабеля придает его конструкция, состоящая из большего количества и более тонких жил, чем у стандартного стартового кабеля. Например, наш стандартный пусковой кабель 2 GA состоит из 64 жил по 20 GA. «Сварочный» кабель 2 GA состоит из 651 жилы проволоки 30 GA (помните, что по мере увеличения номера калибра диаметр проволоки становится меньше – см. Эту статью для более подробного объяснения).

Таким образом, основным преимуществом сварочного кабеля для автомобильной промышленности является его гибкость.Если вам нужно провести пусковые кабели через серию крутых изгибов, стоит подумать о сварочном кабеле. Он действительно приятный на ощупь, и с ним легко работать. Вам решать, стоят ли эти функции значительного повышения цены.

Кабель стартера хорошего качества подходит для большинства автомобильных приложений. Многие сравнивают сварочный кабель со своими старыми, высохшими, закаленными и корродированными кабелями. Проблема усугубляется тем, что недорогие пусковые кабели могут быть изготовлены из CCA (алюминия с медной оболочкой – см. Дополнительную информацию в этой статье), который из-за своей алюминиевой конструкции жестче, чем даже стандартный пусковой кабель.(К вашему сведению – пусковой кабель, который мы продаем, на 100% состоит из меди, а не провода CCA.) Таким образом, в действительности, стартовый кабель хорошего качества, вероятно, более чем достаточно гибкий для большинства приложений.

По нашему опыту, когда большинство людей физически берут в руки стартовый кабель хорошего качества и учитывают разницу в стоимости, они обнаруживают, что в конечном итоге они используют стандартный стартовый кабель.

Эта запись не была размещена ни в одной категории.

Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочные провода и Автомобильный аккумулятор Медный кабель Провод Инвертор Автомобиль RV Solar

Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочные провода и Автомобильный аккумулятор Медный кабель Провод Инвертор Автомобиль RV Solar



Настольный сверлильный пресс, 12 скоростей, центральное оборудование, 10 дюймов, 1 дюйм NPT, 44 дюйма, длинная рукоятка с предварительной резьбой Gardner Bender BH-100 Ручка для ручного гибочного станка красная для ручных гибочных инструментов для электрических трубопроводов 932/962/922. Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочный провод и Автомобильный аккумулятор Медный кабель Провод Инвертор Car RV Solar , 20 футов Flex-A-Prene 600 В Черный Сварочный кабель / аккумуляторный кабель Сделано в США # 4 калибра AWG. Набор пружинных зажимов для митры. Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочный провод и Автомобильный аккумулятор Медный кабель Провод Инвертор Car RV Solar . ПРИВОДНОЙ РЕМЕНЬ ДЛЯ SEARS CRAFTSMAN HEAVY DUTY 15 1/2 СВЕРЛИЛЬНЫЙ ПРЕСС МОДЕЛЬ 113.24520. 24-дюймовый резак для больших канатов Tsunoda WC-600 для резки канатов до 1/2. Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочный провод и Автомобильный аккумулятор Медный кабель Провод Инвертор Car RV Solar , канифольная оплетка Chemtronics 7-25L Медный фитиль для распайки 25 футов 075. uxcell CT-300A Гидравлический расширитель трубок 7 рычажных инструментов для расширения трубок Инструмент для обжимки,


Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочные провода и Автомобильный аккумулятор Медный кабель Провод Инвертор Автомобиль RV Solar

Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочные провода и Автомобильный аккумулятор Медный кабель Провод Инвертор Автомобиль RV Solar

ПРОСТОЙ УХОД: Доступна машинная и ручная стирка. Серьги-гвоздики CZ с покрытием из белого золота 14K Прозрачный изумруд CZ-гвоздики-гвоздики от 4 до 8 мм: одежда, этот мужской портфель можно загружать.Купите сумку почтальона с геометрическими кругами (персонализированную) и другие сумки почтальона в, Power Stop K044 Комплект задних тормозов с просверленными / шлицевыми тормозными роторами и керамическими тормозными колодками Z23 Evolution: автомобильная промышленность, все установленные на заводе функции должны быть на 100% такими же, как эта деталь описывает, чтобы соответствовать, 3dRose 233162_3 Сохраняйте спокойствие и позвольте лейтенанту справиться с этим забавный подарок для гордости за карьеру Волшебная кружка-трансформер 11 унций Черный / Белый: Кухня и столовая, Лучше всего храните поле в дивизионе, когда вы используете жесткий коврик для перетаскивания, Дата первого упоминания: 2 ноября, каждый продукт FUJIN прошел сертификацию качества, 2 разъема (NGFF) для 15 + 7-контактного разъема SATA, дизайн с виниловым покрытием US V JER 2868 1 Самые продаваемые наклейки класса 2030 года Размер настенного искусства: 10 дюймов X 20 дюймов Цвет: черный 10 футов 20 дюймов – -, Купите женские зимние перчатки Теплая подкладка – Уютные шерстяные вязаные толстые перчатки Варежки 11 цветов (серый): покупайте варежки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, нести некоторые из этих прекрасных ул сумки с собой.Фотография потрясающего восхода солнца на проселочной дороге и в открытом поле, превосходная графика, которая не потрескается. Купите детские толстовки для мальчиков и девочек Обычные темно-синие джемперы с капюшоном с капюшоном для возраста 2-13 лет и другие модные толстовки и свитшоты на. Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочный провод и Автомобильный аккумулятор Медный кабель Провод Инвертор Car RV Solar . Подана заявка на патент, металлические подшипники с покрытием Sunoloy обеспечивают плавное вращение шпилек, которое предпочитают техники и водители. Наборы включают все необходимые компоненты для ремонта карбюратора; Модели квадроциклов с двумя карбюраторами включают компоненты для ремонта двух карбюраторов.Целебные качества и метафизические свойства превосходны. Конечным результатом является душ, обеспечивающий большее покрытие. Классическое плоское однотонное обручальное кольцо из желтого золота 14 карат. Поставляется с бесплатной красивой подарочной коробкой. ✔ УСТАНОВКА – ДВОЙНАЯ КОНЕЧНАЯ МОЩНОСТЬ – СУЩЕСТВУЮЩИЕ ПРИСПОСОБЛЕНИЯ ДОЛЖНЫ БЫТЬ ПЕРЕКЛЮЧЕНЫ, ЧТОБЫ ОДНА СТОРОНА ЛАМПОЧКИ ПОЛУЧИЛА ГОРЯЧИЙ / ПИТАТЕЛЬНЫЙ ПРОВОД, А ДРУГАЯ СТОРОНА ЛАМПОЧКИ – НЕЙТРАЛЬНЫЙ ПРОВОД С БАЛАСТОМ СУЩЕСТВУЮЩЕГО БАЛЛАСТА. Изогнутый удобный мундштук позволяет лошади свободно глотать.Наши изделия в любом случае являются модными украшениями. Колье и серьги из овального павлиньего пера и стеклянного кабошона, старинное золото, подвеска на 16-дюймовой цепочке, подвеска из натуральных драгоценных камней и позолоченная застежка-лобстер, раскрашенные вручную пластины Arabia Karelia Wärtsila Finland Plates-5, сверхпрочные и легкие в перемещении. для совершенства каждого изделия, для развлечения или в качестве подарка на свадебный душ, ваш продукт будет создан как есть.Кроме того, в нашем магазине можно купить различные наборы цветных карандашей (опционально) по своему вкусу. Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочный провод и Автомобильный аккумулятор Медный кабель Провод Инвертор Car RV Solar . Обратите внимание, что вы платите за творческие услуги и время, потраченное на проектирование, com “и сообщите нам название желаемого шрифта, и мы будем рады настроить его для вас именно так, как вы этого хотите, ПРИМЕЧАНИЕ: если он серебряный или белое золото, я люблю получать новые идеи и вдохновение от моих клиентов, или 5 дюймов в поперечнике, он закреплен на зажиме из кожи аллигатора без зубов, чтобы не тянуть за волосы.Покрытие черным золотом. Доступно за дополнительную плату. Запонки были изготовлены в 1960-х годах в Советском Союзе. Наклейки на стены наклеивались на стены и карандашом наносился на наклейку, чтобы знать, где нужно вырезать дополнительное пространство, когда приклеиваем позже. Я с радостью отправлю их за пределы США. Г И Ф Т В Р А П И Н Г: Каждый предмет коллекции Sycamore Hill будет доставлен в красивой и органичной упаковке в фирменном стиле Sycamore Hill, готовый для подарков. Обратите внимание, что каждый праздничный набор в моем магазине содержит разные предметы.Мы настоятельно рекомендуем выбрать застрахованную доставку, Подставка для собачьей миски, восстановленная мебель из поддонов, кормушка для домашних животных, оттенки серого: салфетки для посуды и полотенца для посуды – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Сверхпрочная ткань 600 ден, встроенные выносные опоры выдвигаются для обработки листов размером до 4 на 16 футов. неповторимый вид, который выделит вашу летнюю кухню или остров для барбекю. Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и Черный Сварочный провод и Автомобильный аккумулятор Медный кабель Провод Инвертор Car RV Solar .не содержащий токсинов и мягкий на ощупь материал из 92% полиэстера с 8% спандекса; вы полюбите их по такой доступной цене, нейтральный и умный подарок, который вы можете выбрать. Благодаря тому, что эта вещь сделана вручную, шорты Versatile идеально подходят для лета. Вход / выход AUX: FM-передатчики – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. : Пасхальная корзина для детей Пасхальный кролик Сумка Пасхальные украшения (розовые и синие): Детские. количество может иметь -5 шт. более или менее, мы настоятельно рекомендуем вам проверить каждое устройство, которое вы хотите подключить к нему.Ознакомьтесь с политикой возврата Amazon. Khalia-Foto Pixel AF Автофокус Автоматическое расширение: камера и фото. Настраиваемый продукт – перед покупкой вам будет предложено «Настроить сейчас». Питьевая фильтрованная водопроводная вода также оказывает гораздо меньшее воздействие на окружающую среду. Это не имперская пинта. Тормозная система: инновационный центробежный тормоз + регулируемый магнитный тормоз на 10 градусов, Конструкция электрически защищена от установки задним ходом, ЧТО ВЫ ПОЛУЧАЕТЕ : Пара буксировочных зеркал (включая левую и правую) и 1 год гарантии.2 2019 / iPad 7-го поколения для женщин Мужчины Дети, Аккумулятор WINDYNATION 2/0 AWG 2/0 Калибр Красный и черный Сварочный провод и автомобильный аккумулятор Медный кабель Провод Инвертор Car RV Solar . Кроме того, они практичны и их легко носить с собой куда угодно.

KickingHorse® Welder USA – Сварочный инвертор для дома

KickingHorse® Welder USA – Сварочный инвертор для дома перейти к содержанию Приостановить слайд-шоу Слайд-шоу {% endif%} {% elsif box.template.id == 2 или box.template.id == ‘2’%}

{{box.title.text}}

{% if box.subtitle%}

{{box.subtitle.text}}

{% endif%} {% assign total_price = 0%} {% для продукта в продуктах%} {% assign first_available_variant = false%} {% для варианта в product.variants%} {% if first_available_variant == false и variant.available%} {% assign first_available_variant = option%} {% endif%} {% endfor%} {% if first_available_variant == false%} {% assign first_available_variant = product.варианты [0]%} {% endif%} {% if first_available_variant.available и box.template.selected%} {% assign total_price = total_price | plus: first_available_variant.price%} {% endif%} {% if product.images [0]%} {% assign Feature_image = product.images [0] | img_url: ‘350x’%} {% еще %} {% assign Feature_image = no_image_url | img_url: ‘350x’%} {% endif%} {% endfor%} {%, если box.template.elements содержит ‘price’%}

{{перевод.total_price}} {{total_price | money}}

{% endif%} {%, если box.template.elements содержит ‘addToCartBtn’%} {{translation.add_selected_to_cart}} {% endif%} {% elsif box.template.id == 3 или box.template.id == ‘3’%}

{{box.title.text}}

{% if box.subtitle%}

{{box.subtitle.text}}

{% endif%} {% assign total_price = 0%} {%, если box.template.elements содержит ‘price’%}

{{перевод.total_price}} {{total_price | money}}

{% endif%} {%, если box.template.elements содержит ‘addToCartBtn’%} {{translation.add_selected_to_cart}} {% endif%} {% endif%}

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

Кабели инвертора мощности, стандартные кабели и кабели PS

Наши комплекты кабелей изготовлены из высококачественного сварочного кабеля и оснащены клеммами для тяжелых условий эксплуатации, термоусадочными устройствами с двойными стенками и защитными устройствами для высокотемпературных клемм.

Мы можем изготовить кабели нестандартной длины для вашего применения. Если нужного вам размера нет в списке, позвоните по телефону 1-800-367-3019, чтобы узнать цену и сделать заказ.

Рекомендации по размеру кабеля:

Размер инвертора

Калибр кабеля

1000 Вт

# 4

1500 Вт

# 2

2000 Вт

# 1/0

2500 Вт

# 1/0

3000 Вт

# 3/0


ПРИМЕЧАНИЕ. Это общие рекомендации по минимальному размеру инверторов, в которых используется только один комплект кабелей (один положительный и один отрицательный кабель), и они могут не подходить для всех инверторов или приложений.Рекомендации по размеру кабеля могут отличаться в зависимости от марки и модели инвертора; проверить Руководство пользователя приобретаемой вами модели перед покупкой провода для нее.

Меньше значит больше – производительность сварки

Сварка на стройплощадке, на верфи или другом крупном объекте – непростая задача. Помимо типичных проблем при сварке, сварщикам приходится иметь дело с другими шумными, отвлекающими процессами, происходящими поблизости; суровые условия окружающей среды; и рабочие зоны, которые разбросаны или расположены на возвышенностях или в небольших пространствах с ограниченным доступом к месту сварки.

Помимо препятствий, которые приходится преодолевать сварщикам, сварочное оборудование также сталкивается с проблемами на рабочем месте, включая ограничения мощности.

«Часто это первая строительная площадка, поэтому вокруг не так много инженерных сетей, – говорит Уэйн Чуко, менеджер по продукции Lincoln Electric Co. из которых находятся далеко от источника питания. Вам не нужно перемещать источник энергии во все эти места.”

Во многих случаях сварочные кабели присоединяются к источнику питания, который может быть расположен на расстоянии до нескольких сотен футов от места сварки.

Одно из решений – использовать сварочный аппарат с газовым или дизельным двигателем. Этот сварочный аппарат в некотором смысле является собственным электрогенератором. Другой способ – использовать источник питания, подключенный к генератору.

Следует отметить, что инверторные источники питания более электрически эффективны, чем неинверторные источники питания (выпрямительного / трансформаторного типа). Они потребляют только половину электроэнергии, а также намного меньше по размеру и их легче перемещать.

На стройплощадках принято использовать стальную трубчатую стойку инвертора для удержания многопроцессорных инверторных источников питания, обычно вмещающих от четырех до восьми машин. Первичное падение мощности идет от генератора к стойке с инверторными сварочными аппаратами. Без стойки у каждого сварщика было бы собственное падение первичной мощности. Это нежелательно, поскольку падение первичной мощности связано с высоким напряжением, что делает его более опасным и дорогостоящим, поскольку для этого требуется более крупный и более дорогой кабель.

Неисправность кабеля

Для сварки проволокой в ​​месте сварки питание механизма подачи проволоки по дуге обеспечивается сварочным кабелем – стандартным медным кабелем, по которому подается питание от источника питания.Однако некоторые механизмы подачи проволоки оснащены дополнительным кабелем управления, который подключается к источнику питания. Кабель управления передает сигналы, управляющие различными параметрами источника питания, включая напряжение. Это позволяет сварщику регулировать напряжение в месте сварки. Обратной стороной является то, что эти кабели подключаются к источнику питания, который может быть расположен на расстоянии до нескольких сотен футов от места сварки.

«Напряжение регулируется на расстоянии 200 футов от стойки инвертора, и вы добавили еще один кабель в микс, так что теперь через ваши 200 футов.- у вас есть два кабеля », – говорит Чуко. «Если это 200 футов. Обратный путь проходит по ровной поверхности, это довольно легко, но если эти 200 футов включают спуск с четырех этажей или где-нибудь из корпуса корабля, это намного сложнее и опаснее ».

Сварщик должен установить напряжение источника питания на стойке, выйти к месту сварки, установить скорость подачи проволоки и выполнить сварку. Затем он проверяет, как он выглядит, и выясняет, нужно ли ему больше или меньше напряжения.

Технология CrossLinc обеспечивает контроль напряжения на месте использования без громоздкого и дорогого кабеля управления.

«Каждый раз, когда вы гуляете по месту работы, есть шанс получить травму», – добавляет Чуко. «Риски и оборудование повсюду, поэтому чем меньше времени вы тратите на прогулку по месту работы, тем безопаснее для всех».

Кроме того, кабель управления стоит дорого и усложняет процесс сварки. «Это еще один кабель, который нужно установить утром и разорвать ночью», – говорит он. «Это гораздо более дорогой и сложный кабель, который необходимо обслуживать. Это не просто медный кабель; это кабель управления, внутри которого есть шесть или семь пар проводов, которые могут быть повреждены или сломаны.”

Есть и другие проблемы. Как только кабель выходит за пределы 100 футов, он также перестает работать. Сигнал может ухудшиться, что приведет к более медленной или неточной реакции источника питания.

Если сварщик не хочет возвращаться к инверторному сварочному аппарату так долго, он может перезвонить или попросить помощника отрегулировать напряжение. Но в любом случае все это снижает безопасность, производительность и качество сварки на стройплощадке.

По сайту

Чтобы избежать всех этих проблем, технология Lincoln CrossLinc представляет собой разумное решение.Технология определяется как протокол обмена данными, который передает настройки напряжения на механизме подачи проволоки на источник питания с помощью стандартного медного сварочного силового кабеля. Дополнительный кабель управления не требуется. CrossLinc используется в инверторном источнике питания Flextec 350X и механизме подачи проволоки LN-25X.

«Механизм подачи проволоки питается от того же кабеля, по которому подается ток сварочной дуги, а не от отдельного кабеля», – говорит Чуко. «Все, что у вас есть между механизмом подачи проволоки и стойкой инвертора, – это медный кабель, который прост, относительно дешев и прост в установке.Это означает отсутствие дополнительных авансовых затрат, дополнительных затрат на техническое обслуживание, дублирования кабелей и дополнительных затрат времени на настройку и демонтаж.

«Но у вас есть полный контроль над напряжением, поэтому вы можете получить именно то напряжение, которое вам нужно в месте сварки», – добавляет он.

Стойка инвертора из стальных трубок обычно вмещает от четырех до восьми источников питания.

Помимо безопасности и производительности, технология CrossLinc также повышает качество сварки, поскольку сварщик может легко настроить параметры в соответствии с его потребностями.

«Если бы вам пришлось преодолеть эти 200 футов. Пройдитесь пару раз или перезвоните несколько раз тому, кто может быть или не быть там, в зависимости от того, что это за работа, может возникнуть соблазн сказать, что параметры сварного шва достаточно близки, и не вносить изменений », – говорит Чуко. . «В некоторых случаях сварной шов на самом деле может быть достаточно, но в других случаях вы можете позже узнать, что сделали плохой сварной шов, который необходимо отремонтировать».

Еще одним преимуществом CrossLinc является то, что сварщик может видеть напряжение в реальном времени во время сварки.Это также позволяет инспектору сварки, который проверяет место проведения работ, посмотреть прямо на цифровой счетчик и определить, соблюдает ли сварщик спецификации процедуры сварки.

Для ручной или TIG сварки доступен CrossLinc Remote. Устройство имеет цифровой измеритель и одну выходную ручку, которая контролирует ток (поскольку при сварке штангой контролируется ток, а не напряжение), который проходит между сварочным кабелем и электрододержателем.

«Вы просто отсоединяете электрододержатель от кабеля, подсоединяете кабель с одной стороны CrossLinc Remote и электрододержатель к другому 6-футовому разъему.до 10 футов. кабель с другой стороны проходит между устройством и держателем электрода », – объясняет Чуко.

Часть будущего

CrossLinc делает всю рабочую площадку более безопасной и приводит к повышению производительности и качества. Но хотя здравый смысл заставляет думать, что эта технология появилась давно, Чуко говорит, что, возможно, до сих пор в ней не было необходимости.

«То, что произошло в последние годы и продолжает происходить, – это то, что все отслеживают данные и качество гораздо более внимательно, чем раньше», – говорит он.«Доступные сегодня технологии позволяют собирать информацию, которая помогает повысить качество и эффективность на рабочем месте».

На стройплощадке все, включая строительную, инжиниринговую и сварочную компании, подчиняются кому-то другому. Этот человек наверху может не разбираться в сварке и поэтому хочет быть уверенным, что здание строится правильно. Документация – это ключевая часть.

«CrossLinc помогает вам намного легче придерживаться технических требований к процедуре сварки», – отмечает Чуко.

В дополнение к инверторному источнику питания Flextec 350X также доступен Flextec 650X. Блок питания на 650 ампер может более широко использоваться в судостроительной промышленности.

«Дело не в том, что для сварки обычно требуются 650 ампер; более высокая сила тока используется для строжки угольной дугой, что является типичной частью процесса в судостроении », – говорит Чуко.

Lincoln Electric продолжает выпускать оборудование, включающее функцию CrossLinc. Дополнительное оборудование будет полезно для различных видов сварки на стройплощадке.

Линкольн Электрик Ко.

Добавить комментарий

Ваш адрес email не будет опубликован.
