Стандартная высота розеток и выключателей от пола. Высота установки розеток – стандарты, правила размещения, схемы и варианты подключения своими руками. Нормативы по установке розеток и выключателей

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:


Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже.

Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

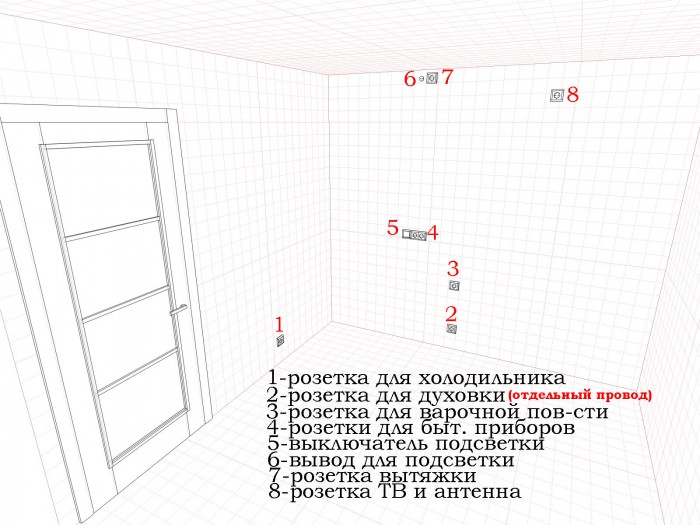

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

  • Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
  • На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
  • Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

  • для на стене – 1,5 метра;
  • для фена и бритвы – 1 метр;
  • стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

  • точное место размещения всей мебели в комнате;
  • виды бытовой техники с ее точным местом размещения;
  • области прохождения газо- и водопровода;
  • трасса прохождения электропроводки по стенам;
  • окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка .

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

  • за корпусами встраиваемой техники;
  • внутри шкафов;
  • над мойкой;
  • над плитой.


Читайте подборку статей про установку розеток в квартире :

Высота установки выключателей

Используется два варианта установки выключателей.

  1. Установка на расстоянии 160 сантиметров от уровня пола , как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
  2. Установка на расстоянии 90 сантиметров от пола , как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

  • 0,5 м – до газовых труб, труб отопления и батареи;
  • 10 см – до оконных и дверных проемов;
  • 10 см – до угла помещения;
  • 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами .

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Регламентированные нормативы

При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Регламент выглядит таким образом:

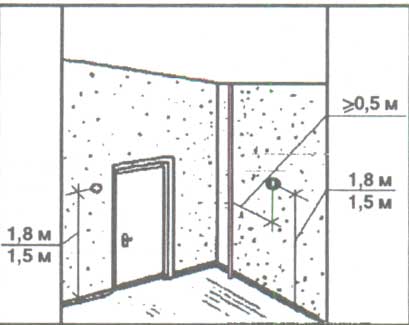

  • от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
  • высота выключателя от пола – 1 м;
  • в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
  • от дверного косяка точки питания отодвигают на 10-15 см.

При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.

Требования ГОСТ и СП

Требования при монтаже розетки и выключателя по государственным стандартам:

  • расположение розеток и выключателей владелец дома/заказчик определяет сам;
  • на 4 м2 жилого помещения должно приходиться по одной точке питания;
  • в коридоре – одна на каждые 10 м2.

В СП также прописаны определенные нормы для выполнения электромонтажных работ:

  • выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
  • если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
  • силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.

Монтаж точек питания по евростандарту

Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки – 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.

Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.

Советские нормы монтажа имеют ряд своих преимуществ:

  • все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
  • дети не могут дотянуться до точки питания, что обеспечивает безопасность;
  • исключены случайные нажатия на выключатель;
  • монтируемая мебель не перекрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

Перед проектированием проводки нужно четко определиться, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

  • Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
  • Учесть средний рост жильцов помещения или сотрудников офиса.
  • Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
  • У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
  • Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
  • Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
  • По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
  • Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.
  • При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

    Правила расположения электроточек в разных помещениях

    Точки питания в ванной

    Расположение розеток в ванной

    Санузел – это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.

    Главные запреты – установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

    Гостиная

    Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

    Кухня

    В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

    • Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
    • Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
    • Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

    Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

    Спальня

    Пример расположения электроточек у кровати

    • С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
    • Основной выключатель ставится в комнате сразу при входе.
    • Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

    Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.

    Детская

    Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

    Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

    Кабинет

    Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

    Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

    Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

    На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

    При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Требования ПУЭ (правила устройств электроустановок)

Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.


Зоны различной электрической безопасности

При этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.


расположение электрических розеток и других элементов сети

Относительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.


расположение розеток на кухне

Собственный стандарт

Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».

В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».

Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.


Расположение розеток в спальне

Например, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.

В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.

То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.


Расположение различных электрических элементов в коридоре

Критерии выбора параметров расположения

Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:

  • Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
  • Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
  • Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.

При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.


Примерное расположение розеток и выключателя

Высота установки выключателей

Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.

Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.

Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.

Итог

Таким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта.Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.

Правильное размещение розеток очень важно для увеличения надёжности, повышения степени комфортности и верного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются резонным вопросом: «на какой высоте от пола делать розетку?». Сегодня мы постараемся исчерпывающее ответить на данный вопрос, предоставив всю необходимую и полезную для вас информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодёжь стремится к более современному «европейскому стандарту», дабы не отставать от последних тенденций моды. Старая гвардия же предпочитает «советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Стоит сразу обмолвиться, что никакого «европейского стандарта» нет. Есть только небольшой перечень ограничений, которые существуют исключительно для обеспечения противопожарной безопасности.

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

  • Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
  • Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
  • Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по «евростандарту»

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

  • Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
  • Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.


Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

  • Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
  • Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
  • Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
  • Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
  • Запрещается размещать в банях и саунах.


Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

  • Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
  • Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
  • Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

Нет чётких правил, на какой высоте должны устанавливаться розетки на кухне. Но существует некий стандарт, который сформировался на основе стандартизированных размеров мебели для кухни. По этому стандарту розетки размещаются на трёх уровнях.

Первый уровень. Стандартная высота размещения на кухне – 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомойка, холодильник, электроплита и прочее.

Второй уровень. Следующими идут розетки для переносных электроприборов: чайника, микроволновой печи, блендера и т. д. Для них нужна высота от 110 до 130 см.

Третий уровень. Характеризуется размещением розеток на высоте 200-250 см. Для лёгкого доступа к ним может потребоваться табуретка.

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

  • Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
  • Стиральная машина – 1 м;
  • Водонагреватель – 1,8 м.

В спальне розетки устанавливаются с двух сторон недалеко от двуспальной кровати, чтобы подключать электроприборы в сеть не вставая. Также рекомендуется рядом разместить выключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которого должен иметь возможность свободно тянуться в любую сторону. Возле стола располагаются розетки для компьютера или другой техники.


В условиях других комнат

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Заключение

Ключевое значение в выборе места расположения розеток имеет безопасность и комфортность. Следуя этим двум факторам можно максимально упростить свою жизнь. Не стоит этим пренебрегать. Удачи.


Фото оптимального размещения розеток по высоте

Стандарты установки розеток и выключателей в помещениях. Высота установки выключателей и розеток в квартире. Развеиваем современный миф

В современном доме многие комнаты разделены на несколько функциональных зон, где применяются разные электроприборы и система освещения. Вопрос проектирования электропроводки – ответственный этап ремонта. Необходимо учесть много важных моментов: тип помещения, расстановку мебели, количество и высоту размещения розеток и выключателей.

В статье приведены нормативы и требования по установке точек электропитания и выключателей, а также рекомендации относительно расстановки электроустановочных устройств в разных комнатах.

Стандарты и выключателей: мифы и реальность

Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».

На самом деле каких-либо ограничений по размещению точек электропитания не существует. Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного назначения.

Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет – зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.

Раньше общепринятыми считались следующие стандарты:

  • расстояние от пола до розетки – 90 см;
  • высота установки выключателей в квартире – 1,6 м.

Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов – выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.

Рекомендуемые нормативы по высоте установки розеток и выключателей

Высота установки розеток и выключателей: ПУЭ

Правила Устройства Электроустановок (ПУЭ) определяют следующие нормы по размещению розеток/выключателей:

  1. Штепсельные розетки и выключатели должны быть отдалены от дверного проема душа или ванной на расстоянии 0,6 метров и более.
  2. От газопроводов любые элементы электроустановок, выключатели и розетки должны находиться на расстоянии не меньше 0,5 м.
  3. Рекомендуемая высота размещения выключателей – не более 1 м. Оптимальным местом установки считается стена со стороны дверной ручки. При необходимости выключатель монтируется выше под потолком. В таком случае надо обеспечить возможность включения света с помощью шнура.
  4. Розетка в ванной комнате обязательно должна подключаться через аппарат УЗО.
Требования к размещению розеток и выключателей по ГОСТу и СП

В ГОСТе Р 50571.11-96 тоже прописано требование, согласно которому выключатели и розетки в ванной комнате располагаются в 60-ти см и более от дверцы заводской душевой кабинки.

Более подробная информация с нормативами, рекомендациями по проектированию и обеспечению электроснабжения собрана в Своде Правил 31-110-2003. Устройство внутренних электрических сетей, а именно установка выключателей и розеток (уровень, высота, количество) выполняется с соблюдением следующих правил:

  1. Расстояние от розеток, используемых для подсоединения кондиционеров и стационарных кухонных электроплит, до самих приборов не нормируется.
  2. В жилых комнатах общежитий и квартир надо устанавливать по одной розетке током 10 (16) А на каждые 4 м периметра, в коридорах – на каждые 10 кв.м. площади.
  3. В частных и одноквартирных домах количество розеток определяет заказчиком.
Высота установки розеток и выключателей: «Евростандарт»

Термин «евростандарт» вошел в обиход вместе с появлением понятия «евроремонт». Некоторым потребителям подобное расположение розеток и выключателей кажется более комфортным:

  • высота установки выключателей – 90 см от пола, что позволяет, проходя мимо и не поднимая руки, включать/выключать свет в комнате;
  • размещение розеток предусмотрено на уровне 30 см от пола – такое расстояние позволяет прятать провода и более комфортно эксплуатировать бытовые приборы.

Американский стандарт размещения розеток:

  • высота от пола (кухонного стола или раковины) – 30,5-41 см;
  • расстояние между розетками – 1,8 м (отчет от дверного проема).

Важно! При использовании евророзеток необходимо учитывать, что диаметр их штырей и расстояние между ними больше, чем у отечественных. Сила тока импортных розеток составляет около 10-16А, тогда как у отечественных – до 10 А. Поэтому монтаж евроразеток позволит использовать более мощные электроприборы.

Высота установки выключателей и розеток в квартире

Электропроводка на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

  1. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины элеткрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
  2. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
  3. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
  4. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
  5. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Важно! Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

  • духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
  • для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
  • под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.
Розетки и выключатели в спальной и гостиной

Для комфортного и удобного пользования принято устанавливать по розетке и выключателю по обе стороны двухспальной кровати. Высота размещения – 70 см от уровня пола. Это расстояние позволяет подключить лампу и поставить ее на прикроватную тумбу, зарядить телефон, а также регулировать основное освещение, не вставая с кровати. Традиционно один выключатель устанавливается у входной двери.

Дополнительные розетки необходимо разместить возле письменного стола или туалетного столика. За рабочим столом на уровне 30 см от пола устанавливается блок на две-три розетки для подключения компьютера. Второй блок на пару розеток следует предусмотреть над письменным столом (высота 15 см от стола) для настольной лампы.

В гостиной комнате обязательно надо предусмотреть несколько розеток на расстоянии 130 см от пола, которые будут скрыты за телевизором. В этой зоне должны быть как обычные розетки, так и интернет-розетка. Зависимо от расстановки мебели и деления комнаты на функциональные зоны размещаются другие «точки питания», например для торшера у кресла или музыкальной системы.

Нелишним будет установка резервной розетки, например, для подключения кондиционера или пылесоса.

Выключатель в гостиной обычно устанавливается только у входной двери. В комнатах с многоуровневыми потолками иногда применяют «сложное» освещение. В таких случаях целесообразно размещать выключатели на несколько клавиш.

Размещение точек питания и выключателей в ванной

Ванная комната – помещение с высокой влажностью. Все устанавливаемые розетки должны иметь степень защиты не меньше IP44 и брызгозащитную крышку, подключение – через УЗО. Размещение розеток вблизи (менее 60 см) ванной, умывальника или душевой кабинки запрещено.

  • под стиральную машинку – 100 см;
  • для подключения водонагревателя – 180 см от пола;
  • дополнительная розетка возле раковины для подсоединения фена, бритвы или зубной щетки – 110 см.

Важно! Устанавливать изделия нельзя ниже 15-ти см от пола. Это обусловлено тем, что в ванной комнате повышен риск небольших потопов, спровоцированных неисправностью бытовой техники или забывчивостью хозяев. Чтобы подобная ситуация не представляла угрозы для жизни людей, розетки надо устанавливать выше 15 см.

Выключатели, как правило, выносятся за пределы ванной комнаты и размещаются перед входом.

Разработка проекта размещения выключателей и розеток. Полезные советы

Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:


Установка выключателей и розеток в зданиях разного назначения

Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:

  1. Высота установки выключателей в детских учреждениях (садики, школы, лагеря) – 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
  2. В учреждениях общепита и торговли расстояние от пола до розетки – 1,3 м. Высота установки автоматических выключателей – 1,2-1,6 м.
  3. Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие – размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.

Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схемурасположения розеток и выключателей , рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Электрика в доме

20/07/2011 11:22:17

Высота установки розеток и выключателей

В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки?

Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см.

Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку.

Какой должна быть высота установки розеток по правилам?

Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см).

Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей.

Ведь 1 метр — это то, что оптимально для человека.

Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже. В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель.

Только тогда вы поймете на какой высоте вам удобнее делать выключатель.

Расстояние выключателя до проема двери.

Здесь я также совершил небольшой промах, установив несколько выключателей на расстоянии 20-25 см от проема. Это оказалось неудобным. Заходя в помещение в темное время суток я, как правило, далеко не с первого раза нахожу выключатель.

В других комнатах я установил выключатели на расстоянии 15 см (от края проема до края выключателя) и это оказалось намного удобнее. Расстояние до выключателя от проема двери с моей точки зрения должно составлять 10-15 см, не более!

Высота размещения розеток

Сейчас розетки делаются ниже, чем 50 лет назад, на высоте примерно 20-35 см от пола в расчете на то, чтобы они сами и висящие провода не нарушали эстетический вид помещения.

Здесь нет таких требований к эргономике, как с выключателями, но есть нюансы. Розетки общего назначения лучше делать действительно пониже — 20-35 см. Однако возле рабочих и письменных столов, на кухнях и в других местах, где вы заведомо знаете как и что вы будете включать в розетки, высоту лучше определять по месту исходя опять же из удобства использования. Если у вас запланирован письменный стол, то для подключения компьютера, зарядного устройства для телефона и другой техники вам, возможно, удобнее расположить розетку выше плоскости стола на высоте 80-90 см, чем потом лазить под стол.

Это же касается и расстояния до углов. Необходимо иметь хотя бы ориентировочный план расстановки мебели, иначе может получиться, что все розетку будут за шкафами и кроватями.

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2018-02-12 23:19:53 | Владимир
Померил, мне при росте 176, удобны выключатели на 85.

Насчёт близости к дверному проёму — точно, минимальное расстояние оставить нужно между выключателем и облицовкой — сантиметров пять, а дальше не надо.
Насчёт дверной ручки, так там другое движение руки: рука сгибается и сверху кладётся на ручку, поэтому она выше должна быть. Для выключателя руку не надо сгибать.

2013-05-21 12:42:14 | Виктор
Огромное спасибо за практический совет!

2012-11-20 16:49:20 | Alex
Полностью согласен со статьей.

Добавлю из опыта: часть розеток над письменным столом сделал за монитором (не видно, но они есть 🙂 — можно втыкать всякие адаптеры и блоки питания длительного применения), две розетки на виду — удобно втыкать зарядники для сотовых, электробритв и т.д. Для подключения компьютерной техники прикручиваю удлинители-пилоты к внутренней боковине стола, а вот сам пилот втыкаю в отдельную розетку, установленную как раз под столом.

Планирование электрики и освещения. Выключатели освещения, приборы освещения, расположение розеток в частном доме.

● Обязательно надо сделать план прокладки наружных/внутренних инженерных сетей и неукоснительно следовать этому плану.

При монтажных работах хорошо бы сделать фотофиксацию мест укладки электропроводки (и не только электрики). Такие фотодокументы в дальнейшей жизни не раз помогут избавиться от различных проблем при ремонте, перепланировке и других действиях.
● Не стоит делать разводку электросети, предварительно не сделав планировку внутреннего убранства и расстановки мебели.
● Провода в проводке лучше делать использовать медные и с запасом по сечению.
● Электросети в частном доме включают в себя: локальную сеть, туалет, TV, компьютер, сигнализацию, домофон, термодатчик котла, пожарную сигнализацию, кухонную вытяжку, вытяжки в туалете и ванной.
● При монтаже электросетей в доме хорошо бы предусмотреть вывод питания и кабеля видео на входную группу.
● Если потолок достаточно высокий, то для облегчения мытья люстры можно снабдить её тросиком — в этом случае люстру можно будет приспускать.
● При планировке и монтаже электропроводки лучше сразу сделать осуществить систему подсветки на придомовой территории.

● На каждый потребляющий электроэнергию прибор лучше поставить автомат, чтобы в последствии не испытывать неудобства.
● Такой электроприбор, как стиральная машина, надо посадить на персональный автомат.
● Счётчики и автоматы лучше устанавливать вне зданий.

Высота установки выключателей и розеток от пола

Таким образом при выключении рубильника исчезает напряжение во всём доме.
● В частном доме в целях безопасности можно установить индивидуальные дымовые оповещатели — стоят они недорого.

Выключатели освещения.

● У входной двери надо сделать центральный выключатель — это позволит включать/выключать освещение и электроприборы прямо с порога.
● Выключатели устанавливать только “евро”.
● Лучше сделать побольше так называемых “проходных” выключателей для того, чтобы выключать освещение, не возвращаясь из помещения в помещение.
● Высота, на которую следует устанавливать выключатели, должна составлять 80-90 см — для того, чтобы и ребёнок смог свободно дотянуться.
● Удобно будет, если установить выключатели с подсветкой .
● В спальной комнате можно установить два выключателя — у входа и рядом с кроватью.
● На приусадебном участке можно установить дистанционное включение/выключение освещения, подсветки дорожек, бассейна и прочих построек.
● В спальне ребёнка можно использовать диммеры — реостаты для того, чтобы свет угасал медленно, а не резко.

Расположение розеток в частном доме.

● Устанавливать розетки лучше не одинарные, а двойные.

По расходам это практически одинаково, а в будущем двойные розетки будут не раз выручать и не надо будет приспосабливать различные тройники.
● Места для установки розеток необходимо спланировать, исходя из будущей расстановки мебели.
● Не стоит устанавливать розетки “в пол”.

В этом случае они будут постоянно открыты и в них непременно будет скапливаться пыль, а вот пол уже будет помыть несколько проблематично.
● Высота расположения розеток определяется, исходя из их предназначения. Не имеет смысла устанавливать розетки на виду в тех случаях, когда именно в этих местах не будет производиться частое включение/выключение электроприборов.
● В комнате, где будет использоваться компьютер, розетки лучше расположить выше системника.
● Не стоит устанавливать слишком много розеток.

Если установить в рамке пять гнёзд, то не факт, что они все будут использоваться.
● На кухне розетки следует устанавливать выше, чем используемые электроприборы: кофеварка, микроволновка, электрочайник, тостер и т.

п. Таким образом включение и выключение производится без лишних перемещений электроприборов.
● В ванной комнате розетки также лучше установить на определённой высоте, чтобы не было нужды отодвигать бытовые приборы.
● Не забыть установить розетку в прихожей и коридоре.
● Нелишним будет установить внешние влагозащищённые розетки во дворе и по фасаду — это можно сделать в виде отдельно группы на главном щите. При использовании различных электроинструментов (мойка, газонокосилка и т.

д.) пользоваться переноской не всегда удобно.

Приборы освещения.

● Лампочки в световых приборах лучше использовать светодиодные — при постоянно включённом освещении в нескольких помещениях экономия будет значительная.
● Точечные светильники в стиле “звёздное небо” лучше не устанавливать.

Весь этот “креатив” быстро надоест и к тому же лампочки в этой системе имеют тенденцию к перегоранию.
● Светильники лучше использовать с обычными патронами Е 27, Е 14. Это более надёжно и при желании можно легко поменять лампочки на энергосберегающие.
● Установка потолочных утопленных светильников с лампами накаливания с тонким цоколем вверх чревата тем, что в дальнейшем будет довольно непросто поменять лампочку, которая обязательно “закусится” в патроне.
● В кухонном помещении в обязательном порядке следует установить подсветку над рабочей поверхностью.

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

Уже много лет существует возможность группировать розетки в рамки от 1 до 5. Причем не только силовые, но также компьютерные и телевизионные и даже выключатели.

Межцентровое расстояние между стыкуемыми подрозетниками должно быть ровно 71 мм. Сверлить в бетонной стене под подрозетники нужно коронкой минимум на 68 мм (таков диаметр нормального подрозетника), но можно и больше — 70, 73. Даже и на 80, тогда риск несостыковки подрозетников сводится к нулю.

Фиксируются подрозетники в бетоне с помощью штукатурной смеси. Проще всего использовать гипсовую смесь типа Кнауф Ротбанд, так как она достаточно вязка, чтобы комфортно вклеивать подрозетники.

Для монтажа подрозетников в гипсокартон межцентровое растояние 71, но отверстие строго 68мм, так как крепится в гипсокартон (и другой листовой материал) за счет «лапок» притягивающий основание к листу.

Если сделать отверстие больше, подрозетник просто провалится в полость за листом.

Стоит ли говорить что подрозетники монтируются, когда кабель уже подведен к месту монтажа? Сказал.

2. Расстояние от пола.

Для стандартных розеток расстояние от центра розетки до пола 300мм .

Для стандартных выключателей расстояние от центра выключателя до пола 900мм .

Для терморегуляторов расстояние от центра терморегулятора до пола 1500мм .

С телевизионными розетками дела обстоят хитрее.

Тут надо уже примерить, а лучше всего нарисовать будущий телевизор на стене, предусмотреть где будет располагаться крепежная рамка, и в нижней части телевизора (так чтобы он перекрывал розетки) предусмотреть размещение розеток.

Для телевизора на 30-40 дюймов расположенного напротив кровати, например, нормальная высота розеток 1100мм от пола до их центра.

В ванных комнатах и санузлах безопасно размещать розетки и выключатели выше раковины минимум на пол метра.

3.

Расстояние от откоса.

Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях. Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы.

4.

Группировка розеток.

Силовые и слаботочные розетки принято разводить друг от друга на расстояние как минимум еще одной розетки, чтобы минимизировать помехи, создаваемые полем от силовых кабелей. Тоесть чтобы сформировать блок розеток для телевизора, надо сделать два подрозетника для силовых розеток, пропустить одну розетку, а потом два подрозетника для слаботочных розеток.

К слаботочным розеткам относятся компьютерные, телевизионые, спутниковые, FM-розетки, и розетки с кабельканалом.

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

  1. Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.


    Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.

  2. В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.


    Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.

  3. В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.

  4. В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
  5. Высота установки в общественных зданиях должна быть не более 1 метра.
  6. имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
  7. также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.


    Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.


Другие розетки, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

  1. Располагаются низко и не портят интерьер комнаты.
  2. Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Установить розетку или выключатель не так сложно – тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

Евростандарт в и выключателей

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.

При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) – это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.

Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола – 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.

При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.

Различия в розетках европейского стандарта и советского – в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские – от 10 до 16 А, что увеличивает возможность использования различной техники.

Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.

Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.

В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.

Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.

Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.

Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.

Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.

Общие нормы

Высота установки выключателей и розеток на кухне – это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.

За розеток от пола 10 см.

Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

Провод от прибора до розетки не должен быть длиннее 150 см.

От вытяжки до прибора не должно быть больше 20 см.

Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).

Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.

Нормативная документация

Модный сейчас «евростандарт» – это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.

Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 – один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.

Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток – залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

Значительно улучшается дизайн.

Можно увеличить количество необходимых розеток.

Расположение приборов выбирается с учетом расстановки мебели.

Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

Мощность и надежность проводки увеличиваются.

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола . Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» – это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 – 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом . Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел – свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри . Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном , не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери . Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот – низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение .

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Для связи: [email protected]

Использование материалов сайта
при условии обязательной гиперссылки на данный ресурс.

— begin of Top100 code —>

Высота выключателя от пола. Где его ставить в ванной и санузлах? | Электрик в доме

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте.

И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Советский стандарт установки выключателей

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне.

По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола. Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» – это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения.

По таким стандартам теперь выполняются все новостройки.

высота выключателя от пола

высота выключателя от пола

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых.

Высота выключателя от пола по евростандарту составляет 0,8 – 0,9 метра. Этот уровень выбран не случайно.

Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

высота выключателя от пола по евростандарту

высота выключателя от пола по евростандарту

советский стандарт высоты установки выключателей освещения

советский стандарт высоты установки выключателей освещения

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

на какой высоте должны устанавливаться выключатели в квартирах

на какой высоте должны устанавливаться выключатели в квартирах

расположение выключателей освещения в школах и детских садах

расположение выключателей освещения в школах и детских садах

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов.

В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы.

Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта.

Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки.

Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера.

Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом. Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок).

А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель?

Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел – свет уже горит вокруг все видно, вышел – выключил.

где установить выключатели в ванной

где установить выключатели в ванной

где установить выключатель для туалета

где установить выключатель для туалета

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри.

Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест.

Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном, не вставая с постели.

на какой высоте ставить выключатели в спальне

на какой высоте ставить выключатели в спальне

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Совет! На финише устанавливайте все выключатели в одинаковом порядке, то есть, чтобы все клавиши одноименно управлялись во всей квартире (доме). На практике, как правило, принято нажатая клавиша вверх – включенное положение, вниз – отключенное.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления.

Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери.

Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

СП 31–110–2003 пункт 15.34

СП 31–110–2003 пункт 15.34

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы.

Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот – низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение.

установка выключателей со стороны дверной ручки

установка выключателей со стороны дверной ручки

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Друзья очень прошу Вас ПОДПИСАТЬСЯ на мой канал чтобы не пропустить новые выпуски. Спасибо за лайк 👍!

Интересные материалы по теме:

#высота_выключателя #выключатель_от_пола #выключатель_освещения

Какая высота розеток должна быть от пола


Рекомендуемая высота установки розеток и выключателей от пола: нормы и правила ГОСТ и ПУЭ

Расположение электрической розетки или выключателя света, которое рекомендуется согласно стандартам и правилам ПУЭ, ГОСТ и СНиП, является индивидуальным в зависимости от различных особенностей.

Размещение розеток и выключателей зависит от:

  • Назначения устройства;
  • Характеристик помещения.

Многие правила, по которым устанавливают элементы электрической сети в квартире, остались еще с советских времен. Например, для установки выключателя, в любой комнате расстояние от двери со стороны ручки до выключателя должно быть не более 20 сантиметров. Это обеспечивает наиболее удобное использование данного устройства.

В настоящее время, уровень или размеры по которому должны ставить розетки и выключатели, приравнивают к так называемому евростандарту. Приставка евро, появилась после того, как в квартирах стали делать ремонт в стиле евро. Данный «стандарт», подразумевает располагать электрооборудование по определенным правилам.

Например, нормативы расположения розеток в различных комнатах должны соответствовать: стандартная высота розеток на стене, от пола составляет 25 – 30 см. Высота выключателей 85 – 90 см от уровня пола.

Если говорить о том, какое расстояние должно быть согласно правилам ГОСТ и ПУЭ, то стоит отметить, что в данных документах оговорены требования размещения розеток и выключателей для определенных видов помещений.

Все правила, нормативы и стандарты, рассчитаны на обеспечение максимальной безопасности при использовании электрооборудования.

Например, для монтажа выключателей в ванной комнате, расстояние от двери душевой кабины должно быть не менее 60 см. Штепсельные розетки на кухне следует установить не ближе чем 50 см от газопровода.

Так же, к этим правилам относят и рекомендации при установке. Которые указывают на вид помещения, в котором будет монтироваться устройство, вид учреждения (детские сады, школы, офисные и общественные здания).

На какой высоте делать розетки на кухне

Правильно расположенные розетки на кухне, позволяют повысить удобство использования и функциональность данного объекта. Для того, чтобы сделать все правильно, следует обратить внимание на несколько важных параметров.

Особенности размещения устройств на кухне:

  • Количество розеток;
  • Высота расположение устройств.

В первую очередь, для того чтобы определить нужное количество розеток на кухне, необходимо при проведении ремонтных работ, составить список электрооборудования, которое надо подключить к электросети.

К таким объектам относят: розетка для стиральной машины (если данная устанавливается на кухне), для посудомоечной машины, отдельная розетка для холодильника, силовые розетки для кухонных электрических варочных панелей (электроплиты) или духовок, и несколько розеточных групп для подключения различных бытовых устройств (блендер, миксер или микроволновая печь).

Разобравшись с количеством устройств, необходимо продумать четкий план розеточных линий и групп. Например, для подключения холодильника устанавливается отдельная розетка, так же отдельными должны быть и розетки для мощных бытовых электроприборов (например, посудомоечной машины). Для них подключения используют не только мощные розетки, но и проводники, способные выдержать большие нагрузки.

Для обеспечения безопасности, бытовые приборы, работающие с водой, подключают в распределительном щитке через УЗО.

Разобравшись количеством бытовых устройств и розеток для их подключения, нужно правильно их расположить на кухне. Для этого, составляют схему расположения электроприборов и устройств. Непосредственно на стенах производится разметка для установки розеток на уровне(25 – 30 см от пола). Это делается, для удобства подключения, так как большинство приборов не оснащены длинными кабелями для подключения к сети.

Согласно правилам ПУЭ, не рекомендуется подключение силового электрооборудования посредством переносок и удлинителей.

Правильным размещением розеток над столешницей является высота до 15 см от нее. Не рекомендуется устанавливать розетки, в непосредственной близи от раковины (над ней или под ней), так как если в розетку попадет вода, то происходит короткое замыкание.

Расположение в ванной комнате розеток: особенности

Монтаж и расположение розеток в ванной комнате, требует максимума внимания и знания, определенных правил. Это обусловлено высокой влажностью воздуха в данном помещении, и наличии воды.

Параметры правильного монтажа розеток:

  • Качество проводки;
  • Правильный подбор розеток;
  • Подача электричества от щитка с защитой.

В первую очередь, перед началом монтажных работ электрической проводки и элементов питания бытовых приборов, необходимо правильно выбрать все элементы конструкции. Проводка, должна быть хорошо изолированной и лучше всего, если она будет располагаться скрытно. При условии, что монтаж проводки срытым способом невозможен, необходимо обеспечить защиту проводников от влаги и конденсата.

Розетки и выключатели, которые устанавливаются непосредственно в ванной комнате, должны быть защищены от влаги и соответствовать нормам защиты не ниже IP – 65. Данные устройства, предполагают наличие защитных резиновых прокладок между элементами устройства.

К элементам безопасности, относят и подключение проводников в щитке посредством устройства защитного отключения (УЗО). Данное устройство, мгновенно отключает электропитание, после того, как зафиксирует небольшие утечки (миллиамперы) электрического тока.

Для того, чтобы розетки в ванной комнате разместить правильно, ее разделяют на 4 области. Первая область, непосредственный контакт с водой, вторая предполагает установку нагревателей воды, в третье можно размещать осветительные приборы, и в четвертой области с наименьшей вероятностью попадания воды устанавливают розетки.

Высота установки розеток, зависит от длины кабелей устройств, подключаемых к электросети.

Для подключения мощных приборов (например, стиральная машина), проводится отдельная розетка, для подключения электрических приборов малой модности (например, фен), можно устанавливать группу розеток с применением одного наличника. Высота установки розеток в ванной комнате должна быто не менее 0,6 м от уровня пола.

Установка выключателей и розеток по евростандарту в спальне

Спальня, это помещение, которое предназначено для отдыха. Поэтому расположение розеток, розеточных групп и выключателей необходимо внимательно продумывать. Данное условие обеспечит максимальное удобство их использования.

Грамотное устройство элементов цепи в спальне:

  • Выключатель возле двери;
  • Блоки розеток у прикроватных тумбочек;
  • Для телевизора;
  • Несколько свободных розеток.

В первую очередь, для правильного расположения розеток в спальне, определяются с дизайном и расположением мебели. После этого, составляют план установки самих розеток или розеточных групп.

Размещенный возле двери выключатель, в первую очередь обеспечивает удобство его использования, так как при входе в помещение в темное время суток, первым делом включается общее освещение. Так же, установленный возле двери выключатель, соответствует правилам ПУЭ.

Возле прикроватных тумбочек, обычно размещают блоки розеток. Обусловлено это возможностью подключения различных зарядных устройств для гаджетов, подключение дополнительного освещения (если вы собрались вешать бра питающегося от розетки), и розеткой для интернет соединения.

Сколько розеток нужно, можно узнать, посчитав предположительное количество подключаемых устройств.

Для подключения телевизора, используют блок розеток, в который входят силовые и телевизионные розетки. Свободные розетки, позволят подключать различные устройства.

Установка розеток и выключателей по евростандарту (видео)

Используя данную информацию, вы легко сможете выбрать количество и качество розеток и выключателей. В остальном, все зависит от ваших предпочтений.

Свод правил штата Калифорния, раздел 8, раздел 2340.16. Рабочее место под электрооборудование.

(а) Помещение об электрооборудовании.

Должны быть обеспечены и поддержаны достаточный доступ и рабочее пространство вокруг всего электрического оборудования, чтобы обеспечить готовую и безопасную эксплуатацию и техническое обслуживание такого оборудования.

(б) Рабочее место. Рабочее пространство для оборудования, которое может потребовать проверки, регулировки, обслуживания или технического обслуживания, когда оно находится под напряжением, должно соответствовать следующим размерам, за исключением случаев, когда это требуется или разрешено в других положениях настоящих Приказов.

(1) Глубина. Глубина рабочего пространства в направлении доступа к токоведущим частям не должна быть меньше, чем указано в Таблице 2340.16, если иное не разрешено в этих приказах.

Расстояния должны измеряться от токоведущих частей, если они открыты, или от передней части корпуса или отверстия, если они закрыты.

(2) Ширина. В дополнение к размерам глубины, указанным в таблице 2340.16, ширина рабочего пространства перед электрооборудованием не должна быть меньше ширины оборудования или 30 дюймов, в зависимости от того, что больше.

Во всех случаях рабочее пространство должно быть достаточным, чтобы можно было открывать двери оборудования или навесные панели как минимум на 90 градусов.

(3) Высота. Рабочее пространство должно быть чистым и простираться от уровня, пола или платформы до высоты, требуемой подразделом (f) этого раздела. Однако другое оборудование, связанное с электрической установкой и расположенное выше или ниже электрического оборудования, может выступать не более чем на 6 дюймов (153 мм) за переднюю часть электрического оборудования.

Таблица 2340.16. Минимальная глубина свободного рабочего пространства под электрооборудованием, 600 В или менее

Если «Условия» следующие:

Условие 1 – Открытые токоведущие части с одной стороны и отсутствие токоведущих или заземленных частей с другой стороны. рабочее пространство или открытые токоведущие части с обеих сторон надежно защищены подходящей древесиной или другими изоляционными материалами. Изолированный провод или изолированные шины, работающие при напряжении 300 В или менее, не должны считаться токоведущими частями.

Состояние 2 – Открытые части под напряжением с одной стороны и заземленные части с другой.Поверхности из бетона, кирпича или плитки считаются заземленными.

Условие 3 – Открытые токоведущие части по обеим сторонам рабочего пространства (не защищены, как предусмотрено в Условии (1)) с оператором между ними.

* 1. Минимальные расстояния в свету могут составлять 2,5 фута (0,7 м) для установок, построенных до 16 апреля 1981 г.

2. Рабочее пространство не требуется позади узлов, таких как передние распределительные щиты или центры управления двигателями, где нет возобновляемых или возобновляемых источников энергии. регулируемые части (например, предохранители или переключатели) на задней панели, и все соединения доступны из других мест, кроме задней.

3. Если для работы с обесточенными частями на задней стороне закрытого оборудования требуется доступ с тыльной стороны, должно быть предусмотрено минимальное рабочее пространство 30 дюймов (762 мм) по горизонтали.

(c) Свободные пространства. Рабочее пространство, требуемое данным разделом, не может использоваться для хранения. Когда обычно закрытые токоведущие части открыты для осмотра или обслуживания, рабочее пространство, если оно находится в коридоре или в общем открытом пространстве, должно быть надлежащим образом ограждено.

(1) Для оборудования номиналом 1200 ампер или более и более 6 футов (1.83 м) шириной, содержащий устройства максимального тока, переключающие устройства или устройства управления, должен быть один вход шириной не менее 24 дюймов (610 мм) и высотой 6 футов 6 дюймов (1,98 м) на каждом конце рабочего пространства, за исключением того, что :

(A) Если расположение позволяет беспрепятственно и беспрепятственно выезжать, разрешается один выход; или

(B) Если рабочее пространство, требуемое подразделом (b) данного раздела, удвоено, требуется только один вход в рабочее пространство; однако вход должен располагаться так, чтобы край входа, ближайший к оборудованию, находился на минимальном расстоянии в свету, указанном в Таблице 2340.16 вдали от такого оборудования.

(2) Чердаки, обшитые потолком и подпольные пространства должны иметь минимальные отверстия для беспрепятственного доступа размером 22 на 30 дюймов.

(д) Освещение. При работе с электрооборудованием должно быть предусмотрено переносное или стационарное освещение, соответствующее характеру выполняемой работы. Светильники и их контрольные точки должны быть расположены так, чтобы люди, работающие с выключателями света, заменяющие лампы или производящие ремонт системы освещения, не подвергались опасности со стороны находящихся под напряжением частей другого оборудования.

Исключение: Дополнительные осветительные приборы не требуются, если рабочее пространство освещается соседним источником света. В помещениях с электрооборудованием нельзя регулировать освещение только автоматическими средствами.

(f) Высота потолка. Минимальный размер рабочего пространства вокруг сервисного оборудования, распределительных щитов, щитов управления и центров управления двигателями, которые требуют ручного управления или где в любое время находятся находящиеся под напряжением части, должен быть следующим:

(1) Для установок, построенных до 5 мая, 2008 6 футов 3 дюйма (1.91 м).

(2) Для установок, построенных не ранее 5 мая 2008 г., 6 футов 6 дюймов (1,98 м), за исключением случаев, когда электрическое оборудование превышает 6,5 футов (1,98 м) в высоту, минимальная высота над головой не может быть меньше высоты оборудования.

(g) Для установок, построенных 5 мая 2008 г. или после этой даты, распределительные щиты, щиты и распределительные щиты, установленные для управления световыми и силовыми цепями, а также центры управления двигателями должны быть расположены в специально отведенных местах и ​​защищены от повреждений.

(1) В помещении. Для установки внутри помещения выделенное пространство должно соответствовать следующим требованиям:

(A) Пространство, равное ширине и глубине оборудования и простирающееся от пола до высоты 6,0 футов (1,83 м) над оборудованием или до структурный потолок, в зависимости от того, что ниже, должен быть отведен под электромонтаж. Если не изолированы от оборудования по высоте или физическим ограждениям или крышкам, которые обеспечат адекватную механическую защиту от движения транспортных средств или случайного контакта со стороны неуполномоченного персонала или не соответствуют требованиям подраздела (g) (1) (B) этого раздела, трубопроводы, воздуховоды или оборудование в этой зоне не должны находиться посторонние для электроустановки;

(B) В пространстве, равном ширине и глубине оборудования, не должно быть посторонних систем, если не предусмотрена защита от повреждений в результате конденсации, утечек или разрывов таких посторонних систем.Эта зона должна простираться от верхней части электрооборудования до несущего потолка;

(C) Спринклерная защита разрешена для выделенного пространства, где трубопровод соответствует требованиям этого раздела; и

ПРИМЕЧАНИЕ к подразделу (g) (1): опущенный, подвесной или аналогичный потолок, который не добавляет прочности конструкции здания, не должен считаться структурным потолком.

(2) На открытом воздухе. Наружное электрическое оборудование должно быть установлено в подходящих корпусах и должно быть защищено от случайного контакта со стороны неуполномоченного персонала, движения транспорта или случайного разлива или утечки из трубопроводных систем.Никакие архитектурные принадлежности или другое оборудование не может находиться в рабочем пространстве, требуемом подразделом (b) этого раздела.

1. Репилер и новый раздел поданы 3-23-79; начиная с тридцатого дня после этого (Регистр 79, № 12). Историю предыдущего раздела см. Регистр 75, № 42.

5. Поправки к Таблице 2340.16, подразделы (c) – (f) и Таблице 2340.16 (a) (2), поданной 8-27-86; начиная с тридцатого дня после этого (Регистр 86, № 37).

6. Изменение раздела репилера Таблички 2340.16 (а) (2) и поправка к Ноте, поданной 5-5-2008; оперативный 5-5-2008. Подается в OAL для печати только в соответствии с Трудовым кодексом 142.3 (а) (3) (Реестр 2008, № 19).

7. Поправка к подпункту (b) (2), аннулирование подпунктов (b) (2) (A) – (B) и поправка к подпункту (b) (3), поданная 4-6-2010; оперативная 5-6-2010 (Регистр 2010, № 15).

Главный выключатель – Как обсуждать

Главный выключатель

Какая максимальная высота выключателя? Максимальная высота молота 6 7, минимальная высота рабочей зоны 6 6 x 30 шириной и 36 глубиной.

Какова функция автоматического выключателя?

Это механическое устройство, которое прерывает прохождение токов большой амплитуды (отказ), а также действует как переключатель. Автоматический выключатель в основном используется для замыкания или размыкания цепи, чтобы защитить электрическую систему от повреждений.

Что такое слабый автоматический выключатель?

Важной частью сушильных машин, особенно с точки зрения электроэнергии, является автоматический выключатель. Слабый автоматический выключатель может вызвать серьезные проблемы с сушилкой, и вы должны быть готовы исправить это, если это произойдет.Работа с автоматическими выключателями может показаться сложной задачей, но как только вы освоитесь с ней, все будет в порядке.

Какие проблемы с автоматическими выключателями?

К ним относятся: Мигающие или мигающие огни – когда вы включаете определенное устройство или выключатель света, все огни в комнате мигают. Перегрузка цепи – отключит автоматический выключатель. Жужжание автоматического выключателя – возникает, когда автоматический выключатель перегружен, но еще не сработал, или если проблема с подключением вызвала искры.

Какой высоты должна быть коробка автоматического выключателя?

Высота. Минимальная высота коммутационного блока составляет 1,2 м, но идеальная высота – от 1,5 до 1,8 м. Максимально допустимая высота коммутационного блока составляет 1,8 м. главный выключатель .. На какой высоте следует разместить столешницу? Код подпанели NEC.

Какая максимальная высота для электросчетчика?

Максимальная высота счетчика электроэнергии составляет шесть футов от пола до центра коробки. Во-вторых, какова высота отсека выключателя?

Какой высоты должна быть панель, чтобы быть постоянной площадкой?

Высота установки Существует ограничение по высоте для установки корпуса панели управления.Автоматический выключатель в верхней части коробки должен находиться на высоте не более 6 футов 7 дюймов от пола. Если потолочный выключатель превышает указанную высоту, под шкафом должна быть постоянная площадка.

Что вы называете коробкой автоматического выключателя?

Этот Кодекс периодически меняется, и его применение регулируется местными юрисдикциями. Коробка выключателя – это закрытая розетка, содержащая несколько помеченных выключателей. Таким образом, общий термин для этого блока – панельный блок.

Какой высоты может быть электрическая панель над полом?

На какой максимальной высоте можно установить панель управления над землей? Корпус панели не имеет максимальной высоты, но центр самой высокой ручки переключателя в самом верхнем положении должен быть не более 6.7 дюймов над полом.

Насколько большим должен быть ящик для панелей?

Руководствуйтесь здравым смыслом при размещении блока управления. Упростите просмотр и чтение верхних выключателей и идентификаторов положений остальных выключателей. Согласно требованиям NEC, электрическое оборудование должно располагаться на участке шириной 30 дюймов и глубиной 36 дюймов.

Во сколько отсчитывают время полета люди?

Люди, рассчитывающие по запросу Вентиляция с трехмерным временем пролета (ToF) Эталонный дизайн – это подсистемное решение, в котором используется датчик изображения TI 3D ToF в сочетании с алгоритмами отслеживания и датчиками для обеспечения высокого разрешения и точности.

Что такое время полета масс-спектрометра?

Времяпролетная масс-спектрометрия (TOFMS) – это метод масс-спектрометрии, в котором соотношение между массой и зарядом иона определяется путем измерения времени полета. Ионы ускоряются электрическим полем известной силы.

Что такое датчик времени полета?

Датчики времени пролета измеряют время, необходимое для прохождения чего-либо через среду. Обычно это мера времени, прошедшего между излучением волнового импульса, его отражением от объекта и его возвращением в датчик ToF.

Какова максимальная высота отбойного стержня?

Три из этих стандартов относятся к положению коробки, расстоянию и пространству вокруг коробки, а также высоте коробки. Минимальная высота блока управления составляет 1,2 м, но идеальная высота составляет от 1,5 до 1,8 м, а максимально допустимая высота блока управления составляет 1,8 м.

Какой высоты должен быть автоматический выключатель над полом?

Верх панели находится на высоте 84 дюйма (7 футов) от пола.В этой установке автоматический выключатель находится не более чем на 6 футов 7 дюймов над полом (в крайнем верхнем положении). Следовательно, этот параметр соответствует (A). Верх автоматического выключателя находится всего в 72 дюймах (6 футах) от пола.

Насколько велика головка перемычки?

Как и в случае стандартных наборов торцевых ключей, стопорные планки доступны в четырех различных размерах привода: ¾ “, ½”, “и”. Большинство косилочных брусьев имеют головку ½ дюйма, чтобы облегчить снятие больших гаек, например колесных гаек.

Какую перемычку лучше всего использовать?

Лучшая тормозная штанга – это та, которая достаточно универсальна, чтобы помочь в самых разных ситуациях, и эта модель отлично подходит для своего размера и конструкции. При длине 24 дюйма этот стержень достаточно длинный, чтобы справиться с гайками, и достаточно короткий, чтобы справиться с замерзшими или ржавыми гайками, не ломая их.

Сколько ампер в автоматическом выключателе NEC 310-16?

Размер провода = NEC 31016 используйте № 8, рассчитанный на 45 А, 3 № 8 + 1 № 8 для заземления в 1 таблице RGC.2 / (2 * g) Все векторы vx, vy и v образуют прямоугольный треугольник. Вы можете выразить пройденное расстояние по горизонтали в x = vx * t, где t относится ко времени.

Как определить максимальную высоту?

Максимальная высота y max получается из уравнения: v y 2 = v oy 2 + 2 a y (y y o) y o = 0, а при максимальной высоте снаряда v y = 0.

Какова формула максимальной высоты?

Максимальная высота. Максимальная высота y max получается из уравнения: v y 2 = v oy 2 + 2 a y (y y o) y o = 0, а при максимальной высоте снаряда v y = 0.

Как рассчитать максимальную высоту?

Максимальная высота. 2 / (2 * g).

Какова максимальная высота пластины прерывателя?

Максимальная высота верхних выключателей составляет 67. Это относится не только к основному блоку. Главный экран может располагаться внизу некоторых панелей. Я сказал, что 65 разрешено, потому что это ниже максимума.

Какой высоты должен быть главный выключатель?

Максимальная высота коробки выключателя 1,8 м. Также возникает вопрос: какая максимальная высота главного выключателя? 6 футов 7 дюймов.На какой высоте следует разместить столешницу? Код подпанели NEC. Высота установки должна быть 66 в центре панели.

Какой высоты у выключателя во Флориде?

Центр рычага выключателя в самом верхнем положении должен находиться на высоте не более 6 футов 7 дюймов над землей в соответствии со Строительным кодексом Флориды, Международным жилищным кодексом (IRC) и Национальным электротехническим кодексом.

Какая формула траектории?

Общая формула пути: x = vt cos θ.y = vt sin g t². v – скорость (в метрах в секунду, чтобы соответствовать другим значениям, указанным ниже). На самом деле скорость будет снижаться из-за сопротивления воздуха, но это сильно усложняет задачу, так что скажем так, везде одинаково!

Какая у тебя траектория?

Ваш путь – это просто избранный вами путь в жизни. Если вы продолжите направлять свою жизнь в определенном направлении, вы достигнете определенной конечной цели. Дело в том, что небольшое изменение вашей траектории может сильно повлиять на результаты, которые вы получите в жизни.

Что противоположно траектории?

Антонимы траектории 129 противоположностей траектории. с дороги. прил. другое значение. Дезориентация Нью-Мексико. саботаж. Нью-Мексико. Неправильный способ.

Какая траектория движения объекта?

Траектория или траектория – это путь, по которому движущийся в пространстве объект с массой следует во времени. В классической механике траектория определяется гамильтоновой механикой с использованием канонических координат, так что полная траектория определяется одновременно положением и величиной движения.

Какова максимальная высота платы выключателя?

Коробка панели не имеет максимальной высоты, но центр самой высокой ручки автоматического выключателя в самом верхнем положении должен находиться не более чем на 6 футов 7 дюймов над полом. См. Его сообщение в блоге. Какова максимально допустимая высота выключателя (OCPD) над землей? для получения дополнительной информации об этом.

Формула максимальной высоты

Максимальная высота Максимальная высота ymax получается из уравнения: vy2 = voy2 + 2 ay (и I) I = 0 и при максимальной высоте снаряда vy = 0.

По какой формуле рассчитывается высота?

Определите высоту. Запишите это уравнение: h = (v0 * t) + (a * (t * t) ÷ 2). Это означает, что высота снаряда (h) равна сумме двух произведений его начальной скорости и текущего момента. Воздух, а также постоянное ускорение и квадрат времени в половине.

Какова максимальная высота снаряда в уравнении?

Формула максимальной высоты снаряда Следующая формула описывает максимальную высоту движущегося снаряда.Как уже упоминалось, у него нет сопротивления воздуха. h = V₀² * sin (α) ² / (2 * g).

Что делает автоматический выключатель?

Автоматический выключатель – это автоматический выключатель, используемый для защиты цепи от повреждений, вызванных перегрузкой по току из-за перегрузки или короткого замыкания. Его основная функция – отключение питания после обнаружения неисправности.

Какие выключатели совместимы с Siemens?

Сименс подходит GE. Автоматические выключатели Siemens могут использоваться в корпусах автоматических выключателей GE и, как известно, совместимы.При использовании автоматических выключателей Siemens отрегулируйте требования к размеру и напряжению, поскольку использование неправильного автоматического выключателя может иметь опасные последствия. Если используется неправильный автоматический выключатель, он может сработать во время скачка напряжения (отключения электроэнергии).

Какие части выключателя?

Основными составными частями таких выключателей являются: полюса, камеры переключателей, рама, вариатор. Конструкция и компоненты привода такие же, как и у выключателей с минимальным содержанием масла.

Какие бывают типы автоматических выключателей?

Как правило, существует три основных типа автоматических выключателей: стандартные автоматические выключатели, прерыватели цепи замыкания на землю (GFCI) и прерыватели цепи дугового замыкания (AFCI).Давайте подробнее рассмотрим эти три.

Какова функция предохранителя

Основная функция предохранителя – защита цепей от скачков напряжения. В реальном времени ток в кабелях может быть непостоянным. В этих ситуациях устройство может выйти из строя из-за перегрева.

Какова функция предохранителя в электрической цепи?

Функции резервного копирования. В области электротехники предохранитель – это устройство для защиты от сверхтоков в рабочей цепи.

В чем преимущества предохранителя?

Преимущества: Предохранитель является наиболее экономичной формой защиты в цепи. Предохранитель не требует обслуживания. Эксплуатация предохранителя проста и понятна. Предохранитель может отключать большие токи короткого замыкания без создания шума, пламени, газа или дыма. Во время работы.

Какова функция предохранителя в блоке питания?

Предохранитель обычно предназначен для предотвращения возгорания. Это основная защита, которую предохранитель обеспечивает между источником питания, и прибор может легко перегреться (из-за перегрузки по току) и сжечь или сломать изоляцию.

Какова функция автоматического выключателя в конструкции

Основная функция автоматического выключателя или автоматического выключателя заключается в прерывании цепи при определенных условиях неисправности, таких как короткое замыкание, перегрузка по току и т. Д. Обычно автоматический выключатель переключает или защищает система. Некоторые устройства, подключенные к автоматическим выключателям, такие как переключающие реле, предохранители и т. Д., Также используются с той же целью.

Что автоматический выключатель делает с цепью?

Он предназначен для защиты вашего электричества от повреждений из-за перегрузки или короткого замыкания, и он автоматически активируется, чтобы остановить поток электричества.Каждая цепь подключена к автоматическому выключателю. Автоматический выключатель следит за цепью и немедленно размыкает цепь в случае возникновения осложнений.

Какова функция ячейки автоматического выключателя?

Коробка автоматического выключателя – это часть распределительного щита, которая содержит автоматический выключатель, а также органы управления и проводку для распределительной системы. По окончании этого урока вы научитесь: 1. понимать компоненты ячейки; 2. понимать функцию узла рольставни; 3.

Что такое трансформатор тока в автоматическом выключателе?

ТТ – трансформатор тока. См. Также изменение ячейки. Токовый путь: (в автоматическом выключателе) проводники, которые пропускают ток через автоматический выключатель между линией и выводами нагрузки, включительно. Датчик тока: (датчик тока) (CT) Устройство измерения тока с проводником, по которому проходит ток для измерения или контроля.

Сколько времени нужно, чтобы выключатель отключился?

Автоматические выключатели обычно могут очень быстро отключать все токи: в зависимости от возраста и конструкции устройства дуга обычно гаснет через 30–150 мс после срабатывания механизма.Максимально допустимые значения тока и энергии определяют качество автоматических выключателей.

Каковы функции автоматического выключателя

Автоматический выключатель – это электрический выключатель, который срабатывает автоматически и используется для защиты цепи от повреждений, вызванных перегрузкой по току из-за перегрузки или короткого замыкания. Его основная функция – отключение питания после обнаружения неисправности. В отличие от предохранителя, который срабатывает один раз, а затем его необходимо заменить, автоматический выключатель можно вернуть в исходное положение для возобновления нормальной работы.Автоматические выключатели бывают самых разных размеров – от небольших устройств, используемых для защиты низковольтных цепей, до индивидуальных бытовых применений.

Как выключатель используется в цепи?

Электрический переключатель используется для управления током в цепи. Его можно использовать для предотвращения или инициирования протекания тока. Коммутатор берет на себя задачу ручного отключения или повторного включения питания от источника питания, создавая или закрывая герметичное пространство между двумя точками на линии.

Как вакуумные выключатели используются в распределительных устройствах?

Вакуумные выключатели обычно используются в современных распределительных устройствах среднего напряжения 38 000 В. Разомкнутые выключатели могут погасить дугу сжатым воздухом или, в качестве альтернативы, быстро переключить контакты в небольшую закрытую камеру, и вытесненный воздух задует дугу.

Что происходит, когда вы отключаете автоматический выключатель?

Выключатель контролирует цепь и в случае осложнения, такого как перегрузка, выключатель немедленно отключает цепь.

Может ли автоматический выключатель выйти из строя или стать слабым?

Автоматический выключатель (аварийный выключатель) может выйти из строя, и наиболее частыми симптомами являются: Поврежденные детали, например, автоматический выключатель. Однако, прежде чем вы обнаружите, что ваш переключатель неисправен, существуют другие факторы, которые могут вызвать срабатывание вашей панели переключателя. Это включает перегрузку цепи, короткое замыкание, неисправную проводку, замыкание на землю и неисправный автоматический выключатель.

Какие признаки неисправного выключателя?

Одним из наиболее очевидных признаков неисправности выключателя являются кнопки или переключатели на самом выключателе, которые необходимо включить для включения питания в различных частях здания.Однако, если вы обнаружите, что рычаги не остаются в том положении, в котором вы их поместили, автоматический выключатель не сработает.

Нужно ли когда-нибудь заменять автоматические выключатели?

Как правило, автоматические выключатели не заменяются. В отличие от предохранителя, автоматический выключатель сбрасывается сам. Иногда автоматический выключатель может сломаться или выйти из строя, поэтому необходимо заменить его новым автоматическим выключателем.

Что вызывает срабатывание автоматического выключателя?

Старый / слабый компрессор Компрессор – это часть вашего наружного блока, которая нагнетает хладагент в вашу систему.Если компрессор выходит из строя, он может потреблять слишком большой ток во время запуска, что может привести к временному срабатыванию автоматического выключателя.

Могут ли выключатели стать слабыми?

Еще одна распространенная причина отказа автоматического выключателя – это только что сработавший автоматический выключатель. Как объясняет Repair Clinic, автоматические выключатели со временем срабатывают. А слабые автоматические выключатели сработают, даже если ток находится в безопасном диапазоне.

Может ли автоматический выключатель выйти из строя?

Выключатели неисправны.Автоматический выключатель – это просто выключатель, хотя его можно сбросить в любой момент, есть вероятность того, что внутренние соединения разомкнуты, и автоматический выключатель отключится. Когда клеммы разомкнуты, ток не течет, и у вас нет тока в этой цепи, независимо от того, включен переключатель или выключен.

Как заменить выключатель?

Чтобы заменить этот тип переключателя, действуйте следующим образом: Выключите переключатель на главном переключателе или блоке предохранителей. Отвинтите и снимите пластину переключателя.Затем используйте тестер напряжения, чтобы убедиться, что цепь не работает. Отвинтите переключатель от распределительной коробки и снимите его, не отключая кабели.

Что такое слабый автоматический выключатель продолжает срабатывать

Если ваш автоматический выключатель сломан, ваш свет может внезапно погаснуть. Если отключение электроэнергии произошло из-за слабого автоматического выключателя, попробуйте заменить его, чтобы избежать осложнений. GFCI означает прерыватель цепи замыкания на землю. Если ваше УЗО продолжает срабатывать, ищите замыкание на землю.

Что может вызвать внезапное отключение автоматического выключателя?

  • Чрезмерное использование электроприборов.Каждый автоматический выключатель в вашем доме рассчитан на подачу определенного количества электроэнергии.
  • Устройства, потребляющие много энергии.
  • Автоматический выключатель поврежден или изношен.
  • Молния или гром.
  • Неправильная или неправильная проводка.

Что мне делать, если мой выключатель продолжает отключаться?

Если вы обнаружите, что автоматический выключатель все еще не работает, просто выключите любой прибор, например, кофеварку или мультиварку, используя блендер.Это должно исправить ваш аварийный выключатель. Если вы обнаружите сработавший автоматический выключатель, который повторяется несколько раз, проблема может быть в розетке или ее проводах.

Что может вызвать срабатывание выключателя?

Основной и наиболее частой причиной срабатывания автоматического выключателя является чрезмерное потребление энергии. Это происходит, когда схема потребляет больше тока, чем она может выдержать, в результате чего автоматический выключатель срабатывает (как задумано) для защиты от скачков напряжения.

Почему кондиционер продолжает отключать автоматический выключатель?

Автоматические выключатели обеспечивают безопасность вашего дома и бытовых приборов, отключая электричество, когда поток электричества слишком высок.Если соединение постоянно разрывается, что-то нужно исправить. Если кондиционер является спусковым крючком, это может вызвать перегрев.

Что такое слабый автоматический выключатель?

Это признак того, что что-то не так с вашей электрической системой, например, автоматический выключатель, короткое замыкание, перегрузка по току и т.д. если они неисправны. Например, ваша сушилка может выйти из строя на полпути.

Что такое слабый автоматический выключатель?

Автоматический выключатель – это электрический выключатель, который автоматически отключается для защиты цепи от повреждений, вызванных перегрузкой по току из-за перегрузки или короткого замыкания.Его основная функция – отключение питания после обнаружения неисправности.

Какое определение для автоматический выключатель?

Определение автоматического выключателя: автоматический выключатель, который автоматически отключает питание в перегруженной цепи: автоматический выключатель, который автоматически отключает питание места или устройства, когда ток становится слишком сильным или возникает другая опасная проблема.

Для чего используется автоматический выключатель?

Автоматический выключатель – это электрическое устройство, используемое в панели управления, которое отслеживает и регулирует величину тока (в амперах), проходящего через электрическую проводку.Доступны автоматические выключатели разных размеров. Например, автоматические выключатели на 10, 15 и 20 ампер используются для большинства потребностей в питании и освещении в типичном доме.

Что используют цепи выключателя?

В большинстве современных автоматических выключателей для управления уровнями тока используются электронные компоненты (твердотельные устройства), а не простые электрические устройства. Эти элементы намного точнее, быстрее перерезают цепочку, но при этом намного дороже. По этой причине в большинстве домов до сих пор используются обычные электрические выключатели.

Что такое слабый автоматический выключатель в Сингапуре

3 апреля премьер-министр Ли Сянь Лун объявил о частичной общенациональной блокировке, известной как выключатель, для сдерживания распространения COVID19 в Сингапуре. Эти меры были приняты после увеличения количества не связанных между собой случаев в предыдущем месяце, а также из-за риска большого скопления инфекций.

Когда заканчивается фаза поста выключателя?

Post Breaker (Повторное открытие) 19 мая 2020 года было объявлено о трех запланированных фазах повторного открытия, а именно: безопасное повторное открытие (фаза 1), безопасный переход (фаза 2) и, наконец, безопасная нация (фаза 3), третья фаза продлится до одного часа. найден.. лекарство или вакцина для остановки распространения COVID19, одобренные в декабре 2020 года.

Опасно ли заменять автоматический выключатель?

Очень опасно заменять перегоревший предохранитель или неисправный автоматический выключатель на более мощный автоматический выключатель. Если проводка в этой цепи не подходит / не подходит для этого более высокого номинала, передаваемый чрезмерный ток вызовет перегрев или электрический пожар.

Какие основные услуги для автоматического выключателя?

Базовые службы (например, супермаркеты и службы доставки) могут продолжать работать со своих объектов с усиленными удаленными мерами безопасности.Чтобы узнать об основных характеристиках автоматического выключателя, вы можете найти полный список здесь. 2. В рамках мер по устранению неудобств школы должны перейти на полноценное домашнее обучение.

Могут ли выключатели выйти из строя?

Простой ответ – да, автоматические выключатели не работают, так что ваше предположение может оказаться правдой. Как и любое другое жизненно важное оборудование в вашем доме (водонагреватель, HVAC и т. Д.), Автоматические выключатели могут перестать работать должным образом.

Как заменить панель автоматического выключателя?

Действия по замене панели автоматического выключателя 1.Визуальный осмотр панели 2. Выключите панель и снимите крышку 3. Снимите старые автоматические выключатели 4. Осторожно выключите главный выключатель питания 5. Подготовьте новую панель 6. Установите новый автоматический выключатель.

Как подключить автоматический выключатель?

Вы подключаете цепь освещения или розетки, подсоединив черную нить накала к выключателю и поместив выключатель в доступном месте на панели управления. Затем подключите белый обратный провод к нейтральной шине, а неизолированный провод к заземляющей шине.

Какие проблемы с автоматическими выключателями на филиппинах

коррозия. Еще один признак неисправного переключателя – коррозия. Коррозия возникает, когда электричество выделяет чрезмерное тепло от неисправных внутренних компонентов, что может привести к возгоранию или повреждению электрических систем вашего дома. Чтобы проверить наличие коррозии, внимательно осмотрите ручки и концы автоматических выключателей.

Почему в Метро Маниле отключили автоматический выключатель?

Это был ряд строгих ограничений, направленных на то, чтобы остановить волну эпидемии и сдержать распространение инфекции.Octa Research также рекомендовала 19 марта ввести кросс-шлюз в Метро Манила. Это делается для того, чтобы «переломить ход эпидемии» и сдержать распространение инфекции.

Когда безопасно использовать автоматический выключатель?

Цепь может снова разорваться, если она снова подпрыгнет и цикл повторится. По словам профессора Джомара Рабаджанте из группы реагирования на пандемию Университета Филиппин (UP), автоматические выключатели – лучший и самый безопасный вариант, когда количество случаев увеличивается, поскольку они учитывают как здоровье, так и экономику.

Как работает электропроводка на Филиппинах?

Провода слева идут к счетчику, черный зарядный провод справа идет вверх по мачте и подключается к дуплексному или «струйному» источнику питания, подключенному к домашней проводке в коллекторе климат-контроля. В электрическом отношении филиппинская система аналогична той, которая используется в Европе и Европе.

Какие проблемы с автоматическими выключателями в воде?????Попадание воды внутрь распределительной коробки также может привести к неисправности автоматических выключателей. Хотя видимых повреждений нет, открывать панель управления самостоятельно может быть опасно.

Что произойдет, если выключатель будет поврежден водой?

Поврежденные водой автоматические выключатели не должны срабатывать в случае электрической перегрузки, состояния, которое может вызвать перегрев и искрение. Дуга от оголенных или поврежденных проводов в корпусе панели управления может вызвать ожоги. Другие условия, при которых влага может попасть в блок управления:

Почему мой водяной насос продолжает отключать выключатель?

Я просто не могу понять это из информации в вашем тексте, но наиболее частые причины, по которым водяной насос или электродвигатель срабатывает выключатель, заключаются в том, что двигатель потребляет слишком большой ток. Это, в свою очередь, часто бывает вызвано отказом двигателя. Что не так с моей помпой?

Может ли “влажная” распределительная коробка вызвать неисправность автоматических выключателей?

Вода, попадающая в корпус панели, также может вызвать неисправность автоматического выключателя.Хотя видимых повреждений нет, открывать блок управления самостоятельно может быть опасно. Даже если в корпусе нет видимой влаги, ржавчина является признаком того, что корпус или область вокруг корпуса панели были влажными и могут оставаться влажными.

Что произойдет, если в вашу электрическую панель попадет вода?

Эта коррозия может повредить соединения между сервисным жгутом и проводкой параллельной цепи. Повышенное сопротивление в цепи, которое может быть вызвано коррозией клемм и соединений, создает тепло, которое в конечном итоге может вызвать пожар.Попадание воды внутрь распределительной коробки также может привести к неисправности автоматических выключателей.

Какие проблемы с автоматическими выключателями в Калифорнии

Наиболее частой причиной срабатывания автоматического выключателя является перегрузка цепи. Обычно это означает, что слишком много вещей используется или подключено к одной розетке.

Каковы последствия неправильного подключения автоматического выключателя?

Еще одним последствием неправильной прокладки кабеля может быть поражение электрическим током. Поражение электрическим током, как правило, не смертельно, но неправильное подключение может быть вредным для людей, использующих электрические приборы в доме.

Что вызывает перегрев автоматического выключателя?

Перегрузка цепи также может вызвать перегрев автоматического выключателя. Решением многих проблем с автоматическим выключателем является добавление дополнительной цепи и / или автоматического выключателя, способного выдерживать сильноточную нагрузку. В цепи должен быть более высокий ток.

Каковы рекомендации для панелей автоматических выключателей?

Национальный электротехнический кодекс также содержит множество инструкций по безопасности электрических шкафов, которые необходимо строго соблюдать и выполнять, прежде всего, путем определения установки и подключения клемм заземления и нейтрали.Например, к каждой клемме нейтрали можно подключить нейтральный провод.

Какие проблемы с автоматическими выключателями в RV

Знание, что такое автоматический выключатель, может помочь диагностировать вашу проблему. По сути, автоматический выключатель RV предназначен для отключения питания в случае внезапного скачка напряжения. Это защитит вашу семью от поражения электрическим током и защитит ваш объект от пожара или повреждения электрической системы.

Как выявлять и устранять проблемы с электричеством RV?

1.Поиск и устранение неисправностей предохранителей и автоматических выключателей Поиск неисправностей начинается и может закончиться сбросом автоматического выключателя, заменой предохранителя или сбросом индикатора замыкания на землю, а затем наблюдением за тем, что происходит. В старых передвижных домах часто устанавливаются более новые предохранители и автоматические выключатели.

Почему в моем доме на колесах отключается электричество?

Для защиты от травм. В доме на колесах есть предохранители и автоматические выключатели, которые отключают электричество, если что-то пойдет не так.

Может ли сломанный шнур питания выйти из дома?

Проблема с кабелем питания.Иногда силовые кабели автодома плавятся или ломаются. Если это произойдет с вашим кабелем, ваша установка потеряет питание, что приведет к отключению электроэнергии. В большинстве случаев вы можете отрезать головку и сломанную часть кабеля и просто заменить головку, чтобы устранить проблему.

Как установить щит автоматического выключателя?

Вытолкните рычаг выключателя из панели выключателя, пока он не сработает. Установите новый переключатель. Совместите ваш новый переключатель с зажимами на стороне сборной шины. Плотно нажмите на автоматический выключатель, пока он не встанет на место.Подсоедините провода к клеммным винтам и закройте крышку панели.

Как установить автоматический выключатель GFCI?

Установка УЗО 1) Снимите крышку панели с коробки панели с помощью изолированной отвертки с плоской головкой. 2) Выключите главный выключатель. 3) Снимите автоматический выключатель, который хотите удалить. 4) Присоедините дифференциальный автоматический выключатель к нейтральной шине панели. 5) Подключите УЗО к горячему проводу. 6) Проверьте главный выключатель.

Какие автоматические выключатели взаимозаменяемы?

Сменный выключатель для BR, MP, HOM, Q и THQ.Сменный групсет подходит для большинства General Electric, General Switch, ITE, Murray, American Switch, Westinghouse Type BR и Bryant.

Что такое номинальное напряжение автоматического выключателя?

Продолжительный ток автоматического выключателя зависит от номинала отключающего элемента. Доступный диапазон напряжения составляет от 120 до 600 вольт, а отключающая способность может достигать 100 000 ампер. В крупных коммерческих и промышленных распределительных сетях используются разомкнутые выключатели гораздо большего размера.

Что такое однополюсный автоматический выключатель?

Однополюсные автоматические выключатели – это автоматические выключатели, которые управляют практически всем стандартным освещением в вашем доме и всеми розетками со стандартными двойными вилками.Каждый раз, когда цепь отключается и свет и приборы в этой цепи тихо выключаются, проверьте однополюсный выключатель.

Что такое автоматический выключатель с переключателем нейтрали?

Автоматические выключатели с нейтральным переходом используются, когда все проводники должны быть отключены. К каждому переключателю нейтрали подключается дополнительный полюс, который позволяет отключать нейтраль, когда переключатель включен или разомкнут. Дополнительный полюс не подключен и не питается от шины.

Какое максимальное количество выключателей в коробке выключателя?

Итак, краткий ответ на вопрос о максимальном количестве автоматических выключателей – 42 для панелей до 2008 года и о том, что производитель заявляет для более новых панелей, без превышения максимального тока на концентратор или использования автоматических выключателей.

Где находится блок выключателя?

Автоматические выключатели в вашем доме обычно располагаются в сером металлическом главном ящике, обычно в подсобных помещениях, таких как подвал, прачечная, гараж или подсобное помещение. Для установки под ключ главный автоматический выключатель может быть размещен в настенном шкафу.

Как подключить электрический выключатель?

Вставьте кабель в распределительную коробку через отверстие в боковой части коробки. Используя автоматический выключатель на 50 А, 240 В, проложите черные провода к автоматическому выключателю и закрепите их, затянув винты.Установите автоматический выключатель вместе с другими автоматическими выключателями в блоке управления сборной шиной.

Сколько вольт в автоматическом выключателе?

Внутри выключателя или главной сервисной панели находятся металлические пластины под напряжением, называемые шинами с подогревом. Каждый полюс или терминал рельсов проводит электричество 120 вольт. Если установлены однополюсные автоматические выключатели, они защелкиваются на одном полюсе и получают 120 вольт.

Главный автоматический выключатель

Главный выключатель ничем не отличается от других автоматических выключателей, но он предназначен для обработки сильноточных нагрузок на основных линиях электропередачи, которые снабжают дом электричеством.По этой причине это будет самый большой автоматический выключатель в коробке с точки зрения силы тока.

Как заменить главный выключатель?

Установите новый автоматический выключатель и сдвиньте его на место. Подключите сетевой кабель к зарядной станции. При необходимости немного зачистите провода. Проверьте панель на наличие других проблем. Затяните ослабленные зажимы. Заменить кольцо. Включите главный выключатель. Включайте секаторы по очереди.

Как определить автоматический выключатель?

Любой автоматический выключатель или предохранитель в электрической панели вашего здания должен быть идентифицирован, чтобы указать зону здания, которую он защищает.Это можно сделать, наклеив клейкую ленту или пластиковые наклейки рядом с каждым автоматическим выключателем или предохранителем.

В чем разница между разъединителем и выключателем?

Разница между отключением и автоматическим выключателем заключается в том, что отключение – это прерывание или прерывание существующего соединения, постоянное или технологическое отключение, тогда как автоматический выключатель – это то, что отключается.

Отбойные молотки Eaton и Cutler – это одно и то же?

CutlerHammer и семейство продуктов Eaton идентичны и совместимы.Номер детали не изменился, на продукте напечатано только название Eaton.

Что такое панель выключателя?

Панель автоматического выключателя, также называемая распределительной коробкой, центром нагрузки, сервисной панелью или коробкой автоматического выключателя, представляет собой стальную коробку с несколькими автоматическими выключателями, подключенными к цепям, распределяющим мощность по всему дому. Это руководство проведет вас через характеристики типичных электрических панелей и наиболее подходящий автоматический выключатель для вашего дома.

Что такое панель на 200 ампер?

Панель на 200 А физически больше, чем панель на 100 А, что значительно снижает риск перегрузки цепи.Это позволяет использовать больше устройств, особенно тех, которые требуют необычной производительности. Панель на 200 А может эффективно справиться с любыми электрическими услугами, предоставляя вам безопасную и надежную систему.

Какие стандартные размеры автоматических выключателей? – MVOrganizing

Какие стандартные размеры автоматических выключателей?

Стандартные размеры предохранителей и автоматических выключателей с фиксированным расцепителем согласно 240.6: 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 125, 150, 175, 200 , 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200, 1600, 2000, 2500, 3000, 4000, 5000 и 6000 ампер.

Что такое стандартный автоматический выключатель?

Стандартные автоматические выключатели

Это более простые выключатели, которые контролируют частоту подачи электричества, когда оно циркулирует в помещении. Он отслеживает электричество в системах электропроводки, приборах и розетках. Этот вид прерывателя останавливает ток при перегрузках и коротких замыканиях, чтобы предотвратить перегрев проводов.

Могу ли я подключить освещение и розетки к одной цепи?

Основной ответ на ваш вопрос о том, можно ли установить смесь осветительных приборов и розеток в одной цепи – да.Узнайте у местных властей об этих ограничениях, но да, это можно сделать. Основа для всех цепей переменного тока, которые соединены так называемой параллельной схемой.

Какова высота электрических розеток от пола?

около 12 дюймов

Какой высоты должны быть переключатели?

48 дюймов

На какой высоте розетки должны быть над полом?

Розетки необходимо устанавливать на высоте не менее 450 мм от уровня пола помещения. Телевизионные розетки, телефонные розетки, дверные звонки и выключатели света должны находиться на высоте не более 1200 мм от пола.Электрические розетки, выключатели и другие электрические устройства управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.

Какова максимальная высота переключателя освещения?

Высота от пола до середины панели переключателя не должна превышать 48 дюймов, а минимальная высота не должна быть менее 15 дюймов. Когда переключатель находится над стойкой, в которой есть пространство для колен, а глубина стойки превышает 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.

Добавить комментарий

Ваш адрес email не будет опубликован.
