Какова минимальная высота AFF настенной электрической розетки в соответствии с правилами Нью-Йорка? | by Skwerl

Электротехнические нормы Нью-Йорка не определяют минимальную высоту монтажа.

Электротехнический кодекс Нью-Йорка 2011 Раздел 210.52

Раздел 210.52 NEC (Национальный электротехнический кодекс) и Электротехнический кодекс Нью-Йорка (на основе NEC 2008 г.) не определяют минимальную высоту установки, но вы должны соблюдать требования к высоте установки местной электросети.

Согласно исследованию Скверла, Нью-Йорк не указывает минимальный уровень. Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над чистым полом). В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.

Для «подсчета» розетки должны находиться на высоте менее 5–6 дюймов над полом. NEC 210.52 (4)

Свод федеральных правил 28, часть 36 (Американский закон об инвалидах) в разделе 4.27.3 гласит, что электрические и коммуникационные розетки на стенах должны устанавливаться на высоте не менее 15 дюймов над полом. Однако исключение указывает, что это не так. применяются к розеткам, не предназначенным для использования жителями здания.Максимальная высота розеток и / или переключателей составляет от 48 до 54 дюймов, в зависимости от условий, см. Раздел 4.2.5 и 4.2.6 ADA.

NEC 210–52 Как правило, розетки в жилых комнатах должны устанавливаться так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены находилась на расстоянии более 6 футов от розетки. в этом пространстве. Розетка должна быть установлена ​​в каждом стенном пространстве шириной 2 фута или более.

Местный закон о внесении поправок в административный кодекс города Нью-Йорк в отношении установки и технического обслуживания устройств защиты электрических розеток и несанкционированного доступа. устойчивые сосуды в некоторых общественных частях многоквартирных домов.

Статья 210 – Ответвительные цепи

210.52 (A) Общие положения

Положения, регулирующие размещение розеток для жилых единиц, охватываются пунктами 210.52 (A) – (H). Прошлый месяц «В фокусе» охватывал оба абзаца и примечание мелким шрифтом в 210.52. В этом месяце обсуждение продолжается общими требованиями к размещению сосудов. Эти общие положения распространяются на большинство комнат внутри жилых домов. В каждой кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, логове, солярии, спальне, комнате отдыха или аналогичной комнате или зоне жилых единиц должны быть установлены розетки в соответствии с общими положениями, указанными в 210.52 (А) с (1) по (3). В этих комнатах или зонах размещение розеток определяется пространством на стене. Не думайте, что это исключение только потому, что название конкретной комнаты не включено в этот список. Это положение гласит, что соответствие также требуется для аналогичных помещений или зон.

На чертежах может появляться множество названий похожих комнат и зон, особенно в больших домах. Различные другие названия, специально не упомянутые в этом разделе Кодекса, включают: гостиная (зона), большая комната, бонусная комната, комната Флориды, утренняя комната, раздевалка, уголок для завтрака (зона), кабинет, офис, медиа-комната, чердак, студия и игровая (игровая) комната.Другие имена, помимо упомянутых здесь, также можно увидеть на чертежах. Если есть какие-либо вопросы о том, применимы ли общие положения о розетках в помещении или зоне, не упомянутых выше, проконсультируйтесь с местными властями, имеющими юрисдикцию.

Определенные комнаты или участки жилых единиц, на которые не распространяются общие положения, включают ванные комнаты, прачечные, подвалы, гаражи, коридоры, открытые площадки и кухонные столешницы. Каждая из этих комнат или зон должна соответствовать определенным требованиям к розеткам, перечисленным в 210.52 (С) – (Н). Хотя этот список включает подвалы, общие положения применимы к любой части подвала, содержащей жилые комнаты, например, логово, комната отдыха, игровая (игровая) комната и т. Д. Одно не упомянутое место – это туалеты. Хотя розетки для розеток в туалете разрешены, они не требуются.

210,52 (A) (1) Расстояние

Размер стены определяет минимальное количество розеток в данном жилом помещении. Пространство стен измеряется горизонтально по линии пола.Хотя Кодекс устанавливает требования к минимальному количеству розеток в жилище, он не ограничивает количество розеток. Розетки должны быть установлены так, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, не находилась на расстоянии более 6 футов или 1,8 метра от розетки в этом пространстве. По линии пола от дверного проема, камина или аналогичного проема максимальное расстояние до розетки составляет 6 футов (1,8 метра). Иногда это требование известно как «правило шести футов».(См. Рис. 1.) Поскольку максимальное расстояние до розетки составляет 6 футов (1,8 метра), максимальное расстояние между двумя розетками удваивается. Таким образом, максимальное расстояние между розетками составляет 12 футов (3,6 метра). (См. Рисунок 2.)

Самый простой способ понять и запомнить расположение розеток в жилищах – представить себе торшер со шнуром длиной 6 футов. Везде, где эта лампа находится вокруг стены, розетка должна быть в пределах досягаемости (если только пространство не меньше 24 дюймов в ширину).Для подачи питания на эту лампу расширения не требуется. (См. Рис. 3.) Поскольку розетка требуется в пределах 6 футов (1,8 метра) от дверного проема, если лампу поставить рядом с проемом, розетка будет в пределах досягаемости. Если ширина стены не менее 2 футов, применимо правило шести футов.

210,52 (A) (2) Стенное пространство

Этот раздел содержит три предложения, поясняющих термин «пространство стены». В данном разделе под стеной понимается любое пространство шириной 2 фута (600 мм) или более.[210.52 (A) (2) (1)] Это положение простое. Если пространство меньше 2 футов (600 мм) в ширину, оно не считается пространством у стены; поэтому никакой розетки не требуется. Если ширина пространства составляет 2 фута (600 мм) или более, то это считается пространством на стене, и, следовательно, требуется розетка. Например, две спальни, расположенные в жилом блоке, практически идентичны. В каждой комнате небольшое пространство стены находится между входной дверью и дверью шкафа. Пространство стены между дверями в первой комнате составляет ровно 2 фута (600 мм) в ширину.Поскольку в этом номере площадь составляет 2 фута (600 мм), требуется розетка. (См. Рисунок 4.)

Пространство стены между дверями во второй комнате составляет всего 23 дюйма в ширину. В этой комнате розетки не требуется. (См. Рисунок 5.)

Хотя емкости разрешены в пространстве шириной менее 2 футов (600 мм), они не требуются.

Примечание: поскольку эти розетки расположены в спальнях, они должны быть защищены от дугового замыкания. Все параллельные цепи, питающие 125-вольтовые, однофазные, 15- и 20-амперные розетки, установленные в спальнях жилых домов, должны быть защищены с помощью дугогасительного выключателя, указанного в списке, чтобы обеспечить защиту всей параллельной цепи.[210.12 (B)] Это требование впервые появилось в NEC 1999 г., но не вступило в силу до 1 января 2002 г. Правило немного изменилось в редакции 2002 г. В обоих вариантах это требование относится к однофазным розеткам на 125 В, 15 и 20 А, расположенным в спальнях жилых домов. По первоначальному правилу защита от дугового замыкания требовалась только для розеток в спальне. Теперь, в редакции 2002 года, все розетки в спальнях должны быть защищены от дугового замыкания.

Пространство стены включает пространство, измеренное вокруг углов, независимо от того, является ли угол внутренним или внешним.Пространство стены продолжается, если оно не нарушено дверным проемом, камином или другим подобным проемом. (См. Рисунок 6.)

Пространство, занимаемое фиксированными панелями (в наружных стенах), считается пространством стены и должно учитываться при определении минимального количества розеток. Раздвижные панели также в наружных стенах рассматриваются как дверные проемы. Следовательно, пространство перед раздвижными панелями не считается пространством стены. Даже если окно спроектировано так, чтобы напоминать дверь, пространство следует учитывать как пространство стены.Например, задняя дверь жилого дома – это стеклянная дверь. Окно, расположенное по бокам от двери, почти идентично двери. Поскольку окна неподвижны и не открываются, занимаемое ими пространство следует учитывать как пространство стены. Также необходимо учитывать пространство перед окнами от потолка до пола. Например, солярий окружен окнами от пола до потолка. Хотя в солярии практически нет места на стене, розетки должны быть установлены в соответствии с общими положениями.Напольные розетки можно установить, если они расположены в пределах 18 дюймов (450 мм) от стены.

Раздвижные стеклянные двери содержат фиксированные и раздвижные панели. Большинство раздвижных стеклянных дверей состоят из двух панелей: фиксированной и раздвижной. Хотя нет необходимости считать пространство перед раздвижной панелью, необходимо учитывать пространство перед фиксированной панелью. (См. Рисунок 7.)

В следующем месяце «В фокусе», возобновляемом с 210,52 (A) (2) (3), будет продолжено обсуждение требуемых розеток в жилых домах.

Как далеко должны быть домашние электрические розетки?

Вы когда-нибудь хотели иметь домашнюю электрическую розетку где-нибудь еще в комнате? Вы когда-нибудь задумывались, почему строитель установил электрическую розетку в одном месте, а не в другом?

На это есть причина. Раздел 210.52 Национального электротехнического кодекса США гласит, что электрическая розетка должна быть на каждой кухне, спальне, гостиной, семейной комнате и любой другой комнате, в которой есть отдельное жилое пространство.Они должны располагаться по крайней мере через каждые шесть футов по линии пола. К ним не относятся специальные электрические розетки для таких предметов, как ваша плита, или розетки в шкафах или ящиках, расположенные на высоте более 5 ½ футов от пола или управляемые выключателем света.

NEC США также дает рекомендации по типу. Две 20-амперные цепи для кухонных розеток, одна для прачечной, одна для каждой ванной комнаты и одна отдельная ветвь для оборудования центрального отопления и кондиционирования воздуха. Они предназначены для мощных бытовых приборов, таких как фен.

Общие области, такие как жилые и семейные комнаты, не имеют требований к розеткам прерывателя тока замыкания на землю (GFCI). GFCI должен устанавливаться в ванных комнатах и ​​находиться на расстоянии не менее трех футов от внешнего края раковины.Розетки GFCI также необходимы для всех розеток на столешнице на кухне.

В качестве дополнительной меры безопасности во многих новых зданиях теперь требуются розетки с защитой от несанкционированного доступа. Вы найдете эти розетки, обозначенные утопленной буквой «TR» на лицевой стороне розетки. Розетки с защитой от взлома имеют подпружиненную заслонку внутри самой розетки, чтобы маленькие дети не могли запихивать в нее предметы. Обычно они не требуются, если розетка расположена на высоте 66 дюймов или более от пола, если она расположена за большим прибором или если она является частью осветительной арматуры или другого устройства.

Конечно, для определения минимумов созданы руководящие принципы. Многие дома сегодня становятся лучше, когда они предлагают домовладельцу больший доступ к электричеству в разных частях дома.

Если вы когда-нибудь мечтали о розетке, вам постоянно не хватало места для подключения самых популярных современных интеллектуальных устройств или вы задавались вопросом, поддерживает ли ваш дом ваши потребности в электричестве, пора поговорить с одним из наших электриков. Мы можем помочь вам обновить проводку и установить домашние электрические розетки в соответствии с вашими потребностями.

Высота установки от напольных розеток, расположение выключателей и розеток в квартире

ясно, что установка розеток и выключателей в помещении в большинстве случаев определяет степень комфорта. Не менее важно то, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации. В этом случае не будет нарушено их функциональное назначение, особенности интерьера существующих в доме электроприборов.Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства. В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей. Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установить розетки и выключатели по европейским стандартам, хорошая идея.Но при этом ограничивается общими требованиями, которые так удачно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.

Согласно европейскому стандарту розетки устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола. Кроме того, в разных уголках нашей страны установленная стандартная высота может быть незначительной, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. что пока, что не существует набора европейских стандартов относительно высоты установки розеток и выключателей.

Правила электромонтажа, составленные требования в соответствии со стандартами МЭК, только что упомянутая о возможности установки розеток на удобном расстоянии от пола, что можно прочитать в гл.6.6.30 Правила электромонтажа.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования.Но это не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами. То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Отечественная электротехника гл.7.1.48-7.1.54).

Но применительно к советскому стандарту простота установки розеток и выключателей весьма сомнительна.Как показала практика, ранее использовавшийся стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был для нас более подходящим, чем старый советский ГОСТ.

A Комфортные розетки и выключатели, устанавливаемые при входе в помещение, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста. Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.

Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования. Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.

Кроме того, при большой площади помещения, для управления его освещением лучше установить розетки и выключатели в разных точках комнаты. Для этих целей вводные выключатели.Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.

Поэтому наиболее подходящим вариантом является установка розеток на отсутствие отключающих устройств тока утечки, то есть с дифавтомами устройств, УЗО, что напрямую связано с курильщиками с санузлами. В данном случае все электрические устройства, это касается как розеток, так и выключателей бытовой техники, например стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.

Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток. В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное пользование.Это предусмотреть удобные средства, предполагающие, что при ремонте следует учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.

На что обращать внимание при выборе розетки

Электророзеток по номерам

Строительные нормы содержат максимальные и минимальные размеры, и в большинстве случаев это не просто случайные числа. Изучение причин, лежащих в основе размеров, – отличный способ их запомнить. Понимание «почему» также помогает вам взять на себя ответственность за правила и поверить в их ценность для общества.

уделяют большое внимание расстоянию между розетками и расстоянию между розетками и усилиям по ограничению использования удлинителей.Почему? Потому что удлинители увеличивают риск. Они не защищены, как кабели в ваших стенах. Удлинители предназначены только для временного использования, когда житель полностью осознает свою временную опасность.

Если у вас есть розетки в местах, где высока вероятность того, что они понадобятся жильцу, то этому человеку нет необходимости использовать удлинитель. Достигнуто снижение опасности!

Электрические нормы и правила предполагают вероятные места, где электрические устройства могут использоваться в домах.В коде есть две широкие категории, которым уделяется много внимания и конкретика: настенные розетки и кухонные столешницы.

Настенные розетки

Что касается стен, вы должны знать предназначение для каждой комнаты. Кодекс определяет, к каким комнатам это относится: кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, логову, солнечной комнате, спальне и комнате отдыха. Также неспецифично, что список заканчивается словами «или аналогичная комната или площадь жилого помещения.Это исключает любую игру слов («Но в списке ничего не говорится о швейной»). Предполагается, что, если в этих комнатах будет достаточно места на стене, обитатели могут захотеть подключить лампу, часы или другой прибор, и удлинитель станет их решением, если в коде не указано розетки. Двух футов считается достаточным, и, следовательно, электрическое устройство должно иметь возможность размещаться у стены длиной 2 фута или более и достигать розетки. Типичный торшер, будильник, телевизор, настольная лампа и т. Д. Имеет высоту около 6 футов.- длинный крепежный шнур. Если розетка находится в пределах 6 футов от конца стены и 12 футов между розетками, то это обычное приспособление можно разместить в любом месте вдоль стены, и удлинитель не требуется. Эта средняя длина шнура является основой для максимальных размеров, когда вам нужно дотянуться до чего-либо (емкости), но она также имеет значение, когда вы не хотите дотягиваться до чего-либо (например, в ванне).

Щелкните, чтобы просмотреть верхнее изображение в увеличенном виде.

Большинство стен 2 фута.или больше требуют розетки с расстоянием не более 12 футов друг от друга, что позволяет стандартной 6-футовой вилке прибора / прибора дотянуться от любого места вдоль стены. Также следует знать некоторые подробности и исключения:

1. Двери и камины являются двумя примерами разломов в измерениях пространства стен, при этом приемники должны находиться в пределах 6 футов с каждой стороны.
2. Окна не нарушают размер стены, даже если они доходят до пола. Если на стене нет места для розеток, можно использовать розетку в полу.
3. Сосуды могут быть на высоте до 5 1/2 футов от пола и при этом удовлетворять требованиям по расстоянию вдоль стен.
4. Размеры стен должны включать расстояния как по внутренним, так и по внешним углам.
5. В большинстве жилых комнат охранник на краю пола считается стеной. В этих случаях наиболее распространенным подходом к дизайну являются напольные розетки.

Кухонная розетка

Кухня может иметь наибольшую концентрацию потребления электроэнергии из любого места в доме.Все дело в вероятности использования. Если это удобное место для установки блендера, тогда должна быть емкость. У кухонных приборов средняя длина шнура составляет 2 фута. Следовательно, требуется максимальное расстояние 4 фута между розетками и одной в пределах 2 футов от верхнего конца стойки, края раковины или края кухонной посуды. Если плита, раковина или холодильник прерывают столешницу, измерение заканчивается. Существуют более конкретные положения кодов для полуостровов, островов, за раковинами и резервуаров под столешницей.Все они основаны на одной и той же концепции вероятности использования столешницы и общей длине шнура электроприборов.

Любое пространство столешницы 12 дюймов или более должно иметь емкость, с расстоянием между последующими емкостями не более 48 дюймов друг от друга. Также следует знать некоторые подробности и исключения:

1. Должна быть розетка в пределах 24 дюймов от торца всех столешниц перед стенами.
2. Раковины и кухонные гарнитуры – два примера разрыва столешницы. Емкости должны быть в пределах 24 дюймов.с каждой стороны. Если за раковиной есть 18 дюймов и более, там также должна быть установлена ​​емкость.
3. Острова и полуостровные столешницы, которые 12 дюймов или шире и 24 дюйма или больше должны иметь розетку, обычно устанавливаемую сбоку шкафа не более чем на 12 дюймов ниже столешницы, которая может иметь максимальный выступ 6 дюймов.

Есть еще несколько мест, где требуются сосуды, и это для нашего же блага. Во всех коридорах длиной 10 футов и более должна быть по крайней мере одна емкость, и есть специальные приспособления для фойе, где емкости могут быть удобны, но, возможно, не так необходимы.В фойе минимальная длина стены увеличивается с 2 футов до 3 футов, прежде чем потребуется емкость. Емкость должна быть в пределах 3 футов от каждой раковины в ванной, а на расстоянии менее 6 футов, как обсуждалось ранее, требуется защита GFCI . гидромассажные ванны должны иметь защиту от GFCI в зависимости от длины удлинительного шнура.

Хотя все эти разные числа могут затруднить соблюдение кодов, разнообразие устраняет каждую уникальную опасность наиболее минимально приемлемым способом. Понимание логики, лежащей в основе этих параметров, может сделать их разумным личным выбором, независимо от того, управляются ли они и применяются ли они местным правительством.Правила, которые мы принимаем как свои собственные, возвращают нам ответственность за нашу работу и свой дом.

Гленн Мэтьюсон – консультант и преподаватель в buildingcodecollege.com .

от Fine Homebuilding # 281

Подробнее о проводке в жилых домах:

Перевёрнутая электрическая розетка? – Вот некоторые идеи по широко обсуждаемой теме о том, как лучше всего ориентировать настенные розетки при подключении домашней электросети.

9 Распространенных ошибок подключения и нарушений кодекса – Некоторые из них являются незаконными, некоторые опасными, а некоторые и тем, и другим, но всех легко избежать.

Безопасна ли ваша старая проводка? – Осмотрите электрическую панель и открытую проводку по всему дому, чтобы определить риски для безопасности, пожарные опасности и варианты модернизации.

Подробнее о строительных нормах и правилах:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Кодекс поставил в тупик? Использование напольных и настенных розеток, размещение розеток на столешницах и т. Д.

Все вопросы и ответы основаны на NEC 2011 года.

В. Каковы правила Кодекса по использованию напольных розеток для соответствия требованиям розеток в стене жилого помещения?

A. Напольные розетки не считаются необходимыми розетками для розеток, если они расположены более чем на
18 дюйм.от стены [210,52 (A) (3)].

В. Каковы правила NEC по размещению сосудов для столешниц на кухне жилого дома?

Розетка розетки AA должна быть установлена ​​для каждого пространства на стене столешницы кухни и столовой на 1 фут или шире, а розетки должны быть размещены так, чтобы ни одна точка вдоль пространства стены столешницы не находилась на расстоянии более 2 футов (по горизонтали) от розетки розетки [210,52 ( C) (1)].

Исключение: Розетка для розетки не требуется на стене непосредственно за плитой, кухонной плитой, установленной на столешнице, или раковиной, в соответствии с рис.210,52 (C) (1) в NEC, как показано на рис. 1 .

Если пространство столешницы позади кухонной плиты или мойки больше размеров, указанных на Рисунке 210.52 (C) (1) NEC, то в этом пространстве должна быть установлена ​​розетка с защитой GFCI. Это связано с тем, что для всех практических целей, если для устройства достаточно места, он будет размещен там.

По крайней мере, одна розетка должна быть установлена ​​в каждом пространстве столешницы острова с длинным размером 2 фута или более и коротким размером 1 фут или более [210.52 (C) (2)].

На каждой полуостровной столешнице должна быть установлена ​​по крайней мере одна розетка с длинным размером 2 фута или более и коротким размером 1 фут или более, измеренным от соединительного края [210,52 (C) (3)].

Кодекс не требует наличия более одной розетки на островной или полуостровной столешнице, независимо от длины столешницы, если только столешница не сломана, как описано в 210.52 (C) (4).

Когда происходят разрывы в пространствах столешниц для столешниц, холодильников или раковин, каждое пространство столешницы рассматривается как отдельная столешница для определения размещения сосудов [210.52 (C) (4)].

Если кухонная плита, кухонная плита, установленная на столешнице, или мойка установлена ​​на столешнице острова или полуострова, а глубина стойки за плитой, установленной на столешнице плитой или мойкой составляет менее 12 дюймов, пространство на столешнице составляет считается двумя отдельными столешницами.

Защита GFCI требуется для всех розеток на 15 А и 20 А, 125 В, которые питают поверхности кухонных столешниц [210,8 (A) (6)].

Розетки, требуемые 210.52 (C) (1) для пространства столешницы должно располагаться на или выше (но не более чем на 20 дюймов выше) поверхности столешницы. Узлы розеток, указанные для данного применения, могут быть установлены на столешницах [210.52 (C) (5)].

Примечание: Розетки не должны устанавливаться лицевой стороной вверх на столешницах или аналогичных участках рабочей поверхности в жилом доме [406.5 (E)].

Исключение : Розетка для места на столешнице может быть установлена ​​под столешницей только для строительства для людей с ограниченными физическими возможностями или когда пространство стены или фартук недоступно, например, в островной или полуостровной стойке.В этих условиях необходимая емкость (и) должна быть расположена не более чем на 1 фут ниже поверхности столешницы и не более чем на 6 дюймов от края столешницы по горизонтали.

Розетки розеток, к которым затруднен доступ для приборов, закрепленных на месте, расположенных в гараже для бытовых приборов, за раковинами или площадками [210.52 (C) (1) Ex], или поставка приборов, которые занимают выделенное пространство, не считаются необходимыми розетками на столешнице. .

«Гараж для бытовой техники» – это закрытая зона на столешнице, где прибор можно хранить и скрывать от глаз, когда он не используется.Если розетка установлена ​​в гараже для бытовой техники, она не считается необходимой розеткой на столешнице.

В. Каковы правила Кодекса для смешивания проводов разных систем в одном кабельном канале, кабеле или корпусе?

A. Силовые проводники систем переменного и постоянного тока с номинальным напряжением 600 В или менее могут занимать одну и ту же дорожку, кабель или корпус, если все проводники имеют номинальное напряжение изоляции не ниже максимального напряжения цепи [300.3 (C) (1)], как показано на Рис. 2.

Управляющая, сигнальная и коммуникационная проводка должна быть отделена от цепей питания и освещения, чтобы высоковольтные проводники случайно не запитали управляющую, сигнальную или коммуникационную проводку:

• Коаксиальный кабель CATV [820,133 (A)]

• Класс 1 [725.48]

• Цепи управления класса 2 и класса 3 [725,136 (A)]

• Цепи связи [800.133 (A) (1) (c)]

• Цепи пожарной сигнализации [760,136 (A)]

• Кабель измерительного лотка [727,5]

• Звуковые контуры [640,9 (C)]

Проводники цепи класса 1 могут быть установлены вместе с соответствующими силовыми проводниками [725.48 (B) (1)], если все проводники имеют номинальное напряжение изоляции не ниже максимального напряжения цепи [300.3 (C) (1)].

Цепь класса 2, которая была реклассифицирована как цепь класса 1 [725.130 (A) Ex 2], может быть установлена ​​с соответствующими силовыми проводниками [725.48 (B) (1)], если все проводники имеют номинальное напряжение изоляции не ниже максимального напряжение цепи [300,3 (C) (1)].

Проводники фотоэлектрической системы, как постоянного, так и переменного тока, разрешается устанавливать в одних и тех же кабельных каналах, розетках и распределительных коробках или аналогичных фитингах друг с другом, но они должны оставаться полностью независимыми от всех других проводов, не связанных с фотоэлектрической системой [300 .3 (C) (1) Примечание 2 и 690,4 (B)].

В. Каковы требования защиты GFCI для розетки, установленной в нежилом месте, если она находится под прилавком с раковиной над ней?

A. Все розетки 15A и 20A, 125V, установленные в пределах 6 футов от внешнего края раковины в нежилых помещениях, должны иметь защиту GFCI [210.8 (B) (5)].

Исключение № 1: В промышленных лабораториях розетки, используемые для подачи питания на оборудование, где отключение питания может представлять большую опасность, не нуждаются в защите от GFCI.

Исключение № 2: Емкости, расположенные в местах койки пациентов в отделениях общей или интенсивной терапии медицинских учреждений, не должны иметь GFCI-защиты.

В. Как в Кодексе рассматривается распространение огня или продуктов сгорания в отношении огнестойких сборок?

A. Электрические цепи и оборудование должны быть установлены таким образом, чтобы не увеличивать распространение огня или продуктов сгорания.Проемы в противопожарных стенах, полах и потолках для электрического оборудования должны быть заблокированы с использованием методов, одобренных уполномоченным органом (AHJ) для поддержания класса огнестойкости огнестойкого узла [300.21].

Перечислены противопожарные материалы для конкретных типов методов электропроводки и конструкции узла, в который они проникают.

Каталоги электрических строительных материалов, опубликованные квалифицированными испытательными лабораториями, содержат перечень и ограничения по установке, необходимые для поддержания огнестойкости узлов.

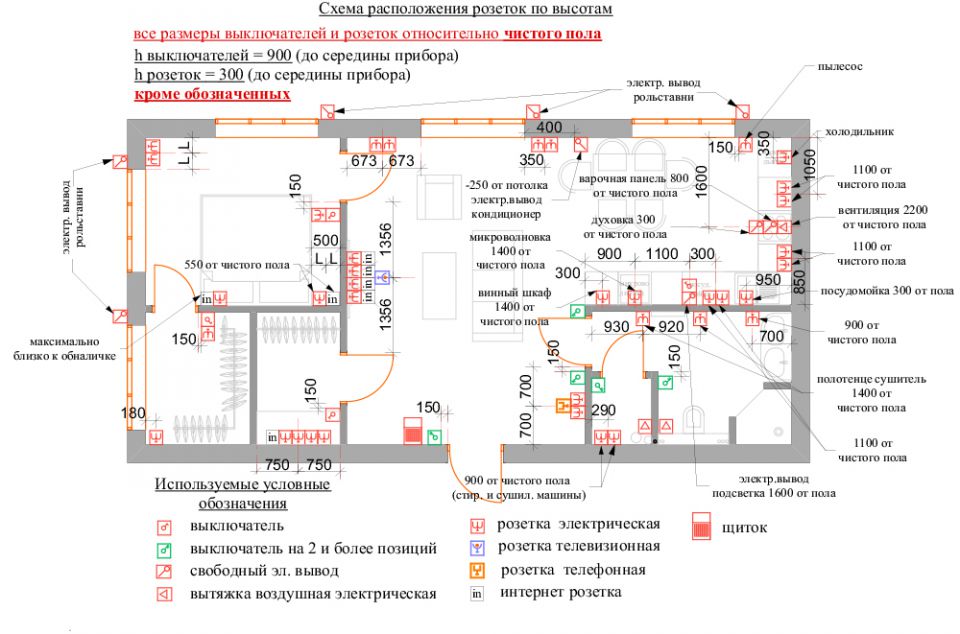

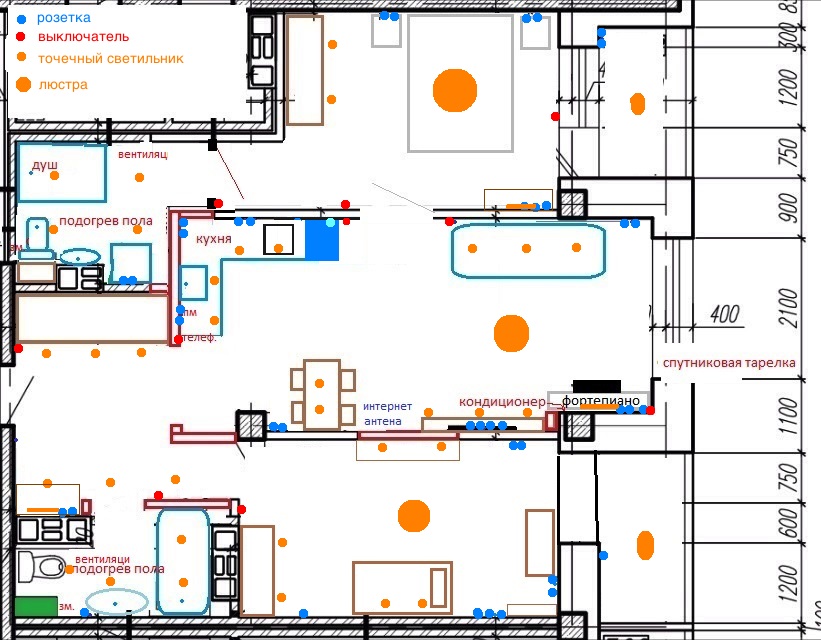

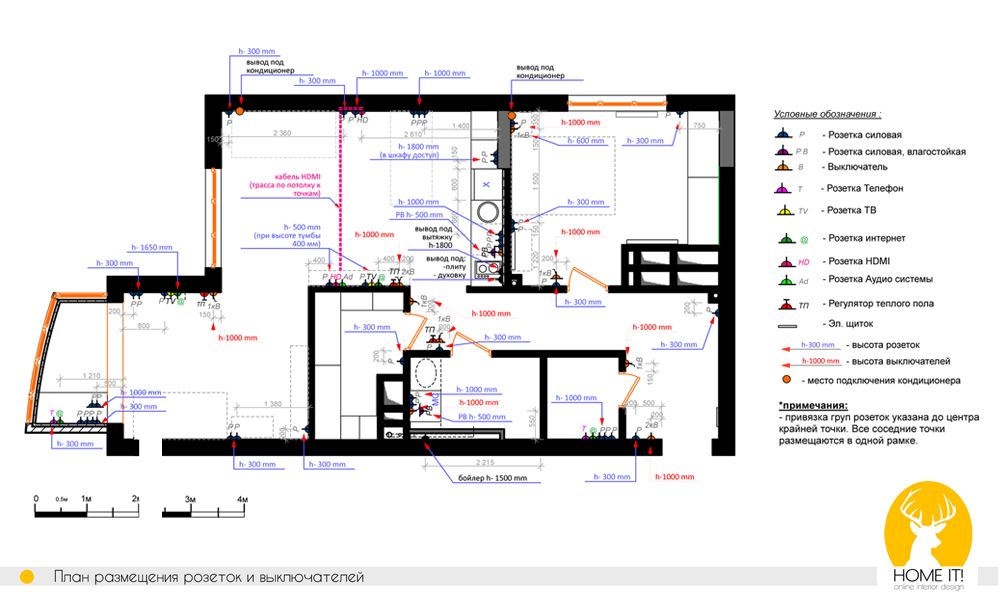

Высота розеток от пола: схема расположения в квартире

Практически любой капитальный ремонт не обходится без замены электропроводки. При этом сразу же возникают вопросы: какой должна быть высота розеток от пола и на какой высоте следует располагать выключатель?

В современных квартирах и офисах можно встретить две основных разновидности высоты расположения розеток и выключателей. В одном случае точки электропитания устанавливаются ближе к полу, а в других – несколько выше. Это следствие применения двух различных стандартов – старого советского и нового, так называемого «евростандарта». На каком же расстоянии от пола и различных предметов внутреннего интерьера следует ставить питающие и управляющие электроприборы?

Строительные правила установки электропитания

Если быть более точным, то расположение розеток и выключателей в нашей стране не регламентируется никакими стандартами. Поэтому называть стандартами эти устоявшиеся правила можно лишь условно. В сводах российских строительных правил (СП-31-110 от 2003 г.) содержаться лишь рекомендации, согласно которым расположение выключателя должно быть не ниже 1 м от пола со стороны дверной ручки.

Устанавливать выключатели разрешается даже на потолочное перекрытие – управление при этом осуществляется при помощи шнура. Рекомендованная высота установки розеток, согласно этим правилам, наоборот, не должна превышать 1 м

Немногим больше внимания правилам установки розеток в квартире уделяется в «Правилах устройства электрических установок». Все они касаются установки электроприборов в помещениях с особыми условиями эксплуатации. В квартирах к таким помещениям относится ванная комната, туалет и кухня.

Вот некоторые пункты из данного свода правил:

1. В ванных комнатах и туалетах устанавливать розетки и выключатели разрешено на расстоянии не ближе 0,6 м к ванным, раковинам, унитазам и прочей сантехнике.
2. Расположение выключателей и прочих электрических устройств не должно быть ближе 0,6 м от дверного проёма душевой кабины.
3. Недопустимо расположение выключателей и штепсельных розеток над мойками и под ними.
4. От внутридомовых газовых магистралей электроприборы управления и питания должны удалить на 0,5 м.

Данные правила были введены для предотвращения возможного несчастного случая в результате попадания воды на электропроводку, а также от случайного воспламенения бытового газа при попадании электрической искры на газовую трубу.

Поэтому соблюдать данные нормативы следует в обязательном порядке.

Два «стандарта»

Что же касается остальных комнат, то устанавливать в них розетки и выключатели можно практически в любом удобном для жильцов месте. Однако чаще всего встречается два основных типа установки – это «советский» и «европейский» стандарт.

Различия этих двух вариантов установки представлены в таблице.

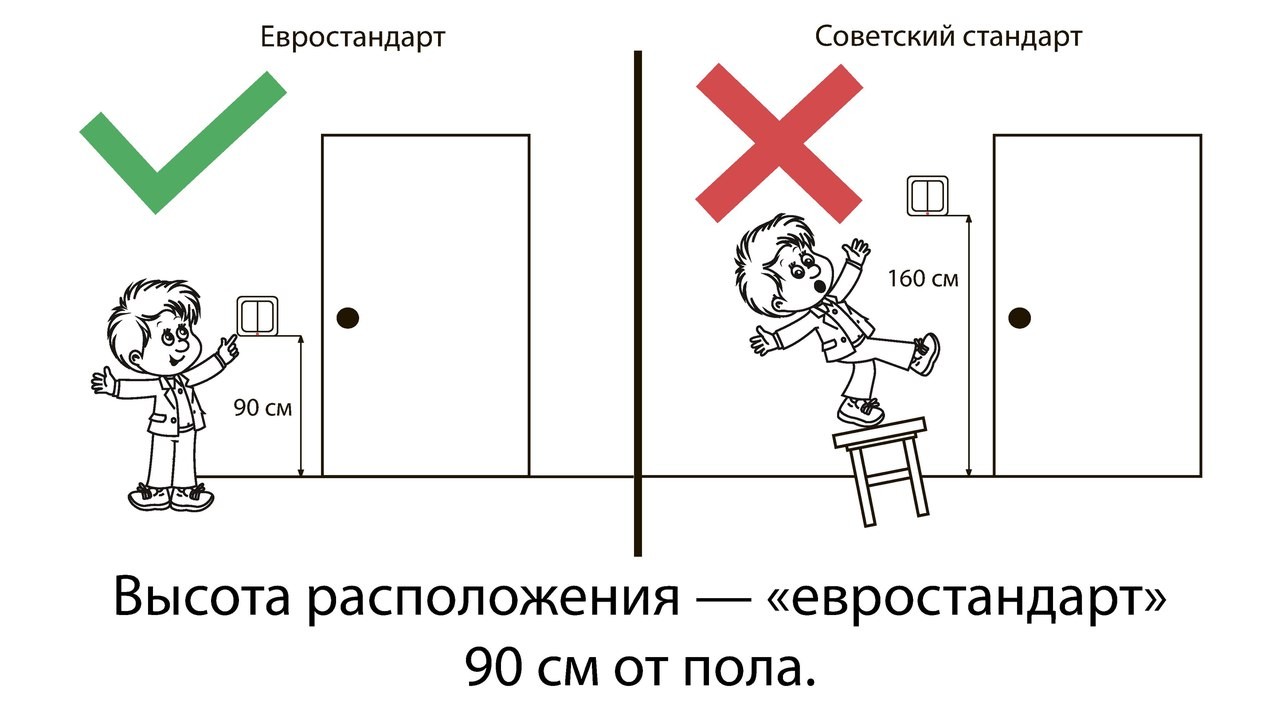

Советский стандарт

В советское время стандартным считалось расстояние от пола до розетки порядка 0,9 м, впрочем, оно могло варьироваться от 0,7 до 1 м. Выключатель по нормативам, принятым в Советском Союзе, размещался на высоте около 1 м 60 см.

Подобный вариант размещения электроприборов широко распространён и в наше время. И дело здесь не только в силе привычки наших сограждан к советским стандартам, но и в несомненном удобстве такого расположения приборов.

Например, выключатель, «сделанный» по советскому стандарту, находится на уровне глаз, следовательно, в поле зрения человека. Высокое расположение розетки также имеет ряд плюсов:

1. При расстановке мебели в комнате не создаёт неудобств. Высокая розетка не закрывается столом или диваном, поэтому доступ к ней всегда открыт.
2. Для пользования ею не нужно низко наклоняться, что особенно актуально для пожилых людей.
3. Высоко расположенный прибор недоступен для маленьких детей, ещё не умеющих ходить. Следовательно, родители могут не опасаться, что малыш в этом возрасте может быть поражён электротоком.

Евростандарт

Данный «стандарт» пришёл в нашу страну сравнительно недавно, вместе с модой на евроремонт с использованием гипсокартонных конструкций. Размещение приборов от пола по евростандарту гораздо ниже, нежели по советскому нормативу. О том, как правильно установить розетки в доме, смотрите в этом видео:

Так, расстояние от пола до выключателей обычно не превышает 1 м. Розетки в соответствии с европейскими нормативами делают на высоте 30 – 40 см. Это может показаться довольно неудобным – приходится каждый раз нагибаться, чтобы включить/выключить любой прибор. Кроме того, при расстановке мебели приходится учитывать расположение розеток.

Однако у евростандарта имеются и свои плюсы. Низко расположенные штепсельные розетки при всей кажущей неудобности не бросаются в глаза. Они отлично подходят для питания приборов, постоянно включенных в сеть – телевизоров, компьютеров и т.п. В этом случае идущий от розетки шнур находится почти у пола и не портит интерьера. Низко находящийся выключатель некоторым людям кажется более удобным с точки зрения эргономичности – не приходится поднимать руку, чтобы зажечь свет. О том, как установить розетку под скрытую проводку смотрите в этом видео:

Индивидуальные варианты

Однако же никто не требует от вас жёсткого следования тем или иным нормативам, если это не касается помещений с «особыми условиями эксплуатации» – ванных комнат или кухонь.

Разместить выходы электропроводки вы можете в любом удобном для вас месте. Например, около кровати или дивана, на расстоянии вытянутой руки, чтобы иметь возможность пользоваться любимыми гаджетами без использования электроудлинителя.

Другой вариант, становящийся довольно популярным на Западе – проходные выключатели. Они дают возможность управлять освещением, находясь в разных частях комнаты.

Скажем, один выключатель находится около входной двери в спальню, а другой – у изголовья кровати. Таким образом, вы сможете зажигать или выключать свет, не вставая с ложа. А входя в спальню или покидая её, можно включить/выключить свет с помощью выключателя, расположенного у двери.

При размещении розеток или выключателей, прежде всего, следует учитывать удобство их использования.

Допустим, для питания телевизора, холодильника или компьютерного сетевого фильтра идеально подойдёт низко расположенная розетка. В продаже даже имеются варианты розеток, устанавливаемых на уровне пола – на специальных плинтусах со встроенными кабель-каналами.

Для питания приборов, лишь периодически включаемых в сеть, делать розетки желательно повыше. Дело в том, что не все бытовые приборы имеют достаточно длинный электропровод. Поэтому при расположении питающих приборов по евростандартам не исключено, что вам придётся сушить волосы феном или бриться электробритвой, сидя на корточках.

На кухне специалисты рекомендуют выделить отдельную питающую линию для холодильника. Впрочем, всё дело здесь не в эстетике, а в том, что при работе мотора холодильника создаются сильные перепады напряжения при его включении и выключении. Поэтому желательно, чтобы другие электроприборы не ощущали этих скачков, иначе в их работе могут происходить различные сбои.

Особенно это касается приборов, оснащённых тонкой электронной системой управления – современных стиральных машин, программируемых электроплит, микроволновок и т.д.

Как видно из вышесказанного, расположение выходов электропроводки в большинстве случаев должно подчиняться принципу максимального удобства и практической целесообразности.

Высота установки розеток от пола по ПУЭ, евростандарту, ГОСТ

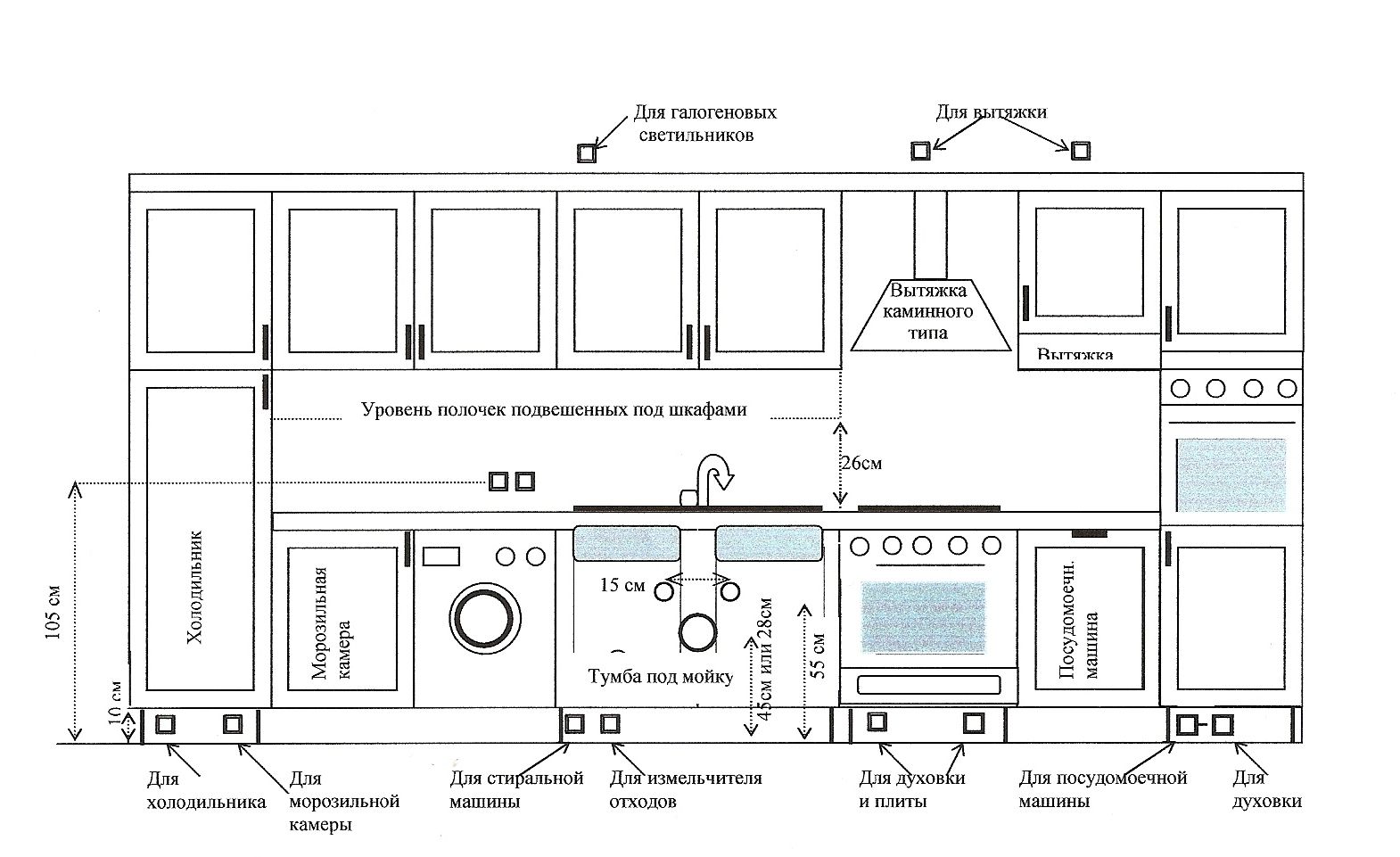

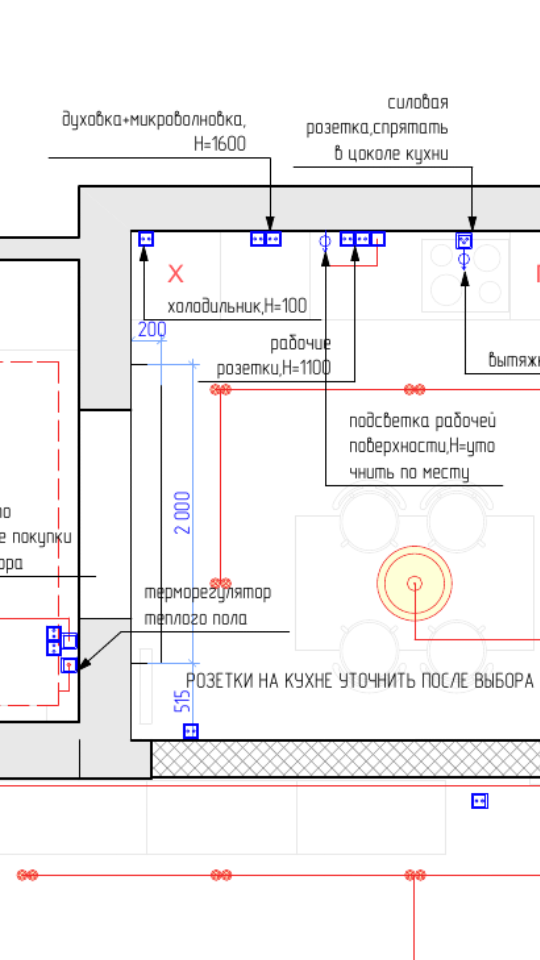

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

1. Некоторые рекомендации по расположению розеток на кухне:
2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Важно всё высота относительно пола, потолка, уровня глаз. И даже габариты мебели в комнате

Если речь о подсветке рабочей поверхности и светильнике на низком подвесе, важен диаметр абажура. До края стола от края лампы должно оставаться не меньше 30,5 см.

Совет: совместите план расстановки мебели и план освещения, если вы делаете проект самостоятельно. Нанесите реальные размеры мебели и осветительных приборов, проверьте, не ударитесь ли вы о светильник головой, поднимаясь из-за стола.

На какой высоте разместить светильник

1. СтоловаяЗдесь положение светильника зависит от назначения комнаты. Над обеденным столом расстояние от столешницы до светильника должно быть в пределах 71 — 89 см.

Совет: Обратите внимание на размер и форму стола. Если он большой, то повесьте люстру повыше

Для продолговатых столов или барных стоек понадобится несколько светильников в ряд. Чтобы обеспечить оптимальное освещение, разместите их не дальше, чем на расстоянии 1 м друг от друга.

2. КухняНад кухонной столешницей нужно выдержать 180 см от пола до светильника и 71—86 см от рабочей поверхности до светильника. Расстояние между светильником и макушкой взрослого человека в доме должно быть в диапазоне 46—70 см.

3. КоридорВ коридорах и прихожих светильники вешают так, чтобы между полом и светильником осталось по крайней мере 210 см.

Совет: Проверьте, не мешает ли светильник открыванию шкафа (так случается в случае со встроенной мебелью: распашными створками верхнего яруса). Поможет опять же план мебели с траекторией распахивания створки, совмещенный с планом освещения. То же касается входной зоны, где человек одевается, то есть будет размахивать руками, поднимать их, — проверьте, нет ли риска задеть светильник, шнур свисающего бра.

5. СпальняСтандартная высота размещения светильника в спальне — 210 см от пола. Если светильник висит прямо над кроватью, убедитесь, что, если вы встанете на колени, расстояние от головы до светильника будет, по крайней мере, 152 см.

Важно: В комнатах с натяжными потолками требования к высоте расположения люстры — особенные. Материал полотна чувствителен к высоким температурам и может деформироваться

Здесь особенно важно соблюдать расстояние между потолком и светильником. Накладные модели с закрытым плафоном использовать вообще не рекомендуется, так как они сильно нагреваются. Исключения — светильники со светодиодными лампочками. Оптимальный вариант для натяжных потолков в комнатах невысокими потолками — люстры с хрустальными подвесками или с открытыми плафонами, направленными в разные стороны.

7. Холл с высоким потолкомОптимальная высота в холле — 200 — 210 см от пола до люстры. Если холл двусветный, люстра должна висеть не ниже отметки второго этажа. Если в холле на уровне второго этажа находится окно, люстру нужно вешать по центру окна, чтобы её было видно снаружи.

В ВАШЕМ ГОРОДЕ…Обратитесь к профессионалам для замены и проводки и светильников – Электромонтажники на Houzz

Виды светильников

Бра делает комнату уютной и комфортной. Обычно его фиксируют к стене, свет от прибора может быть точечным и рассеянным. Над кроватью такой прибор смотрится особенно красиво, хотя подходит и для других случаев. Светильники способны не только освещать помещение, но и выделять лучами света нужный предмет интерьера.

Для спальни используются следующие приборы:

• настенные светильники над кроватью;
• бра, которые ставят на прикроватном столике;
• лампы, встроенные в нише кровати;
• подвесные лампы.

Первый вид является самым распространенным. Эти бра не привлекают внимания, их обычно выбирают в тон стенам. При желании можно сделать светильник основным предметом интерьера. Для этого его размещают в центре над кроватью. Чтобы сделать акцент именно на бра, выбирают более массивные светильники, главное — не перестараться. При выборе любого прибора надо полагаться на стиль, в котором сделана спальня.

Встроенные светильники обычно не удобны для чтения, поскольку с ними свет рассеянный и неяркий. Их нужно применять в качестве декоративной подсветки, к примеру, при наличии на стене картины. Востребованы сейчас подвесные лампы. Есть модели с регулируемой высотой

При выборе надо обращать внимание и на материал. Если хочется приобрести эстетичный вариант, то следует обратить внимание на изделия, выполненные из дерева или пластика

Высота от пола до подоконника в жилых помещениях есть ли стандарт

Большинство людей, занятых самостоятельным проектированием или строительством дачи или загородного дома, часто задаются вопросом: какова высота подоконника над полом? Вопрос далеко не так прост, как может показаться на первый взгляд, и определению «на глазок» он не подлежит.

Дело в том, что подоконник не бывает установлен сам по себе, это — часть оконного блока, и высота его установки автоматически обозначает высоту нижнего среза окна. Поэтому следует рассматривать весь оконный блок в целом, учитывая его высоту и назначение.

к содержанию

Требования СНиП

Прежде всего, необходимо знать, что требованиями российских СНИП стандарт высоты подоконника не регламентируется. Тем не менее, в этом вопросе принято ориентироваться на требования советских СНИП, в которых данная величина определена вполне конкретным образом, во всяком случае имеется минимальное значение.

За основу расчета принимается размер радиаторов отопления, высота которых составляет 50 см.

Таким образом, минимальная высота установки подоконника составит 68 см, но на практике подоконник располагается несколько выше, порядка 75-80 см.

к содержанию

В жилых комнатах

Для жилых комнат стандартная высота подоконника лежит в пределах 70-80 см. Эта величина соответствует всем техническим требованиям (расположение радиаторов), а также обеспечивает достаточную освещенность помещения и не вызывает ощущения непропорциональности.

Высота подоконника — величина, определяемая многими факторами. Здесь учтены:

Слишком высокая (или низкая) установка окна смотрится негармонично и не согласуется с пропорциями помещения или с предметами мебели.

Психология.

Неверно выбранная высота может вызывать чувство отсутствия комфорта, особенно при слишком низкой установке.

Безопасность.

Низкий подоконник может стать причиной выпадения из окна, особенно при наличии в доме маленьких детей или инвалидов, людей с нарушениями зрения.

Таким образом, произвольно выбранная высота установки может оказаться недопустимой по тем или иным причинам, поэтому при выборе высоты установки необходимо учесть все факторы.

к содержанию

В подсобных помещениях

Для подсобных мест выбор высоты подоконника диктуется назначением помещения и размерами мебели, используемой в ней. Окна в таких случаях делаются лишь для обеспечения освещенности, эстетические соображения если и присутствуют, то лишь в последнюю очередь.

В кухне высота подоконника не должна быть меньше, чем у используемой мебели.

Для ванных комнат или туалетов высота подоконника обычно

Сами окна в нежилых помещениях имеют меньшие размеры, поскольку назначение их — обеспечить возможность проветривания и доступ солнечного света в дневное время.

к содержанию

На мансарде

Мансарда располагается высоко, что выдвигает свои требования к обустройству окон:

• Безопасность.

Зачастую мансардные окна открываются наружу, и слишком низкое расположение создаст угрозу выпадения из окна.

Высота аттиковой стены.

Установка окна ниже линии аттиковой стены повлияет на внешний облик дома.

Обзор.

Слишком высокий подоконник помешает увидеть, что происходит непосредственно под окном. Кроме того, желательно, чтобы высота нижнего уровня обеспечивала обзор улицы из окна из положения сидя, что невозможно при слишком высоком подоконнике.

Исходя из этих обстоятельств, высота подоконника на мансарде обычно колеблется в пределах 90-110 см, такая установка позволяет пользоваться окном, ухаживать за ним и обеспечивает удовлетворительный обзор при нормальной высоте аттиковой стены (90 см).

В заключение следует напомнить, что приведенные величины — не догма и не имеют силу закона. Они выведены путем многолетней практики строительства и использования жилья, учитывают технические требования и призваны способствовать максимальному комфорту и безопасности жилья.

Как установить подоконник своими руками узнайте из видео:

Повесить светильник советы

Важно знать не только то, на какой высоте вешать бра над кроватью, но и как правильно это сделать. Каждый хозяин сможет выполнить данную работу, если хоть раз приходилось пользоваться отверткой

Для этого потребуются:

Когда места для будущих светильников отмечены, а проводка замурована в стену, из стены останется торчать два провода: «фаза» и «ноль», идущие от выключателя. Если рассмотреть бра, то можно обнаружить два разноцветных провода с обратной стороны. В комплекте есть небольшая металлическая планка с отверстиями. На нее и происходит крепление к стене.

Затем эту планку прикладывают к стене в сантиметре от места, где торчат провода. Надо расположить ее вертикально и отметить карандашом места для отверстий под крепеж. В просверленные отверстия устанавливаются дюбели.

После этого можно устанавливать сам светильник. Сначала фиксируется металлическая планка. Перед креплением бра требуется снять изоляционный слой с проводов на стене и в самом светильнике, чтобы соединить их. Работу предпочтительнее выполнять обеими руками, а поскольку прибор все это время будет на весу, то желательно позвать помощника.

После закрепления надкроватных бра на стене надо вкрутить лампочки и проверить работу светильника. Если есть сомнения по поводу самостоятельной работы, то можно обратиться к специалисту.

Около туалетного столика

Возле столика прибор должен располагаться над зеркалом или по сторонам от него. Свет должен падать на человека, а не отражаться в нем. В бра около туалетного столика лучше установить лампы накаливания (матовые), так как галогенные или светодиодные дают желтоватый свет. Устанавливать люминесцентные не следует – с ними искажается цветовое восприятие, поэтому макияж будет получаться странным.

Если было решено установить светильник над зеркалом, высота установки определяется его габаритами. Источник освещения должен быть выше головы человека, сидящего за столом. Во время установки бра по бокам зеркала высота будет зависеть от их количества. Если монтируется по 1–2 светильника, то лучше, чтобы лампы были выше уровня глаз. А если по 2 или 3 прибора с каждой стороны, то надо подбирать так, чтобы свет «не резал» глаза.

Что еще следует учесть, размещая подвесной светильник

Напоследок упомянем еще несколько моментов, касающихся использования люстр в интерьере.

Применяя подвесную модель светильника для организации основного освещения в помещении, обязательно предусмотрите наличие дополнительных источников света: торшеров, бра, настольных ламп и прочих. При этом люстра, обеспечивающая основное освещение в комнате, должна не только вписываться в общий стиль оформления интерьера, но и гармонировать с другими осветительными приборами.

Современные технологии позволяют создавать светильники самых разных форм и размеров, использовать сложные схемы освещения, разные виды ламп и даже управлять освещением удаленно. Самостоятельно разобраться во всем этом многообразии довольно сложно, поэтому заблаговременное составление схемы и расчета освещенности лучше поручить профессионалам.

MAXUS — качественное освещение для вашего комфорта!

Регламентированные нормативы

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Рекомендации ПУЭ

Регламент выглядит таким образом:

• от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
• высота выключателя от пола — 1 м;
• в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
• от дверного косяка точки питания отодвигают на 10-15 см.

Требования ГОСТ и СП

• расположение розеток и выключателей владелец дома/заказчик определяет сам;
• на 4 м2 жилого помещения должно приходиться по одной точке питания;
• в коридоре — одна на каждые 10 м2.

В СП также прописаны определенные нормы для выполнения электромонтажных работ:

• выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
• если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
• силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

Функции бра

Выбирать светильник необходимо в зависимости от следующих функций:

1. Местное освещение. Чтобы обеспечить локальное освещение, бра используют как дополнение к основному источнику. Обычно светильники крепят для чтения книг, освещения предметов интерьера. Можно выбрать и два одинаковых прибора, которые размещаются над кроватью на одинаковом расстоянии.
2. Создание определенной атмосферы. Светильники способны придать торжественный вид, создать интимную обстановку. В данном случае бра надо выбирать под стиль люстры. Обычно покупают светильники из одной коллекции.
3. Основной источник освещения. В маленьких комнатах люстра может выглядеть громоздко, поэтому желательно выбрать настенный бра. Он будет основным и единственным источником света.
4. Элемент декора. Иногда главной функцией бра считается украшение помещения. Тогда его надо подбирать под стиль комнаты или использовать в качестве яркого аксессуара.
5. Зонирование. Применение таких светильников позволяет разделить пространство на зоны для отдыха, работы или чтения книг.

При выборе бра надо учитывать и число ламп. Если настенный светильник будет единственным источником освещения, то лучше выбирать многорожковую люстру. Светильники с одним плафоном используются для небольших комнат или применяются с другими приборами – бра, лампами, торшерами, спотами.

Высота установки розеток и выключателей по ГОСТу, ПУЭ, Евростандартам

Нормативы для установки розеток на кухне

Нормативные акты содержат рекомендации относительно использования электроэнергии в быту. В таких документах описывается расположение розеток, их высота. Все требования относительно размещения этих приборов приведены в государственных стандартах 7397.0 и 7397.1 от 1989 года, а также в СНиПе 3.05.06 от 1985 года:

• высота розеток от пола на кухне не должна превышать двух метров;
• подключенная техника располагается в радиусе 1 метра от источника электропитания;
• розетки располагают таким образом, чтобы на них не попадали капли воды из крана.

Каждый пользователь должен соблюдать нормативы. Это позволит избежать аварийных ситуаций в кухонном помещении.

Установка розеток по «советскому стандарту»

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

• Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
• Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
• Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Схема установки розеток и выключателей в спальне и детской

Высота установки розеток и выключателей от пола в спальне и детской:

— Выключатель у двери стандартной высоты: 90-100см

— Возле кровати розетка стандартной высоты – 70см от пола

— У рабочего стола розетка устанавливается либо внизу в 30см от пола, либо над столешницей в 5 см от рабочей поверхности.

— 30см – высотка розетки в рабочих (функциональных) зонах

Евростандарт

Высота розеток от пола по евростандарту отличается от отечественных параметров. Эти нормы размещения распределительных приборов в жилых и офисных помещениях появились в России только после перестройки, в 90-х годах прошлого столетия.

В соответствии с европейскими правилами расстояние от пола до розетки по евростандарту может быть разным для различных электрических устройств.

Пылесос, работая в нижней зоне квартирного пространства, удобнее всего включать на высоте 30 см от пола. Для компьютеров, утюгов, стиральных машин наиболее комфортная высота включения вилки в гнездо – на высоте опущенной руки человека. Следовательно, расстояние от пола до розетки для них должно соответствовать высоте 1 метр. Поэтому евростандартом и предусмотрен подобный уровень для розеток в жилых помещениях и офисах.

Обратите внимание! Евростандарт считается более удобным вариантом расположения электрических выключателей в жилых квартирах и офисных помещениях. Разъемы для пылесосов позволяют подключать машины при уборке помещений, не поднимаясь до высоты 1 метра. Выключателями света гораздо комфортнее пользоваться, когда они расположены на высоте опущенной руки.

3

Можно ли располагать розетки в ванной комнате?

Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.

В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.

Розетка с защитным экраном

При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.

Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.

Виды выключателей

Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.

По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:

1. Клавишные.
2. Поворотные.
3. Кнопочные.
4. Датчики движения.
5. Сенсорные.
6. Беспроводные.
7. Диммеры.

Клавишные

Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.

Поворотные

Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях. Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.

Кнопочные

Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.

Датчики движения

Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.

На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.

Сенсорные

Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.

Беспроводные

В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.

Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.

Диммеры

Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Требования ГОСТ и СП (Сводов правил)

Расстояние от розетки до двери душевой кабинки, согласно ГОСТу, тоже должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

• на каждые 4 м периметра жилой комнаты устанавливают одну электророзетку, а в коридорах — одну на каждые 10 кв.м площади.
• расстояние до кондиционеров и электроплит не регламентируется,
• в частном и одноквартирном доме количество электророзеток определяется заказчиком (владельцем).

Какой должна быть высота установки розеток по правилам?

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Позаботьтесь о дублирующих выключателях

Дублирующие выключатели сделают жизнь в доме проще и удобнее, а интерьер — эргономичнее. В спальне такой выключатель лучше оборудовать рядом с кроватью, в гостиной — рядом с зоной отдыха.

На кухне не помешают дополнительные выключатели подсветки рабочей столешницы, обеденной зоны и встроенных шкафов. В ванной комнате нелишними станут дополнительные выключатели подсветки зеркала.

Примеры размещения розеток и выключателей в современных квартирах

По местным условиям выключатели и розетки коридора пришлось монтировать рядом с входной дверью на стороне, противоположной от ручки.

Розетка для электрифицированной детской железной дороги возвышается над столом на 20 см.

Розетки для видеотехники и слаботочных цепей закрыты экраном телевизора от посторонних глаз, а доступ к ним домашнего мастера остался свободным.

На кухне внутрь контактов розетки установлены предохранительные пластмассовые заглушки, исключающие случайный контакт ребенка с напряжением электрической сети.

Нижний блок розеток, спрятанный под столом приготовления пищи, предназначен для постоянно подключенных бытовых приборов.

Приведенные фотографии наглядно показывают, что при создании дизайна комнат точно выдерживать рекомендованную высоту и местоположение розеток или выключателей необязательно. Достаточно соблюсти допустимые расстояния до опасных для электропроводки зон, а монтаж коммутационных аппаратов следует выполнять с учетом индивидуальных особенностей помещений, удобства эксплуатации жильцами.

Чтобы избежать совершения характерных ошибок, которые усложняют бытовые условия, рекомендуем посмотреть поучительный видеоролик, посвященный неудобному расположению розеток, выключателей, светильников и мебели. Он наглядно позволяет учиться на чужих ошибках и не совершать своих.

Если у вас возникли вопросы, то задавайте их. А при появлении желания поделиться статьей с друзьями в социальных сетях можете воспользоваться специальными кнопками.

Накладная розетка на фартуке

Встречаются такие ситуации, когда на кухне установлена накладная розетка и переделывать на встроенную нет ни желания, ни времени. Для монтажа такой конструкции достаточно замерить координаты расположения провода и отверстий для крепежа.

При сборке накладной розетки провод продергивается через отверстия в фартуке, а розеточный блок фиксируется на стене саморезами. Такой способ так же позволяет изменить местоположение разъемов питания на более удобный для хозяйки.

ВАЖНО! Если у вас установлена стеновая панель и необходимо добавить разъем 220V в рабочую зону, оптимальное решение – удлинитель, который хорошо приклеивается к стеклу на двухсторонний скотч. Останется только аккуратно уложить провод в плинтусе или кабель-канале.

Рекомендации для спальни

В спальне розетки устанавливаются с двух сторон недалеко от двуспальной кровати, чтобы подключать электроприборы в сеть не вставая. Также рекомендуется рядом разместить выключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которого должен иметь возможность свободно тянуться в любую сторону. Возле стола располагаются розетки для компьютера или другой техники.

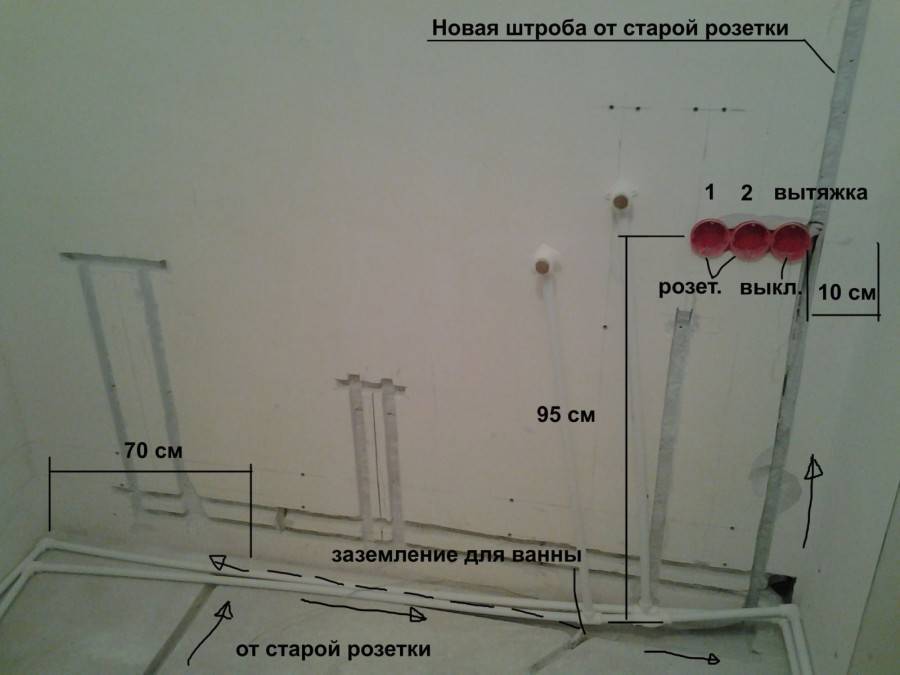

Ванная комната и туалет

Стандартного положения электроприборов для этих помещений нет, здесь в первую очередь учитываются так называемые «зоны влажности», то есть места, где наиболее велик риск намокания расположенных на стене элементов, в том числе электроприборов.

Поэтому и расстояние от пола до выключателей и розеток определяется по расположению сантехнического оборудования.

Как правило, от пола до центра розетки или выключателя получается около метра, а от источника брызг электроприбор надо отодвинуть не менее чем на 50…60 см (как и в кухне).

Если в санузле имеется отдельный выключатель для вытяжки (принудительной вентиляции), выключатель для него располагают как можно ближе к самой вытяжке (вентилятору). То же касается электрического полотенцесушителя.

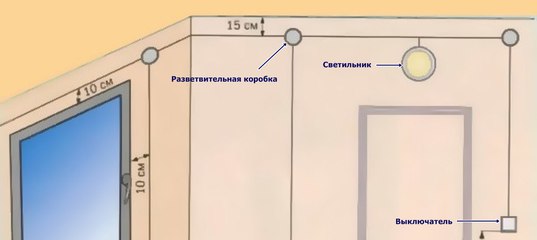

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

• Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
• От монтажной коробки провод идет вертикально вверх.
• Соединение проводов происходит в распределительной коробке

Примерная высота розеток от пола в комнатах

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

( 2 оценки, среднее 4 из 5 )

Полезное видео: как правильно расположить розетки по высоте

Правильное расположение розеток и выключателей в квартире способствует рациональному потреблению электроэнергии, соблюдению всех правил техники безопасности и противопожарной безопасности. Продуманный, технически грамотный монтаж всех источников электрической энергии создает удобства для их использования, длительную и надежную эксплуатацию.

В условиях других комнат

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Видео по теме

О высоте установки розеток и выключателей от пола в видео:

К вопросу выбора высоты и места установки розеток и выключателей, следует подойти со всей обстоятельностью, ведь в случае ошибки перенос будет стоить очень дорого. Полезно предварительно вычертить план, чтобы достоверно оценить удобство принятого размещения. На кухне и в санузле важно не забыть о других коммуникациях, чтобы между ними и розетками были выдержаны упомянутые в данном материале минимальные расстояния.

Полезные советы

Перед тем, как делать расстановку мебели и бытовой техники, нужно разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Нужно установить размеры по горизонтали и вертикали положения розеток и выключателей. В каждом случае определить модели и типы РиВ.

Полезно составить спецификацию электрической фурнитуры. Это поможет сориентироваться при закупке РиВ — как в модельном, так и в ценовом формате

Если в доме есть маленькие дети, учесть это обстоятельство при определении высоты расположения тех или иных моделей РиВ.

Датчики движения и диммеры могут существенно сэкономить сумму оплаты за электроэнергию.

Структура вертикальных ограждений помещений поможет выбрать тип установки устройств электропитания — накладные или встроенные РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотносить с «евростандартом» или другими требованиями, главное, чтобы высота установки отвечала двум вышеуказанным условиям — безопасности и комфорту.

remboo.ru

Высота установки выключателей и розеток

Со временем в нашей квартире появляются электрические приборы все большей и большей мощности. В связи, с чем возникает потребность в замене старой электрической проводки на новую, более мощную. При этом мало кто знает основные принципы установки электрического оборудования.

В данной статье мы рассмотрим вопрос правильного расположения электрических розеток.

Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола. А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

• в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
• электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
• если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
• минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
• в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
• установка электророзеток в душевых кабинах запрещена;
• минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

Высота установки выключателей

Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

Расположение розеток на кухне

В современных кухнях используется достаточно большое количество различных электрических потребителей:

• морозильная камера;

• электрическая плитка;

• стиральная машина;

• посудомоечная машина;

• кухонная вытяжка;

• блендер, миксер и т.д.

Для удобства использования приборов и чтобы не приходилось постоянно выпутываться из электрических проводов, розетки монтируются на определенном расстоянии:

• электрическая плита – 30 сантиметров;
• посудомоечная и стиральная машина – 20-30 сантиметров;
• холодильник – 60-80 сантиметров;
• кухонная вытяжка – 2 метра.

Розетки обычно прячутся за кухонную мебель. В местах, где предполагается монтаж миксера, электрического чайники и прочих приборов, устанавливается несколько электророзеток. Если в кухне будет телевизор на кронштейне, то электророзетку делают на высоте 2 метров.

Расположение розеток в детской комнате

Детская комната выполняет роль не только спальни, но и игровой комнаты, поэтому обычно в ней устанавливают 3 электророзетки:

• одна для ночной лампы;
• два для других электроприборов.

Для безопасности все розетки должны иметь защитные заглушки и шторки.

Расположение розеток в кабинете

Кабинет подразумевает использование компьютерной техники. Здесь только для одного компьютера и сопутствующего оборудования понадобиться около 5 розеток. Также нужно еще выходы для подключения торшера или настольной лампы.

Расположение розеток в спальной комнате

В спальне организовывается как минимум три электророзетки – две у кровати с разных сторон и одна возле туалетного столика. Никаких ограничений по количеству розеток в одной комнате нет. Нужно лишь посчитать количество электрических потребителей в доме и добавить к ним еще два дополнительных.

Лучше сделать больше электророзеток, чем использовать тройник и аналогичные устройства. Монтаж электророзеток можно выполнить как самостоятельно, так и с привлечением специалистов в этой области.

Видео о расположении розеток

Высоты розеток – Правильный ремонт от компании «Декада»

В обязательном порядке все работы с проводкой будет проводить квалифицированный электрик.

Также нормами допускается устройство розеток в специально подготовленных для этой цели плинтусах, сделанных из негорючего материала.
В помещениях, где предусматривается длительное пребывание детей (школы и детские сады), розетки устанавливают гораздо выше – на уровне 180 см от пола. То же касается и выключателей в подобных местах. А вот в жилых помещениях их рекомендуется устраивать на высоте, не меньшей 80 см и не большей 1,7 м.

Кроме того, высота установки всех этих электроустройств зависит ещё и от того, где они устанавливаются и для каких целей. Так, например, центр розетки, устанавливаемой над письменным столом, должна находиться выше столешницы на 10–15 см. В ванной розетки делают как можно выше, чтобы в них не попала вода – до 1,8 м над полом. Если же розетка в ванной предназначена для стиральной машинки, высота её может быть стандартной (40 см), но конструкция должна быть обязательно влагозащищённой (с крышкой и уплотнителями).

Кухонные розетки (а иногда и выключатели) ставят выше поверхности нижней части стенки – обычно это уровень метра над полом и 15 см над столешницей. В спальне выключатели и розетки у кроватей для удобства использования делают на высоте около 75 см от пола.

В случае установки горизонтального блока. В который входят и розетки, и выключатели, выбирают стандартную высоту выключателя – 80 см. Если блок вертикальный, выключатели располагают выше розеток, таким образом, они находятся на уровне примерно метра, а розетки, соответственно, в 0,5–0,7 м от пола.

Все наши клиенты получают доступ к сервису “Личный кабинет заказчика”, где можно в любой момент времени ознакомиться с расходами на ремонт, а также с технической и проектной документацией.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

В современном доме многие комнаты разделены на несколько функциональных зон, где применяются разные электроприборы и система освещения. Вопрос проектирования электропроводки – ответственный этап ремонта. Необходимо учесть много важных моментов: тип помещения, расстановку мебели, количество и высоту размещения розеток и выключателей.

В статье приведены нормативы и требования по установке точек электропитания и выключателей, а также рекомендации относительно расстановки электроустановочных устройств в разных комнатах.

Стандарты и выключателей: мифы и реальность

Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».

На самом деле каких-либо ограничений по размещению точек электропитания не существует. Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного назначения.

Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет – зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.

Раньше общепринятыми считались следующие стандарты:

• расстояние от пола до розетки – 90 см;
• высота установки выключателей в квартире – 1,6 м.

Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов – выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.

Рекомендуемые нормативы по высоте установки розеток и выключателей

Высота установки розеток и выключателей: ПУЭ

Правила Устройства Электроустановок (ПУЭ) определяют следующие нормы по размещению розеток/выключателей:

1. Штепсельные розетки и выключатели должны быть отдалены от дверного проема душа или ванной на расстоянии 0,6 метров и более.
2. От газопроводов любые элементы электроустановок, выключатели и розетки должны находиться на расстоянии не меньше 0,5 м.
3. Рекомендуемая высота размещения выключателей – не более 1 м. Оптимальным местом установки считается стена со стороны дверной ручки. При необходимости выключатель монтируется выше под потолком. В таком случае надо обеспечить возможность включения света с помощью шнура.
4. Розетка в ванной комнате обязательно должна подключаться через аппарат УЗО.

Требования к размещению розеток и выключателей по ГОСТу и СП

В ГОСТе Р 50571.11-96 тоже прописано требование, согласно которому выключатели и розетки в ванной комнате располагаются в 60-ти см и более от дверцы заводской душевой кабинки.

Более подробная информация с нормативами, рекомендациями по проектированию и обеспечению электроснабжения собрана в Своде Правил 31-110-2003. Устройство внутренних электрических сетей, а именно установка выключателей и розеток (уровень, высота, количество) выполняется с соблюдением следующих правил:

1. Расстояние от розеток, используемых для подсоединения кондиционеров и стационарных кухонных электроплит, до самих приборов не нормируется.
2. В жилых комнатах общежитий и квартир надо устанавливать по одной розетке током 10 (16) А на каждые 4 м периметра, в коридорах – на каждые 10 кв.м. площади.
3. В частных и одноквартирных домах количество розеток определяет заказчиком.

Высота установки розеток и выключателей: «Евростандарт»

Термин «евростандарт» вошел в обиход вместе с появлением понятия «евроремонт». Некоторым потребителям подобное расположение розеток и выключателей кажется более комфортным:

• высота установки выключателей – 90 см от пола, что позволяет, проходя мимо и не поднимая руки, включать/выключать свет в комнате;
• размещение розеток предусмотрено на уровне 30 см от пола – такое расстояние позволяет прятать провода и более комфортно эксплуатировать бытовые приборы.

Американский стандарт размещения розеток:

• высота от пола (кухонного стола или раковины) – 30,5-41 см;
• расстояние между розетками – 1,8 м (отчет от дверного проема).

Важно! При использовании евророзеток необходимо учитывать, что диаметр их штырей и расстояние между ними больше, чем у отечественных. Сила тока импортных розеток составляет около 10-16А, тогда как у отечественных – до 10 А. Поэтому монтаж евроразеток позволит использовать более мощные электроприборы.

Высота установки выключателей и розеток в квартире

Электропроводка на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

1. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины элеткрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
2. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
3. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
4. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
5. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Важно! Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

• духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
• для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
• под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Розетки и выключатели в спальной и гостиной

Для комфортного и удобного пользования принято устанавливать по розетке и выключателю по обе стороны двухспальной кровати. Высота размещения – 70 см от уровня пола. Это расстояние позволяет подключить лампу и поставить ее на прикроватную тумбу, зарядить телефон, а также регулировать основное освещение, не вставая с кровати. Традиционно один выключатель устанавливается у входной двери.

Дополнительные розетки необходимо разместить возле письменного стола или туалетного столика. За рабочим столом на уровне 30 см от пола устанавливается блок на две-три розетки для подключения компьютера. Второй блок на пару розеток следует предусмотреть над письменным столом (высота 15 см от стола) для настольной лампы.

В гостиной комнате обязательно надо предусмотреть несколько розеток на расстоянии 130 см от пола, которые будут скрыты за телевизором. В этой зоне должны быть как обычные розетки, так и интернет-розетка. Зависимо от расстановки мебели и деления комнаты на функциональные зоны размещаются другие «точки питания», например для торшера у кресла или музыкальной системы.

Нелишним будет установка резервной розетки, например, для подключения кондиционера или пылесоса.

Выключатель в гостиной обычно устанавливается только у входной двери. В комнатах с многоуровневыми потолками иногда применяют «сложное» освещение. В таких случаях целесообразно размещать выключатели на несколько клавиш.

Размещение точек питания и выключателей в ванной

Ванная комната – помещение с высокой влажностью. Все устанавливаемые розетки должны иметь степень защиты не меньше IP44 и брызгозащитную крышку, подключение – через УЗО. Размещение розеток вблизи (менее 60 см) ванной, умывальника или душевой кабинки запрещено.

• под стиральную машинку – 100 см;
• для подключения водонагревателя – 180 см от пола;
• дополнительная розетка возле раковины для подсоединения фена, бритвы или зубной щетки – 110 см.

Важно! Устанавливать изделия нельзя ниже 15-ти см от пола. Это обусловлено тем, что в ванной комнате повышен риск небольших потопов, спровоцированных неисправностью бытовой техники или забывчивостью хозяев. Чтобы подобная ситуация не представляла угрозы для жизни людей, розетки надо устанавливать выше 15 см.

Выключатели, как правило, выносятся за пределы ванной комнаты и размещаются перед входом.

Разработка проекта размещения выключателей и розеток. Полезные советы

Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:

Установка выключателей и розеток в зданиях разного назначения

Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:

1. Высота установки выключателей в детских учреждениях (садики, школы, лагеря) – 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
2. В учреждениях общепита и торговли расстояние от пола до розетки – 1,3 м. Высота установки автоматических выключателей – 1,2-1,6 м.
3. Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие – размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.

Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.

У многих при ремонте своей квартиры или строительстве частного дома возникают вопросы на какой высоте и где лучше установить электрические розетки или выключатели на освещение.

Ответ прост- делайте так, что бы Вам было удобно. Но Я рекомендую пользоваться евро стандартами, которые являются наиболее оптимальным соотношением по удобству и практичности. Для поклонников старых советских стандартов Я так же укажу былые госстандарты.

Ванные комнаты и бани относятся к особой категории помещений. Для них есть свои обязательные стандарты и требования, которыми не стоит пренебрегать, потому что от этого зависит Ваше здоровье и безопасность.

Повторяться не буду- более подробно читайте в нашей статье « », а в бане- .

На какой высоте устанавливать розетки.

В былые советские времена электрические розетки везде устанавливались на высоте 90 сантиметров от пола, что не очень удобно в большинстве случаев.

В последнее время везде внедряется евро стандарт установки на расстоянии 30 сантиметров от пола . Как показала практика- это наиболее удобный вариант, при котором розетка прячется под столом, кроватью, стулом и т. д. Но и здесь есть исключения. На кухне например, гораздо удобнее разместить розетки над столами в местах непосредственного подключения кухонной техники.

На электроплиты по госстандартам устанавливаются розетки на расстоянии 0.9-1 метр, т. е. сразу над плитой это сделано с целью, что бы Вы могли всегда легко дотянуться и отключить ее. Но большая розетка портит весь вид на кухне, поэтому я рекомендую ее ставить не много ниже уровня электроплиты, но при этом Вы ее не придвинете вплотную к стене- будет мешать розетка. Если Вас это не устроит, тогда спрячьте ее под столом или в шкафчике рядом расположенном.

На вытяжной вентилятор , если в него не заводится напрямую электрический кабель, розетку установите вблизи в удобном месте.

На какой высоте устанавливать выключатели.

При установке выключателей на светильники или люстры есть два основных варианта:

1. В советское время все выключатели устанавливались на расстоянии 160 сантиметров от пола. И сегодня, особенно для людей пожилого возраста- это вариант самый удобный. Выключатель не будут загораживать тумбы и другая низкая мебель и он будет находится на уровне глаз. Да и маленькие дети не достанут до него.
2. По европейским нормам выключатели устанавливаются на высоте 90 сантиметров от уровня пола. Я как и многие другие нахожу этот вариант более удобным и практичным, потому что В данном случае Вы сможете быстрее включить и выключить освещение, не подымая руки.

Выключатели размещаются на расстоянии 15-20 сантиметров от откоса внутри комнаты со стороны ручки для открывания.

Для кухни, санузла и ванной выключатель лучше вынести и установить снаружи перед дверью.

Устанавливаются возле всех дверей комнаты или коридора.

Обязательные требования к установочным расстояниям.

В принципе высоту установки можно выбрать любую вам подходящую. Но Вы всегда должны соблюдать, согласно действующим нормам и правилам, следующие расстояния от розетки и выключателя до:

• газовых труб или отопления, в том числе и батареи не менее 0.5 метра;
• до дверного или оконного проема не менее 10 сантиметров;
• до угла не менее 10 см.;
• до мойки не менее 0.8 метра.

Нередко в моей практики, при выборе мест установки люди не учитывают габариты мебели , которая после установки загораживает или делает невозможным подключение техники, поэтому хорошо все продумывайте и просчитывайте на этапе проектирования. Потом после окончания ремонта все значительно усложняется, и что бы перенести или добавить розетку придется портить и затем восстанавливать отделку стен.

Я постарался изложить все, что касается мест и высот установки для электрических выключателей и розеток. Если Вам есть, что добавить или возникли вопросы спрашивайте в комментариях- отвечу обязательно всем.

Похожие материалы:

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

• Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
• На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
• Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

• для на стене – 1,5 метра;
• для фена и бритвы – 1 метр;
• стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

• точное место размещения всей мебели в комнате;
• виды бытовой техники с ее точным местом размещения;
• области прохождения газо- и водопровода;
• трасса прохождения электропроводки по стенам;
• окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно . Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

• Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
• От монтажной коробки провод идет вертикально вверх.

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую , легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола . Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» – это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 – 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом . Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел – свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри . Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном , не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери . Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот – низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение .

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Редактор ： Производители переключателей _ агент подключения переключателей _ Агент присоединения Yuba _ Zhejiang GELAN Electric Co., Ltd. │ Время выпуска ： 07.04.2019

Розетка выключателя безопасна для повседневного использования, установка и конструкция не могут быть небрежными. Ниже приводится краткое введение от GELAN для ознакомления с мерами предосторожности, на которые необходимо обратить внимание при установке розетки выключателя.

Во-первых, высота розетки переключателя стандартная.

Переключатели и розетки должны быть установлены на стандартную высоту, если они не требуются для специальной отделки.Высота переключателя такая же, как у взрослого, и составляет от 120 до 140 см над землей.

Розетки различаются по высоте в зависимости от области применения.

Требования к высоте розеток для разных установок различны. Планировка украшения должна быть максимально спланирована. Например, розетки оборудования, такого как настольные лампы аудиовизуального оборудования и монтажные платы, должны находиться на расстоянии 30 см от земли; электрические розетки, такие как стиральные машины и холодильники, должны находиться на расстоянии 120 см от земли; розетки кондиционера и вытяжки должны находиться на расстоянии 200 см от земли.

Во-вторых, выбор места установки переключателя

Положение переключателя должно определяться в соответствии с жизненными привычками семьи. Например, большинство людей используют правую руку, поэтому обычная дверь для украшения дома открывается вправо, а выключатель устанавливается с левой стороны двери. Кроме того, для верхнего и нижнего этажей лестницы, двери спальни и кровати две, с двух сторон большой гостиной очень удобно использовать переключатель двойного управления.

В-третьих, соображения относительно места установки розетки

Установите розетку на кухне, обратите внимание на то, чтобы розетка находилась подальше от варочной панели, чтобы предотвратить повреждение розетки теплом; а в ближней воде ванной, балконе и т. д. обратите внимание, чтобы установка розетки не могла быть низкой, и она должна быть оборудована брызгозащищенным кожухом; в особенно влажных, легковоспламеняющихся и подверженных газу и пыли местах не следует оборудовать розетками.

В-четвертых, приборы большой мощности должны использовать независимую розетку.

Приборы большой мощности, такие как кондиционеры, стиральные машины, вытяжки и т. Д., желательно использовать отдельную розетку с тремя вилками, чтобы предотвратить чрезмерное отключение общей мощности цепи. Для сезонных приборов, например, кондиционеров, можно использовать розетку с выключателем. Когда выключатель не используется, его можно замкнуть, не снимая вилку.

Вышеуказанные моменты часто встречаются при установке розеток выключателей. Чтобы облегчить использование розеток выключателя и безопасного питания в будущем, мы должны убедить сотрудников отделки.

У вас недостаточно прав для чтения этого закона в это время

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане – это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

509 Превышен предел пропускной способности

Руководство по установке стандартов электропроводки. Европейские стандарты электромонтажа, установки розеток и выключателей. Современный стандарт установки розеток и выключателей

Правила прокладки электропроводки в квартире отличаются от других правил проведения электромеханических работ, свободное толкование необходимо, прежде всего, для сохранности электропроводки от случайных механических повреждений при очередном ремонте, установке мебели, установке мебели. технические устройства.Из всего многообразия способов прокладки электропроводки вышеперечисленные правила применимы для устройства внутриквартирной электросети из медного провода, закрытым способом, по системам TN-S и TN-CS, в которых используются три жилы. в однофазной сети (фаза L, ноль N, заземление PE) или пять проводов в трехфазной сети (три фазы L1 – L3, нулевое N, заземление PE).

Основные правила прокладки электропроводки в квартире

• Провода прокладываются параллельно или перпендикулярно полу.Вертикальные участки на расстоянии 20 см от края стен, дверных и оконных проемов. По горизонтали на высоте 20 см от потолка. Расстояние от пола зависит от высоты розеток. В разных источниках приводятся другие цифры, но на самом деле это не имеет значения, расстояния могут быть любыми, главное, чтобы сохранялась однородность во всех комнатах квартиры кроме кухни и санузла, где расположение проводки основано на другие соображения.
• Трасса должна располагаться не ближе 50 см от радиаторов отопления и других металлических труб.
• Мебель для кухни отличается большим количеством навесных шкафов, для крепления которых придется многократно просверливать стену и будет очень хорошо, если путь сверла не будет скрыт под штукатуркой кондуктора. Поэтому горизонтальную часть прокладки на кухне лучше держать внизу стены.

• Особенностью установки в ванной и совмещенном санузле является использование водонепроницаемых электрических розеток класса защиты не ниже IP44, обеспечивающих защиту от брызг, разлетающихся во все стороны.Розетки должны располагаться не ближе 60 см по горизонтали и 1 м по вертикали от источника воды. Электрические розетки в ванной необходимо подключить к отдельной выделенной линии. Провода в ванной не должны иметь соединений и ответвлений, поэтому распределительные коробки там не понадобятся.

• Правила предусматривают четное количество розеток. Российские ведомственные строительные нормы и правила требуют установки не менее одной розетки на каждые 6 м² жилой комнаты, на кухне более 8 м² 4 штуки, в коридорах площадью 10 м² необходимо установить не менее одной розетки.Немецкие стандарты ближе к современным реалиям: 7 – 11 шт. на кухне; 3 шт. В ванной комнате; 3-11 шт. в гостинной.
• Электропроводка скрытая под потолками: натяжные и гипсокартонные потолки, межкомнатные перегородки из гипсокартона, проложены по кратчайшему пути.
• В одной цепочке не должно быть слишком много потребителей. Просто это означает, что вам не нужно «сажать» все розетки на один провод, а лампочки – на другой. О том, какими принципами можно и нужно руководствоваться при составлении групп потребителей электроэнергии, читайте в статье «».
• Для питания мощного электрооборудования: электроплиты, посудомоечной машины, водонагревателя, стиральной машины необходимо использовать выделенную линию отдельно. Хотя бытовой холодильник и не потребляет много электроэнергии. лучше подключить в отдельную схему. В зависимости от того, насколько важно сохранять файлы, хранящиеся на вашем компьютере, вам следует подумать о подключении его к отдельной выделенной линии.

• Все ответвления сделаны и скрыты в распределительных коробках.
• Электрические выключатели расположены на высоте 90 см от пола, чтобы они не блокировали открывающиеся двери. Что касается всех остальных правил разводки, то это требование некатегориальное, расстояние может быть любым.
• В местах вывода проводки из-под штукатурки для подключения светильников удобнее использовать пластиковые втулки, хотя обойтись без них совершенно необходимо. Места выхода закроют декоративные накладки, которые оснащены всевозможной фурнитурой.
• Теоретически проводка подлежит замене. Для этого провода протягивают в металлическую или пластиковую трубу, гофрированно укладывают и замуровывают в предварительно вырезанную прорезь. При необходимости участок поврежденной электропроводки вытаскивают, а вместо него протягивают новые провода, не разрушая штукатурку. На практике укладываются и заштукатурены только провода, без труб. Это легкомыслие, как ни странно, объясняется практическим расчетом. Срок без проблемной эксплуатации правильно подобранной электропроводки составляет несколько десятков лет и сопоставим с периодом межремонтного периода штукатурного покрытия.

• Как уже отмечалось в статье «Розетки для скрытой проводки», лучше избегать использования парных, встроенных розеток, а использовать одиночные розетки, объединенные в один блок и имеющие общую декоративную рамку.
• Одновременно с прокладкой электропроводки необходимо приступить к прокладке других сетей: телевизионных, информационных, телефонных. Это позволит оформить розетки разных сетей в едином стиле.

Как бы вы ни были уверены в траектории скрытой электропроводки в квартире, лучше использовать детектор (искатель) скрытой проводки.Это простое в использовании устройство поможет избежать многих неприятностей при проведении ремонтных и монтажных работ.

Как правильно подключить электрические провода

Электрическая схема идеальная, неразъемная, т.е. для каждого потребителя прокладывается отдельная линия. Такой подход оправдан в деревянных домах, где во главу угла ставится пожарная безопасность, исключающая все потенциально опасные причины возгорания. Для городской квартиры в многоквартирном доме такой подход слишком расточительный и ненужный. Различные соединения электрических проводов вполне возможны и даже обязательны в цепях освещения, розетках одной группы.

Подключение проводов

Скрутка. Самая распространенная и самая неправильная точка зрения – это электротехнический метод. Несмотря на «неравномерность» качественное соединение с помощью скрутки прослужит не один десяток лет. «Правильная» скрутка отличается тем, что соединяет проводники из однородного материала. Длина каждого контактирующего проводника 5-7 см. Плотный обжим обеспечивается плоскогубцами.

• Пайка. Считается самым надежным способом подключения проводов, но с одним существенным нюансом. Необходимо, чтобы пайка была произведена качественно, иначе такое соединение превратится в трудно идентифицируемый, проблемный участок цепи.

• Хомуты соединительные изолирующие (СИЗ). Стабильность контакта обеспечивается пружиной в изоляционном колпачке. По сути, соединение с помощью СИЗ, модернизированного способа скручивания.

• С винтом. Обеспечивает надежное соединение любых проводов из различных материалов (медь, алюминий) самых проблемных изношенных сетей. К сожалению, конструкция соединения вместе с изоляцией достаточно велика, поэтому такой способ контакта проводов больше всего подходит для ремонта внутренней электросети. Обо всех особенностях ремонта старой электропроводки читайте в статье «».

• Колодки типа “орех”. Конкретный способ. Конструкция устройства обеспечивает достаточно надежный контакт жил при подключении к магистральному кабелю.

Есть много других способов подключения электропроводов: сваркой, с помощью напорных труб, прокалывающих хомутов, муфт, но их использование в городской квартире либо неэффективно, либо неоправданно дорого.

Электросеть – одна из важнейших составляющих любого дома. Без него сегодня сложно представить нашу жизнь, будь то загородный дом, офис или квартира.С другой стороны, мы все настолько к этому привыкли, что зачастую при ремонте квартиры не уделяем должного внимания работам, связанным с электромонтажом, в который входят провода и экраны, розетки и выключатели, лампы и электроприборы. Электромонтажные работы в квартире – правила и советы по выполнению которых даны в этой статье – это обеспечение электричеством всей квартиры, установка систем освещения разного типа, систем аварийного освещения, а при необходимости и установка гарантийного энергоснабжения.

Схема электропроводки в квартире необходима установщикам в качестве ориентира и собственникам для расчетов перед покупкой кабеля и электромонтажных принадлежностей

Она должна быть удобной и безопасной в использовании, потому что электричество – это сфера, в которой халатность недопустима. При ремонте квартир электромонтажные работы состоят, как правило, из 2-х этапов.

Так выглядит электрощит: на нем размещена защитная автоматика для каждой из установленных групп

Первая ступень – наценка

Производится в начале ремонта, после перепланировки и демонтажные работы проводились.

На данном этапе выполняются следующие работы:

Второй этап – непосредственно монтаж

Работы производятся сразу после отделки стен, полов, потолков помещения. К ним относятся: установка розеток

• ;
• установка осветительной арматуры – люстр, спотов, светильников;
• установка электроприборов.

Электромонтажные работы в квартире

Электромонтажные работы в целом состоят из:

• демонтажных работ;
• разметка;
• механические работы;
• прокладка кабеля;
• жгут проводов;
• установка электромонтажного оборудования (выключателей, розеток, светильников и др.);
• соединение кабелей в единую систему;
• Пусконаладочные работы.

Внимание! Все электромонтажные работы в квартире должны выполняться только профессионалами!

Как демонтировать

Этот вид работ включает в себя демонтаж старых выключателей, розеток, а при необходимости – и проводов.

Первое правило : во избежание поражения электрическим током При демонтаже старого оборудования, а также старой электропроводки, распределительного щита необходимо отключить питание.

Правила маркировки

Маркировка производится согласно конструкторской документации. На всех поверхностях (там, где это необходимо) в помещениях обозначены линии прокладки кабелей и проводов, места для установки выключателей, розеток, светильников. В настоящее время розетки установлены на 40 см, а выключатели – на 80 см от пола. Исключение составляют розетки на кухне: здесь их ставят на 10 см выше уровня столешницы.

На данном этапе работ изучается и учитывается прокладка других сетей (водопровода, канализации, отопления, кондиционирования, телевизионных и компьютерных сетей, системы безопасности).

Механические работы – штробление

Этот вид электромонтажных работ включает в себя просверливание стен (выполнение трюка) для скрытой проводки и для ввода кабеля питания в комнату.

Штробление делают перфоратором, болгаркой с алмазным диском или режущим брусом. Это пыльная и шумная работа, поэтому работать нужно в респираторе, очках и наушниках.

Чаще всего для облицовки каменными стенами используют перфоратор

Правило второе .Перед штроблением обязательно вызвать стену для поиска скрытой проводки, так как пересечение с ранее установленной проводкой может привести к короткому замыканию или даже возгоранию.

После установки проволоки в стержень отверстие заделывают штукатуркой, небольшие участки можно заделать алебастром

Под проводку нужно просверлить отверстие ровно вертикально на расстоянии не менее 10 сантиметров от углы пересечения стен, окон и дверей, а по горизонтали – 15-20 сантиметров от плинтуса, 20 см от потолка, 10 сантиметров от карнизов и балок.Это делается таким образом, чтобы впоследствии при выполнении со стенами других отделочных и отделочных работ не повредить электропроводку.

Третье правило. Заглубление для выключателей и розеток производится путем просверливания отверстий круглого сечения диаметром 80 мм.

Нельзя класть в общий штраф электропроводку и телевизионный кабель – будут большие помехи.

Электросхему желательно делать после окончания электромонтажа.

Кабель, проводка

После разметки, определив способ монтажа, производят прокладку кабелей либо в открытом виде в специальных коробах, либо скрытые за штукатуркой, подвесными потолками, строительными конструкциями. Внутри помещений чаще всего применяется скрытый монтаж.

Удобная прокладка проводов в плинтусе с кабельным каналом дает возможность легко найти место поломки и без проблем произвести ремонт

Этот способ более безопасен, но в случае поломки место установки остается недоступен, и, как следствие, необходимо установить новую проводку.

Совет! Чтобы приобрести кабель необходимого сечения, необходимо рассчитать общую нагрузку всех электроприборов в квартире.

Во избежание перегрузок система электроснабжения разделена на несколько линий и к каждой из них подключены определенные потребители, в том числе розетки, выключатели, лампы и различное электрооборудование. Сумма мощностей по любой линии не должна быть более 4 кВт.

Электропроводка в распределительной коробке: для исключения ошибок провода снабжены оболочкой разного цвета

Для оборудования с высокой энергоемкостью – электроплит, стиральных машин, электрокаминов, гидромассажных ванн, электронагревателей, отдельных линий подключены, каждый из них должен быть оборудован своим автоматическим выключателем, позволяющим защитить электрическую сеть от перегрузок и коротких замыканий.

Совет! При разводке питания в квартиру необходимо соблюдать принцип одноцветности: нулевой рабочий провод – синий, фазный провод – красный или коричневый, заземляющий провод – желто-зеленого цвета.

Монтаж электроустановочного оборудования

При выполнении данного вида работ необходимо соблюдать определенные правила, гарантирующие безопасность жилища и проживающих в нем людей.

Правило четвертое . При открытой проводке установка выключателей и розеток осуществляется на подрозетниках толщиной 10 мм и диаметром 70 мм, изготовленных из материалов, не проводящих ток – дерева, оргстекла,

Rule Five .Ящики устанавливают в специальные углубления в стене, фиксируя их затем штукатурным раствором.

Правило шестое . Выключатели устанавливаются в разрыв фазного провода (не нулевого), идущего к патрону осветительного прибора. Это позволит быстро отключить электросеть при коротких замыканиях, а также обеспечит безопасную замену патронов и ламп. Установка переключателей должна осуществляться таким образом, чтобы включение подсветки происходило нажатием на верхнюю кнопку или верхнюю часть клавиши.

Правило седьмое . Розетки необходимо подключать параллельно основным электрическим проводам.

Розетки монтируются параллельно основным каналам

Правило восьмое. Коробки-разделители, а также розетки и счетчики электроэнергии необходимо устанавливать в легко доступных для обслуживания и ремонта местах.

Соединительные провода в единой системе

При отключении соединительных коробок используются специальные клеммы.

Провода, входящие в распределительные коробки, должны быть промаркированы.

Это необходимо для последующего обслуживания электропроводки.

Проверка соединений в распределительной коробке

Пусконаладочные работы

включают:

Независимо от того, где и как выполняются электромонтажные работы, они должны выполняться исключительно специалистами, поскольку имеют множество специфических особенностей. Если вы можете покрасить стены или, например, оклеить обои самостоятельно, то такое сложное и ответственное дело, как монтаж электропроводки в квартире, лучше доверить специалистам со специальными знаниями.

Со временем электрическая разводка в квартире изнашивается и ее нужно полностью менять во избежание нежелательных последствий в будущем. Также данная статья будет полезна тем, кто собирается прокладывать электропроводку в новостройке. Делать это нужно по европейскому стандарту. Прежде чем приступить к ее укладке, необходимо точно определить расположение счетчика и заслонки, розеток и выключателей, светильников и распределительных коробок.

Как установить электропроводку

В первую очередь необходимо отметить места прохождения магистральных кабелей, затем места ответвлений, поворотов и входов в стены.При этом кабели должны располагаться только вертикально или горизонтально, то есть углы поворота обязательно должны составлять 90 °. Горизонтальная разводка должна быть удалена от потолка на 10-20 сантиметров, и идти параллельно ему. Это необходимо для снижения риска повреждения.

Выключатели в помещении необходимо устанавливать таким образом, чтобы они не касались обшивки двери. Лучше всего, если расстояние от электрических кабелей до дверей будет более 10 сантиметров. То же правило применяется, когда вы устанавливаете переключатель возле окна.Уровень установки розеток и выключателей будет зависеть от назначения помещения, расположения электроприборов и интерьера помещения. Выключатели могут располагаться на высоте до 1 метра от пола, а розетки по европейскому стандарту должны находиться на высоте около 30 сантиметров.

По технике безопасности розетки нельзя ставить возле кухонных плит, водопроводных и газовых труб, раковин и отопительных приборов. Наименьшее расстояние от них до электрических проводов должно быть 50 сантиметров.Нежелательно устанавливать выключатели и розетки в помещениях с повышенной влажностью. Если все же необходимо, у них должна быть дополнительная защита.

Если установка розеток в противоположных комнатах противоположна друг другу, они подключаются параллельно через сквозное отверстие в стене. Щиток с электросчетчиком обычно устанавливают при входе в жилище на высоте примерно 1,5 метра от пола. Хочу отметить, что при проводке проводов стоит делать отметки не только на стенах, но и рисовать соответствующую схему на бумаге.Это пригодится в дальнейшем при возможном ремонте или перепланировке электропроводки, когда стены покрасят или на них будут обои.

Вывод проводов, например, в светильник, розетку или выключатель должен осуществляться через специальные трубки с изоляцией. Разделение или соединение электрических кабелей должно производиться только в распределительных коробках, которые могут быть изготовлены из пластика или любого другого материала, обладающего изоляционными свойствами. Металлические ящики можно использовать только в том случае, если они оснащены прокладками с изоляцией изнутри.Для подключения осветительных приборов к электросети обязательно использовать гибкий медный провод сечением 0,75 мм2. При этом длина проводов в помещениях с повышенной влажностью должна быть минимальной.

Скрытый монтаж кабелей может производиться в отверстиях панелей или плит железобетона, под слоями штукатурки, в небольших зазорах, которые впоследствии заделываются алебастровым раствором, или в зазорах, образующихся между кирпичами. Если есть основа из дерева, проводку электропроводки проводят под штукатурку.При этом толщина штукатурки должна быть не менее 5 миллиметров.

Любой ремонт обязательно предполагает электромонтажные работы, которые проводятся во время подготовительных работ. Евростандарт – работы, проводимые в строгом соответствии с определенными нормами, могут гарантировать электрическую и пожарную безопасность помещения. В соответствии с требованиями безопасности нужно использовать электропроводку с заземлением.

Любой ремонт обязательно предполагает электромонтажные работы, которые проводятся во время подготовительных работ.- работы, выполняемые в строгом соответствии с определенными нормами, могут гарантировать электрическую и пожарную безопасность помещения. В соответствии с требованиями безопасности нужно использовать электропроводку c.

Желательно заменить всю электропроводку в комнате, чтобы избежать медных и алюминиевых соединений. Лучше всего использовать медную проволоку. Необходимо установить розетки, выключатели. В случае особенностей разводки используйте специальные каналы для прокладки кабеля. Запрещается прокладывать провода под плинтусами и через проемы в окнах.

Использование для работы качественной арматуры, соответствующей требованиям ГОСТ. Помимо особенностей техники, подразумевает профессионализм специалистов и качественное гарантийное обслуживание.

По желанию клиента. Наша компания четко установит выключатели в тех местах, где вам будет удобно. Не смотря ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

также можно установить на разном расстоянии от пола, но в этом случае наиболее рационально, так как они устанавливаются на расстоянии 30 см от пола.Это намного удобнее обычного советского варианта, когда их устанавливали на расстоянии 90 см от пола, позволяет с комфортом пользоваться бытовой техникой и спрятать провода. Но здесь также следует помнить о назначении комнаты, в которой устанавливаются розетки, так как, например, на кухне иногда нужны провода над столом, где непосредственно используется техника. И несколько слов о технической части установки розеток, все мы используем розетки европейского стандарта, так как те розетки, которые стояли в недавнем прошлом, не позволяют нам пользоваться большей частью бытовой техники.Есть такое понятие, как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках европейского стандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними тоже разное. Сила тока в евросети составляет 10 А или 16 А, в бытовой – 6,3 А или 10 А эл. В этом случае европейский стандарт установки розеток дает большие возможности в использовании бытовой техники.

Евростандарт установка розеток и выключателей.

Когда дело касается ремонта, каждый сталкивается с вопросом, как установить розетки и выключатели в своем доме. В этом вопросе нет единого стандарта, так как это зависит только от удобства и потребностей каждого человека.
Чтобы лучше понять эту проблему, давайте начнем с переключателей.

Возможны три варианта установки переключателей:

Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола. Для многих этот вариант был и остается наиболее подходящим.Во-первых, люди привыкли, что выключатель находится на уровне глаз, во-вторых, этот вариант наиболее рациональный, когда в районе выключателя стоит невысокая мебель, не позволяющая установить выключатель внизу. Также немаловажным фактором является наличие детей, малыши очень любят играть со светом, а в таком варианте это невозможно.

Евростандарт установка выключателей. Этот вариант более современный и для некоторых более комфортный. По европейскому стандарту выключатели устанавливаются на расстоянии 90 см от пола.Это позволяет, не поднимая руки или просто проходя мимо, выключать и включать свет.
Установка выключателей по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Не смотря ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

также можно устанавливать на разном расстоянии от пола, но в этом случае европейский стандарт установки розеток является наиболее рациональным, так как они устанавливаются на расстоянии 30 см от пола.Это намного удобнее обычного советского варианта, когда их устанавливали на расстоянии 90 см от пола, позволяет с комфортом пользоваться бытовой техникой и спрятать провода. Но здесь также следует помнить о назначении комнаты, в которой устанавливаются розетки, так как, например, на кухне иногда нужны провода над столом, где непосредственно используется техника.

И несколько слов о технической части установки розеток, все мы используем розетки европейского стандарта, так как те розетки, которые стояли в недавнем прошлом, не позволяют нам пользоваться большей частью бытовой техники.Есть такое понятие, как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках европейского стандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними тоже разное. Сила тока в евросети составляет 10 А или 16 А, в бытовой – 6,3 А или 10 А эл. В этом случае европейский стандарт установки розеток дает большие возможности в использовании бытовой техники.

Очевидно, что расположение электропроводки в комнатах во многом определяет уровень их комфортности.Не менее очевидно, что оптимальное расположение и количество розеток и выключателей с точки зрения удобства их эксплуатации предполагает учет при их установке функциональности, особенностей интерьера помещений, планируемого расположения бытовых электроприборов.

Стандартное, почти метровое расположение розеток и выключателей – на метре полтора (см. Фото) образцом удобства в использовании, конечно, не назовешь. Поэтому понятно, что желание большинства домовладельцев отремонтировать (заменить) старую электропроводку меняет это место, максимально увеличивая степень удобства их использования.

По «Европейскому стандарту». Однако эта несомненно хорошая инициатива часто ограничивается «требованиями» так называемого «европейского стандарта», пришедшего на смену «советскому стандарту», ​​который предполагает установку розеток на высоте 0,3 м, выключателей – на высоте 0,9 м. В разных регионах нашей страны данные габариты могут незначительно отличаться как в большую, так и в маленькую сторону.

На самом деле никаких «европейских стандартов» относительно расположения электропроводки нет.В Правилах устройства электроустановок, требования которых составлены с учетом стандартов МЭК, есть упоминание – рекомендация устанавливать розетки на высоте, подходящей для их подключения к электроприборам (глава 6.6.30). .

Следовательно, при проектировании мест установки розеток и выключателей необходимо руководствоваться, прежде всего, удобством их эксплуатации, однако соблюдая существующие ограничения нормативных документов по устройству Электромонтажные устройства (ПУЭ-7 Внутреннее электрооборудование, гл.7.1.48-7.1 .54).

Удобство использования электромонтажных устройств по упомянутому «советскому» стандарту весьма сомнительно. Как показывает практика, пресловутый «европейский стандарт» для большинства из нас более предпочтителен.

Действительно, низко установленный и расположенный в непосредственной близости от розеток бытовых электроприборов менее «бросается в глаза», чем пара розеток с «тройниками», к которым сводятся питающие шнуры питания всех электроприборов в этом помещении.

И удобство использования выключателей, установленных непосредственно при входе в комнату, на уровне опущенной руки взрослого человека, т.е.е., на расстоянии 0,8-0,9 м от пола, видимо не меньше. Такое расположение позволит быстро найти выключатель на входе, не делая долгих поисков в темноте.

Конечно, надо признать, что розетки и выключатели, установленные по «европейскому стандарту», ​​серьезно выигрывают от удобства использования. Однако брать высоту 0,3 м для установки розеток и 0,9 м для установки выключателей, как единственно верное, однозначно не стоит.

В помещениях с длинной пристройкой для управления освещением может оказаться целесообразным установить два выключателя нагрузки в разных местах помещения.Согласитесь, в темноте не очень удобно пробираться, рискуя задеть оголенный угол шкафа или споткнуться.

Не устанавливать выключатели и розетки, не защищенные токами отключения на «заземляющие» устройства (автоматы Difa, УЗО) непосредственно в помещениях санузлов. Все электропроводки, в том числе розетки для стиральных машин, необходимо «вынести», например, в коридоре.

Розетки на кухне Особое внимание следует уделить местам установки розеток на кухне – комнате с большим количеством бытовых электроприборов.Розетки возле стола располагаются чуть выше его поверхности – на 5-10 см выше столешницы.

Как правило, над столом располагается группа из нескольких розеток для кухонного комбайна, электрочайника, миксера, микроволновой печи и т. Д. Практика показывает, что пара розеток, установленных «в резерв», не будет лишней. При запросе на такой резерв часто необходимо выяснить, нужны ли дополнительные электроприборы.

Количество розеток и выключателей в квартире должно обеспечивать удобную работу освещения и бытовых электроприборов.При проектировании необходимо учитывать степень комфорта, руководствуясь, разумеется, здравым смыслом, соблюдая при этом все требования нормативных документов.

Современный стандарт установки розеток и выключателей

В 20-х годах прошлого века при реализации плана электрификации был разработан старый стандарт на установку электросвязи, например, розеток и выключателей. Стандарт разработан с учетом существовавшей тогда специфики ведения электромонтажных работ.Монтаж электропроводки тогда производился в основном наружным способом, то есть монтировалась электропроводка и электроустановочные изделия, розетки, выключатели, коробки электропроводки, на топливной основе, дереве или штукатурке, покрытой обоями. Провода того времени в основном изготавливались с резиновой или тканевой изоляцией, что делало их исключительно пожаробезопасными при токовых перегрузках и. Пожароопасность электропроводки увеличивалась отсутствием современных электромагнитных выключателей (автоматов).Таким образом, в то время была необходима старая схема монтажа электропроводки, розетки 1,2 метра от поверхности пола, выключатели на уровне человеческого роста. К тому же наличие в доме электропроводки было тогда престижно, со всеми вытекающими отсюда последствиями.

Скрытая проводка.

При переходе на скрытую проводку, которая абсолютно пожаробезопасна, если она проложена в бетоне или кирпиче, этот переход произошел постепенно, начиная с 50-х годов прошлого века, стал выполняться по старой конфигурации, спроектированной с учетом старых требований пожарной безопасности. безопасность.Розеток и выключателей тогда было немного и они не портили дизайн помещения.

Современные стандарты.

Современные стандарты, принятые в большинстве европейских стран, предполагают установку розеток в комнатах на высоте 0,3 метра от поверхности пола жилого помещения, а выключателей – 0,9 метра.
