Схема подключения стабилизатора напряжения в частном доме

В зависимости от того, какой стабилизатор напряжения вы выбрали, стоит рассмотреть несколько вариантов подключения. (Меню кликабельно)

Кроме того, важно определиться с местом расположения стабилизатора

Блок: 1/5 | Кол-во символов: 221
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

Блок: 2/5 | Кол-во символов: 1326
Источник: https://SamoDelino.ru/elektrosnabzhenie/kak-podklyuchit-stabilizator-napryazheniya-odnofaznyj.html

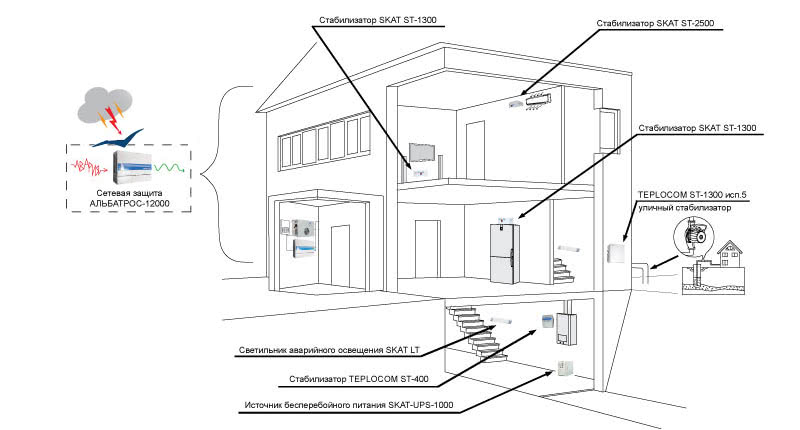

Подключаем электроприбор отдельно

Схема подключения к стабилизатору

Зачастую бывает так, что в квартире (доме, офисе) есть необходимость подключить только одно-два устройства под стабилизатор, а остальные в таком не нуждаются.

Это случается тогда, когда входящее напряжение в сети незначительно отличается от номинальных 220 вольт и его перепады незначительны (+/- 15 вольт).

В таких случаях, действительно нет необходимости подключать полностью весь дом и достаточно защитить плазменный телевизор, спутниковый тюнер или компьютер.

Для подключения по такой схеме необходимо, тем не менее, позаботиться о том, чтобы высокоточная техника (аудио, видеосистемы, ПК) были дополнительно подключены через сетевой фильтр. Это необходимо для того, чтобы эти источники не давали помехи друг на друга, а также , чтобы отфильтровать скачки напряжения от работы сварки во дворе, например.

Стоит отметить, что в случае подключения газового котла, необходимо также включить в схему ИБП – источник бесперебойного питания, который обеспечит корректную работу оборудования даже при отключении электричества.

Не подключайте газовый котел к электромеханическому стабилизатору напряжения! Токоприемные щетки этого стабилизатора могут искрить и вызвать возгорание газа!

Непосредственно к самому выпрямителю можно подключать мощные токоприемники, такие, как насос, холодильник, микроволновая печь, электродуховка, пылесос, пароварка, утюг. Эти потребители не требуют особой точности в стабилизации и мало зависят от перепадов напряжения.

Не стоит подключать два и более стабилизатора в одну розетку, т.к. в этом случае при переключении один из них будет создавать помеху в сеть и тем самым заставит переключаться второй, который создаст точно такую же помеху и переключит первый. И так до бесконечности.

Блок: 2/5 | Кол-во символов: 1776
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

На что обратить внимание при выборе места установки

Размеры стабилизатора зависят от его выходной мощности. Использование небольших мобильных устройств вполне возможно непосредственно возле действующей электронной аппаратуры, прямо на столе. Для конструкций с большими размерами требуется стационарная установка в специально отведенных местах – на полу, на стенах или в оборудованных нишах.

Следует учитывать нагрев работающего трансформатора, в связи с чем требуется отведение тепла. Поэтому стабилизатор должен располагаться таким образом, чтобы с помощью вентиляционных отверстий обеспечивался максимальный воздухообмен внутри корпуса.

Рабочие характеристики стабилизатора могут снизиться под действием пыли, влажного воздуха, расположенных рядом горючих и легковоспламеняющихся жидкостей, а также повышенной температуры. Следует избегать вредных факторов и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Наиболее оптимальным вариантом расположения стабилизатора является место рядом с вводным распределительным щитком.

Блок: 4/6 | Кол-во символов: 1080
Источник: https://electric-220.ru/news/skhema_podkljuchenija_stabilizatora_naprjazhenija_v_chastnom_dome/2017-02-22-1186

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

Однофазный стабилизатор.
Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.

3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

Подключено через стабилизатор;
Байпас, т.е. без стабилизатора – грязное питание;
Выключено.

Важно! При процессе подключения можно воспользоваться и автоматом модульного типа. Но следует учитывать, что при использовании такой схемы, если у вас возникнет необходимость отключить стабилизатор электроэнергии, вы будете вынуждены каждый раз отключать энергию во всем доме и перекидывать провода.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

Ресанта;
Свэн;
Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Блок: 4/7 | Кол-во символов: 1787
Источник: https://odinelectric.ru/equipment/podkluchit-stabilizator-napryazheniya-dlya-doma

Подготовка к работе

Выбор и приобретение стабилизатора напряжения для дома – это только начальный этап, с которым придется столкнуться, если вы решили защитить свою бытовую технику от аварийных ситуаций в электросети.

Следующим шагом должен стать поиск ответа на вопрос – как подключить и установить стабилизатор напряжения?

подключаем стабилизатор к домашней сети

Итак, прежде, чем приступать к монтажным работам нужно извлечь прибор из упаковки и осмотреть его на предмет возможных механических повреждений. Если стабилизатор долгое время находился при отрицательной температуре (во время транспортировки) следует выдержать не менее 2 часов, прежде чем подключать его к сети. Это позволит избежать появления конденсата при нагреве оборудования в процессе эксплуатации.

Далее переходим к вопросу как установить стабилизатор напряжения для дома? Монтировать оборудование допускается в закрытом помещении, где он не будет подвергаться воздействию строительной пыли или иных агрессивных сред. Рядом со стабилизатором не должны находиться легковоспламеняющиеся материалы.

Смотрим видео, этапы подключения:

Корпус прибора следует обязательно заземлить, а подключение к сети выполняется через соответствующую пару клемм, расположенных на задней панели. Включение стабилизатора осуществляется при помощи автоматического выключателя при этом вольтметр должен показывать 220 В. К выходным клеммам подключается нагрузка и только после этого можно перевести выключатель в положение включено.

Как рассчитать мощность стабилизатора

Чтобы правильно подобрать модель необходимо определиться какие электроприборы будут подключены к прибору. Определить потребляемую ими мощность можно одним из способов, приводимых в Интернете или воспользоваться самым простым из них. Он заключается в следующем. На электрощите имеется автоматический выключатель, номинал которого подбирается таким образом, чтобы защищать проводку от повреждения в результате перегрузки.

Смотрим видео, правильный расчет мощности прибора:

Но как рассчитать мощность стабилизатора напряжения для дома? Из курса физики известно, что этот параметр равен произведению силы тока на напряжение. Значения этих величин определить несложно. Напряжение в однофазной сети составляет 220В, а номинальный ток обычно указывается на автоматическом выключателе. Допустим он составляет 16А, тогда мощность будет равна 16*220=3520 Вт. Но выбирать стабилизатор нужно с запасом не менее 30%. Это связано с тем, что при повышении им напряжения выходная мощность падает.

Кроме того, ориентироваться нужно не на полную, а активную мощность прибора – это важно знать!

Неисправности прибора и их решения

Возможные варианты отказа оборудования обычно приводятся в документации, поставляемой с ним в комплекте. Среди них чаще всего возникают такие неисправности:

Самопроизвольное отключение прибора, обычно происходит из-за превышения допустимой нагрузки;
Не загорается лампочка индикации сети, если устройство не подключено, неисправен предохранитель или перепутаны подключения;
Не удается добиться выходного напряжения в 220 В, при недопустимой величине нагрузки;
Нет стабилизации – это может быть связано с неполадками кнопки вход-выход или выключением режима Байпас.

Советы специалиста

Многих потребителей интересует ответ на этот вопрос. Те, кто считают, что за счет этого можно увеличить мощность стабилизатора ошибаются. Наоборот выходные параметры будут соответствовать значению, выдаваемому самым слабым прибором в сети. Например, если были параллельно подключены три прибора на 5;10;15 кВт, то на выходе мощность составит только 5 кВт, так как этот показатель является самым низким.

Блок: 4/4 | Кол-во символов: 3771
Источник: http://GeneratorVolt.ru/ehlektrogenerator/kak-pravilno-podklyuchit-stabilizator-napryazheniya.html

Три фазы

Нередко в помещение заходит не одна, а три фазы. В этом случае нужно подключать один трехфазный стабилизатор напряжения или три однофазных.

Первый из них используется только в том случае, если будут применяться электроприборы, рассчитанные на 380 вольт, например мощные электродвигатели, но такие устройства в быту обычно не используются.

Подключение стабилизаторов к трем фазам

Если же в дом поступает три фазы (380 вольт), то лучше использовать схему из трех стабилизаторов, которая обеспечит качественным, ровным 220 В электричеством всю элетрику в доме.

Более того, даже в промышленных масштабах рекомендуется использовать схему из трех однофазных, т.к. в случае выхода из строя или попросту отключения одного из них, в сети остается 220 вольт, что невозможно при использовании трехфазного – тот попросту отключает электричество полностью.

Поэтому, если в сети преобладают потребители по 220 вольт, а не по 380 – следует использовать схему из трех стабилизаторов.

Схема подключения показана на рисунке.

Трехфазный вход имеет четыре провода – один из которых – ноль, является общим для всех трех стабилизаторов в системе, а каждая отдельная фаза пропускается через отдельный выпрямитель.

Блок: 4/5 | Кол-во символов: 1195
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

Колодка подключения

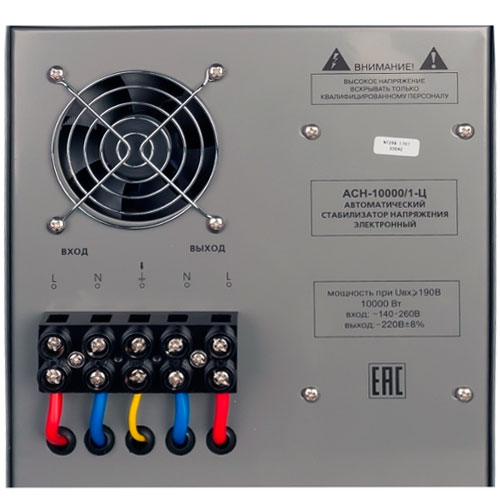

Самостоятельному подсоединению стабилизатора к щитку электропитания должно предшествовать тщательное изучение электрической схемы его клеммных контактов. Для этого потребуется развернуть прибор задней стенкой наружу и изучить расположенные на ней контактные элементы.

Колодка подключения

На ней располагается несколько групп соединений, предназначенных для следующих подключений:

Фаза и земля входного линейного напряжения 220 Вольт;
Отдельная заземляющая клемма;
Земляной и фазный контакты, к которым подключается вся нагрузочная линия квартиры или помещения.

Для подсоединения устройства к сетевым клеммам дополнительно потребуется разобраться с порядком их расположения на домашнем щитке. Кроме того, необходимо будет определиться с кабелем, посредством которого осуществляется такое подсоединение. Его тип и рабочие параметры (сечение жил, в частности) выбираются с учётом мощности, потребляемой самим прибором и подключаемыми к нему бытовыми нагрузками.

Дополнительная информация. Обычно для этих целей выбирается типовой кабель ВВГ 3х1.5 (2,5), которого должно хватить для нагрузки средней мощности.

Кабель ВВГ

Далее будет рассмотрен порядок подключения СА непосредственно к электрическому шкафу (щитку).

Блок: 5/8 | Кол-во символов: 1220
Источник: https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html

Все ли нужно выпрямлять

Если речь идет о проектировании электричества перед его монтажом, то стоит задаться вопросом, а все ли в вашем доме стоит подключать под стабилизатор напряжения?

Дело в том, что большое количество электроприборов, которые мы используем, не нуждается в дополнительной стабилизации.

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Перечисленные токоприемники являются очень мощными, но абсолютно не нуждаются в стабилизации напряжения. Так, устройства, связанные с нагревом чего либо от перепадов напряжения будут быстрее/медленнее выполнять свою работу, но на износ это никак не повлияет.

Если же учитывать их мощность, то получится, что она превосходит в несколько раз ту, которую потребляют «точные» электроприборы (телевизор, спутниковая антенна, ПК…).

В случае же, если вам известно место подключения «точных» приборов, есть возможность подключить их по приведенной схеме.

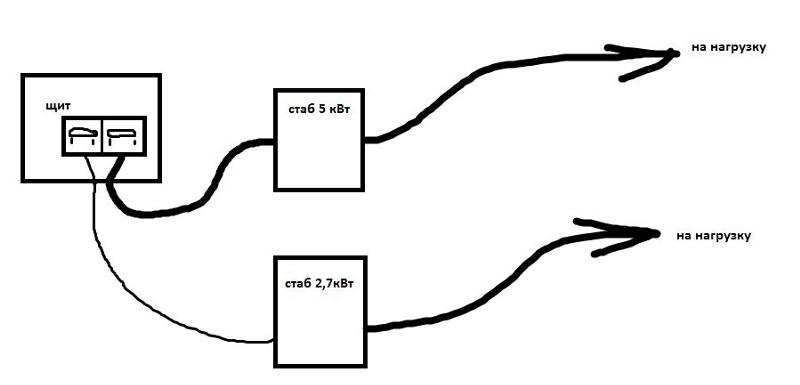

Эта схема позволяет купить подключить стабилизатор напряжение меньшей мощности, но более высокой степени защиты, или попросту сэкономить деньги.

Выбираем место

Электрика не любит сырости, поэтому для стабилизатора напряжения подойдет только сухое помещение без избыточной влажности воздуха. Обычно эти цифры обозначены в инструкции самого устройства (примерно 10%RH-102%RH), но никто из нас не готов измерять влажность.

Поэтому запомните, если вы чувствуете повышенную влажность в своем подвале – располагать в нем электрику, а уж тем более стабилизатор – не стоит.

Стабилизатор напряжения не должен находиться в одном помещении с горючими легковоспламеняющимися, химически активными веществами, поэтому гараж – тоже не самое лучшее место для него

Также стоит отказаться от идеи расположения стабилизатора напряжения на чердаках – повышенная температура воздуха (более 40 градусов) может вывести его из строя.

Шкаф, закрытая ниша в стене тоже не подходят, т.к. мешают естественной циркуляции воздуха и приведут к перегреву стабилизатора.

Пол или стена?

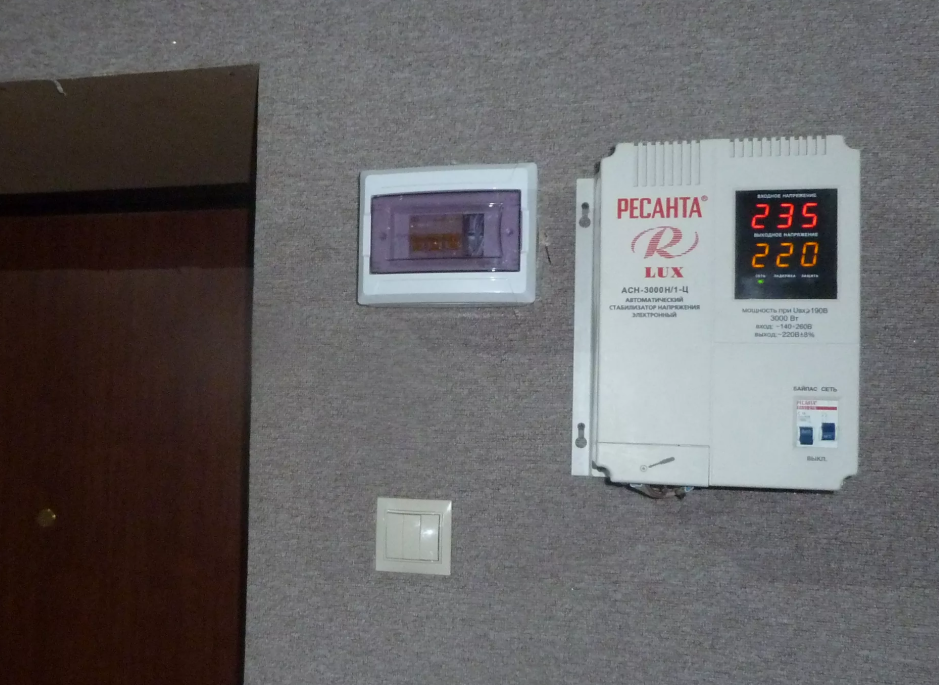

Если вы подключаете стабилизатор на весь дом (квартиру), то он должен быть подключен сразу после счетчика в разрыв фазы, а это означает, что закреплять его, скорее всего лучше на стене. Таким образом вы сможете всегда в режиме реального времени отслеживать входящее и исходящее напряжение.

Это же касается и случая подключения электрозависимого газового котла через стабилизатор. Например настенные стабилизаторы Ресанта позволяют подключить сразу два токоприемника (котел и насос) и при этом эстетически выглядят очень неплохо, предоставляя информацию через светодиодное табло в режиме реального времени

Если же речь идет о подключении таких приборов как телевизор, ПК, ноутбук, то настенный вариант не будет удобным, т.к. эти токоприемники могут передвигаться, а каждый раз пересверливать отверстия в стене никто не станет. Тут лучше воспользоваться напольным исполнением.

У большинства производителей стабилизаторы представлены в обоих форм-факторах, которые по своим техническим характеристикам абсолютно не отличаются.

Релейный стабилизатор выровняет напряжение. Видео Стабилизатор напряжения 220 — надежность работы техники в доме. Настенный стабилизатор напряжения не займет полезного пространства в доме Тиристорный стабилизатор — плюсы и минусы устройства

Блок: 5/5 | Кол-во символов: 3357
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

Перед монтажом всегда отключайте питание сети в электрическом щите.
Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Блок: 6/9 | Кол-во символов: 2940
Источник: http://ostabilizatore.ru/kak-podkljuchit-stabilizator-naprjazhenija-odnofaznyj.html

Ошибки подключения

Самой распространенной ошибкой в подключении однофазного стабилизатора напряжения является неправильный выбор места для установки или неправильное расположение прибора. Даже при правильном подключении схемы и соблюдении всех рекомендаций стабилизатор напряжения может перегреваться и выключаться, на дисплее будут постоянные неисправности и ошибки.

Неправильное переключение стабилизатора из рабочего режима в байпасный. Для перехода необходимо придерживаться точной последовательности. А именно:

Отключение от питания автоматов непосредственно на панели прибора;
Изменить обычное положение выключателя в «байпас», либо «транзит»;
Только после выполнения выше указанных действий можно заново включить автоматы.

Важно! Многие люди ошибочно недооценивают важность соблюдения таких правил, и меняют положение переключателя под напряжением, что в итоге приводит к сбоям в работе устройства или поломке.

При подключении стабилизатора использован провод с меньшим сечением. Обязательно придерживайтесь всех необходимых параметров кабеля, учитывая общую нагрузку дома.

На многожильных проводниках нет наконечников. Не экономьте на наконечниках, покупайте их сразу после приобретения однофазного стабилизатора. По правилам ПУЭ оконцеватели для многопроволочных проводников необходимы

Выбивает автомат в электрическом щитке. Бывает и такая проблема, учитывая то, что при отключении стабилизатора все нормально функционирует без сбоев. Многие люди в таких ситуациях ошибочно полагают, что прибор неисправен, или грешат на неправильное подключение схемы и отвозят стабилизатор на ремонт по гарантии. Но причина может заключаться совсем в другой проблеме. Например, у вас недостаточное напряжение в сети, 150 В, вместо положенных 220 В. Если напряжение будет в норме, ток в сети станет на порядок выше.

Обязательно обратите внимание на все проблемы, о которых сказано выше, прежде чем нести стабилизатор в магазин и заявлять о его неисправности.

Блок: 7/7 | Кол-во символов: 1943
Источник: https://odinelectric.ru/equipment/podkluchit-stabilizator-napryazheniya-dlya-doma

Стабилизация трёхфазного питающего напряжения

При подключении СА к трехфазным сетям 380 Вольт обычно практикуется приём нагрузки каждой из линий на три однофазных стабилизатора, которые объединяются затем по схеме «звезда». Указанный подход позволяет сэкономить на приобретении дорогостоящего трёхфазного агрегата, а также на его обслуживании и ремонте.

Применяемые в быту устройства, как правило, отличаются невысоким потреблением, что также оправдывает применение такой схемы. В городских квартирах, где вместо полноценного заземления используется приём искусственного разделения нуля, рекомендуется следующая схема подключения одиночных СА.

Подключение к трёхфазной цепи (вариант №1)

Дополнительная информация. На этой схеме для упрощения понимания её функционирования защитная РЕ шина умышленно не прорисована, а объединение однофазных стабилизаторов показано в упрощенном виде.

При формировании таких цепей рабочая нулевая жила, приходящая со щитка подъезда, распределяется между клеммами «N» каждого из стабилизаторов, образуя их параллельное соединение. Кроме того, она замыкается на главную заземляющую шину (ГЗШ) распределительного щита, с которой отдельными проводами «нуль» подаётся на клеммы каждого из потребителей.

Три фазных ввода подключаются к входным клеммам каждого из линейных СА, а с их выходных контактов напряжения поступают на соответствующие линейные автоматы.

Обратите внимание! Существенно упростить схему можно за счёт объединения входных и выходных рабочих нулевых контактов (то есть использовать одну общую клемму для их подключения).

Последний вариант представлен на рисунке, где количество клемм на корпусе приборов сокращено с 5-ти до 3-х.

Схема включения стабилизаторов (вариант №2)

Подводя итог всему сказанному, отметим, что рассмотренные способы подключения СА применяются лишь после того, как учтены все особенности защищаемых с их помощью потребителей. Кроме того, обязательно учитываются характеристики питающего напряжения, колебания которого не должны превышать допустимых пределов.

Блок: 7/8 | Кол-во символов: 2014
Источник: https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html

Видео

Блок: 8/8 | Кол-во символов: 5
Источник: https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html

Кол-во блоков: 22 | Общее кол-во символов: 24315
Количество использованных доноров: 7
Информация по каждому донору:

https://SamoDelino.ru/elektrosnabzhenie/kak-podklyuchit-stabilizator-napryazheniya-odnofaznyj.html: использовано 1 блоков из 5, кол-во символов 1326 (5%)
https://electric-220.ru/news/skhema_podkljuchenija_stabilizatora_naprjazhenija_v_chastnom_dome/2017-02-22-1186: использовано 1 блоков из 6, кол-во символов 1080 (4%)
http://ostabilizatore.ru/kak-podkljuchit-stabilizator-naprjazhenija-odnofaznyj.html: использовано 1 блоков из 9, кол-во символов 2940 (12%)
http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html: использовано 4 блоков из 5, кол-во символов 6549 (27%)
https://odinelectric. ru/equipment/podkluchit-stabilizator-napryazheniya-dlya-doma: использовано 3 блоков из 7, кол-во символов 4345 (18%)
https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html: использовано 3 блоков из 8, кол-во символов 3239 (13%)
http://GeneratorVolt.ru/ehlektrogenerator/kak-pravilno-podklyuchit-stabilizator-napryazheniya.html: использовано 2 блоков из 4, кол-во символов 4836 (20%)

Источник: m-strana.ru

Поделитесь в соц.сетях:

Оцените статью:

Загрузка…

Как установить стабилизатор напряжения: монтаж, подключение

Время прочтения: 5 мин

Дата публикации: 12-08-2020

Пошаговая инструкция к установке и подключению однофазного стабилизатора напряжения любого типа.

Бытовая техника внезапно «выходит из строя» в самый неподходящий момент.

Лампочки в осветительных приборах постоянно перегорают.

Еда в микроволновке разогревается слишком медленно.

Электрообогреватель потребляет более двух киловатт в час, а тепла почти не производит.

Из-за секундного скачка напряжения в сети исчез не сохраненный документ из памяти компьютера.

С подобными проблемами сталкивается каждый первый наш покупатель.

Все больше и больше соотечественников начинают отдавать себе отчет в том, что, включая свой новый холодильник, котел или телевизор просто в розетку, они подвергают их реальной опасности. Как повышенное, так и пониженное сетевое напряжение, импульсные помехи, резкие перепады и другие «форс-мажорные» обстоятельства могут нанести ощутимый удар по Вашему семейному бюджету, повредив дорогостоящую систему «домашнего кинотеатра», сплит-систему, компьютер и много других электропотребителей.

Сложите стоимость ремонта или частичной замены (по причине невозможности ремонта) всех приборов в Вашем доме, квартире или в офисе, которые бывают включены в сеть одновременно. Полученная цифра — это и есть реальная стоимость всего одного скачка напряжения, к примеру, до 300 вольт (подобное явление запросто может быть спровоцировано «обрывом нуля»). А если такое произошло в подвале многоэтажного дома или офисного центра? Конечно же, вся запитанная техника «страдает оптом», и, как правило, ни одна организация в итоге ни за что не отвечает и ничего никому не компенсирует. Пока так. Пока мы только на пути к порядку.

Так, может быть, стоит принят превентивные меры и купить для защиты электроприборов стабилизатор сетевого напряжения? Он не только вовремя отсечет опасный для техники ток, как, например, способно сделать реле контроля напряжения, но и нормализирует его предельно близко до 220 В, сделав безопасным и достаточным для запуска даже мощных электродвигателей.

Покупка стабилизатора обойдется значительно дешевле, чем возможные последствия его отсутствия. Не говоря уже о комфорте для Вас в экономичном использовании мощных электродвигателей, обогревателей, СВЧ-печей, да и просто осветительных приборов. К тому же любой стабилизатор существенно продлит срок службы электроприборов, а это тоже немаловажно.

Если Вы до сих пор читаете эту статью, значит проблемы с напряжением есть и их необходимо решать.

Наши профессиональные консультанты совершенно бесплатно помогут подобрать стабилизатор по мощности, принципу действия, диапазону стабилизации и типу монтажа. Конечно же, при выборе можно и нужно учитывать индивидуальные экономические возможности каждого покупателя. Поверьте — защитить всю квартиру можно и за 350 грн (реле контроля напряжения ADECS ADC-0110-32 ), хотя стоимость девятикиловаттного стабилизатора напряжения будет уже от 4450 грн (ЭЛЕКС ГИБРИД 9-1/40 ) и выше.

Отдельная история — монтаж и подключение, но с этим все — также на много проще, чем может показаться.

Если нужен стабилизатор только для газового отопительного котла (LVT АСН-300Н, LVT АСН-350С, LogicPower LPH-500RV PLASTIC, ЭЛИМ Украина СНАП-500), стоимость которого будет равна нескольким сотням гривен, то его монтаж и подключение предельно просты: включаете вилку стабилизатора в сеть, а в розетку, расположенную на задней панели стабилизатора вставляете вилку самого потребителя (котла). Настенный стабилизатор при этом легко размещаете на горизонтальной поверхности, а корпус «полочного типа» – на горизонтальной (хотя это уже не столь принципиально). Та же история со всеми стабилизаторами мощностью до двух киловатт. Покупаете — включаете — получаете защиту!

Совсем другое дело в случае, если в Вашей квартире, доме или офисе есть много ценной и важной для Вас техники, а не один только холодильник, котел или стиральная машина. К тому же заметим: для стиральной машины понадобится стабилизатор мощностью не менее три киловатта. Его стоимость будет всего на 30-40% ниже стоимости простейшего семи или девятикиловаттного стабилизатора, который будет способен обслуживать все Ваши приборы! Иногда, и это разумно, выбор делается именно в пользу стабилизатора «общего для всех».

Нормализатор считается обычным бытовым прибором, установленным на абонентскую линию, поэтому устанавливать его следует ТОЛЬКО ПОСЛЕ СЧЕТЧИКА. Если у Вас возник вопрос – сколько сам стабилизатор потребляет электроэнергии, то сразу отвечаем: в среднем, от 20 до 100 ватт в час (100 ватт «кушает» только самый мощный (20 кВа), полупромышленный нормализатор). Согласитесь — это совсем не значительная плата за Ваши комфорт и спокойствие?

Монтаж и подключение стабилизатора напряжения может выполнить любой электрик и даже не профессионал, НО ОБЯЗАТЕЛЬНО С СОБЛЮДЕНИЕМ НОРМ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ. Для этого совершенно не понадобятся специальные разрешительные документы, согласование в различных инстанциях и что либо подобное. Нужны будут только: крепеж и перфоратор с буром нужного диаметра (если речь идет о настенном корпусе), отвертка и отрезок кабеля нужной длины и сечения, индикатор фазы, немного терпения, если понадобятся — наши рекомендации «Online». Если монтаж предполагается на территории Днепра или Киева, то наши специалисты могут воспроизвести его лично. Стоимость такой услуги, сравнительно, не высока.

Но, если Вы взялись за монтаж лично, то отдельно остановимся на выборе сечения кабеля. Следует обязательно помнить о том, что сила тока при заниженном сетевом напряжении на входе нормализатора на много выше. Именно данный факт является главным аргументом в пользу выбора кабеля б(о)льшего сечения. Если напряжение «на входе» прибора низкое, то сила тока, соответственно, будет больше, а значит — кабель выбирайте «с запасом».

Если берете медный электрокабель, то на каждые 2 кВт мощности «закладывайте» 1 кв.мм сечения.

Если будете использовать кабель алюминиевый, то берите минимум 1 кв.мм сечения на киловатт.

Например, при подключении модели ЭЛЕКС АМПЕР 12-1/40 v2.0 медный электрокабель следует брать сечением 6 кв.мм.

Подключение стабилизатора напряжения напольного (полочного/переносного) типа.

Итак, Ваш выбор пал на более простой, по типу монтажа, нормализатор. Перфоратор, бур и крепежи отложите в сторону!

Самое сложное — правильно коммутировать на клеммных колодках стабилизатора провода «ноля» и «фазы».

Вам понадобится чуть больше времени на то, чтобы подключить трехфазный стабилизатор, но сама процедура представляет собой запуск трех однофазных экземпляров. Вообще, в большинстве случаев, мы предлагаем покупателям приобретать именно три отдельных однофазных нормализаторов вместо одного «трехфазника» – это и удобнее, и проще, и дешевле.

Итак, подключать однофазный стаб следует так…

Перед тем, как приступить к работе, необходимо обесточить весь дом (квартиру или офис) — отключите вводный автомат.

Индикатор напряжения поможет Вам удостовериться в том, что в сети помещения ток отсутствует.

Очень просим Вас постоянно помнить о собственной безопасности!

Теперь обращаем свое внимание к стабилизатору. Откручиваем винты на клеммнике для того, чтобы его открыть, выдвигаем клеммную колодку и тем самым — получаем свободный доступ к монтажным винтам. Пропускаем кабель сквозь резиновые манжеты клеммной колодки, после чего прочно закрепляем его винтом. Точно так же поступаем с двумя остальными отрезками провода. Делаем это в такой последовательности: сначала – входной фазный кабель, исходящий от электросчетчика, затем — входной провод «ноля» (идет от того же счетчика), и самый последний — стабилизированный фазный кабель на выходе нормализатора.

На данном этапе самым важным является плотность зажатия винтов. Пожалуйста, затяните поплотнее их еще раз, примерно, через неделю использования стабилизатора. Слабо затянутые контакты на клеммнике могут повлечь за собой нагрев прибора изнутри, а в некоторых случаях даже приводят к локальному возгоранию! Одного раза «профилактической» проверки и «подтяжки» в год будет вполне достаточно.

Итак, Вы подсоединили все провода. Теперь задвиньте клеммник на его исконное место и закрепите его винтами.

Приведите автомат режима стабилизации (сеть) в состояние «выключить». Также выключите автомат транзитного режима («обход»). Только после этого можно включить вводной автомат — вернуть сетевое напряжение для всего помещения.

Затем автомат режима стабилизации (сеть) переведите в положение «включить». Немного подождите — дайте своему нормализатору немного времени для тестирования входного напряжения, скоро он выдаст нужное напряжение на выходе и включится в беспрерывный режим работы.

Благодаря встроенному вольтметру Вы сможете увидеть цифру выходного напряжения.

На этом подключение переносного (напольного или полочного) нормализатора, в принципе, завершена, если не принимать во внимание подключение проводов от электросчетчика, установку защитных коробов и т.п.

2. Монтаж стабилизатора напряжения в корпусе настенного типа

Настенный стабилизатор потребует к себе немного больше Вашего времени, а также, помимо отвертки и определенного отрезка кабеля, еще и перфоратор («ударная» дрель), крепежные материалы, подходящие для монтажа именно на той поверхности, где планируется расположить нормализатор. Некоторые производители комплектуют свои стабилизаторы монтажными планками, но, если у Вас ее нет, то это совсем не проблема.

Для начала — определяем место на стене, где планируем повесить прибор. Оно должно быть обозначено там, где будет ограничен доступ для детей, домашних животных. Заметим, что само помещение должно быть отапливаемым зимой и хорошо проветриваемым летом, с минимальным процентом влажности воздуха, ведь преимущественное большинство стабилизаторов выполнены в стандарте безопасности «ІР20».

Поставьте метки на стене. Проследите за точностью, используйте «уровень», чтобы стабилизатор был прикреплен ровно. Это не столько принципиально в его работе, как важно с эстетической точки зрения.

Для крепления к бетонной стене – используйте обычные дюбели диаметром не менее 8мм, если же стена кирпичная — приобретите дюбели того же диаметра, но обязательно удлиненные (не менее 100мм). Если стена выполнена из гипсокартона или другого подобного материала — используйте дюбели «молли», самые мощные, которые сможете найти.

После того, как вы навесили свой нормализатор на крепежи, можно приступать, собственно, к подключению.

Процедура будет абсолютно аналогична подключению стабилизатора напольного типа, отличи заключается только в расположении клеммника на корпусе.

Для облегчения работы мы рекомендуем использовать нейлоновые стяжки — они помогут быстро упорядочить электрокабели, и монтажный комплекс будет выглядеть аккуратно.

Акцентируем Ваше внимание на том, что: стабилизаторы напряжения не предназначены для установки в закрытые ниши, тесные шкафы и кладовки, в которых хранятся легко воспламеняющиеся материалы и горючие жидкости. Обязательно предоставьте своему нормализатору возможность «дышать» – охлаждать и вентилировать себя. В слишком жарком помещении он будет перегреваться и не успевать себя охлаждать, с неотапливаемом помещении, при отрицательной температуре окружающей среды, возникает вероятность возникновения конденсата, который может вызвать возникновение внутри самого прибора плесени или коррозии. В пыльной комнате стабилизатор быстро засорится изнутри и потребует профилактического обслуживания. Все эти факторы не сразу выведут из строя Ваше новое приобретение, но, поверьте, они могут существенно сократить срок его эксплуатации. Особенно «капризными» являются представители электронного типа. Из механических стабилизаторов более выносливыми принято считать «релейники».

Вот и все! Теперь Вы можете пребывать в уверенности, что все Ваши приборы надежно защищены, ведь любой стабилизатор напряжения гарантированно выдает на выходе 220+/-(свой процент точности, а это может быть от 10% до 1%).

Если стабилизация Вам, по какой то причине, временно не нужна, то Вы запросто можете перевести нормализатор в режим «bypass » (транзит или обход). Это достаточно актуально при временной подачи слишком большой нагрузки на стаб (большей, чем его максимально допустимая мощность), при использовании сварочного аппарата не инверторного типа, во время проведения ремонта самого нормализатора или, например, тогда, гогда Вы на зимний период покидаете дачу, и в работе стабилизатора нет никакого смысла.

Позвоните нам по любому из указанных на сайте телефонному номеру, закажите обратный звонок или просто создайте заказ той или иной модели — наши специалисты, в любом случае, с Вами свяжутся и расскажут все, что за долгие годы работы нашей компании узнали о стабилизаторах напряжения.

Как подключить однофазный стабилизатор напряжения на дом?

Главное условие при установке стабилизатора напряжения на дом – он должен идти следом за счетчиком электроэнергии. До прибора учета электроэнергии доступа у Вас НЕТ, а вот после – Вы в праве делать что хотите, мотивируясь нормами электробезопасности.

Прежде чем приступить к подключению стабилизатора напряжения, согласно технике безопасности, необходимо отключить все автоматы (вводной автомат), которые находятся перед счетчиком. Только после того, как убедитесь в отсутствии фазного напряжения – приступайте к работе.

Если Вы планируете установку стабилизатора на определенный прибор, то в электрощите необходимо будет вывести соответствующую линию, а сам стабилизатор поставить в ее разрыв, желательно используя два проводника: фазу и ноль.
Если Вы устанавливаете стабилизатор напряжения на весь дом или квартиру, то устанавливать необходимо его в разрыв между электросчетчиком и распределительным электрощитом, таким образом, чтобы фаза и ноль от электросчетчика приходили на соответствующие входные клеммы стабилизатора “ФАЗА ВХОД” и “НОЛЬ ВХОД”, а с выходных клемм стабилизатора на электрощит.
В данном случае, исходящий кабель “фаза” от стабилизатора, идет на первый разгрузочный автомат (далее перемычками или гребенкой на последующие), а нулевой кабель на нулевую шину.

В ситуациях, когда нет возможности использовать разрыв нулевого провода (кабель уже заведен на нулевую шину), для работы стабилизатора напряжения достаточно “ноль” завести только на соответствующую входную клемму.
Актуально данное подключение, когда сечение сдвоенного нулевого проводника окажется слишком большим для отверстия на клемме стабилизатора т.к. не все модели стабилизаторов имеют два вывода для подключения ноля – на рынке множество моделей с общей нулевой клеммой. В таком случае заводите только один нулевой провод от щитка на входную нулевую клемму стабилизатора, в то время как фазный кабель едет в разрыв через клемму “вход” и “выход”.
Нет необходимости вести отдельный кабель для стабилизатора напряжения от электросчетчика в то время, как он приходит в разгрузочный электрощит – достаточно его нарастить от щитка на стабилизатор напряжения и обратно вернуть в исходное положение – для этого можно использовать один 4- или 3-х жильный кабель.

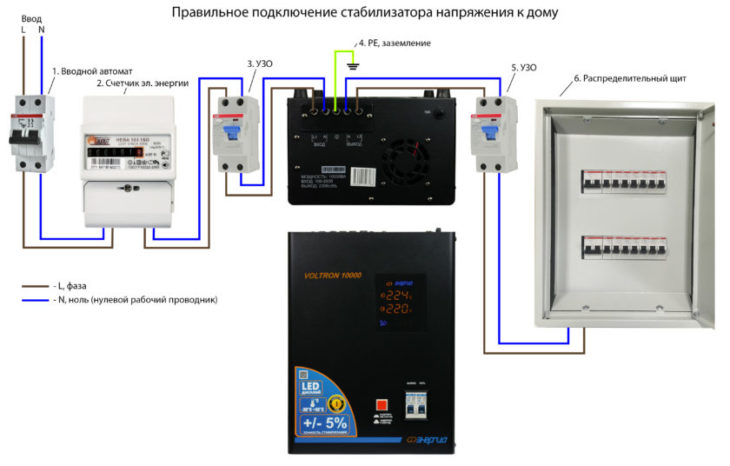

Схема подключения стабилизатора выглядит таким образом:

Важно!Сечение провода должно соответствовать мощности устройства и номиналу вводного автомата.
Для точного определения воспользуйтесь данной таблицей:

Обратите внимание, что корпус стабилизатора обязательно должен быть заземлен, сечение должно быть не меньше чем у фазного кабеля!

Как подключить стабилизатор напряжения однофазный

Если Вы имеете минимальный багаж знаний на тему электричества, то подключение стабилизатора напряжения не займет много времени. Пошаговая инструкция по монтажу и установке даст все необходимые знания.

В статье даются рекомендации как подключить стабилизатор напряжения своими руками бесплатно, не прибегая к помощи профессионального электрика. Магистральный тип стабилизатора – это устройство, монтируемое непосредственно в элекромагистраль с помощью клеммной коробки, между потребителями электроэнергии и бытовой электрической сетью.

Клеммный стабилизатор подключается и используется для питания СРАЗУ целого дома (офиса, коттеджа, дома, квартиры, дачи), чтобы защитить сразу ВСЕ бытовые электроприборы от неполадок в сети.

Стабилизатор считается обычным бытовым прибором, установленным на абонентскую линию, поэтому подключаем, обязательно, после электросчетчика. Установка и подключение стабилизатора напряжения любого типа, в доме или квартире, не нуждается в специальных разрешительных документах и согласованиях.

Процедура подключения стабилизатора не слишком сложная, однако требует определенных навыков и знаний, а также инструмент и расходники: крепежи, кабельный короб, кабель нужного сечения и клеммники, перфоратор, устройство для индикации напряжения в электролинии и т.д.

Отдельно, особое внимание, надо уделить грамотному выбору сечения кабеля для подключения стабилизатора напряжения большой мощности. Обязательно учитывайте, что сила тока при низком напряжении в сети на входе стабилизатора значительно ВЫШЕ. Выбирайте кабель соответствующих параметров! Чем ниже показатель напряжения электрической линии на входе прибора, тем выше будет показатель силы тока, соответственно сечение нужно выбирать с запасом.

В паспорте к любому стабилизатору, при подключении, указано рекомендованное сечение для конкретной мощности прибора. Грубо говоря, чем больше мощность, тем сечение провода больше. Подключение мощных стабилизаторов напряжения осуществляется только витой парой, потому что площадь соприкосновения контактов значительно больше.

НЕ ПОДКЛЮЧАЙТЕ стабилизатор кабелем “монолит”! Площадь контакта очень МАЛЕНЬКАЯ, поэтому стабилизатор может некорректно работать и снять полную мощность не получится.

Используйте переходник на витую пару.

После покупки защитного прибора для своих устройств встает вопрос, как правильно подключить стабилизатор напряжения и можно ли это сделать без помощи профессионала. Схема подключения стабилизатора напряжения клеммного типа не очень сложная. От вас потребуется соблюдение некоторых правил.

Подключение однофазного стабилизатора напряжения заключается в правильной коммутации проводов фазы и ноля на клеммных колодках прибора.

Перед началом работы нужно отключить подачу напряжения электрической сети на входе в дом (офис, коттедж) – для этого требуется отключить вводной автомат. При помощи индикатора напряжения электрической сети, обязательно удостоверьтесь в отсутствии тока в сети квартиры (офиса, коттеджа). При проведении подобных работ – безопасность является самым важным аспектом.

Начнем.

Откройте клеммную коробку стабилизатора напряжения, получите возможность доступа к монтажным винтам.

Вдев кабель сквозь резиновые манжеты клеммной колодки, прочно закрепите ВИТОЙ кабель винтами. Для подключения стабилизатора напряжения необходимо подсоединить провода по определенной схеме. Схема прилагается к каждому стабилизатору напряжения.

	Если у Вас провод “монолит” сделайте переходник на витую пару. Соединив провода по схеме, Вы получите стабилизированное напряжение на выходе стабилизатора.
	Плотно зажмите винты – запомните, что КАЧЕСТВЕННЫЙ контакт на клеммнике имеет самое важное значение. Перепроверьте контакт через неделю пользования прибором. Качественный контакт достигается только ВИТОЙ ПАРОЙ.

Слабый, плохой контакт или маленькая площадь соприкосновения (провод “монолит”) не позволят Вам снять полную мощность с прибора или вызовут некорректную его работу.

В последствии рекомендуем проверять и подтягивать винты подключения кабеля хотя-бы один раз в год, для обеспечения прочного контакта.

	Подключив провода, закройте клеммную коробку.
	Нужно включить вводной автомат квартиры (дачи, офиса, коттеджа).
	Переключите автоматический выключатель СЕТЬ в положение ВКЛ. Стабилизатор запустится в работу.

Установка и подключение стабилизатора напряжения завершены, если не учитывать подключающие провода от электрического счетчика, установку защитных коробов.

Схема подключения стабилизатора в частном доме

Для подключение стабилизатора в частном доме отлично подходит простая, унверсальная схема, где используется провод витая пара, зажимы и мультиметр. Дачники обычно спрашивают про отличия подключения в сельской местности, так вот подключение стабилизатора напряжения для дачи происходит по такой же схеме, но стоит добавить блок УМЗ, либо приобрести стаблизатор с таймером ожидания.

Нельзя устанавливать стабилизаторы напряжения в закрытые ниши, так как эти приборы нуждаются в максимальном доступе воздуха для быстрого, естественного охлаждения.

Категорически запрещается устанавливать и подключать стабилизатор напряжения в помещениях, где хранятся быстро воспламеняющиеся жидкости и материалы.

Всем удачи!

Установка стабилизатора напряжения в частном доме

Для того, чтобы стабилизатор напряжения прослужил вам долго, важно еще правильно его подключить. Поговорим об основных моментах, которые нужно учитывать при подключении.

Прежде всего, нужно еще раз убедиться, что стабилизатор напряжения подобран верно. Об этом мы рассказывали в предыдущих статьях.

Основные принципы, на которые надо ориентироваться при выборе стабилизатора:

определить количество фаз в сети и, соответственно, количество фаз стабилизатора. Если к дому походит 2 кабеля = сеть однофазная = только однофазный стабилизатор. А 4 кабеля, подходящих к коттеджу = трёхфазная сеть = 2 возможности выбора стабилизаторов. Первый – три однофазных стабилизатора можно установить, если в коттедже нет трехфазных потребителей, работающих от трехфазных розеток. В их числе, например, могут быть электрические плиты устаревших моделей, насосы или сауны. Второй – если в доме есть трехфазные потребители, то необходимо устанавливать только трехфазный стабилизатор.
правильно подобрать мощность стабилизатора. Об этом подробно написано в отдельной статье. Если коротко, при подборе мощности необходимо учитывать мощность входного автомата, суммарную активную мощность подключаемых приборов, учитывать пусковые нагрузки, а также нагрузочную способность стабилизатора.
понимать проблемы, существующие в сети. Разные причины и характер существующих в сети помех подразумевают и разные решения, и разные типы стабилизаторов. Так, например, электромеханические стабилизаторы не подойдут для сетей с частыми перепадами напряжения, зато релейные в таких случаях будут в самый раз.
есть еще несколько нюансов, касающихся точности стабилизаторов, способов их установки, предполагаемых условий эксплуатации и желаемой ценовой категории. Их тоже важно учитывать, выбирая стабилизатор.

Затем наступает время подключения стабилизатора. Что нужно иметь ввиду?

Настоятельно рекомендуем для подключения стабилизаторов напряжения мощностью более 2-3 кВА обратиться к профессиональному электрику. Тем более, это касается трёхфазных стабилизаторов.
В качестве мер обязательной безопасности стоит применять УЗО (АВДТ) с дифференциальным током на 30 мА, включенным до входной цепи стабилизатора. В качестве мер дополнительной безопасности рекомендуется применять вилки и удлинители с УЗО (АВДТ) с дифференциальным током на 30 мА.
Корпусные металлические части стабилизатора должны иметь электрическое соединение с защитным заземлением при соблюдении всех требований ПУЭ и соответствующей нормативной документации. Все подключения стабилизаторов должны производиться с соблюдением действующих требований электрической и пожарной безопасности.
Стабилизаторы мощностью 500, 1000, 1500 и 2000 ВА, как правило, во всех линейках подключаются к центральной сети переменного тока с помощью штепсельного сетевого шнура с вилкой. Приборы-потребители стабилизированного напряжения подключаются к штепсельным розеткам, установленным на задних панелях приборов этих моделей.
Подключения входных и выходных цепей моделей от 3000 до 20000 ВА осуществляется к клеммной колодке в соответствии с маркировкой на задней приборной панели с помощью кабелей, оснащенных соответствующими кабельными наконечниками.
Внимательно изучите паспорт стабилизатора, при подключении учитывайте особенности каждой марке и следуйте инструкциям.
Соблюдайте условия эксплуатации стабилизатора. При этом не стоит устанавливать его в помещение, имеющее предельно допустимую низкую или высокую температуру. Избегайте мест, имеющих значительную влажность, например, чердака или подвала.

Не забывайте о том, что стабилизатору для нормального функционирования необходим доступ воздуха. Поэтому не стоит устанавливать его там, где вентиляция затруднена, например, в одной из ниш или кладовок коттеджа. Также стабилизатор не рекомендуется устанавливать в помещениях, где хранятся горюче-смазочные материалы, химически активные вещества.

Если все условия эксплуатации соблюдаются, и стабилизатор подобран верно, с учетом всех особенностей вашей сети и той техники, которую вы собираетесь через него подключать, то он прослужит долго, позволит вам забыть о перепадах напряжения и продлит срок службы бытовой техники.

Источник изображения: http://www.safetypartnersltd.com/electrical-safety-in-the-workplace/#.VPXVjvmsV8w

Тэги: стабилизаторы напряжения, стабилизаторы, установка, для дома

Как подключить стабилизатор напряжения ресанта

» Как

как подключить стабилизатор Ресанта АСН 10000 Н/1-Ц Lux

Зарегистрирован: 15 авг 15:46

Сообщения: 1

Я живу в 5-и этажном общежитие и в вечернее время у нас падает напряжение до 190-180В

Вот купил стабилизатор Ресанта АСН 10000 Н/1-Ц Lux от него хочу за питать 3 нагрузки холодильник Stinol 101ER,СМ Electrolux EWT 825,микроволновку LG MS2041US

Сообщения: 3047

Почему 6 мм2, а не 10?

Первая колонка – для одиночного провода, проложенного открыто.

Стабилизаторы напряжения Ресанта

Стабилизатор напряжения – это электрический прибор, основная цель которого предохранение бытовой техники от перепадов напряжения и, как следствие, от преждевременного выхода ее из строя.

Ресанта представляет различные модели подобных устройств для дома. Прежде, чем купить нужный прибор, следует определиться с необходимой мощностью. Представляем вашему вниманию основные категории такого оборудования.

Однофазный стабилизатор напряжения Ресанта применяется для защиты электроприборов с мощностью до 5 кВт от короткого замыкания и перепадов напряжения.

Прибор оснащен частотным фильтром входного и выходного напряжения. Предусмотрено аварийное отключение, которое срабатывает при повышении показателей напряжения. Данное устройство можно крепить на стену.

Трёхфазный стабилизатор напряжения Ресанта. Предназначен для домов, где подведены три фазы, или там, где установлены агрегаты, которые требуют 380В. Производятся только электромеханического типа. Достаточно дорогостоящие приборы, но оправдывают себя, так характеризуются высокой практичностью в пользовании.

Автоматические стабилизаторы напряжения Ресанта делятся на несколько подвидов: однофазные электромеханического типа, однофазные цифровые пониженного напряжения, однофазные электронного типа с цифровым дисплеем, однофазные цифровые настенные серии LUX, бытовые однофазные цифровые, трехфазные электромеханического типа.

Как подключить стабилизатор напряжения. Рассмотрим два возможных варианта:

1 вариант подключение после счетчика. Такой вид подключения выбирают, когда нужно подключить весь дом (квартиру). После счетчика устанавливают автомат (автоматический выключатель), на вход прибора идет выход автомата. Очень важно подводить фазы к фазе. Также можно установить дополнительный автомат на само устройство. Схема: счетчик автоматический выключатель стабилизатор автоматы разводки.
2 вариант розеточное подключение. К такому виду подключения прибегают в том случае, когда требуется оборудование большей мощности. На вход прибора подводят провод (на другом конце провода подсоединена вилка), на выход провод, на конце которого находится розетка. В этом случае фаза роли не играет. Длину провода вы можете корректировать, так как вам нужно. Схема: вилка провод (на вход) стабилизатор провод (на выход) розетка.

Технические характеристики стабилизатора напряжения Ресанта заключаются в следующем:

Мощность номинальная (Вт/А): 3000
Частота (Гц): 50
Диапазон (входное напряжение) (В): 240 430
Стабилизационная точность: 220 2%
КПД (при токе нагрузки 80%) (%): 97
Охлаждение: воздушное
Температура нагрева (максимальная) обмотки трансформатора (С): 70
Регулировочное время (сек): 10
Искажение синусоиды: отсутствует
Защита (высоковольтная) (В): 260 5
Защитный класс: ІР негерметизированный
Температура окружающей среды во время работы (С):0 45
Влажность воздуха (%): не более 80
Размеры (мм): 810х430х530.

Несмотря на то, что все модели Ресанта пользуются большой популярностью, так как сделаны очень качественно, однако и в них случаются поломки.

Что же делать при неисправности стабилизаторов напряжения Ресанта?

Первое, что нужно сделать это выяснить причину неисправной работы. Если вы не компетентны в этом вопросе, то лучше вызвать мастера либо отвезти прибор в ремонтную службу (фирму, где осуществлялась покупка). Профессионалы осмотрят аппарат и приступят к ремонту. Если он находится на гарантии, а вашей вины в поломке нет, то все будет абсолютно бесплатно.

XXI столетие это время автоматизации и компьютеризации. Мы привыкли к комфорту, поэтому, если что-то выходит из строя, это нас очень беспокоит. Каждый потребитель электроэнергии понимает, что такое перепады напряжения и как может из-за этого страдать наша техника. Поэтому самый лучший вариант для того, чтобы уберечь наш быт от поломок приобрести соответствующее устройство от Ресанта, так как это гарантия исправной работы всех электроприборов в вашем доме. Конечно, выбор делать вам: тратить деньги на стабилизатор либо надеяться на то, что все обойдется. Однако лучше обезопасить себя, купив оборудование от компании Ресанта.

Смотрите видео

Причиной поломки бытовых электроприборов зачастую могут стать скачки напряжения в сети. Предотвратить подобные проблемы можно с помощью стабилизаторов напряжения, которые сглаживают помехи и искажения и оберегают приборы от поломки. В этой статье расскажем, как правильно подключить стабилизатор напряжения на примере прибора фирмы Ресанта.

Где установить стабилизатор?

Установка стабилизатора напряжения в квартиру требует грамотного выбора размещения. Лучше всего поместить прибор в кладовке, если таковая имеется. И без того не очень хорошо, когда электрический прибор большой мощности стоит под ногами , а если в квартире дети, то это вообще опасно.

При этом, важно отметить, стабилизатор нужно разместить так, чтобы от его поверхности до стен со всех сторон оставалось сантиметров по 10 свободного пространства – это обеспечит нормальную вентиляцию устройства и защитит его от перегрева. Кроме того, материал стен, которые окружают стабилизатор, должен быть негорючим – голый бетон, кирпич, стеклотекстолит и т.д.

Как подключить?

Стабилизатор имеет три контакта для подключения:

Контакты отмаркированы, а потому вы их вряд ли перепутаете. На контакт фаза-вход стабилизатора заводится провод фаза распределительного автомата (электросчетчика), к контакту фаза-выход подключается фаза нагрузки (электроприбора, который вы хотите обезопасить от перепадов напряжения), а ноль подключается и к нулю нагрузки, и к нулю распределительного автомата (см. рисунок).

Важно! Все подключения проводите при обесточенной сети – предупредите соседей по площадке, отключите распределительный автомат и только затем приступайте к подключению.

Источники: http://ceshka.ru/forum/viewtopic.php?p=2415, http://myfta.ru/articles/stabilizatory-napryazheniya-resanta, http://elhow.ru/bytovye-sovety/remont/elektrika/kak-podkljuchit-stabilizator-naprjazhenija

Комментариев пока нет!

Поделитесь своим мнением

restart24.ru

Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

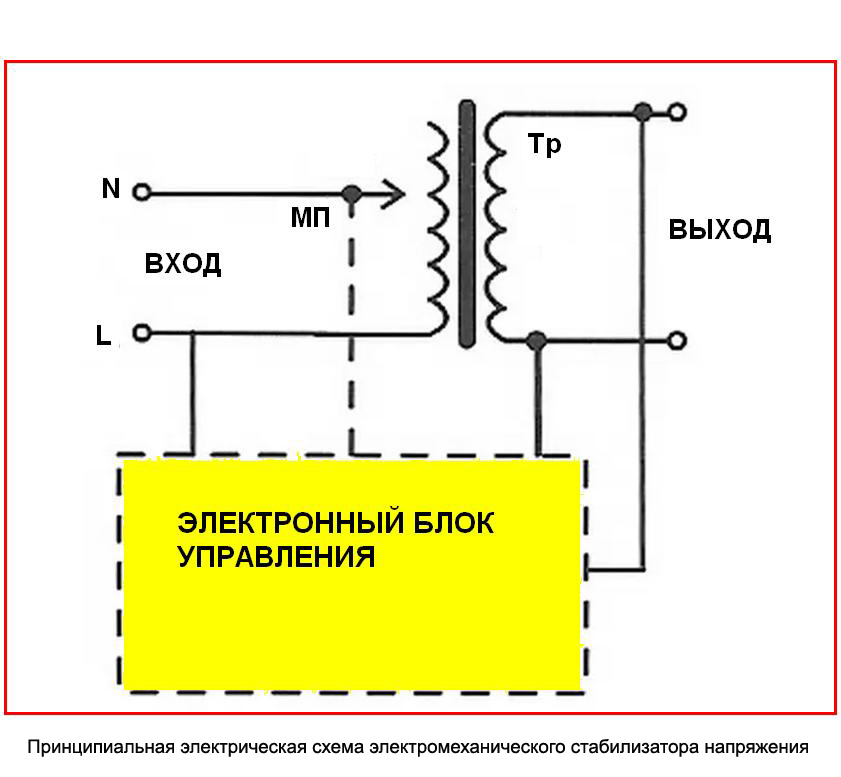

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

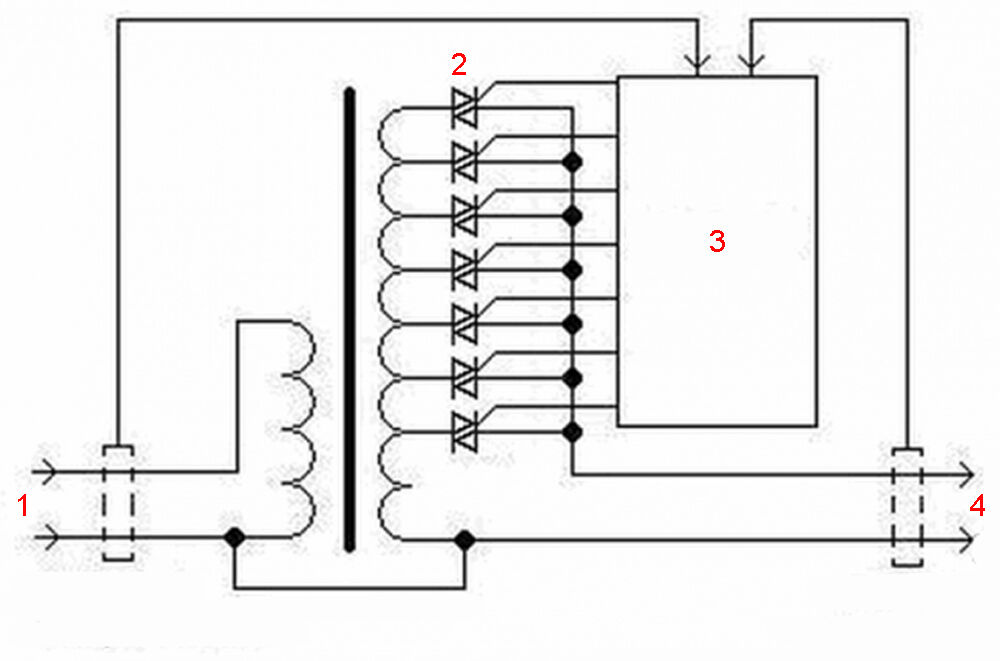

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Советы по подключению стабилизатора напряжения:

Перед монтажом всегда отключайте питание сети в электрическом щите.
Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Подключение стабилизатора к сети

ostabilizatore.ru

Подключение стабилизатора

Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

Дом на четыре уровня: подвал, этажи с первого по третий.

Дом находится в близлежащей деревеньке, добираться несложно.

С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище… Работа с электрощитом заняла три дня.

Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

Установка была обязательным требованием для арендодателей.

Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ. После реле напряжения планировал подключить стабилизатор.

Выбираем мощность стабилизатора

В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

Да, есть еще два кондиционера по 1, 5 КВт.

На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

Получилась такая табличка распределения нагрузки по фазам:

Фаза А	Розетки первый этаж, кухня, стиральная машинка	Около 5 КВТ
Фаза В	Розетки второй и третий этаж, свет в доме, освещение улица	Около 3 КВт
Фаза С	Розетки подвал, котел, насосы, кондиционеры	Около 6 Квт

Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

Подключение трехфазного стабилизатора

Далее начались приключения с Ресантой..

Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

Заказывал через интернет магазин, после незначительных переговоров по телефону. Заказ привезли вовремя, доставка бесплатная, очень удобно.

Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

Опустим процесс подключения. Он требует лишь внимания и аккуратности.

Около часа провозился с опрессовкой наконечников и протяжкой гаек.

Наступил момент включения.

Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

Трижды перепроверил схему подключения и протянул контакты. Включаю.

Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

Варианта два:

Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

Еще раз убедился, что схема подключения правильная. Нет сомнений.

Схема подключения трехфазного стабилизатора

Ага, я понял…

Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

Решил проверить это предположение и подключил Ресанту перед УЗМ.

Пробую включать.

Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией. Стабилизатор щелкает и уходит в аварию.

Иду проверять последнее предположение о плохом ноле к столбу.

На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

И как же они обошлись с нолем, эти варвары от электричества?

В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами. Все провода зачистил от окисления.

Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

Я решил тупо дожечь прибор и обратиться по гарантии. Где – то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

Ни капли не соврал при этом.

Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

Автотрансформатор состоит из катушки с большим количеством витков.

Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

Возврат стабилизатора в сервисный центр

Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

Не буду описывать свои дорожные приключения до сервиса.

Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

Через три дня Алексей вышел на связь.

За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

Обмен был произведен вежливо, в сервисном центре на Нагатинской.

И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

Однофазное подключение

Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

Итак, включаем!

Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

Жду некоторое время и выдыхаю.

Электросеть дома перешла в рабочий режим.

Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

Индикаторы Ресанты показывают и уровень подключенной нагрузки.

Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

Прошел месяц после установки оборудования, полет нормальный.

Сначала устройства стояли на полу.

Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

Достоинства и недостатки стабилизаторов Ресанта

Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

Думаю да.

Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

Делаю вывод:

Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

Установленные мною стабилизаторы мерно жужжат в подвале уже месяц. Пройденное время докажет или опровергнет мои оптимистичные утверждения.

elektrikpodolsk.ru

Как защитить домашнюю электропроводку стабилизатором напряжения

Вы здесь: Когда мы рассказывали об устройствах защиты сети от перенапряжения, особое внимание было уделено бесперебойникам и данным устройствам. Автоматические стабилизаторы могут использоваться где угодно: в квартире, частном доме и даже на даче. Стоимость устройств не слишком велика, а установка и подключение стабилизатора напряжения своими руками не представляет ничего сложного. Далее мы как раз поговорим о том, как самостоятельно установить и подключить защитную аппаратуру на весь дом либо квартиру, предоставив пошаговую инструкцию по монтажу!

Шаг 1 – Определяемся с типом защиты

На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых производится на весь дом и мобильные модели, которые способны обслуживать один либо несколько отдельных электроприборов. Помимо этого стационарное оборудование может быть трехфазным либо однофазным, в зависимости от условий применений. Подключение своими руками в этом случае имеет свои отличия: то ли Вы будете подсоединять прибор к 220 В, то ли к 380.

Как правило, в частных домах и квартирах правильнее всего будет подключить однофазный стабилизатор напряжения к сети возле распределительного щитка, что позволит защищать всю сеть от перегрузок. Именно поэтому инструкция по подключению будет предоставлена для однофазного стационарного электроприбора.

Шаг 2 – Выбираем место установки

При установке своими силами дела обстоят куда сложнее, т.к. если Вы неправильно установите корпус в доме, может произойти в лучшем случае выход защитного прибора из строя, не говоря уже о таких последствиях, как пожар.

Итак, чтобы самому установить стабилизатор напряжения в помещении, учитывайте следующие рекомендации:

комната должна быть сухой и хорошо вентилируемой, т.к. одной из главных причин поломки устройства является появление конденсата внутри корпуса;
при установке изделия в нише, позаботьтесь о том, чтобы отделочные материалы были пожаробезопасные – кирпич, бетон, металл либо стеклотекстолит;
соблюдайте воздушный зазор между корпусом техники и стенками, со всех сторон отступ должен быть не меньше, чем 10 см;
если Вы решите установить стабилизатор напряжения на стене своими руками, позаботьтесь, чтобы подставка (либо анкера) смогла выдержать вес настенного корпуса.

Рекомендуем также просмотреть наглядную видео инструкцию по установке и подключению аппарата на стене в доме:

Как правильно осуществить монтаж

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току, после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
Дополнительно защитите изделие автоматическим выключателем и УЗО, что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники.
Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Также читают:

Как правильно осуществить монтаж

Другие статьи по теме

Как определить короткое замыкание в сети?

Правила первой помощи при поражении током

samelectrik.ru

Подключение однофазного стабилизатора напряжения

Зачем нужен стабилизатор напряжения для дома?

Однофазный бытовой стабилизатор напряжения – это прибор монтируемый непосредственно в элекромагистраль между потребителями электроэнергии и самой электрической сетью.

Такой стабилизатор напряжения используется для дома (офиса, коттеджа, дома, квартиры, дачи) и применяется, чтобы защитить ваши бытовые приборы от неполадок в сети и довести параметры электрической сети до уровня Гост.

И с каждым днем становится всё более востребованным в быту товаром. Почему? Да потому, что электрические сети почти повсеместно далеки от Госта.

Бытовые приборы не включаются, часто ломаются или некорректно работают, потому что подключаются непосредственно в ОБЩУЮ электрическую сеть без промежуточного фильтра, таким фильтром является бытовой стабилизатор напряжения.

Наблюдали когда-нибудь такую картину – вода из крана не течет, потому что насос не включается, а не включается он, потому что в сети низкое напряжение, далекое от Госта. Ему просто не хватает напряжения…или ушли, оставили включенным телевизор, приходите, а он перегорел – это потому что в сети наблюдался какой-то всплеск и проскочило высокое напряжение. Эти два примера мизерная толика того, что может приключится с вашими бытовыми приборами.

Не оставляйте ваши бытовые приборы наедине с опасностью, вызванной пониженным/повышенным напряжением, скачками напряжения, импульсными помехами.

Дорогостоящих приборов у каждого из нас много – телевизоры, музыкальный центр, микроволновая печь, кондиционер, компьютер. Посчитайте стоимость этих бытовых приборов и спросите себя: во сколько обойдется один скачек напряжения, например, до 300 вольт, вызванный “обрывом ноля” в подвале вашего дома?

Выше перечисленных аргументов достаточно для понимания, что стабилизатор напряжения исключительно необходим электроприборам.

Подключение стабилизатора напряжения профессионалами

Наши профессионалы помогут Вам подобрать стабилизатор напряжения для дома, дачи, коттеджа или для отдельно взятых устройств, именно тот, который подойдет Вам по принципу действия, мощности, типу монтажа. Если Вам требуется маломощный стабилизатор напряжения электрической сети – до 3 кВт включительно, то здесь нет никаких сложностей: подключаете стабилизатор прямо в розетку (в квартире), а бытовой прибор к нему.

К примеру: Компьютер подключен в розетку, расположенную на панели стабилизатора напряжения. Вот и всё. О компьютере можно не беспокоиться — он защищен.
Если требуется запитать целый дом, коттедж, офис или квартиру, то покупайте магистральный стабилизатор напряжения, который монтируется непосредственно в электромагистраль.
Магистральные стабилизаторы напряжения – однофазные или трехфазные.
Установка стабилизатора напряжения любого типа в вашем доме или квартире не нуждается в специальных разрешительных документах и согласованиях. Стабилизатор напряжения, считается обычным бытовым прибором, установленным на абонентскую линию – т.е. обязательно после электросчетчика.
Что требуется для подключения стабилизатора
Установка стабилизатора напряжения – процедура не слишком сложная, однако требует определенных навыков и знаний, а также инструмент и расходники: крепежи, кабельный короб, провод (кабель) нужного сечения и клеммники, перфоратор, бур необходимого диаметра, прибор для индикации напряжения в электрической сети и т.д.
Отдельно, особое внимание надо уделить грамотному выбору сечения кабеля для подключения стабилизатора напряжения. Обязательно нужно учесть, что сила тока при низком напряжении в сети на входе стабилизатора значительно выше, что требует выбора кабеля соответствующих параметров. Чем ниже показатель напряжения электрической сети на входе прибора, тем выше будет показатель силы тока, соответственно сечение кабеля нужно выбирать “с запасом”.
В паспорте к любому прибору написано какое сечение провода требуется для подключения конкретного стабилизатора напряжения. Грубо говоря, чем больше мощность стабилизатора напряжения тем сечение провода больше. Подключение мощных стабилизаторов напряжения осуществляется только витой парой, так как площадь соприкосновения контактов больше, если Вы подключаете “монолитом”, то стабилизатор напряжения может некорректно работать или Вы даже не сможете снять с него полную мощность.
Как подключить однофазный стабилизатор напряжения
Данная статья – пошаговая инструкция по установке и монтажу однофазного стабилизатора напряжения, настенного (навесного) или напольного типа. Рекомендации подходят для стабилизатора напряжения от любого производителя.
Как подключить стабилизатор напряжения для дома
Подключение напольного однофазного стабилизатора напряжения для дома заключается в правильной коммутации проводов “фазы” и “ноля” на клеммных колодках прибора.
Рассмотрим процесс подключения стабилизатора напряжения на примере однофазных бытовых стабилизаторов напряжения Норма М. Подключение стабилизаторов напряжения различных производителей однофазного типа проводится аналогично. Монтаж трехфазных стабилизаторов напряжения более сложный, но теоретически представляет собой монтаж трех однофазных стабилизаторов напряжения.
Перед началом работы нужно отключить подачу напряжения электрической сети на входе в дом (офис, коттедж) – для этого требуется отключить вводной автомат. При помощи индикатора напряжения электрической сети, обязательно удостоверьтесь в отсутствии тока в сети квартиры (офиса, коттеджа). При проведении подобных работ – безопасность является самым важным аспектом.
Для подключения стабилизатора напряжения необходимо подсоединить три провода по определенной схеме. Схема прилагается к каждому стабилизатору напряжения. Если у Вас провод “монолит” сделайте переходник на витую пару. Соединив провода по схеме, Вы получите стабилизированное напряжение на выходе стабилизатора.
Запомните, что КАЧЕСТВЕННЫЙ контакт на клеммнике имеет самое важное значение – плотно зажмите винты, и перепроверьте контакт через неделю пользования прибором. Качественный контакт достигается только ВИТОЙ ПАРОЙ. А слабый, плохой контакт или маленькая площадь соприкосновения (провод “монолит”) не позволят вам снять полную мощность с прибора или вызовут некорректную его работу.
В последствии рекомендуем проверять и подтягивать винты подключения кабеля хотя-бы один раз в год, для обеспечения прочного контакта. Подключив провода, закройте клеммную коробку.
Затем нужно включить вводной автомат квартиры (дачи, офиса, коттеджа).
Переключите автоматический выключатель СЕТЬ в положение ВКЛ. Прибор запускается в работу.
Установка стабилизатора напряжения завершена, если не учитывать подключение проводов от электрического счетчика, установку защитных коробов. Нельзя устанавливать стабилизаторы напряжения в закрытые ниши, так как эти приборы нуждаются в максимальном доступе воздуха для быстрого охлаждения. Категорически запрещается устанавливать стабилизаторы напряжения в помещениях, где хранятся быстро воспламеняющиеся жидкости и материалы.
Схема подключения однофазного стабилизатора напряжения
Схема подключения однофазного стабилизатора напряжения для сетей однофазного типа происходит по типу подключения бойлерной, но аналогично подключаются все остальное.
Стабилизаторы напряжения норма м можно купить в Гипермаркете стабилизаторов по ценам, как у производителя.
Как установить стабилизатор напряжения для дома?
Стабилизатор напряжения
– это источник питания, который может автоматически регулировать выходное напряжение. Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не может удовлетворить требования к электрическому оборудованию в пределах установленного диапазона значений, чтобы различные цепи или электрическое оборудование могли нормально работать при номинальном рабочем напряжении. С увеличением количества бытового электрооборудования использование стабилизаторов напряжения становится все более обширным.Бытовой стабилизатор напряжения в основном используется для стабилизации напряжения телевизора, холодильника, кондиционера и т. Д. Далее ATO покажет вам, как установить стабилизатор напряжения для дома.
Проверить корпус, амперметр, выключатель, контрольную лампу, кнопку и клеммы проводки стабилизатора напряжения.
Подсоедините входную клемму стабилизатора напряжения к распределительной плате и установите на распределительный щит соответствующий предохранитель, чтобы обеспечить электробезопасность.
Подключите источник питания энергопотребляющего оборудования к выходной клемме этого прибора. Обратите внимание, что номинальное входное напряжение электроприборов должно соответствовать номинальному входному напряжению стабилизатора напряжения, не подключайтесь неправильно.
Сначала включите выключатель питания стабилизатора напряжения, и индикатор загорится, проверьте, соответствует ли показание вольтметра нормальному значению. Если выходное напряжение нормальное, включите выключатель питания оборудования, потребляющего мощность, стабилизатор напряжения может автоматически регулировать напряжение.
Если энергопотребляющее оборудование будет бесплатным в течение длительного времени, выключите его выключатель питания, чтобы снизить энергопотребление и продлить срок службы стабилизатора напряжения.
Стабилизатор напряжения не должен перегружаться. Когда рыночное напряжение низкое и выходная мощность уменьшается, пожалуйста, уменьшите нагрузку стабилизатора напряжения.
Если выбранные электроприборы содержат холодильники, кондиционеры и насосы, оснащенные двигателем, должен быть выбран стабилизатор напряжения с мощностью более чем в три раза, в случае, если пусковой ток устройства превышает ток предохранителя стабилизатора напряжения или защиту от перегрузки по току. ток выключателя, в результате чего плавится предохранитель или срабатывает автоматический выключатель.
Провод, подключенный к стабилизатору напряжения, должен иметь достаточное поперечное сечение, чтобы предотвратить нагрев и уменьшить падение давления. Стабилизатор напряжения мощностью более 2 кВА должен иметь клеммное соединение и одиночный медный провод. Между тем, клеммные винты должны быть затянуты, чтобы предотвратить нагрев соединения.
Независимо от однофазного или трехфазного стабилизатора напряжения, выключатель мощности нагрузки должен быть сначала выключен после подключения всех проводов, а затем включен стабилизатор напряжения.Убедившись, что выходное напряжение в норме, включите выключатель питания нагрузки.
Как работает стабилизатор основного напряжения для низкого напряжения в вашем доме
Индия – страна, серьезно пострадавшая от перебоев в подаче электроэнергии и колебаний напряжения. Это наносит большой вред вашим электроприборам, таким как телевизор, холодильник, кондиционер и т. Д., И создает угрозу критической работе этих ценных типов оборудования. Правильный выбор эффективного стабилизатора вместе с легкостью и удобством решит эту проблему.Стабилизатор предотвращает попадание нежелательных колебаний напряжения в приборы, тем самым делая их работу беспроблемной.
Магистраль Стабилизаторы
Стабилизатор сетевого напряжения напрямую подключается к основной линии электропередачи, идущей в ваш дом. Они не похожи на специализированные стабилизаторы, используемые для отдельного прибора, и удовлетворяют требованиям использования всего дома.
В стабилизаторах это достигается за счет использования электронной схемы, которая изменяет требуемые отводы встроенного автотрансформатора.Он генерирует желаемое напряжение с помощью высококачественных электромагнитных реле. Основной стабилизатор действует как предохранитель между домашним оборудованием и коммунальными службами, непрерывно отслеживая и стабилизируя колебания напряжения. Это гарантирует, что ваши ценные приборы будут получать постоянный стабилизированный диапазон напряжения для безотказной и долгой эксплуатации.
Работа основного стабилизатора
Стабилизатор устанавливается между основным источником питания вашего дома и вашим домом бытовая техника.Этот продукт разработан для сглаживания любых колебаний напряжения. поступает от основного источника питания и обеспечивает постоянное питание устройств. Он обеспечивает постоянную подачу электроэнергии во время работы вашего устройства. диапазон. Это помогает предотвратить любые нежелательные повреждения из-за перегрузки и увеличивает жизнь всей бытовой техники.
Несколько советов по Выберите основной стабилизатор для вашего дома
Проверьте напряжение, ток и номинальную мощность устройства
Учитывайте мощность для всех устройств, которые будут подключены к стабилизатору
Рабочий диапазон стабилизатора в зависимости от уровня колебаний мощности в вашем районе
Выступление Характеристики, которые следует искать в стабилизаторе напряжения
Монтаж
Индикаторы
Время задержки Системы
Оцифровка
Перегрузка Защита
Livguard предлагает цифровые стабилизаторы для защиты вашего дома и бытовой техники от различных нежелательных скачков и скачков напряжения.Наши цифровые стабилизаторы напряжения для электросети разработаны для удовлетворения передовых энергетических потребностей вашего дома с удобством и комфортом. Инновационный дизайн и технологически продвинутые функции обеспечивают дополнительную осторожность и эффективность, необходимые для защиты всех типов оборудования за счет постоянного мониторинга и стабилизации колебаний напряжения. Широкий ассортимент стабилизаторов Livguard оснащен надежными и передовыми технологическими функциями для защиты всего оборудования от колебаний напряжения.Наполните свой дом и свою жизнь стабилизаторами Livguard.
Подробнее: Почему стабилизаторы напряжения необходимы для крупных домашних хозяйств
Схема автоматического стабилизатора напряжения
Стабилизатор напряжения – это устройство, которое стабилизирует напряжение переменного тока и поддерживает его в диапазоне от 200 В до 255 В переменного тока. Иногда в линии переменного тока появляются колебания напряжения или скачки напряжения, если мы используем стабилизатор напряжения, то сверхвысокие или низкие напряжения не могут вызвать проблем для приборов.Он защищает любое подключенное к нему электронное устройство от повреждения. Автоматический стабилизатор напряжения – очень хороший пример из силовой электроники проекта .
На рынке представлены различные разновидности стабилизаторов напряжения. Но мы также можем изготовить их дома в соответствии с нашими потребностями и требованиями.
стабилизатор напряжения важные моменты
Перед созданием этого устройства необходимо иметь в виду следующие моменты и характеристики, чтобы устройство, которое мы создали, могло работать должным образом и давать желаемые результаты:
Диапазон входного напряжения должен быть от 150 до 260 В.
Диапазон выходного напряжения должен составлять от 200 В до 240 В.
Форма сигнала или частота входных / выходных напряжений не должны изменяться.
Материал, используемый в нем, не должен быть слишком дорогим, иначе было бы бесполезно делать его дома, переживая все проблемы, вместо этого можно просто купить дешевый на рынке. Следовательно, это не должно быть дорогим.
В окончательной версии изделия не должно быть варисторов или переменных резисторов.
Всего в цепи используется 4 реле.
Используемый автотрансформатор имеет 4 дополнительных ответвления на 165 В, 190 В, 215 В и 240 В, все с разницей примерно в 25 В.
Используемый микроконтроллер r – PIC 16F873A.
Стабилизатор напряжения автоматический рабочий
Микроконтроллер генерирует управляющие сигналы, а четыре реле используются с автотрансформатором для управления и преобразования напряжения.Входное напряжение воспринимается микроконтроллером, и он пытается удерживать выходное напряжение между заданными диапазонами, переключая реле. Из четырех реле два из них переключают соединение между выводами 165 В, 190 В и 240 В, одно переключает выходное соединение между выводами 215 и 240, а последнее является главным реле включения / выключения, которое отключает выход в случае режимы low и high cut. Связь реле с микроконтроллером очень проста.
стабилизатор напряжения ДАТЧИК ВХОДНОГО НАПРЯЖЕНИЯ
Прежде всего, мост выпрямитель используется для преобразования входного переменного напряжения в постоянное, а затем большой конденсатор, который сглаживает постоянное напряжение.И, используя схему делителя напряжения, мы понижаем напряжение постоянного тока, чтобы микроконтроллер мог его принять. После долгих размышлений и экспериментов было выбрано соотношение резисторов схемы делителя напряжения (47 кОм * 6): 3,3 кОм. схема с таким соотношением работает лучше, а рассеиваемая мощность также снижается.
На выходе схемы делителя напряжения была подключена фиксирующая схема, образованная двумя диодами. Напряжение будет ограничено одним из диодов, когда он начнет работать в прямом смещенном состоянии после получения высокого напряжения.Это будет примерно 5,7 В. Если на выходе делителя напряжения появляется низкое напряжение, то другой диод начинает работать в режиме прямого смещения и ограничивает напряжение на -0,7. Затем эти напряжения могут безопасно поступать на ADC микроконтроллера. Диоды Шоттки можно использовать для улучшения фиксации напряжений.
Входное сопротивление АЦП и входные конденсаторы – это две вещи, которые могут повлиять на правильную работу схемы:
Если входной конденсатор очень большой, его разряд будет медленнее, и мы не сможем получить быструю или быструю реакцию.После использования различных конденсаторов мы обнаружили, что лучше всего подходит конденсатор емкостью 22 мкФ, поскольку его реакция эффективна в случае постоянного напряжения, а также пульсаций.
Для правильного измерения уровня постоянного тока АЦП ПОС мы подключаем конденсатор на выходе делителя напряжения. Это обеспечит параллельную емкость внутреннему конденсатору АЦП. Время выборки АЦП также было скорректировано, чтобы мы могли получить точные результаты.
КАЛИБРОВКА АКПП Стабилизатор напряжения
Для калибровки мы поместили в цепь переключатель.Когда этот переключатель активируется и мы сбрасываем микроконтроллер, тогда контроллер переходит в режим калибровки. Это будет единственный переменный резистор, который мы использовали в схеме, и он необходим, потому что может быть много несоответствий в различных компонентах и их выходах в схеме. На выходы могут влиять допуск резисторов и вариации прямого падения напряжения диодов, а также многие другие факторы. Мы подключим переменный резистор в нашу схему делителя напряжения и, изменив значения сопротивления, мы сможем получить требуемый выход.
Переменный резистор в этой схеме ненадежен, и в условиях переменного высокого и низкого напряжения нам нужна последовательность в работе этой схемы в течение более длительных периодов времени, поэтому мы решили не использовать переменный резистор в конечном продукте.
автоматический стабилизатор напряжения с микроконтроллером
Когда микроконтроллер входит в режим калибровки, измененное входное напряжение отображается контроллером. Мы можем измерить реальное напряжение с помощью вольтметра.Меняем переменное сопротивление и микроконтроллер показывает другое напряжение. Кодирование АЦП микроконтроллера выполнено таким образом, что результат АЦП преобразуется в уровень переменного напряжения. Также вводится константа, которая умножается на все выражение, и когда мы меняем значение переменного резистора, то постоянное значение также изменяется, что можно увидеть на семисегментном дисплее. Микроконтроллер сохраняет это значение в EEPROM .
При запуске контроллер проверяет калибровку.Постоянное значение было сохранено в EEPROM, контроллер извлекает данные, и теперь это значение будет использоваться во всех дальнейших расчетах напряжения. При первом запуске микроконтроллер ожидает калибровки, если переключатель нажат и калибровка выполнена, переключатель размыкается, константа сохраняется в EEPROM, и выполняются дальнейшие операции.
После успешной калибровки мы можем удалить переключатель и переменный резистор из схемы.Переключатель и переменный резистор могут понадобиться только сейчас, если мы хотим перекалибровать схему, в противном случае они больше не требуются в схеме.
Стабилизатор напряжения Реле и ответвления трансформатора
Приведенная выше конфигурация показывает различные ответвления трансформатора с реле. Переключение входа осуществляется между 165 В, 190 В и 240 В, а для вывода – 240 В и 215 В. В этой схеме мы использовали простой автотрансформатор.Вспомогательная обмотка используется для питания схемы, также показано соотношение витков:
Схема автоматического стабилизатора напряжения
Обе части принципиальной схемы автоматического стабилизатора напряжения показаны ниже. Вы можете использовать эти схемы.
Схема автоматического стабилизатора напряжения 2 Схема автоматического стабилизатора напряжения
Стабилизатор напряжения СХЕМА РАБОТЫ
Для схемы микроконтроллера мы используем внешний кристалл на 4 МГц.Это необходимо, потому что в PIC 16F873A нет внутреннего кристалла. Вход 5 В постоянного тока используется для питания микроконтроллера. Вспомогательная обмотка автотрансформатора 12,5В. Это напряжение не будет сильно меняться, потому что схема и реле также будут работать, чтобы регулировать это напряжение. Этот переменный ток преобразуется в постоянный с помощью выпрямителя, а затем конденсатор фильтрует его. Также используется регулятор 7805 напряжения, который принимает отфильтрованный постоянный ток. Также используется развязывающий конденсатор, который размещается рядом с микроконтроллером.
Напряжение постоянного тока, которое подается на 7805 , также используется для питания реле. Но не напрямую, так как напряжение все же немного выше номинального напряжения реле. Таким образом, мы пропускаем это напряжение через четыре последовательно соединенных диода, что снизит напряжение на 2,8 В. Микроконтроллер управляет переключением реле, но он не может обеспечить ток, необходимый для работы реле, поэтому мы используем транзисторы для увеличения значения тока.
Переходя к семисегментному дисплею, три семисегментных дисплея, используемые в схеме, переключаются один за другим, что минимизирует количество выводов, необходимых для их управления.Но это происходит так быстро, что мы не можем понять это, просто глядя на них. Частота обновления составляет 167 Гц, то есть дисплей обновляется 167 раз за секунду. Для достижения необходимой яркости мы подключили семь транзисторов к семисегментным дисплеям.
Мы использовали три светодиода в схеме, которые также показывают задержку, обрезку низких или высоких частот или просто нормальный режим контроллера. Это был весь процесс создания автоматического стабилизатора напряжения в домашних условиях. Мы надеемся, что, выполнив все действия правильно, вы сможете сделать его и дома, а также можете изменить его в соответствии с вашими требованиями.
Введение в стабилизатор напряжения – Utmel
Стабилизатор напряжения – это устройство, которое стабилизирует выходное напряжение. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и серводвигателя. При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки стабилизатора напряжения. Соотношение витков катушки регулируется автоматически для поддержания стабильного выходного напряжения.
I Что такое стабилизатор напряжения?
Стабилизатор напряжения – устройство, стабилизирующее выходное напряжение. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и серводвигателя. При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки стабилизатора напряжения. Соотношение витков катушки регулируется автоматически для поддержания стабильного выходного напряжения.
Помимо основного, вас может заинтересовать это:
Тестирование автоматического стабилизатора напряжения
Каталог
II Принцип работы стабилизатора напряжения
Поскольку некоторые электроприборы содержат компоненты катушек, вихревые токи, препятствующие току, будут генерироваться на начальной стадии включения. Вихревые токи не только ослабят мгновенное напряжение при запуске устройства, что приведет к медленному запуску, но также усилит мгновенное напряжение, генерируемое после разрыва цепи, что может вызвать искру, которая повредит цепь.В это время необходим регулятор напряжения для защиты нормальной работы схемы.
Стабилизатор напряжения состоит из схемы регулирования напряжения , схемы управления и серводвигателя . При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки регулятора напряжения. Автоматически регулируя соотношение витков катушки, мы можем поддерживать стабильное выходное напряжение.Регулятор напряжения большей емкости также работает по принципу компенсации напряжения.
III Технические параметры стабилизатора напряжения
1. Диапазон адаптации входного напряжения
Стандарт IEC гласит, что входное напряжение изменяется в пределах ± 20 от номинального значения. Если значение выходит за пределы диапазона, автоматически включается звуковая и световая сигнализация, и выходное напряжение не может быть стабилизировано в пределах необходимого диапазона.
2. Коэффициент стабилизации выходного напряжения
Это эффект изменения входного напряжения, вызванный изменением выходного. При номинальной нагрузке отрегулируйте входное напряжение от номинального значения до верхнего предела и нижнего предела в соответствии с диапазоном источника напряжения, затем измерьте максимальное изменение выходного напряжения (±).
Чем меньше значение, тем лучше. Это важный показатель для измерения характеристик стабилизатора переменного напряжения.
3. Норма регулирования нагрузки.
Это эффект изменения выходной мощности, вызванный изменением нагрузки. Измените ток нагрузки и измерьте изменение выходного напряжения (±). Чем меньше значение, тем лучше. Это также важный показатель для измерения производительности регулятора переменного тока.
4. Относительная гармоника выходного напряжения
Его также называют Искажение выходного напряжения , обычно выражаемое в THD, которое представляет собой отношение общего действующего значения содержания гармоник к действующему значению основной волны.Когда нагрузка номинальная и искажение входного напряжения соответствует базовым условиям (обычно менее 3), измерьте искажение выходного напряжения, когда входное напряжение имеет наименьшее, номинальное и наибольшее значение, и возьмите максимальное значение. Чем меньше значение, тем лучше.
5. КПД
КПД регулятора напряжения отношение выходной активной мощности P0 к входной активной мощности Pi (в процентах),
6. Коэффициент мощности нагрузки
Емкость стабилизатора напряжения выражается в вольт-амперах (ВА) или киловольт-амперах (кВА).Помимо чисто резистивной нагрузки, существуют также индуктивные и емкостные нагрузки. Помимо активной мощности есть реактивная мощность. Этот показатель отражает способность регулятора переменного тока выдерживать индуктивные и емкостные нагрузки.
В обычных источниках питания, стабилизированных переменным током, коэффициент мощности нагрузки cosφ равен 0,8. Когда продукт составляет 1 кВт, максимальная выходная активная мощность (то есть способность выдерживать резистивную нагрузку) составляет 800 Вт. Если продукт составляет 1 кВт (cosφ все еще равен 0,8), выходная активная мощность составляет 1 кВт, а выходная мощность S = 1000/0.8 = 1250 ВА в это время. Когда значение коэффициента мощности нагрузки невелико, это означает, что оборудование источника питания имеет сильную способность адаптироваться к реактивным нагрузкам.
7. Прочие параметры
Другие параметры стабилизатора переменного напряжения включают выходную мощность, входную частоту, влияние частоты источника, случайное отклонение (временной дрейф), входную мощность без нагрузки, коэффициент мощности источника (это значение отличается от коэффициента мощности нагрузки. тем лучше, максимум 1), относительная гармоническая составляющая тока источника, звуковой шум и т. д., трехфазный источник питания переменного тока, несимметрия трехфазного выходного напряжения и т. д.
IV Типы стабилизаторов напряжения
Имеются крупногабаритные стабилизаторы переменного напряжения мощностью от нескольких десятков до нескольких киловатт для масштабных экспериментов, промышленного и медицинского оборудования. Существуют также небольшие стабилизаторы переменного тока мощностью от нескольких ватт до нескольких киловатт, которые обеспечивают качественные источники питания для небольших лабораторий или бытовой техники.
В соответствии с различными выходными характеристиками стабилизатора напряжения, стабилизатор напряжения обычно делится на две категории: стабилизатор напряжения переменного тока (стабилизированный источник питания переменного тока) и стабилизатор напряжения постоянного тока (стабилизированный источник питания постоянного тока).Далее рассматривается стабилизированный источник питания постоянного тока.
В зависимости от рабочего состояния трубки регулятора стабилизированный источник питания часто делится на две категории: линейный стабилизированный источник питания и импульсный стабилизированный источник питания. Также есть небольшой блок питания, в котором используется стабилизатор напряжения.
1.
Стабилизатор коммутируемого напряжения
Рисунок 1. Импульсный стабилизатор напряжения
Импульсный стабилизатор использует выходной каскад для многократного включения и выключения состояний и создания выходного напряжения с помощью компонентов накопителя энергии (конденсаторов и катушек индуктивности).Он регулирует время переключения в соответствии с образцом обратной связи выходного напряжения.
В регуляторе с фиксированной частотой синхронизация регулируется путем регулировки ширины импульса коммутируемого напряжения. Это так называемое управление ШИМ. В стробируемом генераторе или импульсном регуляторе ширина и частота переключающего импульса остаются постоянными, но включение или выключение выходного переключателя контролируется обратной связью.
В соответствии с расположением переключателей и компонентов накопителя энергии генерируемое выходное напряжение может быть больше или меньше входного напряжения, и для генерации нескольких выходных напряжений можно использовать регулятор напряжения.
В большинстве случаев при одинаковых требованиях к входному и выходному напряжению импульсные (понижающие) импульсные стабилизаторы более эффективны, чем линейные регуляторы для преобразования мощности. Тип компенсации – высокоточный регулируемый источник питания с компенсацией переменного тока (однофазный 0,5 кВА и выше, трехфазный 1,5 кВА и выше), имеет компенсационный трансформатор и выход 110 В.
2.
Параметр стабилизатора напряжения
LDO (регулятор с малым падением напряжения) – это разновидность линейного регулятора.В линейном регуляторе используется транзистор или полевой транзистор, работающий в его линейной области, чтобы вычесть избыточное напряжение из входного напряжения для получения регулируемого напряжения. Так называемое падение напряжения относится к минимальной разнице между входным напряжением и выходным напряжением, необходимой для поддержания выходного напряжения в пределах ± 100 мВ от его номинального значения.
LDO с положительным выходным напряжением обычно использует силовые транзисторы (также называемые передаточными устройствами) в качестве PNP. Этот тип транзистора допускает насыщение, поэтому регулятор может иметь очень низкое падение напряжения, обычно около 200 мВ.Для сравнения, падение напряжения традиционного линейного регулятора, использующего композитные силовые транзисторы NPN, составляет около 2 В. Отрицательный выход LDO использует NPN в качестве устройства передачи, и его режим работы аналогичен режиму работы устройства LDO PNP с положительным выходом.
В более новых разработках используются силовые КМОП-транзисторы, обеспечивающие наименьшее падение напряжения. При использовании CMOS единственное падение напряжения на регуляторе вызвано сопротивлением включения тока нагрузки источника питания. Если нагрузка небольшая, падение напряжения, создаваемое этим методом, составляет всего десятки милливольт.
3.
Стабилизатор напряжения для станка лазерной резки
Когда напряжение источника питания распределительной сети колеблется или изменяется нагрузка, он может автоматически обеспечивать стабильность выходного напряжения. Он должен иметь большую емкость, высокую эффективность, широкий диапазон регулирования напряжения, отсутствие дополнительных искажений формы сигнала и фазового сдвига, быстрое время деформации и стабильность. Кроме того, он также имеет отличные функции защиты от аварийной сигнализации, такие как короткое замыкание и механический отказ, а объем должен быть как можно более компактным и простым в использовании.
В Стабилизатор напряжения Применение и функция
1.
Применение стабилизатора напряжения Стабилизаторы напряжения
могут найти широкое применение в: промышленных и горнодобывающих предприятиях, нефтяных месторождениях, железных дорогах, строительных площадках, школах, больницах, сообщениях и телекоммуникациях, гостиницах, электронных компьютерах, точных станках, компьютерной томографии (КТ), точных приборах, испытательных устройствах. научных исследований, освещения лифтов, импортного оборудования, производственных линий и других мест, требующих стабильного напряжения питания .
Рис. 2. Стабилизатор напряжения компьютера
Он также подходит для пользователей в конце низковольтной распределительной сети, где напряжение источника питания слишком низкое или слишком высокое, а диапазон колебаний велик, то есть для электрического оборудования с большими колебаниями нагрузки. Мощный стабилизатор компенсирующей мощности можно подключать к тепловым, гидравлическим и малогабаритным генераторам.
2.
Функция стабилизатора напряжения
Стабилизатор напряжения – это схема источника питания или устройство источника питания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не соответствует требованиям электрического оборудования в пределах установленного диапазона значений, чтобы различные схемы или электрические устройства могли нормально работать при номинальном рабочем напряжении.
Первоначальный регулятор мощности полагался на скачок реле для стабилизации напряжения. Когда напряжение в сети колеблется, активируется схема автоматической коррекции стабилизатора мощности, чтобы запустить внутреннее реле, заставляя выходное напряжение оставаться близким к установленному значению.Эта схема проста, но точность регулирования напряжения невысока, и каждый раз, когда реле прыгает и смещается, это вызывает мгновенное прерывание подачи питания, вызывая искровые помехи.
Это сильно мешает чтению и записи компьютерного оборудования, и очень легко вызвать неправильные сигналы на компьютере, а в серьезных случаях это приведет к повреждению жесткого диска.
В высококачественных малогабаритных стабилизаторах напряжения в основном используется двигатель для приведения в действие угольных щеток для стабилизации напряжения.Этот тип стабилизатора напряжения имеет мало помех для электрического оборудования и имеет относительно высокую точность стабилизации напряжения.
VI Меры предосторожности
1.
Ежедневное внимание
(1) Избегайте сильной вибрации и предотвращайте попадание агрессивных газов и жидкостей; предохранять от полива и помещать в проветриваемое и сухое место; не накрывайте тканью, чтобы затруднить вентиляцию и отвод тепла.
(2) Используйте трехконтактную розетку (с заземлением), и винт заземления на машине должен быть правильно заземлен, в противном случае при тестировании мы обнаружим, что корпус заряжен. Это нормальное явление, вызванное электричеством, индуцированным распределенной емкостью, и может быть устранено после подключения к заземляющему проводу.
Если в корпусе имеется серьезная утечка тока и измеренное сопротивление изоляции меньше 2 МОм, слой изоляции может быть влажным или цепь и корпус закорочены.Перед использованием следует выяснить причину и устранить неисправность.
(3) В стабилизаторе напряжения малой мощности 0,5–1,5 кВА используется плавкий предохранитель для защиты от перегрузки по току и короткого замыкания, а стабилизатор напряжения 2–40 кВА работает как автоматический выключатель для защиты от перегрузки по току и короткого замыкания. Если предохранитель часто перегорает или автоматический выключатель часто срабатывает, проверьте, не слишком ли велик потребление электроэнергии.
(4) Когда выходное напряжение превышает значение защиты (значение защиты фазного напряжения установлено на заводе на 250 В ± 5 В), автоматически включается стабилизированный источник питания.Если выходное напряжение стабилизированного источника питания отключено, а индикатор перенапряжения все еще горит, пользователь должен немедленно выключить устройство и проверить сетевое напряжение или стабилизатор напряжения. Если стабилизатор напряжения автоматически отключается (с входом, но без выхода), проверьте, не превышает ли напряжение сети 280 В. Если оно ниже 280 В, проверьте, исправен ли регулятор. Используйте после выяснения причины.
(5) Если выходное напряжение стабилизатора напряжения сильно отличается от 220 В, отрегулируйте потенциометр на панели управления до тех пор, пока выходное напряжение не станет нормальным (если входное напряжение не достигает диапазона регулирования напряжения, его нельзя регулировать. ).
(6) Когда сетевое напряжение часто находится на нижнем пределе (<150 В) или верхнем пределе (> 260 В) входного напряжения стабилизатора напряжения, предельный микровыключатель легко затрагивается, и возможен сбой управления. В это время регулятор напряжения не может регулировать напряжение или его можно только отрегулировать (или можно только отрегулировать), и сначала следует проверить микровыключатель.
(7) Пожалуйста, содержите внутреннюю часть машины в чистоте, пыль будет препятствовать вращению шестерни и влиять на точность выходного напряжения.Пожалуйста, своевременно очищайте и поддерживайте в чистоте контактную поверхность змеевика. Когда угольная щетка сильно изношена, давление следует отрегулировать, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки. Угольную щетку следует заменить, если ее длина меньше 2 мм. А когда плоскость катушки обожжена черным, следует ее отполировать мелкой наждачной бумагой.
(8) Входной конец 3-фазного стабилизатора напряжения должен быть подключен к нейтральной линии , иначе стабилизатор напряжения не сможет нормально работать с нагрузкой, и стабилизатор напряжения и электрооборудование будут повреждены.Не используйте заземляющий провод для замены нейтрального провода (но нейтральный и заземляющий провода можно подключать параллельно), а нейтральный провод нельзя подключать к предохранителю.
Рисунок 3. Трехфазный стабилизатор напряжения
(9) Если выходное напряжение регулятора ниже номинального напряжения (220 В или трехфазное 380 В), проверьте, не слишком ли низкое входное напряжение. Когда номинальное напряжение достигается без нагрузки, а выходное напряжение ниже номинального напряжения под нагрузкой, это происходит из-за того, что поверхность нагрузки входной линии слишком мала, или конец нагрузки превышает диапазон номинальной мощности регулятора, линейное напряжение падение слишком велико, когда используется нагрузка, а входное напряжение ниже, чем нижний предел диапазона регулировки регулятора, в это время вам следует заменить более толстый входной провод или увеличить емкость продукта.
(10) Когда одна нагрузка имеет большую мощность (например, кондиционер и т. Д.), Входная линия длинная, а поверхность нагрузки недостаточна, напряжение значительно снижается, когда нагрузка работает, и загрузка может быть затруднена. Когда нагрузка временно останавливается во время работы, в выходной момент произойдет сбой питания из-за перенапряжения. Если такое явление происходит, это не неисправность регулятора напряжения, и входная линия должна быть улучшена (линия должна быть утолщена, а длина входной линии должна быть сокращена как можно больше, чтобы уменьшить падение напряжения в линии) .
(11) Если выходное напряжение стабилизатора напряжения серьезно отклоняется от 220 В, проверьте
① находится ли входное напряжение в пределах диапазона стабилизации напряжения;
② сильно ли изношена шестерня мотора и является ли вращение гибким;
③ не поврежден ли концевой выключатель;
④ гладкая ли плоскость катушки;
⑤ не повреждена ли плата управления.
2. Вопросы безопасности
(1) Когда стабилизированный источник питания включен, пожалуйста, не разбирайте стабилизированный источник питания и не тяните входные и выходные линии стабилизированного источника питания по своему желанию, чтобы предотвратить поражение электрическим током или другие несчастные случаи, связанные с электробезопасностью.
(2) Входные и выходные линии стабилизированного источника питания должны быть расположены разумно, чтобы предотвратить вытаскивание и износ, которые могут привести к утечкам.
(3) Стабилизированный источник питания должен быть надежно заземлен, и пользователь несет ответственность за поражение электрическим током или травмы людей, вызванные работой с незаземленным проводом.
(4) Заземляющий провод стабилизированного электроснабжения нельзя подключать к объектам общего пользования, таким как трубопроводы отопления, водопроводы, газопроводы и т. Д., чтобы избежать нарушения прав третьих лиц или причинения вреда.
(5) Входные и выходные линии стабилизированного источника питания следует регулярно проверять, чтобы избежать ослабления или падения, что может повлиять на нормальное использование и безопасность стабилизированного источника питания.
(6) Выбор соединительного провода стабилизатора напряжения должен обеспечивать достаточную допустимую нагрузку по току.
(7) Со стабилизатором напряжения следует обращаться осторожно, чтобы избежать сильной вибрации при работе;
(8) Убедитесь, что пружина угольной щетки стабилизатора напряжения имеет достаточное давление, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки;
(9) Непрофессионалы не могут разобрать или отремонтировать стабилизированный блок питания.
VII Анализ отказов
Отказ производительности: нет выхода, нет индикации напряжения или нет запуска
Анализ причин
Устранение неисправностей
Защита от повышенного или пониженного напряжения
Регулировка внутреннего регулируемого потенциометра выходного напряжения
Защита от смещения фаз и обрыва фазы
Произвольно поменять местами любые две фазы из трех
Основная плата управления сломана
Заменить
Выходной АС нарушен
Заменить
Отказ производительности: выходное напряжение ненормальное
Анализ причин
Устранение неисправностей
Это гомологичный регулятор
Заменить на шунтирующий регулятор
Превышен диапазон регулятора напряжения
Заменить регулятором напряжения широкого диапазона
Сломан концевой выключатель свинца
Заменить
Обрыв платы фазы
Заменить
Серводвигатель перегорел
Заменить
Отказ: не регламентирован
Анализ причин
Устранение неисправностей
Превышен диапазон регулятора напряжения
Замена регулятора широкого диапазона
Сломан концевой выключатель свинца
Заменить
Печатная плата сломана
Заменить
Серводвигатель перегорел
Заменить
Отказ в работе: Неожиданное отключение во время работы
Анализ причин
Устранение неисправностей
Общая тормозная способность малая
Заменить воздушным выключателем соответствующей мощности
Воздушный выключатель сломан
Заменить
Мгновенно слишком высокое импульсное напряжение
Заменить на бесконтактный высокоточный стабилизатор напряжения
Отказ в работе: гудение внутри регулятора
Анализ причин
Устранение неисправностей
Перегрузка
Уменьшить количество подключенного оборудования
Внутри есть обломки
Убрать мусор
Отказ в работе: стабилизатор напряжения не может работать автоматически
Анализ причин
Устранение неисправностей
Автоматический кнопочный переключатель не включен
Заменить
Неисправность платы
Заменить
Отказ производительности: ненормальное напряжение на панели пресса (регулятор мощности не имеет этой функции)
Анализ причин
Устранение неисправностей
Серводвигатель перегорел
Заменить
Сломан концевой выключатель свинца
Заменить
Печатная плата перегорела
Заменить
Ручки ручного и автоматического управления не повернуты в ручную
Открыта для руководства
Дружественное напоминание: Если стабилизатор напряжения выходит из строя, и вы не можете с этим справиться или прекратите подавать питание на внутреннее оборудование, обратитесь в профессиональную компанию.
Рекомендуемые статьи:
Мультивибратор: схемы, типы и применение
Драйвер светодиода : функции, типы и применение
Что такое цифровая интегральная схема и как ее использовать?
Введение в фотонные интегральные схемы и технологию PIC
Стабилизаторы напряжения – VidyutBodha
Электропитание нестабильно в большинстве мест в Индии, напряжение во многих местах часто колеблется в обоих направлениях (вверх и вниз).Эти колебания напряжения могут повредить приборы, в результате чего они прекратят свою работу намного раньше, чем их нормальный срок службы. Когда напряжение падает, электрический ток в приборе увеличивается, что может привести к возгоранию прибора. Таким образом, стабилизаторы напряжения нашли свое место во многих домах и офисах в Индии. В этой статье мы поговорим о стабилизаторах напряжения: что они делают, сколько энергии они потребляют и как выбрать один для своей установки.
Принцип стабилизатора напряжения:
Стабилизатор напряжения – это электрическое устройство, используемое для подачи постоянного напряжения на электрические устройства, такие как AC и компьютеры, и защищает их от повреждений из-за колебаний напряжения.Он работает по принципу трансформатора, где входной ток подключается к первичным обмоткам, а выходной – от вторичных. Когда происходит падение входящего напряжения, он активирует электромагнитные реле, которые увеличивают количество витков вторичной обмотки, тем самым обеспечивая более высокое напряжение, которое компенсирует потерю выходного напряжения. При повышении входящего напряжения происходит обратное, и, таким образом, напряжение на выходе остается почти неизменным.
Что такое стабилизаторы напряжения и как они работают?
Как следует из названия, стабилизаторы напряжения стабилизируют напряжение, что означает, что если напряжение питания колеблется или изменяется, оно доводит его до желаемого диапазона. Это достигается за счет использования электромагнитных регуляторов, в которых используются переключатели ответвлений с автотрансформатором . Если выходное напряжение выходит за пределы допустимого диапазона, механизм переключает ответвление, чтобы изменить трансформатор для перемещения напряжения в допустимый диапазон. Он не дает постоянного выходного напряжения, но управляет системой в безопасном диапазоне напряжений.
Как выбрать стабилизатор подходящего размера?
Размер стабилизатора очень похож на размер ИБП или инвертора (резервное питание).Самое главное – знать нагрузку, подключенную к стабилизатору. Сначала вы должны записать мощность (или ватты) всех устройств, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах. Но большинство размеров стабилизаторов указаны в ВА (вольт-ампер) или кВА (киловольт-ампер, что равно 1000 вольт-ампер). Хотя, чтобы получить фактическую ВА (или вольт-ампер) в ваттах, вам придется провести некоторые измерения, но чтобы дать приблизительное приближение, вы можете увеличить значение ватт на 20%, чтобы получить приблизительный размер ВА, который вам может понадобиться.
Так, например, если сумма ватт, подключенных к вашему стабилизатору, составляет 1000, вы можете взять стабилизатор на 1200 ВА или 1,2 кВА. (Обратите внимание, что 20% подходит для жилых систем и может не работать в промышленности, если у вас плохой коэффициент мощности).
Существуют ли разные стабилизаторы однофазного и трехфазного напряжения?
Да, они есть. Но трехфазный стабилизатор напряжения требуется только в том случае, если стабилизация напряжения необходима для трехфазного двигателя или для стабилизации напряжения для полной трехфазной установки.
Все бытовые приборы могут работать от однофазного стабилизатора напряжения, а трехфазный стабилизатор напряжения может не потребоваться для использования в жилых помещениях, если только вы не пытаетесь стабилизировать напряжение всего дома при трехфазном подключении.
Не рекомендуется устанавливать стабилизатор для всего дома, потому что стабилизаторы напряжения также потребляют электроэнергию, и, таким образом, использование его для всего дома приведет к потреблению электроэнергии на все 24 часа. Вместо этого, если он используется для отдельного прибора, его можно выключить, когда прибор выключен.
Сколько электроэнергии потребляют стабилизаторы напряжения?
Потребление электроэнергии стабилизаторами напряжения зависит от КПД стабилизатора. Обычно они имеют КПД 95-98%. Значит, они потребляют около 2-5% от максимальной нагрузки. Таким образом, если у вас есть стабилизатор на 1 кВА (или 1000 ВА), он потребляет около 50 Вт (при пиковой нагрузке). Это означает, что если стабилизатор мощностью 1 кВА оставить включенным на 10 часов, он потребляет около 0,5 единицы электроэнергии. Таким образом, если оставить его включенным на 24 часа, это может привести к значительному расходу электроэнергии.
Есть ли в современных холодильниках / кондиционерах встроенная стабилизация напряжения?
Современные бытовые приборы (в основном холодильники и кондиционеры) имеют больший диапазон напряжения для работы, т.е. если раньше холодильники хорошо работали только между 200-240 В, теперь они имеют больший диапазон 170-290 В. Но они не идут со встроенными стабилизаторами напряжения. Использование стабилизатора напряжения с такими приборами может не потребоваться, если напряжение в вашем районе не поднимается или опускается намного выше или ниже предела, в котором может работать прибор.
Заключение
Всегда выбирайте стабилизатор напряжения подходящего размера, а также старайтесь подбирать его для отдельных приборов, а не для всего подключения к электросети. Оставление их включенным на более длительный срок может привести к увеличению счетов за электричество.
Между стабилизатором статического напряжения (SVS) нового поколения и традиционным сервостабилизатором существует множество основных различий. В этом посте мы подробно обсудим все различия. Эти различия заключаются в конструкции, работе, надежности и характеристиках как серво стабилизатора напряжения, так и статического стабилизатора напряжения.Давайте посмотрим на различия по порядку:
Стабилизатор статического напряжения против стабилизатора сервопривода
1) Скорость коррекции напряжения:
Не содержит движущихся частей. Статический стабилизатор напряжения имеет чистую электронную схему для достижения коррекции напряжений. Следовательно, статический стабилизатор имеет исключительно высокую скорость коррекции напряжения, чем серво стабилизатор напряжения. Скорость коррекции напряжения в SVS может быть в диапазоне от 360 до 500 В / сек. С другой стороны, сервостабилизатор имеет движущийся серводвигатель, с помощью которого он осуществляет коррекцию напряжения.Сервостабилизатор – это электромеханическое устройство, поэтому его скорость коррекции напряжения ниже, чем у статического стабилизатора напряжения.
2) Время коррекции:
Из-за высокой скорости коррекции напряжения статический стабилизатор напряжения имеет низкое время коррекции от 20 до 30 миллисекунд по сравнению с временем коррекции сервостабилизатора от 50 миллисекунд до 5 секунд.
3) Техническое обслуживание:
Поскольку сервостабилизатор имеет движущийся серводвигатель, он регулярно изнашивается, что требует технического обслуживания.Благодаря статической природе статического регулятора напряжения он не требует обслуживания.
4) Надежность:
В серво стабилизаторе напряжения коррекция напряжения достигается увеличением или уменьшением количества обмоток в автотрансформаторе с помощью вала серводвигателя. Это увеличивает или уменьшает напряжение на первичной обмотке повышающего трансформатора, в свою очередь, на вторичной обмотке повышающего трансформатора и, следовательно, корректирует выходное напряжение. Следовательно, надежность серворегулятора напряжения во многом зависит от надежности серводвигателя.Аналогичным образом надежность статического стабилизатора напряжения зависит от надежности силового каскада IGBT. В целом статический силовой каскад IGBT более надежен, чем электромеханический серводвигатель, следовательно, SVS более надежен, чем серворегулятор.
5) Функция автоматического байпаса:
В статическом стабилизаторе напряжения обеспечить автоматический байпас очень просто. А благодаря быстрой электронной природе SVS может переключаться на байпас автоматически и без прерывания выходного напряжения (нулевое время перехода) даже в случае неисправности.В сервостабилизаторе напряжения сложно обеспечить механизм автоматического байпаса, и даже при условии, что это становится очень дорогостоящим предложением, а переход на байпас не будет сопровождаться обрывом выходного напряжения (требуется время перехода).
6) Защита от перегрузки по току из-за короткого замыкания:
В статическом стабилизаторе напряжения плата управления DSP непрерывно определяет входное напряжение, выходное напряжение, ток IGBT и ток нагрузки как часть принципа работы. В случае короткого замыкания на выходе статического стабилизатора напряжения ток нагрузки увеличивается экспоненциально, что автоматически распознается контроллером DSP, и он мгновенно отключает выход и переключает силовой каскад IGBT, чтобы устранить перегрузку по току.Следовательно, перегрузка по току устраняется в SVS очень быстро и без добавления какого-либо дополнительного оборудования. В случае серво стабилизатора напряжения защита от перегрузки по току может быть достигнута с помощью дополнительного оборудования (MCCB, CB и т. Д.), А устранение неисправности не происходит мгновенно.
Другие различия между стабилизатором напряжения статического типа и стабилизатором напряжения сервопривода:
Технические характеристики Стабилизатор статического напряжения Серво стабилизатор напряжения
Фильтр EMI / RMI В стандартной комплектации без дополнительных затрат Дополнительно за дополнительную плату.
Размер Очень компактный Компактный
Масса Очень низкий вес Большой вес
Окно входного напряжения Более широкий, как 170-290VAC меньше шире 185-260VAC
Стабильность напряжения 1% 2%
Принцип работы Метод ШИМ, на базе IGBT Управляется серводвигателем.
Звук Тихая работа Высокий звук с возрастом.
Искажение формы выходного сигнала Не искажение Искажения
Отключение при перегрузке стандартный опционально
Как это:
Нравится Загрузка …
Каковы функции стабилизатора напряжения? А как выбрать подходящий для дома?
Какова функция стабилизатора напряжения ? Как купить подходящий стабилизатор напряжения для дома – проблема, которую должны понять многие знакомые.Поскольку стабилизатор напряжения используется в нашей жизни, каждый должен иметь определенное представление о стабилизаторе напряжения. Почему? ? Поделимся с вами.
Каковы функции стабилизатора напряжения?
Все мы знаем, что когда мы используем электричество в нашей жизни, напряжение очень нестабильно. Когда будет больше потребителей электроэнергии, напряжение будет очень низким. Соответственно, наши электрические фонари будут относительно тусклыми, когда они работают. На данный момент нам просто нужно использовать регулятор напряжения для регулировки, чтобы наше напряжение могло выводиться и работать нормально.Итак, что именно делает регулятор?
Стабилизатор напряжения защищает прецизионные инструменты с повышенными требованиями к напряжению. Лабораторное оборудование (испытательное оборудование) лаборатории (лаборатории) более высокого уровня оснащено стабилизатором напряжения для обеспечения точности экспериментальных данных. Основное оборудование в больницах, на фабриках, школах, финансовых и других отделениях оснащено стабилизаторами напряжения для обеспечения стабильности и безопасности работы оборудования. Короче говоря, ключевые подразделения различных отраслей промышленности применяют регуляторы напряжения к своему ключевому электрическому оборудованию.
Первоначальный регулятор мощности полагался на скачок реле для стабилизации напряжения. Когда напряжение в сети колеблется, активируется схема автоматической коррекции регулятора мощности, чтобы активировать внутреннее реле. Вынуждая выходное напряжение оставаться близким к установленному значению, эта схема имеет преимущество простой схемы, но недостатком является то, что точность регулирования напряжения невысока, и каждый раз, когда реле прыгает и смещается, это вызывает мгновенное прерывание питания. питание и искровые помехи.
Регулятор параметров основан на магнитном насыщении и стабилизации напряжения. Он предъявляет строгие требования к характеру грузового оборудования. В основном он использует своего рода нагрузку. Если это смешанная загрузка, емкость необходимо увеличить. Резистивные нагрузки, такие как электрические нагревательные провода, рисоварки и т. Д. Пока достаточно 0,2 раза, емкостные и индуктивные нагрузки, такие как двигатели, большие конденсаторы, трансформаторы, водяные насосы и другие нагрузки, имеют запас по крайней мере в 3-5 раз. Это зависит от реальной ситуации на сайте.Смешанные нагрузки, такие как двигатели и нагревательные провода. Для этого типа нагрузки регулятор должен иметь запас в 3-7 раз. Не выбирайте этот регулятор для смешанных нагрузок.
В высококачественных малогабаритных стабилизаторах напряжения для стабилизации напряжения в основном используется метод угольных щеток с приводом от двигателя. Этот тип стабилизатора напряжения имеет мало помех для электрического оборудования и имеет относительно низкую точность стабилизации напряжения.
Как выбрать подходящий стабилизатор напряжения для дома?
С постоянным повышением уровня жизни людей и постоянным увеличением количества бытового электрооборудования и оборудования, бытовые стабилизаторы напряжения стали использоваться в тысячах домашних хозяйств.Поставка электроэнергии не может вовремя удовлетворить потребность в быстром росте. В период пиков потребления электроэнергии, особенно летом, напряжение очень часто колеблется, что приводит к длительной работе электрооборудования предприятия и бытовых электроприборов под напряжением. В результате электрические запуски и остановки происходят относительно часто, и ток будет увеличиваться, повреждая внутренние электрические компоненты и серьезно влияя на безопасность и срок службы электроприборов.У каждого вида электрооборудования есть диапазон напряжения питания. Если напряжение передачи будет сверхнизким или сверхвысоким, это повлияет на нормальную работу электроприборов, таких как кондиционеры, холодильники, телевизоры, компьютеры и т. Д. Это более дорогое электронное оборудование; Пока много семей. Все они возлагают надежды на регулятор. Однако в некоторых домах бытовая техника была повреждена после использования стабилизатора напряжения.
Почему это? Оказалось, что стабилизатор напряжения был приобретен без выбора правильной модели или без запаса полезной мощности (мощности), а был приобретен только в соответствии с номинальной мощностью бытового прибора, что привело к тому, что стабилизатор напряжения работал при полной нагрузке в течение долгое время.Неисправность; Затем возникает неисправность стабилизатора напряжения из-за плотного контакта со стеной или крышкой для удобства установки при установке, что приводит к плохому отводу тепла. Итак, как выбрать регулятор напряжения для дома?
Стабилизаторы напряжения обычно имеют три функции: они могут стабилизировать напряжение низкого напряжения 120–160 В или высокого напряжения 250–270 В в диапазоне 200–230 В, чтобы бытовые приборы могли нормально работать; когда входное напряжение выше 255 В или ниже 160 В и выходное напряжение Когда напряжение выше 235 В, источник питания может быть автоматически отключен; когда питание внезапно включается после сбоя питания, выходная мощность может быть отложена на 5-8 минут, чтобы избежать повреждения электроприборов из-за чрезмерного напряжения; однако регулятор мощности можно использовать только в соответствующем диапазоне, он имеет эффект стабилизации напряжения.Если он превышает этот диапазон, он также выйдет из строя или даже будет поврежден.
При покупке стабилизатора напряжения рекомендуется покупать стабилизатор напряжения, который как минимум в три раза превышает фактическую мощность, потому что стабилизатор напряжения должен преодолевать скачки напряжения сети и пусковые удары индуктивных нагрузок (например, как холодильники, кондиционеры, моторы и электродвигатели). Обратите внимание, не превышает ли значение напряжения сети питания диапазон входного напряжения, указанный в приобретенном стабилизаторе напряжения, и отличается ли трехфазное напряжение более чем на 10 В.Перед покупкой машины необходимо обдумать будущее расширение бизнеса, необходимость в дополнительном оборудовании и необходимость в регуляторе напряжения для резервирования мощности расширения.
Независимо от того, является ли это автономным комплектом или целым заводским комплектом, для приобретенного стабилизатора напряжения следует зарезервировать определенную зарезервированную емкость, чтобы избежать 100% -ной нагрузки стабилизатора напряжения. Максимальная нагрузка стабилизатора напряжения обычно составляет 80%. По форме и устройству автоматический регулятор напряжения может быть настольный, настенный, настенный двойного назначения и напольный.Следует выбирать разные стили в зависимости от места установки, основного назначения и возможностей установки.
Работа стабилизатора напряжения и его важность
Стабилизатор напряжения очень распространен в холодильниках, кондиционерах, телевизорах, печном оборудовании, микропечати, музыкальных системах, стиральных машинах и т. Д. Основная цель использования стабилизаторов напряжения предназначен для защиты устройств от колебаний напряжения.
Это связано с тем, что каждый электроприбор предназначен для работы при определенном напряжении для обеспечения желаемой производительности.
Если это напряжение ниже или выше определенного значения, прибор может работать неправильно, работать в худшем состоянии или даже выйти из строя.
В домашних и промышленных применениях обычно используются автоматические регуляторы напряжения, чтобы поддерживать постоянное напряжение для конкретного оборудования. Сообщите нам подробнее об этих стабилизаторах напряжения.
Что такое стабилизаторы напряжения?
Как следует из названия, стабилизатор напряжения стабилизирует или регулирует напряжение, если напряжение питания изменяется или колеблется в заданном диапазоне.
Это электрический прибор, который подает постоянное напряжение на нагрузку в условиях повышенного и пониженного напряжения. Это устройство определяет эти условия напряжения и, соответственно, доводит напряжение до желаемого диапазона.
Стабилизатор напряжения для холодильника
Стабилизатор напряжения позволяет регулировать напряжение питания нагрузки. Они не предназначены для обеспечения постоянного выходного напряжения; вместо этого он управляет нагрузкой или системой в допустимом диапазоне напряжений.
Внутренняя схема стабилизатора показана на рисунке ниже.Он состоит из автотрансформатора / трансформатора, выпрямительного блока, компараторов, схемы переключения и реле.
В современных стабилизаторах цифрового типа в качестве центрального блока управления используется микроконтроллер или микропроцессор.
Внутренняя схема стабилизатора
На современном рынке доступны различные типы стабилизаторов напряжения от различных производителей. Стабилизаторы поставляются с различным номиналом кВА для нормального диапазона (для получения выходного сигнала 200-240 В с повышающим понижающим напряжением 20-35 В для входного диапазона 180-270 В), а также с широким диапазоном (для получения выходного сигнала 190-240 В с повышением напряжения 50-55 В. -бук для входного диапазона 140-300В) приложений.
Они доступны в виде специализированных стабилизаторов для различных домов, а также для промышленных приборов, таких как кондиционеры, ЖК / LED-телевизоры, холодильники, музыкальные системы, стиральные машины, а также доступны как единый большой блок для всех приборов.
Стабилизаторы потребляют очень мало энергии, обычно от 2 до 5% максимальной нагрузки (т. Е. Номинальной мощности стабилизатора). Это устройства с высоким КПД, обычно от 95 до 98%.
Трехфазный стабилизатор
Это могут быть однофазные или трехфазные стабилизаторы напряжения.Как нецифровые, так и цифровые автоматические стабилизаторы напряжения доступны от известных производителей.
Некоторые дополнительные функции доступны в современных стабилизаторах, которые включают защиту от высокого напряжения, защиту от перегрузки, переключение нулевого напряжения, защиту от изменения частоты, отображение отключения напряжения и т. Д.
Необходимость стабилизаторов напряжения
Колебания напряжения – это не что иное, как изменение величина напряжения, которая обычно превышает или ниже диапазона установившегося напряжения, предписанного некоторыми стандартами.
В некоторых странах распределение электроэнергии составляет 230 вольт для однофазной сети и 415 вольт для трехфазной. В таком случае все электроприборы (особенно однофазные) рассчитаны на работу в диапазоне напряжений от 220 до 240В.
Допустимый диапазон напряжения в некоторых странах (также в Индии) составляет 220 ± 10 В в соответствии с электрическими стандартами. Кроме того, многие приборы могут выдерживать этот диапазон колебаний напряжения.
Но в большинстве случаев колебания напряжения довольно распространены и обычно находятся в диапазоне от 170 до 270 В.Эти колебания напряжения могут иметь серьезные отрицательные последствия для бытовых приборов.
В случае осветительного оборудования низкое падение напряжения снижает световой поток (освещенность), что еще больше сокращает срок службы лампы.
Двигатели переменного тока вырабатывают меньший крутящий момент и, следовательно, меньшую скорость при низком напряжении, и они развивают большую скорость, чем желательно при перенапряжении. Это снижает срок службы двигателя, а также вызывает повреждение изоляции под высоким напряжением.
В случае индукционного нагрева низкое напряжение снижает тепловую мощность, что приводит к работе нагрузки при неподходящих температурах, чем требуется.
При передаче по телевидению и радио падение напряжения снижает качество передачи, а также вызывает неисправность других электронных компонентов.
Холодильники – это приборы с приводом от электродвигателя переменного тока, которые потребляют большие токи в условиях падения напряжения, что может привести к перегреву обмоток.
Чтобы преодолеть вышеупомянутые эффекты колебаний напряжения, необходимы стабилизаторы напряжения.
Основной принцип работы стабилизатора напряжения
Стабилизация напряжения требуется для двух различных целей; повышенное напряжение и пониженное напряжение.Процесс увеличения напряжения из состояния пониженного напряжения называется операцией повышения напряжения, в то время как снижение напряжения из состояния повышенного напряжения называется операцией понижения.
Эти две основные операции необходимы для каждого стабилизатора напряжения.
Как обсуждалось выше, компоненты стабилизатора напряжения включают в себя трансформатор, реле и электронные схемы. Если стабилизатор определяет падение входящего напряжения, он включает электромагнитное реле, чтобы добавить больше напряжения от трансформатора, чтобы компенсировать потерю напряжения.
Когда входящее напряжение превышает нормальное значение, стабилизатор активирует другое электромагнитное реле, так что оно вычитает напряжение для поддержания нормального значения напряжения.
Boost Operation
Принцип работы в режиме Boost стабилизатора напряжения показан на рисунке ниже.
Здесь напряжение питания подается на трансформатор, который обычно является понижающим трансформатором. Этот трансформатор подключен таким образом, что вторичный выход добавляется к первичному питающему напряжению.
В случае низкого напряжения электронная схема в стабилизаторе переключает соответствующее реле, так что это дополнительное питание (входящее питание + вторичный выход трансформатора) подается на нагрузку.
Понижающий режим
Принцип понижающего действия стабилизатора напряжения показан на рисунке ниже.
В понижающем режиме вторичная обмотка понижающего трансформатора подключается таким образом, что вторичное выходное напряжение вычитается из входящего напряжения.
Следовательно, в случае повышения входящего напряжения электронная схема переключает реле, которое переключает вычитаемое напряжение питания (т. Е. Входящее напряжение – вторичное напряжение трансформатора) на цепь нагрузки.
В случае нормального рабочего состояния напряжения электронная схема полностью переключает нагрузку на входящее питание без напряжения трансформатора.
Эти понижающие, повышающие и нормальные операции одинаковы для всех стабилизаторов, независимо от того, являются ли они стабилизаторами нормального типа или с сервомеханизмом.Помимо этих двух основных операций, стабилизатор напряжения также выполняет операции отключения при понижении и повышении напряжения.
Работа стабилизатора напряжения
На рисунке ниже показана рабочая модель стабилизатора напряжения, которая содержит понижающий трансформатор (обычно с отводами на вторичной обмотке), выпрямитель, операционный усилитель / блок микроконтроллера и набор реле.
В этом случае операционные усилители настроены таким образом, чтобы они могли воспринимать различные заданные напряжения, такие как более низкое напряжение отключения, напряжение условия повышения, нормальное рабочее напряжение, более высокое напряжение отключения и рабочее напряжение понижающего напряжения.
Набор реле подключаются таким образом, что они отключают цепь нагрузки при повышении и понижении напряжения отключения, а также переключают понижающее и повышающее напряжения в цепи нагрузки.
Понижающий трансформатор с переключением ответвлений имеет разные ответвления вторичного напряжения, которые полезны для операционного усилителя для различных напряжений, а также для суммирования и вычитания напряжений для операций повышения и понижения соответственно.
Схема выпрямителя преобразует источник переменного тока в постоянный для питания всей электронной схемы управления, а также катушек реле.
Предположим, что это однофазный стабилизатор мощностью 1 кВА, который обеспечивает стабилизацию для диапазона напряжений от 200 до 245 с повышающим-понижающим напряжением 20-35 В для входного напряжения от 180 до 270 В.
Если входное питание скажем, 195 В, тогда операционный усилитель подает питание на катушку реле повышения, так что на нагрузку подается 195 + 25 = 220 В. Если входное напряжение составляет 260 В, соответствующий операционный усилитель запитывает катушку понижающего реле, так что на нагрузку подается 260-30 = 225 В.
Если входное напряжение ниже 180 В, соответствующий операционный усилитель переключает нижнюю обмотку реле отключения, так что нагрузка отключается от источника питания.
И если напряжение питания превышает 270 В, соответствующий операционный усилитель запитывает катушку реле с отсечкой более высокого уровня, и, следовательно, нагрузка отключается от источника питания.
Все эти значения являются приблизительными; он может варьироваться в зависимости от приложения. Таким образом, стабилизатор работает при разных напряжениях.
Сервоуправляемые стабилизаторы напряжения
В случае автоматических стабилизаторов напряжения скорость коррекции напряжения намного меньше. Скоростная коррекция напряжения с большей точностью достигается с помощью сервоуправляемых стабилизаторов.
В стабилизаторах с сервоуправлением коррекция напряжения выполняется очень точно, т.е. ближе к значению базового напряжения.
Основные компоненты сервостабилизатора включают в себя бесступенчатый автотрансформатор с сервоприводом, повышающий трансформатор и полупроводниковую схему управления, как показано на рисунке ниже.
Стабилизатор с сервоуправлением
В этом стабилизаторе полупроводниковая схема управления определяет падение и повышение напряжения от заданного значения и, соответственно, управляет серводвигателем.
Первичная обмотка повышающего преобразователя подключена к моторизованному автотрансформатору, а вторичная обмотка последовательно подключена к входящему источнику питания.
Когда двигатель управляет автотрансформатором, соответствующее напряжение подается на первичную обмотку повышающего трансформатора, и, следовательно, соответствующее вторичное напряжение корректирует напряжение питания нагрузки.
Здесь компараторы (не что иное, как операционные усилители) в полупроводниковой цепи управления определяют изменения напряжения и активируют серводвигатель в желаемом месте, чтобы регулируемый трансформатор увеличивал или уменьшал выходное напряжение на нагрузке.
Когда схема управления обнаруживает, что выходное напряжение выше опорного напряжения, она подает положительный сигнал на контроллер серводвигателя, и, следовательно, рычаг вращается до тех пор, пока два напряжения не станут равными.
Если выходное напряжение падает ниже опорного значения, отрицательный сигнал поступает на серводвигатель, так что рычаг поворачивает контакт в другую сторону, чтобы уменьшить напряжение. Сервостабилизаторы могут производить регулировку выхода ± 0,5% с высоким КПД около 98%.
Как выбрать подходящий стабилизатор для домашних нужд?
Типоразмер стабилизатора напряжения зависит от номинальной мощности оборудования, для которого будет применяться стабилизация.Таким образом, при покупке стабилизатора напряжения в первую очередь следует учитывать мощность всех приборов (или конкретного прибора), на которые он будет подаваться. Такие номинальные мощности обычно указываются в ВА или кВА. А также нужно учитывать, одно это или трехфазное питание.
Номинальная мощность приборов обычно указывается на заводской табличке этого прибора; если номинальная мощность недоступна, просто рассчитайте произведение напряжения и тока этого оборудования, чтобы получить номинальную мощность.
Всегда рекомендуется учитывать истинное среднеквадратичное значение напряжения нагрузки.
Еще одним важным фактором является увеличение нагрузки в будущем. Таким образом, определение общей номинальной мощности требует возможного расширения в будущем, обычно на 20% больше, чем фактическая потребляемая мощность, чтобы подключать нагрузки в течение длительного времени.

Стабилизатор напряжения для дома как подключить: Статьи о стабилизаторах напряжения, ИБП и другой продукции ГК «Штиль»

Схема подключения стабилизатора напряжения в частном доме

Перед тем, как начать монтаж

Подключаем электроприбор отдельно

На что обратить внимание при выборе места установки

Что понадобится для подключения

Подготовка к работе

Как рассчитать мощность стабилизатора

Неисправности прибора и их решения

Советы специалиста

Три фазы

Колодка подключения

Все ли нужно выпрямлять

Выбираем место

Пол или стена?

Ступени стабилизатора

Ошибки подключения

Стабилизация трёхфазного питающего напряжения

Видео

Как установить стабилизатор напряжения: монтаж, подключение

Как подключить однофазный стабилизатор напряжения на дом?

Как подключить стабилизатор напряжения однофазный

Схема подключения стабилизатора в частном доме

Установка стабилизатора напряжения в частном доме

Основные принципы, на которые надо ориентироваться при выборе стабилизатора:

Затем наступает время подключения стабилизатора. Что нужно иметь ввиду?

Как подключить стабилизатор напряжения ресанта

Как подключить стабилизатор напряжения ресанта

как подключить стабилизатор Ресанта АСН 10000 Н/1-Ц Lux

Стабилизаторы напряжения Ресанта

Смотрите видео

Где установить стабилизатор?

Как подключить?

Как подключить стабилизатор напряжения однофазный

Определение типа защиты

Выбор места монтажа

Подключение к сети

Типы стабилизаторов

Ступени стабилизатора

Пример подключения стабилизатора

Схем подключения

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Подключение стабилизатора

Выбираем мощность стабилизатора

Подключение трехфазного стабилизатора

Схема подключения трехфазного стабилизатора

Возврат стабилизатора в сервисный центр

Однофазное подключение

Достоинства и недостатки стабилизаторов Ресанта

Как защитить домашнюю электропроводку стабилизатором напряжения

Шаг 1 – Определяемся с типом защиты

Шаг 2 – Выбираем место установки

Шаг 3 – Производим подсоединение к электросети

Другие статьи по теме

Подключение однофазного стабилизатора напряжения

Зачем нужен стабилизатор напряжения для дома?

Подключение стабилизатора напряжения профессионалами

Что требуется для подключения стабилизатора

Как подключить однофазный стабилизатор напряжения

Как подключить стабилизатор напряжения для дома

Добавить комментарий Отменить ответ
