Средства индивидуальной защиты в электроустановках до 1000в: Средства индивидуальной защиты в электроустановках в 2021 году

Содержание

Средства индивидуальной защиты в электроустановках. Виды

Влияние электрического тока на человека опасно для жизни. Для создания безопасности персонала, работающего с электроустановками, используют разные средства индивидуальной защиты. Ими являются приборы, аппараты, части устройств, защищающие работника от удара током, воздействия полей электромагнитных излучений высокой напряженности, от электрической дуги.

Изолирующие средства индивидуальной защиты разделяются на виды

Основные. Они могут выдержать долговременное воздействие напряжения, поэтому их целесообразно применять при производстве электромонтажных работ без обесточивания устройств от сети.
Дополнительные. Такая защита не способна полностью обеспечить защиту человека от воздействия электрического тока, в связи с чем такие средства используются совместно с основными.

Рассмотрим, что входит в эти виды защитных средств, предъявляемые к ним требования и особенности применения.

Основные

Средства индивидуальной защиты, относящиеся к основным, включают в себя:

Указатели напряжения.
Изолирующие штанги.
Изолированный инструмент.
Электроизмерительные клещи.
Диэлектрические перчатки.
Переносные заземления.
Изолирующие устройства.
Экранирующие комплекты.

Дополнительные

К таким средствам защиты относятся:

Диэлектрические сапоги или галоши.
Изолирующие накладки и подставки.
Коврики диэлектрические.
Диэлектрические колпаки.
Сигнализаторы напряжения.

Рассмотрим подробнее основные средства индивидуальной защиты, наиболее часто применяющиеся в практике электромонтажных работ.

Диэлектрические перчатки

Эти средства индивидуальной защиты защищают от поражения работника током при работах до 1 кВ, и является основным. При работах свыше 1 кВ диэлектрические перчатки являются дополнительным средством.

К использованию допускаются только сухие перчатки. При хранении их во влажном помещении, перед использованием перчатки следует просушить. Перед работой перчатки следует осмотреть, проверить дату испытания, герметичность. Чтобы проверить герметичность перчаток, необходимо взять перчатку и начать ее скручивание, как показано на рисунке. Перчатка надувается, и при наличии повреждений, это легко обнаруживается по выходу из нее воздуха.

Изолирующие клещи

Такие средства индивидуальной защиты применяются при выполнении работ по замене предохранителей. При работах с напряжением выше 1 кВ вместе с изолированными клещами необходимо использовать дополнительные средства защиты: резиновые диэлектрические перчатки и защитную маску.

С напряжением до 1 кВ по замене предохранителей не требуется использование дополнительных средств защиты. При таком напряжении (до 1000 В) предохранители допускается менять без клещей, только с помощью перчаток и защитных очков. При наличии рубильников или других коммутационных аппаратов перед заменой предохранительных вставок необходимо обесточить цепь нагрузки.

Электроизмерительные клещи

Такой инструмент дает возможность измерения тока, сопротивления и напряжения в цепи. Они рассчитаны для работы в закрытых помещениях, и в открытых при условии сухой погоды.

При измерении параметров работа цепи не изменяется, и цепь не разрывается. В зависимости от измеряемых параметров электроизмерительные клещи бывают различных типов:

Такой инструмент может использоваться в электроустановках до 10 кВ. Измерительными клещами можно измерить нагрузку сети, мощность различных устройств, проверить работу счетчиков энергии, определить параметры сети.

Указатели напряжения

В электроустройствах применяют указатели напряжения для контроля напряжения на элементах оборудования. Если указатель оснащен переключателем величины напряжения, то перед его использованием необходимо установить правильный режим.

Перед применением указателя первым делом необходимо убедиться в его функциональности. Для этого его действие предварительно проверяют на токоведущих частях, заведомо находящихся под рабочим напряжением. Другим способом проверки работы указателя является применение специальных контрольных устройств, служащих для проверки таких указателей.

Контроль напряжения или работоспособность прибора требуется выполнять с особой аккуратностью, не допуская замыкания между фазами, либо замыкания на корпус, соединенный с контуром заземления.

При пользовании указателем необходимо учитывать особенности устройства некоторых типов указателей. Так, например, указатель импульсного типа будет срабатывать с определенной задержкой. Чтобы правильно использовать контрольные приборы, нужно ознакомиться с его паспортом и инструкцией по применению, где должны быть указаны специфические особенности, которые касаются разных типов указателей напряжения.

В электроустановках с напряжением более 1 кВ рекомендуется применять вспомогательные меры безопасности в виде сигнализаторов напряжения, которые фиксируются на запястье или защитную каску работника, и срабатывают при приближении к токоведущим элементам, подключенным к напряжению.

Сигнализаторы напряжения запрещается применять вместо основного средства для контроля наличия напряжения. Сигнализатор напряжения также перед работой проверяется на исправность в установленном порядке.

Изолирующие штанги

Изолирующие штанги могут использоваться для:

Проведения измерений.
Замены предохранительных вставок.
Монтажа изолирующих накладок.
Операций с коммутирующими устройствами.
Монтажа защитных переносных заземлений.

Перед использованием штанги следует убедиться в ее исправности, отсутствии механических повреждений, возможности выполнения предстоящей операции. Запрещается использовать штангу для работ, не предназначенных для нее.

1 — Головка с раздвижными губками для захвата предохранителей
2 — Палец для операций с однополюсными разъединителями
3 — Рабочая часть
4 — Изолирующая часть
5 — Рукоятка

Некоторые виды штанг перед использованием требуется обязательно заземлять. Без применения заземления использование таких штанг запрещено.

Указатели напряжения и изолирующие штанги при работах с напряжением более 1 кВ могут включать в себя несколько компонентов, которые соединены друг с другом резьбовыми элементами. Поэтому, перед использованием таких защитных средств следует контролировать затяжку резьбовых соединений деталей указателя.

Диэлектрические калоши и боты

Для предотвращения удара током работника в районе замыкания на землю служат диэлектрические боты или калоши. Защитная обувь предназначена также для изоляции работника от земли или поверхности пола в здании, вместо диэлектрического резинового коврика или подставки.

Перед использованием диэлектрической обуви ее необходимо хорошо проверить на отсутствие проколов, механических повреждений. В защитной обуви следует перемещаться с аккуратностью, чтобы не проколоть подошву. При повреждении резиновой обуви возникает опасность поражения работника электрическим током (шаговым напряжением).

Снаружи на калошах или ботах обязательно должен быть штамп с датой испытания и допустимым напряжением, при котором боты смогут защитить работника.

Диэлектрические коврики

Такие средства индивидуальной защиты служат для изоляции работника от поверхности земли или пола в закрытых помещениях.

Для изготовления диэлектрических ковриков применяется специальный вид резины. В ее состав входят стирольные и изопреновые синтетические каучуки. В составе резины не должно быть компонентов, проводящих электрический ток. Таким компонентом может быть графит, углерод.

Стандартное исполнение диэлектрического коврика имеет рифленую поверхность с продольными полосами. Это дает возможность повысить коэффициент трения и уменьшить скольжение обуви.

Резиновые коврики обладают повышенной износостойкостью, а также стойкостью к воздействию щелочи и кислот, синтетических веществ. Основным их качеством является способность предотвратить удар током работника.

Резиновые ковры используются в основном в электроустановках выше 1 кВ как дополнительное средство защиты. Качество коврика определяют визуально. На лицевой части не должно быть трещин, инородных тел, раковин, отверстий. Эти изделия должны быть испытаны на напряжение 20 кВ. Наибольшая величина утечки тока допускается не более 160 мА на м².

Рекомендуется осматривать резиновые коврики два раза в год, независимо от его срока использования. Хранить коврики рекомендуется при температуре 0-30 градусов. От отопительных устройств необходимо расстояние не менее 1 метра. Если коврики хранятся при отрицательных температурах, то температура не должна быть меньше -25°C.

Изолирующие подставки

Подставки, изготовленные из диэлектрического материала, не допускают контакта работника с поверхностью пола или земли в закрытых помещениях. Такие подставки используют, когда зануление или заземление невозможно выполнить, либо предъявляются высокие требования безопасности.

Изолирующая подставка выполняется в виде деревянного настила, закрепленного на фарфоровых изоляторах высотой не менее 5 см при работах с любым напряжением.

Инструмент с изолирующими ручками

Ручной инструмент с изолированными накладками используется в качестве основных защитных средств при работах в устройствах до 1 кВ без отключения питания. К ним относятся гаечные ключи, бокорезы, различные отвертки, пассатижи и другой инструмент.

Ручной инструмент для работ при напряжении более 1 кВ с изолированными ручками не создает необходимой защиты и безопасности для работника. Поэтому для производства ремонта на устройствах высокого напряжения необходимо полностью обесточить участок цепи со всех сторон, выполнить его заземление, поставить ограждения и другие меры, предотвращающие попадание человека в зону, создающую для него опасность поражения током.

При работах до 1 кВ без отключения питания, кроме ручного изолированного инструмента, следует изолировать работника от поверхности пола или земли, используя диэлектрические коврики, специальную обувь или изолирующие подставки. Очки или защитные маски используются, если это необходимо по условиям работы.

Перед работой ручной инструмент нужно осмотреть. На нем не должно быть механических повреждений изоляции, заусенцев, трещин. Такой инструмент должен проходить периодические испытания, как и другие средства защиты, в лабораторных условиях. Поэтому, перед использованием следует обязательно проверить наличие маркировки следующего испытания.

Диэлектрические приставные лестницы и стремянки

Такая защита позволяет предотвратить поражение электрическим током работника, так как лестницы и стремянки выполнены из стеклопластика для создания изоляции от поверхности, на которой находится защитное средство.

Изолирующие покрытия, колпаки и накладки

Такие средства индивидуальной защиты создают защиту человека от поражения его электрическим током и не допускают короткого замыкания. На рисунке показан пример применения таких защит.

Защитные переносные заземления

Переносным заземлением называется класс устройств защиты, служащих для создания безопасной работы работника в электроустановках. На отключенные от напряжения участки установки, на которых планируется производство работ по ремонту, монтируется заземляющее приспособление.

Оно необходимо для защиты от случайного включения напряжения на ремонтный участок и предотвращения возникновения наведенного напряжения. Во время случайной подачи питания на этот участок возникает короткое замыкание, и защитные устройства отключают цепь от питания.

Переносное заземление выполняется из медного гибкого кабеля, без слоя изоляции. На концах кабеля закреплены струбцины с диэлектрическими ручками для замыкания фаз и соединения к шине заземления. Существуют переносные заземления для 3-фазных устройств, которые объединяют в себе четыре заземлителя в одной конструкции, а также отдельные заземления к каждой фазе и земле.

Зажимы струбцин дают возможность монтировать их с применением диэлектрической штанги. В трехфазном заземлителе объединение жил осуществляется путем сварки или опрессовки, а также болтовым соединением. При этом жилы должны быть лужеными с помощью тугоплавкого припоя в районе обжима. Обычная фиксация пайкой запрещается, так как при коротком замыкании величина тока очень высока и может нагреть место пайки до состояния расплавления, вследствие чего нарушится соединение.

Крепления и кабель должны быть рассчитаны так, чтобы они выдержали ток короткого замыкания. Зажимы должны создавать надежный контакт.

Установка заземления осуществляется на отключенный от напряжения участок шин со стороны подачи питания. Перед их монтажом с помощью указателя контролируют отсутствие напряжения на шинах. Сначала фиксируются зажимы на нулевую шину, а затем по очереди на каждую фазу.

Зажимы устанавливаются изолированной штангой с использованием защитных средств, резиновых бот, рукавиц.

Переносное заземление устанавливается, начиная с шины заземления. Если не произведена проверка наличия напряжения, то установка заземления запрещена. Снимать заземление следует, начиная с шин фаз, применяя изолированные штанги и средства индивидуальной защиты.

Советы по использованию средств защиты

Перед применением необходимо проконтролировать средство на работоспособность (внешний вид, повреждения, загрязнения, нарушение покрытия).
Средства индивидуальной защиты должны проходить периодические испытания – поверку на работоспособность. Поэтому перед использованием нужно проверить дату будущего испытания.
Поврежденное или неработоспособное защитное средство необходимо сдать и подвергнуть испытаниям.
Перед применением защиты необходимо убедиться в отсутствии на нем влаги, снега.
Изолирующие средства необходимо содержать в чистом виде. Диэлектрических перчаток и обуви это касается особенным образом.
Средства индивидуальной защиты для напряжения более 1 кВ с захватными ручками в устройстве имеют кольца ограничения. Поэтому при работе следует браться за ручки не дальше этих колец, так как существует определенное безопасное расстояние до частей, находящихся под напряжением.
Нельзя забывать, что каждые средства индивидуальной защиты рассчитаны на выполнение своих задач при конкретном допустимом напряжении, указанном на них. Но это значение может иметь отличие от действительного напряжения, от которого защита может защитить работника. Вследствие этого на средстве защиты указывают напряжение, допустимое для использования.

Какие средства защиты используют в электроустановках до 1000В / выше 1000В

При транспортировке электричества к потребителю оно проходит через множество кабелей и установок. Для поддержания такого оборудования в рабочем состоянии, за ним необходим уход. Эту работу выполняют электромонтеры различной квалификации. При обслуживании или ремонте для работы необходимы специализированные инструменты, а также средства для защиты работников для обеспечения безопасности. Читайте также статью ⇒ Средства защиты от статического электричества

Виды электроустановок

Электроустановка – это комплекс оборудования, машин и дополнительных элементов, для подачи, трансформации или транспортировки электроэнергии. Без них невозможна подача электричества потребителю. Поэтому очень важно поддерживать электроустановку в постоянно рабочем состоянии.

Электроустановки распределяются на два класса мощности:

до 1000 вольт;
свыше 1000 вольт.

Для обеих категорий существует группа защитных средств, которые должны обязательно находиться на месте проведения работ. Они разделяются на основные и вспомогательные.

К основным можно отнести:

коврики изготовлены из резины;
штанги, которые предназначены для выравнивания потенциалов.

Электроизолирующие штанги — один из основных элементов электрозащиты, служащий для выравнивания потенциалов

Перчатки, изготовленные или латекса или резины;

Перчатки в электрозащитном исполнении изготавливаются из специальной резины или латекса

Инструмент с изолированными рукоятками;

Инструмент, применяемый при выполнении электромонтажных работ, должен быть надежно заизолирован

Индикаторы напряжения;

Для определения наличия напряжения в сети необходимо пользоваться индикаторными средствами

К вспомогательным средствам защиты относятся:

Лестницы или стремянки.

Лестницы использующиеся при производстве электромонтажных работ, должны быть с прорезиненными платформами и ножками

Калоши-подставки, изготовленные из резины.

Для защиты от поражения электротоком при работе в условиях повышенной влажности следует использовать резиновые боты

Без наличия всех выше перечисленных защитных средств, любые ремонтные работы в электроустановках запрещаются. Электромонтеры, должны проходить инструктаж и уметь пользоваться средствами защиты.

Защитная обувь и перчатки

При проведении работ в электроустановках не зависимо от их класса мощности, необходимым условием является наличие на монтере специальной одежды.

Диэлектрические перчатки предназначены для защиты человека от поражения электрическим током. Они являются основным защитным средством. Изготовляются из латекса или листовой резины. Визуально их можно отличить по шву. Латексные перчатки бесшовные, из резины — со швом. Длина перчаток 350 мм — это общепринятый размер по ГОСТ.

Перед проведением работ для безопасного использования необходимо проверять перчатки, они должны быть:

целыми и не иметь повреждений;
с присутствием даты проведения испытаний;
чистыми.

Галоши — это защитное средство от поражения электрическим током при работах в электроустановках. Галоши изготавливаются по госту и поэтому должны соответствовать всем стандартам. На них в обязательном порядке должна присутствовать дата с проведением испытаний. Изготавливаются они из резины формовочным или клеевым способом серого или бежевого цветов. По требованием цвет галош должен отличаться от других изделий из резины.

Обзор ведущих производителей

Название фирмы	Страна производитель	Продукция компании	Качество продукции
Center	Украина	Компания специализируется на перчатках для различных отраслей производства.	Высшее
Киевгума	Украина	Предприятие специализируется на продукции из резины (перчатки, ботинки).	Высшее
Завод РТИ	Россия	Завод специализируется на изготовлении средств для защиты от поражения электрическим током.	Высшее
Alba	Италия	Компания специализация которой производство защитной обуви для разных отраслей промышленности в том числе и токозащитная.	Высшее

Совет №2: В зависимости от производителя, цена на такую продукцию может значительно отличаться, на это может влиять множество экономических факторов. Поэтому прежде чем, производить покупку необходимо тщательно ознакомится с информацией о производителе.

Необходимые требования защиты

При проведении работ в электроустановках кроме индивидуальных защитных средств применяются также дополнительные комплексы. К ним относиться прежде всего, недоступность места производства работ для обывателей.

При проведении работ необходимо ограничить допуск людей на. Также после ремонта необходимо ограничить доступ к токоведущим частям. Для примера можно привести щитки, которые устанавливаются в подъездах многоэтажных домов. Они скрывают все токоведущие части электросети, при этом открыть его можно только с помощью специального ключа.

При эксплуатации, а также при ремонте применяется заземление. Его использование способствует защите при случайном пробое изоляции. Заземление применяется практически во всех сферах, так как это эффективное средство защиты от поражения электрическим током. Его можно встретить, начиная от щитков, которые установлены в подъездах, до распределительных электростанций. Выглядит заземление следующим образом — это шина, которая прокладывается по полу и соединяет все приборы потребляющие электричество.

Наряду со всеми перечисленными средствами защиты также применяют реле и предохранители. Они реагируют на малейшее повышение тока сети и тем самым мгновенно прерывают цепь. В большинстве случаев реле применяют в паре с заземлением.

Также стоит упомянуть об одном из важных моментов как обучение сотрудников, относящееся к основным требованиям защиты, так как человек, который не имеет определенных знаний, и не прошедший соответствующее обучение и проверку знаний, не может допускаться к таким работам.

Без владения специальными знаниями шансы на то, что работник сможет выполнить работу без ущерба своему здоровью, минимальны. Наличие документов, которые подтверждают знания, должны проверятся как при приеме на работу, так и при прохождении ежегодной проверки.

Распространенные ошибки

При подборе защитных средств частой ошибкой является одевание работником защитной одежды и обуви не по размеру. Стесненная одежда приведет к неудобствам, а слишком свободная будет цепляться за части электроустановок, в том числе и токоведущие.

Также ошибкой является использование загрязненных защитных приспособлений — наличие грязи и воды может повысить их проводимость.

Часто задаваемые вопросы

Вопрос №1: Можно ли пользоваться неисправными приспособлениями при отсутствии исправных?

Нельзя категорически. Безопасность — превыше всего. Необходимо дождаться доставки работоспособных средств электрозащиты и не приступать к работе даже при ее срочности.

Вопрос №2: Можно ли использовать для работы с электроустановками свыше 1000 В средства защиты, предназначенные для работы с оборудованием до 1000 В?

Нет, средства должны использоваться только с учетом ограничений по вольтажу.

Читайте также статью ⇒ Как отличить узо от дифавтомата.

Оцените качество статьи:

Основные и дополнительные средства защиты до 1000 вольт и выше

Средства защиты предназначены для обеспечения электробезопасности от поражения электрическим током при работе в электроустановках.

Согласно инструкции по применению и испытанию средств защиты они делятся на основные и дополнительные:
Основные средства защиты позволяют работать на токоведущих частях, находящихся под напряжением и имеют изоляцию, которая это напряжение выдерживает;
Дополнительные средства защиты – сами по себе не обеспечивают защиту от поражения электрическим током, но дополняет основное средство защиты и защищает от напряжения прикосновения и шагового напряжения.

Основные и дополнительные средства защиты различаются в зависимости от работы в электроустановках до 1000 Вольт или выше 1000 Вольт.

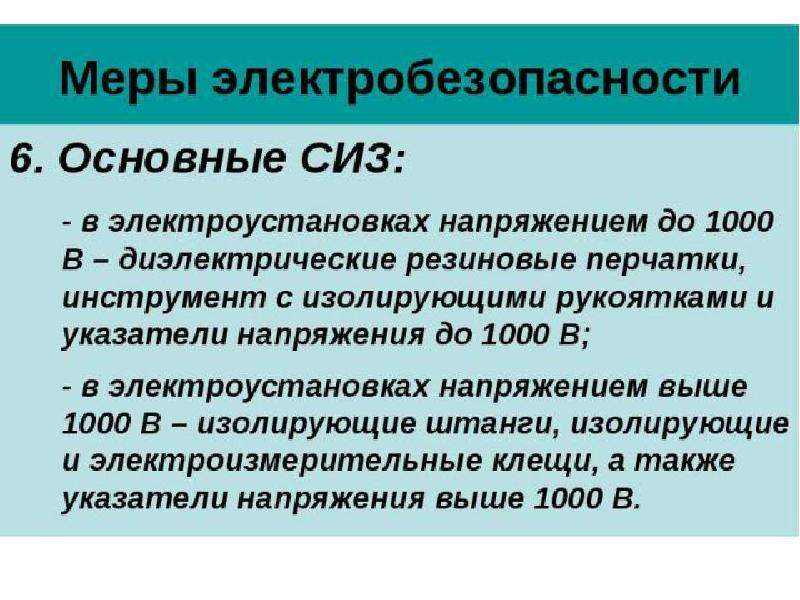

Основные и дополнительные средства защиты до 1000 В.

Основные (до 1000 Вольт):

Дополнительные (до 1000 Вольт):

диэлектрические ковры и изолирующие подставки;
диэлектрические галоши;
изолирующие колпаки, покрытия и накладки;
лестницы приставные, стремянки изолирующие стеклопластиковые.

Основные и дополнительные средства защиты при работах в электроустановках выше 1000в

Основные (выше 1000 Вольт):

изолирующие штанги всех видов;
изолирующие клещи;
указатели напряжения;
устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках
специальные средства защиты, устройства и приспособления для работ под напряжением 110 кВ и выше.

Дополнительные (выше 1000 Вольт):

диэлектрические перчатки и боты;
диэлектрические ковры (от 500х500 мм, 6 мм) и изолирующие подставки;
изолирующие колпаки и накладки;
штанги для переноса и выравнивания потенциала;
лестницы приставные, стремянки изолирующие стеклопластиковые.

Дополнительные средства защиты, которые используются в установках до 1000 Вольт и выше 1000 Вольт:

специальная одежда, для защиты от электрической дуги;
защитные очки и щитки;
перчатки и рукавицы;
каски защитные;
респираторы, противогазы;
предохранительные пояса и страховочные канаты, при работе на высоте.

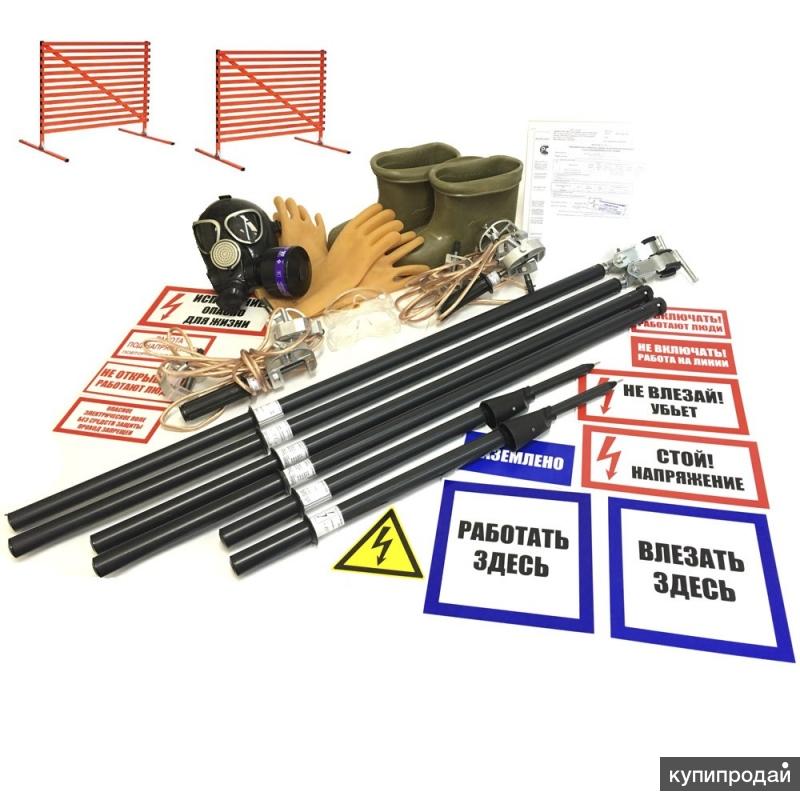

Комплект средств защиты для РУ напряжением до 1000В и свыше

У нас часто спрашивают: “Какими средствами защиты должны быть укомлектованы распределительные устройства (электроустановки/щитовая/подстанции) до 1000В и свыше 1000В?”

Выбор необходимых электрозащитных средств, средств защиты от электрических полей повышенной напряженности и средств индивидуальной защиты регламентируется настоящими правилами, «Правилами техники безопасности при эксплуатации электроустановок», «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Санитарными нормами выполнения работ в условиях воздействия электрических полей промышленной частоты», «Руководящими указаниями по защите персонала, обслуживающего распределительные устройства и воздушные линии электропередачи переменного тока напряжением 400 , 500 и 750 кВ, от воздействия электрического поля» и другими соответствующими нормативно-техническими документами с учетом местных условий.

При выборе конкретных видов средств индивидуальной защиты следует пользоваться соответствующими каталогами СИЗ и рекомендациями по их применению.

Согласно приложения 8 приказа приказа Минэнерго РФ от 30-06-2003 261 об утверждении Инструкции по применению и испытанию средств защиты, используемых в электроустановках, наша компания предлагает два готовых комплекта электрозащитных средств в электроустановках до 1000В и свыше 1000В (в том числе трансформаторных подстанций, щитов и пультов управления):

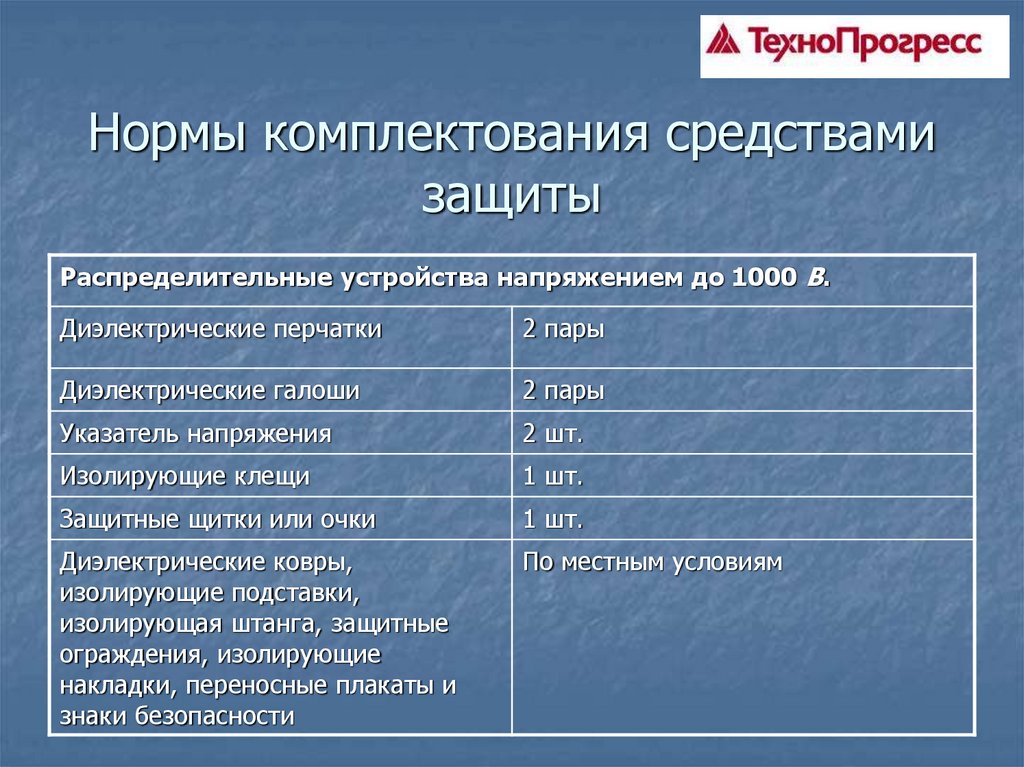

Комплект для распределительных устройств с напряжением до 1000В (КСЗ-1)

Комплект для распределительных устройств с напряжением выше 1000В (КСЗ-2)

Примечания:

1. Нормы комплектования являются минимальными и обязательными. Техническим руководителям и работникам, ответственным за электрохозяйство, предоставляется право в зависимости от местных условий увеличивать количество и дополнять номенклатуру средств защиты.

2. При размещении оборудования РУ до и выше 1000 В на разных этажах или в нескольких помещениях, отделенных друг от друга дверями или другими помещениями, указанное количество средств защиты относится ко всему РУ в целом.

3. РУ одного напряжения при числе их не более четырех, расположенные в пределах одного здания и обслуживаемые одним и тем же персоналом, могут обеспечиваться одним комплектом средств защиты, исключая защитные ограждения и переносные заземления.

4. Мачтовые подстанции, КТП и КРУН комплектуют средствами защиты по местным условиям.

Перед вводом в экспллуатацию средства защиты необходимо поверить и провести испытания, далее указана переодичность, с которой данная процедура проводится регулярно. Коврики и подставки не подвергаются испытаниям, но для них нормируется осмотр раз в год или раз в 2 года соответственно. В целом, перед каждым применением средств защиты, необходимо провести визуальный осмотр на наличие возможных повереждений.

Наименование средства защиты	Периодичность поверки
Штанги изолирующие	1 раз в 24 месяца
Изолирующие клещи	1 раз в 24 месяца
Электроизмерительные клещи	1 раз в 24 месяца
Указатели напряжения до и свыше 1000 В	1 раз в 12 месяцев
Перчатки диэлектрические	1 раз в 6 месяцев
Галоши диэлектрические	1 раз в 12 месяцев
Боты диэлектрические	1 раз в 36 месяцев
Инструмент ручной изолирующий	1 раз в 12 месяцев
Когти и лазы монтёрские	1 раз в 12 месяцев
Пояса предохранительные	1 раз в 6 месяцев

Какие средства защиты (СИЗ) используются в электроустановках до 1000в

Работа с электрическими приборами вне зависимости от специфики деятельности предприятия несет определенную опасность вреда здоровью. Для безопасности сотрудников на производстве законодательными актами предусмотрены специальные средства защиты в электроустановках.

Основные моменты и термины

Законодательными актами, регламентами и стандартами введены специальные понятия в данной сфере охраны труда:

сиз в электроустановках — специальные средства защиты и обеспечения безопасности, которые регламентированы как внутренними нормами предприятия в зависимости от специфики деятельности, как и общегосударственными нормами обеспечения безопасности труда;

нормативная регламентация деятельности в данной сфере. Массив нормативных актов и их перечень, как внутриотраслевого законодательства, так и локальных актов, регулирующих обеспечение безопасности при работе с электричеством;

Основные средства защиты, которые используются в установках до 1000в без получения специального допуска на объект

основные средства защиты в электроустановках до 1000 Вт, набор материалов, которые используются при работе на установках с напряжением менее 1000 Вт. Также присутствуют специальные средства с повышенной защищенностью, которые подлежат применению на оборудовании с повышенным напряжением более 1000 Вт. Определение средства происходит в соответствии с маркировкой продукции;
поражение электрическим током или иные негативные последствия при нарушении норм и правил применения специальных защитных возможностей. Поражение током персонала зачастую приводит к тяжелым травмам и стойкой потере здоровья, а также в большинстве случаев к выходу оборудования из строя.

Важно! Эффективное применение данных средств обеспечивает не только исполнение норм законодательства в данной сфере, но и служит залогом осуществление безопасной трудовой деятельности в организации.
Целесообразность применения СИЗ
Целесообразность применения средства индивидуальной защиты электромонтера и в иных профессиях, тесно связанных с работой на электроустановках, продиктована прежде всего законодательством об охране труда и безопасности производства. Электрическое оборудование является источником повышенной опасности, напряжение свыше 1000 вольт с большой долей вероятности может убить человека. Меньшие величины вполне способны нанести непоправимый вред здоровью работника. Защитные средства в электроустановках — обязательный атрибут проведения ремонтных работ.
Тем самым регламентирование стандартов защиты и проверка состояния всего защитного оборудования является неотъемлемой частью всего комплекса мероприятий по обеспечению соблюдения норм об охране труда.
Средства защиты, применяемые при работе в установках до 1000в
Требования к защитным средствам
Учитывая повышенную опасность электрических установок, а также непосредственную опасность для жизни и здоровья персонала при работе с ними к специальным средствам, применяемым при осуществлении трудовой деятельности, предъявляются высокие требования в части качества материалов и общей эффективности.
Далеко не каждое рядовое средство будет соответствовать высоким нормам и стандартам защиты, учитывая метод их использования. Такие инструменты должны быть выполнены из специальных защитных и современных материалов в их отношении должна осуществляться строгая проверка на предмет качества.
В зависимости от специфики деятельности организации и наличия различных установок ПУЭ, с разным напряжением также предъявляются различные требования к составу материалов, из которых изготовлены средства сиз. Такие материалы должны гарантированно защищать персонал от получения электрического удара, а также обеспечивать устойчивую работу оборудования без нанесения ему критического вреда. Кроме того данные материалы должны выдерживать нагрузки в срок на который рассчитаны производителем, и проходить первичный контроль на соответствие качеству.
Обратите внимание! Стандарты и нормы качества, а также способ применения и сведение о качестве материала в данной области жестко регламентированы в соответствии с регламентами и федеральным законодательством.
Какие бывают средства индивидуальной защиты (электробезопасность)
Защитные средства, применяемые в электроустановках, подразделяются на несколько основных видов в зависимости от используемого напряжения, а также как основные и дополнительные в работе, которые также определяются как метод осуществления работ.
При осуществлении постоянной работы с электрическим оборудованием, например при профессии электрик или иной работе непосредственно связанной с опасностью получения удара током такой набор должен соответствовать всем стандартам качества и наличествовать в полном объеме на предприятии.

Общие средства нейтрализации негативных последствий электрического тока
Основные электрозащитные средства
Основные средства защиты персонала от поражения током также имеют градацию в зависимости от работы под различным напряжением. Соответственно в зависимости от требований безопасности различаются и требования, предъявляемые к качеству и составу материалов такого инструментария. Главным отличием от дополнительных является возможность постоянного осуществления трудовой деятельности без необходимости обесточивания электрооборудования.
Защитное обмундирование применяемое во время работы на установках
До 1000 Вт
В условиях работы на оборудовании с напряжением, не достигающим 1000 вольт, используются:
специальные прорезиненные перчатки, выполненные с использованием современным полимеров, которые способны длительное время выдерживать большое напряжение;
изолирующие штанги, выполненные с использованием диэлектрического металла, которые прикрепляются к источнику электричества и служат в качестве основного заземлителя, в результате чего обеспечивается безопасная работа;
специальные клещи, которые могут использоваться в места. Где применение штанги невозможно. С помощью данных клещей также осуществляются ремонтные мероприятия;
специальное оборудование с указателями напряжения, для измерения силы и напряжения тока.
Указатели напряжения используемые в установках до 1000в
От 1000 Вт
Требования, предъявляемые к данной категории более высоки, так как напряжение свыше 1000в практически гарантированно приведет к смерти сотрудника в результате получения электроудара:
указатели повышенного напряжения, которые могут показывать индикацию столь высокого напряжения. Такие приборы обладают мощной изоляцией и показывают лишь напряжение свыше 1 киловольта;
изоляционные штанги повышенного напряжения выполняются из особого материала, который способен выдержать повышенные нагрузки, также как и специальные клещи которыми электрик способен проводить работу;
Такие инструменты должны применяться только в совокупности с индивидуальными средствами защиты персонала, которые также обеспечивают безопасность работника. К таким вещам относятся специальные деревянные поддоны, которые изолируют электрический ток в пределах определенного участка. Также при деятельности с высоким напряжением обязательным атрибутом выступают средства защиты кожного покрова в виде специальных курток и спецовок из непроводимого материала. Также обязательным к использованию являются средства защиты глаз от возникновения искр.
Измерители напряжения применяемые в установках с большим напряжением более 1000в
Дополнительные электрозащитные средства
Дополнительный или вспомогательный инструментарий применяется в случае невозможности продолжения трудовой деятельности без отключения оборудования. Такие средства применяются либо в комплексе с основными, либо в качестве вспомогательных материалов после обесточивания системы. Они также подразделяются в зависимости от степени имеющегося напряжения.
До 1000 Вт
К материалам, которые применяются в качестве дополнительных устройств с оборудованием при напряжении менее 1000в относятся:
специальная прорезиненная обувь, выполненная с применением современных полимеров, которая надежно обеспечивает защиту персонала;
подставки, выполненные из дерева для осуществления работы с оборудованием без использования штатного заземления;
специальные лестницы, выполненные из не проводимого металла, которые применяются при проведении работы на определенной высоте.
От 1000 Вт
При проведении работ под высоким напряжением также используются дополнительные средства защиты работников:
специальные клещи или штанги ля выравнивания потенциала при возникновении напряжения на электроустановке;
специальные перчатки способные выдержать высокое напряжение наряду с обувью и специальной одеждой, которые обеспечивают эффективную безопасность даже при работе в экстремальных условиях;
специальные колпаки, которые изолируют опасные участки, находящиеся под высоким напряжением.
Обратите внимание! Все эти средства применяются в обязательном порядке при условии наличия определенного напряжения и соответственно опасности получения вреда здоровью персонала.
Проверка работоспособности средств защиты в условиях тренировок
Рекомендации перед применением электрозащитных средств
В качестве рекомендаций, которые в обязательном порядке должны содержаться в локальных нормативных актах предприятия или организации в случае работы на электроустановках присутствуют:
перед началом выполнения работы каждый сотрудник обязан пройти специальный инструктаж по тематике обращения с средствами защиты от поражения электрического тока;
в специальном журнале инструктажа должна быть проставлена отметка о прохождении сотрудником данных мероприятия, закрепленная подписью ответственного специалиста по охране труда в организации;
также ответственным специалистом в обязательном порядке проводится проверка состояния защитных средств на предмет соответствия сроку годности, целостности инструмента, отсутствию повреждений на данных предметах;
перед началом мероприятий необходимо проверить целостность оборудования, его исправность или наличие определенных повреждений, которые необходимо устранить или которые могут привести к возникновению чрезвычайной ситуации.
Обратите внимание! Все мероприятия предшествующие проведению работ с электрическими устройствами должны найти свое письменное отражение в нормативных актах организации.
Специальная одежда применяемая при работе в установках
Общие правила хранения
Учитывая особенности использования средств защиты, к ним применяются особые меры хранения и использования. Особенность электрического тока состоит в сильной связи с влагой, его проводимость значительно увеличивается, соответственно такие материалы предписывается хранить в сухих помещениях с отсутствием прямого солнечного освещения. Также такой инструментарий не должен использоваться не по прямому назначению.
Обратите внимание! Ответственным специалистом по охране труда должны быт определены специальные места и вестись учет данного оборудования.
Периодичность испытаний
При осуществлении деятельности на промышленных производствах с большим количество электрического оборудования и постоянным ведением работ в данной сфере в отношении данных материалов необходимо проводить периодические испытания на предмет соответствия заявленным характеристикам.
Законодательством регламентированы сроки проведения таких испытания — не реже 1 раза в год проводится комплексная проверка всего оборудования на предмет наличия неисправностей в электронной части и отсутствия механических повреждений на различных предметах обмундирования работников. Такую проверку осуществляет специальная комиссия с обязательным присутствием в ее состав специалиста по охране труда. Окончанием комиссии является специальный протокол, в который заносятся все предметы защиты, степень их функционального состояния и выявленные недочеты.
Законодательство и РД
Законодательство в данной сфере жестко регламентирует рамки и периоды осуществления работ. Также закреплены специальные виды оборудования, его характеристики, и допустимые предельные нормы при которых оно может использоваться.
Обратите внимание! В каждой отрасли производства присутствует собственная специфика, поэтому зачастую регулирование происходит на уровне отраслевых министерства и ведомств, которые выпускают собственные регламенты и рекомендации в данной сфере.
Также регулирование данной сферы отношений нашло отражение во многих гост в сфере обеспечения электробезопасности, а также федеральном законодательств о мерах безопасности при работе на производстве. На международном уровне также присутствуют стандарты проведения работ с электрическими установками, закрепленные межгосударственными актами.
Специальная инструкция по применению и испытанию средств защиты используемых в электроустановках
В итоге обеспечение средствами индивидуальной защиты работников является прямой и важной обязанностью работодателя, как и последующая проверка их состояния. Сохранение жизни и здоровья персонала, а также целостности всего оборудования напрямую зависит от качественного обеспечения персонала средствами защиты.
Средства защиты в электроустановках до и свыше 1000 В: основные и дополнительные устройства
Взаимодействие с электричеством несёт в себе множество опасностей. Зачастую несчастные случаи происходят из-за несоблюдения правил эксплуатации и отсутствия средств защиты в электроустановках. Для создания безопасных условий при работе с электрическим оборудованием используются изоляционные приборы. Они могут отличаться в зависимости от вида установки и степени надёжности в работе.
Виды защиты
Для того чтобы обезопасить себя от ударов током, каждый электрик должен знать, какие способы защиты использовать. Они могут быть двух видов:
Основные. Могут подвергаться воздействию высокого напряжения долгое время без необходимости отключения прибора от сети.
Дополнительные не могут обеспечить полную защиту от напряжения, поэтому часто применяются в качестве вспомогательных мер защиты.
Защитные средства подбираются исходя из их назначения, а также степени напряжения в электроустановке. Таким образом, работники оказываются надёжно защищёнными в любых непредвиденных ситуациях.
Основные средства
Первичные средства защиты гарантируют полную безопасность при обслуживании электроустановок до и выше 1 тыс. В. Основные средства индивидуальной защиты (СИЗ) имеют определённую классификацию:
Штанги обычно используются при работе с включением и отключением тока в различных электрических цепях, установлении накладок для изоляции и замене предохранителей. Штанги могут отличаться по виду, поэтому перед применением следует убедиться, что приспособление подходит для выполнения конкретной операции.
Клещи для изоляции применяются при замене предохранителей и изолирующих накладок. Прибор относится к основным средствам защиты в электроустановках до 1000 В, поэтому при взаимодействии с более высоким напряжением понадобятся дополнительные приборы.
Электроизмерительные клещи могут применяться только для измерения силы тока или же иметь дополнительные возможности, с помощью которых определяется напряжение и сопротивление цепи. Прибор также позволяет оперативно проверять счётчики и оценивать мощность электрических устройств. Инструмент выдерживает напряжение до 10 кВ.
Указатели напряжения помогают определить наличие напряжения в токоведущих участках устройства. Перед использованием прибора необходимо проверять его работоспособность.
Неэлектропроводные перчатки являются одновременно основным и дополнительным средством защиты в электроустановках. Перед использованием перчаток необходимо провести их осмотр на наличие проколов, влаги или окончание срока годности.
Изолирующие рукоятки делают безопасным любой инструмент, предназначающийся для работы с электричеством. Если напряжение в установках превышает 1 кВ, то изолирующие рукоятки не могут обеспечить необходимый уровень защиты. В качестве дополнительных мер безопасности следует использовать специальные ковры и подставки для изоляции, а также очки или резиновую обувь.
До 1000 вольт основные средства защиты могут использоваться без вспомогательных приборов. В остальных случаях для обеспечения безопасности электромонтёра лучше обзавестись вспомогательными средствами.
Дополнительные меры безопасности
При работе с небольшим напряжением обслуживание электроустановок может проводиться при помощи одного вспомогательного прибора на выбор. Перечень дополнительных средств защиты включает:
Обувь, которая защищает человека от удара электрическим током в зоне действия напряжения. Резиновая обувь может заменить диэлектрический ковёр или изолирующую подставку. Следует аккуратно ходить в обуви, так как в случае прокола поверхности человек рискует получить ожоги от воздействия тока.
Специальные ковры могут быть использованы в качестве защиты при взаимодействии с напряжением до 1 кВ или более. Запрещено использовать ковры при повышенной влаге в помещении или во время работы с открытыми электроустановками в сухую погоду.
Подставки для изоляции делаются на основе дерева с укреплениями из фарфоровых и пластмассовых изоляторов. При небольшом напряжении разрешается использовать подставки без них.
Колпаки применяются при напряжении до 10 000 В. Согласно условиям электробезопасности, изолирующие колпаки устанавливаются на жилах кабелей, находящихся неподалёку от токоведущих участков или на полюсах разъединителей.
Сигнализаторы напряжения применяются для дополнительной защиты работников, обслуживающих электрические установки с напряжением свыше 1 тыс. В. Сигнализаторы крепятся на запястья или каску. Если человек приблизится к опасному участку, прибор издаст звуковой сигнал. Однако устройство не может гарантировать полную безопасность, поэтому его показания следует подтвердить указателем напряжения.
Штанги для переноса потенциала воздушных линий на рабочее место и выравнивания потенциала между экранирующим комплектом и крупными приборами с непостоянным значением потенциала.
Заземление оборудования используется, чтобы обезопасить человека от случайного воздействия напряжения отдельных линий передач. Инструмент можно заземлить двумя способами — стационарным (когда заземляющие ножки включены в конструкцию) и переносным (устанавливается самостоятельно при помощи съёмных или местных изолирующих штанг). При установке заземления обязательно нужно использовать резиновые перчатки и изолирующие штанги.
Настоятельно рекомендуется использовать средства индивидуальной защиты электромонтёра, к которым относится специальная одежда, маски и обувь. Необходимый элемент защиты подбирается исходя из условий и характера работы. Например, в зоне с повышенным влиянием электромагнитного поля следует надевать специальные комплекты одежды, а при оперативных переключениях лучше дополнить комплект щитком, защищающим от возможных воздействий электродуги.
Рекомендации перед использованием
Перед работой с основными и дополнительными электрозащитными средствами необходимо удостовериться в их пригодности к эксплуатации. Внешне оборудование не должно содержать повреждения корпуса, трещины и нарушения или загрязнения покрытия.
Периодически каждое защитное средство должно проходить проверку на эксплуатационную пригодность. После прохождения испытаний на изделие ставится штамп, чтобы указать срок пригодности.
Изоляционное оборудование нельзя использовать при наличии загрязнений или нарушений целостности, так как возникает риск поражения током. Дефектное средство необходимо изъять для проведения ремонтных работ и испытаний.
Выбор снаряжения
Перед покупкой инструмента необходимо удостовериться в его пригодности для эксплуатации. Чтобы определить надёжность защитных средств, стоит обратить внимание на некоторые характеристики:
Инструмент с диэлектрической рукояткой должен иметь кольцо на конце. Высота кольца для приборов, работающих с высоким напряжением, должна быть не меньше 6 мм.
Прибор для изоляции должен иметь поверхность, которая не будет пропускать ток и не поглощать влагу.
Отсутствие трещин и сколов на диэлектрической поверхности.
Конструкция должна обеспечивать защиту от короткого замыкания фаз или замыкания фазы на землю.
Выбор качественно оборудования является залогом обеспечения безопасной работы с электроприборами.
Правила хранения
Хранение средств зашиты в специальных условиях помогает сохранить их целостность и пригодность. Основные условия требует обеспечить хранение оборудования в закрытом сухом месте, чтобы обеспечить защиту от механических повреждений и попадания влаги и грязи. Кроме того, крупные приборы, такие как клещи или штанги, должны располагаться в специальных щитах.
Так как обслуживание электроустановок несёт реальную опасность для рабочих, необходимо обеспечить их коллективными и индивидуальными, основными и дополнительными защитными средствами. В таком случае риск поражения током сводится к минимуму.
Средства защиты в электроустановках до 1000в и выше 1000в: классификация и назначение
Человеческий организм очень чувствителен к протекающему по нему электрическому току.
Так при протекании через тело тока более 10 -15 мА у человека появляются судороги, он не может самостоятельно оторваться от токоведущего провода и, в результате этого, возможна смерть в течение нескольких секунд.
При токах в 25-50 мА возникают спазмы дыхательных путей, и потерпевший может умереть от удушья. При токах в 100 – 150 мА возникает фибрилляция сердечных мышц. В этом случае возможна гибель от электрического удара и термических ожогов.
Поэтому при работе в электроустановках для персонала должны быть использованы индивидуальные средства защиты от воздействия электрического тока до 1000В и выше 1000В.
Назначение и характеристики
В процессе действий работников в электроустановках всегда имеется вероятность того, что даже самые совершенные используемые средства защиты не смогут обеспечить их безопасность. Например, при нахождении людей вблизи токоведущих частей имеется возможность их случайного касания.
Для предотвращения негативного воздействия такого явления на организм необходима специальная изоляция для работника и инструмента. Другой пример – случайная подача питания на отключенные сети, на которых производится ремонт.
Для предотвращения возможного в таком случае удара ремонтников электротоком надо также использовать какие-то методы, предотвращающие несчастный случай.
Количество таких средств достаточно велико. При этом для их разных типов имеется свой набор характеристик, который отличается друг от друга. Например, для таких предметов, как перчатки, галоши или боты, приводится диапазон рабочих температур, материал, из которого они сделаны, размер, а также требования к проверке.
Для более сложных устройств, например, электроизмерительных клещей, представляющих собой трансформатор с цифровой индикацией величины протекающего тока, характеристики прибора включают большое количество параметров. Наряду с условиями, эксплуатации и габаритами прибора приводятся диапазоны измеряемых параметров сети.
Средством защиты (СЗ) считается устройство, с помощью которого можно предотвратить действие опасных факторов производства на человека.
Классификация, виды и применение
В электроустановках существуют коллективные (КСЗ) и индивидуальные (СИЗ) средства защиты. КСЗ включают такие способы, как ограждения, системы автоматического контроля или защитное заземление и зануление. СИЗ могут быть использованы одним человеком.
В зависимости от напряжения электроустановок СЗ подразделяются на 2 класса:
для установок с напряжением до 1000 В;
для установок с напряжением выше 1000 В.
Кроме того, в электроустановках могут быть основные или дополнительные (вспомогательные) средства защиты. Первые из них имеют изоляцию, которая обеспечивает возможность действий под напряжением в течение длительного времени.
Вторые не могут полностью обеспечить безопасность для данного напряжения. Они дополняют основные СЗ и, кроме того, предохраняют от воздействия тока при прикосновении человека к токоведущим частям или попадании его под шаговое напряжение.
К основным средствам в сетях выше 1000 В относятся:
изолирующие штанги и клещи;
указатели напряжения;
приборы для обеспечения безопасности при испытаниях в сети (измерительные клещи, приборы прокола кабеля).
К дополнительным средствам в электросетях выше 1000 В относят:
перчатки и боты;
ковры и подставки диэлектрические;
штанги для выравнивания потенциала;
лестницы и стремянки изолирующие.
К основным индивидуальным средствам защиты в электроустановках до 1000 В относят:
К дополнительным средствам в электросетях до 1000 В относят:
галоши, ковры и подставки диэлектрические;
накидки;
лестницы и стремянки изолирующие.
Для предотвращения воздействия на персонал электрических полей с высокой напряженностью применяются специальные экранирующие костюмы.
В качестве СИЗ для защиты различных органов и частей тела (головы, органов дыхания, рук, глаз) используются защитные каски, противогазы, рукавицы, очки. Для предотвращения падения применяются страховочные пояса, а для защиты от электродуги – специальные костюмы.
Рекомендации по выбору
При выборе средств электрозащиты необходимо учитывать следующие общие рекомендации:
Изолирующая диэлектрическая рукоятка устройства на конце должна иметь кольцо. При этом высота такого кольца для приборов, работающих в сетях выше 1000 В, должна быть не меньше 5 мм, а для приборов, работающих в сетях с более низким напряжением, – 3 мм.
Изолирующая часть прибора должна быть выполнена из диэлектрика, не поглощающего влагу, имеющего стабильные диэлектрические и механические характеристики.
Поверхность рукояток должна быть гладкой и не иметь трещин и сколов.
Конструкция электрозащитного устройства не должна допускать возможности короткого замыкания фаз или замыкания фазы на землю.
Мужские комбинезоны – это спецодежда, которая существует на многих предприятиях как обязательная форма для мужчин. Где используют рабочий мужской джинсовый комбинезон, читайте в отдельном материале.
Перчатки из нитрилового каучука устойчивы к высоким температурам. Где широко используются нитриловые перчатки, узнайте из этой публикации.
Требования
К ручному изолированному инструменту
нструмент включает следующие элементы:
отвертки;
пассатижи;
плоскогубцы;
кусачки;
ключи;
ножи монтерские.
ИТакой инструмент может быть выполнен в двух вариантах:
из проводящего материала, полностью или частично покрытого изоляционным материалом;
из изоляционного материала с металлическими вставками.
Приобретаемый инструмент необходимо проверить на соответствие таким требованиям:
изолирующий слой должен быть не снимаемым и выполнен из прочного влагостойкого материала;
изоляция стержня отверток должна оканчиваться не ближе 10 мм от конца ее жала;
у плоскогубцев, кусачек и пассатижи на рукоятках должны быть упоры не менее 5-10 мм;
у монтерских ножей изолирующая ручка должна быть не менее 10 см. Со стороны рабочей части ножа должен быть упор не менее 5 мм.
К диэлектрическим перчаткам
Перчатки могут быть бесшовные, со швом, трехпалые и пятипалые. Длина их должна быть около 350 мм, размер должен позволять надевать перчатки на тканевые рукавицы, а ширина – натягивать их на рукава одежды.
При приобретении перчаток необходимо проверить их на отсутствие механических повреждений и загрязнений, а также на наличие проколов.
К защитной обуви
К специальной обуви относятся боты и галоши. Галоши используются при работе в сетях до 1000 В, а боты – в любых сетях. Защитная обувь должна состоять из резинового верха, рифленой подошвы и подкладки из текстиля. Боты должны быть высотой не менее 160 мм, а, кроме того, у них должны быть отвороты.
Общие правила хранения
Средства защиты надо хранить в условиях, которые сохраняют их исправность и возможность использования. Эти условия таковы:
защищенность от механических повреждений, влаги и грязи;
хранение в закрытых помещениях;
хранение в специально оборудованных местах.
Крупные устройства типа штанг или клещей должны храниться на специальных щитах с крючками, а малогабаритные средства – на стеллажах или в шкафах.
Работа на электроустановках имеет потенциальную опасность для персонала, связанную с поражением его током.
Для защиты персонала необходимо использовать электрозащитные средства, которые бывают коллективными и индивидуальными, основными и дополнительными.
При выборе средств электрозащиты надо производить проверку их внешнего вида и соответствия их качества государственным стандартам.
Электробезопасность | Высоковольтные перчатки HV 11kV 33kV Изоляционное покрытие
Детекторы напряжения LV MV HV | Портативное заземление | Изоляционные палочки | Изоляционные перчатки | CATU Электробезопасное оборудование
➡ См. Ниже наш ассортимент оборудования для электробезопасности для работы на подземных кабелях и воздушных линиях при низком, среднем и высоком напряжении – мы являемся крупнейшим в Великобритании поставщиком оборудования для электробезопасности CATU для работы на НН, 11 кВ, 33 кВ, 66 кВ, 132кВ и до 400кВ.
Мы предоставляем оборудование электробезопасности инженерам подстанций, соединителям кабелей, электромонтажникам и коммунальным работникам средствами индивидуальной защиты и электробезопасности, включая изоляционные перчатки , датчики напряжения, изоляционное покрытие и переносное заземление для обеспечения безопасности рабочих при проведении технического обслуживания на НН -РУ, подстанции, кабели и электрооборудование.
Электробезопасность высокого напряжения
НН МВ ВН
Электробезопасное оборудование
Среднее и высокое напряжение
T&D распространяет самый широкий ассортимент оборудования High Voltage Electrical Safety для обеспечения безопасной работы и защиты от поражения электрическим током во время установки, соединения, заделки и тестирования силовых кабелей среднего и высокого напряжения и электрического оборудования, включая распределительные устройства и трансформаторы.
Полный спектр высоковольтных приборов, включая детекторы напряжения, фазовые компараторы, переносное заземление с коротким замыканием и оборудование для обеспечения электрической безопасности подстанций, используемое для обслуживания и ремонта кабелей, разъемов и концевых заделок передающих или распределительных кабелей, линий электропередач и распределительных устройств на подстанциях высокого напряжения .
См. Также: Защита от дуги и одежда
Эта инфографика по электробезопасности является отличным ресурсом для изложения некоторых ключевых сообщений о безопасности для работников, занятых в электроэнергетической отрасли. Изображение предоставлено UKPN, оператором распределительной сети Великобритании, и их кампанией #BeBrightBeSafe .
Изоляционные перчатки для работы под напряжением и высокого напряжения
В тех случаях, когда коммунальные работники должны работать с НН проводниками под напряжением или в непосредственной близости от них Изоляционные перчатки в соответствии со стандартом BS EN 60903 Класса 1 (7,5 кВ) обычно используются для обеспечения электробезопасности и защиты – перчатки не должны быть единственными уровень защиты при работе с низковольтными кабелями или проводниками под напряжением.
Перчатки класса 1 выдаются кабельным соединителям и персоналу подстанций, необходимому для работы с ручками выключателя-разъединителя с воздушным выключателем или соединительными и предохранительными стержнями в электрической системе HV – рекомендуется использовать кожаные защитные внешние перчатки при работа в системе высокого напряжения, чтобы предотвратить преждевременное повреждение изоляционной перчатки.Перед повторным тестированием следует заменить перчатки.
См. Также изолирующие сапоги для обеспечения защитной обуви коммунальными работниками, работающими на подстанциях, воздушных линиях и кабельных установках на LV MV HV – доступен полный ассортимент защитной обуви для высоковольтной изоляции.
Низковольтные распределительные устройства низкого напряжения
Для проверки, тестирования и ввода в эксплуатацию всего низковольтного электрооборудования и энергосистем – сюда входят электроизоляционные коврики для использования перед распределительным устройством низкого напряжения, изолирующие резиновые перчатки (класс 0) и настенные спасательные комплекты .
Одежда и защита от дугового разряда | Коммутация высокого напряжения и безопасность подстанций
♦ Детекторы напряжения ♦ Изоляционные стержни ♦ Изоляционные перчатки ♦ Вмешательство подстанции ♦ Переносное заземление ♦ Покрытие распределительного устройства ♦ 11 кВ 33 кВ СН HV
Защитная одежда для работы на сверхтяжелом транспортном средстве
При работе с электромобилями и гибридными автомобилями важно, чтобы техники были обеспечены надежными средствами защиты для безопасного выполнения работ.
Средства индивидуальной защиты (СИЗ) приводятся в качестве последней меры для принятия соответствующих мер безопасности при работе на сверхвысокого напряжения.Это оборудование предназначено для защиты людей, работающих на установке или рядом с ней, представляющей опасность поражения электрическим током. Используемое оборудование должно соответствовать типу работы и уровню напряжения установки. Использование неподходящих СИЗ для конкретной опасности может создать значительную опасность для пользователя.
Total Lockout (Safety) Ltd предлагает следующий ассортимент СИЗ для техников по ремонту автомобилей:
Электробезопасные перчатки – это первая линия защиты от контакта с компонентами, находящимися под напряжением.Большинство производителей электромобилей рекомендуют надевать изолированные резиновые перчатки при работе рядом со всеми высоковольтными компонентами, а не только с аккумуляторами автомобиля. Обычные латексные перчатки недостаточно толстые и не обеспечивают достаточной защиты от поражения электрическим током.
Хлопковые нижние перчатки – наши хлопковые нижние перчатки, которые можно носить под электробезопасными перчатками и кожаными перчатками, не только уменьшают потоотделение, но и обеспечивают дополнительный комфорт и защиту пользователю СИЗ в теплых и влажных условиях.
Кожаные перчатки – их надевают поверх изоляционных перчаток для защиты от механических повреждений и электрического разряда.
Защитная маска для лица – эта часть оборудования чрезвычайно важна при работе с высоким напряжением, поскольку она защищает глаза от любой «вспышки», которая может произойти, если возникнет электрическая искра. Лицевая маска защищает лоб и обеспечивает полный обзор на 180 °.
Диэлектрические защитные сапоги – надеваются поверх существующей обуви, диэлектрические защитные сапоги обеспечивают дополнительную защиту изоляции, предотвращая поражение электрическим током в случае контакта механика автомобиля с источником под напряжением.
Изолирующий резиновый фартук – Изготовленный из оранжевого неопрена толщиной 1 мм с нейлоновой вставкой для дополнительной прочности, этот фартук предназначен для защиты технических специалистов, работающих с напряжением до 1000 В.
Важно поддерживать СИЗ и проводить регулярные осмотры до и после использования, чтобы гарантировать, что оборудование продолжает обеспечивать ту степень защиты, для которой оно разработано. Это может включать проверку настроек по умолчанию (например, если на перчатках есть разрывы) и чистку предметов.Если есть какие-либо сомнения, предметы не следует носить и заменять.
Свяжитесь с нами для получения дополнительной информации sales@eintac.com / 01376 525 606.
Электрические СИЗ Контрольный список средств индивидуальной защиты
Что такое средства индивидуальной защиты (СИЗ) и почему они важны? По мнению 85% электриков, принявших участие в недавнем опросе Fluke, не очень. Они сказали, что не надевают подходящие СИЗ, потому что это неудобно. Тем не менее, мы знаем, что СИЗ на самом деле являются вашей последней линией защиты, позволяющей оставаться в безопасности в условиях дугового разряда или дугового разряда.Конечно, лучший способ избежать поражения электрическим током – держаться подальше от компонентов, находящихся под напряжением, и работать только с неисправным оборудованием. К сожалению, даже при принятии соответствующих мер предосторожности могут произойти вспышки дуги и другие несчастные случаи. Вот почему электрические СИЗ являются вашей последней линией защиты от вспышки дуги или взрыва дуги.
Управление по охране труда (OSHA) и NFPA Министерства труда США создают надежные руководящие принципы и правила в отношении безопасности на рабочем месте.NFPA 70E, Стандарт по электробезопасности на рабочем месте, подробно описывает требования и СИЗ, необходимые для безопасной работы. Хотя стандарты NFPA 70E не требуются по закону, они были написаны для соответствия требованиям, которые OSHA требует по закону. Чтобы выяснить, какие СИЗ необходимы в определенных условиях; вам нужно начать с проведения оценки опасности.
Каковы требования к СИЗ?
Оценка опасностей не только сообщает вам, какие СИЗ требуются на рабочей площадке, но также является первым шагом к разработке программы безопасности.Он должен служить вашей основой для создания безопасной рабочей среды. Вам необходимо определить потенциальные опасности на рабочем месте, как физические, так и связанные со здоровьем.
Потенциальная опасность для здоровья – это воздействие вредной пыли, химикатов или радиации. Физические опасности могут включать в себя самые разные рабочие места, включая, помимо прочего:
Движущиеся объекты
Острые края
Возможность падения предметов
Электрические соединения
Экстремальные температуры
Во время прохождения на рабочем месте вы захотите задокументировать все возможные опасности.Информацию можно систематизировать позже, и определить соответствующие СИЗ для защиты сотрудников от каждой опасности. Рабочую площадку также следует периодически переоценивать, чтобы гарантировать учет любых изменений и достаточность установленных уровней СИЗ.
Выбор подходящих СИЗ
После завершения оценки опасностей устраните все возможные опасности. При составлении плана помните об иерархии контроля. Национальный институт безопасности и гигиены труда (NIOSH) приказал эти меры контроля в порядке от наиболее эффективного до наименее эффективного с точки зрения защиты безопасности рабочих.
Устранение опасности
Замена менее опасного оборудования или материалов
Инженерный контроль для уменьшения воздействия или серьезности
Предупреждения, знаки и другие средства связи
Административный контроль; включая безопасные методы работы
Средства индивидуальной защиты
Если вы прошли через иерархию и пришли к СИЗ в качестве последнего шага, составьте список СИЗ для электромонтажных работ. Вы должны следовать рекомендациям NFPA 70E, чтобы выбрать минимальные стандарты СИЗ для областей, которые вы отметили при оценке.Таблица 130.5 (C) или табличный метод стандарта NFPA 70E помогает оценить вероятность возникновения вспышки дуги в различных системах переменного и постоянного тока, а также необходимость использования СИЗ.
В таблице указан минимальный уровень требований. Всегда полезно не просто соответствовать минимальным требованиям безопасности, но и превышать стандарты. OSHA требует, чтобы многие категории СИЗ соответствовали стандартам, разработанным Американским национальным институтом стандартов (ANSI) для этих трех типов СИЗ:
Средства защиты глаз и лица,
Средства защиты головы и
Средства защиты ног.
У ANSI нет стандарта для перчаток, но OSHA рекомендовала выбирать, исходя из выполняемых задач.
Обучение СИЗ
В рамках стандартов OSHA работодатели обязаны обучать сотрудников, которым необходимо носить электрические СИЗ, тому, что надевать когда, как правильно их носить, правильно поддерживать, утилизировать и их ограничения.
Понимание ограничений использования СИЗ является важным аспектом обучения, поскольку ношение соответствующей защитной одежды должно рассматриваться как последний рубеж защиты в случае возникновения дуги.СИЗ не являются защитой от дурака. В сочетании с надлежащими методами обеспечения безопасности СИЗ обеспечивают наилучший результат в случае дугового разряда или дугового разряда.
Включение обучения СИЗ в состав регулярного обучения технике безопасности также может помочь держать всех сотрудников в курсе любых изменений и дать вам возможность проверить эффективность ваших электрических мер СИЗ. Такой тренинг по технике безопасности должен гарантировать, что каждый принимает необходимые меры для предотвращения возникновения дуговых вспышек и сведения к минимуму их возникновения.Одним из таких шагов должно быть ношение и использование надлежащих СИЗ. Это уменьшит количество травм и может спасти вам жизнь.
Связанные ресурсы
Средства индивидуальной защиты (СИЗ) – журнал IAEI
Время чтения: 9 минут
Скорее всего, старое клише «одеваться для успеха» – знакомая фраза, но можно утверждать, что она приобретает совершенно новый смысл, когда используется по отношению к электрику. Соответствующая одежда может иметь значение и действительно имеет значение для тех, кто работает с электрическим оборудованием и рядом с ним.Специалисты, работающие с электричеством, в том числе установщики, обслуживающий персонал и, да, даже электротехники, должны понимать, что соответствующие СИЗ для работы важны, если не критичны, для увеличения шансов на поездку домой, а не в какое-то другое менее желательное место. Кроме того, OSHA считает это очень важным. Средства индивидуальной защиты – это не просто то, что вы покупаете и надеваете, как другая одежда, это оборудование связано с безопасностью жизни, и с ним следует обращаться, обращаться и понимать как таковые.
В последнем выпуске этой колонки были представлены различные изображения, которые некоторые читатели признали не очень полезными, когда дело доходит до методов электробезопасной работы. Мне было приятно увидеть полученное внимание. Именно те, кто откликнулся, вызвали (без каламбура) тему этого выпуска «Безопасность в наших штатах». Слишком часто в маркетинговой литературе от самых разных организаций, включая презентации Power Point и даже учебники, представлены прикладные изображения ситуаций, которые предназначены для обучения по определенной теме, но могут непреднамеренно послать неверный сигнал, когда дело доходит до методов электробезопасной работы. .Верно высказывание, что картинка стоит 1000 слов, и иногда представленные слова не соответствуют первоначальному замыслу писателя или автора. Такой простой образ, как человек, устанавливающий электрическую розетку без надлежащих средств индивидуальной защиты, может рассказать о том, как установить розетку, а также распространить действие таких действий без надлежащего защитного оборудования. Некоторые изображения в последнем выпуске заставили читателей обратить внимание на этот важный элемент электробезопасности. Мне было приятно видеть внимание к деталям – одно из тех великих качеств специалиста по электрике! Итак, в этом выпуске журнала «Безопасность в наших штатах» мы рассмотрим тему средств индивидуальной защиты и узнаем, что NFPA и OSHA говорят о его роли в обеспечении электробезопасности.
Фото 1. Инспектор-электротехник, одетый в соответствующие СИЗ на наличие падающей энергии, проверяет это электрическое оборудование. Даже инспекторам необходимо одеваться для успеха и соблюдать требования NFPA 70E.
Средства индивидуальной защиты (СИЗ)
Средства индивидуальной защиты (СИЗ) – это средства, которые используются для минимизации воздействия опасностей, которые могут привести к серьезным травмам на рабочем месте. СИЗ могут обеспечить защиту от контакта с химическими, физическими, электрическими, механическими или другими опасностями на рабочем месте.Это оборудование включает в себя такую защитную одежду и аксессуары, как перчатки, очки, обувь, беруши, каски, респираторы, комбинезоны и жилеты для начала. Есть много других примеров средств индивидуальной защиты, которые используются для обеспечения выполнения работы при минимальном воздействии опасностей. СИЗ могут различаться для разных профессий и профессий, поскольку буквы / аббревиатуры «СИЗ» знакомы не только специалистам в электротехнической промышленности.
Наличие надлежащего оборудования для работы – это только первый шаг к надлежащей защите.Правильное использование и надевание защитного снаряжения является важным аспектом для обеспечения большей уверенности в том, что оборудование работает так, как ожидалось и желательно. Снаряжение, которое удобно носить, устраняет некоторые причины, по которым его не носят. Правильно подобранное оборудование помогает обеспечить надлежащую защиту, а также устраняет предлоги не носить его. Помните, что наличие защитного снаряжения и его правильное использование – это две разные темы. Еще до приобретения СИЗ четкое понимание того, какое оборудование требуется для работы, типичной для каждого человека, является первым шагом в этом процессе.После приобретения необходимого снаряжения следующим важным шагом будет обучение тому, как правильно надевать и обслуживать это защитное снаряжение. Защитное снаряжение должно иметь безопасную конструкцию / конструкцию и содержаться в чистоте и надежности. Как я уже отмечал выше, это оборудование связано с безопасностью жизни, и к нему важно обращаться как с таковым.
Некоторые из основных причин, по которым люди не носят защитное снаряжение, даже если оно есть, включают комфорт, обучение, пригодность и внешний вид.Снаряжение должно подходить по размеру, быть удобным, и те, кто его использует, должны знать, когда оно необходимо, что необходимо и как правильно его надевать, снимать, регулировать и носить. Есть много организаций, которые предлагают СИЗ подрядчикам по электрике. Убедитесь, что приобретенное оборудование имеет соответствующие характеристики дуги и протестировано в соответствии с надлежащими стандартами ASTM. Пока мы говорим, мир средств индивидуальной защиты растет. Это оборудование становится все более доступным и во многих различных стилях; всегда стоит ознакомиться с последними доступными средствами индивидуальной защиты.Бросать в грузовик сумку с оборудованием, в котором есть защитное снаряжение, которое вы никогда не надевали и о котором вы ничего не знаете, может не дать ожидаемых / ожидаемых результатов. Исследования подтверждают, что ненадлежащее использование оборудования не даст желаемых результатов.
Фото 2. Неквалифицированные лица не должны находиться внутри границы вспышки дуги. Квалифицированный специалист должен убедиться, что все соблюдают надлежащие рабочие процедуры и носят надлежащие СИЗ. Инспекторы по электрооборудованию
не являются исключением в нашей отрасли, и даже NFPA 70E признал это с расширением в версии 2014 года этого документа, которое включает «инспектирование» как часть области применения этого документа, Раздел 90.2. Этот раздел теперь читается так, что стандарт «. . . рассматривает связанные с электробезопасностью методы работы на рабочих местах сотрудников, которые необходимы для практической защиты сотрудников от опасностей, связанных с электрической энергией во время таких действий, как установка, проверка, эксплуатация, техническое обслуживание и демонтаж электрических проводов, электрического оборудования, сигнализации и проводники связи и оборудование, а также кабельные каналы ». Слово «проверка» расширяет требования NFPA 70E к электрическому инспектору.На фото 1 показано, как может потребоваться одежда инспектора-электрика при осмотре конструкций под напряжением. Уровень защитного оборудования должен соответствовать количеству имеющейся падающей энергии и типу проводимой проверки. Фотография 2 иллюстрирует важность защиты границ при осмотре или работе. Мы можем прочитать это изображение несколькими способами. Один из способов – это пример того, как электротехник должным образом экипирован, но не защищает свои границы и не позволяет подрядчикам по электричеству находиться за пределами границы вспышки дуги, или мы можем прочитать это как два электротехника, наблюдающих, как подрядчик по электрике готовит оборудование для проверки.Как ни крути, фото 2 – пример того, что не подходит. Я мог бы четко аргументировать, что никто из тех, кто работает на фото 2, не является квалифицированным персоналом.
Очень важно понимать требования NFPA 70E, знать уровни падающей энергии, а также квалифицированно одеваться и вести себя.
Характеристики СИЗ
Удивительно, что при правильном применении оборудование работает должным образом. Я думаю, это можно сказать о многом.Неправильное надевание СИЗ или неподходящих СИЗ для мероприятия может иметь разрушительные результаты. В исследовании, проведенном в 2009 году, а затем расширенном в 2010 году, были проанализированы данные о реальных событиях вспышки дуги с целью оценить эффективность СИЗ в этих реальных ситуациях. Эта информация была представлена на семинаре по электробезопасности Института инженеров по электротехнике и электронике (IEEE), ежегодном мероприятии, на котором тема электробезопасности обсуждается очень подробно и подробно.В этом исследовании было проанализировано 40 событий, от которых пострадали 54 работника. Авторы этого исследования стремились определить, насколько хорошо СИЗ работают в реальных условиях по сравнению с результатами лабораторных испытаний СИЗ. То, что они узнали и поделились в своем отчете, было поучительным и поучительным.
Их результаты показали, что в целом одежда и оборудование, рассчитанные на электрическую дугу, работали так, как ожидалось. Что было очень интересно, 31 из 54 рабочих получил ожоги от легких до тяжелых и даже изменивших жизнь людей, несмотря на то, что они носили средства индивидуальной защиты.
Большое количество травм (45%) произошло из-за того, что человек использовал недостаточные СИЗ для выполнения поставленной задачи. Были случаи возгорания одежды из натуральных волокон, случаи, когда использованные СИЗ имели рейтинг ниже встречающегося опасного уровня воздействия, и случаи ожогов на коже, когда не было достаточного перекрытия рукава и перчаток.
Кроме того, почти равное количество травм (42%) произошло из-за того, что не были надеты все элементы СИЗ, которые следовало надеть при выполняемой работе.Травмы включали случаи ожогов рук из-за того, что не использовались перчатки, ожогов лица из-за того, что не использовалась маска для лица, ожогов рук из-за того, что не были надеты длинные рукава. В одном случае человек надел легковоспламеняющиеся джинсы вместо настоящих штанов. Был обнаружен еще один пример, когда каска человека не пристегивалась к капюшону должным образом. Эти примеры показывают, что вялый подход к СИЗ – полагать, что достаточно правильно оцененной рубашки или что достаточно ношения «некоторых» подходящих СИЗ – просто неправильный подход.
Следующие 7% респондентов оказались очень показательными, продемонстрировав, что не только верхняя одежда, которую вы носите для защиты, но и одежда, прилегающая к коже, также может иметь значение. Было два случая, когда бюстгальтер человека плавился и / или воспламенялся. В одном случае прослеживание высоковольтной дуги было обнаружено внутри FR куртки, которая зажгла хлопковые подкладочные слои; и, наконец, один случай, когда легковоспламеняющаяся одежда, которая была надета, сожгла туловище под номинальной курткой, которая была надета.
Это исследование показало, что лица, получившие травмы, даже если они были в СИЗ, были либо:
(1) не одеты все элементы СИЗ, необходимые для выполняемой работы, или
(2) с использованием СИЗ, не соответствующих требованиям к опасности, или
(3) произошло плавление / возгорание легковоспламеняющихся слоев, или, как в некоторых случаях,
(4) столкнулся с несколькими из этих проблем.
Эта группа пришла к выводу, что защитная одежда и оборудование, рассчитанные на электрическую дугу, работают должным образом при согласовании с воздействием и работают в соответствии с NFPA 70E.Они отметили, что даже при выполнении анализа опасностей рабочие часто носят неподходящие для работы элементы СИЗ.
Интересный вывод: легковоспламеняющиеся нижние слои, такие как хлопковые футболки, бюстгальтеры из нейлона или спандекса, хлопчатобумажные рабочие рубашки и другая подобная одежда, которую носят под одеждой, рассчитанной на дугу, могут воспламениться и / или расплавиться. Было обнаружено, что ткани на внешней одежде с рейтингом могут разорваться и подвергнуть нижнее белье воздействию события. Они заметили, что такие материалы, как нейлон и спандекс, при ношении под дугостойкой (AR) одеждой могут плавиться, даже если они не подвергаются непосредственному воздействию на событие, из-за разрыва одежды AR.Была очевидна необходимость в демонстрации рейтинговых футболок, бюстгальтеров и трусов, и ношение таких надлежащих СИЗ может снизить риск травм.
Нормы и стандарты
Чтобы понять, когда и где нужно носить СИЗ, мы можем сослаться на некоторые ключевые документы в нашей отрасли, включая NFPA 70E, Электробезопасность на рабочем месте (www.nfpa.org/70E) и требования OSHA (https: // www. osha.gov/law-regs.html). У OSHA есть отличная ссылка по следующему URL-адресу: https: //www.osha.gov / Publications / osha3151.html. Эти документы содержат требования и рекомендации по теме СИЗ. На веб-сайтах NFPA и OSHA имеется большой объем информации.
В дополнение к другим разделам NFPA 70E, раздел 130.7 «Личное и другое защитное снаряжение» напрямую касается требований к СИЗ. В информационном примечании этот документ подтверждает важный факт, что СИЗ и требования к СИЗ, предназначенные для защиты человека от дугового разряда и опасности поражения электрическим током, могут привести к ожогам кожи даже при правильной защите.Ожоги, получаемые при ношении СИЗ, должны быть уменьшены и перенесены. Многие люди думают совершенно противоположным образом о средствах защиты, которые они носят. Такие события, как дуговая вспышка, очень сильны из-за тепла, света, звука и даже летающих обломков. Ваше защитное снаряжение повысит вероятность того, что вы переживете это событие. Раздел 130.7 NFPA 70E касается защиты головы, лица, стопы, шеи и подбородка (области головы), глаз, слуха, тела, рук и предплечий, а также защиты от ударов и дугового разряда.Кроме того, рассматриваются другие важные аспекты СИЗ, в том числе их обслуживание и использование, движение и видимость, а также факторы, которые учитываются при выборе защитной одежды. Ресурсы, доступные в NFPA 70E, очень полезны при выборе и применении средств индивидуальной защиты.
OSHA также играет важную роль в этом обсуждении СИЗ. OSHA, как организация, берет свое начало еще в декабре 1970 года, когда Закон о безопасности и гигиене труда (OSH) был подписан президентом Ричардом М.Никсон. Вскоре после этого, в апреле 1971 года, была основана OSHA. Первый стандарт, выпущенный этой организацией, был связан с асбестом. В 1972 году на рынок вышли стандарты безопасности строительства, призванные защитить рабочих-строителей, эксплуатирующих оборудование для передачи и распределения электроэнергии, подъемники и вертолеты. Заметное событие, связанное с СИЗ, произошло в январе 1981 года, когда был выпущен Стандарт сохранения слуха; требовалось, чтобы рабочие, подвергающиеся воздействию шума с уровнем шума выше 85 децибел, были обеспечены средствами защиты органов слуха.Он также требует, чтобы работодатели проводили у работников проверку слуха, чтобы следить за тем, как действуют эти меры защиты.
В 29 CFR 1910 «Стандарты безопасности и гигиены труда» вы найдете подраздел I «Средства индивидуальной защиты». Подчасть I включает 1910.132–1910.138, все из которых сосредоточены на СИЗ. 1910.132, «Общие требования», включает требования по обучению сотрудников, которые должны использовать СИЗ. Как мы отмечали выше, защитное снаряжение следует рассматривать как защитное снаряжение, а не просто как еще один предмет одежды.OSHA требует, чтобы сотрудник был обучен тому, чтобы знать, когда необходимы СИЗ, какие СИЗ необходимы, как правильно надевать, снимать, регулировать и носить СИЗ, ограничение использования СИЗ и надлежащий уход, техническое обслуживание, срок полезного использования и утилизация СИЗ.
OSHA наложило множество крупных штрафов на организации, которые не соблюдают требования в отношении СИЗ. Понимание требований OSHA, а также следование рекомендациям NFPA 70E, когда дело касается СИЗ, важно для безопасности.
Как всегда, поставьте безопасность на первое место в списке и убедитесь, что вы и окружающие доживете до следующего дня.
Основные сведения о перчатках – Enespro PPE
Автор: Rich Gojdics
«Всегда надевайте перчатки». Фраза, вышитая на каждой сумке с электрическими перчатками, на вид прямолинейное утверждение и необходимость для электриков – не без оснований. Электрические инциденты являются обычным явлением, и одно скольжение может привести к поражению электрическим током или поражению электрическим током.
В то время как костюмы для защиты от дугового разряда предназначены для уменьшения или устранения травм после происшествия , резиновые изолирующие перчатки являются первой линией защиты, обеспечивая защиту от удара током и поражения электрическим током при контакте с электрическими частями и оборудованием, находящимися под напряжением.Сегодня мы изучим основы изолированных перчаток и обсудим, как правильные перчатки защищают вас.
Удар током и травмы, вызванные электрическим током
В то время как инциденты, связанные со вспышкой дуги, хорошо известны своим давлением, теплом, звуком и ослепляющим светом, инциденты с поражением электрическим током и поражением электрическим током являются одними из наиболее распространенных причин травм и смертельных случаев на рабочем месте, которые OSHA и среди основных причин несчастных случаев со смертельным исходом на рабочем месте в США.
Поражение электрическим током является обычным и часто смертельным заболеванием
По данным Бюро статистики труда (BLS), «воздействие электричества» является одной из основных причин смертельных исходов на рабочем месте в Соединенных Штатах, где в 2017 году произошло 3120 травм и 136 смертей рабочих; почти 1600 смертельных случаев и почти 22000 несмертельных электрических травм за последнее десятилетие. Добавьте к этому количество вспышек или падений дуги в результате воздействия, и этот показатель станет намного выше.
Что происходит, когда тело подвергается электрошоку?
Поражение электрическим током происходит, когда часть тела контактирует с любым источником электричества с достаточно сильным током, чтобы пройти через плоть, внутренние органы или волосы.В зависимости от силы тока результат электрошока может варьироваться от легкого покалывания до внутренних и внешних ожогов, неврологического повреждения или смерти (поражение электрическим током).
Четыре способа травмирования рабочих в результате аварии с электричеством
Электрические травмы подразделяются на четыре основных типа: поражение электрическим током (со смертельным исходом), поражение электрическим током, ожоги от вспышки дуги и падения в результате контакта с электрической энергией. Смертельное поражение электрическим током происходит, когда человеческое тело становится частью активной электрической цепи с током, достаточно сильным, чтобы чрезмерно стимулировать нервную систему, вызвать остановку сердца или повредить внутренние органы.
Это свидетельство того, почему перчатки так важны для работников в области электротехники. Правильные перчатки для работы предназначены для защиты рабочих от травм, которые могут возникнуть в результате контакта с оборудованием, находящимся под напряжением, изолируя рабочего от напряжения и тока до того, как оно нанесет вред.
Изолированные перчатки: ваша первая линия защиты при работе с оборудованием под напряжением
Хотя СИЗ – это ваша «последняя линия защиты», ваша система перчаток – это первое, на что полагается рабочий, когда необходима работа под напряжением.
Система перчаток
Когда кто-то говорит о перчатках для электробезопасности, это часто имеет в виду два отдельных, но необходимых компонента: резиновые изоляционные перчатки и кожаные протекторы, каждый из которых играет жизненно важную роль в защите рабочих от ударов:
Резиновые изолирующие перчатки : Сама «перчатка», предназначенная для защиты рабочих от поражения электрическим током. Они классифицируются по уровню напряжения и обеспечиваемой защиты.
Кожаные защитные перчатки : Это необходимая часть системы перчаток, так как они защищают резиновые изоляционные перчатки от износа и повреждений.Надеваемые поверх резиновых изолирующих перчаток обеспечивают необходимую механическую защиту от порезов, ссадин и проколов. Кожаные протекторы должны быть такого же размера, как и резиновая изолирующая перчатка.
В ближайшие недели мы рассмотрим процесс проверки и тестирования, который требуется каждые шесть месяцев, чтобы гарантировать, что перчатка по-прежнему обеспечивает необходимую изоляцию.
Классификации
Управление по охране труда (OSHA) описывает классификацию перчаток в своем стандарте по электрозащитному оборудованию 29 Свода федеральных правил (CFR) 1910.137. В соответствии со Стандартной спецификацией ASTM D120 для резиновых изоляционных перчаток существует шесть категорий перчаток – Класс 00, 0, 1, 2, 3, 4, с большинством ситуаций, обрабатываемых следующими тремя классами:
Класс 00 (бежевая этикетка) : Перчатки класса 00 обеспечивают защиту до 500 В (AC) и 750 В (DC) Макс.
Класс 0 (Красная этикетка) : Перчатки класса 0 обеспечивают защиту до 1000 В (переменный ток) и до 1500 (постоянный ток) Макс.
Класс 1 (Белая этикетка) : Перчатки класса 1 обеспечивают защиту до 7500 В (переменный ток) и 11250 (постоянный ток) Макс.
Класс 2 (желтая этикетка) : Перчатки класса 2 обеспечивают защиту от высокого напряжения до 17000 В (переменный ток) и 25 500 В (постоянный ток) макс.
Класс 3 (Зеленая этикетка) : Перчатки класса 3 обеспечивают защиту от высокого напряжения до 26 500 В (переменного тока) и 39 750 В (постоянного тока) макс.
Класс 4 (оранжевая этикетка) : Перчатки класса 4 обеспечивают защиту от высокого напряжения до 36 000 В (переменный ток) и 54 000 (постоянный ток) макс.
Это первое решение, которое вам нужно будет принять при выборе перчаток.Чтобы выбрать подходящую изолированную перчатку для работы, сначала определите максимальное напряжение, которому вы будете подвергаться во время работы. Ярлыки будут отображать имеющееся напряжение. Узнайте больше о этикетках, которые вы, вероятно, увидите, приближаясь к оборудованию под напряжением, здесь.
Прочие факторы, которые следует учитывать
Есть много факторов, которые влияют на выбор перчаток, соответствующих вашим уникальным потребностям. Вот несколько вопросов: от поиска подходящей перчатки до выбора перчаток, которые не будут мешать вам в работе:
Это правильный размер ? Чтобы выбрать перчатку правильного размера, рабочие должны выполнить необходимые измерения диаметра руки.Измерьте свою руку, обернув гибкую измерительную ленту вокруг ладони. Это позволит определить правильный размер перчаток с учетом личных предпочтений.
Кожаный протектор какой длины мне следует использовать? Кожаные протекторы должны быть короче самой перчатки. Класс 00 и 0 должен иметь зазор не менее 1/2 дюйма между верхней частью перчатки и кожаным протектором, тогда как класс 2 должен иметь зазор не менее 2 дюймов.
Что еще мне нужно знать? Чтобы найти подходящего поставщика электрических перчаток для работы, вам следует подумать о том, как они работают на вас.В зависимости от выполняемой работы одни перчатки могут обеспечивать большую маневренность, чем другие. Комфорт – еще одна важная проблема, и многие рабочие предпочитают использовать изогнутые перчатки, чтобы обеспечить более естественное положение рук при удерживании инструментов.
Заключение
В Enespro PPE мы знаем, что правильная перчатка для работы – это вопрос жизни или смерти. Поражение электрическим током все еще очень распространено в этой сфере деятельности, поэтому наличие надлежащего уровня защиты является обязательным. У нас есть в наличии комплекты перчаток класса 00, 0 и 2.В каждый комплект входят кожаные протекторы Enespro и хлопковые подкладки ComfortFIT, а также прочная парусиновая сумка для переноски, которая идеально вписывается в сумку для снаряжения Enespro PPE. Узнайте больше о нашей полной линейке перчаток напряжения здесь и закажите сегодня.
Средства индивидуальной защиты 1910.269 – HSI
По данным Бюро статистики труда США (BLS), за один период наблюдения каски носили только 16% рабочих, получивших травмы головы. Только 1% из примерно 770 рабочих, получивших травмы лица, пользовались средствами защиты лица.23% рабочих с травмами ног были в защитной обуви или сапогах.
Как линейный монтажник, ваши рабочие ежедневно рискуют своей безопасностью и здоровьем. Возможные травмы варьируются от легкого удара по голове до поражения электрическим током или даже смерти. Ношение средств индивидуальной защиты (СИЗ) имеет решающее значение для успешной работы во многих рабочих средах с повышенным риском. В некоторых случаях СИЗ являются единственным средством контроля конкретных опасностей.
Хотя с электрораспределительным оборудованием безопаснее всего работать, когда оно обесточено, изолировано, проверено на отсутствие напряжения и заземлено, это не всегда возможно.Это означает, что работники должны тщательно планировать работу, делать правильный выбор СИЗ и следовать передовым методам работы, чтобы обеспечить личную безопасность и безопасность своих коллег при работе с системами, находящимися под напряжением.
Опасности поражения электрическим током, с которыми приходится сталкиваться на работе, включают воздействие частей, находящихся под напряжением, электрические дуги или вспышки с тепловым воздействием до 35000 градусов по Фаренгейту, летящие снаряды и волны давления с удельным весом до 2000 фунтов на квадратный фут в результате электрического взрыва. .Чем больше энергия, тем больше потенциальная опасность.
Работодатели должны предоставить соответствующие СИЗ, которые соответствуют последним согласованным стандартам Американского национального института стандартов (ANSI) и Американского общества испытаний и материалов (ASTM). Сотрудники обязаны определять, когда надевать и снимать защитное снаряжение, поддерживать его в безопасном и надежном состоянии, а также периодически проверять или тестировать.
Линейные рабочие могут подвергаться воздействию ультрафиолетовых лучей А и В и получить ожоги, если неожиданно возникнет дуга при работе с электрооборудованием или рядом с ним.Эти специалисты должны выбрать СИЗ и одежду с правильным значением тепловой защиты от дуги (ATPV), которое не увеличит степень травмы.
Вот несколько примеров подходящей и неподходящей одежды:
Легковоспламеняющиеся
Электротехники и коммунальные работники не должны носить одежду из легковоспламеняющихся или плавящихся материалов, таких как необработанный полиэстер, нейлон, ацетат или вискоза, поскольку эти материалы могут легко воспламениться и расплавиться в случае возникновения электрической дуги.
Натуральные материалы
Есть два типа одежды, которую разрешено носить рабочим. Одежду из натуральных материалов, таких как хлопок или шерсть, следует носить рядом с кожей, так как эти материалы не воспламеняются. Имейте в виду, что полностью натуральные волокна в настоящее время не соответствуют минимальным требованиям в 1,2 калорий на квадратный сантиметр для защиты от ожога второй степени. Верхняя одежда, которую они носят, должна быть рассчитана на дугу, соответствующую категории риска опасности для выполняемой ими работы.
Низкоэнергетическая дуга
Одежда, такая как джинсы из денима и хлопковые толстовки, будет обеспечивать защиту с очень низкой теплотворной способностью в случае возникновения дуги, обеспечивая некоторую теплоизоляцию, и не воспламеняется так же легко, как синтетические материалы.
Высокоэнергетическая дуга
При более высоких значениях теплопередачи энергии даже одежда из натуральных материалов может воспламениться и продолжать гореть, увеличивая тяжесть ожога. Например, распределительная система 12000 кВ подвержена риску 8 калорий или меньше в большинстве случаев.В таких ситуациях, когда существует более высокая теплотворная способность воздействия, используйте одежду, сделанную из огнестойких материалов, рассчитанных на дугу, с ATPV для известной падающей энергии воздействия.
Вот несколько типов средств индивидуальной защиты, которые могут потребоваться работникам:
Перчатки резиновые с кожаными протекторами
Кожаные рабочие перчатки
Рукава резиновые
Каска
Защитные очки и очки
Средства защиты органов слуха
Ботинки и рабочие ботинки Di-electric
Защита от падения – это еще один тип средств индивидуальной защиты, включая защиту от падения, рабочее положение или оборудование, ограничивающее перемещение.Если рабочий является «неквалифицированным альпинистом или проходит обучение» и работает на высоте более четырех футов над землей, он должен использовать страховочную привязь и оборудование, ограничивающее перемещение. Когда ваши рабочие имеют сертификат «квалифицированные альпинисты», 100% защита от падения не требуется при подъеме или смене места на столбах, башнях или аналогичных конструкциях, поддерживающих воздушные распределительные линии и оборудование. Всегда используйте средства защиты от падения, если условия или конструкция делают лазание без защиты от падения опасным.
При работе рядом с оголенными проводниками под напряжением или частями цепи, находящимися под напряжением 1000 вольт или меньше, и есть вероятность того, что инструменты или другое оборудование могут соприкоснуться с проводниками или частями, рабочие должны использовать изолированные инструменты или погрузочно-разгрузочное оборудование.
Тщательно защищайте и обслуживайте все резиновое изоляционное оборудование, включая его регулярную чистку, осмотр и тестирование. Имейте в виду, что при загрязнении СИЗ термоизоляционная способность снижается.
SUNY New Paltz | Здоровье и безопасность окружающей среды
Фон
Этот руководящий документ содержит рекомендации по выбору средств индивидуальной защиты (СИЗ) для защиты от вспышки электрической дуги от оборудования, для которого не проводился подробный анализ опасности дуги.Это руководство применимо к ситуациям, в которых персонал может подвергнуться вспышке дуги от высоковольтных переключателей или находящихся под напряжением неохраняемых электрических проводов, деталей или оборудования с напряжением выше 50 вольт. СИЗ не требуются, когда они находятся рядом с электрооборудованием в закрытых панелях без открытых разъемов, где не выполняются электрические работы и где не используется высоковольтный выключатель.
Вспышка дуги может произойти, когда электрический ток «замыкается», то есть течет от находящихся под напряжением проводов или оборудования к земле, или между находящимися под напряжением проводами или оборудованием с разными фазами или потенциалом.Вспышка дуги может также возникнуть во время движения электрических контакторов, находящихся под напряжением, например переключателей. Вспышка дуги создает электропроводящую перегретую плазму, температура которой может достигать 5000 ° F и выше. Возникая за доли секунды, он производит яркую вспышку, сильный жар и ударную волну. Величина энергии и другие факторы будут определять силу вспышки дуги. При наличии достаточной энергии вспышка дуги может превратиться в дуговую вспышку, вызывающую опасную ударную волну.
Это руководство основано на стандарте NFPA 70E, рекомендованном Национальной ассоциацией противопожарной защиты (NFPA), «Стандарт электробезопасности на рабочем месте».В этом документе кратко изложены основные положения NFPA 70E применительно к работе, выполняемой сотрудниками SUNY NP FOC. Обратитесь к NFPA 70E для получения дополнительной информации.
Это руководство следует использовать, если нет подробного анализа опасности дуги и плана снижения рисков, в котором рассчитана энергия вспышки дуги и установлены требования к средствам индивидуальной защиты для конкретного оборудования, с которым выполняется работа. Оборудование начало маркировать этикеткой, подобной изображенной ниже (примечание: это постоянный процесс маркировки компанией FOC, и на сегодняшний день не все оборудование маркировано).
Определения
Рейтинг дуги [NFPA 70E] – Максимальное сопротивление падающей энергии, продемонстрированное материалом (или слоистой системой материалов) до разрыва или в начале ожога кожи второй степени. Номинальная мощность дуги обычно выражается в кал / см2.
Границы:
Граница ограниченного подхода – граница защиты от ударов, которую должны пересекать только квалифицированные лица (на расстоянии от токоведущей части), которую не могут пересекать неквалифицированные лица, если их не сопровождает квалифицированный человек “.Граница ограниченного подхода – это минимальное расстояние от объекта, находящегося под напряжением, на котором неквалифицированный персонал может безопасно стоять. Ни один необученный персонал не может приближаться к объекту, находящемуся под напряжением, ближе этой границы.
Граница ограниченного доступа – Граница защиты от ударов, которую должны пересекать только квалифицированные специалисты (на расстоянии от токоведущей части), которая из-за близости к опасности поражения электрическим током требует использования средств защиты от ударов и оборудования при пересечении.Чтобы пересечь границу ограниченного доступа в ограниченное пространство, квалифицированный специалист, прошедший необходимую подготовку, должен носить соответствующие средства индивидуальной защиты (СИЗ). Кроме того, у него должен быть письменный утвержденный план работы, которую они будут выполнять, и план работы, чтобы все части тела не попадали в Запрещенное пространство. Эта граница определяется из таблицы 2-1.3.4 NFPA (издание 2000 г.) и основывается на напряжении оборудования.
Запрещенная граница подхода – Граница защиты от ударов, которую должны пересекать только квалифицированные лица (на расстоянии от токоведущей части), которая при пересечении частью тела или предметом требует такой же защиты, как при прямом контакте с живая часть.Только квалифицированный персонал, использующий соответствующие средства индивидуальной защиты (СИЗ), прошедший специальную подготовку по работе с проводниками или компонентами под напряжением, а также задокументированный план, обосновывающий необходимость выполнения этой работы, может пересекать границу и входить в Запрещенное пространство. Следовательно, персонал должен получить оценку риска до того, как будет пересечена запрещенная граница. Эта граница определяется NFPA 70E, таблица 2-1.3.4 (Дополнение 2000) и основывается на напряжении оборудования.
Автоматический выключатель [NFPA 70E] – Устройство, предназначенное для размыкания и замыкания цепи неавтоматическими средствами и автоматического размыкания цепи при возникновении заданного сверхтока без ущерба для себя при правильном применении в пределах его номинальных характеристик.
Мертвая передняя часть [ NFPA 70E] – Без токоведущих частей, подверженных воздействию человека на рабочей стороне оборудования.
Средства отключения [NFPA 70E] – Устройство, группа устройств или другие средства, с помощью которых проводники цепи могут быть отключены от источника питания.
Опасность поражения электрическим током [NFPA 70E] – опасное состояние, при котором контакт или отказ оборудования могут привести к поражению электрическим током, вспышке дуги, термическому ожогу или взрыву.
Открытый (применительно к токоведущим частям) [NFPA 70E] – Возможность непреднамеренного прикосновения или приближения человека ближе, чем на безопасное расстояние. Он применяется к частям, которые должным образом не защищены, не изолированы или не изолированы.
Подвержены (опасность вспышки дуги) – В пределах границ защиты от вспышки во время работы на незащищенных электрических проводах или оборудовании или вблизи них, или при активации незащищенных электрических переключателей под напряжением.Это включает открытие электрических шкафов.
Опасность вспышки [NFPA 70E] – опасное состояние, связанное с выделением энергии, вызванным электрической дугой.
Граница защиты от вспышки [NFPA 70E] – Предел приближения на расстоянии от открытых токоведущих частей, в пределах которого человек может получить ожог второй степени, если произойдет вспышка электрической дуги.
Вход в границу защиты от вспышек происходит, когда лицо, голова или туловище человека пересекают границу.В пределах этих границ рабочие должны носить соответствующие СИЗ. [Примечание: если руки пересекают границу, на руках требуются СИЗ]
Flash Suit [NFPA 70E] – Полная система огнестойкой одежды и снаряжения, покрывающая все тело, за исключением рук и ног, включая брюки, куртку и капюшон пчеловода, снабженный защитной маской.
Электрозащитные перчатки классифицируются по уровню обеспечиваемой защиты по напряжению и классифицируются по классам.Озоностойкость обозначается типом. Перчатки типа I не устойчивы к озону. Перчатки типа II устойчивы к озону Класс 00 – Максимум 500 Вольт Класс 0 – Максимум 1000 Вольт Класс 1 – Максимум 7,500 В Класс 2 – Максимум 17,000 Вольт Класс 3 – Максимум 26,5000 Вольт Класс 4 – Максимум 36,000 Вольт
Открывающаяся дверь – Для перемещения (как дверца выключателя) из закрытого положения путем открытия доступа, поворота назад (как барьер) или путем снятия (как крышка панели или препятствие).
Квалифицированное лицо [NFPA 70E] – Лицо, обладающее навыками и знаниями, связанными со строительством и эксплуатацией электрического оборудования и установок, и прошедшее обучение технике безопасности в отношении связанных опасностей.
Работа с частями под напряжением [NFPA 70E] – Контакт с частями под напряжением более 50 В руками, ногами или другими частями тела, инструментами, датчиками или испытательным оборудованием, независимо от СИЗ a человек носит.
Обязанности
Только квалифицированное лицо может работать с электрооборудованием.
Руководители квалифицированных лиц должны гарантировать, что сотрудники соответствуют требованиям, изложенным в данном руководстве, включая наличие необходимых средств индивидуальной защиты и их надлежащее использование сотрудниками, назначение сотрудникам работы, для которой они имеют квалификацию, и проведение соответствующего обучения для персонал для безопасного выполнения своей работы.
Лица, открывающие или обнажающие электрические провода или оборудование под напряжением, несут ответственность за оценку требований данного руководства и принятие соответствующих мер для защиты себя и других от потенциальной опасности вспышки дуги.
Сотрудники будут выполнять только те задачи, для которых они имеют квалификацию, должны понимать основные принципы работы с электричеством высокого напряжения, контроля опасной энергии и процедуры электробезопасности. Сотрудники должны использовать соответствующие инструменты и необходимые СИЗ, а также при необходимости запрашивать дополнительное обучение и информацию.
Полный список обязанностей, связанных с любыми СИЗ, см. В разделе «Средства индивидуальной защиты SUNY NP».
Защита электрических частей и оборудования
По возможности, токоведущие части, которым может подвергнуться работник, должны быть приведены в электрически безопасное рабочее состояние до того, как работник будет работать на них или рядом с ними.Это может быть выполнено отключением питания и блокировкой, изоляцией или ограждением.
Если меры предосторожности неосуществимы, необходимо принять меры по защите от вспышки дуги и поражения электрическим током.
Оборудование “мертвого фронта”
Переднее оборудование без оборудования – это оборудование в корпусах или панелях без токоведущих частей, доступное человеку с рабочей стороны оборудования. Сюда входят разъединители, панели управления, переключатели, выключатели и средства управления двигателями в корпусах с закрытыми и заблокированными дверями.
Вспышка дуги СИЗ не требуются при эксплуатации этого оборудования. Электрики и другие сотрудники, обычно работающие с этим оборудованием, рекомендуют носить неплавкую одежду и защитные очки.
Это также хорошая практика, когда сотрудник переключает разъединители, чтобы он / она встал со стороны петель двери, чтобы он / она находились вне прямой линии огня, если при срабатывании переключателя произойдет катастрофическая неисправность. . Дополнительную защиту можно получить, сделав глубокий вдох и отвернувшись от переключателя, прежде чем бросить переключатель.
Воздействие дуги
Возможность вспышки дуги существует, когда существует вероятность короткого замыкания электрического тока. Короткое замыкание возникает, когда ток течет от находящихся под напряжением проводов или оборудования к земле или между находящимися под напряжением проводами или оборудованием с разными фазами или потенциалом. Вспышка дуги может также возникнуть во время движения электрических контакторов под напряжением.
Опасность воздействия дугового разряда возникает, когда человек находится достаточно близко к потенциальному источнику дугового разряда, и он / она может получить травму, если нет защиты, такой как электрический кожух или барьер.
Такие задачи, как открытие электрических панелей, могут привести к опасности возникновения дуги и могут потребовать защиты. Техническое обслуживание, техническое обслуживание и тестирование цепей под напряжением или внутри оборудования с цепями под напряжением создает дополнительный риск вспышки дуги из-за случайного контакта инструментов или оборудования с неизолированными проводами или частями под напряжением.
Опасное расстояние, требующее использования СИЗ, определяется Границей защиты от вспышки.
Граница защиты от вспышки
Граница защиты от вспышки – это расстояние от потенциального источника вспышки дуги, в пределах которого требуются СИЗ от вспышки дуги.Предполагается, что внутри этой границы человек может получить ожог второй степени, если произойдет вспышка электрической дуги. Вход в Границу защиты от вспышки происходит, когда лицо, голова или туловище человека пересекают границу.
Границы вспышки дуги для конкретного оборудования могут зависеть от множества факторов, таких как доступный уровень короткого замыкания и характеристики отключения вышестоящего защитного устройства, как определено в анализе опасности дуги.Границы защиты от вспышки по умолчанию представлены в этой таблице на основе самых консервативных предположений в NFPA 70E и могут использоваться, если нет подробного анализа опасности дуги и плана снижения рисков для конкретного оборудования.
Расположение дуги Системное напряжение Граница защиты от вспышки (ноги)
Дуга в воздухе 200-600В 4
Дуга в корпусе 200-600В 10
Дуга в корпусе 600 В и выше 20
Дуга в воздухе означает незамкнутую, так что энергия вспышки рассеивается во всех направлениях.Этот тип воздействия может произойти, когда сотрудник проверяет проводку под напряжением за пределами шкафа.
Наибольшее воздействие будет происходить с оборудованием в закрытых помещениях. Кожух будет направлять энергию вспышки дуги в направлении отверстия. Это защищает людей от проема, но увеличивает энергию, направляемую на всех, кто находится перед проемом.
Классификация средств индивидуальной защиты (СИЗ)
Для всех работ, связанных с потенциальным воздействием на находящееся под напряжением неохраняемое или неизолированное электрическое оборудование, необходимо носить неплавкую одежду.Неплавкая одежда состоит из натуральных волокон, таких как хлопок и шерсть. Синтетическая одежда может плавиться и быстро возгораться под воздействием тепла или пламени, что может привести к ожогам. Программы электробезопасности также обычно запрещают сотрудникам носить металлические украшения и рекомендуют не носить одежду с металлическими застежками (например, молнии, кнопки).
В дополнение к неплавящейся одежде, необходимо использовать СИЗ соответствующего уровня для задач, в которых возможно воздействие дугового разряда в пределах границ защиты от вспышки.
Огнестойкая одежда может представлять собой обработанную ткань или огнестойкую ткань, такую как Nomex. СИЗ обозначаются в соответствии с номиналом дуги. Чем выше энергетическое воздействие, тем выше номинал дуги, выраженный в кал / см2. Как правило, костюмы-плафоны и капюшоны имеют рейтинг на внутренней бирке, что указывает на рейтинг дуги для данной одежды.
Класс перчаток
Электрические перчатки Классификация указана на этикетке дугового разряда:
Электрозащитные перчатки классифицируются по уровню обеспечиваемой защиты по напряжению и классифицируются по классам.Озоностойкость обозначается типом. Перчатки типа I не устойчивы к озону. Перчатки типа II устойчивы к воздействию озона.
Класс 00 – максимум 500 В
Класс 0 – максимум 1000 В
Класс 1 – 7,500 В максимум
Класс 2 – 17000 В максимум
Класс 3 – 26,5000 В, максимум
Класс 4 – 36000 В максимум
СИЗ Уровень, указанный в таблицах и на этикетках Arc FLASH (перчатки разделены выше)
Следующие уровни защитной одежды указаны в таблице 130 NFPA 70E.7 (C) (10) для защиты от дугового разряда.
Уровень 0 –
Негаркая рубашка с длинным рукавом;
Неплавящиеся длинные брюки.
Защитные очки.
Перчатки см. Таблицу выше
Уровень 1 –
Минимальный номинал дуги 4 кал / см2.
Рубашка с длинным рукавом огнестойкая (FR);
FR или Denim Long Pants;
Комбинезон FR можно использовать вместо рубашки и штанов FR.
Каска (класс E),
Защитная маска для лица с защитой от дуги,
Кожаная рабочая обувь.
Перчатки См. Таблицу выше
Уровень 2 –
Минимальный рейтинг дуги 8 кал / см2
Хлопковое нижнее белье плюс рубашка с длинными рукавами FR;
FR или Denim Long Pants; Вместо него можно использовать комбинезон
FR.
Каска (класс E),
защитные очки или защитные очки,
защитный кожух для защиты от дуги (20 кал / см2 или эквивалент) или защитный экран для защиты от дуги, защита слуха, кожаная рабочая обувь
.
Перчатки см. Таблицу выше
Уровень 3 –
Минимальный номинал дуги 25 кал / см2.
Хлопковое нижнее белье плюс рубашка с длинными рукавами FR;
FR или Denim Long Pants; плюс комбинезон FR.
Каска (класс E),
защитные очки или защитные очки,
защитный костюм с защитой от дуги с капюшоном (40 кал / см2 или эквивалент),
защита слуха,
кожаная рабочая обувь.
Перчатки см. Таблицу выше
Уровень 4 –
Минимальный номинал дуги 40 кал / см2.
Хлопковое нижнее белье плюс рубашка с длинными рукавами FR;
FR или Denim Long Pants; плюс многослойный искробезопасный костюм
(100 кал / см2 или эквивалент).
Каска (класс E),
защитные очки или защитные очки,
защитный капюшон с защитой от дуги (100 кал / см2 или эквивалент),
защита слуха,
кожаная рабочая обувь.
Перчатки см. Таблицу выше
Осмотр, техническое обслуживание, очистка и хранение СИЗ
СИЗ могут быть назначены индивидуально или доступны группе.
Для индивидуально назначенных СИЗ лицо, которому назначено оборудование, несет ответственность за осмотр, техническое обслуживание и хранение СИЗ.
Для группового снаряжения, такого как костюмы 100 кал / см2, на человека должна быть возложена ответственность за осмотр, техническое обслуживание и хранение оборудования.
Пользователь должен проверять все СИЗ до и после каждого использования на предмет повреждений и дефектов. О любых повреждениях, дефектах или проблемах с оборудованием необходимо сообщать ответственному лицу.
SUNY NP FOC будет следовать рекомендациям производителя по стирке защитной одежды и при необходимости обеспечивать особый уход за обработанными тканями.
SUNY NP FOC будет следовать рекомендациям производителя по очистке и хранению другого защитного оборудования. Рекомендуются мешки для хранения и специально отведенные, безопасные, легкодоступные места для хранения.
Задачи низкого напряжения (менее 600 В)
Граница защиты от вспышки (до оценки конкретного оборудования) для открытого оборудования с напряжением менее 600 В составляет 10 футов.Дуговая вспышка СИЗ предназначены для воздействия в пределах этой границы.
СИЗ можно выбрать на основе прилагаемой Таблицы классификации опасностей / рисков низкого напряжения (Приложение B) и уровней СИЗ, указанных в Разделе 8, или можно использовать следующую стандартную одежду.
Стандартная одежда для всех задач Уровня 1 и Уровня 2 (см. Классификации опасностей / рисков низкого напряжения):
> Минимальный номинал дуги 8 кал / см2.
> Хлопковое нижнее белье плюс рубашка с длинными рукавами FR и длинные брюки FR или джинсовые; Комбинезон FR можно использовать вместо рубашки и брюк.
> Каска (класс E), защитные очки или защитные очки, защитный кожух с защитой от дуги (20 кал / см2 или эквивалент) или защитный экран с защитой от дуги, защита органов слуха, перчатки (см. Таблицу) и кожаная рабочая обувь.
Для выполнения следующих низковольтных работ требуется одежда 3-го уровня (см. Описание СИЗ 3-го уровня в другом разделе):
> Установка или снятие стартовых ковшей с MCC.
> Установка или снятие (выкатывание) выключателей при открытых дверях.
> Снятие крышек с болтами, чтобы обнажить оголенные, находящиеся под напряжением части в распределительном устройстве (<600 В).
Задачи высокого напряжения (более 600 В)
Временная граница защиты от вспышки (т.е. до оценки конкретного оборудования) для задач высокого напряжения составляет 20 футов. В пределах этой границы необходимо носить средства индивидуальной защиты от дугового разряда.
СИЗ можно выбрать на основе прилагаемой Таблицы классификации опасностей / рисков высокого напряжения (Приложение C) и уровней СИЗ, указанных в Разделе 8, или можно использовать следующую стандартную одежду.
Стандартная одежда для всех задач Уровня 3 и Уровня 4 (см. Классификации опасностей / рисков высокого напряжения):
> Минимальный номинал дуги 40 кал / см2.
> Хлопковое нижнее белье плюс рубашка с длинными рукавами FR и длинные брюки FR или джинсовые; Плюс многослойный искробезопасный костюм для защиты от дуги (100 кал / см2 или эквивалент).
> Каска (класс E), защитные очки или защитные очки, защитный капюшон с защитой от дугового разряда (100 кал / см2 или эквивалент), защита органов слуха, перчатки (см. Таблицу), кожаная рабочая обувь.

Выбор СИЗ
Обучение и авторизация должны соответствовать уровню энергии и типу используемых СИЗ.Например, лицо, прошедшее обучение и имеющее разрешение на работу с напряжением 480 В, может быть недостаточно обучено или уполномочено на работу с напряжением 4160 В.
Приложение B – Низкое напряжение (меньше или равно 600 В)
Классификация категорий опасности / риска Предполагается, что оборудование находится под напряжением и работа выполняется в пределах граничного источника защиты от вспышек NFPA 70E, таблица 130.7 (C) (9) (a).
ОБОРУДОВАНИЕ ЗАДАЧА СИЗ
Панельные панели с рейтингом
240 В и ниже
Автоматический выключатель (CB) или выключатель с предохранителем с крышками на 0
Работа выключателя или выключателя с предохранителем при снятой крышке 1
Работы с частями под напряжением, включая испытание напряжением 1
Снятие / установка выключателей или выключателей с предохранителями 1
Снятие крышек с болтами (чтобы обнажить оголенные части под напряжением) 1
Открытие откидных крышек (для обнажения оголенных частей, находящихся под напряжением) 1
Панельные панели или
Распределительные щиты с номиналом от
> 240 В до 600 В (автоматические выключатели
в литом или изолированном корпусе)
Переключатель выключателя или предохранителя с крышками на 0
Работа выключателя или выключателя с предохранителем при снятой крышке 1
Работы с частями под напряжением, включая испытание напряжением 2 *
Двигатель класса 600 В
Центры управления
(MCC)
Автоматический выключатель или выключатель с предохранителем, или работа стартера с корпусом
двери открыты 0
Считывание показаний панельного счетчика при включении переключателя счетчика 0
Автоматический выключатель, выключатель с предохранителем или пускатель с открытыми дверцами корпуса
1
Работы с частями под напряжением, включая испытание напряжением 2 *
Работа в цепях управления с частями под напряжением 120 В или ниже
, открытыми 0
Работа в цепях управления с частями под напряжением> 120 В,
незащищенными 2 *
Установка или снятие отдельных “ведер” стартера из
MCC – Примечание 4 3
Применение защитного заземления после испытания напряжением.Снятие
крышек с болтами (чтобы обнажить оголенные части под напряжением) 2 *
Открытие откидных крышек для обнажения оголенных частей под напряжением 1
Срабатывание выключателя или выключателя с предохранителем при закрытых дверях корпуса 0
Считывание показаний панельного счетчика при включении переключателя счетчика 0
Срабатывание выключателя или выключателя с предохранителем при открытых дверцах корпуса 1
Распределительное устройство класса 600 В
(с выключателями силовой цепи
или предохранителями
) Работы с частями под напряжением, включая испытание напряжением 2 *
Работа в цепях управления с частями под напряжением 120 В или ниже
, открытыми 0
Работа в цепях управления с частями под напряжением> 120 В,
незащищенными 2 *
Установка или снятие (выгрузка) выключателей из шкафов, двери
открыты 3
Установка или снятие (выгрузка) выключателей из шкафов, двери
закрыты 2
Применение защитного заземления после испытания напряжением 2 *
Снятие крышек с болтами (чтобы обнажить оголенные части под напряжением) 3
Открытие откидных крышек (для обнажения оголенных частей, находящихся под напряжением) 2
Другое, класс 600 В
(от 277 В до 600 В, номинальное оборудование
) Осветительные трансформаторы или трансформаторы малой мощности (600 В, максимум) –
Снятие крышек с болтами (для обнажения оголенных частей, находящихся под напряжением) 2 *
Осветительные трансформаторы или трансформаторы малой мощности (600 В, максимум) –
Открытие откидных крышек (для обнажения оголенных, находящихся под напряжением частей) 1
Осветительные трансформаторы или трансформаторы малой мощности (600 В, максимум) –
Работы с частями под напряжением, включая испытание напряжения 2 *
Осветительные трансформаторы или трансформаторы малой мощности (600 В, максимум) –
Применение заземления после испытания напряжения 2 *
Счетчики выручки (кВт-час, при первичном напряжении и токе) –
Установка или снятие 2 *
Счетчики выручки (кВт-час, при первичном напряжении и токе) –
Удаление или установка крышки кабельного лотка или лотка 1
Счетчики выручки (кВт-час, при первичном напряжении и токе) –
Снятие или установка крышки разного оборудования 1
Счетчики выручки (кВт-час, при первичном напряжении и токе) –
Работы с частями под напряжением, включая испытание напряжения 2 *
Счетчики выручки (кВт-час, при первичном напряжении и токе) –
Применение заземления после испытания напряжением 2 *
Примечания: 2 * означает, что для этой задачи требуются двухслойный переключаемый кожух и средства защиты органов слуха в дополнение к другим требованиям категории опасности / риска 2
Приложение C – Высокое напряжение (более 600 В)
Классификация категорий опасности / риска
Предполагается, что оборудование находится под напряжением и работа выполняется в пределах граничного источника защиты от вспышек NFPA 70E, таблица 130.7 (С) (9) (а)
Оборудование Задача СИЗ
NEMA E2 (предохранительный контактор
) Двигатель
Пускатели 2,3 кВ –
7,2 кВ
Работа с закрытыми дверцами шкафа 0
Считывание показаний панельного счетчика при включении переключателя счетчика 0
Работа с открытыми дверцами шкафа 2 *
Работы с частями под напряжением, включая испытание напряжением 3
Работа в цепях управления с частями под напряжением 120 В или ниже
, открытыми 0
Работа в цепях управления с частями под напряжением> 120 В,
незащищенными 3
Установка или снятие (выкатывание) пускателей из шкафов,
двери открыты 3
Установка или снятие (выкатывание) пускателей из шкафов,
двери закрыты 2
Применение защитного заземления после испытания напряжением 3
Снятие крышек с болтами (чтобы обнажить оголенные, находящиеся под напряжением
части) 4
Открытие откидных крышек (для обнажения оголенных частей, находящихся под напряжением) 3
Распределительное устройство в металлической оболочке
1 кВ и выше Работа выключателя или выключателя с предохранителем при закрытых дверях корпуса 2
Считывание показаний панельного счетчика при включении переключателя счетчика 0
Срабатывание выключателя или выключателя с предохранителем при открытых дверцах корпуса 4
Работы с частями под напряжением, включая испытание напряжением 4
Работа в цепях управления с частями под напряжением 120 В или ниже
, открытыми 2
Снятие крышек с болтами (чтобы обнажить оголенные части под напряжением) 4
Открытие откидных крышек (для обнажения оголенных частей, находящихся под напряжением) 3
Отключение отсеков трансформатора напряжения или трансформатора управляющей мощности 4
Прочее оборудование
1 кВ и выше
Нагрузка в металлическом корпусе
Выключатели-прерыватели,
с предохранителями или без предохранителей
Переключатель срабатывания, двери закрыты 2
Работы с частями под напряжением, включая испытание напряжением 4
Снятие крышек с болтами (чтобы обнажить оголенные части под напряжением) 4
Открытие откидных крышек (для обнажения оголенных частей, находящихся под напряжением) 3
Срабатывание выключателя наружной установки (с рычагом на крюке) 3
Срабатывание выключателя наружной установки (групповое управление, от уровня) 2
Проверка изолированного кабеля в смотровом колодце или другом замкнутом пространстве 4
Проверка изолированного кабеля на открытом пространстве 2
Примечания: 2 * означает, что для этой задачи требуются двухслойный переключаемый кожух и средства защиты органов слуха в дополнение к другим требованиям категории опасности / риска 2
Вспышка дуги
Майкл Г.

Средства индивидуальной защиты в электроустановках до 1000в: Средства индивидуальной защиты в электроустановках в 2021 году

Средства индивидуальной защиты в электроустановках. Виды

Изолирующие средства индивидуальной защиты разделяются на виды

Рассмотрим, что входит в эти виды защитных средств, предъявляемые к ним требования и особенности применения.

Средства индивидуальной защиты, относящиеся к основным, включают в себя:

К таким средствам защиты относятся:

Изолирующие штанги могут использоваться для:

Похожие темы:

Какие средства защиты используют в электроустановках до 1000В / выше 1000В

Виды электроустановок

Рекомендации по выбору средств защиты

Защитная обувь и перчатки

Обзор ведущих производителей

Необходимые требования защиты

Распространенные ошибки

Часто задаваемые вопросы

Основные и дополнительные средства защиты до 1000 вольт и выше

Комплект средств защиты для РУ напряжением до 1000В и свыше

Какие средства защиты (СИЗ) используются в электроустановках до 1000в

Основные моменты и термины

Целесообразность применения СИЗ

Требования к защитным средствам

Какие бывают средства индивидуальной защиты (электробезопасность)

Основные электрозащитные средства

До 1000 Вт

От 1000 Вт

Дополнительные электрозащитные средства

До 1000 Вт

От 1000 Вт

Рекомендации перед применением электрозащитных средств

Общие правила хранения

Периодичность испытаний

Законодательство и РД

Средства защиты в электроустановках до и свыше 1000 В: основные и дополнительные устройства

Виды защиты

Основные средства

Дополнительные меры безопасности

Рекомендации перед использованием

Выбор снаряжения

Правила хранения

Средства защиты в электроустановках до 1000в и выше 1000в: классификация и назначение

Назначение и характеристики

Классификация, виды и применение

Рекомендации по выбору

Требования

К ручному изолированному инструменту

К диэлектрическим перчаткам

К защитной обуви

Общие правила хранения

Электробезопасность | Высоковольтные перчатки HV 11kV 33kV Изоляционное покрытие

НН МВ ВН

Электробезопасное оборудование

Среднее и высокое напряжение

Изоляционные перчатки для работы под напряжением и высокого напряжения

Защитная одежда для работы на сверхтяжелом транспортном средстве

Total Lockout (Safety) Ltd предлагает следующий ассортимент СИЗ для техников по ремонту автомобилей:

Электрические СИЗ Контрольный список средств индивидуальной защиты

Каковы требования к СИЗ?

Выбор подходящих СИЗ

Обучение СИЗ

Связанные ресурсы

Средства индивидуальной защиты (СИЗ) – журнал IAEI

Основные сведения о перчатках – Enespro PPE

Удар током и травмы, вызванные электрическим током

Поражение электрическим током является обычным и часто смертельным заболеванием

Что происходит, когда тело подвергается электрошоку?

Четыре способа травмирования рабочих в результате аварии с электричеством

Изолированные перчатки: ваша первая линия защиты при работе с оборудованием под напряжением

Система перчаток

Классификации

Заключение

Средства индивидуальной защиты 1910.269 – HSI

SUNY New Paltz | Здоровье и безопасность окружающей среды

Фон

Определения

Обязанности

Защита электрических частей и оборудования

Оборудование “мертвого фронта”

Граница защиты от вспышки

Классификация средств индивидуальной защиты (СИЗ)
