Сопротивление приборы для измерения – Справочник химика 21

    Ионная и электронная электропроводность. Проводники первого и второго рода. Прохождение тока сквозь раствор электролита механизм прохождения тока. Сопротивление проводника. Закон Ома. Единицы измерения (электрические). Основные приборы вольтметр, амперметр, гальванометр, кулонометр и т. д. Удельное сопротивление, удельная электропроводность. Мостик Уитстона. Принцип измерения сопротивления. Особенности измерения сопротивления раствора электролита (телефон, катушка Румкорфа). Влияние температуры и разведения нз удельную электропроводность. Молекулярная и эквивалентная электропроводность. Зависимость от температуры и разведения. Электропроводность при бесконечном разведении. Закон независимого перемещения ионов. Вычисление Хоо из подвижностей ионов. Вычисление степени и константы диссоциации для слабых электролитов. Сильные электролиты. Коэфициент электропроводности. Причины изменения с концентрацией в случае сильных электролитов.
Скорости и подвижности ионов. Роль среды и природы иона. Электропроводность чистой воды. Введение поправки на эту величину. Определение константы прибора. Калибровка линейки. Переход от электропроводности, измеренной в данном сосуде, к удельной электропроводности. Кондуктометрическое титрование. [c.93]

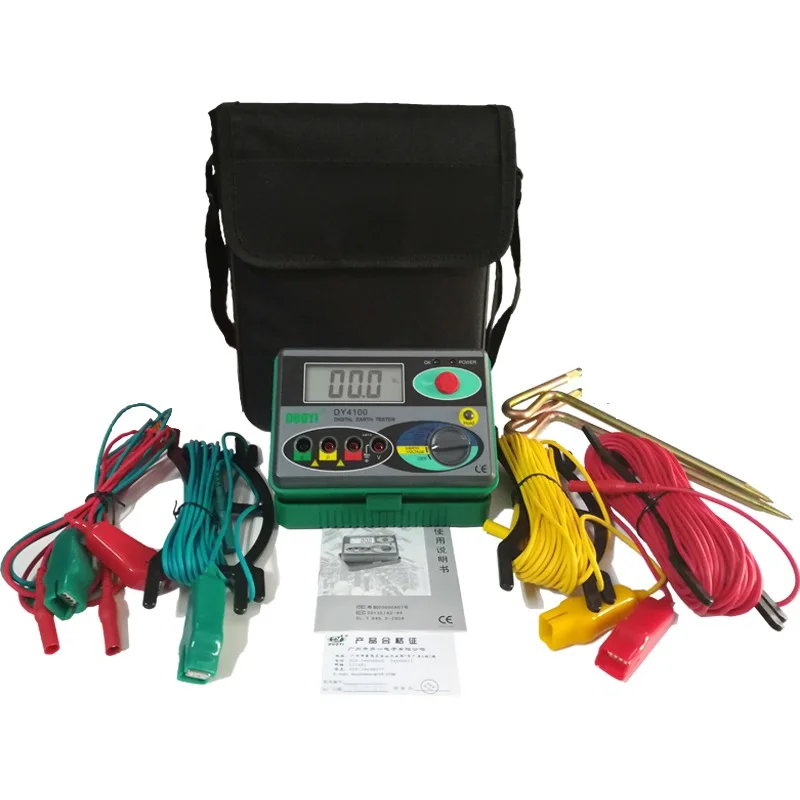

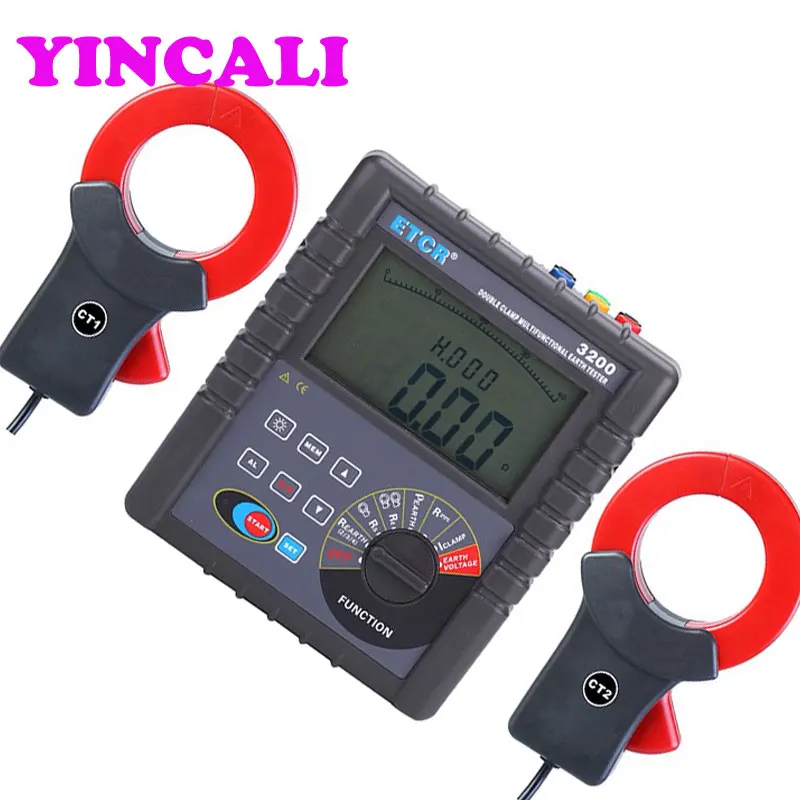

    Чтобы исключить влияние блуждающих постоянных и переменных токов на результаты измерения четырехэлектродным методом, применяют измеритель заземлений типа МС-08, который представляет собой генератор постоянного тока и лагометр с двумя рамками, рассчитанный на три диапазона измерений (0-1000, 0-100 и 0-10 Ом). Постоянный ток, вырабатываемый при вращении ручки генератора, с помощью коммутаторов преобразуется в переменный, поступающий во внешнюю измерительную цепь. Затем ток снова выпрямляется и поступает в цепь лагометра. Прохождение в измерительной цепи переменного тока исключает влияние поляризации электродов на значение измеряемого сопротивления.
Схема измерения с помощью прибора МС-08 приведена на рис. 4.4. Значение удельного электрического сопротивления в этом случае определяют по формуле [c.56]

    Кроме Приведенных источников погрешностей собственна термометра сопротивления, погрешность измерения зависит от точности прибора, применяемо-го для определения сопротивления термометра. Так, например, основная погрешность автоматических мостов равна 0,5%, а логометров 1,5% от всего диапазона шкалы. [c.163]

    ЭТОГО переключателя выведена на переднюю панель блока управления и обозначена пределы измерения . При положении переключателя 1 1 шкала по напряжению высокоомного преобразователя составляет 10 мв (номинальная шкала самопишущего потенциометра ЭПП-09). При положении переключателя 1 3, 1 30, 1 100 шкалы по напряжению составляют 30, 100, 300 и 1000 мв соответственно. Переключение входных измерительных сопротивлений прибора и пределов измерения по напряжению позволяет получить пределы измерения по току, представленные в табл.

14. [c.179]

    Связь между сопротивлением Яа, измеренным на концах сосуда, и удельной электрической проводимостью раствора не зависит от геометрической формы прибора. Если ячейка представляет собой цилиндрический сосуд а длиной I и поперечным сечением 5 по всей длине, то удельная электрическая проводимость определится соотношением [c.372]

    Самописец. Зависимость измеряемой величины от времени записывают самопишущими приборами. Для химико-аналитических измерений особенно удобны компенсационные самописцы. Компенсация осуществляется непрерывно и автоматически так, что компенсирующее напряжение (и, следовательно, положение пера самописца потенциометра) соответствует величине измеряемого напряжения. Следует отметить, что в случае некоторых типов приборов (например, е/СЛ /Г, выпускаемого Народным предприятием в Магдебурге) вход самописца должен нагружаться относительно низким сопротивлением (в зависимости от диапазона измерений 250 Ом-мВ ). В противном случае точная компенсация невозможна.

Малое входное сопротивление прибора необходимо согласовывать с подключаемым источником напряжения с высоким внутренним сопротивлением при помощи делителя напряжения, аналогичного применяемым при расширении пределов измерений вольтметров. [c.445]


    Падение напряжения вдоль колонны необходимо измерять приборами с входным сопротивлением не менее 30 кОм. При измерении потенциалов колонны относительно земли входное сопротивление приборов должно быть не менее 20 кОм/В. 
[c.130]

    При измерении потенциалов используются вольтметры, рН-метры, потенциометры, компараторы и другие приборы. Входное сопротивление прибора должно быть по крайней мере на два порядка больше сопротивления измерительной электрохимической ячейки. [c.138]

    Измерение разности потенциалов между рельсами и землей можно производить с помощью регистрирующих приборов со стрелочным отсчетом. Внутреннее сопротивление прибора должно быть не менее 10 ком на 1 в. В качестве измерительного электрода применяется стальной стержень диаметром не менее 15 мм. Электрод забивается в грунт на глубину 10—15 см. Минимальное расстояние пункта установки электрода от ближайшей нитки рельсов 20 м. Потенциал рельсов относительно земли измеряется через каждые 200 м пути и у мест присоединения отрицательных питающих линий 

[c.98]

    Входное сопротивление прибора на всех пределах измерения, Мом, не менее… 2 [c.112]

    После подписания договора и перечисления аванса проектная организация приступает к выполнению изыскательских работ. Они включают измерение удельного сопротивления грунта, измерение потенциала “труба-грунт”, записи потенциалов “труба-грунт” регистрирующими приборами и потенциалов “рельс-грунт” по медно-сульфатному или стальному электродам сравнения, если есть необходимость. Если по трассе проектируемого водовода имеются существующие установки активной защиты, то определяется эффективность их работы. [c. 126]

    Для измерения потенциалов пользуются вольтметрами, выбирая их таким образом, чтобы входное сопротивление прибора было по крайней мере на два порядка больше сопротивления ячейки. [c.31]

    В момент измерения тока пара замыкается на амперметр, в остальное время пара остается короткозамкнутой или замкнутой на сопротивление, равное сопротивлению прибора. При измерениях слабых токов пар необходимы приборы с высокими входными сопротивлениями. Однако введение таких сопротивлений в цепь пары нежелательно, поэтому в этих случаях применяют так называемую схему с нулевым сопротивлением (рис. 2.7) [7]. [c.33]

    По представлению разработавшего первые приборы измерения температуры точки росы Джонстона, на внесенной в поток газов поверхности образуется пленка кислоты, которая может быть зафиксирована по изменению электросопротивления. При этом предполагалось, что при температуре поверхности выше температуры точки росы сопротивление бесконечно велико, а ниже скачкообразно падает. На практике все оказалось сложнее. И выше, и ниже температуры точки росы наблюдается постепенное снижение электросопротивления и затем его стабилизация. Описанная закономерность дала начало методу, согласно которому, после определения стабильных значений электрических сопротивлений при разных температурах строится график / =/(/) и за температуру точки росы принимается точка перегиба. 

[c.246]

    Повышая абсолютную точность измерений и делая ее независимой от температуры газов, фильтр вместе с тем резко увеличивает аэродинамическое сопротивление прибора. Так, сопротивление чистого фильтра достигает 0,3—0,4 кгс/см (30—40 КПа). Однако фильтры легко засоряются золой или сажей, отчего их сопротивление дополнительно повышается, а промывка водой или спиртом не всегда дает результаты. [c.254]

    При использовании потенциометрических самописцев всегда следует учитывать внутреннее сопротивление прибора, поскольку включение его в цепь сказывается на величине измеряемого напряжения.

Степень этого влияния зависит от конструкции самописца. В большинстве применяемых в настоящее время приборов используются усилители с высоким входным сопротивлением, что сводит ошибку измерения до незначительной величины. [c.68]

    Выпрямительные приборы весьма чувствительны. Вольтметры выпускаются с нижними пределами измерения начиная от 0,3 В, а миллиамперметры – от 0,2 мА. Входное сопротивление выпрямительных вольтметров обычно порядка 2 кОм/В. Особенностью выпрямительных вольтметров является уменьшение входного сопротивления при измерении малых напряжений вследствие уменьшения коэффициента выпрямления диодов. Поэтому выпрямительные вольтметры на малые напряжения имеют низкое входное сопротивление, например, в вольтметре с верхним пределом измерения 0,3 В входное сопротивление составляет 300 Ом (прибор потребляет ток 1 мА). Внутреннее сопротивление выпрямительных миллиамперметров относительно велико, например, миллиамперметр с верхним пределом измерения 0,2 мА имеет сопротивление 5000 Ом (на приборе падает напряжение до 1 В).

 [c.421]

    Амперметры и миллиамперметры — приборы для измерения силы тока, шкала которых калибрована в амперах или миллиамперах. Эти приборы имеют малое внутреннее сопротивление. Для измерения меньших токов порядка 10 —10 а служат микроамперметры. [c.17]


    Измерительные мосты и потенциометры (табл. 29 и 30) как приборы сравнения находят частое применение в химических лабораториях. Первые используют кав приборы измерения электрического сопротивления методом сравнения с образцовым сопротивлением. Вторые служат для измерения компенсационным методом э. д. с напряжения или величин, функционально с ними связанных. [c.179]

    Пределы перемещения арматуры устанавливаются с помощью ограничителя 5, служащего для защиты проволоки от перегрузки максимальное перемещение обычно не превышает 40 мкм в обе стороны от центра. Как было упомянуто, номинальное сопротивление прибора составляет от 60 до 5000 ом.

Входное напряжение лежит в пределах от 5 до 60 s переменного или постоянного тока выходное напряжение при разомкнутой цепи составляет от 6 до 175 же, а ток при замкнутой цепи — от 30 до 200 мка (на весь диапазон измерения). Такой тензометр характеризуется погрешностью порядка 1% на всем диапазоне измерения, линейностью шкалы и разрешающей способностью не менее 0,1% от диапазона измерения. [c.394]

    В большинстве случаев можно использовать магнито-электрический прибор с внутренним сопротивлением 300 ом (при 18 мв), установленный на остриях для более точных измерений следует применять приборы с натянутой или свободно подвешенной нитью их изготовляют с внутренним сопротивлением до 800 ом). Прибор следует устанавливать точно горизонтально однако точность показаний даже у лучших прецизионных приборов не превышает 0,1% полного значения шкалы. На точность измерения температуры милливольтметром влияет также изменение сопротивления прибора в зависимости от температуры окружающей среды, которое может составлять до 0,05% на 1 град. При транспортировке милливольтметры всегда арретируют и защищают от толчков. Для лучшей изоляции их ставят на стеклянные пластинки. По возможности изолируют от массивных [c.106]

    Измерение тока в цепи протектор — трубопровод осуществляется либо по схеме с нулевым сопротивлением или с помощью многопредельного миллиамперметра с фиксированием двух показаний на разных шкалах. Зная внутренние сопротивления прибора на разных шкалах, истинный ток рассчитывается после определения сопротивления в цепи  [c.219]

    При измерении потенциалов необходимо руководствоваться следующим правилом входное сопротивление прибора должно превышать сопротивление ячейки, по крайней мере, на два порядка. [c.129]

    Один электрод пары присоединяют к общему проводу, а второй — к одной из клемм переключателя таким образом, в момент измерения пара замыкается на прибор с сопротивлением 7 , а в остальное время замкнута на сопротивление, равное сопротивлению прибора. Это обеспечивает отсутствие хотя бы временного размыкания цепи. Для измерения силы тока пары [c.155]

    Измерение силы тока пар всегда правильнее производить при помощи схемы с нулевым сопротивлением , так как в этом случае моделируются условия работы короткозамкнутых пар, возникающих при эксплуатации изделий или конструкций. В тех случаях, когда внутреннее сопротивление пары значительно больше сопротивления измерительного прибора, а величина тока значительная, измерения можно производить непосредственно при подключении прибора в цепь, так как падение напряжения от исследуемой пары на сопротивлении прибора будет незначительно и им можно без большой погрешности пренебречь. [c.156]

    В качестве измерительного прибора в этом случае можно применять любой прибор, сопротивление которого мало по сравнению с измеряемым сопротивлением. При измерении гальванометром сопротивление рассчитывают по уравнению (90), в котором отношение токов заменяется- отношением показаний гальванометра. При проведении измерений необходимо следить, чтобы напряжение было постоянным. [c.163]

    Другие приборы измерения вязкости работают на различных принципах. Например, определяют время падения стального шарика или цилиндра в исследуемой жидкости. Вибрирующий датчик пофужают в жидкость и электронными приборами измеряется сопротивление его вибрации. Датчик устанавливают в движущуюся жидкость и измеряют усилие, действующее на него со стороны жидкости. [c.27]

    В качестве датчика может быть иопользоваи прибор непрерывного измерения электрического сопротивления раствора либо непрерывно действующий прибор измерения плотности раствора. Тот и другой должны действовать в изотермических условиях. Импульсы приборов передаютоя через блок усиления в блок исполнения, регулирующий подачу нейтрального раствора и отбор оборотного. [c.611]

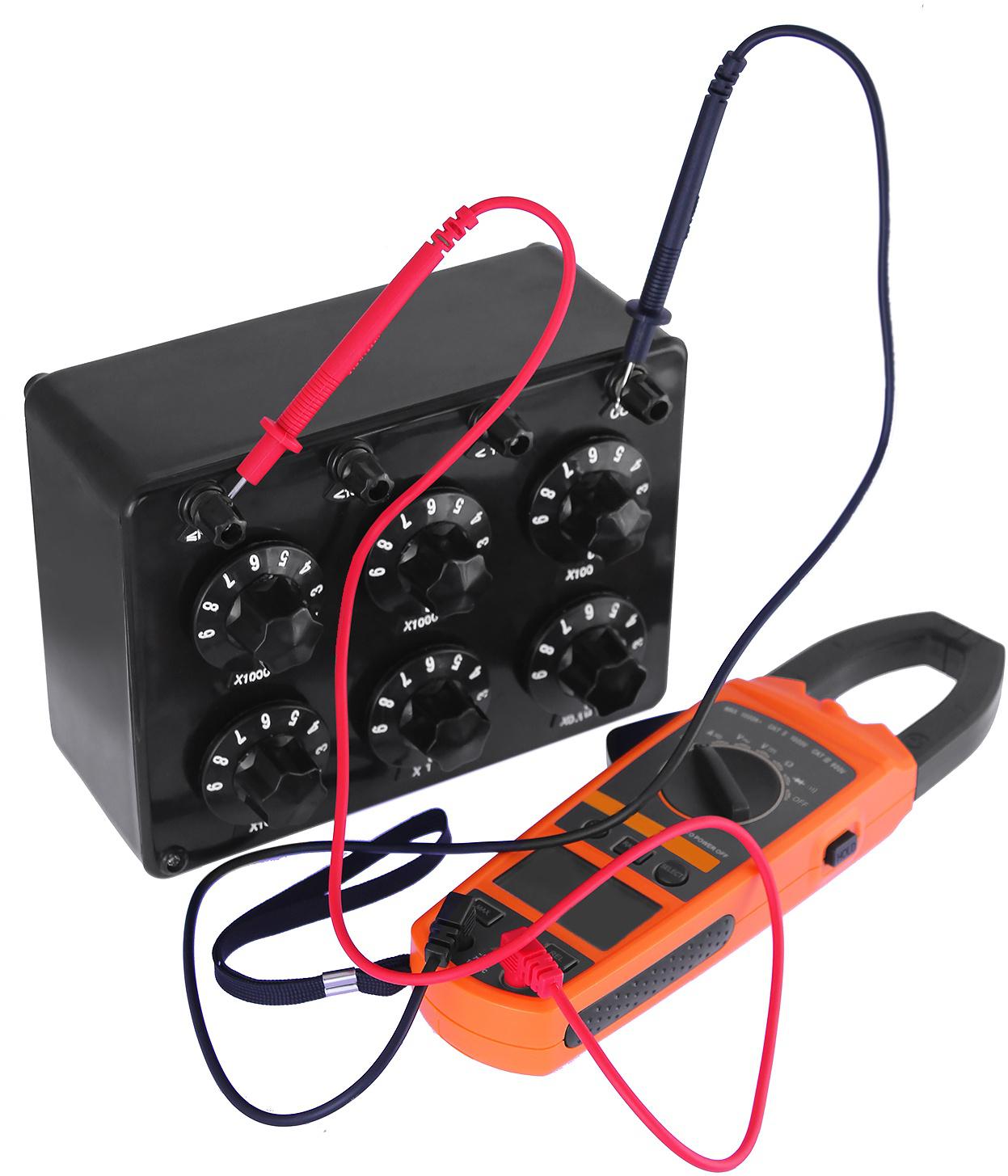

    Необходимые приборы н реактивы ]) установка с тремя магазинами сопротивлений для измерений потенциалоа 2) два платиновых электрода 3) серебряный электрод 4) жидкость для серебрения 5) аккумулятор на 2 в 6) магазин сопротивления на 1000 ом.  [c.104]

    НЫХ измерительных приборов 1 к 2. Объекты измерения обычно представляют собой двухполюсники с током короткого замыкания /о при / = 0 и напряжением холостого хода Ua при /=0. Такие двухполюсники называют также активными. Напротив, измерительные приборы обычно являются пассивными двухполюсниками, характеристики которых проходят через начало координат и представляют собой прямые линии. Эти характеристики могут бцть однозначно определены внутренним сопротивлением прибора. На рис. 3.1 сопротивления приборов 1 и 2 соответствуют котангенсам углов наклона tg а и tg . Двухполюсники измерительных приборов должны быть, кроме того, возможно более жесткими с малым временем успокоения стрелки, так чтобы нестационарные нары значений (U, I), расположенные не на стационарной характеристике измерительного прибора, могли появляться лишь кратковременно. Напротив, двухполюсники с емкостями и индуктивностями, а также электрохимические двухполюсники являются не жесткими, а динамичными. Наряду со стационарными результатами измерений (Ui, ) и (U2, г) имеются еще и нестационарные состояния объекта измерений, в которых все результаты измерений располагаются на прямых I или 2. Этим объясняется требование о необходимости иметь жесткие измерительные приборы. [c.82]

    Особо следует рассмотреть контакт между электродом сравнения и исследуемым раствором предпочтительны электроды с низким омическим сопротивлением электрического контакта. Необходимо избегать также загрязнения исследуемого раствора раствором из электрода сравнения (и наоборот). С этой целью обычно используют какой-либо солевой мостик с диафрагмой или без нее. Межфазный потенциал снижается, если используют соль, например КС1, с приблизительно равной подвижностью катиона и аниона. Для подавления диффузии между двумя лолуэлементами применяют разные диафрагмы, например насыщенный солью агар-агаровый гель, пористую стеклянную пластину, асбестовое волокно или пористую стеклянную мембрану. При этом возникает значительное омическое сопротивление, которое следует учитывать, подбирая внутреннее сопротивление прибора для измерения потенциала. В отдельных случаях необходимо использовать электрометр [174], но обычно применяют прибор типа рН-метра. [c.193]

    Выпускают термопреобразователи сопротивления для измерения температуры и дистанционной передачи значения на вторичные приборы регулирующие, регистрирующие и сигнализаторы. К таким приборам относятся термометры сопротивления ТСП-5081, ТСП-8051, предназначенные для сред, в которых материал защитной арматуры устойчив (12Х18Н10Т) при скорости жидкости до 3 м/с и газа до 40 м/с. [c.293]

    Е— электролитическая ячейка А, А — индикаторные электроды В, В — генераторные электроды Б— источник постоянного тока (0,1 — 0,5 в) для индикаторной цепи Б — источник постоянного стабильного тока Г— гальванометр тА— миллиамперметр — юстирующее сопротивление Я-2— прецизионный магазин сопротивлений для измерения стабильного тока прн помощи потенциометра Т—электрохроно-метр , Я— реле для пуска приборов Д— [c.220]

    На высокочувствительных микроампервольтметрах часто указывают два предела измерений – по току и напряжению. Например, 10 мкА, 5мВ. Это значит, что сопротивление прибора (5 10 )/(10 Ю ) = = 500 Ом и он может использоваться как микроамперметр и как милливольтметр с таким же входным сопротивлением. [c.423]

    Для достижения наибольшей чувствительности к напряжению внешнее сопротивление на клеммах гальванометра должно быть равно критическому сопротивлению прибора. Примем, что сопротивление потенциометра / п составляет 50 ом. В схему следует ввести дополнительное сопротивление с тем, чтобы получить сопротивление, равное критическому. Поэтому, если критическое сопротивление гальванометра / кр равно 1500 ом, то при измерении э.д.с. элемента с внутренним сопротивлением Рвнутр=ЮОО ом, необходимо последовательно присоединить сопротивление, равное 450 ом. Если элемент имеет сопротивление больше чем 1450 ом, например 2000 ом, то гальванометр следует шунтировать дополнительным сопротивлением для уменьшения сопротивления внешней цепи до 1500 ом. Величина сопротивления шунта Нш вычисляется из соотношения  [c. 337]

    Измерение температуры поверхности. Термометры сопротивления для измерения температуры поверхности изготовляются в виде небольшой вафли. Такой термометр имеет обмотку из тонкой никелевой проволоки, проложенной между двумя лисхами бумаги. Размеры термометра общая толщина 0,125 мм, ширина 12,5 мм, длина 37,5 мм. Два более толстых провода образуют выводы. Плотно скрепленный с поверхностью прибор может измерять ее температуру в диапазоне от —75 до 200° С с погрешностью 0,5° С. Благодаря [c.385]

    Разработанный прибор рассчитан на щесть каналов, т. е. может контролировать одновременно шесть точек аппарата или шесть независимых аппаратов. Каждый канал прибора представляет собой электронное реле с регулируемым порогом срабатывания. В исходном состоянии для каждого объекта блоком задатчиков устанавливается уровень срабатывания реле с таким расчетом, чтобы потенциал поверхности аппарата в рабочем режиме был положительнее напряжения срабатывания. В случае увеличения скорости коррозии потенциал поверхности аппарата приобретает значение, более отрицательное, чем порог сигнализации, что приводит к срабатыванию электронного реле и включению световой и звуковой сигнализации. В приборе предусмотрена возможность снятия звукового сигнала без нарушения световой сигнализации. Измерительный блок прибора обеспечивает контроль уровня срабатывания электронных реле и измерение потенциала поверхности каждого объекта в любое время. Прибор обеспечивает плавную установку уровня срабатывания сигнализации в диапазоне 1 В по каждому каналу, позволяет измерять потенциалы контролируемых объектов в пределах 1 В точность установки уровня сигнализации и измерения потенциала составляет 0,01 В входное сопротивление прибора не ниже 10 Ом прибор питается от сети переменного гока напряжением 220 В, 50 Гц, пигребляемая мощность не превышает 50 Вт. [c.118]

    Высокое сопротивление стеклянного электрода исключает возможность непосредственного измерения напряжения или тока в схемах непрерывно действующих рН- метров. Входное сопротивление прибора, работающего от датчиков с современными стеклянными электродами, не должно быть ниже 5 10 > так как протекание через электрод тока силой более 2 10 2 а вызывает поляризацию электрода, что быстро выводит его из строя. Поэтому схемы лромышленных автоматических рН-метров строятся на принципе компенсации измеряемой э.д.с. В настоящее время в измерительной технике наибольшее применение находят три способа автоматической компенсации использование следящей системы с реостатными, индукционными, емкостными, фотоэлектрическими и другими компенсирующими элементами метод периодического уравновешивания с помощью развертывающего устройства и метод статической компенсации. [c.22]

    При использовании термометров сопротивления для измерения температуры необходимо соединить проводами измерительный прибор и термометр сопротивления. В связи с тем, что сопротивление соединительных проводов может превышать сопротивление термометра, необходимо с большой точностью устанавливать согфотивле-ние этих проводов. Для подключения термометров сопротивления к измерительным приборам применяются дв ос-, трех- и четырехпроводные схемы (рис. 18.8). [c.486]

    Измерение сопротивлений. Для измерения сопротивлений чаще всего пользуются одной из разновидностей мостика Уитстона его устройство можно объяснить с помощью рис. 8. Четыре ветви мостика — аЬ, ас, Ь(1 и се1 имеют соответственно сопротивления Ry, Rз и R источник тока 5 соединен с точками и с, а прибор Н для обнаружения тока (нульинстру-мент) соединен с точками а и Если Е , Е , Е и Е — величины падения потенциала в четырех ветвях с сопротивлениями Rъ Rъ Rз и Ri, а значения силы тока, проходящего через эти ветви, равны /1, /2, /3 и /4, то по закону Ома [c.62]

macdem.ru – Измерение сопротивления





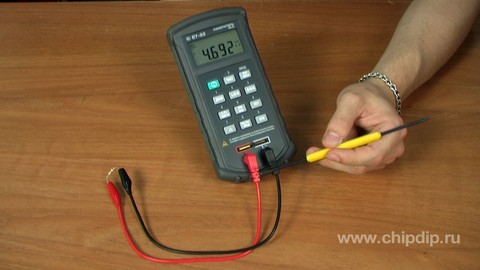

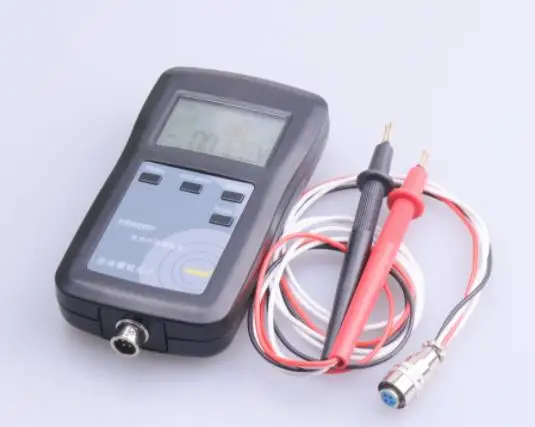

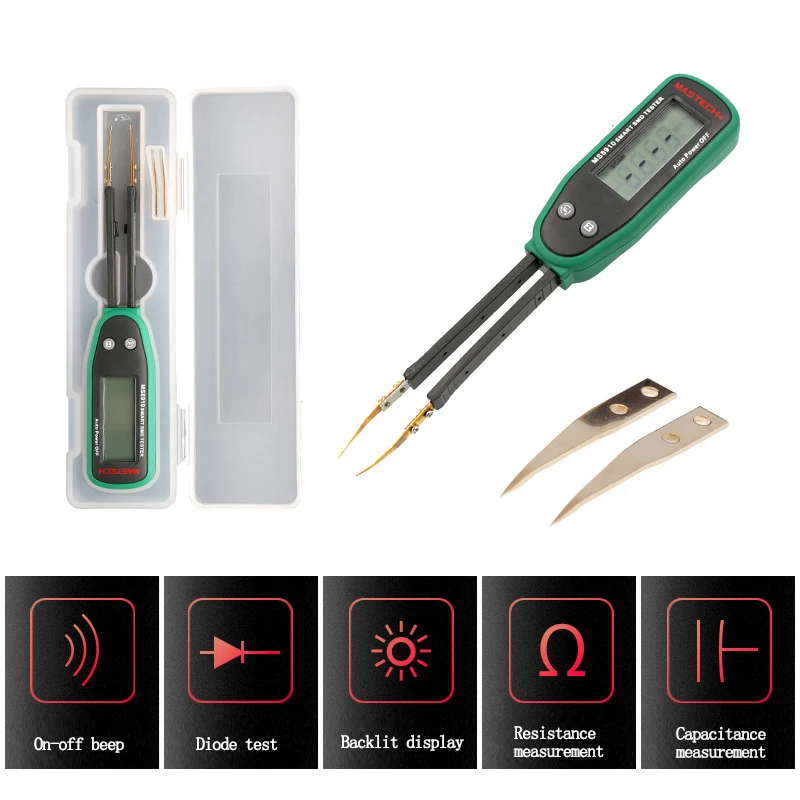

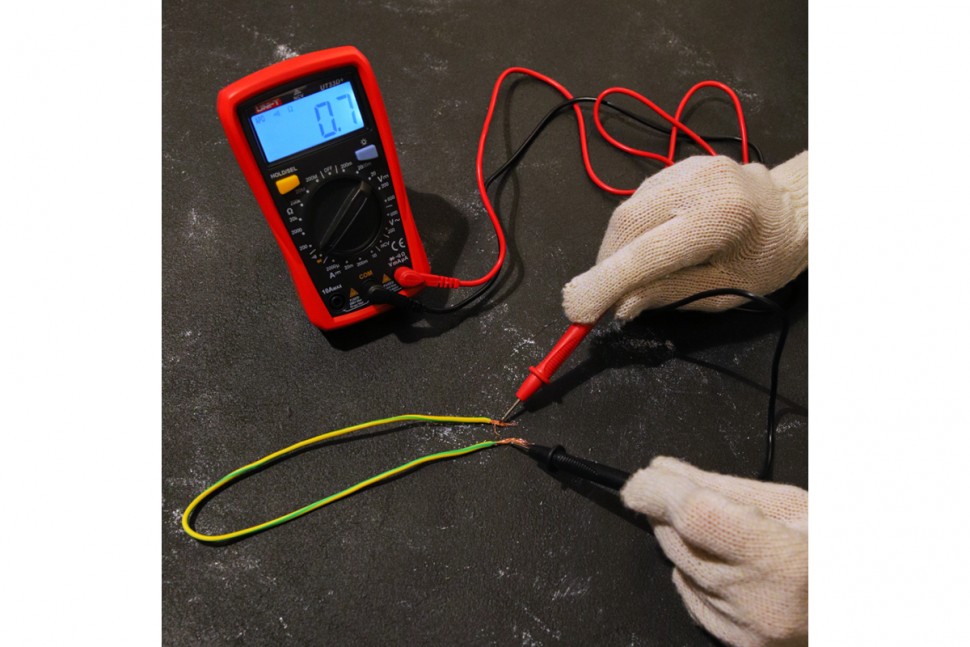

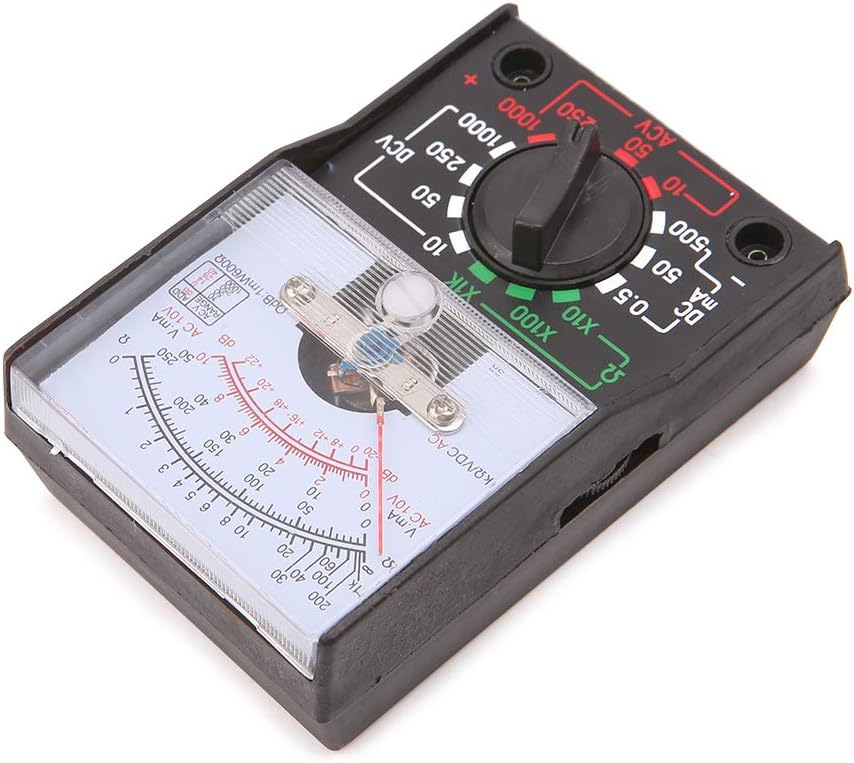

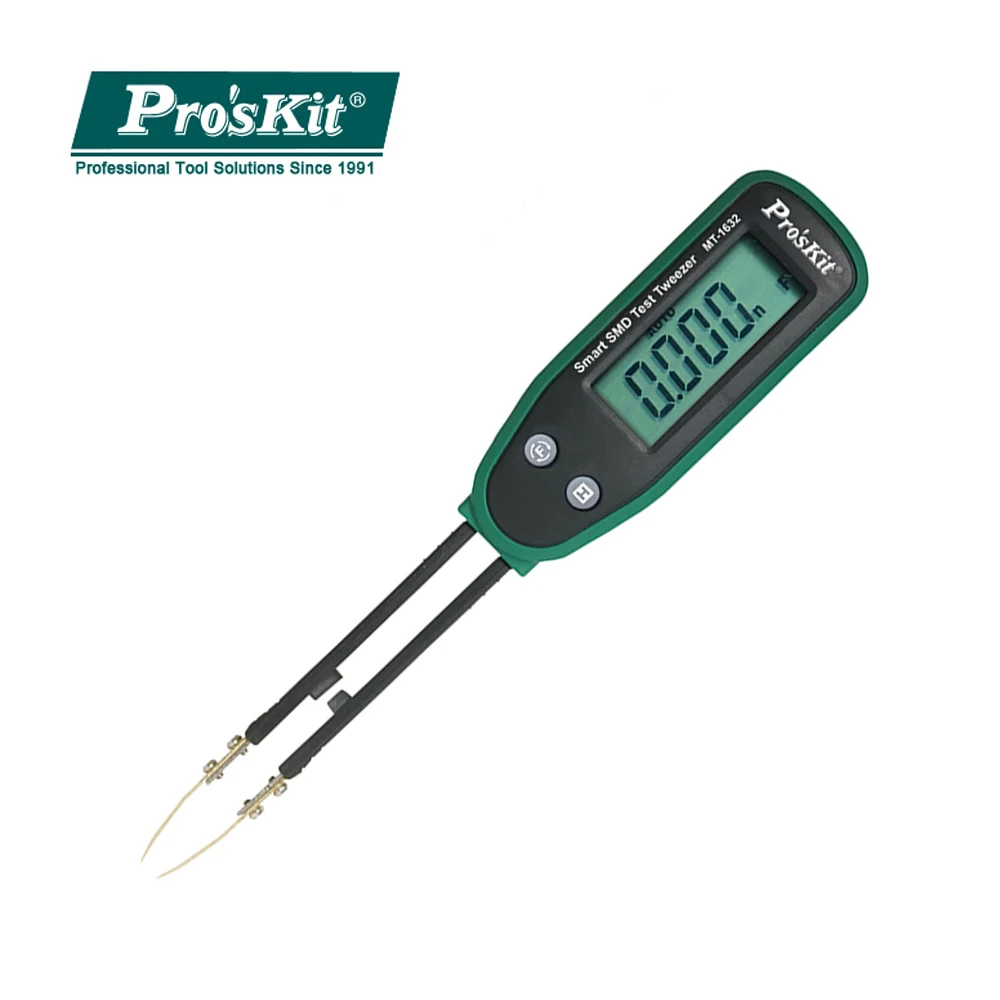

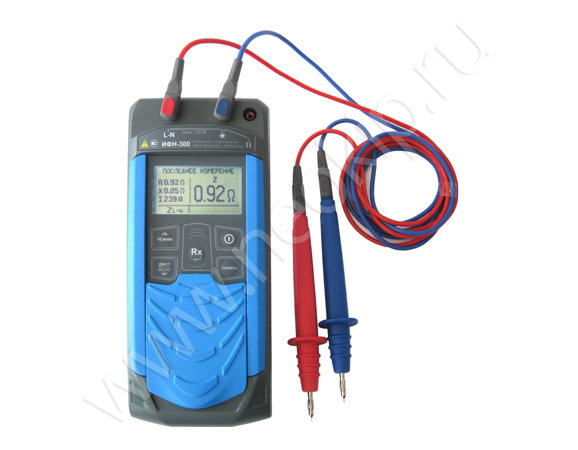

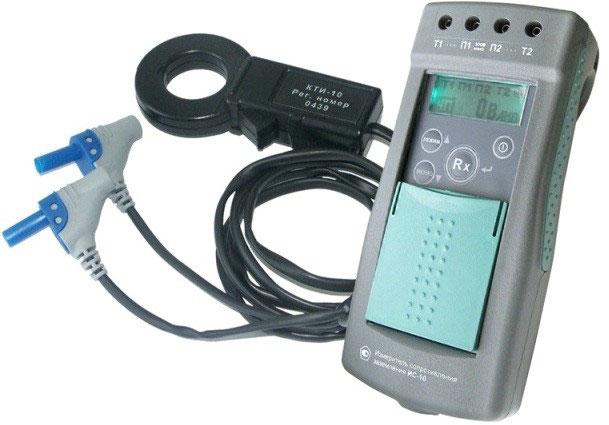

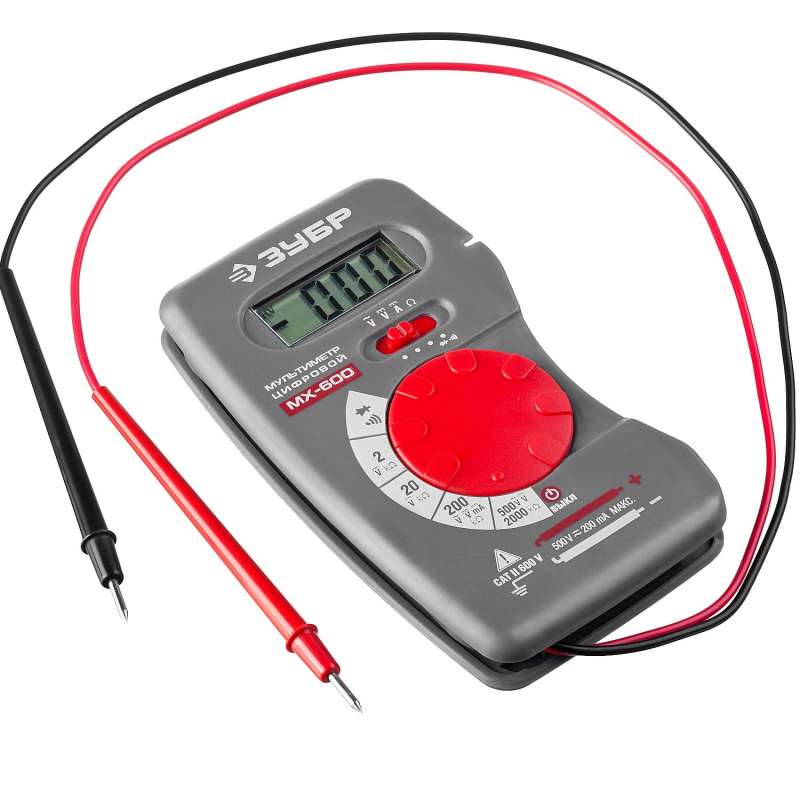

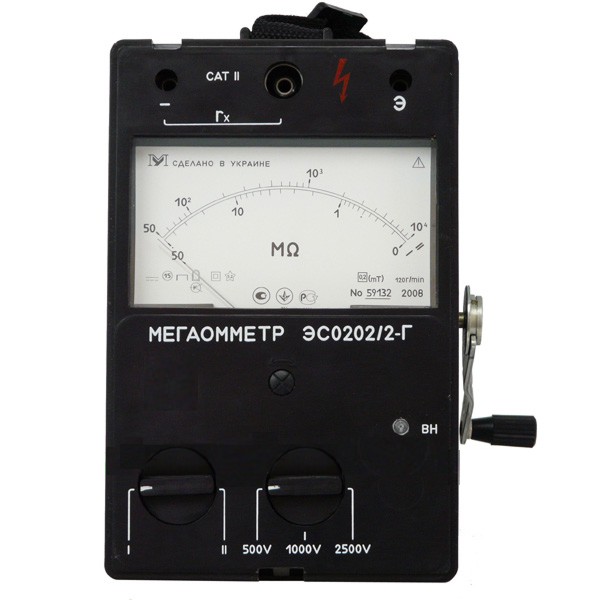

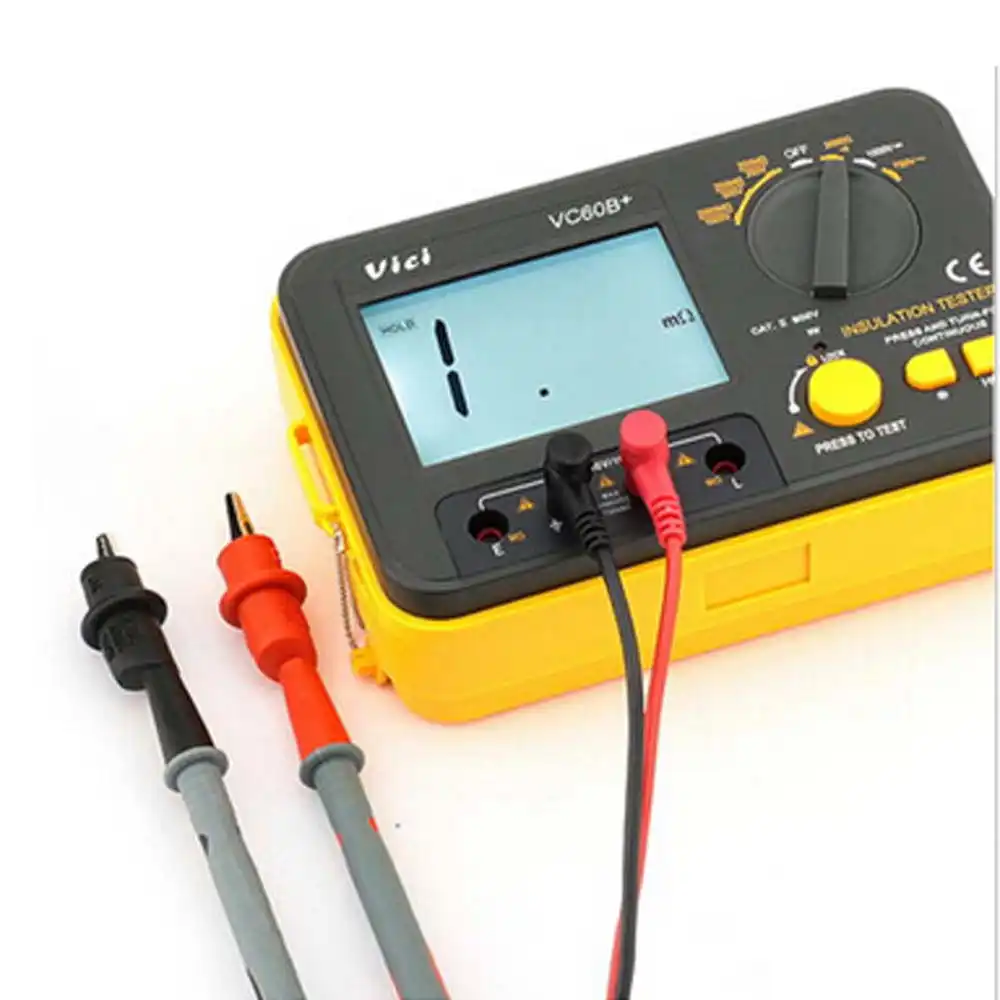

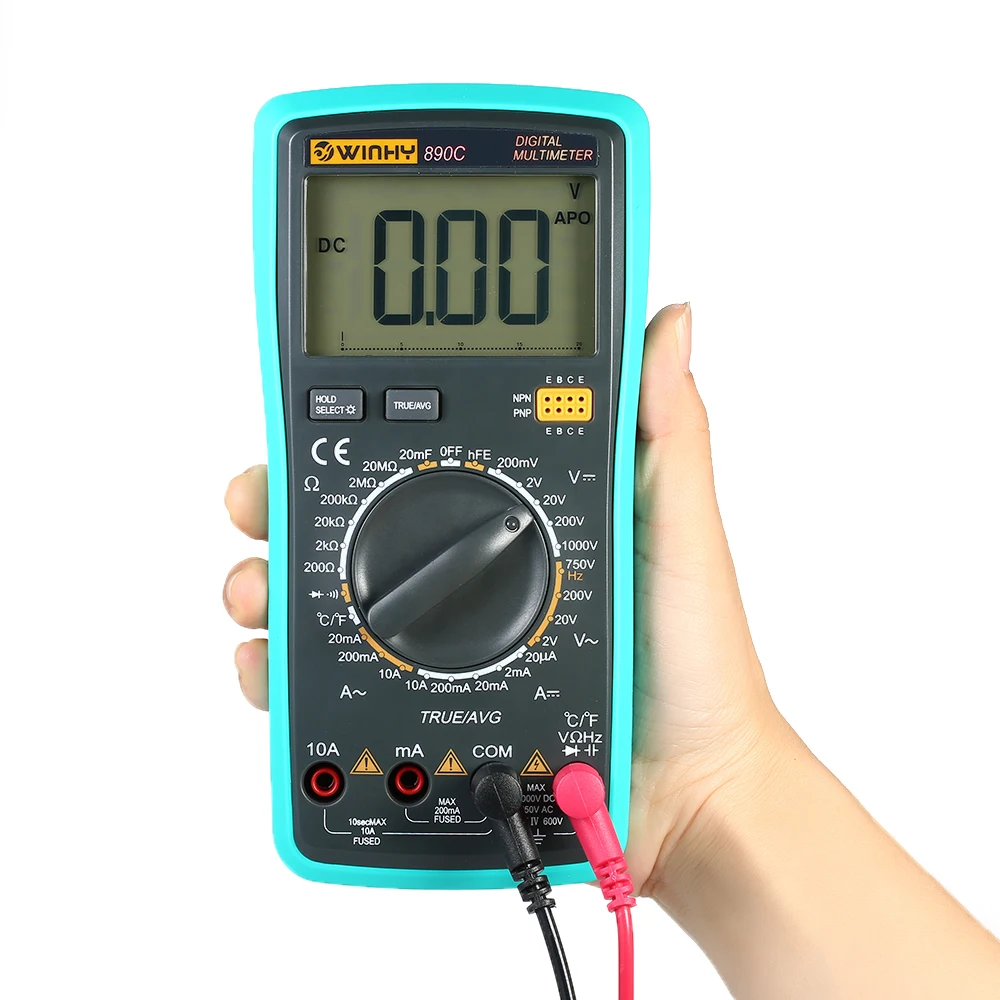

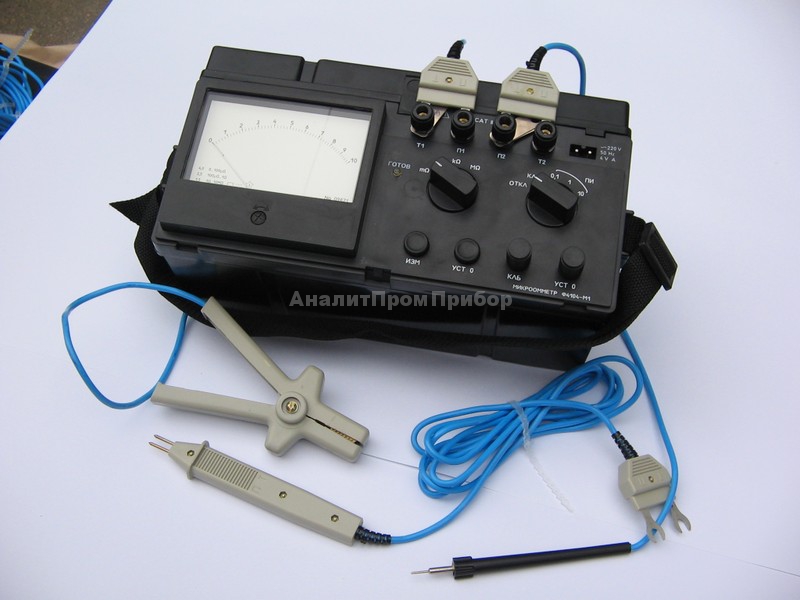

Измерение сопротивления

_______________________________________________________________________________________________



Tettex 2293 Новинка 2013 года



Автоматический анализатор обмоток трансформаторов







Прибор 2293 является автоматическим анализатором обмоток, предназначенным для измерений на трехфазных силовых и распределительных трансформаторах.
Его уникальность в объединении измерения сопротивления обмоток, измерения коэффициента трансформации, размагничивания магнитопровода, определения типа трансформатора и испытания на нагрев (кривая охлаждения).
Система простого однократного подсоединения кардинально уменьшает время измерения: после подсоединения все измерения могут быть выполнены последовательно, без какой-либо перекоммутации.
Заложенный метод одновременного намагничивания обмоток обеспечивает быстрые и надежные измерения. Стабильные измерения достигаются даже на больших силовых трансформаторах с соединением обмоток треугольником на стороне низкого напряжения.



Брошюра(Ru)   Брошюра(En)

_______________________________________________________________________________________________



Tettex 2292



Измеритель сопротивления c большим измерительным током



Высокие рабочие характеристики – главная особенность этого измерителя сопротивления с большим измерительным током, использующего четырехпроводную схему. Прибор специально разработан для измерения малого сопротивления в цепях с высокой индуктивностью, обладает малыми габаритами, высокой точностью и прост в  использовании.



Брошюра(Ru)    Брошюра(En)

_______________________________________________________________________________________________



Tettex 2226а



Цифровой микроомметр



Цифровой микроомметр типа2226a это уникальный прибор, способный выполнять измерения сопротивления даже в самых сложных условиях работы. Прибор типа 2226a предназначен для измерения сопротивления в диапазоне от 0,1 мкОм до 20 кОм.



Брошюра(Ru)    Брошюра(En)

_______________________________________________________________________________________________



Tettex 5478



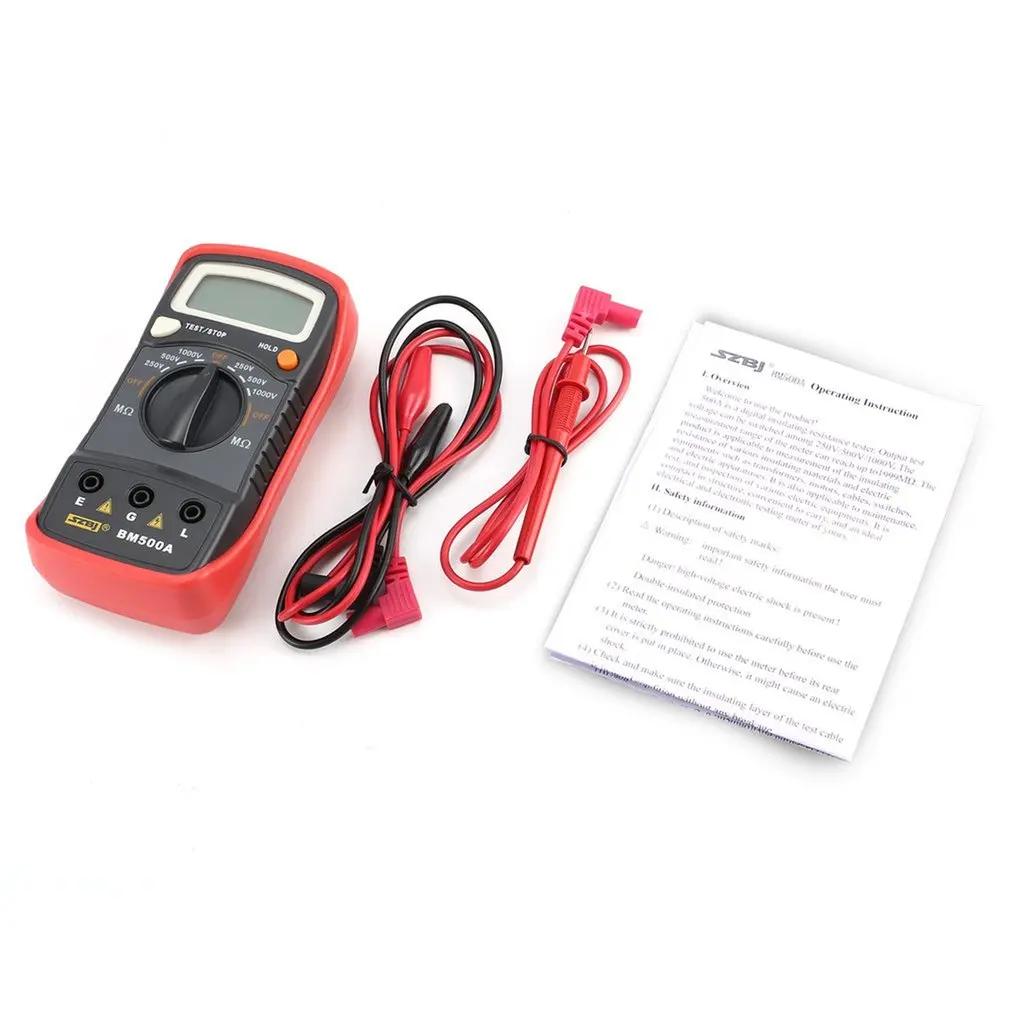

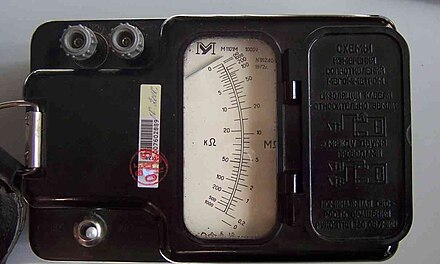

Тераомметр (5кВ) испытатель изоляции



Тераомметр 5478 – это цифровой многоцелевой тестер, предназначенный для испытаний, исследований, ревизии и техобслуживания высоковольтной изоляции.

Тераомметр 5478 обеспечивает полный комплект функций для измерения и эффективного выявления всех составляющих тока в системе изоляции. Прибор может выдавать мощность 5 Вт, испытательное напряжение до 5 кВ и измерять сопротивление изоляции до 5 ТОм.

Кроме того, тераомметр выполняет измерения при ступенчатом подъеме напряжения, испытание изоляции приложенным напряжением, измерение переменного и постоянного напряжений и частоты до 600 В, а также выполняет функции диагностических измерений.



Брошюра(Ru)    Брошюра(En)

_______________________________________________________________________________________________



Методы измерения активных сопротивлений

В современных телекоммуникационных системах значения изме­ряемых активных (активное – значит потребляющее мощность) со­противлений лежат в пределах от 10-8 до 10-10
Ом. Измеряют активное сопротивление как на постоянном, так и на переменном токе. Среди распространенных методов измерения активных сопротивлений на постоянном токе отметим: основанные на использовании амперметра-­вольтметра, логометрические, мостовые.

14.2.1. Измерение сопротивлевий методом амперметра-вольтметра

Измерение методом амперметра-вольтметра (точнее, методом амперметра или вольтметра) сводится к определению тока или на­пряжения в цепи с измеряемым двухполюсником и последующему расчету его параметров по закону Ома. Метод используют для изме­рения активного и полного сопротивления, индуктивности и емкости.

На рис. 14.1 показана схемная реализация этих методов при из­мерениях активного сопротивления. Измерение активных сопротив­лений проводят на постоянном токе, при этом включать резистор Rx в измерительную цепь можно по двум схемам.

В схеме с амперметром (рис. 14.1, а) отклонение показаний мил­лиамперметра мА
пропорционально току

                                                                                   (14. 1)

и обратно пропорционально измеряемому сопротивлению Rx. По такой схеме удается измерять достаточно большие сопротивления (от 1 Ом до 200 МОм). Перед измерениями зажимы х замыкают Кл (тем самым закорачивают, т. е. шунтируют резистор Rx
) и переменным резистором Rдo6 устанавливают такой ток, чтобы стрелка отклонилась на всю шкалу, что соответствует точке 0 Ом.



   а                                          б

Рисунок 14.1. Измерение активных сопротивлений методом:

а – амперметра ;б – вольтметра

Для измерения небольших сопротивлений (0,01…100 Ом) исполь­зуют схему с вольтметром (рис. 14.1, б), показания которого равны

                                                                        (14.2)

если Rдo6
>> Rx и U ≈ ERx /Rдo6, т. е. имеет место прямая зависимость вольтметра от измеряемого сопротивления Rx. Перед измерением стрелку на приборе совмещают с отметкой «¥» при разомкнутых за­жимах х (тем самым отключают резистор Rx).

Обе схемы измерения активных сопротивлений вызывают появле­ние методических погрешностей ΔRx, зависящих от внутренних сопро­тивлений схем. Для схемы, показанной на рис. 14.1, а, методическая погрешность тем меньше, чем ниже внутреннее сопротивление ампер­метра (при RА → 0, ΔRx → 0), а в схеме, показанной на рис. 14.1, б, погрешность тем меньше, чем выше внутреннее сопротивление вольт­метра (при RV → ¥ , ΔRx → 0). Итак, схемой, показанной на рис. 14.1, а, следует пользоваться для измерения больших сопротивлений, а схемой, показанной на рис. 14.1, б, – малых сопротивлений.

Погрешности измерения параметров элементов цепей методом вольтметра-амперметра на низких частотах составляют 0,5… 10% и определяются погрешностью используемых приборов и наличием па­разитных параметров. Погрешности увеличиваются с ростом частоты.
