Необходимость наличия датчика

Для стабильной температуры при электрическом подогреве пола необходимо выдерживать определенные временные рамки отключения и подключения электроэнергии, подаваемой на нагревательные элементы. Именно для этого при монтаже теплого пола необходимо монтировать датчик температуры в теплом полу.

Своевременный монтаж температурного датчика, позволяет решить множество вопросов. В случае отсутствия подобного датчика, весьма затруднительно будет поддерживать комфортную оптимальную температуру, также возможен перерасход электроэнергии, что повлечет за собой дополнительные финансовые затраты.

В случае перегрева определенных напольных покрытий, таких как ковролин, ламинат, возможно выделение испарений вредных для здоровья.

У ламината существует вероятность деформации, в следствии перегрева. Если монтировать датчик в систему теплого пола, эти проблемы снимаются автоматически.

В интернете имеется много различных фото датчика температуры теплого пола. Исходя из множества возможностей выбора, можно подобрать оптимальный для вашей системы вариант.

Существующие виды датчиков теплого пола

Температура теплого пола регулируется терморегулятором, при помощи подключенного температурного датчика. Его располагают вблизи нагревательных элементов, что способствует более точному измерению окружающей температуры. Существующие датчики подразделяются на наружные и внутренние.

Наружный датчик предназначен для измерения температуры помещения, его монтируют вблизи от теплого пола. Внутренний датчик помещается вблизи от нагревательных элементов, монтируемых в стяжку пола.

Инструкция для датчика температуры теплого пола информирует о том, что термодатчики классифицируются в зависимости от покрытия, под которое их планируется установить.

Если требуется их установка под линолеум, или ламинат, или паркет, то приобретается датчик в виде пластикового цилиндра с проводом. В случае монтирования термодатчика в бетонное покрытие, стяжку, необходим оснащенный защитной оболочкой прибор.

Установка датчиков

Датчики устанавливают, чтобы иметь возможность автоматического регулирования температуры теплого пола. Следовательно, возникает необходимость подключения термодатчика к терморегулятору. Вот именно с выбора места для установки терморегулятора начинается процесс монтажа, непосредственно термодатчика.

Терморегулятор устанавливают вдали от других нагревательных приспособлений, это могут быть батареи, печи, камины, на высоте примерно около одного метра от поверхности теплого пола.

Крепление практически не отличается от обычной розетки. Далее штробятся две канавки, одна для подключаемого к терморегулятору силового провода от нагревательного элемента, в то время как другая нужна, чтобы подключить датчик.

Возникает вопрос, как установить датчик температуры теплого пола, чтобы не возникало затруднений при его ремонте, в случае необходимости. Для того, чтобы избежать таких ситуаций, электропровода укладываются в пластиковые трубы, помещаемые в приготовленные канавки, что предоставит возможность с легкостью произвести необходимый ремонт.

Следует учитывать, что расположенная на полу трубка с кабелем термодатчика, должна располагаться по центру промежутка, между нагревательными элементами пола и около метра от вертикальной стены, где был установлен терморегулятор.

Выходное отверстие трубы нужно заклеить скотчем, во избежание попадания внутрь раствора. Проведя монтаж датчика, желательно зафиксировать трубу, где находится кабель с термодатчиком подручными средствами.

В случае, если вы укладываете пленочный теплый пол, то датчик устанавливается под каким – либо листом обогревателя, предварительно перед этим проложив теплоизоляцию, для эффективности системы обогрева.

Проверка системы

Закончив монтаж системы теплого пола, до нанесения стяжки, необходимо проверить ее работоспособность. Если этого не сделать, то внести какие-либо изменения, когда вы уже сделали стяжку, будет практически невозможно. Предварительно замеряют сопротивление датчика температуры теплого пола и его элементов.

Работоспособность считается подтверждённой в случае, если отклонения показателей сопротивления укладываются в пределах не более 10% от заявленных паспортных данных.

Желательно терморегулятор подключать к электросети с помощью индивидуальной линии от электрического щитка. Предварительно проверив электрические соединения, систему теплого пола включают на короткое время для ревизии ее работоспособности.

После включения терморегулятор должен отозваться сигналом загоревшейся лампочки, при этом одновременно происходит нагревание элементов теплого пола.

Замена датчика

Бывает, что возникает ситуация, когда система теплого пола перестает работать. В таком случае возникает вопрос, как проверить датчик температуры теплого пола. Причину можно выяснить с помощью диагностики проведенной тестером.

Для начала необходимо проверить входные провода, это можно сделать, разобрав корпус регулятора. Включив электропитание, с помощью тестера проверяют напряжение. В случае его отсутствия, проверяются все элементы, вплоть до выходных контактов. От обесточенного регулятора отсоединяют провода тепловых элементов и производят дальнейшую проверку.

Сопротивление, непосредственно самого датчика проверяют омметром. В случае его неисправности, он не ремонтируется, датчик демонтируют и устанавливают новый.

Монтируя систему теплого пола можно убедиться, что произвести установку термодатчика и подключение датчика температуры своими руками является несложной задачей. Намного сложнее будет произвести установку оборудования терморегулировки, если она не была установлена своевременно, вместе с монтажом теплого пола. Но и в этом случае ситуация поправима.

При наличии датчика температуры вся системы теплого пола имеет возможность корректной работы и создания комфортного микроклимата в вашем жилище.

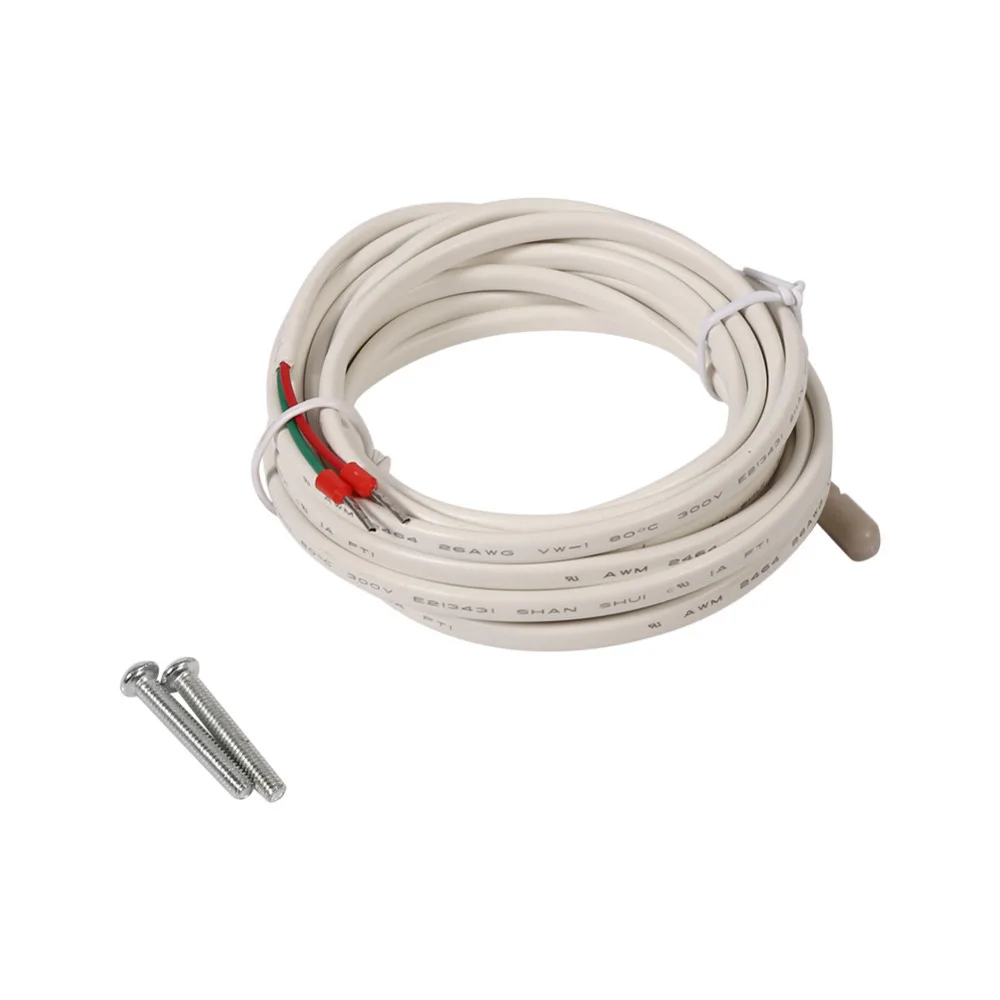

Фото датчиков температуры теплого пола

Как проверить теплый пол перед сезоном

Почему мой теплый пол холодный или недостаточно теплый?

Этот вопрос обычно задают в начале отопительного сезона или когда включают новую систему теплого пола.
Многие пользователи пытаются заменить термостат, подключить нагревательный кабель или мат «напрямую» и вызывают сервисного специалиста только в том случае, если это не дало желаемых результатов. Давайте посмотрим, каковы могут быть причины отсутствия желаемого эффекта.

1.

— Если терморегулятор не подает «признаков жизни», дисплей «пустой», светодиоды не светятся, — проверьте, есть ли напряжение на входе терморегулятора.

— Практически все современные терморегуляторы DEVI имеют встроенную систему контроля исправности выносного датчика температуры пола, поэтому опознание неисправности датчика не представляет труда: достаточно посмотреть соответствующий раздел в инструкции к вашему терморегулятору.

Рис.1. Сигнализация о неисправности выносного датчика температуры на регуляторе DEVIreg^{TM Touch.}

В случае неисправности датчика, он подлежит замене. Важно, чтобы эту замену можно было осуществить, не ломая пол. Для этого датчик должен быть установлен в трубке, доходящей до монтажной коробки и имеющей достаточно большие радиусы изгиба.

Рис.2. Установка датчика температуры в системе теплый пол.

— Встречается и такая проблема: датчик температуры пола, в нарушении инструкции, установлен слишком близко к нагревательному кабелю. При подаче напряжения кабель быстро разогревается и отключает систему, при этом стяжка, и соответственно, поверхность пола не успевает нагреться. Такую неисправность легко определить по частому (5-10 минут) срабатыванию терморегулятора, а вот исправить ситуацию не всегда возможно, например, если выносной датчик температуры, опять же в нарушении инструкции «намертво» залит в стяжке.
Итак, вы все проверили, терморегулятор подает на кабель/мат 220 В, но нагрева все равно нет? Давайте исследовать дальше.

2. Неисправность греющего кабеля.
Эта неисправность может быть обнаружена с помощью измерителя сопротивления (авометра, мультиметра, или тестера).
Что нужно сделать: Отсоедините нагревательный мат или кабель от клемм термостата и выполните два измерения:

Измерение 1: Измерение сопротивления нагревательной жилы. Это сопротивление между черным (или коричневым) и синим проводом. Сопротивление зависит от мощности кабеля (мата) и должно соответствовать значению, указанному на этикетке или в каталоге (с допуском от +5 до −10%).

Рис.3 Измерение сопротивления нагревательной жилы

Обратите внимание, что требуется именно измерение сопротивления, а не «прозвонка» нагревательного элемента. Дело в том, что звуковой сигнал на большинстве тестеров звучит при тестируемом сопротивлении меньше 200 Ом, а номинальное сопротивление небольших кабелей (матов) больше этой величины. Будьте внимательны при выборе диапазона измерения сопротивления, если пользуетесь прибором с ручным выбором пределов измерения.

Измерение 2: Это измерение сопротивления изоляции кабеля, т. е. сопротивления между экраном кабеля (оплетка или желто-зеленый провод) и коричневым с синим проводниками, соединенными вместе. В этом случае предел эффективного диапазона измерения должен быть максимальным. В большинстве случаев невозможно измерить такое высокое сопротивление, и прибор покажет бесконечность (обрыв). Это нормально. Строго говоря, для корректного определения сопротивления изоляции необходимо пользоваться приборами, которые осуществляют измерения сопротивления на высоком напряжении (мегомметры). Для такого прибора нормальными будут показания более 20 Мом при напряжении 2,5 кВ.

Рис.4. Измерение сопротивления изоляции кабеля

В результате этих двух измерений можно составить полное представление о состоянии кабеля или мата. Если вдруг, хотя бы один из параметров не соответствует номиналу, то рекомендуем сразу обратиться в сервисную службу DEVI.

Вы провели все измерения? Все параметры в норме? Вы можете уверенно подключить и установить терморегулятор, так как ваша система обогрева в хорошем состоянии.
Что же мы имеем? Термостат подает 220 В на нагревательный кабель/мат, кабель имеет нормальное сопротивление, ток присутствует, и вся электроэнергия преобразуется в тепло. Тем не менее, пол не греется или греется недостаточно…

3. Краткие сведения по теплотехнике или куда может уходить тепло?

Большинство людей ощущают приятное тепло поверхности керамической плитки при температуре около 26-27 °С, в то время как температура 24-25 °С воспринимается как «комфортная» или «нейтральная» (ни теплая, ни холодная). Поверхности при более низких температурах воспринимаются как «холодные».
Мощность системы обогрева 130 Вт/м2 позволяет нагревать поверхность пола до температуры примерно на 14 °С выше температуры окружающей среды (воздуха в комнате), однако, это без учета потери тепла вниз.

Насколько велики эти потери? Это и есть основной вопрос при монтаже и эксплуатации систем теплый пол. Очень многое зависит от условий под перекрытием, на котором смонтирован ваш теплый пол. Если внизу находится отапливаемое помещение, то даже без применения теплоизоляции, теплопотери вниз незначительны и обычно не превышают 20%.

Принимая это во внимание, разница между температурой воздуха и пола, которую обеспечивает данная система, будет 10-11 °С.

Кроме того, для нормальной работы системы подогрева пола требуется нормально работающая система отопления в помещении. Другими словами, температуру воздуха в помещении следует поддерживать, по крайней мере, при температуре 18°С. Только в этом случае поверхность пола будет нагреваться до температуры, которая воспринимается как теплая. Однако, если обогрев пола является единственным источником тепла в помещении, его следует рассматривать как систему полного отопления, которая должна компенсировать общие теплопотери помещения, а это совсем другой режим работы которой определяется другими параметрами, и является предметом отдельной статьи.
Таким образом, температура, до которой мы можем нагреть поверхность пола, зависит от установленной мощности, температуры воздуха (!) теплоизоляции помещения и конструкции пола. Терморегулятор (с датчиком температуры пола) может только поддерживать (ограничивать) температуру на заданном уровне, но не может добавить мощности, если ее не хватает. 　

Например, давайте посмотрим на квартиру в здании, где система отопления еще не работает (идут строительные или отделочные работы):
— температура наружного воздуха — от −5 до −7 °С;
— температура в соседней квартире составляет около 0 °С;
— Температура в помещении с подогревом пола составляет 10 °С.
В этих условиях пол безусловно воспринимается как холодный. На самом деле, пол только в нашем восприятии холодный, в то время как отопление пола работает и выделяется тепло, иначе как бы температура в помещении была + 10 °С? Система теплый пол будет постепенно нагревать воздух, таким образом функционируя как система полного отопления, и только когда температура воздуха достигнет 17-20 °С, поверхность пола будет нагреваться до температуры, воспринимаемой как теплая. Но, чтобы это случилось нужна определенная мощность, а наш теплый пол рассчитывался для применения в других условиях, и не факт, что его мощности будет достаточно.

Вот еще один типичный пример: жилой дом еще или уже не подключен к системе централизованного теплоснабжения (межсезонье, осень или весна). Температура наружного воздуха составляет от +5 до + 7 °С, а температура в помещении снизилась до + 13 / +15° С. Это типичная ситуация для квартир с центральным отоплением. Обогрев пола включен, но пол не прогревается даже через два часа. В этом случае отсутствие тепла на поверхности имеет две причины: необходимость дополнительной мощности для подогрева воздуха на пару градусов и инерция системы. Проще говоря, напольные плиты, стяжки, плитка, стены и мебель остыли. Их необходимо прогреть и это может занять довольно много времени, до нескольких десятков часов. Дело в том, что тепло в твердых объектах не поднимается вверх; оно имеет тенденцию распространяться в направлении к более холодной части этого объекта (в отличие от теплопередачи в воздухе, где основную роль играет конвекция).
Кроме того, передача тепла за счет инфракрасного излучение внутри конструкций пола также отсутствует, поэтому невозможно ускорить процесс нагрева с использованием отражающих пленок и эквивалентных материалов для теплоизоляции пола. Использование таких материалов для изоляции пола неэффективно.

Подобные процессы происходят и в полу, смонтированном на грунте. Если теплоизоляция при этом недостаточно толстая, или вовсе отсутствует, потери в грунт могут достигать 50% от всего тепла, выделяемого отопительной системой. Чтобы уменьшить эти потери, теплоизоляция должна быть достаточно толстой. (Толщина теплоизоляции для этого случая определяется строительными нормами и зависит от региона, в котором находится здание).
Что касается балконов (лоджий), то здесь ситуация может быть еще хуже. Дело в том, что балконная плита обычно делается из железобетона, который очень хорошо проводит тепло. Если под такой плитой находится наружный воздух, потери тепла вниз могут достигать 90% и более. Другими словами, эта система абсолютно неспособна обеспечить комфортную температуру на поверхности пола. Существует только одно решение: установить теплоизоляцию достаточной толщины (не менее 50 мм, а лучше 100 мм) плюс греющий кабель, уложенный с меньшим шагом (8-10 см), или тонкий мощный нагревательный мат (около 200 Вт/м²).
Если система уже установлена ​​и подключена, но есть сомнения в ее работоспособности, проверить это достаточно просто: накрыть небольшую площадь пола с подогревом куском пенопласта, картона или ковра. Подождите около 15-30 минут, и, если система отопления работает правильно, вы достаточно быстро почувствуете тепло в этой области.

Еще одно важное замечание: мощность нагревательного кабеля/мата DEVI, предназначенного для систем напольного отопления, не меняется со временем, поэтому они не могут обеспечить более сильный или слабый нагрев после того, как они эксплуатировались в течение некоторого времени.
Если отопительная система, которая долгое время работала исправно, начинает работать неудовлетворительно, в первую очередь следует искать внешние причины, такие как снижение напряжения питания, недостаточная температура воздуха в помещении или ухудшение качества теплоизоляции, неработоспособность терморегулятора.

После завершения ремонта квартиры никто не хочет ничего переделывать, а иногда это и невозможно. Небольшая экономия, полученная во время строительства или реконструкции, может привести в дальнейшем к неудовлетворительной работе системы теплый пол, т.е. ваши деньги, потраченный на эту систему, окажутся потраченными впустую (это относится как к установке нагревательных элементов недостаточной для данных условий мощности, так и к «экономии» на теплоизоляции).
Чтобы этого не случилось, необходимо соблюдать рекомендации по подбору и установке кабельных систем обогрева, а также строительные нормы, касающиеся теплоизоляции помещений. Будьте осторожны с очень тонкой теплоизоляцией со «сказочными» характеристиками. Никогда не используйте водопоглощающие материалы для изоляции пола или материалы, не предназначенные для напольных конструкций. Не пытайтесь экономить деньги, прокладывая кабель с большим шагом, т.е. уменьшая удельную мощность системы. Всегда выбирайте надежного и квалифицированного производителя и установщика отопительных систем и не стесняйтесь задавать вопросы специалистам.

Как проверить датчик температуры теплого пола – сопротивление термодатчика

Теплосветло

Итак, ваш теплый пол не работает (например, отключается сразу после включения), и подозрение пало именно на датчик. В большинстве случаев вам понадобится снять терморегулятор (термостат) теплого пола для того, чтобы добраться до кабеля датчика температуры.
Кабель имеет две жилы, сопротивление между ними мы и будем измерять. Сопротивление датчика теплого пола находится обычно в пределах 5-30 кОм. Более точное значение можно посмотреть в документации на ваш термостат (обычно в инструкции по монтажу и эксплуатации). Установим тестер в режим измерения сопротивления и выставим соответствующие пределы (как правило, максимальное значение).

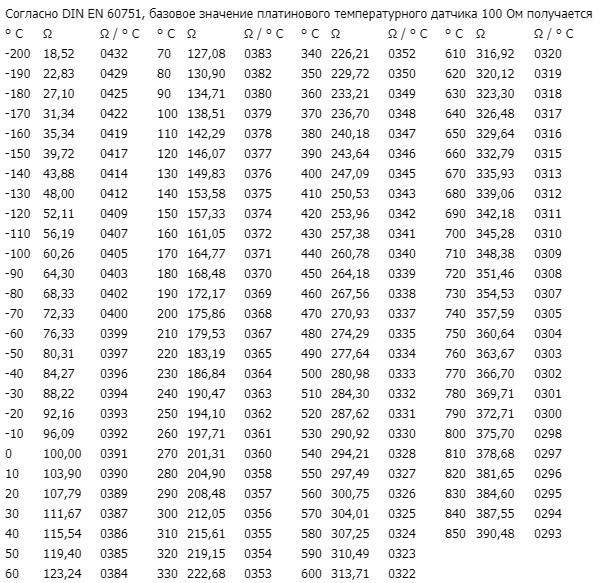

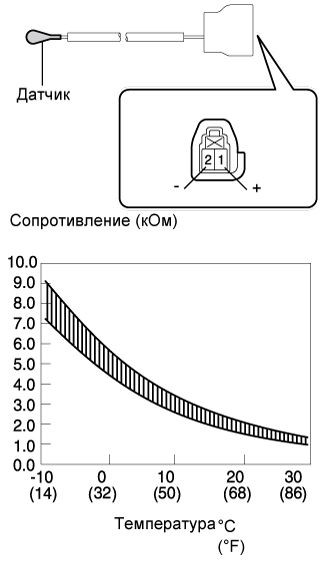

С чем же сравнить измеренное значение сопротивление, почему оно разное при разной температуре и каков вообще принцип работы датчика температуры пола? Узнать ответы на эти вопросы можно из статьи Датчики температуры пола для терморегуляторов системы «Теплый пол»: принцип действия и характеристики.

Если измеренное вами значение сильно отличается от паспортного, то датчик подлежит замене. Запишите модель терморегулятора и обратитесь в специализированные организации, осуществляющие продажи, монтаж и обслуживание кабельных систем обогрева. Замену можно произвести и самостоятельно, за исключением случаев, когда датчик по разным причинам невозможно извлечь, например, если датчик не был установлен в гофрированную трубку согласно рекомендациям производителя, а намертво закреплен и замурован в растворе, как это показано на картинке выше. Что делать в подобных случаях смотрите в заметке Датчик температуры теплого пола невозможно извлечь для замены.

Если датчик все же удалось извлечь, обратите внимание на то, что датчики разных производителей терморегуляторов, как правило, несовместимы, кроме тех случаев когда под своей торговой маркой производитель системы обогрева продает термостаты компаний, которые специализируются на их разработке и изготовлении (например — OJ Electronics, Дания).

Подходящий для замены датчик температуры можно подобрать в разделе Сопутствующие товары.

Если вы просто хотите, чтобы ваш теплый пол снова заработал, не вникая в технические тонкости, обратитесь в Теплосветло – см. раздел ремонт теплого пола. Мы будем рады быстро и профессионально восстановить его работоспособность.

Как проверить термодатчик теплого пола

Одной из типичных проблем, с которой может столкнуться каждый обладатель теплого пола, является неисправность датчика температуры. Тем не менее, эта проблема легко решается заменой датчика, однако прежде требуется его диагностика. А процесс диагностики довольно прост.

Для проведения диагностики термодатчика достаточно снять термостат, для этого потребуется отвертка, и измерить сопротивление непосредственно датчика с помощью обычного бытового мультиметра.

Признаком проблемы с термодатчиком является быстрое отключение теплого пола, когда он попросту не успевает достичь установленной температуры, либо перегрев сверх всякой меры. Если происходит именно так, то можно смело, предварительно отключив питание, снимать термостат, и приступать к проверке термодатчика, провода от которого соединены с термостатом.

Кабель датчика представляет собой двухжильный провод, и для диагностики необходимо просто измерить сопротивление между этими жилами. Типичный диапазон сопротивлений, в зависимости от модели датчика, укладывается в пределы от 5 кОм до 120 кОм в зависимости, разумеется, и от температуры корпуса датчика.

В качестве чувствительного элемента датчика обычно служит NTC-термистор. Точные значения сопротивлений конкретно вашего датчика должны быть указаны в инструкции (документации) к термостату.

Установите мультиметр в режим омметра, задайте подходящие пределы измерений, и измерьте значение сопротивления между проводами вашего термодатчика. В случае, если это значение оказалось совершенно выходящим за пределы паспортных данных (с учетом окружающей температуры), то это явный симптом неисправности термодатчика, и тогда его следует заменить.

Простейшее решение — обратиться в компанию, занимающуюся теплыми полами, назвать им модель вашего термостата, и купить подходящий термодатчик. Замена не займет много времени и сил. Если же датчик замурован в раствор, то ищите альтернативное решение, например пусть теперь измеряется температура воздуха в помещении, и по достижении заданной температуры воздуха происходит отключение.

Обратите обязательно внимание на совместимость датчика с терморегулятором. Не каждый производитель термостатов сможет гарантировать правильную работу системы с датчиком другой фирмы. Для удобства подбора датчика воспользуйтесь приведенной таблицей сопротивлений датчиков разных марок в зависимости от температуры.

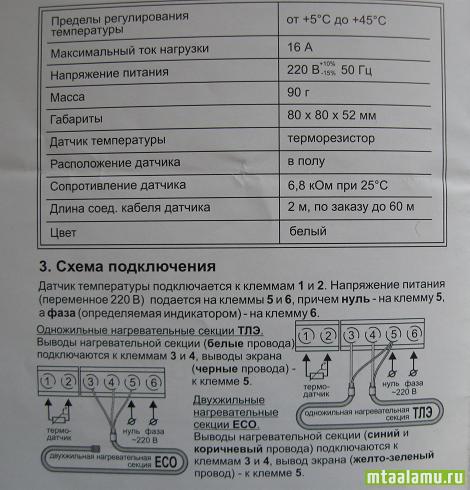

Здесь приведены данные по наиболее популярным термостатам и стандартным датчикам, которые идут с ними в комплекте: http://electrik.info/termodatchik.jpg

Андрей Повный

Как найти температурный датчик в кондиционере

Внутренний блок:

• Датчик температуры комнатного воздуха

Это тот самый датчик, который задаёт режим работы компрессора.

• Датчик температуры испарителя (установлен в средней точке испарителя)

Он служит для отключения компрессора при температуре испарителя ниже нуля, или индикации ошибки, во избежание обледенения испарителя.

• Температурный датчик на выходе из испарителя
• Датчик температуры электродвигателя вентилятора

Отключает двигатель при перегреве, предупреждая возгорание.

Перегрев обычно случается в случае межвиткового замыкания.

• Термопредохранитель в клеммной колодке
• При превышении температуры срабатывания (чаще всего около 90 0С) он сгорает, размыкая цепь питания кондиционера.

Внешний блок:

• Датчик температуры наружного воздуха

Этот датчик служит для ограничения работы кондиционера при температуре на улице ниже его рабочего диапазона

Кондиционер просто не включится, если температура на улице ниже его предела.

• Датчик температуры конденсатора (может быть установлено несколько, в разных точках)

Функция этого датчика — поддержание давления конденсации в заданном пределе при изменении температуры на улице.

• Датчик температуры нагнетания компрессора

По температуре нагнетания можно косвенно определить давление, и если оно выше нормы, то кондиционер выдаёт ошибку.

• Датчик температуры газовой магистрали

Датчик газовой магистрали дублирует датчик низкого давления, и выдаёт ошибку при его чрезмерном снижении.

• Температурный датчик на двигателе вентилятора
• Термопредохранитель на соединительной колодке

Также существуют системы с определением уровня конденсата с помощью термодатчиков, вместо механического поплавка.

Как проверить датчик температуры кондиционера

Главный параметр, по которому можно судить о исправности термисторов, это его сопротивление.

Причём его сопротивление зависит от температуры

Для определения сопротивления необходим прибор — омметр или мультиметр, в котором есть функция измерения сопротивления.

Также необходим термометр, можно обычный комнатный.

Методика проверки термодатчиков:

• Вынимаем датчик из разъёма на плате

• Устанавливаем прибор на функцию измерения сопротивления (лучше автоматический выбор предела измерения)

• Считываем показания с прибора

• Измеряем комнатную температуру
• Сверяем показания с данными из документации на эту модель.

Пример проверки датчика температуры

Для примера возьмём кондиционер Toshiba RAV-SM562KRT-E.

Скачиваем сервис мануал для этой модели.

В разделе Troubleshooting находим таблицы зависимости сопротивления датчиков от температуры.

Возьмём для датчика температуры комнатного воздуха:

Из графика видно, что при температуре 25 0С его сопротивление равно 10 кОм (самое распространённое значение).

Для проверки можно нагреть датчик, взяв его в руку, при этом, как видно из графика, его сопротивление должно уменьшиться.

Как узнать сопротивление датчика температуры кондиционера

Главный источник информации — документация для кондиционеров, сервис мануалы (service manual) и технические данные (technikal data).

Если же не удаётся найти информацию для данной модели, можно посмотреть документацию для других моделей этого же производителя, очень часто датчики устанавливают с одинаковыми параметрами.

Также можно измерить параметры на аналогичном кондиционере, если есть такая возможность.

Если выяснилось что датчик всё-таки неисправен и требуется временно восстановить работоспособность кондиционера пока не приобретён датчик, это можно сделать поставив на место штатного датчика резистор.

Проще всего это сделать отрезав старый неисправный датчик, а освободившиеся выводы зачистить и припаять или прикрутить к ним резистор.

Для нашего примера нужен номинал 10 кОм, можно использовать любой постоянный или подстроечный.

При этом нужно учесть, что кондиционер будет всё время работать в режиме максимальной мощности не выключая компрессор.

Так что применять этот способ можно лишь на время при крайней необходимости.

Как проверить работоспособность теплого пола без терморегулятора

Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей. Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?

Виды электрического теплого пола

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

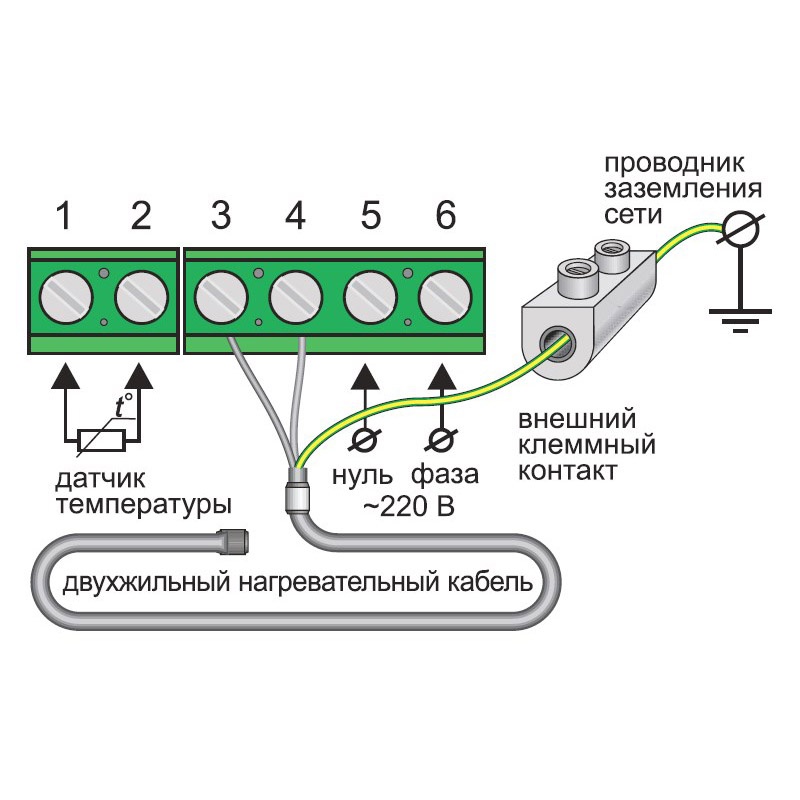

Схема подключения электрического теплого пола

На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

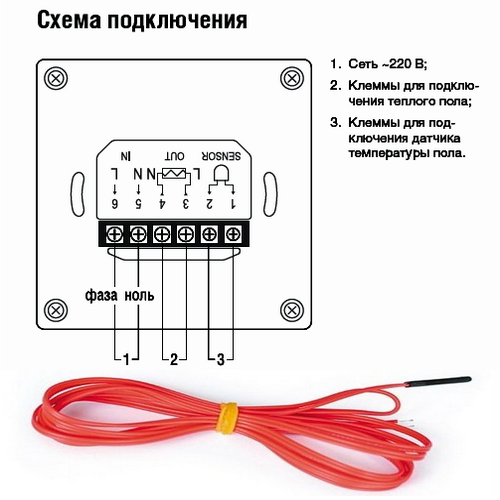

Подключение теплого пола к терморегулятору

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

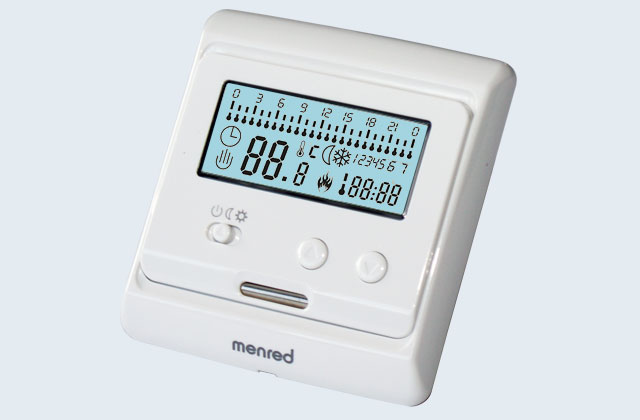

Электронный терморегулятор теплого пола

Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

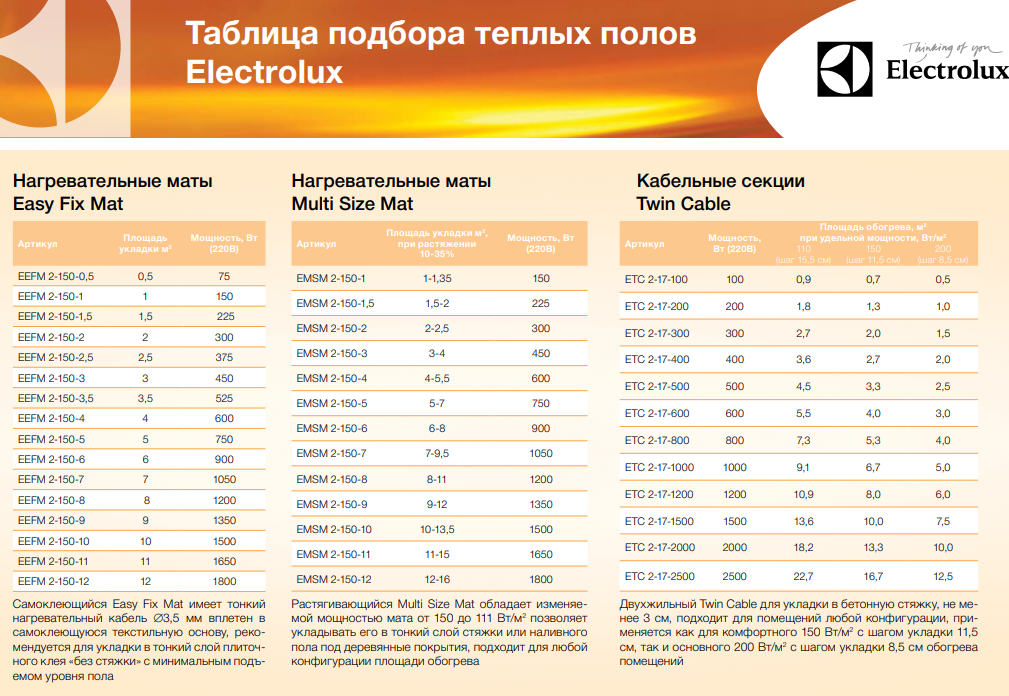

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м 2 .

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Укладка инфракрасного теплого пола

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.

Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.

Проверка тестером сопротивления

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Как подключить терморегулятор

Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Иногда в проверке нуждается и только что купленное оборудование. Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут.

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.

Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.

Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

На бирке указано сопротивление

Шаг 3. После это мультиметр включается на режим измерения.

Мультиметр включается на режим измерения

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.

Щупы устанавливаются на провода

Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.

Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.

Обогрев напольного покрытия аналогично другим электрическим системам может выйти из строя, в результате чего в помещении будет холодно. В этом случае требуется внимательная проверка теплого пола с целью обнаружения неисправности. Кроме этого, до заливки цементной стяжки и монтажа финишного покрытия необходимо выяснить его пригодность к работе.

Особенно актуально обустройство такого пола для первых этажей частных домовладений или для квартир, находящихся над подвалами. Данная система обогрева напольного покрытия помогает сделать жилье комфортным и уютным. Как проверить теплый пол, если возникает такая необходимость?

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

• греющего кабеля, который является источником тепловой энергии;
• термодатчика, фиксирующего степень нагрева проводов;
• терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.

Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

1. Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя.
2. Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
3. Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Чтобы реже решать проблему, как проверить электрический теплый пол на неисправность, и не часто заниматься его ремонтом, следует покупать оборудование от проверенных временем производителей.

Существует два способа проверки работоспособности системы:

1. Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
2. Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.

Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

Если пол исправен, но не функционирует, значит, причина неисправности заключается в другом. Существует метод, как проверить датчик теплого пола мультиметром, поскольку прибор является резистором, а значит, у него имеется собственное сопротивление.

Правда, показатели мультиметра во многом зависят от температуры пола. При температуре 5 градусов, он покажет 22 кОм, а при 40С – только 6 кОм. В общем сопротивление датчика теплого пола соответствовать должно заводскому параметру. Когда оно отличается от заявленной величины более, чем на 5 кОм или равно нулю, тогда датчик поломан и его следует заменить.

Этот прибор также диагностируют мультиметром. Прежде, как проверить терморегулятор теплого пола, чтобы удостовериться в том, что причиной неисправности является именно он, необходимо отключить нагревательный элемент конструкции. Потом регулятор степени нагрева устанавливают на максимум.

Затем клеммы без проводов проверяют мультиметром. Согласно правилам должно сработать реле и прибор покажет уровень напряжения. Если регулятор установить на минимальный показатель уровня нагрева, то реле отключится, после чего напряжение пропадет.

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.

Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.

В качестве примера будет рассмотрено диагностирование работы терморегулятора с использованием обычной лампочки.

1. Регулятор следует подключить к сети. К клемме L подсоединяют фазный провод, а нулевой – к клемме N. Также нужно подсоединить датчик температуры и вкрученную в патрон самую обычную лампочку – она станет индикатором нагрузки.
2. Тумблером включают подключенный к сети прибор.
3. Рычажок, который отвечает за повышение температурного режима, устанавливают на максимум.
4. Если термостат находится в исправном состоянии, лампочка загорается.
5. Данный метод также помогает решить проблему, как проверить датчик теплого пола, который фиксирует температуру нагрева. Для этого его берут в руку, а терморегулятор выставляют на среднее значение.
6. Регулятор вновь устанавливают на высоких показателях. Лампочка теперь загорится. Когда нагрев датчика достигнет температуры тела человека, держащего его в руках, она погаснет.
7. Теперь систему оставляют в покое. Через время, когда датчик температуры остынет и подаст терморегулятору сигнал, лампочка опять загорится.

Перед тем, как приступить к работам, связанным с заливкой стяжки, в процессе создания системы, специалисты рекомендуют выполнить такую процедуру, как измерить сопротивление теплого пола мультиметром, а точнее кабеля нагрева:

1. Завершить монтаж теплого пола и подготовить к проведению дальнейших работ.
2. В паспорте или на бирке, прикрепленной к кабелю, находят значение сопротивления. В этом случае оно составляет 150,9 Ом. Допустимо его изменение на 5 – 10% в сторону увеличения или уменьшения.
3. Мультиметр включают в режиме измерения.
4. Щупы прибора помещают на провода, которые отходят от системы обогрева.
5. После того, как замерить сопротивление теплого пола получилось, на мультиметре будет виден показатель. Он должен равняться значению, указанному в паспорте на кабель.

До того, как прозвонить теплый пол мультиметром, его устанавливают на значок звукового сигнала, расположенного рядом со шкалой омметра. Когда щупы касаются друг друга, раздается звук, свидетельствующий о том, что цепь замкнута. Если одновременно коснуться щупами жил теплого пола, должен появиться зумер.

Когда он отсутствует или прерывается, это говорит о надрыве жилы. После того, как удалось разобраться с тем, как прозвонить теплый пол, нужно сделать аналогичную процедуру с термодатчиком. В случае отсутствия или несоответствия сопротивления датчика паспортным данным, ясно, что он неисправен.

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

• греющего кабеля, который является источником тепловой энергии;
• термодатчика, фиксирующего степень нагрева проводов;
• терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Неисправности в системе обогрева пола — почему не работает

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.

Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

1. Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя. Иногда непонятно, почему теплый пол плохо греет, а в результате оказывается, что просто терморегулятор неправильно настроен или он работает неправильно.
2. Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
3. Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Чтобы реже решать проблему, как проверить электрический теплый пол на неисправность, и не часто заниматься его ремонтом, следует покупать оборудование от проверенных временем производителей.

Методы обнаружения неисправностей — как проверить правильно

Существует два способа проверки работоспособности системы:

1. Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
2. Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.

Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

Способ проверки системы пола

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.

Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.

Проверка работоспособности регулятора температуры

В качестве примера будет рассмотрено диагностирование работы терморегулятора с использованием обычной лампочки.

Последовательность действий:

1. Регулятор следует подключить к сети. К клемме L подсоединяют фазный провод, а нулевой – к клемме N. Также нужно подсоединить датчик температуры и вкрученную в патрон самую обычную лампочку – она станет индикатором нагрузки.
2. Тумблером включают подключенный к сети прибор.
3. Рычажок, который отвечает за повышение температурного режима, устанавливают на максимум.
4. Если термостат находится в исправном состоянии, лампочка загорается.
5. Данный метод также помогает решить проблему, как проверить датчик теплого пола, который фиксирует температуру нагрева. Для этого его берут в руку, а терморегулятор выставляют на среднее значение.
6. Регулятор вновь устанавливают на высоких показателях. Лампочка теперь загорится. Когда нагрев датчика достигнет температуры тела человека, держащего его в руках, она погаснет.
7. Теперь систему оставляют в покое. Через время, когда датчик температуры остынет и подаст терморегулятору сигнал, лампочка опять загорится.

ᐈ Как правильно укоротить датчик температуры? Монтаж датчика теплого пола

Монтаж датчика температуры пола

Установка температурных датчиков осуществляется на этапе укладки нагревательных элементов, например кабельного мата, ик-пленки, алюминиевого мата и т.д, в отличии от установки самого терморегулятора, которая производится в самом конце монтажа.

Датчик температуры принято размещать в гофрированную трубку с целью будущей его замены, в случае выход из строя. Однако не все технологии монтажа, предусматривают наличие защитной гофротрубки.

Так например, при монтаже инфракрасной пленки, гофра может не применяться, а вместо этого, сразу закладывается два температурных датчика (основной + резервный), которые крепятся прямо на нижнюю поверхность греющей пленки.

При монтаже температурного датчика, в процессе укладки гофротрубки, очень важно не допускать острых углов изгиба гофры в местах перехода со стены в пол.

Что бы была возможность будущей замены, необходимо делать плавный изгиб. Можно сделать один изгиб с большим радиусом (R1).

Как вариант плавного изгиба, рекомендуется при переходе от стены к полу выполнять два больших радиусных изгиба трубки в двух плоскостях (R2 и R3).

Можно ли укоротить провод датчика температуры ТЕПЛОГО ПОЛА?

Стандартная длина провода выносных температурных датчиков составляет 2.5-3.5 метров.

В случае, если после укладки нагревательных матов с подрозотника, куда будет устанавливаться регулятор температуры теплого пола, свисает слишком много провода, в условии что Вам некуда его уложить (место в подрозетнике ограничено) допускается укорачивание лишней длины датчика.

• Укоротить температурный датчик можно без особых проблем. Обрезка 1-2 метров провода, никак не отразиться на точности измерения температуры прибором.

Однако помните, что большинство датчиков, имеют провод с небольшим сечением и после обрезки, для того, что бы надежно подключить температурный датчик, его концы рекомендуется обжать металлическими наконечниками или залудить методом пайки.

Можно ли удлинить датчик температуры ТЕПЛОГО ПОЛА?

В редких случаях, возникает противоположная задача, а именно – необходимость в удлинении датчика.

Это также допустимо. Однако помните, датчики работают по резистивному принципу. При изменении температуры объекта, изменяется сопротивление изделия. Поэтому процесс удлинения должен происходить таким образом, что бы погрешность сопротивления вносимая в общую цепь была сведена к минимуму.

Чтобы удлинить температурный датчик теплого полапридерживайтесь таких правил:

• Удлинение датчика теплого пола стоит проводить проводом сечением 0.5 – 1 мм.кв.;
• Соединение удлиняемого провода с дотачиваемым производить исключительно методом пайки.
• Не рекомендуетсяудлинять температурный датчик, больше чем на 5 метров.
• Если после удлинения, фактическая и измеренная температура отличается (сделав все по выше описанным правилам, она не будет отличаться больше чем на 1-2 градуса), в программируемых терморегуляторах есть возможность настроить температурную корректировку. (стандартный диапазон 1-9 градусов Цельсия).
