Гильзы медные луженые под опрессовку ГМЛ

Кабельная гильза медная луженая для соединений

Существует немало способов встречных соединений проводов и кабельных устройств. Можно использовать скрутку, пайку, клеммники и даже сварку. Все зависит от конкретных условий, требований и возможностей.

На текущий момент, все более популярным становится метод опрессовки проводниковых соединений с помощью специальных гильз. Они представляют собой, либо полую трубку, либо имеющую внутреннюю перегородку. Последняя конструкция предназначена для соединения встык. Материал гильзы должен соответствовать материалу соединяемых проводниковых жил. В случае, когда возникает необходимость в соединении двух частей энергетической линии из разнородных металлов (медь/алюминий), применяются комбинированные гильзы.

Материал опрессовочного элемента и оптимальное проводниковое сечение определяется по маркировке. Так, аббревиатура ГМЛ означает – гильза медная луженая. А последующий числовой ряд, не что иное, как площадь сечения внутреннего объема.

В отличие от чисто медных гильз (МГ), луженые элементы обладают большей стойкостью к коррозии и электрохимическим окислительным процессам.

При подборе опрессовочных гильз, необходимо ориентироваться на сечение соединяемых проводников.

Подгон многожильного провода, под гильзу меньшего диаметра, путем усечения части проволочного пучка основной жилы, чреваты:

– увеличением сопротивления на этом участке цепи;
– значительным повышением локального температурного режима;
– преждевременным старением материала проводников, с последующим выходом из строя.

Гильзу с сечением, значительно превышающим аналогичные показатели проводниковой жилы, достаточно трудно запрессовать с соблюдением параметров плотности и прочности контактного соединения. В некоторых случаях можно рекомендовать заполнить образовавшийся пустотный объем проволочными срезками, идентичными материалу токопроводящего стержня.

Запрессовка гильзы проводится либо вручную, при малых значениях сечения, либо гидравлическим прессом. Вручную операция проводится с помощью специальных опрессовочных клещей, включающих несколько матриц. Этот способ основывается на максимальном местном вдавливании. Чем значительнее образовавшееся углубление, тем надежней контакт. Для сплошной опрессовки необходимо гидравлическое оборудование.

После завершения основных работ, полученное соединение следует основательно заизолировать.

Представленные здесь, медные луженые гильзы под опрессовку, от компании КВТ, дают возможность оптимального выбора соединительных элементов, по размерному ряду.

Мемотерм-ММ — Муфты концевые и соединительные малых сечений до 1кВ

Проспект:Версия
для печати:
СкачатьОткрыть

Термоусаживаемые муфты ПСТ и ПКВ представляют собой комплект деталей и материалов, обеспечивающих восстановление электрической и механической целостности проводов с использованием метода термоусадки.

Термоусаживаемые муфты ПСТ предназначены для соединения электрических проводов в кабельных сетях. Отлично подходят для использования во влажной среде, например при подключении погружных насосов, оборудования для бассейнов, уличного освещения и т.д.

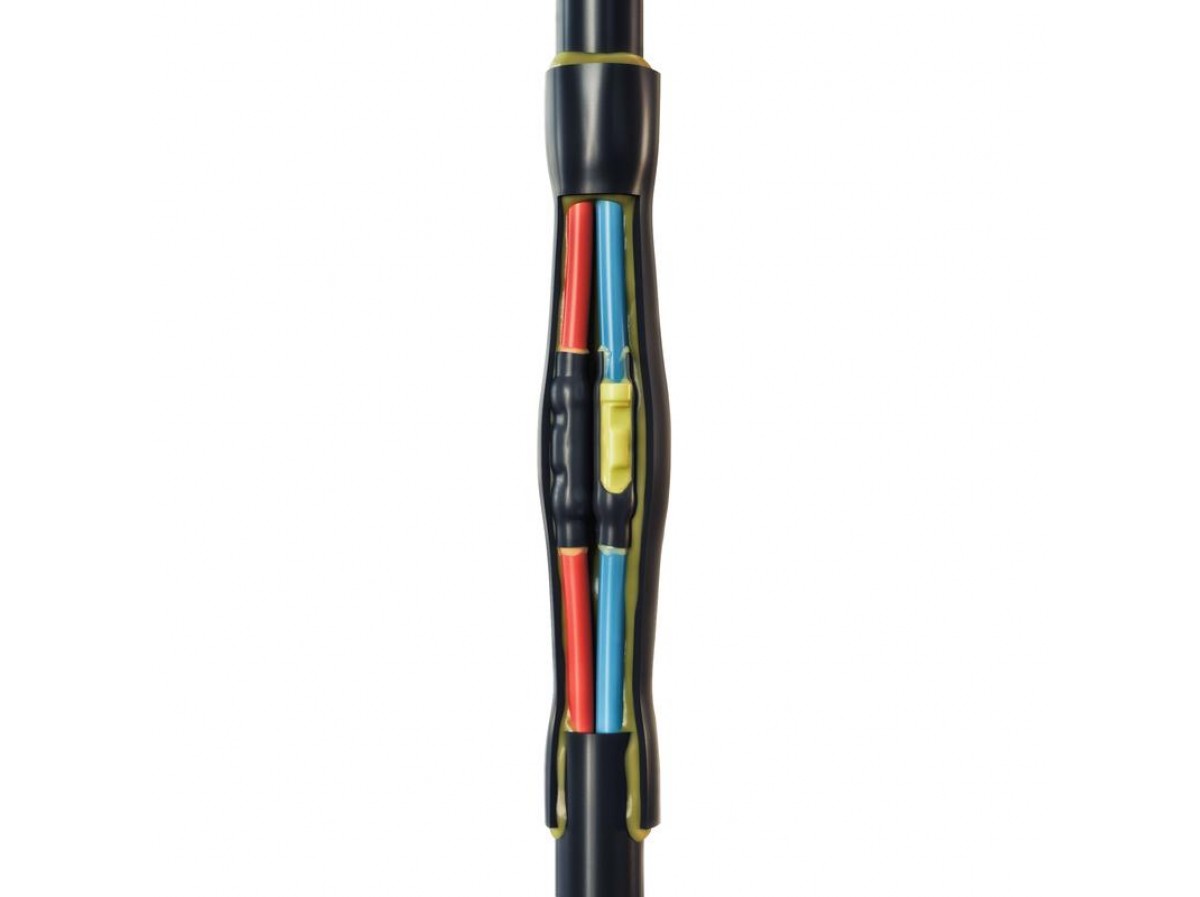

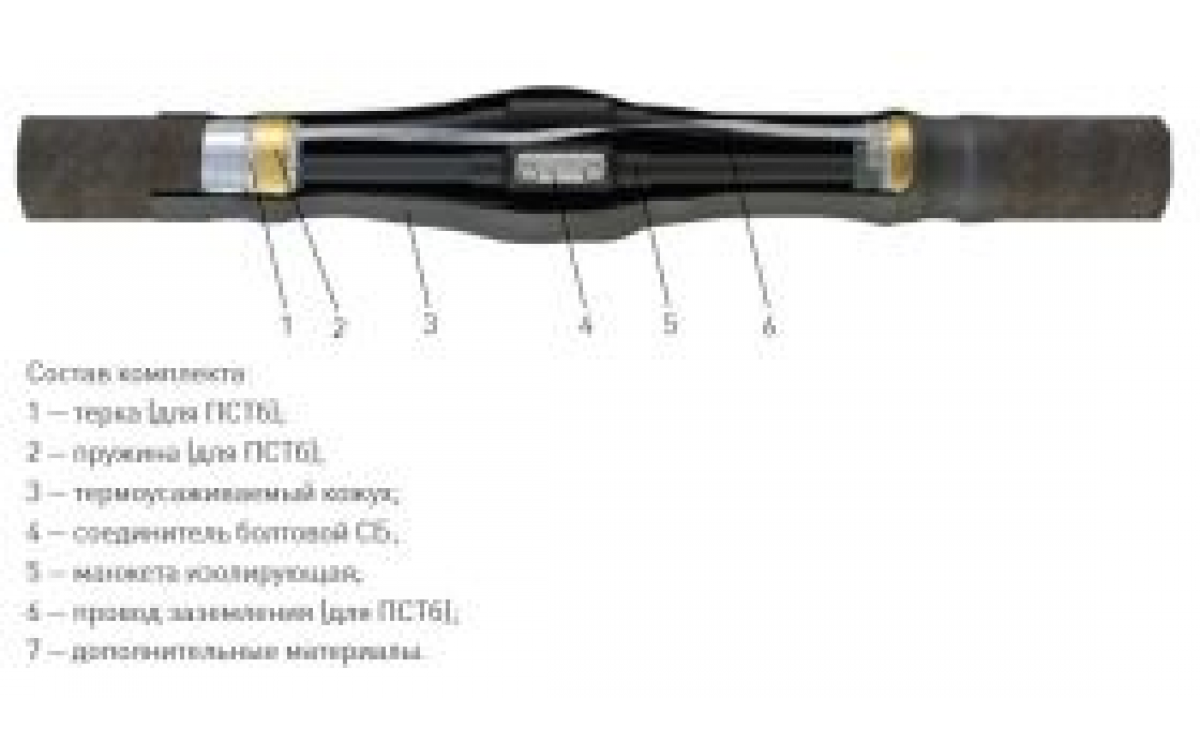

Термоусаживаемая соединительная муфта состоит из нескольких внутренних и одной внешней термоусаживаемых электроизоляционных трубок, гильз и герметика. Жилы проводов соединяются между собой с помощью гильз (или с помощью скрутки), затем изолируются и герметизируются, используя внутренние термоусаживаемые трубки и герметик ленточный (или пластичный). Термоусаживаемая трубка большого диаметра обеспечивает внешнюю герметизацию соединения.

Муфты марок ПКВ предназначенны для заделки концов силовых кабелей с применением термоусаживаемых трубок и герметика, а так же перчаток под большие сечения. В комплект входят несколько термоусаживаемых трубок для жил кабеля и корпусной трубки или перчатки для заделки корешка. При комплектации муфты гильзами в коплект входят изолирующие термоусаживаемые трубки для гильз.

Преимущества:

  • Легкий монтаж.
  • Высокое качество и долговечность.
  • Надежная защита от проникновения влаги.
  • Стойкость к механическим, химическим и атмосферным воздействиям.
  • Широкий диапазон использования.
  • Повышает производительность труда и улучшает культуру производства.
  • Температура эксплуатации : от – 50°С до +50°С.



Марки муфт

ПСТГГ – Соеденительная на основе термоусаживаемых трубок для соеденения кабеля, провода или шнура с пластмассовой изоляций при помощи ленточного или пластичного герметика и гильз.
ПСТСГ – Соеденительная на основе термоусаживаемых трубок для соеденения кабеля, провода или шнура с пластмассовой или резиновой изоляцией при помощи скрутки и ленточного или пластичного герметика.
ПСТкГ – Соеденительная на основе термоусаживаемых трубок для соеденения кабеля, провода или шнура с пластмассовой или резиновой изоляцией при помощи гильз, без использования герметика, но с применением трубок с клеевым подслоем.
ПСТкС – Соеденительная на основе термоусаживаемых трубок для соеденения кабеля, провода или шнура с пластмассовой или резиновой изоляцией при помощи скрутки, без использования герметика, но с применением трубок с клеевым подслоем.
ПСТнгГГ – Соеденительная на основе термоусаживаемых не распространяющих горение трубок для соеденения кабеля, провода или шнура с пластмассовой или резиновой изоляцией при помощи скрутки и ленточного или пластичного герметика.
ПСТнгСГ – Соеденительная на основе термоусаживаемых не распространяющих горение трубок для соеденения кабеля, провода или шнура с пластмассовой или резиновой изоляцией при помощи скрутки и ленточного или пластичного герметика.
ПКВНТГ – Концевая внутренней или наружней установки на основе термоусаживаемых трубок для оконцевания кабеля, провода или шнура с пластмассовой или резиновой изоляцией с ленточным или пластичным герметиком без применения перчатки
ПКВНТнгГ – Концевая внутренней или наружней установки на основе термоусаживаемых не распространяющих горение трубок для оконцевания кабеля, провода или шнура с пластмассовой или резиновой изоляцией с ленточным или пластичным герметиком без применения перчатки

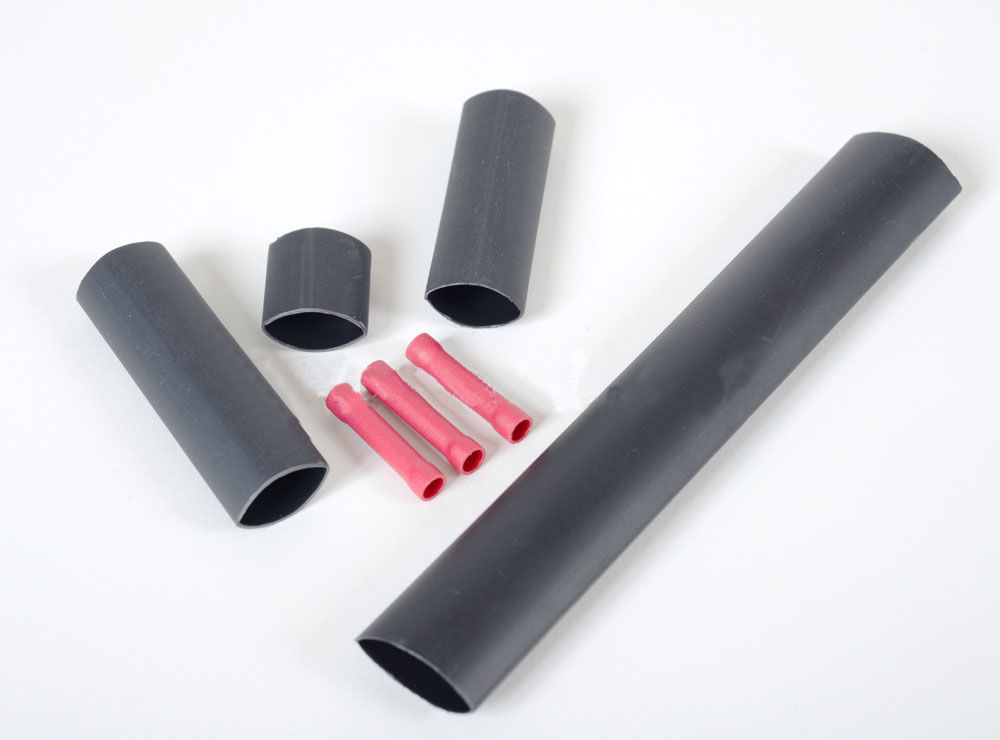

Изображение термоусаживаемой соединительной муфты

Термоусаживаемой соединительная муфта в упаковке



Таблица соответствия маркам проводов для соеденительных муфт:

Рекомендуемые типы муфт*Сечение и количество жил провода**Марки проводов
ШВВППВСПГУНПКГРПШ
ПСТ. .–2х1–12х1мм2
ПСТ..–3х1–1
3х1мм2
ПСТ..–2х1,5–12х1,5мм2
ПСТ..–3х1,5–13х1,5мм2
ПСТ..–2х2,5–12х2,5мм2
ПСТ..–3х2,5–13х2,5мм2
ПСТ..–4х2,5–14х2,5мм2
ПСТ.
.–5х2,5–1		5х2,5мм2
ПСТ..–2х4–12х4мм2
ПСТ..–3х4–13х4мм2
ПСТ..–4х4–14х4мм2
ПСТ..–5х4–15х4мм2
ПСТ..–2х6–12х6мм2
ПСТ..–3х6–1		3х6мм2
ПСТ. .–4х6–14х6мм2
ПСТ..–5х6–15х6мм2

* Используется для соединения проводов изготовленных согласно ТУ, разработанных во ВНИИКП.
** Возможно изготовление комплектов муфт для других типоразмеров проводов.

Отгрузка продукции осуществляется самовывозом (г. Подольск Московской области, см. схему), либо по договоренности.

Для московских покупателей небольшие партии могут доставляться в Москву по адресу: шоссе Энтузиастов, д. 5.

Отгрузка продукции производится после 100% предоплаты.

Пример подключения глубинного насоса муфтой (3хПСТГГ-1х6-1)

Для чего нужны кабельные муфты

Длина кабельной коммуникации может составлять десятки километров, тогда как монтажная длина куска кабеля обычно ограничивается размером перевозимой катушки. По этой причине зачастую протяженную кабельную коммуникацию приходится делать составной — из соединенных последовательно фрагментов максимально доступной длины, и уже полученную конструкцию подключать куда нужно.

Для решения описанной задачи применяют соединительные переходные муфты и концевые муфты. Соединительные переходные муфты позволяют сопрягать кабели разных типов и служат для объединения кусков кабелей в один цельный. С тем чтобы уложить полученный кабель в траншею и закопать его. Концевые муфты нужны для присоединения концов кабелей к щитам или другому оборудованию.

Требования ко всем характеристикам и параметрам соединительной муфты для силовых кабелей достаточно строги. Муфта обязана обеспечить минимальные потери электричества при прохождении тока через место соединения. Поэтому крайне важно, чтобы площадь контакта на переходах жила-муфта и муфта-жила была бы чуть больше сечения жилы.

Усилие при обжиме муфты должно обеспечить очень плотный контакт и максимальную проводимость готового соединения. Вот почему для крепления любых муфт (соединительных и концевых) используются специальные гильзы с крепежными деталями и обжимом.

Изоляция муфты и соединения в целом должна с запасом выдержать межфазное напряжение, быть механически прочной и влагостойкой с учетом постоянного нахождения кабеля в грунте.

Выбирая соединительную муфту для кабеля, необходимо руководствоваться следующими его параметрами: количество проводов в кабеле, площадь сечения жил, материал жил, максимальное напряжение, вид межфазной изоляции и защитной оболочки кабеля. В зависимости от максимального напряжения коммуникации, соединительные элементы подразделяются на применяемые для высоковольтных сетей и для сетей с напряжением менее 1000 вольт.

Обычно максимальное количество проводов, которые соединяются при помощи одной муфты — до четырех, но существуют также ситуации, хотя и редкие, когда проводников на одну муфту приходится более четырех.

При монтаже муфты сначала концы кабеля разрезают и снимают с них изоляцию, после чего подготавливают поверхности проводников: срезают изоляцию на длину половины муфты. После этого вставляют по два конца соединяемых проводов с двух сторон в соответствующие соединительные элементы муфты и крепко фиксируют все при помощи крепежных деталей. Аналогичным образом фиксируют клеммы.


Поделиться записью

Муфта соединительная изоляционная силиконовая для проводов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал: Кремнийорганическая (силиконовая) резиновая смесь типа IE 2
Стандарт: ТУ 2539-002-90826612-2004
Предназначение: Применяются, как комплектующие изделия, при производстве наружной световой рекламы.
Условия эксплуатации: Температура окружающего воздуха -60 до +200°C Влажность воздуха 95% при t до + 25°C Стойкость к агрессивным средам (озон, пары кислот) Стойкость к УФ излучению.
Прочность: При растяжении, не менее 6,0 МПа/ 60 кгс/см2 Относительное удлинение при разрыве, % не менее 250,0
Срок службы: Не менее 50 лет
Цветовая гамма: Белый, серый, черный, прозрачный, красный, синий, желтый, зеленый
Диэлектрическая прочность: Не менее 22 кВ/мм
Огнестойкость: Соответствуют классу FH (ПГ) 2 по ГОСТ 28779-90, не воспламеняют
Отличительные качества: Принципиально новый продукт на Российском рынке. Гибкость (эластичность при отрицательных температурах)
Рекомендации по использованию: предназначены для прохождения высоковольтных проводов через поверхности, обеспечивая их долговечность провода. Экологически безопасны (нетоксичны). Продукция не подлежит обязательной сертификации. Электрические показатели деталей должны соответствовать требованиям, указанным в таблице.
Наименование показателя Норма, кВ
Испытательное напряжение переменного тока частоты 50Гц, кВ, не менее:
– в исходном состоянии10. 0
– после воздействия повышенных температур10.0
– после воздействия пониженных температур10.0
– после пребывания в условиях влажности10.0
– после воздействия воды, как агрессивной среды10.0
– под воздействием продавливающей нагрузки10.0

* Характеристики приведены для изделий с толщиной стенки 2 мм.

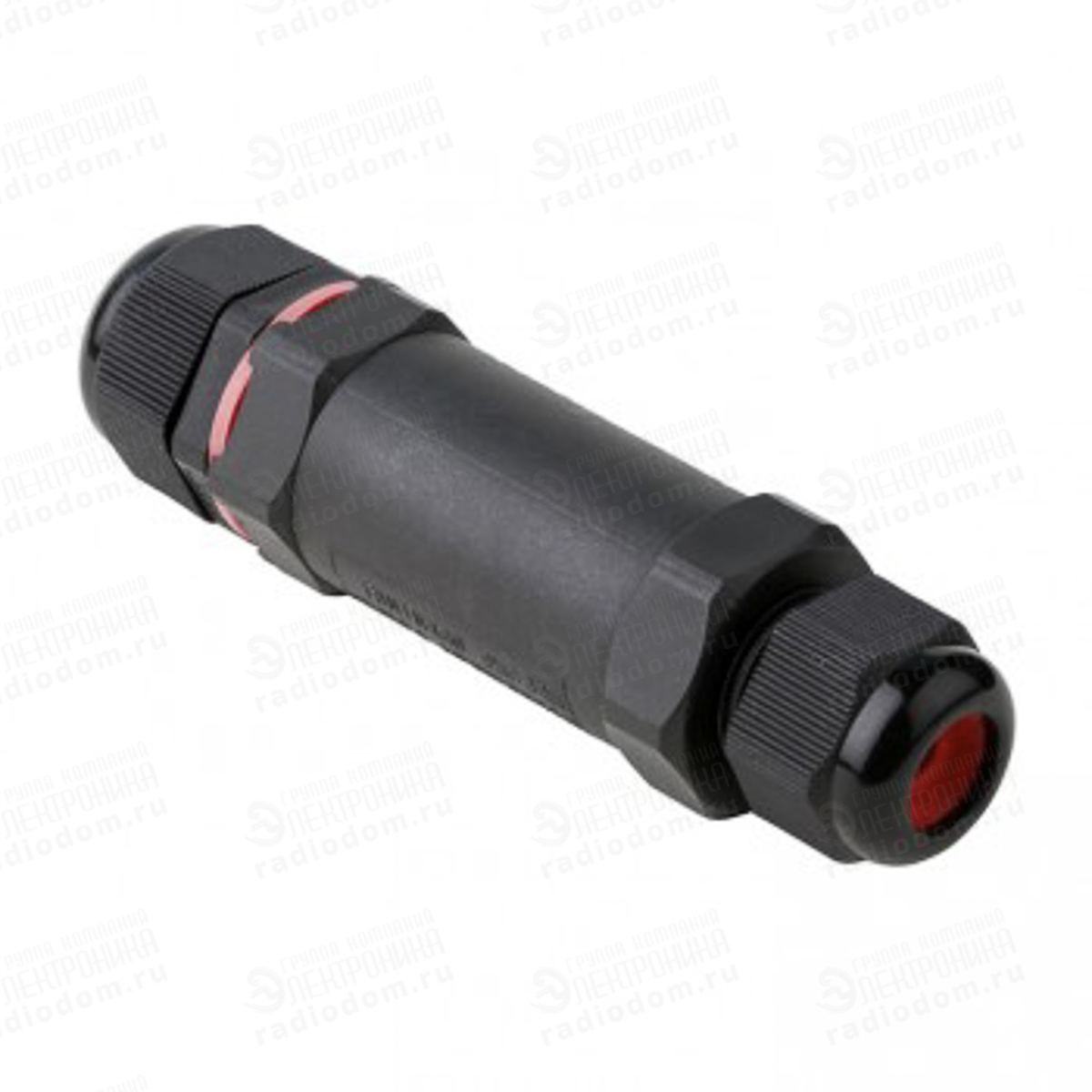

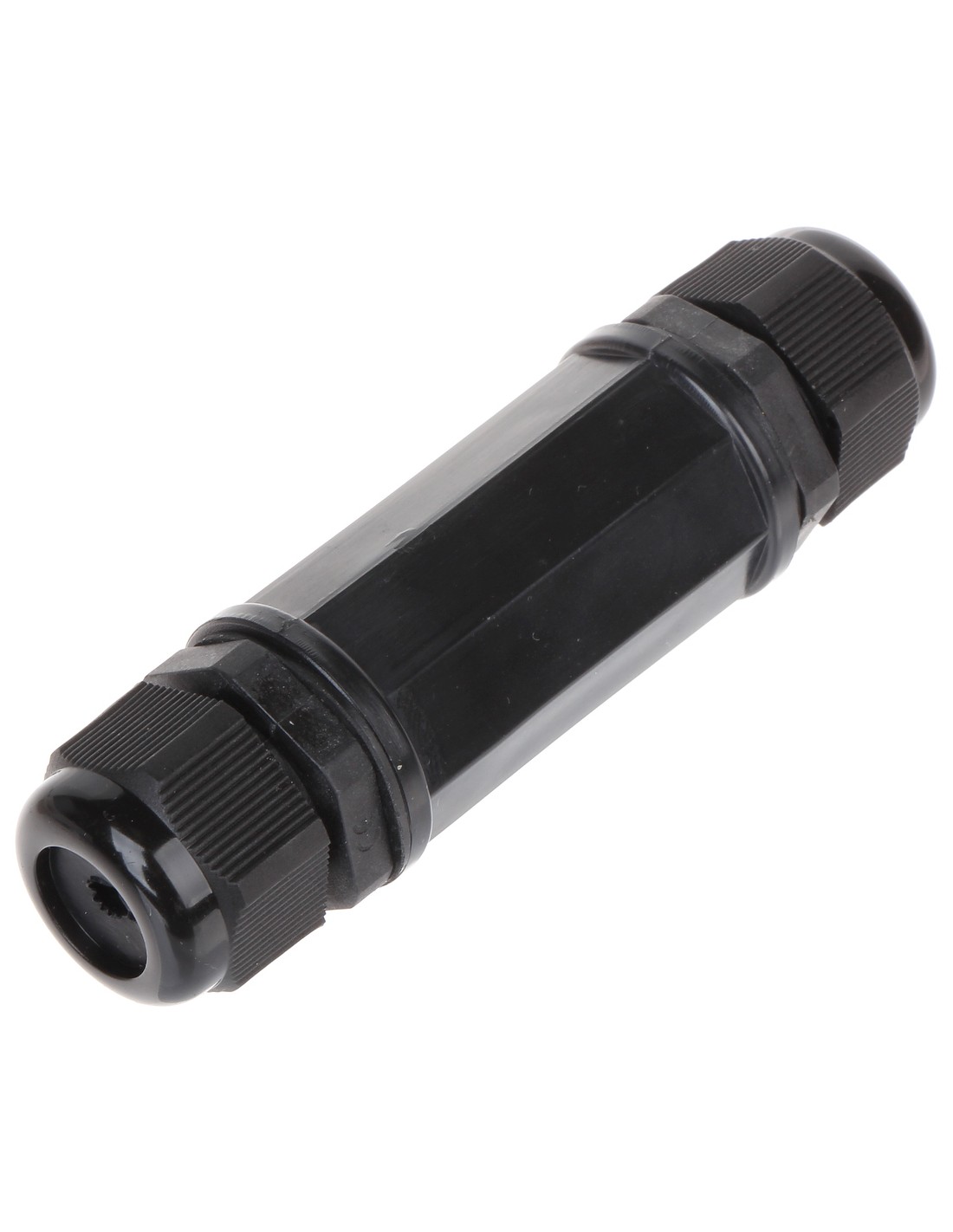

Соединительная муфта для герметичной защиты кабеля

Силовые кабельные линии должны быть герметичными, нельзя допускать нарушения изоляции. При этом слишком длинные провода запрещают создавать ГОСТы. При прокладке многокилометровых трасс нужно соединить отрезки проводов так, чтобы система оставалась недоступной для влаги, пыли, воздействия гуляющих токов и электромагнитных волн. В таком случае используют соединительную муфту для кабеля.

По способу применения различают два типа соединителей:

переходные муфты — используются непосредственно на линии для соединения отрезков проводов;
концевая муфта — для подключения к устройствам (распределительным щитам, трансформаторам и пр.). Использование концевой муфты обязательно, так как места входа кабеля в оборудование — одни из самых уязвимых частей системы.

Существует разновидность переходной муфты — стопорная. Её используют для предотвращения стекания пропитки бумажной изоляции при прокладке кабеля на сильных перепадах высот.

В разных условиях применяют разные типы соединительной продукции. Нужно уметь правильно выбирать изделия, исходя из параметров кабеля и конкретной ситуации.

Содержание страницы

Выбор муфт

При выборе исходят из параметров провода:

Количество и материал изготовления жил. Можно соединять и медные, и алюминиевые провода, используя для этого подходящие изделия. Как правило, муфтами скрепляют кабели до 4 жил. Соединение большего количество сердцевин возможно, но необходимо использовать дополнительное оборудование.
Площадь поперечного сечения.
Номинальное и максимальное напряжение. По этому показателю муфты делят на применимые в сетях напряжением до и более 1 кВ.
Материалы изготовления слоев изоляции, брони, экранировки.

Конструкция используемых соединительных элементов напрямую зависит от вида межфазной изоляции.

Для соединения высоковольтных проводов с напряжением 6–10 кВ подходят изделия из следующих материалов:

Эпоксидная смола.
Свинец.

Первые устойчивы к агрессивным веществам, могут использоваться в качестве переходных и стопорных элементов.

Свинцовые муфты соединительные предназначены для кабелей со свинцовой или алюминиевой экранировкой. Их выполняют в виде труб диаметром 60–110 мм и длиной 450–650 мм. После соединения жилы обрабатывают для изъятия влаги горячей массой марки МП-1. Затем создают новый слой изоляции путем намотки кабельной бумаги.

Основные правила монтажа

Монтаж муфты на кабель выполняется по следующему алгоритму:

Разрезать и очистить от изоляции концы кабеля.
Обработать жилы — очистить их от загрязнений с помощью мелкой наждачки. Не стоит переусердствовать, иначе потеряете площадь сечения.
Ввести очищенные жилы в специальное отверстие и затянуть крепежные болты.

Для соединения многожильных проводов с большим количеством жил необходимо обжать зачищенные концы с помощью специального инструмента.

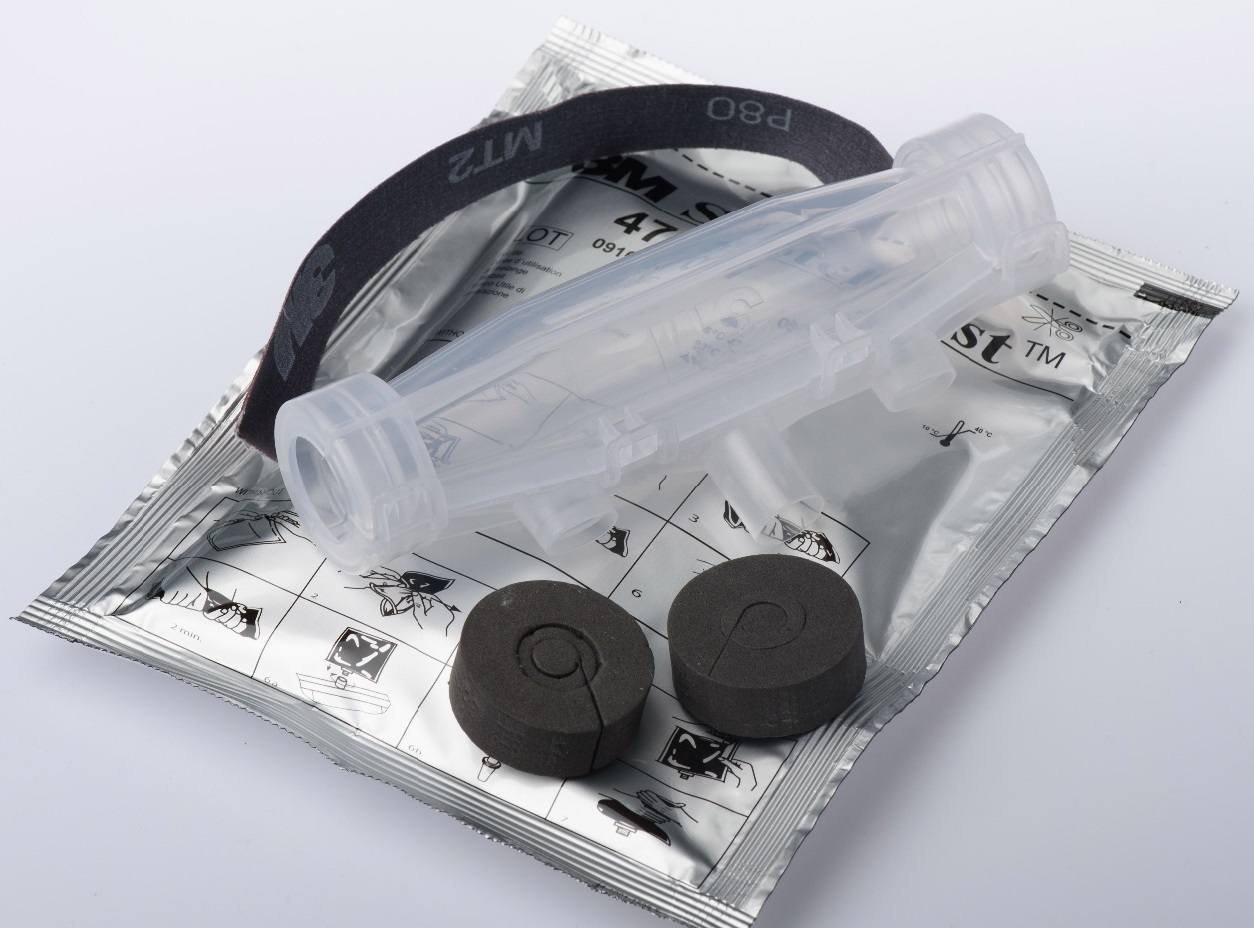

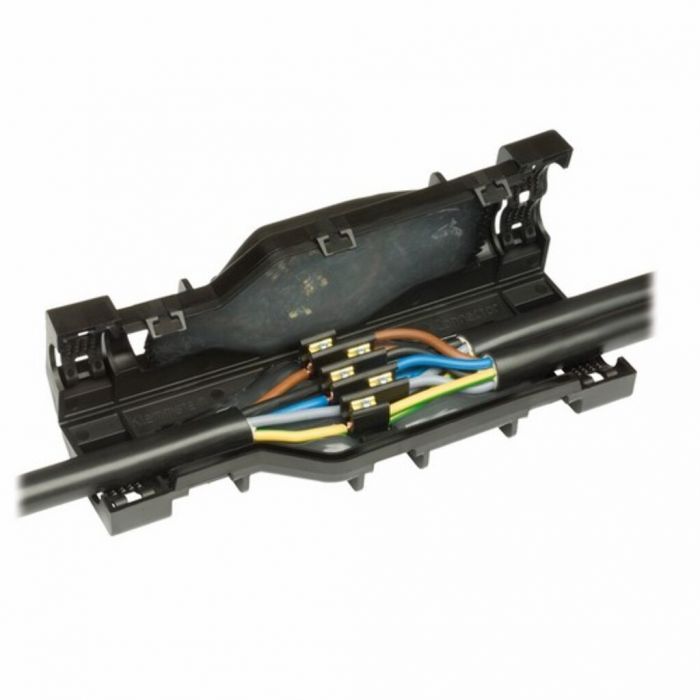

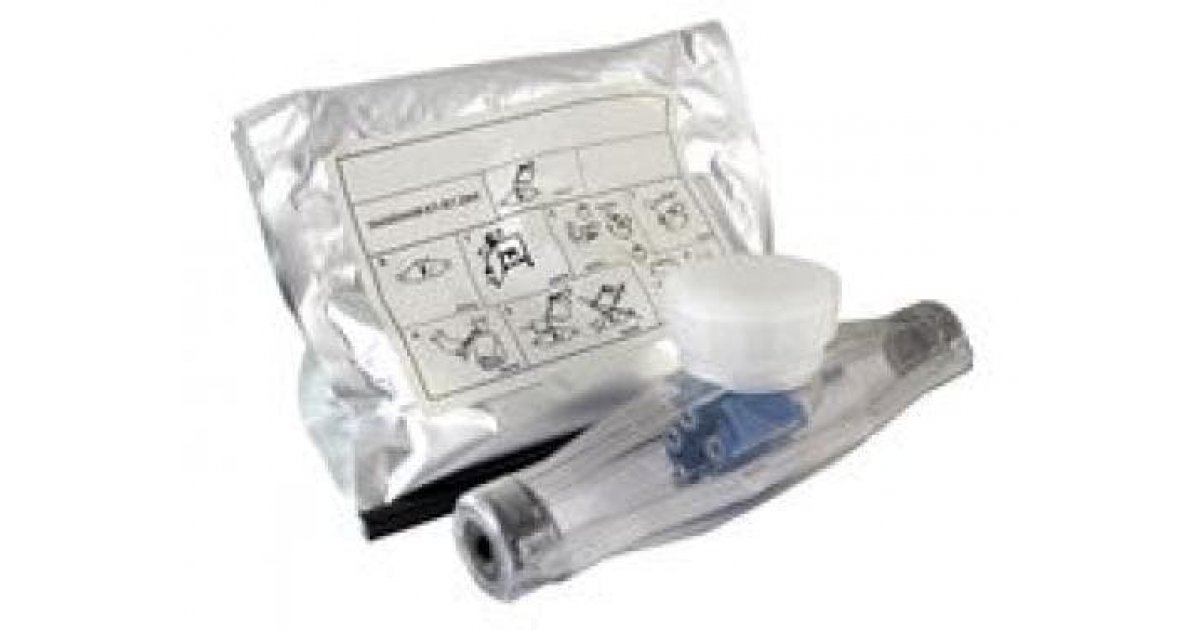

Асбестовые муфты состоят из двух половинок корпуса, в котором есть выемки под провода, специальное отверстие для заливки эпоксидной смолы. Кожух собирают прямо на кабеле, после чего заливают смолу и отвердитель. Это обеспечивает надежную защиту от внешних влияний, хорошую изоляцию. После установки такие соединители обматывают асбестом и закрывают в металлических кожухах.

Можно создать стопор из точечных алюминиевых или медных стержней, изолированных бакелизированной бумагой. Три связанных стопора устанавливают в стеклотекстолитовую или гетинаксовую перегородку с латунной обоймой, размещают посередине корпуса соединительной муфты.

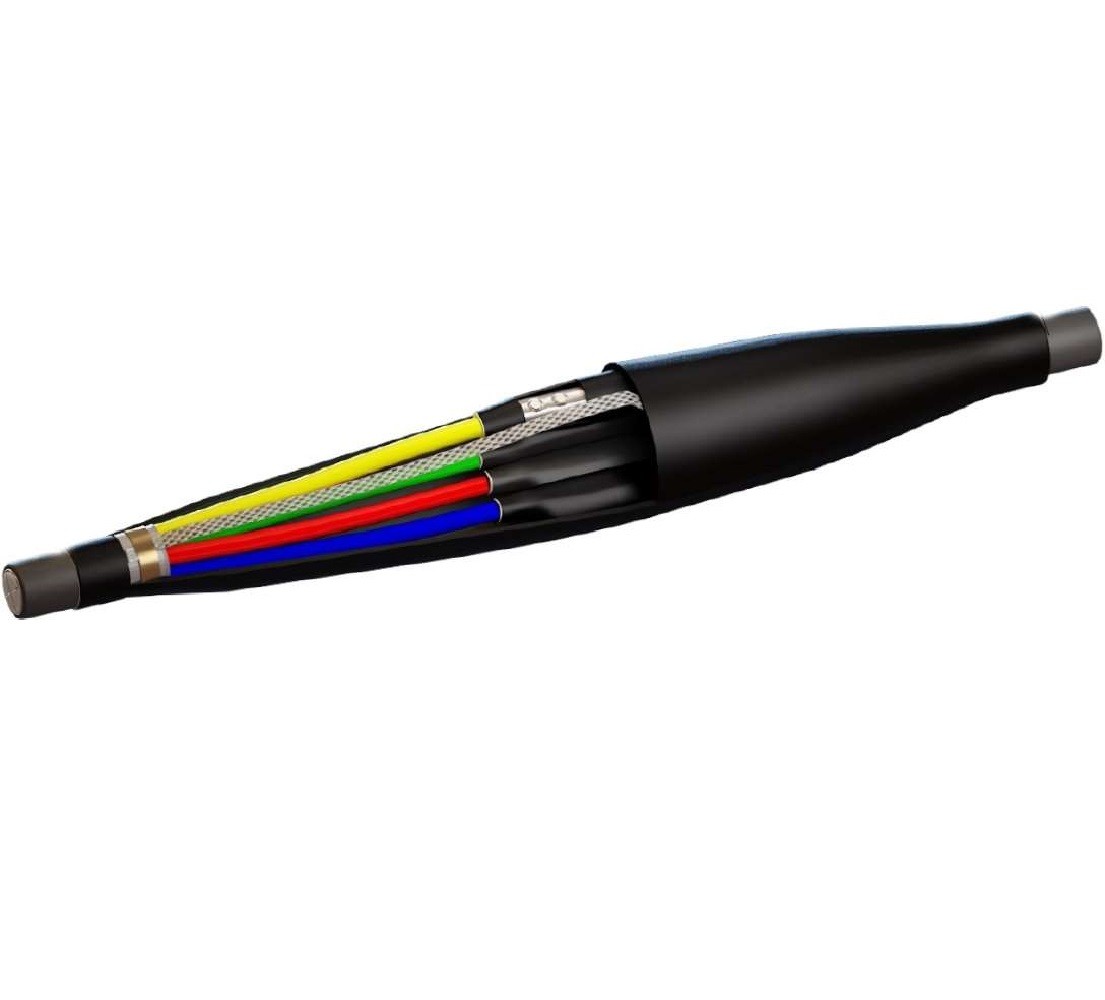

Термоусаживаемые муфты для кабеля представляют собой трубки из термопластичного материала (вулканизированных полимеров). Они сжимаются при нагреве до 100–120°С, остаются в таком виде после остывания. Установка такого перехода очень проста: трубка надевается на кабель и обрабатывается строительным феном или горелкой. Срок эксплуатации созданного покрытия — 30 лет в плохих условиях.

Термоусаживаемая трубка не используется на взрывоопасных участках. В этих случаях применяют технологию холодной усадки. Резиновый соединитель подходящего диаметра, надетый на спиралевидный корд, устанавливают на провод. Спираль вытаскивается, и резина сжимается. Получается такое же герметичное соединение, как и в случае, когда используется термоусадочная муфта.

Технические требования

Муфта должна передавать электричество с минимальными потерями, так как соединяет непосредственно жилы кабеля. Поэтому есть ряд требований к изделию и процессу его подключения:

Площадь контакта жил должна быть немного больше или хотя бы равной площади их сечения. Иначе повышается сопротивление, как результат возникают потери тока, перегревы.
При обжиме необходимо развить достаточное усилие для плотного соединения проводов. При этом нельзя передавить проводник.
Изоляция муфты должна легко переносить рабочее и максимальное напряжение сети, обладать достаточным для защиты корпуса от пробоев сопротивлением, противостоять воздействию химически активных веществ, коррозионным процессам, гниению.

Не допускайте этих ошибок при монтаже

Существуют типичные ошибки, которые допускают неопытные электрики. Зная о них, можно создать надежное соединение.

Несоблюдение расстояний в концевых муфтах. Необходимо следить за расстоянием между землей и фазой. Иначе случится пробой изоляции внутри щитка. В случае, когда невозможно выдержать нормы, используют специальные адаптеры.
Перекрестная ориентация фаз без использования компенсирующих трубок. Нельзя накладывать друг на друга и нахлестывать провода, так как возникает сильное электрическое поле.
Неправильная установка воронки. Защитная воронка концевой муфты должна выводить влагу, а не направлять её внутрь.
Воздушные пустоты. Если внутри остается воздух, необходимо залить в полости герметик. В противном случае сократится срок службы кабеля, возможно разрушение его оболочки.
Загрязнение поверхностей. При сборке муфты нужно использовать полиэтиленовые пленки и пакеты, очищать все поверхности. Грязь способствует разрушению оболочек.
Неравномерность толщины манжеты. Дефект возникает при обработке манжет с толстыми стенками. Чтобы избежать его, нужно равномерно прогревать всю площадь. Правильно распределить тепло поможет согнутый металлический рефлектор.

Соединение кабелей с помощью муфт — работа для профессионалов. Неправильное выполнение этой задачи приведет к повреждению изоляции, как результат — потерям тока, КЗ, перегрузкам.


Электрические кабельные разъемы и клеммы | Соединители проводов

При установке электрических проводов и кабелей экономьте время, используя соединители для соединения двух или более вместе. Электрические разъемы являются незаменимым инструментом для электриков.

Для чего используются электрические разъемы?

Соединители электрических кабелей обеспечивают безопасные и надежные точки подключения, экономя время на проводку и обеспечивая безопасность. Они могут работать как с твердыми, так и с многожильными и гибкими разъемами.

Какие существуют типы разъемов для проводов?

Доступны различные соединители проводов для различных работ; они часто имеют цветовую кодировку, чтобы облегчить выбор правильного. Просмотрите соединители для нажимных проводов с различными размерами портов, рычажные соединители, пружинные и компактные рычажные соединители. Вы также найдете наборы разъемов с выбором двух-, трех- и четырехпортовых вставных разъемов.

Что такое блоки электрических разъемов?

Это тип изолированного соединителя для соединения двух или более кабелей и обеспечения безопасного соединения между проводами и цепями.Они также известны как электрические соединительные планки, клеммные колодки, клеммные соединительные блоки и соединительные блоки. Здесь вы найдете их все, а также блоки для DIN-рейки и блоки для печатных плат. На сайте Toolstation представлен широкий ассортимент кабельных разъемов, электрических разъемов и клемм от проверенных брендов, таких как Wago, Unbranded, Hylec, Bullet и Silver. Ознакомьтесь с нашими отдельными и составными комплектами, а также набором аксессуаров и компонентов, включая распределительные коробки, электрические обжимные пакеты и соединительные планки.
