Как соединять медные и алюминиевые провода

Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.

Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Еще один способ — это применение соединительного сжима типа орех.

Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.

Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.

Однако делать этого не стоит. Почему, читайте в статье ниже.

Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия. Для пайки удобно использовать самодельный тигель, представляющий из себя слегка доработанный паяльник в форме топорика.

  • При этом перед пайкой флюсом снимите с жилы оксидный слой.
  • Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.
  • После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al). После всех подготовительных работ, вставляете в гильзу ГМЛ провода с двух сторон. Все что осталось, это опрессовать данное соединение.

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

  1. Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.

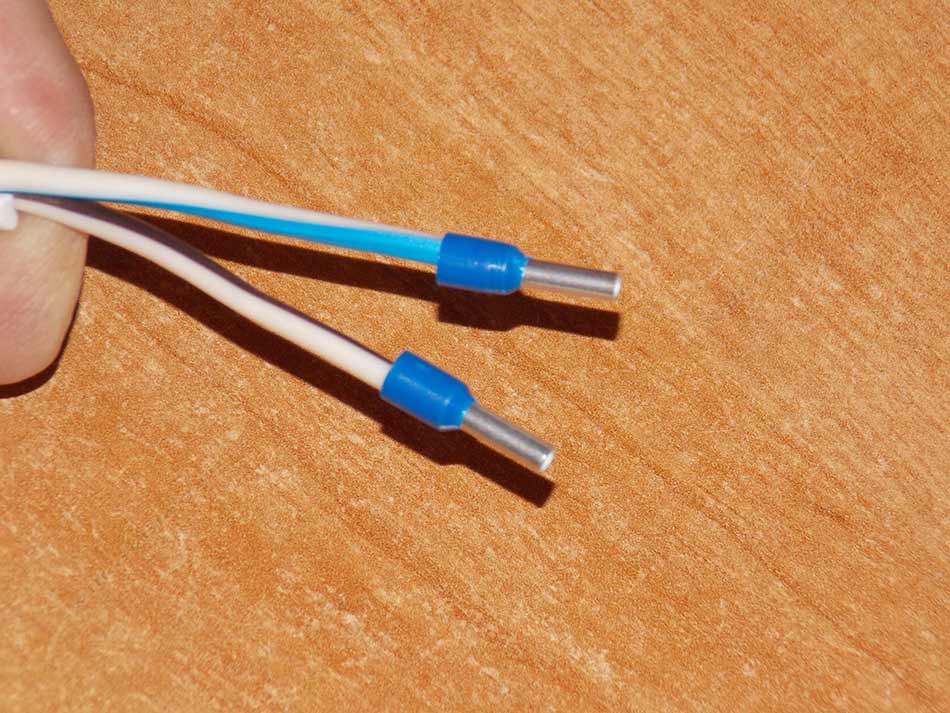

  2. Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.
  3. Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.
  4. Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее
  5. Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Как соединить медный и алюминиевый провод

В жилых домах, которые строились в советские времена, электрическая проводка выполнялась алюминиевыми проводами. Современную бытовую сеть профессиональные электрики предпочитают делать проводами из меди. Поэтому хотим мы этого или нет, но зачастую приходится сталкиваться с такой проблемой, как соединить медный и алюминиевый провод. Не слушайте тех, кто будет вам рассказывать, что этого делать нельзя категорически. Конечно, не все способы подходят для данного случая, тем не менее, соединение электрических алюминиевых и медных проводов – это вполне решаемая задача.

Главное выполнить всё правильно.

Эти два металла обладают разными химическими свойствами, что сказывается на качестве их соединения. Но нашлись умные головы, которые придумали, как соединять два проводника, исключая при этом прямой контакт между ними.

Мы рассмотрим все существующие варианты того, как можно соединить медный и алюминиевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обыкновенной скруткой и в чём причина такой несовместимости?

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

  1. Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
  2. По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
  3. Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким.

Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом.

Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта).

Вам понадобится выполнить следующее:

  1. Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
  2. Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
  3. Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
  4. Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

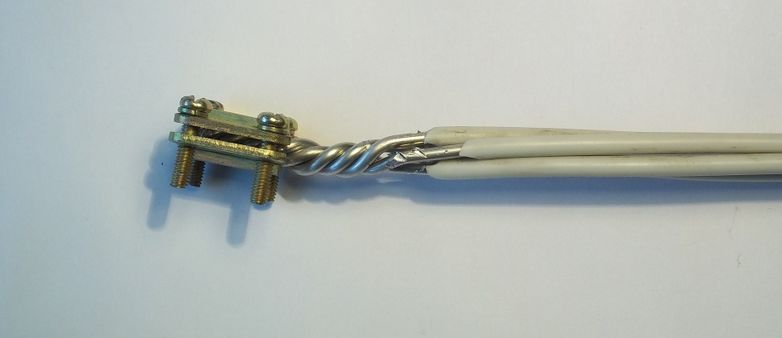

Зажим «Орех»

Ещё один неплохой способ, чтобы соединить между собой медный и алюминиевый провод – применение зажимов «орех». Правильнее это приспособление называть сжим ответвительный. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Он представляет собою диэлектрический поликарбонатный корпус, внутри которого располагается металлическая сердцевина (или сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежуточная пластина, всё это соединяется между собой болтами.

Такие сжимы продаются в любом магазине электрических товаров, они имеют разные типы, которые зависят от сечения соединяемых проводов. Минусом такого приспособления является его не герметичность, то есть имеется возможность попадания влаги, пыли и даже мелкого сора. Для надёжности и качества соединения лучше сверху ещё обмотать «орех» изоляционной лентой.

Процесс соединения проводов с помощью такого сжима выглядит следующим образом:

  1. Разберите корпус сжима, для этого подденьте и снимите при помощи тонкой отвёртки стопорные кольца.
  2. На соединяемых проводах зачистите изоляционный слой на длину плашек.
  3. Открутите фиксирующие болты и вставьте оголённые проводники в плашечные пазы.
  4. Затяните болты, расположите плашку в корпусе сжима.
  5. Закройте корпус и наденьте стопорные кольца.

Практический пример использования зажима орех показан в этом видео:

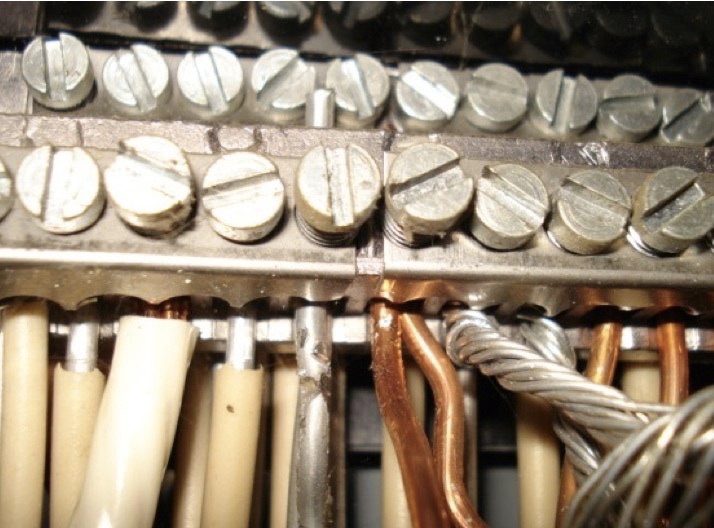

Клеммная колодка

Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.

Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.

Пользоваться клеммными колодками очень просто:

  1. Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
  2. На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
  3. Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.

Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.

Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь.

Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод.

Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.

Как соединить провода с помощью клеммной колодки показано в этом видео:

Самозажимные клеммы

Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.

Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.

Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.


Наилучшим образом на рынке электротоваров зарекомендовали себя самозажимные клеммы «WAGO». Производитель выпускает специальную серию клемм, в которых есть контактная паста «Alu-plus». Это вещество защищает место контактного соединения алюминия и меди от проявления электролитических коррозийных процессов. Данные клеммы вы можете отличить по специальной маркировке на упаковке «Al Cu».

Пользоваться такими клеммами тоже предельно просто. На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.

О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:

Соединение скруткой

Скрутка медных и алюминиевых проводов не рекомендуется. Если без этого ни как не обойтись, то для начала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Так вы исключите возможность прямого взаимодействия алюминия и меди.

Не забывайте о том, что алюминий очень мягкий и хрупкий, может идти на излом даже при незначительных нагрузках, поэтому выполняйте скрутку предельно аккуратно. Не забудьте соединение как следует заизолировать, лучше всего в данном случае воспользоваться термоусаживаемой трубкой.

Попытались подробно рассказать вам, можно ли соединять между собой провода из алюминия и меди, а также о том, как это сделать качественно и надёжно. Выбирайте наиболее подходящий для себя способ в зависимости от того, где будет коммутироваться и эксплуатироваться данное соединение.

Как правильно соединять алюминиевые провода с медными в электропроводке

В квартирах домов старой постройки зачастую электропроводка выполнена из алюминиевых проводов, соединенных между собой методом скрутки.

При подключении к алюминиевой электропроводке светильников, установке дополнительных розеток и другого электрооборудования необходимо учитывать, что при повышенной влажности сопротивление контакта между алюминиевыми и медными проводами со временем увеличивается. Это приводит к нагреву места соединения и разрушению контакта.

Для надежного соединения медных и алюминиевых проводов между собой необходимо соблюдать простые правила, о которых и пойдет речь.

Способы соединения алюминиевых проводов с медными

Подключать медные провода к уже существующей проводке из алюминиевых проводов, не так сложно, как кажется на первый взгляд. Главное соблюдать технологию.

Соединение скруткой

Скрутка, хотя правилами ПУЭ в настоящее время запрещена, является одним из самых распространенных способов соединения проводов в быту, благодаря простоте и не требующая дополнительных затрат. Но при соединении разнородных металлов, скрутка является и самым низко надежным способом соединения проводников.

При колебаниях температуры окружающей среды, из-за линейного расширения металлов, между проводами в скрутке образуется зазор, увеличивается сопротивление контакта, начинает выделяться тепло, провода окисляются, и контакт в конечном итоге между проводниками полностью нарушается. Конечно, это происходит спустя не один год, но, тем не менее, если планируется надежная долговременная работа электропроводки, то соединение проводов скруткой лучше заменить более надежным, например резьбовым или с помощью клеммных колодок.

Но если возникла необходимость скрутить провода, то скрутку нужно выполнять таким образом, чтобы проводники обвивали друг друга, а не один обвивал другой.

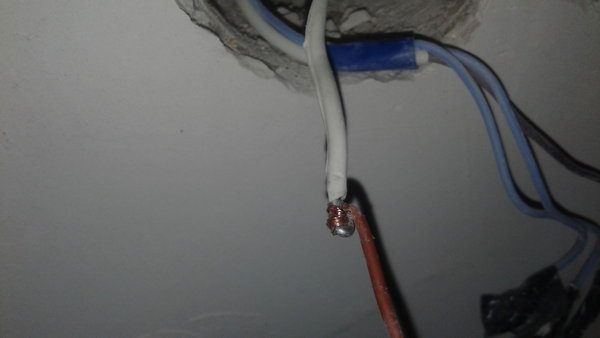

На фотографии слева показана скрутка, которую делать недопустимо, так как не будет, обеспечена достаточная механическая прочность соединения.

Скрутку медного проводника и алюминиевого без принятия мер по дополнительной герметизации ее недопустимо. Герметизировать скрутку можно любым водостойким защитным лаком.

Максимально надежное соединение медного и алюминиевого проводников получится, если медный провод предварительно залудить припоем. На правой фотографии скрутка медного и алюминиевого проводов выполнена правильно.

Соединять провода можно разного диаметра, многожильный провод с одножильным проводом. Только многожильный провод необходимо предварительно пролудить припоем, сделав, таким образом, его одножильным.

Витков в скрутке должно быть не менее трех для толстого провода и не менее пяти для тонкого, диаметром менее 1 мм.

Резьбовое соединение алюминиевых проводов с медными

Соединение проводов, при правильном выполнении, с помощью винтов и гаек является самым надежным и способно обеспечивать надлежащий контакт на протяжении всего срока службы электропроводки и подсоединенных электроприборов.

Легко разбирается и позволяет соединять любое количество проводников, ограниченное только длиной винта. С помощью резьбового соединения можно успешно соединять провода в любом сочетании, алюминиевые и медные, тонкие и толстые, многожильные и одножильные.

Главное, не допускать непосредственного контакта проводов из меди и алюминия, и устанавливать пружинные шайбы.

Для того, чтобы выполнить резьбовое соединение необходимо снять с проводников изоляцию на длину, равную четырем диаметрам винта, если жилы окисленные, то зачистить металл до блеска и сформировать колечки.

Далее на винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

В настоящее время широкое распространение получил способ соединения проводов с помощью клеммной колодки. Конечно, этот вид соединения проводов по надежности уступает соединению с помощью винта и гайки, но имеет ряд преимуществ.

Позволяет надежно и быстро соединять алюминиевые провода и медные между собой в любом сочетании, не требуется формировать на концах проводов колечки, не нужно соединение изолировать, так как конструкция клеммной колодки исключает случайное прикосновение оголенных участков проводов друг с другом.

Для подсоединения провода к клеммной колодке, достаточно зачистить его конец от изоляции на длину 5 мм, вставить в отверстие и зажать винтом. Затягивать винт нужно со значительным усилием, особенно это важно при соединении алюминиевых проводов.

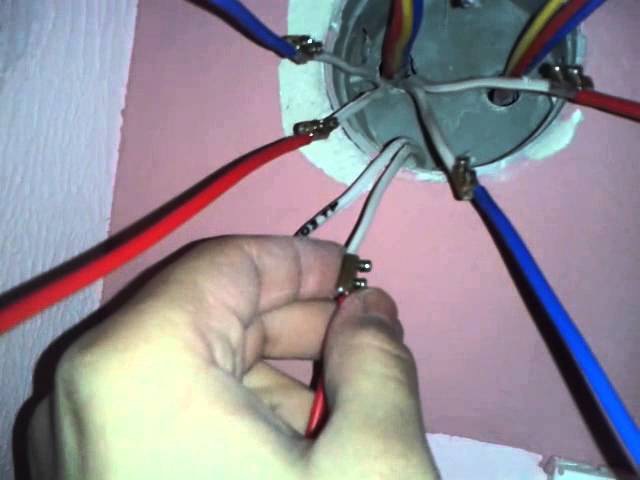

Клеммная колодка незаменима при подключении люстры к коротким алюминиевым проводам, выходящим из потолка. От многократных скруток алюминиевые провода обламываются и становятся короткими.

Даже если выходит алюминиевый проводник длиной всего в один сантиметр, то с помощью клеммной колодки можно подключить люстру надежно.

Очень удобна клеммная колодка для соединения перебитых в стене алюминиевых и медных проводов, так как длина перебитых проводов для соединения другими способами недостаточна. Но прятать клеммную колодку под штукатурку без размещения в распределительной коробке, не допустимо.

Соединение алюминиевых проводов с медными с помощью клеммной колодки с плоско пружинным зажимом Wago

В настоящее время широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и многократного применения, с рычажком, позволяющим многократно как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2. Колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 5 А нагружать клеммы Wago не стоит.

Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в соединительных и распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется.

Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении этой клеммой не гарантируется.

Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм2. Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение алюминиевых проводов с медными

Неразъемное соединение проводов обладает всеми преимуществами резьбового, за исключением возможности разборки и повторной сборки соединения без разрушения заклепки и необходимость наличия специального инструмента для выполнения заклепки – заклепочника.

Сегодня заклепки широко используются для неразъемного соединения тонкостенных деталей конструкций при создании перегородок и интерьера в любых помещениях.

Скорость, прочность, низкая цена и простота выполнения операции по заклепке – вот главное достоинство данного вида неразъемного соединения.

Принцип работы заклепочника простой, втягивание и отрезание стального стержня, продетого через трубчатую алюминиевую заклепку со шляпкой. Стержень имеет утолщение и когда втягивается в трубку заклепки, расширяет ее. Заклепки бывают разных длин и диаметров, так что есть возможность подобрать любую.

Для того, чтобы соединить проводники заклепкой, нужно их подготовить так же, как и для резьбового соединения. Диаметры колечек должны быть чуть больше диаметра заклепки. Оптимальный диаметр заклепки это 4 мм.

На заклепку одевают сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

Соединение готово.

Надежность резьбового и неразъемного соединения заклепкой достаточно высокая. Такой способ соединения можно успешно применять для сращивания, например, поврежденных при ремонтных работах в стене алюминиевых проводников дополнительной вставкой. Только нужно позаботиться о хорошей изоляции оголенных участков соединений.

С другими видами и способами соединения проводов вы можете ознакомиться на странице «Как правильно соединять электрические провода».

Существует мнение, что алюминиевые и медные провода соединять непосредственно вместе недопустимо и это действительно научно обоснованный факт. А можно ли соединять медный провод с оцинкованной клеммой? Конечно, Вы не можете сразу дать ответ, но через минуту будете ориентироваться в этом вопросе не хуже опытного химика.

Что же происходит при соприкосновении двух разных проводников тока? Если влаги нет, то соединение будет надежным всегда. Но в атмосферном воздухе всегда есть пары воды, которые и является виновником разрушения контактов. Каждый проводник тока обладает определенным электрохимическим потенциалом. Это свойство металлов широко используется в технике, например, изготавливают термопары.

Но если вода попадает между металлами, то образует короткозамкнутый гальванический элемент, начинает течь ток и как в гальванической ванне разрушается один из электродов, так и в соединении разрушается один из металлов. Электрохимический потенциал каждого токопроводящего материала известен, и зная величину можно точно определить, какие материалы допустимо соединять между собой.

Таблица электрохимических потенциалов (мВ) возникающих между соединенными проводниками

Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!

А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.

Как соединить алюминиевый провод с медным — обзор способов

Любая кабельная продукция имеет токопроводящую жилу, выполненную из алюминия или меди. Так как эти материалы обладают хорошей токопроводимостью, теплоотдачей и стоят недорого, то при монтаже и подключении довольно часто возникает необходимость соединения этих двух разных по химическому составу элементов электрических цепей.

Согласно правилам устройства электроустановок (ПУЭ глава 2.1. п 2.1.21) простая скрутка между собой двух проводов разного материала запрещена, если нет последующей пайки или сварки. Однако, существуют и более действенные способы для выполнения данной процедуры как в домашних условиях, так и на производстве.

В этой статье мы расскажем, как правильно выполнить соединение медного и алюминиевого провода и каких ошибок не следует допускать.

Какие проблемы могут возникнуть при соединении алюминия и меди

Не так давно электропроводку в квартире или частном доме выполняли из алюминиевого провода, так как её было достаточно чтобы обеспечить питанием все существующие немногочисленные электроприборы. С развитием мира электроники и бытовой техники появилась тенденция роста нагрузки на электрические цепи. Соответственно возникла необходимость соединения старой и новой проводки.

При касании алюминия и меди возникает химическая реакция, которая впоследствии ухудшает электрический контакт, место подключения начинает греться и в итоге может стать причиной возгорания проводки и даже пожара.

При повышенной окружающей влажности этот процесс происходит достаточно быстро, так как между проводниками образуется тонкая плёнка, обладающая высоким сопротивлением, следствием чего является нагрев и обрыв цепи.

Но всё же каждый электрик знает как соединить алюминиевый провод с медным, чтобы в дальнейшем избежать неприятной ситуации.

На видео ниже наглядно показаны последствия небезопасного контакта между медью и алюминием:

В любом случае рекомендуется заменить старую проводку на медную, которая будет иметь нагрузочную способность, соответствующую текущему потреблению электроприборов. Если нет возможности полностью заменить проводку на новую, то выполняют частичную замену проводки. В таком случае и возникает необходимость соединения старой и новой электропроводки – медного и алюминиевого проводов.

Способы соединения разных проводов

Существует несколько основных общепринятых распространённых приспособлений, которые дают возможность ликвидировать непосредственный контакт между двумя материалами, действующими друг на друга агрессивно. Рассмотрим каждый отдельно.

Клеммные колодки

Клеммные колодки могут быть оснащены болтовым или зажимным механизмом соединения. Данная конструкция даёт подключение к одному выводу алюминиевого, а к другому медного токопроводящего материала, которые контактируют между собой через стальную пластину.

Пластина изготовлена из нейтрального металла, который не вступает в реакцию с медью и алюминием – обычно это латунные пластины либо медные луженые пластины.

Например, широко применяемой клеммой Wago 2273, можно соединить одновременно от двух до восьми проводников разного сечения, выполнить крепёж на DIN-рейку с помощью специального монтажного адаптера.

Болтовой зажим в колодках более надёжен и применяется в силовых не высоковольтных цепях. Чаще всего он осуществляется с помощью «ореха».

Это небольшая разветвительная коробка, выполненная из диэлектрического материала, в форме напоминающего грецкий орех, внутри которого расположен блок металлических пластин, через которые и происходит контакт между алюминиевыми и медными проводами.

Все эти вышеописанные способы относятся к разъёмным соединениям, то есть для многоразового подключения и отключения, в случае необходимости.

  • На примере наглядно показывается выполненное скрепление меди и алюминия в распределительной коробке за счет использования латунных клеммников:
  • О том, как соединить провода клеммами WAGO, читайте в нашей отдельной публикации!

Метод опрессовки

Иногда, при прокладке и монтаже электропроводки, появляется необходимость в выполнении качественного неразъёмного соединения медных и алюминиевых проводов опрессовкой с помощью гильз. Чаще она встречается на вводе в электрический шкаф, распределительное устройство или при соединении кабеля с уже установленным агрегатом, где нельзя выполнить замену алюминия на медь, и наоборот.

Такой вид подсоединения проводников является более затратным, так как требует специального инструмента. Но в то же время, при проведении многочисленных монтажных работ такого плана, профессионалы часто выбирают именно его.

Опрессовка проводов гильзами обеспечивает более надёжный и долговечный контакт. Таким методом на производстве скрепляют медные и алюминиевые жилы даже к особо мощным и высоковольтным потребителям.

Для выполнения этих работ необходим специальный инструмент и особые медно-алюминиевые гильзы.

Их сжим может выполняться даже с помощью обычного молотка и металлических накладок, что не совсем правильно, или же существует профессиональный ручной гидравлический пресс.

Таким сжимом рекомендуется пользоваться не только при опрессовке гильз, но и наконечников. Кстати, они тоже могут быть выполнены наполовину из меди и алюминия, для подключения, например, алюминиевого кабеля к какому-либо аппарату с медными выводами или клеммами.

Обычно алюмомедные гильзы используют для соединения жил кабелей большого сечения. При небольших сечениях, например, в домашней электропроводке, выполняется опрессовка нескольких проводников одной гильзой.

При этом провода заводят с разных сторон, для соединения как бы в стык, как показано на фотографии выше.

Нельзя складывать алюминиевые и медные проводники параллельно друг другу (внахлест), как это было показано на иллюстрации с гидравлическим прессом, потому что в этом случае возникает прямой контакт алюминия и меди. Также нельзя использовать медные нелуженные гильзы с алюминиевым кабелем.

Болтовое соединение

Очень часто при работе с электропроводкой у простого человека, не занимающегося электромонтажными работами, в домашних условиях может появиться экстренная необходимость в создании хорошего и надёжного контакта между алюминиевым и медным проводом. Бежать в магазин для покупки специального инструмента и материалов не целесообразно при выполнении разовых работ, а их нужно сделать и при этом качественно.

Тогда имеет смысл воспользоваться обычным болтом с гайкой и несколькими шайбами. Главное, в этом методе — это разделить шайбами два металла, агрессивных друг к другу, так как показано на рисунке внизу.

Болтовое соединение алюминиевого и медного провода можно выполнить в распределительной коробке, которая является неотъемлемой частью любой проводки как в доме, так и в квартире. Таким образом, через болт с лёгкостью и достаточно качественно соединяются даже провода с разными жилами по сечению.

Колечки из провода должны быть завернуты в сторону затягивания гайки, при болтовом соединении. Это нужно чтобы при затягивании колечки не раскручивались и не увеличивались в диаметре, а наоборот плотнее оборачивались вокруг болта.

На видео наглядно показывается, как соединить жилы разного материала болтом:

Похожий способ — применение заклепочника. Ниже наглядно показывается, как соединить провода заклепкой:

Есть еще вариант применения алюмомедных наконечников и алюмомедных шайб. Можно опрессовать алюминиевый кабель наконечником и подсоединять к медной шине. Либо при использовании алюмомедной шайбы можно опрессовать алюминиевый кабель обычным алюминиевым кабельным наконечником и подключить на шину через данную шайбу.

Особенности соединения жил на улице

При монтаже кабельной линии по улице все элементы соединения подвержены воздействию внешних негативных факторов, таких как снег, обледенение, дождь и т. д.

Поэтому для выполнения таких работ необходима только герметично закрывающаяся конструкция, устойчивая к ультрафиолетовым лучам и низким температурам. Осуществляя подключения на столбе, крыше и в другом открытом месте чаще всего применяются прокалывающие зажимы.

Возможно вам будет интересно более подробно узнать, как соединить СИП с медным кабелем на улице, т.к. в этом случае как раз происходит соединение алюминия и меди на открытом воздухе.

В помещениях при прокладке кабеля в стене под штукатуркой кабель укладывается в штробе цельным, и любое соединение даже однородных металлов нежелательно. Всё подключения в розетке или распределительной коробке выполняются любым вышеописанным способом, подходящим для каждой индивидуальной ситуации.

Распространённые ошибки, полезные советы и правила

К вашему вниманию несколько полезных советов, позволяющих безопасно соединить алюминиевый провод с медным между собой:

  1. Перед тем как соединить жилы пайкой нужно знать, что медь залудить будет очень просто, а алюминий только с помощью специального припоя.
  2. Нельзя слишком сильно сжимать места соединения как многожильных, так и одножильных проводников. В противном случае возникнет деформация и повреждение жил.
  3. Всегда стоит соблюдать маркировку и правильно подбирать клеммники в зависимости от сечения жилы и типа установки (в помещении или же на улице).
  4. Ни в коем случае не используйте для соединения алюминиевой и медной проводки обычные скрутки. Это один из самых небезопасных способов коммутации жил, который чаще всего приводит к пожару.

Это и все, что мы хотели рассказать вам о том, как выполнить соединение медного и алюминиевого провода. Надеемся, предоставленные способы и правила помогли вам понять всю сущность работ!

Будет полезно прочитать:

Соединяем медный и алюминиевый провода: как правильно?

Соединение напрямую медного и алюминиевого проводника создает недопустимую гальваническую пару, в которой под действием влаги и воздуха происходят окислительные процессы. Из-за этого контакт начинает подгорать и может привести к отгоранию провода или даже к возникновению пожара. Как соединить провода правильно, чтобы место соединения служило долго? Обсудим лучшие способы.

Болтовое соединение

Это один из наиболее надежных способов соединения медного и алюминиевого проводника. Для него потребуется стальной болт с гайкой и несколько шайб (на одну больше, чем проводов). Соединение выполняется следующим образом:

  • Надеваем на болт первую шайбу.
  • Закручиваем жилу проводника колечком и надеваем на болт таким образом, чтобы колечко заворачивалось в сторону закручивания гайки.
  • Укладываем стальную шайбу и на нее надеваем жилу другого проводника.
  • Кладем третью шайбу, поверх нее гравер, и накручиваем гайку (как на иллюстрации).

Орехи

Орех представляет собой небольшую пластиковую коробку, внутри которой располагаются три стальные пластины, соединенные между собой винтами. Между пластинами укладываются медный и алюминиевый провод и крепко стягиваются винтами.

Причем можно использовать, как многопроволочные, так и однопроволочные жилы. Чаще всего орехи применяются для соединения алюминиевого вводного провода СИП и медного провода, выходящего из дома.

Как и болтовое соединение, орехи можно разбирать, поэтому они относятся к многоразовым соединениям.

Клеммные зажимы WAGO

Зажимы WAGO состоят из самозажимной металлической пластины, обработанной противоокислительной пастой и диэлектрического корпуса. Алюминиевый и медный провода заводятся в соседние отверстия и прижимаются одной пластиной. Таким образом материалы не соприкасаются друг с другом и не окисляются.

Применяются зажимы WAGO в основном для групп осветительных приборов, так как при большой токовой нагрузке нередко пластина может подгорать, а сам зажим плавиться. Отметим, что максимальное сечение проводов для зажимов WAGO составляет 2,5 мм2, поэтому не рекомендуем ставить жилу толще этого показателя.

Преимуществом клеммников WAGO является быстрота установки и компактные габариты, благодаря чему соединения легко укладываются в распредкоробке. Однако по стоимости WAGO довольно недешевые, и при большом количестве соединений выльется в «копеечку» своему владельцу.

Скрутка с последующей пайкой

Обычная скрутка алюминиевого и медного проводов не допускается, так как будет окисляться и разрушаться. Однако если применить пайку с соблюдением определенных технологических процессов, то все будет хорошо. Чтобы спаять медь и алюминий стоит сделать следующее:

  • Лудим медную жилу свинцово-оловянным припоем.
  • Берем раствор купороса, батарейку типа «крона» и кусочек медного провода (не того, который будем паять).
  • Наносим медный купорос на алюминиевую жилу и затем закрепляем ее на минусе батарейки.
  • На плюс батарейки наматываем медную жилу, а другой ее конец опускаем в стакан с купоросом.
  • Через время алюминиевая жила покроется медью, что позволит качественно припаять ее к медному проводнику.
  • После пайки изолируем соединение изолентой или термоусадкой.

Винтовые клеммники

Винтовые клеммники позволяют соединять две жилы без непосредственного контакта между ними. Два провода заводятся в клеммник и прижимаются с помощью винтов.

Недостатком такого сжима является необходимость регулярно подтягивать винты, поэтому нужно их монтировать в местах свободного доступа.

Также они рассчитаны исключительно на группы освещения (хотя производитель утверждает, что подходят и для розеток), так как выдерживают невысокую токовую нагрузку.

Опрессовка

Опрессовка является самым надежным и качественным соединением двух проводников, состоящих из разных металлов. Существуют специальные медно-алюминиевые гильзы ГАМ, куда заводятся два провода и опресовываются с помощью пресса.

Однако стоит отметить, что они рассчитаны на сечение проводов начиная с 16 мм2, а квартире зачастую применяется проводник от 1,5 до 4мм2. Поэтому соединять будем обычной алюминиевой гильзой.

Опрессовка жил выполняется следующим образом:

  • Зачищенные концы медного проводника лудим свинцово-оловянным припоем. Это позволит избежать контакта между жилами.
  • Удаляем оксидную пленку с алюминиевой жилы.
  • Вставляем жилы в гильзу с разных концов и опрессовываем.
  • Изолируем гильзу изолентой или термоусадкой.

Преимуществом данного способа является то, что можно зашивать такой сжим под штукатурку, не боясь, что соединение будет гореть. Однако для выполнения процесса потребуется пресс, который стоит немалых денег.

Возможно у вас есть свои оригинальные идеи и лайфхаки по соединению медных и алюминиевых проводов (главное, чтобы способы не противоречили ПУЭ) — поделитесь ими в х!

можно ли соединять, виды соединений

На чтение 9 мин Просмотров 143 Опубликовано Обновлено

В домах старой постройки устанавливалась алюминиевая проводка. Она имеет много недостатков по сравнению с медной и требует замены. Но не всегда жильцы квартир проводят капитальный ремонт и полностью меняют электропроводку. Ее могут заменить частично. Создание надежного контакта требует соблюдения определенных нюансов и условий, с которым следует ознакомиться до ремонтных работ.

Почему нельзя соединять медь и алюминий в электропроводке

Соединение меди и алюминия способом скрутки

Алюминиевая электропроводка выполняла все свои функции в старых домах. Раньше электронные приборы не требовали большой мощности. Но с развитием технологий нагрузка на провода и розетки стала возрастать, из-за чего пришлось искать новые материалы, способные работать под большим напряжением. Это приводит к тому, что может потребоваться наращивание алюминиевого кабеля медным.

Напрямую выполнить соединение проводов алюминий и медь нельзя. В первую очередь несовместимость связана со свойствами алюминия. Он быстрее окисляется и разрушается. При совмещении с медью процесс разрушения происходит быстрее. Нагрев происходит из-за того, что удельное сопротивление алюминия выше, чем у меди. Также алюминий является более мягким и обладает меньшей электропроводностью.

Медь и алюминий являются несовместимыми гальванически. При касании возникает химическая электролизная реакция, ухудшающая контакт. Место подсоединения окисляется или греется, происходит разрушение изоляционного слоя, из-за чего повышается риск возникновения короткого замыкания или пожара. Процесс ускоряется в условиях повышенной влажности.

Основные способы соединения

Соединение проводов различным способом

Чтобы сделать правильный надежный контакт между двумя разными материалами, используются специальные приспособления. Их можно разделить на две категории по наличию между многожильными проводами контакта:

  • Есть прямой контакт. Достигается такими способами как скрутка, опрессовка, пайка.
  • Прямой контакт отсутствует. Осуществляется с помощью клеммников и резьбовой фиксации.

Чтобы соединить алюминиевый провод с медным, лучше воспользоваться вторым вариантом. Первый метод можно реализовать только в том случае, если медные жилы предварительно будут обработаны.

Скрутка

Этот способ применяется в бытовых условиях на короткий срок. Скручивание кабелей является ненадежным, быстро греется и разрушается. По требованиям ПУЭ использовать скрутку в электропроводке запрещено, особенно при соединении двух разных материалов.

Варианты соединения проводов способом скрутки

Пайка

Пайка многожильных проводов

Два провода из разных материалов можно спаять друг с другом. Но спаивать провода нужно только при соблюдении технологических особенностей каждого материала. Медь и алюминий требуется подготовить к пайке. Сложности могут возникнуть именно с алюминиевыми жилами. На его поверхности образуется тонкая оксидная пленка, из-за которой припой не пристает к проводкам. Ее можно нейтрализовать с помощью специального приспособления.

Конец провода зачищается и обрабатывается медным купоросом в виде раствора. Далее потребуется батарейка. К минусу крепится проводник. Медь устанавливается на плюсе, второй конец меди – в раствор. Через некоторое время на алюминиевом кабеле проявится налет, который позволит закрепиться припою на электрическом проводе. После этого можно начать паять.

Опрессовка

Варианты опрессовки проводов

При опрессовке проводов на место соединения надевается гильза или наконечник из пластика или металла. Гильза и наконечник позволяют зафиксировать и укрепить контакт между жилами. Внешне гильза представляет собой трубку с изоляцией. Наконечник обычно изготавливается в виде пластикового колпачка, в который проводятся соединяемые провода. После продевания кабелей насадку или гильзу нужно обжать пресс-клещами.

Существуют насадки с зажимным кольцом или конусообразной пружиной. Надеваются на скрученные провода и обжимаются плоскогубцами. С помощью такой опрессовки можно делать скрутку в домашних условиях. Металлическое кольцо внутри надежно фиксирует контакт между жилами.

Резьбовая фиксация

Соединение проводов способом резьбовой фиксации

Контакт, созданный с помощью резьбового соединения, отличается надежностью и устойчивостью. Жилы зажимаются друг с другом с помощью гайки на резьбовой основе. Между концами устанавливается шайба, которая предотвращает прямой контакт меди и алюминия.

Основное преимущество способа – простота и универсальность. Минус – громоздкость и неудобство изоляции. Благодаря резьбовому соединению можно подключить провода с различной площадью сечения.

Алгоритм создания контакта:

  • Зачистить провода от изоляционного слоя на 1-1,5 см.
  • Создать кольцо из оголенных жил диаметром больше, чем болт.
  • Кольца надеть на болт.
  • Между жилами установить пружинную шайбу.
  • Соединение необходимо зафиксировать затягиванием гайки или с помощью заклепочника.

Этот метод электромонтажа отлично подходит для наращивания провода достаточной длины.

Применение заклепок

Заклепочник для соединения проводов

Заклепка – это приспособление, состоящее из трубки и сердечника. Фиксируется при помощи заклепочника. Для создания контакта жилы как и в случае резьбового соединения зачищаются и выкладываются в виде кольца. Эти кольца нужно надеть на трубку со стальной прокладкой – шайбой. Затем нужно обжать заклепку, сердечник сожмет металл между собой и зафиксирует кабели друг с другом.

Этот контакт является неразъемным. Его преимущества – надежность, прочность и долговечность. Сложность работы заключается в поиске заклепочника, также необходимы навыкм работы с ним. Используется для электросоединения жил в труднодоступных местах.

Контакт при помощи двух стальных планок

Медь и алюминий можно соединить несложным методом, который предварительно требует обработки медной жилы лужением. Провод зажимается двумя стальным планками, у которых по краям находятся болты. К преимуществам относится возможность подсоединения нескольких ветвей без увеличения длины болта. Оголенные части закрепляются между планками. Чтобы использовать этот метод, нужно брать кабели одинакового диаметра. Провода обязательно нужно заизолировать.

Клеммники, клеммные колодки

Клеммное соединение проводов

Качественное и надежное соединение можно сделать с помощью клемм и клеммных колодок. Они представляют собой планку, выполненную из изолирующего материала, с разъемами для установки проводов. Зажим осуществляется с помощью болтов. Прямой контакт между жилами отсутствует.

Клеммная коробка – это система из нескольких клеммников. Они объединяются в одну конструкцию и обладают несколькими выходами.

Достоинства:

  • Легкость монтажа.
  • Высокая надежность изоляции. Дополнительно изолировать систему не нужно.
  • Для надежной фиксации достаточно 1-2 см кабеля.

В случае скрытой проводки требуется установить распределительную коробку и автомат на ввод. Также в продаже есть специальные клеммные коробки для скрытого монтажа.

Все концы проводов должны быть надежно зафиксированы внутри клеммника. Особенно важно надежно закреплять алюминиевые жилы или при монтаже кабелей на улице или в комнате с повышенной влажностью и температурой.

Пружинные и самозажимные клеммники

Соединение проводов пружинными клеммниками

В продаже можно найти одноразовые и многоразовые колодки и клеммники. Пружинные устройства надежно фиксируют жилы с помощью пружины, которую по необходимости можно ослабить при установке или вытаскивании провода. При опускании рычага медь и алюминий надежно зафиксируются внутри клеммника. Одноразовые приборы зажимают кабели при установке в гнездо, чтобы их вытащить, нужно приложить физическое усилие. В результате пружинный механизм может повредиться, повторное применение станет невозможным.

Ассортимент одноразовых и многоразовых клеммников широк. Они различаются по числу подключаемых веток разводки, сечению устанавливаемого провода. Использование клеммников – это один из самых популярных и удобных способов для создания контакта между проводами.

Первые клеммные колодки с самозажимным механизмом выпустила компания Wago. Они создают и продают одноименные соединители. На рынке можно найти множество аналогов, в том числе произведенных неизвестными компаниями. Такие устройства могут быть ненадежными, поэтому рекомендуется покупать все электротехнические приборы в специализированных магазинах.

Алгоритм подключения самозажимного клеммника Wago:

  • Снять изоляционный слой с проводов примерно на 0,5-1 см.
  • Оголенную часть жилы установить в соответствующее гнездо клеммной колодки.
  • Зафиксировать провод с помощью пружинного зажима или винта.

Дополнительная изоляция места соединения не требуется. К недостаткам соединения колодками Wago относится высокая стоимость изделий.

Колодки типа «Орех»

Орех для соединения проводов

Существует еще одна разновидность клеммников, используемая для контакта двух проводников. Это клеммные колодки «Орех», которые представляют собой две медные пластины, заключенные в пластиковый корпус. Применяются для ответвления кабелей большого диаметра, а также использования в уличных условиях.

Механизм работает просто. Между двумя пластинами укладываются жилы. Затем их нужно стянуть при помощи болтов. Для изоляции сверху надевается защитный пластиковый корпус, который состоит из двух половинок, внешне напоминающих орех. Крепятся половинки также при помощи стандартных винтов.

Особенности соединения на улице

Все провода и кабели, проложенные на улице, подвергаются негативному воздействию внешних факторов. Снег, дождь, высокие температуры, прямые солнечные лучи могут привести к нарушению соединения. Поэтому соединитель должен обладать высокой устойчивостью ко всем негативным факторам и герметично закрывать место контакта. В открытых местах для создания контакта используются прокалывающие зажимы.

Рекомендации специалистов

Скрутка проводов может привести к пожару

Чтобы безопасно соединить медную и алюминиевую жилу, следует воспользоваться следующими правилами:

  • Если соединение будет осуществляться с помощью пайки или сварки, медь предварительно нужно залудить. Для алюминия потребуется специальный припой.
  • Не рекомендуется сильно надавливать на места контактов и допускать механическое воздействие на них. Это может привести к деформации и повреждению жил.
  • Обязательно должна соблюдаться маркировка.
  • Клеммники и другие соединители выбираются с учетом условий эксплуатации. Для уличной работы прибор должен обладать высокой степенью защищенности от влаги, ультрафиолетовых лучей, повышенных температур. Также клеммник должен подбираться с учетом сечения кабеля.

Нельзя скручивать провода электропроводке. Это ненадежный способ, при котором материалы нагреваются, разрушаются, из-за чего может произойти возгорание.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Чтобы улучшить качество контакта, может использоваться специальная смазка или паста. Чаще всего применяется кварцевазелиновая паста или другое средство, отталкивающее влагу. Она позволяет улучшить соединение электропровода из алюминия. Применяется во всех видах соединений. Особенно рекомендуется использовать пасту на улице. Она дополнительно защищает контакт и ограничивает негативное влияние окружающей среды, что повышает долговечность.

На пасту довольно сложно надевается изоляция. Изолента практически не приклеивается, а термоусадочная трубка может повредиться. Поэтому нужно заранее продумать, каким способом будет защищаться контакт двух проводников.

Как правильно соединять алюминиевый и медный провод | Энергофиксик

Здравствуйте уважаемые гости и подписчики моего канала. Выполняя мелкий ремонт у себя дома, мы часто сталкиваемся с необходимостью заменить розетку или же выключатель, а иногда нам нужно ее перенести. В таком случае чаше всего наращивают старую проводку.

И хорошо, если она у вас полностью медная, тогда проблем не возникнет. А вот что делать, если у вас старая проводка алюминиевая и как грамотно и самое главное безопасно соединить медь с алюминием. Вот про это я сейчас вам подробно расскажу.

Как нельзя соединять алюминий с медью и почему

Сначала скажу, как нельзя делать соединения. Так вот просто взять да и скрутить два провода из разного металла категорически запрещено. И на это есть сразу несколько веских причин, которые при этом тесно взаимосвязаны, а именно:

Соединять алюминий и медь нельзя, потому что они образуют гальваническую пару, и если такая скрутка будет выполнена в достаточно влажном месте, то влага выступит в роли электролита и станет развиваться электрохимическая коррозия, которая разрушит соединение.

Казалось бы все просто, делаем скрутку в сухом месте и ничего не случится. Делаем просто надежный контакт (сильно скручиваем алюминий и медь) и порядок.

Но и тут есть свой подвох. Дело в том, что алюминий довольно мягкий металл и если вы через какое-то время осмотрите скрутку медного провода с алюминиевым, то заметите что алюминий «поплыл». Медь практически не обладает упругостью, и она не восстановит силу прижима, а контакт ослабнет.

А теперь вспомним, что алюминий очень активный металл, и при контакте с кислородом на его поверхности образуется оксидная пленка, которая обладает изоляционными свойствами.

Так как наш контакт ослаб, то между жилами образовались микроскопические пустоты, которые заполнит кислород, который вступит в реакцию с алюминием и создаст пленку, а значит в месте контакта начнет повышаться переходное сопротивление.

Так при нагрузках такая скрутка будет греться и за счет цикла нагрев - остывание скрутка начнет ослабляться, а в местах ослабления еще быстрее будет образовываться пленка. Таким образом с течением времени контакт хуже, нагрев сильнее, что может привести к короткому замыканию и даже пожару.

Ну а теперь давайте перейдем к правильным вариантам соединения алюминиевых и медных проводов.

Способы правильного соединения

Итак, существуют несколько вариантов правильного соединения алюминиевых и медных проводов, и начну я с самого простого.

Ваго клеммник

Самым быстрым и простым вариантом соединения является использование WAGO клеммников. Главным преимуществом такого варианта является быстрота и простота соединения. Ведь достаточно просто зачистить провода, вставить их в гнезда и защелкнуть соединитель.

Так же для соединения алюминиевых проводов есть модификации со специальной пастой, которая не дает алюминию окисляться и таким образом снижается переходное сопротивление, а значит нагрева не будет по этой причине.

Кроме этого вы можете даже соединить таким клеммником одножильный алюминиевый провод с многожильным медным. Главное условие - правильно подбирайте саму клемму, чтобы ее характеристики соответствовали соединяемым проводникам.

Все просто и удобно. Но в таком варианте есть несколько минусов, а именно:

  • Относительным минусом я могу назвать просто огромное количество подделок на рынке. Из-за чего действительно качественный ваго-клеммник найти очень тяжело.
  • Второй недостаток вытекает из первого и звучит так: Лучше всего использовать WAGO для освещения и не соединять с помощью них силовые цепи.
  • Такой вариант соединения проводов нельзя прятать в штукатурку. Так как по правилам вам необходимо регулярно (раз в полгода осматривать соединение).
  • Еще одним условным недостатком можно считать габариты изделия. Оно конечно сведено к минимуму в специальных сериях.

Теперь перейдем к следующему виду надежного соединения алюминиевых и медных проводов.

Переходные клеммники

Данный вариант соединения лишен недостатков вышеописанного варианта соединения, но и при этом способе есть свои некоторые нюансы:

  • Соединить таким способом жилы разного сечения будет очень сложно и в некоторых случаях невозможно.
  • Соединение нужно регулярно обслуживать и хотя бы раз в полгода протягивать болтовое соединение. Иначе из-за плохого контакта место соединения будет нагреваться, произойдет оплавление изоляции, короткое замыкание и даже возможен пожар.

В остальном это очень надежный вариант соединения без минусов.

Соединение под болт

Такой вариант соединения так же можно назвать надежным, но лично мне он не нравится и вот по каким причинам:

  1. Соединение сильно громоздкое и его практически невозможно аккуратно спрятать в коробке.
  2. Достаточно высокое переходное сопротивление. Несмотря на то, что соединение получается надежным, при нагрузках оно все равно начинает немного нагреваться.

В остальном надежное соединение, но больше подойдет как «времянка» где-нибудь в сарае, но не в доме или квартире.

Ну а теперь я расскажу про самое надежное соединение

Соединительные гильзы

Самым надежным и долговечным соединением является специальная алюмо-медная соединительная гильза. Она с одного конца медная, а с другого алюминиевая (так же подойдут луженые гильзы).

У такого варианта соединения есть только один недостаток: вам нужно иметь специальные обжимные клещи. Все, в остальном это соединение самое надежное и его можно смело прятать в стену не опасаясь, что со временем место соединения ослабнет и начнет греться.

Это все варианты правильного соединения алюминиевых проводов и медных. Когда мне необходимо «нарастить» проводку и соединить медь с алюминием, то в цепях освещения я применяю ваго-разъемы, а в силовых цепях (розетки) только обжимные клеммы.

Вас же я прошу написать свое мнение в комментариях. А также если понравился материал, то оцените его лайком и поделитесь материалом в своих соц.сетях. Спасибо, что прочитали до конца.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

Очень часто в старых домах приходится при ремонте электропроводки соединять алюминиевые провода старой проводки с медными - вновь проложенными.

Кто незнаком с этой темой и делает ремонт своими руками- просто тупо скручивают их между собой и закрывают в распредкоробке, не понимая какую головную боль они себе приобретут в дальнейшем…

С этой темой- меди с алюминием- сталкиваются не отлько при монтаже внутренней электропроводки, но и при замене ввода в дом

Дело в том, что провода воздушной линии (ВЛ)- алюминиевые и если вы делаете вводной кабель медный, то просто так накрутить на алюминиевый провод жилу кабеля- нельзя!

А ведь делают же! Сколько раз сам видел… А потом удивляются- “Почему это у меня свет в доме моргает?!”

Да, действительно, а почему? А вот из-за чего.

Немного химии. Алюминий- очень активный метал, попробуйте его спаять простым методом как медный провод, ничего не получится.

Алюминий активно реагирует на воздух, вернее даже не на сам воздух, а на влагу в воздухе, быстро образуя на своей поверхности тонкую пленку окиси.

Эта пленка оказывает высокое сопротивление электрическому току- появляется так называемое “переходное сопротивление” в месте соединения проводов.

Но медный провод тоже окисляется, однако не так сильно и интенсивно как алюминий и пленка окиси на поверхности меди оказывает гораздо меньшее сопротивление протеканию тока.

Получается что при соединении медного и алюминиевого провода они контактируют своими оксидными пленками.

Так же у этих двух металлов разное линейное расширение , поэтому при изменении температуры в помещении или величины тока, протекающего через скрутку медь-алюминий контакт между ними со временем ослабевает .

Переходное сопротивление в скрутке итак “тормозило” электрический ток, да еще ослабление контакта еще более увеличивало величину переходного сопротивления.

Это приводит к тому, что скрутка начинает греться , чем дальше- тем больше, греется изоляция провода. разрушается от нагрева даже может загореть.

Сами знаете сколько домов сгорело из-за неисправностей в электропроводке и зачастую виновато в этом именно переходное сопротивление или плохой контакт.

Кстати о переходном сопротивлении.

Это активное сопротивление , то есть вся мощность на нем на 100% преобразуется в теплоту, ну как в утюге например)))

Что бы понять что это такое- представтье что два провода соединены между собой нихромовой проволокой и по ним протекает электрический ток, который раскаляет нихром докрасна .

Вот внутри скрутки медного и алюминиевого провода и находится такая раскаленная докрасна нихромовая нить. А оно вам надо?!

Запомните- переходное сопротивление- аналог раскаленной нихромовой нити.

Так, химии достаточно. Теперь как выйти из положения если надо соединить медный провод с алюминиевым .

Тут суть вот в чем: главное что бы эти два металла не соприкасались между собой. Между ними должен быть нейтральный по отношению к ним материал, естественно токопроводящий.

Это может быть свинцовый припой, дюралюминий,сталь, нержавейка, покрытие из хрома.

Кстати интересно- нельзя: цинк, углерод (графит) и серебро с золотом и платиной.

Хотя я себе не представляю кто может себе позволить такое удовольствие- соединять медь с алюминием через платину)))

В такм случае если денег море- лучше совсем провода полностью из платины сделать, потери напряжения исчезнут напрочь)))

Итак, соединяем медь с алюминием:

-С помощью клемных зажимов;

-Болтовое соединение через шайбы

-Слой из нейтрального материала

Клемные зажимы- это ответвительные сжимы (так называемые “орехи”), wago, клемники в изоляции и т.п.

Ну болтовое соединение итак понятно- делается петля на проводе, вставляется болт, а между медью и алюминием- стальные шайбы.

Такое соединение гораздо надежнее всех клемников и зажимов, единственный минус- большие габариты, в распредкоробке много метса занимают.

Я так сам делал например на вводе в дом- когда надо было соединить медный кабель с алюминиевым вводом от ВЛ. Да еще кабель был четырехжильным, а сеть- 220.

Тогда сделал на фазу и ноль по две жилы кабеля, соединил через болтовое соединение с обрезком алюминиевого провода, и уже этот обрезок был подключен энергетиками на ввод.

Уже второй год прошел- замечаний нет))) Это при наличии электроплиты в доме и всего прочего- электротитан, чайник, утюг, микроволновка и т.д.

Сейчас про слой из нейтрального материала. Я имею ввиду- свинцово-оловянный припой.

Как это делается покажу на фото:

Это хороший выход из положения когда нет под рукой зажимов или не хочется их использовать, а болтовое соединение не помещается в коробку.

Тогда надо покрыть медный провод припоем и сделать скрутку с алюминием- соединение будет надежным! Хотя и по ПУЭ- неправильным…

Там требуется или пайка-сварка или клемники-болты, чистая скрутка по ПУЭ- вне закона…

Хотя я лично однажды вскрыл распредкоробку освещения в старом доме- там с выключателя медный провод шел, а на лампочку- алюминиевый. Скрутка была чисто медь с алюминием без вских клемников, припоя и т.д.

Так состояние- как будто только что !

Все чистенько, никакого окисла и подгара. Я думаю это потому, что в квартире было всегда сухо и к тому же распредкоробка была наглухо запечатана в стене- то есть воздух в нее не проникал.

А поэтому и алюминий не окислялся и к тому же нагрузка на скрутку была минимальная- всего одна лампочка подцеплена.

Поэтому если через соединение медь-алюминий будет проходить большой ток, то лучше сделать болтовое соединение как самое простое, посложнее- пайка.

А вот ваговский зажим в таком случае я бы не рекомендовал использовать, лучше другие клемники где провода хотя бы винтом зажимаются.

Итак, сейчас вы знаете как соединять медный провод с алюминиевым и если вам придется это делать- уверен, вы сделаете правильный выбор!

Узнайте первым о новых материалах сайта!

Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.

Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.

Электрохимическая коррозия

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Соединение через болт и стальные шайбы

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Сжим — орех

Еще один способ — это применение соединительного сжима типа орех.

Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.

Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.

Однако делать этого не стоит. Почему, читайте в статье ниже.

Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:

Зажимы Wago

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Клеммная колодка

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Соединение меди с алюминием опрессовкой

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Для пайки удобно использовать самодельный тигель, представляющий из себя слегка доработанный паяльник в форме топорика.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

После всех подготовительных работ, вставляете в гильзу ГМЛ провода с двух сторон. Все что осталось, это опрессовать данное соединение.

У некоторых возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки).

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Еще достаточно много квартир, в которых электрическая проводка сделана алюминиевыми проводами. А так как производители осветительных приборов и электротехники перешли на медные питающие кабели, то вопрос, как соединить медный и алюминиевый провод, сегодня еще актуален. Ввиду того, что медь и алюминий имеют разные электрические потенциалы, то между ними обязательно будет образовываться напряжение. Если бы эта связка двух металлов располагалась в вакууме, то соединение прослужило бы вечно. Что нельзя сказать о воздушной атмосфере, где присутствует влажность. Она и является катализатором химических процессов внутри контакта меди и алюминия.

Специалисты давно пришли к мнению, что разность потенциалов больше 0,6 мВ уже опасна для соединений проводов. Долгосрочным такой контакт не назовешь. Что касается меди и алюминия, то между ними электрический потенциал равен 0,65 мВ, что выше нормы. Получается гальваническая пара, как в батарейке. Поэтому соединять их в электрической проводке не разрешается. Но что делать тем, у кого в квартире или доме схема разводки проводов алюминиевая? Есть несколько выходов.

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Резьбовой контакт

Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.

Внимание! В процессе эксплуатации резьбового соединения необходимо позаботиться о том, чтобы под действием колебаний здания не произошло самопроизвольное откручивание гайки. Это приведет к ослаблению контакта. Поэтому под плоскую шайбу обязательно укладывается шайба Гровера.

Как провести правильно контакт резьбовым соединением

Чтобы правильно соединить алюминиевые и медные провода между собой, необходимо:

  • Удалить изоляционный слой на длину, равную четырем диаметрам болта. Если используется болт М6, то длина открытого участка должна быть 24 мм.
  • Если жилы уже имеют окисление на поверхности, то надо их очистить.
  • Концы сворачиваются в кольца диаметром чуть больше диаметра болта.
  • Теперь в последовательности надеваются на болт: простая плоская шайба, один любой провод, плоская шайба, второй провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.

Обратите внимание, что для зажима таким способом проводов сечением не более 2 мм², можно использовать болт М4. Если медный провод обработан припоем, то между двумя жилами укладывать шайбу не обязательно. Конец многожильного медного кабеля надо обязательно обработать припоем.

Неразъемное соединение

Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.

  • Очищаются от изоляции концы, как и в предыдущем варианте.
  • Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
  • Сначала надевается алюминиевый конец.
  • Затем плоская шайба.
  • Медный конец.
  • Еще одна шайба.
  • Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.

Контакт в клеммной колодке

Такой вид соединения медного и алюминиевого провода чаще всего используется в осветительных приборах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов. Нет необходимости скручивать кольца, или лудить концы, проводить изоляцию. Надо зачистить провода на длину 5-10 мм и вставить в клеммные пазы устройства. Зажим производится винтом. Усилие приложить придется, особенно это касается алюминиевого провода.

Если с помощью клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть использовано только в закрытых коробах: в распределительной коробке или в колпаке светильника.

Клеммник

Wago

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Орехи

Еще одна конструкция, с помощью которой можно состыковать алюминий с медью. Состоит устройство из металлического соединительного элемента пластинчатого типа и пластикового корпуса, чем-то похожего на орех. Отсюда и название.

Принцип крепления, как у резьбового варианта. Только по конструкции это две пластины, которые прижимаются друг к другу четырьмя винтами. В одной из пластин в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластины между собой. Соединяют орехом алюминий с медью так:

  • Защищают концы проводников.
  • Один вставляется с одной стороны в специально образованный паз между пластинами.
  • С другой стороны, вставляется второй. Здесь важно, чтобы два провода (алюминиевый и медный) не соприкоснулись внутри соединительного устройства. Поэтому в состав ореха входит дополнительная пластина из стали, которая располагается между зажимными элементами. Так вот один провод необходимо расположить сверху этой пластины, второй под ней. Это и обеспечит отсутствие контакта между медным и алюминиевым проводами.
  • Винты зажимаются до упора, что обеспечивает надежность контакта.
  • Конструкция закрывается подпружиненным корпусом.

Сегодня производители предлагают большое разнообразие орехов, как по мощности, так и по размерам. Существуют варианты, в которых сам корпус не открывается, и вся начинка спрятана в нем и недоступна. Подключение производится путем вставления конца провода в гнездо, где он зажимается винтом. Есть орехи с зубчатым подключением, надо просто вставить проводник в паз, где произойдет сжатие при помощи зубьев, что обеспечит надежность контакта.

Возвращаясь к вопросам, можно ли соединять, и как правильно соединить медный и алюминиевый провода, нужно сделать обобщение, что вариантов-то немало. У каждого есть свои плюсы и минусы, но под необходимые требования можно выбрать один правильный, который создаст условия длительной эксплуатации электрической схемы разводки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Ни для кого не секрет, что медные и алюминиевые провода соединять не рекомендуется . Но многие, даже зная это, все равно пренебрегают этим, надеясь на русское «авось пройдет».

В итоге, такая из пары медь-алюминий проживет весьма недолго. А если соединение находиться на улице или в помещении с повышенной влажностью, то срок жизни такой пары в разы меньше.

Но довольно таки часто возникают ситуации, когда нам необходимо соединить медную и алюминиевую электропроводку. Часто такая ситуация возникает при ремонте электропроводки в домах, где проложена алюминиевая проводка.

Выйти из этой ситуации нам помогут специальные клеммники и болтовые соединения, посредством которых мы и соединим медные и алюминиевые провода. Применяя клеммные и болтовые соединения, мы не допускаем прямого контакта пары медь-алюминий .

Не особо вдаваясь в конструктивные особенности клеммных зажимов, рассмотрим наиболее применяемые из них.

Одними из старых и проверенных способов соединения проводов являются клеммные соединения типа «орешки» . Название свое они получили, из за внешнего сходства с орехами.

Соединения этого типа состоят из трех пластин, между которыми, собственно, и зажимаются провода. Одним из преимуществ данного типа соединения является то, что для соединения отходящего провода, нет необходимости разрывать магистраль. Достаточно просто открутить 2 болта, вставить между двух пластин провод, и закрутить болты на место. Отходящий провод вставляется между средней и оставшейся пластиной. Все, соединение готово.

Следующим по популярности можно назвать . Данные соединительные клеммы позволяют произвести из алюминия и меди. Достаточно просто зачистить провода на 10-15 мм, вставить в отверстие клеммника, и все, очередное соединение готово к работе.

Внутренность клемника наполнена специальной смазкой, которая не позволяет окисляться проводам. Использовать такой тип соединений рекомендуем в цепях освещения. Использование данных соединений в силовых цепях не рекомендуем, так как большая нагрузка может привести к нагреву пружинистых контактов, и как следствие к плохому контакту.

Еще одним популярным соединением являются . Внешне они представляют собой планку с клеммничками. Достаточно зачистить конец провода, вставить в одно отверстие и зажать винтом. В другое отверстие вставляется зачищенный конец второго провода. Данные клеммники также позволяют соединять провода из разных металлов.

Болтовые соединения проводов. Данный тип соединения также можно использовать, если вам необходимо соединить медный и алюминиевый провода. При монтаже соединения, необходимо между медным и алюминиевым проводом установить металлическую анодированную шайбу.

Все монтажные работы должен проводить специалист. Все винтовые и болтовые соединения необходимо проверять: для алюминиевых проводов- раз в пол года, для медных- достаточно раз в два года.

Сергей Серомашенко

Любой кабель состоит из алюминиевых или медных токоведущих жил. Правилами устройства электроустановок обычная скрутка таких проводов категорически запрещается. Но случаются ситуации при монтаже, когда нет вариантов кроме, как соединить алюминиевый и медный провод. Подобных возможностей имеется немало. Остаётся лишь выбрать доступный и безопасный.

Электрохимическое разрушение металлов

Часто упоминается мнение о невозможности сочетания алюминия и меди. Это верно из анализа химической совместности металлов. В мире современных технологий можно встретить десятки сопряжений металлических пар.

Существует понятие разности электрохимических потенциалов, показатели которой сводятся в специальную справочную таблицу. Из неё по необходимости берут показатели и определяются с сочетаемостью:

  • Медь - свинцово-оловянный припой 25 мВ.
  • Алюминий - свинцово-оловянный припой 40 мВ.
  • Медь - сталь 40 мВ.
  • Алюминий - сталь 20 мВ.
  • Медь - цинк 85 мВ.

Чтобы представлять происходящее, необходимо понимать реакции, в которые вступают электроды из различных металлов при соприкосновении.

При отсутствии влаги надёжность контакта неоспорима. Но идеальной обстановки не бывает. Влажность атмосферы всегда отрицательно сказывается на качестве соединений. Некий электрохимический потенциал имеет любой проводник. Это свойство на практике применяется в работе аккумуляторных батарей.

Попадая на контактирующие плоскости из различных соединений, вода создаёт короткозамкнутую гальванизированную среду. Один электропроводник начинает деформироваться. Разрушению подвергается также материал, из которого он производится.

Способы соединения проводов из разных металлов

Технологические правила допускают прямую связь разных металлических проводников с коэффициентом электрохимического потенциала свыше 0,6 милливольт. По табличным данным, для связки алюминия и меди он равняется 0,65 мВ, что делает такое сочетание недопустимым. Однако существуют способы корректной взаимосвязи различающихся проводов.

Соединение кабеля методом скручивания

Наиболее известный , но ненадёжный приём называется скруткой. Подобный способ не требует специальных навыков и лёгок для изготовления. По этим причинам он достаточно часто применяется. Перед тем как соединить алюминиевый провод с медным, нужно представить происходящее в подобном сочетании при температурных перепадах и осадках:

  • В соединении имеется зазор.
  • Повышенное сопротивление в точке связки.
  • Нагрев.
  • Окисление кабелей, разрушение контакта.

Для обеспечения безопасной взаимосвязи этот способ не подойдёт. Хотя если выполнить определённые операции, в отдельных случаях можно применить скрутку для соединения алюминиевого и медного провода:

Резьбовое соединение проводов

Подобный способ выполняется зажимом концов кабеля в болтовое крепление. Это самое надёжное соединение алюминиевых и медных проводов между собой . Оно гарантирует плотный контакт на весь период использования скрутки. Замена болтов различной длины даёт возможность объединять неограниченное число кабелей:

  • Разного сечения.
  • Многопроволочные о монолитные.
  • С шайбами для исключения непосредственного касания медных и алюминиевых жил.

Порядок действий:

  1. Срезать изоляционное покрытие на необходимую для крепежа длину.
  2. Зашлифовать и обезжирить зачищенные участки. Многопроволочный кабель облудить. Жилы соединить с помощью резьбы через стальные шайбы.
  3. Туго затянуть гайку.
  4. Перед крайними шайбами помещаются амортизаторы для предотвращения пережимания и излома провода. При обжиме он распрямится и соединение зафиксируется.

Соединение разных кабелей клеммником

Сращивание кабелей через клеммные соединения получило в последние времена широкое распространение. Хотя по качеству контакта он уступает болтовому, неоспоримые достоинства тоже имеются:

  • Провода соединяются в произвольном порядке.
  • Нет необходимости изготавливать соединительные кольца и надевать наконечники.
  • Конструктивные особенности клеммников не допускают замыкания проводов.
  • Изолирование места контакта не требуется.
  • Работы по подключению клеммных контактов просты.

Концы проводов оголяют приблизительно на пять миллиметров, вставляют в зажим и протягивают. Такой способ незаменим при соединении алюминиевых кабелей, жилы которых от многократных сгибов ломаются.

Ремонт повреждённых кабелей при помощи клеммников также оказывается единственно допустимым из-за малой длины проводов. После сращивания монтируется разветвительная коробка.

Из многочисленного соединительных приспособлений не последнее место занимают немецкие пружинные клеммники Ваго одноимённой фирмы. Они бывают как одноразовыми, так и с зажимом для неоднократного сращивания провода. Такие клеммники применяются при работе с однопроволочными проводами с сечением от полутора до двух с половиной квадрата из любых металлов в изолирующих коробах. По паспорту они рассчитаны на двадцать четыре ампера по нагрузке. Контакты обработаны особым составом для предотвращения окисления.

Это самые простые по способу применения устройства. Провод зачищается и с усилием вставляется в колодку. Фиксация надёжная. Достать провод возможно с хорошо приложенным усилием. Пружинный блок при этом разрушается и повторное применение невозможно, что представляет собой самый большой недостаток этой продукции.

Многоразовые клеммники Wago с оранжевым рычажком рассчитаны на применение проводов любого типа с площадью сечения до четырёх квадратных миллиметров и токи до тридцати четырёх ампер. Применяют многократно до полного износа.

Способ применения доступен любому. Зачищается изоляция на расстояние примерно десять миллиметров, рычаг поднимается, провод укладывается в канал и рычажок захлопывается. Соединение зафиксировано.

Клеммники Ваго - это эффективные приспособления для работ по монтажу электрических сетей. Они не требуют применения специальных инструментов, но достаточно дороги.

Монолитный способ соединения

Методика выполнения такого соединения аналогична резьбовому. В качестве крепёжного элемента используется заклёпка и особое приспособление - заклёпочник. Заклёпка представляет пустотелый стержень из алюминия, утолщённый с одной стороны. В него помещается проволочная шпилька со шляпкой. При прохождении через полость он создаёт с одной стороны утолщение. Затем шпилька отламывается , формируя заклёпку.

Если не учитывать цену заклёпочника, это способ контакта становится самым доступным не считая скручивания. Минус такого контакта - одноразовость и невозможность разъединения при ошибочном выполнении работы.

Применение особых медных гильз будет ещё одним способом неразъемного объединения проводников. Они производятся различных размеров, для каждого сечения кабеля свой. В них продевают оголённые концы проводов и обжимают специальными клещами. Этот метод самый компактный наравне со скруткой.

Соединение проводов пайкой

Если имеется желание, то разнородные провода можно спаивать. Этот метод должен учитывать определённые технологические особенности. До того как правильно соединить провода, алюминий и медь надо подготовить к пайке. Медь особых ухищрений не потребует. Другое дело алюминиевый провод. На его поверхности под воздействием окружающего воздуха образуется оксидная плёнка - амальгама. Она сопротивляется химическому воздействию и припой к ней не пристаёт.

Для её нейтрализации придётся изготовить несложное приспособление. Зачищается кончик алюминиевого провода и обрабатывается раствором медного купороса. Берётся батарейка ина её минус крепится этот проводник. Медный провод закрепляется на плюсе одним концом, а вторым окунается в тот же раствор. По истечении определённого интервала времени алюминий покроется медным налётом и станет доступен для пайки.

Специфика соединений при наружном монтаже

Электрические соединения в условиях монтажа на открытом воздухе подвергаются воздействию различных погодных факторов. Требования к изоляции более жёсткие. В целях предотвращения замыкания используется зажимный комплект Орех.

В его пластмассовой оболочке размещены металлические зажимы, в которых осуществляется соединение проводов путём затягивания винтов. Половинки корпуса плотно сжимаются винтами или пружинными кольцами. Такой кокон гарантирует защиту от внешних колебаний погоды. Это довольно крупногабаритное соединение, но в условиях уличного размещения это не критично.

Как правильно соединить провода. Сварочное соединение медных и алюминиевых проводов

Как правильно соединить провода. Сварочное соединение медных и алюминиевых проводов



Как правильно соединить провода.

Сварочное соединение медных и алюминиевых проводов

Содержание:

# Соединение проводов

# Сварка алюминия и меди

# Способы соединения проводов

О соединении проводов сваркой я писал в статье «Как правильно соединить провода. Соединение сваркой». Давно хотел попробовать сварить своим сварочным аппаратом медные и алюминиевые провода. Надобности в этом не видел, в жилых помещениях алюминиевая проводка была запрещена (ПУЭ, п. 7.1.34; таблице 7.1.1.), поэтому не торопился. Приказ Минэнерго № 968 от 16.10.2017 года сделал возможным использовать сплав алюминия для электропроводки в жилом помещении. Это событие и подтолкнуло к проведению давней задумки.

Приступим? Проведём эксперимент:

 Образцы соединений проводов сваркой

Сделал три образца соединений проводов сваркой. Медь – алюминий, медь – медь, алюминий – алюминий.



Образцы соединений проводов сваркой. Испытание

Провожу испытание. Пресса нет, поэтому просто сжимаю соединение пассатижами.



Образцы соединений проводов сваркой. Результаты испытаний

Медь – алюминий. Внешне выглядит нормально, при испытании соединение рассыпалось и отпало. Плохо. Данное соединение лучше не применять.

Медь – медь. Выглядит хорошо. При испытании соединение не потеряло своей прочности. На меди остался след от плоскогубцев. Значит материал однородный. Отлично.

Алюминий – алюминий. По внешнему виду выглядит не очень хорошо. После испытаний проявились трещины. Не качественно. Соединение, по технологии из статьи «Как правильно соединить провода. Соединение сваркой», лучше не делать.

Физику не обманешь. Существует много технологий сварки меди и алюминия. Есть и надёжные методы. Недостаток качественных технологий - довольно сложны или дорогие при применении в быту.

Делаю выводы:

Остаюсь  верным своим принципам. Вновь монтаж электропроводки выполнял только медными проводами. Так и буду делать. Не стану обращать внимания на разрешение применять алюминий. О недостатках алюминия и преимуществах меди в электропроводке написано много статей. Не стану повторяться. Главное надёжность.



Немного о соединениях. Практические советы, основанные на опыте:



СИЗ, клеммы ВАГО



При ремонте проводки в силовых цепях на алюминиевых проводах, для того что бы уйти от перехода медь – алюминий, применять только алюминиевый провод. Соединение - качественной скруткой, на которую накручиваю СИЗ. Их так же называют - колпачок для скрутки проводов СИЗ, зажим соединительный изолирующий СИЗ. Разный производитель, другое название.

В цепях освещения (реже, не всегда устраивают габариты и стоимость) клеммы ВАГО. Соединители брать только отличного качества и проверенных производителей.

Это точка зрения, моя (профессионала и человека), которая не противоречит существующим правилам и требованиям.



Осипенко Сергей Яковлевич

Публикация на сторонних сайтах возможна только при указании ссылки на первоисточник - www.permelectric.ru

Можно ли соединять алюминиевые провода с медными

Всем известно, что алюминиевая проводка является наследием прошлого века, и ее в обязательном порядке необходимо заменять в процессе ремонта квартиры или дома. Тем не менее, очень часто ремонт делается частично, вследствие чего требуется соединить алюминиевый провод с медным или же нарастить его, добавив несколько лишних сантиметров жилы.

Электрохимическая коррозия

Можно ли соединять алюминиевые провода с медными? Вначале отметим, что алюминий и медь несовместимы гальванически. Если соединить такие провода напрямую, получится что-то типа мини батарейки. Во время прохождения тока через подобное соединение, даже в условиях минимальной влажности, наблюдается электролизная химическая реакция. Даная проблема непременно рано или поздно себя проявит.
Провода окислятся, контакт ослабнет, произойдет нагрев и оплавление изоляции. А это может стать причиной короткого замыкания или отгорания жилы.
Далее мы расскажем, как соединить медный и алюминиевый провод грамотно и надежно, чтобы не столкнуться с подобными проблемами в дальнейшем. Рассмотрим несколько популярных методов, которые используют электрики. Однако, не все они удобны для работы в монтажных коробках.

Соединение через болт и стальные шайбы

В этом случае для соединения применяют стальную шайбу и болт. Данный метод можно назвать одним из самых проверенных и простых. Но получается довольно громоздкая конструкция.
Порядок работы:

  • прежде всего, нужно закрутить кончики проводов в колечки
  • подобрать шайбы, их нужно выбрать такого диаметра, чтобы все ушко провода было спрятано за ними и не могло вступать в контакт с другим проводником.

Самый важный момент – это правильное расположение колечка. Оно должно быть надето таким образом, чтобы в процессе закручивания гайки, ушко не разворачивалось, а наоборот стягивалось вовнутрь.
Стальные шайбы, которые находятся между проводниками из разных материалов, предотвращают окислительные процессы. Также стоит помнить об установке гравера или пружинной шайбы. Если этот момент пропустить, то контакт через время ослабнет.
Стоит отметить, что специалисты не рекомендуют пользоваться оцинкованными болтами или шайбами. Все потому, что безопасным является соединение металлов, у которых электрохимический потенциал соединения не превышает 0,6мВ. В специализированной литературе написано, что медь и цинк имеют электрохимический потенциал - 0,85мВ. Следовательно, подобное подключение даже хуже чем прямой контакт алюминиевых и медных жил (по 0,65мВ). Таким образом, соединение будет крайне не надежным.
Результатом на первый взгляд простой резьбовой сборки, у вас получится громоздкая, неудобная конструкция, по форме схожая с ульем. А поместить все это дело в неглубокий подрозетник, получится далеко не всегда.

Сжим — орех

Второй метод — это использование особого соединительного сжима типа орех. Его часто применяют, чтобы сделать ответвление от питающего кабеля более крупного сечения, чем отпайка.
Отметим, что в этом случае даже не нужно разрезать магистральный провод. Нужно просто снять с него верхний слой изоляции. Некоторые мастера находят ему применение для подключения вводного кабеля к СИПу. Тем не менее, делать этого не нужно.
В распаечную коробку такая конструкция тоже не поместится. Да и эти зажимы также выгорают. Ниже приведем реальный отзыв от пользователя на одном из форумов: «Вчера произошло отгорание фазы в многоквартирном здании, потому что из-за нагрева в клемнике типа «орешек». В нем были соединены медный многопроволочный провод, имеющий сечение 10 кв с алюминиевым 8-проволочным проводом. Соединение было осуществлено 14 месяцев назад. Вследствие сырости, попадающей с улицы, произошло вздутие металла. Аварийная бригада восстановила соединение при помощи болта и гайки, а между проводами мастера проложили железные шайбы.

Зажимы Wago

Соединение алюминиевых проводов с медными при помощи специальных зажимов, которые специально для этого созданы, дает лучшие результаты, чем предыдущие методы. Внутри этих клемм расположена паста, предотвращающая окисление.
Тем не менее, споры о 100% надежности подобных зажимов, в особенности для розеточных, а не осветительных групп, все еще не утихают. В некоторых случаях, при определенной укладке в ограниченном пространстве, контакты ослабевают, и это становится причиной выгорания.
Интересно, что случиться это может даже при нагрузке ниже минимальной, на которую рассчитаны зажимы. Почему же так случается? Происходит это в том случае, когда сжимаются соединяемые проводники, а между прижимной пластиной и местом контакта образуется незначительный зазор. Отсюда вытекают и все проблемы с нагревом.

Клеммная колодка

У этого метода есть один существенный недостаток – большая часть продаваемых колодок довольно низкого качества.
Среди мастеров популярен такой метод, при котором во избежание прямого контакта меди и алюминия, медную жилку припаивают сбоку данного зажима, а не вставляют внутрь, как это предусмотрено технологией.
При этом клемму для этого приходится разбирать. Отметим, что надежный контакт алюминия под винтом без ревизии, не проживет длительное время.
Винтики примерно раз в полгода необходимо подтягивать. Как часто проводить ревизию зависит непосредственно от нагрузки и ее колебаний в периоды максимума и минимума. Если забудете подтянуть, то ждите беды. А в том случае, если такое соединение спрятано глубоко в подрозетнике, то поправлять его два раза в год – крайне неудобно.

Соединение меди с алюминием опрессовкой

Таким образом, остается наиболее надежный метод – опрессовка. Скрутка алюминиевого и медного провода таким образом часто встречается в панельных домах. К примеру, вам нужно запитать одну или несколько дополнительных розеток от уже имеющегося алюминиевого вывода в сквозной нише.
Для наращивания нужно взять только гибкий медный провод, имеющий сечение 2,5мм2. Такое сечение снизит механическое воздействие на алюминиевою жилу, в процессе монтажа провода в подрозетник.
Далее нужно зачистить концы медного провода. Правильное соединение проводов обязательно предполагает их пайку. Это поможет исключить непосредственный контакт в гильзе меди с алюминием.
В условиях отсутствия специального оборудования, для пайки можно применить самодельный тигель, который представляет собой немного доработанный паяльник в форме топорика. Важно, что перед пайкой нужно снять флюсом с жилы оксидный слой.
Процедура лужения состоит в окунании провода в особое отверстие в паяльнике, в котором находится олово.
Когда жила остынет, можно снимать остатки флюса при помощи растворителя.
После этого можно переходить к алюминиевым проводам, которые торчат из стены. Их нужно хорошо зачистить и удалить слой окиси. В этом деле поможет оксидная токопроводящая паста. Эту же пасту применяют в процессе монтажа модульных штыревых систем заземления. Ею можно пользоваться в любых условиях, поскольку она исключает образование окиси на поверхности провода. Обязательно запомните, что оксидная пленка может в дальнейшем обладать сопротивлением в несколько раз большим, чем сам алюминий. Если вы ее не удалите, вся работа может быть испорчена.
Когда все подготовительные работы будут закончены, можно вставить в гильзу ГМЛ провода с двух сторон. Последним этапом является сам процесс опрессования полученного соединения.
Во всей этой работе самым главным является подбор по сечению гильзы и матрицы инструмента для обжатия. В данном случае мягкий припой в какой-то степени герметизирует контактное пятно медноалюминиевого соединения. А в условиях отсутствия кислорода в этой точке, эрозия происходить не будет.
Соблюдайте осторожность в работе с алюминиевыми проводниками, поскольку это довольно ломкий материал. Одним неосторожным движением можно обломать жилу.
Опрессовку стоит закончить изоляцией полученного соединения при помощи клеевой термоусадки. Специалисты заявляют, что именно этот вид изоляции гарантирует 100% герметичность и предотвращает попадание кислорода к контактным местам. Во избежание прожига изоляции, греть термоусадку стоит строительным феном, а не зажигалкой.
После этого можно соединенный пучок проводов монтировать в подрозетник. И поскольку наращенные медные жилы являются гибкими, то на концы этих проводников стоит одеть изолированные наконечники НШВИ.
Теперь вы знаете все правила соединения проводов, однако при наличии возможности сменить целиком алюминиевую проводку, нужно обязательно это сделать и не экономить на безопасности своей и своих близких.

Как соединить провода алюминиевые с медными


Как соединить медь с алюминием — чем лучше и надежнее.

Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.

Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Еще один способ — это применение соединительного сжима типа орех.

Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.

Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.

Однако делать этого не стоит. Почему, читайте в статье ниже.

Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия. Для пайки удобно использовать самодельный тигель, представляющий из себя слегка доработанный паяльник в форме топорика.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al). После всех подготовительных работ, вставляете в гильзу ГМЛ провода с двух сторон. Все что осталось, это опрессовать данное соединение.

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

domikelectrica.ru

Как соединить алюминиевый провод с медным — обзор способов

Любая кабельная продукция имеет токопроводящую жилу, выполненную из алюминия или меди. Так как эти материалы обладают хорошей токопроводимостью, теплоотдачей и стоят недорого, то при монтаже и подключении довольно часто возникает необходимость соединения этих двух разных по химическому составу элементов электрических цепей. Согласно правилам устройства электроустановок (ПУЭ) простая скрутка между собой двух проводов разного материала запрещена, если нет последующей пайки или сварки. Однако, существуют и более действенные способы для выполнения данной процедуры как в домашних условиях, так и на производстве. В этой статье мы расскажем, как правильно выполнить соединение медного и алюминиевого провода и каких ошибок не следует допускать.

Какие проблемы могут возникнуть при соединении алюминия и меди

Не так давно электропроводку в квартире или частном доме выполняли из алюминиевого провода, так как её было достаточно чтобы обеспечить питанием все существующие немногочисленные электроприборы. С развитием мира электроники и бытовой техники появилась тенденция роста нагрузки на электрические цепи. Соответственно возникла необходимость соединения старой и новой проводки.

При касании алюминия и меди возникает химическая реакция, которая впоследствии ухудшает электрический контакт, место подключения начинает греться и в итоге может стать причиной возгорания проводки и даже пожара. При повышенной окружающей влажности этот процесс происходит достаточно быстро, так как между проводниками образуется тонкая плёнка, обладающая высоким сопротивление, следствием чего является нагрев и обрыв цепи. Но всё же каждый электрик знает как соединить алюминиевый провод с медным, чтобы в дальнейшем избежать неприятной ситуации.

На видео ниже наглядно показаны последствия небезопасного контакта между медью и алюминием:

В любом случае рекомендуется заменить старую проводку на новую, которая будет иметь нагрузочную способность, соответствующую текущему потреблению электроприборов. Если нет возможности полностью заменить проводку на новую, то выполняют частичную замену проводки. В таком случае и возникает необходимость соединения старой и новой электропроводки – медного и алюминиевого проводов.

Способы соединения разных проводов

Существует несколько основных общепринятых распространённых приспособлений, которые дают возможность ликвидировать непосредственный контакт между двумя материалами, действующими друг на друга агрессивно. Рассмотрим каждый отдельно.

Клеммные колодки

Клеммные колодки могут быть оснащены болтовым или зажимным механизмом соединения. Данная конструкция даёт подключение к одному выводу алюминиевого, а к другому медного токопроводящего материала, которые контактируют между собой через стальную пластину. Пластина изготовлена из нейтрального металла, который не вступает в реакцию с медью и алюминием – обычно это латунные пластины либо медные луженые пластины. Клеммной колодкой с зажимным механизмом чаще всего соединяются жилы контрольного кабеля, с небольшими токами в цепи. Например, широко применяемой клеммой Wago 2273, можно соединить одновременно от двух до восьми проводников разного сечения, выполнить крепёж на DIN-рейку с помощью специального монтажного адаптера.

Болтовой зажим в колодках более надёжен и применяется в силовых не высоковольтных цепях. Чаще всего он осуществляется с помощью «ореха». Это небольшая разветвительная коробка, выполненная из диэлектрического материала, в форме напоминающего грецкий орех, внутри которого расположен блок металлических пластин, через которые и происходит контакт между алюминиевыми и медными проводами. Все эти вышеописанные способы относятся к разъёмным соединениям, то есть для многоразового подключения и отключения, в случае необходимости.

На примере наглядно показывается выполненное скрепление меди и алюминия в распределительной коробке за счет использования латунных клеммников:

О том, как соединить провода клеммами WAGO, читайте в нашей отдельной публикации!

Метод опрессовки

Иногда, при прокладке и монтаже электропроводки, появляется необходимость в выполнении качественного неразъёмного соединения медных и алюминиевых проводов опрессовкой с помощью гильз. Чаще она встречается на вводе в электрический шкаф, распределительное устройство или при соединении кабеля с уже установленным агрегатом, где нельзя выполнить замену алюминия на медь, и наоборот.

Такой вид подсоединения проводников является более затратным, так как требует специального инструмента. Но в то же время, при проведении многочисленных монтажных работ такого плана, профессионалы часто выбирают именно его. Также многие рекомендуют заклёпочник как альтернативу неразъемному соединению, однако, контакт со временем в данном месте может теряться из-за недостаточного зажатия и при вибрации. Опрессовка проводов гильзами обеспечивает более надёжный и долговечный контакт. Таким методом на производстве скрепляют медные и алюминиевые жилы даже к особо мощным и высоковольтным потребителям. Для выполнения этих работ необходим специальный инструмент и особые медно-алюминиевые гильзы. Их сжим может выполняться даже с помощью обычного молотка и металлических накладок, что не совсем правильно, или же существует профессиональный ручной гидравлический пресс.

Таким сжимом рекомендуется пользоваться не только при опрессовке гильз, но и наконечников. Кстати, они тоже могут быть выполнены наполовину из меди и алюминия, для подключения, например, алюминиевого кабеля к двигателю, который имеет медные выводы.

Обычно алюмомедные гильзы используют для соединения жил кабелей большого сечения. При небольших сечениях, например, в домашней электропроводке, выполняется опрессовка нескольких проводников одной гильзой. В данном случае нельзя опрессовывать медные и алюминиевые жилы одной гильзой, так как при этом два металла будут контактировать между собой. Можно залудить медные жилы и тогда соединять их опрессовкой с алюминиевыми проводниками.

Болтовое соединение

Очень часто при работе с электропроводкой у простого человека, не занимающегося электромонтажными работами, в домашних условиях может появиться экстренная необходимость в создании хорошего и надёжного контакта между алюминиевым и медным проводом. Бежать в магазин для покупки специального инструмента и материалов не целесообразно при выполнении разовых работ, а их нужно сделать и при этом качественно.

Тогда имеет смысл воспользоваться обычным болтом с гайкой и несколькими шайбами. Главное, в этом методе — это разделить шайбами два металла, агрессивных друг к другу, так как показано на рисунке внизу.

Болтовое соединение алюминиевого и медного провода можно выполнить в распределительной коробке, которая является неотъемлемой частью любой проводки как в доме, так и в квартире. Таким образом, через болт с лёгкостью и достаточно качественно соединяются даже провода с разными жилами по сечению.

На видео наглядно показывается, как соединить жилы разного материала болтом:

Похожий способ, о котором мы рассказывали выше — применение заклепочника. Ниже наглядно показывается, как соединить провода заклепкой:

Есть еще вариант применения алюмомедных наконечников и алюмомедных шайб. Можно опрессовать алюминиевый кабель таким наконечником и подсоединять к медной шине. Либо при использовании алюмомедной шайбы можно опрессовать алюминиевый кабель обычным алюминиевым кабельным наконечником и подключить на шину через данную шайбу.

Особенности соединения жил на улице

При монтаже кабельной линии по улице все элементы соединения подвержены воздействию внешних негативных факторов, таких как снег, обледенение, дождь и т. д. Поэтому для выполнения таких работ необходима только герметично закрывающаяся конструкция, устойчивая к ультрафиолетовым лучам и низким температурам. Осуществляя подключения на столбе, крыше и в другом открытом месте чаще всего применяются прокалывающие зажимы. Возможно вам будет интересно более подробно узнать, как соединить СИП с медным кабелем на улице, т.к. в этом случае как раз происходит соединение алюминия и меди на открытом воздухе.

В помещениях при прокладке кабеля в стене под штукатуркой кабель укладывается в штробе цельным, и любое соединение даже однородных металлов нежелательно. Всё подключения в розетке или распределительной коробке выполняются любым вышеописанным способом, подходящим для каждой индивидуальной ситуации.

Распространённые ошибки, полезные советы и правила

К вашему вниманию несколько полезных советов, позволяющих безопасно соединить алюминиевый провод с медным между собой:

  1. Перед тем как соединить жилы пайкой нужно знать, что медь залудить будет очень просто, а алюминий только с помощью специального припоя.
  2. Нельзя слишком сильно сжимать места соединения как многожильных, так и одножильных проводников. В противном случае возникнет деформация и повреждение жил.
  3. Всегда стоит соблюдать маркировку и правильно подбирать клеммники в зависимости от сечения жилы и типа установки (в помещении или же на улице).
  4. Ни в коем случае не используйте для соединения алюминиевой и медной проводки обычные скрутки. Это один из самых небезопасных способов коммутации жил, который чаще всего приводит к пожару.

Это и все, что мы хотели рассказать вам о том, как выполнить соединение медного и алюминиевого провода. Надеемся, предоставленные способы и правила помогли вам понять всю сущность работ!

Будет полезно прочитать:

samelectrik.ru

Как соединить медный и алюминиевый провод

В жилых домах, которые строились в советские времена, электрическая проводка выполнялась алюминиевыми проводами. Современную бытовую сеть профессиональные электрики предпочитают делать проводами из меди. Поэтому хотим мы этого или нет, но зачастую приходится сталкиваться с такой проблемой, как соединить медный и алюминиевый провод. Не слушайте тех, кто будет вам рассказывать, что этого делать нельзя категорически. Конечно, не все способы подходят для данного случая, тем не менее, соединение электрических алюминиевых и медных проводов – это вполне решаемая задача. Главное выполнить всё правильно.

Эти два металла обладают разными химическими свойствами, что сказывается на качестве их соединения. Но нашлись умные головы, которые придумали, как соединять два проводника, исключая при этом прямой контакт между ними.

Мы рассмотрим все существующие варианты того, как можно соединить медный и алюминиевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обыкновенной скруткой и в чём причина такой несовместимости?

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

  1. Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
  2. По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
  3. Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта).

Вам понадобится выполнить следующее:

  1. Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
  2. Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
  3. Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
  4. Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Зажим «Орех»

Ещё один неплохой способ, чтобы соединить между собой медный и алюминиевый провод – применение зажимов «орех». Правильнее это приспособление называть сжим ответвительный. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Он представляет собою диэлектрический поликарбонатный корпус, внутри которого располагается металлическая сердцевина (или сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежуточная пластина, всё это соединяется между собой болтами.

Такие сжимы продаются в любом магазине электрических товаров, они имеют разные типы, которые зависят от сечения соединяемых проводов. Минусом такого приспособления является его не герметичность, то есть имеется возможность попадания влаги, пыли и даже мелкого сора. Для надёжности и качества соединения лучше сверху ещё обмотать «орех» изоляционной лентой.

Процесс соединения проводов с помощью такого сжима выглядит следующим образом:

  1. Разберите корпус сжима, для этого подденьте и снимите при помощи тонкой отвёртки стопорные кольца.
  2. На соединяемых проводах зачистите изоляционный слой на длину плашек.
  3. Открутите фиксирующие болты и вставьте оголённые проводники в плашечные пазы.
  4. Затяните болты, расположите плашку в корпусе сжима.
  5. Закройте корпус и наденьте стопорные кольца.

Практический пример использования зажима орех показан в этом видео:

Клеммная колодка

Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.

Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.

Пользоваться клеммными колодками очень просто:

  1. Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
  2. На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
  3. Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.

Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.

Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.

Как соединить провода с помощью клеммной колодки показано в этом видео:

Самозажимные клеммы

Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.

Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.

Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.

Наилучшим образом на рынке электротоваров зарекомендовали себя самозажимные клеммы «WAGO». Производитель выпускает специальную серию клемм, в которых есть контактная паста «Alu-plus». Это вещество защищает место контактного соединения алюминия и меди от проявления электролитических коррозийных процессов. Данные клеммы вы можете отличить по специальной маркировке на упаковке «Al Cu».

Пользоваться такими клеммами тоже предельно просто. На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.

О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:

Соединение скруткой

Скрутка медных и алюминиевых проводов не рекомендуется. Если без этого ни как не обойтись, то для начала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Так вы исключите возможность прямого взаимодействия алюминия и меди.

Не забывайте о том, что алюминий очень мягкий и хрупкий, может идти на излом даже при незначительных нагрузках, поэтому выполняйте скрутку предельно аккуратно. Не забудьте соединение как следует заизолировать, лучше всего в данном случае воспользоваться термоусаживаемой трубкой.

Попытались подробно рассказать вам, можно ли соединять между собой провода из алюминия и меди, а также о том, как это сделать качественно и надёжно. Выбирайте наиболее подходящий для себя способ в зависимости от того, где будет коммутироваться и эксплуатироваться данное соединение.

yaelectrik.ru

Как правильно соединить алюминиевый и медный провод между собой

При монтаже электропроводки иногда встаёт вопрос о соединении медного и алюминиевого провода. Этот вопрос особенно актуален при электротехнических работах в старом жилом фонде, где основная часть электросетей выполнена из алюминиевого провода. Как соединить алюминиевый и медный провод, чтобы избежать проблем с электропроводкой в дальнейшем будет рассмотрено в этом обзоре.

В чем сложность соединения медной и алюминиевой проводки напрямую

Как известно, причиной возникновения проблем прямого соединения меди и алюминия является электрокоррозионные процессы. В сухой окружающей среде ничего не случится и при прямом контакте, но при увеличенной влажности в месте соединения образуется короткозамкнутый гальванический элемент, в котором металлы начинает играть роль батарейки с «плюсом» и «минусом». Сам металл практически истаивает, в результате чего происходит разрыв сети с возможным коротким замыканием и возгоранием изоляции. Что в свою очередь может привести к пожару.

Для того чтобы этого избежать, для непрямого соединения медной и алюминиевой проводки используются различного рода контактные приспособления.

Все способы соединения можно разделить на 2 группы по наличию контакта проводов:

  1. Есть прямой контакт между проводами: скрутка, опрессовка, соединение заклепками, планками.
  2. Прямой контакт между проводами отсутствует: резьбовая фиксация, соединение разного рода клеммниками.

Важно! Для соединения алюминиевого и медного проводов рекомендуется использовать методы из второй группы. Допускается применять соединения из 1-ой группы при условии обработки медного провода. Например, его можно облудить припоем.

Скрутка

Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования. Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:

  • Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
  • Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
  • На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.

Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.

Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только  использование непрямого соединения.

Как правильно сделать скрутку

Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.

Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.

Изоляция концов провода колпачками с конусной пружиной

Важно! Без крайней необходимости применять скрутку для соединения медного и алюминиевого кабеля не рекомендуется. В настоящее время существует достаточно много более безопасных и надёжных способов объединить медь и алюминий в одну сеть.

Опрессовка

В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.

Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.

Резьбовая фиксация

Надёжным, хотя и несколько громоздким способом соединения медной и алюминиевой проводки является резьбовое соединение, в этом случае жилы зажимаются гайкой на резьбовой основе. Для того чтобы избежать прямого контакта, между оголёнными концами жил прокладывается шайба.

Достоинства этого метода соединения в простоте и универсальности. Таким способом можно соединить несколько электропроводов различного сечения. Но в тоже время этот вид соединения достаточно громоздок, кроме того его очень неудобно изолировать. Но, в тоже время, эта разновидность соединения требует только болта и гайки.

В первую очередь производится подготовка концов провода. Снимается изоляция на расстоянии 1–1.5 см от среза, после чего из оголённых жил делаются кольца диаметром чуть больше чем диаметр болта или заклёпки. Этими кольцами провод одевается на заклёпку или резьбовую часть болта. Между алюминиевым и медным кабелем прокладывается пружинная шайба, это необходимо для того чтобы между этими металлами не было прямого контакта. После чего соединение фиксируется затягиванием гайки или заклепочником.

Стоит отметить, что этот вариант подходит для сращивания проводов достаточной длины, при экономии длины, что часто встречается при подключении осветительного электрооборудования к коротким концам алюминиевого провода, как это часто бывает в старых квартирах, лучше использовать клеммные коробки.

Соединение медного и алюминиевого провода заклёпками

Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.

Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

Соединение двумя стальными планками

Соединить медный и алюминиевый провод можно и таким хитрым способом, также требующим предварительной обработи медного провода лужением: зажать провода двумя стальными планками, с болтами по краям. Достоинства метода: возможность подключение сразу нескольких ветвей проводки, без наращивания длины болта. Оголённые концы жил в этом случае размещаются между планками. Способ применим для проводов одного сечения.

Важно! Соединение двумя стальными планками требует обязательной внешней изоляции, а также подготовки медного провода лужением.

Зажим провода металлической пластиной

Клеммники и клеммные коробки

Удобный и надёжный способ соединения. Клеммная колодка представляет собой планку из изолирующего материала, в которой размещены гнезда для провода. Фиксация провода в гнёздах осуществляется прижимными болтами. Важной особенностью в нашем случае является отсутствие контактов проводов между собой. Для соединения медного и алюминиевого провода достаточно лишь отвёртки.

Клеммная коробка представляет собой систему из нескольких отдельно размещённых клеммников, объединённых в одну конструкцию и имеющую несколько выводов.

Достоинствами этого способа соединения являются:

  • Простота монтажа, достаточно ножа электрика для зачистки концов провода и отвёртки для затягивания винтов;
  • Надёжность изоляции, очень часто при использовании клеммника или клеммной коробки дополнительная изоляция не требуется;
  • Нетребовательность к длине провода, для фиксации провода в клеммной коробке достаточно 1–2 см провода.

В тоже время для монтажа скрытой проводки в стене клеммник требует установки распределительной коробки. Без распределительной коробки монтаж скрытой проводки недопустим. Но в этом случае можно использовать клеммную коробку для скрытого монтажа.

При работе с клеммной коробкой важно тщательно фиксировать концы провода в гнезде, особенно это касается алюминиевых проводов. Это особенно важно при монтаже коробки на улице или в помещении, в котором возможны колебания температуры.

Соединение пружинными и самозажимными клеммниками

В настоящее время выпускаются как клеммные колодки и клеммники многоразового применения, так и однократного использования.

  • пружинные клеммные колодки и клеммники многократного применения, имеют фиксирующую пружину, которую можно ослабить поднятием рычага, расположенного на корпусе прибора. Это позволяет достать или вставить провод без приложения усилий. Опускание рычага надёжно фиксирует жилы кабеля;
  • клеммники однократного применения автоматически зажимают провод при установке его в гнездо, извлечение провода потребует физического усилия, которое может повредить зажимную пружину, поэтому рекомендуется их однократное использование.

Как многоразовые, так и клеммники однократного применения выпускаются в широком ассортименте, в том числе с разным количеством подключаемых веток разводки, предназначенных для фиксации провода сечением от 0.08 мм² до 6 мм². В том числе, и в виде готовых к установке, клеммных коробок. Этот способ соединения алюминиевого и медного провода на настоящее время является наиболее оптимальным в плане надёжности и удобства использования.

Разрез пружинного клеммника и размещение соединения в распределительной коробке

Клеммные коробки с пружинными зажимами впервые были выпущены немецкой компанией Wago, от чего и получили своё название, но в настоящее время существует большое количество аналогов, в том числе и контрафактного происхождения. По этой причине необходимо приобретать пружинные клеммные коробки только в магазинах электротехники. При приобретении клеммных коробок на рынке существует большая вероятность приобрести некачественные изделия, не отвечающие заявленным требованиям.

Самозажимной клеммник WAGO

Для фиксации провода в клеммной коробке необходимо подготовить провода, для этого снять с их концов изоляцию, размер оголённой части должен быть не менее 0.5 см. После чего открытая часть жилы кабеля вставляется в нужное гнездо клеммной коробки и фиксируется в нем посредством пружинного зажима или винта. Необходимо отметить, что крепление в клеммной коробке обычно не требует дополнительной изоляции, но в тоже время при расположении их в стене, необходима распределительная коробка. Таким образом, пружинные клеммники обладают рядом преимуществ перед остальными видами соединений ввиду удобства подключения.

Выводы

Таким образом соединять медный и алюминиевый провод вполне возможно, но необходимо учитывать место расположения кабеля, окружающую среду. Скруткой, медь и алюминий соединять можно только в сухом помещении. При повышении влажности в комнате это соединение может прийти в негодность и более того, вызвать пожар. Наиболее оптимален на сегодняшний день это метод соединения электропроводки посредством пружинных клеммников.

Основное достоинство этого способа — стабильная фиксация в любых окружающих условиях. При всех достоинствах винтового клеммника, резьбового или заклёпочного соединения при эксплуатации в условиях резкой смены температуры возможно ослабление контакта под винтом. Ввиду разности температурного расширения металлов проводов. В результате этих изменений возможна потеря контакта или короткое замыкание. Таким образом, при всем многообразии методов соединения медной и алюминиевой проводки наиболее безопасным методом на настоящий момент, является использование самозажимных клеммников.

Видео по теме

profazu.ru

Как правильно установить алюминий AlumiConn на медный наконечник

Алюминий-медный наконечник AlumiConn - это безопасное решение для постоянного ремонта алюминиевой проводки. Он также одобрен Комиссией по безопасности потребительских товаров США (CPSC) как эффективный метод решения проблем с алюминиевым проводом. Чтобы установить Alumiconn Aluminium на медный наконечник, посмотрите видео или следуйте инструкциям ниже:

Выключите все питание устройства, на котором работает

  1. Снимите электрическое устройство со всех имеющихся разъемов

  1. Зачистите алюминиевые провода до 5/16 дюйма с помощью устройства для зачистки проводов.(перечислите здесь инструмент для зачистки проводов)

  2. Ослабьте установочные винты на верхней части проушины AlumiConn

  1. Вставьте алюминиевый провод (и) в открытый порт для проводов на наконечнике AlumiConn

Используйте только один провод для каждого порта проводника.

  1. Вставьте медный провод, который будет использоваться для подключения устройства, к одному из оставшихся портов на наконечнике AlumiConn

  2. Затяните винты динамометрической отверткой.Рекомендуемые моменты затяжки следующие:

Убедитесь, что вы используете правильный крутящий момент, иначе это может привести к поломке продукта.

  1. Вставьте гибкие медные провода в электрическое устройство

  2. Поместите все провода в распределительную коробку и прикрепите к ней электропроводку

Типовая установка медного гибкого кабеля
с трехпортовым Alumicon

Типовая установка медного гибкого кабеля
с двухпортовым алюминиевым проводом

Теперь вы полностью и безопасно отремонтировали алюминиевый провод с помощью наконечника AluminConn Aluminium to Copper.Убедитесь, что вы используете проушину в соответствии с местными и национальными электротехническими нормами. Как всегда, вам необходимо проконсультироваться со своим местным сертифицированным электриком, имеющим опыт работы с алюминиевыми проводами, прежде чем браться за какие-либо электрические проекты с алюминиевой проводкой.

Оставайтесь на связи

Добавьте темы блога, о которых вы хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

Монтаж и окончание алюминиевых строительных проводов

Время чтения: 12 минут

История алюминиевой проволоки

Фото 1.Алюминиевая проводка неправильно установлена ​​на розетке

только для меди

Электроэнергия передается от электростанции к индивидуальным счетчикам с использованием почти исключительно алюминиевой проводки. В США коммунальные предприятия используют алюминиевый провод более 100 лет. Требуется всего один фунт алюминия, чтобы равняться токонесущей способности двух фунтов меди. Легкие проводники позволяют предприятию прокладывать линии электропередачи с вдвое меньшим количеством поддерживающих конструкций. Система инженерных коммуникаций разработана для алюминиевых проводов, и установщики инженерных сетей знакомы с методами установки типов алюминиевых проводов, используемых в коммунальных сетях.

Системы фидера и ответвления были разработаны в основном для медных проводников. Алюминиевая проводка была оценена и внесена в список Underwriter’s Laboratories для внутренней проводки в 1946 году; однако до 1965 года он не использовался активно. В то время нехватка меди и высокие цены сделали установку алюминиевых проводов ответвления очень привлекательной альтернативой. В то же время стальные винты стали более распространенными, чем латунные винты на розетках1. И алюминиевая проволока, и розеточные устройства были перечислены в соответствии с имеющимися стандартами на продукцию.Поскольку алюминиевый провод прокладывался все чаще, промышленность обнаружила, что необходимы изменения для улучшения средств соединения и заделки алюминиевых проводов меньшего размера. Методы установки алюминиевых проводов для коммунальных служб также были разными, и качество изготовления было важным фактором в обеспечении надежных соединений.

Использование стальных винтов с алюминиевым проводом общего назначения привело к тому, что точка соединения была более чувствительной, чем медный или алюминиевый провод, оконцованный ранее использовавшимися латунными винтами.Почти все зарегистрированные проблемы связаны с подключениями ответвленных цепей 10 AWG и 12 AWG, поэтому давайте сосредоточимся на этом типе подключения и объясним, почему было труднее добиться стабильного подключения. Алюминиевый провод до 1972 года часто называют алюминием класса ЕС, AA-1350 или алюминием общего назначения. Я буду использовать эти три термина как синонимы.

Несколько факторов привели к заявленным отказам алюминиевых проводов со стальными винтами. Один из наиболее часто цитируемых отчетов по алюминиевой проводке, Отчет комиссии по расследованию алюминиевых строительных проводов, оценил информацию, опубликованную между 1941 и 1978 годами, и выявил 19 различных факторов, которые могли повлиять на контактное сопротивление алюминиевой проводки.2 Наиболее вероятными и часто определяемыми причинами были: качество изготовления, различия в тепловом расширении и ползучесть. В таблице 1 показаны коэффициенты линейного расширения алюминия, меди, стали и латуни.

Плохое качество изготовления обычно считается основной причиной сбоев в подключении. Неправильные методы установки включали неправильно затянутые соединения, провода, неправильно намотанные вокруг крепежных винтов, и алюминиевые проводники, используемые для вставных соединений или с устройствами, предназначенными только для меди (см. Фото 1).

Поскольку соединения часто устанавливались неправильно, инициировалась цепочка событий, которая иногда приводила к сбою соединения. Сначала соединение было слабым из-за неправильного момента затяжки, а физические свойства поверхности раздела алюминий / сталь имели тенденцию со временем ослаблять соединение. Скорость расширения алюминия и стали значительно различается. Поскольку два материала будут расширяться и сжиматься с разной скоростью при различных условиях нагрузки и температуры, у них постепенно будет уменьшаться площадь контакта.Поскольку площадь контакта уменьшилась, сопротивление увеличилось. По мере увеличения сопротивления температура в конечной точке также увеличивалась. Аналогичная проблема возникла, когда алюминиевые проводники были неправильно заделаны в соединениях push-in, предназначенных только для медных проводов.

Еще одно свойство алюминия, на которое часто ссылаются, известно как ползучесть проводника. Ползучесть - это свойство всех металлов, и каждый металл имеет уникальную скорость ползучести. Ползучесть - это измерение скорости изменения размеров материала за период времени при воздействии силы при определенной температуре.Алюминиевый строительный провод класса ЕС имеет более высокую скорость ползучести, чем медный строительный провод. Для сравнения, алюминиевые сплавы AA-8000 имеют скорость ползучести, очень похожую на медную строительную проволоку. Это означает, что проводники AA-8000 очень похожи на медные проводники на концах.

Холодная текучесть - это родственный термин, который также относится к остаточной деформации материала под действием силы; однако холодный поток является результатом мгновенной силы и не меняется со временем. Холодная текучесть - необходимое свойство металлов, которое позволяет обеспечить хорошее соединение между отдельными компонентами в процессе соединения.

Коррозия часто упоминается как одна из причин выхода из строя алюминиевых соединений. В 1980 году Национальное бюро стандартов провело исследование, чтобы определить причину высокого сопротивления соединений алюминия / стали в сосудах. 3 Исследование показало, что образование интерметаллических соединений (сплавов алюминия и стали) вызывает концевые заделки с высоким сопротивлением, а не коррозия или оксид алюминия. Тонкий защитный слой оксида на алюминиевых проводниках способствует превосходной коррозионной стойкости алюминия.Когда заделки выполнены правильно, оксидный слой разрушается во время процесса заделки, позволяя установить необходимый контакт между проводящими поверхностями.

Алюминиевый провод в NEC

Национальный электротехнический кодекс разрешает использование алюминиевого провода с 1901 года, всего через четыре года после того, как в 1897 году был опубликован первый признанный национальный электротехнический кодекс. в рафинировании глинозема из бокситов (процесс Байера в 1889 г.) и производстве расплавленного алюминия из глинозема (процесс Холла-Эру в 1886 г.).5 Для сравнения, многие источники указывают, что медь использовалась в течение тысяч лет, а современная электрическая система возникла только в 1880-х годах.

NEC требует использовать проводники из алюминиевого сплава для разветвленной проводки (12–8 AWG) с 1981 года. Кодекс никогда прямо не запрещал алюминиевый строительный провод; однако в начале 1970-х годов был период, когда UL отозвал список для алюминиевых строительных проводов и пересмотрел список, чтобы требовать проводов из алюминиевого сплава.

Во время этого процесса не было никаких перечисленных алюминиевых строительных проводов, за исключением оставшегося запаса.Сегодняшняя алюминиевая строительная проволока «новой технологии» изготавливается из алюминиевого сплава серии AA-8000. Эти сплавы были разработаны в конце 1960-х годов и были внесены в список и производились с 1972 года. Примерно в то же время устройства CO / ALR требовались для цепей из алюминиевых проводов и были внесены в список UL. Эти устройства были разработаны для надежного использования с проводниками 10 и 12 AWG и должны иметь латунные винты.

Алюминиевые проводники серии

AA-8000 впервые были необходимы NEC в 1987 году.С тех пор язык практически не изменился, и его можно найти в разделе 310.14 NEC 2005 года. Проводники из алюминиевого сплава серии AA-8000 имеют физические свойства, которые значительно отличаются от ранее используемых алюминиевых проводов AA-1350. Чтобы идентифицировать эти проводники в полевых условиях, найдите обозначение «AA-8XXX» в легенде на проводе или кабельной сборке; это единственный тип проводов из алюминиевых строительных проводов, внесенных в списки UL.

Строительная проволока из алюминиевого сплава серии

AA-8000 производится в соответствии с ASTM B-800.В США они обычно компактно скручены в соответствии с ASTM B-801. Компактная скрутка уменьшает диаметр жилы на 9–10%. Компактная скрутка позволяет устанавливать проводники в кабелепровод меньшего размера, чем их эквиваленты из сжатых скрученных жил. Алюминиевые и медные проводники одинаковой силы тока AA-8000 обычно могут быть проложены в кабелепроводе одинакового диаметра. Приложение C к NEC 2005 содержит отдельный набор таблиц для определения заполнения кабелепровода при использовании компактных многожильных проводов. Эти таблицы в равной степени применимы к компактным многопроволочным алюминиевым или медным проводам.Каждая таблица для компактных многожильных проводов обозначается знаком «(A)» после номера таблицы [т. Е. Таблица C.1 (A)]. Таблица 5A представляет собой отдельную таблицу свойств проводников для компактных алюминиевых проводников и находится в главе 9 NEC.

Хотя многие изменения были внесены в алюминиевые проводники, используемые для изготовления проводов, промышленные изменения в соединителях не менее значительны. В 1978 году UL выпустил стандарт для соединителей для алюминиевых строительных проводов. Этот стандарт, UL 486B, содержит гораздо более строгие методы тестирования, чем требовалось ранее.Сегодня UL 486B был объединен с UL 486A, и этот комбинированный стандарт содержит требования как для медных, так и для алюминиевых соединителей.

Промышленные стандартные установки

Начиная с 2005 года, NEC начала ссылаться с помощью мелкого шрифта на Национальные стандарты электроустановок (NEIS), новую серию стандартов, опубликованных Национальной ассоциацией подрядчиков по электротехнике (NECA). Одним из этих стандартов является NECA / AA 104-2000, озаглавленный «Рекомендуемая практика установки алюминиевых строительных проводов и кабелей.Согласно предисловию к NECA / AA 104-2000, стандарты «определяют минимальный базовый уровень качества и мастерства для установки электрических продуктов и систем» 6. Этот стандарт был разработан совместно с Алюминиевой ассоциацией. NECA в настоящее время разрабатывает эквивалентный стандарт для прокладки медных проводов в зданиях.

Установка алюминиевого строительного провода требует того же процесса, что и медного строительного провода. Изоляция должна быть снята с отдельных проводников с помощью инструментов, изготовленных для данного типа проводника и типа изоляции, или стандартными методами, такими как зачистка или обрезка изоляции с проводника.Никогда не разрезайте изоляцию кольцом, так как вы рискуете порезать проводники внутри. Распространено мнение, что алюминиевая строительная проволока более подвержена разрыву при надрезе, чем медная строительная проволока. Это мнение основано на опыте использования алюминиевой проволоки «старой технологии», которая была сделана из алюминия класса AA-1350 или EC до 1972 года. В то время доступная проволока класса EC состояла из алюминия с чистотой 99,5%, твердого отпуска и была более чувствительной к зазубринам, чем медь. строительный провод. Это уже не так, поскольку строительная проволока из алюминиевого сплава AA-8000 представляет собой полностью отожженный провод из алюминиевого сплава, который является очень прочным и гибким.

Фото 2. Обозначения на серийно выпускаемом проводнике AA-8000

Если на конце используется компрессионный соединитель, неизолированный провод следует затем вставить в корпус соединителя и обжать с помощью инструмента, рекомендованного производителем соединителя. Компрессионные соединители обычно имеют маркировку с требуемым размером матрицы. После завершения процесса обжатия с проводника следует удалить излишки оксидного ингибитора.

При оконцовке проводника соединителем с установочным винтом, неизолированный провод следует зачистить проволочной щеткой и нанести ингибитор окисления на неизолированный провод.Затем винт следует затянуть с помощью динамометрического ключа или динамометрической отвертки. Использование этих инструментов гарантирует, что соединение будет затянуто до значения крутящего момента, рекомендованного производителем соединителя. Чрезмерная затяжка винта может иметь такое же пагубное влияние на долговременную работу соединения, как и неплотное соединение. Многие электрики считают, что «чем плотнее, тем лучше». К сожалению, чрезмерная затяжка может привести к повреждению проводов и точек подключения.

Правильная затяжка (момент затяжки) важна для достижения надежного соединения.После достижения надлежащего крутящего момента нет необходимости возвращаться и повторно затягивать проушину через некоторое время с проводниками из алюминиевого сплава серии AA-8000. Однако все электрические соединения следует периодически проверять в соответствии с NFPA 70B.7

.

Ингибитор оксида

Использование ингибитора оксида считается хорошим качеством изготовления для всех оконечных устройств на 600 В, независимо от того, соединены ли они медными или алюминиевыми проводниками. Ингибитор оксидов обеспечивает барьер в точке соединения, который исключает попадание влаги и других потенциально вредных веществ из окружающей среды.Ингибитор оксида должен быть совместим с типом проводника. Различные производители делают составы, которые можно использовать только с медью, только с алюминием или одновременно с медью и алюминием. Обязательно выберите состав, указанный для приложения. Компрессионные соединители часто поставляются предварительно заполненными соответствующим ингибитором оксидов. При проверке разъемов на соответствие стандарту UL 486B запрещается чистить провод щеткой или истирать проволокой, а ингибитор окисления может использоваться только в том случае, если разъем предварительно заполнен антиоксидантом.Поэтому механические заделки установочных винтов испытываются без использования проволочной щетки и ингибитора окисления.

Согласно UL GuideInfo (Белая книга UL) для соединителей проводов (ZMVV) можно использовать ингибитор окисления для алюминиевого или медного провода, если производитель соединителя рекомендует его использование в документации соединителя. Ингибитор оксидов имеет наибольшее значение при создании соединений между непокрытой медью и алюминием. Этот тип соединения подвержен гальванической коррозии в присутствии электролита.Поскольку сегодня большинство наконечников изготовлено из луженого алюминия, гальваническая коррозия ограничена, за исключением случаев сильной электролитической среды или значительного повреждения покрытия разъема.

Проволочная щетка

Для провода 600 В перед нанесением оксидного ингибитора и заделкой проводника следует почистить оголенный провод проволочной щеткой. На этом этапе с медной или алюминиевой проволоки будет удален излишек оксида, а также любые куски изоляции или другие загрязнения, которые могут помешать вашему соединению.Тонкий слой оксида, который естественным образом присутствует на медных или алюминиевых проводниках, будет разрушен при физическом действии затягивания соединения с установочным винтом или обжатия соединения сжатия. Согласно списку UL для соединителей проводов (ZMVV), очистка алюминиевых или медных проводов проволочной щеткой может выполняться, если производитель соединителя рекомендует его использование в документации соединителя.

Механические и компрессионные

Проушины для механических установочных винтов надежны при использовании с проводниками AA-8000 или медными проводниками.Большинство имеющихся в продаже проушин, поставляемых с оборудованием, изготовлены из корпуса из алюминиевого сплава серии AA-6000, покрытого оловом. UL 486B позволяет изготавливать алюминиевые разъемы без этого покрытия, но только для разъемов, рассчитанных только на алюминиевые проводники. Поскольку стандартный наконечник имеет два номинала, он покрыт оловом для предотвращения гальванической коррозии между медным проводом и алюминиевым разъемом.

Компрессионные соединители доступны только для алюминия, только для меди или двойного номинала для меди и алюминия.Примеры типичной маркировки разъемов приведены на фото 4. Некоторые компрессионные разъемы предварительно заполнены антиоксидантом, а некоторые нет. При принятии решения о выборе или установке соединителей с компрессионным или установочным винтом наиболее важным фактором является приложение. Установочные винтовые соединения на основе как полевых установок, так и лабораторных испытаний одинаково надежны как на медных, так и на алюминиевых проводниках.8

Шайба Бельвиль

NECA / AA 104-2000 (стр. 10) рекомендует использовать шайбу Бельвилля при подключении алюминиевых проводов к существующей медной шине или шпилькам.NFPA 70B указывает в 24.4.2.1, что если пружинная шайба Бельвилля была сплющена, ее следует ослабить и повторно затянуть в соответствии со спецификациями производителя. Сплющенная шайба Бельвилля указывает на чрезмерную затяжку или возможный перегрев и потерю терпения. Если присутствует обесцвечивание, скорее всего, шайба была перегрета и ее следует заменить.

Штыревые соединители

Использование штыревых соединителей (адаптеров) широко считается приемлемым требованием при спецификации или установке алюминиевых проводов.Использование штыревых соединителей позволяет использовать алюминиевые проводники, когда предоставленный проводник не предназначен для использования с алюминием. Например, штыревой соединитель с алюминиевыми проводниками может использоваться, если существующие заделки оборудования рассчитаны только на использование с медными проводниками, или существующие заделки не имеют надлежащего размера для требуемого размера алюминиевого проводника (т. Е. Наконечник с максимальным размером 500- 1 тыс. куб. м для использования с проводом на 750 тыс. куб. В этих ситуациях можно использовать штыревой соединитель для перехода от алюминиевого проводника к несовместимой клемме.

Фото 3. Алюминиевый многожильный многожильный провод

Следует проявлять осторожность при установке штыревых соединителей (также известных как переходники для проводов). В Руководстве UL для адаптеров соединителей проводов (ZMOW) указано, что «Адаптеры, собираемые на провод с помощью специального инструмента, предназначены для сборки с использованием инструмента, указанного производителем в инструкциях, которые прилагаются к единичному контейнеру, в котором находятся адаптеры упакованы. Такие инструменты обозначаются соответствующей маркировкой.«При проверке установки штыревых разъемов необходимо убедиться, что использовались соответствующий инструмент и метод установки. Соединитель обычно маркируется с указанием требования к матрице, и использование подходящего инструмента можно проверить, осмотрев обжим (ы). Если соединитель был установлен с помощью обжимного устройства без матрицы, инспектор должен запросить у производителя разъема документацию, подтверждающую, что используемый обжимной пресс был рекомендован производителем разъема.

Установка с неправильно установленными штыревыми разъемами может привести к перегреву соединений и возникновению опасной ситуации.Возможные результаты использования неправильного инструмента могут включать недостаточную или чрезмерную обжимку соединений. Любое из этих условий может привести к перегреву и нарушению соединений.

Штыревые соединители

не требуются для подключения проводов из алюминиевого сплава AA-8000 к механическим резьбовым соединителям с двойным номиналом соответствующего размера, перечисленным в UL 486B. Промышленным стандартом для проушин в оборудовании является использование алюминиевых проушин двойного номинала. Эти проушины обычно изготавливаются из алюминиевого сплава серии AA-6000 и покрываются оловом.Лабораторные и полевые установки доказали, что проводники AA-8000 столь же надежны, как и медные строительные провода, при правильной установке на зажимные винты.9 Как следствие этого утверждения, неправильная установка как медных, так и алюминиевых проводов подвержена поломке.

Наиболее частая точка отказа в электрических цепях находится на оконечной нагрузке. Использование ненужных контактных разъемов увеличивает количество подключений и может значительно увеличить риск отказа в цепи.Кроме того, поскольку штыревые соединители обычно требуют специальных и / или запатентованных инструментов, а также определенного метода и количества обжимов, вероятность неправильных соединений намного больше, чем при использовании обычных наконечников с установочными винтами. Следует избегать спецификации и установки штыревых разъемов без крайней необходимости.

Гибкость

Таблица 1. Коэффициенты расширения

Благодаря процессам легирования и отжига, проводники AA-8000 более гибкие, чем медные проводники с эквивалентной токовой нагрузкой.10 NEC начала осознавать это различие в физических свойствах после пересмотра таблицы 312.6 (B), которая требует одинакового пространства изгиба на клеммах для медных проводов одинаковой силы тока и проводов AA-8000. Например, для меди мощностью 500 тыс. Куб. М потребуется такое же пространство для гибки, как для алюминия AA-8000 объемом 750 тыс. Куб.

Растягивающее усилие

Строительная проволока из алюминиевого сплава серии

AA-8000 имеет более высокое отношение прочности к весу, чем медная строительная проволока. Поскольку для достижения той же электропроводности медь должна быть примерно вдвое тяжелее, AA-8000 имеет неотъемлемое преимущество в вертикальных приложениях и при протягивании через кабелепровод.При прокладке проводов AA-8000 в вертикальных кабелепроводах в Таблице 300.19 (A) NEC перечислены допустимые расстояния до того, как для проводов потребуется снятие напряжения. При протягивании проводов по кабелепроводу расчет натяжения при растяжении всегда следует производить перед протяжкой. Существует множество программ и примеров, объясняющих, как рассчитать растягивающее усилие. Одним из факторов, который изменяется для разных проводников в расчетах, является максимально допустимое растягивающее напряжение; для проводов серии AA-8000 - 0.006 фунтов / смил. Для меди это значение составляет 0,008 фунта / смиль. При протягивании используйте указанный состав для протяжки проводов, который рассчитан на изоляцию проводника.

Заключение

Как и в случае с большинством продуктов, используемых в электротехнической промышленности, существует разнообразная информация по установке и использованию алюминиевой строительной проволоки. Большая часть информации не поддерживается и просто неверна. Статьи без ссылок, анекдотические примеры и мрачные предупреждения должны быть тщательно проанализированы, чтобы определить, есть ли доказательства в поддержку сделанных заявлений.

Алюминиевая строительная проволока сегодня не менее безопасна и надежна, чем медная строительная проволока. Перечисленные соединители оцениваются и изготавливаются специально для алюминиевых соединений. Проводники AA-8000 уже более 30 лет имеют примеры установки в полевых условиях, подтверждающие их надежность, и уже почти 20 лет признаются в NEC.

Проводники из алюминиевого сплава серии

AA-8000 обеспечивают безопасный и надежный метод проектирования и монтажа электрических систем. Они доступны как одножильные, так и в виде кабельных сборок, таких как кабель MC и кабель SE, а также множество других конфигураций для удовлетворения потребностей различных установок.

Для получения дополнительной информации

Если у вас есть вопросы по поводу информации в этой статье, свяжитесь с автором по телефону (702) 341-5856 или по электронной почте [email protected]

Список литературы

1 «Светящиеся электрические соединения». Электрическое строительство и обслуживание (февраль 1978 г.): 57-60.

2 Уилсон, Дж. Тузо. «Отчет комиссии по расследованию алюминиевой электропроводки в зданиях, часть 2». Королевский принтер для Онтарио (1979): 106-107.

3 Ньюбери Д. и Гринвальд С. «Наблюдения за механизмами образования высокоомных переходов в соединениях алюминиевых проводов». Журнал исследований Национального бюро стандартов (1980): 429-440.

4 Дэниелс Г. «Споры по поводу алюминиевой проводки». Popular Science (май 1976 г.): 58.

5 Веб-сайт Международного института алюминия. (2000) Получено 3 октября 2005 г. с http://www.world-aluminium.org/history/index.html.

6 NECA / AA 104. «Прокладка алюминиевых строительных проводов и кабелей.”Национальная ассоциация электрических подрядчиков (2000): 1-26.

7 NFPA 70B. «Рекомендуемая практика обслуживания электрооборудования». (2002).

8 Ganatra, R. и McKoon, T. «Надежность соединений: сравнение многожильных проводов из алюминиевого сплава и электрически эквивалентных медных проводников». Wire Journal International (1998).

9 Там же.

10 Бекман М. и Ганатра Р. «Характеристики гибкости и упругого возврата проводов с изоляцией на 600 болтов.»IAEI News (июль / август 1997 г.).

Алюминиевая проводка | Проблемы, стоимость замены и многое другое

Что такое алюминиевая проводка?

Алюминиевая проводка, хотя она больше не используется, когда-то считалась безопасной и недорогой альтернативой меди. Медная проводка - действительно предпочтительный вариант проводки, но какое-то время, примерно между 1965 и 1974 годами, медь была настолько дорогой, что каждый искал способ сократить расходы при электромонтаже дома. И вуаля, ответом была алюминиевая проводка.Однако не потребовалось много времени (около десяти лет), чтобы обнаружить, что алюминиевая проводка выходит из строя гораздо быстрее, чем медная. Фактически, если пренебречь, в розетках, выключателях света или светильниках может скрываться серьезная опасность возгорания, поскольку электрические соединения вызывают перегрев проводки.

Канадская ассоциация стандартов утверждает, что для алюминиевой проводки в домах, изготовленных до 1972 года, вероятность возникновения пожара в 55 раз выше, чем для медной.Таким образом, вы не только подвергаетесь более высокому риску пожара, но из-за повышенного риска возгорания вам может быть сложно найти страховую компанию, которая предоставит вам страхование жилья.

Если вы не уверены, есть ли в вашем доме алюминиевая проводка, обратите внимание на провода там, где они могут быть оголены, например, между открытыми балками пола, в подвале или на чердаке или на электрической панели. Служба безопасности Британской Колумбии сообщает, что если проводка сделана из алюминия и была произведена до мая 1977 года, то внешнее покрытие кабеля должно быть помечено, по крайней мере, через каждые 12 дюймов, словом ALUMINUM или аббревиатурой ALUM или AL.Если кабель был произведен после мая 1977 года, маркировка может быть либо ALUMINIUM ACM, либо ALUM ACM, либо ALACM.

Как работает алюминиевая проводка?

Алюминиевая проводка работает так же, как и обычная медная проводка, но существует серьезная проблема, из-за которой алюминий ушел в прошлое, когда дело доходит до проводки дома для электричества. Основная опасность этой проводки заключается в соединениях. Когда электричество проходит через электрические кабели и разъемы, провода расширяются и нагреваются.Одна из проблем этого типа проводки заключается в том, что она расширяется в три раза больше, чем медь. Другими словами, он имеет гораздо более высокую скорость теплового расширения. При отключении электричества провода и соединения остывают и сжимаются. Все расширения и сжатия в конечном итоге открывают зазор, открывая доступ к проводу воздуху. В результате окисления точка соединения становится еще более горячей. Со временем соединение может ослабнуть, что создаст опасность возгорания. Смотрите Power Check для более подробной информации.

Алюминиевые провода склонны к окислению и несовместимы с устройствами, предназначенными для использования с медной проводкой. Если какие-либо обновления или изменения проводки были выполнены самими мастерами или неквалифицированными электриками, у вас может быть проблема. Управление по безопасности BC располагает информацией о конкретных требованиях к устройствам, которые будут использоваться с алюминиевой проводкой.

Международная ассоциация сертифицированных домашних инспекторов имеет отличную информацию по алюминиевой проводке.Они утверждают, что алюминий обладает определенными качествами, которые по сравнению с медью делают его неблагоприятным материалом в качестве электрического проводника. Эти качества приведут к опасным, неплотным соединениям, как упоминалось выше, с повышением вероятности возникновения пожара. Вот некоторые из этих качеств:

  • Более высокое электрическое сопротивление: Алюминий имеет высокое сопротивление прохождению электрического тока. Следовательно, при одинаковой силе тока алюминиевые проводники должны иметь больший диаметр, чем медные.

  • Менее пластичный: Алюминий будет быстрее изнашиваться и разрушаться при изгибе и других формах неправильного обращения, чем медь, которая более податлива. Износ со временем приводит к внутреннему разрушению провода и постепенному сопротивлению электрическому току, вызывая накопление чрезмерного тепла.

  • Гальваническая коррозия: При наличии влаги алюминий в домах будет испытывать гальваническую коррозию при контакте с некоторыми разнородными металлами.

  • Окисление: Внешняя поверхность проволоки разрушается под воздействием кислорода. Это называется окислением. Алюминиевая проволока окисляется легче, чем медная, а соединение, образованное в результате окисления - оксид алюминия - менее проводит, чем оксид меди. Со временем окисление может разрушить соединения и создать повышенную опасность возгорания.

  • Повышенная пластичность: Алюминий мягкий и податливый, поэтому он чрезвычайно чувствителен к сжатию.Если, например, винт на алюминиевой проводке чрезмерно затянут, проволока будет продолжать деформироваться или «течь» даже после того, как винт перестанет затягиваться. Это может привести к ослаблению соединения и увеличению электрического сопротивления в этом месте.

  • Большее тепловое расширение и сжатие: Алюминий расширяется и сжимается при изменении температуры больше, чем медь. Со временем это приведет к ухудшению соединения. Следовательно, алюминиевые провода никогда не следует вставлять в клеммы типа «штырь», «штык» или «вставной» на задней панели нескольких выключателей и розеток.Алюминиевая проводка более безопасна с винтовыми соединениями, то есть, когда электрический провод наматывается на винт и удерживается на месте головкой винта, а не проталкивается через заднюю часть.

  • Чрезмерная вибрация: Электрический ток вызывает вибрацию при прохождении через проводку. Вибрация у алюминия больше, чем у меди, и со временем может привести к расшатыванию соединений.

Что делать, если что-то пойдет не так?

В некоторых случаях медная и алюминиевая проводка в домах с годами совмещалась.Это может представлять серьезную опасность, если не используются все надлежащие соединители алюминий-медь. Из-за разной степени расширения и сжатия могут возникать зазоры, вызывающие серьезные проблемы с возгоранием.

Когда следует вызывать электрика?

Возможно, вы не думаете, что с вашей алюминиевой проводкой что-то не так, так как на сегодняшний день у вас не было никаких проблем. Но проблемы могут появиться довольно долго. Перед тем, как что-то пойдет не так, рекомендуется поручить электрику проверить вашу проводку.

Немедленно позвоните кому-нибудь, если вы заметили одно из следующего:

  • Необычно теплые розетки или лицевые панели (обратите внимание, что некоторые розетки на самом деле имеют маркировку AL с линией, проходящей через нее, что означает, что они не должны использоваться с алюминиевой проводкой.)
  • Странный запах или, что еще хуже, дым или искры вокруг розеток или выключателей.
  • Периодическое мерцание огней.
  • Необъяснимые статические помехи на телевидении или радио.

Все это может указывать на потенциально серьезную проблему с проводкой. Международная ассоциация сертифицированных домашних инспекторов сообщает, что Комиссия по безопасности потребительских товаров США рекомендовала следующие исправления для алюминиевой проводки:

  • Сделайте ремонт дома медной проволокой. Хотя это наиболее эффективный метод, в большинстве случаев ремонт дорог и непрактичен.

  • Используйте копаловые обжимки.Ремонт обжимного соединителя заключается в прикреплении отрезка медного провода к существующей алюминиевой ответвительной цепи с помощью специально разработанной металлической втулки и инструмента для обжима. Этот специальный разъем можно правильно установить только с помощью подходящего инструмента AMP. Для завершения ремонта вокруг обжимного разъема надевается изолирующая втулка.

Следует ли мне нанять электрика для ремонта дома?

Домовладельцы, желающие продать дом, построенный между 1965 и 1973 годами, часто сталкиваются с дорогостоящим препятствием: при строительстве дома электрики использовали алюминиевую проводку.

Даже при правильной установке стареющие алюминиевые провода могут представлять повышенную опасность возгорания. Хотя замена алюминия медью технически не требуется по закону, большинство продавцов должны решить эту проблему, прежде чем кто-либо даже обратится к покупке своего дома. Страховые компании могут угрожать аннулированием страховки домовладельца или повышением страховых взносов на дома с алюминиевой проводкой.

История электрических соединений из алюминия

Алюминиевая проводка датируется концом 1880-х годов, когда электроэнергетические компании впервые начали прокладывать линии электропередачи через города и поселки.Электромонтажные дома из алюминия стали популярны в начале 1960-х годов. Нехватка меди привела к резкому росту цен как раз тогда, когда в нашей стране начался строительный бум. Цены на медь оставались высокими до середины 1970-х годов, поэтому строители оборудовали более двух миллионов домов в США более дешевой алюминиевой проводкой. За это время в округе Эскамбия было построено 14 159 жилых домов с алюминиевой проводкой, 2 808 - в округе Санта-Роса, 6941 - в округе Окалуза и 1770 - в округе Уолтон, всего в одном только северо-западном регионе Флориды было построено 25 678 жилых домов.

Однако алюминий быстро стал ассоциироваться с повышенным риском пожаров в домах. Это происходит из-за свойств алюминия, который со временем может двигаться и трескаться, вызывая искрение и перегрев. Кроме того, многие розетки, переключатели, освещение, вентиляторы и другие электрические элементы несовместимы с алюминиевой проводкой, что приводит к коррозии соединений. Если ваш дом был построен в течение этого периода времени, вам следует обратиться к квалифицированному электрику для проверки электропроводки.

Крепление алюминиевой проводки

Комиссия по безопасности потребительских товаров (CPSC) впервые предупредила домовладельцев о проблемах в 1977 году.В отчете говорится, что соединения с алюминиевой проводкой в ​​55 раз чаще становятся пожароопасными, чем соединения с медной проводкой.

Чтобы исключить потенциальные опасности, вызванные алюминиевой проводкой в ​​вашем доме, лицензированный электрик может выбрать любое из этих утвержденных решений:

Полный ремонт дома

Такое решение звучит так: полная замена алюминиевой проводки в доме традиционной медной. В зависимости от размера дома, возраста и легкости доступа к старой проводке вы должны запланировать потратить 10 000 долларов или больше на этот ремонт.Установка меди резко снижает риск электрического пожара, который является причиной 6,4% домашних пожаров в стране. По данным Управления пожарной безопасности США, это третья по значимости причина пожаров в домах после приготовления пищи и отопления.

Разъемы COPALUM

CPSC одобряет использование соединителей COPALUM в качестве постоянного ремонта, чтобы ограничить проблемы пожарной безопасности алюминия. Это немного менее затратное решение, чем повторная разводка, медные и алюминиевые провода сжимаются в кабельном соединении, создавая холодную сварку между алюминием и медью.Однако для установки этих разъемов требуются специальные инструменты в руках электриков, сертифицированных производителем. Часто домовладельцы сообщают, что сталкиваются с трудностями при поиске сертифицированных местных электриков.

Соединитель наконечника AlumiConn

В апреле 2011 года CPSC одобрила миниатюрные наконечники AlumiConn для ремонта в домах с алюминиевой проводкой. Подобно соединителям COPALUM по стоимости, для установки миниатюрных соединителей AlumiConn требуется только специальная динамометрическая отвертка, доступная электрикам.Этот относительно новый вариант ремонта требует надлежащего крутящего момента на разъемах для прохождения проверки.

Позвоните в компанию Henderson Electric сегодня, чтобы обеспечить безопасность вашего дома!

Даже если по прошествии 45 лет вы не испытали никаких признаков неисправности алюминиевой проводки, рекомендуется отремонтировать или заменить ее. Легко узнаваемые признаки включают мерцающие огни, выключатель горячего света или розетки, неисправные электрические цепи или даже запах горящего пластика. Не рискуйте безопасностью своей семьи, позвоните в Henderson Electric сегодня для ремонта!

Алюминиевая проводка | Ганноверская страховая группа

Алюминиевый провод может использоваться вместо медного провода в ответвленных электрических цепях жилых, коммерческих и промышленных объектов.В середине 1970-х годов были высказаны опасения по поводу того, что конструкции, которые были соединены алюминиевым проводом, произведенным до 1972 года, так называемым «старым технологическим» проводом, имели значительно повышенный риск возгорания из-за неисправных электрических соединений над конструкциями, которые были подключены после 1972 года. Провод «новой технологии» или медный провод. В этом отчете представлена ​​общая информация о проблеме и описаны меры, которые обычно используются для снижения риска возгорания в помещениях, соединенных алюминиевой проволокой. В нем также обсуждаются требования к новым установкам алюминиевого провода в ответвленных цепях согласно NPFA 70, Национальному электротехническому кодексу , , опубликованному Национальной ассоциацией противопожарной защиты (NFPA).В этом отчете не рассматриваются алюминиевые проводники большого диаметра, такие как проводники высокого напряжения, служебные входные кабели и питающие кабели внутри зданий.

Алюминий признан проводником электричества. Большинство передающих и распределительных кабелей большого диаметра, служебных входных кабелей и фидерных кабелей изготавливаются из алюминия из-за того, что алюминий имеет преимущество в отношении удельной проводимости по сравнению с медью.

В середине 1960-х подрядчики начали использовать алюминиевый провод с твердым сердечником малого диаметра для ответвленных цепей от 15 до 20 ампер (А) в жилых, коммерческих и промышленных помещениях вместо медного провода.Между 1965 и 1971 годами примерно от 1,5 до 2 миллионов домов на одну семью, мобильных домов и многоквартирных домов были полностью обведены алюминиевой проводкой, а также неизвестное дополнительное количество домов, которые были частично подключены алюминиевым проводом в результате ремонта. изменения или дополнения.

Несколько пожаров произошло в зданиях, где проводка проводилась с использованием так называемой «старой технологии» алюминиевой проволоки, которая была произведена до 1972 года. Эти пожары были связаны с неисправными соединениями. Металлургические и механические свойства алюминия отличаются от меди.

Если не соблюдались строгие правила изготовления, на стыках и соединениях могло возникать чрезмерное нагревание, что могло привести к возгоранию, если поблизости находились горючие материалы. Также может произойти сбой соединения, что может привести к возникновению дуги.

Изменения в конструкции системы электропроводки и методах установки в значительной степени решают проблемы, связанные с алюминиевым проводом, и его использование все еще разрешено. Эти изменения не повлияли на существующую недвижимость, которая, как правило, не учитывалась местными электрическими правилами.Считается, что такие свойства создают значительно более высокий риск возгорания из-за неисправных электрических соединений, чем свойства, связанные с использованием алюминиевых проводов «новой технологии» или медных проводов.

Эти риски возрастают с возрастом систем электропроводки и появлением новых технологий, предъявляющих повышенный спрос на системы распределения электроэнергии.

В этом отчете представлена ​​справочная информация о проблемах, связанных с «старой технологией» алюминиевых систем разводки ответвлений, и описаны меры, которые обычно используются для снижения риска возгорания в помещениях, соединенных этим проводом.В этом отчете не рассматриваются алюминиевые проводники большого диаметра, например, те, которые используются для высоковольтных инженерных проводов, служебных входных кабелей и питающих кабелей внутри зданий. Такие проводники представляют меньшую опасность, чем проводники малого диаметра, используемые в ответвленных цепях.

Объем проблемы

Ответвительная электрическая цепь - это электрическая цепь от последнего устройства максимального тока в электрической системе к розеткам, таким как розетки, осветительные розетки или клеммы электрического оборудования, подключенные непосредственно к цепи.В цепи также могут быть сращивания или дополнительные устройства, такие как электрические переключатели. Рейтинг схемы будет варьироваться в зависимости от предполагаемого использования схемы; например, электрические цепи для общих осветительных нагрузок обычно рассчитаны на 15 А, а цепи для небольших бытовых нагрузок - на 20 А.

Проблемы с алюминиевой проводкой обычно ограничиваются цепями ответвленной проводки с номиналом 20 А или меньше, где до 1972 года в качестве электрического проводника использовался твердый сердечник, алюминиевый провод «старой технологии».Такой провод обычно был № 8, № 10, № 12 и № 14 AWG (американский калибр проводов).

Исследовательский проект, заказанный Комиссией по безопасности потребительских товаров США (CPSC) в середине 1970-х годов, показал, что в жилых домах, соединенных таким проводом, вероятность того, что одно или несколько электрических соединений достигнет «пожароопасных условий», значительно выше, чем в домах, соединенных алюминиевым проводом. произведенный после 1972 года, алюминиевый провод так называемой «новой технологии» или медь. Было установлено, что такие условия возникают, когда крепежные винты крышки розетки нагреваются до температуры 149 ° C (300 ° F), от емкости исходят искры или обугливаются материалы вокруг емкости.

В нетехнических терминах источник проблем с ранним проводом можно описать следующим образом:

  • Алюминий имеет более высокое удельное сопротивление, чем медь, поэтому алюминиевые провода должны быть больше, чем медные, и не могут легко подходить к винтовым клеммам на устройствах, размер которых соответствует медному проводу, что делает качество соединения сомнительным.
  • Алюминиевая проволока «мягче», чем медь, и ее можно сжать плоско из-за слишком большого давления или уменьшить площадь из-за чрезмерного вытягивания.Это приводит к явлению, называемому «ползучесть» (т.е. медленная деформация материала в направлении от источника стресса), что приводит к повышенному сопротивлению, перегреву и возможному выходу из строя.
  • Алюминиевая проволока более хрупкая, чем медная, поэтому она может сломаться, если порезаться или поцарапаться (например, инструментами для зачистки проводов), а также при слишком частом сгибании или скручивании.
  • Алюминий при нагревании расширяется больше, чем медь, поэтому крепежные винты можно ослабить путем альтернативного нагрева или охлаждения. Это действие вызывает незначительное искрение, тем самым увеличивая нагрев, что вызывает большее ослабление и большее искрение.
  • Алюминий окисляется на воздухе и образует поверхностное покрытие с высоким электрическим сопротивлением. Накопление этого материала на стыке подключения создает высокое сопротивление электрическому потоку, что может привести к накоплению тепла на стыке.
  • Алюминий легко подвергается коррозии при соединении с разнородными металлами в присутствии влаги, солевых пленок или химикатов, вызванных повреждением электрической изоляции, таких как винилхлорид. Это может вызвать механическое повреждение соединения или электрическое повреждение соединения.

Изменения, внесенные в алюминиевые сплавы, используемые для производства проволоки после 1972 года, решили многие механические проблемы, связанные с алюминиевой проволокой, а изменения, внесенные в конструкцию электрических устройств и методы установки, повысили надежность электрических соединений. Окисление оголенной проволоки по-прежнему вызывает беспокойство, но с этим можно справиться с помощью химических ингибиторов.

В 1978 году CPSC подала в суд на нескольких производителей алюминиевых проводов, чтобы заставить компании заплатить за ремонт или замену проводки, установленной в США до 1972 года.С. дома. Этот иск был в конечном итоге безуспешным, поскольку суд установил, что фиксированная проводка не является «потребительским продуктом» и находится за пределами правоохранительных органов CPSC. Негативная огласка действительно положила конец широкомасштабной прокладке алюминиевого провода меньше # 8 AWG.

Управление существующими установками

В этом разделе представлены общие рекомендации по управлению опасностями, связанными с алюминиевой проводкой «старой технологии». Перед внесением каких-либо изменений важно проконсультироваться с местным органом власти, имеющим юрисдикцию (AHJ), чтобы определить конкретные требования, которым необходимо следовать.

Инспекция

Сооружения, которые были построены или подверглись существенному ремонту, обновлению или дополнению, сделанному в период с середины 1960-х до конца 1970-х годов, должны быть проверены на наличие алюминиевой проводки. Проверки должен проводить квалифицированный электротехник. Помимо определения наличия алюминиевой проводки, инспектор должен задокументировать области, где присутствуют визуальные признаки перегрева, такие как обугливание пластмассовых корпусов электропроводки или плавление изоляции проводов, а также наличие предшествующих ремонтных работ.

Ремонтный провод

Поскольку большинство опасений по поводу алюминиевой проводки связано с перегревом соединений и выводов, общий метод ремонта старой алюминиевой проводки - это сращивание коротких отрезков сплошной медной проволоки с концом алюминиевой проволоки. Этот медный провод можно использовать для подключения к электрическому устройству. Существует несколько методов создания таких «косых» соединений, которые могут быть приняты местной юрисдикцией. Однако COPALUM и AlumiConn - единственные методы, признанные CPSC для обеспечения «полного и постоянного ремонта».”

В методе ремонта COPALUM используется запатентованный обжимной соединитель, называемый соединителем COPALUM, для соединения медного провода с алюминиевым. Этот разъем производится AMP Electronics (теперь TE Connectivity) и должен устанавливаться с помощью специального набора матриц и обжимного инструмента с питанием. Для завершения ремонта вокруг обжимного соединения надевается изолирующая втулка. Матрицы и инструмент доступны только электрикам, прошедшим обучение у производителя, а квалифицированные ремонтники могут быть доступны не во всех регионах.Дополнительная информация о COPALUM доступна на веб-сайте TE Connectivity.

AlumiConn, производимый King Innovation, представляет собой соединитель проводов с наконечниками, предназначенный для постоянного ремонта алюминиевой проводки в домах и коммерческих зданиях. Когда алюминиевая проволока вставляется в проушину AlumiConn, она покрывается тонким слоем силиконовой смазки для защиты от окисления. После посадки в разъем установочный винт затягивается и обеспечивает надежное механическое соединение.Для завершения процесса подключения и ремонта не требуются специальные инструменты. Дополнительная информация об AlumiConn доступна на веб-сайте King Innovation.

Публикация 516 CPSC «Ремонт алюминиевой проводки» содержит дополнительную информацию об этих методах ремонта. Эта публикация доступна в Интернете.

Замена / перемонтаж проводов

Полная замена алюминиевой проводки «старой технологии» - самый надежный метод устранения потенциальной опасности перегрева провода.В большинстве случаев это будет непрактично из-за значительной стоимости прокладки нового провода внутри стен готовых участков. Там, где можно легко изменить проводку, например, на незавершенных участках, где оголены провода, это обеспечивает наиболее постоянное решение проблемы.

Замена выключателя / розетки

Электротехническая промышленность разработала специальные электрические устройства, которые могут использоваться с алюминиевой проводкой. Такие устройства обозначаются как устройства «CO / ALR». Издание 2017 г. Национального электрического кодекса (NEC), NFPA 70, опубликованного Национальной ассоциацией противопожарной защиты (NFPA), требует, чтобы перечисленные и утвержденные устройства CO / LAR использовались для всех розеток, а одобренные устройства CO / LAR использовались для все переключатели защелкиваются на алюминиевом проводе.

CPSC рекомендует использовать такие устройства для аварийного временного ремонта, когда существующие заделки показывают признаки перегрева. Комиссия не считает такие устройства покрывающими полный ремонт, так как они есть не для всех светильников и не являются постоянными.

Обслуживание соединений

Существующие соединения алюминиевой проводки должны проверяться и обслуживаться компетентным электриком. Такое обслуживание может включать осмотр соединений, восстановление ослабленных соединений, нанесение антиокислительных составов на открытую проводку и замену поврежденных или неподходящих оконечных устройств по мере необходимости.Такое обслуживание может снизить вероятность перегрева, вызванного долговременным ухудшением качества соединения.

Другие меры по снижению опасности

Электрическая нагрузка на электрические цепи, использующие неисправленную / отремонтированную алюминиевую проводку, должна быть уменьшена, чтобы уменьшить возможность перегрева из-за чрезмерного протекания тока, до тех пор, пока не будут приняты постоянные корректирующие действия. Следует избегать использования нескольких подключаемых к электросети электроприборов или сильноточных приборов, таких как электрические обогреватели или кондиционеры.

Для розеток и выключателей следует использовать металлические накладки вместо пластика или других потенциально горючих материалов. Горючие материалы могут воспламениться в случае перегрева. Второстепенное преимущество использования металлических накладок заключается в том, что металлические пластины проводят тепло, что помогает рассеивать любое излишнее тепло, находящееся внутри соединительной коробки.

Легковоспламеняющиеся и горючие материалы должны быть удалены от прямого контакта с розетками, переключателями и другими электропроводными устройствами.Такие материалы могут воспламениться или послужить топливом в случае перегрева.

Новые установки

Новые установки алюминиевой проводки должны соответствовать требованиям применимых норм. С 1987 года NEC специально требует, чтобы алюминиевый провод изготавливался из проводящего материала из алюминиевого сплава электрического класса AA-8800. Издание NEC от 2017 года устанавливает требования к алюминиевой разводке цепей. Эти требования включают:

  • Проводник должен быть выполнен из материала проводника из алюминиевого сплава электрического класса AA-8800 (Раздел 310.106 (В)).
  • Розетки, рассчитанные на 20 ампер или менее и предназначенные для прямого подключения алюминиевых проводов, должны иметь маркировку CO / ALR (Раздел 406.3 (C)).
  • Выключатели мгновенного действия на 20 ампер или менее, напрямую подключенные к алюминиевым проводам, должны быть указаны и отмечены CO / ALR (Раздел 404.14 (C)).

Раздел 110.12 NEC содержит общее требование о том, что все электрические установки должны выполняться «на рабочем месте», и отмечает, что стандарты установки, утвержденные Американским национальным институтом стандартов (ANSI), могут использоваться для определения общепринятой отраслевой практики.Национальная ассоциация подрядчиков по электротехнике (NECA) и Алюминиевая ассоциация (AA) совместно публикуют стандарт установки NECA / AA 104, Рекомендуемая практика установки алюминиевых строительных проводов и кабелей . Этот стандарт описывает процедуры установки и рекомендации по проектированию систем электропроводки в жилых, коммерческих, институциональных и промышленных приложениях, напряжение которых не превышает 600 вольт. Это следует учитывать при оценке новых установок из алюминиевой проволоки.

Список литературы

  1. Аронштейн, Дж.«Снижение пожарной опасности в домах с алюминиевой проводкой». Осмотр-Нью-Йорк. com. 25 ноября 2011 г. 15 августа 2017 г. http://www.inspectapedia.com/aluminium/alreduce.pdf.
  2. Национальная ассоциация противопожарной защиты (NFPA). Национальный электротехнический кодекс. NFPA 70. Куинси, Массачусетс: NFPA, 2017.
  3. Комиссия по безопасности потребительских товаров США (CPSC). Ремонт алюминиевой проводки. Паб. 516. Вашингтон, округ Колумбия: CPSC, июнь 2011 г. https://www.cpsc.gov/PageFiles/118856/516.pdf.

Авторские права © 2017, ISO Services Inc.

Рекомендации, советы и содержание этого материала предназначены только для информационных целей и не предназначены для рассмотрения всех возможных юридических обязательств, опасностей, нарушений кодекса, потенциальных убытков или исключений из надлежащей практики. Ганноверская страховая компания, а также ее филиалы и дочерние компании («Ганновер») прямо отказываются от каких-либо гарантий или заявлений о том, что принятие любых рекомендаций или советов, содержащихся в данном документе, сделает любые помещения, имущество или работу безопасными или в соответствии с любым законом или постановлением.Ни при каких обстоятельствах этот материал или ваше согласие с любыми рекомендациями или советами, содержащимися в нем, не должны истолковываться как устанавливающие наличие или доступность какого-либо страхового покрытия в The Hanover. Предоставляя вам эту информацию, The Hanover не берет на себя (и, в частности, отказывается от каких-либо обязательств) перед вами никаких обязательств или ответственности. Решение о принятии или выполнении любых рекомендаций или советов, содержащихся в этом материале, должно приниматься вами.

LC ДЕК 2018-144
171-1191 (17.10)

Что делать с алюминиевой проводкой?

от Лу Перрона

Если у вас есть дом с алюминиевой проводкой или вы хотите купить или продать его, у вас могут возникнуть вопросы о безопасности алюминиевой проводки.Алюминиевая проводка представляла опасность возгорания в домах, построенных в конце 1960-х - середине 1970-х годов. В то время в ответвленных цепях, проходящих через дом, использовалась алюминиевая проводка, и именно здесь возникли проблемы. Алюминий
использовался вместо стандартной меди в этот период, потому что цена на медь резко выросла из-за сочетания высокого спроса во время войны во Вьетнаме, забастовок рабочих, сокращающих производство, и сильного экономического роста во всем мире. Однопроволочная алюминиевая проводка была создана как более дешевая альтернатива медной.
Проблема с алюминиевой проводкой не столько в самом проводе, сколько в соединениях. Проволока в стене не проблема. Когда электричество проходит по проводам, они нагреваются и расширяются. Алюминиевый провод расширяется и сжимается с большей скоростью, чем медный, поэтому соединения с медным проводом или винтами на клеммах со временем ослабляются. Кроме того, оксиды алюминия накапливаются на поверхности провода и соединений и создают слой, который действует как резистор и нагревается.Таким образом, хотя в доме, в котором была проведена проводка в 1969 году, не было никаких проблем, со временем вероятность возникновения проблем возрастает, поскольку соединения ослабляются и накапливается оксид алюминия.
Недавно у меня были покупатели, которые покупали дом, построенный в конце 1960-х годов, с одножильным алюминиевым проводом по всему дому. Мало того, что это их беспокоило, несколько страховых компаний отказались застраховать дом, если он не был изменен или не был сделан определенный ремонт.
Первое решение проблемы с алюминиевой проводкой, о котором думает большинство людей, - это заменить проводку на медь.Однако ремонт всего дома стоит дорого, но есть и другие решения, которые более рентабельны. Комиссия по безопасности потребительских товаров (CPSC) протестировала ряд этих решений и разработала руководство, которое удовлетворило страховые компании. Сюда входит так называемый «хвост свиньи», что означает, что алюминиевый провод соединяется с коротким отрезком медного провода, который затем присоединяется к устройству, например, к розетке. Этот хвостовой скребок должен быть выполнен с использованием специальных типов соединителей: COPALUM или AlumiConn.Оба имеют антикоррозийное покрытие: первый соединяет алюминиевый и медный провода с помощью специального обжимного соединения, а второй - с помощью внутреннего металлического наконечника, который разделяет провода и затягивается динамометрической отверткой.
Эти работы должны выполняться квалифицированным электриком. А страховая компания может потребовать, чтобы электрик подписал письмо о том, что работа соответствует нормам CPSC. Публикацию 516 по алюминиевой проводке CPSC можно найти по адресу: https: //www.cpsc.gov // PageFiles / 118856 / 516.pdf

Соедините провод с помощью соединителей из алюминия

Как подключить провод с помощью соединителей для алюминиевых проводов

Автор: Гривз, США, , , 18 февраля, 19 февраля, Блог

Один из наиболее частых вопросов, которые команды задают относительно использования алюминиевой проволоки, - как адаптировать алюминиевую проволоку для использования с существующей медной проволокой.Компании часто выбирают алюминиевую проволоку из-за дороговизны меди. В этом посте команда Гривза объясняет больше о том, как соединить алюминиевый провод с медным проводом с помощью соединителей для алюминиевых проводов.

Используйте адаптеры для обжима контактов PT

Компрессионные адаптеры

PT имеют алюминиевый корпус, что означает, что они имеют двойной номинал для применения как с медной, так и с алюминиевой проволокой. В них используется штырь из медного провода класса B, который скручен для вставки в медный / бронзовый или алюминиевый наконечник с двойным номиналом.Использование конфигурации PTO обеспечивает смещение штифта, чтобы помочь вставить несколько адаптеров проводов в близкорасположенные порты проводов.

Наконечники / соединители, используемые для алюминиевой проволоки

Соединения, наконечники и многожильные соединители Greaves с двойным номиналом могут использоваться для алюминиевых или медных проводов. Это означает, что вы можете использовать алюминиевые зажимные наконечники и соединители нашей компании для соединения алюминиевых и медных проводов. К ним относятся следующие модели сжатия: ASC-T, AL, AL-N, ASL-N, AC-R, ACK-R.Вы также можете использовать наши механические модели, которые включают в себя следующие: A-, AA-, AAA-, AAAA-, AQ-, ABS, GP, BTL.

Рекомендации по заземлению

При соединении алюминиевых и медных проводов заземление имеет первостепенное значение. Многие компании в настоящее время используют зажимы из луженой бронзы, которые помогают уменьшить коррозию электролита и подходят для большинства применений, где не учитываются температура или сила тока.

Обратитесь к Greaves за высококачественными соединителями для подземных проводов

Наша опытная команда в Greaves помогла компаниям на промышленном рынке выбрать соединители для подземных проводов, которые защищают их команды и поддерживают оптимальную производительность в их приложениях.У нас есть обширный выбор, предназначенный для решения задач в различных отраслях. Чтобы узнать больше о нашей компании и о полном ассортименте разъемов для подземных проводов в нашем ассортименте, позвоните сегодня.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
