Опрессовка проводов - инструмент и гильзы для надежного соединения

Способов соединения проводов существует очень много – от старинной дедовской скрутки до самых современных самозажимных клеммников. Но ни один из них не является идеальным, каждый способ имеет свои преимущества и недостатки. В каком-то случае достаточно соединить провода в клеммной колодке, иногда понадобятся сварка или пайка. Но бывают случаи, когда лучшим вариантом станет опрессовка проводов, о ней поговорим более подробно.

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

  • если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
  • для коммутации многожильных проводников;
  • при необходимости соединения проводов большого сечения.

Преимущества и недостатки

В опрессовке достаточно много положительных сторон:

  1. Инструмент, с помощью которого выполняется подобное соединение, ручной, для его работы не нужно электричество. В случае, когда приходится работать в помещении, где нет напряжения, опрессовка является единственным качественным методом соединения.
  2. С помощью опрессовочных трубок можно соединять проводники из разных металлов, что является решением вечной проблемы коммутации медных и алюминиевых жил в одном электрическом узле.
  3. Если при сварке требуется специалист, способный производить сварочные работы, а при пайке необходимо уметь пользоваться паяльником, то опрессовку может сделать каждый, достаточно лишь один раз попробовать в действии пресс-клещи.
  4. С помощью специального обжимного инструмента есть возможность производить коммутацию в любых, даже ограниченных пространствах. Особенно удобно, при соединении проводов в подрозетнике или коробке.
  5. Обжим пресс-клещами и гильзами позволяет до минимума укоротить соединяемые участки проводов.
  6. За счёт механического усилия создаётся максимально прочное контактное соединение.
  7. В результате опрессовки получается неразъёмное соединение, которое выдерживает большую физическую нагрузку на разрыв.
  8. Скорость монтажа – минимальная, качество соединения – максимальное.
  9. Такой контакт не нуждается ни в каком эксплуатационном обслуживании.

Неразъёмный тип опрессовки в некотором роде является и недостатком, то есть в случае необходимости нельзя раскрутить соединение и заменить один из проводников. Гильзу можно только вырезать.

Инструменты и материалы

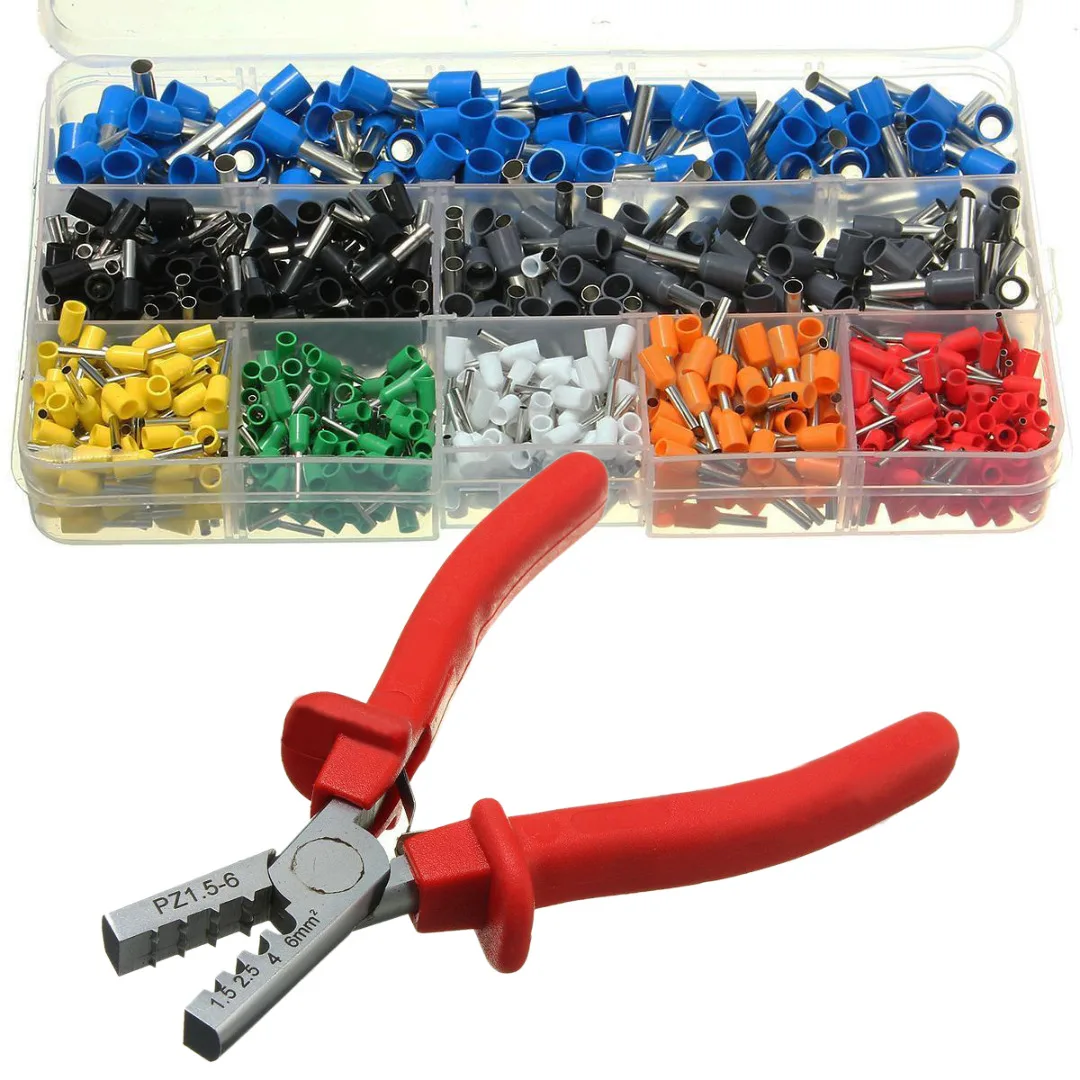

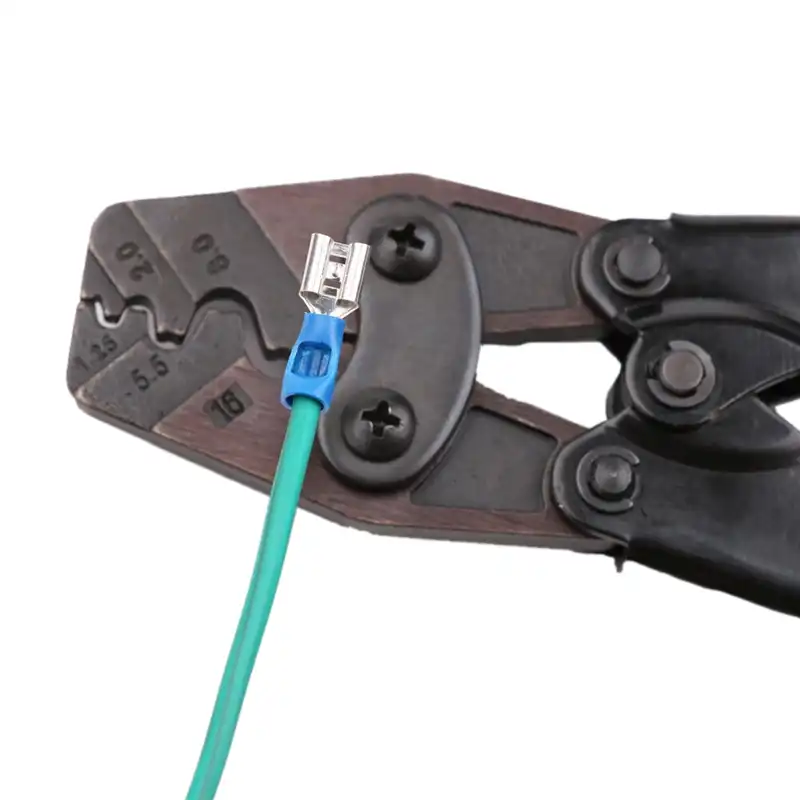

Для работы понадобятся ручные (или механические) пресс-клещи. Они обжимают гильзу с проводниками сечением до 120 мм2. Для жил большего сечения потребуется пресс, который приводится в действие за счёт гидравлического привода.

Есть клещи с матрицами на разное сечение и с регулировкой пуансонов. Очень удобный инструмент в том плане, что не надо постоянно переустанавливать его на другие размеры, просто винт пуансона либо матрица поворачивается на нужное сечение.

При работе с алюминиевыми проводами потребуется специальная кварцево-вазелиновая паста, которая удаляет на жилах окисную плёнку и препятствует её появлению вновь.

Медным проводникам подобная обработка не нужна, но всё-таки для снижения трения желательно их смазать обычным техническим вазелином. Во время деформации жилы могут повреждаться, а смазка минимизирует этот риск.

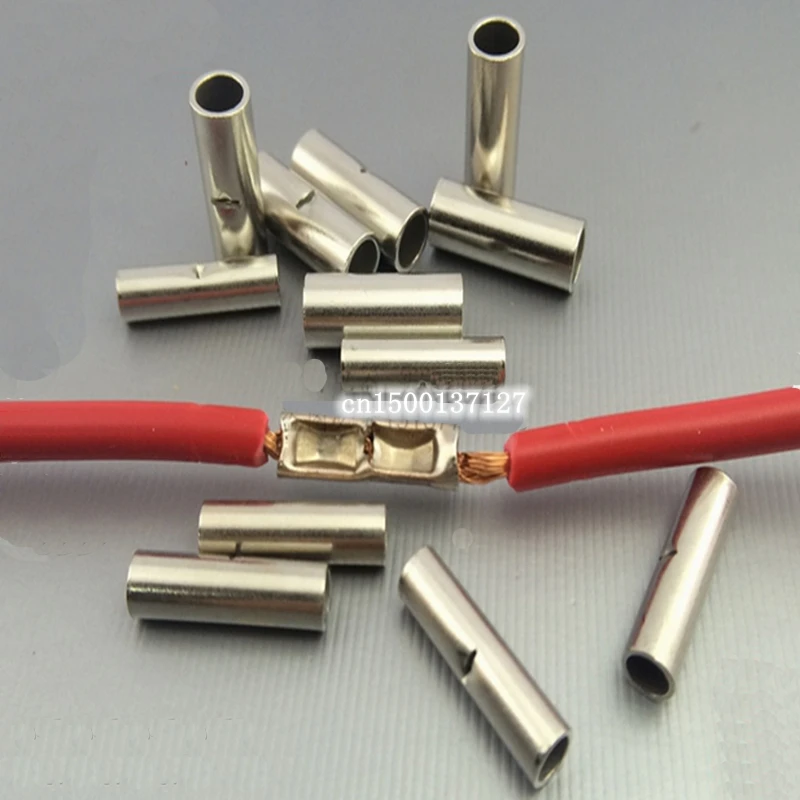

Типы гильз

Очень важно правильно подобрать гильзы для опрессовки проводов.

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

  • ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
  • ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм2. Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Основные правила

Соединение проводов опрессовкой особых сложностей не представляет. Надо лишь знать и учитывать несколько важных правил:

  1. Обязательно должны соответствовать друг другу металлы, из которых выполнены гильза и соединяемые проводники.
  2. Многие электрики укорачивают заводские гильзы и лишнюю часть просто отпиливают с помощью ножовки по металлу. Это нежелательно, так как снижается надёжность контактного соединения.
  3. Опрессовка проводов гильзами должна производиться только при помощи специального инструмента – пресс-клещей. Не нужно пользоваться молотком или плоскогубцами, так как есть вероятность повредить и гильзу, и обжимаемый проводник.
  4. Гильзу следует выбирать с таким внутренним диаметром, чтобы он максимально был приближен к диаметру обжимаемого провода.

Весьма распространена ошибка, когда пытаются уменьшить сечение проводника, чтобы подстроить его под размер трубки. Например, если имеется гильза с меньшим диаметром, некоторые хотят схитрить и удаляют несколько жилок у многожильного провода. Не делайте так никогда, потому что сопротивление увеличится, пропускная способность уменьшится, что приведёт к нагреву и разрушению контактного соединения.

Технология

  1. На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
  2. Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
  3. Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.

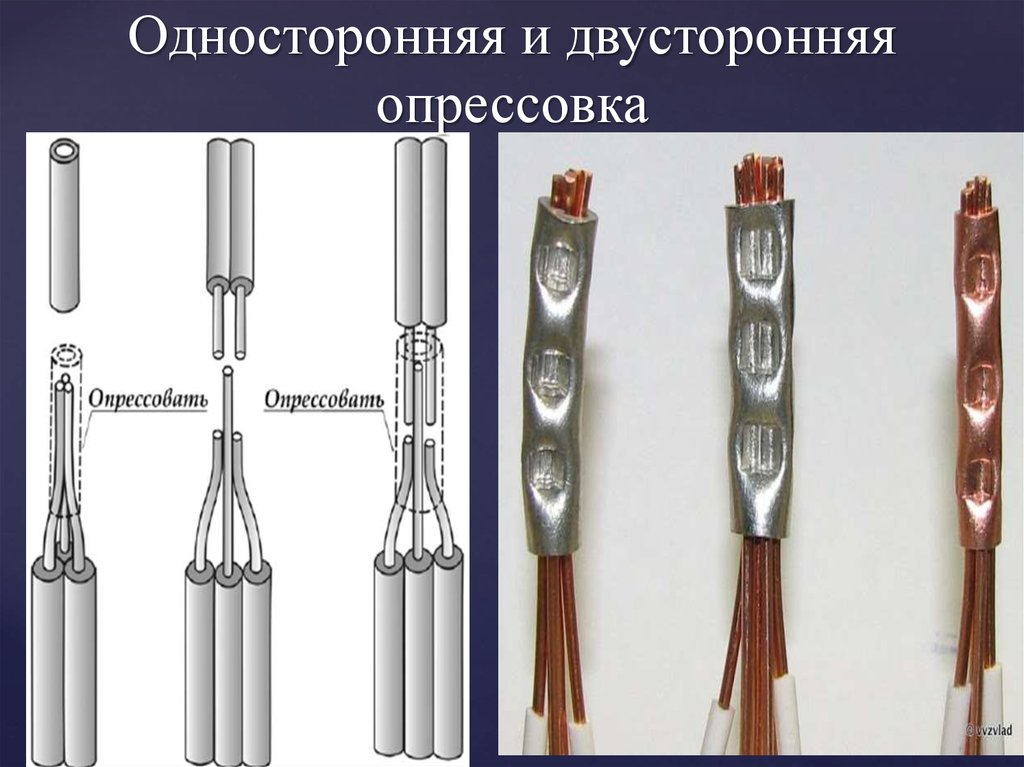

  4. При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
  5. Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.

Соединение электрических проводов - опрессовкой

Соединение электрических проводов в распределительных коробках и не только - простой и недорогой способ.


Всем привет, сегодня рассмотрим один из способов соединения электрических проводов в распределительных коробках  методом опрессовки.

Это один из самых надежных методов работы, создающий качественное и неразборное соединение. Из школьного курса физика. Вы наверное, помните, что при соединении проводов осуществляется переход электрического тока от одного проводника к другому, а в месте соединения проводов. возникает сопротивление, которое в свою очередь зависит от площади соприкасающихся поверхностей. Так вот, чем площадь соприкосновение больше, тем сопротивление меньше, и соответственно соединение меньше греется.

Отличные условия для соединения проводов обеспечивает гильза. которая одевается на зачищенные от изоляции проводники и деформируется при помощи специальных пресс клещей. Деформированная гильза, обеспечивает дополнительную площадь контакта с проводниками, сохраняет свое состояние, полученное при сжатии клещами, и плотно прижимает провода друг к другу.




Виды соединительных гильз

Сами по себе гильзы могут быть 4 типов, важно подобрать их правильно для определенных ситуаций.

Рассмотрим подробнее медные гильзы они могут иметь аббревиатуру ГМ и ГМЛ. Буква Л в конце обозначения, то есть ГМЛ, указывает на покрытие поверхности сплавом на основе олова (Лужение). Это покрытие предохраняет соединитель от появления малахита (специфического окисления, позеленения), что свойственно меди, а также ее сплавам при определенном сочетании влаги и температуры.

Алюминиевые жилы нельзя соединять медным соединителем. Медь и алюминий вступают в электрохимическую реакцию, которая разрушает в первую очередь алюминий.

Гильзы ГМЛ - обычно довольно дорогие, а в заголовке наверняка прочитали, про недорогой способ, поэтому в недорогом способе будем использовать обыкновенные медные гильзы, не заводского производства, а нарезанные самостоятельно из медных трубок различного диаметра.

Конечно, в среде профессиональных электриков найдется множество противников данного способа, но если выполнить простые условия эксплуатации, такая вот дешевая гильза будет служить вам не один десяток лет.

Само условие банально простое и подразумевает использование распределительных коробок вне влажных помещении, впрочем, ничего нового здесь нет, это подробно расписано даже в ПУЭ, второе условие заключается в надежном изолировании проводников, лучше конечно термоусадочной трубкой, но мы будем использовать изоленту.

Процесс соединения проводов

Для начала подготавливаем гильзы, как было сказано выше я нарезал их из медных трубок, которые оставались после монтажа кондиционеров.

Размеры трубок разные от 1/8 до 1/2. Подготавливаем гильзы нарезанием этой трубки на участки длинной около 4-5 см.



Подготавливаем инструмент для зачистки проводов и опрессовки. Заметьте он самый простой, кабелерез, нож, стриппер и пресс клещи KBT.



Зачищаем провода в распределительной коробке.



Разделяем провода на группы, и... в скрутку не скручиваем, одеваем на группу гильзу, и делаем деформация гильзы клещами в 3-5 местах.

Важно: чтобы избежать отрыва провода при опрессовке - скрутку проводов делать при таком способе запрещено.

Вот так вот выглядит обжатая гильза на 1 группе проводов.



Обжимаем остальные группы.



Обрезаем кабелерезом торчащие из-под гильзы лишние провода, и натягиваем термоусадку, если нет возможности, то изоленту. вот собственно и все. Способ соединения недорогой, стоимость одной гильзы в десятки раз дешевле покупной.

Гильзы для опрессовки проводов - виды, инструмент, ошибки

Использовать гильзы для опрессовки проводов необходимо, если бесперебойная подача электроэнергии и продолжительная безопасная работа электроприборов действительно имеют значение. Нежелание или невозможность опрессовки таким способом неизменно приведет к преждевременному выходу из строя приборов, в первую очередь, из-за деформации соединений под действием нагрузки.

Процесс опрессовки гильзами

Под опрессовкой следует понимать простую операцию соединения проводов с применением специальных гильз — трубок из разного вида металла. В этом случае гильзам отводится важная роль соединительного механизма. Провода помещают в тело гильзы, после чего с помощью специального инструмента обжимают трубку. Результат — надежное и безопасное соединение.

Сжимают гильзы соединительные в нескольких местах, используя термоусадочную трубку или ПВХ ленту для изоляции. В отдельных случаях уместным становится использование изолированных гильз, более подробно о которых ниже.

Опрессовка проводов с использованием металлических трубок целесообразной является в случаях, когда:

  1. Нужно соединить провода в участках с высоким уровнем нагрузки.
  2. Если в соединении нуждаются провода с крупным сечением.
  3. Невозможно использовать альтернативные варианты соединения (на высоте, при отсутствии нужной видимости, внутри распределительной коробки и пр.).

Процесс опрессовки имеет несколько положительных моментов:

  1. Соединение можно проводить без подключения к электросети с помощью пресс-клещей.
  2. Работы не требуют специальных навыков и опыта, справиться с ними сможет каждый своими руками при наличии даже самого примитивного набора инструментов.
  3. Работать с обжимным инструментом можно в условиях ограниченного пространства с возможностью укорачивания проводов до минимума для повышения плотности монтажа.

Кроме этого стоит отметить, что опрессовка не накладывает ограничений на типы проводов, надлежащих соединению в отличие от сварки.

Разновидности соединительных трубок

Опрессовка проводов может проводиться с помощью соединительных гильз в нескольких вариантах исполнения. Выбор соединительной трубки будет зависеть от электрохимических свойств металла, из которого она изготовлена, и его взаимодействия с материалом изготовления провода.

Различают несколько вариантов материалов для изготовления гильз:

  • медные;
  • луженые;
  • комбинированные универсальные;
  • изолированные.

Медные трубки (ГМ) используются для медных проводов, опрессовкой которых нельзя повредить защитного слоя из-за его отсутствия. Трубки не могут использоваться в условиях агрессивной среды.

Луженые гильзы (ГМЛ) подходят для кабеля медного типа, применяемого в агрессивных условиях. Защитный слой белого цвета, покрывающий поверхность изделий, полностью справляется с основными функциями. Трубки не подходят для работы с алюминиевыми проводами из-за возможного контакта частично разрушаемого во время сжатия защитного слоя с алюминием.

Комбинированные трубки (ГАМ) необходимы для опрессовки проводов смешанного типа. В центральной части соединения конструкции трубки из алюминия и меди находится ограничитель. Он позволяет вводить провода с обеих сторон максимально ровно и деликатно.

Комбинированные гильзы для проводов имеют отличительную черту — форму. Алюминиевая часть по сравнению с медной увеличена. Это связано с сопротивлением алюминия, по показателям превышающим сопротивление меди. В процессе опрессовки с использованием таких трубок провода вставляют с каждой из сторон с учетом типа металла.

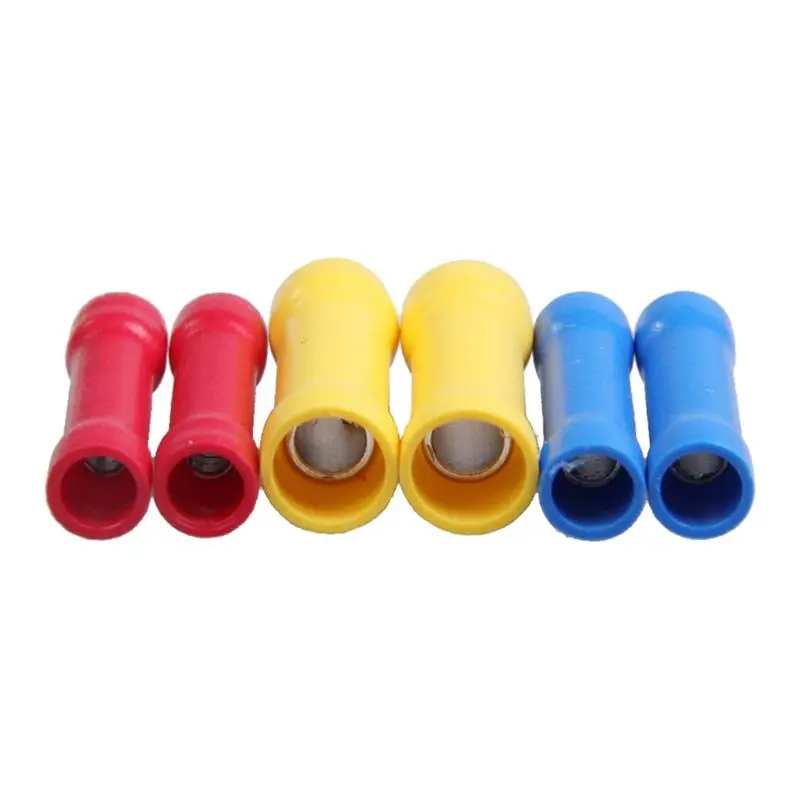

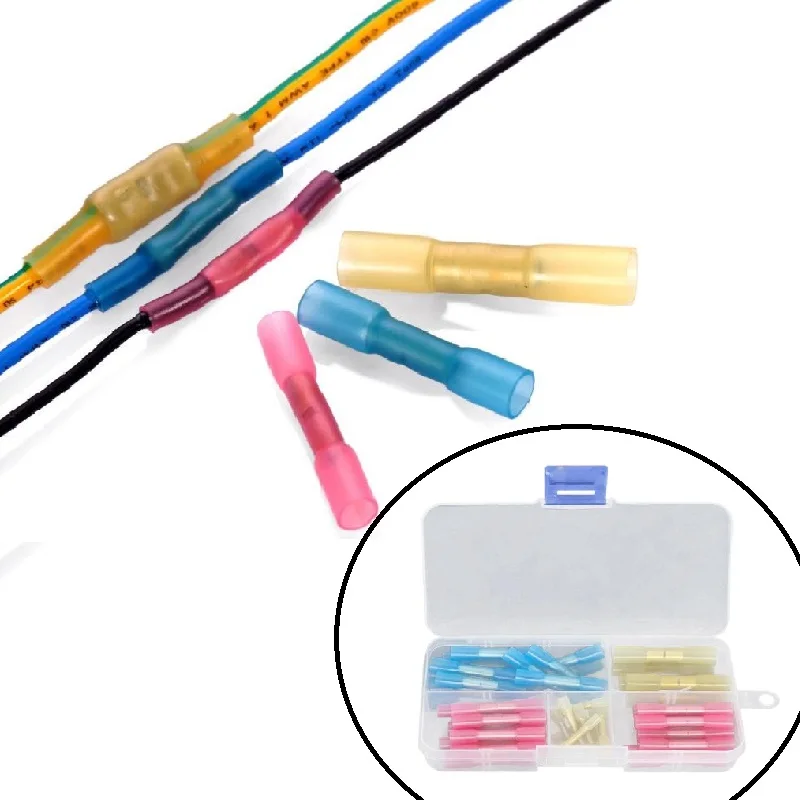

Последний вариант гильз — изолированные (ГСИ). Они заменяют собой дополнительную изоляцию с помощью лент ПВХ за счет наличия термоусадочной трубки. Строение их аналогично строению трубок ГМЛ, за исключением ПВХ слоя, не пропускающего электроэнергию. Защитный слой достаточно пластичный и надежный, не поддается разрушению даже в процессе опрессовки, принимая форму металла.

Что нужно знать о размерах и конструктивных особенностях трубок

Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

Принцип опрессовки проводов

Выполнять опрессовку проводов с помощью гильз можно в нескольких вариантах. Выделить самый лучший из них не получится, так как сравнение здесь неуместно. Выбор метода опрессовки напрямую зависит от условий для проведения электромонтажных работ, показателей сечений и прочих важных моментов. Рассмотрим особенности основного метода опрессовки с помощью гильз.

Начинают работы с введения зачищенных до этого концов проводов в полость гильзы. Следующим шагом становится обжим — сдавливание при использовании специального инструмента. Металлическая поверхность жил и гильзы сжимается, в результате чего образуется надежное сцепление деталей. Соединять нужно в нескольких точках с последующей изоляцией мест соединения. Исключение — работа с изолированными гильзами под опрессовку, не требующими дополнительной изоляции.

Выбирая такой способ соединения проводов, нужно помнить о неразъемности контакта в будущем. Учитывая это, работы нужно будет проводить аккуратно и расчётливо.

Инструменты для опрессовки

Правильный опрессовочный инструмент для проведения работ такого типа — пресс-клещи. Выбирать лучше изделия с наибольшим комплектом матриц — фигурных элементов для сжатия гильзы под давлением. Различают несколько вариантов инструмента:

  • для удаления изоляции с жил;
  • для опрессовки гильз.

Первый вариант пока оставим, рассмотрим второй тип инструмента — для обжатия трубок. Конструкция его отличается наличием нескольких гнезд трапециевидной или квадратной формы. Форма гнезда определяет в дальнейшем форму гильзы после обжима. Пресс-клещи незаменимы для качественного монтажа многожильного провода. Чтобы опрессовка получилась удачной, нужно подбирать инструмент соответствующего диаметра.

Пассатижи для зажима также подойдут, хотя выполнять работы с их помощью не так удобно, как специальными пресс-клещами. Недостаток обжима плоскогубцами заключается в деформации проводника и минимальном контроле силы зажима. В результате чего часто не удается избежать уменьшения сечения жилы.

Главные ошибки в процессе обжима жил

Самостоятельный монтаж гильз на провода даже при многократных операциях может стать неудачным из-за совершаемых ошибок. Самые частые из них ниже:

  1. Разрезание соединительных трубок. В процессе опрессовки может показаться, что длина гильзы слишком большая и что разрезание не испортит результата. Желая получить из двух гильзы четыре и даже шесть, неопытные мастера не замечают, как ухудшают результат. Уменьшение длины участка для крепления жил приводит к снижению прочности контакта.
  2. Выбор трубки неподходящего диаметра. Слишком большая гильза осложнит процесс электромонтажа и будет уместна только в случаях работы с медными жилами, которые можно согнуть на конце и завести в таком виде в отверстие. Алюминиевые провода сгибать нельзя, они просто сломаются. Слишком узкая гильза может навести на мысль обточить провода для прохода в полость. Делать это крайне не рекомендуется, так как именно такие манипуляции в результате уменьшения сечения на участке могут вызывать впоследствии воспламенение.

Любые непредусмотренные манипуляции с гильзами в процессе опрессовки нарушат целостность и надежность контакта — это нужно помнить.

Рекомендации по проведению опрессовки

Если возникают сложности при подборе идеально подходящей под провода гильзы по размерам, лучше остановить выбор на трубке, немного большей нужного. Пустоту в этом случае можно заполнить нарезкой оголенного провода с немного меньшей длиной, чем у гильзы. Уплотнение таким способом повысит качество опрессовки.

Удлинение провода с помощью опрессовки должно подразумевать расположение стыка соединения точно по центру трубки.

При изолировании места стыка соединительная лента должна выходить за срезы гильзы не менее чем на 10 мм. Если между собой соединяются многожильные провода либо необходимо сращивание разного их числа по обеим сторонам, то правильным решением станут соединительные гильзы изолированного типа.

В заключение отметим, что опрессовка как процесс не представляет собой ничего сложного, если действовать последовательно, использовать специальный инструмент и подходящие гильзы. Так или иначе, но нужно помнить о том, что речь идет о неразъёмном соединении, поэтому потребуется схема электропроводки. Имея под рукой план, можно будет избежать ошибок во время проведения работ.

Гильзы для опрессовки проводов - виды, инструмент, ошибки

Способы опрессовки кабеля

Почти все квартиры, частные дома, гаражи и другие помещения подключены к электросети. И нередко возникает необходимость отремонтировать старую проводку или проложить новую. В любом случае при монтаже проводов, особенно многожильных, требуется надежно соединить провода. Для чего это нужно? Хороший контакт кабелей - залог безопасности и корректной работы электроприборов. Дело в том, что при плохом контакте кабель не может обеспечить расчетную пропускную способность. В результате провод нагревается. По статистике, неисправная проводка - причина большинства пожаров в домах, квартирах и на предприятии. К тому же, зона слабого контакта вызывает колебания в электросети, что может повлечь за собой выход из строя дорогостоящего оборудования.


Способы соединения проводов

Наиболее распространенным способом является банальная скрутка. Таким образом невозможно установить хороший контакт. Провода прилегают неплотно, да и каждая жила многожильного кабеля покрыта, кроме полимерной изоляции, слоем изоляционного лака. Это еще больше препятствует прохождению тока.

Второй способ - пайка проводов. Метод, безусловно, надежный, но очень сложен на практике. Для пайки необходимы навыки, и при таких работах сеть обычно обесточивают. Так что паяльник не очень-то подключишь.

Третий способ решает все проблемы, возникающие в первых двух. Это - механическая опрессовка проводов. О ней-то мы сегодня и поговорим.


Что такое опрессовка?

Опрессовка проводов - это монтаж прочного соединения, выдерживающего значительные нагрузки и обеспечивающего плотный контакт. Для опрессовки потребуются специальные наконечники и клещи. Причем справиться с этой задачей сможет даже новичок, особых знаний не требуется.

Для создания надежного соединения необходимо, в первую очередь, зачистить провод от изоляции. Затем подобрать наконечник подходящего диаметра, вставить в него провод и обжать клещами с боков. Следует заметить, что сэкономить на клещах не получится, потому что ни обычными плоскогубцами, ни даже молотком, сделать правильную опрессовку нельзя. Специальный же инструмент для обжимки имеет оптимальную конфигурацию губок, и развивает нужное усилие. Впрочем, народные умельцы приспособились использовать для этих целей плоскогубцы и алюминиевую или медную трубку. Но такие соединения не надежней обычной скрутки и обеспечивают далеко не лучший контакт.

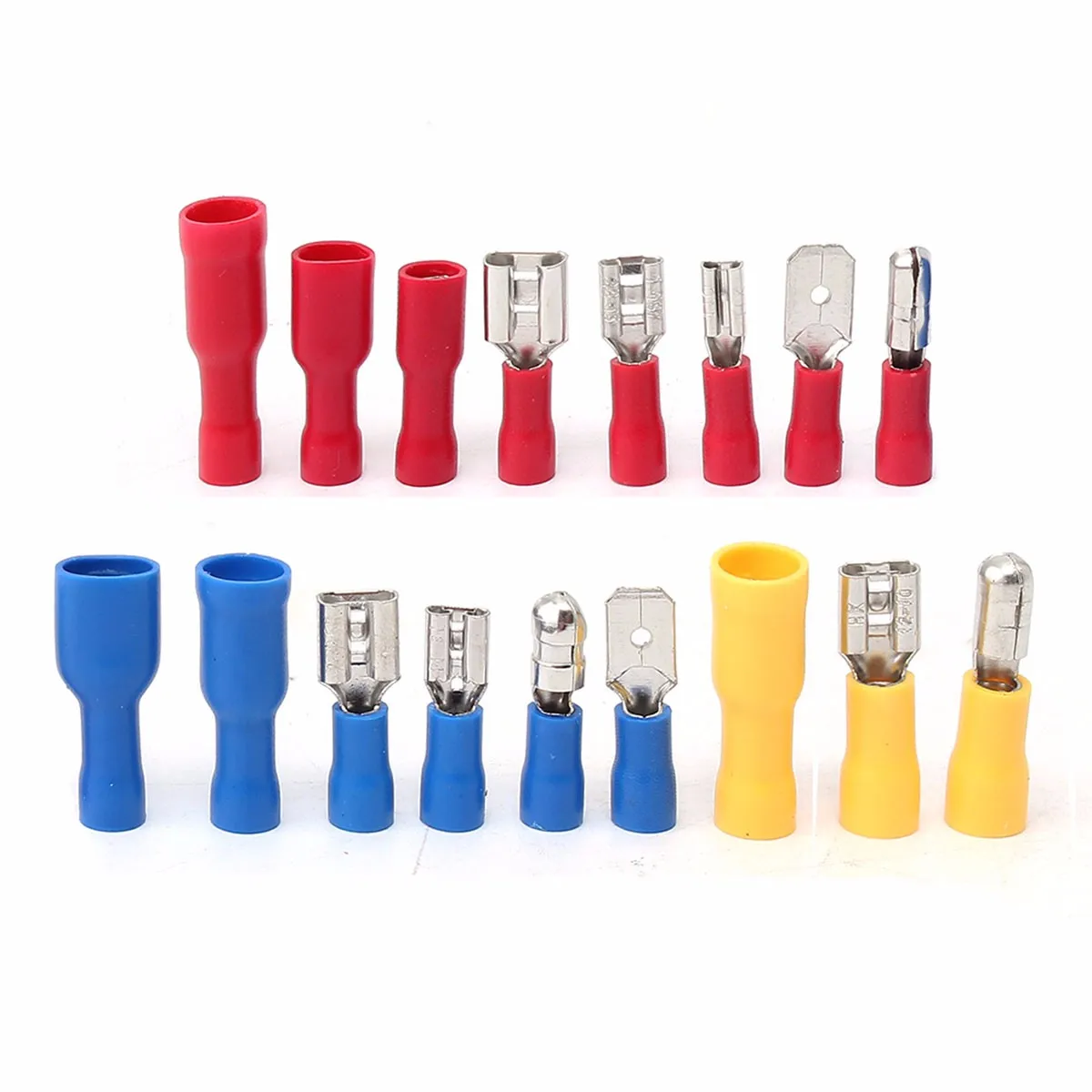

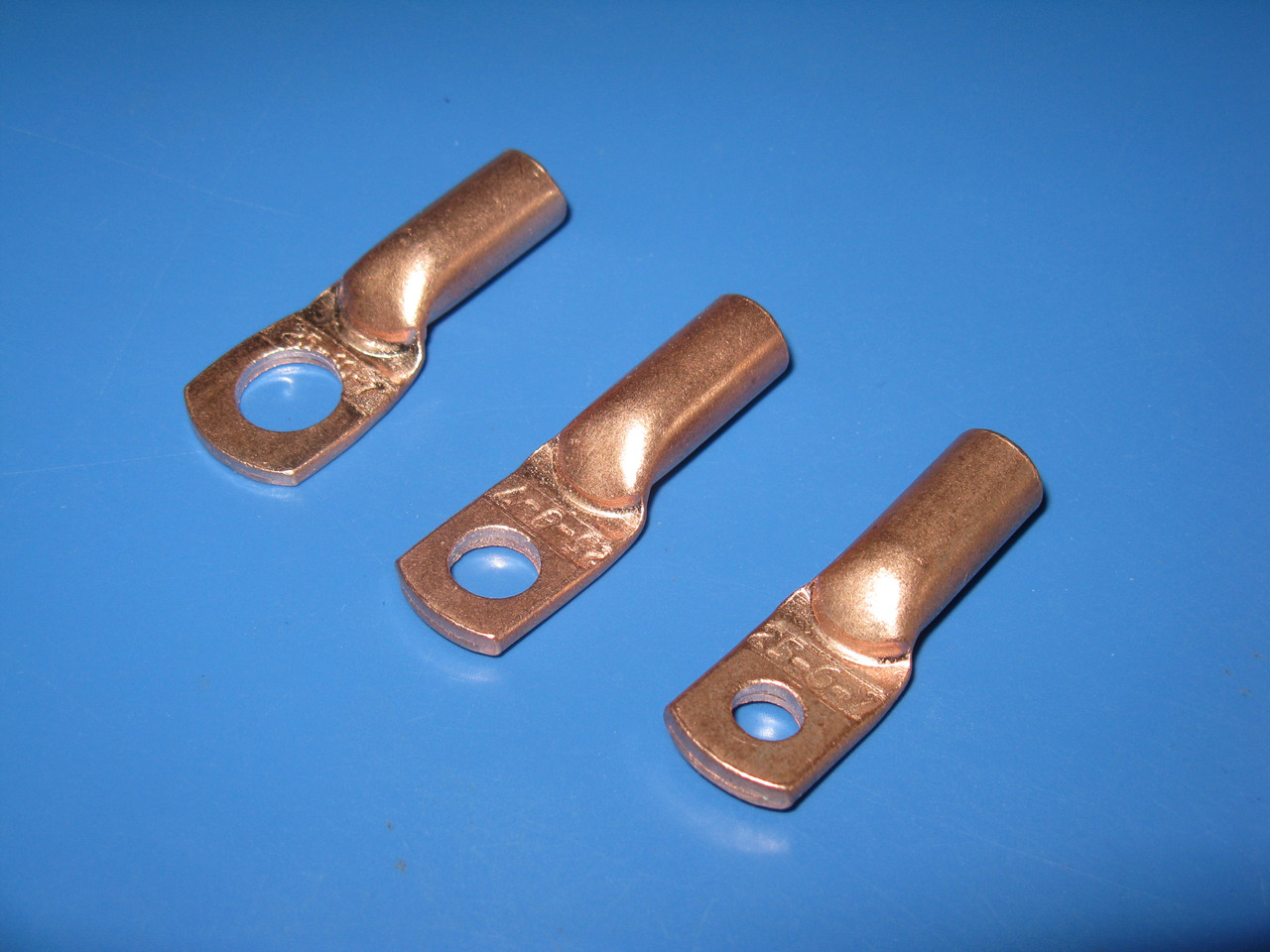

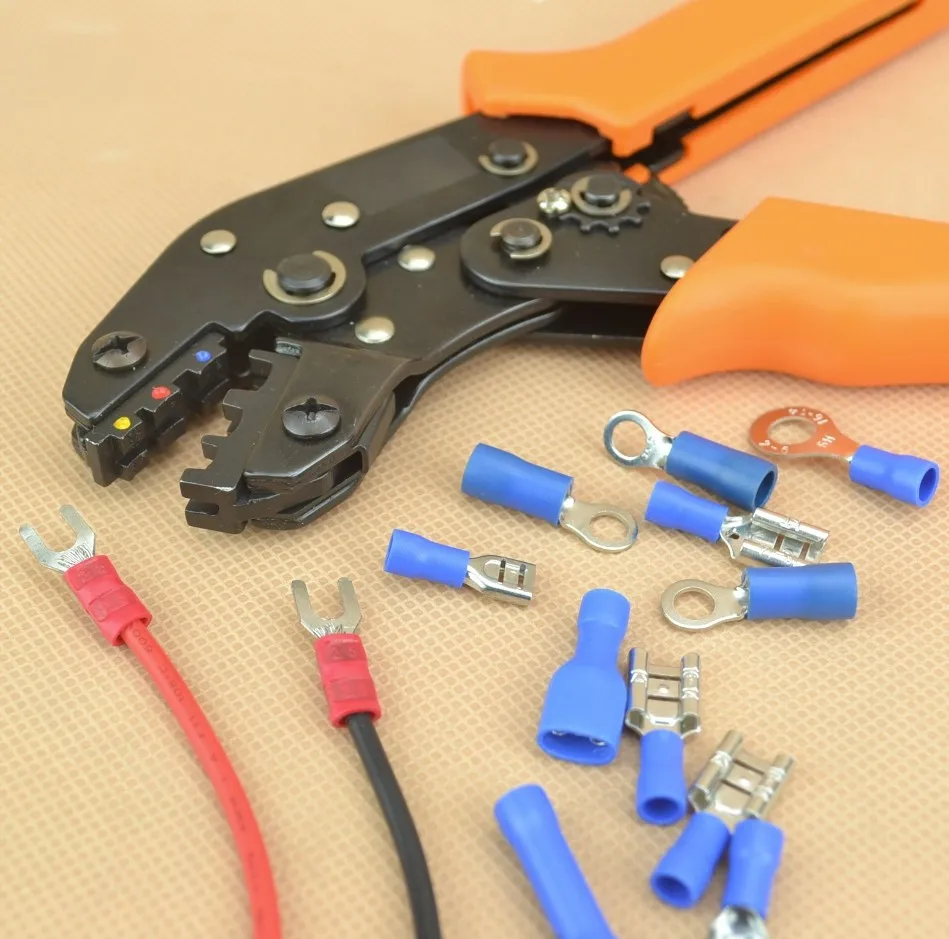

Какие бывают наконечники?

Для опрессовки кабелей применяют наконечники и гильзы. Гильза представляет собой трубку, в которую вставляются два (или больше) провода, и обжимается клещами. Такое соединение неразрывное, провода можно только обрезать, вынуть их из гильзы уже не выйдет. Для создания разъемного соединения используют наконечники. Наконечники для опрессовки с одной стороны выглядят как трубка (для вставки и обжимки кабеля), а с другой стороны имеют клемму для болтового соединения. Наконечники изготавливаются из разных материалов - для алюминиевых и медных поводов используют соответствущие наконечники. Нельзя применять для соединения разные виды металлов, поскольку быстрая коррозия разрушит такое соединение.

Крайне важно подбирать размер наконечника под диаметр провода. Наконечник большего размера не обеспечит надежного контакта, а меньший (даже если вы вставите туда провод) рассчитан на меньшую силу тока. Конечно, оптимально ориентироваться на маркировку, но далеко не все наконечники ее имеют. А если она и есть, то понять ее смогут только профессиональные электрики, для остальных это - китайская грамота. Лучший выход - при покупке наконечников проконсультируйтесь с продавцом. Обычно они хорошо разбираются в таких вещах.

Еще один немаловажный фактор - правильный выбор наконечников для соединения проводов из разных металлов. Для этих целей производятся наконечники, клеммы которых адаптированы для такого соединения. Выбрать такие наконечники тоже поможет квалифицированный продавец.

Для монтажа опрессованных наконечников следует применять болты и гайки из цветных металлов. Место соединения необходимо хорошо изолировать, лучший вариант для этого - применение термоусадочной трубки.

Торговая сеть "Планета электрика" обладает широким ассортиментом наконечников для опрессовки кабелей и проводов и кабельно-проводниковой продукции.

Как правильно соединять провода - от скрутки до сварки

Очень часто при выполнении электротехнических работ на производстве и в быту, необходимо соединять электрические провода. В результате соединения должен получиться надёжный электрический контакт, обладающий малым переходным сопротивлением.

В противном случае (если контакт будет иметь большое электрическое сопротивление) место соединения проводов будет постоянно греться. Это в дальнейшем приведёт к негативным последствиям, как в плане надёжности электрической цепи, так и в плане безопасности.

Соединять электрические провода можно самыми различными способами. Это может быть обычная скрутка двух или нескольких жил, пайка проводов, сварочное соединение, опрессовка, обычное болтовое соединение. Кроме того, для соединения часто используется клеммник, клеммная колодка, а также соединительные изолирующие зажимы.

Провода соединяют в проходных и в клеммных коробках, в электрических шкафах, щитках, распределительных устройствах, в электрических и электронных приборах и т. д. Обычно соединяют две и более электрические жилы. Соединяемые жилы бывают однопроволочными и многопроволочными, одинакового сечения или разного.

Соединять провода из разных металлов (медь с алюминием) напрямую категорически запрещается. Это связано с тем, что медь и алюминий обладают разной электрической проводимостью. Т.е. при прохождении по электрической цепи большой токовой нагрузки, алюминий будет больше греться, что в результате привёдёт к ухудшению контакта, ещё большему нагреву в месте соединения, оплавлению и повреждению изоляции.

Для того чтобы любое электрическое соединение было выполнено качественно, желательно знать особенности каждого вида соединения.

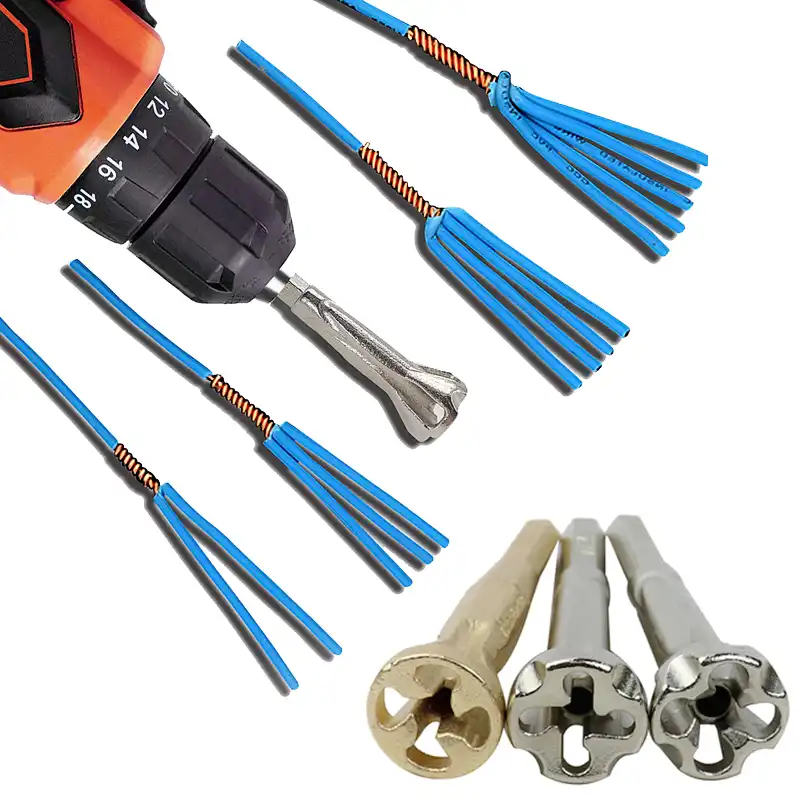

Скрутка жил проводов

Скрутка двух и более жил – наиболее популярный в своё время способ соединения проводов, не потерявший своей актуальности и сегодня. И хотя по современным требованиям скрутки жил проводов в чистом виде не разрешены, такой вид соединения встречается достаточно часто.

Для того чтобы выполнить скрутку жил, необходимо снять с них изоляцию на определённую длину и скрутить оголённые части между собой пассатижами. Место скрутки обязательно заизолировать изолентой или термоусадочной трубкой.

Минус обычной скрутки – окисление и, как следствие, ухудшение контактного соединения через некоторое время. Особенно это относится к скрутке алюминиевых проводов.

Пайка

Для того чтобы соединить провода пайкой, необходимо также снять изоляцию с жил, а оголённые части жил сначала скрутить, а затем залудить, после чего выполняется сам процесс пайки. Чтобы паять провода, необходимо уметь работать паяльником.

Один из недостатков соединения проводов пайкой – небольшая механическая прочность соединения ввиду мягкости припоя, используемого для пайки. Также соединять пайкой большое количество проводов, особенно монолитных (однопроволочных), не так просто.

Опрессовка проводов

Для опрессовки используется специальная металлическая гильза. Размер гильзы подбирается по суммарному сечению жил всех соединяемых проводников.

Жилы проводов скручивают, на скрутку надевается гильза, после чего происходит её зажатие. Для этого используются специальные клещи. В результате получается довольно качественное, прочное, надёжное, но не разборное контактное соединение.

Болтовое соединение

Данный вид соединения проводов используется в том случае, если необходимо соединить провод из меди с алюминиевым проводом, но не напрямую. Также таким способом можно соединять и провода из одного металла. Для болтового соединения понадобится болт, гайка и три шайбы.

Соединение происходит следующим образом: жилы проводов зачищают от изоляции на определённую длину, а затем из оголённой части жилы формируют кольцо (петлю). Диаметр кольца должен быть приблизительно равен диаметру болта, чтобы кольцо можно было легко надеть на болт.

Далее на болт надевается первая шайба, затем первая жила, после этого надевается вторая шайба, на неё вторая жила, третья шайба и в конце накручивается гайка. Гайка сначала закручивается руками, а затягивается гаечным ключом.

Небольшой минус такого соединения – некоторая громоздкость. Однако контакт получается качественным и надёжным. В случае необходимости болтовое соединение можно без труда разъединить.



Соединение через клеммник (клеммную колодку)

Соединение проводов на клеммнике (клеммной колодке) является очень простым и надёжным. Зажатие оголённой части жилы провода происходит при помощи закручивания винта. Т.е. достаточно уметь пользоваться отвёрткой, чтобы соединить провода.

Одно из преимуществ клеммника и клеммной колодки – возможность соединять провода разного сечения. Минус такого соединения – вероятность пережима провода, а также необходимость повторной, а затем и периодической протяжки винтов ввиду ослабления контакта с течением времени.

Соединение с помощью изолирующих зажимов

Соединительные изолирующие зажимы (СИЗ) представляют собой специальный пластиковый колпачок, внутри которого находится специальная пружина. Зачищенные жилы вставляют в колпачок, который прокручивают по часовой стрелке до тех пор, пока это возможно.

Выполнение такого соединения не требует особых практических навыков. Рекомендуется использовать зажимы только от известных производителей. Такие зажимы надолго сохранят контакт, чего нельзя сказать про подделки.

Сварка

Соединение сваркой выполняется следующим образом: оголённые жилы проводов скручиваются, а конец скрутки заваривается, в результате чего в месте сварки образуется металлический шарик, обеспечивающий качественный контакт между всеми жилами.

Соединение сваркой является полностью не разборным. Чтобы из общего пучка жил убрать одну, её необходимо выкусывать кусачками.

Существуют и другие, менее популярные способы соединения проводов, но чаще всего применяются те, которые рассмотрены выше.

Электрик Про - Соединение проводов, скрутка проводов, сварка проводов, опрессовка наконечников

Контакты

+79505799999
+79069854444



калькулятор сечения проводов

Как правильно соединить провода?

В этой статье я постараюсь как можно подробнее рассмотреть способы соединения проводов. От качества соединения проводов зависит чуть ли не 90% успеха. Что толку менять проводку в доме если соедининения проводов в монтажных коробках сделаны как попало. Последствий может быть много. Ложное срабатывание защитных автоматов. Нагрев в местах соединения и повреждение кабеля. Или даже пожар. Чтобы избежать таких последствий надо соединять провода правильно. В ПУЭ (правила устройства электроустановок) пункт 2.1.21 главы 2 написано:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Запомните! Холодная скрутка проводов ЗАПРЕЩЕНА

Итак рассмотрим каждый способ соединения поподробнее

  • Опрессовка проводов
  • Опрессовка проводов, как вы уже поняли из названия, производится прессом. Существуют прессы механические как правило для проводов сечением от 1,5мм2 до 35мм2 и гидравлические для проводов сечением до 240мм2 и даже больше. При соединении данным способом необходимо правильно подобрать сечение гильзы или наконечника, а также матрицы пресса. При правильном подходе получается очень надежное и долговечное соединение. Минус лишь один. Такое соединение является неразборным.

    Наконечники используемые с прессом ПГР-70.

  • Сварка проводов
  • Способ довольно новый. Для него требуется сварочный аппарат типа ТЭС-700 и угольный электрод. Соединив все провода в скрутку касаемся угольным электродом кончика и держим до образования медного шарика. В таком соединении практически отсутствует переходное сопротивление. Еще одним плюсом можно добавить что такое соединение легко разобрать. Достаточно лишь откусить шарик на конце скрутки и можно раскрутить провода. К минусам можно занести стоимость сварочного аппарата, а также сложности связанные с производством сварочных работ на высоте (на стремянке под потолком).

  • Пайка проводов
  • Наиболее доступный способ. Покупаем в магазине электротоваров паяльник мощностью 60Вт-80Вт. Как показывает опыт это оптимальная мощность для таких работ. Меньше - не прогреете провода. Больше - потекёт изоляция проводов. Не забудьте про канифоль и олово. Вместо канифоли подойдем специальный флюс. Скручиваем провода в скрутку и тщательно пропаиваем. Соединение прослужит очень долго. Минус только в том, что если скрутка длинная то поместить её в монтажной коробке будет проблематично. Такое соединение практически не гнётся.

  • Сжимы
  • Под этим словом подразумеваются зажимы Wago, СИЗы, ЗВИ. Их рассмотрим с особым интересом.

  • Wago
  • Появившись на рынке они сразу заняли достойное место в ящике электрика. Легко собираются любые узлы. Клеммы представлены от 2х контактных до 8. В принципе действия заложено самозажимное устройство. Вставив один раз провод вытащить его уже не получится. С легкостью зажимают провода от 1,5мм2 до 2,5мм2. Есть модель wago которой "по зубам" кабель сечением 4мм2. Из недостатков могу отметить неразборность соединения и небольшой пропускной ток в 24А. Так что используйте их лучше в линиях освещения помещения.
    На момент написания статьи появились в продаже зажимы wago для многопроволочных кабелей. Они многоразового использования, что позволяет расширить область применения.

  • СИЗы
  • Эти "колпачки" используют широко при монтаже электропроводки. Удобные. Навинчиваются по резьбе на готовую скрутку. Получается легко разборное соединение. Только если надумаете добавить провод придется заменить СИЗ на больший по размеру.

  • ЭВИ
  • Их еще называют клеммной рейкой или колодкой. Продаются по 10шт. Сечения очень разные от 0,75мм2 до 16мм2. Просто отрезаете сколько вам надо соединений. Вставляете провода с двух сторон и затягиваете винтом. Не рекомендуется вставлять более 1 провода с каждой стороны. Годятся как для проводов с литой жилой так и для многопроволочных кабелей (гибких) при условии опрессовки гильзой. И не забывайте 1 раз в год подтягивать такое соединение.


    Оставить коментарий


    Сергей
    Сварка проводов: -Способ довольно новый. Не согласен это старый дедовский можно сказать способ. СИЗ: -Навинчиваются по резьбе на готовую скрутку. Здесь вы тоже к сожалению не правы, скрутка должна формироваться как раз СИЗом Пайка: -подойдем специальный флюс. Только если он нейтральный на основе канифоли иначе придется смывать. ADMIN: За критику спасибо! Про СИЗ не знал(так как я их не использую)! По поводу флюса вы правы. Необходимо использовать только на основе канифоли без добавления кислот.

    salim
    хотелось бы возразить ,коллега ,по поводу СИЗов.Я сторонник того что бы СИЗ накручивался на готовую скрутку.Перебирая электоропроводку ,я заметил что соединения скрученные СИЗом искрили-т.е,что получается скрутка закрученная СИЗом не достаточно обеспечивает контакт вокруг всех проводов ,находящиеся в пучке и конечно же зависит от нагрузки потребителей

    svarkagid.com
    Собственно сварка состоит из нескольких технологических операций. Сначала с проводов следует снять оболочку и изоляцию, после чего выполнить скрутку . Полученную скрутку подрезать так, чтобы концы всех проводов были на одном уровне, а длина скрутки получилась бы не менее 50 мм.

    Шустрый
    Надзор не пропускает СИЗы. И правильно! По опыту: холодная скрутка длиной 5-7 см надежнее клеммных колодок. Скрутки, простоявшие лет 20 под тряпичной изолентой работают отлично - без поджарок и прослаблений. А вот СИЗы слабнут и горят через полгода - год.

    Константин
    полезная информация

    Александр
    На фото это не пайка а намазывание припоя,соединение не прогрето и соответственно контакт не надёжен

    Дмитрий Юрьевич
    К минусу сварочного аппарата сложности связанные с производством сварочных работ на стремянке под потолком не относятся от прямого запрета техникой безопасности работы электроинструментом, находясь на ней, на стремянке.

    Юрий
    "Надзор не пропускает СИЗы. И правильно! По опыту: холодная скрутка длиной 5-7 см надежнее клеммных колодок." Что за бред вы пишете??? СИЗы не пропускает, а скрутки - пропускает, что-ли??? Холодная скрутка от скрутки с СИЗом ничем не отличается! И правильно использованная клеммная колодка намного надёжнее любых скруток и тем более клемм WAGO, особенно разборных!!!!!!! Господи, вот сколько в стране таких "специалистов"???!!! Вы думаете, полные идиоты разрабатывали ПУЭ, которое ЗАПРЕЩАЕТ СКРУТКИ а вы умнее их???

    JailbaitPthcCp
    Content from TOR websites Magic Kingdom, TLZ, Childs Play, Baby Heart, Giftbox, Hoarders Hell. h**p://cutt.us/0M3ng h**p://bit.ly/3wuBQky OPVA, Pedo Playground, GirlsHUB, Lolita City More 3000 videos and 20000 photos girls and boys. h**p://lmy.de/e2UWG h**p://soo.gd/raZj The new and exclusive material and complete series Full Siberian Mouse, Bibigon, Syrup, Buratino packs h**p://gg.gg/vbomd h**p://v.ht/1AcH

    newvids
    Huge archive!!! A heap of video for all tastes! We do not hesitate, we download, and that can and be late. 0715 https://cutt.us/66dMc https://bit.ly/2TE6MRJ http://gg.gg/v1963 https://lmy.de/Ee9a9 https://v.ht/EKYkW https://soo.gd/cd9V

    RonaldRah
    Amoxicillin is a penicillin antibiotic. It kills or stops the growth of some bacteria. This medicine is used to treat many kinds of infections. It will not work for colds, flu, or other viral infections. Buy Amoxicillin right now - http://amoxicillina.weebly.com/ and save your money. Only 0.44 usd per pill!

    Rubenjew
    :::::::::::::::: ONLY THE BEST :::::::::::::::: Content from TOR websites Magic Kingdom, TLZ, Childs Play, Baby Heart, Giftbox, Hoarders Hell, OPVA, Pedo Playground, GirlsHUB, Lolita City More 3000 videos and 20000 photos girls and boys h**p://gg.gg/mz9ir h**p://v.ht/7zMWf h**p://cutt.us/0lOdi Complete series LS, BD, YWM, Liluplanet Sibirian Mouse, St. Peterburg, Moscow Kids Box, Fattman, Falkovideo, Bibigon Paradise Birds, GoldbergVideo, BabyJ h**p://gg.gg/nq4lh h**p://cpc.cx/uVe h**p://xor.tw/4pt09 Cat Goddess, Deadpixel, PZ-magazine Tropical Cuties, Home Made Model (HMM) Fantasia Models, Valya and Irisa, Syrup Buratino, Red Lagoon Studio, Studio13 ----------------- -----------------xr4



    Для корректного отображения этого элемента вам необходимо установить FlashPlayer и включить в браузере Java Script.

    Наши Друзья

    что это такое, разновидности и критерии выбора

    Что такое опрессовка проводов

    Для получения качественных соединений, используется опрессовка, создающая хороший контакт между проводами и защищающая их от окислительных процессов. Одной из основных деталей, применяемых в данном методе, являются гильзы для опрессовки проводов, с помощью которых получаются неразъемные соединения. Это считается основным недостатком, поскольку в дальнейшем разделить их возможно только механически путем разрезания концов состыкованных проводников.

    В чем же заключается суть и основные преимущества опрессовки? Дело в том, что при обычном зажиме многожильных проводников, их концы нередко раздавливаются, распушаются и даже разрушаются. Такие проводки уже не используются вместе с остальными, в результате места соединений нагреваются и в дальнейшем прогорают.
    Кроме того, медные провода, под действием кислорода и влажности, со временем темнеют и окисляются, что приводит к потере качества контакта. Метод опрессовки позволяет устранить все эти проблемы за счет многократного повышения надежности соединений. Концы проводов, обжатые гильзами, считаются недоступными для проникновения внутрь воздуха. Сама гильза надежно защищает провода от повреждений, а ее покрытие исключает агрессивное воздействие внешней среды.

    Суть данного метода заключается в том, что в процессе опрессовки происходит совместная деформация жил соединяемых проводов и самой гильзы, куда они вставляются. Во время сжатия гильза деформируется и максимально сдавливает жилы. В результате, все неровности, имеющиеся на поверхности металла, входят в зацепление между собой, обеспечивая, тем самым, надежный контакт.
    Кроме гильз, в процессе опрессовки принимают участие специальные обжимные устройства. Они разделяются на три основных типа:

    • Двухгубочные. Внешний вид напоминает пассатижи. Оборудованы двумя губками и системой усиления сжатия. Подходят не только для работы с гильзами, но и с наконечниками.
    • Четырехгубочные. Предназначены для работы только с гильзами.
    • Шестигубочные. Применяются достаточно редко, в основном профессиональными электриками.

    При выполнении работы также понадобится инструмент для снятия изоляции и резак, выполняющий точные ровные срезы. Использование такого инструмента позволяет значительно повысить качество соединений.

    ММА сварка: особенности

    Создание неразъемной связи нержавеющей марки стали простыми электродами осуществляется несколькими этапами. В начале удаляется вся ржавчина и лишние включения на поверхности изделия. При наличии кромок свыше 4 мм мастер осуществляет их разделку напильником, что обеспечит эффективное проплавлением детали. Если изделие имеет тонкие размеры, необходимо плотно сдвинуть два края заготовки. По ГОСТу 10052-75 для нержавейки подходят ОЗЛ-8, ЦЛ-11, марки УОНИ. При наличии информации о марке металла по ГОСТу можно подобрать требуемый расходный материал.

    Ход действий:

    1. Заготовки с шириной более 7 мм, необходимо нагреть до 150 °С.
    2. После подготовки готовый инструмент подносится и легко ударяется по месту будущего шва несколько раз. Таким образом сварщик активизирует электрическую дугу.
    3. Дальнейшая операция проходит под воздействием эффекта короткой дуги. Сварщик медленно проходит весь участок шва вдоль линии с плавными зигзагообразными движениями.
    4. В конце требуется сделать замок для предотвращения швов.
    5. После остывания можно снять шлак и места сварки и произвести последующую полировку шва.

    Для создания шва необходимы электроды коррозионностойкого и жароустойчивого вида. К таким электродам можно отнести ОЗЛ-6 с характерной жаростойкостью. Также выгодны прутки АНО-27 для сварки необходимых конструкций и деталей. Шов отлично противодействует низким температурам.

    Технология опрессовки

    Существует два метода, с помощью которых осуществляется опрессовка:

    • местное вдавливание;
    • сплошное обжатие.

    Провод для обжима используется медный или алюминиевый. Поэтому и гильза может быть либо из меди, либо из алюминия. Бывает еще медно–алюминиевая. Так как кабель из алюминия склонен к формированию окислительной пленки, то алюминиевая гильза должна поддаваться зачистке и обработке особенной смазкой. Для защиты алюминия от окислов используют кварцевазелиновую пасту. Провод из меди также подлежит обработке смазкой. С ее помощью уменьшается вероятность повреждения жилы при опрессовке и снижается трение.

    Если жил многопроволочные – их выравнивают и складывают так, чтобы они легко входили в гильзу, можно немного скрутить проволочки. Затем кабель вставляется в патрон до упора. Соединение может быть сделано не встык, а, например, с заводом. Тогда общее сечение всех проводов не должно превышать сечение втулки.

    В любом случае применяются гильзы, рассчитанные под суммарное сечение обжимаемых жил. Если используется пресс с точечным (местным) вдавливанием – делают 2-3 прожимки равномерно распределенные по длине гильзы, для обеспечения механической прочности соединения и хорошего электрического контакта. При сплошной обжимке с помощью гексагональных или квадратных матриц – рекомендации в сущности те же

    В обоих случаях важно чтобы гильза не треснула при обжиме (если она слишком маленькая) и не было не прожатых мест и полостей (если она слишком большая)

    После того как была осуществлена опрессовка, в месте соединения необходимо создать внешний изолирующий слой с помощью изоленты или локоткани. После изоляции следует аккуратно сложить провода и сам кабель в распределительной коробке.

    На видео ниже наглядно показывается, как опрессовать провода пресс-клещами:

    Различие обжимных трубок для проводов по материалу

    Соединительные гильзы делятся на несколько разновидностей в зависимости от материала изготовления. Использование разных видов обусловлено тем, что из-за электрохимических свойств металлов некоторые вступают в активную реакцию друг с другом, что влечет окисление проводов и их перегревание при нагрузке.

    Медные гильзы

    Аббревиатура ГМ указывает на то, что гильза изготовлена из качественной меди. Используется исключительно для соединения медной проводки. Поверхность ГМ не покрыта защитной оболочкой, поэтому эксплуатировать ее можно лишь в неагрессивных условиях окружающей среды.

    Луженые гильзы

    При помощи луженых гильз соединяют медные провода, предназначенные для работы в агрессивной среде. Это те же самые гильзы из меди, только их поверхность покрыта специальным составом, образующим защитную оболочку белого цвета. Аббревиатура следующая – ГМЛ.

    Преимущество лужения заключается в защите материала от электрохимической коррозии, однако для алюминиевой проводки применять ГМЛ запрещено. Обусловлено это тем, что в процессе сжатия частично разрушается защитный слой, что в результате приведет к непосредственному контакту алюминия и меди.

    Соединительные трубки для жил из разных материалов

    Проведение электрических линий, как правило, не обходится без использования и соединения жил, изготовленных из разных материалов. Для подобных целей используют специальные гильзы, которые считаются комбинированными и называются ГАМ. Конструкция проста, но особенность ее заключается в использовании разных материалов. Две части трубки сварены в одну, одна изготовлена из алюминия, а другая из меди. Середина, место стыка оснащено специальным ограничителем. Благодаря ему обеспечивается равный вход жил с обеих сторон.

    Отличается эта разновидность по форме. Объяснить это можно тем, что алюминиевая часть трубки имеет больший диаметр из-за необходимости большего поперечного сечения у проводника.

    Алгоритм опрессовки ГАМ аналогичен предыдущим способам.

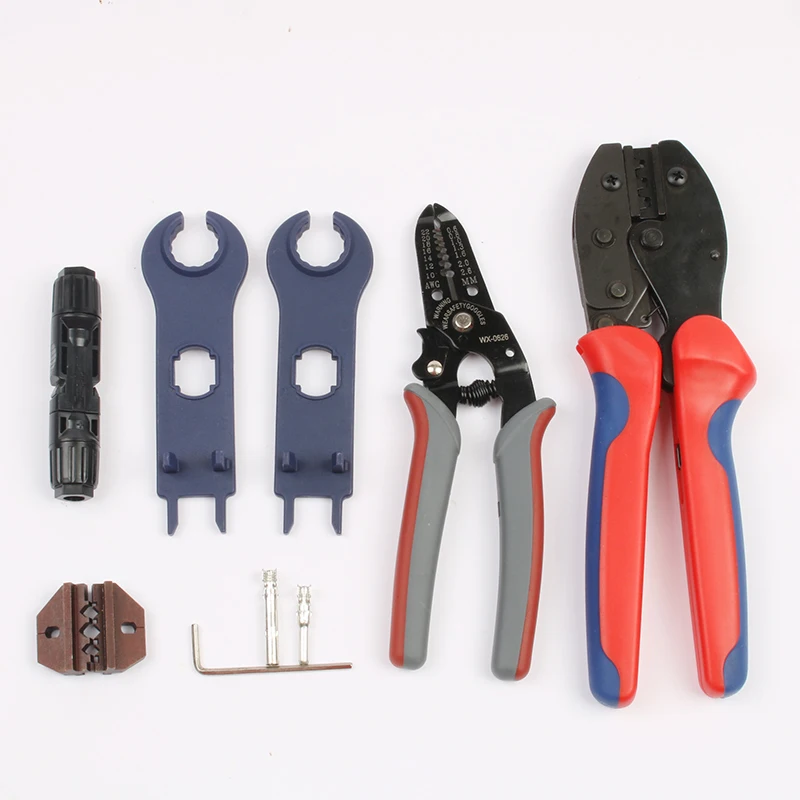

    Инструмент для опрессовки

    Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

    • гидравлические, монтажные и обжимные пресс клещи разных модификаций;
    • гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

    Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

    Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

    Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

    sarstroyka.ru

    Что такое опрессовка проводов гильзами


    Опрессовка гильзами – неразъемное соединение проводов

    Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

    В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

    Соединение проводов гильзами необходимо осуществлять в следующих случаях:

    • Нужно соединить провода с большой площадью сечения.
    • Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
    • Нужно соединить провода в линиях с высокой нагрузкой.

    Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

    Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
    Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
    Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

    Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.


    Из недостатков выделяют следующие:

    • Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
    • Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

    Также стоит упомянуть об ощутимых затратах на расходные материалы.

    Типы гильз

    Очень важно правильно подобрать гильзы для опрессовки проводов

    По материалу исполнения

    Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

    • ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
    • ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

    Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

    Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

    Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

    И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

    По размерам

    После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм 2. Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

    По конструктивному исполнению

    Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

    Как правильно выбрать обжимную гильзу по диаметру

    Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

    Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

    Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

    От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

    Таблица 2. Сколько проводов помещается в один соединитель

    Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

    Что нужно знать о размерах и конструктивных особенностях трубок

    Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

    Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

    Сечение гильз меньшего диаметра

    Очень глупая ошибка, которую часто делают по незнанию или из желания сэкономить (купить соединительную кабельную гильзу подешевле). Если сечение гильзы меньше, чем сечение провода, то в этом случае могут обтачивать провод, уменьшая его диаметр, чтобы он влез. Но это приводит к увеличению сопротивления на данном участке, снижает пропускную способность и ухудшает прочность. В конечном итоге это приведет к разрушению провода в том месте, где уменьшали его сечение.

    Гильзы большего диаметра

    И такое бывает, когда покупают «на глаз». В этом случае не получится сделать соединение надежным, чем больше разница, тем менее надежным оно будет. Конечно, есть способ, при котором концы проводов или кабелей сгибают вдвое и загоняют в гильзу, но это возможно далеко не всегда (разница в диаметре должна быть очень большой), да и это также не обеспечит надежного контакта.

    Если подытожить два предыдущих пункта, то соединительные гильзы нужно подбирать строго под сечение проводов и кабелей. Никакой сложности с этим не будет, сегодня все стандартизировано, в продаже можно найти все значения. Представить ситуацию, когда нет возможности купить соединительную гильзу подходящего диаметра просто невозможно.

    Как правильно подобрать провод и наконечник

    Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

    Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений. После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник. При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

    У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

    Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

    Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

    Преимущества и недостатки

    В опрессовке достаточно много положительных сторон:

    1. Инструмент, с помощью которого выполняется подобное соединение, ручной, для его работы не нужно электричество. В случае, когда приходится работать в помещении, где нет напряжения, опрессовка является единственным качественным методом соединения.
    2. С помощью опрессовочных трубок можно соединять проводники из разных металлов, что является решением вечной проблемы коммутации медных и алюминиевых жил в одном электрическом узле.
    3. Если при сварке требуется специалист, способный производить сварочные работы, а при пайке необходимо уметь пользоваться паяльником, то опрессовку может сделать каждый, достаточно лишь один раз попробовать в действии пресс-клещи.
    4. С помощью специального обжимного инструмента есть возможность производить коммутацию в любых, даже ограниченных пространствах. Особенно удобно, при соединении проводов в подрозетнике или коробке.
    5. Обжим пресс-клещами и гильзами позволяет до минимума укоротить соединяемые участки проводов.
    6. За счёт механического усилия создаётся максимально прочное контактное соединение.
    7. В результате опрессовки получается неразъёмное соединение, которое выдерживает большую физическую нагрузку на разрыв.
    8. Скорость монтажа – минимальная, качество соединения – максимальное.
    9. Такой контакт не нуждается ни в каком эксплуатационном обслуживании.

    Неразъёмный тип опрессовки в некотором роде является и недостатком, то есть в случае необходимости нельзя раскрутить соединение и заменить один из проводников. Гильзу можно только вырезать.

    Тонкости процесса

    Независимо от того, как и чем сваривать нержавейку, необходимо соблюдать следующие правила, которые помогут получить качественное соединение:

    1. Заблаговременно подготовьте жидкость, которой будете охлаждать поверхность по завершению работ.
    2. Амперные характеристики должны быть ниже на 20 %, относительно сварки прочих сортов стали.
    3. В процессе соединения контролируйте величину зазора, ввиду высокого линейного расширения сплава.
    4. Длина используемых электродов не должна превышать 350 мм, по причине высокого сопротивления нержавейки.

    Если пренебречь хотя бы одним пунктом, риск дефекта сварного шва будет очень велик.

    Особенности опрессовки проводов большого диаметра

    Для качественного обжимания контактов с сечением линии  более 6 кв./мм мышечной силы человека уже недостаточно, чтобы это сделать обычным ручным инструментом. В стрипперах для снятия изоляции и классических пресс-клещах, кримперах даже не предусматриваются отверстия большего диаметра. Изоляция снимается обычным монтажным ножиком, а для пресса используются усиленные клещи с длинными ручками или гидравлический пресс.

    Этот инструмент идеально адаптирован для обжатия наконечников и гильз отечественных стандартов. Существует различные модификации гидравлических клещей для опрессовки соединений электрических линий,  с усилием нажима от 8 до 55 тон на кв./см, в набор входят заменяемые матрицы  различного диаметра. Один из востребованных видов этого инструмента ПРГ-70В, его основные характеристики:

    • Усилие нажима – 8 тонн;
    • Форма обжима шестигранная;
    • Ход гидравлического поршня 100 мм;
    • Комплект заменяемых матриц на провода 4;6; 8;10;16;25;35;50;70 кв/мм.

    Работа гидравлическим прессом

    Очистка изоляции и установка оголенных концов в гильзы осуществляется в той же последовательности, что описана выше. Необходимую по размеру матрицу устанавливают в шток пресса, вентиль перекрывающий циркуляцию гидравлической жидкости ставят в положение «Закрыто». Обжимаемая конструкция укладывается в отверстие матрицы, качанием ручки выполняют отпрессовку, до тех пор, пока составные части матрицы не соединятся.

    Вентиль открывается на четверть оборота, давление на шток с матрицей снимается, продвигаем гильзу для обжатия следующего участка, повторяем операцию по всей длине. На последнем участке открываем вентиль и извлекаем матрицу с отпрессованной гильзой.

    Достоинством этой технологии соединения является высокая прочность контактов и надежное электрическое соединение, возможность стыковать линии из разных металлов. Недостатком можно считать то, что соединение не разборное, провода можно только откусить. Гидравлические прессы производятся различной мощности, самый большой способен обжать сечение 1000 кв./мм. В бытовых условиях это оборудование редко востребовано, оно предназначено для профессионалов. Покупать его для выполнения одноразовых работ нецелесообразно, при необходимости лучше договориться с владельцем об аренде.

    Как соединить провода с помощью опрессовки гильзами правильно

    Вариантов соединения проводов придумано большое множество — от простой скрутки до сложнейших сварочных аппаратов. Однако среди этого разнообразия нет идеального способа. При работе электросети в номинальных или пиковых нагрузках можно найти достоинства и недостатки в каждом методе. Опрессовка с помощью гильзы – это иногда единственный правильный метод.

    Назначение, виды гильз и обжимной инструмент

    Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.

    Таблица. Типы выпускаемых гильз

    Наименование Материал Описание
    Медь Алюминий
    ГМ+ Без защитного покрытия, внешне похожи на обрезки трубы
    ГМЛ+ Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления
    ГА+ Для сочленения кабелей, изготовленных из алюминия
    ГАМ++ Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки
    ГСИ+ Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций

    ГМЛ не подходят для алюминиевых жил. Деформации металла в зоне приложения давления клещами вызывают повреждение оловянного покрытия, проводники будут контактировать друг с другом.

    Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.

    Особенности и правила обжима проводов

    Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

    После подготовительных работ можно приступать к обжиму. Последовательность действий:

    1. Очистить жилы от изоляции, соединить их в пучок.
    2. Надеть наконечник, заполнить пустоты обрезками кабеля.
    3. Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
    4. Торчащие края жил обрезать.
    5. Для изоляции открытых частей применить термоусадочную трубку.
    6. Кабели плотно скрутить и уложить.

    Преимущества и недостатки

    Подобное соединение обладает высокой механической прочностью и устойчивостью к разрыву. Но оно является неразборным: в случае необходимости его невозможно разобрать для замены одного из проводников. При ремонте старую гильзу вырезают, меняя на новую. Уменьшение длины кабеля может потребовать выполнить процедуру его наращивания. В целом это единственный недостаток при монтаже электропроводки методом обжатия.

    Метод обжатия имеет следующие преимущества:

    1. Выполняют ручным инструментом, который не нуждается в подключении к электросети. При отсутствии напряжения во время работы — это единственный способ осуществить качественное соединение.
    2. С помощью алюминиево-медных наконечников проводят монтаж разнородных жил в одном электрическом узле.
    3. Если для сварки или пайки требуется специальное оборудование и навыки по работе с ним, то с клещами работу выполняет даже дилетант.
    4. Обжимной инструмент позволяет провести коммутацию в ограниченном пространстве.
    5. Быстро осуществляют монтаж.
    6. Эксплуатационное обслуживание не проводят.

    Как сделать кабель Ethernet

    ПРИМЕЧАНИЕ - Максимальная длина кабеля Ethernet CAT-5, CAT-5e или CAT-6 составляет 328 футов. или 100 метров.

    КАК СДЕЛАТЬ КАБЕЛЬ ETHERNET
    Приобретение кабелей Ethernet может быть довольно дорогим, а заранее изготовленные отрезки не всегда подходят вам. Изготавливать кабели Ethernet легко с помощью коробки с кабелем Ethernet категории 5e и Разъемы RJ-45, которые прикрепляются к обрезанным концам кабеля желаемой длины.

    Bulk Ethernet Cable - Категория 5e или CAT5e

    (Вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие характеристики производительности и примерно на 20% дороже, чем CAT5e.)

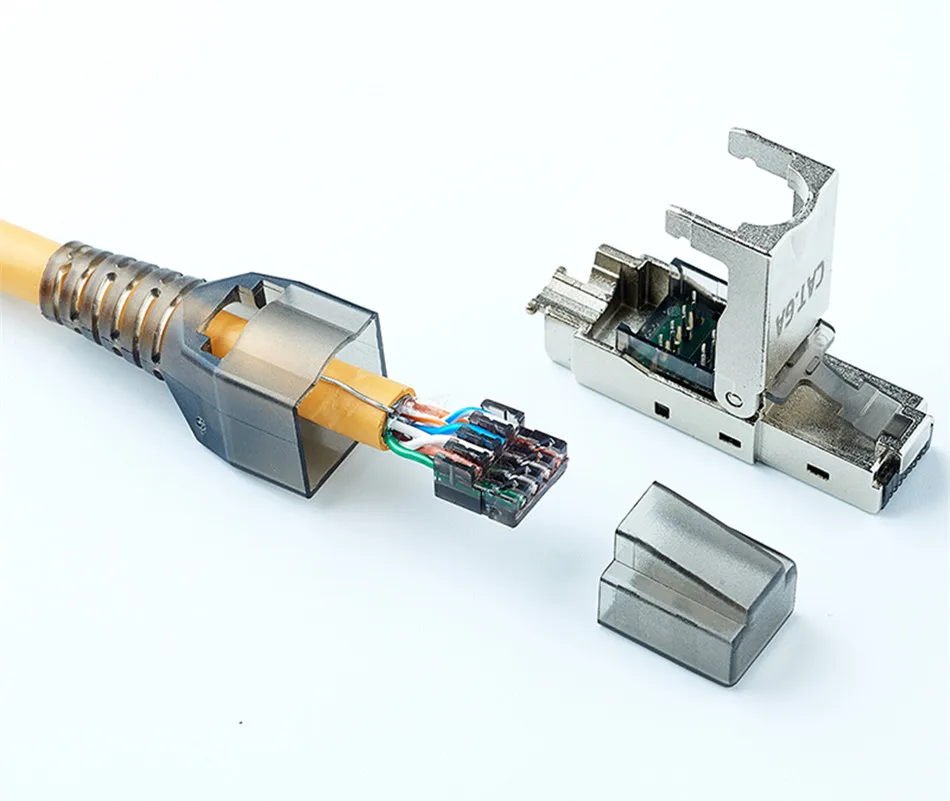

    Объемные обжимные соединители RJ45 для CAT-5e
    или
    Объемные обжимные соединители RJ45 для CAT-6

    RJ-45 Инструмент для обжима

    Есть два типа кабелей Ethernet, которые вы можете марка, Straight Through и Crossover .ПРЯМОПРОВОДНЫЕ Кабели Ethernet являются стандартными кабелями, которые используются почти для всех целей, и их часто называют «коммутационными кабелями». Очень рекомендую вы дублируете порядок цветов, как показано слева. Обратите внимание, как зеленый пара не находится рядом, как все другие пары. Этот конфигурация позволяет использовать более длинные кабели.
    КРОССОВЕРНЫЕ КАБЕЛИ - Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.
    Вот как сделать стандартный кабель:

    Вырежьте пластиковую оболочку примерно на 1 дюйм (2,5 см) от конца отрезанного кабеля. Обжимной инструмент имеет лезвие бритвы, которое сделает трюк с практикой.

    Расслабьтесь и соедините похожие цвета.

    Зажмите провода пальцами и распрямите их, как показано. Порядок цветов очень важен.

    Ножницами сделайте прямой надрез через 8 проводов, чтобы сократить их до 1/2 дюйма (1.3 см) от отрезанного рукава до конца проводов.

    Осторожно вставьте все 8 незакрепленных цветных проводов в разъем. Обратите внимание на положение синий пластиковый рукав. Также обратите внимание, как все провода идут путь до конца.

    Вид сверху.Все провода полностью вставлены. Коротких проводов нет.

    НЕПРАВИЛЬНЫЙ ПУТЬ - Обратите внимание, что синяя пластиковая втулка не внутри разъема, где он может быть зафиксирован на месте. Провода слишком длинные. Провода должны выходить всего на 1/2 дюйма от синей гильзы.

    НЕПРАВИЛЬНЫЙ ПУТЬ - Обратите внимание, как провода не проходят до конца конец разъема.

    ОБЖИМАЯ КАБЕЛЬ ... осторожно вставьте разъем в устройство для обжима Ethernet и защелкните ручки плотно.Медь сращивание вкладки на соединителе будут проткните каждый из восьми проводов. Также есть фиксатор, который удерживает синюю пластиковую втулку на месте для плотной компрессионной посадки. Когда вы удаляете кабель от обжимного устройства, конец которого готов к использованию.

    Для стандартного прямого кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля.Для перекрестного кабеля другой конец будет иметь другой цветовой порядок, как показано на изображении кроссовера выше.

    Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

    Как правильно использовать обжимные клеммы

    Электрические неисправности - одна из самых сложных проблем, которую нужно отследить в автомобиле. Часто проблема носит временный характер, когда иногда схема работает, а иногда нет, что означает, что вы должны иметь возможность отследить проблему, пока она не работает. Чаще всего эти проблемы возникают из-за плохого соединения. Как только вы обнаружите проблему, вам нужно ее исправить.

    Ремонт проводов возможен двумя способами - паять и обжимать клеммы.В некоторых сценариях требуется обжать клеммы проводов, например модульные клеммные соединения и съемные клеммы, в то время как другие можно обрабатывать любым способом. Пайка обычно является лучшим методом соединения двух проводов, но это не всегда возможно. Обжимные клеммы очень полезны при длительном ремонте, но они плохо отзываются о них из-за постоянной неправильной установки. Существует несколько различных типов обжимных клемм, для которых требуются разные инструменты, и они всегда должны быть опломбированы.Мы составили список советов по опрессовке проволоки. Используйте их, и вы никогда не ошибетесь.

    Правильный инструмент для работы

    Обжимные инструменты Cheapo хороши только для образования пузырей крови, они не используются для настоящих обжимов проводов. Хороший набор инструментов для обжима изолированного / неизолированного провода обойдется вам всего в 15-20 долларов и прослужит вам вечно. Для специализированных терминалов, таких как блоки Weather / Metri, вам понадобится специальный инструмент для обжима. Они более дорогие, но вы можете купить универсальный инструмент со сменными матрицами, который будет работать со всеми типами терминалов.

    Различные ручные инструменты для электромонтажа имеют решающее значение для правильного выполнения работы. Слева - клещи для обжима Metri-pack / Weather-pack (2 комплекта), изолированные и неизолированные инструменты для обжима, универсальный инструмент.

    Один размер НЕ ПОДХОДИТ ко всем

    Существует правильный размер для каждого калибра проволоки и подходящая матрица для обжима. Изолированные клеммы выбираются по размеру и цвету изоляции.

    Красный - калибр от 22 до 16

    Синий - калибр 16-14

    Желтый - калибр 12-10

    Для любого провода калибра более 10 требуется неизолированный зажим.Эти клеммы обычно поставляются со съемной силиконовой изоляционной втулкой, но не всегда.

    Слева - 1/0, 4 га, 10-8 га, желтый, синий, красный.

    Практика безопасного снятия изоляции

    Для снятия изоляции с провода требуется пара хороших приспособлений для зачистки проводов. Некоторые стриптизерши требуют, чтобы вы протянули через них провод, в то время как другие выполняют всю задачу одним движением. Автоматические съемники работают очень хорошо, но они немного дороже, начиная с 25 долларов, недорогой набор съемников стоит около 10 долларов.Ключ к хорошей заделке - это ровно достаточное количество провода в обжиме, не слишком много и не слишком мало. Конец проволоки должен быть заподлицо или слегка расширен через конец обжима. На некоторых клеммах есть ограничитель для провода, используйте его в качестве ориентира. Изоляция должна касаться задней стороны цилиндра зажима (внутри изоляции, если используется изолированный зажим), не должно быть оголенных проводов на обоих концах гильзы обжима.

    Пара автоматических стрипперов - лучший выбор для идеального стриптиза.

    Go All In

    Не оставляйте отставших от терминала. Убедитесь, что весь провод входит в клемму. Самый простой способ сделать это - сделать пару скручиваний провода после снятия изоляции.

    Убедитесь, что нет свободных жилок провода за пределами изоляции или обжима клемм.

    Нет полумеров

    Полностью обжать, но не перегибать. Пережать клемму сложно, но возможно, и в результате металл разорвется пополам.Самая большая проблема - это полуобжим, когда цилиндр обжима сжимается, но недостаточно, чтобы вставить провод. Результатом этого является неплотное соединение, которое вызовет всевозможные головные боли, и провод может даже выйти, что может быть опасно, если на провод подано питание. Это отличный способ вызвать пожар. Всегда проверяйте обжим, дергая за провод и клемму. Если он двигается, отрежьте его и сделайте это снова.

    Ориентация

    Только одна сторона обжима должна быть сжата, а какая сторона зависит от клеммы.Для открытых терминалов, таких как терминалы погоды или Metri-pack, открытые ножки обжимаются. Для всех клемм цилиндрического типа, которые образуют полный круг, углубление обжима идет на сплошную сторону, а НЕ там, где встречаются два конца.

    Убедитесь, что провод полностью обжат в клемме.

    В случае сомнений используйте большой молоток

    Провода малого диаметра до 8-го калибра легко обжимаются плоскогубцами. Как только вы получите калибр 4 и больше, вам понадобится лучшее решение. Провода 4-го калибра и 1/0 используются в автомобилях для подключения аккумуляторной батареи и заземления, а также для некоторых пользовательских приложений стерео и электроники.Вы можете приобрести специальный штамп, который устанавливает обжим с помощью молотка, но есть другой способ добраться до этого с помощью молотка и пробойника. Это тот же основной принцип, но без специального инструмента. Лучше всего использовать обжимной инструмент большого калибра, так как он имеет наименьший риск раздробления пальцев, но молоток и пробойник помогут вам исправить положение.

    Уплотнение!

    Хотя это не критично для работы, герметизация обжимных клемм является хорошей идеей, особенно если соединение открыто для элементов.Со временем открытый металл подвергнется коррозии, нарастая сопротивление, что приведет к разрыву цепи. Незапечатанные обжимные соединения имеют срок службы около 10 лет. Для герметизации клеммы используйте изоленту хорошего качества, термоусадочную или жидкую изоленту.

    Используйте качественную изоленту 3M Super 33 или жидкий электроизолирующий герметик, чтобы не допустить попадания влаги и электричества.

    Хорошая обжимка прослужит долго, но плохая обжимка всегда в конечном итоге приведет к появлению уродливой головки и обычно оставит вас на обочине дороги.Выполняйте работу правильно, используя правильные инструменты и правильный процесс, чтобы вам больше не приходилось делать это позже. Если вам нужна дополнительная помощь, посетите местный магазин автозапчастей NAPA.

    Ознакомьтесь со всеми инструментами и оборудованием , доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации об обычных обжимных клеммах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

    Соединения малых проводов: Часть II

    Соединить два провода стандартного размера довольно просто: возьмите щипцы с храповым механизмом, отрегулируйте его по размеру обжимного разъема, зачистите два провода, чтобы они вошли в стыковой разъем, вставьте провода в разъем и сожмите обжим.Необходимые материалы легко доступны: стыковые соединители для линейных стыков, кольцевые соединители для клеммных колодок и немного антикоррозийной смазки для болтов и колец. Если все сделано правильно, эти соединения могут выдержать очень жесткие условия. В ходе недавних испытаний антикоррозионных смазок и соединений мы продемонстрировали, что эти соединения могут прослужить до пяти лет в наихудших трюмных условиях.

    А как насчет подключения крошечных проводов калибра 22 от светодиодной лампы, приборов в кабине или жгута проводов от многофункционального дисплея? Как их соединить с подачей проволоки 16-го калибра с панели? Были обучены не использовать проволочные гайки, потому что их трудно запечатать или обеспечить снятие напряжения; они могут расшататься, повредить многожильный провод и запрещены Американским советом по лодкам и яхтам (ABYC).Хотя вы можете использовать еврострипы вместо стыковочного блока для небольших проводов, в морском каталоге или местном магазине нет ничего, что можно было бы использовать для прямого соединения с небольшими проводами. Понижающие обжимные соединители подойдут, но их бывает трудно найти. Пайка может работать, но есть опасения по поводу коррозии и усталости, а береговая охрана США и AYBC не одобряют соединения, в которых в качестве единственного средства соединения используется только припой. Вы можете припаять обжим, если хотите, но провод должен быть физически ограничен на случай, если он перегреется и расплавит припой.

    Что мы тестировали

    Мы протестировали различные методы подключения малых проводов, которые лучше всего понять, глядя на прилагаемые фотографии. Чтобы оценить паяные соединения, мы протестировали следующие сращивания: обычное сращивание, образованное путем скручивания проводов вместе, сращивание линейных кабелей, образованное путем блокировки двух скрученных петель провода, и модифицированная версия сращивания линейных адаптеров, которую мы называем половинным сращиванием линий или половинное соединение.

    Мы также протестировали несколько методов обжима.Метод, который мы выбрали для большинства работ, связанных с использованием стыкового соединителя увеличенного размера. Поскольку обжимные соединители для провода калибра 16 на самом деле имеют размер 16-14, в типичном стыковом соединителе есть немного дополнительного места. Мы продвинули стыковой соединитель (модель 75-123 Gardner Bender) вверх по проводу 22 калибра, минуя оголенный участок провода, затем плотно скрутили провода калибра 22 и 16 вместе, затем сдвинули стыковой соединитель обратно вниз по скрученному участку. провода и обжаты. Обжимаем середину и конец стыкового разъема, куда входил небольшой провод.Обжим на конце захватывает изоляцию на меньшем проводе, чтобы обеспечить снятие напряжения. Это линейное соединение является быстрым, легко герметизируется и обеспечивает некоторую поддержку для провода 22-го калибра. Однако это зависит от наличия дополнительного места в обжимном разъеме для обоих проводов.

    Похожий метод, который мы называем закрытым обжимом, рекомендован Билл Бишоп, участник проекта Practical Sailor и установщик морской электроники. (См. «Умный простой способ перенастройки», PS, июль 2016 г., онлайн.) Этот обжим включает параллельную установку обоих концов проводов и их скручивание вместе перед тем, как надеть стыковой соединитель наполовину поверх скрученных концов и обжать.(См. Фото 5, 6 и 7 в прилагаемом документе «Плотные соединения для крошечных проводов».)

    Наблюдения

    При подключении небольших проводов обязательно используйте качественные инструменты, в том числе кусачки, устройства для снятия изоляции и щипцы для обжима с храповым механизмом. Много лет назад у нашего тестера был дешевый комбинированный инструмент, который в конце концов выбросил в мусор после слишком большого количества неудачных обжимов. Также приобретите обжимные соединители хорошего качества; Анкор и Гарднер Бендер хорошо зарекомендовали себя, хотя плотный центральный упор на обжимах Ancor исключает встроенный метод обжима.Всегда скручивайте жилы вместе, прежде чем начать, и не допускайте попадания смазки на пальцы, если вы паяете. Мы использовали бессвинцовый канифольный припой для сердечников Benzomatic, который легко купить в большинстве хозяйственных магазинов.

    Ни одно из протестированных соединений не выдержало значительных нагрузок. Простое скрученное соединение разорвалось с усилием менее 1 фунта. Проволочная гайка вышла из строя при весе от 2 до 4 фунтов, в зависимости от точного способа скручивания. Линейные соединители, половинные соединения и обжимные соединения всегда ломали провод, хотя они выдерживали целых 6 фунтов.

    Когда мы нагрели соединения до 400 градусов, мало что изменилось: скрученное соединение разорвалось на несколько фунтов, а остальные порвались на проводе. Урок здесь в том, что снятие натяжения необходимо для любого соединения с использованием небольших проводов.

    Хотя наш тест показал воспроизводимые отказы, прочность спаянных образцов может сильно различаться в зависимости от качества проводов. Гибкая оловянная проволока обычно предпочтительнее хрупкой медной проволоки. В ходе испытаний обжимной соединитель обычно заканчивался в середине пакета, лучше, чем при жесткой пайке, но хуже, чем в образце, где лужение постепенно сужалось.

    Проволочная гайка стала сюрпризом. Он стабильно держится намного лучше, чем паяные или гофрированные соединения, и почти так же хорош, как соединения с защитой от термоусадки. Мы заметили некоторые повреждения прядей, но они были незначительными.

    Коррозия была проблемой. Все паяные соединения показали значительную гальваническую коррозию там, где провод соприкасался с припоем, и все, кроме одного припаянного образца, развалились, когда мы промокали их насухо, чтобы сделать последующий снимок. Гайка проволоки также показала значительную коррозию.На сварных соединениях наблюдалась коррозия на луженых участках, но очень незначительная коррозия на проводе.

    Паяные соединения

    Хотя припой не рекомендуется ни ABYC, ни береговой охраной США, нам было интересно посмотреть, повысит ли он долговечность наших соединений с малым проводом.

    Соединитель витой пары

    Чтобы создать скрученный стык, просто скрутите один провод вокруг другого. Он обеспечивает минимальную структурную целостность, поэтому соединение также необходимо паять. Помимо простоты, это также дает самый гладкий результат, и его легче всего сделать хорошо.

    Итог: Скрученный стык не соответствует стандартам береговой охраны или AYBC и подвержен коррозии. Не рекомендуется для влажных помещений.

    Линейный соединитель

    Для сращивания лайнманов необходимо сложить более тяжелый провод пополам. Затем вы укладываете меньшую проволоку в изгиб большей проволоки и плотно скручиваете более тяжелую проволоку. В заключение оберните меньшую проволоку очень плотно и аккуратно вокруг себя, аккуратно обрезая. (См. Сопроводительные фотографии.) Это не разобьется, даже если проволока расплавится, что соответствует назначению, если не букве предписания.Однако паять и защищать термоусадочной лентой немного сложнее, поскольку термоусадочная трубка, подходящая для стыка, может не сжиматься до размеров меньшего провода.

    Итог: Соединение линейных модулей неприемлемо для ABYC, но это наиболее безопасное соединение, предназначенное только для пайки. Не рекомендуется для влажных помещений.

    Половина соединения

    Чтобы создать это соединение, зачистите примерно 1 дюйм большого провода и 2 дюйма меньшего провода. Согните больший провод пополам так, чтобы конец не касался изоляции примерно на четверть дюйма.Проденьте меньшую проволоку через изгиб, а затем сожмите изгиб плоскогубцами. Оберните меньшую проволоку вокруг согнутой большой проволоки, удерживая ее закрытой. Результат похож на сгибание листа. Он очень безопасен, прост в изготовлении и обеспечивает надежное электрическое соединение даже без припоя. Пайка улучшит это соединение для любого постоянного использования.

    Итог: Половина сращивания более громоздка, чем другие сращивания проводов, но, вероятно, это лучший метод временного соединения, в котором используется только лента.

    Механические соединения

    Механические соединения обеспечивают самое надежное соединение, но для правильной подгонки необходимо немного поработать с различными типами и размерами соединителей. А некоторые разъемы просто не подходят для морской среды.

    Гайка для проволоки

    Чтобы использовать проволочную гайку, снимите примерно 5/8 дюйма изоляции с большего провода и на 1 дюйм с меньшего провода, затем плотно скрутите в косичку. Плотно закрутите гайку. Закрепите соединение несколькими дюймами ленты, намотанной в том же направлении, в котором была закручена гайка.

    Усталостные характеристики этого соединения впечатляют. Он был почти таким же прочным, как паяные соединения, защищенные термоусадкой. Когда тестеры сняли гайку, мы заметили некоторые повреждения небольших жилок, но ничего существенного. Специалисты опасаются ослабления гайки из-за вибрации и циклов нагрева / холода; это может случиться, но редко, и его можно предотвратить, если орехи плотно обернуть лентой.

    Итог: Береговая охрана США разрешает использование проволочных гаек в определенных случаях (см. Соответствующие правила USCG и проволочные гайки вверху справа), но AYBC запрещает их использование повсеместно.Мы считаем, что для большинства соединений, особенно тех, которые могут контактировать с водой, это плохая практика. Другими словами, оставьте их дома или используйте их только для быстрых и временных исправлений, когда нет другой альтернативы.

    Соединители стыковые

    Гнутый обжим, в котором мы загибали один провод назад в два или три раза, чтобы увеличить его диаметр, не показал таких же хороших результатов при испытаниях на усталость, как обжим с обжимом, в котором меньший провод перед обжимом обматывался вокруг большего.Чтобы сделать обертку, снимите примерно полдюйма с большой проволоки и 1 дюйм с маленькой проволоки. Сдвиньте обжим на несколько дюймов по меньшему проводу, скрутите провода вместе и наденьте обжим обратно на место стыка. Обжимаем как обычно. Это работает только с проводами, достаточно маленькими, чтобы вы все еще могли пропустить витую пару за центральный упор в обжимном фитинге AWG 14-16. По нашему опыту, провод размера 16 AWG, скрученный с проводом размера 22 AWG, все еще может соответствовать обжиму AWG 14-16, произведенному Gardner Bender, Tyco Electronics и Ideal, но не Ancor, хотя эти обжимы высоко ценятся в морской отрасли. профессионалы.

    При закрытом обжиме два провода укладываются параллельно и вставляются в один конец стыкового соединителя для обжима. Этот подход выполняется примерно так же, как и обжим с оберткой, но их гораздо труднее герметизировать с помощью термоусадки. Простой способ уменьшить натяжение - это дважды обжатое соединение над большим и закрепить его проволокой. (См. Фотографии в разделе «Плотные соединения для крошечных проводов».) Это снимает нагрузку с самого соединения.

    Мы не тестировали переходные стыковые соединители, рассчитанные на подключение проводов двух разных размеров.Правильно установленные с храповым механизмом обжима, это еще одно решение, хотя мы все равно будем использовать термоусадку поверх обжима, чтобы обеспечить дополнительное снятие напряжения и улучшить водонепроницаемость.

    Итог: Обернутый обжим или параллельный обжим - наш лучший выбор для выполнения соединений с малым проводом.

    Выводы

    Береговая охрана США и AYBC запрещают пайку как единственный способ подключения проводов из-за риска отсоединения при перегреве.Это лишает нас возможности использовать паяные соединения в числе наших предпочтений. Нам сказали, что усталость - это проблема паяных соединений; возможно, это и правда, но мы не увидели этого при тестировании, и уж тем более после покрытия термоусадкой соединения. Однако ни одно паяное соединение не выдержало воздействия морской воды без серьезного коррозионного повреждения. Кроме того, поскольку припой вызвал сильную гальваническую коррозию проводов, мы не рекомендуем паять гофрированные разъемы, хотя некоторые предпочитают этот метод как улучшенный.Совершенно очевидно, что в морской среде припой только усугубляет ситуацию.

    Наш любимый метод подключения крошечных проводов осветительных приборов и приборов - это обернутый стык, который вставляется в стыковой обжимной соединитель и обжимается; это быстро, безопасно и легко изолируется. Не менее хорош, но не такой элегантный и простой для герметизации, как закрытый обжим. Преимущество обжима с закрытым концом состоит в том, что, когда стыковой соединитель загибается на более крупный провод, затем связывается и фиксируется лентой, на обжиме нет нагрузки, что делает его достаточно прочным для протягивания через кабелепровод, хотя и немного большего размера. диаметр.

    Если вы вынуждены выполнить временное соединение без надлежащих инструментов, полусращивание лайнманов надежно и обеспечивает хорошее соединение только с помощью ленты, но это следует использовать только для очень малых нагрузок и как можно скорее отремонтировать правильно.

    Соединения для малых проводов

    Регламент USCG и проволочные гайки

    Хотя Американский совет по лодкам и яхтам (ABYC) разумно рекомендует не использовать проволочные гайки для электрических соединений, в СШАБереговая охрана (USCG) разрешает их при определенных обстоятельствах. В соответствии с требованиями USCG Reg 46 CFR 120.340 к кабелям и проводке: (i) Каждый соединительный элемент и наконечник напорного типа должны соответствовать UL 486A, «Соединители проводов и наконечники для пайки для использования с медными проводниками» или другому стандарту, установленному комендант. Использование накручиваемых гаек для проводов разрешается, когда соединения выполняются внутри корпуса, а изолированный колпачок соединителя закреплен для предотвращения ослабления из-за вибрации.Согласно стандарту, винтовые соединители не могут использоваться для соединения кабелей, облегчения сращивания проводов или увеличения длины цепи.

    Плотные соединения для тонких проводов

    Мы протестировали несколько типов подключения. Снятие натяжения с помощью зажимов или стяжек очень важно для достижения максимального срока службы.

    1. Соединение линейного монтажника неудобно выполнять из-за несоответствующих размеров проводов.
    2. Соединение полу-линейщика проще в изготовлении и не менее надежно.
    3. Проволочные гайки, предназначенные для быстрого соединения проводов в коммерческих и промышленных условиях, подвержены коррозии и могут расшататься.
    4. Скручивание проводов вместе и обжатие сверху может быть очень надежным.
    5. Соединение с закрытым концом начинается с наматывания многожильного провода меньшего размера вокруг более толстого.
    6. Соединение с закрытым концом надежно, но его трудно герметизировать при атмосферных воздействиях.
    7. Вместо закрытого обжима можно использовать обычный стыковой соединитель.Свяжите или склейте два провода вместе в местах выхода из разъема. Если вам необходимо пропустить это соединение через кабелепровод, вы можете сложить стыковой соединитель рядом с большим проводом, а затем закрепить жгут.

    Разумная конструкция Еврострип

    Документ без названия При подключении нескольких небольших проводов строители часто полагаются на белые литые пластиковые клеммные колодки, известные как европолоски. Но, как отметил в выпуске за февраль 2015 года участник PS Род Коллинз из Compass Marine, многие резьбовые соединения, используемые на лодках, концентрируют давление на нескольких прядях.

    1. Обжимной зажим с храповым механизмом
    A Pro’s Kit с обжимными кольцами защищает концы проводов.
    2. В резьбовых соединениях этой ходовой фары отсутствует прижимная пластина.
    3. Соединитель с язычком, лезвием или язычком также подойдет.
    4. На виде в разрезе показано, как прижимная пластина равномерно опирается на проволоку.
    5. Обычная европолоска позволяет выполнять несколько соединений с помощью небольших проводов.
    6. Хорошо сделанная евроколоска будет иметь прижимную пластину, которая не повреждает жилы проволоки при затягивании.

    Основы электрических разъемов

    Электрические разъемы имеют решающее значение для функциональности почти всех транспортных средств, промышленного оборудования, электрических и электронных устройств. Важно, чтобы разъемы работали должным образом, чтобы предотвратить короткое замыкание и дугу, которые могут повредить ваше оборудование и вызвать сбой.

    Существуют разные типы разъемов для разных приложений. Знание того, какой разъем использовать для вашего приложения, гарантирует, что вы создадите надежное электрическое соединение.В долгосрочной перспективе это сэкономит ваше время и деньги за счет сокращения времени простоя оборудования. Клеммы

    Клеммы - это базовые разъемы, соединяющие два или более проводов с одной точкой контакта, передающие электрический ток от источника питания к устройству с использованием энергии. Существует множество терминалов, предназначенных для различных приложений.

    Двумя наиболее популярными типами электрических разъемов являются обжимные клеммы, для которых требуется обжимной инструмент для крепления клеммы к проводу, и термоусадочные клеммы, которые полностью герметизируют соединение для защиты от коррозии, которая может привести к поломке и простою.Термоусадочные клеммы доступны в различных формах: обжимные и термоусадочные; паять и термоусадку; и стили обжима, пайки и усадки.
    • Кольцевые клеммы названы так из-за кольца на одном конце. Цилиндр на другом конце обжимается или припаивается к проводу, затем прикручивается или прикручивается через кольцо, чтобы образовалась точка контакта. Кольцевые клеммы бывают разных размеров - идентифицируются по цветовой кодировке - в зависимости от калибра провода и диаметра крепежа. Кольцевые клеммы создают очень надежное соединение, поскольку они не могут отделиться от клеммной колодки, пока не будет удален крепеж.

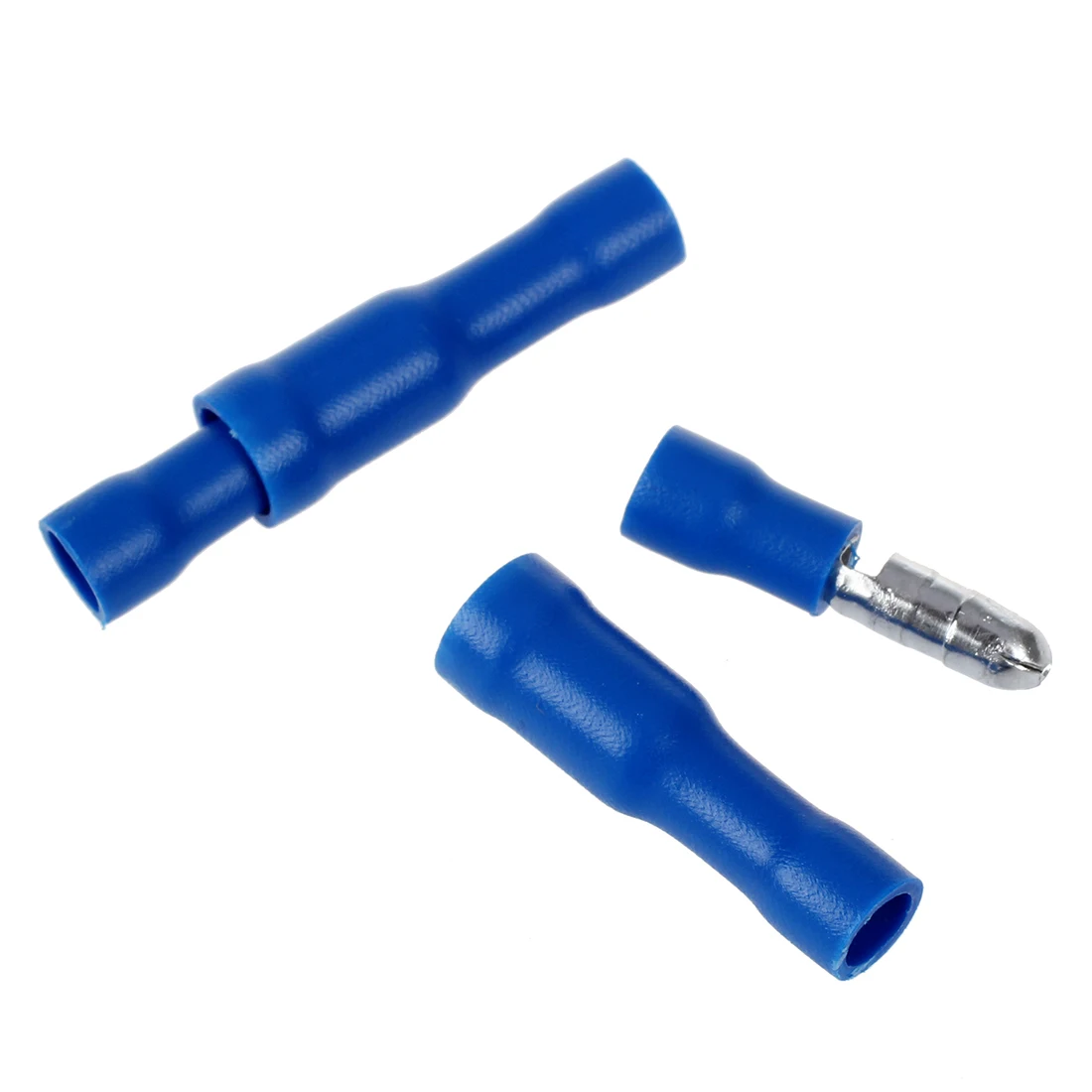

    • Подобно кольцевым клеммам, лопатки, клеммы с защелкой, фланцевые и крюковые клеммы также крепятся к клеммным колодкам с помощью винтов, но они имеют открытую сторону для упрощения установки. Они имеют немного меньшую надежность, так как не требуется полностью снимать фиксатор, чтобы терминал отсоединился.

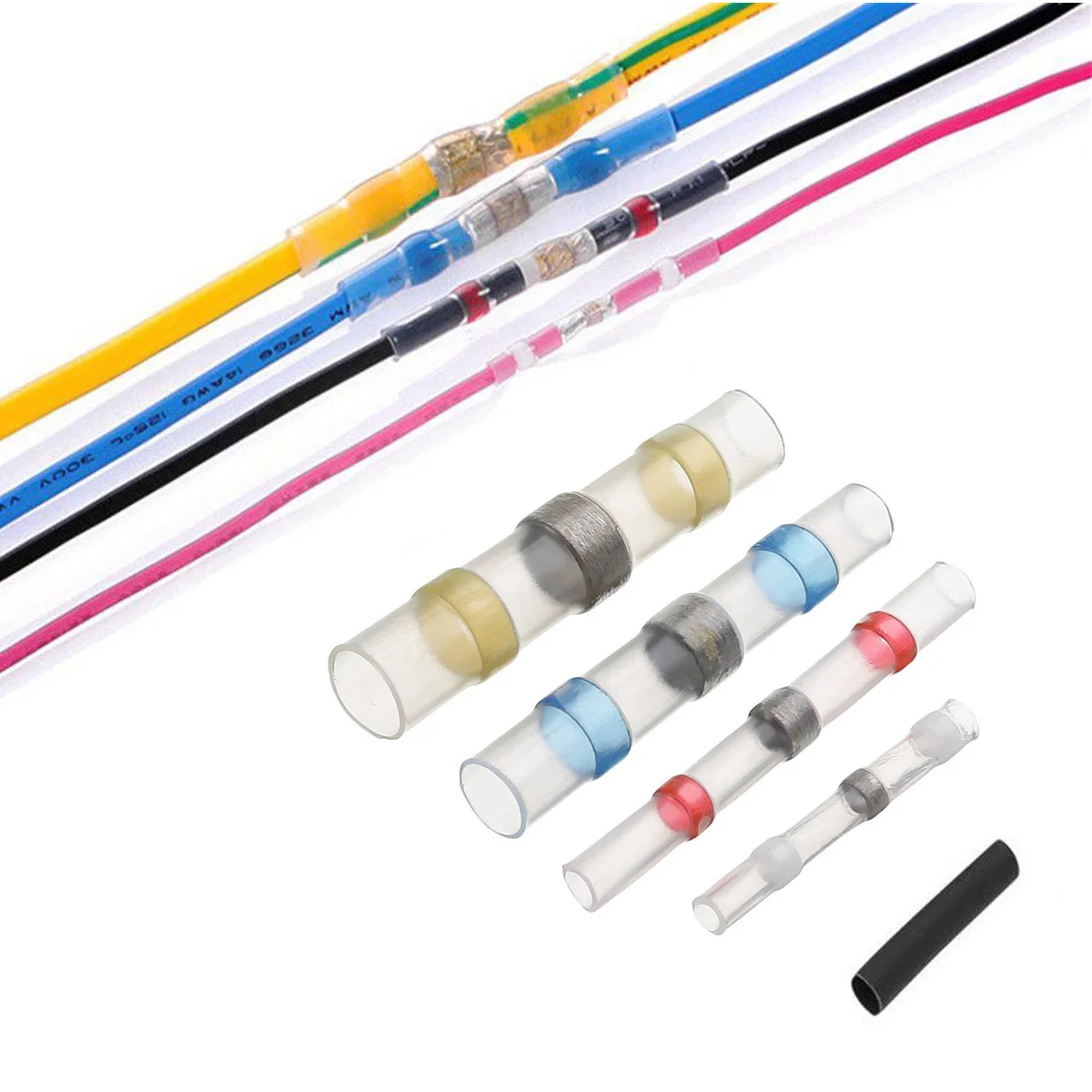

    • Стыковые соединители без проблем создают новое электрическое соединение или ремонтируют его, соединяя провода вместе. Они также имеют цветовую маркировку в соответствии с размером, поэтому вы можете выбрать тот, который подходит для вашего калибра провода.
    При выборе клемм необходимо учитывать, какой материал лучше всего подойдет для ваших нужд. Термоусадочные клеммы идеально подходят для самых тяжелых условий эксплуатации, поскольку они предназначены для защиты от коррозионных элементов и элементов окружающей среды, которые могут повредить соединение. Также доступны виниловые и нейлоновые клеммы. Нейлоновые клеммы более популярны и работают лучше, чем виниловые, но не обладают такой защитой, как термоусадочные клеммы, для соединений, подверженных воздействию элементов. К другим типам клемм относятся:
    • Высокотемпературные клеммы - Эти клеммы, разработанные для печей и печей, могут выдерживать постоянные температуры 900 ° F и кратковременные температуры до 1200 ° F.
    • Изолированные кабельные наконечники - используются для заделки многожильных проводов и предотвращения изнашивания резьбовых соединений. Они могут работать с одинарными или двойными проводами и требуют обжима для фиксации соединения.

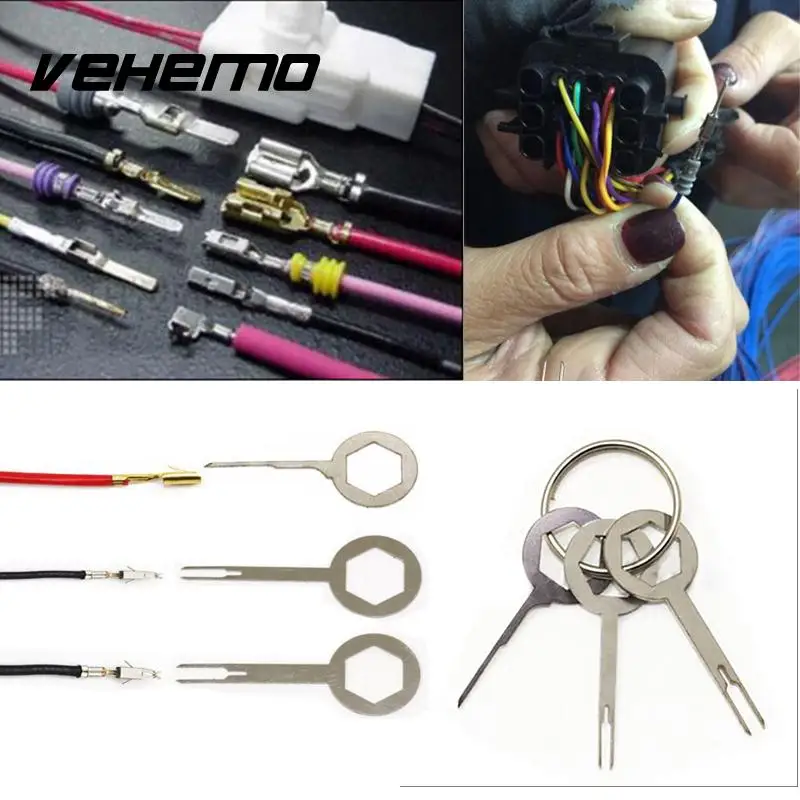

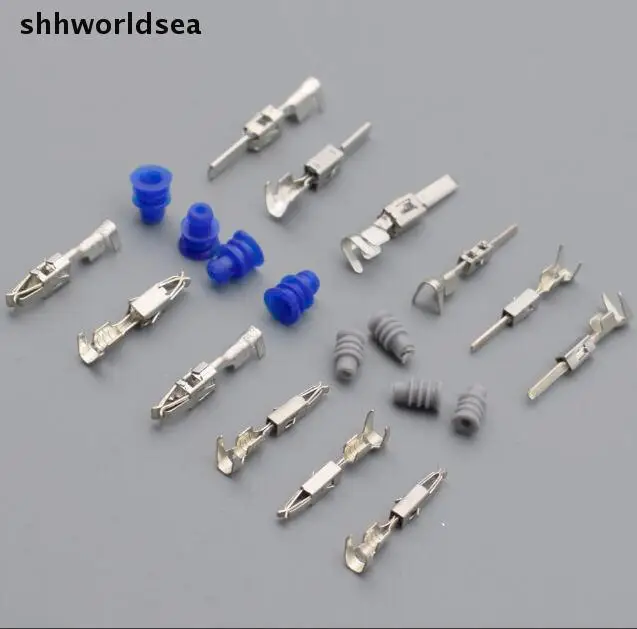

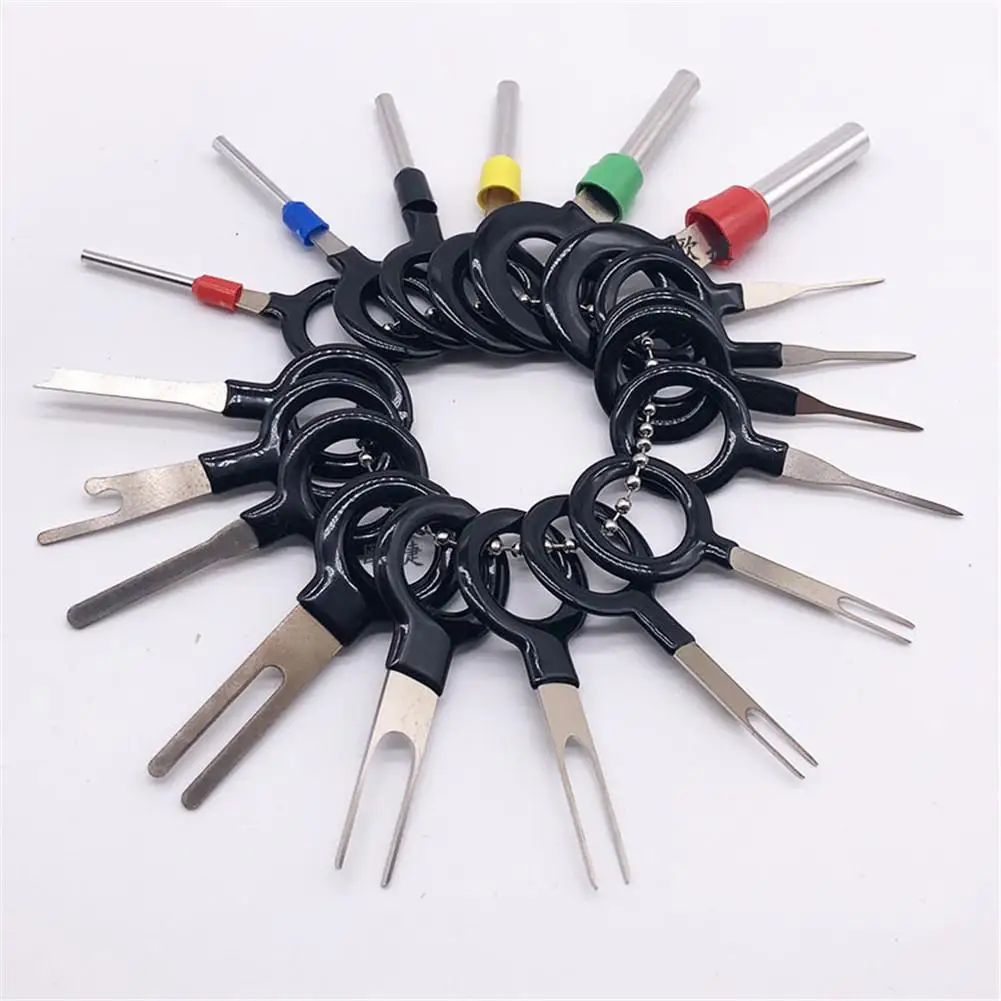

    • Автомобильные клеммы - Эти клеммы состоят из соединяемых между собой мужских и женских частей. Некоторые из них зависят от марки автомобиля. Остальные предназначены для подключения поворотников, радиоприемников, фар и т. Д.
    • Терминалы Deutsch
    • - Разработанные для электрических систем внедорожной строительной техники, внедорожных грузовиков и других тяжелых приложений, терминалы Deutsch создают очень надежное герметичное соединение проводов или кабелей на двигателе или шасси, а также под капотом или такси.
    Разъемы смещения изоляции Разъемы смещения изоляции

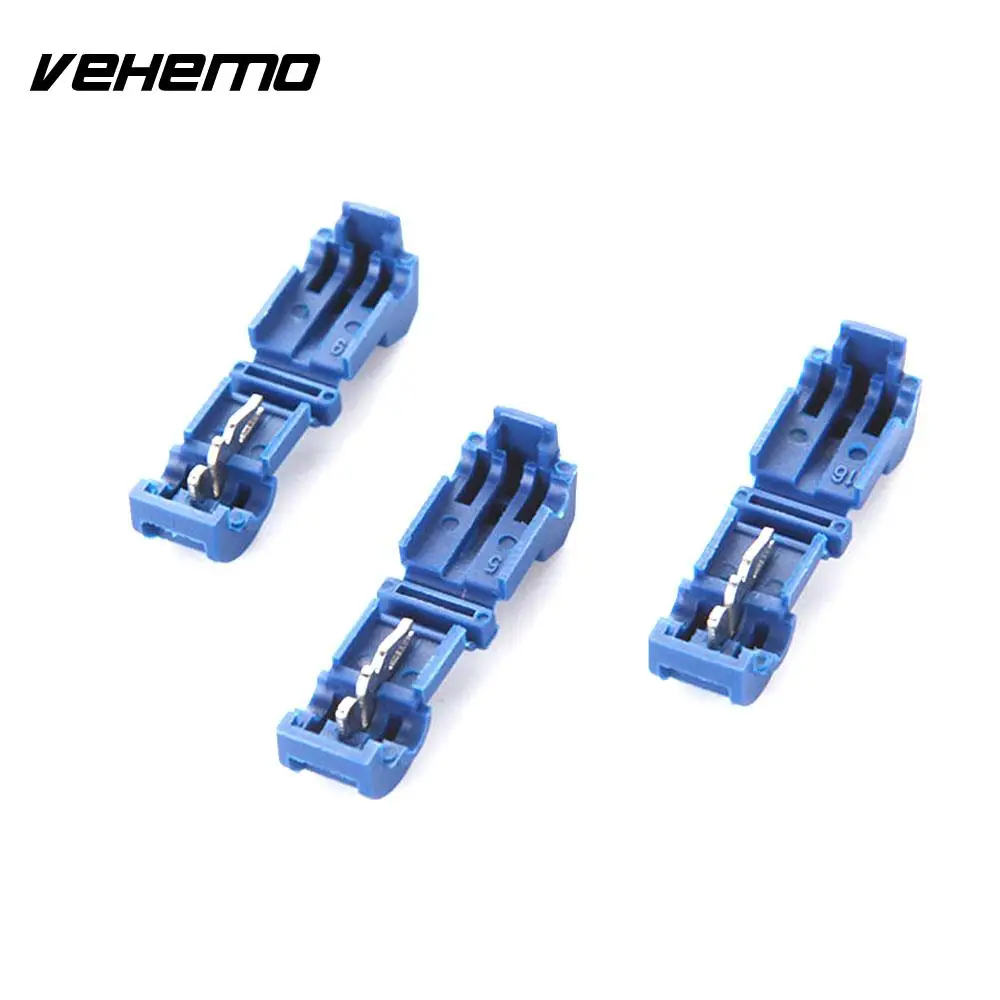

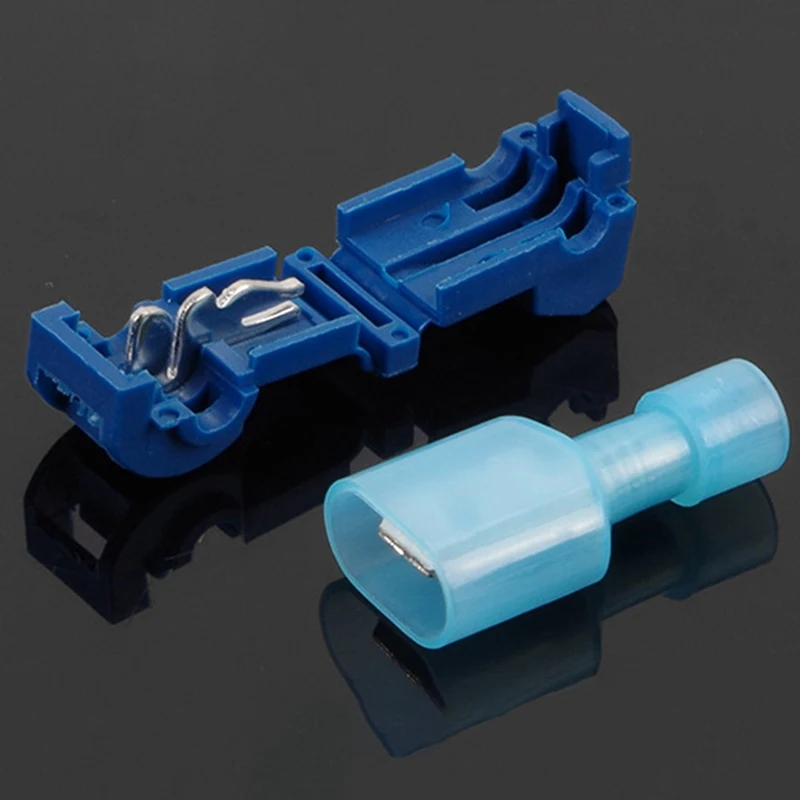

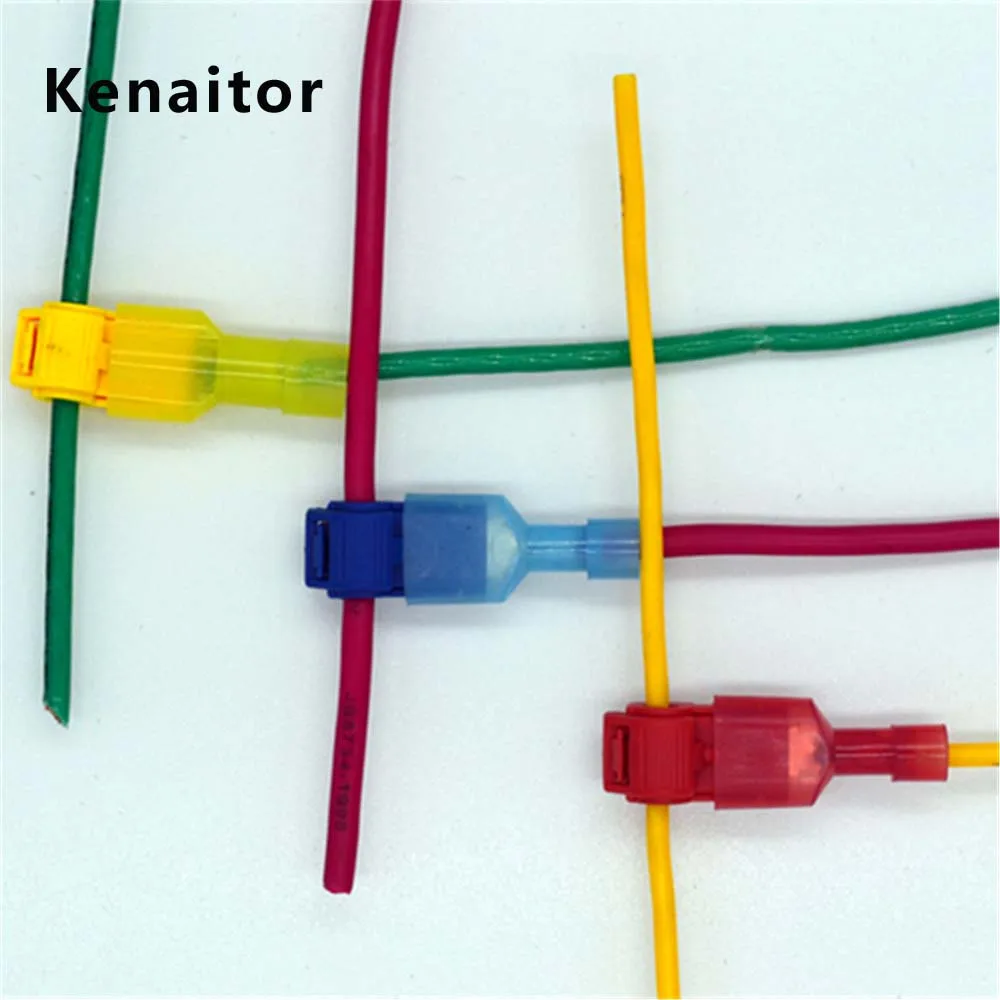

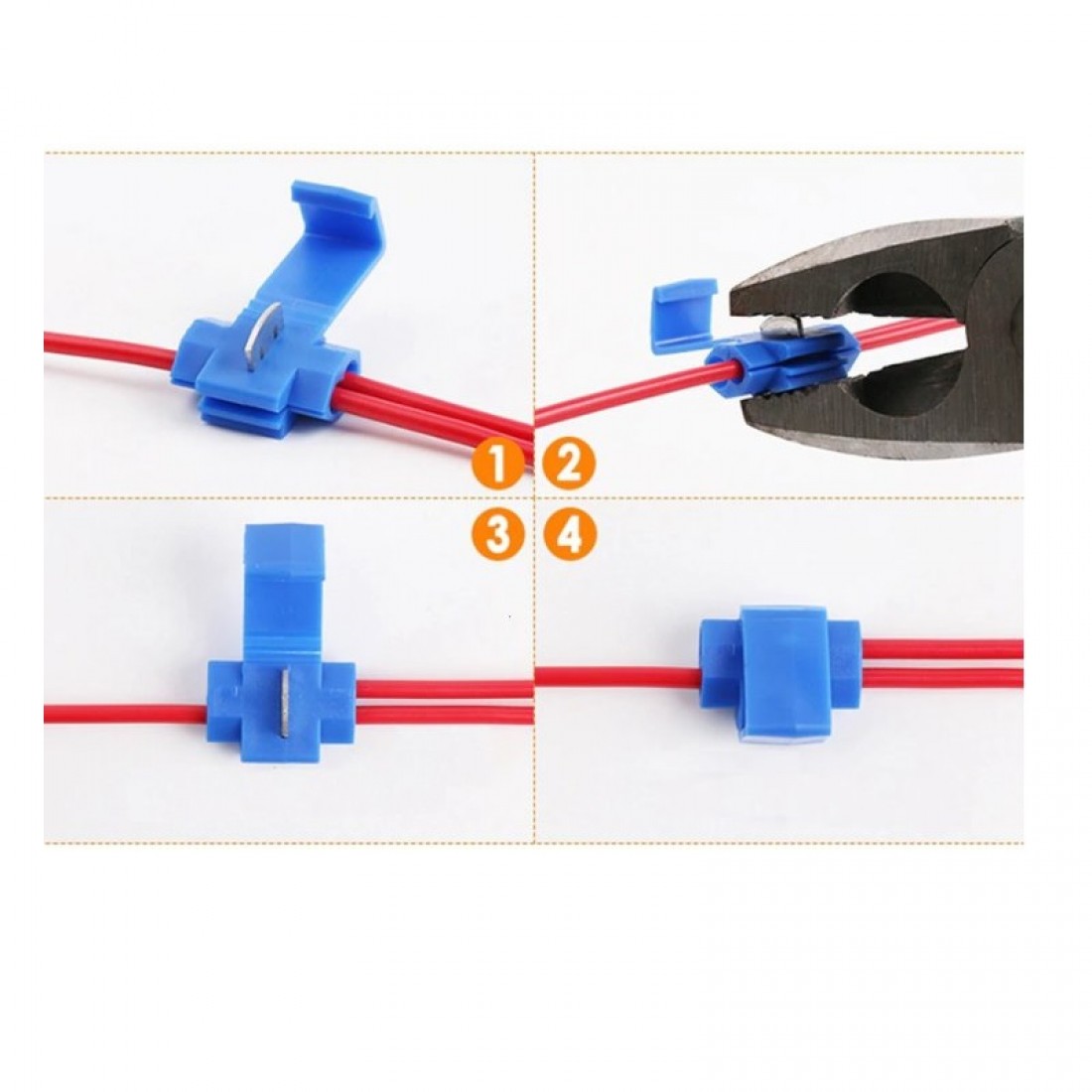

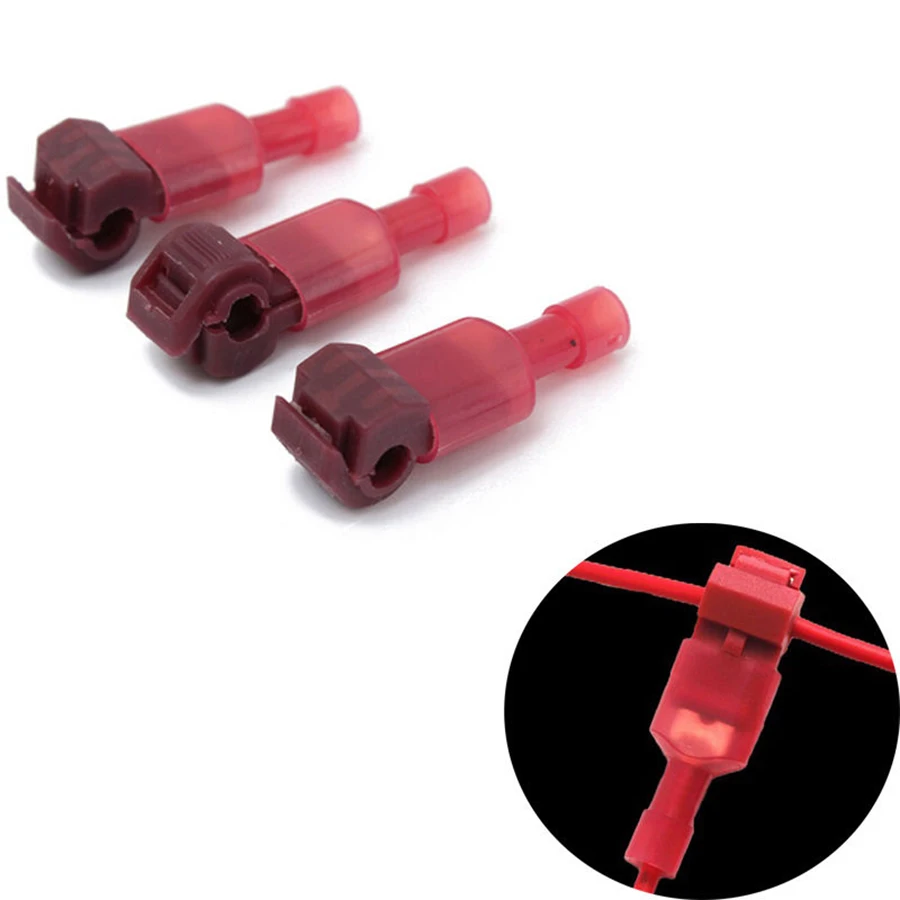

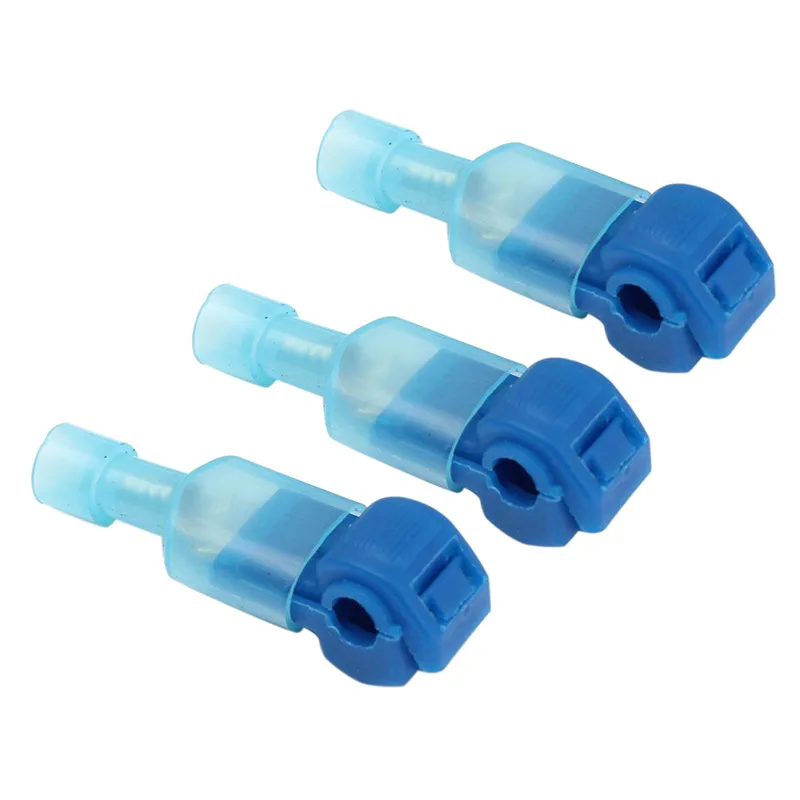

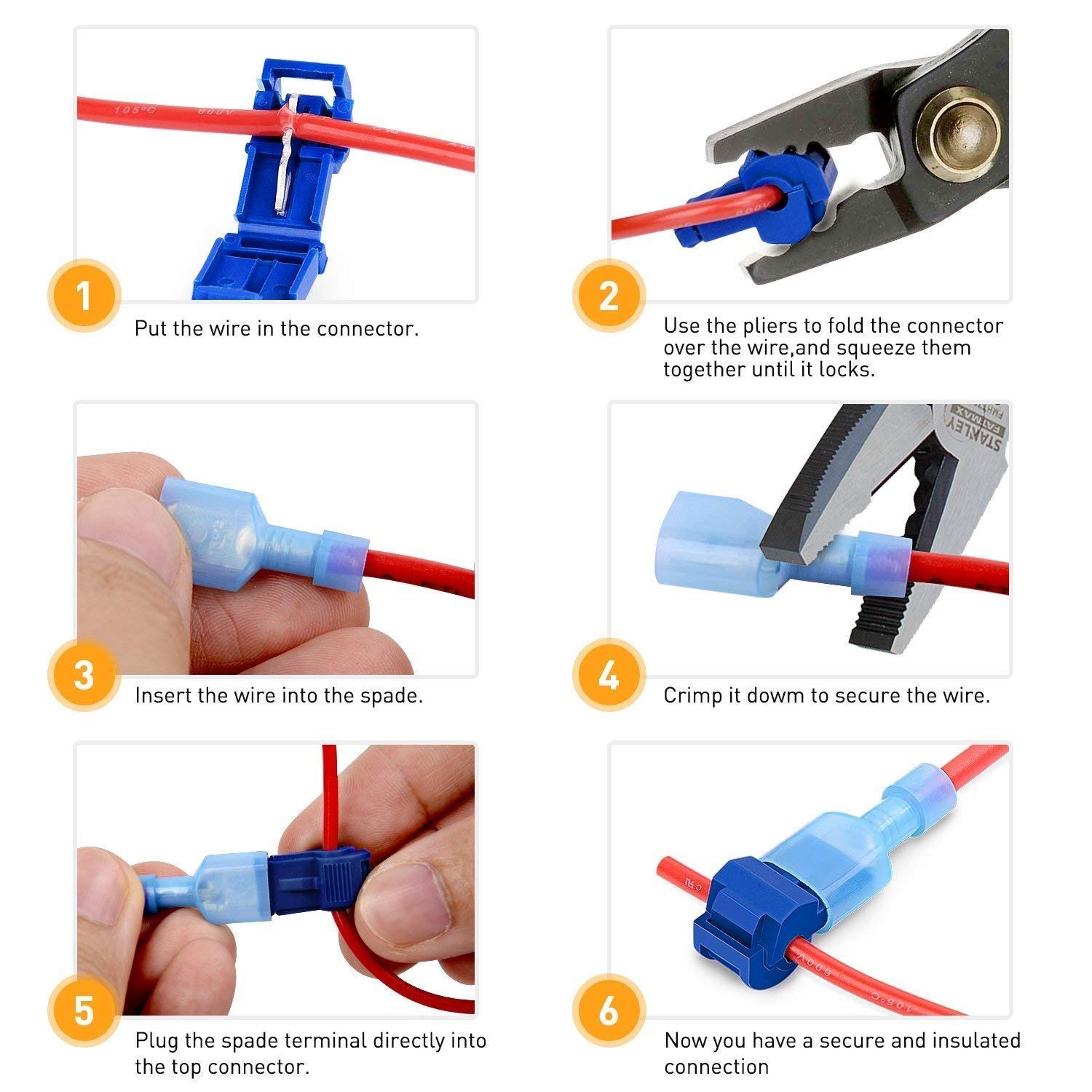

    Разъемы смещения изоляции (IDC) полезны для многих приложений и не требуют обжима или пайки. Вместо этого они подключаются к изолированному проводу, проталкивая контакт через изоляцию, создавая соединение. Этот процесс исключает необходимость зачистки провода.

    Существуют разные типы IDC для разных типов соединений: косичка, ответвитель, линейный или параллельный. Некоторые из них, такие как Blue Scotchlok® 801 Instant Auto-Electric Connector, могут использоваться для всех типов соединений.Некоторые из этих разъемов заполнены диэлектрической смазкой, что делает соединение полностью герметичным для надежности. Аккумуляторные и кабельные разъемы

    Клеммы и разъемы автомобильных аккумуляторов используются в автопарках и при техническом обслуживании транспортных средств. Наконечники и клеммы могут быть соединены пайкой, опрессовкой или скручиванием, в зависимости от их конструкции. Повышенная опознавательная маркировка позволяет быстро определить полярность и сечение провода, чтобы обеспечить правильное соединение.

    Промышленные аккумуляторные батареи и кабельные соединители Safe-Mate используются в оборудовании и транспортных средствах с батарейным питанием, таких как тележки для гольфа, вилочные погрузчики, домкраты для поддонов, ножничные подъемники и подметальные машины, а также их зарядные устройства.Разъемы имеют цветовую маркировку, что позволяет легко определить правильный разъем для вашей системы. Выбирайте из 50, 175 или 350 ампер. Они доступны в вариантах обжима или наплавки. Другие требуют только добавить тепла и вставить кабель аккумулятора. Промышленные разъемы

    Разъемы с разъемными болтами предназначены для соединений проводов и кабелей медь-медь, медь-алюминий и алюминий-алюминий. Это простой способ соединить вместе провод и кабель.

    Механические наконечники бывают с прямым и смещенным язычком и предназначены для подключения проводов и кабелей к шинам и клеммным колодкам.Пигтейл-соединители для двигателей состоят из вилок и розеток, которые защелкиваются вместе для быстрой и простой замены электродвигателей и трансформаторов. Благодаря надежным соединениям вы можете быть уверены, что ваше оборудование будет работать хорошо. Чтобы убедиться, что у вас есть разъемы и другие продукты, необходимые для выполнения новых соединений или ремонта электрооборудования,

    The Best Wire Crimping Tool (Review & Buying Guide) 2020

    Руководство по покупке лучшего инструмента для обжима проволоки

    Назначение инструмента для обжима проволоки довольно простое.Они используются для «обжима» клемм и разъемов на электрических проводах или для соединения двух частей материала вместе для образования электрического соединения. Электрику, например, понадобится обжимной инструмент для подключения проводов или замены кабелей. Точно так же домовладельцы должны иметь в своем ящике с инструментами хороший обжимной инструмент на случай, если им может понадобиться установить приспособление или подключить электронную систему.

    На рынке доступно множество видов обжимных инструментов, некоторые из которых больше подходят для определенных работ, чем другие.В конце концов, вам нужен правильный инструмент, который может выполнить работу быстро и легко. А в этой статье мы обсудим, что нужно учесть, прежде чем брать в руки обжимной инструмент.

    Преимущества инструмента для обжима проводов

    Безусловно, наличие инструмента для обжима под рукой при выполнении электронных проектов дает множество преимуществ. Ведь для подобных проектов (в зависимости от их размера) потребуется соединить один или несколько проводов. Действительно, если вы электрик или работали в области, где обработка и подключение проводов были обычным явлением, вам определенно понадобится инструмент для обжима в вашем ящике с инструментами.

    Использование обжимного инструмента для деформации металлической втулки вокруг конца провода для создания надежного соединения, безусловно, является одним из самых быстрых и простых способов создания холодного сварного шва. Поэтому, если нужно выполнить проекты, требующие соединения большого количества проводов друг с другом, тогда потребуется использование обжимного инструмента. Хороший, мощный инструмент для обжима не только облегчит работу, но и сделает соединения проводов более безопасными и надежными.

    • Это самый быстрый способ создания холодного сварного шва между двумя проволоками.
    • Соединения проводов, выполненные с помощью хорошего обжимного инструмента, безопасны и надежны.
    • В отличие от пайки, опрессовка не требует обучения и использования опасных материалов.

    Типы инструментов для обжима проволоки

    Существуют разные типы инструментов для обжима, и каждый из них имеет свои преимущества и недостатки. В то время как меньшие провода не требуют большого усилия прижатия для обжима, для более толстых проводов потребуется и может потребоваться использование гидравлического обжима. Ниже приведены три наиболее распространенных вида инструментов для обжима проводов, которые можно легко найти на рынке.

    Ручной

    Это наиболее распространенные инструменты для обжима проводов, доступные на рынке, и они самые простые. Они управляются вручную и обычно используются для небольших проводов. Они очень портативны и в основном напоминают обычные плоскогубцы. Некоторые портативные инструменты для обжима проводов универсальны и могут использоваться как инструмент для зачистки проводов или кусачки. Некоторые из них можно использовать даже в качестве плоскогубцев, чтобы захватывать, тянуть или скреплять провода вместе.

    Гидравлический

    Гидравлический инструмент для обжима проволоки, который может оказывать большее давление, чем ручной обжимной пресс из-за использования гидравлической жидкости, обычно используется для более толстой проволоки и в промышленности.Одним из недостатков гидравлических устройств для обжима проволоки является то, что они требуют гидравлической жидкости, а также регулярного ухода за маслом во избежание засорения.

    Hammer

    Hammer обжимные прессы очень доступны по цене и обычно работают так же, как ручные и гидравлические обжимные прессы, за исключением того, что вам нужно будет положить их на плоскую поверхность и использовать молоток. Обычно конец проволоки помещают между штампом и наковальней и ударяют молотком, чтобы сформировать обжим. Таким образом, хотя молотковые обжимные устройства эффективны и могут работать с проводами, намного более толстыми, чем могут обрабатывать ручные обжимные устройства, на самом деле это не то, что достаточно портативно, чтобы их можно было взять с собой на любую строительную площадку.

    Как мы тестировали инструменты для обжима проводов

    При оценке лучших инструментов для обжима проводов, доступных на рынке, мы учли немало критериев. Во-первых, простота использования. В конце концов, инструмент для обжима проволоки должен быть удобным. Все инструменты из нашего списка, получившие высшие награды, были просты в использовании и сделали работу по опрессовке проводов быстрее и надежнее.

    Следующее, что мы рассмотрели, - это список функций каждого инструмента. Некоторые инструменты были многоцелевыми и поэтому имели более широкое применение, помимо простого обжима проводов, в то время как другие могли работать с более широким спектром проводов.Конечно, если вам нужен специальный инструмент для зачистки проводов, вы можете ознакомиться с нашим обзором лучших инструментов для зачистки проводов.

    Последним соображением была цена. Естественно, цена - и всегда будет - важным фактором для покупателей при принятии решения о том, в какой инструмент инвестировать.

    Характеристики инструментов для обжима проводов

    Инструменты для обжима проводов, доступные на рынке, сильно различаются с точки зрения качества, функциональности и качества. и набор функций. У каждой марки и модели есть свои сильные и слабые стороны, и ниже приведены некоторые особенности, которые необходимо учитывать, прежде чем принимать решение о том, какой обжимной инструмент оставить в своем ящике для инструментов.

    Открытие губок

    Естественно, расстояние между губками обжимного инструмента, когда они полностью открыты, должно быть достаточно широким, чтобы подходить как для провода, так и для разъема. Зажимы обжимного инструмента также должны удерживать как провод, так и разъем на месте перед обжимом, чтобы обеспечить однородность.

    Если размер губок инструмента слишком мал или обжимаемый провод слишком велик для инструмента, результатом будет неправильный обжим, который вызовет коррозию, перегрев, падение напряжения или просто общую потерю связь.Поэтому перед покупкой инструмента для обжима проводов всегда лучше знать, с какими проводами вы будете работать.

    Качество сборки

    Еще одним важным фактором, который следует учитывать при покупке инструментов, таких как щипцы для обжима проволоки, является качество конструкции. В конце концов, вам нужно что-то прочное, что прослужит долго, и вам нужно что-то, что может выдержать массу злоупотреблений.

    Высококачественные инструменты для обжима проволоки обычно изготавливаются из закаленной стали и обычно покрываются веществом, которое изолирует влагу и защищает инструмент от ржавчины и коррозии.

    Итак, если вы ищете качественный инструмент для обжима проволоки, мы рекомендуем вам проявить должную осмотрительность и выяснить тип материала, который использовался в его конструкции.

    Рукоятка для захвата

    Если вам нужно обжать много проводов и разъемов, то хлипкая ручка, обеспечивающая неоптимальное сцепление и захват, просто не подойдет. В конце концов, обжим требует изрядной точности, которую может обеспечить только обжимной инструмент с рукояткой, покрытой красивыми, прочными, похожими на резину материалами.Рукоятка с хорошим захватом позволит вам держать инструмент надежно и уверенно, что определенно делает его одной из вещей, которые вам нужно учитывать перед покупкой. И не только хорошо продуманная, эргономичная ручка приведет к более качественному обжиму, но и снизит утомляемость рук.

    Уход и обслуживание инструментов для обжима проволоки

    Хотя инструменты для обжима проволоки являются основными и простыми инструментами, которые прослужат долгое время при минимальном техническом обслуживании, всегда рекомендуется заботиться о своем инструменте и соблюдать меры безопасности, чтобы поддерживать их в хорошем рабочем состоянии.Излишне говорить, что срок службы вашего инструмента для обжима проволоки будет во многом зависеть от таких факторов, как частота использования, рабочая среда и тип работы, для которой он используется.

    Рекомендуется регулярно проверять инструмент для обжима проводов на предмет повреждений, особенно если качество обжима заметно ухудшается. При осмотре убедитесь, что пружина, винт или движущаяся часть отсутствуют, и что каждый рычаг, если таковой имеется, находится в рабочем состоянии.

    • Используйте инструмент для обжима проводов только по прямому назначению.
    • Не используйте абразивные чистящие средства для чистки инструмента.
    • Держите его подальше от пыли и влаги, насколько это возможно.
    • Следите за тем, чтобы шарниры, подшипники и шарниры вашего инструмента были хорошо смазаны.

    Обзоры и рекомендации лучших инструментов для обжима проволоки

    Часто задаваемые вопросы о лучших инструментах для обжима проводов

    :

    Если вы все еще чешете голову и задаетесь вопросом, какой инструмент для обжима проводов вам следует пойти и купить, то ознакомьтесь с приведенным ниже обзором наиболее распространенных вопросов, которые возникают у новых покупателей о продукте.Надеемся, что любые оставшиеся у вас вопросы об инструментах для обжима проводов будут решены, и вы наконец сможете принять решение.

    В. Что такое опрессовка проводов?

    Это когда соединитель присоединяется к кабелю с помощью обжимного инструмента.

    В. Обжим лучше пайки?

    Обжим, как правило, лучше, чем пайка, когда дело доходит до соединительных проводов, поскольку он обеспечивает более герметичное уплотнение, защищающее от влаги и мусора.

    Q.Как выбрать обжимной инструмент?

    Вы должны сначала узнать калибр проволоки, с которой будете работать, потому что размеры обжимных инструментов зависят от калибра проволоки, с которым они могут работать.

    Наш лучший выбор

    Набор инструментов для ремонта сетевого кабеля Gaobige получил наш выбор в качестве лучшего инструмента для обжима проводов, потому что в нем есть все, что нужно, чтобы приступить к работе.

    Этот инструмент не просто работает, он работает исключительно хорошо. Кроме того, мы также ценим, что весь комплект включает больше, чем просто устройство для обжима проводов.

    Последние мысли

    Все инструменты для обжима проводов здесь великолепны, некоторые лучше, чем другие. Но если вы хотите получить максимальную отдачу от вложенных средств, приобретите набор инструментов для ремонта сетевого кабеля Gaobige. Если вам нужно что-то более доступное, но многофункциональное, обратите внимание на инструмент для обжима Trendnet.

    Обжим малых проводов - Digital Yacht News

    Мы снова и снова видим сбои в морских электронных установках, вызванные плохими или неисправными соединениями.Обычно причиной является суровая морская среда, поскольку электрические контакты разъедают коррозию. Однако плохая сборка электрических соединений также является серьезной причиной.

    Продукция

    Digital Yacht, как и многие другие современные морские электронные системы, включает многожильные кабели с относительно небольшими силовыми и сигнальными проводами. Более низкое энергопотребление, цифровые интерфейсы и привод для продуктов меньшего и меньшего размера привели к тому, что большая часть электронной проводки на современных лодках использует провода сечением 24 AWG или меньше.

    Эти провода меньшего размера создают проблемы, когда дело доходит до подключения их к электрической системе постоянного тока лодки. Как правило, здесь используются провода гораздо большего диаметра и большие разъемы с обжимными и винтовыми клеммами.

    Традиционно, эти характерные красные, синие и желтые изолированные клеммные обжимки были самым популярным способом соединения проводов постоянного тока низкого напряжения на лодках, автомобилях и прицепах. Они дешевы, общедоступны и правильно собранные могут обеспечить очень надежное соединение.Однако они также могут создавать проблемы при плохой сборке.

    Возьмите изображение выше, где на первый взгляд кажется, что два обжимных соединения в порядке. Вы можете видеть, как провод немного выступает через изолированное кольцо, и обжим был сжат, чтобы надавить на провод. Однако внешний вид может быть обманчивым, и верхний обжим, прикрепленный к положительному проводу питания одного из наших устройств AIS, не соединялся с красным проводом. Когда мы отрезали обжим и проверили сопротивление, цепь была полностью разомкнута (без электрического соединения).

    Есть пять простых шагов для успешного обжима небольших проводов:

    1) Зачистите провод, соблюдая особую осторожность, чтобы не повредить внутренние жилы провода

    2) Быстро закрутите пряди на 180 градусов, чтобы они не расплывались.

    3) Согните оголенные жилы провода обратно на изолированный провод (как показано на изображении ниже)

    4) Вставьте провод в обжим так, чтобы он просто выступал из изолированного кольца

    5) Используйте подходящий обжимной инструмент с храповым механизмом (см. Изображение ниже) и убедитесь, что обжим попадает в углубление зажимов, помеченное красным цветом.

    ПРИМЕЧАНИЕ: Всегда используйте наименьший «красный» диапазон обжимов, а не синий или желтый диапазоны

    Есть две причины загибать оголенные жилы провода обратно на изолированный провод.Во-первых, это дает больше материала для обжима. Во-вторых, если впоследствии за провод тянуть или тянуть, деформация будет ощущаться не только на зачищенном проводе, но также и на изоляции. Таким образом создается более прочное механическое соединение.

    Также важно иметь подходящий инструмент для работы. Те более дешевые инструменты для обжима, которые вы часто видите в комплекте со смешанным набором обжимов, просто не подходят для этой работы. Примерно за 10-15 фунтов стерлингов вы можете купить подходящий инструмент с храповым механизмом.Это позволит обеспечить надежные обжимные соединения на протяжении всего срока службы инструмента.

    Как лучше всего соединить два провода без пайки? : electronics

    Стыковые соединения содержат небольшую медную трубку. Вы вставляете первый провод сращивания в один конец, а затем разбиваете этот конец медной трубки с помощью подходящего обжимного инструмента. Затем вы проделываете то же самое с другим концом. Конечным результатом является то, что вы сварили обе проволоки холодной сваркой с очень проводящим промежуточным звеном. Обжимной инструмент обычно имеет С-образный вырез с одной стороны и небольшой выступ с другой, в результате чего обжимное сечение имеет подковообразную форму.Некоторые обжимные инструменты имеют две закругленные поверхности, что приводит к более овальной форме обжима. Первый чаще используется на неизолированных наконечниках, а второй - на изолированных, как я указал на первом рисунке. Однако первые имеют тенденцию обеспечивать лучший обжим, и есть версии, которые предназначены для изолированных наконечников. Недостатком является то, что выступы имеют разрез на одной стороне трубы, и при использовании обжимных клещей первого типа С-образный вырез должен располагаться на разрезной стороне, чтобы не повредить выступ.Последний тип обжима работает в любой ориентации.

    Обмотка проволоки - это, вероятно, не то, что вы ищете, но о ней стоит упомянуть. Он используется для соединения проводов с контактами, обычно разъемов для электрических компонентов. Холодная сварка происходит на углах столба, вокруг которого наматывается проволока.

    Другие упомянули соединение Western Union Splice, которое технически представляет собой разновидность обмотки проводов. Для правильной работы он должен быть очень тугим. Скручивание - это один из способов добиться силы, достаточной для возникновения холодной сварки.

    Проволочные гайки имеют в наконечнике металлическую вставку с конической резьбой, которая при затягивании на провода врезается в них. Поскольку он имеет коническую форму, он тем сильнее прижимает провода друг к другу, чем больше на него нанизывается. Электропроводность между проводами происходит через металлическую вставку, а также непосредственно от провода к проводу.

    Клеммные колодки по сути представляют собой пару винтовых клемм на общем проводящем блоке. В большинстве случаев их много, изолированно друг от друга. Вероятно, это не то, что вы хотите использовать для большинства своих соединений, но очень полезно, когда вам нужен доступ к ряду соединений, которые выходят на множество разных вещей, и отличное место для проверки напряжений.Существует много типов клеммных колодок, и для некоторых требуется, чтобы наконечники с лопаткой или кольцом были обжаты на многожильном проводе, иначе жилы будут выдавливаться из-под головки винта. Другие работают должным образом только с одножильным проводом (или многожильным проводом с очень небольшим количеством жил), а некоторые одинаково хорошо работают с обоими типами.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
