Способы соединения жил проводов и кабелей во внутренней проводке. | Электромозг

Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть особо опасна!

Тема соединения проводов довольно чувствительна, у каждого своё мнение, поэтому я ожидаю много несогласных с моей точкой зрения. Но у каждого свой опыт. Итак…

Что там по теме в ПУЭ

Сначала познакомимся с тем, что нам про соединения говорит ПУЭ:

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Сразу с места в карьер! Мы видим, что ПУЭ разрешает 4 вида соединения: опрессовка, сварка, пайка и сжим. Рассмотрим их чуть подробнее.

1. Опрессовка. Выполняется специальным инструментом. При опрессовке жилы проводников не скручиваются между собой.

2. Сварка. При сварке жилы предварительно скручиваются между собой, после чего происходит сварка их концов.

3. Пайка. При пайке жилы предварительно скручиваются между собой, после чего происходит пропайка всей скрутки. После пайки следы флюса тщательно удаляются, поскольку они могут стать катализатором её разрушения.

4. Сжимы. Бывают винтовые, болтовые, а также различного рода пружинные (СИЗ, WAGO и пр.).

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

То есть, внатяг не соединяем, запас провода должен быть.

2. 1.23. Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.

Согласно этому пункту все соединения должны делаться так, чтобы к ним можно было добраться впоследствии, не разбирая пол-дома.

2.1.24. В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.

Смысл этого требования в том, чтобы соединение не при каких обстоятельствах не встало под механическую нагрузку.

2.1.25. Места соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т. п. должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.

Смысл требования понятен, но вот как его реализовать? Если я соединяю провод ВВГнг-LS, то и изолента должна быть LS? И корпус сжима должен быть LS? А как это узнать, если на лентах и сжимах это не указывается? Кроме того, слово «равноценность» — это одинаковость стоимости, и следовало бы написать «равнозначность». И где критерий этой равноценности? Я не нашёл.

2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике.

Общий смысл таков, что все соединения должны быть максимально защищены.

2.1.27. Конструкция соединительных и ответвительных коробок и сжимов должна соответствовать способам прокладки и условиям окружающей среды.

То есть если соединяем на улице — коробка должна быть уличная. Если прокладываем в коробах, то и коробки должны быть для коробов. Если прокладываем в гофре, то и коробки для гофры. А не так, как иногда лепят, о чём я уже писал.

2.1.28. Соединительные и ответвительные коробки и изоляционные корпуса соединительных и ответвительных сжимов должны быть, как правило, изготовлены из несгораемых или трудносгораемых материалов.

Это правило скорее для производителей, мы покупаем уже сертифицированные изделия.

Более подробно про соединения можно прочитать в ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования»

Предпочтительность разных способов соединений

Теперь, когда мы в первом приближении ознакомились с нормативной базой, рассмотрим способы соединения проводов во внутренней проводке частного дома в порядке уменьшения предпочтительности (по моей оценке). Перечислю в том числе и неразрешённые нормативами «народные» методы.

1. Сварка. Думаю, что это наиболее надёжный способ соединения проводов во внутренней проводке. Разрешён ПУЭ. На мой взгляд, он пожароопасен в момент самой сварки, и требует специального оборудования и навыков. Опять же, глаза надо беречь.

Фото из Интернета

Фото из Интернета

2. Опрессовка. Качественная правильная опрессовка, на мой взгляд, не уступает сварке. Не требует сложного инструмента и особых навыков. Для себя я бы выбрал именно этот метод соединения. Простота + надёжность.

Фото из Интернета

Фото из Интернета

3. Пайка. Довольно неудобный метод. Кроме того, при разогреве жил во время перегрузок припой может менять свои характеристики. Метод можно порекомендовать разве что для низкоточных цепей, например, для необслуживаемых соединений контрольных кабелей.

Фото из Интернета

Фото из Интернета

4. Сжимы пружинные WAGO и аналогичные. Несмотря на то, что требуют тщательности для их правильного монтажа, довольно удобны. Обязательно требуют прямых и очищенных от окисла концов проводов, соблюдения паспортных нагрузок и соответствующих сечений проводов, а также важно убедиться, что продукт не поддельный. Все эти перечисленные особенности снижают доверие к этим сжимам у многих практикующих электриков.

5. Скрутка. Не разрешена нормативами сама по себе, только как подготовительный этап перед сваркой или пайкой. Но часто используется практикующими электриками. Скрутка не разрешена по причине сильной зависимости её качества от конкретного электрика, материала жил (опасна на хрупком и текучем алюминии), а также невозможности проконтролировать её состояние под изолентой. Между тем, правильно выполненные длинные и плотные медные скрутки стоят десятилетиями без принципиальной потери своих свойств.

6. СИЗ. С одной стороны, скрутка постоянно сжата накрученной на неё пружиной, а с другой стороны, скрутка получается довольно короткая. Кроме того, качество самих сжимов сильно гуляет, и надо ещё постараться найти надёжные. При качественных сжимах оцениваю надёжность наравне с хорошей длинной плотной скруткой.

Фото из Интернета

Фото из Интернета

7. Сжимы болтовые/винтовые. Как ни странно, ставлю их на последнее место. Но это моё скромное мнение. Главный минус винтовых соединений — необходимость периодической протяжки (обычно, раз в полгода). Иначе они слабнут и на больших токах могут отгореть. Часто встречал расплавленную изоляцию на проводах, соединённых винтовыми сжимами. Подходят разве что только для подключения люстр.

Что касается болтовых сжимов, то они занимают слишком много места в коробке и тоже являются обслуживаемыми. Кроме того, их редко применяют внутри квартир и частных домов.

Существуют ещё всякие народные гибридные способы. Например, скрутку дополнительно сжимают винтовыми сжимами или СИЗ накручивают на кончик длинной скрутки, после чего её изолируют. В этих случаях, не столько возрастает надёжность соединения, сколько оно формально приводится в соответствие с ПУЭ. На мой взгляд, такая двойная работа не оправдана, поскольку с меньшим трудом можно произвести обычную опрессовку.

Заключение

Соединение проводов — это обширная тема для специалистов. В этой статье я дал лишь основное, поверхностное представление о возможных вариантах соединений проводов.

Ставьте лайки, если статья понравилось. Пишите комментарии, и не только с критикой. Мне нужна также и ваша поддержка.

Делитесь также этой статьёй в социальных сетях (соответствующие кнопочки рядом со статьёй в наличии) и, конечно, подписывайтесь на мой канал! Жду ваших отзывов! Пока!

Способы соединения проводов и кабелей в электрике

Способы соединения проводов и кабелей

Содержание статьи:

Еще не так давно основным способом соединения электрических проводов была скрутка, которая не отличалась надежностью и долговечностью в использовании. К тому же, при работе с алюминиевым и медным проводом, скрутка остается одним из самых небезопасных способов соединения.

Имея различное сопротивление, медный и алюминиевый провод при скрутке сильно нагревается, что грозит возникновением пожара. Кроме того, медь и алюминий быстро окисляются, поэтому назвать скрутку долговечным и безопасным соединением, нельзя.

Да и к тому же, на сегодняшнее время существуют более современные способы соединения электрических проводов. В магазинах и на рынке можно приобрести специальные быстрозажимные клеммы для соединения кабелей, ну а можно использовать и другие, не менее популярные варианты. О том, какие виды соединения проводов бывают, и какие из них самые безопасные, читайте в строительном журнале samastroyka.ru.

Способы соединения проводов и кабелей

На сегодняшнее время существует достаточно много способов соединить провода вместе. Можно обеспечить достаточно надежное соединение и кабелям из различных металлов, например, из алюминия и меди. Рассмотрим самые популярные виды соединения кабелей и проводов, которые успешно применяются как профессиональными электриками, так и обычными мастерами.

Пайка — пожалуй, один из самых надежных и безопасных способов соединения проводов в электрике. Пайка обеспечивает максимально устойчивое соединение, сопротивление которого близко к сопротивлению проводников. Вследствие этого, место пайки практически не нагревается, оно обеспечивает хороший контакт и отличную электропроводность. К сожалению, пайка проводов возможно не во всех случаях, и тогда приходится прибегать к различным другим способам соединения электрических кабелей.

Клеммы — клеммное соединение проводов считается одним из самых современных на сегодняшний день. Это очень простой, но эффективный способ соединить два провода вместе, зажав их специальным зажимом или болтами в корпусе клеммы. Диаметр клеммной колодки может быть различным, поэтому её, как правило, хватает с лихвой для осуществления стандартных мероприятий связанных с монтажом электропроводки.

Следует заметить, что существуют различные виды клемм для соединения проводов. Особой популярностью пользуются самозажимные клеммники WAGO. Они дают возможность быстрого соединения кабелей сечением до 3 мм2

, выдерживая при этом, достаточно большие токи, до 24 А. Это самый быстрой способ соединения проводов и кабелей, который получил сегодня наибольшее применение в электрике.

Болтовое соединение проводов

Простой и эффективный способ соединить два провода, причем они могут быть выполнены из разных металлов, меди и алюминия, например. При болтовом соединении проводов, место контакта не нагревается, не окисляется, и не поддаётся коррозии, если оно надежно защищено от внешних отрицательных факторов.

Чтобы соединить два провода данным способом, потребуется всего один болт, четыре шайбы и две гайки. Провода, чтобы они не соприкасались и не окислялись, во время болтового соединения разделяются шайбами. В конце, чтобы укрепить и увеличить надежность, соединение притягивается двумя гайками, одна из которой служит в качестве контргайки от раскручивания.

Как соединить алюминиевый и медный провод

Скрутку при соединении алюминиевого и медного провода использовать не рекомендуется по целому ряду серьезных причин. Во-первых, такое соединение будет сильно нагреваться, что грозит возгоранием, во-вторых, оно будет окисляться, что в итоге приведёт к потере контакта.

Для соединения алюминиевых проводов с медными, наилучшим вариантом считаются клеммы, зажимы или рассмотренный выше, болтовой способ соединения. При этом существует одно главное правило, медный и алюминиевый кабель, не должны соприкасаться в процессе эксплуатации: для этих целей, как раз и служит болт, клемма или другое приспособление.

Не менее эффективно себя показали в работе при соединении медных и алюминиевых проводов вместе — обжимные гильзы. Причем их можно сделать и своими руками, например из кондиционерных трубок. Обрезав трубки, длиной по 3-5 см, в них вставляют с двух сторон зачищенные концы проводов, после чего они обжимаются с помощью пассатижей.

Оценить статью и поделиться ссылкой:

Виды соединения проводов | Преимущества и недостатки каждого способа.

Как соединить два провода и обеспечить надёжный контакт? Существуют элементарные правила создания сварных и паяных соединений, а также скруток. Правильно используя технологии соединения начинающие специалисты смогут избежать элементарных ошибок при монтаже электросетей.

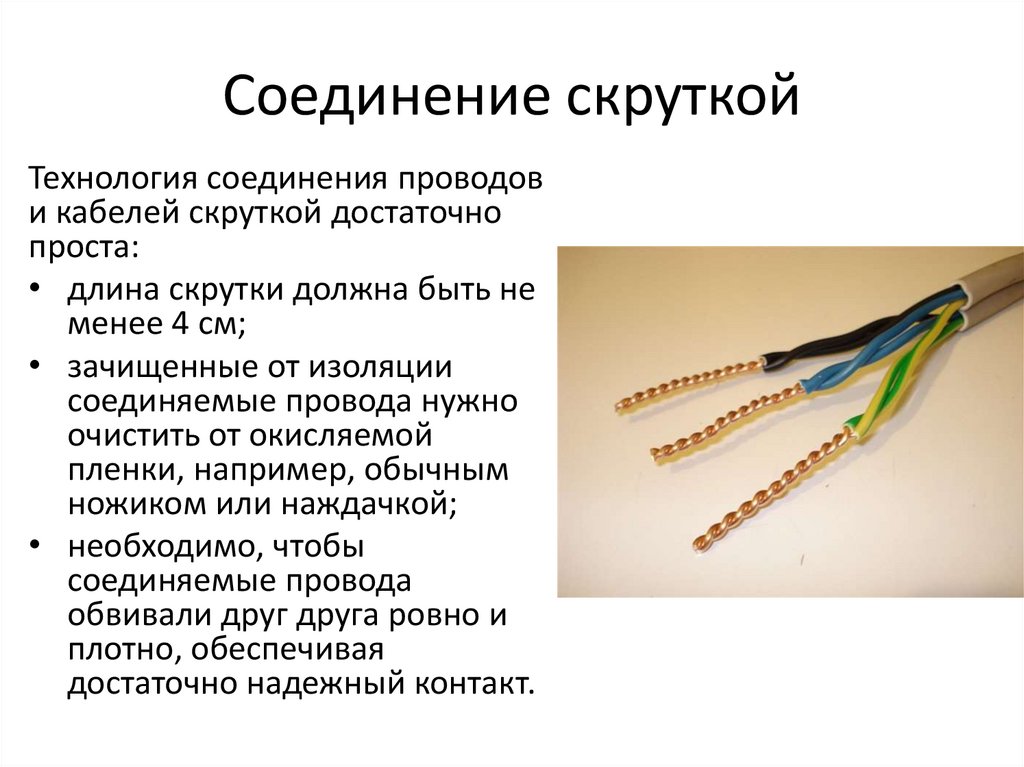

Скручивание проводов
Скрутка – наиболее популярный вид соединения. Однако стоит осознавать, что оно не является законченным, поскольку ненадёжно. Для соответствия нормам безопасности место соединения следует дополнительно запаять, заварить или обжать. Однако в качестве временного решения для подключения маломощных потребителей оно сгодится.
Срок эксплуатации скрутки во многом зависит от условий подключения потребителей (потребление тока), а также климатических особенностей окружающей среды: температуры и влажности. Основной причиной ненадёжности является окисление контактов, которые ухудшают их электрические свойства.


Последствиями плохой скрутки являются: нагревание проводников, оплавление изоляции, в итоге – короткое замыкание. Заранее сказать точно, сколько прослужит скрутка, никто не сможет. Это могут быть недели, месяцы или годы.
Для скрутки потребуются плоскогубцы. Концы проводников зачищают режущим инструментом на одинаковую длину, затем плоскогубцами скручиваются жилы между собой. Для обеспечения высокой надёжности скруток нужно ограничить максимальный диаметр пучка проводов до 10 мм при длине соединения до 50 мм. Например, при использовании проводников сечением 2,5 мм скручивать можно 7 жил, а при 1,5 мм – 12 жил.

Пайка проводников
Паяное соединение создаётся с применением припоя. При проведении электромонтажных работ паяют обычно скрутки или многожильные проводники. Паяное соединение прочнее обычной скрутки, а также хорошо защищает металлические жилы от окисления. Поэтому этот вид соединения является наиболее универсальным.

Пайка используется для соединения многожильных проводов винтовым способом в специальных зажимах. Например, при монтаже вилки для подключения в розетку на концы проводов следует нанести слой припоя. В некоторых случаях можно исключить необходимость пайки за счёт применения специальных наконечников подходящего сечения.
Для стационарного соединения требуется применять только проводку с цельными жилами, а от использования многожильной проводки следует отказаться.
Для паяния потребуется паяльник мощностью 100 Вт, припой, канифоль. Перед началом работ паяльник следует прогреть до рабочей температуры, когда припой при его касании начнёт плавиться. Для спайки зачищаем провода, жалом паяльника берём припой, смешиваем с канифолью и наносим на проводники, затем убираем паяльник, припой остывает.

Сварка проводников
Сварка скруток относится к непопулярным способам соединения проводников. Для сварки требуется трансформатор мощностью более 0,5 кВт с выходным напряжением 36 В или сварочный аппарат с угольным электродом.
Применение сварочного аппарата наиболее приемлемо, так как на нём можно выставить сварочный ток, обеспечить высокое качество и надёжность соединений. Во время сварки требуется «массовый» электрод закрепить на скрутке, а затем коснуться к ней угольным электродом. Скрутку следует располагать концом вниз, чтобы при расплавке металл на ней вис, а затем застывал.
Сварка проводников – основное требование Госпожарнадзора в правилах укладки электросетей.

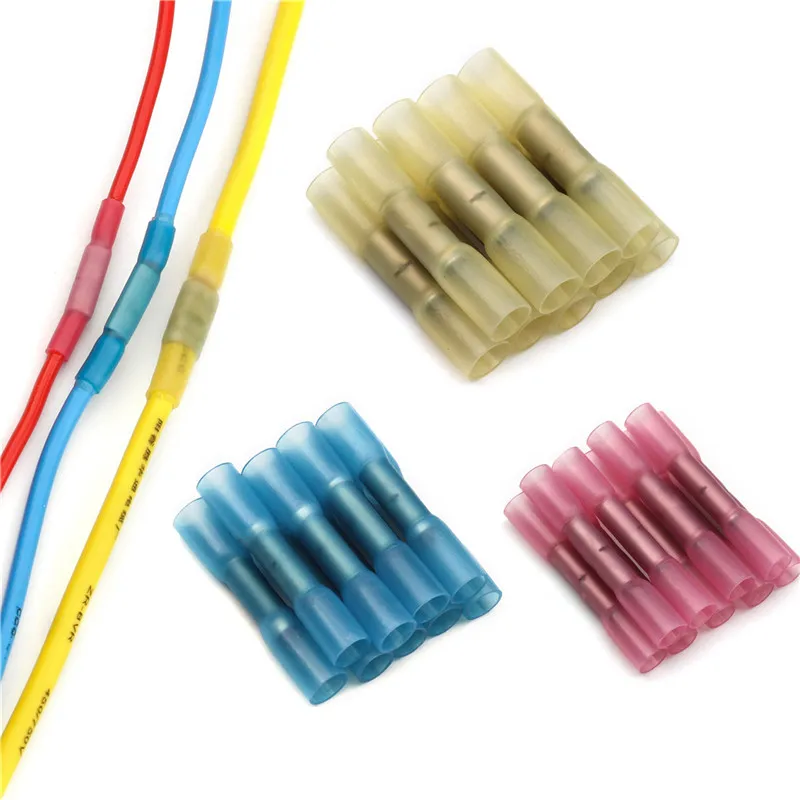

Опрессовка проводников
Процесс опрессовки проводов заключается в их обжатии при помощи специальной гильзы, изготавливаемой из лужёной или обычной меди, алюминия. Для обжатия используются пресс-клещи. Этот метод считается самым надёжным.

Соединение клеммной колодкой
Клеммные колодки применяются в основном для быстрых ремонтов, а также подключения к сети электропитания осветительных приборов и маломощных устройств. Основным недостатком является низкое качество большинства продаваемых клемм. Поэтому важно приобретать только качественные клеммы.
При ненадёжном креплении проводника внутри зажима могут возникать различные ситуации: замыкания, искры, перегревы.

Болтовые соединения
Болтовые соединения часто используются при прокладке электросетей, так как они надёжны, способны выдерживать значительные токи. Данный метод выгоден для соединения проводников из меди и алюминия при условии прокладывания шайбы.

Самозажимные соединения

Соединения выполняются на специальные колодки с фиксационными зажимами. Преимуществами является отсутствие необходимости применения инструментов или наличия навыков. Контакт надёжный и безопасный.
Недостатком способа является наличие ограничений по максимально проходящему току. В колодках Wago предельный ток 32 А. Стоит понимать, что для многожильных кабелей подходят не все типы самозажимных колодок.

Соединение на кабельные сжимы
Данный способ предназначен для соединения кабельных или проводных ответвлений диаметром от 10 кв. мм без повреждения основной магистрали. Это соединение на 100% надёжно.
Почему запрещено соединять алюминиевый и медный провод скруткой?
Алюминий и медь образуют гальваническую пару. Следствиями этого факта являются:
1. Окисление алюминиевого проводника, повышенный нагрев оксидного слоя;

2. Ослабление контакта за счёт периодического нагрева меди.
Расчет площади сечения провода выполняется по стандартной математической формуле площади круга. А сечение многопроволочного провода равно произведению площади сечения одной жилы на их количество.

Зажимы и колодки для соединения проводов и кабелей

Даже людям без электротехнического образования понятен тот факт, что провода и места их соединения друг с другом или с сетью могут представлять определенную опасность для жизни и здоровья человека. Согласно статистике, больший процент всех аварий в этой области происходит именно из-за неисправности контактов, а не самих проводов.

Любые виды ремонтной деятельности, тем или иным образом касающиеся проводки, так или иначе, включают в себя работу по ответвлению или наращиванию проводов. Созданное специалистом соединение должно удовлетворять всем стандартам безопасности, так как плохо скрепленные контакты имеют свойство перегреваться, что часто приводит к возникновению аварийной ситуации.

Способы соединения проводов

Что такое зажимы и колодки для проводов.

Клеммная колодка, также именуемая зажимом – это специальное электротехническое изделие, основное предназначение которого заключается в обеспечении соединения между проводами. Внешне, она выглядит как металлический контакт, обладающий узлами крепления и заключенный в диэлектрический корпус. Количество узлов не ограничено – от двух и более.

Существует достаточно большое количество разновидностей конструкции, каждая из которых обладает своими особенностями. Это современное устройство, пришедшее на замену «дедовскому» методу – скрутке. Сфера применения клеммных колодок достаточно широка, их используют как профессиональные электрики, производящие капитальные ремонтные работы по наладке электросети, так и люди, выполняющие подключение нового элемента (выключателя, розетки и пр.).

Важно! Электропроводка, прокладываемая с помощью зажимов, гарантирует безопасность и надежность.

Зачем они нужны.

В электротехнической практике существует определенное количество способов, с применением которых можно соединять провода:

  • С применением самозажимных клеммников.
  • С использованием винтовых клеммных зажимов.
  • Соединительные изолирующие зажимы (СИЗ).

Многие также сталкивались с таким способом как скрутка. Однако не всем известен тот факт, что скрутка – это запрещенный (согласно правилам устройства электроустановок) способ соединения проводов, не гарантирующий должной степени безопасности.

Важно! Зажимы – это специальные изделия, основная задача которых заключается в создании качественного, надежного и безопасного соединения двух и более проводов.

Принцип работы.

При возникновении необходимости обеспечить скрепление жил – электрические колодки для соединения проводов предоставляют собой лучшее решение. Изделия, помимо своей надежности, отличаются достаточно низкой стоимостью и простой схемой работы, принцип которой понятен каждому.

Выполнение скрутки

Чаще всего встречаются полиэтиленовые клеммные зажимы, на примере которых легче всего объяснить суть работы и монтажа изделия. Полиэтиленовый каркас выполнен в виде некоторого количества ячеек, каждая из которых оснащена металлической гильзой. Концевые участки проводов, между которыми требуется создать контакт, вставляются в гильзу и зажимаются с помощью винтового механизма.

Важно! Таким образом, зажимы для проводов – это просто пара механических контактов, к которым присоединяются провода. Сама клемма заключена в диэлектрический пластиковый корпус, обеспечивающий должную степень безопасности.

Разновидности и типы зажимов.

Изделия подразделяются по следующим критериям:

  • По уровню конструкции – одноярусные и многоярусные изделия, из которых наиболее сложными считаются именно многоуровневые виды.
  • В зависимости от расположения контактов – прямые и угловые соединители.
  • В зависимости от устройства конкретного провода, так как многие жилы отличаются по внутреннему устройству, и, соответственно, места их соединения также должны иметь характерные отличия.
  • По типу крепления – винтовые, пружинные, зажимные, торцевые и концевые виды.

О некоторых, самых распространенных видах классификации, в рамках данной статьи, будет рассказано несколько подробнее.

Клеммные зажимы.

Винтовые колодки, обладающие парой металлических контактов, заключенных в диэлектрический корпус. Подсоединение проводов может происходить в нескольких точках – от двух и более. С помощью колодок можно подключиться при выполнении бытовых электротехнических работ. Также их используют в распределительных коробках.

Важно! Главная особенность изделия заключается в простоте его конструкции и высоком уровне надежности.

Клеммные зажимы

Скотч-лок.

Изделие под названием скотч-лок обладает внушительным рядом преимуществ, по сравнению с остальными видами зажимов. С его помощью с легкостью можно осуществить соединение с линией или подключать проводники без использования специального инструмента. Схема работы заключается в создании фиксации с помощью сжатия в контакте ножевого типа. Электрический скотч-лок также обладает надежным и безопасным диэлектрическим корпусом, что позволяет создать полностью изолированный контакт.

Самый используемый при производстве зажимов материал – это полипропилен. Также может быть задействован огнестойкий нейлон. В корпусе продукта помещается U-образный контакт, прорезающий изоляцию и обеспечивающий контакт. Также, в корпус заливается особый гидрофобный состав, добавление которого является способом защиты места соединения от каких-либо воздействий. Принцип действия конструкции во многом напоминает прокалывающие зажимы, применяемые в рамках работы с СИП проводами.

Важно! Установку скотч-лока необходимо проводить в несколько этапов: сначала вводится кабель, а затем осуществляется зажим.

Как выглядит скотч-лок

Колпачки СИЗ.

Колпачок СИЗ – это особая конструкция, назначение которой также заключается в обеспечении создания точки соединения двух и более проводов. Изделие включает в себя две составляющие: сам колпачок и стальную пружину. Материал, используемый при изготовлении – особый электроизоляционный негорючий пластик, устойчивый к температурным воздействиям, а также, способный выдержать высокое напряжение. Пружинная конструкция в виде конуса создается из металла, витки которого обжимают электропровод.

Изделия классифицируются по наличию ушек, что, в принципе, не является особенно важным отличием. Колпачки с ушками несколько легче использовать, но и места они занимают немного больше. Подключаться с помощью колпачков очень удобно, и работа не требует особых навыков и усилий.

Колпачки СИЗ

Пружинные зажимы для соединения проводов.

Пружинные зажимы – это конструкции, используемые для соединения проводов, изготавливаются из всевозможных видов полимерных металлов. Основная контактная поверхность состоит из 2-ух латунных поверхностей. Первая жестко закрепляется на корпусе изделия, вторая – на его подвижной части.

В момент проведения монтажных работ, подвижная область приподнимается, в образовавшийся проем продевается провод, после чего конструкция возвращается в обратное положение.

Важно! В момент закрытия пружина создает определенное давление на жилу, самозажимный механизм создает надежное крепление и позволяет подключить какое-либо устройство к сети.

Пружинные зажимы

Как правильно соединять провода.

Как уже говорилось ранее, 90% всех аварийных ситуаций, связанных с электроустановками, появляются из-за проблем с контактными поверхностями. Плохой контакт может стать причиной многих проблем, избежать которых можно с помощью клеммных зажимов разного типа. Скрутки, чаще всего применяемые в бытовом варианте, запрещены по всем правилам и гостам. Такие виды соединений попросту не в состоянии обеспечить надежный контакт, в отличие от винтовых зажимов.

Клеммная колодка – это идеальный вариант, применяемый при соединении одножильных медных проводов. Помимо высокой надежности, изделия также отличаются доступной ценой. Для его применения не потребуется особых навыков монтажа и какого-либо дополнительного оборудования. Концевые участки проводов, между которыми требуется создать контакт, вставляются в гильзу и зажимаются с помощью винтового механизма.

Electra tour: Провода и кабели

Разнообразие проводов

Компания Electra предлагает широкий выбор проводов для всех мыслимых типов соединений. Просто перетащите, чтобы разместить провода на чертеже. Кроме того, вы всегда можете настроить провода и поместить их в свои собственные шаблоны для дальнейшего использования.

Разнообразие проводов

Автоматическое определение имени провода

Когда провод перетаскивают и перемещают для подключения к другому проводу, Electra автоматически обнаруживает и присваивает имя подключенному проводу.

Определение имени провода

Распространение имени провода

Если у вас есть несколько проводов, соединенных вместе, изменение имени любого провода также изменит имена всех подключенных проводов. Изменения распространятся на все подключенные провода, через проводные связи и даже на несколько страниц.

Интеллектуальные провода в Electra

Автоматическое подключение проводов

Когда один провод подключается к другому проводу, Electra автоматически создает точку соединения и соединяет два провода вместе. При удалении провода точка соединения автоматически удаляется.

Проводное соединение

Проводное соединение

Проводное соединение используется для продления провода в другое место, на той же странице или на другой странице, при этом символически представляя одиночный провод. Используйте FromWireLink (источник), чтобы продлить провод до другого места, и ToWireLink (цель), чтобы продолжить провод из другого места. Когда вы дважды щелкаете по непарным ссылкам, Electra автоматически предложит вам связать их. При двойном щелчке по парным ссылкам Electra автоматически перейдет к целевой ссылке.

Wire Links

Назначение кабелей и управление ими

Для управления кабелями щелкните меню Electra | Управление кабелями. Все провода на чертеже будут перечислены в окне «Управление кабелем». Пользователи выбирают провод, вставляют или выбирают кабель, а затем назначают провод определенной жиле кабеля.

Назначение и управление кабелями

База данных кабелей

База данных кабелей хранит все спецификации кабелей, чтобы их можно было использовать и повторно использовать в нескольких проектах и ​​чертежах. После выбора кабеля его характеристики передаются и сохраняются на самом чертеже для удобства переноски.

База данных кабелей

Обозначение кабельной бирки

Обозначение кабельной бирки используется на чертеже для автоматического отображения информации о кабеле на проводе. Просто перетащите символ кабеля на любой провод, чтобы отобразить информацию о кабеле. Дополнительные параметры доступны с помощью простого щелчка правой кнопкой мыши.

Используйте символ кабельной бирки для отображения информации о кабеле на проводе

Объяснение 20 типов видеокабелей (разгадывайте загадку кабеля)

Кабели, провода, вилки – они сводят меня с ума.По-видимому, существуют миллионы различных типов видеокабелей для подключения устройств, телевизоров, компьютеров и т. Д. Я хотел разобраться с вариантами видеокабелей, поэтому приступил к работе, исследуя и перечисляя все различные типы видеокабелей, которые могут вам понадобиться для подключения. что-то вверх.

Какой тип видеокабеля вам нужен, зависит от цели подключения и типа передаваемых данных. Хотя здесь мы рассматриваем видеокабели, многие типы также передают звук.Вот все, что вам нужно знать о различных типах видеокабелей.

Связано: Идеи домашнего кинотеатра и медиа-комнаты | Домашний кинотеатр своими руками | Проектирование домашнего кинотеатра | Гостиные с телевизором | Как скрыть кабели

A. Два основных различия видеокабеля?

Видеокабели

доступны во многих конфигурациях и для различных целей. Но есть два основных типа: аналоговый и цифровой.

1. Аналог

Аналоговый видеокабель использует колеблющийся электронный сигнал для передачи видео.Передача представляет собой волнообразную волну, но она чувствительна к помехам из-за своей простоты. Старые кабели обычно используют аналоговую передачу. Также существует четыре типа аналоговых кабелей: коаксиальный, композитный, S-video и компонентный.

Коаксиальные радиочастотные кабели являются самыми простыми. Они передают видеосигналы до 350i, но по сегодняшним меркам это низкое качество. Чаще всего «нечеткие» изображения дают коаксиальные кабели. Коаксиальные кабели, разновидности которых имеют внутренний проводник и внешний изолирующий слой, также могут передавать высокочастотные электрические сигналы, например, в телефонных линиях.

Фактически, первая трансатлантическая телефонная кабельная система (TAT-1) использовала коаксиальный кабель еще в 1956 году. Эти линии впервые позволили осуществлять телефонные звонки между Соединенными Штатами и Англией.

Композитные кабели – это следующий уровень по сравнению с коаксиальными, они передают сигнал 480i, что является низким показателем для современных устройств. Но для аналогового телевизора вы должны получить четкое изображение. S-Video также может передавать сигналы 480i, но они отправляют данные о цвете и яркости отдельно.Вы можете заметить лучшую окраску кабелей S-Video.

Наконец, компонентные кабели могут передавать до 1080p, что подходит для большинства телевизоров высокой четкости.

2. Цифровой

Цифровые кабели передают данные с помощью двоичного кода – единиц и нулей – и обычно имеют более высокое качество, чем аналоговые типы. Их надежность обусловлена ​​тем, что они менее подвержены ухудшению качества или помехам, чем альтернативные варианты.

Цифровое видео появилось в 1990-х годах, и кабельным компаниям потребовалось около 65 миллиардов долларов, чтобы перейти на более быстрые и качественные цифровые услуги.

Распространены три типа цифровых кабелей: HDMI, DVI и FireWire, AKA, iLink или IEEE 1394. Подробнее о них ниже.

B. Список различных типов видеокабелей

Схема видеокабелей

Давайте начнем с простой таблицы, в которой обозначено множество различных основных видеокабелей (включая компьютерные кабели):

Помимо цифровых и аналоговых, существует множество различных типов видеокабелей. Вот несколько примеров того, что вы можете найти у себя дома, в том числе на старой электронике.

1. BNC

Кабели

BNC — байонет Neill-Concelman — представляют собой альтернативу вариантам RCA для профессиональных видеокомпонентов. BNC – это коаксиальные кабели, которые люди часто используют для авиационной электроники, испытательного оборудования и радиолюбительских приложений.

2. Разъем дисплея Apple

Фирменный разъем DVI от Apple объединяет аналоговые и видеосигналы, а также USB-кабель и шнуры питания. В наши дни Apple использует стандартные разъемы DVI, но вы можете найти эти разъемы для дисплея на более старом оборудовании.

3. AV Multi

Источник: Wikiwand

Разъемы

AV Multi – это проприетарный кабель для продуктов Sony PlayStation. В нескольких версиях PlayStation используются кабели AV Multi. На одном конце находится порт AV, а на другом – желтый, белый и красный входы. Многие новые устройства теперь используют кабели HDMI, но на некоторых устройствах вы можете встретить AV Multis.

4. DisplayPort

Кабели DisplayPort

похожи на HDMI, но разъемы HDMI также имеют каналы возврата звука.DisplayPorts подключают компьютерные мониторы и другую домашнюю электронику, например, кинотеатры.

5. Mini DisplayPort

Кабели

Mini DisplayPort – еще одно предложение от Apple, призванное стать альтернативой HDMI. Они предназначены для использования с компьютерными дисплеями.

6. DB13W3

Разъемы

DB13W3 включают в себя контакты и представляют собой аналоговые компьютерные видеоразъемы старого образца. Эти соединители использовали Apple, IBM и другие компьютерные системы.Но в наши дни их заменили (VGA и DVI).

7. ДМС-59

Кабели

DMS-59 – это еще один контактный разъем, который работает с несколькими мониторами (через адаптер). Это старые двойные адаптеры DVI.

8. DVI

Видеокабели

DVI или Digital Visual Interface являются стандартными для компьютерных видеокарт. Существует пять разновидностей: одноканальный и двухканальный DVI-I, одноканальный и двухканальный DVI-D и DVI-A.

9. HDBaseT

Разъемы

HDBaseT или 8P8C передают видео высокого разрешения, аудио, Ethernet и многое другое.Этот тип кабеля идеально подходит для передачи несжатого видео высокой четкости. Однако это чаще встречается в приложениях для телефонов и локальных сетей Ethernet.

10. HDMI

Кабели

HDMI – или мультимедийный интерфейс высокой четкости – являются новейшими и наиболее распространенными домашними кабелями. Они бывают трех типов разъемов; Тип D (микро), тип C (мини) и тип A (самый большой). HDMI является не только кабелем, но и технологическим стандартом для аудио и видео контента.

Вы найдете кабели (или входы) HDMI на устройствах потоковой передачи мультимедиа (например, Roku или Apple TV), DVD-плеерах, игровых консолях и телевизорах.Эти шнуры удобны в том, что они устраняют необходимость в дополнительном аудиокабеле при передаче видео.

11. Мини-DVI

https://files.cablewholesale.com/hires/30h2-55000_03.jpg

Источник: Кабель оптом

Кабели

Mini-DVI, предшественники шнуров MiniDisplayPort, часто используются на старых компьютерах Apple.

12. Микро-DVI

Микроразмерные DVI

– это еще один тип кабеля, который Apple использует, например, на своих старых MacBook.Теперь их заменяют шнуры MiniDisplayPort.

13. Мини-DIN

Разъемы

Mini-DIN представляют собой разъемы S-video круглой формы с внутренними контактами. Существует множество вариантов, от четырех до десяти контактов.

14. F-разъем

Разъемы

F – еще одно знакомое зрелище для людей, которые начали смотреть кабельное телевидение примерно в 1950 году. Начиная с 70-х годов, разъемы F стали стандартом для подключения телевизоров и доступа к местным программам.

Старые домашние компьютеры, игровые консоли, видеомагнитофоны и другие устройства также десятилетиями использовали разъемы F. За пределами Северной Америки распространенным вариантом является штекер телевизионной антенны или антенный штекер.

15. Разъем N

Разъемы

N не распространены на потребительских устройствах, но вы найдете их на профессиональном видеооборудовании.

16. Разъем RCA

Разъемы RCA

– еще одно распространенное решение для аудио и видео бытовой электроники. Кабели имеют три разъема: желтый для композитного видео, а затем белый и красный разъемы для аудио.

Для каждого сигнала нужен один разъем, но вы можете использовать эти разъемы без аудиокомпонента (или только с одним), в зависимости от того, что вы подключаете.

17. Твин-свинец

Двухпроводные соединители в наши дни чаще встречаются за пределами США. Но когда телевизионные антенны еще были распространены, в некоторых конфигурациях использовались двухпроводные соединения.

18. Разъем VGA

Аналоговые разъемы

VGA или DE-15 также будут знакомы пользователям старых компьютеров IBM или других компьютеров.Но в 1999 году разъемы DVI начали заменять исходную 9-контактную конструкцию.

19. Мини-VGA

Во многих компьютерах Apple и Sony используются разъемы Mini-VGA, но они встречаются относительно редко.

20. FireWire

Кабели FireWire

устарели, поэтому их можно встретить нечасто. Они также носят названия iLink и IEEE 1394. Если у вас старый внешний жесткий диск или цифровая камера, для них может использоваться кабель FireWire. Есть два вида: «двуязычный» порт и порт только для b.

Вот все, что вам нужно знать о конструкции шнуров видеопередачи и распространенных типах для бытовой техники.

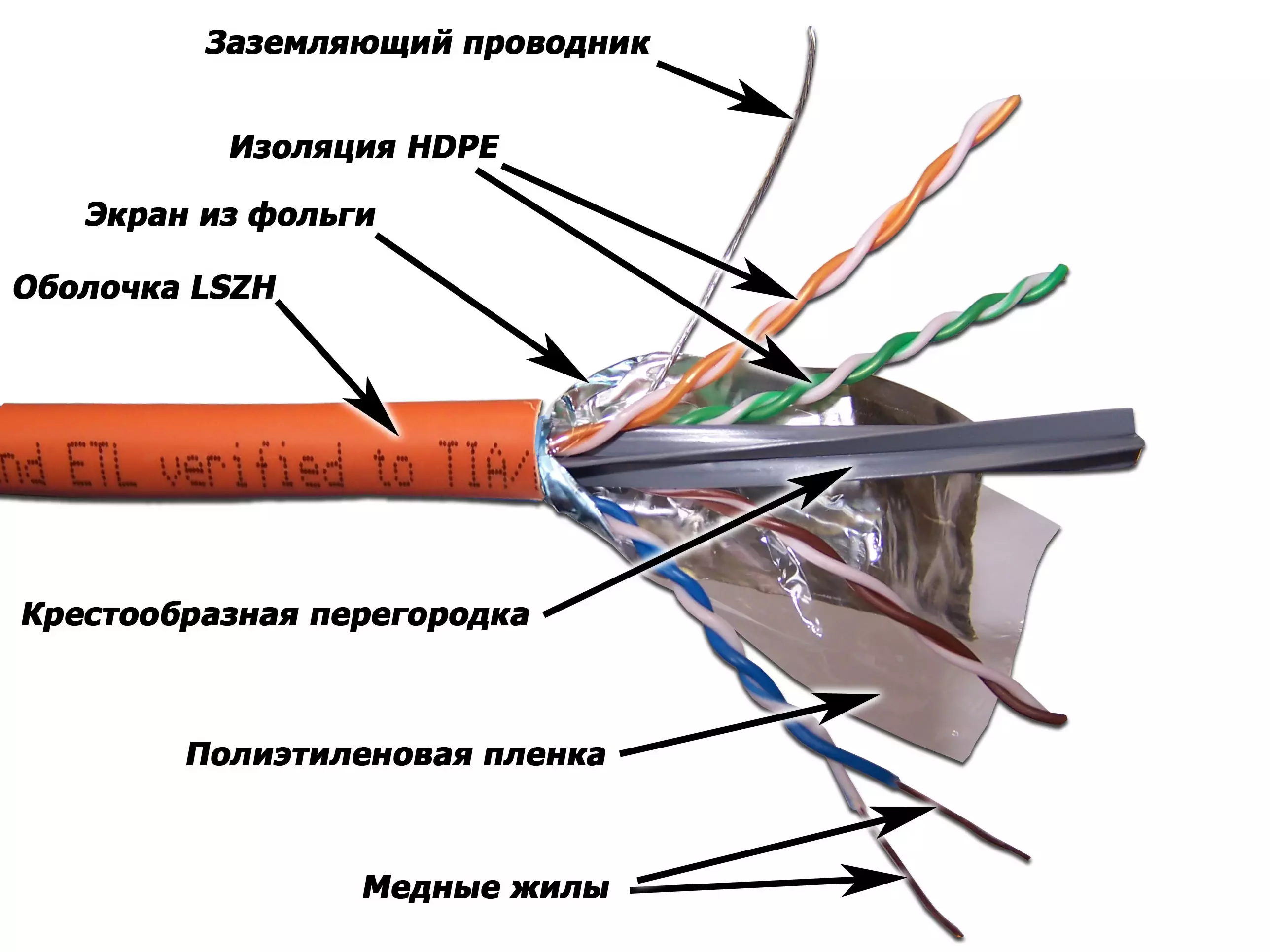

A. Материалы видеокабелей

Хотя вы можете найти дешевые видеокабели во многих местах, материалы могут повлиять на качество работы ваших шнуров. Недорогие материалы – или просто неподходящие материалы для нужного вам приложения – могут означать, что кабели разваливаются быстрее. Вот четыре основных компонента видеокабелей, а также распространенные материалы.

1.Электропроводка в салоне

Внутренняя проводка кабеля – это то, что передает видеоданные. Большинство экспертов рекомендуют кабели из бескислородной меди (OFC) для оптимального качества передачи. Напротив, алюминий, плакированный медью (CCA), считается более дешевым.

Кабели

CCA часто дешевле, но OFC может передавать больше мощности.

2. Экранирование

Экранирование – это то, что защищает видеокабели от помех и электромагнитных сил. Кабели могут иметь разную степень экранирования – от одного до трех слоев – и два распространенных типа – фольга и оплетка.В некоторых шнурах одновременно используются оба типа экранирования.

Плетеный экран обычно подходит для низких частот, но фольга идеальна для более высоких частот.

3. Покрытие разъема

Покрытие разъема видеокабеля предназначено для подключения к разъему. Многие специалисты предлагают позолоченные разъемы, но причины сложны. Например, многие люди предпочитают внешний вид золота, потому что оно не тускнеет, как медь.

Однако позолоченные разъемы не нужны, особенно для цифровых кабелей.В любом случае вы, скорее всего, получите то же качество сигнала и изображения.

4. Наружные куртки

Наружная оболочка защищает экран и проводку кабеля. В большинстве случаев вам не понадобится сверхпрочная куртка. Исключение составляют случаи, когда вы прокладываете кабели снаружи – или в очень жарких или холодных условиях.

Куртка защищает от трения, влаги, жары, холода и таких явлений, как наступление на них. Материалы оболочки, такие как полиуретан, являются обычными.

Б.Общие разъемы для телевизоров

В телевизорах

обычно используются разъемы пяти типов: компонентный, композитный, коаксиальный, S-video и DVI или HDMI.

Сегодня наиболее распространенным кабелем является соединение HDMI, но, в зависимости от возраста вашего телевизора, вы можете найти коаксиальный разъем на задней панели. Даже с современными портами HDMI в большинстве телевизоров есть компонентные видеокабели (с тремя отдельными штекерами).

Хорошая новость в том, что даже на старых телевизорах вы можете преобразовать порт в любой нужный вам тип.Например, можно подключить коаксиальный кабель от старого телевизора к адаптеру, который позволяет подключаться через HDMI.

C. Типы видеокабелей для современных игровых систем

Мы уже обсуждали, что PlayStation использует разъемы AV Multi, проприетарный тип шнура. Но разные типы игровых систем имеют свои требования. Вот шнуры, которые вам понадобятся для самых распространенных игровых систем.

  • PlayStation: AV Multi
  • Xbox 360: HDMI или VGA HD AV
  • Коммутатор Nintendo: Type C HDMI
  • Nintendo Wii: AV Multi

Д.Кабели для компьютерных мониторов

Тип кабеля, необходимого для подключения монитора компьютера к компьютеру (или даже ноутбуку), зависит от марки и модели. Обычно компьютерные мониторы поставляются с кабелями VGA, но новые технологии меняют стандартное оборудование.

Общие видеопорты на ПК совместимы с такими кабелями, как:

  • RCA
  • VGA
  • DMS59
  • DVI (много типов)
  • DisplayPort (включая Mini)
  • HDMI (все типы)

Такие компании, как Dell, также предлагают беспроводные мониторы, которым для подключения к ПК или ноутбуку требуется только источник питания и Wi-Fi.

Вы также можете подключить свой ноутбук к внешнему монитору или добавить второй монитор к компьютеру. Посмотрев на порты, вы можете определить, какой кабель вам нужен и как быстро выполнить подключение – никаких инструментов или пайки не требуется.

E. Кабели для видео, совместимые со смартфонами

Хотя большинство смартфонов могут передавать по беспроводной сети на экран телевизора или монитор ПК, бывают случаи, когда кабель более эффективен (или просто проще). Самый простой способ подключить смартфон к телевизору – использовать кабель HDMI, поскольку они передают аудио и видео одновременно.

С помощью адаптера вы можете подключить кабель HDMI к смартфону, а затем подключить его к задней панели телевизора. Со многими устройствами Android вы можете подключаться через mini или micro HDMI, но убедитесь, что вы выбрали кабель со стандартным HDMI на одном конце и нужного вам размера на другом.

Разъемы USB

– еще один способ передачи аудио и видео на телевизор. Новые телевизоры, как правило, имеют USB-порты, и кабель для зарядки вашего телефона, скорее всего, подключит их к этому порту.

F. Видеокабель Часто задаваемые вопросы

По-прежнему неясны различные типы видеокабелей и их применения? Вот часто задаваемые вопросы о шнурах видеоразъемов.

Почему разрешение видео имеет значение в видеокабелях?

Разрешение имеет значение, поскольку неправильный кабель может исказить качество изображения. Если вы выберете некачественный кабель, который подходит к вилке вашего устройства, это не означает, что вы получаете наилучшее качество изображения.

Помимо чтения информации о пакете, определение разрешения видео требует некоторых предварительных знаний о числах и расчетах. По сути, есть три способа, которыми производители обозначают разрешение: с помощью пикселей, «i» и мер высокой четкости (например, «D»).

Разрешение пикселей

Производители телевизоров, компьютеров и видеоигр предлагают статистику разрешения в виде пикселей. Например, стандартное разрешение сегодня может составлять 1920 x 1080. Это означает размер в пикселях или количество пикселей как по ширине, так и по высоте.

Number Plus i

Вы также можете увидеть измерения «i», например 480i, что соответствует телевидению стандартной четкости (SDTV). Буква «i» обозначает тип разрешения – в данном случае чересстрочный.Разрешение с чересстрочной разверткой означает меньшее потребление полосы пропускания, что по-прежнему обеспечивает лучшее восприятие движения для зрителей.

Высокое разрешение

Телевидение высокой четкости (HDTV) является самым современным средством измерения разрешения. Телевизоры HDTV предлагают максимальное количество пикселей, и вы можете найти разрешения, указанные в «UHD» или «K».

Выбор кабеля с правильным разрешением – помимо типа вилки вашего устройства или телевизора – может повлиять на качество передачи видеосигнала. Если вы испытываете мерцание или другие проблемы с изображением, возможно, вы используете неправильное разрешение кабеля.

Могу ли я подключить два устройства с разными типами кабелей?

Хорошая новость в том, что с таким количеством доступных адаптеров и даже преобразователей вы можете подключить практически любое устройство к другому. Это может быть непросто и может потребовать некоторых проб и ошибок, но можно подключить старые телевизоры с новыми системами видеоигр или смартфоны к мониторам ПК.

Однако потенциально могут существовать недостатки, если ваши кабели не обеспечивают высокое разрешение.Если вы заметили ухудшение качества изображения при прокладке кабелей, попробуйте использовать другую конфигурацию или тип кабеля, чтобы проверить, сможете ли вы сохранить качество видео.

В худшем случае будет покупка нового оборудования. Это неплохая идея, если ваше устройство или приспособление устарели уже несколько десятилетий. IV. Где купить видеокабели в Интернете

В наши дни почти во всех розничных магазинах, таких как Walmart, Target и другие, есть несколько типов видеокабелей. Но прежде чем начать добавлять товары в корзину – онлайн или офлайн, – убедитесь, что вы выбираете правильный кабель.

G. Как найти подходящие видеокабели в Интернете

Перед тем, как начать делать покупки, проверьте порты на двух устройствах или компонентах, которые вы хотите подключить. Если возможно, сделайте снимок, чтобы убедиться, что вы подходите по размеру. Стоит проползти (или переместить) мебель, чтобы получить точное представление о том, что вам нужно.

Другой вариант – проверить руководство пользователя оборудования – производители сообщат вам, какой тип подключения работает с их продуктом.

В некоторых случаях вам нужно проявить творческий подход. Например, если вам нужно подключить смартфон, у которого нет порта, совместимого с HDMI, к телевизору с помощью только коаксиального кабеля, вам понадобится адаптер для вашего телефона, кабель HDMI, преобразователь и . чтобы все заработало.

Обзор списка видеокабелей

H. Где купить видеокабели

Купить видеокабель в Интернете легко и часто по доступной цене. Ознакомьтесь с этими источниками для видеокабелей всех типов:

Связанный: Идеи проекта DIY TV Stand | Маленькие тумбы под телевизор | Типы телевизионной мебели | Пульт дистанционного управления для умного дома

Домашняя раздача стратосферы…

Enter to Win Маленькая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно загрузить и распечатать.

Скачайте тысячи пользовательских раскраски и пазлов для своих детей.

Руководство по подключению и подключению домашнего кинотеатра

Обновлено:

Со всеми этими разными кабелями и соединениями подключение системы домашнего кинотеатра может показаться трудным.Изучите все основы из моего руководства по подключению домашнего кинотеатра.

Подключение домашнего кинотеатра может быть непростым делом. Понимание всех кабелей, необходимых для аудиовизуального оборудования в наши дни, может быть трудным.

Кажется, что на задней панели нового телевизора с плоским экраном так много разъемов, что бывает трудно понять, с чего начать. И это ничего не говорит о задней панели AV-ресивера, который вы только что вынули из коробки!

Что ж, вы правы, это может быть немного сложно, но это не значит, что вы не можете сделать это самостоятельно.

Конечно, если вы планируете большую систему, которая требует структурных изменений, вам может потребоваться нанять профессионального установщика домашнего кинотеатра.

Однако для многих из нас нам просто нужно потратить некоторое время на планирование того, как мы собираемся соединить нашу систему вместе, и мы готовы к работе.

Лучше всего начать с того, чтобы научиться определять различные кабели и соединения домашнего кинотеатра, с которыми вы столкнетесь.

После этого вы можете начать понимать, для чего они нужны и какие из них лучше всего использовать.

Итак, как нам подключить домашний кинотеатр?

Электросхема домашнего кинотеатра

Прежде всего, необходимо прояснить различные типы подключения, которые встречаются в большинстве домашних кинотеатров и аудиовизуальных устройств.

Вот изображения наиболее распространенных видео- и аудиокабелей. Для получения более подробной информации по каждому типу перейдите по ссылкам.

Соединения HDMI являются стандартом для подключения современных аудиовизуальных устройств

Соединения DVI представляют собой видеоинтерфейс хорошего качества для передачи аналоговых или цифровых сигналов

Компонентный видеокабель используется для передачи высококачественных аналоговых изображений между устройствами

S-Video – это аналоговое видео соединение среднего качества, используемое во многих потребительских товарах

Составное видео – это базовое видео соединение, используемое в большинстве воспроизводящих устройств и видеопродуктов.

Разъемы SCART представляют собой аналоговый интерфейс для передачи видео- и аудиосигналов

Разъем VGA – это аналоговое видео соединение, широко используемое на компьютерах и ноутбуках

Оптическое аудио – это обычное соединение для отправки цифровых аудиосигналов

Коаксиальные соединения – популярный метод передачи цифровых аудиосигналов между устройствами

Стереоразъем RCA – это обычное соединение для передачи аналогового 2-канального звука

Многоканальное соединение RCA – это способ передачи аналогового объемного звука между устройствами

Мини-стереоразъем – это обычное соединение, используемое для передачи аналоговых стереофонических аудиосигналов.

Провод динамика используется для подключения усилителя к стереосистеме или динамикам объемного звука

Межсоединение, вывод, кабель или провод?

Даже терминология, используемая при соединении систем, может вызывать недоумение.

С технической точки зрения, все, что соединяет два AV-устройства, обычно называется межсоединением. Например, с DVD-плеера на усилитель.

Тогда соединение, которое передает звук от усилителя к динамику, называется проводом или кабелем.

Однако при обсуждении проводки домашнего кинотеатра эти термины часто используются довольно свободно, а термин «кабель, провод или провод» используется для всех типов соединений.

Для чего нужны различные подключения домашнего кинотеатра?

Все это очень хорошо идентифицирует все различные кабели и соединения, с которыми вы столкнетесь, но вы все равно должны решить, какой из них использовать.

Несмотря на то, что это звучит как простой процесс, обычно существует выбор различных соединений для передачи звука и изображения между нашими устройствами.

И одни дадут лучшие результаты, чем другие.

Итак, какие из них лучше всего использовать и почему мы должны выбирать один тип подключения вместо другого?

Во-первых, полезно иметь четкое представление о том, что делает каждый тип.

Типы аудио и видео подключений

Вы найдете множество разъемов на задней панели вашего HDTV, проигрывателя Blu-ray, AV-ресивера и т. Д.

Ваша первая задача – определить, для чего они нужны.

Мы можем разбить типы подключений на три основные области:

  • Аудио + Видео
  • Только видео
  • Только аудио

Таким образом, некоторые соединения могут использоваться для передачи изображения и звука между вашими устройствами. В то время как другие предназначены исключительно для изображения или звука.

Это важно.

Например, предположим, вы подключаете проигрыватель Blu-ray к телевизору.

Если вы используете соединение, которое отправляет только изображение, то вы знаете, что вам придется использовать другой кабель для отправки звука. Или вы ничего не услышите!

Вот список основных кабельных соединений домашнего кинотеатра и их назначение.

Общие типы подключения к домашнему кинотеатру

Итак, когда вы знаете, какие подключения есть на ваших устройствах, вы можете решить, можете ли вы использовать только одно для изображения и звука – или разные.

Например, если у вашего DVD-плеера есть выход HDMI, но у вашего телевизора нет входа HDMI, вы не сможете подключиться через HDMI.

Итак, вам нужно будет увидеть, какие типы соединений у них общие, и использовать их вместо них.

Использование адаптеров с AV-подключениями

Тем не менее, если вы действительно застряли, существует широкий спектр доступных адаптеров, которые могут позволить вам подключаться от одного типа подключения к другому.

Однако у этого подхода есть ограничения, поэтому это не всегда возможно.

Например, вы не можете напрямую подключиться от аналогового соединения к цифровому.Потому что два типа сигналов несовместимы.

Можно сделать это с помощью преобразователя, но иногда это может оказаться дорогостоящим вариантом. Таким образом, вы часто будете использовать это как последнее средство.

Какое подключение к домашнему кинотеатру мне следует использовать?

Мы установили, что между вашими устройствами может быть несколько общих подключений к домашнему кинотеатру.

Так какие из них вы используете?

Возможно, на этот вопрос нет точного ответа.Возможно, вы можете использовать любое их количество для соединения вашей системы.

Но для начала давайте сделаем приблизительный порядок предпочтений.

Для видеоподключений порядок предпочтения зависит от качества видеосигнала, производимого каждым типом. Чем лучше качество сигнала, тем резче и четче должно быть изображение.

Кроме того, поскольку многие продукты теперь являются цифровыми, а не аналоговыми, мы обычно предпочитаем цифровое соединение аналоговому.

Имейте в виду, что ваш выбор может быть ограничен типами подключения, которые доступны на вашем оборудовании.

Поэтому для изображения я бы использовал видеосоединения в следующем порядке предпочтения:

  1. HDMI
  2. DVI
  3. Component
  4. VGA
  5. SCART
  6. S-Video
  7. Composite

Порядок аудиоподключений больше зависит от возможностей типа подключения.

Например, разъем, позволяющий передавать звук объемного звука, а также стереозвук, должен быть размещен над разъемом, допускающим только стереосигналы.

Опять же, мы обычно предпочитаем цифровое соединение аналоговому. Однако вы можете быть ограничены фактическими подключениями на ваших устройствах.

Следовательно, для звука я бы использовал аудиоподключения в следующем порядке предпочтения:

  1. HDMI
  2. Оптический
  3. Коаксиальный
  4. Stereo / Multi RCA
  5. Mini Stereo Jack

Это не точная наука.

Например, оптические и коаксиальные цифровые аудиоподключения схожи по своим преимуществам и ограничениям.

Но могут быть определенные причины для выбора одного типа перед другим.

Однако, если вы будете использовать это как общее руководство, вы не зайдете далеко.

Обратите внимание, что соединение HDMI отображается вверху каждого списка. Это отражает тот факт, что HDMI, вероятно, является первым соединением, которое вы должны попробовать и использовать для подключения своих аудиовизуальных устройств.

Преимущество

HDMI в том, что он является цифровым, он поддерживает все новейшие типы видео / аудио, и нам нужен только один кабель для передачи звука и изображения.

Как подключить домашний кинотеатр

Может быть полезно получить представление о том, как вы собираетесь соединить вашу систему вместе.

Если вы новичок в этом, ниже представлена ​​простая электрическая схема домашнего кинотеатра, на которой резюмируется общий поток кабелей в вашей комнате.

Схема подключения домашнего кинотеатра

Приведенный выше сценарий представляет собой обычное решение для подключения современного домашнего кинотеатра.AV-ресивер – это центр всего.

Проще говоря, вам необходимо:

  1. Подключите все выходы ваших воспроизводящих устройств к задней части AV-ресивера.
  2. Подключите выходной кабель от AV-ресивера к устройству отображения – обычно к телевизору или проектору.
  3. Подключите динамики к AV-ресиверу с помощью провода динамика: как подключить провод динамика.

Этот макет может отличаться для вас в зависимости от того, какие устройства есть в вашей системе.

Например, если у вас нет AV-ресивера, вы можете подключить устройства воспроизведения напрямую к телевизору.

Если вы затем захотите использовать внешнюю звуковую систему, вы можете отправить звук с телевизора на усилитель или звуковую панель.

Все возможно. Просто использование AV-ресивера может упростить процесс – и, зачастую, с меньшим количеством кабелей.

Я подробно рассмотрел это в своем руководстве по установке объемного звука.

Советы и идеи по монтажу проводки домашнего кинотеатра

При подключении системы домашнего кинотеатра следует учитывать ряд факторов.

После того, как вы определились с наилучшим типом подключения и кабелями для использования, вам все равно придется заняться потенциально сложной задачей – фактически подключить все к розетке.

Вы можете попасть в путаницу – буквально! – если вы начнете лихорадочно соединять вашу систему, не уделив ей должного внимания.

Однако при некотором размышлении и четком плане этого не должно быть.

Если у вас большой проект, вы можете подумать о найме профессиональных установщиков кабелей, которые сделают за вас сложные вещи, но в меньшем масштабе нет причин не попробовать себя.

После того, как вы разберетесь со всеми типами соединений, перечисленными выше, есть еще несколько моментов, которые следует иметь в виду, когда вы сталкиваетесь с установкой проводки домашнего кинотеатра.

Итак, вот список вещей, о которых стоит подумать. Эти советы относятся к установке всех типов кабелей – как видео, так и аудио, а также проводов динамика.

1. Подумайте о подключениях перед покупкой оборудования

Вы можете значительно облегчить себе жизнь, если вы задумаетесь над этим перед покупкой оборудования.

Если вы понимаете, как вы собираетесь соединять свои устройства, вы можете использовать это как соображение при покупке оборудования.

Это может избавить вас от проблемы получения домой оборудования, а затем обнаружения того, что у него нет подходящих типов подключения для ваших существующих устройств.

Или это означает, что вы можете хотя бы добавить этот специальный соединительный кабель в свой бюджет и покупать все одновременно.

Также найдите время, чтобы убедиться, какие типы кабелей вам нужны: папа или розетка.

Разъемы на устройствах обычно женские. Поэтому для большинства кабелей потребуется штекерный разъем. Однако перед покупкой кабеля всегда лучше перепроверить.

И какой тип входного подключения на другом устройстве? Мужчина или женщина? Проверив это сначала, вы можете убедиться, что покупаете правильный кабель.

Это может избавить вас от необходимости заменять новый кабель или покупать адаптеры для исправления вашей первоначальной ошибки.

2.Не поддавайтесь соблазну платить слишком много за «высококачественные» кабели

Цена кабеля не обязательно является хорошим ориентиром для качества изображения / звука, которое вы получите.

Качественно сделанный кабель без излишеств будет работать так же хорошо, как и большинство сверхдорогих кабелей и межсоединений, которые вы можете увидеть в магазинах, особенно для кабелей меньшей длины – скажем, до 3-4 метров.

Для длинных кабельных трасс можно потратить немного больше, но даже в этом случае не стоит перебарщивать.

Любая выгода, которую вы получите, будет довольно небольшой – и у большинства людей в любом случае не будет высококачественного оборудования, на котором можно было бы извлечь выгоду из каких-либо улучшений.

Большинство случайных слушателей / зрителей просто не заметят никакой разницы в качестве между дешевым и дорогим кабелем. И это в том случае, если есть разница, которую можно увидеть или услышать.

Основное улучшение, которое вы получаете с более дорогими кабелями, – это лучшее экранирование, позволяющее избежать электрических помех для сигнала. Эти помехи могут повлиять на качество изображения или звука.

В большинстве домашних условий вам не нужно это дополнительное экранирование, поэтому вы получите очень мало пользы от дорогих кабелей.

Сказав это, дешевый и плохо сделанный кабель может ухудшить изображение или звук в вашей системе – или, что более вероятно, просто окажется ненадежным.

Так что будьте благоразумны и руководствуйтесь здравым смыслом. Купите что-нибудь качественное, но вам не нужно ломать голову.

Это верно как для межкомпонентных соединений, так и для провода динамика.

3. Старайтесь, чтобы длина кабеля была минимальной.

Более короткие кабели помогут максимально эффективно использовать оборудование. Есть несколько причин, по которым вы должны стараться уменьшить длину кабелей.

Канистра с длинным кабелем:

  • ухудшают качество сигнала
  • делают электрические помехи более вероятными
  • создают путаницу кабелей позади вашей системы, с которыми трудно справиться и которые выглядят некрасиво

При покупке кабелей постарайтесь оценить необходимое расстояние для каждого и купите подходящую длину.

Например, если ваш DVD-плеер расположен рядом с AV-ресивером, вам не понадобится длинный HDMI или коаксиальный цифровой аудиокабель. Одного метра может хватить.

Однако кабель HDMI, необходимый для подключения AV-ресивера к телевизору или проектору, скорее всего, будет длиннее. Так что для этого можно приобрести кабель длиной 3 или 5 метров.

Сказав это, не сокращайте это слишком хорошо. Немного расслабьтесь, чтобы вы могли вытащить устройство из блока / стойки, не выдергивая все кабели.Это значительно упростит текущее обслуживание и очистку.

Если вам действительно нужен длинный кабель, становится более важным покупать кабели более высокого качества – но вам все равно не нужно платить за землю – см. Пункт 2.

В случае провода динамика, более толстый провод (более низкий калибр в США) будет лучше для длинных участков, так как это снижает сопротивление, и теоретически вы потеряете меньше сигнала.

Ознакомьтесь с моим подробным руководством, если вы хотите знать, как выбрать провод динамика наилучшего калибра.

4. Рассмотрим переходники и преобразователи

В большинстве случаев у вас будут одинаковые разъемы на каждом устройстве для подключения.

Например, вы подключитесь от HDMI к HDMI. Или от оптического звука до оптического звука.

Это удобно и просто, так как вы просто используете стандартное межблочное соединение для соединения.

Однако, в зависимости от имеющегося у вас оборудования, иногда необходимо подключить устройства с разными подключениями.

Например, одно устройство может иметь оптический цифровой аудиовыход, а другое устройство имеет коаксиальный цифровой аудиовход.

Коаксиальный и оптический аудиовыходы

Не отчаивайтесь. В этой ситуации вы можете купить широкий спектр конвертеров и адаптеров, которые позволят вам подключаться между различными типами подключения.

В случае подключения оптического кабеля к коаксиальному, вы можете купить преобразователь оптического сигнала в коаксиальный:

ROOFULL Оптический двунаправленный цифровой преобразователь звука в коаксиальный
Изображение предоставлено: ROOFULL

Или вы можете просто купить специально сделанный кабель с разными подключениями на каждом конце.Это зависит от того, что именно вам нужно преобразовать.

Например, если у вашего цифрового проектора есть выход DVI, а у вашего телевизора только вход HDMI, вы можете приобрести кабель DVI-HDMI для соединения этих устройств вместе:

UGREEN Двунаправленный кабель HDMI-DVI-D
Изображение предоставлено: UGREEN

Самая большая проблема часто возникает, если вам нужно подключить аналоговое соединение к цифровому – например, компонентное видео в HDMI.

Это сложнее, поскольку для преобразования аналогового сигнала в цифровой обычно требуется какое-то электрическое устройство, которое может оказаться дорогостоящим.

Вот пример преобразователя компонентного видео в HDMI на Amazon:

Преобразователь компонентов Portta в HDMI
Изображение предоставлено: Portta

Это устройство принимает компонентный видеосигнал RGB, а также левый и правый стереозвук. Затем он будет выводить все это через HDMI.

Другое дело – убедиться, что кабель преобразователя или коробка будет работать в нужном направлении.

Например, кабель DVI-HDMI может работать только в том случае, если вы отправляете сигнал с выхода DVI на вход HDMI.Если вам нужно отправить сигнал с выхода HDMI на вход DVI, вам может потребоваться другой кабель.

Четко укажите, что вы отправляете – и куда – и проверьте описание кабеля преобразователя или коробки, чтобы убедиться, что он будет делать то, что вы хотите.

Есть также решения, если у вас недостаточно входов или выходов на ваших устройствах.

Например, если ваш телевизор имеет только три входа HDMI и у вас есть пять видеоисточников, которые вы хотите подключить.

В этом случае можно купить коммутатор HDMI.Это позволит вам подключить к телевизору больше устройств.

Другая распространенная проблема заключается в том, что вы хотите отправить выходной сигнал своего проигрывателя Blu-ray на телевизор и проектор одновременно – или на несколько телевизоров.

Решение – купить разветвитель HDMI. Это отправит один и тот же выходной сигнал нескольким адресатам.

Другой вариант – использовать экстрактор звука HDMI, который позволит вам отделить звук от сигнала HDMI и отправить его в другое место – например, в усилитель.

Эти устройства также позволяют изменять тип звука. Так, например, вы можете преобразовать цифровой аудиосигнал HDMI в аналоговый стерео.

5. Старайтесь держать видео- и аудиокабели подальше от кабелей питания

Силовые кабели создают электрическое и магнитное поле, которое может влиять на качество сигнала в аудио- и видеокабелях.

В аудиокабелях это может привести к слышимому “гудению” в динамиках. С видеокабелями на изображении могут появиться линии.

Часто бывает трудно полностью развести эти кабели, когда вы проводите электромонтаж в домашнем кинотеатре. Но просто убедитесь, что они не бегают рядом друг с другом на большие расстояния.

Если им нужно пересечь друг друга, поверните их под углом 90 градусов, чтобы они не соприкасались.

Если это проблема вашей системы, возможно, вам придется купить аудио / видео кабели более высокого качества с большей изоляцией.

Иногда также может помочь покупка подходящей подставки или тумбы.Во многих из них есть секции для укладки кабелей, которые позволяют легко разделять кабели.

6. Планирование подключений

Когда вы соединяете свою систему вместе, вы можете упростить задачу, если четко обдумаете, чего пытаетесь достичь, и спланируете, что собираетесь делать.

Если вас сбивают с толку все эти соединения и кабели, попробуйте подумать о направлении сигналов в вашей системе.

Есть некоторые соединения, которые являются «выходами», а некоторые – «входами».

Надеюсь, это будет четко написано на устройстве. В противном случае это часто происходит потому, что очевидно, что делает соединение, то есть порт HDMI на телевизоре, очевидно, является «входом», поскольку он получает изображение для отображения на телевизоре.

Следовательно, вы всегда будете подключать «выход» исходного устройства к «входу» принимающего устройства.

Например, если вы подключаете проигрыватель Blu-ray к телевизору высокой четкости и усилителю объемного звука, тогда:

Примечание: если усилитель объемного звука имеет входы HDMI, вы, вероятно, подключите все через HDMI.Однако это пример того, как вы можете его подключить.

Если вы разбили всю систему домашнего кинотеатра на отдельные соединения, то вы можете легко подключить довольно сложную установку, просто подумав о каждом соединении по отдельности.

Может помочь достать ручку и бумагу (помните их?) И записать. Или нарисуйте завитки в своем любимом приложении для заметок.

И, если у вас есть запись о том, как ваша система подключена, это может помочь в будущем, если вам понадобится что-то заменить или устранить проблему.

Поверьте мне. Если вы чем-то похожи на меня, вы забудете, как вы все это соединяли через неделю или две!

Приколи меня!

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования Hi-Fi и домашнего кинотеатра.

Изображение предоставлено: haveseen / Shutterstock.com | Петр Краточвил / Shutterstock.com | терехов игорь / Shutterstock.com | NC_1 / Shutterstock.com | © Can Stock Photo Inc. / Chrispo | Фотография Тодда Таулмана / Shutterstock.com | © Can Stock Photo Inc. / winterling | Елена Елисеева / Shutterstock.com | Липовски Милан / Shutterstock.com

Я ссылаюсь на товары, которые мне нравятся. Если вы покупаете по ссылке, отмеченной * в этом посте, я могу получить комиссию: о рекламе

Варианты подключения приставки кабельного телевидения

Варианты подключения

к приставке кабельного телевидения

Цифровые приставки Motorola имеют несколько различных вариантов подключения.Вот обзор каждого из них. Поскольку каждая конфигурация немного отличается в зависимости от вашего телевизора и любого дополнительного оборудования, которое вы можете использовать, выберите ту, которая лучше всего подходит для вас. Приставки Motorola DCH и DCX поддерживают несколько дополнительных альтернативных вариантов подключения. Наиболее распространенные описаны ниже. Дополнительные параметры для ваших конкретных требований к настройке см. В руководстве пользователя используемой приставки, а также телевизора, DVD или другого домашнего развлекательного оборудования.Кроме того, мы включили инструкции по подключению стереоресивера к кабелю для приема местных и региональных FM-радиостанций.

Улучшите прием FM-радио с помощью кабеля

Наслаждайтесь отличным приемом местных и региональных радиостанций, подключив стереоресивер к кабельному соединению. Прочтите Инструкцию по обслуживанию Cable FM для получения подробных инструкций о том, как подключить стереоресивер для приема местных радиостанций через кабельное соединение.

Просмотр местных FM-радиостанций

Инструкции по подключению стереоресивера

Коаксиальный кабель

Это самый простой способ подключить телевизор к приставке. Один коаксиальный кабель передает как аудио, так и видеосигналы для видео стандартной четкости. Коаксиальный кабель не поддерживает телевидение высокой четкости (HD). Для прослушивания стереозвука и объемного звука Dolby Surround, когда они доступны, вам необходимо подключить телеприставку Motorola DCT 700 с помощью композитных кабелей (типа RCA).Просто подключите коаксиальный кабель от телевизора к порту «To TV / VCR» на задней панели телевизионной приставки. Убедитесь, что ваши соединения плотные. Включите телевизор и настройтесь на канал 3.

Кабели композитные

Если вы ищете лучшее качество звука для видео и звука стандартной четкости на телевизионной приставке Motorola DCT 700, лучше всего подойдут композитные кабели, если ваш телевизор поддерживает композитное соединение. Использование композитных кабелей будет поддерживать видео стандартной четкости и стереозвук, если таковой имеется.Композитное соединение не поддерживает видеосигналы высокой четкости (HD). Подключите композитные кабели телевизионной приставки к разъемам Audio L (белый), Audio R (красный) и Video (желтый) на вашей телевизионной приставке, к аудиовходу (левый и правый) и видеовходу на вашем устройстве. ТЕЛЕВИДЕНИЕ. Уделите время, чтобы убедиться, что ваши соединения надежны и цвета совпадают. Также убедитесь, что вы подключаете соединения к портам аудио / видео входа на телевизоре, а не к портам аудио / видео выхода. Наконец, включите телевизор и выберите на телевизоре соответствующий видеоисточник в соответствии с типом подключения, который вы использовали.

Кабели для компонентов

Компонентные кабели поддерживают видеосигналы стандартной (SD) и высокой (HD) четкости на приставках Motorola DCH или DCX, но не поддерживают аудио. Если вы используете компонентные кабели для подключения телевизионной приставки к телевизору, вам необходимо использовать кабель цифрового коаксиального звука, композитного стереозвука или цифрового оптического звука (Toslink) для подключения звука к телевизору.Чтобы упростить установку, некоторые компонентные кабели включают в себя два дополнительных кабеля для передачи звука: Audio L (белый) и Audio R (красный). Затем включите телевизор и выберите на телевизоре соответствующий видеоисточник в соответствии с типом подключения, который вы использовали.

Кабель HDMI

Мультимедийный интерфейс высокой четкости (HDMI) передает как аудио-, так и видеосигналы. Мы рекомендуем использовать кабель HDMI, поскольку он обеспечивает максимально четкое изображение и является единственным потребительским кабелем, поддерживающим объемный звук Dolby TrueHD и объемный звук DTV Master HD.Если это возможно на вашем телевизоре, это самый простой и лучший способ подключить ваш телевизор высокой четкости (HDTV) к телевизионной приставке Motorola DCH или DCX серии HD.

Добавить комментарий

Ваш адрес email не будет опубликован.
