Нож для снятия изоляции с пяткой 1000В VDE

Добрый день дорогие друзья, рад всех приветствовать на сайте «Электрик в доме». Давненько я не публиковал статьи на тему инструментов и приспособлений, которые облегчают трудовые будни электриков. Сегодня как раз настал тут случай, и я предлагаю вашему вниманию рассмотреть небольшой обзор ножа для снятия изоляции с пяткой от компании «Шток».

Те, кто имеет дело с электромонтажными работами, не понаслышке знают, как непросто порой разделать провода и кабели в экстремальных условиях, не имея под рукой нужных инструментов. Что я имею ввиду под понятием «экстремальные условия»? Например, когда работаешь при плохом освещении, что часто бывает при ремонте электрики в обесточенном доме или квартире. Или при выполнении монтажных работ на улице в холодное время года, когда изоляция кабеля «дубовая» и не поддается разделке. В этом случае можно не только повредить жилы, но и поранится самому.

Чем обычно пользуется большинство электриков в таких ситуациях.

Наверное, в 80 % случаев обычным ножом. А при использовании обычного ножа существует немалая вероятность повреждения жил кабеля при разделке. Особенно это когда работаешь в спешке.

Да что там скрывать я сам до этого момента пользовался обычным хорошо заточенным ножом, иногда даже канцелярским. Не скажу, что при каждой разделке у меня возникали повреждения, но все же иногда встречались.

Обзор ножа электрика с пяткой

Прежде всего, давайте разберемся, для чего предназначен нож для снятия изоляции с пяткой и какие задачи он способен выполнять? Основное назначение этого ножа – снятие внешней изоляции с проводов и кабелей. Еще раз подчеркиваю внешней изоляции (поясовой). Изоляцию с токопроводящей жилы Вы им не снимете. Для этой задачи Вам в помощь стриппер. Хотя как Вы знаете, «нашего брата» ничего не остановит и постараться можно, но в скором времени лезвия быстро затупятся и начнут появляться заусенцы, тогда толку от этого ножа будет мало. Кстати по этому вопросу у меня есть статья, где подробно представлен обзор стриппера для снятия изоляции марки КВТ.

Давайте поближе познакомимся с этим инструментом и рассмотрим, из каких основных частей он состоит. Внешний вид довольно привлекательный. Ручка изолированная, очень удобно лежит в руке. Верхняя и нижняя часть рукоятки имеет прорезиненные вставки, за счет этого нож не скользит в руке во время работы. В области захвата пальцами на ручке нанесены специальные насечки, и при работе в них очень удобно упираться большим пальцем.

Хранить и транспортировать нож приходится, как правило, с кучей других инструментов, поэтому для защиты лезвия от повреждений в комплекте с ножом идет защитный колпачок. Общая длина с учетом защитного колпачка составляет 21 см. Длина ножа без колпачка составляет 19 см.

Колпачок очень массивный и в закрытом состоянии плотно стыкуется с рукояткой, потерять его практически нереально. Сам клинок ножа, если его можно так назвать имеет крючкообразную форму, а на кончике приварена специальная «пятка». Именно благодаря ей этот инструмент все называют «нож с пяткой».

Лезвие ножа имеет две режущие кромки, заточенные с наружной и внутренней стороны. Это позволяет работать ножом, разрезая изоляцию ведя нож, как на себя, так и от себя. Лезвие заточено хорошо, по крайней мере за 2 месяца моей работы с ним режет довольно неплохо. Посмотрим что будет дальше, возможно придется подтачивать.

Пару слов про каплевидную пятку. Как я уже сказал, на кончике ножа приварена каплевидная пятка, приварена ровно без перекосов и изгибов. Назначение ее если кто не понял, заключается в предотвращении повреждение изоляции токопроводящих жил. Пятка упирается в жилы и скользит по ним во время разрезания оболочки кабеля режущей кромкой. Поверхность пятки хорошо зашлифована со всех сторон, что позволяет ей скользить внутри оболочки кабеля, не повреждая изоляцию жил.

Если быть точным, то по размерам каплевидная пятка шириной 5 мм и длиной порядка 10 мм. Как вы понимаете, чем меньше пятка, тем легче ее проталкивать под изоляцию и соответственно легче разделывать кабели с малым сечением.

На форумах пишут, что самая маленькая пятка у ножей KNIPEX. Но для людей, у которых ограничен бюджет такой нож просто непосильный. Если рассмотреть нож электрика с пяткой самых популярных на сегодня фирм, таких как KNIPEX, Haupa, ШТОК, КВТ, то внешне они практически одинаковые, разницы абсолютно никакой нет. Зачем как говорится платить больше. Если что и случится, то не жалко будет и выбросить.

Для простых рабочих вроде меня оптимальным вариантом будет использование отечественных и более доступных производителей, таких как ШТОК, КВТ и тому подобных. Качество у них довольно неплохое и цена приемлемая. С фирмой КВТ работаю давно, и нареканий на их инструменты у меня нет, но я решил попробовать что-то новое и здесь сделать выбор в пользу ШТОК.

Как работать ножом электрика с пяткой

С устройством познакомились, теперь давайте на практике посмотрим, как пользоваться ножом с пяткой.

В моей работе чаще всего приходится сталкиваться с кабелем марки ВВГ сечением от 1. 5 мм2 до 6 мм2. Иногда приходится работать и с проводом марки ПВС. Поэтому сейчас попробуем разделать все эти кабели с помощью вышеописанного ножа.

Пример 1. Зачищаем кабель ВВГ-П 3х2.5 мм2 ножом электрика

Для того чтобы разделать кабель заводим пятку под изоляцию. Чтобы пятка легче входила, некоторые товарищи делают надрез вначале, я же углубляю пятку легкими покачиваниями ножа «влево-вправо», внешняя изоляция прорезается, тем самым пяточка легко входит под оболочку.

Затем аккуратно протягиваем нож от себя вдоль кабеля, тем самым разрезаем вдоль жил внешнюю изоляцию на необходимую длину. Пятка скользит внутри кабеля, а лезвие прекрасно режет изоляцию.

При разделке проводов таким инструментом вероятность повреждение изоляции жил и самих жил сводится к нулю. Как видно на фото изоляция токопроводящих жил остается целая и невредимая.

Это мы выполняли разделку передним лезвием. Давайте попробуем проделать то же самое задним лезвием. Углубляем пяточку под оболочку и плавно ведем нож вдоль жил на себя.

Изоляция отлично прорезается и в этом направлении. Еще одно преимущество ножа с пяткой остаются целыми пальцы на руках, но все равно нужно быть очень осторожным и работать в перчатках.

Абсолютно не важно, каким лезвием вы будете разрезать оболочку задним или передним. Здесь нет ни какой разницы, и каждый работает так, как ему удобно. Кому-то удобнее вести нож от себя, кому-то наоборот.

Как видите нож с пяткой ШТОК снимает изоляцию с кабеля ВВГ сечением 3х2.5 мм2 без особых проблем. Перейдем к следующему примеру.

Пример 2. Снимаем изоляцию с кабеля ВВГ-П 3х1.5 мм2

Следующим экземпляром для нашего ножа будет кабель сечением немного поменьше – 3х1.5 мм2. В данном случае пятка немного туго заходит под изоляцию.

Если у Вас не получается подцепить пяткой изоляцию можно воспользоваться обычными плоскогубцами или тонкогубцами. Легонько сжимаем край кабеля тонкогубцами, между жилами образовывается пустое пространство, в которое легко помещается пятка ножа.

Затем толкаем нож от себя и разрезаем внешнюю изоляцию кабеля.

Попробуем теперь работать, ведя нож на себя. Лезвие с легкостью прорезает оболочку в обоих направлениях.

Пример 3. Зачищаем кабель ВВГ 2х1.5 мм2 ножом электрика

В интернете встречал отзывы что ребята жаловались что таким ножом трудно разрезать кабели сечением 2х1.5 мм2 и меньше. Пятка по сравнению с шириной кабеля большая и туго входит под оболочку. Давайте это проверим.

Берем кусок кабеля ВВГ-П сечением 2х1.5 мм2 и пытаемся его разделать.

Да действительно, относительно ширины кабеля пятка немного великовата.

Чтобы завести пятку под оболочку необходимо приложить небольшое усилие. Под оболочку пятка заходит с натяжкой, поэтому толкать нож приходится с небольшим усилием. Не из-за того что лезвие тупое и плохо режет, а потому что пятка туго идет. Усилие есть, но работать можно.

При разделке нож от себя идет легче, чем, если резать изоляцию на себя. К тому же в последнем случае существует большая вероятность поранится, если нож соскочит.

Пример 4. Снимаем изоляцию ножом электрика с провода ПВС 3х1.5 мм2

Теперь попробуем разделать круглый провод марки ПВС и посмотрим как нож электрика с пяткой справится с этой задачей. Внешняя изоляция у ПВС очень плотно прилегает к жилам и зависти пятку под изоляцию довольно трудновато.

Вставляем кончик пятки между жилами и покачиваниями ножа прорезаем край внешней оболочки. Затем толкаем нож от себя и прорезаем изоляцию дальше. Нож проходит. Немного туго идет, но проходит. Конечно, разделывать плоский кабель гораздо проще и быстрее, но если приспособится, то можно и с круглого снимать, хоть на это уходит немного больше времени.

Чем ниже окружающая температура, тем труднее таким ножом снимать изоляцию с провода ПВС – изоляция на холоде становится просто дубовая.

Соответственно если работаете с ПВС или NYM, то лучше работать в тепле.

Еще один момент, на который бы хотел обратить Ваше внимание друзья это напряжение, на которое рассчитана изоляция рукоятки ножа. По паспорту изоляция выдерживает напряжение до 1000 Вольт. Хотя мне трудно представить, как таким ножом можно работать под напряжением.

На этом собственно все дорогие друзья. Мы рассмотрели нож для снятия изоляции с пяткой фирмы ШТОК, надеюсь, Вам понравился обзор. Пишите в комментариях, кто какими ножами пользуется, может у кого-то есть опыт работы с таким инструментом. Если статья была для вас интересной, буду признателен, если нажмете кнопочку поделиться в социальных сетях.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



лучшие способы удалении изоляции с проводов и кабелей

Защитный слой имеется на всех проводах и кабелях. Называется он изоляцией, она отделяет проводники от поверхностей, с которыми они контактируют, а также друг от друга.

Если нужно выполнить подключение или монтаж оборудования, нужна зачистка проводов от изоляции на отдельных участках, чтобы в контактных группах обеспечить хороший контакт.

Как выполнить зачистку, чтобы не повредить токоведущие жилы, рассмотрим в этой статье.

Содержание статьи:

Нюансы зачистки изоляции

Выбирая способ удаления изоляционного покрытия, необходимо учитывать его особенности. Изоляция бывает одинарной пластиковой и многослойной. В качестве последней используют смолы, ткани, негорючие диэлектрики.

Процедура предусматривает использование острых инструментов. Ими можно испортить провод, повредить изоляцию там, где это не нужно, сузить поперечное сечение. Неумело используя инструмент, не избежать травм.

Самое слабое место проводки — конец кабеля, очищенный от изоляции. Если жила станет менее прочной или уменьшится ее сечение, ухудшатся ее первоначальные характеристики

Чтобы свести все риски к минимуму, были разработаны специальные инструменты, методики работы с ними.

Разница между проводом и кабелем

Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.

Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным. Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.

Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить.

С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.

Некоторые характеристики для сравнения:

• плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
• многопроволочное исполнение для алюминия исключено, для меди — возможно;
• удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.

Более подробно о видах кабелей и проводов можно прочесть в .

Разновидности изоляционных материалов

Различают изоляцию одинарную и двойную.

Лучший вариант — кабели, оснащенные двойной изоляцией. Если же планируется поместить провод в штробы, допустимо применение одиночной изоляции

Для ее производства используют различные изоляционные материалы:

1. Пластики на основе органических соединений. В основном это термические пластмассы, которые при нагреве размягчаются. При горении эти пластические массы выбрасывают в окружающую среду разные токсины.
2. Термореактивные пластмассы. Они при нагреве становятся тверже. Изоляция из них применяется только в особых случаях, когда требования к ней повышены.
3. Натуральный или искусственный каучук разных видов. Он затвердевает при нагреве и поддерживает горение.
4. Изоляция на базе ткани. Выдерживает довольно высокую степень нагрева (максимум 400⁰) с сохранением изоляционных свойств.
5. Оплетка экранирующая. Это не изоляция в прямом смысле, поскольку оплетка не выполняет роль изоляции, зато является защитой от механических повреждений.
6. Оплетка бронирующая. Также служит защитой от повреждений

Выбор инструментов для снятия изоляции зависит от того, с какого материала она выполнена.

Как зачищать провода правильно?

В этом процессе есть некоторые нюансы, не зная которых, можно допустить ошибки с необратимыми последствиями.

Зачищенный участок не должен выступать за пределы соединения. Если оставить оголенный провод открытым, человек может случайно коснуться его и пострадать от электрического удара.

Изоляцию с жилы нужно удалять со всех сторон. Обжатие остатков изоляции снизит надежность крепления.

Когда ошибка допущена в проводке транспортного средства, то под воздействием вибрации, в результате ослабления крепления, провод выпадет из соединения

Неправильная зачистка приведет к короткому замыканию и даже к воспламенению.

Популярные способы снятия изоляции

Практические навыки играют большую роль в процессе зачистки изоляции проводов. Основные трудности возникают при работе с тонкими проводами, когда значение имеет каждое движение. Оптимальное усилие нажима вырабатывается только практикой.

Наиболее часто пользуются следующими способами удаления изоляции:

• при помощи ножа;
• посредством бокорезов;
• под влиянием высокой температуры;
• применением стриппера.

Каждый из вариантов предпочтителен в конкретных обстоятельствах.

Вариант №1 – применение ножа для срезки изоляции

В домашних условиях чаще всего используют нож. Важно, применяя этот нехитрый инструмент, правильно подобрать наклон лезвия. Самая большая ошибка — подрезка по кругу с удержанием режущей части в перпендикулярном положении. В этом случае трудно избежать насечки жилы или нарушения вторичной изоляции.

Если при снятии оплетки с провода сечением от 0,6 до 0,8 мм повредить жилу, то даже при небольшом изгибе она сломается в этой точке

Правильное положение ножа — это когда инструмент и ось провода находятся в одной плоскости. Сначала разрезают оплетку вдоль проводника. Далее отделяют изоляцию, отводят ее в сторону и окончательно срезают у основания.

Лучше использовать для удаления жесткой изоляции с проводов специальный нож электрика с лезвием прямым или изогнутым. Главное, чтобы отсутствовали на нем зазубрены и заусенцы. Если нож складной, он должен быть оснащен фиксатором, чтобы не складывался самопроизвольно.

В хорошем лезвии имеется двухсторонняя под небольшим углом заточка, внутреннее закругление режущей кромки. Некоторые варианты монтерских ножей имеют особую конструкцию лезвия — оно короткое и закругленное внутрь, а на конце находится «пятка». Она лимитирует глубину реза, что важно в случае необходимости снятия верхнего слоя изоляции без повреждения оболочки отдельных жил.

Вариант №2 – бокорезы для зачистки изоляции

Бокорезы — инструмент удобный и безопасный, но только в случае правильного применения. На что следует обращать внимание, так это на направление режущих кромок и прилагаемое усилие.

Применяют инструмент двумя способами:

1. Оболочку подсекают с разных сторон, а после снимают с проводника. Подходит такой метод для работы с проводом, имеющим значительное сечение.
2. Оплетку фиксируют и прорезают режущими краями бокореза, а затем стаскивают в сторону, совершая осевые движения.

В любом случае действовать нужно предельно аккуратно, иначе проводник будет либо поврежден, либо откушен.

Работая с бокорезом, нужно учесть, что заточенную сторону губок инструмента необходимо ориентировать в сторону, противоположную вектору стягивания оплетки

Выпускают и бокорезы с насечками для проводников определенного диаметра. Это упрощает применение инструмента в домашних условиях.

Следование рекомендациям позволит свести к минимуму риск перекусывания жилы. Также грамотное использование инструмента освободит от применения больших сдавливающих усилий.

Вариант №3 – термохимический способ удаления

С очень тонких проводников, сечением менее 0,2 мм, снятие изоляции с эмалевого провода или провода с полихлорвиниловой изоляцией механическим путем — большой риск. Здесь больше подойдет термохимический метод.

В первом случае технология следующая:

1. Провод удобно укладывают на ровную поверхность. Под него помещают хлорвиниловую изоляцию.
2. Разогревают жало паяльника и осторожно водят им по оболочке. Нагреваясь, она будет исчезать под воздействием выделяющегося хлора.

Есть еще один вариант снятия эмалированной изоляции с кабеля. На провод помещают таблетку аспирина, разогревают ее паяльником и распределяют по всей длине. Произойдет не только удаление изоляции, но и залуживание провода.

Изоляцию из ПВХ просто подогревают паяльником или зажигалкой, после чего она легко стягивается, т.к. пластик теряет плотность

Снятие оплетки способом оплавления гарантирует целостность проводника. Метод хорошо работает на старой проводке, поскольку обмотка здесь отличается твердостью и ломкостью.

Зачистку изоляции тонкого эмалированного проводника можно выполнить при помощи мелкой наждачной бумаги. Перед тем как снять слой изоляции с провода, лист сгибают пополам так, чтобы наждак оказался внутри. В середину заводят провод, слегка прижимают его пальцами и тянут. Повторяют действие до полного очищения эмали.

Вариант №4 – зачистка посредством стриппера

Если рассматриваемые методы снятия изоляции относятся к ручным, то некоторые виды стрипперов позволяют механизировать эту работу частично. Инструмент чаще всего представляет собой специальные клещи, работающие с определенным размером проводов и кабелей.

Условно стрипперы разделяют на категории:

• миниатюрные ручные;
• крупные реечные;
• рычажные.

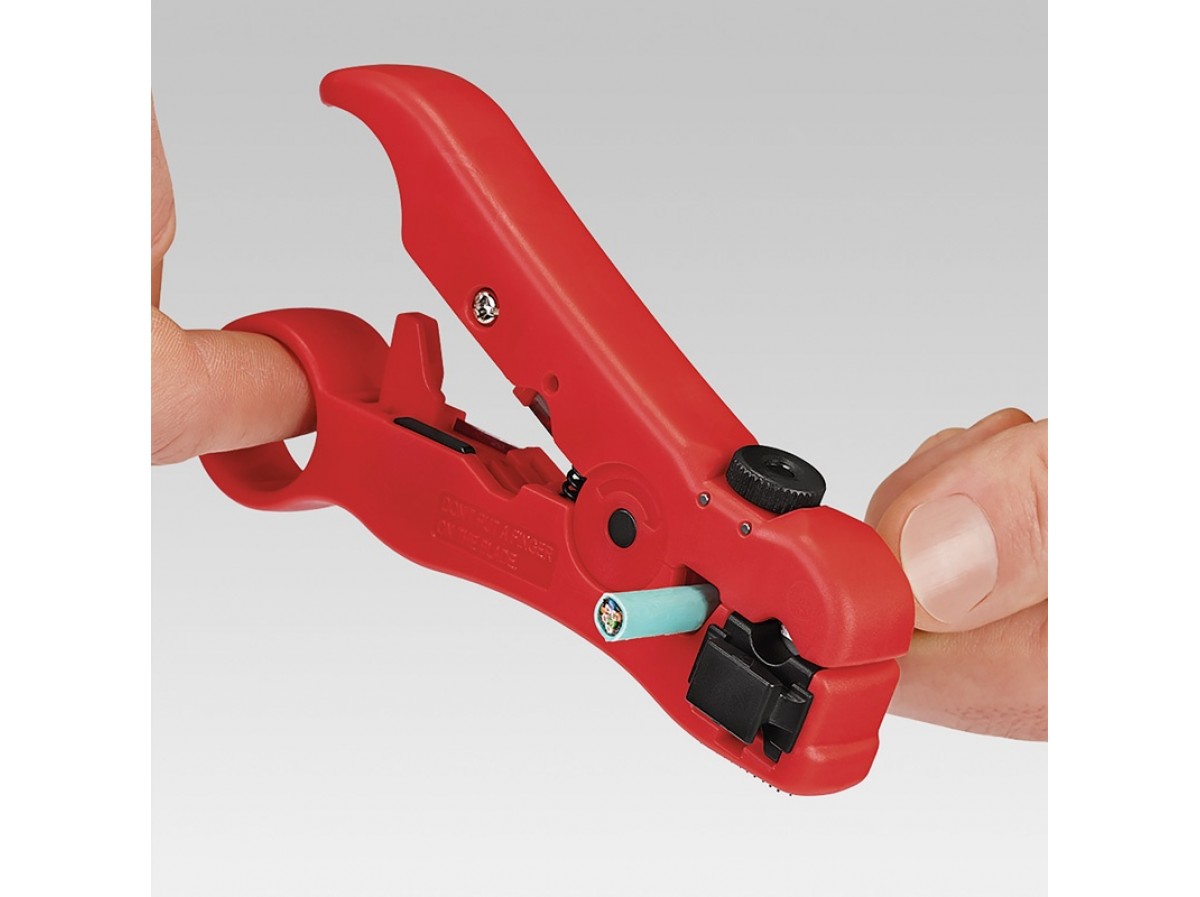

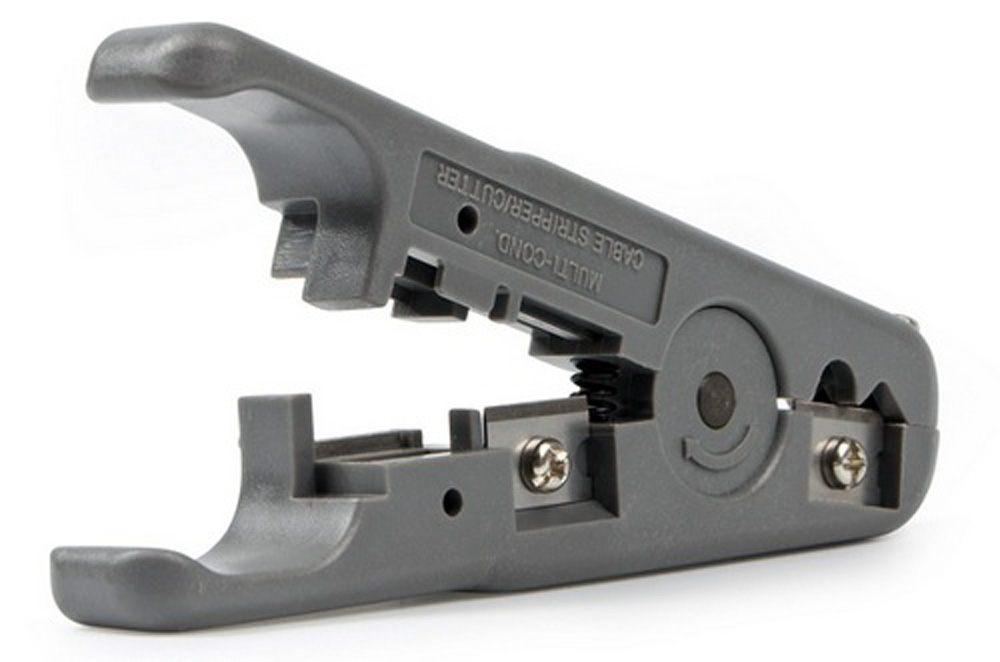

Первые имеют вид прищепки. В подпружиненных губках у нее имеются отверстия — одно или больше. Встречаются небольшие многофункциональные стрипперы и в форме подобной футляру. В раскрывающемся корпусе проделаны отверстия с ножами под разные сечения жил.

Кроме этого, в устройстве имеется нож, разрезающий оплетку в продольном направлении, нож, работающий в поперечном направлении или режущий вкруговую. Оснащают их и выдвижным ножом для зачистки провода.

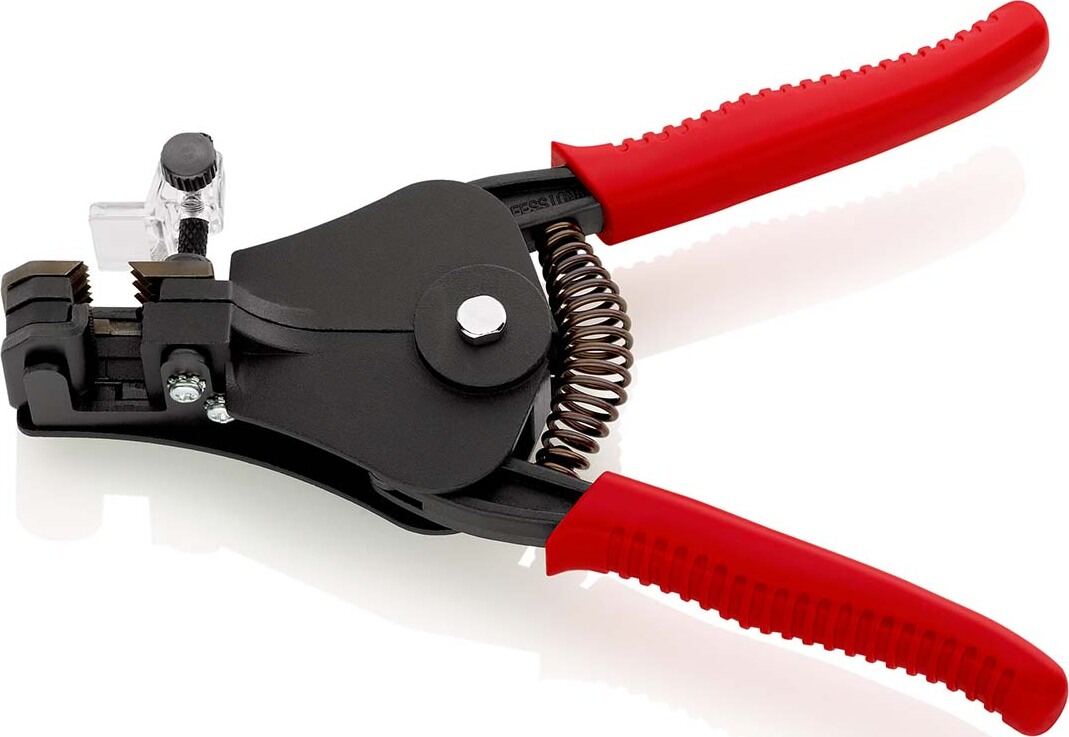

Следующая конструкция — стриппер с рычагами. Визуально инструмент схож с ножницами и включает в себя:

• Ножи, имеющие клиновидный вырез;
• Регулировочный винт, с его помощью задают нужное сечение.

Зажимами фиксируют кабель, затем сводят рычаги и изоляция снимается моментально. Длина съема устанавливается вручную. Основной минус — потребность в настройке в случае, когда снимают изоляцию с проводов разных сечений.

Если ошибочно вставить толстый провод при настройке губок на меньшее сечение, повредится токопроводящая жила.

В категории относительно дешевых приспособлений есть и более совершенные стрипперы. На их лезвиях проделаны отверстия под проводники

Кроме основных функций большинство подобных ручных инструментов используют для опрессовки наконечников многопроволочных жил, отрезания провода, резки болтов. Иногда их применяют, как простые плоскогубцы.

Инструмент с гнездами в лезвиях, так же как и предыдущий, является универсальным. При работе с ним нельзя ослаблять внимание, чтобы не поместить проводник тока в несоответствующее его сечению отверстие.

Несвойственны эти недостатки автоматическим рычажным стрипперам. Размер провода здесь устанавливается автоматически. Подпружиненный рабочий элемент начинает действовать при сжатии рукояток. Снимать можно не только изоляцию с жилы, но и внешнюю оплетку с провода круглого или плоского.

Многие модели оснащены ограничителем длины, позволяющим удалять оплетку на установленную длину. Необходимый предел выставляют один раз, а дальнейшее снятие происходит на выставленный предел.

У автоматических моделей, как и у ручных, может присутствовать дополнительный функционал — обжим наконечников, резка и другое.

Выбирая модель стриппера, нужно исходить из того, где планируется его применение. Для обычных работ в домашних условиях подойдет простой ручной инструмент.

Есть специальный стриппер, предназначенный для удаления изоляции с телевизионного кабеля. Его особенность в наличии двух режущих кромок, размещенных на определенном расстоянии. Это обеспечивает удобную установку F-разъёма впоследствии

При работе с массой проводов и кабелей, лучше вооружиться полуавтоматическим или автоматическим прибором. Этот инструмент необходим профессиональным электромонтажникам.

На нашем сайте есть статья, где мы подробно рассказали о стрипперах для снятия изоляции с проводов. Переходите по чтобы ознакомиться с материалом.

Новые инструменты для удаления изоляции

Сравнительно недавно ассортимент пополнили четыре новых изделия:

• плужковый нож для съема жесткой изоляции;
• стриппер для разрезания изоляции 2,9 – 6,6 мм² в продольном направлении;
• инструмент для работы с изоляцией провода 0,05 – 2,5 мм²;
• инструмент для разделки изоляции провода 0,25 – 6 мм².

Все они выпущены компанией из США Jonard Tools.

Новый стриппер футлярного типа оснащен пятью канавками диаметром 2,9 – 6,8 мм. Лезвия имеются как сверху, так и снизу. Режет продольно провода, оптические модули, защитные трубки.

Плужковый нож применяют, когда необходимо снять оплетку кабеля из резины, ПВХ, ПЭ. Нож с двухсторонним лезвием совершает резы продольные и поперечные глубиной до 5 мм

Стриппер для снятия изолирующего слоя ПВХ с кабелей диаметром 0,05 – 2,5 мм² автоматически настраивается на необходимое сечение. При давлении на рукоятку, захватывается проводник, лезвия входят в изоляцию и стягивают ее.

Последняя модель аналогична предыдущей, но работает с проводами других сечений.

Рекомендации по быстрому удалению изоляции

Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.

Пример №1 – повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Пример №2 – удаление защиты с кабеля на загруженном участке

Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.

Защитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы

Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.

Советы по безопасной зачистке изоляции

Работа, связанная с электрическим током, непростая. Поэтому, даже обладая определенными знаниями, нужно не забывать, что поврежденная жила со временем выйдет со строя.

В целях безопасности при снятии изоляции на несколько большую, чем требовалось, длину, излишки нужно отрезать. Слишком опасными являются оголенные жилы.

Домашнему мастеру нецелесообразно приобретать дорогие инструменты для того, чтобы несколько раз воспользоваться ими, снимая изоляцию. В большинстве случаев вполне подойдут простые подручные средства.

Работая с инструментом, нужно быть предельно аккуратным и внимательным. Изоляцию следует продавливать медленно во избежание повреждения жил.

Микроскопические повреждения проводников незаметны, поэтому лучше сделать все медленней, но правильно, чтобы не иметь больших проблем впоследствии.

Чтобы обеспечить надежный и безопасный контакт, нужно применять специальные .

Не всегда целесообразно снимать изоляцию, если кабель состоит из тонких жил. Можно, не удаляя изоляционный слой, разъединить жилы, и для создания контакта использовать специальный зажим с зубьями

Контакт в случае установки прокалывающего зажима обеспечит прокол изоляции. Иногда этого достаточно.

Выводы и полезное видео по теме

Обзор инструментов для снятия изоляции — от самых дешевых до дорогих:

Какой бы способ вы не использовали для зачистки изоляции, нужно помнить, что работа эта опасна. Избежать проблем поможет внимательное и грамотное отношение к используемому инструменту. Каждое изделие нужно применять в соответствии с его назначением, соблюдая максимальную осторожность.

А каким способом для снятия изоляции с проводов пользуетесь вы? Пожалуйста, поделитесь собственным опытом с людьми, которые впервые столкнулись с такой задачей. Оставляйте свои комментарии, делитесь опытом, задавайте вопросы в блоке под статьей.

Страница не найдена – Компания МВ Групп

25. 05. 2021 Дорогие друзья! В нашем розничном магазине с 25 по 31 мая Вас ждут специальные скидки и акции! WIHA – скидка 30% RAPID – скидка 20% На остальные бренды действует акция при покупке товара на … 28. 04. 2021 Качественные немецкие наборы FELO со СКИДКОЙ 30%! Успейте приобрести топовый инструмент ВЫГОДНО! Ассортимент наборов включает в себя: Набор отверток Ergonic SL, PH, PZ с пассатижами 180 … 08. 04. 2021 Отличная новость для всех, кто ценит качественный и долговечный инструмент! Акция на ВЕСЬ АССОРТИМЕНТ бренда WIHA! Успейте купить со СКИДКОЙ 30%! Замечательная возможность приобрести топовый брендовый … Другие Новости

О компании

Наша компания занимается продажей инструмента оптом и в розницу, осуществляя поставки со склада в Москве.

Хорошее знание рынка и потребительского спроса на ручной инструмент позволяет нам оперативно обновлять ассортимент ежедневно предлагаемых товаров.

Основное направление — оптовая торговля строительным инструментом.

В ассортименте компании представлены такие товарные группы, как: малярный, штукатурный, слесарный, плотницкий, измерительный, режущий, абразивный, садовый, монтажный инструмент, электроинструмент, а также сантехническая арматура, электроустановочные изделия, дверная фурнитура.

Миссия компании: Максимально обеспечить потребности наших клиентов всем спектром подручного инструмента, необходимого для выполнения строительных работ.

Цель компании: Безупречное отношение к каждому клиенту. Постоянное расширение ассортимента, сокращение времени обработки и доставки товара, удержание уровня цен ниже, чем в розничной и мелкооптовых сетях Москвы и регионов России. Занять лидирующую позицию на рынке ручного и электроинструмента, реализуя товар оптовым клиентам и конечным потребителям, с помощью глобальной сети Интернет и сетью розничных торговых точек, расположеных на строительных рынках.

При выполнении большинства работ залог высокого их качества кроется в используемом инструменте. Наша компания понимает это,поэтому предлагает большой выбор профессионального инструмента от ведущих мировых производителей. Мы постоянно обновляем ассортимент продукции, что позволяет предлагать нам самый современный инструмент не только оптом, но и в розницу.

Среди всего разнообразия продукции, которую мы предлагаем, есть такие товарные группы как малярный, штукатурный, слесарный, плотницкий инструмент. Кроме того, мы реализуем режущий, абразивный, садовый, монтажный инструмент. Также у нас вы можете приобрести электроинструмент, сантехническую арматуру, электроустановочные изделия, дверную фурнитуру. В своей работе приоритетной для нас задачей является предложение клиенту только современного и качественного инструмента, сочетая его продажу с высоким уровнем сервиса. Качество предлагаемой продукции дополняется разумными ценами, поэтому каждый может найти для себя хороший инструмент по приятной цене.

Инструмент для снятия изоляции с проводов

Любые электрические работы начинаются с подготовки кабелей.  Существует инструмент для снятия изоляции с проводов, который обязательно входит в арсенал любого профессионального электрика.

Содержание:

Любые электрические работы начинаются с подготовки кабелей. Существует инструмент для снятия изоляции с проводов, который обязательно входит в арсенал любого профессионального электрика. Да и обычному домашнему мастеру, не занимающемуся электропроводкой профессионально, а всего лишь периодически ремонтирующему дома розетки и выключатели, он будет совсем не лишним.

Зачем нужен инструмент для зачистки проводов, ведь раньше обходились обычными бокорезами, пассатижами, а то и просто ножом? Действительно, ими можно обходиться и сейчас, и любой квалифицированный электрик способен зачистить провода, пользуясь тем, что есть под рукой. Но это не оптимальный вариант, если вы работаете электриком или монтажником, вам нужно зачищать, обжимать и подключать в день десятки, а то и сотни кабелей, и ваши действия должны быть не только точными, но и быстрыми, а качество работы – близким к идеальному.

Параметры качества работы

---

Почему так важно качественно снять изоляцию с кабеля? Потому что многие современные типы кабелей не прощают ошибок неопытному монтажнику. Толстый одножильный кабель вроде ВВГ еще можно зачистить ножом, но, во-первых, возиться с толстой и прочной внешней изоляцией, а потом еще и со внутренней оболочкой каждого провода вы будете очень долго, а во-вторых, на жиле почти неизбежно после этого останутся зарубки и другие повреждения. Это приведет к быстрому окислению меди в районе зарубки, и провод, особенно если он постоянно находится под нагрузкой, может просто перегореть.

---

Если же вы используете нож, чтобы зачищать многожильные провода, вы неминуемо перережете одну или несколько жилок. Многим кажется, что это не имеет особого значения, но это не так. Даже такая мелочь ухудшает качество провода и соединения, и при определенных условиях может привести к аварии. Если же вы работаете с сетевыми кабелями или занимаетесь монтажом слаботочных систем, то вы наверняка знаете, насколько тонка внутренняя изоляция и сами жилы таких кабелей. При неквалифицированной зачистке очень легко перекусить или просто повредить тонкий проводок, что приведет к полной негодности самого кабеля.

Другая причина – современные стандарты для электропроводки ужесточаются с каждым годом. В серьезных проектах недопустимо использовать скрутки, требованием заказчика и признаком профессионализма всегда является зажим проводников в клеммах или наконечниках. Кабели зачищаются на фиксированную длину, проводники не могут быть повреждены, ведь в этом случае легко произойдет излом. Для соблюдения норм безопасности зачистке от изоляции подвергается минимальный участок кабеля – 10-15 мм. Выполнения этих требований при необходимости работать очень быстро нельзя добиться, используя нож или пассатижи, – качество пойдет в ущерб скорости.

Какие бывают инструменты для снятия изоляции?

Как снять изоляцию с провода? Сейчас выпускается много разновидностей инструментов для этой операции. Это могут быть клещи, специальный нож или специальный инструмент – стриппер (“срезыватель”). Они отличаются предназначением, функциональностью и стоимостью.

Клещи для снятия изоляции – самый древний из них, они применялись еще электриками в СССР. Клещи имеют вытянутые губы с выемкой и режущим краем. Глубина сжатия регулируется винтом. Принцип действия элементарен: с помощью винта выставляется размер отверстия, которое могут образовать щипцы для зачистки. Оно должно быть таким, чтобы прорезать изоляцию, но не повредить проводник. После этого кабель захватывается клещами, оболочка прорезается и легко снимается.

Плюсы: простота конструкции (нечему ломаться), благодаря вытянутым губам можно работать в труднодоступных местах. Клещи для снятия изоляции часто имеют диэлектрические рукояти, ими можно работать под напряжением.

Минусы: подходят только для снятия внешней изоляции тонких кабелей или внутренней оболочки отдельных проводников толстого кабеля. Могут работать только с проводами круглого сечения. Невозможно выставить ограничение зачистки провода, если работаешь с кабелями разной толщины – приходится постоянно менять регулировки винта. Кроме того, можно повредить многожильный проводник

Следующий образец – механический, полуавтоматический или автоматический стриппер для снятия изоляции с проводов. Механический стриппер похож на бокорезы с несколькими выемками различного диаметра, предназначенными для проводов определенного сечения. Кабель зажимается в соответствующей выемке, изоляция снимается в одно движение. Плюсы: простота, при должной сноровке обеспечивает высокую скорость работы. Минусы: не может снимать толстую внешнюю оболочку кабелей типа ВВГ, для работы необходимо прикладывать физическое усилие. Это базовое из средств зачистки для кабеля.

Полуавтоматический и автоматический стрипперы

Полуавтоматы этого класса – самые распространенные помощники электрика и монтажника. Полуавтоматические стрипперы выпускаются в самом широком конструктивном диапазоне и практически в любом дизайне. Но все они имеют общие черты: это ограничитель по длине съема диэлектрической оболочки и специально разработанный механизм, который позволяет снимать изоляцию, не повреждая проводник и практически не прилагая механических усилий – буквально в одно движение.

Полуавтоматические стрипперы бывают двух основных видов: срезающие и разрывающие оболочку. Первый тип представляет собой венец развития клещей для съема изоляции. Он отличается от них ограничителем длины срезаемого участка, возможностью четко выставить длину съема и автоматической фиксацией в рабочем теле кабеля любой толщины и сечения. Такие стрипперы могут работать с проводами сечением от 0,2 до 6 мм, любой формы, но лучше они показывают себя с проводами круглого сечения.

Разрывающие стрипперы имеют более сложную конструкцию, но при этом, как ни странно, проще в работе. Зачищаемый кабель вставляется в них сбоку. При необходимости выставляется ограничитель, но его в большинстве моделей можно снять. В действие конструкция приводится в два этапа. При легком сжатии рукояток кабель зажимается между губками. Губки имеют небольшие резцы, разрывающие, но не до конца, диэлектрическую оболочку. Сильное нажатие – и одна губка резко отходит вбок, разрывая изоляцию. Разрывное усилие обеспечивает специальный механизм.

Качественный разрывной стриппер подходит для любого типа кабеля, в том числе для тонких многожильных. В один прием снимается верхняя оболочка, а затем – внутренняя изоляция с каждого проводника отдельно. Толщина провода обычно варьируется от 0,15 до 6 мм. Этим инструментом очень удобно зачищать плоские кабели, в том числе мощные силовые. Тонкая регулировка при необходимости также делается при помощи винта.

Полностью автоматические стрипперы применяются либо при очень больших объемах работы, либо в тех случаях, когда требуется повышенная точность, например, для снятия оболочки с оптоволоконного кабеля. Эти приборы обладают большим количеством функций. Обычно они могут производить еще и зачистку жилы со скручиванием токопроводников. Стрипперы для оптоволокна являются комбинированными приборами, осуществляющими еще и сверхточную спайку оптических кабелей.

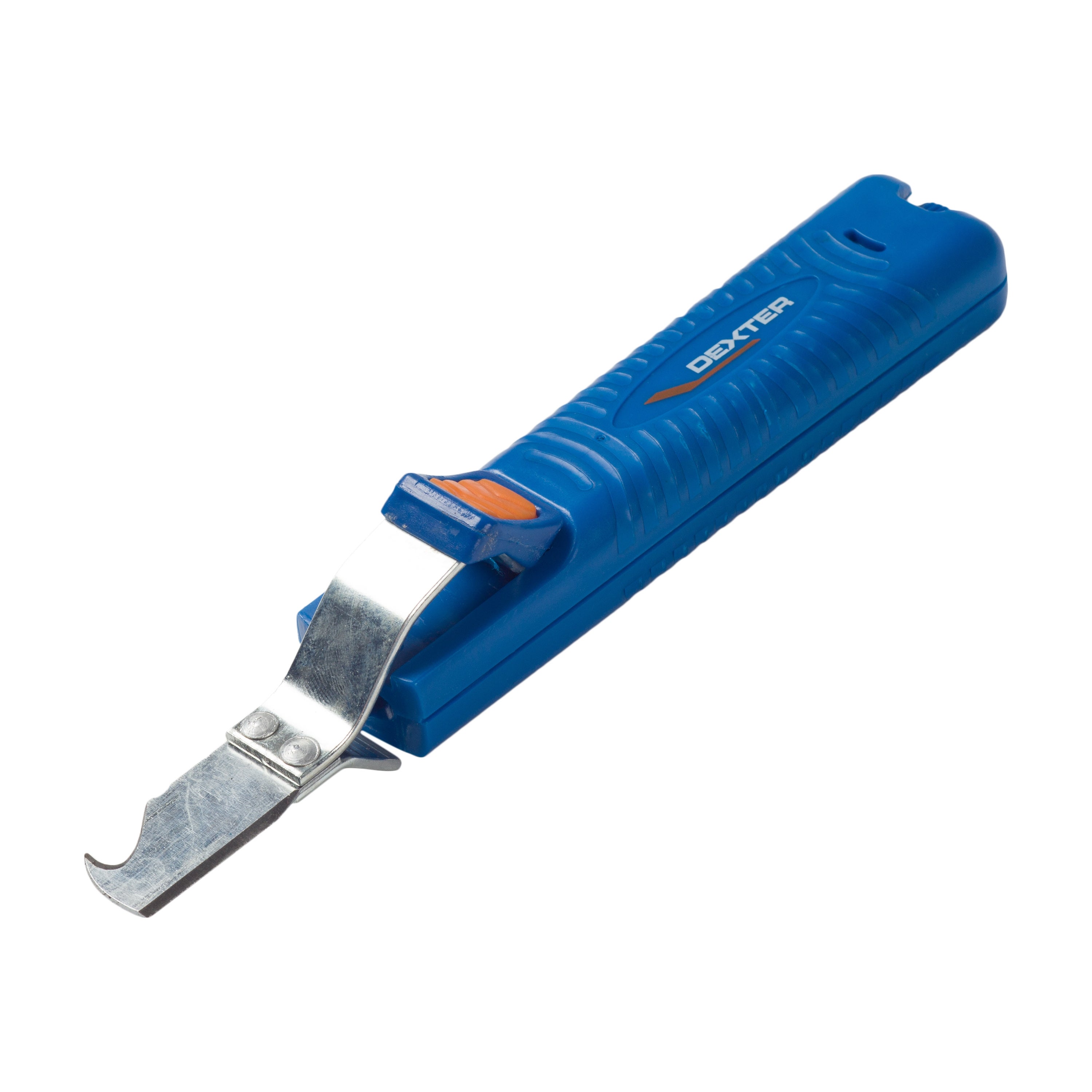

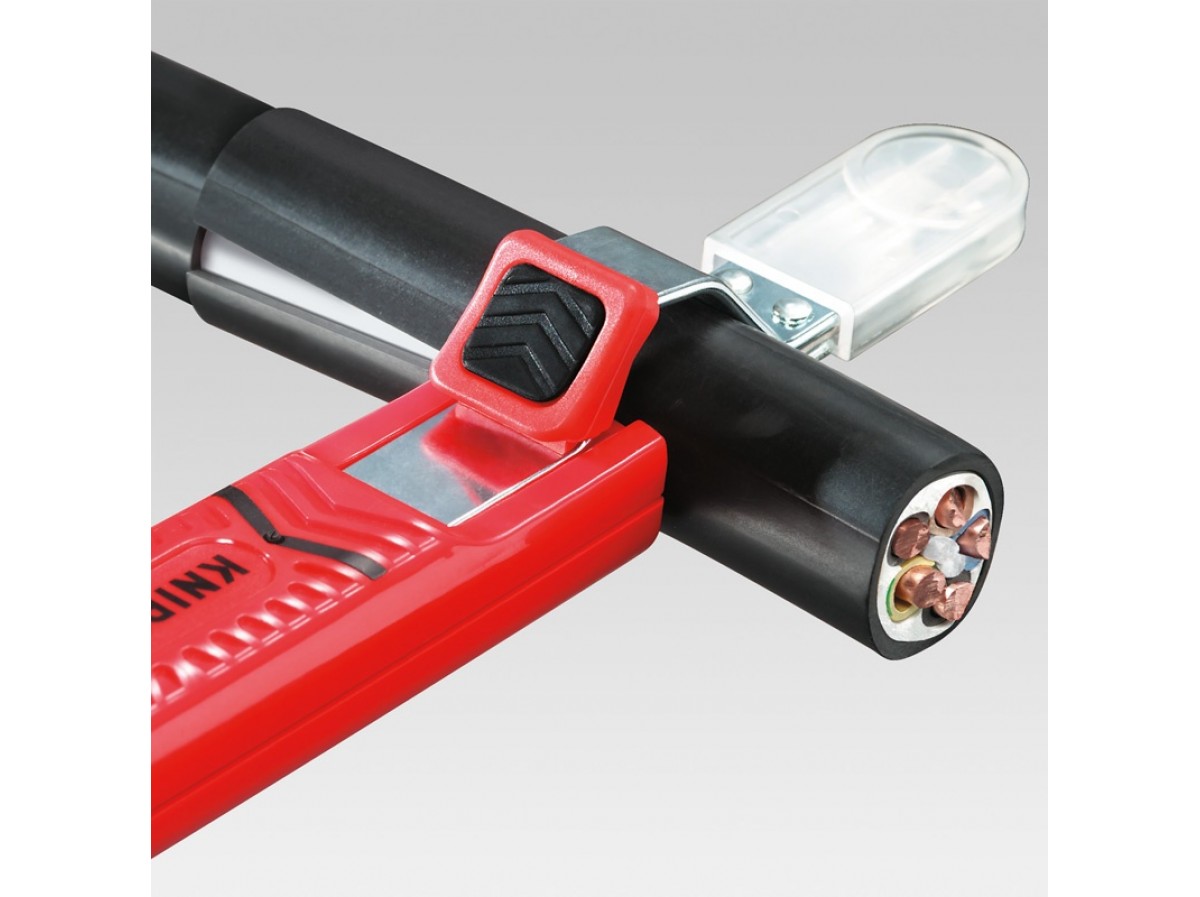

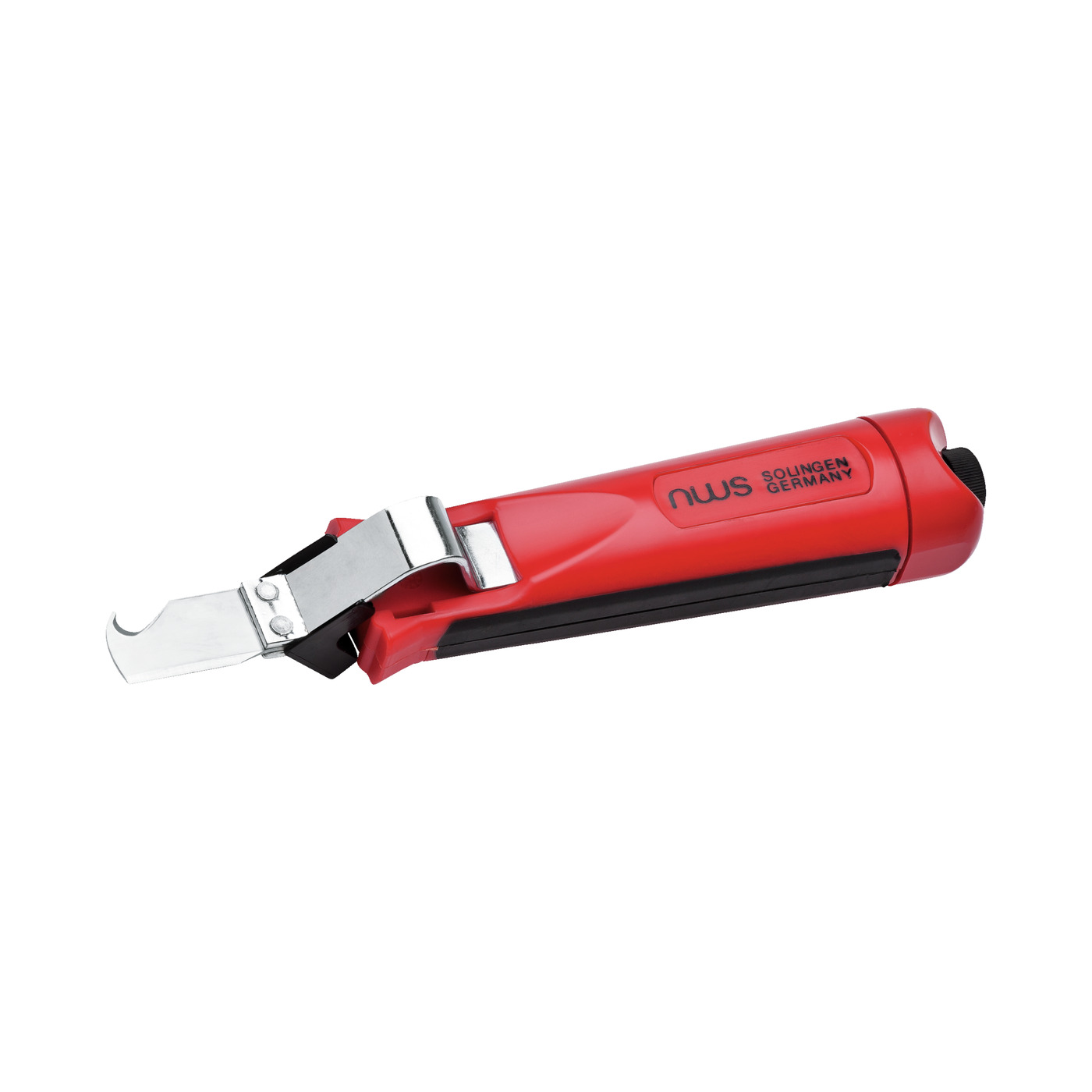

Нож для круглого кабеля

Отдельным инструментом в этом ряду является нож для зачистки кабеля. Имеется в виду круглый толстый многожильный кабель, к примеру, типа NYM, кроссировочный многожильный кабель, применяющийся на АТС, и другие. Нож состоит из специального зажима и очень тонкого лезвия. Провод зажимается в приспособлении, затем делается один оборот по внешней оболочке и одно режущее движение вдоль кабеля. Если правильно выставлена длина лезвия, то оболочка провода снимется легко. Этим ножом очень удобно пользоваться, если надо освободить от изоляции участок где-то в середине кабеля, чтобы вывести один или несколько проводников. Его нельзя применять для изоляции проводов плоской формы.

Дополнительные функции

Большинство стрипперов имеют еще и дополнительные опции. Они всегда снабжаются кусачками, а также во многих случаях кримперами – приспособлениями для обжимки наконечников. Кроме того, для каждого типа кабеля – силового, телефонного или сетевого – существуют свои специализированные инструменты.

Как быстро снять изоляцию с кабеля или провода

Удаление изоляции из фторопласта

Это вид полимерного покрытия, имеющий хорошие устойчивые характеристики. Покрытие для изоляции идеальное, но при этом достаточно дорогостоящее. Его принято использовать только по решениям проектных расчетов. Выглядит такое покрытие как тонкая узенькая лента, плотно обмотанная вокруг медного токопроводящего провода. Для удаления подойдет только физическое воздействие. Лучше всего удаление выполнить при помощи острого ножа методом соскабливания поверхностного слоя на необходимую рабочую длину. Оголив один край, провод аккуратно отгибают в сторону и срезают оставшийся изоляционный кусок.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

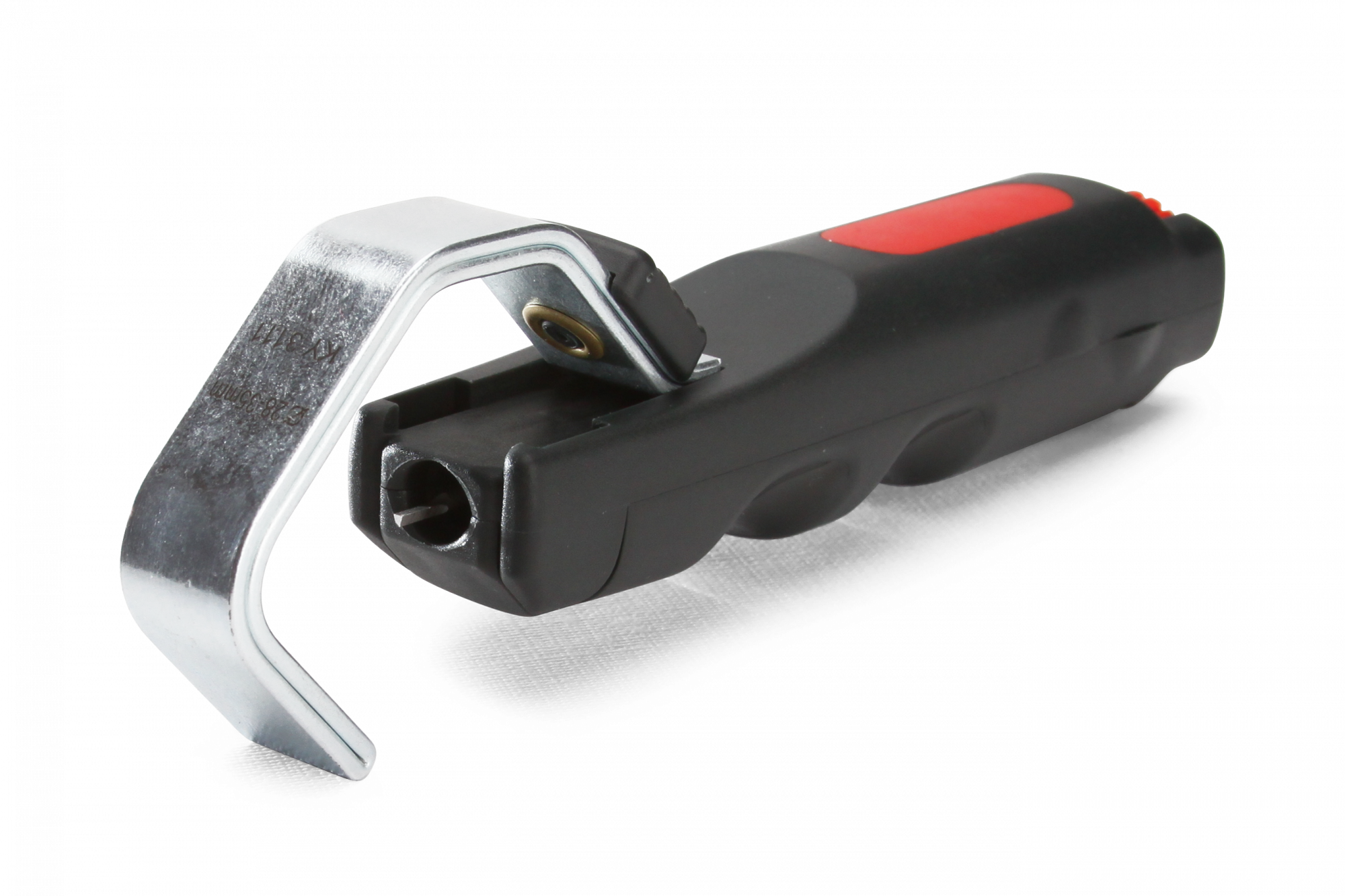

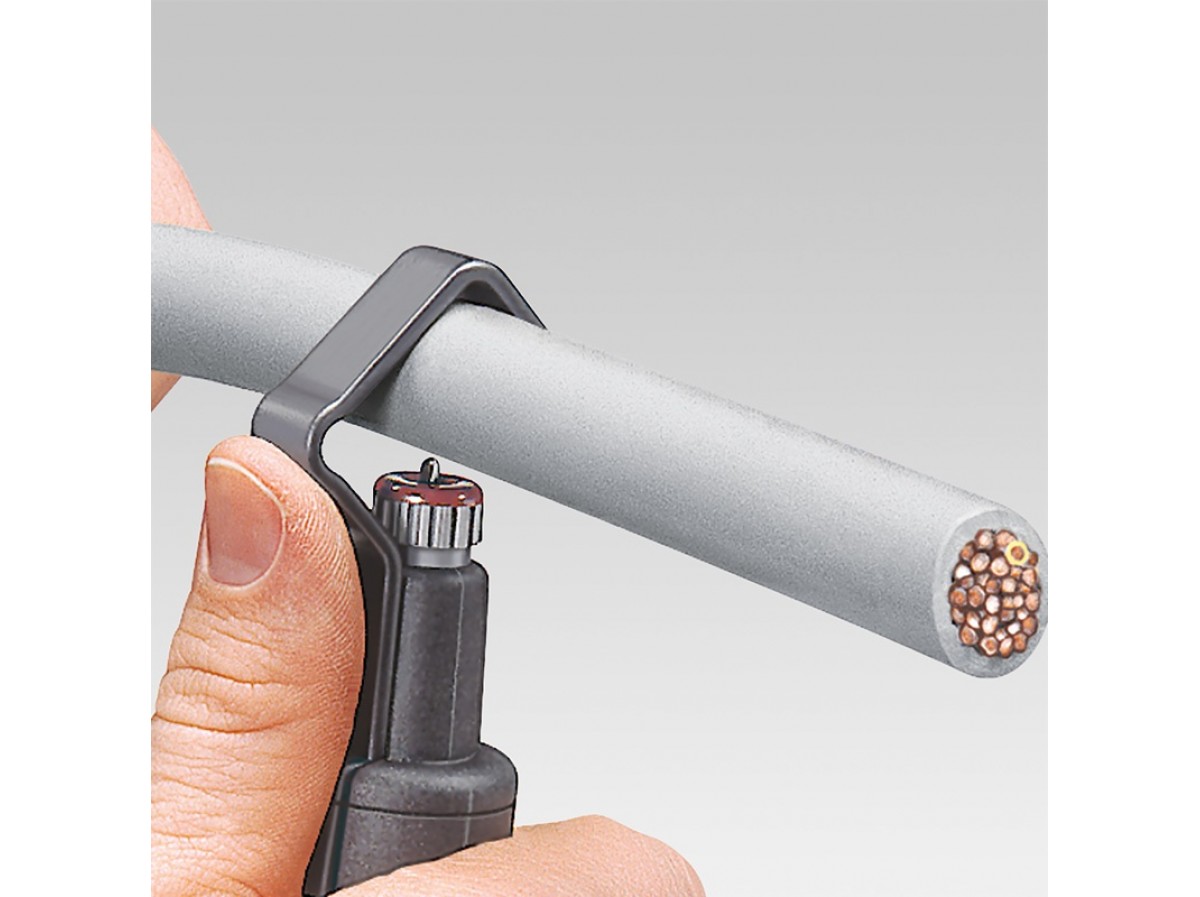

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Самостоятельная очистка от изоляции

Если нет времени, можно сдать медный кабель неочищенным. В этом случае вознаграждение будет меньшим.

Процесс очистки медного провода от оплетки небезопасный и сложный в технологическом плане. Для этого требуется соответствующее оборудование и специальные знания.

Минусы
самостоятельной очистки:

1. Большие временные и трудозатраты.
2. Требуются специальные знания и оборудование.
3. Затраченные усилия не всегда себя окупают, так как очистку больших объемов, значительно проще, быстрее и выгоднее проводить на специализированных предприятиях.

Оборудование для зачистки кабеля можно приобрести, например, у китайского поставщика на aliexpress:

Основными способами очистки медного кабеля являются:

1. Термообработка
   . Применяется этот способ не часто, так как противоречит экологическим нормам. К тому же, он имеет определенные ограничения: не рекомендуется обжиг тонкожильного лома кабеля, так как металл может выгореть вместе с изоляцией.
2. Механический
   . Удаление изоляции вручную (зачистка). Долгий и трудоемкий процесс. Его проведение не всегда оправдывает себя с точки зрения временных и трудозатрат. Для ускорения процесса можно применить ручной механический стриппер.
3. Современные методы очистки
   с использованием специального технологического оборудования. Например, мощного и производительного автоматического стриппера. Такой способ наиболее эффективен и безопасен с точки зрения экологии. А снятую изоляцию также можно отправить на вторичную переработку.

Чтобы узнать, как очистить медный кабель дома при помощи подручных средств
, смотрите это видео:

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

• использование ножа;
• применение бокорезов:
• воздействие высокой температурой;
• с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

1. При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
2. Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

Применение специального инструмента — стриппера

Различают следующие виды стрипперов:

• простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
• полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
• автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Советы по безопасной зачистке изоляции

Работа, связанная с электрическим током, непростая. Поэтому, даже обладая определенными знаниями, нужно не забывать, что поврежденная жила со временем выйдет со строя.

В целях безопасности при снятии изоляции на несколько большую, чем требовалось, длину, излишки нужно отрезать. Слишком опасными являются оголенные жилы.

Домашнему мастеру нецелесообразно приобретать дорогие инструменты для того, чтобы несколько раз воспользоваться ими, снимая изоляцию. В большинстве случаев вполне подойдут простые подручные средства.

Работая с инструментом, нужно быть предельно аккуратным и внимательным. Изоляцию следует продавливать медленно во избежание повреждения жил.

Микроскопические повреждения проводников незаметны, поэтому лучше сделать все медленней, но правильно, чтобы не иметь больших проблем впоследствии.

Чтобы обеспечить надежный и безопасный контакт, нужно применять специальные клеммники.

Не всегда целесообразно снимать изоляцию, если кабель состоит из тонких жил. Можно, не удаляя изоляционный слой, разъединить жилы, и для создания контакта использовать специальный зажим с зубьями

Контакт в случае установки прокалывающего зажима обеспечит прокол изоляции. Иногда этого достаточно.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Удаление фторопластовой изоляции

Фторопластовая изоляция

Под фторопластом подразумевается полимер, который производится химическим методом. Он обладает рядом положительных характеристик, например, не промокает от воды и обладает высокой устойчивостью по отношению к органическим веществам. Его технические характеристики позволяют ему выдерживать температуру до 300° С! В качестве изоляции является идеальным вариантом, но главный недостаток высокая цена. В связи с этим его использую в особенных случаях. В быту он применим многими радиолюбителями, так как после пайки он обладает эстетичным видом, занимает немного места и не оплавляется.

Сам же материал имеет форму тонкой узкой ленты. Она, в свою очередь, плотно намотана на свитый многожильный провод. Зачистить подобную изоляцию возможно только ножиком. Фторопласт соскабливается до нужной длины. Как только провод оголился, изоляцию отводят на нужную длину, а оставшийся фторопласт отрезается.

Эффективные методы очистки

Существует множество проверенных методов, которые позволяют чистить изделия из меди даже в домашних условиях. Познакомимся с наиболее эффективными из них.

Одним из наиболее доступных в домашних условиях средств, которым чистят предметы, изготовленные из меди, является обычный томатный кетчуп. Для того чтобы почистить при помощи такого средства медь, его просто наносят на обрабатываемую поверхность и оставляют на ней на 1–2 минуты. После такой выдержки кетчуп смывают струей теплой воды. В результате этой процедуры к медному изделию вернутся его первоначальный блеск и яркость цвета.

Чистить предметы из меди, если они не сильно загрязнены, в домашних условиях можно и при помощи обычного геля для мытья посуды. Для этого используют мягкую губку, на которую наносится моющее средство. Смывают его под струей теплой воды.

Данный метод очистки используют в том случае, если необходимо почистить крупное изделие из меди, которое невозможно поместить в какую-либо емкость. Поверхность такого предмета протирают половинкой лимона. Чтобы усилить воздействие лимонного сока на медь, можно чистить ее с помощью щетки с ворсом, обладающим достаточной упругостью.

Придать меди былой блеск помогает такое средство, как «уксусное тесто». Готовят его следующим образом. В специальной емкости в одинаковой пропорции смешивают пшеничную муку и уксус, доводя полученную массу до однородного состояния. Затем тесто наносят на предмет из меди и выдерживают до полного высыхания. Образовавшуюся после высыхания смеси корочку аккуратно удаляют, а медную поверхность полируют до блеска куском мягкой ткани.

Существует радикальный и эффективный метод очистки изделий, изготовленных из меди, который используется в том случае, если их поверхность сильно загрязнена и почистить их другими средствами не удалось.

• В специально приготовленную емкость из нержавеющей стали наливают уксус, который смешивают с небольшим количеством поваренной соли.
• В полученный раствор помещают очищаемый предмет и ставят емкость на огонь.
• После того как чистящий раствор дошел до кипения, огонь под емкостью выключают и оставляют ее на плите до полного остывания.
• После остывания раствора очищаемое изделие извлекают, промывают его под струей теплой воды и протирают его поверхность насухо.

Разница между проводами с медной и алюминиевой жилой

Аккуратность требуется при работе с любым проводником, но следует помнить, что алюминиевые жилы более хрупкие по сравнению с медными аналогами и имеют меньший запас прочности при изгибающих нагрузках. Это обусловлено техническими характеристиками материала, используемого в изделии:

Рассматриваемый параметр	Алюминий	Медь
Плотность металла, т/м³	2,70	8,90
Устойчивость к многократным изгибающим воздействиям	Нет	Да
Возможность многопроволочного исполнения	Нет	Да
Удельное сопротивление из расчета площади сечения на единицу длины, Ом* мм²/м	0,0294	0,0175

Можно сделать вывод, что изделия из алюминия уступают в прочности и имеют меньшую токопроводимость

Поэтому важно избегать их повреждения во время зачистки, чтобы не допустить дополнительного снижения характеристик

Назначение проводов и кабелей

Как снять изоляцию с провода, чтобы при этом не повредить его, также зависит от понимания, для чего он предназначен и какую функцию будет выполнять в работе.

Так, по функциональному назначению провода и кабели делятся на:

• силовые, наиболее широко распространённые и предназначенные для электропроводок до 1 кВ;
• высоковольтные, применяемые для передачи электрического тока в сетях свыше 1 кВ;
• контрольные, имеющие несколько проводов для передачи низковольтных информационных сигналов и команд управления;
• автомобильные, где провода сделаны многожильными для придания им особой гибкости, а также покрыты оплеткой из волокнистых материалов для защиты от вибрации;
• телефонные, для устройства коммутационной связи между абонентами;
• сетевые, используемые для создания компьютерных сетей;
• коаксиальные, для передачи видеосигналов;
• другие специальные, но реже встречающиеся виды.

В зависимости от своей функциональной принадлежности все они имеют существенные различия: медная жила телефонного провода имеет самое большое сечение в 0,5 мм2 и тонкую изоляцию, а жила из той же меди силового электропровода до 1 кВ начинается с 1,5 мм2 и должна иметь толщину изоляции, которая гарантировано будет исключать возможность электрического пробоя.

Поэтому для того, чтобы качественно зачистить провода от изоляции и произвести безошибочное удаление оболочки с кабеля, необходимо применять разные по функциональным возможностям инструменты и приспособления.

Существует много способов зачистки проводов. Ручные инструменты, которые используют для снятия изоляции с кабеля, можно условно разделить на:

• простые или подручные;
• полупрофессиональные;
• профессиональные или специальные.

Если с первой категорией инструмента для очистки справится каждый, то для второй группы уже понадобятся некоторый опыт и навыки, а вот третья категория профессиональных приспособлений, позволяющая производить как простые работы, так и снятие изоляции со специального кабеля, уже будет требовать определенных знаний и практики в работе.

Наиболее часто допускаемые ошибки

Основная масса ошибок, допускаемых при снятии изоляции с проводов и кабелей, совершается в результате использования несоответствующих инструментов или нарушения правил пользования ими.

Среди подобных недочетов можно отметить следующие:

1. Во время удаления верхнего изоляционного слоя, при его отрезании, нож используется с излишним усилием под прямым углом. Ошибка заключается в том, что в этих создается угроза повреждения изоляции токоведущих жил, что может привести к замыканию провода на корпус электроприбора или к короткому замыканию жил между собой.
2. Использование бокорезов проводится не той стороной инструмента (имеется в виду сторона заточки). Ошибка состоит в возможном проскальзывании провода между режущими кромками и необходимости их более плотного сжимания, что может привести к перекусыванию жилы.
3. Применение ножа с пяткой под неправильным углом. Ошибка может вызвать нарушение легкого скольжения пяточки по жилам провода, ее «зарывание» и повреждение вторичной изоляции в ненужном месте.

Правильное и внимательное отношение к использованию инструмента поможет избежать подобных проблем при работе с кабелем.

В заключение хотелось бы отметить, что каждый инструмент должен соответствовать своему прямому назначению. Для снятия изоляции с проводов и кабелей такими инструментами являются нож с пяткой и стриппер

Другие приспособления должны применяться с максимальной осторожностью и предельным вниманием. Советы и рекомендации, приведенные в данной публикации, помогут избежать ошибок при зачистке провода

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

• зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
• с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

• Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
• Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому.. После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
2. Провод устанавливают в этот ручей.
3. Сжимают рукоятки.
4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу

Нужно приноровиться к усилию обжатия.

Нож для снятия изоляции Knipex.

В этой статье хотелось бы поделиться с вами отличным инструментом настоящего электрика, который позволяет облегчить довольно нудную работу – это нож для снятия изоляции от мирового лидера производства ручного инструмента, фирмы Knipex. Предназначен этот нож для снятия внешней изоляции с кабеля. Когда я первый раз увидел его работу, я был очень удивлен. В прмо-ролике мастер просто играючи снял внешнюю изоляцию с кабеля за несколько секунд, не повредив ни одной жилы, и я сразу же захотел себе такой инструмент.  Нашел его в интернете, охренел немного с цены, поискал где подешевле, заказал и вот он, у меня в руках. Скажу сразу, что несмотря на высокую цену, этот нож существенно экономит время, а значит, помогает зарабатывать деньги.

Первое что я сделал, это произвел визуальный осмотр. Нож сделан очень качественно, нет ни одного изъяна, хорошо лежит в руке, очень удобен, лезвие острое. Рукоятка с прорезиненными накладками, которые препятствуют выскальзыванию ножа при работе из руки. Лезвие имеет заточку с двух сторон, что позволяет снимать изоляцию ведя нож от себя или к себе. После осмотра, решил протестировать его в работе, в наличии оказался кабель ВВГ 3х2.5, один плоский, с мягкой внешней изоляцией и один круглый, в котором жилы скручены по спирали, изоляция очень жесткая, почти дубовая.

Начать решил с плоского кабеля, в котором изоляция помягче. Вставил плужок в торец кабеля и чуть-чуть надавил, нож начал резать изоляцию как по маслу.

Сразу заметил, чтобы легко снимать изоляцию с кабеля, нужна небольшая практика, нужно привыкнуть к ножу. При резке изоляции, нужно держать плужок под небольшим углом к кабелю, иначе нож выскакивает из кабеля. Вот первый минус, в работе с этим инструментом.

Снятие изоляции со второго образца прошло чуть труднее, ввиду того, что изоляция просто деревянная, приходилось больше давать усилие на нож. Но он так же, как и в первом случае, легко и ровно прорезал изоляцию, не повредив ни одной жилы.

Еще один минус, который был замечен, нож нужно стараться вести по центру кабеля, если вести по краю, то можно срезать изоляцию с крайней жилы, что приведет к браку проводки.

В целом, нож Knipex довольно функциональный, при постоянной электромонтажной работе просто не заменим, с легкостью окупается, экономит уйму времени и самое главное, при правильной работе жилы остаются неповрежденные.

​

Съемники изоляции для NYM-кабеля – качество по немецким стандартам



NYM-кабель – электрический кабель, изготовленный в Германии по стандарту качества, принятому Союзом немецких электротехников – VDE (Verband Deutscher Elektrotechniker).

Именно название данного стандарта (Normenleitung) определило первую букву в аббревиатуре NYM. Y – означает наличие изоляции из ПВХ (Kunststoffisolierung der Adern). М – пригодность кабеля к монтажу в условиях средней сложности (Mantelleitung für mittlere mechanische Beanspruchung).

К маркировке этого типа кабеля могут добавляться буквы J и O через дефис от основной аббревиатуры. J означает наличие желто-зеленого провода заземления, О – нулевого провода синего цвета.

В последнее десятилетие, данный тип кабеля начал активно применяться в промышленном и гражданском строительстве в нашей стране. Логичным ответом на зародившийся спрос, естетственно, стало то, что большинство российских производителей проводниковой продукции начали производить кабель с идентичными параметрами и с аналогичным наименованием. Это и не удивительно, так как плюсы от использования NYM-кабеля значительно перевешивают для потребителя его более высокую стоимость.

Преимущества NYM-кабеля

• Качество, заявленное производителем и подтвержденное потребителями

В процессе своего изготовления NYM-кабель проходит множество проверок на соответствие стандартам качества. В его надежности и соответствии заявленным характеристикам можно быть полностью уверенным. Этот факт зафиксирован многими монтажными бригадами, постоянно приобретающими NYM-кабель и активно использующими его.

• Повышенная эластичность

Важнейшим отличием NYM-кабеля от большинства аналогичных по назначению и мощности является наличие внутри него дополнительного изоляционного слоя, выполненного из мелонаполненной резины. Благодаря такой конструкционной особенности кабель имеет более высокие показатели гибкости по сравнению с аналогами и может изгибаться с минимальным радиусом, составляющим 4 его собственных наружных диаметра.

• Устойчивость к крайне высоким температурам

Мелонаполненная резина – материал огнестойкий. Наличие внутреннего изоляционного слоя из нее делает единственно верным выбор NYM-кабеля для электромонтажа в тех помещениях, где велика вероятность возникновения пожара.

Для снятия изоляции с NYM-кабеля SHTOK. предлагает специальный инструмент

Опытный монтажник понимает, как специализированный инструмент облегчает электромонтаж, ускоряет его, а главное, обеспечивает гарантированное качество выполняемых работ. Компания SHTOK., постоянно поддерживает ассортимент наиболее эффективного и удобного в использовании инструмента. Не исключение и инструмент для работы с NYM-кабелем, который помогает сохранить при монтаже все полезные свойства кабеля и обеспечить надежную обработку проводника.

Хочется отметить тот факт, что в съемниках изоляции используются режущие элементы, выполненные из знаменитой Золингеновской стали.

Обращаем ваше внимание: все представленные ниже модели не предназначены для работы под напряжением.

• СИ-28 и СИ-28М – съемники для внешней изоляции

Два заметно отличающихся внешне устройства со схожим функционалом.

Зачистка изоляции провода: выберите самый безопасный инструмент

Зачистка изоляции проводов – задача практическая, независимо от того, какой инструмент вы используете. Зачем делать это опаснее, чем должно быть? Иногда лучше использовать более простой инструмент, но только в том случае, если он безопасен. Вместо того, чтобы использовать универсальный нож с опасно острым традиционным лезвием, посмотрите эту демонстрацию в полевых условиях, как ручной универсальный нож Slice ^® 10550 легко прорезает изоляцию кабеля, не повреждая провода внизу или пользователя.

Зачистка изоляции проводов может выполняться с помощью самых разных инструментов и машин. Вы найдете ручной инструмент для зачистки кабелей в местном хозяйственном магазине по очень разумной цене. С другой стороны, механическое устройство для снятия изоляции кабеля стоит тысячи долларов.

Одним из лучших инструментов для зачистки проводов является универсальный нож, такой как Slice ^® 10550 Manual Utility Knife, и вы можете использовать его двумя руками, как показано в этом видео. Использование нашего универсального ножа с удобной для пальцев кромкой лезвия ^® дает вам красивый, чистый срез без повреждения изолированных проводов внутри кабеля.

Что еще более важно, вероятность получения травмы меньше. При использовании обычного лезвия достаточно одного скольжения ножа по твердой внешней поверхности, и вероятным результатом является прокол или порез. Другими характеристиками наших удобных для пальцев лезвий, которые делают их особенно подходящими для электромонтажных работ, являются их непроводящие, неискрящие и немагнитные свойства.

Идеальные инструменты для зачистки проводов и кабелей

Любой, кто выполняет большой объем электромонтажных работ, вероятно, захочет приобрести инструмент для снятия изоляции с кабеля или какой-либо инструмент для снятия изоляции, особенно если вы подключаете розетки, устанавливаете осветительные приборы или сращиваете провода.

Если вы выполняете различные электромонтажные работы, вы, вероятно, обнаружите, что вкладываете средства в различные типы и размеры инструментов для зачистки проводов, просто чтобы убедиться, что у вас есть подходящий инструмент для работы, когда он вам нужен.

Можете ли вы позволить себе владеть каждым устройством для зачистки кабеля? Разве не было бы намного дешевле иметь один безопасный и надежный инструмент, который мог бы справиться с любой работой, с которой вы столкнетесь? Тот, который вы могли бы легко найти, не копаясь в своем ящике с инструментами, чтобы найти правильный инструмент для обработки конкретного провода, который вам нужно разрезать?

Slice производит широкий спектр режущих инструментов, которые более безопасны для использования в электромонтажных работах из-за их непроводящих, искробезопасных и немагнитных свойств.Если вам случится прикоснуться к проводу под напряжением или к проводу, который несет остаточное напряжение, одним из наших лезвий ножа, электрический заряд не будет передан вам, как это было бы с металлическим лезвием ножа. Электромонтажные работы могут быть очень опасными. Наши лезвия безопасности уменьшают ваш риск при использовании инструмента для снятия изоляции Slice.

Мы также производим линейку керамических ножниц с такими же лезвиями, которые мы используем во всех наших ножах. Эти ножницы могут легко отрезать тонкие кусочки медной проволоки, что делает их удобным дополнением к ремню с электроинструментами.

Если вы работаете в ограниченном пространстве или под неудобным углом, наш керамический скальпель 10568 станет универсальным и полезным инструментом. В нем используются наши сменные лезвия для аварийного катания, многие из которых используются в электромонтажных работах, например лезвия для зачистки углов 10532, лезвия рыхлителя с острым концом 10537 и лезвия с острым концом 10519 с прямыми краями.

В дополнение к нашему ручному универсальному ножу, другие ножи для резки, которые хорошо работают в электрических приложениях, включают складной универсальный нож 10562, ручной резак 10513 и наш ручной промышленный нож 10559.Эти ножи дают вам возможность выбрать ручку и глубину реза, которые вы предпочитаете.

Различия между проводом и кабелем

Несмотря на то, что в электротехнической промышленности широко распространено использование терминов «провод» и «кабель» как синонимы, провод и кабель – это разные вещи.

Провода представляют собой одножильные или многопроволочные одножильные провода, обычно сделанные из алюминия или меди. Провода либо оголены, либо изолированы цветной оболочкой для их защиты.

Кабель состоит из двух или более изолированных проводов, заключенных во внешнюю оболочку.Выделяют четыре основных типа:

• Витая пара
• Коаксиальный
• Многожильный
• Волоконно-оптический кабель

Что особенного в меди?

Хотя волоконная оптика лучше передает сигналы, свойства меди делают ее лучшим выбором для большинства приложений. Во-первых, медь очень хорошо проводит электричество. Медь также обладает превосходной пластичностью; его можно растянуть на очень большую длину, не ослабляя и не ломаясь.

Из-за «скин-эффекта» электроны текут по внешней поверхности провода, что приводит к очень высоким температурам поверхности. При переменном токе (AC) температура поверхности провода постоянно колеблется, что может выдержать медь. Наконец, медь широко доступна во всем мире, поэтому она стала мировым стандартом для использования в электротехнике.

Нужен ли мне инструмент для зачистки кабеля или подойдет ли нож для снятия изоляции?

Это вопрос с подвохом! Независимо от того, знаете ли вы его как средство для снятия изоляции с проводов, нож для снятия изоляции с проводов или инструмент для снятия изоляции с кабеля, все эти инструменты для снятия изоляции с кабеля выполняют одну и ту же функцию: удаление изоляции с провода или кабеля.

Они различаются по форме; те физические характеристики, которые определяют внешний вид, такие как размер и форма ручки, покрытие ручки (часто прорезиненная изоляция для защиты от поражения электрическим током), цвет и размеры инструмента. Также они отличаются посадкой; как инструмент соотносится с материалом, на котором он используется, например, количество и размер выемок для проволоки различного калибра.

Ни одна модель устройства для зачистки проводов или ножа не подойдет каждому электрику. Вы должны решить, какой инструмент лучше всего соответствует вашим производственным потребностям и вашим предпочтениям.Какой бы нож или инструмент вы ни выбрали, сделайте его более безопасным. Незаменим хороший универсальный нож, который также может зачистить проволоку.

Как электрик, вы часто работаете с небольшими закругленными поверхностями, которые могут легко скользить под давлением. Это может привести к травме рук. Без полноценного использования рук вы не сможете выполнять свою работу, что может отстранить вас от работы на несколько недель или даже навсегда. Когда дело доходит до зачистки изоляции проводов, вы можете оставаться в безопасности, используя один из токонепроводящих инструментов Slice с лезвиями и своими руками.

Как зачистить провод – 3 способа

Фото: istockphoto.com

Перекладываете ли вы старую лампу, устанавливаете новый дверной звонок или добавляете еще одну розетку в стену – это первый шаг к подобному делу. Самостоятельное техническое обслуживание зачастую предполагает снятие оболочки с провода. Хотя это введение в электромонтажные работы может показаться пугающим, это навык, который нетрудно освоить. Специальные инструменты могут помочь вам с этой задачей, но не являются необходимостью; вы все еще можете обойтись без них, немного потренировавшись.Узнайте, как зачищать провода – любого типа, используя любые инструменты, которые у вас есть под рукой – и вскоре вы с уверенностью будете решать будущие задачи домашней проводки.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ, доступные на Amazon
– Инструмент для зачистки проводов
– Универсальный нож
– Ножницы

Как зачистить провод с помощью приспособлений для зачистки проводов

Фото: istockphoto.com

Инструмент для зачистки проводов может упростить самостоятельные электромонтажные работы для новичка, снабжена несколькими насечками, соответствующими разным калибрам проводов.Чтобы зачистить провод с помощью этого специального инструмента:

1. Определите калибр провода, который вы планируете зачищать, сравнив его с направляющей на боковой стороне устройства для зачистки.
2. Поместите конец провода (примерно на 1–1 ½ дюйма от конца) в зажимы устройства для зачистки проводов, сделав надрез в пространстве, соответствующем его толщине.
3. Закройте зажимы для зачистки проводов вокруг провода, чтобы он прорезал внешнюю оболочку провода.
4. Не снимая зажимов устройства для зачистки проводов, снимите оболочку с конца провода.

Фото: istockphoto.com

Как зачистить провод без инструментов для зачистки проводов

Если у вас нет специального инструмента для работы, не отчаивайтесь. Находчивый домашний мастер все еще может придумать, как зачистить провод, если у него или нее есть инструмент, достаточно острый, чтобы разрезать оболочку, например, универсальный нож, ножницы или даже острый карманный нож. Процесс аналогичен, но требует немного больше практики, чтобы получить правильное прикосновение – давление, достаточное для того, чтобы отрезать оболочку , не повреждая саму металлическую проволоку .

При зачистке провода универсальным ножом…

Проложите провод по верстаку или куску дерева. В одной руке возьмите универсальный нож так, чтобы его лезвие аккуратно прилегало к оболочке провода в том месте, где вы собираетесь разрезать, чтобы снять его. Другой рукой катите проволоку по рабочей поверхности так, чтобы лезвие надрезало оболочку по всей длине проволоки. Снимите оболочку пальцами и осмотрите провод под ней, чтобы убедиться, что на ней нет повреждений.

Фото: istockphoto.com

При зачистке проволоки ножницами…

Раскройте ножницы наполовину и закрепите провод как можно ближе к месту встречи лезвий. Слегка надавив, начните смыкать ножницы – вы хотите вгрызться в оболочку, но не прорезать проволоку. Пальцами оберните проволоку открытыми ножницами так, чтобы ножны были полностью порезаны парой лезвий. Как только торцевая оболочка будет отделена, снимите ее.

Это действительно , что простой. Как уже упоминалось, будьте осторожны, не переусердствуйте с задачей, чтобы случайно порезать изоляцию или проводку под оболочкой. В худшем случае вы можете отрезать конец провода и начать все сначала. Приложив немного практики, немного концентрации и твердой руки, вы будете готовы к тому, как быстро и чисто зачистить провод для любого электрического проекта своими руками.

Инструменты для снятия изоляции для всех типов кабелей

Если вы хотите проложить новые кабели, часто не обойтись без зачистки.Это позволяет подключать отдельные жилы к другим устройствам или кабелям. В этом руководстве мы покажем вам инструменты и покажем, как правильно снять изоляцию с проводов, не повредив внутренние проводники.

Необходимость использования ножа для кабеля, инструмента для снятия изоляции или специальных клещей для снятия изоляции зависит от типа кабеля. Производитель Jokari предоставляет пользователям базу данных кабелей, чтобы помочь вам выбрать лучшее решение.

Быстрое, легкое и безопасное снятие изоляции

Будьте осторожны при снятии изоляции с кабеля кабельным ножом.Если жилы отрезать, это может привести к контактным сопротивлениям или даже к возгоранию кабеля. Кроме того, существует реальный риск получения травмы тросовыми ножами с фиксированным лезвием. Безопасной альтернативой будет инструмент для зачистки кабеля или нож для кабеля с регулировочными винтами.

Инструмент для зачистки кабеля отлично подходит для труднодоступных мест при круговой резке . Съемник легко закрывается и маневрирует, а также позволяет аккуратно удалять материал. Для более длинных участков, таких как распределитель, мы рекомендуем использовать инструмент для зачистки кабеля.Регулировочный винт помогает установить правильную глубину лезвия.

Клещи для снятия изоляции упрощают снятие изоляции с проводов и жил. Универсальные плоскогубцы со встроенным ножом идеально подходят для круглых или плоских кабелей, поскольку вы можете регулировать длину и глубину резки.

Отличия клещей для снятия изоляции

Используйте только простые клещи для снятия изоляции с механически регулируемыми винтами для жестких проводов. Будьте осторожны с тонкими проводниками из тонкой проволоки. Иногда проводник может сломаться, что может привести к плохим зажимным соединениям.Мы рекомендуем использовать клещи для снятия изоляции с автоматической системой сканирования. Но если вы предпочитаете ручные инструменты, убедитесь, что вы можете отрегулировать поперечное сечение и ограничитель длины кабеля.

Устройства с кусачками также позволяют работать быстро и чисто. Если вы выберете тонкий дизайн, у вас не будет проблем даже в труднодоступных местах.

Для кабелей различного сечения можно использовать механические или автоматические клещи для снятия изоляции. Решая, какой вариант лучше всего подходит для вас, учитывайте сечение и длину кабеля.Именно эти функции определяют разницу в цене.

Комбинированные инструменты с боковыми резцами и обжимным инструментом также доступны на рынке. Последний используется для соединения двух компонентов путем пластической деформации. У них есть защелка для фиксации соответствующих компонентов и выполнения работ по исправлению вилок или кабельных наконечников без изоляции. Еще одним признаком качества является знак GS, которым награждаются изделия, соответствующие требованиям безопасности.

Клещи для снятия изоляции предназначены для определенного диапазона поперечного сечения, которое обычно составляет от 0.2 мм² и 15 мм². Снять изоляцию с телефонных кабелей или очень тонких кабелей довольно просто, но процедура для ленточных, коаксиальных или спутниковых кабелей требует немного больше усилий.

Jokari TopCoax Plus рекомендуется для снятия изоляции со всех распространенных коаксиальных кабелей диаметром от 4,8 до 7,5 или для снятия изоляции с таких кабелей, как TV-Coax, RG 58 / RG 59, PVC-Flex 3 x 0,75 мм². Этот инструмент также имеет встроенный торцевой ключ для затяжки F-соединителей (HEX 11), поэтому дополнительное оборудование не требуется.Для кабелей передачи данных и управления с ПВХ-изоляцией, таких как кабели категории 5, 6 и 7, витая пара и сетевые кабели или кабели с тонкой внешней изоляцией, Jokari рекомендует устройство для зачистки PC-CAT. Нет необходимости регулировать глубину резания по диаметру, так как специальное лезвие идеально расположено для снятия внешней изоляции, а также экран из фольги можно надрезать и удалить.

Лезвие для снятия изоляции с особо толстых кабелей

Для особенно толстых кабелей, например подземных, следует использовать лезвие для снятия изоляции. Встроенный регулировочный винт позволяет автоматически переключаться с круглой резки на продольную. Хотя здесь требуется больше физических усилий, чем при зачистке проводов, риск повреждения электрических проводов намного ниже.

В портфолио Jokari есть система кабельных ножей. Его можно использовать для зачистки проводов диаметром от 4 до 70 мм в кратчайшие сроки благодаря его взаимозаменяемой железной системе. Безопасность гарантируется, поскольку лезвие крючка с покрытием из нитрида титана не активируется, пока предусмотренный для него защитный механизм не будет отодвинут назад.

Специальное покрытие обеспечивает более высокую скорость резания и меньший износ. Глубину резания ножа можно изменить регулировкой винта в зависимости от толщины ножен. Для повторяющейся толщины изоляции есть дополнительная маркировка, которая поможет с регулировкой.

Прецизионный стриппер для деликатных ящиков

Для снятия изоляции с кабелей в электронике, телекоммуникациях и производстве моделей компания Jokari разработала линейку продуктов для устранения сложных изоляционных материалов.Ассортимент позволяет легко снимать изоляцию из ПВХ, тефлона, кинара, тефзеля, майлара. PWS-Plus имеет регулируемый рабочий диапазон, SWS-Plus имеет фиксированный диаметр для серийного использования, а ESD-Plus отлично подходит для электростатически чувствительных областей. Рабочий диапазон охватывает все распространенные проводники диаметром от 0,12 до 1,0 мм (AWG 36-18).

Фото на обложке: Adobe Stock, # 159659332, mircograul

electric – Как правильно зачищать провода питания?

Это одна из тех вещей, которые, как мне кажется, требуют практики. Чем больше вы это делаете, тем лучше вы в этом добьетесь.Я видел много разных техник, но даже после того, как вам покажут эти трюки, вам все равно придется немного их попрактиковать, прежде чем вы научитесь.

Найдите технику, которая вам нравится, и практикуйте ее. Возьмите кусок проволоки и начните зачищать ее, скоро она у вас будет.

У меня всегда были хорошие результаты с помощью такого рыхлителя для снятия оболочки. Просто наденьте его на кабель, сожмите и потяните.

Еще один хороший метод снятия изоляции с оболочки кабеля NM – слегка провести бритвой по центру кабеля.Вы не хотите, чтобы разрезал оболочку, просто надрежьте ее. Когда вы приблизитесь к концу кабеля (примерно такой длины, на которой вы будете зачищать внутренние провода), прорежьте оболочку глубже. Теперь, когда у вас есть длинная линия с очками; и небольшой разрыв на конце оболочки, вы сможете очистить оболочку, как банан.

После снятия оболочки можно зачистить отдельные провода с помощью таких приспособлений для зачистки проводов.

Подобные устройства для зачистки проводов также можно использовать для загибания крючков в провод, чтобы их можно было прикрепить к клеммным винтам.

Недавно я купил Lil ‘Ripper Stripper ™ от Ideal.

Он рекламирует возможность

• Разорвите внешнюю оболочку проволоки Romex® быстро и чисто.
• Закрепите внешнюю оболочку, чтобы удалить излишки оболочки провода Romex®.
• Зачистите внутренние провода кабелепровода.
• Петлевой провод для резьбовых соединений.
• Twist-Assist ™ позволяет затягивать винтовые соединители самых популярных размеров.

Я должен сказать, что большую часть того, о чем говорится, он делал очень хорошо.Единственная проблема, с которой я столкнулся, заключалась в том, чтобы снять оболочку после того, как ее разорвали (хотя даже у парня из демонстрационного видео были трудности, так что я не чувствую себя слишком плохо). Это надежный многофункциональный инструмент для любого домашнего мастера, который позволяет легко зачищать кабели (даже те, которые уже находятся в коробке).

Вы можете прочитать полный обзор Lil ‘Ripper Stripper ™ в блоге DIY.StackExchange

wiring – Что произойдет, если я срежу небольшую полоску электрического провода канцелярским ножом?

wiring – Что произойдет, если я срежу небольшой кусочек электрического провода канцелярским ножом? – Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange – это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 9 лет, 4 месяца назад

Просмотрено 23к раз

Мне нужно было заменить электрический провод на более длинный, чтобы я мог переставить электрическую розетку.Когда я пошел срезать внешнюю резиновую оболочку одного из проводов канцелярским ножом (да, тупой, я знаю), я случайно сбрил с провода небольшой кусочек меди. Все работает нормально, но мне интересно, может ли это что-то серьезное повлиять на передачу электричества или вызвать другие проблемы.

С тех пор он был установлен, поэтому я не помню, был ли он на данный момент горячим, нейтральным или заземленным. Стоит ли переделывать другим проводом? Я не могу больше отрезать провод, так как не позволял себе сильно провисать.

Создан 20 янв.

осциллирующий кретин

5,4824242 золотых знака8989 серебряных знаков113113 бронзовых знаков

1

Если вы говорите о чем-то размером с занозу, то у вас нет проблем.Я сомневаюсь, что вы сбрили достаточно, чтобы изменить допустимую нагрузку на провод. Основная причина не использовать нож (кроме безопасности) – это надрезание электрического провода и облегчение его разрыва. Инструмент для зачистки проводов обычно проходит через изоляцию достаточно прочно, чтобы ее можно было оторвать с небольшим усилием.

Создан 20 янв.

lqlarrylqlarry

7,38711 золотых знаков1616 серебряных знаков3737 бронзовых знаков

Я согласен с lqlarry в том, что если это всего лишь небольшой осколок / зазубрина, то, вероятно, нет большого риска.Однако, если на проводе есть более глубокая зазубрина или несколько порезов, вам нужно отрезать повреждение и заново зачистить провод. Причина в том, что повреждение провода увеличивает сопротивление. Повышенное сопротивление создает тепло, а тепло в конечном итоге может вызвать пожар. В электрические коды предусмотрены запасы прочности, но, учитывая относительно небольшой диаметр провода, не требуется больших повреждений, чтобы повлиять на пару процентов диаметра, и это может быть проблемой.

Если у вас есть сомнения, отрежьте поврежденную часть и зачистите ее с помощью подходящего инструмента для зачистки проводов.

Если провисание является проблемой, вы можете использовать проволочную гайку и запасной кусок проволоки, чтобы увеличить длину, достаточную для выхода.

Создан 20 янв.

СтивенСтивен

26.8k77 золотых знаков4848 серебряных знаков8585 бронзовых знаков

2

Я знаю 3 причины, по которым следует опасаться зазубрин при зачистке проводника:

1. В этой точке усиливается тепло.Тепло заставляет детали расширяться и сжиматься, со временем ослабляя соединения, выделяя еще больше тепла. Достаточно жарко, и это приведет к пожару.

2. Это слабое место, «подъемник стресса». Если провод сильно изгибается, вероятность его обрыва в этом месте выше, что является потенциально опасным состоянием (например, если горячий провод ломается, смещается и соприкасается с корпусом незаземленного прибора). Конечно, сплошные проводники обычно используются только в неподвижных установках, а многожильные проводники не так легко устают.

3. Один друг (на вечеринке, не меньше!) Сказал мне, что, поскольку высокое напряжение движется по поверхности провода, внезапное уменьшение толщины может быть проблемой. У меня нет ничего сложного, чтобы подтвердить это, поэтому я не знаю, применимо ли это в этой ситуации.

Если ник очень маленький, скорее всего, все в порядке. Если провода не гнутся, они, вероятно, не сломаются. Если вы не работаете с максимальной силой тока при максимально допустимой температуре, он может не перегреться.И т. Д.

Как указано в других ответах, вам не нужно полностью прорезать изоляцию, чтобы удалить ее. Если подойти поближе, он легко порвется. Как только вы натянете изоляцию, вы можете прикоснуться к ней острым краем, и она легко разделится.

Создан 20 янв.

Джей Базузи, Джей Базузи

11.3k3131 золотой знак8484 серебряных знака136136 бронзовых знаков

3 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Все о зачистке проводов – FireFold

Зачистка проводов – необходимый компонент практически любого электрического проекта.Это относится к процессу удаления внешнего защитного слоя изоляции, при этом не допускать разрезания компонентов под ним. Провода обычно изготавливаются из металла, чтобы усилить их способность проводить электричество. Их также обычно закрывают изолирующим кожухом для предотвращения поражения электрическим током. Несмотря на предположения, связанные с идеей зачистки проводов, этот процесс далеко не сложен и может быть выполнен с помощью всего лишь острого ножа, по крайней мере, для большинства кабелей.Однако, когда скорость является фактором, а точность – необходимостью, лучше всего использовать необходимые инструменты для зачистки проводов. Разные провода и кабели обычно требуют разных подходов к зачистке проводов: Электрические шнуры – Их лучше всего зачищать ножом соответствующей остроты. Точность имеет решающее значение и лучше всего достигается твердой рукой и концентрацией, чтобы не порезать на несколько четверть дюйма глубже. Хотя это представляет определенный уровень сложности, любой, кто со временем овладеет техникой резки, обычно сочтет зачистку электрических шнуров довольно простой задачей.Фактическая задача состоит в том, чтобы приложить легкое давление, чтобы надрезать круг вокруг оболочки кабеля, не прорезая его полностью. Хотя нож может оказаться эффективным, большинству людей рекомендуется по возможности использовать инструмент для снятия изоляции. Кабель в пластиковой оболочке – Зачистка кабеля в пластиковой оболочке выполняется в два основных этапа. Сначала снимается внешняя оболочка, продвигая кабель в оболочке в прорезь инструмента для снятия изоляции, который соответствует сечению провода, и сжимая и сдвигая, чтобы обнажить внутреннюю проводку.Затем вы можете приступить к зачистке отдельных проводов. Кабели в пластиковой оболочке можно зарубить ножом, как это делается с электрическими проводами. Инструменты для снятия изоляции более эффективны, потому что они объединяют снятие оболочки и зачистку в одном инструменте. Подземный кабель – Подземные питающие кабели нельзя зачистить зазубринами, так как оболочка окружает каждый проводник. Пластиковую оболочку необходимо снять ножом, потянув за кабель, чтобы снять оболочку тонкими ломтиками.Главное – контролировать глубину пилинга. Если на проводах случайно остались зазубрины или царапины, обрежьте кабель в этом месте и начните заново. Коаксиальный кабель – Их снимают с помощью тестового резака, лезвия которого регулируются регулировочными винтами для контроля глубины каждого разреза. Пластиковую оболочку можно снять ножом, но инструмент для снятия изоляции более эффективен. Коммуникационные провода – Любой, кто интересуется прокладкой высокоскоростных интернет-линий, должен будет использовать специальный инструмент для зачистки кабелей, чтобы работать с этими маленькими кабелями, не повреждая проводники под пластиковой оболочкой.Поскольку кабели не имеют маркировки, экспериментирование – единственный способ определить наилучшую глубину резки. Тонкие провода – Их довольно сложно зачистить, не повредив. Вам понадобится инструмент для зачистки, регулируя его в зависимости от толщины проволоки.

Зачистка проводов 101 – Безопасная практика

Компания

Vampire Tools очень гордится тем, что является поставщиком лучших в мире лучших ножниц и ножей для зачистки кабельных рукавов как в Соединенных Штатах, так и во всем мире.Ножницы – незаменимый инструмент для всех домов, офисов и промышленных предприятий, в то время как ножи для зачистки кабеля неоценимы, когда дело доходит до зачистки проводов и других подобных задач.

Зачистка проводов – часть любых работ с электрическими или другими коммуникационными кабелями и проводами. Он включает в себя безопасное удаление внешнего слоя изоляции с провода или кабеля без какого-либо воздействия на провода и другие компоненты, находящиеся под изоляцией.

Для зачистки проводов можно использовать целый ряд инструментов, в том числе острые плоскогубцы , линейные плоскогубцы , нож или, в идеале, специальный инструмент для зачистки кабельных муфт.Хотя для зачистки провода достаточно острого ножа, наилучшие результаты с максимальной безопасностью будут достигнуты при использовании специального инструмента для зачистки проводов или кабелей.

Для разных типов проводов и кабелей может потребоваться зачистка. К ним относятся, но не ограничиваются:

Провода связи как высокоскоростная линия Интернет или телевизионный кабель. Эти кабели могут быть небольшими, и для их безопасного снятия изоляции необходимо использовать специальный инструмент для снятия изоляции, чтобы проводящие провода не повредились в процессе.

Тонкие провода очень легко повредить, и поэтому они потребуют большой осторожности и инструмента для снятия изоляции с кабеля, чтобы удалить слой изоляции.

Электрические шнуры могут быть очень опасными при работе с и всегда требуют концентрации и пристального внимания. С помощью подходящих инструментов зачистить электрические шнуры относительно просто, если у вас есть базовые знания и вы соблюдаете все меры безопасности.

Кабель в пластиковой оболочке требует двухэтапной процедуры для эффективного снятия изоляции.Вам необходимо использовать специально разработанный инструмент для зачистки кабеля, чтобы оголить проводку. Затем можно зачистить каждый отдельный провод.

Использование Vampire Tools. Нож для зачистки кабеля рекомендуется для эффективного снятия изоляции с проводов, так как этот инструмент очень умно сочетает в себе безопасное удаление оболочки с улучшенными возможностями снятия изоляции.
