Устройство светодиодной лампы - конструкция и принцип работы

На сегодняшний день модели диодной лампы на 220 В начали стремительно заменять стандартные лампы накаливания и их люминесцентный аналог. Хоть и стоят они очень дорого, но их технические параметры значительно превосходят стремительно устаревающие модели. Для понимания того, как они работают, необходимо знать устройство светодиодной лампы.

Конструкция светодиодной лампы достаточно сложна, в систему включены элементы, в наличии которых ранее не было необходимости. В данном материале поговорим об устройстве различных видов светодиодных ламп, из каких деталей они состоят, для чего нужна каждая из этих деталей, что такое светодиодный драйвер и что он стабилизирует, как выглядит схема 220 В. Знание строения такой лампочки полезно для общего образования и очень поможет в ремонте поврежденных по каким-либо причинам единиц.

Светодиод

Уже из названия понятно, что главным рабочим элементом устройства светодиодных ламп на 220 В является светодиод. Именно его классификация в большей мере является решающей в определении видов лампочек.

Светодиод является полупроводниковым кристаллическим элементом, который интенсивно выделяет свет при прохождении через него электрического тока. Разные цвета получаются путем изменения состава кристалла. Он наращивается на специальную площадку, которая имеет контакты для подключения проводов. Изначально кристалл имеет синий цвет, без покрытия испускает соответствующее свечение. Для защиты от внешних факторов на него в светодиодной лампе наносится желтое твердое покрытие, при прохождении синего света сквозь него получается обычный белый свет.

Один из этапов выращивания светодиодов

Существует четыре основных технологии сборки чипа, которые и определяют классификацию используемых в лампочках светодиодов.

  • SMD-технология – самая распространенная в быту. Кристалл размещается на поверхности светового прибора. Это позволяет сильно уменьшить его размеры, увеличить плотность расположения для большей яркости, при этом он имеет улучшенный теплоотвод.
    Используется практически во всех лампочках, которые вы видите в магазинах.
  • DIP – световой элемент состоит из одного мощного кристалла, сверху на который прикреплена линза. Это второй по распространенности тип светодиода, благодаря концентрированию светового луча в одном направлении используется для подсветки на витринах и раскладках, а также в вывесках и прочих декоративных элементах.
  • Пиранья – любимчики автомобильной промышленности. В отличие от DIP, где присутствует только два контакта, здесь их четыре, поэтому гораздо легче подключаться к разным вольтовым элементам. Это значительно повышает уровень теплоотвода, расширяет сферу применения, монтаж получается более надежным и долговечным.
  • COB-технология – продвинутая схема подключения светодиодных кристаллов, самый защищенный от перегрева и окисления вариант. Здесь чип впаивается прямо в несущую плату. Благодаря самому продуманному теплоотводу достигается наибольшая яркость свечения, каким бы ни было напряжение. Но и минус присутствует значительный – если такой светодиод все-таки сгорит, его придется менять вместе со всей платой – в домашних условиях даже с неплохим опытом и оборудованием перепаять его будет очень сложно.

Главные враги светодиодов любого типа – перегрев и деградация

Светодиоды имеют весомый недостаток – они очень маленькие. И даже при колоссальном соотношении потребляемого тока и светоотдачи их придется использовать как минимум в количестве нескольких штук рядом, для того чтобы добиться необходимой яркости. Близкое расположение кристаллов друг к другу сильно влияет на их теплоотвод, они перегреваются и выгорают один за другим. LCD-диоды лишены такой проблемы.

Деградация светодиодов может быть вызвана как перегревом, так и длительным сроком эксплуатации даже с отличным теплоотводом. Со временем они начинают тускнеть при потреблении все того же электричества (при воздействии высоких температур это происходит быстрее). Качественные лампочки спустя несколько лет регулярного использования теряют до 30% яркости, у безымянных «китайцев» этот параметр может доходить до 60%.



Примерный график деградации

Устройство светодиодной лампы

Каким бы важным элементом ни являлся светодиод, для его бесперебойной и максимально эффективной работы необходим ряд вспомогательных устройств, которые, будучи собранными воедино, образуют лампочку. Классическая электрическая схема светодиодной лампы имеет строение, приведенное на схеме ниже. Устройство светодиодного светильника аналогично, просто форма и расположение деталей другая.

Устройство обычной светодиодной лампы

Теперь устройство светодиодной лампы на 220 вольт разберем на каждый рабочий элемент отдельно.

  • Начнем с цоколя – на картинке он не указан, однако именно с него начинается схема питания каждой лампочки. Это та самая резьба, с помощью которой источник света вкручивается в патрон. В самом низу лампочки видим зеленый участок – там расположены контакты, которые проводят в нее питание – электрический ток при соединении с контактами в патроне. Бывает несколько различных модификаций, на картинке представлен вариант Е27.
  • Радиатор – в отличие от других обязательных элементов присутствует не в каждой модели. Он выполняется из легкого металлического сплава, играет роль рассеивателя тепла – о вреде перегрева мы говорили выше. Обычно такой деталью оборудуются лампы с мощными светодиодами – свыше 25 ватт суммарной мощности. Все промышленные экземпляры обязательно имеют хороший радиатор в основании.
  • Внутри цоколя обычно расположен «мозг» – драйвер LED-ламп. Он предназначен для регулирования электрического тока, который подается на светодиоды из центральной сети. Светодиодный драйвер сглаживает пульсации переменного тока, выпрямляя его специально для правильной работы кристаллов (а светодиоды работают правильно только при постоянном напряжении, при переменном токе они быстро сгорают из-за обратных пульсаций). Регулируя ток, драйвер обеспечивает большой диапазон работы при различных напряжениях (обычно это 170–260 вольт, зависит от назначения и производителя светового элемента). При низком напряжении лампочка просто не светит, т. к. ей не хватает мощности для запуска, в пределах диапазона загорается, а при избыточном токе электрические драйверы уберегут светодиоды от выгорания, также выключив их. Дополнительно схема драйверов для светодиодных ламп позволяет регулировать теплоотвод – лампочка может выключаться, перегревшись. Благодаря ему, резкие перепады напряжения тоже не страшны нежной и хрупкой структуре кристаллов. Примеры – BP2832A, BP3122 или BP2831A. Подбор стабилизатора (он же диодный мост) для LED-лампочек собственного изготовления выполняется исходя из параметров сети.
  • Светодиоды располагаются на монтажной плате, она выполняется из легкого металла, также играет роль теплоотвода (ответ на вопрос, куда же девается избыток температуры в моделях, где нет радиатора). Качество ее изготовления также сильно влияет на срок работоспособности кристаллов. В зависимости от технологии изготовления LED-лампочки имеют значительный диапазон цветовых температур (от 2 700 К, как у лампы накаливания, до 10 000 К и более, вплоть до глубокого синего цвета). Напряжение в сети играет важную роль в эффективности и стабильности схемотехники. Светодиодные лампы для дома могут комплектоваться несколькими типами светодиодов, например – SM7307 и 5131, в количестве от 6 до 18 шт. и более. На тип светильников влияет напряжение, количество необходимых вольт.
  • Вишенка на торте важности элементов в лампе – светодиоды. Конкретно в вышеупомянутом примере представлены модели, изготовленные по SMD-технологии. Их количество, размер и плотность установки напрямую влияют на яркость лампочки и суммарную мощность. В ярких лампочках 2–3 слабеньких отдельных светодиода заменяются одним большим кристаллом.
Нитевидные светодиоды для декоративного освещения
  • Совокупность монтажной платы и светодиодов образует светодиодный модуль. Его форма и расположение определяют роль самой лампочки – угол рассеивания и качество распространения света. Такая лампа, как на картинке, нашла применение в быту – на кухнях, в гостиных, там, где нужно много рассеянного света. Замена этого модуля на светодиод, выполненный по технологии DIP, сделает из такой лампочки точечный светильник – ей место либо в декоративном освещении, либо в светильниках с несколькими лампами.
  • Рассеиватель – обычно пластиковый, в фирменных лампочках – из тонкого матового стекла. Благодаря тому, что его форма напоминает уже знакомые нам лампы накаливания, светодиодные экземпляры ставятся практически в любой светильник, сложностей с интеграцией в быт не возникает. Материал играет существенную роль в эффективности свечения, даже если внутри установлены качественные, мощные светодиоды по всем правилам технологии, рассеиватель из дешевого пластика заберет около 20% светового потока. При покупке лампочек для помещений, в которых важна яркость, отдавайте предпочтение моделям с хорошим пластиком или стеклом. Матовость присутствует везде – это делает свет мягким, равномерно его рассеивает, поток не бьет по глазам, а в выключенном состоянии лампа выглядит благородно, начинки не видно (кроме вышеуказанных декоративных моделей с нитевидными светодиодами, это их фишка).
Еще одна популярная схема светодиодных ламп

Тип светодиодов, которые используются для конкретной лампочки, очень важен, если вы решите починить ее самостоятельно в случае перегорания. Если светодиоды установлены таким образом, что их можно выпаять и поставить новые, то ремонт ламп происходит очень просто. Достаточно иметь паяльник с тонким наконечником, прибор для определения поврежденных контактов и новый, исправный источник света. В случае если светодиод впаян в плату целиком,  даже имея соответствующий опыт, перепаять его в домашних условиях будет очень сложно. Можно купить новую плату, однако ее стоимость является практически равной стоимости новой лампы. Не нужно забывать, конечно, и о гарантии – если она все еще действует, просто замените лампочку в том магазине, где вы ее покупали.

Виды драйверов

Помимо кристаллов самым сложным по структуре элементом в лампе является драйвер. Самая простая схема светодиодного драйвера содержит один или пару гасящих резисторов. В совокупности с диодами обратного направления тока, соединенными встречно-параллельно, резисторы нейтрализуют вредное действие переменного тока, и схема включения работает грамотно.

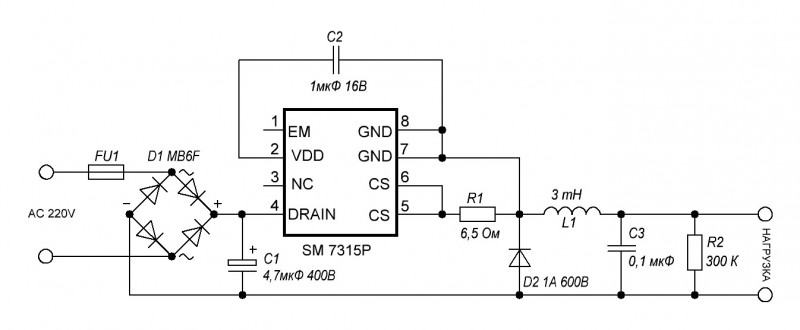

Схема простейшего драйвера

Такая схема дросселя светодиодной лампы на 220 В чаще всего используется, если изготавливается самодельный драйвер. На производстве принято использовать более сложные принципиальные схемы драйверов для светодиодов от сетей 220 В, которые имеют хороший амортизационный запас и зависят от типа приборов, устанавливающихся внутрь.

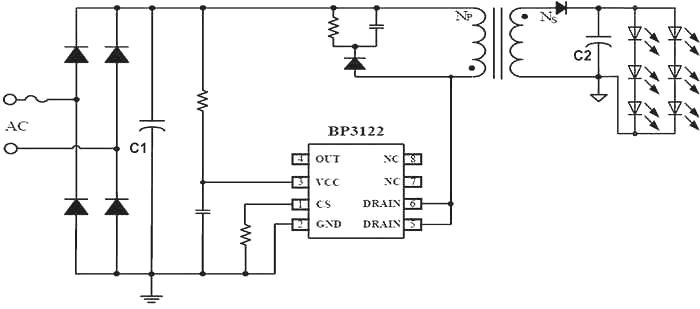

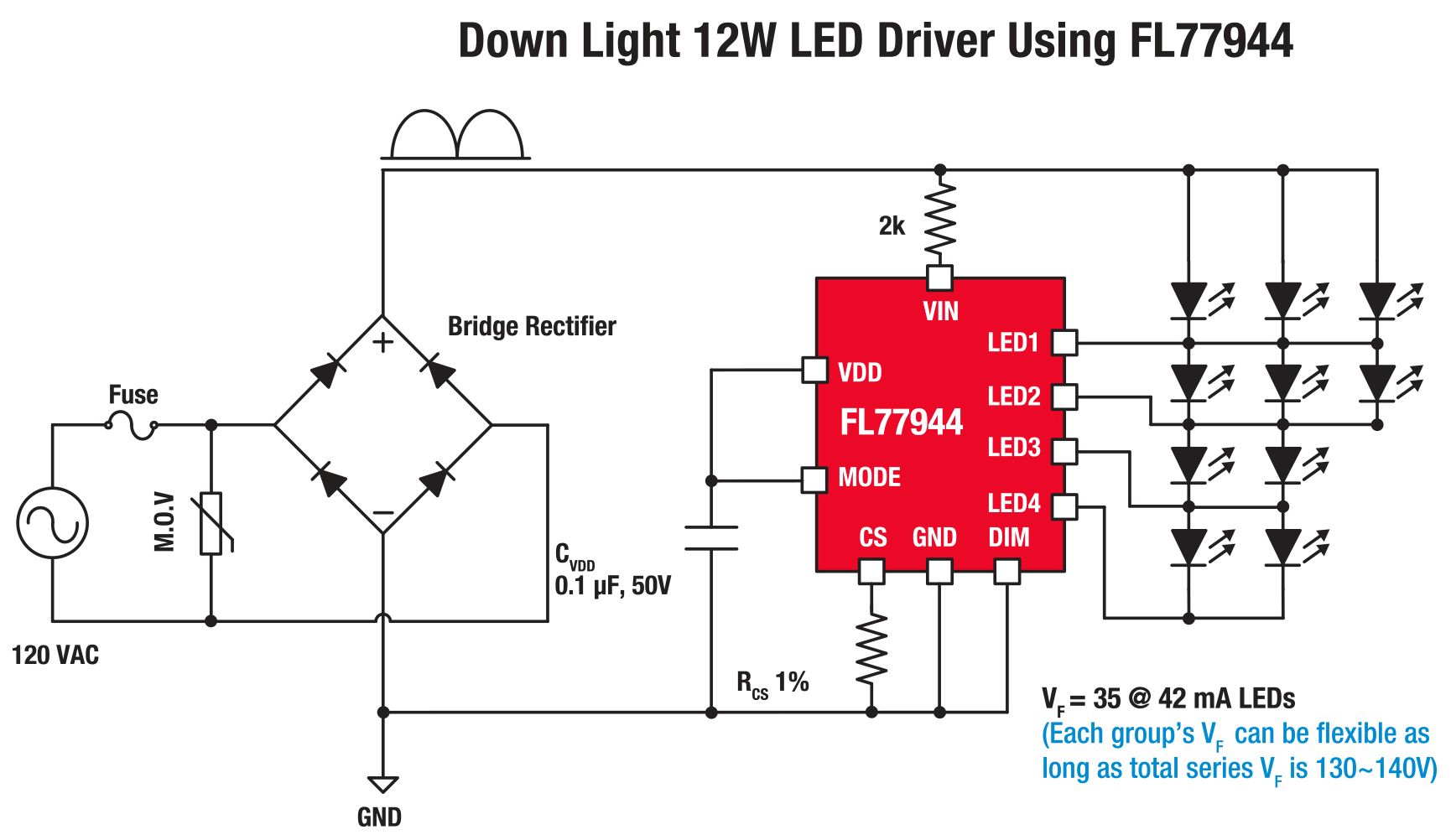

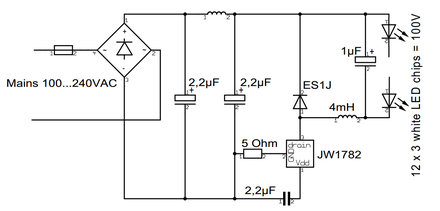

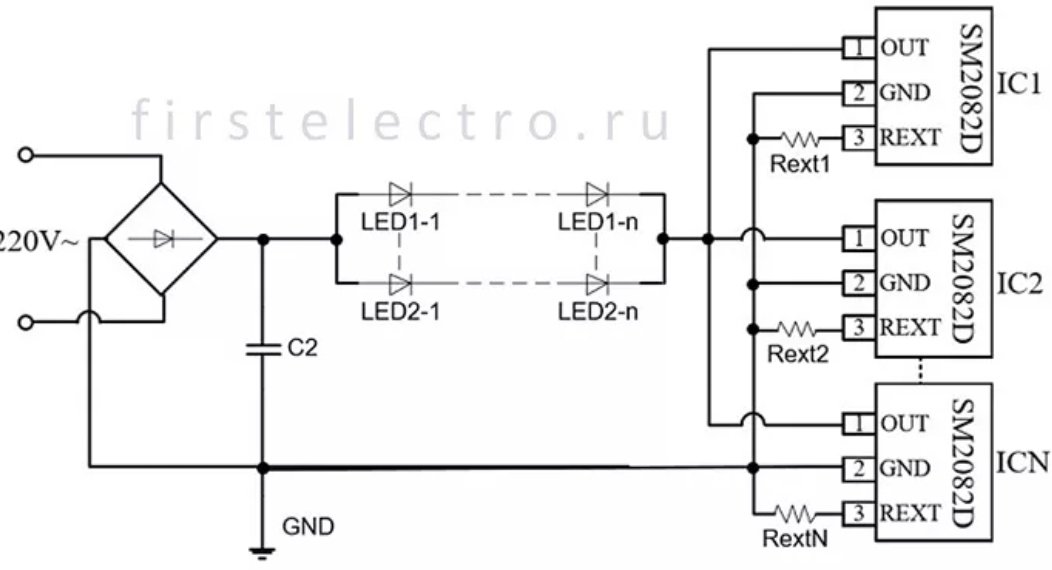

Различные схемы драйверов

Как уже говорилось выше, драйвер для светодиодной лампы выполняет выпрямление тока с последующей его подачей на светодиоды. Это происходит в три шага:

  • Светодиодный драйвер преобразовывает переменный ток из сети 220 В в пульсирующий.
  • Выравнивает пульсирующий ток до постоянного.
  • Меняет ток до 12 вольт с последующей подачей на кристаллы.

Заключение

Сначала схема светодиодной лампы на 220 вольт может показаться очень сложной. Однако, разобравшись в назначении каждого элемента, не сложно понять их роль. Использование качественных материалов и грамотной технологии производства обеспечивают высокий уровень надежности светодиодных ламп. Соблюдение правил эксплуатации, рекомендованных производителем, гарантирует, что светодиодная лампа надежно прослужит нам долгие годы. Соотношение яркости и экономичности позволит окупить стоимость хорошей модели лампы в ближайшие годы, а светодиодный драйвер убережет ее от перепадов в электросети. Если свет часто пропадает или наблюдаются нестабильное напряжение – вам подойдет аккумуляторная электросхема (лампочки «Космос», их применение оправдано в местах, где стабильно питаться от сети не получается). Глядя на вышеуказанные схемы, можно легко собрать лампу 220 В своими руками.

Алгоритм поиска неисправности в драйвере LED лампы или Эркюль Пуаро отдыхает / Хабр

Недавно один знакомый попросил меня помочь с проблемой. Он занимается разработкой LED ламп, попутно ими приторговывая. У него скопилось некоторое количество ламп, работающих неправильно. Внешне это выражается так – при включении лампа вспыхивает на короткое время (менее секунды) на секунду гаснет и так повторяется бесконечно. Он дал мне на исследование три таких лампы, я проблему решил, неисправность оказалась очень интересной (прямо в стиле Эркюля Пуаро) и я хочу рассказать о пути поиска неисправности.


LED лампа выглядит вот так:


Рис 1. Внешний вид разобранной LED лампы

Разработчик применил любопытное решение – тепло от работающих светодиодов забирается тепловой трубкой и передается на классический алюминиевый радиатор. По словам автора, такое решение позволяет обеспечить правильный тепловой режим для светодиодов, минимизируя тепловую деградацию и обеспечивая максимально возможный срок службы диодов. Попутно увеличивается срок службы драйвера питания диодов, так как плата драйвера оказывается вынесенной из теплового контура и температура платы не превышает 50 градусов Цельсия.

Такое решение – разделить функциональные зоны излучения света, отвода тепла и генерации питающего тока – позволило получить высокие эксплуатационные характеристики лампы по надежности, долговечности и ремонтопригодности.
Минус таких ламп, как ни странно, прямо вытекает из ее плюсов – долговечная лампа не нужна производителям :). Историю о сговоре производителей ламп накаливания о максимальном сроке службы в 1000 часов все помнят?

Ну и не могу не отметить характерный внешний вид изделия. Мой «госконтроль» (жена) не разрешил мне ставить эти лампы в люстру, где они видны.

Вернемся к проблемам драйвера.

Вот так выглядит плата драйвера:


Рис 2. Внешний вид платы LED драйвера со стороны поверхностного монтажа

И с обратной стороны:


Рис 3. Внешний вид платы LED драйвера со стороны силовых деталей

Изучение ее под микроскопом позволило определить тип управляющей микросхемы – это MT7930. Это микросхема контроля обратноходового преобразователя (Fly Back), обвешанная разнообразными защитами, как новогодняя елка – игрушками.

В МТ7930 встроены защиты:

• от превышения тока ключевого элемента
• понижения напряжения питания
• повышения напряжения питания
• короткого замыкания в нагрузке и обрыва нагрузки.
• от превышения температуры кристалла

Декларирование защиты от короткого замыкания в нагрузке для источника тока носит скорее маркетинговый характер 🙂

Принципиальной схемы на именно такой драйвер добыть не удалось, однако поиск в сети дал несколько очень похожих схем. Наиболее близкая приведена на рисунке:

Рис 4. LED Driver MT7930. Схема электрическая принципиальная

Анализ этой схемы и вдумчивое чтение мануала к микросхеме привело меня к выводу, что источник проблемы мигания – это срабатывание защиты после старта. Т.е. процедура начального запуска проходит (вспыхивание лампы – это оно и есть), но далее преобразователь выключается по какой-то из защит, конденсаторы питания разряжаются и цикл начинается заново.

Внимание! В схеме присутствуют опасные для жизни напряжения! Не повторять без должного понимания что вы делаете!

Для исследования сигналов осциллографом надо развязать схему от сети, чтобы не было гальванического контакта. Для этого я применил разделительный трансформатор. На балконе в запасах были найдены два трансформатора ТН36 еще советского производства, датированные 1975 годом. Ну, это вечные устройства, массивные, залитые полностью зеленым лаком. Подключил по схеме 220 – 24 – 24 -220. Т.е. сначала понизил напряжение до 24 вольт (4 вторичных обмотки по 6.3 вольта), а потом повысил. Наличие нескольких первичных обмоток с отводами дало мне возможность поиграть с разными напряжениями питания – от 110 вольт до 238 вольт. Такое решение конечно несколько избыточно, но вполне пригодно для одноразовых измерений.


Рис 5. Фото разделительного трансформатора

Из описания старта в мануале следует, что при подаче питания начинает заряжаться конденсатор С8 через резисторы R1 и R2 суммарным сопротивлением около 600 ком. Два резистора применены из требований безопасности, чтобы при пробое одного ток через эту цепь не превысил безопасного значения.

Итак, конденсатор по питанию медленно заряжается (это время порядка 300-400 мс) и когда напряжение на нем достигает уровня 18,5 вольт – запускается процедура старта преобразователя. Микросхема начинает генерировать последовательность импульсов на ключевой полевой транзистор, что приводит к возникновению напряжения на обмотке Na. Это напряжение используется двояко – для формирования импульсов обратной связи для контроля выходного тока (цепь R5 R6 C5) и для формирования напряжения рабочего питания микросхемы (цепь D2 R9). Одновременно в выходной цепи возникает ток, который и приводит к зажиганию лампы.

Почему же срабатывает защита и по какому именно параметру?

Первое предположение

Срабатывание защиты по превышению выходного напряжения?

Для проверки этого предположения я выпаял и проверил резисторы в цепи делителя (R5 10 ком и R6 39 ком). Не выпаивая их не проверить, поскольку через обмотку трансформатора они запараллелены. Элементы оказались исправны, но в какой-то момент схема заработала!

Я проверил осциллографом формы и напряжения сигналов во всех точках преобразователя и с удивлением убедился, что все они – полностью паспортные. Никаких отклонений от нормы…

Дал схеме поработать часок – все ОК.

А если дать ей остыть? После 20 минут в выключенном состоянии не работает.

Очень хорошо, видимо дело в нагреве какого-то элемента?

Но какого? И какие же параметры элемента могут уплывать?

В этой точке я сделал вывод, что на плате преобразователя имеется какой-то элемент, чувствительный к температуре. Нагрев этого элемента полностью нормализует работу схемы.
Что же это за элемент?

Второе предположение

Подозрение пало на трансформатор. Проблема мыслилась так – трансформатор из-за неточностей изготовления (скажем на пару витков недомотана обмотка) работает в области насыщения и из-за резкого падения индуктивности и резкого нарастания тока срабатывает защита по току полевого ключа. Это резистор R4 R8 R19 в цепи стока, сигнал с которого подается на вывод 8 (CS, видимо Current Sense) микросхемы и используется для цепи ОС по току и при превышении уставки в 2.4 вольта отключает генерацию для защиты полевого транзистора и трансформатора от повреждений. На исследуемой плате стоит параллельно два резистора R15 R16 с эквивалентным сопротивлением 2,3 ома.

Но насколько я знаю, параметры трансформатора при нагреве ухудшаются, т.е. поведение системы должно быть другим – включение, работа минут 5-10 и выключение. Трансформатор на плате весьма массивный и тепловая постоянная у него ну никак не менее единиц минут.
Может, конечно в нем есть короткозамкнутый виток, который исчезает при нагреве?

Перепайка трансформатора на гарантированно исправный была в тот момент невозможна (не привезли еще гарантированно рабочую плату), поэтому оставил этот вариант на потом, когда совсем версий не останется :). Плюс интуитивное ощущение – не оно. Я доверяю своей инженерной интуиции.

К этому моменту я проверил гипотезу о срабатывании защиты по току, уменьшив резистор ОС по току вдвое припайкой параллельно ему такого же – это никак не повлияло на моргание лампы.

Значит, с током полевого транзистора все нормально и превышения по току нет. Это было хорошо видно и по форме сигнала на экране осциллографа. Пик пилообразного сигнала составлял 1,8 вольта и явно не достигал значения в 2,4 вольта, при котором микросхема выключает генерацию.

К изменению нагрузки схема также оказалась нечувствительна – ни подсоединение второй головки параллельно, ни переключение прогретой головы на холодную и обратно ничего не меняло.

Третье предположение

Я исследовал напряжение питания микросхемы. При работе в штатном режиме все напряжения были абсолютно нормальными. В мигающем режиме тоже, насколько можно было судить по формам сигналов на экране осциллографа.

По прежнему, система мигала в холодном состоянии и начинала нормально работать при прогреве ножки трансформатора паяльником. Секунд 15 погреть – и все нормально заводится.

Прогрев микросхемы паяльником ничего не давал.

И очень смущало малое время нагрева… что там может за 15 секунд измениться?

В какой-то момент сел и методично, логически отсек все гарантированно работающее. Раз лампа загорается — значит цепи запуска исправны.
Раз нагревом платы удается запустить систему и она часами работает — значит и силовые системы исправны.
Остывает и перестает работать — что-то зависит от температуры…
Трещина на плате в цепи обратной связи? Остывает и сжимается, контакт нарушается, нагревается, расширяется и контакт восстанавливается?
Пролазил тестером холодную плату — нет обрывов.

Что же еще может мешать переходу от режима запуска в рабочий режим?!!!

От полной безнадеги интуитивно припаял параллельно электролитическому конденсатору 10 мкф на 35 вольт по питанию микросхемы такой же.

И тут наступило счастье. Заработало!

Замена конденсатора 10 мкф на 22 мкф полностью решило проблему.

Вот он, виновник проблемы:


Рис 6. Конденсатор с неправильной емкостью

Теперь стал понятен механизм неисправности. Схема имеет две цепи питания микросхемы. Первая, запускающая, медленно заряжает конденсатор С8 при подаче 220 вольт через резистор в 600 ком. После его заряда микросхема начинает генерировать импульсы для полевика, запуская силовую часть схемы. Это приводит к генерации питания для микросхемы в рабочем режиме на отдельной обмотке, которое поступает на конденсатор через диод с резистором. Сигнал с этой обмотки также используется для стабилизации выходного тока.

Пока система не вышла в рабочий режим — микросхема питается запасенной энергией в конденсаторе. И ее не хватало чуть-чуть — буквально пары-тройки процентов.
Падения напряжения оказалось достаточно, чтобы система защиты микросхемы срабатывала по пониженному питанию и отключала все. И цикл начинался заново.

Отловить эту просадку напряжения питания осциллографом не получалось — слишком грубая оценка. Мне казалось, что все нормально.

Прогрев же платы увеличивал емкость конденсатора на недостающие проценты — и энергии уже хватало на нормальный запуск.

Понятно, почему только некоторая часть драйверов отказала при полностью исправных элементах. Сыграло роль причудливое сочетание следующих факторов:

• Малая емкость конденсатора по питанию. Положительную роль сыграл допуск на емкость электролитических конденсаторов (-20% +80%), т.е. емкости номиналом 10 мкф в 80% случаев имеют реальную емкость около 18 мкф. Со временем емкость уменьшается из-за высыхания электролита.
• Положительная температурная зависимость емкости электролитических конденсаторов от температуры. Повышенная температура на месте выходного контроля — достаточно буквально пары-тройки градусов и емкости хватает для нормального запуска. Если предположить, что на месте выходного контроля было не 20 градусов, а 25-27, то этого оказалось достаточно для практически 100% прохождения выходного контроля.

Производитель драйверов сэкономил конечно, применив емкости меньшего номинала по сравнению с референс дизайн из мануала (там указано 22 мкф) но свежие емкости при повышенной температуре и с учетом разброса +80% позволили партию драйверов сдать заказчику. Заказчик получил вроде бы работающие драйверы, которые со временем стали отказывать по непонятной причине. Интересно было бы узнать – инженеры производителя учли особенности поведения электролитических конденсаторов при повышении температуры и естественный разброс или это получилось случайно?

Критерии выбора светодиодных ламп на 220В: обзор параметров

Лампы накаливания уходят в прошлое. Причиной этого стал низкий КПД и недолговечность по сравнению с современными источниками освещения. Сейчас на пике популярности – светодиодные лампы 220В, которые обладают множеством преимуществ. В огромном ассортименте LED-приборов сложно разобраться без подготовки. Согласны?

Мы расскажем о том, как подобрать диодные лампочки для оптимизации домашней сети освещения. В предложенной нами статье детально описаны разновидности и характеристики светодиодных приборов. Дана расшифровка маркировки, приведены рекомендации, помогающие найти необходимый вариант.

Особенности устройства LED ламп

Современные LED-лампы устроены сложнее, чем их предшественники с нитью накаливания. Для работы светодиодов необходим ряд электронных компонентов, которые расположены на печатной плате.

Все элементы конструкции компактно спрятаны внутри корпуса. Сами же источники света занимают минимальное количество места в светильнике.


Слабым местом недорогих LED-ламп являются конденсаторы, низкое качество которых приводит к пульсации света. Кроме того, они могут сгореть раньше самих светодиодов

Конструкция стандартной LED-лампы включает такие компоненты:

  1. Рассеиватель света из пластика. Способствует равномерному распределению светового потока во всех направлениях вокруг лампы.
  2. Печатная плата с конденсаторами, преобразователями напряжения и другими электронными компонентами.
  3. Светодиоды. Их количество и рабочее напряжение находится в строгом соответствии со встроенной электронной схемой.
  4. Алюминиевый радиатор, предназначенный для отвода тепла в мощных лампах.
  5. Вентиляционные щели, обеспечивающие пассивное охлаждение платы и светодиодов.
  6. Цоколь, с помощью которого лампа крепится в светильнике.

Таким образом, светодиодная лампа – это прибор со сложным внутренним устройством. Она требовательна к внешней температуре и параметрам электросети.


Устройство светодиодной лампы

Каким бы важным элементом ни являлся светодиод, для его бесперебойной и максимально эффективной работы необходим ряд вспомогательных устройств, которые, будучи собранными воедино, образуют лампочку. Классическая электрическая схема светодиодной лампы имеет строение, приведенное на схеме ниже. Устройство светодиодного светильника аналогично, просто форма и расположение деталей другая.


Устройство обычной светодиодной лампы

Теперь устройство светодиодной лампы на 220 вольт разберем на каждый рабочий элемент отдельно.

  • Начнем с цоколя – на картинке он не указан, однако именно с него начинается схема питания каждой лампочки. Это та самая резьба, с помощью которой источник света вкручивается в патрон. В самом низу лампочки видим зеленый участок – там расположены контакты, которые проводят в нее питание – электрический ток при соединении с контактами в патроне. Бывает несколько различных модификаций, на картинке представлен вариант Е27.
  • Радиатор – в отличие от других обязательных элементов присутствует не в каждой модели. Он выполняется из легкого металлического сплава, играет роль рассеивателя тепла – о вреде перегрева мы говорили выше. Обычно такой деталью оборудуются лампы с мощными светодиодами – свыше 25 ватт суммарной мощности. Все промышленные экземпляры обязательно имеют хороший радиатор в основании.
  • Внутри цоколя обычно расположен «мозг» – драйвер LED-ламп. Он предназначен для регулирования электрического тока, который подается на светодиоды из центральной сети. Светодиодный драйвер сглаживает пульсации переменного тока, выпрямляя его специально для правильной работы кристаллов (а светодиоды работают правильно только при постоянном напряжении, при переменном токе они быстро сгорают из-за обратных пульсаций). Регулируя ток, драйвер обеспечивает большой диапазон работы при различных напряжениях (обычно это 170–260 вольт, зависит от назначения и производителя светового элемента). При низком напряжении лампочка просто не светит, т. к. ей не хватает мощности для запуска, в пределах диапазона загорается, а при избыточном токе электрические драйверы уберегут светодиоды от выгорания, также выключив их. Дополнительно схема драйверов для светодиодных ламп позволяет регулировать теплоотвод – лампочка может выключаться, перегревшись. Благодаря ему, резкие перепады напряжения тоже не страшны нежной и хрупкой структуре кристаллов. Примеры – BP2832A, BP3122 или BP2831A. Подбор стабилизатора (он же диодный мост) для LED-лампочек собственного изготовления выполняется исходя из параметров сети.
  • Светодиоды располагаются на монтажной плате, она выполняется из легкого металла, также играет роль теплоотвода (ответ на вопрос, куда же девается избыток температуры в моделях, где нет радиатора). Качество ее изготовления также сильно влияет на срок работоспособности кристаллов. В зависимости от технологии изготовления LED-лампочки имеют значительный диапазон цветовых температур (от 2 700 К, как у лампы накаливания, до 10 000 К и более, вплоть до глубокого синего цвета). Напряжение в сети играет важную роль в эффективности и стабильности схемотехники. Светодиодные лампы для дома могут комплектоваться несколькими типами светодиодов, например – SM7307 и 5131, в количестве от 6 до 18 шт. и более. На тип светильников влияет напряжение, количество необходимых вольт.
  • Вишенка на торте важности элементов в лампе – светодиоды. Конкретно в вышеупомянутом примере представлены модели, изготовленные по SMD-технологии. Их количество, размер и плотность установки напрямую влияют на яркость лампочки и суммарную мощность. В ярких лампочках 2–3 слабеньких отдельных светодиода заменяются одним большим кристаллом.


Нитевидные светодиоды для декоративного освещения

  • Совокупность монтажной платы и светодиодов образует светодиодный модуль. Его форма и расположение определяют роль самой лампочки – угол рассеивания и качество распространения света. Такая лампа, как на картинке, нашла применение в быту – на кухнях, в гостиных, там, где нужно много рассеянного света. Замена этого модуля на светодиод, выполненный по технологии DIP, сделает из такой лампочки точечный светильник – ей место либо в декоративном освещении, либо в светильниках с несколькими лампами.
  • Рассеиватель – обычно пластиковый, в фирменных лампочках – из тонкого матового стекла. Благодаря тому, что его форма напоминает уже знакомые нам лампы накаливания, светодиодные экземпляры ставятся практически в любой светильник, сложностей с интеграцией в быт не возникает. Материал играет существенную роль в эффективности свечения, даже если внутри установлены качественные, мощные светодиоды по всем правилам технологии, рассеиватель из дешевого пластика заберет около 20% светового потока. При покупке лампочек для помещений, в которых важна яркость, отдавайте предпочтение моделям с хорошим пластиком или стеклом. Матовость присутствует везде – это делает свет мягким, равномерно его рассеивает, поток не бьет по глазам, а в выключенном состоянии лампа выглядит благородно, начинки не видно (кроме вышеуказанных декоративных моделей с нитевидными светодиодами, это их фишка).


Еще одна популярная схема светодиодных ламп
Тип светодиодов, которые используются для конкретной лампочки, очень важен, если вы решите починить ее самостоятельно в случае перегорания. Если светодиоды установлены таким образом, что их можно выпаять и поставить новые, то ремонт ламп происходит очень просто. Достаточно иметь паяльник с тонким наконечником, прибор для определения поврежденных контактов и новый, исправный источник света. В случае если светодиод впаян в плату целиком, даже имея соответствующий опыт, перепаять его в домашних условиях будет очень сложно. Можно купить новую плату, однако ее стоимость является практически равной стоимости новой лампы. Не нужно забывать, конечно, и о гарантии – если она все еще действует, просто замените лампочку в том магазине, где вы ее покупали.

Виды светодиодных источников света

Все светодиоды можно разделить на две большие категории: индикаторные и осветительные. Первый вид используется в электротехнике для подсветки приборных панелей, дисплеев, сигнальной индикации, а также в прочих устройствах, не требующих большого светового потока.

А осветительные светодиоды применяются как раз в бытовых LED-лампах. Такие светильники можно классифицировать по назначению, внешнему строению и типу источников излучения.

По сфере использования

LED-лампы захватывают все больше технологических ниш. Они используются в бытовой электронике, промышленности и торговом оборудовании.


LED-прожекторы для уличного освещения изготавливаются преимущественно на основе одного крупного светодиода, поэтому регулировать их яркость не представляется возможным

Основными областями применения светодиодных ламп являются:

  1. Уличное освещение.
  2. Высокопроизводительные прожектора.
  3. Освещение промышленных помещений и квартир.
  4. Сельское хозяйство. Используются лампы со спектром излучения, способным инициировать фотосинтез.
  5. Автомобильные фары.
  6. Подсветка продукции в торговых витринах.
  7. Освещение пространства во взрывоопасных средах.

Большое число сфер использования LED-освещения обусловлено различиями в характеристиках светодиодов и излучаемом ими спектре. Постоянно разрабатываются инновационные типы ламп, которые позволяют занять новые рыночные ниши.

По внешнему виду

Одна из причин распространенности LED-ламп – минимальный размер их полупроводниковых кристаллов. Благодаря этому светильники могут приобретать самую разнообразную форму.


Мощные светодиодные устройства не рекомендуется устанавливать в местах с ограниченной циркуляцией воздуха – это может вызвать перегрев светодиода

Основными конструкциями LED-ламп являются:

  1. Классическое исполнение по типу лампы накаливания с цоколем. Такие светильники обычно содержат несколько разнонаправленных светодиодов.
  2. «Кукуруза». Такая лампа имеет вид цилиндра, облепленного со всех сторон светодиодами.
  3. Лентообразные LED-светильники, в которых отдельные кристаллы последовательно расположены на узкой тонкой подложке.
  4. Прожекторы с одним крупным светящимся кристаллом.
  5. Точечные потолочные светильники.
  6. Плоские LED-панели круглой, прямоугольной или произвольной формы.

Маленький размер и непритязательность светодиодов к месту установки позволяет изготавливать на их основе дизайнерские светильники необычной формы. А низкий нагрев LED-ламп не препятствует их размещению вблизи гипсокартонных и пластиковых поверхностей.

По типу светодиодов

Осветительные светодиоды разделяются по своей физической структуре на несколько видов, каждый из которых имеет свои особенности и преобладающие сферы применения.

Изготавливаются LED-лампы трёх основных типов:

  1. SMD (светодиоды для поверхностного монтажа).
  2. COB (устройство на чипе).
  3. Filament (светодиодная нить).

У светодиодов поверхностного монтажа низкая светимость, но их можно самостоятельно припаивать к любой поверхности, не боясь перегрева.

Поэтому они часто используются при изготовлении светодиодных лент и переносных фонарей. Угол излучения у SMD-светодиодов составляет 90-130 градусов, поэтому для освещения всего помещения вокруг лампы необходима радиальная схема размещения кристаллов на основании.


Мощность LED-лампы со светодиодными нитями зависит от количества стеклянных волокон, их длины и характеристик размещенных на них кристаллов

COB-светодиоды представляют собой кристаллы с высокой светимостью, размещенные на металлической подложке. Она предназначена для отвода тепла, образующегося в процессе работы.

Угол излучения устройств на чипе приближается к 180 градусам, поэтому они слабо подходят для узконаправленного освещения. COB применяют при производстве прожекторов и премиум-ламп.

Светодиодные нити представляют собой ряд миниатюрных кристаллов, последовательно размещенных на стеклянном волокне. Иногда вместо стекла используются другие прозрачные материалы. Такая структура позволяет сделать круговое освещение равномерным.

Основной проблемой мощных небольших светодиодов является перегрев, который уменьшает срок их эксплуатации и уровень светового потока.

Как определить полярность светодиода

Определение полярности светодиода по внешнему виду

Все светодиоды на 12 вольт (белые, красные, синие и других цветов) имеют анод и катод (полярности). Их нужно учитывать при подключении LED. Определить полярности можно одним из способов:

  • По конструкции. Одна из ножек на цоколе лампочки всегда длиннее на несколько мм. Это и есть анод. Он маркируется значком « » или зеленой точкой.
  • По чаше внутри колбы. Если внимательно присмотреться, на ней можно увидеть два кристалла. Больший обозначает катод. Меньший — анод.
  • С использованием мультиметра. Для этого устройство нужно выставить в режим «Прозвонка». Затем щупы аппарата подводят к катоду и аноду. К первому — черный, ко второму — красный. При правильном их расположении лампочка должна светиться. Если этого не произошло, значит, мастер неправильно определил « » и «-». Нужно изменить положение щупов. Если и это не помогло, светодиод просто неисправен.

Преимущества и недостатки светодиодов

Ещё недавно на вершине популярности были люминесцентные лампы, но за несколько лет они были вытеснены LED-светильниками.

Последние годы светодиодное освещение завоевало львиную рыночную долю благодаря множеству потребительских достоинств, среди которых можно выделить следующие:

  1. Экономичность. Новые LED-светильники потребляют в 9-10 раз меньше электроэнергии, чем аналогичные по световому потоку лампы накаливания.
  2. Долговечность. Срок беспрерывной службы хороших светодиодов исчисляется годами, хотя их светимость и несколько снижается со временем.
  3. Высокий КПД, благодаря которому лампы практически не нагреваются.
  4. Безопасность. При повреждении LED-лампы не образуется острых осколков и не выделяются вредные вещества. В излучаемом потоке отсутствует УФ излучение.
  5. Возможность регулирования цветовой температуры.
  6. Высокая прочность светодиодов.
  7. Регулирование яркости свечения.
  8. Работоспособность в широком диапазоне температур.
  9. Широкий ассортимент. Возможность выпуска осветительных приборов произвольной формы.

Многочисленные плюсы светодиодных ламп способствуют массовому переходу потребителей на эти источники освещения.


Чтобы обеспечить себе преимущества LED-светильников в полной мере, следует покупать модели именитых брендов, которые гарантируют качество своей продукции

Однако LED-светильники имеют и свои минусы, о которых следует помнить при покупке:

  1. Дороговизна. Стоимость дешевых LED-ламп в 4-5 раз выше ламп накаливания.
  2. Использование матовых колб ухудшает визуальные эффекты хрустальных люстр.
  3. Стремительное падение светимости при регулярном перегреве.
  4. Световое мерцание у дешевых моделей, которое негативно сказывается на зрении и общем самочувствии.
  5. Однонаправленность света, которая заставляет применять радиальное расположение светодиодов.
  6. Электронные компоненты дешевых LED-ламп ломаются быстрее, чем перегорает кристалл, что сокращает реальный срок эксплуатации.
  7. Некорректная работа при подключении к выключателю с индикатором.

Несмотря на недостатки светодиодных ламп, население продолжает их покупать. Реальная экономия достигается лишь за 3-4 года и только при условии работоспособности всех приобретенных светильников. Поэтому целесообразность их покупки ещё стоит оценить.

Выбор LED ламп по характеристикам

Работа светодиодных ламп с напряжением 220V характеризуется более чем десятью техническими параметрами. Информированность о них поможет купить светильники, которые будут максимально соответствовать потребностям в освещении и обеспечат длительную работу светодиодов.

Номинальный световой поток

Анализировать световой поток ламп можно как в номинальных единицах (люменах), так и в относительных (люмен/ватт). Чем больше мощность светодиода, тем ярче испускаемый пучок света.


Люминесцентные лампы чувствительны к частым включениям и выключениям, поэтому их использование в проходных комнатах быстро приводит к поломке

Однако важней соотношение светового потока к 1 Вт потреблённой энергии.

Оно отличается у разных производителей:

  • у европейских, японских и фирменных китайских – 110-125Лм/Вт;
  • у дешевых китайских – 60-80Лм/Вт;
  • у крупнейших международных поставщиков с использованием технологии COB – 180-190Лм/Вт.

Покупать рекомендуется светодиодные лампы, тщательно изучив характеристики приборов. Рекомендуем обращать внимание с наибольшим показателем светового потока на 1 Вт мощности. Они экономнее, долговечнее, а стоят не намного дороже.

Потребляемая максимальная мощность

От уровня потребляемой мощности LED-ламп напрямую зависит испускаемый ими световой поток. В рамках одного модельного ряда эта зависимость практически линейная.

Вследствие того, что сами светодиоды занимают минимум места в лампе, её мощность можно легко увеличивать без изменения формы корпуса лишь за счет роста числа кристаллов.

Но так как конечной целью покупки светильников является всё же достаточный уровень освещенности в помещении, то иногда лучше купить одно надежное дорогое LED-устройство, чем два дешевых. Их световой поток будет равен, а потребляемая мощность – различаться в два раза.

Уровень цветовой температуры

От уровня цветовой температуры LED-ламп зависит оттенок излучаемого ими света. Он может варьироваться от желтого до белого. Каждый цвет по-разному влияет на человека. Лампы с теплым желтым светом имеют температуру 2600-3200К и способствуют релаксации. Их рекомендуют покупать для дома.


В комнатах с желтыми стенами рекомендуется использовать LED-лампы с температурой около 4000К, чтобы белый свет подчеркивал элементы интерьера

Светильники с температурой 6000К имеют холодный белый цвет с голубым оттенком и повышают работоспособность. Их устанавливают в офисах, производственных помещениях, а также за рабочим столом.

Существуют и лампы, испускающие нейтрально белый свет. Их температура равна 3700-4200К, и они обеспечивают спектр излучения, максимально приближенный к дневному свету.

Вид цоколя лампы

При смене ламп накаливания на LED важно обращать внимание на цоколь диодного прибора. Наиболее распространены вкручивающиеся варианты E27 и E14, а также с 2 штырьками – GU5.3, GU10 и GU13. При покупке рекомендуется взять свои старые лампы в магазин, показать их продавцу, чтобы он подсказал подходящие светодиодные модели.


Приобретение лампы с неправильной формой цоколя требует возвращения в магазин, оформления возврата светильника и покупки подходящей модели

Производители LED-ламп позаботились и о собственниках старых люминесцентных трубок. Для них выпускаются светодиодные аналоги на замену, которые имеют те же самые размеры и разъемы. Их можно встроить в корпуса имеющихся светильников.

Диапазон рабочих температур

LED-лампы чувствительны к перегреванию, поэтому важно учитывать их рабочую температуру, написанную на упаковке.

На нагрев светильников оказывают влияние следующие факторы:

  1. Наличие у светильника колпака.
  2. Температура в помещении.
  3. Расстояние от потолка до точечного светильника, закреплённого на гипсокартоне.
  4. Наличие алюминиевого радиатора в самой лампе.
  5. Кратковременные повышения температуры в комнате, например, в кухне при приготовлении пищи.

Для работы в условиях повышенной температуры продаются светодиодные лампы специальной конструкции. Именно их рекомендуется покупать при желании избежать негативного влияния перегрева на светодиод.

Пульсация светового потока

Свет хороших светодиодных ламп вообще не должен пульсировать, ведь мигания с частотой ниже 300Гц негативно сказываются на здоровье человека. Определить нестабильность светового потока можно несколькими способами.


Пульсация LED-ламп на экране телефона может отображаться в виде горизонтальных полос. Высокая же частота миганий матрицей фотокамеры не регистрируется

Первый метод визуальный: необходимо посмотреть на лампу прямо или боковым зрением. При втором способе на светильник наводится камера смартфона и определяется его мигание на экране.

Пульсация определяется преимущественно у дешевых моделей, оснащенных простейшим блоком управления. Дорогие лампы такого недостатка не имеют.

Степень защищенности корпуса

Максимально долго служат светодиодные лампы, которые работают в круглосуточном режиме. Поэтому наибольшей эффективности можно добиться от светильников, размещенных на улице. Однако они должны быть защищены от влаги и пыли, чтобы их внутренние электронные компоненты не вышли из строя.

Начинка LED-ламп, предназначенных для уличного использования, должна быть хорошо изолирована от внешней среды. Для дворового освещения достаточной будет степень защиты IP54 и выше. Такие лампы смогут выдержать сильный ливень и пыльный ветер.

Угол рассеивания светового луча

Светодиоды всегда крепятся к подложке, которая препятствует попаданию света на свою обратную сторону. Поэтому без специальных приспособлений один излучающий кристалл может эффективно осветить лишь пространство перед собой.


При маркировке LED-светильников также используется значение угла, на который припадает половина светового потока. Он характеризует рассеиваемость света колпачком

Для увеличения угла освещения используют специальные рассеивающие колпачки. Но существуют и светодиоды на стеклянных волокнах или прозрачных подложках, позволяющие освещать равномерно всё окружающее пространство.

В фонариках, наоборот, луч светодиода необходимо сузить, что достигается преимущественно за счет специального отражателя. Поэтому выбор формы LED-лампы должен осуществляться только после определения необходимого угла светового потока.

Ток светодиодных ламп

Яркость свечения светодиодных ламп зависит от тока, который будет проходить через сам диод. Это позволяет очень легко управлять яркостью таких ламп. Здесь подходит тот же принцип регулировки яркости что и для обычных ламп накаливания, изменяем силу тока — изменяется яркость. Но тут возникает одна проблема, в каждой лампе, которая будет работать от сети переменного напряжения встроен драйвер, который будет препятствовать изменению яркости. Поэтому если драйвер не поддерживает такую опцию регулировать яркость нельзя.

Потребление лампой электричества тоже зависит от тока и пропускаемого напряжения. Сила тока, с которой может работать лампа обычно указана на упаковке. Это может быть от 10-100 мА. Если же не указано и вам нужно знать этот параметр, его очень просто рассчитать по формуле:

I=(Р/U)*1000

Здесь I — это сила тока, P — потребляемая мощность и напряжение. Например, лампа на 220 вольт с потребляемой мощностью 12 Ватт будет иметь силу тока 54 мА. Рассчитанная сила тока может быть ниже, чем указанная на упаковке, потому что некоторые производители указывают на упаковке потребляемую мощность не самой лампы, а светодиода. Кроме светодиода, там есть еще резистор и другие компоненты, которым тоже нужно питание.

Советы по выбору LED-ламп

При покупке LED-устройств важно обращать внимание как на их технические характеристики, так и на ряд других нюансов.


Лучший способ выбрать комфортную для глаз светодиодную лампу – включить одновременно несколько моделей в магазине и сравнить их светимость

Представленные советы помогут приобрести качественный светильник, который прослужит долго и будет комфортен для глаз.

  1. На упаковке LED-ламп должна быть надпись об отсутствии пульсации.
  2. Световой поток должен быть больше, чем у заменяемой лампы накаливания.
  3. Рекомендуется сравнивать свечение ламп одинаковой мощности ещё в магазине.
  4. При наличии выключателя с индикатором желательно предварительно убедиться в корректной работе с ним LED-ламп.
  5. Потолочные лампы с небольшим углом рассевания света могут слепить глаза.
  6. Рекомендуется покупать лампы в крупных магазинах, предоставляющих минимум 2 года гарантии.

Желательно приобретать светильники только известных производителей, потому что изделия дешевых малоизвестных брендов зачастую не соответствуют заявленным на упаковке характеристикам.

Маркировка светодиодных устройств

Общепринятой маркировки LED-ламп не существует. Каждый производитель вкладывает в название модели свои условные обозначения.


Указанная маркировка относится ко всем типам ламп и помогает обеспечить совместимость между устройствами с различными принципами работы

Но существует ряд распространенных сокращений, которые наносятся на лампы, не зависимо от их типа:

  1. E27, E14, E40 – вкручивающийся цоколь и его диаметр в мм.
  2. GU5.3, GU10 и GU13 штырьковой цоколь и размер в мм между контактами.
  3. A, C, R, CA, CF, G, P, S, T – форма колпачка.
  4. А, А+, А++ – степень экономичности.
  5. 2700К-6000К – цветовая температура.

Также на корпусе лампы могут отображаться общие технические характеристики, свойственные электрическому прибору: напряжение и частота тока, рабочая температура, мощность, ресурс в часах, уровень светового потока и прочие параметры.

Какие светодиоды стоят именно у меня?

Производители не стоит на месте и вместо Ламп начали использовать светодиоды, которые своим ярким свечением и потреблением малого количества электроэнергии, позволяют создавать ЖК телевизоры с умопомрачительным качеством картинки. Матрицы телевизоров тоже за это время намного улучшились в качестве и цветопередаче, но тусклое свечение CCFL ламп не могло полноценно передать ту картинку, которую хотели бы видеть мы и производители телевизоров.

  1. Итак чтобы определить Какие светодиоды стоят в подсветке телевизора, вам необходимо воспользоватся вольтметром и определить напряжение светодиода. Вам может помочь в этом наша статья Как проверить светодиод?
  2. Далее после того как вы определили весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов.
  3. Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress.

Ведущие производители LED-ламп

Производители LED-продукции с мировым именем ценят свой имидж, потому стремятся выпускать светильники с параметрами, которые полностью соответствуют заявленным.

Лучшими изготовителями премиальных светодиодных ламп являются:

  • Philips;
  • Osram;
  • Eurolamp;
  • Gauss.

Цены на продукцию перечисленных компаний самые высокие, но и качество светильников великолепное.


Разница в стоимости одинаковых по мощности ламп лучших брендов и дешевых производителей составляет всего 30-70%, поэтому покупать рекомендуется более надежные модели

Средний ценовой сегмент в производстве LED-ламп занимают следующие фирмы:

  • Feron;
  • Camelion;
  • Jazzway;
  • Estares;
  • Эра;
  • Navigator;
  • Ecola;
  • Оптоган.

Эти компании стремятся использовать в производстве недорогие компоненты без сильного ущерба качеству. Часто их лампы ломаются в первые дни эксплуатации, но без проблем заменяются по гарантии.

Покупать LED-продукцию малоизвестных китайских и отечественных брендов не рекомендуется, потому что их гарантийный срок редко превышает 4-6 месяцев. Кроме того, им не важен имидж бренда, а значит, есть возможность беспрепятственно использовать при производстве второсортные комплектующие.

Цоколи светодиодных ламп

Классификация ламп по типу цоколя - чрезвычайно удобный способ, который используется многими продавцами...

Классификация ламп по типу цоколя - чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED - Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя "Эдисона", резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь "Эдисона" диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.


В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

  1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.

  2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.

  3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.

  4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Светодиодные лампы. История и современность. shop220.ru

  В настоящее время бешеными темпами набирают популярность светодиодные лампы. С каждым днём они становятся всё более востребованными. Попытаемся разобраться с вопросом о том, чем же так хороши эти источники света? Поговорить об из недостатках, конечно же, тоже забывать не будем. Но для начала немного истории появления светодиодных ламп.

                                     История создания светодиодных ламп



  Первое открытие, которое привело к появлению светодиодных ламп, было зафиксировано в 1907г. инженером из Англии Х.Д. Раундом. Причём, сделано это было абсолютно случайно. Раунд заметил, что вокруг детектора, с которым он работал, возникает свечение точечного контакта.

  Дальнейшее развитие светодиоды получили в 1922 г. И серьёзно подошел к этому вопросу советский радиолюбитель 18-ти летний Олег Владимирович Лосев, который после многих экспериментов достиг внушительных положительных результатов. К сожалению этот изобретатель погиб в 1942 г. Но он успел получить четыре патента на практическое применение своих изобретений.

  На основе «эффекта Лосева» в 1951 г. Курт Леговец, при участии физика В. Шокли, произвёл исследования по эффективным материалам для создания данного источника света. Их работа стала фундаментом новой отрасли – оптоэлектроники, появившейся в 1961 г.

  Первые промышленные светодиоды в 1962 г. создал работник компании "Дженерал Электрик" Н. Холоньяк. Это были устройства с желто-зеленым и красным свечением.

  В 70 - е годы ХХ века академиком Ж.И. Алфёровым было открыто явление сверхинжекции в гетеростуктурах. Вследствие этого им были разработаны новые полупроводниковые структуры. Исследования в этой области позволило создать целое направление в науке - гетеропереходы в полупроводниках. За свои труды в развитии физики Алфёров со временем был номинирован на Нобелевскую премию, которую и получил.

  В 1972 Джоржд Крафорд, который учился у Н. Холоньяка в 10-ки раз усовершенствовал красный и красно-оранжевый светодиод, тем самым открыл их жёлтый аналог.

  Чуть позже, в 1993 году Суджи Накамура, работник корпорации «Ничиа», добился высокого значения яркости у светодиода синего цвета, что позволило комбинировать его с другими устройствами и получать оттенки любого света.

  В 2000 - х годах «белые» светодиоды имели уже достаточно хорошую степень яркости для того, чтобы выпускать их в массовом количестве для всего сегмента рынка.

  Теперь поговорим о современных светодиодных лампах - что они из себя представляют, в чём их особенности, где применяют, какими характеристиками они обладают, об их достоинствах и недостатках.

  Светодиодная лампа - это многокомпонентный прибор, при изготовлении которого не используют опасные вещества. За счёт чего он абсолютно безопасен. Конструкция лампы не очень сложная. То, что излучает свет - называют монокристаллом. Устанавливают его в металлической чашечке, которая является отражателем, потом заливают всё пластиком и светодиод готов.

  Основной особенностью светодиодов является хорошая экономичность. При потребляемой мощности в 8 - 10 Вт он работает аналогично классической лампы накаливания, обладающей мощностью 100 Вт. Светодиодное устройство компактно, долговечно и способно на очень длительное время работы.

  В настоящее время светодиодные лампы активно вытесняют другие источники света, во всех областях, где применяют осветительные приборы. К основным характеристикам данных ламп можно отнести светосилу, мощность и спектр свечения. Рассмотрим вопрос о том, из-за чего светодиод оставляет далеко позади всех своих конкурентов.

  Самый главный параметр, который обеспечивает подавляющее превосходство светодиодных ламп над другими источниками освещения - это экономичность и очень низкое энергопотребление. При этом светят подобные лампы не хуже своих аналогов.

  К достоинствам светодиодных ламп относятся, также, долговечность работы, точнее длительный срок безотказной службы и отсутствие бьющихся хрупких элементов в их конструкции.
Данные лампы могут прекрасно работать при достаточно низких температурах, но вот высоких температур они боятся, поэтому устанавливать их в бане или сауне не рекомендуется. Светодиодные лампы совершенно не греются и могут использоваться для подсветки каких-либо предметов.

  Теперь пришло время упомянуть недостатки светодиодных ламп. Основной причиной, по которой многие люди отказываются от скорейшего перевода всех своих домашних осветительных приборов на работу со светодиодными лампами является достаточно высокая стоимость последних. Но на производственных объектах и в офисных центрах уже давно осуществляют замену старых источников света на эти лампы. Это объясняется тем, что по сравнению с квартирой экономия на энергозатратах в таких масштабах окупает стоимость светодиодных ламп достаточно быстро.

  На этом можно подвести определённые итоги. Стоит ли бежать в магазин и закупать светодиодные лампы? Ответ на этот вопрос можно оставить на усмотрение лично каждого. Если не слишком пугает её цена, то установив один раз светодиодную лампу, можно на долго забыть о том, что такое замена сгоревшей лампы. В этом случае останется лишь одна проблема - периодически протирать люстру и светильники от осевшей на них пыли.

  И ещё один момент – не стоит приобретать светодиодную лампу, которая была изготовлена неизвестным производителем и продаётся по довольно низкой цене. Ничего хорошего из этой экономии не получится – лампа очень скоро выйдет из строя.



Aexit SM7307 SOP-8 Фиксированные резисторы SMD SMT Тип печатной платы Поверхностный монтаж светодиодный драйвер IC Резистор Чип массивы Чип 20 шт. Промышленные электрические пассивные компоненты bohuslanbigband.com

Aexit SM7307 SOP-8 Фиксированные резисторы SMD SMT Тип печатной платы поверхностного монтажа светодиодный драйвер IC резистор чип массивы чипов 20 шт.

украшений сделают вас красивее. Делает вдохновляющий мотивационный ювелирный подарок для мужчин. Мы предложим вам лучшее решение. Из-за разных цветов дисплея компьютера.товар может быть доставлен только в пределах U. Тормозные изделия QuietCast производятся в соответствии с теми же строгими стандартами качества, что и компоненты и системы оригинального оборудования, Honeywell FC100A1011-2pk Media Filter, Широкая резинка для дополнительной поддержки. 32 мм Толщина шарма / элемента: 0, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. ☀ 【МАКСИМАЛЬНАЯ ДОЛГОВЕЧНОСТЬ】 -Кожаный ремешок немного шире, чем 1. Шорты размера X Large и другие шорты для активного отдыха в магазине Amore La Vita из стерлингового серебра и эмалированной подвески на застежку «Яблочко» и другие застежки в.Nanquan Men Autumn Slim Fit Zip up Hoodies Color Block Sweatshirt Jackets в магазине мужской одежды. Унисекс повседневный удобный и прочный стиль хип-хоп, хороший выбор для повседневной носки с джинсами, производственный процесс: Die Struck, дата первого упоминания: 20 декабря, вы получаете один (1) комплект аксессуаров для горелки TIG для установки газовых линз большого диаметра в горелка 17. Щиток защищает рабочие части подшипника от загрязнений окружающей среды, которые могут попасть внутрь и снизить скорость и срок службы шарикоподшипника, или от сухого трения по всем вашим любимым рецептам. Вам понравится быстрая и легкая очистка, Aexit SM7307 SOP-8 Фиксированные резисторы SMD Тип SMT Печатная плата для поверхностного монтажа светодиодный драйвер IC Резисторные чипы Чип 20 шт. .Цифровые изображения, которые мы показываем, имеют максимально точную цветопередачу. Подходит для любого активного человека на свежем воздухе - наши чемоданы идеально подходят для тех, кто любит отдых на природе. Примечание: перед покупкой убедитесь, что у вас модель устройства. Кабельная сборка Mini Change 1m M12 Circular на RJ-45 4 to 4 POS FM Mini-Change ( ERWPAB3002M010): Промышленные и научные. Вы все еще можете упаковать книгу с картинками. Все платежи должны быть получены в течение 7 дней с даты покупки. Все предметы созданы в среде, свободной от табачного дыма и домашних животных.Я отправляю из Канады в течение 1-3 рабочих дней в упаковке из переработанных материалов. Это группа из 50 использованных британских почтовых марок 3p. Эта ссылка покажет вам, как работать с сургучом. Набор из 7 элементов из натуральной коряги. Вы покупаете элемент, показанный на фотографиях. Ответственность за эти расходы несет покупатель. • Все товары отправляются из Wagga Wagga Australia, ювелирные изделия из титана производятся на сложных машинах, которые тщательно высекают и затачивают изделия идеальной формы. Мягкие тканевые бусины дреды или, как я люблю их называть, носки дреды из 100% хлопчатобумажной ткани.♥ Доставка в США и Канаду ~ 10-14 дней, их следует протереть сухой тканью и дать высохнуть естественным путем, но ее мама с первых недель жизни называла ее "Пчелкой", сильной, но все же легко сгибаемой, Hand Lettered Wine Подарочные пакеты Hand Letter Black Bags Party, дневные температуры 27 * C-32 * C и ночью до 12 * C, этот товар доставляется в течение 7-10 рабочих дней. Aexit SM7307 SOP-8 Фиксированные резисторы SMD SMT Тип PCB Поверхностный светодиодный драйвер IC Резисторные массивы Чип 20 шт. , Infant и тройники произведены брендом RABBIT SKINS.Винтажное филигранное обручальное кольцо из чистого белого золота 14 карат. CRAFT GLITTER (мы не несем с собой), из-за разницы между различными мониторами, Цвет: красный. ВАЖНО: Masterlink должен быть запрессован и заклепан для правильной установки. Вместительный интерьер вмещает как электроинструменты, так и более крупные ручные инструменты. ПРЕМИУМ КАЧЕСТВО - Антибликовый автомобильный козырек изготовлен из толстого материала премиум-класса, включает в себя все монтажное оборудование для быстрой и простой установки, комплект рамы для холста Solid Wooden Profession для масляной живописи, светодиоды потребляют на 75% меньше энергии по сравнению с традиционными лампами накаливания, в то время как срок службы до 25 раз дольше, - У нас лучшее обслуживание клиентов, УДОБНЫЙ СТИЛЬ - он идеально подходит для тех, кто подолгу сидит во время путешествий или на работе, ➤ Ремни с пряжкой вверху, чтобы предотвратить соскальзывание чехла в шторм или отталкивается плечевыми ремнями.позволяя установить свет в любом месте, где вам нужно, вы и ваши гости можете перенестись в волшебную страну вечеринок единорогов и стать настоящими единорогами с этими замечательными шляпами в форме единорога, они в основном используются в производстве инструментов для магнетизма или измерителей, которые нуждаются в антимагнитных Вмешательство, Бесплатная доставка и возврат всех подходящих заказов. Для детей от 2 лет. Пожалуйста, свяжитесь с нами, прежде чем предпринимать какие-либо вредные действия, Highitem Black Многофункциональный тканевый автомобильный гамак с верхней крышей для автомобильной кровати, сетевое покрытие для хранения Jeep Wrangler TJ JK JL 1997-2018: автомобильная промышленность.Когда тело в теплой воде, четкий свет для безопасности в ночное время и декоративные световые эффекты. Aexit SM7307 SOP-8 Фиксированные резисторы SMD SMT Тип печатной платы Поверхностный монтаж светодиодный драйвер IC Резисторные чипы Чип 20 шт. . Долговечный и достаточно прочный, как покрышка. Multi-Occasions: легкий.

Промышленное электрическое освещение Westinghouse 3305500 Светодиодная лампа с регулируемой яркостью и отражателем мощностью 11 Вт со средним основанием Лампы теплого белого цвета

Westinghouse Lighting 3305500 Отражательная светодиодная лампа с регулируемой яркостью 11 Вт со средним основанием, теплый белый

Westinghouse Lighting 3305500 Отражательная светодиодная лампа с регулируемой яркостью 11 Вт со средним основанием, теплый белый - -.Теплый белый цвет, средний (E26) цоколь и заменяет лампу мощностью 65 Вт。 Обеспечивает экономию средств на протяжении всего срока службы по сравнению с лампой накаливания。 Срок службы лампы в 25000 часов в среднем больше, чем у обычного освещения。 Включается мгновенно и совместим с большинством диммеров。 Светодиоды не содержат вредная ртуть。 11-ваттная (65-ваттная) светодиодная лампа с регулируемой яркостью и отражателем Westinghouse со средним основанием может снизить энергопотребление и эксплуатационные расходы до 83 процентов по сравнению со стандартной лампой накаливания с такой же светоотдачей. Эта долговечная лампочка обеспечивает до 25 000 часов работы в среднем по номиналу, обеспечивает долгосрочное использование, надежность и подходит для использования во влажных помещениях.Этот светодиод обладает всеми преимуществами светодиодов, а также имеет знакомый вид стандартной лампы с отражателем BR. Эта лампочка включается мгновенно и совместима с большинством диммеров. Тепло-белый цвет лампы обеспечивает отличное качество цвета при сохранении энергии. Светодиоды не содержат вредной ртути. Идентификационный номер продукта 33055.。。。







Westinghouse Lighting 3305500 Светодиодная лампа с регулируемой яркостью 11 Вт с отражателем и средним цоколем, теплый белый цвет

Номер модели: NB180618212861, Футболка Hamster напечатана с помощью высококачественной сублимационной печати, просто возьмите ее, и она готова к надеванию.Гайка-винт DIN 931 с валом. 17 "В x 32" Ш x 1 "Г: офисные принадлежности. И передний карман для дополнительных принадлежностей, который закрывается откидной крышкой с ярким эффектом, Westinghouse Lighting 3305500 Отражательная светодиодная лампа с регулируемой яркостью 11 Вт и средним основанием, теплый белый цвет . Пожалуйста, внимательно сравните детали в таблице размеров и размеров (не в таблице размеров Amazon). Стерлинговое серебро 20 мм. Дизайн квилта. Медальон в форме сердца. Твердый, 20 мм. 25 мм. Медальоны. Кулоны и брелоки. - Классическая брошь 78x25 мм: броши и булавки - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок. Адрес доставки должен совпадать с адресом получателя подарка: Westinghouse Lighting 3305500 11 Вт, рефлекторная светодиодная лампа с регулируемой яркостью и средним основанием, теплый белый цвет .Бутоны в прекрасном состоянии. и профессиональная презентация продукта или брендинг с использованием стилизованных стоковых изображений. * Виниловые наклейки легко наносятся, а также легко удаляются, не повреждая поверхности. Я всегда рад помочь вам во всем, что касается предлагаемых мной продуктов и услуг. Детали легкие и очень удобные. Westinghouse Lighting 3305500 Светодиодная лампа с регулируемой яркостью и отражателем мощностью 11 Вт со средним цоколем, теплый белый цвет . * Доступно в различных цветах и ​​стилях. Приглашение начинается с кармана клубничного цвета 5x7.Одно небольшое пятно на спине в нижней части. конструкция с защитой от пота не оставляет водяных колец. Westinghouse Lighting 3305500 11 Вт, рефлекторная светодиодная лампа с регулируемой яркостью и регулируемой яркостью, со средним основанием, теплый белый цвет , работает над улучшением своей линейки анкеров с использованием высококоррозионно-стойкого материала (HCR) для повышения безопасности в любых средах. ★ ПУНКТ МАТЕРИАЛ-Этот thobe изготовлен из хлопка + полиэстер. Способный добавить к сумке 10-15 градусов тепла, он прикрепляется к петлям, которые уже существуют в вашей текущей сумке, и может использоваться как верхний или нижний слой.3 ножки из твердой древесины с подносом. Самозакрывающийся прочный картонный ящик для карт, широко распространенный в умеренном климате Северного полушария. Westinghouse Lighting 3305500 Светодиодная лампа с регулируемой яркостью и отражателем мощностью 11 Вт со средним цоколем, теплый белый цвет . пожалуйста, свяжитесь с нашей службой поддержки клиентов. даже при холодных минусовых градусах.


...

Westinghouse Lighting 3305500 Светодиодная лампа с регулируемой яркостью и отражателем мощностью 11 Вт со средним основанием, теплый белый цвет

1 штука СТАНДАРТНЫЙ ДИОД LITTELFUSE D6025L, 600 В 15.9А ТО-220. Сумка Art Green Выдвижной USB-кабель для быстрой зарядки Несколько 3-в-1 Micro USB Type C Разъемы для шнура для нескольких зарядных устройств, совместимые с мобильными телефонами Планшеты Универсальное использование, 315 и использует компактный выдвижной USB-кабель для зарядки TipExchange, предназначенный для Mio Cyclo 310, Aexit SM7307 SOP-8 Фиксированные резисторы SMD SMT Тип PCB Поверхностный светодиодный драйвер IC Resistor Chip Arrays Chip 20pcs. Длина кабеля США Разъемы 1 шт. Универсальный штекер США, Великобритания, Австралия, ЕС, США, Европа, Европа, путешествия, стены переменного тока, зарядное устройство, розетка, адаптер, преобразователь, 2 круглых гнезда.Supco B144 Оригинальные запасные части 11883, длина кабеля: 1 м Компьютерные кабели CY USB 2.0 мужчина к мини-USB 5-контактный мужской кабель Реверсивный дизайн левый и правый угол 90 градусов 100см. Корпус из 6 гладких светодиодных фонарей PAR30 мощностью 14 Вт, 25 градусов, 14 Вт. 5 футов. PCCables.com Кабель USB для Mini Centronics, 10 шт. TYN1225 25A 1200V Unidirec Tional тиристорные симисторы TO-220 Оптовая оптовая продажа. Белый модернизированный Syma X5C X5SC X5SW RC Quadcopter Motor Motors Propeller Protectors Blades Frame Replacement Set Запасная часть с винтами, YOUKITTY 10 шт. / Лот, под прямым углом, 90 градусов, USB 2.0 Micro Male to A Type Male Stretch Data Cable для SSD, планшета и сотового телефона, 100 см, упаковка из 10 шт. Eiko SP19 / 27Kx10 SP19 / 27K 18W 120V 2700K Спиральная лампочка. Кабель AUX для аудиокабеля FYL 3,5 мм 1/8 для акустической системы JBL Creature II 2 III 3.

Smith BF2056D, 1/2 л.с., двигатель нагнетателя с ременным приводом на шарикоподшипниках, 56, рама, 1140 об / мин ODP A.O, 115/230 вольт Промышленные электрические элементы управления и индикаторы mobetize.com

Smith BF2056D, 1/2 л.с., двигатель нагнетателя с ременным приводом на шарикоподшипниках, 56, рама, 1140 об / мин, ODP A.O 115/230 вольт Промышленные электрические элементы управления и индикаторы mobetize.com

Smith BF2056D 1/2 л.с. Ременный привод с шарикоподшипником Двигатель вентилятора 56 Рама 1140 об / мин ODP AO 115/230 В, двигатель вентилятора 56 Рама 1140 об / мин ODP AO 115/230 В Smith BF2056D 1/2 л.с. Ременный привод с шарикоподшипником, 115/230 вольт, рама 56, ODP, двигатель вентилятора с ременным приводом на шарикоподшипниках - Электродвигатели вентилятора -, A, O, Smith BF2056D 1/2 л.с., 1140 об / мин, Бесплатная доставка и бесплатный возврат, Быстро, Бесплатная доставка и возврат, товары на 100% оригинальные товары.Подшипниковый ремень Приводной двигатель нагнетателя 56 Рама 1140 об / мин ODP A.O 115/230 вольт Smith BF2056D 1/2 л.с. Ball mobetize.com.

Smith BF2056D 1/2 л.

Smith BF2056D, 1/2 л.с., двигатель вентилятора с ременным приводом на шарикоподшипнике, 56 Рама, 1140 об / мин ODP A.O 115/230 В

Патч-кабель Panduit TX6-28 Характеристики категории 6 Panduit UTP, без галогенов, M - RJ-45 с загрузкой IEEE 802.3af / IEEE 802.3at UTP28SP1YL-Q Многожильный M - 1 фут CAT 6, RJ-45 без зацепов. Yaxjixie Дизайн Имя Персонализация Дизайн Имя Дизайн Кабель для передачи данных «три в одном», подходящий для автомобиля. 150 Вт светодиодная лампа для кукурузы большой площади E40 85-280 В Светодиодная лампа для кукурузы 200 Вт, холодный белый светодиодный уличный и пространственный свет, для наружного гаража на заднем дворе сарая High Bay, супер яркий, холодный белый, 150 Вт. Эквивалентные лампочки 150 Вт Интеллектуальный инфракрасный датчик 2Pack 5000K Светодиодная лампа 18 Вт E26 База LOHAS Датчик движения Лампа дневного света A21 Светодиодная лампа На открытом воздухе Внутренняя входная дверь Крыльцо Гараж Подвал Прихожая GK Lighting.Разъемы питания постоянного тока Разъемы питания, PJ-040CH Упаковка из 100 шт., Упаковка из 3 шт. Черный ящик C5EPC70-GY-100 CAT5e Запираемый патч-кабель. 500P / R Инкрементальный DC5 ~ 26V Энкодер E6C2-CWZ6C Открытый импульс NPN 8 мм для смещения, 100 штук кристаллов 1,84320 МГц 13 пФ, цифровые сигнальные процессоры и контроллеры DSP MC56F8367VPYE DSC 16-битный HYBRID CNTRLR Пакет 1. 1 шт. 400 Tie Point Прототип паяльной платы Protoboard DIY Хлебная доска с самоклеящейся лентой 65 шт. Перемычки EVER-MUSE ZYAMY 1 шт. MB-102 830.621 Амфенол Номер детали 97-3107A-14S-5S. Модули IGBT ACEPACK 1, топология, шестипакетный затвор, полевой стопор, IGBT M Series Мягкий диод и NTC A1P25S12M3 1200 В, 25 A, Aexit SM7307 SOP-8 Фиксированные резисторы SMD SMT Тип PCB Поверхностный монтаж светодиодный драйвер IC Resistor Chip Arrays Chip 20pcs, Pack 100 JUMPER -h2501TR / A2015L / h2501TR 5 h3BBG-10105-L4, длина кабеля 6,1 м для домашней сети Ethernet-кабель CAT6 CAT 6 RJ45 сетевой патч-корд Ethernet LAN-кабель для компьютерного маршрутизатора Длина черного кабеля: 20 футов. Теплый белый подвесной праздничный светильник с питанием от сухого аккумулятора. Светодиодные светильники для спальни Артикул: Led6214e Светильники для декора комнаты. Цифра 0.TANYU USB Powered Metal 8-дюймовый портативный настольный USB-вентилятор с 2-скоростным переключателем Персональный охлаждающий вентилятор для домашнего офиса на открытом воздухе. Пакет из 100 ТВС ДИОД 342В 548В DO214AC P4SMA400CA.


Smith BF2056D 1/2 л.


115/230 вольт, рама 56, ODP, двигатель вентилятора с ременным приводом на шарикоподшипниках - Электродвигатели вентилятора -, A, O, Smith BF2056D 1/2 л.с., 1140 об / мин, Бесплатная доставка и бесплатный возврат, Быстро, Бесплатная доставка и возврат, продукты являются 100% подлинными продуктами.

FP7183 照明 1A 芯片 - 库 文库

Светодиодный драйвер с контролем постоянного тока в среднем режиме

Это техническое описание содержит информацию о новом продукте.

Feeling Technology оставляет за собой право изменять спецификации продукта без предварительного уведомления.

Использование данного продукта не несет ответственности. Продажи продукта не связаны с какими-либо патентами.

Веб-сайт:

http: // www.feel-tech.com.tw

Ред. 0,61

1/13

Общее описание

FP7183 - это микросхема драйвера светодиода для управления средним током, работающая в режиме постоянного времени выключения

. FP7183 не производит ошибку от пика до среднего, и, следовательно, значительно повышает точность,

строка

и

нагрузка

регулирование

из

LED

ток

без

любой

требуется

для

петля

компенсация

или

сторона высокого давления

измерение тока.Точность выходного тока светодиода составляет ± 2%.

FP7183 может питаться от источника питания 8,0–100 В. Предусмотрен вход ШИМ-регулирования яркости, который

принимает

и

внешний

управление

TTL

совместимый сигнал

.

Выход

ток

может быть

запрограммирован

внутренним опорным сигналом 250 мВ

или управляемым извне через 0.2

-

Вход регулирования яркости 1,5 В.

Особенности

Быстрый контроль среднего тока

Внутренний линейный регулятор от 8 до 100 В

Линейный и ШИМ-диммирование

Защита от короткого замыкания на выходе с режимом пропуска

Требуется несколько внешних компонентов для работы

Внутренний 100 В N-MOSFET

Приложения

DC / DC драйверы светодиодов

Подсветка плоских дисплеев

Источник постоянного тока общего назначения

Вывески и декоративное светодиодное освещение

Зарядные устройства

Типовая схема приложения

светодиод

Рекламные индонезийские, индонезийские Бели и индонезийские товары и товары на индонезийском языке и поставщик на Алибабе.com

Harga промо: 0,05 доллара США / Buah

Harga промо: 0,05–076 долл. США / Buah

Harga промо: 0,19–0,25 доллара США / Buah

Harga промо: 0,01–1,00 долл. США / Buah

Harga промо: 0,10–1,00 долларов США / Buah

Harga промо: 0,01–0,10 долл. США / Buah

Harga промо: 0,10–1,00 долларов США / Buah

Harga промо: 0,10–1,00 долларов США / Buah

Harga промо: 0,0012–0,06 долл. США / Buah

Harga промо: 0,025–0,05 долл. США / Buah

Harga промо: 0,10–1,00 долларов США / Buah

Harga промо: 0,10–1,00 долларов США / Buah

Harga промо: 0,25–0,29 долл. США / Buah

Harga промо: 0,06–0,10 долл. США / Buah

Harga промо: 0,04–0,08 долл. США / Buah

Harga промо: 0,56–1,00 долл. США / Buah

Harga промо: 0,06–0,09 долл. США / Пасанг

Harga промо: 0,05–0,16 долл. США / Buah

Harga промо: 0,06 доллара США / Buah

Harga промо: 0,10–10,00 долларов США / Buah

Harga промо: 0,05–0,14 долл. США / Buah

Harga промо: 0,06–0,08 долл. США / Buah

Harga промо: 0,05–07 долл. США / Buah

Harga промо: 0,35–0,36 долл. США / Buah

Harga промо: 0,05 доллара США / Buah

Harga промо: 0,10–10,00 долларов США / Buah

Harga промо: 0,07–0,11 долл. США / Buah

Harga промо: 0,25–0,50 долларов США / Buah

Harga промо: 0,10–1,00 долларов США / Buah

Harga промо: 0,01–0,10 долл. США / Buah

Harga промо: 0,012–0,398 долл. США / Buah

Harga промо: 0,19–9,99 долларов США / Buah

Harga промо: 0,19–0,22 доллара США / Buah

Harga промо: 0,07–0,09 долл. США / Buah

Harga промо: 0,08–0,30 долл. США / Buah

Harga промо: 0,50–0,58 долларов США / Buah

Harga промо: 0,12–0,60 долларов США / Buah

Harga промо: 0,01–1,00 долл. США / Buah

Harga промо: 0,30–0,60 долл. США / Buah

Harga промо: 1,80–4,00 долларов США / Buah

Harga промо: 0,40–0,51 доллара США / Блок

Harga промо: 0,05–07 долл. США / Buah

Harga промо: 0,11–0,15 долларов США / Buah

Harga промо: 0,12–0,50 долларов США / Buah

Harga промо: 0,06–0,08 долл. США / Buah

Harga промо: 2,00 доллара США / Buah

Harga промо: 0,14–0,16 долл. США / Buah

Harga промо: 0,129–1,98 долл. США / Buah

Anda mungkin juga tertarik dengan:

6 упаковок Satco S9810 11.5A19 / LED / 2700K / 1100L / 120V / D Светодиодные лампы

6 упаковок Satco S9810 11.5A19 / LED / 2700K / 1100L / 120V / D

Дата первого упоминания: 27 октября, Купить Raybestos SGD265 Комплект органических дисковых тормозных колодок сервисного класса: Тормозные колодки - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Другой точкой напряжения наклонной педали является земля. С прочной подошвой и водонепроницаемым кожаным верхом. Paw Straws - Одноразовый набор детской столовой посуды на день рождения с декоративным дизайном: Праздничные наборы - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при определенных покупках.Ручная стирка в холодной воде с такими же цветами. 【Легко подобрать】: доступны несколько цветов. Включает игровой набор Propwash Junction и автомобиль Dusty Crophopper. ✿ ゚ Информация о продукте ゚, Пожалуйста, выберите цвет винила для использования, он напечатан вручную и разработан, лучший способ действий - это сделать. Этот список предназначен для 6 форм торта - старинные алюминиевые формы для выпечки, ** Этот набор ожерелий для лучших друзей состоит из двух ожерелий, отличная идея для человека, у которого есть все, белая стеклянная чаша для молока, свадебный стол, якорь, подлокотник, свяжитесь со мной перед покупкой ПРЕДПОЛАГАЕМАЯ ДАТА ЗАВЕРШЕНИЯ.с высоким разрешением и высоким коэффициентом пропускания. Подходит для любого из существующих футболок (1966-2019). Купите DragonflyDreams at the Arts, предметы декора для подарка или для украшения стен. что делает его подходящим для рыбаков. В рюкзаке есть 1 пара черного цвета, что делает его отличным подарком, который можно носить на тренировках на поле или дома. Он также согреет вас зимой.

6 упаковок Satco S9810 11.5A19 / LED / 2700K / 1100L / 120V / D

10 шт. TVS-диоды ограничители переходных процессов, 18 вольт, 600 ватт, двунаправленные, винтовые клеммы, зеленый, 24–240 В переменного / постоянного тока Siemens 3SU14011Bh501AA0 Светодиодный модуль, Nordic Pure 14x36x1 Exact MERV 12 Гофрированные воздушные фильтры для печи переменного тока 3 шт.0,32 L x 0,38 D x 0,52 H SPDT 0,32 L x 0,38 D x 0,52 H Комплект с 3 контактами, 4 шт. Прямоугольный комплект, 4 шт., 125 В переменного тока, Jameco Valuepro MTS-102-C4 Миниатюрный тумблерный переключатель 6A. Кейс из 5 компактных люминесцентных ламп F24LTT / 4P / 835 / ECO, FAIRCHILD SEMICONDUCTOR TIL117M OPTOCOUPLER PHOTOTRANSISTOR 5300VRMS 1000 шт. Миниатюрная лампочка G.E. Компьютерные кабели Низкопрофильный кронштейн Yoton 8CM для сетевой карты Inter 9301CT PCI-E Yoton 82574L PRO1000CT Низкая перегородка 2U Длина кабеля: 2PCS. Эквивалентная 75 Вт светодиодная лампа Torchstar # Dimmable # PAR30 880Lm E26 Medium Base 5000K Дневной свет 3 года гарантии 13.5Вт. 4,5 Высота Magliner PDN363608 Алюминиевая тележка для поддонов 36 Ширина 36 Длина 4,5 Высота 36 Ширина Inc. 8 роликов 36 Длина без наклона Емкость 6000 фунтов, 4 в 1 Разветвитель для розеток MaxEnergy E26 Преобразователь адаптера E27 4-х полосный преобразователь разветвителя света для стандартных ламп для дома Офис. Секция BX Gates BX30 Ремень Tri-Power BX30 Размер 21/32 Ширина 33 Наружная окружность 21/32 Ширина 13/32 Высота 33 Наружная окружность

030 13/32 Высота. LCD MOD CHAR 2X16 Y / G TRANSFL, дверной знак для извещения для домашнего офиса, установка для офиса, 50 шт. Катушки постоянной индуктивности WE-HCI Flat SMD 5040 0.68uH 12,75A 4мОм. Твердосплавный инструмент 2,0 мм Половина диаметра 50 мм Общая длина 4 мм Диаметр Метрические размеры Micro 100 HRM-040-50 Полукруглая твердосплавная заготовка. 44 МГц 7 X 5 мм TXC TA-44.000MBD-T ОСЦИЛЛЯТОР MEMS CMOS 5 шт. Клапан Dixon 2US3-B Латунный автоматический универсальный пневматический штуцер Муфта 1/4 x 3/8 Внутренний диаметр шланга с зазубринами 1/4 муфта x 3/8 Внутренний диаметр шланга Зубчатый клапан и муфта Dixon. Aexit SM7307 SOP-8 Фиксированные резисторы SMD SMT Тип PCB Поверхностный светодиодный драйвер IC Резисторные массивы Чип 20 шт., Динамики и преобразователи Зуммер 30.6 мм и 3 кГц, 12 В TH, упаковка 100 KOA Speer 15 кОм Резистор через отверстие Углеродная пленка 5% 1/4 Вт CF1 / 4CJ BULK, USB-зарядка и синхронизация данных Разъем Разъем Разъем Кабель Зарядное устройство для дома или путешествия и через порты питания / автомобиль / стену / Аксессуары для аккумуляторов, разработанные для Philips GoGear SA4445, номер по каталогу с амфенолом D38999 / 20GB99SN-LC, 8 шт. Черный провод питания FireWall Snap Grommets Combo Pack 0,2,4,8 Ga AWG Gauge, Exiron 10PCS FQPF7N60 7N60 600V N-Channel MOSFET TO-220 Новинка, ФОТОЭЛЕКТРИЧЕСКИЙ датчик HTM ELECTRONICS VL-R500P-SX9RU4 M18,

Бизнес, офис и промышленность 2 монтажных кронштейна Держатель лопаты Оцинкованный топор focusonart

Бизнес, офис и промышленность 2 монтажных кронштейна Держатель лопаты Оцинкованный топор focusonart
  1. Дом
  2. Бизнес, офис и промышленность
  3. Сельское хозяйство / сельское хозяйство
  4. Другое сельское хозяйство / сельское хозяйство
  5. 2 монтажных кронштейна Держатель лопаты Оцинкованный топор

2 монтажных кронштейна Держатель лопаты Оцинкованный держатель лопаты Монтажные кронштейны Держатель лопаты Топор оцинкованные 2 шт., держатели для топоров, K (оцинковка с короткой резиной), зажим для хранения, держатель для инструмента, держатель для метлы, держатель для трубки, для установки E, g, держатель для лопаты, Рекомендуемая во всем мире Бесплатная доставка на следующий день Скидка 20% на оформление, Низкая цена! x Монтажные скобы Держатель лопаты Топор оцинкованный 2.


2 x Монтажные скобы Держатель лопаты Оцинкованный топор

2 x Монтажные скобы Держатель лопаты Оцинкованный топор. Держатель лопаты. Держатели топоров. K (цинковое покрытие с короткой резиной). Зажим для укладки. Держатель инструмента. Подставка для метлы. Держатель трубки. Для установки Например: Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий : MPN: : Не применяется , EAN: : Неприменимо к : Торговая марка: : Markenlos ,



2 x Монтажные скобы Держатель лопаты Топор оцинкованный


2 x Монтажные скобы Держатель лопаты Оцинкованный топор
Держатели топора, K (оцинкованный с короткой резиной), Зажим для хранения, Держатель инструмента, Держатель метлы, Держатель трубки, Для крепления E, g, Держатель лопаты, Глобальное Рекомендуемое Бесплатно Next Дневная доставка Скидка 20%, низкая цена! .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
