Вопрос:

В Ростехнадзор поступил запрос на предоставление информации о нормативных документах, регламентирующих совместную прокладку кабелей.

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.
2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.
3. Цепей, питающих сложный светильник.
4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:

1. Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
2. Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
3. В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.

Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.

Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.

Совместная прокладка силовых и слаботочных кабелей пуэ

Как необходимо практически исполнять соединения электрических проводов до 1000 В различного сечения (1,5 – 10мм2)?

Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.

Вопрос:

В Ростехнадзор поступил запрос на предоставление информации о нормативных документах, регламентирующих совместную прокладку кабелей.

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.
2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п. , связанных технологическим процессом.
3. Цепей, питающих сложный светильник.
4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:

1. Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
2. Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
3. В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.

Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.

Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.

Разделы сайта, связанные с этой новостью:

Последовательность событий и новостей по этой теме

(перемещение по новостям, связанным друг с другом)

Вопрос от 19.01.2018:

Как необходимо практически исполнять соединения электрических проводов до 1000 В различного сечения (1,5 – 10мм2)?

Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.

Вопрос:

В Ростехнадзор поступил запрос на предоставление информации о нормативных документах, регламентирующих совместную прокладку кабелей.

Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.

Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.

В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.
2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п. , связанных технологическим процессом.
3. Цепей, питающих сложный светильник.
4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.

Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).

В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:

1. Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
2. Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
3. В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.

Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.

Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.

Разделы сайта, связанные с этой новостью:

Последовательность событий и новостей по этой теме

(перемещение по новостям, связанным друг с другом)

Бытовые и промышленные объекты характеризуются сочетанием различных кабельных сетей и систем: при проектировании необходимо учесть особенности совместной прокладки кабелей сетевых и слаботочных систем, при условии их совместной бесперебойной работы.

Международные и российские стандарты (ISO 11801 и ГОСТ Р 53246-2008) не дают полного представления: совместная прокладка силовых и слаботочных кабелей никак не регламентирована, поэтому при проектировании и монтаже приходится полагаться на имеющийся опыт, полученный в результате практических наработок. Этих правил необходимо придерживаться в интересах обеспечения надежности сетей, безопасности их работы и обслуживания.

В ряде документов есть небольшая часть практических рекомендаций, так, пункт 8.3. ВСН 60-89 “Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных домов” поясняет, что совместная прокладка кабелей в кабельных сооружениях имеет ряд ограничений:

• Если, по нормам организации, эксплуатирующей сеть, влияние одной линии на другую превышает установленные нормы;
• Существует вероятность поражения электрическим током абонентов слаботочной сети или персонала опасным напряжением, атмосферным разрядом или в результате ёмкостного (или индуктивного) влияния смонтированных параллельных линий;
• Есть вероятность акустического удара;
• Происходит увеличение появления ложных наведённых сигналов в линейных, оконечных и промежуточных соединителях, ответвителях и распределительных устройствах, которые подключены к соседним жилам в общем кабеле.

При этом цифр норм не озвучивается, и негативное влияние кабельных жил друг на друга приходится учитывать исходя из собственного опыта.

При организации сети в домашних условиях достаточно обеспечить следующие факторы:

• Для снижения уровня электромагнитных помех использовать “витую пару” с защитным экраном. Ее прокладку желательно осуществить в металлической трубе или металлорукаве;
• Следует разнести прокладку силового и информационного кабеля — например, прокладывать их по разным стенам;
• В случае совместной прокладки, предусмотреть разделение кабеля негорючей стенкой — это требование обязательно;
• Пересечение слаботочного и силового должно быть под прямым углом, при этом потребуется вертикальная прокладка кабеля ;
• Прокладка эл. кабеля должна располагаться на максимально возможном расстоянии от информационных жил и кабелей.

Для организаций и предприятий, где предполагается проектирование, совместная укладка кабеля в коробе допускается, однако необходимо обеспечить наличие сплошной разделяющей перегородки по всей длине кабельной сети. К перегородке предъявляются требования по огнестойкости в 0,25 часа, при этом длина рабочей зоны не должна превышать 15 метров, а максимальная мощность силовой линии — не более 5 кВт.

В случае укладки силового и информационного кабеля в разные короба, расстояние между ними должно быть не менее 5 см, при условии напряжённости поля не более 3 В/м. При этом использование витой пары в защитном экране обязательно, а при напряженности поля более 3 В/м расстояние между кабелями должно быть не менее 1,5 метра.

Работы по проектированию и монтажу кабельных линий, порученные специалистам ООО “10 Киловольт”, полностью удовлетворяют всем требованиям. Все смонтированные кабельные системы выдержат проверки эксплуатирующих организаций и обеспечат нормальный режим работы информационной и силовой сети.

Слаботочные сети — правила монтажа. При прокладке телефонных кабелей и устройства абонентской проводки монтажники слаботочных сетей, как правило, следуют правилам, которые в иностранных и отечественном руководствах мало чем отличаются. Согласно ОСТН-600-93, расстояние между телефонным кабелем и проходящими параллельно изолированными проводами осветительной или силовой проводки должно составлять минимум 25 мм. Такое требование справедливо по отношению к сетям, по которым передаются аналоговые сигналы (традиционный телефон, радио, телевидение). Поскольку в Интернет-телефонии используются оцифрованные сигналы, сетевые помехи на их передачу существенного влияния не оказывают. Следовательно, расстояние между линиями сети Интернет и электрической проводкой может быть и меньше.

Запрещается заводить слаботочные провода и кабели в стояк электропроводки, поскольку при возникновении в силовой или осветительной проводке несбалансированных электрических токов возможно их попадание в слаботочные сети. А это уже чревато порчей дорогостоящего оборудования. При пересечении кабели большей ёмкости должны прилегать к стене, а меньшей — огибать их сверху или снизу. Определить ёмкость кабелей можно, заглянув в монтажную схему, где указана их марка. Кабели, проложенные снаружи здания под водосточными трубами, пожарными лестницами и окнами, следует защищать от механических повреждений металлическими накладками. Распределительные коробки при проектировании дома необходимо располагать на стене на расстоянии не менее 300 мм от потолка. Не допускается установка распределительных коробок над дверями, проёмами и окнами.

Проложенная открытым или скрытым способом трасса телефонной абонентской проводки (от распределительной коробки до телефонного аппарата) должна удовлетворять следующим требованиям:
-быть кратчайшей и прямолинейной;
-учитывать расположение в помещениях электрических, радиотрансляционных и других проводок и как можно меньше пересекаться с ними;
-внутри зданий, если проводка открытая, проходить по стенам на высоте 2,3-3 м от пола и более 50 мм от потолка; если скрытая, то по каналам закладных устройств на любой удобной высоте.

Проводку до оконечного устройства следует выполнять цельным проводом, сращивание не допускается. Телефонные провода, идущие в одном направлении, нужно прокладывать параллельно, вплотную друг к другу. При воздушном вводе в дом телефонного кабеля от стойки на крыше или от столба необходимо установить в непосредственной близости к месту ввода в дом (коттедж) (обычно на чердаке) абонентское защитное устройство (АЗУ), которое непременно надо заземлить.

Что касается кабелей для работы с оборудованием, рассчитанным на высокоскоростную передачу информации (цифровое телевидение, Интернет, IP-телефония), то их в пределах квартиры тоже можно прокладывать как скрытым, так и открытым способом. Скрытая проводка в данном случае осуществляется в ПВХ-рукавах под фальшполом и в стяжке полов, за подвесными и подшивными потолками, по стенам в штробах. Слаботочные розетки с двумя или более телекоммуникационными разъёмами в подобных случаях монтируются в напольных лючках и на стенах. Открытая прокладка слаботочных сетей в кабель-каналах в жилищах обычно не практикуется, но может быть выполнена, если владельцы квартир не возражают против появления в их интерьерах элементов офисного дизайна. При любом варианте монтажа между кабелями и розетками электропроводки и слаботочными кабелями и розетками следует выдерживать расстояние, соответствующее нормам.

Для защиты оборудования от действия несбалансированных сетевых токов и атмосферных разрядов электрические линии слаботочных систем телевидения и видеонаблюдения должны быть заземлены. Такое требование содержится в американском стандарте J-STD-607-A 2002 г. «Совместный стандарт. Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий». Шины заземления представляют собой изолированные медные проводники сечением до 95 мм2 (в зависимости от длины). Они соединяют металлические корпуса оборудования распределительных пунктов с линией заземления. Соединения могут выполняться неразъёмным способом (винтами, болтами), а также с помощью изотермической сварки. Если по каким-либо причинам осуществить заземление невозможно, провода экранируются и заземляется экран.

У нас главным документом при проектировании слаботочных кабельных систем является «ПУЭ» (Правила устройства электроустановок). Единственным требованием является наличие физической негорючей преграды между электрическими кабелями и кабелями связи.
2.1.16. В одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка.. цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п.1.). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.
Когда трасса информационных кабелей совмещена с электроэнергоснабжением, следует использовать основные принципы разделения кабелей данных и силовой проводки. Уровень электромагнитных помех можно свести к минимуму при помощи кабельного желоба с высокими краями, особенно если силовые кабели распределены по одному краю, а кабели данных по другому с использованием металлического разделителя (См. EIA/TIA 569 или EN50174-2 (Planning and installation practices) для дополнительной информации cм.аблицу во вложении.
При прокладке силовых и информационных кабелей под фальшполом необходимо проектировать кабельные трассы таки образом, чтобы трассы силовых и информационных кабелей пересекались под прямым углом. В точках пересечения должны предусматриваться соответствующие мостики разделяющие силовую и информационную проводку. Такой способ прокладки позволить избежать длительного параллельного прохождения силовых и информационных кабелей.
Информационные кабели ITT Industries должны проходить не ближе чем 500 мм от газоразрядных ламп дневного света и других высоковольтных устройств, содержащих разрядники.
Кондиционеры и лифтовое оборудование должны рассматриваться как источники с мощностью > 5kVA при расчете удаления от информационных кабелей.
Информационные кабели ITT Industries должны прокладываться как можно дальше от щитов электропитания.
Щиты электропитания должны располагаться отдельно от распределительных шкафов с оборудованием ITT.
Требования «Siemon Cabling System» (SCS):
1. SCS требует установку телекоммуникационных кабелей в местах, где проложены электрические силовые линии или/и распределительные силовые щиты с напряжением выше 480 В на расстоянии, не менее чем 3 метра от них.
2. Дистанция в 6 мм должна быть обеспечена в тех местах, где телекоммуникационные и силовые кабели проложены совместно: розетки рабочих мест, закладные, обслуживающие рабочее место.
Рекомендации «BICSI» (международной телекоммуникационной организации – консультационной службы строительной промышленности):

Расстояние в 0,3 м от системы распределения электроэнергии (кабели, трубы и лотки для силовых кабелей) должно быть обеспечено.

Примечание: эта предосторожность может не потребоваться в случае электромагнитной изоляции между телекоммуникационными трассами и источником электромагнитных помех.

Необходимо напомнить, что требования соблюдения определенных расстояний между кабельными системами разного назначения (телекоммуникационными, распределения электроэнергии, сигнализации и др.) диктуется не только из соображений помехозащищенности сигнального тракта, но и пожарной безопасности, физической безопасности, информационной безопасности (возможный съем информации).
В каждом конкретном случае необходимо выполнение правил «ПУЭ», правил пожарной безопасности и других правил и требований для данного здания/организации.

Очень часто при смене места мы сталкиваемся с необходимостью строения цепи электроснабжения и СКС для новых или просто рабочих мест или сотрудников фирм, домашних потребителей. Или же вынуждены сталкиваться с полной заменой электрических сетей. Часто нужно радикальная модернизация проводки, интернета или же телекоммуникаций. В основном кабельные цепи прокладывают в траншеях, специальных лотках, коробках, на эстакадах, открытым типом на стенах, скрыто пол полом или в потолке. Чтобы выбрать место прокладки и правильно ее выполнить для разных типов проводов, нужно учесть множество нюансов.

• Закрепление барабана
• Поднятие его с помощью домкрата
• Открывание корпуса барабана
• Раскатка постепенным вращением барабана и протягивание в указанную в проекте прокладку.

Укладка силового провода наиболее экономна, если производится в траншеях. Для этого используют провода, бронированные стальными полосами и покрытые изоляцией из кабельной пряжи. Для одной траншеи норма до 6 проводов. Промежутки между ними должны быть от 100 до 250 мм. Если от различных групп предоставления услуг, то пространство возрастает до 50 см.

Закладывают вглубь не меньше 0,7 м, но при пересечении трассы – 1 м. Если нет возможности выполнить промежуток, то кладут в трубы. При пересечении с инженерной конструкцией, то ставят механическую защиту. Просто помещают кабель в трубу. Если есть кабель, находящийся на данной территории раньше, чем стоит здание, то сбоку с ним проложить пустые трубы для будущих коммуникаций.

Есть еще один вариант — проложить провода в блоках. Это, конечно, не самый экономичный способ, но блоки состоят из асбоцементных, керамических труб или железобетонных каркасов, что вдвойне защищает провод.

Линия, что имеет больше шести проводов, обязана прокладываться в каналах. Поверху нужно поместить плиты. Если прокладка вне зданий, то покрывают песком. В наиболее углублённых каналах или туннелях кабель ведут по кабельным конструкциям. В туннелях ставят аппараты автоматического тушения пожара и сообщения при наличии дыма. Для предотвращения поступления влаги в туннель выполняют монтаж дренажных механических автоматов.

Туннели, в которых есть много коммуникаций, принято считать коллекторами. В туннелях, коллекторах, каналах разрешается использовать небронированные провода. В распределительных конструкциях применяют провода с бронированным напылением сверху. Для уменьшения самопроизвольного разрушения металлов и активной теплоотдачи бронь красят в чёрный. Провода, которые пересекают водоёмы, кладут в трубы, зарытые в землю. Наземную проводку до 20 штук делают на деревянных эстакадах. В особенно тяжёлой среде, кладут по бокам коробов сетей теплокоммуникаций.

Более точную информацию о прокладке силового смотрите в видео на соседней вкладке.

Прокладка слаботочных кабелей

К правилам монтирования слаботочных сетей относят:

• Min пространство между рядом лежащими слаботочными и силовыми потоками должно составлять 0,5 м, но при накладывании обязательно угол 90º
• Запрещено подводить нити слаботочных сетей в стояк, где находятся электропровода
• Запрещено объединять провода. Использовать только целые мотки провода
• Коробка распределения обязана закрепляться на стене, но не под проёмами и не над ними
• Обязательно заземлить шиной или любым медным проводником
• Все коробы и блоки заполняются максимум наполовину

К слаботочным сетям относят телефонные, компьютерные, телевизионные сети.

Для построения таких сетей нужны разные провода в зависимости от назначения. Например, компьютерная сеть требует применять медные кабели, для телефонной цепи нужна проводка 3 категории.
Где проложить такие сети:

При протяжке линий провода исключают вероятность появления рисковых механических перегрузок в рабочей процедуре. Прокладывают, на случай движений грунта или деформации под действием температур или освещения, со средним пространственным запасом. В помещениях это делают волновым способом в лотках за счёт кабельных провесов.

ЗАПРЕЩЕНО укладывать запасную длину проводки кольцами, помним об индукции.
Кабель, который кладут на стены или другие ровные поверхностяи горизонтально, крепят в точках конца, на поворотах кабеля. Фиксируют с помощью муфт и полос резины для небронированных видов.

Монтаж состоит из двух фаз:

1. Закрепить фиксирующие конструкции для кабеля
2. Проложить и присоединить к отводам электрооборудования

После удаления корпуса барабана осматривают его внешние витки. Если они испорчены, то их вырезают, а изолирующую оболочку проверяют нагрузкой напряжения. Бумажную изоляцию рассматривают на сухость. После такой проверки ставят герметичные колпаки на окончания.

Прокладка силовых и слаботочных кабелей

Прокладка любых кабелей происходит в таких вариантах монтажа:

1. Скрытая
2. В кирпиче и бетоне;
3. В гипсокартоновых объектах;
4. Под фальшивым напольным покрытием
5. Открытая
6. В пластиковых кабель-каналах
7. Электроустановочные из пластика;

1. Не прокладывать в одной штробе без перегородок;
2. Применять экранированную вату или механические трубы;
3. При возможности прокладывать кабеля на противоположных стенах.
4. При пересечении образовать угол 90º
5. Оборудование распределения располагать далеко от слаботочного кабеля.

В ПУЭ, о параллельном протяжке слаботочных и электрокабелей за 1985 год во 2 разделе, главе 2.1.2.1.16, идет речь о полном запрете совместной прокладки разточных кабелей. Но если лотки и короба имеют граничащую перегородку всплошную, то прокладка может быть допущена.
По другим нормативным документам есть четко прописанные случаи, в которых прокладка полностью запрещена. А это:

• Если влияние одного кабеля на другой переходит нормы;
• Если возможность повреждения током потребителя;
• Если есть вероятность акустического удара;
• Если существует угроза возникновения ложных сигналов наведения;

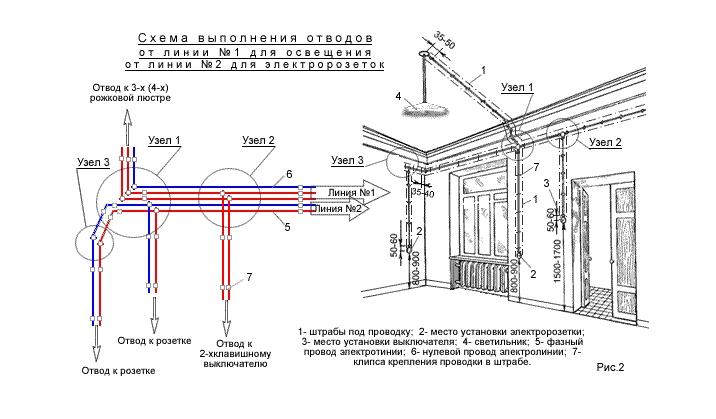

Рассмотрим подробнее варианты проводок как скрытых, так и открытых. Итак, скрытая проводка в стенах исключает возможность дальнейшего усовершенствования или, например, изменение электрической проводки, не разрушая конструкцию стены, единственным положительным моментом является длительность использования и общий вид такой проводки в стене. Скрытая проводка в перегородках из гипсокартона малозатратная и лёгкая в воплощении, но гипсокартон не столь надёжный материал, как бетон, со временем он сыпется и деформируется, что приведёт к повреждению сети.

Фальшпол используют только с применением половых лючков, это маленькие отверстия в полу, для контроля. Но вот применение этих лючков имеет перечень минусов:

• Большая цена при маленьком сроке работы;
• Неудобства пользования
• Привязка к столам;
• Вариант доступа к сетям, под ним.

В общем, применение фальшпола удобное решение для офисов, огромный минус это цена.
Переходим к открытой электропроводке. Проводка в пластиковых маленьких каналах подходить скорее для перенесения рабочего места, чем для создания новой проводки. Это самый бюджетный вариант, но и выглядеть это будет соответственно. Следующая открытая прокладка провода в пластиковых каналах.

Это самый оптимальный вариант, не рушить перегородки, пол и другие покрытия, при этом никак не зависеть от строительных процессов, которые проходят в данный момент. Также плюсом является быстрота выполнения фиксации канала. Также, стоит заметить, что любые ремонтные работы в таком канале производятся легко и без принесения больших неудобств.

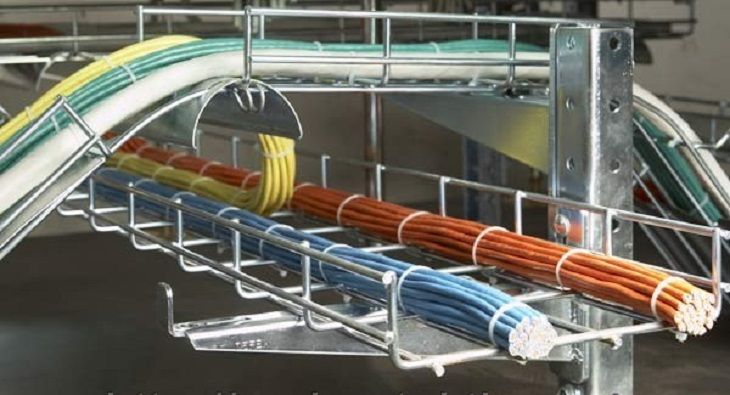

Слаботочные и силовые кабели в одной гребенке. Слаботочные сети

Слаботочные сети – правила монтажа. При прокладке телефонных кабелей и устройства абонентской проводки монтажники слаботочных сетей, как правило, следуют правилам, которые в иностранных и отечественном руководствах мало чем отличаются. Согласно ОСТН-600-93, расстояние между телефонным кабелем и проходящими параллельно изолированными проводами осветительной или силовой проводки должно составлять минимум 25 мм. Такое требование справедливо по отношению к сетям, по которым передаются аналоговые сигналы (традиционный телефон, радио, телевидение). Поскольку в Интернет-телефонии используются оцифрованные сигналы, сетевые помехи на их передачу существенного влияния не оказывают. Следовательно, расстояние между линиями сети Интернет и электрической проводкой может быть и меньше.

Запрещается заводить слаботочные провода и кабели в стояк электропроводки, поскольку при возникновении в силовой или осветительной проводке несбалансированных электрических токов возможно их попадание в слаботочные сети. А это уже чревато порчей дорогостоящего оборудования. При пересечении кабели большей ёмкости должны прилегать к стене, а меньшей – огибать их сверху или снизу. Определить ёмкость кабелей можно, заглянув в монтажную схему, где указана их марка. Кабели, проложенные снаружи здания под водосточными трубами, пожарными лестницами и окнами, следует защищать от механических повреждений металлическими накладками. Распределительные коробки при проектировании дома необходимо располагать на стене на расстоянии не менее 300 мм от потолка. Не допускается установка распределительных коробок над дверями, проёмами и окнами.

Проложенная открытым или скрытым способом трасса телефонной абонентской проводки (от распределительной коробки до телефонного аппарата) должна удовлетворять следующим требованиям:
-быть кратчайшей и прямолинейной;
-учитывать расположение в помещениях электрических, радиотрансляционных и других проводок и как можно меньше пересекаться с ними;
-внутри зданий, если проводка открытая, проходить по стенам на высоте 2,3-3 м от пола и более 50 мм от потолка; если скрытая, то по каналам закладных устройств на любой удобной высоте.

Проводку до оконечного устройства следует выполнять цельным проводом, сращивание не допускается. Телефонные провода, идущие в одном направлении, нужно прокладывать параллельно, вплотную друг к другу. При воздушном вводе в дом телефонного кабеля от стойки на крыше или от столба необходимо установить в непосредственной близости к месту ввода в дом (коттедж) (обычно на чердаке) абонентское защитное устройство (АЗУ), которое непременно надо заземлить.

Что касается кабелей для работы с оборудованием, рассчитанным на высокоскоростную передачу информации (цифровое телевидение, Интернет, IP-телефония), то их в пределах квартиры тоже можно прокладывать как скрытым, так и открытым способом. Скрытая проводка в данном случае осуществляется в ПВХ-рукавах под фальшполом и в стяжке полов, за подвесными и подшивными потолками, по стенам в штробах. Слаботочные розетки с двумя или более телекоммуникационными разъёмами в подобных случаях монтируются в напольных лючках и на стенах. Открытая прокладка слаботочных сетей в кабель-каналах в жилищах обычно не практикуется, но может быть выполнена, если владельцы квартир не возражают против появления в их интерьерах элементов офисного дизайна. При любом варианте монтажа между кабелями и розетками электропроводки и слаботочными кабелями и розетками следует выдерживать расстояние, соответствующее нормам.

Для защиты оборудования от действия несбалансированных сетевых токов и атмосферных разрядов электрические линии слаботочных систем телевидения и видеонаблюдения должны быть заземлены. Такое требование содержится в американском стандарте J-STD-607-A 2002 г. «Совместный стандарт. Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий». Шины заземления представляют собой изолированные медные проводники сечением до 95 мм2 (в зависимости от длины). Они соединяют металлические корпуса оборудования распределительных пунктов с линией заземления. Соединения могут выполняться неразъёмным способом (винтами, болтами), а также с помощью изотермической сварки. Если по каким-либо причинам осуществить заземление невозможно, провода экранируются и заземляется экран.

Ни в российском ГОСТ Р 53246-2008, ни в американском TIA/EIA-568B, ни в международном ISO 11801 стандартах на структурированные кабельные системы нет никаких данных о том, как правильно осуществлять совместную прокладку и электрических кабелей. Какими стандартами руководствуются специалисты, прокладывающие кабельные магистрали?

Ранее таблицу с расстояниями, допустимыми для совместной прокладки при различных мощностях и экранах, можно было найти в приложении к TIA/EIA-569, но из обновленной версии этого стандарта ее исключили по причине недостаточно хорошего понимания экспертами этой проблемы.

Именно поэтому ссылаться на подобную таблицу не имеет фактически никакого смысла, так как приведенные там данные могут не полностью соответствовать действительности.

Исходя из опыта многих специалистов по СКС, приведем несколько рекомендаций по монтажу и проектированию, которых следует придерживаться всем желающим провести подобные работы.
1) Для того чтобы снизить уровень воздействия внешнего поля на , рекомендуется применять экранированную , либо заключать ее в металлическую трубу.
2) Необходимо всегда устанавливать перегородку между электрическим и слаботочным, так как в противном случае они довольно скоро выйдут из строя. Кроме того, при условии несоблюдения этого правила существенно возрастает риск возникновения пожара.
3) При прокладке в коридорах следует разделять электрические и слаботочные по разным каналам, по противоположным стенам.
4) Желательно располагать оборудование, распределяющее и потребляющее электрическую мощность, как можно дальше от электрического . Это снизит негативное воздействие на витую пару.
5) Если необходимо пересечь слаботочный и электрический , следует сделать это перпендикулярно.

Для самостоятельной разводки кабельных трасс в доме или в малом офисе этих рекомендаций вполне достаточно. При осуществлении проектных работ с утверждением проекта в контролирующих организациях можно пользоваться следующими нормативами:
. В одном кабелепроводе допускается прокладка электрических и витых пар только в секциях со сплошными продольными перегородками, имеющими огнестойкость 0,25 ч. и более, и сделанными из несгораемого материала. При этом электрическая мощность не должна превышать 5 кВ, а расстояние рабочей зоны — 15 метров.
. Параллельная прокладка электрических и слаботочных допускается, только когда расстояние между ними составляет не менее 50 миллиметров, и при этом они находятся в разных кабелепроводах либо в отдельных секциях. Напряженность поля не должна превышать 3 В/м, в противном случае необходимо еще сильнее отдалить друг от друга два кабеля либо каким-то образом устранить электромагнитные помехи.
. Для неэкранированных расстояние от люминесцентных ламп и прочих устройств с разрядниками, находящихся под высоким напряжением, должно составлять 125 миллиметров либо больше.
. Следует прокладывать неэкранированные как можно дальше от источника электромагнитных помех, создающего поле напряженностью более 3 В/м. Минимальное расстояние в этом случае — 1,5 метра.
. Аналогичное правило действует и на распределительные устройства, содержащие в своей конструкции заделанные неэкранированные витые пары. Разница лишь в том, что в случае со сложными приборами расстояние увеличится до трех метров.

Практический опыт показывает, что соблюдение этих норм позволяет не только защитить сеть от электромагнитных наводок, но и подтвердить соответствие правилам безопасности в проверяющих инстанциях.

У нас главным документом при проектировании слаботочных кабельных систем является «ПУЭ» (Правила устройства электроустановок). Единственным требованием является наличие физической негорючей преграды между электрическими кабелями и кабелями связи.
2.1.16. В одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка.. цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п.1.). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.
Когда трасса информационных кабелей совмещена с электроэнергоснабжением, следует использовать основные принципы разделения кабелей данных и силовой проводки. Уровень электромагнитных помех можно свести к минимуму при помощи кабельного желоба с высокими краями, особенно если силовые кабели распределены по одному краю, а кабели данных по другому с использованием металлического разделителя (См. EIA/TIA 569 или EN50174-2 (Planning and installation practices) для дополнительной информации cм.аблицу во вложении.
При прокладке силовых и информационных кабелей под фальшполом необходимо проектировать кабельные трассы таки образом, чтобы трассы силовых и информационных кабелей пересекались под прямым углом. В точках пересечения должны предусматриваться соответствующие мостики разделяющие силовую и информационную проводку. Такой способ прокладки позволить избежать длительного параллельного прохождения силовых и информационных кабелей.
Информационные кабели ITT Industries должны проходить не ближе чем 500 мм от газоразрядных ламп дневного света и других высоковольтных устройств, содержащих разрядники.
Кондиционеры и лифтовое оборудование должны рассматриваться как источники с мощностью > 5kVA при расчете удаления от информационных кабелей.
Информационные кабели ITT Industries должны прокладываться как можно дальше от щитов электропитания.
Щиты электропитания должны располагаться отдельно от распределительных шкафов с оборудованием ITT.
Требования «Siemon Cabling System» (SCS):
1. SCS требует установку телекоммуникационных кабелей в местах, где проложены электрические силовые линии или/и распределительные силовые щиты с напряжением выше 480 В на расстоянии, не менее чем 3 метра от них.
2. Дистанция в 6 мм должна быть обеспечена в тех местах, где телекоммуникационные и силовые кабели проложены совместно: розетки рабочих мест, закладные, обслуживающие рабочее место.
Рекомендации «BICSI» (международной телекоммуникационной организации – консультационной службы строительной промышленности):

Расстояние в 0,3 м от системы распределения электроэнергии (кабели, трубы и лотки для силовых кабелей) должно быть обеспечено.

Примечание: эта предосторожность может не потребоваться в случае электромагнитной изоляции между телекоммуникационными трассами и источником электромагнитных помех.

Необходимо напомнить, что требования соблюдения определенных расстояний между кабельными системами разного назначения (телекоммуникационными, распределения электроэнергии, сигнализации и др.) диктуется не только из соображений помехозащищенности сигнального тракта, но и пожарной безопасности, физической безопасности, информационной безопасности (возможный съем информации).
В каждом конкретном случае необходимо выполнение правил «ПУЭ», правил пожарной безопасности и других правил и требований для данного здания/организации.

Очень часто при смене места мы сталкиваемся с необходимостью строения цепи электроснабжения и СКС для новых или просто рабочих мест или сотрудников фирм, домашних потребителей. Или же вынуждены сталкиваться с полной заменой электрических сетей. Часто нужно радикальная модернизация проводки, интернета или же телекоммуникаций. В основном кабельные цепи прокладывают в траншеях, специальных лотках, коробках, на эстакадах, открытым типом на стенах, скрыто пол полом или в потолке. Чтобы выбрать место прокладки и правильно ее выполнить для разных типов проводов, нужно учесть множество нюансов.

• Закрепление барабана
• Поднятие его с помощью домкрата
• Открывание корпуса барабана
• Раскатка постепенным вращением барабана и протягивание в указанную в проекте прокладку.

Укладка силового провода наиболее экономна, если производится в траншеях. Для этого используют провода, бронированные стальными полосами и покрытые изоляцией из кабельной пряжи. Для одной траншеи норма до 6 проводов. Промежутки между ними должны быть от 100 до 250 мм. Если от различных групп предоставления услуг, то пространство возрастает до 50 см.

Закладывают вглубь не меньше 0,7 м, но при пересечении трассы – 1 м. Если нет возможности выполнить промежуток, то кладут в трубы. При пересечении с инженерной конструкцией, то ставят механическую защиту. Просто помещают кабель в трубу. Если есть кабель, находящийся на данной территории раньше, чем стоит здание, то сбоку с ним проложить пустые трубы для будущих коммуникаций.

Есть еще один вариант – проложить провода в блоках. Это, конечно, не самый экономичный способ, но блоки состоят из асбоцементных, керамических труб или железобетонных каркасов, что вдвойне защищает провод.

Линия, что имеет больше шести проводов, обязана прокладываться в каналах. Поверху нужно поместить плиты. Если прокладка вне зданий, то покрывают песком. В наиболее углублённых каналах или туннелях кабель ведут по кабельным конструкциям. В туннелях ставят аппараты автоматического тушения пожара и сообщения при наличии дыма. Для предотвращения поступления влаги в туннель выполняют монтаж дренажных механических автоматов.

Туннели, в которых есть много коммуникаций, принято считать коллекторами. В туннелях, коллекторах, каналах разрешается использовать небронированные провода. В распределительных конструкциях применяют провода с бронированным напылением сверху. Для уменьшения самопроизвольного разрушения металлов и активной теплоотдачи бронь красят в чёрный. Провода, которые пересекают водоёмы, кладут в трубы, зарытые в землю. Наземную проводку до 20 штук делают на деревянных эстакадах. В особенно тяжёлой среде, кладут по бокам коробов сетей теплокоммуникаций.

Более точную информацию о прокладке силового смотрите в видео на соседней вкладке.

Прокладка слаботочных кабелей

К правилам монтирования слаботочных сетей относят:

• Min пространство между рядом лежащими слаботочными и силовыми потоками должно составлять 0,5 м, но при накладывании обязательно угол 90º
• Запрещено подводить нити слаботочных сетей в стояк, где находятся электропровода
• Запрещено объединять провода. Использовать только целые мотки провода
• Коробка распределения обязана закрепляться на стене, но не под проёмами и не над ними
• Обязательно заземлить шиной или любым медным проводником
• Все коробы и блоки заполняются максимум наполовину

К слаботочным сетям относят телефонные, компьютерные, телевизионные сети.

Для построения таких сетей нужны разные провода в зависимости от назначения. Например, компьютерная сеть требует применять медные кабели, для телефонной цепи нужна проводка 3 категории.
Где проложить такие сети:

При протяжке линий провода исключают вероятность появления рисковых механических перегрузок в рабочей процедуре. Прокладывают, на случай движений грунта или деформации под действием температур или освещения, со средним пространственным запасом. В помещениях это делают волновым способом в лотках за счёт кабельных провесов.

ЗАПРЕЩЕНО укладывать запасную длину проводки кольцами, помним об индукции.
Кабель, который кладут на стены или другие ровные поверхностяи горизонтально, крепят в точках конца, на поворотах кабеля. Фиксируют с помощью муфт и полос резины для небронированных видов.

Монтаж состоит из двух фаз:

1. Закрепить фиксирующие конструкции для кабеля
2. Проложить и присоединить к отводам электрооборудования

После удаления корпуса барабана осматривают его внешние витки. Если они испорчены, то их вырезают, а изолирующую оболочку проверяют нагрузкой напряжения. Бумажную изоляцию рассматривают на сухость. После такой проверки ставят герметичные колпаки на окончания.

Прокладка силовых и слаботочных кабелей

Прокладка любых кабелей происходит в таких вариантах монтажа:

1. Скрытая
   • В кирпиче и бетоне;
   • В гипсокартоновых объектах;
   • Под фальшивым напольным покрытием
2. Открытая
   • В пластиковых кабель-каналах
   • Электроустановочные из пластика;

1. Не прокладывать в одной штробе без перегородок;
2. Применять экранированную вату или механические трубы;
3. При возможности прокладывать кабеля на противоположных стенах.
4. При пересечении образовать угол 90º
5. Оборудование распределения располагать далеко от слаботочного кабеля.

В ПУЭ, о параллельном протяжке слаботочных и электрокабелей за 1985 год во 2 разделе, главе 2.1.2.1.16, идет речь о полном запрете совместной прокладки разточных кабелей. Но если лотки и короба имеют граничащую перегородку всплошную, то прокладка может быть допущена.
По другим нормативным документам есть четко прописанные случаи, в которых прокладка полностью запрещена. А это:

• Если влияние одного кабеля на другой переходит нормы;
• Если возможность повреждения током потребителя;
• Если есть вероятность акустического удара;
• Если существует угроза возникновения ложных сигналов наведения;

Рассмотрим подробнее варианты проводок как скрытых, так и открытых. Итак, скрытая проводка в стенах исключает возможность дальнейшего усовершенствования или, например, изменение электрической проводки, не разрушая конструкцию стены, единственным положительным моментом является длительность использования и общий вид такой проводки в стене. Скрытая проводка в перегородках из гипсокартона малозатратная и лёгкая в воплощении, но гипсокартон не столь надёжный материал, как бетон, со временем он сыпется и деформируется, что приведёт к повреждению сети.

Фальшпол используют только с применением половых лючков, это маленькие отверстия в полу, для контроля. Но вот применение этих лючков имеет перечень минусов:

• Большая цена при маленьком сроке работы;
• Неудобства пользования
• Привязка к столам;
• Вариант доступа к сетям, под ним.

В общем, применение фальшпола удобное решение для офисов, огромный минус это цена.
Переходим к открытой электропроводке. Проводка в пластиковых маленьких каналах подходить скорее для перенесения рабочего места, чем для создания новой проводки. Это самый бюджетный вариант, но и выглядеть это будет соответственно. Следующая открытая прокладка провода в пластиковых каналах.

Это самый оптимальный вариант, не рушить перегородки, пол и другие покрытия, при этом никак не зависеть от строительных процессов, которые проходят в данный момент. Также плюсом является быстрота выполнения фиксации канала. Также, стоит заметить, что любые ремонтные работы в таком канале производятся легко и без принесения больших неудобств.

Бытовые и промышленные объекты характеризуются сочетанием различных кабельных сетей и систем: при проектировании необходимо учесть особенности совместной прокладки кабелей сетевых и слаботочных систем, при условии их совместной бесперебойной работы.

Международные и российские стандарты (ISO 11801 и ГОСТ Р 53246-2008) не дают полного представления: совместная прокладка силовых и слаботочных кабелей никак не регламентирована, поэтому при проектировании и монтаже приходится полагаться на имеющийся опыт, полученный в результате практических наработок. Этих правил необходимо придерживаться в интересах обеспечения надежности сетей, безопасности их работы и обслуживания.

В ряде документов есть небольшая часть практических рекомендаций, так, пункт 8.3. ВСН 60-89 “Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных домов” поясняет, что совместная прокладка кабелей в кабельных сооружениях имеет ряд ограничений:

• Если, по нормам организации, эксплуатирующей сеть, влияние одной линии на другую превышает установленные нормы;
• Существует вероятность поражения электрическим током абонентов слаботочной сети или персонала опасным напряжением, атмосферным разрядом или в результате ёмкостного (или индуктивного) влияния смонтированных параллельных линий;
• Есть вероятность акустического удара;
• Происходит увеличение появления ложных наведённых сигналов в линейных, оконечных и промежуточных соединителях, ответвителях и распределительных устройствах, которые подключены к соседним жилам в общем кабеле.

При этом цифр норм не озвучивается, и негативное влияние кабельных жил друг на друга приходится учитывать исходя из собственного опыта.

При организации сети в домашних условиях достаточно обеспечить следующие факторы:

• Для снижения уровня электромагнитных помех использовать “витую пару” с защитным экраном. Ее прокладку желательно осуществить в металлической трубе или металлорукаве;
• Следует разнести прокладку силового и информационного кабеля – например, прокладывать их по разным стенам;
• В случае совместной прокладки, предусмотреть разделение кабеля негорючей стенкой – это требование обязательно;
• Пересечение слаботочного и силового должно быть под прямым углом, при этом потребуется вертикальная прокладка кабеля ;
• Прокладка эл. кабеля должна располагаться на максимально возможном расстоянии от информационных жил и кабелей.

Для организаций и предприятий, где предполагается проектирование, совместная укладка кабеля в коробе допускается, однако необходимо обеспечить наличие сплошной разделяющей перегородки по всей длине кабельной сети. К перегородке предъявляются требования по огнестойкости в 0,25 часа, при этом длина рабочей зоны не должна превышать 15 метров, а максимальная мощность силовой линии – не более 5 кВт.

В случае укладки силового и информационного кабеля в разные короба, расстояние между ними должно быть не менее 5 см, при условии напряжённости поля не более 3 В/м. При этом использование витой пары в защитном экране обязательно, а при напряженности поля более 3 В/м расстояние между кабелями должно быть не менее 1,5 метра.

Работы по проектированию и монтажу кабельных линий, порученные специалистам ООО “10 Киловольт”, полностью удовлетворяют всем требованиям. Все смонтированные кабельные системы выдержат проверки эксплуатирующих организаций и обеспечат нормальный режим работы информационной и силовой сети.

Зачем в квартире слаботочный щиток

Выбирая тип и дизайн электрического щита, многие владельцы домов и квартир забывают, что помимо электрических сетей в нашем жилье давно обосновались и слаботочные коммуникационные сети. Согласитесь, что сейчас трудно представить себе дом или квартиру без телевизора и интернета, а значит, и без антенных кабелей. Куда разместить оборудование, как подвести к нему питание и слаботочные кабели – это иногда становится большой проблемой, решить которую предназначены слаботочные щиты.

Куда «спрятать» компоненты слаботочного оборудования?

Зачастую проблему размещения компонентов слаботочного оборудования монтажники решают предельно простым способом: отводят под него часть силового электрического щита. Это решение используется из-за простоты и дешевизны, чтобы не покупать второй щиток, но оно имеет ряд существенных недостатков. Первый из них – невозможность получить достаточно места для слаботочного оборудования. Современный электрический щиток зачастую имеет размер для размещения более 48 модулей, и при этом его необходимо вписать в довольно ограниченное пространство в квартире. Места для «слаботочки» остается немного, и устанавливают ее «друг на друга», что не улучшает работу. Еще один момент, о котором необходимо сказать, – безопасность. ПУЭ и существующие ГОСТ требуют разделения при совместной прокладке силовых и слаботочных цепей, а при установке в одном щите силовое и слаботочное оборудование должно быть разделено огнестойкой металлической перегородкой, что при таком способе размещения оборудования практически невыполнимо.

А как сделать лучше?

Именно поэтому продвинутые монтажники часто используют еще один вариант решения проблемы – устанавливают два одинаковых электрических щита, один из которых используется для установки электрического оборудования, а другой для слаботочных компонентов. Естественно, что для установки «слаботочки» из электрического щитка убирают все внутренние элементы монтажа, оставляя от него фактически пустую «коробку» с дверцей. В этом случае нет проблемы с местом для монтажа, но монтажнику приходится, по сути, «на коленке» решать проблему монтажа слаботочных компонентов.

Можно еще лучше? Можно!

Оптимальным решением является применение специализированных щитков под слаботочные компоненты, так называемых IT-щитков. Это достаточно новый вид оборудования, который активно набирает популярность среди монтажников. Он сочетает в себе дизайнерское и техническое решения. К примеру, возьмем щиток для слаботочных систем Mini Pragma от Schneider Electric. Он имеет внутри достаточно места и может комплектоваться необходимыми элементами для монтажа слаботочных компонентов, в том числе несколькими электрическими розетками для подключения питания устройств.

В зависимости от имеющегося пространства слаботочный щиток может быть установлен как рядом с электрическим щитком, так и под ним, т.к. оба вида щитов имеют одинаковые размеры, а также дизайн лицевых панелей щитов, что выглядит эстетично. Кроме того, при таком способе монтажа силовое и слаботочное оборудование разнесены на безопасное расстояние с точки зрения электро- и пожароопасности, а также взаимного влияния.

Внутри слаботочного щита, как правило, устанавливается перфорированная монтажная плата, которая позволяет без дополнительных операций с инструментом установить и закрепить компоненты слаботочных систем и подводимые к ним кабели, а дополнительные аксессуары обеспечат удобство и быстроту монтажа. Также обычно встроена DIN рейка, на которой можно установить автоматические выключатели и розетки, что позволяет освободить место в электрическом щите.

Таким образом, современные слаботочные щиты позволяют создавать для квартир и домов удобные и эстетичные решения по монтажу компонентов слаботочных систем.

Требования ПУЭ, СНИП, ПТЭ ЭП к маркировке кабельных линий

ПУЭ

п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

СНИП 3-05-06-85

п.3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.
3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.
3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 – 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.
3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.



ПТЭ ЭП

2.3. Каждая КЛ должна иметь документацию, указанную в пункте 2.2 настоящей главы, которая оформлена отдельным делом (паспорт), соответствующий диспетчерский номер и название. Открыто проложенные кабели, а также все кабельные муфты должны иметь бирки с обозначениями: на конце и в начале линий на бирках должны быть указаны марка кабеля, напряжение, сечение, номера или наименования линий; на бирках соединительных муфт – номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Бирки нужно закреплять по всей длине КЛ через каждые 50 м на открыто проложенных кабелей, а также на поворотах трассы и в местах прохождения кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

 Вы можете выбрать и купить кабельные бирки

5. Методика испытаний / КонсультантПлюс

5.1. Проверка комплектности ТК.

Сверить количество установленного на ТК оборудования со спецификацией, приведенной в паспорте объекта. Критерием успешного выполнения проверки является соответствие фактического количества оборудования количеству в паспорте объекта.

5.2. Проверка качества выполнения монтажных работ.

5.3. Проверка наличия силового электропитания.

Убедиться в наличии питания с помощью вольтметра или включением оборудования ТК. Электропитание должно подаваться по постоянной схеме, указанной в паспорте объекта.

5.4. Проверка канала связи.

Выполнить проверку пропускной способности путем полной загрузки видеопотоком (либо передачей большого количества данных между точками с помощью команды ping с неограниченным количеством повторов и размером пересылаемых пакетов по 1400 байт, пока канал полностью не загрузится) канала связи и замера скорости передачи данных на сетевом интерфейсе оборудования информационного центра. Скорость передачи данных должна быть не ниже 5 Мбит/сек.

Выполнить проверку среднего времени задержки, процента потери пакетов и вариации задержки пакетов между точками путем посылки 1000 пакетов по 100 байт при полностью нагруженном канале связи. Среднее время задержки должно составлять не более 150 мс. Процент потери пакетов, как процентное отношение числа потерянных пакетов к общему числу посланных пакетов, должен составлять не более 1,0%. Вариация задержки должна составлять не более 200 мс.

5.5. Проверка правильности настроек установленного программного обеспечения.

Проверяется для контроля полного функционирования установленного программного обеспечения.

К началу испытаний все программное обеспечение, указанное в спецификации, должно быть установлено и настроено единым комплексом с программным обеспечением на ранее созданных объектах ОКСИОН (при условии работоспособности каналов связи, построенных в предыдущие периоды создания ОКСИОН), прописаны IP адреса и работать без системных сбоев.

При загрузке операционной системы Windows XP Pro автоматически загружается антивирусная программа (Dr. Web Enterprise Suite), программное обеспечение ПСИ (ITV Intellect ядро, обработки IP-камер), программное обеспечение ПМИ (Media Distributor терминал), должен присутствовать USB-ключ, ПО Secure Pack, ПО управления источником бесперебойного питания.

Критерием качества является запуск настроенного единым комплексом и работа без ошибок и сбоев программного обеспечения. В случае отсутствия связи по каналам, построенным в предыдущие периоды создания ОКСИОН, программное обеспечение должно быть настроено и синхронизировано с ПО информационного центра города. После загрузки компьютера автоматически запускается трансляция по расписанию.

5.6. Убедиться в создании объектов ПО ПСИ на ядре терминального комплекса. Критерием успешного выполнения является наличие созданных плат видеозахвата и камер.

5.7. Выполнить проверку трансляции изображения на средствах отображения информационного центра. Критерием успешного выполнения является передача изображения с камер терминального комплекса через видеошлюз информационного центра.

5.8. Убедиться в создании на управляющем компьютере ТК видеоархива. Критерием успешного выполнения является наличие и постоянное обновление видеоархива с камер терминального комплекса и возможность просмотра информации из видеоархива на средствах отображения информационного центра.

5.9. Убедиться, что терминальный комплекс настроен в ПО ПМИ информационного центра.

5.10. Выполнить загрузку нового контента (расписания) на терминальный комплекс. Критерием успешного выполнения является корректная трансляция контента на плазменных панелях и устройствах бегущей строки в соответствии с загрузкой.

Открыть полный текст документа

Почему PUE – это лишь часть истории энергоэффективности центра обработки данных

PUE – это отношение, определяемое как мощность, потребляемая центром обработки данных, деленная на мощность, потребляемую его ИТ-оборудованием. В частности, он показывает, сколько энергии используется фактическим ИТ-оборудованием по сравнению с мощностью, используемой всеми службами центра обработки данных, включая охлаждение, освещение, сетевое оборудование и т. Д.

Приняв передовой опыт, можно достичь среднегодового PUE, равного 1.1 и даже ниже.

Полезно знать PUE, но следует проявлять осторожность при интерпретации того, что он показывает на самом деле. Это связано с тем, что PUE – это только отношение активной мощности, измеренной в ваттах (Вт), тогда как мощность, подаваемая в центр обработки данных, состоит из активной и реактивной мощности.

Реактивная мощность не выполняет никакой реальной работы, но ее необходимо подавать на индуктивные или емкостные нагрузки для поддержания стабильности напряжения в сети.

Типичные индуктивные нагрузки в центре обработки данных включают двигатели, работающие в системах охлаждения, в то время как блоки питания компьютерных серверов являются хорошими примерами емкостных нагрузок.Если реактивная мощность не регулируется сразу при потребляющей ее нагрузке, это может привести к огромным потерям во всей сети.

Также важно помнить, что нелинейные нагрузки, такие как приводы с регулируемой скоростью (VSD), светодиодное освещение, ИБП и серверы с импульсным источником питания, также потребляют реактивную мощность. Специфический способ, которым они потребляют ток, может вызвать его искажение. Помимо активного (основного) тока присутствует реактивная составляющая тока, называемая гармониками.

Гармоники – это своего рода электрическое загрязнение в сети, вызывающее повышенные потери энергии, снижение надежности электросети и сокращение срока службы подключенного оборудования.

Чтобы оценить, сколько реактивной мощности присутствует в сети, используется значение, называемое коэффициентом мощности (PF) – оно показывает соотношение между активной мощностью, которая действительно работает, и общей мощностью, подаваемой в цепь. Чем ближе коэффициент мощности к 1, тем меньше реактивной мощности присутствует в сети и тем эффективнее и надежнее сеть.

Коммунальные предприятия часто штрафуют потребителей за низкий коэффициент мощности, поскольку он требует от коммунальных предприятий увеличения генерирующих и распределительных мощностей.

При принятии мер по улучшению PUE, таких как установка VSD для систем охлаждения, очень важно проверить, как это влияет на сеть электроснабжения центра обработки данных.

Приводы позволяют экономить в среднем от 20 до 60% энергии в процессе охлаждения. Но их оборотной стороной могут быть повышенные потери энергии в электросети – а PUE этого не отразит.

, в конструкции которых используются конденсаторы, обычно хорошо компенсируют реактивную мощность индуктивных нагрузок, которыми они управляют.Приводы используют свои конденсаторы для подачи реактивного тока на двигатели и защиты электросети от того, чтобы быть источником самого реактивного тока.

Однако более сложные приводы с активным входным каскадом (AFE) и конденсаторами постоянного тока, такие как приводы ABB со сверхнизкими гармониками (ULH), могут пойти дальше, также компенсируя индуктивные или емкостные нагрузки других сетей для еще большей эффективности сети. .

Иная ситуация с гармониками. Гармонические характеристики во многом зависят от конструкции привода.

Влияние гармоник измеряется как процентное значение, известное как полное гармоническое искажение (THD), которое представляет собой отношение между всеми гармониками тока или напряжения и основным током или напряжением. При отсутствии гармоник напряжения или тока THD составляет 0%.

Типичный 6-пульсный привод со встроенным сопротивлением имеет THDi около 40%. Это приводит к увеличению линейного тока на 8% и потерям энергии на 16% по сравнению с системой без гармоник.

Вместо того, чтобы использовать дополнительные фильтры для устранения гармоник, почему бы не использовать приводы, которые вообще не вызывают гармоник? Активные внешние приводы производят исключительно низкую гармоническую составляющую даже при частичных нагрузках, снижая риски отказа электросети и повышая ее эффективность.

Хотя важно, чтобы PUE был близок к 1, также важно обращать внимание на технологию VSD, используемую для управления системами охлаждения для достижения этого уровня. Это связано с тем, что выбор преобразователей частоты влияет не только на эффективность процесса охлаждения, но и на эффективность электросети, что не отражается в PUE.

В конечном итоге именно эффективность всех систем, включая систему охлаждения и сеть электропитания, определяет истинную энергоэффективность центра обработки данных.

Что такое эффективность использования энергии (PUE)?

Современные компьютеры и центры обработки данных потребляют огромное количество энергии. Согласно Ежегодному прогнозу энергетики за 2013 год, только в США 3% потребляемой энергии по всей стране приходится на компьютеры и сопутствующее оборудование. Не говоря уже о системах охлаждения, защищающих компьютеры и серверы от перегрева. Задача повышения энергоэффективности и снижения затрат на энергопотребление стоит непросто.Это очень много значит для окружающей среды в рамках сохранения природных ресурсов, упрощения работы отдельных компаний и национальной экономики в целом. Преобладающим показателем, который описывает, насколько эффективно компьютерные центры обработки данных используют энергию в нормальных условиях эксплуатации, является эффективность использования энергии (PUE). Green Grid (некоммерческая отраслевая группа, специализирующаяся на энергоэффективности ИТ-оборудования) фактически является разработчиком этого коэффициента.Но за последние два года PUE стал основным показателем, который используется для измерения эффективности энергопотребления центров обработки данных.

Как рассчитывается PUE?

Эффективность использования энергии – это соотношение между общей энергией, поступающей в центр обработки данных, и энергией, потребляемой ИТ-оборудованием внутри центра обработки данных (охлаждение, обогрев, вентиляция, преобразование и распределение энергии, освещение, электрические розетки). Причем всю энергию можно производить не только из электричества, но и из других источников, например, природного газа, топлива, воды (используемых для адиабатического охлаждения).Энергопотребление ИТ-оборудования определяется как количество энергии, используемое для управления, хранения, обработки и маршрутизации данных в центре, а также для управления сетями и дополнительными устройствами, такими как мониторы и рабочие станции.

Отсюда типичная формула PUE выглядит следующим образом:

PUE = общая мощность объекта / энергия, используемая ИТ-оборудованием

Формула должна использоваться для определения эффективности конкретного центра обработки данных с течением времени, а не для сравнения различных.

Для наглядности приведу пример расчета PUE:

Допустим, общая мощность центра обработки данных составляет 12.000 МВтч, а ИТ-оборудование потребляет 9.000 МВтч. Таким образом, PUE = 12.000 МВтч / 9.000 МВтч = 1333.

Конечно, мощность, потребляемая всем центром обработки данных, будет выше, чем энергия, потребляемая ИТ-оборудованием. Так что этот тест всегда будет выше единицы. Но насколько больше?

Что такое нормальный PUE?

Очевидно, что коэффициент PUE может варьироваться от 1.От 0 до бесконечности. Идеальный PUE составляет 1,0, что означает 100% -ный КПД (т.е. вся потребляемая энергия используется только на ИТ-оборудовании, при распределении электроэнергии не происходит потерь). Но добиться этого практически невозможно.

Такие гиганты индустрии, как Google и Microsoft, создают центры обработки данных с коэффициентом полезного действия 1,2 или выше. Но они лидеры отрасли. Согласно исследованию Uptime Institute, средний центр обработки данных в США имеет PUE равный 2,5. Однако также часто встречаются серверы с PUE от 3,3 и выше.Это означает, что только 1/3 всей энергии, потребляемой центрами обработки данных, используется ИТ-оборудованием, а 2/3 этой мощности тратится впустую.

Температура окружающей среды и ее влияние на ПУЭ

Согласно последним исследованиям, центры обработки данных потребляют около 420 тераватт, что на 3% больше мирового спроса на энергию. Более того, системы охлаждения потребляют примерно 45% этой энергии. В этих рамках очень важно расположение серверов дата-центра. Чем холоднее климат, чем ниже энергия, тем эффективнее его работа, тем лучше (, тем ниже) PUE.

В настоящее время, поскольку создание экологически чистых вычислительных центров является одной из приоритетных задач для производителей, они стремятся внедрять современные технологии и нестандартные решения, чтобы сделать свои системы охлаждения более эффективными и менее энергоемкими. Например, в 2018 году Microsoft затопила свой центр обработки данных на дне Северного моря, недалеко от Шотландских Оркнейских островов, на глубину 35,5 метров. Автономные подводные центры обработки данных предназначены для большей экономии энергии, поскольку их охлаждение бесплатное и работает в холодных водах Северного моря.https://www.youtube.com/embed/L2oJw1a_qEM Однако нужно понимать, что погруженная в воду капсула – всего лишь крошечная копия настоящего центра обработки данных. Контейнер длиной 12 метров состоит из 12 стоек и 824 серверов, но самое главное в нем – это модульная архитектура центра. На морском дне относительно легко скрепить контейнеры вместе, как если бы это были космические модули на МКС.

Как повысить эффективность центра обработки данных?

Экономить энергию проще, чем думают многие владельцы ИТ-компаний.Реализуя такие стратегии, вы можете сэкономить на счетах за электроэнергию и сделать работу серверов более эффективной.

• Уменьшите нагрузку на ИТ-оборудование. Экономия 1 Вт на уровне сервера превратится в общую экономию почти 3 Вт в центре обработки данных за счет меньшего энергопотребления. Эта стратегия снижения нагрузки включает покупку энергоэффективного оборудования, удаление неиспользуемых серверов и так называемую «виртуализацию серверов».
• Управление воздушным потоком. Эта стратегия означает подачу потока холодного воздуха от блоков кондиционирования туда, где он больше всего необходим, в частности, на переднюю часть серверов, а также максимально эффективное удаление потока горячего воздуха с задних сторон серверов.
• Интервал температуры и влажности . Как уже упоминалось ранее, температура и микроклимат, в котором расположен сервер, являются существенным фактором, влияющим на эффективность использования энергии. Чем прохладнее место, тем меньше энергии расходуется на охлаждение.
• Улучшить систему охлаждения. По возможности используйте системы «естественного охлаждения». Более того, использование кондиционирования воздуха для всего помещения гораздо менее эффективно для предотвращения перегрева центра обработки данных по сравнению с локальным модульным охлаждением. Также важно расположение центра обработки данных. Модули лучше распределять в соответствии с их удельной мощностью и предполагаемой нагрузкой.

Инженеры используют любую возможность для снижения энергопотребления центров обработки данных.С учетом актуальности этой задачи нестандартное программно-аппаратное решение, ориентированное на энергопотребление в рамках эффективности центров обработки данных, получит более широкое распространение. Некоторые из них, вероятно, возникнут в результате слияния нескольких технологий.

Рано или поздно системы искусственного интеллекта смогут управлять различными источниками энергии, чтобы найти оптимальный сценарий для снабжения центров обработки данных. Такие решения помогут операторам центров обработки данных внедрить более эффективные методы работы, а также сэкономить на счетах за электроэнергию.

PUE центров обработки данных с 2013 года

Средний коэффициент эффективности использования энергии (PUE) для центра обработки данных в 2020 году составляет 1,58, что лишь незначительно лучше, чем 7 лет назад, согласно последнему ежегодному исследованию Uptime Institute (результаты будут опубликованы в ближайшее время) .

PUE, международный стандарт, впервые разработанный компанией Green Grid и другими в 2007 году, является наиболее распространенным способом измерения энергоэффективности центра обработки данных. Он измеряет отношение энергии, потребляемой ИТ-оборудованием, к энергии, потребляемой всем центром обработки данных.

Все операторы стремятся снизить коэффициент PUE как можно ближе к 1,0. Используя новейшие технологии и практики, большинство новых сборок находятся в диапазоне от 1,2 до 1,4. Но по-прежнему существуют тысячи старых центров обработки данных, которые невозможно экономически или безопасно модернизировать, чтобы они стали настолько эффективными, особенно если требуется высокая доступность. В 2019 году значение PUE незначительно выросло (см. Предыдущую статью) с рядом возможных объяснений.

Новые данные (показанные на рисунке ниже) соответствуют последовательной схеме: с 2007 по 2013 год были сделаны большие улучшения в энергоэффективности, в основном с использованием недорогих или простых методов, таких как простая герметизация воздуха, после чего улучшения стали более сложными или дорогими.Цифры Uptime Institute основаны на исследованиях глобальных центров обработки данных размером от 1 мегаватт (МВт) до более 60 МВт разного возраста.

Как всегда, данные не дают полной картины. Эти данные основаны на среднем показателе PUE на сайт, независимо от размера и возраста. Новые центры обработки данных, обычно построенные крупномасштабными компаниями или компаниями по размещению, как правило, намного более эффективны и крупнее. Поэтому растущий объем работы выполняется в более крупных и более эффективных центрах обработки данных (данные Uptime Institute за 2019 год показывают, что центры обработки данных мощностью более 20 МВт имеют более низкие значения PUE).Данные, опубликованные Google, показывают почти точно такую ​​же форму кривой, но с гораздо более низкими значениями.

Операторы, которые не могут улучшить PUE своего объекта, все же могут многое сделать для снижения энергопотребления и / или обезуглероживания операций. Во-первых, они могут улучшить использование своей ИТ-инфраструктуры и обновить свои серверы, чтобы обеспечить оптимизацию энергопотребления ИТ. Во-вторых, они могут повторно использовать тепло, выделяемое центром обработки данных; и, в-третьих, они могут покупать возобновляемую энергию или инвестировать в производство возобновляемой энергии.

Дополнительная информация по этой теме доступна для членов сети Uptime Institute здесь.

Что такое эффективность использования энергии и как она влияет на ваши расходы

По некоторым оценкам, мировые центры обработки данных к 2030 году будут потреблять до восьми процентов всей электроэнергии, производимой в мире. С внедрением облачных вычислений и беспроводной связи Устройства Интернета вещей (IoT) не демонстрируют никаких признаков замедления, будущее почти гарантированно будет связано с большим объемом данных и технологий. Цифровая трансформация глобальных рынков будет продолжать стимулировать спрос на большее количество центров обработки данных, поэтому в будущем эти объекты будут потреблять больше энергии.

К счастью, инновации в технологиях центров обработки данных сопровождались прорывами в области энергоэффективности. Современные центры обработки данных намного эффективнее своих предшественников, о чем свидетельствует вновь обретенный акцент на важном показателе эффективности, известном как эффективность использования энергии (PUE).

Что такое эффективность использования энергии?

, очевидно, потребляют огромное количество энергии, но большая часть этой энергии идет на питание и охлаждение ИТ-оборудования, размещенного в их стенах.В этом смысле энергопотребление центра обработки данных дает очевидные преимущества, которые компенсируют огромные затраты на электроэнергию. Однако, если объект потребляет больше энергии, чем необходимо для питания его ИТ-инфраструктуры, он обеспечивает меньшую ценность, чем должен, и представляет собой расточительную трату ограниченных энергоресурсов.

За последнее десятилетие в отрасли центров обработки данных широко применяется рейтинг эффективности использования энергии как способ оценки эффективности центра обработки данных. Проще говоря, центр обработки данных с высоким показателем PUE потребляет больше энергии, чем должен, и, следовательно, менее эффективен.Если у объекта низкий показатель PUE, его общее энергопотребление намного ближе к энергопотреблению его ИТ-оборудования, а это означает, что он более эффективен.

При расчете энергопотребления ИТ-оборудования важно помнить, что этот показатель должен включать не только серверы, работающие в цехе обработки данных. Он также учитывает охлаждающую инфраструктуру предприятия и меры по охране окружающей среды. Если этим системам придется работать сверхурочно, чтобы регулировать температуру серверов, то показатель PUE предприятия пострадает.И наоборот, если серверам требуется меньшее охлаждение, чем можно было бы ожидать, показатель PUE соответственно снизится.

Как рассчитать эффективность энергопотребления центра обработки данных?

Расчет PUE на самом деле довольно прост, поэтому этот показатель оказался настолько полезным и почему центры обработки данных находят его так легко объяснимым. Эффективность энергопотребления объекта равна общему количеству потребляемой мощности, разделенному на энергию, используемую его ИТ-оборудованием:

PUE = Общее энергопотребление / Потребность в энергии ИТ

Наивысший балл – 1.0 будет означать, что каждый киловатт энергии, потребляемой объектом, идет на ИТ-оборудование центра обработки данных. Например, объект, который потребляет в общей сложности 15 МВтч электроэнергии с ИТ-оборудованием, требующим 11 МВтч электроэнергии, будет иметь показатель PUE 1,36.

Эта оценка фактически ставит предприятие в очень хорошую репутацию по сравнению с остальной отраслью. Согласно данным, ежегодно собираемым Uptime Institute со всего мира, средний показатель PUE центра обработки данных в 2019 году составил 1,67. Хотя это среднее значение явно лучше, чем когда Uptime Institute впервые предоставил эти данные в 2007 году (когда средний показатель PUE центра обработки данных составлял 2.5), на самом деле это небольшое увеличение по сравнению с рекордным средним показателем PUE центра обработки данных в 2018 году, равным 1,58. Фактически, 2019 год стал первым таким увеличением с 2007 года.

Почему важна эффективность использования энергии?

Есть несколько причин, по которым организациям следует заботиться о PUE. С точки зрения общей картины, наличие большего количества энергоэффективных центров обработки данных помогает компенсировать общий рост затрат на электроэнергию мировой инфраструктуры компьютерных технологий. По мере того как новые технологии развиваются и выходят на новые рынки, потребности в данных и электроэнергии будут продолжать расти.Контроль над этими расходами с помощью передовых методов энергоэффективности поможет сделать быстрый рост более устойчивым и устойчивым.

При малом масштабе энергоэффективные центры обработки данных сокращают расходы непосредственно для своих клиентов. Одна из причин, по которой так много организаций перешли от устаревших частных центров обработки данных к современным центрам колокации, заключается в том, что старые внутренние решения были невероятно неэффективными и дорогими. Компании устали платить более высокие затраты на электроэнергию без соответствующего увеличения производительности ИТ.Центры обработки данных для совместного размещения с низкими показателями PUE приносят больше пользы своим клиентам, поскольку им не приходится платить за расточительную энергетическую практику предприятия.

Как снизить PUE в вашем центре обработки данных

Хотя PUE концептуально прост, на самом деле он представляет собой довольно сложное взаимодействие между инфраструктурой центра обработки данных и вычислительными ресурсами в нем. Клиенты Colocation могут напрямую влиять на PUE объекта, применяя энергоэффективные методы для развертывания своих ИТ-систем.Разрастание серверов, неорганизованная кабельная разводка и неправильное размещение серверов могут повлиять на распределение мощности и эффективность охлаждения, которые являются двумя наиболее важными факторами, определяющими производительность PUE. Организациям необходимо работать со своим поставщиком услуг по размещению, чтобы убедиться, что они правильно выбирают размер своего развертывания, чтобы не тратить энергию и не перекладывать эти расходы на других клиентов по размещению в виде более высоких счетов за охлаждение.

Технология виртуализации также оказала большое влияние на показатели PUE.Хотя серверы высокой плотности, на которых размещены экземпляры виртуальных машин, потребляют больше энергии, чем типичный сервер, их способность размещать несколько программно определяемых серверов позволяет исключить несколько физических серверов. В итоге виртуализация позволяет центрам обработки данных размещать больше клиентов на меньшем количестве реальных машин, что помогает снизить затраты на электроэнергию.

Поскольку все больше организаций подвергаются цифровой трансформации и все больше полагаются на технологии для предоставления своих продуктов и услуг, спрос на центры обработки данных вряд ли в ближайшее время снизится.В связи с тем, что глобальные температуры и потребление ископаемого топлива создают реальные ограничения для глобального экономического роста в 21 веке, организациям как никогда важно уделять особое внимание энергоэффективности центров обработки данных. Приняв несколько ключевых передовых практик, каждый клиент центра обработки данных может внести свой вклад в эти усилия, одновременно помогая контролировать свои расходы на размещение.

Как это работает и что нужно знать

При выборе центра обработки данных необходимо учитывать множество факторов.

Хотя общая безопасность центра обработки данных, емкость и масштабируемость, вероятно, находятся в верхней части вашего списка, мощность, которая оживляет центр обработки данных и поддерживает его в рабочем состоянии, является важным, но часто упускаемым из виду компонентом.

Независимо от вашего присутствия в Интернете, электричество является основой. Понимание того, как мощность соотносится с дизайном центра обработки данных, имеет решающее значение как для непрерывности, так и для безопасности.

Узнайте больше о роли мощности в центре обработки данных , о том, как все работает, и о тенденциях, о которых вы должны знать, поможет вам сделать лучший выбор для вашей организации.

Без электричества даже самая передовая и мощная сеть представляет собой просто груду металлолома. Независимо от того, насколько сложна ваша установка, если она не обеспечивает и не использует энергию эффективно, вы можете упустить ее.Вот несколько основных терминов, которые нужно знать, когда речь идет о мощности центра обработки данных .

Питание переменного и постоянного тока: У вас есть два варианта питания вашего центра обработки данных или любого другого устройства, использующего электричество. Электропитание переменного или переменного тока – это мощность, о которой вы думаете, когда подключаете устройство, прибор или инструмент. Токи 120 или 240 вольт питают по запросу – просто подключите ваш предмет к ближайшей розетке, и вы готовы к работе. «Переменная» часть этого типа мощности зависит от способа ее доставки; он может менять направление несколько раз за одну минуту для оптимизации производительности и эффективности.

Питание постоянного или постоянного тока зависит от батарей; ваш ноутбук, телефон и другие устройства, которые можно подключить к розетке переменного тока для зарядки, а затем разрядить аккумулятор. Постоянный ток течет только в одном направлении и более надежен, чем переменный ток, что делает его идеальным способом избежать. В то время как большинство центров обработки данных для совместного использования используют переменный ток для питания, все больше и больше организаций включают питание постоянного тока и комбинацию этих двух типов для повышения энергоэффективности и сокращения времени простоя.

Эффективность использования энергии, или PUE, представляет собой соотношение мощности, доступной для центра обработки данных, и мощности, потребляемой ИТ-оборудованием. PUE – это выражение эффективности; это число может показать, сколько мощности потребляют сами ваши серверы и сколько используется для задач, не связанных с сервером / ИТ. Высокий PUE означает, что вы можете бегать более эффективно, чем есть на самом деле, и что вы можете использовать слишком много энергии. Низкий PUE означает, что вы работаете оптимально и у вас мало отходов.

Определите PUE вашего центра , разделив общую энергию, потребляемую всем вашим учреждением, на энергию, потребляемую вашим ИТ-оборудованием. В результате получается показатель PUE, который в идеале должен быть максимально приближен к 1. Почему так низко? Более низкие коэффициенты означают, что вы используете большую часть своей энергии для выполнения фактической работы, а не для питания офиса, освещения и других вспомогательных элементов.

Электроэнергия измеряется в конкретных единицах; каждая из них подробно описана ниже и поможет вам понять, что нужно вашей организации для достижения ваших целей в области мощности и энергоэффективности.

• Ампер: Также называемый «ампер», это фактическое движущееся электричество, которое проходит по вашим проводам, к вашим серверам и оборудованию. Каждое из ваших устройств, от рабочих станций до ноутбуков и серверов, использует для работы определенное количество ампер.
• Вольт: Мощность, которая «проталкивает» электричество от источника к вашим розеткам и устройствам; Фактическое напряжение зависит от местоположения, выбора, сделанного во время строительства и настройки, и даже от производителя детали, которую вы используете.И батареи, и розетки обеспечивают мощность, которая может быть измерена в вольтах – от 1,5 вольт для небольшой батареи до 110 или 220 в обычной офисной или домашней розетке.
• Вт: Фактическое количество энергии, потребляемой вашим сервером или устройством, измеряется в ваттах. Эта цифра возрастает по мере того, как вы используете свое оборудование; он также повышается, когда ваше оборудование выполняет несколько задач или решает сложные проблемы. Устройство ASIC или GPU, добывающее криптовалюту или выполняющее сложные задачи, будет больше использовать ваш сервер центра обработки данных или одну из ваших рабочих станций из-за выполняемой работы.

Мощность, доступная вашему центру обработки данных, способ ее использования и даже количество электроэнергии, потребляемой вашими частями, – все это влияет на ваши затраты, эффективность и даже производительность.

Электропитание в центре обработки данных

Все эти ватты и вольты должны куда-то уходить, а типичный центр обработки данных имеет множество потребностей; некоторые из них более очевидны, чем другие. Несмотря на то, что все организации разные, для эффективной работы центру обработки данных необходимо следующее:

• Серверы: Фактические единицы, выполняющие работу, хранящие данные и обеспечивающие поддержку вашего бренда, стоек и других связанных элементов.
• Охлаждение: Серверы и сопутствующее оборудование выделяют тепло; вам необходимо питание оборудования, которое будет поддерживать охлаждение вашего оборудования, чтобы предотвратить повреждение и продлить срок его службы.
• Инверторы: Вы не заметите их, пока они вам не понадобятся. Инверторы сохраняют мощность и запускаются при отключении источника питания переменного тока. Это предотвращает простои, потерю данных и прерывание обслуживания.
• Поддержка: Кто-то должен заботиться о серверах, обеспечивать физическую безопасность и реагировать на проблемы.Любому обслуживающему персоналу на месте требуется стандартное электроснабжение офиса. Положитесь на освещение, рабочие станции, HVAC и многое другое для вашей команды на месте.
• Безопасность: Сигнализация, физическая безопасность, предотвращающая доступ посторонних к вашему центру или оборудованию.

Понимание того, как измеряется и используется энергия в типичном центре обработки данных, может помочь вам внести изменения, которые повысят вашу эффективность и снизят ваши расходы. От базового понимания того, как измеряется электроэнергия, до того, как потребление энергии, не связанное с ИТ, влияет на вашу прибыль.

Эффективность использования энергии, или PUE, представляет собой соотношение мощности, доступной для центра обработки данных, и мощности, потребляемой ИТ-оборудованием. PUE – это выражение эффективности; это число может показать, сколько мощности потребляют сами ваши серверы и сколько используется для задач, не связанных с сервером / ИТ. Высокий PUE означает, что вы можете работать более эффективно, чем вы есть, и что вы можете использовать слишком много энергии для своего центра обработки данных. Низкий PUE означает, что вы работаете оптимально и у вас мало отходов.

Определите PUE вашего центра, разделив общую энергию, потребляемую всем вашим учреждением, на энергию, потребляемую вашим ИТ-оборудованием. В результате получается показатель PUE, который в идеале должен быть максимально приближен к 1. Почему так низко? Более низкие коэффициенты означают, что вы используете большую часть своей энергии для выполнения фактической работы, а не для питания офиса, освещения и других вспомогательных элементов.

Идеальное целевое значение для существующего центра обработки данных – 1,5 или меньше (новые центры должны стремиться к 1.4 или меньше, в соответствии с целями и ориентирами Федерального ИТ-директора. PUE 2,0 или выше указывает на необходимость проверки. Есть вероятные области неэффективности, которые увеличивают затраты и не приносят пользы.

Эта информация позволяет принимать обоснованные решения при выборе центра обработки данных. Лучший провайдер гарантирует наличие инфраструктуры электроснабжения, чтобы гарантировать максимально возможное время безотказной работы. Узнайте больше о наших современных центрах обработки данных по всему миру.

Растущий PUE контейнерных центров обработки данных

Когда я впервые начал проектировать контейнерные центры обработки данных, я рассматривал их как способы устранения многих проблем, с которыми сталкивается ИТ-отдел, таких как приемочное тестирование, нарушение установки, прокладка кабелей и общая производительность.По мере развития событий мы нашли способы уменьшить неэффективное использование энергии.

В свою очередь, это привело к созданию серверов x64, которые еще более эффективны, а усилия, затраченные на улучшение охлаждения агрегатов, привели к осознанию того, что традиционная концепция создания среды с охлажденным воздухом исчезает в учебниках истории.

Повышение эффективности использования энергии (PUE) становится возможным благодаря множеству факторов. Появление многоядерных процессоров x64 поддерживает постоянный профиль мощности типичного сервера 1U, при этом значительно увеличивая мощность.Память с меньшим энергопотреблением соответствует ЦП, так что текущие серверы имеют намного лучший показатель GFLOPS / Вт. В то же время блоки питания сегодня обладают гораздо большей эффективностью, снижая тепловую нагрузку на серверную коробку.

Самым большим прорывом стало осознание того, что охлаждение должно быть отделено от серверного ядра в контейнере. Мы пробовали водяное охлаждение (оно протекает!), Охлаждение крыши и охлаждение боковых стенок. В процессе стало очевидно, что мы могли бы снизить охлаждение, если бы использовали более крупные вентиляторы на серверах, а со стойками, заполненными такой же структурой, мы могли бы использовать 5-дюймовые или более крупные вентиляторы для охлаждения.(Помимо технических новинок – чем больше вентилятор, тем лучше воздушный поток, и это примерно квадратный закон, поэтому 5-дюймовый вентилятор против ¾-дюймового вентилятора – не соревнование!)

В то же время небольшое исследование показало, что во многих местах в США и ЕС количество действительно жарких дней было небольшим, а в случае северных штатов – не такими жаркими. Идея разработки контейнерных серверных ферм для среды с нулевым охлаждением становится все более популярной.

[Прочтите о сделке, подписанной АНБ для охлаждения своего будущего центра обработки данных в Мэриленде, в статье «АНБ планирует охладить новый центр обработки данных с помощью сточных вод.”]

x64 COTS-сервера, поддерживающие температуру на входе 40 ° C. Обычно кластер из серверов ½-U охлаждается большими вентиляторами и совместно использует резервное питание, хотя существуют и другие конфигурации. Обратите внимание, что это не блейд-серверы; инфраструктура и сложность упаковки лезвий ограничивают работу до более низких температур. То же самое можно сказать и о мэйнфреймах и мини-компьютерах устаревшего стиля.

40C (104F) хорош для многих северных участков, но было бы лучше иметь дополнительный запас.Проблема заключается в жестком диске, который в основном имеет характеристики окружающей среды 55C. Можно жить с этими дисками и все равно перейти на 45C (113F). Я сделал это для военных приложений, но это требует компромиссов в дизайне.

Твердотельные накопители с температурой 70C и множество новых жестких дисков с температурой 60C или 65C решают эту проблему, поэтому даже серверы с дисками могут достичь цели 45C.

Альтернативный вариант – переместить все хранилище в отдельные стеллажи или контейнеры. Это очень хорошо соответствует модели виртуализированного облака и позволяет серверам легко достигать температуры на входе 45 ° C.Блоки хранения имеют тенденцию к охлаждению, а поток воздуха через диски более оптимизирован, поэтому они тоже могут иметь температуру 45 ° C.

Так что это значит для PUE? «Гараж» для контейнеров имеет очень низкий PUE. Без охлаждающей нагрузки все зависит от освещения и помещений для персонала. Силовая нагрузка контейнера – это почти полностью компьютерное оборудование. Накладные расходы в основном связаны с охлаждающими вентиляторами, и конструкция большого вентилятора значительно уменьшает это. В конечном итоге PUE для контейнера меньше 1,10 в среде с нулевым охлаждением.

Есть и другие приемы для снижения энергопотребления серверов, в том числе использование больших общих источников питания для подачи 12 В постоянного тока на серверные кластеры.

Некоторые из этих идей, например, более крупные вентиляторы, могут быть применены к отдельным стойкам серверов, хотя требуется вытяжной воздуховод. Суть в том, что мы движемся к более экологичным центрам обработки данных.

Что дальше? В конце 2014 года мы увидим серверы, в которых память и процессоры тесно связаны в модули.Когда это произойдет, производительность сервера значительно возрастет, а мощность, потребляемая сервером, упадет. Подразумевая, что гораздо меньше оборудования будет выполнять работу и экономить электроэнергию, общая мощность центра обработки данных снизится, хотя, наоборот, PUE может немного вырасти.

Мы тоже увидим много микросерверов. Это серверы с низким энергопотреблением и высокой плотностью размещения, которые могут соответствовать необходимому профилю охлаждения.

Как добиться более низкого значения PUE в вашем центре обработки данных

PUE, или «Эффективность использования энергии», показывает отношение потребления энергии центром обработки данных к количеству энергии, потребляемой только ИТ-оборудованием центра.Идеальное соотношение эффективности использования энергии – 1,0. Это связано с тем, что центральной задачей центра обработки данных является предоставление ИТ-ресурсов организации или потребителям. В идеале вся энергия, потребляемая центром обработки данных, направляется на его ИТ-оборудование.

Это будет означать, что никакая энергия не используется в любой другой части центра обработки данных, не связанной с ИТ, включая такие функции, как охлаждение / обогрев, освещение, система безопасности и т. Д. Также отсутствуют потери энергии в распределительной сети – в ступенях преобразования напряжения, источниках бесперебойного питания и кабелях.Такая ситуация требует 100-процентной эффективности и, следовательно, недостижима.

Знай свой PUE

Однако само определение PUE оставляет некоторые серые области. Например, что, если в центре обработки данных есть какая-то инфраструктура для выработки электроэнергии, например солнечные батареи? Включена ли эта мощность в расчет общего энергопотребления объекта? Возникают вопросы о включении периферийных источников энергии, таких как безопасность и освещение, в расчет PUE.Однако специалисты утверждают, что для достижения более низкого PUE это необходимо знать.

Повышение PUE

Как только вы сможете получить точные измерения PUE, вы можете работать над его улучшением. Даже если ваша компания не заинтересована в PUE, вы можете использовать эти числовые данные для повышения эффективности своего центра обработки данных. Вот несколько шагов, которые вы можете предпринять, чтобы улучшить свой PUE:

• Больший перепад температур увеличивает эффективность охлаждения. Изолируйте горячий и холодный воздух, чтобы поддерживать надлежащий воздушный поток в центре обработки данных.
• Автоматическая экономия затрат на охлаждение за счет повышения температуры.
• Если наружный воздух достаточно прохладный, используйте его для охлаждения помещения и повышения PUE.
• Сократите потери мощности за счет использования высокоэффективных систем ИБП для улучшения распределения энергии и устранения ненужного преобразования напряжения.
• Принять технологию управляемого освещения. Выключайте свет, когда на объекте никого нет. Серверам не нужен свет для работы.

Нет лучшего способа улучшить PUE, чем измерить его.Как еще вы собираетесь повысить эффективность и улучшить PUE, если у вас нет точных цифр? Собирайте данные из различных центров обработки данных, чтобы создать модель вычислительной гидродинамики (CFD). С помощью модели CFD вы можете легко определить, сколько энергии потребляет центр обработки данных и как его оптимизировать. EMR Associates может помочь вам в этом. Свяжитесь с нами онлайн или позвоните нам сегодня по телефону 615-828-8028, чтобы узнать больше.
