Маленький, да удаленький, скотчлок наш ненаглядненький!

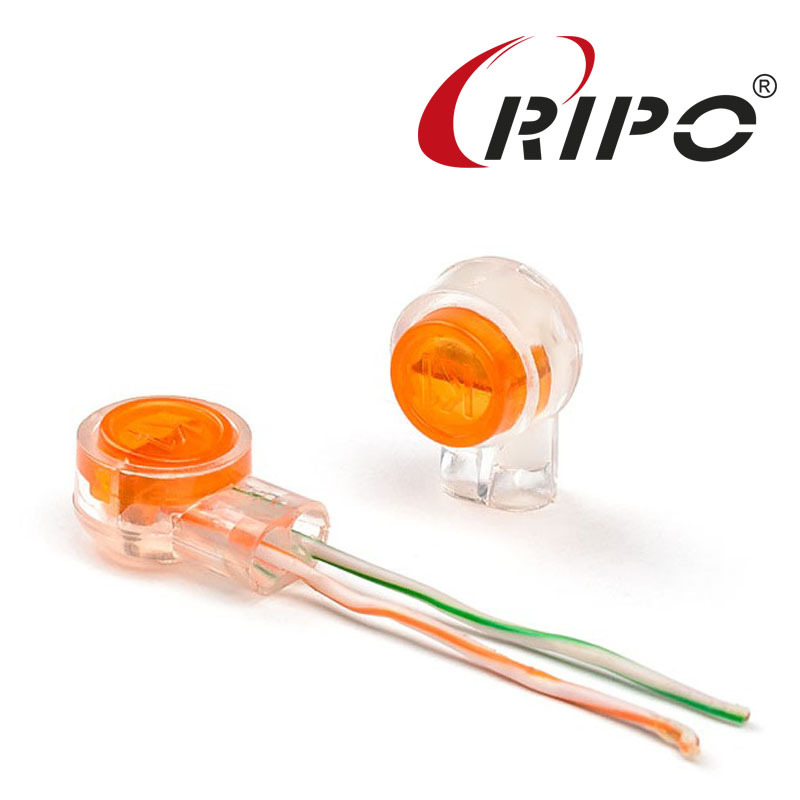

Cкотчлок (scotchlock) представляет собой наполненный гидрофобным гелем пластиковый корпус, необходимый для осуществления быстроразъёмного соединения двух жил сетевых кабелей с диаметром от 0.4 до 0.9 мм. Входное отверстие скотчлока позволяет использовать жилы с диаметром изоляции до 2.08 мм.

Другими словами, скотчлок – это малыш, который обеспечит надежное соединение кабелей без лишних усилий.

В ассортиментной линейке NETLAN представлен нераскрывающийся скотчлок EC-SL-UY2-YL-100, выступающий в качестве универсального решения для соединения проводников мягких металлов. Каркас, включающий в себя корпус, нажимную кнопку и вмонтированный прорезной контакт, заполнен гелем.

Одно из главных преимуществ соединителей данного типа в том, что они не требуют снятия изоляции с проводов, а наличие гидрофобного геля, препятствует проникновению влаги, что значительно повышает надежность и долговечность контактов.

Кроме того, монтаж скотчлока интуитивно прост и производится всего в два шага – введение проводника и обжимка. Внутри соединителя расположен U-образный контакт, который прорезает изоляцию и обеспечивает контакт проводников. Фиксация жилы происходит за счёт использования прижимающей кнопки. Предлагаем Вам своими глазами увидеть процесс монтажа скотчлоков на нашем YouTube канале.

Монтаж данных соединителей, безусловно, комфортнее производить специальным инструментом – пресс-клещами. Аксессуар такого плана оснащен параллельно двигающимися губками для опрессовки соединителей и режущей кромкой для обрезки кабеля. Главное, что стоит помнить, используя клещи — не переусердствуйте! Ваша цель – не сделать из скотчлока блин, а помочь жилам плотно войти в контакт.

Приложив немного усилий, Вы получите сращенный сетевой кабель без использования паяльника или другого профессионального оборудования. Это ли не чудо?! В продуктовой линейке инструментов NETLAN можно найти обжимной инструмент, инструмент для зачистки и обрезки кабеля, устройство для заделки витой пары и боковые кусачки, но мы никогда не останавливаемся на достигнутом и стремимся всегда обновлять и расширять ассортимент. А как Вы смотрите на то, чтобы в NETLAN появился новый продукт для работы со скотчлоками?


В продуктовой линейке инструментов NETLAN можно найти обжимной инструмент, инструмент для зачистки и обрезки кабеля, устройство для заделки витой пары и боковые кусачки, но мы никогда не останавливаемся на достигнутом и стремимся всегда обновлять и расширять ассортимент.

А как Вы смотрите на то, чтобы в NETLAN появился новый продукт для работы со скотчлоками? Пройдите, пожалуйста, наш небольшой опрос!


что это такое и как пользоваться соединителем

Сфера применения

Больше всех остальных электромонтеров скотчлоки – это любимый способ соединения монтажников компьютерных и телефонных сетей. Они отлично подходят для слаботочных цепей, например, для витой пары, можно использовать модели UY-2, UR2, UB2A. Таким образом можно организовать ответвления, наращивание и ряд других соединений для сетевого кабеля.

Также их часто используют для низковольтных цепей, например, для автомобильной проводки. С их помощью лучше соединять опять же для слаботочных цепей, например, для врезки в основную проводку сигнализации, систем центрального замка, маломощных колонок и прочего. Пример использования скотчлоков для автомобильной проводки вы видите ниже, так подключена магнитола с нестандартным штекером.

Для силовых проводов лучше не использовать такой вид соединителей, здесь лучше подойдут зажимы типа WAGO, гильзы и другие варианты соединений, например, пайка.

На видео наглядно показано, как пользоваться скотчлоком:

Материалы по теме:

  • Как обжать сетевой кабель
  • Как и чем сделать ответвление от провода
  • Как подключить интернет-розетку

Особенности использования

Как вы могли убедится скотчлоки бывают двух типов.

Первые — это те, которые раскрываются как чемодан. Редко, но на форумах встречается название «клеммники чемоданного типа», а другой вариант – нераскрывающиеся, для их использования нужно нажать на поверхность клеммника чтобы врезать в провода. И у тех и у других скотч-локов используются одинаковые U-образные контакты. Особых отличий в том, как пользоваться нет.

Для нераскрывающихся клеммников типа UY-2, UR2 и подобных есть специальные обжимные клещи с плоскими параллельными губками.

Но их с успехом можно заменить пассатижами, а в некоторых случаях сжать пальцами. Раскрывающие клеммники сжимаются по металлической скобе-контакту в открытом состоянии.

Скотчлоки с гелем не требуют дополнительной изоляции. Надеваются на изолированный не зачищенный провод. Для соединения достаточно ровно обрезать концы и завести их в отверстие или вложить в раскрытый клеммник. В свою очередь скотчлоки без геля лучше дополнительно заизолировать изолентой или термоусадочной трубкой.

Не превышайте рекомендуемые сечения проводников и не соединяйте проводники тоньше положенного. В первом случае вы повредите токопроводящие жилы, а во втором не обеспечите должной фиксации в ноже. Можно соединять кабельную продукцию с однопроволочными и многопроволочными жилами, но не используйте скотч-локи для алюминиевого провода. Из-за текучести алюминия контакт быстро ослабнет.

Виды

Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:

  • Проходные;
  • Тупиковые;
  • Т-образные.

По количеству проводов, чаще всего это:

  • На 2;
  • На 3 провода;

Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.

Для малых сечений:

  • Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.

  • Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.

  • Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.

  • Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.

Для больших сечений:

  • Scotchlok 316 IR для проводов сечением 0.5-1.5 кв. мм.

  • Модель MGC, соединитель для толстых жил сечением 2.5 кв. мм.

  • Scotchlok 558 – тупиковые соединители предназначены для соединения и отводов от проводов сечением 0. 5-1.5 мм.

  • Scotchlok 560 для ответвления без разрыва кабеля. Подходит для жил сечением 0.75-1.5 мм. без геля из-за конструктивных особенностей. Клеммник раскрывается как чемодан и зажимает провода при закрытии или нож предварительно утапливается плоскогубцами.

  • Модель 534 клеммник похож по конструкции на предыдущий, но отличается допустимым сечением ТПЖ, в этот раз допускается 1.5-2.5 кв. мм.
  • ScotchLok 952 – т-образный соединитель, также предназначен для врезки перпендикулярно основной линии. Врезка под прямым углом происходит с помощью клеммы типа «папа» в разрез на боковой стороне соединителя в закрытом его состоянии.

Перечисленных видов скотч-локов вам должно хватить на большинство практических ситуаций, а сейчас перейдем к разговору о том, как использовать этот вид клеммников.

Особенности применения

Два основных типа устройств, когда выполняется соединение скотчлоком – это нераскрывающиеся клеммники и модификации чемоданной конструкции. Все они снабжены идентичными U-образными контактами, а разница состоит в следующем – все нераскрывающиеся образцы, включая UY-2 и UR2, требуют наличия обжимных клещей особой конструкции с параллельными губками плоского вида.

Но и использование пассатижей также довольно распространенный способ. Модели, относящиеся к чемоданным, сжимаются в открытом положении пор металлическому контакту-скобе.

Нет потребности в дополнительной изоляции при заполнении гелем. Выполнение соединения происходит очень просто – в отверстие заводятся ровно обрезанные концы и закладываются в клеммник. А вот при отсутствии геля рекомендуется применить термоусадочную трубку или изоленту.

Большая вариативность соединений с много- и однопроволочными проводами не допускает монтажа скотчлоков для алюминиевых токопроводников. Происходит быстрое ослабевание контакта из-за большой текучести данного металла.

Что такое скотчлок

Термином Scotchlok обозначаются предназначенные для соединения жил в проводниках клеммники зажимной конструкции. Контакт ножевого вида служит местом, где жила надежно фиксируется методом сжатия. Соединение относится к участкам с надежной степенью изолированности благодаря применению материалов для изготовления корпуса с диэлектрическими характеристиками.

Качественный скотчлок — соединитель изготавливается из нейлона с противовоспламеняющими свойствами или полипропиленовой массы. Процесс соединения жил проводов обеспечивается наличием прорезающего изоляционный слой оригинального контактного элемента, выполненного в форме литеры U и располагающегося во внутренней части изделия. Наполняющий Scotchlok гидрофобный гель будет оптимальным способом предохранения зон соединений от проникновения влаги. Это позволяет значительно повысить сроки безаварийной эксплуатации контактов.

На рынке особой популярностью пользуются образцы известной торговой марки ЗМ. Кроме клеммников бренд производит и качественные клеящие растворы, входящие состав изоляционных и светодиодных лент. Несмотря на выпуск соединителей и другими брендами, именно продукция ЗМ остается лучшей по мнению специалистов и рядовых потребителей.

Принцип действия практически идентичен конструкции используемых для проводов марки СИП прокалывающих зажимов. Некоторые модели применяются для специфичного подключения, называемого «подпараллеливанием» – это образование без потребности в снятии напряжения ответвительных от линии соединений.

Ведение проводника и обжимка – два главных этапа монтажа. Габариты скотчлока дают возможность работы с жилами поперечного сечения в диапазоне от 0,4 до 4 кв. мм.

Технические параметры

Функциональное назначение

Максимальное сечение зажимаемого провода,кв.мм

Максимальное сечение зажимаемого провода,AWG

Материал контактов

не указан

Способ монтажа

обжим на провод

Рабочая температура,°С

-40…85

Это интересно: Ударная дрель или перфоратор — что лучше выбрать для дома

Использование скотчлоков

Каждый скотчлок является электрическим соединителем, в котором установлен врезной контакт. Эти изделия применяются при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и в других слаботочных линиях.

С помощью скотчлока осуществляется соединение между собой двух проводов, максимальный диаметр жил у которых составляет 0,4 мм. Здесь не нужна предварительная зачистка изоляции. Достаточно нажатия красной кнопки, приводящей в действие контактную пластину. Под ее воздействием происходит прорезка изоляции проводов и их последующее соединение путем внедрения в медную часть. Фактически, это пружинный ножевой контакт специальной конструкции. Далее, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта.

Места контактов сразу же попадают под защиту водоотталкивающего геля, размещенного внутри скотчлока. Таким образом, обеспечивается герметичность всей зоны, где находятся контакты. Постепенно происходит диффузия, надежно соединяющая холодным способом контакт и провод.

Данное соединение применяется в случае необходимости сделать отвод провода от основной магистрали и надежно заизолировать соединение. Скотчлок соединитель проводов рассчитан на работу с различными кабелями. У них может быть сколько угодно жил, и любая степень гибкости или жесткости. Существуют специальные конструкции скотчлоков, позволяющие применять их в обычных электрических сетях. В этом случае максимальное сечение кабелей и проводов составляет 4 мм, а с учетом изоляции, диаметр может доходить до 5 мм. Изделия могут работать с номинальным напряжением 600 вольт, а в некоторых случаях это значение составляет 1000 вольт. Такие скотчлоки применяются для монтажа электрических сетей в жилых домах.

Полипропиленовый корпус скотчлока обладает высокой устойчивостью к воздействию растворителей и различных химических веществ. Для ножевого контакта используется луженая латунь, абсолютно не подверженная коррозии. Монтажные работы с применением скотчлоков выполняются обычными плоскогубцами.

Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее

Соединение медных проводов

Клеммники для соединения проводов

Соединение медных и алюминиевых проводов

Соединение проводов

Соединение проводов в распределительной коробке

Покупайте надежные дешевые высококачественные scotchlok соединителей

Получите лучшие предложения на. scotchlok соединителей на Alibaba.com сегодня. Эти электрические аксессуары имеют штекерную и женскую стороны, которые подключаются либо к постоянным, либо к временным соединениям. scotchlok соединителей жизненно важны и увеличивают производственный процесс. Они допускают массовые подключения и плавную производительность. Эти аксессуары обеспечивают фильтрацию электромагнитных и радиочастотных помех в соединении. Они обеспечивают бесперебойное электрическое подключение и легко модернизируются в соответствии с предпочтениями пользователя.

Эти аксессуары эффективны и водонепроницаемы. Они защищают электрические соединения от воздействия воды. Эти. scotchlok соединителей широко доступны на Alibaba.com по доступным ценам. Они выдерживают высокое напряжение валют и обеспечивают защиту пользователя. Они имеют несколько возможностей подключения, что делает их универсальными, поскольку они подходят для разных проводов и вариантов подключения. Эти аксессуары устойчивы к изоляции и безвредны для окружающей среды. Покрытие из материала корпуса обеспечивает пожаробезопасность в случае сбоя в электросети. Они обладают противовзрывными свойствами и не подвержены коррозии из-за долговечного гальванического покрытия.

scotchlok соединителей экономичны и могут использоваться повторно. У них очень высокая совместимость, обеспечивающая эффективное соединение. Они легко соединяются и имеют конструкцию скольжения и блокировки. Такой дизайн делает их безопасными и удобными в использовании. Они настраиваются в соответствии с предпочтениями пользователя и имеют несколько циклов подключения и отключения. Они удобны в обращении и обеспечивают гибкость подключения. Аксессуары обеспечивают защиту от масел и влаги, сохраняя соединение в чистоте.

Alibaba.com предлагает широкий выбор высококачественных материалов. scotchlok соединителей варианты. Они долговечны и делают электрические соединения более безопасными и организованными. Получите лучшие варианты от проверенных поставщиков и производителей по всему миру.

Электрические соединители типа MGC торговой марки Scotchlok™ компании 3М™.

Электротехнические изделия торговой марки Scotchlok (рис. 1) компании 3М представлять лишний раз не имеет смысла. Соединители проводов, работающие по принципу U-образного прокалывающего контакта, нашли самое широкое применение в практике электрического монтажа. Применение соединителей типа Scotchlok позволяет просто, быстро и качественно осуществить монтаж контактных соединений при ответвлении проводов без зачистки изоляции, обеспечив при этом высокий уровень защиты контактного соединения от воздействия окружающей среды, то есть предотвратить крайне нежелательное окисление электрических контактов. Такие соединители пользуются заслуженной популярностью и высоким спросом в среде специалистов, занимающихся электрическим монтажом как в электроустановках жилых и общественных зданий, так и на промышленных предприятиях.



 Рис. 1. Семейство электрических соединителей с прокалывающим U-образным контактом торговой марки Scotchlok компании 3М



Заполненные гидрофобным гелем соединители марки Scotchlok крайне популярны. Еще бы, ведь важнейшим условием для длительной эксплуатации контактного соединения является требование по защите электрического контакта от влаги. В помещениях с повышенной влажностью обычные незащищенные контактные соединения работают крайне неважно. Очень скоро контакт покрывается оксидной пленкой, начинается его окисление и деградация. Такой процесс приводит к резкому росту электрического сопротивления, росту температурного фронта в области контакта, ухудшению электрической изоляции с последующим ее пробоем. А пробой изоляции – верный путь к замыканиям, утечкам, пожарам, выносу опасного электрического потенциала на проводящие части электроустановок, к прикосновению которых может иметь доступ эксплуатирующих их пользователь. Еще более сложной представляется эксплуатация электрических контактов вне помещений на открытом воздухе и даже в земле. С такой задачей отлично справляются заполненные гидрофобным гелем соединители.
Пользователям соединителей торговой марки Scotchlok уже хорошо известны модели соединителей 314 и 316IR , отлично зарекомендовавшие себя при применении во влажных средах.

Сегодня компания 3М представляет на рынке в России очередное решение – заполненный гидрофобным гелем соединитель MGC (Moisture Guard Connector) торговой марки Scotchlok для применения в системах ирригации и ландшафтного освещения на открытом воздухе и в земле (рис. 2). Еще больше гидрофоба, еще выше надежность соединения!

Рис. 2. Соединитель MGC торговой марки Scotchlok™ компании 3М, обеспечивающий защиту от влаги



Компания 3М, исходя из необходимости обеспечения надежного электроснабжения систем ландшафтного освещения и ирригации в электроустановках жилых и общественных зданий и сооружений, представляет новое решение для соединения изолированных проводов.
Соединитель типа MGC (Moisture Guard Connector – влагозащищенный соединитель) производства компании 3М обеспечивает монтаж изолированных проводов с размером жил сечением от 0,5 до 2,5 мм2, включая провода, применяемые в ирригационных системах, характерной особенностью которых является наличие изоляции с увеличенной толщиной стенки (рис. 3).

При монтаже электрического соединителя расположенный внутри него металлический контакт прорезает изоляцию проводов и входит в прочный контакт с жилами, обеспечивая надежное соединение с ними. Гидрофобный заполнитель, расположенный внутри соединителя типа MGC, обеспечивает защиту соединения. Электрический соединитель  стоек к воздействию ультрафиолетового излучения, что позволяет размещать его в том числе и над поверхностью грунта.


Рис. 3. Монтаж с помощью электрического соединителя типа MGC проводов системы ирригации



Соединитель типа MGC производства компании 3М обеспечивает быстроту и удобство монтажа. Достаточно просто ввести в него концы соединяемых проводов и сдавить крышку и корпус соединителя пассатижами с параллельными губками (рис. 4). Монтаж завершен!
После того, как соединение выполнено, расположенный внутри соединителя гидрофобный заполнитель обеспечивает защиту соединения от влаги. Удаление изоляции с жил при монтаже соединения с помощью соединителя типа MGC не требуется.

Последовательность монтажа соединителя типа MGC показана на рисунке 5.


а)                                                    б)

в)                                                    г)

Рис. 5. Последовательность монтажа электрического соединителя типа MGC: а) взять соединитель типа MGC, б) ввести провода в соединитель до упора в его заднюю стенку, в) надавить на крышку для выполнения соединения, г) монтаж завершен.

Способ надежного и герметичного соединения проводов на Авто. Скотчлок (ScothLok).

На рабочем автомобиле ВАЗ2105 перестала гореть одна из светодиодных фар ДХО.

Понятное дело, что это не штатные световые приборы, а установленные год назад  знакомым авто-электриком на гаражах.

 Начал разбираться, в чем же дело? Первая мысль при такой неисправности – конечно обрыв проводника, так и оказалось! Но помимо обрыва обнаружил, что жилы медного провода фар, скрученные под изолентой, очень сильно окислились и находиться в ужасном состоянии. В принципе картина довольно ясная – сами медные проводки китайских светодиодных фар имеют малое сечение, в общем, сэкономлено производителем по полной. Они очень ломкие и за год окисливаються, сгнивая целиком. Поэтому если просто перезачистить и скрутить, заизолировав лентой ПВХ то через год, а то и раньше картина повториться. Решить это задачу один раз ну конечно может не на всегда, однако на долго – мне помогут скочлоки. Это специализированный гелезаполненные  соединитель с врезным контактом, другими словами внутреннее пространство соединителя полностью заполнено герметиком, что дает герметичность контакта!

В моем случае т. к. проводники имеют не большое сечение подойдут скочлоки модели UY 2

предназначенные для соединения витой пары.
При необходимости соединения проводов большего сечения применяться соответственно скочлоки большего размера с исполнением корпуса и технических  характеристик  для соединения силовых проводов.

Для заправки проводов в скочлоки вставляем жилы кабеля в отвертия соединителя до упора, полупрозрачный корпус скочлока позволяет проследить за этим. Зачищать изоляцию проводников не требуется!

Далее надавливаем пассатижами на оранжевую кнопку скочлока и в этот момент ножи соединителя прорезают изоляцию провода и тем самым обеспечивают контакт и надежное крепление. На этом соединение готово! Дополнительно закрепляю соединения под бампером для механической прочности и эстетики.

Ну а теперь проверяем!

 Все отлично фары работают как часы!

Более нагляднее смотрите в видео ролике, ниже:


Scotch Tape – Scientific American

В 1930 году компании по упаковке продуктов питания были очарованы относительно новой и улучшенной пленкой под названием целлофан, прозрачным полимером, изготовленным из целлюлозы. Целлофановые обертки могут помочь сохранить упакованные продукты свежими, но при этом позволят покупателям видеть содержимое. Однако удовлетворительное запечатывание целлофановых упаковок было проблемой, пока компания 3M не изобрела и не зарегистрировала товарный знак скотча — название, которое, тем не менее, широко используется общественностью для всех целлофановых лент с клейкой основой.(Аналогичный продукт Sellotape, представленный семь лет спустя в Европе, имеет те же проблемы с общим использованием его названия.)

Инженеры называют клей в скотче чувствительным к давлению клеем. Он не прилипает, образуя химические связи с материалом, на который он наносится, говорит Альфонсус Поциус, ученый из Лаборатории корпоративных исследований материалов 3M в Сент-Поле, штат Миннесота. Вместо этого приложенное давление заставляет клей проникать в мельчайшие микроскопические неровности на поверхности. поверхность материала.Оказавшись там, он будет сопротивляться возвращению, таким образом удерживая ленту на месте. Клей «должен быть на полпути между жидким и твердым», объясняет Поциус: он достаточно жидкий, чтобы растекаться под давлением, но достаточно вязкий, чтобы сопротивляться растеканию.

Однако

Приготовление клея подходящего типа — это только часть изобретения. Типичная клейкая лента содержит не два материала (клей и подложку, которая может быть целлофаном или другим пластиком), а четыре. Слой грунтовки помогает клею прилипнуть к пластику, а с другой стороны «разделительный состав» гарантирует, что клей не прилипнет к поверхности.В противном случае скотч было бы невозможно размотать.

Клейкая лента

недавно привлекла внимание физиков. Исследователи показали, что разматывание ленты в вакуумной камере испускает рентгеновские лучи, и они использовали эти рентгеновские лучи для изображения костей своих пальцев в качестве демонстрации. Открытие может привести к дешевым, портативным (и даже работающим от мускулов) рентгенографическим аппаратам. Разматывание создает электростатические заряды, а электроны, прыгающие через зазор между лентой и рулоном, производят рентгеновское излучение. В присутствии воздуха электроны движутся намного медленнее и не производят рентгеновских лучей.Но попробуйте размотать ленту в абсолютно темной комнате, и вы заметите слабое свечение.

Что внутри секретного рецепта скотча Magic Tape

Возможно, ваша неблагодарная семья не ценит все мысли и заботы, которые вы вкладываете в упаковку подарков, но скотч, который вы используете, является настоящей недооцененной рабочей лошадкой: он вездесущ, безмерно полезный и в значительной степени непризнанный как чудо современной химической инженерии. Все волшебство началось с Ричарда Дрю, неуклюжего исследователя из компании 3M, играющего на банджо.В 1929 году он изо всех сил пытался создать прозрачную ленту для упаковщиков мяса и кондитеров — целлофан рвался и деформировался под воздействием тепла, а клей не прилипал ровно. Его работа в конечном итоге привела к созданию сегодняшней ленты Scotch Magic, и с тех пор компания 3M держит в тайне рецепт своего сэндвича из полимеров и тщательно разработанных химикатов. Поэтому мы провели собственное исследование того, что делает клейкую ленту 3M.

Ацетат целлюлозы

«Невидимая» пленка, известная нам как лента.Он начинается с целлюлозы, длинного, прочного полимера с добавлением глюкозы, который придает растениям их структуру. Обычно его извлекают из хлопка или дерева и обрабатывают уксусной кислотой, химическим веществом, которое делает уксус уксусным. Этот процесс заменяет водороды в целлюлозе на ацетильные группы, что позволяет растворить прочный полимер и выдавить его в полупрозрачную полоску, прочную и водостойкую, но при этом ее можно оторвать рукой, пока вы любовно (или поспешно) ) упаковка этих праздничных подарков.Ацетат целлюлозы уходит своими корнями в прошлое: он уже столетие используется в качестве пленки для фотографий и фильмов.

__Акрилы __

Хотя компания 3M десятилетиями держала в тайне конкретные ингредиенты своего клея, это, несомненно, смесь мономеров, таких как бутилакрилат, метилакрилат и метилметакрилат. Акриловая смесь стекает на любую поверхность, на которую вы нажимаете ленту, и остается на месте благодаря липким молекулярным взаимодействиям, называемым силами Ван-дер-Ваальса.

__Деионизированная вода __

В самой ленте нет воды, но вода, вероятно, используется в процессе производства: акриловые материалы должны соединяться в цепочки для образования клея, и это часто происходит в воде или другом растворителе.Производители лент покрывают целлюлозную пленку смесью клея и воды, и когда H 2 O испаряется, остается слой липкой слизи толщиной обычно 20 микрон.

Полидиметилсилоксан

Другими словами, силикон. Чтобы лента не прилипала к самой себе при скручивании, компании наносят разделительное покрытие на нелипкую сторону. Конечно, 3M не говорит, что в нем содержится, но чаще всего подозревается силикон: он не притягивает другие материалы благодаря стабильным метильным группам, которые придают ему низкую молекулярную поверхностную энергию. Несмотря на это, формула разработана таким образом, чтобы лента разматывалась плавно и бесшумно, без шума, который издает упаковочная лента.

Стирол, акрил или полиуретан

Одно из этих покрытий, вероятно, помогает удерживать клей на пленке, чтобы они не разделялись, когда ваш ребенок отрывает оберточную бумагу. Стирол-акрил похож на акрилатный клей, но более липкий; полиуретан является основным ингредиентом некоторых покрытий для дерева и презервативов без латекса.Нет, вы не должны создавать свой собственный барьер из скотча, похожий на мумию, чтобы использовать его в качестве противозачаточного средства.

Эта статья опубликована в номере за декабрь 2016 г. Подпишитесь сейчас.

Кто изобрел скотч? | Office for Science and Society

Скотч не изобрели скотчи. Но их репутация бережливых людей вдохновила на название этого удивительного продукта. Двухцветные автомобили были популярны еще в 1920-х годах, и производители автомобилей столкнулись с проблемой, как провести четкие и четкие линии между цветами. Перед распылением краски они маскировали одну сторону линии газетой, чтобы создать четкий и прямой край. Это работало хорошо, за исключением того факта, что было трудно удалить наклеенную газету после того, как работа была сделана. В то время 3M продавала наждачную бумагу производителям автомобилей, и продавцы компании слышали о проблемах, с которыми производители сталкивались в своих покрасочных цехах. Большой потенциальный рынок манил клейкой лентой, которая легко отклеивалась. Химик 3М по имени Ричард Г.Дрю принял вызов по разработке такого продукта. Он знал, что каучуковый клей обладает необходимыми свойствами: он липкий, но его можно было довольно легко отклеить от поверхности. Дрю удалось покрыть одну сторону бумажной полоски материалом, и он был удовлетворен, увидев, что, приложив небольшое давление, он может заставить бумагу прилипнуть к поверхности; с одинаковой легкостью он мог бы удалить его. Он полагал, что 3M может производить ленту дешево, особенно если они будут наносить клей только на края бумажной полоски — нет необходимости тратить клей впустую.

Автомаляры считали новомодную ленту отличной идеей, пока не начали ее использовать. Клея не хватило, чтобы прочно удерживать ленту на месте, и продавцам лент 3M бесцеремонно приказали вернуть ленту своим боссам и попросить их в следующий раз быть более щедрыми с клеем. Компания 3М быстро устранила проблему, но клеймо неудачной первой попытки осталось. Автомаляры стали называть улучшенный продукт скотчем, и название закрепилось за 3M.Мудро они решили, что если вы не можете победить их, присоединяйтесь к ним, и продолжили разработку целой линейки скотчей. Когда они начали наносить клей на прозрачный целлофан, появился полупрозрачный скотч. Сегодня доступно более четырехсот различных видов самоклеящихся лент. Производители используют различные клеи, но большинство из них относятся к семейству акриловых полимеров. Они не предназначены для удаления так же легко, как малярный скотч, и они прочно прилипают, потому что при нажатии на поверхность образуют многочисленные микроскопические присоски.


@JoeSchwarcz

Хотите прокомментировать эту статью? Посетите нашу страницу в ФБ!

Как был изобретен скотч

Несмотря на название, скотч был изобретен не шотландцами. Он был изобретен бросившим колледж по имени Ричард Дрю из Миннесоты, который работал в небольшой компании по производству наждачной бумаги, основанной в 1902 году под названием Minnesota Mining and Manufacturing, позже известной как 3M. Само название «Скотч» имеет почти такую ​​же интересную историю происхождения, как и изобретение скотча.

Ричард Герли Дрю родился в Сент-Поле, штат Миннесота, в 1899 году. Дрю провел год в Университете Миннесоты по программе машиностроения, прежде чем бросить учебу. Он заплатил за это время в школе и за свой курс заочной школы по проектированию машин, играя на банджо, и он включил всю эту информацию в свое заявление на вакансию лаборанта в 3M. Он получил работу и встал на путь творения истории.

В 1920-х годах двухцветная покраска автомобилей была популярна и вызывала головную боль у автомобильных маляров. Двухцветный вид был создан путем окрашивания автомобиля в один цвет, нанесения какого-либо барьера на окрашенную часть, а затем окрашивания следующей части. Чтобы обойти трудности этого типа покраски, маляры и механики опробовали разные способы достижения нужного вида. К сожалению, их попытки, как правило, были менее чем успешными. Некоторые автомобильные магазины приклеивали газеты на уже окрашенные участки, в то время как другие использовали ленту, чтобы предотвратить перенос краски. Однако эти методы часто оставляли липкие следы на краске, которые было трудно удалить.Иногда это даже означало, что малярам приходилось заново выполнять всю работу по покраске.

Одной из обязанностей Дрю в компании 3M была доставка образцов наждачной бумаги в местные автомобильные мастерские для тестирования, где он часто слышал, как маляры жалуются на проблемы с лентой, используемой для покраски. Двадцатитрехлетнему тогда лаборанту пришла в голову идея создать новую ленту, которая создавала бы уплотнение, чтобы краска не просачивалась, и в то же время очищалась, не оставляя липких следов, которые разрушали бы лакокрасочное покрытие. В качестве отправной точки Дрю использовала клей, который 3M использовала при изготовлении своей наждачной бумаги. После этого ему потребовалось два года экспериментов с различными типами клеев, которые он наносил на основу из крепированной бумаги, чтобы найти правильную комбинацию. Таким образом, в 1925 году появилась малярная лента Scotch, которая впоследствии получила название Scotch. В 1929 году его должность технического директора производственной лаборатории позволила ему реализовать другую идею.Целлофан был недавно изобретен компанией DuPont и использовался бакалейщиками и пекарями в качестве удобного способа упаковки продуктов. Однако не было хорошего способа заклеить целлофан лентой, потому что цветная подложка испортила четкий вид. Поэтому Дрю и его команда изобретателей работали над созданием ленты, в которой этот прозрачный целлофан использовался в качестве основы.

К сожалению, оборудование, которое использовалось компанией 3M для нанесения клея на целлофановую основу, разорвало материал, и клей, который работал для малярной ленты, на прозрачном целлофане казался янтарным. В конечном итоге команда изобрела новый прозрачный клей и модифицированное оборудование для работы с целлофаном. Новая лента называлась Scotch Brand Cellulose Tape, но оказалось, что она, возможно, упустила свою возможность с бакалейщиками и пекарями, несмотря на многочисленные одобрения от нескольких тестовых клиентов. Видите ли, DuPont представила на рынке целлофан, который можно было запаивать при нагревании. Тем не менее, несмотря на отсутствие своего первоначального целевого рынка и выпуск во время Великой депрессии, целлюлозная лента Scotch Brand процветала в различных домашних условиях.

Итак, все это возвращает нас к тому, как термин «скотч» стал ассоциироваться с маскирующими и целлюлозными лентами 3M. Когда Дрю и 3M начали разрешать автомалярам тестировать новую малярную ленту Scotch Brand Masking Tape, один маляр предположительно жаловался на отсутствие клея на ленте. Одна из версий этой истории утверждает, что маляр спросил: «Почему такой скотч с клеем?» Другая версия гласит, что художник сказал: «Отнесите это своим шотландским боссам и скажите им, чтобы они нанесли на это больше клея.

Как бы то ни было, в 1920-х годах термин «скотч» был расовым сленговым термином, который означал что-то или кого-то, что было дешевым или скупым. Основываясь на отзывах, Дрю нанес на ленту больше клея и в конечном итоге заклеймил ленту уничижительное «скупое» название «Скотч». Информационный бюллетень I Found Out «Daily Knowledge», нажмите здесь или нажмите «Нравится» на Facebook здесь .Вы также можете проверить их на YouTube здесь .

Этот пост был переиздан с разрешения TodayIFoundOut.com . Изображение Daniel по лицензии Creative Commons.

Кто сделал этот скотч?

Подробности трудно определить, но все, кажется, согласны с тем, что скотч, ныне известный бренд, возник как оскорбление. Еще в 20-х годах скотч был синонимом слова «дешево».Ричард Дрю, 23-летний научный сотрудник Minnesota Mining and Manufacturing, пытался создать липкую, но не слишком липкую клейкую ленту, которую автомаляры могли бы использовать для двухцветных работ по окраске. Когда он ошибся с не слишком липкой стороной, один из маляров спросил: «Почему такой скотч с клеем?» и родилась торговая марка.

Дрю, бросивший инженерное училище, зарабатывавший на жизнь игрой на банджо в танцевальных группах Twin Cities. Первой работой Дрю в 3M была доставка образцов наждачной бумаги в автомагазины.Там он услышал так много ругательств по поводу покраски, испорченной слишком липкой лентой, что решил попытаться сделать ее лучше. В 1925 году, после двух лет экспериментов, он наткнулся на выигрышную формулу — смесь столярного клея и глицерина. Так родилась малярная лента Scotch.

После успеха ленты Дрю стал техническим директором лаборатории по производству продукции 3М. Именно там, в 1929 году, ему пришла в голову идея использовать недавно изобретенный Дюпоном целлофан в качестве основы для прозрачной ленты.Пекари и бакалейщики использовали целлофан в качестве влагонепроницаемого упаковочного материала для своих товаров, но им нужен был привлекательный способ запечатать его.

Проект был кошмаром. Целлофан скручивался, трескался и рвался, когда машины наносили клей. Янтарный клей, который прекрасно смотрелся на крепированной малярной ленте, выглядел ужасно на прозрачном целлофане. В конце концов, команде Дрю пришлось разрабатывать не только новые машины для работы с целлофаном, но и новый бесцветный клей из масла, смол и каучука.

К этому времени Великая Депрессия была в самом разгаре, и для страны, нуждавшейся в дешевом и легком ремонте, скотч-целлюлоза была универсальным решением. Домохозяйки, банкиры, фермеры и фабричные рабочие использовали его для починки и ведения хозяйства, изобретая способы быстрее, чем они успевали отрывать прозрачные полоски с помощью удобного дозатора в форме улитки. К началу 1940-х годов скотч упоминался на страницах The New York Times как метод шинирования голубиных крыльев, подготовки окон к воздушным налетам, повторного запечатывания конвертов, вскрытых правительственными цензорами, обрезки фотонегативов, украшения ко Дню Благодарения, снятия отпечатков пальцев преступников. , ремонтируя чеки, которые были разорваны в ярости, прикрепляя счастливые монеты к истребителям и упаковывая рождественские подарки.Как говорит Марк Миоданик, материаловед и автор книги Stuff Matters: «Как только у вас появится прозрачная, гибкая и прозрачная пленка, все станет возможным».

Знаете ли вы? – Скотч

Знаете ли вы? – Клейкая лента

Знаете ли вы?
– Скотч

Вы когда-нибудь задумывались, как название «Скотч» (извините за каламбур) прикрепилось к тому, что первоначально называлось целлофановой лентой? В отраслевом журнале компании 3M «Офис» (около 1975 г.) была статья под заголовком «История о ленте — 50 лет инноваций в 3M», в которой рассказывалось о том, как была названа скотч-лента.Вот что они сказали (переслано мне профессором Университета штата Юта).

В 1921 году компания 3M наняла г-на Ричарда Дрю в качестве лаборанта и поручила ему улучшить свою продукцию. Однажды Дрю наблюдал, как маляр опрыскивал автомобиль, на котором он использовал гуммированную крафт-бумагу, чтобы скрыть детали, которые он не хотел красить. Однако, когда маляр попытался удалить гуммированную бумагу, он сорвал с нее краску.

Дрю пообещал художнику, что поработает над клеем, который оставит четкую демаркационную линию.Со временем он изготовил малярную ленту шириной 2 дюйма с клеем на каждом краю, которую доставил автомаляру. Цитировать статью:

Во время тестирования первого продукта мистера Дрюса. . . маляр смотрел, как он отваливается, готовясь нанести второй цвет на двухцветную машину. Лента отклеилась, потому что не была полностью покрыта клеем. На каждом крае у него была полоса клея шириной всего 1/2 дюйма, мера экономии денег. Маляр сердито сказал мистеру Дрю: «Отнесите это своим скупым шотландским боссам и скажите им, чтобы они нанесли на это больше клея.Это этническое оскорбление шотландской бережливости, возможно, было неоправданным, но в конечном итоге оно принесло ему липкая лента, которую он хотел. С тех пор название «Скотч» «прилипло».

Используйте кнопку «Назад» в браузере или щелкните здесь>, чтобы вернуться к указателю «Знаете ли вы?»


Куда еще вы хотели бы отправиться в Шотландии?



The History of Scotch Tape и Scotty McTape

Упаковка Vintage Scotch Cellulose Tape (до середины 40-х годов).Источник: Википедия

Обычно «простые» изобретения оказывают существенное влияние на нашу повседневную жизнь, и скотч не исключение. Довольно часто эти простые предметы имеют подробную, интересную историю.

Компания Minnesota Mining and Manufacturing Co. (3M) была основана в 1902 году пятью бизнесменами, стремившимися разработать месторождение полезных ископаемых для производства абразивов для шлифовальных кругов. После того, как ее первое предприятие закончилось неудачей, компания быстро переехала из Ту-Харборс, штат Миннесота, в Дулут, штат Миннесота, и переключила свое внимание на наждачную бумагу. Мало ли основатели знали, что позже компания запустит линейку продуктов, которые будут использоваться в миллионах домов и предприятий.

В 1925 году Ричард Дрю, инженер-механик компании 3M, изобрел малярную ленту, когда увидел разочарование рабочих-кузовщиков после того, как они сняли ленту с автомобилей, которые они только что покрасили. Клей, удерживающий разделочную бумагу, был слишком прочным и часто стирал часть нанесенной краски.

Позже Дрю обратился к другому вопросу – необходимости запечатывания целлофана без воды.Дрю изобрел липкую целлюлозную ленту в 1930 году, предоставив пекарям и бакалейщикам быстрый и водонепроницаемый способ заклеивания упаковок. Скоро скотч Scotch Brand войдет в дом, что позволит нам делать простые починки самых разных предметов.

Первый настольный дозатор ленты, представленный в 1932 году, был сделан из чугуна. Он весил почти семь фунтов! Спустя семь лет компания выпустила «улитку» — ручной диспенсер для скотча. Первоначальная версия была изготовлена ​​из штампованного листового металла, а в 1940 году появилась пластиковая модель.

Во время Второй мировой войны большая часть производства лент была направлена ​​на военные нужды. Компания 3M разработала и произвела более 100 различных типов лент для решения проблем, включая двустороннюю липкую ленту Scotch.

Реклама ленты Scotch Brand Tape с изображением Скотти МакТейпа (1952 г.)

В послевоенное время компания 3M сосредоточилась на продаже фирменных лент Scotch в домах, школах и на предприятиях.

Упаковка бренда, как и многие другие в 30-х и 40-х годах, была довольно пресной. Рулоны ленты будут продаваться в металлических контейнерах с постоянно меняющимся логотипом «3М».Дизайн пледа, который мы знаем сегодня, не был известен до 1945 года.

В 50-х годах компания 3M представила Скотти МакТейпа — талисмана бренда Scotch в клетчатой ​​одежде. Его частый слоган — «Ленточка с пледом — лучшее, что есть!» – помогло сделать скотч скотчем нарицательным. Scotch Cellophane Tape стала крупным рекламодателем на телевидении, и Скотти участвовал в ее различных маркетинговых мероприятиях до 1970-х годов.

В 1961 году была изобретена матовая лента, выпущенная под названием Scotch Magic Tape. Вскоре после этого первоначальная целлофановая лента была переименована в прозрачную ленту.

На протяжении 70-х и 80-х годов компания 3M — нынешний лидер в производстве лент — продолжала удовлетворять многие потребности, представляя съемную ленту (1984) и другие типы клеев. В 1985 году опрос общественного мнения Roper показал, что потребители считают скотч самым незаменимым товаром для дома. Прозрачная лента Scotch была одним из самых популярных типов, по сравнению с алюминиевой фольгой и тканями без железа.

В 2004 году Музей современного искусства (Нью-Йорк) назвал Scotch Transparent Tape «скромным шедевром» и представил его на выставке из более чем 100 простых предметов, «заслуживающих нашего восхищения».

Среди последних лент компании есть типы, предназначенные для мастеров и тех, кто стремится лучше сохранить старинные воспоминания.

Но все началось с неудачи… и с найма блестящего инженера.
