Расположение розеток на кухне: схемы, нормы, высота

Для чего необходимо планирование схем расположения розеток и выключателей в комнатах? Все просто: здесь играют роль несколько важных аспектов. Во-первых, правильно размещенные розетки позволят не использовать множество удлинителей и тройников, которые представляют потенциальную опасность замыкания при высоких нагрузках. Во-вторых, не нужно будет утопать в проводах, а ведь все знают, что сейчас каждый второй прибор в доме с частой периодичностью включается в розетку, что создает большое количество шнуров. В-третьих, не нужно будет тратить время для использования нескольких приборов. Например, чтобы приготовить обед в микроволновой печи, не нужно ждать, чтобы закончила цикл стиральная машина. Это кажется забавным, а на самом деле жильцы многих квартир страдают от того, что на количество приборов в доме недостаточно продумано энергоснабжение.

Планирование

Это любое логическое начало любого конструирования. Перенос и новая установка розеток с выключателями вполне подразумевают как минимум наличие косметического ремонта. Поэтому саму отделку, расстановку мебели и бытовой техники желательно продумать заранее. Причем, если дизайн помещения будет выполнять специалист, ему обязательно нужно указать желаемые места размещения розеток. Все правки можно вносить только до утверждения проекта. Когда уже готов план, когда он согласован и одобрен, начинаются работы, в ходе которых вносить изменения уже нельзя.

Итак, рассмотрим несколько рекомендаций, которые, несомненно, пригодятся в планировании и установке розеток на нужной высоте и в нужном месте:

1. Определиться с расстановкой мебели и бытовой техники. Особенно важно продумать места для встраиваемой техники, так как ее переносить потом будет очень трудно. То же необходимо определить для духового шкафа, стиральной машины, холодильника, и, естественно, мелких приборов. Очень важным является то, что провод не должен быть слишком натянут. Ему необходимо быть свободным, чтобы не возникло опасных ситуаций. То есть место расположение розеток напрямую зависит от обстановки и потребностей в технике кухни.
2. Определиться с количеством приборов, постоянно требующих питания, и теми устройствами, которые включаются периодически. Простой пример: холодильник требует питания постоянно, так же, как и электроплита, а стиральная машина или блендер включаются периодически.
3. Посчитать, сколько нужно двойных розеток, сколько одинарных. Например, если постоянно включен один прибор (скажем, посудомоечная машина), то одна розетка может быть свободной для подключения «периодических» устройств.
4. Вывести отдельно выключатели для дополнительного освещения, например, рабочей зоны.
5. Сделать отметки для установки на удобной высоте.

Для различных устройств

Теперь перейдем к одному из важных вопросов: на какой высоте расположить розетки? Внимательно разберемся, от чего это зависит, и как правильно все оформить.

Начнем с расположения мойки и плиты.

Наиболее оптимальным будет размещение мойки и плиты, при этом сушка для посуды должна быть над мойкой. Также важно выбрать место под кухонной вентиляцией, так как установка вытяжки потребует отдельную розетку. И, соответственно, вытяжка будет установлена в соединении с вентиляцией. Так происходит большинство вытяжек. Поэтому в определении зоны расположения розеток лучше всего ориентироваться на вентиляцию. Для вытяжки розетка располагается на 20 см выше поверхности и полок.

Духовка

Для духовки есть свое ограничение. Например, ни в коем случае нельзя размещать розетку непосредственно за духовкой. Получается, розетки устанавливаются не выше 15 см над духовым шкафом. Розетки для электроплиты устанавливаются над рабочей поверхностью. Их следует делать две: для духовки отдельно, если варочная панель и шкаф располагаются отдельно. Надо сказать, что это несколько другие розетки, более мощные. Их установку очень важно планировать правильно.

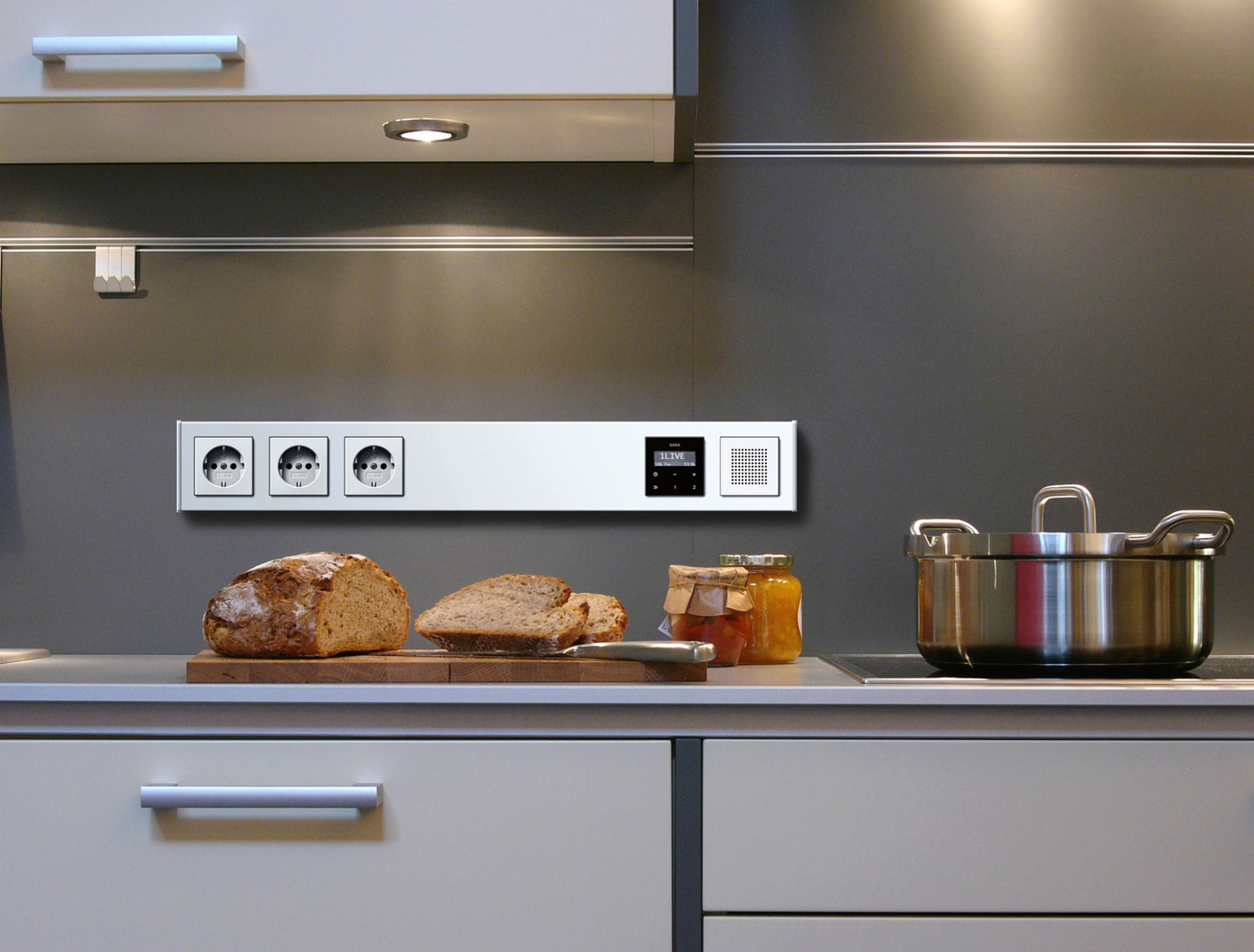

Над рабочим столом лучше всего установить до 4-х розеток. Они послужат для бытовых приборов, создав удобство их использования в процессе готовки.

Для встраиваемой техники устанавливаются розетки не ближе чем 20 см от техники. При этом нужно обратить внимание, что эти устройства используются исключительно для встраиваемой техники, для отдельных приборов делаются отдельные розетки.

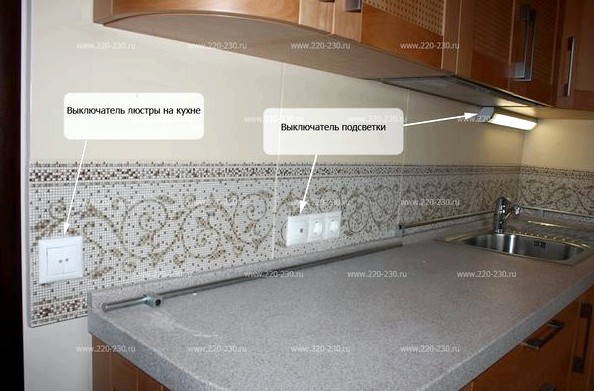

Что касается выключателей, то они также устанавливаются на расстоянии 80 см от пола. Однако выключатели для освещения рабочей поверхности лучше всего устанавливать в блоке розеток над нею. Это будет более удобно.

Схемы подключения также важно составить заранее, по ним уже выполнять монтажные работы. Лучше всего, чтобы разветвлением занимался электрик. Специалист выполнит качественно все соединения и минимизирует возможные риски, связанные с использованием электричества.

Остается только добавить, что при выборе розеток надо опираться на все те же схемы. Если есть возможность, лучше установить сразу двойные или тройные устройства, это будет гораздо удобнее и потребует меньше места. Розетки возле мойки лучше всего устанавливать со специальной крышкой, которая автоматически закрывается после отключения прибора. Это предотвратит возможное попадание воды.

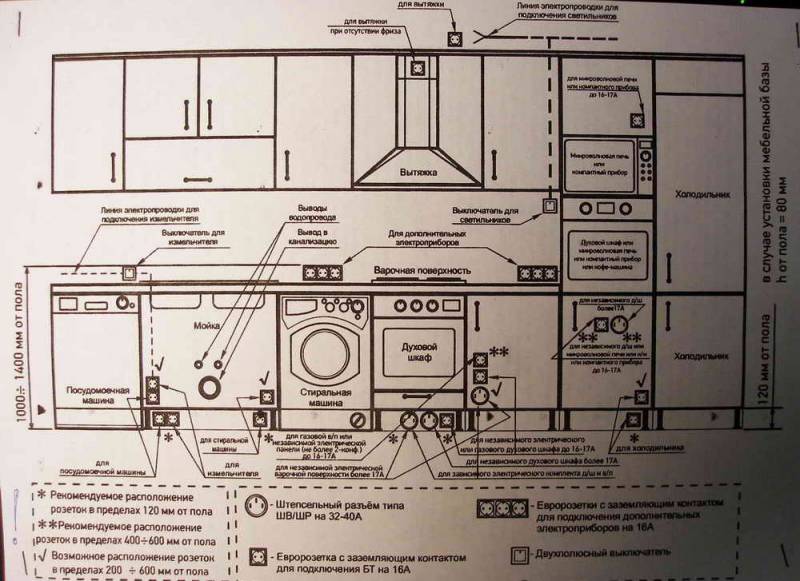

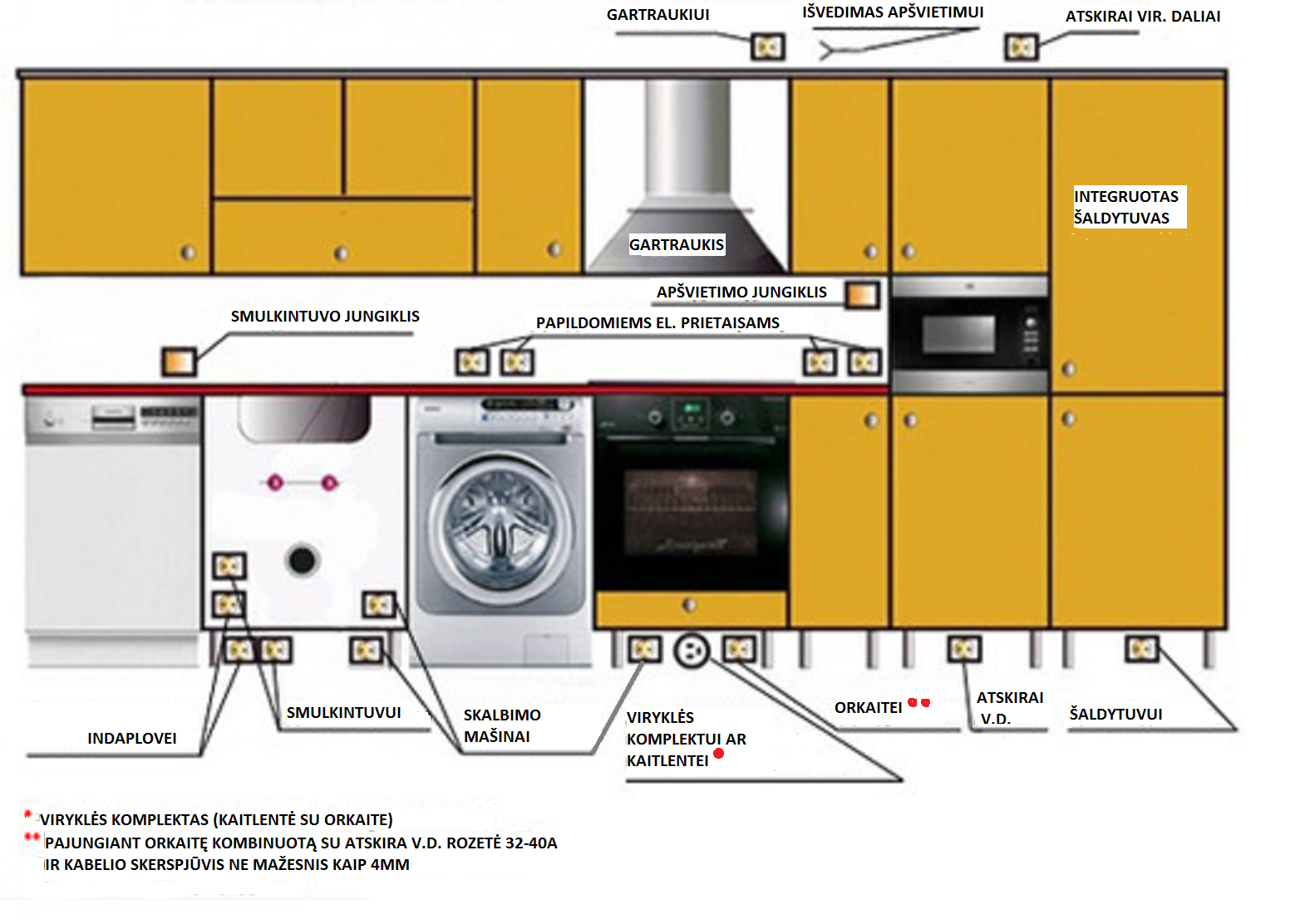

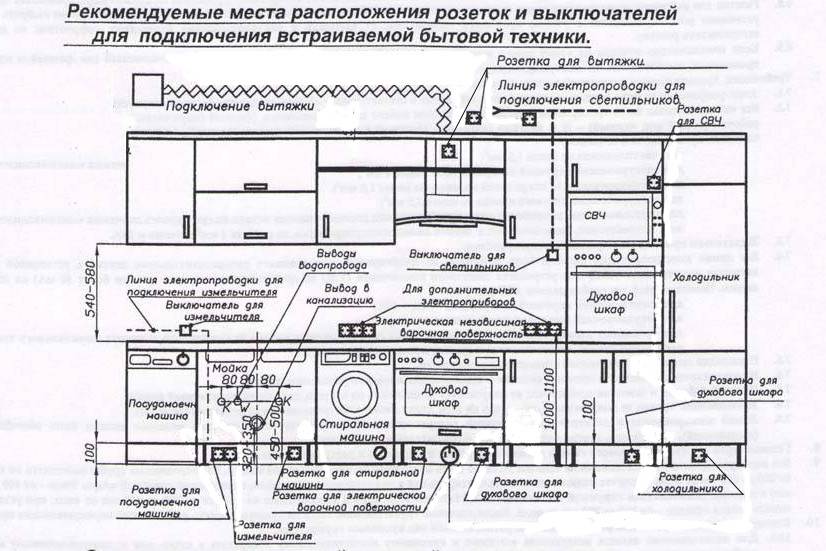

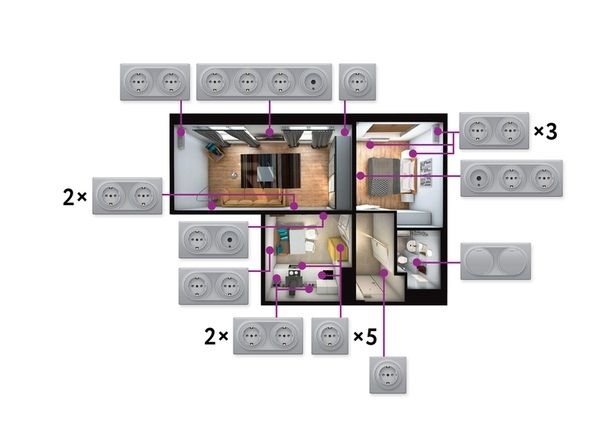

Розетки на кухне схема расположения с размерами

Если вы хотите спланировать расположение розеток на кухне так, чтобы ими было удобно пользоваться и не возникало перегрузок, почитайте наши рекомендации. Они помогут определиться с местами для источников электроэнергии, какие розетки лучше приобретать и как избежать распространенных ошибок.

С чего начать планирование расположения розеток на кухне

Не приступайте к этому шагу, не успев определиться с будущим размещением модулей кухонного гарнитура. На этих тумбах будет располагаться большинство электроприборов, а, значит, расположение на схеме кухни играет первостепенную роль. Брать в расчет нужно не просто будущее размещение шкафов, но и их конфигурацию. Где будут распашные дверцы, где – выдвижные, на какой тумбе что можно будет разместить. Если ваш кухонный гарнитур, или, например, кухня с барной стойкой, изготавливаются на заказ, дело упрощается. Можно сразу все предусмотреть. Но даже имея дело со старой проводкой и видавшим жизнь гарнитуром, можно все обустроить так, что будет удобно пользоваться любым прибором.

На какой высоте делать источники тока?У некоторых современных электроприборов, например, у чайника, короткие шнуры питания. Высота розеток над столешницей не должна быть большой. Тут очевиден ответ на вопрос «на какой высоте розетки на кухне оптимальны?». Владельцам новых домов, где еще нет «чистовой» отделки, в этом аспекте повезло – они могут до начала монтажа фартука провести шнуры и расположить на панели столько гнезд и на такой высоте, на какой захочется.

Владельцы «вторички» и домов с отделкой часто пренебрегают надобностью прокладывания новой проводки и размещения розеток на подходящей высоте, ведь для этого нужно штробить стены. Пользуются удлинителями и тройниками. Делать этого не нужно, поскольку это и небезопасно, и неудобно. Лучше все-таки провести ремонтные работы и установить столько розеток на кухню для техники, сколько потребуется. Перенос розеток на кухне понадобится по вышеупомянутой причине: чтобы вся техника удобно разместилась и можно было бы отказаться от удлинителей.

Подводя итог в ответе на вопрос о высоте розеток на кухне, скажем: они должны располагаться так, чтобы можно было удобно расставить кухонную технику и не пользоваться удлинителями. На фартук лучше вывести сразу линию гнезд, а то и две, по обеим сторонам. Некоторые рачительные хозяева монтируют розетки в столешницу на кухне. Это очень удобно: на фартуке нет посторонних элементов, а шнуры лежат на тумбах, а не вьются по стене. Также это будет комфортно для встраиваемой техники: не нужно далеко тянуть источник питания.

Удобное расстояние высоты розеток от пола на кухне до источника питания в каждом доме будет свое, ведь и размеры кухонь у всех разные. Чаще всего оно немного превышает 1 метр. Для встроенной техники это расстояние будет еще меньше, если будет такая же встраиваемая розетка на кухне для каждой единицы. Розетка для вытяжки на кухне может располагаться, наоборот, высоко, на небольшом расстоянии это самого этого устройства.

Какие розетки на кухню стоит покупать и сколько всего потребуется гнезд

Сейчас мы поговорим о том, какие делают обычно розетки в большинстве квартир на кухне. Зона для приготовления пищи является «рисковой» для всего, что связано с электричеством. Это нужно помнить при создании схемы розеток на кухне и закупке корпусов гнезд. Розетка над столешницей на кухне в идеале должна иметь защитное резиновое покрытие, да и сама быть хорошей сборки. Хорошо, когда встроенные розетки имеют запас мощности.

Говоря о количестве розеток для техники, дадим совет. Пользуйтесь вот такой памяткой при составлении схемы расположения розеток на фартуке кухни сделаной на заказ.

– Все крупные бытовые приборы, такие, как холодильник, должны иметь собственную линию с разъемом для подключения.

– То же самое правило касается источника питания для вытяжки и локальной кухонной подсветки, если таковая имеется.

Рекомендуется предусматривать по 1 розетке на каждую единицу техники и еще несколько запасных, расположенных по разные стороны (или встроенные в столешницу). Мало ли, как обернется ситуация – вам может потребоваться купить какой-то дополнительный прибор или что-то подключить временно, тут и пригодятся гнезда, встраиваемые в столешницу. Чтобы не заниматься переносом розеток, лучше сразу не экономить и сделать «лишнее» количество гнезд. Также мы рекомендуем установить несколько розеток на противоположной стене кухни, и/или у обеденного стола. Имея дело со старой проводкой, не ленитесь перенести розетки, которые расположены неудобно.

Расчет нагрузок при планировании установки розеток на кухню

В современных домах и квартирах кухня – это главный «центр» потребления электрической энергии. Если в прежние годы у людей в этих помещениях стояли только холодильники с размерами, весьма скромными, да радио, то сегодня почти везде можно увидеть микроволновую печь, мультиварку, вместительный холодильник, тостер, чайник и еще много всяких приспособлений.

Перед началом работ по монтажу накладных (и иных) розеток нужно будет выполнить расчеты по равномерной загрузке всех источников электропитания. Найдите в интернете описания ваших моделей бытовой техники и соотнесите заявленную производителем мощность. Сложите показатели, чтобы понять, сколько суммарно будут «тянуть» ваши бытовые помощники, работая. Не поленитесь произвести расчеты, учитывая ситуации, когда будут одновременно включены все имеющиеся электроприборы. Даже если вам кажется, что в реальной жизни такого никогда не будет, расчеты нужны – в первую очередь для страховки.

Сколько розеток на кухне понадобится? В среднестатистической современной квартире проводка рассчитана на одновременное потребление приборами порядка 10-15 кВт. Если вы сложили показатели расхода электроэнергии по схеме «все работающие приборы одновременно» и у вас получилась сумма потребления более, чем 7кВт, то стоит задуматься о вводе тока 380В и грамотном распределении нагрузки по фазам.

Не пренебрегайте правилами безопасности, планируя размещение и нагрузку встроенных розеток на кухню, и любых иных!

Где можно заказать кухню недорого в нашем городе

Мы выполняем работы по доставке, комплектации и сборке кухонных гарнитуров. Выполняем и собираем не только прямые типы, но и кухни под углом, и с «островками», словом, любые, какие только потребуются. Если вы пока сомневаетесь, попробуйте изучить, как решили данный вопрос ваши знакомые, и посмотрите в интернете фото готовых интерьеров.

Мы надеемся, что вам окажутся полезными наши советы о том, как подходить к созданию схемы расположения розеток на кухне, какие именно розетки покупать и так далее. А если вам нужно спроектировать, допустим, «пищеблок» в квартиру-студию, с заранее предусмотренной схемой проводки и встраиваемыми в столешницу розетками на фартуке кухни, мы с удовольствием поможем воплотить такой, и любой другой, проект в жизнь! Также мы дадим советы, как лучше расположить розетки на кухне, пластик или дерево, МДФ выбрать при покупке модулей, как разместить гнезда, как установить их и многое другое.

Можно и купить гарнитуры.

 ДИЗАЙНЕРСКИЕ РЕШЕНИЯ И ЦЕНЫ……

 Позвонить можно по телефону (812)374-46-22 или по электронной почте mpm35yandex.ru. Или оставте информацию,

через синею иконку “Обратная связь”.  Удачной вам покупки!!!!!





залог комфортной и удобной деятельности на кухне .

схема. Сколько розеток нужно на кухне :: SYL.ru

Чтобы кухня была удобной и комфортной, следует продумать не только расстановку мебели и бытовых приборов. Важно и расположение розеток на кухне, причем с этим нужно определиться как можно раньше.

Когда и как планируется размещение розеток

Если у вас полным ходом идет капитальный ремонт или же вы заселяетесь в только что построенный дом, этот вопрос решается еще на этапе составления проекта здания. Максимум, что можно сделать – это внести необходимые коррективы, согласно вашим пожеланиям.

Но если ремонт проводится косметический, часто хозяева решают сэкономить и оставить розетки в уже существующем количестве. Хорошо, если их действительно окажется достаточно, но чаще случается иначе.

Словом, о том, сколько розеток нужно на кухне, необходимо позаботиться заранее. Когда у вас на руках есть проект будущей кухни, продумайте расположение бытовых приборов и техники – после этого решение о розетках будет очевидно.

Сколько потребуется электрических розеток?

Каждому из нас знакомы мучения, связанные с недостатком этих нужных приборов. Приходится выключать одну технику, чтобы включить другую. А когда требуется одновременно воспользоваться электрической духовкой, миксером, микроволновкой, и все это при включенном телевизоре и холодильнике, готовка превращается в настоящий кошмар.

Специалисты уже давно вывели оптимальную формулу количества розеток. Само собой, она напрямую зависит от имеющегося у вас числа бытовых приборов. На среднестатистической кухне розеток должно быть на 20% больше. Скажем, всего насчитали 10 приборов, включая мелкие, такие как тостер или электрочайник. Значит, розетки на кухне под технику в количестве 12-13 штук никак не будут лишними.

Планировка расположения

Самое главное здесь, от чего и нужно отталкиваться, – грамотный дизайн-проект вашей кухни. Вы будете четко знать, где расположена бытовая техника, а значит, сможете четко спланировать и места для будущих розеток.

Крупная техника

Установка розеток на кухне начинается именно с выбора места под крупную технику. Располагается она, как правило, стационарно, и включена в сеть постоянно. Сюда можно отнести такие приборы, как холодильник, телевизор, электрическая плита и посудомойка, стиральная машина (многие размещают их именно на кухне), вытяжка, микроволновая печь и другие.

Мелкая техника

Есть и приборы, которыми вы пользуетесь периодически. Они находятся либо на рабочей столешнице, либо в шкафу, откуда достаются по случаю. Это блендер и миксер, электрочайник и кофеварка, тостер и кухонный комбайн. На любой современной кухне есть несколько таких электроприборов, а значит, нелишним будет предусмотреть для них 3-4 розетки дополнительно. Учитывайте, что расположение розеток на кухне должно быть в легкодоступном месте, лучше неподалеку от рабочей поверхности или кухонного фартука.

На что обратить внимание?

Важны здесь не только эстетические критерии. Расположение розеток на кухне подчиняется определенным требованиям:

• Нижние розетки располагаться должны не ниже 2-х и не выше 10-ти см от пола. В противном случае включать приборы в сеть будет неудобно из-за напольных шкафчиков.
• Встраиваемую технику можно включать в розетки, расположенные внутри того же или соседнего шкафа. Это и удобно, и не мешает эстетической концепции интерьера. Правда, отверстие в задней стенке мебели придется все-таки проделать.

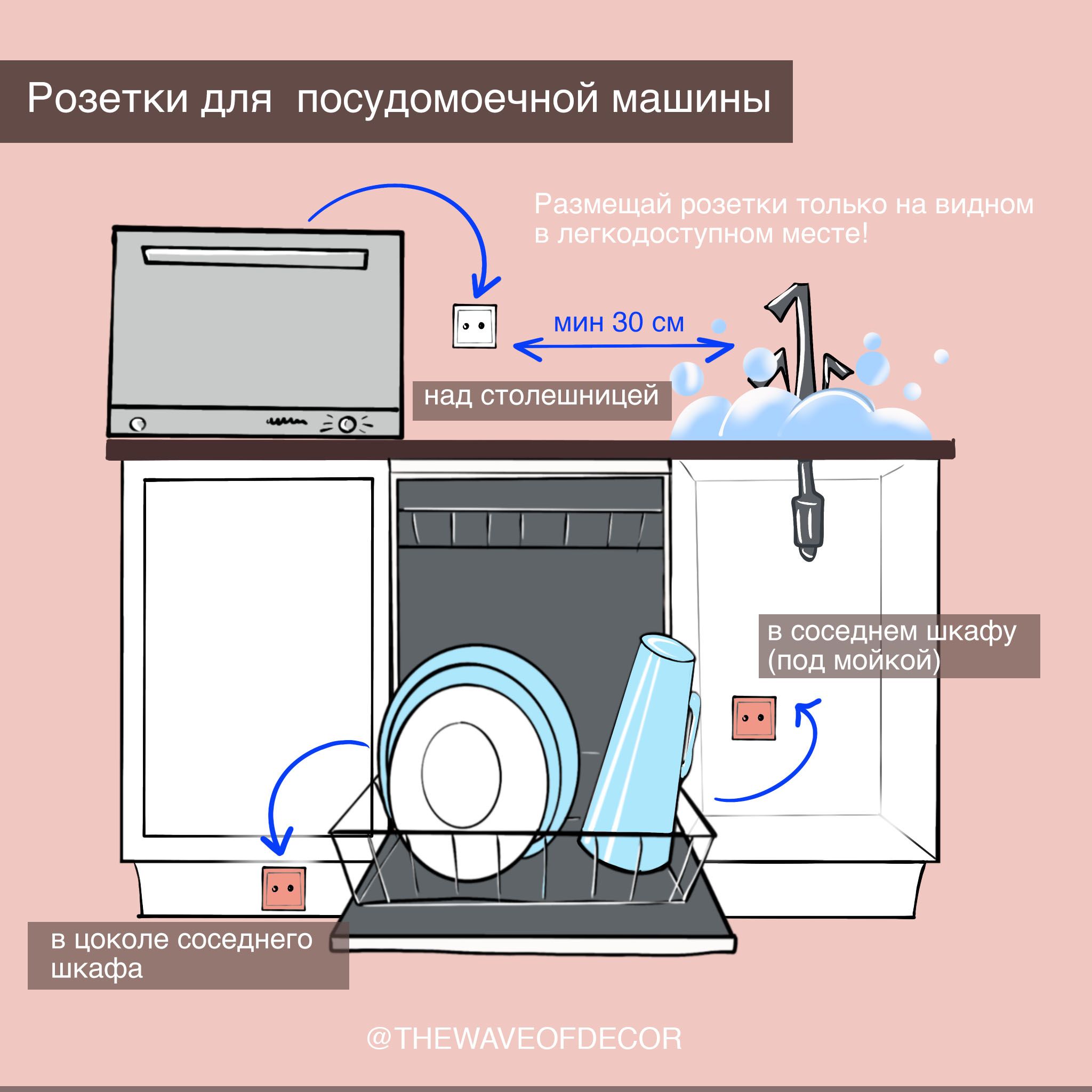

• Любая встроенная техника должна располагаться не дальше, чем на расстоянии метра от розетки, в которую она включена.
• Часто другого места, кроме как внутри моечной тумбы, просто невозможно придумать. В этом случае позаботьтесь о влагозащите розеток.
• Нельзя размещать розетки над электрической плитой или над раковиной, в шкафах, оснащенных выдвижными ящиками, или непосредственно за корпусом встроенной техники.
• Какой бы аккуратной хозяйкой вы ни были, на кухне всегда есть повышенная влажность и высокая температура. Поэтому изоляция проводов должна быть не одно-, а двуслойной. А сила тока, на которую рассчитаны розетки, должна как минимум равняться параметрам, которых требует электроприбор.

Вместе или врозь?

Схема расположения розеток на кухне может быть отдельной или совмещенной. Крупная бытовая техника – водонагреватель, электроплита, стиральная машина – потребляет много энергии и работает независимо друг от друга. Поэтому каждый из этих приборов нуждается в собственной линии подачи электричества.

Используя совмещенные линии, можно существенно упростить схему электроподачи, оптимизировать расположение розеток на кухне и снизить расходы. Но важно, чтобы эти работы проводились под руководством грамотного мастера, знающего все нюансы. Так, например, общая мощность приборов, подключаемых к сети, должна составлять максимум 4 кВт, а их одновременная работа быть минимальной.

Одну линию снабжения часто используют, когда речь идет о розетках для рабочей зоны. В них, как правило, включаются мелкие бытовые приборы с небольшой мощностью. Поэтому на первый план выходит не вычисление суммарного энергопотребления, а удобство расположения.

О чем еще следует помнить, так это об обязательной защите линии с помощью УЗО. Не экономьте на этом оборудовании – от него напрямую зависит ваше спокойствие и безопасность.

Какими бывают розетки на кухне

В зависимости от типа установки, различают угловые, накладные и встроенные розетки. Первые, как понятно из названия, устанавливаются в угловом пространстве между двумя поверхностями. Например, под кухонными шкафчиками, на стыке стен или между стеной и рабочей столешницей.

Скрытые, или встроенные, розетки на кухне очень удобны тем, что они придают эстетичность и повышают безопасность. Чаще всего встраиваются они в столешницу или кухонные шкафчики, бывают одинарными, двойными и состоящими из целых блоков. На корпусе последних присутствуют разъемы для подключения различных гаджетов, так что с их помощью можно зарядить телефон.

Накладные розетки для кухни – самый простой и не затратный вариант. С другой стороны, вам придется мириться с их внешним видом, а иногда, особенно при неправильном расположении, они могут даже мешать в работе. Впрочем, если вы готовы к этим неудобствам, накладные розетки станут оптимальным решением. Их легко монтировать, они подходят для самой мощной техники, при этом доступны по цене, не нарушают целостность кухонной отделки и обладают массой других преимуществ.

Защита от влаги и от детей

Степень влагозащиты – не последний фактор, когда речь заходит об электричестве. Так что лучше всего позаботиться об установке на кухне специальных розеток с крышками и герметичными уплотнителями, особенно в местах, где чаще всего скапливается конденсат и влага.

Говоря о защите от детей, следует упомянуть розетки, оснащенные пластиковыми «шторками». При включении любого электроприбора в сеть, это шторки автоматически отодвигаются вилкой, а вот попытки малыша засунуть что-нибудь внутрь останутся безуспешными.

Мощность и ток

Если вы посмотрите на саму розетку или ее упаковку, то вы увидите одно из двух значений: 10А или 16А (что составляет 2,2 или 3,5 кВт соответственно). Правда, эти цифры работают только в теории, а на практике от постоянного подключения таких мощных приборов даже самая хорошая розетка перегреется и придет в негодность.

Электрики предостерегают: ни в коем случае не включайте в одну розетку электроприборы, чья суммарная мощность превышает ее допустимую норму. Так, если ваша розетка обладает параметром 10А, а вы хотите включить в нее одновременно микроволновку (0,8 кВт) и чайник (2 кВт), ничем хорошим такая затея не закончится.

При расчете линий питания важно обеспечить двукратный запас для всех кухонных приборов. Не забудьте рассчитать параметры их мощности заранее и сделать необходимые выводы.

Розетки для вытяжки и мебельной подсветки

Розетка для вытяжки на кухне располагается над шкафчиками, в открытом доступе, то есть не загорожена гофроотводом. Если у вас встроенная вытяжка и находится она в кухонном шкафчике, розетку можно разместить в шкафу сверху или сбоку. Учитывайте, что непосредственно наверх будет идти гофроотвод.

Современные кухни предполагают множество вариантов освещения, в том числе и мебельную подсветку, которая питается от электричества. Лучше всего розетки для нее расположить над шкафчиками – там они будут не видны и не будут мешать в работе. А вот выключатель вынесите на наиболее удобный участок.

На что обратить внимание при выборе кухонных розеток?

Вашими основными критериями должны стать материал изготовления, номинальный ток, наличие или отсутствие заземления, способ фиксации проводов и другие.

Лучшим выбором будут розетки с защищенным корпусом, из специального противоударного пластика. Они безопасны в эксплуатации и долго служат, поскольку обладают стойкостью к механическим повреждениям. Обычные пластиковые не дают должного уровня безопасности и могут не выдержать повышенных нагрузок. Есть также керамические. Они не плавятся при перегревании, однако сами по себе хрупкие, и установка розеток на кухне такого типа сопряжена с определенными сложностями.

В большинстве своем все модели рассчитаны на 10 или 16 ампер. Исходя из количества бытовых электроприборов и их номинальной мощности, можно вычислить тип и количество розеток. Лучше с запасом, чтобы не перегружать сеть в процессе эксплуатации и не создавать аварийную ситуацию.

Современные кухонные розетки могут быть оснащены заземляющим контактом. Он снижает риск пожаробезопасности и поражения электротоком. Если ваш дом новой постройки, то, скорее всего, в нем имеется заземление, так что придется покупать розетки именно с наличием такого контакта.

Механизм фиксации проводов в розетках тоже различен. Лучше, если он будет винтовым, поскольку это снижает риск выпадения проводов из клемм. Тогда как клавишные зажимы быстро расшатываются и требуют подтягивания.

Если у вас в семье есть дети, позаботьтесь о защите розеток. Тогда вам не нужно будет беспокоиться о том, что чадо воткнет гвоздь или проволоку в одно из отверстий.

Наконец, помните: все электромонтажные работы должен проводить опытный специалист. Только под его руководством следует составлять проект, производить монтаж, решать, сколько розеток нужно на кухне и каких именно. Самим заниматься этим категорически не рекомендуется.

www.syl.ru

фото как разместить, схема, сколько должно быть, как правильно, видео-инструкция

От правильного расположения розеток на кухне зависит безопасность всего домаПредставить себе помещение без розеток невозможно. Тем более, если это кухня, где используется большое количество бытовых приборов, которые нуждаются в электропитании. Как расположить розетки и выключатели правильно на ограниченной площади и сколько их понадобится – ряд рекомендаций.

Начало начал

Планировать расположение розеток на кухне надо не тогда, когда ремонт закончен и начинается расстановка мебели и подключение плиты и холодильника. Выбирать место под розетки в идеале надо еще на этапе планирования ремонта кухни. Проект комнаты и общий дизайн интерьера тесно связан с вопросом, где разместить розетки, так как они должны быть там, где будет стоять техника. И штробить стены под проводку, проводить разводку и устанавливать розетки надо до чистовой отделки помещения, а не после того, как наклеены обои и плитка.

Розетки на кухне планируются отдельно для каждого электроприбораНад столешницей розетки нужны для дополнительных электроприборов

Поэтому перед работами надо сделать план, где отметить места установки розеток, выключатели, где будет стоять мебель и техника.

В первую очередь придется определить, где поставить:

• холодильник;
• посудомоечную машину;
• плиту;
• вытяжку;
• микроволновую печь;
• мелкую бытовую технику типа чайника, мультиварки, хлебопечи и так далее;
• телевизор.

Важно: не стоит забывать, что понадобится розетка для подключения различных приборов, к кухонным не имеющим отношения – пылесоса для уборки, зарядников, ноутбука. Такую розетку удобнее всего сделать в районе зоны отдыха.

Исходя из этого и определяется количество необходимых розеток и места их размещения.

Количество и расположение розеток определяется после составления подробного проекта кухни

Оптимальное число

Перед тем как будет сделана разводка проводов, надо определиться сколько нужно розеток на кухне до их установки. Для этого имеется даже формула подсчета. Конечно, подсчет будет условным, но потребности домохозяйства и сколько нужно выключателей и розеток он учтет довольно точно.

Розеток на кухне должно быть на четверть больше, чем обязательных электроприборов

Итак, оптимальное количество розеток, которые предполагается устанавливать, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Превышение установки закладывается как раз для того, чтобы было куда включить редко используемую технику – электро-мясорубку, миксер или блендер. И при этом не понадобилось ничего отключать или тянуть удлинители.

Постоянно используемая на кухне техника относится к обязательным электроприборамК обязательным электроприборам при наличии относятся:

• холодильник;
• плита электрическая или газовая с электророзжигом;
• телевизор;
• посудомоечная машина;
• вытяжка;
• микроволновая печь.

В некоторых случаях к ним же можно отнести электрочайник или иную мелкую технику, которая используется в данном доме ежедневно. Исходя из того, сколько нужно выключателей и розеток, далее делается проект схема электрики в кухне.

Виды розеток

Нужно не только установить, сколько нужно выключателей и розеток, но также правильно выбрать розетки, которые больше подойдут именно для кухни. Кухня отличается повышенной влажностью и перепадами температуры. Поэтому здесь устанавливают розетки, обладающие некоторой степенью влагозащиты, обеспечивающие безопасность работы. К таким приборам относятся приборы, имеющие уплотнитель и крышки и относящиеся к классу IP 44. Подобные розетки евростандарт устанавливают рядом с плитой, мойкой, рабочей зоной – словом там, где велик риск попадания брызг.

В остальных местах кухни вполне можно устанавливать самые обычные розетки. Если в доме есть дети, то они должны быть снабжены защитой от детей – пластиковыми шторками. Розетки евростандарт снабжены этой опцией.

Если говорить об удобстве установки, то здесь приоритет за выдвижными и встроенными розетками. Благодаря поворотному механизму встроенные розетки можно спрятать или открыть для использования. Выдвижные розетки евростандарт можно устанавливать на любые поверхности, даже вертикальные. Их можно выбрать для установки на сложных поверхностях.

Встроенные розетки не занимают много местаВыдвижные или встроенные розетки компактны, безопасны и легкодоступны

Правила разводки

Линий должно быть столько, чтобы они обеспечивали питание приборов в двукратном размере после установки всех розеток и выключателей. При этом самые мощные приборы должны питаться от своей линии и иметь защитную автоматику. К таким приборам относят холодильник, электроплиту.

Все приборы с металлическими корпусами надо заземлить, как рекомендует стандарт работ с проводкой. Это сделать можно самостоятельно или же поручить специалисту. Подключать надо через автомат.

Обязательно для разводки надо выбрать провода с медными жилами. Алюминиевая жила может быстро выйти из строя на кухне.

Все розетки можно сгруппировать. У каждой группы розеток должен быть свой автомат. Это обеспечит дополнительную безопасность.

На каждый не маломощный электроприбор требуется установка своего автомата

Где и на какой высоте устанавливать розетки

Конечно же, рядом с теми электроприборами, для которых они проектировались – схема должна содержать подробные сведения об этом. В обязательном порядке одна розетка должна быть установлена над холодильником, за холодильником или рядом с ним; одна – рядом с плитой; одна – рядом с посудомоечной машиной. Однако розетки и выключатели не должны быть за плитой или в непосредственной близости к мойке. Одна розетка должна быть рядом со стойкой для телевизора.

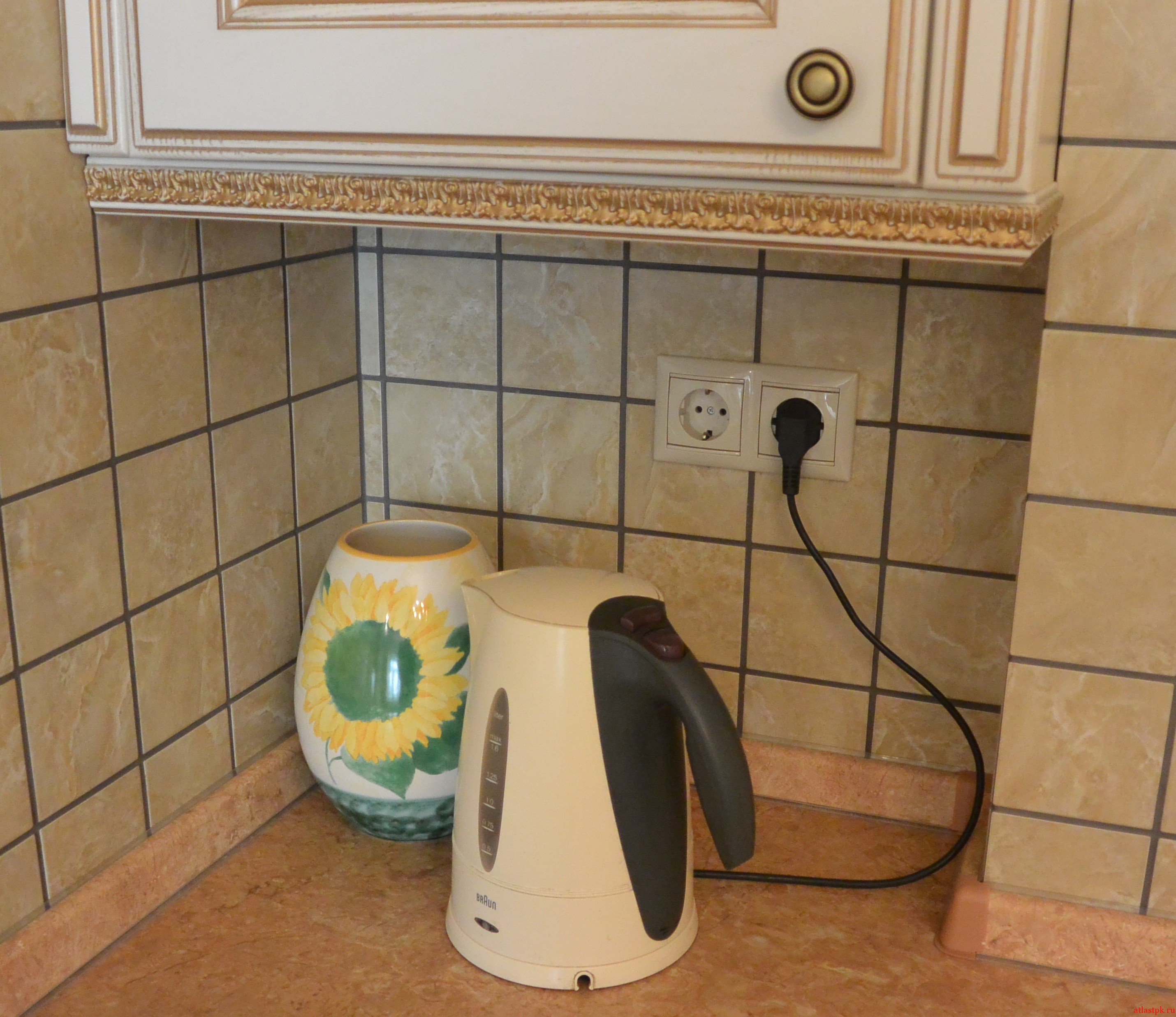

Также надо установить над рабочей поверхностью столешницы хотя бы одну розетку. А лучше – 2-3. По высоте розетки над столом устанавливают на 10 см от края стола.

Высота розеток над кухонной столешницей не должна превышать 10 см

При наличии встроенной техники розетки устанавливают рядом на высоте 10 см от пола. Розетка для вытяжки устанавливается над ней. Нельзя разместить розетки за встроенной техникой. Евростандарт предполагает установку розеток и выключателей внизу.

Для удобства пользования кухней можно выбрать сдвоенные розетки и выключатели рядом со столом, снизу.

Разводка – необходимый этап в установке розеток, но перед этим необходимо определиться с тем, на какой высоте будут выключатели.

Высота установки зависит в первую очередь от привычек хозяйки и личного вкуса. Одни предпочитают, когда розетки находятся внизу, другим это неудобно. Выбрать высоту и вид розетки надо исходя из удобства всех в доме.

Где нельзя размещать розетки:

• за встраиваемой техникой и мебелью;
• в шкафах и тумбах;
• над раковиной.

Это общепринятый стандарт работ с электрикой.

Расположение розеток на кухне (видео)

Заключение

Произвести разводку можно своими руками – это не сложно, при условии знания основ электрики. Если же знаний мало, то лучше всего доверить эти работы профессионалам – электрикам, которые знают стандарт работ. Тогда можно быть уверенным в том, что не случится возгорания проводки и пожара.

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

5 ошибок расположения розеток на кухне

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

• освещение – 150-200 Ватт

• Микроволновка – 2000 Ватт

• Холодильник – 100 Ватт

• Посудомоечная машина – 1000-2000 Ватт

• Чайник электрический – 2000 Ватт

• Духовой шкаф – 2000 Ватт

• Водоподогреватель – 2000 Ватт

• Варочная панель – 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

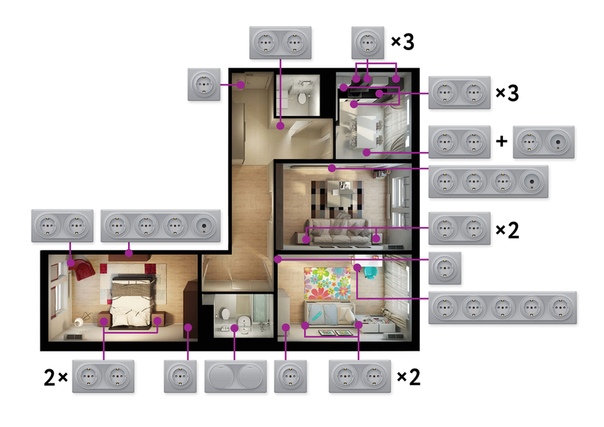

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения – один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе – миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

• для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

• для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

• так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

• все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

• на каждый токоприемник ставится отдельная розетка

• не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае – спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на “мокрые” приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более “пробки”, никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка – это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

domikelectrica.ru

Расположение розеток на кухне – сколько нужно, правила размещения, зоны подключения и перенос

Размещение для кухонной техники

Точки подключения устройств, встраиваемых в кухонный гарнитур (духовые шкафы, посудомойка и стиральная машина) обычно располагаются под столешницей.

Розетки устанавливаются за соседним шкафом рядом с техникой, при необходимости его задняя стенка вырезается.

Важно

Точки подключения встраиваемой бытовой техники практично размещать под ножками кухонного гарнитура (до 10 см. от уровня пола) — это позволит избежать вырезания отверстий в задней стенке кухонных тумб.

В случае, если духовой шкаф или микроволновка установлены в высокую тумбу (пенал) выше уровня столешницы, лучше разместить розетки на стене рядом с пеналом выше или ниже уровня техники.

Точки электропитания во избежание попадания шнура в систему не должны размещаться за тумбами с выдвижными ящиками, оснащенными доводчиками или системами типа бутылочница (карго), карусель, корзины из металла. Если нет возможности установить розетку в другом месте, то она монтируется за этими шкафами ниже высоты кухонных ножек.

Розетка для холодильника обычно устанавливается слева или справа, в зависимости от его расположения по отношению к кухонному гарнитуру, на одной линии со средним рядом розеток (высота около 1 м.). Не рекомендуется устанавливать розетку за холодильником — в этом случае доступ к ней будет затруднен, а агрегат выдвинут вперед относительно уровня нижних тумб, что будет выглядеть не слишком эстетично.

Не очень хорошим вариантом является установка точки подключения за одной из боковых стенок холодильника в случае его расположения в углу. Использование одинарной розетки только для подключения холодильника непрактично, а подключение к двойным или тройным других электроприборов будет затруднено.

Розетку для вытяжки также не стоит устанавливать за самой вытяжкой для придания эстетичного вида подключению (без висящих проводов) — можно просто подсоедтнить ее напрямую к электропроводам.

kuhnier.ru

Сколько розеток нужно на кухне

Энергоснабжение жилого помещения — жизненный вопрос для людей, проживающих в нем. При монтаже электрики требуется соблюсти баланс между необходимостью подключить наибольшее количество приборов и безопасностью при эксплуатации смонтированной электросети. Чтобы грамотно разместить розетки в квартире, надо внимательно отнестись к расчету нагрузки с учетом используемых материалов и действующих нормативов. Сколько розеток нужно на кухне? Читаем ответ ниже.

Розетки на кухне пригодятся для бытовой техники

Розетки на кухне: правильное расположение и оптимальное количество

Кухня в квартире — это энергоемкое помещение. Если собственник принимает решение провести проводку в квартире своими руками, то он должен предварительно изучить нормативы, регламентирующие количество и порядок монтажа розеток и выключателей на кухне.

По этому вопросу в России сегодня действуют такие документы, как:

1. ГОСТ 7396.1-89, который определяет порядок установки мест подключения электроприборов;
2. ГОСТ 8594-80, содержащий нормативы по сборке коробок для розеток и выключателей;
3. СНиП 3.05.06-85. Это сборник технических требований по расчету допустимой энергонагрузки и количеству розеток, разрешенных к установке.

Кроме этих материалов полезно изучить стандарты розеток. Это поможет правильно выбрать их при покупке.

Изучив теорию и нормативы мастер должен рассчитать электропроводку. Это вопрос, от которого зависит работоспособность электрической схемы и приборов, располагаемых в этом помещении. Кроме того, это вопрос пожарной безопасности. Правильный расчет не допустит короткого замыкания и возгорания проводов в цепи. Чтобы это было сделано грамотно, требуется заранее определить количество розеток на кухне.

Для определения числа мест подключения нужно на этапе составления дизайн-проекта кухни составить список обязательных агрегатов, приборов и осветительных устройств, которые будут запитываться от подобного устройства подключения к сети.

В зависимости от конструкции кухонной мебели и ее расположения в помещении выбираются места расположения одиночных розеток или устройств с возможностью подключить несколько приборов.

Правильно установить розетки по высоте помогают нормативы и стандарты. Это делается в соответствие с расположением мебели и кухонных агрегатов, чтобы столы или шкафы не мешали ими пользоваться.

В зависимости от материала из которого сделаны стены и способа прокладки проводки устройства для подключения электроприборов могут быть:

• встраиваемыми в стену, такие устройства применяются в основном в квартирах панельных или кирпичных домов;
• накладными для скрытой проводки и накладными для открытой проводки. Чаще всего их применяют в деревянных домостроениях или при прокладке ретропроводки на изоляторах.

Современные нормативы требуют, чтобы розетки оборудовались заземлением.

Каждая розетка выбирается по типу, необходимому в данном месте.

• Одиночное устройство с открытыми отверстиями для вилки.
• Панель из двух, трех или четырех розеток с открытыми отверстиями.
• Одиночные устройства и панели со скрытыми отверстиями. Они могут быть с поворотной планкой, шторками или специальной крышкой. Делаются такие места подключения для того, чтобы маленькие дети не могли случайно туда что-нибудь воткнуть. Розетка с крышкой выбирается, если требуется расположить ее рядом с водой. В этом случае подходит модель со степенью защиты IP54. Она дает уверенность в том, что вода не попадет к источнику электрического тока.
• Устройство для подключения следует выбирать для каждого прибора отдельно. Все они рассчитаны на определенную силу тока. Если в инструкции указана сила тока для прибора 10 — 16 ампер, то розетку требуется ставить на 16 ампер, а не на 10.

Расчет оптимальной высоты розеток: от пола и над столешницей

Правильно установить розетки на кухне можно, разделив предварительно это помещение на три зоны — нижнюю, среднюю и верхнюю. В зависимости от разделения мест включения по зонам будет зависеть высота их установки на стенах.

• Нижняя зона. В этой части должны располагаться места подключения наиболее энергоемких агрегатов используемых на кухне. К ним относятся — холодильник и морозильник (в некоторых случаях их может быть несколько. Зависит это от размеров кухонного помещения и потребностей хозяев.). Кроме того — стиральная и посудомоечная машина.

В этой же зоне должно быть оборудовано подключение плиты или варочной поверхности, в том случае, если дом не подключен к газу. Для подобных агрегатов могут понадобиться трехфазные розетки и вилки.

Там же требуется монтировать устройства подключения для духового шкафа (одного или двух), а также для фильтра и измельчителя отходов, устанавливаемого в системе слива из раковины.

Итого, получается, что в нижней зоне необходимо устанавливать не менее пяти — шести устройств для электрического подключения. Кабель для розеток этой зоны должен рассчитываться с учетом предполагаемого энергопотребления. На этой линии обязательно требуется смонтировать защитный автомат. Высота установки от пола для нижней зоны должна быть не меньше десяти и не больше пятнадцати сантиметров.

• Средняя зона. Это уровень поверхности для подключения рабочих бытовых приборов, которыми пользуются хозяева на кухне. Это стандартный набор, в который входят — чайник, кофеварка и кофемолка, соковыжималки, мясорубка и блендер, а также, мультиварка, пароварка, электрохлебопечка. Возможны и другие приборы.

В этой зоне нужных приборов достаточно много. При определении числа устройств для подключения при монтаже электропроводки требуется руководствоваться правилом. В одну розетку нельзя включать одновременно два прибора, которые имеют в сумме большую мощность, чем номинальная у этой розетки.

Поэтому количество мест подключения должно быть процентов на тридцать больше, чем может потребоваться в обычных обстоятельствах. Всегда может возникнуть ситуация, когда будет нужно включить максимальное число бытовой техники.

Можно установить розетки на столешницу на кухне. Возможен вариант монтажа мест подключения на кухонном фартуке. В этом случае высота установки должна быть не меньше одного метра. Это соответствует норме монтажа устройств для подключения на десять сантиметров выше поверхности кухонной мебели. Розетка для столешницы должна быть встраиваемой, чтобы влага с рабочей поверхности не могла попасть на провода.

Розетка для микроволновой печи монтируется рядом с прибором, чтобы кабель подключения не болтался снаружи. Розетка для телевизора на стене может относиться как к средней, так и к верхней зоне. От этого будет зависеть высота ее расположения.

• Верхняя зона. На уровне десяти сантиметров от потолка и 5 — 6 сантиметров от верхних поверхностей навесных шкафов устанавливаются устройства подключения для вытяжки, принудительной вентиляции (она нужна обязательно, если на кухне есть газовые приборы), осветительных приборов и электрического водонагревателя.

Установка (монтаж) розеток: встроенных в столешницу, выдвижных, угловых, накладных

Определение количества размещаемых на кухне мест подключения электроприборов является важным моментом на этапе планирования электрической схемы в этом помещении. Это необходимо сделать, чтобы знать какой провод потребуется заводить. Сколько на один провод подключить розеток. Сколько потребуется автоматов защиты и розетки какой номинальной мощности надо брать.

Делаем отверстие и канал для проводов

Согласно составленной электросхемы на стенах размечаются места для установки мест подключения электроприборов.

В этих точках, с помощью специальных коронок по бетону делаются отверстия для заводки кабеля и размещения коробки розетки.

К этим отверстиям методом штробления прокладываются каналы для прокладки провода от основного силового кабеля, заходящего на кухню.

Если планируются розетки в кухне в столешнице, то каналы штробятся согласно плану размещения мебели в этих местах.

Крепеж коробки и блока

Установка электророзеток начинается с монтажа подрозетника, после того как к месту подключения будет проведен провод по пробитым каналам.

В подготовленное отверстие монтируется коробка от розетки. Вначале требуется примерить ее на месте и установить, требуется или нет менять размеры отверстия. После этого в коробке открываются отверстия, куда надо просунуть подводимый провод. Коробка вставляется в стену, а щели между стеной и коробкой замазываются.

Конец проводной жилы зачищается на один — полтора сантиметра. Если освободившаяся жила состоит из нескольких или множества проводков, тогда требуется их скрутить вместе.

Освобожденная жила закрепляется в винтовых или пружинных зажимах-креплениях.

Лишний провод размещается между стеной в отверстии и дном подрозетника. Делается это аккуратно, не допуская перегибов провода.

Подрозетник закрепляется в коробке с помощью винтов распирающими вилками или лапками.

Сверху одевается и прикручивается основание розетки и крышка.

Классические розетки на кухне — самый оптимальный выбор

Подключение к сети по схеме

Установка розетки в стену — это не окончательный монтаж электросети. Провод для розетки должен быть уложен в специальные каналы и закрыт. Если прокладка делается в штробленых каналах, то желательно провод укладывать в гофротрубки, для дополнительной защиты.

ПОСМОТРЕТЬ ВИДЕО

В линиях наиболее энергоемких агрегатов требуется иметь автоматы защиты. Основной силовой кабель, от которого делается вся разводка на кухне должен заходить в силовой квартирный щиток через собственный защитный автомат.

Кухонные розетки обязательно должны иметь заземление.

obzorkuhni.ru

Сколько розеток нужно на кухне, вы удивитесь когда узнаете

Поскольку современная кухня отличается обилием электроприборов, отдельное внимание нужно уделять количеству розеток и вопросы: сколько розеток нужно на кухне и КАК обеспечить безопасность электропроводки, далеко не праздные.

И дело тут не только в том, что электрические шнуры современных микроволновых печей, тостеров, электрочайников, вытяжек и тому подобной кухонной техники обычно короткие, но также в максимально допустимой нагрузке на розетку.

Наращивать провода самостоятельно категорически запрещается.

В некоторых исключительных случаях допускается применение удлинителей, однако гораздо целесообразнее установить отдельную розетку на кухне для каждого энергоемкого устройства.

Расчет количества розеток в кухонном помещении следует также осуществлять с учетом суммарной мощности электроустройств, разрешенных к использованию в соответствии с требованиями электропотребления.

Сколько розеток должно быть на кухне?

Чтобы рассчитать количество розеток на кухне необходимо воспользоваться простой арифметикой — сложить все бытовые приборы:

• Электроплита.
• Холодильник.
• Электрочайник.
• Микроволновая печь.
• Вытяжка.
• Посудомоечная машина.

Это основные приборы, которые установлены практически в каждой квартире. А вот дополнительные устройства, которые люди используют в процессе приготовления блюд и напитков:

1. Кофеварочная машина.
2. Блендер.
3. Мясорубка.
4. Тостер.
5. Соковыжималка.

Добавим сюда еще телевизор и дополнительное освещение, очевидно, что вышло столько приборов, что, кажется, для них потребуется около 20 гнезд. На самом деле все не так страшно. Мы сейчас вам подробно опишем.

Сколько должно быть отдельных групп на кухне

Отдельными группами называют розетки, которые запитываются от своей линии и также имеют отдельный автомат.

По стандарту их обычно не более двух-трех, хотя на самом деле, по-хорошему, должно быть значительно больше.

1.Отдельная линия для рабочей зоны.

Эта линия предназначена для таких электрических приборов как: чайник, микроволновая печь, миксеры, кофеварка, кофемолка и т.п. Розетки для нее располагаются над столешницей, в необходимых местах. Для удобства должно быть хотя бы две розетки с двумя-тремя гнездами.

Лучше всего, если провод пролегает через столешницу: для этого необходимо сделать аккуратный вырез в поверхности, либо спрятать его в пластиковом канале.

2. Отдельная линия для стиральной машины, холодильника, посудомоечной машины и электроплиты.

Можно объединять силовые приборы, к примеру, посудомоечную и стиральную машину расположить на одной группе, которая имеет дифференциальный автомат (мощность 20 Ам). Стоит обратить внимание, суммарная мощность обоих устройств не должна превышать 4 кВ.

Важно! Крайне не рекомендуется запускать одновременно два-три прибора расположенных на одной линии.

Нельзя такой маневр совершать с холодильником — он должен быть на отдельной линии. Так рекомендуем не только мы, но и гласит инструкция производителей бытовой техники.

Если не хотите сократить эксплуатационный период своего прибора, то прислушайтесь к следующим рекомендациям:

• Нельзя подключать холодильник через удлинитель.
• Розетка должна быть под вилку, никаких переходников китайского происхождения быть не должно.
• Земляной контакт должен быть исправен.
• Прежде всего — это безопасность вашей квартиры и сохранность дорогостоящего оборудования.

К сведению! Установка холодильника на совместную линию с другим прибором может привести к неправильному распределению напряжения в сети, что приведет к сильным нагрузкам.

Каждая отдельная группа должна быть оснащена дифференциальным автоматом или автоматом защищенным УЗО.

Очевидно, что сэкономить можно на многом, чтобы электромонтажные работы обошлись еще дешевле, например:

1. Использовать дешевые автоматы.
2. Подобрать низкокачественную проводку.
3. Использовать только 2-3 группы (как это делали строители раньше).

Такая электросеть будет работать, и даже может ни разу вас не побеспокоить, за исключением сильного напряжения и срабатыванием автоматов. Но гарантии на то, что все будет работать исправно и никаких последствий не будет — никто вам не даст.

Расчет оптимальной высоты розеток на кухне

Мы рассмотрели вопрос, сколько розеток нужно на кухне и постарались дать на него исчерпывающий ответ. Теперь переходим к не менее важному моменту — какая высота должна быть у розеток.

Самое главное, что влияет на расположение розеток — кухонная мебель и бытовая техника, где она стоит. Сделаем лишь такое замечание:

• возле мягкого уголка/обеденной зоны обязательно должна быть розетка (над столом).

Что касается рабочей поверхности, то минимальное расстояние от столешницы до розетки считается 10 см. Если вам проще считать от пола, то это примерно 95-110 см.

Обратите внимание! Это минимальный размер, который желательно все-таки делать более «внушительным», к примеру, 20 см от столешницы — безопасно и практично.

Для таких кухонных приборов, как:

• посудомоечная машина, электроплита (духовой шкаф) и стиральная машина, розетки стараются установить на высоте от чистого пола 10 см. Это размер верхнего края розетки.

Такой критерий связан с тем, что современная кухонная мебель устанавливается на ножки с минимальной высотой в 100 мм. С одной стороны, можно расположить розетку за мебелью, но это придется делать дополнительные вырезы в задних стенках.

1. Под вытяжку розетка монтируется: либо за навесным шкафом, в который встраивается устройство, либо над карнизом, чтобы скрыть провода от посторонних глаз.
2. Для встраиваемых светильников в карнизе розетка устанавливается также под потолком.
3. Не забудьте расположить еще парочку розеток в свободных углах кухни, на высоте 30-40 см от пола. Дополнительные источники питания не помешают.

Обычно монтаж розеток выполняется проектировщиком на стадии строительства или реконструкции помещения. Штатные розетки размещаются в рекомендованных проектом местах. В своих расчетах проектировщики исходят от существующих строительных правил и норм, а также технических условий использования электроприборов, изготовленных предприятиями-производителями.

Так как в кухне электрические коммуникации соседствуют с водой, данное помещение относится к разряду опасных. Поэтому в кухне, как и в ванной, все токопроводящие элементы инженерных систем, металлические корпуса бытовых электроприборов и нулевые защитные проводники электрического оборудования, включая штепсельные розетки, должны быть подключены в общую систему уравнивания потенциалов.

Кроме того, для защиты такой бытовой техники, как стиральная и посудомоечная машины, в дополнение к обязательному устройству защитного отключения необходимо использовать работающие по селективной схеме УЗО.

Число розеток в кухонном помещении может и превышать количество, установленное согласно проекту, если суммарная мощность приборов, которые планируется использовать на кухне, превышает допустимые параметры.

В таком случае для реконструкции электросистемы кухни понадобиться новое проектирование электроснабжения и потребуется специальное разрешение электроснабжающей компании, что сделать легальным путем практически невозможно.

vdizayne.ru

Розетки на кухне. Расположение и расчет нагрузки.

Кухонные розетки: симфония удобства

Планируя кухню своей мечты, многие останавливаются только на вопросах дизайна, цвета и выборе моделей шкафчиков, забывая о том, что важно в первую очередь — корректное функционирование большого количества бытовых приборов.

Красивые занавески не спасут ситуацию, если, например, в разгар подготовки к празднику из-за перегрузки сети отключится электричество или же будет невозможно одновременно работать с большим набором приборов просто потому, что на стадии ремонта не было сделано достаточное количество розеток.

С чего начинать ремонт?

Как правильно расположить розетки на кухне? Это один из первоочередных вопросов, поставленных на этапе черновой отделки помещений.

Пренебрежение четким планом способно доставить много неприятных минут во время последующей эксплуатации техники.

Начать работу стоит с подробного плана размещения мебели и кухонного оборудования в помещении.

Представив, где будут находиться основные предметы, не стоит забывать и о дополнительной технике — подсобные бытовые приборы.

Как посчитать, сколько розеток нужно на кухне?

Схема расположения розеток на кухне должна предусматривать:

• электрическую плиту или варочную поверхность в сочетании с духовым шкафом — при условии, что в доме отсутствует газовое снабжение;
• холодильник; микроволновку и вытяжку, которую лучше брать со встроенной подсветкой;
• дополнительные розетки для освещения столовой зоны, которые также можно использовать для зарядки телефонов или же использования небольшой техники, такой как: блендер, тостер, вафельница, мясорубка или же мультиварка;
• телевизор, если его установка планируется;
• подсветку подвесных шкафов;
• прочие электроприборы, вроде чайника или кухонного комбайна, занимающие четко определенные места на кухне;
• удобное подключение пылесоса на момент уборки.

Розетки на кухне — расположение и расчет нагрузки

Хотя у каждого владельца квартиры свое представление о том, сколько, в конечном счете, розеток на кухне ему необходимо, тем не менее, существует простое правило, воспользовавшись которым можно свести к минимуму возможность ошибок.

Для этого нужно взять количество одновременно используемых приборов и прибавить 20-25% — это станет гарантией, что не возникнет никакой острой нужды в свободных слотах.

Но помимо определения количества розеток, необходимо также озаботиться предварительным расчетом мощностей линий, чтобы предотвратить аварии из-за некорректной подачи электричества.

Начать следует с выбора типа оборудования.

Оптимальнее всего, если в квартиру или дом заведена трехфазная сеть, позволяющая одновременно включать достаточно большое количество приборов.

Владельцам однофазной сети для мощных потребителей, таких, как стиральная машина, духовой шкаф, индукционная плита, необходимо проложить отдельные линии эл. снабжения, каждая из которых должна быть защищена своим автоматом.

Чрезвычайно удобным считается установка на кухне электрощитка, позволяющего отключать цепи освещения или розеток (что очень удобно при необходимости монтажа или ремонта оборудования).

Щиток должен быть оборудован автоматическим выключателем, настроенным на максимальную нагрузку — например, 50 А.

Подключение же розеток стоит производить параллельно, не более 5 штук в шлейфе на выключатель 25 А.

Холодильник, плита и основное освещение подключаются поодиночке.

Розетки необходимо правильно установить: варочная поверхность или электрическая плита подключаются к силовым штепсельным разъемам на 32А+40А.

Прочей кухонной технике требуются заземленные розетки с силой тока от 16А.

Оптимально, если рабочие механизмы розетки оборудованы никелированными и подпружиненными ламелями, на основании из керамики.

Подобное оборудование безопасно и обладает большим сроком эксплуатации.

Размещение розеток под встраиваемую технику и прочие бытовые приборы

Как же подготовить помещение кухни для обеспечения оптимальной работы?

Пытаться вычислить расположение розетки на кухне по фото в рекламных буклетах и картинках из интернета?

Можно поступить гораздо проще и воспользоваться беспроигрышной схемой:

1. Особые розетки следует поставить в местах подключения варочной панели, духовки, электроплиты (где требуются силовые штепсельные разъемы на 32А+40А).
2. Стиральная машина, как и посудомоечная, подключается к своей розетке, с возможностью свободного доступа при необходимости отключения.
3. Розетки для встраиваемой техники, а именно это и предлагают производители современных кухонь, не должны находиться позади подобной крупногабаритной техники без возможности свободного доступа, поэтому их следует размещать внутри шкафов на задней части стенки, либо в моечном шкафу.В обязательном порядке необходимо использовать закрытые розетки, дабы воспрепятствовать попаданию жидкости.
4. Розетка для вытяжки должна быть расположена по верхнему уровню подвеса шкафов, с небольшим отступом от центра вытяжки со стороны, противоположной прохождению воздуховода для избежания ее повреждения.
5. У холодильника розетка располагается обычно сбоку, но ни в коем случае не сзади, так как горячие решетки могут стать причиной возгорания проводов.
6. Обязательна двойная розетка у кухонного стола, приставленного к стене, – ее желательно установить выше уровня столешницы.
7. Для прочей бытовой техники, используемой от случая к случаю, можно выделить блок, расположенный на фартуке над рабочей поверхностью столешницы или использовать встроенные розетки в столешнице или в навесных шкафах.

Строго воспрещено расположение розеток:

1. Над плитой и мойкой, так как вероятность повреждения их в результате воздействия влажности или жара чрезвычайно высока.
2. За корпусом любой встраиваемой или находящейся в нише технике.
3. В выдвигаемых ящиках шкафов, так как высока вероятность механического повреждения проводов.

Розетки, встраиваемые в столешницу, стоит устанавливать на определенном расстоянии от мойки и плиты.

Также не следует ставить розетки с меньшей силой тока, чем та, что заявлена для успешной работы электроприбора, и брать для кухни провода с однослойной изоляцией – это в некоторой степени является гарантом исключения возникновения аварийных ситуаций.

Высота расположения

Высота розеток от пола на итоговом плане будет зависеть по большей части от высоты выбранной кухонной мебели и удобства использования бытовых приборов.

Так, например, высота розеток над столешницей в среднем не превышает 10-15 сантиметров, что в итоговом варианте дает чуть больше метра от пола (105 при высоте столешницы в 90 см).

Этого расстояния достаточно, чтобы можно было безопасно готовить и заниматься уборкой, не опасаясь попадания брызг.

Для крупной встраиваемой техники розетка обычно ставится на высоте 10 сантиметров от поверхности пола – это определяется в основном требованиями к современной мебели, размеры цоколя которой – 12 см (именно в него и проводится монтаж).

Дополнительные розетки ставятся на стандартном европейском уровне – 25 см от пола, что удобно для работы с пылесосом и иной техникой.

Отдельно стоит отметить, что для некрупной, но постоянно эксплуатирующейся техники, можно использовать одну из новых разработок.

Выдвижная розетка для кухонной столешницы – настоящий прорыв в идее комфортабельной готовки.

Принцип заключается в том, что подобные розетки полностью встраиваются в столешницу и в неактивном состоянии имеют прекрасную защиту от влажности и механических повреждений.

Выдвигается подобная розетка при усиленном нажатии на крышечку.

Интересно то, что даже с подключенными приборами ее можно убрать в столешницу.

По-настоящему качественный ремонт зависит не столько от идеальной покраски, удобной мебели или дорогостоящих материалов отделки, сколько от того, с какой эффективностью можно ею пользоваться для удобства приготовления пищи.

okuhnevse.ru

нормативы расположения и высоты от пола, сколько розеток должно быть, где располагать выключатель

Розетки на кухне для варочной поверхности и духовки

Подключение духового шкафа и варочной поверхности осуществляется по отдельности, а потому необходимы две автономные розетки. Существует несколько моделей установки:

1. Когда духовку располагают ниже варочной поверхности, обе розетки следует располагать на 180 мм выше пола. На таком расстоянии будет стоять выдвигающийся ящичек.
2. Оба подрозетника монтируют за ближайшим шкафом по вертикали. От стенки сбоку выдерживается расстояние в 200 мм. От пола требуется соблюдать высоту от 200 до 750 мм.
3. При расположении духовки обособлено от варочной поверхности, технику следует размещать на соответствующем уровне – в идеале под духовкой на 200 – 750 мм, либо сразу за шкафом, стоящим по соседству (выше пола 1000 – 1300 мм).
4. При установке отдельной плиты розетку располагают  сбоку за соседним шкафчиком.

Высота кухонного гарнитура: что нужно знать и учесть?

Какой кабель выбрать для кухни

Следующее действие – расчёт сечения общего питающего провода электрического щитка и отходящих проводов до каждого токоприемника на кухне. Чтобы купить хороший кабель, следуйте правилам ниже:

• если нагрузка приборов не превышает 3500 Вт – кабели из меди ВВГнг LS 3*2.25м2;
• если нагрузка приборов не превышает 5500 Вт – кабель из меди ВВГнг LS 3*4м2;
• если общая нагрузка всех электроприборов до 10000 Вт – кабель из меди ВВГнг LS 3*6м2;
• если общая нагрузка всех электроприборов до 15000 Вт – кабель из меди ВВГнг LS 3*10м.

Если в вашем доме старая система заземления (то есть, нет третьего защитного проводника), то установка трехжильного кабеля всё равно является подходящим вариантом. Это делается, чтобы в дальнейшем избавить вас от замены, реконструкции проводки.

В любом случае ещё один провод лишним не будет. Он может пригодиться при обрыве шнура или каких-либо других повреждениях.

Преимущества

Если установку стеновых панелей сравнить с укладкой плитки, можно выделить такие преимущества:

• Расцветок и фактур таких изделий существует множество. Это позволяет, например, прекрасно сочетать цвет стеновых панелей с цветом столешницы. В итоге это гармонично смотрится.
• Устанавливать панели легко, особенно, если сравнить с укладкой плитки. Ведь для монтажа плитки требуются определенные навыки, опыт и больше времени. Особенно это сложно сделать, если стены неровные. А стеновые панели не требуют всего этого, необходим лишь некоторый инструмент и немного времени.
• Не секрет, что плитка с течением времени, особенно, если укладка выполнялась непрофессионально, может отпадать. Причин этому может быть несколько. Но со стеновыми панелями такого не произойдет. Ведь даже если усадка появиться, то это никак не повлияет на конструкцию.

Виды

Существует несколько типов панелей:

• Листовые. Они имеют схожесть с фанерой, однако на поверхности имеют изображение. Стыки между изделиями заполняются рейками или герметиком. Толщина таких панелей составляет от 3 до 6 мм, а их размер – 1,22х2,44 метра.
• Квадратные. Размеры от 30х30 до 98х98 см. Благодаря применению плиток разной текстуры можно комбинировать панели, получая мозаику.
• Реечные. Такие изделия напоминают известную всем вагонку. Такие панели могут крепиться двумя способами: «паз-паз» или «паз-шип».

Зачастую панели изготавливаются под дерево.

Материалы

Кроме упомянутого МДФ, изделия могут быть сделаны из ДСП, ПВХ или специально обработанного дерева.

Что касается ДСП и МДФ, они изготавливаются методом горячего пресса, соединяя древесную стружку с синтетическими добавками.

Недостаток ДСП – низкая прочность и стойкость к воздействию влаги, поэтому на кухне применять не рекомендуется.

В любом случае все материалы должны быть сертифицированы. Желательно, чтобы имелось подтверждение пожарной безопасности. Это не обязательное условие, но рекомендуемое.

Обрешетка

Применяются бруски, которые устанавливаются перпендикулярно. Их крепят шурупами на расстоянии до 50 см друг от друга.

Монтажный профиль

Хорошо используется, если стены неровные. Также профилю не мешает повышенная влажность, в отличие от деревянной обрешетки, например. Сначала нужно установить металлические рейки, затем профиль, к которому и прикрепляются панели. Метод исключает коробление.

Клей

На клей – популярный способ крепления в кухне стеновых панелей своими руками. Если поверхность ровная и чистая, ничего не мешает без применения профилей и обрешетки закрепить панели при помощи клея. Его наносят валиком или шпателем.

Не забывайте при этом использовать уровень, чтобы качество монтажа было на высоком уровне. После завершения процесса рекомендуется перепроверить горизонтальность конструкции, а также равномерность швов. Особенно это актуально в углах. После завершения монтажа панели рекомендуется протереть влажной губкой, чтобы на поверхности не оставалась грязь и остатки клея (если монтаж выполнялся на клей).

Заключение

Стеновые панели – простой и эффективный способ обустройства рабочего пространства кухни. Практичность такого решения оценит любая хозяйка. Панели удобно мыть, они не впитывают грязь и влагу. При этом они прекрасно облагораживают пространство, создавая комфорт и уют, которые также важны в этом помещении. А если еще что-то непонятно, можно дополнительно посмотреть видео инструкцию, и тогда монтаж будет легким и быстрым.

Наверное, начать нужно с того, что стеновую панель в кухне можно сделать из разных материалов, каждый из которых имеет свои преимущества и недостатки. А поскольку кухня является тем местом, где на стены возле рабочих поверхностей попадает немало жира и других капель, то подойти к выбору материала нужно очень внимательно.

Расчет мощности электроприборов

Перед началом ремонтных работ, в момент проектирования, следует определиться с количеством используемых электроприборов, также учесть варианты установки дополнительных элементов в будущем. Это позволит рассчитать сечение прокладываемого кабеля, число электрических точек, способы разводки. Для каждого отдельного прибора показатели мощности будут индивидуальны, зависят от его вида, класса, производителя. Однако в качестве примера можно использовать усредненные значения, на основе которых произвести необходимые вычисления, сделать задел для предельной нагрузки, увеличив диаметр жилы.

Таблица средних показателей потребления энергии кухонными электроприборами:

Наименование	Мощность, кВт	Время работы минут за сутки
Электрическая духовка	2	60
Электроплита	10	120
Стиральная машина	2	90
Посудомоечная машина	2	72
Водонагреватель	2	120
Холодильник	0,3	420
Морозильная камера	0,3	420
Электрочайник	2	10
Микроволновка	1	15
Блендер	0,2	10
Вытяжка	0,3	30
Кухонный комбайн	0,5	20
Кофеварка	0,8	12
Тостер	0,8	10

Основную нагрузку создает крупная техника, для которой следует предусмотреть наличие отдельного кабеля

При проведении расчетов необходимо учесть возможность подключения всех элементов одновременно, в том числе принять во внимание использование дополнительных предметов, например, ноутбук, телевизор

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

• вытяжки;
• плиты;
• холодильник;
• встраиваемая техника;
• чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.

5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).

5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 Аотдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

• Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
• Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
• И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота – не менее 2 м от уровня пола.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

1. Составляется подробная схема.
2. Указанные в проекте точки и линии переносятся на стены помещения.
3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Как на кухне разместить розетки

Электрика на кухне

Проводка на кухне своими руками: пошаговая инструкция

Как выбрать розетки для кухни

Выдвижные розетки для столешницы

Установка вытяжной вентиляции на кухне

Идеи прямых кухонь в различных стилях

Стиль	Черты
Классика	прямая кухня с патиной, мебель из массива, встроенная бытовая техника, благородные оттенки бордо с вкраплением золота, шторы из лёгких тканей, большая люстра, которая расположена непосредственно над обеденным столом.
Прованс	искусственно состаренные поверхности, оттенки, похожие на выцветшие на солнце, яркие элементы, выделяющиеся на общем фоне, оформление пола в тёмных тонах.
Кантри	тёплые тона, использование кирпича, дерева, керамики, камня, плетения, кружева, открытые полки для посуды, на которых можно разместить самодельные аксессуары и другие милые безделушки, посуда керамическая/глиняная, латунные кастрюли, ложки из дерева, занавески, скатерти, салфетки из кружева, ткани из льна, стилизованные галереи, витражи, народные украшения, декоративные карнизы.
Хай-тек	лёгкая, функциональная мебель без излишнего декора, металлические нотки оформлении, холодные тона, стекло, металл.
Минимализм	используется только самое необходимое, минимальное количество декора, лёгкий гарнитур с применением пластика, металла, стекла, вместо обеденного стола можно использовать столешницу, прикреплённую к стене.
Лофт	кухня лофт прямая – это: индустриальные, грубые материалы, строгая палитра, коммуникации остаются видны, промышленный метраж, огромные окна.

Не знаете, с чего начать выбор кухни в квартиру?Ничего страшного, мы подскажем! Подробный перечень вопросов, на которые нужно ответить перед тем, как идти в магазин. Жмите на кнопку.

Расположение выключателей

Не секрет, что выключатели рекомендуют устанавливать на уровне опущенной руки, с учетом стороны открытия дверей. Есть и другие моменты:

• выведите каждый вид освещения (центральное, точечное, по периметру, подсветку основной зоны, столовой) – на отдельный выключатель. Так вы будете варьировать количество света и сэкономите электроэнергию;
• расположите у столовой зоны второй блок управления. В противном случае вам каждый раз придется вставать из-за стола, чтобы выключить лишний свет;
• используйте принцип шаговой доступности – все выключатели должны быть недалеко от вашего рабочего треугольника;
• добавьте в блок еще один отдельный выключатель для подсветки рабочей зоны, ведь включать каждый раз маленькие кнопки ламп, да еще и мокрыми руками, будет крайне неудобно.

Режими полуавтоматической сварки

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

• Крупной техники:
  • электрическая духовка – от 2500 Вт;
  • варочная поверхность – 1000-1500 Вт;
  • посудомоечная машина – от 1000 Вт;
  • стиральная машина – от 1500 Вт;
  • водонагреватель – от 1500 Вт;
  • холодильник – 200-1000 Вт;
  • морозильная камера – 300 Вт.
• Мелкой кухонной техники:
  • микроволновая печь – от 800 Вт;
  • чайник электрический – от 500 Вт;
  • блендер – до 300 Вт;
  • кухонный комбайн – 1200-1500 Вт;
  • кофеварка – от 900 Вт.
• Дополнительной техники, которая может присутствовать на кухне:
  • телевизор – 200-330 Вт;
  • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ

Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания

Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Стиральная и посудомоечная машины

Для этих элементов обихода нужна постоянная подача воды помимо электричества, поэтому зачастую их располагают в непосредственной близости с мойкой. Тут нужно быть внимательным, так как доступ к влаге может внести коррективы в работу.

Для безопасности эти подключения прячут в шкафчик, создавая дополнительный барьер. Высота от пола 40 см. прибор при этом не отодвигают далеко, 20 см. будет достаточно.

Из наиболее частых ошибок можно смело отметить установку элемента за техникой, во время монтажа прибор просто не заходит в отведенное для него место. Со встраивающими элементами нужно быть внимательными, любая ошибка или просчеты в размерах приведут к дополнительным работам, направленным на устранение недочетов.

Микроволновая печь или кофеварка не являются важными атрибутами каждой кухни, но о них забывать также не стоит, для подобного рода техники подойдут самые простые варианты исполнения розеток.

Чтобы не допустить ошибок во время подключения приборов и расположения мест для подачи электричества нужно помнить основные правила. Специалисты многими годами продумывали все моменты и вносили коррективы в схемы. Сделать ремонт собственноручно достаточно легко, нужно лишь проявить внимательность и не пренебрегать инструкциями.

Некоторые размеры можно изменять на личное усмотрение, но о безопасности забывать нельзя. Комната с повышенной влажностью является особо опасным местом, если вопросами проводки занимался неопытный и плохой мастер.

схемы + советы. Варианты установки розеток на кухне

Розетки на кухне: ГОСТы и СниПы

Нет, никто вас ни в коем случае не заставляет изучать ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85, посвященные кухонной электрике. Но основные правила нужно знать и соблюдать:

• розетки на кухне должны быть расположены не выше 2 м от плинтуса;
• та техника, которая подключена к данной розетке, не должна находиться от нее дальше 1 м;
• розетки на кухне должны быть размещены таким образом, чтобы на них ни в коем случае не попадали вода или пар.

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

• накладные дизайнерские модели;
• встраиваемые варианты, монтируемые внутри стены;
• скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
• угловые с выталкивателем вилки или без.

Вариант накладных розеток реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые модели с заземлением чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Монтируемые в столешницу скрытые розетки врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.
Вот примерный их перечень:

• освещение – 150-200 Ватт

• Микроволновка – 2000 Ватт

• Холодильник – 100 Ватт

• Посудомоечная машина – 1000-2000 Ватт

• Чайник электрический – 2000 Ватт

• Духовой шкаф – 2000 Ватт

• Водоподогреватель – 2000 Ватт

• Варочная панель – 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.
Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт. Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку.

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

• Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
• Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
• Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
• Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
• На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.

Три уровня высоты

Условно вся электрическая фурнитура на кухне размещается в 3 уровнях. Соответствующую систему нельзя назвать исключительной и идеальной, однако на нее вполне можно ориентироваться в собственном будущем проекте. Рекомендуется придерживаться следующих высот:

• 15–35 см — под крупные бытовые приборы;
• 15–25 см от уровня столешницы — под технику, подключаемую к розеткам фартука кухни;
• 200 см и более от пола — под вытяжку и подсветку.

В зависимости от ситуации, индивидуальных предпочтений, специфики кухни, геометрии помещения данные значения допускается изменять.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.
Какую мощность потребляют кухонные бытовые приборы:

• освещение –200 Вт;
• микроволновая печь – 2000В;
• холодильник – 100 Вт;
• электрочайник – 2000 Вт;
• посудомоечная машина – 1500-2000Вт;
• водонагреватель – 2000Вт;
• стиральная машина – 2500 Вт;
• электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Выбираем оптимальное количество

Кухня – это самое энерго потребляемое помещение. На кухнях в домах старой постройки обычно было по 2-3 розетки, и этого вполне хватало. Но сегодня стандарты оснащения кухонь изменились, причем значительно – поэтому и схема электроснабжения должна быть откорректирована в сторону увеличения количества точек для подключения приборов.

Как правило, в помещении необходимо подключать розетки для нескольких стационарных устройств:

• Холодильник.
• Вытяжку.
• Электроплиту.
• Посудомоечную машину.
• Стиральную машину (ее тоже часто ставят в кухне).
• Микроволновую печь.
• Духовой шкаф.
• Подсветку рабочей зоны.
• Чайник.
• Розетки рабочей зоны и т.д.

Кроме того, нужны будут розетки для питания небольшой стационарной техники, кофе машины, кухонного комбайна, тостера и т.д.

Подсветка на кухне

Розетка для микроволновки

Розетка для электроплиты

Розетка для вытяжки

Розетка для кофемашины

Розетка для холодильника

Отдельная группа розеток выделяется для переносных электроприборов, таких как блендер. Место подключения для блендера должно размещаться максимально удобно.

Оптимальное количество розеток высчитывается по формуле: число стационарных электроприборов + 20-25%. Этот «запас» можно разделить на несколько групп и распределить по кухне так, чтобы с любой рабочей поверхности был доступ к сети.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

• Крупной техники: электрическая духовка – от 2500 Вт;
• варочная поверхность – 1000-1500 Вт;
• посудомоечная машина – от 1000 Вт;
• стиральная машина – от 1500 Вт;
• водонагреватель – от 1500 Вт;
• холодильник – 200-1000 Вт;
• морозильная камера – 300 Вт.

Мелкой кухонной техники:

микроволновая печь – от 800 Вт;

чайник электрический – от 500 Вт;

блендер – до 300 Вт;

кухонный комбайн – 1200-1500 Вт;

кофеварка – от 900 Вт.

Дополнительной техники, которая может присутствовать на кухне:

телевизор – 200-330 Вт;

ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

• Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ. Мощность приборов можно уточнить в технических паспортах к ним.
• Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
• На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
• Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
• Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
• Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности. Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище.

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Количество розеток

Сколько минимально розеток требуется на кухне?
Здесь придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Установка

После того, как Вы определили, какое будет размещение розеток на кухне, нужно приступать к их установке. Мы обсуждали, как монтировать силовую розетку под электроплиту. Теперь рассмотрим общий принцип монтажа розеток (в большинстве случаев они скрытые):

1. Первоначально нужно распределить розетки по стенам и на фартуке, наметить их и рассчитать количество проводов к каждой от входящего кабеля напряжения;
2. Практически все специалисты в один голос утверждают, что на кухне розетки должны быть внутренними. Наружная разводка более экономна (не нужно разбивать стены и т.д.), но не безопасна. Поэтому прокладываем по стенам пути для проводов, для этого можно воспользоваться перфоратором или зубилом;


   Фото — Разводка розеток на кухне

3. После в местах расположения розеток нужно вырезать в стене отверстия. Они должны соответствовать по высоте и глубине размеру короба;
4. Вводим по путям в получившееся углубление провода питания и устанавливаем пластмассовый короб;
5. Теперь осталось только установить розетку, подключить её к сети и поверить работоспособность.

Конечно, в каждой квартире свои особенности монтажа, но принцип приблизительно один и тот же. Таким же образом монтируется розетка в столешницу на кухне. Сложнее всего дела обстоят с установкой розеток на плитке. Главным недостатком является то, что, скорее всего, придется повредить поверхность, если не для установки скрытой розетки, то для прокладки проводов.

Фото — розетки на плитке

Если Вы не хотите разбивать панели и стены, то существует еще одно альтернативное решение – удлинители и сетевые фильтры. Их можно легко спрятать или разместить на выдвижные полки на кухне, как розетки. По стеновой поверхности (скажем у пола), можно установить специальные скобы для проводов и аккуратно пустить кабель от фильтра. Если интерьер позволяет, то можно даже декорировать провод или прикрыть его какой-нибудь панелью.

Общие рекомендации по установке:

1. Даже для маленькой розетки желательно установить специальную крышку, это поможет защитить её от загрязнения или попадания внутрь воды;
2. Сделать правильную разводку на кухне довольно сложно. Установка розеток требует определенных навыков и опыта, поэтому если Вы не уверены в себе, обратитесь за помощью;
3. Сейчас очень часто в малогабаритных квартирах устанавливают угловые розетки, они помогают экономить место и просты в эксплуатации;
4. Если Вам понадобится перенести розетку без разрушения стены, то продумайте вариант, в котором можно пустить провод аккуратно по плинтусу. Это сэкономит Ваши деньги и время, и не испортит декор помещения;
5. Установите для силовых розеток на кухне (под индукционную плиту, вытяжку и холодильник) отдельные автоматические выключатели. Это правильно с точки зрения безопасности и так рекомендуется в документации.

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

• Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
• Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
• И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота – не менее 2 м от уровня пола.

Как установить?

Остается приступить к монтажу согласно подготовленной схеме:

1. Сначала розетки распределяются по стенам и на кухонном фартуке, делаются отметки, соотносятся с выведенными кабелями напряжения.
2. Затем в отмеченных местах делаются отверстия в стене, необходимые для правильной установки при помощи перфоратора и круглой насадки.
3. Устанавливается подрозетник, который надежно фиксируется в стене.
4. К розетке подводятся силовые линии, фиксируются в соответствии с правилами монтажа, устанавливаются накладки.
5. Остается проверить работоспособность.

Выдвижные варианты устанавливаются в отверстие, которое высверливается в рабочей поверхности. Подключить их можно в спрятанную за кухонным гарнитуром розетку или расположенную в фартуке.

Если у вас нет опыта, лучше не рисковать и обратиться к специалистам.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.
Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Розетка для холодильника

Для встроенного холодильника

розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника

допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Виды и характеристики розеток

Евророзетки подходят только для евровилок, но есть и переходники
Розетки в интерьере играют важную роль. Они могут быть незаметными или выступающими, подобранными в цвет, соответствовать общему стилю — богатство электроассортимента позволяет решить любую дизайнерскую задачу. При выборе следует сочетать разумное с красивым, поэтому рассмотрим основные виды розеток:

Выбирая розетки для кухни, сначала обращайте внимание на способность электрооборудования выдерживать предполагаемую мощность приборов, безопасность, а затем на дизайн или дополнительные функции.

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола. А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам.

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

Как правильно разместить

Перед проведением ремонтных работ следует не только определить точное количество электророзеток, но и их местоположение на кухне.
Надо составить схему, на которой отображаются все предметы мебели, стационарная техника, расположение электрических устройств. Также следует пользоваться рекомендациями СНиП по расположению электрических точек.

Где располагать для встраиваемой техники

Если дома используются встроенные в мебель бытовые приборы, электророзетку лучше устанавливать на расстоянии не далее 1 метра. Она должно находиться в удобном и доступном месте.

Возможна установка точек питания за приборами, но это приводит к затруднительному доступу. Можно установить их в соседнем шкафчике или над столом.

Как лучше разместить для вытяжки

Вытяжку устанавливают над плитой. Над электрической или газовой плитой устанавливать электророзетки запрещено. Так как это опасное место, розетку следует монтировать под потолком на расстоянии 20-30 см.

Как сделать монтаж розетки, если на кухне будет стоять стиральная машина

Стиральная машина относится к категории мощных бытовых приборов. Для нее должна быть предусмотрена отдельная точка питания. Устройство должно быть рассчитано на подключаемую мощность, устанавливать ее можно за машиной, но так, чтобы пользователь мог добраться до розетки. Обычно монтируются на расстоянии 20-30 см от пола или на 20 см выше стиральной машины.

Как установить розетки для моечной машины: схема подключения

Посудомоечная машина, как и стиральная, является мощным прибором. Электророзетка для нее должна устанавливаться на высоте от 10 до 50 см от пола. Изделие должно быть с заземлением.

Установка для мелких бытовых приборов

Чтобы подключать мелкую бытовую технику, электророзетки монтируют на высоте 1-1,5 м. Желательно, чтобы они были чуть выше или на уровне столешницы.

Схема размещения: пример правильно планировки

Точных строгих правил, как должны размещаться электророзетки в комнате, нет. Это зависит от вида помещения, количества устройств, расположения мебели. Предлагается использовать классическую трехуровневую систему расположения:

1. Первый уровень – на высоте 15 см от пола. Здесь устанавливаются точки питания для крупных агрегатов.
2. Второй уровень – от 110 до 130 см от пола. Подходят для мелких бытовых приборов, переносных устройств. К этой же категории относятся электророзетки, расположенные на фартуке.
3. Третий уровень – 200-250 см. Используются для вытяжки и осветительной системы.

Подобная схема подходит для стандартных размеров мебели.

Рекомендации по проводке и автоматам

• для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

• для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

• так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

• все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

• на каждый токоприемник ставится отдельная розетка

• не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Сложности монтажа

Разводка проводки в кухне сопряжена с целым рядом сложностей:

• При проектировании нужно учитывать множество факторов, начиная от площади и конфигурации помещения и заканчивая размещением электроприборов и характеристиками имеющейся проводки.
• Скрытый монтаж проводов предполагает нарезку штроб, поскольку почти всегда приходится ставить несколько отдельных групп для подключения к электрощиту.
• Все расчеты по мощности нужно выполнять максимально точно, закладывая в конструкцию запас надежности во избежание перегрузок.
• Сами розетки надо выбирать с учетом мощности подключаемых электроприборов, места установки и требований к защите от влаги.

Эти и другие сложности приводят к тому, что от самостоятельной реализации таких проектов владельцы домов и квартир часто отказываются.

Поручив установить розетки на кухне электрикам из , вы сведете к минимуму все возможные риски, связанные с ошибками в планировке и монтаже. Большой опыт решения таких задач позволяет нашим специалистам учитывать все факторы (в том числе неочевидные) – потому электросеть будет смонтирована быстро и качественно. А дополнительным подтверждением квалификации монтажной бригады станет гарантия (до 5 лет на электромонтаж), зафиксированная в договоре.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель		Автомат в щитке
			Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А (только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)		16 А 25 А
Газовая панель	евророзетка	1,5 мм² (ПВС 3*1,5)		16А
Газовый духовой шкаф	евророзетка	1,5 мм² (ПВС 3*1,5)		16А
Стиральная машина	2,5 кВт 7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5) 7 кВт/4 мм² (ПВС 3*4)		отдельный, 16 А отдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)		отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)		16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)		16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)		16 А

УЗО — устройство защитного отключения, которое обеспечивает защиту обслуживаемого участка электрической сети при возникновении тока утечки.

Сколько розеток в идеале должно присутствовать на кухне?

Люди издавна ощущали недостаток розеток на кухне, а с появлением разнообразной бытовой техники эта проблема приобрела еще большую актуальность. Если вы собрались делать ремонт квартиры в новостройке под ключ, рекомендуется заранее просчитать количество розеток.

Сколько розеток нужно иметь

Для того чтобы определиться с нужным количеством розеток, необходимо подсчитать все бытовые приборы, которыми вы регулярно пользуетесь на кухне. Обычно они включают:

• Электрочайник.
• Холодильник.
• Микроволновую печь.
• Вытяжку.
• Посудомоечную машину.
• Электроплиту.

Эти приборы присутствуют в большинстве современных квартир, но в процессе приготовления различных блюд люди также используют:

• Тостер.
• Миксер.
• Мультиварку.
• Блендер.
• Соковыжималку.
• Мясорубку.

Если к этому перечню добавить телевизор, который так любят смотреть многие хозяйки в процессе приготовления пищи, и дополнительное освещение, то в сумме получится около 20 розеток. Но на самом деле достаточно создать несколько отдельных групп, которые позволят вам с комфортом пользоваться всеми электроприборами. Так, первая линия будет располагаться в рабочей зоне. Розетки для нее нужно поместить под столешницей. Желательно, чтобы их было хотя бы пару штук с двумя или тремя гнездами. К ним вы сможете подключать чайник, миксер, микроволновую печь, соковыжималку, мультиварку, блендер и прочие бытовые приборы. Отдельная линия розеток потребуется для стиральной и посудомоечной машин, а также электроплиты.

Обратите внимание на то, что категорически не рекомендуется приводить в действие одновременно более двух приборов, которые подключены к одной линии. Установка холодильника на одну линию с иным прибором может привести к неправильному распределению напряжения в сети, что приведет к сильным нагрузкам, поэтому для него желательно все же предусмотреть отдельную розетку. Ну а если вас интересует такая услуга, как ремонт офисов под ключ, обращайтесь в нашу компанию, которая готова предоставить вам ее по достаточно привлекательной цене.

5 самых распространенных ошибок в ремонте кухни и способы их исправить

При создании кухни своей мечты очень легко увлечься дизайн-проектом и забыть про полезные детали. Наличие или отсутствие незначительных на первый взгляд мелочей в будущем будет только раздражать и расстраивать. Мы расскажем про самые распространенные ошибки в ремонте кухни и о том, как просто и бюджетно их исправить.

Ошибка 1: Недостаточно света

Хорошее освещение на кухне – вопрос не только эстетики, но и безопасности, ведь там мы имеем дело с ножами, кипятком, горячими поверхностями и предметами. Даже мытье посуды при тусклом освещении превращается в проблему – постоянно остаются пятна и разводы.

Кроме приобретения красивого потолочного светильника, обязательно предусмотрите дополнительное освещение рабочей зоны. Это касается не только плиты, над которой обычно установлена вытяжка с подсветкой, – важно учесть то место, где вы режете хлеб, мясо, рыбу, овощи и фрукты, а также раковину, тостер, мини-печь и электрогриль. Если вы поняли, что света после ремонта кухни не хватает, это можно легко исправить.

Что делать

Повесьте в зоне для готовки линейные или точечные светильники – они дают много света, и их легко закрепить под навесными кухонными шкафами. Многие модели таких светильников или светодиодную ленту можно просто приклеить к поверхности.

Не составит особого труда повесить на стену спот с 3–4 плафонами, которые можно направлять в любую сторону и регулировать как угодно. Споты выглядят современно и стоят недорого.

Ошибка 2: Не хватает розеток

Кухня – это место, где используется множество электроприборов. Наверняка вам знакома ситуация, когда нужно включить сразу несколько устройств, а розеток всего… две – да и те расположены в неудобном месте.

Когда делаешь ремонт на кухне, голова занята в основном тем, как разместить шкафы и бытовые приборы, чтобы все выглядело красиво и эстетично. Но мы часто забываем о том, что всем этим приборам нужно много розеток, и эта проблема обнаруживается уже в процессе использования бытовой техники.

Приходится тянуть удлинители, что не только неэстетично, но и небезопасно, ведь провода могут соприкоснуться с горячими предметами и в результате оплавиться, ударить током или вызвать короткое замыкание. Выход простой – установить дополнительные розетки.

Что делать

Без ущерба для эстетики розетки можно установить в шкафу или врезать в столешницу – это избавит от удлинителей и проводов. На кухне лучше использовать розетки со шторками или крышкой, которые защитят от брызг воды и масла от сковороды.

Если без удлинителя все же не обойтись, приобретайте тот, который крепится к стене с помощью кронштейна-держателя: спрячьте его провод в плинтус, чтобы он не мешался и не раздражал. А место для его установки выбирайте так, чтобы к нему всегда был быстрый и свободный доступ.

Ошибка 3: Неудобные и большие ручки на кухонной мебели

Многие хозяйки уже после заказа и установки кухонного гарнитура понимают, что им мешают слишком громоздкие ручки на дверцах шкафов. Во-первых, из-за них не получается открыть дверцы до конца, потому что ручка упирается в стену, оставляя повреждения на обоях или краске. Во-вторых, на них скапливается много жира и грязи, которые потом тяжело отмывать.

Если вы тоже столкнулись с этой проблемой, не спешите расстраиваться – все можно исправить. Правда, для этого придется внести небольшие изменения в конструкцию кухонного гарнитура.

Что делать

Благодаря современным механизмам Push to open для фасадов кухонной мебели, от ручек можно отказаться полностью. Такая система позволяет открывать и закрывать дверцы легким нажатием на них. Мебель выглядит очень стильно и интересно, а фасады легко мыть, ведь теперь на них нет лишних элементов. Чтобы на месте ручек не остались следы крепления, замаскируйте их декоративными наклейками – они подчеркнут уникальность вашей кухни.

Более простой вариант – поставить на месте больших миниатюрные ручки-кнопки или ручки-рейлинги. Они компактные, их легко мыть – достаточно протереть влажной салфеткой.

Ошибка 4: Неправильно организованное место для хранения

На кухне хранится множество всего: посуда, кастрюли, сковородки, принадлежности для готовки. Чтобы разместить всю кухонную утварь, многие плотно заставляют полки и убирают нужные предметы в дальние углы, откуда их потом трудно доставать.

Если вам надоело тратить время на поиск той самой кастрюли или венчика для помешивания, воспользуйтесь нашим советом.

Что делать

Установите на месте полок выкатные корзины. Они достаточно объемные, чтобы в них поместить любую кухонную утварь – даже большие сковородки. В таких корзинах все можно быстро найти и достать.

Другой вариант – рейлинговая система, особенно актуальная для кухни небольшой площади. Ее можно разместить под навесными кухонными шкафами – все, что нужно, будет прямо перед глазами. А разнообразие аксессуаров для системы даст возможность хранить в быстром доступе даже огромное количество баночек со специями.

Ошибка 5: Отсутствие фартука

Если вы при ремонте не сделали фартук из керамической плитки над рабочей зоной, вы наверняка тратите много времени, чтобы оттереть масляные пятна со стены. А в районе мойки из-за повышенной влажности и плесень может завестись. Все дело в том, что при заказе кухонного гарнитура многие ориентируются только на дизайн и забывают предусмотреть защиту стен.

Для тех, кто не хочет долго оттирать брызги каждый раз после готовки, наш следующий совет.

Что делать

Установите стеновые панели для рабочей зоны на кухне – это и выглядит как стильный и эффектный элемент декора, и значительно облегчит уборку. Такие панели делают из стекла или пластика: за этими материалами легко ухаживать, они надолго сохраняют эстетичный внешний вид.

Современные пластиковые панели термостойкие и ударопрочные,  поэтому не бойтесь, что они оплавятся или выгнутся из-за пара и влаги. Стоят такие фартуки намного дешевле стеклянных и не разобьются, если их случайно задеть каким-нибудь предметом с твердым или острым краем.

Выбор стеновых панелей очень велик – вы обязательно подберете что-то подходящее под определенный дизайн. Со вкусом подобранный фартук радует глаз, а рабочая зона на кухне будет выгодно выделяться.

يفية استخدام سالة الصحون: نصائح للاستخدام |

قبل تشغيل غسالة الصحون, اقرأ التعليمات دخلت غسالات الأطباق حياتنا, يمكن أن نقول في الآونة الأخيرة نسبيا, ولكن على الفور أثبتت نفسها على أنها معدات مريحة وعملية بشكل غير عادي. كثير من الناس يشترونها اليوم ويستخدمونها بسرور. تصميمها بسيط, لا يوجد شيء خارق للاستخدام, ولكن مع ذلك, بعض الميزات قيد التشغيل, يجب أن يعرف أصحاب غسالات الصحون لهم عن ظهر قلب.

التوصيات: كيفية غسل الأطباق في غسالة الصحون

الجواب الرئيسي على هذا السؤال: “يف بشكل صحيح لاستخدام آلة غسالة الصحون؟” و النصيحة على الاختيار الصحيح لوضع سل الاطباق.

ي الأجهزة الحديثة ، يتم تضمين العديد من البرامج التلقائية ، ومعظمها ، على سبيل المثال لاالاليا يل المثال لاية المال لاية المثال لاية المثال لاية المال لاية المال لاية المال لاية المال لاية بيل المثال لاية المال يتم استخدامه عادةً و عندما لا يكون لديك المقدار المناسب من الأطباق المتخسخة ، و يا كانت المتسخة ، و يا كانت المتسخة ، و يا كانت المتسخة و يا كانت الال

لسل الأطباق في غسالة الصحون تحتاج إلى راء كبسولات خاصة

ل الملاعق والنظارات والألواح فورًا بعد إيقاف تشغيل الماكينة. يجب ن تمر 5-10 دقائق على الأقل. لال هذا الوقت ، يجب ن تكون محتويات الماكينة جافة وباردة.ولاً ، من الأفضل سحب الأطباق من الحاوية السفلية لأن القليل من الماء قد يت من السلال أثناء عمتلية. ا بدأت في إزالة العناصر الأولى من الطبقة العلوية ، يمكن أن تحصل على الماء على باق جافة ونظيفة.

بعض التوصيات لاستخدام سالة الصحون:

• القاعدة الأولى والأكثر أهمية – لا يمكنك وضع البقشيش مع بقايا الطعام.
• لا يوصى بملء سلال الأطباق – لن يتم تنظيف الأشياء المزدحمة بكثافة.
• г.
• يجب وضع السكاكين مع سافين غير حادة ، والملاعق مع المقبض لأسفل. السكاكين والشوك الحادة – تعالج.
• يي ي الجزء العلوي من السلال.
• يتم تثبيت جميع الحاويات – الكؤوس والأطباق والأواني والأكواب في القاع.

يجب إغلاق باب غسالة الصحون فقط بعد التحقق من حرية حركة الشفرات.

ي نوع من الأطباق لا يمكن غسلها في غسالة الصحون؟

تقريبا ميع سالات الصحون المتاحة الآن ، ناك وظيفة الغسيل المتسارع.يمكن استخدامه لغسل الأطباق ليست قذرة جدا.

بالنسبة للأطباق شديدة الملوثة أو المتسخة ، يجب استخدام وظيفة ما قبل النقع. ي حالة ن الحفاظ على الأطباق في الماء لفترة ويلة لا يساعد ، يمكنك استخدام خيار “رة جدا”. يقوم ا البرنامج بغسل دوري شامل لعدة مرات متالية.

لا تغسل الطبق في غسالة الصحون

تم تصميم العديد من النماذج لغسل كائنات الجدول الهشة للغاية ، على سبيل المثال ، نظارات الكريستت. إذا لزم الأمر ، م بغسل الأجهزة بسهولة ، واستخدم نظامًا يسمى “الغسيل الحساس”.

ومع ذلك ، ليس كل شيء جيد في استخدام غسالة الصحون. هناك العناصر التي لا يمكن غسلها تلقائيا. وهي:

• أجهزة المطبخ الألومنيوم.
• Стрелка вверх
• بلاستيك ير مقاوم للحرارة
• الصين رقيقة
• صواني القلي والحديد الزهر.
• أدوات المائدة مع أغطية فراغ.
• الترمس والأكواب الحرارية.
• الزجاج وغيرها من الهدايا التذكارية.

لا ينصح أيضًا بغسل المنتجات تلقائيًا من البلور.بسبب تكنولوجيا التصنيع الخاصة بهم ، نها لا تتحمل التغيرات المفاجئة في درجات الحرارة.

ع ي اعتبارك كيفية استخدام سالة باق Bosch

سالات الصحون الحديثة ي معدات مريحة وعملية. يكاد يكون من المستحيل الصدمة أثناء استخدامها. ولكن على الرغم من لك ، عند استخدام الجهاز ، من الضروري مراقبة ميع احتياطات السلامة.

في بعض الأحيان تشتكي عشيقات من أنه في مثل هذه الآلات مثل سيمنز, بوش, إلكترولوكس, سيغموند وشتاين, فيكو, أريستون, وما إلى ذلك, من المستحيل غسل الأطباق لسبب أنه لا يتم غسلها ببساطة.ولا يتعلق الأمر بالجودة الرديئة للمعدات ، على سبيل المثال ، العلامة التجارية إلكترولوكس.

يمكن تحديد ي وضع تشغيل لغسالة الصحون من Bosch في الجزء العلوي من الباب

البًا ما تكون أسباب عدم الفعالية عند استخدام مجاميع العلامات التجارية المعروفة عوامل مختمة. يمكن ن يطلق عليها عدد قليل ، وأنها لا تتعلق بالتصميم الفني للآلة.

سباب سل الصحون ات النوعية السيئة ي السيارات:

• .
• г.
• الغسل السيئ للأطباق وفي حالة زيادة التحميل على الماكينة ؛
• در المستطاع ؛
• لا تسمح لأي مذيبات بدخول الجهاز ؛
• يحظر استخدام المواد الكيميائية المنزلية لغسل الأطباق يدويا.
• لا يوصى بتشغيل الآلة بدون ملح التجدد ؛
• لا تفتح الباب أثناء تشغيل الجهاز ؛
• بعد كل غسلة ، يجب تنظيف المرشحات تمامًا ؛
• م بمسح السطح الخارجي للجهاز بانتظام.
• ي حالة سوء الفهم ، لا تحاول إصلاح الجهاز بنفسك.

. ا اتبعت ميع تقنيات استخدامه وملء الجهاز بشكل صحيح ، فستكون باقك نظيفة دائمًا ، وسيستمر الجها يستمر الجها ترة.

يفية تشغيل غسالة الصحون وإيقاف للنقل

بعد راء سالة حون ديدة وتثبيتها ، يبقى عليك اتخاذ خطوة واحدة حتى يمكنك ن تنسى نالة لوبيبي. ومع لك ، يجب إجراء هذه الخطوة بشكل صحيح ، وإلا ، د يكون جهازك الجديد مكسورًا بشكل يائس.

لنقل غسالة األطباق ، يجب فصلها عن منفذ التوصيل وفصلها عن األنابيب

الإطلاق الأول لغسالة الصحون الجديدة و نوع من الإلمام بالتكنولوجيا الجديدة. لا تحاول التجربة في اليوم الأول. ي عملية التشغيل ، سوف تتعلم بالتأكيد جميع مكانيات الوحدة وسوف تكون ادرة على تقييمها.لكن ليس اليوم.

ور المتخصصون نظامًا معينًا من الإجراءات و واعد الاستخدام ، موصى بها للعمل ي ولحلباينة سلة لالولة سلولالة لالولة.

عند تشغيل غسالة الأطباق لأول مرة ، قم بما يلي:

• احص الجهاز وتأكد من عدم تلفه ؛
• أزل الجهاز من جميع الأجسام الغريبة ؛
• نفذ أول بداية الجهاز بدون أدوات.
• لا تنس أن تملأ الملح الأيوني في حجرة المنقي ؛
• ابط الماكينة على درجة الحرارة المتوسطة ووقت التشغيل.

بعد كل هذه الإجراءات ، م بتشغيل الوحدة ورصد استمرارية العمل.ي حالة حدوث مشاكل ، اتصل بالموزع و مركز الخدمة.

يفية استخدام غسالة الصحون من Bosch (فيديو)

مراعاة ميع واعد التشغيل سوف يطيل عمر الجهاز ويحقق غسيل الصحون المثالي. سيسمح لك الالتزام الدقيق بتوصيات الشركة المصنعة بالاستمتاع براحة ونظافة المطبخ ل يوم.

инструкций, фото и видеоуроков, цена

Содержимое

• 1 Почему розетки на кухне
• 2 С чего начать
  • 2.1 Сколько должно быть отдельных групп
  • 2.2 Расчет оптимальной высоты розетки
• 3 Самостоятельная установка розеток
  • 3.1 Делаем отверстие и швеллер для проводов
  • 3.2 Крепление коробки
  • 3.3 Сетевое подключение
• 4 Заключение

Проблема с отсутствием розеток на кухне существовала 20-25 лет назад, о чем можно говорить сегодня, когда стало больше бытовой техники. Решить этот вопрос можно только ремонтом – установкой нескольких дополнительных розеток.Но как сделать так, чтобы их хватило на все устройства, а техника безопасности не была нарушена?

Сколько их должно быть, а точнее – сколько их можно смонтировать

Почему розетки на кухне

Чтобы рассчитать количество розеток на кухне, нужно воспользоваться простой арифметикой – сложить всю бытовую технику:

• Плита электрическая.
• Холодильник.
• Электрочайник.
• Микроволновая печь.
• Вытяжка.
• Посудомоечная машина.

Это основная бытовая техника, которая установлена ​​практически в каждой квартире. А вот дополнительные устройства, которые люди используют в процессе приготовления еды и напитков:

Розеток должно быть достаточно, чтобы не было дискомфорта при пользовании кухней

• Кофеварка.
• Блендер.
• Мясорубка.
• Тостер.
• Соковыжималка.

Добавим сюда телевизор и дополнительное освещение, очевидно, что устройств столько, что, кажется, потребуется около 20 гнезд.На самом деле все не так уж и страшно. Мы сейчас подробно расскажем вам.

Читайте также об особенностях выбора и изготовления деревянных кухонных полок.

Скрытые розетки на кухне можно установить как в столешницу, так и в любой навесной шкаф

Примечание! А тот, у кого есть фильтр для очистки воды, тоже требует отдельной розетки.

С чего начать

Многие люди не хотят тратить время и деньги на создание электрического проекта перед ремонтом кухни.Хотя, на самом деле, это очень нужная вещь, помогающая ответить на вопрос, сколько розеток должно быть на кухне?

Мы не будем объяснять, чем хороши такие документы, что для этого нужно – мы постараемся дать вам полезную информацию о том, где и как располагать розетки.

Сколько должно быть отдельных групп

Отдельные группы называются розетками, которые питаются от собственной линии и также имеют отдельную машину.

По стандарту их обычно не больше двух-трех, хотя на самом деле по-хорошему должно быть намного больше.

• Отдельная линия для рабочей зоны. Эта линия предназначена для такой техники, как чайник, микроволновая печь, миксеры и многие другие. Розетки для него расположены над столешницей, в необходимых местах. Для удобства должно быть как минимум две розетки с двумя-тремя розетками. Как показано на фото.

Лучше всего, если проволока будет проходить через столешницу, сделать аккуратный надрез на поверхности или спрятать ее в пластиковом желобе.

• Отдельная линия для стиральной машины, холодильника, посудомоечной машины и электроплиты.

Можно объединить электроприборы, например, разместить посудомоечную и стиральную машины в одной группе, у которой есть дифференциальная машина (мощность 20 Ампер). Следует отметить, что суммарная мощность обоих устройств не должна превышать 4 кВ.

Важно! Крайне не рекомендуется запускать одновременно два или три устройства, расположенных на одной линии.

Такой маневр с холодильником делать нельзя – он должен быть на отдельной строке. Так что рекомендуем читать не только нас, но и инструкции производителей бытовой техники.

Если вы не хотите сокращать срок эксплуатации своего устройства, то прислушайтесь к следующим рекомендациям:

• Не подключайте холодильник через удлинитель.
• Розетка должна находиться под вилкой, переходников китайского производства быть не должно.
• Контакт с массой должен быть хорошим.

В первую очередь, это безопасность вашей квартиры и сохранность дорогостоящей техники.

Примечание! Размещение холодильника на одной линии с другим прибором может привести к неправильному распределению напряжения в сети, что приведет к большим нагрузкам.

Каждая отдельная группа должна быть оборудована дифференциальным автоматическим выключателем или защищенным автоматическим выключателем УЗО.

Очевидно, вы можете значительно сэкономить, чтобы сделать электромонтажные работы еще дешевле, например:

• Используйте дешевые торговые автоматы.
• Подобрать некачественную проводку.
• Используйте только 2-3 группы (как это делали строители).

Такая электрическая сеть будет работать, и может даже не беспокоить вас ни разу, за исключением сильного напряжения и автоматической работы.Но никто не даст вам гарантии, что все будет работать исправно и никаких последствий не будет.

Жалюзи на кухне? Отличная идея! Удобно, практично и функционально – читайте здесь.

Расчет оптимальной высоты розетки

Мы рассмотрели вопрос, сколько розеток на кухне нужно, и постарались дать на него исчерпывающий ответ.

А теперь перейдем к не менее важному моменту – какой высоты должны быть розетки.

• Самое главное, что влияет на расположение розеток, – это кухонная мебель и бытовая техника, где она стоит.Сделаем вот что: возле мягкого уголка / обеденной зоны (над столом) обязательно должна быть розетка.
• Что касается рабочей поверхности, то минимальное расстояние от столешницы до розетки – 10 см. Если вам проще считать с пола, то это примерно 95-110 см.

Примечание! Это минимальный размер, который все же желательно сделать более «внушительным», например, 20 см от столешницы – безопасно и практично.

• Для такой техники, как посудомоечная машина, электрическая плита (духовка) и стиральная машина, стараются установить розетки на высоте 10 см от чистого пола.Это размер верхнего края розетки.

Данный критерий обусловлен тем, что современная кухонная мебель устанавливается на ножки с минимальной высотой 100 мм. С одной стороны, розетку можно расположить за мебелью, но придется сделать дополнительные вырезы в задних стенках.

Вот так будет выглядеть розетка в шкафу – пока она занимает место, а доступ к ней зачастую принудительный

• Розетка монтируется под вытяжкой: либо за навесным шкафом, в котором встроено устройство, либо над карнизом, чтобы скрыть провода от посторонних глаз.
• Для светильников, встраиваемых в карниз, розетка также устанавливается под потолком.

Не забудьте разместить еще пару розеток в свободных углах кухни, на высоте 30-40 см от пола. Дополнительные блоки питания не помешают.

Наглядный пример, где и как должны располагаться розетки

Самостоятельная установка розеток

Есть еще один вариант сделать электромонтаж более экономичным – своими руками, от сверления отверстий в стене до подключения проводов.Мы постараемся вам в этом помочь.

Проделываем отверстие и швеллер для проводов

Для этого понадобится перфоратор, болгарка или дрель с коронкой.

Все провода спускаются с потолка, где они запитаны – каждая линия имеет свой канал

• Перфоратор со специальной насадкой эффективно выбивает дыру в бетонных стенах.
• Измельчитель предназначен для прокладки каналов.

Совет! Запасайтесь дисками заранее, чтобы вам не пришлось бежать в магазин несколько раз позже.Такая работа потребует от вас много сил и терпения.

• Сверло с коронкой применяется для кирпичных и гипсокартонных стен. Корона подбирается по диаметру коробки на выходе.

На работе очень много пыли, поэтому приготовьте защитные очки и маску, чтобы дышать как можно меньше бетона.

Коробка крепежная

Для установки коробки понадобится отвертка и саморезы, чтобы притянуть основание будущей розетки к стене.

Что вам нужно знать:

• Если вы решили просто заменить старую розетку, учтите, что современные розетки предназначены для пластиковых ящиков. Металлические ящики, бывшие в употреблении, имеют немного другой диаметр. Это приведет к тому, что язычки выходного отверстия не будут надежно закреплены в большой коробке, и выходное отверстие будет болтаться.
• Не используйте китайские изделия – именно из-за них чаще всего происходит возгорание пластиковой основы. Из-за того, что каркас сделан неправильно, есть места соприкосновения оголенного провода с пластиком.

Пластиковая коробка для всех современных типов розеток

Примечание! Обязательно используйте защитные перчатки и прорезиненные инструменты.

Сетевое подключение

• Откручиваем болты с верхней стороны и снимаем верхнюю крышку.
• Ослабляем контакты там, где необходимо вставить провода: между зажимной губкой и упором должно быть расстояние больше диаметра контакта.
• Сами провода зачищены и загнуты так, чтобы концы попали в гнездо розетки.

Крепление проводов следует проводить при отключении электроэнергии в комнате / квартире, если это первый раз

• Затяните зажимную губку и установите крышку корпуса.

Важно! Затягивать нужно очень плотно, так как плохой контакт может привести к оплавлению проводки и пластиковых стенок. И со временем такая розетка тоже может стать очень опасной, так как соприкасается с оголенным проводом.

Заключение

Здесь мы ответили на несколько важных вопросов, касающихся электромонтажных работ на кухне.Теперь вы знаете, сколько розеток должно быть на кухне, как они должны располагаться и как установить розетки самостоятельно. Кстати, цена на них довольно низкая.

Если вы в чем-то сомневаетесь, можете посмотреть видео, где затронута тема статьи. Не будут лишними еще несколько полезных советов.

Читайте также полезные советы по выбору линолеума для кухни.

Понравилась статья? Подписывайтесь на наш канал Яндекс. Дзен

количество розеток – HomeOwnersHub

Показать текст цитаты

Звучит примерно так, как я думал.Стоит задуматься, какая бытовая техника будет использоваться там, где – например, в гостиной с дверью и камином, почти наверняка найдется «логичное» место для телевизора – убедитесь, что вставьте туда розетку!
По одной розетке с каждой стороны изголовья двуспальной кровати – это хорошо.

Показать текст цитаты

При обстоятельствах OP я думаю, что el-cheapo Screwfix в порядке, если только он собирается выбрать нержавеющую сталь / хром, что может или может не стоит лишних. Но если вы выберете белый поликарбонат, никто не собирается меня убеждать, что платить 345р за розетки МК скорее чем 84p на дешевых, мало повлияет на продаваемость или продажная цена, если вы просто делаете это для продажи.

Показать текст цитаты

Я думаю, это то, что он имел в виду …

Показать цитируемый текст

Устанавливаете ли вы потребительский блок с защитой от УЗО? Если да, подумайте о какие цепи должны быть защищены УЗО или нет. Например, морозильная камера и бойлер определенно не должно быть; розетка, доступная для сада (например, для газонокосилка обязательно должна быть. Я подозреваю дополнительные расходы на установку УЗО CU вместе с дополнительной схемой, которая может потребоваться, вероятно, еще один пример траты денег на область, которая принесет Никакая разница с продажей – если только у вас нет особо сообразительного покупателя.
Еще один совет от человека, который модернизирует дом ненамного старше …! В доме такого возраста вы вполне можете обнаружить, что двери открываются на * в * номер, а не * на * , как они должны делать в 21 веке, поскольку предписано Евангелием от святого Бини (чтобы максимально увеличить пространство в комнату и сделать ее больше) – поэтому, если вы устанавливаете новые двери, они могут нужно повесить наоборот. Это, в свою очередь, имеет значение для положение выключателей и розеток, поэтому вам нужно подумать об этом когда вы прокладываете кабели.

Показать текст цитаты

Нет, высота сокетов связана с доступом для инвалидов и т. Д., Что IIRC является частью M, не Часть P, и вам не нужно соответствовать этому в старом доме, как этот.
Дэйвид

Три ключевых изменения в Национальном электротехническом кодексе 2020 года, которые помогут сделать кухни более безопасными для семей

Если ваша кухня чем-то похожа на нашу, вы согласитесь, она стала больше местом для семейных встреч, чем наши собственные гостиные. Хотя может быть трудно приравнять фактическую статистику к времени, проведенному на кухне, нет никаких сомнений в том, что здесь проводят все больше и больше часов, особенно сейчас, когда мир борется с пандемией COVID-19, и люди по-прежнему избегают ресторанов из-за в ближайшем будущем и вместо этого решите больше готовить и развлекаться дома.Но точно так же, как мы никогда не стали бы резать лук с завязанными глазами, мы также должны внимательно следить за потенциальными электрическими опасностями на кухне.

За почти 125 лет своего существования Национальный электротехнический кодекс® (NEC®) помог защитить людей и имущество от опасностей, возникающих из-за использования электричества. Каждые три года NEC пересматривается на основе данных, которые часто основываются на знаниях, опыте и технологических достижениях, которые могут помочь повысить безопасность.Отличным примером того, как NEC внесла изменения, которые оказали значительное влияние на безопасность, является то, что в 1973 году впервые были введены требования к розеткам с прерывателем цепи замыкания на землю (GFCI), которые затем требовались для розеток на открытом воздухе. С тех пор, когда дело доходит до GFCI, другие ключевые области дома и другие места и требования также были включены, например, ванные комнаты (1975), гаражи (1978) и кухни (1987), чтобы помочь повысить безопасность. Почему постоянная оценка и улучшение безопасности? Постоянно меняющийся мир превращает безопасность в непрерывное приключение, а не в пункт назначения.Что касается безопасности, мы не можем почивать на лаврах то, что мы сделали; мы должны постоянно оценивать и улучшать, чтобы помочь защитить людей и собственность. Цикл пересмотра NEC 2020 года сделал именно это, когда дело дошло до безопасности жилой кухни.

Как я уже упоминал, защита GFCI была ключевой частью NEC, помогающей обеспечить безопасность, которая была улучшена в течение нескольких циклов NEC, начиная с 1970-х годов. Последняя редакция не стала исключением из достижений в защите GFCI:

• NEC раздел 210.8 (A) в редакции 2020 года был расширен и теперь включает не только розетки на 125 вольт, но и розетки до 250 вольт. Это означает, что розетки, которые работают от 250 вольт, например, для электрических плит, теперь будут нуждаться в защите GFCI, но только если они будут установлены в пределах шести футов от края раковины. Дизайн и планировка кухни, в частности, размещение бытовой техники по отношению к расположению раковины, безусловно, могут повлиять на то, требуется ли защита GFCI в этих приложениях.
• Еще одним изменением защиты GFCI в NEC 2020 является раздел 422.5 (A), касающийся устройств, которым требуется защита GFCI. В этот раздел добавлены посудомоечные машины. Да, посудомоечные машины! Трудно поверить, что устройство, которое так тесно работает с электричеством и водой, ранее не требовало защиты GFCI, но хорошая новость в том, что теперь она требует.
• Требования к розеткам кухонного острова также претерпели капитальный ремонт во время цикла пересмотра NEC 2020 года.В предыдущих версиях NEC раздел 210.52 (C) (2) требовал, чтобы по крайней мере одна розетка была установлена ​​на кухонном острове со столешницей с длинным размером 24 дюйма или больше и коротким размером 12 дюймов или больше. В рамках того же раздела NEC 2020 он был пересмотрен, чтобы требовать по крайней мере одну емкость в пределах первых девяти квадратных футов или их части, столешницы-островка и дополнительную емкость на каждые 18 квадратных футов больше или их часть. Дополнительное требование гласит, что по крайней мере одна емкость должна быть расположена в пределах двух футов от внешнего края столешницы полуострова.На приведенном ниже примере показано, как островная столешница размером 9 ½ футов на 3 фута теперь потребует всего три розетки, чтобы соответствовать новым требованиям.

Это может показаться большим размером для острова, но сегодня довольно часто можно увидеть остров такого размера или больше, который является основным элементом кухни и используется для многих задач. Наличие достаточного количества розеток не только для приготовления пищи, но и для подключения зарядных устройств для телефонов, ноутбуков и т. Д. Предоставит больше возможностей для питания устройств и приборов без необходимости использования удлинителей или разветвителей питания.

Хотя ваш местный муниципалитет, возможно, еще не использует NEC 2020, эти изменения повлияют на способ подключения бытовых кухонь, когда он будет принят. Понимание этих изменений сейчас даст вам возможность свести к минимуму последствия в будущем, что позволит вам знать, что потребуется, и иметь возможность планировать заранее.

Для получения дополнительной информации и соответствующих ресурсов посетите веб-страницу NFPA «Изменения в NEC 2020».

Сколько емкостей нужно на моем кухонном острове?

Кухонные острова с годами становятся все больше и больше.Большая площадь островов на сегодняшних кухнях заставила некоторых задуматься, нужно ли пересматривать требования национального электрического кодекса (NEC®) . Насколько большим должен быть остров, чтобы можно было установить более одной розетки? На этот вопрос отвечают требования 2020 NEC .

Когда что-то кажется неисправным в NEC, , вы обязаны исправить это! Если вы живой, дышащий человек, который видит проблему с требованиями в пределах NEC, , у вас есть возможность, чтобы ваш голос был услышан.Заметьте, я сказал живой, дышащий человек. Чтобы внести изменения в NEC, не обязательно быть профессиональным электриком. Существуют задокументированные случаи, когда мамы и папы, маляры и даже сантехники отправляли свои проблемы с NEC. И их комментарии и обоснования, представленные на протяжении многих лет, изменили требования, содержащиеся в NEC.

Модель NEC существует потому, что каждый человек, у которого есть идея или проблема, находит время, чтобы поделиться своими мыслями.Независимо от того, являетесь ли вы учеником, электриком, инженером или другим специалистом в области электротехники, у вас есть возможность полностью погрузиться в процесс изготовления изделия Code . Именно это произошло с изменениями, произошедшими в NEC 2020 в отношении требований к кухонному островку и розеткам.

Итак, что же произошло на самом деле

Общественный вклад был получен Группой по разработке кодов-2 (CMP-2) в отношении изменения количества розеток для кухонных островков в жилом доме.Этот запрос был сделан от имени известной ассоциации электромехаников. Было предложено обоснование того, что наличие розеток для больших островов на кухнях требует внимания CMP-2. Если вам не известно, CMP-2 имеет право на NEC , статья 210, в которой рассматриваются эти проблемы. Обсуждение показало, что домовладельцу необходимо больше розеток, чтобы правильно использовать эту большую поверхность без использования удлинителей.

Затем на уровне комитетов было проведено много разговоров, чтобы точно определить, какое количество розеток является приемлемым.Следующим шагом было объяснить установщику и инспектору, как определить подходящее количество розеток для соответствия минимальным требованиям стандарта , код . Было обсуждено несколько вариантов, и, наконец, было предложено решение основывать его на квадратных футах столешницы острова. И да, это будет означать, что установщику и инспектору нужно будет немного посчитать.

на номер

код , мы идем

При поиске требований к размещению розеток в жилых помещениях мы обращаемся к статье 210, Ответвительные цепи .Изучая эту статью, мы обнаруживаем, что Раздел 210.52, Жилой блок Розетки , устанавливает требования к розеткам на 125 В, 15 и 20 ампер. Дальнейшее чтение найдет нас в 210.52 (C), Countertop and Work Surfaces .

CMP-2 также распознал, что были случаи, когда установщик мог захотеть установить сборки с несколькими выходами в этих местах. Но в коде Код ничего не говорит о том, что представляет собой розетка, когда речь идет о сборке с несколькими розетками.Таким образом, была добавлена ​​формулировка, поясняющая, что для целей Раздела 210.52 (C) при использовании многоотводных сборок каждые 300 мм (12 дюймов) многоотводной сборки, содержащей две или более розетки, установленные на отдельных или непрерывных участках, должны считаться одним. розетка розетка. Это окажется важным при использовании узлов с несколькими выходами, чтобы понять, сколько выходных розеток может содержаться в пределах определенной длины узла с несколькими выходами.

Затем нам нужно найти определенный язык для кухонного острова.Это можно найти в Разделах 210.52 (C) (2), Островные и полуостровные столешницы и рабочие поверхности. Вот где резина встречается с дорогой. Здесь установщик и инспектор найдут информацию, необходимую для определения количества розеток для кухонного острова. Этот язык гласит, что розетки для розеток должны быть установлены в соответствии с 210.52 (C) (2) (a) и (C) (2) (b).

Глядя на (a), мы видим, что для первого 0 должна быть предусмотрена как минимум одна розетка.84 м ² (9 футов ² ) или ее часть столешницы или рабочей поверхности. Розетка для розетки должна быть предусмотрена на каждые дополнительные 1,7 м ² (18 футов ² ) или их часть на столешнице или рабочей поверхности. Интересно, что больше не существует минимального размера острова, прежде чем рассматривать возможность размещения розетки.

Затем мы переходим к пункту (b), который далее говорит нам, что по крайней мере одно выходное отверстие для розетки должно быть расположено в пределах 600 мм (2 фута) от внешнего конца полуостровной столешницы или рабочей поверхности.Обратите внимание, что в этом требовании не упоминается остров. Измерение 600 мм (2 фута) от конца острова не является обязательным требованием при установке кухонного острова. Кроме того, необходимо разрешить размещение необходимых розеток, как это определено установщиком, как определено установщиком, проектировщиком или владельцем здания. Это оставляет на усмотрение установщика установку определенных розеток в соответствии с 210.52 (C) (2) (a) и (b).

В последнем предложении пункта (b) указано, что расположение розеток должно соответствовать 210.52 (C) (3), Расположение розеток . Здесь указано, что розетки розеток должны располагаться в одном или нескольких из следующих мест:

1. На или над столешницей или рабочими поверхностями: На или выше, но не более чем на 500 мм (20 дюймов) над столешницей или рабочей поверхностью.
2. На столешнице или рабочих поверхностях: Узлы розеток, перечисленные для использования в столешницах или рабочих поверхностях, должны быть разрешены для установки на столешницах или рабочих поверхностях.
3. Под столешницей или рабочими поверхностями: не более чем на 300 мм (12 дюймов) ниже столешницы или рабочей поверхности. Сосуды, установленные под столешницей или рабочей поверхностью, не должны располагаться там, где столешница или рабочая поверхность выступают более чем на 150 мм (6 дюймов) за пределы ее опорного основания. ¹

Действительно ли мне нужно заниматься математикой в ​​качестве электрика?

Быть электриком – значит разбираться в математике. Многие повседневные задачи электрика зависят от понимания математических функций.От изгиба трубы в большом коммерческом здании до определения расстояния между розетками в жилом доме – математика является частью профессии. Теперь, прежде чем некоторые начнут опасаться и беспокоиться, есть решение. Для тех, кому посчастливилось уже иметь вашу копию Анализ изменений, NEC-2020, перейдите на страницы 89 и 92. Автор книги Л. Кейт Лофланд любезно предоставил таблицу (см. рисунок 2) с разбивкой по количеству емкостей, необходимых для определенных размеров квадратных футов столешницы.

Используя эту таблицу, установщик и инспектор могут сократить количество математических расчетов, необходимых для планирования расположения розеток для кухонных островков. В случае, если таблица не охватывает размер площади поверхности, с которой вы столкнулись, вам нужно будет выполнить математические вычисления (см. Рисунки 1 и 2).

Рисунок 1. Иллюстрация, показывающая измерение для определения площади острова в квадратных футах. Рисунок 2. Рисунок, показывающий таблицу для справки, касающуюся требований к розеткам для островков.

Наглядные примеры кухонных островов

Ниже приведены фотографии, сделанные во время посещения одного из подразделений в Северном Техасе. За один визит на одну-единственную улицу вы увидите, что столкнетесь с кухонными островками разных форм и размеров.

Я рассмотрю каждую фотографию и подробно расскажу, какие шаги необходимо предпринять, чтобы найти розетки, необходимые для удовлетворения минимальных требований Code . Имейте в виду, что код гласит, что розетки розеток могут быть расположены «по усмотрению установщика, проектировщика или владельца здания.Это может показаться немного странным, но члены CMP-2 обсудили отсутствие мест, соответствующих Кодексу (, возможно, из-за дверей шкафа, ящиков шкафа, чрезмерного свеса и т. Д. ) на острове и хотели, чтобы это было облегчение для размещения этих розеток. Это аналогично требованиям к расположению конференц-залов по адресу 210.65.

И помните, что защита с помощью прерывателя цепи при замыкании на землю (GFCI) требуется для розеток, обслуживающих место на столешнице, как указано в позиции 210.8 (А) (6). Для этих мест также требуется прерыватель цепи от дугового замыкания (AFCI) согласно 210,12 (A). И, наконец, в этих местах требуются емкости с защитой от несанкционированного доступа (TR), как указано в п. 406.12 (1).

На фото 1 показан прямоугольный кухонный остров. Установщик должен провести измерение острова, чтобы получить общую площадь в квадратных футах. Этот общий квадратный фут будет использоваться для определения количества требуемых розеток. На рисунках 1 и 2 приведены примеры измерений и информация для определения требований к розетке.

Фото 1. Прямоугольный кухонный остров с креслами.

На фото 2 показан еще один прямоугольный кухонный остров. Установщик должен провести измерение острова, чтобы получить общую площадь в квадратных футах. Этот общий квадратный фут будет использоваться для определения количества требуемых розеток. На рисунках 1 и 2 этой статьи приведены примеры измерений и информация для определения требований к розетке.

Фото 2. Прямоугольный кухонный остров.

На фото 3 показан еще один прямоугольный кухонный остров с изюминкой.Имеется изогнутый передний край. Установщик должен провести измерение острова, чтобы получить общую площадь в квадратных футах. Установщик может захотеть измерить самую широкую часть изогнутого края, чтобы получить более чем достаточно квадратных футов, или вырвать некоторые тригонометрические или другие высшие математические навыки, чтобы получить точное измерение. Этот общий квадратный фут будет использоваться для определения количества требуемых розеток. На рисунках 1 и 2 этой статьи приведены примеры измерений и информация для определения требований к розетке.

Фото 3. Прямоугольный кухонный остров с закругленным краем и сиденьями.

На фото 4 изображен длинный прямоугольный кухонный остров с установленной в столешнице мойкой. Установщик должен провести измерение острова, чтобы получить общую площадь в квадратных футах. Затем установщик может вычесть площадь раковины, поскольку она не считается столешницей. После вычитания квадратных футов раковины из размера столешницы, это число в квадратных футах будет использоваться для определения количества требуемых розеток для розеток.На рисунках 1 и 2 этой статьи приведены примеры измерений и информация для определения требований к розетке.

Фото 4. Длинный прямоугольный кухонный остров с мойкой и частичной зоной отдыха.

На фото 5 показан еще один прямоугольный кухонный остров с установленной мойкой. Установщик измеряет длину и ширину, чтобы определить квадратные футы. Затем установщик может вычесть площадь раковины, поскольку она не считается столешницей. После вычитания квадратных футов раковины из размера столешницы, это число в квадратных футах будет использоваться для определения количества требуемых розеток для розеток.Это будет использоваться для определения количества требуемых розеток. На рисунках 1 и 2 этой статьи приведены примеры измерений и информация для определения требований к розетке.

Фото 5. Прямоугольный кухонный остров с мойкой и частичным сидением.

Еще один момент, который следует учитывать при установке кухонного острова

Кухонный остров – это объект, который обычно находится в центре кухни. Это ставит вопрос о том, как подвести вашу ветвь к этому месту.Обычно установщик устанавливает кабельный канал из ПВХ от стены до участка под бетонной плитой. Будем надеяться, что между подрядчиком и установщиком была установлена ​​связь, чтобы установщик мог установить этот кабельный канал до заливки бетона. В противном случае бетон необходимо будет распилить и расколоть, чтобы установить этот кабельный канал на кухонный остров.

Распространенной ошибкой установщика является установка кабеля с неметаллической оболочкой (кабель типа NM) в кабелепровод из ПВХ к месту расположения кухонного острова.Для установки в земле или под зданием необходимо сделать ссылку на 300,5 (B) и пункт списка (6). Проблема в том, что кабель типа NM не указан для влажных помещений. См. 334.12 (B) (4) для этих требований к использованию.

В моем районе страны установщики обычно устанавливают подземный фидер и кабель ответвления (кабель типа UF), который указан для этой влажной среды. См. 340.10 (1) и (3) для этих требований к использованию. В случае сомнений проконсультируйтесь с компетентным органом (AHJ) относительно того, какие требования существуют в пределах их электрической юрисдикции.На фото 6 показан пример прокладки кабеля типа UF для установки на кухонном острове.

Фото 6. Стадия обкатки кабеля типа UF, установленного в кабелепроводе из ПВХ под бетонной плитой на кухонный остров.

Что нам делать дальше?

На CMP-2 была предпринята попытка решить проблемы, высказанные в комментариях общественности, и найти способ решить эти большие острова, которые иногда встречаются на сегодняшних кухнях. Правильно ли поняли члены CMP-2? Я оставляю это решение тысячам установщиков и инспекторов, которые работают с этими элементами.Говоря как участник CMP-2, но не как официальное заявление CMP-2, я знаю, что были подняты несколько вопросов, которые мы не могли решить. Но мы наилучшим образом справились с информацией, с которой нам приходилось работать в этой ситуации.

Одна вещь, в частности, заключается в том, что делать со столешницей кухонного острова, которая также служит столешницей для еды. Пожалуйста, ознакомьтесь с вводной фотографией в этой статье, чтобы увидеть хороший пример такого типа кухонного острова. Нужно ли считать эту предполагаемую зону отдыха в квадратных футах в соответствии с требованиями к розетке для кухонного острова? В настоящее время да.Но в будущем этот и другие элементы будут зависеть от вас – установщика, инспектора, домовладельца или любого человека, у которого есть жизнеспособный комментарий, который поможет сформировать эти требования для цикла кода 2023 NEC . Помните, не ждите, что кто-то другой внесет идею в процесс создания кода, а затем расстраивайтесь, когда этого не происходит. Вы можете добиться изменений, приняв участие в этом процессе. Несмотря на ваши индивидуальные действия, вы будете вносить свой вклад в обеспечение электрической безопасности своих друзей и родственников!

Список литературы

1. NFPA 70®, National Electrical Code® , издание 2020 г.Авторские права © 2019, Национальная ассоциация противопожарной защиты. Полную копию NFPA 70® можно найти на сайте www.nfpa.org.

Сколько розеток в цепи на 20 ампер? Найдите ответ здесь!

Есть ли у вас сомнения по поводу количества розеток, подключенных к вашей цепи? Вы чувствуете, что они будут перегружены, когда вы запустите несколько устройств одновременно?

Сегодня мы обсудим, сколько розеток в цепи на 20 А лучше всего подходит для обеспечения безопасности ежедневного потребления энергии.Хотя Национальный электротехнический кодекс (NEC) прямо не предписывает ограничение количества розеток в вашей цепи, очень важно знать его ограничения по потребляемой мощности.

В общем, у вас должно быть максимум 10 розеток в цепи 20 А. Чтобы узнать почему, продолжайте читать.

Схема на 20 А

Типичной схемы на 20 ампер достаточно для питания одной или двух спален. Это общий номинальный ток, используемый в таких устройствах, как розетки и верхнее освещение, а также в цепи на 15 ампер.Разные усилители подходят для разных размеров проводов.

Цепь на 15 А, например, совместима с проводом калибра 14. С другой стороны, схема на 20 ампер с калибром 14 довольно нестандартна и подвержена перегрузкам, поэтому лучше использовать провод сечением 10 или 12.

Когда схема рассчитана на 20 ампер, это не означает, что ток составляет 20 ампер. Это измерение является просто индикатором количества энергии, которое может безопасно проходить через цепь.

Теперь, когда дело доходит до количества розеток или розеток, которые вы можете разместить в цепи на 20 А, вы можете поставить столько, сколько захотите.Лучше, если у вас будет несколько розеток для равномерного распределения электроэнергии.

Однако потребляемая мощность множества установленных вами розеток может вызвать перегрев проводов и привести к срабатыванию выключателя или возгоранию. Независимо от того, прокладываете ли вы электричество в вашем доме или платный электрик, у него должно быть хорошо продуманное управление нагрузкой.

Сколько розеток в цепи на 20 А?

Одна розетка имеет максимальную потребляемую мощность 1,5 ампера или 180 Вт, в то время как схема на 20 ампер с напряжением 120 В может достичь максимальной мощности с мощностью 2400 Вт.

Теоретически вы можете установить 13 устройств, чтобы получить максимальную отдачу от 20 ампер мощности схемы (1,5 А × 13 устройств = 19,5 А), но с практической точки зрения это большой запрет.

Выполнение этой практики не позволит другим устройствам получить достаточно энергии, необходимой для запуска. Цепь, которая занята на 90%, может привести к постоянному срабатыванию выключателя. Из-за этой проблемы NEC рекомендует ограничить нагрузку цепи и выключателя до 80% или менее.

Это правило 80% необходимо, потому что неожиданные скачки напряжения от больших устройств потребляют оставшиеся 20%, которые используются в качестве «свободного места» в цепи.

При таком регулировании 80% 20-амперной цепи составляет 16 ампер или 1920 Вт для системы на 120 В, поэтому для соблюдения этого ограничения у вас должно быть не более десяти розеток на 20-амперную цепь (16 ампер ÷ 1,5-ампер = 10,67 устройств).

Как правильно управлять своими розетками?

Розетка не будет потреблять ток, пока вы не подключите к ней что-нибудь. Но если вы планируете максимально использовать десять электрических розеток на каждую 20-амперную цепь в вашем доме, здесь что-то может пойти не так.

Было бы лучше помнить, что не все участки или цепи потребляют электроэнергию одинаково, потому что не все устройства одинаковы. Кухня и ванные комнаты – это области, которые вы можете рассматривать как сильные потребители энергии.

Если вы не будете слишком осторожны и подключите одну 20-амперную цепь и для кухни, и для ванной, провода могут перегреться и вызвать электрические повреждения. Лучше всего составить план расположения перед установкой розеток.

Составьте план расположения

Начните с объединения ваших источников света в одну цепь только потому, что мощность, потребляемая лампами, намного меньше по сравнению с любыми другими подключенными устройствами, поэтому так безопаснее.

Что касается цепи на 20 А на кухне, посудомоечная машина и электрические плиты должны иметь отдельные розетки. Целесообразно разделить розетки на кухне на две отдельные цепи, добавив при этом немного света, чтобы избежать срабатывания выключателя и добиться сбалансированной электрической нагрузки.

В спальнях существует общий принцип, согласно которому на каждой стене должна быть установлена ​​розетка. Вы также можете использовать тот же метод, поставив розетку на каждые 6 футов. Одна схема на 20 А для всего освещения и розеток в спальне подойдет.

Имейте в виду, что независимо от того, сколько розеток вы установили в своей цепи, вполне вероятно, что одновременно будут использоваться только одна или две розетки. Я советую устанавливать розетки в соответствии с рекомендациями NEC Circuit на 20 А и размещать их в легкодоступных местах.

Какая розетка лучше всего подходит для моей схемы?

В первую очередь, хорошая розетка должна соответствовать местным и национальным электротехническим нормам и правилам. Не только это, вы также должны подумать о том, какой тип вилки имеет ваше электрическое устройство.

Розетка на 15 или 20 ампер определить несложно. Хотя оба выглядят почти одинаково, розетка на 20 ампер отличается тем, что на одной стороне есть Т-образное отверстие, предназначенное для вилок на 20 ампер. С другой стороны, 15-амперные обычно имеют два стандартных отверстия для заглушек.

В большинстве жилых районов можно найти розетки на 15 и 20 ампер. Розетка на 15 А подходит для обычных бытовых аксессуаров, таких как лампы и зарядные устройства, а розетка на 20 А лучше всего подходит для тяжелых бытовых приборов, таких как электроинструменты в вашем гараже.

Эти две розетки могут подключаться к цепи на 20 ампер. Однако, как я уже говорил ранее, проводка схемы на 20 А (калибр 12) толще, чем проводка цепи на 15 А (калибр 14). Из-за такой ситуации с проводкой лучше следить за несовместимостью розеток и цепей.

Если у вас в настоящее время цепь на 15 ампер, не покупайте розетку на 20 ампер. Однако схема на 20 ампер может иметь розетку на 15 ампер, и у вас не возникнет проблем – этот метод обычно используется в большинстве домов.

Лучшим примером розетки на 15 ампер является настенная розетка BESTTEN, а примером розетки на 20 ампер является дуплексная розетка Leviton CR20-W.Хотя розетки на 15 А доступны по цене и выглядят более чистыми, розетки на 20 А лучше подходят для большинства электрических устройств, особенно для тех, которые требуют много энергии.

Нужно ли мне модернизировать мою 15-амперную схему до 20-амперной?

Теперь, когда вы знаете разницу между 15-амперными и 20-амперными схемами, вы можете заменить старые 15-амперные схемы на 20-амперные. Но прежде чем приступить к этому действию, сначала изучите электрические характеристики вашего дома.

Есть несколько причин, по которым ваш текущий выключатель продолжает отключаться.Возможные факторы: короткое замыкание, перегрузка цепи или старый / поврежденный выключатель.

С другой стороны, допустим, вы избавились от этих проблем, а ваш выключатель слишком мал для нагрузки, необходимой вашим приборам. В этом случае общий ток в вашем доме превышает 15-амперный рейтинг вашего автоматического выключателя.

Если у вас есть автоматический выключатель с более низким номинальным током, чем у схемы, вам необходимо перейти на более высокий номинал.

Это нормально, но убедитесь, что эту работу возьмет на себя профессиональный электрик.Если вы сделаете это самостоятельно и замените выключатель без участия сертифицированного мастера по ремонту, вы подвергнете себя и свое имущество серьезной опасности.

Это видео от Flannel Guy DIY может помочь вам лучше понять количество розеток или розеток, необходимых в цепи на 20 А:

Заключение

Ответ на вопрос, сколько розеток в цепи на 20 ампер – десять розеток. Всегда соблюдайте правило 80% нагрузки цепи и выключателя, допускающее максимальную нагрузку 1.5 ампер на розетку.

Помните, что ваша схема, сечения проводов и розетки должны быть совместимыми, чтобы избежать перегрева и поражения электрическим током. Кроме того, разумно распределите несколько розеток одной цепи на 20 А по всему дому.

Настенная розетка

BESTTEN и двухсторонняя розетка Leviton CR20-W – отличные примеры эффективной модели электрической розетки.

Сколько вещей можно включить в электрическую розетку, прежде чем она загорится?

Помимо расчета потребления электроэнергии, вы можете предпринять и другие меры, чтобы предотвратить возгорание вашего дома в это Рождество.Такие вещи, как неисправная проводка, зимняя погода и плохой выбор продуктов, могут стать факторами, способствующими возникновению праздничного пожара.

Каждый год тысячи поддельных электротоваров попадают на полки законных магазинов по всей территории Соединенных Штатов. И многие из этих продуктов просто не созданы для того, чтобы выдерживать требования дополнительных праздничных украшений. Комиссия по безопасности потребительских товаров получает эти продукты в свои руки всякий раз, когда может. CPSC тестирует продукты и обнаруживает, что многие поддельные продукты не выдерживают даже самых элементарных испытаний на безопасность.Когда они обнаруживают поддельный или дефектный продукт, CPSC издает отзыв этих продуктов.

Даже сертифицированные продукты могут вызвать перегрузку. Электрические устройства, предназначенные для отвода тепла, такие как обогреватели и фены, обычно потребляют больше энергии, чем другие устройства. Подобные устройства могут привести к перегрузке цепи, особенно той, которая уже достигает максимальной допустимой силы тока. В сочетании с неисправным автоматическим выключателем эта перегрузка может вызвать перегрев продуктов и, возможно, возгорание.

Но еще более вероятно, что пожар произойдет в месте, которое вы не можете легко увидеть. Избыточное тепло, генерируемое электрическим током, может привести к расширению и сжатию проводки, скрытой в стенах дома, в конечном итоге ослабляя ее. Как только эта проводка ослабнет, может возникнуть электрическая дуга с тепловой мощностью от 1500 до 1800 градусов по Фаренгейту.

Этого более чем достаточно, чтобы зажечь дерево или старую изоляцию при нормальных условиях, но зимой погода менее влажная, чем летом.Внутри дома в зимние месяцы относительная влажность внутри стен может упасть до средней пустыни, превращая гвоздей – деревянные опоры для стен – в растопку, легко воспламеняемую дуговым током.

Здесь мы подходим к одной из проблем с электрическими пожарами: к тому времени, когда вы видите дым, выходящий из вашей розетки, пожар, скорее всего, уже начался и распространяется за пределы ваших стен и распространяется на чердак.
