АСКУЭ, приборы коммерческого учета электро-энергии с доставкой

АСКУЭ – это автоматизированная система контроля и учета электроэнергии.
Какие проблемы и вопросы позволяет решить эта система? Здесь мы постараемся ответить на этот вопрос максимально доступным языком.


Прежде всего, внедрение такой системы позволяет снизить потери электроэнергии и выявить неплательщиков (за которых, как правило, платят добросовестные жильцы дома). Таким образом, значительно снизится сумма в такой графе квитанции за электроэнергию как ОДН. Что весьма приятно для семейного бюджета!

Также, при установке АСКУЭ отпадает необходимость в контролерах, поскольку показания с электросчетчиков отправляются напрямую в расчётный отдел ТСЖ или в энергосбытовую компанию (в зависимости от того, как организована оплата электроэнергии в том или ином месте).

Вместе с тем, АСКУЭ это удобное хранилище всех данных по индивидуальному потреблению электроэнергии.

И теперь каждому жильцу очень легко и удобно будет контролировать свои взаиморасчеты за электроэнергию.

К тому же, АСКУЭ это необходимый инструмент для всех производственных предприятий и предприятий с большим потреблением электроэнергии, поскольку внедрение такой системы позволяет рассчитывать суточные нагрузки (ведется график таких нагрузок) и вести взаиморасчеты с энергоснабжающей организацией организацией по максимально выгодному для такого потребителя тарифу.

Ну а про необходимость системы АСКУЭ для электросетевых и энергоснабжающих предприятий и говорить не приходится! Опыт использования таких систем говорит о значительном снижении потерь на тех территориях, где установлена система. Как правило, внедрение системы АСКУЭ окупается менее чем за 2 года.

Так, мы постарались изложить основные преимущества внедрение системы АСКУЭ. Теперь разберемся, что же это такое и из чего состоит сама система.

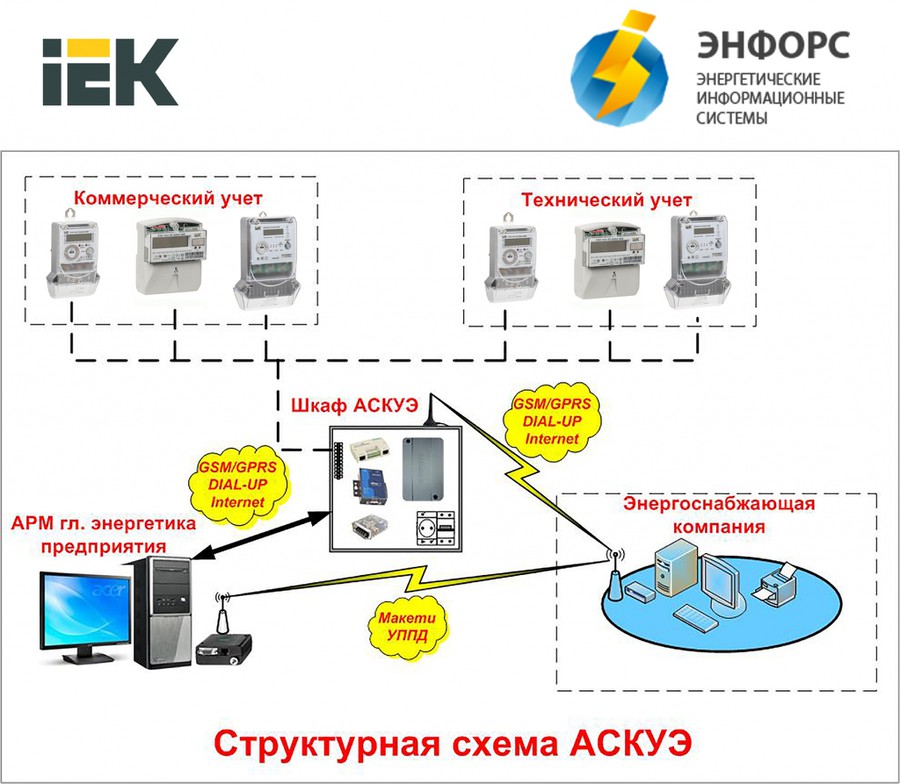

Система АСКУЭ, как правило, включает в себя три уровня.

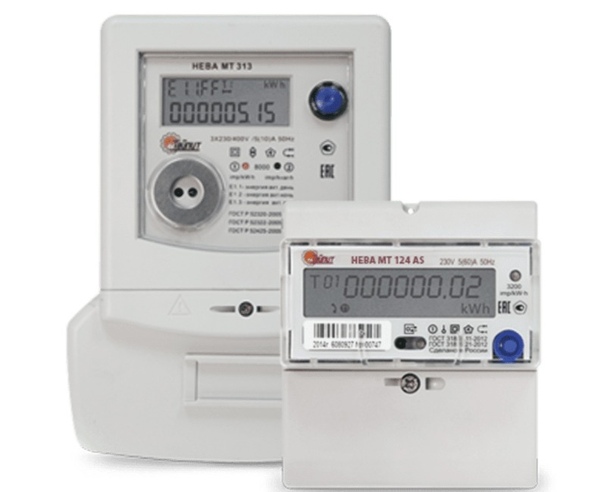

  • Первый уровень – это приборы учета, или электросчётчики, установленные у абонента, потребителя электроэнергии. Эти электросчетчики отличаются от обычных тем, что имеют так называемый интерфейс связи. Именно благодаря этому интерфейсу приборы учета и передают показания в конечный пункт.

  • На втором уровне системы АСКУЭ как правило устанавливается прибор, который собирает информацию с приборов учета и передает их дальше, на третий уровень. Такие приборы могут называтся контроллеры, УСПД, маршрутизаторы.

  • Третий уровень это “мозг” системы. Он состоит из принимающего устройства и компьютера, на которое установлено программное обеспечение. Именно благодаря этому программному обеспечению компьютер принимает данные, хранит и обрабатывает их.

Именно по такому принципу и строится любая система аскуэ. Конечно, Это довольно примитивная схема описания этой системы. Но она отражает саму Суть системы. Также, иногда необходимо использовать дополнительное оборудование для построения качественной системы. Это ретрансляторы, усилители сигнала, разветвитель интерфейса, оптические порты и многое другое.

Делая вывод, можно сказать, что система АСКУЭ это необходимый в современном мире инструмент для взаимодействие потребителей электроэнергии с энергоснабжающими организациями и управляющими компаниями. Она позволяет решить много проблем, сэкономить значительные средства. Именно поэтому в настоящее время АСКУЭ набирает популярность.

Наша компания уже давно занимается построением систем АСКУЭ на базе разных производителей и может предложить Вам системы АСКУЭ, построенные на основе разных производителей:

  1. Энергомера (ТМ Энергомера)
  2. Инкотекс (ТМ Меркурий)
  3. Матрица (ТМ Матрица)

Квалифицированные инженеры подберут для Вас именно ту систему, которая будет выполнять все ваши требования. Ни больше, ни меньше. Сконструируют и реализуют оптимальное по цене и функционалу решение.
Ждем ваши запросы!

Описание АСКУЭ “Ресурс”

АСКУЭ “Ресурс” (Автоматизированная Система Контроля и Учёта Энергоресурсов) – это решение для удаленного автоматизированного сбора показаний приборов учёта ресурсов (воды, газа, тепла, электроэнергии (мощности)). АСКУЭ “Ресурс” от ЗАО НВП “Болид” позволяет хранить, передавать и обрабатывать информацию с приборов учёта ресурсов в режиме реального времени независимо от типа устройства и производителя. Точность передаваемых показаний подтверждена свидетельством об утверждении типа средств измерений (Госреестр №60424-15).

Программная часть АСКУЭ “Ресурс” – АРМ “Ресурс”, является локальной и устанавливается на диспетчерский терминал потребителя без “облачного” хранения данных и без абонентской платы. Информация о потребляемых ресурсах может передаваться в РСО, ЕИРЦ, ГИС ЖКХ, ЕИАС ЖКХ МО, энергосбытовые компании (XML 80020, XML 80020*, ASQ), выгружаться в программу 1С: Управление ЖКХ и в документы формата Excel.

    Дополнительно система позволяет:
  • Избирательно воздействовать на должников путем частичного или полного ограничения в потреблении ЖКУ
  • Предотвращать аварийные ситуации, связанные с возможными бытовыми утечками воды из инженерных сетей зданий
  • Производить мониторинг температуры, относительной влажности и концентрации угарного газа воздуха помещений
  • Позволяет использовать в своём составе магнитоконтактные охранные датчики
  • Имеет интеграции с различными видедомофонными системами, специализированным ПО для управляющих компаний и сторонними системами АСКУЭ
    Преимущества АСКУЭ Ресурс:
  1. Отсутствие абонентской платы
  2. Установка на компьютер/сервер клиента
  3. Совместимость с любыми приборами учёта ресурсов, независимо от производителя
  4. Возможность бесплатной интеграции в АСКУЭ “Ресурс” новых приборов учета и интеграции самого “Ресурса” со сторонними системами
  5. Конкурентная цена
Перечень оборудования для знакомства с системой.
Информационный канал для импульсных счётчиков

  • “С2000-АСР2”: адресный счетчик расхода для 2-х приборов учета (счетчиков)
  • “С2000-АСР8”: адресный счетчик расхода для 8-ми приборов учета (счетчиков)
  • “С2000-КДЛ”: контроллер двухпроводной линии связи
  • “С2000-ПИ”, “С2000-USB”, “USB-RS485”: преобразователи интерфейсов RS-232 и USB в интерфейс RS-485
  • РИП-12, РИП-24: резервированные источники питания на 12 или 24 В постоянного тока
  • ДПЛС: двухпроводная линия связи
  • RS-485: интерфейс RS-485
  • ПК С АРМ “Ресурс”: персональный компьютер с установленной программой АРМ “Ресурс”
  • Импульсный счетчик: любой тип импульсного счётчика с частотой импульсов не более 70 имп/с для “С2000-АСР2” и 20 имп/с для “С2000-АСР8”

Сбор показаний с импульсных счетчиков организуется с помощью адресных счетчиков расхода “С2000-АСР2” и/или “С2000-АСР8” и контроллера двухпроводной линии связи “С2000-КДЛ”. “С2000-АСР2” и “С2000-АСР8” подсчитывают импульсы от счетчиков и по адресной двухпроводной линии связи (ДПЛС) передают данные о расходе на сетевые контролеры “С2000-КДЛ”. Последние могут накапливать и хранить показания счетчиков и по запросу ПО АРМ “Ресурс” передавать данные на ПК для обработки и отображения информации. Персональный компьютер с программой АРМ “Ресурс” может быть включен постоянно или подключаться по мере необходимости.

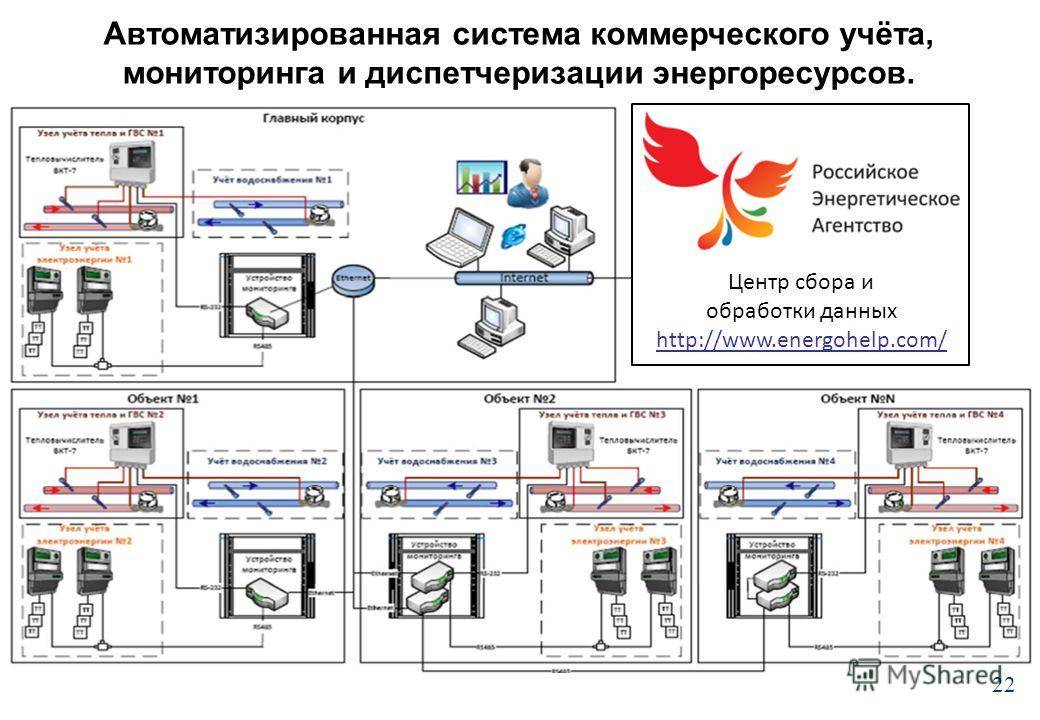

Структура информационного канала для цифровых счётчиков

Сбор показаний цифровых счетчиков с интерфейсом RS-485 осуществляется путем подключения счетчиков к COM- или USB-порту компьютера с АРМ “Ресурс” через соответствующий преобразователь интерфейсов (“С2000-ПИ”, “С2000-USB” или “USB-RS485”). С помощью преобразователей интерфейсов обеспечивается передача сигналов по линии RS-485. Персональный компьютер с программой АРМ “Ресурс” может быть включен постоянно, или подключаться по мере необходимости.

  • ПК С АРМ “Ресурс”: персональный компьютер с установленной программой АРМ “Ресурс”
  • “С2000-ПИ”, “С2000-USB”, “USB-RS485”: преобразователи интерфейсов RS-232 и USB в интерфейс RS-485
  • RS-485: интерфейс RS-485 или другие цифровые интерфейсы со сторонними преобразователями
  • Цифровые счетчики: счетчики с цифровыми интерфейсами различных производителей*:
Марка счетчика Примечание Производитель
МЗЭП СОЭ-5, СОЭ-55-217, 55-215/415, СТЭ561 электросчетчик, RS-485 ОАО «МЗЭП», www. mzep.ru
Меркурий 200, 206 PRNO, 230, 231, 232, 233, 234 электросчетчик, RS-485 «Инкотекс», www.incotex.ru
СЭБ 2А.07, СЭБ 2А.08, ПСЧ-3ТА.07, ПСЧ-3АРТ.07, СЭБ 1TM.02 и другие электросчетчик, RS-485 Нижегородский завод им. Фрунзе, www.nzif.ru
Теплоком ВКТ-4М теплосчетчик, RS-232 ЗАО «НПФ Теплоком», http://www.teplocom.spb.ru
Энергомера СЕ301, ЦЭ6850(М) электросчетчик, RS-485 ОАО «Концерн Энергомера», http://www.energomera.ru
Берегун 1-2 электросчетчик, RS-485 ООО «Берегун», http://www.beregun.ru
Милур 104 электросчетчик, RS-485 ЗАО «ПКК Миландр», http://milandr.ru
Minol Minocal CMF VL Combi 1,5 M-Bus теплосчетчик, MBus ООО «Миноль энергосбережение», http://www. minol.ru
Энергоучет ЭУ20М-33 электросчетчик, RS-485 ЗАО «Энергоучет», http://www.zaoenergo.spb.ru

*Полный перечень поддерживаемых приборов можно скачать здесь. Добавление других цифровых счетчиков производится по запросу клиентов.
Подключение информационных каналов к компьютеру

Для обработки данных со счетчиков все информационные каналы должны быть подключены к ПК с установленным АРМ «Ресурс».

Количество подключаемых каналов в АРМ «Ресурс» зависит:
  • От количества территориально обособленных объектов — из-за невозможности объединения объектов одним интерфейсом RS-485
  • От типа счетчиков на этих объектах — из-за обособленности каналов для импульсных и цифровых счетчиков
  • От количества счетчиков одного типа на объекте — из-за ограничений емкости канала (до 250 цифровых счетчиков, 10 000 импульсных счетчиков)

Электропитание АСКУЭ «Ресурс»

Приборы «С2000-АСР2» и «С2000-АСР8» не требуют отдельного питания и питаются от контроллера «С2000-КДЛ» по линии ДПЛС.
В приборе «С2000-АСР8» установлена резервная батарея, которая обеспечивает не менее 100 дней автономной работы в случае нарушения ДПЛС.
Контроллер «С2000-КДЛ» питается от резервированного источника питания с выходным напряжением 12 или 24 В.
Таким образом, для электропитания системы АРМ «Ресурс» достаточно обеспечить сетевым питанием персональный компьютер и резервированный источник питания.
В случае нарушения сетевого электропитания не требуется поддерживать бесперебойное питание персонального компьютера, т.к. все данные от импульсных счетчиков хранятся в памяти «С2000-КДЛ», а данные цифровых счетчиков – в памяти самих счетчиков. Емкость аккумуляторной батареи резервированного источника питания выбирается из расчета поддержания питания «С2000-КДЛ» на прогнозируемое время нарушение сетевого питания.
После восстановления сетевого электропитания (или включения ПК в случае варианта его непостоянного использования), программа АРМ «Ресурс» запросит и обновит все данные по подключенным к ПК информационным каналам.

Энфорс АСКУЭ БП

Функционал программы:
  • Осуществляет адресную привязку и группировку приборов учёта
  • Контроль баланса полученной и отпущенной электроэнергии
  • Получение профилей, показаний, журналов событий
  • Представление информации в табличном виде, возможность формирования различных макетов
  • Импорт информации из баз данных комплексов других производителей

Справляется с опросом свыше 2 000 000 счетчиков!

Система для коммерческого учёта электроэнергии как в бытовом секторе, так и на промышленных предприятиях. Основной механизм сбора данных — приём информации от УСПД различных производителей через шлюз, поддерживающий GPRS-соединения со статическими и динамическими IP-адресами. Кроме того, доступно использование Ethernet, CSD и других каналов связи. ПО «Энфорс АСКУЭ БП» позволяет осуществлять адресную привязку и группировку приборов учёта. Оператор имеет возможность дистанционно управлять тарифами.

Функционал «АСКУЭ БП»:
  • Сбор данных с приборов учета
  • Анализ информации, расчет небалансов (полнота данных, достоверность, расчет допустимого небаланса по объектам учета, работоспособность каналов связи и оборудования, журналы событий оборудования).
  • Графическое отображение данных (архивы за произвольный интервал, расчет расхода по показаниям и профилю, мгновенные значения)
  • Генератор отчетов (формирование отчетов по произвольному набору ПУ и произвольным наборам параметров НСИ и данных, сохранение созданных шаблонов для дальнейшего использования)
  • Ручной ввод и загрузка информации из файлов различного формата
  • Расчет потерь в линиях электропередач
  • Разграничение прав пользователей
  • Оповещение о критических ситуациях
  • Формирование макетов АТС (80020, 80040, 80030, 50170).
  • Привязка и отображение объектов учета на географической карте с выводом информации о состоянии объекта учета
  • Создание и редактирование мнемосхем объекта учета с отображением технической информации о состоянии ПУ
  • Диспетчеризация
  • Web-интерфейс
  • Соответствует требованиям ФЗ №522, Постановления Правительства РФ от 19 июня 2020 № 890  “О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)”
  • Взаимодействие со смежными системами (SCADA, ERP, ГИС, 1С и др. )
Список интегрированных систем
ПО уровня ИВК Производитель
«CUB Explorer» УПП «Микрон»
«Energy» ЗАО «Микрон-Энерго»
«Микрон» ОАО «ННПО им. М. В. Фрунзе»
«МЗЭП-Энергия» ЗАО «МЗЭП»
«House Monitoring» ЗАО «Связьинжиниринг-М»
«Альфа Центр» ООО «Эльстер Метроника»
«SMART IMS» ООО «Матрица»
«ИКМ-Пирамида» ООО «Системы и Технологии»
«Энергомера» ОАО «Концерн Энергомера»
«ТОК» ООО «СКБ Амрита»
«ЭКОМ-3000» ООО «Прософт-Системы»
«Базис» ООО «Систел»
Iskramatic SEP2W Iskraemeco
«Энтелс» ООО «Энтелс»

С помощью «Энфорс АСКУЭ БП» автоматизирован учет электроэнергии бытовых потребителей в многоквартирных домах в ОАО «Мосэнергосбыт», ЗАО «Петроэлектросбыт», ООО «Энергия Холдинг» и других сбытовых компаниях.

Система обладает функцией автоматизированного управления процессом сбора информации, работает с большинством известных приборов учета, обладает высокой надежностью и масштабируемостью.

Документация по продукту: Руководство оператора.

Минимальные требования к системным ресурсам: Приложение А.

Соответствие ПО Энфорс Постановлению Правительства РФ № 890 от 19.06.2020 “О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)”: Приложение Б.

Преимущества использования:
  • Количество точек учета — до 9 000 000 в кластере.
  • Поддержка различного оборудования (концентраторов, шлюзов, счетчиков).
  • Поддержка различных технологий сбора данных (GPRS, PLC, ZigBee).
  • Интеграция с биллинговыми системами.
  • Подсистема сбора данных (высокопроизводительный модуль, контроль и управление процессом сбора, управление оборудованием).
  • Аналитическая подсистема.
  • Возможность интеграции систем различных производителей в единый центр сбора.
  • Возможность расширения функционала и адаптация к требованиям заказчика.
  • Доработка отчетных форм по запросу клиентов.

Звоните по общему номеру и получите  консультацию специалиста.

Узнайте о нашем выгодном предложении!

Заказать

Система АСКУЭ — Компания «СЭУ-24» Красноярск

В настоящий момент существует потребность в недорогой, простой в обслуживании, надёжной и функциональной АСКУЭ для бытовых потребителей (АСКУЭ БП). Задача создания такой АСКУЭ осложняется двумя факторами – большим количеством узлов учёта конечных потребителей и рассредоточением их на значительной территории, что существенно затрудняет доступ к ним через ставшие традиционными каналы передачи данных типа витая пара и интерфейс RS485.

Характерные особенности оборудования «Меркурий-PLC»
«Меркурий-PLC» — это набор оборудования и программного обеспечения для построения АИИС (АСКУЭ) обеспечивающей автоматизированный учёт потребления электроэнергии частными или юридическими лицами присоединёнными к низковольтным сетям напряжением 0,4 кВ.

Отличительной особенностью нашей системы от множества других является то, что контроль за потреблением электроэнергии осуществляется непосредственно по силовой распределительной сети 0,4 кВ, т.е. применена технология PLC как наиболее отвечающая критерию снижения себестоимости точки учёта вследствие отсутствия необходимости в специальных каналах связи с отдельно взятым электросчётчиком.

Объектами автоматизации могут являться жилищные массивы многоэтажных домов, сельские и дачные посёлки, а так же здания и сооружения где имеются потребители электроэнергии и большое количество узлов учёта, например торговые центры. В более простом варианте, который интересен, прежде всего, поставщикам данного ресурса, возможен учёт отпуска электроэнергии с фидеров 0,4 кВ трансформаторных подстанций, причём узлы учёта могут располагаться как на самих трансформаторных подстанциях, так и вне их, например, на вводах многоквартирных домов или различных субарендаторов.

В составе технических средств PLC связи применены современные программно-аппаратные и компоновочные решения характерные для оборудования данного типа. Например, специализированный модем встроен в корпус счётчика, что упрощает монтаж точки учёта и обеспечивает передачу данных от счётчиков исключительно в цифровом виде, а это, в свою очередь, гарантирует идентичность показаний счётчиков и данных принятых УСПД. Технические решения применённые при разработке оборудования PLC связи защищены двумя патентами РФ.

В отличии от АИИС, построенных на базе счётчиков с традиционными проводными цифровыми интерфейсами RS-485 или подобными, отсутствие объединяющего интерфейсного кабеля значительно удешевляет стоимость монтажных работ и последующую эксплуатацию системы при одновременном увеличении надёжности функционирования и вандалоустойчивости. Совокупная стоимость системы практически полностью определяется суммарной стоимостью электросчётчиков.

Немаловажным фактором является то, что пусконаладочные работы не требуют какой-то особой квалификации и могут выполнятся силами местных специалистов. При грамотном монтаже оборудование PLC связи не нуждается в наладке.

В настоящий момент предлагается два варианта построения системы сбора данных. Каждый вариант предполагает использование оборудование PLC связи определённого типа, т.н. PLC-I и PLC-II. Оборудование PLC-I в большей степени ориентирована на создание АСКУЭ бытовых потребителей, где основным критерием является стоимость точки учёта. PLC-II обеспечивает на порядок большую функциональность, что делает возможным решение практически любых задач. АСКУЭ спроектированная на базе оборудования PLC-I будет выполнять статистические функции т.е. сбор и обработку информации за определенные временные отрезки, на основании которой производятся анализ и расчеты за потребленные виды энергии. АСКУЭ построенная на базе оборудования PLC-II кроме возможности статистического учёта может выполнять оперативно-измерительные функции, т.е в режиме приближённом к режиму реального времени отслеживать потребление и качество энергоносителей.

Решаемые задачи
АСКУЭ на базе оборудования PLC-I или PLC-II позволяет решать следующий круг задач:
• Дистанционное получение в автоматическом или ручном режимах от каждого узла учёта сведений об отпущенной или потреблённой электроэнергии.
• Расчёт внутриобъектового баланса поступления и потребления электроэнергии с целью выявления и ликвидации потерь.
• Применение санкций против злостных неплательщиков путём ограничения допустимой мощности нагрузки или полного отключения энергоснабжения (Только PLC-II).
• Контроль параметров электросети (Только PLC-II).
• Обнаружение фактов несанкционированного вмешательства в работу приборов учёта или изменение схем включения в электросеть.
• Анализ технического состояния и отказов приборов учёта.
• Подготовку отчётов об электропотреблении.
• Экспорт отчётов в биллинговые системы.

Типовые схемы приборного учёта на базе оборудования PLC-I или PLC-II.

Рис. 1 Учёт в жилом массиве.

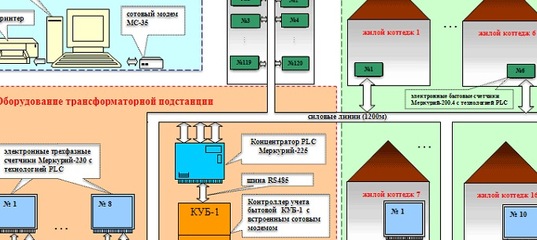

Рис. 2 Учёт в коттеджном посёлке.

Рис. 3 Учёт отпуска электроэнергии с фидеров ТП-04кВ.

Состав оборудования «Меркурий-PLC»:
Независимо от того какое оборудование PLC связи будет использовано для организации автоматизированного сбора данных его приборный состав остаётся неизменным. Оборудование системы для получения учётных данных от потребителей присоединённых к одной трансформаторной подстанции (ТП) 6(10)кВ\0,4кВ в самой минимальной комплектации состоит из трёх однофазных концентраторов «Меркурий 225.11» или «Меркурий 225.21»и множества однофазных и трёхфазных счётчиков «Меркурий», оснащённых встроенными PLC-модемами соответствующего типа. Концентраторы устанавливаются в любом подходящем месте трёхфазной четырёхпроводной сети 0,4 кВ, например, в электрощитовой жилого дома, а чаще на самой трансформаторной подстанции и подключаются каждый к своей фазе одной из секций шин. Если ТП двухтрансформаторная для приёма данных с другой секции шин применяют фильтр подключения.
Концентраторы выполняют функцию узла доступа в PLC сеть для связи с приборами учёта. Они непрерывно и автоматически осуществляют приём и обработку данных получаемых от электросчётчиков согласно алгоритмам принятым в сетях PLC-I или PLC-II.
Концентраторы оснащёны цифровым интерфейсом RS-485 посредством которого через витую пару они объединяются в единую локальную сеть друг с другом и дополнительными устройствами передачи информации на удалённый компьютер диспетчерского пункта. Мы рекомендуем использовать GSM-шлюз «Меркурий 228», но возможно применение радиомодемов, модемов телефонной сети, ethernet шлюзов и т.д. При необходимости в сеть RS485 можно включить также счётчики электроэнергии «Меркурий» , например, балансные на ТП. Тогда появится возможность удалённого контроля всех возможных параметров учитываемых счётчиками.

Монтаж и наладка
Развертывание системы в простейшем варианте сводится к установке индивидуальных счетчиков у абонентов, общедомовых счётчиков обслуживающих лифты и освещение, балансных счетчиков на ВРУ домов или самой ТП, концентратора на ТП и несложной настройки оборудования.
Об особенностях пусконаладочных работ при использовании оборудования PLC-I или PLC-II рассказано на страницах технического описания каждой из систем.

Автоматизированная система учета электроэнергии TelePosition Project (технология ZigBee)

Автоматизированная система учета электроэнергии TelePosition Project

ООО «Интеллект» предлагает заинтересованным организациям услуги по внедрению эффективной инновационной автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) бытовых и промышленных потребителей с уникальной технологией удаленного мониторинга и управления с криптозащитой информации.

Система предназначена для организации учета как в многоквартирных домах (АСКУЭ БП МКД), так и в частном секторе (АСКУЭ БП ЧС), включая коттеджные поселки, СНТ и т.п., и обеспечивает:

  • возможность подключения до 100 000 абонентов, в том числе с разными тарифными планами;
  • сбор данных в режиме 24 х 7, формирование отчетов и ведомостей;
  • дистанционную оценку работоспособности приборов, выявление фактов вмешательства в их функционирование;
  • дистанционную корректировку тарифных планов абонентов;
  • возможность управления энергопотреблением абонента и его отключения;
  • доступ к информации и управлению с разделением прав доступа.

АСКУЭ создается на базе уникальных решений ООО “ТПП Инжиниринг” — лидера отечественного рынка беспроводной телемеханики и телеметрии. Продукты компании предоставляют широчайшие возможности контроля и управления удаленными объектами и позволяют экономить до 50 % на обслуживании организованных сетей.

Что такое АСКУЭ от TPP

В основе системы лежит использование платформы М2М («machine-to-machine»), позволяющей создать сеть и обеспечить доступ к информации через Интернет всем лицам, имеющим на это право — конечным потребителям, операторам, эксплуатирующей организации и пр. В состав системы входят следующие компоненты:

  1. Информационная подсистема — самовосстанавливающаяся беспроводная сеть (технология ZigBee), которая обеспечивает сбор информации. Для ее построения используют одно- или трехфазные приборы учета электроэнергии «Энергомера» или «Меркурий» со встроенными модулями TelePosition Project Smart Meterin, а также датчики контроля состояния и устройства управления приборами.
  1. Каналы связи, которые обеспечивают стабильный обмен информации между центром и устройствами. Данные со счетчиков передаются на шлюзы ZigBee — GPRS посредством сети телематических маршрутизаторов ООО “ТПП Инжиниринг”, интегрированных с GPRS сетями сотовых операторов.
  1. Защищенный сервер и специализированное ПО, обеспечивающие интеграцию с ПО АСКУЭ, сбор, хранение, передачу информации, обмен информацией с любыми сетями.

Управление сетью осуществляется с диспетчерского пункта — любого рабочего места специалиста с использованием сети Интернет.

Особенности и преимущества

Благодаря использованию самых современных решений, АСКУЭ, создаваемая на базе оборудования ООО “ТПП Инжиниринг”, обладает рядом весомых преимуществ. Вот основные из них:

Особенность и преимущество технологии ZigBee состоит в том, что после установки счетчиков у абонентов они самостоятельно организуются в сеть — вам не требуются дорогостоящие услуги техников и программистов. Причем каждый новый счетчик так же, как и предыдущие самостоятельно интегрируется в сеть.

Сеть — полностью беспроводная. Данные от приборов учета передаются на шлюз посредством радиосигнала технологии ZigBee, оттуда на сервер — через GPRS, на пульт оператора или ПК пользователя — через Интернет. При необходимости, например, при наличии помех для радиосигнала, возможно применение дополнительных ретрансляторов. Таким образом:

  • значительно сокращаются капитальные затраты на формирование сети;
  • снижаются эксплуатационные расходы на содержание;
  • устраняется необходимость в штате контролеров-обходчиков;
  • устраняется возможность нарушения работы из-за случайного или преднамеренного обрыва кабелей связи;
  • за счет промышленного шифрования информации устраняется возможность несанкционированного доступа к информации.

Уже в базовом исполнении возможности системы выходят за рамки исключительно сбора и передачи информации. Как мы упомянули выше, функционал АСКУЭ позволят дистанционно производить операции по изменению тарифных планов абонентов и управлять их энергопотреблением.

Удаленный контроль и управление

Основные составляющие системы, приборы учета расхода электроэнергии «Энергомера» и «Меркурий», позволяют получать в режиме он-лайн такие данные, как текущее потребление, ток нагрузки, напряжение и т.д. с заданной периодичностью. При необходимости могут проводиться выборочные проверки по заранее заданным данным.

Через них осуществляется и управление энергопотреблением абонента (ограничение мощности). Реализация его основана на следующей методике. Прибор программируется на:

  • заданное пороговое значение потребления мощности — уставку — в любом диапазоне от единиц Ватт до десятков килоВатт;
  • временную выдержку отключения;
  • временную выдержку переподключения.

При превышении значения уставки по мощности в течение времени выдержки отключения абонент отключается от сети. В течение временной выдержки переподключения потребитель должен ограничить нагрузку, выключив часть своих энергопринимающих устройств. Если после повторного подключения абонента показатели вновь превышают пороговые, цикл повторяется.

Специализированное программное обеспечение дает возможность проводить сравнительный анализ показаний, таким образом предупредить фальсификацию данных. Кроме того, единовременная передача информации со всех приборов учета электроэнергии позволяет отслеживать разницу между показаниями квартирных счетчиков и общедомового. А также выявлять потери (утечки), незаконный отбор энергии.

ООО «Интеллект» выполняет как весь комплекс работ по внедрению АСКУЭ, так и любые операции по необходимости:

  • топографические исследования;
  • обследование объектов и составление сметы;
  • поставка оборудования с контролем его качества;
  • монтаж, пусконаладочные работы;
  • ввод в эксплуатацию;
  • техническое и диспетчерское обслуживание системы АСКУЭ.

Работы выполняются на условиях предварительного заключения юридически значимого договора.

Презентации: Система АСКУЭ ООО “ТПП Инжиниринг” региональный представитель ООО “Интеллект”

Приборы учета «Меркурий»

Обратите внимание! Приборы учета со встроенными модулями ООО “ТПП Инжиниринг” выпускаются по заказу TelePosition Project. Наши сотрудники владеют актуальной информацией по наличию и функционалу оборудования данного типа по каждой марки

Обзор различных технологий АСКУЭ

Вследствие экономического кризиса, эксплуатация коммерческой и некоммерческой недвижимости для управляющих компаний продолжает дорожать. Приоритетными среди затрат по-прежнему остаются расходы на оплату энергоносителей.

Системы автоматического учета и контроля распределения электроэнергии (АСКУЭ) — уже давно инструмент номер один в арсенале управляющих компаний. Но технический прогресс не стоит на месте, и за последние годы появилось множество технологий АСКУЭ.

Содержание

  1. Проводные АСКУЭ
    1. Построение систем автоматизации на PLC
    2. Виды PLC и их различия

Проводные АСКУЭ

Проводные АСКУЭ — самый старый вид построения сети, который сегодня все реже используется в многоквартирных домах, но пока еще встречается в промышленном секторе.

Построение систем автоматизации на PLC

В качестве коммуникаций при построении системы PLC применяются непосредственно силовые линии электроснабжения. Упрощенно эту технологию можно представить системой взаимосвязанных между собой электросчетчиков абонентов в рамках многоквартирного дома или коттеджного поселка.

Устройства связаны посредством линий 0,4 кВ с концентраторами, расположенными в трансформаторной подстанции (ТП) и передающими диспетчеру информацию о потребляемой электроэнергии через GSM-шлюзы.

Счетчики и концентраторы используют интерфейс RS-485 — международный стандарт, описывающий характеристики дифференциальных линий связи (тип «общая шина»), который позволяет беспрепятственно загрузить необходимую информацию просто подключив ноутбук.

Виды PLC и их различия

Выделяют два подвида технологии PLC — PLC-I и PLC-II.

PLC-I прекрасно справляется с учетом электроэнергии в бытовых условиях многочисленных потребителей. Данные собираются в пределах определенных временных интервалов с возможностью анализировать и рассчитывать объемы потребления электрической энергии.

PLC-II предоставляет более широкие функциональные возможности, и, помимо статистики потребления, позволяет осуществлять оперативный контроль качества электроснабжения.

Характеристики PLC-I и PLC-II могут различаться в зависимости от производителя оборудования. Чтобы разобраться в основных различиях, приведем сравнительную характеристику на примере оборудования «Меркурий».

  • Диапазон рабочих частот. PLC-I работает в диапазоне частот 20-95 кГц, PLC-II — 62,5-82,5 кГц.
  • Количество подключаемых приборов учета. Система PLC-II предоставляет возможность подключения большего количества точек учета, определенных пределами одной подстанции — 3072 шт. по сравнению с 2048 шт. у PLC-I.
  • Ступени ретрансляции. PLC-II имеет 15 ступеней, в то время как PLC-I всего 3. При этом в системе на PLC-II каждый прибор учета сам по себе является ретранслятором, что позволяет не использовать в качестве ретрансляторов дополнительные концентраторы.
  • Протяженность сети. PLC-II поддерживает сеть, протяженностью 2,5 км, против 1,2 км у PLC-I.
  • Предварительная настройка оборудования. PLC-I необходимо предварительное присвоение сетевых адресов.

Компания «Меркурий» — один из представителей рынка проводных систем диспетчеризации. Для технологий PLC-I используются модели «Меркурий 200.04 M», «Меркурий 206 PLNO», «Меркурий 201.22M», «Меркурий 230 AR», «Меркурий 230 ART», «Меркурий 234ART». Линейка приборов учета, используемых в системах PLC-II, представлена моделями «Меркурий 203.2Т», «Меркурий 233ART», «Меркурий 234ARTM».

Помимо этого, в системах PLC себя зарекомендовали счетчики СЭТ, ПСЧ и СЭБ, выпускаемые АО «НППО им. Фрунзе».

Технология PLC подходит, главным образом, тем, кто разворачивает сеть в условиях ограниченного бюджета. При этом пуско-наладочные работы могут проводиться персоналом обычной квалификации. Однако главными недостатками технологии является низкая надежность системы и низкие показатели масштабируемости.

Беспроводные АСКУЭ

Беспроводные системы учета электроэнергии имеют большой выбор технологий, позволяющих осуществлять передачу данных без использования проводов. Рассмотрим основные из них.

АСКУЭ на базе GSM

Системы беспроводного учета, использующие оборудование с подключением к GSM-модемам, передают данные через сотовую сеть оператора. Один GSM-модем позволяет собирать показания как с одного счетчика, так и с группы устройств.

Для считывания данных существует широкий ассортимент различных программ-конфигураторов, а бесперебойность поступления информации гарантируют встроенные в модем таймеры перезагрузки.

К главным недостаткам систем, применяющих технологии GSM, можно отнести высокую стоимость модемных устройств и плохое прохождение сигнала при размещении прибора учета в нишевых пространствах и металлических шкафах. Кроме того, для развертывания системы необходимо покрытие территории сотовой сетью оператора, а статические IP-адреса, требуемые для подключения, обойдутся заказчику недешево.

Счетчики со встроенным GSM-модулем уже более десяти лет производят концерн «Энергомера» и ООО «Эльстер Метроника». К таким счетчикам относятся устройства серии «Меркурий» и «Альфа».

Увеличение скорости передачи с помощью GPRS

Поскольку GPRS — своего рода, надстройка технологии GSM, то особенности, описанные для GSM, будут справедливы и для GPRS. По сравнению с GSM, GPRS обладает повышенной скоростью передачи данных.

Казалось бы, скорость открывает больше возможностей для АСКУЭ. Но на практике высокая скорость при передачи данных потребления электроэнергии становится редко востребованной. Для того, чтобы раз в месяц или, самое частое, раз в сутки, снять показания потребления абонентов, высокая скорость передачи данных не нужна.

Технологии для «умных домов»

ZigBee, Z-Wave и M-Bus являются самыми популярными в сфере создания «умных домов» и широко применяется в Европе для контроля потребления энергоносителей еще с 90-х годов.

Как и WiFi, ZigBee работает в диапазоне частот 2,4 ГГц, но при этом ZigBee не ограничена одним каналом и может использовать разные. Z-Wave использует диапазон частот до 1 ГГц, что делает ее более защищенной от помех. Обе технологии оптимизированы для передачи небольших команд — включить/выключить, прибавить или снизить яркость освещения и т.п.

Технология передачи данных M-Bus тоже считается беспроводной, но с некоторыми оговорками — все приборы учета соединяются шиной m-bus, посредством которой коммутируется оборудование и передаются данные.

К несомненным преимуществам всех трех технологий можно отнести умеренные затраты на монтаж и низкое энергопотребление. Однако до сих пор эти технологии продолжают быть применимы, главным образом, для европейского формата.

  • Радиус передачи данных до 50 м вызывает необходимость дополнительных уровней ретрансляции, что увеличивает стоимость системы.
  • Применяемые структуры сети подразумевают наличие разнотипного оборудования, что также ведет к удорожанию системы и снижению ее надежности.
  • Построенную сеть обслуживает только интегратор, что делает поддержание готовой системы очень дорогим.

Технология LPWAN

LPWAN — технология беспроводной передачи данных с низким потреблением энергии и охватывающая большие площади.

Технология LPWAN увязывает две основные константы при передаче информации — энергоэффективность и радиус охвата территории стабильного приема. Технология позволяет надежно и при умеренных финансовых затратах коммутировать датчики, передающие информацию об энергопотреблении с территорий, удаленных на десятки километров.

LPWAN отличается высоким уровнем проникновения сигнала. По сравнению с модемами GSM/GPRS, устройства на базе LPWAN продолжают передавать данные даже в условиях подземной прокладки коммуникаций.

Подробнее о технологии LPWAN

Компания «СТРИЖ» — пионер в создании оборудования и АСКУЭ на базе технологии LPWAN в России. АСКУЭ, созданная на базе счетчиков серии «Ампер» позволяет организовать надежную передачу данных об энергопотреблении с охватом территории до 50 километров.

Решения «СТРИЖ» на базе технологии LPWAN не нуждаются в наличии дополнительного оборудования для трансляции данных и организации специальных сетей. Один счетчик является как конечным устройством, так и приемопередающим, а его стоимость не сильно выше стоимости обычных счетчиков с аналогичными характеристиками.

Выбор технологии для построения АСКУЭ

Подводя итоги, можно сказать, что проводные АСКУЭ дешевле в процессе построения сети, однако такие системы будут ненадежны в использовании, и в конечном счете выльются в дорогое обслуживание.

Системы на базе GSM/GPRS, а также технологии «умных домов», подходят для решения ряда задач на частном уровне, но не применимы в масштабных проектах по диспетчеризации ресурсов на производстве, в коттеджных поселках или многоквартирных домах. Большое количество промежуточного оборудования, необходимое для стабильной работы таких систем, снижает надежность АСКУЭ и увеличивает расходы на установку и обслуживание.

Современные беспроводные технологии, такие как протокол радиосвязи LPWAN, позволяют за разумный бюджет добиться высоких результатов в отношении устойчивости передачи данных и надежности использования системы АСКУЭ в целом.

Используя высокотехнологичные системы учета электроэнергии, управляющие компании и собственники недвижимости могут существенно сократить затраты на энергоресурсы и эксплуатацию.


Смотрите систему автоматизированного сбора показаний «СТРИЖ»



УЗНАТЬ ПОДРОБНЕЕ




В продолжение статьи:

Воровство электроэнергии: обнаружение, ответственность, штрафы

 Обязательные законодательные аспекты диспетчеризации электроэнергии

Почему правительство поняло, что без автоматизации ЖКХ никогда не выберется из долгов

описание, принцип работы автоматизированной системы учёта электроэнергии, комплектация

Качественный расход как электрической, так и любой другой энергии требует соблюдения определённой точности, высокой степени автоматизации и оперативности. Только благодаря им можно создать необходимые условия для комфортного использования ресурсов. Экспертами была создана универсальная автоматизированная система АСКУЭ, которая призвана повысить уровень контроля над потреблением и учётом электроэнергии.

Краткое описание

АСКУЭ — автоматизированная система коммерческого учёта электроэнергии. Она была создана экспертами для облегчения рабочего процесса. Если человек только столкнулся с этой отраслью, то для восприятия и понимания смысла все данные лучше рассматривать на примере многоквартирного дома. Правильный монтаж АСКУЭ открывает перед специалистами возможность дистанционного снятия показаний электросчётчиков с каждой квартиры. Данные поступают к месту назначения через специальные линии, которые надёжно защищены кодировкой. Обработкой информации занимается специальный сервер.

Умелое использование АСКУЭ позволяет в сжатые сроки принимать важные решения об изменении режима работы установленного электрооборудования, отслеживать текущий баланс, а также осуществлять оперативные расчёты потребления энергии. Сами специалисты утверждают, что установка такой системы будет полезна и на тех объектах, где многочисленные точки потребления тока разбросаны по разным местам, но объединены в одну сеть. Ярким примером являются гаражные кооперативы, многоквартирные дома, а также различные загородные посёлки.

Кроме бытовой отрасли, без АСКУЭ невозможно представить крупные транспортные и промышленные предприятия, железные дороги и порты, аэропорты и перегрузочные терминалы. Если специалиста интересует только фиксация показаний, то именно автоматизированная система учёта электроэнергии предоставляет отличную возможность в обозначенный срок собирать актуальные данные со всех установленных счётчиков по отдельности. Благодаря этому исключаются ошибки ручного переписывания показаний, а также не нужно проводить набор дополнительного штата сотрудников, которые будут заниматься обработкой информации.

Разновидности АСКУЭ

Так как цены на электроэнергию постоянно растут, специалисты стараются своевременно разрабатывать новые меры эффективного учёта. За счёт этого область применения универсальных автоматизированных систем управления постоянно расширяется. Внедрение новых технологий помогает эффективно и непрерывно контролировать и оптимизировать количество затрат. Статистические данные показали, что системы автоматизированного учёта применяются в следующих отраслях:

  • В жилых секторах, частной и коммерческой недвижимости.
  • Системы коллективного учёта, которые позволяют обслуживать до 50 абонентов.
  • Потребительские отрасли.
  • Крупные системы, где обслуживается до 1 тысячи человек.
  • В загородных домах и на дачах, а также в садовых товариществах.

Основная часть информационно-измерительных систем базируется на вычислительном комплексе, установленном в отдельных секторах учёта, а также обработке разной информации на подстанциях, в нефтегазовых организациях, электростанциях, а также на крупных производственных и промышленных предприятиях.

Ключевые особенности

Система АСКУЭ не может нормально функционировать без цифровых устройств учёта электроэнергии и мощности, коммуникаций, компьютеров, а также программного обеспечения. Сбор и передача информации происходит благодаря микропроцессорным устройствам, которые находятся в определённом секторе. К основным преимуществам таких агрегатов можно отнести способность учитывать активную и реактивную энергию в соответствии с действующим тарифом. Оборудование вычисляет показатель мощности во всех направлениях.

Система призвана фиксировать нагрузку в определённом временном промежутке и максимальную нагрузку, вся информация хранится в памяти АСКУЭ. Некоторые устройства способны измерять качественные параметры электроэнергии: провалы напряжения, частоту. Передача всей собранной информации может осуществляться только в том случае, если установлена связь. В противном случае данные будут заархивированы в киловатт-часах. Ещё некоторое время такая информация может храниться в памяти прибора учёта.

Коммуникации представлены специализированными телефонными каналами, а также телекоммуникационной аппаратурой (мультиплексоры, модемы, радиомодемы). Финальные работы всегда зависят от компьютеров. Для автоматизации процесса специалистами были разработаны универсальные интерфейсы передачи собранной информации:

  • PLS. Все данные передаются по проводам питания счётчика.
  • Интерфейс RS-485. Система представлена в виде кабеля, поддерживающего подключение до тридцати приборов. Благодаря этому специалисты могут в несколько раз увеличить скорость передачи данных. Но такой вариант подходит исключительно для маленьких объектов.
  • Мобильный интерфейс. Информация может передаваться только при помощи высококачественного модема.

Особое внимание всегда нужно уделять программному обеспечению, так как именно оно позволяет обмениваться с другими поставщиками и предприятиями.

Сферы применения

Принцип работы АСКУЭ состоит в том, чтобы своевременно собирать данные по всем потребителям как по напряжению, так и по мощности. Только после этого автоматизированная программа обрабатывает всю информацию, на основании которой и составляется подробный отчёт. Эксперты в обязательном порядке проводят анализ, а также составляют прогноз на предстоящий период. Кроме того, дальнейшая слаженная работа невозможна без изучения стоимости определённых параметров и вывода итоговой цены за потребляемую энергию.

Чтобы система слаженно работала именно по такому принципу, нужно выполнить ряд обязательных требований:

  • На всех участках потребления электроэнергии установить инновационные средства учёта — счётчики.
  • Абсолютно все поступающие от счётчиков цифровые сигналы должны храниться в специальных блоках — сумматорах, с большой памятью.
  • Обустроить центры, где будут обрабатываться все полученные данные. Руководство должно оснастить компании мощными компьютерами и современным программным обеспечением.
  • В обязательном порядке необходимо обвязать всю систему линиями связи, при помощи которых все отчёты будут отправляться потребителям и подотчётным предприятиям.

Составляющие элементы

Чтобы изучить структурную схему АСКУЭ, нужно мысленно разделить её на три общих блока. Это наиболее распространённая, общепринятая компоновка, которая составляет базовую часть всей системы. Блок под номером один включает в себя мощные агрегаты для учёта энергии, представленные индукционными или же электронными электросчётчиками. Такие приборы устанавливаются исключительно у потребителя. Если же был вмонтирован инновационный счётчик, то сбор необходимой информации будет осуществляться через встроенный порт связи.

Отдельно стоит учесть, что на сегодняшний день основной процент приборов комплектуется на заводе мощным интерфейсом для включения в АСКУЭ. Если используется счётчик старого образца — индукционный, то специалисты дополнительно оснащают его считывающим устройством, за счёт этого происходит передача данных.

Второй блок выполняет все функции связи. Те показания, которые были удачно собраны ещё на первом этапе, должны быть переданы и надёжно защищены от взлома мошенниками. Реализовать эту идею можно несколькими способами:

  • Через обычные телефонные линии связи.
  • Передача по Всемирной паутине.
  • Мобильная связь разных стандартов (3G, GPRS, Wi-Fi).
  • Совокупность всех существующих способов для гарантированной безотказной работы системы.

Третий блок сочетает в себе специализированные средства компьютерной обработки полученных данных. На этом этапе вся собранная информация обрабатывается и анализируется. С технической стороны третий блок обязательно состоит из мощного сервера или же компьютера с актуальным программным обеспечением. Благодаря этому эксперты могут максимально правильно настроить все узлы системы.

Требования к монтажу

Любое внедрение системы должно начинаться с проектирования. От правильности всех расчётов зависит успешная установка и подключение АСКУЭ. Профессиональное проектирование обязательно должно учитывать особенности объекта, ресурсы, а также объёмы производства компании. На основании полученных расчётов итоговое количество и разновидность используемого оснащения при установке системы может подвергаться изменениям. Благодаря этому появляется дополнительное время для подбора нужных приборов, которые точно будут соответствовать всем заявленным требованиям.

Только после проведения всех расчётных и проектировочных работ специалисты могут приступать к установке АСКУЭ. Эта процедура состоит из нескольких основных этапов:

  • Установка обязательного оборудования (модемы, приборы учёта, компьютеры, серверы).
  • Прокладка и последующий монтаж кабельных линий.
  • Подключение приобретённого оборудования.
  • Финальная наладка системы.

Стоит отметить, что все работы по установке и подключению АСКУЭ могут выполняться исключительно подрядными компаниями. В обязанности экспертов входят следующие мероприятия:

  • Тщательное изучение объекта. Выбор наиболее подходящего оборудования, а также поэтапное составление проектной документации.
  • Обязательное согласование в органах Энергосбыта. После одобрения планов специалисты могут приступать к монтажу и пусконаладочным работам.
  • Настройка компьютерного оснащения, консультация потребителей. В течение указанного в документах срока клиент может бесплатно обратиться за гарантийным обслуживанием оборудования.

Если же во время эксплуатации возникли какие-либо проблемы, неполадки или же сбои в работе АСКУЭ, тогда пользователи могут обратиться к любому подрядчику, у которого есть необходимый опыт в сфере построения таких систем.

Установка инновационной системы АСКУЭ должна осуществляться в строгом соответствии с чёткими требованиями и пожеланиями заказчика. Сам эксперт должен полагаться ещё и на конкретные данные объекта. Итоговый результат зависит не только от проектирования и монтажа, но и от настройки. На финальном этапе должны быть установлены правильные опции.

Технические параметры

Так как надёжность работы системы АСКУЭ напрямую зависит от первого блока, то все базовые требования должны предъявляться исключительно к приборам учёта. Точность определения указывает на правдивость полученных данных. Не менее важным показателем системы является максимально допустимая погрешность в процессе трансфера данных. Этот момент требует небольшого уточнения. Итоговый телеметрический выход агрегата транслирует последовательность импульсов с частотой, которая соответствует потребляемой мощности. Тепловые шумы и помехи могут вносить серьёзные погрешности в итоговые данные, что влияет на отчёт.

Избежать распространённых проблем можно в том случае, если вся собранная информация будет передаваться в двоичном коде. Высокий и низкий импеданс сигнала должны соответствовать «1» и «0». Эксперты также используют кодировку контрольной суммы, что позволяет проверить достоверность данных. Многие специалисты ошибочно полагают, что цифровая форма передачи информации защищена от погрешностей, но она лишена конкретики. Это связано с тем, что протокол всегда допускает определённую вероятность ошибки. Такой недостаток в той или иной степени присущ любым системам передачи данных.

что это? Система АСКУЭ и ее основные особенности

Одна из ключевых задач промышленной структуры сегодня – это эффективное энергоснабжение, которое позволило бы поддерживать оптимальную степень конкурентоспособности при постоянном росте цен на энергоносители. Грамотно реализовать меры, связанные с эффективным энергоснабжением, невозможно, если в организации не ведется точный учет потребления электроэнергии. Установка AMR – важнейший шаг на этом нелегком пути.В этой статье будет полезно изучить все аспекты вопроса.

Общие моменты

АСКУЭ – что это? Это автоматизированная система коммерческого учета электроэнергии, полноценным изображением, обеспечивающая удаленный сбор информации со специально оборудованных устройств учета, передачу данных на верхнюю ступеньку при условии их обработки.

Важно знать, что формирование системы позволяет организовать автоматизацию бухгалтерского учета, а также добиться его максимальной точности.Кроме того, ASCME дает определенному кругу лиц возможность периодически получать важную аналитическую информацию, необходимую для создания рабочих решений, связанных с энергосбережением.

Определение и характеристика системы

Система AMR – что это такое ?? Как уже отмечалось, АСКУЭ – это не что иное, как автоматизированная система коммерческого учета электроэнергии. При АИИС КУЭ необходимо учитывать информационно-измерительную структуру.

С юридической точки зрения указанные выше системы имеют некоторые отличия.Таким образом, порядок ее установки, внедрения и дальнейшего обслуживания регулируется положениями оптового рынка, касающимися мощности, а также электроэнергии. Требования к рассматриваемой системе сегодня определяются нормами, прежде всего, для розничного рынка электроэнергии.

Структура АМР

Что АСКУЭ? Это высокоорганизованная формация учета электроэнергии, которая наделена очень сложной иерархической структурой, которая включает три уровня, среди которых следующие позиции:

  • К нижним относятся первичные счетчики, которые представляют счетчики энергии интеллектуального плана, полностью обеспечивающий непрерывное измерение параметров, а также передачу информации на средний уровень, который является следующим по счету.
  • Средний уровень AMR – это среда передачи информации, которая включает устройства для сбора и передачи данных (USPD), полностью обеспечивающие обзор счетчиков, реализуемые непрерывно. Затем информация передается на верхний уровень.
  • В качестве верхнего уровня масштабной системы следует рассматривать центральный элемент сбора информации, сервер которого получает конкретную информацию от всех локальных DRC. Важно отметить, что схема АСКУЭ обеспечивает полноценную связь по специальному протоколу по высокоскоростному каналу передачи данных.Следует отметить, что именно на названном уровне применяется специально настроенное программное обеспечение, позволяющее полноценно визуализировать полученные данные и их анализ, а также составлять отчетные документы.

Функции AMR

Что такое АСКУЭ? Это система, осуществляющая контроль и учет электроэнергии. Организует следующие функции:

  • Непрерывный автоматический сбор данных с учетных устройств и их отправка непосредственно на сервер.
  • Постоянное накопление и, конечно же, хранение информации за прошедшие периоды.
  • Определите несанкционированные подключения к сети электропитания.
  • Анализ информации, связанной с потреблением энергии в конструкции. Это позволяет полностью оптимизировать оптимизацию.
  • Подключение удаленного плана, а также отключение конечных пользователей от сети.

Актуальные возможности

Важно знать, что очень эффективный механизм АСКУЭ позволяет в полной мере организовать максимальную точность бухгалтерской информации, а также прозрачность расчетов с поставщиками электроэнергии.Кроме того, внедрение высокопроизводительной системы открывает чрезвычайно широкие возможности для экономии электроэнергии. Благодаря этому такая система, как правило, окупается в течение года.

Когда внедрение выгодно?

Как известно, установка и последующее обслуживание – задачи непростые ни с материальной, ни с практической составляющей. Кому на данный момент выгодна установка системы?

Следует отметить, что с 2012 года все большее количество потребителей переходят с организации учета электроэнергии традиционным методом (при условии использования ежемесячного снятия показаний с механизмов учета) на внедрение системы.Кстати, сегодня актуальной считается и система АИИС КУЭ. Что такое АСКУЭ? ИТ-системы, которые, по большей части, решаются садоводческими товариществами, промышленными ассоциациями и ЖК. Кроме того, к использованию системы часто прибегают кондоминиумы, а также помещения жилого многоквартирного типа.

В заключение необходимо отметить, что внедрение АСКУЭ (расшифровка): автоматизированная система контроля и учета) позволяет любому потребителю организовать:

  • Измерение объемов потребляемой электрической энергии, кроме « мануал “чтение”.
  • Контроль потребления электроэнергии (в почасовом, суточном, недельном плане).
  • Осуществление автоматического сбора, дальнейшей обработки и хранения информации об объемах потребляемой электроэнергии.
  • Расчет балансов электроэнергии, а также контроль ее «утечки».
  • Полный анализ расхода.
  • Мгновенное получение информации об актуальных сбоях в записи данных.
p >>

Система АСКУЭ начнет полноценную работу после 100% покрытия абонентов

Минэнерго: система АСКУЭ заработает на полную мощность после 100% покрытия абонентов

Ташкент, Узбекистан (UzDaily.com) – Полное подключение системы АСКУЭ (автоматизированная система учета и контроля электроэнергии), частью которой являются современные счетчики, запланировано на апрель 2021 года.

Система АСКУЭ, для которой по всей стране устанавливаются умные счетчики, начнет полноценную работу после 100% покрытия абонентов. Сегодня такие счетчики есть у 72% потребителей.

Это может привести к фактам «ручного» включения приема электроэнергии после того, как абонент оплатил имеющуюся задолженность.Однако ждать полноценной работы системы АСКУЭ осталось недолго, учитывая, что большинство – 5 миллионов 307 тысяч 346 абонентов (или 72% от общего количества) уже оснащены современными приборами учета потребления электроэнергии или , как их метко называют в народе, «умные счетчики».

При этом около 2,9 млн или 54% потребителей, имеющих данные счетчики, уже подключены к биллинговой системе, то есть могут использовать все преимущества системы АСКУЭ, в том числе автоматическое включение подачи электроэнергии после оплата произведена.

Внедрение системы АСКУЭ осуществляется АО «Региональные электрические сети» на основании Постановления Президента Республики Узбекистан № ПП-3981 от 23 октября 2018 года «О мерах по ускорению развития и финансовой устойчивости. электроэнергетика »и Постановление Кабинета Министров № ПКМ-594 от 28 сентября 2020 года« О мерах по ускорению внедрения автоматизированной системы учета и контроля электроэнергии ».

Основной целью внедрения системы АСКУЭ является обеспечение прозрачности между потребителем и поставщиком, уточнение расчетов за отпущенную электроэнергию, а также усиление платежной дисциплины за электроэнергию, использованную потребителями.

Система также позволяет получать и анализировать информацию, необходимую для проведения процессов модернизации системы электроснабжения. В частности, система позволяет своевременно выявлять избыточные нагрузки на трансформаторных подстанциях и сетях, что помогает предотвратить аварии и, как следствие, обеспечить бесперебойную подачу электроэнергии потребителям.

журналистов РЭЦЦА ознакомились с системой АСКУЭ в Самаркандской области

Журналисты РЭЦЦА ознакомились с системой АСКУЭ в Самаркандской области

Ташкент, Узбекистан (UzDaily.com) – С целью ознакомления с работой по внедрению автоматизированной системы учета и контроля электроэнергии (АСКУЭ) Самарканд посетила группа местных и международных экспертов и журналистов.

В мероприятии, организованном АО «Региональные электрические сети» совместно с Азиатским банком развития, приняли участие представители стран-участниц Центральноазиатского регионального экономического сотрудничества (ЦАРЭС).

В целях реализации Постановления Президента Республики Узбекистан от 23 октября 2018 года «О мерах по ускорению развития и обеспечению финансовой устойчивости электроэнергетической отрасли» в АО «Региональные электрические сети» по всей стране ведется активная работа. поэтапное внедрение автоматизированной системы учета и контроля электроэнергии (АСКУЭ).В рамках пресс-тура участникам мероприятия была предоставлена ​​возможность изучить этот процесс на месте.

Необходимо учитывать все потребляемые нами ресурсы. Это необходимо для того, чтобы знать, сколько потребитель потребил, например, электроэнергии, сколько он должен заплатить за поставленные ему киловатты, а также количество электроэнергии, которое поставщик должен произвести, чтобы не было переизбытка продукции. . Для этого разработаны специальные приборы учета, которые постоянно совершенствуются.Одним из таких устройств является электросчетчик, который передает показания напрямую поставщику электроэнергии.

Спорные вопросы относительно потребления электроэнергии всегда возникали между потребителями и энергоснабжающими организациями. Их решали по-разному, но чаще контроллеры удаляли данные, которые были внесены в общий реестр потребителя. При оплате сам потребитель мог не согласиться с такими показаниями. Сегодня проблема принципиально решается с помощью такого устройства, как электросчетчик, передающий показания.

Счетчики электроэнергии с передачей данных используются для автоматизации таких процессов, как сбор и отправка информации поставщику, а также анализ уровня потребления энергии. Вовлечение информационно-измерительных систем в работу энергоснабжающих компаний позволяет не только получить данные о потребляемой электроэнергии, но и получить ряд возможностей, ранее недоступных при использовании традиционных приборов учета.

К этим возможностям можно отнести следующее: приборы учета теперь работают в нескольких тарифных режимах; отключение потребителя или подключение к системе электроснабжения удаленно; более тесное и эффективное сотрудничество с потребителем, исходя из условий договора; передача предупреждающих уведомлений, которые обязательно дойдут до потребителя; эффективный анализ данных для более эффективной работы и т. д.

Это новый подход к контролю потребления электроэнергии, связанный с невмешательством человека. Устройство оснащено специальной программой чтения, которая находится удаленно. Это удобно всем: потребителям, которые сейчас не думают, когда сдавать отчеты, куда нести для мониторинга. Потому что снятие и передача показаний потребления электроэнергии передаются автоматически. Для энергосбытовой организации это тоже большой плюс.Нет необходимости обходить дома и квартиры с целью мониторинга, но должны ли потребители правильно передать данные, согласны ли они с показаниями, снятыми контроллерами. Но самое главное для организаций, поставляющих электрический ток, – это возможность планировать затраты на электроэнергию, а это значит, что вы можете настроить работу сетей так, чтобы их КПД стал выше. И это хорошо и для потребителей, и для энергоснабжающих организаций. При этом будет эффективно работать вся система: от выработки электроэнергии до потребления.

Отметим, что сегодня в Узбекистане в 45 городах и регионах страны уже установлено более 1,5 миллиона счетчиков электроэнергии. До конца текущего года будет завершена установка современных приборов учета электроэнергии для 2,5 млн потребителей, а до конца 2020 года к автоматизированной системе учета и контроля электроэнергии (АСКУЭ) будут подключены 7 млн ​​потребителей.

– За точность измерений счетчика отвечает сертификационная компания «Узстандарт».Каждый счетчик тестируется на высокоточном оборудовании без вмешательства человека. Также есть надежная система защиты от взлома и кибератак, как счетчик, так и дата-центр. – отметил Валижон Киличев, начальник отдела АСКУЭ Самаркандского территориального предприятия электрических сетей.

Он добавил, что поверка приборов учета электроэнергии будет проводиться раз в 10 лет, при этом потребителю не нужно будет самому носить счетчик и оплачивать чек.Если он считает счетчик неправильным, то имеет право проверить его и предъявить обоснованные претензии.

В первую очередь, было сказано о биллинговой системе, которая отвечает за расчеты с потребителями.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
