Выбор сечения провода (кабеля) — по току, мощности и длине: таблица


Перед вами встал вопрос выбора провода (кабеля). Не важно для чего вы его выбираете, для квартиры, дома, гаража, дачи или для подключения электродвигателя, нагревательного прибора, компрессора, электролампы или любого другого электрического прибора, все равно нужен расчет сечения проводника, который будет использоваться для подключения.

Для чего нужен расчет? Если сказать простыми словами, то у любого электрического прибора (оборудования) или помещения есть потребляемый ток, нагрузка. Чтобы этот провод (кабель) выдерживал потребляемую нагрузку потребителем электроэнергии и нужен расчет.

Естественно расчет проводят после сбора данных о потребителе, то есть надо подсчитать нагрузку для каждого потребителя электроэнергии в отдельности и общую, если это требуется.

Но для начала нужно знать, как определяется сечение провода. Расчет ведется по формуле:

S = πD² ⁄ 4 = 0,785D²

где: S – сечение провода; π – 3,14; D – диаметр провода.

Диаметр провода можно легко измерить с помощью штангенциркуля или микрометра. Если жила провода многопроволочная, то нужно измерить одну проволоку, произвести расчет и помножить на их количество. Получится сечение проводника.

Для чего нужен расчёт сечения кабеля

Основное требование, предъявляемое к линиям электропередач – безопасность их эксплуатации. Поэтому, с особой внимательностью следует подходить к выбору сечения кабеля по току. Если оно окажется чересчур маленьким, проводка будет греться из-за большой нагрузки. Это, в свою очередь, способно привести к расплавлению изоляционной оплётки, короткому замыканию с последующим пожаром.

Использование проводов слишком большого сечения обезопасит дом от возгорания, но приведёт к неоправданному перерасходу денежных средств. Самый рациональный вариант при прокладке проводки – подобрать кабеля с оптимальным сечением жилы. Точные рекомендации по правильному подбору проводки даны в гл. №1.3 «Правил установки электрооборудования».

Выбор площади поперечного сечения проводника производится в соответствии со следующими параметрами:

  • Сила тока (А).
  • Мощность тока (кВт).
  • Материал изготовления проводки (медь или алюминий).
  • Количество фаз (1 или 3).

Выбираем сечение по мощности

Выбор сечения провода в зависимости от мощности тока начинается с проведения небольших расчётов. Для этого следует сложить общую мощность электрических устройств, которые будут одновременно включаться в квартире. На каждом приборе обычно указывается его мощность в ваттах или киловаттах. В будущем возможно приобретение новых бытовых электроприборов, поэтому к полученной суммарной мощности нужно прибавить ещё 1-2 киловатта.

Для устройства внутридомовой электропроводки рекомендуется использовать медные кабели. Они, хотя и стоят дороже алюминиевых, но обладают большей гибкостью, долговечностью и лучшей электропроводностью. Ниже представлены таблицы выбора сечения кабеля по мощности и силе тока для медной проводки.

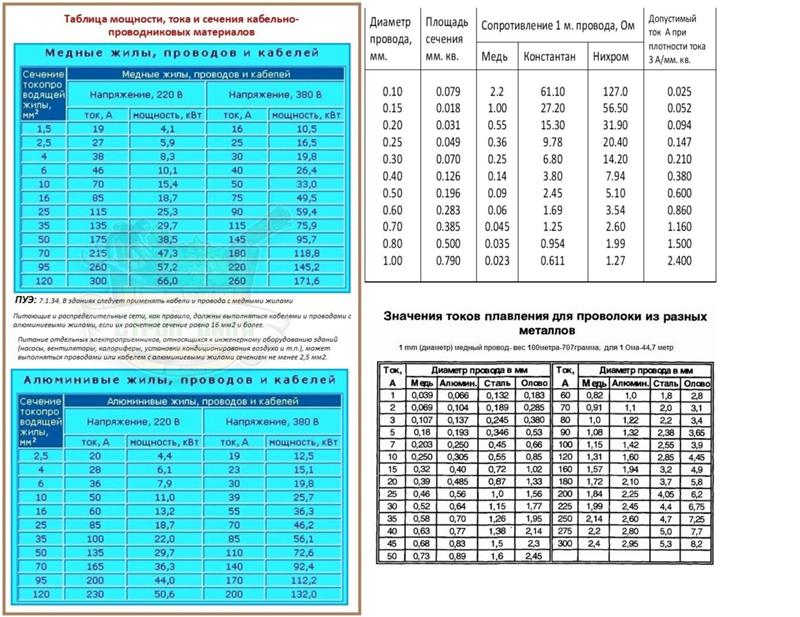

Таблица 1. Вычисление мощности медной однофазной проводки напряжением в 220 вольт:

Мощность тока (кВт)Сила тока (амперы)Сечение провода (кв. мм)
4,1191,5
5,9272,5
8,3384
10,1466
15,47010
18,78516
25,311525
29,713535
38,517550
47,321570
57,226095
66300120

Таблица 2. Подбор сечения кабеля для медной трёхфазной проводки напряжением в 380 вольт.

Мощность тока (кВт)Сила тока (амперы)Сечение провода (кв. мм)
10,5161,5
16,5252,5
19,8304
26,4406
335010
49,57516
59,49025
75,911535
95,714550
118,818070
145,222095
171,6260120

Таблица сечения проводки в зависимости от силы и мощности тока для алюминиевых проводов выглядит иначе. В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:

  • Длина провода.
  • Размера сечения.
  • Показатель удельного сопротивления материала, из которого он сделан.
  • Температура проводника. С нагревом проводки сила тока падает.

Ниже показаны соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.

Таблица 3. Подбор сечения кабеля по мощности для алюминиевой однофазной проводки напряжением в 220 вольт.

Мощность тока (кВт)Сила тока (амперы)Сечение провода (кв. мм)
4,4202,5
6,1284
7,9366
115010
13,26016
18,78525
2210035
29,713550
36,316570
4420095
50,6230120

Таблица 4. Подбор сечения кабеля для алюминиевой трёхфазной проводки напряжением 380 вольт.

Мощность тока (кВт)Сила тока (амперы)Сечение провода (кв. мм)
12,5192,5
15,1234
19,8306
25,73910
36,35516
46,27025
56,18535
72,611050
92,414070
112,217095
132,2200120

Где именно и какую проводку укладывать

  • Проводка для снабжения электроэнергией комнатного, вести распределительной коробки, необходимо в отдельности от проводов, подающих электричество на розетки, это необходимо делать, так как мощность потребления электричества через розетки будет выше и провода, будут нагреваться. Это происходит в результате подключения приборов высокой мощности.
  • Какого сечения должны быть провода для розеток на кухне, где используются встраиваемые электроприборы потребляющие при работе большой объем электроэнергии? Провода в этих помещениях проводят раздельно и применяют более крупное сечение. Такой категорией бытовой техники являются электрические варочные панели, стиральные машины установленные на кухне, духовые шкафы с электропитанием. Для подключения этого оборудования используют проводку с диаметром сердечника от 4 до 5 мм. Перед приобретением электропроводки стоит высчитать длину необходимого метража материала, во избежание в процессе укладки ненужных стыковок, это придется делать, в случае если изначально приобретенной длины провода не хватило.

Далее приступаем к автоматам отсечки и распределительным коробам. Количество распределительных щитков рассчитывается исходя из количества комнат, по одному на каждое помещение. Будет правильным проведение к каждому распределительному коробу из автомата отсечки тока, отдельных проводов.

Как рассчитать по току

В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:

  • Длина провода.
  • Размера сечения.
  • Показатель удельного сопротивления материала, из которого он сделан.
  • Температура проводника. С нагревом проводки сила тока падает.

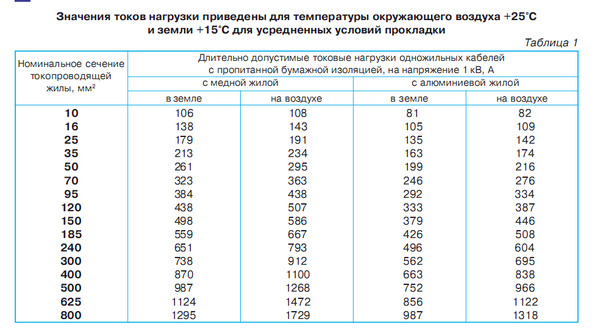

В таблицах ниже приведены соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.

Таблица 5. Соотношение силы тока и сечение алюминиевой проводки.

Сечение провода (кв. мм)Показатель силы тока для алюминиевых проводов
Открыто проложенныхПроложенных в защитной трубе
Два одножильныхТри одножильныхЧетыре одножильныхОдин двухжильный
22119181517
2,52420191916
32724222122
43228282325
53632302728
63936323031
84643403738
106050473942
167560605560
2510585807075
35130100958595
50165140130120125
70210175165140150
95255215200175190
120295245220200230
150340275255——
185390————
240465————
300535————
400645————

Таблица 6. Соотношение силы тока и сечение медной проводки.

Сечение провода (кв. мм)Показатель силы тока для медных проводов
Открыто проложенныхПроложенных в защитной трубе
Два одножильныхТри одножильныхЧетыре одножильныхОдин двухжильный
0,521————
0,752420191916
32724222122
43228282325
53632302728
63936323031
84643403738
106050473942
167560605560
2510585807075
35130100958595
50165140130120125
70210175165140150
95255215200175190
120295245220200230
150340275255——
185390————
240465————
300535————
400645————

Сколько киловатт выдержит СИП

Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел.

Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

Но зато есть ГОСТ 31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

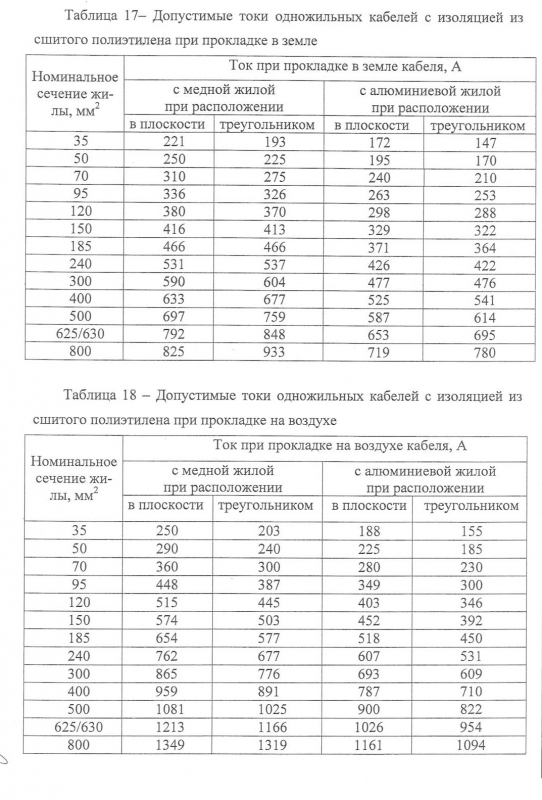

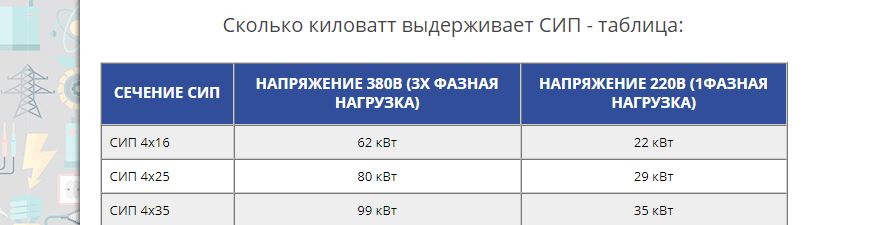

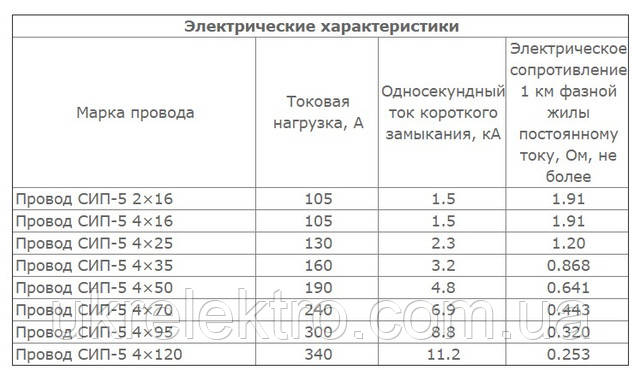

Сколько киловатт выдерживает СИП — таблица:

СИП 4х1662 кВт22 кВт
СИП 4х2580 кВт29 кВт
СИП 4х3599 кВт35 кВт
СИП 4х50121 кВт43 кВт
СИП 4х70149 кВт53 кВт
СИП 4х95186 кВт66 кВт
СИП 4х120211 кВт75 кВт
СИП 4х150236 кВт84 кВт
СИП 4х185270 кВт96 кВт
СИП 4х240320 кВт113 кВт

Методика расчета (update от 19.

02.2018)

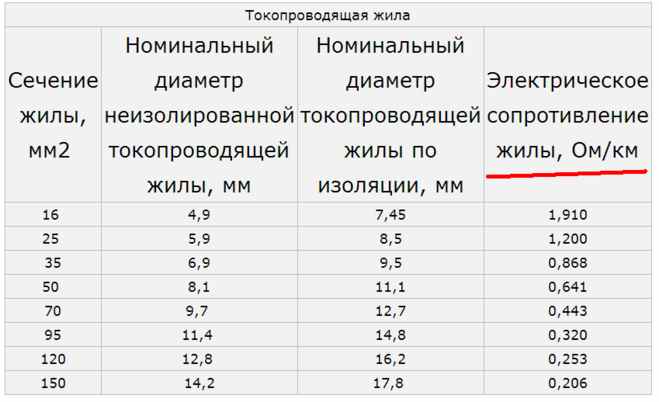

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38

update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

Расчёт сечения кабеля по мощности и длине

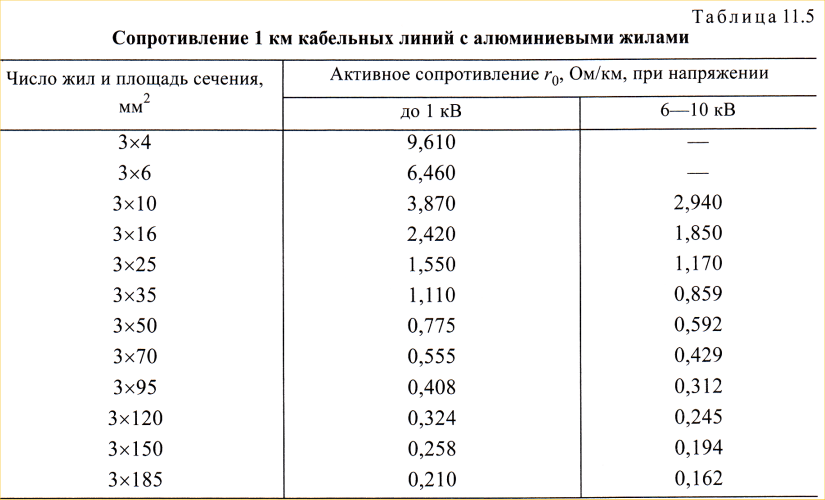

Из-за сопротивления материала происходит некоторая потеря напряжения при прохождении тока сквозь проводник. Чем длиннее проводка, тем большая величина этих потерь. Однако, ощутимые потери могут возникнуть на линиях электропередач протяжённостью, измеряемой километрами. Для бытовой проводки они столь несущественны, что ими можно вполне пренебречь.

Рассчитываются основные показатели электротока по следующим формулам:

  • Сила тока: I = Р / (U cos ф), где: I — искомая сила тока. Р — мощность. U — напряжение. cos ф — коэффициент, применяемый для бытовой проводки. Обычно принимается за единицу.
  • Сопротивление провода: Rо=р L / S, где: Rо — удельное сопротивление проводника. р — удельное сопротивление материала, из которого он изготовлен (медь или алюминий). L — длина проводки. S — площадь сечения провода.

Какой автомат на 15 кВт 3 фазы

Быть владельцем или собственником нежилого помещения непросто. Сразу возникает большой спектр вопросов, решить которые самостоятельно порой очень затруднительно. Одной из таких глобальных задач выступает электроснабжение. От решения этой задачи будет напрямую зависеть дальнейшая эксплуатация помещения.

Перед тем, как приниматься за осуществление технологического присоединения, стоит определиться, какие приборы будут подключены к электрической сети, а также как часто и долго они будут эксплуатироваться. Все энергопринимающие устройства составят общую нагрузку сети, значение которой может как уложиться в величину разрешенной мощности, так и превысить это значение.

Для того, чтобы обеспечить безопасность вашего объекта в плане эксплуатации энергопринимающих устройств, необходимо установить соответствующий автомат. Выбрать подходящий довольно трудно, так как возникает множество сопутствующих вопросов. Например, какой автомат ставить на 15 кВт? Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В. Следовательно, автомат на 15 кВт требует вводного автомата на 25А. Как учесть все эти требования? Давайте разбираться.

Открытая и закрытая прокладка проводов

При расчёте нагрузки на кабель принимается во внимание и особенности прокладки электрической линии. Существует два способа её размещения — закрытый и открытый. В стенах, изготовленных из негорючих стройматериалов – бетона, кирпича, – применяют закрытую прокладку, в специально проделанных канавках-штробах.

В деревянных зданиях проводка прокладывается открытым способом, в защитных кабель-каналах или в гофрированных трубах. Для закрытого способа монтажа используют плоские провода, а для открытой-округлые.

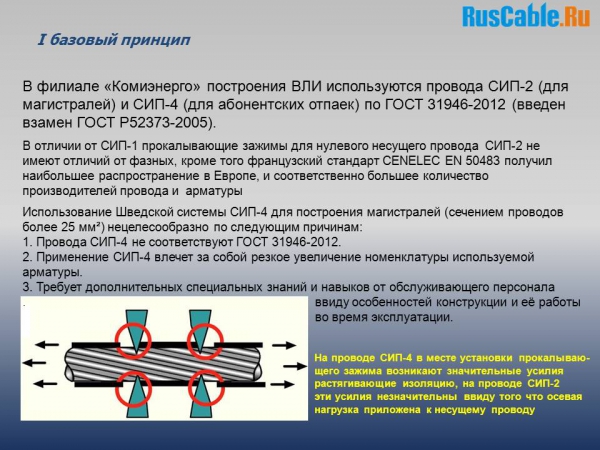

Что нужно знать при покупке провода СИП?

Провода СИП являются безопасными и универсальными проводниками электроэнергии. Данная электротехническая продукция пользуется большой популярностью из-за нескольких основных причин: легкость прокладки, универсальность эксплуатации, большой выбор проводов в зависимости от количества жил и прочих параметров.

Провода СИП являются безопасными и универсальными проводниками электроэнергии. Данная электротехническая продукция пользуется большой популярностью из-за нескольких основных причин: легкость прокладки, универсальность эксплуатации, большой выбор проводов в зависимости от количества жил и прочих параметров.

Использовать СИП можно для создания воздушных электросетей с небольшим и высоким напряжение – чтобы создать домашнюю сеть 220 в или же линию до 20 кВ. Главное свойство данных проводов – легкость прокладки, поскольку им не нужно дополнительное армирование. СИП прекрасно держат форму в воздушных линиях, они не провисают под своей массой. Качественный изоляционный слой позволяет оградить провода от схлестывания, даже при интенсивной ветровой нагрузке. Именно по этой причине старые голые провода успешно заменяются на СИП. Кроме того, данные изделия активно используются для создания новых линий.

На что обращать внимание во время выбора

Рассматривая широкий ассортимент СИП, можно легко запутаться в разнообразии марок и разновидностей электротехнической продукции. Во время покупки данных изделий стоит ориентироваться на несколько критериев:

  • Сечение жил. Все разновидности СИП в основе имеют алюминиевые токопроводящие жилы. Сечение может варьироваться от 16 до 240 мм2 (провода СИП-3 могут иметь сечение в пределах 35-240 мм2). Сечение выбирается в зависимости от показателя мощности нагрузки сети. Чрезмерно тонкий провод имеет высокое сопротивление, поэтому он сильнее нагреется, что спровоцирует существенные потери электроэнергии при передаче. Кроме того, это может привести к разрушению изоляционного слоя, короткому замыканию или возгоранию. Чем больше сечение, тем выше допустимая сила тока. Также провод с разным сечением справляется с разной интенсивностью и продолжительностью нагрева во время использования.
  • Изоляционный слой. Для создания изоляции применяется исключительно светостабилизированныйсшитый полиэтилен. Именно поэтому СИП проявляют отличную устойчивость к ультрафиолетовому излучению, могут эксплуатироваться в умеренном и холодном климате.Если есть риск высокого внешнего нагрева во время использования, то стоит выбирать негорючий тип изоляции.
  • Условия эксплуатации и напряжение сети. Провода с маркировками СИП-2, СИП-4 – созданы специально под показатели напряжения 0,6-1 кВ, частоту 50 Гц. Они используются, чтобы передавать электроэнергию по воздушным магистралям с последующим распределением. Их можно применять для горизонтальной или же вертикальной внешней проводки на фасадах зданий, в качестве однофазного или 3-фазного ввода электричества в хозпостройку, загородный дом. Провода с маркировкой СИП-3 имеют существенные отличия – они используются для прокладки ЛЭП с высоким показателем напряжения – 35 кВ.

Кроме того, во время выбора определенного СИП, стоит обратить внимание на то, что качественный провод должен соответствовать всем требованиям ГОСТа. Он периодически обновляется и дополняется новыми поправками. Некоторые недобросовестные производители с целью экономии затрат на изготовление электротехнической продукции могут разрабатывать свои ТУ, которые не соответствуют ГОСТу и по ним начинают производить свои товары. Именно некачественные самонесущие изолированные провода становятся причиной короткого замыкания и пожара, поэтому стоит внимательно изучать техническую документацию и перепроверять соответствие электротехнической продукции всем стандартам.

Выбор производителя СИП Производителей самонесущих проводов много и только потребитель может решить, какой именно СИП ему необходим. В зависимости от пожеланий, покупатель может выбрать любого понравившегося отечественного поставщика. Главное правило – детально изучить современный ГОСТ и рассмотреть технические характеристики проводов. Сами производители зачастую продают свою продукцию только оптовыми партиями, для закупки небольшого объема стоит воспользоваться предложениями посредников или же дилеров. Порядочный дилер всегда готов предоставить сертификаты и другие документы, которые подтвердят официальное сотрудничество с определенным производителем и соответствие товара стандартам качества.

ТУ 16-705.500-2006 Провода самонесущие изолированные — Электроэнергетическая группа

Технические условия

(Взамен ТУ 16.К71-268-98 и ТУ 16.К71-272-98)
Дата введения 01.07.2006



Настоящие технические условия распространяются на самонесущие изолированные провода для воздушных линий электропередачи на номинальное напряжение до 0,6/1 кВ включительно и провода самонесущие защищенные для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15 и 20 кВ) и 35 кВ (для сетей на напряжение 35 кВ) номинальной частотой 50 Гц, в дальнейшем именуемые «провода».
Провода по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТР 52373-2005.
Климатическое исполнение проводов — В, категории размещения -1, 2 и 3 по ГОСТ 15150-69.
Примеры записи условного обозначения при заказе и в документации другого изделия:
— провода самонесущего изолированного марки СИП-1 с тремя основными жилами номинальным сечением 70 мм2, с не изолированной несущей жилой номинальным сечением 95 мм2, на номинальное напряжение 0,6/1 кВ:
«Провод СИП-13х70+1х95-0,6/1 ТУ 16-705.500-2006»:
— провода самонесущего изолированного марки СИП-2 с тремя основными жилами номинальным сечением 50 мм2, с изолированной несущей жилой номинальным сечением 70 мм2, с двумя вспомогательными жилами номинальным сечением 16 мм2, на номинальное напряжение 0.6/1 кВ:
«Провод СИП-2 Зх50+1х70+2х16-0,6/1ТУ 16-705.500-2006»:
— провода защищенного марки СИП-З с жилой номинальным сечением 120 мм2, на номинальное напряжение 20кВ: «Провод СИП-3 1×120-20 ТУ 16-705. 500-2006».



1. Технические требования

1.1 Провода должны соответствовать требованиям ГОСТР 52373-2005, требованиям настоящих технических условий и изготавливаться по технологической документации, утвержденной в установленном порядке.

1.2 Марки и размеры
1.2.1 Марки проводов, их наименование и преимущественная область применения приведены в таблице 1.

Таблица 1

По требованию заказчика провода всех марок могут быть изготовлены герметизированными. В этом случае к буквенному обозначению марки провода добавляется индекс «г», например СИПг-3. Коды ОКП приведены в приложении А.

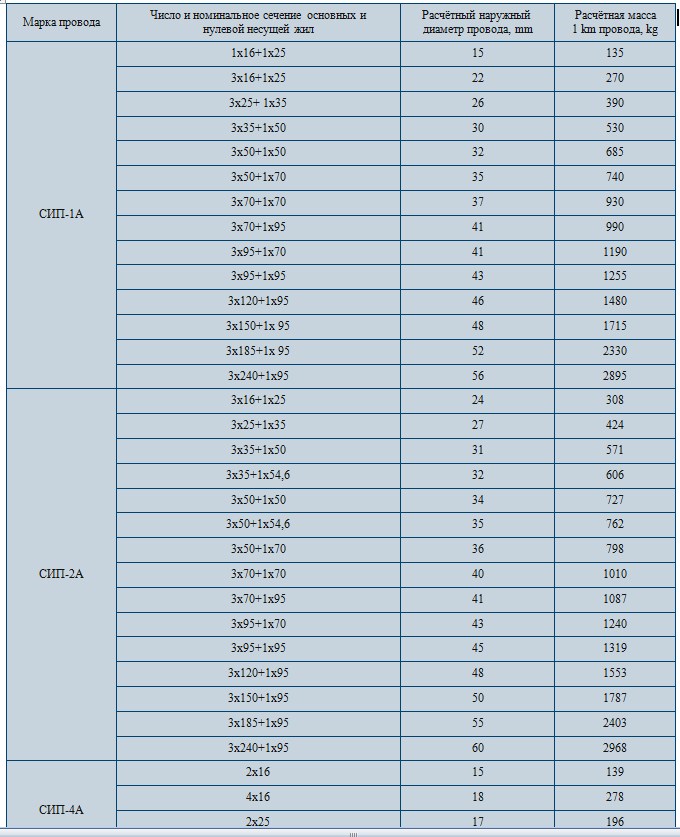

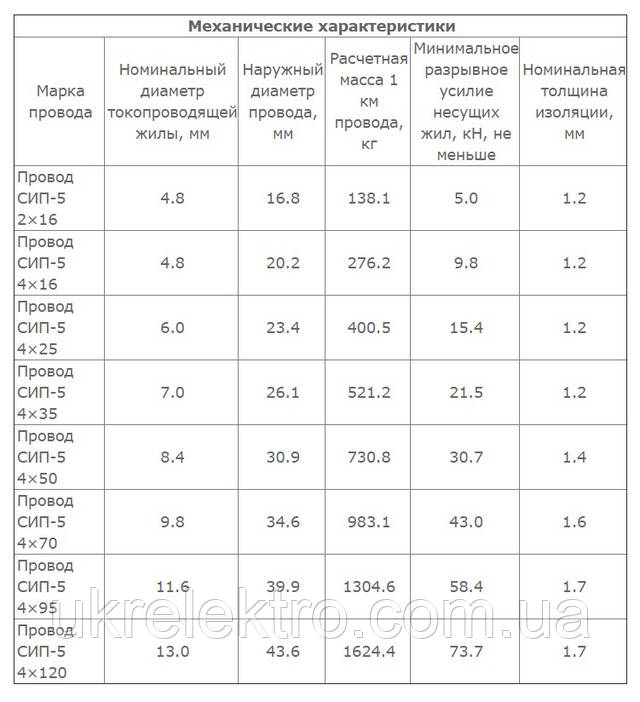

1.2.2 Число, номинально ее сечение фазных и нулевой несущей жил, расчетные наружный диаметр и масса проводов приведены в таблице 2.

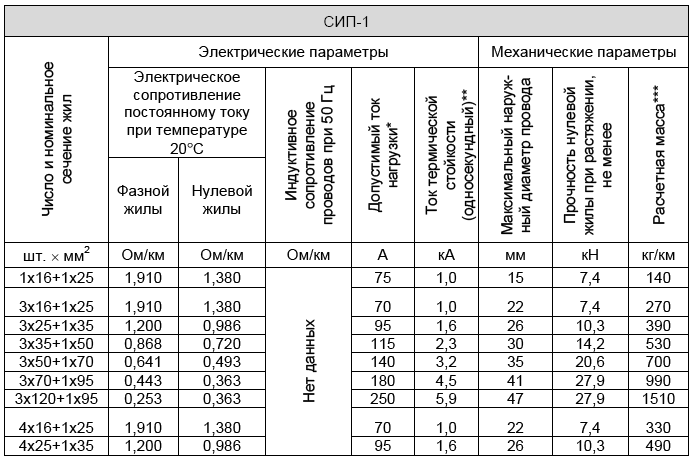

Таблица 2

Расчетные масса и наружный диаметр проводов приведены в качестве справочного материала.
1.2.3 Провода марок СИП-1 и СИП-2 с нулевой несущей жилой сечением 50 мм и более могут изготавливаться с 1, 2 или 3 вспомогательными жилами.
Номинальное сечение вспомогательных жил для цепей наружного освещения 16, 25 или 35 мм2, для цепей контроля -1,5; 2,5 или 4 мм2.
1.2.4 Строительная длина проводов согласовывается при заказе

1.3 Требования к конструкции
1.3.1 Основные и вспомогательные жилы для цепей освещения должны быть скручены из круглых алюминиевых проволок, иметь круглую форму и быть уплотненными. Вспомогательные жилы для цепей контроля должны быть медными однопроволочными и соответствовать ГОСТ 22483-77.
Допускается сварка алюминиевых проволок при их обрыве или сходе в процессе скрутки. Число соединений проволок не должно быть более шести на строительной длине, расстояние между соседними соединениями проволок должно быть не менее 50 м.
Прочность при растяжении алюминиевых проволок до их скрутки в жилу должна быть не менее 120 Н/мм2. Число проволок в основной токопроводящей жиле и наружный диаметр основных токопроводящих жил должны соответствовать значениям, указанным в таблице 3.

Таблица 3

1. 3.2. Нулевая несущая жила и токопроводящая жила защищенных проводов должны быть скручены из круглых проволок из алюминиевого сплава, иметь круглую форму ибыть уплотненными.
Прочность при растяжении проволок из алюмнниевого сплава до скрутки в жилу должна быть не менее 295 Н/мм2, относительное удлинение при разрыве — не менее 4 %, модуль упругости — не менее , коэффициент линейного расширения — не более .

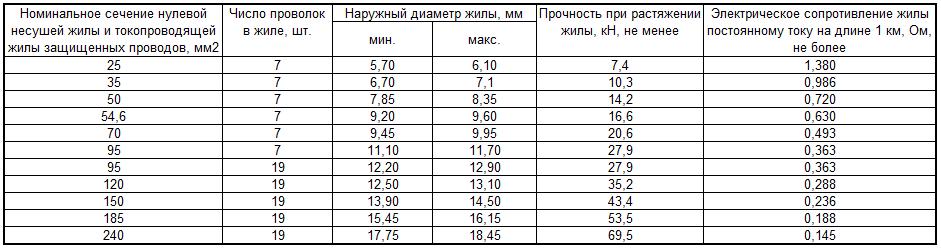

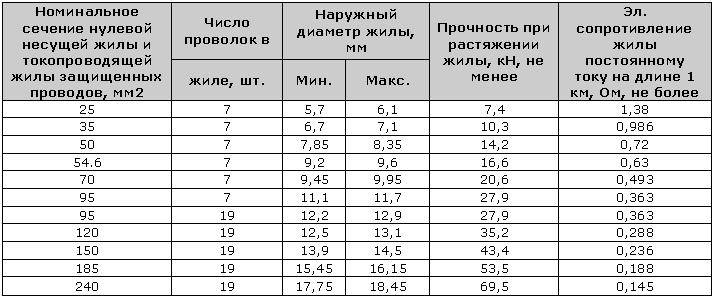

Число проволок в нулевой несущей жиле и токопроводящей жиле защищенных проводов и их наружный диаметр должны соответствовать значениям, указанным в таблице 4.

Таблица 4

1.3.3. Разность между максимальным и минимальным диаметрами жил, измеренными во взаимно-перпендикулярных направлениях одного сечения не должна быть более 0,2 мм.
1.3.4 Диаметр проволок, коэффициент заполнения сечения жил должны быть указаны в технологической документации предприятия-изготовителя, утвержденной в установленном порядке, и должны сообщаться заказчику по его запросу.
1. 3.5 Жилы герметизированных проводов должны содержать водоблокирующий элемент или элементы, исключающие миграцию влаги вдоль жилы провода, в виде нити, ленты или порошка.
Способ герметизации провода должен быть указан в технологической документации предприятия-изготовителя.
1.3.6 Изоляция основных и вспомогательных токопроводящих жил, изоляция (при наличии) нулевой несущей жилы и защитная изоляция защищенных проводов должна быть экструдирована (выпрессована) из светостабилизированного сшитого полиэтилена. Изоляция должна быть черного цвета.
Номинальная толщина изоляции основных жил, нулевой несущей жилы и вспомогательных жил проводов на напряжение 0,6/1 кВ должна соответствовать указанной в таблице 5.

Таблица 5

Номинальная толщина защитной изоляции защищенных проводов на номинальное напряжение 20 кВ — 2,3 мм. на номинальное напряжение 35 кВ — 3,5мм.
Нижнее предельное отклонение от номинальной толщины изоляции — , где — номинальная толщина изоляции, мм. Верхнее предельное отклонение не нормируется
1.3.7 Изолированные основные и вспомогательные жилы должны быть скручены вокруг нулевой несущей жилы при ее наличии.
Изолированные жилы проводов без нулевой несущей жилы должны быть скручены между собой. Скрутка жил должна иметь правое направление.
Шаг скрутки изолированных жил проводов с нулевой несущей жилой должен соответствовать указанному в таблице 6.
Шаг скрутки изолированных жил проводов без нулевой несущей жилы должен быть не более 45 см.

Таблица 6

1.3.8 Материалы, применяемые для изготовления проводов, должны соответствовать требованиям ГОСТР 52373-2005 и следующим нормативно-техническим документам:
— катанка алюминиевая — ГОСТ 13843-78;
— проволока алюминиевая круглая марки АВЛ -ТУ 16-705.472-87;
— катанка из алюминиевого сплава — ТУ 16-705.493-2006*;
*С 01.12.2006 г.
— пруток из сплава алюминия — ГОСТР 51834-2001;
— проволока из сплава алюминия:
марки ABE — ГОСТ 20967-75,
марки 6101 тип В — МЭК 60104. 1987*;
*С 01.12.2006 -ТУ 16-705.494-2006 «Проволока круглая из алюминиевого сплава электротехническая»
— композиция светастабилизированного силанольносшиваемого полиэтилена марок LE 4421/LE 4472 и LE 4423 LE 4472 — по нормативной документации ф. Borealis;
— водоблокирующие материалы (порошок, нити, ленты) — по нормативной документации фирм «Freudeburs», «Gesa Tapes»;
— медная проволока марки ММ — ТУ16-705.492-2005.
Допускается применение других равноценных материалов по согласованию с разработчиком настоящих технических условий и при выполнении процедуры, установленной ГОСТ Р51651-2000.

1.4 Требования к электрическим параметрам
1.4.1 Электрическое сопротивление основных и вспомогательных жил постоянному току, пересчитанное на температуру 20 °С и 1 км длины, соответствующее ГОСТ 22483-77, приведено в таблице 3.
Электрическое сопротивление нулевой несущей жилы и токопроводящей жилы защищенных проводов постоянному току, пересчитанное на температуру 20 °С и 1 км длины, должно соответствовать указанному в таблице 4.
1.4.2 Удельное объемное сопротивление изоляции и защитной изоляции при длительно допустимой температуре нагрева токопроводящих жил, должно быть не менее .
1.4.3 Провода после выдержки в воде при температуре (20±10) °С в течение не менее 10 мин должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 мин:
— самонесущие изолированные — 4 кВ:
— защищенные на номинальное напряжение 20 кВ — 6 кВ:
— защищенные на номинальное напряжение 35 кВ — 10 кВ.
1.4.4 Самонесущие изолированные провода должны выдерживать на образцах испытание переменным напряжением 10 кв частотой 50 Гц в течение не менее 30 мин после выдержки вводе при температуре (20=10) °С не менее 24 ч.
1.4.5 Защищенные провода на номинальное напряжение 20 кВ должны выдерживать на образцах испытание напряжением 24 кВ, на номинальное напряжение 35 кВ — 40 кВ переменного тока частотой 50 Гц в течение не менее 5 мни.
1.4.6 Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5) °С в течение не менее 1 ч должно быть для проводов на номинальное напряжение 20 кВ — не менее 24 кВ, для проводов на номинальное напряжение 35 кВ — не менее 40 кВ переменного тока частотой 50 Гц.

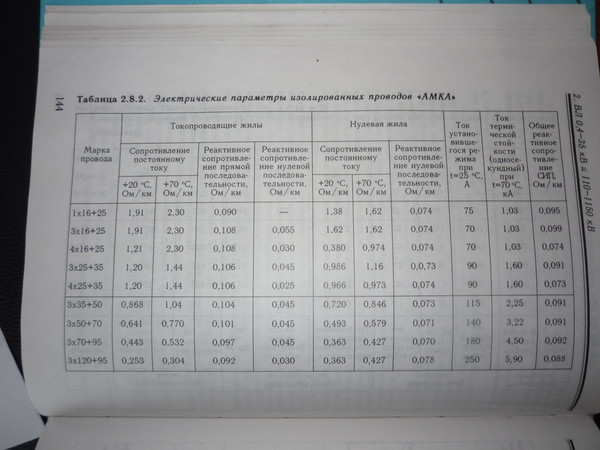

1.4.7 Расчетные значения активного и индуктивного сопротивления проводов приведены в приложении Б.

1.5 Требования к механическим параметрам
1.5.1 Прочность при растяжении нулевой несущей жилы и токопроводящей жилы защищенных проводов должна соответствовать указанной таблице 4.
1.5.2 Изоляция нулевой несущей жилы (при наличии) должна плотно прилегать к поверхности жилы. Усилие сдвига изоляции нулевой несущей жилы должно быть не менее значений, указанных в таблице 7.

Таблица 7

1.5.3 Провода должны быть стойкими к монтажным изгибам.
1.5.4 Изолированная нулевая несущая жила должна быть стойкой к воздействию термомеханических нагрузок.

1.6 Требования по стойкости к внешним воздействующим факторам
1.6.1 Провода должны быть стойкими к воздействию температуры окружающей среды до 50 °С.
1.6.2 Провода должны быть стойкими к воздействию температуры окружающей среды до минус 60 °С.
1.6.3 Провода должны быть стойкими к воздействию солнечного излучения.
1.6.4* Провода должны быть стойкими к циклическому воздействию комплекса атмосферных факторов, включающего:
— воздействие солнечного излучения;
— воздействие температуры (70±2) °С;
— воздействие дождя;
— воздействие температуры минус (40±2) °С.
*С 01.01.2008 г.
1.6.5 Герметизированные провода должны быть устойчивы к продольному распространению воды. Распространение воды вдоль провода от места ее проникновения не должно превышать 3 м.

1.7 Характеристики изоляции и защитной изоляции жил должны соответствовать требованиям ГОСТР 52373-2005.

1.8 Срок службы проводов должен быть не менее 40 лет.

1.9 Маркировка и упаковка проводов должна соответствовать требованиям ГОСТР 52373-2005.

2 Требования безопасности

2.1 Требования электробезопасности обеспечиваются выполнением требований пп. 1.4.3 — 1.4.6.

3 Правила приемки

3.1 Правила приемки должны соответствовать требованиям ГОСТ 15.309-98. ГОСТ Р 53272-2005 с дополнениями, изложенными в настоящем разделе.

3.2 Приемосдаточные испытания
3.2.1 Провода предъявляют к приемке партиями.
За партию принимают провода одного маркоразмера, одновременно предъявляемые к приемке. Объем партии — от 1 до 50 строительных длин провода.
Время выдержки проводов после изготовления в нормальных климатических условиях по ГОСТ 15150-69 до предъявления к приемке должно быть не менее 16ч.
3.2.2 Проверку по пп.1.2.2 — 1.2.4 1.3.1 — 1.3.7 1.4.1 1.4.3 1.7 (проверка тепловой деформациии золяции) и 1.9 проводят при приемосдаточных испытаниях.
Проверку строительной длины (п. 1.2.4) проводят в процессе производства.

3.3 Периодические испытания
3.3.1 Периодические испытания проводят не реже 1 раза в год на проводах, прошедших приемосдаточные испытания. Проверку по пп.1.4.4 — 1.4.6 1.5.1 — 1.5.3 1.6.5. 1.9 (проверка прочности маркировки) проводят при периодических испытаниях.

3.4 Типовые испытания
3.4.1 Испытания проводят по ГОСТ Р 53272-2005 при изменении конструкции проводов, замене материалов или при измененни технологических процессов по программе, утвержденной в установленном порядке.

4 Методы контроля

4.1 Методы контроля должны соответствовать требованиям ГОСТР 52373-2005 с дополнениями, изложенными в настоящем разделе.

4.2 После завершения испытаний на стойкость к циклическому воздействию комплекса атмосферных факторов (п. 1.6.4) образцы подвергают испытаниям по определению прочности при растяжении R и относительного удлинения при разрыве А по ГОСТР МЭК 60811-1-1-98:
— эталонная партия — ;
— вторая партия — ;
— третья партия — .
Измеренные средние значения физико-механических характеристик образцов должны удовлетворять следующим соотношениям:

4.3 Проверку срока службы проводов (п. 1.8) проводят по методике ОАО «ВНИИКП»МИ.К00-101-97.

5. Транспортирование и хранение

5.1. Транспортирование и хранение должно соответствовать требованиям ГОСТР 52373-2005.

6 Указания по эксплуатации

6.1 Изолированные провода допускается эксплуатироватъ при температуре окружающей среды от минус 60 °С до плюс 50 °С

6. 2 Монтаж проводов рекомендуется проводить при температуре окружающей среды не ниже минус 20 °С

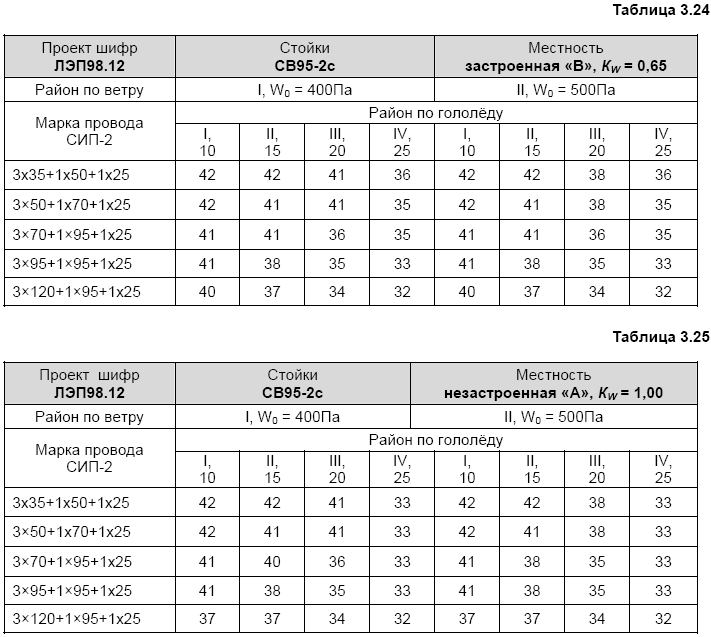

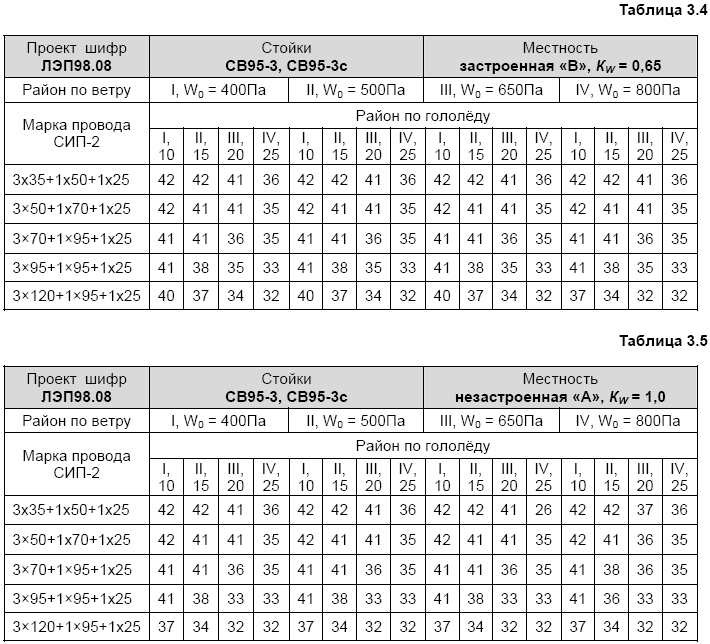

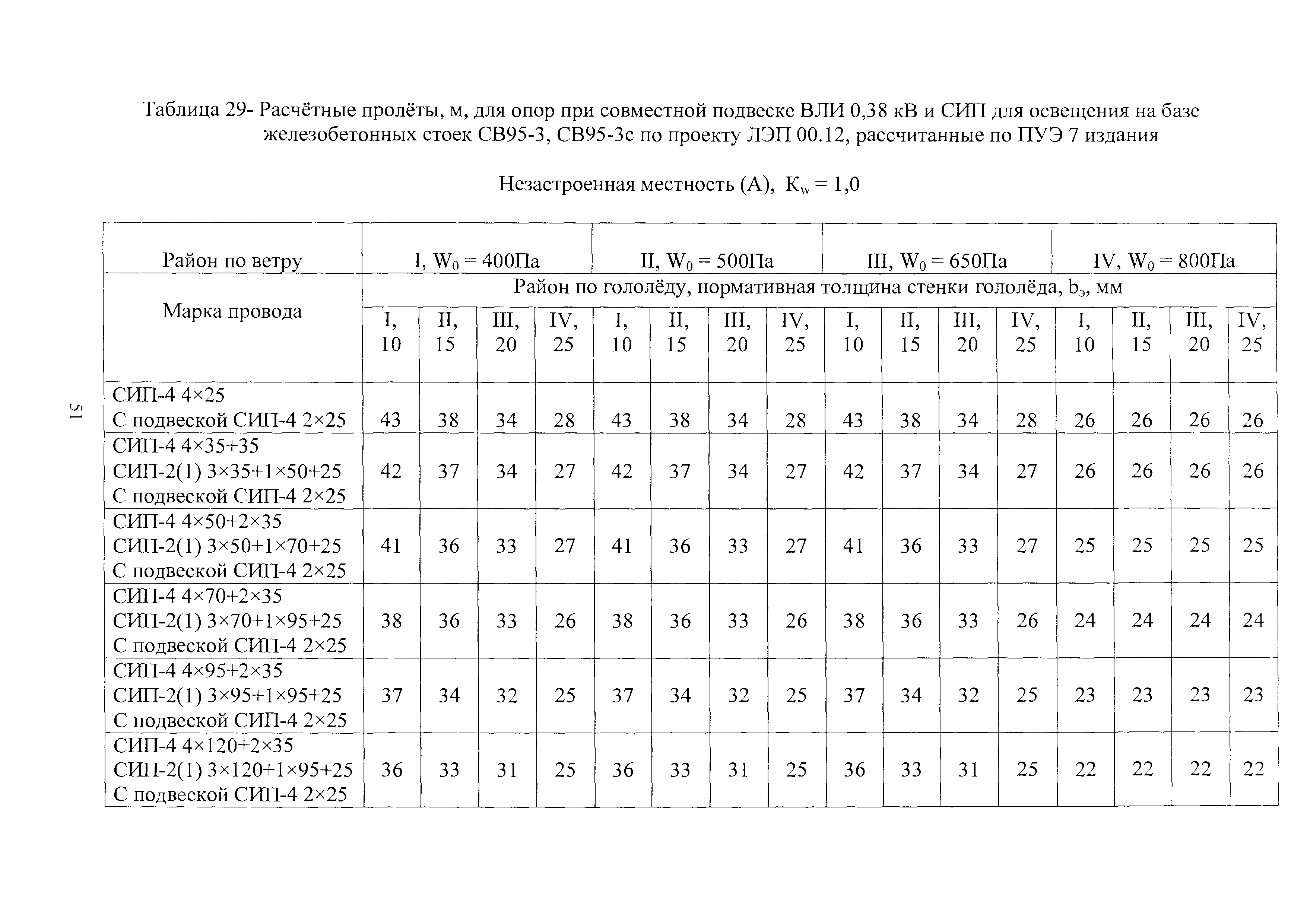

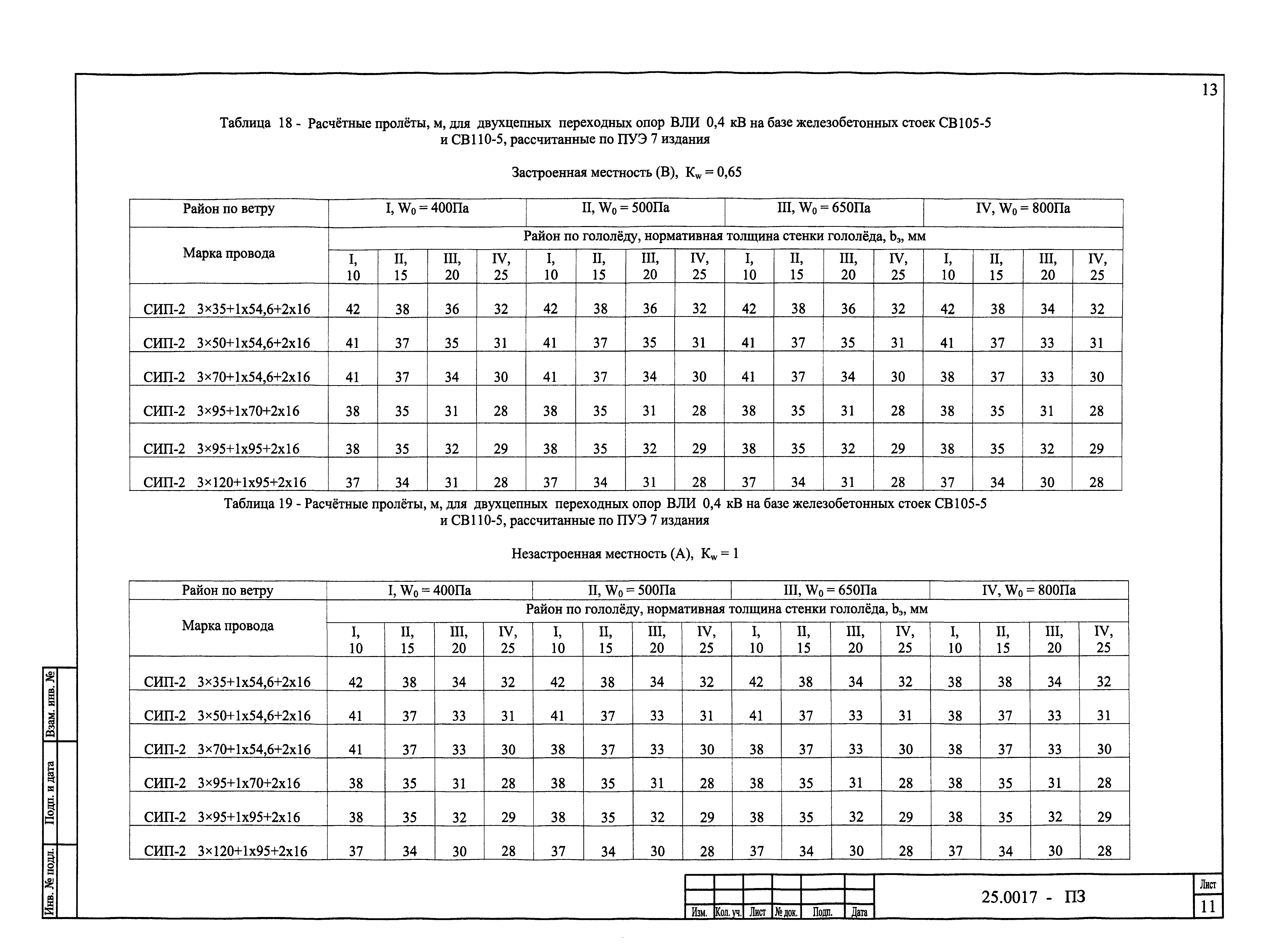

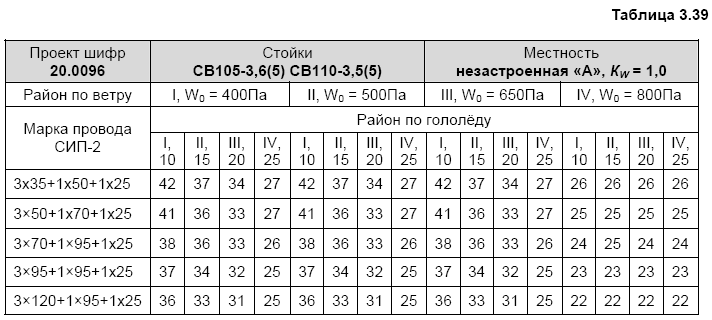

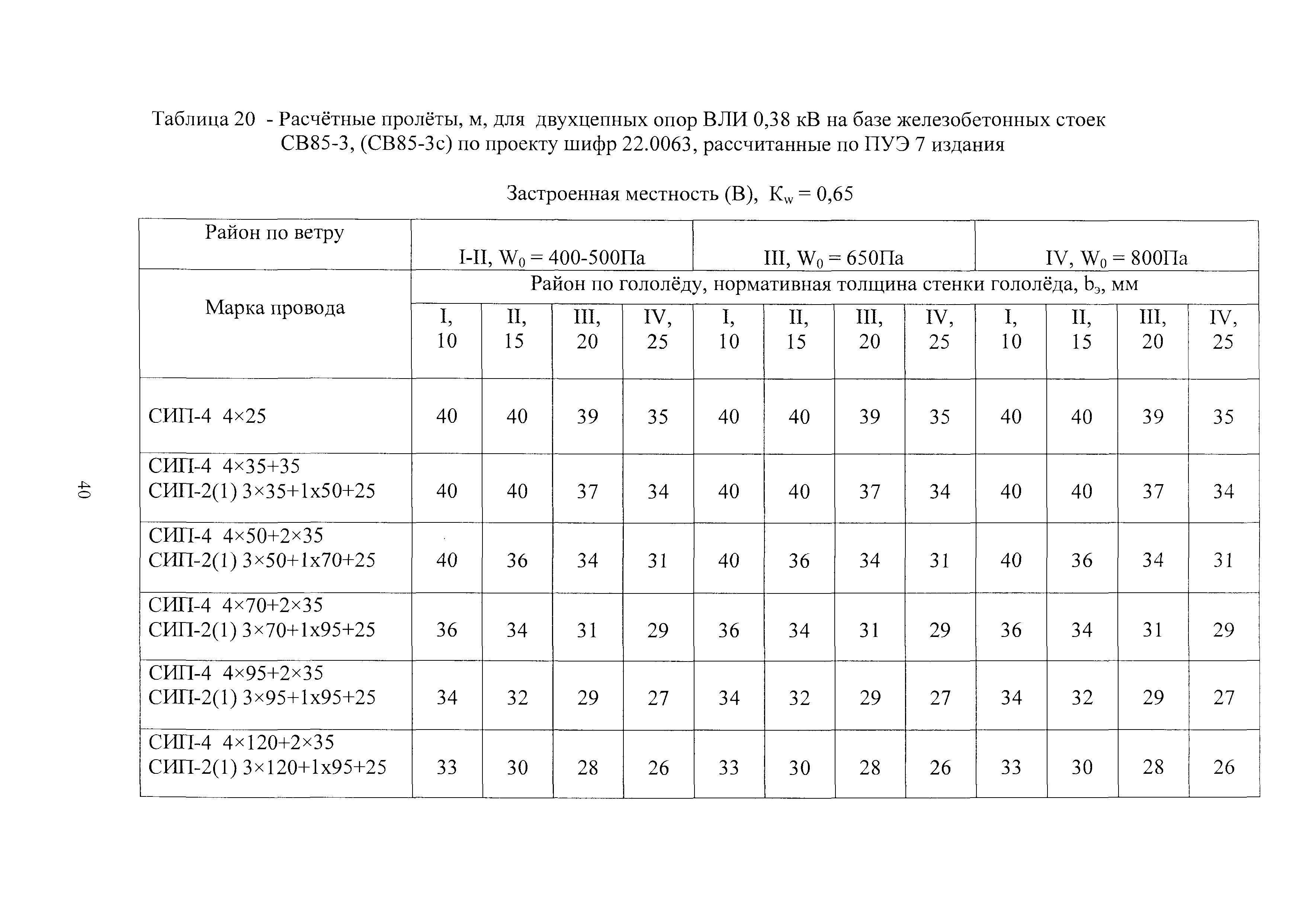

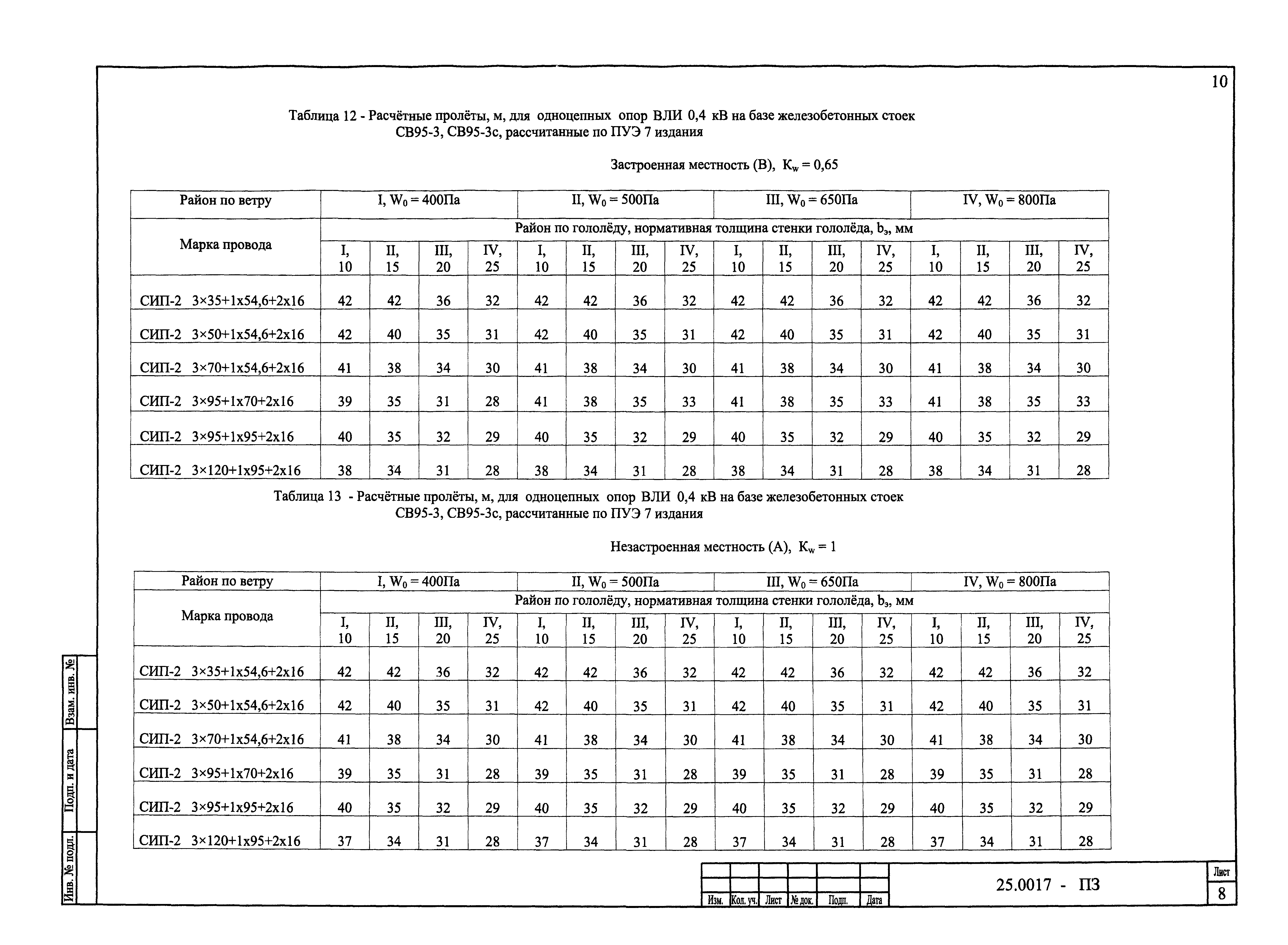

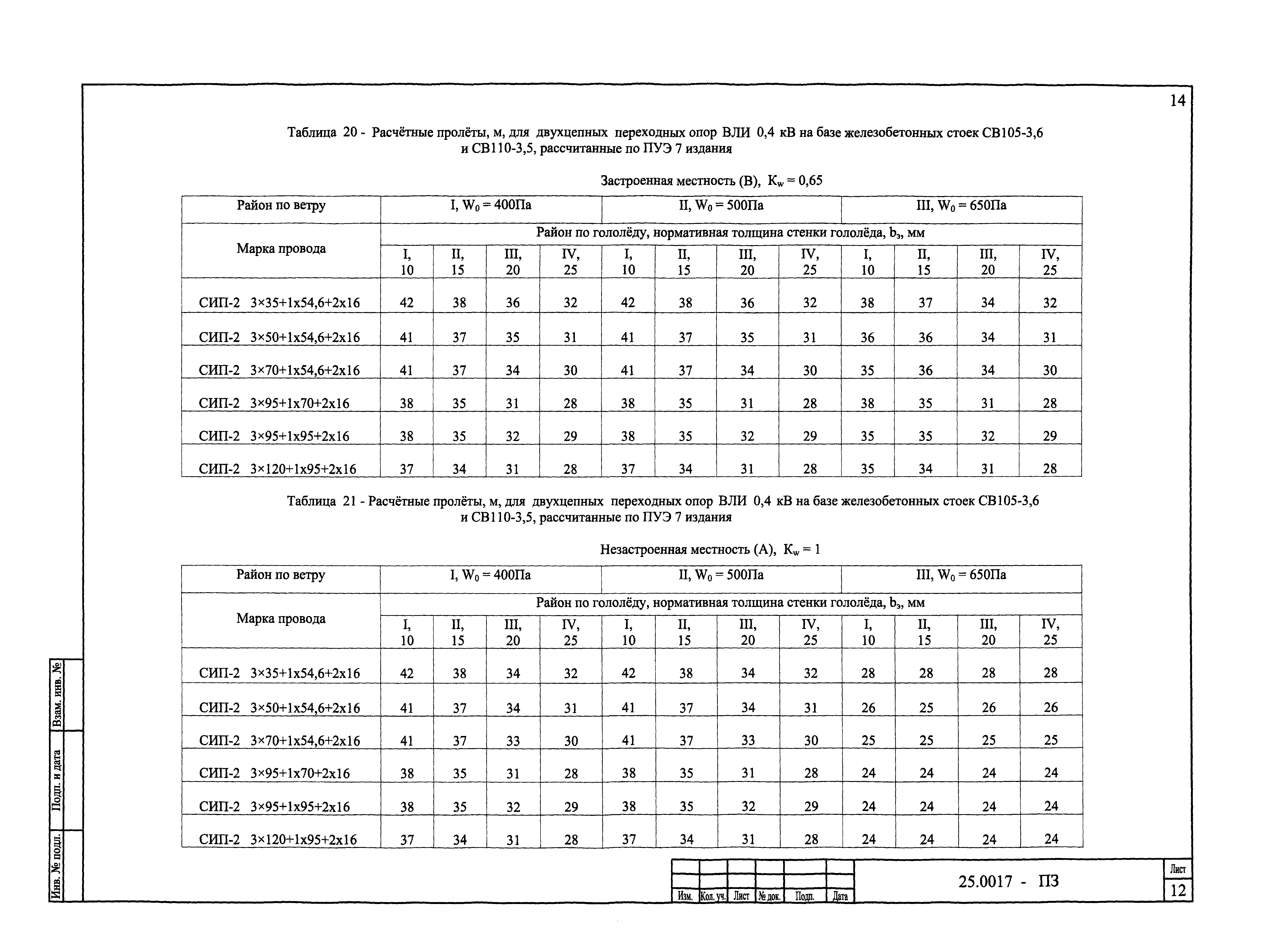

6.3 Подвеска проводов в воздушных линиях электропередачи должна соответствовать требованиям Правил устройства электроустановок.
Самонесущие изолированные провода на номинальное напряжение 0,6/1 кВ без нулевой несущей жилы марки СИП-4 предназначены для выполнения ответвлений от ВЛ к вводу, для прокладки по стенам зданий или сооружений.

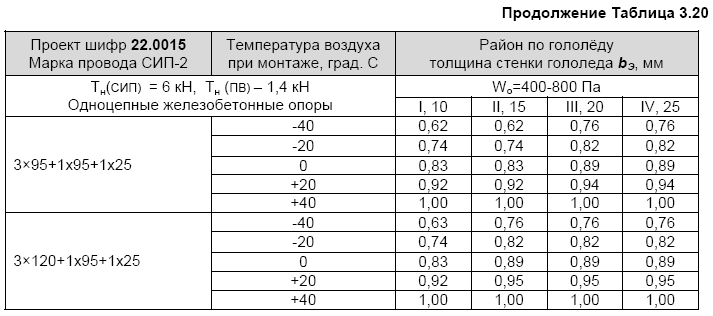

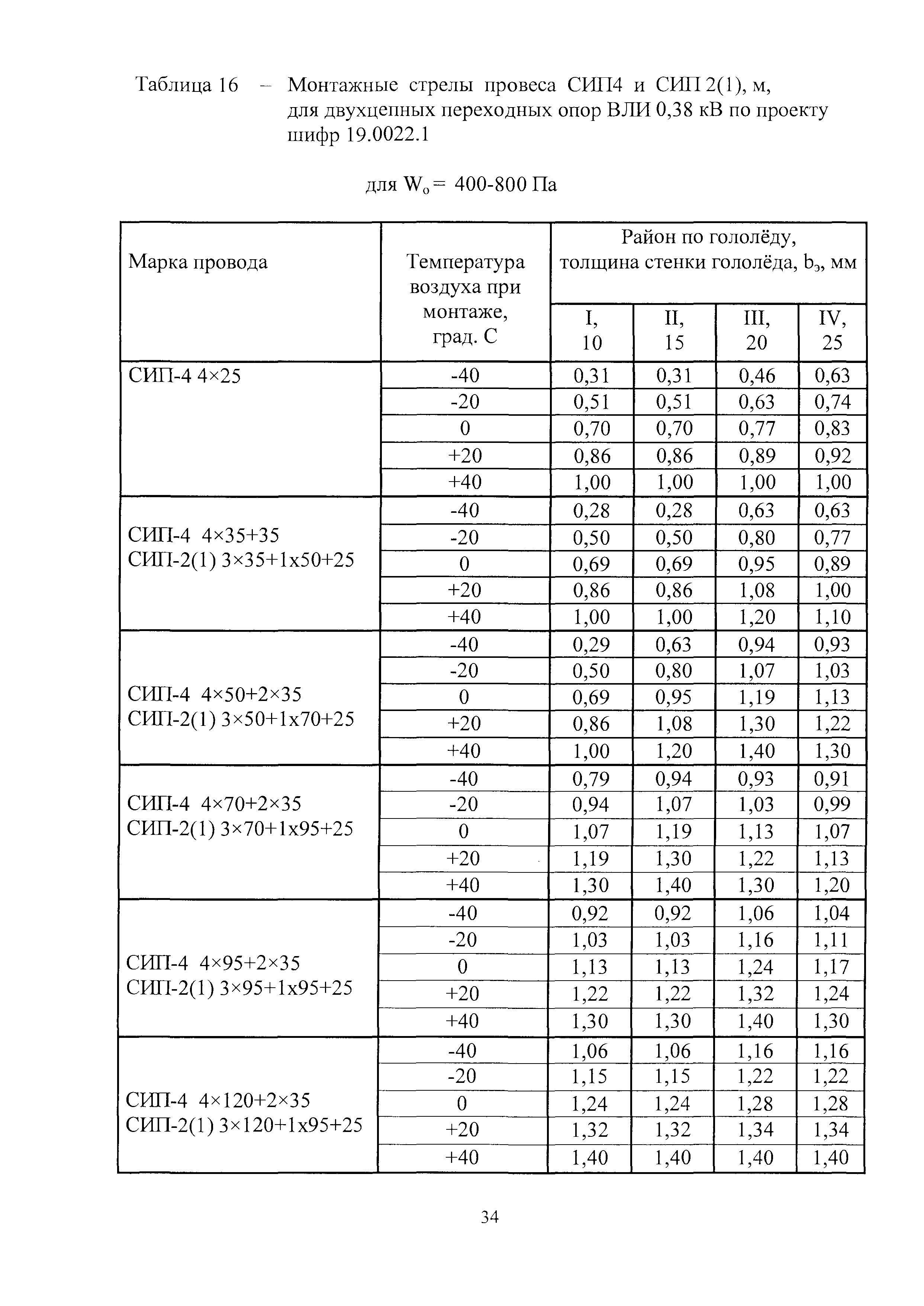

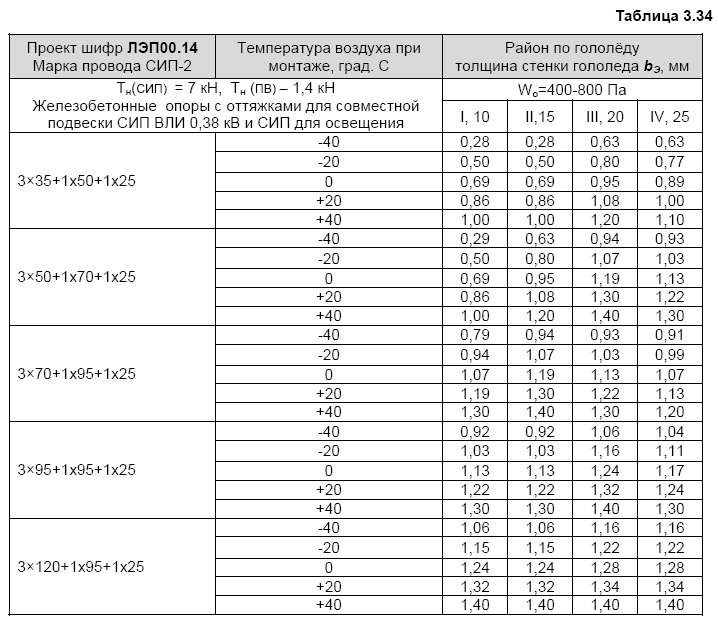

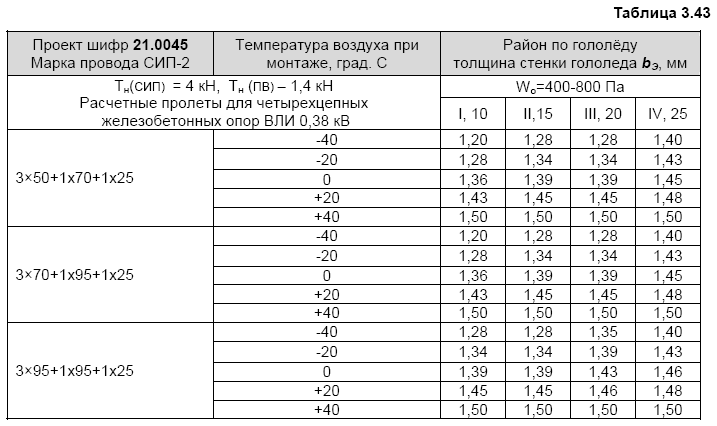

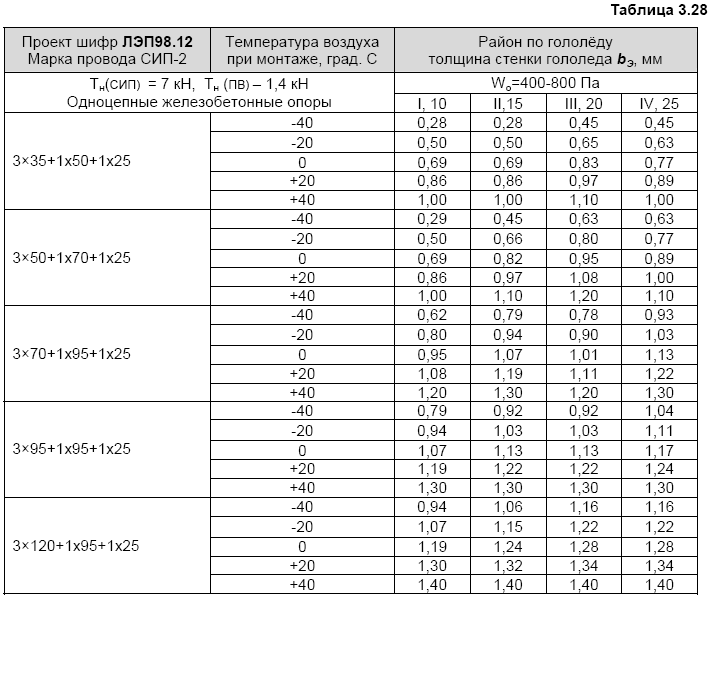

Механические напряжения в проводах при их монтаже следует принимать в соответствии с ПУЭ и типовыми проектами опор ВЛ.

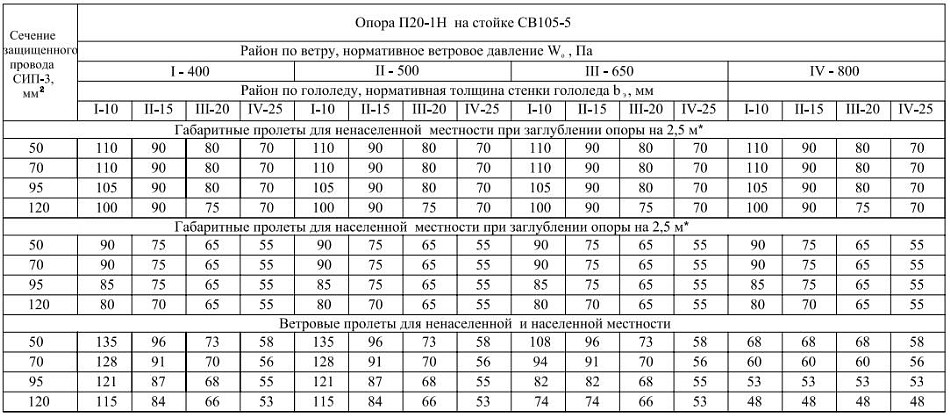

6.4 Расстояние от защищенных проводов до ветвей и кроны деревьев следует принимать в соответствии с ПУЭ.

6.5 Радиус изгиба при монтаже и установленного на опорах провода должен быть 10D, где D — расчетный наружный диаметр провода, мм.

6.6 Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать 90 °С в нормальном режиме и 250 °С — при коротком замыкании.

6.7 Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды 25 °С, скорости ветра 0. 6 м/с и интенсивности солнечной радиации 1000 Вт/м2, и допустимые токи односекундного короткого замыкания должны соответствовать указанным в таблице 8.

Таблица 8

При расчетных температурах окружающей среды, отличающихся от 25° С, следует применять поправочные коэффициенты, указанные в таблице 9.

Таблица 9

6.8 Допустимые односекундные токи короткого замыкания проводов должны быть не более указанных в таблице 8. При продолжительности короткого замыкания, отличающейся от 1 с. значения тока короткого замыкания, указанные в таблице 8, необходимо умножить на поправочный коэффициент К, рассчитанный по формуле:

где t — продолжительность короткого замыкания, с.

7 Гарантии изготовителя

7.1 Изготовитель гарантирует соответствие проводов требованиям настоящих технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 3 года. Гарантийный срок исчисляют с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

ПРИЛОЖЕНИЕ А
(обязательное)

Таблица А.1 — Коды ОКП и контрольные числа (КЧ)

Таблица А.2 — Девятый и десятый разряды кода маркоразмеров

Приложение Б
(Справочное)

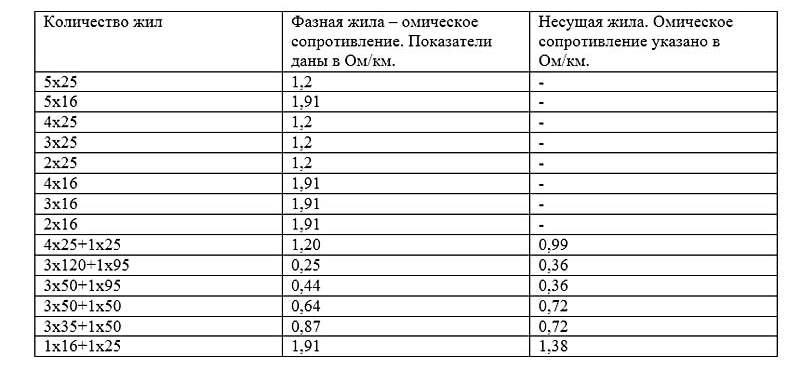

Таблица Б.1 — Активное сопротивление токопроводящих жил проводов при 90 °С на частоте 50 Гц

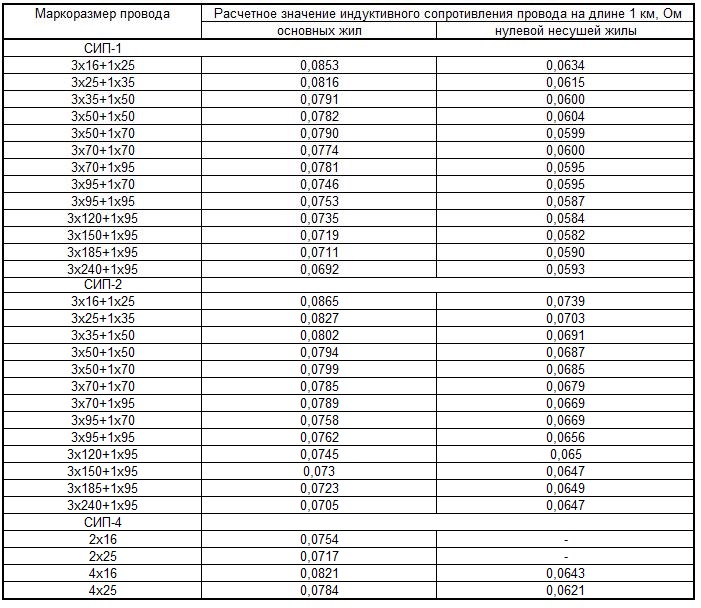

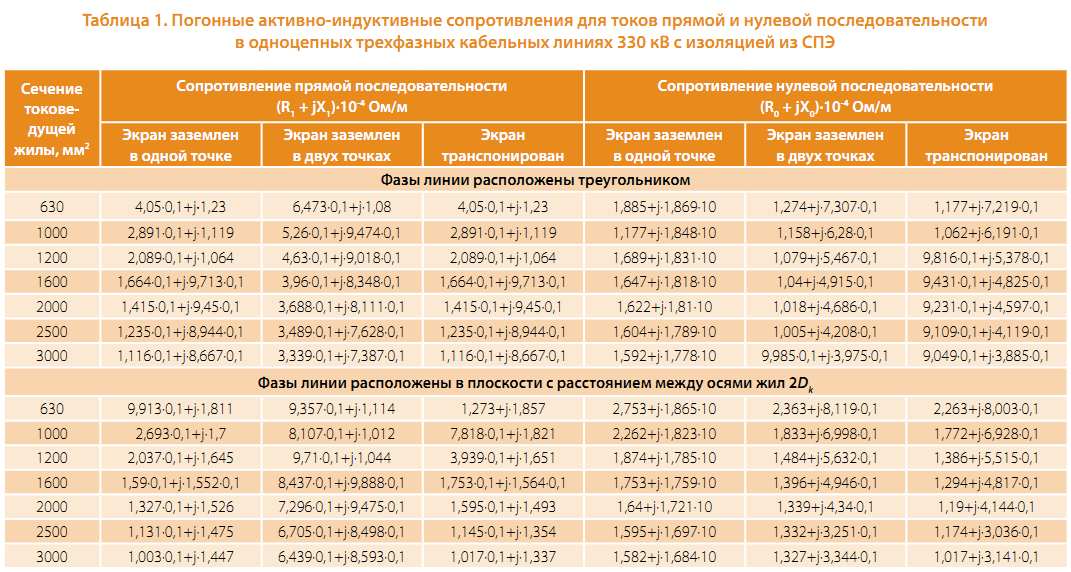

Таблица Б.2 — Расчетные значения индуктивного сопротивления изолированных проводов

ЕЭС России | КиТ-Энерго

Единая энергетическая система России (ЕЭС России) состоит из 69 региональных энергосистем, которые, в свою очередь, образуют 7 объединенных энергетических систем: Востока, Сибири, Урала, Средней Волги, Юга, Центра и Северо-Запада.

Все энергосистемы соединены межсистемными высоковольтными линиями электропередачи напряжением 220-500 кВ и выше и работают в синхронном режиме (параллельно).

В электроэнергетический комплекс ЕЭС России входит около 700 электростанций мощностью свыше 5 МВт. На начало 2016 г. общая установленная мощность электростанций ЕЭС России составила 235,30 ГВт.

Сетевое хозяйство ЕЭС России насчитывает более 10 700 линий электропередачи класса напряжения 110 – 1150 кВ.

Структура установленной мощности электростанций объединенных энергосистем и ЕЭС России на 01.01.2016 года:

Технологически изолированные энергорайоны

Совокупная установленная мощность электростанций в Российской Федерации с учетом технологически изолированных энергосистем по состоянию на 1 января 2016 г. составляет 243,2 ГВт. К изолированным относятся энергорайоны, расположенные в энергосистемах Чукотского автономного округа, Камчатской, Сахалинской и Магаданской областей, Норильско-Таймырского и Николаевского энергорайонов, энергосистемы центральной и северной частей Республики Саха (Якутия), а также Крымской энергосистемы, начиная с даты вхождения Республики Крым и города Севастополь в состав Российской Федерации — 18 матра 2014 г.



Параллельная работа с энергосистемами других стран

Параллельно с ЕЭС России работают энергосистемы Азербайджана, Белоруссии, Грузии, Казахстана, Латвии, Литвы, Монголии, Украины и Эстонии. Через энергосистему Казахстана параллельно с ЕЭС России работают энергосистемы Центральной Азии – Киргизии и Узбекистана. Через энергосистему Украины – энергосистема Молдавии. По линиям переменного тока  осуществлялся обмен электроэнергией с энергосистемой Абхазии и передача электроэнергии в энергосистему Южной Осетии.

От электросетей России, в том числе, через вставки постоянного тока, осуществляется передача электроэнергии в энергосистемы Китая, Норвегии и Финляндии.

Через устройство Выборгского преобразовательного комплекса совместно (несинхронно) с ЕЭС России работает энергосистема Финляндии, входящая в энергообъединение энергосистем Скандинавии НОРДЕЛ.

Кроме того, параллельно с энергосистемами Норвегии и Финляндии работают отдельные генераторы ГЭС Кольской и Ленинградской энергосистем, а также один из блоков Северо-Западной ТЭЦ.

Сальдо перетоков между ЕЭС России и энергосистемами других стран в 2015 г. составило: −13,5 млрд кВт*ч (отрицательное сальдо означает, что экспорт электроэнергии из России превышает импорта).

Вернуться к списку

OSD335x C-SiP, система AM335x в упаковке, руководство по применению питания

Опубликовано: 22 марта 2019 г. Автор: Eshtaartha Basu | Обновлено: 3 сентября 2019 г., Кэтлин Уикс.

C-SiP, полная система AM335x в упаковке, примечания по применению питания предназначены для инженеров, чтобы понять систему управления питанием системы OSD335x C-SiP в упаковке. Замечания по применению питания C-SiP также предназначены для помощи в составлении бюджета энергопотребления для систем, использующих OSD335x C-SiP. В примечаниях по применению питания C-SiP представлен обзор системы управления питанием внутри OSD335x C-SiP и приводится пример процедуры бюджетирования мощности приложения.

Система OSD335x C-SiP в комплекте содержит интегральную схему управления питанием TPS65217C (PMIC) и регулятор TL5209 Low Drop-Out (LDO), а также все соответствующие пассивные элементы для управления питанием. PMIC отвечает за питание процессора AM335x, DDR3, eMMC, EEPROM, а также обеспечивает выходную мощность для других потребностей системы. Он обеспечивает настраиваемую последовательность включения и выключения питания, требуемую процессором, и отслеживает уровни входного напряжения процессора. PMIC содержит 3 силовых преобразователя постоянного тока, 2 LDO и 2 переключателя нагрузки, которые можно настроить как LDO и использовать в качестве источников питания.Он может питаться от любой комбинации адаптера переменного тока 5 В, USB-порта или одноячеечной литий-ионной батареи. На рис. 1 показана система питания OSD335x C-SiP, включая соединения между PMIC и различными областями питания процессора.

Рисунок 1. Силовые соединения внутри OSD335x C-SiP

В таблице 1 показаны уровни выходного напряжения каждого из источников напряжения. Каждое из выходных напряжений может динамически изменяться с помощью команд I2C, когда PMIC находится в активном режиме.

C
Таблица 1 PMIC Выходы напряжения
TPS65217C Источник напряжения OSD335x Rail Rail Напряжение (V)
DCDC1 VDDS_DDR 1. 5
DCDC2 VDD_MPU 1,1
DCDC3 VDD_CORE 1,1
LDO1 SYS_RTC_1P8V 1,8
LDO2 SYS_VDD2_3P3V 3,3
LDO3 SYS_VDD_1P8V 1.8
LDO4 SYS_VDDD3_3P3V 3.3

Содержание

1.Введение
2. Последовательность включения питания
2.1. Дополнительные функции PMIC
3. Рекомендации по проектированию мощности
3.1 Пусковой импульс
3.2 Время нарастания
4. Бюджетирование мощности: подход
4.1 Шаг 1: Создание диаграммы мощности
4.2 Шаг 2: Создание бюджета мощности
4.2.1Максимальная мощность
4.2.2Переопределение бюджета мощности
4.3Шаг 3: Подсчет
5.Заключение
6.Справочные документы
7.История изменений



можно найти здесь.



Уведомление

Информация, представленная в этом документе, предназначена только для информационных целей. Octavo Systems не предоставляет никаких гарантий в отношении содержащейся информации.

2       Последовательность включения питания для OSD335x C-SiP, системы AM335x в упаковке

Последовательность включения процессора показана ниже на Рис. , а основные события включения питания описаны ниже:

Рисунок 2. Последовательность включения питания AM335x + PMIC
  1. SYS_RTC_1P8V активирован.
  2. На шину PMIC_OUT_LDO_PGOOD, которая внешне подключена к RTC_PWRONRSTN процессора (питание при сбросе домена RTC), устанавливается высокий уровень, чтобы указать наличие нужных напряжений для домена RTC процессора для включения питания.
  3. Схема RTC в процессоре поднимается и устанавливает высокий уровень сигнала PMIC_IN_PWR_EN, предписывая PMIC начать последовательность включения питания. Выход DCDC1 (VDDS_DDR), который питает память DDR, также активируется.
  4. Выход LDO3 (SYS_VDD_1P8V) активирован
  5. Выход LDO2 (SYS_VDD2_3P3V) активирован
  6. Выход LDO4 (SYS_VDD3_3P3V) активирован.SYS_VDD3_3P3V также включает LDO TL5209, который мгновенно активирует SYS_VDD1_3P3V (техническое описание TL5209)
  7. Выходы DCDC2 (VDD_MPU) и DCDC3 (VDD_CORE) активируются процессора поднимается вверх, освобождая процессор от перезагрузки.

Эта последовательность включения и задержки между каждым шагом последовательности уже запрограммированы в PMIC внутри OSD335x C-SiP, поэтому вам не нужно об этом беспокоиться.Последовательность отключения питания следует обратному порядку последовательности включения питания.

2.1       Дополнительные функции PMIC

PMIC также выполняет некоторые третичные функции. Некоторые из ключевых функций перечислены ниже. Полное описание всех функций PMIC TPS65217C см. в техническом описании.

  1. PMIC возвращает процессор из режима OFF или SLEEP при обнаружении заднего фронта на PMIC_IN_PB_IN. Он также отключает питание процессора, если PMIC_IN_PB_IN удерживается на низком уровне более 8 секунд.
  2. Обеспечивает активный низкий сигнал пробуждения (PMIC_OUT_NWAKEUP), который сбрасывается при обнаружении события пробуждения.
  3. PMIC имеет вывод прерывания (PMIC_OUT_NINT) для передачи сигнала процессору о событии или неисправности. Вывод освобождается, когда процессор считывает регистр INT.
  4. PMIC обеспечивает линейное зарядное устройство для одноэлементных литий-ионных аккумуляторов и позволяет одновременно заряжать аккумулятор и питать систему. Дополнительную информацию можно получить из технического описания.
  5. TPS65217C обеспечивает защиту AM335x и самого себя в случае катастрофических ситуаций, таких как неожиданное короткое замыкание или чрезмерная утечка тока.
  6. Контролирует работу аккумулятора, если он подключен, и заряжает аккумулятор, когда это возможно.

Теперь, когда функция PMIC и его взаимосвязь с процессором ясны, можно лучше понять процесс бюджетирования мощности, обсуждаемый ниже.

3       Соображения по проектированию питания

Ниже приведены некоторые важные соображения, которые необходимо учитывать, чтобы система включалась без проблем:

  1. Пусковой ток
  2. Время нарастания входного напряжения OSD335x C-SiP обсуждаются ниже:

    3.1    Пусковой ток:

    Пусковой ток — это максимальный мгновенный входной ток, потребляемый системой при включении питания. Этот мгновенный ток может быть намного выше, чем ток в установившемся режиме, потребляемый системой.

    Для семейства OSD335x PMIC TPS65217C управляет источниками питания процессора и подключенными выходными шинами питания. Пусковой импульс происходит через 55 мс после активации входной мощности. На следующем рисунке показано неправильное включение питания, когда входная шина питания не может поддерживать указанные рабочие условия.

    Рисунок 3. Плохое включение питания

    Таким образом, необходимо сделать выбор конструкции, чтобы смягчить такое состояние отказа. Два фактора, влияющие на пусковые характеристики, — это входная мощность источника питания и емкость байпаса. Во-первых, текущая мощность источника питания, используемого для питания системы, должна превышать пусковой ток системы. Хотя пусковой ток зависит от системы, типичные измерения пускового тока для семейства OSD335x приведены ниже:

    можно изменять динамически с помощью команд I2C, когда PMIC находится в активном режиме.

    мощность introush Ток (мА)
    VIN_AC 1500
    VIN_USB 50017 VIN_USB 500

    В дополнение к текущей емкости источника питания , байпасная емкость на выходной шине питания (SYS_VOUT), которая питает процессор и другие последующие компоненты, поможет стабилизировать пусковые эффекты. Рекомендуется иметь шунтирующую емкость >47 мкФ на шине SYS_VOUT.

    3.2    Время нарастания

    PMIC имеет определенные пороговые значения для обнаружения события включения питания. Одним из событий включения питания является положительный фронт на входной шине питания (VIN_AC или VIN_USB). Время нарастания, которое определяется как время, необходимое шине питания для перехода от 100 мВ к 4,5 В, должно быть <50 мс, чтобы PMIC инициировал событие включения питания. Таким образом, источник питания, используемый для питания системы, должен удовлетворять этому условию.

    4.    Составление бюджета мощности: как к этому подойти

    Хорошей практикой является составление бюджета мощности для вашего продукта/дизайна в начале проекта.Грамотное планирование мощности способствует надежности схемы, увеличению срока службы и снижению стоимости продукта. Бюджет мощности должен включать доступность питания, рабочую температуру, объем собранных данных, связь и режимы работы процессора.

    4.1    Шаг 1. Создание диаграммы мощности

    Первым шагом в составлении бюджета мощности является создание схемы мощности, на которой показаны все пути питания системы. Начните со всех доступных источников питания для системы.Для OSD335x C-SiP это будет включать в себя шины питания, которые описаны в техническом описании как выходные источники питания. OSD335x C-SiP имеет семь выходных шин питания, включая выход 2,75–5,5 В (SYS_VOUT), три выхода 3,3 В (SYS_VDD1_3P3V, SYS_VDD2_3P3V и SYS_VDD3_3P3V) и три выхода 1,8 В (SYS_RTC_1P8V, SYS_VDD_1P8V и 18S_AD).

    Perk

    Диапазон SYS_VOUT определяется входным напряжением источника питания. Например, если SiP питается от батареи (VIN_BAT), SYS_VOUT может быть 2.75 В – 5,5 В в зависимости от напряжения аккумулятора.

    Затем установите потребляющие энергию компоненты и подключите их к соответствующей шине питания. Соединение должно основываться на уровне входного напряжения для компонента. Допустимые токи питания шин питания и простота использования также могут быть факторами при выборе наилучшей шины питания для компонента. Чтобы понять этот процесс, давайте воспользуемся платой эталонного дизайна SBC, в которой используется OSD335x. Плата обеспечивает доступ ко многим периферийным устройствам OSD335x (техническое описание OSD335x) и имеет ряд внешних компонентов, работающих от OSD335x.OSD335x похож на OSD335x C-SiP, но не интегрирует eMMC, EEPROM и генератор 24 МГц в SiP. Следовательно, эти компоненты подключены к SiP извне в эталонном проекте SBC. Принимая во внимание, что эти компоненты являются внутренними для OSD335x C-SiP (лист данных OSD335x C-SiP). Однако показатели энергопотребления в основном остаются неизменными независимо от того, используется ли OSD335x или OSD335x C-SiP в случае эталонного дизайна SBC. Поэтому его можно использовать в качестве примера для анализа мощности C-SiP.На рис. 3 показана завершенная схема энергосистемы для данного проекта. На нем показано большинство компонентов, которые потребляют по крайней мере номинальное количество энергии.

    На схеме не только показана шина питания для конкретного компонента, но также перечислены все компоненты, питающиеся от шины питания. Помимо помощи в составлении бюджета энергопотребления, это позволяет выявлять проблемы с энергопотреблением на ранних этапах процесса проектирования и вносить необходимые коррективы.

    Рисунок 4: Схема системы питания эталонного проекта OSD3358 SBC изменена для включения OSD335x C-SiP

    4.2    Шаг 2. Создание бюджета мощности

    Следующий шаг включает в себя создание бюджета мощности для оценки энергопотребления каждого компонента и, следовательно, общего энергопотребления платы.

    4.2.1    Максимальная мощность

    Существует несколько проблем, связанных с точной оценкой энергопотребления каждого компонента. Например, трудно оценить, сколько тока потребляют процессор AM3358 и память DDR, поскольку это сильно зависит от приложения. Энергопотребление также будет зависеть от наличия USB-устройства или карты Micro SD.Чтобы учесть все ситуации, мы можем начать с предположения о максимальном энергопотреблении всех компонентов. В таблице 2 показана таблица бюджета мощности для эталонного проекта OSD3358 SBC с учетом максимального энергопотребления для каждого компонента.

    9009 Максимальный ток (MA) U1
    Таблица 2: Стол бюджета мощности с максимальной энергопотреблением
    Часть Часть № Напряжение питания Rail напряжение (V) Максимальная мощность (мВт)
    AM3358 U1 307.8 Внутренний 5 1539
    U1 <1 5 <5
    Tl5209 U1 25 Внутренний 5 125
    DDR RAM U1 339 Внутренний 1,5 508,5
    TPS2051 U8 <1 SYS_VOUT 5 <5
    USB Разъем P3 <500 SYS_VOUT 5 <2500
    24LC32AT U1 3 SYS_VDDD1_3P3V
    (внутренний)    		 3. 3 15
    SN74AUC1G74 U5 9 SYS_VDD1_3P3V 3,3 45
    24MHz Осциллятор * U1 5 SYS_VDD1_3P3V
    (внутренний)    		 3,3 25
    SCHA5B0200 SCHA5B0200 P10 200 SYS_VDD1_3P3V 3.3 1000
    EMMC ** U1 200 200 SYS_VDD1_3P3V
    (внутренний)    		 3.3 1 000
    SN74LVC1G07DCK U4 2 SYS_VDD1_3P3V 3,3 10
    SN74LVC1G06DCK U6 2 SYS_VDD1_3P3V 3,3 10
    SN74LVC2G241DCUR U7 24 SYS_VDD1_3P3V 3.3 120
    LAN8710
    U13 53.1 SYS_VDD1_3P3V 3. 3 265,5
    TDA19988BHN U14 77 SYS_VDD_1P8V 1,8 385
    Итого ~ 7558

    * Максимальное потребление тока генератором указано в техническом описании OSD3358 C-SiP.

    ** Максимальное потребление тока eMMC можно оценить по техническому описанию OSD3358 C-SiP

    *** Выходная шина SYS_VDD1_3P3V получает внутреннее питание от TL5209 LDO, который потребляет 5 В от SYS_VOUT.Точно так же выходная шина SYS_VDD_1P8V получает внутреннее питание от TPS65217C LDO3, который потребляет 5 В от SYS_VOUT. Следовательно, при расчете мощности для этой шины напряжения для напряжения используется 5 В вместо 3,3 В или 1,8 В.

    Максимальные значения потребляемого тока можно найти в спецификациях компонентов для большинства устройств. Однако, как упоминалось ранее, не существует детерминированного способа расчета тока, потребляемого AM335x и DDR3, поскольку они сильно зависят от приложения. В следующих двух разделах мы рассмотрим, как использовать инструменты, предоставленные TI и Micron, для оценки максимальной мощности, используемой AM335x и DDR.

    4.2.1.1 Использование инструмента оценки мощности для оценки энергопотребления AM3358

    Компания Texas Instruments предоставляет доступ к инструменту оценки мощности, с помощью которого можно рассчитать внутреннее энергопотребление AM3358, включая отдельные области мощности процессора. Процесс включает в себя заполнение электронной таблицы и отправку ее на веб-страницу. Подробная процедура описана на вики-странице « AM335x Power Estimation Tool ». Ниже приведен краткий обзор процесса с примечаниями по использованию OSD335x C-SiP.Входные данные, показанные на скриншотах, были введены для расчета максимального энергопотребления AM335x.

    1. Загрузите упрощенную или расширенную электронную таблицу для AM335x с http://www.ti.com/tool/powerest
    2. В разделе A, среди других входных данных, установите версию устройства на PG2. 1, тип DDR на « DDR3L», загрузка DDR до 1, а все напряжения VDDSHVx до 3,3. Режимы питания AM335x обсуждаются далее в этом документе.Рисунок 6: Варианты процессора и их использование в таблице оценки мощности
    3. Проценты использования входных данных для использования периферийных устройств AM335x в разделе C. Рисунок 7: Использование периферийных устройств в электронной таблице оценки мощности
    4. Включение/отключение аналоговых модулей в разделе D. Рисунок 8: Модуль АЦП использование в электронной таблице оценки мощности
    5. Нажмите кнопку отправки в электронной таблице. Откроется веб-страница, на которую можно загрузить отредактированную электронную таблицу. Для этого необходимо войти на веб-сайт TI.
    6. Отчет об анализе мощности будет отправлен по электронной почте на адрес электронной почты, связанный с учетной записью пользователя, под которым выполнен вход.
    Рис. 9: Результат оценки мощности

    Потребляемый ток в наихудшем случае может быть получен путем максимизации входных данных электронной таблицы. Другие соответствующие ресурсы, которые помогут оценить энергопотребление AM335x, приведены ниже:

    1. Processor SDK Руководство по производительности ядра Linux
    2. Сводка энергопотребления AM335x
    таблицу для оценки энергопотребления DDR3L.Хотя точное энергопотребление зависит от номера детали памяти, электронная таблица служит инструментом приблизительной оценки. Краткий пример использования электронной таблицы показан ниже.

    1. Загрузите электронную таблицу, доступную для памяти DDR3L, на веб-сайте Micron.
    2. Входные данные конфигурации SDRAM в «DDR3 Config» На снимке экрана показаны входные данные, характерные для памяти DDR3, используемой в OSD335x C-SiP. Эти входные данные могут различаться в зависимости от варианта использования.Показанные ниже входные данные предназначены для оценки энергопотребления ОЗУ в наихудшем случае.

      По результатам было рассчитано, что потребление тока в наихудшем случае составляет 339 мА при входном напряжении 1,5 В. Ни одна система не использует все ядра процессора и периферийные устройства на 100%. Потребляемый ток DDR рассчитывается при условии, что 100 % времени тратится на запись в память с наименьшим интервалом выполнения команды ACT. Таким образом, несмотря на то, что можно безопасно использовать эти цифры для расчета наихудшей нагрузки, система будет сильно перепроектирована. Лучше создать еще одну таблицу баланса мощности с типичным потреблением тока и сценарием, более специфичным для приложения, с учетом предыдущей версии.

      10
      Таблица 3 Применение УСЛОВИЯ СПЕЦИАЛЬНЫЙ БЮДЖЕТ БЕЗОПАСНОСТЬ TABLE
      Часть № Максимальный ток (MA) Напряжение питания Rail напряжение (V) Максимальная мощность (мВт)
      AM3358 U1 186. 4 Внутренний 5 932
      U1 <1 5 <5
      TL5209 U1 8 Внутренний 5 40
      DDR RAM U1 206
      309
      TPS2051 U8 < SYS_VOUT 5 <5
      USB Разъем P3 <500 SYS_VOUT 5 <2500
      24LC32AT U1 1 SYS_VDDD1_3P3V
      (внутренний)      		 3.3 5
      SCHA5B0200 Р10 100 SYS_VDD1_3P3V 3,3 500
      EMMC U1 80 SYS_VDD1_3P3V
      (внутренний)      		 3,3 400
      SN74LVC1G07DCK U4 1 SYS_VDD1_3P3V 3. 3 5
      SN74LVC1G06DCK U6 1 SYS_VDD1_3P3V 3.3 5
      SN74LVC2G241DCUR U7 16 SYS_VDD1_3P3V 3,3 80
      Итого 4786



      Следовательно, при расчете мощности для этой шины напряжения используется напряжение 5 В вместо 3,3 В.

      В Таблице 3 показана таблица бюджета мощности для конкретного приложения, в которой процессор работает в условиях, описанных в Таблице 4. Предполагается, что все остальные периферийные устройства и функции в этом сценарии отключены, и используются «типичные» значения потребляемого тока из спецификаций компонентов. а не «максимальные» текущие значения потребления.

      Таблица 4 AM335X Применение Условия эксплуатации
      Утилизация (%)
      Cortex A8 70
      Cortex A8 Neon 70
      Core OPP OPP100
      Nitro
      MPU
      EMIF
      EMIF 9002 70
      OCMC RAM 70
      USB 70
      Ethernet Mac 70
      MMC1 70
      50
      ADC Off

      Обратите внимание, что процент использования каждого Характеристики/периферия процессора AM335x по-прежнему высоки. Это сделано для того, чтобы оставить себе место на случай, если правление столкнется с неожиданным сценарием. Точно так же можно с уверенностью предположить, что использование ОЗУ имеет 20-процентную частоту обращений к странице, интервал 10 нс между командами ACT, 30 % времени, затрачиваемого на чтение из ОЗУ, и 30 % времени, затрачиваемое на запись в ОЗУ. Также обратите внимание, что некоторые компоненты платы не используются и поэтому не включены в Таблицу 3 .

      4.3    Шаг 3. Подсчитайте

      Таким образом, у нас есть экстремальный сценарий и сценарий приложения для нашего бюджета мощности.Сценарии использования теперь должны быть сгруппированы до мощностей питания выходных шин питания OSD335x C-SiP, которые мы описали на шаге 1, чтобы убедиться, что все проверено. Ниже приведены условия, которые должны быть проверены и соответствующее использование на osd3358 SBC Справочный дизайн из таблицы данных:

      90 087



      Perk

      По умолчанию VIN_USB ограничен 500 мА. Регистр ограничения тока в PMIC необходимо изменить, чтобы разрешить ток более 500 мА. Еще одна важная вещь, о которой следует помнить, — это тип компонентов, используемых для питания. В то время как домен MPU, домен CORE и память DDR питаются от эффективных преобразователей постоянного тока в постоянный, все остальные шины питания поступают от LDO. Таким образом, потребление тока компонентами, питаемыми LDO, является прямым дополнением к общему потреблению тока независимо от уровня шины напряжения.

      Из Таблица 5, Хотя потребление тока SYS_VOUT выглядит так, как будто оно касается максимального рекомендуемого выходного тока, крайне маловероятно, что USB-устройство будет потреблять 500 мА в приложении.Входной ток в экстремальных условиях превышает ограничение входного тока USB. Но существуют альтернативные пути ввода питания (AC и BAT), которые могут смягчить эту проблему, несмотря на то, что сценарий не будет реализован. Потребляемый ток во всех приложениях значительно ниже предельных значений. Таким образом, на плате достаточно места, чтобы справляться с непредвиденными ситуациями с высоким током

      Хотя эта плата не представляет проблем при анализе мощности, могут быть ситуации, когда потребляемый ток близок или превышает пределы шины питания в шине питания. дизайн.В этом случае проблему могут решить альтернативные подходы к проектированию. OSD335x C-SiP имеет несколько шин 1,8 В и 3,3 В. Таким образом, распределение общего потребления тока всеми частями по доступным шинам питания может быть первым подходом. Если это не решит проблему, необходимо разработать альтернативные пути питания. Это может потребовать использования большего количества регуляторов и/или использования входа AC/BAT вместо входа USB с ограничением тока.

      5    Заключение

      В этом документе рассмотрена система управления питанием OSD335x C-SiP и представлена ​​процедура составления бюджета энергопотребления, помогающая в разработке эффективного продукта.Большая часть приведенного выше обсуждения сосредоточена вокруг аппаратного обеспечения. Однако программное обеспечение также играет важную роль в управлении питанием. Некоторые аспекты управления питанием программного обеспечения и тематическое исследование его преимуществ представлены во второй части этого документа.

      6 справочные документы

        9
        1. TPS65217C DataSeet
        2. TL5209 LDO Datasheet
        4. AM335X DataSeet
        5. DataSeet
        6. DITASHIET DITASHET
        8. Использование инструмента оценки мощности для оценки энергопотребления AM335X
        9. Процессор SDK Linux Rubeel Performance Руководство по производительности
        10. AM35X Performance. Резюме потребления
        11. Электронная таблица для оценки энергопотребления DDR3
        12. AM335X Управление пользователем
        13. Linux Core Management Management Руководство пользователя
        14. AM33x Management Управление энергопотреблением
        15. AM35X Management Power Management Руководство пользователя
      Таблица 5 Текущие ограничения от OSD33X Datasheet
      Условие Ограничение Extreme Применение
      Входной ток VIN_AC 2. 0 A 1.44 A 1.00 A 1.00
      VIN_USB Входной ток * (см. Ниже) 1.3 A 1.44 A 1.00 A
      VIN_BAT Входной ток (5 В) 2.0 A 1,44 1.00
      выходной ток SYS_VOUT 500 мА 500mA 500mA
      выходной ток SYS_VDD1_3P3V 500 мА 423.1mA 229mA
      SYS_VDD2_3P3V (VDD_3V3AUX) Выходной ток 100 мА – – –
      SYS_RTC_1P8V (VDD_RTC) выходной ток 100 мА – – – –
      SYS_VDDD_1P8V (VDD_1V8) Выходной ток 250 мА 77 мА –
      SYS_ADC_1P8V (VDD_ADC) выходной ток 25 мА – –
      Revision Number Дата редакции Автор
      1
      1 3/15/2019 Первоначальный выпуск E. Basu



      RSL10SIP — Bluetooth® 5.2 System-in-Package (SiP)

      %PDF-1.4 % 1 0 объект > эндообъект 5 0 объект >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > ручей BroadVision, Inc.2022-01-13T15:48:15+01:002022-01-13T15:47:32+01:002022-01-13T15:48:15+01:00application/pdf

    3. RSL10SIP — система Bluetooth® 5.2 в упаковке (SiP)
    4. онсеми
    5. RSL10 System-In-Package (RSL10 SIP) — это комплексное решение, обеспечивающее самый простой способ интеграции технологии Bluetooth Low Energy с самым низким энергопотреблением в беспроводное приложение.
      6. Acrobat Distiller 19.0 (Windows)uuid:f49f9959-74fe-42d6-af9e-ef2d659ed9fbuuid:cd189f9c-36d8-4f15-bbf2-2f2f23012e48 конечный поток эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > эндообъект 30 0 объект > ручей HTVI$7+t6VRz ?dl{)˘&CEdWkKUҟ+”Ɛ$m. ԋ

      sip-isup-профиль

      Элемент sip-isup-profile позволяет настроить SIP ISUP. взаимодействие форматов. Вы можете применить настроенный профиль SIP ISUP к области, агент сеанса или интерфейс SIP.

      Параметры

      название
      Введите уникальный идентификатор для этого профиля ППЦС SIP.Это имя используется при применении профиля к областям, агентам сеансов и интерфейсам SIP.
      isup-версия
      Укажите версию ISUP, в которую вы хотите преобразовать.
      • По умолчанию: ansi-2000
      • Значения: ansi-2000 | ITU-T926 | гр-317 | эци-356 | спиру
      конвертировать-isup-формат
      Включите или отключите этот параметр для выполнения формата SIP ISUP. взаимодействие версий.Если эта функция отключена, она отключается. выключенный.
      • По умолчанию: отключено
      • Значения: включено | инвалид
      iwf-for-183
      Включите этот параметр, чтобы всегда обмениваться 183 сообщениями. Установите значение на pem-controller для взаимодействия с кодом 183, если он содержит значение sendonly или отправитьполуч.
      • По умолчанию: включено
      • Значения: включено | инвалид | управляемый ПЭМ
      • “включение этого параметра всегда будет связывать сообщение 183. pem-controller означает, что 183 будет взаимодействовать, только если 183 содержит PEM со значением sendonly или sendrecv”
      экстракт-isup-парам
      Указывает параметры ППЦС в сообщениях IAM для взаимодействия для SIP-I. входящие вызовы, как SIP-I на SIP, так и SIP-I на SIP-I.Для исходящего SIPI вызовы, как SIP на SIP-I, так и SIP-I на SIP-I, взаимодействуют параметр объявлений в сообщениях ACM/CPG с P-Early-Media SIP заголовок.
      • По умолчанию: пусто
      • Значения: общий номер | номер местоположения | пользователь-пользователь | номер вызывающей стороны | внутренний объявление
      удалить-isup-параметр
      Указывает параметр ISUP, который необходимо удалить из список извлеченных isup-параметров.Выполните эту функцию, используя одно значение за раз, чтобы уточните свой список extract-isup-param.
      • По умолчанию: пусто
      • Значения: общий номер | номер местоположения | пользователь-пользователь | номер вызывающей стороны | внутриполосное объявление
      код страны
      Введите текстовую строку для вставки в виде (?) во время собственного SIP-ППЦС. взаимодействия и при выполнении взаимодействия переносимости.
      переносимость-метод
      Включите этот параметр, чтобы исключить взаимодействие 183 сообщений с ACM во время взаимодействия между SIP и ISUP.
      • По умолчанию: нет
      • Значения: нет | конкатенировать

      Путь

      sip-isup-профиль элемент в пути сеанс-маршрутизатор.Полный путь от самого верхнего ACLI подсказка: настроить терминал> маршрутизатор сеанса> профиль sip-isup.

      Примечание:

      Это несколько экземпляров элемент конфигурации. Руководство администратора управляемых IP-телефонов

              На этой странице ShowHide

      Управляемые IP-телефоны поддерживают телефоны Interactive SIP Station I и II в новые установки. SIP-станции Interaction I и II основаны на протоколе SIP. устройства, предназначенные для контакт-центра и корпоративной среды, которые использовать питание через Ethernet с физическими элементами управления громкостью, отключением звука, положенной/снятой трубкой, и экстренный / срочный автонабор скорости.

      Interaction SIP Station I и II предлагают недорогую альтернативу базовые IP-телефоны, софтфоны с USB-гарнитурами и дорогие модели высокого класса. мультимедийные телефонные устройства.

      Для контакт-центров и корпоративных пользователей Interaction SIP Station I и II с Interaction Desktop и другими клиентами CIC предлагают полнофункциональные управление звонком.

      Основные различия между Interaction SIP Station I и II:

      • SIP-станция Interaction I, ранее SIP-станция Interaction , имеет порты Fast Ethernet, кнопку экстренного быстрого набора и требует Питание через Ethernet.

      • Interaction SIP Station II, доступная в CIC 2015 R2 или более поздней версии, имеет порты Gigabit Ethernet, полноценную панель набора номера и возможность использования адаптер питания или Power over Ethernet.

      Взаимодействие Станции SIP I и II работают с подсистемой обеспечения CIC и вы настраиваете их в Администраторе взаимодействия так же, как Телефоны Polycom, программные телефоны SIP, телефоны AudioCodes и телефоны Genesys. Вы должны внедрить каждый телефон Interaction SIP Station I и II. как управляемый IP-телефон.

      Поддерживаемые модели и прошивки

      Для последних моделей телефонов и прошивки Interaction SIP Station I и II. которые поддерживает Genesys, см. Взаимодействие Прошивка SIP Station I и II для поддерживаемых телефонов.

      Для последних моделей телефонов и прошивки Interaction SIP Station I и II. которые тестировала Genesys, см. на сайте Testlab.

      Физическое описание

      Для управления входящими и исходящими вызовами SIP-станция Interaction включает кнопки управления вызовами и светодиодный индикатор состояния.

      SIP-станция взаимодействия I

      4,5 дюйма (11,43 см) x 4,5 дюйма (11,43 см) c 1,5 дюйма (3,81 см)

      SIP-станция взаимодействия II

      4. 5 дюймов (11,43 см) x 4,7 дюйма (11,93 см) c 1,5 дюйма (3,81 см)

      Для получения дополнительной информации см.:

      Новые установки

      Genesys рекомендует создавать управляемые IP-телефоны для взаимодействия Телефоны SIP Station I и II, использующие список CSV как часть вашей новой установки CIC для более легкого и эффективного управления этими телефонами. Чтобы получить больше информации, см. Создать Краткое описание процедуры управления несколькими управляемыми IP-телефонами.

      Заявления о соответствии SIP

      Interaction SIP Station I и II полностью совместимы с SIP-коммуникациями. являются стандартными и работают в большинстве глобальных развертываний, включая страны ЕС.

      Использование данного оборудования регулируется местными нормами и правилами. Следующие правила и положения применимы в некоторых или во всех областях:

      Федеральная связь (положение Федеральной комиссии по связи США)

      Это устройство соответствует части 15 правил FCC. следующие два условия: (1) это устройство не может создавать вредных помех и (2) это устройство должно принимать любые принимаемые помехи, включая помехи это может привести к нежелательной работе.

      Это испытательное оборудование соответствует ограничениям для цифровых устройств класса А, в соответствии с Частью 15 Правил FCC. Эти пределы обеспечивают разумное защита от вредных помех в жилой установке.

      Однако нет гарантии, что помехи не возникнут в конкретном установка. Если это оборудование создает вредные помехи для радио или телевизионного приема, что можно определить, переключив оборудование включения и выключения, пользователь может попытаться устранить помехи с помощью одного или больше из следующих мер:

      1. Переориентируйте или переместите приемную антенну помех.

      2. Увеличьте расстояние между оборудованием и приемник помех.

      3. Подключите оборудование к розетке в другой цепи. от того, к которому подключается приемник помех.

      4. Проконсультируйтесь с дилером или опытным специалистом по радио/телевидению. помощь.

      5. Изменения или модификации, вносимые стороной, ответственной за соблюдение прямо не одобряет, может аннулировать право пользователя на работу оборудование.

      Уведомление CE (Европейский союз)

      Символ указывает на соответствие данного оборудования Директиве по электромагнитной совместимости. и Директива Европейского Союза по низкому напряжению. Эти маркировки указывают что эта система соответствует следующим техническим стандартам:

      1. EN 55022 – Пределы и методы измерения радиопомех Характеристики оборудования информационных технологий

        Примечание:

        Требования к выбросам

        EN 55022 предусматривают две классификации:

      2. EN 55024 – Оборудование информационных технологий. Характеристики помехоустойчивости – Пределы и методы измерения

      3. EN 61000-3-2 – Электромагнитная совместимость (ЭМС) – Часть 3: Ограничения – Раздел 2: Ограничения на эмиссию гармонических токов (Оборудование входной ток до 16 А включительно на фазу)

      4. EN 61000-3-3 – Электромагнитная совместимость (ЭМС) – Часть 3: Ограничения – Раздел 3: Ограничение колебаний напряжения и мерцания в сетях низкого напряжения для оборудования с номинальным током до до 16 А включительно.

      5. EN 60950 – Безопасность оборудования информационных технологий.

        Чтобы определить, какая классификация относится к вашему устройству, изучите регистрационную этикетку FCC на устройстве. Если на этикетке указано Рейтинг класса A, следующее предупреждение относится к вашему компьютеру:

        Это устройство классифицируется для использования в обычных бытовых условиях класса B. окружающая обстановка.

      WEEE Директива ЕС

      В соответствии с директивой ЕС WEEE не выбрасывайте электронные и электрические отходы с несортированными отходами.Для утилизации данного продукта обратитесь в местный орган по утилизации.

      Характеристики телефонов SIP Station I и II

      В следующей таблице приведены сведения о взаимодействии телефонов SIP Station I и II. технические характеристики.

      Функция Детали

      Протоколы сигнализации VoIP

      SIP: RFC 3261, RFC 2327 (SDP)

      Протоколы данных

      IPv4, TCP, UDP, ICMP, ARP, DNS

      802. 1p/Q для приоритета трафика и QoS

      Поле ToS (Type of Service), указывающее требуемый QoS

      DHCP-клиент

      NTP-клиент

      Обработка мультимедиа

      Голос Кодеры: G.711, G.723.1, G.729A/B, G.722. Кроме того, взаимодействие SIP Station II поддерживает Opus.

      Акустическое эхоподавление: соответствует G.168-2004, хвост 64 мс длина

      Адаптивный буфер джиттера 300 мс

      Обнаружение голосовой активности

      Генерация комфортного шума

      Сокрытие потерянных пакетов

      Пакетирование RTP/RTCP (RFC 3550, RFC 3551)

      Реле DTMF (RFC 2833)

      Функции телефонии

      Скорость Набор номера (Взаимодействующая SIP-станция I) Панель набора номера (Взаимодействующая SIP-станция II), пикап, отключение, поддержка переключения/отказоустойчивости

      Конфигурация/управление

      Автомат подготовка к обновлению прошивки и файла конфигурации

      Параметры DHCP для автоматической подготовки

      Использование порта

      По умолчанию порт 4000 для трафика RTP, порт 4001 для трафика RTCP. Зависит от на значение Media Port Start Range в Параметры конфигурации управляемого IP-телефона в администраторе взаимодействия.

      Мощность

      Класс 1 PoE

      Дополнительный шнур питания от постоянного тока к USB (только Interaction SIP Station II)

      Оборудование

      разъемы интерфейсы:

      2 порта RJ-45 (10/100BaseT Ethernet) для WAN и LAN
      (поддержка Gigabit на Interaction SIP Station II)

      PoE: IEEE802.3af

      Порт RJ-9 (гнездо) для трубки

      Крепление:

      Настенный монтаж

      Мощность:

      РоЕ класса 1

      Ключи:

      Экстренный быстрый набор (взаимодействующая SIP-станция I)

      Панель набора номера (Интерактивная SIP-станция II)

      Отключение пикапа

      Без звука

      Увеличение громкости

      Уменьшить громкость

      Многофункциональный светодиод состояния

      Простой

      Оповещение о вызове

      Без звука

      Увеличение/уменьшение громкости

      Настольные пилы | Портативные настольные пилы

      Один из классических инструментов профессиональных и любительских столяров, эти мощные пилы оснащены фиксированным круглым лезвием на встроенной столешнице. Также известные как настольные пилы, они способны выполнять широкий спектр быстрых и точных разрезов и функций, включая продольную резку древесины и обрезку щитовых досок.

      Для чего используются настольные пилы?

      Настольные пилы и настольные пилы стали таким основным продуктом мастерских, потому что они могут быстро и точно выполнять основные резы по дереву с использованием различных полотен. Это включает в себя распиловку, поперечную резку, резку под углом, резку под углом, стыки, шпунты, канавки и прорези. В Toolstation представлен широкий ассортимент настольных пил от ведущих брендов, таких как DeWalt, Scheppach и Einhell Classic.Найдите компактные, легкие и портативные настольные пилы или прочные столы для пилы для подрядчиков и мастеров. У нас также есть аккумуляторные настольные пилы для гибкой работы и настольные пилы для начинающих, которые идеально подходят для увлеченных домашних столяров.

      Ничего не найдено

      Магазин по

      Фильтр по

      Магазин по

      Один из классических инструментов профессиональных и любительских столяров, эти мощные пилы оснащены фиксированным круглым лезвием на встроенной столешнице. Также известные как настольные пилы, они способны выполнять широкий спектр быстрых и точных разрезов и функций, включая продольную резку древесины и обрезку щитовых досок.

      Для чего используются настольные пилы?

      Настольные пилы и настольные пилы стали таким основным продуктом мастерских, потому что они могут быстро и точно выполнять основные резы по дереву с использованием различных полотен. Это включает в себя распиловку, поперечную резку, резку под углом, резку под углом, стыки, шпунты, канавки и прорези. В Toolstation представлен широкий ассортимент настольных пил от ведущих брендов, таких как DeWalt, Scheppach и Einhell Classic.Найдите компактные, легкие и портативные настольные пилы или прочные столы для пилы для подрядчиков и мастеров. У нас также есть аккумуляторные настольные пилы для гибкой работы и настольные пилы для начинающих, которые идеально подходят для увлеченных домашних столяров.
