Лебедка для монтажа СИП – обзор, правила натяжения, видео

Для того чтобы правильно натянуть провода СИП нужно иметь в наличии специализированную лебедку. Помните, что ручные лебедки для СИП первым делом предназначаются для как говорят иначе лебежения, другими словами перемещения грузов или натяжки проводов в горизонтальной поверхности. Они не спроектированы для грузоподъемных работ.

У большинства моделей даже в паспорте прописывается запрет на такие работы.

Те лебедки, которыми все же можно подымать груз, могут иметь ограничения.

Такие специфичные механизмы выпускают многие фирмы, не только которые специализируются на деталей для проводов СИП.
Вот сводная таблица самых знаменитых марок:

Рассмотрим из чего они состоят, какие разновидности бывают и как работают.

Во-первых, все такие механизмы относятся к рычажному типу. Им не требуется жёсткая фиксация, в отличии от барабанных лебедок. Да и сам барабан тут гораздо небольших размеров.

Перед выбором лебедки в первую очередь необходимо определиться с 2-мя самыми важными показателями:

Не забудьте, что для установки и натяжения СИП, этот инструмент необходим первым делом во время работы на высоте. Благодаря этому он обязан быть небольшим, не тяжёлым, хорошим в работе. И поэтому очень маленьких габаритов.

    тяговое усилие

Кажется, чем тяжение лебедки больше, тем лучше. Впрочем для чего применять инструмент с тяговым усилием в 4тн, если для СИП наиболее ходовых сечений достаточно и 500кг. При этом работу собственную она выполнит также прекрасно.

Для работы и натяжения СИП даже очень больших сечений, абсолютно хватит лебедки в 2тн.

Российский изготовитель КВТ выпускает 2 вида аналогичных лебедок — это модели ЛР-15 и ЛР-20.

Вот их характеристики в техническом плане и реквизиты паспорта:

Паспорт ручной лебедки для СИП — скачать.

Лебедки в собственной конструкции имеют:

    очень сильный храповый механизм

У хорошего инструмента корпус и рукоять отделываются гальваническим покрытием, предотвращающим коррозию. Все крюки снабжены предохранительными карабинами.

Китайские же модели максимум способны выдержать нагрузку до 500кг. Тросик при этом выдержит, а вот зато все другие детали начинают гнуться и изменяться.

Лебедки для СИП приобретайте в специальных магазинах, в обыкновенных хозяйственных вы не найдете подобного инструмента. А у тех что будут представлены к продаже, полностью отсутствует какая-либо внятная сопроводительная техдокументация.

При подборе всегда контролируйте чтобы лебедка работала туда и обратно. Другими словами, с ее применением можно было поэтапно не только натянуть СИП, но и также при помощи трещотки сделать слабее.

Рассмотрим порядок работы этим механизмом, по его целевому направлению, другими словами когда кабель СИП необходимо подтянуть к опоре ЛЭП.

    в первую очередь ключевой крючек цепляется за дополнительный спайдерный крепеж или траверсу

Если ничего аналогичного нет на опоре, то столб можно обхватить удавкой с петлями и замками. После этого задеть крючек за нее.

В исключительном случае подгоняете к опоре на расстоянии 10-20м машину, пропускаете через натяжной ролик длинный канат стальной и уже за него цепляете лебедку.

Ключевой крючек при этом фиксируется за удавку на клык или фаркоп.

Если нет длинного троса, то воспользуйтесь проводом со стальным сердечником АС-50 или АС-70. Кабель фиксируется за СИП через клиновую лягушку на определенном расстоянии от опоры.

Машиной при этом можно создать лишь предварительное натяжение СИП, чтобы подобрать слабину в пролетах.

Конечное усилие должно выполняться исключительно лебедкой.

Еще 1 момент на который необходимо обратить собственное внимание — во время работы на высоте, хвататься за опору рекомендуется собственно ключевым крюком.

Кажется намного удобнее обвести натяжной тросик вокруг столба, сделать петлю и крючком застопориться за сам канат стальной (многие так и выполняют).

Впрочем таким вариантом вы можете повредить стальные жилы троса. А более того, придется тянуться за ручкой лебедки, которая оказаться может минимум в полутора метрах от вас.

    подсобные крюки можно задеть двумя вариантами:

1. Работать лебедкой напрямую через первый дополнительный крючек
2. Воспользоваться обводным блоком, увеличив усилие тяжения в несколько раз. Правда длина троса при этом, в эти же самые 2 раза и станет меньше.

Методика натяжки провисшего провода

По различным причинам не всегда есть возможность провести под землей электрический кабель к объекту, который необходимо обеспечить электроэнергией. В таких случаях успешно применяется технология прокладки кабелей или отдельных проводов по воздуху на тросе. В статье мы рассмотрим как осуществляется монтаж и прокладка кабеля на тросе к дому, гаражу, какие виды крепления используются.

Блок: 1/10 | Кол-во символов: 464
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Что делать если вы стали свидетелем опасного провисания ВЛ?

Ни в коем случае не следует находится вблизи, если провод провис и самостоятельно пытаться подпереть, подвязать или откусить кабель с целью наживы. Это может быть фатально и опасно, т. к. линия под напряжением мало чем отличается от той, которая без напряжения. В одной из наших статей мы рассказывали про шаговое напряжение, которое тесно связано с повреждением кабельной трассы. Настоятельно рекомендуем ознакомиться с материалом.

Как правило, у каждой линии или участка есть хозяин или ответственное лицо за энергохозяйство, которое несет полную ответственность за безопасную эксплуатацию вверенного ему оборудования. Его то и необходимо ставить в известность. В том случае, если это сделать проблематично, следует звонить в районную энергоснабжающую организацию или аварийную службу, МЧС, районную администрацию, мэрию.

Блок: 2/4 | Кол-во символов: 884
Источник: https://samelectrik.ru/metodika-natyazhki-provisshego-provoda.html

Область применения технологии

Такие технологии применяются только в  электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев  прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения  отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

  • мастерской;
  • летней кухне;
  • беседке с мангалом;
  • курятнику;
  • бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники.

Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Блок: 2/10 | Кол-во символов: 1369
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Нормы провисания

Рассмотрим нормативы ПУЭ главы 2.4 и 2.5 по отношению к провисанию ВЛ высокого напряжения.

Как видно из таблиц от величины напряжения зависит расстояние от земли до ЛЭП, а также между проводами и другими объектами. Для сетей 380 вольт нормативы провисания согласно параграфу 2.4 ПУЭ такие:

  1. Над пешеходной зоной высота не ниже 3.5 метров, а над проезжей частью это расстояние должно быть на высоте не ниже пяти метров, ответвление ввода допускается делать на высоте 2.5 метра для .
  2. Для линий с неизолированными проводниками высота не ниже трех с половиной метров над пешеходной зоной, и не менее 6 метров над проезжей частью дороги, ответвление допускается производить не ниже 2.75 метра.
  3. При прохождении СИП возле зданий, расстояние от кабеля до балкона составляет не менее одного метра и не менее двадцати сантиметров от провода до глухой стены.
  4. В случае с неизолированными проводниками расстояние от окон, террас и балконов составляет не менее полутора метров и не меньше одного метра вдоль глухой стены.
  5. Располагать ВЛ с неизолированными проводниками над строениями категорически запрещено из соображения безопасности.

Блок: 3/4 | Кол-во символов: 1144
Источник: https://wiid.ru/electricity/wire-tension-methods-and-recommendations-how-to-pull-the-wire-from-the-post-to-the-house-while-sagging/

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы.

В упрощенном виде это выглядит так:

  • Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

  • Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

  • Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

  • Следующий этап предварительных работ, измерение длины кабеля
    от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.

Блок: 3/10 | Кол-во символов: 2057
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Как натянуть кабельную линию?

Если так вышло, что данный провод провис в вашей зоне ответственности (ответвление от основной магистрали до вашего объекта собственности) и в акте соглашения на поставку электроэнергии записаны точки разграничения баланса, то ВЛ на этом участке является полностью вашим хозяйством.

Любые действия на ЛЭП производятся полностью обесточив данный участок, отключением секции на РП или воздушными разъединителями, и обезопасив себя, наложением переносного заземления с двух сторон от места работы. Натянуть провисший проводник можно после подачи заявления и получения разрешения от оперативного персонала или лица ответственного за данный участок и присоединение, и после отключения ими вашей линии от напряжения.

Для восстановления нормативных габаритов ЛЭП необходимо отсоединить все вводы, убрать виновников провисания — стволы деревьев или их ветки. Раскрутить бандажи на изоляторах освободив провод, оставив его свободно лежать на траверсах опор. Натяжка кабеля производится, как правило, с концевой анкерной опоры, которая имеет дополнительные подпорки, расположенные вдоль линии электропередачи компенсирующие нагрузку. Производят натяжку неизолированным алюминиевым проводником. Можно взять бывший в употреблении кусок около 20 метров. Посредством бандажа он соединяется с натягиваемым участком линии.

 После этого укладывается в щечки изолятора и производится натяжка провода. Теперь необходимо закрепить на изоляторе основной, куском из трех жил алюминиевым проводом как показано на фото:

Такая процедура производится со всеми изоляторами, вдоль натягиваемой линии до крайней опоры. После натяжки подключаются отводы и удостоверившись в готовности и безопасности линии, подают заявку на подачу напряжения.

Натяжка провода СИП происходит аналогично выше описанному методу, с той лишь разницей что вместо изоляторов используется специальная крепежная арматура и анкера, как показано на фото ниже:

Обратите внимание! Натяжка проводов осуществляется с небольшим провисанием, около полуметра, для компенсации температурных изменений в летние и зимние периоды.

Для натяжки линии ЛЭП, СИП или тросовой проводки, как восстанавливаемой так и вновь прокладываемой, используют ручные лебедки, трещотки или «лягушки», растягивая кабель между пролетами или опорами, на участке к дому или гаражу.

Фиксируя в натянутом состоянии к анкерам и крепежной арматурой. На видео ниже наглядно показывается, как натянуть провод от столба к дому:

Этапы подключения электричества к дому

А на этом видео вы можете просмотреть технологию натяжки провода ручной лебедкой:

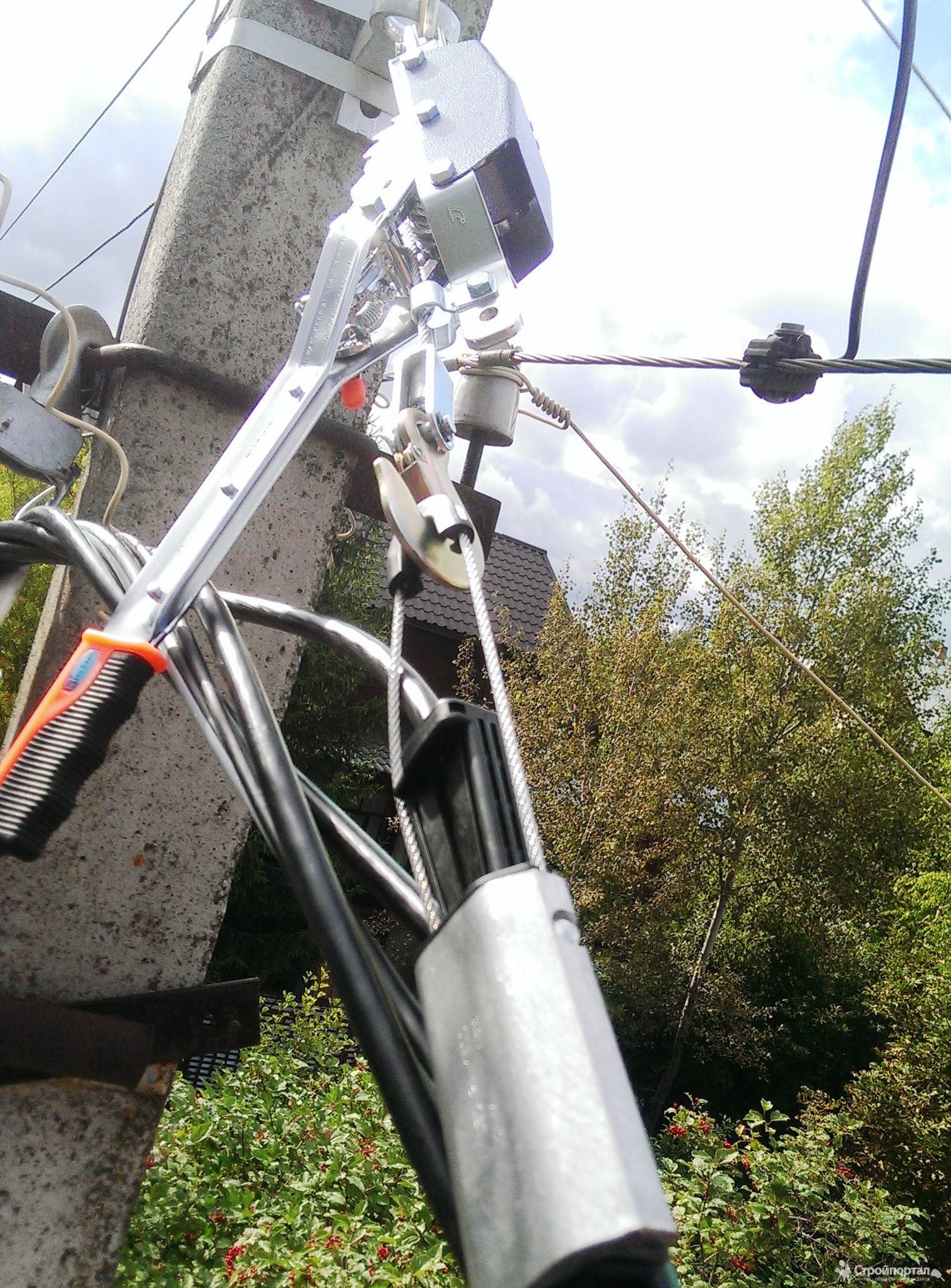

Как натянуть СИП лебедкой

Вот и все, что мы хотели рассказать о том, как натянуть провод от столба к дому и куда звонить, если вы обнаружили что кабель между зданиями или опорами провис. Как вы видите, натяжку кабельной линии нужно доверять специалистам, которые с помощью приспособлений могут быстро, а главное безопасно выполнить все работы!

Будет интересно прочитать:

Блок: 4/4 | Кол-во символов: 2959
Источник: https://samelectrik.ru/metodika-natyazhki-provisshego-provoda. html

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку  по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

Таблица с указанием марки кабеля и веса в кг. на 1 метр

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

  • АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
  • АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Блок: 4/10 | Кол-во символов: 1638
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Соединение проводов

Раскатка проводов сопровождается их соединением. О соединении проводов читать ТУТ. Здесь сделаю акцент, в пролете не может быть более одного соединения.

Блок: 5/8 | Кол-во символов: 175
Источник: https://elesant.ru/vozdushnye-linii-elektroperedach/natyazhenie-provodov-vozdushnoj-linii-elektroperedachi

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка.  В зависимости от материала и диаметра троса выбирается конструкция крепления:

  • Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
  • Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
  • Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
  • Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Блок: 5/10 | Кол-во символов: 1203
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Натяжение проводов

Провода ВЛ натягиваются лебедкой, а при больших пролетах, трактором. Провода должны проходить через монтажные ролики, установленные на опорах.

Тяжение проводов должно быть таким, чтобы стрела провисания провода соответствовала норме. Провисание провода измеряется высотометром.

Блок: 6/8 | Кол-во символов: 300
Источник: https://elesant.ru/vozdushnye-linii-elektroperedach/natyazhenie-provodov-vozdushnoj-linii-elektroperedachi

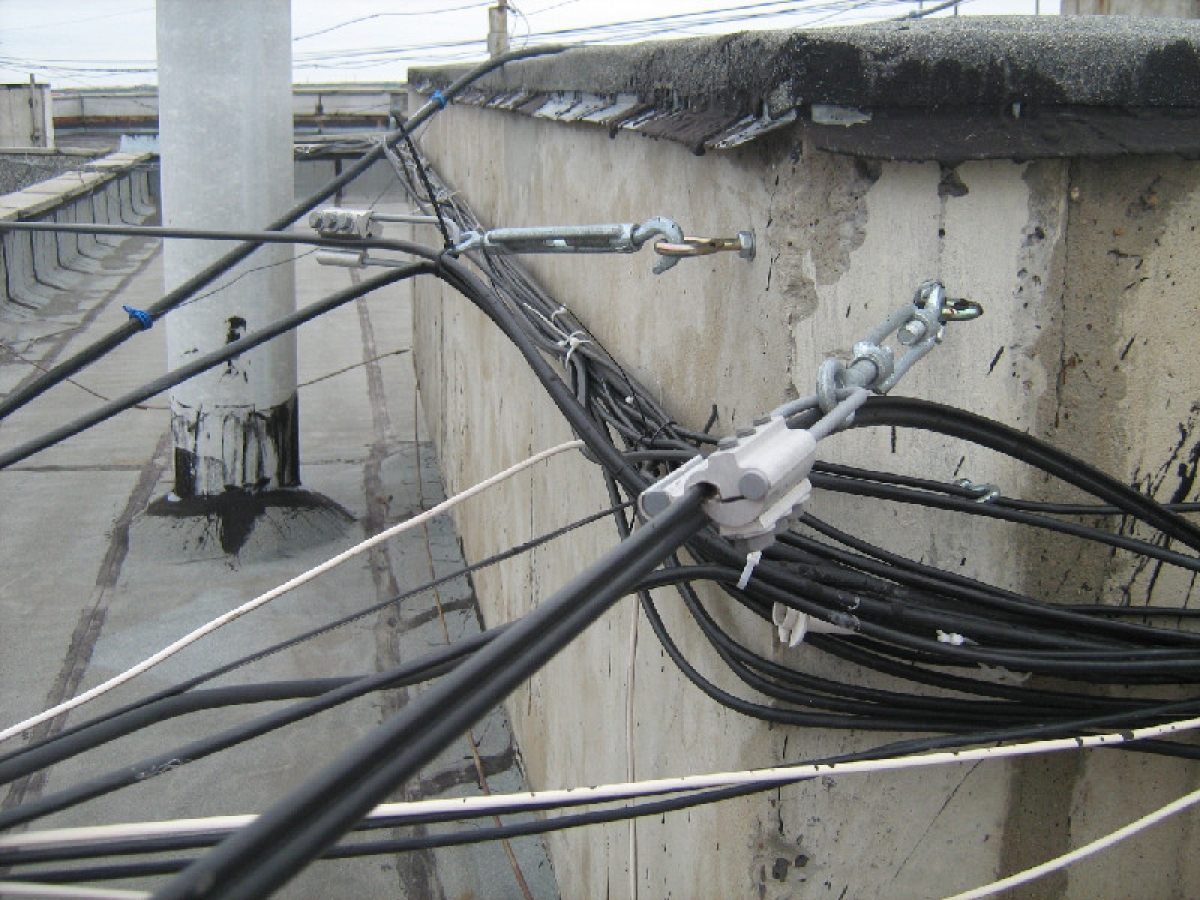

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту.  На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм  болтовыми соединениями.

Прокладка кабеля на тросе при соединения со стеной

 Вариант А — прямое соединение троса с клеммой заземления

 Вариант В – заземление троса отдельным проводом.

1 – анкер натяжения;

2 – петля с цилиндрическим зажимом;

3 – катанка уходящая на контур заземления;

4 – заземляемая оконечность троса;

5 – болтовой контакт заземления.

1 – анкер натяжения;

2 – петля с зажимными пластинами на болтах;

3 – провод, уходящий на контур заземления;

4 – болтовое соединение медного провода заземления с тросом;

5 – многожильный медный провод сечением 2,5 кв/мм и более;

6 – болтовое соединение провода на заземляющий контур.

Блок: 6/10 | Кол-во символов: 1738
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Закрепление неизолированных проводов ВЛ на анкерной опоре

На анкерной опоре, ВЛ до 1000 Вольт, для крепления провода ставят изоляторы. Провод на анкерных опорах ВЛ оборачивается вокруг изолятора и закрепляется, как на рис 2.а.

На анкерной опоре, ВЛ свыше 1000 Вольт, провод также оборачивается вокруг изолятора и закрепляется болтовой плашкой, как на рис 2.в.

На рисунке 2.с вы видите, как крепятся провода на опорах анкерных пролетов, с изоляторами виде гирлянд.

Шлейфы проводов ВЛ (короткие отводы) соединяются термитной сваркой или болтовыми соединениями.

Блок: 7/8 | Кол-во символов: 566
Источник: https://elesant.ru/vozdushnye-linii-elektroperedach/natyazhenie-provodov-vozdushnoj-linii-elektroperedachi

Установка и натяжка троса

После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.

Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.

После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.

Блок: 7/10 | Кол-во символов: 1024
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Закрепление проводов ВЛ на промежуточной опоре

На рис 3 показано крепление проводов без изоляции на промежуточных опорах. Здесь, два типа соединений вязка (рис 3, а)  и поддерживающий зажим (рис 3,б).

Вместо итогов

Обращу ваше внимание, что в статье рассматривалось натяжение проводов воздушной линии электропередачи выполняемой неизолированными проводами. Обозначается такая линия ВЛ, в отличие от линии электропередачи изолированными проводами СИП, которая обозначается ВЛИ. Линейная арматура ВЛ отличается от аналогичной арматуры ВЛИ.

©Elesant.ru

Другие статьи раздела «Воздушные линии электропередачи»

Блок: 8/8 | Кол-во символов: 634
Источник: https://elesant.ru/vozdushnye-linii-elektroperedach/natyazhenie-provodov-vozdushnoj-linii-elektroperedachi

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

Пластиковая затяжка для крепления кабеля. Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластиковая затяжка для крепления кабеля.

Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Металлические зажимные пластины с петлями для кабеля и растяжки

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Блок: 8/10 | Кол-во символов: 1269
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Распределительные коробки и осветительные устройства для крепления на трос

Для крепления распределительных коробок используются специальные пластины из оцинкованного железа с прорезанными формами. Из вырезанной формы отгибается часть пластины, вставляется трос и коробка, после чего все  фиксируется отгибающимися элементами.

Пример крепления распределительной коробки на трос

Для крепления осветительных приборов применяются оцинкованные пластины особой формы, но принцип крепления остается прежний, показанный на рисунке.

  • Трос;
  • Пластина;
  • Кабель;
  • Распределительная коробка;
  • Плафон с патроном для лампы.

Блок: 9/10 | Кол-во символов: 603
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Оцените качество статьи. Нам важно ваше мнение:

Блок: 10/10 | Кол-во символов: 1322
Источник: http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/

Кол-во блоков: 24 | Общее кол-во символов: 25437
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://samelectrik.ru/metodika-natyazhki-provisshego-provoda.html: использовано 2 блоков из 4, кол-во символов 3843 (15%)
  2. https://wiid.ru/electricity/wire-tension-methods-and-recommendations-how-to-pull-the-wire-from-the-post-to-the-house-while-sagging/: использовано 1 блоков из 4, кол-во символов 1144 (4%)
  3. https://elesant.ru/vozdushnye-linii-elektroperedach/natyazhenie-provodov-vozdushnoj-linii-elektroperedachi: использовано 7 блоков из 8, кол-во символов 2840 (11%)
  4. http://6watt.ru/elektroprovodka/provoda-i-kabeli/montazh-sip-kabelya-ot-stolba-k-domu: использовано 4 блоков из 6, кол-во символов 4923 (19%)
  5. http://electric-tolk.ru/texnologiya-prokladki-kabelya-na-trose/: использовано 10 блоков из 10, кол-во символов 12687 (50%)

Монтаж СИП в Харькове, лучшая цена на монтаж сип в городе

Согласно современным требованиям при проектировании новых и реконструкции существующих воздушных линий электропередачи (ВЛ), следует использовать самонесущие изолированные провода. И не удивительно, ведь он обладает рядом преимуществ, необходимых для правильного функционирования современных ВЛ.

СИП будет продолжать доставлять электроэнергию к потребителю при пересечении проводов или падении на линию веток деревьев при стихийных бедствиях. Использование СИП снижает эксплуатационные затраты до 80%.

Достоинства СИП:

  • Уменьшение затрат на монтаж линий.
  • Меньшая ширина просеки;
  • Усложняется незаконное подключение к сети.
  • Улучшение общей эстетики воздушных линий.

Самонесущие провода монтируются на опоры с помощью специальной линейной арматуры, которая упрощает монтаж, обеспечивает высокое качество напряжения и надежную работу линии на долгие годы. При монтаже провода наша компания использует линейную арматуру ведущих производителей, таких как Ensto, Sicame, ООО «Львовская изоляция».

Таким образом, очевидно, что данный тип провода при всех своих достоинствах и практически отсутствием недостатков, на данный момент является неотъемлемым продуктом при монтаже воздушных линий электропередач.

Наши возможности:

Компания ООО «Энергопорт-сервис», осуществляет закупку, доставку и монтаж самонесущего изолированного провода и линейной арматуры для наших клиентов по самым выгодным ценам.  Стоимость монтажа воздушной линии зависит от условий окружающей среды, выбранной марки и сечения провода СИП и производителя линейной арматуры принятой к монтажу.

Цены на монтаж провода СИП

№п/пНаименование работЦена за метр, грн
1Монтаж воздушной линии СИП сечением жил до 16 мм230.00
2Монтаж воздушной линии СИП сечением жил 25-50 мм245.00
3Монтаж воздушной линии СИП сечением жил 70-12060.00
4Монтаж одного крюка на опору60.00
5Монтаж ответвительного зажима50.00
6Монтаж анкерного зажима60.00

Для монтажа и прокладки провода СИП по опорам, наша компания также занимается установкой железобетонных опор  – Читайте подробнее ЗДЕСЬ.

По вопросам продажи и монтажа самонесущих изолированных проводов и линейной арматуры, отправьте заявку на сайте или  обращайтесь по телефонам:

моб. (050)588-66-96

Письменные запросы отправляйте на наш электронный адрес:

[email protected]

Монтаж провода СИП | Советы электрика

24 Окт 2011 Заметки по жизни, Новости, Советы специалиста

Если понравилась статья- нажмите пожалуйста кнопку +1

Нажимайте на фото- они увеличиваются!

Тянем-потянем, вытянуть не можем… Как в русской народной сказке про репку. Оказывается есть что то общее между репкой и электриками!

Именно эту сказку я вспомнил в тот момент когда вдвоем тянули изо всех сил провод СИП в пролете ВЛ длиной 50 метров.

Дедке в сказке проще было- ему и бабка и внучка и прочая живность помогала, нам надеяться было не на кого кроме своих крепких рук…

А началось все как обычно- со стройки)))



При строительстве потребовалось перенести воздушную линию электропередачи напряжением 0,4кВ(380 Вольт) вокруг строящегося здания, так как на месте расположения ВЛ планировалось в дальнейшем сделать крышу.

Заказчик обратился ко мне с просьбой обдумать этот вопрос и сделать по возможности и хорошо и с наименьшими финансовыми затратами. Ну хорошо и дешево- понятия в данном случае не совместились.

Пришлось совмещать цена-качество)))

Дело в том, что новую ВЛ пришлось ставить близко к стене строящегося здания и к тому же дальше она краешком по диагонали проходила над крышей другого здания- магазина.

И хотя минимально- допустимое расстояние от проводов ВЛ до зданий соответствовало ПУЭ (правилам устройства электроустановок) я решил не рисковать и сделать монтаж проводом СИП.

Во- первых СИП допускается монтировать и по стенам и над крышами (не надо заботиться о минимально допустимом расстоянии), во вторых- крепить его будем на самом верху опоры и над крышей он пройдет очень высоко.

В третьих- в дальнейшей эксплуатации не будет никаких проблем с схлестыванием и обрывом проводов ВЛ- схлестываться тут нечему, а порвать СИП очень сложно.

Короче был куплен СИП четырехжильный, сечением 25 кв.мм. Сразу купили анкерные(концевые) и промежуточные (подвесные) зажимы для крепежа СИП на опоре. Специально обученная бригада из доблестных электросетей установили опоры ВЛ с укосами- все было готово к монтажу СИП.

Работу по монтажу СИП начали с того, что раскатили бухту СИПа вдоль новых установленных опор, на которые в дальнейшем собирались его поднимать. Один из пролетов оказался немаленьким- примерно 50 метров.

Перед подъемом СИП на опору мы сначала “зарядили” анкерные зажимы, что бы не маяться с ними вверху на опоре. Кстати в продаже много разновидностей зажимов для СИП- есть и пластиковые и металлические, есть универсальные которые можно применять и как концевые и как подвесные зажимы.

У нас концевые были пластиковые, предназначенные для СИП сечением до 35 кв.мм. Как СИП вставляется в них можете посмотреть на фото, я специально сфотографировал для наглядности.

Согласитесь, лучше сто раз увидеть чем сто раз услышать)))

После того как установили зажимы, а вернее пока один из нас их делал, второй поднимался на опору и вворачивал крюк, предварительно сделав буравчиком отверстие в опоре. Крепили зажимы СИП мы именно на железный крюк (на который наворачивается изолятор, он применяется на ВЛ с неизолированными проводами).

Специально предназначенные для этого крепежи для СИП покупать не стали- в данном случае это лишняя трата денег.

Затем поднимали веревкой СИП наверх на опору, натягивали его что бы стрела провеса была минимальной и затем одевали концевой зажим на ввернутый в опору крюк.

Так как воздушную линию тянули СИПом вокруг здания, у нас получились две угловые опоры. Решили СИП делать по наружной стороне угловых опор. Если сломается анкерный зажим или вырвет крюк то СИП не упадет на землю.

Самой сложной задачей оказалось тянуть пролет СИПа длиной в 50 метров… Вдвоем мы тянули прямо за провод на земле, натягивая СИП, а наверху электрик одевал закрепленный уже анкерный зажим на крюк.

Раньше при монтаже провода на ВЛ всегда тянули по одному проводу, так как применялся неизолированный провод, а тут в случае с СИПом приходилось тянуть сразу четыре провода одновременно, да еще вручную.

Тут то я и вспомнил сказку про дедку и репку)))

Тяжеловато конечно пришлось, но этот длинный пролет мы натянули. А дальше уже было проще. Подключили СИП к проводам старой ВЛ и демонтировали ненужные алюминиевые провода.

Вот такой сказ у меня получился про монтаж провода СИП!



Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: воздушный ввод, зажим СИП, монтаж СИП, опорыВЛ, СИП

Приспособления для раскатки провода СИП ВЛИ 0,38 кВ

Вступление

Воздушные линии электропередачи, выполненные изолированными самонесущими проводами СИП монтируются при помощи специальных приспособлений. На первом этапе монтажа ВЛИ необходимо раскатать провод по трассе магистрали.

Провод СИП в изоляции и, чтобы не повредить его изоляцию нельзя раскатывать и натягивать СИП провод по земле. Это может повредить изоляцию провода. В технологии раскатки и натяжения проводов СИП ВЛИ используются специальные приспособления.

Группа Компаний УЗГТ-Сервис предлагает редуктор для вездехода МТЛБ с доставкой из Екатеринбурга в любую точку России. Продукция компании отличается разумной ценой и высоким качеством.

Приспособления для раскатки провода СИП по магистрали ВЛИ

Для раскатки СИП применяются следующие приспособления:

  • Вертлюг;
  • Монтажный чулок;
  • Фиксаторы для соединения вертлюга и чулка;
  • Одиночные прямые ролики РР-1;
  • Ролики угловые (90° и 150°) РР-2.

Посмотрим на них подробнее.

Вертлюг

Вертлюг это специальное приспособление, которое служит направляющим для провода СИП и обеспечивает его правильную размотку. Маркируется вертлюг: Н 041.

Монтажный чулок

Запрещено не только раскатывать СИП по земле, но и тянуть непосредственно за несущую жилу. Раскатка СИП производится при помощи, так называемого, лидер троса или каната. Для соединения СИП жгута с тросом используется специальный чулок. Такое название он получил за свою сетчатую структуру. Сетчатая структура обхватывает СИП провод и позволяет его тянуть без повреждений. Маркировка чулков ЧМ1 или ЧМ2.

Стоит отметить, что некоторые модели монтажных чулков, изготовлены из пластиковых нитей. Это позволяет использовать их не только для ВЛИ, но и для неизолированных проводов ВЛ. напряжением до 1000Вольт.

Фиксаторы Н026

Специальные фиксаторы Н026 предназначены для соединения вертлюга и петли монтажного чулка.

Общая технология раскатки провода СИП

Раскатывается провод СИП с барабана, закрепленного на стойках.

Если сечение СИП позволяет, на конец провода надевается (натягивается) монтажный чулок (1). Через вертлюг (3) и фиксатор (2) петля монтажного чулка крепится к петле несущего троса. Минимальный диаметр троса 10 мм.

Когда растягивается СИП большого диаметра, то жилы СИП обрезаются в каскадном порядке: каждая следующая жила делается короче другой на 10 мм.

Раскатные ролики

Само понятие раскатка подразумевает наличие приспособлений, по которым провод будет катиться. Эти приспособления – ролики (4 на фото выше).

  • На промежуточных опорах (опорах на прямых трассах) развешиваются ролики РР-1 (RT-1). На анкерных опорах (опорах на углах трассы 90° и 150°) развешиваются ролик РР-2 (RT-5).
  • Трос пропускается меду креплениями роликов от края трассы к месту установки барабана с СИП.
  • У барабана производится сборка вертлюга с монтажным чулком.
  • Далее трос начинает тянуться и через ролики СИП растягивается по трассе.
  • На промежуточных опорах провод подвешивается к кронштейнам ES с помощью промежуточных подвесов CS-2 . На опорах анкерных и угловых провод крепится с помощью анкерного зажима к анкерным кронштейнам (CS 1500).

Вывод

В завершении отмечу, что приведенные приспособления для раскатки провода СИП могут маркироваться иначе. Всё зависит от производителя, но от маркировки их функциональность не меняется.

©Ehto.ru

Статьи по теме: Электрика частного дома

Поделиться ссылкой:

Похожее

Почему провод СИП нельзя прокладывать в зданиях?


В последнее время особую популярность обрели провода СИП. Это специализированный проводник для электрического тока с различными характеристиками, предназначенный специально для прокладывания воздушных линий. Буква «С» расшифровывается как «самонесущий». Это означает, что для натяжения не нужно натягивать трос, так как он уже включён в конструкцию. Если бы изначально такие провода были проложены по улице в сельской местности, то понятие обрыва было бы исключено даже при падении крупных веток. Количество токопроводящих жил может быть различным, но основу составляет стальной трос небольшой толщины, обеспечивающий достаточную жёсткость. Монтаж СИП включает не только подключение к линии, но и жесткое механическое крепление на точках. Стоит сразу сделать оговорку, что эти провода очень не любят вандалы, потому что сорвать его со столбов или вызвать искусственное замыкание практически невозможно.

Ещё один вариант провода СИП — это зашитый в одну из наборных жил стальной сердечник. Обычно его встраивают в заземление, чтобы не нарушать характеристики проходящего тока. В последнее время ведётся огромное количество споров по поводу того, можно ли использовать провод СИП для внутренней проводки. Ответ один: однозначно нет.

Причина 1 — оболочка

Провода СИП изготовлены в специализированной горючей оболочке. Это обусловлено повышенными гидроизоляционными характеристиками, а также улучшенной адгезией к металлам. Сорвать изоляцию очень трудно, она плотно облегает каждую жилу, защищая её от дождя. Если поливинилхлорид просто оплавляется, желтеет, а затем чернеет, но не даёт пламени, то оплётка СИП будет гореть с выделением большого количества удушливых газов. Одни свойства полностью исключили другие. Поэтому за их наличие на производстве можно автоматически получить штраф. Полимерная резина СИП при воспламенении даёт горючие капли, поджигающие всё на своей траектории падения. Лучше не шутите с собственной безопасностью. Его нельзя прокладывать даже в специализированных трубных шахтах, ведь пламя может вырваться даже оттуда.

Причина 2 — высокая стоимость

Само по себе технология производства СИП является не дешевой. Это многожильный сложный провод, имеющий армированный сердечник в одной из жил. Поэтому изготовить его намного труднее, чем обычный медный провод в ПВХ. Даже экономическая целесообразность такого решения задачи остаётся под большим вопросом.

Причина 3 — большая масса

СИП хорош только там, где он находится в подвешенном горизонтальном состоянии, или проложен снаружи по стене. Он имеет большую массу даже, если жилы изготовлены из алюминия. Стальной трос и гидроизоляционная оболочка делают своё дело. Если нужно проложить такой кабель даже при небольшой толщине у него очень большая масса. Его не получится закрепить на каком-либо материале, кроме бетона или кирпича.

Основное достоинство

Вандалы, ворующие цветные металлы, делают короткое замыкание на линии, спутывают провода. Они отгорают возле изоляторов, а потом просто ложатся на землю. С кабелями СИП так сделать не получится. Даже при значительном размере пролёта можно забросить на них крюк с веревкой, они смогут сопротивляться попытке срыва.

Не слушайте несведущих людей

Во всемирной сети на форумах регулярно появляются разные вредные советы, гласящие, что использовать СИП для внутренних электросетей можно, нет никаких нарушений, всё это выдумки продавцов, стремящихся больше заработать. Но это не так. В правилах техники безопасности написано, что СИП запрещён для прокладывания в стенах. Обязательно находятся умники, говорящие, что ничего страшного, можно проложить, пока никто не видит, можно сделать это в стальной трубе. При обнаружении подобных нарушений контролирующими органами вы получите солидный штраф. В худшем случае можно добиться возникновения сильнейшего пожара. Также часто можно услышать, что запреты связаны с количеством жил. Достаточно сделать прессовку наконечников медными колпачками с дальнейшей заливкой оловом, чтобы избежать неприятностей. Команда нашего блога не желает Вам порчи имущества от возможно пожара, поэтому лучше купите другой провод.

Монтаж провода СИП на загородном участке.

Автор: Евгений Чертушко Рубрика: Новости Вы сейчас здесь: Главная » Новости » Творческая укладка провода СИП. Фотоотчет

Творческая укладка провода СИП. Фотоотчет

Здравствуйте, уважаемые посетители Elektrika56!

Что такое СИП и где его применяют?

СИП –  это самонесущий изолированный провод.

Алюминиевый жилы покрытые изоляцией из светостабилизированного сшитого полиэтилена.  Можно сломать язык, пока выговоришь.

Применяется, как альтернатива алюминиевым проводам без изоляции.

СИП,  провод более современный, поэтому имеет ряд преимуществ: удобнее в монтаже, значительно безопаснее, прочнее, экономичнее и наконец эстетичнее).

В нашей практике СИП используется в основном для подключения коттеджей, домов или дачных домиков от ВЛ (высоковольтной линии).  Выглядит это обычно вот так:



.

К проводам Высоковольтной Линии, с помощью специальной арматуры («проколы») подключается СИП, который в свою очередь протягивается до вводного щитка.

Провода СИП используется обычно метров 20 — 30, времени затрачивается несколько часов.

Но вот, на очередном объекте, нам пришлось смонтировать целую систему наружной разводки электропроводки по участку.

Было уложено более 500 метров провода СИП разного сечения, использовано несколько сотен крепежных элементов, различных наименований. Да и вообще, задание оказалось больше творческим, чем техническим.

Подробнее в статье ниже.

Загородная усадьба,  на участке несколько зданий различного назначения.

Сразу за участком — трансформаторная подстанция.

Еще на этапе подготовительных работ,  до того как заливать фундаменты зданий, заказчик предусмотрительно уложил в землю кабели электропроводки для каждого отдельно стоящего здания. В землю — чтобы не портить внешний вид участка.

Но не учел два важных момента:

а) использовался не бронированный кабель;

б)  работы по укладке осуществляли представители одной из южных республик по известной только им секретной технологии.

В итоге, через несколько лет, когда здания были построены и настал момент электрификации, практически все жилы кабеля оказались повреждены.

Тогда то и было принято решение электропроводку смонтировать проводом СИП по фасаду здания.

Схематично это выглядит так:

.

От трансформаторной подстанции проводом СИП4*50 в ВРУ (вводно-распределительное устройство).

От него две линии проводом СИП 4*35 до РЩ№2 и№3 (РЩ — распределительный щит).

И две линии проводом СИП4*16 к РЩ№4 и №5.

Использован провод СИП разного сечения потому-что в разных зданиях предполагаются разные потребляемые мощности.

СИП 4*16  выдерживает нагрузку до 36кВт;

СИП4*35  до 56кВт;

СИП 4*50 до 72кВт.

Для крепления провода СИП к фасаду здания применяется специальная арматура. Называется КФК, что в переводе на русский означает крепление фасадное.

Выглядит вот так:

.

КФК бывают двух типов.

КФК12-47.1 — СИП располагается вплотную к фасаду здания.

КФК12-47.6 между проводом СИП и фасадом здания зазор в 6 сантиметров.

На фотографии как раз КФК 12-47.6, те которые с зазором.

Но вот незадача. Заказчик собирается в будущем утеплить здание. Слой утеплители сантиметров 10- 12, декоративная штукатурка или фасадные панели, пока не ясно. Ясно только то, что зазора в 6 сантиметров не хватает. Нужен зазор сантиметров 30!

И вот началось творчество. Мы начали изобретать.

Разобрали КФК на составные части. Убрали гвоздь в сторону. Вместо него вставили шпильку необходимой длины, и для жесткости конструкции добавили обрезок металлопластиковой трубки.

Получилось вот такое крепление:

.

.

Необходимый зазор обеспечен!

Уложив первый отрезок провода СИП 4*50 длиной 50 метров от ТП к ВРУ обратили внимание, что креплению не хватает жесткости. Так как на одном участке будет лежать целых четыре линии (а это 16 жил провода), в местах поворотов фасада мы решили изготовить опорные кронштейны, способные выдержать серьезный вес, а модернизированные КФК оставить в качестве поддержки.

Закупили профильную трубу20*20*2, вооружились болгаркой и сварочным аппаратом и  сообразили  28 вот таких вот  кронштейнов:

.

Чтобы провод СИП смотрелся эстетично и ни болтался на ветру — его нужно натягивать.

Для натяжения провода использовали зажимы клиновые анкерные.

Такие:

.

Такие:

.

И такие:

.

Еще один интересный момент.  На пути провод от ВРУ к РЩ№4 двое ворот. Парадные и транспортные. Если над парадными воротами имеется декоративная арка, к которой можно закрепить провод, то над транспортными воротами такой арки нет.  Зато есть пожелание заказчика поднять провод над воротами на максимальную высоту. Чтобы обеспечить беспрепятственный въезд на участок автокранов, вышек и всякой прочей негабаритной техники.

И в тоже время провод должен идти строго параллельно над забором и уровнем земли. Ну или на худой конец перпендикулярно.

Потому что так он будет смотреться эстетично. А провод натянутый под углом это уже не то.

Для того чтобы удовлетворить это пожелание заказчика, у транспортных ворот установили два семиметровых столба и с помощью все тех же креплений натянули провод:

.

.

Получилось все параллельно и перпендикулярно! Дальше над забором провод идет на высоте 40 см. Все также параллельно.

Отрезок провода СИП 4*16 длиной 190 метров из магазина приехал в виде обычной смотанной бухты, без направляющей катушки. Для того чтобы не запутать провод при укладке и не разматывать его вручную — изготовили самодельную катушку-размотчик:

.

.

.

На концы СИПа напрессовали наконечники и подключили в ВРУ:

.

.

С крыши провод смотрится так:

.

.

.

.

Несмотря на то, что на укладку 520 метров СИПа мы потратили намного больше времени, чем могли-бы используя стандартные решения, эта работа оставили приятное «послевкусие». Да и заказчику понравилось.

На этом все.

С уважением, Elektrika56!

Замена электропроводки в новой двухкомнатной квартире.

Электромонтаж небольшого магазина.

Уютный таунхаус — красивый электромонтаж.

Монтаж освещения складской территории.

Фотоотчет: Последний штрих. 29.04.15.

Снятие паевого инвестиционного фонда

: как я могу снять деньги с SIP во время COVID-19?

Обычно AMC отправляют напоминания ближе к концу срока действия вашего SIP, а также регистрационную форму SIP на ваш адрес.

Как я могу вывести деньги из моего систематического инвестиционного плана, если сейчас я столкнулся с нехваткой денежных средств?
—D K Raghavan

Вы можете периодически снимать свои инвестиции, если они не находятся в периоде блокировки. Вы можете снять средства по маршруту SWP (план систематического вывода), погасив фиксированную сумму с заданной периодичностью.Вы можете снять единовременную сумму, подав запрос на погашение, когда это необходимо. Фонды обычно имеют минимальные суммы вывода, указанные в их раскрывающих документах. Убедитесь, что извлекаемые блоки не находятся в периоде выходной нагрузки.

Я планирую инвестировать 10 000 рупий каждый месяц в течение пяти лет в акционерный капитал MF через SIP. Как выбрать фонд?
—Srijit Roy

Следует придерживаться подхода, основанного на распределении активов (сочетание капитала и долга). Отнесение к собственному капиталу (высокий риск – класс активов с высокой доходностью) должно зависеть от вашего аппетита к риску и временного горизонта.Что касается распределения собственного капитала, вы можете рассмотреть возможность инвестирования в компании с большой капитализацией (75%), средней капитализацией (15%) и малой капитализацией (10%). Вы можете рассмотреть два фонда в пространстве с большой капитализацией и по одному фонду для подверженности рискам средней и малой капитализации.

Мой SIP на пять лет закончится в июне. Что мне нужно сделать, чтобы продолжить SIP еще на пять лет?
—Михир Ананд

Вам необходимо перерегистрировать SIP, чтобы продолжить периодические инвестиции, если фиксированный период был выбран для инвестиций во время регистрации для SIP.Вы можете перерегистрироваться онлайн или в физическом режиме. Обычно AMC отправляют напоминания ближе к концу срока действия вашего SIP, а также регистрационную форму SIP на ваш адрес.

Я недоволен своими возвратами SIP за последние три года, следует ли мне остановиться?

—Amit Kumar

SIP позволяет инвестору усреднить стоимость своих инвестиций с помощью дисциплинированных покупок, особенно когда рынок падает. Вы получаете больше единиц при снижении цен. Следовательно, вам следует продолжать свой SIP, если вы инвестируете на длительный срок (более семи-десяти лет), поскольку вы выиграете от покупки единиц по дешевке.Вы должны оценивать эффективность фонда по сравнению с его аналогами. Если фонд стабильно работает плохо, вы можете переключиться на более эффективный.

Автор – директор отдела инвестиционного консультирования Morningstar Investment Adviser (Индия). Отправляйте свои запросы по адресу [email protected]

Получите текущие цены на акции с BSE, NSE, рынка США и последние NAV, портфель паевых инвестиционных фондов, ознакомьтесь с последними новостями IPO, наиболее эффективными IPO, рассчитайте свой налог с помощью калькулятора подоходного налога, знать самых прибыльных и проигравших на рынке ценных бумаг.Поставьте нам лайк на Facebook и подпишитесь на нас в Twitter.

Financial Express теперь в Telegram. Нажмите здесь, чтобы присоединиться к нашему каналу и оставаться в курсе последних новостей и обновлений Biz.

Хотите снять деньги из паевого инвестиционного фонда? Вот что нужно знать

Инвестиции в паевые инвестиционные фонды (MF) – это довольно ликвидные и гибкие варианты инвестирования. Они предоставляют простые варианты входа / выхода в зависимости от выбранного типа фонда. Таким образом, в случае возникновения чрезвычайных ситуаций у инвесторов есть возможность отказаться от систематических инвестиционных планов (SIP) своих паевых инвестиционных фондов.

Несмотря на то, что выкуп паев паевых инвестиционных фондов не поощряется профессионалами, можно полностью отказаться от SIP в случае финансовых трудностей, говорят эксперты.

( Также прочтите:

«При выкупе средств следует помнить о нескольких вещах. Правильное время для продажи или выкупа паевых инвестиционных фондов зависит от финансовых целей инвесторов. важное решение, которое следует принимать только после критической оценки, поскольку оно будет иметь долгосрочные финансовые последствия для будущих целей », – говорит Рагвендра Нат, управляющий директор Ladderup Wealth Management.

«Следует также обратить внимание на распределение активов после удаления фонда, а также на любую выходную нагрузку, которую придется нести, и ее налоговые последствия», – добавляет он.

Инвесторы могут выкупить свои деньги из паевого инвестиционного фонда SIP одним из следующих способов:

Непосредственно через портал AMC

Если инвесторы вложили средства в паевой инвестиционный фонд напрямую с компанией по управлению активами (AMC), то они могут выкупить его на своем онлайн-портале. «Можно выбрать продать несколько единиц или все в соответствии с требованиями», – сообщает ClearTax.

Через зарегистрированного агента или онлайн-порталы

«Эти партнерские порталы также предлагают возможность выкупа паев фонда, при этом можно разместить запрос на выкуп, создав логин и пароль», – сообщает Paisabazaar.

Через агентства

Централизованные службы предлагают возможность выкупа паевых инвестиционных фондов, купленных у нескольких КУА. «Загрузите форму погашения и отправьте должным образом заполненную и подписанную форму в ближайшем офисе CAMS», согласно ClearTax

Через счет Demat или торговый счет

Если инвесторы купили паевые инвестиционные фонды через счет демата или торговый счет , то они могут выкупить единицы через ту же учетную запись.«Как только процесс будет завершен, будет произведена электронная выплата (NEFT или IMPS) по запросу на погашение. Сумма будет зачислена на тот же банковский счет, который зарегистрирован в демат-счете», – сообщает ClearTax.

Nath of Ladderup Wealth Management также предлагает несколько причин, по которым целесообразно выкупить фонд.

Деньги можно выкупить:

  • Когда в течение года фонды достигли своих целей или инвестиционные цели инвесторов изменились.
  • Когда фонд постоянно отстает.
  • Если в структуре схемы произошло изменение, которое делает ее непригодной для инвестиционных целей инвесторов.
  • Если возникнет финансовая ситуация, из-за которой требуется выкуп.
  • Методы SIP •• Запросы и ответы

    SIP использует методы / запросы и соответствующие ответы для связи и установления сеанса вызова.

    SIP-запросы

    Существует четырнадцать методов SIP-запросов, из которых первые шесть являются основными типами запросов / методов:
