Кабель СИП-2 предназначен для использования в воздушных линиях электропередач, области применения различны: для ответвлений к вводам в жилые дома, хозяйственные постройки в городах и районах с умеренным и холодным климатом.

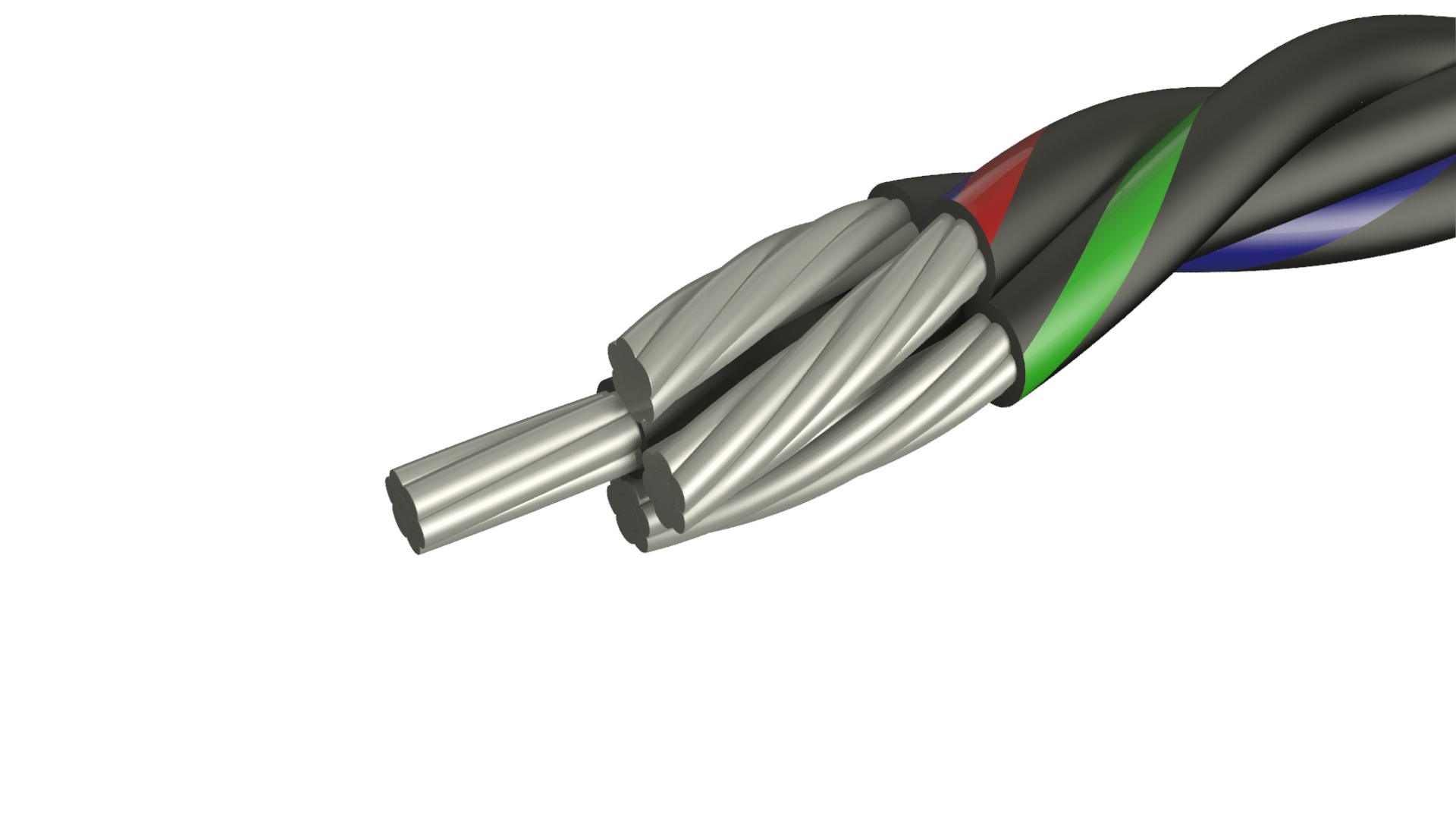

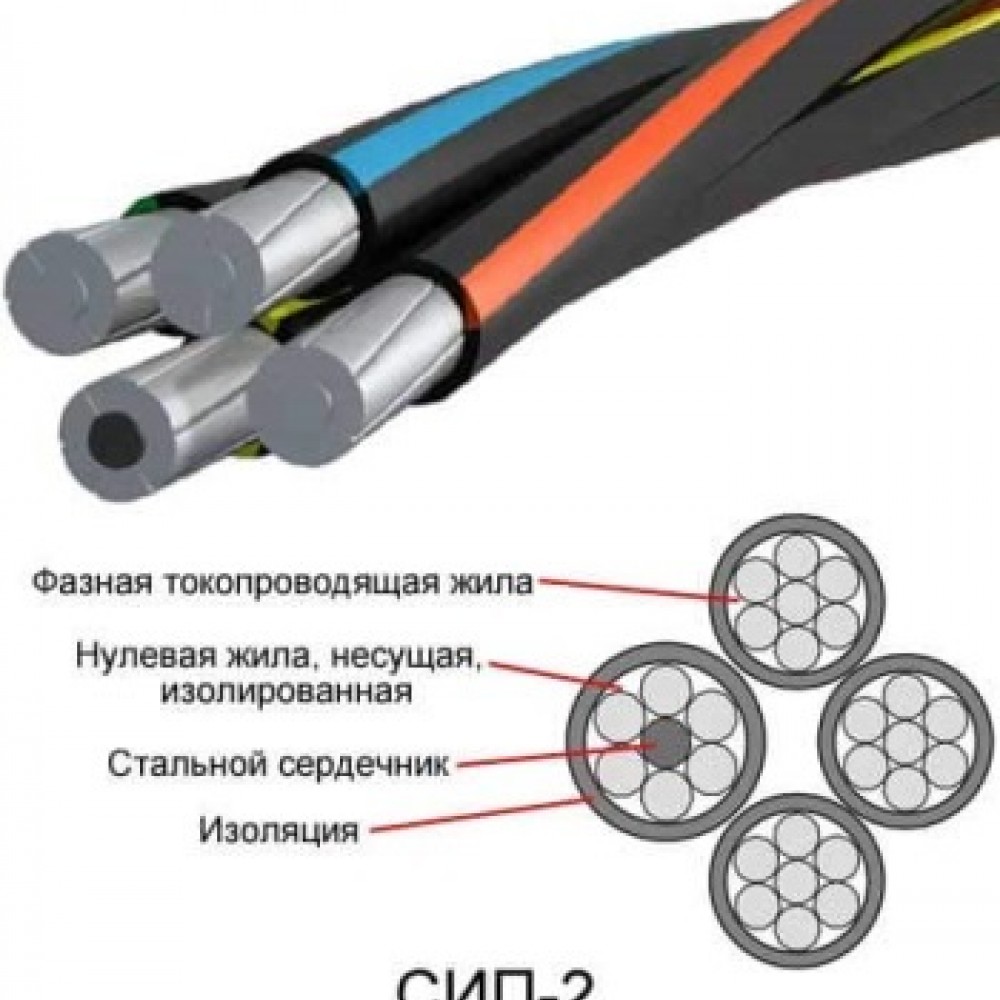

Конструкция кабеля СИП-2
Провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым полиэтиленом. Изготавливать может изготавливать несущие жилы проводов СИП 2 из алюминиевых проволок, упрочненных стальными оцинкованными проволоками для увеличения несущей способности кабеля, при условии соответствия этих проводов электрическому сопротивлению, разрывной прочности и геометрическим размерам проводам из алюминиевого сплава аналогичного сечения.
В фазные токопроводящие и изолированную нулевую несущую жилы провода СИП 2
введен водоблокирующий элемент, исключающий продольное распространение влаги вдоль жилы провода при ее попадании в местах крепления или повреждения изоляции. Такой кабель обозначается индексом “г”.
Допускается по требованию заказчика изготовление проводов СИП 2 с сечения 50 мм2 с 1-3 вспомогательными изолированными жилами:
сечением 16 мм2 или 25 мм2 для подключения цепей освещения;
1,5; 2,5 или 4 мм2 для цепей контроля.
Область применения кабеля СИП-2
Провода СИП 2 предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Преимущественная область применения СИП 2: для воздушных линий электропередач и ответвлений к вводам в жилые дома и хозяйственные постройки в районах с умеренным и холодным климатом.
Условия эксплуатации и монтажа СИП-2
Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150-69
Провода СИП 2 стойки к изгибу при температуре: минус 40°С
Прокладка и монтаж проводов СИП 2 должны проводиться при температуре окружающей среды: не ниже минус 20°С
Допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации не должны превышать: 45 Н/мм2
Провода СИП 2 после выдержки в воде при температуре (20+10) °С в течение не менее 10 мин должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 мин: самонесущие изолированные сшитым полиэтиленом – 4 кВ; самонесущие изолированные термопластичным полиэтиленом и композицией полиэтилена не распространяющей горение – 2,5 кВ;
Эксплуатация проводов СИП 2 при температуре от – 60°C до + 50°C
Данные для расчета веса кабеля в зависимости от его длины
Ассортимент провода СИП-2
Заказать, купить кабель и провод с доставкой можно связавшись по телефону или по электронной почте с нашими менеджерами. Осуществляем поставки по всей России и странам СНГ.
Наши контакты…
Самонесущие изолированные провода СИП
Краткая характеристика
Самонесущий изолированный провод (СИП), рассчитанный на номинальное напряжение 660 и 1000 В частотой до 50 Гц, служит для передачи электроэнергии в воздушных линиях электропередачи и ответвлений ко вводам в жилые дома и хозяйственные постройки.
Область применения
СИП активно применяются при создании ответвлений ко вводам зданий и построек жилого и хозяйственного назначения, а также проведении магистральных воздушных линий электропередач. При прокладке проводов СИП в пожароопасных зонах на изоляцию наносят специальное покрытие, придающее кабелям огнестойкость и являющееся дополнительной защитой от пожара

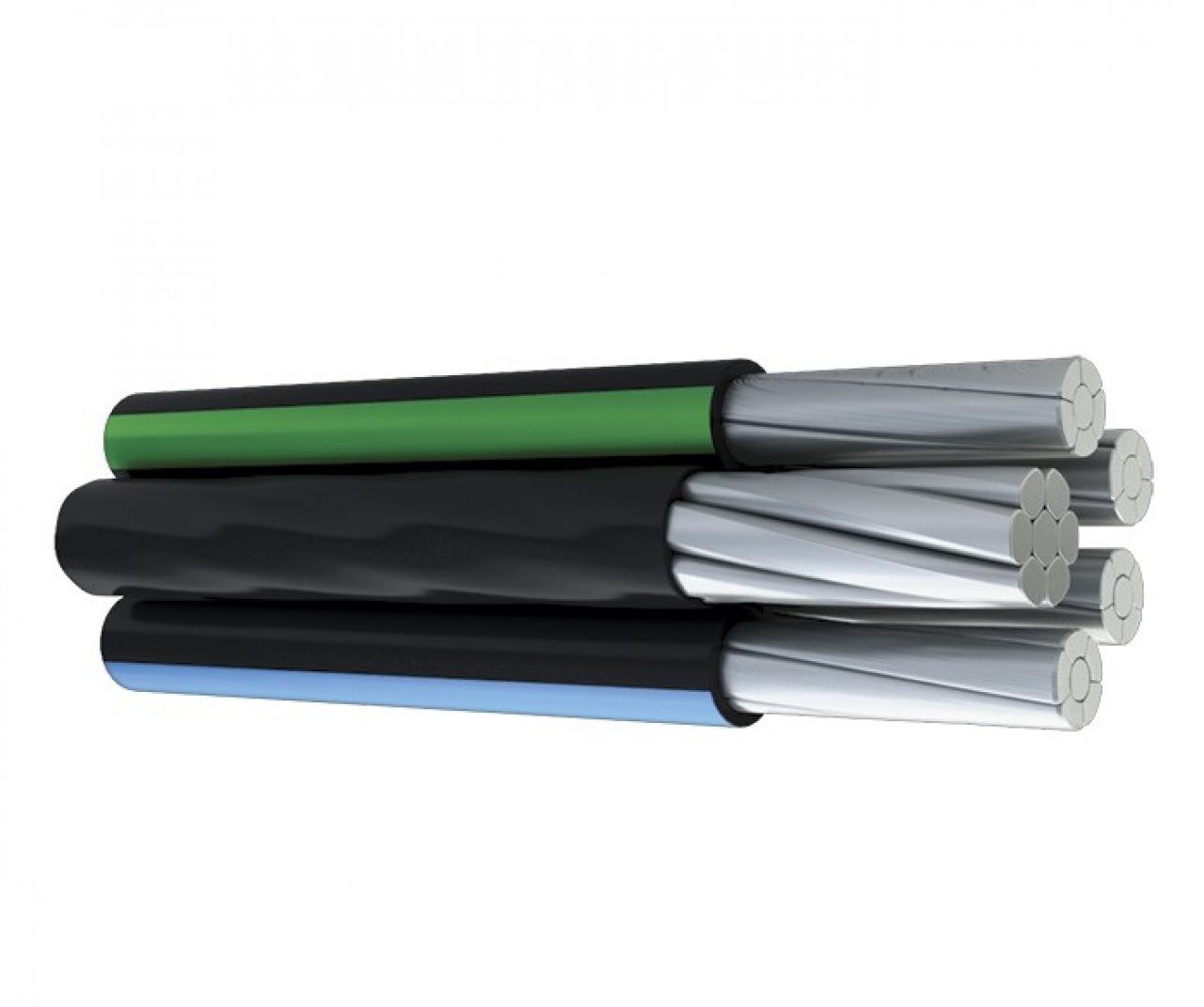

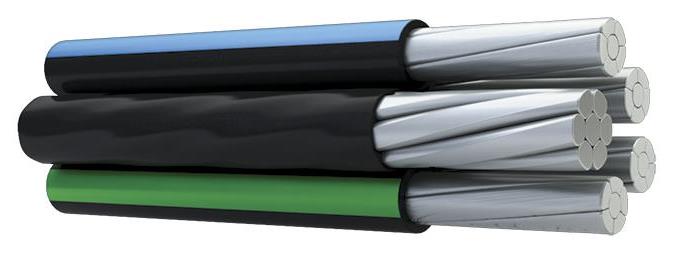

Конструкция кабеля
Вокруг нулевой несущей жилы, выполненной из алюминиевого сплава, скручены изолированные фазные токопроводящие жилы из алюминиевого или сталеалюминиевого сплава. Жилы многопроволочные, уплотнённые.
Изоляция изготовлена из термопластичного светостабилизированного сшитого полиэтилена.
Технические и эксплуатационные характеристики
СИП предназначен для эксплуатации при температуре от -50°С до +50°С и относительной влажности воздуха до 98% (при температуре +35°С). Предельная длительно допустимая температура нагрева жил кабеля в рабочем режиме составляет + 90°С, в аварийном режиме или в режиме перегрузки + 130°С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил 250°С.
Изолированные жилы проводов выдерживают испытание переменным напряжением 3,5 кВ частотой 50 Гц на проход. После выдержки в воде при температуре 10-30°С проводаменее 10 мин должны выдерживать испытание переменным напряжением 2,5 кВ (для марок СИП-1 и СИП-1А) и 4 кВ (для марок СИП-2 и СИП-2А). Провода СИП выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 1 часа.
Прокладка и монтаж кабелей СИП без предварительного нагрева может производиться при температуре не ниже -20°С. Минимальный радиус изгиба при прокладке – 7,5 Dн (Dн – наружный диаметр кабеля). Провод обладает стойкостью к солнечной радиации.
Строительная длина СИП согласовывается при заказе.
Гарантийный срок эксплуатации кабеля – 3 года, срок службы – 40 лет.
Преимущества
Провода СИП обеспечивают бесперебойную подачу электроэнергии, обладают высокой прочностью, стойкостью к механическим повреждениям, работают даже в сложных климатических и агрессивных химических условиях. Кабели предполагают монтаж без отключения линии, возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями, возможность монтажа ЛЭП по фасадам зданий – без установки лишних опор, загромождающих тротуары города.
Благодаря небольшому реактивному сопротивлению, кабели СИП позволяют значительно снизить потери энергии. Важными преимуществами являются высокая безопасность обслуживания и отсутствие риска поражения при касании фазных проводов, находящихся под напряжением, а также безопасность работ в непосредственной близости от ЛЭП.
СИП-1 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150.
СИП-2 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.
СИП-3 – Для воздушных линий электропередачи на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) И 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.

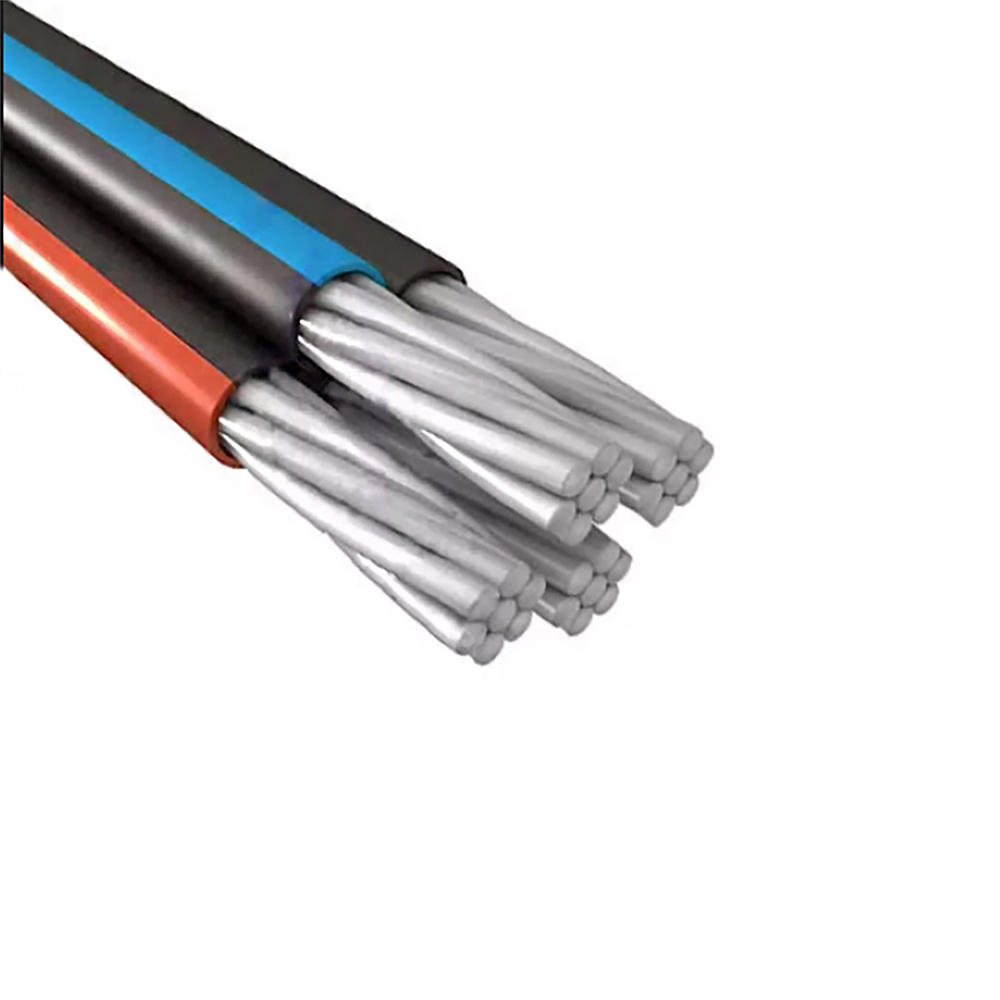

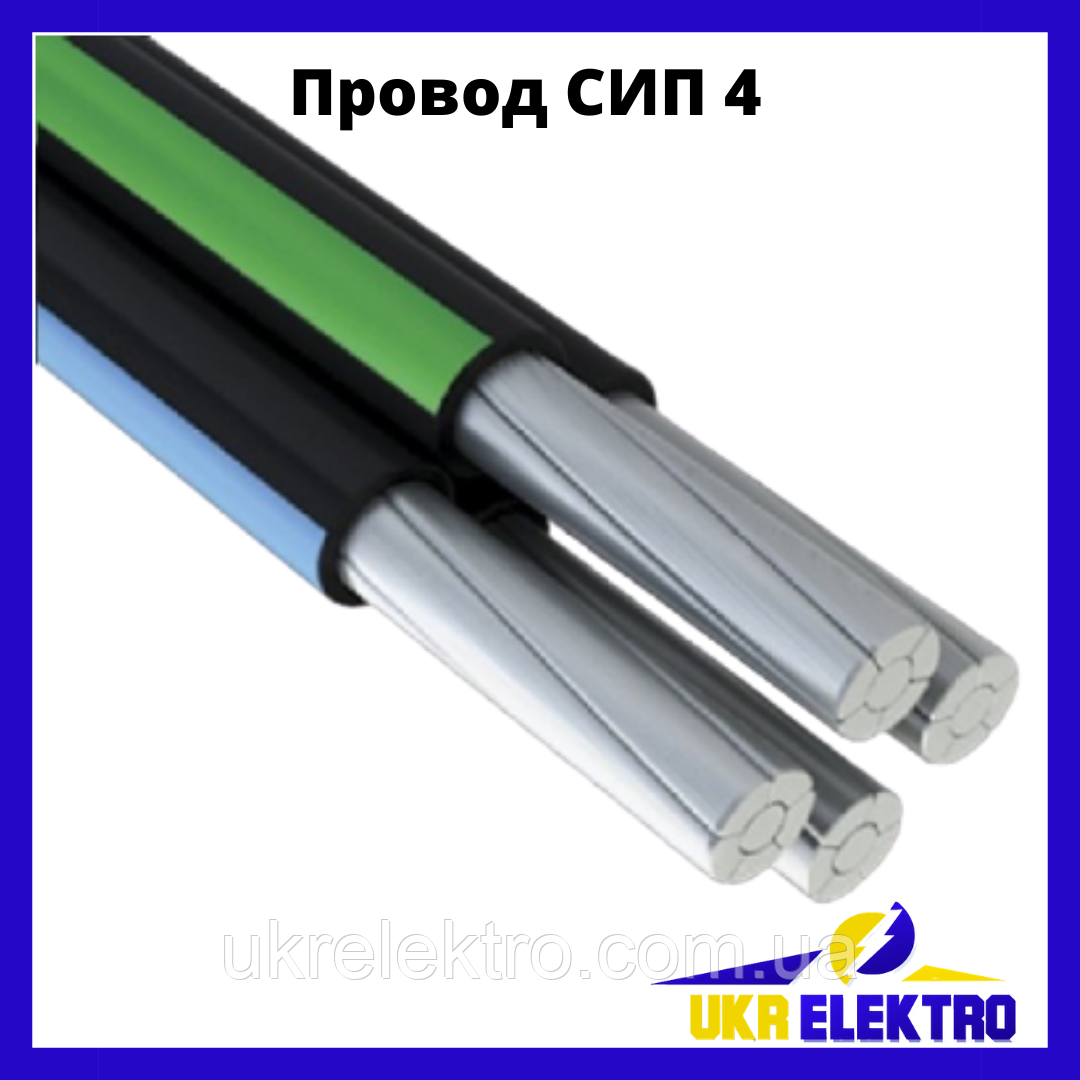

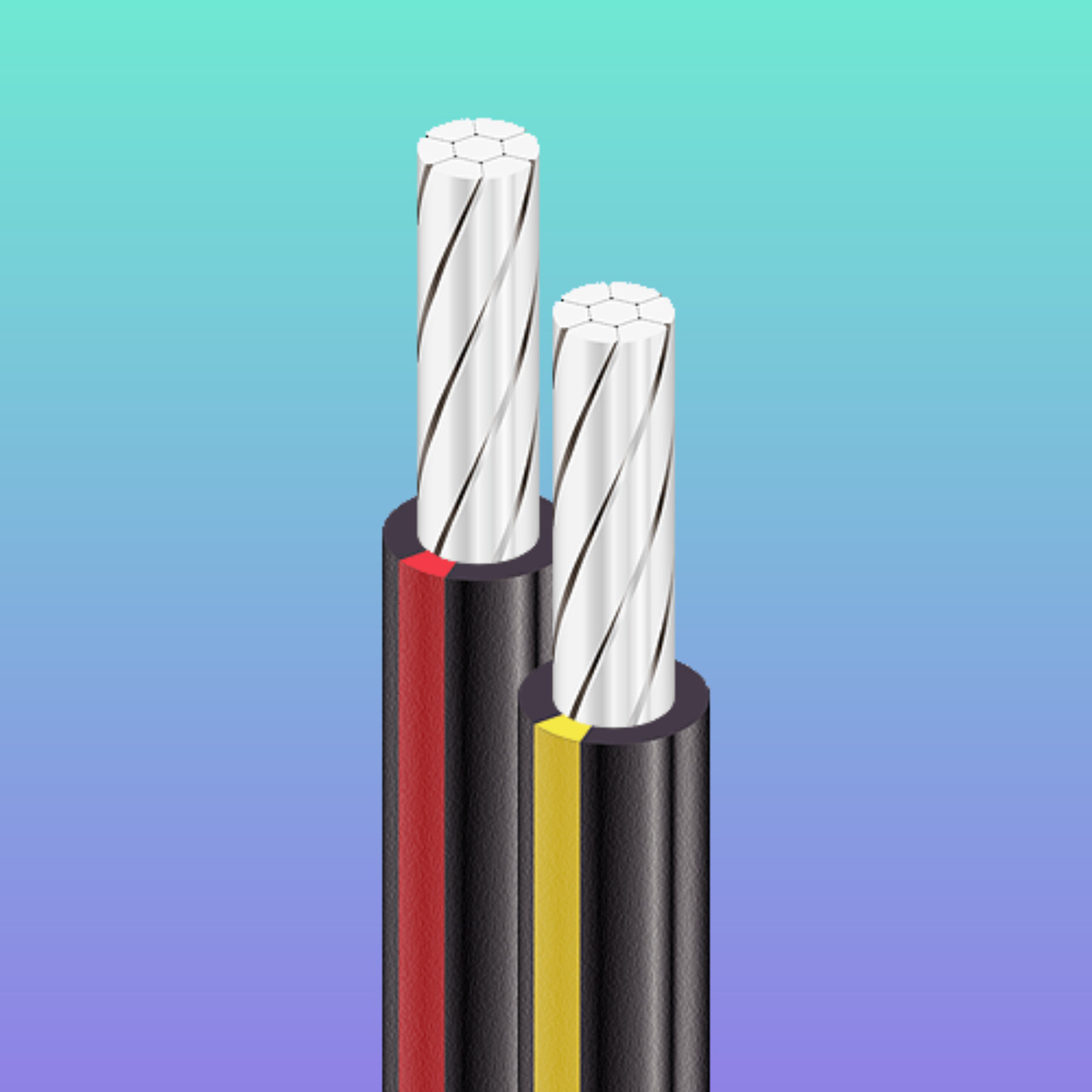

СИП-4 Предназначен для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150.
Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150
– Провода стойки к воздействию солнечного излучения,
– радиус изгиба при монтаже и установленного на опорах провода, н/м…….10 наружных диаметров – Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 минут: -самонесущие изолированные – 4 кВ
– защищенные на номинальное напряжение 20 кВ-6 кВ -защищенные на номинальное напряжение 35 кВ- 10 кВ -Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20 кВ, не менее – 24 кВ, для проводов на номинальное напряжение 35 кВ, не менее – 40 кВ переменного тока частотой 50 Гц -Допустимый нагрев токопроводящих жил при эксплуатации не превышает 90 °С в нормальном режиме и 250 °С – при коротком замыкании. -Монтаж проводится при температуре окружающей среды не ниже – 200C -Диапазон температур при эксплуатации от – 600C до + 500C – Строительная длина провода согласовывается при заказе – Гарантийный срок эксплуатации: 3 года с даты ввода провода в эксплуатацию – Срок службы проводов: не менее 40 лет
В случае если у Вас возникли дополнительные вопросы , Вы всегда можете обратиться к нашим специалистам по телефону +7 (812) 703-79-55, отправить сообщение по e-mail info@skmek.ru или сделать Онлайн-Заявку на сайте. Мы всегда готовы помочь и ответить на Ваши вопросы.
Провод самонесущий изолированный СИП-2 в ООО «ТД ЭЛПРО»
Для надежной и безопасной подачи электроэнергии к потребителям необходимо использовать только качественные материалы и провода. Вот именно к такой категории относится кабель СИП. Впервые такой провод и название кабель СИП было разработано в Финляндии и Франции еще в 50-х годах прошлого столетия, и только через 30 лет это изобретение дошло до нашей страны. В эту систему входят простые составляющие:
изолированные фазные проводники из легкого материала алюминия, в количестве от 1 до 4 штук, закрученные вокруг нейтрали;
одна несущая нейтраль совсем без изоляции из этого же материала.
Самонесущий изолированный провод (СИП) – это такой провод, предназначение которого передача и распространение электрической энергии. Отличие неизолированного провода от СИП заключается в наличии специального покрытия на нем, которое своего рода изолирует его. Не только у нас, но и во многих странах они получили большую популярность, так как имеют большие преимущества:
кража электроэнергии сводится к нулю, так как затрудняется возможность незаконного подключения;
температурный диапазон колеблется от -55 до +60оС;
отсутствует схлестывание проводов;
требуется меньшая полоса отчуждения земли, это отлично подходит для жилых массивов;
срок службы более 50 лет;
гарантийный срок пользования 5 лет.
На сегодняшний момент марок самонесущего провода (СИП) очень много:
СИП-1;
СИП-1А;
СИП-2;
СИП-2А;
СИП-3
СИП-4;
СИП-5
Если есть маркировка “н” в конце обозначения (СИП4н), то это обозначает, что материалом жил является сплав. Если все-таки такая маркировка отсутствует, то жила сделана из одного алюминия.
Обязательным условием изготовления провода СИП на нашем предприятии является использование качественных материалов, которые имеют все подтверждающие документы. Покупая нашу продукцию, вы можете полностью ознакомиться с обозначениями и пометками на них: сечение провода, номер партии, дата изготовления. Давайте рассмотрим на примере, что собой представляет провод самонесущийСИП-4. Это провод с алюминиевыми жилами, изоляцией из светостабилизированного термопластического полиэтилена. Его часто используют для воздушных ЛЭП (линий электропередач), а также подвод к жилим постройкам.
Что собой представляет провод СИП 2? Это самонесущий изолированный кабель. С его помощью обеспечивают электроэнергией осветительные приборы на улице, подвод и отвод от трансформаторных подстанций. Отличие СИП-4 от СИП-2 заключается в том, что СИП-4 может использоваться только в умеренно-прохладной обстановке, а СИП-2 может использоваться в агрессивных средах, которые могут содержать влагу и даже соль. Еще в СИП-4 отсутствует несущая жила, что можно увидеть в наличии у СИП-2.
Наша компания не только продает провода СИП, а еще предоставляет услугу подсоединения к помещениям, но для этого у вас должен быть специальный документ, а именно разрешение на подключение к данному помещению. Этот документ можно взять у энергопоставляющей компании в вашем городе.
Цена на кабель СИП очень привлекательная, намного ниже чем в других компаниях. Хотя качество на высшем уровне! Просто мы заботимся о наших покупателях и хотим, чтобы любой потребитель мог пользоваться высококачественными материалами. Подсоединить кабель СИП можно в домашних условиях и самостоятельно, для этого вы можете позвонить в нашу компанию, и мы с радостью проконсультируем вас. Прокладка происходит в очень короткие сроки без тяжелого оборудования. Но помните, что полиэтиленовая изоляция на кабели СИП требует бережного отношения!
И хоть провод имеет изоляцию, но не забываем о правилах безопасности и пользования электричеством и электрическими приборами. Мы заботимся о вашей безопасности и здоровье!
СИП 0,4-1кВ. Плюсы и минусы различных систем
Сейчас наблюдается активное строительство новых и замена старых линий электропередач в распределительных сетях 0,4 -1 кВ и 6 -20 кВ. Все чаще на этих линиях применяются самонесущие изолированные провода (СИП), имеющие несколько конструктивных видов так называемых систем. К сожалению, пока никто точно не определил, какие конкретно системы нужно применять в наших условиях. В публикуемом материале читатель не получит ответа на этот вопрос, но сможет узнать, какие системы СИП существуют в настоящее время и чем они друг от друга отличаются.
Что в плюсе?
Надежность самонесущих изолированных проводов складывается из следующих критериев:
провода защищены от схлестывания;
на проводах практически не образуется гололед;
существенно ограничен несанкционированный отбор электроэнергии;
исключено воровство проводов, так как они не подлежат вторичной переработке;
возможно подключение абонентов и новые ответвления под напряжением;
нет необходимости в вырубке просеки перед прокладкой и в процессе эксплуатации;
простота монтажных работ и соответственно уменьшение сроков их проведения;
высокая механическая прочность проводов и соответственно невозможность их обрыва;
пожаробезопасность, основанная на исключении короткого замыкания при схлестывании;
снижение энергопотерь в ЛЭП за счет уменьшения реактивного сопротивления изолированного провода по сравнению с «голым»;
возможность прокладки СИП по фасадам зданий, а также совместной подвески с проводами низкого, высокого напряжения, линиями связи, что дает существенную экономию на опорах.
Список можно продолжать, но и этого уже достаточно для того, чтобы обосновать безоговорочную необходимость использования СИП. Но здесь то и возникает сложность, обоснованная тем, что существует слишком широкий выбор систем СИП. Какая из них необходима в каждом конкретном случае?

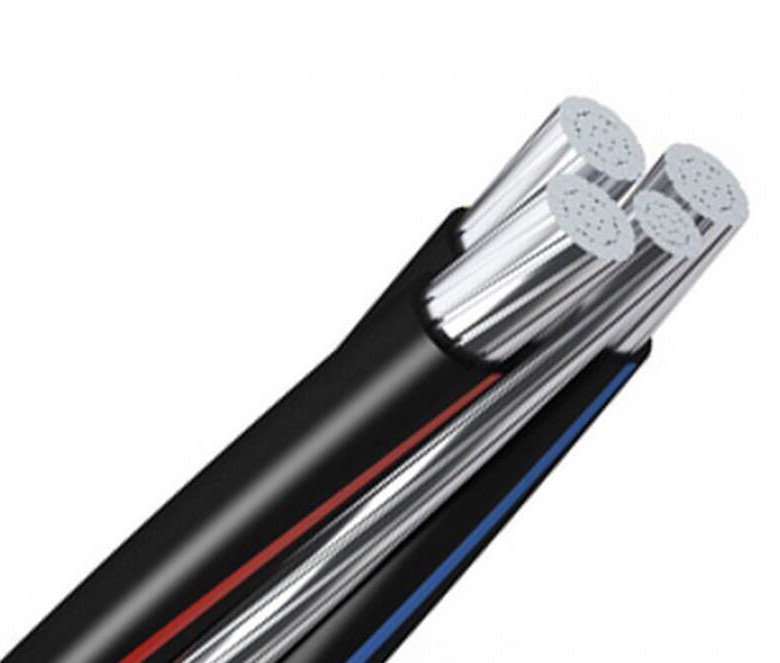

СИП — это скрученные в жгут изолированные провода. При этом изоляция выполнена из светостабилизированного полиэтилена. Понятие общее и охватывает одновременно все системы.
СИП-1
Первая система, наиболее известная как АМКА (производитель «PIRELLI CABLES and SYSTEMS OY», Финляндия, в состав которого ныне вошла фирма Nokia Cables), по европейскому гармонизированному стандарту HD 626, или в российской терминологии СИП-1, характеризуется тем, что вокруг неизолированного («голого») несущего нулевого провода скручены изолированные фазные провода. Несущий трос выполнен из алюминиевого сплава высокой прочности. Прочность линии в целом очень высока за счет подвески линии, и усилия тяжения передаются по системе металл-металл. При этом отсутствуют слабые звенья по всей системе подвеса, что позволяет выполнить требования надежности по финскому стандарту. Линия считается надежной в том случае, если абонент всегда получает электроэнергию, а провода всегда остаются наверху, вплоть до слома опоры.
Прочность провода и арматуры позволяет выдержать практически все не предвиденные внешние механические воздействия. По опыту, слом опор составляет не более 1,5% случаев повреждения проводов. Изоляция СИП выполнена из термопластичного полиэтилена. Ее температурные характеристики: 70С в долговременном режиме, 90С в режиме длительной перегрузки (до 8 час. в сутки) и 130С в режиме токов КЗ. Проект линии должен включать в себя заземление нулевого провода на опорах, что позволяет исключить появление потенциала на нулевом проводе при перекосе фаз.
СИП-2А
Вторая система, известная у нас как французская система Torsada (производитель NEXANS), или АМКАТ, по европейскому гармонизированному стандарту HD626, или как СИП-2А по российской терминологии, возникла, когда появилась необходимость защитить «голый» несущий провод от влияния корродирующих элементов в воздухе. Это актуально на побережье соленых морей, на территориях с тропическим или близким к нему климатом. В России применение этой системы необходимо лишь на побережье Черного моря. Защита несущего провода в этой системе достигнута тем же изоляционным слоем, что и на фазных проводах. СИП-2А характеризуется тем, что вокруг изолированного несущего нулевого провода скручены изолированные фазные провода. Несущий трос выполнен из алюминиевого сплава высокой прочности. Изоляция выполнена из силанольно-сшитого полиэтилена. этилена. Ее температурные характеристики: 90С в долговременном режиме, 130С в режиме длительной перегрузки (до 8 часов в сутки) и 250 в режиме токов КЗ. Высокие температурные параметры изоляции действительно говорят в пользу этого провода. Нагрузить линию в номинальном режиме сложно даже до температуры в 70С, но высокий уровень токов КЗ действительно важен при перегрузках. Поэтому обязательно нужно выяснить необходимость высокого уровня изоляции для конкретной линии и соотнести с ценовой характеристикой системы. Но для несущего изолированного провода существует наиболее важная и очень сложная проблема – подвеска такого провода на опорах. Дело в том, что вся механическая нагрузка линии ложится на этот самый изоляционный слой. К примеру, несущий провод 70 мм в СИП 3х50+70 имеет разрывную прочность около 20 кН. Соответственно, если нагрузить линию так же, как нагружают «голый» несущий провод, изоляция может разорваться, особенно при монтаже прокалывающих герметичных зажимов с режущими ножевыми зубьями. Понимая это, разработчики проектов вынуждены предусматривать достаточно короткие анкерные пролеты в линиях, причем сами подвесные элементы выполнять значительно меньшей, но нормированной разрывной прочности. При этом, во-первых, линия оказывается перенасыщенной достаточно дорогими анкерными зажимами, а во-вторых, даже при незначительной механической перегрузке или воздействии на провод арматура разрушается, причем на нескольких опорах разом.
…и их производные
Производители СИП в России пошли дальше, разработали дополнительно свои системы и производят СИП-1А аналог системы с изолированным нулем (Torsada), но с изоляцией из термопластичного полиэтилена и СИП-2 аналог системы с «голым» нулем (AMKA), но с изоляцией из силанольносшитого полиэтилена. Если расположить указанные системы в порядке возрастания цены, то получится следующий ряд: СИП-1, СИП-1А, СИП-2 и наконец СИП-2А. Проанализировав прайс-листы некоторых производителей, можно сделать вывод, что разница между самыми дешевыми в этом ряду, т.е. СИП-1, и самыми дорогими СИП-2А составляет около 30%.
СИП-4, СИП-5
Конечно, возможны случаи, когда нулевой провод обязательно должен быть изолированным. Например, при невозможности осуществить заземление линии на опорах (солончаковые грунты). В этом случае существует более надежная система, не ухудшающая механическую прочность. Она известна в России как «шведская», или Алус, или ЕХ, или Four Core. Система является наиболее перспективной и прогрессивной. По российской терминологии это СИП-4, СИП-5 или четырехпроводная система (СИП-3 рассчитаны на рабочее напряжение до 20 кВ – ред.). В ней отсутствует несущий провод, а подвеска осуществляется за все проводники одновременно. Прочность провода определяется сложением прочности всех проводов с уменьшающим коэффициентом. Для сравнения: провод 4 х 50 имеет прочность около 28 кН, что почти в 1,5 раза прочнее, чем 3 х 50 + 70. Эти характеристики провода даны в случае его исполнения из алюминия, при этом нагрузка на изоляцию остается достаточно низкой. В системе, принятой в Англии, все жилы выполняются из алюминиевого сплава. Правда, целесообразность этого сомнительна из-за возможных механических проблем с изоляцией. Конечно, применяя соответствующую подвесную арматуру, можно обойти и эти проблемы.

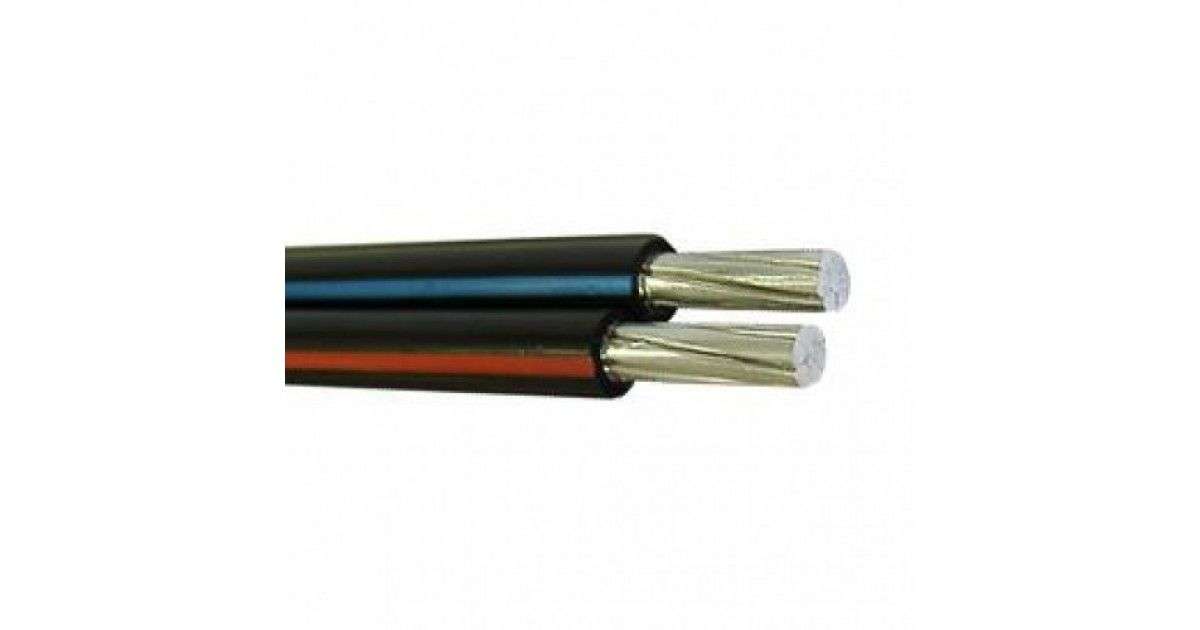

Такой подход позволяет применять даже абонентский провод 2х16, 4х16, 2х25 или 4х25 на достаточно большие расстояния между опорами, но в этом случае выдвигаются более жесткие требования к подвесной арматуре. СИП-4 и СИП-5 не только наиболее надежны, но и экономически выгодны. Цена на такие провода до 30% ниже стоимости аналогично выбранных по сечению с несущим нулевым проводом. Дело в том, что для изготовления проводов этих систем не требуется специального достаточно дорогостоящего процесса переработки сплава. Такой провод не может быть дорогим, и, как ни странно, низкая цена достигается не ухудшением качества (его характеристики, наоборот, значительно лучше, чем в системе с несущим тросом), а лишь применением прогрессивной системы подвески. Различия между проводами СИП-4 и СИП-5 такие же, как и между СИП1(1А) и СИП2(2А), то есть в изоляции СИП-4 применяется термопластичный светостабилизированный полиэтилен, а в СИП-5 – силанольносшитый светостабилизированный полиэтилен с соответствующими термическими характеристиками. Выбор типа изоляции, как и ранее, остается за потребителем (цена/технические параметры). Такой провод уже имеет производственно техническую российскую документацию, и сейчас ведется работа по изданию проектно-технической документации, при этом есть также большой опыт его производства на Севкабеле для зарубежного потребителя. Многолетний опыт строительства и эксплуатации воздушных линий 0,4-1 кВ в России, недостаточная надежность традиционных распределительных сетей с голыми проводами, необходимость постоянной разработки мероприятий по повышению надежности и уменьшению количества аварийных отключений, высокие трудозатраты и эксплуатационные расходы подчеркивают преимущества линий с изолированными и защищенными изоляцией проводами.
