СИП-1

СИП-1

Самонесущие изолированные провода

ТУ 16-705.500-2006



Область применения

Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150



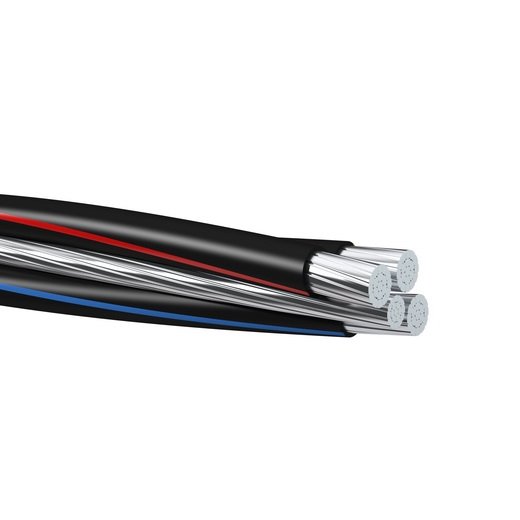

Конструкция

Провод самонесущий c алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с неизолированной несущей жилой из сплава алюминия.

  1. Фазная жила:

    • Фазная токопроводящая жила — алюминиевая, многопроволочная, круглая, уплотненная (или компактированная).

    • Несущая жила — многопроволочная, круглая, уплотненная из сплава алюминия.

  2. Изоляция — выполняется из светостабилизированного сшитого ПЭ. Изолированные жилы имеют отличительную расцветку или маркировку цифрами.

    Несущая жила не изолируется.

  3. Скрутка — имеет правое направление. Изолированные фазные жилы скручены вокруг нулевой несущей жилы.

Расшифровка марки кабеля СИП-1

Технические характеристики

Вид климатического исполнения по ГОСТ 15150-69

В, категории размещения — 1, 2, 3

Диапазон температур эксплуатации

от −60°С до +50°С

Монтаж проводов рекомендуется производить при температуре окружающей среды

не ниже −20°С

Допустимый нагрев токопроводящих жил при эксплуатации

90°С

Допустимый нагрев токопроводящих жил при коротком замыкании

250°С

Строительная длина

согласуется при заказе

Радиус изгиба при монтаже и установленного на опорах провода

не менее 10 наружных диаметров провода

Гарантийный срок эксплуатации

3 года с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления

Срок службы

40 лет



Провода СИП совместимы с линейно-подвесной арматурой компании «Niled»



Марка и номинальное напряжение провода

Номинальный наружный диаметр, мм

Расчетный наружный диаметр провода,мм”

Расчетная масса 1км провода, кг

СИП-1-0. 6/1



























1×16+1×25

15

135

3×16+1×25

22

270

3×25+1х35

26

390

3×35+1×50

30

530

3×50+1×50

32

685

3×50+1×70

35

740

3×70+1×70

37

930

3×70+1×95

41

990

3×95+1×70

41

1190

3×95+1×95

43

1255

3×120+1×95

46

1480

3х150+1х95

48

1715

3×185+1×95

52

2330

3×240+1×95

56

2895



В случае если у Вас возникли дополнительные вопросы , Вы всегда можете обратиться к нашим специалистам  по телефону  +7 (812) 703-79-55, отправить сообщение по e-mail  info@skmek. ru или сделать Онлайн-Заявку на сайте. Мы всегда готовы помочь и ответить на Ваши вопросы.

СИП-1


СИП-1

Расшифровка провода СИП – Самонесущий изолированный провод

Использование

Провод СИП-1 используется в воздушных силовых осветительных сетях на переменное напряжение 0,66/1 кВ частотой 50Гц.

Технические характеристики провода СИП-1:

-Климатическое исполнение проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150-69

-Пробивное напряжение защитной изоляции защищенных проводов СИП-1 после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов СИП-1 на номинальное напряжение 20кВ, не менее – 24 кВ, для проводов на номинальное напряжение 35 кВ, не менее – 40кВ переменного тока частотой 50Гц

-Максимальный нагрев жил СИП-1 во время эксплуатации не превышает 90°С в обычном режиме и 250 °С – во время короткого замыкания.

-Монтирование должно происходить при температуре не ниже – 200C

-Температура СИП-1 при эксплуатации от – 600C до + 500C

– Гарантийный срок эксплуатации проводов СИП-1: 3 года с даты ввода провода в эксплуатацию

– Срок службы проводов СИП-1: от 40 лет

Табличные данные СИП-1

Марка

провода

Сечение

Наружный диаметр провода, мм

масса 1 км провода, кг

СИП-1

1×16+1×25

15

140

СИП-1

3x 16+1×25

22

280

СИП-1

3×25+1×35

26

400

СИП-1

3×35+1×50

30

555

СИП-1

3×50+1×50

33

695

СИП-1

3×50+1×70

35

750

СИП-1

3×70+1×70

38

965

СИП-1

3×70+1×95

41

1030

СИП-1

3×95+1×70

43

1235

СИП-1

3×95+1×95

44

1300

СИП-1

3×120+1×95

47

1530

СИП-1

4×16+1×25

22

350

СИП-1

4×25+1×35

26

500


Самонесущий изолированный провод (СИП): технические характеристики

Современные воздушные линии электропередач все чаще монтируют из изолированных проводов. Это гарантирует электробезопасность, избавляет от замыканий в ветреную погоду и уменьшает вероятность воровства электроэнергии методом накидывания, как это делали с голыми жилами. Применяют провод СИП для монтажа уличного освещения, ввода в здание, а также при прокладке новых воздушных линий. Из-за того, что на жилах присутствует изоляция, провода СИП часто называют кабелями. Это утверждение тоже верно. Кабель делится на 2 вида: защищенный и изолированный. В первом случае – это одна алюминиевая жила, покрытая оболочкой. Во втором варианте кабель состоит из нескольких жил с несущим проводом для закрепления.

Разновидности кабелей

Рассматривая технические характеристики провода СИП, надо заметить, что его часто классифицируют по сечению токоведущих жил. Например, сечение провода может быть 2х16, 4х25 и так далее. Самыми востребованными являются кабеля сечением 2х16 и 4х16. Первая цифра маркировки говорит о количестве жил, вторая цифра – их сечение.

Однако на этом самонесущий изолированный провод не ограничивается своими характеристиками, в чем сейчас мы и убедимся:

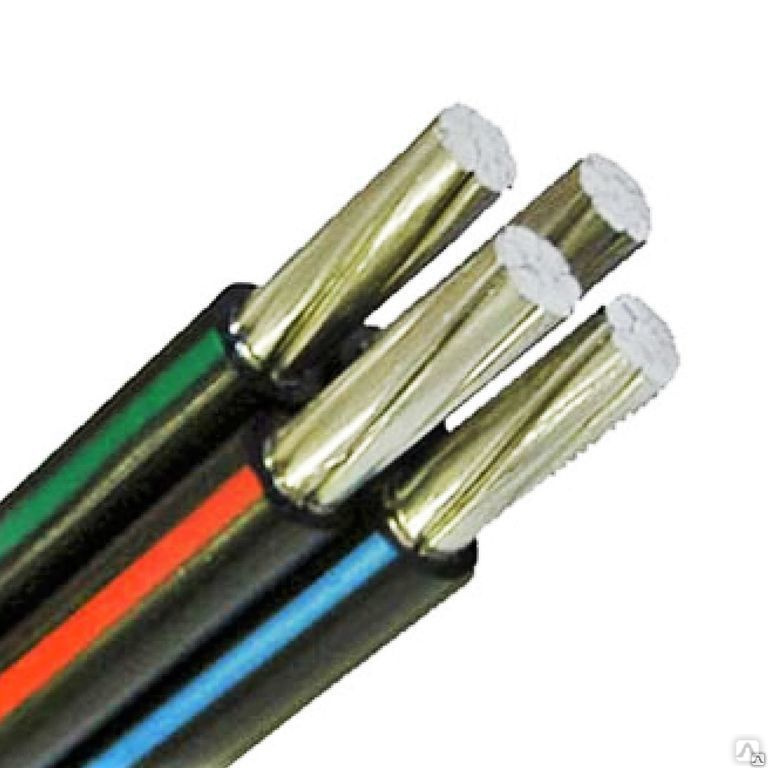

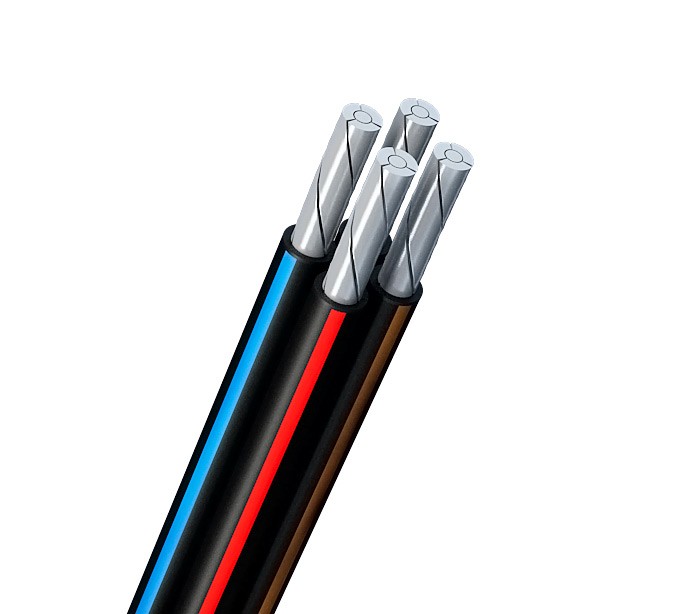

  • маркировка СИП-1 и СИП-1А повествует о том, что кабель имеет три покрытых полиэтиленом жилы для подключения фаз. Четвертая жила провода СИП 1 нулевая. Она может быть голой или покрыта изоляцией, о чем в маркировке говорит буква «А». Рабочая температура таких силовых проводов сип может достигать +70оС;

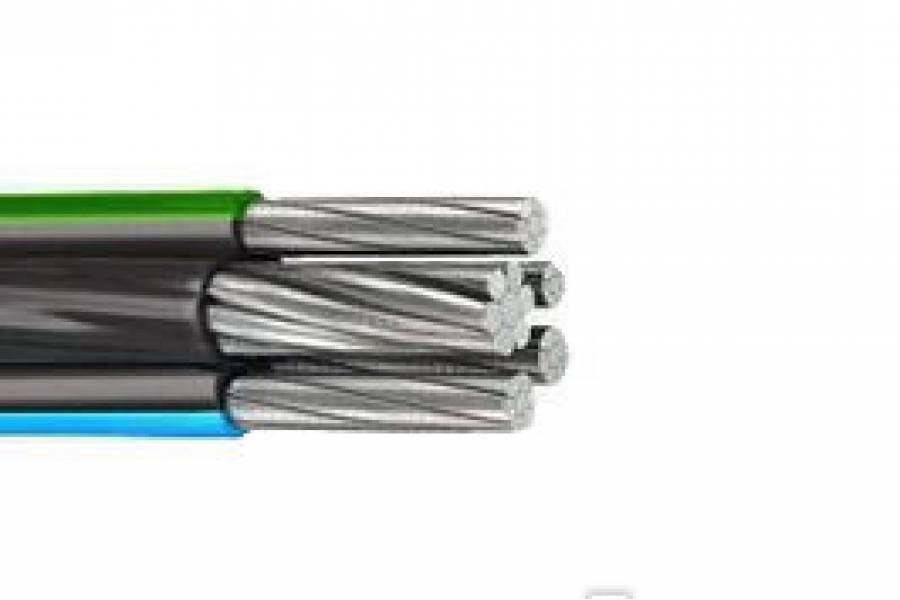

  • следующий по очереди идет кабель СИП-2 и СИП-2А. Отличие проводов СИП 2 от предыдущего вида заключается лишь в изолирующем покрытии жил, выполненном из сшитого полиэтилена. Применяются провода СИП 2 для укладки воздушных линий напряжением до 1 тыс. вольт. Рабочая температура проводов СИП 2 немного выше, и уже составляет до +90оС. Чаще всего провода СИП 2 используют в холодных регионах для подключения потребителей;

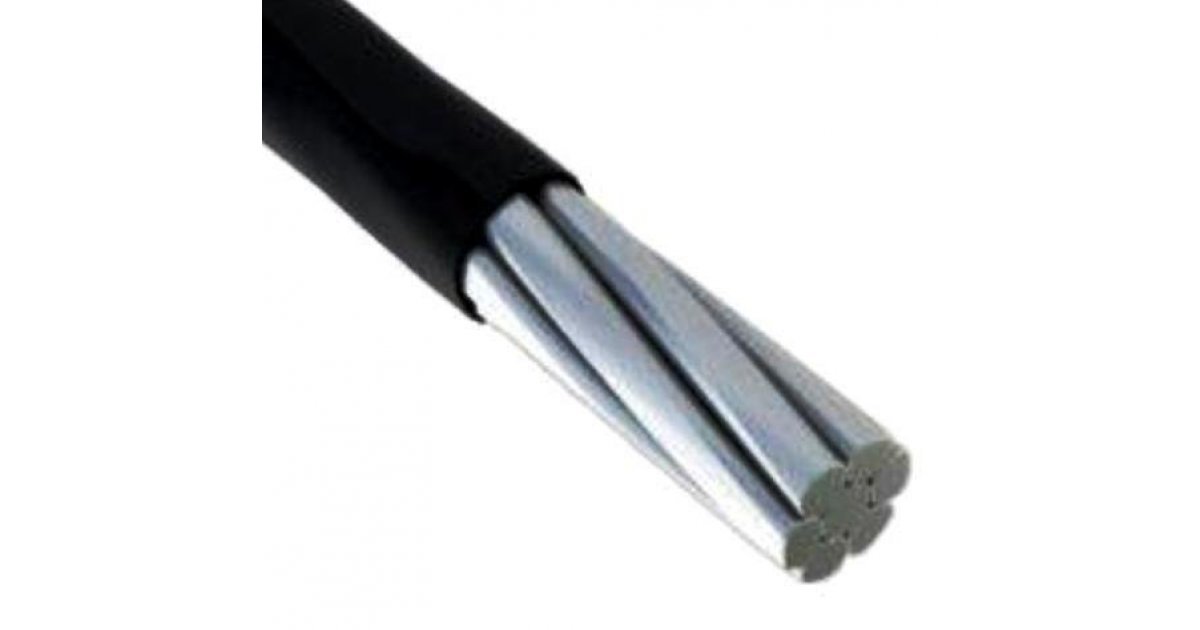

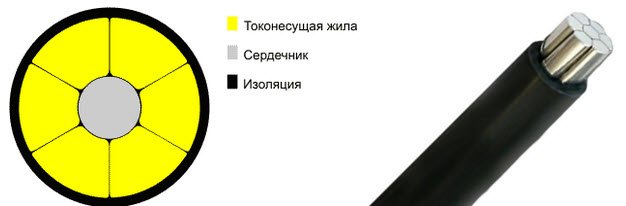

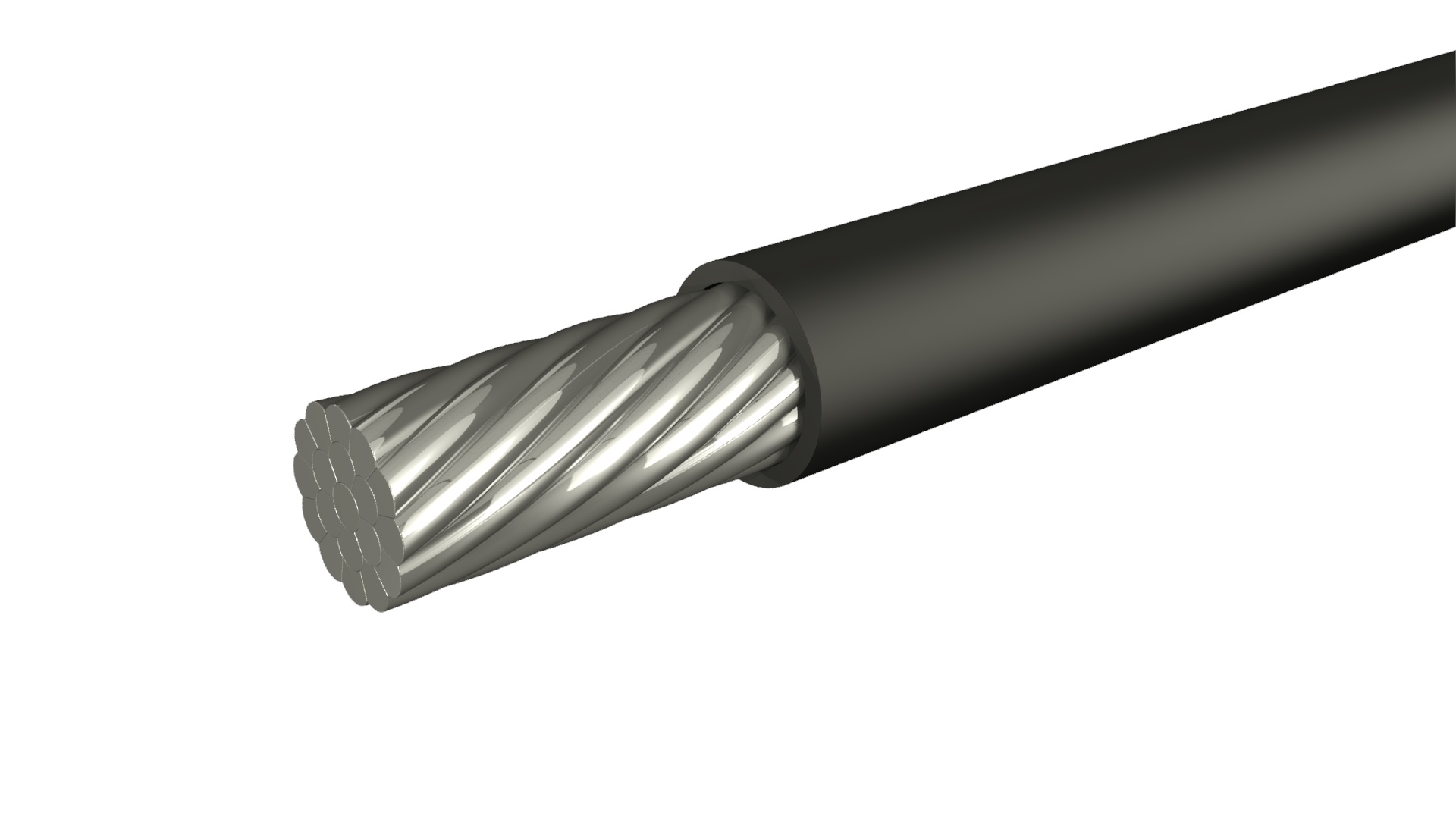

  • маркировка СИП-3 указывает, что это одножильный кабель. Конструкция провода СИП 3 включает стальную центральную жилу, обвитую несколькими проволоками из алюминия. Дело в том, что провода СИП 3 изготавливаются не из чистого алюминия, а из сплавов нескольких металлов. Это позволяет добиться высокого показателя токопроводности, повышенной прочности на разрыв, устойчивости к коррозии. Изолирующая оболочка изготовлена из сшитого полиэтилена. Кабель предназначен для монтажа ВЛИ напряжением 20 тыс. вольт. Рабочая температура составляет +70оС, а кратковременная может колебаться от -20 до +90оС;

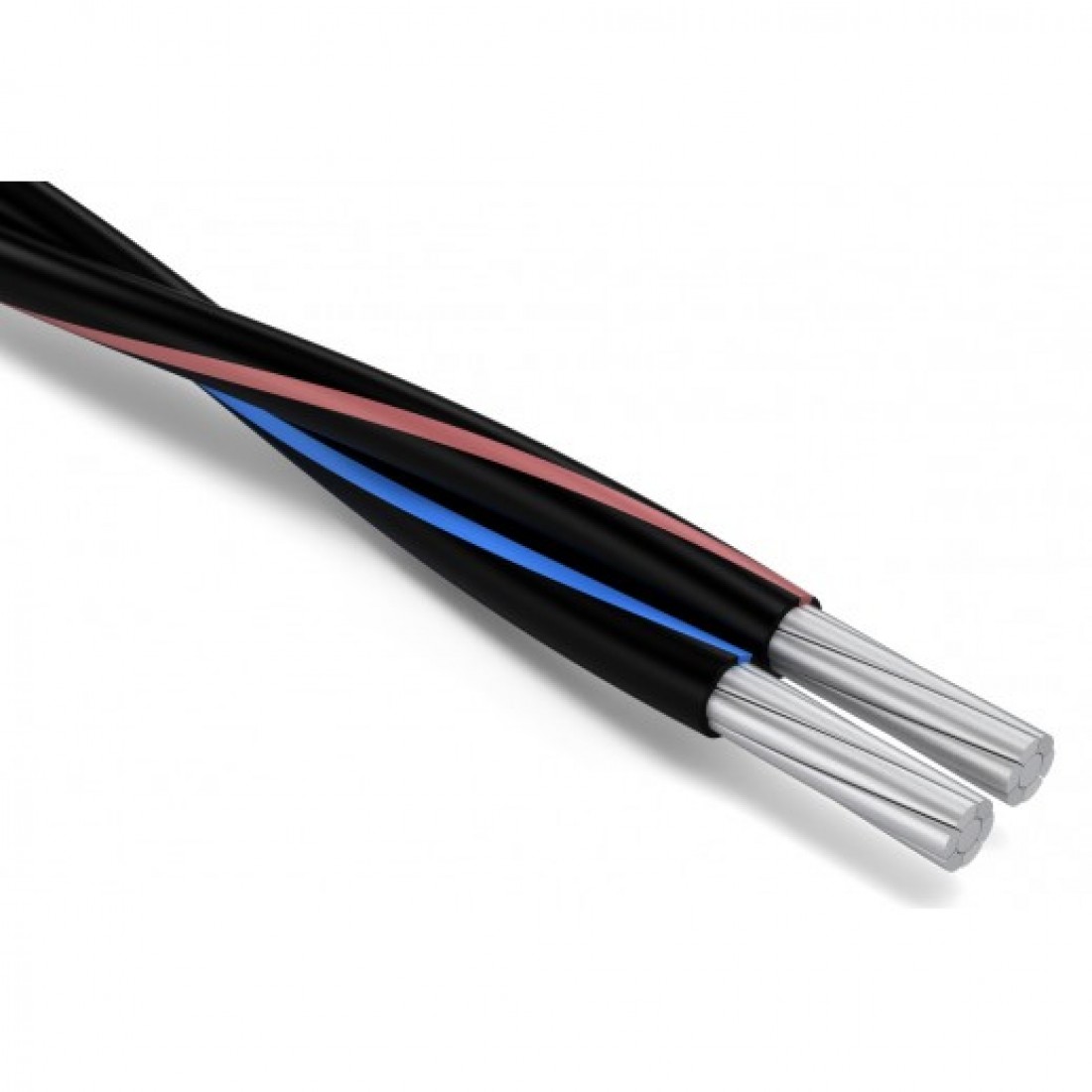

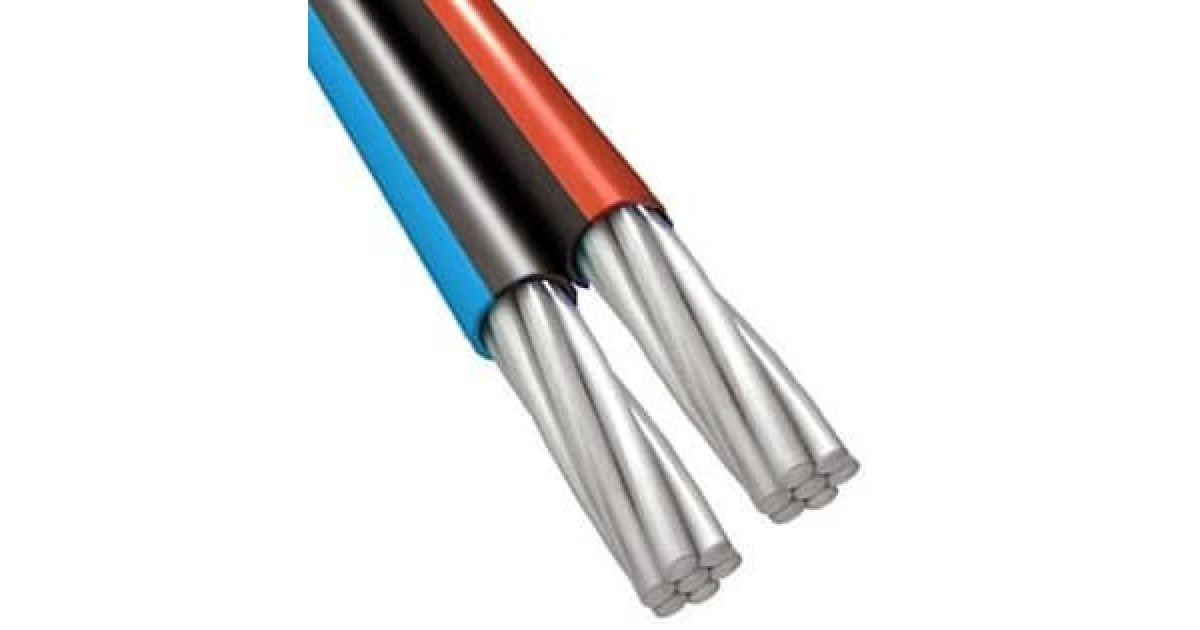

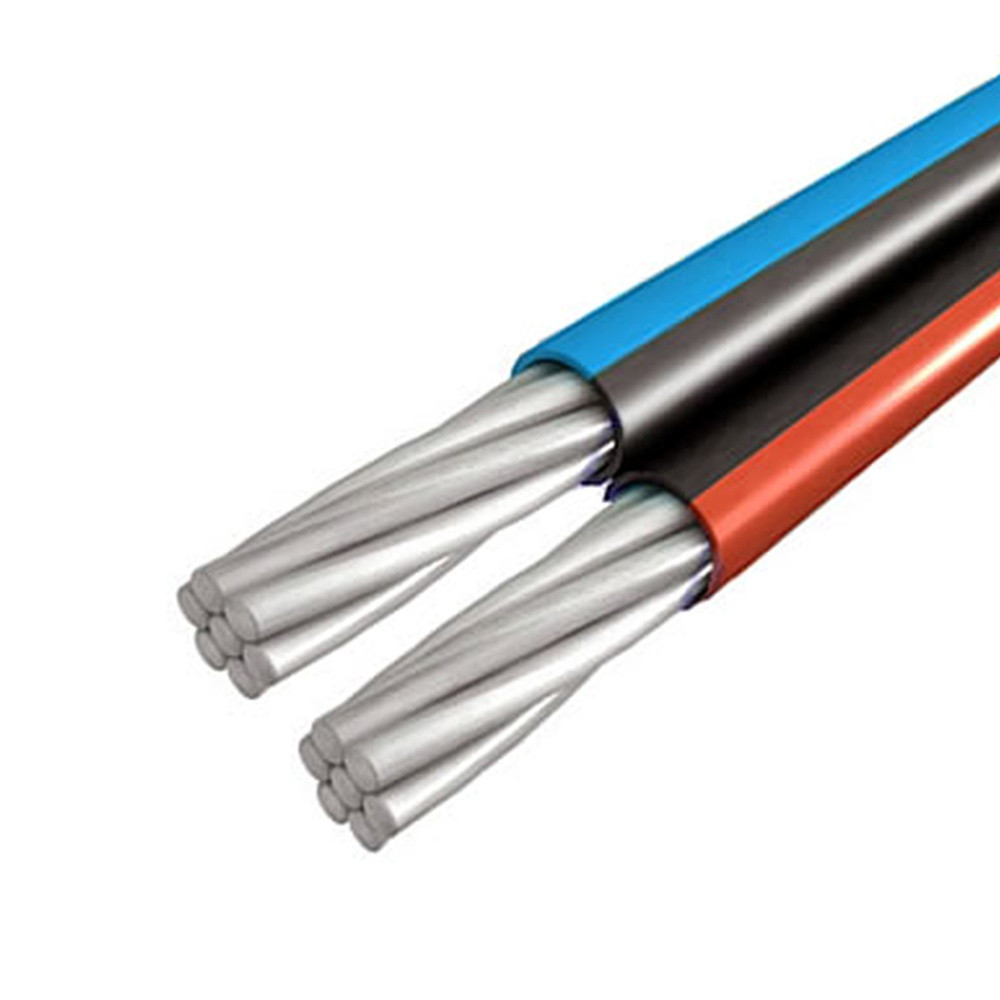

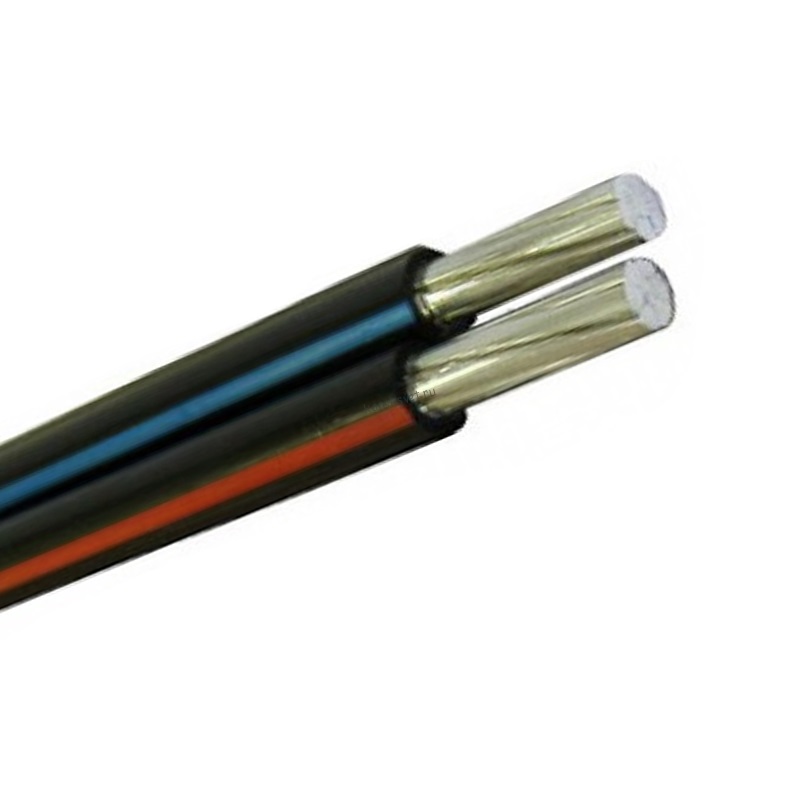

  • провода СИП 4 и аналоги СИП-4Н представляют парный кабель без несущей жилы, то есть – нуля. Если в обозначении проводов СИП 4 присутствует буква «Н», значит, для изготовления жил применялся алюминиевый сплав. Отсутствие буквы указывает на применение чистого алюминия в проводах СИП 4. Жилы провода СИП 4 покрывает специальный изолирующий материал, изготовленный из термопластичного ПВХ. Высокие характеристики изоляции позволяют использовать провода СИП 4 в жарких регионах благодаря ее устойчивости к воздействию УФ лучей;

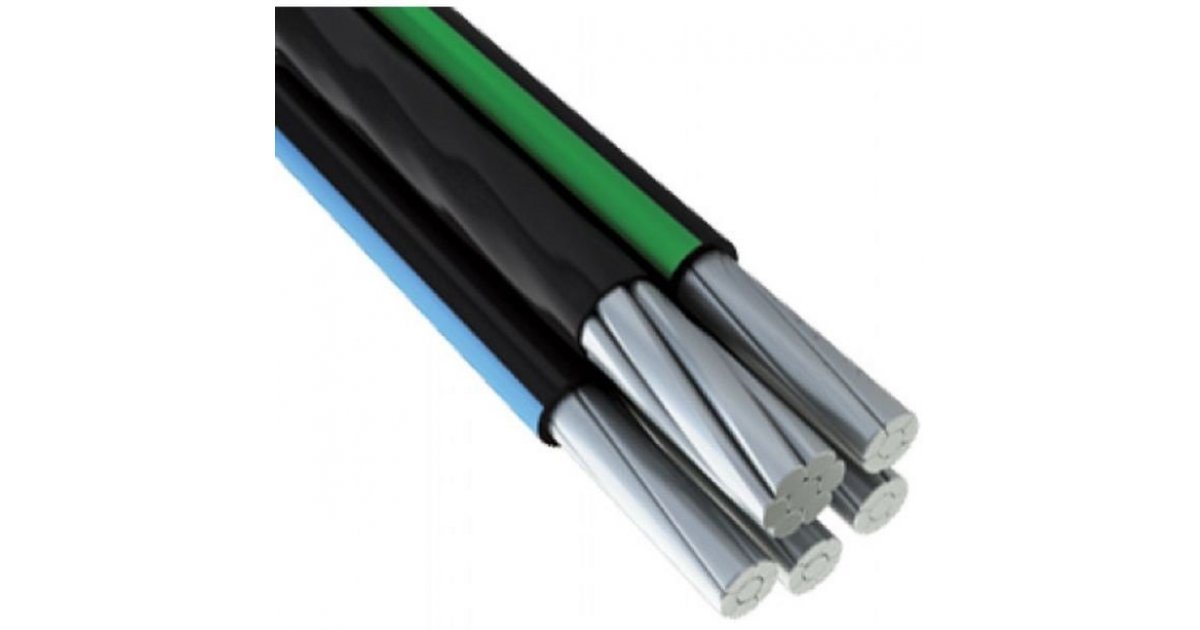

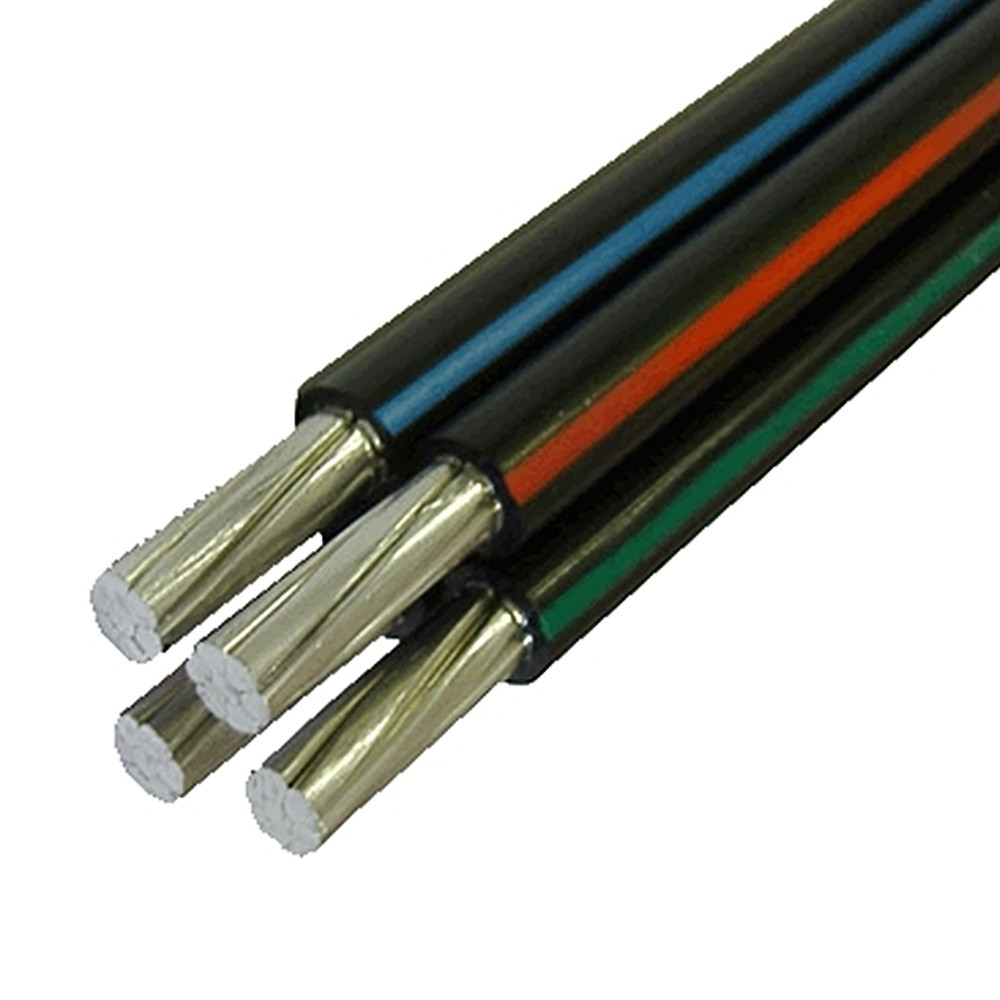

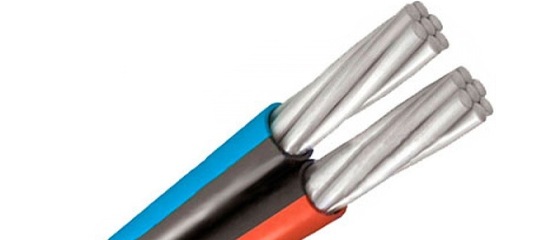

  • завершают наш обзор провода СИП 5 и СИП-5Н. По конструкции они похожи на предыдущий тип с маркировкой 4, только жилы провода СИП 5 покрыты сшитым полиэтиленом. Применяют провода СИП 5 для монтажа ВЛИ напряжением 2,5 кВт. Благодаря покрытию из сшитого полиэтилена провода СИП 5 отлично подходят для холодных регионов. Буква «Н» в обозначении проводов СИП 5 аналогично указывает, из какого металла изготовлены жилы.

Характеристики типов проводов СИП

Для лучшего ознакомления с разными типами самонесущего изолированного провода СИП представлена таблица, содержащая основные характеристики электротехнического изделия.

Из таблицы можно сделать выводы, что самой лучшей изоляцией является сшитый полиэтилен. Такие кабеля могут выдерживать большие температурные нагрузки. А вот минимальный радиус изгиба провода любой марки составляет 10 его диаметров. Еще надо учесть, что хотя температура эксплуатации проводов колеблется от -60 до +50оС, их монтаж и натяжка разрешается не ниже значения -20оС. Многие производители предоставляют на свое изделие гарантию на 5 лет при условии, что используется для монтажа оригинальная арматура.

Комплектующие для монтажа кабелей

Комплектующие провода СИП – это не что иное, как монтажная арматура. Она используется на фасадах любых построек, деревянных и ж/б столбах. Арматура позволяет соединять жилы между собой. Например, очень удобны прокалывающие зажимы, которые не нужно изолировать, а также при подключении к аналогичному кабелю с его жилы не требуется срезать изоляцию.

Анкерные крепежи, зажимы, крюки – это все арматура, позволяющая подвешивать кабеля на опорах и фасадах здания. Для регулировки стрел провесов или при подводе линии к зданию электромонтерами используется специальный натяжитель. Кроме этого применяются разные хомуты, ограничители и прочие комплектующие, помогающие в монтаже ВЛИ. Вся арматура отличается антикоррозийной устойчивостью, не боится воздействия УФ лучей, легко монтируется, обеспечивая надежное и герметичное соединение.

Согласно ГОСТ 31946-2012 изоляция фазных жил должна содержать цветовую маркировку, отображаемая продольными линиями, нанесенными прессовкой или напечатанными цифрами. Разрешается нанесение цифр методом тиснения. Нулевая жила не имеет никаких обозначений. Допускается также на фазные жилы нанесение цветных полос, выделяющихся на черном фоне. Если кабель имеет дополнительные жилы, используемые для освещения, они помечаются «В1», «В2» или «В3». Обозначения по изоляции наносится через каждые 500 мм.

Порядок монтажа кабеля на ввод дома

Несмотря на изолирующее покрытие, СИП имеет небольшой вес и его без проблем можно самостоятельно подключить к вводу дома. Однако все действия надо согласовать с соответствующими инстанциями.

Порядок подключения ввода следующий:

  1. Перед началом работы надо высчитать длину кабеля от ближайшей опоры до здания. Подсчитав суммарную мощность потребления электроэнергии всех домашних приборов, подбирают оптимальное сечение жил. Обычно 16 мм2 для собственного дома хватает.
  2. Если расстояние между зданием и ближайшей опорой больше 25 м, придется установить промежуточный столб на расстоянии 10 м от постройки и натяжитель. Для соединения ввода с общей магистралью надо подготовить прокалывающие зажимы. Они обеспечат герметичный надежный контакт без снятия с жил изоляции.
  3. Кабель фиксируют анкерными крепежами по фасаду здания, а на крайнем крюке устанавливают зажим. Если стена дома построена из горючих материалов, например, дерева, СИП надо дополнительно изолировать гофрированным рукавом. СИП подводят к распределительному щиту, установленному на улице. От щита в дом уже пойдет медный кабель.

Когда все монтажные работы в доме будут окончены, выполняют натяжку кабеля на опору, где закрепляют его крепежом. Теперь осталось прокалывающими зажимами соединить жилы ввода с центральной магистралью и можно испытывать новую линию.

Как узнать вес кабеля?

Самыми применяемыми в быту считаются кабеля сечением жил 16 мм2, то есть 2х16 и 4х16. Первый тип применяется для снижения сечения ответвлений к вводу постройки. Чаще всего такая технология применяется на загородных домах и дачах. Второй тип используют для прокладки между опорами воздушных линий мощностью до 1 кВт, а также такими кабелями подключают ввод построек.

Изоляция не сильно увеличивает вес СИП, однако, каждый электромонтер должен хотя бы приблизительно знать массу используемого провода, чтобы правильно рассчитать свои силы. Чтобы узнать вес кабеля, существует специальная таблица, где в расчетных данных указывается масса на 1 км.

Исходя из табличных данных, легко высчитать вес 1 м конкретного кабеля. Вот в принципе и все основные характеристики, которые имеет провод СИП, нужные для домашних электротехнических работ.
