Силовой кабель ВБбШв, провод — технические характеристики, конструкция жил, применение, эксплуатация

Краткая характеристика

Силовой кабель ВБбШв предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 660 и 1000 В частотой до 50 Гц или постоянное напряжение до 1000 В. Для дополнительной защиты от механических повреждений и от воздействия агрессивной среды при прокладке в земле конструкция провода предусматривает броню и защитный покров. При одиночной прокладке силовой кабель ВббШв не поддерживает горение.

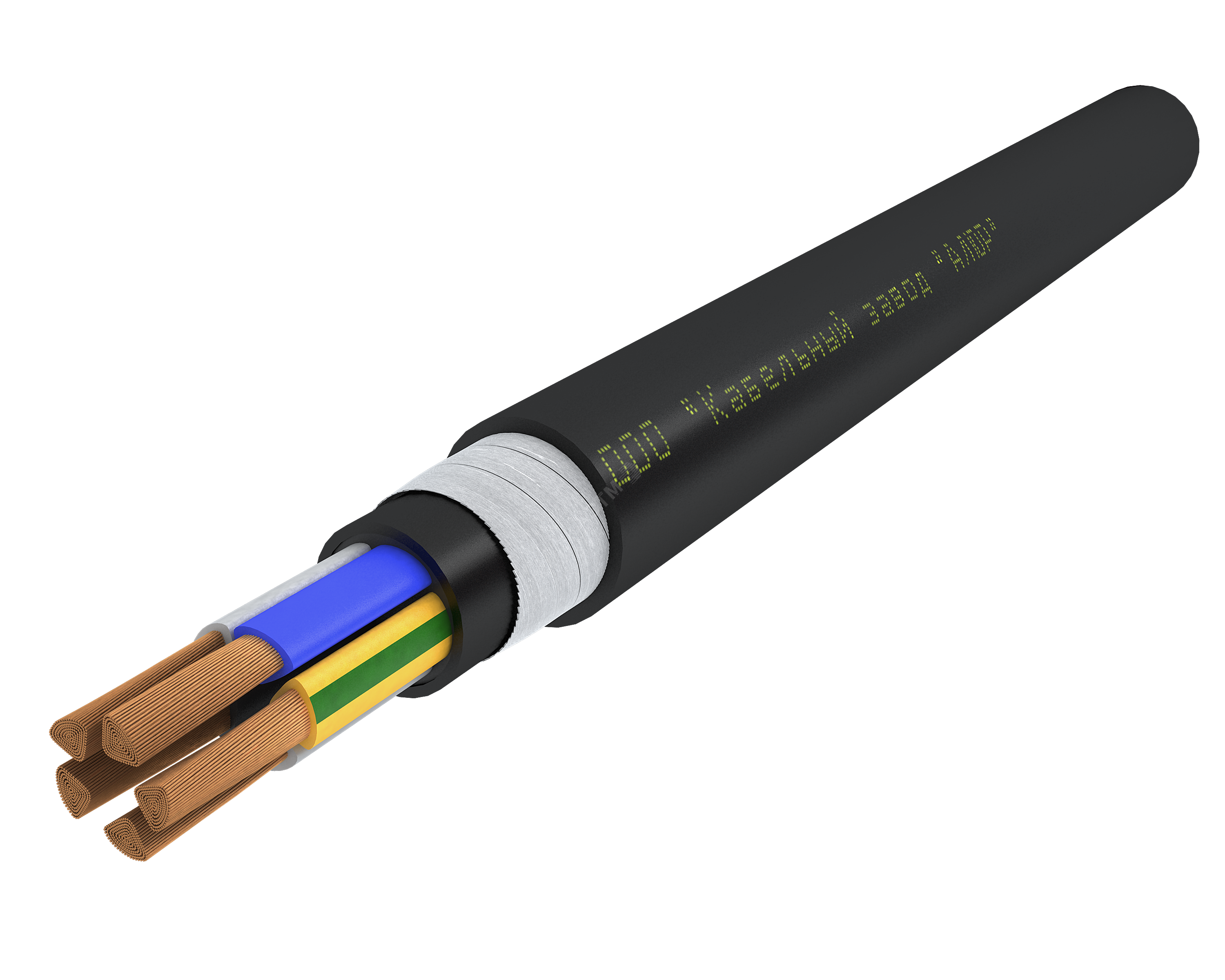

Конструкция

Кабель ВБбШв производится с однопроволочными или многопроволочными медными жилами круглой или секторной формы (1 или 2 класс по ГОСТ 22483). Изоляция жил изготавливается из ПВХ-пластиката и имеет отличительную расцветку. Нулевые жилы выполняются голубого цвета, жилы заземления — двухцветные, зелёно-желтые. В двухжильных кабелях применяется цветная и голубая изоляция, в трёхжильных цветная, голубая, жёлто-зелёная, в четырёхжильных — три цветных и жёлто-зелёная, в пятижильных — три цветных, голубая и жёлто-зелёная.

Изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Двухжильные марки ВббШв имеют жилы одинакового сечения, а трех-, четырех- и пятижильные могут быть выполнены как со всеми жилами одинакового сечения, так и с одной (заземления или нулевую) меньшего сечения.Поясная изоляция выпрессовывается из ПВХ-пластиката или другого равноценного материала, а в моделях ВБбШнг — из ПВХ-пластиката пониженной горючести. Наружная оболочка имеет броню из двух стальных оцинкованных лент толщиной 0,3 мм и внешнее покрытие ПВХ-пластикатом.

Технические и эксплуатационные характеристики

Силовой кабель ВБбШв предназначен для эксплуатации при температуре от -50°С до +50°С и относительной влажности воздуха до 98% (при температуре +35°С).

Предельная длительно допустимая температура нагрева жил в рабочем режиме составляет + 70° С, в аварийном режиме или в режиме перегрузки + 80° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил + 160° С.

Силовой кабель ВббШв в течение 10 мин. выдерживает испытание переменным напряжением 3 кВ для моделей на 660 В и 3,5 кВ для моделей на 1000 В.

Электрическое сопротивление изоляции жил при температуре 20° С при сечении 1-1,5 мм2 составляет 12 МОм/км, при сечении 2,5–4,0 мм2 – 10 МОм/км, при сечении 6,0 мм2 – 9 МОм/км, при сечении 10–240 мм2 - 7 МОм/км. Сопротивление изоляции при длительно допустимой температуре нагрева жил не менее - 0,005 МОм/км. Максимальное рабочее напряжение электрической сети для кабелей 0,66 кВ - 0,72 кВ, для кабелей 1 кВ - 1,2 , кВ.

Прокладка и монтаж провода ВБбШв при температуре не ниже -7°С может производиться без предварительного нагрева. Минимальный радиус изгиба при прокладке одножильных кабелей - 10 Dн, многожильных - 7,5 Dн, одножильных марки ВБбШнг – 15 Dн (Dн - наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:

  • 1,5 - 16 мм2 - 450 м;
  • 25 - 70 мм2 - 300 м;
  • 95 мм2 и выше - 200 м.

Гарантийный срок эксплуатации бронированного кабеля ВббШв - 5 лет, срок службы - 30 лет.

Сфера применения

Силовой кабель ВБбШв применяется для прокладки в помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также в земле (траншеях) и на открытом воздухе – в случае, когда изделие не будет подвергаться значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации. Кабель марки ВБбШв не распространяет горение при одиночной прокладке, а ВБбШнг – и при прокладке в пучках.

06 ноября 2009

МТД "Энергорегионкомплект"

Энергорегионкомплект

Все статьи

Кабель ВББШВ. Виды и устройство. Применение и параметры

Если рассматривать мощные силовые кабели, то луше применять бронированные исполнения, которые чаще всего используются для высокой токовой нагрузки при повышенном воздействии внешних механических факторов. Одна из подобных марок – кабель ВББШВ. Это вариант исполнения силового кабеля, защищенного стальной броней. Он предназначен для монтажа электрической линии напряжением до 1 кВ частотой 50 герц переменного тока. Этот кабель также допускается использовать для постоянного тока напряжением не более 1 кВ. Его изготавливают на многих предприятиях по выпуску электротехнической продукции.

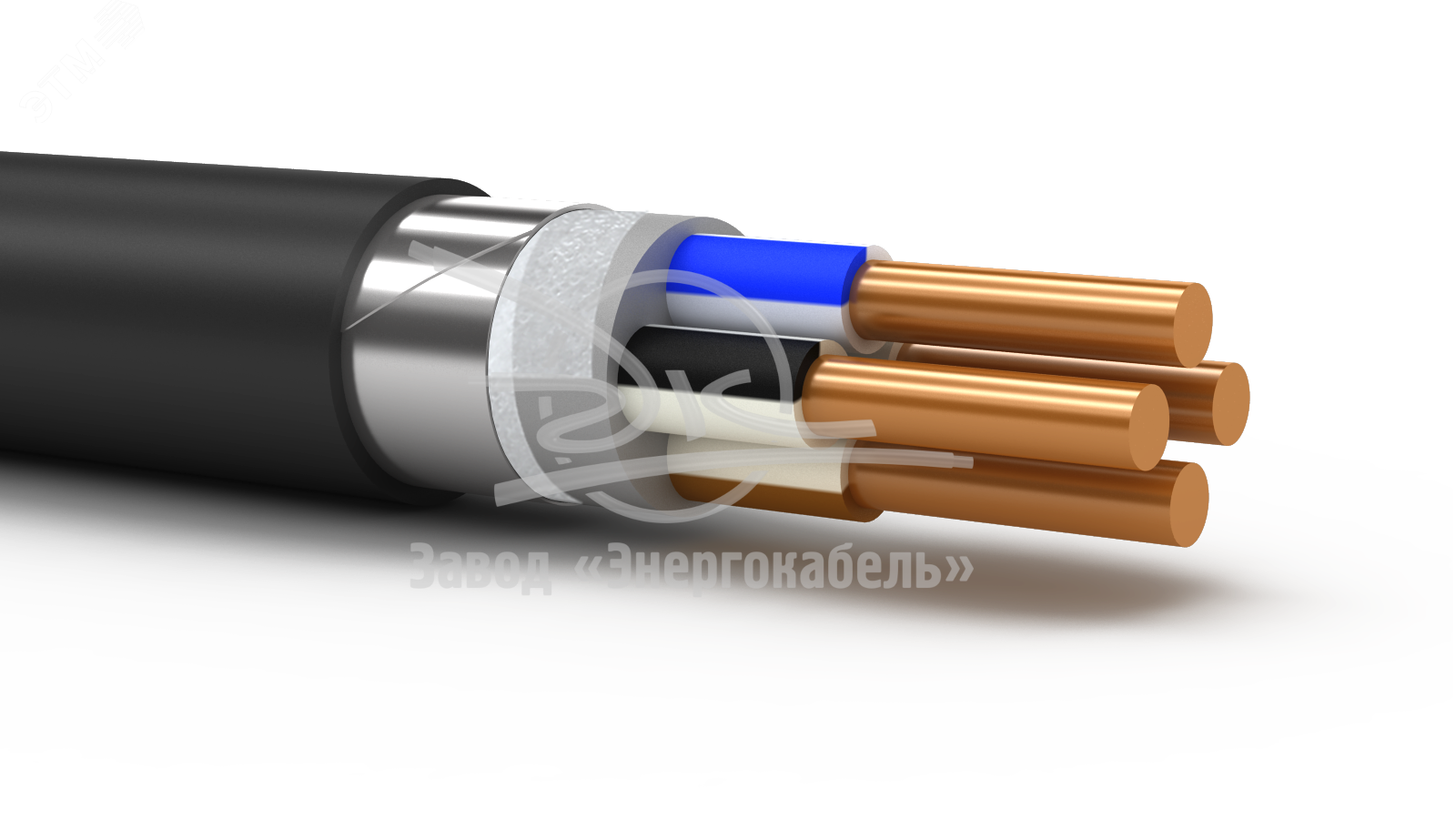

Устройство и маркировка

Кабель ВББШВ состоит из следующих элементов:

  • Токопроводящие жилы изготавливают из меди. Они могут иметь форму сечения в виде круга или сектора. При этом жилы бывают как цельными, так и многопроволочными в виде набора мелких проводников. Это позволяет повысить гибкость кабеля, а также уменьшить токи Фуко, возникающие на поверхности, и способствующие перегреву кабеля. Жилы в форме сектора применяются в многожильных кабелях. Форма сектора позволяет рационально заполнить внутреннее пространство кабеля, и при равных наружных диаметрах получить большую площадь сечения, а соответственно мощность, в отличие от кабелей с круглыми жилами. Секторное исполнение формы сечения жил увеличивает массу кабеля.
  • Изоляция жил
    выполняется из полимерного материала — поливинилхлорида, защищающего жилы от электрического контакта друг с другом, и с внешней средой. Цвет изоляции может быть различным. Поясная изоляция обычно изготавливается из ПВХ пластика.
  • Броня представляет собой стальную ленту, намотанную в два слоя. Верхний ее слой наматывается с учетом перекрытия стыков нижнего слоя.
  • Внешняя оболочка производится из прочного шланга, изготовленного из поливинилхлорида. Она защищает внутренние элементы кабеля.
Изолированные жилы внутри кабеля скручены между собой. На поясную изоляцию обычно наносят защитное покрытие в нескольких вариантах:
  • Броня из 2-х стальных лент, а сверху защитный ПВХ шланг.
  • Броня из двух стальных лент с покрытием битумным составом, который обматывается полиэтилентерефталатной пленкой. Снаружи кабель защищен ПВХ шлангом.

На наружной оболочке производится маркировка кабеля. Кабели могут иметь от одной до пяти жил, которые могут быть как одинакового сечения, так и одну из жил иметь меньшего сечения.

Обозначение кабеля ВББШВ расшифровывается:
  • «В» — материал изоляции жил – поливинилхлорид.
  • «ББ» — двухслойная стальная броня.
  • «ШВ» — наружный шланг из поливинилхлорида.
Разновидности кабеля ВББШВ
  • Аналогом основного кабеля является исполнение «ВББШВ нг». Это негорючий кабель. Материалы, из которых он изготовлен, препятствуют распространению пламени, не поддерживают горение.
  • Кабель, обладающий высокой стойкостью к огню и малым уровнем выделения дыма, имеет маркировку «ВББШВ нг-FRLS». Он также обладает аналогичными параметрами. Буквенные обозначения «FRLS» означают огнестойкость и малое дымообразование. Такой кабель при возникновении пожара не образует большое количество дыма.
  • Кабель ПВББШВ – аналог основной марки ВББШВ, отличающийся материалом изоляции жил (вулканизированный полиэтилен).
Технические параметры и особенности
  • Эксплуатационная температура кабеля находится в диапазоне от -50 до +50°С.
  • Допускается работа кабеля при величине влажности до 98% при температуре +35°С.
  • Допустимая норма нагревания кабеля +70°С. Во время токовых перегрузок допускается повышение этого параметра до +80°С в течение 8-ми часов. За весь срок эксплуатации допускается работа при повышенной температуре +80°С не более 1000 часов.
  • При коротком замыкании кабель может выдержать кратковременное повышение температуры до +160°С в течение 4-х секунд.
  • Наибольшее допустимое напряжение эксплуатации кабеля не более 1200 вольт.
  • Во время испытаний обнаружено, что кабель ВББШВ способен выдерживать напряжения, больше заявленной величины, но не более десяти минут. Это напряжение может составлять до 3,5 кВ.
  • Чем больше площадь сечения жил, тем меньше сопротивление кабеля.

  • Эти величины соответствуют температуре +20°С.
  • Монтаж и укладка линии кабеля ВББШВ может осуществляться без дополнительного прогревания, если температура воздуха не ниже -7°С.
  • Допустимый радиус изгиба кабеля с одной жилой не должен быть менее десяти наружных диаметров, а многожильного кабеля не менее 7,5 диаметров. Для негорючего кабеля исполнения ВББШВнг допустимый радиус изгиба не должен быть меньше 15 внешних диаметров.
  • Срок эксплуатации кабеля – 30 лет.
  • Гарантийный срок – 5 лет.
Кабель поступает в продажу в бухтах определенной длины и сечения:
  • При сечении 1,5-16 мм2 бухта имеет длину 450 метров.
  • Кабель сечением от 25 до 70 мм2 поступает в бухтах по 300 метров.
  • Если сечение более 95 мм2, то бухта имеет длину 200 метров.
Где применяется кабель ВББШВ
Бронированные одножильные и двухжильные кабели обычно используются для транспортировки электрической энергии постоянного напряжения.
Многожильные кабели чаще всего применяют:
  • Для укладки электрической сети в грунте, траншеях, шахте или тоннеле.
  • При протяжке сети на поверхности, если нет растягивающих воздействий на кабель.
  • Для протяжки воздушной линии, если имеются факторы, способствующие механическому воздействию на кабель, но без растягивающих усилий.
  • В бытовых условиях кабель используют при необходимости транспортировки электроэнергии от дома до садового участка в грунте.

Единственным препятствием для использования кабеля ВББШВ является его высокая стоимость. При ограниченных финансах можно применять аналог этого кабеля с алюминиевыми жилами, но похожими параметрами, это кабель АВББШВ.

Советы по выбору

Сегодня существует много разных фирм производителей кабельной продукции. Однако при покупке следует отдавать предпочтение только проверенным известным производителям, которые выпускают наиболее качественные электротехнические изделия. Такие заводы можно найти по положительным отзывам специалистов и профессионалов в сфере эксплуатации электротехнической продукции.

Самым главным при приобретении кабеля является проверка сечения жил и качества изоляции. Эти параметры можно проверить специальными приборами: мегомметром, мультиметром и т.д.

Причинами занижения производителем сечения кабеля и качества изготовления могут быть:
  • Производитель экономит на качестве кабеля. Если жилу сечением 2,5 мм2 уменьшить хотя бы на 0,2 мм2, то экономия металла получается в несколько килограммов с одного километра. Если кабель ВББШВ производится массово, то экономия для завода будет очень большая.
  • Фирма изготовитель снижает цену, чтобы составить конкуренцию другим производителям, тем самым привлекает потребителя. Цена снижается за счет внешне незаметного уменьшения сечения жил.
Похожие темы:

Силовой кабель ВБбШв: подробное описание и назначение



Описание кабеля ВБбШв

Кабель с изоляцией ПВХ и защитным покровом типа ВБбШв рассчитан на напряжение 660. Вольт, 1000 Вольт.

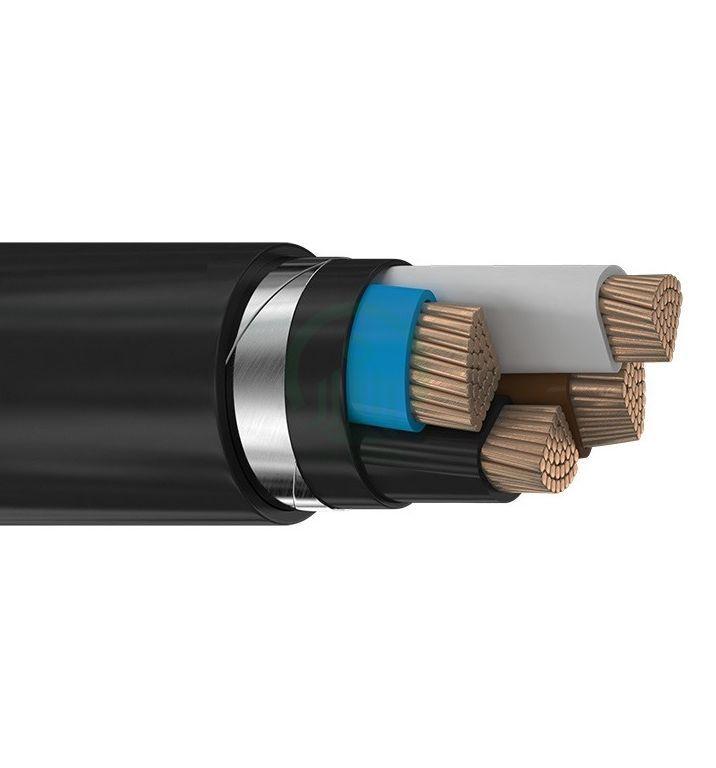

Конструкция кабеля ВБбШв

Силовой кабель ВБбШв имеет токопроводящую жилу из мягких медных жил. В кабеле типа АВБбШв токопроводящие жилы аллюминевые, о чем говорит буква «А» в маркировке кабеля. Жила кабеля ВБбШв может иметь круглую или секторную форму. Начиная от сечения кабеля 16 мм2 ,каждая жила выполняется многопроволочной. Две, три или четыре жилы кабеля скручены. Жилы трех и четырех жильного кабеля ВБбШв делаются одинакового сечения. Нулевая жила кабеля может иметь сечение на шаг ниже, чем основные жилы. Изоляция жил кабеля ВБбШв сделана из ПВХ пластикатора.

Общая оболочка кабеля сделана из светотермостойкого ПВХ пластиката. Все жилы кабеля ВБбШв имеют различную расцветку изоляции. Заземляющая жила двухцветная, желто-зеленой расцветки. Между изоляцией проводников и общей изоляцией кабеля ВБбШв заполнена лентами поясной изоляцией изготовленной из ПВХ пластиката. Отличительной особенностью кабеля ВБбШв является его бронепокров, о чем говорит буква « Б» в маркировке кабеля. Броне-покров кабеля марки ВБбШв сделан из двух спиральных стальных оцинкованных лент. Наружный покров кабеля ВБбШв сделан из поливинилхлоридного пластиката, изготовленного в виде шланга.



Назначение кабеля ВБбШв

Силовой кабель ВБШв предназначен для передачи и распределения электрической энергии в электрических сетях переменного тока напряжением 660Вольт и 1000 Вольт, частотой 50 герц.

Прокладывается кабель ВБбШв в траншеях (в земле) и открытом воздухе. Кабель ВБбШв устойчив к механическим повреждениям, но « не терпит» длительного механического растяжения.

Во взрывоопасной и пожароопасной зонах используются кабель ВБбШвнг-LS. Этот кабель с буквами «LS» в маркировке не поддерживает горение, имеет малое выделением дымо - и газовыделение.

Технические характеристики кабеля ВБбШв

Номинальное напряжение

0,66, 1 и 6 кВ

Минимальная температура прокладки кабеля без предварительного подогрева

-15 оС

Минимальная температура прокладки кабеля без предварительного подогрева

-15 оС

Максимальная температура нагрева жил при коротком замыкании

160 °С (4 сек. )

Относительная влажность воздуха при температуре до +35оС

до 98%

Длительно допустимая температура нагрева жил кабелей при эксплуатации

+70оС

Строительная длина кабелей для номин. сечений основных жил:



до 16 мм²

25 – 70 мм²

95 мм² и выше

450 м

300 м

200 м

Прокладка и монтаж кабелей без предварительного подогрева

не ниже -15оС

Минимальный радиус изгиба при прокладке:



— кабелей одножильных

— кабелей многожильных

10 наружных диаметров

7,5 наружных диаметров

Гарантийный срок эксплуатации

5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления

Срок службы

30 лет

Количество жил х сечение, мм2

Наружный диаметр, мм

Масса кабеля без упаковки, кг/км

Строительная длина



Кабель ВБбШв до 1 кВ



вббшв 1х50

20

881

не менее 300 м

вббшв 2х10

17. 6

626

не менее 450 м

вббшв 3х16

23,7

1237,7

не менее 450 м

вббшв 3х25

27,7

1778,3

не менее 300 м

вббшв 3х35

29,3

1991,3



вббшв 3х50

33,3

2542,3



вббшв 3х70

36,9

3316,5



вббшв 3х95

41,0

4348,0

не менее 200 м

вббшв 3х120

43,7

5252,0



вббшв 3х150

47,9

6301,6



вббшв 3х185

52,2

7632,9



вббшв 3х240

58,1

9788,3



вббшв 4х16

23,8

1250,0

не менее 450 м

вббшв 4х25

27,8

1829,6

не менее 300 м

вббшв 4х35

30,1

2310,6



вббшв 4х50

33,3

2778,5



вббшв 4х70

37,0

3644,3



вббшв 4х95

41,0

4782,2

не менее 200 м

вббшв 4х120

43,7

5712,5



вббшв 4х150

47,9

7055,2



вббшв 4х185

52,3

8468,8



вббшв 4х240

58,3

10959,1



вббшв 5х10

23,1

1102,2

не менее 450 м

вббшв 5х16

26,0

1497,7



вббшв 5х25

30,9

2180,0

не менее 300 м

вббшв 5х35

33,6

2769,1



вббшв 5х50

37,1

3395,8



вббшв 5х70

40,8

4491,3



вббшв 5х95

45,2

5853,5

не менее 200 м

вббшв 5х120

49,7

7183,7



вббшв 5х150

53,1

8727,5



вббшв 5х185

58,0

10513,7



вббшв 5х240

65,6

13775,0



 Нормативные документы

  • ГОСТ 16442-80,
  • ТУ 3500-002-46600751-2003

Другие статьи раздела: Материал для электропроводки





Силовой бронированный кабель ВБбШв, ВБбШнг на 660, 1000 В

     Силовые кабели с медными жилами, с ПВХ изоляцией с защитным покровом типа БбШв (нг – не распространяющие горение).

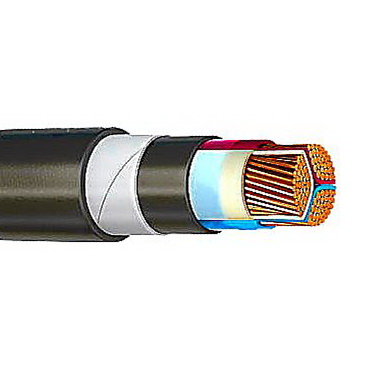

Конструкция:

1. Токопроводящая жила – медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). Толщина изоляции представлена в Приложении.
3. Скрутка – изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют указанным в Приложении.
4. Поясная изоляция – в кабелях с защитным покровом типа БбШв выпрессована из ПВХ пластиката или материала изоляции, или другого равноценного материала; в кабелях марки ВБбШнг накладывается из ПВХ пластиката пониженной горючести с заполнением промежутков между жилами.
5. Защитный покров – типа БбШв:
– броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
– защитный шланг, выпрессованный из ПВХ пластиката, в кабелях марки ВБбШнг из ПВХ пластиката пониженной горючести.

Применение:

     Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения.

     Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках),а также на открытом воздухе,если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации. Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Кабели марки ВБбШнг не распространяют горение при прокладке в пучках.

Технические характеристики:

– Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
– Диапазон температур эксплуатации: от -50°С до +50°С
– Относительная влажность воздуха при температуре до +35°С: до 98%
– Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
– Минимальный радиус изгиба при прокладке:
      кабелей одножильных марки ВБбШв – 10 наружных диаметров,
      кабелей одножильных марки ВБбШнг – 15 наружных диаметров,
      кабелей многожильных – 7. 5 наружных диаметров.
– Номинальная частота: 50 Гц
– Испытательное переменное напряжение частотой 50 Гц:
      на напряжение 0,66 кВ – 3 кВ
      на напряжение 1 кВ – 3.5 кВ
– Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
– Строительная длина кабелей для сечений основных жил:
      1.5 – 16 мм2 – 450 м
      25 – 70 мм2 – 300 м
      95 мм2 и выше – 200 м
– Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию
– Срок службы: 30 лет

Коды ОКП:

35 2122 41 – кабелей ВБбШв на 660 В
35 3371 31 – кабелей ВБбШв на 1000 В
35 2122 – кабелей ВБбШнг на 660 В
35 3371 41 – кабелей ВБбШнг на 1000 В

Табличные данные:

Число жил и номинальное сечение, мм2

Наружный диаметр кабеля, мм

Масса 1 км кабеля, кг

660 В

1000 В

660 В

1000 В

Кабели марки ВБбШв с круглыми жилами

2 x 1. 5

13.0

274

2 x 2.5

12.9

13.7

286

306

2 x 4

14.3

15.5

346

385

2 x 6

15.3

16.5

406

447

2 x 10

17.7

18.1

552

566

2 x 16

20.7

20. 7

755

761

2 x 25

23.0

23.4

992

1009

2 x 35

25.6

26.0

1445

1473

2 x 50

28.6

29.0

1837

1867

2 x 70

32.0

2425

2 x 95

36.6

3200

2 x 120

39. 6

3823

2 x 150

46.0

4856

3 x 1.5

13.5

306

3 x 2.5

13.4

14.3

325

349

3 x 4

14.8

16.1

403

449

3 x 6

15.9

17.2

484

532

3 x 10

18. 5

18.9

676

694

3 x 16

21.8

21.8

949

959

3 x 25

24.2

24.6

1282

1304

3 x 35

27.0

27.4

1790

1820

3 x 50

30.2

30.6

2296

2330

3 x 1.5 + 1 x 1.0

13. 3

14.2

309

342

3 x 1.5 + 1 x 1.5

13.3

14.2

314

347

3 x 2.5 + 1 x 1.5

14.2

15.1

363

398

3 x 4 + 1 x 2.5

15.8

16.8

454

503

3 x 6 + 1 x 2.5

16.5

17.9

528

581

3 x 6 + 1 x 4

17. 0

18.4

554

611

3 x 10 + 1 x 4

18.9

19.8

730

764

3 x 10 + 1 x 6

19.4

20.4

759

797

3 x 16 + 1 x 6

22.3

22.3

1026

1041

3 x 16 + 1 x 10

22.9

22.9

1082

1094

3 x 25 + 1 x 10

25. 2

25.7

1427

1452

3 x 25 + 1 x 16

26.7

27.2

1527

1554

3 x 35 + 1 x 16

28.4

28.9

1986

2020

3 x 50 + 1 x 16

31.0

31.5

2447

2482

3 x 50 + 1 x 25

31.9

32.3

2587

2624

3 x 70 + 1 x 25

34. 8

3308

3 x 95 + 1 x 35

39.9

4400

3 x 120 + 1 x 35

43.2

5233

3 x 150 + 1 x 50

50.4

6635

4 x 1.5

13.3

14.2

314

347

4 x 2.5

14.2

15.1

367

401

4 x 4

15.8

17. 2

469

525

4 x 6

17.0

18.4

572

630

4 x 10

19.9

20.4

815

836

4 x 16

23.6

24.0

1163

1188

4 x 25

26.7

27.2

1618

1646

4 x 35

29.3

29.8

2196

2232

4 x 50

32.9

33.4

2834

2874

Кабели марки ВБбШв с секторными жилами

3 x 50

33.4

2261

3 x 70

36.6

2954

3 x 95

39.8

3801

3 x 120

42.3

4568

3 x 150

44.9

5467

3 x 185

48.5

6630

3 x 240

52.9

8421

3 x 50 + 1 x 25

33.0

2500

3 x 70 + 1 x 35

36.4

3289

3 x 95 + 1 x 50

40.3

4277

3 x 120 + 1 x 70

43.2

5257

3 x 150 + 1 x 70

46.7

6213

3 x 185 + 1 x 95

50.5

7603

3 x 240 + 1 x 120

55.9

9649

4 x 50

33.8

2755

4 x 70

37.4

3654

4 x 95

41.3

4770

4 x 120

44.2

5784

4 x 150

47.9

7022

4 x 185

51.7

8503

4 x 240

57.7

10940

Кабели марки ВБбШнг с круглыми жилами

1 x 25

15.0

15.2

553

562

1 x 35

16.2

16.4

679

688

1 x 50

17.7

17.9

841

843

1 x 70

19.4

1081

1 x 95

21.5

1384

1 x 120

23.0

1647

1 x 150

26.4

2045

1 x 185

28.5

2462

1 x 240

31.7

3751

1 x 300

35.3

3843

2 x 2.5

13.7

13.7

305

324

2 x 4

15.5

15.5

376

406

2 x 6

16.5

16.5

438

470

2 x 10

18.1

18.1

580

583

2 x 16

21.1

21.1

779

792

2 x 25

23.4

23.4

1019

1033

2 x 35

26.0

26.0

1496

1519

2 x 50

29.0

29.0

1898

1923

3 x 2.5

14.3

14.3

345

368

3 x 4

16.1

16.1

435

471

3 x 6

17.2

17.2

518

556

3 x 10

18.9

18.9

698

712

3 x 16

22.2

22.2

975

992

3 x 25

25.0

25.0

1336

1355

3 x 35

27.4

27.4

1840

1865

3 x 50

30.8

30.8

2372

2399

3 x 2.5 + 1 x 1.5

15.1

15.1

385

412

3 x 4 + 1 x 2.5

16.8

16.8

485

519

3 x 6 + 1 x 2.5

18.4

17.9

568

598

3 x 6 + 1 x 4

18.4

18.4

591

629

3 x 10 + 1 x 4

20.4

19.8

763

784

3 x 10 + 1 x 6

20.4

20.4

788

817

3 x 16 + 1 x 6

22.9

22.8

1053

1075

3 x 16 + 1 x 10

22.9

23.3

1105

1129

3 x 25 + 1 x 10

27.2

25.7

1475

1481

3 x 25 + 1 x 16

27.2

27.2

1562

1584

3 x 35 + 1 x 16

28.9

28.9

2038

2065

3 x 50 + 1 x 16

32.5

31.7

2531

2553

3 x 50 + 1 x 25

32.5

32.5

2666

2694

4 x 2.5

15.1

15.1

394

421

4 x 4

17.2

17.2

505

549

4 x 6

18.4

18.4

609

648

4 x 10

20.4

20.4

839

857

4 x 16

24.4

24.4

1216

1237

4 x 25

28.0

27.2

1661

1676

4 x 35

30.0

30.0

2266

2294

4 x 50

34.6

33.6

2943

2947

5 x 2.5

15.0

16.1

440

481

5 x 4

16.8

18.5

569

631

5 x 6

19.8

19.8

706

760

5 x 10

21.5

22.0

993

1018

5 x 16

26.5

26.5

1454

1479

5 x 25

29.0

29.5

1991

2025

5 x 35

32.1

32.6

2720

2763

5 x 50

36.4

36.9

3545

3594

Кабели марки ВБбШнг с секторными жилами

3 x 50

33.6

2304

3 x 70

36.6

2986

3 x 95

40.0

3856

3 x 120

42.5

4626

3 x 150

45.3

5553

3 x 185

48.5

6676

3 x 240

52.9

8472

3 x 50 + 1 x 25

33.2

2581

3 x 70 + 1 x 35

36.4

3320

3 x 95 + 1 x 50

40.5

4332

3 x 120 + 1 x 70

43.4

5316

3 x 150 + 1 x 70

46.7

6257

3 x 185 + 1 x 95

50.5

7651

3 x 240 + 1 x 120

56.3

9761

4 x 50

34.0

2849

4 x 70

37.4

3686

4 x 95

41.5

4827

4 x 120

44.4

5846

4 x 150

47.9

7068

4 x 185

51.7

8552

4 x 240

57.7

11000

5 x 50

36.9

37.1

3397

3427

5 x 70

41.0

4541

5 x 95

45.4

5965

5 x 120

48.6

7206

5 x 150

52.3

8821

5 x 185

56.9

10658

5 x 240

63.2

13346

Кабель силовой ВБбШв

Кабели ВБбШв предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0.66 и 1 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ. Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50°С до +50°С, относительной влажности воздуха до 98% при температуре до 35°С, в том числе для прокладки в земле и на воздухе. Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С Минимальный радиус изгиба при прокладке кабелей одножильных марки ВБбШв — 10 наружных диаметров, кабелей многожильных — 7.5 наружных диаметров.


токопроводящая жила — медная, класса 1 или 2.
изоляция — поливинилхлоридный пластикат с отличительной окраской:
2-х жильные: цветная, голубая;
3-х жильные: цветная, голубая, желто-зеленая;
4-х жильные: три разноцветные, желто-зеленая;
5-ти жильные: три разноцветные, голубая, желто-зеленая.

Изолированные жилы кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется зелено-желтой расцветки. Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1мм. Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами.

оболочка — броня из двух стальных лент, затем поливинилхлоридный пластикат.
количество жил — 1, 2, 3, 4, 5.
сечение жил, мм² — 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240.
срок службы — 30 лет.
ГОСТ — 16442-80.

Наименование ЦЕНА С НДС.

кабель АВБбШв 2*  6   цена 33,00р. м

кабель АВБбШв 2* 25  цена 68,00р. м

кабель АВБбШв 3 * 35 цена 398,00р.м

кабель АВБбШв 3 * 50 цена 440,00р.м

кабель АВБбШв 3 * 70 цена 510,00р.м

кабель АВБбШв 3 * 95 цена 590,00р.м

кабель АВБбШв 3*  6   цена 38,00р. м

кабель АВБбШв 3* 10   цена 49,00р. м

кабель АВБбШв 3* 16+1*10     цена  73,00р. м

кабель АВБбШв 4*  2.5   цена 33,30р. м

кабель АВБбШв 4*  4      цена 38,00р. м

кабель АВБбШв 4*  6      цена 44,00р. м

кабель АВБбШв 4* 10     цена 59,00р. м

кабель АВБбШв 4* 16     цена 76,00р. м

кабель АВБбШв 4* 25     цена 95,00р. м

кабель АВБбШв 4* 35     цена 122,00р.м

кабель АВБбШв 4* 50     цена 145,00р.м

кабель АВБбШв 4* 70     цена 201,00р.м

кабель АВБбШв 4* 95     цена 270,00р.м

кабель АВБбШв 4*120    цена 320,00р.м

кабель АВБбШв 4*150    цена 391,00р.м

кабель АВБбШв 4*185    цена 470,00р.м

кабель АВБбШв 4*240    цена 580,00р.м

кабель АВБбШв 5*  6      цена 49,00р. м

кабель АВБбШв 5* 10     цена 69,00р. м

кабель АВБбШв 5* 16     цена 90,00р. м

кабель АВБбШв 5* 25     цена  130,00р.м

кабель АВБбШв 5* 50     цена   250,00р.м

кабель АВБбШв 5*185    цена   730,00р.м



Номенклатура кабеля марки ВБбШв:



ВБбШв 2х4 (ож)

ВБбШв 2х6 (ож)

ВБбШв 2х10 (ож)

ВБбШв 2х16 (ож)

ВБбШв 2х25 (ож)

ВБбШв 2х35 (ож)

ВБбШв 2х50 (мн)

ВБбШв 2х50 (ож)

ВБбШв 3х1.5 (ож)

ВБбШв 3х2.5 (ож)

ВБбШв 3х4 (ож)

ВБбШв 3х6 (ож)

ВБбШв 3х10 (ож)

ВБбШв 3х16 (ож)

ВБбШв 3х25 (ож)

ВБбШв 3х35 (ож)

ВБбШв 3х50 (ож)

ВБбШв 4х2.5 (ож)

ВБбШв 4х4 (ож)

ВБбШв 4х6 (ож)

ВБбШв 4х10 (ож)

ВБбШв 4х16 (ож)

ВБбШв 4х16 (мн)

ВБбШв 4х25 (ож)

ВБбШв 4х25 (мн)

ВБбШв 4х35 (ож)

ВБбШв 4х35 (мн)

ВБбШв 4х50 (ож)

ВБбШв 4х50 (мн)

ВБбШв 5х1.5 (ож)

ВБбШв 5х2.5 (ож)

ВБбШв 5х4 (ож)

ВБбШв 5х6 (ож)

ВБбШв 5х10 (ож)

ВБбШв 5х16 (ож)

ВБбШв 5х25 (ож)

ВБбШв 5х35 (ож)

ВБбШв 5х50 (ож)

ВБбШв 1х120 (мн)

ВБбШв 1х240 (мн)

ВБбШв 2х6 (ож)

ВБбШв 2х10 (ож)

ВБбШв 2х16 (ож)

ВБбШв 2х16 (мн)

ВБбШв 2х25 (мн)

ВБбШв 2х25 (ож)

ВБбШв 2х35 (мн)

ВБбШв 2х35 (ож)

ВБбШв 2х120 (мн)

ВБбШв 3х2.5 (ож)

ВБбШв 3х4 (ож)

ВБбШв 3х6 (ож)

ВБбШв 3х10 (ож)

ВБбШв 3х16 (ож)

ВБбШв 3х16 (мн)

ВБбШв 3х25 (ож)

ВБбШв 3х25 (мн)

ВБбШв 3х35 (ож)

ВБбШв 3х35 (мн)

ВБбШв 3х50 (ож)

ВБбШв 3х50 (мн)

ВБбШв 3х70 (мн)

ВБбШв 3х95 (мн)

ВБбШв 3х120 (мн)

ВБбШв 3х150 (мн)

ВБбШв 3х185 (мн)

ВБбШв 3х240 (мн)

ВБбШв 3х16+1х10 (ож)

ВБбШв 3х25+1х16 (мн)

ВБбШв 3х50+1х25 (ож)

ВБбШв 3х70+1х35 (ож)

ВБбШв 3х95+1х50 (мн)

ВБбШв 3х120+1х70 (мн)

ВБбШв 3х150+1х70 (мн)

ВБбШв 3х185+1х70 (мн)

ВБбШв 3х185+1х95 (мн)

ВБбШв 3х240+1х120 (мн)

ВБбШв 4х2.5 (ож)

ВБбШв 4х4 (ож)

ВБбШв 4х6 (ож)

ВБбШв 4х10 (ож)

ВБбШв 4х16 (ож)

ВБбШв 4х16 (мн)

ВБбШв 4х25 (мн)

ВБбШв 4х25 (ож)

ВБбШв 4х35 (ож)

ВБбШв 4х50 (мн)

ВБбШв 4х50 (ож)

ВБбШв 4х70 (мн)

ВБбШв 4х95 (мн)

ВБбШв 4х120 (мн)

ВБбШв 4х150 (мн)

ВБбШв 4х185 (мн)

ВБбШв 4х240 (мн)

ВБбШв 5х1.5 (ож)

ВБбШв 5х2.5 (ож)

ВБбШв 5х4 (ож)

ВБбШв 5х6 (ож)

ВБбШв 5х10 (ож)

ВБбШв 5х16 (ож)

ВБбШв 5х25 (мн)

ВБбШв 5х35 (ож)

ВБбШв 5х50 (мн)

ВБбШв 5х50 (ож)

ВБбШв 5х70 (мн)

ВБбШв 5х95 (мн)

ВБбШв 5х120 (мн)

ВБбШв 5х150 (мн)

ВБбШв 5х185 (мн)

ВБбШв 3х50+1х25 (ож)

Кабель ВБбШв, ВБбШвнг: расшифровка и технические характеристики

Некоторые объекты электрификации прямо располагают к возможности механических повреждений силового кабеля. В этих случаях применяют усиленные модификации проводников типа ВБбШв, ВБбШвнг, ВБбШвнг-FRLS, ПвБбШв и другие. Об особенностях конструкции, реализуемых производителем, отличии, технических характеристиках (вес, диаметр, сечение, количество жил и т.д) речь пойдет далее.

Особенности маркировки

Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:

  1. Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле. Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:

  2. Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством,
  3. Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции,
  4. Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.

На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции. Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.

Расшифровка обозначений ВБбШв, ВБбШвнг, ВБбШвнг-FRLS и ПвБбШв

Итак, маркировка кабеля ВБбШв состоит из трех групп символов: «В»−«Бб»−«Шв». Формально, здесь есть еще и четвертый, скрытый символ, который размещается в первой позиции и это символ, отвечающий за материал жилы. Поскольку, вначале мы видим букву «В», а не «А», то это автоматически означает, что жила медная. Дальнейшая расшифровка происходит следующим образом:

  • В – изоляция жилы, выполненная из ПВХ пластиката,
  • Бб – двух шаровая броня из оцинкованных стальных лент. Навивается в форме спирали с расчетом взаимного перекрытия стыков,
  • Шв – внешний слой шлангового типа, выполненный из ПВХ.

Следующим идет кабель ВБбШвнг, который судя по обозначению является практически аналогом предыдущего, за исключением последней пары символов «нг». Он означают, что примененные материалы являются не горючими, то есть при возникновении возгорания проводки, они будут препятствовать его распространению.

Кабель ВБбШвнг-FRLS является частичным аналогом предыдущего. Символы «FR» и «LS» после черточки означают, высокую огнестойкость и низкий уровень дымовыделения (Low Smoke). Пожар на такой проводке не только плохо распространяется, но и создает оптимальные условия для эвакуации персонала ввиду отсутствия задымления.

Последним числится кабель под маркой ПвБбШв, являющийся аналогом ВБбШв, за тем лишь исключением, что базовая изоляция жилы выполнена из вулканизированного полиэтилена («Пв»).

Свойства кабеля ВБбШв

Согласно данным Госстандарта этот тип проводников используют для непосредственной передачи и распределения электроэнергии на промышленной частоте 50 Гц с переменным напряжением 660 или 1000 В. Количество жил может меняться от 1 до 5. Их сечение находится в диапазоне от 1,5 до 240 мм2. Погонный вес 1 км кабеля ВБбШв составляет от 347 до 11305 кг. При монтаже необходимо учитывать минимальные радиусы изгибов, которые равны 10 внешним диаметрам при одножильном исполнении и 7,5 диаметрам – при многожильном. Маркировка жил происходит за счет цветной изоляции или цифрового нанесения (при сечении свыше 70 мм2).

Ввиду реализованных конструктивных решений, кабеля ВБбШв можно использовать в различных климатических, температурных и технических условиях.

Описание кабеля ВБбШвнг

Это кабель, как уже упоминалось выше, является аналогом предыдущего, но его оболочки производитель выполняет из ПВХ пластиката, который препятствует распространению реакции горения. Показатели в части количества жил и их сечения также аналогичны. Погонный вес 1 м кабеля находится в пределах от 0,28 кг (3×1,5) до 12,9 кг (5×240). Радиусы изгибов аналогично кратны внешнему диаметру.

Кабель типа ВБбШвнг-FRLS

Если анализировать обозначение, прослеживается очевидная аналогия с предыдущим видом. Используемые после черточки символы указывают на то, что полимерные оболочки кабеля имеют прекрасную огнестойкость и низкий уровень выделения газов при горении. В буквальном смысле это означает, что в случае пожара на линии, задымленность наблюдаться не будет.

Такое сочетание свойств позволяет использовать ВБбШвнг-FRLS в самых трудных условиях, в помещениях с высоким уровнем пожарной опасности, в местах, где имеет место угроза механического воздействия на кабель и т. п. Минимальное значение радиуса изгиба при монтаже рассчитывается с коэффициентом кратности 7,5 по отношению к внешнему диаметру.

ПвБбШв или полиэтилен против ПВХ

Отдельного внимания в этом списке заслуживает кабель ПвБбШв у которого базовая изоляция жилы выполнена из вулканизированного полиэтиленового материала. Как и остальные предшественники может одно- и многожильным (от 2 до 4). Сечение отдельной жилы ПвБбШв может меняться в диапазоне от 4 до 240 мм2. Вес погонного метра кабеля меняется от 0,44 до 8,69 кг для типоразмеров 2×6 и 4×240. При этом максимальный внешний диаметр составляет 54,2 мм.

ПвБбШв может применяться в достаточно сложных климатических условиях, в помещениях с разным уровнем коррозионной активности среды, возможности механических повреждений. Это автоматически означает, что производитель ПвБбШв закладывает него возможность прокладки в земле, в специально оборудованных траншеях.

Температурные режимы работы ПвБбШв на номинальных, аварийных и критических (КЗ) токах также мало чем отличаются от предыдущих модификаций.

Силовые кабеля типа ПвБбШв или ВБбШвнг можно применять в достаточно широких климатических и физико-технических рамках, что делает их практически незаменимыми и довольно универсальными продуктами.

Силовой кабель ВБШв

Конструкция кабеля

ВБШВ

Кабель имеет медные токонесущую жилы, одно- или много-проволочные, круглой или секторной формы, первого или второго класса по ГОСТ 22483.
Изоляция кабеля ВБШв выполняется из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
Изолированные жилы двух-, трех-, четырех- и пяти-жильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
Поясная изоляция ВБШв выполнена из ПВХ пластиката или материала изоляции, или другого равноценного материала.
Защитный покров:
бронирование кабеля выполняется двумя лентами из стали, так, чтобы верхняя лента частично перекрывала зазоры между витками нижней ленты.

Нарезка кабеля

ВБШВ

в соответствии с требованиями Заказчика

На кабель

ВБШВ

действует система скидок в зависимости от объема заказа

Кабель

ВБШВ

имеет сертификат соответствия, паспорт качества (протокол испытаний) и сертификат пожарной безопасности

Характеристики кабеля

ВБШВ

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69

Диапазон температур эксплуатации: от -50°С до +50°С

Относительная влажность воздуха при температуре до +35°С: до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

Минимальный радиус изгиба при прокладке

кабелей одножильных - 10 наружных диаметров,

кабелей многожильных - 7.5 наружных диаметров.

Номинальная частота 50 Гц.

Испытательное переменное напряжение частотой 50 Гц

на напряжение 0,66 кВ - 3 кВ

на напряжение 1 кВ - 3.5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

Строительная длина кабелей для сечений основных жил

1.5 - 16 мм2 - 450 м

25 - 70 мм2 - 300 м

95 мм2 и выше - 200 м

Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию

Срок службы: 30 лет

Строительная длина кабелей

ВБШВ

для сечений основных жил

Avbbshv Vbbshv кабель с армированной стальной лентой

Кабель АВБбШв ВБбШв армированный стальной лентой

Применение
Кабель используется для передачи и распределения электроэнергии в стационарных установках, работающих при номинальном переменном напряжении 0,6 или 1 кВ, частотой 50 Гц.

жила - одножильный или многопроволочный алюминиево-медный провод сечением от 4,0 до 35,0 мм2
- изоляция жил - ПВХ
- ленточная изоляция - ПВХ
- броня - плоские стальные ленты с перекрытием по спирали
- защитный шланг - ПВХ
Цвет: красный, черный или по вашему запросу

1.Кабель питания низкого напряжения с изоляцией из сшитого полиэтилена / ПВХ относится к кабелям с номинальным напряжением до 1 кВ. Они используются для прокладки в помещениях, туннелях, под землей, на каналах, на воде и на морском дне и т. Д.

Доступные стандарты, такие как ASTM, BS, DIN, NFC, AS / NZS, CSA, IS и т. Д.

2. Краткая конструкция:
2.1 Количество сердечников: 1 сердечник, 2 сердечника, 3 сердечника, 4 сердечника, 5 сердечника, 3 + 1 сердечник (3,5 сердечника), 3 + 2 сердечника, 4 + 1 сердечник и т. Д.
2.2 Материал проводника: медь или алюминий ( Многожильный круглый / многожильный уплотненный круглый / многожильный уплотненный сектор)
2.3 Изоляционный материал: XLPE / PVC / PE / LSHF
2.4 Внутренняя оболочка (применима при наличии слоя брони): PVC / PE
2.5 Слой брони (при необходимости): оцинкованная стальная проволока / стальная лента
2.6 Наружная оболочка: PVC / PE

3. Макс. допустимая рабочая температура проводника в течение длительного времени составляет 70 градусов для изоляции из ПВХ и 90 градусов для изоляции из сшитого полиэтилена; При коротком замыкании макс. Температура 160 градусов для оболочки из ПВХ и 250 градусов для оболочки из ПВХ.

4.Упаковка: в рулоне / в деревянном барабане / в железо-деревянном барабане / в стальном барабане.

5. Сертификат: ISO, CE, SGS, SONCAP, BV, COC, ETC.

6. Для получения другой подробной информации, пожалуйста, свяжитесь с нами напрямую.

ПвВГ-1кВ АПвВГ-1кВ ТУ 16.71-277-2001 N2Y NA2Y1 HD 603 5D.S1 N2Y NA2KY1 VDE 0276-603 (1)
ВБбШв / АВБбШв NYBY / NAYBY
ПвБбШв / АПвБбШв N2XBY / NA2XBY
А DIN 48201 часть 5, IEC 61089 AAC
КАК ACSR

ВБбШв / АВБбШв

Кабели питания

бронированный с пластмассовой изоляцией на напряжение от 0,66 до 1 кВ

Применимо к:

Кабели

предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000 В частотой 50 Гц.

Прокладывается в земле (траншеях), в помещениях (туннелях), каналах, коллекторах, производственных помещениях, на кабельных путепроводах, на мостах, если кабель не подвергается действию растягивающих усилий при эксплуатации, в окружающей среде любой степени. коррозионной активности.

-1. Токопроводящая жила алюминиевая
-2. Утеплитель
-3. Ремень изоляционный
-4. Броня из стальных лент
-5. Оболочка из пластиковых композиций

Технические характеристики:

1.Ограничить рабочую температуру окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98% при температуре 35 ° С.
3. Номинальное переменное напряжение 1 кВ частотой 50 Гц.
4. Испытательное напряжение - переменный ток, 50 Гц, 3500 В в течение 10 минут.
5. Сопротивление изоляции - не менее 0,005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15-20 диаметров кабеля.
7. Номинальное сечение:
Жила однопроволочная алюминиевая - от 2,5 до 50 мм 2 ;
Алюминиевый многожильный провод - от 70 до 300 мм 2 .
8. Кабели бывают двухжильными, трехжильными, четырехжильными и пятижильными.
Кабели четырехжильные изготавливаются с односекционными или одножильными жилами.


Кабельная структура:

1. Токопроводящая жила - алюминиевая однопроволочная или многопроволочная.
2. Изоляция - из поливинилхлоридного пластика или сшитого полиэтилена.
3. Утеплитель талии.
4. Броня - из плоских стальных лент.
5. Оболочка:
для марок АВБбШв , АПвБбШв из поливинилхлоридного пластика;
для марок АВБбШвнг , АПвБбШвнг из поливинилхлоридного пластилита пониженной горючести;
для марок АВБбШвнг-LS , АПвБбШвнг-LS из поливинилхлоридного пластика пониженной горючести с низким газо-дымовыделением.

ВВГ ВБбШв ВВнг-LS ВБбШвнг-LS АВВГ АВБбШв АВБбШвнг-LS кабель питания

Информация о компании

Заводской размер:

10000 ~ 3000 квадратных метров

Расположение завода:

Wulikou Village, Guodian Town, Xinzheng City, Henan, China

Дата основания :

1988

Контрактное производство:

Предлагаемые OEM услуги Дизайн Предлагаемые услуги Покупателю Предлагаемая этикетка

Годовой объем выпуска:

Более 100 миллионов долларов США

ВВГ ВБбШв ВВнг-LS VBbShvng-LS AVVG AVBbShv AVBbShvng-LS кабель питания

Описание продукта

Описание

Армированный кабель со стальной или алюминиевой лентой для улучшения механических свойств кабеля, кабель может выдерживать внешнее механическое давление.

Заявка

Кабель питания низкого напряжения

используется для передачи и распределения энергии в системе передачи и распределения электроэнергии напряжением 35 кВ или ниже. Он обычно применяется в таких областях, как электроэнергетика, шахты, строительство, металлургия, нефтехимическая промышленность и связь, в качестве полной замены силового кабеля с масляной бумажной изоляцией.

Стандартный

Международный: IEC 60502, IEC 60228
Китай: GB / T 12706
Другие стандарты: такие как BS, DIN и ICEA, проектирование и производство специальных силовых кабелей по специальному запросу заказчика.

Структура

Фотографии завода напрямую поставляют бронированный силовой кабель с заводской ценой

Я Если вам это нравится

Упаковка и доставка

Морские перевозки:

Ценовое предложение

FOB / CIP / CIF / DDU доступно.

Наши услуги

1.Ответ в течение 24 часов, профессиональные ответы.

2. Строго в соответствии с договором, предоставить полностью соответствующую стандарту дизайна качественную качественную продукцию.
3. Наша компания неукоснительно выполняет обязательства продавца, обеспечивает качество, выполнение договора, все сроки, гарантированные обещания, вопросы. И строго выполнять соответствующее соглашение обеими сторонами посредством консультаций и послепродажного обслуживания.

Отзывы покупателей

«Мой визит на завод Guowang Cable Factory был большим событием.Их начальник и отдел продаж действительно хорошие люди, мы очень хорошо провели время вместе. А также спасибо за качественные кабели! » - Mohammed - Заказчик из ОАЭ

«Мы несколько раз работали с Guowang Cable, а теперь с их агентом в Монголии, спасибо за сотрудничество и постоянную поддержку. Буян из Монголии.

«Я ошибся с заказом, но компания Guowang Cable разрешила мне бесплатно его изменить, спасибо! Я обязательно буду использовать вас, ребята снова!» - Г-н Купер - Заказчик из Ганы.

«Работать с Guowang Cable - это очень хороший опыт. Кабели хорошего качества, а торговые представители очень дружелюбны и ответственны» - г-н Кант, менеджер по закупкам из Австралии

«Работа с Guowang Cable - лучший выбор с тех пор, как я начал импортировать и экспортировать электротехническую продукцию. Вы получите много работы со мной. Спасибо». - Preetam, клиенты из Мавритиу

Новый запрос

Ваш адрес электронной почты и телефон не будут переданы или опубликованы!

Мы являемся профессиональным производителем кабелей в Китае.
Я хочу спросить у вас некоторые подробности, чтобы отправить вам более подходящее предложение.

1. какой кабель вам нужен?

2. какое сырье для изоляции вы хотите перерабатывать?
3. какой тип проводника? многожильный, твердый или гибкий?

4. какое количество вы хотите?

Если вы хотите узнать больше

Если вы заинтересованы, свяжитесь с нами.Любой запрос или тестовый заказ будут приветствоваться!

Силовые кабели, провода, шнуры

Силовые кабели, провода, шнуры

Кабели силовые с изоляцией из сшитого полиэтилена 6-35 кВ

  • Кабели силовые с изоляцией из сшитого полиэтилена АПвВг, ПВВг на напряжение 6-35 кВ
  • Кабели силовые с изоляцией из сшитого полиэтилена АПвВга, ПВХ на напряжение 6-35 кВ
  • Кабели силовые армированные с изоляцией из сшитого полиэтилена АПвБВ, ПВБВ на напряжение 6-35 кВ
  • Кабели силовые армированные со стальным проводом с изоляцией из сшитого полиэтилена АПвКВ, ПвКВ на напряжение 6-35 кВ
  • Кабели силовые армированные с алюминиевым проводом с изоляцией из сшитого полиэтилена АПвАкВ, ПвАкВ на напряжение 6-35 кВ
  • Кабели силовые с изоляцией из сшитого полиэтилена АПвПг, ПВХ на напряжение 6-35 кВ
  • Кабели силовые с изоляцией из сшитого полиэтилена АПвПга, ПВПга на напряжение 6-35 кВ
  • Кабели силовые армированные с изоляцией из сшитого полиэтилена АПвБП, ПВБП на напряжение 6-35 кВ
  • Кабели силовые армированные со стальной проволокой с изоляцией из сшитого полиэтилена АПвКП, ПВКП на напряжение 6-35 кВ
  • Кабели силовые армированные с алюминиевым проводом с изоляцией из сшитого полиэтилена АПвАкП, ПвАкП на напряжение 6-35 кВ

Провода самонесущие изолированные

Кабели и провода для подвижного состава

Кабель силовой гибкий КГНВ

Кабели силовые с изоляцией из сшитого полиэтилена до 1 кВ

Кабели силовые с ПВХ изоляцией до 0.66-6 кВ

Кабель для солнечных электростанций

VBbSHv, VBbSHvng, VBbSHvngd - Europan

Подробное описание

ВБбШв - кабель силовой с медными жилами, изоляцией из ПВХ и защитной оболочкой типа БбШв. Он предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0.66; 1 кВ частотой 50 Гц.

Область применения

Армированный кабель ВБбШв отличается высокой устойчивостью к механическим воздействиям и воздействиям окружающей среды. Применяется для прокладки в земле (траншеях) с любым уровнем коррозионной активности вне зависимости от токов утечки. Стальная броня делает кабель пригодным для работы в агрессивной среде и в условиях механических нагрузок. Применяется в сухих и влажных помещениях, туннелях, каналах, шахтах (кроме блочной прокладки), в подземных сооружениях, частично затопленных зданиях с различными агрессивными условиями.А также на открытом воздухе, в нестабильных грунтах, если кабель не подвергается значительным растягивающим нагрузкам, но есть риск механического повреждения при эксплуатации. Может использоваться для укладки во взрывоопасных и пожароопасных зонах, так как не воспламеняется при одиночной кладке.

Кабели с индексом «нг» и «нгд» используются в помещениях с высоким уровнем пожарной опасности и в местах с высокой вероятностью возгорания. VBbSHvng изготовлен в оболочке, не поддерживающей горение, а также имеет низкий уровень дымовыделения при воздействии высоких температур.Благодаря этим свойствам указанные типы кабелей -

VBbSHvng и VBbSHvngd являются негорючими даже при прокладке с другими кабелями.

Дизайн

Конструкция кабеля основана на медных однопроволочных или многопроволочных жилах круглой или секторной формы (кл. 1, 2 ДСТУ EN 60228). Они изолированы ПВХ пластикатом и имеют цифровую или цветную (сплошную или полосовую) маркировку. Броня изготовлена ​​из стальных оцинкованных лент, а внешняя оболочка - из экструдированного ПВХ.

Эксплуатация

ВБбШв, ВБбШвнг, ВБбШвнгд предназначены для стационарной эксплуатации при температуре окружающей среды от -50 ° С до + 50 ° С. При этом относительная влажность воздуха должна быть до 98% при температуре не выше + 35 ° С. Возможна укладка без предварительного нагрева при температуре не ниже -15 ° С.

Минимальный радиус изгиба при установке должен составлять не менее 7,5 внешнего диаметра кабеля. Длительно допустимая температура нагрева жилы при эксплуатации составляет 70 ° С, в аварийном режиме - 80 ° С, максимально допустимая температура при токах короткого замыкания - 160 ° С.

Срок службы кабеля достигает 30 лет при гарантированном сроке службы 5 лет

На сайте ООО «ЕВРОПАН» представлены бронированные кабели ВБбШв и АВБбШв, сертифицированные согласно законодательству Украины и соответствующие международным стандартам качества. Ознакомиться с ассортиментом, выбрать и купить кабель по оптовым ценам можно на сайте компании или связавшись с отделом продаж. Наши менеджеры помогут разобраться в разнообразии кабельно-проводниковой продукции и подобрать жилу соответствующего сечения с учетом ваших потребностей и мощности нагрузки.

Подробнее

Допустимые токи короткого замыкания кабелей

Номинальное сечение жилы, мм²

Допустимый ток односекундного короткого замыкания кабелей, кА

Номинальное сечение жилы, мм²

Допустимый ток односекундного короткого замыкания кабелей, кА

2,5 0,27 50 5,23
4,0 0,43 70 7,54
6,0 0,65 95 10,48
10 1,09 120 13,21
16 1,74 150 16,30
25 2,78 185 20,39
35 3,86 240 26,80

Тендер правительства Украины на закупку силового кабеля ВБбШв

ГОСУДАРСТВЕННОЕ ПРЕДПРИЯТИЕ "СТИВИДОР КОМПАНИЯ" ОЛЬВИЯ "объявило тендер на поставку силового кабеля ВБбШв.Местоположение проекта - Украина, и тендер закрывается 13 мая 2020 года. Номер тендерного объявления - UA-2020-05-04-000067-c, а ссылочный номер TOT - 42641543. Участники торгов могут получить дополнительную информацию о тендере и могут запросите полную тендерную документацию, зарегистрировавшись на сайте.

Страна: Украина

Резюме: Кабель силовой ВБбШв

Крайний срок: 13 мая 2020 г.

Реквизиты покупателя

Покупатель: ГОСУДАРСТВЕННОЕ ПРЕДПРИЯТИЕ СТИВИДОР КОМПАНИЯ ОЛЬВИЯ
54052 Украина Николаевская область Николаев А / З 170 UA-EDR
Телефон: - 0512776137
Электронная почта: - [email protected]
Украина
Эл. Почта: [email protected]

Прочая информация

ТОТ Ссылка: 42641543

Номер документа. №: UA-2020-05-04-000067-c

Конкурс: ICB

Финансист: Самофинансируемый

Информация о тендере

Кабель силовой ВБбШв
ожидаемая стоимость: - 27 500.00 грн.
Размер минимального шага снижения цены: - 550,00 грн без НДС. 10 : 00: 00 Финальная страница подачи заявок 13.05.2020 10: 00: 00 Начало аукциона Ожидается

Сертификаты соответствия - Укркабель

Сертификаты соответствия

ПК «Укркабель» с 2016 года расширило производство кабельно-проводниковой продукции под собственной торговой маркой.

С полным списком и ценами на производимую продукцию Вы можете ознакомиться по телефонам, указанным на нашем сайте.

Вся продукция сертифицирована в государственной системе сертификации УкрСЕПРО , проходит обязательный контроль в лаборатории и подтверждается сертификатом качества на каждую партию товара.

Провода неизолированные для воздушных линий электропередачи марок А, С, АМ

Провода монтажные для водомерных электродвигателей марок ВПП, ВПВ

Кабели силовые на напряжение 660В с изоляцией и оболочкой из термопласта эластомер марки КГТП

Провода с хлоридной изоляцией для электроустановок устойчивые к распространению пламени (горения) марок ПВ1нг, ПВ2нг, ПВ3нг, ПВ4нг, ППВнг, АПВнг, АППВнг, ПВ1нг, ПВ2нгд, ПВ3нгд, ПВ4нгд, ППВнгд, АПВнгд, АППВнгд

Провода автотракторные с хлоридной изоляцией марок ПВА, ПГВА, ПВАМ

Кабели для телефонной и радиосистемной связи однопарные марки ПРППМ

Кабели контрольные с пластмассовой изоляцией и кабели контрольные с пластмассовой изоляцией в хлоридной оболочке, негорючие 24 марки по приложению

Контрольные кабели с пластмассовой изоляцией и контрольные кабели с пластмассовой изоляцией в оболочке из хлоридопласта, негорючие. -burning из кввг, AKVVG, ВБбШв, AKVBbSHv, КВВГЭ, AKVVGe, KVVGz, AKVVGz, KVVGng, AKVVGng, KVBbSHng, AKVBbSHng, KVVGEng, AKVVGeng, KVVGzng, AKVVGzng, KVVGngd, AKVVGngd, KVBbSHngd, AKVBbSHngd, KVVGengd, AKVVGengd, KVVGzngd, AKVVGzngd бренды

Кабели силовые в оболочке из хлористого пластика негорючего ВВГнг, АВВГнг, ВВГзнг, АВВГзнг, ВВГнгд, АВВГнгд, АВБбШнг, ВБбШнг, АВБбШнгд, ВБбШнгд, ВГенг, АВВГзнг, ВВВГзнг, АВВГзнг, ВВГнгд, АВВГзнг Марки Пнг, АВВГ-Пнг, КС2гВнгд, АКС2гБнгд

Кабели силовые с пластиковой изоляцией ВВГ, АВВГ, АВБбШв, ВБбШв, ВВГз, АВВГз, ВВГе, АВВГе, ВВГ-П марки с изоляцией 9 АВВГ-П провода для электроустановок марок ПВ1, ПВ2, ПВ3, ППВ, АПВ, АППВ, ПВ4

Провода ПВХ, ПВХэ и шнуры ШВВП, ШВП

Провода самонесущие изолированные и защищенные для воздушных линий электропередачи СИП-1, ​​СИП-2, СИП-3, СИП-4, СИП-4м, СИП-5 , Марки CIP-5n AsXS, AsXSn

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
