расшифровка аббревиатуры что это такое в электрике

Автор Aluarius На чтение 5 мин. Просмотров 4k. Опубликовано

В сфере электрических соединений различных объектов устанавливается большое количество различных приборов, которые имеют определенное предназначение (у каждого оно свое). К примеру, чтобы соединить подающую электрическую линию с несколькими объектами, то есть локальными сетями, необходимо использовать специальное устройство, обозначаемое электриками, как ВРУ. Что такое ВРУ – расшифровка его такова: вводно-распределительное устройство. Есть обычные ВУ (вводные устройства).

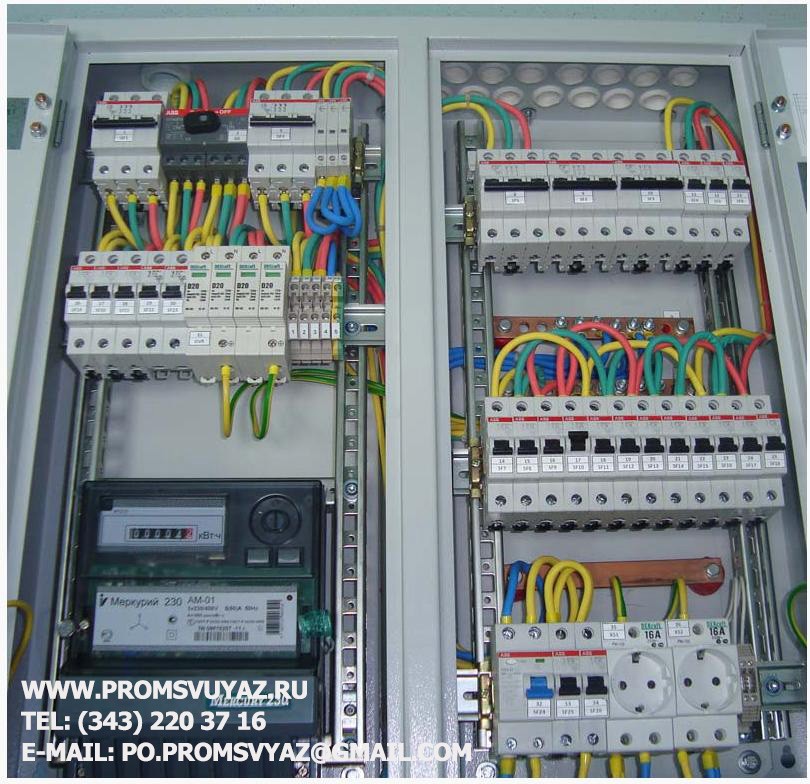

Щит ВРУ

Так вот, вводно-распределительные устройства используются не только для распределения электроэнергии по потребительским сетям. Они предназначаются и для защиты объектов от перегрузок и высоких токов, которые образуются при коротких замыканиях. К тому же ВРУ укомплектовываются счетчиками учета электрического тока, плюс проектировщики стараются установить комплектующие приборы так, чтобы в каждой потребительской сети распределение нагрузки было одинаковым. Комплектация счетчиками может проводиться или по отдельности на каждую линию потребления, или комплексно для всех потребителей.

Область применения

По сути, распределительные устройства ВРУ можно использовать на любых объектах. Это может быть производство или жилое строительство. Здесь важно точно подобрать само устройство по мощности потребления и напряжению в подающей сети. Все эти параметры обычно указываются в проектной документации. Вот почему сборка ВРУ – это ответственный момент, который проводится по строгим и жестким требованиям. При этом сам щит (шкаф) может собираться как устройство, точно подогнанное под те самые требования. Кстати, сам процесс сборки производится только вручную. Так же на рынке можно приобрести модели стандартного типа, подходящие под определенные параметры потребляющей и питающей сети.

Что собой представляет ВРУ

В принципе, по внешнему виду ВРУ сложно отличить от других ящиков, используемых в электрике. К примеру, тот же распределительный щит очень похож на ВРУ. Хотя, по сути, оба устройства выполняют практически одни и те же функции. Итак. ВРУ – это металлический ящик или щит с односторонней панелью. Именно такая модель чаще всего используется в жилом фонде. Правда, необходимо обозначить, что количество панелей может быть без ограничения, к тому же сами устройства могут быть собраны в секции, что увеличивает удобство их эксплуатации, плюс сокращает место установки.

Вводно-распределительное устройство имеет два вида исполнения: напольное и подвесное. Именно проектная документация определяет, какой вид будет установлен на объекте. Кстати, о панелях. На них устанавливаются все необходимые приборы, то есть здесь проводится комплектация самого ВРУ. Добавим, что по количеству вводов устройства могут быть с двумя вводами, с одним или несколькими.

Есть определенные стандарты, которые определяют сборку устройства.

Схема ВРУ
  • Сила тока (ударного) при замыкании не должна превышать 20 кА.
  • Изоляция должна выдерживать номинальное напряжение не больше 1000 В.

Как и в случае с любыми электрическими устройствами, приборами и установками, ВРУ может производится под определенные климатические условия их эксплуатации.

Комплектация

Необходимо отметить, что комплектация ВРУ для жилых, общественных и офисных зданий отличается от комплектации устройств для промышленных объектов. Но во всех моделях обязательно устанавливаются вводные панели и распределительные. По сути, отсюда и само название – вводно-распределительное устройство. Схема соединения у всех практически стандартная.

Для общественных зданий

Начнем с того, что отметим – аппаратура панелей водного типа предназначается под силу тока: 250, 400 и 630 ампер. Поэтому чаще всего для этих устройств устанавливаются панели типа ВР, ВА или ВП.


Распределительные панели также могут иметь разную комплектацию. К примеру:

  • С автоматами на отводящих сетях.
  • С добавлением лестничного и коридорного освещения. Используется, как отдельная линия.
  • Учет и контроль потребления тока может производиться отдельно или по линиям.

Распределительные панели и вводные обычно располагаются рядом друг с другом. Имеется в виду панели одного ввода.

Схема ВРУ

Для производств

Необходимо отметить, что на производствах, особенно крупных, потребляются большие мощности. Поэтому в качестве ВРУ здесь используются вводные и распределительные шкафы, которые изготавливаются на заводах по ТУ или ГОСТам. Чаще всего устанавливаются ВРУ или односторонние, или двусторонние. При этом на вводных установках монтируются автоматы АВМ, на распределительных А37.

Внимание! Односторонние панели устанавливаются у стен. Двусторонние на расстояние не меньше 80 см от стены. Щит ВРУ односторонний является компактным, двусторонний удобен в обслуживании.

Необходимо отметить, что устройства ВРУ могут быть изготовлены на заводе модульным видом. Это когда, к примеру, блок автоматов устанавливается отдельно, блок со счетчиками контроля отдельно, блок с предохранителями отдельно и так далее.

Некоторые требования к помещениям, где должны устанавливаться устройства ВРУ.

  • В помещение, где устанавливается вводно-распределительное устройство, может входить только обслуживающий персонал, имеющий допуск.
  • Через это помещение не должен проходить газопровод, другие коммуникационные сети прокладываться могут, но только без соединений. Здесь не должно быть задвижек, вентилей и прочей запорной арматуры.
  • Нельзя устанавливать ВРУ во влажных и сырых помещениях, особенно в тех, где есть большая вероятность затопления.
  • Можно проводить монтаж устройств и на лестничных клетках или в коридорах. Правда, шкаф этого типа должны обязательно запираться от ненужного проникновения. При этом все рукоятки управляемых приборов должны быть съемными или находиться внутри ящика.
Маркировка

Заключение по теме

Итак, расшифровка аббревиатуры ВРУ понятна, для чего необходим этот электрический шкаф тоже. Поэтому подводя итог теме этой статьи, нужно понимать, что устройства данного типа – это не только соединение вводной линии электропередачи, но и распределение ее на шлейфы по потребителям. Конечно, добавляются сюда блоки безопасной эксплуатации сети и учет потребления электрического тока. Хотелось бы добавить, что схема соединения определяется потребностью заказчика и комплектацией самого шкафа.

Расшифровка абрревиатур кабельной продукции — ООО «АМД-Электро»


Силовой кабель с ПВХ (виниловой) и резиновой изоляцией


А – (первая буква) алюминиевая жила, при ее отсутствии – жила медная по умолчанию.
В – (первая (при отсутствии А) буква) ПВХ изоляция
В – (вторая (при отсутствии А) буква) ПВХ оболочка
Г – отсутствие защитного покрова («голый»)
нг – не поддерживающий горения
LS – Low Smoke – низкое дымо- и газовыделение
Бб – бронепокров из стальных лент
Шв – наружный покров из ПВХ шланга

Кабель с БПИ (бумажно-поясной изоляцией)


А – (первая буква) алюминиевая жила, при ее отсутствии – жила медная по умолчанию.
АБ – алюминиевая броня
СБ – (первая или вторая (после А) буква) свинцовая броня
л – ленточная броня
– двойная ленточная броня
Г – отсутствие защитного покрова («голый»)


Контрольный кабель


К – (первая или вторая (после А) буква) – кабель контрольный кроме КГ – кабель гибкий
Э – экран аббревиатуры:

Телефонный кабель


Т – телефонный кабель
П – полиэтиленовая изоляция
п – поясная изоляция – ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э – экран
П – полиэтиленовая оболочка
З – гидрофобный заполнитель
Шп – наружный покров из полиэтиленового шланга
С – станционный кабель

Подвесные провода


А – Алюминиевый голый провод
АС – Алюминиево-Стальной (стале-алюминиевый) голый провод
СИП – Самонесущий Изолированный Провод

Некоторые типы кабеля расшифровываются особым образом


КСПВ – Кабели для Систем Передачи данных в ПВХ-оболочке;
КПСВВ – Кабели Пожарной Сигнализации с ПВХ-изоляцией, в ПВХ-оболочке;
КПСВЭВ – Кабели Пожарной Сигнализации с ПВХ-изоляцией, с Экраном, в ПВХ-оболочке;
ПНСВ – Провод Нагревательный, Стальная жила, ПВХ-оболочка;
ПВ-1, ПВ-3 – Провод с ПВХ-изоляцией. 1 и 3 – это наиболее применимые классы гибкости жилы;
ПВС – Провод в ПВХ-оболочке Соединительный
ШВВП – Шнур с ПВХ-изоляцией, в ПВХ-оболочке, Плоский
ПУНП – Провод Универсальный Плоский
ПУГНП – Провод Универсальный Плоский Гибкий

Расшифровка аббревиатур импортного кабеля


Силовой кабель

N – согласно VDE
Y – ПВХ
H – безгалогеновый ПВХ
M – монтажный кабель
C

– медный экран
RG – радиочастотный

FROR – кабель итальянского производства, поэтому имеет специфические обозначения согласно CEI UNEL 35011:

F – corda flessibile – гибкая жила
R – polivinilclorudo – PVC – ПВХ изоляция
O – anime riunite per cavo rotondo – круглый, не плоский кабель
R – polivinilclorudo – PVC – ПВХ оболочка

Контрольный кабель

Y – ПВХ
SL – кабель контрольный
Li – многожильный проводник по VDE

Кабель передачи данных «витая пара»


U – unfoiled (нефольгированный, неэкранированный)
F – foiled (фольгированный, экранированный)
S – screened (экранированный медными проволоками)
S-F – общий экран из фольги + общий плетеный экран
S-S – экран каждой пары из фольги + общий плетеный экран
TP – twisted pair – витая пара
SAT – от англ. satellite – спутник – кабель для спутникового телевидения

Телефонный кабель и кабель для пожарной сигнализации


J- – инсталляционный, установочный кабель
Y – ПВХ
(St) – экран из фольги


Безгалогеновый огнестойкий кабель
N – согласно VDE
HX – сшитая резина
C – медный экран
FE 180 – кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением


Провода монтажные
H – гармонизированный провод (одобрение HAR)
N – соответствие национальному стандарту
05 – номинальное напряжение 300/500 В
07 – номинальное напряжение 450/750 В
V – ПВХ изоляция
K – гибкая жила для стационарного монтажа

Кабели с изоляцией из сшитого полиэтилена:


N – согласно VDE
Y – ПВХ
2Y – полиэтилен
2X – сшитый полиэтилен
S – медный экран
(F) – продольная герметизация
(FL) – продольная и поперечная герметизация
E
– трехжильный кабель
R – броня из круглых стальных проволок
-J – наличие желто-зеленой жилы
-O – отсутствие желто-зеленой жилы
