Электрический щит и разновидности электрощитов

Люди, которые часто имеют дело с электрическими щитами, успели заметить, насколько разными они могут быть. Но чаще всего понять, для каких целей служит отдельно взятый щит можно, если знать, что означают буквенные коды на его коробке. В этой статье будут рассмотрены самые популярные типы этого оборудования, а так же цели и задачи, которые выполняет каждый отдельный тип электрического щита.

Что вы узнаете

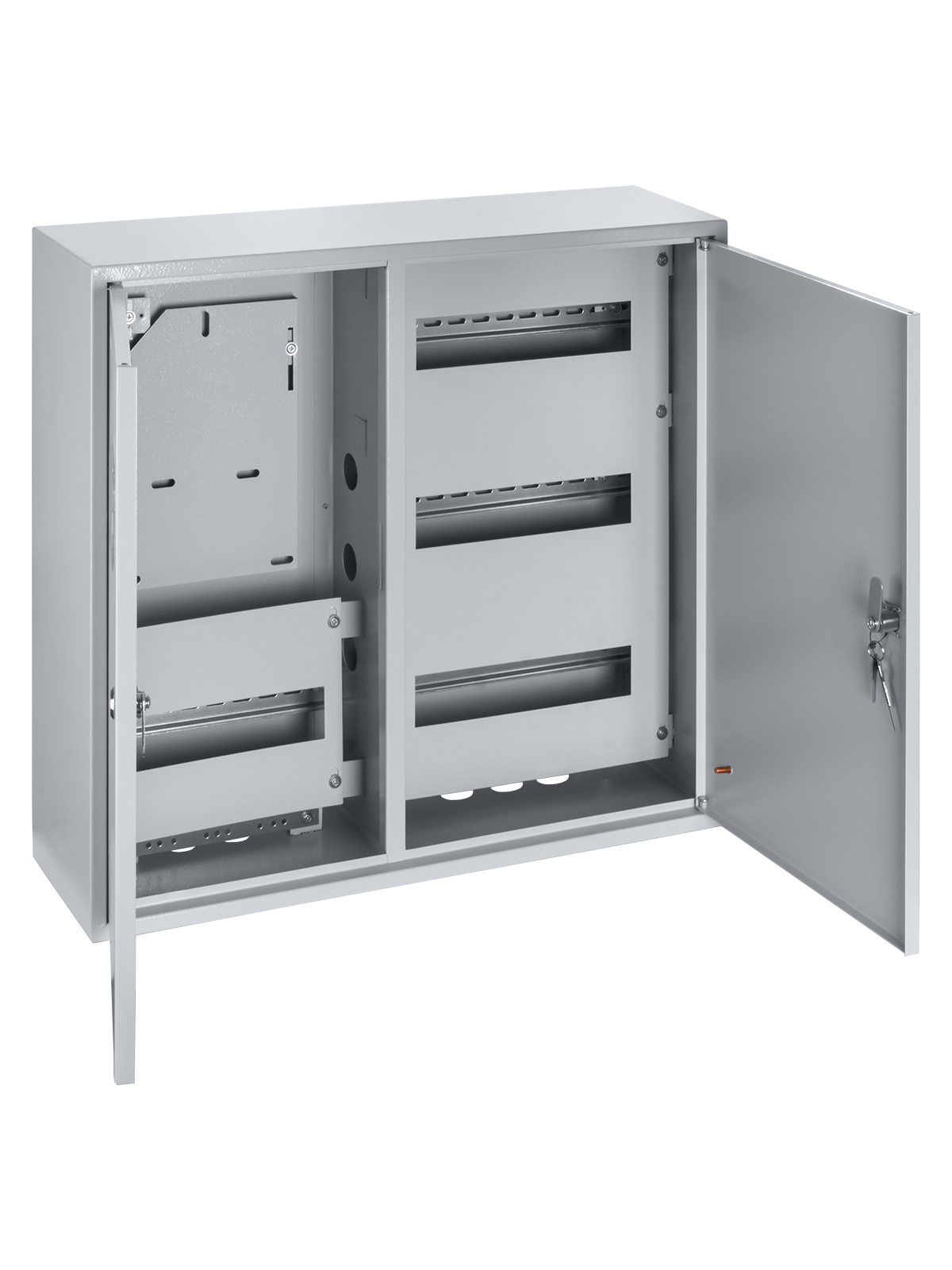

Этажный щиток (ЩЭ)

Чуть ли не самый распространённый вид данных устройств, с которым знаком любой житель коммунальной квартиры. Такие щитки ставят почти во всех жилых многоэтажках по одному на каждый этаж. Как не трудно догадаться, это устройство отвечает за подачу электричества в квартиру и охраняет всю технику на этаже от неожиданных скачков напряжения.

Обычный этажный щиток состоит из трех частей (камер):

• Абонентская камера, в которой находятся защитные предохранители
• Камера учета, в которой стоят счетчики электроэнергии
• Слаботочная камера, в которой находятся устройства для обслуживания проводного интернета, кабельного телевидения и т.д.

Читайте также Как подключить интернет на даче

Квартирный щиток (ЩК)

Очень часто квартирные щитки используют как замену этажному аналогу. Назначение у этого щита почти такое же, но пара исключений все же есть.

Во-первых, через квартирный щит можно быстро и без лишних усилий обесточить квартиру. Так же с его помощью можно отключить электричество в какой-либо отдельной комнате (в зависимости от того, какие выключатели стоят в щитке).

Во-вторых, в отличии от этажных, в квартирных щитках гораздо реже устанавливаются счетчики электропитания. Эта мелочь может вызвать некоторые пререкания (а в иногда и серьезные разбирательства) между вами и компанией, обслуживающей ваш дом.

Щит освещения (ЩО)

Как нетрудно понять из названия, этот тип щитков предназначен для контроля осветительных приборов. Такие устройства очень часто используют в нежилых зданиях больших габаритов. В качестве примера можно привести торговые центры, продовольственные гипермаркеты, производственные цеха, офисные центры и т.д. Если сильно упрощать, то щит освещения — это аналог обычного выключателя, и используется он в большинстве случаев для тех же целей. Так же, как и в любом другом типе щитка, в ЩО могут быть установлены предохранители и счетчики питания. Самой распространенной моделью этой категории является утапливаемый щит освещения с выключателем (УОЩВ) — встраиваемая в стену коробочка, которую легко можно замаскировать.

Щит управления (ЩУ)

Данный тип электрощитов чаще всего устанавливается на промышленных предприятиях. В отличии от своих младших собратьев, щит управления имеет сложное устройство и используется в самых различных целях (контроль вентиляционной системы, дистанционное управление электродвигателем). В зависимости от предназначения данный тип щитов не имеет определенного типоразмера. Как правило, это шкафчик внушительных габаритов со множеством переключателей внутри.

Щит автоматики (ЩА)

Так же, как и щит управления, это устройство отвечает за контроль сложных систем. Но в отличии от него производит контроль автоматически.

Щит автоматики оснащен множеством датчиков и контроллеров, которые отслеживают самые разные показатели. Исходя из этих показателей, устройство само может отключать или включать отдельные системы, или действовать по заранее написанной для него программе.

Прибор используется для множества различных задач. При этом, для разных случаев используются разные модели щитов. Например, ЩА для парового котла не может использоваться для управления вентиляционной системой.

Аварийный (автоматический) ввод резервного питания (АВР)

Электрический щит, который подает электричество в систему при нарушениях работы основного питания. Этот тип щитов является самым распространенным и используется практически в любой электросети. Если в систему прекращает поступать электричество, АВР переключает её на запасной источник питания (другой канал подачи электричества или аварийный генератор, на котором система будет работать до устранения неполадки).

Чаще всего используются два подтипа щитов АВР:

• Приоритетный, в котором основным может быть только один из каналов питания
• Бесприоритетный, где основным может быть любой из каналов питания в разные промежутки времени

Вводное распределительное устройство (щит ВРУ)

Так же очень популярный тип электрощитов. Как правило, такое оборудование устанавливают в жилых помещениях или производственных цехах. Щит ВРУ принимает и распределяет электричество по множеству более мелких каналов питания. В обычной многоэтажке этот щит стоит на первом этаже или в подвале и распределяет питание по всем этажным щитам.

Главный распределительный щит (ГРЩ)

Как правило, этот электрощит является самым мощным на объекте, и, как следствие, питает электричеством весь объект. Если рассматривать цепочку электропередачи в любой системе, то получится примерно так:

1. ГРЩ
2. ВРУ
3. ЩА/ЩУ/ЩЭ/ЩО

Видео про Электрические щиты

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Как выбрать электрощит и какой лучше для квартиры, дома, дачи

Так называемым «сердцем» электропроводки в доме является электрощиток, в котором установлены все автоматические выключатели, УЗО, дифавтоматы и даже электрический счетчик. Именно из распределительного щита выполняется разводка проводки по комнатам, поэтому нужно очень серьезно подойти к вопросу выбора разновидности данного изделия. Далее мы расскажем, как выбрать электрощит и какой лучше для квартиры, дома, дачи и даже гаража.

Способ установки

Первое, с чем Вы должны определиться, какую конструкцию электрощитка подобрать – наружной установки или встраиваемый. Если у Вас в квартире либо доме стены гипсокартонные, лучше выбрать встраиваемый электрощит, который не так сильно портит интерьер комнаты. Однако если стены бетонные и нет возможности сделать нишу, допускается установка накладного электрического щитка.

На даче также нужно смотреть по обстоятельствам. К примеру, в деревянном доме либо в бане лучше ставить более безопасный накладной щиток.

Что касается гаража либо производственного помещения, тут можно не беспокоиться и установить на стене навесной электрощиток, который на порядок легче монтируется.

Материал изготовления

При выборе электрического щита особое внимание нужно уделить материалу, из которого он будет сделан – пластик либо металл. Пластиковый щиток гораздо красивее, поэтому его рекомендуют выбрать для квартиры, частного дома или офиса.

Металлический корпус более долговечный, крепкий и надежный. Такой вариант электрощита лучше подобрать для производственного помещения, гаража либо улицы.

Обращаем Ваше внимание на то, что если Вы решили выбрать пластиковый электрический щит, обязательно покупайте изделие от надежного производителя. Дешевые китайские электрощитки быстро желтеют и к тому же славятся тем, что достаточно просто ломаются.

Количество модулей

Еще один не менее важный критерий выбора электрощита – по количеству модулей. Чтобы правильно подобрать размер щитка, нужно для начала составить схему электропроводки, в которой указать точное количество автоматов, УЗО, дифавтоматов, а также определить, будет ли стоять счетчик внутри электрощитка. С составленной схемой выбрать количество модулей не составит труда. Учтите, что ширина одно модуля – 18 мм (ширина однополюсного выключателя). Чтобы правильно выполнить расчет руководствуйтесь следующими значениями (количество модулей, которое занимает одно устройство):

1. Электросчетчик – от 6 до 8.
2. Трехфазное УЗО – 5.
3. Однофазное УЗО – 3.
4. Трехфазный автоматический выключатель – 3-4.
5. Двухполюсный автомат – 2.
6. Однополюсный автомат – 1.

Обычно для квартиры, если счетчик установлен на лестничной площадке, вполне достаточно выбрать электрощит на 12-16 модулей (лучше брать с запасом, мало ли, вдруг Вы в будущем захотите подключить реле напряжения для защиты бытовой техники). Если же квартира трехкомнатная и счетчик стоит у Вас в коридоре, лучше подобрать корпус не менее, чем на 16 посадочных мест.

В частном доме, собственно, как и на даче, потребителей электроэнергии больше, поэтому рекомендуется ставить электрический щит на большее количество модулей – минимум 24. Хотя, опять-таки, все будет зависеть от выбранной вами схемы электропроводки. Возможно, на освещение вы поставите только один автомат, а может быть и такое, что каждую комнату будет обслуживать свой автоматический выключатель. Помимо этого нужно учитывать напряжение на вводе — 220 либо 380 Вольт. Для трехфазного электросчетчика, УЗО и автоматов нужно будет больше места.

Если Вы затрудняетесь с методикой выбора электрощитка для дома, рекомендуем с составленной схемой пойти в магазин и там уже, посоветовавшись со специалистом, подобрать подходящий размер щита! Пример схемы электрощита в квартире и частном доме вы можете увидеть, перейдя по ссылке: https://samelectrik.ru/sxema-sborki-raspredelitelnogo-shhitka-v-kvartire-i-chastnom-dome.html.

Производитель

Ну и последний критерий выбора – производитель изделия. Если Вы не знаете, какой фирмы выбрать электрощит, рекомендуем отдавать предпочтение следующим изготовителям:

Эти три фирмы щитов чаще всего используют в электромонтажных работах. Электрощитки ABB самые качественные, IEK и Makel немного уступают конкуренту, но и по цене будут дешевле.

Если Вы хотите выбрать красивый и в то же время надежный электрощиток для дома либо квартиры, отдайте предпочтение греческому производителю FOTKA. Ассортимент изделий Вы сами можете увидеть на фото примере:

Рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение электрических щитов разных фирм:

Сравниваем производителей

Что еще важно знать

Для офиса, в котором будут установлены всего лишь 2-3 автоматических выключателя, рекомендуем подобрать не электрощит, а компактный пластиковый бокс, который будет меньше по габаритам и, конечно же, цене.

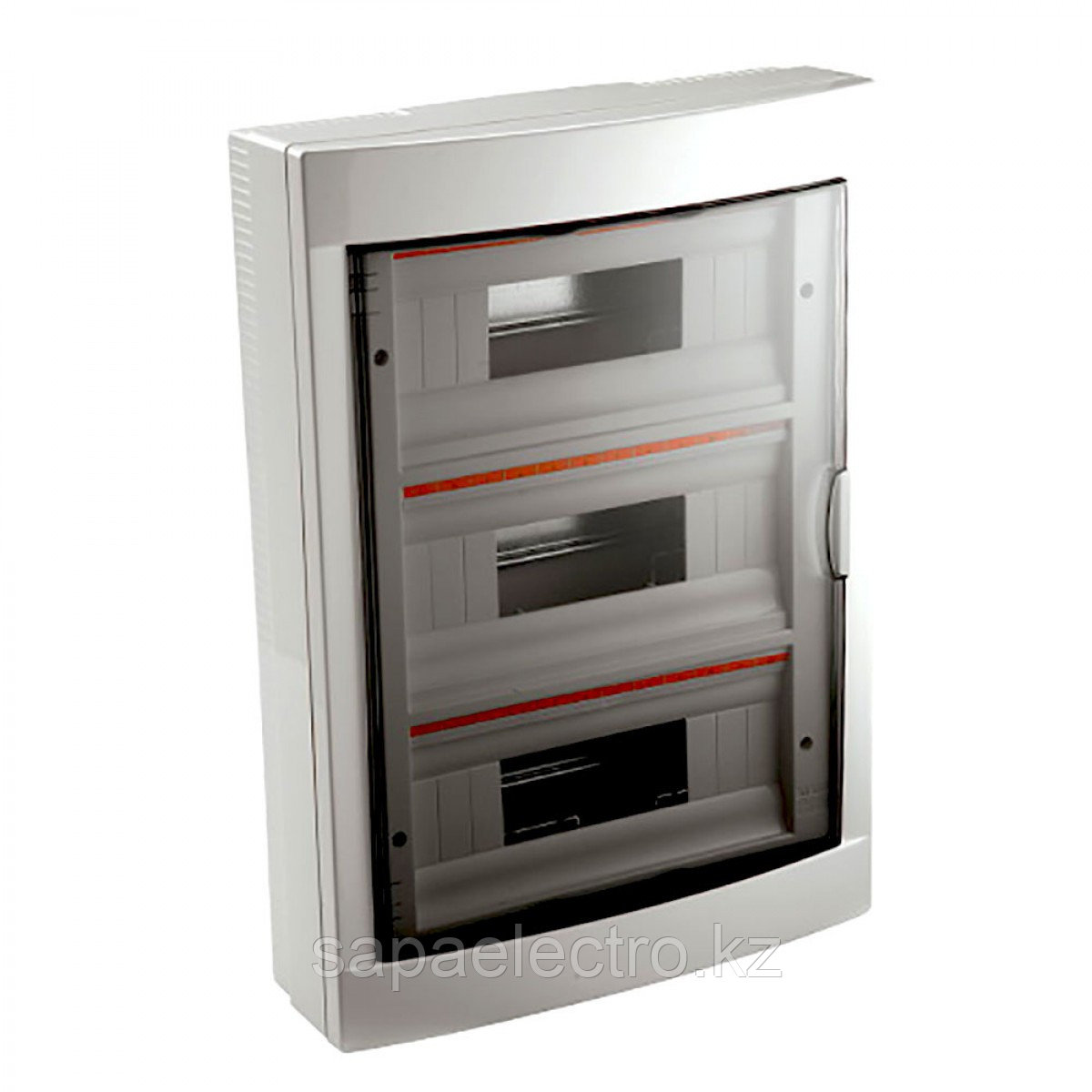

Еще один важный момент – дверца электрощита. Лучше чтобы она была прозрачной, т.к. в этом случае Вам не нужно будет открывать электрический щит для визуального осмотра автоматов, если свет пропадет.

Видео обзор изделий:

Какие бывают щитки?

Вот и все, что хотелось рассказать вам о том, как выбрать электрощит и какой лучше для квартиры, дома, дачи. Надеемся, Вам понравилась статья и теперь вопрос покупки не составляет никакой сложности, т.к. мы максимально возможно описали предоставленные виды и назначения изделий!

Также читают:

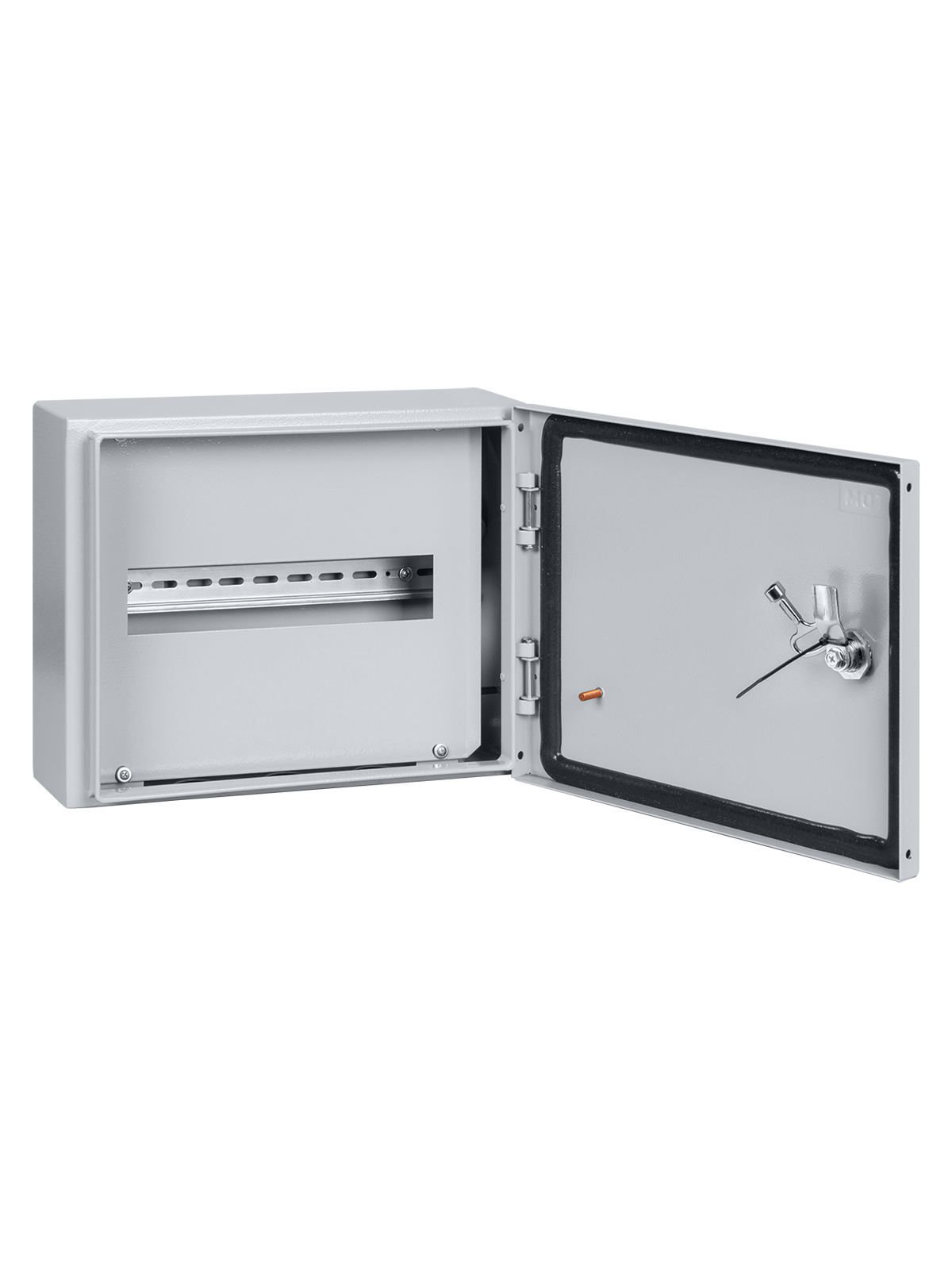

Щиток электрический уличный IP | СтройМонтажБур

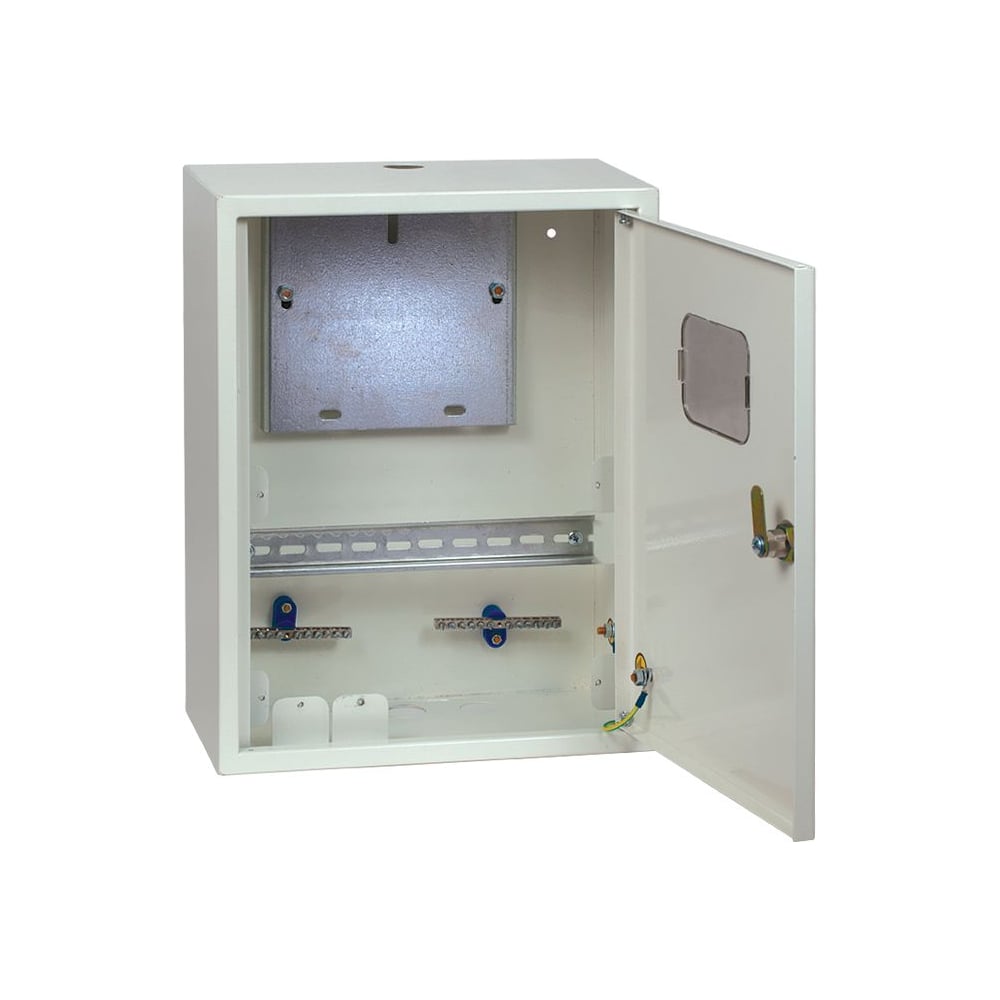

К щиту навесному уличному в антивандальном исполнении, исходя из условий использования, предъявляются повышенные требования. Корпус щитка выполнен из металла или пластика и имеет панель для монтажа внутреннего электрооборудования, а снаружи предусмотрены крепления.

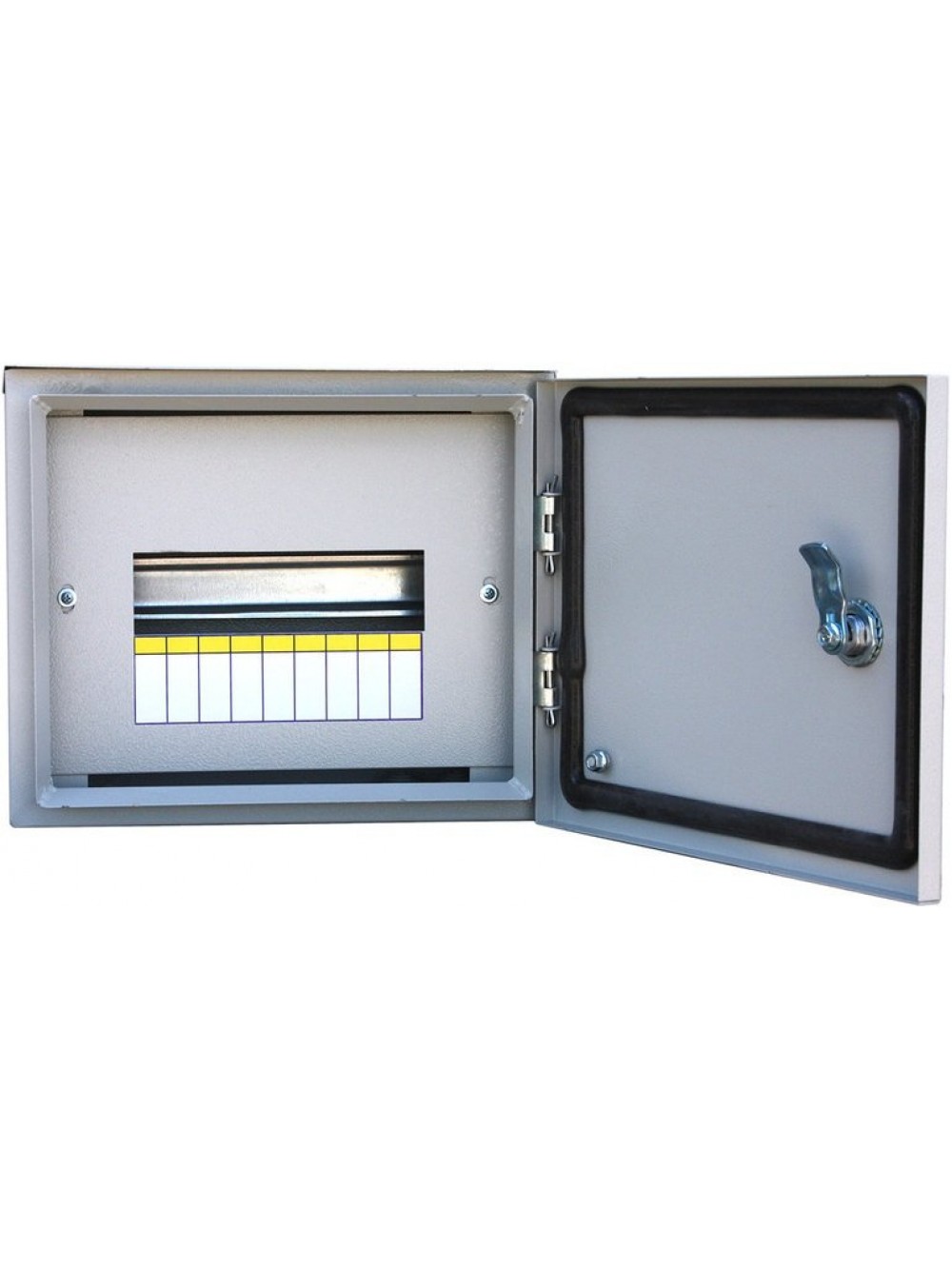

Где устанавливать щит уличный

Стандартно щиток уличный электрический устанавливается на ближайшей от дома опоре (на границе участка) – бетонной или деревянной, не имеет значения. Допускается располагать электрощит на стене дома, особенно если это дачный домик, бытовка, гараж или любое другое строение.

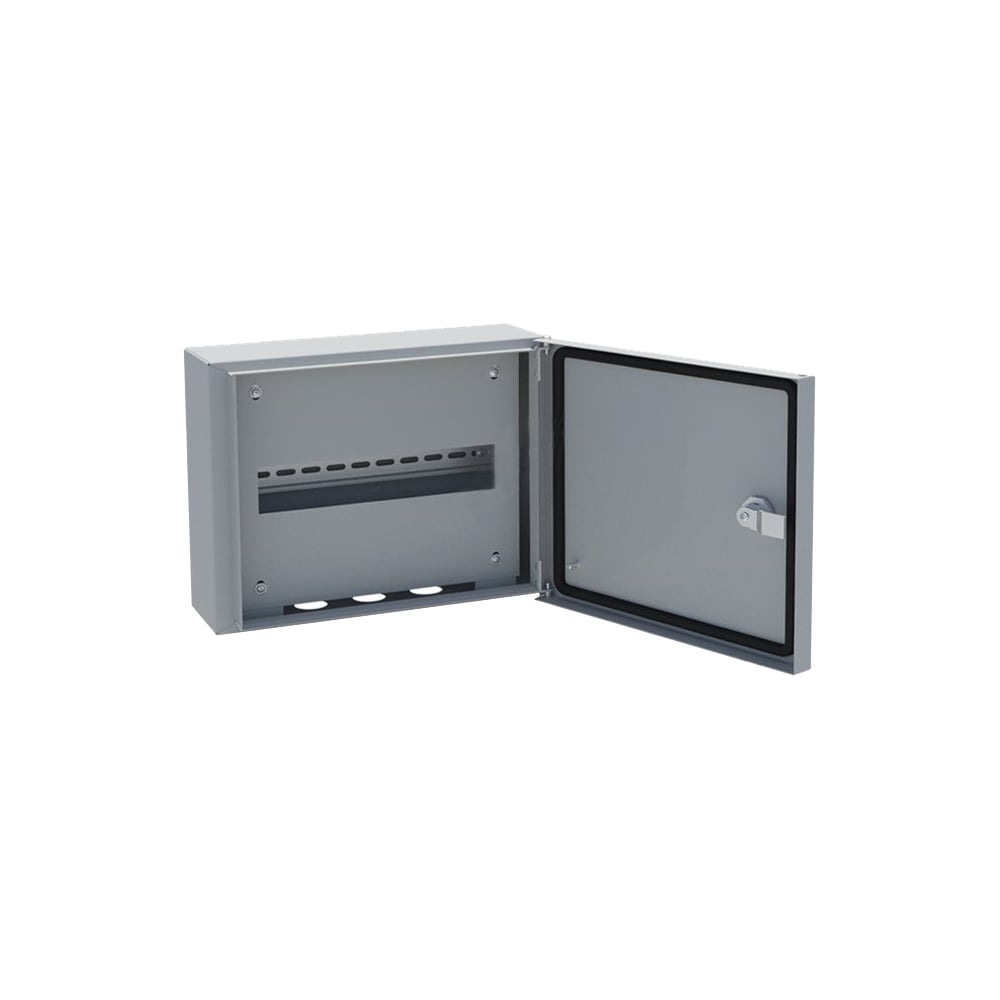

Какие степени защиты IP уличных щитов бывают

Уличный электрощит должен иметь определенную степень защиты IP, которая прописывается в технических условиях при выдаче разрешения на присоединение к электричеству и обеспечивает защиту оборудования от пыли и влаги.

На всех электрощитах есть указатель, какая степень защиты соответствует именно этому оборудованию. Первые буквы – IP означают защиту, цифры, которые дальше следуют, указывают, насколько защищен корпус прибора от механических воздействий извне (первая цифра) и влаги (вторая цифра). Эти показатели регулируются международными стандартами и ГОСТами.

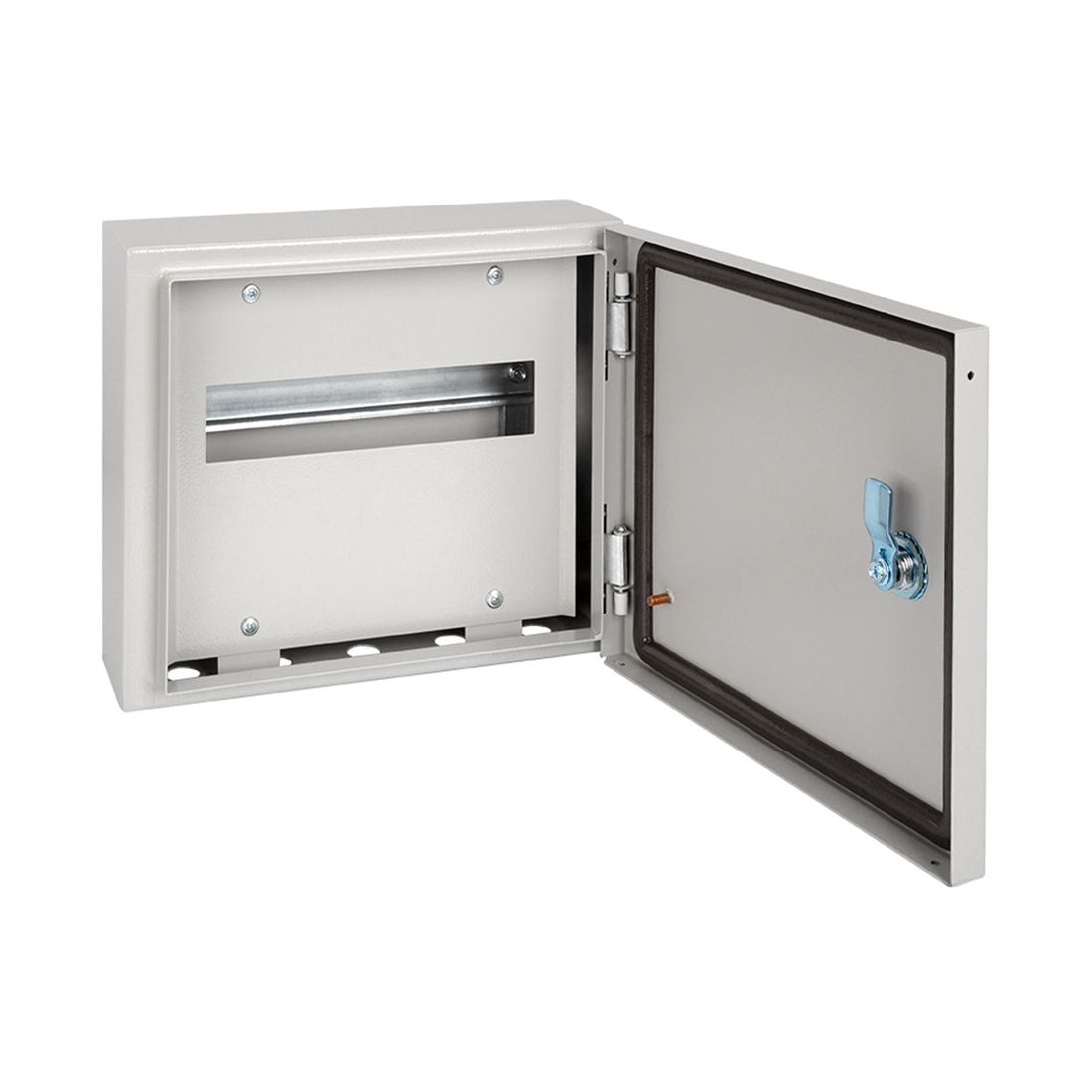

Рассмотрим интересующие нас степени защиты щитов – это IP54, IP55, IP65, IP66.

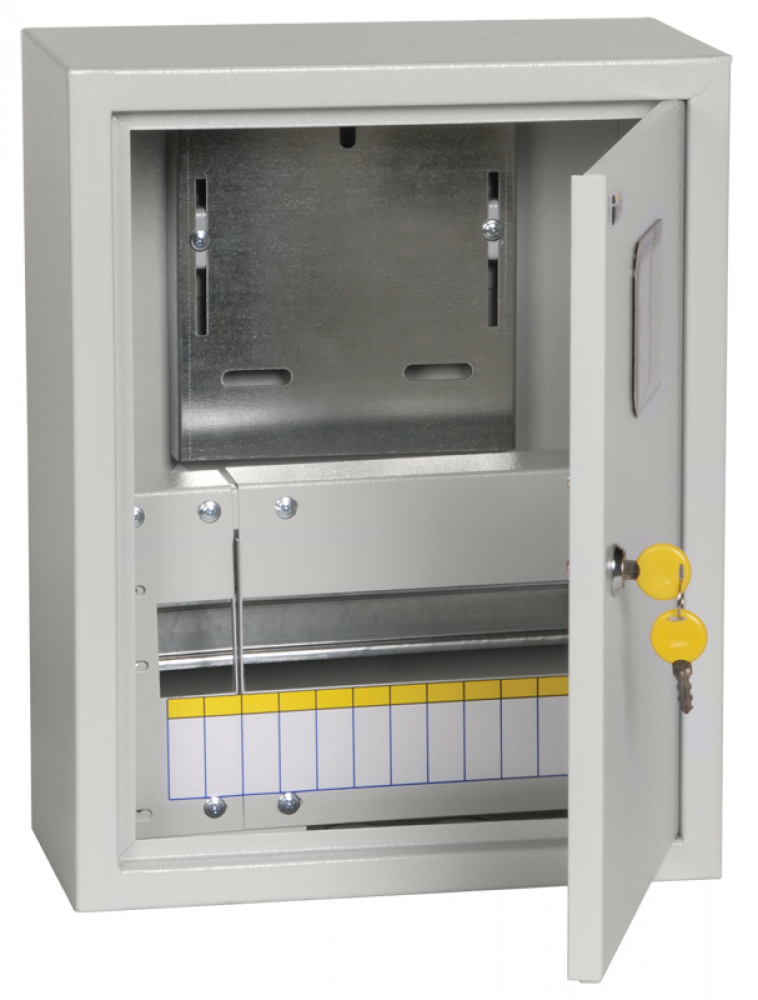

В Ленинградской области используются щиты учета навесные металлические или пластиковые со степенью защиты IP54 или IP55.

Защита от механических воздействий:

• Цифра 5 указывает на полную защиту от посторонних предметов и частично от пыли.
• Цифра 6 на приборе — это полная защита и пыленепроницаемость щита.

Вторая цифра указывает на защиту от влаги.

• 4 – защита от брызг со всех сторон.
• 5 – защита от струи воды некоторое время.
• 6 – защита от волн и направленного воздействия воды.

Какой марки электрощиты предпочтительнее?

Нелегко ориентироваться в огромном количестве подобных товаров и выбрать наиболее подходящий и надежный. При условии, что электрощит находится на улице, в своей работе мы используем только хорошо зарекомендовавшие себя учетно – распределительные щиты навесные, которые сами по себе герметичны, с сальниками входов и выходов, устойчивы ко всем вешним механическим воздействиям и защищены от влаги, с пропаянным по периметру корпусом и со специальным уплотнителем. Это щиты марок IEK, TDM, ELMA.

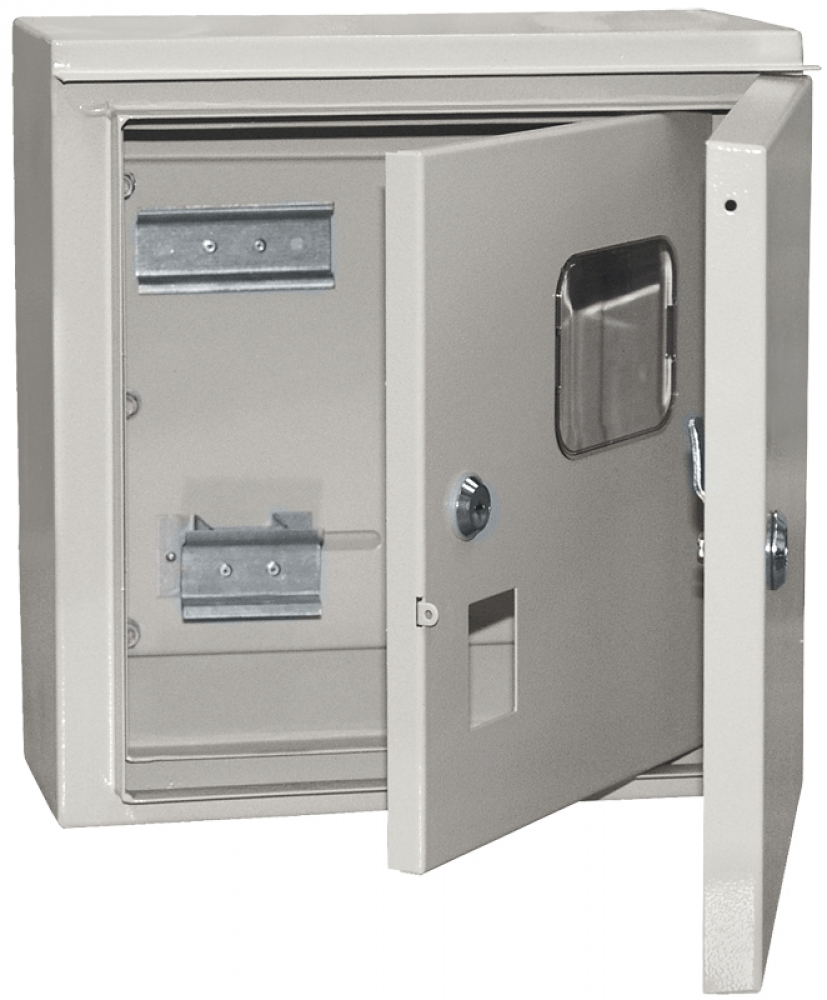

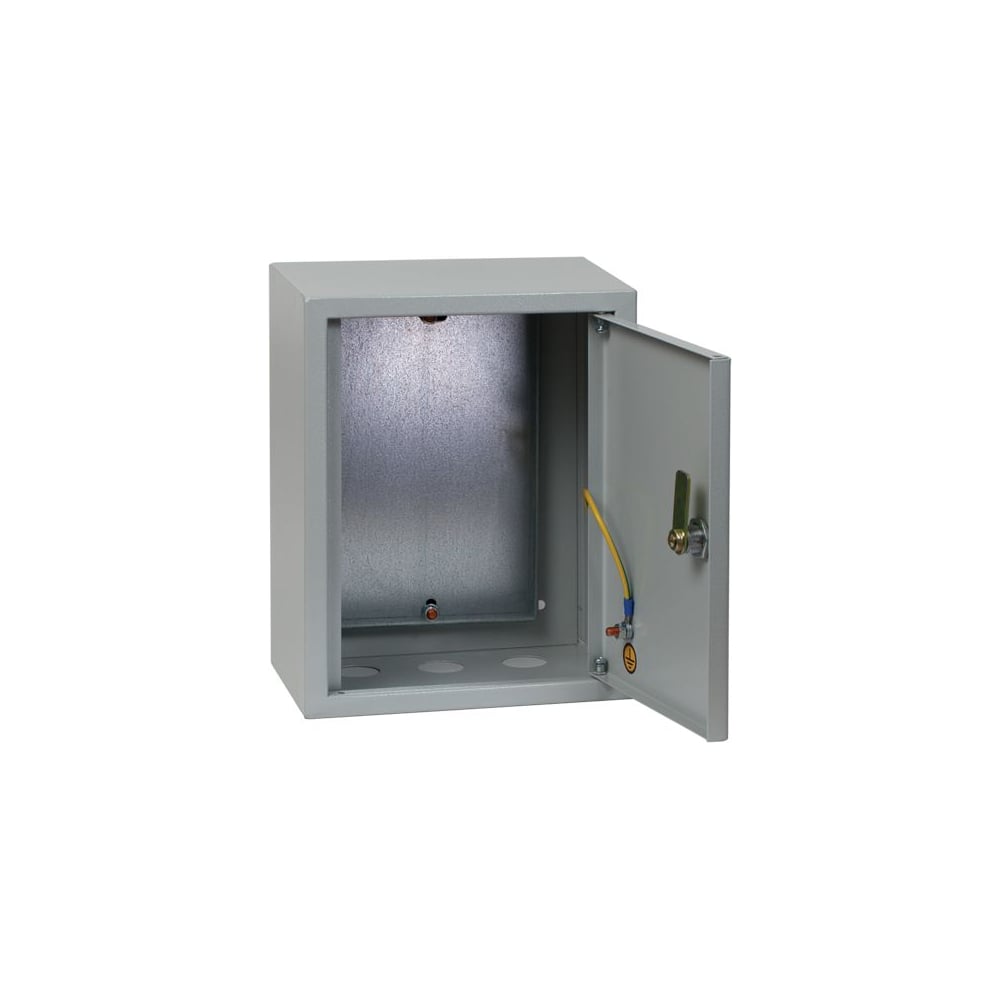

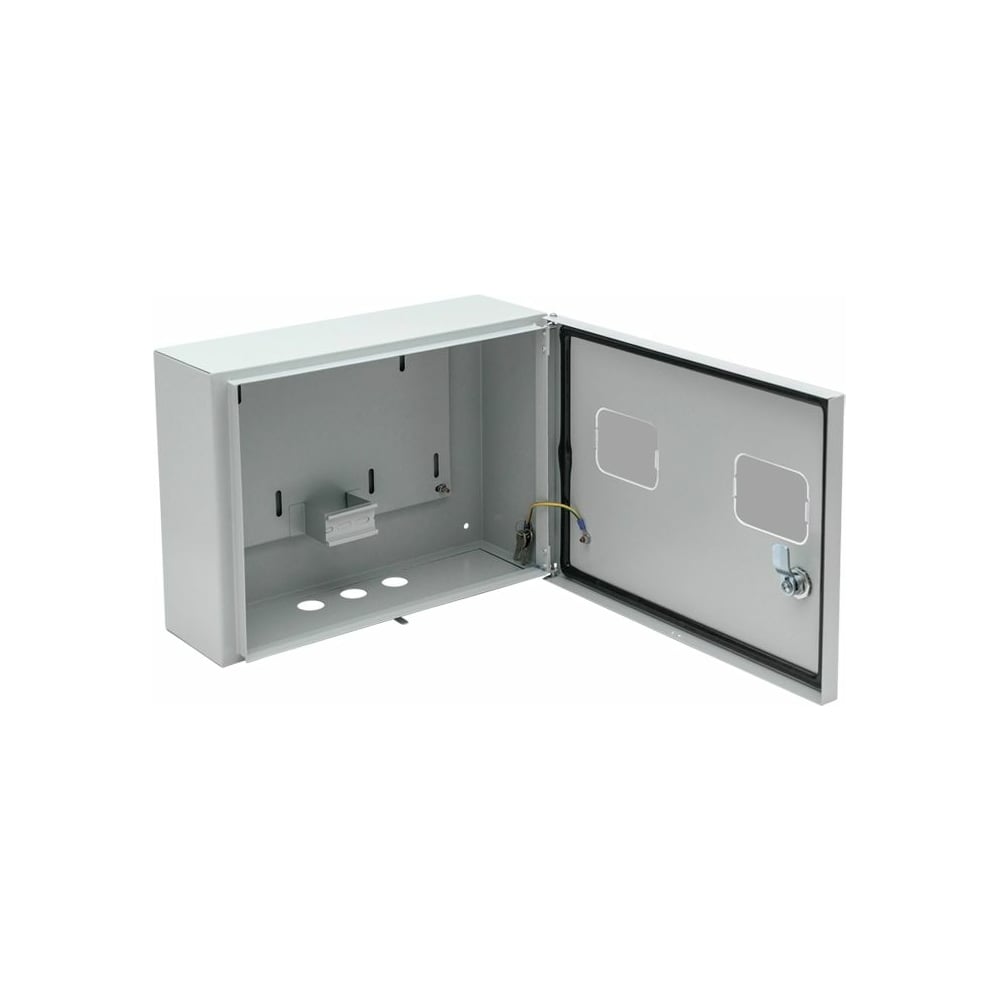

Они могут отличаться наличием 1 или 2 дверок; с замком или с двумя замками; с окошком для снятия показаний счетчика и без него; размерами; наличием внешнего козырька на корпусе; толщиной металла корпуса; с заземлением дверки.

Электрический щит. Как собрать электрический щиток в квартире

Завершающим этапом электромонтажных работ в доме является установка электрического щита. Большое значение при этом имеет правильный выбор места для его установки.

Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается.

Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.

Чтобы не заморачиваться такими вопросами как собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

Из какого материала должен быть корпус электрощита?

Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры.

Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.

Типы электрощитов

Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.

Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.

Из каких элементов состоит электрический щит?

• 1). DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу.
• 2). Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений.
• 3). Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть.
• 4). Соединительные провода необходимого сечения.
• 5). Электросчетчик – устанавливается при необходимости.

Как собрать электрический щиток?

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.

После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.

Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.

Перед тем как собрать электрический щиток необходимо соблюдать правило:

Вводной автомат, обязательно должен быть двухполюсный – для однофазной сети и трех полюсным – при трехфазной.

Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.

Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.

Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.

В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.

Подключение приборов учета в электрощите – права!

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.

Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.

Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.

В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взымает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.

Понравилась статья – поделись с друзьями!



Когда и почему электрические провода имеют экраны?

Экранирование — наиболее эффективный способ предотвратить любое физическое повреждение электрических проводов. На ней можно разместить 15-тонный грузовик на ночь (было бы неплохо). Хотя экранирование звучит так, как будто оно может защитить от физического насилия, на самом деле все совсем наоборот.

Архивы блога Sycor

Экранирующий провод делается для борьбы с EMI или электромагнитными помехами, «это когда радиочастотный спектр имеет помехи, создаваемые внешним источником, который влияет на электрическую цепь посредством электромагнитной индукции, электростатической связи или проводимости» ( Википедия).



Наша команда является известным дистрибьютором многожильных и многопарных кабелей. Эти универсальные кабели предназначены для управления, связи и компьютерных приложений. Экранирование позволяет многожильным кабелям работать без электромагнитных помех ( Электромагнитные помехи) , влияющих на них. Благодаря множеству форм экранирования, защищающих от магнитных помех, общих шумов, статических помех и, что наиболее важно, от перекрестных помех, наша команда может поставлять многожильные кабели даже для самых сложных приложений, предлагая собственные кабельные сборки для любых пользовательских требований.



Классификация шумов, влияющих на характеристики многожильных и многопарных кабелей:

Высокий уровень шума –  Обычно создается тяжелыми двигателями, генераторами, линиями электропередач, индукционным нагревом, релейным управлением и электролитическими процессами. Шум высокого уровня обычно возникает в таких местах, как тяжелые перерабатывающие заводы, мельницы и сталелитейные заводы.

Средний уровень шума —  Прокладка рядом с двигателями и реле управления трансформатором, которые обычно используются на среднем производственном предприятии.

Low Noise  – Источником проводки часто являются линии электропередач, двигатели и управляющие или силовые реле. Такой низкий уровень шума часто можно встретить в офисах, складских помещениях, медицинских или других лабораториях.



Когда дело доходит до экранирования многожильных или многопарных кабелей, существует 4 типа стандартных вариантов экранирования, каждый из которых имеет свои уникальные характеристики, которые делают их более подходящими для конкретных применений, чем другие:

Оплетка : Многожильный экран из оплетки имеет умеренную гибкость и имеет материал экрана, вплетенный в трубчатую структуру или прямоугольное поперечное сечение. Плетеный многожильный экран также является самой старой формой экранирования, которая все еще используется в настоящее время. Эти оплетки изготавливаются из различных материалов, таких как сталь, алюминий, медь, луженая медь, посеребренная медь и голая медь, иногда с использованием стекловолокна для дополнительной прочности. Эти косы имеют покрытие только от 55% до 95%. Этот тип экранирования все еще используется, но плетельная машина (машина, которая создает оплетку) требует длительного периода времени и также обычно дороже, чем другие альтернативы.

• Размер сердцевины:                            0,012″ и больше
• Диапазон частот:            Низкие и средние частоты (до 100 МГц)
• Гибкость                            Хорошо

Один из популярных многопроводниковых экранов Sycor:



Спираль : Многожильные спиральные экраны часто создаются из голых, луженых или посеребренных медных жил, в то время как для дополнительной физической защиты могут использоваться другие металлы, такие как сталь. Спиральные оплетки обладают высочайшей гибкостью и могут быть легко изготовлены с покрытием 95% и меньшим весом, чем другие экраны. Экраны Spiral имеют материал проводки, намотанный на сердечник с покрытием от 95% до 98%. Спиральные экраны эффективны в приложениях, связанных со звуковой частотой, и в других приложениях аудиопроводки, таких как микрофон или аудиоприложения.

• Размер сердцевины:                            0,004–0,450 дюйма
• Диапазон частот:            Низкие частоты (примерно до 1 МГц)
• Гибкость                            Очень хорошо



Фольга : Многожильный экран из фольги имеет форму обертки из фольги и почти всегда состоит из майларовой или алюминиевой ленты.Построенный с заземляющим проводом, обеспечивающий 100% экранирование, позволяет приложениям стабильно работать на более высоких частотах. При использовании экрана из фольги провод заземления должен быть на один размер меньше размера проводника, который он заделывает. Экран из фольги также не рекомендуется для приложений с постоянным изгибом, так как варианты подключения часто ограничены.

• Размер сердцевины:                            0,025 дюйма и больше
• Диапазон частот:            Высокие частоты (более 100 МГц)
• Гибкость                            Плохо

Некоторые популярные многожильные и многопарные экраны из фольги Sycor:





Комбинированные экраны : Многожильные и многопарные кабели Sycor состоят из 2 или более экранов, которые одновременно помещаются в один кабель.Наиболее распространенным типом многожильного кабеля для комбинирования является оплетка поверх фольги или оплетка поверх оплетки. Комбинированный экран обычно используется из-за его 100% покрытия фольгой, механической прочности, физической защиты, низкого сопротивления постоянному току и гибкости. Комбинированное экранирование часто представляет собой тройной или четырехслойный экран, который добавляет дополнительную защиту внешней оплетке. Комбинированное экранирование также изолирует проводники, тем самым снижая вероятность электромагнитных помех и перекрестных помех между проводниками, что повышает производительность многожильного и многопарного кабеля.

Один из популярных многожильных комбинированных экранированных продуктов Sycor:

Дополнительные методы блокировки электромагнитных помех

Экранирование является важной частью телекоммуникационной отрасли, но в качестве альтернативы были разработаны и усовершенствованы другие формы блокировщиков электромагнитных помех. Хотя эти новые разработки все еще не так эффективны, как экранирование, они обеспечивают дополнительную защиту там, где важна надежность сигнала. Одна из самых популярных разработок в этой области известна как «Ферритовые шарики».” Эти бусины не являются экраном, но они воспроизводят эффект экранирования и могут использоваться после установки неэкранированного провода. Эти бусины размещаются вокруг каждого провода и предотвращают любые нежелательные помехи, заземляя любое электричество.

Экранирование является важной частью конструкции кабелей, особенно в сфере связи. Каждый тип щита имеет свои плюсы и минусы, которые лучше или хуже работают в определенных условиях. Выбор правильного продукта может зависеть от многих факторов, таких как тип окружающей среды, заземление или незаземление, требуемая степень гибкости и диапазон частот.Наша команда предлагает все эти щиты и имеет команду экспертов по продажам, которые помогут вам и ответят на любые ваши вопросы.



Экран

EMI, экранирование RFI, экраны RF, материалы для экранирования EMI

Высечка и изготовление экранов от электромагнитных помех и экранов от радиопомех — наша специализация. Мы с нетерпением ждем возможности предоставить вам выдающиеся продукты и дружелюбное, компетентное обслуживание клиентов по ценам, которые помогут вам достичь ваших бизнес-целей.Мы предлагаем продукты для защиты от радиопомех и электромагнитных помех высочайшего качества, которые вы можете купить.

Когда электрическое возмущение в результате природного явления (например, молнии или электростатического разряда) или электрического/электронного устройства или системы вызывает у пострадавшего нежелательную кондуктивную или излучаемую реакцию. EMI является противоположностью EMC. Продукты для защиты от радиопомех предназначены либо для защиты от электромагнитных помех, либо для их защиты. Экранирование отражает и поглощает падающее излучение.Чем выше затухание экрана, тем эффективнее он удерживает или не пропускает нежелательные электромагнитные помехи.

Когда дело доходит до защиты вашей электроники, нет необходимости искать что-то большее, чем экранирование Восточного побережья. Отправьте нам свои требования к экранированию от электромагнитных и радиочастотных помех, и вы будете счастливы, что сделали это. Мы вернем вам ваше предложение в течение 24 часов.

Защита восточного побережья

Процесс изготовления прокладок

С другими провайдерами вы вынуждены делать трудный выбор.У вас могут быть качественные продукты для защиты от электромагнитных помех, материалы и услуги, связанные с радиочастотными помехами, но они продаются по непомерно высоким ценам. Или вы можете сэкономить, но экранирующие материалы имеют низкое качество и могут выйти из строя. Наибольшее удовлетворение мы получаем от осознания того, что нашим клиентам никогда не приходится выбирать, и они с одинаковым энтузиазмом относятся к нашей уникальной способности предоставлять исключительно качественные продукты, превосходное обслуживание и поддержку клиентов, а также низкие цены, которые позволяют выполнять проекты в рамках ограниченных сроков. строгий бюджет.

Позвоните нам, чтобы получить лучшие экранные материалы и прокладки EMI!

Вы ищете материалы для прокладок и экранов EMI? Мы предлагаем экранирующие материалы высочайшего качества, а также экранирующие прокладки такого же калибра. На нашем веб-сайте есть вся необходимая информация о каждом из наших продуктов, что упрощает поиск и покупку. Если у вас есть какие-либо вопросы о наших услугах или продуктах, пожалуйста, не стесняйтесь звонить нашему талантливому и преданному делу персоналу: 908-852-9160.

Экранирование силовых кабелей

Зачем экранировать кабели?

Силовые кабели среднего и высокого напряжения в цепях более 2000 вольт обычно имеют экранирующий слой из медной или алюминиевой ленты или проводящего полимера. Если неэкранированный изолированный кабель находится в контакте с землей или заземленным объектом, электростатическое поле вокруг проводника будет сосредоточено в точке контакта, что приведет к коронному разряду и возможному разрушению изоляции.

Кроме того, ток утечки и емкостной ток через изоляцию представляют опасность поражения электрическим током. Заземленный экран выравнивает электрическое напряжение вокруг проводника, отводит любой ток утечки на землю. Обязательно применяйте разгрузку/конусы на концах экрана, особенно для кабелей, работающих при напряжении более 2 кВ относительно земли.

Экраны на силовых кабелях подключаются к заземлению на каждом конце экрана и в местах сращивания для резервирования, чтобы предотвратить поражение электрическим током, даже если в экране будет протекать индуцированный ток.Этот ток приведет к потерям и нагреву, а также снизит максимальный номинальный ток цепи. Испытания показывают, что наличие оголенного заземляющего проводника, примыкающего к изолированным проводам, быстрее проводит ток короткого замыкания на землю. В сильноточных цепях экраны могут подключаться только с одного конца.

В очень длинных высоковольтных цепях экран может быть разбит на несколько секций, так как при коротком замыкании цепи на длинном участке экрана могут возникнуть опасные напряжения. Однако опасность поражения электрическим током при заземлении только одного конца экрана должна быть оценена на предмет риска!

Экранирование силового кабеля осуществляется путем окружения сборки или изоляции заземленной проводящей средой.Это ограничивает диэлектрическое поле внутри этого экрана.

Используются два различных типа экранов:

Изоляционный экран предназначен для:

• Обеспечения симметричного распределения радиального напряжения с изоляцией.
• Устранение касательных и продольных напряжений на поверхности изоляции.
• Исключите из диэлектрического поля такие материалы, как оплетки, ленты и наполнители, которые не предназначены для изоляции.
• Защитите кабели от наведенного или прямого среднего напряжения. Экраны делают это, делая импеданс перенапряжения равномерным по длине кабеля и помогая ослабить потенциалы перенапряжения.

Экранирование проводника

Кабель с бумажной изоляцией

В кабелях с номинальным напряжением более 2000 вольт по стандартам indusby требуется экранирование проводника. Назначение полупроводникового, также называемого экранирующим, материала поверх проводника состоит в том, чтобы обеспечить гладкий цилиндр, а не относительно шероховатую поверхность многожильного проводника, чтобы уменьшить концентрацию напряжений на границе раздела с изоляцией.

Экранирование жил используется для кабелей как с пластинчатой, так и с экструдированной изоляцией .

Используемые материалы представляют собой либо полупроводниковые материалы, либо материалы с высокой диэлектрической проницаемостью, известные как материалы, контролирующие напряжение. Оба выполняют одну и ту же функцию снижения стресса.

Экраны проводников для кабелей с бумажной изоляцией представляют собой ленты из сажи или металлизированные бумажные ленты. Материалы для экранирования проводников изначально изготавливались из полупроводниковых лент, спирально намотанных на проводник.Существующие стандарты по-прежнему разрешают наклеивать такую ​​ленту на проводник. Это делается, особенно на больших проводниках, чтобы прочно удерживать жилы вместе во время применения экструдированного полупроводникового материала, который в настоящее время требуется для кабелей среднего напряжения.

Опыт работы с кабелями, которые имели только полупроводящую ленту, был неудовлетворительным, поэтому промышленность изменила свои требования, требуя экструдированного слоя поверх проводника.

В экструдированных кабелях этот слой теперь выдавливается непосредственно поверх проводника и приклеивается к изоляционному слою, который наносится поверх этого слоя снятия напряжения. Чрезвычайно важно, чтобы между этими двумя слоями не было пустот или постороннего материала.

Современные экструдированные слои не только чистые (без нежелательных примесей), но и очень гладкие и круглые. Это значительно уменьшило образование водного налета, который мог образоваться на неровных поверхностях. При одновременном экструдировании двух слоев экран проводника и изоляция отверждаются одновременно. Это обеспечивает неразрывную связь, которая сводит к минимуму вероятность образования пустот на критической границе раздела.

Из соображений совместимости экструдированный защитный слой обычно изготавливается из того же или аналогичного полимера, что и изоляция.

Специальная сажа используется для изготовления слоя над проводником полупроводникового для обеспечения необходимой проводимости . Отраслевые стандарты требуют, чтобы проводник из полупроводникового материала имел максимальное удельное сопротивление 1000 мОм. Эти стандарты также требуют, чтобы этот материал прошел испытание на долговременную стабильность удельного сопротивления при аварийном уровне рабочей температуры, чтобы гарантировать, что слой остается проводящим и, следовательно, обеспечивает длительный срок службы кабеля.

Водонепроницаемый материал может быть включен как часть экрана проводника для предотвращения радиальной передачи влаги. Этот слой состоит из тонкого слоя алюминия или свинца, зажатого между полупроводниковым материалом. Аналогичный ламинат можно использовать для изоляционного экрана по той же причине.

Не существует окончательного стандарта, описывающего класс экструдируемых экранирующих материалов, известный как « супергладкий, суперчистый ». Обычно нецелесообразно использовать торговую марку производителя или номер продукта для описания любого материала.

T Термин «сверхгладкий, суперчистый» на момент написания этой статьи является единственным способом описать класс материала, который обеспечивает более высокое качество кабеля, чем более ранняя версия. Это чисто академический вопрос, поскольку старые типы материалов больше не используются известными поставщиками для изготовления кабелей среднего напряжения.

Дело в том, что эти новые материалы значительно улучшили характеристики кабеля в лабораторных исследованиях.

Изоляционный экран для кабелей среднего напряжения

Изоляционный экран для кабеля среднего напряжения состоит из двух компонентов:

• Полупроводниковый слой или слой для снятия напряжения
• Металлический слой ленты или отвода, дренажные провода, концентрические нейтральные провода или металлическая трубка.

Они должны функционировать как единое целое для обеспечения длительного срока службы кабеля.

Слой для снятия напряжения

Полимерный слой, используемый с эксбудированными кабелями, заменил ленточные экраны, использовавшиеся много лет назад. Этот экструдированный слой называется экструдированным изоляционным экраном или экраном. Его свойства и требования к совместимости аналогичны ранее описанному экрану проводника, за исключением того, что стандарты требуют, чтобы объемное удельное сопротивление этого внешнего слоя было ограничено 500 мОм.

Неметаллический слой находится непосредственно над изоляцией, и напряжение напряжения на этом стыке ниже, чем на стыке экрана проводника. Этот внешний слой не требуется склеивать для кабелей до 35 кВ. При напряжениях выше этого настоятельно рекомендуется приклеивать этот слой к изоляции.

Поскольку большинство пользователей хотят, чтобы этот слой можно было легко снять, Ассоциация осветительных компаний Эдисона (AEIC) установила пределы натяжения ленты.В настоящее время эти ограничения заключаются в том, что полоса шириной 1/2 дюйма, отрезанная параллельно проводнику, отслаивается при минимальном усилии в 6 фунтов и минимальном усилии в 24 фунта под углом 90º к поверхности изоляции.

Металлический экран

Металлическая часть изоляционного экрана или экрана необходима для обеспечения пути с низким сопротивлением для протекания зарядного тока на землю. Важно понимать, что экструдированные экранирующие материалы не выдержат постоянного тока силой более нескольких миллиампер.Эти материалы способны выдерживать небольшие зарядные токи, но не выдерживают несбалансированные токи или токи короткого замыкания.

Металлический компонент изоляционного экрана системы должен выдерживать эти более высокие токи. С другой стороны, чрезмерное количество металла в оболочке одножильного кабеля дорого обходится по двум причинам. Во-первых, дополнительный металл сверх количества, которое фактически требуется, увеличивает первоначальную стоимость кабеля. Во-вторых, чем больше металлическая составляющая изоляционного экрана, тем выше потери в экране, возникающие в результате протекания тока в центральном проводнике.

В конструкции кабеля должно быть предусмотрено достаточное количество металла, чтобы гарантировать, что кабель активирует резервную защиту в случае любого повреждения кабеля в течение всего срока службы этого кабеля. Также есть опасения по поводу потери щита.

Поэтому становится важным, чтобы:

• Тип анализируемого оборудования прерывания цепи. Каковы конструкция и рабочие настройки HSE, устройства повторного включения или автоматического выключателя?
• С каким током короткого замыкания будет сталкиваться кабель в течение срока службы?
• Какие потери щита допустимы? Сколько раз заземлять экран? Будут ли размыкания экрана для предотвращения блуждающих токов?

Концентрические нейтральные кабели

Если указаны концентрические нейтральные кабели, они должны быть изготовлены в соответствии со стандартами ICEA. Эти провода должны соответствовать ASTM B3 для проводов без покрытия или B33 для проводов с покрытием.

Эти провода накладываются непосредственно поверх неметаллического изоляционного экрана с шагом не менее шести и более десятикратного диаметра по концентрическим проводам.

Экранирование низковольтных кабелей

Экранирование низковольтных кабелей обычно требуется там, где могут возникать индуктивные помехи. В многочисленных коммуникационных, контрольно-измерительных и управляющих кабелях небольшие электрические сигналы могут передаваться по проводнику кабеля и усиливаться на приемном конце.Нежелательные сигналы ( шум ) из-за индуктивных помех могут быть такими же большими, как и полезный сигнал. Это может привести к ложным сигналам или звуковому шуму, который может повлиять на голосовую связь.

Во всем спектре частот необходимо разделить помехи на эффекты электрического поля и эффекты магнитного поля.

Электрические поля

Эффекты электрического поля — это те, которые являются функцией емкостной связи или взаимной емкости между цепями. Экранирование может осуществляться сплошным металлическим экраном, чтобы изолировать возмущающую цепь от возмущающей цепи.

Даже полупроводниковые профили или ленты, дополненные заземленным проводом dmin, могут выполнять некоторую экранирующую функцию от воздействия электрического поля.

Магнитные поля

Эффекты магнитного поля являются результатом связи магнитного поля между цепями. Это немного сложнее, чем для электрических эффектов.

При относительно низких частотах энергия, испускаемая источником, рассматривается как излучение. Это увеличивается пропорционально квадрату частоты. Это электромагнитное излучение может вызывать помехи на значительном расстоянии и проникать через любые «отверстия» в экранировании.Это может произойти с плетеными экранами или лентами, которые не перекрываются. Тип металла, из которого изготовлен экран, также может влиять на уровень помех.

Любой металлический экранирующий материал, в отличие от магнитных металлов, обеспечивает некоторый экран из-за вихревых токов, возникающих в металлическом экране падающим полем. Эти вихревые токи стремятся нейтрализовать возмущающее поле. Неметаллическое полупроводниковое экранирование не эффективно для магнитных эффектов. Как правило, наиболее эффективным экранированием является сплошной стальной трубопровод, но это не всегда практично.

Эффективность экрана называется коэффициентом экранирования и определяется как:

SF = Индуктивное напряжение в экранирующей цепи / Индуктивное напряжение в неэкранированной цепи

Испытательные цепи для измерения эффективности Гудинг и Слейд сообщили о различных конструкциях экранирования от эффектов электрического поля и эффектов магнитного поля.

ИСТОЧНИК: Лоуренс Дж. Келли и Карл С. Ландингер, Википедия

Важность экранированных кабелей

Витая пара с символами. Кабель экранированный фольгой.

Экранированные кабели

Экранированные кабели — это электрические кабели, содержащие изолирующие жилы, заключенные в стандартный проводящий слой. Экран может быть изготовлен из плетеных медных жил (или аналогичного металла), спиральной медной ленты или другого проводящего полимера. Важность экранированных кабелей невозможно переоценить.

Экранированные кабели обычно толще и жестче, чем неэкранированные кабели. Они также требуют большей осторожности при работе с ними.Экранированные кабели чаще всего используются в промышленных условиях и установках, где другое соседнее оборудование может генерировать электромагнитные помехи (ЭМП).

Неэкранированные витые кабели не имеют внутреннего экрана для снижения электромагнитных помех. Вместо этого они предназначены для подавления электромагнитных помех за счет использования витой пары проводов. Эти кабели легкие и тонкие, что делает их лучше всего подходящими для использования внутри помещений в офисных условиях для локальной сети или аналогичных сетевых кабельных систем. Они также дешевле, чем промышленные кабели.Однако они не всегда хорошо подходят для промышленных установок, где требуется большее количество энергии или где будет регулярно использоваться тяжелое оборудование.

Для чего используется экранированный кабель?

Экранированные кабели

используются для защиты данных, передаваемых по кабелю, от деградации из-за воздействия электромагнитных помех, которые часто встречаются в центрах обработки данных, промышленных предприятиях, офисах и других местах, где интенсивно используются компьютерные технологии, электрооборудование или электронное оборудование.

Электромагнитные помехи генерируются внешним источником, который воздействует на электрическую цепь посредством электростатической связи, проводимости или электромагнитной индукции. Возмущение электромагнитными помехами может снизить производительность цепи или даже полностью прекратить ее работу. Везде, где существует путь данных, эти эффекты могут варьироваться от увеличения количества ошибок до полной потери данных. Как естественные, так и искусственные (техногенные) источники могут генерировать переменные электрические токи и напряжения, вызывающие электромагнитные помехи. Зажигание автомобилей и мобильные телефоны являются яркими примерами искусственных источников электромагнитных помех.К естественным источникам электромагнитных помех относятся электрические бури и солнце. Электромагнитные помехи обычно нарушают работу AM-радио, телевизоров и мобильных телефонов.

Экранирование в экранированном кабеле уменьшает громкость и интенсивность электрических помех, уменьшая их влияние на сигналы и передачу, а также уменьшая электромагнитное излучение.

Фольга и экранирующая оплетка

Экранированный кабель с фольгой и оплеткой

— два наиболее распространенных типа экранированного кабеля для промышленных целей. Фольговое экранирование представляет собой тонкий лист меди или алюминия.Эта «фольга» обычно приклеивается к несущему полиэстеру для повышения прочности кабеля. Этот тип экранированного кабеля, также известный как «ленточный», обеспечивает 100% защиту жилы, вокруг которой он обернут. Никакие электромагнитные помехи из окружающей среды не могут проникнуть. Однако, поскольку фольга внутри кабеля очень тонкая, с этими кабелями очень трудно работать, особенно при использовании разъема. Чаще всего используется заземляющий провод, а не попытка полностью заземлить экран кабеля.

Вторым методом экранирования кабелей является оплетка. В экранированных кабелях с оплеткой используется сетка из плетеных медных проволок. Плетеные экраны обеспечивают меньшее покрытие, чем экраны из фольги, но гораздо более долговечны. Оплетка создает путь с низким сопротивлением к заземлению, и ее намного проще заделывать при подключении соединителя. Плетеный экран обычно обеспечивает от 70% до 95% защиты от электромагнитных помех, в зависимости от того, насколько плотно сплетена оплетка. Плетеные экраны более эффективны, чем экраны из фольги, поскольку медь имеет более высокую проводимость, чем алюминий, и менее подвержены внутренним повреждениям.Кабели с плетеным экраном тяжелее и дороже, чем ленточные экраны, поскольку они более долговечны и обладают лучшими характеристиками.

В зависимости от рабочей среды один тип кабеля может быть предпочтительнее других. Для некоторых рабочих мест требуется только экранированный кабель из фольги, в то время как для других может потребоваться экранированный кабель с сетчатой ​​оплеткой. Другие рабочие места требуют сочетания типов кабелей. Спиральные кабели следует использовать там, где кабели будут часто изгибаться и перемещаться. В местах, где кабель нельзя часто перемещать, но он будет подвергаться давлению или ударам, лучше всего подходят кабели с оплеткой.В средах, где ожидается, что кабель не будет повреждаться рабочими, машинами или другими факторами, может быть уместно экранирование фольгой.

Во всех случаях экранированные кабели должны быть должным образом заземлены для обеспечения безопасности рабочих и оборудования.

Три самых популярных экранирующих металла — EMI Shield

Когда перед вами стоит задача разработать корпус с защитой от электромагнитных помех (ЭМП) для печатной платы, важно понимать баланс между стоимостью и производительностью. Есть много ключевых моментов принятия решений, о которых всегда следует помнить в процессе проектирования, таких как: бюджет (цена детали и стоимость инструментов), гальваническая совместимость, электропроводность, среда применения и то, как это связано с проблемами коррозии, толщиной материала, геометрией корпуса ( особенно высота экрана и его связь с формуемостью), частота применения, краткосрочные и долгосрочные объемы производства, которые будут влиять на то, как ваш производственный метод будет развиваться с течением времени, упаковка и сборка экрана на сопрягаемой печатной плате.Одним из наиболее важных и фундаментальных решений, которые следует учитывать после определения геометрии экрана, является материал, из которого будет изготовлен экранированный корпус.

Выбор материала напрямую влияет на стоимость проекта и производительность приложения с точки зрения электромагнитной совместимости (ЭМС). Компания Leader Tech Inc. предлагает широкий выбор материалов от предварительно луженой стали до металла с высокой проницаемостью, чтобы удовлетворить потребности каждого проектировщика. Наши инженеры по приложениям хорошо осведомлены и готовы предложить рекомендации, которые помогут вам начать работу в правильном направлении.

Популярные металлы, используемые в экранировании от радиопомех

Наиболее распространенными металлами, используемыми клиентами Leader Tech для экранирования от радиопомех и электромагнитных помех, являются сталь с предварительно луженым покрытием как с блестящей, так и с матовой отделкой, а также медный сплав 770, также известный как нейзильбер или нейзильбер. Вот краткий обзор того, как работает каждый из них:

Сталь с предварительно луженым покрытием

Предварительно луженая сталь

— это идеальное недорогое решение, которое хорошо работает от низких частот в диапазоне кГц до частот в нижнем диапазоне ГГц.Углеродистая сталь имеет значение проницаемости в диапазоне нижних сотен, что обеспечивает низкочастотное магнитное экранирование, отсутствующее в сплаве 770, меди или алюминии. Покрытие оловом обеспечивает защиту стали от коррозии, предотвращая ржавление, а также обеспечивает отличную поверхность для пайки, позволяющую прикрепить экран к дорожкам на поверхностной плате во время сборки.

Медный сплав 770/нейзильбер

Медный сплав 770, более известный как сплав 770, представляет собой сплав меди, никеля и цинка, используемый в приложениях для защиты от электромагнитных помех, в основном из-за его коррозионно-стойких свойств.Обозначение сплава по единой системе нумерации UNS C77000. Основной материал по своей природе эстетичен и не требует последующего покрытия, чтобы сделать его устойчивым к коррозии или паять. Этот материал хорошо работает в качестве экрана от электромагнитных помех, начиная со среднего диапазона кГц и вплоть до ГГц. Проницаемость равна 1, что идеально подходит для приложений, связанных с МРТ, где не допускается использование магнитных материалов.

Медь

Медь является самым надежным металлом для защиты от электромагнитных помех, поскольку она очень эффективно гасит магнитные и электрические волны. От больничных аппаратов МРТ до базового компьютерного оборудования использование меди в защите от радиопомех эффективно служит этой цели. Благодаря универсальности этого металла его можно легко изготовить вместе с его сплавами из латуни, фосфористой бронзы и бериллиевой меди. Эти металлы обычно стоят дороже, чем альтернативные экранирующие сплавы из предварительно луженой стали или медного сплава 770, но, с другой стороны, обладают более высокой проводимостью. Фосфористая бронза и бериллиевая медь чаще используются в контактах аккумуляторов или пружин из-за их эластичности.

Алюминий

Хотя алюминий создает некоторые трудности при изготовлении, он по-прежнему является отличным выбором для ряда применений, в основном благодаря своим цветным свойствам, соотношению прочности к весу и высокой проводимости. Алюминий имеет почти 60-процентную проводимость по сравнению с медью, однако при использовании этого металла необходимо уделять особое внимание его гальваническим коррозионным и окислительным свойствам. Материал со временем превратится в оксид и сам по себе плохо поддается пайке.

Гарантия на домашнюю электрическую систему

Объяснение домашних гарантий

Ваш полис страхования домовладельцев обеспечивает защиту в случае стихийного бедствия, пожара или кражи. Ежедневные поломки ваших домашних систем, как правило, не покрываются страховкой домовладельцев, поэтому American Home Shield® здесь, чтобы помочь. Домашние гарантии AHS обеспечивают покрытие основных компонентов многих домашних систем, включая вашу электрическую систему, и это покрытие начинается там, где заканчивается ваш страховой полис домовладельца.Домашние гарантии AHS обеспечивают широкий охват многих распространенных электрических неисправностей.

Когда ваша электрическая система защищена, вам не нужно беспокоиться, если у вас возникнут проблемы. При возникновении покрываемых неисправностей AHS свяжет вас с квалифицированным профессиональным подрядчиком по обслуживанию, который проведет диагностику проблемы и, если проблема покрывается страховкой, найдет решение путем ремонта или замены неисправного компонента или детали. Вы избавитесь от хлопот, связанных с поиском надежного специалиста по обслуживанию, и, как правило, за визит вы будете платить только плату за звонок в торговую службу.Все три плана домашнего обслуживания AHS включают покрытие электрических систем, поэтому вы можете выбрать план, который лучше всего подходит для вас, исходя из необходимой защиты ваших систем и устройств.

Получите предложение сегодня

Сравните планы домашней гарантии с домашним электроснабжением

Основные компоненты электрической системы вашего дома покрываются всеми тремя планами обслуживания дома AHS. Узнайте больше о каждом плане обслуживания дома с покрытием электрической системы, чтобы найти тот, который лучше всего соответствует потребностям вашей семьи.

• План ShieldSilver™ помогает защитить компоненты 14 основных систем, обеспечивающих работу вашего дома, включая электрические системы, системы отопления и охлаждения и водопроводные системы.
• План ShieldGold™ предоставляет преимущества плана ShieldSilver™, но также распространяется на части до 23 основных устройств и систем, которые вы используете каждый день. Это означает, что ваша бытовая техника, в дополнение к основным компонентам домашних систем, покрывается этим комплексным планом.
• План ShieldPlatinum™ — это наш лучший план, который поможет вам защитить свой дом и обеспечить его бесперебойную работу. Он охватывает все компоненты ShieldGold™, а также ремонт протечек крыши и включает дополнительные услуги, такие как неограниченное количество хладагента для кондиционера и бесплатную ежегодную настройку системы отопления, вентиляции и кондиционирования воздуха.

На что распространяется гарантия на дом с покрытием электрической системы?

Планы домашнего обслуживания

AHS включают многие компоненты и части вашей электрической системы. Этот широкий охват включает следующее:

• Электропроводка постоянного тока
• Встроенные вытяжные, вентиляционные и чердачные вентиляторы

Некоторые элементы электрической системы дома не покрываются нашими планами обслуживания дома. Исключенные части вашей системы:

• Лицевые панели
• Перегрузка цепи
• Проводка для аудио, видео, компьютера, домофона, кабеля, сигнализации и других систем безопасности

В случае неисправности электрической системы вашего дома вам потребуется помощь специалиста. Планы домашнего обслуживания AHS с покрытием электрических систем предназначены для предоставления этой эффективной услуги. Наши квалифицированные, профессиональные подрядчики по обслуживанию способны диагностировать, ремонтировать и заменять детали и компоненты электрической системы, чтобы гарантировать, что неисправность будет устранена в кратчайшие сроки.Наслаждайтесь надежностью и безопасностью домашнего плана обслуживания AHS, который включает покрытие основных компонентов электрической системы вашего дома.

Предлагаемый план для вас

С планом ShieldSilver™ вы получите покрытие для замены или ремонта компонентов многих основных домашних систем, включая электрическую систему.

Щит | Елена Проекты | Helena

В июле 2017 года исполнительный директор и главный операционный директор Helena Сэм Файнбург прочитал статью в разделе «Мир, если» журнала The Economist под названием «Если бы электромагнитный импульс вывел из строя электрическую сеть Америки.

В нем описан кошмарный сценарий, в котором над Небраской было взорвано устройство ЭМИ, что привело к ужасающим эффектам, описанным выше. Что особенно пугало — и сбивало с толку — Сэма, так это то, насколько восприимчивой была страна. Если эта угроза была реальной — и так легко разрешимой — почему мы ничего с ней не сделали?

В августе Хелена провела собрание небольшой группы наших членов, чтобы попытаться ответить на этот вопрос. Был поднят вопрос безопасности сети, и участники отреагировали с таким же недоверием, как и Сэм; недоумевает, что такая серьезная угроза может существовать в развитых странах без привлечения внимания правительства и корректирующего регулирования.

Итак, Елена решила выяснить, возможно ли отключение сети:

1) Вызовет критический уровень вреда и разрушения

2) Имела нетривиальную вероятность возникновения и

3) Предотвратить это было в пределах наших финансовых и технологических возможностей.

С этого анализа и начался проект «Щит». Первым шагом Shield был этап исследований. Хелена и избранная группа наших членов взяли интервью у экспертов из НАСА, NOAA, Геологической службы США, ЦРУ, Стэнфордского университета, Комиссии Конгресса США по ЭМИ, корпорации RAND и Конгресса США, чтобы исследовать угрозы для электросети США.

На этих встречах были достигнуты консенсусы по трем направлениям:

1) Длительная потеря электроэнергии из-за частичного или полного выхода из строя электросети Соединенных Штатов нанесет чрезвычайно большой ущерб американскому обществу.

2) Вероятность такой длительной потери мощности нетривиальна.

3) Этой потенциальной катастрофы можно избежать; это вполне в рамках наших финансовых и технологических возможностей для предотвращения путем простого укрепления сетки.

Затем мы провели анализ текущего состояния дел с усилением защиты сети в США. Мы исследовали и поговорили с различными государственными, частными и некоммерческими организациями с разными мнениями, позициями и действиями, связанными с безопасностью и укреплением сети.

Нашей целью было выяснить:

— Какие другие попытки решить проблему в настоящее время существуют, и может ли Хелена добавить что-нибудь не дублирующее к этим усилиям, будь то партнер или независимый участник.

— Почему предпринятые усилия не помогли решить проблему; какие ошибки были совершены и как Елена могла их избежать.

— пути к потенциальному успеху в укреплении сетки, а также относительные достоинства и недостатки каждого из них.

В ходе нашего исследования четыре отчета выделились как имеющие особое значение в этой области. Они поступили от Комиссии Конгресса по ЭМИ, Lloyds of London, Национальной академии наук и корпорации RAND.

.
