Подключение автоматического выключателя своими руками

Подключение автоматического выключателя в электрическом щитке – процесс нетрудный. Да и особого времени процедура у вас не займет. Однако это вовсе не означает, что установка автоматов не таит в себе подводных камней. Ведь допущенные ошибки могут стать причиной поломки аппарата в дальнейшем. Как сделать все верно, если вы новичок в электрике и не до конца уверены в своих возможностях?

Давайте вместе разберемся, как подключить автоматический выключатель собственноручно и как избежать при этом примитивных ошибок.

Содержание статьи

Стандартные ошибки монтажа

Чаще всего электрик-новичок по своему незнанию допускает одну из следующих оплошностей:

  1. Провод питания подключается снизу. Да, согласно правилам ПУЭ такой вариант вполне себе допустим. Однако мы не рекомендуем так поступать. Лучше подключить питание именно сверху (о чем вам лишний раз напомнит специальная схема, нанесенная на переднюю панель корпуса устройства).
  2. Контакты чрезмерно зажимаются винтом фиксации. Не стоит бояться «не дожать», ведь в обратном случае вы рискуете испортить как сам кабель, так и корпус изделия.
  3. Неверно подсоединяются проводники. Чтобы избежать подобного, нужно помнить простое правило: фаза подсоединяется строго к фазе, ноль – строго к нулю (разумеется, это актуально лишь для двухполюсного выключателя).
  4. Используются два однополюсных автомата вместо одного двухполюсного. Такой прием категорически запрещен, ведь ноль с фазой должны разъединяться одновременно.
  5. Попадание изоляционного материала в посадочное место в процессе фиксации жилы. Зачищать провод необходимо тщательно и при этом настолько, насколько этого требует паспорт модели. Придавили изоляционный слой фиксирующим винтом? Получите слабый контакт проводника. Как следствие – дальнейшее нагревание жилы со всеми вытекающими неприятными последствиями. Для снятия изоляции настоятельно рекомендуем использовать специальный инструмент – к примеру, тот же стриппер.
  6. Неверный выбор выключателя-автомата, из-за чего изделие попросту не выдерживает уровень поступаемой нагрузки. В подобной ситуации сначала необходимо выполнить расчет сечения кабеля, уже исходя из которого следует выбирать модель устройства.
  7. Округление полученного при расчете значения в большую сторону. Допустим, в процессе подсчета вы получили величину токовой нагрузки на изделие, которая равняется 19 Амперам. Неопытный человек сразу же отправиться в магазин с четкой целью – купить аппарат на 20 Ампер (так сказать, с дополнительным запасом). Учтите, это серьезная ошибка! Полученное при расчете значение является номинальным, а срабатывание защиты должно выполняться при токовой нагрузке, которая НЕ доходит по своей величине до рассчитанного числа. Если рассчитанная величина составляет 19 Ампер, идите в магазин за выключателем с показателем 16 Ампер. Так вы обезопасите проводку в своем доме и она прослужит намного дольше.

Также хотелось бы затронуть еще один немаловажный момент: как подключать автомат – перед счетчиком или после него?

Отвечаем: если так удобнее, то можно смело подключать устройство перед электрическим счетчиком. На самом деле, так даже лучше. Нужно будет только купить специальный бокс, пломбирование которого выполняется представителем энергосбыта. При подобном подключении можно будет легко заменить счетчик электроэнергии как в квартире, так и в частном доме.

Инструкция по подключению автоматического выключателя

Что у нас есть? У нас есть электрощит, провода (вводные и исходящие) и подключаемое устройства. Опишем алгоритм действий на примере монтажа двухполюсного автоматического выключателя. Поехали:

  1. Для начала отключаем электричество и для уверенности и безопасности проверяем его отсутствие с помощью индикаторной отвертки либо мультимера.
  2. Устанавливаем автомат на посадочную рейку, защелкиваем фиксатор.
  3. Аккуратно, но при этом тщательно зачищаем жилы проводников (как входящих, так и исходящих) приблизительно на десять сантиметров.
  4. В два верхних зажима подсоединяем фазу и вводной ноль, ориентируясь при этом на приведенные выше рекомендации.
  5. Далее, фиксируем исходящие фазу и ноль в двух нижних отверстиях (те фаза с нулем, которые идут к элетропотребителям – розеткам, выключателям, бытовой технике и так далее).
  6. Все сделали верно? Отлично, проверяем результат нашей работы на надежность. Берем проводники в руки и пробуем аккуратно ими пошевелить то в одну, то в другую сторону. Если соединения достаточно надежны – жилы останутся на своих прежних местах. Если вы ощущаете, что в прочности фиксации проводников вас что-то не устраивает – немножко подтягиваем фиксирующие винты и все готово! Также рекомендуем ознакомиться со способами соединения проводов.
  7. Теперь задача выполнена. Остается только заново «пустить» по системе ток, включив электропитание. Напряжение подается в сеть, проверяется работоспособность нашего изделия.

Как видите, механизм работы вовсе не сложен. С помощью описанного алгоритма вы уверенно подключите автоматический выключатель в однофазной цепи.

Схемы подключения

Верно, схемы подключения автомата вряд ли окажутся лишними. Приводим четыре варианта:

Итог

Монтаж автомата в щиток – это вовсе не трудно и обладать каким-либо особым навыком либо опытом для этого не нужно. Главное – понимать общий принцип работы устройства, соблюдать технику безопасности и внимательно прочесть предоставленные в статьи советы. Искреннее надеемся, что они вам помогут. Удачи!

Понравилась статья? Поделиться с друзьями:

Подключение УЗО и автомата: схема, как подключить

Простое, быстрое и безошибочное подключение устройств защитного отключения и автоматов

Необходимость в подключении УЗО и автоматов, схема

Для нормальной работы всех электроприборов требуется подключение УЗО и автомата. Наличие защитных устройств позволяет спокойно пользоваться стиральной машиной, посудомоечной машиной.

Способствует нормальному пользованию бытовой техникой правильное подключение УЗО и автоматов. Значение имеет также выбор УЗО и автоматов. Разобраться в том, как подключить УЗО и автоматы самостоятельно помогают схемы.

Монтаж УЗО и автоматов схемы их монтажа позволяют действовать в правильном направлении. Без защитных устройств вся техника в квартире попадет зону риска. Ничто не защитит сеть от перенапряжения, короткого замыкания, последствий замыканий. УЗО и автоматы для них ставятся в электрощитке.

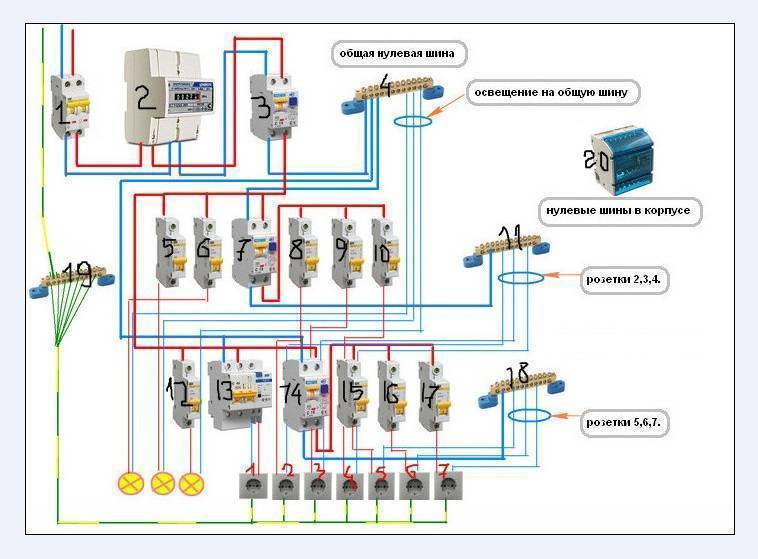

Соответственно рассматривается схема подключения автоматов и УЗО в щитке. Примерная схема выглядит следующим образом. Зелено-желтой линией на всех схемах обозначается фаза заземления (PE).

Пунктирной зеленой линией на схеме обозначен кабель с заземлением, необходимый для подключения сложных бытовых приборов. Представленная схема подключения УЗО и автоматов в квартире неоднозначная.

Подключение УЗО и автомата схема может выглядеть и по-другому. Мы видим готовую схему и нас волнуют вопросы показанного на ней подключения. Среди них такой вопрос: «Как происходит установка УЗО до или после автомата?»

Ниже вы найдете ответ на вопрос: «Как стоит ставить УЗО до или после автомата?» Зная ответ на вопрос: «УЗО перед автоматом или после?», уже понимаешь, как поставить УЗОперед автоматом или после.

Вариантов подключения защитных устройств и автоматов существует много.

Схема установки УЗО и автоматов для конкретного проекта электромонтажа составляется после ответа на вопрос: «А сколько автоматов можно подключить к одному УЗО?».

Оговоримся сразу – обычно рассчитано использовать одно УЗО на несколько автоматов. А к одному УЗО нужно автоматы подключать так, чтобы сумма токов всех автоматов равнялась сумме тока УЗО.

Как правильно подключить УЗО и автомат

Выделим некоторую последовательность действий, дающую нам представление о том, как происходит подключение УЗО и автомата схема и как осуществляется установка УЗО до или после автомата. Ответим также на вопрос, УЗО ставится до автомата или после?

  1. Все правила электрики настоятельно рекомендуют подключать УЗО перед автоматом. УЗО до или после автомата? Однозначно перед автоматом. Иначе нормально работать устройство не сможет.
  2. Однофазное подключение. Кабель питания к УЗО всегда подводится сверху.
    Подвод кабеля иллюстрирует рисунок.
    На рисунке показано самое простейшее подключение УЗО.
  3. Подключая УЗО без заземления, нужно пользоваться схемой, представленной ниже.
  4. Самым распространенным является вариант подключения УЗО в двухфазную сеть. Схема следующая.
  5. Рассматривается также всегда вариант подключения УЗО в трехфазную электрическую сеть. Здесь присутствует заземление, но отсутствует нейтральная фаза. Используется проводка без обмотки (фазный кабель). После подключения будет заметна пустая нулевая клемма.
  6. Существует еще и вариант подключения четырехполюсного УЗО. При подключении просматривается аналогия с подключением в однофазную сеть. Меняется только число полюсов и магистралей.

Что нужно помнить, подключая УЗО и автоматы?

Соответствующие пункты можно выделить списком.

  1. Подключаются защитные приборы исключительно при полностью отключенном щитке. Это в особенности касается многоквартирных домов.
  2. Помните, что УЗО монтируются перед автоматами. С контактами работают по правилам электрики.
  3. Питающую жилу запрещается подводить снизу корпуса УЗО. Проигнорировать это – увидеть вскоре сломавшееся УЗО.
  4. Местные УЗО никогда нельзя ставить на большую сеть, например, в многоквартирных домах. Игнорирование этого требования приводит к утечкам тока, становящимся причиной замыкания по всему периметру многоквартирного дома.
  5. Необходимо использовать аппараты только проверенных надежных фирм. Например такие УЗО вы найдете в магазине АВС-электро: https://avselectro.ru/catalog/4248-ustrojstva-zashitnogo-otklyuchen — только проверенные производители и индивидуальный подход.

Небольшое заключение

После подключения необходима обязательная проверка работы устройства. На ложные ситуации и всякие случайности УЗО не должно реагировать.

Тестирование осуществляется за счет включения автомата и создания определенной нагрузки на него. Нагрузка достигается путем включения в розетку электроприбора. Если при подключении в сеть электроприбора, нет никаких изменений, то все сделано верно. Пользуйтесь! Работа выполнена хорошо!

Далее на видео вы можете ознакомиться с советами по поводу правильного подключения УЗО.

Источник №1: https://avselectro.ru/catalog/4248-ustrojstva-zashitnogo-otklyuchen

Твитнуть

подключение узо | Советы электрика

02 Март 2012 Делаем электропроводку

Итак, завершающий этап работ после монтажа вводного кабеля и установки

квартирного щитка– сборка схемы электропроводки, подключение автоматов и УЗО в щитке.

Как я уже говорил в предыдущей статье электроповодку в квартире я разделил на три группы и на каждую группу установил свой автоматический выключатель.

1 группа- автомат на 16 А- комнаты, коридор. Провод АВВГ 2х2,5(старая проводка)

2 группа- автомат на 20 А- кухня. Провод ВВГнг 3х2,5

3 группа- автомат на 16 А- ванная. Провод ВВГнг 3х2,5

Допустимый ток для провода сечением 2,5 кв.мм составляет 25 А, поэтому выбор автоматов у меня сделан правильно.

При токе больше 20 А отключится автомат на 20 А (кухня), а при нагрузке с током более 16 А отключатся 16-амперные автоматы (комнаты, коридор и ванная).

Это защита от перегрузки.  А от короткого замыкания (КЗ) автоматы и так должны отработать, потому что ток КЗ очень большой и может достигать больших значений- иногда даже тысяч ампер.

Есть такое понятие как кратность тока. У применяемых мною автоматических выключателей тип- С, у которого  кратность 5-7 номинальных токов автомата.

То есть при 5-кратном токе от Iн автомата произойдет его отключение без выдержки времени.

Поясню на примере.

Если автомат на 16 ампер, то умножаем на 5 и получаем ток отключения автомата от КЗ- 80 ампер.

Автоматы крепятся на DIN-рейку, входящую в комплект квартирного щитка. Рядом с автоматами устанавливаю УЗО- устройство защитного отключения.

УЗО  отключает все три автомата, то есть фаза с нулем на автоматы идет через УЗО с номинальным током в 40 ампер.

Дифференциальный ток отключения у УЗО- 30 мА или 0,03 Ампера.

Хочу обратить ваше внимание что ни в квартирном щитке, ни в этажном щите я

НЕ подключил провод заземления!

При этом вводной кабель я проложил трехжильный. Но провод заземления желто- зеленого цвета заизолировал в этажном щитке и в квартире.

Дело в том, что в доме применено заземление типа TN-C, при этом рабочий ноль и защитный находятся в нулевом проводе- PEN.

Если я подключу заземление, то при обрыве нуля между этажным щитом и вводом в дом на корпусе этажного щита появится опасный для жизни потенциал (именно на корпус щита прикручен вводной нулевой провод-PEN).

А так как провод заземления в квартиру будет подключен на этот корпус, то опасный потенциал попадет в квартиру на корпуса холодильника, стиральной машины, утюга и т.д., то есть везде где в розетке с вилкой будет подключен заземляющий контакт.

И при прикосновении к металлическому корпусу под высоким потенциалом УЗО может в таком случае и не отключиться

Последствия могут быть сами понимаете какие, с электричеством шутки плохи.

Если же провод заземления не подключать, то при обрыве нуля будет только повышенное или напряжение в электропроводке и самое страшное что может случиться- это сгорит какой нибудь электроприбор.

УЗО при этом тоже не отключится, оно для этого и не предназначено, зато никого током не “дернет”.

Хочу добавить что разделять в квартирном щитке нулевой провод на защитный и рабочий по правилам запрещено.

Можно это сделать в этажном щите- но только на свой страх и риск и при условии что вы уверены в том, что в доме сделано заземляющее устройство.

Я же поступаю проще- не подключаю заземление и все. При этом УЗО свои функции выполняет прекрасно.

В дальнейшем этот провод заземления должен быть подключен после  перевода электропроводки дома на систему TN-C -S или TN-S.

Вводной автомат я установил в этажном щите, после счетчика электроэнергии. В схему подключения счетчика вмешиваться не стал- пусть кто обслуживает- переделывает.

Так как вводной кабель сечением 4кв.мм то автомат выбираю на 32 ампера, с немного заниженным номиналом, можно и на 40 ампер поставить но я чуток перестраховался.

Вводной автомат- двухполюсный, 2Р.

Узнайте первым о новых материалах сайта!

Просто заполни форму:





Теги: подключение в щитке, установка автоматов

Руководство по проектированию промышленных панелей управления

: схемы, стандарты, другое

Промышленные панели управления состоят из силовых цепей или цепей управления (или того и другого), которые выдают сигналы, управляющие работой машин или оборудования.

Промышленные панели управления не включают ни основное питание, ни управляемое оборудование; скорее, панель монтируется на задней панели (или подпанели) или в корпусе, в зависимости от применения. Проектирование промышленных панелей управления начинается с взвешивания проектных требований и спецификаций и подготовки схем, но процесс проектирования может быть довольно сложным, чтобы обеспечить соблюдение всех применимых нормативных стандартов и требований безопасности.

Мы создали это руководство, чтобы предоставить обзор ключевых аспектов проектирования, применимых к проектированию промышленных панелей управления, включая схемы, соответствующие нормативные стандарты и конструктивные соображения, относящиеся ко всем аспектам эффективного проектирования панелей управления для промышленного оборудования и машин.

Включено в это руководство:

Промышленная панель управления – Схема

Дизайн панели управления для промышленного оборудования и машин – важное дело, результатом которого стал интерфейс, предназначенный для управления машиной или процессом. Это не простой вопрос выбора подходящего корпуса и задней панели, на которой размещается электрическое оборудование. Таким образом, надлежащее оборудование должно быть установлено на задней панели, подключено и интегрировано в машину – любая неправильная конфигурация может привести к сбоям в работе оборудования, но также может представлять ненужный риск для операторов.

Процесс всегда должен начинаться с оценки спецификаций, требований и нормативных стандартов. После оценки этих соображений создаются чертежи, в которых описывается конкретная конфигурация проводки, цепей, элементов управления и всех других аспектов окончательной панели управления.Хороший дизайн отвечает как электрическим, так и физическим требованиям. Эти чертежи должны включать:

Поскольку в правильной схеме очень много элементов, рекомендуется также оглавление. Схема является основой для последующей разработки промышленной панели управления.

Нормативные стандарты, относящиеся к конструкции промышленных панелей управления

Несмотря на множество циклов Кодекса, многие промышленные панели управления по-прежнему не соответствуют нормативным стандартам, принятым в отрасли. Однако соблюдение требований имеет решающее значение для обеспечения минимальных рисков безопасности, связанных с установкой и эксплуатацией промышленного оборудования и механизмов.

Ниже приводится обзор наиболее важных нормативных актов, применимых к проектированию, производству и установке промышленных панелей управления. Как и все нормативные стандарты, стандарты промышленных панелей управления могут меняться с течением времени, и, по сути, один из наиболее актуальных стандартов, UL 508, недавно был отменен и заменен обновленным гармонизированным международным стандартом.Из-за меняющегося характера нормативных стандартов важно быть в курсе текущих требований.

NEC

Национальный электротехнический кодекс (NEC), или NFPA 70, является широко принятым стандартом для безопасной установки электрического оборудования и проводки. Стандарт NEC принят государством или регионом для стандартизации соблюдения правил техники безопасности при работе с электричеством. Статья 409 распространяется на промышленные панели управления и применяется к панелям, предназначенным для общего использования при напряжении 600 вольт или менее в обычных местах.

Статья 409 определяет, что промышленные панели управления должны оцениваться и маркироваться по их номинальному току короткого замыкания (SCCR), который устанавливается путем оценки каждого фидера в отдельности, а также всех ответвленных цепей. Наименьшее значение кА используется как значение кА для панели в целом. Для установки панели значение kA должно быть больше, чем значение kA входящего источника.

NFPA 79

NFPA (Национальная ассоциация противопожарной защиты) 79 – это раздел NEC, который касается стандартов электропроводки для промышленного оборудования.Сфера применения этого стандарта охватывает электрические и электронные элементы всего оборудования, которое работает при напряжении 600 В или ниже, включая машины для литья под давлением, сборочное оборудование, станки и погрузочно-разгрузочные машины, среди прочего, а также контрольно-испытательное оборудование. NFPA 79 обеспечивает защиту промышленного оборудования, направленную на защиту операторов, оборудования, объектов и незавершенного производства от пожара и поражения электрическим током.

Части NFPA 79 относятся к схемам управления и функциям управления, интерфейсу оператора и устройствам управления, расположению, монтажу и корпусам для оборудования управления и другим темам, относящимся к проектированию промышленных панелей управления.

UL 508 и UL 60947-4-1

UL 508 был одним из наиболее важных стандартов для признания в течение многих лет, но этот стандарт недавно был отменен и был заменен на UL 60947-4-1.

  • До 26 января 2012 г. перечисленные панели управления прошли оценку на соответствие стандарту UL 60947-4. Если заказчик специально просил, чтобы панель была оценена по UL-508, это было допустимо.
  • С 26 января 2012 г. по 26 января 2017 г. новые промышленные панели управления прошли оценку UL 60947-4.Тем не менее, оценка изменений существующих панелей управления в соответствии с UL-508 была допустима, если требуется.
  • После 27 января 2017 г. все перечисленные промышленные панели управления должны соответствовать спецификациям UL 60947-4-1.

Переход предназначен для гармонизации стандартов UL и других организаций, включая Канадскую ассоциацию стандартов (CSA) и Международную электротехническую комиссию (IEC) в Европе. Стоит отметить, что UL 508 и UL 60947-4-1 в основном одинаковы в техническом смысле, но включают важные национальные различия, чтобы гармонизировать и создать международный стандарт.

Основные последствия перехода связаны с тем, как продукты тестируются и квалифицируются в соответствии со стандартом из-за различий в напряжениях, используемых во всем мире. Промышленное напряжение в США составляет 480 В при 60 Гц, а промышленное напряжение в Европе – 400 В при 50 Гц.

Новый стандарт UL 60947-4 «применяется к типам оборудования, перечисленным в 1.1.1 и 1.1.2, главные контакты которого предназначены для подключения к цепям, номинальное напряжение которых не превышает 1 000 В a.c. или 1 500 В постоянного тока »

Ряд других стандартов применим к определенным типам промышленных панелей управления, показанных в таблице ниже:

Другие органы также выпустили применимые стандарты, такие как IEC 60204-1, который касается безопасности машин и электрического оборудования машин. Учитывая множество стандартов, применимых к конкретным типам промышленных панелей управления и предназначенных для использования в конкретных приложениях, крайне важно определить соответствующие стандарты в начале процесса проектирования.

Рекомендации по проектированию промышленных панелей управления

Чтобы спроектировать панель управления, отвечающую функциональным требованиям, спецификациям приложений и нормативным стандартам, необходимо учитывать множество конструктивных соображений на протяжении всего процесса проектирования. Следующие ниже проектные решения представляют собой основные конструктивные соображения при разработке промышленной панели управления, хотя могут применяться дополнительные соображения, специфичные для отдельных приложений.

Корпуса и требования к пространству

Предполагаемая среда во многом определяет соответствующий тип корпуса для промышленной панели управления.Вам понадобится достаточно места для установки и подключения компонентов, а также будет разумно запланировать несколько розеток, чтобы уменьшить потребность в удлинителях, когда это необходимо для питания испытательного оборудования или приборов.

Размещение – еще одно соображение, связанное с ограждениями. В зависимости от того, где будет располагаться панель, вам может потребоваться учесть требования к открытию дверей шкафа (если используется корпус шкафа). Если панель управления будет расположена в зоне с высокой температурой окружающей среды, может потребоваться вентилятор или кондиционер, чтобы поддерживать панель управления в идеальном диапазоне рабочих температур.Если применяется контроль температуры, необходимо обеспечить легкий доступ к воздухозаборникам и выпускным отверстиям (что упрощает доступ к фильтрам и их замену). Необходимо учитывать как требования NEC, так и зазор вокруг силовых проводов, требуемый UL, для обеспечения достаточного пространства для вентиляции.

Вопросы по свободному пространству имеют первостепенное значение, поскольку одно из наиболее распространенных нарушений NEC связано с слишком маленькими или слишком маленькими панелями управления, чтобы обеспечить надлежащее пространство для проводки и изгиба проводов.Также разумно учитывать требования к пространству не только для текущей конфигурации, но и для возможных будущих потребностей, поскольку ограниченное пространство является общей проблемой для модернизации.

Размер провода и типы компонентов

Когда дело доходит до определения размеров проводов и выбора подходящих типов компонентов, есть два важных практических правила:

  • Провода должны быть рассчитаны с учетом тока нагрузки. В свою очередь, защита схемы должна основываться на размере провода. Выбор подходящего сечения провода важен для обеспечения того, чтобы цепь могла обеспечивать требуемый ток нагрузки, а выбор наилучшей защиты цепи снижает риск возгорания за счет предотвращения перегрева проводов.
  • Типы компонентов следует выбирать на основе функциональных требований. Выбор компонентов правильного размера имеет решающее значение, так как требования к напряжению и току нагрузки могут требовать минимальных требований к размеру. Компоненты должны быть способны надежно обрабатывать требования к напряжению и току нагрузки, но они также должны функционировать в соответствии с требованиями.

Стандарты UL определяют конкретные требования к проводке, такие как материалы для проводов, маркировка проводов, размеры проводов силовых цепей и размеры проводов.

Компоненты и схемы управления

Какой тип управления подходит для данного приложения? Существует множество вариантов от реле до таймеров и клеммных колодок. Выбирайте самые простые из возможных компонентов управления.

Цепи управления обеспечивают логику работы компонентов силовой цепи. Эти цепи обычно имеют более низкое напряжение в целях безопасности, а такие компоненты, как силовые трансформаторы управления (CPT) и источники питания, используются для преобразования напряжения силовой цепи в напряжение цепи управления.

Проводники питания

Провода питания должны допускать максимально возможную нагрузку. Обычно это вычисляется путем определения суммы всех подключенных двигателей и устройств (с учетом рабочих циклов и того, какие двигатели и устройства будут работать одновременно) и добавления этой суммы к току полной нагрузки для всех резистивных нагрузок плюс 125% от полной нагрузки. ток двигателя с наивысшим номиналом.

Обращение с максимальной токовой защитой

Вам также необходимо учесть защиту от сверхтоков на этапе проектирования.Есть два варианта: защита от перегрузки по току может быть размещена перед панелью или включение одного первичного защитного устройства в саму панель. В зависимости от области применения может быть нежелательно встраивать защитное устройство в панель, чтобы свести к минимуму необходимость открывать корпус.

Операторские устройства

Операторские устройства включают в себя такие компоненты, как кнопки, индикаторы, цифровые приборные панели, рычаги и т.п., но эти устройства также могут быть более сложными, сенсорными дисплеями.Такие HMI (человеко-машинные интерфейсы) обеспечивают более сложную функциональность, но также требуют компьютерных компонентов и разработки программного обеспечения, что может увеличить стоимость.

Что касается управления, то старый K.I.S.S. действует принцип (Keep It Simple, Stupid). Проще всегда лучше, но проще не всегда возможно . Однако вы должны выбрать простейшие операторские устройства, соответствующие функциональным требованиям, чтобы обеспечить простоту использования.

Все промышленные панели управления должны иметь аварийную остановку (которая отличается от циклической остановки), обычно самоблокирующийся элемент управления в форме гриба или ладони.Аварийные остановки, или E-stop, также требуются OSHA (Управление по охране труда), и они не могут быть кнопками на HMI; они должны быть кнопочной конструкцией, которая жестко встроена в цепь безопасности. Кроме того, любые кнопки или переключатели пуска должны располагаться непосредственно над соответствующей кнопкой остановки или сразу слева от нее.

Маркировка

Крайне важно правильно маркировать все провода, клеммы и другие компоненты промышленной панели управления. Это стратегия экономии времени, которая также снижает вероятность ошибок при тестировании, текущем техническом обслуживании и ремонте.Этикетки должны быть достаточно прочными, чтобы выдерживать условия целевой среды, чтобы избежать выцветания и повреждений, которые делают их нечитаемыми.

Передние панели и лицевые панели

Передние панели и лицевые панели могут показаться второстепенными, но эти элементы столь же важны для общей работы оборудования, как и внутренние функциональные компоненты. Передние панели должны быть достаточно прочными, чтобы выдерживать экстремальные температуры, погодные условия, чистящие средства и химические вещества для защиты основных компонентов.

Передние панели и лицевые панели могут включать в себя металлические или пластиковые подложки, в зависимости от технических характеристик приложения, и могут быть закреплены с помощью шпилек, клея или креплений. Цифровая или трафаретная графика обеспечивает визуальное руководство для операторов и включает маркировку устройств оператора для удобства использования. Следовательно, лицевые панели должны обладать прочностью, необходимой для того, чтобы их можно было читать в течение всего срока службы актива.

В промышленную панель управления входит очень много отдельных компонентов и элементов.Это руководство предназначено для обзора основных аспектов проектирования. Учитывая глубину и сложность конструкции панели управления, а также спецификации приложений и нормативные требования, сотрудничество с экспертом, имеющим опыт проектирования и разработки промышленных панелей управления, является экономичным и экономичным вариантом для производителей.

Подробнее с Metalphoto of Cincinnati:

Системный подход к JSTOR

Абстрактный

В этом документе рассматривается разработка презентации электрической диагностики, принятой для продукции John Deere во всем мире.Компания Deere приняла электрические символы IEC 617 и включила их в стандартный формат представления, чтобы упростить и улучшить передачу электрической информации техническим специалистам дилеров, обслуживающих оборудование John Deere. Диагностическая презентация разработана, чтобы предоставить конечному пользователю, специалисту по обслуживанию, общий метод диагностики электрических проблем. Он использует комбинацию диаграмм, подготовленных группами разработки продукта и обслуживания. Инженер несет ответственность за 1) разработку функциональной схематической схемы, объясняющей работу, функции и взаимодействие электрических устройств, и 2) за разработку схемы подключения, чтобы показать жгут проводов, сплющенный с разъемами и устройствами.Служба отвечает 1) за разработку чертежа расположения компонентов, показывающего профиль оборудования и размерное соотношение между устройствами, и 2) за разработку конкретных диагностических схем для помощи в конкретных инструкциях по диагностике. Все схемы связаны между собой за счет использования согласованных надписей и обозначений между чертежами. В дополнение к стандартизированному идентификационному коду для каждого устройства диаграмма упрощена за счет добавления международного символа, помогающего объяснить функции устройств и номенклатуру.

Информация об издателе

SAE International – это глобальная ассоциация, объединяющая более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности. Основные направления деятельности SAE International – обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

Cat 3126 Ecm Электрические схемы Caterpillar Ecm

О чем говорят люди https://www.thetruckersreport.com/truckingindustryforum/threads/3406e-bad-ecm.729483/

Форум

ECM

довольно крепкие. Проблемы, подобные вашей, связаны с проводкой в ​​99,99% случаев. Еще один тест, который вы можете сделать, – это нагрузочный тест этих проводов питания и заземления. При отсоединении штатного разъема от контроллера ЭСУД, поочередно переключайте питание с контактов 4 и 6 через лампу фары, затем заземляйте фару, чтобы она загорелась.Если провода в хорошем состоянии, эта фара будет красивой и яркой. Если проводка слабая с плохим местом, фара будет тусклой. Ваш вольтметр не может проверить провод под нагрузкой, поэтому плохое соединение все равно будет показывать полное напряжение батареи. Это плохое соединение не может поддерживать электрическую нагрузку, поэтому возникают такие странные проблемы с ECM. Пока фара подключена, поверните жгут проводов обратно к батареям или стартеру, в зависимости от того, откуда он получает питание.Если у проводки плохое место, фара будет мерцать или гаснуть. Повторите то же самое для земли, но в обратном порядке. Конечно, любую коррозию необходимо удалить или заменить эти штифты. Кроме того, лучше всего иметь подходящие тестовые штыри, чтобы вы могли видеть, не растянуты ли какие-либо штыри внутри корпуса разъема и не имеют ли они плохого контакта. Я бы также попробовал на несколько дней протестировать ECM, прежде чем тратить деньги на новый.

ОБНОВЛЕНИЕ

: Итак, к сожалению, Heavyd был прав… У меня обрыв провода где-то между блоком предохранителей и ecm на стороне постоянного питания.Вот моя текущая проблема. Я могу найти в компании International схему двигателя для кошек мощностью 97 9300 Вт. Или любой двигатель, если на то пошло … Я открутил панель предохранителей, чтобы посмотреть, какого цвета слова выходят из силового геркона блока управления двигателем. Кажется, что провод у прерывателя коричневого цвета, но когда я проверяю провода, проходящие через брандмауэр, я могу понять, какой это провод, потому что ни один из коричневых проводов не имеет напряжения без включенного ключа. Я могу достать панель предохранителей достаточно, чтобы действительно проследить этот провод, не вынимая приборную панель, и я могу найти схему в Интернете.Я снова застрял. Может кто подскажет, где взять схему 97 9300?

Объяснение 3 различных типов электрических схем

Существует несколько различных типов электрических схем. По сути, все они делают одно и то же – показывают, как подключены схемы. Однако вариации на этих диаграммах показывают, как схемы размечены по-разному для достижения разных целей. Тип используемой электрической схемы зависит от того, чего вы хотите с ее помощью достичь.

Компоненты

На электрической схеме будут использоваться разные символы в зависимости от типа, но компоненты остаются теми же. На схемах будут показаны розетки, освещение, маршруты соединительных проводов и электрические сети в доме. Сюда входят коробки автоматических выключателей и любые сигнальные устройства, подключенные к системе. Разные переключатели и розетки разного типа имеют разные символы, и вам необходимо знать эти символы, чтобы иметь возможность читать электрическую схему.

На одной из этих диаграмм будет показано все, что есть в домашней электросистеме. Это необходимо для того, чтобы все работало правильно, при соблюдении схемы и исправности всех компонентов.

1. Принципиальные схемы

Принципиальные схемы электропроводки отличаются от других схем электропроводки, поскольку они показывают поток через цепь, а не физическую компоновку любого оборудования. Схему лучше всего описать как впечатление от схемы и проводки, чем как подлинное представление.Схемы могут использоваться для получения общей информации о протекании тока, а также для поиска неисправностей в цепи, поскольку они показывают проводку и компоненты с помощью определенных символов, которые фактически показывают функцию оборудования в цепи; однако эти символы не похожи на само оборудование.

Системный поток показан серией горизонтальных и вертикальных линий, что очень похоже на обычную электрическую схему. Однако в этом случае линии показывают поток системы, а не фактическое физическое размещение проводов внутри системы.Это электрическая схема, предназначенная больше для проектировщиков и технических специалистов, которые работают с теорией электрических цепей. Схема не будет идеальной для тех, кто планирует работать над схемой, так как она находится в доме.

2. Схема электрических соединений

Схема электрических соединений является наиболее распространенной формой электрических схем. В отличие от схемы, он касается соединений между различными частями цепи или частями всей электрической системы. Электропроводка и оборудование на электрической схеме тщательно продуманы, чтобы показать примерное расположение оборудования в цепи и, следовательно, в доме.Это делает его гораздо более полезным в качестве справочника и руководства для всех, кто хочет работать с электрикой в ​​доме.

Компоненты в схеме представлены серией графических изображений, которые точно напоминают компоненты в системе, поэтому их можно легко идентифицировать. В то время как горизонтальные и вертикальные линии схемы показывают поток цепи, линии на схеме соединений вместо этого представляют физическую разводку цепи.

3. Графическое изображение

Наименее полезной из основных электрических схем подключения является графическая схема, и только по этой причине она обычно не используется.Он не пытается быть точным представлением схемы, а концентрируется на компонентах схемы. Без точных знаний средний домовладелец не смог бы использовать его эффективно.

Создание инструмента для разработки взлома автомобилей: часть 2

Это вторая часть серии из трех частей. В первой части рассказывается, как создать среду разработки. Вторая часть этой серии посвящена чтению электрических схем и послужит учебным пособием для третьей части, в которой мы перепроектируем общие типы цепей, встречающиеся в транспортных средствах.

Электрические схемы и повторная идентификация

Технически ваш стенд на этом этапе готов, и вы можете подключить устройство преобразования OBD-II в USB, чтобы начать интерпретацию шины CAN. Но где в этом веселье? Давайте углубимся в процесс. Даже если вы не расширяете свою скамейку запасных, умение читать электрические схемы имеет решающее значение при устранении неполадок с электричеством в вашем собственном автомобиле.

Во-первых, нет двух одинаковых комплектов электрических схем.У отдельных компаний есть внутренний стандарт, но нет общепринятого отраслевого стандарта для маркировки диаграмм. Я обнаружил, что руководства по эксплуатации автомобилей Хейнса и Чилтона отлично подходят для технического обслуживания, но ужасны для электрических схем. Для этого отрицательного отзыва есть причина: автомобили группы Хейнс и Чилтон пересматривают дизайн автомобиля. Например, верстаком, который я построил для этого руководства, был Dodge Stratus 2006 года с двигателем 2,7 л, и соответствующая книга, которая совпадает с этим автомобилем: Chrysler Sebring, Dodge Stratus & Avenger с 1995 по 2006 год (Haynes Repair Manual).Проблема, с которой я столкнулся, заключалась в том, что проводка обычно менялась каждые пару лет, иногда ежегодно.

Диаграммы

Wilson позволяют вам выбрать точный год, марку и модель, хотя доступны и другие диаграммы. Я обнаружил, что диаграммы Уилсона точны для машины, которую я использовал. Если у вас есть доступ к приложениям для механики или вы готовы платить за лицензию, эти программы невероятно подробны и содержат список любых деталей, которые могут вам понадобиться в вашем местном магазине автомобилей.

Есть только один верный способ узнать о диаграммах – практический.Разберем схему подключения индикатора ремня безопасности водителя:

1. Источник питания. BATT A13 указывает на то, что это тринадцатый источник питания, питаемый либо от батареи, либо от генератора, и подается на предохранитель 7 на соединительном блоке.

2. Оборудование. Предохранитель в этом автомобиле расположен внутри соединительного блока, но многие автомобили имеют несколько соединительных блоков. Итак, проверьте свои схемы и руководства по обслуживанию, чтобы узнать точное название соединительного блока.Например, схемы Уилсона относятся к соединительному блоку как к панели предохранителей, прикрепленной к BCM, в то время как панель предохранителей в PDC просто обозначается как «PDC», чтобы избежать путаницы.

3. Предохранитель. Предохранитель 7 – это предохранитель на 20 А, который передает энергию от цепи A13 к разъему C7 на контакте 11.

4. Начальный путь мощности. На диаграмме много чего происходит. Чтобы продолжить цепь, розово-белый (PK / WT) провод 20 калибра (см. Пункт 6) передает энергию от 11-го контакта разъема C7, и цепь больше не A13, а скорее F33.В автомобиле премиум-класса (люкс) розово-белый провод идет по другому пути.

5. Развязка С225. Это сварной провод. Это очень распространено для проводов начального питания и заземления.

6. Номенклатура проводов. Считывается как цепь с предохранителем 33. Провод 20 калибра. Розово-белого цвета.

7. Точка подключения. Энергия цепи поступает в комбинацию приборов на выводе 21.

8. Переход C303. Это соединительный элемент.Ваше руководство по техническому обслуживанию может или не может информировать вас о точном расположении муфт. Чтобы определить точное количество муфты, просмотрите свои диаграммы на предмет других указаний номера муфты. Идентификация групп проводов может помочь определить точное соединение. Например, C303 в моем автомобиле – единственная муфта, имеющая следующую комбинацию:

а. C303, контакт 12, бело-синий

г. C303, контакт 13, зеленый и красный

г. C303, контакт 4, черный

Я рекомендую использовать маркер, чтобы писать номера по бокам муфт, когда вы их идентифицируете.

9. Переключатель. Несмотря на то, что он обозначен как переключатель, я специально выделил этот раздел, чтобы вы поняли, что это тип цепей, для которых мы можем скопировать, либо установив собственный переключатель, либо напрямую заземлив провод.

10. Разветвления G301 и G302. Это точки заземления. Вероятно, что точки заземления также не будут указаны в руководствах по обслуживанию. Рекомендуется связать все точки заземления и все точки заземления на вашем стенде к одному физическому соединению.Все электрические цепи должны быть заземлены. Заземление всех точек вместе гарантирует, что любые переработанные компоненты, которые вы добавляете или которыми будете манипулировать в будущем, будут соответствующим образом заземлены и позволят вам сосредоточиться на взаимодействии схемы.

Если вы никогда не видели электрических схем или не отслеживали электрические пути в автомобиле, это может быть непросто. Страницы схемы подключения могут иметь множество различных компонентов, размещенных на одной странице, провода, вероятно, изменят цвет и, возможно, будут проходить через несколько адаптеров.Давайте подробнее рассмотрим схему, чтобы понять, как мощность проходит через простой процесс переключения: ремень безопасности водителя.

Научившись читать схему, мы обнаружим, насколько легко манипулировать самой схемой. На рисунке ниже зеленой линией выделен путь цепи:

1. Цепь индикатора ремня безопасности водителя начинается на светло-зеленом и маленьком красном полосатом проводе 20 калибра, идущем от контакта 24 комбинации приборов и обозначенном как «заземленная цепь 10».’

2. Исходный светло-зеленый и красный провод от комбинации приборов заканчивается на штыревом конце соединения 303 на штыре 13. Соответствующее гнездовое соединение продолжает цепь в виде светло-зелено-красного провода к переключателю, расположенному в зажиме ремня безопасности водителя.

3. Когда водитель щелкает ремнем безопасности, цепь заземляется. Заземление завершает цепь (в следующем разделе этого руководства будет рассказано, как воспроизвести этот тип схемы, а также переменные резисторы).

4.Теперь поток заменен черным проводом 18 калибра и подключен к точке 302 заземления, которая, вероятно, была подключена к кузову транспортного средства.

Хороший набор электрических схем должен включать идентификационную таблицу символов, как показано здесь:

(Wilson Auto Electric, 2017)

Список литературы

Уилсон Авто Электрик. (2017, 1 марта). Схемы подключения. Получено из базы данных TSB Уилсона.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
