При эксплуатации электрического оборудования нередко приходится иметь дело со схематическим обозначением на всевозможных графических изображениях. В них иногда бывает тяжело разобраться даже бывалым электрикам из-за большого разнообразия их типов, которые отличаются назначением и принципом исполнения.  Именно поэтому необходимо детально рассмотреть деление на виды электрических схем и особенности каждой из них.

Общая классификация

Само понятие подразумевает под собой комплекс условных обозначений, которые предназначены для определения каких-либо конструктивных элементов или частей. В соответствии с правилами и требованиями ГОСТ 2.701-84 выделяют несколько видов, отличающихся как сферой применения, так и типом устанавливаемых обозначений.

Разделение по видам приведено в таблице ниже:

Таблица: разновидности схема

Вид схемы Буквенное обозначение
1Электрические Э
2Гидравлические Г
3Пневматические П
4Газовые (кроме пневматических) X
5Кинематические К
6Вакуумные В
7Оптические Л
8Энергетические Р
9Деления Е
10Комбинированные С

Так, для одного и того же устройства или объекта, при необходимости, могут разрабатываться сразу несколько схем, поясняющих принцип подключения, работы или реализации функций.  Для электротехнического оборудования схемы подразделяются на несколько типов:

  • Принципиальные или полные – обозначаются цифрой 3;
  • Структурные – обозначаются цифрой 1;
  • Функциональные – обозначаются цифрой 2;
  • Общие – обозначаются цифрой 6;
  • Монтажные или схемы соединений – обозначаются цифрой 4;
  • Подключений – обозначаются цифрой 5;
  • Расположения и объединенные – обозначаются цифрой 7 и 0 соответственно.

При составлении конкретной схемы используется, как правило, буквенно-цифровые обозначения, к примеру, для электрической функциональной маркировка будет выглядеть как Э2, для газовой структурной Х1 и т.д.

Принципы графического обозначения каких-либо элементов на схемах определяются отраслевыми и государственными стандартами. Они же устанавливают требования к расположению составных частей, их размеры, нанесение шифров, наименований или маркировок.

Определение и назначение каждой электросхемы

Каждый вид электрической схемы реализуется в виде чертежа или графического изображения, выполненного вручную или посредством печатных приспособлений. Основные отличия обусловлены описанием тех или иных функций, указанием последовательности, принципа действия или привязкой к чему-либо.

Принцип построения схем регламентируется стандартом ЕСКД, который реализуется рядом нормативных документов, среди которых достаточно важными считаются ГОСТ 2.702-2011, а также ГОСТ 2.708-81.

Они устанавливают:

  • требования к изображениями;
  • принципам расположения компонентов;
  • оформления чертежей;
  • нанесению обозначений и технических характеристик.

Далее детально рассмотрим особенности каждого вида электрических схем.

Принципиальная (полная)

Принципиальная схема предназначена для пояснения принципа действия того или иного устройства. Наиболее часто ее применяют для различных распределительных устройств в силовых цепях, каких-либо приборов и т.д.

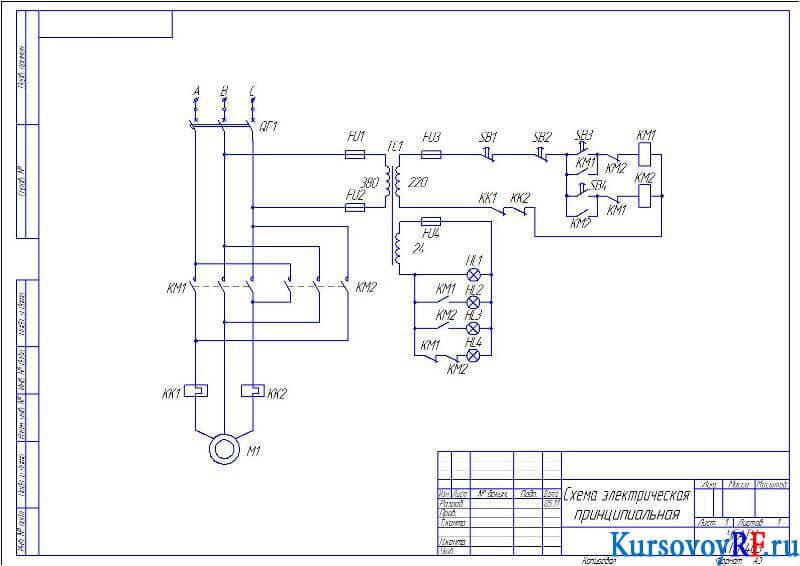

Пример принципиальной схемы

На принципиальных схемах обязательно указываются действующие электрические компоненты и проводимые связи между ними, силовые контакты и электрически узлы, соединяющие радиодетали. В свою очередь, такие электрические схемы подразделяются на два подвида: однолинейные и полные.

Однолинейные также называют первичными цепями, на них, как правило, обозначается силовая часть оборудования или электроустановки. С другой стороны однолинейная схема широко распространена для обозначения трехфазных цепей, где все оборудование на трех фазах имеет идентичное расположение и подключение. За счет чего в однолинейном варианте демонстрируется только одна фаза с  некоторыми отступлениями в местах, где оборудование на разных фазах отличается.

Кроме силовых цепей существуют и слаботочные, для питания защит, средств измерительной техники и различных электронных устройств. Такие схемы вторичных цепей называются полными, так как показывают полную картину всего оборудования, выделяя даже состояние некоторых контактов и частей оборудования. Увы, из-за сложности современной аппаратуры, далеко не все устройства можно изобразить на одном листе, поэтому полные бывают элементными и развернутыми.

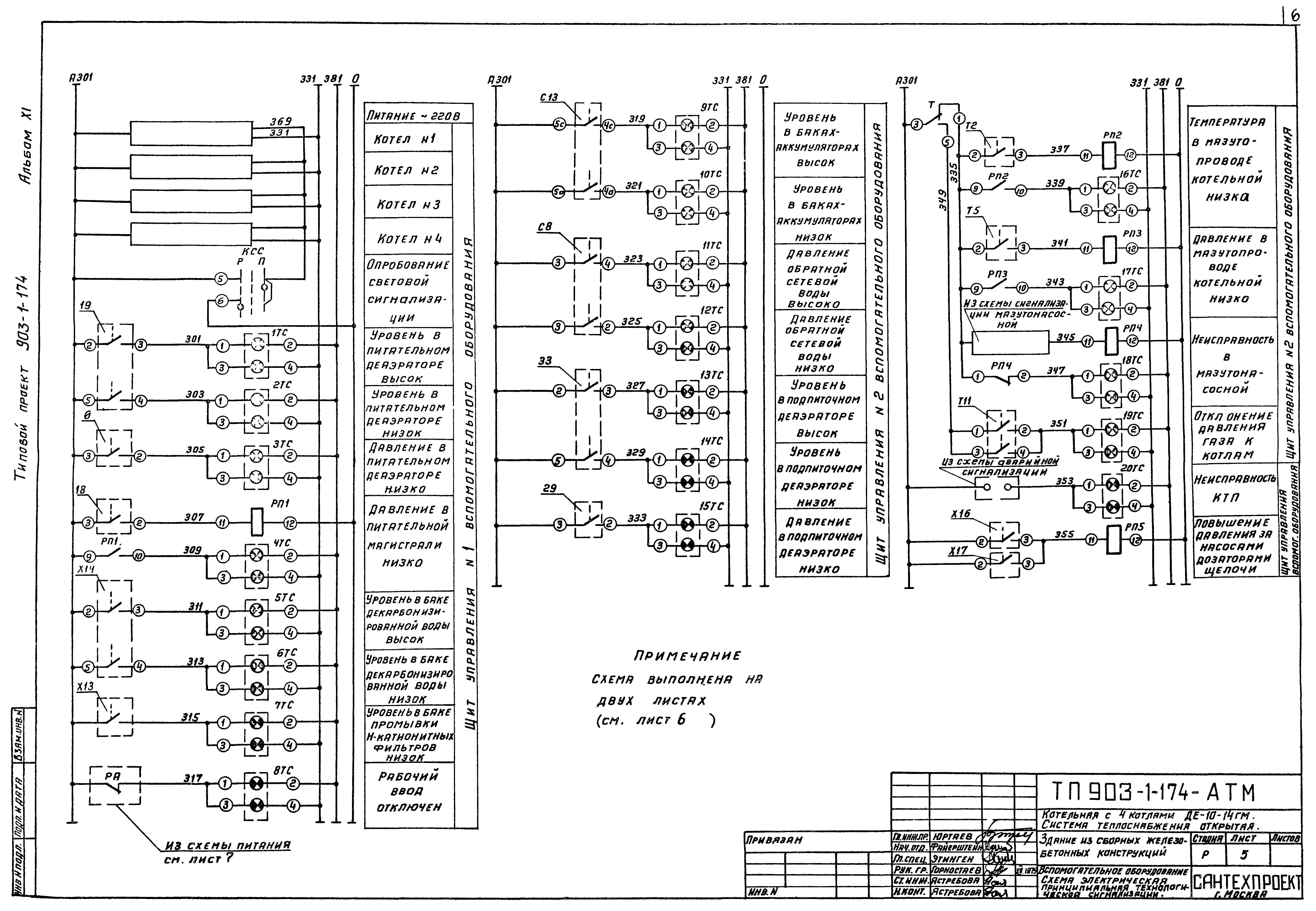

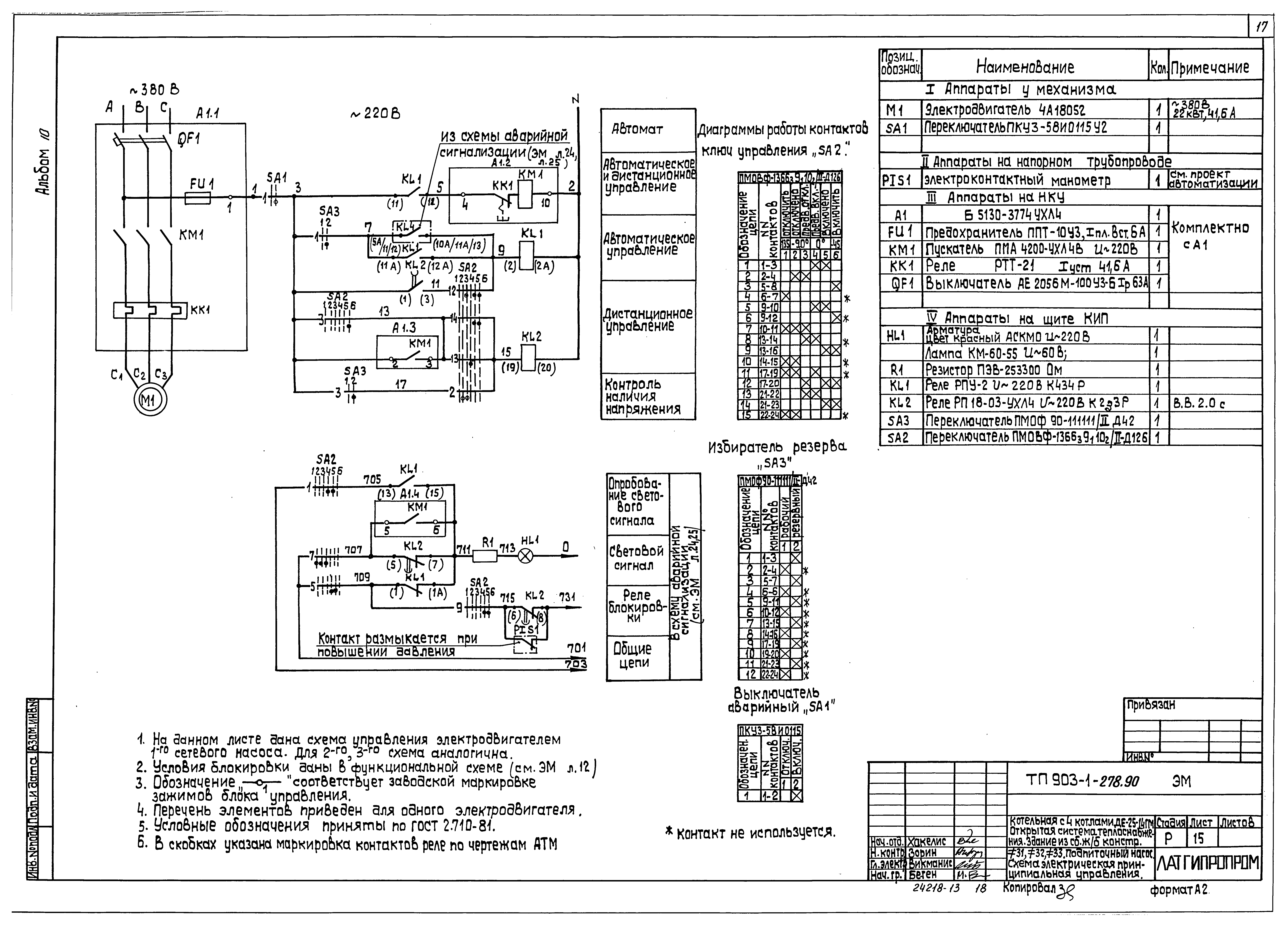

Полная схема

Структурная

На структурных схемах осуществляется общее изображение устройства, все компоненты или отдельные узлы которого выполняются в виде блоков, обозначающих оборудование, а связи между блоками могут говорить о тех или иных операциях, связующих отдельные блоки между собой.

Структурная схема

Этот тип графического изображения  призван дать общее представление об устройстве и принципе действия, поэтому на них часто проставлены стрелочки, имеются поясняющие надписи и прочие обозначения, упрощающие понимание процесса или поясняющие работу прибора. Для работы с таким изображением не нужно иметь электротехнического образования, так как ее обозначения будут понятны даже не искушенному в электричестве человеку.

Функциональная

Функциональная схема является более детальным вариантом структурной, на ней также все элементы изображаются отдельными блоками. Главное отличие в том, что каждый блок имеет уже индивидуальную форму обозначения в соответствии с  его функциональным назначением.

Возможно также выделение различных видов связей между частями, объединение деталей в блоки и т.д.

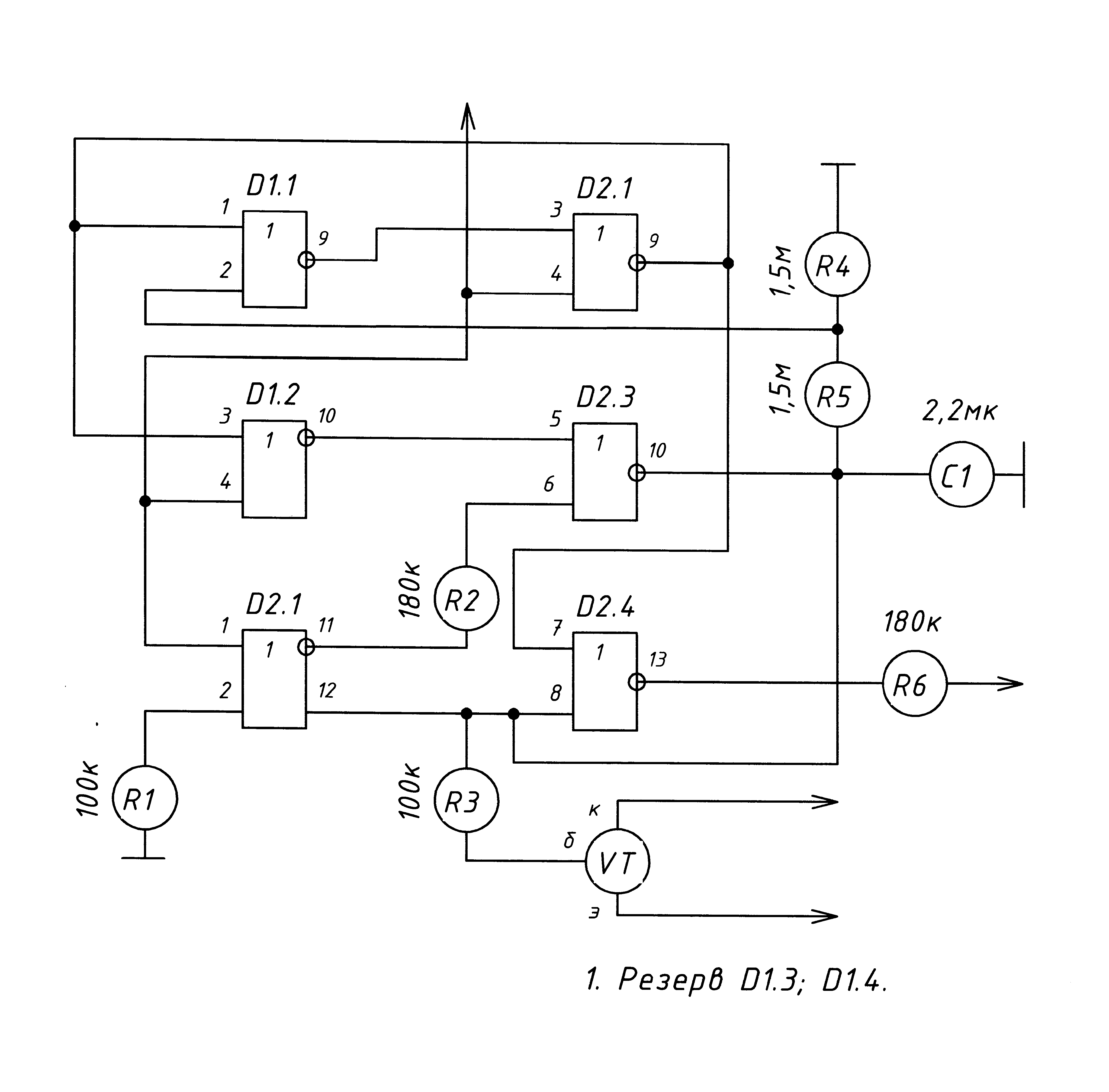

Функциональная схема

Общая

Общая схема предназначена для изображения мест расположения электрических аппаратов на местности или в пределах электроустановки. Определяет основные типы электрических соединений этих аппаратов, места их реализации и т.д. Данный тип является обязательным при разработке различных конструкторских документов на этапе проектирования. Но кроме общей, конструкторская документация включает в себя еще две не менее важные схемы – соединений и подключений.

Общая схема

Схема соединений (монтажная)

Схема соединения используется для графического изображения мест подключения электрооборудования. На ней указываются конкретная привязка к частям зданий, распредустановок, по отношению к которым и должен осуществляться монтаж электрооборудования, благодаря чему такой тип схем еще называют монтажными.

Наиболее часто монтажные схемы используются для обозначения разводки электрических цепей в здании, широко применяются во время ремонта, чтобы обозначить места прокладки проводки, установки распределительных коробок и вывода точек подключения к приборам и контактам аппаратов.

Монтажная схема

На рисунке выше приведен пример монтажной схемы, как видите, для каждого варианта могут устанавливаться свои условные обозначения, указываемые отдельно. Имеются привязки к каждой конкретной комнате и планируемому электрооборудованию, осветительным приборам и т.д. В дальнейшем она используется не только для монтажных работ, но может применяться и в процессе эксплуатации.

Подключений

Схема подключения используется для указания принципов соединения различных электрических или электронных блоков в единую систему. Иногда предполагается, что блоки имеют территориальное разделение, в других ситуациях они могут находиться в пределах одного распределительного устройства, шинной сборки или стойки. Ее пример  приведен на рисунке ниже:

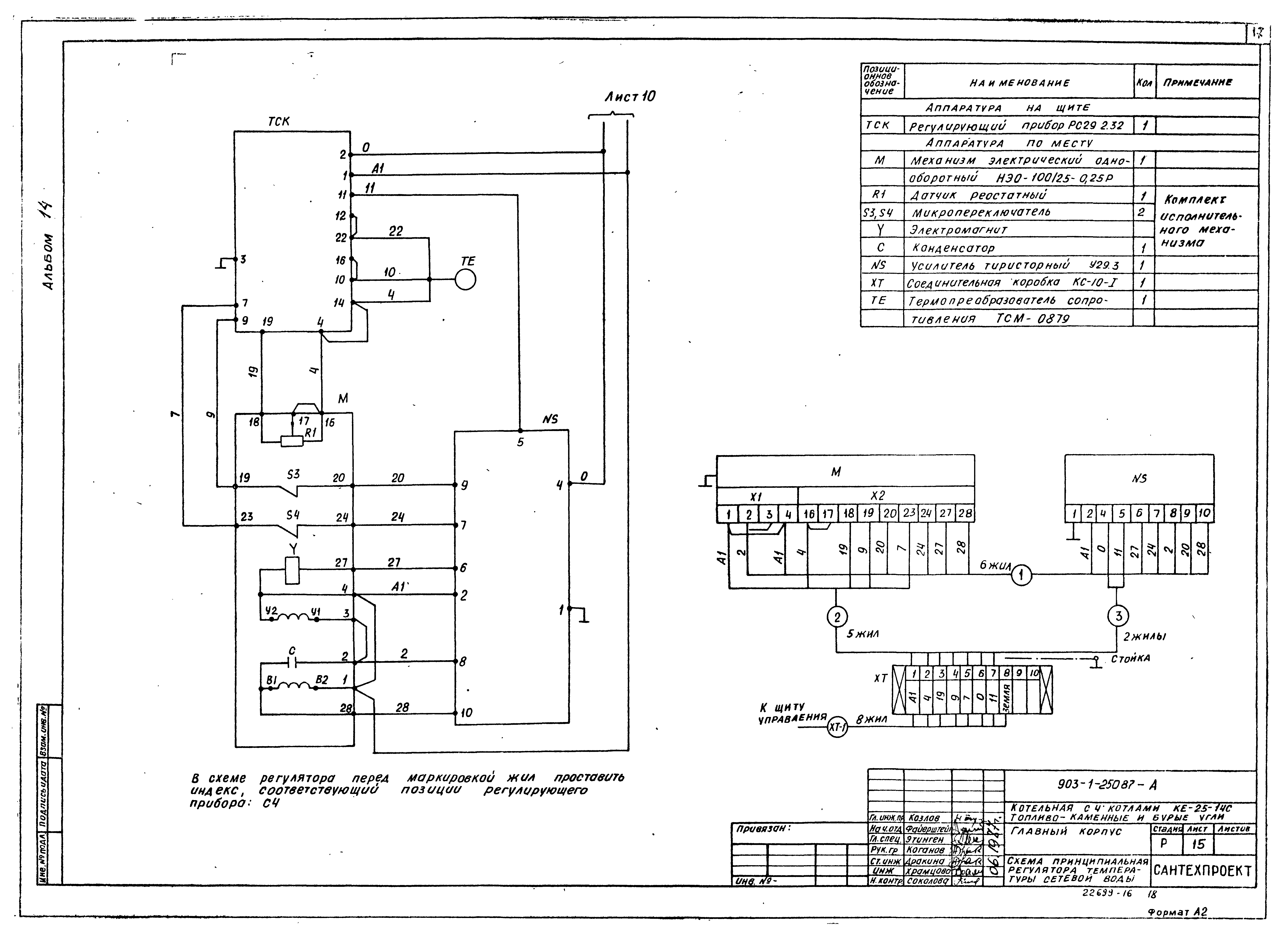

Схема подключения

В зависимости от сложности графического изображения и количества отображаемых подключений оно может дополняться таблицами соединений для пояснения порядка расположения выводов и подключения изделия.

Расположения

Также входит в состав проектной документации и помогает определить местоположения всех частей электроустановки относительно друг друга и других значимых объектов.

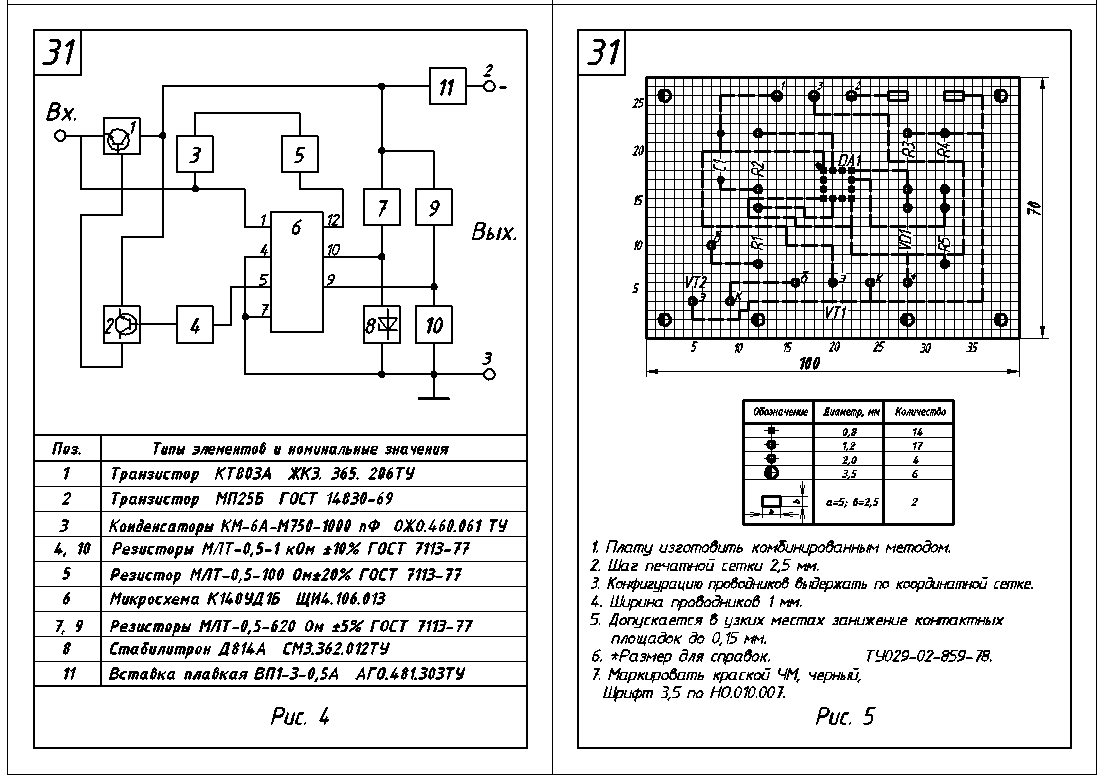

Схема расположения

На схеме расположения могут наноситься:

  • составные части всего объекта, а при необходимости и связи между всеми частями;
  • соединительные провода, кабели, шнуры и т.д. в упрощенном виде;
  • наименование каждого элемента, его тип и документ, на основании которого он применяется.

Такое изображение может выполняться как в двухмерном, так и в трехмерном пространстве. Но в любом случае изображение должно соблюдать масштаб по отношению к натурным размерам и расстояниям.

Трехмерная схема расположения

Объединенная

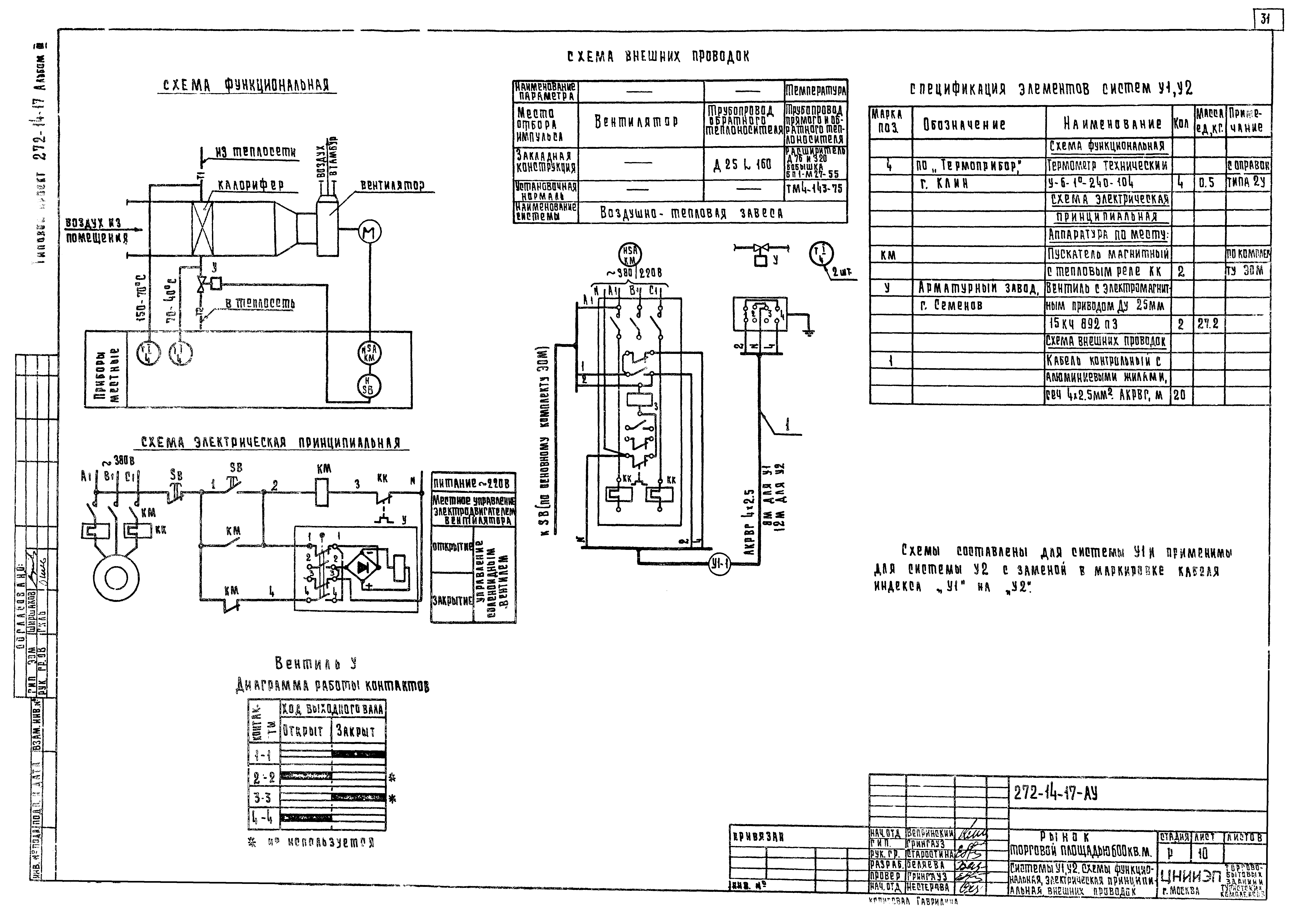

Объединенная схема

Объединенная схема строиться на основании нескольких типов изображений, рассмотренных нами ранее. Такое построение призвано упростить работу электромонтажников или проектировщиков за счет объединения различной информации в единое целое. Но на практике далеко не всегда целесообразно объединять несколько типов графических элементов. Это связанно со сложностью некоторых приборов и устройств, в которых из-за нагромождения элементов довольно сложно объединять разные изображения.

Схема Электрическая Принципиальная Гост - tokzamer.ru

При этом в основной надписи графа 1 указывают наименование изделия, а также наименование документа «Перечень элементов».


При выполнении схем применяют следующие графические обозначения: 1 условные графические обозначения, установленные в стандартах Единой системы конструкторской документации, а также построенные на их основе; 2 прямоугольники; 3 упрощенные внешние очертания в том числе аксонометрические.

В последнем случае не должен нарушаться смысл или удобочитаемость обозначения. Графические обозначения элементов устройств, функциональных групп и соединяющие их линии связи располагают на схеме таким образом, чтобы обеспечить наилучшее представление о структуре изделия и взаимодействии его составных частей.
Как прочитать принципиальную схему задвижки



При выполнении схем применяют следующие графические обозначения: 1 условные графические обозначения, установленные в стандартах Единой системы конструкторской документации, а также построенные на их основе; 2 прямоугольники; 3 упрощенные внешние очертания в том числе аксонометрические.

С12, а в графу «Кол.

Пример функциональной схемы телевизионного приемника Принципиальная.

В отдельных случаях допускается применять наклонные отрезки линий связи, длину которых следует по возможности ограничивать. Используя данные этих проектов, студенту предлагается составить таблицу основного технологического оборудования, в которой необходимо указать порядковый номер оборудования по технологической схеме, его наименование и марку, технические данные, данные по электрооборудованию этих машин и механизмов.

Обозначения могут быть буквенные, буквенно-цифровые и цифровые. Автоматический выключатель на однолинейной схеме Трансформатор представляет собой стальной сердечник с двумя обмотками.

Однолинейная схема электроснабжения предприятия. Часть 2.

Нормативные документы

Силовые цепи и электрические элементы силовых цепей должны быть выделены утолщенной линией. Условные графические обозначения элементов на схеме в положении, в котором они приведены в соответствующих стандартах, или повернутыми на угол, кратный 90о, если в соответствующих стандартах отсутствуют специальные указания. Элементы в перечень записывают группами в алфавитном порядке буквенных позиционных обозначений.

Ниже наименования устройства функциональной группы должна быть оставлена одна свободная строка, выше — не менее одной свободной строки. Номера контактов отделяют друг от друга запятой.

В основном использовался в радиорубках организаций и предприятий для приема радиостанций АМ диапазона, а также станций ЧВ и УКВ диапазонов. Основные из них, это: Входные части ввод питания, источник входящего сигнала, и т.

Затем на плане, в зависимости от характера окружающей среды, размещают силовое электрооборудование: электрические сети для питания электроприёмников и управляющие устройства электроприводов. Графические обозначения на схемах следует выполнять линиями той же толщины, что и линии связи.

На устройствах, которые могут быть применены в других изделиях установках или самостоятельно, следует выполнять самостоятельные принципиальные схемы. При этом на всех схемах одного типа, входящих в комплект документации, должен быть применен один выбранный вариант обозначения.

Линии связи, идущие от средней точки между этими элементами, выполнены в однолинейном представлении, обозначены порядковыми номерами 1—

В качестве задания студенту выдается схема электрическая принципиальная, содержащая изображения электрических элементов и электрические связи между ними. В отдельных случаях сведения об элементах, помещаемые на схеме, могут быть неполными, если их объем установлен в государственных или отраслевых стандартах.
Читаем принципиальные электрические схемы

Статья по теме: Как оформляются результаты измерения изоляции

Виды электрических схем

В перечень элементов рис.

В этих случаях условные контуры выполняют линиями, равными по толщине линиям взаимосвязи. Выбранный формат должен обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства пользования ею.

Действительная геометрическая форма и размеры элементов, а также их действительное расположение в конструкции в этом случае для разработчика, не имеют существенного значения. Элемент схемы — составная часть схемы.

В качестве задания студенту выдается схема электрическая принципиальная, содержащая изображения электрических элементов и электрические связи между ними. Функциональные узлы или устройства в том числе выполненные на отдельной плате выделяют штриховыми линиями. Примечание — Допускается выполнять устройства в виде фигуры линией в два раза толще линии взаимосвязи. Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа.

Элементы в этом случае записывают в перечень элементов в одну строку. УГО выполняют совмещенным или разнесенным способами. Если в изделие входят несколько одинаковых устройств, не имеющих самостоятельных принципиальных схем или одинаковых функциональных групп, то на схеме изделия допускается не повторять схемы этих устройств.

2 Нормативные ссылки


Выполнить перечень элементов. Схемы расположения могут быть выполнены на разрезах конструкции, на разрезах или планах зданий или в аксонометрии. Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа. При выпуске на изделие установку нескольких схем определенного вида и типа в виде самостоятельных документов допускается в наименовании схемы указывать название функциональной цепи или функциональной группы например, схема электрическая принципиальная привода, схема электрическая принципиальная цепей питания; схема гидравлическая принципиальная привода, схема гидравлическая принципиальная смазки, схема гидравлическая принципиальная охлаждения. И для изучения принципов работы изделий при их наладке, контроле, ремонте, а также служат основанием при разработке других конструкторских документов.

Каждый элемент или устройство, изображенные на схеме, должны иметь позиционное буквенно-цифровое обозначение в соответствии с требованиями ГОСТ 2. Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. При разбивке поля схемы на зоны перечень элементов дополняют графой «Зона» черт. В этих случаях условные контуры выполняют линиями, равными по толщине линиям связи.

Рисунок 9 Каждой таблице присваивают позиционное обозначение элемента, взамен УГО которого она помещена. При выполнении на схеме цифровых обозначений в перечень их записывают в порядке возрастания. Схема цепей управления выполнена строчным способом.
КОМПАС Электрик Часть 2 Разработка схемы принципиальной Э3

Единая система конструкторской документации. Правила выполнения электрических схем

Разнесенным способом допускается вычерчивать как всю схему, так и отдельные элементы. При маркировке цепей допускается оставлять резервные номера.

Допускается указывать адрес в общем виде, если будет обеспечена однозначность присоединения, например «Прибор А». ГОСТ 2.

В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. HL4 , соединенных последовательно. Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.

Допускается разрабатывать схемы совмещенные, когда на схемах одного типа помещают сведения, характерные для схемы другого типа, например, на схеме соединений изделия установки показывают его внешние подключения. Для более детального объяснения допускается нумерация строк в таком чертеже при помощи арабских цифр, со сноской и расшифровкой каждой строчки. В — УГО воспринимающей части электротепловой защиты. Устройства обозначают в виде прямоугольников или упрощенных внешних сочетаний, элементы в виде условно-графических обозначений, установленных в стандартах ЕСКО, прямоугольников или упрощенных внешних сочетаний.

См. также: Энергосбережения на сто

Акции и спецпредложения

Данные об элементах должны быть записаны в перечень элементов см. Например, канал звука. Участки цепей положительной полярности обозначают нечетными числами, отрицательной — четными. Запись элементов, входящих в каждое устройство функциональную группу , начинают с соответствующего заголовка.

Общее количество одинаковых устройств функциональных групп указывают в графе «Кол. При этом каждая схема должна быть оформлена как самостоятельный документ. Разнесенным способом допускается вычерчивать как всю схему, так и отдельные элементы. Для удобства изображения схемы таблицу можно выполнять зеркально повернутой, как показано на рис. В этом случае на схемах помещают указания по типу: «Элементы, изображенные на схеме и не включенные в перечень элементов, см.

Цепи маркируют независимо от нумерации входных и выходных элементов машин, аппаратов, приборов. При выполнении перечня элементов на первом листе схемы его располагают, как правило, над основной надписью. Таблицы соединений записывают в спецификацию после схем, к которым они выпущены, или вместо них.

Размеры в ЕСКД Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже. Линии связи выполняют толщиной от 0,2 до 1,0 мм в зависимости от форматов схемы и размеров графических обозначений.
Как читать Элекрические схемы

Схемы Электрические Принципиальные Условные Обозначения Гост

При разнесенном способе изображения одинаковых элементов устройств обозначения выводов контактов указывают на каждой составной части элемента устройства. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.


При присвоении элементам устройствам, функциональным группам обозначений должны быть учтены элементы устройства, функциональные группы , не изображенные на схеме см. Автоматический выключатель на однолинейной схеме Трансформатор представляет собой стальной сердечник с двумя обмотками.

Е — ИМ, на который дополнительно установлен ручной привод. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.
Элементы электрических схем. Реле.



Схематичное изображение выключателей и переключателей. Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке.

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается изображать монтажную логику, как показано на черт.

УГО элементов могут быть изображены совмещенно, прилегая друг к другу одной или двумя сторонами, параллельными распространению информации черт.

I — Ответвления. При отсутствии таких указаний считается, что имеется только одно логическое соединение между данными элементами черт.

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5.

Условное графическое обозначение элементов (УГО)

Виды электрических схем

На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Соединения проводников указываются точками. Например, контактор и рубильник обозначаются одинаково, разница — в небольшом элементе на неподвижном контакте.

Наименование схемы объединенной определяют комбинацией типов схем одного вида.

Вполне возможно, в ближайшее время это вопрос будет урегулирован. Например, контактор и рубильник обозначаются одинаково, разница — в небольшом элементе на неподвижном контакте.

Выводы элементов подразделяют на логически равнозначные, то есть взаимозаменяемые без изменения функции элемента, и логически неравнозначные. Примечания 1 Допускается располагать УГО на схеме в том же порядке, в котором они расположены в изделии, при условии, что это не нарушит удобочитаемость схемы.

Сведения о соединении контактов соединителей указывают одним из следующих способов: — около изображения соединителей, на свободном поле схемы или на последующих листах схемы помещают таблицы, в которых указывают адрес соединения [обозначение цепи см.

При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. При отсутствии таких указаний считается, что имеется только одно логическое соединение между данными элементами черт.

Схемы, выполняемые в электронной форме, рекомендуется выполнять однолистными с обеспечением деления этого листа при печати на необходимые форматы.
Урок 2 Условные графические обозначения элементов цепи

Виды и типы электрических схем

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом. При выборе форматов следует учитывать: — объем и сложность проектируемого изделия установки ; — необходимую степень детализации данных, обусловленную назначением схемы; — условия хранения и обращения схем; — особенности и возможности техники выполнения, репродуцирования и или микрофильмирования схем; — возможность обработки схем средствами вычислительной техники.

УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Например, популярные виды розеток выглядят следующим образом: Сейчас самыми популярными являются устройства скрытого типа с заземлением. Парные галочки при изображении розеток — это количество проводов.

Каждое из обозначений можно применять в определенных случаях. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний.

УГО элементов могут быть изображены совмещенно, прилегая друг к другу одной или двумя сторонами, параллельными распространению информации черт. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. При этом на всех схемах одного типа, входящих в комплект документации, должен быть применен один выбранный вариант обозначения. Внутри окружности допускается размещение квалифицирующих символов и дополнительной информации, при этом диаметр окружности при необходимости изменяют G, M Генератор переменного трёхфазного тока с отмоткой статора, соединенной в звезду с параллельными ветвями G.

Она дает общее представление о работе системы. Это дубликат более раннего документа — ГОСТ 2. При необходимости допускается вводить в таблицу дополнительные графы. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.

Графическое обозначение электроэнергетических объектов на схемах


Содержание текста должно быть кратким и точным. Условные графические изображения на основании ГОСТ

Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная. Такие сведения указывают либо около УГО по возможности справа или сверху , либо на свободном поле схемы.

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Е — ИМ, на который дополнительно установлен ручной привод. УГО элементов, входящих в состав основного изделия устройства допускается чертить меньшим размером в сравнении с другими элементами.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Нормативные документы

УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента.

Допускается отделять такие элементы друг от друга штриховой линией черт.

Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. При выпуске на изделие установку нескольких схем определенного вида и типа в виде самостоятельных документов допускается в наименовании схемы указывать название функциональной цепи или функциональной группы например, схема электрическая принципиальная привода, схема электрическая принципиальная цепей питания; схема гидравлическая принципиальная привода, схема гидравлическая принципиальная смазки, схема гидравлическая принципиальная охлаждения. Переключатель однополюсный шестипозиционный с безобрывным переключателем 3.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта.

Читайте также: Измерение сопротивления изоляции в электроустановках производится

2 Нормативные ссылки

Применение на схемах тех или иных УГО определяют правилами выполнения схем определенного вида и типа. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. В надписях на схемах не должны применяться сокращения слов, за исключением общепринятых или установленных в стандартах.

Порядок следования меток определяет логический уровень разрешающего сигнала: первая функция осуществляется при LOG1, вторая — при LOG0. Если одинаковые элементы или устройства находятся не во всех цепях, изображенных однолинейно, то справа от позиционного обозначения или под ним в квадратных скобках указывают обозначения цепей, в которых находятся эти элементы или устройства см.

Примечания к пп. Обязательными являются только метки открытого выхода и выхода с тремя состояниями.

Расстояние между соседними параллельными линиями взаимосвязи должно быть не менее 3,0 мм. Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже. Схематическое изображение плавкого предохранителя.
Как нарисовать розетки, выключатели и лампы на плане квартиры.

Схемы электрические принципиальные, структурные, функциональные

Основными данными для конструирования любой электронной аппаратуры являются техническое задание и схемы электрические. Электрические схемы служат исходными документами для разработки других конструкторских документов, в т.ч. чертежей. Поэтому очень важно уметь читать, выполнять и оформлять схемы электрические.

Цель данных методических указаний – научить студентов выполнять и оформлять схемы электрические структурные, функциональные и принципиальные в соответствии с требованиями, изложенными в Единой системе конструкторской документации (ЕСКД).

Методические указания содержат:

–основные правила выполнения и оформления схем электрических (принципиальных, структурных, функциональных) и перечня элементов;

–примеры оформления перечисленных схем и перечня элементов;

–варианты заданий на выполнение схем для получения практических навыков по их оформлению;

–таблицу с основными условными графическими обозначениями (УГО) элементов и их размеры;

–список нормативной документации, необходимой для оформления электрических

схем;

–пример разработки библиотеки УГО элементов в системе Компас-3D.

Выполнение лабораторных работ осуществляется системе Компас-3D.

ЛАБОРАТОРНАЯ РАБОТА № 1

Правила выполнения и оформления схем электрических (принципиальных, структурных,

функциональных) и перечня элементов

Цель работы. Изучить правила выполнения и оформления схем электрических принципиальных, структурных, функциональных и перечня элементов.

Содержание работы. Ознакомиться со следующей нормативной документацией по выполнению схем электрических:

ГОСТ 2.701-2008 Единая система конструкторской документации. СХЕМЫ. Виды и типы. Общие требования к выполнению;

ГОСТ 2.702-2011 Единая система конструкторской документации. Правила выполнения электрических схем;

ГОСТ 2.708-81 Единая система конструкторской документации. Правила выполнения электрических схем цифровой вычислительной техник;

ГОСТ 2.709-89 Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схема;

ГОСТ 2.710-81 Единая система конструкторской документации. Обозначения буквен- но-цифровые в электрических схема;

ГОСТ 2.721-74, Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применени.

В данной работе приведены некоторые определения и правила выполнения схем электрических принципиальных, структурных, функциональных на основе перечисленных ГОСТ.

Схема – это документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

Виды схем приведены в табл. 1.

Назначение и соответствие стандартам.


    Фигуры Visio входящие в состав библиотеки трафаретов "Электроавтоматика ПРО", представляют из себя графические символы (условные графические обозначения) с помощью которых можно создавать схемы электрические принципиальные (электроавтоматики, управления электропиводом и другими электрическими устройствами, и аналогичные)
    Используя одну библиотеку трафаретов, пожно создавать и оформлять электрические схемы как по Международным стандартам IEC (Европейским стандартам - EN), так и по Российским стандартам ГОСТ.

    Для того, что бы объединить символы условных обозначений в одну библиотеку, были произведены сравнение соответствующих категорий обозначений ГОСТ и IEC и приняты следующие решения:
1. Если символы условных обозначений были одинаковыми, они помещались в один трафарет и никак не помечались. При этом:

  • если внешний вид условного обозначения по ГОСТ пердлогал варианты, то для созания фигуры Visio использоался тот, который соответствовал обозначению рекомендованному стандартом IEC, а другой считался устаревшим и во внимание не принимался. К примеру:

Фрагмент стандарта IEC 60617-2

Фрагмент ГОСТ 2.721





  • Если размеры условного обозначения по ГОСТ не заданы стандартом, приведены в модульной сетке без указания шага сетки или заданы с диапазоном размеров, размеры принимались по стандарту IEC.

2. Если отличались только некоторые условные обозначения из определенной категории, то они помещались в один трафарет, но помечалась их принадлежность к стандарту в названии фигуры:


Трафарет Visio Реле (управление устройствами).

3. Если все условные обозначения определенной категории отличелись, они помещались в разные трафареты и принадлежность к стандарту отмечалась в названии трафарета. Это обозначения конденсаторов и резисторов, размеры обозначений которых оличаются значительно:


Фигуры условных обозначений, символы которых отличаются для всей категории, помещены в разные трафареты.


Что означает принципиальная схема?

Принципиальная схема - это фундаментальное двухмерное представление схемы, показывающее функциональность и возможность соединения между различными электрическими компонентами. Разработчику печатной платы жизненно важно ознакомиться со схематическими обозначениями, которые представляют компоненты на принципиальной схеме.

В этой статье мы обсудим следующие моменты:

Стандарты условных обозначений

Схематические символы регулируются во всем мире двумя стандартами:

IEC 60617: Международная электротехническая комиссия (IEC) выпустила этот стандарт.Он основан на более старом британском стандарте (BS 3939). Эта база данных включает более 1750 условных обозначений.

Стандарт ANSI Y32 : Американский национальный институт стандартов (ANSI). Это обеспечивает множество специальных символов, изначально использовавшихся для авиационных приложений. Ряд незначительных изменений, внесенных в этот стандарт, привели существующий документ в соответствие с IEC.

Что означают разные условные обозначения?

В приведенной ниже электронной схеме используется набор стандартизованных символов для обозначения различных электронных компонентов.

Рис. A: Принципиальная схема

Схема показывает 3 компонента (аккумулятор, резистор и светодиод). Эти компоненты связаны друг с другом сетками / дорожками. У каждого компонента есть символ с разными атрибутами. Атрибуты резистора могут быть условным обозначением, значением сопротивления, размером, символом, номинальным напряжением, мощностью и площадью основания. Точно так же батарея и светодиод будут иметь свои атрибуты.

В таблице ниже показаны имена, символы и соответствующие им условные обозначения, используемые в схеме.Обозначения BT, R и LED обозначают батарею, резистор и светодиод соответственно. Эти условные обозначения помогают нам идентифицировать компоненты.

Условные обозначения

Зная символы и их условные обозначения, мы можем интерпретировать любую схему и построить ее соответствующим образом.

Это наиболее распространенные условные обозначения:

Общие условные обозначения

Значения и атрибуты

Мы знаем, что компоненты можно идентифицировать по их условному обозначению.Однако информации о размерах и мощности этих компонентов нет. Например, рассмотрим базовую электронную схему, показанную в предыдущем разделе рис. а. На схеме видно, что положительный полюс аккумулятора подключен к светодиоду через резистор R. Но другой информации об атрибутах этих компонентов (величине сопротивления резистора и емкости аккумулятора) нет. .

На схематической диаграмме должна быть представлена ​​эта дополнительная информация, чтобы гарантировать выбор соответствующих компонентов. Сопротивление резистора должно быть выражено в омах (Ом). Аккумулятор должен указывать разность потенциалов (напряжение), выраженную в вольтах. Остальные компоненты описываются иначе. Например, конденсаторы различаются по величине емкости, выраженной в фарадах (Ф), индуктивности - по значению их индуктивности, выраженной в Генри (Гн).

Иногда символам могут быть присвоены дополнительные атрибуты (номинальная мощность, допуски и т. Д.). Это помогает нам определить подходящие компоненты для схемы.Вот некоторые из общих атрибутов компонента:

  1. Символ с формой и булавками
  2. Значения, такие как сопротивление, емкость и индуктивность компонентов
  3. Условное обозначение, например, U1, R1, C1 и т. Д.
  4. Пример максимальных условий эксплуатации: максимальное напряжение для конденсаторов, максимальная мощность для резисторов
  5. Пример допусков: Для сопротивления: ± 1%, ± 5%
  6. Обозначение производителя (MPN)
  7. Посадочные места для компонентов (для резисторов: 0402, 0805; для 8-контактной IC: SOIC8)

Международная система единиц

Значения атрибутов могут варьироваться от очень маленьких до очень больших единиц.Чтобы избежать заполнения принципиальных схем длинными повторяющимися строками нулей для таких значений, как 1 000 000 000 или 0,0000000001, мы используем Международную систему единиц для значений (SI).

В таблице ниже показаны единицы СИ, которые обычно используются на схематических диаграммах.

Префикс Символ Значение Степени 10
тера т 100000000000 10 12
гига G 100000000 10 9
мега M 1000000 10 6
килограмм к 1000 10 3
милли м 0.001 10 -3
микро u 0,000 001 10 -6
нано n 0,000 000 001 10 -9
пик с. .000 000 000 001 10 -12

В чем разница между принципиальной и электрической схемами?

На схематической диаграмме линии используются для обозначения проводов, а символы используются для обозначения компонентов.

Пример принципиальной схемы

На принципиальной схеме не показано практическое соединение между компонентами или их положение. Он содержит только символы и линии.

Схема соединений - это обобщенное графическое представление электрической цепи. Компоненты представлены в схемах подключения упрощенными формами. Электрические схемы обычно дают подробную информацию о взаимном расположении и расположении устройств.

Пример схемы подключения

Как читать схему печатной платы?

Чтобы понять схему печатной платы, нам важно узнать, как компоненты на схеме соединены.Он содержит информацию о различных компонентах и ​​условиях работы схемы.

Принципиальная схема дает следующую информацию:

  1. Используемые компоненты
  2. Электрические соединения между выводами компонентов
  3. Условия эксплуатации, такие как напряжение, ток, допуски
  4. Специальные инструкции, такие как график импеданса SE (несимметричный), дифференциальные пары и положения компонентов, такие как размещение развязывающих конденсаторов, кристаллов и т. Д.
  5. Блок-схема
  6. История изменений (при наличии)

Схема сетей

Схематические сети определяют, как компоненты соединяются в цепи. Линия между двумя взаимосвязанными компонентами называется сеткой.

Сети на принципиальной схеме

Соединения и узлы

Соединение образуется при пересечении двух или более проводов в одной точке. Это соединение представлено размещением маленькой точки (узла) в точке пересечения, как показано на изображении ниже.Чтобы узнать больше, прочтите Сетевая теория для лучшего проектирования и разработки печатных плат.

Изображение узлов на принципиальной схеме

Узлы помогают нам идентифицировать соединение между проводами, пересекающими точку. Отсутствие узла на стыке означает, что два отдельных провода просто проходят без какого-либо электрического соединения.

Именование схем

Для того, чтобы схематическая диаграмма была более разборчивой, цепи помечены своими именами, а не нарисованы линиями, чтобы показать возможность соединения.Предполагается, что сети с тем же именем подключены, даже если видимое соединение не установлено. На изображении ниже показан пример схематической диаграммы, на которой цепи помечены своими именами.

Схема с маркированными сетями

В чем разница между принципиальной схемой и компоновкой?

Схема - это чертеж, который определяет логические соединения между компонентами на печатной плате, будь то жесткая печатная плата или гибкая плата.Он в основном показывает вам, как компоненты электрически связаны. Схема содержит список соединений, который представляет собой простую структуру данных, в которой перечислены все соединения в проекте, как указано на чертеже. На изображении ниже показан пример принципиальной схемы.

Пример принципиальной схемы печатной платы

Напротив, компоновка печатной платы показывает точное физическое расположение каждого компонента на печатной плате и показывает физические провода (дорожки), которые соединяют их вместе. Пример компоновки печатной платы показан ниже.

Пример компоновки печатной платы

Как создать принципиальную схему?

Если в проекте используется иерархическая схема, в которой множество функциональных схем взаимосвязаны друг с другом, то она определяет отношения между группами компонентов в различных схематических представлениях.

Ниже приведены шаги, необходимые для создания принципиальной схемы с помощью инструмента PCB CAD:

Генерация символа: этот процесс включает в себя рисование тела компонента, добавление контактов и номеров контактов, определение атрибутов символа и назначение посадочного места.Символы иногда легко доступны в программном обеспечении PCB CAD. Чтобы узнать больше, прочтите статью «Как создать библиотеку схем и символов в KiCad».

Размещение символа компонента: тело символа компонента создается путем размещения замкнутых форм символа в редакторе схемной библиотеки.

Чтобы узнать больше о размещении компонентов, прочтите нашу статью «Рекомендации по размещению компонентов при проектировании и сборке печатных плат».

Нумерация контактов: контакты определяют точки подключения на компоненте для входящих и исходящих сигналов.Нумерация выводов сделана для того, чтобы соединения, показанные на схеме, были правильно подключены медью к печатной плате.

Атрибуты символа: в основном состоит из категории, значения, производителя, номера детали производителя и поставщика. Рекомендуется, чтобы каждый символ в вашей схеме имел свое собственное уникальное обозначение, чтобы можно было легко идентифицировать каждую часть.

Каковы правила рисования принципиальных схем?

Ниже приведены некоторые из лучших практик, которым следует следовать при рисовании принципиальных схем:

  1. Электрические соединения между компонентами представлены линиями.Линии, которые пересекаются друг с другом, не соединяются, если в точке пересечения нет узла.
  2. Всегда рекомендуется иметь только 3 линии, подключенные к узлу.
  3. В сложных схемах рекомендуется назначать имя цепям. Предполагается, что одноименные сети связаны.
  4. Номера контактов, полярность, значения и имена цепей должны быть написаны горизонтально.
  5. Разместите входы слева, а выходы справа.
  6. Разрабатывать схематические разделы в функциональных блоках.
  7. Всегда размещайте номера выводов снаружи графического символа.
  8. Символы соединения листов всегда следует размещать на крайнем левом или крайнем правом краю страницы.
  9. Поместите основную надпись в нижний правый угол первого листа. В основной надписи должна отображаться следующая информация:
    1. Название
    2. Каталожный номер
    3. Ревизия (при наличии)

Принципиальные схемы в основном состоят из обозначений компонентов и линий, которые представляют соединение между компонентами.Понимание принципиальной схемы очень важно для дизайнеров, чтобы спроектировать успешную печатную плату.

Мы рассмотрели основные концепции, относящиеся к схематическим обозначениям и схематическим представлениям. Сообщите нам в разделе комментариев, если есть какие-либо конкретные темы, о которых вы хотели бы узнать больше.

СКАЧАТЬ НАШ СПРАВОЧНИК DFM:

Руководство по принципиальным схемам для начинающих »Школы электротехники

Первый взгляд на принципиальную схему может сбить с толку, но если вы умеете читать карту метро, ​​вы можете читать и схемы.Цель та же: добраться из точки А в точку Б. Буквально цепь - это путь, по которому течет электричество. Если вы знаете, что искать, это станет вашей второй натурой. Вначале вы просто будете их читать, но со временем вы начнете создавать свои собственные. Это руководство покажет вам несколько общих символов, которые вы обязательно встретите в своей будущей электротехнической карьере.

Язык схемотехники

Во-первых, давайте посмотрим на некоторые термины, которые вам необходимо знать:

  • Напряжение : Измеренное в вольтах (В) напряжение - это «давление» или «сила» электричества.Обычно это обеспечивается батареей (например, батареей 9 В) или «электросетью», розетки в вашем доме работают от 120 В. Розетки в других странах работают от другого напряжения, поэтому в поездках вам понадобится преобразователь.
  • Ток : Ток - это поток электричества или, более конкретно, поток электронов. Он измеряется в амперах (амперах) и может течь только при подключенном источнике напряжения.
  • Сопротивление : Измеряется в Ом (R или Ω), сопротивление определяет, насколько легко электроны могут проходить через материал.Такие материалы, как золото или медь, называются проводниками , так как они легко допускают движение (низкое сопротивление). Пластик, дерево и воздух - это примеры изоляторов , препятствующих движению электронов (высокое сопротивление).
  • DC (постоянный ток) . Постоянный ток - это непрерывный ток в одном направлении. Постоянный ток может течь не только через проводники, но и через полупроводники, изоляторы и даже через вакуум.
  • AC (переменный ток) . В переменном токе ток периодически меняется в двух направлениях, часто образуя синусоидальную волну.Частота переменного тока измеряется в герцах (Гц) и обычно составляет 60 Гц для электричества в жилых и деловых целях.

Схема

А теперь самое интересное. Получение степени инженера-электрика, а затем получение работы в поле означает, что вы увидите много-много этих схем. Важно точно понимать, что с ними происходит. Хотя они могут (и будут) становиться очень сложными, это лишь некоторые из распространенных графических элементов, на которые вы можете опираться.

Начинаешь понимать? Это основы, которые могут даже показаться вам очевидными или интуитивно понятными, например, провода и подключены ли они. Всякий раз, когда вы определяете свою конкретную область электротехники, вы можете увидеть более сложные диаграммы и символы. Вы также узнаете, что в разных странах используются разные символы. Например, из двух обозначений резисторов, представленных выше, первый используется в США, а второй - в Европе. Вы также узнаете о различных символах, используемых для переключателей, других источников питания, индукторов, счетчиков, ламп, светодиодов, транзисторов, антенн и многого другого.

Обдумывая, какая программа по электротехнике подходит именно вам, важно помнить об основах этой области. Как упоминалось ранее, эти символы и схемы будут повсюду. Чем раньше вы познакомитесь со словесными и графическими языками инженерии, тем более подготовленными вы будете к получению ученой степени. Если вы хотите увидеть больше: 1) это означает, что вы на правильном пути; 2) считайте эту таблицу своей цифровой шпаргалкой.

ОСНОВНОЕ ЭЛЕКТРИЧЕСТВО ДЛЯ ТЕХНИКОВ HVACR

Понимание электрических схем

В этом месяце мы начинаем серию из четырех частей отрывков из публикации Общества инженеров по обслуживанию холодильного оборудования «Электричество для специалистов по HVACR.”Эта публикация выиграла Contracting Business.com награду« Неделя механических систем »за презентацию продукции в 2009 году в категории« Образование ».

ПРИМЕЧАНИЕ: эта серия не предназначена для замены концентрированного формального обучения в классе и / или в полевых условиях квалифицированным электриком.

Типы электрических схем

Сегодня в индустрии HVACR используются три основных типа электрических схем. Первой и наиболее распространенной является лестничная диаграмма .С этого момента лестничные диаграммы будут называться «схематическими» диаграммами или «схемами».

Типичная схема комплектного кондиционера показана на рисунке 1. На электрических схемах символы обозначают различные компоненты в цепи, а линии обозначают провода, соединяющие их. Цель общей схемы - показать, как схема работает, а не как она выглядит на самом деле.

Второй тип диаграммы - это линейная диаграмма .Обычно он включает рисунки, которые больше напоминают сами компоненты, чем символы.

На рисунке 2 показана типичная линейная диаграмма. Сравните рисунки 1 и 2 и обратите внимание на разницу в том, как изображены двигатели, переключатели и трансформаторы. Сегодня некоторые производители нередко показывают диаграммы обоих типов на своем оборудовании.

Третий тип схемы - это схема установки . Это инструмент, который в основном используется подрядчиком по установке.Обычно он показывает только соединения клеммной колодки и очень редко включает внутреннюю проводку устройства. На рисунке 3 показана типовая схема установки системы охлаждения жилого помещения.

Если вы думаете о схеме как о дорожной карте, то «дороги» - это провода, которые соединяют различные компоненты и подают питание на элементы управления и нагрузки, составляющие систему. Давайте посмотрим на некоторые символы, используемые в электрических схемах.

Источники питания

В отрасли HVACR используется множество различных напряжений питания, от 575 В для трехфазных источников питания до 24 В для цепей управления.Источники питания могут быть обозначены сплошными линиями, пунктирными или пунктирными линиями, как показано на рисунке 4.

Электропроводка

В большинстве схем используются прямые линии для обозначения проводов, соединяющих компоненты друг с другом. Если два провода соединены внутри, соединение обычно отображается в виде точки (сплошной черный кружок), как показано в точках, отмеченных буквой «A» на рисунке 5. Но обратите внимание, что нет точки, указывающей на соединение или подключение в точке «Б.Это означает, что один провод просто пересекает другой провод. Теперь посмотрим на рисунок 6. На этом рисунке перекрестные провода показаны полукругами или петлями, которые «перепрыгивают» через другие провода (см. Точки, отмеченные буквой «A»). Также обратите внимание, что на этом типе схемы соединения показаны без точек подключения (см. Те точки, которые отмечены буквой «B»).

Тот факт, что не все производители следуют одним и тем же методам построения схематических диаграмм, может сбивать с толку. В своей работе вы увидите несколько разных стилей схем подключения, и вам нужно знать, что не все из них будут использовать одни и те же условные обозначения.Помните: если точки используются для обозначения стыков, то пересекающиеся линии без точек означают, что два провода пересекаются без соединения. Если для изображения пересечений используются петли или скачки, то соединяются провода, которые встречаются без точек.

Еще одна вариация, с которой вы можете столкнуться, касается веса самих строп. Некоторые производители используют линии разной толщины для обозначения разных типов проводов. Другие также могут использовать числа или цвета (или оба), чтобы помочь идентифицировать различные провода, обнаруженные в устройстве (см. Рисунок 7).Эти способы использования должны быть четко указаны в легенде, прилагаемой к чертежу.

Коммутаторы

Одним из основных компонентов любой схемы является переключатель. Выключатель - это устройство, отключающее питание нагрузки. Это может быть ручное управление, оно может активироваться автоматически давлением или температурой, или это может быть электрически управляемый переключатель (реле). Опять же, есть несколько разных способов рисования переключателей и основных элементов управления. Ниже показаны различные простые однополюсные переключатели на одно направление (SPST).Все находятся в позиции закрыто .

Вот те же символы переключателя, показанные в положении открыто .

Грузы

Нагрузки - это устройства, которые потребляют энергию и преобразуют ее в другую форму энергии, например движение или тепло. Это могут быть двигатели, обогреватели, фонари или другое оборудование. Трансформатор - это тип энергопотребляющего устройства, но вместо преобразования энергии трансформатор изменяет напряжение или ток. На рисунке 8 показаны типичные символы для нескольких различных видов нагрузок, включая двигатели, нагреватели и трансформаторы.

Схема конфигураций

Сегодня в схемах используются две основные конфигурации, чтобы показать примерное размещение нагрузок, переключателей и различных напряжений питания или питания. Первый - это расположение бок о бок, пример которого показан на рисунке 9.

Обычно производители размещают двигатели и другие энергоемкие компоненты в правой части диаграммы. Это называется стороной нагрузки. Переключатели и другие контроллеры расположены в левой части схемы.Это называется «линейной» стороной.

Если вы думаете о схеме как о дорожной карте, то «дороги» - это провода, которые соединяют различные компоненты и подают питание на элементы управления и нагрузки, составляющие систему.

Вторая конфигурация - это вертикальное расположение, которое разделяет схему на высоковольтные и низковольтные секции. Обычно высоковольтная секция размещается вверху схемы, а низковольтная секция располагается внизу схемы (см. Рисунок 10).

Вертикальные линии на внешних краях диаграммы представляют источник электроэнергии. Все устройства управления и нагрузки расположены на горизонтальных линиях между этими внешними вертикальными линиями. Самый простой способ определить различные напряжения в схемах этого типа - поискать трансформатор. Обычно это «разделительная линия» для изменений напряжения. (ПРИМЕЧАНИЕ : Пунктирная линия, используемая на рисунках 9 и 10 для разделения секций, не отображается на реальных схемах.)

Легенды

Схема, показанная на Рисунке 1, обычно включает легенду, подобную показанной здесь:

Легенда и любые примечания дополнительно объясняют компоненты, составляющие систему, и предоставляют дополнительную информацию, где это необходимо. Когда вы смотрите на электрическую схему, всегда сначала читайте примечания и убедитесь, что вы знаете, что означают сокращения, используемые на схеме.

Этот материал взят из публикации « Электричество для технических специалистов HVACR », публикации Общества инженеров по обслуживанию холодильного оборудования.Чтобы узнать больше об этом и других образовательных предложениях RSES, посетите rses.org/training.aspx . Щелкните ссылку «Электронное обучение» для просмотра онлайн-версий этого курса ». rses.org; 847 / 297-6464.

Схемы соединений: исчерпывающая инфографика

Схемы соединений

:


Подробная инфографика

Схема соединений:

Визуальная структура схемы, которая отображает компоненты, используемые в схеме, чтобы показать поток энергии и сигналы между компонентами.

Различия между электрическими схемами и схемами:

Принципиальные схемы…

показывает компоненты в виде стандартизованных символов, значений и линий для демонстрации текущего направления потока.

На схематической диаграмме компоненты с определенными функциями показаны в виде символов, а не на физическом уровне каждого компонента.

Например, принципиальная схема цепи является символом того, как будет выглядеть реальный физический компонент.

Символы

устанавливаются инженерными сообществами IEEE и IPC и стандартизированы на международном уровне, хотя в некоторых случаях эти стандарты могут отличаться в зависимости от страны.

Электрические схемы…

демонстрируют компоновку компонентов, составляющих схему. Обычно электрические схемы создаются с использованием САПР, СБИС, на макетной плате или с помощью таких инструментов графического дизайна, как Adobe Photoshop или Illustrator.

Графические компоненты используются вместо символов компонентов, а линии используются для обозначения проводов, соединяющих каждый компонент.

Что такое блок-схема кабеля?

Блок-схема кабеля - это простой записанный набор инструкций, составленных блоками для каждого компонента, используемого в схеме.

Блоки сопровождаются текстом внутри или вокруг них, чтобы описать функции каждого компонента.

Связи между этими компонентами демонстрируются с помощью линий со стрелками, чтобы показать текущее направление потока, и текста, описывающего соединение линии.

Какая польза от принципиальных схем?

Схематические диаграммы используются для передачи анатомии цепи, используемых компонентов и направленного потока мощности по цепи.

Как читать принципиальную схему?

Вы должны понимать принципы электротехники и стандартные символы.

Начните свой путь по диаграмме, начиная с символа питания и продолжая выполнять инструкции, которые вам даются в зависимости от диаграммы.

Как читать электрическую схему

Умение читать электрическую схему - важный навык для обслуживающего персонала и менеджеров, даже если они не имеют лицензии электриков.Понимание схематических чертежей помогает выявлять неисправные компоненты, устранять неполадки в системах и повышать безопасность.

Одним из первых шагов при чтении электрической схемы является понимание различных символов, используемых для представления компонентов системы, или, по крайней мере, получение доступа к шпаргалке схематических символов. Некоторые из распространенных символов, которые вы, вероятно, встретите на своей схеме, включают:

Резисторы : обычно изображаются в виде зигзагообразных линий с выводами на каждом конце.международные символы могут представлять резисторы в виде пустого прямоугольника.

Переменные резисторы : диагональная стрелка, пересекающая зигзагообразный символ стандартного резистора.

Потенциометры : стрелка, указывающая на зигзагообразный резистор под прямым углом, обозначает третью клемму потенциометра.

Неполяризованные конденсаторы : две линии, перпендикулярные клеммным пластинам.
Поляризованные конденсаторы: две линии, перпендикулярные пластинам, но одна изогнута для обозначения катода.

Индукторы : серия изогнутых выступов или витая катушка. Международные схемы могут использовать закрашенный прямоугольник.

Коммутаторы

Однополюсные / однонаправленные переключатели отображаются на схемах как полусоединенная линия между двумя клеммами. Однополюсные / двухпозиционные переключатели имеют две исполнительные линии, а однополюсные / трехпозиционные переключатели - три.

Для переключателей с несколькими полюсами пунктирная линия соединяет переключатели по обе стороны от среднего привода.

Мощность и напряжение

Постоянный ток, или DC, отображается в виде круга со знаком + и - внутри, а переменный ток представлен в виде круга, содержащего волнистую линию. Для батарей каждая ячейка изображена в виде двух линий, перпендикулярных клеммам, причем длинная линия соответствует положительным клеммам батареи, а короткая линия - отрицательной.

Положительное напряжение отображается стрелкой вверх. Наземные узлы изображаются в виде одной-трех плоских линий, треугольника, направленного вниз, или иногда в виде треугольника.

Диоды, транзисторы, логические схемы, интегральные схемы и кристаллы имеют свои собственные символы. Проконсультируйтесь с символьной клавишей, чтобы найти символы их компонентов.

Имена и значения

Символы - это не все, что вам нужно, чтобы научиться читать электрический схематический чертеж. Каждому символу присваивается имя и значение. Значение будет наиболее важным аспектом детали и может быть выражено в омах, фарадах, частоте колебаний, генри или просто названии микросхемы детали.

Имена обычно представляют собой комбинацию буквы и числа. Буква указывает на тип компонента, а число указывает на то, что на схеме присутствует несколько компонентов одного типа. Например, если в схеме есть три конденсатора, они будут помечены как C1, C2 и C3.

Общие имена компонентов

C: Конденсаторы
D: Диоды
L: Индукторы
Q: Транзисторы
R: Резисторы
S: Коммутаторы
U: Интегральные схемы
Y: Кристаллы и генераторы

Как читать электрические схемы

Практика - ключ к обучению чтению электрических схем.Начните с простых схем и переходите к более сложным чертежам.

На схематическом чертеже показан порядок компонентов, подключенных к цепи, с проводами между компонентами, представленными в виде линий. Завершенный контур известен как сеть. Когда провода, соединяющие терминал, разделяются на два или более направления, соединение формируется с узлом соединения, представленным в виде маленькой точки на пересечении. Узлы указывают, что все провода, встречающиеся в месте соединения, подключены.

В сложных схематических чертежах целым цепям можно дать имена и пометить их как теги, вместо того, чтобы рисовать компоненты внутри каждой цепи.Это помогает упростить большие схемы. Большие схемы также могут быть разбиты на функциональные блоки, представляющие входную мощность системы, регулировку, разъемы или другие части системы.

Все еще не знаете, как читать электронные схематические чертежи? TPC Training предлагает виртуальное и личное обучение под руководством инструктора по чертежам, схемам и схемам электрических лестниц. Умение читать чертежи и схематические чертежи еще больше углубит ваше понимание электрических машин.Вы также можете посмотреть наш недавний веб-семинар о чтении электрических схем.

Чтение принципиальных схем | Veejer Enterprises, Inc.

На протяжении многих лет многие технические специалисты говорили мне, что никто никогда не учил их читать схематические диаграммы. Они подобрали то, что знают, методом проб и ошибок. Я не могу сказать вам, сколько раз технические специалисты звонили нам и спрашивали, есть ли у нас обучение, которое научило бы их читать электрические схемы. Я всегда отвечаю «да» и «нет»." Да! Мы можем научить вас читать принципиальную схему. Нет !, потому что для понимания принципиальной схемы необходимо понимать параметры напряжения и электронного тока в цепи, влияние сопротивления в различных точках цепи и принцип работы последовательных и параллельных цепей. Без этих важных электрических знаний вы не сможете ни понять, что вы читаете на схематической диаграмме, ни понять, что искать. И мы можем научить вас, как это делать.

Кажется, многие технические специалисты пришли к выводу, что если бы они могли «читать принципиальную схему», как это делает их приятель по цеху Джо, они могли бы устранять неполадки и ремонтировать электрическую цепь, как это делает Джо.Они не понимают, что Джо, вероятно, немного разбирается в напряжении и токе в цепи, влиянии сопротивления в различных точках цепи и в том, как работают последовательные и параллельные цепи, которые Джо применяет к цепи, когда Джо читает схематическую диаграмму, чтобы сделать вывод. что делать дальше.

Очень вероятно, что Джо также имеет некоторое представление об использовании цифрового мультиметра и токовых клещей для проверки и измерения напряжения и электронного тока в цепи и по этим показаниям определяет, что в цепи не так.Мы называем это обучением по поиску и устранению неисправностей. Это находится в центре внимания всех наших обучающих программ, предлагаемых Veejer Enterprises Inc.

Как читать схематическую диаграмму

Я понимаю, что многие из вас, читающие эти статьи, скажут, что я уже знаю, как читать схематическую диаграмму, но многие знают, как читать схематическую диаграмму. нет. Может быть, мы сможем помочь всем сделать более профессиональную работу, читая схематическую диаграмму. Итак, давайте начнем с самого начала и посмотрим, можем ли мы добавить что-то еще к вашей способности читать схематические диаграммы.

Шаг 1:

Определите все основные компоненты на принципиальной схеме. Получите полную картину того, что находится в цепи. Здесь составная схематическая диаграмма может оказаться большим преимуществом. На нем четко показаны все компоненты цепи для работы двигателя стартера постоянного тока. Если вы используете руководство для магазина, я бы посоветовал вам нарисовать свою собственную простую составную блок-схему цепи, пока вы просматриваете страницы руководства для магазина. На нем не обязательно должно быть много деталей, как на рисунке 1, но, по крайней мере, вы получите общую картину.

Рис. 1-1 Управляемая компьютером цепь запуска

Шаг 2:

Определите основные компоненты, которые схема использует для работы или управления стартером постоянного тока. В данном случае это управление электродвигателем стартера постоянного тока с помощью соленоида стартера. Мы определяем, что основным устройством, которым управляет цепь, является стартер постоянного тока, нагрузка в цепи.

Шаг 3:

Проследите проводку, подключенную к клеммам нагрузки. Есть провод, подключенный к стороне напряжения нагрузки, и провод, подключенный к стороне заземления нагрузки.Неважно, решите ли вы сначала отследить сторону напряжения или сначала землю. Важным моментом является то, что вы отслеживаете проводку по обе стороны от нагрузки. Если вы отслеживаете провод со стороны напряжения, продолжайте движение, пока не дойдете до клеммы B + (положительный вывод аккумуляторной батареи + BATT или клемма B + генератора). Мы решаем сначала проследить сторону напряжения цепи. Начнем с клеммы + кабеля на стартере, со стороны напряжения стартера. Затем вернитесь к положительной клемме аккумулятора через усиленные контакты соленоида стартера.

Проследите проводку, подключенную к клеммам нагрузки. Есть провод, подключенный к стороне напряжения нагрузки, и провод, подключенный к стороне заземления нагрузки. Неважно, решите ли вы сначала отследить сторону напряжения или сначала землю. Важным моментом является то, что вы отслеживаете проводку по обе стороны от нагрузки. Если вы отслеживаете провод со стороны напряжения, продолжайте движение, пока не дойдете до клеммы B + (положительный вывод аккумуляторной батареи + BATT или клемма B + генератора). Мы решаем сначала проследить сторону напряжения цепи.Начнем с клеммы + кабеля на стартере, со стороны напряжения стартера. Затем вернитесь к положительной клемме аккумулятора через усиленные контакты соленоида стартера.

Затем проследите за заземленной стороной стартера, который прикреплен болтами к блоку двигателя, который подключен к отрицательной клемме аккумуляторной батареи (B-) кабелем массы двигателя. Да, это кажется простым, потому что это простая электрическая схема. Но вы уже определили компоненты, кабели и соединения, которые необходимо будет проверить (протестировать), если возникнет проблема с запуском.Вы также узнали, что в этой части схемы, которая кажется обычной повседневной схемой запуска, нет никаких сюрпризов.

Если бы схема была очень сложной, эти два шага предоставили бы вам представление о схеме. Даже если схема более сложная, легко начать понимать принципиальную схему, следуя этим двум простым процедурам отслеживания B + и B- от нагрузки в цепи. Теперь у вас есть представление о том, как стартер подключается к цепи, и вы узнали, что стартер постоянного тока управляется контактами соленоида со стороны напряжения стартера, а не со стороны заземления.Из наших предыдущих статей о токе заземления электронов вы должны легко отследить поток электронов от B- через стартер через контакты соленоида, которые подключены к B +.

Шаг 4:

Проследите цепь соленоида стартера, чтобы увидеть, как он задействован для работы стартера. Неважно, сначала вы отслеживаете сторону напряжения или сторону земли. Давайте проследим провод со стороны заземления, который подключается к корпусу стартера. Конечно, на некоторых автомобилях соленоид стартера физически установлен на стартере, который является цепью заземления для соленоида стартера.

(На Рисунке 1-1 соленоид стартера монтируется независимо от корпуса стартера. Для этого требуется заземляющий провод, который мы показываем заземленным на корпус стартера. На некоторых автомобилях крепежный болт соленоида стартера к листу Металл или корпус электродвигателя постоянного тока служит цепью заземления соленоида стартера, и заземляющий провод соленоида стартера не требуется. Но его все равно нужно будет проверить с помощью теста на падение напряжения, как мы увидим позже.)

Источник питания B + к соленоиду стартера прослеживается до контакта 87 на реле стартера.

Шаг 5:

На этом этапе вы сталкиваетесь с ранее неизвестным фактом при отслеживании схематического представления. Этот автомобиль имеет специальное реле стартера. Вы, вероятно, никогда бы не узнали этого, не проследив принципиальную схему от соленоида стартера до реле стартера. Контакт 87 реле стартера получает B +, когда контакт 30 (подключенный к B +) подключается к контакту 87 через замкнутые контакты реле. Контакты реле замыкаются (реле «щелкает»), когда контакт 86 реле стартера имеет B + от контакта 22 IPM, а контакт 85 реле стартера имеет B-, обеспечиваемый контактом 8 PCM.Более подробно работа реле на этих двух бортовых компьютерах будет рассмотрена в следующих статьях.

Вы также обнаружили, что есть два бортовых компьютера, каждый из которых должен что-то вносить для работы реле стартера, работы соленоида стартера для включения двигателя стартера постоянного тока. IPM подает напряжение (B +) на вывод 86 реле. PCM обеспечивает заземление (B-) на вывод 85. Здесь диагностика цепи становится немного сложнее. Возникает много вопросов. Что мне делать, если IPM не обеспечивает B + для вывода 86? Что мне делать, если PCM не обеспечивает вывод B- на 85-й контакт? Прежде чем мы ответим на эти вопросы, мы должны посвятить несколько статей, посвященных тестированию и устранению неисправностей схемы запуска, поскольку она была разработана без IPM и PCM, которые являются довольно недавними разработками в работе схемы запуска.Они значительно усложнили нам жизнь и сделали ремонт намного дороже для вашего клиента.

На этом этапе мы проследили провода, чтобы обнаружить все компоненты в управляемой компьютером цепи запуска и посмотреть, как компоненты соединены друг с другом. Обученный специалист по поиску и устранению неисправностей в электрооборудовании также начинает понимать, какие электрические испытания ему, возможно, придется провести на различных компонентах, при чтении принципиальной схемы. Понимая напряжение и электронный ток в цепи, как работают схемы, как схемы выходят из строя, какие показания напряжения должны появляться в различных точках схемы, если это хорошая схема, он может быстро устранить различные проблемы с компонентами с помощью нескольких простых напряжений или электронного тока. тесты с использованием токовых клещей.

Понимание напряжения и электронного тока в цепях, как проверить напряжение и электронный ток в цепи на основе того, как цепь соединена вместе, и что делать дальше, если показания цифрового мультиметра и токовых клещей хорошие, слишком высокие или слишком низкие, идет одновременно читая принципиальную схему. Техники, которые умеют это делать, любят принципиальные схемы и не хотят обходиться без них. Итак, как видите, если вы хотите понять, как читать принципиальные схемы и применять это к этой управляемой компьютером схеме запуска, вы должны понимать электрические схемы и то, как их проверять.Вы должны понимать правильные показания напряжения и электронного тока, что делать дальше, если показания хорошие, слишком высокие или слишком низкие. Я называю это обучением по поиску и устранению электрических неисправностей, и ему будет посвящена эта серия статей.

Что дальше?

Перейти к управляемым компьютером схемам запуска

100+ Обозначения электрических и электронных цепей

ПРОВОДА
Провода

Представляет собой проводник, проводящий электрический ток.Также называется линией электропередачи или электрической линией или проводом.

Подключенные провода

Обозначает соединение двух проводов. Точка показывает точку соединения.

Несоединенные провода

Обозначает два неподключенных провода / проводника.

Линия входной шины

Представляет шину для входных или входящих данных.

Линия выходной шины

Представляет шину для выходных или исходящих данных.

Терминал

Представляет начальную или конечную точку.

Автобусная линия

Представляет собой ряд проводников, соединенных вместе, чтобы сформировать провод шины.

ВЫКЛЮЧАТЕЛИ
Кнопка (нормально разомкнутый)

Этот переключатель находится в состоянии ВКЛ, когда кнопка нажата, в противном случае он находится в состоянии ВЫКЛ.

Кнопка (нормально замкнутая)

Этот переключатель изначально находится в состоянии ВКЛ.При отпускании он переходит в состояние ВЫКЛ.

Переключатель SPST

Однополюсный однопозиционный переключатель сокращенно обозначается как SPST. Он действует как переключатель ВКЛ / ВЫКЛ. Полюса определяют количество цепей, к которым он может быть подключен, а выбросы определяют количество позиций, которые соединяет полюс.

Переключатель SPDT

Однополюсный двухпозиционный переключатель сокращенно обозначается как SPDT. Этот переключатель позволяет току течь в любом из двух направлений, регулируя его положение.

Переключатель DPST

Двухполюсный одинарный переключатель сокращенно обозначается как DPST. Этот переключатель может управлять двумя цепями одновременно.

Переключатель DPDT

Двухполюсный двухпозиционный переключатель - это полная форма DPDT. Это может соединить четыре контура, изменив положение.

Релейный переключатель

Представляет релейный переключатель. Это может управлять нагрузкой переменного тока с помощью напряжения постоянного тока, приложенного к катушке.

ИСТОЧНИКИ
Источник переменного тока

Представляет собой источник переменного тока в цепи.

Источник питания постоянного тока

Представляет источник питания постоянного тока. Он подает в цепь постоянный ток.

Источник постоянного тока

Символ представляет независимый источник тока, который выдает постоянный ток.

Управляемый источник тока

Это зависимый источник тока. Обычно зависит от других источников (напряжения или тока).

Источник управляемого напряжения

Это зависимый источник напряжения.Обычно зависит от других источников (напряжения или тока).

Одноэлементный аккумулятор

Обеспечивает питание цепи.

Многоэлементный аккумулятор

Комбинация нескольких одноэлементных батарей или одной крупноячеистой батареи. Напряжение обычно выше.

Генераторы волн
Синусоидальный генератор

Представляет собой генератор синусоидальных волн.

Генератор импульсов

Представляет собой генератор импульсов или прямоугольных импульсов.

Треугольная волна

Представляет собой генератор треугольной волны.

СИМВОЛЫ ЗАЗЕМЛЕНИЯ
Заземление

Это эквивалентно теоретическому 0 В и используется в качестве опорного нулевого потенциала. Это потенциал идеально проводящей земли.

Заземление сигнала

Это контрольная точка, от которой измеряется сигнал.В цепи может быть несколько сигнальных заземлений из-за падений напряжения в цепи.

Заземление шасси

Оно действует как барьер между пользователем и цепью и предотвращает поражение электрическим током.

СИМВОЛЫ РЕЗИСТОРА
Постоянный резистор

Это устройство, которое препятствует прохождению тока в цепи. Эти два символа используются для обозначения постоянного резистора.

ПЕРЕМЕННЫЙ РЕЗИСТОР
Реостат

Это двухконтактный переменный резистор.Обычно они используются для управления током в цепи. Обычно используется в схемах настройки и приложениях управления мощностью, таких как нагреватели, печи и т. Д.

Предустановка

Это миниатюрный переменный резистор. Его также называют подстроечным резистором или подстроечным резистором. Сопротивление регулируется расположенным сверху поворотным регулятором с помощью отвертки. Они используются для регулировки чувствительности схемы, такой как температура или свет.

Термистор

Это термочувствительный резистор.Они используются в датчиках температуры, в цепях ограничения тока, в цепях защиты от перегрузки по току и т. Д.

Варистор

Это резистор, зависимый от напряжения. Имеет нелинейные вольт-амперные характеристики. Обычно используется для защиты цепей от скачков напряжения и чрезмерных переходных напряжений.

Магниторезистор

Их также называют магнитозависимыми резисторами (MDR). Сопротивление магниторезистора зависит от силы внешнего магнитного поля.Они используются в электронном компасе, обнаружении черных металлов, датчиках положения и т. Д.

LDR

Их также называют фоторезисторами. Сопротивление LDR зависит от интенсивности падающего на него света. Обычно они используются в светочувствительных приложениях.

Резистор с отводом

Постоянный резистор с проволочной обмоткой с одним или несколькими выводами по длине. Обычно используется в делителях напряжения.

Аттенюатор

Это устройство, используемое для снижения мощности сигнала.Они сделаны из простых делителей напряжения и, следовательно, могут быть отнесены к семейству резисторов.

Мемристор

Сопротивление мемристора изменяется в зависимости от направления потока заряда. Мемристоры могут использоваться для обработки сигналов, логики / вычислений, энергонезависимой памяти и т. Д.

СИМВОЛЫ КОНДЕНСАТОРА
Неполяризованный конденсатор

Конденсатор сохраняет заряд в виде электрической энергии.Эти два символа используются для неполяризованного конденсатора. Неполяризованные конденсаторы имеют большие размеры и небольшую емкость. Их можно использовать как в цепях переменного, так и постоянного тока.

Поляризованный конденсатор

Поляризованные конденсаторы имеют небольшой размер, но большую емкость. Они используются в цепях постоянного тока. Их можно использовать в качестве фильтров, для обхода или пропуска низкочастотных сигналов.

Электролитический конденсатор

Почти все электролитические конденсаторы поляризованы и, следовательно, используются в цепях постоянного тока

Проходной конденсатор

Они обеспечивают низкоомный путь к земле для высокочастотных сигналов

Переменный конденсатор

Емкость переменного конденсатора можно отрегулировать поворотом ручки.Они широко используются для регулировки частоты, то есть для настройки.

ИНДУКТОРЫ
Индуктор с железным сердечником

Используются вместо индукторов с ферритовым сердечником. Ферритовый сердечник или ферромагнитные индукторы обладают высокой проницаемостью и для ее уменьшения требуется воздушный зазор. Индукторы с сердечником из порошкового железа имеют встроенный воздушный зазор.

Катушки индуктивности с ферритовым сердечником

Материал сердечника, в этом типе индукторов выполнен из ферритового материала.В основном они используются для подавления помех электромагнитных волн.

Катушки индуктивности с центральным отводом

Они используются для связи сигналов,

Переменные индукторы

Наиболее распространены переменные индукторы с подвижным ферритовым магнитным сердечником. Индуктивность варьируется путем скольжения сердечника внутрь катушки или из нее.

ДИОДЫ
Pn Junction Diode

PN-переходный диод позволяет току течь только в состоянии прямого смещения.Эти диоды могут использоваться в схемах ограничения и фиксации, в качестве выпрямителей в цепях постоянного тока и т. Д.

Стабилитрон

В состоянии прямого смещения он действует как нормальный диод и пропускает ток. Это также позволяет току течь в режиме обратного смещения, когда напряжение достигает определенной точки пробоя. Обычно используется в регуляторах напряжения и схемах защиты от перенапряжения.

Фотодиод

Фотодиод обнаруживает световую энергию и преобразует ее в ток или напряжение с помощью механизма, называемого фотоэлектрическим эффектом.Они используются в проигрывателях компакт-дисков, камерах и т. Д.

Led

Светоизлучающий диод похож на диод с PN переходом, но излучает энергию в виде света вместо тепла. Они в основном используются для индикации и освещения.

Варакторный диод

Варакторный диод называется варикапным диодом или диодом переменной емкости. Емкость этого диода зависит от приложенного входного напряжения. Это используется в генераторах с частотным регулированием, умножителях частоты и т. Д.

Диод Шокли

Это четырехслойный диод. Это было быстрое переключение и, следовательно, используется в приложениях переключения.

Диод Шоттки

Представляет собой диод Шоттки. Он имеет низкое прямое падение напряжения и может быстро переключаться. Используется для ограничения напряжения, выпрямителей, защиты от обратного тока и разряда.

Туннельный диод

Он также известен как диод Эсаки. Он может очень быстро переключаться и хорошо работать в диапазоне частот микроволн.Это используется в схемах генератора и микроволновых схемах.

Тиристор

Он состоит из четырех слоев чередующихся материалов P и N. Они действуют как бистабильные переключатели и используются в цепях с высокими напряжениями и токами.

Диод постоянного тока

Также называется диодом ограничения тока или диодом регулирования тока. Он ограничивает ток до указанного максимального значения.

Лазерный диод

Лазерный диод аналогичен светодиоду.Активная область формируется во внутренней области в структуре PIN. Лазерные диоды находят свое применение в лазерной печати, лазерном сканировании и т. Д.

СИМВОЛЫ ТРАНЗИСТОРОВ
NPN

Он сделан из комбинации полупроводника P-типа между двумя полупроводниками N-типа. Он включается, когда переход база-эмиттер смещен в прямом направлении. Они обычно используются для усиления и коммутации.

PNP

Изготовлен из комбинации полупроводника N-типа между двумя полупроводниками P-типа.Он включается, когда переход база-эмиттер имеет обратное смещение. Они используются для приложений усиления и переключения.

JFET
JFET с N-каналом

JFET с N-каналом состоит из кремниевых стержней n-типа, которые образуют два PN-перехода сбоку. Основными носителями заряда здесь являются электроны.

P-Channel JFET

P-Channel JFET выполнен из кремниевой пластины p-типа, которая образует два PN-перехода сбоку.Большинство носителей заряда здесь - дырки.

MOSFET
MOSFET расширения

MOSFET режима улучшения имеет операцию с положительным затвором. Он индуцирует отрицательные заряды в n-канале, и, таким образом, количество отрицательных зарядов увеличивается, улучшая проводимость канала.

MOSFET истощения

Режим истощения имеет операцию отрицательного затвора. Это уменьшает ширину обедненного слоя.

Фототранзистор

Фототранзистор преобразует падающую на него световую энергию в соответствующую ему электрическую энергию. Это может использоваться в приложениях светочувствительности. База остается отключенной, поскольку свет используется для обеспечения протекания тока.

Фото Дарлингтона

Фото Транзистор Дарлингтона похож на фототранзистор с очень высоким коэффициентом усиления и чувствительности

Транзистор Дарлингтона

Эта конфигурация обеспечивает высокий коэффициент усиления по току.Они используются в регуляторах мощности, выходных каскадах усилителей звука, драйверах дисплеев и т. Д.

LOGIC GATES
And Gate

Это основной вентиль, который реализует логическое соединение. Выход логического элемента И высокий, только если оба входа высокие, в противном случае оба низкие.

Или вентиль

Логический элемент ИЛИ реализует логическую дизъюнкцию. Выход имеет высокий уровень, если на любом из входов высокий уровень.

Nand Gate

Является дополнением к воротам AND. Выход низкий только тогда, когда оба входа высокие, в противном случае он высокий.

Nor Gate

NOR ворота не являются воротами OR. Выход этого гейта высокий, если оба входа низкие, в противном случае - высокий.

Не вентиль

Инвертор или вентиль НЕ реализует логическое отрицание. Этот вентиль инвертирует вход.

Exor

Этот вентиль реализует логику исключающего ИЛИ.Выход этого вентиля высокий, если оба входа разные.

Exnor

Этот вентиль реализует отрицание логики EXOR. Выход этого гейта высокий, только если два входа идентичны.

Буфер

Это устройство звуковой сигнализации. Обычно используется в будильниках, таймерах и для подтверждающих сообщений.

Tri-State Buffer

Аналогичен обычному буферу, но с управляющим сигналом. В случае активного высокого буфера он нормально работает только при управляющем сигнале 1.В случае активного низкого буфера, он работает нормально только тогда, когда управляющий сигнал равен 0.

Flip Flop

Flip flop также является элементом памяти
, но это синхронное устройство. На рисунке ниже показан базовый D-триггер.

УСИЛИТЕЛИ
Базовый усилитель

Усилитель - это устройство, которое усиливает относительно небольшой входной сигнал, то есть увеличивает мощность сигнала.Они используются в системах связи, аудиоустройствах и т. Д.

Операционный усилитель

Операционный усилитель (операционный усилитель) - это усилитель напряжения с очень высоким коэффициентом усиления. Вход дифференциальный. Они используются в контрольно-измерительных приборах, системах обработки сигналов, системах управления и т. Д.

АНТЕННА
Антенна

Этот символ относится к антенне или антенне. Он преобразует электрическую энергию в радиоволны.Он используется в беспроводной связи для передачи или приема сигналов.

Рамочная антенна

Рамочная антенна названа в честь петлеобразной формы провода или другого электрического проводника. Они используются как приемные антенны в низкочастотном диапазоне.

Дипольная антенна

Это наиболее широко используемая антенна. Обычно используется в телевизионных приставках, коротковолновых передачах и FM-приемниках.

ТРАНСФОРМАТОР
Трансформатор

Трансформатор является основным элементом, который передает энергию в одной цепи другой цепи посредством электромагнитной индукции.Обычно они используются в электроэнергетике для увеличения или уменьшения напряжения переменного тока.

Железный сердечник

В качестве сердечника используется кусок магнитного материала. Обычно используются ферромагнитные металлы, такие как железо. Сердечник имеет высокую проницаемость и используется для ограничения магнитного поля.

С отводом по центру

Вторичная обмотка трансформатора с отводом по центру разделена на две части с одинаковым количеством витков в каждой части. Это приводит к появлению двух отдельных выходных напряжений на двух концах линии.Используется в выпрямительных схемах.

Повышающий трансформатор

число витков во вторичной обмотке больше, чем в первичной. Выходное напряжение выше входного. Существенно используется в инверторах.

Понижающий трансформатор

№ число витков вторичной обмотки меньше, чем у первичной обмотки. Выходное напряжение меньше входного. Он широко используется в приложениях с низким энергопотреблением.

ПРОЧЕЕ
Зуммер

Это звуковое устройство.При подаче напряжения издается жужжащий звук.

Громкоговоритель

Это тоже аудиоустройство.
