Схема подключения заземления в загородном доме

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.

Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).

От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм

2 для меди и 50 мм² для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5.

54-2013, а для системы ТТ иметь сечение не менее 25 мм² для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.

В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.

Зависимость схемы подключения заземления от контура заземления

Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.

Для заземляющего устройства в первую очередь следует использовать естественные заземлители – сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.

Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).

Зависимость схемы подключения от типа системы заземления

Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.

Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S – нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С – функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).

Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.

Система заземления TN-S

Рисунок 1. Система TN-S

На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.

Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.

Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.

Система заземления TN-C. Необходимость перехода на ТN-C-S

Рисунок 2. Система TN-S

Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком – отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.

К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).

Подключение заземления по системе TN-C-S

Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание. Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.

Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.

Рисунок 3. Схема главного распределительного щита

Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN.

Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.

Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)

Рисунок 5. Схема подключения заземления TN-C-S

Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).

Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ – и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).

Подключение заземления по системе TТ

Рисунок 6. Система TT

Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.

При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.

Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.

Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).

Рисунок 7. Схема подключения заземления по системе TT

Рисунок 8. Схема подключения заземления и УЗО по системе TT

Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.

Заключение

Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.

Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:

способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
тип грунта на придомовом участке, где выполняется контур заземления.
наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.

Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C – TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.

Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.

Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.ru!

Смотрите также:

Системы заземления TN-S, TN-C, TNC-S, TT, IT

При проектировании, монтаже и эксплуатации электроустановок, промышленного и бытового электрооборудования, а также электрических сетей освещения, одним из основополагающих факторов обеспечения их функциональности и электробезопасности является точно спроектированное и правильно выполненное заземление. Основные требования к системам заземления содержатся в пункте 1.7 Правил устройства электроустановок (ПУЭ). В зависимости от того, каким образом, и с каким заземляющими конструкциями, устройствами или предметами соединены соответствующие провода, приборы, корпуса устройств, оборудование или определенные точки сети, различают естественное и искусственное заземление.

Естественными заземлителями являются любые металлические предметы, постоянно находящиеся в земле: сваи, трубы, арматура и другие токопроводящие изделия. Однако, ввиду того, что электрическое сопротивление растеканию в земле электротока и электрических зарядов от таких предметов плохо поддается контролю и прогнозированию, использовать естественное заземление при эксплуатации электрооборудования запрещается. В нормативной документации предусмотрено использование только искусственного заземления, при котором все подключения производятся к специально созданным для этого заземляющим устройствам.

Основным нормируемым показателем, характеризующим, насколько качественно выполнено заземление, является его сопротивление. Здесь контролируется противодействие растеканию тока, поступающего в землю через данное устройство — заземлитель. Величина сопротивления заземления зависит от типа и состояния грунта, а также особенностей конструкции и материалов, из которых изготовлено заземляющее устройство. Определяющим фактором, влияющих на величину сопротивления заземлителя, является площадь непосредственного контакта с землей составляющих его пластин, штырей, труб и других электродов.

Виды систем искусственного заземления

Основным документом, регламентирующим использование различных систем заземления в России, является ПУЭ (пункт 1.7), разработанный в соответствии с принципами, классификацией и способами устройства заземляющих систем, утвержденных специальным протоколом Международной электротехнической комиссии (МЭК). Сокращенные названия систем заземления принято обозначать сочетанием первых букв французских слов: «Terre» — земля, «Neuter» — нейтраль, «Isole» — изолировать, а также английских: «combined» и «separated» – комбинированный и раздельный.

T — заземление.
N — подключение к нейтрали.
I — изолирование.
C — объединение функций, соединение функционального и защитного нулевых проводов.
S — раздельное использование во всей сети функционального и защитного нулевых проводов.

В приведенных ниже названиях систем искусственного заземления по первой букве можно судить о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя. Принято различать TN, TT и IT системы заземления. Первая из которых, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Для понимания различий и способов устройства перечисленных систем заземления следует рассмотреть каждую из них более детально.

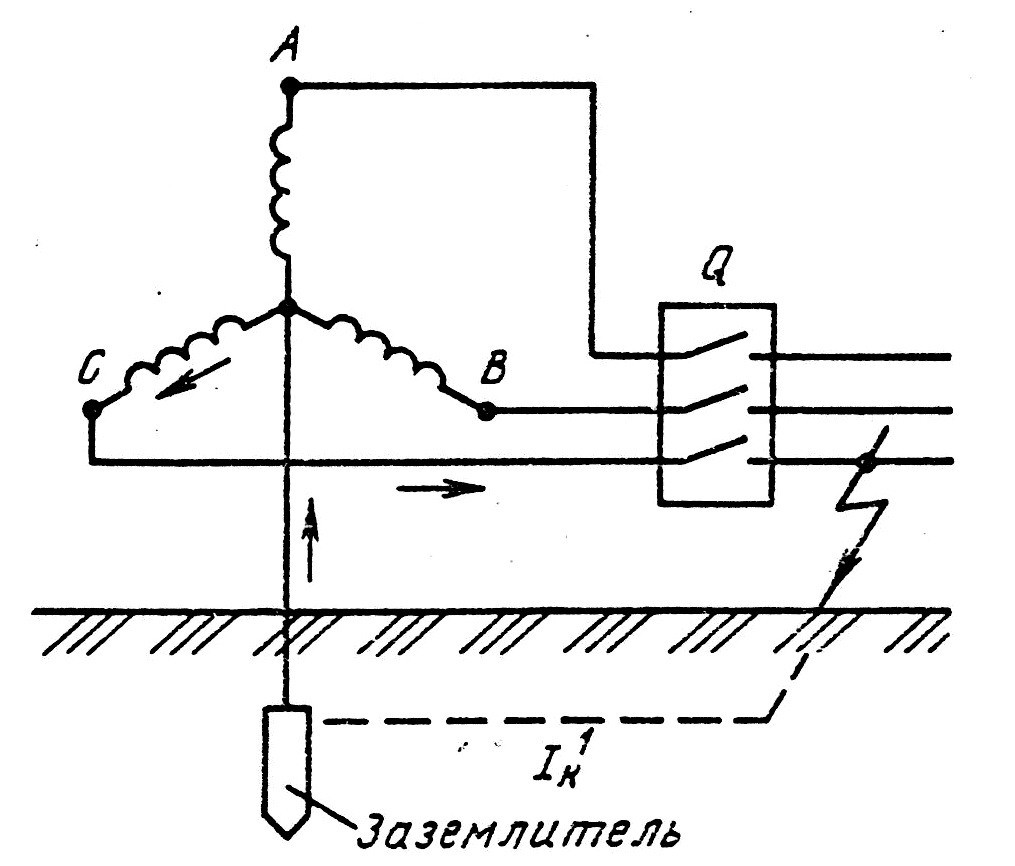

1. Системы с глухозаземлённой нейтралью (системы заземления TN)

Это обозначение систем, в которых для подключения нулевых функциональных и защитных проводников используется общая глухозаземленная нейтраль генератора или понижающего трансформатора. При этом все корпусные электропроводящие детали и экраны потребителей следует подключить к общему нулевому проводнику, соединенному с данной нейтралью. В соответствии с ГОСТ Р50571.2-94 нулевые проводники различного типа также обозначают латинскими буквами:

N — функциональный «ноль»;
PE — защитный «ноль»;
PEN — совмещение функционального и защитного нулевых проводников.

Построенная с использованием глухозаземленной нейтрали, система заземления TN характеризуется подключением функционального «ноля» — проводника N (нейтрали) к контуру заземления, оборудованному рядом с трансформаторной подстанцией. Очевидно, что в данной системе заземление нейтрали посредством специального компенсаторного устройства — дугогасящего реактора не используется. На практике применяются три подвида системы TN: TN-C, TN-S, TN-C-S, которые отличаются друг от друга различными способами подключения нулевых проводников «N» и «PE».

Система заземления TN-C

Как следует из буквенного обозначения, для системы TN-C характерно объединение функционального и защитного нулевых проводников. Классической TN-C системой является традиционная четырехпроводная схема электроснабжения с тремя фазными и одним нулевым проводом. Основная шина заземления в данном случае – глухозаземленная нейтраль, с которой дополнительными нулевыми проводами необходимо соединить все открытые детали, корпуса и металлические части приборов, способные проводить электрический ток..

Данная система имеет несколько существенных недостатков, главный из которых – утеря защитных функций в случае обрыва или отгорания нулевого провода. При этом на неизолированных поверхностях корпусов приборов и оборудования появится опасное для жизни напряжение. Так как отдельный защитный заземляющий проводник PE в данной системе не используется, все подключенные розетки земли не имеют. Поэтому используемое электрооборудование приходится занулять – соединять корпусные детали с нулевым проводом. .

Если при таком подключении фазный провод коснется корпуса, из-за короткого замыкания сработает автоматический предохранитель, и опасность поражения электрическим током людей или возгорания искрящего оборудования будет устранена быстрым аварийным отключением. Важным ограничением при вынужденном занулении бытовых приборов, о чем следует знать всем проживающим в помещениях, запитанных по системе TN-C, является запрет использования дополнительных контуров уравнивания потенциалов в ванных комнатах.

В настоящее время данная система заземления сохранилась в домах, относящихся к старому жилому фонду, а также применяется в сетях уличного освещения, где степень риска минимальна.

Система TN-S

Более прогрессивная и безопасная по сравнению с TN-C система с разделенными рабочим и защитным нолями TN-S была разработана и внедрена в 30-е годы прошлого века. При высоком уровне электробезопасности людей и оборудования это решение имеет один, но достаточно очень существенный недостаток — высокую стоимость. Так как разделение рабочего (N) и защитного (PE) ноля реализовано сразу на подстанции, подача трехфазного напряжения производится по пяти проводам, однофазного — по трем. Для подключения обоих нулевых проводников на стороне источника используется глухозаземленная нейтраль генератора или трансформатора.

В ГОСТ Р50571 и обновленной редакции ПУЭ содержится предписание об устройстве на всем ответственных объектах, а также строящихся и капитально ремонтируемых зданиях энергоснабжения на основе системы TN-S, обеспечивающей высокий уровень электробезопасности. К сожалению, широкому распространению и внедрению системы TN-S препятствует высокий уровень затрат и ориентированность российской энергетики на четырехпроводные схемы трехфазного электроснабжения.

Система TN-C-S

С целью удешевления оптимальной по безопасности, но финансово емкой системы TN-S с разделенными нулевыми проводниками N и PE, было создано решение, позволяющее использовать ее преимущества с меньшим бюджетом, незначительно превышающим расходы на энергоснабжение по системе TN-C. Суть данного способа подключения состоит в том, что с подстанции осуществляется подача электричества с использованием комбинированного нуля «PEN», подключенного к глухозаземленной нейтрали. Который при входе в здание разветвляется на «PE» – ноль защитный, и еще один проводник, исполняющий на стороне потребителя функцию рабочего ноля «N».

Данная система имеет существенный недостаток — в случае повреждения или отгорания провода PEN на участке подстанция — здание, на проводнике PE, а, следовательно, и всех связанных с ним корпусных деталях электроприборов, появится опасное напряжение. Поэтому при использовании системы TN-C-S, которая достаточно распространена, нормативные документы требуют обеспечения специальных мер защиты проводника PEN от повреждения.

Система заземления TT

При подаче электроэнергии по традиционной для сельской и загородной местности воздушной линии, в случае использования здесь небезопасной системы TN-C-S трудно обеспечить надлежащую защиту проводника комбинированной земли PEN. Здесь все чаще используется система TT, которая предполагает «глухое» заземление нейтрали источника, и передачу трехфазного напряжения по четырем проводам. Четвертый является функциональным нолем «N». На стороне потребителя выполняется местный, как правило, модульно-штыревой заземлитель, к которому подключаются все проводники защитной земли PE, связанные с корпусными деталями.

Совсем недавно разрешенная к использованию на территории РФ, данная система быстро распространилась в российской глубинке для энергоснабжения частных домовладений. В городской местности TT часто используется при электрификации точек временной торговли и оказания услуг. При таком способе устройства заземления обязательным условием является наличие приборов защитного отключения, а также осуществление технических мер грозозащиты.

2. Системы с изолированной нейтралью

Во всех описанных выше системах нейтраль связана с землей, что делает их достаточно надежными, но не лишенными ряда существенных недостатков. Намного более совершенными и безопасными являются системы, в которых используется абсолютно не связанная с землей изолированная нейтраль, либо заземленная при помощи специальных приборов и устройств с большим сопротивлением. Например, как в системе IT. Такие способы подключения часто используются в медицинских учреждениях для электропитания оборудования жизнеобеспечения, на предприятиях нефтепереработки и энергетики, научных лабораториях с особо чувствительными приборами, и других ответственных объектах.

Система IT

Классическая система, основным признаком которой является изолированная нейтраль источника – «I», а также наличие на стороне потребителя контура защитного заземления – «Т». Напряжение от источника к потребителю передается по минимально возможному количеству проводов, а все токопроводящие детали корпусов оборудования потребителя должны быть надежно подключены к заземлителю. Нулевой функциональный проводник N на участке источник – потребитель в архитектуре системы IT отсутствует.

Надежное заземление — гарантия безопасности

Все существующие системы устройства заземления предназначены для обеспечения надежного и безопасного функционирования электрических приборов и оборудования, подключенных на стороне потребителя, а также исключения случаев поражения электрическим током людей, использующих это оборудование. При проектировании и устройстве систем энергоснабжения, необъемлемыми элементами которых является как функциональное, так и защитное заземление, должна быть уменьшена до минимума возможность появления на токопроводящих корпусах бытовых приборов и промышленного оборудования напряжения, опасного для жизни и здоровья людей.

Система заземления должна либо снять опасный потенциал с поверхности предмета, либо обеспечить срабатывание соответствующих защитных устройств с минимальным запаздыванием. В каждом таком случае ценой технического совершенства, или наоборот, недостаточного совершенства используемой системы заземления, может быть самое ценное – жизнь человека.

Смотрите также:

Смотрите также:

Заземление в квартире и частном доме – как сделать своими руками

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

В этой статье описаны наиболее часто встречающиеся схемы заземления, рассмотрены их назначение, принцип действия, достоинства и недостатки.

Для начала – немного терминологии, которая будет использоваться при изложении материала:

N – нулевой (рабочий) проводник,
PE – отдельно проложенный проводник защитного заземления,
PEN – совмещенный нулевой и заземляющий проводник,
Расщепление – разделение провода PEN на два провода – N и PE.

Рассматриваемые здесь схемы предусматривают использование заземленной нейтрали на стороне трансформаторной подстанции (первая буква Т в обозначении системы).

Схема заземления TN-C.

Отдельный провод заземления здесь отсутствует (рис.1). Этот вариант присущ старым квартирам, дачам, некоторым частным домам. При такой системе проводник PEN на схемах иногда обозначается как N – в том числе в ряде материалов этого сайта.

Попытка заземлить корпус прибора путем соединения его с нулевым проводом может помочь лишь при коротком замыкании фазы на корпус с протеканием по этой цепи тока, достаточного для срабатывания автомата защиты. По принципу действия это больше зануление чем заземление.

В любом другом случае такой вариант чреват появлением на металлических частях электрооборудования опасных напряжений, так что использовать его не надо. Обеспечить электробезопасность в этом случае может устройство защитного отключения (УЗО).

Правда сработает оно только в случае прикосновения человека к корпусу прибора.

Таким образом, уровень обеспечения безопасности при использовании такой системы заземления весьма низок.

Система TN-C-S.

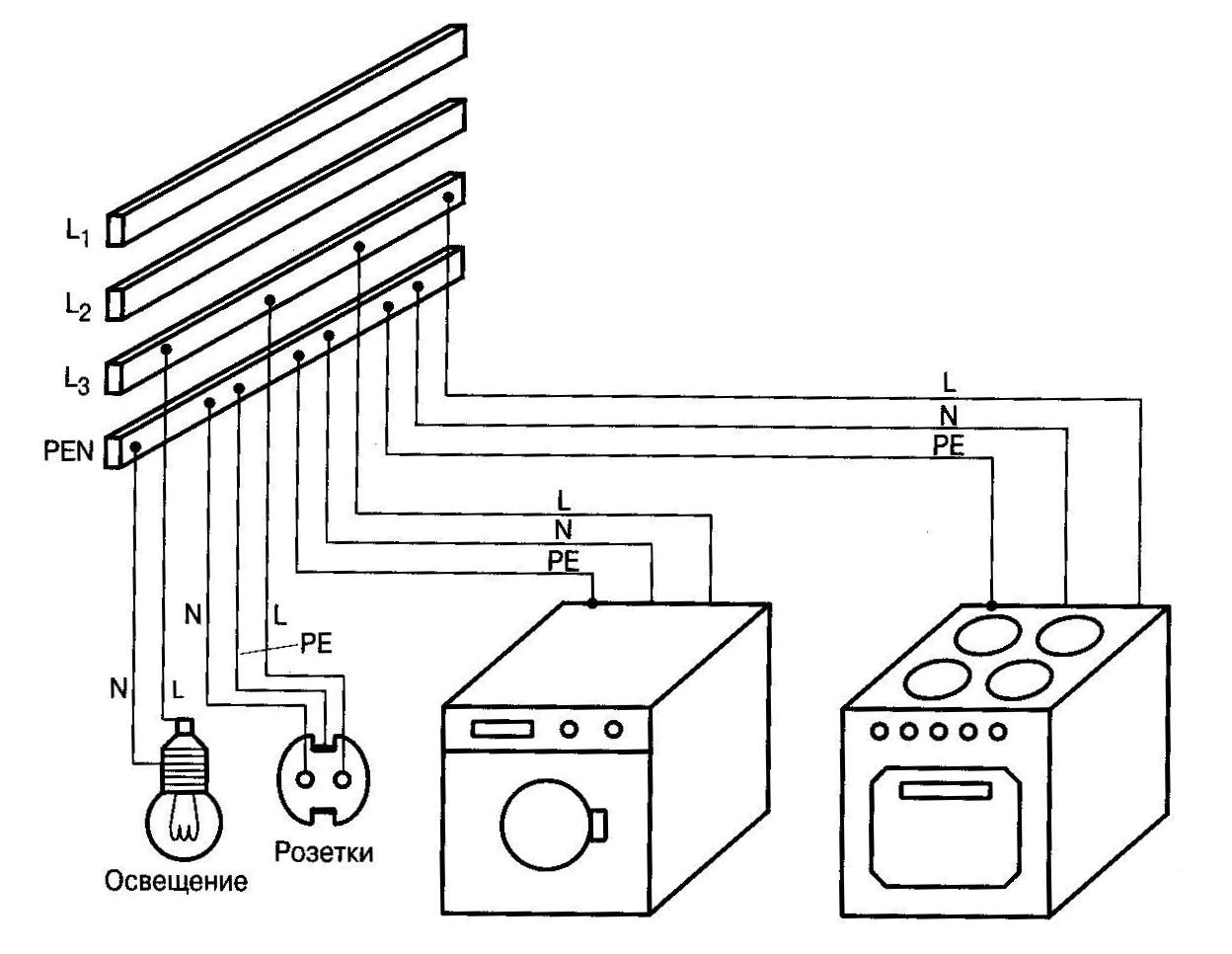

Эта схема предусматривает расщепление PEN провода (рис.2). Одновременно она требует использования вторичного заземления в вводно распределительном устройстве (ВРУ). В квартирах эта система заземления используется достаточно часто.

Как можно видеть в этом случае появляется отдельный проводник PE предназначенный для подключения (при необходимости) заземления электроприборов. При использовании совместно с УЗО при появлении на заземленных частях электрооборудования постороннего напряжения происходит моментальное срабатывание устройства отключения.

Это, безусловно, достоинство системы. Недостатком является то, что при обрыве PEN проводника на корпусах электрооборудования может возникнуть опасное напряжение.

ЗАЗЕМЛЕНИЕ В ЧАСТНОМ ДОМЕ

Сделать заземление в частном доме своими руками, причем не важно -для цепи 220В или 380В вполне реально. Конечно, если строго соблюдать все нормы и правила и ясно представлять себе принцип действия различных систем защиты.

Одна из них – TN-C-S описана выше и может быть рекомендована для частного домовладения. Она требует выполнения двух мероприятий:

расщепления PEN проводника,
создания контура заземления.

Начнем с того как самостоятельно выполнить расщепление. Делаем это во вводном щите (рис.3).

Слева – фаза и PEN проводник (или, если привычнее – ноль), подходящие к дому со стороны подстанции (см. статью про подключение электричества). Справа имеем:

фазу 220В (L),
рабочий ноль (N),
отдельный заземляющий проводник (PE).

Внутри щитка устанавливаем три шины, причем первая и вторая должны быть изолированы от корпуса, а третья – иметь с ним электрический контакт.

Остается установить перемычку – 4 и соединить третью шину и корпус щитка с контуром заземления.

В частном доме можно использовать еще один вариант по схеме TT. (рис.4).

При этом все получается гораздо проще. Здесь шины 1,2 изолированы от корпуса, а третья имеет с ним электрический контакт. Думаю дальнейшие пояснения излишни – все достаточно очевидно.

Кстати, система TT гарантирует безопасность при отгорании PEN проводника или перекосе фаз – за счет отсутствия электрического контакта между нулем сети и проводом заземления.

Для повышения уровня электробезопасности настоятельно рекомендую совместно с любой системой заземления использовать устройство защитного отключения.

ТРЕБОВАНИЯ К ПРОВОДАМ ПРИ ОРГАНИЗАЦИИ СИСТЕМЫ ЗАЗЕМЛЕНИЯ

Сечение PEN проводов должно быть не меньше сечения нуля на не менее 10 мм² для меди (16 мм² – для алюминиевых жил).

Сечение проводников PE должно равняться:

фазным при их сечении до 16 мм²,
16 мм² при фазе от 16 мм² до 35 мм²,
50% от сечения фазных большего размера.

Цвета проводов по ПУЭ:

фазный (L) – коричневый или красный,
рабочий ноль (N) – синий,
PEN – голубой по всей длине и желто зеленые полосы на концах,
PE – желто зеленый (полосы).

Сечение фазных и нулевых проводников определяется в зависимости от нагрузки на электропроводку и определяется на стадии проектирования системы электроснабжения.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как сделать заземление в частном доме и на даче самому (схемы подключения)

Ни для кого не секрет, что защитное заземление необходимо для каждого жилого помещения, как для частного строения, так и для квартиры многоэтажного дома. Оно убережет жилище и людей от попадания молнии, защитит от действия электрического тока в случае его утечки из-за нарушения изоляции проводки или электроприборов. Кроме того, заземление выполняет функцию отвода накапливающегося статического напряжения и стекающего по ее корпусу тока от конденсаторов, являющихся частью электрической схемы встроенных сетевых фильтров. В статье расскажем, как сделать заземление в частном доме и на даче, рассмотрим частые ошибки при монтаже.

Системы заземления, отличия, преимущества, особенности

Описать простыми словами схему заземления можно следующим образом. Корпусы мощных электроприборов, через медные провода соединяются с медной шиной, которая в свою очередь соединяется с заземляющей полосой, выведенной от конструкции, помещенной под землей во дворе дома.

Мощные бытовые приборы через медные провода соединяются с заземляющей шиной

Теперь можно более подробно рассмотреть, как устроена эта конструкция, и каким образом действует вся система в целом:

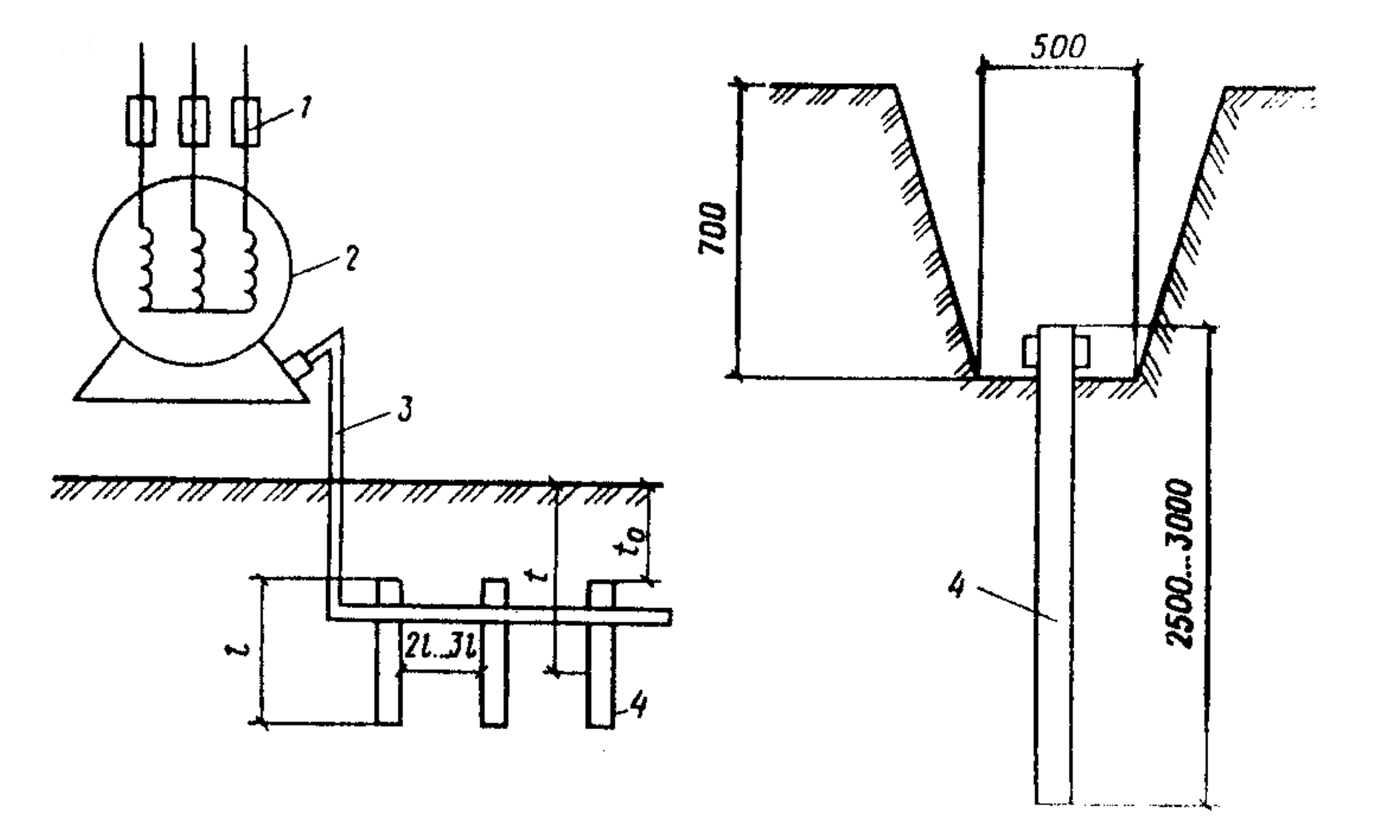

В грунте выкапывается яма, в которой на расстоянии 1,2-2 метра друг от друга, вертикально вниз забиваются 3 или 4 металлических элемента (отрезки арматуры, уголка или толстостенной трубы) длиной 1,5–3 м
Элементы между собой обвариваются перемычками, изготовленными из металлической полосы, толщиной 3-4 мм или уголка
От полученной конструкции в распределительный щиток внутри дома проводится металлическая полоса (трасса)
В свою очередь трасса через медную жилу, посредством болтовых соединений коммутируется с медной шиной.

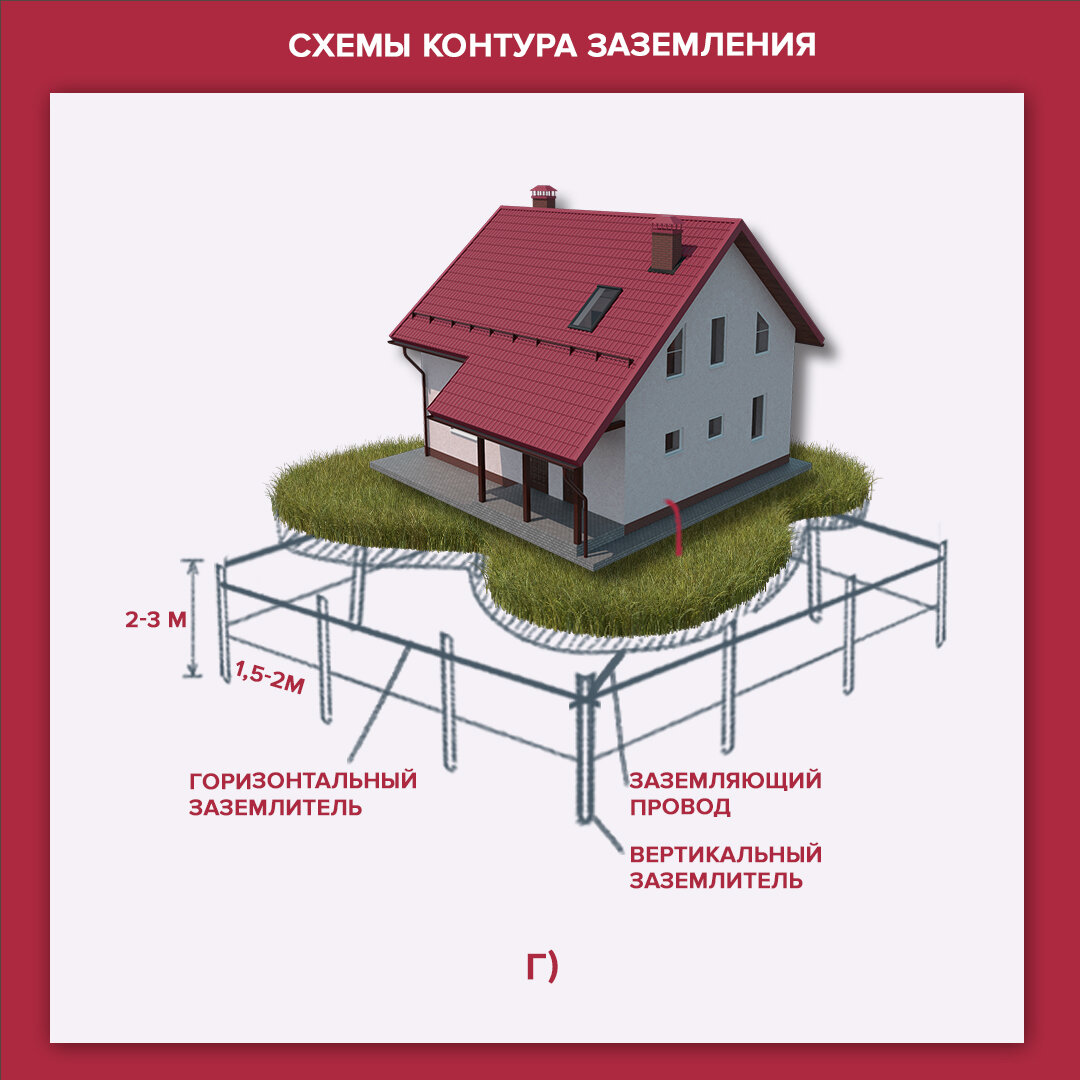

Полученная таким образом система называется контуром заземления. В зависимости от расположения забиваемых в грунт элементов, система может быть линейная или замкнутая. Читайте также статью: → «Контур заземления: монтаж». Место расположения подземной коммуникации лучше устроить в малоиспользуемом месте и в целях безопасности оградить его. Глубину залегания необходимо сделать не менее 60 см.

Линейная схема контура заземления

Такой способ предполагает забивание штырей в землю по одной линии. Три элемента располагаются в один ряд и последовательно соединяются двумя перемычками. От крайнего из них, трасса проводится в дом. Достоинством такого способа является простота исполнения: вместо ямы нужно выкопать простую ровную канаву. Кроме того, для соединения конструкции нужны всего две перемычки, вместо трех, как во втором варианте. Соответственно и сварочных стыков нужно всего три, а не четыре.

Выбрать безопасное место для размещения устройства не представляет труда, потому что оно практически не имеет площади и может разместиться вдоль забора или тыльной стены дома. Недостаток заключается в уязвимости схемы: при нарушении одного из соединений (сварки или полосы), вся система теряет свою эффективность.

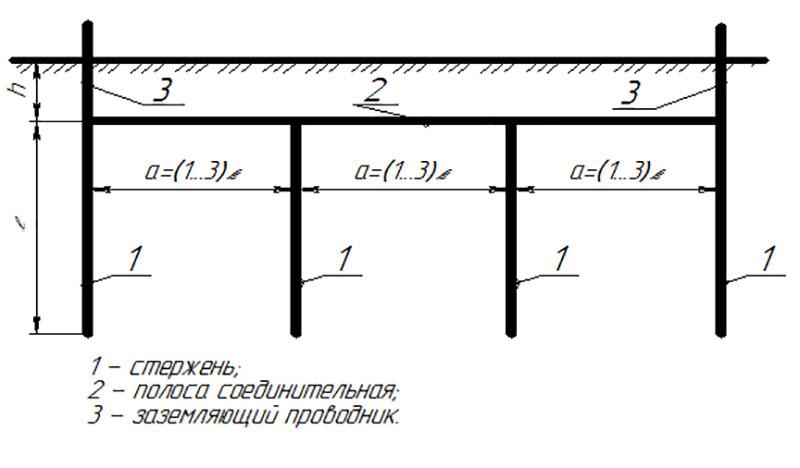

Эскиз линейного заземления частного дома из 4 последовательно соединенных элементов

Замкнутая схема заземления

Такой вариант подразумевает расположение трех, забиваемых в землю металлических элементов, в форме треугольника. Штырей может быть больше и фигуры могут быть разными, но принцип действия один — при повреждении любого соединения, конструкция сохраняет свою функциональность. Достоинством такого способа можно назвать надежность и практичность. Явных недостатков не имеется, за исключением необходимости больших затрат труда на выкапывание ямы. Читайте также статью: → «Монтаж контура заземления в доме».

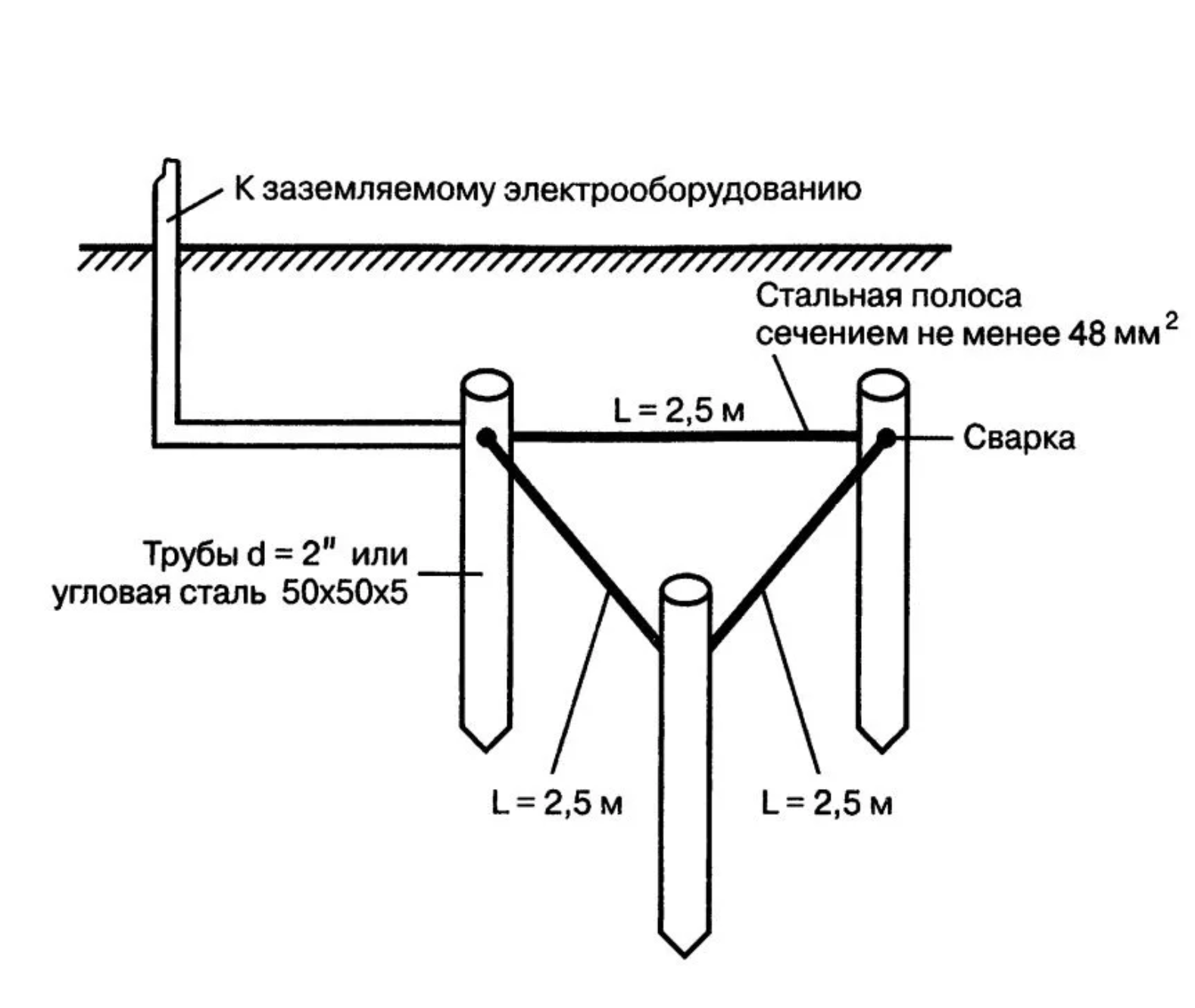

Контур заземления в частном доме – замкнутая схема в форме треугольника

Способ подключения системы заземления ТТ

Отличительная особенность системы ТТ заключается в том, что заземляющий проводник РЕ является абсолютно независимым от рабочей нулевой жилы сети. То есть он не выводится из заземляющего контура параллельно с проводом N, а заземляется через свой собственный контур. Говоря доступными словами: РЕ не имеет ничего общего с нулевым и фазным проводом, спускаемым к частному дому от опор электропередач. Он соединяется с землей через трассу, заведенную в дом от описанной выше системы заземления.

Проводник РЕ разводится по всему дому и к нему подключаются корпуса мощной бытовой техники и всех металлических объектов, способных проводить электрический ток. Таким образом РЕ-проводник объединяет все точки возможного появления неконтролируемого напряжения в одну общую систему уравнивания потенциалов. Соединять с рабочим нулем (проводом N) какие-либо заземленные конструкции, в том числе корпуса электроприборов – категорически запрещено.

Схема заземления по системе ТТ с РЕ проводником

Преимуществом системы ТТ является сохранение безопасности электрической сети и запитанных от нее потребителей в случае обрыва нулевого провода, выходящего от подстанции. Такое иногда происходит, особенно в частном секторе, где обрыв провода на столбах может случиться из-за ветра, скорость которого не гасится высотными зданиями, или от веток деревьев. При обрыве или замыкании, в электросетях могут возникнуть непредвиденные скачки и падения напряжения, которые будут погашены с помощью описываемой системы. Но остается опасность одновременного пробития фазы на корпус потребителя электроэнергии в момент касания его человеком.

Практический совет: для предотвращения поражения электротоком необходимо установить дополнительный уровень защиты, который включает в себя устройства защитного отключения УЗО и автоматические выключатели.

Применение устройств защитного отключения

Схема подключения розетки через УЗО, ВА и заземляющий РЕ-проводник

УЗО желательно установить в цепи всех мощных и дорогих бытовых приборов, а также на выходе из электрощитка. Потребители подключаются через устройства с уставкой до 30 мА, которые обеспечивают защиту от:

утечки тока в следствии нарушения изоляции;
поражения электрическим током;
возникновения пожара от искрения из-за нарушения контакта.

Однако защитные отключающие устройства не обеспечивают защиту от токов короткого замыкания. Поэтому рекомендуется наряду с УЗО использовать автоматические выключатели.

Система заземления TN-C-S

Данная схема предполагает объединение на определенном этапе до ввода в жилой дом двух проводников:

Рабочий ноль, подводимый от трансформаторной подстанции
Защитный заземляющий проводник.

Для этой цели снаружи дома нужно установить распределительный щит, в котором расположить две шины, соединенные между собой перемычкой. На одну из них подводятся оба проводника, а уходит один – РЕ, со второй уходит провод N. Таким образом, производится соединение и расщепление контуров на рабочий и заземляющий.

На щиток внутри дома поступают три жилы:

одна – L фаза;
вторая – N ноль;
третья – РЕ-проводник.

Каждая розетка подключается с заземляющим контуром, обеспечивая заземление всех электроприборов, имеющих евро-вилку.

Схема заземления по системе TN-C-S с РЕ-проводником

Практический совет: несмотря на наличие заземления, для обеспечения более полной защиты от поражения электрическим током, рекомендуется устройство СУП.

Система уравнивания потенциалов

СУП подразумевает подключение через медные провода корпусов всех мощных бытовых приборов (стиральная машина, бойлер, посудомоечная машина, конвектор) к медной шине заземления, описанной выше. Сюда же заземляются ванна, трубы горячего и холодного водоснабжения. Получается, что через такое соединение создается единый контур, посредством которого устраняется разность напряжений всех токопроводящих поверхностей.

Иными словами, в случае утечки тока на одном объекте, он равно распределится по всем остальным, утратив поражающую силу. Тоже произойдет при пробитии тока через воду. А наличие заземления сводит распределение к минимуму, уводя основной заряд на землю. Тем не менее, СУП не оградит от малых утечек, происходящих вследствие нарушения изоляции проводников. Для этой цели служит УЗО, о котором рассказывалось выше.

Проверка заземления в доме

Проверка работоспособности системы заземления производится либо в случае переезда в новый дом, чтобы убедиться в безопасности, либо сразу после создания контура своими силами. Для проверки понадобится прибор тестер «мультиметр». Читайте также статью: → «Проверка цепей мультиметром или тестером». Далее проверка осуществляется в следующем порядке:

Щупы прибора поместить на L и РЕ и проверить заземление

мультиметр приводится в рабочее положение, для чего щупы с проводами подсоединяются к контактам «com» — черный, VΩ – красный;
переключатель режимов измерения выставляется на измерение напряжения;
измеряется напряжение сети в розетке путем контакта щупов с фазным и нулевым проводом;
далее осуществляется контакт между фазным и заземляющим проводом.

При исправном заземлении, прибор покажет значение схожее с первым измерением. Если же показания будут отсутствовать – контур не работает. Подобную процедуру можно проделать с «контролькой» — лампочкой, ввинченной в электрический патрон с подключенными проводами.

При исправном заземлении «контролька» должна загораться, как от контакта проводов с L и N, так и от контакта между L и РЕ. Если этого не происходит – заземление отсутствует.

Проверка заземления при вводе на 380 В

При оборудовании ввода в частное домостроение на 380 В с использованием трехфазного электросчетчика, разводка внутри дома будет преобразовываться в 220 В путем отбора одной токоведущей фазы и нулевого провода. Поэтому проверка заземления в розетке будет аналогичной ранее рассмотренной процедуре.

Если необходимо проверить заземление в цепи трехфазного потребителя (например, электродвигателя), то щупы мультиметра необходимо разместить так, чтобы один обеспечивал контакт с токоведущей фазой, а второй – с контуром заземления. Наличие результата – признак работоспособности системы.

Дополнительное защитное устройство

Заземление частного дома может предусматривать обустройство молниезащиты, то есть приспособления, способного принимать разряд молнии при его попадании в дом и направлять его в землю. Однако импульсный скачок напряжения при попадании молнии может быть настолько силен, что может привести к выходу электрооборудования и даже распределительный щиток.

Чтобы избежать такого развития событий, в щитке рекомендуется устанавливать устройство защиты от импульсных перенапряжений (УЗИП). В случае исправного заземляющего контура и применения дополнительных защитных устройств, частный дом, а также находящаяся в нем бытовая техника защищены от многих негативных факторов:

№ п/п	Негативный фактор	Защитное действие
1.	Короткое замыкание	Выключатель автомат, СУП
2.	Утечка на корпус	Заземление, УЗО
3.	Неисправность электропроводки	СУП, УЗО
4.	Удар молнии	Заземление, УЗИП

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

Использование ветхих материалов в качестве забиваемых в землю штырей и перемычек между ними. Это может привести к разрушению и выходу всей конструкции из строя или утрачиванию ее эффективности.
Значительное удаление подземной системы от домостроения. Этого не нужно делать, ведь чем ближе к дому будет расположение конструкции, тем быстрее опасный разряд достигнет земли. Рекомендуется располагать подземную часть заземляющей цепи с северной стороны дома, где всегда тень, земля более сырая, для лучшего контакта.
Зануление, то есть установка перемычки в розетках между контактом заземления и нулевым проводом. Этого нельзя делать ни при каких обстоятельствах.
Экономия на приобретении и установке УЗИП при оборудовании молниезащиты. Это может стоить выходом из строя дорогостоящей бытовой техники или всей электропроводки.
Использование при организации СУП алюминиевых проводов для соединения с шиной. Алюминий и медь при окислении теряют контакт между собой, в результате чего утрачивается работоспособность всей системы.

Оцените качество статьи:

Устройство заземления.

Виды и особенности. Правила и монтаж

Большая часть домов в нашей стране оснащена системой электропередач, не имеющей заземления, по старому образцу. Необходимо помнить, что работа современных бытовых устройств без наличия заземляющего контура способствует возникновению в их деятельности различных неисправностей, и, как следствие, выходу из строя. Владельцам домов приходится самостоятельно производить устройство заземления, которое необходимо для создания электробезопасности.

Для чего нужно устройство заземления

Основной задачей заземления является отключение напряжения сети при возникновении утечки тока. Это может быть выражено в виде прикосновения человека к токоведущим частям, повреждения изоляции электрических проводов. Другой, не менее важной функцией заземления является создание нормальных условий для работы бытовых электрических устройств.

Некоторые устройства требуют кроме заземляющего контакта в розетке, еще и прямого подключения к шине заземления. Для этого имеются специальные зажимы.

Например, микроволновая печь может создавать фон, опасный для человека, если ее не подключить напрямую к заземляющей шине. На задней стенке корпуса печи может находиться специальная клемма для заземления. А если прикоснуться влажными руками к стиральной машине без заземления, то руки может неприятно щипать. Решить эту проблему можно только, подключив «землю» на корпус стиральной машины. С электрической духовкой ситуация похожа на предыдущие случаи.

Также своеобразно реагирует на наличие заземления бытовой компьютер. Если сделать заземление на корпус системного блока, то может повыситься скорость Интернета, и исчезнут всевозможные зависания.

Не менее важным является устройство заземления в частных домах. Тем более, если дом деревянный. Все дело в возможных ударах молнии. На частных усадьбах много различных частей, которые притягивают молнии: скважины, трубы, колодцы и т. д. При отсутствии молниеотвода и контура заземления, удар молнии с большой вероятностью может привести к пожару. Обычно в сельской местности нет пожарной части, или она удалена, поэтому жилые и подсобные помещения могут пострадать или полностью выгореть за короткий срок. Вместе с заземлением рекомендуется выполнять устройство молниеотвода.

Правила устройство заземления

Искусственные системы заземления используют в случаях, когда естественные элементы заземления не удовлетворяют правилам. В качестве естественных элементов могут служить водопроводные стальные трубы, находящиеся в земле, артезианские скважины, элементы зданий из металла, соединенные с землей и т.п.

Запрещается применять бензопроводы, нефтепроводы и газопроводные трубы в виде естественных заземлителей.

Для самодельных элементов заземления рекомендуется использовать металлический уголок 50 х 50 мм, в длину 3 метра. Эти отрезки забивают в землю в траншее, имеющей глубину 0,7 метра. При этом оставляют 10 см отрезков над дном. К ним приваривают проложенный в траншее стальной пруток диаметром от 10 до 16 мм, либо стальную полосу аналогичного сечения по всему контуру объекта.

По правилам в электрических установках до 1000 вольт сопротивление контура заземления должно быть не выше 4 Ом. Для установок более 1000 вольт сопротивление заземления должно быть не выше 0,5 Ом.

Варианты и особенности

Всего существует 6 систем заземления, но в частных постройках используется чаще всего 2 схемы: TN — C — S и TT. В последнее время популярна первая из этих систем. В ней имеется глухозаземленная нейтраль. Шина РЕ и нейтраль N проводится одним проводом РЕN, на входе в здание устройство заземления разделяется на отдельные ветки.

В такой схеме защита осуществляется электрическими автоматами, при этом не обязательно монтировать устройства защитного отключения. Недостатком такой схемы можно назвать следующий момент. Если повреждается проводник РЕN между подстанцией и домом, то на шине заземления в доме возникнет напряжение фазы. При этом оно не отключается никакой защитой. В связи с этим правила требуют обязательное наличие механической защиты проводника РЕN, и резервное заземление на столбах через каждые 200 метров.

Однако, в селах электрические сети в основном не удовлетворяют этим требованиям. Поэтому целесообразно применять схему ТТ. Эту схему лучше применять для отдельных построек, имеющих грунтовый пол, так как есть вероятность прикосновения сразу к заземлению и грунту, что опасно при схеме TN – C — S.

Отличие состоит в том, что «земля» идет на щит от индивидуального заземления, а не от подстанции. Эта система более устойчива к возникновению повреждений защитного проводника, но требует обязательной установки устройства защитного отключения. Иначе не будет защиты от удара током. Поэтому правила называют такую схему резервной.

Монтаж заземления

Устройство заземления существует двух видов, отличающиеся способом монтажа и свойствами материалов. Один вид состоит из модульной штыревой конструкции заводского исполнения с несколькими электродами, а второй вид выполняется самостоятельно из кусков металлопроката. Эти виды отличаются заглубленными частями, а надземная часть и проводники аналогичны друг другу.

Устройство заземления приобретенное в торговой сети, имеет свои преимущества:

Продается комплектом, элементы набора разработаны специалистами с соблюдением всех требований правил, изготовлены на заводском оборудовании.
Не требуются сварочные работы, и почти не нужны земляные работы.
Дает возможность углубиться в землю на значительную глубину с получением малого сопротивления всего устройства заземления.

Устройство заземления заводского исполнения имеет недостаток это высокая стоимость набора.

Материалы и инструменты

Заземлители, изготовленные самостоятельно, должны быть выполнены из оцинкованного металлопроката: прутка, уголка, либо трубы.

Купленные наборы состоят из омедненных штырей с резьбой. Они соединяются муфтами из латуни. Провод заземления соединяется со штырем зажимом из нержавейки с применением специальной пасты. Заземлители запрещается смазывать или окрашивать.

При выборе сечения проката необходимо учесть тот факт, что при воздействии коррозии со временем сечение уменьшится.

Наименьшие сечения проката выбираются:

Оцинкованный пруток – 6 мм.
Пруток из металла без покрытия – 10 мм.
Прямоугольный прокат – 48 мм².

Штыри соединяют полосой, проволокой или уголком. Ими подводят заземление до электрического щита. Размеры соединяющего проката: пруток – диаметром 5 мм, прямоугольный профиль – 24 мм².

Сечение провода заземления в здании не должно быть меньше сечения провода фазы. К этим проводникам имеются требования по диаметру жил:

Алюминиевый без изоляции – 6 мм.
Медный без изоляции – 4 мм.
Изолированный алюминиевый – 2,5 мм.
Изолированный медный – 1,5 мм.

Для соединения всех проводников заземления нужно применять заземляющие шины, выполненные из электротехнической бронзы. По схеме ТТ элементы щита крепятся на стенку ящика.

Заземлители, изготовленные самостоятельно, забивают в землю кувалдой, а заводские элементы с помощью отбойного молотка. В обоих вариантах целесообразно использовать стремянку. Прокат из черного металла сваривается ручной сваркой.

Земляные работы

Заземлители располагают от фундамента на расстоянии 1 метра. Размечается контур заземления в виде треугольника, окружности или линии. Расстояние между штырями должно быть не менее 1,2 м. Рекомендуется сделать треугольник с 3-метровой стороной, и длиной штырей 3 метра.

Затем копают траншею глубиной 0,8 м. Ее ширина должна быть удобной для сварки проводников. Чаще всего делают траншею шириной 0,7 м.

Подготовка электрода (штыря)

Электрод заостряется с помощью болгарки. Если металлопрокат, бывший в употреблении, то необходимо его очистить от старого покрытия. На штырь заводского исполнения навинчивается острая головка, место соединения смазывается специальной пастой.

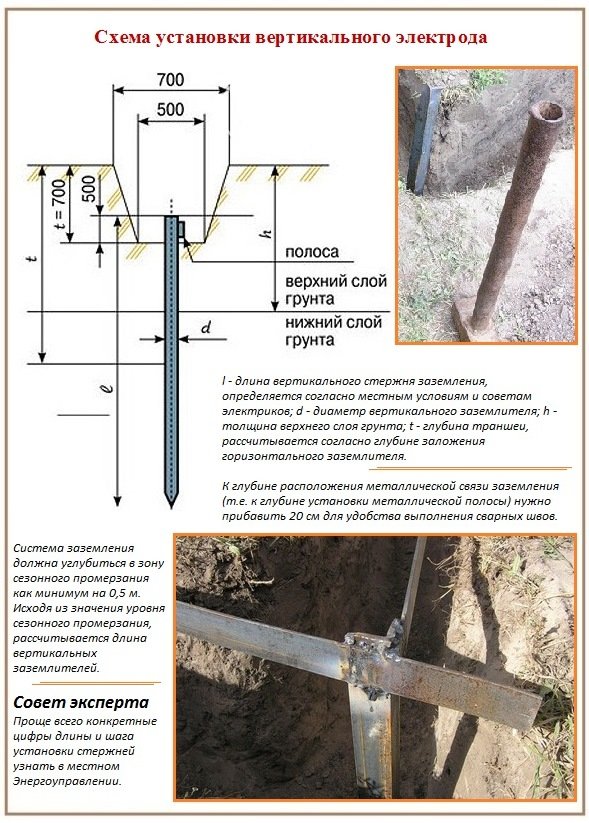

Заглубление электродов

Электроды забивают в землю с помощью кувалды. Начинать удары лучше, находясь на стремянке или подмостьях. При мягком металле удары наносят через деревянные бруски. Штыри забиваются не до конца, над поверхностью дна оставляют 10-20 см для выполнения соединения с контуром.

Заводские электроды забивают отбойным молотком. После заглубления штыря, на него навинчивают муфту и другой заземлитель. Далее процесс повторяют до достижения необходимой глубины.

Соединение электродов

Штыри обычно соединяют полосой 40 х 4 мм. Для проката из черного металла используют сварочное соединение, так как болты быстро подвергнутся коррозии, что увеличит сопротивление контура. Сваривать необходимо качественным швом.

Заземление от готового контура проводится полосой к дому, загибается и крепится на фундаменте. На краю полосы приваривают болт для крепления провода от щита.

На последний электрод монтируется крепежный хомут и закрепляется провод. Зажим герметизируют специальной лентой.

Засыпка траншеи

Для засыпания траншеи целесообразно использовать плотную однородную почву.

Устройство заземления, приобретенное в магазине, с одним штырем, может иметь в комплекте пластмассовый колодец для ревизии.

Проведение в щит

Распределительный щит фиксируется на стене здания, кроме мест с высокой влажностью. Сквозь стены провод проводят с применением трубных гильз. В щитке провод заземления соединяется с заземляющей шиной, установленной на корпусе щита, болтовым соединением.

Сопротивление заземления проверяют мультиметром. Если оно оказывается больше 4 Ом, то нужно увеличить число электродов. На разъем шины заземления также подключаются провода заземления в желтой изоляции, которые приходят в щит от потребителей. При присоединении светильников, розеток, различных устройств желтые провода заземления также подключают к своим клеммам. Например, в розетках такая клемма с винтом расположена в центре.

Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Для чего нужно заземление?

Заземление — специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

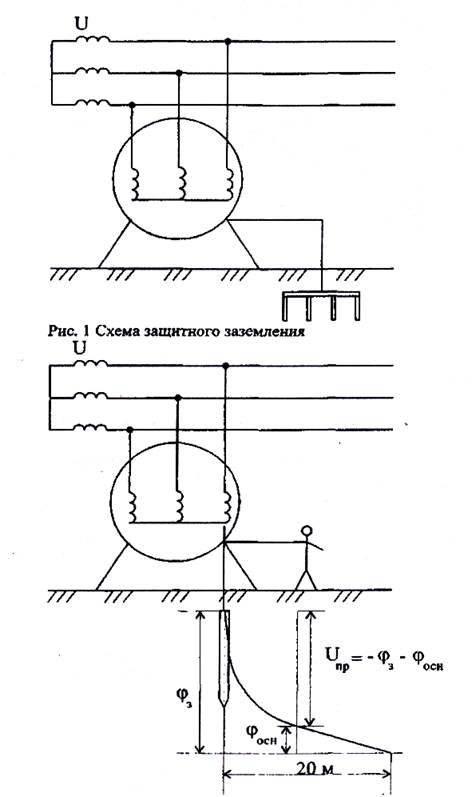

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходят перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством. Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору. Наиболее часто такое случается в домах и квартирах, которые не имеют заземления.

Возникновение статического электричества происходит потому, что какой-то провод или соединение выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю. Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент — покупка новых электрических приборов. Например, стиральной машинки или микроволновой печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор. Такие приборы работают под очень большим напряжением тока, поэтому представляют особую опасность. Кроме того, они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

Схема заземления частного дома

Перед тем как начать монтировать заземление, по правилам составления и проектирования электрических схем и приборов необходимо составить правильную схему и желательно показать ее электрику. В тот момент, когда вы будете собирать свое заземление и устанавливать его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих ремонтов не возникало никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора. Поэтому, все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того как вы выполнили заземление, необходимо обязательно измерить сопротивление растекания контура. Эти замеры выполняют электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок. Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которую будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Дело в том, что наличие сырости может привести к появлению различных типов коррозии, что ухудшит электропроводимость штыря, по которому будет уходить электричество в землю.

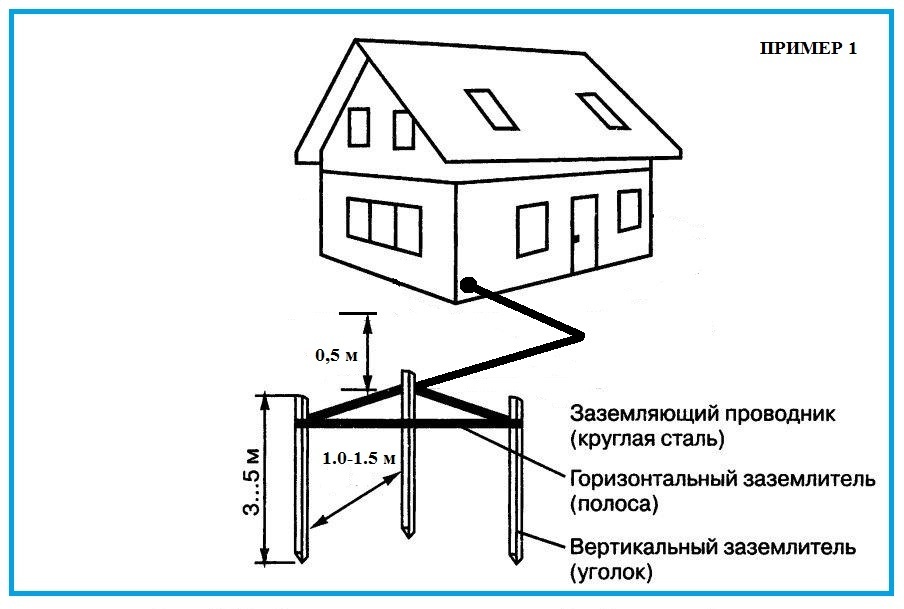

Выглядеть конструкция должна так, как показано выше на фото:

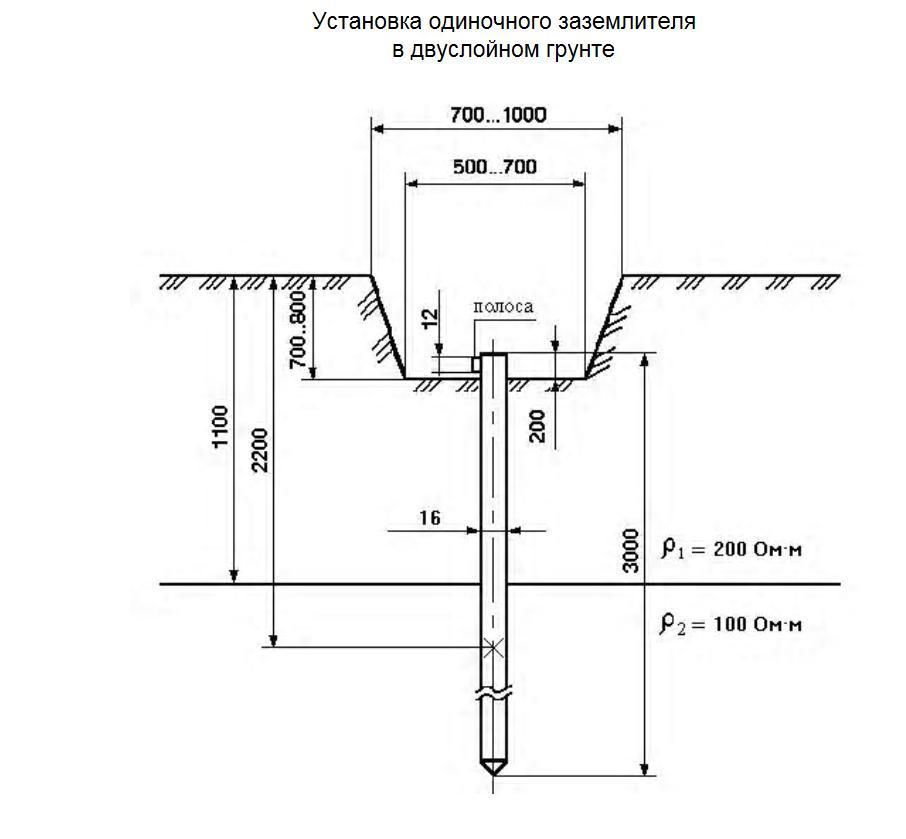

Раскапываем место, в которое будем помещать штырь, вплоть до того момента, пока порода земли не окажется сильно твердой;
Сверлим буром отверстие, нужной нам ширины и глубины;
Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, раствором цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов. Существует два способа заземлением, у каждого из них свои преимущества.

Для качественного заземления используется провод, диаметром не менее 8 мм. Все элементы заземления, кроме тех, что покрывают провода, должны быть из стали или меди, которые хорошо проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома вы выводите заземление и сразу же его монтируете возле стенки. Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичности, замаскировав такое заземление – его будет хорошо видно на фоне дома.

Существует два типа таких работ:

Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли. Для масштабных электрических установок, в которых могут быть пробои и очень высокое напряжение, используют другое заземление.

Такой способ заземления подойдёт для подключения посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее разместить в удобном для вас месте, подведя все провода к нужной точке. Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете посмотреть, как монтируется и создается заземление в частном доме с советами и объяснениями:

Сделав в своем доме заземление, своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и сможете легко чинить мелкие поломки, что совсем не сложно, учитывая огромное количество подсказок в интернете. Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к не заземленным приборам.

Устройство защитного заземления электроустановок по требованиям ПУЭ

При эксплуатации жилых и административных зданий устройство заземления имеет большое значение. В совокупности с защитными автоматическими системами отключения, они предотвращают пожары в случаях короткого замыкания в сетях. Молниезащита зданий заводится на общий контур заземления. Исключаются поражения электрическим током обслуживающего персонала, обеспечивается стабильная, безаварийная работа электроустановок. Требования по их монтажу и используемым материалам регулируют Правила устройства электроустановок (ПУЭ).

Правила устройства электроустановок (ПУЭ)

Понятие заземления

Это система из металлоконструкций, обеспечивающая электрический контакт корпуса электроустановок с землей. Основным элементом является заземлитель, который может быть цельный или из соединяющихся между собой отдельных токопроводящих частей, на конечном этапе уходящих в грунт. Правила требуют, чтобы монтаж металлоконструкций выполнялся из стали или меди. На каждый вариант существует свой ГОСТ и требования ПУЭ.

На эффективность работы заземляющего устройства существенно влияет электрическое сопротивление.

Требования ПУЭ в пункте 7.1.101 гласят: на жилых объектах с сетью 220В и 380В заземляющий контур должен иметь сопротивление не более 30 Ом, на трансформаторных подстанциях и генераторах не более 4 Ом.

Чтобы выполнить эти правила, величину сопротивления системы заземления можно регулировать. Для повышения проводимости заземляющего устройства используют несколько способов:

увеличивают площадь соприкосновения металлоконструкций с грунтом, вбивая дополнительные колья;
повышают проводимость самого грунта на участке, где размещен контур заземления, поливая его соляными растворами;
меняют провод от щита к контуру на медный, который имеет более высокую проводимость.

Проводимость системы заземления зависит от многих факторов:

состава грунта;
влажности грунта;
количества и глубины залегания электродов;
материала металлоконструкций.

Практика показывает, что идеальные условия для эффективной работы защитного заземления создают следующие грунты:

глина;
суглинок;
торф.

Особенно если этот грунт имеет высокую влажность.

Правила определяют, что провода и шины защитного заземления для электроустановок до 1 кВ с глухозаземленной нейтралью обозначают маркировкой (РЕ), добавляя штрихованный знак с чередованием желтых и зеленых полос на концах проводов. Проводники рабочего нуля имеют голубой цвет изоляции и маркируются буквой (N). В схемах электроустановок, где рабочие нулевые провода используются как элемент защитного заземления, подключены на заземляющий контур, они имеют голубую окраску, маркировку (РЕN) с желтыми и зелеными штрихами на концах. Этот порядок цветов и маркировки определяет ГОСТ Р 50462. При монтаже конструкций используют правила для разных видов подключения защитного заземления электроустановок.

Виды и правила заземления электроустановок

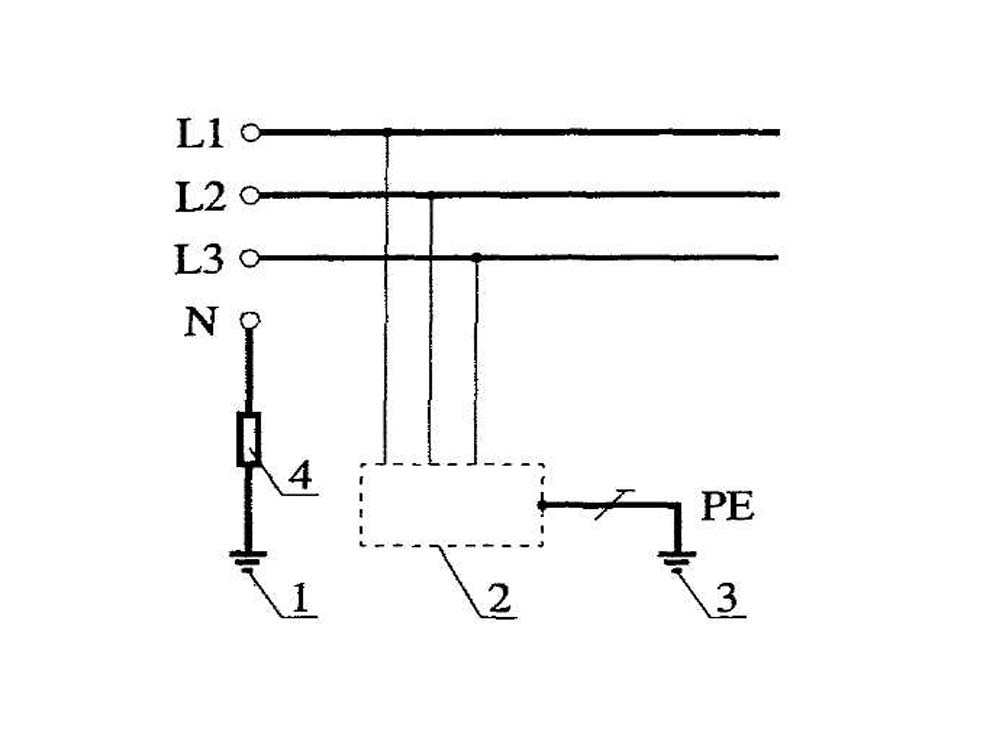

ТN—C – такая конструкция заземления электроустановок была принята в Германии с 1913 года, эти правила остаются действующими на многих старых сооружениях. В этой схеме рабочий нулевой провод сети одновременно используется как РЕ-проводник. Недостатком этой системы оказалось высокое напряжение на корпусах электроустановок в случае обрыва РЕ-провода. Оно в 1,7 раза превышало фазное, что увеличивало угрозу поражения электрическим током обслуживающего персонала. Подобные схемы защитного заземления электроустановок часто встречаются в старых зданиях Европы и государств постсоветского пространства.

TN—S – новое устройство защиты электроустановок. Эти правила монтажа электропроводки были приняты в 1930 году. Они учитывали недостатки старой системы ТN-C. TN-S отличается тем, что от подстанции до корпуса электрооборудования прокладывался отдельный защитный нулевой провод. Здания оборудовались отдельным контуром заземления, к которому подключались все металлические корпуса бытовых электроприборов.

Схемы подключения TN-S и TN-С

Защитное заземление этого вида способствовало созданию автоматов отключения цепи. В основу работы дифференциальных автоматических устройств заложены законы Киргофа. Его правила определяют: «ток, протекающий по фазному проводу, имеет равную величину току, который протекает по нулевому проводу». При обрыве нуля, даже незначительная разница токов управляет отключением автоматических устройств, исключая возникновения линейного напряжения на корпусах электроустановок.

Комбинированная система ТN — C – S разделяет рабочий нулевой провод и заземляющий не на подстанции, а на участке цепи в зданиях, где эксплуатируются электроустановки. Правила этой системы имеют существенный недостаток. При коротком замыкании или обрыве нуля на корпусе электроустановок возникает линейное напряжение.

В большинстве случаев в жилых, производственных и офисных зданиях, сооружениях используется защитное заземление с глухозаземленной нейтралью. Это означает, что рабочий нулевой провод подключается к заземлению. В пункте 1.7.4 ПУЭ определено: «Нейтральные (нулевые) провода трансформаторов или генераторов подключаются к заземляющему контуру».

Защитное заземление в групповых сетях

В частных, многоквартирных и многоэтажных офисных зданиях потребители имеют дело с электроснабжением от распределительных устройств, с которых электроэнергия поступает на розетки, осветительные приборы и другие приемники тока. В подъездах на каждой лестничной площадке установлено ВРУ (вводное распределительное устройство), от которого сеть разделяется на группы по квартирам и функциональному назначению:

группа освещения;
розеточная группа;
группа для питания нагревательных приборов (бойлера, сплит системы или кухонной плиты).

Пример монтажа в шкафу ВРУ

Распределительное устройство разделяет группы по функциональному назначению или для электроснабжения отдельных помещений. Все они подключаются через защитные автоматические выключатели.

Распределительное устройство – разделение сети на группы

На основании требования ПУЭ (пункт 1.7.36) групповые линии выполняются трехпроводным кабелем с медными проводами:

фазный провод с обозначением – L;
провод рабочего ноля обозначается буквой – N, при монтаже используется проводник с синей или голубой изоляцией в кабеле;
нулевой провод, защитное заземление обозначается – РЕ желто-зеленой окраски.

Для монтажа используются трехпроводные кабели, соответствующие требованиям, определяющим состав полихлорвинилового пластика изоляции на проводах:

ГОСТ – 6323-79;
ГОСТ – 53768 -2010.

Насыщенность цвета определяют ГОСТ – 20.57.406 и ГОСТ – 25018, но эти параметры не являются критичными, так как не влияют на качество изоляции.

В старых зданиях советской постройки проводка выполнена двухпроводным проводом с алюминиевой проволокой. Для надежной и безопасной эксплуатации современной бытовой техники от корпуса ВРУ до розеток, через распределительные коробки, прокладывается третий заземляющий провод. Рекомендуется при капитальном ремонте заменить всю старую проводку и установить новые розетки с контактом на защитный провод.

Категорически запрещается в качестве защитного заземлителя использовать действующие конструкции трубопроводов канализации или системы отопления.

В щитке все провода, согласно своему назначению, крепятся на отдельные контактно-зажимные планки. Запрещается подключение проводов N на контактные шины РЕ другой группы и наоборот. Также не допускается подключение РЕ и N отдельных групп на общие контакты линий РЕ или N. В сущности, при контактах нулевого провода и провода защитного заземления работа цепи электроснабжения не нарушится. В конечном итоге через подстанцию и заземляющий контур они замыкаются, но может нарушиться расчетный баланс токовых нагрузок на защитные автоматы. Несоблюдение этого баланса приведет к незапланированному отключению на отдельных группах.

Монтаж рабочего нулевого и заземляющего проводов в ВРУ

Пример крепления нулевых и заземляющих проводов в ВРУ

Практически, исходя из пункта 7.1.68 ПУЭ, все корпуса электроприборов в здании подлежат заземлению:

токопроводящие металлические элементы светильников;
корпуса кондиционеров, стиральных машин;
утюги, электрические плиты и многие другие бытовые приборы.

Все современные производители электрооборудования учитывают эти требования. Любое современное устройство, потребляющее электроэнергию от стандартных промышленных сетей, производится со схемой подключения к трехпроводным розеткам. Одним проводом является защитное заземление (провод, который присоединяет корпус электроустановок к контуру заземления).

Контур для частного дома

Устройство металлоконструкций заземляющего контура собирается из различных элементов, это могут быть:

стальной уголок;
стальные полосы;
металлические трубы.
медные стержни и провод.

Наиболее подходящим материалом для монтажа считаются стальные оцинкованные полосы, трубы и уголки, соответствующие ГОСТ – 103-76. Производители изготавливают их разных размеров.

Размеры стальных оцинкованных шин

Изделие	ГОСТ	Ширина	Толщина
Стальная оцинкованная шина	ГОСТ – 103-76	20 мм	4 мм
Стальная оцинкованная шина	ГОСТ – 103-76	25 мм	4 мм
Стальная оцинкованная шина	ГОСТ – 103-76	30 мм	4 мм

Стальные трубы и полосы для устройства контура заземления

Такие полосы удобно прокладывать по стенам здания, соединяя контур и корпус распределительного щита. Полоса гибкая, устойчивая к коррозии и имеет хорошую проводимость. Это гарантирует, что устройство защиты будет работать эффективно.

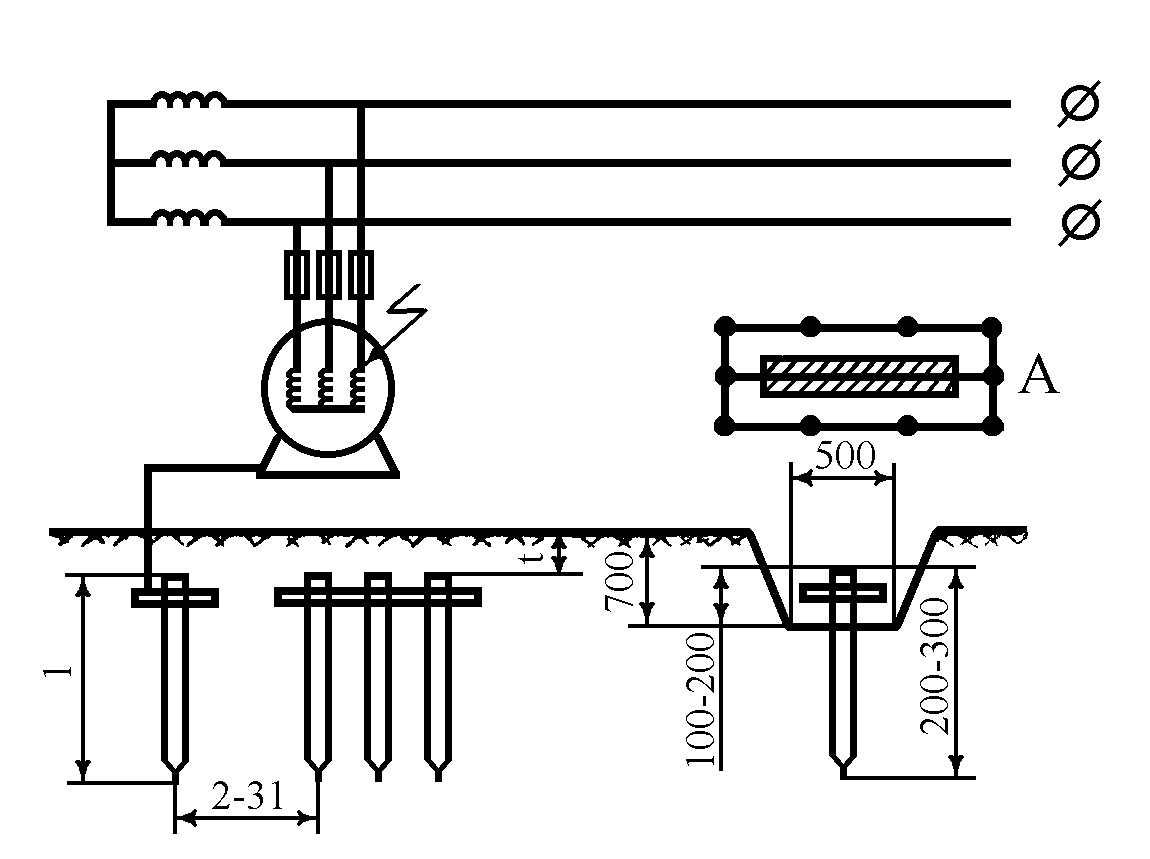

Наиболее распространенная конструкция, когда контур на защитное устройство заземления имеет по периметру форму равнобедренного треугольника, стороны которого 1.2 м. В качестве вертикальных заземлителей применяют стальной уголок 40х40 или 45Х45 мм, толщиной не менее 4-5 мм, металлические трубы диаметром не менее 45 мм с толщиной стенок 4 мм и более. Можно использовать элементы трубопроводов, бывшие в употреблении, если металл еще не проржавел. Для того чтобы было удобно забивать уголок в грунт, нижний край обрезается болгаркой под конус. Длина вертикального заземлителя составляет от 2 до 3м. Допустимые размеры в зависимости от материала и формы элементов указаны в таблице 1.7.4 ПУЭ.

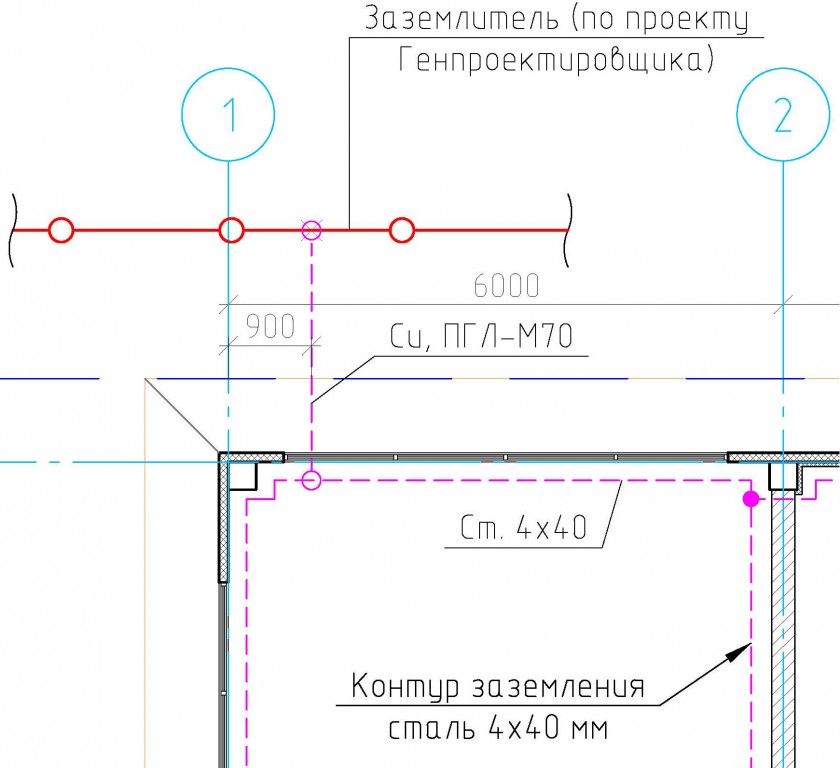

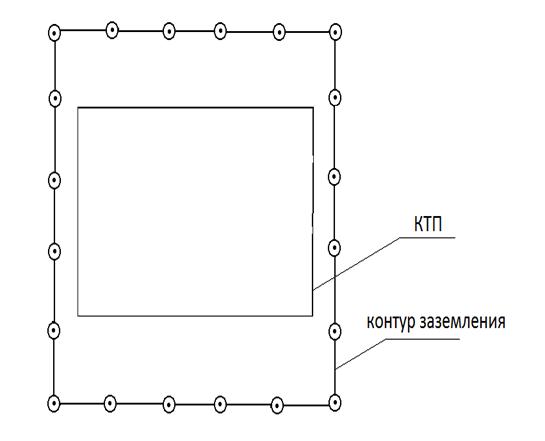

Схема расположения контура заземления

Забиваются уголки так, чтобы над поверхностью грунта осталось 15-20 см. На глубине 0.5 метра вертикальные заземлители по периметру соединяются стальной полосой 30-40 мм шириной и 5мм толщиной.

Засыпаются горизонтальные полосы однородным грунтом, длительное время сохраняющим влагу. Не рекомендуется отсев или щебень. Все соединения осуществляются сваркой.

Контур размещается не далее чем на 10 метров от здания. Защитное устройство заземления соединяется с корпусом распределительного щита стальной пластиной 30 мм в ширину и не менее 2 мм толщиной, стальной круглой катанкой 5-8 мм в диаметре или медным проводом, сечение которого не мене 16 мм². Такой провод крепится клеммой на заранее приваренный к контуру болт, и затягивается гайкой.

Крепление заземляющего провода на контур

Требования ПУЭ (пункт 1.7.111) – защитное заземление может быть выполнено из медных элементов, это надежно. Продаются специальные наборы, «устройство медных заземляющих конструкций», но это дорогое удовольствие. Для большинства потребителей дешевле и проще выполнить требования, используя стальные детали.

Это облегчит труд, в пункте 1.7.109 ПУЭ говорится, что подключая защитное заземление, в процессе монтажа допускается использование естественных заземлителей.

Это могут быть:

элементы металлических трубопроводов, проложенных под землей;
экраны бронированных кабелей, кроме алюминиевых оболочек;
рельсы железнодорожных неэлектрифицированных путей;
железные конструкции арматуры фундаментов высотных железобетонных зданий и многие другие подземные металлические сооружения.

Неудобство этого варианта состоит в том, что для использования этих объектов (рельсов или трубопроводов) как защитное заземление, необходимо согласовать возможность подключения с владельцем конструкции. Иногда проще бывает установить собственный контур заземления, соблюдая все требования.

При использовании естественных заземлителей, ПУЭ предусматривает требования по ограничению. В пункте 1.7.110 запрещается использовать конструкции трубопроводов с горючими жидкостями, газопроводы, сети центрального отопления и трубопроводов канализации.

Молниезащита частного дома

ПУЭ и другие руководящие документы не обязывают владельца частного дома, чтобы у него стояла молниезащита. Мудрые владельцы в целях безопасности устанавливают эту конструкцию самостоятельно, руководствуясь требованиями ГОСТ — Р МЭК 62561.2-2014. Молниезащита включает в себя три основных элемента:

Мониеприемник устанавливается на верхней точке крыши здания, принимает на себя электрический разряд молнии. Выполняется из стальной трубы Ø 30-50 мм, высотой до 2м. На верхнюю часть приваривается стальной наконечник круглого проката Ø 8мм.
Заземляющее устройство обеспечивает растекание токов в грунте;
Токопровод выполняется из того же материала, что и наконечник, он направляет ток электрического разряда от молниеприемника к контуру заземления.

Прокладывается токопровод по самому короткому маршруту, максимально удаленному от окон и дверей.

Видео. Проверка заземления.

Исходя из перечисленной информации видно, что грамотно организовать процесс монтажа проводки, подключить защитное устройство заземления, учитывая требования ПУЭ, в частном доме можно самостоятельно. Для измерения сопротивления контура можно использовать мультиметр, предварительно установив его в режим измерения на Омы. Потом это делают специалисты энергоснабжающей организации или контрольно-измерительной лаборатории, они знают все требования и имеют нужное оборудование. При необходимости в предписании специалисты укажут недостатки и меры по их устранению. Порядок сдачи объекта в эксплуатацию однозначно определяет наличие протоколов измерений сопротивления на устройство заземления.

Оцените статью:

Ламповый усилитель шасси Информация о заземлении

Не пытайтесь припаять провода к самому шасси.
Заземление, припаянное к шасси, не так хорошо, как припаянное и закрепленное болтами заземление кольцевого вывода
Кроме того, для пайки к корпусу требуется очень большой паяльник.

Не выполняйте заземление STAR.
Я удалил много звездочек в усилителях, чтобы исправить проблемы с заземлением.

Не используйте латунные заземляющие пластины типа Fender.
Эти пластины со временем подвергаются коррозии и не имеют хорошего контакта. между шасси и латунью.
Просверлите отверстие рядом с силовым трансформатором и закрепите землю болтами, как показано на моем изображении выше
Обжать и припаять кольцевые клеммы к проводам.
Кольцевые клеммы упрощают прикручивание заземления к шасси

Провод поточной шины типа Маршалла показан выше.
Это оголенный провод, который припаян к задней части каждого горшка и подключается к клеммам заземления входных разъемов.
Я рекомендую использовать эту шинную систему.
Возможно, придется шлифовать, шлифовать или подпиливать удалите часть покрытия с задней стороны горшков, чтобы можно было припаять к нему провод шины.
Минимум 40 Вт железа обычно что нужно, чтобы припаять этот провод шины к горшкам.

Убедитесь, что все домкраты и горшки надежно прикручены к металлическому шасси.
Провод шины заземляет шасси через входные гнезда
. Если вы используете пластиковые домкраты, убедитесь, что все гнезда заземлены на провод шины потенциометра.
Если вы используете пластиковые гнезда, вам нужно будет сделать точку заземления на корпусе.

У вашей печатной платы может быть несколько заземлений, выходящих из печатной платы.
Заземления предусилителя припаяны к шине потенциометра. провод.
Источники смещения, выпрямители или провода катодного заземления силовой трубки – все идут к основной точке заземления.
Все ответвления силового трансформатора Центральные ответвления прикрепляются болтами к основной точке заземления

Если вы используете два резистора 100 Ом в качестве центрального ответвления нагревателя, не используйте провод центрального ответвления нагревателя силового трансформатора и наоборот.
Если у вас есть трансформатор реверберации, убедитесь, что гнезда реверберации прикреплены болтами к шасси и трансформатору реверберации. Провод заземления припаян к клемме заземления на гнездах реверберации.
Не используйте изолирующие шайбы на гнездах реверберации.

Гнезда динамиков прочно прикреплены к металлическому шасси болтами.
Провод заземления выходного трансформатора припаян к динамику. разъем заземления.
Если вы используете пластиковые гнезда для динамиков, припаяйте заземляющий провод к гнездам и прикрутите его к основной точке заземления.
Катодные провода вашей силовой трубки могут быть на печатной плате или выходить из гнезда трубки и идти прямо к основной точке заземления.

Зеленый провод шнура питания можно прикрепить болтами к основной точке заземления

Если у вас есть отдельная плата выпрямителя, плата смещения или мостовой выпрямитель, прикрученный где-то болтами,
все эти заземления должны быть прикреплены болтами к основной точке заземления

Применение гибридной схемы заземления на бумажной фабрике 13.Генератор 8 кВ

% PDF-1.6 % 764 0 объект > / Метаданные 813 0 R / Страницы 759 0 R / StructTreeRoot 66 0 R / Тип / Каталог / Просмотрщик Настройки >>> эндобдж 813 0 объект > поток False11.08.5122018-09-12T16: 33: 20.764-04: 00 Библиотека Adobe PDF 15.0 -09-11T15: 34: 20.000-04: 00application / pdf2018-09-12T16: 35: 17.229-04: 00

Eaton

Отчет рабочей группы IEEE / IAS, в котором представлены методы защиты промышленных генераторов среднего напряжения от обширных повреждений в результате внутренних замыканий на землю, был представлен на ежегодном собрании IEEE / IAS в 2002 году.

Применение гибридной схемы заземления на бумажной фабрике 13.Генератор 8 кВ

xmp.id:3d80914d-b904-45fa-ad3c-90a302640451xmp.did:07801174072068118DBBAB668637C198proof:pdfuuid:39c1004f-b924-46a2-9119-2b475dce6549xmp.iid:0998a1d6-c2bb-4a35-83b5-926afec5337cxmp.did:07801174072068118DBBAB668637C198defaultxmp.did:886738FBB5CEE21192DD8F08ADAD9468

преобразованный Adobe InDesign CC 13.1 (Macintosh) 2018-09-11T14: 34: 20.000-05: 00из приложения / x-indesign в приложение / pdf /

Библиотека Adobe PDF 15.0false

eaton: таксономия продукции / системы распределения-распределения-среднего напряжения / распределительное устройство среднего напряжения / vacclad-w-5-15kv-36-wide

eaton: таксономия продукции / распределительные-системы-распределения-среднего напряжения / распределительное устройство среднего напряжения / vacclad-w-27-kv-42-wide-arc-устойчивое-металлическое-плакированное-распределительное устройство среднего напряжения

eaton: таксономия продукции / распределительные устройства среднего напряжения / распределительные устройства среднего напряжения / vacclad-w-38-kv-42-wide-arc-устойчивые-металлические-плакированные-распределительные устройства среднего напряжения

EATON: таксономия продукции / распределительные устройства среднего напряжения / распределительные устройства среднего напряжения / vacclad-w-38-kv-42-wide-metal-clad-среднего напряжения-распределительное устройство

eaton: ресурсы / технические ресурсы / заметки по применению

eaton: language / en-us

eaton: таксономия продукции / распределительные-системы-распределения-среднего напряжения / распределительное устройство среднего напряжения / vacclad-w-5-kv-26-широкая-узкая-конструкция-металлическая-оболочка-распределительное устройство среднего напряжения

eaton: вкладки поиска / тип содержимого / ресурсы

eaton: страна / северная америка / сша

eaton: таксономия продукции / распределительные-системы-распределения-среднего напряжения / распределительное устройство среднего напряжения / vacclad-w-27-kv-36-wide-metal-clad-среднее-распределительное устройство среднего напряжения

eaton: таксономия продукции / системы-распределения-мощности-среднего напряжения / распределительное устройство среднего напряжения / vacclad-w-5-15-kv-36-wide-arc-устойчивое-металлическое-плакированное-среднее-напряжение -распределитель

конечный поток эндобдж 759 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > / A3> / A5> / A8> / Pa0> / Pa1> / Pa10> / Pa11> / Pa12> / Pa13> / Pa14> / Pa15> / Pa18> / Pa2> / Pa3> / Pa4> / Pa5> / Pa6> / Pa7> / Pa8> / Pa9 >>> эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект [115 0 R 116 0 R 117 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 758 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 118 0 R 121 0 R 122 0 R 122 0 R 122 0 R 122 0 R 122 0 R 122 0 R 757 0 R 756 0 R 756 0 R 756 0 R 756 0 R 754 0 R 753 0 R 753 0 R 753 0 R 753 0 R 753 0 R 753 0 R 751 0 R 750 0 R 750 0 R 750 0 R 748 0 R 747 0 R 747 0 R 124 0 R 125 0 R 125 0 R 125 0 R 125 0 R 125 0 R 125 0 R 125 0 R 741 0 R 740 0 R 740 0 R 740 0 R 740 0 R 740 0 R 740 0 R 740 0 R 740 0 R 738 0 R 737 0 R 737 0 R 737 0 R 737 0 R 737 0 R 737 0 R 737 0 R 737 0 R 737 0 R 737 0 R 737 0 R 737 0 R 97 0 R 112 0 R 97 0 R 113 0 R 97 0 R 114 0 R 97 0 R 98 0 R 98 0 R 110 0 R 98 0 R 111 0 R 98 0 R 99 0 R 108 0 R 99 0 R 109 0 R 99 0 R 100 0 R 105 0 R 100 0 R 106 0 R 100 0 R 107 0 R 100 0 R 101 0 R 102 0 R 101 0 R 103 0 R 101 0 R 104 0 R 101 0 R] эндобдж 72 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 733 0 R 732 0 R 731 0 R 129 0 R 130 0 R 130 0 R 728 0 R 727 0 R 727 0 R 727 0 R 725 0 R 724 0 R 724 0 R 724 0 R 722 0 R 721 0 R 721 0 R 721 0 R 719 0 R 718 0 R 718 0 R 718 0 R 718 0 R 718 0 R 718 0 R 134 0 R 135 0 R 135 0 R 135 0 R 135 0 R 135 0 R 135 0 R 135 0 R 135 0 R 135 0 R 135 0 R 135 0 R 712 0 R 711 0 R 710 0 R 138 0 R 138 0 R 138 0 R 138 0 справа 138 0 справа 138 0 справа 138 0 справа 138 0 справа 138 0 справа 138 0 справа 138 0 R 138 0 R 138 0 R 138 0 R 138 0 R 138 0 R] эндобдж 73 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 141 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 142 0 R 144 0 R 144 0 R 144 0 R 144 0 R 707 0 R 706 0 R 706 0 R 706 0 R 706 0 R 704 0 703 0 R 703 0 R 703 0 R 701 0 R 700 0 R 698 0 R 697 0 R 697 0 R 695 0 R 694 0 R 694 0 R 146 0 R 146 0 R 687 0 R 686 0 R 685 0 R] эндобдж 74 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null нулевой NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 151 0 R 152 0 R 152 0 R 152 0 R 152 0 R 152 0 R 152 0 R 152 0 R 152 0 152 0 R 152 0 R 152 0 R 153 0 R 682 0 R 681 0 R 679 0 R 678 0 R 678 0 R 678 0 R 676 0 R 675 0 R 675 0 R 673 0 R 672 0 R 672 0 R 670 0 R 669 0 R 667 0 R 666 0 R 155 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 156 0 R 157 0 R 158 0 R 158 0 R 158 0 R 158 0 R 158 0 R 158 0 R 158 0 R 158 0 R 158 0 R 158 0 R 158 0 R 160 0 R 160 0 R 160 0 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 160 0 R 658 0 R 657 0 R 654 0 R 654 0 R 653 0 R 653 0 R 653 0 R 652 0 R 652 0 R 651 0 R 651 0 R 650 0 R 650 0 R 649 0 R 649 0 R 649 0 R 642 0 R 642 0 R 641 0 R 640 0 R 639 0 R 638 0 R 637 0 R 630 0 R 629 0 R 628 0 R 627 0 R 626 0 R 625 0 R 618 0 R 617 0 616 руб. 0 руб. 615 0 R 614 0 R 613 0 R 606 0 R 606 0 R 605 0 R 604 0 R 603 0 R 602 0 R 601 0 R 594 0 R 593 0 R 592 0 R 591 0 R 590 0 R 589 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 163 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 165 0 R 166 0 R 166 0 R 166 0 R 166 0 R 166 0 R] эндобдж 75 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null нулевой null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 168 0 R 169 0 R 169 0 R 169 0 R 169 0 R 169 0 R 169 0 R 169 0 169 0 R 169 0 R 169 0 R 169 0 R 170 0 R 171 0 R 17 1 0 R 171 0 R 575 0 R 573 0 R 573 0 R 574 0 R 573 0 R 573 0 R 573 0 R 573 0 R 573 0 R 573 0 R 569 0 R 569 0 R 569 0 R 569 0 569 рэндов 0 569 рэндов 0 569 рэндов 0 567 рэндов 0 564 рэндов 0 564 рэндов 0 564 рэндов 0 564 рэндов 0 564 р. 0 564 р. 564 0 р. 564 0 р. 564 0 р. 564 0 р. 565 0 р. 566 0 р. 564 0 р. 564 0 р. 564 0 р. 564 0 р. эндобдж 76 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null нулевой null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 182 0 R 183 0 R 183 0 R 183 0 R 183 0 R 183 0 R 183 0 R 183 0 R 555 0 R 185 0 R 186 0 R 187 0 R 187 0 R 187 0 R 189 0 R 190 0 R 190 0 R 190 0 R 190 0 R 190 0 R 190 0 R 191 0 R 192 0 R 192 0 R 193 0 R 554 0 R 553 0 R 551 0 R 550 0 R 548 0 R 547 0 R 545 0 R 544 0 R 542 0 R 541 0 R 195 0 R 534 0 533 0 R 531 0 R 530 0 R 528 0 R 527 0 R 197 0 R 198 0 R 198 0 R 198 0 R 198 0 R 198 0 R 198 0 R] эндобдж 77 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null нулевой null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 199 0 R 200 0 R 200 0 R 200 0 R 200 0 R 200 0 R 200 0 R 200 0 R 200 0 R 200 0 R 200 0 R 200 0 R 201 0 R 201 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 203 0 R 203 0 R 203 0 R 203 0 R 203 0 R 203 0 R 203 0 R 203 0 R 203 0 R 203 0 R 203 0 R 203 0 R 203 0 R 204 0 R 205 0 R 205 0 R 206 0 R 206 0 R 207 0 R 207 0 R 207 0 R 207 0 R 207 0 207 0 R 209 0 R 209 0 R 210 0 R 210 0 R 210 0 R 210 0 R 210 0 R 210 0 R 210 0 R 210 0 R 210 0 R 210 0 R 210 0 R 210 0 R 21 0 0 R 210 0 R 210 0 R 210 0 R 211 0 R 211 0 R 211 0 R 211 0 R 211 0 R 212 0 R 213 0 R 213 0 R 213 0 R 213 0 R 213 0 R 213 0 R 213 0 213 0 R 213 0 R 213 0 R 213 0 R 213 0 R 214 0 R 214 0 R 214 0 R 214 0 R 214 0 R 214 0 R] эндобдж 78 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null нулевой null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 217 0 R 218 0 R 218 0 R 218 0 R 218 0 520 0 R 218 0 R 218 0 R 218 0 218 0 R 218 0 R 521 0 R 218 0 R 218 0 R 218 0 R 218 0 R 218 0 R 522 0 R 218 0 R 218 0 R 218 0 R 218 0 R 519 0 R 518 0 R 518 0 R 518 0 R 518 0 R 518 0 R 518 0 R 516 0 R 515 0 R 515 0 R 513 0 R 512 0 R 507 0 R 507 0 R 505 0 R 505 0 R 505 0 R 505 0 R 505 0 R 506 0 R 505 0 R 501 0 R 501 0 R 502 0 R 503 0 R 501 0 R 501 0 R 501 0 R 504 0 R 501 0 R 497 0 R 496 0 R 495 0 R 494 0 R 493 0 R 492 0 R 491 0 483 руб. 0 руб. 482 0 руб. 481 0 руб. 480 0 руб. 479 0 руб. 478 0 руб. 477 0 руб. 469 руб. 0 R 452 0 R 451 0 R 450 0 R 449 0 R 441 0 R 440 0 R 439 0 R 438 0 R 437 0 R 436 0 R 435 0 R 427 0 R 426 0 R 425 0 R 424 0 R 423 0 R 422 0 R 421 0 R 413 0 R 412 0 R 411 0 R 410 0 R 409 0 R 408 0 R 407 0 R 221 0 R 222 0 R 222 0 R 222 0 R 222 0 R 222 0 R 222 0 R 222 0 223 р. 223 р. 0 р. 223 0 р. 223 0 р. 390 0 р. 389 0 р. 389 0 р. 389 0 р. 389 0 р. 389 0 р. 389 0 р. 0 R 383 0 R 383 0 R 381 0 R 380 0 R 380 0 R 380 0 R 380 0 R 380 0 227 руб. 0 227 руб. 0 руб. 374 0 руб. 373 0 руб. 373 0 руб. 371 0 руб. 370 0 руб. 370 0 руб. 0 R 229 0 R 229 0 R 229 0 R 229 0 R 230 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 231 0 R 357 0 R 356 0 R 356 0 R 356 0 R 356 0 R 354 0 R 353 0 R 353 0 R 353 0 R 353 0 R 353 0 R 351 0 R 350 0 R 350 0 350 0 R 350 0 R 348 0 R 347 0 R 347 0 R 347 0 R 347 0 R 347 0 R 345 0 R 344 0 R 344 0 R 344 0 R 344 0 R 344 0 R 344 0 R] эндобдж 79 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null нулевой null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL NULL 337 0 R 336 0 R 336 0 R 336 0 R 336 0 R 336 0 R 336 0 R 336 0 R 336 0 R 33 6 0 R 336 0 R 235 0 R 235 0 R 235 0 R 235 0 R 235 0 R 235 0 R 235 0 R 236 0 R 236 0 R 236 0 R 236 0 R 333 0 R 332 0 R 330 0 R 329 0 327 0 R 326 0 R 324 0 R 323 0 R 321 0 R 320 0 R 318 0 R 317 0 R 315 0 R 314 0 R 240 0 R 241 0 R 241 0 R 241 0 R 241 0 R 242 0 R 305 0 R 304 0 R 304 0 R 304 0 R 302 0 R 301 0 R 301 0 R 299 0 R 298 0 R 298 0 R 298 0 R 296 0 R 295 0 R 295 0 R 295 0 R 293 0 R 292 0 R 292 0 R 290 0 R 289 0 R 289 0 R 287 0 R 286 0 R 286 0 R 286 0 R 284 0 R 283 0 R 283 0 R 283 0 R 281 0 R 280 0 R 280 0 R 278 0 R 277 0 277 рандов 0 275 рандов 0 274 рандов 0 274 рандов] эндобдж 80 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null нулевой null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 245 0 R 246 0 R 246 0 R 246 0 R 246 0 R 246 0 R 246 0 R 246 0 R 246 0 R 246 0 R 246 0 R 246 0 246 руб. 0 руб. 246 0 руб. 246 0 руб. 247 0 руб. 247 0 руб. 247 0 руб. 247 0 руб. 247 руб. 0 R 247 0 R 247 0 R 247 0 R 247 0 R 247 0 R 247 0 R 247 0 R 247 0 R 247 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 248 0 R 252 0 R 253 0 R 253 0 R 253 0 R 253 0 R 253 0 R 253 0 253 руб. 0 253 руб. 0 руб. 253 0 руб. 253 0 руб. 253 0 руб. 253 0 руб. 253 0 руб. 253 0 руб. 253 0 руб. 253 0 руб. эндобдж 81 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null нулевой null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 82 0 R 83 0 R 83 0 R 83 0 R 83 0 R 83 0 R 83 0 R 83 0 R 83 0 R 84 0 R 84 0 R 84 0 R 84 0 R 84 0 R 84 0 R 84 0 R 84 0 R 85 0 R 85 0 R 85 0 R 85 0 R 85 0 R 85 0 R 85 0 R 85 0 R 86 0 R 86 0 R 86 0 R 86 0 R 86 0 R 86 0 R 86 0 R 86 0 R 87 0 R 87 0 R 87 0 R 87 0 R 88 0 R 88 0 R 89 0 R 89 0 R 89 0 R 89 0 R 89 0 R 90 0 R 90 0 R 91 0 R 91 0 R 91 0 R 92 0 R 92 0 R 92 0 R] эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 27 0 объект >/Font>/ProcSet[/PDF/Text]/XObject>>>/Rotate 0/StructParents 10/TrimBox[0.G? +

4E & ԟ | _ \ ⓱Ol> ħ9 ߿ N O5-OM: /; Fh? VI + – ‹ڦ /> e! RDg5P դ fc2ÞMpP Թ C @ w!: 3M8FFE5y =` lWa 7 o * & ƏCqϚ

hυA? FVTF ~ .`GOrpj% Wa: Ugge | .’a_ugIY, X [԰ ҒD ( E0BԄjs.2U _ ;? x0WҭX6 * k4O || E) GV2 n “n

Схемы заземления для малых спутниковых систем

P. Srinivas
Kumar Rahasyam
N. Beebamma
PSR Srinivasa Sastry

Доклад конференции

Первый онлайн: 05 мая 2020 г.

Часть Конспект лекций по машиностроению Книжная серия (LNME)

Abstract

Заземление – очень важная часть конструкции любой электрической и электронной системы.Космический аппарат представляет собой сложную систему, состоящую из множества сложных подсистем, электрически связанных друг с другом. Большинство операций на спутниках происходит автономно на основе измерений; неправильные измерения могут привести к непреднамеренной работе. Ложное срабатывание переключателей и реле из-за электромагнитных помех также очень опасно на спутниках, поскольку оно состоит из пиротехнической и двигательной установки. Зарядка космического корабля вызовет искрение на спутнике, что может привести к выходу из строя подсистем. Эти ситуации иногда приводят к потере всего спутника и делают его безвозвратным.Правильное заземление очень важно, чтобы избежать подобных проблем. Связанные с этим расходы на любой сбой орбитального спутника очень велики; следовательно, на этапе проектирования необходимо проявлять особую осторожность, чтобы избежать любых таких проблем. Цель заземления – обеспечить правильную работу космического корабля и уменьшить электромагнитные помехи. Хорошая конструкция заземления критически учитывает эти аспекты и пытается свести к минимуму такие случаи, и отныне помогает уменьшить шумовую связь.В этом документе кратко представлены требования к заземлению космических аппаратов, подходы к проектированию, философия схемы заземления на спутниковом уровне и обсуждаются различные типы схем заземления на малых спутниках. В этой статье также рассматриваются преимущества и недостатки различных схем заземления малых спутников.

Ключевые слова

Заземление Малый спутник Распределенное одноточечное заземление Зарядка космического корабля EMI / EMC SGRP

Это предварительный просмотр содержания подписки,

войдите в

, чтобы проверить доступ.

Ссылки

1.
IEEE Std 142-2007
Google Scholar
2.
Справочная публикация НАСА 1374 – Отказы и аномалии электронных систем, связанные с электромагнитными помехами
Google Scholar
3.
MIL-HDBK-419A – Военное руководство по заземлению, соединению и экранированию электронного оборудования и оборудования
Google Scholar
4.
НАСА-СПРАВОЧНИК-4001 – Архитектура электрического заземления для беспилотных космических аппаратов
Google Scholar

Информация об авторских правах

Авторы и аффилированные лица

П. Шринивас Автор электронной почты
Кумар Рахасьям
Н. Бибамма
PSR Srinivasa Sastry

1.RCI, DRDOHyderabadIndia

Консультации по двигателям – Спецификация Заземление и соединение в коммерческих зданиях

Автор: Сэм Р. Александер, PE, LEED AP BD + C, exp, Maitland, Fla. 15 августа 2012 г.

Существуют различные преимущества для заземления и соединения систем передачи и распределения переменного тока.Основание для выбора того или иного типа системы заземления зависит от ее способности обеспечивать безопасность персонала и защиту оборудования. В первую очередь, электроэнергетика занимается снижением опасности поражения электрическим током и вспышкой для персонала, работающего с электрическими системами, ограничением повреждений компонентов электрической системы из-за переходных перенапряжений и сведением к минимуму прерывания коммерческих или промышленных процессов, которые поддерживает электрическая система.

Основываясь на этих критериях, преобладающая философия проектирования заземления заключается в предоставлении заземленной системы вместо незаземленной для достижения этих целей.Тем не менее, понимание основных принципов работы каждого типа системы необходимо для согласования соответствующей топологии заземления с характеристиками электрической системы. Коммерческие здания, большая часть оборудования которых работает при напряжении 600 В и ниже, похоже, стандартизированы на основе надежного заземления и заземления. Правильное применение этого подхода осуществляется через призму Национального электротехнического кодекса.

Причины для заземленных и незаземленных систем

Согласно NEC, заземление электрической системы переменного тока преследует две основные цели: первая – стабилизировать напряжение системы относительно земли в нормальных рабочих условиях, обеспечивая систему отсчета земли для системы; другой – поддержание в допустимых пределах избыточных напряжений в системе из-за молний, скачков напряжения в сети и случайного контакта с более высокими напряжениями.Эти две причины позволяют инженеру-проектировщику достичь двух основных целей – защиты оборудования и безопасности персонала для электрической системы. Третья цель заземления – позволить процессам, поддерживаемым электрической системой, продолжаться при наличии неисправного состояния. Обычно это достигается либо незаземленной системой, либо применением специальной формы заземления (заземление с высоким сопротивлением).

Энергетические системы в 1950-х, как правило, были незаземленными, трехфазными, трехпроводными, с дельта-трансформатором и дельта-генератором.Основное преимущество этой конфигурации заземления заключается в том, что она позволяет одному замыканию фазы на землю с болтовым соединением работать бесконечно без повреждений в месте повреждения и без срабатывания устройства защиты от сверхтоков. Это обеспечивает непрерывность работы, пока находится неисправный проводник, хотя и с риском поражения электрическим током для персонала. Однако большинство замыканий на землю имеют не болтовое соединение, а дуговое искрение низкого уровня (повторное зажигание). Эти повторные замыкания на землю из-за их относительно низких токов короткого замыкания могут оставаться незамеченными оборудованием для контроля замыканий на землю.Опасность здесь заключается в том, что повторные замыкания на землю вызывают возрастающие переходные перенапряжения на изоляцию проводящей системы. Если не контролировать, напряжение на изоляцию системы может привести к двойному замыканию линии на землю, что приведет к нежелательному срабатыванию устройств защиты от сверхтоков. Еще худший сценарий – это последствия опасности разрушительной дуги. По этой причине маловероятно, что сейчас будут построены незаземленные системы, и они с большей вероятностью будут модернизированы с помощью какого-либо типа системы с заземленным сопротивлением.

В электрической системе есть различные точки, доступные для заземления, например, средняя точка однофазного трансформатора, угол обмоток треугольником или центр обмоток звезды. Точки, которые считаются нейтральной точкой системы, чаще всего используются для заземления. Нейтральная точка влияет и, в свою очередь, одинаково влияет на три другие фазы в сбалансированной трехфазной системе. По своей природе эта точка представляет собой наилучшую возможность реализовать две основные цели заземления электроэнергетической системы.Описанные ниже методы заземления включают подключение к нейтральной точке звездообразной системы (генератора или трансформатора). Как правило, там, где нет нейтральных точек для заземления на обмотках генератора или трансформатора, как при соединении треугольником, используются заземляющие трансформаторы, такие как трансформаторы зигзаг или звезда-треугольник. Эти заземляющие трансформаторы эффективно создают нейтральное соединение, которое затем можно заземлить.

Типы заземления

Высокоомное заземление (HRG) , с возможностью применения в диапазоне напряжений от 480 В до 13.8 кВ, обеспечивает средства для ограничения проблем с переходными перенапряжениями, связанными с незаземленными системами, при этом обеспечивая преимущества непрерывности обслуживания. Идеальный диапазон напряжения – 5 кВ и меньше. Как правило, увеличение тока замыкания на землю улучшает контроль перенапряжения, но повышает точку повреждения при коротком замыкании. И наоборот, уменьшение тока замыкания на землю увеличивает перенапряжение, но снижает повреждение в месте повреждения. Правильное применение HRG в диапазоне среднего напряжения (MV) 2.От 4 до 13,8 кВ потребовалось бы максимальное ограничение одиночного тока замыкания на землю между точкой замыкания на землю до значения ниже 7 ампер. Кроме того, собственный емкостный зарядный ток между фазой и землей должен быть меньше или равен току через заземляющий резистор. Математически ток замыкания на землю представляет собой векторную сумму тока заземляющего резистора и тока емкостной зарядки. Емкостной зарядный ток – это функция электрической системы, которую необходимо предварительно оценить.При соблюдении этих величин и условий можно рассчитать диапазон токов замыкания на землю HRG.

Схемы низкоомного заземления (LRG) предназначены для ограничения токов замыкания на землю в диапазоне от 100 до 400 ампер в системах с диапазонами напряжения от 480 В до 15 кВ. При таком увеличении величины тока замыкания на землю цель LRG состоит в том, чтобы исключить переходные процессы перенапряжения за счет увеличения повреждений в точках замыкания и замыканий на землю. Однако, чтобы свести к минимуму эти повреждения, система защитных устройств формируется как часть схемы LRG.В идеале неисправность изолирована, а остальная электрическая система продолжает работать. При более высокой величине токов замыкания на землю емкостной зарядный ток относительно земли очень мало влияет на выбор резистора заземления. В этом случае это сопротивление представляет собой просто напряжение между фазой и нейтралью на заземляющем резисторе, деленное на ток замыкания на землю.

Реактивное заземление (RG) – еще одна альтернатива, используемая в системах среднего напряжения в диапазоне от 2,4 до 15 кВ. В этой схеме заземления используется индуктор для ограничения протекания токов замыкания на землю.Было показано, что системы с реактивным заземлением создают переходные перенапряжения при гораздо более высоких токах замыкания на землю, чем системы с резистивным заземлением. Чтобы ограничить переходные перенапряжения до приемлемых пределов, результирующий ток замыкания на землю может составлять до 60% от трехфазного замыкания с болтовым соединением. Поскольку это намного превышает предел в 400 ампер для LRG в том же диапазоне напряжений, реактивное сопротивление не так широко используется в электротехнической промышленности, за исключением заземления с настроенным реактивным сопротивлением.

Нейтрализатор замыкания на землю (GFN) – это еще одна форма заземления реактивного сопротивления, известная как заземление с настроенным реактивным сопротивлением.Как следует из названия, индуктивное реактивное сопротивление настраивается на естественный емкостной зарядный ток незаземленной фазы относительно земли. Этот эффект настройки за счет индуктивного реактивного сопротивления по существу нейтрализует (нейтрализует) вклад тока от емкостного зарядного тока. Это оставляет небольшую часть тока замыкания на землю, которая по своей природе является резистивной. Этот резистивный ток нейтрали относительно земли находится в фазе с напряжением нейтрали относительно земли. Преимущество этого согласования фаз состоит в том, что дуговое замыкание на землю с меньшей вероятностью будет поддерживаться напряжением, когда переменный ток и напряжение одновременно достигают нулевого значения.Приложение GFN похоже на приложение HRG в том, что замыкание на землю может сохраняться, так что электрическое обслуживание продолжается. Обнаружение неисправности обеспечивается скоординированным набором реле защиты от замыканий на землю. Недостаток GFN аналогичен RG в том, что реактивное заземление в целом имеет тенденцию к увеличению переходных перенапряжений. Кроме того, цепь заземления должна быть перенастроена после того, как в электрической системе будет выполнено какое-либо переключение.

Сплошное заземление (SG) обычно было решением более 60 лет назад, когда инженеры искали альтернативу для решения проблемы переходных перенапряжений из-за дугового замыкания на землю в незаземленных системах.Несмотря на то, что его применение не было столь успешным в диапазоне от 2,4 до 13,8 кВ из-за высокой энергии в точке повреждения, SG даже сегодня постоянно применяется при напряжениях ниже 600 В. Система с глухозаземленной нейтралью будет производить максимальный ток повреждения для данного состояния повреждения. Таким образом, он предоставляет наилучшие возможности для раннего обнаружения опасности возникновения дугового разряда в электрических системах. Координация устройства максимального тока, которое является важной частью системы SG, гарантирует, что только неисправная цепь будет изолирована, в то время как остальная часть системы продолжает функционировать.

Граница (зона заземления) электрической системы

Эффекты замыкания на землю различных схем заземления, описанных выше, ограничены определенными областями электрических систем, известными как зоны заземления или системы заземления. Границы этих систем заземления образуются разграничениями, такими как первичные обмотки треугольником трансформаторов или точка постоянного тока инверторов и преобразователей переменного / постоянного тока. Эти системы, которые связаны друг с другом магнитным полем или электрически изолированы, за исключением некоторой формы соединения оборудования, считаются отдельными системами.

На рисунке 1 трехфазная система на 480 В включает в себя первичные обмотки треугольником систем 2 и 4, двигатель с незаземленной звездой, глухо заземленный трансформатор звездой-звездой, генератор источника с незаземленной обмоткой треугольником и заземленную вторичную обмотку звездой. трансформатор источника. Система 2 имеет незаземленную вторичную обмотку трансформатора треугольником и незаземленную первичную обмотку однофазного трансформатора. Система 3 имеет незаземленную вторичную обмотку однофазного трансформатора, а Система 4 – заземленную вторичную обмотку трансформатора звездой.

Когда отдельные системы разрабатывают свои собственные соединения и заземления, они называются отдельно производными системами (SDS). Источники питания, такие как трансформаторы и генераторы, обычно конфигурируются как SDS. Однако, когда они электрически подключены к другой системе, они становятся частью этой системы и классифицируются как не относящиеся к SDS. Трансформатор T1 и генератор G в системе заземления 1 (рисунок 1) не относятся к SDS.

Твердое заземление трансформатора коммерческих зданий

Трансформаторы для коммерческих зданий обычно подключаются как SDS.Основной характеристикой SDS является соединение заземленного нейтрального проводника с соединенным корпусом оборудования или с соединенной шиной заземления. Для трансформаторов существует две конфигурации твердого соединения нейтрали с землей. Первая конфигурация имеет это соединение на самом трансформаторе (см. Соединение A на трансформаторе на Рисунке 2).

Вторая конфигурация имеет это соединение нейтрали с землей у первого средства отключения после трансформатора (см. Соединение C на панели 208 В на Рисунке 2).Эта вторая конфигурация заземления и соединения идентична тому, что требуется для служебного входного оборудования коммерческих зданий, которое обслуживается трансформатором электросети. В этом случае соединение нейтрали с землей называется основной перемычкой заземления. Также указано третье соединение B. Три соединения A, B, C нельзя использовать одновременно, так как это создаст параллельный путь для заземленного проводника. Однако любые два из трех соединений A, B, C будут соответствовать правилам установки на основе 250.30 (А) (1) NEC. В общем, установка заземления и заземления одиночного трансформатора в здании может быть расширена до нескольких трансформаторных схем, где на каждом этаже многоэтажного здания расположено несколько трансформаторов. Это достигается путем протягивания общего заземляющего электрода либо вертикально через полы, либо горизонтально внутри каждого этажа.

Генератор для коммерческих зданий с твердым заземлением

Заземление и заземляющие соединения генераторов для коммерческих зданий могут быть выполнены как SDS, так и без SDS.Выбор конфигурации для использования определяется выбором передающего оборудования, которое будет передавать силовые соединения от энергосистемы к генератору (генераторам) здания при потере электропитания от энергосистемы общего пользования. Если передаточное оборудование (переключатель) позволяет переключать свои нейтральные соединения (т. Е. 4-полюсные), то генератор, подключенный к передаточному переключателю, должен быть подключен как SDS. Такое расположение обеспечит соответствие требованиям безопасности 250.6 (B), NEC (см. Рисунок 3). Если безобрывный переключатель не позволяет переключить свои нейтральные соединения (т.е.е., 3-полюсный), то генератор должен быть подключен как без SDS, чтобы снова соответствовать 250.6 (B), NEC (см. рисунок 4). Несмотря на то, что на генераторе G2 нет соединения нейтрали с землей, генератор не считается незаземленным. Это связано с тем, что нейтральное соединение генератора, хотя и не подключено к земле на самом генераторе, подключено к земле на оборудовании служебного входа MDP через безобрывный переключатель. Также корпус генератора заземлен вспомогательным заземляющим электродом в соответствии с 250.54, NEC. Этот заземляющий электрод обеспечивает для генератора те же преимущества, что и заземление электрической системы.

Несколько генераторов, обслуживающих коммерческое здание, обычно подключаются как SDS. Это связано с требованиями к устройствам защиты от замыканий на землю на объектах, достаточно больших, чтобы требовать нескольких генераторов. Например, для правильного функционирования этих устройств защиты от замыканий на землю необходимо, чтобы генераторы были подключены как SDS. Параллельно подключенные генераторы создают особые проблемы с точки зрения способов заземления и защиты оборудования.Здесь достаточно сказать, что согласование электрических параметров этих параллельно включенных генераторов сводит к минимуму циркулирующие токи третьей гармоники, которые могут повлиять на устройства максимального тока замыкания на землю.

Параллельное заземление генераторов может быть реализовано с помощью общей шины нейтрали, подключенной к одной шине заземления, или с помощью отдельных шин нейтрали, подключенных к соответствующим шинам заземления. Чтобы использовать параллельную схему с общей нейтральной шиной, распределительный щит с устройствами максимального тока генератора должен располагаться рядом с самими генераторами.Это связано с тем, что соединение нейтрали с землей на SDS должно быть у генераторов или у первого средства отключения после генераторов (250,30 (A) (1) NEC). Согласно требованиям этого кодекса, если распределительный щит генератора должен быть расположен удаленно от самих генераторов, то соединение нейтрали с землей должно быть на встроенном устройстве максимальной токовой защиты каждого генератора. Здесь необходимо подчеркнуть, что такое применение твердого заземления для генераторов, описанное выше, не является обычной практикой для генераторов с напряжением выше 600 В.Это связано с тем, что одиночные замыкания между фазой и землей при твердом заземлении при таких более высоких напряжениях имеют тенденцию быть больше, чем трехфазные замыкания на болтах, с которыми производители генераторов проектируют свои генераторы.

Независимо от того, заземлены ли генераторы или трансформаторы в виде паспортов безопасности или не-паспорта безопасности, если они обслуживают конкретный коммерческий объект, тогда все заземляющие электроды (250,50 NEC) должны быть соединены вместе, чтобы сформировать систему заземляющих электродов. Это увеличивает целостность системы заземления здания, не нарушая требований к различным зонам заземления, поскольку токопроводящие проводники не соединены между собой между зонами заземления.

Заключение

Существует несколько схем заземления и соединения трансформаторов и генераторов. К ним относятся незаземленные, заземленные по сопротивлению и надежно заземленные. Системы с заземленным сопротивлением подразделяются на системы с высоким сопротивлением, низким сопротивлением, реактивным сопротивлением и настроенным реактивным сопротивлением. Незаземленные системы, которые когда-то были одной из наиболее широко используемых систем заземления, в настоящее время являются наименее используемым методом заземления. Незаземленная система предназначена для того, чтобы первое замыкание на землю могло существовать бесконечно долго, чтобы обеспечить непрерывность обслуживания при обнаружении места повреждения.К сожалению, система в этом состоянии имела тенденцию к возникновению переходных перенапряжений, которые приводили к нарушениям изоляции оборудования и проводов.

В целях достижения баланса между непрерывностью обслуживания и снижением переходных перенапряжений были разработаны другие схемы импедансного заземления и твердое заземление. При напряжении выше 600 В твердое заземление не так широко используется из-за более высокого уровня энергии в точке повреждения. Однако при напряжении 600 В и менее надежное заземление является стандартом де-факто для трансформаторов и генераторов в коммерческих зданиях.При таком более низком напряжении сплошное заземление с включенными в него согласованными устройствами защиты от сверхтоков предназначено для быстрой изоляции замыканий на землю. Таким образом, только неисправная часть системы выходит из строя, в то время как остальная часть системы продолжает работать.

Расшифровка терминов

Заземленная электрическая система . – это система, в которой по крайней мере один проводник от системы или точка на проводящей системе соединен либо с землей, либо с каким-либо другим проводящим телом, которое служит вместо земли.Это соединение может быть с промежуточным устройством импеданса или без него. Считается, что с устройством с очень низким импедансом система надежно или эффективно заземлена. С помощью устройства импеданса система может быть заземлена либо резистивно, либо реактивно.

Связанная электрическая система – это система, в которой нетоковедущие проводящие материалы электрической системы соединены вместе таким образом, что они представляют собой путь с низким сопротивлением для токов замыкания на землю.Это связанное соединение позволяет токам замыкания фазы на землю в заземленной системе течь обратно к источнику электроэнергии для последующих мер безопасности со стороны системы. Из-за взаимосвязанности заземленной и связанной системы связанная система также способствует достижению цели заземленной системы.

Незаземленная электрическая система не имеет прямого соединения между проводниками системы и землей или землей, за исключением очень высокого естественного реактивного сопротивления из-за емкостной связи между линией и землей.Независимо от значения названия, NEC по-прежнему требует, чтобы корпуса проводящего оборудования незаземленной системы были заземлены по той же причине, по которой заземленная система должна быть заземлена. Этот код также требует, чтобы незаземленная система была подключена аналогично заземленной системе, чтобы обеспечить путь с низким импедансом для межфазных токов замыкания, которые циркулируют обратно к источнику.

Токи замыкания на землю – это нежелательное протекание электрических токов в электрической системе из-за непреднамеренного соединения между незаземленным проводником электрической цепи и землей.Замыкания на землю в среднем составляют 95% всех неисправностей в электрических системах, причем наиболее распространенным типом замыканий на землю является дуговое замыкание. Все формы заземления и соединения пытаются свести к минимуму или устранить замыкания на землю. Следовательно, различные упомянутые методы заземления будут рассматриваться в контексте обработки токов замыкания на землю.

Александр – старший инженер-электрик с опытом работы. Его опыт в области электротехники для строительных систем, и он работает в основном в коммерческих и правительственных зданиях.

Список литературы

Л. Дж. Кингри, Р. Д. Пейнтер, A.S. Локер, «Применение заземления нейтрали с высоким сопротивлением в системах среднего напряжения», IEEE Trans. Ind. Appl., Vol. 47, № 3, май / июнь 2011 г.

Д. Д. Шипп, Ф. Дж. Анджелини, «Характеристики методов нейтрального заземления различных энергосистем: факты и вымысел», Катлер-Хаммер, 1988.

Д. Пол, С. Л. Венугопалан, «Метод заземления с низким сопротивлением для энергосистем среднего напряжения», ICF Kaiser Engineers, 1991.

Б. Бриджер мл., «Заземление с высоким сопротивлением», IEEE Trans. Ind. Appl., Vol. IA-19, No. 1, январь / февраль 1983 г.

Л. А. Бей, Дж. Айверсон, «Заземление генераторов переменного тока и переключение нейтрали в аварийных и резервных энергосистемах, части 1 и 2», Cummins Power Generation, 2006.

K. J .S. Хунхун, Дж. Л. Кёпфингер, М. В. Хаддад, «Резонансное заземление (нейтрализатор замыкания на землю) подключенного генератора», IEEE Trans. Ind. Appl., Vol. ПАС-96, № 2, март / апрель 1997 г.

Дж. Р. Дунки-Якобс, «Влияние дугового замыкания на землю на конструкцию низковольтной системы», IEEE Trans. Ind. Appl., Vol. 1A-8, No. 3, май / июнь 1972 г.

Рекомендуемая практика IEEE для заземления промышленных и коммерческих энергосистем, IEEE Std 142, 2007.

Рекомендуемая практика IEEE для систем аварийного и резервного питания для промышленных и коммерческих приложений, IEEE Std 446, 1995.

Справочник национальных правил по электротехнике, Национальная ассоциация противопожарной защиты, 2011 г.

Правильная схема заземления для Plexi

Ну, это конечно круто, но действительно ли это рекомендуется для сборки из плексигласа?
Щелкните, чтобы развернуть…

На самом деле это рекомендуется для сборок ламповых усилителей всех типов. Если вы прочитаете эту информацию, в разделе «Разное» упоминаются некоторые исключения для экрана трансформатора и ТТ нагревателя.
http://www.valvewizard.co.uk/Grounding.pdf

Я был поклонником схемы заземления с двумя звездами, где секция предусилителя заземлена рядом с входными гнездами, а секция питания заземлена рядом с трансформатором. @Tom Kamphuys сказал в посте 3 #: «Большинство людей здесь заземляют предусилитель и усилитель мощности отдельно.«Так что не одному мне нравится схема заземления с двумя звездами.
Некоторые участники TDPRI рекламировали схему с одной звездой, и я тоже был ее поклонником. Недавно я подписался на эту ветку:
5F6A Хм …
Обсуждение в «Техническом центре Amp», начатое MrCoolGuy, 25 августа 2020 г. Пост № 209 он успешно справился с гудением. Решение было одной звездой.

Теперь я подписываюсь на * схему заземления одной звезды * с звездочка возле входных гнезд.

Означает ли тот факт, что я не видел стандартных сборок, в которых шасси не использовалось бы в качестве точки заземления, по крайней мере, для крышек фильтров, катодов силовых ламп и предусилителя, что это невозможно или нецелесообразно? для плексигласа?
Щелкните, чтобы развернуть…

Я думаю, что во многом это связано с тем, как в свое время были подключены усилители. Взглянув на jtm45, можно увидеть на многих схемах заземляющую планку, припаянную к задней части горшков. Очень немногие из нас сделали бы это сегодня.
Усилители Marshall, над которыми я работал, обычно имеют плоскости заземления, отделенные от земли резисторами 100 Ом для устранения контуров заземления. Кажется хлопотным, когда лучшая схема заземления устранит необходимость.

В принципе, подойдет любая бесшумная схема заземления. * Заземление Ларри * из поста №5 может подойти, или две звезды подойдут.Я думаю, что исследование показывает, что схема заземления с одной звездой имеет наибольший электрический смысл.
Имеет ли смысл в сборке JTM45? Вам придется принять это решение.

Вы, , исследуете, как устроен ваш усилитель .
Сообщите нам свое решение.

Шум

– Схема заземления для сигнала + питания

Фон

Я работаю над проектом, который требует подключения как цифровых, так и аналоговых сигналов, а также питания и смещения между двумя устройствами на расстоянии примерно 1 метр, что является довольно суровой средой (магнитное поле).Один конец (удаленный) – это, по сути, пользовательская ИС датчика, а другой конец (локальный) – сторона сбора данных.

Существует четыре основных типа сигналов на межсоединении:

Низкое напряжение питания – 1,8 В постоянного тока и различные смещения. Это обеспечивает питание большей части схем на удаленном конце. Это обеспечит около 500 мА на устройство через кабель, который будет иметь сопротивление постоянному току около 0,1 Ом.
Высокое напряжение питания – 60 В постоянного тока. Это подает питание на небольшую часть удаленной цепи.
– это однонаправленный последовательный интерфейс, работающий на частоте ~ 200 МГц. Сигнал часов синхронизирует все в удаленном устройстве.
Аналоговые сигналы – это очень слабые (100 мВ макс.) Высокочастотные сигналы (~ 800 МГц Ч / Б), которые передаются с удаленного на локальный.

Все цифровые и аналоговые сигналы передаются по несимметричным коаксиальным кабелям, а линии электропередач – по отдельным кабелям.

Система еще не доработана, как и межсоединение.На данный момент я пытаюсь определить лучшую схему заземления в межкомпонентном соединении.

То, что я определил на данный момент

Во-первых, источник высокого напряжения будет иметь очень уродливые переходные процессы (мы знаем это из экспериментов) – по сути, он вызывает короткий сильноточный разряд. В идеале у нас должна быть хорошая объемная емкость на удаленном конце, но это невозможно. Таким образом, я собираюсь предложить, чтобы эта часть была спроектирована с независимым заземлением – это будет изолированное высоковольтное питание, чтобы предотвратить любые всплески тока на кабелях питания.

Во-вторых, РЧ-сигналы несимметричны и связаны по переменному току на локальном конце. Они будут поданы на активный балун (скорее всего, TI LMH5401 или аналогичный).

В-третьих, цифровые сигналы также несимметричные, но не могут быть связаны по переменному току.

Наконец, все экраны коаксиальных кабелей должны быть связаны вместе на удаленном конце, но могут быть подключены индивидуально на локальном конце.

Вопросы, которые у меня есть

Мой вопрос (надеюсь, не слишком широкий), как лучше всего организовать схему заземления, чтобы избежать создания каких-либо неприятных контуров заземления и, надеюсь, избежать связи между тактовым сигналом и сигналами RF и Power?

После некоторого чтения я пришел к следующим мыслям / идеям по этому поводу, которые я мог бы сделать с кем-нибудь, чтобы подтвердить, разумны ли мои идеи или есть ли лучший способ.

Во-первых, я подумываю о такой конструкции, чтобы был основной заземляющий кабель для источника питания низкого напряжения, а затем были независимые сигнальные заземления. Однако ясно, что в какой-то момент все основания должны соединиться вместе.

В некоторых материалах, которые я читал, предлагается оставлять коаксиальный экран незавершенным на локальном конце, чтобы избежать контуров заземления, однако я думаю, что это вызовет больше проблем, которые он решит, нарушив обратный путь сигнала для высокочастотных сигналов. Поскольку РЧ-сигналы связаны по переменному току на локальном конце непосредственно перед усилителем, мне интересно, должен ли я также подключать экран по переменному току, чтобы удалить любую петлю постоянного тока, возникающую с заземлением источника питания, при этом не нарушая обратный путь сигнала.Имеет ли это смысл?

Для цифровых линий, я думаю, мне просто нужно будет подключить землю с обоих концов, потому что она связана по постоянному току. В этой ситуации мы можем сделать так, чтобы в конструкции ИС для удаленного конца мы подключили коаксиальные заземления к ИС через контактные площадки заземления, расположенные как можно ближе к входам, чтобы путь прохождения сигнала через входные буферы был таким, как как можно ближе к коаксиальному кабелю. Затем мы можем иметь отдельную площадку заземления для источника питания, чтобы минимизировать связь сигнала с источником питания.

Наконец, я думаю, что к межсоединению следует добавить отдельный провод заземления для источника питания. На локальном конце это может быть пропущено через ферритовый шарик или сквозные конденсаторы, чтобы попытаться увеличить импеданс высокочастотных сигналов, чтобы они проходили через свои коаксиальные экраны, а не через землю питания. Это разумно?

Примерно так я думал:

(p.s. Вы хотите, чтобы я добавил дополнительную информацию?)

Схема заземления в системах РСУ или ПЛК

Во-первых, давайте разберемся в разнице между заземлением и заземлением.

Всякий раз, когда системы DCS или PLC заземлены, они все еще не подключены к земле. Система имеет внутри шину заземления, расположенную в подходящем месте, к которому возвращаются все внутренние заземляющие соединения. После того, как последняя шина заземления будет подключена к яме для фактического заземления или заземляющей сети, система окончательно заземлится.

Неправильное заземление распределенной системы управления (РСУ) или программируемого логического контроллера (ПЛК) может привести либо к неправильной работе системы управления или контроллера, либо к отказу электронных карт, а иногда даже к стиранию встроенного программного обеспечения.

В случае DCS или PLC каждая ячейка имеет шину заземления, к которой может быть подключено шасси контроллера, экраны. Эти шины затем возвращаются к конечной шине заземления, откуда затем выполняется соединение с землей или сеткой заземления.

Яма заземления должна иметь небольшое сопротивление заземления (намного меньше 1 Ом). Обычно сопротивление заземления можно измерить трехзондовым методом.

Заземление или схема заземления

Типы

Для правильного и эффективного заземления требуется четыре слоя.

Изолированное местное заземление (G1)
Изолированное общее заземление (G2)
Заземление системы управления (G3)
Специальная сеть заземления предприятия (G4)

Изолированное местное заземление (G1)

Изолированное местное заземление (G1) – это место, где источники питания, корпуса внутренних компонентов питания и т. Д. Заземляются на шину. Обычно это относится к одной системе управления.

Изолированный общий заземляющий провод (G2)

Изолированное местное соединение заземления (G1) от каждой из систем управления, внутри области заканчивается вместе с рамой или шкафом, или все корпуса имеют индивидуальные заделки для заземления для создания изолированного общего заземления (G2) .

Следует отметить, что заземление корпуса минимизировало влияние электромагнитных помех.

Земля системы управления (G3)

Это то место, где вторичная обмотка изолирующего трансформатора входящего источника питания заземляется вместе с заземлением, полученным от общего заземления изоляции (G2). Это заземление системы управления считается последней ямой для заземления в этом месте. Он может быть подключен к специальной сети заземления растений (G4).

Заземление системы управления (G3) или последняя яма заземления, подключенная к местным системам управления, должны быть отдельной ямой заземления.Который затем может быть подключен к специальной системе заземления растений. Эту систему управления G3 нельзя использовать совместно с другими системами предприятия.

Заземление выделенного завода (G4)

Выделенный участок земли для растений (G4) может существовать, а может и не существовать. Если он существует, предполагается, что он имеет наименьшее сопротивление. Он состоит из множества земляных ям в виде сетки.

Кабель, используемый для заземления, должен быть зеленого цвета с желтыми отметками.

Используемые шины заземления должны быть медными, толщиной примерно 10 мм и шириной 50 мм.

Ссылка : Дэвид Браун, Дэвид Харролд и Роджер Хоуп, «Инженерия управления: передовая практика питания и заземления систем управления»,

Интересно добавить еще какие-нибудь баллы? Поделитесь с нами через раздел комментариев ниже.

Автор: Р. Джаган Мохан Рао

Если вам понравилась эта статья, то подпишитесь на наш канал YouTube с видеоуроками по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Схема заземление: Схема подключения заземления в загородном доме

Схема подключения заземления в загородном доме

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Зависимость схемы подключения заземления от контура заземления

Зависимость схемы подключения от типа системы заземления

Система заземления TN-S

Система заземления TN-C. Необходимость перехода на ТN-C-S

Подключение заземления по системе TN-C-S

Подключение заземления по системе TТ

Заключение

Смотрите также:

Системы заземления TN-S, TN-C, TNC-S, TT, IT

Виды систем искусственного заземления

1. Системы с глухозаземлённой нейтралью (системы заземления TN)

Система заземления TN-C

Система TN-S

Система TN-C-S

Система заземления TT

2. Системы с изолированной нейтралью

Система IT

Надежное заземление — гарантия безопасности

Заземление в квартире и частном доме – как сделать своими руками

ЗАЗЕМЛЕНИЕ В ЧАСТНОМ ДОМЕ

ТРЕБОВАНИЯ К ПРОВОДАМ ПРИ ОРГАНИЗАЦИИ СИСТЕМЫ ЗАЗЕМЛЕНИЯ

Как сделать заземление в частном доме и на даче самому (схемы подключения)

Системы заземления, отличия, преимущества, особенности

Линейная схема контура заземления

Замкнутая схема заземления

Способ подключения системы заземления ТТ

Применение устройств защитного отключения

Система заземления TN-C-S

Система уравнивания потенциалов

Проверка заземления в доме

Проверка заземления при вводе на 380 В

Дополнительное защитное устройство

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

Устройство заземления.

Для чего нужно устройство заземления

Устройство заземления приобретенное в торговой сети, имеет свои преимущества:

Наименьшие сечения проката выбираются:

Сечение провода заземления в здании не должно быть меньше сечения провода фазы. К этим проводникам имеются требования по диаметру жил:

Похожие темы:

Заземление в частном доме своими руками: правила монтажа, схема, видео.

Для чего нужно заземление?

Схема заземления частного дома

Как сделать заземление в частном доме?

Заземление каждого прибора отдельно

Заземление всех электрических систем в одной сети

Видео заземления в частном доме

Устройство защитного заземления электроустановок по требованиям ПУЭ

Понятие заземления

Виды и правила заземления электроустановок

Защитное заземление в групповых сетях

Контур для частного дома

Молниезащита частного дома

Видео. Проверка заземления.

Ламповый усилитель шасси Информация о заземлении

Применение гибридной схемы заземления на бумажной фабрике 13.Генератор 8 кВ

Схемы заземления для малых спутниковых систем

Abstract

Ключевые слова

Ссылки

Информация об авторских правах

Авторы и аффилированные лица

Консультации по двигателям – Спецификация Заземление и соединение в коммерческих зданиях

Правильная схема заземления для Plexi

– Схема заземления для сигнала + питания

Фон

То, что я определил на данный момент

Вопросы, которые у меня есть

Схема заземления в системах РСУ или ПЛК

Заземление или схема заземления

Типы

Изолированное местное заземление (G1)

Изолированный общий заземляющий провод (G2)

Земля системы управления (G3)

Заземление выделенного завода (G4)

Добавить комментарий Отменить ответ
