Как самостоятельно установить проходные выключатели | Другое для умного дома | Блог

Иногда бывает удобно, чтобы один и тот же светильник включался/выключался в нескольких точках. Например, в двух концах длинного коридора или у кровати и у двери. В этом случае обычный выключатель не поможет, нужен проходной. Как устроен проходной выключатель и как его установить — в этой статье.

Как работает проходной выключатель

Принцип работы обычного выключатель понятен всякому, знакомому с физикой в объеме средней школы. Два вывода, в одном положении клавиши они замкнуты, в другом — разомкнуты. Включил — лампочка горит, выключил — погасла.

Впрочем, проходной выключатель устроен не намного сложнее — просто выходов у него не два, а три, и клавиша не разрывает цепь, а переключает ее на другой вывод. Поэтому проходной выключатель еще нередко называют переключателем. Опознать его довольно просто — у него не два, а три контакта, и обычно он обозначается значком

Два таких элемента позволяют собрать цепь, в которой включение лампочки зависит от положения обоих переключателей.

Для того чтобы включить или выключить лампочку, достаточно «щелкнуть» одним переключателем — любым.

Монтажная схема на два выключателя

Схема понятная, однако правила монтажа электропроводок накладывают свои требования. Как правило, питающий кабель подходит в монтажную коробку, из которой идут кабели ко всем электроустановочным изделиям. При монтаже удобнее пользоваться монтажной схемой, которая слегка отличается от электрической. Для монтажа схемы с двумя проходными выключателями вам понадобятся два трехжильных кабеля для подключения переключателей и один двужильный — для подключения светильника.

Единственный недостаток такой схемы — по положению клавиши выключателя непонятно, включен свет или нет.

Схема на три выключателя

Иногда возникает потребность сделать схему, в которой включение света зависит от трех выключателей — например, в случае с двумя выключателями у кровати (каждый — со своей стороны) и одним у двери. Одними проходными выключателем в такой ситуации уже не обойтись, кроме них потребуется еще и перекрестный. Перекрестный выключатель обозначается значком # и при переключении меняет местами фазовый и нулевой провода.

Схема на три точки с использованием двух проходных и одного перекрестного выключателей выглядит следующим образом:

Монтажная схема на три выключателя

Монтажная схема с использованием проходных и перекрестных выключателей выглядит посложнее, здесь вам потребуются два двужильных провода для подключения перекрестного выключателя, два трехжильных — для подключения двух проходных выключателей и один двухжильный — для подключения светильника.

Как самому сделать перекрестный выключатель

При реализации схемы на три выключателя нередко возникает проблема: перекрестный выключатель — редкий элемент и очень часто в выбранной линейке выключателей такого просто нет. Приходится либо нарушать дизайн помещения, ставя перекрестный выключатель другого дизайна, либо подбирать все остальные выключатели и розетки по дизайну найденного перекрестного выключателя. Дополнительное неудобство связано с тем, что линейки, в которых есть перекрестные выключатели, бюджетными не бывают, так что расходы порой вырастают на порядок. К счастью, из этой ситуации есть выход: во многих линейках есть двухклавишный проходной выключатель, который часто можно переделать в перекрестный.

Для этого вам понадобится клавиша от обычного одноклавишного выключателя той же линейки. Дело в том, что фиксирующие элементы на одинарной клавише обычно располагаются там же, где и на двойных клавишах.

Поэтому можно снять две клавиши с двойного проходного выключателя и установить вместо них одну обычную клавишу, которая будет теперь переключать оба переключателя одновременно. Остается только замкнуть «лишние» выходы переключателя, и перекрестный выключатель готов.

Импульсное реле — если точек больше трех

Что делать, если нужно больше трех выключателей? Или если вам не нравится, что клавиши проходных выключателей находятся все время в разных положениях? Можно воспользоваться кнопками и импульсным реле. Кнопка замыкает цепь на время, а импульсное реле при кратковременной подаче на него напряжения, включает или выключает светильник. В такой схеме может быть сколько угодно кнопок-точек включения.

Импульсное реле может иметь крепление для установки на DIN-рейку, тогда оно монтируется в щитке.

Но есть импульсные реле, которые можно оставить в монтажной коробке.

Способы подключения импульсных реле разные, перед подключением следует ознакомиться со схемой, обычно изображенной на самом реле. Как правило, на пару клемм реле подводится питание, с одной клеммы снимается фаза для подключения светильника, а на еще одну клемму приходят импульсы фазы с кнопок. Пример одного из вариантов подключения приведен на следующей схеме.

Для подключения всех элементов схемы вам потребуются двужильные кабели.

После того, как вы определитесь с нужной схемой, остается только разметить расположение её элементов на стенах комнаты и претворить её в жизнь. О том, какие инструменты вам для этого понадобятся и как с ними работать, вы можете прочитать в этой статье.

Схема подключения лестничных выключателей. Схема подключения проходного двухклавишного выключателя. Известные производители проходных переключателей

При организации освещения в местах, где необходимо управление источником света из трёх мест и больше, применяются промежуточные или же перекрёстные выключатели. Данный тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными выключателями. Установка и подключение их имеет свои особенности, о которых вы должны знать. Далее для читателей сайта будет предоставлена инструкция, доходчиво объясняющая, как выполнить подключение перекрестного выключателя света с трех мест и более.

Применение перекрестного выключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

  • выходных контактных клемм для подключения проводов;
  • механизма крепежа к стене;
  • токопроводящих перемычек, находящихся внутри корпуса;
  • группы контактов;
  • механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

  1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
  2. Маркировки пары – вход и выход.
  3. Невозможности использоваться отдельно, а только с парой .

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже .

Правила подключения промежуточного выключателя

Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

Для того, чтобы установить перекрестный выключатель понадобится:

  • Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
  • Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил – от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

Схема подключения перекрестного переключателя с проходными:

Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы.

Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

На видео ниже наглядно показывается, как подключить перекрестный выключатель и 2 проходных выключателя:

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Схема подключения промежуточного переключателя с двумя клавишами:

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

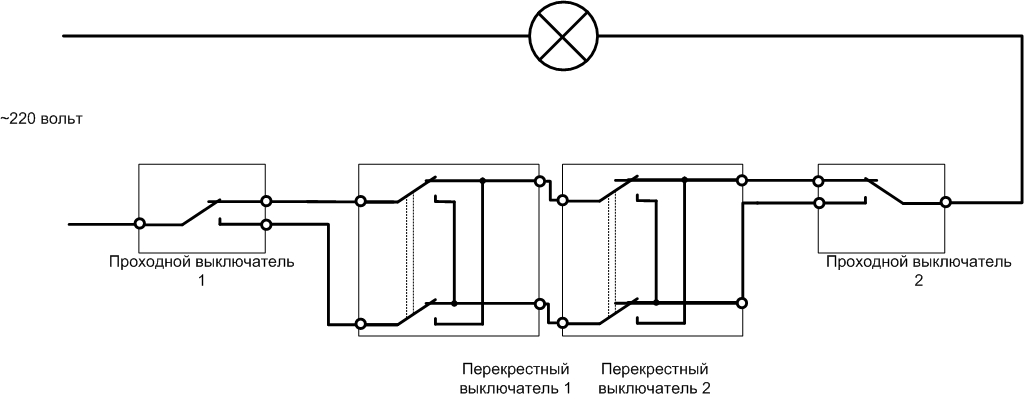

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Схема подключения двух перекрестных выключателей:

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Теперь вы знаете, как выполнить подключение перекрестного выключателя к проходным. Надеемся, предоставленные схемы монтажа и видео уроки помогли вам разобраться в правильном расключении проводов!

Приветствую всех читателей моего ! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели .

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- .

Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.
Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы). Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи). Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

Подписывайтесь на мой канал на Ютубе ! Смотрите еще много видео по электрике для дома!

Если необходимо из разных комнат управлять одним светильником одновременно, тогда для подключения применяется схема подключения проходного выключателя . Но такую схему при помощи обычных выключателей собрать достаточно сложно, тогда требуется использование проходных выключателей или переключателей, как их еще принято называть.

Для организации управления светильниками из нескольких мест, используются такие выключатели. не только очень удобна, но она позволяет еще и экономить существенно электроэнергию.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .

Применение проходных выключателей особенно актуально для управления освещением лестничных пролетов. Для такой цели часто используются схемы с применением реле времени, но такие схемы менее экономичны и надежны, а также не очень удобны в использовании.

Люди по лестницам передвигаются с различной скоростью, одни быстрее, а другие медленнее, поэтому ставить большие временные задержки с учетом запаса, значит – уменьшать экономию.

Схема подключения проходного светильника внизу одним выключателем позволяет включить светильники, а поднявшись вверх по лестнице, другим выключателем – выключить. Если же требуется спуститься, то для включения света используется проходной выключатель наверху, а для его выключения – внизу. Подобную схему удобно применять для освещения длинных коридоров.

Проходные выключатели будут весьма полезны не только для обладателей длинных коридоров и многоэтажек, очень пригодятся они и жителям небольших квартир. Например, в квартире есть проходная комната, при входе в которую включается свет, затем пройдя в следующую комнату, свет включается в ней, а в проходной комнате отключается проходным выключателем , ставшее уже ненужным освещение. Такая схема очень удобна и избавляет от лишнего хождения, а также экономит электричество.

Или еще пример. Когда обитатель квартиры заходит в спальню, то свет у двери включает, а укладываясь в постель включает бра или настольную лампу, чтобы перед сном почитать, но теперь ему необходимо встать, подойти к двери и выключить люстру. А если заранее установить проходной выключатель у изголовья кровати, то всех этих манипуляций можно не делать.

Чтобы была реализована такая схема управления, то для этого применяются так называемые «проходные выключатели», которые являются переключателями. Они имеют в отличие от обычных выключателей не два, а три контакта и переключать могут «фазу» из первого контакта – на второй либо третий.

Любые типы ламп (от ламп накаливания до люминесцентных , светодиодных и энергосберегающих) можно использовать в качестве источника освещения для такой схемы. Можно выполнять подключение по такой схеме не только ламп, но и любой другой нагрузки, включением которой требуется управлять из нескольких мест.

Мало чем отличается процедура подключения проходного выключателя от выполнения подключения обычного выключателя. Разница состоит лишь в количестве подводимых проводов и контактных клемм, их три у проходного выключателя.

Необходимо заранее учесть, что к такому выключателю от распределительной коробки нужно будет протянуть трехжильный провод.

В такой схеме применяются два проходных выключателя и распределительная коробка, в которую от управляемого светильника заведены провода и трехжильные провода от выключателей.

От распаечной коробки фазный провод подключается к общему входному контакту первого проходного выключателя . Соединяются с проводами два других (выходных) контакта, которые идут от аналогичных контактов второго выключателя. Затем соединяется с идущим от светильника проводом, общий (входной) контакт второго выключателя.

С нулем распаечной коробки соединяется напрямую второй провод от светильника

В соответствии с мощностью управляемого светильника необходимо подбирать сечение трехжильного провода, который подводится к проходным выключателям.

Иногда возникает необходимость для обеспечения не двух пунктов управления светильниками, а трех и более. Например, на лестнице многоэтажного дома свет должен на каждом этаже включаться и выключаться. С длинным коридором, в который выходят двери нескольких комнат – ситуация такая же.

Для реализации данной схемы, кроме простых проходных выключателей, понадобятся также еще и перекрестные выключатели. Такие выключатели имеют уже не три контакта, а четыре – два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. К таким выключателям требуется соответственно подводить четырехжильный провод.

Схема подключения проходного выключателя – управление светильником из 3-х мест.

Используются в таком схеме управления на первом и последнем пункте управления светильниками – обычные проходные выключатели , на всех остальных перекрестные выключатели.

Не ограничено количество пунктов управления, однако сложность коммутации в распределительной коробке возрастает, из-за подведения к ней большого количества проводов. При прокладке которых, без грамотной маркировки проводов просто не обойтись, иначе в них можно легко запутаться.

Принцип подключения выглядит следующим образом, выходная пара контактов первого проходного выключателя соединяется с проводами, которые идут к входной паре следующего перекрестного выключателя и дальше, вплоть до последнего проходного выключателя, соединяется общий контакт которого с идущим к светильнику проводом. К входному контакту первого выключателя выполняется подключение фазного провода, а второго провода от светильника к нулю распаечной коробки.

Трехжильный провод протягивается к каждому проходному выключателю, а четырехжильный – к каждому перекрестному.

Проходные выключатели позволяют управлять одной моделью светотехнического оборудования (лампой, люстрой, торшером) из нескольких помещений, причем, делать это можно одновременно. Важно знать о том, как подключить проходной выключатель, чтобы все светильники работали исправно. Для этого следует использовать соответствующие схемы.

Проходные выключатели – незаменимый вариант в частных домах, в планировке которых предусмотрено несколько помещений, расположенных на разных этажах. Соответствующие схемы подключения можно выбирать для больших квартир, учреждений с планировкой коридорного типа. К преимуществам подобных вариантов можно отнести не только удобство, но и возможность сократить объемы потребляемой электроэнергии: свет горит только там, где это нужно. В остальных помещениях освещение не включается, соответственно, и энергия не расходуется.

Подключение проходных выключателей в распределительной коробке

Проходные выключатели отличаются от стандартных моделей следующими особенностями:

  • В их конструкции предусмотрено три контакта, в отличие от типовых моделей, у которых контакта два
  • Оборудование позволяет оперативно менять «фазу» на второй либо на третий контакт с первого.

Важно! Функции источника света, в условиях соответствующей схемы, могут выполнять люминисцентные, светодиодные, энергосберегающие и любые другие лампы. Примечательно, что схема может использоваться в рамках подключения нагрузки практически любого типа, управление которой осуществляется из разных участков помещения.

Распределитель группы проходных выключателей

Схема подключения: 2 места

Тем, кто интересуется вопросом, как подключить проходной выключатель схема подключения на 2 места будет особенно полезна. По сути, процесс практически не отличается от аналогичной схемы, работающей в отношении выключателя стандартного типа. Основные отличия заключаются в следующем:

  • Общее число клемм контактного типа
  • Количество проводов, которые необходимо подвести к оборудованию.

Важно: подключение проходного выключателя осуществляется по трем проводам и по такому же числу клемм. Потребуется провод с тремя жилами, который нужно будет аккуратно протянуть к выключателю по направлению от коробки распределения.

Схема управления группой проходных выключателей из двух элементов

В рамках данной схемы подключения задействуется коробка распределения, также используются проходные выключатели в количестве двух штук. В коробку, как уже отмечалось выше, следует провести провода, ведущие от люстры или любого другого светильника. От выключателя протягиваются провода с тремя жилами. Подключение проходного выключателя по схеме с двух мест подразумевает использование фазного провода. Рекомендуется придерживаться выполнения работ в следующей очередности:

  • От коробки распаечного типа фазный провод протягивается к участку входа контактов на первом выключателе
  • Контакты фиксируются на проводах, которые тянутся от других таких же контактов в конструкции второго по счету выключателя
  • Входной контакт другого выключателя подсоединяется к проводу торшера, бра или другого светильника, установленного в помещении
  • Оставшийся провод фиксируется на нуле, причем, делать это следует напрямую.

Важно! Сечение провода с тремя жилами следует выбирать, ориентируясь на мощность светотехнического оборудования. Если нужно подключить несколько участков управления светотехникой, то нужно будет приобрести выключатели перекрестного типа. Схема расключения проходного выключателя, в данном случае, не сработает, ведь используется несколько контактов, и в проводе должно быть соответствующее количество жил.

Управление из двух мест с двумя нагрузками

Схема подключения: 3 места

В данном случае, выбираются выключатели стандартного типа. Они устанавливаются на последнем и на первом участках управления. Тем, кто хочет знать, как подключить проходной выключатель схема такого типа должна быть понятной. Она несколько сложнее, чем схема подключения с трех мест, но разобраться в ее специфике можно. В соответствии с ней, перекрестные переключатели следует устанавливать на оставшихся участках, то есть, не на последнем и не на первом.

Схема подключения трех проходных выключателей

Число участков управления светильников может быть любым. Их число обуславливает сложность соединения в коробке распределения, ведь к ней подводится гораздо больше проводов. В данном случае, потребуется их правильная и упорядоченная маркировка. В противном случае, возникает риск того, что в проводах будет не разобраться.

Работы по монтажу проходного выключателя схема которого не отличается сложностью, выполняются в такой очередности:

  • Два контакта на выходе, расположенные на участке первого выключателя, фиксируются на тех проводах, которые выводятся к паре на входе следующего по счету элемента перекрестного типа. Этот этап повторяется ровно до тех пор, пока не будет подсоединен последний по счету элемент
  • Общий контакт последнего элемента подводится к тому проводу, который ведет к торшеру, лампе, бра
  • Провод фазного типа присоединяется к контакту на входе в конструкции первого по счету выключателя
  • Второй провод лампы, торшера или другого светотехнического оборудования фиксируется на нулевом участке коробки.

Важно! К каждому элементу проходного типа нужно подвести провод с тремя жилами. К перекрестным выключателям подводятся провода из четырех жил.

Важные моменты

Как расключить проходной выключатель, подключить его – ответы на эти вопросы даст теория, практика. Следует четко понимать, по какому принципу работают предложенные схемы. В рамках каждой из них задействованы одни и те же элементы:

  • Выключатели проходного типа;
  • Коробки;
  • Провода, на определенных этапах заменяемые кабелями;
  • Лампы.

Первая схема считается самой простой. По ней легко понять, как сделать проходной выключатель: нулевой провод ведет от источника электроэнергии к светотехническому оборудованию. Кроме того, он помещается в коробку. Фазный провод тоже туда помещается, но ведет через нее непосредственно к контакту. Все контакты имеют соединение друг с другом. Фаза идет с общего контакта. Вторая схема является несколько более сложной, однако она действительно удобна.

Простая схема подключения проходного выключателя

Установка выключателей осуществляется одновременно с установкой коробки, в которую проводятся кабели от всех источников электроэнергии. В коробке их соединяют, руководствуясь выбранной схемой. Важно помнить, что участок установки должен выбираться правильно, в соответствии с характеристиками кабелей, в том числе, с их длиной.

В статье рассматривается принцип работы проходного и перекидного выключателя, приводятся схемы подключения выключателей, предназначенных для управления освещением с двух, трех и более мест. Приведены советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.

Идея, по которой создан проходной выключатель, не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность она набрала в 90-е, когда на рынке появились первые импортные выключатели, «заточенные» под управление светильником из разных мест.

Устройство и принцип работы проходного выключателя

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

Принципиальная схема проходного выключателя выглядит так:

Используя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

1,2 — проходные выключатели; 3 — к корпусу светильника

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10-16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм 2 .

  1. На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
  2. На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый).
  3. Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
  4. На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
  5. В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
  6. Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
  7. Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
  8. Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю провода , согласно схеме.

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и алюминиевые провода.

Проверка работы схемы

Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.


Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

Двухклавишные проходные переключатели

Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

1 — проходной двухклавишный выключатель; 2 — проходные выключатели

Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест.

Например, включим лампу № 1, изменив положение первого перекидного переключателя.


Аналогично можно включить вторую лампу.

Отключение можно выполнять как с помощью первого, так и второго переключателя.

Управление освещением с трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

Схема правильного подключения проходного выключателя с 3х мест. Где используется система трех выключателей?

Что такое проходной выключатель? Это устройство, которое имеет три контакта. При нажатии на клавишу переключает один из контактов на схемах подключения проходных выключателей с 3х мест на две лампы первого номера между двумя другими контактами. При этом учитывается их расположение. Нажали клавишу вверх, и первый контакт замкнулся с контактом под вторым номером. При нажатии вниз первого номера, он взаимодействует третьим.

Рассмотрим схему для подключения проходного выключателя с 3х мест. В ней применяется перекрестный выключатель или переключатель. Его название говорит само за себя. Здесь выполняются соединения крест на крест. Фото схемы подключения проходного выключателя с 3х мест можно найти без особого труда.

Контакты должны взаимодействовать напрямую. При нажатии клавиши они будут переключены в перекрестном направлении. Схема подключения проходного выключателя с 3х мест проста в использовании. Более подробная информация представлена ниже.

Описание работы системы

Функционирование схем по подключению проходного выключателя с 3х мест происходит следующим образом. Синий провод с нулевым значением, который находится в электрощите, подключают к той части цоколя, где в электросветильнике расположена резьба.

Кабель для заземления, имеющий желтый с зеленым оттенок и располагается также в электрическом щите, подсоединяют к корпусу светильника.Красный провод с фазовым значением необходимо соединить с центральным цокольным контактом светильника через три выключателя. Следуем далее указаниям схемы подключения проходного выключателя с 3х мест из 2 ламп.

Эти составляющие системы осветления осуществляют управление над процессом подключения провода фазы к светильнику. Присоединяем элементы – происходит включение, отключаем – гаснет. Схему подключения проходного выключателя с 3х мест можно успешно создать своими руками. Для этого внимательно изучите изображение и следуйте схематической инструкции. Точно соблюдайте соединение проводов по цвету.

Пример использования

В помещении длинного изогнутого коридора может быть установлена такая система выключателей:

  1. На входе с улицы.
  2. Перед кухней.
  3. Возле комнаты.

При выходе из комнаты после нажатия клавиши №2 свет загорается в коридоре. По пути к выходу выключаем лампы при помощи клавиши №1. Когда другой человек выйдет из кухни и захочет включить свет в коридоре, нажав на перекрестный выключатель, после прохождения по всей длине помещения он сможет снова выключить свет клавишей №2.

Особенности системы

Примечательно, что у данной схемы нет фиксированного положения выключателей «включено» или «выключено». Это основная особенность такого выключателя.

Все зависит от того, как расположены клавиши относительно друг друга. Такая модель не всегда удобна, к ней надо привыкнуть.

Вторая особенность схемы состоит в свойстве протекания через неё тока нагрузки. Это требует соответствия сечения провода уровню мощности светильника, который подключают.

Практическое применение схемы

Прежде всего, определимся с функциями проводов из электрощита в зависимости от их цвета:

  • Синий – «нулевой».
  • Желто – зеленый – «заземление».
  • Красный – «фазный».

Заведите все три провода внутрь ответвительной коробки. Присоедините к ним двужильные провода светильника и трехжильные подрозетника. Это место установки первого проходного выключателя. Если нет кабеля с двумя жилами, можно использовать с тремя. Тогда одна из них будет не задействована.

В коробке синий провод соединяем с таким же проводом в светильнике. Так же поступаем с проводами «земля» и «фаза».

В подрозетник №1 заведите трехжильный кабель от №2. Это прямое соединение между собой без применения ответвительной коробки.

В этом же подрозетнике провод «фаза» подключите к первой клемме в проходном выключателе. «Земля» и «ноль» фиксируются соответственно на клеммах второго проходного выключателя.

Аналогично происходит соединение в третьем подрозетнике.

На схеме цвет проводов точно соответствует данному описанию и обозначениям на выключателях.

К красному проводу подключили контакт №1 второго проходного выключателя. Подача фазы будет происходить прямо к центральным цокольным контактам светильника. Значит, во втором подрозетнике такой провод надо соединить с красным проводом первого подрозетника, заизолировать и оставить здесь.

В первой точке красный кабель от второй точки соедините с «нулём», находящимся в ответвительной коробке. Тоже заизолируйте и оставьте на месте.

«Ноль» из первого подрозетника соедините в ответвительной коробке с «фазой», которая идет к светильнику. Это прохождение от первого контакта до третьей точки в проходном выключателе к центральному контакту цоколя светильника.

Возможности применения подобных схем

Могут быть созданы схемы на 4, 5 и более мест, также двухклавишные проходные выключатели, что дает возможность управлять двумя светильниками сразу, из нескольких мест. При желании можно спланировать централизованный способ управления над осветительными функциями. Это позволит при выходе из дома выключить лампы во всех комнатах сразу, нажав на одну клавишу.

Создание сложной системы из множества светильников с возможностью их выключения из разных комнат – реальное использование полученных в этой статье знаний.

При правильном применении схемы подключения проходного выключателя с 3х мест “Легрант” можно построить ту, которая необходима именно вам.

Обзор розеток “Легрант”, “Лезарт” и “Шнайдер”

От качества розеток зависит не только удобство применения, но и безопасность жилья.

“Легрант”

Одной из самых распространенных разновидностей этого устройства является “Легрант Валена”. Она популярна благодаря высокому уровню качества и удобству установки. У розетки достаточно жесткий механизм, что обеспечивает простоту монтажа. Изготовлена она из качественного пластика и оснащена винтовыми зажимами. Это очень удобно. Выключатели этого бренда с самозажимными контактами отличаются некоторой жесткостью. Привлекательно выглядят на стенах.

Стыковка выполняется недостаточно удобно, не предусмотрено сцепление между собой.

“Шнайдер”

“Шнайдер Электрик Уника” может быть с двойной или одинарной рамками. Это качественные механизмы, ни в чем не уступающие первому образцу. Изделия полностью разборные. Кнопки более мягко поддаются нажиму. Пластик немного уступает в качестве “Леграну”.

Розетки и выключатели “Шнайдер” оснащены элементами для сцепления между собой. Это позволяет лучше выравнивать несколько розеток или выключателей рядом.

Подсветка выключателей не слишком надежна. Отзывы пользователей свидетельствуют, что она часто выгорает.

“Шнайдер Электрик Глосса” – более бюджетный вариант такой продукции с механизмом достойного качества. Если необходимо заменить все розетки и выключатели в квартире, можно доверить миссию этой модели.

“Лезарт”

“Лезарт” – еще одна марка розеток и выключателей, достойная внимания. Продукция от производителя из Турции.

Оснащена пластиковой накладкой контактной группы, пожильным вводом подпружиненными монтажными лапками, термостойким пластиком.

Отсутствует подпружинивающая скоба контактной группы, что видно после снятие верхней части пластика.

Включается достаточно легко. Схема подключения проходного выключателя с 3х мест “Лезарт” станет удачным выбором для организации освещения в доме.

Каковы возможности для использования система трех выключателей

Применение проходных выключателей необходимо при выполнении ремонтных работ и в процессе замены электрической проводки. Их использование позволяет руководить процессом освещения без необходимости возвращаться в другую комнату. В комбинации с разновидностями устройств перекрестного типа, появляется возможность для управления системой освещения из соседних помещений.

Схема подключения проходного выключателя с 3х мест Legrand успешно применяется в частных домах. Функция изделия проходного типа заключается в управлении подключением фазы к центральному контакту патрона.

Применение такой схемы особенно удачно в длинном изогнутом коридоре. Вместо одного светильника можно установить несколько, разместить их по потолку, а выключатели расположить там, где это удобно хозяевам.

Заходите в помещение и включаете свет. Снимаете обувь, проходите в комнату и выключаете лампы. Схема подключения проходного выключателя с 3х мест “Шнайдер” поможет реализовать описанные возможности.

Таким образом можно осуществить включение и выключение света из нескольких мест, что иногда просто необходимо.

Подведем итоги

Знание особенностей применения схемы их 3х выключателей дает возможности для оценки правильности подключения на ранних этапах монтажа. При организации таких сложных систем важно не допустить ошибок, чтобы не пришлось заново снимать обои и нарушать целостность стен.

Проходные выключатели успешно применяются в помещениях разного предназначения. Удачным будет их применение и дома.

Корректная работа такого механизма возможна только в паре. Если монтаж выполнен правильно, система будет функционировать легко и удобно.

Зная секреты устройства проходного выключателя, когда сеть может быть только в двух состояниях (замкнутом и разомкнутом), можно успешно выполнить работы по монтажу системы освещения своими руками.

Проходные выключатели схема без ответвительной коробки

Применение перекрестных устройств

Применение перекрестного выключателя на лестнице

Нередки ситуации, когда возникает потребность в освещении лестничного пролета в подъезде с возможностью включения и отключения лампочек на каждой из его площадок. Это и есть тот случай, когда без использования перекрестных выключателей в комплекте с двумя проходными приборами решить вопрос никак не удастся. Похожее положение создается, если потребуется управлять освещением сразу в трех комнатах, не возвращаясь постоянно в исходную точку.

К местам, в которых коммутацию освещения удобно организовать с помощью перекрестных выключателей также относят:

  • подвалы частных домов и загородных особняков;
  • чердачные помещения деревянных и городских строений;
  • длинные коридоры, нередко встречающиеся на служебных площадях.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Технические характеристики

Купить перекрестный выключатель можно в любом электрическом магазине, цена зависит от модели и фирмы-производителя. Рассмотрим характеристики нескольких известных переключателей.

ABB Basic 55 белый:

Номинальное напряжение сети, В220-250
Максимально допустимый ток, А10
Частота, Гц50
КонтактыПосеребренные, устойчивы к воздействию влаги и пара
КорпусИз термопласта
ЦенаОт 10 у. е.

Перекрестный Schneider Electric SDN:

Напряжение, В250
Ток, А10
Номинальная мощность, Вт2300
ЗащитаIP20
Стоимость, у. е.От 3

Legrand Valena (его аналог Anam):

ТипОдноклавишный
Максимальное напряжение в сети переменного тока, в230
Ток, А10
МатериалПоликарбонат
Частота, Гц50–60
Стоимость, у. е.От 4

Viko Carmen (по характеристикам и цене у Вико есть китайский аналог – Макел):

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.


Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

https://youtube.com/watch?v=49S22qEKXPs

Подключение перекрестного выключателя.

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1. С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2. С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит. Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2). В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2. В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток). Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя. Удачи!

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход. Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Конструкция и принцип работы трехклавишного выключателя

Схема трехклавишного выключателя довольно проста и практически аналогична приборам с одной или двумя клавишами. При нажатии клавиши замыкается или размыкается цепь питания осветительного прибора. Конструкция выключателя состоит из подвижных контактов, размыкающихся и замыкающихся клавишами.

В трехклавишном выключателе предусмотрены контактные площадки для отдельного управления тремя осветительными приборами. Такое решение позволяет сэкономить свободное пространство и упрощает монтаж. Раздельное управление лампами также позволяет сэкономить электроэнергию и гибко регулировать уровень освещенности.

Трехклавишный выключатель предоставляет возможность включать освещение только в нужных в конкретный момент зонах.

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

  • подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
  • переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
  • к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью. Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь. Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Схема подключения промежуточного переключателя с двумя клавишами:

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Особенности подключения двухклавишного переключателя

Для монтажа двойного выключателя в любом случае потребуется трехжильный провод, даже если в электропроводке квартиры отсутствует заземляющая защитная жила PE. После покупки изделия в первую очередь следует разобрать его, для чего достаточно демонтировать клавиши прибора. Сделать это можно вручную, потянув на себя сначала одну, а затем другую переключающую пластину. Если ничего не получается – нужно взять отвертку и поддеть ее жалом клавишу сбоку. После этого необходимо снять с выключателя декоративную рамку – она либо крепится на защелках, либо прикручена винтом.

Подключение коммутирующего прибора

В результате разборки от переключателя остается корпус с боковыми креплениями и внутренним перекидным механизмом. Его включение в линию управления сводится к подаче напряжения питания на общий контакт. При замыкании каждой из клавиш фаза будет подключаться к одному из двух направлений, по которым провода разводятся на различные цепи освещения.

При отсутствии маркировки на корпусе прибора придется воспользоваться тестером или мультиметром (режим «Прозвонка»). С их помощью можно убедиться в работоспособности перекидывающихся контактов и определиться с входными и выходными клеммами.

Разобравшись с контактами выключателя, переходят к обустройству подключений, для чего потребуется трехжильный кабель ВВГнг 3х1,5 с проводами различного цвета. Все последующие операции проводятся в таком порядке:

  1. К общему контакту переключателя подсоединяется фазная жила, идущая от распределительной коробки. Она может иметь изоляцию красного, коричневого или серого цвета.
  2. Приступают к закреплению на контактах двух отходящих от прибора проводников.
  3. Корпус устанавливается в монтажную коробку и фиксируется в ней посредством крепежных винтов.
  4. На свое место монтируется сама коробка (стакан), которая крепится двумя длинными распорными винтами.

Монтаж соединений в распределительной коробке

Распределительная коробка

Внутри распредкоробки важно различать следующие виды проводных жил:

  • питающий (фазный) провод, подводимый от линейного автомата;
  • отводящий проводник с фазой, идущий к выключателю;
  • один или несколько проводов, протянутых до осветителя.

Чтобы не запутаться в схеме перекрестного выключателя, необходимо соблюдать строгую очередность обустройства соединений. Согласно общепринятым правилам в первую очередь прокладывается нулевая жила, идущая напрямую к осветителю. Последующие за этим операции проводятся в таком порядке:

  1. Начать следует с подключения фазного проводника, протянутого от линейного автомата.
  2. К этой же клемме подсоединяется жила, протянутая от общего фазного контакта двухклавишного перекрестного выключателя.
  3. Из оставшихся свободными четырех жил две перенаправляются на люстру или бра.
  4.  Остальные протягиваются до двух выходных контактов коммутационного прибора.

Земля не принимается во внимание лишь в случае, когда в квартирной электросети отсутствует соответствующий провод. Если в коробке достаточно свободного места, все соединения оформляются с помощью зажимов типа «орех» или «Wago»

При отсутствии свободных пространств однотипные провода соединяются методом скрутки с последующей пайкой.

Подключение на люстре или светильнике

В квартирном светильнике, люстре или бра для подключения управляющих проводов, как правило, применяются специальные соединительные колодки. На них заводятся жилы кабеля, идущего от распределительной коробки, подключаемые согласно цветной маркировке.

На любом заводском светильнике проводящие жилы имеют цветную изоляцию, соответствующую общепринятому стандарту.

Обычно фазный провод помечается серым или красным цветом изоляции, а земляная жила – синим или голубым. Фаза подводится к центральному контакту обычной лампочки, а ноль подается на ее цоколь.

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

  • клавишными, то есть переключателями, функция которых — разрыв одной цепи и замыкание другой;

  • поворотными или коммутационными аппаратами, замыкающими контакты во время изменения положения специального механизма.

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

  • накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
  • встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест. Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте. Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами. Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами. При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

  • выходных контактных клемм для подключения проводов;
  • механизма крепежа к стене;
  • токопроводящих перемычек, находящихся внутри корпуса;
  • группы контактов;
  • механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

  1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
  2. Маркировки пары — вход и выход.
  3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Сетевой коммутатор

, сетевой маршрутизатор и сетевой брандмауэр

Почти в каждой сети используются три основных устройства: сетевой коммутатор, сетевой маршрутизатор и сетевой брандмауэр. Их можно интегрировать в одно устройство для сетей небольшого размера, таких как домашняя сеть, но не для более крупных сетей. Для любой сети ни одно из трех устройств не может быть отклонено. Из этого поста вы узнаете, как они работают и как строят вашу сеть.

В локальной сети (LAN) функции сетевого коммутатора аналогичны эстакадам в городах, которые соединяют другие сетевые устройства, такие как коммутаторы, маршрутизаторы, брандмауэры и точки беспроводного доступа (WAP), и соединяют клиентские устройства, такие как компьютеры, серверы, Интернет. Протокольные (IP) камеры и IP-принтеры. Он обеспечивает центральное место соединений для всех различных устройств в сети.

Рис. 1. Коммутаторы соединяют различные сетевые устройства и клиентские устройства, например эстакады в городах.

Коммутатор переключает кадры данных, сохраняя таблицу того, какие адреса управления доступом к среде (MAC) были видны на каком порту коммутатора. MAC-адрес — это прошитая метка в аппаратном обеспечении контроллера сетевого интерфейса (NIC). Каждая сетевая карта и каждый порт коммутаторов и маршрутизаторов имеют уникальный MAC-адрес. Коммутатор узнает MAC-адреса источника и получателя из кадров данных и сохраняет их в таблице. Он обращается к таблице, чтобы определить, куда отправлять кадры, которые он получает.Если он получает MAC-адрес назначения, которого нет в таблице, он рассылает кадр на все порты коммутатора, что называется широковещательной рассылкой. Когда он получает ответ, он помещает MAC-адрес в таблицу, и ему не нужно флудить в следующий раз.

Рис. 2. Коммутатор узнает MAC-адреса из кадров данных.

Маршрутизаторы (иногда называемые шлюзами) — это аппаратные устройства, используемые для маршрутизации пакетов между различными сетями и для подключения вашей сети к Интернету.На самом деле Интернет состоит из сотен тысяч маршрутизаторов.

Маршрутизатор проверяет IP-адреса источника и получателя каждого пакета, ищет пункт назначения пакета в таблице IP-маршрутизации маршрутизатора и направляет пакет другому маршрутизатору или коммутатору. Процесс продолжается до тех пор, пока IP-адрес назначения не будет достигнут и не ответит. Когда существует более одного пути к IP-адресу назначения, маршрутизаторы могут разумно выбрать наиболее экономичный из них.Если пункт назначения пакета не указан в таблице маршрутизации, пакет будет отправлен на маршрутизатор по умолчанию (если он есть). Если для пакета не существует пункта назначения, он будет отброшен.

Рисунок 3: Как маршрутизаторы направляют пакеты от источника к получателю.

Как правило, ваш маршрутизатор предоставляется вашим интернет-провайдером (ISP). Ваш интернет-провайдер назначает вам один IP-адрес маршрутизатора, который является общедоступным IP-адресом.Когда вы просматриваете Интернет, вы идентифицируетесь во внешнем мире по общедоступному IP-адресу, а ваш частный IP-адрес защищен. Однако частные IP-адреса вашего рабочего стола, ноутбука, iPad, мультимедийной коробки телевизора, сетевого копировального аппарата совершенно разные. В противном случае маршрутизатор не сможет распознать, какое устройство что запрашивает.

Маршрутизаторы интерпретируют разные сети. Помимо наиболее часто используемого Ethernet, существует множество других сетей, таких как ATM и Token Ring.Сети инкапсулируют данные различными способами, поэтому они не могут обмениваться данными напрямую. Маршрутизаторы могут «транслировать» эти пакеты из разных сетей, чтобы они могли понимать друг друга.

Маршрутизаторы предотвращают широковещательный шторм. Без маршрутизатора широковещательная рассылка будет идти на каждый порт каждого устройства и обрабатываться каждым устройством. Когда количество широковещательных передач слишком велико, во всей сети может возникнуть хаос. Маршрутизатор разделяет сеть на две или более меньших сетей, которые соединены им, и он не позволяет широковещательной передаче проходить между подсетями.

Рис. 4. Широковещательный шторм возникает при большом количестве широковещательных сообщений.

Зачем сравнивать коммутаторы и маршрутизаторы? Потому что коммутаторы уровня 3 могут выполнять маршрутизацию. Кто-то может спросить, почему бы просто не использовать коммутатор L3, тогда вам вообще не нужен маршрутизатор. Каждое устройство имеет свои особенности и выбор зависит от многих факторов. С одной стороны, например, для небольшой сети с 10-100 пользователями коммутатор L3 является излишним с точки зрения стоимости или функциональности.Соответствующий маршрутизатор может хорошо выполнять эту работу по разумной цене. С другой стороны, вы можете установить модули коммутации на маршрутизаторы, чтобы они работали как коммутаторы L3 в соответствии с вашими потребностями. Таким образом, выбор устройства должен учитывать его масштабируемость, отказоустойчивость, функции программного обеспечения, производительность оборудования и т. д.

Брандмауэры — это буквально стены, используемые для блокирования пожаров в чрезвычайных ситуациях. Сетевой брандмауэр устанавливает барьер между интрасетью/локальной сетью и Интернетом. Как правило, сетевой брандмауэр защищает внутреннюю/частную локальную сеть от внешних атак и предотвращает утечку важных данных. В то время как маршрутизаторы без возможности брандмауэра вслепую пропускают трафик между двумя отдельными сетями, брандмауэры контролируют трафик и блокируют несанкционированный трафик.

Рисунок 5: Брандмауэры устанавливают барьер между Интернетом и интрасетью/локальной сетью.

Помимо отделения локальной сети от Интернета, сетевые брандмауэры также могут использоваться для отделения важных данных от обычных данных в локальной сети. Так что внутреннего вторжения тоже можно избежать.

Рис. 6. Внутренний брандмауэр отделяет важные данные от других.

Один распространенный тип аппаратного брандмауэра позволяет вам определять правила блокировки, например, по IP-адресу, по протоколу управления передачей (TCP) или протоколу пользовательских диаграмм (UDP) порта. Поэтому нежелательные порты и IP-адреса запрещены. Некоторые другие брандмауэры представляют собой программные приложения и службы. Такие брандмауэры подобны прокси-серверу, который соединяет две сети. Внутренняя сеть не взаимодействует с внешней сетью напрямую. Комбинация этих двух типов обычно более безопасна и эффективна.

Обычно маршрутизатор — это первое, что у вас будет в вашей локальной сети, сетевой брандмауэр находится между внутренней сетью и маршрутизатором, чтобы можно было фильтровать все входящие и исходящие потоки. Затем следует переключение. Поскольку многие интернет-провайдеры в настоящее время предоставляют оптоволоконную услугу (FiOS), вам нужен модем перед сетевым брандмауэром, чтобы преобразовать цифровой сигнал в электрические сигналы, которые можно было бы передавать по кабелям Ethernet. Таким образом, типичная конфигурация будет такой: Интернет-модем-брандмауэр-коммутатор.Затем коммутатор подключает другие сетевые устройства.

Рисунок 7: Как коммутатор, маршрутизатор и брандмауэр связаны в сети.

Коммутаторы обеспечивают внутреннюю связь в вашей локальной сети; маршрутизаторы соединяют вас с Интернетом; брандмауэры защищают вашу сеть. Все три компонента незаменимы в сети. Небольшие сети могут иметь интегрированное устройство из трех, в то время как большие сети, такие как корпоративные сети, центры обработки данных, ваши интернет-провайдеры будут иметь все эти три, чтобы поддерживать множественные, сложные и высокозащищенные коммуникации.

Связанная статья: Управляемый и неуправляемый коммутатор: какой из них может удовлетворить ваши реальные потребности?

Связанная статья: Сравнение коммутации с промежуточным хранением и коммутации со сквозной передачей

Схема трехфазного выключателя конденсаторной батареи, состоящей из двух…

Контекст 1

… фазовый выключатель, представленный на рис.1 и рис.2, обеспечивает подключение конденсаторной батареи без пускового тока ток….

Контекст 2

… Результат работы трехфазного переключателя на тиристорных компонентах представлен на рис. 3. Емкостной переключатель состоит из двух независимых физических ключей (рис.1). Оба физических переключателя состоят из двух встречно-параллельно соединенных тиристоров, образующих двунаправленный вентиль. …

Контекст 3

… решение использует IGBT вместо тиристоров. Для двунаправленной работы транзистор подключается однофазным диодным мостом (см.2 и рис.11). …

Контекст 4

… физическая схема имеет малую индуктивность, вносимую соединительными проводами, поэтому даже отсутствие дросселя расстройки не позволяет пренебречь этой проблемой. На рис.10 показаны два примера линейного тока без (рис.10а) и с отстройкой индуктора (рис.10б). …

Контекст 5

… физическая схема имеет малую индуктивность, вносимую соединительными проводами, поэтому даже отсутствие дросселя расстройки не позволяет пренебречь этой проблемой.На рис.10 показаны два примера линейного тока без (рис.10а) и с отстройкой индуктора (рис. 10б). …

Контекст 6

… физическая схема имеет малую индуктивность, вносимую соединительными проводами, поэтому даже отсутствие дросселя расстройки не позволяет пренебречь этой проблемой. На рис.10 показаны два примера линейного тока без (рис.10а) и с отстройкой индуктора (рис.10б). На рис.10б можно наблюдать эффективность фильтрации высших гармоник при использовании отстроечного индуктора….

Context 7

… показаны два примера линейного тока без (рис.10а) и с дросселем расстройки (рис.10б). На рис.10б можно наблюдать эффективность фильтрации высших гармоник при использовании отстроечного индуктора. …

Контекст 8

… Рис.10b эффективность фильтрации высших гармоник можно наблюдать при использовании дросселя расстройки. На рис.10а видны короткие всплески напряжения длительностью в несколько микросекунд даже при отсутствии отстроечной катушки индуктивности….

Контекст 9

. .. означает, что производная тока должна быть ограничена, чтобы поддерживать наведенное напряжение ниже максимального. Это достигается за счет дополнительной схемы, состоящей из последовательно соединенных высоковольтных стабилитронов (рис. 11), включенных между выводами эмиттера и затвора IGBT. …

Контекст 10

… проверка была произведена путем отключения мгновенного тока 27 А. Худшие условия переключения имеет переключатель S2, который должен прерывать ток, протекающий через последовательно соединенные индуктивности в фазах L2 и L3.Энергия, хранящаяся в обеих индуктивностях, может быть рассчитана как: В то время как энергия, поглощаемая кремнием, представляет собой интеграл произведения тока коллектора IC и напряжения транзистора UCE за период 220 мкс, считанный из рис. 12. Вся энергия, запасенная в индуктивностях цепи, должна быть перехвачена. на транзисторе (EL≈ET). …

Как подключить 3-позиционный переключатель Z-Wave

Если вы решили создать умный дом самостоятельно, вы записались на крупную работу своими руками. Иногда это может показаться ошеломляющим, когда речь идет о интеллектуальных устройствах, таких как термостат Wi-Fi, концентратор умного дома, датчики, источники света и, конечно же, выключатели света.Тем не менее, установка устройств умного дома или изучение того, как подключить трехпозиционный переключатель, не должна быть такой головной болью.

Проведя небольшое исследование, вы сможете стать экспертом по домашней автоматизации и даже установить простое электрическое оборудование.

Электромонтажные работы могут быть самыми пугающими для домовладельца, но вы действительно можете переоборудовать свой дом с помощью интеллектуальных устройств и не убить себя электрическим током! Это возможно, я обещаю! На самом деле, я сам подключил весь свой дом, не имея никакого опыта, и меня ни разу не ударило током.🙂

Одной из самых пугающих установок (будь то Z-Wave или нет) может быть подключение переключателя, чтобы вы получали правильный результат, когда нажимаете (или переключаете) его. Но не волнуйтесь! В этой статье мы покажем вам, как подключить трехпозиционный переключатель — , один из самых сложных переключателей для самостоятельной сборки .

Вы можете спросить себя: “Зачем мне вообще нужен трехпозиционный переключатель?” или «Зачем мне знать, как подключить трехпозиционный переключатель, если я могу просто подключить обычный переключатель?»

3-позиционный переключатель работает следующим образом: если вам нужно управлять одним устройством (например, светом) с помощью двух переключателей, например, одного переключателя на северной стороне комнаты и одного переключателя на южной стороне, вам необходимо подключить трехпозиционный переключатель.

Например, вы можете захотеть включить или выключить основной свет в гостиной рядом с входной дверью, а также из прихожей в спальни. Использование двух выключателей с одним источником света является наиболее распространенным сценарием, поэтому мы будем использовать этот пример в оставшейся части статьи.

Нельзя ли просто соединить два обычных выключателя между собой?

К сожалению, вы не можете, потому что вам нужен переключатель с тремя клеммами. В то время как обычный переключатель имеет две клеммы (положения «включено» и «выключено»), трехпозиционный переключатель, очевидно, имеет три, то есть две обычные клеммы «включено» и «выключено», плюс третья для подключения к другой переключатель или устройство.По сути, вам нужно, чтобы все три элемента (свет, 3-позиционный переключатель 1 и 3-позиционный переключатель 2) соединились вместе.

Как подключить трехпозиционный переключатель?

Вы можете настроить его по-разному, но в основном вы создаете цепь с устройством (здесь свет) и двумя переключателями в любой конфигурации. Это означает, что вы можете провести провод от блока предохранителей к свету, а затем к двум выключателям, или к выключателям, а затем к свету, или вы можете подключить свет между двумя выключателями в цепи.Неважно, как вы их выстроите, главное, чтобы все три были на одном проводе.

У вас есть два варианта подключения трехпозиционного выключателя: подача питания через выключатели к свету или от света к выключателям. В обоих вариантах у нас будет четыре цвета проводов, и вам нужно понять их различное использование, прежде чем мы двинемся дальше.

  • Черный — это ГОРЯЧИЙ провод, что означает, что по нему проходит питание. Убедитесь, что ваш предохранитель выключен при подключении такого провода!
  • Белый — это нейтральный провод в паре с черным.Если через него проходит ток, мы рекомендуем обмотать его черной изоляционной лентой, чтобы указать, что он горячий.
  • Красный — это провод переключателя или контактный провод, используемый для передачи тока внутри переключателя.
  • Зеленый или неизолированный — это заземляющий провод, который заземляет весь ток.

Не все выключатели оснащены проводами правильного цвета, поэтому указанные выше цвета могут отличаться от тех, которые есть у вас дома. Чтобы обеспечить вашу безопасность, убедитесь, что вы проверили провода, прежде чем подключать их к коммутатору с помощью тестера напряжения. Кроме того, всегда выключайте основное питание перед установкой выключателя!

Первый вариант

Трехпозиционный переключатель с питанием, проходящим через переключатель

В этой конфигурации питание поступает от блока предохранителей через переключатель 1, к переключателю 2 и, наконец, к осветительному прибору.

Черный и белый провода идут по этому пути, как и провод заземления. Красный провод подключается к третьей клемме обоих выключателей и проходит только между ними, а не к блоку предохранителей или фонарю.Черный провод (тот, что с питанием) подключается к обоим переключателям на клемме COM или общей клемме, которая обычно черного или медного цвета. И черный, и белый провода заканчиваются на лампочке.

С помощью короткого отрезка провода и соединителя вы хотите подключить провод заземления к каждому стыку, кроме светильника; его нужно прикрепить к самому выключателю, а также к коробке.

Второй вариант

Трехпозиционный переключатель с питанием, проходящим через свет

Схема подключения трехходового переключателя Z-Wave

Когда питание поступает от осветительного прибора, все становится немного сложнее. Это связано с тем, что белый провод должен передавать питание, поэтому вы должны обмотать его черной изоляционной лентой, чтобы показать, что он горячий; это гарантирует, что никто, кто придет после вас, не поранится во время ремонта.

Когда сначала подается питание через светильник, вам нужно соединить их у осветительного прибора, чтобы они проходили через него, а затем к выключателю 1. Когда вы доберетесь до выключателя 1, подсоедините черный провод к одной клемме, а черный провод с лентой белый провод к другому.

Затем подключите зеленый провод заземления к выключателю и коробке, а красный провод подключите к третьей клемме.Совместите зеленый, черный и белый провода с черной лентой, чтобы провести их к коммутатору 2, где вы подключите их таким же образом. Затем красный провод идет с тремя другими, чтобы соединить оба переключателя.

Вы можете задаться вопросом: «Как подключить 3-позиционный переключатель Z-Wave ?» В конце концов, это Z-Wave Zone, верно? Как мы могли не упомянуть 3-позиционные переключатели Z-Wave? Что ж, не волнуйтесь, здесь мы покажем вам, как подключить трехпозиционный переключатель Z-Wave.

Подключение трехпозиционного переключателя Z-Wave практически такое же, как подключение стандартного переключателя Z-Wave.Единственная разница заключается в том, что для некоторых 3-позиционных переключателей Z-Wave не требуется дорожный провод, что на самом деле немного упрощает установку, однако другие требуют, что делает их установку точно такой же, как и стандартные 3-позиционные переключатели.

3-позиционные переключатели GE 45613 устанавливаются точно так же, как стандартные 3-позиционные переключатели, поэтому вы можете либо следовать инструкциям, упомянутым выше, либо посмотреть видео. В любом случае, направления одинаковы.

3-позиционные Z-Wave переключатели Linear не требуют путевого провода, так что если у вас его нет, ничего страшного. На самом деле, если в вашем доме настроено трехстороннее освещение, и вы его больше не хотите, вы можете запрограммировать один из линейных переключателей для управления другим устройством Z-Wave, а не исходным светом, которым он управлял.

Вам понадобятся два переключателя: Linear WD500Z-1 и Linear WT00Z-1. Первый представляет собой стандартный переключатель Z-Wave, а второй — ведомое устройство, которое можно использовать для управления либо трехходовым светом, либо отдельным устройством Z-Wave.

Возможно, вы думали, что никогда не сможете научиться подключать трехпозиционный переключатель, но это легко сделать, если вы воспользуетесь своими знаниями в области электротехники и будете следовать этой статье.В мгновение ока вы получите удобство двух выключателей для освещения или любого другого электрического устройства, которое вы хотите в своем умном доме!

Как использовать коммутаторы в сетевой схеме | Коммутаторы и концентраторы Cisco – Библиотека векторных трафаретов | Программное обеспечение для построения сетевых диаграмм Схема логической сети

концентратор Cisco

Концентратор 100BaseT

Маленькая втулка

Переключатель рабочей группы

Переключатель рабочей группы, подавленный

Коммутатор рабочей группы с голосовой поддержкой

Переключатель банкомата

Переключатель LAN2LAN

Коммутатор ЦСИС

Мультисервисный коммутатор MGX 8000

Многоуровневый коммутатор с Si

Многоуровневый переключатель

Многослойный переключатель с Si, приглушенный

Программный переключатель

Коммутатор центра обработки данных

Переключатель банкомата с голосовым управлением

Коммутатор IP DSL

Переключатель контента

Переключатель службы контента 1100

Переключатель виртуального уровня

Удаленный коммутатор уровня 2

Серверный коммутатор

Многоуровневый удаленный переключатель

Многокомпонентный серверный коммутатор

Шлюз доступа

CPE с большим радиусом действия

Четырехпозиционный и трехпозиционный переключатель: основы электропроводки

Если лестница, коридор или комната имеют два отдельных входа, трехпозиционные выключатели гарантируют, что людям не придется пересекать комнату в темноте, чтобы включить свет. Трехпозиционные выключатели также полезны для управления наружным освещением между двумя зданиями и для управления освещением в отдельно стоящем гараже из главного здания.

Большинство домовладельцев и рабочих могут без проблем подключить обычные однополюсные выключатели, но когда дело доходит до трехпозиционных выключателей, многие сбиты с толку и в конечном итоге вызывают профессионального электрика, чтобы разобраться во всем. Вот несколько принципов правильной и эффективной установки, которая будет работать с первого раза:

Два трехпозиционных переключателя обязательно находятся на некотором расстоянии друг от друга, но электрически они представляют собой единый «черный ящик».«Вместе они функционируют как один обычный однополюсный переключатель, единственной функцией которого является включение и выключение нагрузки.

Проще подключить эту конфигурацию «черный ящик/переключатель» как линейную конфигурацию, в отличие от контура переключателя, который требует большего количества проводов и является более сложным из-за нового требования Кодекса обеспечить нейтраль в каждом распределительном ящике.

Схема, показывающая протекание тока для пары трехпозиционных переключателей и одного четырехпозиционного переключателя.

Один трехпозиционный переключатель является входом для пары, а другой — выходом.Трехпозиционные переключатели имеют одну клемму на одном конце корпуса переключателя. На входном выключателе это один черный (горячий) проводник от источника питания, такого как входная панель. На выходном переключателе один черный провод идет непосредственно на нагрузку. Белые провода не подключены ни к одному выключателю. Они проходят через корпуса и подключаются к нагрузке, как и зеленый или оголенный проводник заземления оборудования.

На другом конце корпуса каждого трехходового переключателя находятся две клеммы.Они предназначены для двух альтернативных путей тока внутри черного ящика между двумя трехпозиционными переключателями. В любой момент времени один из этих проводов находится под напряжением, а другой нет. Между двумя коммутаторами проходит специальный трехжильный кабель. К одной клемме каждого подключается черный проводник. К другому подключается красный. Неважно, что есть что. Красных и черных проводников в народе называют «путешественниками». Чтобы внести немного юмора в эту сухую тему, я называю их «политиками».

Третий проводник белого цвета и не подключен ни к одному из выключателей. Он подключается (с помощью проволочных гаек) к белым проводникам в каждом корпусе, чтобы обеспечить непрерывность нейтрали между источником питания и нагрузкой. То же самое относится к неизолированному или зеленому проводнику заземления оборудования. Обязательно подключите его к шинам заземления коммутаторов и ко всем корпусам, если они металлические.

Четырехпозиционные переключатели используются для приложений, которым требуется более двух мест переключения.Их легче понять, чем трехпозиционные переключатели. Они имеют по две клеммы на каждом конце корпуса переключателя и подключаются к бегункам на линии между трехходовыми переключателями, вход на одном конце корпуса переключателя, выход на другом конце. Неважно, в какую сторону смотрят четырехпозиционные переключатели. Красные и черные соединения могут меняться любое количество раз между входным трехпозиционным переключателем и выходным трехпозиционным переключателем.

Вот и все. Следуйте этим основным принципам, и ваши трех- и четырехсторонние установки всегда будут работать.Если вы сомневаетесь, используйте омметр, чтобы прозвонить клеммы этих устройств.

Также доступны трех- и четырехпозиционные диммерные выключатели. Они подключены таким же образом и могут добавить атмосферу в гостиную или столовую. (Обратите внимание, однако, что лампы CFL, как правило, не работают с диммерами. Некоторые светодиодные лампы будут работать, а некоторые нет. Совместимость с диммерами указана на упаковке лампы.)

Как пользоваться селекторным переключателем звукоснимателей Stratocaster

Узнайте больше о том, как эта ключевая функция Stratocaster делает эту гитару такой универсальной.

Если вы новичок в гитаре Stratocaster, вам наверняка будет интересно узнать, как работает переключатель звукоснимателей.

Переключатель звукоснимателей является ключом к проверенной временем тональной универсальности Stratocaster, поскольку он контролирует, какие звукосниматели или комбинации звукоснимателей включены в любой момент времени. Поскольку Stratocaster — единственная гитара Fender с тремя звукоснимателями, переключатель звукоснимателей выполняет важную функцию.

Это пятипозиционный лезвийный переключатель, установленный по диагонали на нижней половине накладки со стороны высоких струн, прямо перед ручками управления.Его размещение здесь, как и у всех частей Stratocaster, совершенно преднамеренное — достаточно близко к руке, играющей/выбирающей, чтобы быть в пределах досягаемости во время игры, но достаточно далеко в стороне, чтобы случайно не сбить его с места.

Если мы пронумеруем положения переключателя от 1 до 5, причем положение 1 находится ближе всего к ручке среднего тона, а положения 2, 3, 4 и 5 идут по порядку к среднему звукоснимателю, мы можем легко обозначить функции переключателя выбора звукоснимателя (см. Инжир.2):

  • Положение 1: только мостовой подборщик
  • Положение 2: мостовой и средний звукосниматели вместе
  • Положение 3: только средний подборщик
  • Позиция 4. Средний и грифовый звукосниматели вместе
  • Позиция 5: только шейный датчик


Обратите внимание, что невозможно включить все три звукоснимателя одновременно. Также обратите внимание, что у переключателя звукоснимателей Strat довольно интересная история.

В течение первых 23 лет существования Stratocaster, с момента его дебюта в 1954 году и до 1977 года, селектор звукоснимателей представлял собой трехпозиционный переключатель.Вы можете включить бриджевый, средний или нековый звукосниматели, но не их комбинации. «Лео (Фендеру) нравился чистый звук отдельных звукоснимателей, — писал Ричард Смит в книге Fender: The Sound Heard ’Round the World об изобретателе гитары. Вы могли активировать только один пикап за раз, и все.

За исключением того, что это было не так. Гитаристы быстро заметили и хорошо использовали в звуке непреднамеренную особенность переключателя управления Stratocaster.Они обнаружили, что, довольно ненадежно установив переключатель в одно из двух «промежуточных» мест — между бриджевым и средним положением звукоснимателя или между средним и нековым положением звукоснимателя — они могли получить две разные комбинации двойного звукоснимателя. Они узнали, что совместное включение бриджа и среднего звукоснимателя дает собственный богатый и характерный звук; то же самое с включением среднего и нэкового звукоснимателей вместе.




Как отметил автор Том Уилер в The Stratocaster Chronicles: Celebrating 50 Years of the Fender Strat , «у игроков были другие идеи.Они обнаружили, что балансировка селектора звукоснимателей между положениями «выемки» дает дополнительные звуки, обычно описываемые как тонкие, деликатные, хриплые, шарлатанские, глухие и особенно фанковые».

Или, как выразился Смит в своей книге, использование переключателя для микширования звука двух звукоснимателей Strat привело к «рычащим гнусавым тонам, которые буквально изменили звучание электрогитары. Звуки напоминали приглушенную трубу или тромбон, но с треском и жалом обрыва линий электропередач».

По какой-то неизвестной причине гитаристы стали называть промежуточные настройки переключателя звукоснимателей Stratocaster «не в фазе», хотя эта фраза технически неверна, поскольку объединение двух звукоснимателей таким образом, что электрически действительно не в фазе, приведет к звук заметно слабее и жестче, чем любой звукосниматель сам по себе.«Вопреки распространенному мнению о промежуточных позициях, — писал Уилер в The Stratocaster Chronicles, — звукосниматели остаются электрически в фазе».

Промежуточные положения звучат по-разному, как указал Уилер, потому что звукосниматели в разных положениях по-разному реагируют на колебания струн, компенсируя определенные частоты при одновременной работе. Об этом непреднамеренном «хаосе обертонов» Смит отмечает, что «Лео никогда не предполагал, что Stratocaster воспроизведет свои самые популярные тона.

Игроки поняли это почти сразу. Гитарист Бадди Меррил, один из первых сторонников Stratocaster, игравший с оркестром Лоуренса Велка, использовал «промежуточный звук» еще в 1955 году. Дик Дейл, Бадди Гай и Отис Раш также были его сторонниками. Многие другие великие гитаристы впоследствии широко использовали промежуточные звуки, в том числе Айк Тернер, Рори Галлахер, Эрик Клэптон (хорошими примерами являются «Bell Bottom Blues» и «Lay Down Sally»), Роберт Крей, Марк Нопфлер (среднее/бриджевое звучание). фанат, как это было слышно в «Султанах свинга»), Нильс Лофгрен и другие.

Не менее интересен тот факт, что компания Fender, хорошо осведомленная о широко распространенном отношении к промежуточным настройкам переключателя почти с самого начала, позволила пройти 14 лет, прежде чем официально признать их. В каталоге Fender 1968 года отмечалось, что гитаристы могли «выбирать любую из трех позиций или даже между естественными позициями для изобилия звука». Наконец, в 1977 году, через 23 года после появления инструмента, Fender заменил трехпозиционный переключатель звукоснимателей Stratocaster на пятипозиционный; модификация, которая по сей день остается стандартной функцией.

[Правильный] 3-ходовой переключатель Схема подключения и подключения


Эй, сегодня мы собираемся увидеть проводку 3-ходового переключателя и подключение 3-ходового переключателя схема . Трехпозиционный переключатель используется для управления одним светом или лампочкой с двух разделяет места. Трехпозиционные выключатели используются в больших залах, где требуется управление светом из разных мест. Прежде всего, давайте идентифицируйте клеммы трехпозиционных переключателей, тогда мы увидим соединение 3-позиционный переключатель .

3 Терминал путевого переключателя

Здесь, на рисунке ниже показан оригинальный трехпозиционный переключатель и схема этого переключатель тоже дан. Ты На приведенном выше рисунке видно, что трехпозиционный переключатель имеет в общей сложности четыре клеммы. То верхняя левая клемма – это клемма заземления, которая подключена к металлическому корпус переключателя. Левая и правая клемма ниже клеммы заземления называли «путешественниками». Нижняя правая клемма называется общей клеммой.

3 Подключение путевого переключателя

Здесь схема подключения двух трехпозиционных выключателей с лампочкой приведена ниже.

Как подключить 3-позиционный переключатель?

1.  Во-первых, подключите входящий фазный провод к общему выводу первого выключателя. 2.  Подключите общий вывод второго выключателя с любым одним выводом лампочки. 3.  Подключите левая клемма «путешественник» первого трехпозиционного переключателя с левым «путешественником» вывод второго трехпозиционного переключателя. 4.  Подключите правая клемма «путешественника» первого трехпозиционного переключателя с правым «путешественником» вывод второго трехпозиционного переключателя. 5.  Подключите входящий нулевой провод к остальной клемме лампочки. 6.  Если вы хотите обезопасьте себя от поражения электрическим током, затем подключите провод заземления к клемма заземления каждого переключателя.

Добавить комментарий

Ваш адрес email не будет опубликован.
