Система заземления TN-C | Заметки электрика

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

Начинаю серию статей про системы заземления. И сегодня Вашему вниманию я представляю статью на тему системы заземления TN-C.

Для чего же нужно знать про системы заземления?

Да все очень просто. Когда мы приобретаем квартиру, дачу или дом (коттедж), мы сталкиваемся с многочисленными вопросами в области электричества. В ответ же слышим разносторонние ответы от специалистов. Кто-то советует провести монтаж контура заземления, другие дают совет по занулению электрооборудования, а третьи вообще говорят все оставить как есть.

Как же понять — кто прав, а кто нет? Какого мнения стоит придерживаться?

Впредь чтобы не возникало подобных вопросов, мы с Вами подробно и поочередно познакомимся со всеми системами заземления.

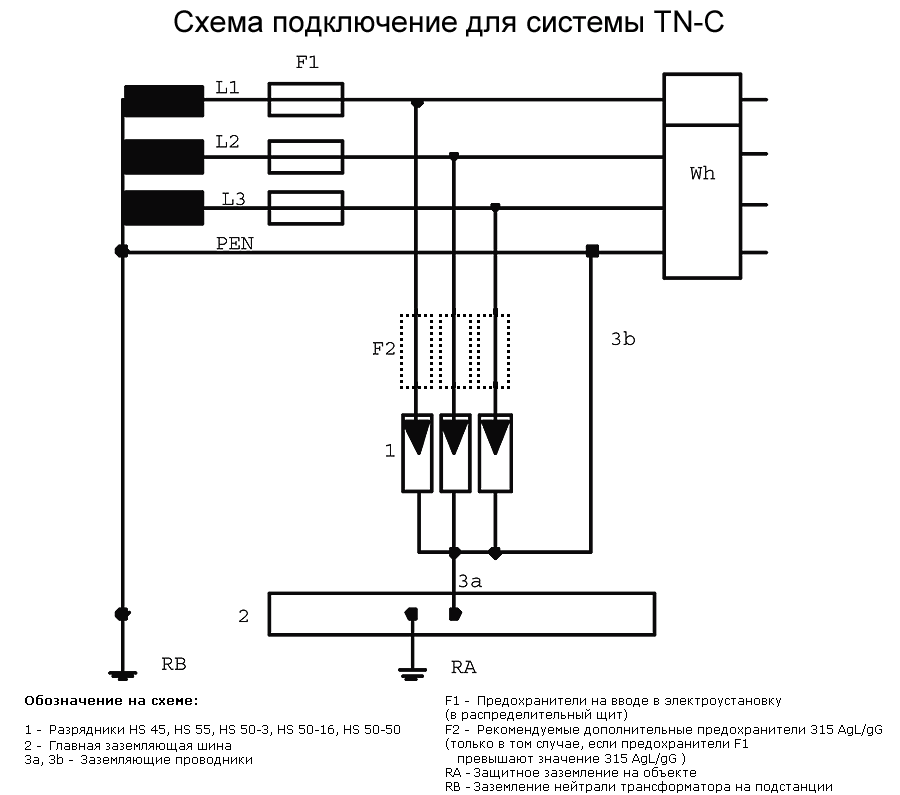

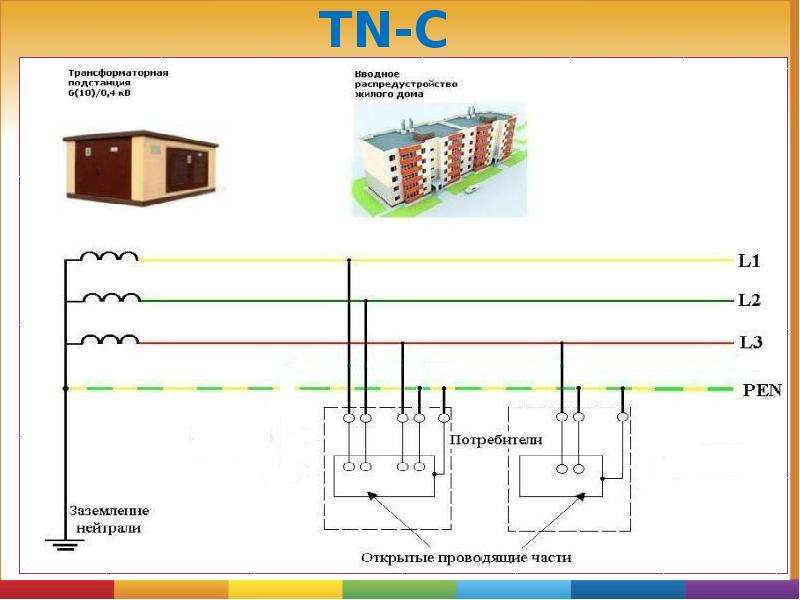

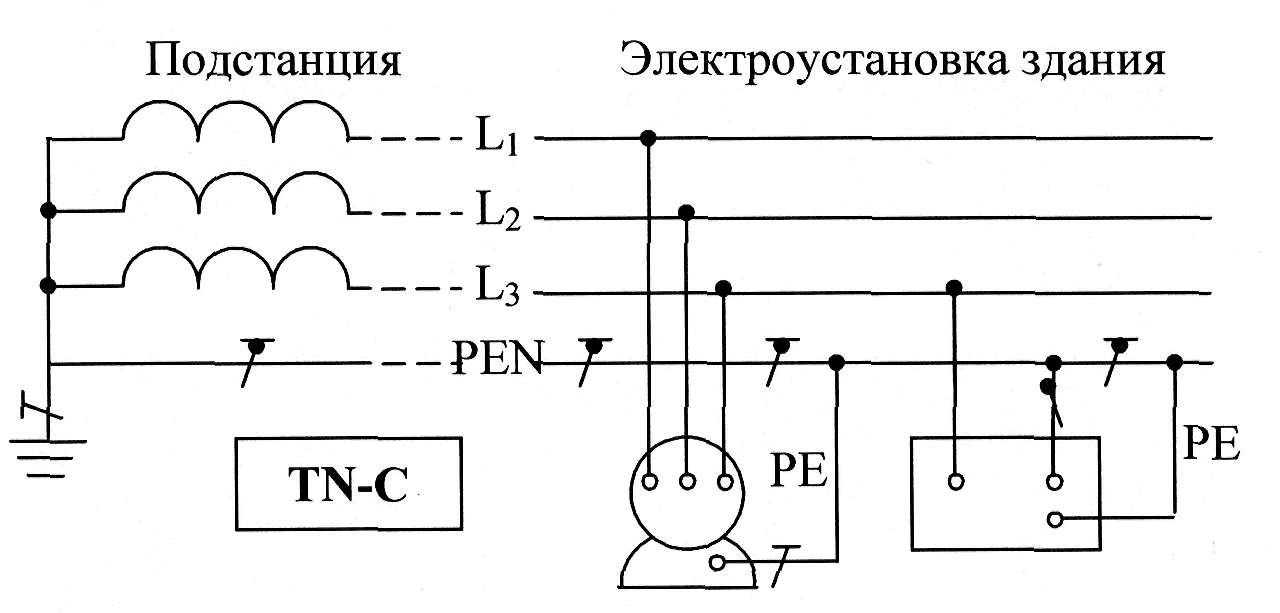

Система заземления TN-C

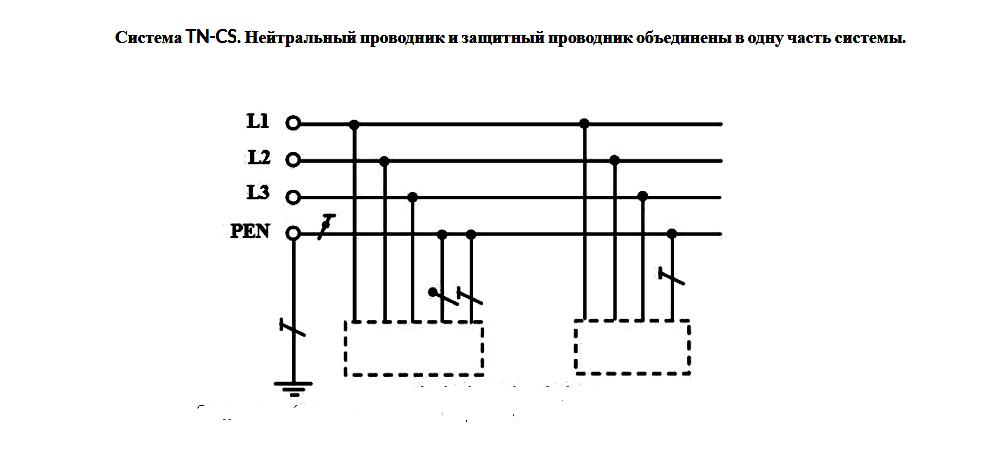

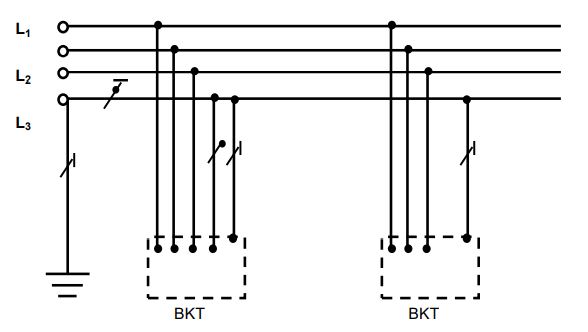

Самая старая и распространенная система заземления, которая существовала в нашей стране очень долгое время и, к сожалению, продолжает существовать — это система TN-C.

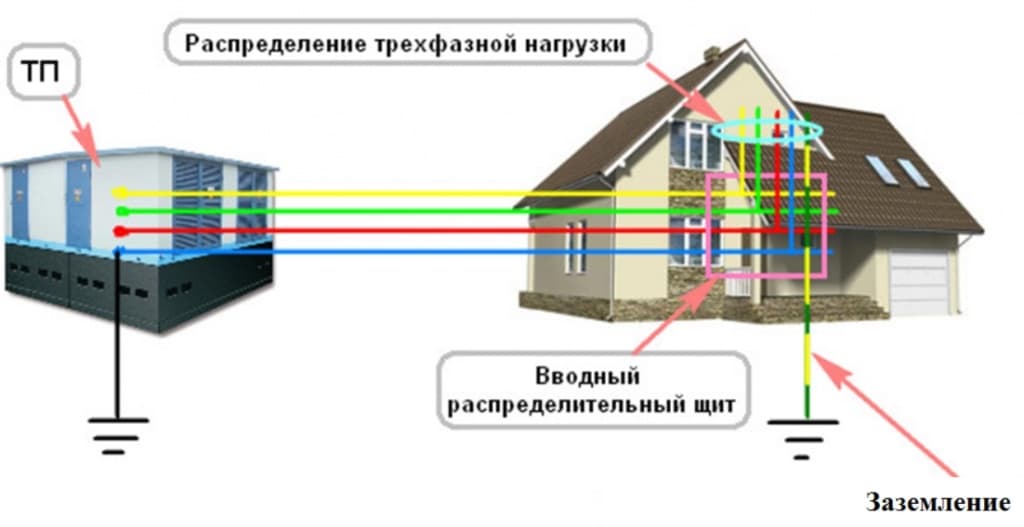

Заземление в такой системе выполнено следующим образом: контур заземления (другими словами заземляющее устройство ЗУ) выполнен на трансформаторной подстанции ТП, питающей наш дом.

Нулевой проводник соединен с контуром заземления и приходит к потребителю одним проводом (PEN) в качестве защитного и рабочего проводника. Нулевой проводник в данной системе так и называется — PEN проводник.

Для наглядности приведу схему этажного щита на 3 квартиры на примере жилого дома.



Электропроводка в таком случае выполняется кабелями с двумя жилами (фаза, PEN) при однофазном питании квартиры или с четырьмя жилами (А,В,С, PEN) при трехфазном питании.

В розетках отсутствуют контакты защитного заземления. Если корпус электрооборудования (электрический прибор, корпус щитка или сборки) соединим с PEN проводником, то такая защита будет называться занулением.



Достоинства системы TN-C

Система TN-C обладает всего одним достоинством — электромонтаж такой системы относительно прост и является дешевым.

Недостатки системы заземления TN-C

А вот про недостатки поговорим подробнее.

В этой системе заземления существует угроза поражения людей электрическим током, что приводит к плачевным ситуациям. Вот пример несчастного случая на производстве, можете ознакомиться с ним.

Если Вам специалист-электрик рекомендует провести электромонтаж с системой заземления TN-C, то сразу же отказывайтесь от такого электрика.

Система заземления TN-C. Что делать? Как исправить?

Уважаемые, потребители электрической энергии. В данной ситуации отчаиваться не стоит, т.к. при реконструкции (модернизации) и вновь монтируемых объектах устанавливать систему TN-C строго запрещено!!!

Энергоснабжающим организациям, обслуживающим электрические сети наших домов, необходимо (рекомендовано) систему TN-C перевести на систему заземления TN-C-S или  TN-S, путем модернизации схем электроснабжения. Но в связи с отсутствием финансовых средств, энергоснабжающие организации делают проще. Они на вводе в дом устанавливают повторное заземление нулевого проводника. А далее производят разделение PEN проводника на два отдельных проводника:

  • нулевой рабочий проводник N
  • защитный проводник PE

Более подробно об этом Вы можете прочитать в статье про разделение PEN проводника.

Если Вы не представляете как самостоятельно определить систему заземления Вашей квартиры или дома, то пригласите специалистов электролаборатории.

P.S. А у Вас какая система заземления используется в Вашей квартире?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Что такое система заземления типа TN-C | Энергофиксик

Самой важной частью надежной электропроводки является грамотно реализованная система заземления. На сегодняшний день существует несколько видов заземлений: TN-C, TN-C-S, TN-S, TT, IT. В этой статье я расскажу вам о системе заземления TN-C, которая в новых постройках не применяется, но до сих пор очень распространена в старом жилом фонде.

Что означает аббревиатура TN-C

Данная аббревиатура расшифровывается так:

“T”Terre – дословно переводится как земля, означает заземлено.

“N”Neuter – дословный перевод нейтраль. Означает, что такое соединение имеет связь с нейтралью источника.

“C”Combined – дословный перевод объединенный. В одном проводнике совмещены нулевой рабочий и защитный провод на всей протяженности и по всей энергосистеме.

Заземление вида TN-C

Этот вид заземления еще иногда называют пережитком СССР и хоть сейчас она запрещена, но почти в половине жилого сектора и хрущевок до сих пор используется данная система. А реализована она следующим образом:

Рабочий ноль соединяется с заземляющим контуром непосредственно на подстанции и уже от подстанции приходит к потребителю одним проводом, в котором совмещены функции защитного и рабочего проводника.

При этом проводка в доме выполняется:

Если однофазная, то двумя проводами, где один из них это фаза, а второй рабочий ноль.

Если трехфазное питание четырьмя проводами, где присутствуют фазы: А, В, С и рабочий ноль (PEN).

Положительные стороны системы

Достоинством такой системы заземления является лишь экономия и простота монтажа. Ведь здесь вам нужен двухжильный кабель и более ничего.

Так же к положительным моментам можно отнести тот факт, что эту систему можно применять без дополнительной модернизации остальной сети (старого фонда).

Важно. Если вы живете в частном доме и нанятый специалист предлагает вам новую проводку выполнить по данной системе, то вам стоит отказаться от услуг подобного мастера.

Отрицательные стороны системы

Минус тут один, но он существенный. В этой системе самый высокий риск поражения человека электрическим током.

Справедливости ради хочу сказать, что при должном контроле за нулевым проводником данная система довольно неплохо функционирует. Тем более что в большинстве старых построек вообще нет никакого заземления. Ведь по требованиям той же системы TN-C все металлические части корпусов электроприборов, к которым возможно прикосновение, должны быть занулены.

Что делать с системой заземления TN-C

Если у вас частное домовладение то вы можете выполнить переход на систему заземления TN-C – S.

А в случае если у вас квартира, то тут можно выполнить модернизацию вашей системы, но проводник PEN не подключать до тех пор, пока ваша управляющая компания не выполнит переход ГЩУ на систему TN-C-S.

Спасибо за ваше внимание.

Как выполнить электроустановку здания с типом заземления системы TN-С-S: y_kharechko — LiveJournal

В Интернете и, в частности, в Дзен опубликовано много статей, дезинформирующих читателей о системах TN-C, TN-C-S, TN-S, TT, IT. Анализ некоторых статей с грубыми ошибками опубликован мной см.:
«Системы заземления TN-C (S) для чайников …» – дезинформация от Заметки Электрика;
«Системы заземления для чайников: TN-S, TN-C, TN- C-S и TT …» – дезинформация от Заметки Электрика;
«Виды заземления: TN-C и TN-S, TN-C-S, TT и IT …» – дезинформация от Строительный журнал САМаСТРОЙКА;
«Системы заземления для чайников: TN-S, TN-C, TN-C-S и TT …» – дезинформация от Электрика для всех;
Авторы не знают современные требования к системам TN-C, TN-C-S, TN-S, TT, IT. Они ссылаются на устаревшие требования ПУЭ, в которых допущены многочисленные ошибки (см. статью ПУЭ, глава 1.7: системы).
При этом авторы демонстрируют незнание терминологии и требований ПУЭ. Они не способны корректно информировать читателей, нанося им существенный вред своей дезинформацией.
Рассмотрим, что представляет собой система TN-C-S, как выполнить электроустановку здания с типом заземления системы TN-C-S.

В своде правил СП 437.1325800.2018 (см. статью СП 437.1325800.2018 не пригоден для проектирования электроустановок зданий) система TN-C-S определена так:

Процитированное определение сформулировано мной на основе следующих требований ГОСТ 30331.1 (см. статьи О новом ГОСТ 30331.1–2013, О переиздании ГОСТ 30331.1–2013):

Эти требования были уточнены мной (курсив) на основе предложений, изложенных в книге Основы заземления электрических сетей и электроустановок зданий.

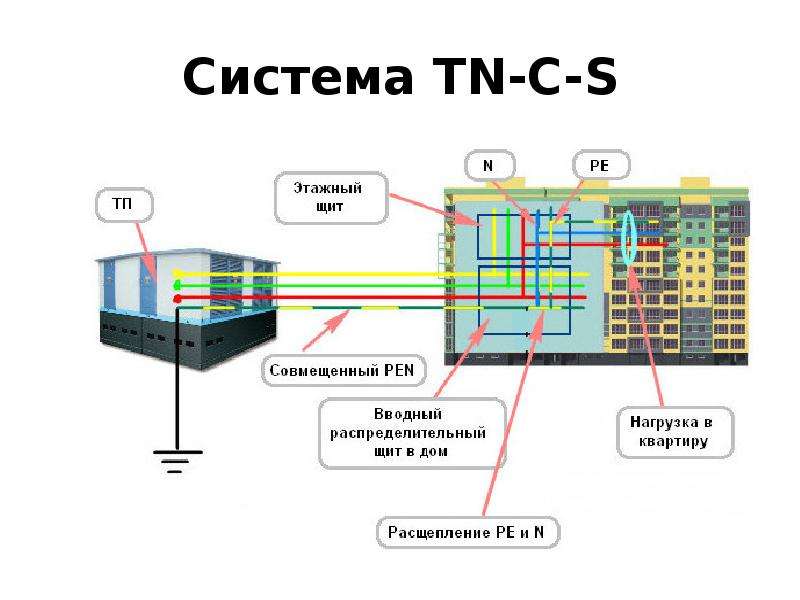

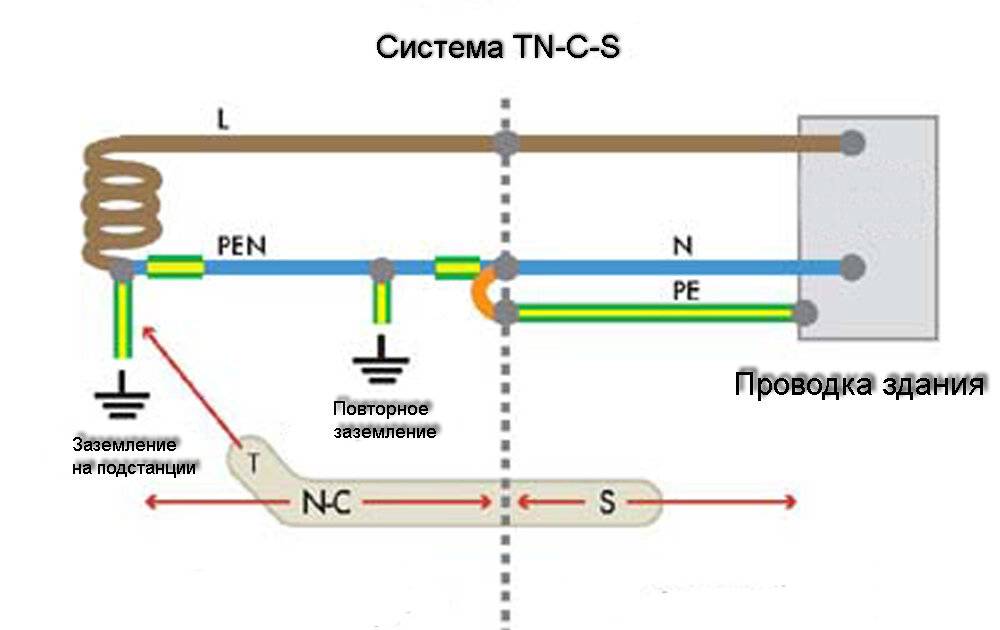

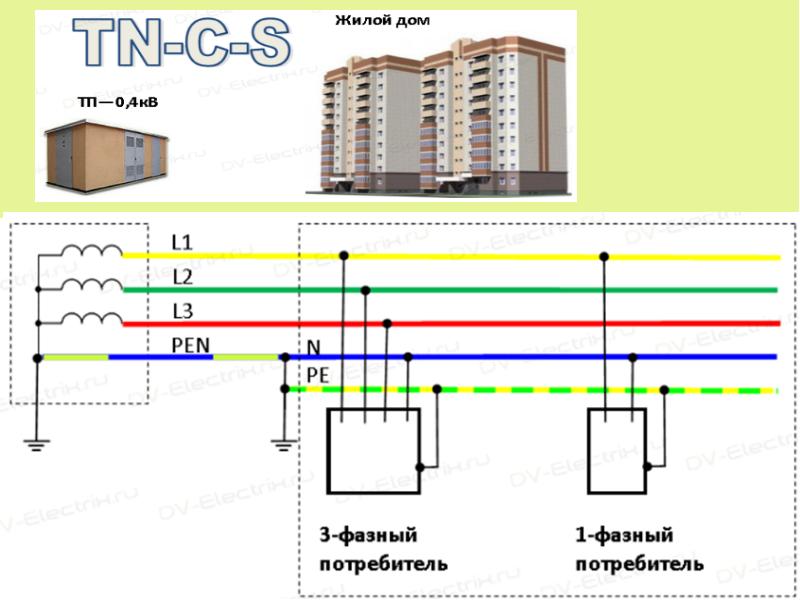

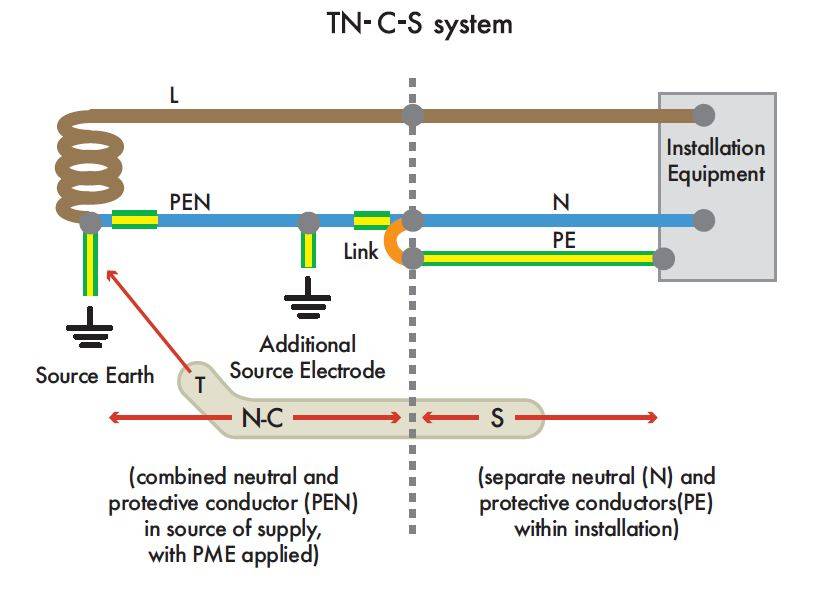

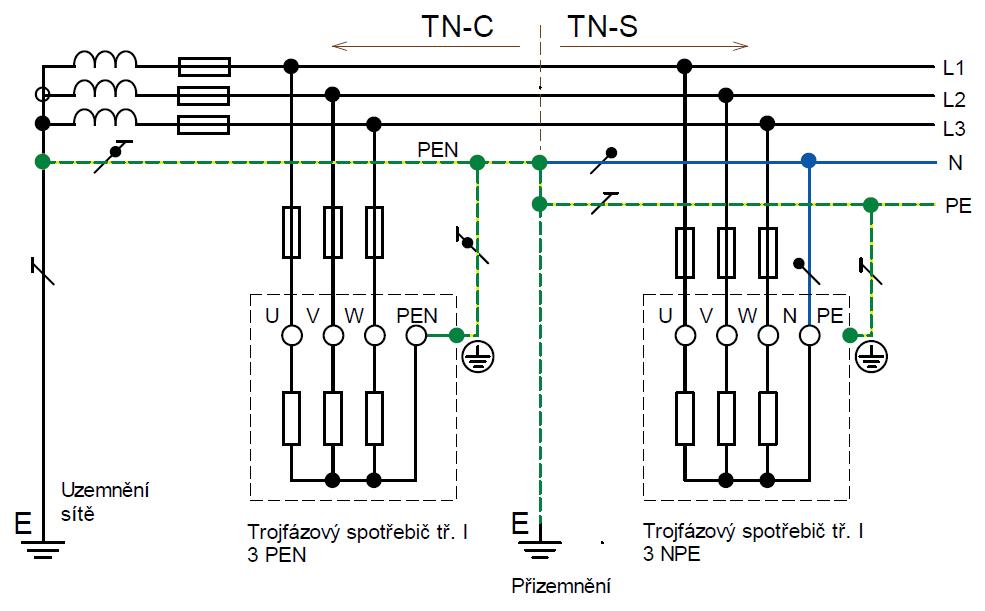

При типе заземления системы TN-C-S (см. рис. 1 и 2) заземлена одна из частей источника питания, находящихся под напряжением, обычно – нейтраль трансформатора. Открытые проводящие части электроустановки здания имеют электрическое соединение с заземлённой частью источника питания, находящейся под напряжением. Для обеспечения этого соединения в низковольтной распределительной электрической сети обычно применяют PEN-проводники, а в электроустановке здания используют защитные проводники PE. В системе TN-C-S возможно также применение PEN-проводников в головной части электроустановки здания. При этом в электрических цепях остальной части электроустановки здания используют защитные проводники.
При типе заземления системы TN-C-S PEN-проводник всегда разделяют на защитный и нейтральный проводники в какой-то точке электроустановки здания. Это разделение может быть произведено на вводе в электроустановку здания – на вводном зажиме или на защитной шине вводно-распределительного устройства (рис. 1). Так следует делать в электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений. См. статью Выполнение защитных проводников в системах TN-S, TN-C-S и TT.
PEN-проводник может быть разделён также на вводном зажиме или на защитной шине другого распределительного устройства, которое соединено с ВРУ посредством распределительной электрической цепи, имеющей PEN-проводник в составе своих проводников (рис. 2).

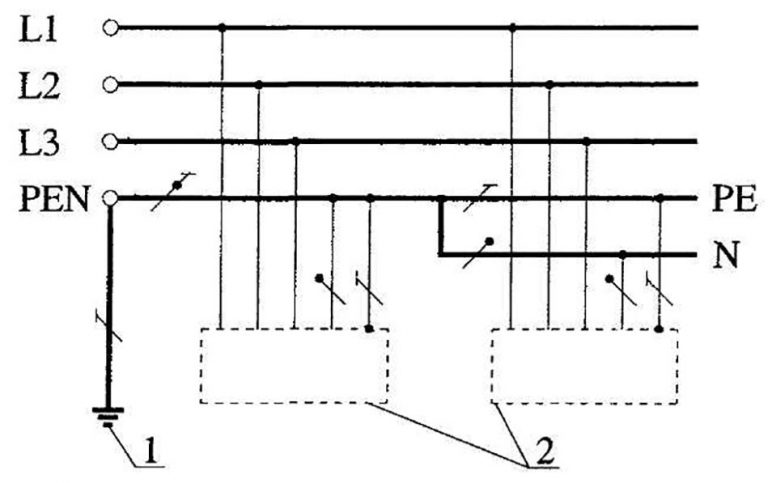

Рис. 1. Система TN-C-S трёхфазная четырёхпроводная. PEN-проводник разделён на вводе в электроустановку здания: 1 – заземляющее устройство источника питания; 2 – заземляющее устройство электроустановки здания; 3 – открытые проводящие части; 4 – защитный контакт штепсельной розетки

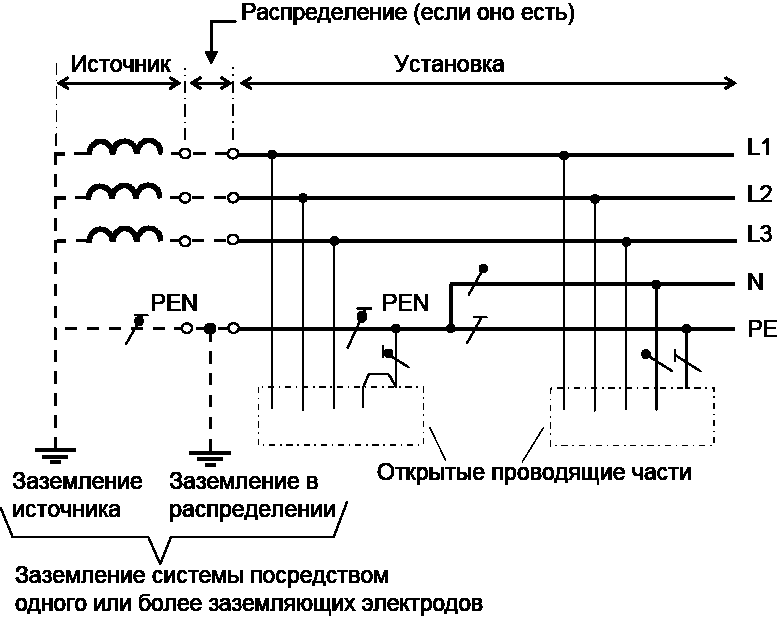

Рис. 2. Система TN-C-S трёхфазная четырёхпроводная. PEN-проводник разделён для части электроустановки здания: 1 – заземляющее устройство источника питания; 2 – заземляющее устройство электроустановки здания; 3 – открытые проводящие части; 4 – защитный контакт штепсельной розетки

При применении типа заземления системы TN-C-S в электроустановках зданий можно обеспечить более высокий уровень электрической безопасности, чем при использовании типа заземления системы TN-C. Больший уровень электробезопасности, прежде всего, достигается вследствие использования в электроустановках зданий отдельных защитных проводников, по которым в нормальных условиях протекают токи утечки (см. статью Понятие «ток утечки»). Их значения существенно меньшие значений токов нагрузки, которые обычно протекают по PEN-проводникам. Незначительные электрические токи оказывают меньшее негативное воздействие на электрические контакты в цепях защитных проводников. Поэтому вероятность потери непрерывности электрической цепи у защитного проводника существенно меньше, чем у PEN-проводника.
В настоящее время систему TN-C-S повсеместно применяют на территории нашей страны. Для реализации системы TN-C-S используют существующие и новые низковольтные распределительные электрические сети, воздушные и кабельные линии электропередачи которых имеют три фазных проводника и PEN-проводник. На основе этих сетей можно также реализовать системы TN-C и TT.
Электроустановку индивидуального жилого дома обычно подключают к низковольтной распределительной электрической сети. PEN-проводник линии электропередачи следует разделять на вводе в электроустановку индивидуального жилого дома (рис. 1). Подробнее о ВРУ см. статью Вводно-распределительное устройство для электроустановки индивидуального жилого дома.
Если трансформаторная подстанция встроена в здание, то электроустановку здания целесообразно выполнить с типом заземления системы TN-S, поскольку система распределения электроэнергии не будет иметь линии электропередачи.

См. также статьи:
Как выполнить электроустановку здания с типом заземления системы TN-S;
Как выполнить электроустановку здания с типом заземления системы TN-С;
Как выполнить электроустановку здания с типом заземления системы TT;
Как выполнить электроустановку здания с типом заземления системы IT;
Как в части электроустановки здания выполнить систему IT;
Как выполнить системы TN-C, TN-C-S и TT при подключении к одной распределительной электрической сети;
Как реконструировать электроустановку старого многоквартирного жилого дома в систему TN-С-S.

Система заземления TN-C

Архитектура Система заземления TN-C

просмотров – 578

Февраль 29th, 2012 Рубрика: Заземление, Электромонтаж

Здравствуйте, уважаемые гости сайта заметки электрика.

Начинаю серию статей про системы заземления. И сегодня Вашему вниманию я представляю статью на тему системы заземления TN-C.

Для чего же нужно знать про системы заземления?

Да всœе очень просто. Когда мы приобретаем квартиру, дачу или дом (коттедж), мы сталкиваемся с многочисленными вопросами в области электричества. В ответ же слышим разносторонние ответы от специалистов. Кто-то советует провести монтаж контура заземления, другие дают совет по занулению электрооборудования, а третьи вообще говорят всœе оставить как есть.

Как же понять — кто прав, а кто нет? Какого мнения стоит придерживаться?

Впредь чтобы не возникало подобных вопросов, мы с Вами подробно познакомимся со всœеми системами заземления.

Система заземления TN-C

Самая старая и распространенная система заземления, которая существовала в нашей стране очень долгое время и, к сожалению, продолжает существовать — это система TN-C.

Заземление в такой системе выполнено следующим образом: контур заземления (другими словами заземляющее устройство — ЗУ) выполнен на трансформаторной подстанции ТП, питающей наш дом. Нулевой проводник соединœен с контуром заземления и приходит к потребителю одним проводом (PEN) в качестве защитного и рабочего проводника. Нулевой проводник в данной системе так и принято называть — PEN проводник.

Стоит сказать, что для наглядности приведу схему этажного щита на примере жилого дома.

Электроснабжение квартиры с системой заземления TN-C

Электропроводка в таком случае выполняется кабелями с двумя жилами (фаза, PEN) при однофазном питании квартиры или с четырьмя жилами (А,В,С, PEN) при трехфазном питании.

В розетках отсутствуют контакты защитного заземления. В случае если корпус электрооборудования (электрический прибор, корпус щитка или сборки) соединим с PEN проводником, то такая защита будет называться занулением.

Достоинства системы TN-C

Система TN-C обладает всœего одним достоинством — электромонтаж такой системы относительно прост и является дешевым

Недостатки системы заземления TN-C

А вот про недостатки поговорим подробнее.

В этой системе заземления существует угроза поражения людей электрическим током, что приводит к плачевным ситуациям. Вот пример несчастного случая на производстве, можете ознакомиться с ним.

В случае если Вам специалист-электрик рекомендует провести электромонтаж с системой заземления TN-C, то сразу же отказывайтесь от такого электрика.

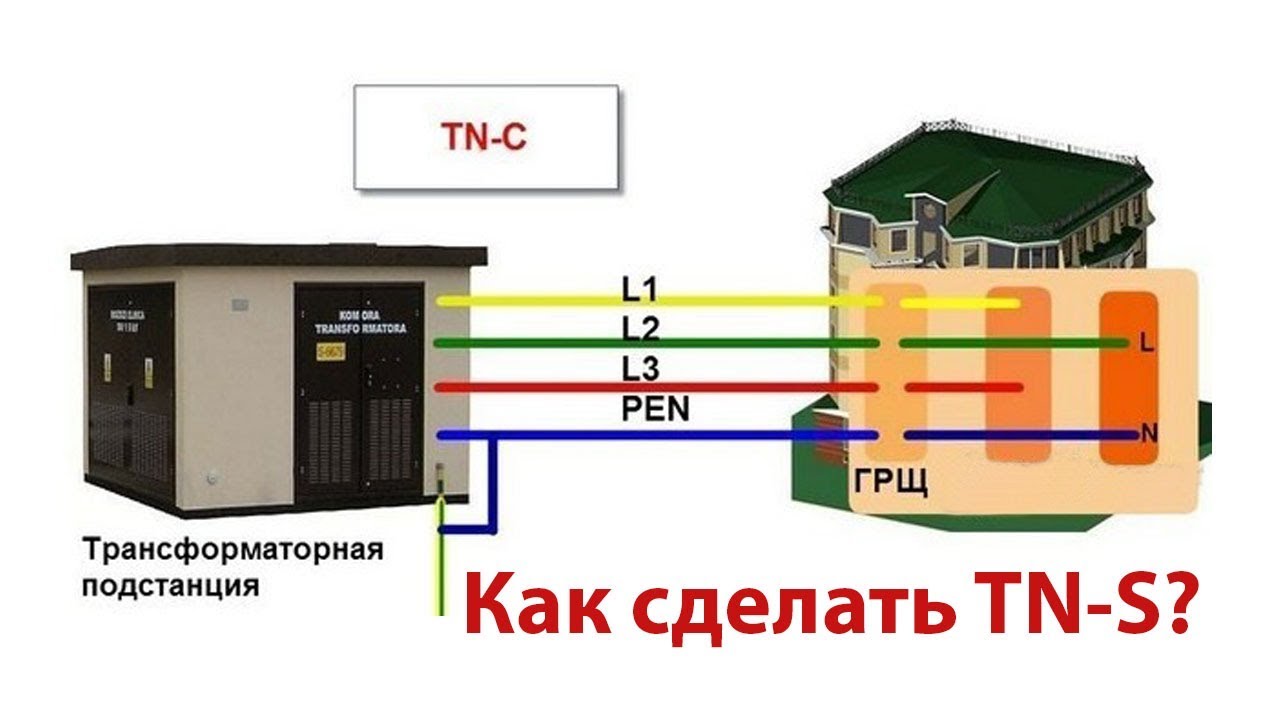

Система заземления TN-C. Что делать? Как исправить?

Уважаемые потребители электрической энергии. В данной ситуации отчаиваться не стоит, т.к. при реконструкции (модернизации) и вновь монтируемых объектах устанавливать систему TN-C строго запрещено!!!

Энергоснабжающим организациям, обслуживающим электрические сети наших домов, крайне важно (рекомендовано) систему TN-C перевести на систему заземления TN-C-S или TN-S, путем модернизации схем электроснабжения. Но в связи с отсутствием финансовых средств, энергоснабжающие организации делают проще. Οʜᴎ на вводе в дом устанавливают повторное заземление нулевого проводника.

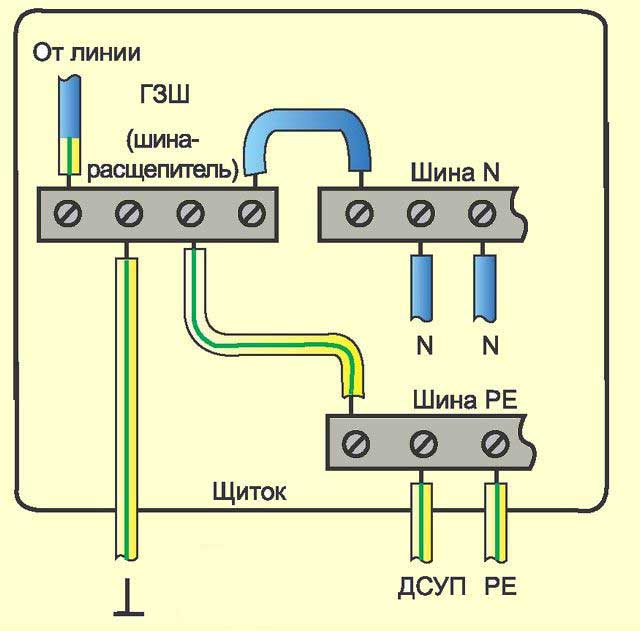

А далее производят разделœение PEN проводника на два отдельных проводника:

· нулевой рабочий проводник N

· защитный проводник PE

Более подробно об этом Вы можете прочитать в статье про разделœение PEN проводника.

В случае если Вы не представляете как самостоятельно определить систему заземления Вашей квартиры или дома, то пригласите специалистовэлектролаборатории.

http://zametkielectrika.ru/sistema-zazemleniya-tn-c/


Читайте также


  • – Система заземления TT

    Март 21st, 2012 Рубрика: Заземление, Электромонтаж Здравствуйте, уважаемые посетители сайта заметки электрика. Мы сегодня продолжим изучение систем заземления. Вашему вниманию, я представляю систему заземления TT. Чем же она отличается от других систем заземления? … [читать подробенее]

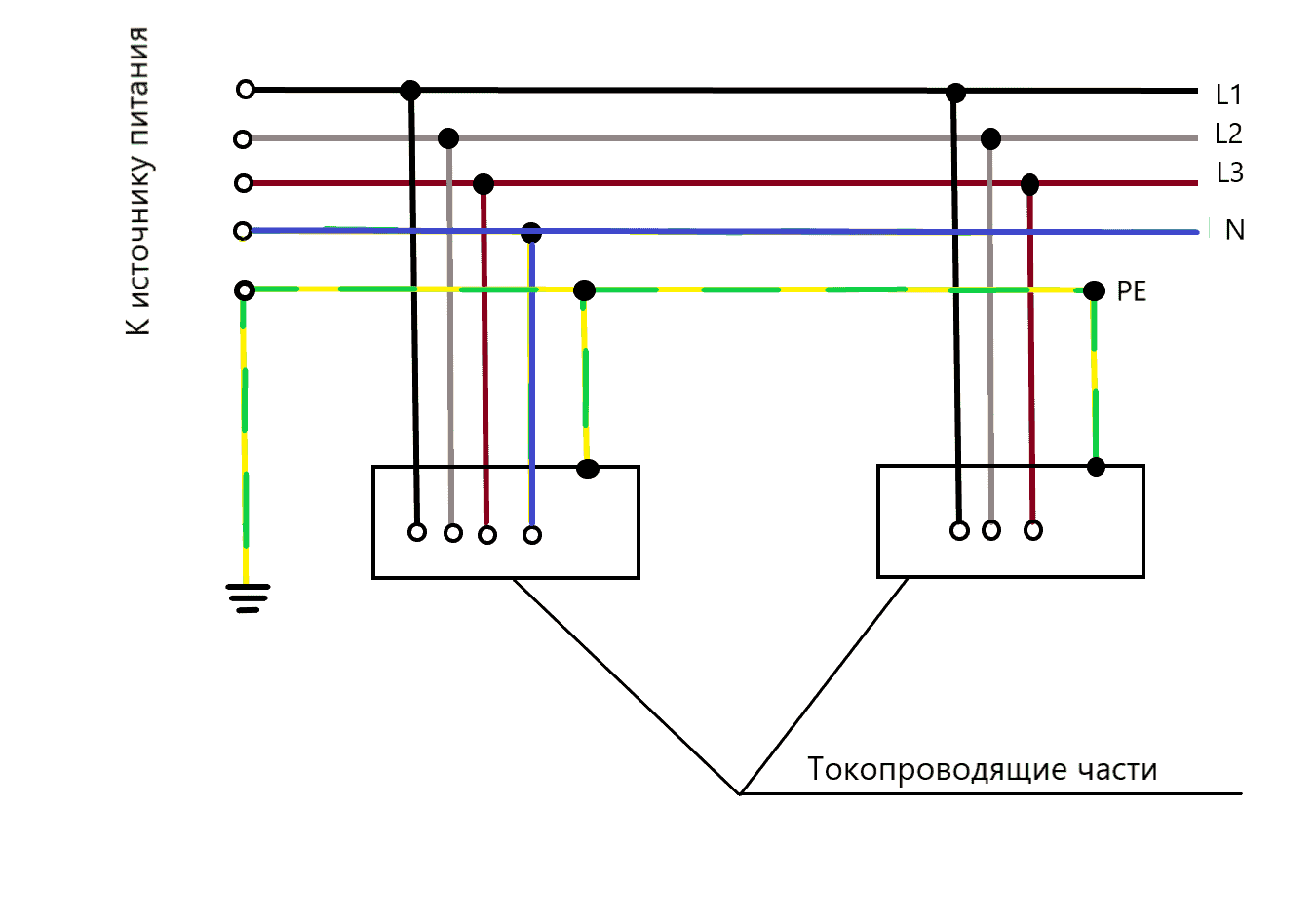

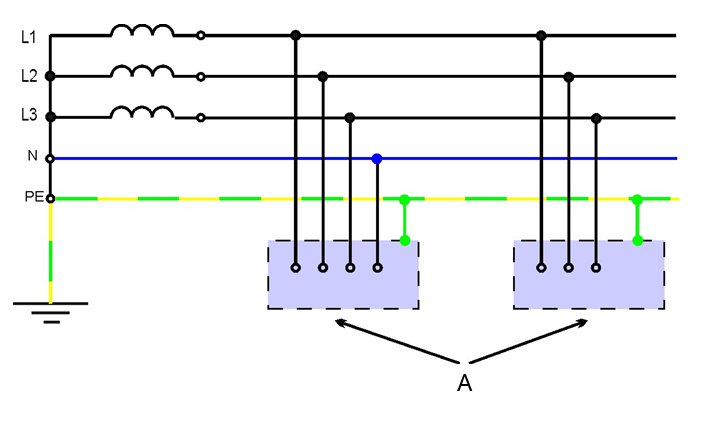

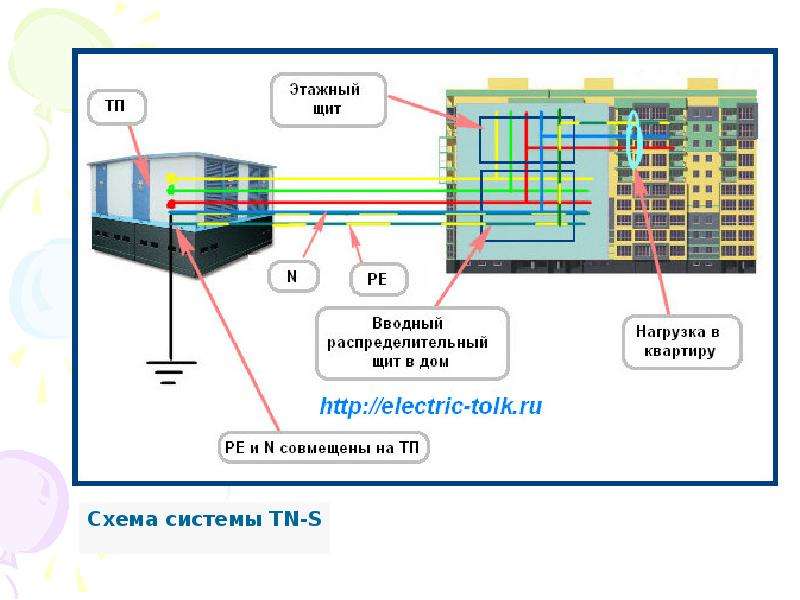

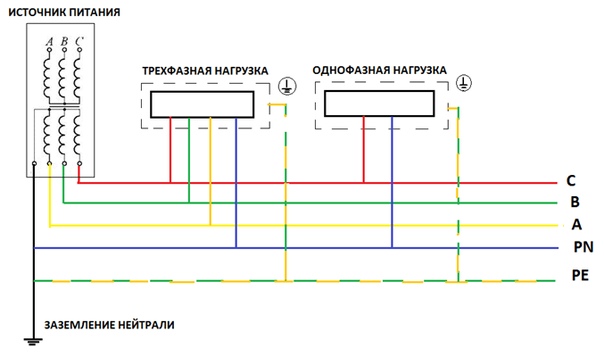

  • – Система заземления TN-S

    Март 11th, 2012 Рубрика: Заземление, Электромонтаж Здравствуйте, дорогие гости сайта заметки электрика.

    Уже изучив, системы заземления TN-C и TN-C-S, сегодня Вашему вниманию я представляю систему заземления TN-S. Когда же появилась система заземления TN-S? Давайте немного… [читать подробенее]


  • – Система заземления TN-C-S

    Март 1st, 2012 Рубрика: Заземление, Электромонтаж Дорогие гости, сайта заметки электрика. Продолжаю серию статей про системы заземления. В прошлой статье мы рассмотрелисистему заземления TN-C. Наша сегодняшняя тема статьи — это система заземления TN-C-S. Чем же эта… [читать подробенее]


  • – Система заземления TN-S.

    Система заземления TN-C-S. В настоящее время применение системы TN-C на вновь строящихся и реконструируемых объектах не допускается. При эксплуатации системы TN-C в здании старой постройки, предназначенном для размещения компьютерной техники и телекоммуникаций,… [читать подробенее]


  • – Система заземления TN-C.

    Основные системы заземления. Обозначения системы заземления. Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников. Первая буква в обозначении системы заземления определяет характер заземления источника питания: T —… [читать подробенее]


  • – Система заземления IT

    Система ТТ Электрическая сеть системы ТТ имеет точку, непосредственно связанную с землей, а открытые проводящие части (корпуса ЭУ) заземлены посредством R3, электрически не связанному с рабочим заземлением нейтрали R0 (рис.29.4). Рис.29.4. Электрическая сеть с… [читать подробенее]

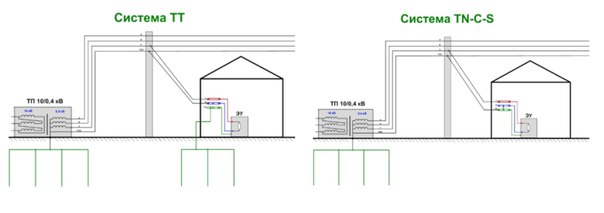

  • Универсальный щит учета для систем заземления дома TN-C-S и TT

    Мне необходимо собрать щит учета на 380В 15кВт на трубостойку, установленную на границе участка. Чтобы сделать это правильно необходимо определиться с системой заземления, которая будет в доме. От системы заземления в доме зависит исполнение щита учета на столбе.
    Так как я до сих пор не могу определиться с системой заземления дома, мне нужно собрать универсальный щит учета, подходящий для потенциальных систем заземления в доме.

    В будущем мне нужно будет определиться между двумя вариантами системы заземления в доме: ТТ и TN-C-S. В этом посте не буду останавливаться на их отличиях, недостатках и преимуществах, предпосылках к выбору той или иной системы заземления. Отложу этот вопрос на потом.

    Мне до сих пор не очевидно какую из двух рассматриваемых систем заземления для дома выбрать. Существуют разные мнения и рекомендации. При этом, щит учета надо уже собрать и подключить электричество для электроснабжения стройки. И хорошо бы собрать щит учета так, чтобы потом его не переделывать. Для этого нужно собрать щит учета, который бы подходил для обеих рассматриваемых систем заземления в доме.

    Прежде чем пуститься в изложение подробностей описания решения, сразу скажу, что универсальный щит учета на столбе должен быть выполнен под систему заземления в доме TN-C-S. Такой щит учета можно использовать и для системы заземления в доме TT. При определенном исполнении щит учета для системы заземления дома TT будет отличаться от щита для системы заземления дома TN-C-S только количеством жил уходящего в сторону дома кабеля.

    Но сначала еще раз о входе в щит учета. У нас в поселке на столбах проведен 4-х жильный СИП-кабель. У него 4 жилы: три фазы и так называемый PEN проводник. PEN проводник может выполнять две функции для системы электроснабжения дома: PE (защитного заземления) и N (рабочего нуля). Функция PE (защитного заземления) входящего кабеля используется только в системе заземления дома TN-C-S. В системе заземления дома ТТ используется только функция N (рабочего нуля).
    Для возможности организации системы заземления дома TN-C-S необходимо в щите учета (до счетчика) обеспечить разделение приходящего с воздушной линии PEN проводника на PE (защитное заземление) и N (рабочий ноль) проводники. Данное разделение необходимо делать именно в щите учета, а не в доме (ответ почему – оставлю на потом).  В этом случае от щита учета к дому должен пойти 5-ти жильный кабель: 3 фазы+N+PE (плюс может  быть еще броня кабеля при прокладке под землей).

    Для системы заземления дома TT входящий PEN проводник проходит через щит учета в неизменном виде и идет дальше в дом, на разделяясь на PE и N проводники. В системе заземления дома TT будет использоваться только функция N (рабочего нуля) от PEN проводника.  Функция PE (защитного заземления) в системе заземления TT дома реализуется независимым образом. Функция PE входящего СИП кабеля в системе заземления TT дома не используется.

    Таким образом в зависимости от используемой системы заземления дома от щита учета в дом должен прийти кабель либо с 5 жилами, либо с 4 жилами. Универсальным решением (но более дорогим) будет проложить 5-жильный кабель от щита учета до дома. Это позволит на стороне дома в дальнейшем реализовать систему заземления как TN-C-S, так и TT (просто игнорируя PE жилу).

    Ниже представлена принципиальная каноническая схема организации разделения PEN на PE и N в металлическом щите учета для организации системы заземления дома по системе TN-C-S. В схеме для разделения PEN на PE и N используется две медные шины, соединенные медной перемычкой.  В данной H-образной шине есть три логических участка: PEN (зона входящего кабеля), PE (зона защитного заземления) и N (зона заземленного рабочего нуля). Важно, что рабочие токи текут только по участкам PEN и N и не текут на участке PE.



    Все приведенные в данном посте схемы взяты мной из альбома пользователя Avs7153, в котором есть и другие схемы щитов учета. Схемы различаются в зависимости от расположения щита учета относительно дома, применяемой системы заземления дома, корпуса щита учета (метал/пластик), применяемой системы заземления самого щита учета.

    Приведенная выше схема “принципиальная” потому, что иллюстрирует только принцип разделения PEN на PE+N и в ней возможны другие варианты состава устройств и их номиналов ( в частности входного автомата и селективного УЗО).

    В принципе, шины можно было бы установить без изоляторов. Но если их установить на изоляторах, это позволит легко перевести щит учета с системы заземления TN на систему заземления TT. Но это вроде бы не рекомендуется делать.

    В том же альбоме Avs7153 представлена упрощенная (и менее наглядная) версия щита учета для организации системы заземления дома TN-С-S. В этой схеме шина PE и N объединены на одной медной шине. Порядок следования контактов на медной шине важен, так как необходимо обеспечить отсутствие протекания рабочих токов по части шины PE.

    Вторая схема более компактная. Но с ней есть вероятность появления ошибок при подключении к шине. Сам я пока не решил какую версию буду использовать: каноническую (первую) или компактную (вторую).

    И наконец, на схеме ниже изображена принципиальная схема щита учет под систему заземления дома ТТ. Видим, что данная схема отличается от компактной схемы для системы заземления дома TN-C-S только отсутствием PE жилы в уходящем к дому кабеле. Все остальное полностью идентично!

    В обозначениях на схемах выше TN/TN-C-S и TN/TT до слэша указан тип систем заземления щита учета, после слэша – тип систем заземления дома. В всех случаях для щита учета используется система заземления TN, что означает повторное заземление PEN проводника в щите учета.  Заземление металлических частей щита учета защищает человека попадания фазы на детали металлического щита учета.

    Все представленные выше схемы щитов учета предназначены для установки щита на расстоянии от дома в металлическом корпусе. При установке щита учета на фасаде или в пластиковом корпусе схемы будут другие. Также есть варианты данных схем, которые больше любят сетевики. В этих вариантах входной PEN идет сразу на счетчик. Но это менее правильный вариант для клиентов. Чтобы реализовать более привильные схемы приходится шину пломбировать, наряду со счетчиком и входным автоматом.

    Подводя итог, скажу, что поставив такую цель очень легко реализовать универсальный щит учета, применимый для организации системы заземления дома по системам TN-C-S и TT. Отличия будут только в количестве жил уходящего в сторону дома кабеля. Если заложить кабель с 5 жилами, то мы получаем возможность на стороне дома реализовать как систему TN-C-S, так и TT без изменения щита учета и без замены кабеля.

    Система заземления

    В системах sulvent система заземления определяет электрический потенциал проводников относительно потенциала проводящей поверхности Земли. Выбор системы заземления влияет на безопасность и электромагнитную совместимость источника питания. Обратите внимание, что правила для систем заземления (заземления) значительно различаются в разных странах.

    Соединение с «защитным заземлением» (PE) гарантирует, что все открытые проводящие поверхности имеют тот же электрический потенциал, что и поверхность Земли, чтобы избежать риска поражения электрическим током, если человек прикоснется к устройству, в котором произошло нарушение изоляции. .Это гарантирует, что в случае повреждения изоляции («короткое замыкание») будет протекать очень большой ток, который приведет к срабатыванию устройства защиты от перегрузки по току (предохранитель, автоматический выключатель), отключающего подачу питания.

    Функциональное заземление служит не только для защиты от поражения электрическим током. В отличие от соединения с защитным заземлением соединение с функциональным заземлением может пропускать ток во время нормальной работы устройства. Функциональное заземление может потребоваться для таких устройств, как фильтры подавления перенапряжения и электромагнитной совместимости, некоторые типы антенн и различные измерительные приборы.Как правило, защитное заземление также используется в качестве функционального заземления, хотя в некоторых ситуациях это требует осторожности.

    В бытовой электропроводке

    Существует два основных подхода к проблеме отключения питания при контакте токоведущего провода с металлоконструкциями, присоединенными к системе заземления: Один из способов – получить сопротивление через путь повреждения и обратно к источнику питания очень низким за счет металлического соединения земли с питающим трансформатором (система TN).Затем, когда происходит неисправность, очень большой ток быстро перегорает предохранитель (или отключает автоматический выключатель).

    Второй подход, когда такое прямое соединение не используется (система TT), сопротивление пути повреждения обратно к источнику питания слишком велико для срабатывания защиты от сверхтока ответвленной цепи (перегорание предохранителя или срабатывание автоматического выключателя). ). В таком случае устанавливается детектор остаточного тока, который обнаруживает утечку тока на землю и прерывает цепь.

    Терминология IEC

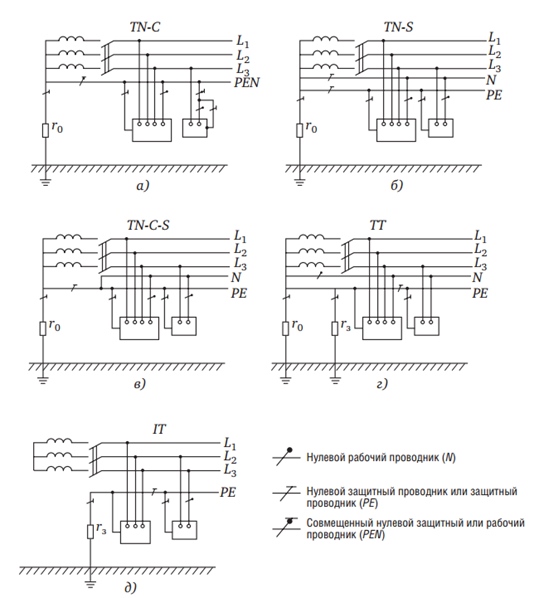

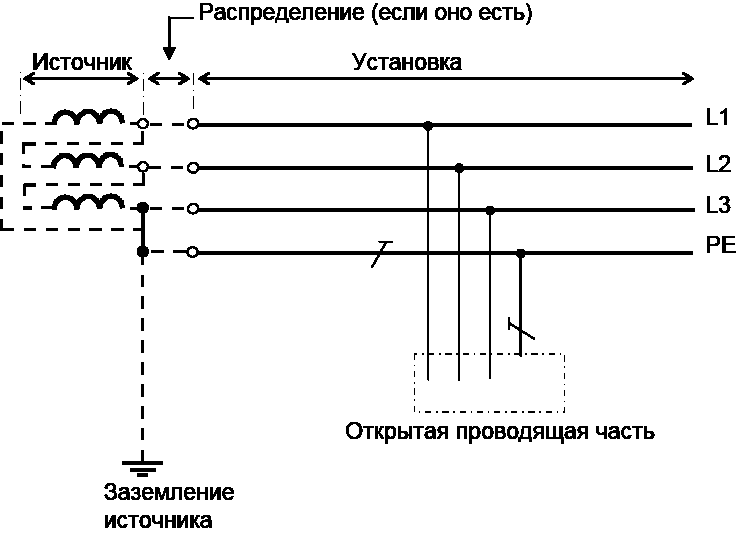

    Международный стандарт IEC 60364 различает три семейства устройств заземления, использующих двухбуквенные коды TN , TT и IT .

    Первая буква указывает на соединение между землей и оборудованием электропитания (генератором или трансформатором):

    Возможно питание как TN-S, так и TN-C-S от одного и того же трансформатора. Например, оболочки на некоторых подземных кабелях подвергаются коррозии и перестают обеспечивать хорошее заземление, поэтому дома, в которых обнаружены «плохие заземления», преобразуются в TN-C-S.

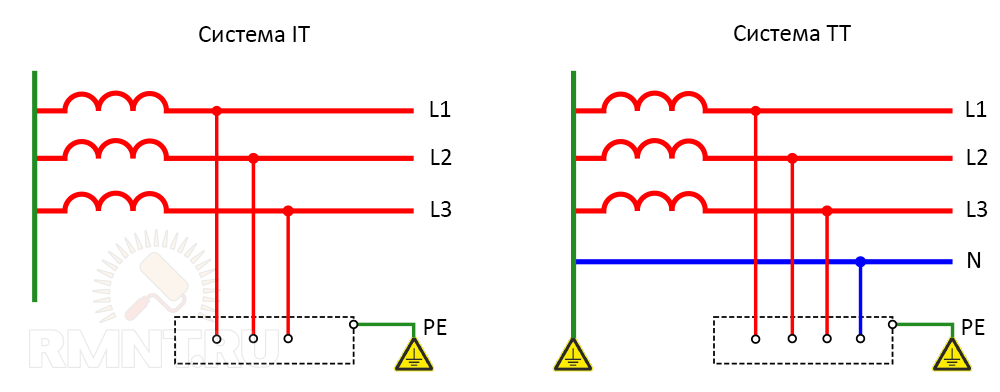

    Сеть TT

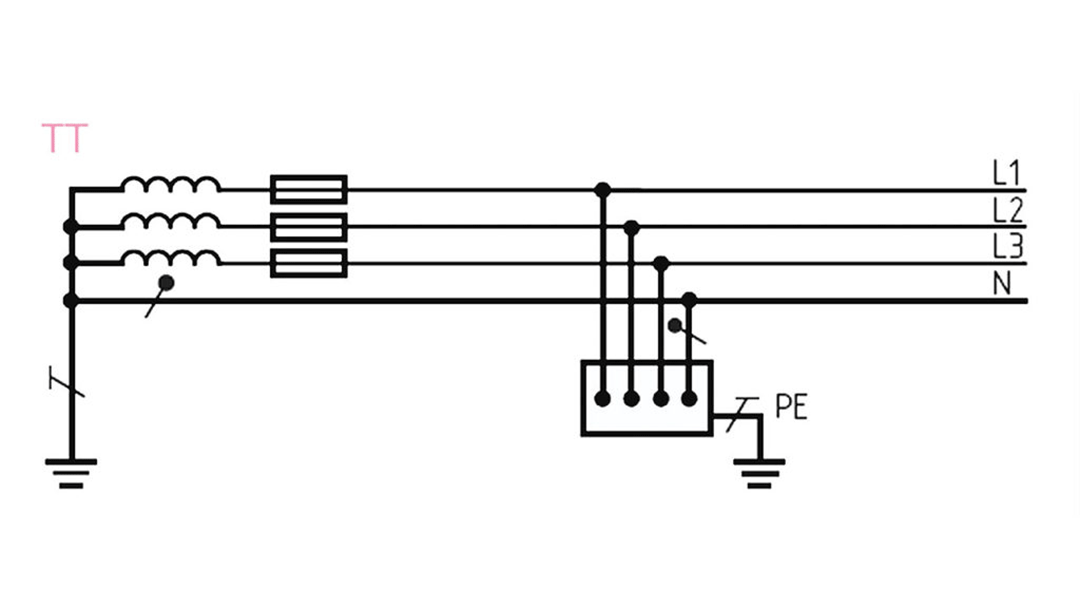

    В системе заземления TT защитное заземление потребителя обеспечивается локальным заземлением, независимым от заземления генератора.

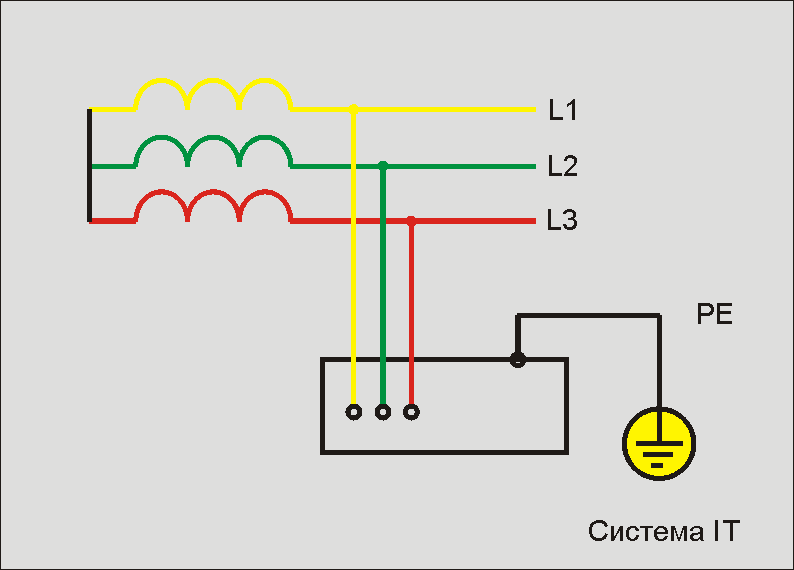

    IT-сеть

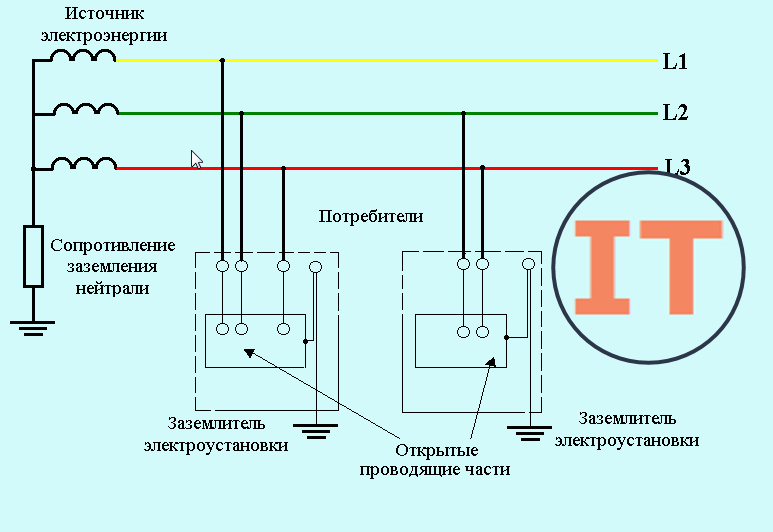

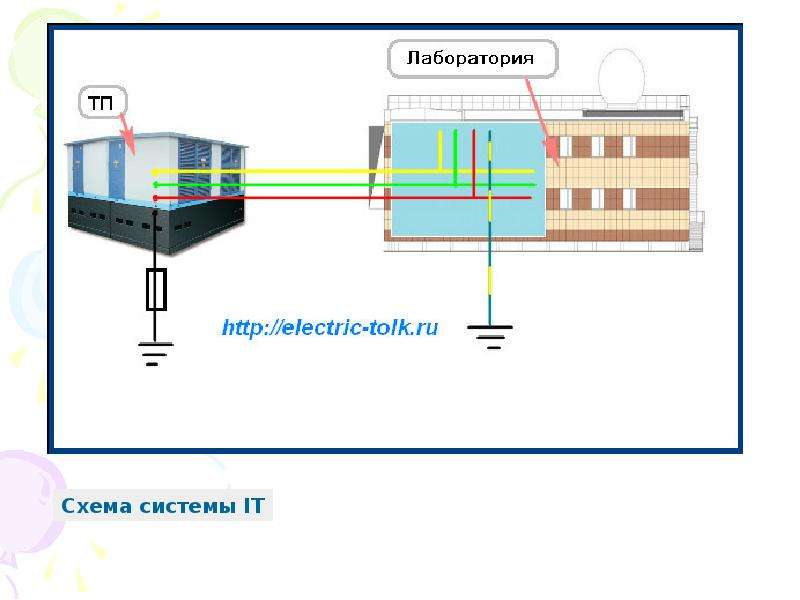

    В сети IT распределительная система вообще не имеет заземления или имеет только высокоимпедансное соединение. В таких системах для контроля импеданса используется устройство контроля изоляции.

    Другие термины

    Хотя национальные правила электропроводки для зданий во многих странах следуют терминологии IEC 60364, в настоящее время в Северной Америке это не так. В Соединенных Штатах, например, термин «земля» используется вместо «земля».

    Свойства

    Стоимость

    * Сети TN экономят затраты на заземление с низким импедансом в месте расположения каждого потребителя. Такое соединение (заглубленная металлическая конструкция) требуется для обеспечения «защитного заземления» в системах ИТ и ТТ.

    * Сети TN-C позволяют сэкономить на дополнительных проводниках, необходимых для отдельных соединений N и PE. Однако для снижения риска обрыва нейтрали необходимы специальные типы кабелей и множество соединений с землей.

    * Сети TT требуют защиты от УЗО, и часто требуется дорогостоящий тип с выдержкой времени, чтобы обеспечить селективность с УЗО в нисходящем направлении.

    afety

    * В TN повреждение изоляции, скорее всего, приведет к высокому току короткого замыкания, который вызовет срабатывание автоматического выключателя или предохранителя и отсоединит L-проводники. В системах TT импеданс контура замыкания на землю может быть слишком высоким, чтобы сделать это, или слишком высоким, чтобы сделать это быстро, поэтому обычно используется УЗО (или ранее ELCB).Наличие УЗО или ELCB для обеспечения безопасного отключения делает эти установки EEBAD (заземленное выравнивание потенциалов и автоматическое отключение).

    * Многие установки TT 1950-х годов и ранее в Великобритании могут не иметь этой важной функции безопасности. В установках без EEBAD вся установка CPC (защитный проводник цепи) может оставаться под напряжением в течение длительного времени в условиях неисправности, что представляет реальную опасность.

    * В системах TN-S и TT (и в TN-C-S за точкой разветвления) в качестве дополнительной защиты может использоваться устройство защитного отключения.При отсутствии нарушения изоляции в приборе-потребителе выполняется уравнение «I» L1 + «I» L2 + «I» L3 + «I» N = 0, и УЗО может отключиться. питание, как только эта сумма достигает порога (обычно 10-500 мА). Повреждение изоляции между L или N и PE с высокой вероятностью вызовет срабатывание УЗО.

    * В сетях IT и TN-C устройства защитного отключения с гораздо меньшей вероятностью обнаруживают повреждение изоляции. В системе TN-C они также будут очень уязвимы для нежелательного срабатывания из-за контакта между заземляющими проводниками цепей на разных УЗО или с реальной землей, что делает их использование непрактичным. Также УЗО обычно изолируют нейтральную жилу. Поскольку делать это в системе TN-C небезопасно, УЗО на TN-C следует подключать только так, чтобы прерывать проводник под напряжением.

    * В несимметричных однофазных системах, в которых заземление и нейтраль объединены (TN-C и часть систем TN-CS, в которых используется комбинированная нейтраль и заземление), при наличии проблемы с контактом в PEN проводника, то все части системы заземления за разрывом поднимутся до потенциала L-проводника. В несбалансированной многофазной системе потенциал системы заземления будет приближаться к потенциалу наиболее нагруженного проводника под напряжением.Поэтому соединения TN-C не должны проходить через штепсельные разъемы или гибкие кабели, где вероятность проблем с контактом выше, чем при стационарной проводке. Также существует риск повреждения кабеля, который можно уменьшить, используя концентрическую конструкцию кабеля и/или несколько заземляющих электродов. Из-за (небольших) рисков потери нейтрали использование источников TN-C-S запрещено для домов на колесах и лодок в Великобритании, и часто рекомендуется выполнять наружную проводку TT с отдельным заземляющим электродом.

    * В IT-системах единичное повреждение изоляции вряд ли вызовет протекание опасных токов через тело человека, находящегося в контакте с землей, поскольку для протекания такого тока не существует цепи с низким импедансом. Однако первое нарушение изоляции может эффективно превратить систему IT в систему TN, а затем второе повреждение изоляции может привести к возникновению опасных токов в теле. Хуже того, в многофазной системе, если один из проводников под напряжением соприкоснется с землей, это вызовет рост напряжения других фаз относительно земли, а не напряжения фаза-нейтраль.IT-системы также испытывают более сильные переходные перенапряжения, чем другие системы.

    * В системах TN-C и TN-CS любое соединение между комбинированной жилой нейтрали и заземления и телом земли может в конечном итоге пропускать значительный ток в нормальных условиях и может пропускать еще больший ток в ситуации обрыва нейтрали. . Следовательно, размеры основных проводников уравнивания потенциалов должны быть рассчитаны с учетом этого; использование TN-C-S нецелесообразно в таких ситуациях, как автозаправочные станции, где имеется большое количество подземных металлических конструкций и взрывоопасных газов.

    * В системах TN-C и TN-C-S любой разрыв в комбинированной нулевой и заземляющей жилах, не влияющий также на токоведущий проводник, теоретически может привести к тому, что оголенные металлические детали поднимутся почти до «живого» потенциала!

    Электромагнитная совместимость

    * В системах TN-S и TT потребитель имеет малошумящее соединение с землей, которое не страдает от напряжения, возникающего на проводнике N в результате обратных токов и полное сопротивление этого проводника.Это особенно важно для некоторых типов телекоммуникационного и измерительного оборудования.

    * В системах ТТ каждый потребитель имеет свое качественное соединение с землей и не заметит никаких токов, которые могут быть вызваны другими потребителями на общей линии PE.

    Нормы

    * В жилых и коммерческих установках в США и Канаде питание от распределительного трансформатора использует комбинированный нейтральный и заземляющий проводник (две фазы и одна нейтраль, всего три провода), но внутри конструкции отдельные используются нейтральный и защитный заземляющие проводники (TN-CS). Нейтраль должна быть подключена к заземляющему (заземляющему) проводнику только на стороне питания разъединителя заказчика. Дополнительные соединения нейтрали с землей в электропроводке заказчика запрещены.

    * Для проводки с напряжением менее 1000 В Национальные электротехнические нормы и правила США и Канады запрещают использование систем, в которых заземляющий проводник и нейтраль объединены за разъединителем, установленным заказчиком. Исключения сделаны для некоторых бытовых приборов, таких как: электрические сушилки для белья и электрические плиты.

    * В Аргентине, Франции (TT) и Австралии (TN-C-S) заказчик должен обеспечить собственное заземление.

    * Япония регулируется законом PSE.

    Примеры применения

    * В большинстве современных домов в Европе используется система заземления TN-C-S. Объединение нейтрали и земли происходит между ближайшей трансформаторной подстанцией и выключателем (предохранителем перед счетчиком). После этого во всей внутренней проводке используются отдельные жилы заземления и нейтрали.
    * Старые городские и пригородные дома в Великобритании, как правило, имеют электропитание TN-S, а заземление осуществляется через свинцовую оболочку подземного кабеля из свинца и бумаги.

    * В некоторых старых домах, особенно построенных до изобретения устройств защитного отключения и проводных домашних сетей, используется внутренняя схема TN-C. Это больше не рекомендуется.

    * Лабораторные помещения, медицинские учреждения, строительные площадки, ремонтные мастерские, передвижные электроустановки и другие среды, питающиеся от двигателей-генераторов, где существует повышенный риск повреждения изоляции, часто используют схему заземления IT, питаемую от изолирующих трансформаторов.Чтобы смягчить проблемы с двумя неисправностями в ИТ-системах, изолирующие трансформаторы должны питать лишь небольшое количество нагрузок каждый и/или должны быть защищены устройством контроля изоляции (обычно используемым только медицинскими или военными ИТ-системами из-за стоимости).

    * В отдаленных районах, где стоимость дополнительного заземляющего провода превышает стоимость местного заземления, в некоторых странах обычно используются сети TT, особенно в старых домах. Поставки TT на отдельные объекты также наблюдаются в основном в системах TN-C-S, где отдельный объект считается непригодным для снабжения TN-C-S (например,г. АЗС).

    * В Австралии используется система TN-C-S; однако правила электромонтажа в настоящее время гласят, что, кроме того, каждый потребитель должен обеспечить отдельное подключение к земле как через соединение водопровода (если металлические водопроводные трубы входят в помещение потребителя), так и через специальный заземляющий электрод. В более старых установках нередко можно найти только соединение водопроводной трубы, и его можно оставить как таковое, но необходимо установить дополнительный заземляющий электрод, если будут выполнены какие-либо работы по модернизации.Защитный и нулевой проводники объединяются до нулевого звена потребителя (расположенного на стороне потребителя от соединения нейтрали электросчетчика) – за пределами этой точки защитный и нулевой проводники разделены.

    ee также

    * Заземление (электричество)
    * Заземление и нейтраль
    * Электропроводка

    Ссылки

    * IEC 60364-1: Электроустановки зданий — Часть 1: Основные принципы, оценка общих характеристик, определения. Международная электротехническая комиссия, Женева.
    * Джефф Кроншоу: [ http://www.iee.org/Publish/WireRegs/WiringMatters/Documents/Issue16/2005_16_autumn_wiring_matters_earthing_your_questions_answered.pdf Заземление: Ответы на ваши вопросы ] . IEE Wiring Matters, Autumn 2005.
    *Руководство Merlin Gerin, раздел 2.3: [ http://www.electrical-installation.merlingerin.com/guide/pdf_files/E21-22.pdf Характеристики систем TT, TN и IT ].
    *Джон Уитфилд: Руководство для электриков по правилам IEE 16-го издания, раздел 5.2: [ http://www.tlc-direct.co.uk/Book/5.2.1.htm Системы заземления ], 5-е издание.

    Фонд Викимедиа. 2010.

    Что такое TNC-переключатель? Работа, функции и использование » Электрический IQ

    TNC-переключатель расшифровывается как Trip Neutral Close. Судя по названию, это трехпозиционный переключатель. Переключатель TNC используется для управления автоматическим выключателем электрической системы. Положение отключения используется для отключения автоматического выключателя, положение включения используется для включения автоматического выключателя, а нейтральное положение является положением переключателя по умолчанию.Выходной контакт не подключен из нейтрального положения переключателя.

    Зачем использовать переключатель TNC?

    Мы знаем, что автоматический выключатель имеет отдельную катушку отключения и включения для отключения и включения выключателя. Для питания катушки отключения и включения требуется импульс постоянного тока длительностью менее 1 с. После включения катушки питание постоянного тока должно быть немедленно отключено от катушки. Например, если источник постоянного тока не отключен от катушки отключения, после замыкания выключателя он автоматически отключится.Аналогично, для замыкающей цепи автоматический выключатель включится автоматически после срабатывания выключателя.

    Чтобы избежать этой проблемы, импульс постоянного тока должен подаваться на катушку в течение меньшего времени, оно может составлять около 1 секунды или менее 1 секунды. Переключатель TNC имеет возможность предоставить аналогичную возможность для подачи короткого импульса постоянного тока на катушку.

    Принцип работы

    Переключатель TNC

    имеет 3 положения отключения, нейтрали и закрытия. Нейтральное положение — это положение переключателя по умолчанию.В этом положении импульс постоянного тока или команда не будут поступать на катушку отключения или включения. Когда он перемещается в положение отключения, НО (нормально разомкнутый) контакт, который используется для цепи отключения, становится НЗ и подает импульс постоянного тока на катушку отключения. Когда он перемещается в закрытое положение, НО (нормально открытый) контакт, который используется для замыкающей цепи, становится НЗ, и он подает импульс постоянного тока на замыкающую катушку.

    Пружина соединена с рабочей рукояткой переключателя TNC, чтобы удерживать переключатель в нейтральном положении.Как при отключении, так и при включении, рукоятка выключателя TNC автоматически возвращается в нейтральное положение, а контакт NC становится нормально разомкнутым и прерывает подачу постоянного тока на катушку.

    Сломанный PEN

    Не паникуйте, эта статья не о сломанных шариковых ручках, а об оборванных PEN-проводниках в схемах заземления PME.

    Что такое PEN-проводник?

    Проводник с защитным заземлением нейтрали (PEN) представляет собой одиночный проводник, который выполняет комбинированную функцию обеспечения нулевого и защитного заземляющего проводника в схеме заземления TN-C-S.

    PEN-проводник обычно, но не исключительно, используется с системой заземления низковольтного электроснабжения PME. Проводник может быть либо отдельным от линейных проводников, как в случае с воздушными линиями, либо объединен в многожильный кабель в виде ряда жил, намотанных на линейные проводники с образованием армирования, как в концентрическом кабеле. Медная броня концентрического кабеля, показанная на рисунке 1, представляет собой PEN-проводник.


    Рисунок
    1 : Концентрический кабель

    Если кабель питания имеет отдельный защитный провод, это TN-S?

    Из-за характера схемы заземления PME дистрибьюторам не следует использовать в одной сети схемы заземления TN-C-S и TN-S. Однако при ремонте или переделке распределительной сети иногда поврежденные 4-жильные кабели можно заменить на 3-жильные.

    Иногда предполагается, что если питающий кабель имеет отдельный защитный проводник, установка имеет схему заземления TN-S. Это не обязательно правильно; если он питается от распределительной сети, установщик должен предположить, что это TN-C-S, если оператор распределительной сети (DNO) не подтвердил в письменной форме, что это схема заземления TN-S.

    Что такое устройство заземления PME?

    Устройство защитного многократного заземления (PME) представляет собой форму TN-CS, как показано на рисунке 3. Оно относится к устройству заземления, предоставляемому распределителем, где оно заканчивается в вырезе в начале потребителей TN-CS. установка.

    «Несколько» в PME означает, что вдоль трассы кабеля может быть установлено несколько заземляющих электродов, чтобы гарантировать, что сопротивление PEN-проводника относительно земли находится в пределах значений, требуемых DNO, согласно технической рекомендации ENA G12/4, равной 20 Ом.

    «S» означает разделение нейтрали и земли на стороне установки. Звезда заземляется распределителем, обычно в распределительной коробке трансформатора, как показано на рис. 2.


    Рисунок 2
    : Соединение нейтрали трансформатора с землей внутри коробки для утечки трансформатора

    Рисунок 3 : Система TN-C-S с PME

    Что такое схема заземления PNB?

    Схема защитного нейтрального соединения (PNB) также является формой TN-C-S и может использоваться в зависимости от индивидуальных требований DNO.Проводник PEN или CNE подключается только к одной точке, удаленной от трансформатора, между трансформатором и клеммами питания потребителя.

    Инженерная рекомендация ENA G12/4 рекомендует, чтобы расстояние между соединением с землей и вводом потребителей было не более 40 м, однако, чтобы свести к минимуму риск повышения напряжения в случае обрыва нейтрали, это соединение должно быть выполнено как как можно ближе к клеммам питания потребителей. Обычно он находится в распределительном щите низкого напряжения заказчика вместе с линией заземления нейтрали, см. рис. 4.Однако обратите внимание, что нейтраль и земля разделены на стороне потребителей установки.


    Рисунок 4
    : Нейтраль – заземление в распределительном щите низкого напряжения потребителей

    Рисунок 5 : Руководство IET, примечание 8 Система TN-C-S с PNB

    Каковы обязанности дистрибьютора PME?

    Распределение электроэнергии регулируется Положением о качестве и непрерывности электробезопасности (ESQCR) 2002 г. (с поправками), которое является установленным законом документом.Ассоциация энергетических сетей (ENA) предоставляет руководство для дистрибьюторов в своей Технической рекомендации G12, выпуск 4, Требования по применению защитного многократного заземления в сетях низкого напряжения.

    ESQCR запрещает дистрибьюторам предоставлять клемму заземления PME для определенных установок, таких как металлоконструкции в трейлерах или лодках и на заправочных станциях. Хотя, если они являются частью более крупной площадки, средства PME могут быть предусмотрены для постоянных зданий при условии, что независимое устройство заземления отделено от PME.

    Каковы требования BS 7671:2018+A1:2020 для систем PME?

    Требования ESQCR повторяются в BS 7671:2018+A1:2020 в следующих разделах:

    • Раздел 708 – Электроустановки в стоянках для автоприцепов/кемпингов
    • Раздел 709 – Причалы и аналогичные места
    • Раздел 730 – Береговые устройства береговых электрических соединений для судов внутреннего плавания
    • Раздел 740 – Временные электрические установки для конструкций, развлекательных устройств и киосков на ярмарочных площадках, парках развлечений и цирках.

    Установки, для которых может быть разрешено устройство заземления PME, но должны быть приняты особые меры предосторожности, включают:

    • Раздел 702 – Плавательные бассейны и другие бассейны
    • Раздел 704 – Оборудование для строительства и сноса
    • Раздел 705 – Сельскохозяйственные и садоводческие помещения
    • Раздел 711 – Выставки, шоу и стенды
    • Раздел 717 – Мобильные или переносные устройства.

    Когда в 1966 году было опубликовано 14-е издание -го издания Правил электропроводки IEE, в Приложении 5 было признано введение систем заземления PME, как показано на рис. 6.


    Рис. 6
    : Приложение 5 к 14 th Edition IEE Wiring Regulations

    В Постановление 411.4.2 стандарта BS 7671:2008+A3:2015 добавлено примечание, в котором говорится: « Проводники PE и PEN могут быть дополнительно соединены с землей, например, на входе в здание.», поскольку это приемлемо в соответствии с Правилами безопасности, качества и непрерывности электроснабжения (ESQCR), , но до этого в соответствии с «Правилами снабжения 1988 года» для потребителя было неприемлемо заземлять нейтраль DNO.

    Регламент 543.4 стандарта BS 7671:2018+A1:2020 устанавливает требования к комбинированным защитно-нейтральным (PEN) проводникам. В примечании говорится, что «Регламент 8(4) ESQCR запрещает использование PEN-проводников в установках потребителей».

    Поправка 1 к BS 7671: 2018 была опубликована в феврале 2020 года. Поправка применялась только к разделу 722, касающемуся зарядки электромобилей. Основным изменением в этой Поправке является включение дополнительных методов защиты от обрыва цепи PEN-проводников для зарядных установок электромобилей с использованием устройств, определяющих пониженное или повышенное напряжение в распределительной сети.

    Требования к защитному соединению установок с заземлением PME указаны в таблице 54.8 стандарта BS 7671:2018+A1:2020. Требования более обременительны, чем для систем TN-S, чтобы выдерживать любые отведенные нейтральные токи, которые могут существовать из-за разомкнутого проводника PEN.

    Интересно, что в Положении 114.1 стандарта BS 7671:2018+A1:2020 говорится, что при подаче электроэнергии в соответствии с Правилами безопасности, качества и непрерывности электроснабжения (ESQCR) «должно считаться, что соединение с землей нейтрали поставка постоянная.

    При возникновении обрыва PEN-проводника в распределительной сети последствия могут иметь серьезные последствия для электроустановки потребителей. Каждая установка должна оцениваться индивидуально, и если риск контакта человека с токопроводящими частями, соединенными с устройством заземления ПМЭ и Землей, неприемлем, необходимо принять дополнительные меры защиты.

    Какие проблемы с PME?

    В случае обрыва (обрыва цепи) PEN-проводника распределителя на любых металлоконструкциях, подключенных к Главной клемме заземления (МЗ) установки, могут появиться отведенные токи нейтрали и опасные напряжения прикосновения.

    Риск поражения электрическим током повышен для лиц, находящихся на открытом воздухе, поскольку они, вероятно, будут соприкасаться с Землей, возможно, даже босиком, что снизит сопротивление тела земле и увеличит ток прикосновения.

    Примеры зон риска включают наружные водопроводные краны и электрооборудование класса I, подключенное к MET. Возгорание также может быть связано с нагреванием сторонних проводящих частей, таких как водопроводные и газовые трубы, вызванным отведенным током нейтрали.

    Дополнительную информацию можно найти в стандарте IEC 60479-1:2018 «Влияние тока на людей и домашний скот» и стандарте IEC/TR 60479-5 «Пороговые значения напряжения прикосновения для физиологических эффектов».

    Какие напряжения могут появиться на заземленных металлоконструкциях PME в условиях PEN разомкнутой цепи?

    В условиях разомкнутой цепи PEN напряжение между нейтралью и землей будет зависеть от соотношения баланса нагрузки в распределительной сети. В некоторых случаях это может быть до 230 В.Это становится более сложным, когда принимается во внимание коэффициент мощности. Для целей данной статьи коэффициент мощности не рассматривался.

    Закон Кирхгофа гласит, что сумма токов, втекающих в узел, равна сумме токов, вытекающих из узла. В трехфазной системе распределения общая нейтраль является точкой звезды.

    Если нагрузка не сбалансирована, в нейтральном проводе будет протекать ток, это будет векторная сумма линейных токов.Если PEN-проводник размыкается, ток нейтрали не может протекать. Напряжения между линией и нейтралью «перемещаются» до тех пор, пока не будет достигнута точка баланса, что устраняет необходимость в токе нейтрали. Говорят, что точка звезды «плавает» в положение, обеспечивающее баланс.

    Это показано на векторной диаграмме на рисунке 7. Расстояние от центральной точки треугольника до смещенной точки звезды трех фаз указывает напряжение прикосновения к земле; 64 В. Точка звезды сместилась к наиболее нагруженной фазе, в данном случае к L3.


    Рисунок 7
    : Векторная диаграмма

    Это состояние вызовет перенапряжение на одних фазах и пониженное напряжение на других и может привести к неисправности или повреждению оборудования, не предназначенного для работы при повышенном или пониженном напряжении. Это динамическая ситуация, так как неисправность оборудования, установленного на затронутой фазе, также повлияет на потребность в нагрузке и баланс сети, и, таким образом, изменится напряжение на землю.

    Правило 442. 3 из BS 7671: 2018 + A1: 2020 предоставляет информацию о напряжении промышленной частоты в случае потери нейтрального проводника в системе TN или TT.

    Трехфазная сбалансированная сеть

    В трехфазной симметричной сети нет тока нейтрали, где нет тройных гармоник. Однако следует помнить, что любая электрическая установка, включающая несколько однофазных нагрузок, вряд ли будет или останется сбалансированной в течение определенного периода времени.

    Также следует помнить, что напряжение на землю будет зависеть от соотношения баланса по распределительной сети, а не только от установки потребителей.

    Сценарий 1 Нормальные рабочие условия


    Рисунок 8
    : Нормальные условия эксплуатации

    При нормальных условиях эксплуатации путь тока возвращается от каждого объекта по PEN-проводнику к распределительному трансформатору, в таких условиях между нейтралью PME и землей отсутствует напряжение.

    Сценарий 2 Обрыв PEN-проводника на однофазном участке кабеля


    Рисунок 9
    : PEN-проводник с разомкнутой цепью в однофазной части кабеля

    В случае обрыва PEN-проводника на однофазном участке кабеля обратный путь проходит через внешнюю проводящую часть, такую ​​как металлическая водопроводная труба, общая с соседней установкой. Это вызовет напряжение прикосновения между любыми подключенными открытыми и посторонними токопроводящими частями к земле, напряжение будет варьироваться в зависимости от сопротивления обратного пути.

    Сценарий 3 Обрыв PEN-проводника на трехфазном участке кабеля


    Рисунок 10
    : PEN-проводник с разомкнутой цепью на трехфазном участке кабеля

    При обрыве PEN-проводника на участке трехфазного кабеля обратный путь будет через соседнюю установку обратно к фазе L2.Это означает, что в однофазной установке может существовать до 400 В. Напряжение на землю будет выше, если распределительная сеть не сбалансирована.

    В реальном мире ситуация, вероятно, будет гораздо более сложной, поскольку на уровень напряжения прикосновения и отведенного тока нейтрали влияет множество переменных. Возможно, что объединенные токи нейтрали для нескольких установок могут возвращаться через одну установку.

    Эта ситуация, которую может быть трудно обнаружить, приводит к напряжению на землю до 230 В и напряжению между токоведущими проводами до 400 В в любой точке тех установок, на которые влияет обрыв нейтрального проводника.

    Какие меры предосторожности можно предпринять, чтобы ограничить рост напряжения на клемме заземления потребителя в случае обрыва цепи PEN-проводника?

    Если последствия обрыва PEN-проводника представляют неприемлемый риск, следует принять дополнительные меры защиты; но давайте посмотрим на практические аспекты.

    Дополнительный заземляющий электрод

    Метод защиты, который может смягчить эффект разомкнутой цепи PEN-проводника, заключается в подключении дополнительного заземляющего электрода с соответствующим низким значением сопротивления, чтобы поддерживать напряжение прикосновения ниже значения, которое разработчик считает приемлемым.Требуемое значение сопротивления можно рассчитать в зависимости от нагрузки установки по следующей формуле:

    Таблица 14.1 : Руководство IET, примечание 5 Защита от поражения электрическим током

    Таблица 14.1, взятая из Руководства IET’s Guidance Note 5 Защита от поражения электрическим током, содержит типичные значения сопротивления, необходимые для снижения напряжения прикосновения до 50 В и 100 В соответственно. На практике и в зависимости от требований нагрузки эти значения сопротивления могут быть трудно достигнуты с помощью заземляющего электрода и, вероятно, потребуют установки специальных устройств заземления, таких как заземляющие маты.Например, для электроустановки с максимальным потреблением 7 кВт потребуется заземляющий электрод со значением 2,1 Ом, чтобы поддерживать напряжение прикосновения ниже 50 вольт.

    В секторе автомобильных дорог при установке уличного оборудования, такого как уличное освещение, светофоры и дорожные знаки, подключенные к заземляющему устройству PME, обычной практикой является установка дополнительного заземляющего электрода, как правило, на фидерной стойке и последней колонке в цепи.

    Дополнительную информацию по расчету сопротивления дополнительных заземляющих электродов можно найти в Инструкции IET, примечание 5, защита от поражения электрическим током.

    TT Устройство заземления

    Если риск обрыва цепи PEN-проводника неприемлем, заземляющие устройства TT являются надежным и эффективным методом. Заземляющий электрод может быть установлен для создания схемы заземления TT ​​как для части, так и для всей установки. Стандарт BS 7671:2018+A1:2020 обычно требует значения сопротивления менее 200 Ом с установленными УЗО для обеспечения защиты от замыканий. Тем не менее, установка заземляющего устройства TT сопряжена с риском, следует соблюдать осторожность, чтобы избежать ударов по подземным коммуникациям, таким как кабели и трубы.Для определения местоположения существующих подземных коммуникаций потребуются чертежи расположения инженерных сетей.

    Также важно обеспечить соблюдение требований в отношении минимального разделительного расстояния от других систем заземления или скрытых проводящих частей, подключенных к другим системам заземления. Это необходимо для предотвращения появления напряжения на заземляющем устройстве ТТ в случае обрыва цепи PEN-проводника. У DNO есть свои требования, поэтому важно проверить.

    Дополнительную информацию можно найти в BS 7430:2011+A1:2015 Свод правил по защитному заземлению электроустановок.

    Как узнать, есть ли в установке, над которой я работаю, PEN-проводник с разомкнутой цепью?

    Перед началом работ на любой установке следует принять меры предосторожности, чтобы определить, существуют ли какие-либо опасные напряжения прикосновения к токопроводящим частям, прежде чем начинать работу, это особенно важно при работе на открытом воздухе и при контакте с землей.

    Перед отсоединением любых заземляющих или защитных проводников особенно важно убедиться в отсутствии протекания отведенного нейтрального тока.Это все еще может произойти, даже если установка изолирована.

    Не существует одного простого теста для определения наличия обрыва PEN-проводника или его отсутствия. Есть много переменных, которые будут влиять на показания, такие как место разрыва в проводнике PEN, коэффициент нагрузки сети и наличие посторонних проводящих частей совместно с другими установками. Однако приведенные ниже методы проверки могут указать на наличие проблемы.

    В рамках процедуры безопасного разъединения проверка на наличие напряжения должна проводиться между проводниками обычным образом. Простое бесконтактное устройство индикации напряжения, более известное как «вольтметр», также может использоваться для определения напряжения без необходимости привязки к земле. Следует отметить, что «стандартное» бесконтактное устройство индикации напряжения, используемое большинством электриков, имеет порог срабатывания более 200 вольт переменного тока. Таким образом, напряжение прикосновения в 70 вольт и более может остаться незамеченным и привести к травме. Однополюсные устройства индикации напряжения доступны для различных напряжений, некоторые из них могут обнаруживать напряжения 50 вольт или меньше.

    Однако важно понимать, что использование только обнаружения напряжения может не обнаружить наличие разомкнутой цепи PEN-проводника, если отведенный ток нейтрали возвращается по альтернативному пути. Только когда заземляющий проводник будет отсоединен, цепь разомкнется, и можно будет обнаружить напряжение, а трубопровод станет под напряжением. Это может быть чрезвычайно опасной ситуацией, поскольку в зависимости от расположения распределительной сети может протекать несколько ампер.

    Индикацию токов отведенной нейтрали можно определить с помощью стандартных токоизмерительных клещей путем проверки тока, протекающего по заземляющему проводнику, когда установка питает подключенную нагрузку, как показано на рисунке 11. Его также можно разместить вокруг трубопровода внутри установка для обнаружения наличия отведенного тока нейтрали.


    Рис. 11
    : Токоизмерительные клещи

    Возможно, в установке имеется некоторый ток утечки.В зависимости от установленного оборудования он может составлять несколько миллиампер. Течение в несколько ампер указывает на обрыв цепи PEN-проводника.

    Место разрыва нейтрального проводника определяет, «импортируется» или «экспортируется» отведенный ток нейтрали из установки. Если ток увеличивается с нагрузкой установки, это указывает на обрыв проводника PEN в установке, поскольку ток нейтрали «экспортируется», как показано на рисунке 12.Принимая во внимание, что если отведенный ток нейтрали все еще может быть обнаружен в заземляющем проводе при изолированной установке, это будет означать, что отведенный ток нейтрали «импортируется» из другой установки (установок) в распределительную сеть, как показано на рисунке 13.


    Рисунок 12
    : Экспортный отведенный ток нейтрали

    Рисунок 13 : Импортированный ток нейтрали

    Что делать, если я подозреваю обрыв PEN-проводника?

    Отведенные нейтральные токи могут вызвать пожар и/или поражение электрическим током.При работе на установке, если есть подозрение на обрыв PEN-проводника, об этом необходимо немедленно сообщить дистрибьютору электроэнергии по телефону, используя номер службы экстренной помощи 105. Звонок будет автоматически направлен на местный номер службы экстренной помощи DNO в этом районе.

    Резюме

    Несмотря на то, что проблема обрыва PEN-проводника является обязанностью дистрибьютора, это может иметь серьезные последствия для электроустановки потребителя. В зависимости от расположения установки и возможных последствий должны быть установлены дополнительные защитные меры.

    PME подходит для многих применений, но следует соблюдать осторожность, если возможен контакт с заземлением и металлическими конструкциями, заземленными PME.

    Чтобы определить, требуются ли дополнительные защитные меры, разработчику необходимо оценить риск.

    Перед началом работы проверьте, находятся ли токопроводящие части под напряжением.

    При подозрении на обрыв PEN-проводника немедленно позвоните по номеру 105, чтобы незамедлительно сообщить о чрезвычайной ситуации местному дистрибьютору электроэнергии.

    ТТ-система (слева); Система TN-C (справа) Особое значение для безопасного…

    Потребности современных потребителей электроэнергии и ожидания в отношении энергоснабжения требуют кардинальных изменений в способах передачи и доставки энергии. Интеллектуальная сеть — это концепция, с помощью которой существующая и стареющая инфраструктура электрической сети модернизируется за счет интеграции множества приложений и технологий; такие как двусторонняя передача энергии, двусторонняя связь, возобновляемая распределенная генерация, автоматические датчики, автоматизированные и расширенные средства управления, центральный контроль, система прогнозирования и микросети. Это позволяет сети быть более безопасной, надежной, эффективной, самовосстанавливающейся и при этом сокращать выбросы парниковых газов. Кроме того, он предоставит новые продукты и услуги и полностью оптимизирует использование активов. Кроме того, интеграция этих инновационных технологий для создания интеллектуальной сети ставит новые задачи. Потребуются новые инструменты для оценки и прогнозирования проблем с надежностью. Цель этого исследования состоит в том, чтобы продемонстрировать эти новые инструменты электрической системы, а также отслеживать и анализировать взаимосвязь между погодными условиями и перебоями в работе электрической инфраструктуры.Эта цель будет достигнута путем моделирования проблем с погодой и надежностью системы распределения, разработки инструментов прогнозирования и, наконец, разработки математических моделей доступности системы с функциональностью интеллектуальной сети. Ожидаемые результаты включают возможность прогнозировать и определять количество прерываний в определенном регионе; новый метод расчета доступности интеллектуальной энергосистемы; новый метод нормирования показателей надежности; и определить потребности в рабочей силе, потребности в инвентаре и стратегии быстрого восстановления. Надежность современных систем распределения электроэнергии зависит от многих переменных, таких как нагрузочная способность, возобновляемая распределенная генерация, клиентская база, техническое обслуживание, возраст и тип оборудования. В рамках этих исследований предпринимается попытка изучить эти области, и в процессе были разработаны новые модели и методы для расчета и прогнозирования надежности системы распределения интеллектуальной сети. Интеллектуальная сетевая система, наряду с изменчивыми погодными условиями, ставит новые задачи перед существующими сетевыми системами с точки зрения надежности, усиления защиты и безопасности.Современная сеть состоит из различных систем распределенной генерации. Требуются новые методы для понимания и расчета доступности интеллектуальной энергосистемы. Одно такое усилие продемонстрировано в этом исследовании. Метод, разработанный для моделирования динамических реконфигураций интеллектуальной сети при переменных погодных условиях, сочетает в себе три метода моделирования: марковское моделирование, марковский процесс, управляемый булевой логикой (BDMP), и моделирование переменных погодных условий. Этот подход имеет преимущества по сравнению с обычными моделями, поскольку он позволяет определять сложные динамические модели, сохраняя при этом легкость чтения.

    Секретарь окружного суда | Putnam County TN

    Эта информация относится к присяжным в окружных и уголовных судах округа Патнэм, штат Теннесси.

    Вы можете получить по почте из суда повестку присяжных, в которой будет указано, что вас вызывают в качестве потенциального присяжного заседателя. Это означает, что ваше имя было взято из текущего списка лицензированных водителей округа. С 1 января 2009 года в штате Теннесси запрещено вызывать присяжных заседателей из регистрационного списка избирателей округа.

    Все имена выбраны случайным образом из этого источника, что обеспечивает систему жюри объективным срезом сообществ, которые она представляет. На всех этапах отбора член жюри должен убедиться, что процесс отбора представляет собой случайный набор квалифицированных лиц, проживающих в округе. В качестве необходимой части этого требования ни одно лицо или лица не могут быть выборочно включены или исключены из списка квалифицированных присяжных заседателей.

    ПРИЕМЛЕМОСТЬ:

    В Кодексе штата Теннесси изложены минимальные требования к компетентному лицу, которое может выступать в качестве присяжного заседателя.Лицо имеет право на работу в качестве присяжного заседателя, если оно является гражданином Соединенных Штатов, проживает в округе Патнэм не менее 12 месяцев, не работало в качестве присяжного в течение предыдущих двадцати четырех (24) месяцев и не был осужден за лжесвидетельство, подстрекательство к даче ложных показаний, уголовное преступление или какое-либо гнусное преступление.

    ОТКАЗ ОТ СЛУЖБЫ:

    Присяжные освобождаются только в том случае, если отбывание срока вызовет неправомерные или чрезмерные физические или финансовые трудности. Такие затруднения могут иметь место, если присяжный находится в психическом или физическом состоянии, из-за которого присяжный не может выполнять функции присяжного заседателя, или если присяжный: невозможность получения соответствующего замещающего попечителя в период участия в составе жюри или в составе жюри; (b) нести расходы, которые оказали бы существенное негативное влияние на оплату необходимых повседневных расходов присяжного заседателя или на тех, кому такой присяжный обеспечивает основные средства поддержки; (c) терпеть физические лишения, которые могут привести к заболеванию или заболеванию; или (d) быть лишенным компенсации в связи с тем, что предполагаемый присяжный заседатель работает за пределами штата, а работодатель за пределами штата не желает выплачивать присяжному компенсацию, или что предполагаемый присяжный нанят работодателем, который не является обязан выплатить компенсацию присяжным заседателям и отказывается сделать это добровольно. Неоправданные или чрезвычайные физические или финансовые трудности не существуют исключительно на основании того факта, что присяжный должен будет отсутствовать на рабочем месте присяжного заседателя.

    Если вы хотите заявить о таких трудностях, свяжитесь с координатором присяжных Дженнифер Вилкерсон по телефону 526-2060. От вас могут потребовать предоставить письменные показания, финансовые отчеты, заключение врача или другую документацию, относящуюся к вашему запросу. Непредоставление удовлетворительной документации может привести к отклонению вашего запроса.

    В зависимости от суда, выдавшего повестку, вас могут вызвать для рассмотрения гражданских или уголовных дел. Окружной гражданский суд и Окружной уголовный суд имеют несколько разные процедуры. Вы будете проинструктированы о процедуре вашего суда в день, когда вас вызовут в суд. Каждый раз, когда вы входите в качестве потенциального присяжного заседателя, вы можете ожидать, что войдете в зал суда и пройдете процесс отбора присяжных. Если вас не выбрали в качестве присяжного заседателя в день вызова, вас освобождают и дают инструкции о том, когда вам нужно вернуться.

    ОТЛОЖЕНИЕ ОБСЛУЖИВАНИЯ:

    Присяжные заседатели могут запросить временную отсрочку их службы присяжных при чрезвычайных обстоятельствах. Если вы не можете служить в течение запланированного периода управления, вы можете запросить временную отсрочку. Ожидается, что если ваше обязательство будет отложено, вы должным образом договоритесь с Дженнифер Вилкерсон, координатором присяжных, по телефону 931-526-2060, чтобы вы могли служить в течение более позднего периода возбуждения дела.

    Помните, работа присяжным – ваше право и обязанность как гражданина.Неспособность ответить на вызов присяжных может привести к санкциям против вас со стороны суда. Ваша помощь и участие необходимы для того, чтобы суды могли работать максимально эффективно.

    Типы распределительных систем для электроснабжения — Bender

    на контакт
    Тип системы электроснабжения Ваши преимущества Недостатки
    SELV или PELV (безопасное сверхнизкое напряжение или защитное сверхнизкое напряжение) • Ограниченная мощность, если развертывание оборудования должно быть экономичным • Особые требования к цепям тока
    Защитная изоляция • Максимальный уровень безопасности
    • Может комбинироваться с другими типами систем
    • Двойной изоляция оборудования
    • Экономична только при небольших нагрузках
    • Изоляционный материал представляет опасность возгорания при тепловых нагрузках
    IT-система • ЭМС
    • Повышенная доступность: 1-я неисправность просто сообщается Отключение в случае 2-й неисправность
    • Низкий ток утечки на землю в небольших системах
    • Влияние на соседние устройства
    • Небольшие технические затраты на установку кабеля и проводника
    • Использование подходящих устройств облегчает локализацию повреждения
    • Оборудование должно быть универсально изолировано для напряжения между внешними проводниками.
    • Для N проводников требуется устройство защиты от перенапряжения
    • Возможные проблемы с отключением при втором замыкании на землю
    Система TT • ЭМС
    • Защита зависит от мощности короткого замыкания системы
    • Незначительные технические усилия для прокладка кабеля и проводника
    • Напряжение прикосновения может варьироваться от одной области к другой
    • Можно комбинировать с системой TN
    • Совместимо только с маломощными из-за использования УЗО
    • Требуется регулярная функциональная проверка
    • Рабочее заземление сложный (≤ 2 Ом).
    • Выравнивание потенциалов обязательно для каждого здания
    Система TN-C • Простота установки
    • Низкие материальные затраты
    • Несовместимость с электромагнитной совместимостью
    • Строительные блуждающие токи и низкочастотные магнитные поля делают систему непригодной для использования в зданиях с оборудованием информационных технологий
    • Риск для жизни и здоровья в случае разрыва PEN
    • Повышенный риск возгорания электрооборудования
    Система TN-CS • Экономичный компромисс для зданий, в которых нет информационных технологий оборудование. • Несовместимы с ЭМС
    • Возможны низкочастотные магнитные поля
    Система TN-S • Соответствуют ЭМС
    • Низкое повышение напряжения в здоровых фазах
    • Повышенные затраты на технику безопасности для удаленного многоканального ввода
    • Риск незамеченных множественных заземлений

    Система заземления для систем распределения постоянного тока Согласно IEC 60364



    Образец заземления системы распределения постоянного тока | Источник: ABB

    Стандарт IEC 60364-1 аналогично определяет системы распределения постоянного и переменного тока:

    Связанная статья: Система заземления согласно BS 7671

    TT Система постоянного тока

    Терминал системы а открытые проводящие части соединены с двумя электрически независимыми устройства заземления.При необходимости среднюю точку питания можно соединить с землей.

    TT Система постоянного тока

    TT Система постоянного тока со средней точкой питания, соединенной с землей

    A открытые токопроводящие части подключаются к одному и тому же точка заземления. Три типа систем TN определяются в зависимости от того, используются ли заземленная клемма и защитная клемма. проводник разделен или нет

    TT Система постоянного тока со средней точкой питания, подключенной к заземление


    Система постоянного тока TN-S

    Провод клеммы, соединенной с землей, и защитный провод Gnd разделены.

    TN-S Система постоянного тока

    6


    Система постоянного тока TN-S С средней точкой питания, подключенной к земле

    TN-C Система постоянного тока

    функции заземленной клеммы и защитного проводника частично совмещены в одном проводник по имени Земля.

    TN-C Система постоянного тока


    TN-C DC Распределения DC С средней точкой источника питания, подключенного к MONEL

    . Связанная статья:

    Система постоянного тока TNC-S

    функции клеммы заземления и защитного провода частично объединены в один проводник под названием GndN и частично разделены.

    TN-CS DC DC Система распределения

    TN-CS DC Распределительная система с средней точкой источника питания, подключенным к земле

    Система постоянного тока IT

    Система распределения постоянного тока TN-CS с заземлением средней точки источника питания.

    IT DC Doc System



    IT DC Распределительная система с средней точкой питание изолировано от земли

    Источник:

    • Автоматические выключатели постоянного тока АББ | стр.41- 44
    • Издатель: ABB
    • Скачать здесь
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
