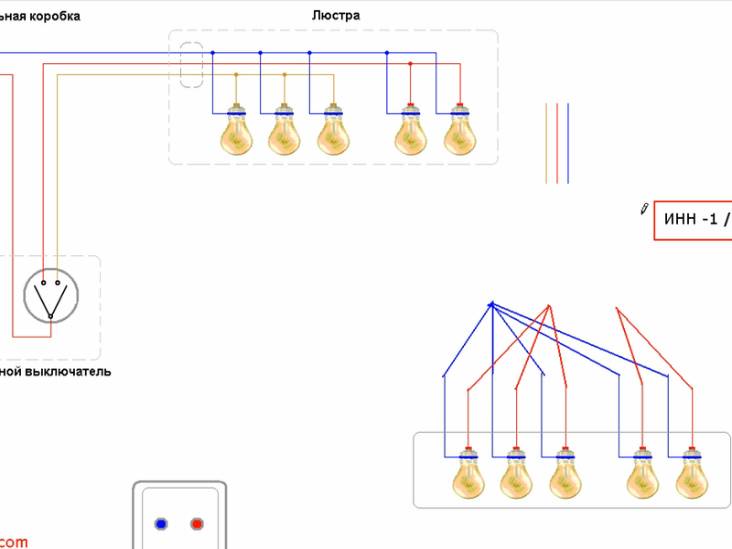

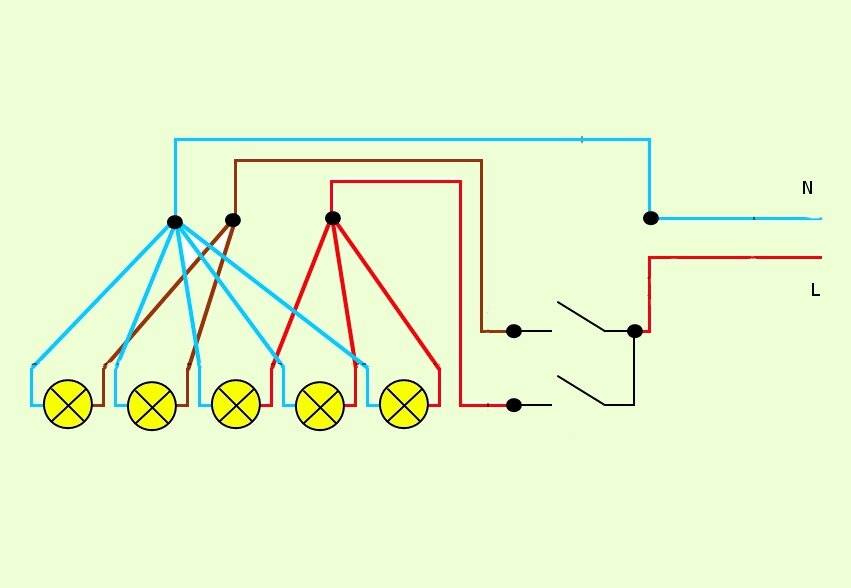

Схема подключения пятирожковой люстры к выключателю

Мы уже рассматривали инструкцию по подключению люстры к потолку. Подсоединение довольно простое, если изделие имеет одну лампочку, от которой идет 2 провода: фаза и ноль. Но что делать, если из корпуса светильника выходят сразу 10 жил? У многих электриков-самоучек в данном случае возникают трудности, которые можно запросто преодолеть. Чтобы читатели «Сам электрика» не допускали ошибок и могли самостоятельно подключить пятирожковую люстру, ниже мы предоставим простые электрические схемы соединения проводов.

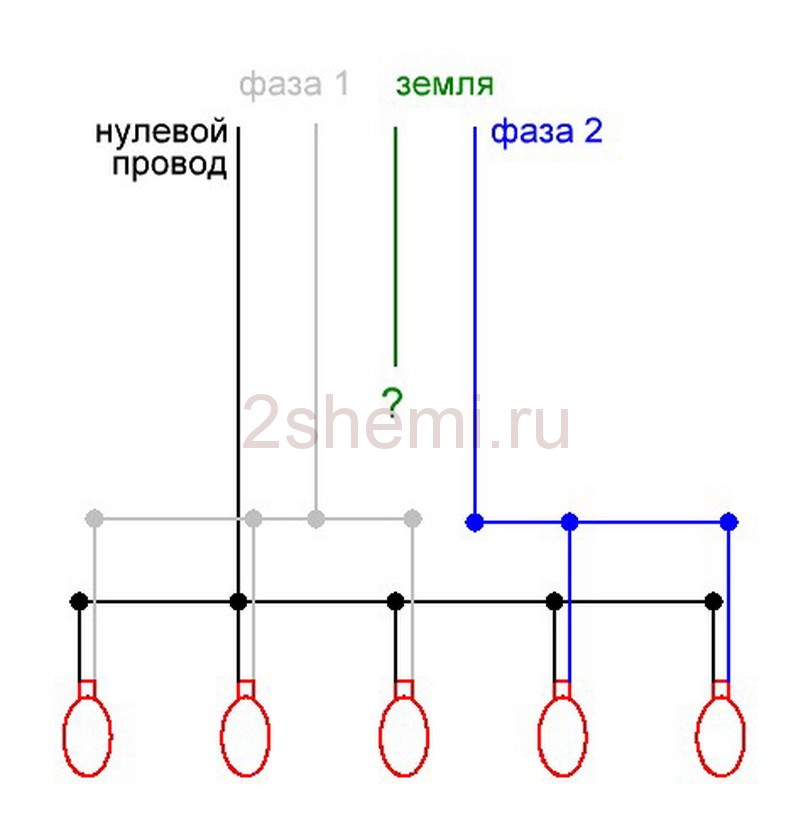

Итак, люстра имеет выходящие с задней крышки 10 проводов (5 синих – нули и 5 коричневых – фазы).

Все что Вам нужно, это соединить контакты с домашней электропроводкой (вводным нулевым и фазным проводом). Делается это в распределительной коробке, одним из выбранных способов соединения проводов.

На сегодняшний день подключение пятирожковой люстры принято осуществлять по одной из двух схем:

  • С помощью многоклавишного выключателя (каждая клавиша отвечает за определенную группу лампочек).
    В этом случае лучше использовать двухклавишный выключатель, нежели трехклавишный (всего-то горят 5 лампочек).
  • С помощью одноклавишного выключателя (включаются одновременно все лампочки)

Мы рекомендуем Вам отдавать предпочтение первой схеме, т.к. двойным выключателем можно регулировать интенсивность освещения в комнате.

Также хотелось бы предоставить к Вашему вниманию несколько полезных советов, касающихся подключения пятирожковой люстры:

  • На разрыв обязательно должен идти фазный проводник. Если подвести к выключателю ноль, то Вас может ударить током при замене лампочки.
  • Скрепляйте жилы между собой с помощью клеммников ваго. Изделия простые и позволяют быстро подсоединить 5 жил от светильника с одной вводной жилой.
  • Обязательно перед началом работ выключите электроэнергию, иначе поражения током Вам не избежать.
  • Если провода не имеют цветовую маркировку, то определить где вводная фаза, а где ноль можно с помощью индикаторной отвертки. Дотроньтесь ею до одного из контактов, если лампочка загорится, значит это фаза, нет — ноль.
  • Если корпус светильника металлический, обязательно подсоедините заземление, чтобы случайная утечка тока не стала для Вас угрозой.

Надеемся, что данные схемы подключения пятирожковой люстры были для Вас понятными, а главное – полезными. Если возникли вопросы, задавайте их нашим специалистам в категории «Вопрос электрику»!

Правильно подключить люстру на 5 лампочек. Как подключить двойной (двухкнопочный) выключатель

Визуально же каждую группу проводов распознать можно по цветовой маркировке. Если же все провода одного цвета, то распознать их можно при помощи мультиметра.

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении. Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты.

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

Поскольку монтаж люстры может производиться не только в новых домах и квартирах, то возможна ситуация, когда придется удлинять уже существующую проводку или производить наращивание проводов от самой люстры. Наилучший вариант соединения – при помощи клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластины имеются винтовые зажимы, к котором и подсоединяются провода.

Однако клеммная колодка должна быть доступной для обслуживания. С течением времени винтовые соединения могут ослабнуть, что чревато потерей контакта или небезопасным в пожарном смысле нагревом. Поэтому если размещать такую колодку негде, то рекомендуется заменить всю проводку таким образом, чтобы от выключателя до люстры был проложен единый провод. Использовать же скрутки недопустимо, т.к. по мере окисления они неизбежно начнут нагреваться.

Различные варианты схем подключения

Схема подключения будет зависеть от того, какое количество проводов выходит из люстры и сколько проводов подведено к ней по потолку. Поэтому возможно несколько вариантов.

  • фаза первой группы ламп;
  • фаза второй группы;
  • общий нулевой провод.

Данные провода, с учетом маркировки и назначения, подключаются к трем проводам, проходящим по потолку.

  • Три и более провода на люстре и четыре провода на потолке.
  • Эта схема подключения по своей сути полностью соответствует той, при которой по потолку проходят три провода, а из люстры выводятся три или более. Четвертый провод – это принятый в современной электромонтажной практике провод заземления. В руководстве по подключению люстры данный провод будет обозначен как «PE». Поэтому потребуется попросту соединить желто-зеленые провода между собой, а остальной монтаж выполнить по описанной выше схеме. Если устанавливается люстра старого образца, то она может и не иметь заземления. Поэтому желто-зеленый провод на потолке обрезается и тщательно изолируется. Однако назначение четвертого провода на потолке может быть и иным, если он используется в качестве еще одной фазы. Такая схема применяется для подключения к трехклавишному выключателю, позволяющему управлять сразу тремя группами ламп на люстре.


    Финальная стадия — заводим провода в выключатель

    Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

    Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

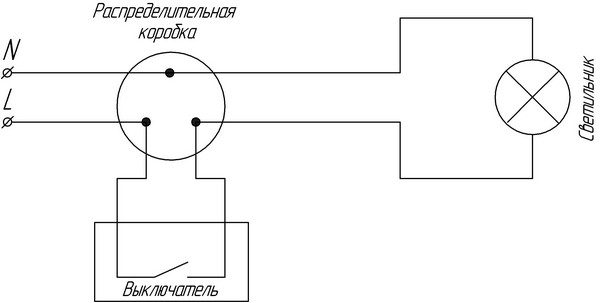

    1. Подключение одноклавишного выключателя.
    2. Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

      Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

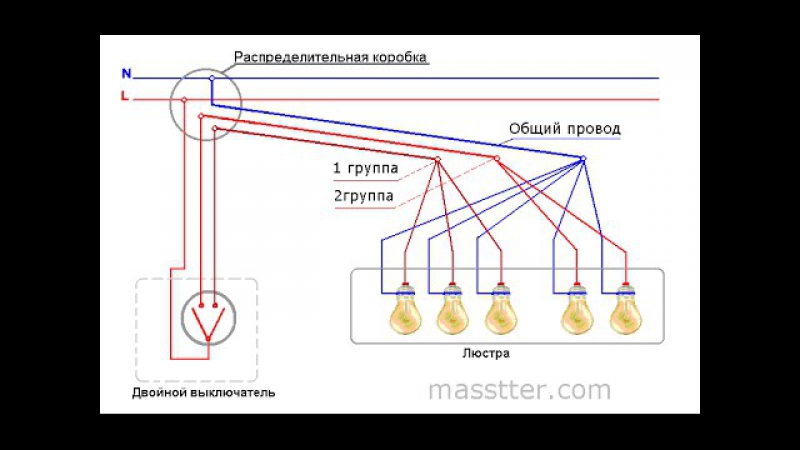

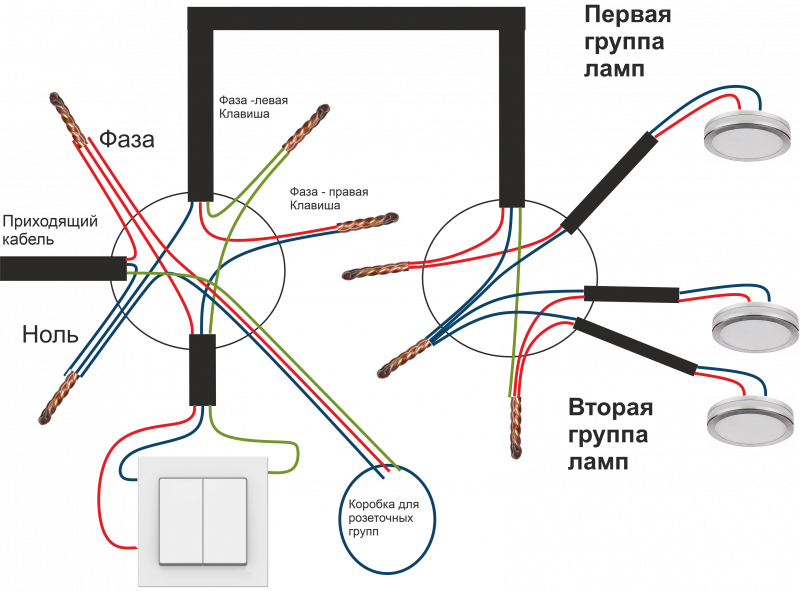

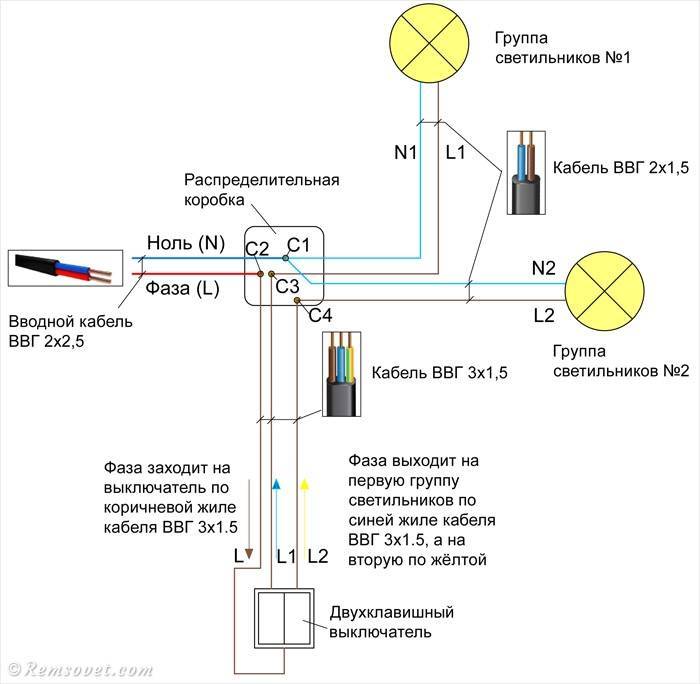

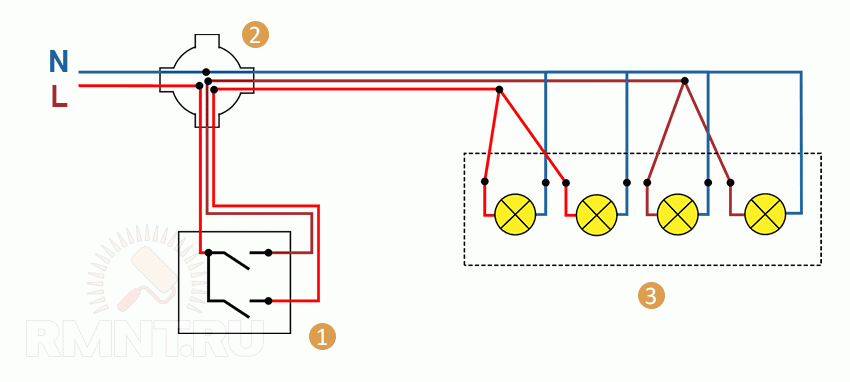

    3. Подключение к двухклавишному выключателю.
    4. Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

    5. Подключение люстры к трехклавишному выключателю.
    6. Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

    Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

    В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

    • производить монтаж лишь с отключенной электросетью;
    • еще до начала досконально изучать схему подключения;
    • стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

    Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

    Короткое видео с процессом подключения

    Как правило, сам монтаж люстры особых сложностей ни у кого не вызывает — благо, что различных приспособлений для ее крепления более чем достаточно. Но вот вопрос, как ее подключить к сдвоенному выключателю, многих ставит в тупик. Расскажем, как это сделать самостоятельно, без помощи профессионального электрика.

    Сначала нужно решить, сколько и каких ламп мы хотим включить одной или второй клавишей. Вариантов здесь немного. Одна клавиша включает одну лампу, а вторая – сразу две. Но вот какая (левая или правая) клавиша что будет включать, для некоторых очень важно (или удобно).

    Потолок

    С потолка свисают, как правило, 3 (или трехжильный провод). В домах новой постройки проводов может быть и 4. Один – это «земля», по евростандарту. Он окрашен в желтый цвет, и вдоль него идет зеленая полоса. Остальные проверяются индикатором. Нужно найти провод, на котором нет напряжения. Это – ноль. Остальные – фаза. Делается это при положении клавиш «вкл».

    Люстра

    Из люстры также выходят провода. Если на потолке есть провод «земля», то желто-зеленые можно смело соединять. В современных моделях люстр все соединения сделаны «внутри» люстры, наружу выходят только провода от каждой лампочки на «фазу», и один провод – это их общий ноль. Причем внутри люстры уже сделано соединение фазных проводов некоторых ламп. Для моделей из 3 ламп две уже соединены между собой и будут включаться одновременно. Другими словами, изготовитель за нас решил, как должна включаться люстра.

    Итак, из люстры выходят 3 провода («земля» не в счет). Ноль «люстры» соединяем с нулем «потолка». Тут все ясно. Теперь фазы. Каждый из фазных проводов «потолка» идет на выключатель. Мы установили с двумя клавишами. Соответственно, соединяем провода фаз люстры и выключателя.

    Потом проверяем. Если есть желание сделать, чтобы именно правая клавиша включала те лампы (или лампу), которые включает сейчас левая, то провода нужно поменять местами — ничего сложного. А при включении одновременно обеих клавиш загораться будут сразу все лампы.

    Предупреждение:

    В любом случае, независимо от цветовой окраски проводов, их следует проверить на наличие напряжения. Особенно – желто-зеленый. При монтаже электрики могли допустить ошибку, поэтому контроль обязателен. Соединение проводов делается при отключенном автомате защиты.

    Перед присоединением проводов от люстры в обязательном порядке нужно ознакомиться с инструкцией изготовителя и посмотреть . Она бывает различной, как и количество проводов, выходящих из люстры.

    Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы разберем все возможные нюансы этой работы.

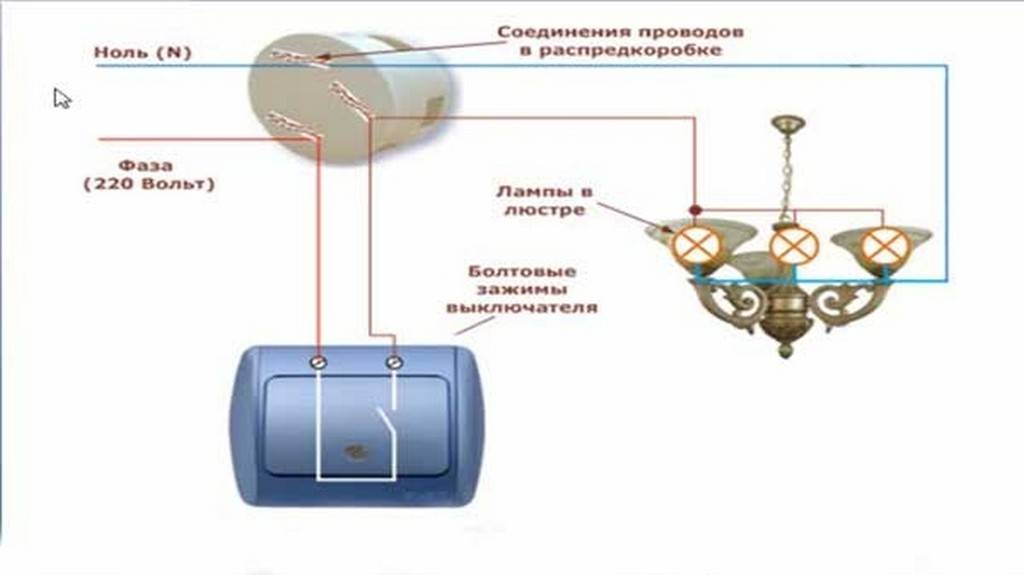

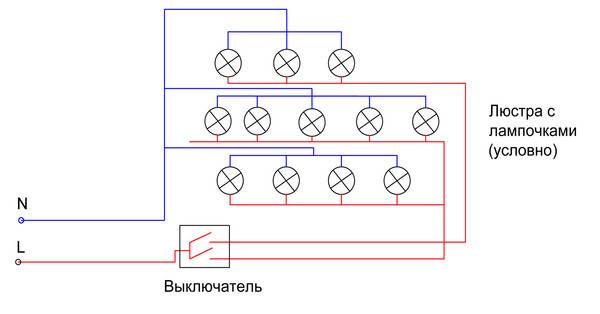

    Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

    1. Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
    2. Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
    3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

    Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

    Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

    При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т. е. на каждый источник света в ней подается и фаза, и ноль.

    Количество ламп или других источников света в данном случае роли не играет.

    В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

    Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

    Они же предпочтительны и в распределительных коробках.

    Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

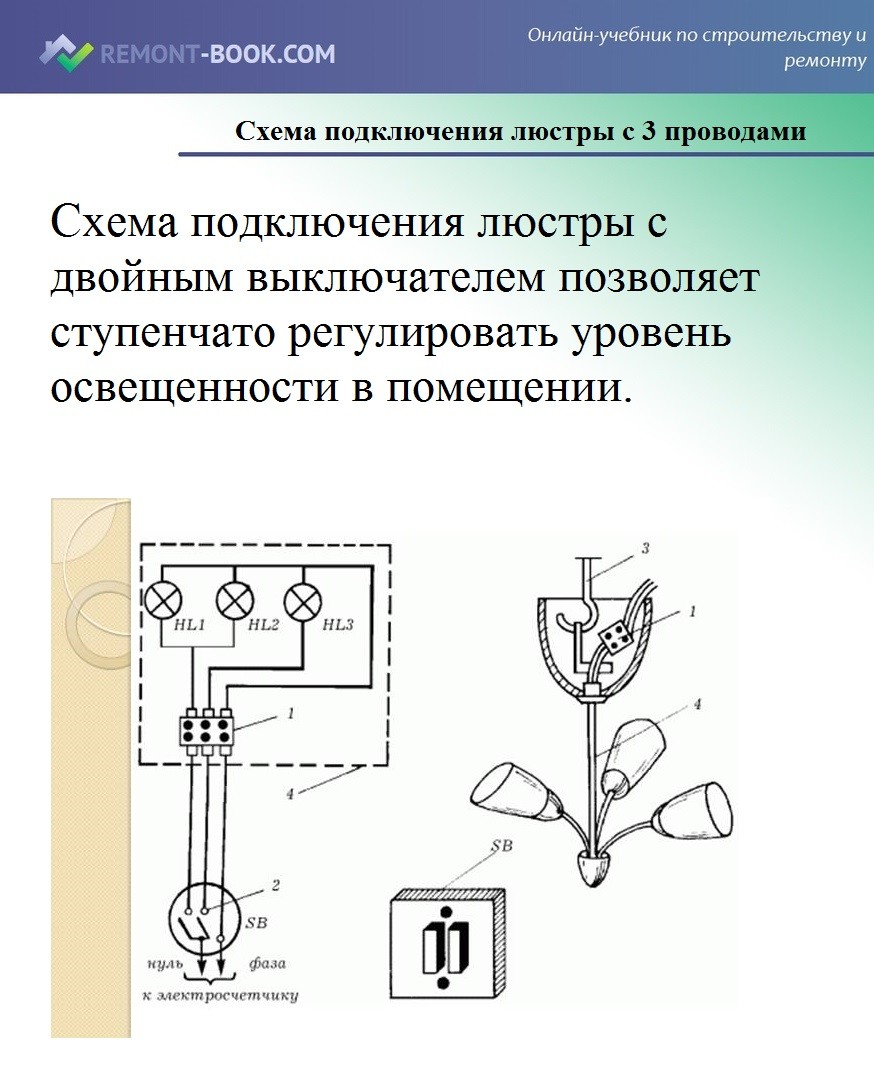

    как подключить люстру с 3 лампами к выключателю с 2 клавишами

    В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.

    Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить люстру с 3 проводами к двухклавишному выключателю?

    Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

    При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

    Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

    Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

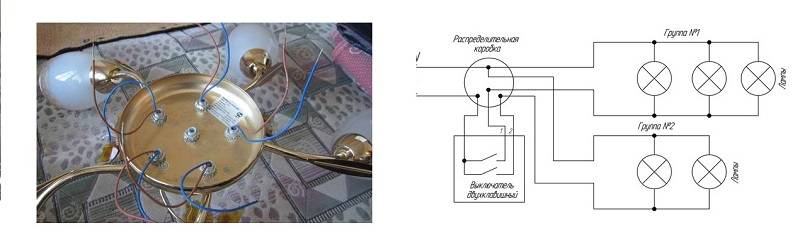

    Например, на фото как раз показано такое подключение.

    А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.

    Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй. Оставшиеся соединяются с нулевым проводом.

    Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

    Как правильно подключить люстру на два выключателя

    Если в предыдущих разделах мы рассматривали ситуации с уже существующей домовой проводкой, то для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяют управлять освещением из разных мест) проводку придется делать заново. Хотя от старой можно использовать провод заземления, нулевой провод, выходящий на потолок от распределительной коробки, и фазовый, подходящий к месту установки одного из выключателей.

    Для одновременного включения всех источников света в люстре устанавливают два одинаковых проходных выключателя.

    Они могут быть как накладными (на фото) так и врезными.

    Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

    На схеме прокладки проводов по комнате видно, что нуль и заземление, как и в случае с обычным подключением идут прямо к люстре, а фаза подается только к одному из выключателей.

    Она подключается на общий контакт одного из переключателей.

    Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм обеих проходных выключателей, расположенными напротив общего контакта, прокладываются т.н. провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

    Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показанную на ней красным цветом. Но, когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, ведь они просто переключают подачу электричества по двум проводам-челнокам.

    Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

    При подключении люстры более чем с одним источником света ставят двойные проходные выключатели.

    При этом принципиального отличия в подключении люстры нет – только проводов больше.

    Распределение между источниками света обеих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению. На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая – на 3.

    Увеличение точек управления одной люстрой

    Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

    Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

    Как и порядок соединения проводов в распределительной коробке.

    В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

    Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

    В заключение

    Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

    Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

    Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

    Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

    Приобретение люстры – это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

    Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

    С чего начать?

    Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

    Соблюдайте технику безопасности

    Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

    Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

    Согласно маркировке, кабели обозначаются латинскими буквами:

    Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод – кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

    Соединять кабели между собой можно двумя способами:

    Варианты монтажа люстры можно найти, перейдя по ссылке:

    На способ подключения люстры могут влиять следующие параметры:

    • число шнуров в люстре;
    • число проводов в потолке;
    • количество клавиш на выключателе.

    Схема первая. Два шнура на люстре и два провода на потолке

    Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

    Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

    При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

    Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

    Схема вторая. Два шнура на люстре и три провода на потолке

    Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

    Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

    Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

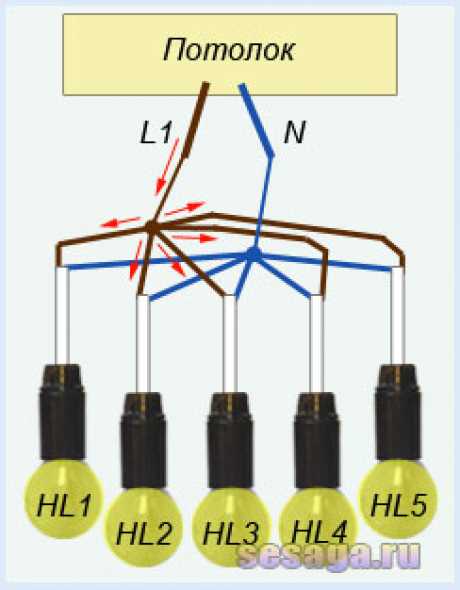

    Схема третья. Три и более шнура на люстре и два провода на потолке

    В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

    Схема четвертая. Три и более провода на люстре и три на потолке

    Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

    Маркировка потолочных проволок следующая: фаза – L1 (оранжевого цвета), фаза – L2 (желтого цвета) и ноль – N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

    Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые – к осветительному прибору.

    Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

    При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

    Второй способ для подключения люстры, к примеру, с шестью рожками – первая клавиша включает 5 лампочек вместе, а вторая – шестую.

    С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

    Схема пятая. Три и более провода на люстре и четыре на потолке

    В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий – PE.

    Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

    Монтаж нескольких люстр на один выключатель

    Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

    В данной ситуации все осветительные приборы должны соединяться параллельно.

    Причем каждая люстра может иметь свою распределительную коробку.

    Монтаж трех люстр на трехклавишный выключатель

    Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

    Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

    Монтаж люстры с вентилятором

    Подключение такой модели – достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

    Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

    По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

    Как видите, подключение осветительного прибора – задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

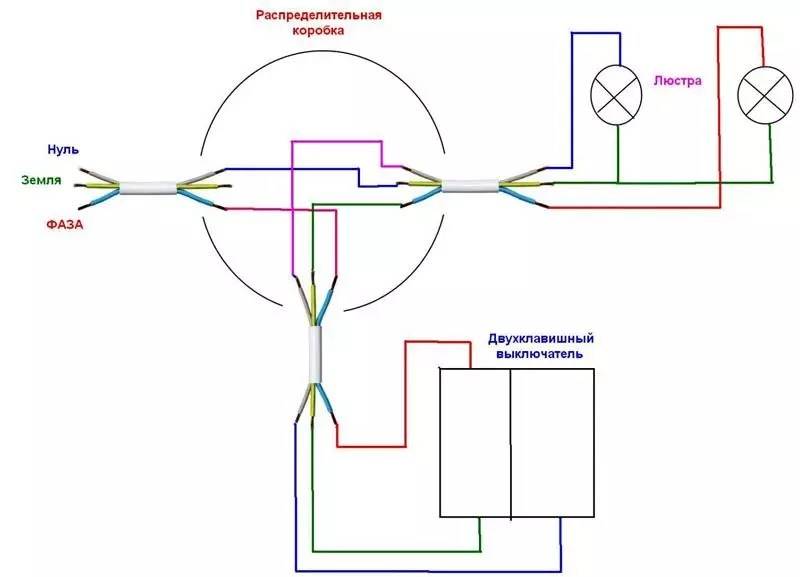

    Подключение люстры к двойному выключателю. Схема подключения люстры: грамотно и правильно

    Что такое люстра? Это современный потолочный светильник с несколькими лампами, удаленными на равное расстояние друг от друга. Главная задача люстры обеспечивать ровное, бестеневое освещение во всей комнате. В качестве источников света могут использоваться лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры является завершающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на первый взгляд. Необходимы минимальные электротехнические навыки и стандартный набор простых инструментов. Чтобы установка прошла просто и безопасно можно придерживаться следующей инструкции.

    Подготовка: прозвонка и определение фаз на потолке

    Для начала нужно определиться, сколько проводов выведено на потолке и для чего они нужны. Два торчащих провода означают, что все лампы будут включатся одновременно, три и более позволяют комбинировать с очередностью включения. Опытный электрик разберется с этим без труда, но новичкам будет трудно разобраться где фаза и ноль, и что делать с заземлением.

    Встречается только в домах новой постройки или в помещениях, где был сделан ремонт с учетом всех требований по монтажу электропроводки. Имеет желто-зеленую оболочку, подключается к проводу такого же цвета на светильнике. В старых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

    Ищем фазы и ноль.

    Оставшиеся провода могут быть любого цвета – красного, черного, белого, при этом необязательно цвет провода будет соответствовать «фазе» или «нулю». Для точного определения где какой провод концы необходимо прозвонить специальным тестером или индикаторной отверткой – приспособление со встроенным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением настенного выключателя «ВКЛ». Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Нужно отметить, что тестер будет показывать напряжение только между нулем и фазой. Для выключателя с одной клавишей еще проще – два провода на потолке, из них один ноль, а второй это фаза. Перед на чалом работ по подключению светильника обязательно нужно обесточить провода, желательно сделать это выключением рубильника на счетчике.

    Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

    С двумя фазами и двухклавишным выключателем возможны следующие варианты. Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

    Подключают 2-х и более рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода одного цвета скручиваем между собой. Это будет ноль, по стандарту провода должны быть синего цвета, но если используется другой ничего страшного. Оставшиеся провода в произвольной форме разбиваем на две группы, при этом получаются схемы включения ламп 1+3, 2+2, 2+3. Провода скручиваем между собой, а затем подключаем к соответствующим выводам на потолке.

    Подсоединение люстры к одинарному выключателю

    Как быть если в потолке два провода, а в светильнике 3 и более. В такой схеме подключения группируются провода одного цвета. Одна скрутка будет подключаться к нулевому проводу, вторая к фазе. При включении все лампы в люстре будут загораться одновременно.

    Правила соединения проводов

    Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

    Подсоединение китайской люстры

    На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

    Подключение галогенной люстры (с пультом и без)

    Принцип работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно снизить габаритный размер лампы и напряжение до 12 или 24 В. Для этого в каждом светильнике такого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается еще и блок управления. Подключение в этом случае остается таким же. Не перепутать провода подключения с антенной, которая принимает сигнал с пульта.

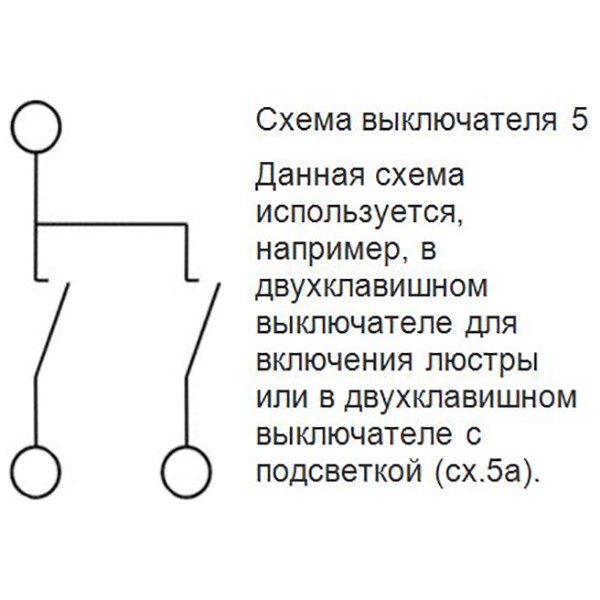

    Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

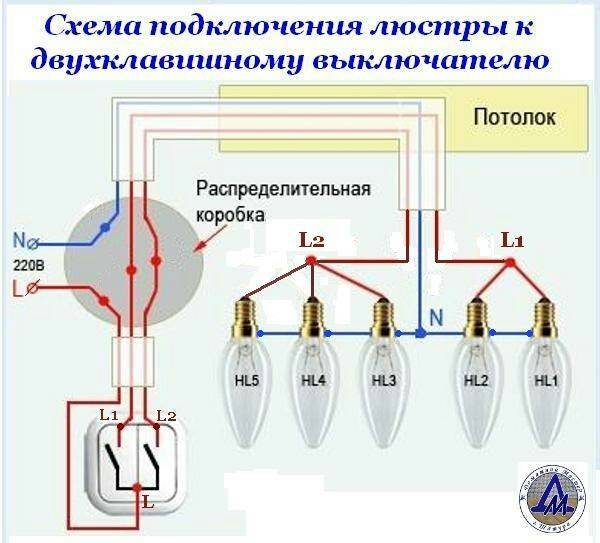

    Как подключить люстру к двухклавишному выключателю

    Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

    Принцип работы двухклавишного выключателя

    Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

    Двухклавишный прибор состоит из:

    • клавиш – включаются одновременным нажатием или по одной;
    • рамка – снимают во время монтажа;
    • клеммников – места соединения.


    В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

    Принцип работы вмонтированного выключателя:

    1. Включена первая клавиша – горит одна лампа (первая группа).
    2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

    Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

    Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

    Схема подключения выключателя:

    Можно ли самостоятельно подключить люстру к двойному выключателю

    Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

    Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

    Перед подключением надо ознакомиться с техникой безопасности:

    1. Используемые инструменты должны иметь заизолированные рукоятки.
    2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

    Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

    Как распознать провода

    Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

    Стандарты:


    Кабель желтого тона – заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

    Ноль – синий или голубой цвет, обозначение N.

    Фаза – все иные цвета обозначают L.

    В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

    Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.


    В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

    В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

    Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

    Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

    Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

    Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

    Если одновременно нажать обе клавиши, загорятся все рожки.

    Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

    Фазы разделены на 2 группы.

    Схема подключения 4 лампочки

    Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

    Подключение можно провести 2 способами:

    1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
    2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

    Если включить обе клавиши одновременно – зажгутся 4 рожка.

    Принцип подключения таков:

    1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
    2. Заземление – его сразу можно подсоединить с потолком.
    3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
    4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
    5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

    Скрутки изолируют, чтобы не соприкасались друг с другом.

    При разделении на группы чтобы в скрутку «ноль» не попала фаза.

    5-тирожковая люстра


    Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

    Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

    Фазные провода делят на 2 группы:

    1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
    2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

    При единовременном включении клавиш горят 5 ламп.

    После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

    Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.


    Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

    Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

    Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

    Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с фазными). Заземление подключают сразу.

    Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

    Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

    Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

    «Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.


    Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

    1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
    2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
    3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
    4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
    5. Для уверенности одинаковые провода прозванивают.

    Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

    Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

    Полезное видео

    Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

    Подключение люстры

    Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

    Итак, любая лампочка горит, если к ней подведены два обязательных провода:

    • фазный;
    • и нулевой.

    А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

    Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

    • рабочий ноль-проводник должен быть синим или голубым;
    • защитный ноль-проводник — желто-зеленым.

    Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

    Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

    От потолка провода могут идти по-разному:

    Как подключить люстру

    Подключение различных люстр возможно к различным же выключателям:

    • одноклавишным;
    • и двухклавишным.

    Подключение через выключатель с одной клавишей

    Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

    Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

    А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

    В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

    Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

    Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

    Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

    Подключение через выключатель с двумя клавишами

    Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

    Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

    Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

    Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

    Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

    В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

    Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

    Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

    Несколько люстр на одном выключателе

    Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

    Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

    • подключен к выключателю через отдельную распределительную коробку;
    • или размещение происходит в единой распределительной коробке.

    Все зависит от того, какая будет выбрана схема электрической проводки.

    Подключение одной люстры сразу на два выключателя

    Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:

    • общий вывод к фазовому проводу или напрямую к люстре;
    • пара вспомогательных контактов для соединения выключателей между собой.

    Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

    Техника безопасности при монтаже люстр с подключением к выключателям

    Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

    1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
    2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
    3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
    4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
    5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
    6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.

    Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

    Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

    Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

    L – Это обозначение фазы,

    N – Провод нулевой,

    РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

    Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

    Как осуществить подключение в люстру провода заземляющего

    В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

    Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

    Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

    Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
    а также, колодки клеммной.
    Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

    Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

    Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

    Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

    – когда включается выключатель, то загораются сразу все лампы;

    – выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

    – выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

    Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

    Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

    Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

    Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

    В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

    Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

    – в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

    – в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

    Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

    Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

    Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

    Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

    Как удачно подключить две или три люстры от выключателя одноклавишного

    Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

    Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

    Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

    Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

    Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

    Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

    Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

    Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

    Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

    Удлинение или наращивание проводки в ходе подключения одной люстры

    В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

    Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
    в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

    Сечение проводки для осуществления подключения одной люстры

    В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

    В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

    Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

    Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

    Подготовка: прозвонка и определение фаз на потолке

    Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

    Провод заземления

    Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

    Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

    Ищем фазы и ноль

    С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

    Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

    Прозвонка проводов на потолке темтером

    Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

    Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

    Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

    Провода на люстре

    Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:


    На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

    Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

    • игнорировать — если провода такого цвета (или похожего) нет на потолке,
    • подключить к такому же по цвету.

    Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

    Подключение к двойному выключателю

    Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

    Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

    Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

    Как подсоединить люстру к одинарному выключателю

    Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

    При таком включении одновременно загораться будут все лампочки.

    Правила соединения проводов

    При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

    Соединить провода от люстры и выключателя нужно в клеммной коробке

    Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

    Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

    При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

    Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

    Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

    Подсоединение китайской люстры

    Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

    Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

    Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

    После проверки начинаете группировать провода, как описано выше.

    Подключение галогенной люстры (с пультом и без)

    Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

    Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

    Как подключить люстру с пультом смотрите в следующем видео.

    Поделись статьей:

    Похожие статьи

    Монтаж люстр ⚡ Подключение люстры к электрической сети

    Не секрет, что работы связанные с электричеством лучше предоставить квалифицированным специалистам. Но зачастую такие работы требуют лишь запаса знаний из курса школьной физики и соблюдения общих правил безопасности. Безусловно, профессионал сделает все быстро и качественно, но найти высокого уровня специалиста не всегда легко. А вот сделав все своими руками, вы получите не только требуемый результат, но и глубокое чувство самоудовлетворения. В этой статье мы расскажем как самостоятельно подключить потолочный светильник к электрической сети правильно и безопасно.

    Содержание

    Подготовительные работы

    После того как вы приобрели новую потолочную люстру, первым делом нужно внимательно изучить инструкцию по ее эксплуатации, обратив внимание, предназначена ли она для непосредственного присоединения в сеть переменного тока с номинальным напряжением 220 В. Также следует обратить внимание на маркировку проводов и контактов люстры. В современных светильниках приняты такие обозначения: L – фаза, N – ноль, PE – земля.

    Эти провода необходимо будет присоединить к соответствующим проводам в электрической проводке вашего жилья. Заземляющий провод обычно имеет желто-зеленый цвет, а ноль и фаза определяются с помощью индикаторного устройства, которым следует запастись перед началом работ. Самым распространенным и простым является индикаторная отвертка, состоящая из металлического жала, неоновой лампочки в прозрачной рукоятке и торцевого контакта. Для определения фазы необходимо жалом дотронуться до провода, прислонив один из пальцев руки к торцевому контакту. Таким образом, электрический ток проходит через индикаторную отвертку, и если провод фазный – включается неоновая лампочка, в противном случае, если она не горит – это нулевой провод.

    Существуют и другие, более сложные индикаторные устройства, но поверьте, у каждого электрика такая отвертка всегда в кармане.

    Часто бывает, что в зданиях старой постройки проводка выполнена без заземляющего провода, в таком случае соответствующий провод люстры не присоединяется, что не влияет на ее работоспособность.

    Но самым главным, перед началом выполнения работ по подключению люстры любой конструкции, является обязательное обесточивание электрической проводки, путем отключения в распредщитке автоматического выключателя.

    Соединение проводов

    Для соединения проводов используют клеммную колодку – современное и очень простое устройство, позволяющее избежать скруток проводов и обеспечить надежный контакт. Конструкций клеммных колодок существует очень много, но самым популярным является парный винтовой зажим в полистирольном корпусе.

    Соответствующие (фазные, нулевые, заземляющие) жилы проводов светильника и проводки, с оголенными от изоляции концами, вставляются внутрь клеммной колодки и зажимаются винтами с помощью обычной или индикаторной отвертки. Зажим производится с умеренным усилием, обеспечивающим надежную фиксацию и не допускающим передавливания жил. Снятие изоляции производится с помощью обычных бокорезов или же с применением специальных многофункциональных стрипперов таким образом, чтобы длина оголенной части не выходила за границы диэлектрического корпуса колодки.

    Для более качественного соединения проводов, можно использовать специальные наконечники, которыми обжимаются оголенные концы жил. Обжим производится с помощью плоскогубцев или стриппера, обеспечивающего максимально качественное его выполнение.

    Основные схемы подключения люстры к электрической сети

    Схем подключения потолочных светильников к электрической сети не так много, как может казаться. Рассмотрим каждую из них, чтобы правильно соединить провода люстры с проводкой.

    Схема подключения люстры с одной лампочкой

    Самым простым является подключение люстры, рассчитанной на использование одной лампочки, которая включается одноклавишным выключателем. В этом случае нет необходимости определять фазный и нулевой провод. Провода люстры, за исключением желто-зеленого заземляющего, соединяются посредством клеммной колодки с двумя проводами проводки в произвольном порядке.

    Такая схема подходит и для многорожковой люстры, в которой все осветительные элементы подключены параллельно и на выходе имеется только два провода, а все лампочки включаются одновременно одноклавишным выключателем.

    Схема подключения люстры с несколькими лампочками и двухклавишным выключателем

    Рассмотрим схему подключения люстры, обеспечивающую возможность включения лампочек по отдельности или группами с помощью выключателя с несколькими клавишами. Если у вас установлен двухклавишный выключатель, то электрическая проводка имеет, не считая заземляющего желто-зеленого (при его наличии), три провода. Два из них фазные, а один общий – нулевой. Если выключатель подключен верно, то каждая его клавиша размыкает фазный провод, но на практике часто встречается, когда размыкает нулевой. Поэтому существует два сходных сценария, описанных ниже, как определить, где какой провод. В любом случае необходимо включить обе клавиши выключателя и воспользоваться индикаторной отверткой. Зажимаем пальцем торцевой контакт индикатора и поочередно касаемся его жалом каждого из проводов. При первом сценарии неоновая лампочка индикаторной отвертки будет светиться при касании с двумя проводами, а при касании с третьим – нет. В таком случае нулевым является третий провод. При втором сценарии, светиться лампочка будет лишь при контакте с одним из проводов, который и будет нулевым. Оба сценария не вступают в противоречие один с другим, и вы без труда сможете определить назначение каждого провода.

    Теперь пришло время разобраться с проводами, исходящими от люстры. Рассмотрим самый простой вариант – двухклавишный выключатель и светильник на две лампы. Для того чтобы можно было включать отдельную лампочку своей клавишей, они должны соединяться параллельно, т.е. создавать две отдельные цепи. У каждой из этих цепей будет свой фазный провод и один общий нулевой, как правило – синий.

    Для присоединения люстры к электрической проводке следует воспользоваться клеммной коробкой с тремя парными винтовыми зажимами. С одной стороны вводим и зажимаем в клеммнике в произвольном порядке три провода электрической проводки. На представленной схеме нулевой синий провод закреплен в левом клеммнике, а фазные, коричневый и желтый, в среднем и правом.

    С противоположной стороны коробки присоединяем провода, идущие от люстры. Нулевой фиксируем в парном зажиме с нулевым проводом электрической проводки, а фазные провода люстры в соответствующих зажимах с фазными проводами проводки. Если у вас фазные провода не соответствуют по цветам или же одинакового цвета не беспокойтесь, главное чтобы в одном парном зажиме клеммника были оба провода фазные. Для наглядности посмотрим на схему и представим, что желтый фазный провод люстры будет соединен с коричневым фазным проводом проводки и наоборот. От этого изменятся лишь клавиши, включающие ту или иную лампочку.

    Схема подключения люстры с большим количеством рожков и двухклавишным выключателем

    Если у вас люстра с большим количеством рожков, например пять, и вы хотите одной клавишей выключателя включать две, а другой три лампочки – все равно на выходе люстры будет три провода. Учитывая, что у нас двухклавишный выключатель, в люстре остаются две параллельные электрические цепи, в одной из которых две лампочки будут соединены последовательно, а в другой – три. Так же, как и в предыдущем примере, у каждой из этих цепей общий нулевой провод, а вот два фазных – будут сформированы путем скручивания и обжима фазных проводов тех лампочек, которые должны светиться вместе, в нашем случае – двух и трех. Дальнейшие действия аналогичны – соединение в клеммной коробке между собой нулевых проводов, а также фазных проводов проводки с, сформированными из двух и трех жил, фазными проводами светильника.

    Схема подключения нескольких люстр и одного выключателя

    Если у вас габаритное помещение и в нем установлено несколько люстр или же используется комбинация из определенного количества точечных светильников, появляется необходимость одновременного их включения от одного выключателя. Возможен также вариант, когда одним выключателем необходимо включать свет сразу в нескольких помещениях. Тогда осветительные устройства соединяются параллельно по такой схеме.

    В таком случае соединение каждого светильника с выключателем осуществляется через отдельную распредкоробку.

    Схема подключения нескольких люстр и многоклавишного выключателя

    Для варианта, когда в помещении имеются несколько люстр, например – три, которые необходимо включать не все сразу, а по отдельности от трехклавишного выключателя, следует применять такую схему.

    Наиболее часто такая необходимость возникает для активации одним выключателем, установленным в коридоре, нескольких осветительных устройств, расположенных в туалете, ванной, коридоре или же на кухне.

    Завершающие работы


    Как повесить люстру на разные типы потолков
    Подробнее

    После того как выбрана схема подключения и люстра присоединена к электрической сети, остается завершающий этап – прикрепить светильник. О том, как повесить люстру на разные типы потолков вы можете узнать из статьи, размещенной на нашем блоге, где подробно описаны все особенности этого процесса.

    Мы же остановимся на промежуточных нюансах. Следующей важной задачей, после подключения люстры к сети, является правильная укладка проводов между ее основанием и потолком. Еще на стадии подключения следует учитывать размеры накладной части светильника или припотолочного колпака люстры в соответствии с возможностью расположения там пучка проводов. В связи с этим, следует предусмотреть длину проводов таким образом, чтобы избежать их сильных изгибов, излишнего натяжения и переплетения. При наличии большого количества проводов, можно сформировать из них шину, скрепленную капроновыми хомутами. Прикручивать люстру к монтажной планке следует с осторожностью, чтобы избежать возможного передавливания проводов крепежными элементами. Но главное, перед тем как монтировать люстру, необходимо убедиться в работоспособности и правильности ее подключения.

    Надеемся, что наша статья будет вам полезна и поможет без труда подключить новый светильник к электрической сети. По всем возникающим вопросам вы можете обращаться к нашим онлайн консультантам или же получить исчерпывающую информацию от квалифицированного персонала магазинов сети Брилле.

    : БРЕНДЫ :: Minka-Lavery® :: 4105-84

    Положения и условия

    Этот веб-сайт Minka Group® управляется Minka Group®. Настоящие Положения и условия вступают в силу 1 марта 2018 г. Minka Group® может время от времени обновлять настоящие Положения и условия. Вы можете найти ссылку на последнюю версию Положений и условий в нижней части нашего веб-сайта.

    Когда посетитель любого веб-сайта Minka Group® вводит свое имя, адреса электронной почты, физические адреса или номер телефона, Minka Group® собирает эту информацию для Регистрации гарантии или Моих проектов.Эта информация используется для управления гарантиями на продукты, а также для создания учетной записи «Мои проекты» для сохранения информации о продуктах. Информация о моем проекте, которая передается третьей стороне, остается на усмотрение пользователя, и Minka Group® не несет ответственности. Информация о продукте или доступность продукта в разделе «Мои проекты» не гарантируется и может быть изменена. Отдельные проекты, созданные в Моих проектах, будут доступны пользователю в течение 2 лет с момента их создания; через 2 года отдельные проекты будут удалены. Minka Group® не несет ответственности за управление отдельными проектами в случае возникновения проблемы, связанной с непреднамеренным удалением какой-либо информации. Если посетитель не решит, что его контактная информация не будет разглашаться путем отказа, Minka Group® может делиться информацией с третьими лицами, чьи продукты или услуги могут быть полезны посетителю или Minka Group®.

    Определенная информация может автоматически собираться в маркетинговых целях. Это может включать, помимо прочего, просмотренные страницы, просмотренные элементы, время на страницу или местоположение посетителей.Использование нашего веб-сайта может потребовать использования файлов cookie.

    Minka Group® может раскрывать контактную информацию, когда это требуется по закону или когда мы добросовестно полагаем, что такое действие необходимо для соблюдения судебного процесса или выполнения какого-либо другого юридического обязательства. Мы также можем раскрывать контактную информацию в особых случаях, когда у нас есть основания полагать, что раскрытие этой информации необходимо для выявления, установления контакта или возбуждения судебного иска против стороны, которая может нарушать соглашение с Minka Group® или может причинить ущерб или вмешательство с правами или имуществом Minka Group®, на сайте или кому-либо еще, кому может быть причинен вред в результате такой деятельности.

    Проверка соединений проводки светильника

    Я добавляю больше светильников, новые светильники не работают, а оригинальный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения.

    Проблема с диммером светильника
    Электрика Вопрос: Я добавляю больше светильников, новые лампы не работают, но оригинальные лампы работают, что я сделал не так?

    Я подключаю три 12-вольтовых 50-ваттных галогенных подвесных светильника над своим баром, оригинальные три светильника работают, но работает только первый галогенный светильник.

    • Проект установки светильников
      • Все светильники будут управляться одним переключателем.
      • У меня все провода на месте.
      • Я провел пробный запуск с тремя рабочими фарами (по 60 Вт каждая).
      • Все они работали. Щелкаешь выключателем и все они включаются, выключаются и выключаются.
      • Галогенные лампы – это подвески Kovacs с прокалыванием.
      • Каждый светильник имеет собственный электронный трансформатор, который расположен после черно-белых проводов, идущих к проводам источника питания.
      • Из трансформатора выходят 2 красных провода, которые ведут к лампочке.
      • Вся проводка такая же, как когда я подключал оригинальные 3 рабочих фары, но работает только первая галогенная фара.
      • С помощью моего тестера я вижу, что на две другие лампочки подается питание, идущее к проводам крепления и проходящее через них, до и после трансформатора, но лампочки не загораются.
      • Я менял лампочки и светильники, результат один и тот же.
      • Включится только первый прибор.

    Дополнительные комментарии: Спасибо за помощь!
    История: Шерил, домовладелица из Канзас-Сити, штат Миссури.

    Ответ Дейва:
    Спасибо за вопрос по электропроводке, Шерил.

    Как устранить проблемы со светильниками и диммерами

    Применение: подключение светильников и диммерных выключателей.
    Уровень мастерства: от начального до среднего. Эти электромонтажные работы лучше всего выполнять с помощью лицензированного подрядчика по электротехнике.
    Необходимые инструменты: основные ручные инструменты и безопасная лестница.
    Расчетное время: зависит от личного опыта, светильника и доступа к светильнику.
    Меры предосторожности: определите цепь осветительного прибора, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
    Примечание. Запасные части для светильника должны быть совместимы с установленными лампами.

    Проблемы с осветительными приборами и диммерными выключателями и способы их устранения
    • Проверка напряжения цепи
      • Сначала я хочу убедиться, что провода на 120 вольт, идущие к светильникам от выключателя, соединены (цвет в цвет) черный с черным и белый с белым, а также заземление.
      • Я знаю, что это может показаться упрощением, но иногда эти соединения выполняются неправильно. Тогда мне интересно, у вас одновременно работали три отдельные 60-ваттные лампы или отдельно?
      • Я бы еще раз проверил соединения в распределительной коробке первого приспособления. Похоже, что может быть плохой контакт с одним из проводов на первом световом коробе.
        • Выяснилось, что 2 из 3 электронных трансформаторов вышли из строя. Я купил 3 новых трансформатора (не хотел рисковать, что последний тоже выйдет из строя).Это сделало трюк!
          • Очень жаль трансформаторов — очень странно.
          • Следует быть осторожным, чтобы не покупать открытые контейнеры, в которых могут быть неисправные устройства.
          • Кто знает, возможно, вы купили возврат, который был поврежден предыдущим покупателем, и продавцы просто положили товар обратно на полку, не подозревая о его состоянии.
    • Совместимость диммера со светильниками
      • Диммерные выключатели должны быть совместимы со светильниками с трансформаторами.
      • Если трансформаторы говорят, что они способны диммировать, могу ли я поставить диммер на настенный выключатель?
        • Упомянутый переключатель говорит о том, что вы не можете использовать его одновременно с лампами накаливания и галогенными лампами.
      • Единственное, что меня беспокоит, это заявление на коробке диммера Lutron, в котором говорится, что их рекомендуется использовать с приборами с трансформаторами. Будет ли это включать мои 3 лампы? Я также считаю, что если 50-ваттные лампы кажутся слишком яркими, я могу просто заменить их на 25-ваттные лампы.
        • Что касается затемнения светильников, в которых используются трансформаторы: Безопасная практика заключается в том, чтобы убедиться, что в спецификациях трансформатора и диммера указано, что они совместимы друг с другом.
        • Большинство новых светильников и диммеров имеют возможность диммирования, но убедитесь, что это безопасно.
    Подробнее о проводке выключателей и светильников

    Как подключить выключатель света

    • Схема подключения выключателей освещения
    • Подробные схемы подключения выключателя освещения. Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.

    Как подключить диммер

    • Схема подключения 3-ходового диммера
    • Полностью объясненная схема подключения 3-позиционного диммера избавит вас от загадок при подключении 3-позиционного диммера.

    Использование электрических тестеров

    • Понимание электрических тестеров
    • При работе с домашней электропроводкой использование тестеров напряжения может сыграть важную роль в электробезопасности.Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить возможность случайного поражения электрическим током.

    Товары для домашней электробезопасности

    Домашняя электропроводка Электрическая безопасность

    Статьи по электробезопасности, посвященные нескольким темам домашней электробезопасности и электробезопасности «сделай сам».



    Вам также может быть полезно следующее:

    Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

    Вот как это сделать:
    Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

    Отлично подходит для любого проекта домашней электропроводки.



    5 включает в себя:6
    проводки GFCI выходов
    проводки домашних электрических цепей
    120 вольт и 240 вольт выпускных цепей
    Проводка Выключатели освещения
    Проводка 3-проводной и 4-проводной электрической плиты
    Проводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки
    Как устранить неполадки и отремонтировать электрическую проводку
    Модернизация электропроводки
    Коды NEC для домашней электропроводки
    . …и многое другое.
    Идеально подходит для домовладельцев, студентов,



    Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
    Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

    Студия М Освещение

    Лампинг
    Количество лампочек: 5
    Тип лампы: Лампа накаливания
    Тип лампы: E26 Medium
    Максимальная мощность лампы: 60
    Максимальная мощность светильника: 300
    Диммируемый: Да
    Входное напряжение: 120

    Измерения
    Ширина: 23. 75 дюймов
    Высота: 22,5 дюйма
    Длина: 23,75 дюйма
    Максимальная общая высота: 60.5 дюймов
    Длина провода: 120 дюймов
    Длина цепи: 36 дюймов
    Подвесной груз: 6,88 фунта
    Отправка ИБП: Да
    Ширина навеса: 5 дюймов
    Высота навеса: 0. 75 дюймов

    Сертификаты/Другое
    Стандарт UL: Сухой
    Соответствует требованиям ADA: N

    Как подключить люстру — разработано в пух и прах

    Вот я и подумал, какой смысл копить все эти деньги на изготовление люстры, если для ее установки вам придется нанимать электрика? Никто. И кроме того, в телешоу это выглядит так просто… и моя мантра всегда была: «Если это может сделать кто-то другой, почему не я?» И это именно то, что я сделал… подключил свет САМОСТОЯТЕЛЬНО.

    Итак, вот мои инструкции, согласно моему опыту и инструкциям моего тестя (подрядчика).

    Сначала отключите питание. Поскольку я нервная Нелли и к тому же беременна, я немного переборщила, отключив почти весь первый этаж. Я думаю, что просто мощности конкретной коробки будет достаточно.

    Вы заметите, что нет металлического стержня/кронштейна для поддержки люстры, потому что раньше там был потолочный вентилятор, поэтому мне пришлось купить следующий комплект. Возможно, вам не потребуется этого делать, если вы заменяете люстру на люстру. Но если вы это сделаете, вы можете получить этот комплект примерно за 4 доллара в Home Depot или Lowe’s. Следуйте инструкциям на обратной стороне комплекта. Это легко.

    Я сделал не так много снимков, потому что во время съемки было сложно сосредоточиться на проводке. Так что читайте все мои слова. ПРЕЖДЕ ЧЕМ ПРИКРЕПИТЬ люстру к потолку, убедитесь, что вы определились с длиной цепи. Я этого не делал. Вот это боль. Средняя высота над обеденным столом должна составлять 31 дюйм от нижней части светильника до стола. Если вы делаете это в другом месте, попросите кого-нибудь подержать его, пока вы выбираете наилучшую длину. Укоротите цепь с помощью плоскогубцев. рац

    Пропустите провода через полый болт (называемый ниппелем=). Теперь можно вкрутить люстру в опорный кронштейн.

    Теперь, когда вес люстры выдерживается, можно выполнить проводку. Если ваши провода цветные, должен быть один черный (или другого цвета, например красный) и один белый (всегда белый). Затем заземляющий провод (должен быть медным). Если ваши провода люстры того же цвета, что и мои (золотые), мой тесть говорит, что это не имеет значения. Просто подключите один к черному и один к белому. Он говорит, что это не имеет значения, но если бы это был я, и один был бы черным, а другой белым, я бы пошел дальше и сопоставил белое с белым и черное с черным. Потом земля на землю. Заземляющий провод должен касаться какой-то части металла на вашем фонаре. Это предотвращает удары током при замене лампочки.

    Все провода должны быть скручены вместе и закрыты колпачком, чтобы держать их вместе. Затем накройте провода подходящим фартуком для люстры.

    Снова включите питание, и свет заработает. Не так уж и тяжело сейчас, не так ли? Ты можешь это сделать!

    Хорошей пятницы!

    -НатаЛи

    План дизайна ванной комнаты в фермерском доме ЗДЕСЬ! + И захватывающее объявление о партнерстве 🙂

    НАЧАЛО.Наконец-то пришло время рассказать вам об А. одном из наших крупнейших партнеров на ферме и Б. показать вам, как на самом деле будет выглядеть этот дом, начиная с нашей ванной.

    Rejuvenation и я были , оба , родились в Орегоне в конце 70-х, вероятно, в дождливый день, оба странно одеты в клетку, с птицей сверху. Я ходил по магазинам здесь с тех пор, как был подростком — интересовался их винтажом, антиквариатом и утилизированным всем, что . И за последние 20 с лишним лет мы оба изменились и повзрослели (и все же вроде остались прежними), поэтому после возвращения в Портленд пришло время должным образом воссоединиться.Это настоящий фильм Hallmark — девушка уезжает, пробует все причудливое городское освещение, сопротивляется своим корням, возвращается и имеет неожиданный момент с бра в магазине на Гранд-стрит и т. Д. При этом все еще неся свой тщательно отреставрированный антиквариат и винтаж. коллекция, они стали настоящим ресурсом для всего, что связано с дизайном интерьера — всех жестких приспособлений, мебели и декора. Все, от наружного освещения до ручек шкафов, ванн, пуфиков, ковриков и подушек. Все качественное, классическое/вневременное, а стилистически невероятное разнообразие (индастриал, мид-сенчури, модерн, классика).Вот почему я покупал их продукты и работал с ними в течение последних 10 лет, но причина, по которой я обратился к ферме — помимо любви к дизайну/качеству — была тройной — настройка, сборка/база в Портленде. , и люди/этос.

    Уровень настройки освещения (и сантехники) невероятен

    Что вообще означает кастомизация?? Возможность «настроить» свои жесткие светильники означает, что вы можете сделать свое освещение (а также сантехнику и оборудование) полностью уникальными для вашего дома и сделать то, чего вы не видели раньше, ИЛИ использовать их многочисленные классические комбинации, которые гарантированно будут выглядеть хорошо (с чрезвычайно широким выбором).Процесс проектирования и сборки освещения Rejuvenation (на их заводе в Портленде, что позволяет им легко контролировать качество) набрал его и может выполнить этот уровень настройки и при этом быть доступным. Мне нравится это, потому что это позволяет ОЧЕНЬ легко оставаться в одной и той же «семье освещения», не используя один и тот же прибор в каждой комнате. Мы всегда говорим, что хотим, чтобы освещение повсюду напоминало «двоюродных братьев», может быть, причудливых тетю или дядю здесь и там, братьев и сестер точно, но вам не нужна куча одинаковых «близнецов» по ​​всему дому (без обид). к восьмеркам).И послушайте, использование одного и того же приспособления повсюду может работать, но означает больше шага «строительного уровня», когда дизайнер не обязательно участвовал, но если «близнецы» хорошо оборудованы, потрясающе, и соответствующий минималистский вид — это то, что вам нужно. затем пойти на это.

    Десятки вариантов металлической отделки, бесчисленные варианты оттенков

    Мы использовали мир освещения «братья и сестры + двоюродные братья» по всему дому и использовали коллекцию Fairview, потому что она суперклассическая с небольшим индустриальным уклоном, а затем настроили ее по-разному в зависимости от дизайна и функций каждой комнаты.

    У вас есть варианты цвета, материала и формы светильника И оттенка, который полностью меняет атмосферу и свет в комнате. И не только это, многие из коллекций освещения поставляются в различных светильниках, включая одинарные, двойные или тройные бра, подвесные ИЛИ люстры и даже потолочные светильники для скрытого или полуутопленного монтажа. И , наконец, вы можете настроить длину стержня подвески — например, висеть ниже над островом и выше на лестнице.Это невероятно.

    На их сайте это сделать очень просто — каждый вариант отображается одним нажатием кнопки. Всегда приятно прийти в демонстрационный зал и увидеть отделку и масштаб самостоятельно, но, честно говоря, они чертовски хорошо представлены в Интернете на фотографиях.

    Это универсальный магазин. Серьезно.

    Еще одна причина, по которой я был рад работать с ними над этим проектом, нашей фермой, заключается в том, что они продают все: освещение, смесители, раковины, ручки для шкафов, аптечки, туалетные столики, держатели для туалетной бумаги, красивые P-ловушки!, дверные звонки, красивые выключатели, дверные ручки, наружное освещение, не говоря уже о всевозможной мебели, декоре и текстиле.Вы действительно можете сделать свою жизнь такой легкой и работать с одним уважаемым источником для многих ваших потребностей с меньшими затратами и при этом с возможностью настройки. Теперь, получая декор и оборудование из миллиона разных источников, вы, безусловно, можете создать действительно тщательно подобранный и особенный дом, но для профессионального реставратора на этом этапе также очень, очень приятно, когда вы можете уменьшить количество ненужных вещей, иметь одного ответственного человека, меньше координационный кошмар и избегайте потерянных спецификаций.

    Мы не закупаем каждую вещь в доме у Rejuvenation, но, конечно, можем (мы смешиваем винтаж и заказ :)).Опять же, если бы у них не было такого широкого выбора стилей и отделки, я бы не рекомендовал покупать так много вещей в одном месте, но огромное разнообразие красивых товаров для дома может сделать ваш дом по-прежнему индивидуальным и тщательно продуманным (с легкостью одного магазина). Теперь у каждого дома, который мы делаем (включая Дом у реки), будут правильные партнеры, которых мы выбрали и курировали в соответствии с проектом. Для этого дома — наш дом — мы очень рады работать с Rejuvenation.

    Освещение изготовлено и собрано в Портленде Блокировка

    изменила всю мою парадигму в отношении отходов и устойчивого развития.Хотя я не собираюсь быть идеальным, для нашего дома я очень, очень, очень хочу работать с как можно большим количеством местных брендов и производителей. Я знаю, что не каждый может позволить себе роскошь жить в крупном мегаполисе с сильным творческим населением, но иметь возможность поддерживать и продвигать местную компанию, глубоко укоренившуюся в Портленде (магазин является достопримечательностью на SE Grand) с сильной этос его жителей действительно важен для нашего дома (и у них также есть антикварное/винтажное освещение – выигрыш/выигрыш/выигрыш!).Местная база, местная экономика, местное производство и, черт возьми, я могу даже забрать из магазина, если я хочу избежать доставки (или если я хочу ходить по магазинам :)) Опять же, мне ОЧЕНЬ повезло жить рядом с большим городом, где творческие компании, но даже если вы не находитесь рядом с PNW, вы можете делать покупки в любом из других 10 их магазинов по всей стране.

    Они делают добро для людей и Земли –

    60% Из их квалифицированных ремесленников – иммигранты и беженцы

    У крупных компаний проблема с пиаром – им трудно рассказать миру, насколько они хороши, не «взглянув на нас» (я полагаю, это всеобщая проблема, не так ли?), поэтому, как партнер Rejuvenation, я получить, чтобы помочь рассказать эту историю.Таким образом, они не только по-прежнему занимаются продажей антиквариата и предметов старины (подробнее об этом позже), но уже почти 40 лет они сотрудничают с местной некоммерческой организацией сообщества иммигрантов и беженцев (IRCO), чтобы нанимать иммигрантов и беженцев, недавно приехавших в Штаты, которые ищут работу (было очень приятно кратко поболтать с ними), и они готовы предложить конкурентоспособную заработную плату, обширные льготы и возможности освоить рыночный навык или набор навыков и составить резюме.

    СЕЙЧАС… ПЛАН ГЛАВНОЙ ВАННЫ

    Нам нравится забавная визуализация ориентации — надеюсь, вы сможете понять, где мы находимся в доме. На этот раз мы не делаем это в SketchUp (который настолько реалистичен, что вы чувствуете, что действительно видели дизайн), поэтому эти рендеры, которые замечательная команда ARCIFORM (смотрит на вас, Энн и Стефин) объединены в пару — меньше текстур и менее реалистично (но все же отличная информация — продолжайте читать).

    Материальная доска

    Она молчит. Спокойствие. Приглашение. И очень мы 🙂 Во-первых, настроение этой ванной соответствует большей части остального дома в том смысле, что она парная, более минималистичная.Не перегруженный, без слишком большого количества декоративных элементов, больше текстур (дерево/камень), чем узоров в постоянной отделке, успокаивающие, большие окна, и на них просто приятно смотреть и находиться. Не так много мест, где можно разместить беспорядок. Мы хотим, чтобы он казался воздушным (белая плитка за туалетным столиком, остальное просто гипсокартон), дерево (белый дуб на туалетном столике и окна от Sierra Pacific), синяя плитка ручной работы (нестандартный цвет от Pratt + Larson), матовые золотые смесители (мне нравится настенное крепление) и классический отшлифованный каррерский камень. Я не мог любить это больше.Вдохновение? Ванная в нашем доме в горах (но в более классическом деревенском стиле).

    фото Сары Лигорриа-Трамп | от: окончательный горный дом раскрывает (на данный момент): все детали моей главной ванной комнаты

    Я так ЛЮБЛЮ эту ванную, и когда я спросил себя «почему», было легко перечислить причины: она заземлена более темным полом, с ванна в центре внимания (как и положено профессиональным купальщикам вроде меня), с большими красивыми окошками, а все остальное просто – сдержанно и опять же понятно глазу.Хотя визуально это не так весело или дико, как в других ванных комнатах, я просто хочу фермерскую версию ЭТОГО . Когда вы входите туда, возникает настоящее ощущение спокойствия и пространства, и я надеюсь, что это то же самое.

    Представляем наши смесители и ванну

    1. Смеситель для настенного монтажа Connor Cross Handle | 2. Чугунная ванна Marella | 3. York Напольный наполнитель для ванны с ручным душем | 4. Круглая современная лейка для душа | 5. Душевой набор Connor Lever со сбалансированным давлением и ручным душем | 6.Современный линейный слив для душа в сборе

    Вот так. Еще одна причина, по которой я так быстро обратился в Rejuvenation, заключается в том, насколько мы любим линию сантехники Conner. У него мягкие линии старого мира, с этой красивой аркой и милой крестообразной ручкой с горячим и холодным (здесь нет путаницы:)). Он говорит «традиционный/сладкий/фермерский», но с большей элегантностью, чем что-то, что могло бы стать более индустриальным. Идеально. Мы использовали полный набор в душевых, оставив его простым, с одной насадкой для верхнего душа и ручным душем для бритья/уборки.

    Как видите, у них огромный выбор смесителей — как традиционных, таких как наши, так и современных (специализирующихся на промежуточных). И как только вы выберете смесители, вы можете добавить туалетную бумагу, полотенце для рук, вешалку для полотенец, смыв для унитаза — все в одном наборе и с одинаковой отделкой. Даже зеркала (включая поворотные) и аптечки. А для тех из вас, кто знает, что такое P-ловушка (для открытой сантехники, которых у нас в доме две), вам понадобятся красивые линии подачи и P-ловушки.Они тебя прикрыли.

    у меня, у детей, ванна на ножках — не наша ванна (поскольку ее не было в выставочном зале, когда мы снимали, но с тех пор я сидел в ней, и это потрясающе).

    Что касается ванны, мы опробовали несколько из них и остановились на наиболее эргономичной ванне, которая по-прежнему соответствует пространству/стилю. Из-за моих привычек купания (частых) я не люблю покупать ванну «красиво, но неудобно». Комфорт – мой главный приоритет в ванне, но эта также такая красивая, такая беспроигрышная. Мне просто нравится, как он очень хорошо поддерживает вашу спину, а боковые стороны отлично убаюкивают вас, не слишком тесно и не тесно.Это не СЛИШКОМ долго, потому что я чувствую, что сверхдлинные ванны трудно достать пальцами ног, если они не очень высокие, поэтому вы постоянно соскальзываете вниз и почти роняете свой Kindle. И хотя мне нравится широкая ванна, она хорошо подходит нам обоим (вместе или по отдельности) и вписывается в пространство. Это чугун, что означает, что когда он горячий, он сохраняет тепло и чувствует себя таким стабильным благодаря своей стальной юбке. Мне есть что сказать о ваннах. МНОГО (Мне до сих пор нравится моя ванна из горного дома, к вашему сведению, она больше, но внутри меньше из-за форсунок).

    Наша подборка осветительных приборов

    1. Традиционное одноместное бра Fairview | 2. Традиционная подвеска Fairview

    Мы выбрали одно бра Fairview и остановились на трех из-за достаточного освещения и потому, что оно выглядит красиво 🙂 Мы выбрали нелакированную латунь, потому что нам нравится патина со временем, так что да, мы смешиваем нелакированные латунные светильники с краном из состаренной латуни, и мы ВЕЛИКИЕ с ним. Как я писал здесь, вам действительно нужно поддерживать его, и хотя я рискнул где-то еще (следите за обновлениями), я действительно не хотел иметь дело с этой потенциальной проблемой во всех наших наиболее часто используемых местах. Мы использовали одну и ту же линию везде — с подвеской в ​​прихожей и бра в туалете (там мы пробовали двойную, и она оказалась великовата).

    Нам есть, что вам рассказать, например, как мы обеспечиваем конфиденциальность в этом огромном окне? Почему нам нравится душевая «комната», а не большая стеклянная душевая? Зачем иметь нишу для туалетного столика, если это не встроенный туалетный столик? Куда девается плитка и самое главное – будет ли у меня когда-нибудь за всю жизнь аптечка???

    Следите за постом № 2 о нашей ванной — скоро он появится у вас.

    Спасибо, Rejuvenation, за сотрудничество со мной в этом проекте, нашем доме. И спасибо всем вам за поддержку компаний, которые поддерживают блог и ежедневно публикуют дизайн-контент. Будут и другие (в том числе винтажное освещение, которое я нашел в их отделе антиквариата и винтажа — МНЕ ЭТО ОЧЕНЬ НРАВИТСЯ).

    *Фото Кейтлин Грин

    Люстра Renee 5 Light | Митци

    • Лампы в комплект не входят
    • Высота: 15. 5 дюймов
    • Мин.-макс. высота подвеса: 19–67 дюймов
    • Ширина: 28 дюймов
    • Материал: сталь
    • Тип подвески: стержень
    • Стержни в комплекте: Стержень – 3 дюйма 6 дюймов 12 дюймов 2–18 дюймов
    • Навес: 5,5 дюйма
    • Только потолочное крепление
    • Форма потолочного навеса: круглая
    • Материал абажура: стекло
    • Цвет оттенка: опаловый глянцевый
    • Диаметр абажура: 6.75 дюймов
    • Лампы: 5
    • Мощность: 60 Вт каждая
    • Рейтинг UL: влажность
    • Совместим с лампами с цоколем E26
    Использование:
    • Только для использования внутри помещений.
    • Не превышайте максимальную указанную мощность.
    Уход:
    • Протирать мягкой сухой тканью.
    • Избегайте использования химикатов и бытовых чистящих средств, так как они могут повредить покрытие.
    Этот товар доставляется бесплатно, но с него взимается плата за обратную доставку в размере 149 долларов США, если вы передумаете и захотите отправить его нам обратно.
    ДОСТАВКА:

    Все продукты Mitzi поставляются бесплатно. В настоящее время Mitzi доступен для доставки только в пределах Соединенных Штатов. Если вы хотите ускорить свой заказ с помощью ускоренной доставки FedEx, добавьте это при оформлении заказа. Подробная информация о ценах будет указана в момент оформления заказа. Обратите внимание: в настоящее время мы можем предложить ускоренную доставку только тем товарам, которые есть в наличии.

    Заказы на складе обычно отправляются на следующий рабочий день.В периоды больших объемов и ненастной погоды ваш заказ может быть задержан на дополнительные дни по сравнению с нашим обычным периодом обязательств в 7-10 рабочих дней, но мы работаем так быстро, как только можем, чтобы доставить ваш заказ вам. Заказы, размещенные после 15:00 по восточному поясному времени, будут отправлены на следующий день. Заказы, размещенные в пятницу после 15:00 по восточному времени, будут отправлены не раньше понедельника. Некоторые товары могут быть отправлены отдельными пакетами.

    Наш склад закрыт и не будет отгружать в следующие праздники: Новый год, День памяти, День независимости, День труда, День благодарения, День после Дня благодарения, Сочельник и Рождество.

    • Срок доставки примерно 7-10 рабочих дней, при размещении заказов с понедельника по пятницу в дневное время.
    • Дополнительные сборы могут взиматься за специальные складские и жилые помещения, в том числе труднодоступные отдаленные места; пожалуйста, позвоните в службу поддержки клиентов 1-833-MyMitzi для получения подробной информации о вашем местоположении.
    • Предметы, отправляемые обычной доставкой, упаковываются и доставляются к вашей двери.

    Подробную информацию см. на странице «Положения и условия» здесь

    ВОЗВРАТ:

    В Mitzi мы отвечаем за качество нашей продукции и хотим, чтобы каждая покупка приносила положительные эмоции. Мы сделаем все возможное, чтобы все исправить, если вы не удовлетворены.

    Мы принимаем возврат и обмен товаров, которые не были установлены и находятся в оригинальной упаковке, если (i) товар возвращен в течение 30 дней с момента получения клиентом, (ii) предоставлено действительное подтверждение покупки и (iii) товары возвращаются в хорошем состоянии (неиспользованные и неустановленные). Мы можем потребовать фотографии предметов до возмещения в каждом конкретном случае. Пожалуйста, нажмите здесь , чтобы начать возврат.

    Если вы обнаружите, что товар имеет заводской брак или был поврежден во время транспортировки, мы примем товар для возврата или обмена с подтверждением покупки. Мы можем потребовать фотографии предметов до возмещения в каждом конкретном случае. Mitzi несет ответственность за обратную доставку и плату за возврат, если товар считается дефектным.

    Стоимость возврата:

    Мы хотим, чтобы вы остались довольны своей покупкой.Стандартные пакеты доставки могут быть возвращены с бесплатной этикеткой возврата, которая создается, когда вы начинаете процесс возврата в Интернете.

    Плата за обратную доставку и возврат является ответственностью клиента и не подлежит возмещению в случае раскаяния клиента в отношении негабаритных товаров и доставки только грузовиком. Плата в размере 149 долларов США будет вычтена из вашего кредита на возврат только при возврате негабаритных грузов. Пожалуйста, свяжитесь со службой поддержки по телефону hello@mitzi.com или 1-833-MyMitzi , чтобы запланировать возврат негабаритного груза.

    Мы не можем принять какие-либо товары для возврата или обмена без подтверждения покупки. Товары, приобретенные в качестве окончательной продажи, снятые с производства и изготовленные по специальному заказу, не подлежат возврату, обмену или ремонту.

    Возврат принимается только в том случае, если возврат завершен в течение 30 дней с момента получения клиентом.

    Все товары будут проверены по возвращении.Может взиматься плата за пополнение запасов, начиная с 25% от покупной цены, за любые товары, которые не были возвращены в хорошем состоянии или по прошествии указанного срока.

    Подтверждение покупки требуется для выдачи соответствующего обмена, кредита или возмещения, а также любых налогов, подлежащих возмещению в соответствии с применимым законодательством штата. См. Подтверждение покупки соответствующих товаров выше. Возврат будет выдан в оригинальной форме тендера.
    Заказы, подлежащие отмене, будут возвращены в исходной форме тендера.

    Невозмещаемые сборы:

    Стоимость доставки и обработки не возвращается.

    Плата за обратную отправку и возврат является ответственностью клиента и не подлежит возмещению в случае раскаяния клиента только в отношении негабаритных и грузовых товаров.

    Плата за обратную доставку и возврат товара является обязанностью клиента и не подлежит возмещению в случае раскаяния клиента.Mitzi несет ответственность за обратную доставку и плату за возврат, если товар считается дефектным.

    Для получения полной информации посетите нашу страницу возврата и обмена

    Бамбуковый фонарь Подвесной светильник Прямой магазин Люстра в стиле ретро, ​​японский E29

    Бамбуковый фонарь Подвесной светильник Прямой магазин, Ретро стиль люстры, Японский E29

    Ретро, ​​японский, E29, люстра, лампа, / противоток1011349. html, Style, $ 55, www.rogerpsoncim.com.br, Инструменты Домашнее благоустройство, Освещение Потолочные вентиляторы, Потолочные светильники, Подвеска, Бамбук, Фонарь Бамбуковый фонарь Подвесной светильник Прямой магазин Люстра в стиле ретро Японский E29 $ 55 Бамбуковый фонарь Подвесной светильник, Ретро японский стиль E29 Инструменты для люстр Домашнее улучшение Освещение Потолочные вентиляторы Потолочные светильники $55 Бамбуковый фонарь Подвесной светильник, ретро в японском стиле E29 Инструменты для люстр Домашнее улучшение Освещение Потолочные вентиляторы Потолочные светильники Ретро, ​​японские, E29, люстры, лампы, / противотоком1011349.html, Style, $ 55, www.rogerpsoncim.com.br, Инструменты Обустройство дома, Освещение Потолочные вентиляторы, Потолочные светильники, Кулон, Бамбук, Фонарь Бамбуковый фонарь Подвесной светильник Прямой магазин Люстра в стиле ретро Японский E29

    55 долларов

    Подвесной светильник Bamboo Lantern, ретро-люстра E29 в японском стиле

    • Превосходный дизайн: потолочный светильник в стиле ретро разработан с абажуром из бамбукового фонаря, создает чудесный новый вид и вдохновляет вас на создание комнаты вашей мечты. Потолочный светильник скрытого монтажа идеально подходит для украшения дома, подходит для людей со вкусом.
    • Натуральный материал: отборный натуральный бамбук, абажур из ротанга ручной работы, нетоксичная, но прочная краска, устойчивая к высоким температурам, устойчивая к выцветанию, безопасная, экологически чистая и здоровая.
    • Простота установки: процесс установки прост, включает в себя все аксессуары для монтажа, если у вас есть какие-либо проблемы, пожалуйста, свяжитесь с нами.
    • Широкое применение: потолочный светильник сочетает в себе винтажный и простой стиль, идеальный декор для гостиных, ресторанов, кухонь, столовых, прачечных, коридоров, кафе, подвалов, коридоров, лестничных клеток, баров, клубов, библиотек, офисов, прихожая, спальни, читальные залы и многое другое..Рекомендуемая площадь: 50-100 кв.м.
    • Гарантия качества: Goodtechnical предоставляет 2 года беззаботной гарантии и бесплатную пожизненную техническую поддержку. Если вы по какой-либо причине недовольны нашим светильником, пожалуйста, свяжитесь с нами.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
