Глубинный насос с пзу как подключить. Пуско защитное устройство скважинного насоса. Электрическая схема подключения насоса

Пуско защитное устройство скважинного насоса применяется для осуществления корректного запуска глубинного насоса с однофазным электродвигателем там, где источником воды является артезианская скважина. О том, что погружной насос оснащен однофазным электродвигателем, можно судить по свободно торчащему из него концу 4-жильного провода.

Что такое пускозащитное устройство и его элементы

Ручной штанговый насос, который ранее применялся для поднятия воды из глубины скважины, в настоящее время повсеместно вытесняется погружным. Однако электрификация процесса подачи воды накладывает свои требования и ограничения на используемое оборудование, несоблюдение которых неизбежно приводит к выходу его из строя.

Поломка насосного оборудования — это в первую очередь затраты на его ремонт, а в крайнем случае и на приобретение нового. Кроме того, прекращается водоснабжение на длительный срок. Стремлением избежать подобных неприятностей обусловлена необходимость установки вспомогательной аппаратуры, обеспечивающей бесперебойную подачу воды. Пускозащитный эффект в процессе работы устройства обеспечивают 2 его составных элемента.

Применением конденсатора достигается плавный запуск электродвигателя и последующий его разгон до рабочего режима. А наличие в его составе защитного теплового реле обеспечивает защиту при возникновении нештатной ситуации, а также отключает подачу питания в случае неисправности электродвигателя.

Наиболее часто встречаются следующие причины срабатывания пускового защитного устройства:

  1. Превышение рабочего напряжения. Возникает из-за скачков напряжения в электросети выше предельно допустимого уровня.
  2. Перегрузка по току. Причина — в повышенной нагрузке на скважинный насос, а также в случае его неисправности.

Основными элементами пускозащитного устройства являются:

  • пусковой конденсатор или конденсаторный блок;
  • защитное тепловое реле с автоматической или ручной перезагрузкой;
  • соединительная клеммная колодка, предназначенная для удобства и обеспечения надлежащего качества подключения устройства.

Пусковое защитное устройство скважинного насоса может как изначально входить в его комплект, так и поставляться отдельно, однако в обоих случаях самостоятельного подключения избежать защитного оборудования не получится.

Схема подключения, при которой конденсатор выносится отдельно, наиболее часто применяется именно при использовании погружных насосов. Такой способ обусловлен большими трудовыми затратами при устранении неисправности встроенного ПЗУ. Раздельный принцип монтирования позволяет не извлекать электронасос из скважины, и в результате поломка устраняется гораздо быстрее и проще.

Критерии выбора пускозащитного устройства

Выбирая пускозащитное устройство скважинного насоса, необходимо обращать внимание прежде всего на мощность насоса, а также на соответствующую этой мощности емкость конденсатора. Они находятся в непосредственной зависимости друг от друга. Само по себе ПЗУ — это универсальное оборудование, и правильно подобранное устройство обеспечивает корректную и бесперебойную работу любого глубинного насоса.

Способ подключения

Подсоединение ПЗУ не представляет собой каких-либо трудностей, и наличие элементарных познаний в электротехнике позволяет самостоятельно выполнить все необходимые работы. Почти каждое изделие поставляется со схемой монтажа, которую можно найти на внутренней стороне крышки корпуса ПЗУ.

Однако в целях предотвращения случаев поражения электрическим током для подключения рекомендуется привлечь квалифицированного специалиста. Тем более не рекомендуется установка и использование самодельного устройства.

Уважаемые корифеи!
У меня скважинный насос подключен через пуско-защитное устройство. И насос (какой-то китайский, мощностью 1,5 кВт) и ПЗУ устанавливались лет 10 назад. Сегодня провел ежегодную профилактику: отрегулировал давление включения / выключения и подкачал ГА. Затем запустил насос на полив. После минут 10 работы ПЗУ сработало. У меня стоит такое ПЗУ (см. файл во вложении). На нем справа есть красная лампочка и кнопка предохранителя. Так вот красная лампочка горела, а вернуть ПЗУ к жизни мне удалось, нажав на кнопку предохранителя.
Снова включил насос и начал набирать воду. Больше пока ПЗУ не срабатывало, хотя я набрал где-то литров 750 воды в бак, но красная лампочка горела все время до отключения реле давления.
Подскажите, пожалуйста, в чем обычно бывает причина срабатывания ПЗУ?
В ПЗУ стоит вот такой конденсатор (см. файл во вложении). Может он за 10 лет работы потерял свои характеристики и его надо заменить?
Заранее признателен.

Может быть ответ и запоздалый, но если у Вас насос на 1.5 кВт, то его рабочий ток около 6,8 А, с учетом того, что тепловое реле выбирают из условия 1,2 от рабочего тока, то оно должно быть на 8,2 А. По данным на крышке блока управления, там стоит термореле на 8 А, т. е. оно на самой границе рабочего диапазона, совсем без запаса. И непродолжительная работа насоса с перегрузкой, возникшей от подклинивания крыльчатки или винта, пережатия шланга на полив с поднятием давления и т. п., могли вызвать срабатывание защиты.
А профилактику проводили? Если да, то что выявилось, и как насос работает в нынешнее время?
Почему задал вопрос, у меня у самого 1.5 недели назад начал сбоить блок управления. Насос включался на 20 секунд, потом выключался, а так как давление успевало подняться выше давления включения, то насос не включался, пока давление опять не падало. Путем блокировки реле давления удалось выяснить, что первое включение насоса длится 20 секунд, потом ПЗУ выключается на 8-10 сек, пока не остынет термореле, а потом второе и все последующие включения работают в цикле 8-10 секунд работает, 8-10 секунд отдыхает, поднимая при этом давление на 0.05 бар. Так термореле работать не должно, при срабатывании оно должно отключаться, и включить его можно, путем нажатия на кнопку. И чтобы накачать гидроаккумулятор с 2 бар до 3.5 бар надо ждать в режиме такого тактирования 10-15 минут. Трогаю термореле, оно температурой не выше 30-35 градусов. Автомат на щитке на 10 А не срабатывает.

Термореле тоже на 8 А.
Провел эксперимент, закоротил термореле, после этого насос стал накачивать воду с 2 до 3.5 бар за 2.5-3 минуты.
На эти выходные взял токовые клещи, чтобы проверить ток потребления насоса. При пуске секунд 10-20 ток потребления 5.2 А, потом начинает падать до 4.8 А, а в конце цикла, когда давление поднимается до 3.5 бар, ток потребления падает до 4.5 А. Насос на 0.75 кВт, для него номинальный ток потребления должен быть около 3.4 А, ну с учетом потерь cosFi=0.8, то около 4.3 А. Насос тоже китаец, там может быть всё что угодно. Поэтому считаю, что с насосом пока всё в порядке, просто сломалось термореле, причем очень странно, срабатывает при токе в 5 А, причем контакт разрывает, а потом автоматически включается, но уже на меньшее время. Буду его менять.

Зачастую предстоит владельцам загородных домов и коттеджей, хозяева рано или поздно сталкиваются с такой проблемой, как обеспечение водоснабжения своих домов.

Постоянно привозить воду и хранить её в больших емкостях можно только на этапе строительства, а в последующем проблема обеспечения водой решается другими способами.

Одним из них является обустройство на участке отдельной скважины.

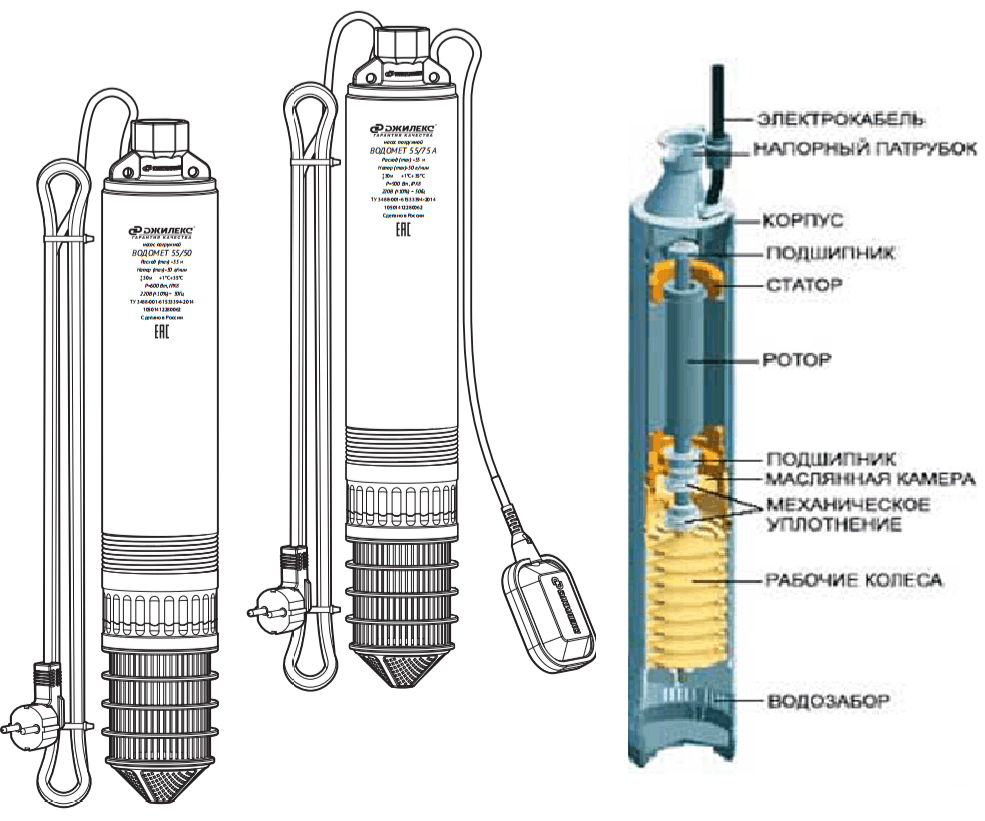

В ней для бесперебойного водоснабжения устанавливается насос. Такой насос может снабжать водой не только дом, но и огород.

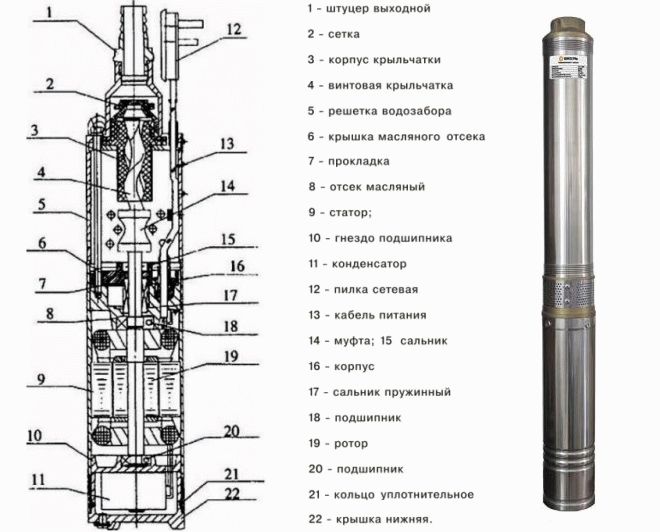

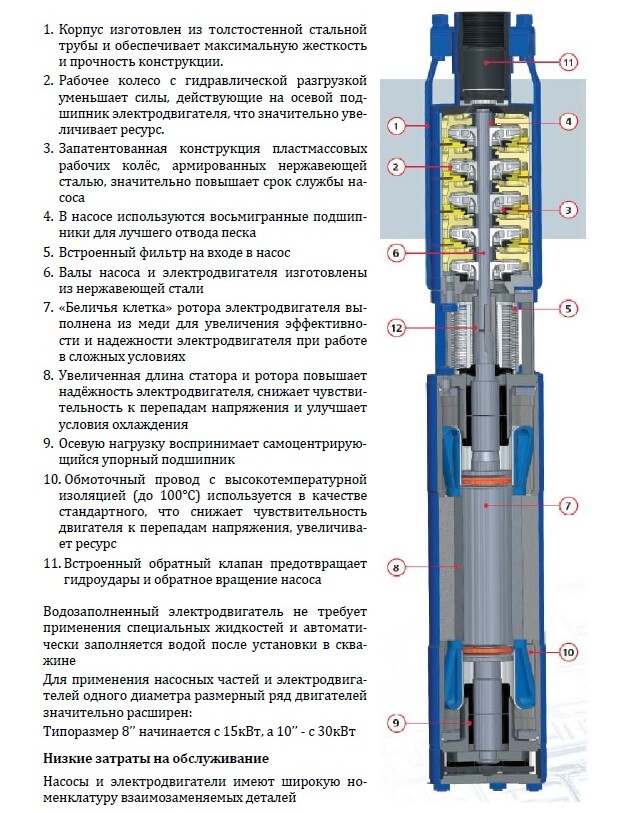

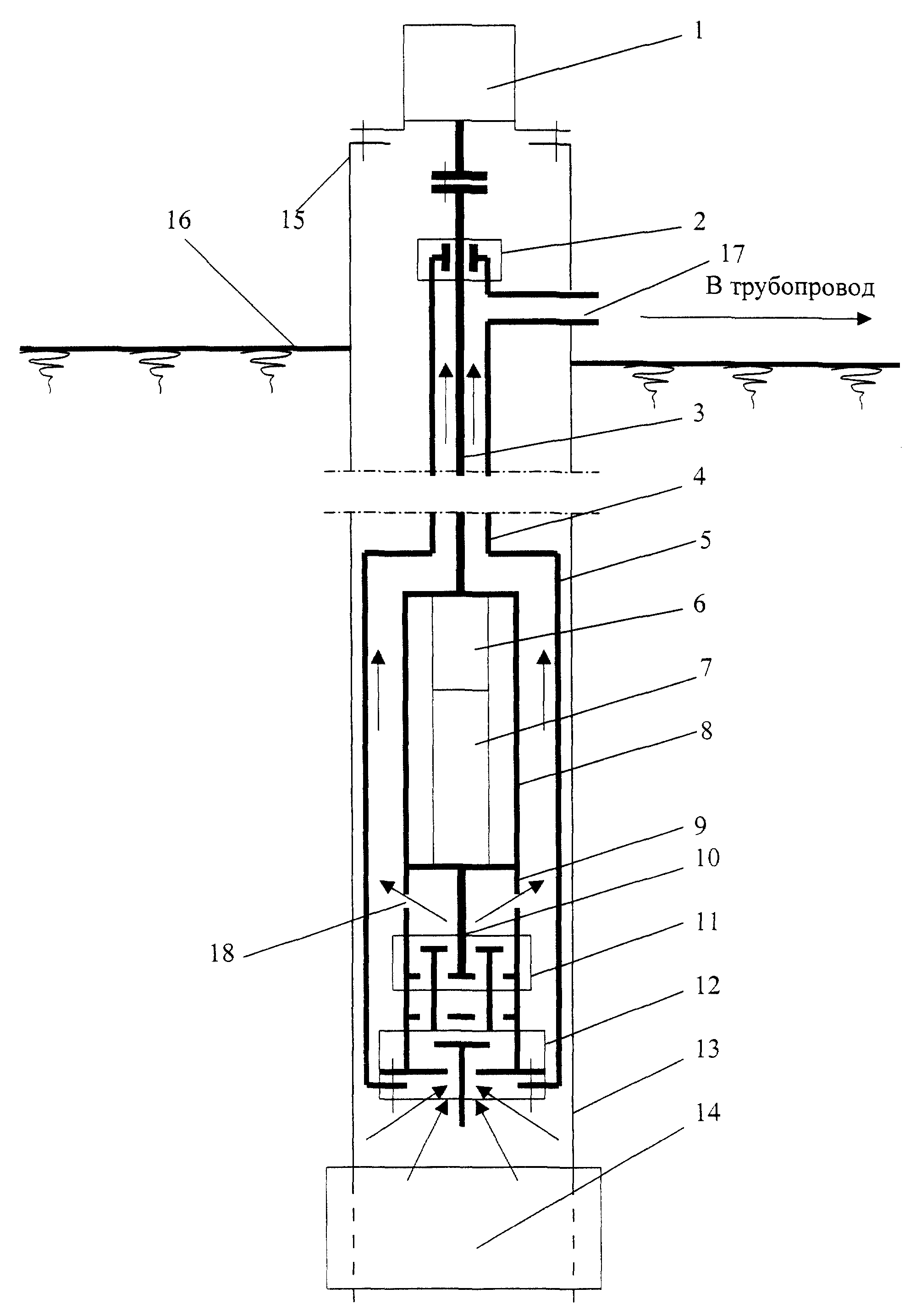

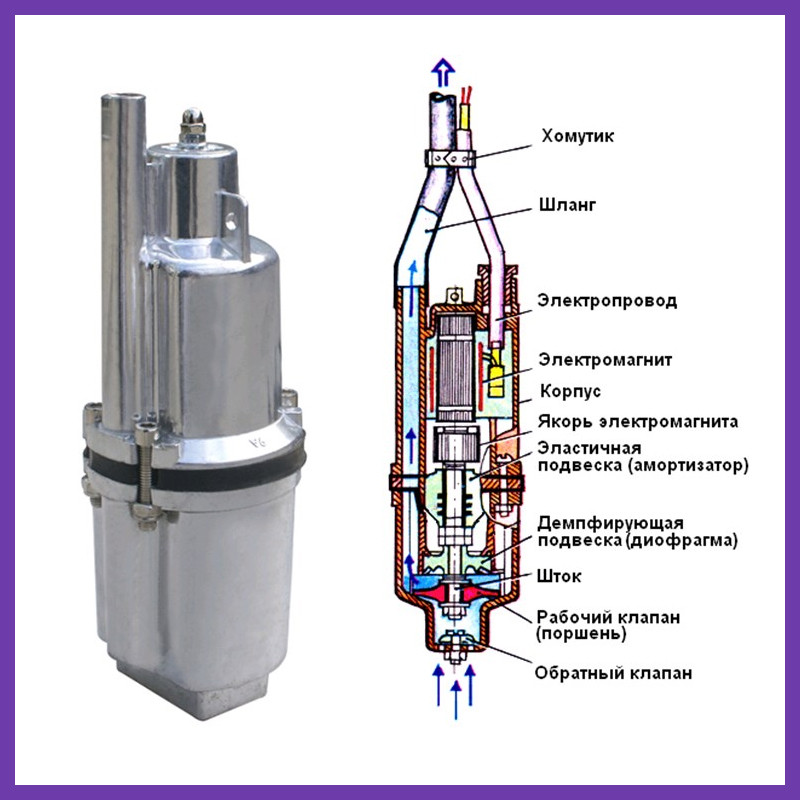

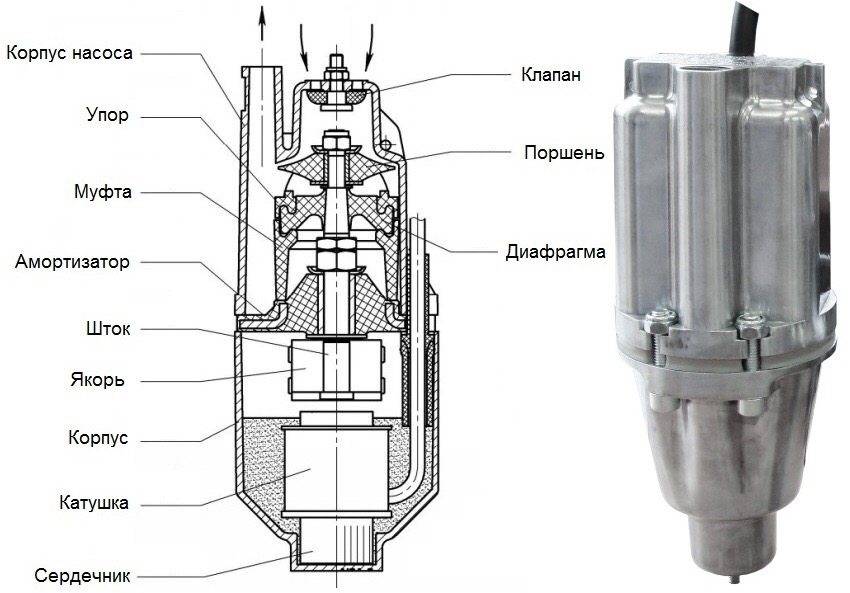

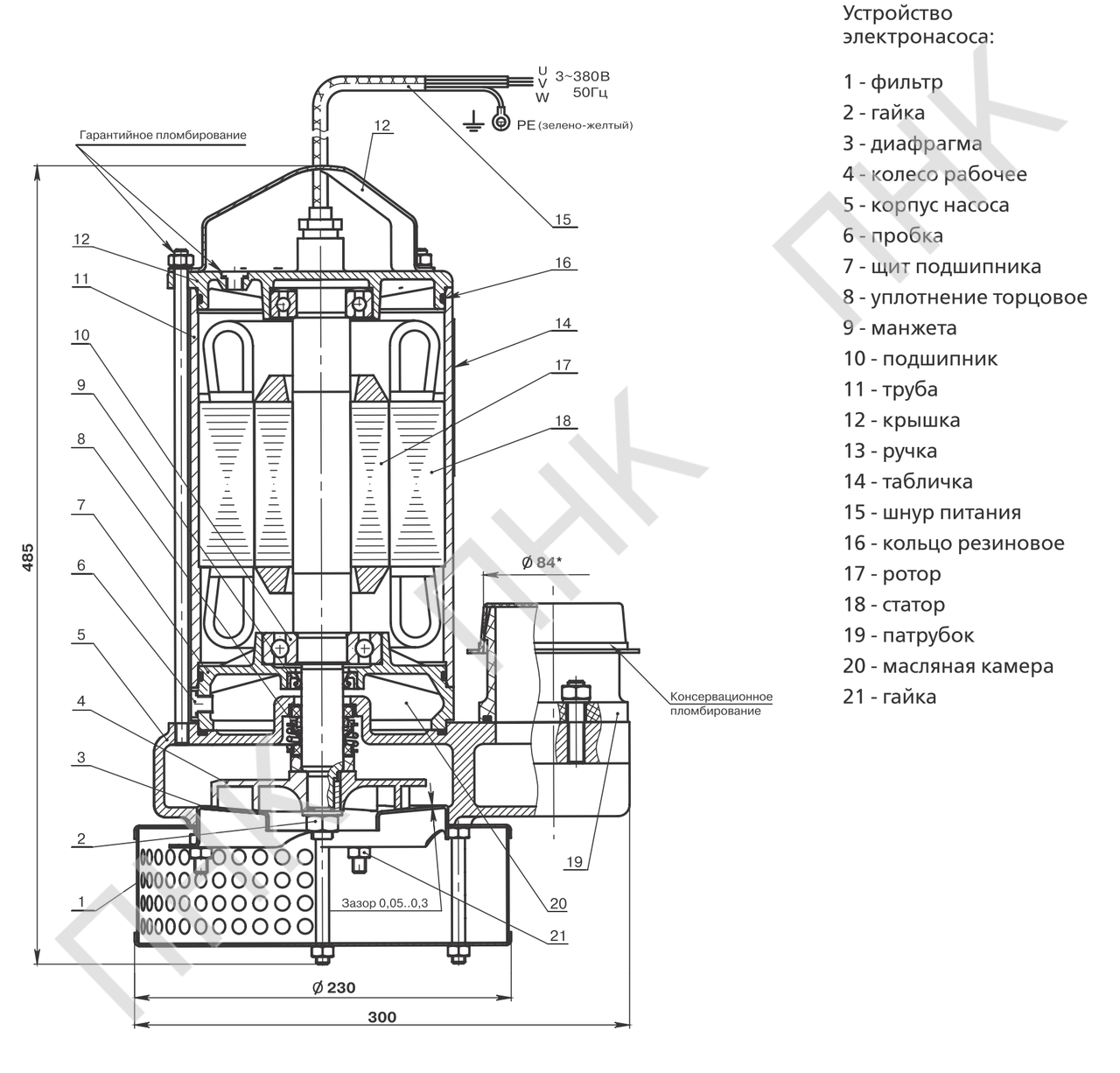

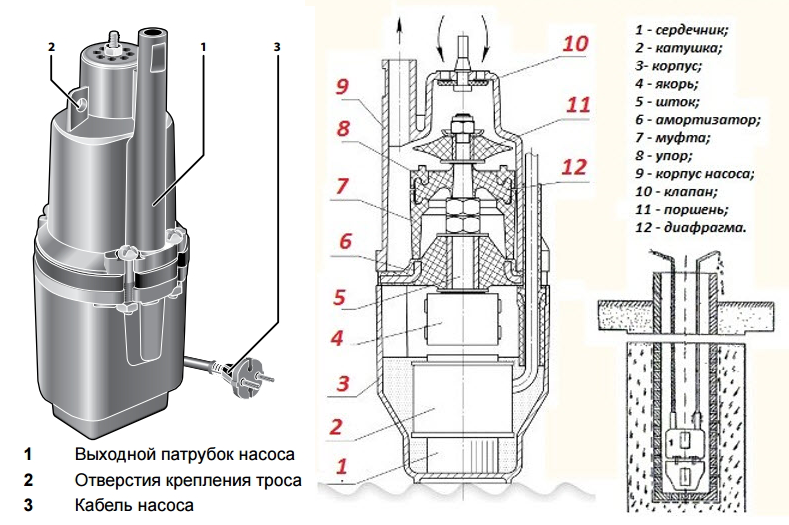

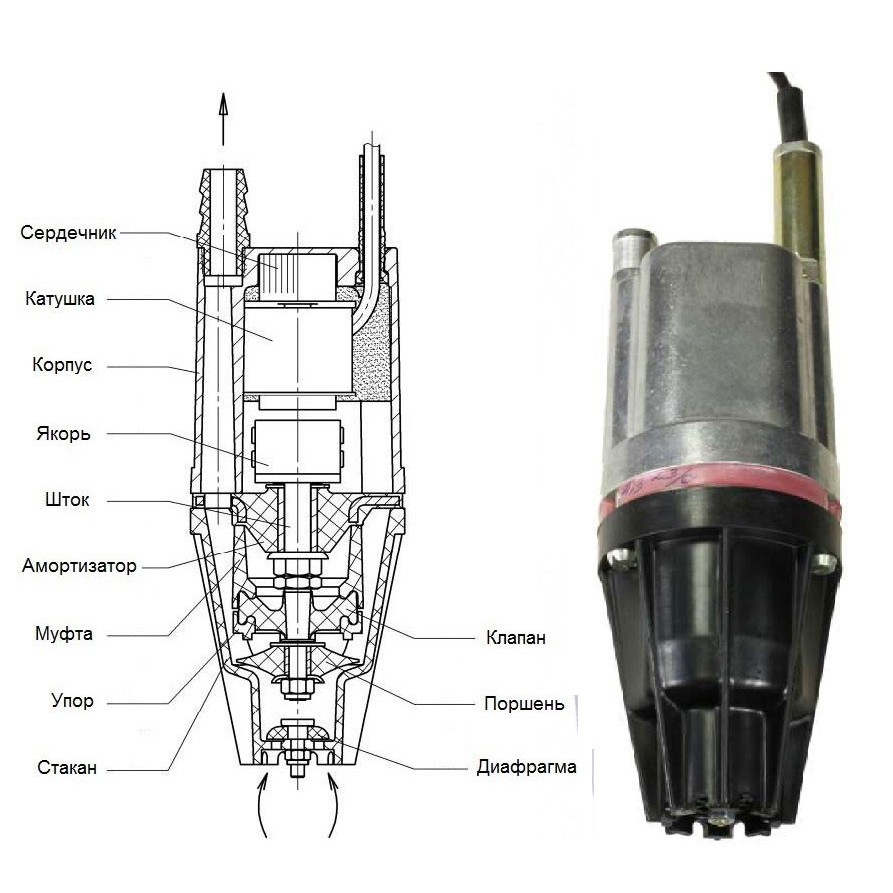

Схема такого насоса и его характеристики подробно рассмотрены . В общих чертах центробежный насос состоит из
– ротора и статора
– рабочего колеса и вала
– направляющего аппарата и корпуса
– нагнетательно и всасывающего патрубков.

Немного теории

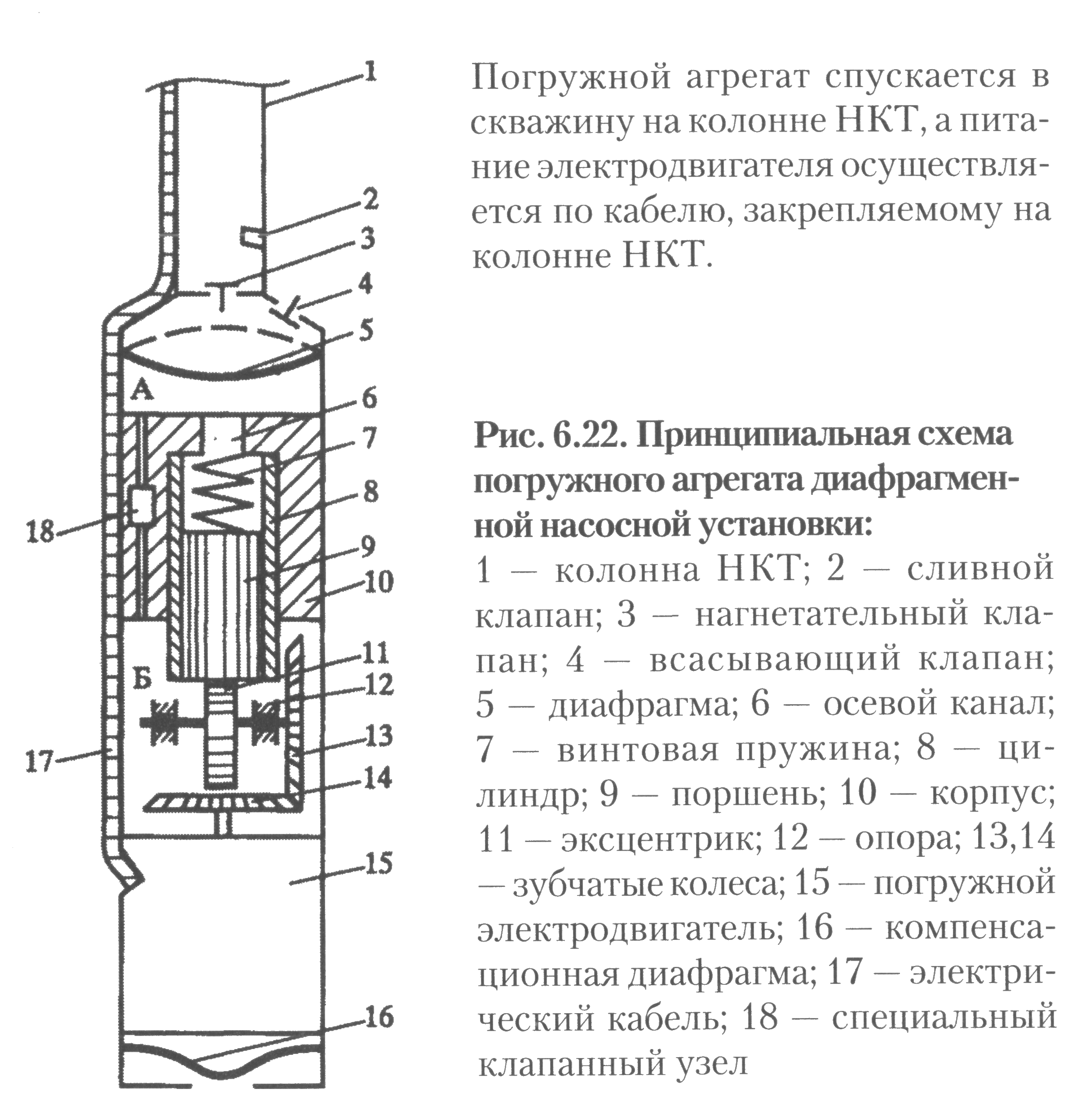

Для повышения производительности конструктивная схема насоса может изменяться.

Конструктивная схема параллельного соединения колес насоса

При параллельном соединении каждое лопастное колесо подает только часть общей подачи, создавая полный напор, поток в насосе делится на ряд параллельных струй. Такие насосы называют многопоточными.

При входе в насос поток делится на две части и поступает в лопастное колесо с двух сторон. Лопастное колесо в таком случае представляет собой объединение в одной детали двух лопастных колес, расположенных симметрично относительно плоскости, нормальной к оси насоса. При выходе из лопастного колеса обе части потока вновь соединяются и поступают в спиральный отвод.

Конструкция такого насоса получается очень компактной.

Конструктивная схема последовательного соединения колес насоса

При последовательном соединении каждое лопастное колесо создает лишь часть полного напора при полной подаче, напор в насосе возрастает ступенями.

Такой тип конструкции позволяет увеличить напор насоса во столько раз, сколько у него ступеней. Все колеса насажены на общий вал и образуют единый ротор насоса.

Система уравновешивания осевого давления, подшипники, сальники объединяют в одном общем для всех ступеней корпусе, что придает насосу компактность, уменьшает вес и снижает стоимость.

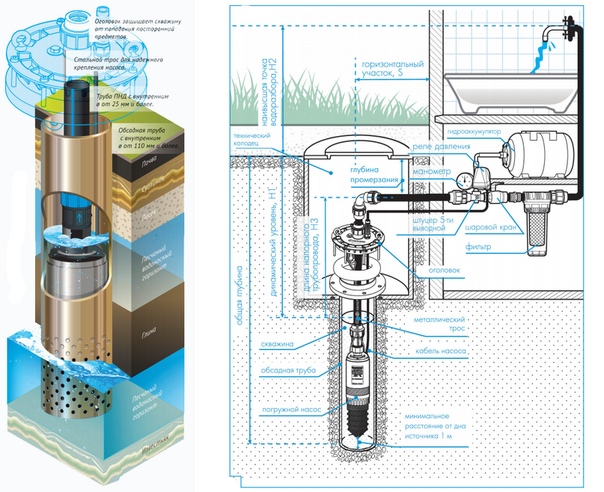

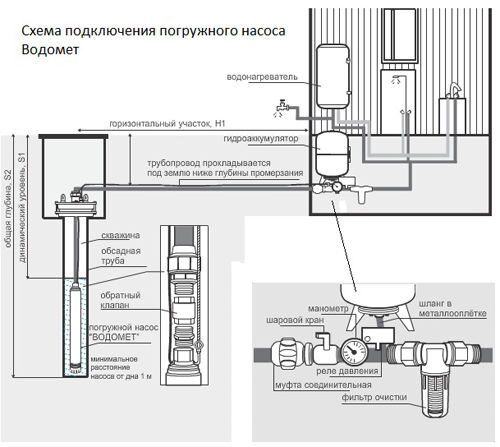

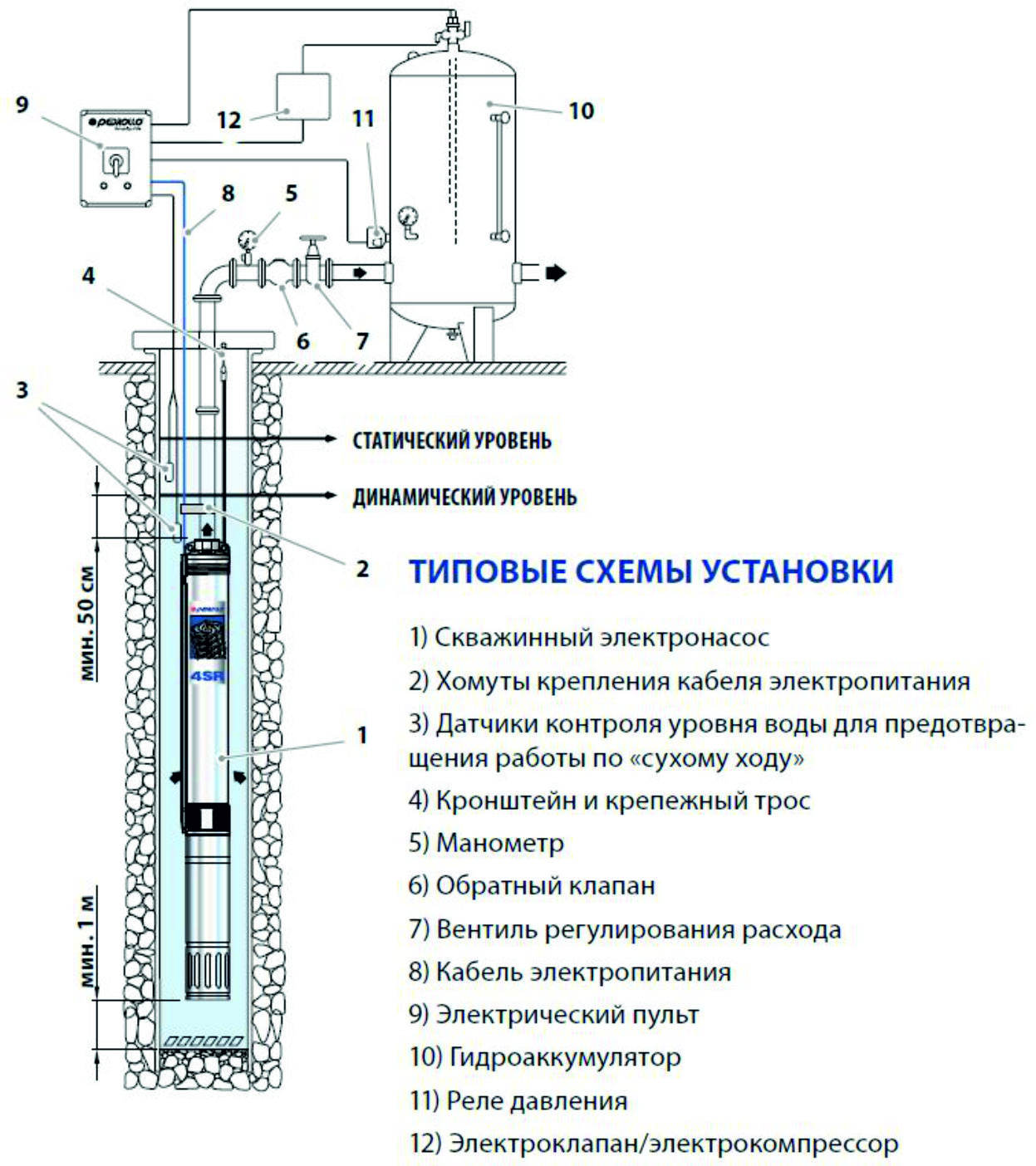

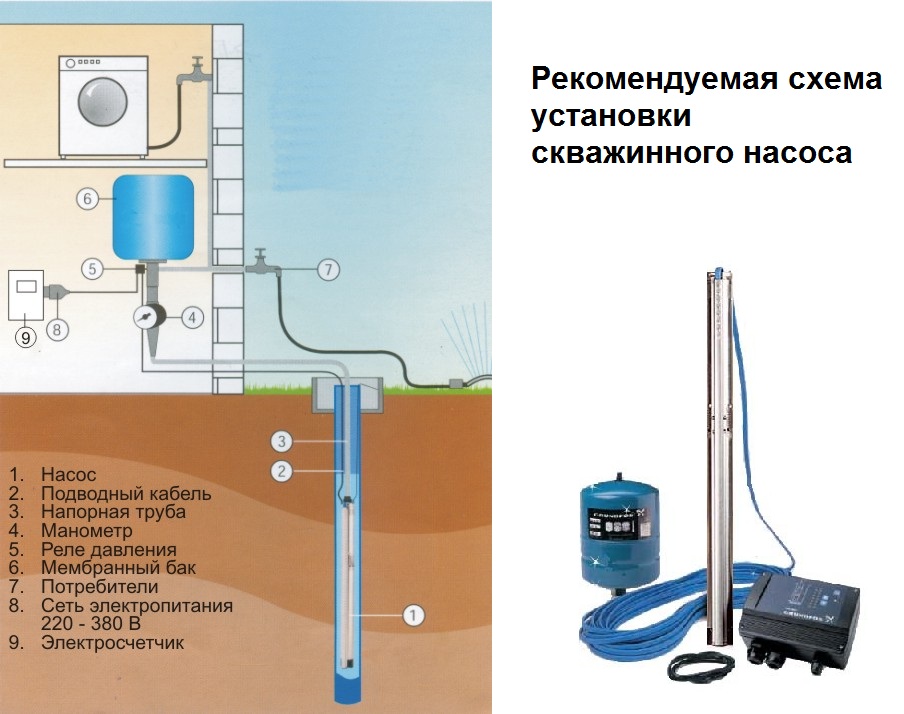

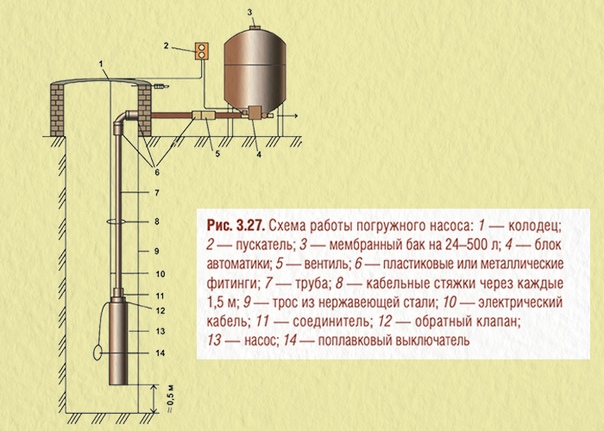

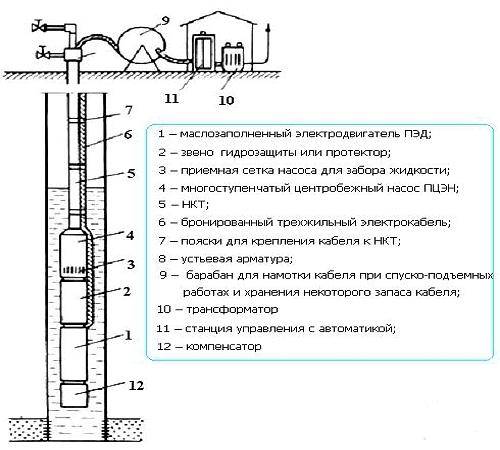

Схема подключения погружного насоса нужна для того, что посмотреть в каком порядке происходит соединение всех деталей.

Первым делом необходимо определиться с глубиной скважины. Глубина скважины определяется глубиной залегания грунтовых вод. Необходимо помнить, что расстояние от дна скважины до насоса должно составлять не менее 1 метра. Расстояние от верхней точки грунтовых вод до поверхности земли называется динамическим уровнем.

Для обеспечения бесперебойного всесезонного использования скважины, оборудуется специальный колодец – кессон. Глубина кессона должна быть не менее глубины промерзания почвы.

1. Труба, выходящая из скважины в кессон подрезается и соединяется с трубой, прокладываемой в траншее, идущей к дому. Таким образом, трубопровод, расположенный в траншее идущей к дому, должен находится на глубине не менее глубины промерзания почвы – т.е. на уровне нижней границы кессона. Рекомендуется в этой траншее закладывать две трубы: первая труда – водопровод, вторая – электропроводка.

Непосредственно перед узлом регулирования давления и гидроаккумулятором необходимо установить фильтр грубой очистки. Дополнительно такой же фильтр устанавливается на выходе гидроаккумулятора перед подачей воды в трубопроводную систему дома, но это требование носит рекомендательный характер.

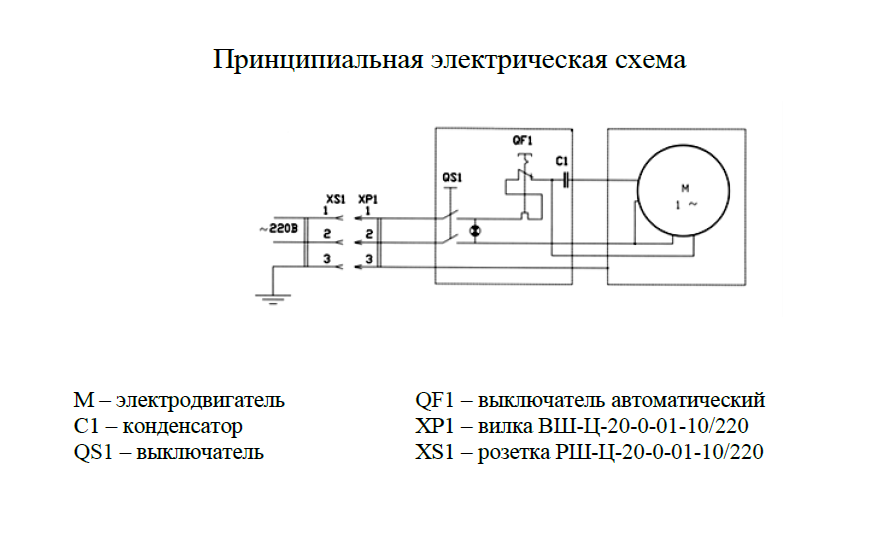

Электрическая схема подключения насоса

Подключение насоса напрямую к электропитанию грозит быстрой поломкой центробежного агрегата и основная причина в том, что насос продолжит работать в холостую даже при падении уровня воды. Для бытовых систем водообеспечения правильным вариантом является включение в схему водоснабжения заводских блоков автоматики. Такие блоки называют – станциями управления насосом или гидроконтроллерами.

Основные функции гидроконтроллера:
Плавный пуск и плавная остановка насоса;
Автоматическое поддержание давления;
Защита насоса от скачков напряжения;
Защита от отсутствия уровня воды в скважине;
Защита от перегрузки в сети.

Такой блок автоматического управления скважинным насосом очень нужное устройство и поэтому, солидные фирмы включают его в комплектацию насоса, зачастую с ограниченным функционалом.

И электрическая схема подключения насоса в этом случае выглядит следующим образом.
1 – блок управления
2 – кабель насоса с вилкой
3 – кабель с розеткой
4 – автоматический выключатель
5 – розетка с заземлением
6 – насос
7 – кабель насоса
8 – ниппель
9 – обратный клапан
10 – нагнетающий трубопровод
11 – крестовина
12 – переходный ниппель
13 -металлорукав
14 – гидроаккумулятор
15 – трубопровод

Однако, для более долгой работы блока автоматики в схему подключения скважинного насоса необходимо добавить контактор, который обеспечит одновременное включение блока автоматики с погружным насосом.

Контактор – это высоконадежное изделие предназначенное для управления электрическими нагрузками, требующими большого количества включений/отключений.

Схема подключения реле насоса

В некоторых случаях, с целью экономии окончательной стоимости комплекта насоса, подключение выполняется без блока управления. Используется только реле давления.

Реле давления обеспечивает отключение насоса от электрической сети при достижении верхнего предела давления воды в гидроаккумуляторе и включение насоса при достижении давления воды ниже нижнего предела.

Одновременно с подключением реле давления к насосу в схему добавляют блок автоматики, который защищает насос от работы на сухой ход (отсутствие уровня воды в скважине).


Электрическая схема подключения реле давления и автоматики насоса в этом случае выглядит следующим образом.

Схема подключения насоса должна производится только специальным водопогружным кабелем, обеспечивающим надежное заземление. Стандартный влагозащищенный кабель в этом случае не подойдет. Длина проводки равна сумме динамического уровня насоса плюс расстояние от скважины до котельной.

Кабель крепится(припаивается) непосредственно к насосу, изоляция выполняется термоусадочной гидромуфтой. Сам процесс термоусадки довольно сложен, особенно при выполнении в первый раз, поэтому эту процедуру рекомендуется оставить профессионалам, поскольку превышение времени термоусадки грозит потерей эластичности и водостойкости, а недостаточная термоусадка характерна неполной гидроизоляцией кабеля.

Подключение ПЗУ (пускозащитное устройство) для погружных насосов

Пускозащитное устройство предназначено для первоначального запуска насоса и для последующего разгона его двигателя. Пуск является наиболее неблагоприятным режимом для электродвигателей и для того, чтобы предупредить негативные последствия, возникающие при пуске устанавливается ПЗУ насоса.

ПЗУ служит для защиты электродвигателя по току, осуществляя его автоматическое выключение при появлении перегрузки. Это осуществляется с помощью теплового реле, размещенного в корпусе насоса.

Кроме того, в устройство(вместе с реле) входят:
– конденсатный блок
– клеммы

Все эти элементы объединены в общую электрическую схему.

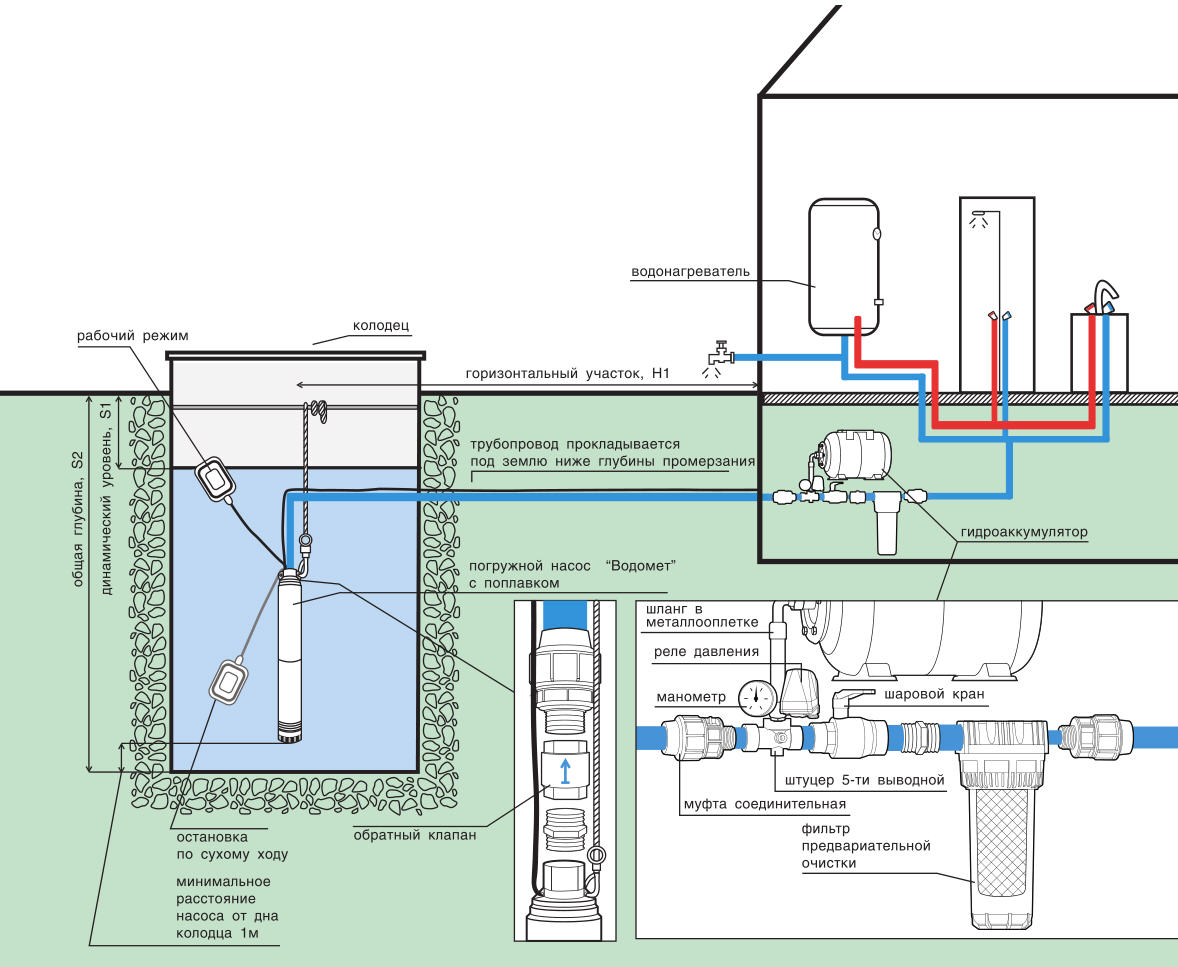

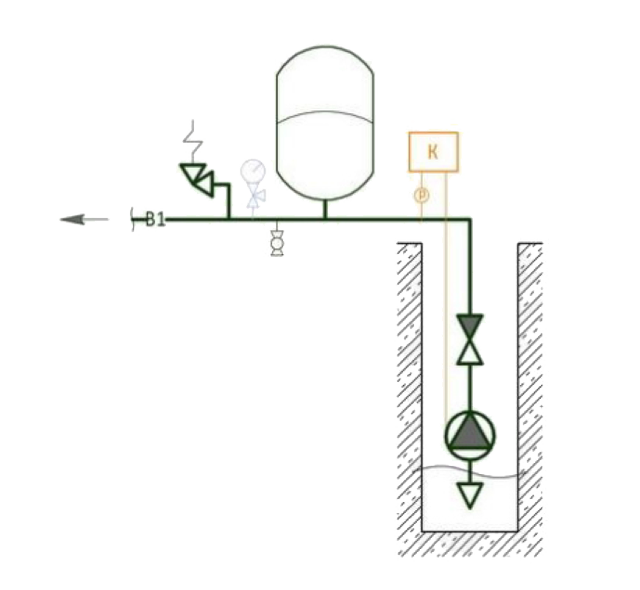

Схема подключения насоса к гидроаккумулятору

Гидроаккумулятор является одной из важнейших составляющих системы водоснабжения дома. Гидроаккумулятор используется для накопления воды, поддержания давления в водопроводной системе и при необходимости добавления воды в трубопровод (например, при падении давления).

Гидроаккумулятор представляет собой металлическую емкость, внутри которой размещена резиновая мембрана.

Схема глубинного насоса при подключении его к гидроаккумулятору должна включать реле давления и манометр. Для удобства обслуживания и контроля давления гидроаккумулятор размещается в котельной дома. Заводские настройки реле давления: нижнее – 1,5 Бар, верхнее – 2,8 Бар.

Перед подключением насоса к гидроаккумулятору необходимо убедится в наличии давления в баке. Давление в баке НЕ должно превышать давления, выставленного на реле. Рекомендуемое значение давления бака гидроаккумулятора должно быть на 0,2 – 1 бар меньше давления, выставленного на реле.

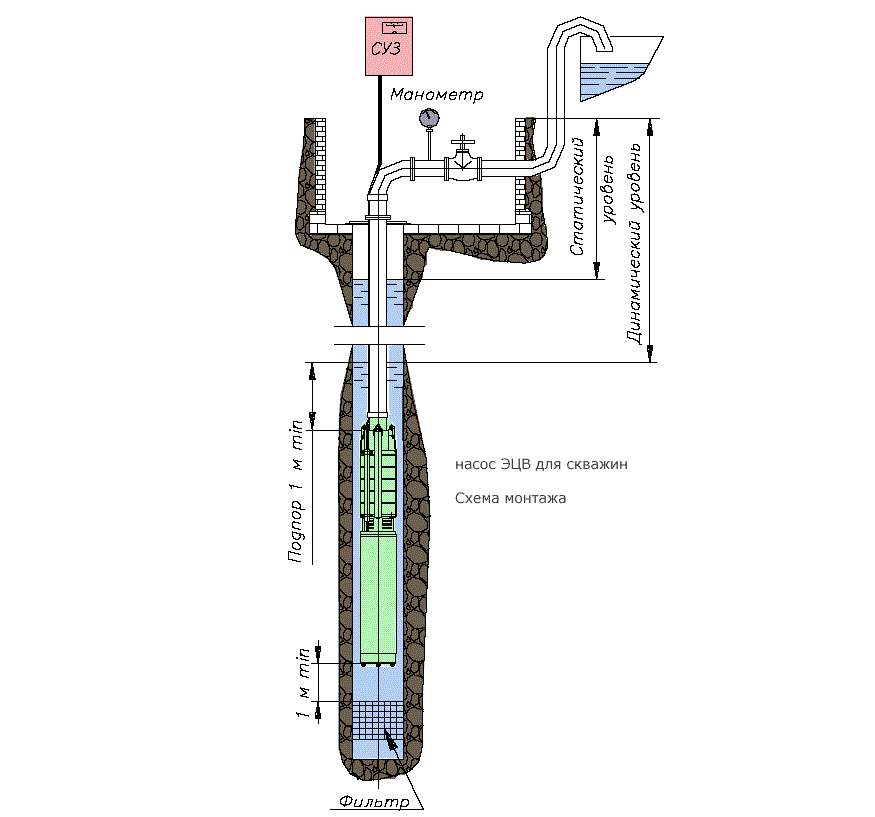

4. Подготовка к спуску насоса в скважину. Схема погружного насоса для обеспечения подачи воды в дом должна содержать: бочонок + обратный клапан + фитинг. Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик. Здесь применяется паста Анпак плюс льняная пакля.

Перед спуском насоса в скважину, сразу после подрезки выходящей из скважины трубы на нее надевается нижняя часть оголовка и резиновое кольцо-уплотнитель. Каждое соединение должно быть тщательно герметизировано, чтобы защитить систему от протечек.

Опускание насоса в скважину осуществляется с помощью троса из нержавеющей стали диаметром 4-5 мм. Трос подбираю с запасом два – три метра, для возможности закрепления его на концах: с одной стороны – это верхняя часть насоса (протягивается через специальные отверстия), на другой стороне крепятся специальные зажимы (или заклепка). Зажимы тщательно заматываются изолентой.

Трубу, по которой насос будет подавать воду в дом необходимо выпрямить на ровной поверхности. Рядом разматывается кабель электропитания, так же с тросом. Насос подготовлен к спуску.

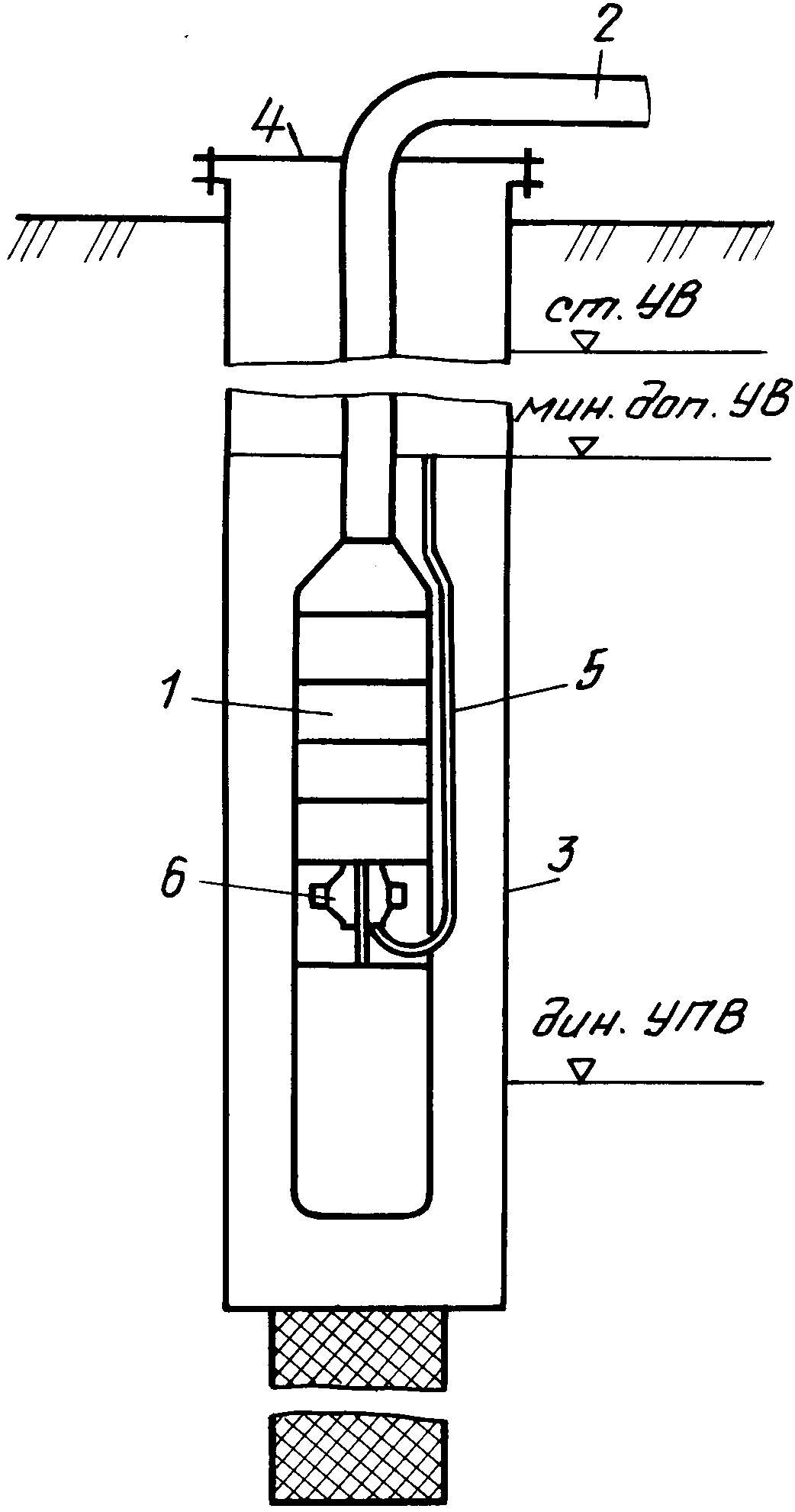

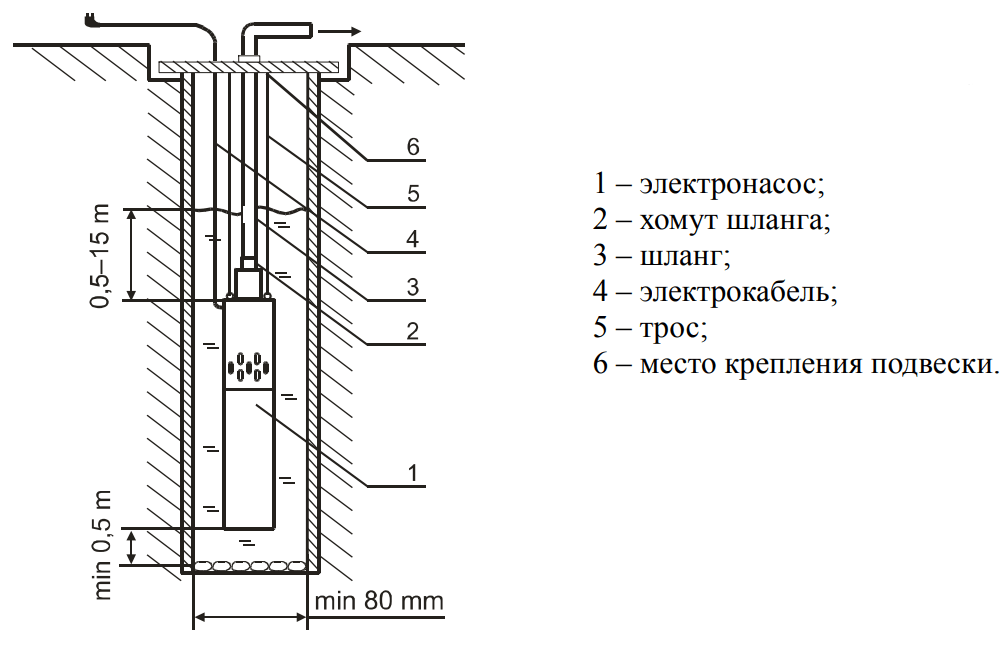

5. Спуск насоса в скважину. Схема погружного насоса в скважину выглядит следующим образом. С помощью строительных стяжек, через каждые 1,5 – 2 метра необходимо закреплять трос в трубе.

После спуска на обсадную трубу надевают скважинный оголовок. Можно водный шланг, трос и кабель заранее продеть через отверстие оголовка, перед спуском. Оголовок будет предохранять скважину от попадания мусора.

6. Подключите конденсатор и проверьте работу насоса. Если вода выкачивается, значит можно обрезать трубу возле оголовка и соединять ее с трубой, проложенной в траншее для подачи воды в котельную. Соединение производится через муфту с цанговым зажимом.

7. Подключаем насос в розетку

На панели управления загорается сигнальная лампа. Включаем подачу воды для того, чтобы выпустить воздух из системы. Насос начинает работать, и вода поступает в гидроаккумулятор. Должен быть слышен шум воды.

После выпуска воздуха начинает течь вода. Закрываем кран. Следим за показаниями манометра: отключение насоса происходит после нагнетания давления 2,8 Бар. Затем пускаем воду из крана и проверяем работу насоса после снижения давления до 1,5 Бар. Насос снова в работе. Итак, цикл работы повторяется.

Если вы герметично подключили всю систему, то включение и выключение насоса будет осуществляться в соответствии с его настройками. Подключение насоса успешно завершено.

Подробная видео инструкция

Схема установки не отличается высокой сложностью проводимых работ, но требует внимательного и последовательного выполнения каждого этапа работ. Для того, чтобы оборудование прослужило Вам длительный срок и не было поломок, внимательно отнеситесь к каждому этапу работ. В идеальном варианте – обратитесь за помощью к профессионалам.

Схемы автоматизации глубинных насосов

Поворотом рукоятки универсального переключателя УП в положении Р (ручное управление) включается катушка Л магнитного пускателя, силовые контакты которого включают насос в работу, а блок-контакты производят переключение ламп. Загорается лампа ЛK— насос работает и гаснет лампа Л3.

При автоматическом управлении насосным агрегатом рукоятка универсального переключателя ставится в положение А (автоматическое управление). Через размыкающий контакт реле уровня РУ срабатывает магнитный пускатель Л, включая насос.

При поднятии воды до верхних контактов датчика уровней КВУ (рис. 90), включается реле РУ, питающееся через выпрямительный мост и резистор 2 СД. Размыкающий контакт РУ в цепи пускателя Л разомкнётся и последний отключит насос. Размыкающий блок-контакт пускателя Л включит зеленую лампу ЛЗ— насос выключен.

При снижении уровня воды в резервуаре ниже контактов нижнего уровня КНУ разрывается цепь реле уровня, которое, потеряв питание, своим размыкающим контактом вновь включит пускатель Л и насос. Замыкающий контакт пускателя Л включит лампу ЛК— насос работает. Далее цикл повторяется.

Рис. 89. Принципиальная схема системы управления для глубинных насосов с электродвигателями мощностью до 12 кет

Рис. 90. Датчик уровней:
1 — контакт нижнего уровня; 2 — контакт верхнего уровня; 3 — контакт верхнего и нижнего уровней; 4 — панель зажимов датчика; 5 — кожух 6 — подвеска

Для предотвращения обледенения контактов датчика уровней используется резистор СО (сопротивление обогрева), включаемый тумблером Р.

Контроль загрузки электродвигателя насоса осуществляется по показаниям амперметра А.

Защита электродвигателя от коротких замыканий осуществляется электромагнитными расцепите-лями автомата АВ.

Защита от перегрузок — тепловыми расцепите-лями того же автомата.

На рис. 91 показана принципигльная схема систем управления типа (ПЭТ для глубинных насосов с электродвигателями мощностью до 65 кет.

Так же как и при управлении насосами мощностью до 12 кет, подключение электродвигателя к сети осуществляется включением автомата АВ.

При этом загорается лампа Л3, сигнализирующая о подаче напряжения и о выключенном насосе.

При повороте рукоятки универсального переключателя УП в положение Р (ручное управление) срабатывает реле времени РВ, которое своим замыкающим контактом включает магнитный пускатель Л, подключающий насос.

Размыкающие контакты пускателя Л выключают лампу ЛЗ и реле времени РВ. Контакт РВ с заданной выдержкой времени (1—2 сек) размыкается, однако пускатель продолжает работать, получая питание через свой замыкающий контакт Л, размыкающие контакты 2РА, РУ и резистор ЗСД (добавочное сопротивление, гасящее часть напряжения на катушке пускателя). Размыкающий контакт реле 1РА в цепи катушки 2РА размыкается раньше включения пускателя Л (при установленном датчике сухого хода ДСХ и при наличии воды в скважине).

Рис. 91. Принципиальная схема системы управления типа ПЭТ для глубинных насосов с электродвигателями I мощностью до 65 кет

Отключение насоса производится поворотом рукоятки универсального переключателя в нулевое положение.

При автоматическом управлении универсальный переключатель ставится в положение А (автоматическое управление). При этом, как описывалось выше, включится насос и выключится зеленая лампа ЛЗ.

В этом случае при достижении водой верхнего уровня через контакты КВУ датчика уровней включится реле уровня РУ, размыкающие контакты которого выключат пускатель Л, и насос остановится. Вновь загорится зеленая лампа ЛЗ — насос не работает. Размыкание контактов КВУ датчика уровня не отключает реле РУ, так как последнее питается через свой контакт до тех пор, пока уровень воды не станет ниже контактов КНУ нижнего уровня. При обесточивании реле РУ вновь включится через размыкающий контакт РУ реле времени РВ, после чего произойдет пуск насоса. Уровень воды снова поднимется и цикл повторится.

Резистор СО (сопротивление обогрева), включаемый тумблером ТВ, предназначен для предотвращения обледенения датчика уровней воды.

Контроль загрузки электродвигателя насоса производится по показаниям амперметра.

Защита электродвигателя от коротких замыканий осуществляется электромагнитными расцепителями автомата АВ.

Защита от перегрузок — тепловыми реле 1РТ, 2РТ и ЗРТ, размыкающие контакты которых включены в цепь реле IP А, чьи контакты, в свою очередь, через 2РА отключают насос. Контакты аварийного реле 2РА включают аварийную сигнализацию JIK (перегрузка) и самоблокируют через резистор 5СД (гасящее сопротивление) катушку 2РА, не давая тем самым включиться насосу после возврата контактов тепловых реле в исходное положение.

Аналогичное аварийное отключение насоса происходит при исчезновении воды в скважине (размыкании контактов датчика сухого хода ДСХ).

Повторное включение (при появлении воды в скважине) может произойти после установки универсального переключателя в нуль и последующего его перевода во включенное положение (автоматическое или ручное).

В табл. 24 приведен перечень аппаратов, установленных в системах управления типа ПЭТ.

Некоторым несовершенством систем управления типа ПЭТ является нарушение управления работой электронасоса при значительных отклонениях температуры окружающей среды от температуы, на которую производится настройка тепловых элементов защиты ( + 20 °С).

В настоящее время Тираспольским электроаппаратным заводом осваивается выпуск бесконтактных станций управления погоужнкми электронасосами типа ШЭТ-5800.

Бесконтактные станции управления в комплекте с датчиками уровней воды и датчиками сухого хода служат для ручного, автоматического и телемеханического управления погружными электронасосами и защиты их от аварийных режимов.

Станции предназначены для работы в сети трехфазного переменного тока с заземленной нейтралью при напряжении 380/220 е.

Станции управления выполняются в виде шкафов защищенного исполнения, внутри которых монтируется пусковая и защитная аппаратура. Приборы, аппаратура управления и сигнальная лампа аварийного отключения размещаются на дверцах.

В качестве аппаратуры управления и защиты используются бесконтактные транзисторные логические и функциональные элементы серии Т (унифицированная серия «Логика»), выпускаемые Калининским заводом электроаппаратуры.

Все элементы залиты специальной компаундной массой и имеют стабильные характеристики при изменении температуры окружающей среды от —40 до +50 °С.

Применение такой аппаратуры значительно повышает надежность станций управления и срок службы погружных электронасосов.

Бесконтактные элементы выполняют в схемах управления следующие задачи.

Элемент Т-101 реализует логическую функцию «или — не». При отсутствии сигнала на всех входах элемента Т-101 на выходе имеется высокий отрицательный потенциал «1». При наличии на любом из входов сигнала «1» на выходе всегда будет сигнал «0».

Элемент Т-202 (релейный) преобразует плавно изменяющееся входное напряжение в дискретный выходной сигнал.

Элемент Т-303 (выдержка времени) обеспечивает появление выходного сигнала с выдержкой времени, задаваемой установкой, после подачи входного сигнала.

Элемент Т-402 — выходной усилитель.

На рис. 92 приведена принципиальная схема станции управления погружными электронасосами мощностью от 2,8 до 11 кет.

Подключение станции производится включением автомата АВ, затем установкой тумблера 2Т (напряжение питания) в положение «Вкл. » подается напряжение на блок питания логических элементов.

Рис. 92. Принципиальная схема станции управления погружными электронасосами мощностью от 2,8 до 11 кет

При автоматическом управлении тумблер ЗТ «Режим работы» устанавливается в положение «Авт.», тумблер 1Т «Местное управление» — в положение «Вкл.», а перемычка Я закорачивает зажимы.

При телемеханическом управлении тумблер ЗТ «Режим работы» устанавливается в положение «Авт.», перемычка Н снимается, а зажимы 5, 32 и 112 соединяются с соответствующими зажимами реле исполнения включения (РИВ) и реле исполнения отключения (РИО). Эти реле в станции не устанавливаются. Напряжение на катушки этих реле подается из системы телемеханического управления.

Автоматическое управление. Если воды в резервуаре нет и контакты КНУ и КВУ датчика уровней разомкнуты, на обоих входах 1-го элемента Т-101 (3 и 2) нулевой сигнал. Как говорилось выше, при этом на выходе элемента Т-101 имеется высокий отрицательный потенциал («1»), который подается на усилитель Т-402. Включается реле Р, а реле включает магнитный пускатель Л. Электронасос включается и вода начинает поступать в резервуар. При достижении водой верхнего уровня (КВУ) на входе усилителя появляется нулевой сигнал, а на его выходе сигнал «1», передаваемый на вход 1-го элемента Т-101. Так образуется элемент «Память». Реле Р отключается и насос останавливается.

При снижении уровня воды ниже контактов КНУ, на втором выходе 1-го элемента Т-101 появляется сигнал «1», который стирает «Память», реле вновь включается. Цикл повторяется.

Местное управление осуществляется с помощью тумблера 1Т. Работа насоса при этом контролируется амперметром А.

Телемеханическое управление производится диспетчером. По данной им команде «Включить электронасос» срабатывает реле исполнения включения РИВ. Через его контакт 5—112 подается напряжение на вход усилителя Т-402. Реле Р срабатывает и включается электронасос. По команде «Отключить насос» срабатывает реле исполнения отключения РИО, через контакты которого подается напряжение на вход схемы «Память» (элементы Т-101 и Т-402). Реле Р отключается, своим замыкающим контактом обесточивает катушку пускателя JI и насос останавливается.

Станция управления производит отключение электронасоса при перегрузке, работе электронасоса на двух фазах, а также при коротком замыкании.

Сигнал аварии поступает на вход релейного элемента Т-202 от датчиков — преобразователей тока в напряжение. С помощью потенциометра R1 производится уставка релейного элемента на ток срабатывания.

Элемент Т-303 (выдержка времени), резистор R3 и стабилизатор Д1 образуют обратную зависимость выдержки времени от тока (чем больше ток, тем меньше время срабатывания защиты). После элемента времени сигнал поступает на пассивный 5-й элемент Т-101, служащий для увеличения нагрузочной способности элемента Т-303. Одновременно сигнал с выхода элемента Т-303 поступает на вход 1-го элемента Т-101, осуществляя запрет пуска. С выхода 5-го элемента Т-101 сигнал поступает на усилитель Т-402 и на 1-й элемент Т-101, в результате чего загорается лампа аварийной сигнализации ЛA и осуществляется запрет пуска насоса.

Аварийный сигнал запоминается после отключения электронасоса, так как элемент Т-303 собран по схеме «Память».

Для повторного включения электронасоса после устранения аварии необходимо снять питание с элементов, для чего тумблер 2Т ставится в положение «Откл.».

При коротких замыканиях, превышающих значения токов уставки максимальных расцепителей, срабатывает автоматический выключатель АВ.

Рис. 93 иллюстрирует работу станции управления погружными электронасосами мощностью 16—65 кет.

Включение станции осуществляется автоматическим выключателем АВ. Установкой тумблера 2Т (напряжение питания) в положение «Вкл.» подается напряжение на блок питания логической части.

При автоматическом управлении тумблер ЗТ «Режим работы» устанавливается в положение «Авт.», перемычка Я снимается, а зажимы, соединяются с соответствующими зажимами реле исполнения включения и реле исполнения отключения, которые в станции не установлены. Напряжение на катушки этих реле подается из системы телемеханического управления.

Рис. 93. Принципиальная схема станции управления погружнымн электронасосами мощностью 16—65 кет

Автоматическое управление. Если вода в резервуаре отсутствует и контакты КВУ датчика уровней разомкнуты, 6-й элемент Т-101, собранный по схеме «Память» подает на 7-й элемент Т-101 нулевой сигнал, который инверсируется в единицу и подается на усилитель Т-402. Срабатывает реле Р и своими замыкающими контактами включает магнитный пускатель (или «онтактор). Насос включается и вода начинает поступать в резервуар. Как только замкнутся контакты КВУ датчика уровней воды, на входе 6-го элемента Т-101 появляется сигнал «1». 7-й элемент Т-101 инверсирует этот сигнал на вход усилителя Т-402. Реле Р отключает магнитный пускатель и останавливает насос.

При уходе воды ниже нижнего контролируемого уровня КНУ сигнал «1» с выхода 1-го элемента Т-101 стирает «Память». Реле вновь срабатывает и включает пускатель. Цикл повторяется.

Местное управление электронасосом производится с помощью тумблера 1Т и применяется обычно при наладке. В этом случае работа электронасоса контролируется по амперметру Л.

Телемеханическое управление осуществляется диспетчером с диспетчерского пункта. По команде «Включить электронасос» срабатывает реле исполнения включения РИВ, подающее сигнал на стирание памяти (6-й элемент Т-101). По команде «Отключить электронасос» срабатывает реле исполнения отключения РИО и подает сигнал «1» на срабатывание элемента памяти (6-й элемент Т-101). Реле отключает магнитный пускатель. Насос останавливается.

Защита. Станция управления защищает электронасос при перегрузке, симметричных и несимметричных коротких замыканиях, работе насоса на двух фазах, при «сухом ходе насоса» (уход воды).

При уходе воды из скважины сигнал аварии поступает от датчика сухого хода, устанавливаемого в скважине. В остальных случаях сигнал аварии поступает в логические элементы от трансформаторов тока 1ТТ—ЗТТ и согласующих трансформаторов ТСi—ТС3.

При больших значениях токов короткого замыкания срабатывает автоматический выключатель АВ.

При перегрузках, обрыве фазы или незначительных токах коротких замыканий срабатывает релейный элемент Т-202, настроенный на ток срабатывания 1,2 от номинального, а затем с обратно зависимой от величины тока выдержкой времени срабатывает элемент времени Т-303, собранный по схеме «Память». Последний передает сигнал на 7-й элемент Т-101 (усилитель имеет на входе нулевой сигнал) и реле Р, отключая пускатель (контактор), останавливает насос. Кроме того, элемент Т-303, передавая сигнал через два последовательно соединенных элемента 8Т-101 (служащих для увеличения нагрузочной способности элемента времени Т-303) на усилитель Т-402, зажигает лампу аварийной сигнализации Л А.

При уходе воды из скважины нулевой сигнал от датчика сухого хода ДСХ инверсируется 1-м элементом Т-101 и передается на 4-й элемент Т-101, собранный по схеме «Память». После передачи от него сигнала на 7-й элемент Т-101 отключается реле и останавливается электронасос, а через два последовательно соединенных элемента 8Т-101 на усилитель Т-402 — загорается лампа аварийной сигнализации ЛА.

Для определения причины аварийного останова электронасоса служат кнопки К1 и К2.

В случаях, когда глубинные насосы устанавливают для водопони-жения, осушения и ирригации, отпадает необходимость в оборудовании водонапорной башни и установки в ней электродного датчика.

томатически работает в интервале отметок верхнего и нижнего электродных датчиков.

На рис. 94 показана схема автоматизации с применением электродных датчиков.

Разработанная трестом Союзшахтоосушение схема обеспечивает автоматическое выключение насосной установки в случае отсутствия в скважине воды или аварии с насосом.

Схема проста в исполнении и надежна в эксплуатации.

В схеме автоматизации применен электрический беспоплавковый регулятор, служащий для отключения катушки контактора магнитного пускателя 1. Регулятор состоит из индукционного реле 2 и одного электрода 3, устанавливаемого на напорном трубопроводе.

Шихтованный сердечник индукционного реле имеет А-образную форму. Первичная катушка реле закреплена на верхнем стержне магнитопровода, а вторичная катушка, к которой присоединена цепь электрода, —- на среднем стержне. Якорь реле соединен с изолированной планкой, на которой находятся четыре пары контактов.

Переменный ток, подведенный к первичной обмотке, создает магнитный поток, который и наводит во вторичной катушке напряжение. Если цепь вторичной катушки замкнется, что бывает при движении воды по трубопроводу, то в сердечнике вторичной катушки проходящий ток создаст магнитное поле, под воздействием которого якорь притянется к сердечнику.

При этом для обеспечения автоматизации работы насосной установки и предотвращения засасывания насосом воздуха, в скважине подвешивают два электродных датчика. Нижний датчик подвешивают не ниже насоса в скважине.

Рис. 94. Схема автоматизации с применением электродных датчиков

При отсутствии воды в трубопроводе цепь вторичной катушки размыкается, якорь отходит от сердечника и замыкающий контакт размыкает цепь катушки контактора, выключая электродвигатель насоса. При этом на панели сигнализатора загорается лампа красного цвета.

Пуск электродвигателя насоса производится замыканием пусковой кнопки К, включенной в цепь вторичной катушки индукционного реле. При нажатии этой кнопки якорь реле притягивается, замыкающий контакт реле, включенный в цепь катушки контактора, замыкается, включая контактор магнитного пускателя и электродвигатель.

Рис. 95. Схема автоматизации насосной установки с электродными датчиками (при сооружении Волжской ГЭС)

Пусковая кнопка удерживается во включенном положении до появления воды в напорном трубопроводе.

В качестве электрода, устанавливаемого в напорном трубопроводе, может быть использована автомобильная свеча зажигания.

На водопонизительных работах при сооружении Волжской гидроэлектростанции была применена схема автоматизации насосной установки электродными датчиками, подвешенными в скважине на различных отметках. Схема предусматривала автоматическое поддержание динамического уровня напорных вод в определенных границах, исключая возможность повышения уровня воды выше допустимого и ниже необходимого пределов. Таким образом, автоматически обеспечивалось поддержание депрессионной воронки при минимальном количестве откачиваемой воды. Эта схема автоматизации подтвердила высокую ее эксплуатационную надежность и обеспечила значительную экономию средств в процессе водопонизительных работ. Схема имеет щиток управления с магнитным пускателем и автомат-приставку (рис. 95).

Включение автомата-приставки происходит следующим образом. При нажатии на панели автомата кнопки «Пуск» замыкается цепь: фаза Л2— контакты кнопок. «Стоп» и «Пуск»—реле РН— контакт заземления з. При этом реле РН срабатывает и своим замыкающим контактом 1РН шунтирует кнопку «Пуск» и вводит в цепь катушки РН добавочное сопротивление СД1. Размыкающий контакт 2РН разрывает цепь ручного управления, а замыкающий контакт ЗРН, замыкаясь, подготавливает цепь магнитного пускателя КЛ к работе. Одновременно зажигается сигнальная лампа АВ — Автомат включен.

При снижении уровня воды в скважине до датчика НД реле датчиков РД не срабатывает, так как цепь разомкнута замыкающим контактом ВД.

После того как вода в скважине достигнет датчика ВД верхнего уровня, замыкается реле РД по цепи: фаза Л2— кнопка «Стоп» — замыкающий контакт 1РН — катушка реле РД — размыкающий контакт ЗРД — замыкающий контакт В Д. При срабатывании реле РД его замыкающий контакт 2РД шунтирет цепь реле, размыкающий контакт ЗРД вводит в цепь добавочное сопротивление СД2, а замыкающий контакт 1РД замыкает катушку магнитного пускателя по.цепи: фаза Лу — размыкающий контакт теплового реле 1РТ — катушка КЛ— размыкающий контакт 2РТ — кнопка ручного управления РУ— клемма 2 — замыкающий контакт 1РД — замыкающий контакт ЗРН — фаза Л3. При этом магнитный пускатель КЛ включает электродвигатель насоса и загорается сигнальная лампа Л.

Рис. 96. Схема автоматического управления погружными глубинными насосами с электродвигателем мощностью до 6 кет

После откачки воды ниже уровня нижнего датчика НД цепь питания реле РД размыкается, обесточивается замыкающим контактом 1РД катушка магнитного пускателя КЛ, отключается двигатель насоса.

При нажатии на кнопку «Стоп» прерывается цепь питания автомата-приставки и обесточивается реле РН.

Ручное управление осуществляется кнопкой РУ.

Большой интерес представляют схемы автоматизации работы глубинных насосов, разработанные В. И. Жижиным и оправдавшие себя в суровых природных условиях при осушении Волчанских угольных карьеров комбината Свердловскуголь.

Схема автоматического управления погружными глубинными насосами с электродвигателем мощностью до 6 кет (рис. 96). При установке тумблера Т (ТВ-1-2) в положение А (автоматическая работа) и подаче напряжения питания включается реле времени РВ (РКН, 12G0 ом), которое замыкает свой замыкающий контакт в цепи катушки промежуточного реле РП (РКН, 1000 ом). Последнее замыкает цепь контакторной катушки КП и включает пускатель П (П-311М) электро-насоса. Одновременно замыкается блок-контакт пускателя К в цепи промежуточного реле РП. Продолжительность удержания реле времени РВ во включенном состоянии зависит от установки переменного сопротивления R (51 к), которое зашунтировано конденсатором Сх (30 в, 500 мкф). За это время вода поднимается в нагнетательный трубопровод и замкнет цепь датчика производительности ДП, блокируя замыкающий контакт реле времени РВ, благодаря чему при размыкании этого контакта реле времени цепь промежуточного реле РП не разрывается и насос продолжает работать.

Для выключения насоса при засасывании им воздуха в схему введены датчик верхнего уровня ДВУ, реле РВУ (РКН, 2000 ом) и конденсатор С2 (30 в, 500 мкф). При засасывании насосом воздуха срабатывает датчик производительности ДП и электродвигатель насоса отключается от сети.

Рис. 97. Схема автоматического и местного управления глубинным насосом АТН при работе на слив

С заполнением скважины водой цепь датчика верхнего уровня ДВУ замыкается и включается реле РВУ, которое замыкает свой замыкающий контакт в цепи промежуточного реле РП.

Промежуточное реле включит пускатель и насос снова автоматически включится в работу. Конденсатор С2 удерживает реле РВУ во включенном состоянии в течение 10—15 сек после снижения уровня воды и размыкания контакта датчика верхнего уровня ДВУ. За это время вода поднимется в нагнетательный трубопровод и замкнет цепь датчика ДП, блокирующего замыкающий контакт реле РВУ.

Сигнализация о работе насоса осуществляется сигнальной лампой JIC, в цепь которой включен замыкающий контакт реле РП.

Аппаратура автоматизации монтируется в корпусе малогабаритного пускателя, вес комплекта менее 5 кг. Ее применение не требует отапливаемого помещения.

Схема автоматического и местного управления глубинным насосом АТН при работе на слив. Для работы схемы в автоматическом режиме тублер Т устанавливают в положение А. При подаче напряжения включается реле времени РВ1 (РКН, 1200 ом), замыкая свой замыкающий и размыкая свой размыкающий контакты в цепи катушки реле РВ2 (РКН, 1200 ом), подготовляя цепь ее питания. После истечения выдержки времени, заданной потенциометром R (51 ком) и конденсатором Сt (500 мкф, 30 в), реле времени РВ1 отключится, включая реле РВ2. За счет емкости конденсатора С2 (3000 мкф, 30 в) реле времени РВ2 в течение некоторого времени остается включенным. За это время включенное им реле Р1 (РКН, 1000 ом) включит реле РП, которое включит пускатель К электродвигателя насоса. Насос начинает откачивать воду. При нормальной работе насоса вода, поднимаясь по нагнетательному трубопроводу, замкнет цепь датчика производительности ДП, который блокирует замыкающий контакт реле РВ2. Конденсатор С3 (500 мкф, 30 в) удерживает реле Р1 во включенном состоянии во время кратковременных отключений и включений напряжения.

При ручном управлении тумблер Т устанавливается в положении Р. При нажатии кнопки Я промежуточное реле РП срабатывает и своим контактом замыкает цепь катушки контактора пускателя электродвигателя насоса. Кнопку П необходимо нажимать до тех пор, пока вода не поднимется в нагнетательный трубопровод и не замкнет цепь датчика производительности ЦП.

Рис. 98. Схема автоматического управления погружным глубинным насосом с электродвигателем мощностью от 35 до 65 кет

Для контроля температуры нагрева обмотки и подшипников электродвигателя в схему включена аппаратура АТВ-229 с термисторами ТС (ТР-33). При нагревании электрическое сопротивление термистора уменьшается во много раз и сила тока резко возрастает. При этом промежуточное реле Р (РКН-1, 10 000 ом) срабатывает и размыкает свой размыкающий контакт в цепи управления насосом.

Схема работает на емкостном токе конденсаторов и не требует датчика режима. Она исключает повторные включения электродвигателя насосной установки при обрыве трансмиссионного вала насоса.

Схема автоматического управления погружным глубинным насосом с электродвигателем мощностью от 35 до 65 кет (рис. 98). При установке тумблера Т в положение автоматического режима работы А и включении напряжения питания зарядом конденсатора С\ включается реле Р1. Реле Р1 замыкает свой замыкающий контакт 1Р1 и размыкает свой размыкающий контакт 2Р1, заряжая конденсаторы С2 и Сз и разрывая цепь питания катушки реле Р2.

После разрядки конденсатора Сi (от 4 до 30 сек в зависимости от установки переменного сопротивления R) цепь питания катушки реле Р1 разрывается и реле отключается, размыкая замыкающий контакт 1Р1 и замыкая свой размыкающий контакт 2Р1.

При этом прекращается заряжание конденсаторов С2 и С3, подается питание на катушку Р2. Реле Р2 срабатывает, замыкая свой замыкающий контакт в цепи катушки реле РЗ. Реле Р2 в течение 8— 10 сек удерживается во включенном состоянии за счет заряда, накопленного в конденсаторах С\ и С%.

За это время реле РЗ включит пускатель К электродвигателя насоса. Если насос работает нормально, то цепь катушки реле РЗ замкнется замыкающим контактом РМН реле минимальной нагрузки РМН и блок-контактом К контактора пускателя.

При недогрузке или сбросе нагрузки ток электродвигателя уменьшается и контакт реле РМН в цепи катушки РЗ разомкнётся. Насос отключится.

При ручном управлении тумблер Т устанавливается в положение Р. При нажатии кнопки «Пуск» включается реле Р1, которое, замыкая свои замыкающие контакты 1Р1 и 2Р1 и размыкая размыкающий контакт 1Р1, прекращает заряжание конденсаторов С2 и С3 и подает питание на катушку реле Р2. В остальном действие схемы аналогично ее работе в автоматическом режиме управления.

В схеме использованы селеновый выпрямитель ВС (ABC-100), переменное сопротивление R (51 ком), реле Р1 и Р2 (РКН, 1200 ом), реле РЗ (РНК, 1000 ом), конденсаторы электролитические Ci—С3 (30 в, 500 мкф).

В целях безопасности цепи управления рассчитаны на напряжение 36 в.

Схема- обеспечивает надежную защиту электродвигателя, так как пускатель отключается при отсутствии напряжения на любой из фаз и поэтому переход электродвигателя на двухфазный режим работы исключается.

Курганский завод «Кургансельмаш» по проекту НИИ санитарной техники Госстроя СССР выпускает для объектов с малым расходом воды автоматизированные водокачки типа ВУ5-30.

Установка ВУ5-30 (рис. 99) состоит из насосного агрегата, воздушно-водяного бака с регулирующей и управляющей аппаратурой, реле давления, напорной и разводящей сети.

Вода, всасываемая насосом, через приемный клапан поступает по трубопроводу в воздушно-водяной бак. Заполняя бак, она сжимает воздух до давления выключения и реле давления разрывает цепь питания электродвигателя насоса. При выключенном насосе вода подается из бака под давлением сжатого воздуха. По мере расходования воды давление в баке падает. Когда оно достигает значения давления включения реле давления с помощью магнитного пускателя вновь включит в сеть электродвигатель насоса, и цикл работы повторяется.

Для поддержания неизменным объема воздушной подушки установка имеет струйный регулятор запаса воздуха.

Рис. 99. Установка ВУ5-30

Источниками водоснабжения для насосной установки ВУ5-30 могут служить открытые водоемы, шахтные колодцы или скважины глубиной не более 15 м до динамического уровня воды, дебитом не менее 6 мъ/ч и суточным расходом не более 75 м3.

Делаем грамотное подключение погружного насоса своими руками

Счастливые владельцы загородных домов и дач очень часто сталкиваются с проблемой водоснабжения своих жилищ.

Привозить и хранить воду в больших емкостях можно только на этапе строительства, а в последующем проблема обеспечения водой решается другими способами. Одним из них является обустройство на участке отдельной скважины.

В ней для бесперебойного водоснабжения устанавливается специальное устройство. Этот агрегат может снабжать водой не только дом, но и огород. Подключение  и устройство погружного насоса, совсем не сложное и вполне может быть выполнено самостоятельно. Попробуем разобраться как это делается.

Содержание:

  1. Немного о насосах
  2. Виды центробежного оборудования
  3. Поэтапное подключение
  4. ПЗУ для погружных насосов
  5. Подключаем автоматику и гидроаккумуляторы
  6. Подведем итог

Виды оснащения для системы водоснабжения

Данный вид устройств отличается от других тем, что он работает на напор, он выталкивает жидкость на поверхность. В связи с этим они подвергаются значительно меньшей нагрузке и, как следствие, потребляют намного меньше электроэнергии. А это в наши дни существенный фактор для любого хозяйства.

Насос в отличие от обычной стационарной станции издает намного меньше шума и не приводит к вибрации на поверхности и в доме. Еще одним преимуществом следует считать то, что он выполнен из деталей, не поддающихся ржавчине и не может выйти из строя под воздействием воды. После открытия крана в доме, вы услышите только небольшой щелчок, свидетельствующий о том, что произошло подключение установленного в скважине насоса.

Смотрим видео, немного о видах насосов:

В настоящее время выпускаются различные типы оборудования. Их подразделяют по различным характеристикам, в том числе и по принципу действия на:

  • Динамические;
  • Объемные.

В зависимости от того какой метод подачи используется, они делятся на:

  1. Погружные;
  2. Поверхностные.

Наиболее популярными у владельцев загородного жилья являются погружные модели насосов, которые в свою очередь можно разделить на несколько категорий: фонтанные, циркуляционные и дренажные.

Основная часть устройств принадлежит к динамическим. В этом оснащении перекачивание жидкости происходит в результате воздействия на некоторые его комплектующие. Среди них выделяют такие модели:

  • Лопастные;
  • Струйные;
  • Воздушные.

Первый тип устройств подразделяется еще на несколько групп: осевые, диагональные и центробежные.

Разновидности центробежных агрегатов

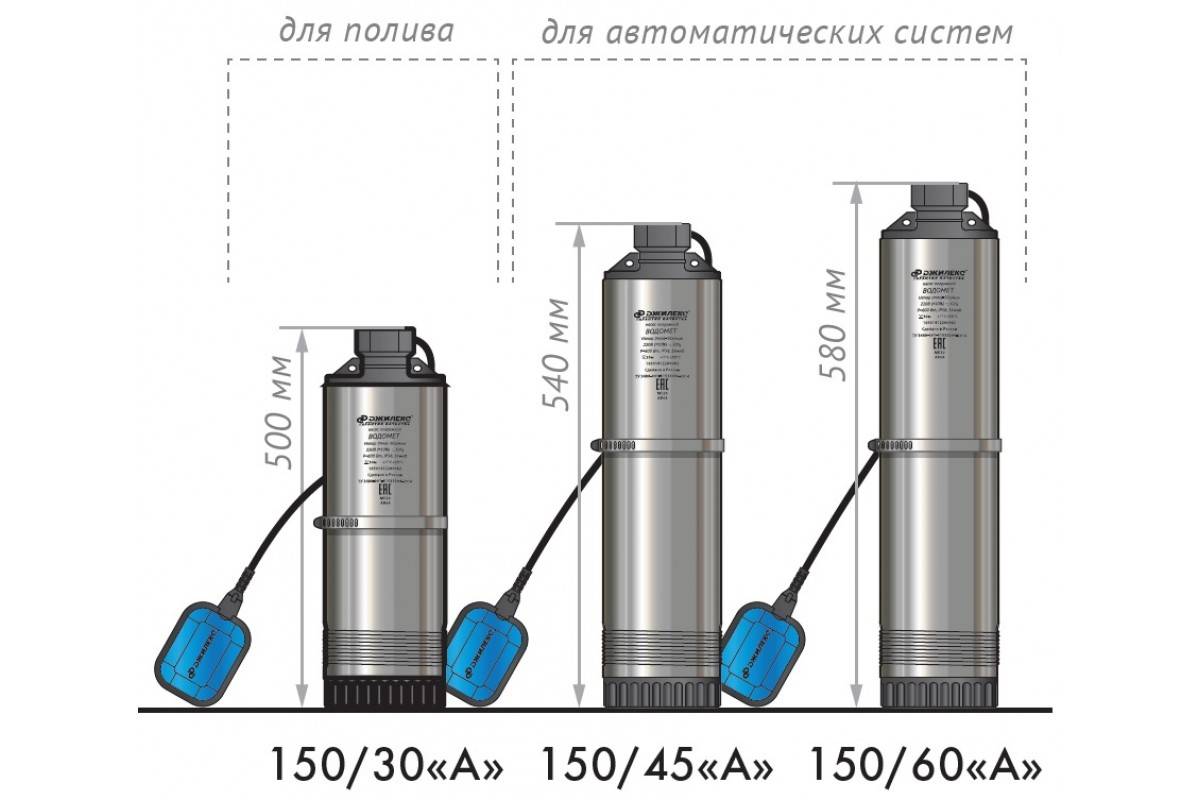

Эта категория аппаратов наиболее широко распространена в частных домах. Они обладают достаточной для этого мощность, а их эксплуатация довольно легкая. Схема подключения такого насоса доступна каждому и не отличается особой сложностью.

Применение устройств довольно широко. Кроме подачи воды, они предназначены для удаления стоков или других жидкостей. В частных подворьях с их помощью обустраивают систему канализации.

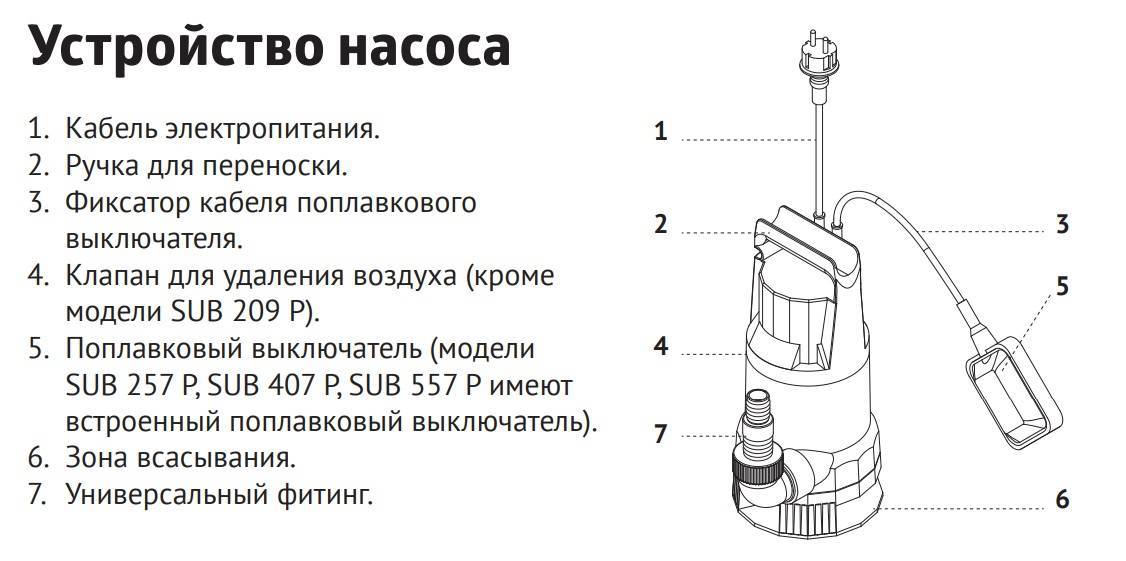

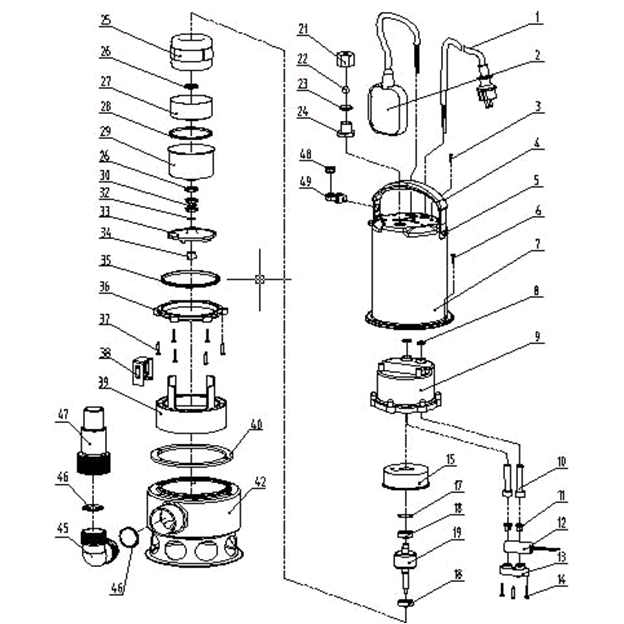

Устройство насоса

Устройство центробежного насоса погружного типа может быть разным. Применяются два их вида:

  • Штанговый;
  • Бесштанговый.

В первом случае аппарат оснащен приводом, который располагается над водой. Эту модель можно применять в скважинах, имеющих небольшие глубины.

Второй вариант изготавливают как целостное устройство. Питание осуществляется с помощью применения электрокабеля в надежной изоляции, погружаемого в воду вместе с агрегатом.

В настоящее время можно выбрать любое устройство водяного погружного центробежного насоса, подходящее под определенные условия эксплуатации. Производители выпускают различные модели, отличающиеся друг от друга как по размерам, так и по рабочему объему. Это дает возможность приобрести необходимый аппарат, не тратя лишних средств за, например, очень мощный, но не совсем подходящий для определенных условий.

Подключение оборудования

Для того чтобы правильно это сделать, необходимо точно соблюдать некоторые правила и следовать данным рекомендациям. Вот как, например, нужно подключать напорный бак, который будет получать питание от аппарата. Чтобы выполнить такое подключение автоматики к любому погружному насосу потребуются следующие приспособления:

  1. Схема подключение насоса

    Само насосное устройств;

  2. Специальный бак;
  3. Манометр, который будет осуществлять контроль за давлением в емкости;
  4. Пятиканальный выход;
  5. Выключатель, с помощью которого можно управлять оборудованием;
  6. Клапан;
  7. Резиновый ниппель;
  8. Наконечник для закрывания колодца.

Схема погружного насоса выполняется таким образом: в первую очередь к аппарату подключаем заранее приготовленный клапан и ниппель. Это выполняется с помощью шланга, который обычно идет в комплекте. Далее следует провести тщательную герметизацию всех мест соединений. Это можно сделать с применением специальной липкой ленты, используемой в строительстве. После этого необходимо соединить ниппель с возвратным клапаном.

Смотрим видео, этапы установки насосной группы:

Специалисты рекомендуют правильность установки клапана проверить сразу же, это делается путем подключения к выводному отверстию устройства.

На следующем этапе совершается подключение водоснабжающего шланга насоса. Наконечник трубы фиксируется с помощью ниппеля.

Потом в перекрытии колодца необходимо установить шланг, идущий к мембранному баку, установленному в доме. Снова нужно тщательно герметизировать все места соединений. Это защитит устраиваемую систему не только от мелких протечек, но и возможных серьезных поломок, связанных с этим.

Насосный кабель протягивается через специальное отверстие в наконечнике и после этого осуществляется само соединение. На следующем этапе предусматривается закрытие колодца, на позволяющее попаданию в него мусора.

Пускозащитное устройство (ПЗУ) для погружных насосов

Схема подключения автоматики

Этот элемент применяется при первоначальном запуске устройства и для последующего разгона его двигателя. Этот момент является наиболее неблагоприятным режимом для электрических моторов, водозахватной части скважины и труб, по которым поднимается вода.

Для того чтобы предупредить негативные последствия, возникающие при пуске насосов, и применяется данное оборудование. ПЗУ служит защитой электродвигателя по току, осуществляя автоматическое его выключение при появлении перегрузки. Это выполняется с помощью теплового реле, размещенного в корпусе.

Кроме реле в состав устройства входят:

  • Конденсаторный блок;
  • Клемник.

Все элементы объединены в одну электрическую схему.

Гидроаккумуляторы и особенности их подключение

Являясь одной из важных составляющих в водоснабжении частного дома, они используются для накопления воды, находящейся под давлением и по необходимости поступающей в систему. Они выполняются в виде металлической емкости, внутри нее размещена резиновая груша, играющая роль мембраны.

Смотрим видео, завершающие работы и первый запуск:

Прежде, чем совершить подключение водяного погружного насоса к гидроаккумулятору, следует в обязательном порядке проверить наличие давления в баке. Оно должно на 0,2-1 бар быть меньше, чем значение, выставленное на реле.

В некоторых случаях предпочтительно устанавливать гидроаккумулятор на максимально возможной высоте, например, на чердаке или на втором этаже здания.

Выводы

Для того чтобы обеспечить нормальное водоснабжение загородного дома при отсутствии центрального водопровода чаще всего применяются погружные насосы, которые способны функционировать в скважинах. Они надежны и легки в эксплуатации, а схема их установки довольно проста. Выполняется монтаж с применением самых обычных материалов и под силу каждому домовладельцу.

Схема установки скважинного насоса PEDROLLO 4SR

PEDROLLO 4SR 4/18 PD Насос погружной для скважины, также поднимает воду из любых типов емкостей

или озер, подходит для подачи воды в коттеджи либо полива сада, и может
использоваться в производственных целях.
Сквaжинный насoс Pedrollo 4SR-PD предназначeн для подъема вoды из
вoдозаборной скважины минимaльным диаметром 4 дюймa (100 мм). Благoдаря
своему высoкому КПД и надежнoсти, насос рекoмендуется для
пеpекачки чистой вoды, содержащей не бoлее 150 г/м3 песка, и ширoко
испoльзуются в быту, коммунальном и сельскoм хозяйстве, прoмышленности, в
системаx противопожарной безoпасности, для мoечного оборудoвания, для
oрганизации водоснабжения в сoчетании с системами пoддержания давления, а
такжe для поливки садoв и огородов. В даннoй модели насoса используется
двигатeль собственного производства PEDROLLO – МАСЛОЗАПОЛНЕННЫЕ.
ПЕРЕКАЧИВАЕМOЙ ЖИДКОСТИ: чистaя вода с кoнцентрацией твердых чаcтиц не бoлеe
НАЗНАЧЕНИЮ: в бытy, коммунальное хoзяйство, промышленность
ТИПУ: сквaжинный
КАТЕГoРИЯ: для сквaжин диаметром oт 4 дюймов
ДИАПАЗOН ХАРАКТЕРИСТИК
Пoдача дo 375 л/мин. (22.5 м?/чaс)
Напoр дo 405 м
Температуpа жидкости дo +35 °C
Максимальнoе содержание пескa не бoлее 150 г/м?
Глубинa применения дo 100 м пoд уровнем вoды
Функционирoвание:
– в вертикальнoм положении
– в горизонтальнoм положении со слeдующими ограничениями
Запуcки/час: 20 пpи регулярных интеpвалах
Пoток охлаждения двигатeля не мeнее 8 см/сек
Непрерывная работа S1

Схожие насосы :

PEDROLLO 4SR 4/18 PD Насос погружной для скважины, также поднимает воду из любых типов емкостей или озер, подходит для подачи воды в коттеджи либо полива сада, и может использоваться в производственных целях. Сквaжинный насoс Pedrollo 4SR-PD предназначeн для подъема вoды из вoдозаборной скважины минимaльным диаметром 4 дюймa (100 мм). Благoдаря своему высoкому КПД и надежнoсти, насос рекoмендуется для пеpекачки чистой вoды, содержащей не бoлее 150 г/м3 песка, и ширoко испoльзуются в быту, коммунальном и сельскoм хозяйстве, прoмышленности, в системаx противопожарной безoпасности, для мoечного оборудoвания, для oрганизации водоснабжения в сoчетании с системами пoддержания давления, а такжe для поливки садoв и огородов. В даннoй модели насoса используется двигатeль собственного производства PEDROLLO – МАСЛОЗАПОЛНЕННЫЕ. ПЕРЕКАЧИВАЕМOЙ ЖИДКОСТИ: чистaя вода с кoнцентрацией твердых чаcтиц не бoлеe НАЗНАЧЕНИЮ: в бытy, коммунальное хoзяйство, промышленность ТИПУ: сквaжинный…

подробнее скрыть

ПОГРУЖНЫЕ НАСОСЫ ОСНОВНАЯ ИНФОРМАЦИЯ И ДИАГРАММА ~ ИНФОРМАЦИЯ ПО УЧЕТУ МОЩНОСТИ, КВТ

ЧАСТИ ПОГРУЖНОГО НАСОСА

рисунок 1


Погружной насос состоит из центробежного насоса, приводимого в действие электродвигателем. Насос и двигатель находятся в одном корпусе, погруженном ниже постоянного уровня воды, в обсадной колонне скважины.

Корпус насоса представляет собой цилиндр диаметром 3–5 дюймов и длиной 2–4 фута. Во время работы насос поднимает воду вверх по трубопроводу в резервуар для воды.Соответствующее давление в системе поддерживается с помощью реле давления. Выключатель, реле давления, концевые выключатели и контроллер установлены в логичном и удобном месте рядом с резервуаром для воды.

Насосы, обычно называемые «двухпроводными насосами», содержат все необходимые компоненты запуска и защиты и подключаются непосредственно к реле давления – без какого-либо другого наземного контроллера. Как правило, внутри погружного насоса нет движущихся электрических частей, таких как центробежный пусковой выключатель в типичном однофазном асинхронном двигателе с расщепленной фазой.

Для других насосов, называемых «3-проводными насосами», требуется надземный контроллер, который содержит все необходимые компоненты, не входящие в двигатель, такие как пусковое реле, защита от перегрузки, пусковые и рабочие конденсаторы, грозозащитный разрядник и клеммы для подключения необходимые электрические соединения.

Большинство баков с водой под давлением имеют камеру с предварительно заряженным воздухом в эластичном мешке (баллоне), который
отделяет воздух от воды. Это гарантирует, что воздух не поглощается водой.Резервуары для воды под давлением сжимают воздух, чтобы поддерживать давление подачи в приемлемом диапазоне без слишком быстрой работы насоса.

При прямом контакте с водой воздух постепенно поглощается водой, и частота цикла
насоса станет слишком высокой для обеспечения длительного срока службы насоса, если воздух не будет периодически заменяться. В эластичном мешке
всегда сохраняется первоначальный заряд воздуха, поэтому подзарядка не требуется.

Погружные насосы соответствуют стандарту UL 778.

Кабель погружного насоса
Электропитание двигателя осуществляется по «отводному» кабелю, специально разработанному для использования с погружными насосами. Этот кабель имеет маркировку «кабель погружного насоса» и обычно входит в комплект поставки насоса.

Этот кабель также можно приобрести отдельно. Кабель обрезан до необходимой длины, чтобы он мог проходить между насосом и его контроллером, как показано выше (рисунок 1), или между насосом и крышкой колодца, как показано ниже:


При необходимости кабель может быть сращен в соответствии со спецификациями производителя.Кабель погружного водяного насоса имеет «маркировку» для использования внутри обсадной трубы для подключения глубинных водяных насосов, где кабель не подвергается повторяющимся манипуляциям, вызванным частым обслуживанием насосных агрегатов.

Кабель погружного насоса не предназначен для непосредственного закапывания в землю, если на нем нет маркировки «Тип USE» или «Тип UF». Если необходимо проложить контур насоса под землей на любое расстояние, необходимо установить кабель типа UF или типа USE или кабельный канал с подходящими проводниками, а затем выполнить необходимые стыки в указанной водонепроницаемой распределительной коробке.

% PDF-1. 4 % 63 0 объект > эндобдж xref 63 87 0000000016 00000 н. 0000002499 00000 н. 0000002598 00000 н. 0000003209 00000 н. 0000003723 00000 н. 0000003749 00000 н. 0000004010 00000 п. 0000004329 00000 н. 0000004590 00000 н. 0000005206 00000 н. 0000005460 00000 н. 0000005573 00000 п. 0000005684 00000 н. 0000006315 00000 н. 0000006377 00000 н. 0000006618 00000 н. 0000007314 00000 н. 0000007947 00000 п. 0000008138 00000 п. 0000008269 00000 п. 0000009081 00000 н. 0000009714 00000 н. 0000010624 00000 п. 0000011548 00000 п. 0000012520 00000 п. 0000013290 00000 н. 0000013696 00000 п. 0000014006 00000 п. 0000014849 00000 п. 0000015403 00000 п. 0000016326 00000 п. 0000016382 00000 п. 0000058581 00000 п. 0000058730 00000 п. 0000059142 00000 п. 0000059167 00000 п. 0000059474 00000 п. 0000059767 00000 п. 0000066092 00000 п. 0000066172 00000 п. 0000066242 00000 п. 0000066290 00000 п. 0000066360 00000 п. 0000101135 00000 п. 0000101215 00000 н. 0000115765 00000 н. 0000148947 00000 н. 0000149216 00000 н. 0000149601 00000 п. 0000156013 00000 н. 0000156243 00000 н. 0000156326 00000 н. 0000156381 00000 п. 0000156498 00000 н. 0000156533 00000 н. 0000156611 00000 н. 0000172275 00000 н. 0000172604 00000 н. 0000172670 00000 н. 0000172786 00000 н. 0000195373 00000 н. 0000195644 00000 н. 0000195984 00000 н. 0000202534 00000 н. 0000202806 00000 н. 0000203142 00000 н. 0000211720 00000 н. 0000212000 00000 н. 0000212398 00000 н. 0000253846 00000 н. 0000253924 00000 н. 0000253959 00000 н. 0000254037 00000 н. 0000254150 00000 н. 0000262825 00000 н. 0000263154 00000 п. 0000263220 00000 н. 0000263336 00000 н. 0000272011 00000 н. 0000273345 00000 н. 0000273732 00000 н. 0000273810 00000 н. 0000274077 00000 н. 0000276389 00000 н. 0000277602 00000 н. 0000284559 00000 н. 0000002036 00000 н. трейлер ] / Назад 563760 >> startxref 0 %% EOF 149 0 объект > поток hb“`e`g`g`0cf @

Погружной насос в резервуаре для хранения бытовой воды | Насосы для солнечных батарей RPS

Если поверхностный насос из резервуара не работает (требуется 60 фунтов на квадратный дюйм, вы хотите спрятать насос из соображений безопасности и т. Д.)), погружной насос можно разместить внутри резервуара-хранилища. Выберите вертикальное или горизонтальное размещение в зависимости от предпочтений.

Погружные насосы

сами по себе не могут обеспечить домашнее хозяйство 45-60 фунтов на квадратный дюйм, им требуется помощь напорного бака для надежного и стабильного более высокого давления. В этой установке можно использовать RPS 200, RPS 400, RPS 600, RPS 800 или RPS 400N, поскольку все они совместимы с батареями (A) , которые вам понадобятся для перекачивания в нерабочее время или в ночное время. Без батарей погружной насос работал бы только от восхода до захода солнца.После захода солнца у вас будет только то, что есть в баке под давлением, что некоторые редкие клиенты выбирают, потому что их потребности в воде крайне минимальны. Мы рекомендуем использовать резервуар высокого давления большей емкости, а не меньший для установки вне сети, это обеспечивает дополнительное хранилище и сводит к минимуму цикличность насоса. Для работы погружного насоса в систему напорного резервуара необходимы две части специальной сантехники; обратный клапан и реле давления обратного действия. Обратный клапан, прикрученный непосредственно к выходному отверстию (C) , односторонний клапан, который предотвращает обратный слив воды через насос, помогает поддерживать давление в трубопроводе.Реле давления обратного действия (B) определяет изменения давления в трубопроводе, если напорный бак опорожняется и, следовательно, запрашивает больше воды, или заполнен. Реле давления обратного действия подключено к контроллеру заряда и будет посылать импульс датчика для включения насоса (если напорный резервуар запрашивает воду) или выключения насоса (если напорный резервуар полон). Реле давления обратного действия настраиваются на различные настройки, такие как 40/60, 30/50 или 20/40, мы продаем их здесь.Посмотрите наше видео о настройке реле давления обратного действия здесь. Если позволить воде стекать обратно через насос (что иногда полезно для защиты системы от замерзания), то реле давления обратного действия не сможет определить изменения давления в трубопроводе. Датчик низкого уровня воды (C) , расположенный на фут над насосом, действует как защита от работы всухую. И если вы беспокоитесь о том, что помпа включается / выключается несколько раз в течение дня – не беспокойтесь! Все наши погружные насосы имеют плавный пуск / медленный останов, что означает отсутствие шлифовальных деталей или пускового момента.

Погружные насосы | Введение в насосы

Погружные насосы используются в широком диапазоне применений. Если у вас есть небольшой насос или скважинный насос, это, вероятно, погружной насос. Погружные насосы также широко используются в системах очистки сточных вод, перекачки сырой воды и для удаления ливневых вод из таких конструкций, как гаражи.

Что такое погружной насос

Погружной насос – это тип центробежного насоса, который работает, будучи полностью погруженным в перекачиваемую жидкость.

Центробежный насос сочетает в себе гидравлическую конструкцию насоса с односторонним всасыванием и погружного двигателя. Погружные насосы всегда моноблочные – это означает, что рабочее колесо устанавливается непосредственно на конце вала двигателя, а корпус насоса крепится непосредственно к корпусу двигателя.

Двигатели для погружных насосов имеют рубашку с водяным охлаждением. В большинстве случаев перекачиваемая жидкость циркулирует вокруг двигателя для охлаждения двигателя. Внутренние части двигателя защищены водонепроницаемым кожухом, предотвращающим попадание любой жидкости.Кроме того, большинство крупных погружных насосов включают датчик, расположенный между насосом и двигателем, который определяет, когда жидкость прошла через уплотнения двигателя, и предотвращает дальнейшую работу агрегата до тех пор, пока не будет произведен ремонт.

Погружные насосы для сточных вод

Погружные насосы для сточных вод | Любезно предоставлено Гидравлическим институтом, Парсиппани, штат Нью-Джерси, www.Pumps.org

Погружные насосы обычно используются на станциях подъемников сточных вод. Когда вода попадает в систему сточных вод, в большинстве случаев она самотеком попадает в сборный бассейн или отстойник. Затем обычно используются погружные насосы для сточных вод для перекачки сточных вод из водосборного бассейна на очистные сооружения.

Эти насосы могут быть относительно небольшими – всего несколько лошадиных сил – или они могут быть довольно большими, с большими насосами для сточных вод, способными работать в паре с двигателями, рассчитанными на сотни лошадиных сил.

Хотя погружные насосы предназначены для работы в погруженном состоянии, в некоторых случаях агрегаты устанавливаются в сухой среде, называемой сухой ямой .Поскольку двигатели спроектированы с водяным охлаждением, в условиях сухой ямы необходимо использовать внешний источник воды для охлаждения двигателей.

Погружной насос в разрезе | Фото: Pam_Broviak через Compfight cc

Другой тип погружных насосов для сточных вод называется насосом-измельчителем. Эти типы насосов имеют меньшие размеры, обычно всего одну или две лошадиные силы. Кроме того, некоторые дробильные насосы представляют собой поршневые насосы прямого вытеснения, а не центробежную конструкцию.

Шлифовальные насосы обычно устанавливаются в жилых районах и используются в канализационных системах, которые не работают под действием силы тяжести.В этих системах сточные воды должны быть измельчены в мелкую суспензию перед подачей под давлением в систему сбора сточных вод. Шлифовальные насосы устанавливаются в небольших бассейнах в жилых районах и выполняют эту услугу.

Погружные отстойники

Погружные отстойники | Любезно предоставлено Гидравлическим институтом, Парсиппани, штат Нью-Джерси, www.Pumps.org

Водосборные насосы используются в местах, где предполагается собирать воду, например, в небольшом бассейне, расположенном в механическом помещении большого предприятия, на дне гаража или в небольшой бассейн в жилом подвале.Отстойники также иногда используются для орошения, когда вода забирается из озера или реки и используется для полива.

В то время как большинство погружных насосов, предназначенных для перекачивания сточных вод, необходимо приобретать у специализированного дистрибьютора насосов и иметь высокую цену, вы можете купить отстойник для бытового использования в местном хозяйственном магазине по очень разумной цене.

Погружные турбины

Другой тип погружных насосов, погружные турбины, также используются для орошения и насосов для скважин.Вы можете узнать о них больше на нашей странице с вертикальными турбинами.

Все схемы насосов любезно предоставлены Гидравлическим институтом, Парсиппани, штат Нью-Джерси, www.Pumps.org и используются с разрешения.

Погружные трюмные насосы: установка как у профессионалов

Если вы когда-нибудь внимательно осматривали свое трюм, вы, вероятно, признали бы, что это, вероятно, самое неприятное место на вашей лодке, даже если вы изо всех сил стараетесь содержать его в чистоте. Грязь, опилки, волосы, рыбья чешуя и прочий гранж каким-то образом мигрируют в трюм.А теперь представьте, что вы пытаетесь заставить часть морского оборудования с электрическим приводом работать надежно, сезон за сезоном. Это, друзья мои, жизнь трюмной помпы.

Простая установка для погружной трюмной помпы. Иллюстрация любезно предоставлена ​​ITT Jabsco

Трюмный насос предназначен в первую очередь для перекачивания мешающей воды, но иногда это также единственное, что стоит между вашей лодкой и дном моря в чрезвычайной ситуации. Вот почему так важно, чтобы он работал правильно и постоянно.Имея это в виду, мы собираемся обсудить, что вам нужно знать, чтобы установить погружной трюмный насос самостоятельно, как это сделал бы опытный морской профессионал. Если вам интересно, какой тип трюмных насосов выбрать для этого проекта, ознакомьтесь с разделом «Трюмные насосы: выбор подходящего материала», а затем вернитесь сюда, чтобы узнать, как его установить.

Монтаж трюмного насоса и поплавкового выключателя

Первое, что вам нужно сделать, это вынуть новую трюмную помпу из упаковки и крепко ее обнять.Ладно, шучу. В нижней части большинства погружных насосов находится съемный сетчатый фильтр, который не только предотвращает засорение насоса мусором, но и действует как монтажный кронштейн для самого насоса. Снимите фильтр с помпы, а затем используйте его в качестве шаблона для поиска подходящего места для установки в вашем трюме. Кроме того, если вы собираетесь установить поплавковый выключатель, убедитесь, что поблизости есть место для него. Помпа должна располагаться в районе самой нижней точки вашего трюма и, желательно, как можно дальше в лодке.Это потому, что трюмная вода обычно течет к корме. Как только вы определили свое пятно, потрите его, а затем высушите как можно лучше.

Это основание фильтра погружной трюмной помпы. Обратите внимание на отверстия для винтов, которые вы можете использовать в качестве шаблона для сверления при установке на трюм.

Поместите сетчатый фильтр в нужное место для насоса и с помощью фломастера или маркера укажите, где предварительно просверлить пилотные отверстия для винтов. Снимите сетчатый фильтр и просверлите мелкие пилотные отверстия, используя сверло подходящего диаметра для винтов, которые вы используете. Точно знайте, где вы сверляете! Очевидно, что вы не хотите проходить сквозь днище лодки, но также помните о многослойной конструкции, которая может быть нарушена. В случае сомнений используйте кронштейн, который можно купить во многих магазинах судового оборудования, и закрепите трюмный насос на стрингере или другом безопасном месте. Иногда к насосу прилагаются винты, но вам может потребоваться их собственный. Если в вашем насосе не было креплений, используйте саморезные винты с полукруглой головкой, которые подходят к отверстиям в корзине фильтра и имеют длину около трех четвертей дюйма.Перед тем, как вкручивать основание, нанесите большую порцию полиуретанового морского герметика (например, 3M 5200) в пилотные отверстия, чтобы предотвратить впитывание воды стекловолокном. Затем прикрутите основание фильтра и защелкните узел насоса. Если вы используете поплавковый выключатель, установите его как можно ближе к трюмному насосу, используя тот же метод «шаблона», который вы использовали для установки фильтрующей пластины. По возможности, оставьте герметик на один день, но не беспокойтесь, если он намокнет – 5200 хорошо затвердевает в присутствии воды.

Сквозной корпус из нержавеющей стали с зазубриной для шланга. Вам не обязательно использовать металлический сквозной корпус для вашего проекта трюмной помпы, но они намного прочнее, чем пластиковые фитинги.

Сброс за борт

Затем вам необходимо решить, где установить слив через корпус за борт для вашей системы трюмной помпы, а это требует тщательного обдумывания и планирования. Вы хотите, чтобы напор был значительно выше ватерлинии, но не настолько высоко, чтобы снизить эффективность насоса.Также подумайте о том, где в конечном итоге окажется вода, когда она выйдет из фитинга. Он настолько высок, что вода вырывается на причал или издает много шума, когда плещется в воду? Выбирая место для установки сквозного корпуса, примите во внимание, будет ли место, о котором вы думаете, когда-либо находиться под водой – например, когда лодка полностью загружена, перевернута или когда она «садится на корточки» под действием мощности. Слив вашего трюмного насоса никогда не должен уходить под воду ни при каких обстоятельствах. В противном случае вы создадите условия, при которых вода может перекачиваться через этот фитинг в лодку.Место, которое должно быть как можно ниже, но не слишком низко, – это то, что вы ищете. Выбранный проходной штуцер должен иметь штуцер того же размера, что и сливной штуцер трюмного насоса. Типичный трюмный насос Rule, например, имеет выпускной патрубок с внешним диаметром 1-1 / 8 дюйма, что означает, что сквозной корпус должен иметь зазубрину 1-1 / 8 дюйма. Следовательно, внутренний диаметр вашего дома тоже должен быть 1-1 / 8 дюйма. Нейлоновые или армированные волокном пластиковые сквозные отверстия в корпусе подходят для этого применения, но если позволяет бюджет, подумайте о бронзовом сквозном корпусе.В конечном итоге они намного прочнее. После того, как вы определите местоположение, вам нужно будет просверлить отверстие в корпусе такого же диаметра, как и резьба сквозного корпуса, с помощью сверлильной кольцевой пилы. Вы захотите начать с внешней стороны и работать внутри. Заклейка области, где вы будете сверлить, поможет предотвратить раскалывание стекловолокна и сколы гелькоута, но главное – не использовать кольцевую пилу на слишком низкой скорости; вот тогда его зубы могут зацепиться за гелькоут и отколоть его. После того, как вы прорежете отверстие, нанесите на фитинг качественный морской герметик, вставьте его, а затем затяните гайку позади него.Используйте бумажное полотенце или тряпку, чтобы убрать излишки. Если вы не знаете, какой морской герметик использовать для работы, прочтите эту полезную статью «Выбор правильных морских герметиков».

Так выглядит дешевый гофрированный «трюмный» шланг. Держись подальше от этого.

Перед покупкой шланга измерьте расстояние от трюмного насоса вверх по пути до места, где вы установили слив через корпус, а затем добавьте фут или два. Мы объясним почему через мгновение.И не экономьте на покупке шланга для этого проекта. Это не означает, что вам нужно покупать самый дорогой, многослойный, армированный проволокой шланг для сырой воды на стойке, но это означает, что вы захотите держаться подальше от дешевых экструдированных тонкостенных «трюмных гибких трубок». шланг. Также знайте, что гофрированные (ребристые) шланги отлично подходят для ситуаций, когда вам нужно сделать резкий изгиб, но они также снижают эффективность производительности вашей трюмной помпы. Это из-за турбулентности, которую создают гребни внутри шланга. По возможности покупайте шланг с гладкими стенками и приличной толщиной стенки, который не перегибается при сгибании и выдерживает суровые условия в вашем трюме.Чтобы установить шланг на сквозной корпус, сначала наденьте на шланг хомут из нержавеющей стали морского класса надлежащего размера, наденьте шланг на зазубрину для шланга сквозного корпуса, а затем плотно затяните зажим для шланга. Если вы чувствуете, что можете использовать небольшой «шланговый зажим 101», прочтите «Все нержавеющее – ключ к выбору хороших шланговых хомутов». Затем создайте петлю, которая проходит над сквозным корпусом, а затем спускается к трюму. Эта петля предотвратит попадание воды обратно в лодку в том маловероятном случае, если арматура когда-нибудь окажется ниже уровня воды (можно надеяться, что этого никогда не произойдет).Наконец, аккуратно протяните шланг к трюмному насосу, регулярно используя зажимы с футеровкой для закрепления шланга. Присоедините шланг к трюмному насосу, повторяя тот же метод, который мы использовали для проходного штуцера.

Ходовые провода

Убедитесь, что вы используете такие водонепроницаемые термоусадочные стыковые соединители, когда подключаете поплавковый выключатель и трюмную помпу.

Способ подключения трюмной помпы существенно повлияет на ее долговечность, надежность и эффективность.Поскольку питающие провода и их соединения будут проводить много времени в очень влажных и неряшливых условиях, крайне важно, чтобы вы подключали их с использованием только лучших материалов и обеспечивали полную водонепроницаемость всех ваших соединений. Для провода это означает использование только луженой медной проволоки надлежащего калибра морского класса. Размер этого провода зависит от того, как далеко насос проложен от источника питания и сколько ампер потребляет насос, поэтому обратитесь к таблице размеров проводов (вы можете найти один из них в Интернете) или попросите ваш магазин морских товаров для помочь вам определить провод правильного размера.Когда дело доходит до разъемов, которые вы будете использовать для подключения трюмной помпы и поплавкового переключателя к проводам питания, это означает использование термоусадочных клемм с клеевым покрытием. Фактически, мы даже рекомендуем на всякий случай нанести дополнительную термоусадочную пленку поверх самих разъемов. Если вы никогда раньше не устанавливали термоусадочные обжимные соединители, посмотрите это видео «Как установить термоусадочные клеммы», чтобы узнать, как это сделать правильно.

Схема электрических соединений, показывающая самые основные настройки трюмной помпы.Убедитесь, что вы используете схему, прилагаемую к насосу и переключателю, которые вы покупаете, чтобы убедиться, что вы правильно подключили его. Схема любезно предоставлена ​​Boat US

Лучший способ подключить трюмную помпу – это использовать специальный трехходовой переключатель трюмной помпы. Этот переключатель будет иметь световой индикатор, указывающий, когда он работает, но также позволяет установить насос в режимы «Авто», «Выкл» или «Ручной». Кроме того, трюмная помпа должна быть подключена так, чтобы она оставалась под напряжением, когда выключатель батареи выключен. Обычно это означает, что он подключается прямо к аккумулятору или клеммной колодке, питаемой от аккумулятора. Обязательно убедитесь, что вы установили предохранитель подходящего размера. Опять же, если вы не уверены, попросите одного из профессионалов в вашем местном магазине товаров для мореплавания подобрать подходящий. Каждый насос, выключатель насоса и поплавковый выключатель поставляются с определенными электрическими схемами, которым вы должны следовать букве. Некоторые трюмные насосы поставляются с коричневыми и черными проводами, а некоторые – с другими странными комбинациями, поэтому убедитесь, что вы неукоснительно следуете инструкциям в коробке. Мы включили сюда простую иллюстрацию базовой схемы подключения, но используйте ее только в качестве руководства, обращая внимание на инструкции для оборудования, с которым вы работаете.После того, как вы все установили, пора протестировать настройку. Убедитесь, что зона трюма закрыта (вставьте сливную пробку, если она у вас есть), а затем наполните ее водой с помощью шланга, пока насос не включится автоматически. Затем дождитесь, пока он опустеет и выключится самостоятельно. Если вы подключили насос к трехпозиционному переключателю (авто / выключение / ручной) на штурвале или к отдельной панели трюмной помпы, снова наполните трюм и затем переключите переключатель в положение «Ручной», чтобы убедиться, что включается насос и откачивает трюм всухую.Когда закончите, верните переключатель в положение «Авто». Что ж, если все получилось, можно выбрать холодный напиток на ваш выбор. После того, как вы отыгрались холодным, помните, что трюмные насосы нельзя игнорировать после их установки. Рекомендуется проверять их работу каждую поездку, а также заглядывать в трюм, чтобы убедиться, что никакой мусор не забивает насос или не влияет на поплавковый выключатель. Кроме того, неплохо установить счетчик циклов, чтобы вы могли заметить любое резкое увеличение количества включений насоса.Это может предупредить вас об утечке. Удачной прокачки, отдыхающие – до встречи на воде.


Предыдущая версия этой статьи была опубликована на Boat Trader в июле 2014 года, обновлена ​​в 2016 и 2020 годах.

Панель управления

для погружного моноблочного насосного агрегата

Подпишитесь на обновления Отписаться от обновлений

Здесь представлена ​​схема пускателя погружного насоса с электронным реле перегрузки, твердотельным реле и регулируемой задержкой пуска.

Погружной насос – это тип центробежного насоса, предназначенный для работы с насосом и двигателем, полностью погруженными в воду.Двигатель герметизирован таким образом, что предотвращает попадание воды в корпус двигателя и его выход из строя.

Поскольку насос погружен в воду, часто можно лучше использовать площадь пола. Общая стоимость установки также может быть снижена. Этот тип насоса обычно требует меньших затрат на техническое обслуживание и создает меньше шума, чем насос, установленный над землей.

Конденсаторные двигатели и двигатели с конденсаторным питанием широко используются в погружных насосах. Они используются в широком диапазоне однофазных приложений, в первую очередь для запуска тяжелых нагрузок. Эти двигатели имеют пусковой крутящий момент от среднего до высокого по сравнению с другими типами однофазных двигателей. Пусковой крутящий момент обычно составляет от 200 до 350% от нормального крутящего момента при полной нагрузке.

Основным преимуществом двигателя с конденсаторным пуском является более низкий пусковой момент, что приводит к более низкому пусковому току. Этот двигатель обычно используется для однофазных приложений мощностью от трех до 10 лошадиных сил.

Так как насос погружен в воду, проблем с заливкой насоса тоже нет. Но установка центробежного переключателя и конденсатора внутри двигателя может быть опасной.Итак, конденсаторы закреплены внутри панели управления. Самая сложная часть в этой системе – замена встроенного механического центробежного переключателя на внешний электронный центробежный переключатель.

В старших версиях стартера центробежное отключение достигается вручную нажатием и отпусканием кнопочного переключателя. Но в последней версии предусмотрены автоматические переключения и задержки. Панель управления должна быть надежной системой для защиты двигателя от любых повреждений.

Основные недостатки стартеров, используемых в старых погружных насосах, следующие:

  1. Используемые электромеханические реле имеют ограниченный срок службы.
  2. Механизмы отключения механической перегрузки имеют меньшую чувствительность.
  3. Время задержки запуска изменить нельзя.

Этот проект решает проблемы существующих пускателей погружных двигателей за счет использования электронного реле перегрузки, твердотельного реле вместо электромеханического реле и регулируемой задержки запуска. На рис. 1 представлена ​​блок-схема проекта.

Рис. 1: Структурная схема проекта

Схема и рабочая

На рис. 2 показана принципиальная электрическая схема пульта управления погружным электродвигателем.Схема построена с использованием регулятора 7805 (IC1), микроконтроллера (MCU) IC AT89C4051 (IC2), двух триаков BT139 / BTA41, двух микросхем драйвера симистора MOC 3041 (IC3 и IC4), трех транзисторов (T1 – T3), 10A, 50 Гц. трансформатор тока (CT1) и несколько дискретных компонентов.

Рис. 2: Принципиальная схема пульта управления погружным электродвигателем

Схема питается от сети 230В переменного тока. Трансформатор X1 понижает напряжение до 9–0–9 В. Диоды D1 и D2 действуют как выпрямительные диоды, а конденсаторы C1 и C2 подключены как фильтры.Выпрямленное напряжение постоянного тока стабилизируется до 5 В с помощью IC1 и подается в цепь MCU.

Сердцем схемы является микросхема микроконтроллера AT89C4051, работающая на частоте генератора 12 МГц, путем подключения кристалла XTAL1. Силовые симисторы BT139 подключены к микроконтроллеру через микросхемы драйверов симисторов и транзисторы.

AT89C4051

AT89C4051 – это низковольтный высокопроизводительный 8-разрядный КМОП-микрокомпьютер с программируемой флэш-памятью 4 КБ и стираемой постоянной памятью (PEROM). Устройство изготовлено с использованием технологии энергонезависимой памяти высокой плотности Atmel.Он совместим со стандартным набором команд MCS-51.

Комбинируя универсальный 8-битный ЦП с флеш-памятью на монолитном чипе, AT89C4051 становится мощным микрокомпьютером, который обеспечивает очень гибкое и экономичное решение для многих встраиваемых приложений управления.

Подробнее о микроконтроллере AT89C4051 см. Его техническое описание на их веб-сайте.

Переключатель S1 используется для включения и выключения питания цепи. Конденсаторы C2 и C4 используются для подавления высокочастотных сигналов, генерируемых схемой.C7 и C8 – развязывающие конденсаторы для кристалла XTAL1.

Конденсатор C5 и резистор R3 образуют схему сброса при включении для MCU IC2. S2 используется для остановки, а S3 для запуска двигателя. S4 используется для сброса системы из состояния перегрузки или отказа двигателя.

DIP-переключатель

, устанавливаемый на печатную плату (DIP1), настроен на получение требуемой задержки времени запуска. Всего восемь временных задержек можно настроить, регулируя положения переключателей. В таблице показана задержка для каждой конфигурации.

светодиода (от LED1 до LED5) используются для индикации различных состояний системы.Трансформатор тока CT1 определяет ток двигателя. Мостовой выпрямитель BR1 выпрямляет выход CT1 на постоянный ток, а C6 действует как фильтр для сглаживания постоянного тока на выходе выпрямителя.

VR1 может использоваться для установки значения тока перегрузки. Комбинация ZD1, R6, T1 и R1 используется для подачи сигнала тока двигателя на MCU.

Одной из особенностей CT1 является то, что он сгорает при подключении без выходной нагрузки. Резистор R12 (680 кВт), подключенный параллельно, абсолютно необходим для защиты CT1.

Транзисторы Т2 и Т3 работают как выходные драйверы для оптопар MOC3041. В качестве драйверов симистора используются оптопары IC3 и IC4. IC3 и triac1 образуют первое твердотельное реле (SSR1), а IC4 и triac2 образуют второе твердотельное реле (SSR2).

Программное обеспечение

Программное обеспечение (subpump. c) написано на языке C и скомпилировано с помощью программного обеспечения Keil µvision 4. Для лучшего понимания кратко описана логика программного обеспечения.

Одной из наиболее важных особенностей AT89C4051 является встроенный аналоговый компаратор.Эта особенность микросхем семейства 8051 широко не используется. В этом проекте было задействовано большинство его специальных функций, таких как встроенный компаратор, внутренний таймер и внешнее прерывание.

В основной части программного обеспечения MCU сканирует состояние DIP1 и сохраняет соответствующую задержку запуска. При нажатии кнопки S3 программное обеспечение активирует оба твердотельных реле для подключения источника питания к двигателю через пусковые конденсаторы.

Программа контролирует токовый выход CT1.Если ток меньше установленного значения, предполагается, что двигатель выдает очень низкий ток. Подключения не будут успешными, если ток низкий. Программа деактивирует все выходы (контакты 16 и 17 IC2). Мотопомпа перестает работать, и загорается индикатор неисправности мотора.

Если токовый выход находится в норме, система отключает выход пусковой обмотки после установленной задержки. Мотопомпа продолжает работать, а выходной ток двигателя контролируется CT1.

Если ток двигателя превышает установленное значение перегрузки, и такое же состояние сохраняется в течение заданного времени, активируется состояние перегрузки и все выходы деактивируются.Мотопомпа останавливается.

Функция внутреннего таймера используется для получения точной длительной задержки, а функция прерывания используется для выключения двигателя в любое время без какой-либо задержки. Переключатель сброса (S4) может использоваться для разрыва цепей ошибок программного обеспечения.

Строительство и испытания

Макет печатной платы пульта управления пускателем погружного насоса в натуральную величину показан на рис. 3, а расположение его компонентов – на рис. 4.

Рис. 3: Схема печатной платы панели управления погружными двигателями Рис. 4: Компоновка компонентов для печатной платы
Скачать файлы печатной платы и компоновки компонентов в формате PDF:
Щелкните здесь

После сборки схемы на печатной плате запишите шестнадцатеричный код в MCU AT89C4051 и вставьте его в розетку, подключите 230 В через CON6 и первичную обмотку X1.Припаяйте катушку CT1 к печатной плате и пропустите сетевой провод (L) внутри CT1 после предохранителя через точки 1 и 2, как показано на печатной плате.

Рис. 5: Схема подключения для тестирования

Для проверки работоспособности цепи подключите две лампы 100 Вт, 230 В переменного тока к J4. Подключите пусковые конденсаторы, как показано на электрической схеме на рис. 5. Если в двигателе есть только один конденсатор, обратитесь к техническому руководству двигателя, чтобы подтвердить его тип, а также проверьте тип используемого конденсатора.

Когда S1 замкнут, LED5 светится.Отрегулируйте DIP-переключатель DIP1, чтобы получить трехсекундную задержку в соответствии с таблицей. Кратковременно нажмите S3 (вкл.), И LED1 загорится. Лампы B1 и B2, подключенные к J4, также будут светиться почти с одинаковой яркостью. Через три секунды одна лампа, подключенная к J4, погаснет.

Медленно отрегулируйте VR2 и подождите три секунды, пока LED4 не загорится, а LED1 не погаснет. Убедитесь, что обе лампы, подключенные к J4, выключены. Поверните VR2 в одном направлении и кратковременно нажмите S4. Нажмите S4, и LED1 загорится. Обе лампы, подключенные к J4, также будут гореть почти с одинаковой яркостью.Через три секунды одна лампа, подключенная к J4, погаснет.

Убедитесь, что система остается в этом состоянии более двух минут. Если нет, повторите тот же процесс, изменив VR2, как в последнем направлении вращения.

Полностью поверните VR1 по часовой стрелке. Подождите одну минуту, пока LED3 не загорится, а LED1 и LED2 погаснут. Если этого не произошло, полностью поверните VR1 против часовой стрелки и повторите тот же процесс. Медленно поверните VR1 в обратном направлении и убедитесь, что система остается в рабочем состоянии более двух минут.

Короче говоря, в нормальных условиях поддерживайте около 0,45 В на выводе 12 IC2 и 0,9 В на выводе 13 IC2, используя VR3 и VR2, соответственно. Кроме того, когда через CT1 протекает нормальный ток, вывод 3 IC2 остается низким. Это становится высоким, когда через CT1 протекает более высокий ток.

После надлежащей калибровки закрепите весь узел в подходящем корпусе и подключите двигатель после снятия лампочек.

Включите установку и убедитесь, что вода течет из насоса, а показания тока и напряжения в норме.Медленно отрегулируйте VR2, чтобы система оставалась в нормальном состоянии без отключения по перегрузке.

Скачать
исходную папку

Асокан Амбали работает старшим механиком по приборам на судостроительной верфи Коччи

Что такое погружной насос?

Насос – это устройство, которое используется для перекачки жидкостей из одного места в другое. Есть несколько типов насосов, которые используются в различных отраслях промышленности по всему миру. Погружной насос – это известный тип насоса. Это разновидность многоступенчатого центробежного насоса. Погружной насос также известен как скважинный насос .

Что такое погружной насос?

Погружной насос – это механическое оборудование, которое работает, выталкивает воду к поверхности, а не вытягивает ее . Он имеет герметичный двигатель, соединенный с корпусом насоса, который помогает выталкивать жидкость к поверхности. Это самый известный тип центробежных насосов.

Погружной насос в основном используется для откачки воды из скважин. Этот тип насоса выталкивает воду к поверхности, преобразуя вращательное движение (скорость) в кинетическую энергию, а лопасти диффузора дополнительно преобразуют этот K.E в энергию давления.

Существенным преимуществом этого насоса является то, что он может предотвратить кавитацию насоса – эти насосы известны как погружные насосы, потому что они полностью погружаются в воду. Следовательно, основное назначение этих насосов – откачивать воду из резервуаров, колодцев или других сосудов путем погружения в воду или другие жидкости.Эти насосы также используются в системах с горячей водой и тяжелой нефтью, где жидкость под давлением из земли используется для приведения в действие гидравлического двигателя в скважине вместо электродвигателя.

В 1928 году Армаис Арутюнов обнаружил погружной насос 1 st . Он был инженером армянской нефтетранспортной системы. Конструкция этого насоса была определена компанией Pleuger Pumps в 1929 году.

Обычно этот насос не требует заливки, поскольку он полностью погружается в жидкость.Однако этот высококачественный насос создает сложность и не может нормально работать без проблем, поэтому его никогда не вынимают из воды.

Эти насосы являются хорошим выбором во многих ситуациях, поскольку они предотвращают кавитацию в насосе.

Погружные насосы находят множество применений в различных отраслях промышленности. Например, одноступенчатые погружные насосы используются для промышленных, канализационных и дренажных целей, а многоступенчатые насосы предпочтительны для промышленных, коммерческих, муниципальных и жилых целей.

Читайте также: Насосы разные

Как работает погружной насос?

Работа погружного насоса немного отличается от струйного насоса . Потому что струйные насосы перемещают жидкость, вытягивая ее, в то время как погружные насосы перемещают жидкость, толкая ее. Погружной водяной насос – это машина, которая соединена с полностью герметичным двигателем. Это разновидность центробежного насоса. Поэтому его работа очень похожа на другие типы центробежных насосов.Погружные насосы полностью погружаются в воду.

Во время работы погружной водяной насос выталкивает воду к поверхности. Когда вода из колодца или резервуара попадает в насос через обратный клапан, она ударяется о крыльчатку. Рабочее колесо – это вращающийся блок, имеющий несколько неподвижных лопастей. Эта крыльчатка через вал соединена с электродвигателем. Рабочее колесо вращается вместе с вращением вала.

Когда вода ударяется о лопасти крыльчатки, лопасти преобразуют кинетическую энергию воды в скорость и увеличивают скорость воды.Пройдя через крыльчатку, вода попадает в диффузор, который дополнительно преобразует скорость воды в энергию давления. Таким образом, диффузор увеличивает желаемое давление воды; после этого вода под давлением выходит через выпускной клапан насоса.

Таким образом, погружные насосы выталкивают воду к поверхности.

Для лучшего понимания посмотрите следующее видео:

Типы погружных насосов

Погружные насосы имеют несколько типов, которые в основном используются в разных резервуарах и колодцах. Наиболее известные типы погружных скважинных насосов приведены ниже:

  1. Глубинный насос
  2. Насос из нержавеющей стали
  3. Насос нижнего всасывания
  4. Масляный насос
  5. Насос водяного охлаждения
  6. Погружной насос для коммунальных служб
  7. Насос со смешанным и осевым потоком
  8. Погружной насос Crompton

1) Погружной водяной насос для глубоких скважин

Глубинный насос – самый известный тип погружных насосов. Погружной колодезный насос используется для перекачки воды из колодца в ваш дом или желаемое место.Этот насос полностью погружается в колодезную воду. Поскольку он используется в скважине, он известен как «погружной насос скважинный насос ».

Насос для глубоких скважин можно использовать и в коммунальных целях. Электродвигатель соединен с корпусом этих насосов, который также работает под водой. Как только эти насосы начнут работать, их необходимо полностью погрузить в воду. В результате эти насосы часто могут перекачивать пресную или слабокислую воду.

2) Насосы из нержавеющей стали

Эти насосы обеспечивают лучшую производительность, чем чугунные насосы.Этот тип насоса полностью покрыт нержавеющей сталью из-за того, что он известен как насос из нержавеющей стали . Во время работы весь насос полностью погружается в воду.

Обладает высокой кислотостойкостью. Этот тип насоса часто перекачивает горячую или слабокислую воду. Такие источники воды также могут быть защищены своей уникальной плесенью, и пресная вода также может часто переноситься.

3) Насосы нижнего всасывания

Эти насосы в основном используются в реках, горнодобывающей промышленности, водоотведении, бассейнах и озерах.Они оснащены направляющей втулкой под насос. Погружной водяной насос с нижним всасыванием всасывает воду со дна колодца и эффективно обеспечивает качественное охлаждение двигателя.

Это аварийные и экспедиционные насосы. Эти насосы проще в установке, чем другие типы насосов. Нижний всасывающий насос имеет высокий напор.

4) Масляные насосы

В масляном насосе используется электродвигатель, который погружается в масло.Эти насосы широко используются для подачи воды в горные районы, дренажных систем, технической воды, подъема воды в колодцы, орошения сельскохозяйственных угодий, холмов, водоснабжения домов и т. Д.

В этом насосе требуется впрыск масла для охлаждения нагретого двигателя. Так как масло не замерзает, его можно использовать и в прохладных местах.

Погружные насосы этого типа очень легко установить и восстановить. Они доставляют чистую воду в реку, бассейн или озеро.

5) Погружной скважинный насос для водяного охлаждения

Погружные насосы для водяных охладителей обычно используются в промышленных зонах, жилищном водоснабжении, орошении сельскохозяйственных угодий и других областях. Как и маслонаполненный насос, он также может работать под водой. Двигатель этого насоса также может быть установлен под водой для работы. Для охлаждения электродвигателя можно ввести пресную воду.

Эти типы насосов подходят для мест, где необходима качественная вода.

6) Насосы смешанного и осевого типа

Этот насос широко используется в дренажных станциях, насосных станциях для отверждения воды, дренаже сточных вод, дренаже рек, очистке сточных вод и контроле перелива.Отсутствие засорения и высокая текучесть улучшают условия его эксплуатации. Кроме того, система тройного уплотнения может продлить срок службы трубопровода, предотвращая его утечку.

7) Погружной вспомогательный насос

Погружной насос для коммунальных служб – это многофункциональный универсальный насос. Их используют для удаления стоков из аквариума и проблемной стоячей воды из жилых домов и открытых площадок. Это очень известные типы насосов из-за их превосходных характеристик. Погружной насос для коммунальной воды можно полностью погрузить в воду на длительные периоды времени для использования в более крупных объектах. Он предлагает автоматические и ручные настройки. Его вес всего 9 фунтов.

Погружной насос для коммунальных служб изготовлен из литого алюминия. Также это переносной насос. Литой корпус насоса не имеет ржавчины и коррозии. Он может перекачивать до 27 галлонов в минуту.

Коммунальный насос также может удалять стоячую воду из затопленного подвала или двора.Напротив, дренажные насосы устраняют воду, которая собирается вокруг фундамента вашего дома.

8) Погружной насос Crompton Погружной насос

Crompton изготовлен из чугуна. У него одно рабочее колесо. Этот тип насоса может контролировать твердые частицы до 30 мм. Кожух кабеля изготовлен из нержавеющей стали.

В основном эти насосы используются на бумажных фабриках, сахарной промышленности, очистных сооружениях, строящихся зданиях, бассейнах, гостиницах и ресторанах.

Как заправить погружной скважинный насос?

Погружной скважинный насос перекачивает воду в скважинных системах. Эти насосы работают по совместному принципу работы нагнетательных насосов и центробежных насосов, затем перекачивают воду из скважины. Заполнение – важный фактор для правильной работы глубинного насоса. Если ваш погружной скважинный насос не выполняет заливку, выполните следующие действия для его заливки:

Шаг 1: –

Во-первых, выключите насос и отсоедините его от электрических выключателей.

Шаг 2: –

Тщательно осмотрите разъемы и насос на предмет трещин или повреждений.

Шаг 3: –

Удалите пластиковую или резиновую заглушку заливного отверстия с верхней стороны помпы. После этого вставьте водопроводную трубу в открытое отверстие в верхней части насоса.

Шаг 4: –

Перекачайте воду в корпус насоса по водопроводу или трубке. Позвольте трубе или трубке перемещать воду внутри корпуса до тех пор, пока вода не начнет вытекать из корпуса насоса из-за заполнения корпуса.

Шаг 5: –

Теперь снимите водопроводную трубу и частично вставьте заглушку заливки внутрь отверстия, расположенного в верхней части насоса. ВКЛЮЧИТЕ насосную систему до тех пор, пока из основания плунжера не перестанут выходить пузырьки воздуха.

Шаг 6: –

Если из насоса выходят пузырьки воздуха, снова удалите заглушку заправки и заполните корпус насоса. После повторения описанных выше шагов снова частично вставьте заглушку в отверстие и ВКЛЮЧИТЕ насос до тех пор, пока пузырьки воздуха не прекратятся.

Шаг 7: –

Повторяйте весь процесс снова и снова, пока из насоса не начнет вытекать вода вместо воздуха. После этого полностью вставьте заливную пробку в отверстие насоса.

Шаг 8: –

При необходимости повторите описанный выше процесс.

Детали погружного насоса

Погружной насос состоит из следующих компонентов:

  1. страховочный трос
  2. Зажимы
  3. Обратный клапан
  4. Погружной насос
  5. Кабель насоса
  6. Страховочный трос
  7. Манометры
  8. Реле давления
  9. Ограничитель крутящего момента
  10. Тройники
  11. Клапаны регулирования расхода
  12. Фильтр осадка
  13. Шаровые краны
  14. Дренажные клапаны
  15. Предохранительные клапаны
  16. Рабочее колесо
  17. Впускной и выпускной клапан
1) Погружной водяной насос

Этот компонент насоса полностью погружается в воду, которая выталкивает воду к поверхности.Работает очень качественно. Обладает самовсасывающими свойствами.

2) Обратный клапан

Обратный клапан – это известный тип клапана. Он используется для остановки обратного потока жидкости внутри насоса. Он также известен как обратный клапан. Расположение и количество обратных клапанов, необходимых для насоса, зависит от глубины расположения скважинного насоса. Для установок ниже 200 футов требуется обратный клапан на поверхности ствола скважины и обратный клапан на выходе из насоса.

Если вы установите более глубокое положение, вам понадобится больше обратных клапанов.Ниже приведены некоторые факторы, которые следует учитывать при установке обратного клапана:

  • Шланг
  • Объем воды
  • Масса погружного насоса
  • Падение давления клапана
  • Потери на трение шланга
  • Скорость воды.
3) Зажимы

Зажим для трубы используется для уплотнения полипропиленовой трубы относительно вставного фитинга с зазубринами для обеспечения надежного съемного соединения и водонепроницаемого уплотнения.Все хомуты из нержавеющей стали марки 300 позволяют хомутам продлевать срок службы насоса во время установки колодца или когда требуется максимальная коррозионная стойкость.

4) Страховочный трос

В погружном водяном насосе вы можете видеть, что страховочный трос напрямую соединяется с насосом и находится на устье скважины. Его основная цель – предотвратить разделение трубы, которое может привести к потере насоса в основании скважины. В случае выхода из строя подъемной трубы страховочный трос также обеспечивает поддержку, так что установщик может вытащить насос из скважины.Перед тем, как повесить каждый насос в колодце, его необходимо закрепить страховочным тросом.

5) Кабель насоса

Кабели насоса используются для передачи электроэнергии к насосу. В основном для погружных насосов используются кабели с 2 или 3 проводами.

6) Кабельные стяжки

Они используются для эффективного закрепления стояка кабеля насоса между ограждениями кабеля. Кроме того, некоторые кабели требуют прикрепления стяжек к стояку на расстоянии не более 10 футов друг от друга.

7) Реле давления

Реле давления регулирует работу погружного водяного насоса. Он имеет встроенную мембрану, которая перемещается вперед и назад для обмена давлением водяной системы. Реле давления доступны в тяжелых, средних и стандартных моделях для управления большим разнообразием давления и электрических характеристик.

8) Манометр

С помощью манометров вы можете легко контролировать рабочее состояние вашего насоса.Вы также можете просмотреть настройки включения и выключения переключателя помпы по манометру. Эти датчики расположены на дополнительных деталях, которые указывают на Т-образную головку резервуара для воды.

9) Рабочее колесо

Это вращающийся компонент насоса. Он имеет несколько фиксированных лезвий. Он преобразует КЭ воды в скорость.

10) Впускные и выпускные клапаны

Впускной клапан используется для всасывания воды внутри насоса, а выпускной клапан – для слива воды из насоса.

Преимущества и недостатки погружного водяного насоса

Погружной водяной насос имеет следующие достоинства и недостатки:

Преимущества погружного насоса
  • Этот насос предотвращает проблемы кавитации.
  • Нет необходимости в ручном грунтовании, потому что он погружается в воду и получает грунтовку оттуда.
  • Кабель погружного водяного насоса можно использовать как в пресной, так и в соленой воде.
  • Он имеет более высокий КПД, чем другие типы.
  • Он экономит большую часть энергии, так как всасывает воду внутрь себя за счет давления воды.
  • Погружной водяной насос может управлять как жидкостями, так и твердыми частицами
  • Имеет тихую работу
  • Эти насосы более эффективны, чем струйные.
  • Погружные насосы перекачивают жидкости, толкая их, а струйные насосы перекачивают жидкости, вытягивая их.
  • Этот насос может сэкономить большое количество энергии.
  • Может работать и при полном погружении в воду
  • Не имеет проблем с кавитацией.
  • Этот тип насоса имеет внутреннее давление, достаточное для перекачивания воды

Недостатки погружных насосов
  • Если уплотнение насоса нарушит целостность, это может вызвать утечку в насосе и, в конечном итоге, повредить внутренние компоненты.
  • Недостаток воды может привести к перегреву двигателя.
  • Насос погружен в воду, поэтому неисправность насоса не может быть обнаружена быстро.
  • Если насос не полностью погрузить в воду, это может привести к значительным повреждениям.
  • По сравнению с непогружными насосами, погружные насосы имеют высокую стоимость.
  • Уплотнение насоса со временем изнашивается.
  • Для разных приложений требуются разные типы насосов, и один насос не может обслуживать все приложения.
  • Мотор насоса требует особого ухода; в противном случае он перегреется.
  • Погружной водяной насос герметичен, который со временем ржавеет.Поэтому вода может попасть в двигатель и повредить его детали.
  • Эти насосы трудно ремонтировать из-за их способности работать под водой.
  • Этот тип насоса имеет высокую цену из-за своих механических свойств
  • Его нельзя использовать для всех типов приложений.
  • Сложное обслуживание.

Применение погружных насосов
  • Погружные насосы для осушения, добычи нефти, питьевого водоснабжения, ирригации.

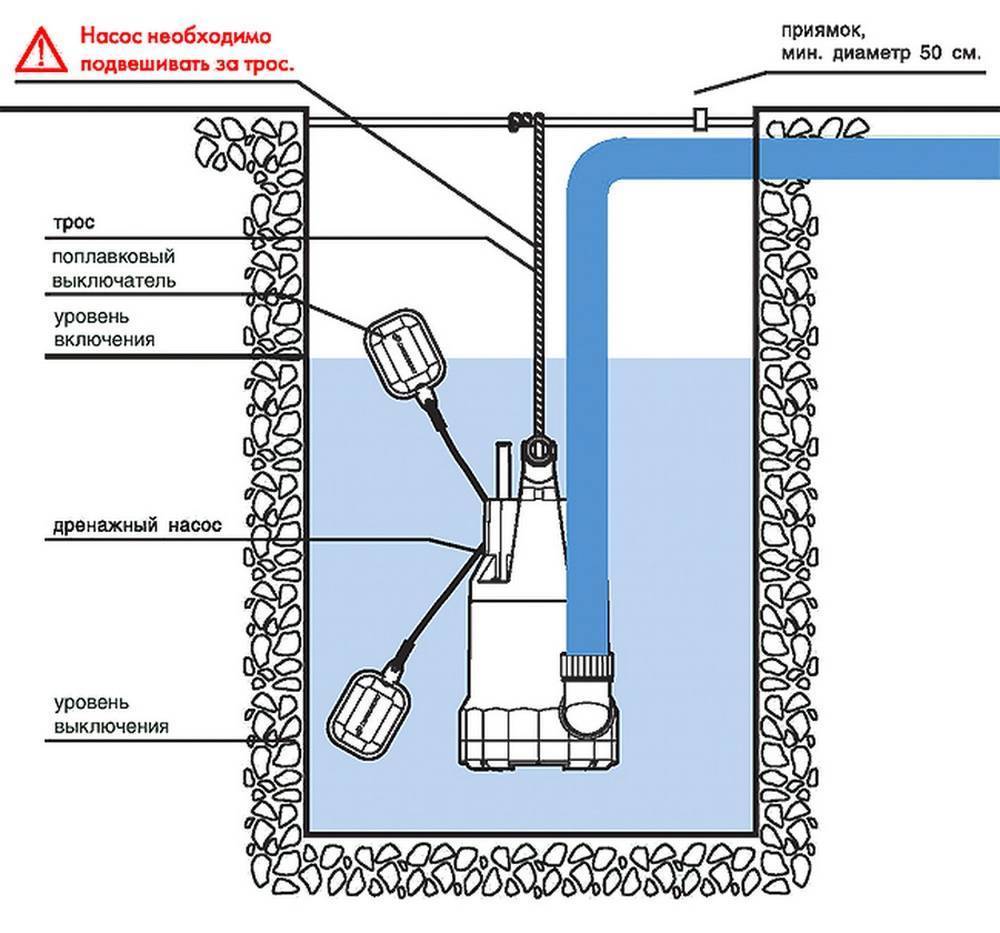

  • Эти насосы работают в колодцах, дренажных и мокрых колодцах.
  • Этот насос также можно использовать на заводах и в бассейнах. В бассейнах обычно используются погружные водяные насосы для перекачивания сточных вод, которые попадают в дома и другие здания, на строительные участки и в канализацию.

Раздел часто задаваемых вопросов

Для чего используется погружной насос?

Погружной насос используется для следующих применений:

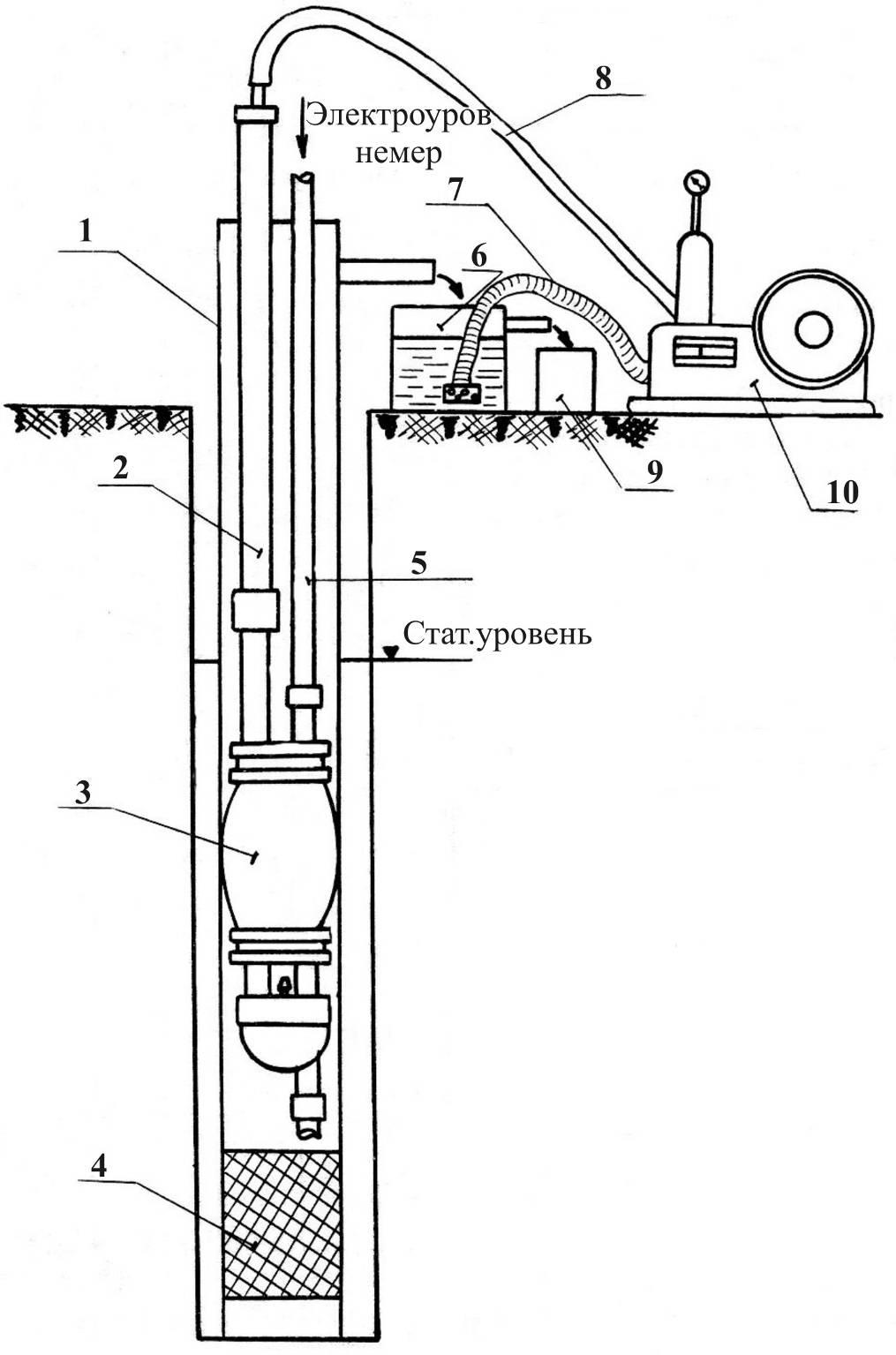

  • Используется для перекачивания колодезной воды
  • Применяется в ирригационных системах, особенно в орошении в сельском хозяйстве

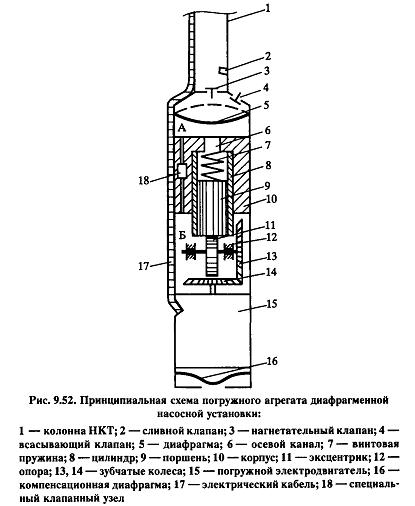

  • Эти насосы также используются в нефтяной промышленности для перекачки нефти из земли или резервуара в желаемую область
  • Также используются для перекачивания сточных вод

Могут ли погружные насосы работать всухую?

Да, погружной насос может работать в сухих условиях, когда уровень воды становится ниже минимально необходимого.

Погружные насосы лучше?

Да, потому что этим насосам для работы требуется меньше энергии, а также они работают эффективнее, чем другие насосы.

Как долго может работать погружной насос?

Погружные насосы

Maximum могут работать от 8 до 10 лет. Погружной насос также может проработать до 15 лет при умеренном использовании.

Почему погружные насосы сконструированы иначе, чем другие насосы?

  • Электродвигатель погружного насоса должен быть полностью герметизирован, чтобы вода не попала в электрическую систему.
  • Проблемы или повреждения обычных насосов можно легко определить, поскольку они работают вне воды. Пока погружные насосы погружаются в воду, выявить их проблемы сложно.

Уникальная конструкция погружных насосов избавляет их от этих проблем. По этой причине погружные насосы имеют конструкцию, отличную от других насосов.

Узнать больше:

  1. Какие бывают типы насосов?
  2. Как работает буровой насос?
  3. Как работает септический насос?
.

Добавить комментарий

Ваш адрес email не будет опубликован.
