Как подключить дверной звонок — RozetkaOnline.COM

Для того чтобы правильно подключить дверной звонок, в первую очередь, необходимо точно знать, какая у вас в квартире реализована схема подключения и подобрать подходящий именно под нее тип звонка.

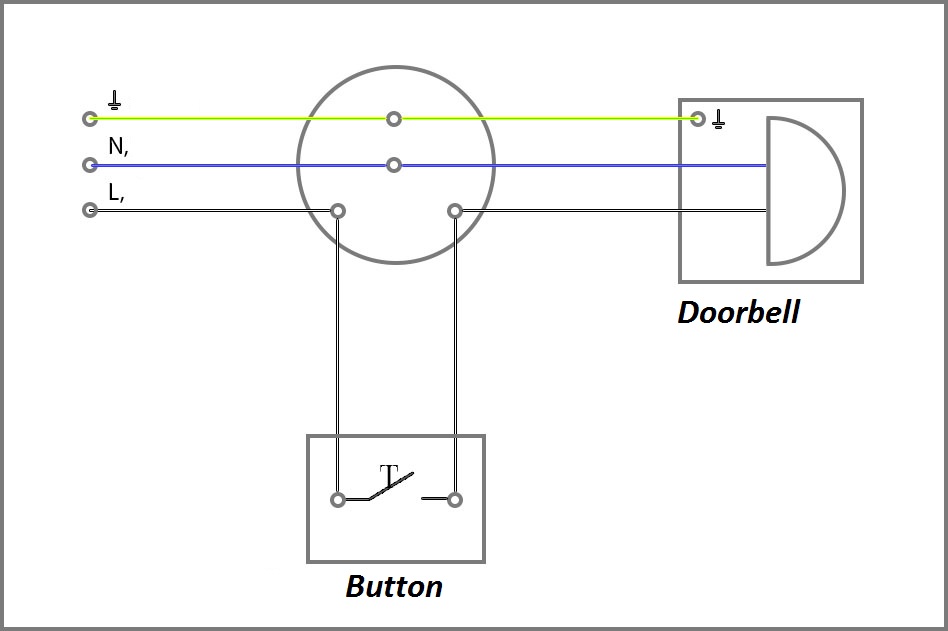

Самой распространённой схемой подключения дверных звонков, которая реализована уже при строительстве практически каждой квартиры, включая новостройки, является схема подключения проводного дверного звонка, которая представлена на изображении ниже.

Подробнее о всех основных схемах подключения квартирных звонков мы рассказывали в статье «Схема подключения дверного звонка».


Для нашего примера установки, мы выбрали проводной электромеханический дверной звонок Zamel (Замел) модель Bim Bam (Бим Бам) – двухканальный гонг. Этот электрозвонок предназначен для установки в стандартную схему подключения, поэтому комплект поставки максимально прост.

Приступаем к установке дверного звонка

Будьте внимательны! Комплект поставки не включает питающий провод с электрической вилкой для подключения к розетке для звонка. В нашем примере установки, мы покажем, как превратить отсутствие электрического шнура в преимущество, получив в результате эстетически более удачно установленный дверной звонок.

Для правильной работы звонка, по схеме подключения, требуется выведенная в подъезд управляющая кнопка.

И розетка для подключения самого звонка, которая зачастую располагается внутри квартиры рядом со входной дверью, под потолком.

В нашем случае, так как у электрозвонка Zamel отсутствует электрический шнур для включения в розетку, мы заранее сняли механизм розетки и вывели необходимые для подключения жилы питающего кабеля. В нашем случае это коричневый (Фазный провод идущий от кнопки) и голубой (ноль). С концов жил кабеля была снята изоляция на расстояние примерно 10мм — 12мм.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.




Если проводка выполнена верно, точно по схеме, напряжения на проводах быть не должно, пока не нажата кнопка. Но лучше всего принудительно выключить подачу электрического тока в учетно-распределительном щите.

Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Прокладываем жилы питающего провода в корпус звонка, с тыльной стороны, через специальное отверстие, как показано на изображении ниже.

Подключаем провода, помещая их в клеммы, расположенные непосредственно в механизме дверного звонка. В электрозвонке Zamel, для подключения используются самозажимные пружинные клеммы, что значительно ускоряет и облегчает монтаж.

Чуть выше подрозетника, из которого выводятся провода для подключения звонка, вкручиваем саморез. При этом его головка не должна входить в стену до конца, а должна выпирать на расстояние 3мм — 5мм, как показано на изображении ниже. В зависимости от материалов стен, крепеж может быть применен различный, главным условием является соответствие головки размеру посадочного места в крепеже звонка.

Обязательно убедитесь в отсутствии электропроводки в месте установки крепежа, если не уверены, безопаснее отступить от оси установки подрозетника в любую из сторон.






Одеваем корпус звонка на головку самореза, используя специальное посадочное место с его тыльной стороны. Отрегулировав расстояние, на которое торчит из стены крепеж, можно добиться максимально надежной фиксации звонка на стене.

После того как корпус квартирного звонка надежно закреплен, ставим на место крышку, как показано на изображении ниже.

На этом установка проводного электрозвонка завершена, можно включить подачу электричества и проверить его работу. Если все верно, при нажатии на управляющую клавишу (кнопку звонка), расположенную в подъезде, раздастся приятный, мелодичный звук, стихающий, если кнопку отпустить.



Как видите, звонок полностью перекрыл, находящийся за ним, подрозетник и из-за отсутствия лишних проводов выглядит в интерьере очень привлекательно.

Данный способ установки, по нашему мнению, наиболее удобный и эстетически привлекательный. Главным минусом является отсутствие простой возможности принудительного выключения дверного звонка. Выключателями звонки оборудованы редко, а просто выключить из розетки его нельзя. Другой вопрос насколько часто вам потребуется такая возможность. В любом случае, всегда можно довольно просто реализовать в звонке выключатель любого типа, например, веревочный.

Теперь вы знаете как установить дверной звонок и сможете легко справится с этим своими руками.

Если у вас появятся вопросы, по установке дверного звонка, любого типа, оставляйте в комментариях к статье, попробуем помочь.

Так же если вами были обнаружены неточности или есть какие-то дополнения к статье, обязательно пишите!

Как подключить звонок в квартире, на улице, проводной, беспроводной

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Содержание статьи

Типы квартирных звонков

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

  • Внутренний блок и кнопка работают от батареек.
  • Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо  внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.
Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит  прием/передача. При  передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

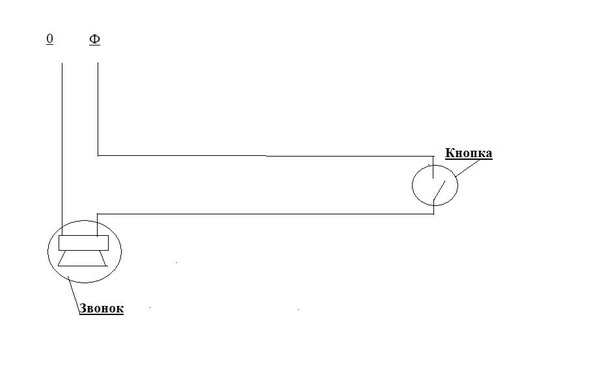

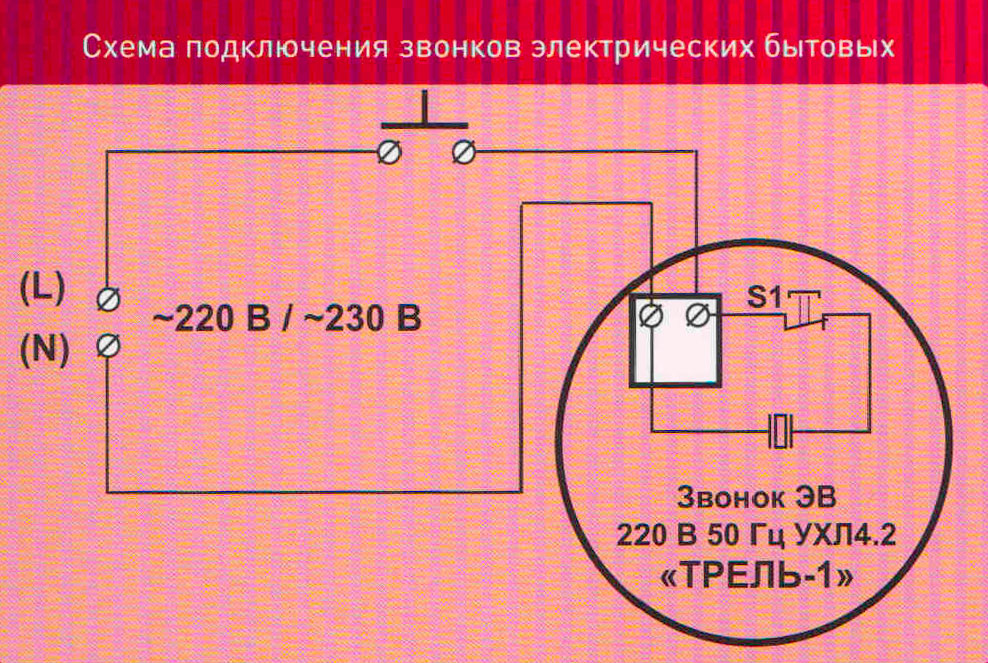

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

  • Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
  • Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:
  • Поставить батарейки в доме, к кнопке дотянуть провода.

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

электрический, на батарейках, принцип работы, как подключить своими руками

Дверной звонок – важный элемент любого жилья. Его устанавливают с целью оповещения хозяев о визитах гостей. Потребителю предлагаются к установке несколько разновидностей дверных звонков.

Принцип работы дверного звонка

Наиболее распространенный вид – проводной дверной электрический звонок на 220В. Выбор пользователей склоняется в его сторону благодаря простой и надежной конструкции. Предусмотрен даже стандарт электропроводки, позволяющий подключать именно такой тип звонков.

При покупке квартиры в новостройке, около входной двери можно заметить кнопку, а внутри над дверью — электрическую розетку. Ее используют только для подключения дверного звонка – иные электроприборы будут функционировать от нее неправильно. Объяснить это можно принципом работы механизма.

Работает устройство по следующему принципу: пользователь нажимает на кнопку, в результате чего слышен сигнал. Схема подключения дверного звонка полностью копирует схему обычного выключателя: выключатель заменен кнопкой, а светильник – электрическим звонком. Подключение дверного звонка – задача, с которой может справиться даже новичок в строительных делах.

Виды звонков в дверь

Несмотря на простоту устройства, выделяют несколько его разновидностей. Отличия между ними в мелодии сигнала, размерах, форме, качестве и цене.

Проводной дверной звонок

Самые простые – проводные модели. Сам прибор представляет собой разомкнутую электрическую цепь. Если ее замкнуть – устройство подаст сигнал.

Дверной звонок проводного типа представлен в нескольких видах:

  1. Электромеханический. При нажатии на кнопку питание идет к катушке электромагнита. Сердечник катушки объединен с ударным механизмом, который приводится в движение. Для срабатывания сигнала достаточно, чтобы молоточек ударился об специальную пластину из металла. Громкость зависит от величины резонатора.
  2. Электронный. Вариант схож на электромеханический дверной звонок, но его внутренняя начинка иная. За создание звука отвечает не молоточек, бьющийся о пластину, а электронная схема. В подобном оборудовании представлена возможность выбрать громкость и мелодию.

Электрический проводной дверной звонок может иметь разную конструкцию, но оба варианта обладают следующими достоинствами:

  • надежны;
  • долго служат;
  • низкая цена.

Есть у такого дверного звонка и недостатки:

  • нужно подключать к электросети;
  • необходимо обладать хоть какими-то знаниями, иначе необходимо будет приглашать электрика, который установит прибор;
  • даже для подключения 2 проводов дверного звонка необходимо сверлить и штробить стену;
  • у электромеханических моделей только один сигнал, который нельзя сменить.

Проводной дверной звонок лучше всего устанавливать до того, как начинать отделочные работы или ставить двери. В ином случае придется испортить внешний вид стен и потом их восстанавливать.

Беспроводной звонок на дверь в квартиру

Схема беспроводного дверного звонка на батарейках схожа с классической разновидностью. Единственное отличие – сигнал идет не по кабелю, а за счет радиоволн. Это более удобный вариант, так как нет необходимости прокладывать провода. Кроме того, для питания устройства достаточно аккумулятора или обычных батареек. У некоторых моделей принцип питания комбинирован: в кнопку вставляют батарейку, а динамик подключают к сети обычным методом. При нажатии на кнопку будет слышен сигнал. На динамике стоит приемник, реагирующий на посылаемые волны, этого достаточно для воспроизведения звука.

Важно! Дальность действия устройства зависит от того, из каких материалов построен дом. Например, бетон, кирпич или металл могут частично заглушать сигнал.

Современные модели дверных звонков предусматривают выбор мелодии: начиная базовыми и заканчивая индивидуальными. Для этого предусмотрена самостоятельная загрузка звука с помощью флеш-карт или через передачу со смартфона. К беспроводному устройству можно подключить динамики. Так легко установить их в тех местах, где сигнал плохо слышен, к примеру, на кухне или в рабочем кабинете. Отдельно выделяют модели с несколькими кнопками – эта разновидность подходит для домов с несколькими входами.

Модели беспроводного типа бывают квартирными или уличными. Изделия, устанавливаемые на улице, должны иметь соответствующую защиту: от снега, дождя, пыли или резких перепадов температуры.

Достоинства беспроводного дверного звонка:

  1. Отсутствуют провода. Благодаря автономному питанию, таким изделиям не нужна электроэнергия. Кроме того, нет необходимости долбить стены, чтобы проложить в них метры кабелей. Существуют дверные звонки на батарейках, но с проводной кнопкой – устанавливают их в квартирах.
  2. Легкий монтаж. Нет необходимости усложнять подключение кабелями.
  3. Можно использовать сложные комплекты. Производители предлагают модели с несколькими кнопками и динамиками, которые располагают в разных частях жилья.
  4. Можно повесить в любое удобное место.
  5. Дизайн. Выпускаемые модели могут иметь разную форму и цвет, а корпус для звонка изготавливают практически из любых материалов.

Среди недостатков выделяют:

  1. Крепление. Это касается моделей на липучке. Если липнущее покрытие придет в негодность и дверной звонок упадет, он может получить серьезные повреждения.
  2. Необходимость замены батареек — дополнительная статья расходов.
  3. Заедание. Происходит это, если внутрь конструкции попадет влага или пыль.
  4. Вандализм. Так как подключают это изделие без проводов, снять звонок очень просто, чем и пользуются недобросовестные личности.

Чтобы сгладить эти недостатки, необходимо выбирать устройство с учетом всех требований. В целом, о беспроводных звонках на дверь в квартиру можно встретить множество положительных отзывов.

Видеозвонок на дверь в квартиру

Такая модель позволит быстро узнать, кто пришел в гости, так как представляет собой видеодомофон. Главная задача звонка на дверь в квартиру с видеонаблюдением – он выводит на специальный экран изображение, в котором видно лицо, позвонившего в квартиру.

В моделях, представленных потребителю, могут использоваться различные функции:

  • подает звуковой сигнал;
  • автоматически фотографирует посетителя;
  • предоставляет визуальный контроль территории за дверью;
  • благодаря встроенному микрофону с посетителем можно вести разговор.

Более сложные модели оснащены расширенными функциями:

  • включают ИК-подсветку;
  • записывают видео, если сработает датчик движения;
  • возможность видеонаблюдения через интернет;
  • если хозяина жилья нет дома, включают автоответчик.

Основные элементы видеозвонка:

  1. Накладная панель. На ней установлена камера и кнопка. В некоторых моделях дополнительно предусмотрен динамик и микрофон.
  2. Панель управления с экраном.
  3. Источники питания. Это могут быть батарейки или аккумулятор.
  4. Канал связи. Подключают видеозвонок специальным соединительным кабелем или беспроводным методом (в корпус встроен приемник-передатчик).

IT-технологии достаточно развиты, поэтому купить видеозвонок можно по доступной цене, при этом устройство будет обладать большим набором функций. К примеру, некоторые модели могут вести запись видео и сохранять ролики в архиве (достаточно, чтобы сработал датчик движения). В последнее время популярны дверные звонки с камерой от компании Xiaomi.

Радио звонок дверной на батарейках

Беспроводные радиозвонки легко устанавливать, для этого нет необходимости долбить стены и тянуть провода. Радиус действия, источник питания и набор функций у изделий разные. Объединяет их одно – они оснащены приемником и передатчиком сигнала. Источником служит кнопка, а приемником – механизм с музыкальным чипом, динамиком и антенной. Дальность передаваемого сигнала может достигать расстояния в 50 м.

Важно! При желании, такой дверной звонок можно собрать своими руками, но для этого необходимы определенные навыки.

Основные модули:

  • схема управления;
  • звуковой чип;
  • передатчик;
  • источник питания.

Все необходимые элементы схемы легко найти на радиорынке.

Дверной звонок с WiFi

Wi-Fi модели относят к новым типам охранной системы. Это устройство позволяет узнать, кто пришел в гости, даже если хозяин жилья далеко от дома. Благодаря видеокамере звонок отображает визуальную информацию. Но, самая полезная функция, реализованная в таком изделии – детекция движения. Принцип ее работы следующий: при смене статического кадра реагирует процессор устройства и камера, в результате чего оборудование записывает видео на карту памяти. То есть можно узнать, кто зашел на лестничную площадку, даже если посетитель еще не успел нажать на кнопку вызова.

Благодаря модулю Wi-Fi изделие подключают к сети интернет. Это позволит владельцу жилья наблюдать за приквартирной территорией, даже находясь от нее за несколько километров.

Важно! На многих видеозвонках предусмотрен GSM-модуль, посредством которого устройство обеспечивает связь гостя с хозяином через мобильную связь (СМС, ММС). Однако, это увеличивает цену изделия.

Как подключить дверной звонок

Речь пойдет об устройствах, питающихся от сети в 220В. Задача простая, но даже здесь есть подводные камни.

Чаще всего подключают дверной звонок с двумя контактами. Все, что нужно для выполнения работ: кнопка, провод необходимой длины и отвертка-индикатор, с помощью которой находят фазу. Принцип подключения:

  • от всех проводов, которые входят в распаечную коробку над дверью, следует отключить напряжение;
  • прокладка провода: один кусок тянут от коробки до звонка, второй – тоже от коробки, но до кнопки;
  • дальние концы каждого провода подсоединяют к кнопке и звонку;
  • в коробке соединяют провода, ориентируясь на схему.

Иногда в приобретенной модели покупатель обнаруживает на две, а четыре клеммы. Многие не знают, каким образом нужно подключать провода. Производитель, в свою очередь, решил, что так будет проще (в реальности – наоборот). В этом случае надо обратить внимание на схему соединения.

Здесь в качестве распаечной коробки выступает сам звонок. К нему подсоединяют провода от кнопки и две жилы, питающиеся напряжением в 220В.

Существует еще одна схема – когда устройство питают через трансформатор. Чаще всего такой вариант встречается, если кнопка вызова выполнена из металла. В целях безопасности ее питают пониженным напряжением – 8, 12 или 24В. Чтобы реализовать такую схему, нужен звонок, имеющий низковольтное управление (об этом лучше заранее спросить продавца).

В щитке устанавливают трансформатор для звонка, размеры которого аналогичны автоматам. От него к распаечной коробке прокладывают провод с низким напряжением, после чего соединяют с проводами кнопки и звонка.

Как отключить дверной звонок

Эти работы под силу выполнить даже тем, кто никогда не имел дел с электрикой. Сначала надо вырубить электричество во всей квартире, отключив автоматы в щитке. Последовательность действий следующая:

  1. Бокорезами с изолированными ручками перекусывают одну жилу провода (расположена у коробки). Таким же образом поступают и со второй жилой, после чего снимают устройство. Провода следует изолировать, используя изоленту.
  2. От дверного звонка откручивают провод при помощи заизолированной отвертки.
  3. Разбирают кнопку. От нее откручивают провода и изолируют. При желании, их просто обрезают.

Все манипуляции сводятся к тому, что от устройства отсоединяют провода.

Как в дверном звонке изменить рабочую частоту

Необходимо разобрать корпуса кнопки и звонка. В них расположен конденсатор переменной емкости. Далее вращают ротор конденсатора в кнопке, в результате чего будет нарушена связь со звонком. Следующим шагом вращают второй ротор, который стоит в корпусе звонка – это восстановит связь с кнопкой. Такие манипуляции позволяют слегка изменить частоту.

Бывает, что конструкция дверного звонка не предусматривает переменных конденсаторов. В этой ситуации частоту меняют путем конверсии шага намотки катушек индуктивности. Катушки бескаркасные – в них расположены витки толстого провода. Между ними в обязательном порядке должен быть зазор. Его и меняют, для чего витки сдвигают или раздвигают. Следует соблюдать осторожность при выполнении работ.

Советы и рекомендации

При совершении покупки следует придерживаться советов:

  1. Лучше выбрать не слишком дешевую, но и не слишком дорогую модель. На рынке доступно множество вариантов, поэтому предпочтение отдают «золотой середине». Цена – не всегда определяющий фактор. Беспроводная дверная модель из категории дешевых маловероятно будет достойного качества.
  2. Совершать покупки лучше в магазинах, где предусмотрена политика возврата. У каждого покупателя должна быть возможность проверить купленное устройство. Может быть громкости будет недостаточно, или он не подойдет по другим параметрам. В таком случае его проще вернуть и выбрать другую модель.
  3. Звук звонка должен быть слышен снаружи квартиры. В ином случае посетитель может подумать, что он не работает, и начнет «названивать».
  4. Изделия покупают только в специализированных магазинах. Конечно, дверной звонок можно найти и в хозяйственном, но маловероятно, что он будет хорошего качества.
  5. Для большого дома выбирают «громкие» устройства.
  6. Предпочтение лучше отдавать моделям со стандартными батарейками. Проблематично отыскать источники питания на 3 или 6В. Более эффективны – аккумуляторные элементы с функцией подзарядки.
  7. Немалую роль играет и мелодия. Дело в том, что слушать ее придется на протяжении нескольких лет. Лучше, чтобы мелодий было несколько, с возможностью выбора.
  8. Дизайн должен соответствовать интерьеру квартиры. Хорошо, если дверной звонок будет оснащен подсветкой, что позволит легко отыскать его в темноте.

Заключение

Дверной звонок – помощник любого жилья. Он оповестит, если пришли гости. Производители предлагают множество моделей от простых проводных до усовершенствованных, подключаемых к сети Wi-Fi. Функциональность некоторых устройств позволяет не только узнать, что пришел посетитель, но и при желании выйти на видеосвязь.

Как подключить звонок в квартире или частном доме

Как правило, ни одна квартира или частный дом не обходится без дверного звонка, который сообщает владельцам жилья о приходе гостей. Ранее вместо электрических звонков использовались специальные ручки-«стучалки» или же колокольчики, подвешенные внутри жилья на шнурке, конец которого выводился наружу. Кстати говоря, такое устройство и сейчас вполне функционально для входа в дом, не окруженного высокой изгородью. И некоторые приверженцы ретро-стиля с успехов применяют этот вариант. Однако в наше время, когда частная территория чаще всего защищена и огорожена, звонки обычно устанавливаются на калитке забора, поэтому колокольчики и «стучалки» безвозвратно уходят в прошлое.

Как подключить звонок в квартире или частном доме

Для квартир городских многоэтажек традиционными всегда являлись электрические дверные звонки.А в последнее время, в целях безопасности и спокойствия жильцов, в дополнение или вместо них устанавливаются домофоны. Правда, за монтаж и последующее обслуживание такого оборудования берутся специализированные компании. Тем не менее вопрос о том, как подключить звонок в квартире или частном доме, не потерял своей актуальности. Тем более что выполнив эту работу самостоятельно, без приглашения мастера, можно сэкономить определенную сумму.

Основные типы дверных звонков

Дверные звонки представлены в широком разнообразии. Они различаются между собой принципом работы, способом подключения, количеством функций, ну и, конечно же, дизайнерским оформлением. Все эти параметры напрямую влияют и на стоимость прибора.

Итак, по способу подключения звонки подразделяются на три типа — это механические, электромеханические и электронные.

Механический вариант звонка, использовавшийся с незапамятных времён
  • Механические устройства, уже упомянутые выше, сегодня чаще всего используются в роли декоративных элементов фасада или прихожей. Они могут давать о себе знать при покачивании языка колокольчика с помощью шнурка или же просто при открытии двери. Дверное полотно, распахиваясь, воздействует на колокольчик, и его звон дает знать о том, что кто-то заходит или выходит.
Электромеханический дверной звонок.
  • Электромеханический звонок — усовершенствованный механический тип звонка. Конструкция этого устройства чрезвычайно проста — это кнопка для подачи сигнала, выносимая за пределы квартиры или дома, резонатор, монтируемый в жилом помещении, и электрический кабель, который связывает две части прибора.
Одна из простейших конструкций резонатора электромеханического звонка. Подобные модели, выпущенные десятки лет назад, все еще продолжают верно служить хозяевам.

Резонатор состоит из катушек, имеющих проволочную обмотку. При подаче на них напряжения возникает переменное электромагнитное магнитное поле, вызывающее вибрацию металлического молоточка. Он, в свою очередь, ударяет по чаше, также изготовленной из металла, благодаря чему и воспроизводится звук.

Другой вариант – в катушку вставлен подвижный сердечник, который под воздействием электромагнитного поля перемещается вверх-вниз поступательно. Он поочередно ударяется в две пластины, издающие звуки разного тона.

Схема подключения электромеханического звонка, соединяемого с двумя кнопками.

На данной схеме представлен принцип работы электромеханического устройства — на контактах кнопки разомкнута фаза (L), а ноль (N) подключен к звонку напрямую. При нажатии кнопки цепь замыкается, в результате чего прибором издается звуковой сигнал.

Звонок, как показано на схеме, может быть соединен с одной или двумя кнопками. Второй вариант подключения используется в тех случаях, когда в частном доме сигнал необходимо подавать из двух мест, например, от ворот и от входной двери. Да и в подъездах многоэтажек это часто практикуется – кнопка перед тамбуром на несколько квартир, и вторая – непосредственно у двери. Каждая из параллельно подключенных кнопок способна замкнуть цепь, то есть они независимы одна от другой.

Электромеханические звонки, как правило, недороги и не отличаются сложностью конструкции. Однако, недостатками можно считать однообразный, чаще всего не слишком приятный звук и недостаточную надежность механической части. Впрочем, ненадежность – дело относительное. Такой порок больше свойственен массово выпускающимся ныне моделям, в подавляющем большинстве – китайского производства. А вместе с тем сплошь и рядом встречаются электромеханические звонки, уже прослужившие ни один десяток лет и не собирающиеся «на покой».

Электромеханический звонок подойдет тем владельцам жилья, которые не особо требовательны к звуковой тональности сигнала.

  • Электронный звонок — это более совершенная конструкция. Такие приборы собираются на базе микросхем, имеют встроенный динамик, а разнообразие генерируемых ими звуков просто не поддается описанию. Кроме того, электроника позволяет и расширить функциональные возможности прибора.

Сегодня в продаже представлены проводные и беспроводные варианты электронных звонков.

Проводной дверной звонок электронного типа

Подключение проводных звонков практически не отличается от схемы, показанной выше для электромеханических типов. Правда, встречаются модели, которые, для большей безопасности, питаются от напряжения 12 вольт, а то – и вовсе от автономных источников (батареек). То есть их подключение должно вестись с предварительной установкой понижающего трансформатора или входящего в комплект блока питания. На кнопке в таких моделях, понятно, разрывается не фаза, а низковольтный сигнал.

Беспроводные варианты звонков более удобны в эксплуатации. Однако, их кнопка-передатчик, как правило, имеет автономное питание, при этом должна находиться в зоне гарантированно уверенной передачи сигнала к прибору.

Некоторые беспроводные модели работают от сети 220 В, и включаются в обычную розетку, кнопка же оснащается батарейками. В других вариантах и сам звонок также питается автономно.

Беспроводной электронный звонок, работающий от батареек.

Очень многие как проводные, так и беспроводные модели из обычных звонков превратились в гораздо более сложную систему безопасности, оснащенную специальными функциями видеонаблюдения и звукозаписью. Эти функции могут включаться при нажатии на кнопку звонка.

Звонок с системой видеонаблюдения

Существуют также модели, в которые, вместе с вышеназванными функциями, включены еще и устройства дистанционного управления открытием ворот или (и) входных дверей. Согласитесь, довольно удобная опция, особенно для частных домов.

Видеозвонок, установленный в прихожей квартиры многоэтажного дома.

Монтаж звонка с видеонаблюдением – значительно более сложная процедура. Обычно для таких целей приглашают специалиста, который впоследствии будет заниматься и обслуживанием аппарата.

Установка и подключение звонка

Сложность подключения звонка зависит от выбранной конструкции и от того, в квартире или в частном доме он монтируется.

Беспроводной звонок

Проще всего установить и подключить беспроводной вариант звонка, особенно — работающий непосредственно от электрической розетки. Кнопку комплекта закрепляют на стене или на дверном косяке снаружи, рядом с входной дверью. В зависимости от материала основания, крепление выполняется саморезами или подходящими для этой цели дюбелями.



Самое простое – подключить в квартире беспроводной звонок, который рассчитан на установку непосредственно в розетку.

Для этого определяется наиболее удобное место для кнопки Затем она прикладывается к поверхности, через отверстия, предназначенные для крепления, ставятся точки-метки. С помощью электродрели (перфоратора) просверливаются отверстия, в которые забиваются дюбели. После чего прикладывается и прикручивается кнопка, в которую вставляются элементы питания. Если кнопка монтируется на деревянную поверхность, то все получается еще проще – только саморезы.

Остается включить основной блок в розетку, которая должна находиться в прихожей, как можно ближе к кнопке звонка.

Видео: Беспроводной звонок «Legrand»

Беспроводной звонок станет лучшим вариантом для установки и в частном доме. Монтируя его, не придется прокладывать провода через весь двор. Однако, при этом существуют определенные ограничения:

  • Необходимо подбирать прибор, рассчитанный на такую установку в условиях улицы. Иначе кнопка, а также ее элементы питания могут быстро выйти из строя под воздействием влаги, перепадов температур и т.п..
  • Между самим звонком и кнопкой должно быть минимальное количество преград, выстроенных из бетона и металла. Эти материалы они способны глушить сигнал.
  • Приобретая беспроводной звонок, необходимо внимательно изучить его технические характеристики. В паспорте производитель обязательно указывает диапазон уверенного приема сигнала. Как правило, он составляет 80÷100 метров, и этого вполне достаточно для частного дома. Однако, модель по этому показателю необходимо выбирать с некоторым запасом, примерно на 15÷20 %. Это оттого что нельзя полностью исключать других факторов воздействия на качество сигнала.

Проводной звонок

Основное отличие установки проводного звонка в квартире от монтажа в частном доме заключается в длине соединяющего кнопку и основной блок кабеля.

  • Если звонок устанавливается в квартире, то около двери закрепляется кнопка, как и в беспроводном варианте. Однако, в этом случае ее необходимо подключить к кабелю, который придется завести в квартиру через отверстие, просверленное в дверной коробке или же через стену. В любом случае, провода не должны располагаться открыто.

Если его пропускают от кнопки к деревянной коробке, то на участке стены между ними рекомендуется прорезать штрабу, а после укладки провода — заделать ее шпатлевкой. Основной блок звонка может быть закреплен в любом выбранном месте квартиры. Обычно — это стена в прихожей. Внутри квартиры кабель можно также спрятать в штрабу. Другой, более простой вариант — закрепить для него на стене пластиковый короб, кабель-канал, специально предназначенный для укладки проводки. Эти каналы удобны тем, что имеют съемную часть, позволяющую осуществлять контроль за состоянием провода.

Внутреннее строение электронного звонка. В закрытом состоянии он обычно представляет собой пластиковую коробку с выходящими отрезками проводов для подключения. Во многих современных моделях вместо отрезков проводов предусмотрены клеммные соединения.
  • Сложнее установить проводной звонок в частном доме, когда его кнопка должна быть закреплена на калитке ворот. Если выбран обычный электромеханический или электронный звонок, то от ворот до дома придется протянуть провода. Они должны быть заключены в специальный гофрированный кожух-трубку, который защитит проводку от ультрафиолета, воздействия влаги, станет дополнительной изоляций, защитой от возгорания. Правда, при выборе такой гофры следует сразу в магазине уточнять – рассчитана ли она на внешнее применение. Некоторые типы предназначены исключительно для внутренней проводки.

Если звонок устанавливает во время реконструкции придомовой территории, то провода могут быть проложены в гофротрубе и под землей.



Схема подключения электронного звонка. Клемма подключения заземления – довольно редкое явление, так что обычно ограничивается коммутацией фазы (через кнопку) и нуля.
Подключение проводного звонка

Если принято решение подключить звонок самостоятельно, то для работы необходимо подготовить некоторые инструменты, приборы и материалы:

Индикаторные отвертки могут различаться конструкцией и способом индикации. Но все они способно показать наличие напряжения в сети и взаимное расположение нуля и фазы.
  • Индикаторная отвертка потребуется для определения фазы и ноля электрической сети. Принцип ее работы прост — металлическим щупом отвертки касаются зачищенного конца электрического провода. Если на индикаторе загорается лампочка (высвечивается определенный сигнал), то это значит, что найдена фаза. На нулевом контакте индикация не срабатывает. Таким образом, это прибор позволяет и проверить наличие напряжения, и разобраться со взаимным расположением проводов.
  • Понадобится обычная отвертка, и, возможно, плоскогубцы с изолированными ручками.
  • Для присоединения проводов необходима клеммная колодка (или пружинные клеммы).
  • Провода, используемые для подключения звонка, должен иметь сечение, не превышающее 1,5 мм². Большего сечения не требуется, так как потребляемая мощность невысокая. Рекомендовано использовать провод, изготовленный из того же материала, что и кабель, используемый в электропроводке квартиры. Чаще всего сеть обустраивается из медного провода, так как алюминиевый обладает целым «ворохом» недостатков.

Какой кабель оптимален для проводки в доме или квартире?

Это – чрезвычайно важный вопрос, напрямую влияющий на долговечность и надежность домашней электросети, на степень безопасности проживания в квартире. Здесь не должно быть походов с позиций «подешевле» или «попроще в монтаже». Какой кабель использовать для проводки в квартире – читайте в специальной публикации нашего портала.

Подключение звонка к сети осуществляется в следующем порядке:

Удобнее всего, да и намного аккуратнее будет проводить всю коммутацию в распределительной коробке. Там должно быть достаточно места, так как в прихожей обычно нет большого количества электроприборов.

  • Перед началом работ необходимо обесточить квартиру или дом – отключить автоматы на распределительном щите. Электрическая сеть напряжением 220 В может быть опасна для жизни.
  • Теперь необходимо открыть корпус основного блока звонка, открутив крепежные элементы. В моделях, из который выходит два отреза провода, разборку проводить не нужно. Для самого звонка уже должно быть предусмотрено крепление его к стене.
  • Затем необходимо зачистить концы подготовленных отрезков соединительного кабеля. Один отрезок прокладывается в штрабе (кабель-канале) к звонку. Второй – протягивается к месту установки кнопки. Оба они сходятся в распределительной коробке.
Схема электрического монтажа звонка в распределительной коробке с использованием клемм Wago
  • Очень удобно работать, если проводка в доме выполнена с соблюдением правил цветовой маркировки проводов. Синий провод означает ноль. Фаза может быть черной, красной, коричневой, белой и даже других оттенков, но только не синей и не зеленой или желтой. Зелёный или зелено-желтый проводник – это защитный контур заземления.

Если цветовой маркировки нет (в старых постройках – это обычное явление), то придется с помощью индикатора заранее определить расположение фазы и нуля. Впрочем, проверить в любом случае не мешает – случается, что при монтаже проводки допускались ошибки.

  • Провод нуля (синий) через клемму напрямую подключается к проводу, идущему на звонок.
  • Провод фазы (на схеме – красный) через клемму соединяется с проводом, проложенным к кнопке. Второй проводник этого кабеля от кнопки также через клемму коммутируется со вторым проводом, идущем к звонку.
  • Оба провода кабеля, подходящего к кнопке, зачищаются и зажимаются в ее клеммах. Кнопка после этого собирается – закрывается корпусом-крышкой и фиксируется винтом. С ней работа закончена.
  • Провода, идущие от распределительной коробки к звонку, зажимаются в его клеммах или соединяются с проводами, выходящими из его корпуса (лучше всего – не скруткой, а также с использованием клеммных соединений). В большинстве недорогих моделей звонков положение фазы и нуля на входе – не принципиально. Однако, в некоторых электронных звонках с расширенным функционалом на клеммах конкретно указано требуемое расположение проводников («L» и «N»). Это бывает важно для корректной работы электронной схемы. Значит, коммутация проводится с учетом расположения фазы и нуля.
Подключение проводов к клеммам звонка
  • На представленной схеме показан пунктиром еще и зеленый провод защитного заземления. Он используется нечасто, но все же бывает необходим, если корпус звонка изготовлен из металла, или же если кнопка будет установлена на улице.

После сборки корпуса звонка можно включить питание и провести испытания.

Некоторые электрики предпочитают не использовать клеммы, а выполнять скрутки. Это тоже допустимо, если используются специальные контактные колпачки. Но все же с клеммами монтаж видится более удобным, а за их надежность можно не переживать, так как большой нагрузки от звонка – не ожидается.

При необходимости установки двух звонков, их подключают параллельно друг другу. Поэтому при нажатии на кнопку они должны срабатывать одновременно. Монтаж спаренных звонков практикуется чаще всего в большом частном доме с множеством комнат. Или же, например, с установкой в самом доме и в одной из придомовых построек, где чаще всего могут находиться хозяева. Так, это может быть гараж или летняя кухня.

Если электромонтажные работы выполнены точно по схеме, то по завершении монтажа и нажатии на кнопку звонок сразу же заработает. Если  этого не произошло, необходимо  вновь обесточить распределительную коробку, а затем выполнить прозвон цепи с помощью тестера, чтобы найти и устранить неисправность.

Как выбрать звонок — несколько советов

Чтобы звонок не стал раздражителем, портящим настроение, при его приобретении стоит обратить внимание на его некоторые характеристики. Иначе его недостатки  сособны стать неприятными неожиданностями.

Оформление кнопки можно также подобрать под дизайн входной двери.

  • Выбор мелодии звонка. От количества и качества мелодий зависит стоимость прибора. Традиционные звонки, известные много лет, часто не только неприятны слуху, но и звучат пугающе. Эти варианты по сей день встречаются в магазинах, и стоимость у них невелика.

Продается достаточно много моделей с полифоническими мелодиями, из них можно подобрать вариант на любой вкус.

Не стоит приобретать звонок с типовым, часто встречающимся звуковым сопровождением, иначе, возможно, придется бегать к двери каждый раз, когда гости придут к одним из ближайших соседей.

Если выбирается звонок с несколькими мелодиями, то их можно время от времени менять.

  • Звонок будет удобнее в эксплуатации, если он имеет регулятор громкости. Практика показывает, что существуют модели, настроенные «на вкус» производителя – или дико ревущие, или едва слышные.
  • Дизайнерское оформление. Если звонок выбирается для квартиры, то кнопка для него должна быть скромной, не привлекающей к себе особого внимания. Основной же блок можно подобрать к оформлению прихожей. Сегодня представлены звонки, поверхности блока которых имитируют фактуру древесины, замши, камня, кожи и т.п.
  • Если приобретается беспроводная дистанционная модель для частного дома, то перед походом за покупкой стоит провести замер расстояния от калитки до дома. Это необходимо для того, чтобы кнопка и аппарат надежно взаимодействовали между собой. В характеристиках звонка обязательно должен быть указан диапазон его действия.
  • Приобретать звонок стоит в специализированных магазинах — в них гарантировано можно купить качественный продукт. Не рекомендуется покупать такой прибор с рук или в небольшом хозяйственном магазине. Как правило, эта продукция имеет сомнительное качество, а никакой гарантии на изделие покупатель не получит.
  • Кроме этого, стоит обратить внимание на такие параметры, как надежность контактов и прочность корпуса основного блока и кнопки. Если кнопка будет закреплена на калитке, то необходимо, чтобы была предусмотрена ее защита от влаги и пыли (рекомендуемый класс защиты – IP 44).

*  *  *  *  *  *  *

В заключение хотелось бы предостеречь тех владельцев жилья, которые очень далеки от электромонтажных работ, и слабо представляют себе даже, скажем, что такое ноль и фаза. Не стоит рисковать и выполнять монтаж самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям. Поэтому лучше всего пригласить для выполнения этой работы профессионального электрика, который быстро справится с этой простой для него задачей.

Подключение дверного звонка самостоятельно

 В нашей жизни множество многогранных ситуаций и случаев. Одним из таких актуальных и при этом несложных случаев является задача о том, как подключить звонок у входной двери квартиры (дома). Прямо скажем, задача подключения дверного звонка проста и может быть решена самостоятельно, без привлечения специалистов.
 Эта статья как раз и будет посвящена данной теме. Рассмотрены возможные варианты и схемы подключения дверного звонка, типовые ошибки подключения, причины отказа его работы. Также будут рассмотрены варианты схем включения звонка из разных мест (две параллельные кнопки), случай когда требуется подключить два звонка в разных местах. Ну, давайте обо всем по порядку...


Прежде всего, хочется начать с того какие звонки встречаются, то есть бывают в продаже и о том, какой лучше выбрать. Да, действительно, представленные в продаже звонки могут отличаться между собой, и это отличие заключается в питании звонка.

Виды дверных звонков в зависимости от питания

 В принципе, как мы уже сказали, основное различие звонков это питающее напряжение. Так бывают звонки с напряжением 220 вольт и работающие от батареек.  Преимущества первых заключается в том, что для их работы не требуется переделывать электропроводку в квартире. В большинстве случаев квартиры уже имеют стандартную встроенную в стену схему включения звонка (первая схема в абзаце "Схемы подключения дверного звонка"). Минусом таких звонков является зависимость от электричества в 220 вольт и опасный ток, порой более 100 мА.
 Во втором варианте, мы получаем два плюса. Во-первых, это безопасное напряжение. Во-вторых, независимость питания. Минусом звонков работающих от батареек является необходимость покупки и замены этих самых батареек. Кроме того, если звонок не беспроводной, то монтаж собственной схемы подключения звонка.
 А вот беспроводные звонки, пожалуй, можно выделить в отдельную группу. Их основное удобство это отсутствие вообще каких-либо монтажных схем и проводки при подключении. Плюсы и минусы беспроводных звонков схожи со звонками работающими от батареек. Они мобильны, не требуют вообще како-либо схемы подключения, а значит независимы от 220 в. Тем не менее, они самые "прожорливые". Здесь только и успевай менять батарейки.
 Мы же остановимся на варианте с проводной схемой подключения в 220 вольт. Итак, представим, что вам предстоит подключить такой звонок.

Схемы подключения дверного звонка к 220 вольтам (квартира, дом)

 Итак, начнем нашу эпопею со схемами. Сразу уточним. На приведенных рисунках сверху показана принципиальная электрическая схема, а снизу, для простоты восприятия, как бы это выглядело в реальной жизни. Фактически схема дублируется.
 Как мы уже упоминали, в большинстве квартир реализована самая простая схема подключения звонка, это замкнутый контур с последовательно подключенным источником тока (вход электричества в квартиру), кнопкой и звонком. Так, при замыкании кнопки электрическая цепь замыкается. Затем в цепи начинает протекать ток, в том числе и через сам звонок, а значит он начинает сигналить о том, что кнопка нажата.


Бывают случаи, когда есть необходимость подключить две кнопки к одному звонку. Например, в отсечке для соседей, если они вдруг решат зайти к вам в гости, а вторая кнопка на лестничной площадке. В этом случае схема незначительно усложняется, параллельным подключением кнопки к кнопке. По факту без разницы какую из кнопок нажмут, но если будет нажата хоть одна из них, то цепь замкнется и все закончится тем же, чем и в первом случае. Звонок сработатет.

Третий вариант, когда надо подключить два звонка. При этом, в зависимости от ситуации, необходимо чтобы сработал конкретный звонок. В этом случае самым простом вариантом будет обычное параллельное подключение звонков друг относительно друга. Фактически до коммутирующего устройства (кнопки или выключателя) питающая линия будет одна, а затем она будет расходиться на две линии, для каждого из дверных звонков.

 К сожалению, такая схема подключения звонков имеет свои недостатки. Основным из которых является применение кнопки с тремя контактами (возможно применение сдвоенного выключателя).

Если говорить об основных неисправностях звонков, вернее схем их подключения, то это контакты. Кнопки бывают не замыкаються или наполняются влагой. В первом случае звонок не будет срабатывать, а вот во втором, он будет постоянно сигналить. Иногда в пол громкости, из-за высокого сопротивления воды.

Итак, если резюмировать вышеприведенный материал, то можно прийти к выводу, что подключение дверного звонка это не сложно и даже легко. Значит подключить его не только можно, но в некоторых случаях даже нужно самому. Чтобы вас окончатльно успокоить, скажем что подключение дверного звонка, это самая простая из возможных электрическиз схем, так что дерзайте. А, да, не забудьте перед этим отключить опасное напряжение!

Дверной звонок своими руками: схема подключения

Для того чтобы обустроить удобный доступ в квартиру следует разобраться со схемой дверного звонка. Сегодня существует множество моделей подобных устройств, но при этом общий принцип их работы остается практически одинаковым. Рассмотрим, как правильно установить и починить при необходимости звонок.

В зависимости от типа дверного звонка способ подключения может существенно отличаться

Особенности устройства

В каждом доме для создания комфортных условий на входе устанавливается целый перечень дополнительных приспособлений. Одним из них и является звонок на дверь. Его прямым назначением является оповещение находящихся в квартире людей о том, что к ним пришли гости.

С устройством звонка поверхностно знаком каждый человек. С внешней стороны жилища крепится кнопка вызова, внутри квартиры устанавливается динамик, который улавливает сигнал от кнопки и передает его в форме звукового оповещения. Так устроены простейшие модели. В современных устройствах функции значительно расширяются вплоть до передачи видеокартинки в режиме онлайн на мобильные телефоны. В зависимости от личных предпочтений, доступного бюджета и требований хозяев и выбирается, как сделать дверной звонок: в виде простейшего дополнения или со всеми доступными вспомогательными возможностями.

Очень часто владельцы дома планируют установку звонка для двери своими руками, поэтому важно понимать, какова схема его устройства и методику подключения. Для этого в первую очередь следует рассмотреть основные модели, существующие на современном рынке.

Современный дверной звонок с видеоглазком обеспечит безопасность дома

Виды звонков

Сегодня ассортимент товаров данной группы является огромным и не прекращает расширяться. С развитием технологий улучшаются не только внешние характеристики звонков, но и их функциональные возможности.

Установка дверного звонка теперь производится в считанные минуты, так как производители заранее предусмотрели облегчение устройства и удобство его использования.

Различают следующие виды дверных звонков:

  • Проводные. Эта схема уже изживает себя. Все элементы соединяются между собой кабелем, что несколько усложняет процесс подключения. В инструкции должна прилагаться схема для помощи в установке.
  • Беспроводные. Вместо шнура используется схема передачи радиосигнала и его прием через антенну. Единственным проводом может быть кабель блока питания.
  • Звуковые. Сигналом служит звуковое оповещение: звонок, мелодия, музыкальная композиция, голосовая запись.
  • Видеозвонки. Подключение дверного звонка с видеокамерой позволяет видеть происходящее за дверью. Некоторые модели активируются только при нажатии на кнопку, другие же могут включаться, ориентируясь на датчик движения или вести постоянную трансляцию картинки.
  • Домофоны. Позволяют передавать голосовые сообщения как изнутри дома, так и снаружи. Могут сочетаться с видеосистемой.

Разновидности дверных звонков в зависимости от принципа работы

Правила подключения

Подключение устройства производится в несколько этапов, но перед тем, как установить дверной звонок, нужно тщательно продумать его расположение. Учтите, что звук сигнала должен хорошо прослушиваться во всех помещениях, особенно это актуально для частных домов. Некоторые модели могут дополняться несколькими динамиками, которые можно расположить в разных частях дома. А при существовании нескольких входов можно приобрести дополнительную кнопку вызова.

Итак, как подключить дверной звонок:

  • Беспроводные. Схема подключения такого дверного звонка своими руками самая простая. Для начала установите кнопку вызова в удобном месте. Затем определите куда подвесить динамик, беря во внимание радиус действия устройства с учетом возможных преград для сигнала. Элементы крепятся на болты или липкую ленту.
  • Проводные. Здесь нужно заранее разобраться, как именно подсоединить дверной звонок. Учтите, что придется протягивать провод, соединяющий оба устройства, поэтому заранее продумайте оптимальный путь. Желательно замаскировать его в стене, под навесным потолком или плинтусом. От кнопки идет провод к динамику, а оттуда – к розетке или напрямую к электросети. Для безопасности работ предварительно отключите напряжение в распределительном щитке. Сам принцип подключения состоит в следующем: для начала выводятся провода для подключения прибора (фаза и ноль), питающий провод заводится в корпус динамика звонка и крепится в клеммы. Вторая часть выводится к кнопке вызова, к звонку подводится питание и проверяется его работа.
  • Видеозвонки. Основное отличие – дополнительное размещение камеры над дверью и экрана для приема картинки.

Схемы подключения различных типов дверных звонков

Ремонт

Если после установки или во время эксплуатации возникли определенные неполадки, необходимо знать, как самостоятельно починить дверной звонок. Чаще всего причиной сбоев является отхождение контактов. Для устранения проблемы нужно просмотреть места ключевых подключений. Это может быть кнопка или же динамик внутри дома. Иногда достаточно подергать проводки и звонок снова работает нормально. Гораздо хуже, если ведущий кабель окажется перебитым. Тогда требуется его замена или спайка.

При длительной эксплуатации дверного звонка могут возникнуть проблемы с контактами

Возможны также проблемы с питанием. Тогда нужно проверить и починить своими руками блок питания и входные штекеры. В беспроводных моделях не забывайте вовремя менять батарейки и следить за состоянием аккумулятора.

Особенно актуальным этот вопрос является для уличных приборов в зоне с холодным климатом и резкими температурными перепадами.

Если понимать устройство звонка, проблем с его установкой своими руками не возникнет. К тому же при возникновении неполадок вы сможете без труда починить его без привлечения посторонней помощи.

Рекомендуем посмотреть видео

Дверной звонок. Схема подключения - Статьи об энергетике

Дверные звонки относятся к группе электроустановочных компонентов, которые можно встретить в любой квартире или жилом доме. Современные производители дверных звонков представляют широчайший круг различных моделей, отличающихся по принципу работы, степени защиты и наличию дополнительных функций. Каждая модель дверного звонка предусматривает свою схему подключения и, соответственно, свой тип проводки.

Чаще всего в квартирах многоэтажных устанавливают самую простую модель дверного звонка под уже существующие условия установки и подключения. Однако при ремонте и замене проводки можно пересмотреть схему подключения дверного звонка и установить более современную модель.

За основу при рассмотрении дверных звонков возьмем тип подключения управляющей кнопки дверного звонка с блоком управления (сигнализатором). В соответствии с этим параметром дверные звонки делятся на беспроводные и проводные. Для всех типов дверных замков в качестве источника питания используют аккумуляторы, батарейки питания или сеть с напряжением 220В.

Проводной дверной звонок

Самый простой способ соединения управляющей кнопки звонка с главным блоком – с помощью электрических проводов. Проводные дверные звонки являются самым распространенным типом дверных звонков благодаря своей простоте, схеме подключения и надежности. Распространенность дверных звонков такого типа даже привела к необходимости внедрения специального норматива на прокладку кабеля для подключения дверных звонков. Именно такой дверной звонок вы можете встретить в любом жилом подъезде.

Стандартная схема подключения проводного дверного звонка приведена ниже. Она аналогична схеме включения выключателя: дверной звонок включается в разрыв фазного проводника, а нулевой проводник подключается непосредственно к звонку.

Подключение выключателя и схемы электропроводки в квартире

Беспроводные дверные звонки

Беспроводные дверные звонки имеют определенные особенности в схеме подключения ввиду того, что управляющая клавиша связана с сигнализатором звонка по радио каналу, а не проводами. Кнопка при этом чаще всего имеет автономный источник питания, а основной блок подключается внутри помещения к бытовой розетке 220В.

К недостаткам беспроводных дверных звонков можно отнести необходимость замены аккумуляторов, а также возможность ложного срабатывания дверного звонка в том случае, если в соседней квартире установлен аналогичный дверной звонок.

Схема подключения

для домашних дверных звонков

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Если вы устанавливаете новый проводной дверной звонок или вам необходимо отремонтировать существующий, схемы на этой странице иллюстрируют наиболее распространенные варианты установки, которые вы найдете. В комплект входит проводка для типичного зашитого дверного звонка с трансформатором, двухкнопочного дверного звонка, дверного звонка старого дома с питанием от батареи и альтернативы питанию от батареи с помощью адаптера переменного тока.

Схема электрических соединений трансформатора дверного звонка

Проводной дверной звонок включает небольшой трансформатор, который преобразует бытовой переменный ток (AC) в постоянный ток (DC) для звонка дверного звонка.Небольшой провод диаметром 16 AWG проходит от кнопки двери до звонков. При нажатии кнопка отправит выходной сигнал трансформатора через куранты, звоня в звонок, пока он не будет отпущен.

Трансформатор обычно вставляется в розетку, где установлен корпус дверного звонка. Он подсоединен к сетевому кабелю на 120 вольт, идущему к розетке. Подключите черный провод от цепи источника к черному входному проводу на трансформаторе. Подключите нейтраль источника к белому проводу на трансформаторе, а заземление источника к зеленому проводу на трансформаторе.

От выхода трансформатора будет два провода. Подключите один из них к звуковому сигналу в корпусе дверного звонка, а другой - к одному из проводов от дверной кнопки. Другой провод от кнопки подключите к другому контакту звонка в корпусе.

Схема подключения дверного звонка с двумя звонками

Электропроводка для двух дверей такая же, как для одной с трансформатором, подключенным к источнику 120 В от домашней сети. Подключите входные провода на трансформаторе к цепи источника, используя метод черного к черному, белого к белому и заземления к зеленому.

Цепь дверного звонка для двух или более дверей будет иметь отдельный контакт для звонков для каждой кнопки двери. Подключите один провод от каждой кнопки к одному из контактов звонка. Подключите второй провод от каждой кнопки к одному из выходных проводов трансформатора. Подключил другой выходной провод на трансформаторе к контакту на курантах.

Схема электрических соединений дверного звонка старого дома

В старом доме нет ничего необычного в том, что где-то прячется старый дверной звонок, который не работал годами.К счастью, вернуть все в рабочее состояние, скорее всего, несложно. Как показано на приведенной выше схеме, части старой схемы дверного звонка включают в себя: звонок, кнопку, установленную на двери, и батарею где-то посередине.

Аккумулятор является здесь самым слабым звеном, и его следует искать в первую очередь. Батарею можно заменить на большой сухой элемент типа фонарика, рассчитанный на напряжение от 12 до 16 вольт, и если провода все еще целы, а контакты чистые, дверной звонок должен ожить.

Подключите положительный вывод аккумулятора к одной из клемм в корпусе дверного звонка. Подключите отрицательный вывод аккумуляторной батареи к одному из проводов, идущих от кнопки двери. Другой провод от кнопки подключите ко второму контакту в корпусе звонка.

Проводка старого дверного звонка с адаптером переменного тока

Другой, более постоянный способ ремонта старой цепи дверного звонка - использование небольшого адаптера переменного тока вместо батареи. У большинства людей адаптер переменного тока останется после того, как старое радио или подобное устройство давно вышло из строя.Найдите выходное напряжение от 10 до 16 вольт, напечатанное на боковой стороне корпуса адаптера. Номинальный ток этих адаптеров обычно будет очень низким, около 500 мА, что делает их идеальными для питания цепи дверного звонка. Все, что требуется, - это удобно расположенная розетка для подключения адаптера. Избегайте адаптеров с током более 500 мА, слишком большой ток приведет к перегрузке цепи звонка.

Для подключения дверного звонка возьмите один провод от адаптера и соедините его с проводом, идущим к входному контакту в корпусе звонка.Соедините второй провод адаптера с одним из проводов от дверной кнопки. Подключите второй провод кнопки к другому контакту в корпусе звонка.

Установка нового дверного звонка

Если вы устанавливаете новый дверной звонок, устройство с дистанционным управлением упрощает установку и не требует каких-либо схем, показанных на этой странице. Все, что требуется, - это установить кнопку рядом с входной дверью и перезвонить в удобном центральном месте внутри дома.Нет необходимости прокладывать провода или соединять бытовые цепи, все, что требуется, - это свежие батареи.

Ремонт дверного звонка

Отремонтировать неисправный дверной звонок довольно просто из-за ограниченного количества сложных деталей. Если дверной звонок не работает, обычно решение проблемы - очистить контакты на кнопке. Кроме того, ослабленный провод или неисправный трансформатор обычно являются причиной отказа дверного звонка.

В старых дверных звонках аккумулятор является наиболее вероятным источником неисправности.Батарею можно заменить, или, как показано слева, для замены батареи можно использовать адаптер переменного тока.

Еще подобное на Do-It-Yourself-Help.com

Практическое руководство. Подключение дверного звонка для начинающих

Прежде чем вы сможете установить и подключить новую систему дверного звонка, вам необходимо снять старую. Удаление дверного звонка состоит из нескольких шагов: снятие кнопки дверного звонка, снятие звонка дверного звонка и снятие трансформатора дверного звонка. Ниже мы рассмотрим все три.

Если вы уже это сделали, перейдите к следующему разделу, чтобы узнать, как установить и подключить дверной звонок.

Перед началом работы

Во избежание поражения электрическим током важно отключить питание трансформатора дверного звонка, прежде чем пытаться снять его или любые другие детали дверного звонка. Либо найдите и отключите автоматический выключатель трансформатора, либо отключите основное электроснабжение вашего дома.

Прежде чем прикасаться к каким-либо проводам, используйте датчик напряжения, чтобы убедиться, что питание действительно отключено - датчик предупредит вас, если провода все еще находятся под напряжением.

Как удалить кнопку дверного звонка

Шаг 1: Снимите кнопку дверного звонка с внешней стороны вашего дома.
С помощью отвертки открутите два винта, которыми кнопка дверного звонка крепится к стене. Если винты, удерживающие кнопку на месте, не видны, вам сначала придется снять пластину, закрывающую их. Его часто можно оторвать канцелярским ножом или отверткой с плоским жалом.

Шаг 2: Осторожно снимите кнопку дверного звонка со стены.
Освободите проводку за кнопкой, не повредив ее.

Шаг 3: Отсоедините провода.
С помощью отвертки открутите винты, удерживающие провода на месте сзади кнопки дверного звонка. После того, как винты будут достаточно ослаблены, вы можете осторожно вытащить провода и освободить кнопку дверного звонка.

Шаг 4. Закрепите провода изолентой, чтобы не потерять их.
Поскольку вы будете устанавливать новую кнопку дверного звонка, используя те же провода, может быть полезно приклеить их к стене, чтобы они не выпали с места.

Как удалить звонок дверного звонка

Шаг 1. Найдите звонок в дверной звонок.
Он должен быть расположен в общей зоне вашей входной двери (дверей), часто близко к потолку.

Шаг 2: Снимите внешнюю пластину.
Его обычно легко поднять или вытащить с места.

Шаг 3: Найдите клеммные провода и пометьте их.
Ваш звонок будет иметь два или три провода, подключенных к его центральным клеммам. Оберните небольшой кусок ленты вокруг каждого провода и пометьте его в соответствии с клеммой, к которой он подключен, чтобы вам не пришлось беспокоиться о том, чтобы забыть позже.

Шаг 4: Отсоедините провода.
С помощью отвертки ослабьте винты, удерживающие провода клемм на месте в звуковом сигнале. Вы сможете осторожно отпустить их, как только винты будут достаточно ослаблены.

Шаг 5: Отсоедините колокол от стены и снимите его.
Освободив провода, вы можете снять колокольчик со стены. Используйте отвертку, чтобы открутить более крупные винты по обе стороны от колокольчика. Когда вы откручиваете второй винт, держите руку на звонке, чтобы он не упал на пол.Обязательно удерживайте провода сзади, осторожно снимая колокольчик со стены, чтобы они не упали в стену при отпускании.

Шаг 6: Закрепите провода изолентой.
Как и при снятии кнопки дверного звонка, прикрепите все оборванные провода к стене, чтобы не потерять их из виду.

Как снять трансформатор дверного звонка

Шаг 1. Найдите трансформатор дверного звонка.
Трансформаторы дверных звонков обычно спрятаны вдоль внешней стены в гараже, подвале или на чердаке.Он будет находиться в непосредственной близости от вашего дверного звонка (ов), обычно близко к потолку этой комнаты. Он будет прикреплен к боковой стороне настенной распределительной коробки. Он может находиться за пластиной или даже за самой кнопкой дверного звонка, хотя это маловероятно.

Шаг 2: Найдите и отсоедините провода от винтовых клемм.
Ваш трансформатор, скорее всего, будет иметь две винтовые клеммы, удерживающие два провода на месте. Отвинтите эти винты, чтобы освободить два провода.Маркировка этих проводов не имеет значения, если вы не заметили, что к каждой клемме подключено несколько проводов - это означает, что ваш трансформатор подключен к нескольким кнопкам дверного звонка. В этом случае скрепите группы проводов вместе в соответствии с клеммой, к которой они подключаются. Рекомендуется закрепить эти провода лентой вдоль стены, чтобы не потерять их при работе с другими частями трансформатора.

Шаг 3: Снимите крышку с электрической распределительной коробки.
Чтобы открыть проводку, соединяющую трансформатор дверного звонка с домом, вам необходимо снять крышку электрической распределительной коробки.Если он удерживается винтами, открутите его отверткой. В противном случае вы можете аккуратно поддеть его.

Шаг 4: Отсоедините толстые провода питания.
Вы заметите три провода - зеленый, белый и черный - соединяющие трансформатор с электрической системой вашего дома. К проводам трансформатора дверного звонка и соответствующим проводам вашей электрической системы будут прикреплены колпачки. Отсоедините трансформатор от домашней электросети, открутив крышки и аккуратно отделив провода друг от друга.

Шаг 4: Отсоедините трансформатор от электрической распределительной коробки.
Ваш трансформатор будет удерживаться на месте напротив электрической распределительной коробки с помощью большого болта или набора винтов. Если вы видите болт, ослабьте его гаечным ключом. Если вы видите винты, используйте отвертку, чтобы ослабить их. После освобождения осторожно вытащите трансформатор и вытащите его провода из распределительной коробки.

Шаг 5: Закрепите провода блока питания лентой.
Даже если они расположены в электрической распределительной коробке, провода источника питания могут выпадать не на своем месте.Закрепите их скотчем, чтобы они не двигались.

В этом разделе объясняется, как установить дверной звонок в существующую электрическую систему, которая уже была настроена с соответствующими соединениями для системы дверного звонка. Если вы еще не подготовили электрическую систему своего дома для дверного звонка, обратитесь к электрику.

Опять же, прежде чем работать с любыми проводами, используйте датчик напряжения, чтобы убедиться, что ваше питание отключено.

Перед тем, как начать

Как и при снятии старого дверного звонка, обязательно отключите питание системы дверного звонка, чтобы не пораниться.Найдите автоматический выключатель, который подключается к электрической распределительной коробке, где будет трансформатор дверного звонка, и отключите его. Если вы не можете найти свой, отключите все электропитание дома, прежде чем начать.

Если вы не уверены, что выполняете правильные электрические соединения на любом этапе установки дверного звонка, обратитесь к электрику. Всегда лучше соблюдать осторожность при выполнении проектов по установке дома, особенно при работе с электричеством.

Как установить трансформатор дверного звонка

Шаг 1. Присоедините трансформатор к распределительной коробке.
Если крышка распределительной коробки все еще закрыта, снимите ее. Проденьте провода питания в электрическую распределительную коробку через соответствующее отверстие. Затем поместите трансформатор в отверстие сбоку распределительной коробки. Используя гаечный ключ (если требуется болт) или отвертку (если требуются винты), закрепите трансформатор на месте.

Шаг 2: Подключите провода питания трансформатора к проводам электропитания вашего дома.
Совместите провода по цвету - зеленый с зеленым или коричневым, белый с белым и черный с черным - и скрутите их вместе.Затем накрутите колпачки на соединения, чтобы удерживать их на месте. Вы можете обернуть колпачки изолентой для еще более надежной фиксации.

Шаг 3. Установите на место крышку электрической распределительной коробки.
Либо защелкните крышку на месте, либо снова затяните винты с помощью отвертки.

Шаг 4. Присоедините кнопку дверного звонка и провода звукового сигнала к винтовым клеммам.
Кнопка и провода звуковой сигнализации вашей системы должны оставаться приклеенными изолентой, когда вы снимали старую систему.В этом случае просто оберните соответствующие провода или группы проводов вокруг соответствующих винтовых клемм и с помощью отвертки затяните винты на месте.

Как установить кнопку дверного звонка

Шаг 1: Найдите внешние провода и прикрепите их к кнопке.
Найдите два провода, которые вы прикрепили к внешней стене, и замените их под винтами на задней стороне пластины кнопки дверного звонка. С помощью отвертки затяните винты, пока провода не зафиксируются на месте.

Шаг 2: Вставьте кнопку в стену и прикрутите ее.
Осторожно нажмите кнопку, чтобы она встала на место на внешней стене, чтобы провода больше не были оголены, затем прикрутите ее с помощью отвертки.

Шаг 3: Если возможно, установите крышку на пластину кнопок.
Если кнопка дверного звонка поставляется с крышкой, поместите ее на пластину кнопки и прикрепите в соответствии с инструкциями производителя.

Как установить дверной звонок

Шаг 1. Найдите провода звонка дверного звонка и проденьте их через заднюю часть звонка.
Размотайте провода и аккуратно пропустите их через соответствующее отверстие в задней части колокольчика, не повредив сделанные ранее наклейки. Пройдя через звук, вы можете временно переклеить их в звуковой сигнал, если вы все еще не хотите рисковать потерять их.

Шаг 2. Прикрутите колокольчик к стене.
Установите колокольчик на стену. Если он того же размера, что и ваш старый колокольчик, вы можете использовать те же отверстия для винтов. В противном случае вам может потребоваться электродрель для этого шага.Вставьте левый и правый винты в соответствующие отверстия на звонке. С помощью отвертки или дрели вверните колокольчик в стену.

Шаг 3: Подсоедините провода дверного звонка к соответствующим клеммам звукового сигнала.
Используя этикетки, которые вы сделали ранее, поместите каждый провод на соответствующую клемму и с помощью отвертки затяните его на месте.

Шаг 4: Накройте колокольчик крышкой.
Установите крышку, поставляемую с колокольчиком, и закрепите ее в соответствии с инструкциями производителя.

Проверьте свой дверной звонок

После того, как все компоненты установлены и правильно подключены, пора проверить дверной звонок! Снова включите автоматический выключатель или блок питания и проведите тест. Нажмите кнопку (кнопки) дверного звонка и убедитесь, что вы каждый раз слышите громкий и четкий звонок.

Совет!

Кажется сложным? Вместо этого попробуйте беспроводной дверной звонок. Если вы заинтересованы в установке интеллектуального дверного звонка, ознакомьтесь с нашей подборкой интеллектуальных дверных звонков.

Как подключить дверной звонок, его трансформатор, звонки и кнопки

Поскольку дверные звонки играют важную роль в обеспечении безопасности дома, каждый домовладелец хочет, чтобы они стояли у входной двери.

Если вы купили новый умный звонок и хотите его настроить, или вы хотите заменить существующий дверной звонок на новый, например, видеодомофон. Подключить дверной звонок может быть сложно, в основном для новичков.

Но как эксперт по дверным звонкам, я расскажу вам о проводке дверного звонка, а также покажу вам схемы того, как правильно подключить дверной звонок.

У нас есть два типа дверных звонков: проводные и беспроводные (с батарейным питанием). Беспроводные системы не нуждаются в проводке, они работают от батареи. Все, что вы можете сделать, это прикрепить кнопку звонка к двери и подключить звонок к розетке.

Если вы еще не купили дверной звонок, купите его здесь, на Amazon

.

Детали дверного звонка

Дверной звонок состоит из трех основных частей, к ним относятся:

Трансформатор

Обычно при подключении дверного звонка мы не подключаем звонок напрямую к току.

Он сначала подключается к трансформатору, а затем к источнику питания.

Роль трансформатора заключается в понижении бытового тока со 120 В примерно до 8–24 В, необходимого для дверного звонка.

Вы можете установить трансформатор в любом месте вашего дома, но большинство электриков устанавливают его на электрической панели или внутри автоматического выключателя.

Связанное сообщение: Как найти трансформатор дверного звонка

Звонок в дверь

Звонок - это часть системы дверного звонка, в которой находится зуммер или звонок.Это часть, которая звонит всякий раз, когда вы нажимаете кнопку.

Кнопка

Часто устанавливается у входной двери, а при нажатии раздается звонок.

Инструменты, необходимые для подключения дверного звонка

Для подключения дверного звонка необходимы следующие инструменты.

  • Мультиметр.
  • Электродрель.
  • Уровень маленький или сливовый.
  • Стопорный болт.
  • Провод.
  • Карандаш.
  • Инструмент для зачистки проводов
  • Отвертка
  • Рыболовная лента
  • Лента для виолончели.

Как подключить трансформатор дверного звонка, звуковой сигнал и кнопки

Чтобы правильно подключить дверной звонок, выполните следующие действия:

1. Найдите источник питания

Ищите, куда вы будете подключать трансформатор. Но перед подключением используйте мультиметр, чтобы убедиться, что цепь имеет постоянное питание и не управляется переключателем. В противном случае это повлияет на ваш дверной звонок, когда выключатель выключен.

2. Выключить питание и подключить трансформатор

Перед подключением необходимо отключить питание, чтобы избежать поражения электрическим током.

Подключите провода от трансформатора - черный, зеленый и белый - к соответствующим проводам от источника питания и закрепите их гайками.

Связанный пост: Как проверить трансформатор дверного звонка

3. Установите звонок или перезвон

Установите колокольчик в желаемом месте на стене и установите его до уровня. Карандашом отметьте на стене расположение монтажных отверстий.

Закрепите зуммер или звонок на стене с помощью болтов с откидной головкой, которые часто входят в комплект дверного звонка.

4. Установите кнопку дверного звонка

Отметьте место на входной двери и установите кнопку. Закрепите провода на клеммах кнопок и подключите один к проводке от трансформатора, а другой к звонку.

Используйте другой провод для подключения звонка к трансформатору, питания системы и пробного запуска дверного звонка.

Схема подключения дверного звонка

Ниже приведены общие схемы подключения трансформатора дверного звонка, одинарного и двойного звонков и кнопок.

Проводка дверного звонка, включающая один звонок и кнопку.

Это самая распространенная система подключения дверного звонка, которую вы можете увидеть. Он состоит из одной кнопки, подключенной к звуковому сигналу и трансформатору.

Подключение звукового сигнала и двух кнопок

Этот дверной звонок состоит из одного звонка и двух кнопок. Вы можете использовать систему проводки, если вам нужны две кнопки, возможно, на передней и задней дверях.

Подключение двух звуковых сигналов и кнопки

Эта проводка дверного звонка имеет кнопку и два звонка.Вы можете использовать систему проводки, если хотите, чтобы звонок был слышен во всех частях дома.

Электромонтажная система дверного звонка, включающая два звонка и две кнопки

Эта система подключения имеет две кнопки и два звонка.

Вы можете настроить систему дверных звонков, если вы хотите, чтобы дверные звонки были на обеих дверях вашего дома, и если вы хотите слышать громкий звонок зуммера в разных местах вашего дома.

Часто задаваемые вопросы по проводке дверного звонка

1.Может ли провод дверного звонка шокировать вас?

Нет, не может. Провода дверного звонка имеют низкое напряжение, калибра 18-20 калибра и не могут шокировать человека. Однако в проводном трансформаторе используется высокое напряжение. Поэтому всегда отключайте питание перед тем, как начать звонить в дверь.

как определить провода дверного звонка?

Идентифицировать провод дверного звонка очень просто. Обычно они маленькие, калибра 18-20, и их провода часто отделяются от проводов высокого напряжения.

Как на дверной звонок подается питание?

Каждый раз, когда вы нажимаете кнопку дверного звонка, вы замыкаете электрическую цепь.Это позволяет току течь вокруг внутреннего электромагнита дверного звонка, создавая магнитное поле. Затем поток используется для питания механизма, который звонит в колокольчик.

Могу ли я подключить дверной звонок к выключателю света?

Нет, подключение дверного звонка от переключателя может заставить звонок не звонить, когда переключатель находится в положении ВЫКЛ. Тем не менее, вы можете снять коробку переключателя света и установить большую 2-х секционную или распределительную коробку. Разделите линии и используйте одну для переключателя, а вторую для дверного звонка.

Статьи по теме

Проводка дверного звонка

Типичная система дверного звонка в жилом доме включает трансформатор (для преобразования 120 В переменного тока в 24 В переменного тока), звонок / зуммер и кнопка для звонит в колокол. В проводке дверного звонка в жилом доме используется низкое напряжение, за исключением линейной стороны трансформатор. Линия трансформатора должна быть подключена к утвержденному электрическая коробка, похожая на выключатель света или настенную розетку. Трансформатор используется для понижения напряжения со 120 В до 16, 18 или 24 В.Один или две кнопки для передней и задней двери можно использовать для активации системы дверного звонка. Ниже приведен стандартный схема подключения дверного звонка. Поскольку трансформаторы бывают самых разных напряжения, убедитесь, что ваш трансформатор обеспечивает правильное напряжение для ваша конкретная система дверного звонка. Они часто собираются вместе как комплект, но иногда вы покупаете их отдельно.

Схема подключения дверного звонка

Если ваш звонок / зуммер поддерживает только одну кнопку, как показано ниже, все еще можно подключить две или более кнопки к система.Вы просто подключаете обе кнопки к одному и тому же терминалу. Вы можете подключить две, три, четыре и более кнопок в моде, если ты действительно хотел.

Вы можете определить, какая сторона трансформатора является стороной линии, или Сторона 120 В, потому что у нее обычно есть черный и белый провода для соединить с проволочными гайками. Сторона низкого напряжения обычно есть пара винтовых клемм для подключения провода звонка 18 калибра к. См. Диаграмму ниже:

Дверной звонок "Звонок" Провод

Дверные звонки обычно подключаются с помощью провода 18 калибра, также упоминаемого как "звонок".Клеммы зуммера / звонка обычно помечены "F", "R" и "C". "C" означает "обычный" и должен быть привязан к одной из винтовых клемм, выходящих из трансформатора. Буква «F» стоит спереди и используется для звонка на входной двери. "Р" обозначает заднюю часть и используется для звонка задней двери. Многие системы дверных звонков используют другой зуммер или звуковой сигнал для передней и сзади, чтобы вы могли определить, какая кнопка нажата.

Устранение неисправностей проводки дверного звонка

Следующие советы можно использовать для устранения неполадок дверного звонка проблема с проводкой .Это чаще встречается на дверных звонках старые дома, которые внезапно перестали работать, но иногда вы обнаружите, что проводка вашего нового дверного звонка не работает должным образом, поскольку хорошо.

  • Используйте тестер низковольтных цепей для проверки проводки устройства для дверных звонков, зуммеров или перезвонов. Этот тип тестер доступен в большинстве хозяйственных магазинов и дома. центры по очень разумной цене.
  • Когда возникают проблемы, кнопка дверного звонка обычно преступник.Всегда сначала проверяйте кнопку, если звонок в дверь или колокольчик не функционирует. Усталость металла весной или коррозия от погодные условия могут привести к сбою в работе точки контакта.
  • После проверки кнопки звонка осмотрите все видимые части. проводки на обрыв или механическое повреждение.
  • Используйте низковольтный тестер на каждом участке проводки. Ты скорее всего, обнаружит обрыв в проводке, а не короткое замыкание.
  • Колокольчик будет звонить постоянно, даже если кнопка не нажата. нажал - если где-то в проводе короткое замыкание.
  • Если трансформатор имеет устройство защиты от перегрузки, нехватка может привести к отключению вторичного тока. Итак трансформатор также следует проверять при возникновении проблем.
  • Чтобы проверить трансформатор, отсоедините один провод от винт вторичной обмотки трансформатора. Коснитесь клеммы низкого напряжения и отключенный провод с низковольтным тестером.
  • Лампа загорится при коротком замыкании в проводе. Быть уверенным что лампа, которую вы используете в тестере низкого напряжения, соответствует напряжение в трансформаторе.Если вы используете более низкое напряжение лампочка, она перегорит во время тестирования. Если вы используете лампочку с высоковольтным номиналом свет будет просто тусклым.
  • С помощью низковольтного тестера проверьте кнопку дверного звонка. Подключите кнопку от одной клеммы трансформатора через тестер лампы и обратно к другому терминалу. Если кнопка работает, лампочка загорится при нажатии кнопки.
  • Если проблема связана с звонком, зуммером или звонком, проблема обычно в соединениях в точке контакта.Снимите каждый соединительный провод, подпилите его наждачной бумагой и замените каждый провод.
  • Более дорогие куранты имеют соленоиды, которые могут быть очень трудно заменить. В некоторых случаях эти соленоиды перегорают и куранты не будут работать. Возможно, вам придется вернуть позвонить производителю для ремонта.
  • При первой установке беспроводного модуля, если он не работать, попробуйте подключить звуковой блок ближе к месту кнопки.Возможно, вы просто находитесь вне пределов досягаемости маленьких передатчик в кнопке.
  • В беспроводных устройствах слабый аккумулятор в кнопке может заставить устройство не работать. Проверить аккумулятор с низким напряжением Тестер настроен на постоянное напряжение. Если аккумулятор разряжен, замените его.

Популярность видеодомофонов выросла за последние несколько лет. Они часто отправляются в нестандартные коробки от крупных интернет-магазинов или технологических компаний напрямую потребителям.

Электрооборудование - Основы

Жилой Электрические директивы и нормы

Приблизительный Электрический и тяговый кабель

Общие электрические Электрические схемы

выключателей и Предохранители

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Определение размеров вашей электрической части Сервис

Электрооборудование - Установка главной линии обслуживания

Пожар / дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Низковольтная проводка

Выводы кабеля

6 простых шагов для подключения дверного звонка

Почти в каждом доме есть дверные звонки рядом с дверью, особенно в недавно построенных домах.Вы можете решить отремонтировать, заменить или добавить новый дверной звонок. Первое, что вам нужно знать, это как подключить дверной звонок, чтобы он работал правильно.

Хотя выполнить эту задачу легко, но для этого вам понадобится необходимый комплект проводки дверного звонка. . С этим вы можете сделать это за считанные минуты.

Вы можете выбрать один из трех различных типов дверных звонков: беспроводной, проводной и Wi-Fi. Звонок Wi-Fi подключается к домашнему маршрутизатору с проводом или без него.

Прокладка кабеля по скрытому пути придаст вашему дому более красивый вид, чем видимая проводка. Так что лучше всего прокладывать его через подвал, если скрытый монтаж для вас затруднен. Ниже приведено руководство о том, как подключить дверной звонок .

Как подключить кнопку дверного звонка (одиночный)

Этот вариант - самый простой способ установки дверного звонка. Вы увидите, как кнопка подключается к клеммам в звуковом сигнале, то есть на передней панели. Распределительная коробка трансформатора дверного звонка замыкает цепь и подключается к сигналу и кнопке.Вот несколько шагов, как подключить один дверной звонок.

Шаг 1. Найдите источник энергии

Изображение: wayfair

Лучшее место для трансформатора дверного звонка - на чердаке. Таким образом, вы можете подключить его к любому источнику питания, будь то потолочный лайтбокс или розетка. Однако вам нужна среда с напряжением до 120 В, и потолочный светильник - это первое, что приходит на ум.

Проверьте мультиметр напряжения дверного звонка , чтобы убедиться, что он стабилен и не подключен к переключателю.Этот регулятор отключает ваш дверной звонок, когда он не включен.

Шаг 2. Отключите питание

Лучше всего отключить подачу света к распределительной коробке, которая питает трансформатор дверного звонка. Перепроверьте с помощью вольтметра, чтобы убедиться, что он действительно мертв. Затем соедините кабели в коробке с одинаковыми проводами и скрутите их вместе, прежде чем закрепить болтами.

Шаг 3. Выберите лучшее место

Выберите наилучшее положение для установки кнопки и приемника.Выберите место, до которого может добраться каждый член семьи. Кроме того, установите ресивер в таком месте, где его могут слышать все в доме. Вам следует также соблюдать инструкции производителя по установке приемников и кнопок.

Шаг 4: Подключение и проверка дверного звонка

Подсоедините кабель к винту кнопки звонка и подсоедините его к трансформатору. Продеть еще один провод ко второй гайке в переключателе дверного звонка. Теперь прикрепите этот провод к винту на приемнике.Сделайте то же самое с третьим тросом и убедитесь, что вы надежно закрепили его на гайке. Наконец, проверьте, работает ли дверной звонок.

Как подключить двухкнопочный дверной звонок

Изображение: wayfair

Если вам нужна кнопка дверного звонка спереди и сзади дома, вам следует установить двойной регулятор. Этот тип кнопок звонит только на одном приемнике, но имеет два разных переключателя. Эти шаги помогут вам с установкой.

Шаг 1. Установите кнопку в правильном положении

Выберите наилучшее положение для кнопок дверного звонка и приемников.Убедитесь, что вы разместили их там, где они доступны каждому гостю и члену семьи. Также установите приемник в таком месте, где все вокруг могут слышать звуковой сигнал. Наконец, следуйте инструкциям производителей по установке кнопок и приемников на стене вашего типа.

Шаг 2. Запустите кабельную сеть и проверьте работу Bells

Прежде чем прикасаться к чему-либо в распределительной коробке трансформатора дверного звонка , , попробуйте отключить питание. Сделайте хорошую разводку обеих кнопок, чтобы после установки она выглядела аккуратно.Протяните провод от клеммного винта обеих кнопок и подключите их к трансформатору дверного звонка .

Второй провод закрепить на выводе кнопки передней двери. Затем подсоедините кабель к приемнику . Вы должны сделать это для обеих кнопок, чтобы не испортить цвета проводов дверного звонка . Убедитесь, что провода от зуммера подключены к клеммным винтам двух регуляторов правильно. Теперь проверьте все кнопки, чтобы убедиться, что они работают.

Как подключить новый дверной звонок

Следующие шаги помогут вам подключить новый дверной звонок.

Шаг 1. Выключите питание

Отключите все электропитание, отключив автоматический выключатель, идущий к распределительной коробке трансформатора. Вы можете подключить его к любому терминалу, в котором есть постоянный поток энергии. Еще раз проверьте с помощью бесконтактного вольтметра, чтобы убедиться в отсутствии скачков напряжения.

Шаг 2. Выберите хорошее место

Выберите отличное место для кнопки звонка и трубки.Вы должны знать, как найти места для провода дверного звонка , чтобы не просверлить каркас стены. Вы можете использовать электронный искатель шпильки, чтобы определить наилучшее положение. Теперь проделайте в стене отверстие на дюйм для кабелей.

Отметьте точки, в которые войдут винты, подняв дверной звонок. Затем используйте сверло, откройте прорези для анкеров и вставьте их внутрь.

Шаг 3. Снимите плинтус и обшивку, затем просверлите соединительный воздуховод

Выньте часть плинтуса под дверным звонком с помощью канцелярского ножа.Затем просверлите отверстие диаметром 3/8 дюйма в основании через опорную плиту. Также снимите накладку со стороны замка двери, где вы будете устанавливать кнопку. Вырежьте часть обшивки для кабелей и просверлите ее в основании под каналом.

Шаг 4. Подключите дверной звонок и трансформатор

Подключите один длинный кабель дверного звонка от распределительной коробки к трансформатору. Запустите еще один на позицию кнопки. Затем проденьте проволоку в подвал через просверленные отверстия.Убедитесь, что он проложен вдоль балок перекрытия и закреплен скобами с интервалом в четыре фута.

Отнимите несколько дюймов от конца проводов и разрежьте латексное покрытие на 1/2 дюйма. Подсоедините провода дверного звонка (черный и белый) к винтам на трансформаторе. Намотайте его на винты и затяните их. Присоедините соответствующие провода к винтовым клеммам кнопки и приемника.

Шаг 5: Подключите провод дверного звонка к кнопке

После того, как вы правильно соединили черный и белый кабели, нанесите силиконовый герметик на кнопку.Затем установите переключатели с помощью гаек.

Шаг 6. Проверьте дверной звонок

Когда вы закончите установку всех частей дверного звонка и запуск соединений, проверьте свою работу. Включите автоматический выключатель, чтобы восстановить питание, и позвоните в дверной звонок. Нажимайте кнопки и обращайте внимание на гудение или звонок.

Последнее слово

Умение подключать дверной звонок необходимо каждому. Поскольку это простой процесс, нет необходимости привлекать специалиста-электрика.Все, что вам нужно сделать, это следовать указаниям в руководстве производителя.

Однако в этом руководстве подробно описаны действия и показано, как использовать комплект для установки дверного звонка. Убедитесь, что вы включили весь свет перед любыми подключениями, а затем проверьте кнопки и приемники, когда закончите. Если вы будете следовать каждому шагу в этой статье, то это обязательно сработает.

Дверные звонки KNOCK - Vintage Door Chimes Tech Advice

Техническая консультация - Дверь Питание колокольчика и соединения

Дверные звонки работают от пониженного напряжения.Где-то в системе проводки дверного звонка есть трансформатор, который принимает входное напряжение 110 В и снижает его до диапазона от 8 до 24 В. Простые двух нотные перезвоны обычно работают при напряжении от 8 до 16 вольт. Многоканальные перезвоны обычно работают от напряжения 16 или 24 вольт. На шасси некоторых колокольчиков указано требование к напряжению. Для моторизованной многопозиционной ноты требуемая мощность будет указана на табличке с техническими характеристиками двигателя.

Для получения наилучших результатов и безопасной работы подберите трансформатор к этому напряжению.По результатам тестов и тестов на ошибки я пришел к выводу, что вы можете до некоторой степени изменять громкость звонка, используя трансформатор или большую или меньшую мощность, но я рекомендую отклонение не более чем на +/- 8 вольт от предполагаемого напряжения. Колокольчики со встроенными часами, которые отключают питание от цепи дверного звонка, должны работать только при рекомендованном напряжении в интересах точности часов.

Ни при каких обстоятельствах нельзя «тестировать» дверной звонок на 110 вольт, так как тест будет коротким и дымным.

Когда возникают проблемы, многие, кажется, в первую очередь подвергают сомнению трансформатор - возможно, желая принять желаемое за действительное. Вероятнее всего, другие проблемы. Скорее всего, проблема в самом звонке. Или кнопка дверного звонка изношена. Домашняя проводка системы может быть нарушена. Подключение к курантам может быть неправильным. Если вы сомневаетесь в исправности домашней схемы, я рекомендую провести автономный тест звонка. Для этого необходимо построить испытательную станцию, состоящую из трансформатора и кнопки дверного звонка, соединенных проводкой как миниатюрная версия домашней схемы.Это может показаться большим трудом, но может сэкономить сотни человек, если не нанять электрика для поиска фантомных проблем. Если вы можете надежно изолировать проблему от домашней цепи, вы можете заменить кнопки дверного звонка и, возможно, трансформатор, прежде чем нанимать профессиональную помощь.

Что-то, что вы обязательно должны учитывать при установке или обновлении до многопозиционного перезвона, так это то, что требуется 3-проводная схема. Стандартная двухпроводная схема, которая обеспечивает мгновенное питание простого двух нотного звонка «динг-дон», не будет работать с более сложными моторизованными звонками.Причина проста: звуковому сигналу из нескольких нот требуется питание, в то время как звуковой сигнал выполняет свою последовательность, поэтому для обеспечения этой мощности необходим постоянный провод под напряжением. Если вы хотите перейти с простого 2-нотного звонка на моторизованный 3-х, 4-х, 8-ми или любой другой звонок, потребуется обновить проводку дверного звонка в вашем доме. И чтобы все было как можно сложнее, если в вашем доме есть простой двухпозиционный звонок, но он подключен к передней и задней дверям, вы увидите три провода, выходящие из стены, но этих трех проводов недостаточно для работы. моторизованный звонок, потому что этот провод обеспечивает мгновенное питание от двух кнопок дверного звонка.

Кстати, если кто-то до вас (очевидно, не вы, потому что вам было бы лучше знать) установил моторизованный звонок на простой 2-проводной цепи, симптомом было бы то, что звонок будет работать только тогда, когда кнопка дверного звонка нажата и удерживается, обеспечивая мгновенная сила. Он остановится в момент отпускания кнопки дверного звонка. Все просто, правда?

Вот текст из инструкций по установке NuTone Jefferson 1949 года:

Если возможно использование существующей проводки звонка.Это устраняет необходимость установки всех новых проводов от дверных кнопок до трансформатора и перезвон. Однако, если вы все-таки воспользуетесь существующей проводкой, она будет необходимо подключить еще один провод от места расположения трансформатора к месту перезвона. Перед установкой этого нового провода замените Ваш настоящий слабый трансформатор звонка с трансформатором NuTone 24 вольт упакованы этим колокольчиком.

Прикрепить этот новый провод к той же клемме трансформатора, к которой дверь кнопки подключены (см. схему подключения). Этот новый провод проводит ток 24 В на двигатель Telechron в механизме звуковой сигнализации. Этот мотор запускается каждый раз, когда кнопка передней двери нажимается и поворачивается до тех пор, пока не будет завершена последовательность из восьми нот.

Один необычный особенность, которую я заметил, состоит в том, что многонотные колокольчики Эдвардса могут не терплю светящихся кнопок дверного звонка.Кажется, что струйка мощности, протекающей через подсвеченную кнопку, достаточно, чтобы Двигатель дистрибутора не отключился, поэтому он будет работать непрерывно. Решение простое - просто не используйте подсвеченную кнопку с Edwards. многотонный перезвон.

Я часто получать электронные письма от людей, которые говорят, что у них плохой трансформатор, или, может быть, плохая проводка или плохой звонок, но я просто не знаю, в чем проблема... и могу я им помочь разобраться? Для меня это почти невозможно для диагностики звонка или домашней электропроводки с помощью дистанционного управления. Вот мой совет для всех, кто хочет самостоятельно отлаживать. Как любой многопеременный система, будь то алгебраическое уравнение или ремонт вашего автомобиля, переменные необходимо решать по одному. Мой собственный тест на перезвон станция состоит из миниатюрной схемы дверного звонка, с 110 В в трансформатор правильного напряжения, кнопки дверного звонка и соответствующие провода.С этой настройкой я могу видеть все части, я могу точно определите каждого, и я знаю, что все они полезны. Если вы делаете такую ​​настройку, вы можете хотя бы изолировать проблему к вашему звонку или за его пределами, плюс вы можете определить при необходимости скорректируйте схему подключения быстрым методом проб и ошибок.

Успешно установлены 2 дверных звонка G4 с официальной схемой подключения! : Ubiquiti

Наконец-то я смог получить официальную схему подключения от службы поддержки Ubiquiti для установки 2-дверного звонка! В эти выходные я успешно установил второй, и мне он очень нравится.

Я написал сообщение в своем блоге, которым я тоже поделюсь ниже, и надеюсь, что это поможет вам всем. По какой-то причине здесь / на форумах сообщества было шокирующе мало по этому поводу.


Схема подключения

Ubiquiti предоставила эту схему, и я немного ее почистил здесь: https://media.gioia.cloud/blog/oughtts/doorbells/[email protected]

Некоторые примечания по установке

Вам понадобится трансформатор не менее 16/30 В переменного тока. Ubiquiti рекомендует это только для одного дверного звонка, и это абсолютно необходимо, чтобы обеспечить достаточную мощность для них обоих.Мне пришлось заменить свой, и я использую трансформатор 598 от Edwards Signaling.

Две шайбы необходимо подключить к трансформатору. При установке с двумя дверными звонками один из гнездовых разъемов каждой шайбы должен быть подключен к входящему проводу трансформатора. Я просто отрезал два куска провода калибра 18 и использовал проволочную гайку, чтобы удерживать их вместе.

Ненужный уровень детализации проводки: Это говорит само за себя, но только для завершения:

  • Другой конец передней шайбы с внутренней резьбой подключается к переднему проводу, идущему к звуковой сигнализации, а его два охватываемых конца подключаются к передней и трансформаторные клеммы на перезвоне.

  • Другой охватывающий конец задней шайбы подключается к заднему проводу, идущему к звуковому сигналу, а затем его два охватываемых конца подключаются к задней части и клеммам трансформатора.

У вас будет два зубчатых конца, подключенных к клемме трансформатора на звуковом сигнале (часто обозначаемой на нем "trans").

Любой звонок 16V должен работать , но я использовал CHM2 от Newhouse Hardware, в основном потому, что это был единственный звонок 16V, который я смог найти, и он имел простой белый внешний вид.

К вашему сведению: проводка очень тугая, внутри этого звонка, а крышку очень трудно снять, .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
