Установка и схема подключения погружного насоса. Пуско-защитное устройство (ПЗУ) и скважинный насос Пуско защитное устройство скважинного насоса схема подключения

Алексей 28.01.2015 Насосные станции

Счастливые владельцы загородных домов и дач очень часто сталкиваются с проблемой водоснабжения своих жилищ.

Привозить и хранить воду в больших емкостях можно только на этапе строительства, а в последующем проблема обеспечения водой решается другими способами. Одним из них является обустройство на участке отдельной скважины.

В ней для бесперебойного водоснабжения устанавливается специальное устройство. Этот агрегат может снабжать водой не только дом, но и огород. Подключение и устройство погружного насоса, совсем не сложное и вполне может быть выполнено самостоятельно. Попробуем разобраться как это делается.

Виды оснащения для системы водоснабжения

Данный вид устройств отличается от других тем, что он работает на напор, он выталкивает жидкость на поверхность. В связи с этим они подвергаются значительно меньшей нагрузке и, как следствие, потребляют намного меньше электроэнергии. А это в наши дни существенный фактор для любого хозяйства.

Насос в отличие от обычной стационарной станции издает намного меньше шума и не приводит к вибрации на поверхности и в доме. Еще одним преимуществом следует считать то, что он выполнен из деталей, не поддающихся ржавчине и не может выйти из строя под воздействием воды. После открытия крана в доме, вы услышите только небольшой щелчок, свидетельствующий о том, что произошло подключение установленного в скважине насоса.

Смотрим видео, немного о видах насосов:

В настоящее время выпускаются различные типы оборудования. Их подразделяют по различным характеристикам, в том числе и по принципу действия на:

  • Динамические;
  • Объемные.

В зависимости от того какой метод подачи используется, они делятся на:

  1. Погружные;
  2. Поверхностные.

Наиболее популярными у владельцев загородного жилья являются погружные модели насосов, которые в свою очередь можно разделить на несколько категорий: фонтанные, циркуляционные и дренажные.

Основная часть устройств принадлежит к динамическим. В этом оснащении перекачивание жидкости происходит в результате воздействия на некоторые его комплектующие. Среди них выделяют такие модели:

  • Лопастные;
  • Струйные;
  • Воздушные.

Первый тип устройств подразделяется еще на несколько групп: осевые, диагональные и центробежные.

Разновидности центробежных агрегатов

Эта категория аппаратов наиболее широко распространена в частных домах. Они обладают достаточной для этого мощность, а их эксплуатация довольно легкая. Схема подключения такого насоса доступна каждому и не отличается особой сложностью.

Применение устройств довольно широко. Кроме подачи воды, они предназначены для удаления стоков или других жидкостей. В частных подворьях с их помощью обустраивают систему канализации.

Устройство насоса

Устройство центробежного насоса погружного типа может быть разным. Применяются два их вида:

  • Штанговый;
  • Бесштанговый.

В первом случае аппарат оснащен приводом, который располагается над водой. Эту модель можно применять в скважинах, имеющих небольшие глубины.

Второй вариант изготавливают как целостное устройство. Питание осуществляется с помощью применения электрокабеля в надежной изоляции, погружаемого в воду вместе с агрегатом.

В настоящее время можно выбрать любое устройство водяного погружного центробежного насоса, подходящее под определенные условия эксплуатации. Производители выпускают различные модели, отличающиеся друг от друга как по размерам, так и по рабочему объему. Это дает возможность приобрести необходимый аппарат, не тратя лишних средств за, например, очень мощный, но не совсем подходящий для определенных условий.

Подключение оборудования

Для того чтобы правильно это сделать, необходимо точно соблюдать некоторые правила и следовать данным рекомендациям. Вот как, например, нужно подключать напорный бак, который будет получать питание от аппарата. Чтобы выполнить такое подключение автоматики к любому погружному насосу потребуются следующие приспособления:

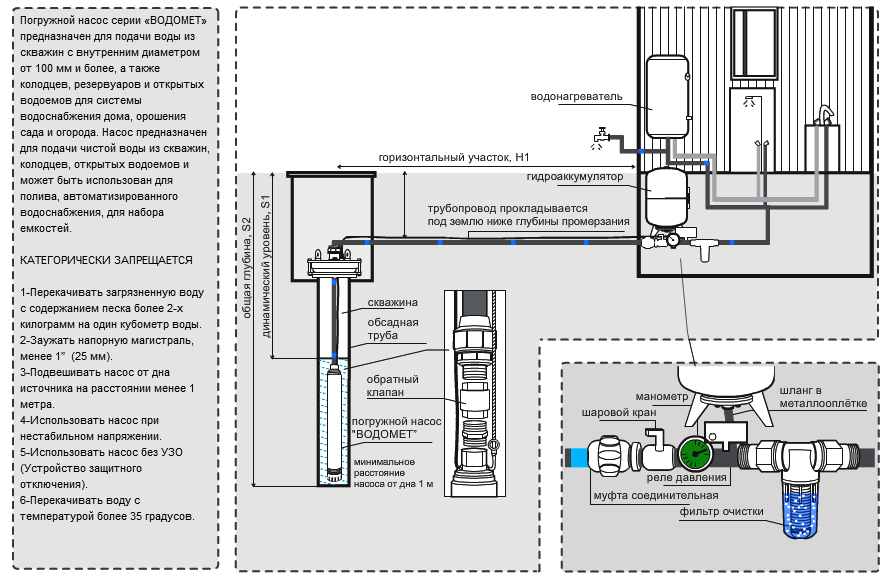

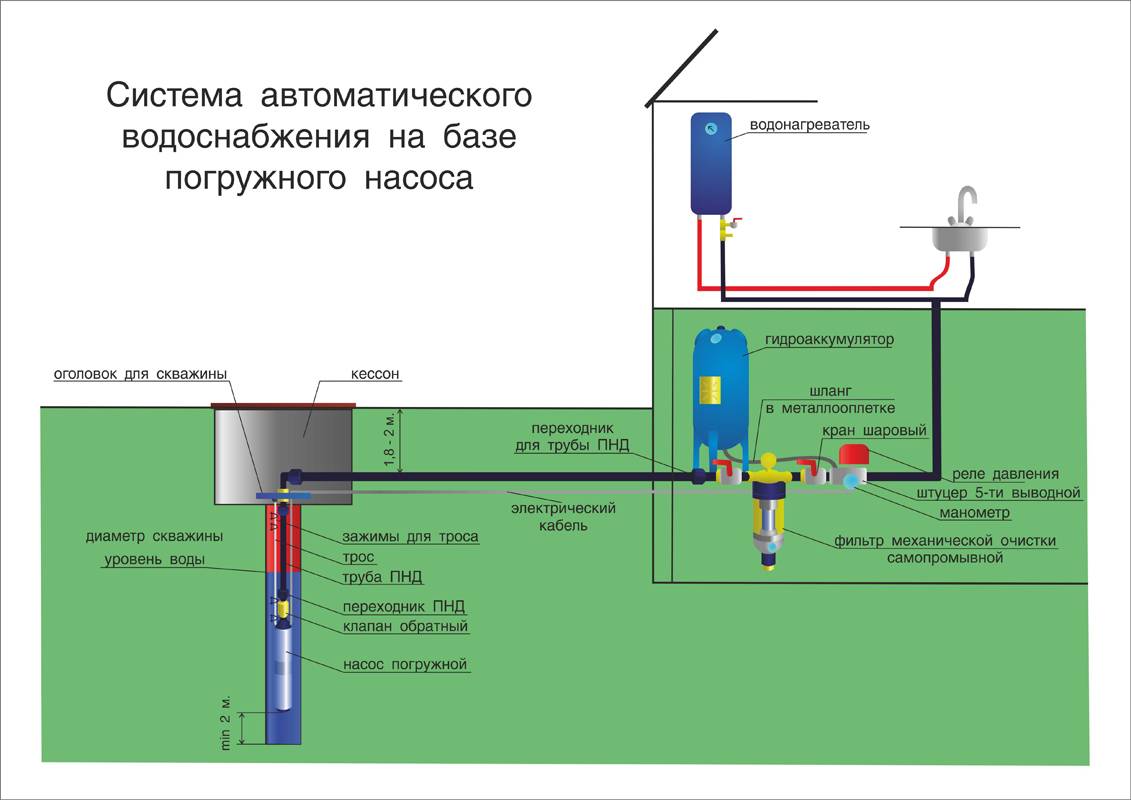

Схема погружного насоса выполняется таким образом: в первую очередь к аппарату подключаем заранее приготовленный клапан и ниппель. Это выполняется с помощью шланга, который обычно идет в комплекте. Далее следует провести тщательную герметизацию всех мест соединений. Это можно сделать с применением специальной липкой ленты, используемой в строительстве. После этого необходимо соединить ниппель с возвратным клапаном.

Смотрим видео, этапы установки насосной группы:

На следующем этапе совершается подключение водоснабжающего шланга насоса. Наконечник трубы фиксируется с помощью ниппеля.

Потом в перекрытии колодца необходимо установить шланг, идущий к мембранному баку, установленному в доме. Снова нужно тщательно герметизировать все места соединений. Это защитит устраиваемую систему не только от мелких протечек, но и возможных серьезных поломок, связанных с этим.

Насосный кабель протягивается через специальное отверстие в наконечнике и после этого осуществляется само соединение. На следующем этапе предусматривается закрытие колодца, на позволяющее попаданию в него мусора.

Пускозащитное устройство (ПЗУ) для погружных насосов

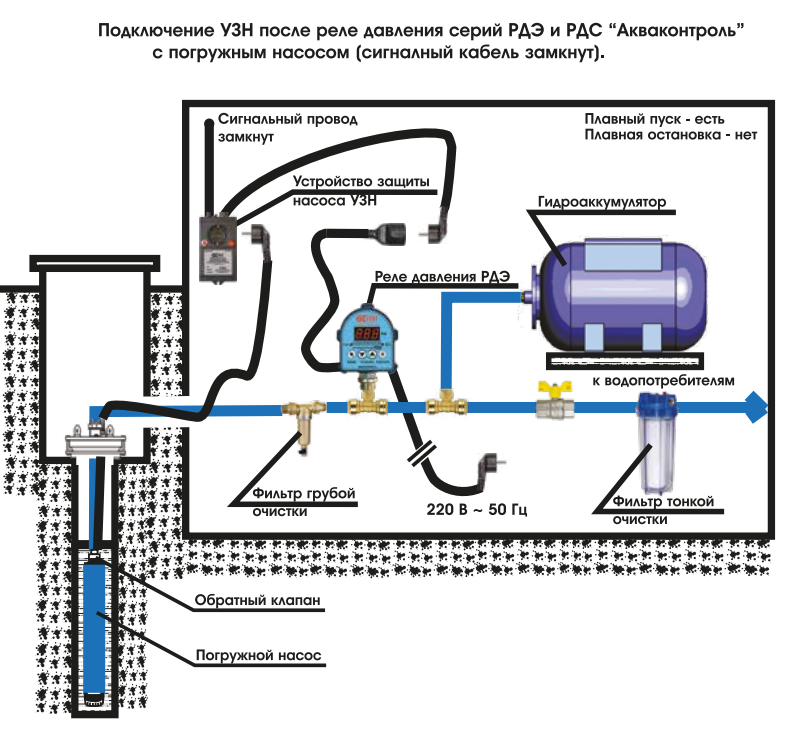

Схема подключения автоматики

Этот элемент применяется при первоначальном запуске устройства и для последующего разгона его двигателя. Этот момент является наиболее неблагоприятным режимом для электрических моторов, водозахватной части скважины и труб, по которым поднимается вода.

Для того чтобы предупредить негативные последствия, возникающие при пуске насосов, и применяется данное оборудование. ПЗУ служит защитой электродвигателя по току, осуществляя автоматическое его выключение при появлении перегрузки. Это выполняется с помощью теплового реле, размещенного в корпусе.

Кроме реле в состав устройства входят:

  • Конденсаторный блок;
  • Клемник.

Все элементы объединены в одну электрическую схему.

Гидроаккумуляторы и особенности их подключение

Являясь одной из важных составляющих в водоснабжении частного дома, они используются для накопления воды, находящейся под давлением и по необходимости поступающей в систему. Они выполняются в виде металлической емкости, внутри нее размещена резиновая груша, играющая роль мембраны.

Смотрим видео, завершающие работы и первый запуск:

Прежде, чем совершить подключение водяного погружного насоса к гидроаккумулятору, следует в обязательном порядке проверить наличие давления в баке. Оно должно на 0,2-1 бар быть меньше, чем значение, выставленное на реле.

В некоторых случаях предпочтительно устанавливать гидроаккумулятор на максимально возможной высоте, например, на чердаке или на втором этаже здания.

Выводы

Для того чтобы обеспечить нормальное водоснабжение загородного дома при отсутствии центрального водопровода чаще всего применяются погружные насосы, которые способны функционировать в скважинах. Они надежны и легки в эксплуатации, а схема их установки довольно проста. Выполняется монтаж с применением самых обычных материалов и под силу каждому домовладельцу.

Опубликовано автором – – Ноябрь 8, 2013

Высокий пусковой ток – проблема для систем с ограничением по максимальной мощности. Автомат может выбивать, система бесперебойного питания уйти в режим перегрузки. Как быть?

Удачным решением станет использование устройства плавного пуска (УПП). Например, мы имеем однофазный погружной насос мощностью 1кВт, расположенный в скважине на глубине 50 метров. Для старта его двигателя потребуется 4-6-ти кратный пусковой ток, т.е. система должна выдержать кратковременную мощность около 5кВт. Скажем, инвертор, расчитанный на 3кВт просто не сможет осуществить запуск. Момент старта также будет сопровождаться резким повышением давления, который фактически означает гидроудар по системе водопровода.

В линию, питающую насос вставим УПП. Устройство в течение заданного времени (обычно до 20сек. ) плавно поднимет напряжение, что позволит насосу с ускорением раскрутить крыльчатку, без рывка. В итоге мы приравняли пусковой ток к номиналу,т.е. он составил величину 1кВт и существенно продлили жизнь погружному насосу (срок службы увеличивается где-то в 2 раза, учитывая стоимость насоса, решение о применении УПП, даже в отсутствии системы резервирования энергии становится очевидным):

Представим схему подключения , которое может использоваться как с однофазным, так и с трехфазным оборудованием:


Существую ли ограничения для использования устройства плавного пуска? Да, таковые есть и о них следует знать:
1) УПП нельзя использовать с холодильниками. Высокий пусковой ток необходим для срыва в движение клапанов компрессора
2) Аналогично для кондиционеров и прочего оборудования

Если у вас остались вопросы – рад буду ответить в комментариях!

Читайте также:

  • Стабилизаторы напряжения: какой выбрать? Обзор типов…
Уважаемые корифеи!
У меня скважинный насос подключен через пуско-защитное устройство.
И насос (какой-то китайский, мощностью 1,5 кВт) и ПЗУ устанавливались лет 10 назад. Сегодня провел ежегодную профилактику: отрегулировал давление включения / выключения и подкачал ГА. Затем запустил насос на полив. После минут 10 работы ПЗУ сработало. У меня стоит такое ПЗУ (см. файл во вложении). На нем справа есть красная лампочка и кнопка предохранителя. Так вот красная лампочка горела, а вернуть ПЗУ к жизни мне удалось, нажав на кнопку предохранителя.
Снова включил насос и начал набирать воду. Больше пока ПЗУ не срабатывало, хотя я набрал где-то литров 750 воды в бак, но красная лампочка горела все время до отключения реле давления.
Подскажите, пожалуйста, в чем обычно бывает причина срабатывания ПЗУ?
В ПЗУ стоит вот такой конденсатор (см. файл во вложении). Может он за 10 лет работы потерял свои характеристики и его надо заменить?
Заранее признателен.

Может быть ответ и запоздалый, но если у Вас насос на 1.5 кВт, то его рабочий ток около 6,8 А, с учетом того, что тепловое реле выбирают из условия 1,2 от рабочего тока, то оно должно быть на 8,2 А.

По данным на крышке блока управления, там стоит термореле на 8 А, т. е. оно на самой границе рабочего диапазона, совсем без запаса. И непродолжительная работа насоса с перегрузкой, возникшей от подклинивания крыльчатки или винта, пережатия шланга на полив с поднятием давления и т. п., могли вызвать срабатывание защиты.
А профилактику проводили? Если да, то что выявилось, и как насос работает в нынешнее время?
Почему задал вопрос, у меня у самого 1.5 недели назад начал сбоить блок управления. Насос включался на 20 секунд, потом выключался, а так как давление успевало подняться выше давления включения, то насос не включался, пока давление опять не падало. Путем блокировки реле давления удалось выяснить, что первое включение насоса длится 20 секунд, потом ПЗУ выключается на 8-10 сек, пока не остынет термореле, а потом второе и все последующие включения работают в цикле 8-10 секунд работает, 8-10 секунд отдыхает, поднимая при этом давление на 0.05 бар. Так термореле работать не должно, при срабатывании оно должно отключаться, и включить его можно, путем нажатия на кнопку. И чтобы накачать гидроаккумулятор с 2 бар до 3.5 бар надо ждать в режиме такого тактирования 10-15 минут. Трогаю термореле, оно температурой не выше 30-35 градусов. Автомат на щитке на 10 А не срабатывает. Термореле тоже на 8 А.
Провел эксперимент, закоротил термореле, после этого насос стал накачивать воду с 2 до 3.5 бар за 2.5-3 минуты.
На эти выходные взял токовые клещи, чтобы проверить ток потребления насоса. При пуске секунд 10-20 ток потребления 5.2 А, потом начинает падать до 4.8 А, а в конце цикла, когда давление поднимается до 3.5 бар, ток потребления падает до 4.5 А. Насос на 0.75 кВт, для него номинальный ток потребления должен быть около 3.4 А, ну с учетом потерь cosFi=0.8, то около 4.3 А. Насос тоже китаец, там может быть всё что угодно. Поэтому считаю, что с насосом пока всё в порядке, просто сломалось термореле, причем очень странно, срабатывает при токе в 5 А, причем контакт разрывает, а потом автоматически включается, но уже на меньшее время. Буду его менять.

Каждый выпускаемый промышленностью насос имеет свое назначение и специфику применения. Если вы уже подобрали оборудование для перекачки воды или другой жидкости в соответствии с необходимыми параметрами работы, то необходимо знать, что ПЗУ, как правило, применяется в оборудовании с достаточно большой производительностью. Это насосы погружного типа с однофазными асинхронными двигателями и достаточно большой глубиной погружения.

Пусковая аппаратура выносная, т.е. размещается наверху и соединяется с насосом посредством кабельного подключения. При обслуживании данного оборудования не требуется подъем насоса, не производится демонтаж и последующий монтаж водопроводной магистрали, что упрощает эксплуатацию и уменьшает габариты самой насосной установки.

В продаже имеется множество марок насосов, так называемого эконом-класса, бытового назначения и относительно невысокой производительности. Они устанавливаются, как правило, на небольшие (до 10 метров) глубины. Такие насосы экономны и компактны, пусковое оборудование не занимает много места и располагается непосредственно в корпусе приборов.

Встроенное ПЗУ имеет свое преимущество в экономии кабеля (только линия обычной бытовой электросети), в экономии затрат на дополнительное оборудование для насоса, в простоте его использования.

Направление правильного выбора

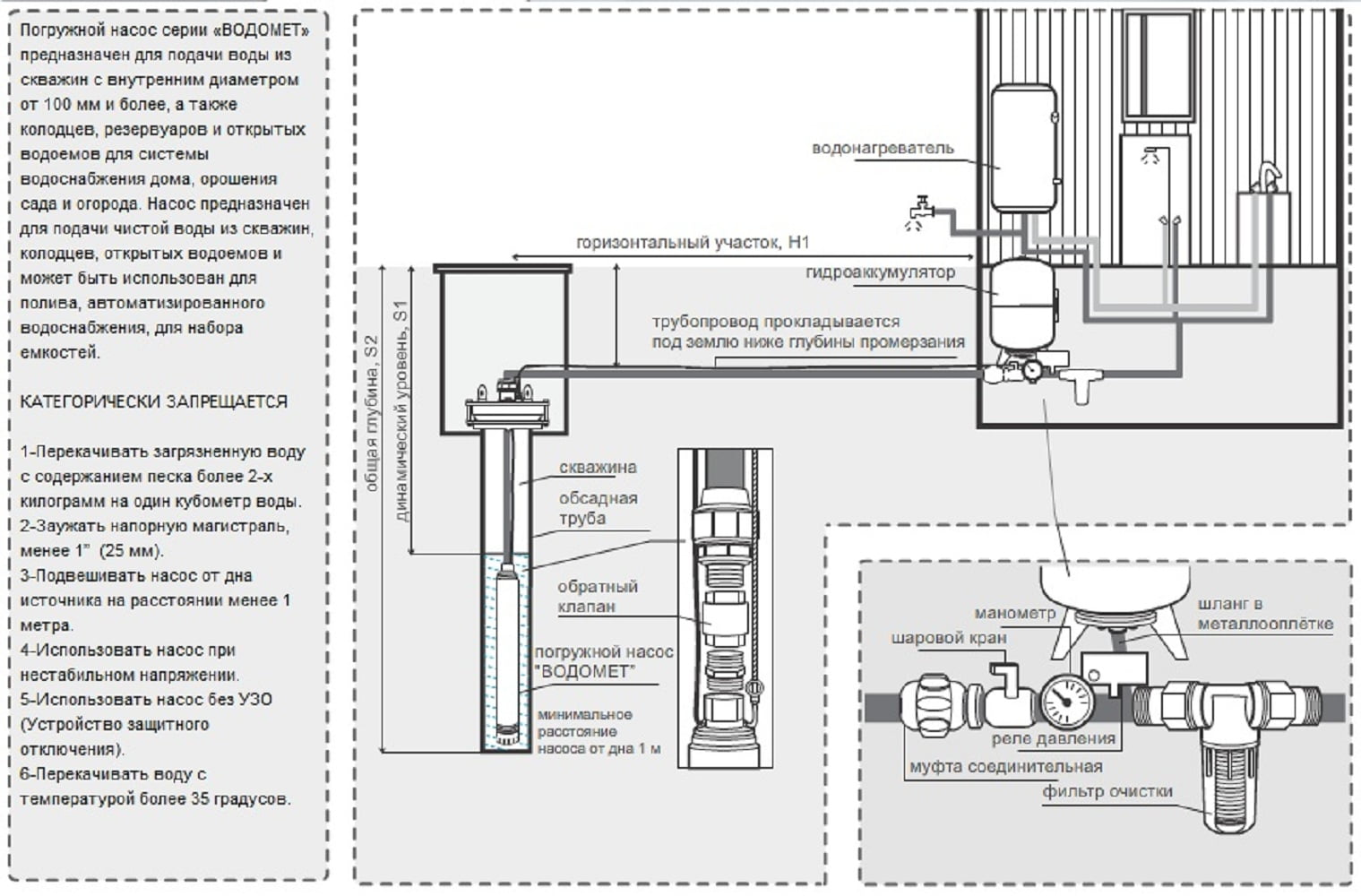

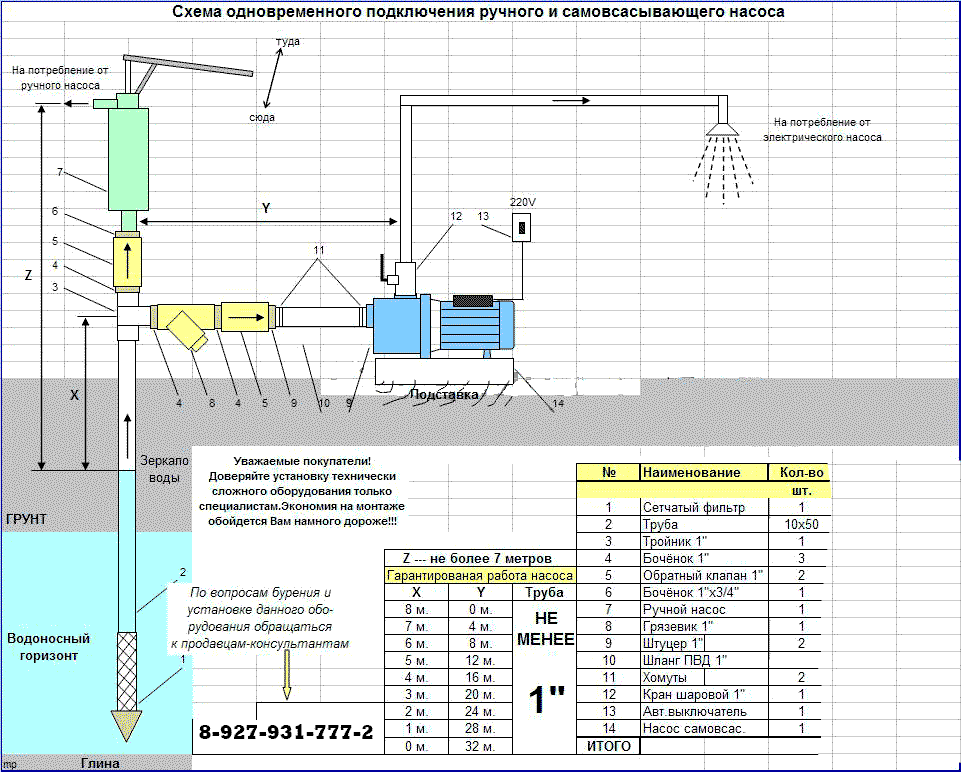

Схема подключения насоса к скважине

Правильный выбор оборудования для скважины — это обязательное условие для длительной и беспроблемной эксплуатации водозаборного сооружения. Поэтому перед покупкой насоса необходимо убедиться, что его характеристики соответствуют параметрам скважины. При этом рассматриваются статический и динамический уровень воды, производительность скважины и пр.

Но не менее важно и соблюдение правил подключения скважинного насоса. Если на данном этапе будут допущены ошибки, резко снизится эффективность скважины, а также сократится эксплуатационный ресурс оборудования. Предлагаем вам подробнее рассмотреть схему подключения насоса для скважины — это позволит избежать ошибок и продлит срок службы, как устройств, так и водозабора.

Варианты насосных станций

Для решения бытовых задач, связанных с водоснабжением, обычно используют погружные насосы невысокой или средней производительности. Но для промышленного применения они не подходят, поскольку не обладают нужной мощностью. Поэтому при обустройстве скважинного водоснабжения в жилищно-коммунальном хозяйстве, а также на сельхозпредприятиях и промышленных производствах используют насосные станции. При этом важно отметить, что схема подключения насосной станции к скважине несколько иная, по сравнению с бытовым оборудованием.

Отметим, что существует три основных типа водозаборных узлов:

  • ВЗУ полного цикла. Включает в себя насосное оборудование, станцию водоподготовки, промежуточный пункт хранения, насосную группу второго подъема, водопроводную магистраль до потребителя.
  • ВЗУ неполного цикла. В этом случае из схемы исключается станция водоподготовки. В остальном состав оборудования водозаборного сооружения остается неизменным.
  • Мини-ВЗУ неполного цикла. Это максимально простая схема подключения насосной станции водозаборного узла к артезианской скважине и конечному потребителю. В ее состав входит погружной насос, гидроаккумулятор и магистральные сети до точек водоразбора.

Первый вариант обустройства водозаборных узлов оптимален для крупных и средних потребителей, единственным его минусом является высокая стоимость. Поэтому чаще всего используют компромиссный второй вариант. Что же касается третьего типа ВЗУ, то они подходят только для небольших производств, мини-поселков и т.д. Это связано с тем, что максимальная производительность оборудования этого типа составляет 15-30 м3/ч.

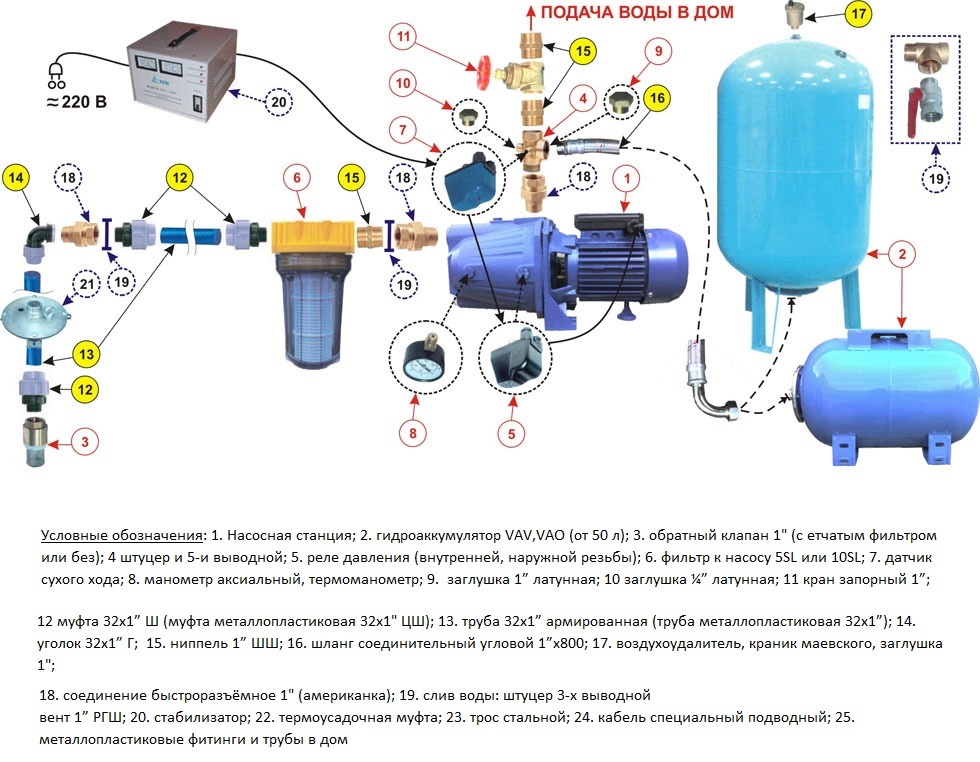

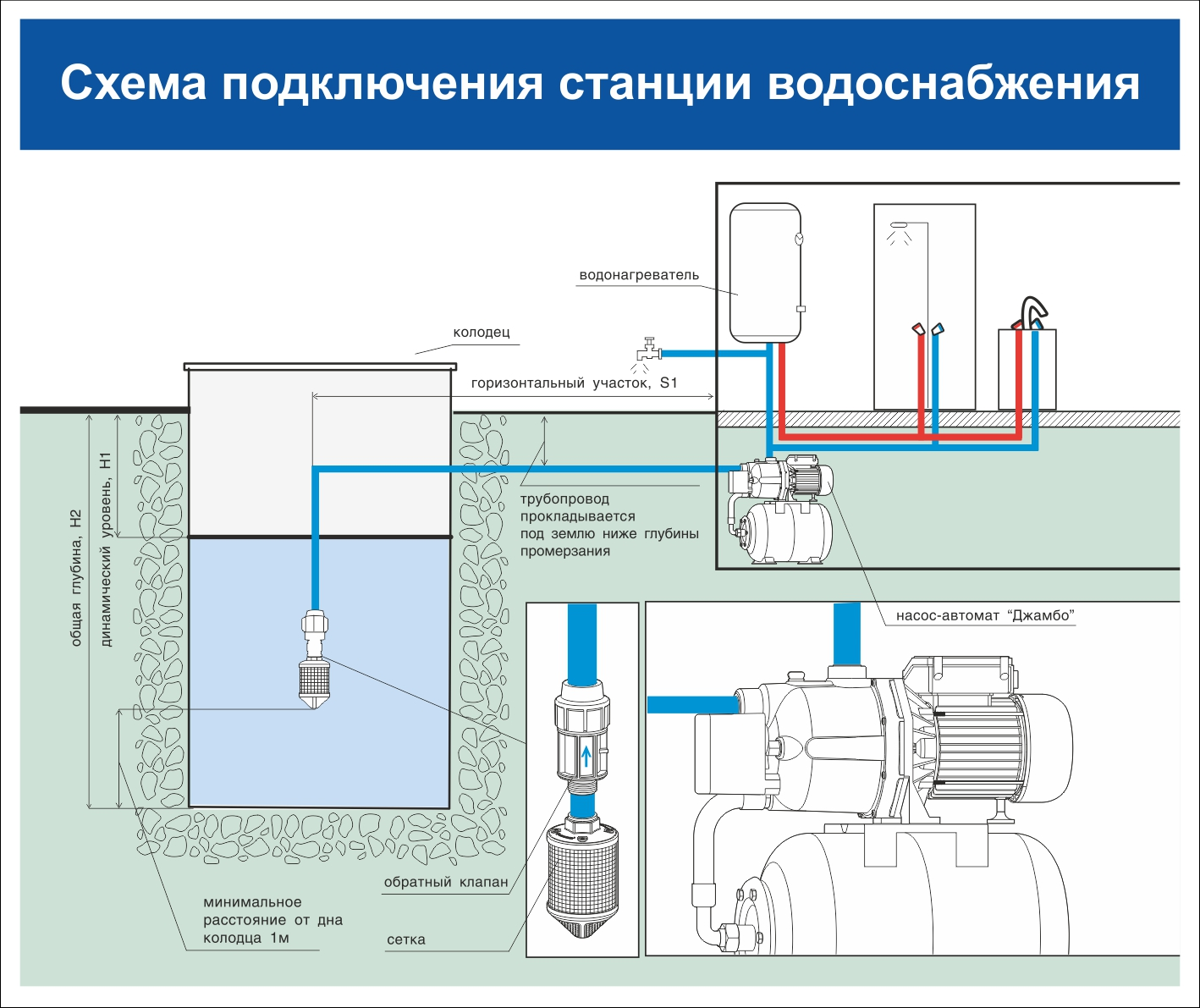

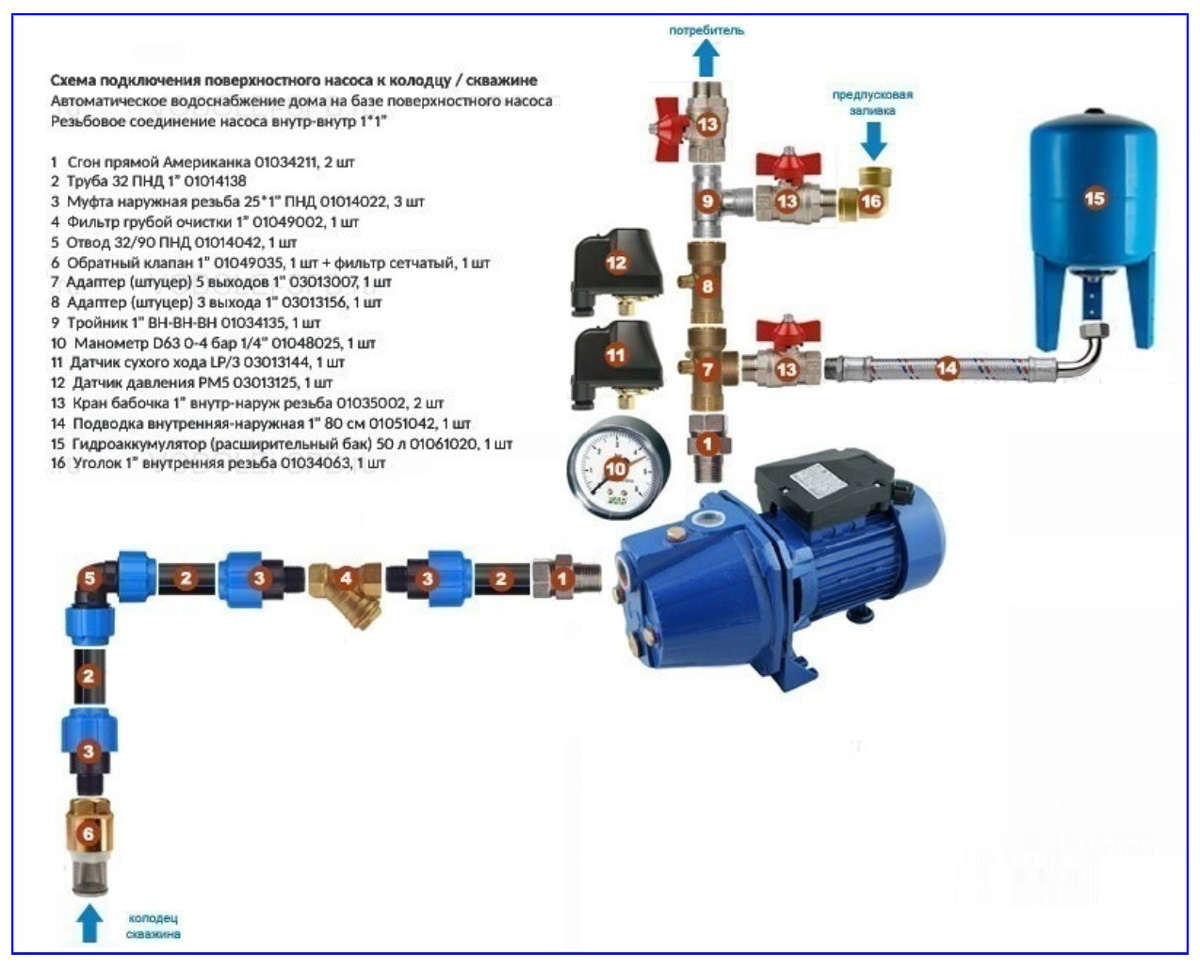

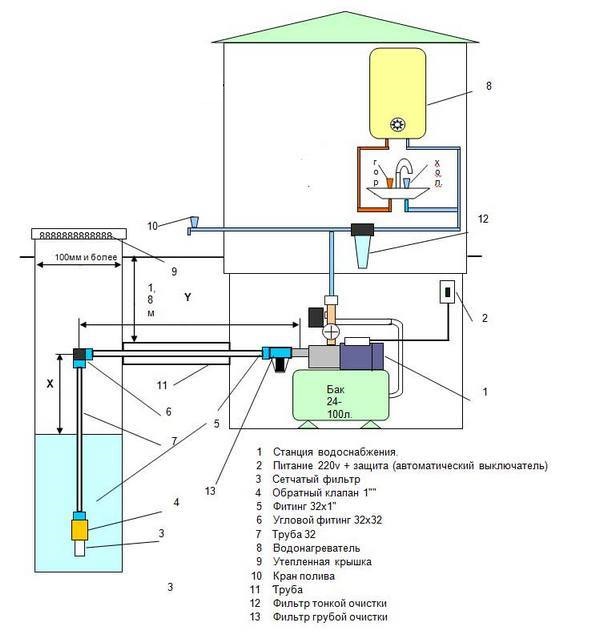

Как подключить насосную станцию к скважине: схема, советы, рекомендации

Если вы внимательно ознакомились с типами ВЗУ, описанными выше, то могли заметить, что различается только наземная часть используемого оборудования. Что же касается погружного насоса, входящего в состав водозаборной станции, то его подключение идентично во всех трех случаях.

На первом этапе следует подготовить комплектующие и арматуру, в том числе кабель, страховочный трос для погружного насосного оборудования, трубы, фитинги, крепежные скобы, переходные муфты, герметики, скважинный оголовок и т.д. После этого можно приступать к непосредственному монтажу насоса, который выполняется в несколько шагов:

  • Очистка скважины от взвеси песка, глины и других загрязнений. Для этого водозаборное сооружение прокачивают с помощью промышленного дренажного насоса.
  • Установка обратного клапана, который может быть врезан в напорный патрубок или в трубу. Если выбран второй способ монтажа, следует убедиться, что расстояние между клапаном и патрубком не превышает одного метра.
  • Шланг подсоединяется к насосу с помощью компрессионного фитинга с забивной втулкой, которая препятствует сжатию трубопровода.
  • Кабель электропитания насоса помещают в термоусадочную трубу. Это позволяет обеспечить достаточный уровень гидроизоляции.
  • Стальной или капроновый страховочный трос крепится к проушинам. При этом необходимо сделать небольшой запас длины, чтобы после сборки насос не висел на страховке.
  • С помощью металлических или пластиковых хомутов шланг, силовой кабель и страховочный трос собираются в единую трассу.
  • На верхнюю часть обсадной трубы крепится оголовок. Так как основная его задача состоит в герметизации, необходимо использовать уплотнительные кольца.
  • Если используется схема оборудования скважины и подключения насоса без обустройства кессона, второй конец трубы заводится в помещение насосной станции.
  • Далее погружной насос опускают в скважину. При этом ни в коем случае нельзя поднимать оборудование за силовой кабель.
  • После погружения агрегата необходимо выждать 15-20 минут. Это время требуется для полного наполнения оборудования.

На завершающем этапе проводят подключение насоса к наземным составляющим водозаборного узла, а также проверку и наладку всего оборудования. После этого можно приступать к штатной эксплуатации ВЗУ.

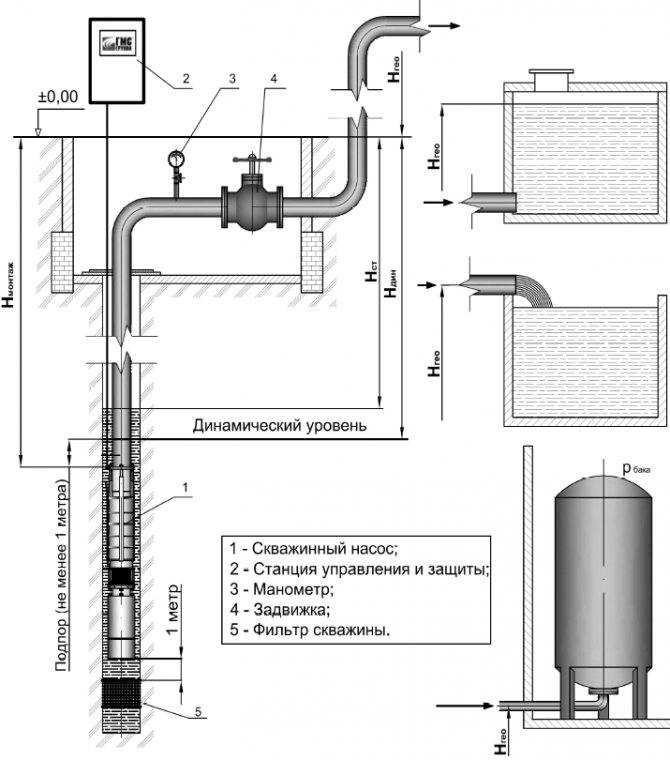

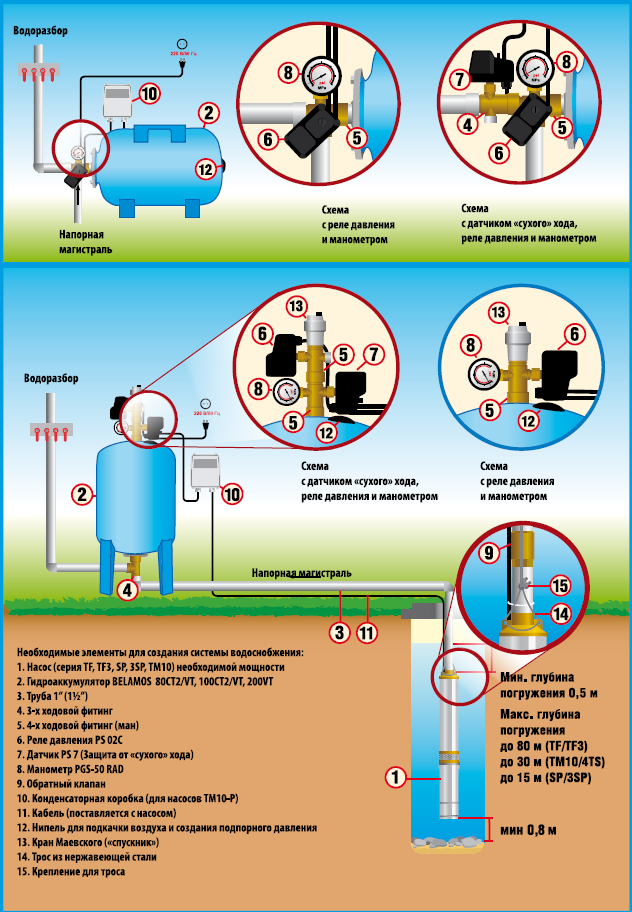

Схема установки скважинного насоса. Вольтра

Насос для скважины способен работать автоматически посредством реле давления или датчика протока. Для примера мы возьмем реле давления.

Принцип работы: при начале разбора воды давление в системе начинает падать, и, когда опускается до минимального значения (примерно 1.5 атм.), реле давления включает насос, который будет качать воду, пока давление не поднимется до верхнего значения (примерно 3 атм.). В большинстве видов автоматики пороговые значения давления можно задать по своему усмотрению.

Ниже представлена наиболее популярная среди наших клиентов схема подключения, которую можно изменить в соответствии со своими пожеланиями.

Детализация:
  • 1. Скважина или колодец
  • 2. Насос для скважины
  • 3. Ниппель. Применяется для соединения насоса и обратного клапана.
  • 4. Обратный клапан. Препятствует вытеканию воды обратно в скважину после отключения насоса.
  • 5. Кабель водопогружной. Передает напряжение к насосу
  • 6. Муфта 32х1″” нр.. Соединяет резьбовые элементы с трубой ПНД.
  • 7. Трос. Предотвращает падение насоса в скважину.
  • 8. Труба ПНД. Предназначена для перекачки чистой питьевой воды
  • 9. Муфта 32х1″” вр. Соединяет резьбовые элементы с трубой ПНД.
  • 10. Оголовок. Защищает скважину от попадания посторонних предметов и поверхностных грунтовых вод, увеличивает надежность крепления насоса в скважине, а также упрощает процесс монтажа, демонтажа и технического обслуживания насоса.
  • 11. Тройник. Разделяет поток воды
  • 12. Реле давления. Автоматически включает и выключает насос при достижении заданного давления в системе.
  • 13. Гидроаккумулятор. Защищает систему от гидроудара, сокращает количество включений насоса в минуту.
  • 14. Кран шаровый. Перекрывает воду
  • 15. Муфта 32х3/4 вр. Соединяет резьбовые элементы с трубой ПНД.
  • 16. Кран водоразборный. Выполняет функции запорной арматуры, а также имеет съемный штуцер. Сняв штуцер, можно накрутить на резьбу специальный адаптер с быстросъемом для быстрого подключения шланга.
  • 17. Фильтр магистральный. Выполняет функции грубой очистки воды.

Если у вас есть какие-либо вопросы – смело обращайтесь к нашим специалистам! Наш опыт позволяет находить решение для инженерных задач как бытовой, так и промышленной сложности.


Схема проводки блока управления погружным насосом

для 3-проводной одиночной фазы

Сегодня я слышу, чтобы написать о схеме подключения блока управления погружным насосом , в этом посте вы полностью поймете схему подключения трехпроводного погружного насоса, который представляет собой однофазный двигатель погружного насоса. Почему мы назвали однофазный погружной двигатель трехпроводным погружным, мы также знаем, что у нас есть два провода в однофазном источнике питания.
Как вы знаете, у нас есть два типа обмотки в однофазном двигателе, и эти катушки также имеют два начальных и конечных конца, поэтому мы соединяем один-один конец каждой катушки и делаем общую точку, которая также известна под названием общая точка. А другие концы называют пусковыми и ходовыми клеммами или соединениями. Итак, у нас есть 3 проводных клеммы или провода, которые образуют двигатель, поэтому мы назвали этот двигатель 3-проводным.
В этом посте вы полностью узнаете о схеме подключения блока управления однофазным погружным насосом, и эту схему не так сложно понять, как их собственную схему, которая в основном доступна на задней стороне блока управления.

Схема подключения блока управления однофазным погружным насосом – схема подключения 3-проводного погружного насоса


В блоке управления погружным насосом мы используем конденсатор, термальную защиту от перегрузки и переключатель DPST (двухполюсный однопозиционный).Подключение проводки блока управления погружным насосом очень простое. Вот полное руководство шаг за шагом.
  • Прежде всего выключите главный выключатель на вашем распределительном щите, чтобы вы могли безопасно работать и защитить себя от поражения электрическим током.
  • Затем подключите питание к разъемам входных проводов.

Теперь, если коробка не подключена, выполните шаги, а если коробка подключена, то последние шаги для вас.

  • После этого подключите проводные разъемы, а затем подключите нейтральный и линейный провода (горячий провод/фаза) к двухполюсному однопозиционному переключателю, как показано на схеме ниже.
  • Затем подключите провод под напряжением от переключателя DPST и подключите к сбрасываемому устройству защиты от тепловой перегрузки. И форма защиты от перегрузки подключает этот (черный провод) к одному из разъемов выходного провода.
  • Теперь возьмите свой нейтральный провод (синий) от выключателя и подключите его к конденсатору, а из той же клеммы конденсатора подключите его к одному из выходных разъемов.
  • Затем подключите провод с другой свободной стороны клеммы конденсатора и подключите к одному из выходных разъемов проводов, которые я показал на схеме красным или коричневым цветом.
  • В разъем 1 подключите провод заземления или заземления, как я показал на схеме зеленым цветом.

Теперь у вас есть 4 разъема выходных проводов, в которых 1 номер для заземления, 2 номера для пусковых клемм, потому что этот провод идет от конденсатора, 3 номера для рабочего провода двигателя и 4 номера для общего.

Таким образом, вам необходимо подключить рабочий, пусковой и общий провод погружного насоса к блоку управления, поэтому в основном в погружном насосе 3 провода: провод черного цвета является общим, синий – работает, а коричневый или красный – для запуска, но эти цвета можно изменить или возможно в вашем погружном насосе используется провод другого цвета.

Во-первых, если вы знаете о пусковом, рабочем и общем проводе, подключите его к разъему коробки, как показано на приведенной ниже схеме подключения коробки однофазного 3-проводного погружного насоса.
Схема подключения стартера однофазного погружного насоса

РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ – Насосы Dab – Водяные .

.. Страницы 1-15 – Flip PDF Download

РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДЛЯ 4-ДЮЙМОВЫХ ПОГРУЖНЫХ НАСОСОВ DAB S4A – S4B – S4C – S4D – S4E – S4F следует внимательно прочитать и понять перед попыткой установки.ГАРАНТИЯ Следующие гарантийные условия распространяются на установку скважинного погружного насоса. White International не несет ответственности за ущерб, вызванный неправильной установкой, использованием кабелей и блоков управления, регуляторов уровня или магнитных пускателей, не одобренных White International, небрежным или неосторожным обращением, молнией, неправильным питанием, коррозией из-за нечистой воды, износом. из-за песка, гравия или других абразивов в перекачиваемой воде. ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ 1.Гарантия не распространяется на повреждения насоса или двигателя, вызванные абразивной или агрессивной водой; тем не менее, чтобы избежать установки насоса в агрессивной воде, рекомендуется, чтобы анализ скважинной воды был представлен в Министерство сельского хозяйства до установки, чтобы убедиться в пригодности насоса. 2. Перед установкой отверстие должно быть чистым. Погружной насос нельзя использовать для заливки новой скважины. Гарантия не распространяется на поломку или износ из-за абразивных частиц в воде.3. Убедитесь, что напряжение и частота, указанные на паспортной табличке блока управления и двигателя, совпадают с напряжением и частотой в линии, к которой должен быть подключен двигатель. Минимальное напряжение на двигателе должно быть 240 вольт для одной фазы и 415 вольт для трех фаз. 4. Не позволяйте насосу работать на одной фазе, если он не подключен должным образом к соответствующему блоку управления. 5. Не допускайте работы насосов всухую при закрытом или полностью открытом выпуске.См. таблицу, показывающую условия минимального и максимального расхода. 6. В дополнение к обратному клапану, встроенному в насос, может потребоваться установка дополнительного обратного клапана. Это обязательно для напора более 80 метров или для напорных систем. Это уменьшит гидравлические удары по насосу. 7. Узнайте общую глубину скважины и убедитесь, что насос не стоит на дне или в песке. Убедитесь, что расстояние от насоса до дна скважины составляет 2 метра (6 футов).8. Знайте уровень нагнетания в скважине и убедитесь, что насос все время остается погруженным. Рекомендуется использовать регулятор уровня. Если используется тип зонда, он должен быть расположен таким образом, чтобы отключать насос, когда уровень воды в скважине падает в пределах 1 метра от всасывания насоса. В качестве альтернативы можно использовать бесконтактный контроль, такой как TESLA GUARDIAN. 9. Втулка или кожух индуктора потока, обеспечивающий всасывание воды в насос снизу двигателя, требуется, когда насос находится в открытой воде (т.е. резервуар для воды, река или плотина), находится в скальном колодце, ниже обсадной колонны или установлен в экранах, или диаметр колодца слишком велик. 10. Не устанавливайте погружные буровые установки в криволинейную скважину без предварительного замера. Опустите в скважину манометр того же диаметра и длины, что и насос. Если манометр не заедает, можно смело устанавливать насос. 11. Никогда не поддерживайте вес насоса за спусковой (силовой) кабель или страховочный трос. См. инструкции в разделе ПОДАЧА НАСОСА.Инструкция по установке погружного насоса DAB, 2013 г., ред. 1 2

ТИПИЧНАЯ ПОГРУЖНАЯ УСТАНОВКАНасос, подключенный к погружной напорной системе ручного управления, включая 100-литровый напорный бак. Если во время первоначальной работы насос снижает уровень воды в колодце до тех пор, пока не прекратится всасывание, то по возможности опустите насос, или установите защитное устройство, или уменьшите расход насоса, чтобы предотвратить перекачку.Инструкция по установке погружного насоса DAB, 2013 г., ред. 1 3

ПОДАЧА НАСОСА (вниз по стволу) Можно использовать полиэтиленовую отводную трубу при условии, что значения давления и глубины, указанные в таблицах ниже, не превышаются. PN МАКС. НАСОСА МАКС. кПА МАКС. PSI МАКС.3 63 138 20 63 207 6.3 63 276 40 49 161 63 276 40 49 161 6.3 63 414 60 35 114 8 63 552 80 21 21 68 8 63 7 22 8 0 0 0 8 80 138 20 80 262 8 80 276 40 66 216 8 80 414 60 52 170 10 80 552 80 38 124 10 80 689 100 24 78 10 80 10 32 10 0 0 10 100 138 20 100 328 10 100 276 40 86 282 10 100 414 60 72 236 10 100 552 80 58 190 12. 5 100 689 100 44 144 12.55 100 827 120 30 97 12,5 100 965 140 16 51 12,5 100 2 5 12,5 0 0 12,5 125 138 20 125 410 12,5 125 276 40 111 364 12,5 125 414 60 97 318 12.5 125 552 80 83 272 12.5 125 689 100 69 226 16 125 827 120 55 179 16 125 965 140 41 133 16 125 1103 160 27 87 16 125 1172 170 13 41 16 125 5 18 16 0 0 16 160 138 20 160 525 16 160 276 40 146 479 16 160 414 60 132 433 16 160 552 80 118 387 16 160 689 100 104 340 16 160 827 120 90 294 16 160 965 140 76 248 160 1103 166 248 160 1103 160 62 202 160 1172 170 48 156 160 1241 180 40 133 160 1379 200 33 110 133 160 1379 200 33 110 160 1517 220 19 64 160 5 17 продам погружной погружной насос Инструкции по установке 2013 Rev 1 4

PN Max Pump Max KPA MAX PSI MAX МАКСИМАЛЬНЫЙ НАПОР (М) НА ВЕРХУ НА ВЕРХУ ГЛУБИНА ГЛУБИНА ОТВЕРСТИЯ ОТВЕРСТИЯ 20 КРИВАЯ (М) (ФУТЫ) 20 0 0 20 200 138 20 200 656 20 200 276 40 186 610 20 200 414 60 172 564 20 200 552 80 158 518 20 200 552 80 158 518 20 200 689 100 144 472 20 200 827 120 130 426 20 200 965 140 116 379 20 200 1103 160 102 333 20 200 1172 170 88 287 20 200 1241 180 80 264 20 200 1379 200 73 241 20 200 1517 220 59 195 20 200 1655 240 45 149 20 200 1793 260 31 103 200 1931 280 17 56 200 3 10Полиэтиленовую отводную трубу можно выбрать по характеристике насоса, а ее пригодность можно проверить на месте, проверив максимальное давление, указанное в верхней части отверстия, относительно максимально допустимой глубины. Ко всем насосам, подвешенным на полиэтиленовой трубе, должен быть присоединен ненатянутый страховочный трос. Эта линия должна быть прикреплена к подъемному крюку насоса. Другой конец должен быть закреплен в верхней части кожуха ствола или крышки ствола. Страховочная веревка должна быть прикреплена с интервалом в три метра подходящей подводной лентой, при этом веревка должна иметь некоторую слабину между каждым интервалом, чтобы компенсировать расширение полиэтиленовой трубы под нагрузкой. арматура.Если используется отводная труба из оцинкованной стали, лучше всего устанавливать ее длиной три метра, чтобы упростить обращение, и всю резьбу следует обработать от коррозии. В качестве меры предосторожности может потребоваться установка обратного клапана в верхней части отверстия. . Это в дополнение к обратному клапану, установленному в насосе. Это обеспечит устранение гидравлического удара и, следовательно, уменьшение ударов по гидравлическим компонентам (что происходит в любой насосной системе) сразу после каждого отключения. Этот обратный клапан обязателен там, где напор насоса (давление в верхней части скважина плюс глубина насоса) превышают 80 м (785 кПа или 262 фута) или если насос является частью автоматической нагнетательной системы.ЭЛЕКТРОПРОВОДКА Электропроводка должна соответствовать требованиям местных и национальных электротехнических норм. В случае каких-либо сомнений обратитесь в отдел электроснабжения. ПРЕДОСТЕРЕЖЕНИЕ Использование кабеля меньшего сечения, чем указано ниже, может привести к преждевременному выходу двигателя из строя и аннулированию гарантии. Можно использовать кабели большего сечения. Не рекомендуется использовать старый ответвительный кабель или белый плоский кабель. Используйте только водонепроницаемый кабель, т. е. кабель Aquaflex AQM, рассчитанный на погружение на глубину до 100 м (также доступен номинал погружения 500 м), который можно приобрести в компании WhiteInternational.Инструкция по установке погружного насоса DAB 2013 rev 1 5

SINGLE PHASE 240 VOLT CABLE SELECTIONTESLA 3. 2 4.4 5.9 8.2 10.5 15.3 0.37 0.55 0.75 1.1 1.5 2.2240V MOTOR PSC (0.5) (0.75) (0.75) (0.75) кВт (л.с.)Метрические метры метры 94 67Площадь кабеля 174 123 279 197Скрутка мм2 417 296 метры метры метры 701 496 49 36 29 197/0.50 1.5 1117 791 91 67 517 791 91 67 53 36 146 106 85 587 / 0.67 21 218 159 126 / 0.67 2,5 218 219 126 87 366 268 213 1477 / 0.85 4,0 585 426 / 0,85 4,0 / 1.04 6.07 / 1.35 107 / 1.70 16 Тристу Этап 415 Вольт.5 1,8 2,3 3,3 4,2 5,7 8,0 9,6 13,5 16,8 0,37 0,55 0,75 1,1 1,5 2,2 3,0 4,0 5,5 7,5415 В ДВИГАТЕЛЬ (0,5) (0,75) (1,0) (1,5) (2,0) (3,5) (7,5) (4,0) (4,0) 10,5)кВт (л.с.)Метрические метры метры 267 240Площадь кабеля 491 442 789 710Скрутка мм2 1180 1062 метры метры метры метры метры метры 1982 1784 185 133 104 77 55 46 33 277/0.50 1.5 3158 2843 340 245 192 142 101 84 61 49 546 395 308 229 161 135 98 797 / 0.67 2.5 817 590 462 342 241 202 147 118 1372 991 775 575 405 339 246 1987 / 0.85 4,0 2186 1579 1236 917 646 541 392 3157 /1.04 6.07/1.35 107/1.70 16DAB Руководство по установке погружного насоса 2013 rev 1 * 16 40. 37 0.5 3.4 9.2 8.8 18.8 20 5 15.8 5.6 13.5 25 70.55 0,75 4,8 20,8 3,5 6,7 35 10 32,0 2,5 5.4 40 130,75 1.0 6.5 41.4 1.9 5.0 60 20 50.2 1.61,1 1,5 8.9 3,7 AMPS OHMS1,5 2,0 11,2 Заблокированный ротор на любых двух проводах 2,2 3,0 16,2 35,0 TESLA 25,6 17,3415VMOTORS 13,0 8,9 кВт HP AMPS 6.0 4.2 Полная нагрузка 3.3 2.350.37 0,5 1.8 6.8 2.00.55 0.55 2.0 8.40.75 1.0 2.6 13.01.1 1.5 3.6 14.81.5 2.0 4.6 19.82.2 3.0 6.2 27.33.0 4,0 8.8 40.54.0 5.5 10.5 58.85.5 7.5 14,5 79,87,5 10,0 18,1 86,9* Сопротивления на выводах двигателя.ПОДКЛЮЧЕНИЕ К ТРЕХФАЗНЫМ СТАРТЕРАМДля всех трехфазных двигателей необходимо использовать пускатели прямого пуска, включающие защиту от тепловой перегрузки и предохранители, в противном случае гарантия будет аннулирована. Использование неутвержденных предохранителей может не защитить двигатель и привести к аннулированию гарантии. ПРОВЕРЬТЕ ВРАЩЕНИЕ КАК ОДНОФАЗНЫХ И ТРЕХФАЗНЫХ ДВИГАТЕЛЕЙ Однофазные и трехфазные двигатели, подключенные к сети в первый раз, могут вращаться в любом направлении. Поэтому необходимо выяснить, вращается ли двигатель в правильном направлении. Вал двигателя вращается против часовой стрелки, если смотреть со стороны втулки.Измените вращение, поменяв местами провода. Если вращение нужно проверить на поверхности, выполните следующие действия: Залейте чистую воду в выпускное отверстие, удерживая обратный клапан открытым, чтобы подшипники вала и крыльчатки стали влажными. Включите выключатель питания и проверьте правильное вращение вала. ВНИМАНИЕ: Сухой ход не должен превышать 2–3 секунды, в противном случае может произойти заедание из-за недостаточной смазки. Инструкция по установке погружного насоса DAB, 2013 г., ред. 1 7

направление вращения – это то, которое даст максимальный напор (давление) при той же производительности.Чтобы исправить обратное вращение, замените любые два провода (кроме земли) от трехфазного источника питания на пускателе двигателя. Пометьте провода, чтобы в будущем провода снова были подключены к правильным клеммам пускателя. Неправильно подключенные однофазные двигатели также могут работать в обратном направлении. Проверьте проводку. ЗАЗЕМЛЕНИЕ ОДНО- И ТРЕХФАЗНЫХ НАСОСОВ Все двигатели насосов оснащены заземляющим проводом, который должен быть подключен к заземлению источника питания. Кроме того, блоки управления и пускатели также должны быть заземлены.При тестировании или использовании вне колодца двигатель должен быть подключен к проводу заземления источника питания, чтобы предотвратить опасность поражения электрическим током. СПИСОК ПРОВЕРОК ЭЛЕКТРООБОРУДОВАНИЯ Рекомендуется, по возможности, выполнить все электрические соединения перед доставкой на площадку. Всегда проверяйте, что двигатель сальник затянут. Убедитесь, что блоки управления, двигатели и насосы соответствуют заказанным и правильно подобраны. Проверьте сопротивление двигателя до и после обжатия ответвительного кабеля к проводу двигателя, используя прилагаемые таблицы, и до наложения водонепроницаемой термоусадки.Убедитесь, что водонепроницаемая термоусадка достаточно нагрета, чтобы смола потекла и образовалась водонепроницаемая герметизация. перед прокладкой в ​​скважине. Опускной кабель должен быть закреплен с интервалом в три метра подходящей подводной лентой, при этом кабель должен иметь некоторую слабину между каждым интервалом, чтобы компенсировать расширение полиэтиленовой трубы под нагрузкой.ПОДАЮЩИЙ ТРУБОПРОВОДДля длинных участков следует использовать трубы большого диаметра, чтобы компенсировать потери давления из-за трения. Длинные участки трубопроводов могут вызвать гидравлический удар и повредить насосные системы. Обратитесь к местному специалисту по скважинам, так как может потребоваться установка дополнительного обратного клапана и устройства защиты от гидравлического удара (напорный бак). ВКЛЮЧЕНИЕ НАСОСА С помощью поплавковых выключателей, реле давления, таймеров и т. д. (см. также раздел «Установка системы давления». При условии, что используемое переключающее устройство имеет соответствующий номинальный ток, он может быть подключен непосредственно к питающей линии к блокам управления двигателями на 240 вольт. Если номинальный ток выключателя недостаточен, пусковой контактор должен быть подключен к источнику питания, а переключающее устройство должно быть подключено к цепи управления пускового контактора. В случае трехфазных двигателей все переключающие устройства должны быть подключены к цепи управления. цепь подходящего пускового контактора, и ни в коем случае они не должны использоваться для прямого разрыва цепи питания насоса. ПРИМЕЧАНИЕ: Любое автоматическое переключение насоса с частотой более 20 пусков в час сократит срок службы двигателя и может привести к аннулированию гарантии.Инструкция по установке погружного насоса DAB, 2013 г., ред. 1 8

ПЕРВОНАЧАЛЬНЫЙ ЗАПУСК Перед подсоединением выпускной трубы насоса к скважине отвод и задвижка должны быть ввинчены в верхнюю часть крышки скважины в качестве клапана насоса. НАСОС. НИКОГДА НЕ ЗАПУСКАЙТЕ НАСОС НА ПОЛНУЮ ПОДАЧУ В ПЕРВЫЙ РАЗ. Сразу же после запуска насоса соберите часть нагнетаемой воды в большую емкость и дайте твердым частицам осесть. Если песка мало или совсем нет, откройте задвижку на 1/3 и качайте до тех пор, пока вода не станет чистой.В течение первых 10–20 минут работы рекомендуется держать задвижку открытой только частично, чтобы поддерживать низкий расход, который предотвратит турбулентность в колодце возле насоса и возможное заклинивание насоса из-за чрезмерного содержания песка в воде. Если перекачивается чрезмерное количество песка или других твердых частиц, выключите насос и проверьте отверстие перед повторным запуском насоса. На погружные насосы не распространяется гарантия от отказа из-за перекачки песка. Перекачка даже очень мелкого песка в небольших количествах сократит срок службы любого насоса.НИКОГДА НЕ ОТКРЫВАЙТЕ ЗАДВИЖКУ ВНЕЗАПНО, так как это может привести к поднятию песка и отложений. Насос должен работать в течение 30 минут, чтобы убедиться, что он не перекачивает отверстие всухую. Это будет очевидно по большим колебаниям на манометре и амперметре поток насоса увеличивается. Продолжение работы таким образом может привести к серьезному повреждению насоса и двигателя из-за ударного давления, поскольку насос попеременно принимает и теряет гидравлическую нагрузку. Этот эффект обычно называют «храпом». Если вы сомневаетесь в уровне просадки скважины, рекомендуется использовать регулятор уровня.Если используется тип зонда, он должен быть расположен таким образом, чтобы отключать насос, когда уровень воды в скважине падает в пределах 1 метра от всасывания насоса. Использование датчика высокого уровня для автоматического включения насоса нежелательно, так как может произойти быстрое срабатывание насоса, что приведет к серьезному повреждению устройства. Рекомендуется использовать таймер или ручной перезапуск. В качестве альтернативы можно использовать бездатчиковое управление, такое как TESLA GUARDIAN. УСЛОВИЯ МИНИМАЛЬНОГО ПОТОКА Преждевременный отказ насоса может произойти, если насосы постоянно работают с расходом ниже следующего: МОДЕЛЬ МИНИМАЛЬНЫЙ РАСХОД GPM S4A 1.3 S4B LPM 2.2 S4C 4.4 S4D 6 7.3 S4E 10 14.5 20 S4F 33 33.0 66 Инструкция по установке погружного насоса 150DAB, 2013 г., ред. 1 следующее: МОДЕЛЬ МАКСИМАЛЬНЫЙ РАСХОД GPM S4A 5.5 S4B LPM 8. 8 S4C 25 15.8 S4D 40 22.0 S4E 72 41.8 100 S4F 190 96.8 440УСТАНОВКА НАПОРНОЙ СИСТЕМЫ Если погружной насос используется в качестве напорной системы, необходимы следующие элементы. Напорный бак емкостью не менее 30 литров.Реле давления, которое можно приобрести в компании White International в комплекте с манометром и трехходовым тройником, который позволяет подключаться к резервуару высокого давления. Обратный клапан в верхней части отверстия в дополнение к встроенному обратному клапану насоса требуется для применения в системе давления. Рекомендуется установить дополнительную задвижку (запорный клапан), чтобы обеспечить продувку напорного бака для облегчения проверки предварительного нагнетания давления. 2-полюсное реле давления, входящее в комплект, может использоваться для прерывания подачи питания к блоку управления на однофазной сети. насосы до 1.5 л.с. Пусковой контактор должен использоваться в дополнение к блоку управления для однофазных насосов мощностью более 1,5 л.с. и для всех трехфазных насосов. Один полюс поставляемого реле давления следует использовать для переключения цепи управления контактора пускателя. Подсоединенный гидроаккумулятор должен быть достаточно большим, чтобы обеспечить накопительную емкость и отвод, чтобы ограничить количество пусков насоса до 5 в час. При необходимости используйте более одного резервуара. Не используйте резервуары с «регулировкой объема воздуха» старых моделей нагнетательных систем или примитивные резервуары без мембраны.ВНИМАНИЕ: Если доступное давление насоса на головке скважины может превышать максимальное рабочее давление в напорном баке в случае отказа реле давления, то в нагнетательной линии должен быть установлен клапан сброса давления, чтобы предотвратить избыточное давление в баке. Используйте только отводные баки номинальным объемом 30 литров или больше. Ни в коем случае не используйте резервуары меньшего размера. Если давление отключения превышает 5 бар (500 кПа, 73 фунта на кв. дюйм), установите переключатель на 12 бар. Реле давления, работающие за пределами расчетного рабочего диапазона, могут привести к усталости и отказу насоса и фитингов, а также к аннулированию гарантии. Инструкция по установке погружного насоса DAB, 2013 г., ред. 1 НА ЧТО ОБРАЩАТЬСЯ Срабатывает устройство защиты от перегрузки Неисправное реле давления Блок управления на солнце или рядом с источником тепла Нет подачи воды Используется неправильный блок управления Низкая подача воды Дефектный блок управления Гидравлическая перегрузкаНасос не отключается Залитый водой гидробак Низкое напряжение питания двигателя Чрезмерное количество пусков двигателя Сломанный насос вал или муфта Обратный клапан установлен в обратном направлении Обратный клапан застрял в закрытом положении Впускной фильтр засорен Слишком низкий уровень воды в колодце Отверстие в нагнетательной трубе ниже верхней части отверстия Фитинги, препятствующие полному открытию обратного клапана Вращение насоса назад Слишком низкий уровень воды в колодце Выпускная труба забита, корродирована или повреждена Насос установлен слишком низко в колодце и засыпан песком или другие твердые частицы Впускной фильтр частично засорен Износ насоса Утечка в выпускном отверстии труба ниже верха отверстия Обратный клапан заедает частично в закрытом положении Разрыв трубы Дефект или неправильная регулировка реле давления Уровень воды слишком низкий для насоса. Проверьте выборНасос запускается и останавливается слишком часто (т.е. более 5 Насос связан с воздухом или газом в час) Износ насоса Закупорка трубопровода Насос нуждается в регулировке Неправильное реле давления, см. установку системы давления Неисправный воздушный клапан или диафрагма резервуара Неисправность регулировки дифференциала реле давления Ресивер слишком велик Инструкция по установке погружного насоса smallDAB 2013, ред. 1 11

ТАБЛИЦА ОБСЛУЖИВАНИЯ НАСОСА, продолжение.ПРОБЛЕМА В ЧЕМ? НА ЧТО ОБРАЩАТЬСЯ Предохранители перегорают, но перегрузка не срабатывает. Кабель питания слишком мал. Гидравлическая перегрузка. Всплески напряжения Манометр колеблется, скачки потока (храп) Плохое соединение в блоке предохранителей Электролиз на двигателе и насосе Неисправные входные кабели питания Чрезмерное количество запусков двигателя в час Провод заземления подключен к неправильной клемме блока управления Нарушение изоляции кабеля Слишком высокое или низкое напряжение Неисправное (заземленное) входящее питание провода Неисправный блок управления Заземляющий провод подключен к неправильной клемме блока управления Слишком низкий уровень воды в колодце. (Поток через насос больше, чем поток в скважину) Недостаточная утечка на землю Обрыв провода заземленияПРИМЕЧАНИЕ. Всегда устанавливайте скважинные погружные насосы с выключателями ВКЛ/ВЫКЛ и утвержденным автоматическим выключателем для защиты от повреждения двигателя и поражения электрическим током. Инструкция по установке погружного насоса DAB 2013, ред. ИНСТРУКЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ SS4 SERIESРАЗБОРКАСНЯТИЕ КОРПУСА КЛАПАНА (117): Отвинтите четыре винта (52), которые крепят сетчатый фильтр и кожух троса.Снимите сетчатый фильтр (42) и защиту троса (39). Ослабьте и снимите гайки и шайбы, которые крепят насос к двигателю и отделяют насос от двигателя. С помощью ключа для масляного фильтра зажмите втулку (69) и закрепите ключ в тисках. Используйте гаечный ключ, чтобы отвинтить корпус клапана (117) от вкладыша (69). Н.Б. Резьба левая. Соблюдайте осторожность, чтобы отвинтить компоненты в правильном направлении. СНЯТИЕ ВТУЛКИ НАСОСА (69): Зажмите опору насоса (3) в тиски, стараясь не повредить опору. С помощью ключа для масляного фильтра открутите вкладыш (69) от опоры насоса (3).Н.Б. Резьба левая. Следите за тем, чтобы отвинтить компоненты в правильном направлении. ДЕМОНТАЖ СТУПЕНЕЙ: Снимите верхнюю опору (57) вместе с направляющей втулкой (270), отвинтите и снимите гайку (18) и шайбу (66). Снимите каждую ступень, состоящую из диффузора (6), крыльчатки (4), компенсационного кольца (191) и корпуса диффузора (98). Н.Б. Некоторые модели имеют одну или две промежуточные опоры (57) в комплекте с направляющей втулкой (271) и втулкой вала (58). Отметьте текстом эти опоры как промежуточные опоры и отметьте их положение по отношению к ступеням насоса.Когда все ступени сняты, распорную втулку (55) можно снять с вала. СБОРКА СТУПЕНЕЙ Установите вал насоса (7) на двигатель и убедитесь, что муфта полностью зацепилась. Установите распорную втулку (55) и опору (3) на вал. Закрепите опору гайками и шайбами ​​двигателя. Установите на опору первый корпус диффузора (98), затем первое компенсационное кольцо (191) и первую крыльчатку (4). Убедитесь, что металлическое кольцо горловины крыльчатки входит в компенсационное кольцо. Установите первый диффузор так, чтобы коническая часть внутреннего изнашиваемого кольца диффузора была обращена вверх.Повторите это для всех ступеней, следя за тем, чтобы крыльчатки вошли внутрь компенсационного кольца. Для некоторых моделей требуется, чтобы их промежуточные опоры (57) в комплекте с направляющей втулкой (271) и втулкой вала (58) устанавливались в ранее отмеченных местах. Установите шайбу (66) и затяните гайку (18), затем установите верхнюю опору (57) вместе с направляющей втулкой (270). УСТАНОВКА ВКЛАДКИ НАСОСА (69): Зажмите опору насоса (3) в тисках, будьте осторожны, чтобы не повредить опору. С помощью ключа для масляного фильтра наверните вкладыш (69) на опору насоса (3).Н.Б. Резьба левая. Соблюдайте осторожность при затягивании компонентов в правильном направлении. УСТАНОВКА КОРПУСА КЛАПАНА (117): Используя ключ для масляного фильтра, возьмитесь за гильзу (69) и закрепите ключ в тисках. С помощью гаечного ключа ввинтите корпус клапана (117) в гильзу (69). Н.Б. Нить левая. Соблюдайте осторожность, чтобы затянуть компоненты в правильном направлении. Установите сетчатый фильтр (42) и кожух кабеля (39) с помощью четырех винтов (52).Инструкция по установке погружного насоса DAB, 2013 г., ред. 1 66 6 4 191 98 58 271 57 6 4 191 55 98 7 3 42 52 Инструкция по установке погружного насоса 54DAB, 2013 г., ред. 1

Инструкция по установке погружного насоса DAB, 2013 г., ред. 1 15


Блок-схема скважинной насосной системы и.. промышленное оборудование, установленное в отдаленных местах, где электроэнергия недоступна, может быть экономично запитано от дизельного генератора. Это особенно полезно для питания больших нагрузок, таких как электродвигатели и другое оборудование для установок, включая насосы и воздушные компрессоры. В периоды ожидания большой дизель-генератор выключается, и система часто не имеет источника питания, кроме аккумуляторов, для проворачивания коленчатого вала и запуска генераторной установки.

Традиционно это оборудование запускается вручную и периодически проверяется для обеспечения его успешной работы. Стратегия управления производственным оборудованием, подключенным к сети, отличается от удаленной установки уровнем используемой автоматизации. Использование ПЛК и последующих одноранговых и более высокоуровневых платформ сбора данных и управления информацией (таких как SCADA и MES) обеспечивает значительные преимущества, включая дистанционное и автоматизированное управление, мониторинг и анализ данных промышленной системы.Автономная система питания обеспечивает непрерывное (или очень высокую доступность) питание для оборудования управления технологическим процессом, мониторинга и беспроводной связи, которое образует промышленную систему управления. Это позволяет установить установку в удаленном месте, но при этом прозрачно интегрировать ее в систему управления на объекте. Поскольку нагрузка на электронику системы управления очень мала, автономная энергосистема с использованием генераторов возобновляемой энергии может быть экономичной. Дизель-генератор по-прежнему необходим для работы больших периодических нагрузок, таких как двигатели, поскольку было бы значительно неэкономично питать эти нагрузки от возобновляемых источников.В этом документе основное внимание уделяется конкретным требованиям практического автономного источника питания, который будет установлен на угольной шахте Oaky Creek No.1 недалеко от Тьери в Центральном Квинсленде. Предлагаемое место установки включает в себя большой дизель-генератор, электродвигатель мощностью 150 кВт и скважинный насос. В корпусе управления насосом реализована обычная промышленная система управления. На рис. 1 показана блок-схема основных компонентов системы, включая промышленные приводы (насос, двигатель и генератор), корпус системы управления и автономную систему питания.Автономная система питания обеспечивает питание системы управления постоянным током (dc). Система управления отвечает за управление и эксплуатацию установки, включая мониторинг системных переменных, запуск/остановку дизель-генератора, а также работу и мониторинг электрического скважинного насоса . ..

%PDF-1.4 % 86 0 объект > эндообъект внешняя ссылка 86 76 0000000016 00000 н 0000002384 00000 н 0000002447 00000 н 0000003238 00000 н 0000003455 00000 н 0000003831 00000 н 0000003993 00000 н 0000004042 00000 н 0000004091 00000 н 0000004140 00000 н 0000004189 00000 н 0000004238 00000 н 0000004287 00000 н 0000004336 00000 н 0000004385 00000 н 0000004435 00000 н 0000004549 00000 н 0000004818 00000 н 0000007185 00000 н 0000029407 00000 н 0000029782 00000 н 0000030137 00000 н 0000030513 00000 н 0000030807 00000 н 0000031067 00000 н 0000031327 00000 н 0000031623 00000 н 0000031907 00000 н 0000032210 00000 н 0000032334 00000 н 0000043424 00000 н 0000043690 00000 н 0000046403 00000 н 0000046655 00000 н 0000046719 00000 н 0000047649 00000 н 0000047713 00000 н 0000048268 00000 н 0000048332 00000 н 0000049266 00000 н 0000049330 00000 н 0000049989 00000 н 0000050053 00000 н 0000050528 00000 н 0000050592 00000 н 0000050852 00000 н 0000050916 00000 н 0000051582 00000 н 0000051646 00000 н 0000052536 00000 н 0000053491 00000 н 0000054489 00000 н 0000055095 00000 н 0000055807 00000 н 0000064369 00000 н 0000080341 00000 н 0000098255 00000 н 0000115712 00000 н 0000158852 00000 н 0000159802 00000 н 0000160793 00000 н 0000161493 00000 н 0000162183 00000 н 0000162973 00000 н 0000163345 00000 н 0000164158 00000 н 0000164569 00000 н 0000165126 00000 н 0000166308 00000 н 0000167009 00000 н 0000167706 00000 н 0000168495 00000 н 0000168868 00000 н 0000169620 00000 н 0000170379 00000 н 0000001816 00000 н трейлер ]/предыдущая 506945>> startxref 0 %%EOF 161 0 объект >поток hb“a“g`g`0fb@

Как протестировать 3-проводной погружной скважинный насос (пошаговое руководство) – Модернизированный дом

Часто проблемы с давлением воды можно проследить до вашего 3-проводного погружной насос, и вам нужно будет проверить его. Можно проверить трехпроводной погружной насос с помощью омметра и базовых знаний о проводке. Между требованиями к напряжению и сопротивлением провода есть несколько ключевых факторов, которые следует учитывать при тестировании погружного насоса с 3 проводами.

Если вы испытываете аномальное давление воды в вашем доме или слышите странные звуки рядом со скважинным насосом, есть большая вероятность, что у вас могут быть проблемы. Из-за высоких затрат на вызов сантехников в ваш дом важно понять, как проверить трехпроводной погружной скважинный насос.Обладание этими знаниями сейчас предотвратит превращение вашего подвала в небольшое озерцо впоследствии.

Установите омметр в соответствии с напряжением на вашем 3-проводном погружном скважинном насосе. Отключите питание скважинного насоса, подключите один провод от омметра к земле, а другой провод к цветному кабелю заземления. Убедитесь, что омметр показывает OL (открытый вывод), чтобы вы знали, что ваш скважинный насос правильно питается.

Ниже мы рассмотрим некоторые детали тестирования трехпроводных погружных скважинных насосов.Мы также рассмотрим различные шаги по устранению неполадок, если у вас возникли проблемы с насосом для скважины.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Поиск и устранение неисправностей 3-проводного погружного скважинного насоса с помощью омметра

Ниже приведено пошаговое руководство по тестированию скважинного насоса.

  1. Определите напряжение двигателя скважины
  2. Снимите двигатель, чтобы на него не было питания
  3. Подсоедините один провод к земле, а другой к проводу другого цвета
  4. Проведение измерений с учетом сопротивления типов и длин кабелей

Шаг первый: определите напряжение скважинного двигателя

Ваша первая задача — определить, какое напряжение необходимо для установки омметра перед началом работы. Вы можете найти эту информацию в руководстве пользователя. Вы должны быть уверены, что напряжение, указанное в руководстве пользователя, находится именно там, где находится ваш омметр. Даже если он немного отличается, у вас будут неправильные показания, которые заставят вас поверить, что ваш скважинный двигатель неисправен.

Шаг второй: отключите питание скважинного двигателя

Перед началом любых испытаний убедитесь, что двигатель скважины не подключен к источнику питания. Омметр считывает сопротивление предметов, которые не имеют к ним никакого отношения.Если вы проверяете двигатель при включенном электричестве, ваш омметр может дать сбой. По крайней мере, вы не получите никаких хороших чтений.

Шаг 3. Подсоедините один шнур к земле, а другой к цветному проводу

Прежде чем начать, проверьте руководство пользователя, чтобы узнать, какой кабель является кабелем заземления. Стандарты электрических кодов указывают, что в США этот цвет зеленый. Это может измениться в зависимости от того, где вы приобрели насос.

При проверке сопротивления между силовыми проводами и заземляющим кабелем оно должно отображаться как OL (открытый провод).Это показание означает, что ваш двигатель находится в хорошем рабочем состоянии.

Шаг четвертый. Проведите измерения, зная показания сопротивления на фут в омах

Вам также потребуется провести измерения с помощью цифрового измерителя сопротивления изоляции (мегомметра). Именно здесь на ум приходит информация о напряжении, которую вы нашли ранее. Стандартный цифровой омметр обычно поставляется с обоими из них в одном устройстве. Обратитесь к руководству пользователя, чтобы узнать, где вам нужно поместить свои настройки, чтобы считывать сопротивление изоляции между заземляющим и подводящим проводами.

Ваше сопротивление должно быть выше ваших ожиданий. Это связано с тем, что комбинация более крупных тросов, которые тянутся дальше на футы, увеличит ваше сопротивление. В надежном руководстве по эксплуатации для этого есть соответствующий раздел. Вы можете отслеживать сопротивление кабеля по следующей формуле:

R = ρL/A

  • R = общее сопротивление постоянному току
  • ρ = удельное сопротивление материала провода
  • L = длина провода
  • А = площадь провода

Учитывая, что математика может быть несколько сложной, вы также можете использовать калькулятор сопротивления проводов, чтобы справиться с этим.

Как проверить блок управления погружным насосом

Если мы тестируем коробку, руководство по сопротивлению проводов здесь неприменимо. Это потому, что между каждым из блоков управления невероятно ограниченное пространство.

Как правило, каждое из этих реле можно проверить с помощью омметра одного типа. Руководство пользователя расскажет, какие должны быть показания между разными портами. Большинство из них должны быть либо нулевыми, либо OL. Вы также можете иметь под рукой электрическую схему, если вам нужно запустить этот тест.Схема подключения скважинного насоса обычно доступна на веб-сайте компании, производящей скважинный насос, или в руководстве пользователя.

В чем разница между 3-проводным погружным скважинным насосом и 2-проводным скважинным насосом

Довольно необычно, что трехпроводные скважинные насосы имеют четыре провода, а двухпроводные скважинные насосы – три. У каждого из них есть провод заземления, который не счесть, глядя на количество проводов.

Трехпроводные насосы также имеют блок управления, что не характерно для двухпроводных систем.В результате трехпроводные скважинные насосы более подвержены потенциальным неисправностям, потому что больше может выйти из строя. Но к этим частям легче получить доступ, потому что все сегментировано.

Последнее различие заключается в мощности двигателей. Трехпроводные двигатели имеют большую емкость и большую мощность, что делает их более подходящими для глубинных погружных скважинных насосов и больших пространств с большими требованиями.

Поиск и устранение неисправностей скважинных насосов

Если вам интересно, не пора ли проверить скважинный насос, это означает, что вы, вероятно, столкнулись с некоторыми серьезными проблемами. Эти проблемы включают колебания давления воды, аномально высокие счета за электроэнергию или щелкающие звуки из колодца. Ниже приведены некоторые дополнительные шаги по устранению неполадок, которые можно использовать для определения качества вашего двигателя.

  1. Проверить питание
  2. Посмотрите на реле давления
  3. Проверить бак
  4. Заменить контроллер насоса

Шаг первый: проверьте питание

Ваш первый шаг — проверить, включено ли питание. Как и у любого электронного компонента, у него есть выключатель.Если он находится в выключенном положении, включите его снова. Следите за ним в течение нескольких минут, чтобы увидеть, отключается ли он. Если это так, это означает, что проблема с вашей помпой.

Шаг второй: посмотрите на реле давления

Реле давления имеет соединение с трубкой, идущей в гидробак. Вы можете проверить это, постукивая рукояткой отвертки по линии. Если есть искра и вы видите, что помпа запускается, значит, скорее всего, пора произвести замену.

Прежде чем сделать это, необходимо выполнить оставшиеся шаги в этом списке. Есть вероятность, что у вашего напорного бака может быть такая же проблема.

Если вы заметили подгоревшие участки на реле давления, это еще один признак необходимости замены реле. Во время ожидания вы можете почистить электрические выключатели, заполнив сгоревшие участки с помощью стандартной пилочки для ногтей. Это будет быстрое исправление, но оно не будет работать как постоянное исправление, так как вам нужно будет заменить реле давления.

Шаг третий: проверьте бак

Начните с проверки воздушного клапана в верхней части, который вы можете снять, чтобы увидеть, выталкивается ли вода. Если вода выталкивается, это еще один признак того, что ваш резервуар может быть слишком полным, что вызывает пульсацию воды в других частях вашего дома.

Вы также можете слегка встряхнуть бак, что должно быть довольно легко для любого человека средней силы. Если он кажется довольно тяжелым, это означает, что бак слишком полный и нуждается в замене. Если это все еще вызывает у вас проблемы, вы можете сделать последнюю остановку.

Шаг четвертый: замена контроллера насоса

Показания в омах, снятые вами ранее, потенциально могут немного отличаться. Это может быть признаком того, что некоторые электронные компоненты в вашем блоке управления нуждаются в замене. Это также является признаком того, что контроллер помпы также нуждается в замене.

Кроме некоторых тестов энергопотребления, нет реального способа определить, что ошибка исходит от контроллера помпы. Стоимость замены на них может составлять до 100 долларов, поэтому вы можете обратиться к профессионалу, если вы использовали все доступные варианты.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Симптомы неисправного скважинного насоса

  • Напорный бак шумный
  • У вас есть плевательные краны
  • У вас обжигающая вода в душе
  • Непостоянное давление воды
  • Высокие счета за электроэнергию (в совокупности с другими проблемами)

Предположим, что с вами происходит любая из вышеперечисленных ситуаций. В этом случае они могут происходить в сочетании с паршивым двигателем скважинного насоса. Вам решать, держать глаза и уши открытыми, чтобы адекватно отреагировать на неисправный скважинный насос до того, как он понадобится вам для работы.

Родственные руководства

Эли Смит

Я парень, который становится экспертом во всем, на что натыкается, в том, что касается письма. Я много писал о крутых товарах для дома, обустройстве дома и умных технологиях в доме.Я также являюсь гордым отцом ребенка, родившегося в новогодние праздники, что делает мои каникулы очень насыщенными.

Недавно опубликовано

ссылка на размеры штабелируемых стиральных и сушильных машин (с чертежами) ссылка на список отзыва холодильников LG (все модели и обновления)

Электрические погружные насосы — PetroWiki

Электрические погружные насосы, обычно называемые ЭЦН, представляют собой эффективный и надежный метод механизированной добычи для подъема умеренных и больших объемов жидкости из стволов скважин. Эти объемы варьируются от 150 баррелей в день до 150 000 баррелей в день (от 24 до 24 600 м 90 242 3 90 243 / день). Контроллеры с регулируемой скоростью могут значительно расширить этот диапазон, как на высокой, так и на низкой стороне. К основным компонентам ESP относятся:

  • Многоступенчатый центробежный насос
  • Трехфазный асинхронный двигатель
  • Секция уплотнительной камеры
  • Кабель питания
  • Наземные органы управления

Компоненты обычно представляют собой трубы, подвешенные к устью скважины, с насосом сверху и двигателем снизу.Существуют специальные приложения, в которых эта конфигурация инвертируется.

В апреле 1965 года была образована компания THUMS Long Beach Co., в которой широко применяются ЭЦН для бурения, разработки и добычи месторождения Лонг-Бич площадью 6 479 акров на месторождении Уилмингтон, Лонг-Бич, Калифорния. ЭЦН были основным методом подъема жидкости примерно из 1100 наклонно-направленных скважин с четырех искусственных морских островов и одного участка на суше.

История ESP

[1] [2]

В 1911 году 18-летний Армаис Арутюнов организовал Русское электрическое динамо компании Арутюнов.в Екатеринославе, Россия, и изобрел первый электродвигатель, работающий в воде. Во время Первой мировой войны Арутюнов совместил свой мотор с дрелью. Он имел ограниченное применение для бурения горизонтальных отверстий между траншеями, чтобы можно было протолкнуть взрывчатку. В 1916 году он модернизировал центробежный насос, чтобы соединить его с двигателем для осушения шахт и кораблей. В 1919 году он эмигрировал в Берлин и сменил название своей компании на REDA. В 1923 году он иммигрировал в Соединенные Штаты и начал искать покровителей для своего оборудования.Сначала он обратился к Westinghouse, но получил отказ, потому что их инженеры думали, что это не сработает, потому что это невозможно по законам электроники.

В 1926 году на конференции Американского института нефти (API) в Лос-Анджелесе две стороны объединились, чтобы создать индустрию ESP. Незадолго до этой конференции Арутюнов объединил свои усилия с Самуэлем ВанВертом, продавцом насосных штанг, который увидел потенциал нового устройства. Вместе они инициировали испытание прототипа на нефтяной скважине в Болдуин-Хиллз.Во второй группе участвовал Клайд Александер, вице-президент нефтяной компании Phillips Oil Co., основанной в Бартлсвилле, штат Оклахома, которому уже 9 лет. . Арутюнофф и Филлипс подписали контракт на полевые испытания концепции на месторождении Эльдорадо недалеко от Бернса, штат Канзас. После успешного испытания была организована компания Bart Mfg. 15 марта 1930 года Филлипс продал свои права Чарли Брауну, акционеру Bart и руководителю Marland Oil Co.и Арутюнова. Так родилась компания REDA Pump Co. В 1969 году REDA объединилась с TRW Inc., а в 1987 году была продана компании Camco Intl., которая в 1998 году объединилась с Schlumberger.

В 1957 году была создана вторая компания. Эта линейка продуктов началась на заводе Byron Jackson Pump в Верноне, Калифорния. Byron Jackson был подразделением Borg Warner Corp. В 1959 году линейка нефтяных продуктов Byron Jackson Pump была перенесена в Талсу и быстро стала известна как насос «BJ». В 1979 году она стала Centrilift Inc., дочерняя компания Borg Warner Corp., и была переведена в Клэрмор, штат Оклахома, в 1980 году. Сразу после переезда в 1980 году Centrilift была продана Hughes Tool Co. Затем, в 1987 году, Hughes Tool и Baker International объединились, чтобы стать Baker Hughes. Инк.

В 1962 году компания Goulds Pump Oil Field Submergible Division обратилась к Franklin Electric с просьбой найти лучший двигатель для своих нефтепромысловых насосов. К 1967 году они разработали новый продукт и создали совместное предприятие Oil Dynamics Inc. (ODI). В 1997 году ODI была продана Baker Hughes Inc., и его продуктовая линейка была объединена с Centrilift.

История третьей компании становится немного более запутанной. В 1965 году компания Hydrodynamics была образована как часть Peerless Pump для разработки погружного оборудования для нефтяных месторождений. После ограниченного финансового успеха он был продан FMC Corp. и переименован в Oiline. В 1976 году она снова была продана, на этот раз Кобе, и стала называться Kobe Oiline. Kobe была продана Trico в 1983 году, но продукт Kobe Oiline был выделен Baker International и стал Bakerlift Systems.Кроме того, Trico только что приобрела у REDA линию водяных колодцев Standard Pump. Боковая ветвь этого дерева начинается с появления Western Technologies в 1978 году. В 1982 году она была продана Dresser Industries и переименована в WesTech. Затем, в 1985 году, она была продана Bakerlift Systems. Когда Baker International и Hughes объединились в 1987 году, деятельность Bakerlift в США была продана Trico, но Baker Hughes сохранила за собой международный сегмент бизнеса Bakerlift. Ассортимент продукции Trico состоял из оборудования Kobe Oiline, Standard Pump, WesTech и Bakerlift Systems.Он был переименован в Trico Sub Services. С другой стороны, в 1983 году была образована компания ESP Inc.. В 1990 году ее приобрела Wood Group. Затем, в 1992 году, компания Wood Group приобрела Trico Sub Services и объединила ее с ESP Inc.

Система ESP

Примеры нормальной конфигурации системы ESP показаны на рис. 1 и 2 . На нем показана НКТ со скважинными компонентами, состоящими из:

  • Многоступенчатый центробежный насос либо со встроенным впускным отверстием, либо с отдельным впускным отверстием с болтовым креплением
  • Секция уплотнительной камеры
  • Трехфазный асинхронный двигатель с блоком датчиков или без него

Остальная часть системы включает блок наземного управления и трехфазный силовой кабель, идущий к двигателю в скважине.Из-за уникальных требований к применению ЭЦН в глубоких обсадных трубах с относительно небольшим диаметром отверстия разработчик и производитель оборудования должны максимизировать подъемную силу насоса и выходную мощность двигателя в зависимости от диаметра и длины агрегата. Поэтому оборудование обычно длинное и тонкое. Компоненты изготавливаются различной длины, примерно до 30 футов, и для некоторых применений насос, уплотнение или двигатель могут состоять из нескольких компонентов, соединенных последовательно.

  • Рис. 1. Конфигурация системы ESP [согласно Centrilift Graphics, Claremore, Oklahoma (2003)].

  • Рис. 2—Схема типичной системы ЭЦН. [Предоставлено Schlumberger (REDA).]

На протяжении всей своей истории системы ESP использовались для перекачивания различных жидкостей. Обычно добываемые жидкости представляют собой сырую нефть и рассол, но они могут использоваться для обработки:

  • Жидкие нефтепродукты
  • Жидкости для утилизации или инъекции
  • Жидкости, содержащие свободный газ
  • Некоторые твердые или загрязняющие вещества
  • CO 2 и H 2 S Газы или химикаты для обработки

Системы ЭЦН также эстетичны с экологической точки зрения, поскольку видны только наземное оборудование управления мощностью и силовой кабель, идущий от контроллера к устью скважины.Контроллер может поставляться в защищенном от непогоды, наружном или внутреннем исполнении для размещения в здании или контейнере. Аппаратура управления может располагаться на минимально рекомендуемом расстоянии от устья скважины или, при необходимости, на расстоянии до нескольких километров. API RP11S3 содержит рекомендации по правильной установке и эксплуатации системы ESP. [3] Все рекомендации API для ESP перечислены в таблице 1 .

Преимущества

ESP

имеют ряд преимуществ.

  • Подходит для сильно наклонных скважин; до горизонтали, но должны быть установлены в прямом сечении.
  • Адаптируется к требуемым подземным устьям скважин на расстоянии 6 футов друг от друга для максимальной плотности размещения на поверхности.
  • Разрешить использование минимального пространства для контроля за недрами и связанных с ними производственных объектов.
  • Бесшумный, безопасный и гигиеничный для приемлемых операций в прибрежной и экологически чистой зоне.
  • Обычно считается насосом большого объема.
  • Предусматривает повышенные объемы и обводненность, вызванные операциями поддержания давления и вторичного восстановления.
  • Позволяет приводить скважины в эксплуатацию даже при бурении и проведении работ над скважинами в непосредственной близости.
  • Применяется в различных агрессивных средах.

Недостатки

ESP

имеют некоторые недостатки, которые необходимо учитывать.

  • Выдерживает только минимальное процентное содержание твердых частиц (песка), хотя существуют специальные насосы с закаленными поверхностями и подшипниками для сведения к минимуму износа и увеличения срока службы.
  • При устранении отказов в скважине возникают дорогостоящие операции по извлечению и потери продукции, особенно в морских условиях.
  • Ниже примерно 400 бит/день эффективность энергопотребления резко падает; ESP не особенно подходят для скоростей ниже 150 баррелей в сутки.
  • Требуется обсадная колонна относительно большого размера (наружный диаметр более 4½ дюймов) для оборудования средней и высокой производительности.

Длительный срок службы оборудования ЭЦН необходим для поддержания экономичности производства.

Компоненты системы ESP

Установка и обращение

Хотя может быть много факторов, которые влияют или непосредственно влияют на срок службы системы ESP, правильная установка и процедуры обращения имеют решающее значение.Рекомендуемые процедуры установки и обращения подробно описаны в API RP11S3 . [3] В дополнение к этому, следует связаться с производителями для получения конкретных рекомендаций по их оборудованию.

Техническое обслуживание и поиск и устранение неисправностей

Рекомендации по эксплуатации, техническому обслуживанию и устранению неисправностей описаны в API RP11S . [4] Кроме того, многое можно узнать из разборки компонентов ЭЦН после их извлечения из скважины.Это верно независимо от того, находятся ли они в состоянии многократного использования или пережили катастрофический отказ. В оборудовании и стволе скважины всегда указаны элементы, которые можно изменить или улучшить. API RP11S1 содержит рекомендации по разборке компонентов ЭЦН и оценке результатов. [5] Кроме того, у каждого производителя ESP есть рекомендации и рекомендации по этому вопросу.

Baillie [6] содержит практический контрольный список для оптимизации срока службы системы ESP.Он охватывает все критические или чувствительные этапы, от проектирования и производства до эксплуатационных процедур. Было написано несколько статей, посвященных литературе по проблемам применения ESP и их решениям. [7] [8] [9] [10] Эти документы обобщают и классифицируют справочную литературу по ESP по ряду различных приложений или проблемных тем. Они представляют собой отличный библиографический набор для устранения неполадок или проблем, связанных с приложениями.

Ссылки

  1. ↑ Уильямс, Дж. 1980. История людей и компании под названием TRW REDA, 19-33. Бартлсвилл, Оклахома: TRW REDA Pump Div.
  2. ↑ Брукбэнк, Э.Б. 1988. Электрические погружные насосы – первые шестьдесят лет. Документ представлен на Европейском семинаре ESP 1988 года, Лондон, 24 мая.
  3. 3.0 3.1 API RP 11S3, Рекомендуемая практика для электрических погружных насосных установок, второе издание. 1999. Вашингтон, округ Колумбия: API.
  4. ↑ API RP 11S, Рекомендуемая практика эксплуатации, технического обслуживания и устранения неполадок электрических погружных насосов, третье издание.1997. Вашингтон, округ Колумбия: API.
  5. ↑ API RP 11S1, Рекомендуемая практика для отчета о демонтаже электрических погружных насосов, третье издание. 1997. Вашингтон, округ Колумбия: API.
  6. ↑ Baillie, A. 2002. Оптимизация срока службы ESP — практический контрольный список. Документ представлен на Европейском круглом столе ESP 2002 г., Абердин, 6 февраля.
  7. ↑ Леа, Дж. Ф., Уэллс, М. Р., Берден, Дж. Л. и др. 1994. Электрические погружные насосы: наземные и морские проблемы и решения. Представлено на Международной нефтяной конференции и выставке Мексики, Веракрус, Мексика, 10-13 октября 1994 г.SPE-28694-MS. http://dx. doi.org/10.2118/28694-MS
  8. ↑ Леа, Дж. Ф., Уэллс, М. Р., Берден, Дж. Л. и др. 1994. Электрические погружные насосы: наземные и морские проблемы и решения. Представлено на Международной нефтяной конференции и выставке Мексики, Веракрус, Мексика, 10-13 октября 1994 г. SPE-28694-MS. http://dx.doi.org/10.2118/28694-MS
  9. ↑ Леа, Дж. Ф. и Берден, Дж. Л. 1999. ESP: наземные и морские проблемы и решения. Представлено на симпозиуме SPE Mid-Continent Operations Symposium, Оклахома-Сити, Оклахома, 28–31 марта 1999 г.SPE-52159-MS. http://dx.doi.org/10.2118/52159-MS
  10. ↑ Леа, Дж. и Бирден, Дж. 2002. ESP: наземные и морские проблемы и решения. Доклад представлен на конференции Southwestern Petroleum Short Course Conference 2002, Лаббок, Техас, 23–24 апреля.

Примечательные статьи в OnePetro

Леа, Дж. Ф., Уэллс, М. Р., Берден, Дж. Л., Уилсон, Л., и Шеплер, Р. (1994, 1 января). Электрические погружные насосы: наземные и морские проблемы и решения. Общество инженеров-нефтяников.дои: 10.2118/28694-MS

Пауэрс, М.Л. (1994, 1 мая). Ограничение глубины электрических погружных насосов. Общество инженеров-нефтяников. дои: 10.2118/24835-PA

Скотт, П. А., Боуринг, М., и Коулман, Б. (1991, 1 января). Электрические погружные насосы для подводного заканчивания. Общество инженеров-нефтяников. doi: 10.2118/23050-MS

Онлайн мультимедиа

Нунан, Шона. 2013. Надежность электрических погружных насосов (ЭЦН). https://webevents.spe.org/products/electric-submersible-pump-esp-reliability

Внешние ссылки

Используйте этот раздел для размещения ссылок на соответствующие материалы на веб-сайтах, отличных от PetroWiki и OnePetro.

См. также

Альтернативные конфигурации ESP

Использование ЭСП в неблагоприятных условиях

Выбор системы ЭЦН и расчеты производительности

PEH:Электрические_погружные_насосы

Страница чемпионов

Хосе Каридад, BSME и MSc ME

Категория

Погружные насосы – обзор

8.

6 Насосная установка обратного осмоса фотоэлектрической воды для опреснения солоноватой воды, Саудовская Аравия

Система обратного осмоса фотоэлектрической перекачки воды, расположенная в районе Садус Эр-Рияд, была первой опреснительной установкой ВИЭ в Саудовской Аравии. Установка системы была завершена в декабре 1994 года. Система находится в непрерывном режиме (24 часа в сутки − 1 ) с января 1995 года. Система была разработана Научно-исследовательским институтом энергетики города короля Абдель Азиза (KACST) в сотрудничестве с Национальной лабораторией возобновляемых источников энергии (NREL) США в результате программы сотрудничества Саудовской Аравии и США в области исследований возобновляемых источников энергии. (Алайлан и Смиаи, 1996).

Проект установки был в основном основан на спецификации участка, глубине колодца, качестве и количестве питательной воды, потребности в воде и периоде автономной работы установки в облачных условиях, а также других местных климатических условиях. условия. Конструкция основана на выборе оборудования, обычно доступного на местном рынке, чтобы сделать эксплуатацию и техническое обслуживание системы высоконадежными.

Установка состоит из двух основных отдельных фотоэлектрических систем: во-первых, фотоэлектрическая насосная система, для которой вода хранится в двух резервуарах для хранения и без аккумулятора, и во-вторых, фотоэлектрическая система для работы установки обратного осмоса, которая характеризуется от аккумуляторной батареи (см.51).

Аккумуляторная система используется для обеспечения необходимой энергией установки обратного осмоса в пасмурные дни и ночью, а также для обеспечения 5 дневной автономной работы установки.

Общая установленная мощность PV составляет 10,89 кВт p , 10,08 кВт p для привода обратного осмоса и 980 Вт p для перекачки воды. Напор погружного насоса находится на высоте 50 м от уровня поверхности, а производительность по продукту из установки обратного осмоса составляет около 600 л·ч − 1 . Фотоэлектрический генератор разделен на семь блоков: один блок для перекачки воды и шесть других для опреснителя с регулируемым углом наклона (см. Таблицу 10).

Таблица 10. Технические данные завода в Саудовской Аравии.

9 980 W P (2 × 7 × 70 W P )

9 I сбн

9 V OC

3

9

9

2

3

3

9 PV -RO System

9 V OC

3

256.8 V

9 DC Система напряжения

9 Количество батарей

3

9

9 AH Каждый (C-100)

9 Тип соединения

9

3

9 Rated Power

9 вход

9

9 UPS

250 VA RO Unit

2 RO

PV насосную систему

1 PV Array

8.82 A
149.8 V

Номинальная мощность 1500 Вт, постоянный ток / три фазы, переменное напряжение и частота (6-60 Гц)
DC Вход: 120 VDC ± 20 В, 12. 5 ADC
насос
номинальная мощность 424-1990 W
PV Array
Установленная мощность 10.8 кВт p (144 × 70 w p )
I SC

3

8,82 A
256.8 V
120 VDC
аккумулятор для хранения
120
(2V × 60 × в серии) × 2 параллельные ветки
Количество

3

6
1800 W с MPP
0-12 ACC, 40-25 VDC
Выход
0-20 ADC, 26-250 VDC

1

2

Номинальная мощность 5KVA, Sinewave
120 VDC, 220 Vac, 60Hz
Производственная емкость продукта


14 бар

Насосная система PV состоит из генератора 980 PV, инвертора мощностью 1500 Вт для преобразования постоянного тока в трехфазный переменный ток переменной частоты и погружного насоса. Измеренная эффективность инвертора колеблется от 90% до 96% для низкой и высокой освещенности соответственно. Этот блок управления основан на микропроцессорном блоке управления для защиты двигателя и массива солнечных батарей, а также имеет различные функции во время работы и в режиме ожидания. Блок управления имеет схему точки максимальной мощности, которая преобразует возможную максимальную мощность, доступную от фотоэлектрической батареи, на двигатель. Кроме того, блок управления может запускать двигатель с допустимым значением солнечной радиации и регулировать поток воды в соответствии с доступной инсоляцией.Кроме того, из-за общей производительности системы эффективность должна быть как можно выше, а стоимость системы – как можно ниже, и в системе нет накопления электроэнергии. Вся энергия, доступная от солнечной батареи, используется для перекачки воды, которая хранится в двух резервуарах. Погружной насос мощностью около 2 кВт установлен примерно на 50 м ниже уровня земли.

Два резервуара для хранения воды емкостью 120 и 60 м 3 использовались для хранения питательной воды (солоноватой воды) и продукционной воды соответственно.

Система фотоэлектрического опреснения в основном состоит из фотоэлектрического генератора, системы аккумуляторных батарей, контроллера электрического заряда (ECC), инвертора и блока обратного осмоса. Фотоэлектрический генератор p мощностью 10,08 кВт состоит из шести фотоэлектрических батарей по 840 Вт p каждая и заряжает две параллельные группы батарей, всего 120 батарей, емкостью 1101 Ач каждая (C-100) и 5-дневный емкость памяти для привода блока обратного осмоса. Также каждая батарея оснащена рекомбинатором для преобразования образующихся газов (водорода и кислорода) во время зарядки в воду.

ECC — это преобразователь постоянного тока в постоянный, встроенный в трекер точки максимальной мощности (MPP). Установка имеет шесть микропроцессорных электронных контроллеров заряда и используется для передачи энергии от фотоэлектрической батареи для зарядки аккумуляторов. ECC также защищает фотоэлектрический генератор и аккумулятор от различных опасных условий, таких как обратная полярность входа и выхода, высокое и низкое напряжение, а также обеспечивает защиту в случае перегрузки и короткого замыкания. Номинальная мощность инвертора составляет 5 кВА и рассчитана на индуктивную нагрузку переменного тока в системе.Основная нагрузка переменного тока инвертора состоит из трех двигателей переменного тока общей мощностью 3300 ВА. Инвертор полностью контролируется и защищается встроенным микропроцессорным автоматическим контроллером для повышения надежности системы. Средний КПД инвертора при переменных нагрузках 50–125 % от его номинальной мощности составляет 90 %.

Выходная мощность инвертора при номинальной мощности имеет хорошую синусоидальную форму, что соответствует минимальным суммарным гармоническим искажениям. Форма волны выходной мощности инвертора искажается, если все двигатели запускаются одновременно.В течение этого короткого промежутка времени (около 20 с) ток, потребляемый инвертором, как минимум в шесть раз превышает номинальный ток. При искаженной силовой волне схема управления блока обратного осмоса работает ненадежно; это критическое состояние было решено, во-первых, путем планирования времени запуска двигателей, а во-вторых, с помощью ИБП (250 ВА). Использование ИБП гарантирует, что даже в случае перебоев в подаче электроэнергии схема управления на установке продолжит нормально работать.

Система обратного осмоса работает с перерывами в соответствии с колебаниями потребности в воде.Как правило, блок проходит шесть циклов запуска-останова каждый день, оставаясь включенным на 1–4 часа в течение каждого цикла. Автоматика промывает мембраны после каждого отключения. Установка обратного осмоса производит приблизительно 600 л·ч  – 1 , преобразуя солоноватые воды с TDS 5700 ppm до примерно 170 ppm TDS, имея рабочее давление около 14 бар. Установка обратного осмоса состоит из бустерного насоса, системы предварительной обработки, насоса высокого давления, модулей обратного осмоса и системы доочистки, включая систему УФ-стерилизации, а также системы управления и распределения.Используются тонкопленочные композитные (TFC) мембраны. Скорость восстановления системы варьируется в зависимости от давления, срока службы фильтров, прошедшего с момента очистки мембран, и температуры (Отчет о состоянии автономных опреснительных установок на основе систем возобновляемой энергии, 2005 г.

Добавить комментарий

Ваш адрес email не будет опубликован.
