Счетчик НЕВА 303 1S0 3ф 5-60А 230/400В 1 класс точн. тариф. мех DIN-рейка Тайпит 6056054

Технические характеристики Счетчика НЕВА 303 1S0 3ф 5-60А 220В 1 класс точн. 1 тариф. мех DIN-рейка Тайпит 6056054

Доп. характеристики - .
Тип счетчика, измерителя

  • Способ монтажа DRA (на DIN-рейку)
  • Ширина 0.131 м.
  • Высота 0.074 м.
  • Глубина 0.14 м.
  • Схема подключения 3
  • Номинальный ток 5 А
  • Класс точности 1
  • Напряжение 220/380 В
  • Вес 0. 617 кг.
  • Тип индикации Аналоговый
  • Количество фаз 3
  • Импульсный выход Электрический
  • Диапазон рабочих температур от -40 до +60
  • Тип изделия Счетчик электроэнергии
  • Ширина в числах модульных расстояний 6.78
  • Номинальный ток (in) 5 А
  • Сертификат соответствия POCC RU.ME48.B02788
  • Число тарифов Однотарифный
  • Тип отсчетного устройства ЭМОУ
  • Номинальный (максимальный) ток счетчика 5(60) А
  • Частота с 47. 5 Гц
  • Частота по 52.5 Гц
  • Тип энергии Активная мощность
  • Номинальное фазное напряжение с 230
  • Номинальное фазное напряжение по 264
  • Номинальное линейное напряжение с 380 В
  • Номинальное линейное напряжение по 400 В
  • Тип счетчика, измерителя; измерительного прибора Электромеханический
  • Максимальный ток (imax) 60 А
  • Разрешение на применение Внутригосударственное
  • Количество тарифов 1

Счетчик НЕВА 303 1S0 3ф 5-100А 230/400В 1 тариф.

мех. экран DIN-рейка Тайпит 6056053

Технические характеристики Счетчика НЕВА 303 1S0 3ф 5-100А 220\380В 1 тариф. мех. экран DIN-рейка Тайпит 6056053

Доп. характеристики - .
Тип счетчика, измерителя

  • Способ монтажа DRA (на DIN-рейку)
  • Ширина 0.134 м.
  • Высота 0.072 м.
  • Глубина 0.14 м.
  • Схема подключения 3
  • Номинальный ток 5 А
  • Класс точности 1
  • Напряжение 220/380 В
  • Вес 0. 5975 кг.
  • Тип индикации Цифровой
  • Количество фаз 3
  • Импульсный выход Электрический
  • Диапазон рабочих температур от -40 до +60
  • Тип изделия Счетчик электроэнергии
  • Номинальный ток (in) 5 А
  • Сертификат соответствия POCC RU.ME48.B02788
  • Число тарифов Однотарифный
  • Тип отсчетного устройства ЭМОУ
  • Номинальный (максимальный) ток счетчика 5(100) А
  • Частота с 47.
    5 Гц
  • Частота по 52.5 Гц
  • Тип энергии Активная мощность
  • Номинальное фазное напряжение с 230
  • Номинальное фазное напряжение по 230
  • Номинальное линейное напряжение с 380 В
  • Номинальное линейное напряжение по 400 В
  • Тип счетчика, измерителя; измерительного прибора Электромеханический
  • Максимальный ток (imax) 100 А
  • Разрешение на применение Внутригосударственное
  • Количество тарифов 1

Электросчетчик Нева: схема подключения

Счетчик электроэнергии Нева на рынке пользуется доверием. При покупке всего возникают вопросы, как подключи прибор, снять показания, обслуживать его. Именно поэтому нужно внимательно изучить инструкцию и паспорт, которые идут в комплекте со счетчиком.

Особенности и схема подключения счетчика Нева

Электрические счетчики Нева запрещается разбирать. Обычно крепление происходит на DIN-рейку. К каждой модели прилагается инструкция и паспорт, где детально описана схема подключения. Для включения нужно знать расположение фазы и нуля, особенности их соединения. Если знать эти нюансы, то подключается счетчик без труда.

Рассмотрим подключение на примере однофазной и однотарифной модели Нева 103. С его помощью фиксируют умеренные показания домов и гаражей. Количество использованной энергии можно посмотреть на табло. Учет имеет свойство нарастать. Система оборудована импульсивным индикатором употребления. Все модели имеют защиту от магнитного поля.

Особенности установки счетчика:

  1. Может выдержать низкие температуры. Это позволяет провести монтаж на улице. Но лучше оборудовать защитный корпус.
  2. Рабочее напряжение прибора должно составлять 250 Вт.
  3. Электросеть должна работать с частотой 50 Гц.
  4. Величина тока составляет 5 А.

Проверяют счетчик на работоспособность каждые 16 лет. Начинают отсчет сразу после установки прибора. В противном случае могут наблюдаться пересчеты расхода.

Модель имеет первый класс точности. Такие характеристики актуальны для всех современных счетчиков электроэнергии.

Оборудование может прослужить от 30 лет. Производитель предоставляет на свою продукцию гарантию в 5 лет. В случае поломки агрегат бесплатно заменят. С помощью инструкции по использовании можно узнать, как правильно снимать показания. А паспорт устройства имеет схему подключения.

Тонкости снятия показаний со счетчиков Нева

Снять показания с приборов учета электроэнергии можно двумя способами: автоматическим и ручным. Для первого варианта значения отображаются на дисплее. Их можно спокойно переписать. Для ручного способа, чтобы узнать данные, нужно нажать на кнопку.

Разновидности нажатия на кнопку:

  1. Короткое нажатие с удержанием не больше 3 с.
  2. Длинное нажатие, когда удержание превышает 3 с.

Каждая разновидность нажатия отвечает за разные показания. Вся информация поделена на группы, а чтобы перемещаться между ними используют длинное нажатие. Короткое – показывает показания в условиях конкретной группы.


Чтобы посмотреть активную энергию, используют первую группу. Третья показывает реактивную положительную энергию, а четвертая – отрицательную. Мощность можно посмотреть, если воспользоваться группой «P1».

Характеристика однофазного счетчика Нева

Среди однофазных приборов учета электроэнергии наиболее популярным является Нева 101 1so. Он используется для переменного тока. Это однотарифный счетчик. Электрический прибор имеет схожести с моделью Нева-103. Но конструкция и способ подключения имеют значительные отличия. Цена счетчика доступная, а механизм оборудован защитой от магнитного поля.

Технические характеристики модели Нева 101 1so:

  1. Класс точности по ГОСТ первый.
  2. Частота сети – 50 Гц.
  3. Для работы прибора нужно напряжение в 230 Вт.
  4. Сила тока – 5 А.
  5. Может выдерживать значительные низкие и высокие температуры.

Агрегат имеет срок службы 30 лет. Спустя 16 лет после начала эксплуатации выполняют проверку. Это входит в обязанности метеорологической службы. Но есть и квалифицированные частные компании. Если найдены неисправности, то электросчетчик заменяется.

Для подключения прибора следуют инструкции в паспорте. Модель Нева 101 1 so крепится на 3 болта.

С однотарифного счетчика достаточно просто снимаются показания. Счет киловатт указан на табло и может разделяться точкой или запятой. Записывают только данные, которые расположены слева. Справа указывают небольшие доли киловатт.

Описание трехфазной модели счетчика Нева

К трехфазным моделям относят электронный счетчик Нева 303. Он оборудован специальным пультом, который поможет остановить накрутку показаний, если в этом есть необходимость. Прочая комплектация не отличается от других моделей. Трехфазное устройство оборудовано в соответствии с государственными стандартами и нормами.

Описание счетчика Тайпит Нева 303:

  1. Применяется для трехфазной сети.
  2. Для монтажа устройства используется рейка.
  3. Показания можно увидеть на табло.
  4. Прибор оборудован светодиодным индикатором работы.
  5. Производитель предоставляет гарантию 5 лет.
  6. Электронный счетчик прослужит около 30 лет.

Современные модели имеют контроллер магнитного поля. Он защищает устройство, когда кто-то пытается воздействовать на него с помощью магнита. Другие характеристики трехфазных моделей схожие со всей продукцией компании «Тайпит».

Фирма представляет много моделей, так что купить нужный вариант не составит труда. Цена доступная. Чаще всего покупают модели «Нева МТ 113», «Нева МТ 114», «Нева 301», «Нева МТ 313».

Для экономии электричества придется прибрести прибор учета. Качественные модели Нева представлены одно-, трех- и двухфазными приборами. Важно правильно подобрать и купить электро- агрегат и уметь подключать его, снимать показания.

электросчетчик 101 1SO, отзывы о 103 1SO, счетчик электроэнергии МТ 124 и 303 1SO, характеристики

Счетчик Нева хорошо зарекомендовал себя среди потребителей благодаря длительному сроку службы и надежности При выборе электрического счетчика следует обратить внимание на модельный ряд приборов Нева. Производитель предлагает как однофазные, так и многофазные устройства, однотарифные и многотарифные. Все модели имеют много общего, но при этом обладают и отличиями.

Характеристика счетчика Нева 101 1S0: особенности прибора

Счетчик Нева 101 1S0 является однофазным и используется для переменного тока. Данные определяются нарастая. Данные приборы – однотарифные. Похожая модель Нева-103, но отличия наблюдаются в конструкции и способу крепления.

Нева 101 достаточно популярные среди потребителей. Он отлично подходит для бытового использования и имеет небольшую стоимость. Механизм предусматривает магнитную защиту.

Технические характеристики счетчика:

  • Первый класс точности согласно государственному стандарту;
  • Частота электрической сети составляет 50 Гц;
  • Номинальное и рабочее напряжение – 230 Вт;
  • Максимальная сила тока измеряется как 5А;
  • Может выдержать температуру от – 40 до + 60 градусов.

В среднем прибор может прослужить 30 лет. Каждые 16 лет устройство нуждается в проверке. Проверку осуществляет метеорологическая служба или специалист компании. При неисправности прибора его необходимо заменить.

Подключить счетчик нужно за схемой из паспорта. Крепится прибор на 3 винта.

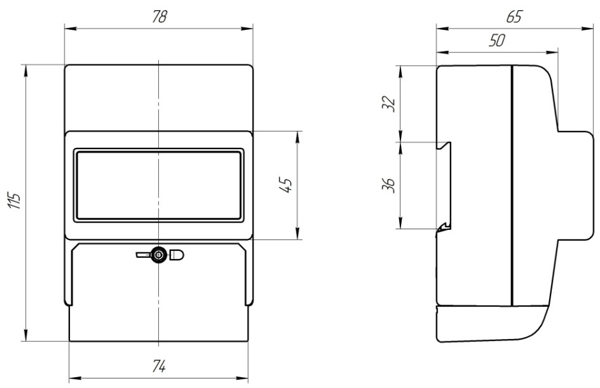

Счетчики Нева могут отличаться по размерам и конструкции

Снять показания с однотарифного счетчики просто. На электронном табло указаны цифры, разделенные запятой или точкой. Записывать нужно только число слева. Цифры справа – небольшие доли киловатт.

Методы, как остановить счетчик электроэнергии Нева 101 1SO

Счетчики Нева оборудованы специальной защитой от отмотки показателей. Но даже такую систему можно обмануть неодимового магнита. Но стоит помнить, что данные действия наказуемы.

Как обмануть счетчик с помощью магнита:

  • Сначала приобретается специальный магнит;
  • Его следует обернуть в мягкую ткань;
  • Магнитом следует поводить по устройству, ища точку воздействия;
  • Когда точка найдена, магнит следует закрепить.

На этом махинация окончена, вот так просто можно остановить счет. Отзывы о такой методике положительные. При этом не нужно срывать пломбы и вносить изменения в окружающую сеть. Такой бесконтактный способ позволяет быстро и эффективно справиться с работой. Результатом становятся застывшие показатели на табло.

Лучше всего приобрести увеличенный магнит. Это повысит силу сцепления и стабильность остановки. Магнит долговечный, срок службы бесконечный.

Особенности счетчика НЕВА 103: подключение

Прибор Нева 103 является однофазным и однотарифным счетчиком. Корпус механизма нельзя разбирать. Крепиться агрегат на DIN-рейку. Используют прибор для домов и гаражей для фиксации умеренных показателей.

Количество потребление указано на электромеханическом табло. Учет нарастающий. Система имеет импульсивный индикатор потребления. Имеется защита от магнитного поля.

Подключать счетчик должен специально обученный человек, который после монтажа установит пломбу

Технические характеристики прибора Нива 103:

  • Можно смонтировать на улице, так как прибор способен выдержать низкие температуры, но лучше оборудовать защитный короб;
  • Рабочее напряжение составляет 250 Вт;
  • Частота работы электросети 50 Гц;
  • Ток – 5 А.

Проверка оборудования проводиться каждые 16 лет. Именно такой период после покупки счетчика его работоспособность должен зафиксировать специалист. Если пренебречь данным мероприятием, то могут быть пересчеты расхода.

Класс точности счетчика относиться к первому. Его имеют все современные модели.

Прослужит оборудование не меньше 30 лет. При этом Тампит предоставляет гарантию 5 лет на устройство. Инструкция по эксплуатации описывает правильную технологию снятия показаний. В паспорте устройства указана схема подключения.

Механизм счетчика Нева МТ 124 и его работа

Однофазный двухтарифный счетчик Нева МТ 124 считается современной моделью. Его используют как для частных домов, так и для общественных зданий. Прибор фиксирует данные по зонам суток в соответствии с тарифными ставками.

Конструктивные особенности счетчика:

  1. Наличие реверсивного счетного механизма. Так показатели начинают увеличиваться, если направить движение тока в обратную сторону.
  2. В состав механизма входит оптический испытательный выход.
  3. Имеется оптический порт согласно государственному стандарту.

Электрический счетчик не только измеряет количество потребленной электроэнергии. Прибор фиксирует значение энергии по нарастающей по тарифу. А также количество потребления на конец месяца и сохраняет данные за 16 месяцев. Также учитывается энергии на начало дня и сохраняет результаты 128 суток. Показывают мгновенные показатели употребления.

Особенностью счетчиков Нева МТ 124 является их способность сохранять в памяти данные изменений.

Счетчики сохраняют информацию о 32 событиях отключения питания. Такое же число изменений параметров, настроек даты и времени, снятия клеммы. Также сохраняется 6 записей о перезапуске программы. К многотарифным устройствам относится модель Нева 123. На табло устройства отображается показатель потребления за день, за счет чего достаточно комфортно контролировать расходы. Все параметры можно настроить самостоятельно.

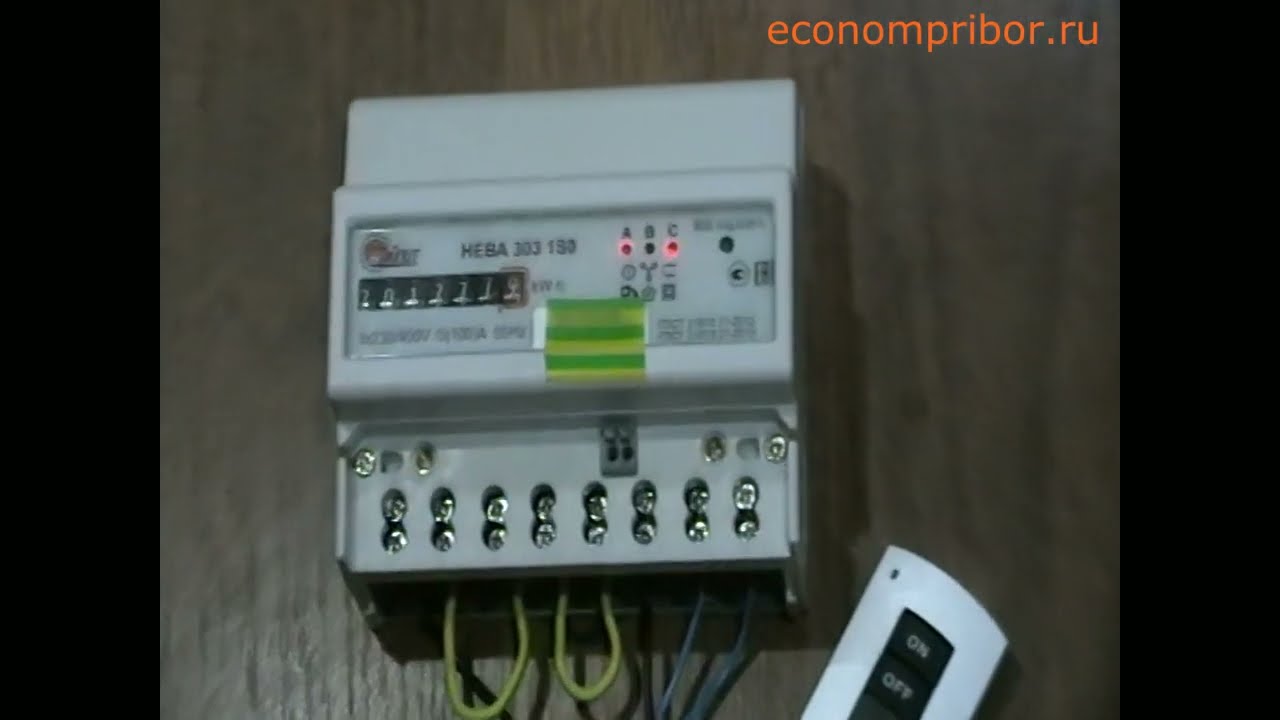

Электрический счетчик Нева 303 1SO с пультом

Трехфазный электросчетчик Нева 303 имеет специальный пульт, который позволяет останавливать показания при необходимости. Комплектация устройства аналогична прочим моделям. Трехфазное устройство полностью соответствует государственным стандартам.

Электрический счетчик Нева можно приобрести в специализированном магазине. Перед покупкой стоит ознакомиться с сертификатом, подтверждающим его качество

Особенности счетчика Тайпит Нева 303:

  • Используется для фиксации показателей электроэнергии в трехфазной сети;
  • Монтируется прибор на рейку;
  • Показания выводятся на табло;
  • Имеется светодиодный индикатор работы;
  • Проверка проводится каждые 16 лет;
  • Срок службы устройства составляет 30 лет;
  • Производителем предоставлена гарантия 5 лет.

Усовершенствованные модели трехфазных счетчиков имеют контроллер магнитного поля. Он начинает работать, когда кто-то пытается воздействовать на прибор магнитом. Техническая характеристика устройства не отличаются от других моделей.

Виды счетчиков Нева (видео)

Счетчики Нева обладают высоким качеством и широким модельным рядом. При таком разнообразии счетчиков можно подобрать оптимальный вариант для конкретного здания. Главное изучить технические характеристики. Особенности эксплуатации и установки прибора описаны в прилагающем паспорте.


Добавить комментарий

Счетчик НЕВА-101-1S0 - описание, характеристики, инструкция

Сегодня делаем обзор основных технических характеристик счетчика электроэнергии Нева-101.
Данный однофазный электросчетчик используется в цепях переменного тока. Данные отображаются нарастающим итогом. Учет электроэнергии ведется по 1 тарифу (однотарифный). Аналогом счетчика Нева-101 1s0 является Нева-103, отличие их только в конструкции корпуса и типе крепления. 103 крепится на Din-рейку.

Модель 101 считается довольно востребованной среди населения и электриков, так как обладает всеми необходимыми характеристиками для бытового пользования, надежен и доступен по цене.

В счетчике предусмотрена защита от хищения электроэнергии популярными способами такими как воздействие неодимового магнита создавая мощное магнитное поле для остановки отсчетного механизма, а так же сменой направления тока, счет ведется в сторону увеличения.

Технические характеристики

  • Класс точности электрического счетчика Нева-101 1so — первый, соответствует государственному стандарту ГОСТ 31819.21 -2012.
  • Частота электросети — 50 Гц
  • Номинальное (рабочее) напряжение 230В
  • Номинальная и максимальная сила тока 5(60) А
  • Температура окр. среды при эксплуатации от -40 до +60, счетчик используется внутри помещения, для использования на улице устанавливается в ящик.

Срок службы

Средний заявленный срок эксплуатации Нева-101 составляет не менее 30 лет, а наработка на отказ не менее 280 000 часов непрерывной работы, что примерно составляет 32 года.

Поверка

Межповерочный интервал Нева-101 составляет 16 лет. Для Казахстана интервал поверки каждые 8 лет. Поверка проводится метрологической службой или управляющей компанией для выявления возможных неисправностей прибора. После проведения процедуры проверки, ставится соответствующая отметка в паспорт. Если по результатам прибор неисправен, его потребуется заменить.

Показания

Для снятия показаний со счетчика Нева 101 1s0 особых навыков и умений не нужно. Так как счетчик однотарифный трудностей не возникнет. На табло прибора может быть установлено электромеханическое или электронное табло, которое разделено на 2 части запятой или точкой для электронного табло. Слева общее число киловатт, которые нужно записать. Справа не цифры не переписываем — это доли киловатт в зависимости от разрядности табло могут быть десятые и сотые.

Схема подключения

Для подключения однофазного счетчика Нева-101 можно воспользоваться следующей схемой из паспорта. Для крепления счетчика используются 3 винта как в обычных старых дисковых индукционных счетчиках. Ниже показаны размеры счетчика и схема включения (установки)

Инструкция и паспорт

Для изучения и просмотра полных характеристик электросчетчика Нева-101 можно воспользоваться инструкцией по эксплуатации или паспортом устройства. Также в руководстве по эксплуатации можно узнать когда проводить поверку и как пользоваться счетчиком.

Паспорт на счетчик НЕВА-101 — просмотреть

Презентация счетчика (видео)

65 вопросов и ответов по электрическим счетчикам

1. Неисправности счетчики НЕВА
2. Коды ошибок счетчики НЕВА
3. Общие вопросы по счетчикам
4. Энергомера
5. Меркурий
6. Разные вопросы

✔ Что делать, если сломался счетчик когда менять?
✔ Как проверить электросчетчик
✔ Установка двухтарифных счетчиков
✔ Наша коллекция замененных приборов учета
✔ Тариф электроэнергия и норматив потребления на 2021г в Мурманске
✔ Выделяемая мощность на квартиру

Если не нашли ответа: ✎ напишите нам на сайте или в группе ВК и мы ответим.

1.0 Вопросы счетчики НЕВА

Вопрос 1.1: Может ли электросчетчик Нева выйти из строя из-за высокого напряжения более 250 вольт и низкого 130...180 вольт?
Ответ: Счётчики Нева выдерживают 420 вольт в течение 4-х часов, и восстанавливают работоспособность при возвращении напряжения в рабочий диапазон. Этот параметр особенно актуален для старого жилфонда, где состояние электрической проводки в домах плохого качества и возникают частые скачки и провалы напряжения. А такой счетчик будет работать и не сломается.

Вопрос 1.2: Какой межповерочный период электросчетчиков Нева и сроки гарантии?
Ответ: Межповерочный интервал 16 лет, и это время его не нужно менять. А гарантия производителя: 6 лет со дня продажи.
К установке допускаются однофазные счетчики ПРОИЗВЕДЕННЫЕ не более двух лет, а трехфазные - не более одного года. При покупке обязательно смотрите дату изготовления в паспорте.

Вопрос 1.3: Нева 101 в какой-то момент индикатор начал очень быстро мигать. Что это значит?
Ответ: Индикатор моргает пропорционально количеству потребляемой электроэнергии. В квартире работает много приборов, которые включаются и отключаются автоматически. Это холодильник, водонагреватель, обогрев пола и другая техника и в "спящем" режиме мало потребляет, но когда включается, то потребление электроэнергии значительное и индикатор часто моргает.

Вопрос 1.4: Почему постоянно горит красный светодиод в счётчике Нева 101?
Ответ: В Нева 101 индикатор подсвечивается при подаче напряжения питания. Это удобно, и наглядно видно, что электричество поступает. И если нет света в квартире, то посмотрите автоматические выключатели. Попробуйте отключить их и заново включить.

Вопрос 1.5: Установили Нева 101. Какую нагрузку выдержит он?
Ответ: 60 ампер это приблизительно 12-13кВт. Счетчики Нева работают при максимальном токе длительное время. Провода к счетчику выполните проводом сечением не менее 10мм2. Закрутите винты с необходимым усилием и обязательно убедиться в надежности контактов проводов. При плохом контакте будет перегрев и счетчик перегорит.

Вопрос 1.6: Должен ли гореть световой индикатор на Нева 103 при отсутствии в сети нагрузки?
Ответ: Если нет нагрузки, то индикатор не выдает импульсы и не светится. Светодиод моргает пропорционально потребляемой электроэнергии. При включении мощных потребителей, таких как электрочайник, микроволновая печь, стиральная машина и др. светодиод начинает часто моргать и щелчки так же более частые.

Вопрос 1.7: Допустимо ли подключить провод СИП-4 сечением 16 кв.мм в клеммы электросчётчика?
Ответ: Соединения в клемме счетчика со временем могут ослабляться и требуют периодического протягивания, поэтому провод до ввода в счетчик должен быть НАДЕЖНО ЗАКРЕПЛЕН. Для многожильных проводов необходимо использовать гильзы.

Вопрос 1.8: Установили счетчик Нева не опломбировали и утеряли паспорт на него. Что делать?
Ответ: Паспорт можно скачать https://www.meters.taipit.ru/service/neva/
Для восстановления информации об отметки о поверке, необходимо сфотографировать счётчик, чтобы было видно: модель, номер и пломбу производителя с двух сторон - с оттиском печати поверителя и с другой стороны римско цифру. Все фотографии выслать на почту [email protected]
В письме указать: ФИО, телефон для связи, город проживания, а в теме письма: Восстановить паспорт.

Вопрос 1.9: Что означает светодиод РЕВЕРС на счетчике Нева 101 и когда он начинает гореть?
Ответ: Светодиод РЕВЕРС, информирующий о неверной полярности подключения при наличии тока нагрузки более 20 мА. Светодиодный индикатор может светиться при отсутствии нагрузки, что не является следствием неверного подключения, а определяется свойствами измерительной микросхемы.

Вопрос 1.10: Установлен Нева 103. При снятии показаний расход эл.энергии превысил обычный в 7 раз и потом счетчик сгорел. Контролеры демонтировали счетчик, указав в акте, что выгорели 1 и 2ая клеммы. Энергоснабжающая кампания предъявляет мне огромную сумму оплаты за израсходованную электроэнергию, если я не согласна, то заставляют отдать счетчик на экспертизу. Как быть?
Ответ: Клеммы счетчика перегорают из-за неправильного монтажа, неквалифицированными рабочими, что может привести к пожару.
Если расход превысил показания во много раз, возможно несколько вариантов: сломался счетчик, подключились соседи или у вас работает много бытовых приборов.
При подозрении на сломанный счетчик, необходимо сдать его на экспертизу и если она подтвердит неисправность прибора, то вам пересчитают ваши показания, исходя из средних показаний.

Вопрос 1.11: Какую модель лучше приобрести Нева мт113, мт115 или мт124?
Ответ: У двухтарифных электросчетчиков базовые функции одинаковые и все работают в многотарифном режиме. У МТ 113 крепеж на три болта, а МТ115 и МТ124 на динрейку. НЕВА МТ 124 AS O самый простой двухтарифный прибор. Самый "продвинутый" НЕВА МТ 124 WF1PC с Wi-Fi подключается к облачному сервису "ТАЙПИТ", с возможностью дистанционного снятия показаний и автоматической передачи данный в сбытовую компанию. Так же дистанционный контроль значений тока, напряжения, частоты, мощности.

Вопрос 1.12: Установили Нева 103 с 6-ю нолями до запятой. Как считывать показания?
Ответ: В Нева 103 используется отсчетное устройство с разрядностью 000000,0 кВт. В сбытовую компанию передают показания кВт до запятой.

Вопрос 1.13: Установили "НЕВА соло 1" 6 штук, на каждую комнату. Через 6 месяцев "сбились" расчеты с общеквартирным счетчиком и он "отстал" от общих показаний этих 6-ти комнатных на 91 кВт. Как вычислять неисправный счетчик?
Ответ: Необходимо смотреть все подключения, что бы исключить незаконное подключение потребителей мимо счетчика (например свет в коридоре). В каждом проводе есть потери. Общий счетчик учитывает всю электроэнергию, а до комнатных счетчиков доходит чуть меньше, и потери могут составлять 1% от общих показания и зависят от состояния электропроводки.

Вопрос 1.14: Какой рабочий диапазон температур счетчиков Нева?
Ответ: Счетчики Нева работают в диапазоне температур от минус 40 до + 70°C.

Вопрос 1.15: Какое сечение провода можно завести в счётчик Нева 101?
Ответ: Для Нева 101 максимальная площадь сечения проводников 35 мм2

Вопрос 1.16: Нева 101 считает в два раза больше и световой индикатор делает 16 миганий и щелчок, а должно быть 32 мигания и щелчок.
Ответ: Нева 101 имеет константу 3200 имп/кВт*ч и при потреблении 1 кВт будет выдано 3200 импульсов на индикатор. Перемещение крайнего правого диска счетного механизма производится на ПОЛОВИНУ деления (0,05 кВт*ч) каждые 16 импульсов. Перемещение на одно деление происходит за два шага двигателя, т.е. через 32 световых импульса.

Вопрос 1.17: Какова глубина клеммных колодок счетчиков Нева 303/306 прямого включения?
Ответ: Глубина клеммной колодки НЕВА 303/306 – 17,5 мм.

Вопрос 1.18: Электросчетчик Нева 101 остановился, электричество в доме есть, что делать?
Ответ: Необходимо вызвать электрика со своей управляющей компании, который произведет проверку счетчика и скажет, исправный счетчик или нет. Затем Вы извещаете энергосбытовую компанию о неисправности счетчика и вам предоставляется 30 дней на замену прибора учета.

Вопрос 1.19: С какого винта следует начинать затяжку клемм счетчиков?
Ответ: Очередность затяжки винтов не имеет значения. Но для обеспечения надежного контакта затяжку проводить в 2 приема: сначала затянуть все винты, а затем через некоторое время повторно подтянуть все винты. Внимание: Максимальный крутящий момент затяжки винтов клеммной колодки для НЕВА 102, 105 составляет 0.4 Н*м, для остальных счетчиков – 1.6 Н*м.

Вопрос 1.20: При подключении Нева 303 обязательно нулевой проводник подключать в разрыв клемм 7 и 8, или достаточно подключить провод от нулевой шины для питания прибора?
Ответ: При подключении трехфазных счетчиков Нева для правильной работы прибора достаточно подключить один нулевой проводник к 7 или 8 клемме. В паспорте прибора приведена схема такого подключения.

Вопрос 1.21: По какому тарифу платить, по многотарифному Нева МТ 124?
Ответ: По многотарифному счетчику возможно три вида тарифов: одноставочный, двухтарифный, трехтарифный. Обратитесь к своему поставщику электрической энергии и уточните свой тариф.

Вопрос 1.22: Сколько потребляет сам счетчик Нева 103 ?
Ответ: Мощность потребляемая счетчиком при номинальном напряжении и температуре не должна превышать 2,0 Вт.

Вопрос 1.23: Установили Нева 303. Горят индикаторы фаз А и С, а В не горит.
Ответ: Нева 303 имеет индикаторы функционирования в каждой фазе. Индикаторы мигают с частотой пропорциональной энергопотреблению. Визуально мигание различимо лишь при малом энергопотреблении, при мощности нагрузки менее 2% от максимальной, а выше - индикаторы светятся постоянно. Отсутствие мигания по фазе В, означает отсутствие мощности на этой фазе.

Вопрос 1.24: Установили счетчик Нева 101. За пять дней намотал 19 кВт, из этих пяти дней нас не было дома сутки, работал один холодильник, счетчик в эти сутки намотал 2,2 киловатт, хотя холодильник потребляет 1 киловатт в сутки. В чем причина таких показаний счетчика?
Ответ: Холодильник класса А номинально потребляет примерно от 1,2 кВт/сутки. За остальные 4 дня счетчик "намотал" около 17 кВт. Из них холодильник примерно 5 кВт. Для точного подсчета откуда взялись остальные 12 кВт необходимо учесть все потребление – не только ноутбук и телевизор, а также освещение и интернет и прочие потребители.

Вопрос 1.25: Нева МТ 324 АRE 4 SC намотал за месяц 1000 квт. Мог ли он выйти из строя?
Ответ: Расход зависит от количества работающих приборов и их мощности. Большой расход потребления от подогрева полов, обогревателей, водонагревателей. Например, один обогреватель на 2 кВт, за месяц может потреблять до 1440кВт, при круглосуточной работе. Если у вас сомнения в работе счетчика, то необходимо вызвать специалиста, для проверки прибора учета.

Вопрос 1.26: Недавно поменял счетчик на новый Нева МТ 112, теперь вместо 5 цифр с одной запятой, там много параметров: время, дата, значение kWh, второе значение kWh, ещё какие-то данные.
Ответ: Для Невы МТ 112 надо передавать данные кадра 102 - дневной тариф, и 103 - ночной тариф. При одно тарифной системе значения кадра 101.

Вопрос 1.27: На Неве МТ 124 as время больше на 14 мин. Почитал в паспорте, что можно запустить подстройку. Как это сделать?
Ответ: Подстройка часов не поможет, так как пределы коррекции составляют ± 1,6 с/сут. Вам сначала необходимо запрограммировать точное время, а уже потом выставить автоматическую отрицательную коррекцию точности хода часов в кадре «AC-4» в меню временных характеристик. Обратитесь за программированием в энергосбытовую компанию.

Вопрос 1.28: Как используются клеммы 20 и 21 в Нева 101?
Ответ: Счетчик имеет электрический испытательный выход (клеммы 20,21), на который выдаются импульсы. Эти клеммы можно использовать для подключения к системе учета электроэнергии.

Вопрос 1.29: Нева мт124, последнюю неделю ночью меняется дневное - показание, вместо ночного (ночью включаем обогреватель)
Ответ: Необходимо проверить дату, время, тарифное расписание и состояние батарейки. Это можно сделать кнопками на панели. Воспользуйтесь инструкцией. При двухтарифной системе, дневной тариф с 23:00 до 07:00, а ночной с 23:00 до 7 утра. Только при правильно установленных тарифах будет достоверный учет электроэнергии. Если всё в порядке, но счетчик не считает по второму тарифу - значит неисправен и необходим ремонт.

Вопрос 1.30: После регулярных отключения и включения света, на счетчике НЕВА МТ1 появилась надпись OFF LF, света нет, счетчик не работает. Можно ли устранить эту проблему самостоятельно?
Ответ: Индикация на дисплее "OFF LF" обозначает – отключение нагрузки по причине влияния магнитного поля в течение 10 с. Попробуйте полностью обесточить электросчетчик на 30 секунд и заново включить.

Вопрос 1.31: Как правильно снять показания: двухтарифный счётчик по кругу показывает три окна - дату, мощность и показания.
Ответ: Информация на дисплей выводится циклически в автоматическом режиме или просматривается с помощью кнопки. Набор кадров информации выводимых в циклическом режиме выбирают при программировании счётчика. Выход из циклического режима индикации осуществляется длительным (>0,5с) нажатием кнопки. Для просмотра пункта меню необходимо длительное нажатие кнопки при индикации заголовка интересующего пункта. Переключение кадров внутри меню осуществляется коротким нажатием кнопки. Возврат в главное меню - длительное нажатие кнопки.

Вопрос 1.32: На Нева мт 124 некоторые цифры не отображаются, и не снять показания. В чем проблема?
Ответ: Если нет механических повреждений корпуса, то это заводской брак. Счетчик можно заменить по гарантии. Обратитесь по месту приобретения.

Вопрос 1.33: Где находится батарейка в Нева МТ 124 AS
Ответ: В большинстве моделей Нева МТ 124 замена батареи производиться без вскрытия корпуса. Встроенный суперконденсатор позволяет заменить батарею без последующей установки времени. Необходимо предупредить гарантирующего поставщика электроэнергии, о том, что вы будите нарушать пломбу, для замены батарейки и после потребуется повторная опломбировка. Отключите питание, снимите крышку батарейного отсека и заменить батарею. Занести в паспорт счётчика информацию о дате замены и организации производившей замену батареи.

Вопрос 1.34: Нева МТ 114 исправно работал, а при очередном отключение света, не включается и нет электричества.
Ответ: ОТВЕТ: Для начала, необходимо разобраться с электричеством, почему оно не поступает на счетчик. Сам счетчик не отключает электричество. На электросчетчике есть кнопка. Нажмите на неё и должны отобразиться показания электроэнергии, даже при отсутствии электричества. Если показаний нет, значит разрядилась батарейка внутри или неисправен прибор учета.

Вопрос 1.35: На частном доме установлен Нева 303, в половине дома исчезло электричество, не горят индикаторы В и С. Что это может быть?
Ответ: Если не горят эти светодиоды, значит отсутствуют фазы B и С. Необходимо проверить наличия напряжения на всех фазах до вводного автомата. Если оно есть, значит проблема в щите. Если до вводного автомата нет напряжения, значит надо обращаться к тем, кто отвечает за линию, подходящую к дому.

Вопрос 1.36: Нева 124 двухтарифнный, не показывает тарифы. Только общий, нагрузку, время
Ответ: Скорее всего не запрограммированы тарифы, поэтому он отображает только общий итог и работает как однотарифный. Если необходим другой тариф. то обратится в сбытовую организацию для записи тарифного расписания.

Вопрос 1.37: Нева МТ 113 через 4 года эксплуатации поменялось время день на ночь и в левом нижнем углу на дисплее появилась маленькая батарейка.
Ответ: В вашем случае прибор учета неисправный и необходим ремонт. (замена батарейки и программирование времени). Прибор с разряженной батарейкой ведет достоверный учет по общему тарифу.

Вопрос 1.38: Нева 303 на 100 ампер, замкнул и потек вместе с проводами СИп 16мм2, при нагрузке 46 Квт
Ответ: Печальная ситуация, но она говорит о том, что не были соблюдены правила монтажа . Корпус счетчика оплавился в клемме и это значит, что провод не был надежно подключен к счетчику, что явилось причиной локального перегрева. Подключение должно осуществляться подготовленным электротехническим персоналом с группой допуска по электробезопасности не ниже 3, имеющими соответствующую квалификацию. Счетчики работают при максимальном токе длительное время, при условии, что подключённые провода соответствуют максимальному току. CИП это многожильный провод, и его не подключают напрямую к счетчику. Провод от циклического нагрева и охлаждения "расползается", ослабевает контакт и начинает обгорать провод. Мы при подключении СИП используем гильзы и данных проблем не возникает. Очень важно правильно затянуть контакты, с необходимым усилием максимального крутящего момента 1.6 Н*м. Если не дотянуть, то будет проблема, если перетянуть то резьба на винте сорвется.

2.0 Код ошибок НЕВА

Вопрос 2.1: Нева МТ 124 ошибка E-1--
Ответ: При снятой крышке клеммной колодки на ЖКИ счётчика появляется кадр E-1-- . Для устранения ошибки следует установить крышку клеммной колодки.

Вопрос 2.2: Нева МТ 124 ошибка E-1-1, пропали показания день/ночь, одни прочерки
Ответ: Часы настроить самому не получится. Данный случай является гарантийным и Вы можете обратиться в сервис компании Тайпит, который сориентирует Вас по вопросу гарантийного возврата (тел. 8(812)326-10-90 доб.2115)

Вопрос 2.3: Нева МТ 124 ошибка Е188
Ответ: информация о текущей дате и времени не достоверна, резервный источник питания разряжен. Данная проблема происходит из-за разряда батарейки или сбой в работе программы.

Вопрос 2.4: Нева ошибка Е1-1-
Ответ: ошибка Е1-1- проблема в программном обеспечении счетчика была решена в конце октября 2017г. Если у Вас дата ранее, то надежды на то, что данная ошибка не возникнет снова – нет. Если счетчик на гарантии, то можно обменять на новый.

3. Общие вопросы счетчики

Вопрос 3.1: У меня на электросчётчике написано 230 вольт, это правильно?.
Ответ: в Россси более 5 лет действует стандарт напряжения 230 вольт, а 220 это по старому.

Вопрос 3.2: Какой тариф программируется на многотарифных счетчиках ?
Ответ: В основном двухтарифный ДЕНЬ-НОЧЬ. День с 7:00 до 23:00, ночь с 23:00 до 07:00. В Мурманской области действует двухтарифная и трехтарифная система оплаты за электроэнергию.

Вопрос 3.3: Как правильно поменять счетчик по гарантии, если он опломбирован.
Ответ: Сначала необходимо обратиться к вашему гарантирующему поставщику электроэнергии, чтобы составить акт о неисправности, далее к продавцу или к производителю для замены.

Вопрос 3.4: Сбилось время на счетчике. Что делать?
Ответ: Программированием электрических счетчиков производят специализированные организации. Такие работы можно выполнять на месте.

Вопрос 3.5: Как работает функция контроль хищения электроэнергии в электросчетчиках?
Ответ: Производители предусматривают различные способы защиты от хищения электроэнергии - начиная от защищенных голографических наклеек и заканчивая схематическими решениями. Все счетчики выпускаются с защитой от воздействий: электромагнитное излучение, магнитное, импульсные, ВЧ помехи и другие и могут выпускаться с датчиком магнитного поля.

Вопрос 3.6: Счетчик при большой нагрузке трещит и греется. Это нормально?
Ответ: Счетчик н едолжен трещать, искрить, гудеть. Треск может происходит из за плохо контакта. Это очень серьёзная неисправность, которая может стать причиной пожара. Необходимо вызвать мастера, что бы он осмотрел счетчик, провода, автоматические выключатели, шины, на предмет плохого контакта и устранил неисправность. Возможно звук исходит от оборудования расположенного рядом со счетчиком.

Вопрос 3.7: Как правильно подключить счетчик? Может ли эту работу выполнить собственник квартиры?
Ответ: Схема подключения указана в паспорте. однофазные счетчики подключаются по одной схеме, слева два фазных провода, справа - нулевые.
Монтаж и демонтаж счетчика должен производиться специалистами c допуском к работе с оборудованием до 1000в. Производитель не принимает претензий по гарантийному обслуживанию, если работы производилось лицами, не имеющими необходимой квалификации и полномочий, что привело к повреждению счетчика. Необходимы знания и опыт по замене. Подключить счетчик не сложно и он будет работать - вопрос только во времени. При неправильной установке счетчик выйдет из строя раньше межповерочного интервала, а это 16 лет. Или вариант хуже - при неисправности счетчика может возникнуть пожар.

Вопрос 3.8: Можно ли устанавливать счетчик боком?
Ответ: Установка счетчика «боком» возможна при соблюдении Правил ПУЭ пункт 1.5.31 - Конструкции и размеры щитков, ниш, должны обеспечивать удобный доступ к зажимам счетчиков. Должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Установка с уклоном не более 1° актуалено для старых дисковых счетчиков. Мы не можем отменить требования данного пункта, но можем констатировать, что погрешность и работоспособность электронных счетчиков никак не зависит от угла установки.

Вопрос 3.9: Каким образом производится ремонт электросчетчика? Можно ли отремонтировать на месте?
Ответ: Электросчетчик это сложный прибор и его ремонт производят у производителя. Если прибор гарантийный, то обменять можно в магазине, где приобретали, или отправить на завод изготовитель почтой. На месте возможно только программирование.

Вопрос 3.10: Индикатор счётчика моргает, а сам не мотает. Счётчик не исправен и требует замены?
Ответ: Если светодиод не горит, или не моргает - то это неисправность. Нужно вызвать электрика из ЖЭУ, он осмотрит счетчик и правильность подключения и скажет - рабочий или нет.

Вопрос 3.11: После короткого замыкания в розетке, выключился пакетник и счётчик перестал работать.
Ответ: Счетчик, это сложный электронный прибор и как правило выдерживают кратковременные, не большие токи короткого замыкания. Но это зависит от производителя электросчетчика. При коротком замыкании резко и многократно возрастает сила тока, протекающего в цепи и это представляет большую опасность для электрического оборудования. Поэтому необходима проверка прибора учета и АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ - возможно не правильно выбран номинал или они не исправны.

Вопрос 3.12: Счётчик работает, но электричества в частном доме нет. Где проблема ?
Ответ: В вашей ситуации несколько вариантов: отключен какой-либо провод, неисправен автоматический выключатель, а в новых электронных многотарифных счетчиках может быть установлен контактор, который отключает/включает электричество по команде при превышении порога мощности или за неуплату.

Вопрос 3.13: Счетчик с механическим индикатором тикает. Как это убрать?
Ответ: Все счетчики с электромеханическим счетным механизмом издают звук при каждом шаге двигателя и убрать звук невозможно. Как вариант - установить счетчик с ЖК индикатором.

Вопрос 3.14: Проверяющий специалист написал заключение "сбито время, подлежит замене в двухнедельный срок". Можно ли настроить время или обязательно счетчик менять?
Ответ: При сбое часов, возможно запрограммировать дату и время заново, не снимая счетчик. Если же проблема в микропрограмме счетчика, то только в ремонт. Для физических лиц, дают 30 дней на замену прибора учета. В этот период начисляют по вашим средним показаниям, а лишь потом переводят на норматив. Вы можете написать заявление о переходе на однотарифную систему оплаты за электроэнергии и не производить замену счетчика.

Вопрос 3.15: Электросчётчик показывает на табло все восьмёрки, но иногда даже работает. Что с ним?
Ответ: Неисправен счетный механизм. При такой неисправности прибор учета признается неисправным. Необходим ремонт или замена.

Вопрос 3.16: Почему при покупке нового счетчика на нем есть показания?
Ответ: При производстве счетчики проходят поверку и показания могут варьироваться от 0,2 до 3 кВт.

Вопрос 3.17: Какую нагрузку выдерживают электросчетчики?
Ответ: Счетчики выпускают по току.
Однофазные счетчики:
40 ампер 9,2 кВт
60 ампер 13,8 кВт
80 ампер 18,4 кВт
100 ампер 23 кВт

Трехфазные счетчики прямого включения
60 ампер 41,5 кВт
100 ампер 69,2 кВт

Вопрос 3.18: Как запрограммировать электросчетчик, сменить время и перевести на тройную тарификацию в Мурманской области?
Ответ: Для этого нужно обратиться в специализированную организацию, которая занимается программированием приборов учета электрической энергии. Мы осуществляем данный тип работ.

Вопрос 3.19: Как скрутить, остановить, отмотать и обмануть электросчетчик?
Ответ: Способы работающие со старыми индукционными счетчиками, с новыми электронными не работают.
Электронные или электромеханические электросчётчики со стопором отмотать нельзя. Производители выпускают счетчики с разными защитами от воровства электроэнергии, встроенными антимагнитными пломбами.
У контролёров энергосбыта есть приборы контроля и выявления незаконных подключений мимо приборов учета.
ВНИМАНИЕ: За хищение электроэнергии предусмотрены штрафы.
Вместо того, что бы придумывать, как украсть электроэнегию, проще экономить. Как легально экономить электроэнергию

4. Вопросы счетчики ЭНЕРГОМЕРА

Вопрос 4.1: Электросчетчик Энергомера СЕ102м, не меняются показания ночного тарифа, дневной работает исправно и мигает символ "перечеркнутая батарейка". Что делать?
Ответ: Символ "батарея" указывает разряд источника питания, счетчик неисправен и его нужно в ремонт. Если прибор на гарантии, то можно поменять на новый по месту приобретения, у дилеров, или отправить на завод.

5. Вопросы счетчики МЕРКУРИЙ

Вопрос 5.1: Меркурий 201.8 мигает индикатор и не снять показания, что делать?
Ответ: Если индикация отсутствует или мерцает - это ненормальный режим работы и скорее всего неисправен счетчик. В вашем случае надо вызвать работников энергосбытовой компании, и они зафиксируют неисправность прибора учета и дадут вам время на его замену 30 дней.

6. Разные вопросы

Выбор кабеля для электромонтажа
Закон об тишине и покое в Мурманской области
Электронная квитанция за электричество
Выбор удлинителя
Зачем менять старые "автоматы"?
Изолента в работе электрика. Какая лучше? Какую выбрать?
Защита от импульсных напряжений
Новая серия автоматических выключателей от ABB
Экономия электроэнергии
Защита от провалов и скачков напряжения


© ВЛ Электрик 2015-2021

Счетчик НЕВА 303 1S0 3ф 5-60А 230/400В 1 класс точн. 1 тариф. мех DIN-рейка Тайпит 6056054

измерительного прибора:

Электромеханический

Импульсный выход:

Электрический

Класс точности:

1.0

Код производителя:

6056054

Количество тарифов:

1

Количество фаз:

3

Максимальный ток, imax __, А:

60

Номинальное линейное напряжение по __, В:

400

Номинальное линейное напряжение с __, В:

380

Номинальное фазное напряжение по:

264

Номинальное фазное напряжение с:

230

Номинальный ток, in __, А:

5

Производитель:

ТАЙПИТ

Разрешение на применение:

Внутригосударственное

С использованием кода:

Да

Способ монтажа:

на DIN-рейку

Схема подключения:

3-фазный

Тип индикации:

Аналоговый

Тип энергии:

Активная мощность

Частота по __, Гц:

52.5

Частота с __, Гц:

47.5

Ширина в числах модульных расстояний:

6.78

Какие бытовые электросчетчики. Тип конструкции счетчика

Состав:

Электросчетчики установлены во всех местах официального потребления электроэнергии. В связи с этим многие владельцы задаются вопросом, какой счетчик электроэнергии лучше поставить в частном доме. С помощью этого устройства каждый домовладелец может проанализировать потребление электроэнергии за определенный период, снять точные показания и передать их в соответствующие службы.

Виды электросчетчиков

Все счетчики электроэнергии делятся на несколько основных категорий.
Прежде всего, они могут быть механическими (индукционными) и электронными.

  • Механический электросчетчик является классическим и до сих пор используется в зданиях старой постройки. Эти устройства считаются надежными, прочными и недорогими. Однако такие счетчики имеют невысокий класс точности, что часто является причиной переплат.
  • Электронные устройства отличаются многофункциональностью, могут вести учет сразу по нескольким тарифам. Они очень компактны и занимают мало места в электрическом щите.Они намного дороже механических моделей и служат не так долго. По этим причинам многие потребители не спешат переходить на электронные приборы учета.

Счетчики электроэнергии могут быть одно- и многотарифными. В этом случае выбор устройства зависит от многих факторов. Большое значение имеют площадь проживания, количество используемой бытовой техники. Если большинство бытовых процессов выполняется преимущественно в ночное время, лучше всего будет использовать многотарифный счетчик.

Применяются однофазные или трехфазные электросчетчики в зависимости от типа подключаемой проводки - с одним или одним или.Кроме того, они могут различаться в зависимости от класса точности. Этот параметр представляет собой процентную ошибку устройства учета. В настоящее время рекомендуется использовать приборы с классом точности не ниже 2,0. От этого напрямую зависит экономия или стоимость денег.

Не менее важна такая характеристика, как мощность. Подбирается на основании рассчитанных данных о среднесуточной мощности, потребляемой электроприборами. Также следует учитывать способ крепления и условия использования в каждом конкретном случае.

Как выбрать электросчетчик для частного дома

Перед тем, как выбрать какую-либо конкретную модель счетчика, необходимо предварительно уточнить характеристики и условия электроснабжения частного дома. Если в документации нет таких данных, это необходимо сделать самостоятельно или с привлечением специалистов. Учитывает тип розетки, количество бытовых приборов и оборудования, которое будет подключено. Кроме того, понадобится схема разводки.

Выбирая счетчик, необходимо ознакомиться с различными моделями и функциями, которые они выполняют.Для частных домов большое значение имеет тариф, когда день состоит из определенных часовых поясов, каждый из которых оплачивается по-разному, а также класса точности. Последний параметр играет важную роль, так как в частных домах используется значительно больше электрооборудования, чем в обычной квартире. Точный учет потребленной электроэнергии позволит сэкономить большую сумму денежных средств.

Выбрав конкретную модель, при покупке необходимо проверить наличие на счетчике линии заливки.Этот порядок считается действительным для однофазного счетчика 24 месяца, а для трехфазного - 12 месяцев.

Не каждый хозяин частного дома может самостоятельно выбрать именно тот прибор, который ему нужен. В таких случаях рекомендуется обратиться за помощью к специалистам, которые помогут не только сделать правильный выбор, но и выполнят все работы по установке электросчетчика.

Прежде всего, электросчетчик должен быть экономичным и потреблять минимальное количество электроэнергии.Большое значение имеет надежность работы и простота монтажа. Период между поверками, указанный на счетчике, должен быть достаточно большим. Для электросчетчика очень важным считается такой фактор, как его бесшумная работа и удобство эксплуатации.

Выбирая счетчик электроэнергии в частный дом, многие хозяева предпочитают использовать электронные устройства, оснащенные дисплеем и встроенной памятью. Конструкция счетчика выбирается в зависимости от количества фаз.Подключаются два провода, а трехфазный - трех- или четырехжильный. По мнению экспертов, лучше всего использовать многотарифные устройства. Они автоматически перейдут на недорогие ночные тарифы, что позволит вам существенно сэкономить.

Любое жилье в современных условиях обязательно должно быть оборудовано приборами учета расхода воды, газа, а также электричества. Для учета потребленной электроэнергии в 19 веке был создан первый электросчетчик.

Сегодня их большое разнообразие.Ниже мы рассмотрим, что такое электросчетчики и какой лучше установить дома, на даче и в квартире.

Классификация по принципу действия

По принципу действия электросчетчики бывают:

Индукционные счетчики известны каждому, именно такие счетчики установлены в Большинство домов нашей страны. В индукционных счетчиках есть катушка тока, катушка напряжения и металлический диск.


Внутри индукционного счетчика

Под действием магнитного поля катушек, образованных из приложенной к ним сети, диск начинает вращаться и тянет колеса с наконечниками, отражая количество потребляемой электроэнергии.Чем выше напряжение в сети и, соответственно, сила тока, тем быстрее будет вращаться диск, и тем быстрее будут увеличиваться показания электросчетчика.


Индукционный счетчик

Основными преимуществами индукционных счетчиков являются:

  1. простота,
  2. надежность,
  3. долговечность (срок службы более 15 лет)
  4. Относительная дешевизна
  5. .

К существенному недостатку устройств такого типа относится то, что они имеют низкий класс точности , то есть гораздо большую погрешность в его показаниях - около 2%.

Это означает, что потребители могут, как переплачивать, так и не доплачивать за использованную энергию.

Электронные счетчики - это устройства, в которых нет механических устройств. Они состоят исключительно из микросхем и полупроводников, на которые подается электрический ток. Такие счетчики сразу отображают значения потребляемой энергии в цифровом виде на встроенном электронном табло.


Внутренности электронного счетчика

К основным достоинствам этого типа счетчиков можно отнести:

  1. малые габариты,
  2. класс высокой точности
  3. удобство и простота эксплуатации
  4. возможность расчета потребления по различным тарифным планам.

К недостаткам электронных счетчиков можно отнести их высокую стоимость, и небольшой срок службы, что делает их неприглядными для широкой потребительской аудитории.

Классификация по цели

По тарифам электросчетчики:

  1. одно-;
  2. двух-;
  3. многотарифный.

Одна идарность будет учитывать расход потока только по одной ставке. Такие устройства чаще всего используются в доме или на даче.Двухтарифные, соответственно, дают возможность учитывать потребление электроэнергии в двух тарифных планах, например, днем ​​они будут учитывать потребление энергии по одной ставке, а ночью - по-разному.


Счетчики электроэнергии

Это может быть полезно для крупных предприятий, которые работают круглосуточно. Многотарифные счетчики будут учитывать электроэнергию по нескольким тарифам, что поможет значительно снизить затраты. Но выбор таких устройств для дома, квартиры или для установки на даче нецелесообразен из-за их повышенной стоимости.


Пример характеристики многотарифного счетчика

Классификация вида измеряемой энергии

По виду энергии счетчики бывают однофазные и трехфазные. Однофазный устанавливается на двухпроводную однофазную сеть и учитывает только активную энергию.


Однофазный электронный счетчик электроэнергии

Трехфазное подключение к трехфазной сети, и в дополнение к активной составляющей учитывается реактивная составляющая энергии.Такие устройства смогут помочь в экономии средств на крупных объектах.

Трехфазный электронный счетчик

Класс точности

Класс точности показывает относительную погрешность (в процентах) данного устройства при учете потребляемой энергии. По классу ПУЭ точность для счетчиков не должна быть ниже на 2%. Чем выше класс точности, тем меньше погрешность измерения прибора.

Классификация по силе и способу крепления

Для выбора счетчика необходимо учитывать текущую нагрузку на него.Другими словами, выгодно производить расчет мощности, потребляемой всеми электроприборами в среднем за сутки в вашей квартире, доме или на даче. Счетчики сделаны на ток от 5 А до 100 А.


Счетчик граблей DIN

Корпус рассматриваемых инструментов может быть прикреплен болтами или на DIN-рейку. По крайней мере, способ крепления не оказывает определяющего влияния на работу устройства, но может иметь значение при его установке.


Счетчик на болтах

Классификация по условиям применения

Есть счетчики, предназначенные для работы только в отапливаемых помещениях, а также на улице.Здесь потребитель сам выбирает, что лучше поставить на то или иное место.

Что лучше выбрать?

Зная все существующие типы приборов учета электроэнергии, определим, какие из них лучше выбрать для дома, квартиры, коттеджа или гаража.


Счетчик классов точности

В первую очередь необходимо обратить внимание на мощность данного изделия. Чтобы правильно выбрать, нужно рассчитать общую нагрузочную способность от всех электроприборов, которые находятся в квартире или доме.Если мощность ниже 10 кВт, то нужно будет подобрать счетчик на 60 А, а если выше - то на 100 А.

Исходя из практики, для обычной квартиры и метрового дома на 60 А хватит. Также нужно посмотреть класс точности прибора и его соответствие требованиям ПУЭ.

Во-вторых, нужно определиться с типом прибора (индукционный или электронный) и с количеством тарифов. Здесь на первый план будут поставлены материальные возможности потребителя и личные предпочтения.Например, за дачу нецелесообразно переплачивать за двухтарифный прибор учета электроэнергии, так как это место не является постоянным проживанием.

В-третьих, нужно выбрать тип крепления устройства. Крепление лучше выбирать на DIN-рейку, потому что оно универсальное. Если вы приобретете переходную планку, корпус инструмента можно закрепить на стене.


Счетчик, который крепится и на DIN-рейке с планкой для крепления болтов

Для выбора лучшего электросчетчика советуем придерживаться следующих рекомендаций:


Рано или поздно обязательно наступит момент, когда необходимо задуматься о замене прибора учета потребления электроэнергии.Причин очень много - старый счетчик может слышать установленный производителем срок, приходит в негодность, перестает отвечать требованиям существующей или модернизированной домашней электросети, просто не вписывается в интерьер квартиры. Есть еще одна причина, которая побуждает владельцев решиться на замену этого устройства - дифференцированное электричество по потреблению электроэнергии.

Именно поэтому всем большим спросом у потребителей стали пользоваться электросчетчики Двухтарифные, как выбрать, какие и порекомендуют в этой публикации.

Что такое многотарифная система учета

Известно, что потребление электроэнергии в разное время суток существенно различается. Энергетика делит день и ночь на пять, последовательно заменяя одну другую зону:

  • Ночь - с минимальным расходом, с 23.00 до 7.00
  • Утренний пик - с 7.00 до 9.00. Население массово просыпается, готовится к работе, включается огромное количество электроприборов, на предприятиях начинаются рабочие смены.
  • День полуцветный, с 10.00 до 17.00 - потребление несколько выравнивается за счет снижения «домашней» нагрузки, но остается достаточно высоким из-за работы большого количества предприятий и учреждений.
  • Вечерний пик - с 17.00 до 21.00. «Час пик» на всех видах электротранспорта, возвращение потребителей домой объясняется массовым включением освещения, систем отопления или кондиционирования, компьютеров, телевизоров, всех видов бытовой техники, в том числе очень энергоемких - электроплит, бойлеров. , стиральные и посудомоечные машины.
  • Вечерние полуботинки, с 21.00 до 23.00, когда общая нагрузка на электросеть начинает постепенно снижаться в связи с окончанием хозяйственных дел и постепенным уходом населения спать.

На графике наглядно представлен примерный уровень потребления электроэнергии, построенный на основе статистических данных одного из крупнейших городов России - Санкт-Петербурга.

Такие скачки нагрузки крайне негативно сказываются на состоянии линий электропередач и, самое главное, на работе электростанций.По большому счету это приводит к нерациональному использованию энергоносителей, ускоренному износу генерирующего и преобразовательного оборудования и даже к определенному ухудшению экологической обстановки в регионе.

Для минимизации таких различий и минимизации последствий таких скачков разработана система дифференцированного учета потребленной электроэнергии. Основная цель подобного подхода - максимально мотивировать население снижать потребление в пиковые нагрузки и переносить на время многие энергоемкие домашние процессы так называемых «ночных сбоев».

Эта политика введена во многих регионах России, хотя установленные тарифы могут довольно сильно варьироваться в зависимости от регионов и городов. Но всегда ночной тариф намного ниже дневного.

Например, в Санкт-Петербурге с 1 января 2015 года установлена ​​следующая стоимость за 1кВт потребляемой электроэнергии (в скобках указана стоимость киловатт для домов, в которых установлены стационарные электроплиты и (или) электрическое отопление помещений ):

Дифференцированные тарифы на электроэнергию на 2015 год в Санкт-Петербурге.Петербург

В некоторых регионах, в частности в Москве и Московской области, возможна даже трехуровневая тарификация с разделением полусенсорной и пиковой зон:

руб.
Тип Тариф стоимость 1 кВт,
Общие при отсутствии счетчиков с раздельным расходом времени 4,68 (3,28)
Сутки, для полусенсорных и пиковых зон при использовании двухтарифных счетчиков, с 7.00 до 23.00 4,91 (3,44)
День для пиковых зон, с 7.С 00 до 10.00 и с 17.00 до 21.00, при использовании счетчиков с многоуровневой тарификацией 4,92 (3,45)
Сутки для полусенсорных зон с 10.00 до 17.00 и с 21.00 до 23.00 при использовании счетчиков с многоуровневой тарификацией 4,08 (2,85)
Льготная ночь, с 23.00 до 7.00 1,26 (0,88)
Дифференцированные тарифы на электроэнергию на 2015 год в Москве

Даже беглый взгляд показывает, что стоимость «ночной» и «пиковой» электроэнергии иногда может отличаться почти в четыре раза.А если вы сядете с карандашом в руках и калькулятором (компьютером), чтобы проанализировать свое домашнее потребление, вы можете добиться очень значительной экономии.

Например, ночью можно вынести всю стирку - современные стиральные машины позволяют запрограммировать этот процесс с отложенным запуском. Это полностью коснется посудомоечных машин. Если дома стоит мощный бойлер, то нагрев воды тоже лучше заниматься ночью, создавая запас горячей воды, которого хватит на сутки. Современная «умная» кухонная техника вполне способна приготовить хозяевам горячий завтрак, завершенный в манипуляциях до 7 утра.Это может дать хорошую экономию и рациональное использование приборов отопления или кондиционирования с учетом заложенных в них «интеллектуальных» возможностей. А для достаточно многочисленной категории людей, относящихся к «Собственникам», такие тарификации - в общем, просто находка.

Словом, двух- или многотарифная система учета потребителей открывает широкий резервуар для серьезной экономии денежных средств. Однако предварительно необходимо будет вложить средства - приобрести соответствующий счетчик.

ВИДЕО: Для чего нужны многотарифные счетчики

ПАРАМЕТРЫ ВЫБОРА СО СПЕЦИАЛЬНОЙ ТАРИФИКАЦИЕЙ

Прежде чем приступить к выбору учета электроэнергии с раздельной оплатой, необходимо прежде всего узнать, действует ли система дифференцированной оплаты в том или ином населенном пункте. Многотарифный счетчик намного дороже обычного, и, стало быть, его приобретение должно быть оправдано.

Кроме того, требуется уточнить и количество уровней биллинга - как мы уже видели на приведенном выше ограниченном примере, их может быть два и более.Не исключено, что эта градация может еще больше увеличиться - например, при раздельном учете по рабочим и выходным дням или даже по времени года - такие эксперименты проводятся, и в некоторых местах в европейских странах это уже реализовано. Некоторые модели современных счетчиков имеют достаточно большую технологическую «спину» - электронная схема позволяет программировать их с ведением раздельного учета 8 или даже 12 различных режимов.

Тип счетчика по принципу работы

Все счетчики электроэнергии можно разделить на две большие группы - индукционные и электронные.

Индукционные счетчики

знакомы каждому - они даже недавно стояли повсюду. Потребляемый ток, проходящий через катушку счетного устройства, создает электромагнитное поле, за счет которого вращается диск, связанный с механическим счетным устройством. Каждый оборот диска соответствовал определенному количеству потребляемой энергии.

Электронные счетчики

имеют другой принцип работы. Полупроводниковые элементы схемы преобразуют текущее текущее напряжение в импульсный сигнал, который передается на счетное устройство.

Индикация может быть обеспечена электромеханическим способом - те же колеса с цифрами, что и в индукционном измерителе, но с передачей вращения через шаговый привод, реагирующий на импульсы, вырабатываемые схемой. Другой, более современный вариант - электронный цифровой дисплей на дисплее.

Понятно, что мультитарифные счетчики могут иметь исключительно электронный принцип работы и цифровую индикацию. Кстати, это ограничивает их по месту установки.Жидкокристаллическим дисплеям для правильной работы требуется особый «микроклимат», и в условиях низких температур или прямых солнечных лучей они могут просто перестать отображать информацию, хотя сама диаграмма счетчика будет постоянно подсчитывать потребление. Поэтому, если вы планируете установить новый счетчик в частном доме, его следует размещать исключительно в помещении.

Счетчик класса точности

Эта цифра указывает на допустимую погрешность устройства, выраженную в процентах.Подавляющее большинство индукционных счетчиков относилось к классу «2,5». Электронные устройства в этом плане однозначно точнее и имеют классы «2», «1», «0,5» и даже выше.

Класс точности всегда указывается в технической документации, а на самом приборе обычно используется пиктограмма в виде цифры, заключенной в кружок.

Конечно, чем выше класс точности, тем дороже прибор. И здесь важно знать одну тонкость, чтобы при покупке не переплачивать.Работники электросетей могут необоснованно требовать приобретения прибора учета с завышенными показателями - «1» или даже «0,5». Однако это включает в себя законодательный акт, который четко устанавливает множество других инструментов. В Постановлении Правительства Российской Федерации от 4 мая 2012 г. № 442, регулирующем работу розничных рынков электроэнергии, определено, что для частных потребителей, граждан, проживающих в квартирах многоэтажных домов, частных домов, устанавливаются класс точности «2» и выше.Класс «1» требуется только при входе в многоквартирный дом или в случае, если суммарная грузоподъемность превышает 670 кВт, чего в частном доме просто нет.

Есть еще один нюанс. Этим же постановлением (ст. 142) установлено, что если даже стоящий в квартире на время программы счетчик имеет более низкий класс точности, то его замена будет обязательной только по истечении срока годности межпозвоночного интервала или на выходе. отказа (или утери) устройства.

Требования электросетевых работников заменить счетчик на более точный, класса «1» или в ранее установленный срок без желания собственника жилья, являются незаконными.

Однофазный, трехфазный, максимальный ток

Большинство городских квартир и частных домов подключены к однофазной сети 220 В, 50 НЗ. Соответственно, счетчик должен реагировать на эти показатели. Однако есть подключения и трехфазная сеть на 380 В, например, в квартирах со стационарными электроплитами или конструкции конкретного дома с системами электрообогрева. Это будет подсказка для специальных розеток и вилок на кабелях мощных электроприборов, отличающихся от обычных точек подключения.

Розетка и вилка для мощных электроприборов, питающихся от трехфазной сети

В таких случаях придется подобрать трехфазный счетчик. Кстати, многие частные застройщики часто создают своеобразную «энергетическую землю», сразу подключая свои дома к трехфазной сети - это значительно расширяет возможности применения бытовой техники и мощных электроинструментов в перспективе. Многие модели современных трехфазных счетчиков могут иметь возможность подключаться к работе и в однофазную сеть, что значительно увеличивает их универсальность.

Для каждого счетчика определены показатели номинального и максимального тока нагрузки. Как правило, они рассчитаны на предельно допустимое значение до 60 А, что примерно соответствует суммарной нагрузке в 10 кВт - этого с большим запасом вполне хватит практически для любого частного жилья. Если расчет показывает, что общая мощность потребления выше 10 кВт, то счетчик с максимальным значением тока 100 А. Эти устройства имеют прямой принцип подключения к сети, без дополнительных преобразователей.Если вы все же планируете нагрузку более 100 А, то потребуется дополнительно подключение счетчика через специальное устройство - трансформатор тока.

Индикаторы напряжения, номинального и максимального тока также всегда указаны в паспорте прибора и на его лицевой панели.

Наличие и тип интерфейсов связи

Дальнейшие перспективы развития электрических сетей включают внедрение автоматизированных систем учета потребления, а в некоторых регионах экспериментальным путем практическое воплощение таких разработок уже есть.Организованы каналы связи, ведущие сначала к локальным станциям, а затем к единому центру считывающих устройств, включая другие виды потребляемых ресурсов (вода, газ). Сами линии электропередач можно использовать как каналы обратной связи (через PLS-MODEM.), Ипили. GSM - Сеть.

В любом случае будет целесообразно запросить местную энергоснабжающую организацию о планируемых обновлениях, чтобы при необходимости приобрести счетчик с аналогичной функцией, чтобы ему не пришлось покупать другой при вводе аналогичной системы в эксплуатацию. .

Дополнительные опции Устройство для переговоров

Современные электронные счетчики, помимо раздельной тарификации, могут иметь ряд других дополнительных опций. К ним относятся усиление памяти показателей расхода по месяцам, что удобно, например, в случае противоречий с энергоснабжающими организациями. В некоторых случаях эти данные могут быть переданы на компьютер. Некоторые счетчики могут использоваться для снятия мгновенных показателей - потребляемого тока, напряжения или активной (реактивной) мощности в определенный момент BP EMENIA, таким образом, функция мультиметра.Во встроенном «журнале событий» возможны точки пикового потребления, скачки напряжения или его отсутствие, попытки и время открытия устройства, изменения фаз, воздействие электромагнитного поля и другие действия.

Как показывает практика, большинство встроенных функций для рядового потребителя остаются невостребованными.

Тип установки

При выборе счетчика необходимо учитывать его конструктивные особенности относительно способа его установки в распределительном щите.

Все старые приборы учета устанавливались на стандартные винтовые крепления в трех точках - верхней и двух нижних. Для этого на самих инструментах предусматривались монтажные отверстия или кронштейны со стандартизованными расстояниями между ними, а на щитках - соответствующие резьбовые домкраты или места для завинчивания крепежа.

Некоторые электронные счетчики выпускаются в корпусах, разработанных специально для такой схемы их установки. Это лучший выбор.Если в квартире (подъезде) установлен распределительный щит старой конструкции.

Более современный вариант крепления распределительного щита с устройством учета - установка на DIN-рейку. В этом случае на стойке с обратной стороны от хомутов имеется фигурный паз, с помощью которого она крепится к стандартной профильной металлической стойке.

Некоторые модели имеют возможность обоих типов крепления. Кроме того, одна и та же электронная схема устройства учета может заключаться в разных корпусах.Например, довольно популярный двукратный счетчик времени ЕЕ-55 выпускается в четырех вариантах с корпусами от «1» до «4», которые различаются как внешне, так и размерами, и способом крепления.

При строительстве частного жилья или с капитальным ремонтом в квартире все чаще отдают предпочтение современным пластиковым коробам наружного или встроенного (с установкой в ​​стене) жилья, с креплением счетчика, защитными автоматами, УЗО и другие устройства на DIN-рейке.

На что обратить особое внимание при покупке прилавка
  • Прежде всего, здесь должно работать «золотое» правило - никогда ни при каких обстоятельствах не приобретать подобные устройства случайным образом, на рынках или в непонятных организациях, не имеющих соответствующей государственной сертификации. Какие бы условия покупки ни казались выгодными, какими бы они ни были. Ни продавцы, ни убедили и показали паспорта погрузки, заверенные печатями - от такой сделки следует решительно отказаться.Тем более не стоит даже рассматривать вопрос, если предлагается приобрести устройство, которое находится в эксплуатации.

Наверное, наиболее разумным подходом к этому вопросу будет обращение в местную организацию энергосбыта. Там наверняка либо выиграют от покупки счетчика у них, либо подскажут, каких производителей рекомендуют к установке. Очень часто такая информация размещается на официальных сайтах. компании - поставщики электроэнергии.

  • Выбранная модель счетчика, самостоятельно - отечественная или импортная, должна быть внесена в Госреестр, то есть быть полностью сертифицирована и допущена к продаже и эксплуатации на территории Российской Федерации.

  • При получении счетчика требуется проверить его комплектность - заводскую упаковку, электронную часть, корпус с застежками, технический паспорт товара с конкретным упорным заводским серийным номером.
  • Сразу обращает на себя внимание владение, сохранность и чистота заводских пломб. В случае подозрения на их нарушение следует принять другой товар.

Особое внимание - техническая форма товара со всеми необходимыми отметками

  • При ознакомлении с прилагаемым счетчиком техническая документация сверяется по дате выпуска продукта, установленной гарантийным сроком и, обязательно, межповерочным интервалом.Техническая форма должна иметь знак контроля качества продукции.
  • В инструкции к прибору необходимо уточнить допустимые режимы его работы - это особенно актуально, когда распределительный щит планируется установить в неотапливаемом помещении.
  • Не рекомендуется проводить счетчик - для этого лучше пригласить специалиста с допуском к работам данного вида. В любом случае после установки устройства в обязательном порядке необходимо вызвать сотрудников энергоснабжающей организации, которые должны проверить правильность подключения, оказать давление, провести собственный выбор устройства, настроив его в соответствии с действующей тарифной политикой, дать владельцу подробные инструкции по правилам чтения показаний и другим важным вопросам, касающимся эксплуатации конкретной модели.Настройка счетчика - это также отметка в его технической форме, указывающая на период его регулярной калибровки.

Популярные модели счетчиков с дифференцированной тарификацией

В заключение, не преследуя каких-либо рекламных целей, а только в качестве примера - несколько моделей счетчиков с функцией многотарифного учета, которые получили широкую популярность и заслужили положительные отзывы потребителей электроэнергии и специалистов

СОЭ - 55.

Это продукция Московского завода электроинструментов (МЗЭП). В модельном ряду ЕЕ - 55 доступно 8 моделей, различающихся и выполняющих корпус, и ряд технических характеристик.

EE-55 в корпусе «1» - отлично подходит для замены счетчика в старом туалете

Модели 50 Вт рассчитаны на максимальный ток потребления 50 А и имеют возможность четырехуровневого тарифа. Счетчики 60 Вт - более мощные, до 60 А, а количество уровней у них увеличено до 8.

EE-55 в корпусе «3» для крепления на DIN-рейку

Некоторые модели (60 ш-Т -415 Ом и 60 Вт -53 Ом) имеют встроенный ограничитель мощности - устройство защитного отключения (УЗО). Счетчики 60 должны иметь функцию мгновенного измерения параметров электроэнергии - напряжения, потребления тока и частоты потребления.

Класс точности всего модельного ряда «1».

Межповерочный интервал устройств установлен в 16 лет, а расчетный срок их эксплуатации - 32 года.Гарантия производителя - 42 месяца.

Корпуса «1» и «4» удобны для замены приборов учета на старых электрических щитах - их крепления соответствуют этим стандартам. Модели с корпусами «2» и «3» предназначены для монтажа на DIN-рейку. Масса в зависимости от типа корпуса от 300 до 600 г

«Меркурий - 200»

В этой строке по очереди пересчитываются три модели («02», «04» и «05»), основное различие между которыми - интерфейсы для внешней связи.В целом по техническим характеристикам аналогичные.

«Меркурий 200» - удачная модель с хорошей репутацией

Хотя «Меркурий-200» уже достаточно новая разработка - ей больше 10 лет, тем не менее, эти счетчики пользуются большим спросом.

Класс точности прибора - «1». Межвертерный интервал - 16 лет. Гарантийный срок установлен на 3 года, а расчетный срок использования - 30 лет.

Счетчики

позволяют вести дифференцированный учет 4 тарифов, при этом предусмотрена возможность раздельной фиксации показателей как по дням недели, так и по месяцам года.При необходимости можно сделать во встроенном электронном календаре праздники.

Счетчики

предназначены для установки на DIN-рейку, их масса не более 600 г.

«ЭНЕРГОМЕР - Се-102»

Заслуживший множество положительных отзывов, счетчик Энеромера - СЕ-102 является собственной разработкой одноименного выпуска Ставропольской компании.

«ЭНЕРГОМЕР - СЕ-102» - также может быть в нескольких вариантах корпуса

Поддерживает восьмиуровневую тарификацию с сохранением в памяти показаний за последние 13 месяцев.На электронном табло отображается текущее время и дата, действующая в данный момент на текущем Тарифе, предельные остатки (если установлены), активная мощность, напряжение и ток.

Электронная схема устройства позволяет проводить ряд дополнительных настроек, например, до 32 дней исключений (например, праздничных дней), разбивку одного дня на 16 тарифных зон, автоматический переход на «летнее» время, установка порога интегрированного RCO и другие.

Счетчики выпускаются как для нормального размещения, так и для DIN-рейки.

Класс точности прибора - «1». Средняя наработка электронной схемы на отказ - 160 тысяч часов. Межвертерный интервал - 16 лет. Производитель сопровождает товар солидной гарантией - 5 лет.

Особенностями прибора Энерометр - СЕ-102, кроме того, являются электронная пломба, три интерфейса связи - PLC, Radiomide и RS-485, инфракрасный порт для программирования и передачи данных, надежная система защиты данных от несанкционированного доступа.

Многотарифные Счетчики линейки «Нева», которые можно создать, ознакомьтесь с прикладным видео:

Видео: Многотарифные счетчики "Нева"

К сожалению, на сегодняшний день альтернативные источники питания не получили такого распространения, как хотелось бы. Это связано с высокой ценой на отдельные модули и достаточными затратами на обслуживание. По этой причине население потребляет электроэнергию из центральной сети, а учет ведется по электросчетчикам.В связи с этим нужно знать, как выбрать электросчетчик.

Определяем необходимые параметры

Перед тем, как перейти к выбору одного из существующих вариантов электронного счетчика для квартиры или дома, необходимо знать параметры той сети, которая проложена в проекте или уже проведена в жилом помещении. Посмотрите, какое устройство установлено. Если это невозможно, загляните в документацию или обратитесь в соответствующую структуру.

Чтобы определиться с выбором электросчетчика, необходимо ответить на следующие вопросы:

  • Где будет устанавливаться прибор учета: в помещении или на улице?
  • Какая приблизительная максимальная нагрузка?
  • Планируется ли в будущем подключение мощных потребителей?
  • Какой ток нужен для комфортной одновременной работы большинства инструментов?
  • Сколько фаз будет поставлено?
  • Какой класс точности предпочтительнее в конкретных обстоятельствах?
  • Планируется ли разбить потребление тарифов?
  • Какие температурные условия эксплуатации?
  • Потребители будут однофазными или только трехфазными?
  • Должны ли быть дополнительные функции в устройстве?

Некоторые позиции могут быть указаны сразу.Для определения других потребуется рассмотрение дополнительной информации, которая будет показана ниже.

Что выбрать из

Все приборы учета электроэнергии делятся на две большие группы:

  • Однофазный. Предусмотрено для проектов частного дома или квартиры. Благодаря им возможно бесперебойное функционирование обычной бытовой техники. Трехфазные двигатели будут работать через конденсатор.
  • Трехфазный. Также может быть установлен в некоторых жилых квартирах и домах.Обычно применяется дополнительная заявка, чтобы обосновать необходимость дополнительной фазы. Незаменим, когда обогрев всей площади осуществляется за счет электрического котла. По большей части присутствуют на различных производствах. В свою очередь, этот вариант имеет два подвида: трехпроводный и четырехпроводный. Первые используются, когда планируются только трехфазные потребители. Вторая идет с нуля, а это значит, что при правильной разводке и подключении можно без труда использовать обычные блоки на 220 В.

В зависимости от способа подключения к центральной сети различают такие типы трехфазных счетчиков:


Есть решения, которые имеют более узкую направленность и используются в отдельных регионах, населенных пунктах или в зависимости от ранее заданных условий. Например, среди них выделяют:


  • Приборы для измерения активной и реактивной энергии. Активно считается, что энергия, поступившая к потребителю, была полностью преобразована и потрачена.Например, это относится к лампам накаливания, электронагревательным приборам, каминам, утюгу и т. Д. В этом случае при мощности 2 кВт считается, что устройство потратило 2 кВт за период времени. Совсем иначе обстоит дело с теми агрегатами, в конструкции которых присутствуют трансформаторы, конденсаторы и другие компоненты. Суть их работы в том, что сначала подаваемая энергия частично пропитывается и только потом превращается в полезную работу. Например, чтобы запустить двигатель, нужно запастить импульс в конденсаторе, который затем передает его на обмотку.Это касается и обычного бытового электроинструмента. Дрель может обозначаться мощностью 1000 Вт, но на самом деле она будет потреблять 1700 Вт. Для определения точного числа обычно указывается коэффициент ȹ, на который следует разделить указанную мощность. Он может находиться в диапазоне от 0,5 до 0,9. Чем он выше, тем меньше потери на реактивную энергию. Счетчики, учитывающие два типа потребления, чаще всего устанавливают на промышленных объектах, где имеется большое количество мощного оборудования.При этом компания получает выписку с двумя цифрами. В определенных случаях возможно возмещение потерь с помощью специального модуля. Для обычного человека потребление реактивной энергии не учитывается.
  • По предоплате. Суть в том, что имеется поставка такого количества СМИ, которое было платным. Для передачи данных на само устройство используются пластиковые карты или брелки IButton. При этом оплата может быть произведена без очереди или ожидания.Минус такого решения - отключение в случае просрочки даже одного платежа.
  • С ограничением максимальной нагрузки. В этом случае само устройство реализовано в самом устройстве или встроен ограничитель. В первом варианте при превышении заявленного значения сигнал поступает на открывающее устройство, которое производит отключение. Во втором - сам силовой прибор производит разрыв цепи. Установка таких изделий становится все более требовательной при разработке индивидуального плана.Это связано с желанием рационализировать и сделать более равномерным потребление на одном участке. В некоторых случаях это может создать проблему, например, при желании, кроме газа, обогрев помещения еще и электрическими приборами. Поскольку такой нагрузки не было, произойдет постоянное отключение. Перед установкой такого агрегата необходимо согласовать все нюансы на максимально доступной мощности.

  • С беспроводной передачей данных или телеметрией. В этом случае беспроводной модуль GSM может присутствовать в приборе или в специальном порту чтения.В первом случае показания отправляются в службу даже без использования контроллера. Во втором - ничего записывать не надо, достаточно их прочитать специальным устройством. Для конечного пользователя это почти не имеет разницы, кроме случаев, когда кто-то хочет обмануть счетчик, и сигнал нарушения может быть немедленно передан.

  • Единичная авария и многотарифность. Первые используются в каждой квартире. Но второй - очень выгодное решение для тех, кто может отложить основной период работы мощных устройств на ночь.Суть идеи такова: с 7 утра до 23 вечера берет бухгалтерию по одним тарифам, а уже с 23 по другим. Иногда разница достигает 2 и более раз. В некоторых странах, чтобы стимулировать жителей к установке таких устройств, в ночное время электричество отпускают бесплатно.
  • С возможностью продажи электроэнергии. В определенном смысле новинка, но активно используются в фермерских хозяйствах, где есть системы преобразования солнечной энергии или тепла в электрическую. При активном использовании электроэнергии в пасмурный день недостающая часть закупается у поставщика.Но когда его производят слишком много, он передается в сеть и отображается в показаниях. В идеальных условиях можно уйти в ноль или даже в плюс.

Обычно на счетчики наносится определенная маркировка. Чтобы было легче разобраться, дадим описание основных ценностей. Например, буква P означает, что это прибор на реактивную энергию, L - активный, O - однофазный, y - универсальный. Цифры 3, 4 - количество проводов в соединении.Дополнительными бонусами в устройстве может стать подсветка дисплея, позволяющая снимать показания в темных помещениях. Другой встроенный небольшой аккумулятор, который позволяет отображать значения даже при отсутствии электричества.

Принцип действия

До определенного момента электромеханические или индукционные устройства были максимально распространены. Это агрегаты, в которых присутствует вращающийся диск. Принцип его работы основан на поведении тела в индукционном поле.Последний образуется за счет наличия двух катушек. Одна из них подключена параллельно - катушка напряжения, другая - последовательно - катушка тока. Между ними начинают течь магнитные наконечники, которые проходят через диск и заставляют его вращаться. В свою очередь, это приводит к перемещению цилиндров с цифрами, на которых отображается значение конечного расхода. Чем выше нагрузка, тем сильнее действие пресса, тем быстрее вращается плита. Чтобы все процессы происходили таким образом, требуется сдвиг фазы на 90 °.

Достоинствами таких устройств являются:

  • Высокая надежность. Даже в случае короткого замыкания способны продолжить работу после устранения всех последствий.
  • Длительный срок службы. Обратный отсчет начинается от 15 лет и более. Некоторые агрегаты не заменялись 30 и более лет.
  • Нет необходимости в дополнительной настройке. Все, что требуется, - это выполнить правильное подключение проводов.
  • Ценовая категория ниже по сравнению с электронными.
  • Расширенный для сетей низкого качества.

Недостатки:

  • Снижение точности с уменьшением расхода. Это связано с уменьшением электромагнитного поля.
  • Малый класс точности. Не превышает 2 единиц.
  • Сбои в отслеживании при резком изменении токов нагрузки.
  • Простая в реализации схема открытия эл. Или стоп-диска.
  • Высокий коэффициент внутреннего потребления.Те. Сам счетчик способен частично влиять на сумму в квитанции за электроэнергию.
  • Необходимость использования двух разных устройств для подсчета активной и реактивной электрической энергии.
  • Сравнительно большие габариты.

Принцип работы электронного счетчика остался прежним, но составные части немного изменились. Вместо обмоток используются два датчика: напряжения и силы тока. Получив сигнал, они передают его на конвертер.Его задача - преобразовать сигнал в цифровой и отправить его на микропроцессор. После анализа данные отображаются на встроенном дисплее или другом устройстве.

Преимущества такого решения:

  • Компактные габариты по сравнению с индукционным аппаратом.
  • Отсутствие механических деталей, максимально подверженных износу.
  • Высокий класс точности.
  • Возможность использования одного продукта для расчета энергии в разных направлениях.
  • Минимальная ошибка.
  • Возможность удаленной отправки показаний.
  • Преимущество расчета потерь на определенной площади.

Есть их недостатки:

  • Неустойчивость к сильным падениям в сети и воздействию молнии.
  • Довольно высокая цена. Особенно если речь идет о мультитарических устройствах.
  • Сложность при выполнении ремонтных работ.
  • Чувствительность к резкому изменению температурного режима.
  • Сложность определения элемента в микросхеме, вышедшего из строя.

В некоторых населенных пунктах уполномоченные организации производят замену устройств. Это может происходить как за счет потребителя, так и бесплатно. Перед установкой важно уточнить этот нюанс.

Класс точности указывает на погрешность устройства. Чем больше цифра, тем больше дефектов. Обычно это идет в пользу потребителя. Поэтому в том случае, когда есть свобода выбора, постарайтесь остановиться на более выгодном решении.Всего в России и некоторых других странах выделяют такие значения:

Часто десятичная часть может отсутствовать. В некоторых ситуациях добавляется буква S, в некоторых ситуациях она сигнализирует о том, из какого материала сделаны обмотки. Наибольшее отклонение обычно у индукционных агрегатов, поэтому жители домов с неохотой заменяют их современными электронными.

Кто-то все еще пытается обмануть счетное устройство, останавливая его или прилагая усилия для завышения показаний. Но чаще всего такие уловки не проходят без последствий.Всегда легко отследить сгоревшие контакты. Это грозит большим штрафом.

Типы крепления

Во всех малых случаях допускается установка счетчика внутри квартиры или дома. Чаще их кладут на лестницу или на парадную стену дома. Это сделано для того, чтобы усложнить пользователю задачу внести какие-либо изменения. Есть два основных метода установки:

  • на DIN-рейку;
  • на специальном стенде.

В первом случае преимущество проявляется в сочетании самого агрегата и распределительного щита.На тыльной стороне его части есть специальный паз, который по размеру точно соответствует металлической планке. Второй вариант применялся и применялся до сих пор в частных домах и квартирах. При этом на плате также устанавливается автомат или пробка для защиты от перегрузок и коротких замыканий.

Для того, чтобы при установке на улице не возникало проблем с падающей влагой, используется специальный герметичный бокс. Обычно его делают из пластика, устойчивого к ультрафиолету.Важно, чтобы окно для обзора было закрыто стеклом, а не полимерной вагонкой. Во втором случае она со временем бормочет и необходимо устранить ее для снятия показаний. Отверстия опоры также следует закрыть специальными резиновыми вставками. Размеры и параметры ящиков для однофазных и трехфазных решений различаются.

Обязательно следите за тем, чтобы уплотнитель устанавливался на свое место. В случае его случайного повреждения или уменьшения немедленно сообщите об этом контроллеру.Не успев вовремя избавиться от небольшого штрафа.

Расчет полной мощности и тока

Проведение таких расчетов пригодится не только для правильного выбора счетчика, но и для приобретения провода необходимого сечения, что исключит поломку всей системы. Для его реализации вам потребуется:

  • Возьмите чистый лист бумаги.
  • Перечислите в нем все устройства, которые будут получать питание от сети.
  • Рядом с каждым из них нужно переписать его потребляемую мощность.
  • В конце общее количество суммируется и выводится.

Но стоит помнить, что не все они будут работать одновременно. Поэтому его следует красить в том, что будет включаться чаще всего. Суммируя их расход, можно будет определить, хватит ли станка с рекомендованным значением силы тока. Если выясняется, что это не так, то подается соответствующее заявление с просьбой увеличить порог.

Бытует мнение, что устройству нужно покупать максимум «свежести». Отчасти такой совет оправдан. Но стоит помнить, что главное - это не дата выпуска, а дата последней калибровки. Для его обозначения делается соответствующая отметка в паспорте, а также на печати.

Прочитав статью, вы можете вернуться к вопросам, которые находятся в начале, и заполнить недостающие места. Учитывая все советы от вас, выбрать именно то, что вам подходит.

Видео

В этом небольшом видео эксперт поделится своим мнением по выбору счетчика:

На портале Mark.Guru с помощью рейтинга вы можете выбрать наиболее подходящий прибор для учета, чтобы поставить лучший счетчик электроэнергии в квартире. В наше время можно найти хорошие счетчики газа и электричества с максимально точными показателями, чтобы не переплачивать за коммунальные услуги. В статье выбрано несколько качественных электросчетчиков, среди которых можно выбрать наиболее оптимальную модель.

Перед покупкой товара обратите внимание на его основные параметры:

  1. Индукционная или электронная . Лучше выбрать электронный счетчик, у него самые точные показатели. Индукционный счетчик может служить дольше и его стоимость намного дешевле, но возможны погрешности измерения до 2%.
  2. Количество тарифов . Если бытовая техника работает в ночное время, лучше выбрать многотарифный счетчик - в ночное время снижается стоимость потребления энергии.
  3. Однофазный или трехфазный . Однофазный счетчик вполне подойдет для квартиры. Если задействованы устройства, требующие большой нагрузки в сети, то необходимо трехфазное - оно рассчитано на напряжение 380 В.
  4. Класс точности . Чем ниже класс, тем точнее замеряет прибор. В наше время счетчики не выпускаются ниже 2 баллов точности. Для установки прибора в жилом помещении подходит 1 класс точности.

Если дополнительные параметры не требуются, можно установить простые электронные счетчики.Цена у них намного ниже, а качество не отличается от дорогих моделей.

Однофазный монотарный

Одноарифные однофазные электросчетчики применяются без разграничения тарифов с подключением к двум проводам. Рассчитан на напряжение 220 Вт.

1. Нева 103 1СО

Модель изготовлена ​​фирмой Tatuck, которая также производит газоизмерительные приборы, счетчики воды. Устанавливать электросчетчик рекомендуется в квартирах, но можно поставить на улице под навесом.Корпус не разбирается. Устройство имеет защиту от воздействия магнитных полей. При чтении показаний нужно записывать первые первые цифры. Точность измерения относится к первому классу.

Каждые 16 лет требуется проверка счетчика специалистами. В противном случае может быть выписан штраф, содержащий двойную ставку.

Характеристики:

  • диапазон частот - 50 Гц;
  • номинальный ток - 5 А;
  • максимальное напряжение сети - 276 Вт;
  • Габариты
  • - 90 * 102 * 68 мм;
  • вес - 0.325 кг;
  • максимальный ток - 60 А.

Преимущества:

  • низкая стоимость;
  • малые габариты;
  • точность.

Недостатки: не обнаружено.

Средняя цена: 650 руб.

Цены на Нева 103 1SO:

2. Энергетический Momer CE101 R5

Эти электросчетчики крепятся к стене с помощью Дина Рейка. Используется в основном для квартир. Отвечают первому классу точности.ЖК-дисплей на устройстве надежно защищает от воздействия магнитных полей. В счетчике-измерителе шунт шунтирующий, срабатывание подсвечивается индикатором.

Счетчик можно устанавливать в гараже или на улице, но не допуская проникновения внутрь прибора влажности. Устройство выдерживает перепады температур от 40 до 70 градусов.

Характеристики:

  • номинальное напряжение - 230 Вт;
  • максимальный ток - 60 А;
  • Размеры
  • - 110 * 89 * 72.5 мм;
  • потребляемая мощность в полном размере последовательной цепи - 0,1 ВА;

Преимущества:

  • низкая стоимость;
  • надежность клеммной колодки;
  • малые габариты.

Недостатки: Электромеханическое устройство в этой модели часто ломается.

Средняя цена: 800 руб.

Цены на Energy Momer CE101 R5:

3. Энергия Momer CE101 S6

Однофазный однотарифный счетчик крепится к стене экраном.Ток измеряется шунтом. Точность измерения соответствует классу А. Прибор оснащен ЖК-дисплеем, световым индикатором. Несмотря на высокую популярность устройства, многие покупатели недовольны этими счетчиками, судя по отзывам.

Потребители указывают, что устройство выходит из строя через год, хотя производитель устанавливает срок хранения продукта 5 лет.

Характеристики:

  • частота измерительной сети 50 Гц;
  • Размеры
  • - 17 * 11.5 * 5,3 см;
  • пусковой ток - 10 мА, 20 мА;
  • максимальный ток - 60, 100 А;
  • мощность последовательной цепи - 0,1 ВА;
  • силовая параллельная цепь - 9 ВА.

Преимущества:

  • низкая стоимость;
  • малые габариты,
  • дизайн.

Недостатки: кратковременность.

Средняя цена: 800 руб.

Цены на счетчике электроэнергии CE101 S6:

В наше время эта модель наиболее распространена в России.Покупатели ценят электросчетчик за надежность в эксплуатации и достоверные показания. Устройство применяется для квартир и частных домов, крепится к стене с помощью Dean Rake. Относится к первой степени точности.

Характеристики:

  • вес - 250 г;
  • Габариты
  • - 91 * 77 * 66;
  • количество передаваемых импульсов 5000 кВт / час;
  • тип механизма - электронный;
  • максимальный ток - 80 А;
  • номинальное напряжение - 230 В;
  • частота сети - 50 Гц;
  • чувствительность (пусковой ток) - 20 мА;
  • потребляемая мощность - 2 ВА.

Преимущества:

  • компактность;
  • низкая цена;
  • хорошего качества;
  • хорошо видны цифры на табло.

Недостатки: не обнаружено.

Средняя стоимость - 750 руб.

Цены:

Однофазный многотарифный

Многотарифные однофазные счетчики имеют большое преимущество - в разные промежутки времени плата за отпущенную электроэнергию рассчитывается отдельно.

1. Меркурий 200.02

Этот прибор - настоящая находка для тех, кто хочет сэкономить и поставить в квартире лучший счетчик электроэнергии. Основная экономия приходится на ночной тариф - он намного дешевле дневного. Вы можете использовать до 4 тарифов. Относится к первой степени точности. Тип электронного измерителя. Крепится на DIN-рейку или щиток в частных домах или квартирах.

Чтобы узнать, какой тариф самый выгодный, можно, например, проанализировать данные с устройства за определенный период времени.

Характеристики:

  • максимальный ток - 60 А;
  • Габариты
  • - 156 * 138 * 58 мм;
  • частота сети - 50 Гц;
  • номинальное напряжение - 230 В;
  • Индикация
  • на табло - LCD;
  • Цифровой интерфейс
  • - CAN;
  • импульсный выход - электрический.

Преимущества:

  • экономия бюджета;
  • Дизайн
  • ;
  • высокого качества.

Недостатки: не обнаружено.

Стоимость - от 1600 руб.

Цены на Меркурий 200.02:

2. Счетчик энергии CE102M

Для оплаты электроэнергии по 4 тарифам можно установить счетчик данной модели. Электросчетчик крепится к жилому или производственному помещению с помощью граблей Dean Rake. У него первый класс точности. При нажатии специальной кнопки отображаются параметры на электронном табло.

Характеристики:

  • номинальное напряжение - 230 В;
  • вес - 0.5 кг;
  • потребляемая мощность последовательной цепи - 0,1 В;
  • потребляемая мощность параллельной цепи - 9 В;
  • Габариты
  • - 213 * 122 * 73 мм;
  • пусковой ток - 20 мА; Базовый - 10 А; Максимум - 100 А;
  • частота измеряемой сети 50 Гц.

Преимущества:

  • интерфейс связи - оптопорт;
  • эффективность за счет биллинга.

Недостатки: не обнаружено.

Стоимость: 1600 - 1800 руб.

Цены на счетчике электроэнергии CE102M:

Трехфазный

Трехфазные электросчетчики могут использоваться для подключения к сети устройств, рассчитанных на работу с большой нагрузкой. Максимальное напряжение - 380 Вт.

На дисплее электросчетчика отображаются значения активной мощности 1 или 3 фаз, количество подаваемой электроэнергии, временные параметры. Вы можете использовать до 4 тарифов. Относится к первой степени точности.

Характеристики:

  • номинальное напряжение - 3 * 230/400 В;
  • вес - 0.8 кг;
  • Габариты
  • - 142 * 157 * 65 мм;
  • активная мощность параллельной цепи 0,5 Вт;
  • полная мощность - 7,5 ВА.

Преимущества:

  • качество;
  • экономия на электричестве, особенно в ночное время.

Недостатки: не обнаружено.

Стоимость: от 2800 руб.

Цены:

2. Нева 303 1СО

Популярный прибор от компании Нева, занимающейся разработкой и поставкой счетчиков газа и электросчетчиков.Nova 303 1SO используется по одной ставке, относится к первому классу точности. Заслуженное доверие покупателей качественностью и точностью показаний.

Характеристики:

  • Метод отображения - Сообщающее устройство;
  • Габариты
  • - 122 * 115 * 65 мм;
  • максимальный ток - 60 А;
  • номинальный ток - 5 А;
  • Номинальное напряжение - 400 В.

Преимущества:

  • точность измерений;
  • долговечность.

Недостатки: Удаление показаний по одной ставке.

Стоимость: 2200 - 2400 руб.

Цены на Нева 303 1SO:

Заключение

Ненадежные устройства быстро выходят из строя, приходится заново оплачивать установку, покупать новое устройство.

Кроме того, от правильности показаний зависит количество потраченных денег на электроэнергию. Даже мелкие ошибки простаивают «в копеечку».

Чтобы сэкономить бюджет, нужно не капризничать и поставить в квартире лучший счетчик, а поможет в выборе рейтинга на портале Марка.Гуру.

Схема подключения счетчика

Form 12s

Счетчик формы 12s может быть одной из самых запутанных форм счетчика. Итак, здесь я хочу предоставить электрическую схему 12-секундного метра в двух разных конфигурациях. Один из них - сетевая услуга 120/208. Другая схема подключения 12-секундного счетчика - это форма 12-секундного счетчика в дельта-сервисе.

Схема подключения счетчика Form 12s Сетевое обслуживание

Счетчик form 12s может использоваться с сетевым сервисом. Сетевая услуга обеспечивается снятием двух ветвей трехфазного трансформатора и использованием нейтрали.Итак, если вы измеряете напряжение между каждой фазой и землей, вы должны получить 120 В. Кроме того, если вы измеряете напряжение от фазы к фазе, вы должны получить 208 В.

Эта услуга обычно предоставляется предприятиям, расположенным в центре города, или предприятиям, расположенным в промышленном парке. Причина этого в том, что многим из этих предприятий не требуется полное трехфазное обслуживание. Таким образом, коммунальное предприятие отсоединит две ножки и нейтраль от ближайшего трансформатора со звёздочкой и прекратит работу.

Глядя на схему, вы замечаете, что есть две желтые клеммы.Это либо, либо терминалы. Это означает, что вы подключаете провод к одному или другому в гнезде счетчика. Кроме того, некоторые розетки счетчиков не поставляются с предустановленным 5-м выводом. Приходится приобретать 5-й терминал отдельно и устанавливать самостоятельно.

Для некоторых розеток размером 2s есть возможность установки 5-го терминала. Форма 12s также известна как автономный счетчик. Это означает, что счетчик устанавливается последовательно с нагрузкой. Вытягивание глюкометра также отключит питание.

Схема подключения счетчика треугольником формы 12s

Для схемы подключения треугольника формы 12s мы поговорим об услуге. Это диаграмма для использования 12 с дельта-сервисом. Обратите внимание, что это трехэтапная услуга. Если вы заметили, нет никакой разницы в том, как он на самом деле подключен. Я использовал здесь разные цвета, чтобы обозначить разницу, но на самом деле физическая проводка такая же.

Это может быть дельта-сервис 120 В, 240 или 480 В. Однако я, как всегда, рекомендую не использовать автономный измеритель для напряжений выше 240 В.В центре этой схемы после синего провода снова показано соединение «либо», либо «или». Вы можете подключить провод к левой центральной клемме или нижней центральной клемме. Также обратите внимание, что ножка на задней панели счетчика взаимозаменяема.

Так как это трехфазный режим, при измерении напряжения на любой из трех фаз вы должны получить одинаковое напряжение.

Как всегда, помните, что цвета на диаграмме предназначены только для иллюстрации. Вы всегда должны использовать цвета, которые использует ваша утилита.

Химическое инженерное образование

СОДЕРЖАНИЕ

Перейти к: Передняя крышка 1Front крышка 2Page 249Page 250Page 251Page 252Page 253Page 254Page 255Page 256Page 257Page 258Page 259Page 260Page 261Page 262Page 263Page 264Page 265Page 266Page 267Page 268Page 269Page 270Page 271Page 272Page 273Page 274Page 275Page 276Page 277Page 278Page 279Page 280Page 281Page 282Page 283Page 284Page 285Page 286Page 287Page 288Page 289Page 290Page 291Page 292Page 293Page 294Page 295Page 296Page 297Page 298Page 299Page 300Page 301Page 302Page 303Page 304Page 305Page 306Page 307Page 308Page 309Page 310Page 311Page 312Page 313Page 314Page 315Page 316Page 317Page 318Page 319Page 320Page 321Page 322Page 323Page 324Page 325Page 326Page 327Page 328Page 329Page 330Page 331Page 332Page 333Page 334Page 335Page 336Page 337Page 338Page 339Page 340Page 341Page 342Page 343Page 344страниц 70Page 371Page 372Page 373Page 374Page 375Page 376Page 377Page 378Page 379Page 380Page 381Page 382Page 383Page 384Page 385Page 386Page 387Page 388Page 389Page 390Page 391Page 392Page 393Page 394Page 395Page 396Page 397Page 398Page 399Page 400Page 401Page 402Page 403Page 404Page 405Page 406Page 407Page 408Page 409Page 410Page 411Page 412Page 413Page 414Page 415Page 416Page 417Page 418Page 419Page 420Page 421Page 422Page 423Page 424Page 425Page 426Page 427Page 428Page 429Page 430Page 431Page 432Page 433Page 434Page 435Page 436Page 437Page 438Page 439Page 440Back Обложка 1Back Обложка 2Unnumbered 197Unnumbered 198Unnumbered 199Unnumbered 200Unnumbered 201Unnumbered 202Unnumbered 203Unnumbered 204Unnumbered 205Unnumbered 206Unnumbered 207Unnumbered 208Unnumbered 209Unnumbered 210Unnumbered 211Unnumbered 212Unnumbered 213Unnumbered 214Unnumbered 215Unnumbered 216Unnumbered 217Unnumbered 218Unnumbered 219Unnumbered 220Unnumbered 221Unnumbered 222 Без номера 223 Без номера 224 Без номера 225 Без номера ред 226Unnumbered 227Unnumbered 228Unnumbered 229Unnumbered 230Unnumbered 231Unnumbered 232Unnumbered 233Unnumbered 234Unnumbered 235Unnumbered 236Unnumbered 237Unnumbered 238Unnumbered 239Unnumbered 240Unnumbered 241Unnumbered 242Unnumbered 243Unnumbered 244Unnumbered 245Unnumbered 246Unnumbered 247Unnumbered 248Unnumbered 249Unnumbered 250Unnumbered 251Unnumbered 252Unnumbered 253Unnumbered 254Unnumbered 255Unnumbered 256Unnumbered 257Unnumbered 258Unnumbered 259Unnumbered 260Unnumbered 261Unnumbered 262Unnumbered 263Unnumbered 264Unnumbered 265Unnumbered 266Unnumbered 267Unnumbered 268
Нажмите на изображение ниже, чтобы переключиться на масштабируемую версию
.

Схемы подключения

017 Схемы подключения одно- и трехфазных вентиляторов
Схема подключения Описание
3226 381200, 416279 Две скорости, одна обмотка, ТН или ТТ M / S, одно напряжение
3233 Две скорости, одна обмотка, CHP M / S, одно напряжение
3251 344139, 416282 Две скорости, две обмотки, VT / CT / CHP M / S, одно напряжение
11658 344137, 416280 Соединение звезда-треугольник, одиночное напряжение
108323 Однофазный, двойное напряжение, 6 выводов, вращение против часовой стрелки
108324 Однофазный, одно напряжение, 4 вывода, вращение против часовой стрелки
109144 158802, 344136 Соединение звездой, двойное напряжение
109145 158803, 344122 Соединение треугольником, двойное напряжение
130274 381679 Соединение звездой, двойное напряжение, PWS на низком напряжении
137033 344138 Соединение звезда-треугольник, двойное напряжение
159833 344133 Соединение треугольником, двойное напряжение, PWS на низком напряжении
165975 377836, 416281, 896428 Соединение звездой или треугольником, одно напряжение, PWS
195759 96441 6 выводов, соединение звездой или треугольником, одно напряжение с полной обмоткой - начало через линию
356693 Однофазный, одно напряжение, 4 вывода, вращение против часовой стрелки
387151 7 выводов, две скорости, две обмотки, ТН / ТТ / ТЭЦ, одно напряжение
388299 Соединение звездой с нейтралью, одно напряжение
3

Соединение звездой, двойное напряжение, с термозащитой
414729 6 выводов, соединение звездой, одно напряжение, полная обмотка - начало через линию
434839 Одно напряжение звезда или треугольник с одним трансформатором тока
438252 438264 6 выводов, 1.Соотношение 73: 1, двойное напряжение или запуск по схеме звезда - треугольник при низком напряжении
453698 Однофазный, однофазный, 4 вывода, индукционный генератор
463452 2 скорости, 2 обмотки, одно напряжение, соединение звездой, с трансформаторами тока, грозозащитными разрядниками и конденсаторами импульсных перенапряжений; Низкоскоростная обмотка
466703 12 выводов, пуск звезда - треугольник или одно напряжение PWS, собранный в распределительной коробке
488075 Пуск, треугольник, звезда или подключение PWS, 12 выводов, двойное напряжение
488076 Пуск, треугольник, звезда, соединение или подключение PWS, 2 полюса, 12 выводов, одно напряжение
499495 (треугольник)3 Соединение треугольником, одно напряжение
499495 (звезда)3 Соединение звездой, одно напряжение
587-13816 423622, 978576 Соединение треугольником, трансформаторы тока
587-18753 423555, 958798 Соединение звездой, трансформаторы тока
779106 Две скорости, две обмотки, CT / VT / CHP M / S, YD на обеих скоростях, одно напряжение
845929 Соединение звездой, трансформаторы тока, LA, SC, одиночное напряжение
872326 Две скорости, одна обмотка, яркость на высокой скорости, одно напряжение
897847 Подключение силового блока

1
Однофазный, одно напряжение, 3 вывода, вращение по часовой или против часовой стрелки
3 Однофазный, 115/230 В, 7 выводов, с тепловой защитой, вращение по часовой стрелке
6 Соединение звездой, двойное напряжение, с термозащитой
0 12 выводов, двойное напряжение, Y-D, ИЛИ, 6 выводов, одиночное напряжение, Y-D
Однофазный, двойное напряжение, 11 выводов, с тепловой защитой, вращение по часовой стрелке
356692 Однофазный, одно напряжение, 5 выводов, с тепловой защитой, вращение по часовой стрелке
108323 Однофазный, двойное напряжение, 6 выводов, вращение по часовой стрелке
2 Две скорости, две обмотки, одно напряжение, PWS на обеих обмотках или полная обмотка - начало через линию
0 Соединение треугольником, одно напряжение, с 4 трансформаторами тока, LA и SC

3

Соединение звездой, двойное напряжение, PWS на оба напряжения
957238 Пуск, треугольник, звезда или соединение, 12 выводов, одно напряжение
965105 Соединение треугольником, 9 выводов, ТН, 2 скорости, 1 обмотка, одно напряжение
987241 Соединение треугольником, одно напряжение, с трансформаторами тока, LA и SC
9
Подключение двигателя с тройным расходом
2010950 Одно напряжение, соединение WYE, с частичной защитой трансформатора тока
2010964 Одно напряжение, соединение WYE, с частичной защитой трансформатора тока, грозозащитными разрядниками и конденсаторами импульсных перенапряжений
Воздуходувка,
* с термозащитой

Квартирные электросчетчики.Выбор электросчетчика

С эксплуатационной точки зрения - по-прежнему самые практичные классические индукционные счетчики . Они очень надежны, и, по сути, имеют всего два существенных недостатка: единый тариф и невозможность удаленного управления.

Их братья электронные по функциональности однозначно выигрывают, но надежность таких приборов учета определяется качеством используемой элементной базы.

Что отдать предпочтение моделям с механическим циферблатом или LCD - больше зависит от личных вкусов.Наполнение электронных счетчиков с разными способами отображения отличается мало, но «механика» более удобна для наружной установки.

Целесообразность приобретения многотарифных приборов учета - до сих пор остается предметом обсуждения на самых разных сетевых ресурсах. Выиграет ли собственник такого счетчика от его установки, полностью определяется почасовым режимом потребления, а также готовностью перенести наиболее энергоемкие мероприятия на время действия сниженного тарифа.

Без сомнения, рано или поздно автоматизированные системы учета потребления станут неотъемлемой частью нашей повседневной жизни. Если вы ориентируетесь на , на будущее - выбирайте электросчетчик лучше электронного, с возможностью его интеграции в автоматизированную систему учета электроэнергии. Но «за свет» сейчас надо платить, так что если вам действительно нужен многотарифный аппарат, подумайте и решайте сами.

По сравнению с однофазным, выбор трехфазный Счетчик обременен еще большим количеством условий.В обзоре рассматривается единственный представитель этого класса устройств, который оптимален с учетом относительно небольшого расхода электроэнергии.

Часто в бытовых помещениях проводка выполняется по однофазной схеме электроснабжения и в бытовых приборах используется напряжение 220 В. Для повседневного использования этого вполне достаточно. Но иногда необходимо использовать приборы большой мощности: станки, сварочные аппараты и т. Д. Они требуют питания 0,4 киловольта. Для контроля расхода ресурсов понадобится трехфазный счетчик электроэнергии.

Виды электросчетчиков

Фиксация стоимости электроэнергии осуществляется с помощью специального прибора учета - счетчик. Работает с электрическим током переменного напряжения.

Основное различие между ними - измерение тока с одной или тремя фазами. Однофазные обычно бывают в домах и офисах, гаражных постройках и коттеджах. Они используются на напряжение 220 вольт при частоте 50 герц и максимальной нагрузке до 10 киловатт.

Для более мощного оборудования необходимо трехфазное напряжение 380 вольт. В основном используется на производственных предприятиях. Установлены 3-х фазные счетчики. Их особенность - возможность подключения к однофазной цепи питания. Этим имуществом часто пользуются владельцы больших домов с мощным и многочисленным электрооборудованием.

Современные счетчики оснащены индукционной или электронной схемой подсчета данных . Первые обладают свойствами индуктивности и имеют вращающийся диск.Электронные имеют световое табло.

Сегодня счетчики электроэнергии могут записывать показаний в одной или нескольких тарифных зонах. Наибольшим спросом пользуются трехфазные счетчики с двухтарифной системой управления.

Необходимость установки того или иного модуля учета подбирается с учетом индивидуальных параметров каждого объекта наблюдения.

Критерии выбора трехфазного счетчика

Перед покупкой такого устройства необходимо учесть , некоторые факторы для наилучшего выбора.

Если уже установлен счетчик, то по его паспорту, находящемуся на корпусе, нужно определить параметры подаваемого в доме напряжения.

Когда планируется установка прибора в холодных условиях, в его характеристиках должно присутствовать допустимых отклонений температуры . Как правило, массовые устройства не подходят для использования с отрицательным термометром.

При покупке прибора учета необходимо убедиться в наличии отметок пломбирования: одного для электронного прибора и не менее двух - для индуктивного.Первый свидетельствует о государственной поверке счетчика, второй будет клеймом производителя. Изготавливаются из черной или красной мастики для шпатлевки внутренней установки или свинцовой или пластмассовой - для наружной. Уплотнения фиксируются резьбовыми соединениями для предотвращения несанкционированного доступа с целью изменения конструкции.

Важным параметром является период поверки устройства. Для моделей предыдущего поколения он составлял не более восьми лет, современные требуют настройки раз в шестнадцать лет.Более короткий срок проверки говорит о низком качестве устройства и от покупки лучше воздержаться.

При установке нового счетчика нужно уведомить бухгалтерию о своевременной пломбировке прибора для записи показаний.

Преимущества трехфазного питания

В сети 380 В. работает много оборудования. Работа трехфазных счетчиков имеет некоторые особенности. Чрезмерная перегрузка однофазных линий приводит к падению напряжения и выходу из строя бытовой техники.Избежать этого поможет фазовая балансировка нагрузки.

Применяется кабель меньшего сечения, чем на напряжение 220 вольт. Это соответствует положению закона Ома о большей силе проводящего тока при той же нагрузке.

Принцип работы трехфазных счетчиков

Подобные устройства состоят из таких основных частей:

  • Катушки тока сердечника подключены параллельно к сети.
  • Обмотки напряжения немного больше в диаметре.
  • Механическое червячное устройство, которое переводит изменения на табло или цифровую стрелку.
  • Диск из алюминия, вращающийся под действием электромагнитных полей, возникающих при намотке.
  • Магнит, контролирующий показания прибора.

Все компоненты, составляющие счетчик, помещены в пластиковый герметичный корпус для защиты от внешних воздействий. Выводы катушек идут на клеммную колодку прибора и фиксируются колпачком с пломбой .

Разновидности электросхем

В основном трехфазный счетчик подбирается в зависимости от варианта его подключения. Таких методов три:

  • Прямое подключение счетчика.
  • Модули учета косвенного введения в схему.
  • Устройства с косвенным подключением.

Трехфазный счетчик прямого подключения

Такие устройства предназначены для установки в электрических сетях с силой тока не более 100 ампер.Аналогичное условие ограничивает общую мощность электрооборудования , работающего с такими приборами учета, до 60 киловатт. Контактные группы этих счетчиков не подходят для подключения кабелей с большим сечением жил. Схема их включения в работу проста и изображена на крышке, закрывающей группу подключений в клеммной колодке.

Манипуляции с подключением выполняются в следующем порядке:

  1. С проводов аккуратно снимается примерно пять миллиметров изоляции, окисленный слой удаляется с помощью растворителя и подключается к трехполюсному выключателю, расположенному по схеме на самом счетчике.Это необходимо для защиты устройства от короткого замыкания в питающей сети.
  2. Следующая операция по подключению устройства выполняется в клеммном отсеке устройства. Трехфазные провода от автоматического выключателя питания подключаются к нечетным контактам. Нулевой входной и выходной контакты подключены к седьмой и восьмой клемме соответственно.
  3. После модуля учета устанавливается автомат, аналогичный вводу, подключение которого осуществляется соответственно к четным клеммным контактам.К нему уже можно подключать соответствующие электроприборы.

Для подключения к линиям электропередач устройств, использующих напряжение 220 вольт, устанавливаются по автоматов на каждую фазу , а сами потребители разбиты на группы по фазам.

Полупрямое подключение приборов учета

Трехфазные счетчики данного способа включения требуют наличия в цепи измерительного трансформатора. Такое оборудование можно использовать в схемотехнике большой мощности.При фиксации израсходованной электроэнергии необходимо знать коэффициент трансформации , используемый преобразователь .

Основные схемы подключения полупрямого устройства:

  • Способ подключения звездой.
  • Включение счетчика с десятью проводами.
  • Применение тестовых клеммных колодок.
  • Путем подключения токовых цепей к цепям напряжения.

Основным недостатком таких устройств является периодичность испытаний , сложность в контролирующих организациях.

Косвенный способ подключения счетчиков

При значительном потреблении энергии повышенные токи проходят через приборы учета. В таких случаях устанавливается изолирующий трансформатор тока. Для подключения такого преобразователя рвут токовую обмотку.

Имеет две цепи - первичную и вторичную. Первичная обмотка сделана из толстого проводника и проходит через середину трансформатора как сердечник. К его концам подключаются рваные токопроводы. Питание на преобразователь подается с помощью вторичной обмотки, намотанной из большого количества витков проводом небольшого сечения, непосредственно от счетчика.Такой трансформатор подключается к каждой фазе. Вся конструкция помещается в специальный шкаф.

Этот вариант требует от мастера хороших знаний электротехники, а если сомневаетесь в своих силах, нужно обращаться в специализированную организацию.

Подключение схемы происходит в несколько этапов:

  • В первую очередь на каждую фазу подключаются трансформаторы, закрепленные на задней стенке шкафа. Концы первичной обмотки подключены к входному автоматическому выключателю.
  • Вторые контакты первичной обмотки с помощью отдельных проводников сечением не менее полутора квадратов подключаются к выводам 2, 5, 8 счетчика.
  • Вторичные катушки тем же проводом подключаются к клеммам счетчика в следующей последовательности: 1 и 3, 4 и 6, 7 и 9. Соблюдение схемы строго необходимо. В противном случае модуль учета будет работать некорректно.
  • Клеммные колодки 10 и 11 оставлены под соединениями нулевого провода.

Трехфазные устройства с косвенным переключением в основном используются для учета электроэнергии в сетях высокого напряжения .

Особенности современных трехфазных счетчиков

Прочность, надежность и точность - основные требования к приборам учета. Но современные производители не останавливаются на достигнутом и предлагают широкий арсенал дополнительных функций:

  • Фиксация активной и реактивной электроэнергии.
  • Система самоконтроля.
  • Возможность учета нескольких тарифов.
  • Notation (регистрация журнала происшествий).
  • Дистанционное считывание.

Правильный выбор и установка - принципы работы современных приборов учета. Знание особенностей подключения каждого типа таких устройств гарантирует длительную работу, своевременную и точную запись показаний потребляемой электроэнергии, а во многих случаях значительную экономию финансового плана.

Необходимость замены электросчетчиков возникает нечасто.Большинство производителей гарантируют до 16 лет эксплуатации без отклонений от точности показаний. Но когда возникает необходимость купить счетчик электроэнергии, вместе с ним возникает множество вопросов, как сделать правильный выбор. Чтобы лучше ориентироваться во всех предложенных вариантах, необходимо разбираться в сути электросчетчика и всех возможных модификациях этого прибора.

Индукционный счетчик

  • Первой характеристикой счетчиков электроэнергии, разделяющей их на две группы, является принцип действия.Исходя из этого, счетчики электроэнергии делятся на механические (индукционные) и электронные. Работа индукционного электросчетчика основана на механике. В его конструкции две основные катушки - напряжения и тока. Обе эти части излучают магнитное поле, которое действует на металлический диск и скручивает его. Скорость вращения этого диска напрямую зависит от силы напряжения катушек. Вращаясь, диск раскручивает колеса с цифрами, обозначающими количество потребляемой электроэнергии.

  • Индукционные счетчики потребления энергии имеют как недостатки, так и преимущества, но до сих пор используются очень широко. Возможно, причина тому - возраст самой конструкции - электронные устройства появились сравнительно недавно. И не исключено, что цена на индукционный счетчик энергии намного ниже, чем на электронный.
  • Преимуществами механических устройств являются их невысокая цена и длительный срок службы. Даже через 50 лет после установки устройство часто продолжает работать с заданным классом точности.Недостаток в том, что изначально класс точности не опускается ниже показателя 2%.

Электронный счетчик

Электронный счетчик электроэнергии работает по совершенно иному принципу. В его конструкции абсолютно отсутствуют механические компоненты, ток напрямую течет к полупроводникам и микросхемам, которые отслеживают потребляемую электроэнергию. Вся информация в приборе содержится исключительно в цифровом виде, а также поступает на электронное табло, которым оно оборудовано.

У электронного устройства гораздо больше преимуществ, чем у механического. Они составляют весь список:

  • Небольшие размеры устройства.
  • Возможность многотарифного считывания показаний счетчика.
  • Простой переход на более высокий класс точности.
  • Наличие интерфейса, позволяющего интегрировать счетчик в автоматизированную систему контроля энергопотребления.
  • Простое считывание показаний счетчика.

Недостатков у электронных устройств для расчета энергопотребления всего два - более высокая цена и низкий уровень надежности.Объясняется это так: чем проще механизм, чем в нем меньше сложных микросхем, тем проще его эксплуатация и ремонт.

Технические характеристики счетчиков

На схеме ниже показана классификация различных типов счетчиков электроэнергии. Первое деление счетчиков происходит в соответствии с типом сети, к которой они подключены. Здесь различают однофазные и трехфазные устройства.

  • Однофазный счетчик электроэнергии применяется в сетях, которые имеют только два провода и одну фазу.При этом учитывается не только количество проводов, но и общая нагрузка на сеть. Однофазный прибор справляется с потреблением тока до 10 кВ и выдает стандартное напряжение 220 В. Поэтому именно такие счетчики используются в обычных частных домах и квартирах. Однофазный счетчик используется в трехфазной сети только в том случае, когда на каждую фазу устанавливается отдельный прибор, то есть в этом случае должно быть 3 счетчика.
  • Устанавливается трехфазный счетчик электроэнергии, соответственно на трехфазную сеть.Потребность в таком оборудовании возникает на предприятиях с повышенным энергопотреблением, в обычных распределительных устройствах для многоквартирного дома и т. Д. В частных домах оно устанавливается только при наличии приборов с повышенным энергопотреблением, например, регулярно используется сварочный аппарат. Трехфазная система обеспечивает выходное напряжение 380 В и защищает помещение от скачков напряжения.
  • Следующим фактором классификации средств измерения энергопотребления является тарификация. Производители предлагают приобретать как однотарифный, так и двухтарифный счетчик электроэнергии.Также есть многотарифные модификации. Суть этого устройства в том, что он позволяет измерять количество потребляемого тока с заданными показателями в разное время суток. Такой подход к расчету позволяет значительно снизить затраты.
  • Другой характеристикой электросчетчиков является тип измеряемой энергии. Однофазные устройства измеряют только количество активной энергии, проходящей через устройство. Трехфазные работают в нескольких направлениях, они измеряют активную энергию, реактивную, а также направление потоков.Эти измерения помогают снизить стоимость электроэнергии, а также улучшить ее качество, так как есть компенсация количества реактивной энергии. Это дополнение особенно полезно для промышленных зданий, в которых подключение электросчетчика проходит через трансформатор.
  • Если говорить об энергосбережении, то не только правильно подобранное и установленное оборудование, но и магнит, установленный на счетчике электроэнергии, может снизить его потребление. Этот прибор подходит для индикаторных устройств, он просто замедляет или полностью останавливает движение вращающихся металлических деталей.То есть ток продолжает течь через счетчик в комнату, но это не ведется учета. Используя этот или другие подобные средства, следует помнить, что этот метод является незаконным и подлежит штрафу.

Критерии выбора счетчика электроэнергии

Разобравшись с основами устройства и классификацией электросчетчиков, приступают к изучению параметров по своему выбору. Чтобы приобрести лучшую версию устройства, необходимо знать некоторые данные об электрической сети в помещении, для которого он приобретается, а также параметры самого устройства.

  • Приобретите счетчик на одну или три фазы. Необходимая фазировка устройства напрямую зависит от типа электрической сети в помещении. Для получения этой информации не нужно обращаться в энергетические органы, достаточно внимательно изучить панель старого счетчика. Если на нем указаны цифры 220/230 В, то требуется однофазный прибор. Если он имеет маркировку 220/380 или 230/400 В, то необходим прибор на три фазы. Для смены фазы сети обращаются в организацию, отвечающую за энергоснабжение, и оформляют необходимые документы.
  • Номинальный ток устройства. В основном все устройства, рассчитывающие потребление электрического тока, работают в интервале нагрузок не более 50-60 А и мощности 15 кВт. Штатные счетчики для частных домов имеют именно такой показатель номинального тока. Но если характеристики электросети превышают потребление на 15 кВт, то нужен прибор с максимальной нагрузкой 100 А. Эти данные указываются на автомате открытия помещения. Если на табло отображается цифра до 40 А, то потребуется счетчик с показателем 60 А.Если этот показатель превышает значение 40, то прибор необходимо приобретать на 100 А. Не устанавливайте прибор с показателем выше, чем требует сеть, так как это вызовет подозрения в организации, ответственной за энергоснабжение, и счетчик должны быть заменены.
  • Устройство с одним тарифом или с несколькими. Этот критерий рассматривается индивидуально. Часто энергоснабжающие компании устанавливают разные цены на дневной и ночной тариф. Вам необходимо выяснить, можно ли таким способом оплатить, а затем определиться с установкой многотарифного счетчика.Если тарификация в ночное время и в дневное время будет одинаковой, то многотарифный счетчик электроэнергии не снизит затраты и будет просто бесполезен.
  • Устройство с различными способами крепления. Этот индикатор не влияет на работоспособность самого устройства, но поможет упростить процедуру установки. Два наиболее распространенных способа крепления - это три винта или DIN-рейка. Первый метод используется в обычных электрических панелях и встречается на всех индикаторных счетчиках и некоторых электронных.Крепление на DIN-рейку используется только в электронных механизмах. Если вы приобрели устройство для рейки, то для него необходимо купить сам механизм крепления, так как его наличие в стандартных распределительных щитах не предусмотрено.
  • Наличие дополнительных функций. Некоторые модели электронных счетчиков имеют различные дополнительные функции. Среди них отображается информация о силе тока, напряжении и частоте. Учет показаний счетчиков при отсутствии напряжения в сети, подсветка и многое другое.Эти функции не влияют на работоспособность устройства, но делают его работу более удобной. Поэтому при покупке электросчетчика стоит обратить внимание на их наличие.
  • Класс точности прибора. Также следует обратить внимание на класс точности счетчика, поскольку возможные погрешности не играют на руку потребителю. Бытовая техника имеет этот показатель на уровне 2,0, что является для них наиболее оптимальным. Счетчики с классом 0,5 подходят для быстро меняющихся нагрузок и устанавливаются в основном в промышленных зданиях.

Признанные торговые марки электросчетчиков

Бытовые электросчетчики - одно из тех устройств, за которое не стоит переплачивать при покупке импортных товаров. Иностранные производители предлагают качественную продукцию, однако есть российские бренды, предлагающие устройства такого же класса, но по более доступной цене. Российские счетчики сертифицированы и соответствуют всем стандартам качества, а точнее ГОСТам. Среди множества наименований есть несколько брендов, которые неоднократно тестировались различными компаниями и широко используются на промышленных предприятиях и в частных домах.

  • Энергомера. Компания была основана в Ставрополе, сейчас производство ведется на семи заводах, расположенных в России, Беларуси и Украине. Основная специализация компании - приборы для учета потребления энергии. Компания предлагает широкий ассортимент механических и электронных устройств. Цена на продукцию колеблется от 13 до 330 евро. Особенно выделяются следующие серии:
    • Устройство однофазное и однотарифное. Класс CE101, CE200, CE6807.
    • Устройство с одной фазой и несколькими скоростями.Торговая марка CE102, CE201, CE205, CE208
    • Устройство с тремя фазами и одним тарифом. Класс CE300, CE302, CE6803, CE6804.
    • Устройство с тремя фазами и несколькими скоростями. Класс CE301, CE303, CE304, CE305, CE306, CE6850.

  • Счетчики Mercury от Incotex. Первый завод был основан в Москве, сейчас мощности распределены на 7 заводов, 3 из которых расположены за границей Российской Федерации. Компания занимается разработкой и производством различного электронного оборудования, также в ассортименте имеются счетчики электроэнергии.Основное направление работы - высокотехнологичное высокотехнологичное оборудование. Под торговой маркой «Меркурий» представлены все возможные классы электросчетчиков.

  • Московский завод измерительных приборов - МЗЭП. Он был основан в середине прошлого века. В ассортименте не только электросчетчики, но и различное специфическое радиооборудование. Под торговой маркой производятся как электронные, так и механические счетчики энергии. Индукционные счетчики представлены моделью СО-505, имеющей одну фазу и один тариф.Цены на продукцию этой компании варьируются в диапазоне от 13 до 85 евро. Электронные модели представлены следующими марками:
    • Одна фаза, один тариф - СОЭ-52.
    • Одна фаза, несколько тарифов - ESR-55.
    • Три фазы, несколько тарифов - СОЭ-561, 565.

Ориентируясь на проверенных на рынке производителей, стоит также обратить внимание на производственные компании, которые работают поблизости. Цены на их продукцию, как правило, намного ниже, а качество на том же уровне, что и у проверенных брендов.Также стоит поинтересоваться ценами на счетчики в организации, которая занимается подачей электроэнергии. Часто такие заведения закупают оборудование оптом и предлагают потребителям очень доступные цены.

Любое жилье в современных условиях обязательно должно быть оборудовано приборами учета, позволяющими учитывать потребление воды, газа, а также электроэнергии. Для учета потребляемой электроэнергии еще в 19 веке создали первый электросчетчик.

Сегодня их очень много. Ниже мы рассмотрим, что это за счетчики электроэнергии и какой лучше установить дома, на даче и в квартире.

Функциональная классификация

По принципу действия электросчетчики бывают:

Индукционные счетчики всем известны, именно такие счетчики установлены в большинстве домов нашей страны. Индукционные счетчики имеют катушку тока, катушку напряжения и металлический диск.


Внутренний индукционный счетчик

Под действием магнитного поля катушек, образованного приложенным к ним сетевым напряжением, диск начинает вращаться и тянет колеса с числами, отражающими количество потребляемой электроэнергии. Чем выше напряжение в сети и, соответственно, сила тока, тем быстрее будет вращаться диск, и тем быстрее будет увеличиваться счетчик.


Индукционный счетчик

Основными преимуществами индукционных счетчиков являются:

  1. простота,
  2. надежность,
  3. долговечность (срок службы более 15 лет),
  4. Относительная дешевизна
  5. .

Существенным недостатком этого типа устройств является то, что он имеет низкий класс точности , то есть довольно большая погрешность их показаний - около 2%.

Это означает, что потребители могут как переплачивать, так и не переплачивать за использованную энергию.

Электронные счетчики - это устройства, в которых нет механических устройств. Они состоят исключительно из микросхем и полупроводников, на которые подается электрический ток. Такие счетчики сразу отображают значения потребленной энергии в цифровом виде на встроенном электронном дисплее.


Внутренний электронный счетчик

К основным преимуществам данного типа счетчиков можно отнести:

  1. малые габариты
  2. класс высокой точности
  3. удобство и простота эксплуатации,
  4. возможность рассчитывать расход по различным тарифным планам.

К недостаткам электронных счетчиков можно отнести высокую стоимость и малый срок службы, что делает их неприглядными для широкой потребительской аудитории.

Тарифная классификация

Электросчетчиков согласно тарифам:

  1. одно-;
  2. два;
  3. многотарифный.

Единый тариф учитывает потребление электроэнергии только по одному тарифу. Такие устройства чаще всего используются дома или на даче. Двухтарифные, соответственно, позволяют учитывать потребление энергии по двум тарифным планам, например, днем ​​будут учитывать потребление энергии по одному тарифу, а ночью - по другому.


Счетчики электроэнергии

Это может быть полезно для крупных предприятий, которые работают круглосуточно.Многотарифные счетчики будут учитывать электроэнергию по нескольким тарифам, что поможет значительно снизить затраты. Но выбор таких устройств для дома, квартиры или для установки на даче нецелесообразен из-за их повышенной стоимости.


Пример характеристики многотарифного счетчика

Классификация по типу измеряемой энергии

По виду энергии счетчики бывают однофазные и трехфазные. Однофазные устанавливаются на двухпроводную однофазную сеть и учитывается только активная энергия.


однофазный электронный счетчик

Трехфазный подключаются к трехфазной сети и, помимо активной составляющей, учитывают еще и реактивную составляющую энергии. Такие устройства могут помочь сэкономить на крупных объектах.

трехфазный электронный счетчик

Класс точности

Класс точности показывает относительную погрешность (в процентах) данного устройства при учете потребляемой энергии. По ПУЭ класс точности для счетчиков не должен быть ниже 2% Чем выше класс точности, тем меньше погрешность измерения прибора.

Классификация по мощности и способу крепления

Для выбора счетчика необходимо учитывать текущую нагрузку на него. Другими словами, для начала нужно рассчитать энергопотребление всех электроприборов в среднем за сутки в вашей квартире, доме или коттедже. Счетчики изготавливаются на токи от 5 А до 100 А.


Счетчик на DIN-рейку

Корпус рассматриваемых устройств может быть прикреплен болтами или к DIN-рейке. Хотя способ крепления не оказывает решающего влияния на работу устройства, он может иметь значение при его установке.


Счетчик на болтах

Классификация по условиям эксплуатации

Есть счетчики, предназначенные для работы только в отапливаемых помещениях, а также на улице. Здесь потребитель сам выбирает, что лучше поставить на то или иное место.

Что лучше выбрать?

Зная все существующие типы приборов учета электроэнергии, решаем, какой из них лучше выбрать для дома, квартиры, дачи или гаража.


Классы точности счетчиков

Прежде всего, необходимо обратить внимание на мощность этого изделия.Чтобы правильно выбрать, нужно рассчитать общую мощность нагрузки от всех электроприборов, которые есть в квартире или доме. Если мощность ниже 10 кВт, то нужно будет выбрать счетчик на 60 А, а если выше, то на 100 А.

Как показывает практика, 60 А метра хватит и на обычную квартиру, и на дом. Также нужно посмотреть класс точности прибора и его соответствие требованиям ПУЭ.

Во-вторых, нужно определить тип устройства (индукционный или электронный) и количество тарифов.Здесь на первый план выходят материальные возможности и личные предпочтения потребителя. Например, для дачи нецелесообразно переплачивать за двухтарифный счетчик электроэнергии, так как это место не является постоянным местом проживания.

В-третьих, нужно выбрать тип крепежного устройства. Крепление лучше выбирать на DIN-рейку, потому что оно универсальное. Если приобрести переходную пластину, то корпус устройства можно закрепить на стене.


Счетчик, который крепится на DIN-рейку с помощью кронштейна для крепления болтов

Для выбора лучшего электросчетчика советуем придерживаться следующих рекомендаций:


Вопрос экономии энергии волнует каждого владельца квартиры или собственного дома.Для этого в каждом жилище следует установить счетчик. Но попадая в магазин, взгляд покупателя разбегается от разнообразия, представленного на полках магазина. И возникают вопросы: что лучше покупать, как не покупать устаревшую модель?

Электросчетчик - прибор, с помощью которого ведется учет потребленной электроэнергии. При его выборе стоит обратить внимание на следующие моменты:

  • Принцип экономии;
  • По потребляемой мощности;
  • Механический или электронный;
  • Сложность монтажа и использования;
  • Время работы между калибровками;
  • Количество электроэнергии, использованной для работы самого счетчика;
  • Цена.

Руководствуясь желанием сэкономить, стоит приобрести двухтарифные счетчики. В отличие от самых обычных однотарифных счетчиков, в них рабочее время разделено на 2 части: ночное и дневное. Это дает возможность в крупных городах снизить нагрузку на электрические сети за счет снижения стоимости киловатта в ночное время. Рекомендуется использовать двухтарифные счетчики при наличии:

  • Теплый пол;
  • Шайба;
  • Электронагреватели.

При отсутствии вышеперечисленных факторов вы можете использовать одинарный измеритель расхода.По стоимости он обойдется дешевле, а специалисты считаются более надежными.

Не менее важным при выборе счетчика является количество электроэнергии, потребляемой за сутки в этом доме. Средняя потребляемая мощность в сутки считается 10 кВт при токовой нагрузке до 60 ампер. Все счетчики рассчитаны на частоту рабочей сети 50 Герц. При условии, что нагрузка будет больше 10 кВт, необходимо приобрести счетчик с силой тока 100 А.

Для того, чтобы определить мощность, потребляемую в гостиной, нужно заглянуть в паспорта электроприборов, расположенных по всему дому.Они указывают мощность каждого электрического помощника. При расчете их среднего времени работы в течение 24 часов следует учитывать. Сложив все данные, вы получите среднесуточную мощность, которая учитывается при покупке счетчика.

Типы счетчиков

Счетчики потребляемой энергии в наше время представлены двумя типами: механическими и электронными. Специалисты утверждают, что первый тип счетчиков электроэнергии является наиболее надежным и долговечным. Плюсы второго - возможность сохранять различную информацию об электрической сети: пиковая потребляемая мощность, падения напряжения и другие показатели в зависимости от модели устройства.

На выбор электросчетчика также повлияют:

  • Условия для энергетической компании. В них может быть оговорена возможность установки счетчика определенного типа.
  • Температурный режим, при котором прибор будет эксплуатироваться. Большинство счетчиков предназначены для установки в помещениях с температурой выше 0 градусов, но есть ряд моделей, которые могут работать при температуре 45 градусов. Это позволяет устанавливать их на улице и в неотапливаемых помещениях.
  • Паспорт на счетчик должен иметь сертификат соответствия ГОСТу, а также разрешение на его установку на территории России.
  • Продавцу необходимо уточнить наличие на устройстве пломб, подтверждающих прохождение государственного аудита. Для однофазных счетчиков оговаривается, что пломба не должна быть старше 2 лет, а для трехфазных - не более 1 года. В противном случае проводится повторная государственная проверка правильности, и только после нее разрешается продажа товара. По ГОСТу класс точности 2.
  • Паспорт счетчика должен иметь печать государственной инспекции. А сама она должна быть с четкими контурами, из красной мастики или черной, реже покрытой серебром.

Лучшие производители

При покупке электросчетчика при выборе желательно обращать внимание на приборы, выпускаемые фирмами, зарекомендовавшими себя с положительной стороны. Сюда могут входить:

  • Инкотекс. Компания, работающая в России. Опыт работы на рынке 15 лет. Это часть сильнейшего разнопланового холдинга. Выпускает счетчики электроэнергии под торговой маркой «Меркурий». По продажам они занимают лидирующее место на российском рынке.
  • Энергомера. Крупнейший производитель счетчиков на российском рынке.
  • Typit. Эта компания появилась в 1999 году в северной столице России. Они производят счетчики и другую продукцию для измерений под брендом «Нева».

Покупателей также интересует вопрос цены устройства. Предоставляемый функционал зависит от того, сколько он будет стоить: количество тарифов, точность и ее класс, модель конструкции и технические характеристики.

Однофазные счетчики электроэнергии

Нева 103 1СО

Операционный усилитель с одной скоростью

Нева 103 1СО - сертифицированное механическое устройство с 7-битным считывающим устройством.

В комплект входит ограничитель обратного хода, шунт, светодиодный индикатор, винтовые клеммы. Корпус устройства выполнен из пластика серого цвета. Устанавливается на DIN-рейку. Качественные защелки помогают легко и быстро установить. Счетчик соответствует требованиям профессионалов и потребителей. А еще соотношение цены, качества и экономичности отличное.

Преимущества:

  • Корпус не разбирается, крепежная защелка очень прочная;
  • Небольшие габариты и вес;
  • Цифры хорошего размера, что не затрудняет их чтение;
  • Точные показания;
  • Качественное крепление проводов;
  • Бюджетная стоимость;
  • Фактический срок службы 30 лет.

Недостатки:

  • Несоответствие мерцания со щелчками индикатора приводит к путанице.

Средняя цена 425 руб.

Меркурий 201,8

Однотарифный ЖК-дисплей

Mercury 201.8 - устройство современной модификации с 7-разрядным жидкокристаллическим экраном. Отличается повышенными эксплуатационными данными.

выделяется среди других моделей наличием модульного корпуса, винтовых клемм и преобразователя тока.Крепится на DIN-рейку. Установлена ​​светодиодная подсветка, позволяющая снимать показания в условиях плохой освещенности. Модель относительно новая и только начинает завоевывать лидирующие позиции.

Преимущества:

  • Включает шунт и защелку;
  • Легкий вес;
  • Компактный размер;
  • Легко монтируется;
  • Прочный корпус;
  • Класс точности - высокий;
  • Бюджетная стоимость;
  • Срок службы 30 лет.

Недостатки:

Средняя цена 680 руб.

Энергомера CE102M S7 145-СП

Многотарифный ЖК экономичный

Энергомера CE102M S7 145-JV - многофункциональная модель, устойчивая к механическим, климатическим и электромагнитным воздействиям.

Отличительными особенностями устройства являются наличие коммуникационного интерфейса, энергонезависимой памяти. Отображает показания даже при выключенном питании. Включен шунт. На счетчике вы можете определить данные, накопленные за 24 часа или за месяц.В модели есть кнопки, с помощью которых можно управлять. 7-битный ЖК-монитор имеет подсветку.

Преимущества:

  • Память защищена от возможности внесения изменений;
  • Compact;
  • Удобен в использовании;
  • При необходимости просто перепрограммируйте;
  • Срок службы 16 лет.

Недостатки:

  • Не всегда просто установить.

Средняя цена 1800 рублей

Меркурий 200.02

Многотарифный ЖК автономный

Меркурий 200.02 - прибор, позволяющий вести гибкий учет потребленной электроэнергии. С помощью УЗО можно управлять нагрузкой. Устанавливается на DIN-панель. Модель позволяет снимать показания максимум на 4 тарифах. Данные отображаются на экране. Информация хранится до 11 месяцев. При правильном распределении суточной нагрузки на блок питания устройство позволяет сэкономить.

Преимущества:

  • Отображается информация о скоростях переключения;
  • Индивидуальные режимы работы «лето-зима»;
  • Осуществляется контроль используемой электрической энергии;
  • Быстро окупается;
  • Позволяет экономить;
  • Простота использования;
  • Память непостоянна;
  • Красивый дизайн
  • Срок действительной службы 30 лет.

Недостатки:

  • Счетчик электроэнергии за счет потребителя;
  • Нет подсветки экрана;
  • Дорогой монтаж.

Средняя цена - 1950 рублей

Лучшие трехфазные счетчики электроэнергии

Меркурий 231 АМ-01

Операционный усилитель с одной скоростью

Меркурий 231 АМ-01 - коммерческая модификация, позволяющая отслеживать динамическое электричество в одном направлении.Процесс выполняется устройством механического типа в трех- или четырехканальной сети переменного тока. Работает как самостоятельно, так и в системе АСКУЭ. Встречный барабан вращается только в сторону увеличения. Светодиодная подсветка помогает считывать информацию об энергопотреблении. Количество потребляемой энергии отслеживается в едином тарифном режиме. Устанавливается на DIN-рейку.

Преимущества:

  • Изготовлен по ГОСТ;
  • Легко монтируется;
  • Удобен в использовании;
  • Большие размеры;
  • Относительно легкий вес;
  • Гарантированная точность и надежность;

Недостатки:

  • Сравнительно небольшой промежуток между поверками.

Средняя цена 2300 рублей

Энергомера CE300 R31 043-J

Однотарифный ЖК-дисплей

Энергомера CE300 R31 043-J - прибор с жидкокристаллическим экраном. Может подключаться через трансформатор и напрямую. Счетчик снабжен светодиодом, очень чувствителен к перепадам напряжения, экономичен в собственном обслуживании. Устанавливается на DIN-рейку.

Преимущества:

  • Есть защита от противоправных действий;
  • Бухгалтерский учет возможен в одном или двух направлениях;
  • Управляется в оптическом интерфейсе;
  • Удобно и просто использовать;
  • Срок службы 30 лет.

Недостатки:

Средняя цена 3000 руб.

Меркурий 231 АТ-01

Многотарифный ЖК-дисплей

Меркурий 231 АТ-01 - многопрофильный прибор, который используется в коммерческих целях. Он используется для контроля потребления энергии только в одном направлении. Он позволяет принимать данные из сети по 3 или 4 проводам. Модель оснащена 2-мя способами защиты: двухступенчатой ​​от доступа к полученной информации и памятью от направленной подачи метрологического коэффициента.Позволяет работать в системе от 2-х или 4-х тарифов и до 12 сезонов. Устанавливается на DIN-рейку.

Преимущества:

  • Работает автономно и в системе с AIIS;
  • Информация накапливается за 11 месяцев, отображается и передается через ИК-порт;
  • Защита от манипуляций с данными об электричестве;
  • УЗО регулируется;
  • Оснащен автоматической самодиагностикой;
  • Надежен в использовании;
  • Аппарат многофазный;
  • Красивый дизайн
  • Умеренная цена.

Недостатки:

  • Можно измерять только активную электроэнергию.

Средняя цена 2800 руб.

Какой счетчик электроэнергии выбрать?

Есть несколько критериев, по которым устройства можно разделить между собой. В связи с особенностью конструкции они делятся на индукционные и электронные. Долгое время квартиры и дома оснащались только индукционными счетчиками. Отличительная особенность таких устройств - вращающийся диск.Такие устройства не обладают высоким классом точности.

Электронные счетчики появились в 21 веке. Они оснащены ЖК-экраном. Но главное достоинство - точность показаний. Это помогает им лидировать на рынке.

Счетчики

также производят однофазные и трехфазные. Первые чаще всего устанавливают в квартирах. А в домах с котлами, котлами и электродвигателями рекомендуется использовать трехфазные. В последнее время ИН начал производить многофазные устройства.Они помогают правильно распределять энергию, не создавая перегрузок в сети. Пользователи отмечают значительную экономию при учете энергии такими счетчиками.

  • Для таких построек, как гараж, в которых используются сварочные аппараты, компрессоры и другое энергоемкое оборудование, необходимо приобретать счетчики большей мощности.
  • Перед покупкой желательно почитать тематические форумы и отзывы.
  • Стоит знать, сколько будет стоить ремонт в случае необходимости.
  • У продавца стоит поинтересоваться, насколько аппарат шумит, иначе его гудение сильно расстроит.
  • При покупке аппарата механического типа нужно его проверить. Диск следует крутить рукой. Если он работает, он будет вращаться по инерции.

Счетчики потребляемой электроэнергии рассчитаны на работу десятилетиями, а также требуют пломбирования и выдачи документов. Эти факторы влияют на необходимость приобретения качественного электросчетчика во избежание проблем.

Возможно вам понравится:

Vertical Routers: мини-мастерская у вас дома Топ-рейтинг лучших плиткорезов 2019 года

Northslope Village Hotel

Перейти к: Страница 1Страница 2Страница 3Страница 4Страница 5Страница 6Страница 7Страница 8Страница 9Страница 10Страница 11Страница 12Страница 13Страница 14Страница 15Страница 16Страница 17Страница 18Страница 19Страница 20Страница 21Страница 22Страница 23Страница 24Страница 25Страница 26Страница 27Страница 28Страница 29Страница 30Страница 31Страница 40Страница 40Страница 40Страница 40 50Page 51Page 52Page 53Page 54Page 55Page 56Page 57Page 58Page 59Page 60Page 61Page 62Page 63Page 64Page 65Page 66Page 67Page 68Page 69Page 70Page 71Page 72Page 73Page 74Page 75Page 76Page 77Page 78Page 79Page 80Page 81Page 82Page 83Page 84Page 85Page 86Page 87Page 88Page 89Page 90Page 91Page 92Page 93Page 94Page 95Page 96Page 97Page 98Page 99Page 100Страница 101Страница 102Страница 103Страница 104Страница 105Страница 106Страница 107Страница 108Страница 109Страница 110Страница 111Страница 112Страница 113Страница 114Страница 115Страница 116Страница 117Страница 118Страница 119Страница 120Страница 121Страница 122Страница 123Страница 124Страница 125Страница 126Страница 127Страница 128Страница 129Страница 130Страница 131Страница 138 139Page 140Page 141Page 142Page 143Page 144Page 145Page 146Page 147Page 148Page 149Page 150Page 151Page 152Page 153Page 154Page 155Page 156Page 157Page 158Page 159Page 160Page 161Page 162Page 163Page 164Page 165Page 166Page 167Page 168Page 169Page 170Page 171Page 172Page 173Page 174Page 175Page 176Page 177Page 178Page 179Page 180Page 181Page 182Page 183Page 184Page 185Page 186Page 187Page 188Page 189Page 190Page 191Page 192Page 193Page 194Page 195Page 196Page 197Page 198Page 199Page 200Page 201Page 202Page 203Page 204Page 205Page 206Page 207Page 208Page 209Page 210Page 211Page 212Page 213Page 214Page 215Page 216Page 217Page 218Page 219Page 220Page 221Page 222Page 223Page 224Page 225Page 226Page 227Page 228Page 229Page 230Page 231Page 232Page 233Page 234Page 235Page 236Page 237Page 238Page 239Страница 240Страница 241Страница 242Страница 243Страница 244Страница 245Страница 246Страница 247Страница 248Страница 249Страница 250Страница 251Страница 252Страница 253Страница 254Страница 255Страница 256Страница 257Страница 258Страница 259Страница 260Страница 261Страница 262Страница 263Страница 264Страница 265Страница 266Страница 267Страница 268Страница 269Страница 270Страница 271Страница 272Страница 273Страница 274Страница 275Страница 276Страница 277Страница 278Страница 279Страница 280Страница 281Страница 282Страница 283Страница 284Страница 285Страница 286Страница 287Страница 291Страница 298
Нажмите на изображение ниже, чтобы переключиться на масштабируемую версию
.

(PDF) Игнимбритовое поле и кальдеры Индийского пика-Калиенте 36-18 млн лет, юго-восток Большого бассейна, США: мультициклические суперизвержения

Best et al.

86 Геосфера, август 2013 г.

Серия различных исследований Карта I-1573, масштаб

1: 48 000.

Хинтце, Л.Ф., Андерсон, Р.Э. и Эмбри, Г.Ф., 1994a, Geo-

логическая карта четырехугольников Мотокуа и Ганлок,

Вашингтон, округ Юта: Геологическая служба США

Серия различных исследований Карта I-2427, масштаб

1: 24,000.

Хинтце, Л.Ф., Грант, С.К., Уивер, К.Л., и Бест, М.Г.,

1994b, Геологическая карта Блу Маунтин - Лунд

области, округа Бивер и Айрон, Юта: U.S. Geologi-

cal Survey Прочие исследования серии Карта

I-2361, масштаб 1: 50 000.

Hintze, LF, Davis, FD, Rowley, PD, Cunningham, CG,

Стивен, Т.А., и Уиллис, GC, 2003, Геологическая карта

, четырехугольник Richfield 30 '× 60', юго-восток округа Миллард

и части округов Бивер, Пьюте и Севьер, штат Юта:

Карта геологической службы штата Юта 195, масштаб 1: 100 000.

Hose, R.K., Blake, M.C., Jr., and Smith, R.M., 1976, Geol-

ogy and Minerals of White Pine County,

Nevada: Nevada Bureau of Mines and Geology Bul-

letin 85, 105 p.

Houghton, B.F., Wilson, C.J.N., и Pyle, D.M., 2000, Pyro-

обломочные отложения падения, в Sigurdsson, H., ed., Encyclopedia

of Volcanoes: New York, Academic Press, p. 555–570.

Ховард, К.А., 2010, Обрушение кальдеры: перспективы из

, сравнивающие вулканы Галапагосских островов, раковины ядерных испытаний, модели песочницы

и вулканы на Марсе: GSA Today,

v.20, нет. 10, стр. 4–10, DOI: 10.1130 / GSATG82A.1.

Hudson, MR, Rosenbaum, JG, Gromme, CS, Scott,

,

RB, и Rowley, PD, 1998, Палеомагнитное свидетельство

для вращения против часовой стрелки в широком левом сдвиге

Зона

, провинция Бассейн и хребет, юго-восточная Невада

и юго-западная Юта, в Фолдсе, Дж. Э. и Стюарт,

JH, ред., Зоны проживания и переходные зоны:

Региональная сегментация бассейна и ареала:

Геологическое общество Америки, специальный документ 323,

с.149–180.

Изетт, Джорджия, и Уилкокс, Р. Р., 1982, Карта, показывающая локальные

связи и предполагаемое распределение хребта Гекльберри,

водопадов Меса и пепловых пластов Лава-Крик (семейство Пирлетт -

илых пепловых пластов) плиоцена. и возраст плейстоцена в

западных Соединенных Штатах и ​​южной Канаде: US Geo-

логическая съемка Разное серия исследований Карта

I-1325, масштаб 1: 4,000,000.

Изетт, Г.А., Уилкокс, Р.Э., Пауэрс, Х.A., and Desborough,

G.A., 1970, Ясеневый слой Бишопа, слой плейстоцена

на западе США: четвертичные исследования,

т. 1, стр. 121–132, DOI: 10.1016 / 0033-5894 (70)

  • -1.

    Johnson, M.C., and Rutherford, M.J., 1989, Experimen-

    подсчитано условий в туфе Fish Canyon,

    Colorado, магматическая камера: Journal of Petrology, v. 30,

    p. 711–737, DOI: 10.1093 / petrology / 30.3.711.

    Джонсон, W.P., 1972, K-Ar возрасты запаса Слепой горы и

    дамбы Юба, графство Линкольн, Невада: Isochron / West,

    no. 3, стр. 30.

    Keith, JD, Tingey, DG, and Best, MG, 1994, Geologic

    карта четырехугольника Райс-Маунтин, Невада и

    Юта: Отдел горного дела и геологии Невады

    Исследования Карта 7, масштаб 1 : 24,000.

    Kennedy, B., Stix, J., Vallance, JW, Lavallee, Y., и

    Longpre, M.-A., 2004, Контроль структуры кальдеры:

    Результаты аналогового моделирования в песочнице: Geologi-

    cal Бюллетень Общества Америки, т.116, стр. 515–524,

    DOI: 10.1130 / B25228.1.

    Коваллис, Б.Дж., и Бест, М.Г., 1990, Возраст треков деления

    из вулканических пород на юго-западе Юты и на юге -

    восточная Невада: Изохрон / Запад, no. 55, стр. 24–27.

    Коваллис, Б.Дж., Кристиансен, Э.Х., Боллс, Э., Хейцлер, М.Т.,

    и Спринкель, округ Колумбия, 2005 г., Конгломерат епископа

    пепельницы, южный фланг гор Уинта, Юта:

    Они слои пирокластических падений из олигоценовых

    игнимбритов западной Юты и восточной Невады?

    в Делере, К.М., Педерсон, Д.Л., Спринкель, Д.А., и

    ,

    , Коваллис, Б.Дж., ред., Геология горы Уинта: Юта,

    , публикация геологической ассоциации

    , 33, стр. 131–145.

    Курлич, Р.А., III, и Андерсон, Дж.Дж., 1997, Геологическая карта

    четырехугольника Хэтч, округ Гарфилд, Юта: Юта

    Геологическая служба Разные публикации 97-5,

    масштаб 1: 24000.

    ЛаГарри, Х.Э., 1998, Литостратиграфическая редакция и повторное описание

    формации Брюле (группа Уайт-Ривер)

    на северо-западе Небраски, в Терри, Д.O., Jr., LaGarry,

    HE, и Hunt, RM, Jr., ред., Depositional Environ-

    ments, литостратиграфия и биостратиграфия

    групп Уайт Ривер и Арики (от позднего эоцена до начала

    ). Миоцен, Северная Америка): Геологическое общество Америки -

    ica Special Paper 325, p. 63–91.

    Larson E.E. и Evanoff E., 1998, Tephrostratigraphy и

    источник туфов разреза White River, в

    Terry, D.O., Jr., LaGarry, HE, and Hunt, RM, Jr., eds.,

    Среды осадконакопления, литостратиграфия и биостратиграфия

    стратиграфия групп Уайт-Ривер и Арики (конец

    - эоцен

    - ранний миоцен, Северная Америка): геологические

    Специальная статья Общества Америки 325, стр. 1–14.

    Le Maitre, R.W., ed., 1989, Классификация магматических пород

    и глоссарий терминов: Boston, Blackwell, 193 p.

    Льюис, К.Дж., Вернике, Б.П., Селверстон, Дж.и Бартли,

    J.M., 1999, Глубокое захоронение подошвы северной части деколлемента

    Змеиного хребта, Невада: Бюллетень Геологического общества

    Америки, т. 111, стр. 39–51, DOI: 10.1130 / 0016

    -7606 (1999) 111 <0039: DBOTFO> 2.3.CO; 2.

    Либерти, Л.М., Хеллер, П.Л., и Смитсон, С.Б., 1994, сейсмические исследования

    , свидетельство отражения двухфазного развития бассейнов Тер-

    в восточно-центральной Неваде: Геологическое общество

    of America Bulletin, v .106, стр. 1621–1633, DOI: 10.1130

    /0016-7606(1994)106<1621:SREFTP>2.3.CO;2.

    Lipman, P.W., 1964, Дайка из сваренного туфа в южной Неваде:

    U.S. Geological Survey Professional Paper 501-B,

    p. B79 – B81.

    Липман П.В., 1984, Корни кальдер пепловых потоков на западе.

    Северная Америка: окна в вершины гранитных батов.

    лит: Журнал геофизических исследований, т. 89, с. 8801–

    8841, DOI: 10.1029 / JB089iB10p08801.

    Lipman, P.W., 1997, Погружение кальдер пепловых потоков: Связь

    с размером кальдеры и геометрией магматической камеры:

    Bulletin of Volcanology, v. 59, p. 198–218, DOI: 10.1007

    / s004450050186.

    Lipman, P.W., 2007, Инкрементальная сборка и длительная

    консолидация магматических очагов Кордильеров: Свидетельство

    из вулканического поля Южных Скалистых гор: Сфера Geo-

    , т. 3, с. 42–70, DOI: 10.1130 / GES00061.1.

    Лонго, А., 2006, Эволюция вулканизма и гидротермальной активности

    в горнодобывающем районе Янакоча, север Перу

    [Ph.D. диссертация]: Корваллис, Государственный университет Орегона, 469 с.

    Loucks, MD, Tingey, DG, Best, MG, Christiansen, EH,

    и Hintze, LF, 1989, Геологическая карта хребта Фортифика-

    , округа Линкольн и Уайт-Пайн, Невада:

    США Геологическая служба Прочие исследования

    Карта серии

    I-1866, масштаб 1: 50 000.

    Маккин, Дж. Х., 1960, Структурное значение третичного объема

    канальных пород на юго-западе штата Юта: Американский журнал

    Science, т. 258, стр. 81–131, DOI: 10.2475 / ajs.258.2.81.

    Маглофлин, Дж. Ф. и Спрей, Дж. Г., 1992, Процессы и продукты трения в геологических материалах:

    Введение и обсуждение: Тектонофизика, т. 204,

    с. 197–204, DOI: 10.1016 / 0040-1951 (92)

    -R.

    Мартин Р.К., 1957, Вертикальные вариации в пределах некоторых восточных

    игнимбритов Невады [M.С. диссертация]: Москва, Университет

    ,

    , Айдахо, 85 с.

    Maughan, L.L., 1996, Петрология и эруптивная история

    дацитовых пеплов - fl

    туфов формации Лунд, юг -

    восточная Невада и юго-западная Юта [M.S. диссертация]:

    Прово, Юта, Университет Бригама Янга, 125 с.

    Maughan, LL, Christiansen, EH, Best, MG, Gromme,

    CS, Deino, AL, and Tingey, DG, 2002, The Oligo-

    cene Lund Tuff, Great Basin, США: очень большой том

    монотонный промежуточный продукт: Journal of Vol canology and

    Geothermal Research, v.113, стр. 129–157, DOI: 10.1016

    / S0377-0273 (01) 00256-6.

    McBride, E.F., и Picard, M.D., 2000, Происхождение и развитие

    tafoni в Tunnel Spring Tuff, Crystal Peak,

    Utah, USA: Earth Surface Processes and Landforms,

    v. 25, p. 869–879, DOI: 10.1002 / 1096-9837 (200008) 25: 8

    <869 :: AID-ESP104> 3.0.CO; 2-F.

    McBride, JH, Stephenson, WJ, and McBride, EIP, 2010,

    Повторный анализ глубинной сейсморазведки COCORP, линия 1, штат Юта

    , профиль отражения: к лучшему пониманию

    отряда пустыни Севье, вопрос: геосфера

    в.6, стр. 840–854, DOI: 10.1130 / GES00546.1.

    McDonough, W.F., Sun, S.S., 1995, Состав

    Земли: Химическая геология, т. 120, стр. 223–253,

    DOI: 10.1016 / 0009-2541 (94) 00140-4.

    МакКуорри, Н., Вернике, Б.П., 2005, Анимированная тоническая реконструкция юго-запада Северной Америки

    , начиная с 36 млн лет назад: Геосфера, т. 1, стр. 147–172, DOI: 10.1130

    /GES00016.1.

    Миллер, К.Ф., Уорк, Д.А., 2008, Супервулканы: Элементы,

    v.4, стр. 11–15, DOI: 10.2113 / GSELEMENTS.4.1.11.

    Миллер, Э.Л., Ганс, П.Б., и Гаринг, Дж., 1983, Змея

    Деколлемент хребта: эксгумированный среднетретичный пластичный переход -

    хрупкий переход: Тектоника, т. 2, стр. 239–263, DOI:

    10.1029 / TC002i003p00239.

    Моринг, Б., 1987, Геологическая карта хребта Южный Парок,

    округ Линкольн, Невада: Геологическая служба США

    Карта полевых исследований клеток MF-1917, масштаб 1: 48000.

    Нили, Л.D., Rowley, PD, Unruh, DM, Budahn, JR, Snee,

    LW, Mehnert, HH, and Anderson, RE, 1995, Pre-

    лимитная геохимия миоценовых туфов пепловых потоков в и

    вблизи комплекс кальдеры Калиенте, юго-восточная Невада

    и юго-западная Юта, в Скотте, РБ и Свадли, штат Калифорния,

    ред., Геологические исследования бассейна и хребта - Колорадо

    Переход плато в Юго-восточной Неваде, Юго-западная Невада, Юго-западная провинция -

    и Северо-Западная Аризона: U.С. Геологический

    Обзорный бюллетень 2056, стр. 91–110.

    Nelson, ST, Harris, RA, Dorais, MJ, Heizler, M.,

    Constenius, KN, and Barnett, DE, 2002, Base-

    комплексных комплексов в разломе Wasatch, штат Юта, pro-

    vide новые ограничения на аккрецию земной коры: Геология, т. 30,

    с. 831–834, DOI: 10.1130 / 0091-7613 (2002) 030 <0831:

    BCITWF> 2.0.CO; 2.

    Нобл, округ Колумбия, и Макки, Э.Х., 1972, Описание и K-Ar

    возраста вулканических единиц вулканического поля Калиенте,

    Округ Линкольн, Невада, и Округ Вашингтон,

    Юта: Изохрон / Запад, нет.5, стр. 17–24.

    Ноубл, округ Колумбия, Макки, EH, Hedge, CE, и Бланк, HR,

    мл., 1968, Разведка депрессии Калиенте,

    округ Линкольн, Невада: тезисы за 1967 год, тезисы

    статей, представленных для семь встреч, с которыми было связано

    Общество: Геологическое общество Америки

    Special Paper 115, p. 435–436.

    Пейдж У.С. Отчет геологической службы в открытом доступе

    95–580, 28 стр.

    Park, CF, Jr., Gemmill, P., and Tschanz, CM, 1958,

    Геологическая карта и разрезы холмов Pioche, Lin-

    , округ

    Coln, Невада: Мин. Геологической службы США -

    eral Investigations Карта полевых исследований MF-136, масштаб

    1: 12,000.

    Пирс, Дж. А., Харрис, Н. Б. У. и Тиндл, А. Г., 1984, Trace

    Диаграммы дискриминации

    элементов для тектонического интервала

    гранитных пород: Journal of Petrology, v.25,

    с. 956–983, DOI: 10.1093 / петрология / 25.4.956.

    Рош, О., Друитт, Т.Х., и Мерл, О., 2000, Экспериментальное исследование

    формирования кальдеры: Журнал геофизических исследований,

    т. 105, стр. 395–416, DOI: 10.1029 / 1999JB

    8.

    Росс К.С. и Смит Р.Л., 1961, Туфы пепловых потоков: их происхождение

    , геологические связи и идентификация: U.S. Geo-

    Logic Survey Professional Paper 366, 159 с.

    Росс, К.Т., Кристиансен, Э.Х., Бест, М.Г., Дорайс, М.Дж.,

    и Тинги, Д.Г., 2002, Петрология и размещение

    туфа Cottonwood Wash: Геологическое общество

    America Abstracts with Programs, v. 34, no. 3, стр. А-9.

    Rowley, P.D., 1978, Геологическая карта четырехугольника Термо, 15-минутный

    , округ Бивер и Айрон, Юта: Геологическая карта США

    Logic Survey Geologic Quadrangle Map GQ-1493,

    масштаб 1: 62 500.

    Роули П.Д. и Шроба Р.Р., 1991, Геологическая карта

    четырехугольника Индиан-Коув, округ Линкольн, Невада:

    U.S. Геологическая служба Геологическая карта четырехугольника

    GQ-1701, масштаб 1: 24 000.

    Роули П.Д. и Сидерс М.А., 1988, миоценовые кальдеры

    кальдерного комплекса Калиенте, Невада-Юта: Эос (действия Trans-

    , Американский геофизический союз), т. 69, стр. 1508.

    Rowley, PD, Lipman, PW, Mehnert, HH, Lindsey, DA,

    и Anderson, JJ, 1978, линеамент Blue Ribbon, структурная зона

    восточного простирания в поясе минералов Пиош

    на юго-западе Юта и восточная Невада: U.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
