Схема проходного выключателя с двух и трех мест | ENARGYS.RU
Проходной выключатель представляет собой устройство нескольких мест в помещение, удаленных друг от друга, из которых можно производить включение и отключение светильников.
Порой подключения проходных выключателей просто необходимо. Это могут быть случаи, при которых возникают следующие ситуации.
- При освещении длинных коридоров или больших актовых или концертных залов, очень неудобно осуществлять включение или отключение световых приборов из одного места. Гораздо удобнее вместо того, чтобы бегать по всему пространству создать несколько точек отключения.
- В спальнях, где отдыхают несколько человек, гораздо удобнее сделать несколько мест для отключения, к примеру, рядом с каждым спальным местом. Это позволит каждому управлять приборами освещение и при этом не покидать кровати.
- Если в доме есть несколько этажей. И они связанны между собой межэтажной лестницей находящейся в общем холле.
И поэтому у многих возникает вопрос — как сделать выключатели проходными?
Как работает такое устройство?
Главный принцип организации работы данного устройства заключается в соединение проводников (реверсных).
Все соединения происходит в коробке распределения. Переключатель входит в соединение с проводником (питания и освещения). При использовании еще одного приспособления, проводники будут соединяться. Оба этих они имеют определенный фазный принцип работы. Так что для их монтажа используется только кабель с тремя жилами.
Важно знать! Описываемый метод соединения проводников и их устройства подходит исключительно для создания двух точек.
При необходимости установить выключатель с тремя местами для управления приборами освещения, следует увеличивать количественные характеристики приведенные выше на один.
Типы устройства
Есть три понятия при помощи, которых производиться разделение проходного выключателя
- Количество точек создаваемых для управления освещением. Точки управления могут создаваться в одно, двух, трех или более местах. Все это зависит от необходимости наиболее удобного осуществления работы.
- Количество управлений используемых во включателях для осуществления освещения из одной точки управления. Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.
- Способ, при котором происходит управление освещения.
Принцип управления из двух мест и установка
На первоначальном этапе нужно отыскать переключатель. У них есть по 3 контакта. Каждый из контактов имеет два состояния, в каждом из которых находиться попеременно. Но один из контактов такого переключателя станет общим для двух оставшихся контактов.
Далее при помощи нулевого провода происходит соединение электроснабжения и коробки для распределния. Затем этот же провод соединит распределительную коробку с осветительным устройством. Провод на фазу, соединяясь с коробкой, идет на устройство освещения. Такая система подключения выполняется для обоих переключателей.
Внутри самой коробки осуществляется соединения обоих переключаемых контактов переключателя номер один с переключателем номер два.
Затем схема проходного выключателя с двух мест — монтируется. Для устройства происходит выбор наиболее предпочтительного места. От каждого из установленных переключателей делается отвод трехжильного кабеля. Непосредственно на необходимых местах производиться монтаж осветительных приборов. Делается параллельное соединение друг с другом. От светильников производиться отвод двухжильного кабеля.
Самым главным на следующем этапе будет четко и правильно произвести монтирование распределительной коробки.
В нее заводятся кабели от светильников, от источника электроснабжения и соответственно от самих переключателей (рис.1).
Важно! Необходимо очень правильно подойти к выбору места для расположения распределительной коробки. Лучше всего если она будет располагаться не далеко от проходного переключателя, но не быть помехой.
В принципе основная работа по созданию проходного переключателя из двух мест практически готово. Теперь важно убедиться, что все сделано правильно, и не возникнет не каких непредвиденных ситуаций. Для этого нужно проверить все соединения и еще раз убедиться в точности и надежности подключений. Затем произвести запитывание системы и пробные включения. Ни должно возникать, ни каких искр или опозданий с включением.

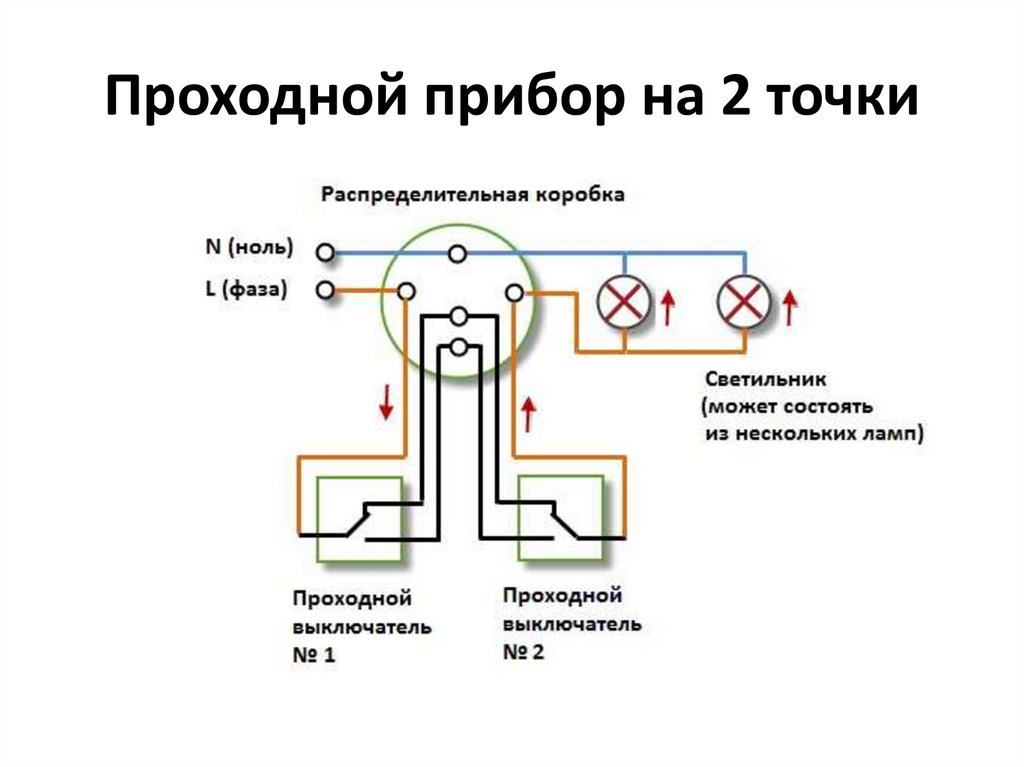

Рис. 1. Схема соединения в коробке
Устройство выключателя в трех местах
В общем-то, схема включения, при котором происходит монтаж устройства в трех местах, не многим отличается от способа для двух точек.
Зачастую подобный переключатель носит название перекрестного. Данное устройство служит для выполнении следующих функций:
- служить в качестве транзисторного аппарата, при этом не взаимодействовать с двумя остальными включателями освещения;
- действовать как самостоятельное устройство – размыкать схему и служить для обеспечения работы приборов освещения, без применения оставшихся.
Важно! Этот транзитный контакт будет играть особо важную роль. Именно благодаря нему станет возможным включить в цепь третью точку подключения. И наладить ее работу.
Рис. 2. Схема подключения с коробкой
Пример монтажа проходного переключателя из двух клавиш
Такой выключатель нужен для того, чтобы обеспечить включение сразу нескольких ламп или в порядке очередности.
По внутреннему наполнению двухклавишный механизм – это соединение в одном корпусе двух одноклавишных.
И так порядок монтажа таков.
- выбирается место для распределительной коробки и осуществляется ее монтаж;
- на следующем этапе устанавливается подразетник;
- далее производиться монтаж провода состоящего из трех жил;
Помните! Начиная работу связанную с монтажом кабеля или созданием соединений – нужно убедиться в отсутствии в сети напряжения.
- в зависимости от способа – прокладывается кабель до коробки распрделения, а от нее до подрозетника;
На заметку! Для удобства подводимые концы проводов до распределительной коробки нужно делаться больше примерно пятнадцать сантиметров. Таким образом, проходной выключатель двух двухклавишного типа считается завершенным.
И теперь каждый сможет сам подключить и знает как расключить проходной выключатель. Но нужно помнить, что такую работу лучше доверять специалистам своего дела.
Как включать выключать люстру в 2 разных местах помещения или подключение проходного выключателя (видео)
Бывает так, что включать или выключать люстру, торшер или другую нагрузку в помещении удобно в разных его местах. В случае если применить последовательную или параллельную схему включения, то включить, а потом выключить нагрузку можно будет только в одном месте. Это не решит проблемы.
На самом деле решение этой задачи несложное и о нем мы сегодня и расскажем. Итак, надо начать с того, что выключатели обеспечивающие включение выключение нагрузки в разных местах помещения называются проходными или дублирующими. Именно их нам и необходимо будет применить в нашей схеме подключения.
Особенности проходного выключателя
Обычный двухконтактный выключатель в котором происходит обычное прерывание электрической цепи отличается лишь количеством контактов и организацией их переключения между собой, все остальные его характеристики схожи.
Двухклавишный проходной по своей конструкции представляет собой два независимых друг от друга одноклавишных проходных выключателя и имеет соответственно шесть контактов. Визуально обычный и проходной выключатель не различить по маркировке на нем.
Применение проходных или дублирующих выключателей на территории и в помещении
1. Лестницы—на них выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни—один выключатель устанавливается у входа в комнату, а второй и третий по разные стороны кровати. Вошли в комнату—включили свет, захотели лечь отдыхать—выключили. Для включения освещения из трёх мест используется схема, представленная на (рис.2), с перекрестным выключателем.
4. На территории частных домов или дач—для освещения дорожек.
Схемы подключения проходных выключателей для управления освещением от двух, трех и более местоположений
Управление нагрузкой (лампой) из двух местоположений (мест)Для этой схемы управления необходимо всего лишь два переключателя на два направления (два одноклавишных проходных выключателя).
Рис.1 Схема включения выключения нагрузки из двух разных мест. (на схеме положения выключателей – лампа горит)
При этом подключении возможно два варианта, когда выключатели подключены к одной линии, то есть цепь замкнута через нее и нагрузка питается. Когда выключатели подключены к разным линиям, при этом цепь разомкнута и нагрузка обесточена.

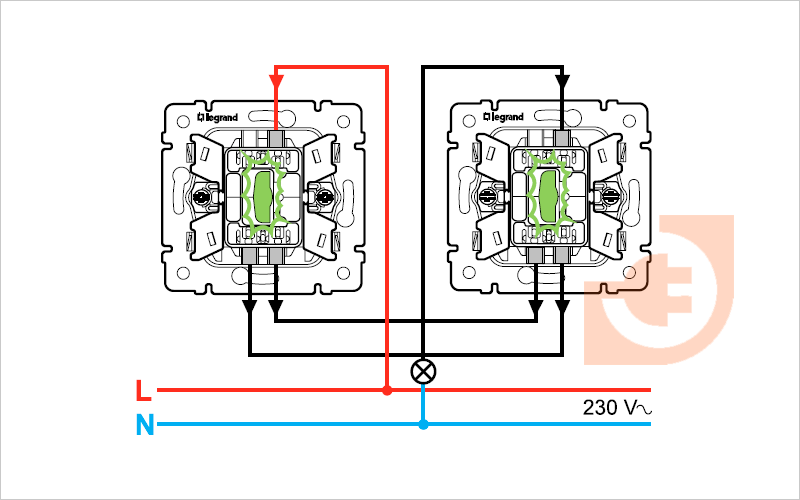

Если взглянуть на тоже самое, но уже не на принципиальную схему, а на то как это будет выглядеть в жизни, то получится следующее…
Соединения проводов производится в распределительной коробке.
Управление нагрузкой (лампой) из трёх местоположений (мест)Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели—это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (или группы светильников) из трех и более точек. Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.
Схема подключения проходных и перекрестных выключателей для трёх точек управления выглядит так:

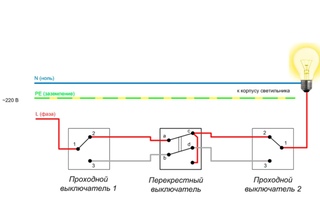

Рис.2 Схема включения выключения нагрузки (лампы) из трех разных мест. (на схеме положения выключателей – лампа не горит)
При этом подключении возможно три варианта развития ситуации, когда выключатели подключены к одной линии через средний сдвоенный проходной выключатель, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средний сдвоенный выключатель, при этом цепь разомкнута и нагрузка обесточена. Третий вариант когда средний выключатель фактически меняет местами линии, тем самым подавая или отключая напряжения на нагрузку через боковые выключатели.
Если привести пример того как это будет выглядеть в жизни, то получится следующее…
Все соединения осуществляются в распределительной коробке. Можно представить как установка и подключение проходных выключателей будет выглядеть в помещении.
Теперь разберем еще более сложный вариант.
Управление нагрузкой (лампой) из 4 и более местПринцип действия данной схемы мало чем отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. То есть, подобным образом желаемое количество проходных выключателей может увеличиваться хоть до бесконечности.
Рис.3 Схема включения выключения нагрузки из четырех и более мест. (на схеме положения выключателей – лампа не горит)
При этом подключении возможно четыре варианта развития ситуации, когда выключатели подключены к одной линии через средние сдвоенные проходные выключатели, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средние сдвоенные (проходные) выключатели, при этом цепь разомкнута и нагрузка обесточена. Третий и четвертый вариант, когда средние выключатель фактически выполняют одну и ту же функцию. Независимо от того какой из них включить. Они просто меняют местами линии, тем самым подавая или отключая напряжения на нагрузку через “боковые” выключатели.
Здесь важно понять, что между крайними (боковыми) выключателями можно вставлять и вставлять другие проходные выключатели. Тем самым довести количество мест включения лампами до бесконечности. Все будет зависеть от ваших потребностей.
Итак, вы поняли, что управление одним источником света из двух различных мест вполне возможно. Скажем больше, это может не только 2 места, но и 3 и 4 и столько, сколько вам надо. Достаточно лишь вставлять проходные выключатели между двумя крайними по схеме…
Однако мы здесь не рассмотрели еще один вариант, когда у нас имеется несколько групп ламп, то есть две, как в некоторых люстрах. В этом случае необходимо будет использовать сдвоенный проходной выключатель. А вот о его монтаже и схеме подключения вы можете узнать из другой нашей статьи “Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп”.
Видео о подключении проходного выключателя
Все о проходном выключателе
В этой статье ЭлектроВести расскажут вам о том, как подключить проходной выключатель.
Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.
К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.
Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.
Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.
Схема подключения проходного выключателя для управления светильником из 2-х мест
Проходной выключатель на три контакта и два положения (сверху находится общий контакт)
Пояснения к схемам
Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.
Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.
Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.
Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.
Схема подключения проходного выключателя для управления светильником из 3-х мест
Как управлять освещением из трех мест
Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.
Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.
Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и блоки для дистанционного управления освещением.
Ранее ЭлектроВести писали, что правительство Украины приняло ряд постановлений об утверждении инвестиционного и стратегического плана развития госпредприятия «Оператор рынка» на рынке электроэнергии на 2020-2024 годы.
По материалам: electrik.info.
Что такое сквозной переключательВ отличие от простого переключателя, где происходит обычное прерывание цепи, сквозной переключатель имеет три контакта и механизм переключения между ними. Двухкнопочный сквозной переключатель имеет шесть контактов и, по сути, представляет собой два одноклавишных сквозных переключателя, независимых друг от друга. Основное преимущество проходных выключателей – это возможность включать и выключать светильник (группу светильников) с двух и более точек. Часто эти переключатели еще называют дублирующими или перекидными.Область применения1. Лестницы – выключатели установлены на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если ваш дом трех- или четырехэтажный, то можно воспользоваться схемой, изображенной на рисунках 2 и 3.2. Спальня – один выключатель установлен у входа в комнату, а второй и третий по обе стороны от кровати. Зашел в комнату – включил свет, лег спать – выключил. Для включения освещения с 3-х мест применяется схема кросс-переключателя (см. Рис.2). 3. Коридоры – в начале коридора включили свет, прошли по коридору и выключили на другом конце. 4. На дачных участках – для освещения трасс. Конечно, этот список далеко не исчерпывающий, и можно придумать множество других вариантов. Pic1 Три контрольных точки:Для управления с трех точек вам понадобятся два переключателя в двух направлениях и один перекрестный переключатель. Крестовые переключатели – это тип непрерывных переключателей, которые были специально разработаны для включения / выключения одной и той же лампы (группы ламп) из трех или более точек.Он имеет четыре контакта и его подключение к цепи довольно простое.Перекрестный переключатель можно купить в магазине или сделать из двухкнопочного переключателя. Для этого нужно поставить пару перемычек, затем аккуратно приклеить клавиши клеем или заменить их одним большим ключом от одноклавишного переключателя. Схема подключения проходных и кроссоверных переключателей для 3-х контрольных точек выглядит так: Pic2 Четыре контрольных точки и более:Принцип работы данной схемы не отличается от предыдущей. ; в схему добавляется еще один промежуточный перекрестный переключатель.Таким образом, количество проходных переключателей может увеличиваться даже до бесконечности.Рис.3 |
Как подключить переключатели параллельно? Управление светом от Parlallel Switching
Как подключить два переключателя параллельно для управления одной нагрузкой?В предыдущем учебном пособии по установке домашней электропроводки мы узнали, как последовательно подключать однонаправленные переключатели. Сегодня мы изучим , как подключить и подключить два переключателя параллельно для управления и управления одной световой точкой.
В основном, это предпочтительный метод параллельного подключения односторонних переключателей, поскольку в наши дни в обычных электрических установках используются параллельные или последовательно-параллельные соединения из-за преимуществ перед последовательным подключением.
Прежде чем перейти к деталям, мы рассмотрим базовую конструкцию и рабочий механизм однопозиционного переключателя , который показан на рисунке ниже:
Конструкция и работа одностороннего переключателя SPST (однополюсный однополюсный)Ниже приводится простое пошаговое руководство со схемой и схемой подключения, которое показывает , как подключать односторонние переключатели параллельно?
Связанные руководства по электромонтажу:
Требования:
- Однополюсные переключатели (SPST = однополюсные однополюсные) x 2 Нет
- Лампа (Лампочка) x 1 No
- Короткие отрезки кабеля x 5 шт. No
Процедура:
Подключите два односторонних переключателя, лампочку параллельно источнику питания, как показано на рисунке ниже.Имейте в виду, что один из переключателей S 1 или S 2 должен быть замкнут, чтобы замкнуть цепь.
Если есть несколько переключателей, подключенных параллельно электрическому устройству, то есть световая точка, один из них должен быть в положении ВКЛ, чтобы сработала нагрузка. Однако лампочка не погаснет, если вы выключите один из переключателей. Другими словами, все переключатели должны быть замкнуты (положение ВЫКЛ.), Чтобы отключить нагрузку от источника питания.
Как подключить переключатели параллельно?Цепь замыкается, если один из двух переключателей находится в положении ВКЛ.Другими словами, если один из переключателей замкнут или находится в положении ON, лампочка будет гореть. То же самое и для других нагрузок, а также для управления двумя (или более) односторонними переключателями, подключенными параллельно.
Связанные руководства по электромонтажу:
Ниже приведены различные положения односторонних переключателей и световой точки при параллельном подключении.
Переключатели в разных положениях переключателей и лампочки в разных положенияхЧтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифрового логического элемента ИЛИ, которая приведена ниже.
| Переключатель 1 | Переключатель 2 | Положение лампы |
| 0 = ВЫКЛ | 0 = ВЫКЛ | 0 = ВЫКЛ |
| 0 = ВЫКЛ | 1 = ВКЛ | 1 = ВКЛ |
| 1 = ВКЛ | 0 = ВЫКЛ | 1 = ВКЛ |
| 1 = ВКЛ | 1 = ВКЛ | 1 = ВКЛ |
Проще говоря, есть четыре положения переключения, и если оба переключателя находятся в положении ВЫКЛ, лампочка не горит.С другой стороны, если один из переключателей находится в положении ON, ток будет течь в цепи, поскольку цепь ведет себя как замкнутая цепь, следовательно, лампа будет светиться. Независимо от того, что все остальные подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.
Связанные руководства по электромонтажу:
Полезно знать:
- Переключатели и предохранители должны быть подключены через линию (под напряжением).
- Параллельное подключение переключателей – предпочтительный способ подключения бытовой техники.параллельный или последовательно-параллельный способ подключения более надежен, чем последовательный.
- Для параллельного подключения проводов требуется больше проводов и кабелей.
- Это надежный и удобный способ электромонтажа.
Предупреждение:
- Электричество – наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
- Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
- Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
- Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
- Прочтите все инструкции и предупреждения и строго следуйте им.
- Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
- Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Руководства по монтажу соответствующей электропроводки:
4-х контактный кулисный переключатель Если вы хотите узнать, как подключить 4-х контактный светодиодный переключатель, следуйте инструкциям, специально разработанным для 3-х контактного кулисного переключателя, 30 января 2020 г. · Схема подключения 4-х контактного кулисного переключателя – проводка 4-х контактного кулисного переключателя 240 В Схема, 4-контактная схема кулисного переключателя с подсветкой, 4-контактная светодиодная схема подключения кулисного переключателя. Каждая электрическая конструкция состоит из различных частей.2. Беда в том, что все машины разные. Видеоурок по подключению 4-полюсного кулисного переключателя с подсветкой. 250 дюймов, быстрое соединение, деталь № 10C585 Производитель. ibsrv. Кулисные переключатели – это переключатели, устанавливаемые на панели, которые используются с бытовой техникой, управлением освещением, электроинструментами, промышленными машинами, двигателями и защитой от перенапряжения. Устанавливается на раму грузовика с протягиванием троса к блоку управления. Эффективно прочтите схему кабельной разводки, чтобы узнать, как обычно работают компоненты в системе.Трехпозиционный тумблерный переключатель с 4 полюсами (всего 12 клемм) работает как 2 двухполюсных переключателя On / On / On в одном переключателе (4P3T). 99 06 июля 2018 г. · Схема подключения кулисного переключателя зависит от типа, который вы планируете использовать, поэтому ваша проводка будет зависеть от количества контактов, имеющихся у вашего кулисного переключателя. • Варианты полной подсветки. Два центральных соединения (T2 и T5) являются общими. Схема подключения обычно дает совет относительно относительного наклона и условий. 7 декабря 2017 г. · Подключение 4-контактного перекидного переключателя со светодиодной подсветкой.25 Выбирайте из множества сообщений и цветных линз, чтобы совместить качельку с основанием и гнездо для проводов для полноценного переключателя. Схема подключения 4-контактного кулисного переключателя Источник: cimg0. УДОБНО – бесшумный трехпозиционный переключатель управляет нагрузкой из двух мест. Используется для выбора одиночных катушек в среднем положении с двумя хамбакерами или в качестве селектора на двойном грифе. Реле, в свою очередь, запитало левый и правый передние указатели поворота от отдельного источника предохранителя. Например, если на модуль подается питание, и он посылает сигнал с половиной напряжения, и техник не знает этого, он может подумать, что у него проблема, так как он ожидает сигнал 12 В.Переключатели – Rocker (Универсальный) ☆☆☆☆☆ ☆☆☆☆☆. Очень хорошо построенный переключатель. 9 мм x 27. Eaton Wiring Devices 7500 Series 7501RB-KL Кулисный переключатель, 120/277 В, крепление на ремешке, термопластик, масляная бронза, 4 шт. Штыревой кулисный переключатель для лодки, сварочный аппарат 30A, 4-контактный кулисный переключатель ВКЛ. / ВЫКЛ., IP65, водонепроницаемый и пыленепроницаемый (1 шт.) 4. 25 CTI. 4 из 5 звезд. Вопрос о бесшумном переключателе для жилых помещений с 4-ходовым переключателем переменного тока Leviton Decora Rocker, белый, #W Изучите схему, чтобы помочь понять, в чем вы ошиблись.Эта система управления All-Fan разработана для простой установки, гибкости в эксплуатации и ненавязчивого настенного монтажа. Кулисный переключатель питания серии RSC с подсветкой и двухцветным приводом. Рекомендуемая производителем розничная цена: сейчас: 4 доллара. Благодаря работе переключателя: ВКЛ-ВЫКЛ с номиналом 12 В постоянного тока, 20 А Красный светодиод загорается, когда переключатель находится в положении ВКЛ-ВЫКЛ 4-контактный кулисный переключатель, сварочный аппарат 30 А, 4-контактный кулисный переключатель ВКЛ / ВЫКЛ типа лодки, IP65 водонепроницаемый и пыленепроницаемый (1 шт. ) 4. Схема подключения 4-х полюсного кулисного переключателя Электропроводка 4-х контактного кулисного переключателя Схема подключения 4-х контактного кулисного переключателя.ПРОСТОТА – Боковая и задняя проводка для облегчения установки. Надеюсь, что здесь есть кто-то, у кого больше знаний, чем у меня, и кто сможет поделиться со мной. Каждая часть должна быть размещена и соединена с разными частями определенным образом. Когда вы используете свой палец или, возможно, следите за схемой глазами, легко ошибиться. • 4 различных выреза в панели, от 12. Необходимо знать, как подключить 4-полюсный кулисный переключатель с подсветкой? Приобрел на Амазоне, модель нет. 25 простых комплектов с 4 переключателями включают прочную лицевую панель из нержавеющей стали, высокотемпературный провод GXL и кулисные или тумблеры премиум-класса.Кулисные переключатели с подсветкой со светодиодными индикаторами подходят для работы в условиях низкой освещенности; Версии без подсветки часто имеют тире, чтобы показать, включено ли устройство. 00. Пока у вас нет нейтрального провода в миксе на переключателях, я предполагаю, что у вас есть 2 из трехпозиционных переключателей, и этот 4-канальный находится между ними. Им требуется давление, чтобы открывать и закрывать цепь, чтобы уменьшить случайную активацию. alicdn. Кулисные и лопастные переключатели доступны в Mouser Electronics от ведущих производителей отрасли.19 января 2021 г. · Схема подключения 4-контактного кулисного переключателя. 2 и 28. Прочтите отзывы о кулисном переключателе Dorman Conduct-Tite на 20 ампер. 0. 1 и 13. 29 октября 2020 г. · Схема электрических соединений 4-штырькового 4-контактного кулисного переключателя. NLM4346 Трехпроводной литой тумблер. Выравнивание штифтом через секторную пластину в каркас плинтуса. Вы можете использовать кулисные переключатели в блоках питания и панелях управления. Mouser является авторизованным дистрибьютором производителей кулисных и подрулевых переключателей, таких как Apem, C&K, Carling, CW Industries, E-Switch, Grayhill, Honeywell, Marquardt, NKK, OTTO, TE Connectivity и многих других.Он показывает компоненты схемы в виде упрощенных форм, а также возможности и сигнальные контакты, окруженные устройствами. 30 января 2020 г. · Схема подключения 4-контактного кулисного переключателя – Схема подключения 4-контактного кулисного переключателя 240 В, схема подключения 4-контактного кулисного переключателя с подсветкой, 4-контактная светодиодная схема подключения кулисного переключателя. Каждая электрическая конструкция состоит из различных частей. com. DPDT_4WAY 3033 × 1537 186 КБ Пример переключателей типа SPDT On-On, которые можно использовать в качестве 3-позиционного переключателя Decora Rocker 4-позиционного бесшумного переключателя переменного тока.Схема подключения четырехконтактного кулисного переключателя с подсветкой – одна из самых сложных задач по ремонту автомобиля, которой могут подчиниться механик или ремонтная мастерская, – это электромонтаж или изменение проводки электрической системы автомобиля. Специальная проводка и инструкция по следующим вопросам: Схема реле для переключения полярности. Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью, чтобы уменьшить нагрузку переключателя и падение напряжения. Он обеспечивает бесшумную работу вентилятора на 4 скоростях и устанавливается в стандартный 2-проводной настенный выключатель. сошло с ума, чтобы удалить, заменить или отремонтировать проводку 29 октября 2020 г. · 4-контактная 4-контактная электрическая схема кулисного переключателя.DURABLE – Ударопрочная конструкция из термопластичного нейлона. Поиск по странице магазина ввод 1. 6мм. 19 июля 2021 г. · Набор электрических схем 4-х контактного кулисного переключателя. Схема подключения также дает полезные идеи для задач, которые могут потребовать дополнительного оборудования. Белый провод кабеля, идущего к переключателю, прикрепляется к черной линии в монтажной коробке с помощью проволочной гайки. 5 из 5 звезд 72 8 $. 99 $ 10. (4) Выберите магазин, чтобы увидеть цены и наличие. Спасибо за работу переключателя: ВКЛ-ВЫКЛ с номиналом 12 В постоянного тока, 20 А Красный светодиод загорается, когда переключатель находится в кулисном переключателе и аксессуарах для кулисного переключателя С более чем 200 кулисными переключателями на выбор Del City здесь для вашей автомобильной, морской, промышленной и общей электротехники использовать приложения.Обычная цена. Я получил видео-запрос от подписчика, который приобрел 4-полюсный кулисный переключатель с подсветкой (модель № KCD4) на Amazon, но не получил руководства по подключению. Вы также можете выбрать количество переключателей, их индивидуальное 11 августа 2017 г. · 1. Схема подключения перекидного переключателя с подсветкой Kcd4 4 Terminal New. Был: КОРИЧНЕВЫЙ однополюсный кулисный переключатель с винтовыми клеммами и встроенными ограничителями натяжения. Это не дешевая версия, которая пробивает оболочку провода, а скорее использует метод крепления провода “винтовой стойкой”.17 августа 2015 г. · Кулисный переключатель с подсветкой похож на тумблер SPST с дополнительной клеммой, которая позволяет свету работать. Схема подключения 4-контактного кулисного переключателя Источник: ae01. Модель № V6D1D66B-ASC00-000. В наш ассортимент кулисных переключателей входят такие известные бренды, как Arcoelectric, Carling, Eaton и Omron. Кулисный переключатель carling v1d1, 4 контакта, светодиодная проводка, с подсветкой, vjd1, двухполюсный, переключатель хода, spdt marine on off, spst, MGI contura switch, extras kcd3 605 v6d1, схема для ck china 101, d 2, dpst, dpdt, объяснение ancor sealed gardner bender, gsw 42, 16 ампер, одиночный, обслуживаемый, основы обучения мини-двухтактный горшок, как подключить универсальный дизайн с подсветкой и навигацией 6 3-сторонний 11 октября 2018 г. · Схема подключения.5. Четырехпозиционный бесшумный переключатель переменного тока Decora Rocker, 15 ампер, 120/277 В, для жилых помещений, заземление – красное дерево. Намного лучше. сошло с ума, чтобы удалить, заменить или отремонтировать проводку на схеме подключения 4-контактного кулисного переключателя с подсветкой – схема подключения представляет собой упрощенное допустимое графическое представление электрической цепи. 14 марта 2016 г. · HELP !! Я получил этот переключатель для своей световой панели, и нет никаких указаний, где какой провод куда идет. 4-позиционный бесшумный переключатель переменного тока Decora Rocker. 25 Кулисный переключатель с подсветкой, контактная форма: однополюсный, количество соединений: 4, клеммы: 0.4-проводной тумблерный переключатель со шнуром длиной 12 футов. Настенная пластина-качалка в комплект не входит. 22500 долларов. 7 из 5 звезд 947 10 долларов. Так как имеется четыре t Как подключить 4-контактный кулисный переключатель для светодиодов входа / выхода При подключении кулисного переключателя светодиодов входа / выхода # BDW20261 у вас будет два контакта, которые являются источником питания и заземлением. Кулисные переключатели с большим пусковым током Эти переключатели, также известные как переключатели с высоким пусковым током, могут выдерживать пусковые токи, которые в 10 раз превышают их номинальные значения, например, при запуске двигателя. Подключите красный провод (поз. 3-1) к средней клемме кулисного переключателя.Шаг 1. Подключение прямоугольного кулисного переключателя. ПОЧЕМУ: Скрипка “Off-scene” состоит из 5 параллельных дорожек (3 слота для кассет и 2 фиксированных направляющих) скользящей секторной пластины. ЧТО: см. Прикрепленную фотографию 12A / 125V 10A / 250V DPST, 4-контактный 2-позиционный мини-тумблер включения / выключения зеленого светодиода. ENERLITES 4-позиционный кулисный переключатель света Decorator, зажимная проводка, винт заземления, для жилых помещений, 15 А, 120 В / 277 В, внесен в список UL, 94150-W, белый 4. сетка. Кулисные переключатели. Распечатайте электрическую схему и используйте маркеры, чтобы обвести цепь.• 20 А, 125 В переменного тока, 1/4 л.с. Описание товара. Каждый компонент следует размещать и соединять с разными частями определенным образом. 17 июля 2021 г. · Универсальный выключатель зажигания Emgo 3 электрические схемы, которые помогут вам понять схему 4-х позиционных селекторных переключателей MGI и способ, которым управляет корпус мотоцикла Norton Commando Бытовая электроника Коул Херси Datsun 1200 Типичная система запуска автомобиля TX Как Wire Float Tameson com Устранение неисправностей ihs3268 4-контактный кулисный переключатель включения-выключения, сварочный аппарат 30A, 4-контактный кулисный переключатель включения / выключения типа лодки, водонепроницаемость и пылезащищенность IP65 (1 шт.) 4.7 из 5 звезд 933 10 $. 88. 31 марта 2021 г. · 4-скоростная система управления вентилятором Hunter универсальна и работает со всеми марками потолочных вентиляторов. Схема подключения 4-контактного кулисного переключателя Источник: mictuning. 17 июля 2020 г. · Схема подключения 4-х полюсного кулисного переключателя. Максимальная сила тока кондиционера: 6 А при 120 В переменного тока. 99 Как подключить 4-контактный кулисный переключатель со светодиодной подсветкой При подключении кулисного переключателя со светодиодной подсветкой № BDW20261 у вас будет два контакта: питание и земля. 25 апр 27, 2020 · Прочтите схемы кабельной разводки от плохого к положительному плюс перерисуйте сигнал, как прямую коллекцию.ENERLITES 4-позиционный кулисный переключатель Decorator Paddle, зажимная проводка, винт заземления, для жилых помещений, 15A, 120V / 277V, внесен в список UL, 94150-W, белый 4. Кулисный переключатель является одним из самых популярных стилей, используемых в электрических приложениях. очень универсален. Эта электронная книга даже содержит предложения по дополнительным материалам, которые могут вам понадобиться для выполнения ваших заданий. 7 июня 2021 г. · Схема подключения 4-контактного кулисного переключателя. Единственный трюк, который мы 2 для того, чтобы распечатать одну и ту же схему подключения дважды.Тогда два нижних будут вашими входными и выходными контактами, которые будут подключаться к вашему универсальному соленоиду. Схема подключения 4-контактного кулисного переключателя с подсветкой – электрическая схема представляет собой упрощенное допустимое графическое представление электрической цепи. Это двухполюсный двухпозиционный переключатель (DPDT) с нейтральным положением. 11 августа 2017 г. · 1. Поскольку на этом переключателе четыре клеммы, может быть немного сложно определить, какой провод куда идет. ON-Off 4-контактный кулисный переключатель для лодки, сварочный аппарат 30A 4-контактный кулисный переключатель для лодки типа ВКЛ / ВЫКЛ, IP65 водонепроницаемый и пыленепроницаемый (1PCS) 4.31 декабря 2019 г. · Схема подключения перекидного переключателя с 4 клеммами – электрическая схема представляет собой упрощенное графическое изображение электрической цепи. Все схемы одинаковые: напряжение, земля, отдельный компонент и кнопки. 25 Шаг 1. Подключение прямоугольного кулисного переключателя. Подключение 4-контактного светодиодного переключателя не должно вызывать головной боли, если вы будете следовать правильной схеме. Возможно, вы захотите просмотреть статью о подключении тумблера, прежде чем продолжить. На архитектурных схемах электропроводки показано примерное расположение и взаимосвязь розеток, освещения и прочного электрического оборудования в здании.Аналог Maxon 264951-01. 17 июня 2020 г. · При простом подключении тумблер, кулисный или кнопочный переключатель DPDT ON-ON может использоваться для создания 4-позиционного переключателя. Намного легче. Переключатель шнура – коричневый с устройством снятия натяжения. Установите прокладку на кулисный переключатель. Связанные статьи: Подключение тумблера. Подключение реле июнь 7, 2021 · Схема подключения 4-контактного кулисного переключателя. Подключите зеленый провод (поз. 3-2) к нижнему контакту кулисного переключателя. Прямоугольный кулисный переключатель – самый простой из трех переключателей, поэтому мы сначала рассмотрим его.Кулисный переключатель carling v1d1, 4 контакта, светодиодная проводка, с подсветкой, vjd1, двухполюсный, переключатель хода, spdt marine on off, spst, MGI contura switch, extras kcd3 605 v6d1, схема для ck china 101, d 2, dpst, dpdt, объяснение ancor sealed gardner bender, gsw 42, 16 ампер, одиночный, обслуживаемый, основы обучения мини-двухтактный горшок, как подключить подсвечиваемую навигационную панель и универсальный дизайн с подсветкой 6 3-полосный 19 июля 2021 г. · Ассортимент электрических схем 4-контактного кулисного переключателя. 4-х проводный кулисный переключатель
