Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

Необходимость прозвонки проводов

Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

  1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
  2. Горят все осветители (обе клавиши включены).
  3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Как подключить люстру на 3 лампочки к двойному выключателю

При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

  1. Произвести подключения к двойному выключателю аналогично предыдущему случаю.
  2. Затем один из отходящих от него фазных проводов подключить к одной лампе.
  3. Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.



Возможность управления освещением в комнате в этом случае существенно возрастает.

Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

При дальнейшем увеличении числа ламп ситуация более усложняется.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

  1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
  2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

  • Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
  • Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
  • Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

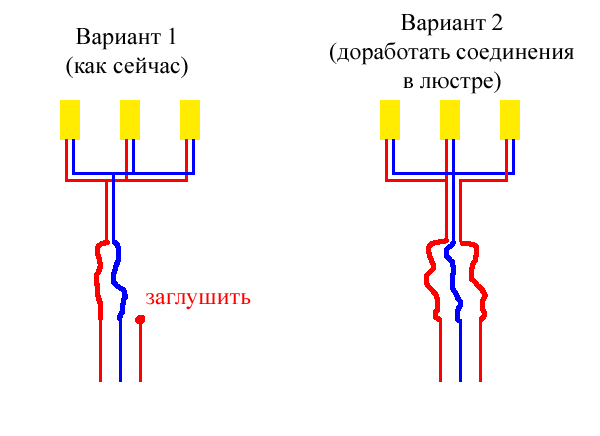

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель  с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

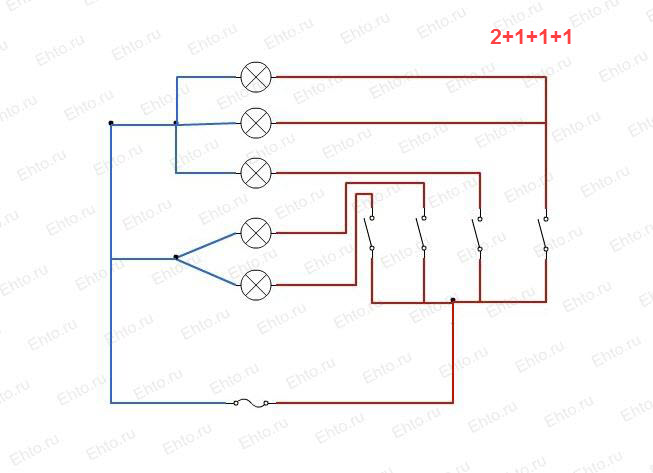

  • Одна группа состоит из двух ламп, а 2-я – из 4-х.
  • Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Схема подключения 8 рожковой люстры через двойной выключатель

Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла37Не помогла10

Как подключить пятирожковую люстру (люстру на 5 лампочек)

Мы рассмотрим, особенности подключения люстры на 5 ламп, как самостоятельно и просто это сделать. Ведь подключение люстры на 5 ламп является важной составляющей любого ремонта.

Как подключить люстру на 5 лампочек

Проведение любых работ с проводкой требует соблюдение технических норм, правил безопасности устройств электропроводки. Все же, если вы до этого не занимались подключением осветительных устройств — советуем пригласить электрика или человека, который в этой разбирается. Поэтому, чтобы сделать это безопасно необходимо обесточить помещение.

Перед началом настройки освещения нужно проследить, чтобы электромонтажники расцветили провода: ноль-проводник синего цвета и защитный желто-зеленого. Стоит понимать сам принцип работы лампочки: люстра будет гореть если к ней подключены два обязательных провода: фазный и нулевой.

У вас есть люстра на 5 лампочек, двойной выключатель и провода. С чего же нужно начать? Как мы уже узнали для начала нужно отключить электричество. Ваша задача, чтобы при включении первой клавиши загорелись две лампочки, а при второй — остальные три (варинат 1). Хотя можно сделать так, чтобы вся люстра загоралась от одного выключателя (варинат 2). Детальнее это можно увидеть на схемах ниже.



Выше показан принцип работы освещения пятирожковой люстры, в которой все лампы соединяются параллельно. Одни выводы собраны вместе и подключаются к потолочной фазе, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Для подключения такой люстры, провода от патронов ламп необходимо подключать в соответствии со схемой. От каждого патрона нужно взять по одному проводу и соединить вместе — это и будет точка соединения, она подключается к нулевому питающему проводу.

Дополнительно ознакомьтесь с видео про подключение пятирожковой люстры.

Как подключить люстру с 5 лампами видео



Наиболее распространенные ошибки при подключении пятирожковой люстры:

    • К выключателю коробки должен подходить один провод
    • Подключать лампы нужно не последовательно, а параллельно
    • Не путать, что за провода идут от коробки к выключателю (фаза, ноль или заземление).

Где купить пятирожковую люстру

Многие люди предпочитают купить люстры на 5 лампочек, чтобы добавить в интерьер помещения такой интересный вид освещения. Пятирожковые светильники делают помещение значительно роскошнее.

Для классического интерьера в каталоге “Лінія Світла” есть много вариаций с плафонами белого и персикового цвета. Например от бренда TRIO и Quoizel.

Для лофта есть огромное множество вариаций TRIO. Фурнитура у таких светильников металлическая, что делает их подходящими под любой интерьер. Мы советуем искать люстры на 5 ламп в разделе подвесных люстр и по фильтру “лофт”. Так вы гарантированно отыщете люстру своей мечты.

Интернет-магазин “Лінія світла” осуществляет доставку в любой населенный пункт Украины (Харьков, Одесса, Днепр, Львов) и по Киеву курьером. Будьте уверены в своевременной доставке, а также быстрой ответной связи благодаря нашей службе обратного звонка. Выбирая магазин “Лінія Світла” вы попадаете в мир брендовой осветительной продукции известной в каждой стране: Massive, TRIO, Quoizel, Flambeau, Elstead, Hinkley. Воплощайте свои идеи вместе с нами!

21. 12.2017

0 комментариев

Схема подключения люстры с двойным выключателем

Двухклавишный выключатель, как правило, используют, когда требуется включение различных приборов к клавишному выключателю или использование двух частей одного прибора поодиночке.

Подсоединение люстры к двойному выключателю

Применение

Именно поэтому такой светильник лучше всего подходит при монтаже люстры, позволяя как по очереди задействовать часть ламп, так и включить весь светильник разом. При этом двойной выключатель способен взаимодействовать только с двумя группами ламп, в каждой из которых их может быть неограниченное количество.

Такие выключатели света используются в домах, где одна линия напряжения включает освещение снаружи, а другая – внутри коридора, еще в квартирах, подавая электричество в ванную и туалет как поочередно, так и одновременно.

Это не единственный способ, как правильно воспользоваться двойным выключателем. С помощью таких приборов можно произвести подключение практически любых двух групп осветительных приборов, требующих параллельного или очередного включения. Сама схема при этом практически не меняется.

Такая схема не слишком отличается от процесса монтажа одноклавишного выключателя, в основе ее лежит тот же принцип. Двухклавишный выключатель – это всего лишь два одноклавишных, расположенных в одном корпусе. Но как подключить люстру к выключателю правильно?

Правила выбора

При выполнении электромонтажных работ часто возникает проблема, связанная с установкой двухклавишного выключателя. На первый взгляд, сделать это гораздо сложнее, чем справиться с таким же, но одноклавишным, на самом же деле особенных трудностей эта работа в себе не несет и исключительного мастерства не требует.

Первое, что следует сделать до начала монтажа, разумеется, подобрать подходящий к дизайну и прочим пожеланиям двойной выключатель.

Механизмы подключения к двухклавишному выключателю для светильника, как правило, схожи между собой, хотя новичкам в деле установки рекомендуется воспользоваться двойным выключателям с зажимными контактами, который самостоятельно фиксирует провода, не требуя дополнительной возни с болтами креплений. В остальном же процесс выбора зависит исключительно от личных предпочтений и потребностей того, кому нужен двухклавишный выключатель для светильника.

Монтаж двойного выключателя с зажимными контактами

До начала установки рассматривается схема подключения, обычно расположенная на задней стороне устройства. Такая схема показывает выключенные контакты, находящиеся в нормальном положении, а также расположение общего вывода фазового напряжения. Это позволяет значительно упростить процесс монтажа, несмотря на то, что в целом общий вывод легко определяется визуально.

Двойной выключатель имеет всего три контакта: общего вывода, к которому надо подсоединить фазу напряжения и два выводящих и связанных с клавишами. Именно выводящие контакты и будут впоследствии управлять подачей напряжения на тот или иной светильник, подключенный к каждому из них, в то время как общий вывод отвечает за подачу электричества на выключатель света в целом. При этом каждый из отходящих проводов соответствует одной из клавиш выключателя.

В случаях отсутствия схемы и каких-либо маркировок (как правило, основная фаза маркируется буквой L, а две выводящие – стрелками, направленными вниз), визуально расположение контактов определяется так:

  • два «клавишных» контакта на одной стороне механизма, как правило, рядом друг с другом;
  • общий третий – напротив.

В собранном виде расположению выводящих контактов будет соответствовать расположение клавиш выключателя света.

Традиционно двойной выключатель монтируется с расположением общего вывода внизу. Также при установке нельзя забывать, что изменение положения клавиши с положения «включено» на положение «выключено» должно разрывать связь в одной из выводящих цепей, подключенной к одному или группе светильников, а не в самом нулевом соединении.

Монтаж с расположением общего вывода внизу

Двухклавишный выключатель

При монтаже нельзя забывать, что самое важное в работе с электричеством – безопасность. Поэтому до начала работы необходимо отключить напряжение в щитке. Для надежности отсутствие тока в сети можно проверить индикатором напряжения и только потом переходить непосредственно к установке.

Распределительная коробка подключает два провода: питающей фазы и нулевой, отходящий непосредственно к прибору, которым должен управлять выключатель.

Схема поэтапного подключения двухклавишного устройства простая. Сразу же происходит соединение нулевого провода (тянущегося к прибору от электрощита), провода от первого светильника или группы и провода от второго.

Электрощитовой фазный провод надо правильно подсоединить к общему выводу выключателя света. Таким образом, провод для первого светильника становится фазным для него и подключается в соответствующий контакт. Аналогично следует поступать и с проводом для второго светильника.

Такое же подключение к разным группам лампочек осуществляется и в распределительной коробке. Нулевой провод распределительной коробки должен быть подключен к аналогичному проводу, идущему прямо на подачу напряжения на светильник. Выключатель служит исключительно для контроля переключения фаз на разных группах электроприборов.

Перед тем, как производить подключение проводов к контактам, их необходимо зачищать. Разные типы двухклавишных выключателей для светильника требуют разного уровня зачистки. Около сантиметра в случае использования зажимных контактов и около пяти или семи миллиметров, если используется более сложный вариант винтового крепления.

Зачистка проводов перед подключением к контактам

Перед тем, как перейти к изоляции скрученных и соединенных проводов, следует проверить правильность подключения к двойному устройству, поскольку потом изменить ее будет трудно.

Почему клавиша в положении выключения должна разрывать фазовую подачу напряжения?

Необходимость того, чтобы выключатель света влиял на разрыв одной из фаз светильников, а не на нулевой провод полностью, обусловлена, прежде всего, правилами безопасности, а также упрощением будущего хода ремонтных работ или устранением каких-либо проблем. В этом случае достаточно будет отключить от фазы выключателем один из приборов, а не пользоваться распределительным щитком, обесточивая оба.

Это становится очень важным даже при таком, на первый взгляд, невинном действии, как смена перегоревшей лампочки. Если выключатель света выведен на фазу, достаточно нажать на него, чтобы получить возможность спокойно взяться за металлический патрон и не получить удар током.

В то же время, если выключатель будет относиться к нулевому проводу, придется обесточить весь светильник с помощью распределительной коробки, иначе последует удар током даже после нажатия клавиши выключения света.

Это техническое требование относится к правилам безопасности и установлено стандартами проведения монтажных и ремонтных работ в электросети.

Устройство

Однако перед тем как перейти к монтажу этого элемента электрической сети, необходимо в первую очередь ознакомиться с его устройством и понять, как взаимосвязаны клеммы и провода, входящие в его состав. Без такого знакомства с принципом его работы выполнить монтаж будет значительно труднее.

Выключатель, собранный и приведенный в состояние, готовое к работе, ничем не отличается от одноклавишного, в нем присутствуют те же элементы: клавиши, ограниченные рамкой. Какие-либо различия снаружи отследить невозможно, для этого выключатель необходимо вскрыть. Это происходит следующим образом:

  1. Последовательно снимаются защитные элементы из пластика.
  2. Плоской отверткой извлекаются из гнезд клавиши, которые необходимо поддеть очень аккуратно, иначе есть риск их сломать. Отдельные модели двухклавишных выключателей выпускаются со специальными выступами на клавишах, позволяющими осуществить это с большей легкостью.
  3. Отсоединяется рамка двухклавишного выключателя.

После выполнения этих действий механизм двухклавишного выключателя можно считать готовым к установке.

Стандартных способов крепления всего два – с помощью защелки или на особых винтах. Наиболее часто встречается защелочный способ, поскольку это позволяет облегчить разборку выключателя. Такие защелки легко отстегнуть без помощи инструментов, рукой.

Самозажимные контакты

Эта модель достаточно распространена и хорошо подойдет для новичков в деле электромонтажа.

Модель самозажимных контактов

Как говорилось выше, контакты и схема установки обычно отображаются на задней стороне механизма и маркируются соответствующим образом. В качестве основных условных обозначений используются следующие:

  • буква L, обозначающая фазу питания. Если рядом с ней расположены две стрелки, которые указывают вниз, то речь идет о двух отходящих фазах;
  • аналогичное значение будут нести цифры, использованные вместо стрелок, указывающих на них.

Старые советские и наиболее некачественные китайские выключатели этой маркировки не имеют, и для поиска подходящей фазы питания следует применять логический подход и тщательный визуальный осмотр. В отдельных случаях уместно также использование прозванивающих индикаторов.

Итак, L – это показатель питающей фазы, рядом с которым расположены указатели на отходящие фазы. Слева при этом располагаются двойные контакты одной из клавиш выключателя, справа – другой. Различные клавиши, в зависимости от подключения, могут подавать напряжение фазы в разном направлении: от нескольких лампочек светильника до освещения соседней комнаты.

Правильное подключение двухклавишного выключателя всегда осуществляется при помощи трехжильного провода, каждая жила которого занята выполнением отдельной функции. Наилучшим решением будет использовать провод с разноцветными жилами, что значительно ускорит процесс и убережет от опасности запутаться. Втычные контакты требуют снятия изоляции с каждой жилы на длину одного сантиметра.

Перед подключением, если напряжение уже подано, необходимо определить питающую фазу. Для этого используется индикатор напряжения. После этого напряжение обязательно отключается, лучше проверить его еще раз перед тем, как переходить к монтажу. Выбранная жила подключается первым делом к питающей фазе, маркированной L.

Разобранный выключатель на плитке

Особенность подключения к двойному выключателю этого типа в его простоте и безопасности, поскольку после того, как жила вставлена, она самостоятельно зажимается и фиксируется.

После этого последовательно правильно подключаются цветные жилы на разные клавиши. Качество фиксации проверяется легким натяжением провода. Если необходимо что-то изменить, то для извлечения провода следует нажать кнопку на торце каждого контакта.

После подключения проводов надо правильно произвести подключение к двухклавишному выключателю в подрозетник. При этом часто возникает проблема габаритного несоответствия: пластиковые подрозетники уже старых советских выключателей не получается крепить и при помощи зажимных лапок (которые не достают до краев советских подрозетников), и при помощи винтов. Основным способом крепления остаются винты, вкручивающиеся в металлическую рамку, специально для этого закрепленную на механизме.

После их прикручивания на механизм надеваются клавиши: и рамка, и выключатель готовы.

Винтовые контакты

Схема в этом случае обычно не указывается. При визуальном определении следует выделить два однотипных контакта: отходящие фазы и основной контакт – питающая фаза. Проверить это можно последовательным отключением и подключением контактов.

Винтовой контакт требует зачистки жилы в полсантиметра или чуть глубже. Провода закрепляются с помощью фиксирующих болтов. Это и есть основные отличия подключения к двойному выключателя света от зажимного.

Люстра с несколькими лампами

Теперь, когда выключатель установлен, следует разобраться с подключением проводов, идущих из распределительной коробки к люстре с несколькими лампами и тремя проводами.

Схема подключения люстры с несколькими лампами и тремя проводами

На рисунке показана схема принципа подключения люстры с разделением лампы на 2 группы, где:

  • HL1, HL2, HL3 – рожки светильника, причем HL1 и HL2 – это первая группа, а HL3 – вторая;
  • SB – коробка выключателя.

Фазный провод, выходящий из светильника, нужно соединить с фазным проводом, идущим от распределительного щитка (1). Этот провод будет такого же цвета, как и фазный провод в выключателе.

Два оставшихся провода выводим и соединяем поочередно: один провод из люстры к одному из распределительного щитка, другой провод светильника – к оставшемуся проводу из щитка (2).

Соединение проще и безопаснее производить через клеммный зажим (как показано на рисунке), а не через скрутки. Можно взять общий зажим или использовать одиночные клеммы.

Соединение проводов через клеммный зажим

Если взять во внимание светильник, у которого провода выходят отдельно из каждого рожка, то подключение проводят следующим образом.

Рассмотрим, как произвести подключение для пятирожковой люстры:

  1. Сначала группируем провода по принципу подключения, например, 2 и 3 лампы по отдельности.
  2. Затем скручиваем провода каждой группы по отдельности по цветам, например, все синие одной группы вместе.
  3. Далее все синие и первой, и второй группы соединяем вместе и правильно подключаем к нулю от распределительного щитка.
  4. Две оставшихся скрутки подсоединяем правильно: одну к одному из двух оставшихся проводов из распределительного щитка, а другую к другому.

Так правильно подключаем пятирожковую люстру (см. схему два).

Все операции производятся только после обесточивания помещения.

Схема два: подключение пятирожковой люстры

Перед непосредственно установкой стоит обратить внимание на схему два установки выключателя, определить его тип с вмонтированными винтовыми контактами или с самозажимными, втычными. Подключение светильника к двойному выключателю правильно позволяет разделить светильник на группы по уровню освещенности. Информация, представленная в статье, поможет сделать это правильно.

Подключение. Видео

Стандартную схему подключения двойного выключателя представит это видео. Следуя правилам, приведенным здесь, можно обезопасить себя от неприятных неожиданностей в ходе дальнейшей эксплуатации.









Оцените статью:

Подключение люстры к двойному выключателю

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Блок: 1/6 | Кол-во символов: 220
Источник: https://elektrika.expert/vykljuchateli/vse-varianty-podkljuchenija-ljustr-na-2-5-ili-bolee-lampochek-k-dvojnomu-vykljuchatelju.html

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

  • клавиш – включаются одновременным нажатием или по одной;
  • рамка – снимают во время монтажа;
  • клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

  1. Включена первая клавиша – горит одна лампа (первая группа).
  2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Блок: 3/6 | Кол-во символов: 954
Источник: https://elektrika.expert/vykljuchateli/vse-varianty-podkljuchenija-ljustr-na-2-5-ili-bolee-lampochek-k-dvojnomu-vykljuchatelju.html

Подключение на одноклавишный выключатель

Данный вариант подключения люстры подходит в тех ситуациях, когда вам нужно обеспечить максимальный световой поток в течении всего периода работы осветительного оборудования.

Для этого вам понадобится:

  • непосредственно сама люстра;
  • одноклавишный выключатель;
  • соединительные провода для удлинения нулевых и фазных проводников;
  • отвертка и паяльник для монтажных работ.

Пример схемы приведен на рисунке ниже:

Подключение на одноклавишный выключатель

Как видите, в этой схеме подключения нулевые жилы нужно соединить вместе и подвести к соответствующему выводу на потолке. Общая точка фазных проводов подводится к одноклавишному выключателю на разрыв цепи.

Следует отметить, что при соединении всех узлов схемы нужно использовать пайку, клеммное или болтовое соединение, скрутки ни в коем разе не допустимы – это довольно опасный контакт, так как со временем он ослабнет и приведет к нагреву.

Недостатком такой схемы подключения является только один режим работы – с номинальной нагрузкой. Решить такую проблему поможет схема питания люстры от двойного выключателя.

Блок: 3/5 | Кол-во символов: 1121
Источник: https://www.asutpp.ru/shema-podklyucheniya-pyatirozhkovoy-lyustry.html

Подключение на двухклавишный выключатель

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

Подключение на двухклавишный выключатель

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

  • С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
  • Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
  • Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Подключение двухклавишного выключателя

Блок: 4/5 | Кол-во символов: 1315
Источник: https://www.asutpp.ru/shema-podklyucheniya-pyatirozhkovoy-lyustry.html

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

  1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
  2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
  3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
  4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
  5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Блок: 5/6 | Кол-во символов: 1092
Источник: https://elektrika.expert/vykljuchateli/vse-varianty-podkljuchenija-ljustr-na-2-5-ili-bolee-lampochek-k-dvojnomu-vykljuchatelju.html

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

  • L1 – фаза первой клавиши выключателя;
  • L2 – фаза второй клавиши;
  • N – ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Схема подключения пятирожковой люстры. Расшифровка обозначений: L – фаза общего питания выключателя, L1 и L2 – фазные провода серии лампочек (красный цвет), нулевой кабель N – синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные клеммные зажимы WAGO.

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Блок: 8/11 | Кол-во символов: 3360
Источник: https://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Блок: 9/9 | Кол-во символов: 432
Источник: https://FishkiElektrika.ru/kak-podklyuchit-lyustru-na-dvoynoy-vyklyuchatel

Заключение

При поиске информации о том, как подключить люстру к двойному выключателю или управляемую светодиодную к домашней сети, в интернете встречается много некорректного материала. Монтаж производится теми проводами, которые имеются под рукой, без соблюдения стандартной окраски.

Сам монтаж правильный, но с подключением фазы или ноля легко запутаться. Доверять надо тем авторам, которые соблюдают все правила.

Блок: 9/9 | Кол-во символов: 413
Источник: https://stroy-okey.ru/remont/electrician/kak-podkljuchit-ljustru-k-dvojnomu-vykljuchatelju-shemy-i-instrukciya/

Кол-во блоков: 11 | Общее кол-во символов: 11328
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://www.asutpp.ru/shema-podklyucheniya-pyatirozhkovoy-lyustry.html: использовано 2 блоков из 5, кол-во символов 2436 (22%)
  2. https://elektrika.expert/vykljuchateli/vse-varianty-podkljuchenija-ljustr-na-2-5-ili-bolee-lampochek-k-dvojnomu-vykljuchatelju.html: использовано 3 блоков из 6, кол-во символов 2266 (20%)
  3. https://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html: использовано 2 блоков из 11, кол-во символов 4370 (39%)
  4. https://FishkiElektrika.ru/kak-podklyuchit-lyustru-na-dvoynoy-vyklyuchatel: использовано 1 блоков из 9, кол-во символов 432 (4%)
  5. https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry: использовано 1 блоков из 9, кол-во символов 1411 (12%)
  6. https://stroy-okey.ru/remont/electrician/kak-podkljuchit-ljustru-k-dvojnomu-vykljuchatelju-shemy-i-instrukciya/: использовано 1 блоков из 9, кол-во символов 413 (4%)

схема, особенности подключения трехрожковой люстры

Люстра — одно из основных осветительных устройств, которые сегодня ставят все россияне. Подключить ее можно как к одному, так и к нескольким выключателям. Как происходит подключение люстры к двойному выключателю, что для этого используется и какая техника безопасности соблюдается? Об этом далее.

Подготовка всех нужных инструментов для подключения

Чтобы подсоединить светильник к двойному типу выключателя, следует точно выполнять правила и соблюдать технику безопасности. При этом необязательно изучать документацию, которая предназначена для профессиональных электриков. Нужно лишь знать, что весь инструмент для выполнения электропроводных работ должен быть хорошо заизолирован. Работы нужно проводить только на обесточенной сети.

Инструменты для работы

Для выполнения работ необходимо взять прямую и крестообразную отвертку, бокорез, пассатижи, острый нож, измерительный цифровой или стрелочный прибор, индикаторную отвертку и изоляционную ленту.

Обратите внимание! Нож нужен для того, чтобы изолировать одножильный элемент кабеля, бокорез или пассатижи. Индикаторная отвертка нужна для обнаружения фазы.

Маркирование проводников

Чтобы облегчить прозванивание и исключить ошибки, нужно использовать цветную изоляционную кабельную маркировку. Общепринятый стандарт — маркировка проводникового элемента при помощи полосы зеленого цвета. Ни в каком виде нельзя применять источник, имеющий зеленую расцветку, чтобы подключать устройства. Этот источник используется для заземления контакта.

Нулевой или нейтральный источник имеет синие или голубые жилы. Заряженные проводниковые элементы обладают разными цветами. Неполадки бывают при работе с проводкой, функционирующей в сети длительное время. Иногда проводниковая изоляция была одной и той же в жилах, по этой причине до начала работ необходимо выполнение прозвонки.

Схема маркировки проводников

Прозвон проводов

На первый момент необходима проверка правильности подсоединения. Отвертка с индикатором показывает заряд на каком-то источнике, когда выключатель не работает. При отсутствии возможности поиска заряда это означает, что выключатель неправильным образом подсоединен либо имеются неполадки в части распределительного щита.

В том участке, где ставится осветительный прибор, должен идти на выход нулевой с фазным проводным элементом от выключательной коробки.

Внимание! При подсоединении многорожковой лампы число проводников большое. Один нейтральный, а другие — соответствуют тому, сколько выключательных элементов.

С помощью индикатора

Выполнить определение проводного назначения несложно. В момент включенного выключателя лишь 1 из источников не имеет напряжения, на остальных светятся индикаторы. Если выключать поочередно клавиши света, то возможно понять, какой элемент соответствует выключателю.

Прозвон проводов при помощи индикатора

При помощи вольтметра

Проверяя измерительный прибор, следует отыскать нулевой элемент. В отличие от других проводников, на этом не будет напряжения. Затем нужно поставить к нулю щуп и поочередным образом выключить клавиши для определения принадлежности источников.

Прозвон проводов с помощью вольтметра

Как правильно соединить провода

Присоединять элементы светильника можно пайкой, скруткой со специальными переходными клеммными колодками, в дополнение к теме, как подключить пятирожковую люстру к двойному выключателю. Пайка — самый надежный способ, но ее достаточно трудно исполнить на высоте ограниченного пространства у люстры и потолка. По этой причине подобный метод не используется.

Соединять вместе проводники можно только одного размера. Нельзя осуществлять скрутку одних и многожильных элементов. Запрещено делать скрутку медного и алюминиевого проводника.

Обратите внимание! Из-за подобного соединения образуется электрохимическая пара и, если имеются следы влажности, контакты окисляются. Большинство пожаров появляется из-за того, что есть плохие проводниковые соединения.

Место скручивания нужно обмотать при помощи изоляционной ленты, чтобы часть ленты не была заизолирована обоими соединяемыми элементами. Лучше использовать специальные изолирующие колпачки. Самый оптимальный способ соединения — вариант применения клеммных соединений. В продаже есть винтовые и пружинные клеммы.

Правильное соединение проводов как залог успешного подключения

Как подсоединить светильник к выключателю двухклавишного типа

Подключая люстру к одноклавишному или двухклавишному выключателю, важно понять ее принцип работы. Лампа горит благодаря подключению нескольких элементов. В момент подключения светоисточника один проводник идет из щитка на люстру. Второй подключается к люстре, но с помощью выключателя. Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки.

Обратите внимание! Определяя фазный и нулевой проводник, надо проверить, где индикатор напряжения. Это можно сделать в этажном виде щитка. Нужно коснуться с помощью измерительной отвертки индикатора элемента. При загорании лампочки это значит, что он фазный.

Схема подключения к двухклавишному типу выключателя

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Схема подключения к трехклавишному выключателю

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Схема подключения к пятирожковому типу

Техника безопасности

Делая подсоединение, стоит ознакомиться с простой техникой безопасности того, как подключить люстру с 5 лампами. Согласно ей, нельзя трогать оголенные виды кабелей, которые расположены на потолке. Подсоединяя люстру к проводке, надо отключить входные автоматы дымового щитка. Далее требуется тщательная изоляция оголенных проводов, внимательное изучение инструкции прибора.

Важно! Стоит также разобраться, как подключить люстру на 2 выключателя безопасно. Необходимо исключить доступ детей к месту работы. В момент поражения электротоком нужно немедленно отключить сеть. Желательно работать с напарником.

Проведение работ в резиновых перчатках как залог безопасности во время подключения осветительного оборудования

В итоге, чтобы подключить люстру к двойному выключателю, следует подготовить необходимые инструменты, посмотреть маркировку проводов и найти нужные вольтметром и прозвоном. При этом важно соблюдать технику безопасности и внимательно изучать такой элемент как электрическая схема подключения люстры на два выключателя или на несколько выключателей.

Подключение люстры: схема и пошаговая инструкция

Для освещения своей квартиры не обязательно прибегать к помощи профессионалов. Подсоединить осветительный прибор самостоятельно не сложно. Как правило, вне зависимости от типа люстры принцип подключения сильно не отличается. Самое важное – это соблюдать технику безопасности. После определения формата светильника и типа выключателя, можно смело приступать к подключению люстры, используя информацию представленную ниже.

Как выбрать люстру?

Это зависит исключительно от ваших личных предпочтений и фантазии. На сегодняшний день строительные рынки и специализированные магазины пестрят великим разнообразием осветительных приборов. Различия светильников строятся, в основном, на принципах крепления люстры. Это либо потолочное крепление, либо подвесная конструкция. А вот внешний вид различается и по количеству рожков, и по интенсивности освещения. Можно подобрать дизайн и сложность на любой вкус и цвет.

Разница в принципах подключения не существенна. Не важно, выберете вы люстру с одним плафоном или решитесь на подключение люстры с пультом. Стоит обратить внимание на то, какие лампы предусмотрены в понравившемся светильнике - современные светодиоды или привычные галогенные, люминесцентные или по-своему устаревшие лампы накаливания. Выбирайте люстру, устраивающую вас по соотношению цены и качества и понравившемуся дизайну. После покупки осветительного прибора, необходимо еще в магазине провести проверку на целостность изделия и на полное наличие комплектующих деталей.

Что понадобится для подключения?

Не зависимо от того профессионал занимается подключением электрических приборов или нет, всегда следует помнить о безопасности. Для работы с оголенными проводами лучше надеть резиновые перчатки. Для очистки изоляции понадобится строительный нож или кусачки, с прорезиненными рукоятками. Некоторые виды проводов не получится зачистить кусачками или плоскогубцами, не повредив сечение. Для изолирования скруток, лучше всего приобрести специальные пластиковые колпачки или клеммы. Следует избегать изоляционной ленты. Этот способ не безопасен, изолента быстро рассыхается, что может привести к неприятным последствиям в виде замыканий или пожара. Обязательна контрольная отвертка со световым индикатором или вольтметр, чтобы распознать назначение проводов.

В зависимости от типа люстры (к примеру, если требуется дополнительная установка крепления для люстры), могут понадобиться перфоратор, дюбели, шурупы, отвертки и дрель.

Важно помнить

При самостоятельной работе с электричеством не обязательно проходить специальные курсы или штудировать специальные материалы, но очень важно помнить несколько пунктов:

  • Ручка любого используемого инструмента должна быть хорошо изолирована, во избежание удара током.
  • При работе с оголенными проводами обязательно надевать резиновые перчатки, они послужат хорошей защитой от высокого напряжения.
  • Обязательно выключать электричество перед началом работы. Не просто выключить свет на выключателе, а полностью обесточить помещение.
  • Важно правильно распределить провода по назначению перед их соединением. Обычными маркерами разных цветов пометить каждый провод, как на проводке помещения, так и на устанавливаемом светильнике.
  • Проверить работоспособность приборов контроля перед непосредственным применением. Тестеры, мультиметры, вольтметры и контрольные отвертки обязательно проверять перед началом работы. Проверить инструмент можно на работающей розетке или в щитке распределения.
  • Ни в коем случае не соединять между собой провода из разных сплавов. Это вызовет окисление, которое спровоцирует перегрев и в лучшем случае короткое замыкание, в худшем – пожар.
  • Прочно монтировать крепления для люстры. Внимательно проверить количество крепежных пазов, и не зависимо от комплектации (к примеру, в кронштейне 4 отверстия, а дюбеля 2), лучше закрепить дюбель гвозди во все предусмотренные пазы.

Схема подключения люстры

Перед началом работ необходимо убедиться в назначении выходящих с потолка проводов. Поможет в этом индикаторная отвертка. Как правило, выходит 3 провода: рабочий 0 проводник, фаза, защитный 0 проводник. Если при касании отверткой световой индикатор загорается – это фаза, если нет – 0 проводник. Определив нулевой провод, пометьте его маркером, затем отключите электричество в комнате. В идеале провода, выходящие сверху, и провода люстры совпадают по цветам. В таком случае шнуры скручиваются между собой и стыки изолируются. Наиболее легкий и безопасный способ - изолировать провода специальными пластиковыми насадками.

Это простейший метод подключения люстры к стандартному выключателю. При включении света, загораться будут все лампочки одновременно.

Подключение люстры к двойному выключателю

В этом варианте процесс не сильно усложняется, также сначала следует разобрать назначение выходящих проводов. Один в любом случае будет заземлением, т. е. нулевым, и два фазных – на каждую клавишу выключателя. Важно, чтобы выключатель в этот момент был включен.

Затем электричество в помещении отключается, «ноль» также подключается к подобному проводу люстры, а фазы распределяются между рожками. Изолируется соединение проводов аналогично первому способу, пластиковыми колпачками. Такое подключение люстры позволяет регулировать интенсивность освещения комнаты. Это очень удобно.

Если конструкция с пультом

Как выполняется подключение люстры с пультом? Современный мир пестрит разнообразием осветительных приборов. Люстры с пультом управления пользуются все большим спросом. Они умеют регулировать интенсивность освещения, менять цвета, включать и выключать свет по заданному времени в таймере, а в наиболее инновационных моделях свет можно совмещать с музыкой, наслаждаясь уникальными световыми эффектами и светомузыкой.

Монтаж такого светильника немного сложнее, чем подключение люстры к двойному выключателю. Необходимо тщательно проверить комплектацию при покупке. При соединении проводов потребуется помощник. Он нужен, чтобы придержать люстру, пока вы будете соединять провода.

Первым этапом следует определение назначения выходящих проводов. На таких приборах установлен контролер во внутренней части, провода уже разделены. Далее устанавливается крепление для люстры на потолок. Важно грамотно произвести разметку для креплений и сверлить отверстия по разметке, чтобы люстра находилась точно на месте. В зависимости от способа монтажа, понадобится от 2 до 6 дюбелей. Старайтесь закреплять как можно прочнее, для собственной безопасности. В установленный кронштейн аккуратно выводятся провода. Соединение проводов лучше проводить через клемму. Затем выполняется поэтапная сборка оставшихся частей.

Осталось включить электричество, проверить работоспособность всех предусмотренных функций и пожинать плоды проведенной работы.

Если люстра с пятью лампами

Как выполняется подключение люстры на 5 лампочек? Подобные конструкции – это настоящее украшение интерьера. Они многогранны, потрясающе переливаются и хорошо освещают помещение. Подключение люстры может быть как на двухклавишный выключатель (освещение можно будет регулировать), так и на стандартный, одиночный. В последнем случае включаться будут все лампы сразу. Выбор делается исключительно из личного предпочтения, так как особых сложностей в установке нет.

Работа начинается со стандартного определения назначения проводов. Выявляется фаза и заземление. На люстре выполняется распределение проводов. Как правило, 3 лампы подключаются на одну клавишу, 2 на другую. После того, как провода «раскиданы», подключение не составит труда. Обязательно отключается электричество в помещении, в котором проводится работа. Соединяются провода люстры и проводки комнаты. Для соединения лучше всего использовать клеммы. Это удобно, аккуратно, надежно.

Подключение выключателя к люстре с одной клавишей еще проще. Не нужно распределять провода между кнопками выключателя, а все 5 шнуров напрямую соединяются между собой и подключаются к электричеству. Перед началом работы все равно нужно будет распределить фазу и заземление, и только потом приступать к соединению с проводами люстры.

Что делать, если количество проводов не совпадает?

После изматывающего похода за люстрой, пересмотрев тысячи вариантов, сотни видов, найдя, наконец-то, ту самую, при попытке установить прибор выясняется, что количество проводов проводки квартиры и люстры не совпадает. Что делать? Нужно все равно устанавливать. По сути, разница в количестве проводов - не проблема. Есть несколько вариантов крепления люстры на потолок:

  1. Из потолка выходит 2 провода, а из осветительного прибора 3 или больше.
  2. Из потолка выходит 3 свободных шнура, а из люстры всего 2.

Ниже рассмотрены оба случая.

Если в люстре больше проводов, чем в проводке

В первую очередь нужно разобрать провода. Как правило, если люстра много рожковая, она рассчитана на двух клавишный выключатель. Отсюда и количество проводов. В современных люстрах уже распределена схема подключения. Проводка внутри люстры поделена в зависимости от количества ламп. Определяется несколько вариантов: сменить одноклавишный выключатель на двухклавишный (тогда можно и степень освещенности регулировать), либо подключить все лампочки на один выключатель.

Если выключатель заменяется, то соединяем провода люстры при помощи клеммы и создаем перемычку для параллельного соединения патронов. А дальше - стандартное подключение проводов по схеме, описанной выше.

Очень важно при покупке обращать внимание на схему подключения люстры, рекомендованную производителем. Это подстрахует от ошибок и облегчит процесс установки осветительного оборудования в помещении.

Если в проводке проводов больше, чем в люстре

В этом случае, скорее всего люстра однорожковая, а выключатель двухклавишный. Начало работы – определение фазных проводов, необходимо пометить «ноль». Дальше есть несколько способов. Самый простой вариант того, как подключить люстру с двумя проводами, – это соединить фазу, «ноль» и проверить, горит ли лампочка. Если горит, то нужно изолировать соединения и закрепить люстру.

Сложнее разобраться в проводах и произвести подключение при помощи клеммы. Нужно соединить необходимые провода, а шнуры выключателя объединить перемычкой. Можно соединить провода выключателя в клемме в один зажим, а перемычку создать непосредственно на выключателе.

Заключение

Итак, мы выяснили, как правильно подключить люстру в доме своими руками. Следуя простым советам, изложенным выше, вполне легко самостоятельно установить любой осветительный прибор. Главное - помнить о технике безопасности, внимательно изучить схему подключения перед началом работы и максимально сосредоточиться. Делать что-то для дома своими руками приятнее и гораздо дешевле, чем вызывать команду профессионалов. Люстра - не столь сложное устройство, поэтому с монтажом справится практически любой, даже не имея опыта.

3 ошибки при подключении люстры к выключателю, схемы подключения

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Блок: 1/6 | Кол-во символов: 281
Источник: http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клеммы и т. д.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Блок: 2/11 | Кол-во символов: 1284
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Блок: 3/11 | Кол-во символов: 1018
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Прозвонка проводки

В первую очередь нужно проверить правильность подключения выключателя. В разомкнутом положении индикаторная отвертка должна показать наличие фазы на одном из проводников. Если фазу найти нельзя, то это значит, что выключатель подключен неправильно или есть проблемы в распределительной коробке.

В том месте потолка, где будет установлен светильник, должно выходить как минимум два провода – нулевой и фазный от выключателя. В случае подключения многорожковой люстры количество проводов может быть большим. Один из них так и остается нейтральным, количество других соответствует количеству клавиш на выключателе.

При помощи индикатора

Определить назначение каждого провода очень просто. При включенном выключателе только на одном из проводов не должно быть напряжения. Остальные должны вызывать свечение индикатора. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Поиск фазного провода при помощи индикаторной отвертки

При помощи вольтметра

При проверке измерительным прибором нужно найти провод, относительно которого на остальных проводах будет присутствовать напряжение. Этот провод и будет нулевым. Между остальными проводами прибор покажет отсутствие напряжения. Далее, оставив подключенным к нулевому проводу один из щупов прибора, поочередно выключают клавиши выключателя, чтобы определить принадлежность проводов.

Блок: 4/9 | Кол-во символов: 1410
Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

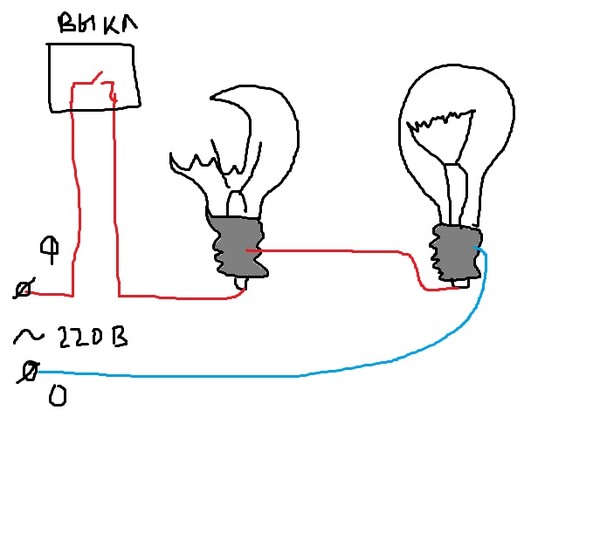

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Блок: 3/6 | Кол-во символов: 3128
Источник: http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Подключениелюстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.



Блок: 2/6 | Кол-во символов: 1437
Источник: https://electric-220.ru/news/podkljuchenie_ljustry_k_dvojnomu_vykljuchatelju/2016-09-12-1057

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники — https://cable.ru, Кабель.РФ

Блок: 4/4 | Кол-во символов: 3600
Источник: https://svetosmotr.ru/3-oshibki-pri-podklyuchenii-lyustry-k-vyklyuchatelyu/

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Блок: 5/6 | Кол-во символов: 865
Источник: http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Как подключить люстру через диммер

Необходимый материал для монтажа:

  • двухжильный кабель ВВГнГ-Ls 2*1,5мм2
  • трехжильный кабель ВВГнГ-Ls 3*1,5мм2
  • диммер
  • гильзы соединительные
  • клеммы Wago

Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.

Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:

  • L – фазный провод от щитовой
  • Люстра – фазный провод для подключения самой люстры

Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.

Наносите на его жилы три надписи в местах зачистки изоляции:

После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.

Одинаково промаркированные жилы подключаете между собой.

Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.

Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.

Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.

На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.

Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.

Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.

Блок: 3/4 | Кол-во символов: 1717
Источник: https://svetosmotr.ru/3-oshibki-pri-podklyuchenii-lyustry-k-vyklyuchatelyu/

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Блок: 7/11 | Кол-во символов: 1525
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Блок: 11/11 | Кол-во символов: 578
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Кол-во блоков: 16 | Общее кол-во символов: 16843
Количество использованных доноров: 5
Информация по каждому донору:
  1. http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html: использовано 4 блоков из 11, кол-во символов 4405 (26%)
  2. http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami: использовано 3 блоков из 6, кол-во символов 4274 (25%)
  3. https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry: использовано 1 блоков из 9, кол-во символов 1410 (8%)
  4. https://svetosmotr.ru/3-oshibki-pri-podklyuchenii-lyustry-k-vyklyuchatelyu/: использовано 2 блоков из 4, кол-во символов 5317 (32%)
  5. https://electric-220.ru/news/podkljuchenie_ljustry_k_dvojnomu_vykljuchatelju/2016-09-12-1057: использовано 1 блоков из 6, кол-во символов 1437 (9%)

Установка трехпозиционного переключателя со схемами подключения

Уровень сложности: Продвинутый
Трехпозиционные переключатели управляют освещением и розетками с двух точек: например, свет в коридоре, которым можно управлять с первого этажа и со второго. пол. Или свет в гараже, который можно включать / выключать из гаража, кухни или кладовой и т. Д. Что вам понадобится для установки выключателя света:
  • Трехпозиционный выключатель
  • Трехходовой кабель с другим проводом для заземления (всего четыре)
  • Клеммные винты
  • №12 провод
  • Плоскогубцы или ножовка линейного мастера
  • Острый нож или режущий инструмент
  • Инструмент для зачистки проводов
  • Ортез руки
  • Буровая установка с удлиненным шнеком электрика
  • Катушка электротехнической проволоки
  • Винты заземления
  • Черная лента

Для трехпозиционных переключателей требуется трехжильный кабель: провод питания, нейтральный провод и провод бегунка или переключатель.

Кабель также должен иметь провод заземления или всего четыре провода в кабеле.Система также требует трехпозиционных переключателей. Переключатели шире чем у обычных однополюсных переключателей, и у них есть три клеммных винта сбоку (иногда сзади) корпуса переключателя. Два терминала будут с одной стороны корпуса переключателя; один терминал с другой стороны.

Четырехпозиционные переключатели имеют четыре клеммы. Этот переключатель работает в сочетании с двумя трехпозиционными переключателями для управления подачей электричества на освещение и розетки. из трех мест. Все четыре клеммы окрашены в цвет латуни.Они поддерживают токопроводящие жилы (путевые провода), которые принимают и передают электричество. от каждого из трехпозиционных переключателей. Переключатель на четырехпозиционном переключателе НЕ помечен "ВЫКЛ" и "ВКЛ". Эти отметки - единственный способ определить разницу. между ним и двухполюсным переключателем, помеченным как «ВЫКЛ.» и «ВКЛ.».

Для домашней, внутренней проводки желательно использовать провод № 12. Провод № 14 приемлем, если цепь защищена на 15 ампер. (Канадский код требует использования проволоки №14 для внутренних работ.)

Внимание:
Местные и провинциальные нормы и правила должны быть проверены перед началом любого проекта электромонтажа. Большинство кодексов диктуют, что все соединения проводов должны быть размещены внутри. выключатель, розетка или распределительная коробка. Если провода, идущие к выключателям и светильникам, будут подвергаться воздействию влаги, используйте провод, предназначенный для влажных локации. Перед началом работ обязательно получите все необходимые разрешения на электричество.

ОЦЕНКА НЕОБХОДИМОСТИ ПРОВОДА
Информация и иллюстрации основаны на использовании неметаллического кабеля в оболочке (часто называемого торговой маркой Romex).Для рисунка нужны материалы, Измерьте расстояние между новым переключателем и источником питания. Добавьте дополнительную ногу для каждого соединения, которое вы будете делать вдоль линии. Затем, чтобы предоставить Допустимая погрешность, добавьте еще 20%. Например, если вы измеряете 12 футов кабеля между новым переключателем и существующим приспособлением, добавьте еще 2 фута для двух соединений, что в сумме составляет 14 футов. Затем добавьте к общей сумме 20%, примерно 3 фута. Для этой работы вам понадобится 17 футов кабеля.


РАБОТА С ПРОВОДОМ
Для соединения проводов провод необходимо протянуть через коробки длиной не менее 6 дюймов, разрезать, а затем снять изоляцию.Вот последовательность действий:

  1. Отрежьте кабель до нужной длины с помощью линейных плоскогубцев или ножовки.
  2. Острым ножом или режущим инструментом надрежьте внешнюю оболочку, соблюдая осторожность, чтобы не порезать изоляцию, покрывающую провода внутри кабеля. Если возможно, положите кабель на плоскую твердую поверхность, чтобы правильно его разрезать. Вы также можете использовать кабельный рыхлитель.
  3. Отогните оболочку и обрежьте ее под прямым углом.
  4. С помощью приспособлений для зачистки проводов вставьте отдельные провода в канавку подходящего размера в ручке (12 для No.Провод 12 калибра). Покрутите стриппер или поверните на 360 градусов, снятие изоляции с провода, когда она отрывается под режущими лезвиями. Удалите от 3/4 до 1 дюйма изоляции.
  5. Соедините провода вместе и закрепите коннектором.
ДОБАВЛЕНИЕ НОВОЙ ПРОВОДКИ
Это включает протягивание проводов через стойки и стропила в задней части настенного покрытия (штукатурка, гипсокартон и т. Д.). Вам понадобится ручная скоба, дрель с длинной насадкой электрика, катушкой электротехнической проволоки и большим терпением.

При подключении трехпозиционных переключателей провод питания подключается к ОБЩЕЙ клемме, обычно обозначенной «COM». Расположение этой общей клеммы может отличаться. по данным производителя переключателя. Проверить переключатель. Если нет маркировки, общий вывод может иметь черный или латунный цвет.

На следующих рисунках проследите каждый провод пальцем или карандашом до его вывода на приспособлении. Таким образом, вы убедитесь, что все соединения сделано правильно.

Обратите внимание, что оттенки проводов на рисунках соответствуют фактическому цвету.См. Цветной ключ на каждом рисунке.

Осторожно:
При работе с электричеством всегда отключайте питание на главной панели обслуживания (предохранитель или автоматический выключатель) перед началом работы. Убедитесь, что схема полностью мертвая!

Вариант 1. Приспособление, управляемое двумя переключателями: питание через распределительную коробку
Два трехпозиционных переключателя управляют одним светом, при этом электрическая энергия проходит через первый переключатель, течет ко второму переключателю, а затем к Светильник.Заземляющий провод проходит через обе распределительные коробки и потолочную световую коробку и подключается ко всем соединениям, кроме света, с косичкой (коротким отрезком провода) и соединителем. Горячий провод на чертеже черный и подключен к клемме COM. Нейтральный провод белый. Проследите каждый пальцем до вывода на осветительной арматуре, чтобы убедиться в правильности подключения. Некоторые светильники с цепочкой иметь заземление.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)


Вариант 2.Светильник, управляемый двумя переключателями: Power Through Light
Два трехпозиционных переключателя управляют одним светом с помощью электроэнергии, проходящей через светильник по двухпроводному кабелю. Чтобы закодировать белый провод, который используется как силовой провод от светильника через выключатели, в ящиках на провод наматывается черная электротехническая лента. Этот Кстати, если вы или кто-то другой войдете в ящики для ремонта, белый провод, обмотанный черной лентой, укажет на наличие горячего провода. Даже когда заклеен черной лентой, белый ни в коем случае нельзя использовать провод для подачи питания на клемму прибора.Красный путевой провод (выключатель) проходит только между двумя выключателями, а не между светом. Обратите внимание на соединения заземляющего провода.

(Щелкните изображение или здесь, чтобы увеличить диаграмму)


Вариант 3. Крепление между двумя трехпозиционными переключателями: выключатель питания
Освещение управляется двумя трехпозиционными выключателями, при этом свет между переключателями и питание сначала проходит через выключатель, затем - на свет, и на второй трехпозиционный переключатель.Заземляющий провод соединяется с соединителем проводов на распределительных коробках и потолочной коробке. Винты заземления часто обставлены ящиками и имеют зеленый цвет.
Совет: путевой провод проходит через световой потолочный короб, а белый провод проклеен черной лентой между приспособлением и вторым переключателем.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)


Вариант 4. Крепление между двумя переключателями: Power Through Light
Этот светильник находится между переключателями с источником питания от источника света.Для этого используется трехжильный кабель с заземляющим проводом. Сила сначала проходит через световой потолочный короб, а затем течет к переключателям.
Совет: Белый нейтральный провод от источника питания подключается непосредственно к светильнику. Черный или горячий провод подключается к переключателю, а затем отключается. подается обратно через соединения через белый провод, обмотанный черной лентой электрика, чтобы указать, что он горячий. Путевые провода подключены в коробке приспособлений.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)


Вариант 5.Концевые огни, управляемые двумя трехходовыми переключателями
Эти конечные огни управляются двумя трехходовыми переключателями с двухпроводным кабельным источником питания, проходящим через первый трехходовой переключатель.
Совет: Белый или нейтральный провод полностью проходит через систему соединений с косичками на обоих переключателях и первом световом коробе. Только Для ящиков у фонарей нужен двухжильный кабель с массой. Дорожные провода (красные) подключают трехпозиционные переключатели, не заходя дальше система

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)


Вариант 6.Два трехпозиционных переключателя управляют двумя световыми сигналами: сквозное освещение
Концевые осветительные приборы управляются двумя трехпозиционными переключателями, при этом питание подается через световые короба по двухпроводному кабелю к двум переключателям.
Совет: посмотрите, как подключено питание на фарах: белый провод, обмотанный черной лентой электрика, от ближайшего переключателя к путевому проводу, который соединяет второй или концевой светильник, затем подключенный к латунному зажиму. Таким образом утилизируется вся проволока без отходов. Оба белых провода обмотаны черной лентой а путевой провод (обычно красный) указывает на наличие горячих проводов, если переключатели / фары переделаны.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)


Вариант 7. Два индикатора между двумя трехпозиционными переключателями: выключатель питания

Эти индикаторы между переключателями получают электроэнергию от переключателя. Второй переключатель - это концевой выключатель или концевой выключатель. Оба трехпроводные и двухжильный кабель с заземлением.

Совет: Путевой провод подключается к световым потолочным коробкам с отрезком нейтрального провода, обмотанного черной лентой, чтобы обозначить наличие горячего провода.Земля провод соединен косичками. Нейтральный провод идет в обход первого трехпозиционного переключателя.
Используйте двойное кабельное соединение между осветительными приборами для работы с несколькими проводами

(Щелкните изображение или здесь, чтобы увеличить / распечатать схему)


Вариант 8. Концевые выключатели: питание через свет
Питание через световые приборы на трехпозиционные переключатели осуществляется по двухпроводному кабелю и заземлению между световыми коробами и трехпроводным кабелем и заземлением на переключателях.Белый или нейтральный провод, обмотанный черной лентой электрика, используется в качестве черного провода питания для соединения повсюду. Заземляющие провода соединены косичками к коробкам осветительных приборов и к клеммам распределительной коробки. Выключатели управляют обоими лампами, но проводка гарантирует, что если одна лампочка загорится вне, другой все равно будет работать.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)

2004 Интернет-каталог товаров для дома Все права защищены

Примечание: на содержание этой статьи распространяется отказ от ответственности.

Схема подключения 4-позиционного переключателя

Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек. Сюда включены несколько схем, которые можно использовать для обозначения 4- и 3-сторонних схем освещения в зависимости от расположения источника по отношению к переключателям и источникам света. В комплект входит схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест.Здесь вы найдете информацию об устранении неполадок с 4-х позиционным переключателем и справку по 3-х позиционным переключателям здесь. Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.

Подключение 4-позиционного переключателя с подсветкой на конце

В этой базовой схеме 4-стороннего освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя к свету.

Источник электричества находится у первого трехпозиционного переключателя, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с помощью белого провода до осветительной арматуры.Черный и красный провода, идущие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.

Обратите внимание, что путевые провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а путевые провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-ходовому переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Электропроводка 4-позиционного переключателя с первым светом

На этой схеме показано подключение 4-х канальной цепи с источником электричества в осветительной арматуре и переключателями, идущими после. Двухжильный кабель проходит от источника света до SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий провод сращивается с белым проводом кабеля, идущим к SW1. На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2.Белый провод отмечен черным на каждом стыке, чтобы определить его как горячий.

На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.

Обратите внимание, что путевые провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а путевые провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-ходовому переключателю.Не путайте пары, иначе схема не будет работать должным образом.

Схема 4-позиционного переключателя Свет между переключателями

Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительная арматура находится между ним и другими переключателями. Между светом и всеми выключателями проложен трехжильный кабель.

Горячий провод источника подключается к общему проводу на SW1, а нейтральный провод соединяется напрямую с нейтральной клеммой осветительной арматуры. Черный и красный провода от SW1 используются в качестве переходных, и в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю.Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод имеет черную маркировку на каждом конце, чтобы обозначить его как горячий.

4-проводной источник и середина света

На этой схеме показаны осветительный прибор и электрический источник вместе в одной коробке, расположенной между переключателями. Трехжильный кабель проходит по всей цепи, и горячий источник соединяется с черным проводом, идущим к общей клемме на SW1.Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны от источника света, и эффект будет таким же.

Красный и белый провода от SW1 используются в качестве дорожек, в световом коробе они соединены с красным и белым, идущими к 4-позиционному переключателю. Белый провод имеет черную маркировку с обоих концов, чтобы обозначить его как горячий.Черный провод, идущий к 4-му выходу, подключается к горячему источнику на приспособлении, а в распределительной коробке он соединяется с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.

Подключение 4-позиционного переключателя с четырьмя переключателями

Здесь два четырехпозиционных и два трехпозиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-канальном.Т2 от этого переключателя подключается к Т1 на втором 4-канальном пути, а Т2 подключается к путешественникам на SW2.

Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре.Черный провод от SW2 используется для подключения общей клеммы к горячей клемме светильника.

Схема подключения 4-позиционного переключателя диммера

Это проводка для диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.

3-полосный диммер имеет 4 многожильных провода: один общий, два ходовых и заземляющий. Эти многожильные провода присоединены к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а проводник красный. В любом случае дорожные провода будут окрашены в один цвет, чтобы отличать их от обычных.

На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее напрямую к нейтрали на осветительной арматуре.Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для подключения общего провода от диммера к горячему выводу на светильник.

Поиск и устранение неисправностей в цепях 4-позиционного переключателя

Наиболее вероятная причина отказа цепи - ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому терминалу в паре, но не путайте пары на четвертом пути, иначе схема не будет работать должным образом.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель можно подключать только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-ходовым переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть существующие переключатели, которые перестают работать, возможно, они изношены или винты клемм со временем ослабли.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой - к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-ходового переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик - к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один зонд к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты.Переместите второй зонд к другому терминалу в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы щелкаете тумблером во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одном из возможных вариантов при нажатии на тумблер, скорее всего, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.com

Как заменить светильник

Установка нового светильника на место старого - отличный способ добавить нотку стиля и изящества в любую комнату в доме. И хотя для этого требуются некоторые ноу-хау в области электротехники, это не так уж и сложно.

Сегодня мы поговорим о том, как безопасно работать с электричеством. Мы покажем вам некоторые необходимые электрические инструменты для вашего ящика с инструментами и научим вас некоторым базовым навыкам электромонтажа, которые пригодятся для других электрических проектов в доме.

Но прежде чем начинать какой-либо электрический проект, вам нужно знать, как получить доступ к вашей электрической панели обслуживания, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током. Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им.

Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения этих работ. Но если вы готовы, то приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют коробкой выключателя.Сначала вам нужно найти выключатель, который отключает цепь в комнате, где вы работаете. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно получить помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который управляет заменяемым светом. Включите и выключите несколько раз. Если свет не горит, значит, вы нашли свою цепь.

Один удобный инструмент, без которого я никогда не остаюсь в электрическом проекте, - это удобный тестер напряжения. Если подержать его рядом с источником света и нажать кнопку, мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует о том, что электрический ток все еще присутствует, возможно, вам придется выключить питание всего дома и включить свет с батарейным питанием или вызвать электрика.

Если в комнате нет света, вам понадобится альтернативный источник света, такой как галогенная рабочая лампа.В зависимости от того, в какой цепи горит свет, вам может понадобиться удлинитель, чтобы подключить рабочее освещение в другую комнату.

Теперь, когда мы убедились, что к светильнику не подается электричество, пора снять старый светильник. Большинство подобных светильников для скрытого монтажа разбираются аналогичным образом.

Сначала снимите гайку, которая удерживает плафон на поддоне приспособления. Эту гайку можно прикрепить к наконечнику. Будьте осторожны, когда откручиваете эту гайку, и убедитесь, что она поддерживает штору, чтобы она не упала на пол при ослаблении гайки.Освободившись, снимите шторку с резьбового ниппеля и уберите ее. Затем ослабьте винты, которые крепят поддон к электрической коробке, и снимите поддон.

Когда поддон приспособления освободится от распределительной коробки, отсоедините провода. Удалите всю изоленту, которая закрывает соединители проводов (или гайки, как их обычно называют), затем открутите их от проводов. Возможно, вам придется раскрутить провода, чтобы отделить их друг от друга, используя плоскогубцы.Затем отсоедините заземляющий провод. Снимите старый свет и уберите его с дороги.

В зависимости от вашего нового светильника, если он похож на стиль, он, вероятно, будет устанавливаться в обратном порядке. Но даже похожие светильники имеют небольшие различия в конструкциях и способах установки. Поэтому обязательно прочтите и внимательно следуйте инструкциям производителя.

Чтобы установить этот свет, сначала прикрутим перекладину к розетке. Затем мы продеваем ниппель со стопорной шайбой и шестигранной гайкой через поперечину и размещаем его в соответствии с нашими инструкциями так, чтобы он удерживал поддон на месте заподлицо с потолком.Для этой следующей части вам может потребоваться дополнительная пара рук, которая поможет вам удерживать приспособление при повторном подключении проводов. После того, как мы отрегулировали посадку и затянули шестигранную гайку, чтобы закрепить ее на поперечине, мы подключим наши электрические провода, подключив черный провод дома к черному проводу прибора, затем белый провод дома к белому проводу прибора и наконец, провод заземления дома к проводу заземления прибора.

Чтобы выполнить эти соединения, скрутите концы провода вместе по часовой стрелке.Скрутив концы вместе, накройте скрученный провод проволочной гайкой, закручивая по часовой стрелке до плотного прилегания. Теперь нам нужно обернуть каждое соединение изолентой соответствующего цвета. Вы сделаете это для каждого из трех подключений, включая черный провод, белый провод и провод заземления. Когда все соединения заклеены, аккуратно вставьте подключенные провода в розетку.

Установив проводку, вставьте поддон приспособления через резьбовой ниппель и завершите установку, следуя инструкциям производителя.

Снова включите выключатель, переведите выключатель света в положение «включено» и наблюдайте, как ваши усилия освещают комнату.

Закрыть стенограмму

Электропроводка светильника и запасной красный провод

" Дом »Электромонтажные проекты »Комментарии или вопросы
»Домашняя электрическая проводка: Руководство по домашней электропроводке
»Нужна помощь с вашим проектом по электромонтажу?
»Вперед - Задайте вопрос по электрике

Как подключить красный провод к потолочному светильнику: красный провод к потолочному вентилятору или проводке светильника.

Красный провод в проводке потолочного вентилятора или светильника
[ad # block] Электрический вопрос: Я пытаюсь заменить потолочный светильник.

  • Переключатель, к которому он подключен, представляет собой переключатель яркости с кнопкой включения / выключения, а также ползунок светорегулятора.
  • Проводка в потолке содержит черный, красный и белый провод, а также заземление.
  • Светильник содержит только черный и белый цвета.
  • Для чего нужен красный провод и как его подключить?

Спасибо.

Этот вопрос по электропроводке поступил от: Марлен, домовладельца из Брамптона, Онтарио, Канада.
Дополнительные комментарии: Отличный ресурс для помощи.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Марлен.

Как подключить красный провод к потолочному светильнику
  • Красный провод
    Красный провод, скорее всего, является запасным проводом, который должен был использоваться при подключении потолочного вентилятора.
  • Настенный выключатель
    Обычно, когда установлен потолочный вентилятор, красный провод чаще всего используется для освещения, а черный - для двигателя вентилятора.
  • Красный провод в качестве запасного провода
    Если потолочный вентилятор не установлен, этот запасной красный провод изолирован изолентой или заглушен проволочной гайкой.
Подробнее о подключении осветительного прибора

Электропроводка переключателя света

Электрические схемы

Подключение диммерного переключателя

Схема подключения трехпозиционного диммерного переключателя
Полностью объясненная электрическая схема трехпозиционного диммерного переключателя устранит тайну подключения трехпозиционного диммерного переключателя.

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.



Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
120253 Розетки 9000 и 240 Вольт Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного шнура осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
....и многое другое.

Будьте осторожны и безопасны - никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Присоединяйтесь к обсуждению!

Задайте Дэйву свой электрический вопрос и оставьте комментарий

Электрический вопрос

Как поменять светильник без шока

Сколько психиатров нужно, чтобы поменять лампочку?

Нет.Лампочка поменяется, когда будет готова!

Хорошо, я подожду несколько минут, чтобы отдышаться. Ну вот ... посмейтесь, не торопитесь. Если не считать шуток, поменять лампочку легко, и никогда не стоит откладывать ее на потом.

Теперь, если вы хотите поменять сам светильник? О, боже, ну, на самом деле, как оказалось, это тоже довольно просто. Вы можете использовать отвертку? Можно ли скрутить пару проводов вместе? Вы можете сделать это дважды? Тогда вы, сэр, можете поменять светильник.

Мишель Гибсон / Getty Images

Будь то потолочный светильник или настенный бра, этапы замены светильника практически одинаковы. (Обратите внимание, что для некоторых светодиодных высоких шляп или других более специализированных устройств могут потребоваться другие действия, также известные как вызов электрика.)

Единственные инструменты, которые вам могут понадобиться:

  • Отвертка крестовая
  • Отвертка с плоской головкой
  • Плоскогубцы
  • Кусачки
  • Инструмент для зачистки проводов

И, честно говоря, вам, вероятно, понадобятся только Phillips и, возможно, игольчатый наконечник для прочного скручивания проводов вместе, хотя накрученные соединители проводов (красочные пластиковые «колпачки») обычно отлично справляются с этой задачей.

Как заменить светильник

1. Выключите питание

Найдите правильную цепь для отключения питания, и, если вы не можете этого понять, отключите электричество во всем доме. Быть шокированным - это не весело (в конце концов, мы не говорим о том, чтобы купить новые часы и сказать, что вы получили G-Shocked). Знаю по личному опыту.

2. Снимите старый крепеж

Скорее всего, сначала нужно будет снять стеклянный шар, а затем открутить несколько винтов, крепящих пластину к потолку или стене.Будьте готовы поддержать эту пластину одной рукой, а другой рукой откручивать конические закручивающиеся соединители (обычно они оранжевого или желтого цвета) с проводов, которые теперь свисают со стены или потолка.

Energyy / Getty Images

3. Обратите внимание на цвета и расположение проводов

Современные осветительные приборы обычно имеют один черный провод и один белый провод, а также один зеленый заземляющий провод. Если провода, торчащие из вашего потолка, черно-белые, все стало проще.Если в вашем доме старая электропроводка, часто в виде медных проводов без дифференцированного покрытия, вы должны внимательно отметить цвета проводки в только что снятом приспособлении. Убедитесь, что когда вы присоединяете новый прибор, его черный провод соединяется с тем местом, где был старый черный провод, например Вы можете (и должны) временно пометить проводку малярным скотчем.

4. Проверьте крепеж на потолке

Убедитесь, что «электрическая коробка» находится в хорошем рабочем состоянии. Это означает, что коробка, которая часто имеет круглую форму, надежно закреплена на потолке и что ее провода должным образом покрыты, а на концах имеется достаточное количество проводов, оголенных на концах, чтобы правильно переплетаться с проводами нового приспособления.Этот инструмент для зачистки проводов может здесь помочь, и используйте кусачки, чтобы отрезать изношенный или чрезмерно перекрученный кончик провода. Также убедитесь, что есть отверстия, через которые могут проходить винты, прикрепленные к новому приспособлению. Не бойтесь просверлить самостоятельно и обратите внимание, что при необходимости вы также можете прикрепить пластину нового светильника к деревянным шпилькам.

5. Подключите провода

Черный провод скручивается с черным проводом. То же самое с белым. Поверните их по часовой стрелке. Затем накрутите эти маленькие конические колпачки на скрученные провода, также поворачивая их по часовой стрелке, пока они не станут сопротивляться.(Слегка, не нужно сильно превышать первое сопротивление.) Затем прикрепите зеленый провод заземления к винту заземления на распределительной коробке. Скорее всего, он сам будет зеленым или с надписью «земля». Протолкните лишнюю проводку в коробку, чтобы приспособление не защемило ее.

Дон Николс / Getty Images

6. Соедините пластину

В идеальном мире в электрической коробке должны быть отверстия, которые идеально совпадают с отверстиями в вашем новом осветительном приборе. В реальном мире вам, возможно, придется проявить творческий подход.Вы можете ввинчивать в дерево, просверливать отверстия в металле и т. Д. - большинство осветительных приборов не такие тяжелые, просто убедитесь, что пластина надежно закреплена, и убедитесь, что не прикручены никакими проводами, так сказать.

7. Установите крышку

Может быть, это стеклянный шар, может быть, корпус из кованого железа, может быть, это стекло винтажной Тиффани. Что бы ни. Просто следуйте инструкциям к новому приспособлению, чтобы прикрепить часть, закрывающую лампу, к пластине, которую вы только что закрепили.

8.Снимите крышку, вставьте лампочку и наденьте крышку на место

Вы забыли лампочку, а? Медленное нажатие…

Рекомендации редакции

Как подключить 4-позиционный переключатель

4-позиционный переключатель, как показано на рисунке 1, используется для включения осветительной арматуры на и на из трех или более мест.

Подключение светильника таким образом, чтобы его можно было включить ВКЛ, или ВЫКЛ, из более чем двух мест, требует установки как трехпозиционных, так и четырехпозиционных переключателей.

Рисунок 1 - 4-позиционный переключатель

Выбор 4-х позиционных переключателей.

Существует множество сценариев подключения. Если вы заменяете 4-позиционный переключатель, вам необходимо только отсоединить провода от неисправного переключателя и таким же образом установить их на новый переключатель.

Если вы устанавливаете новую схему, то лучше всего подавать питание переменного тока либо на первый выключатель, либо на осветительный прибор. Подача питания на переключатель в середине схемы значительно усложняет проводку.

Следует отметить, что схема может управлять более чем одним осветительным прибором. Дополнительные светильники устанавливаются параллельно первому светильнику.

Установка 4-позиционного переключателя

- компоновочная схема 1 (рис. 2):

Рисунок 2 - Установка 4-позиционного переключателя - Принципиальная схема 1
Схема подключения 4-позиционного переключателя

: Электропитание поступает в коробку осветительной арматуры, переходит к первому 3-х позиционному переключателю, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю в конце цепи (Рисунок 3).

Нажмите на изображение, чтобы увеличить

Рисунок 3 - Схема подключения 4-позиционного переключателя: Электропитание поступает в коробку осветительной арматуры, переходит к первому 3-х позиционному переключателю, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю в конце цепи.
Установка 4-позиционного переключателя

- компоновочная схема 2 (рис. 4):

Рисунок 4 - Установка 4-позиционного переключателя - Принципиальная схема 2
Схема подключения 4-позиционного переключателя

: Электропитание поступает на 3-х позиционный переключатель, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю, переходит к осветительной арматуре в конце цепи (Рисунок 5).

Нажмите на изображение, чтобы увеличить

Рисунок 5 - Схема подключения 4-позиционного переключателя: Электропитание поступает на 3-х позиционный переключатель, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю, переходит к осветительной арматуре в конце цепи.

Возможные схемы подключения для установки 4-позиционных переключателей практически безграничны. На предыдущих схемах подключения 4-позиционного переключателя были представлены инструкции по подключению, основанные на том, что осветительный прибор находится в начале или в конце монтажа проводки.

Возможно, осветительная арматура находится посередине проводки с переключателями до и после осветительной арматуры. На рисунках 6 и 7 представлены схемы подключения, на которых осветительная арматура находится посередине цепи.

Щелкните диаграмму, чтобы увеличить ее.

Рисунок 6 - Схема подключения 4-позиционного переключателя: Питание поступает на 3-позиционный переключатель, затем на 4-позиционный переключатель, затем на осветительную арматуру, затем на другой 4-позиционный переключатель, а затем на 3-позиционный переключатель.
Рисунок 7 - Схема подключения 4-позиционного переключателя: Питание поступает на осветительную арматуру и переходит к 3-х и 4-х позиционным переключателям в противоположных направлениях.

Теоретически нет ограничений на количество переключателей, которые вы можете иметь в какой-либо конкретной цепи. Дополнительные переключатели в схеме представляют собой 4-позиционные переключатели и устанавливаются между двумя 3-х позиционными переключателями, как показано на Рисунке 8.

Рисунок 8 - Пять переключателей, управляющих осветительной арматурой, с использованием двух 3-позиционных переключателей и трех 4-х позиционных переключателей с питанием к осветительной арматуре.
Схема подключения 4-позиционного переключателя

: Более чем в трех местах для управления осветительными приборами используются 3-х позиционные переключатели на конце коммутируемой цепи и 4-позиционные переключатели в середине (Рисунок 9).

Рисунок 9 - Схема подключения 4-позиционного переключателя: Более чем в трех местах для управления осветительными приборами используются 3-х позиционные переключатели на конце коммутируемой цепи и 4-позиционные переключатели в середине.

Если ваше приложение требует нескольких осветительных приборов, управляемых одними и теми же трех- и четырехпозиционными переключателями, дополнительные осветительные приборы должны быть подключены параллельно первому осветителю. Схема должна быть подключена к точке подключения первых проводов светильников к питанию - после выключателей.

Схема подключения осветительной арматуры

: несколько осветительных приборов, управляемых 3-позиционными переключателями (Рисунок 10).

Нажмите на изображение, чтобы увеличить

Рисунок 10 - Схема подключения осветительной арматуры: несколько осветительных приборов, управляемых 3-х и / или 4-х позиционными переключателями.

Как установить потолочные светильники заподлицо: руководство для самостоятельной сборки

Как самостоятельно подключить заподлицо

Вам не нужен электрик, чтобы добавить новую арматуру в ваше пространство.Просмотрите этот простой учебник по
, чтобы узнать, как заменить потолочный светильник

. Проекты

DIY - отличный способ обновить внешний вид вашего дома и в то же время повысить его стоимость. Одно из самых простых усовершенствований дома - обновить потолочные светильники для скрытого монтажа. В то время как для некоторых проектов освещения требуется нанять электрика, замена старых потолочных светильников - это проект, с которым большинство людей может справиться «с правильными инструкциями». Работать с электричеством может быть немного страшновато, поэтому обязательно следуйте всем советам по безопасности.Прочтите простое пошаговое руководство по замене потолочных светильников для скрытого монтажа.


Инструменты для установки потолочных светильников заподлицо:

Прежде чем начать, соберите вместе все инструменты, которые вам понадобятся для этого проекта. Заменить потолочный светильник скрытого монтажа довольно просто, поэтому наш список инструментов тоже. Все, что вам нужно, - это отвертка с плоской головкой и крестообразная отвертка, а также небольшой разводной гаечный ключ. Если у вас есть отвертка, она ускорит работу.

ЧТО ВАМ НУЖНО


Как безопасно выключить питание:

Перед тем, как начать, убедитесь, что все питание светильника выключено.Найдите свой выключатель (обычно он находится в прачечной или гараже). Посмотрите на список на внутренней стороне двери: «Вы увидите названия областей в вашем доме, и каждая из них будет иметь номер. Найдите номер комнаты, в которой вы работаете, затем найдите выключатель с этим номером и переведите его в положение ВЫКЛ. Это отключает все питание в этой комнате. Дважды проверьте, щелкнув выключателем для потолочного светильника. Никогда не полагайтесь на выключатель света, чтобы выключить питание.

Как удалить старый потолочный светильник:

Выключите питание и снимите старый потолочный светильник.Обычно вам придется снимать крышку или стеклянный колпак, открутив наконечник или винты. Затем отсоедините его от потолка, отсоедините старые провода и снимите.


Отсоединение проводов:

  • Внутри светильника обычно есть два винта, которые крепят свет к потолочной пластине, или центральная стойка с гайкой. Медленно открутите их и опустите приспособление на несколько дюймов.

  • Внутри потолка вы увидите коробку с толстыми проводами, обычно белую и черную.Вытащите провода и открутите гайки проводов; затем раскрутите провода, чтобы освободить их.

  • Третий неизолированный провод - это провод заземления. Осторожно размотайте его. (Если у старого прибора нет заземляющего провода, ничего страшного - у нового есть.)

  • Теперь старый светильник должен быть полностью отключен, и вы можете отложить его в сторону.

  • Снимите старую опорную пластину - обычно она выглядит как плоский стержень, пересекающий коробку, но может быть и круглой пластиной. Теперь у вас должна быть открытая коробка и свисающие провода.


Как подключить потолочный светильник заподлицо:

Если вы попросите друга подержать светильник, пока вы подключаете провода, это значительно упростит эту задачу. Сначала ознакомьтесь с инструкциями к потолочному светильнику, чтобы узнать, как он крепится к коробке. Обычно это пара винтов или центральная стойка. Убедитесь, что детали у вас под рукой. Но перед тем, как прикрепить его, нужно сначала подключить провода.

Попросите друга подержать светильник на несколько дюймов ниже потолка, пока вы подключаете провода.Как подключить провода? На концах черного и белого проводов есть оголенный медный провод, который вы плотно скручиваете, а затем плотно закрываете проволочной гайкой.


Подключение проводов:

  1. Прикрутите опорную пластину нового светильника к стойке в потолочной коробке. Убедитесь, что она плотно прилегает к потолку.

  2. Подключите белый провод от светильника к белому проводу в потолочной коробке. Вставьте провода в коробку.

  3. Подключите черный (или оранжевый) провод от светильника к черному (или оранжевому) проводу в потолочной коробке. Вставьте провода в коробку.

  4. Подключите тонкий провод заземления от светильника к оголенному проводу заземления в потолочной коробке; вставьте их в коробку.

  5. Если в потолке нет заземляющего провода, несколько раз оберните тонкий провод вокруг небольшого заземляющего винта на задней панели и осторожно затяните винт, чтобы удерживать его.

  6. Убедитесь, что все провода находятся внутри потолочной коробки.


Совет по установке потолочного светильника!

Перед тем, как надеть абажур или стеклянную крышку, убедитесь, что светильник работает.

Вернитесь к блоку выключателя, снова включите питание. Если свет не загорается, дважды проверьте все соединения проводки. Но если вы следовали нашему простому руководству, ваш светильник для скрытого монтажа должен работать безупречно - в завершение установите абажур или световое покрытие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
