Розетки и выключатели – это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

• Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
• Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
• Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
• В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
• Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

• Выключатели всегда устанавливаются в разрыв фазного провода.
• В помещениях повышенной влажности и на чердаке их наличие не допускается.
• Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
• При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
• Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

• Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
• Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
• Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
• Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

• освещение;
• розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
• кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая – для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм², но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль – по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее – остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному – ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

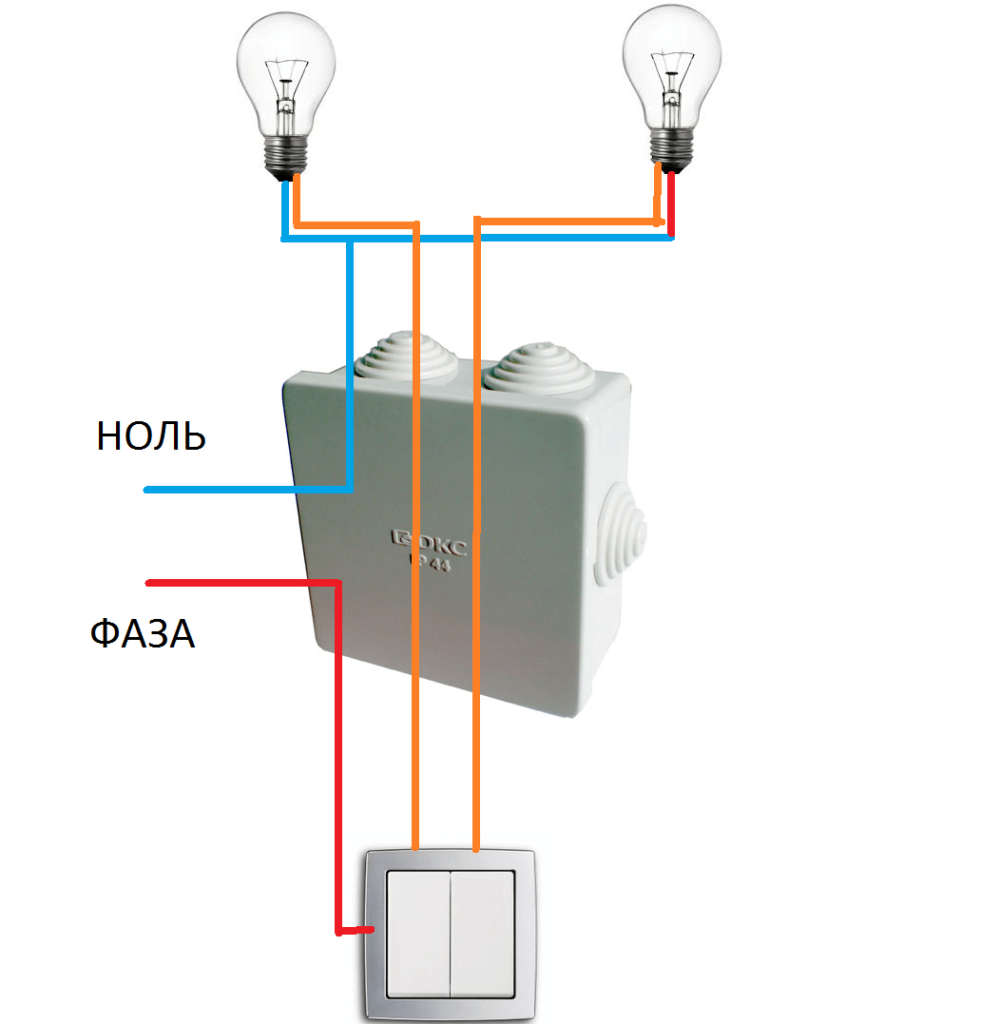

Двухклавишный выключатель

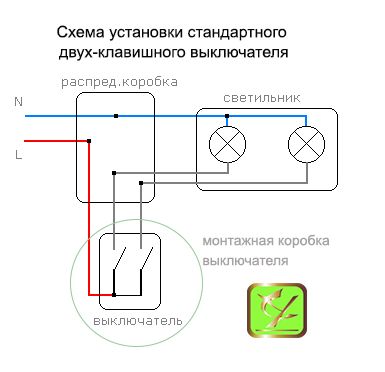

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

Розетка-выключатель в одном корпусе: как подключить

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

• к розетке подается питание обычным способом;
• фаза подключается на ввод выключателя;
• защитный провод также можно подключить от розетки;
• с выхода выключателя и нуля розетки подключается светильник.

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

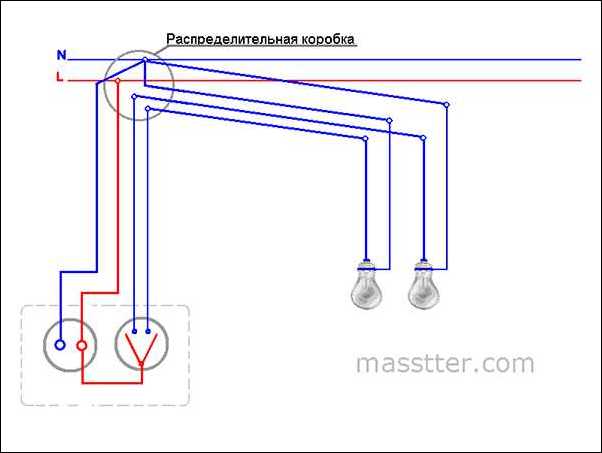

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

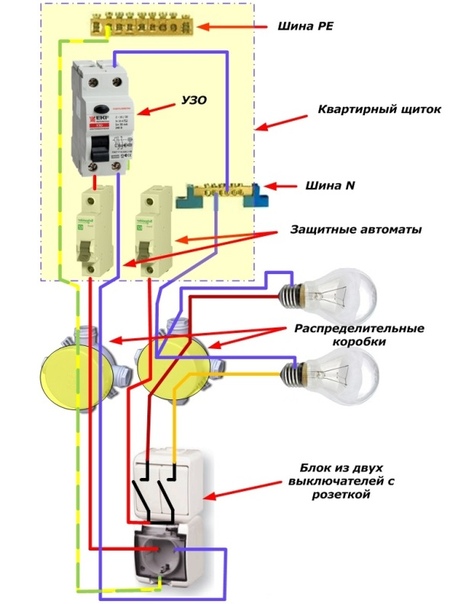

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание.

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль.

Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
2. Аккуратно снимите обе клавиши выключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

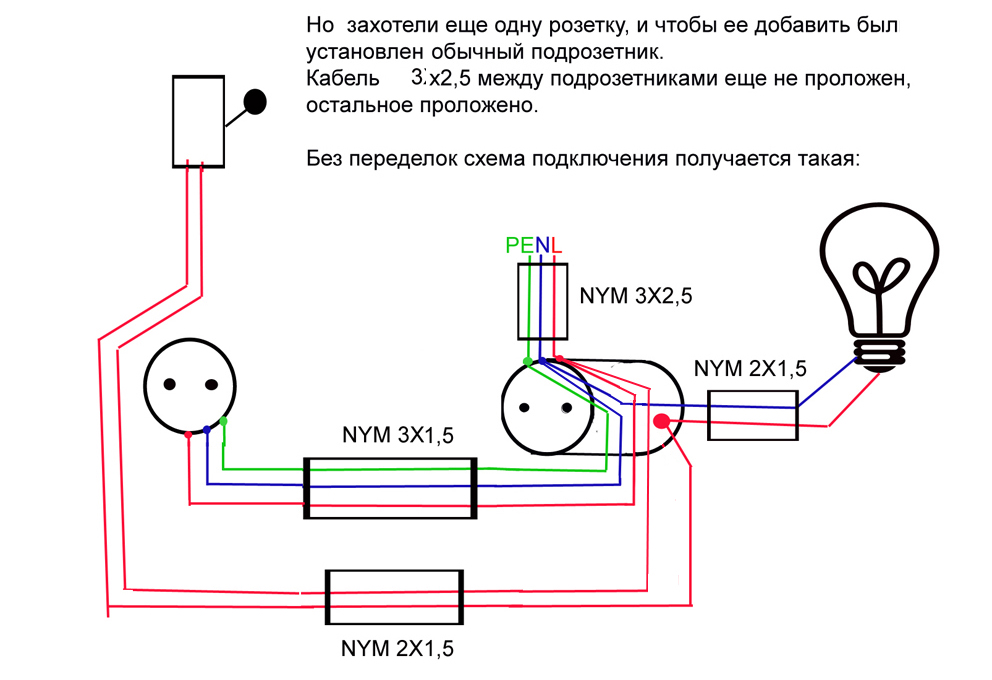

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

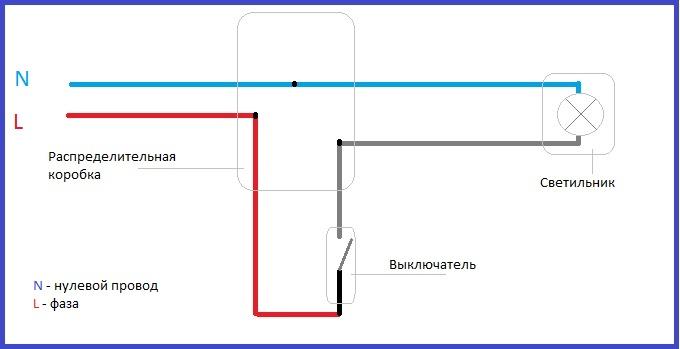

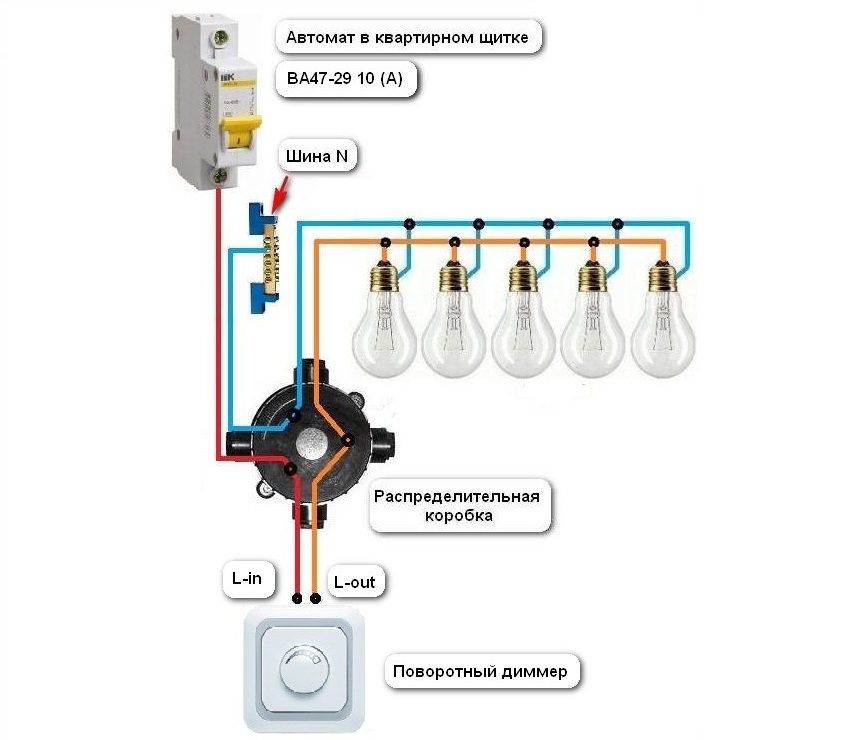

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

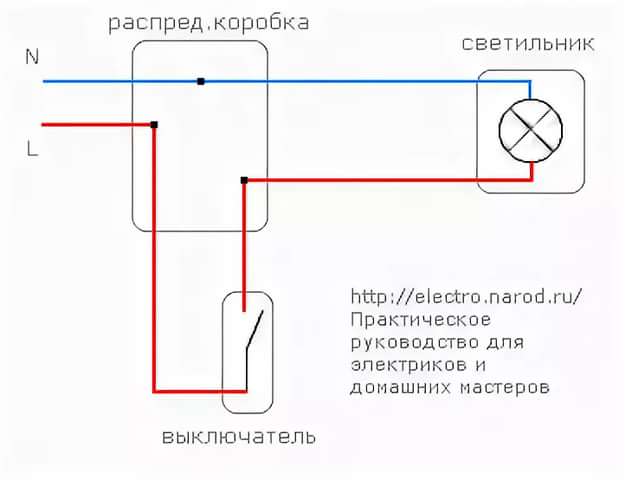

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

• Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
• Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
• Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

• Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
• Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
• Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

• Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Другие варианты схемы

Аналогичным образом можно подключить от одного источника питания розетку, двухклавишный выключатель и две группы осветительных приборов. В этом случае в распределительную коробку будет приходить два провода с двух выходных контактов выключателя и две фазные жилы от светильников. То же самое, как в описанном выше примере, только в коробке будет на одну скрутку больше.
Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

• Ноль питающей сети с нулевыми жилами розетки и светильника.
• Фаза питающей сети с фазными жилами розетки и выключателя.
• И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

{SOURCE}

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

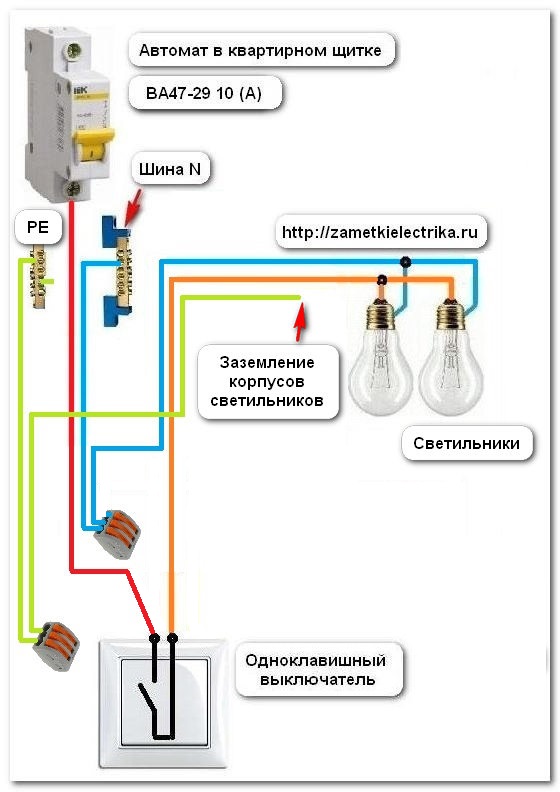

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Выбор устройства

Поскольку выбор достаточно большой, можно найти соответствующую интерьеру комнаты модель. Устройства также различаются функционально:

1. Обычные выключатели.
2. Устройства с индикацией, которая может включаться в темноте для обозначения места его расположения или обозначать, какая клавиша включена.
3. Проходные переключатели. Устанавливаются в разных местах длинных коридоров или проходов, на лестницах, разных этажах и др. Через них можно управлять одним или группой светильников из разных мест.

На корпусе изделий не должно быть царапин, заусенцев, потертостей и других повреждений. Клавиши должны легко переключаться с характерными щелчками, а клеммы – прочно фиксировать подключаемые провода. Надежно работают самозажимные клеммы, более удобные в применении. Достаточно вставить провод в отверстие, и он будет зафиксирован

Здесь важно грамотно его вынимать при необходимости. Для этого в устройстве есть специальные защелки, которые отжимаются

Если выдергивать провод из отверстия, разъем может выйти из строя.

Монтируем установочные элементы

Для максимальной понятности и наглядности разберем полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.

Устанавливаем распределительную коробку.

Далее нам потребуется два подрозеткника. Подробная инструкция по установке подрозетника (монтажного стакана) описана здесь .

В один установим выключатель, в другой розетку.

Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.

Подготовительные работы можно считать завершенными.

Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.

Важные нюансы

Можно перечислить важные моменты и нюансы, которые следует учитывать при проведении всего комплекса работ, а именно:

• все работы на электросетях следует делать только при полностью обесточенной линии. Причем выключение следует производить на вводном автомате. Недостаточно отключения только распределительного автомата, лучше выключить подачу электроэнергии во всем доме;
• изолированные концы соединенной проводки в коробке следует максимально отодвинуть друг от друга, внутри имеющегося пространства;
• после окончания подключения и всех работ, необходимо включить вводной автомат, а затем проверить правильность соединений. На розетке это делается при помощи индикаторной отвертки, при этом важно, чтобы фаза не оказалась соединенной на клеммах заземления. Освещение должно быть погашено, если на выключателе положение клавиш установлено в положение «отключено», и загораться при включении;
• учитывайте нагрузки, которые планируются для данных электроустановочных изделий, они не должны превышать номинальных значений. Также это касается и питающей их общей проводки;
• при окончательной установке распределительного блока и монтаже его крышки, постарайтесь проводку внутри уложить наиболее безопасно.

Если вы сомневаетесь, что весь комплекс работ сможете правильно проделать, то доверьте все специалисту электрику. В некоторых случаях это будет верным решением, чтобы не получить неожиданный результат в виде неправильно работающего освещения или точки электропитания, не говоря уже о возникновении короткого замыкания.

Источник



Как подключить розетку и выключатель в одном корпусе (фото, видео)

Установка розеток и выключателей

Количество электронной техники, которое сегодня используется человеком, возросло многократно. Каждый прибор требует подключения к электрической сети, да вот многие дома построенные еще в Советском Союзе не обладают необходимым количеством электроточек на комнату. Подобные ситуации встречаются и в бюджетных коттеджах, где застройщик максимально экономит средства и сводит количество розеток к минимуму. Как быть в такой ситуации? Как подключить розетку от выключателя и возможно ли это, вообще, в принципе? В сегодняшней статье мы подробно обсудим эту тему, ответим на самые распространенные вопросы и покажем, как сделать все максимально аккуратно, качественно и красиво.

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

• главного узла – основание из металла с контактами для подсоединения и копкой;
• крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
• внешнего корпуса – панелей из пластика или другого материала;
• подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне
Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40. В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

Предыдущая

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

Следующая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

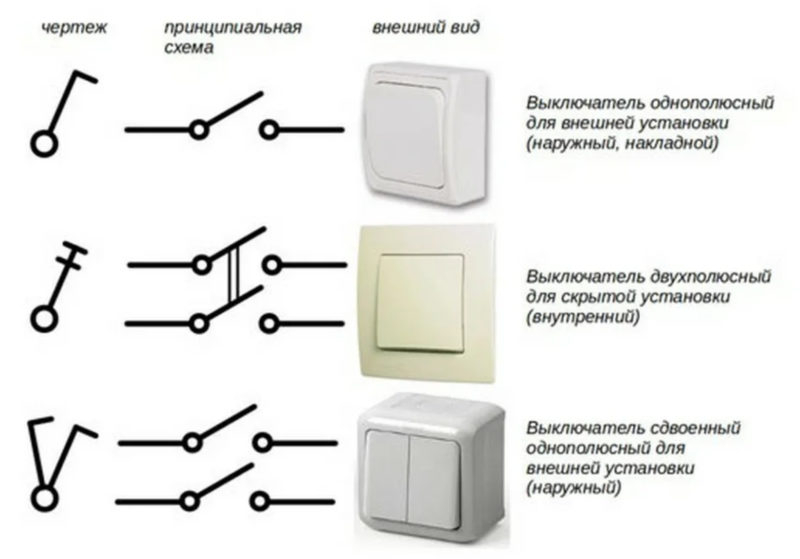

Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.

Таблица 1. Виды выключателей по принципу включения

Вид	Описание
Механические	Приспособления, которые отличаются простотой монтажа. Вместо привычной кнопки на некоторых моделях имеется рычаг или шнурок.
Сенсорные	Устройство работает при прикосновении руки, а нажимать клавишу не потребуется.
С пультом управления	Такая конструкция оснащается специальным пультом, который идет в комплекте или датчиком, реагирующим на движения вокруг.

Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.

Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.

Выключатель с дополнительной подсветкой

По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.

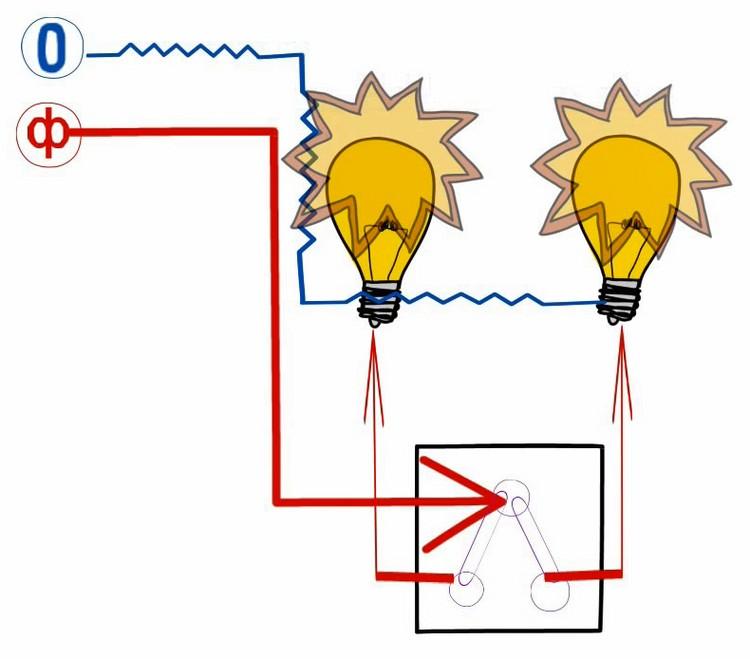

Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.

Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.

Более подробную схему подключения люстры на двухклавишный выключатель ищите в специальной статье.

По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.

Схема подключения

Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.

Куда устанавливают выключатель?

Монтаж выключателей с одной кнопкой

Мы рассмотрим основные схемы подключения устройств, которые имеют похожее строение (одну кнопку), но при этом отличаются способом установки. Тем не менее, все эти устройства работают по принципу: запуск фазы происходит в результате размыкания с помощью динамического элемента. Если перепутать контакты фазы и ноля, то возникает опасность для жизни.

Выключатели с одной кнопкой нередко соседствуют с розетками – это удобно для прикроватных светильников

Какие приспособления и материалы понадобятся в процессе работы?

Для того, чтобы выполнить подключение, потребуются следующие инструменты:

• нож для снятия изоляции;
• отвертка;
• отвертка-индикатор;
• пассатижи;
• строительный уровень;
• электродрель;
• маркер.

Индикаторная отвертка
Кроме того, понадобятся следующие материалы:

Установка накладного устройства

В этой схеме не принципиально расположение проводников: они могут находиться с внешней стороны или внутри перекрытия. При этом накладной тип выключателя в квартире устанавливают тогда, когда не получается сделать штробы в стене, подготовить каналы. К примеру, причиной может стать недавний ремонт.

Примитивная схема подсоединения, которая будет понятна даже для новичка. Здесь L- фазный провод подсоединяется к коммутатору, а другие проводники к светильнику

Мы будем рассматривать пример с внешней проводкой, где кабели укладываются поверх перекрытий в специальной горфре.

На месте установки коммутатора, гофра закрепляется к перекрытию с помощью зажимов, а из нее выглядывает изолированный проводник

Под выключателем будет находиться дополнительный электроприбор – розетка, поэтому логично будет поместить кабели этих двух устройств в одну и ту же защитную трубку.

Через накладной коммутатор будет проходить кабель от розетки, чтобы не усложнять установку

Монтаж накладного выключателя: пошаговая инструкция

Шаг первый: перед тем как приступить к процессу установки необходимо обесточить помещение. Сделать это несложно, опустив рубильник на распределительном щите, который находится на лестничной площадке или в коридоре. Для того, чтобы удостовериться в отсутствии напряжения, необходимо прислонить к контактам отвертку-индикатор.

Если лампочка на индикаторе не загорается, то напряжение отсутствует

Шаг второй: теперь необходимо разобрать конструкцию — следует достать кнопку. В данном случае используется устройство с пластиковым корпусом и защитой от влаги.

Под основной клавишей, которая находится на корпусе, располагается еще одна деталь – панель из пластика – ее тоже следует достать

Шаг третий: теперь следует снять внутренний узел, который является основным механизмом.

Внутренний узел не фиксируется внутри на защелки или другие элементы, поэтому быстро демонтируется

Шаг четвертый: теперь следует отметить на стене место, куда будет устанавливаться выключатель. Кроме того, необходимо оставить разметку под крепежи. Для этого придется приложить к поверхности пустое основание от устройства. Далее необходимо подровнять корпус на стене по уровню, а затем поставить отметки, где будут находиться отверстия под крепежи. После чего останется сделать углубления в стене, используя электродрель.

Делаем разметку и сверлим стену, а затем фиксируем корпус на стене дюбелями

Шаг пятый: далее с корпусной части сверху необходимо снять крышку, чтобы протянуть в это отверстие проводку в гофре.

Внутри выключателя должны оставаться проводники, с которыми мы будем работать

Шаг шестой: теперь следует перейти к этапу подключения проводки. Для этого необходимо концы проводов зачистить от изоляционного слоя (с помощью ножа) на 9 сантиметров. После чего необходимо фазный проводник (белый) подключить к зажиму с маркировкой «L», а нулевой проводник (голубой) к зажиму с маркировкой «1». Далее следует осторожно затянуть крепления, и поместить механизм в корпусную часть.

Через нижнее отверстие корпуса будет проходить провод от розетки, который мы пропустим в обход основному узлу

Шаг седьмой: теперь необходимо собрать выключатель, закрепив на место кнопку.

После установки выключателя следует проверить его работоспособность, подключив питание в распределительном щите. Если после нажатия кнопки светильник работает, то значит, монтаж был выполнен в соответствии с правилами

Видео – Подключение выключателя

Как заменить старый коммутатор: пошаговая инструкция

Нередко при ремонте в жилом помещении приходится устанавливать новый выключатель. Поэтому, чтобы понять принцип этих действий, следует рассмотреть их подробнее.

Шаг первый: для начала предстоит демонтировать старый выключатель, открутив два болта на корпусе.

Так выглядит устаревшая модель встроенного коммутатора, которую требуется заменить

Шаг второй: после того как винты будут откручены, потребуется удалить верхнюю крышку.

Внутри располагается устаревший вариант соединений, где концы проводников держатся на болтах, с каждой стороны основание держится на ушках

Шаг третий: далее нам предстоит обнаружить фазный проводник. Для этого потребуется взять отвертку индикатор и поочередно подносить ее к контактам. На этом этапе следует соблюдать осторожность, чтобы не дотронуться до проводников руками. Для защиты рук рекомендуется надеть резиновые перчатки.

Отверткой-индикатором следует найти фазный провод

Шаг четвертый: после того как получится определить фазный и нулевой провод, потребуется отключить питание на распределительном щите. Далее необходимо повторно проверить соединения отверткой-индикатором, чтобы убедиться в отсутствии напряжения. Только после проверки необходимо приступить к демонтажу внутреннего устройства. С помощью отвертки следует открутить держатели, которые находятся по краям. Необходимо осторожно демонтировать держатели, а затем обмотать проводники изолентой.

Рекомендуется использовать изоленту соответствующих цветов (белую, голубую), чтобы не спутать проводники

Шаг пятый: теперь необходимо достать устройство, выпрямить проводники, чтобы освободить пространство для монтажа другого выключателя. Далее следует взять новый коммутатор и разобрать его. Придется демонтировать кнопку и внешнюю панель, чтобы достать внутренний узел, где имеется две клеммы и держатели.

Винты, которые находятся с каждой стороны, регулируют степень прижима, а верхние винты требуются для подключения проводников

Шаг шестой: далее необходимо с помощью ножа или специального инструмента снять изоляцию с проводников примерно на 10 миллиметров. После чего эти провода вставляются в отверстия и зажимаются винтами. Затянуть их рекомендуется с усилием, чтобы было невозможно вытащить. При этом важно проследить за тем, чтобы изоляция не попала внутрь.

Вставляем проводники фазы и нейтрали в отверстия в соответствии с маркировкой

Шаг седьмой: после подсоединения проводки следует вернуть внутреннюю часть выключателя в монтажную чашу.

Для того, чтобы добиться плотного прилегания узла, необходимо затянуть крепления по краям

Шаг восьмой: теперь останется присоединить внешнюю панель и кнопку.

Следует подключить электричество с целью проверки работоспособности выключателя. Причем сделать это рекомендуется еще до того, как крепления будут зафиксированы

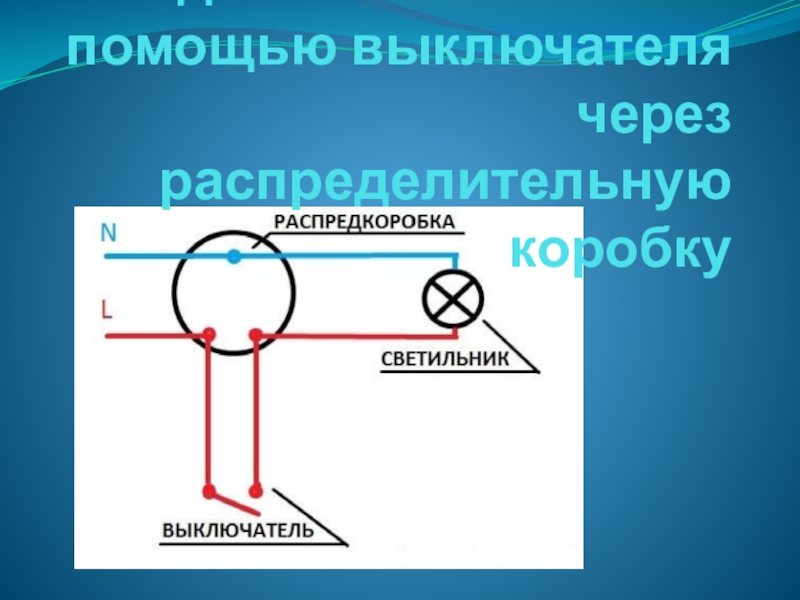

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т. е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Первым делом предстоит выбрать подходящую схему подключения
На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Мерцающие огни – Часть 1

Рисунок 1. Мигающая лампочка

Есть несколько простых, распространенных проблем, а также другие, которые сложнее идентифицировать.

Чтобы устранить неполадки в электрической цепи, вы должны иметь общее представление о том, как работает электричество.

Дополнительная информация о работе электричества при посещении на дому: Электричество 101

Электрическая цепь представляет собой петлю, она начинается на вашем электрическом распределительном щите (коробка, в которой находятся автоматические выключатели или предохранители), обеспечивает питание осветительных приборов и розеток, а затем возвращается к электрическому распределительному щиту.

В контуре находятся выключатели, управляющие питанием, розетки, подающие питание, и осветительные приборы.

Принципиальная схема конкретной электрической цепи будет похожа на рис.

2, но на ней не показано расположение устройств или способ прокладки проводов:

Рисунок 2 – Принципиальная схема электрической цепи

Если в вашем доме правильно проведена электропроводка (а это не всегда так), действующее (линейное) питание подается по черному проводу, а возвращается к электрическому распределительному щиту по белому проводу (нейтральному).

Также будет третий провод, который обычно представляет собой голую медь или в некоторых случаях может иметь зеленое покрытие и определяется как провод заземления (имеющий провод заземления с изолированным покрытием обязательно встречается в высотных зданиях, где проводка проложена в электрокабеле). Он соединяет каждый светильник, выключатель, розетку и электрическую коробку в вашем доме с заземлением на электрическом распределительном щите. Это важно для безопасности, так как в случае короткого замыкания срабатывает выключатель или перегорает предохранитель.

С точки зрения устранения неполадок это важно только в цепях с устройствами GFIC или AFCI. Если ни одно из этих устройств не находится в проблемной цепи, подключение заземляющего провода не повлияет на работу цепи.

Хотя электрическая схема выглядит упрощенной, она не отражает того, как на самом деле проходят провода в вашем доме. Электропроводка в доме была проложена наиболее удобным способом, то есть проложить провода по кратчайшему пути, чтобы добраться до каждого светильника, выключателя и розетки.Кратчайшее расстояние требует меньше материала и меньше труда для установки, следовательно, проект дешевле.

Поскольку проводка обычно проходит по кратчайшему расстоянию, в электрической коробке может быть много проводов, и некоторые из них могут даже не находиться в той цепи, в которой возникла проблема. Это очень распространено в многоблочных распределительных коробках, где возможно, что каждый переключатель является частью отдельной цепи.

Приступая к поиску и устранению неполадок, важно учитывать любую другую работу, которая могла недавно выполняться дома.Каждый раз, когда в стену вбивается шуруп или гвоздь, существует вероятность повреждения силового кабеля. Это включает в себя добавление или изменение плинтусов, подвесных шкафов и добавление стеллажей, и это лишь некоторые из возможностей.

Мерцающие лампочки — Общие проблемы с электрической цепью:

1. Убедитесь, что лампочки затянуты и контактируют с патроном.

Если в светильнике больше одной лампочки и только одна мигает, проблема, скорее всего, в неисправной лампочке или патроне.Попробуйте другую лампочку и посмотрите, устранена ли проблема.

Если новая лампочка мерцает, проверьте патрон. Сначала выключите выключатель света, который управляет светильником. На внутренней стороне патрона лампочки на дне есть кусок латуни, который соприкасается с низом цоколя лампочки Рисунок 3.

В некоторых случаях этот кусок латуни может быть согнут вниз и, следовательно, не обеспечивает должного контакта с нижней частью цоколя лампочки.Это обычное явление с меньшими лампами канделябров, которые используются в люстрах.

Рисунок 3. Нижний контакт на патроне лампочки

Используя острогубцы, слегка потяните латунную полоску вверх по направлению к верхней части гнезда. Вкрутите лампочку и посмотрите, устранена ли проблема.

Необычное явление – неисправный патрон лампочки. Это может произойти, если бусина солдатика, которая использовалась для соединения проводов на самой розетке, подвергается холодной солдатской обработке (термин, используемый в случае, когда солдатик не приклеен к проводу и/или контакту).

Неисправный патрон лампочки нормально не перегорает, то работает, то нет.

Продолжение……..



Схема подключения выключателя света

: полное руководство

Знание

Знайте все о схеме подключения выключателя света

Что такое выключатель света?

Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. д.Но выключатель света был изобретен для домашнего освещения, чтобы включать или выключать его, и это настенные выключатели.

Что находится внутри выключателя света?

Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами.

Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

Источник: wikipedia.org

Цвета проводов в выключателе света

Выключатель света имеет три провода.

• Белый также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
• Черный провод или иногда красный провод , также известный как горячий провод, входит в латунный винт.
• Зеленый провод , заземляющий провод, соединяется с зеленым винтом в выключателе или электрической коробке.

Источник: www.belkin.com

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Простое начало построения диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

Как работает выключатель света?

Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. Это заставляет свет включиться. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

Подключение переключателя света

В этом разделе мы поговорим о том, как подключить выключатель света.Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

Для подключения выключателя необходимо иметь эти инструменты и оборудование.

• Выключатель света на 15 ампер
• Проволочные гайки
• Универсальный нож
• крестовая отвертка
• Инструмент для зачистки проводов
• Плоскогубцы с игольчатыми губками

Мы рассмотрим две основные конфигурации подключения выключателя света.

Питание коммутатора

На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

• Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
• Соедините два медных провода дополнительным медным проводом.
• Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
• Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
• Проделайте вышеуказанный шаг и с другими черными проводами.
• Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
• Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.

Сила света

Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

• Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
• Теперь подключите петлю черного провода к клемме в нижней части переключателя.
• Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
• Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.

Схемы подключения выключателя света

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными в отношении того, что мы видели выше.

Подключение однополюсного выключателя

Источник: www.do-it-yourself-help. com

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету.На свету к клемме подключаются и белый, и черный провода.

Проводка Два выключателя и две лампочки

Источник: www.do-it-yourself-help.com

Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

Подключение нескольких выключателей света

Источник: www.do-it-yourself-help.com

Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения. Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

Используйте EdrawMax для создания схемы подключения

Очень важно правильно подключить выключатель света .Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.

Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете.

EdrawMax — лучшее простое в использовании программное обеспечение для создания диаграмм.EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования. Вы можете легко разработать свою диаграмму, потому что программное обеспечение предоставляет вам все функции, которых вам будет достаточно при создании диаграмм. EdrawMax бесплатен для первоначального проектирования диаграммы, но если вы хотите более тщательно подготовить свою диаграмму, лучше выбрать ценовой вариант программного обеспечения.

Связанные статьи

Запчасти и ремонт ламп | Lamp Doctor: 3-контактные розетки Vs.3 клеммные розетки

Патроны для ламп бывают разных стилей, цветов, отделки, материалов и вкусов. Примечание. Не проверяйте аромат розетки, когда лампа подключена к сети! Серьезно, есть из чего выбирать, но знаете ли вы, что есть еще и разные интерьеры розеток? Внутренности розетки находятся внутри корпуса розетки и бывают без ключа, вставные, с цепочкой и с поворотной ручкой. Возможно, самые сложные интерьеры сокетов – это 3-контактные и 3-контактные интерьеры. Напрашивается вопрос….

В чем разница между 3-контактными и 3-контактными розетками?

3-контактные розетки

3-контактные розетки имеют два контакта внутри розетки и предназначены для сжигания 3-контактных лампочек. Если вы посмотрите на нижнюю часть трехходовой лампы, то увидите, что на ней есть две контактные точки, соответствующие контактам в патроне. Трехходовые лампы имеют две нити внутри стекла. 3-ходовая розетка позволяет нитям гореть независимо друг от друга или в тандеме.

3-контактная розетка Внутренняя часть

3-ходовые розетки будут сжигать стандартную лампочку, но будет дополнительное вращение от включения к выключению.3-контактные розетки с поворотной ручкой или цепные розетки; они никогда не будут бесключевыми или сквозными. Розетки Mogul также 3-контактные, но требуют лампочки Mogul.

3 клеммные розетки

3-контактные розетки часто путают с 3-контактными розетками, но они работают совершенно по-разному. Они предназначены для запуска дополнительной цепи; в основном используется для другой розетки без ключа. Их обычно можно найти в трехъярусных лампах или лампах в стиле «Унесенные ветром». 3 клеммные розетки имеют только один контакт с лампочкой.

Сравнение 3-контактной розетки и 3-контактной розетки

Розетка с 3 клеммами имеет 3 винта на дне для подключения проводов к разным лампочкам.Винт с широкой головкой соединяет два гладких провода от вилки и другого разъема. Латунный винт соединяется с гладким проводом вилки, а черный винт соединяется с гладким проводом, идущим к другому разъему.

Электропроводка 3-контактной розетки внутри салона

В отличие от 3-ходового, 3-контактная клемма может быть розеткой с поворотной ручкой или розеткой без ключа с 2-контурным выключателем. Вот несколько примеров типов ламп, для которых требуется 3-контактная розетка:

Если вы ремонтируете лампу и столкнулись с одним из этих типов розеток, вы только что перешли на следующий уровень ремонта. Поздравляем!

Как интеллектуальные выключатели освещения могут потреблять энергию, даже когда они выключены

Умные выключатели света кажутся немного противоречивыми, когда вы думаете о них, потому что электрический выключатель имеет два состояния: включено или выключено. Но тем не менее, любое смарт-устройство всегда должно быть «включено», чтобы им можно было разумно управлять. Так как же интеллектуальный выключатель света остается «осведомленным» (и, в конечном счете, включенным), даже когда он выключен?

Умные выключатели с нейтральным проводом легко питаются от горячей и нейтральной линии, в то время как выключатели без нейтрали получают струйку энергии от источника питания к лампочке, слегка подсвечивая их в процессе.

Как обычно работают интеллектуальные коммутаторы

Маркетинговый образ интеллектуального коммутатора
Lutron Caseta с двумя коммутаторами.

Умные выключатели света — полезное изобретение, и некоторые люди предпочитают их умным лампочкам, потому что они позволяют включать и выключать свет в комнате довольно естественным образом.

Умные выключатели подключаются к электросети вашего дома, заменяя существующий в комнате выключатель света. Поэтому в конечном итоге они могут управлять только лампочками, которыми ранее управлял переключатель (в отличие от интеллектуальных лампочек, которыми можно управлять независимо, пока на них подается питание).

Благодаря этому интеллектуальные выключатели отлично подходят для многих «подсобных» или «задачных» помещений, таких как кухни, подсобные помещения и ванные комнаты, потому что вы, вероятно, просто захотите включить или выключить свет в этих комнатах. Умные выключатели идеально подходят для этого, тем более что в некоторые модели встроены датчики движения, которые автоматически включают свет, когда вы входите в эти комнаты.

После подключения к вашему дому интеллектуальные выключатели потребляют электроэнергию (подробнее об этом позже), а затем используют протокол связи для «общения» с центральным концентратором, что позволяет вам использовать приложение для смартфона или интеллектуальный динамик для включения выключатель (и, следовательно, свет) включается и выключается.

Этот «протокол связи» обычно представляет собой WiFi, что означает, что интеллектуальный коммутатор подключается к домашней сети точно так же, как ваш телевизор, телефон и другие устройства . Затем с интеллектуальным коммутатором можно (безопасно) связываться через Интернет.

Кроме того, интеллектуальные коммутаторы иногда могут использовать другие протоколы связи, такие как ZigBee и Z-wave, которые потребляют немного меньше электроэнергии и могут быть более надежными, чем Wi-Fi.

В любом случае, главное, что нужно знать, это то, что интеллектуальный коммутатор должен потреблять некоторую мощность (с нейтральным проводом или без него), чтобы им можно было разумно управлять через ваше приложение или интеллектуальный динамик.В двух следующих разделах этот вопрос рассматривается более подробно .

Умные выключатели с нулевым проводом

Для большинства интеллектуальных выключателей на рынке требуется нейтральный провод, и это связано с тем, что в любых американских домах, построенных с 1980-х годов, должен быть нейтральный (белый) кабель, идущий к задним коробкам выключателя света.

Таким образом, интеллектуальные переключатели подключаются между нейтралью и источником питания и, таким образом, потребляют энергию обычным образом .

Например, если у вас есть диммерный переключатель с одним черным, красным, белым, синим и зеленым кабелем, результирующая кабельная разводка для диммера Lutron Caseta будет выглядеть так:

Схема подключения Lutron Caseta с нулевым проводом

Более техническая схема подключения ниже:

Схема подключения Lutro Caseta с нейтралью

Как видно, собственная электрика интеллектуального выключателя может легко получать питание по мере необходимости от горячей линии питания и нейтральной линии.

В этой конфигурации интеллектуальный выключатель будет управлять питанием светильника через «горячий» (красный) провод нагрузки. Только когда переключатель включен (либо физически, либо с помощью интеллектуальных функций), цепь будет замкнута, и питание будет поступать на свет.

В противном случае электрическая цепь разорвана, и лампочка не загорается.

Интеллектуальные выключатели без нейтрали

Приведенная выше схема проводки довольно типична для современных американских домов и большей части Европы (где выключатели и розетки уже давно имеют нейтраль)

Но всякий раз, когда нейтрального провода не существует, для питания фонаря используется простая двухпроводная схема .Горячее и заземление идут в выключатель, а горячее, называемое горячим питанием, является постоянным питанием от сети дома.

Проводка Lutron Caseta без нейтрали

Затем выключатель прокладывает еще один горячий кабель, называемый горячим проводом нагрузки или проводом ножки переключателя, к светильнику. Выключатель замыкает цепь: когда он включен, цепь замыкается, и горячая нагрузка подает питание на лампочку, включая ее.

Когда переключатель выключен, цепь разорвана и питание не поступает.В целом это работает нормально, но вызывает проблемы для интеллектуальных коммутаторов, которые должны иметь собственное (небольшое) питание, чтобы интеллектуальные функции работали .

Поскольку нет нейтрали для отключения питания, вместо нее установлен интеллектуальный выключатель в серии с лампочкой:

Проводка Lutron Caseta без нейтрали, показывающая переключатель, включенный последовательно на горячей линии

. Сложность здесь заключается в том, что линия нагрузки не предназначена для питания интеллектуального коммутатора, и поэтому интеллектуальный коммутатор должен «украсть» (или утечка ) немного мощности от лампочки.

Это достигается за счет использования функции диммирования выключателя/лампы, которая пропускает небольшую струйку энергии через кабель нагрузки под напряжением. Это своего рода «умный хак», и хотя он безопасен, у него есть несколько основных недостатков:

• В зависимости от того, какая нагрузка может потребляться для питания интеллектуальных частей коммутатора, иногда требуется нагрузочный резистор, чтобы обеспечить утечку тока .
• Поскольку для работы используются функции диммирования, как интеллектуальный выключатель, так и встроенная лампа должны поддерживать диммирование . Обычно вы обнаружите, что интеллектуальные переключатели, которые поддерживают затемнение, также дороже — другими словами, интеллектуальный переключатель без нейтрали, вероятно, будет дороже, чем тот, который не требует нейтрали.
• Редко, когда светодиодные лампочки (как обычные, так и умные) можно использовать в умных выключателях, которым не нужна нейтраль. Это связано с тем, что струйка энергии через нагрузку может вызвать проблемы со светодиодными лампами, и часто такие выключатели работают только с устаревшими лампами накаливания .

Короче говоря, интеллектуальные выключатели, которым не требуется нейтраль, занимают значительную часть рынка (т. е. большинство американских домов до 1980-х годов!), но они также полагаются на некоторые необходимые «хаки» для обеспечения своей интеллектуальной функциональности. , и это связано с некоторыми ограничениями.

Повышенное энергопотребление благодаря интеллектуальным коммутаторам

Если вам интересно, сколько дополнительной энергии потребляют интеллектуальные выключатели освещения (поскольку они всегда включены), вам, вероятно, не о чем беспокоиться!

Если интеллектуальный коммутатор использует ZigBee, Z-wave или подход, основанный на радиосвязи (например, неинтеллектуальную технологию Lutron RadioRA 2), вы, вероятно, увидите энергопотребление около 0. 2-0,5 Вт макс.:

• RadioRA 2 потребляет 0,2 Вт энергии.
• В то время как коммутатор Aeotec Z-wave был измерен при 0,4 Вт в режиме ожидания.

При этом наиболее распространенным протоколом связи интеллектуального коммутатора в настоящее время является Wi-Fi, и он более энергоемкий. Но не волнуйтесь — даже с Wi-Fi интеллектуальный коммутатор будет потреблять всего около 1–2 Вт энергии — столько же, сколько и интеллектуальная вилка (например, на этой странице упоминается, что интеллектуальная вилка WeMo потребляет 1,5 Вт энергии).

Короче говоря, интеллектуальный коммутатор будет потреблять больше энергии, чем стандартный (тупой) коммутатор, но не более 2 Вт энергии в режиме ожидания для коммутатора WiFi и менее 0.5 Вт в режиме ожидания для коммутатора ZigBee/Z-wave .

Подключение проводки к стоп-сигналам

Если при ремонте тормозов возникла проблема с разъемами стоп-сигналов, возможно, вам пришлось заменить один или несколько из них. Подключение проводки к стоп-сигналам может быть таким же простым, как отключение старой розетки и подключение новой. Или это может включать замену проводки вместе с новой розеткой. Если у вас есть нужные инструменты, вы можете даже отсоединить провода от старой розетки и подключить их напрямую к новой розетке, но это сложная работа, и обычно так не делают.Скорее всего, вы перережете провода, ведущие к старой розетке, сверитесь со схемой подключения и соедините новую розетку со старыми проводами.

Некоторые работы по торможению связаны с центральным стоп-сигналом, обычно установленным где-нибудь на заднем стекле. Вместо более типичных ламп накаливания в центральных стоп-сигналах часто используются светодиоды. У них может быть простая вилка для новой розетки, или вам, возможно, придется перемонтировать каждую крошечную светодиодную розетку по отдельности — это зависит от марки и модели вашего автомобиля.

Стоп-сигналы могут использовать общую землю или, возможно, использовать отдельный провод для заземления каждой лампы и розетки. Обычно это не проблема, если вы имеете дело только с лампочками стоп-сигналов. Если вы правильно подключите свет и розетки к жгуту проводов, следует позаботиться о заземлении.

В качестве последнего шага по уходу за фарами (чтобы вы могли тратить меньше времени на ремонт тормозов) вы можете нанести немного диэлектрической смазки на гнезда, в которые вставляются лампы. Эта непроводящая смазка помогает изолировать влагу и предотвращает коррозию.

Для получения дополнительной информации о тормозах, проводке стоп-сигналов и других связанных темах перейдите на следующую страницу.

Связанные статьи HowStuffWorks

Другие полезные ссылки

Источники

• AutoZone.com. «Выключатель стоп-сигнала». (10.11.2008) http://www.autozone.com/az/cds/en_us/0

  3d/80/04/f8/5d/0

  3d8004f85d/repairInfoPages.htm

• Форум Dodge. «Выключатель стоп-сигнала». 11 сентября 2006 г. (10.11.2008) http://dodgeforum.com/forum/showthread.php?t=73072
• Грабьяновский, Марти. Личное интервью. Проведено 05.11.2008 и 06.11.2008.
• Дорожный мастер. “Кронштейн выключателя стоп-сигнала и комплект проводки.”  (10.11.2008) http://www.roadmasterinc.com/pdf/751425.pdf
• VW Vortex. “Установка нового выключателя стоп-сигнала (без поломки!”). 19.12.2003. ( 10.11.2008) http://forums.vwvortex.com/zerothread?id=1158315

Схема электропроводки дома – все, что вам нужно знать

1. Что такое электрическая схема дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм.Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована наиболее наглядно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости. Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Вы можете определить электрические схемы дома следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схем дома (или комнаты), который помогает в создании системы для распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме через правильная установка и эксплуатация различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.

2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома.Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовый:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два сценария:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к ненужной трате дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективным затратам.

Шкала времени:

Затрагиваются не только финансы, но и сроки выполнения работ. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности.Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, можно сказать, что без схемы электропроводки дома установка правильной электросистемы практически невозможна даже для самого опытного электрика.

3. Стандартные символы на схеме домашней электропроводки

На электрических схемах используется набор специальных символов, обозначающих различные элементы цепи, такие как выключатели, лампочки, электрические розетки, выключатели, датчики дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их названиями.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.

4. Примеры электрических схем дома

В этом разделе мы рассмотрим три примера электрических схем дома: спальни, ванной комнаты и подвала дома.Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Давайте рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке.Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему электропроводки в ванной. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником.Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линия T-stat напряжением 180 В подключена к напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки.Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.

5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Действия

• Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
• Шаг 2: Перетащите символы из библиотеки символов в пространство рисования и поместите их в нужное место.
• Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
• Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

EdrawMax Онлайн Создайте 280+ типов диаграмм онлайн Доступ к диаграммам в любом месте и в любое время Все на рабочем столе + Сообщество шаблонов Управление командой и сотрудничество Интеграция личного облака и Dropbox EdrawMax Рабочий стол Создайте более 280 типов диаграмм Поддержка Windows, Mac, Linux Полный доступ к ресурсам и шаблонам Локальное программное обеспечение для бизнеса Безопасность данных корпоративного уровня

6.

Советы по эффективному рисованию схемы электропроводки дома

• Обязательно предусмотрите достаточно розеток для спальни, ванной комнаты и кухни. Вы должны держать по крайней мере три в каждом случае.
• Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
• Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
• Разумно решите, как будет проложена проводка.Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.

7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электрическая проводка дома соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет горячий, и что означают цвета проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома.Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цвета , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома, прежде чем он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое схема подключения однофазного дома?

Схема однофазной электропроводки дома изображает компоновку и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.

Связанные статьи

Как заменить и отремонтировать автомобильные стоп-сигналы и лампы

Мы — команда сертифицированных механиков ASE, которые создали это руководство, чтобы показать почему ваши стоп-сигналы не работают и что вы можете сделать, чтобы их исправить.В этом руководстве рассматривается простая замена лампы и продолжается тестирование тормоза. легкая электрическая система.

Как работают стоп-сигналы?

Система стоп-сигналов представляет собой простую систему включения и выключения наружного освещения, управляется выключателем стоп-сигнала, расположенным в верхней части педали тормоза. А простая схема проводки подключается к BCM автомобиля, а затем к заднему тормозу лампы (в старых автомобилях не используется BCM – кузов модуль управления). Эта система питается и защищена предохранителем, расположенным внутри панель предохранителей под приборной панелью или распределительный щит под капотом.

Когда педаль тормоза нажата водителем, выключатель стоп-сигнала завершает работу. электрическая цепь. Это достигается за счет плунжер переключателя упирается в рычаг педали. Выключатель стоп-сигнала сконструирован по принципу, противоположному обычному выключателю. потому что, когда переключатель касается педали, он выключен, а когда педаль нажат переключатель включен. Этот переключатель использует триггер заземления для BCM, который включит питание трех стоп-сигналов. На В старых автомобилях переключатель напрямую подключает питание к стоп-сигналам.Немного немецкого В автомобилях сборки вместо BCM используется модуль управления освещением. Выключатель стоп-сигнала предназначен для работы как минимум с двумя проводами и до шести проводов в выключателе упряжь. Эти дополнительные провода есть на старых автомобилях, которые посылают сигналы на различные дополнительные устройства. элементы управления в автомобиле, такие как круиз-контроль, АБС, трекшн-контроль, управление блокировкой переключения передач и входы BCM.

СПОНСОРСКИЕ ССЫЛКИ

Автомобили американского производства включают поворотники автомобиля в стоп-сигнал. схема.При включении переключателя указателей поворота или многофункционального переключателя Цепь стоп-сигнала заменяется цепью указателя поворота либо справа, либо левые направления. Европейские и японские автомобили имеют отдельный свет и цепь для стоп-сигналов и указателей поворота.

Что пошло не так?

Самая простая из всех проблем со стоп-сигналами заключается в том, что лампочки просто Выгореть. В большинстве случаев это быстрое и простое решение. Мы покажем тебе как для замены этих ламп далее в этом руководстве.Как и в любой электрической системе может произойти обрыв или короткое замыкание, прервавшее работу одного или всех стоп-сигналов. Отсутствие власти к стоп-сигналам можно отнести:

• Перегоревшая лампа стоп-сигнала
• Перегорел предохранитель стоп-сигнала
• Обрыв провода в жгуте
• Плохой контакт в патроне лампы
• Модуль управления кузовным оборудованием (BCM) замкнут накоротко
• Выключатель стоп-сигнала не работает
• Неисправность указателя поворота или многофункционального переключателя

Со временем контакты внутри выключателя стоп-сигналов могут изнашиваться и перегорает, делая переключатель неработоспособным.Плохое заземление в системе может вызвать обратную подачу электрического тока. что делает лампу тусклой или тусклой. Плохой контакт на лампочке приведет к ее мерцанию.

Сколько это стоит?

Если вы заменяете лампочку в ремонтной мастерской, стоимость может быть весьма разумно, от 35 до 55 долларов США. Если вы собираетесь заменить лампочку самостоятельно и сэкономить на поездке в гараж, который делает большинство людей, лампочка будет стоить от 5 до 8 долларов. долларов США на Amazon или в местном магазине автозапчастей.Если лампочки в порядке и у вас есть проблема с электричеством, расходы могут значительно возрасти, что может варьироваться от 150 до 300 долларов США только за работу. Мы покажем вам, как найти такие проблемы далее в этом руководстве по ремонту.

Как долго служат стоп-сигналы?

Лампы стоп-сигналов должны работать до 40 000 миль или 4 года в зависимости от условия вождения, такие как движение с остановкой и движением. При замене ламп освещения используйте высококачественные запасные части, чтобы обеспечить правильную работу и более длительный срок службы ремонта.Дешёвые лампочки чаще перегорают. быстро, что требует повторной замены. Электрическая часть система должна быть безотказной в течение как минимум 100 000 миль или 8 лет.

СПОНСОРСКИЕ ССЫЛКИ

Начало работы

Возможные инструменты и расходные материалы

• Сменная лампа
• Розетка с косичкой
• Набор инструментов
• Контрольная лампа
• Защитные перчатки
• Защитная одежда для глаз
• Схема подключения стоп-сигналов

Начнем с самого популярного ремонта – замены стоп-сигнала. лампы, а затем перейти к поиску и устранению неполадок в подключении и электрических проблемах.

Смотри видео!

Это даст вам представление о том, что вас ждет, прежде чем вы начнете. потом следуйте руководству, чтобы получить дополнительные советы и Информация.

Проверка и замена ламп

Шаг 1

Снимите лампочку: В основном существует два типа замены лампочки: Тормозная линза необходимо снять, чтобы получить доступ к лампе, или патрон лампы можно снять, просто повернув его против часовой стрелки с задней стороны объектива либо через отверстие для доступа, которое прикрыто небольшой пластиковой панелью или через багажник, заднюю часть лифта или люк.Мы покажем вам оба типа и как протестировать систему в следующее руководство.

СПОНСОРСКИЕ ССЫЛКИ

Попросите помощника нажать на педаль тормоза, чтобы убедиться, какая тормозная лампочка перегорела; правый, левый или высокий центральный свет. Если ни один из индикаторов не работает, лампочки скорее всего не проблема. Хотя мы видели, где все лампочки потерпели неудачу просто потому, что они испортились один за другим в короткие промежутки времени друг с другом и владелец автомобиля не заметил или не был проинформирован проблема другими драйверами.Когда вы видите человека, у которого перегорела лампочка стоп-сигнала, вы должны сделать правильно и скажи им.

Для начала вы должны определить, какой тип замены ламп используется в вашем автомобиле. Это делается путем осмотра объектива и поиска крепежных винтов, которые удерживают объектив к транспортному средству, который может быть на стороне объектива. Вам может понадобиться откройте грузовик, люк, заднюю дверь или поднимите заднюю часть.

Если на внешней стороне объектива нет крепежных болтов, они будут расположен на внутренней стороне задней панели кузова.Возможно, вам придется оттащить грузовик вкладыш или снимите несколько пластиковых накладок перед этими гайками или патроном лампы доступен. Если отверстия для доступа нет, необходимо выкрутить крепежные болты. и снимите линзу, чтобы получить доступ к лампе. В случае ниже отверстие доступа было предоставляется производителем, что немного облегчает работу.

Посмотрите это видео о снятии рассеивателя стоп-сигнала, чтобы понять, как сделать работу.

СПОНСОРСКИЕ ССЫЛКИ

Теперь, когда вы нашли розетку и жгут проводов, лампочка готов к демонтажу для замены. На большинстве легковых и грузовых автомобилей американского производства эта лампа выполняет две функции. как для стоп-сигнала, так и для указателя поворота, который будет иметь три провода питание розетки; тормоз, сигнал поворота и провод массы. На европейских и На японских автомобилях эта работа выполняется отдельно, у них будет всего два провода, питание стоп-сигнала и цепь заземления.

Возьмитесь за патрон лампы и сильно поверните его против часовой стрелки. Это позволит гнездо отсоединится от объектива. Иногда они могут немного застрять в в этом случае вы можете использовать пару плоскогубцев, чтобы освободить его.

После извлечения патрона обнажится лампочка, которая может иметь обгоревший след или быть светло-голубого цвета, что указывает на утечку в стекле. В любом случае лампочка не годится.

Возьмите перегоревшую лампочку и вытащите ее из патрона.Некоторые луковицы вы будете нужно нажать вниз и повернуть против часовой стрелки.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 2

Соответствие новой лампочке: После того, как старая лампочка была снята, подгоните ее к новому блоку, они должны совпадать. Обратите особое внимание на клеммы лампы. Вы не хотите устанавливать два терминальную лампу в одну контактную розетку и наоборот. Это может создать проблемы с обратной подачей цепи и, возможно, перегорание BCM или предохранителя.

Шаг 3

Установите новую лампочку: Вставьте новую вставьте лампочку стоп-сигнала в гнездо и попросите помощника нажать на педаль тормоза, чтобы проверить, работает ли она. Если это так переустановите его обратно в объектив и снова соберите, и все готово. Если свет по-прежнему не работает после замены лампочки или он тусклый или тусклый, тогда требуется дополнительный ремонт, поэтому продолжайте руководство. Если стоп-сигнал мигает, потому что питание или заземление препятствуют моментально.Наиболее распространенной причиной этого является неплотно закрепленный патрон лампы. Пока помощник держит педаль тормоза, немного подвигайте лампочку по кругу. розетка. Если лампочка мерцает, замените или отремонтируйте патрон. Также шевелить проводку проверить, не разомкнуты ли электрические цепи.

Стоп-сигнал не работает после замены лампы

Здесь необходимы некоторые испытания и наблюдения, чтобы исправить неисправность. соединение или оборванный провод. Первая половина руководства посвящена устранению неполадок стоп-сигнал, который не работает, а вторая половина с устранением неполадок все или два нижних стоп-сигнала.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 1

Проверка стоп-сигнала на питание и массу: Закрепите зажим заземления тестовый свет к заведомо надежному источнику заземления, такому как болт или твердый металл кусок. Важно получить хорошее соединение без ржавчины или краски, потому что тестовый свет зависит от этой проводимости, чтобы работать правильно, что даст вам хороший результат теста. Покачивайте зажим так, чтобы зубья пружины загруженный зажим вонзается в металл, чтобы обеспечить хорошее соединение.

Попросите помощника удерживать педаль тормоза, чтобы оставшиеся рабочие тормоза свет должен быть включен. Используйте контрольную лампу, чтобы проверить каждый из разъемов стоп-сигнала. питающие провода; один из них должен загореться. Если вы не можете найти питание, тогда получите доступ противоположный свет, который работает, и проверяйте провода, пока не будет найдено питание. подтвердите, что тестовый свет работает. Если питание присутствует на неработающих лампочках, продолжайте руководство. Если мощность не найдена перейдите к разделу «Проверка мощности стоп-сигнала» в этом руководстве.

Если в розетке есть питание, следующим шагом будет проверка заземления системы. Прикрепите заостренный металлический предмет к зажиму контрольного фонаря и проверьте стоп-сигнал. провод питания и провод заземления розетки. Если контрольная лампочка загорается цепь работает, а неисправность в соединениях патрона лампы. Если тест лампочка не горит обрыв провода заземления. Этот лампочка может быть тусклой, тусклой или вообще не работать.Вы можете выполнить новое соединение заземляющего провода, обрезав провод и с помощью нового провода к любой металлической детали рядом с розеткой или следуйте за жгутом проводов и ищите очевидные повреждения или порезы в проводке, которые нужно будет отремонтировать.

Шаг 2

Ремонт плохих соединений: Патрон лампы может подвергнуться воздействию тепла и коррозия. Выньте патрон лампы и осмотрите электрический разъем на предмет сгоревшие или оплавленные клеммы.Это вызвано созданием высокого сопротивления открытое соединение, из-за которого лампа не работает. Производители установят диэлектрическую смазку в розетку, чтобы помогает защитить соединение, но со временем эта прозрачная или коричневая смазка вытает и подвергать разъемы воздействию атмосферы, вызывая ржавчину или коррозию, которые вызывает плохое соединение. Используйте острый предмет, например, нож Exacto, чтобы очистить соединение. Если соединения ослаблены, лампочка будет мерцать и мигать.Используйте маленькое плоское лезвие (стандартная) отвертка для увеличения упругости клемм. Это будет Помогите лампочке подключиться к гнезду, чтобы лампочка снова заработала. Если эта розетка сильно повреждена, ее следует заменить. После очистки всех соединений или замены розетки, а также проверки питания и заземления. установите патрон и лампочку на жгут проводов. Попросите помощника нажать на педаль тормоза, чтобы подтвердить работа лампы. Затем установите патрон лампы обратно в объектив. и все готово.

СПОНСОРСКИЕ ССЫЛКИ

Многие блоки ламп системы освещения имеют разъем, который может расплавиться из-за плохой контакт, который вызывает высокое сопротивление. Это сопротивление может вызвать нагрев, который Плавится пластик разъема, что создает плохой контакт. Разъем с косичкой нужно будет заменить, которую вы можете получить на Amazon или в у дилера примерно за 35 долларов. Сняв ногу с педали тормоза, отрежьте жгут проводов и вставьте новый разъем.Если с разъемом все в порядке, проверьте жгута проводов и найдите очевидные повреждения, такие как порезы или следы износа, указывающие на жгут терся о металлическую раму, порвав провод. Если все выглядит нормально, продолжайте с этим руководством.

Проверка мощности стоп-сигнала

Эта часть руководства предназначена для того, чтобы помочь вам проверить питание, когда один, оба нижних или все три стоп-сигнала обесточены.

Шаг 1

Проверка предохранителей: Используйте руководство пользователя или крышку панель предохранителей, чтобы найти предохранитель стоп-сигнала.Затем используйте тестовый свет, чтобы проверить предохранители стоп-сигналов и предохранители BCM и замените, если они перегорели. Если перегорел предохранитель это может быть вызвано замыканием провода на массу, расплавлением розетки или слабым предохранитель. Проверьте, не ослаблен ли предохранитель в держателе, что может привести к поломке. связь. Увеличьте натяжение на клеммах держателя, чтобы исправить проблема. Если предохранитель в порядке, продолжайте движение по направляющей.

Шаг 2

Проверьте выключатель стоп-сигнала: На более новых автомобилях, использующих BCM или освещение модуль выключатель стоп-сигнала замыкает цепь заземления, которая запускает компьютер освещения для питания стоп-сигналов.Найдите переключатель рядом с верхней частью педали. к которому будет подключена проводка. Начните с осмотра жгута проводов и найдите очевидные повреждения, такие как порезы, следы износа или обрыв провода, указывающие на то, что жгут трется о металлическую раму вызывая сбой. Покачивая проводку, нажимайте педаль тормоза, чтобы посмотрите, начинают ли свет работать. Это может указывать на внутренний обрыв провода или плохой переключатель. Для проверки переключателя используйте контрольную лампу и подключите ее к источнику питания и прощупайте каждый из двух проводов.Один должен гореть все время, а другой должен загораться, когда нажатие педали тормоза вниз. Если горит только одна сторона, переключатель неисправен и нуждается в замене.

СПОНСОРСКИЕ ССЫЛКИ

На старых автомобилях этот переключатель управляет питанием стоп-сигналов. Выполните тот же тест, используя заземленную тестовую лампу. Эти переключатели удерживаются на месте с помощью металлического зажима и штифта. сборка, которая в большинстве случаев делает замену около 20 минут и может заменить всего несколькими основными инструментами.Что касается электрических устройств такие как выключатели стоп-сигналов, OEM (производитель оригинального оборудования) детали работают лучше и дольше.

Если переключатель выходит из строя, стоп-сигналы могут остаться включенными. что может разрядить батарею. Поскольку выключатель стоп-сигнала используется во многих раз его в конечном итоге необходимо будет заменить. Тормозная линза и гнездо могут расплавиться и деформироваться, когда стоп-сигналы остаются включенными. в течение длительного периода времени, поэтому старайтесь не оставлять стоп-сигналы включенными на ночь.

На автомобилях с модулем освещения или модулем BCM используйте электрическую схему для проверки входящий сигнал от выключателя и исходящее напряжение на светильники. Если BCM имеет входной сигнал стоп-сигнала от переключателя и не имеет исходящего сигнала стоп-сигналы, возможно, модуль неисправен и требуется замена. Если нет фары работают, проверьте предохранитель модуля BCM или модуля освещения. Вот типичная схема подключения BCM с силовыми выходами, идущими к стоп-сигналы.Они указаны как LR Turn Signal (YEL) и RR Turn Signal (DK). GRN), такие же, как стоп-сигналы на этом автомобиле. Для проверки мощности BCM выход подключил тестовую лампу заземления и прощупал провода, чтобы подтвердить питание или нет.

Шаг 3

(только старые американские автомобили)

СПОНСОРСКИЕ ССЫЛКИ

Проверка переключателя указателя поворота: На старых американских автомобилях тормозной световая цепь проложена через переключатель указателя поворота, который может выйти из строя не позволяя потоку смородины продолжаться к стоп-сигналам.Большинство американских автомобилей спроектированы с проводкой цепи нижнего стоп-сигнала, встроенной в переключатель указателя поворота, где лампа стоп-сигнала и лампа указателя поворота являются одним и то же самое. Выключатель указателя поворота прерывает цепь стоп-сигнала и устанавливает схему мигания, когда переключатель активирован.

Используя электрическую схему, проверьте цветные провода, которые входят и исходящий, чтобы увидеть, работает ли цепь. Если не заменить переключатель указателя поворота, его иногда называют многофункциональным переключателем.

Вот типичная схема подключения системы, которая питается через очередь. переключатель сигнала. Снова ЖЕЛ (Е7) и ДК ЗЕЛ (Е6) прощупывают эти провода, удерживая вниз педаль тормоза. У них должно быть питание, а если нет, то переключатель плохой и нуждается в замене. Вы можете получить электрическую схему для вашего автомобиля в Интернете. руководство по ремонту автомобилей, такое как Mitchell1 или ищите изображения Google.

Ремонт тусклых стоп-сигналов

Тусклый или тусклый стоп-сигнал обычно возникает из-за плохого заземления или наличия установлена ​​неправильная лампочка или клеммы лампочки расплавились, как в изображение ниже.Снимите лампочку и очистите клеммы патрона или замените лампочку. и гнездо вместе, что облегчит прочный ремонт.

СПОНСОРСКИЕ ССЫЛКИ

Есть вопросы?

Если у вас есть вопросы о стоп-сигналах, пожалуйста, посетите наш форум. Если тебе нужно машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Статья опубликована 11 августа 2021 г.

.
