Схема подключения ews3: Схема подключения ews 3

Содержание

Схема подключения ews 3 – novyj-god-2019.ru

Скачать схема подключения ews 3 PDF

EWS (нем. Electrolux EWS FDW Выгорел резистор. Интерфейс EWS-DME/DDE Ews ЭБУ EWS и в ЭБУ DME/DDE записаны идентичные переменные схемы, подключенья которых изменяются при каждом процессе пуска. электро схема системы охлаждения. Система EWS2 условно состоит из следующих элементов: Ключ зажигания с транспондером.

EWS-3 подключка на столе. Автор: u-vovchika, 26 октября в Иммобилайзеры и транспондеры. Создать тему. Рекомендованные сообщения. u-vovchika 3 u-vovchika 3 Модераторы. 3 3 публикаций. Россия, Казань. Serial: Опубликовано: 26 октября Всем привет Кто на столе подключал EWS-3 (иммо от БМВ)??? для проверки чипа??? И есть у кого правильная подключка?? Поделиться сообщением. Ссылка на сообщение. Поделиться на других сайтах. u-vovchika 3 u-vovchika 3 Модераторы.

3 3 публикаций. Россия, Казань. Serial: Часть 1 — DWA, EWS1, EWS2, EWS3. Автомобили BMW с года оборудованы иммобилайзером — штатной противоугонной системой EWS.

EWS (нем. Elektronische WegfahrSperre — электронная блокировка запуска двигателя). Для разблокировки иммобилайзера применяется ключ зажигания BMW с чипом (транспондером). Блок-схема системы EWS2. Система EWS2 условно состоит из следующих элементов: Ключ зажигания с транспондером. Антенна иммобилайзера (Ring Antenna) — размещена непосредственно на замке зажигания.

Модуль приёмопередатчика (Transmitter/Receiver Module) — установлен недалеко от замка зажигания под обшивкой рулевой колонки. Интерфейс EWS-DME/DDE В ЭБУ EWS и в ЭБУ DME/DDE записаны идентичные переменные коды, значения которых изменяются при каждом процессе пуска. Разрешение пуска происходит только тогда, когда код, посланный ЭБУ EWS, совпадает с кодом ЭБУ DME/DDE. Закрепление блоков управления друг за другом происходит только при первом программировании ЭБУ DME/DDE. Блок управления двигателем получает тогда базовый код ЭБУ системы EWS.

Важно! Пробная замена ЭБУ системы DME/DDE или ЭБУ EWS невозможна! При определенных неисправностях может произойти так, что переменные коды в обоих ЭБУ будут отличаться друг о. Схема подключения такая: 1-й пин+,2-й пин -(2-х штырьковый разъем).Это питание постоянно.Для запуска нужно подать + на 1-й пин(6-штырьковый разъём),или на 3-й(смотря с какой машины снята)й пин на дозирующий насос.Если вебасто рабочая,то должна запустится,больше ничего подключать не надо.Если с Carprog нечитает EWS 3.

Автор Auto-Diagnost, 10 августа, в CarProg. Рекомендуемые сообщения. Эмулятор иммобилайзера EWS2 EWS для BMW позволяет отключать иммобилайзер, например, при установке сигнализации с автозапуском, замене двигателя или когда по какой-то причине ключ “не виден”.

Предназначен для E34, E36, E38, E39, E46 кузовов. Инструкция по установке эмулятора иммобилайзера BMW EWS: 1. Удалите оригинальный блок управления EWS2, найдите контакт +12В, GND и K-line (контакт интерфейса связи K-линии), подключите эмулятор. Эмулятор должен быть в служебном режиме!!! ДЛЯ ЭТОГО ПЕРЕМЫЧКА 1 (JUMPER 1) должна быть замкнута. Arcadia 3 нужна схема подключения. Поиск ни чего не дал, кое-что зарисовал сам, прошу дополнить мою схему или предложите готовую.

Заранее спасибо. Electrolux EWS FDW Выгорел резистор. Electrolux EWS FDW Выгорел резистор в модуле управления (инвертор) Подскажите номинал резистора на фото видно. 3dbf5ced1cbejpg’ alt=’img__1 F_U_L 3 марта. Нужна прошивка модуля индикации СМА Candy C04 D1. EWS — это противоугонная система bmw.

Блок ews должен быть со своим ключом, прописать новый ключ в блок могут умные люди или офф дилер (новый ключ под старый блок). Прописать новую пару ews+ключ в блоке dme можно inpa-ой, в меню мотора есть пункт синхронизации EWS-DME. DME — блок управления двигател. Электронная противоугонная система. EWS3 служит для блокировки и разблокировки автомобилей BMW с целью пресечения их угона.

Принцип работы EWS 3 в основных чертах такой же как у EWS2: В каждом ключе автомобиля установлен чип-транспондер. Чип-транспондер питается электроэнергией от ЭБУ системы EWS3 через эту катушку, поэтому нет необходимости использовать батарею в ключе. Между кольцевой антенной (катушкой) в замке зажигания и встроенным в ключ чипом-транспондером происходит обмен информацией и питание электроэнергией по принципу трансформатора.

В отличие от EWS 2 это происходит напрямую без использования дополнительных промежуточных устройств.

djvu, rtf, txt, djvu

Как запрограммировать ключ бмв е39

Программирование ключа/транспондера для BMW 520i E39

BMW 520i E39 1999 года выпуска (МКПП, Левый руль, EWS3). В наличии имеется один рабочий ключ и ключ, который нам предстоит прописать в автомобиль.

Для того чтобы прописать ключ в BMW, понадобится диагностический прибор Abrites и программатор микросхем Xprog-M.

Как прописать ключ в БМВ? Вводная информация о ключах и иммобилайзере EWS3.

На фотографии сразу можно заметить, чем оригинальный ключ (справа), отличается от неоригинального (слева).

Кроме того, если разобрать неоригинальный ключ, то в нём мы увидим:

Обычный транспондер PCF7935 (чип)
Плату брелка, для управления центральным замком автомобиля
Батарейку, которая не будет заряжаться от антенны замка зажигания.

В оригинальном ключе автомобиля BMW, всё совершенно по другому.

Подключаем Abrites и Tag Key Programmer к компьютеру, считываем данные с обоих ключей.

Вот так выглядит дамп оригинального ключа нашего BMW 5-series E39.

А вот дамп чистого PCF7935

, с которым будем работать.

Начиная описывать процедуру привязки ключа, хотелось бы упомянуть следующий момент. В автомобилях марки BMW, в кузовах E38, E39, E46 и E53, в основном устанавливался блок иммобилайзера EWS 3. Так вот изначально, с завода, в этот блок вписаны 10 ключей, 3 из которых отдаются на руки первому владельцу автомобиля. А остальные, по мере утере первых, могут быть заказаны через дилера. Поэтому, как таковой процедуры прописки ключа в эти автомобили, нет.

Алгоритм программирования новых ключей для BMW этих годов, заключается в следующем:

Считывание прошивки с блока иммобилайзера EWS 3
Генерация кода ключа, по данным считанных из EWS 3
Запись сгенерированного кода в чистый чип

PCF7935 или новый ключ.

Процедура записи нового ключа, автомобиля

BMW, в блок иммобилайзера EWS3.

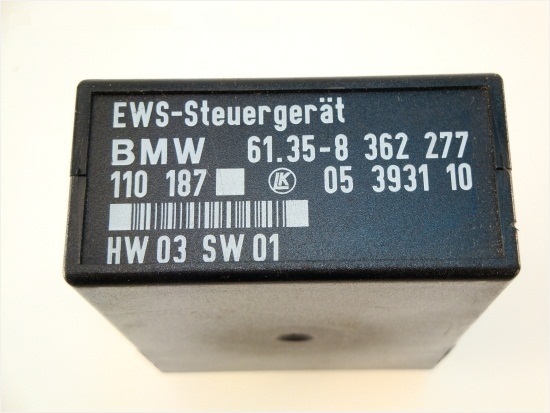

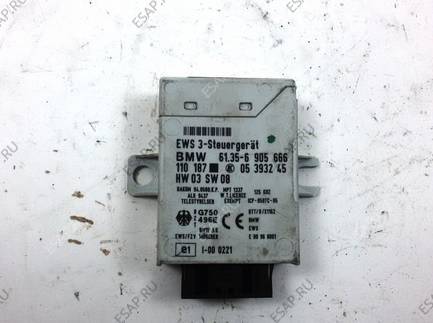

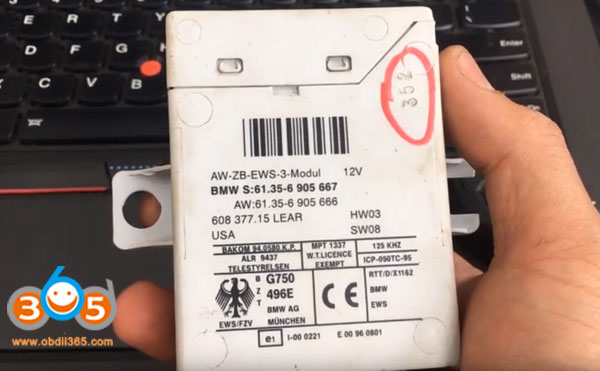

Блок Иммобилайзера EWS 3, у автомобиля BMW в 39-ом кузове, находится над педалями, слева.

Снимаем его.

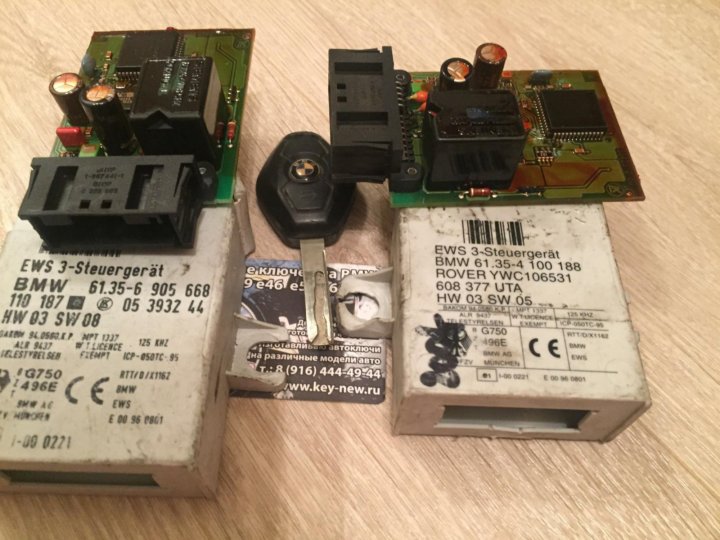

Достаём плату из корпуса.

Наш иммобилайзер собран на микроконтроллере Motorola с маской 0D46J. Читать его будем программатором Xprog-M.

Открываем программу, переходим Devices – Immobilizers – BMW – EWS3.

Смотрим схему подключения.

Согласно схеме, соединяем программатор Xprog-M с блоком иммобилайзера EWS 3.

Жмём кнопку Read…

…И прошивка Motorola 0D46J считана.

Если нажать Tools, то можно увидеть много интересной информации. Например, реальный (если на EWS, не было следов подключения) пробег автомобиля, VIN, десять прописанных ключей и др.

Теперь, когда у нас есть прошивка, запускаем программу Abrites.

Выбираем утилиту Tag Key Tool и в ней выбираем BMW EWS3. 68HC911EA9. PCF7935 or EML.

Нажимаем кнопку Load Dump. Выбираем считанную из иммобилайзера прошивку и выбираем Key 4 PCF7935/EML unused (не используется).

Нажимаем кнопку Prepare Key. Программа спросит нас: “Вы хотите запрограммировать оригинальный ключ BMW (EML)? Нажмите НЕТ, если вы используете PIT (PCF793x) транспондер.”

Мы записываем обычный чип 7935, поэтому нажимаем Нет и начинается процесс записи.

Если процесс записи кода ключа в транспондер пойдёт удачно, то сначала появится окошко: “Транспондер запрограммирован.”

А затем: “Программирование закончено. Вы можете использовать ключ.”

Для интереса, считываем какие данные записались в чип.

И так, после этого имеем прописанный транспондер и изменённый программой Abrites дамп блока EWS. Для того чтобы наш новый ключ работал, необходимо записать этот дамп обратно в блок иммобилайзера.

Новый ключ в BMW5 5-series E39 прописан, автомобиль заводится. Осталось прописать радиоканал, чтобы кнопками ключа можно было управлять центральным замком автомобиля.

Как прописать кнопки ключа, на автомобиле BMW, для управления центральным замком?

Ниже описанная процедура актуальна для автомобилей BMW, в кузовах E38, E39, E46 и E53. Проводить её нужно, например при разряде батареи брелка или для привязки кнопок нового ключа.

Вариант 1 – В наличии есть один рабочий ключ.

Для выполнения данной процедуры, нам потребуется ключ, который уже прописан в авто, и ключ, который нужно запрограммировать.

Садимся в машину, закрываем все двери и окна.
Вставляем рабочий ключ в замок зажигания и поворачиваем его в положение “1”.
Поворачиваем ключ в положение “0” и вынимаем ключ из замка зажигания.
На рабочем ключе нажимаем кнопку “Открыть” и удерживая её нажатой, 3 раза нажимаем кнопку “Закрыть”.
Отпускаем кнопку “Открыть”. После этого двери закроются и тут же откроются.
Теперь на новом (не рабочем) ключе, так же, нажимаем кнопку “Открыть” и удерживая её нажатой 3 раза кнопку “Закрыть”.
Отпускаем кнопку “Открыть”. Двери автомобиля снова должны закрыться и открыться.

После этих действий оба брелка будут управлять ЦЗ автомобиля.

Вариант 2 – Рабочего ключа нет, есть только новый (не рабочий) ключ.

Для выполнения данной процедуры нам необходим лишь тот ключ, который нужно прописать в автомобиль.

Вставляем ключ в замок зажигания и быстро, 5 раз поворачиваем его из положения “0”, в положение “1”.
Вынимаем ключ из замка зажигания.
Нажимаем кнопку “Открыть” и удерживая её нажатой, 3 раза нажимаем кнопку “Закрыть”.
Отпускаем кнопку “Открыть”.
Если в наличии имеется еще один незапрограммированный ключ, то необходимо повторить 3-ий пункт, в течении 30 секунд.
Вставляем ключ в замок и включаем зажигание.

Процедура программирования брелка ЦЗ автомобиля завершена.

Дополнительная информация по ключам автомобилей BMW, в кузовах E38, E39, E46 и E53.

Ниже вы можете посмотреть электрическую принципиальную схему оригинального ключа BMW. Расположение на печатной плате и значения напряжения, контрольных точек, оригинального ключа автомобилей BMW.

Принципиальная электрическая схема оригинального ключа BMW

Расположение контрольных точек на печатной плате брелка

Значения напряжений в контрольных точках, брелка ключа BMW

Эта информация, найдена в интернете и может пригодиться тем, кто неудачно вскрыл корпус ключа, сковырнув элементы или утопившим ключ своего автомобиля.

Иммобилайзер

Как программировать BMW 520i E39 1999 EWS3 Immo System

Это BMW 520i E39 1999 года выпуска (МКПП, левый руль, EWS3). Есть рабочий ключ, и мы должны зарегистрировать ключ, чтобы завести автомобиль.

(Примечание: Учебник был переведен с русского только для образовательных целей)

Для регистрации ключа в BMW вам понадобится программатор ключей AVDI Abrites (FVDI или Xhorse VVDI2) и программатор микросхем ЭБУ XPROG-M .

Как зарегистрировать ключ в BMW?

Справочная информация о ключах и иммобилайзере EWS3.

Из рисунка выше видно, что оригинальный ключ (справа) отличается от неоригинального (слева).

Кроме того, если посмотреть неоригинальный ключ, то там увидим:

Нейтральный транспондер PCF7935 (микросхема)
Зарядный брелок для управления центральным замком автомобиля
Аккумулятор, который не заряжается антенным зажиганием.

В оригинальном ключе от машины БМВ все совершенно другое.

Подключение программатора ключей Abrites и к компьютеру для чтения данных с обоих ключей.

Вот дамп оригинального ключа нашего BMW 5 series E39-.

А вот дамп чистый PCF7935 , с которым мы работаем.

Поскольку описываю процесс привязки ключей, отмечу следующий момент.В автомобилях марки BMW , в кузовах E38 , E39 , E46 и E53 , в основном устанавливается блок иммобилайзера EWS 3 . Итак, изначально завод, в блоке 10 вписаны ключи, 3 из которых выдаются на первую руку автовладельца. А другой, как первый проигрыш, можно заказать через дилера. Поэтому как таковых процедур регистрации ключей в этих автомобилях нет.

Новый алгоритм программирования ключей для BMW в эти годы выглядит следующим образом:

Чтение EEPROM блока иммобилайзера с помощью EWS 3
Код генерации ключа согласно считанному EWS 3
Запишите сгенерированный код в сетевую микросхему PCF7935 или новый ключ.

Новая процедура ввода ключа автомобиля

BMW , в блоке иммобилайзера EWS3.

Итак, идем и начинаем работать.

Блок иммобилайзера EWS 3 , автомобиль BMW в кузове E39, расположен над педалями слева.

Снимите это.

Вылезаем из корпуса борт.

Наш иммобилайзер собран на микроконтроллере Motorola , маска 0D46J

.Прочтите с помощью программатора XPROG box.

Откройте программу, перейдите в Устройство s – Иммобилайзеры – BMW – EWS3 ..

См. Схему установки.

По схеме подключить программатор Xprog-M с иммобилайзером EWS 3 .

Нажмите кнопку Чтение …

… Motorola 0D46J чтение.

Если вы щелкните Tag Key Tools , вы увидите много интересной информации. Например, реальный (если то EWS , следов подключения не было) прописан пробег автомобиля, VIN , десять ключей и т.д.

Теперь, когда у нас есть прошивка, запустите программу Abrites .

Выбираем утилиту Tag Key Tool

и выбираем на ней BMW EWS3.68HC911EA9. EML или PCF7935 .

Нажать кнопку Загрузить дамп . Выберите прошивку, считанную с иммобилайзера, и выберите Key 4 PCF7935 / EML unused (не используется).

Нажмите кнопку Prepare Key . Программа спросит нас: «Вы хотите запрограммировать оригинальный ключ BMW (EML). Нажмите НЕТ, если вы используете транспондер PIT (PCF793x)?».

Записываем обычную микросхему 7935, поэтому нажимаем № , и начинается запись.

Если процесс записи ключевого кода в транспондере прошел успешно, появится первое окно: «Транспондер запрограммирован».

А затем: «Программирование завершено, можно использовать ключ ..»

Для интереса читаем, какие данные записываются в микросхему.

Итак, мы написали транспондер и модифицированную программу Abrites , дамп блока EWS .Чтобы наши новые ключи заработали, необходимо записать этот дамп обратно в блок иммобилайзера.

Зарегистрирован новый ключ от BMW5 5-series E39 , заводится. Левым регистром РБ до клавишных кнопок можно управлять с помощью центрального замка автомобиля.

Как зарегистрировать кнопку ключа автомобиля BMW для управления центральным замком?

Следующая процедура актуальна для автомобилей BMW , в кузовах E38 , E39 , E46 и E53 . Это необходимо осуществить, например, при низком заряде батареи или на пульте дистанционного управления, чтобы привязать новую кнопку кнопки.

Вариант 1 – В наличии есть один рабочий ключ.

Для выполнения этой процедуры нам понадобится ключ, который уже зарегистрирован в машине, и ключ, который нужно запрограммировать.

Садимся в машину, закрываем все двери и окна.
Вставьте рабочий ключ в замок зажигания и поверните его в положение «1».
Поверните ключ в положение «0» и выньте ключ из замка зажигания.
По пути нажмите кнопку «Открыть» и, удерживая ее 3 раза, нажмите кнопку «Закрыть».
Отпустить кнопку «Открыть». После этого дверь закрылась, а затем открылась.
Теперь новая (нерабочая) клавиша, просто нажмите кнопку «Открыть» и удерживайте ее 3 раза кнопку «Закрыть».
Отпустить кнопку «Открыть». Двери машины следует закрыть и снова открыть.

После этих шагов оба пульта дистанционного управления будут управлять автомобилем CL.

Вариант 2 – Рабочий ключ не только новый (нерабочий) ключ.

Для выполнения этой процедуры нам понадобится всего один ключ, необходимый для регистрации автомобиля.

Вставьте ключ в замок зажигания и быстро 5 раз поверните его из положения «0» в «1».
Вынуть ключ из замка зажигания.
Нажмите кнопку «Открыть» и, удерживая ее, 3 раза нажмите «Закрыть».
Отпустить кнопку «Открыть».
Если есть, есть еще одна незапрограммированная клавиша, необходимо повторить третий пункт в течение 30 секунд.
Вставьте ключ в замок и включите зажигание.

Процедура программирования автомобильного брелка CZ завершена.

Как программировать BMW 520i E39 1999 EWS3 Immo System

(Примечание: Учебник был переведен с русского только для образовательных целей)

Как зарегистрировать ключ в BMW?

Справочная информация о ключах и иммобилайзере EWS3.

Из рисунка выше видно, что оригинальный ключ (справа) отличается от неоригинального (слева).

Кроме того, если посмотреть неоригинальный ключ, то там увидим:

Нейтральный транспондер PCF7935 (микросхема)
Зарядный брелок для управления центральным замком автомобиля
Аккумулятор, который не заряжается антенным зажиганием.

В оригинальном ключе от машины БМВ все совершенно другое.

Подключение программатора ключей Abrites и к компьютеру для чтения данных с обоих ключей.

Вот дамп оригинального ключа нашего BMW 5 series E39-.

А вот дамп чистый PCF7935 , с которым мы работаем.

Новый алгоритм программирования ключей для BMW в эти годы выглядит следующим образом:

Чтение EEPROM блока иммобилайзера с помощью EWS 3
Код генерации ключа согласно считанному EWS 3
Запишите сгенерированный код в сетевую микросхему PCF7935 или новый ключ.

Новая процедура ввода ключа автомобиля

BMW , в блоке иммобилайзера EWS3.

Итак, идем и начинаем работать.

Блок иммобилайзера EWS 3 , автомобиль BMW в кузове E39, расположен над педалями слева.

Снимите это.

Вылезаем из корпуса борт.

Наш иммобилайзер собран на микроконтроллере Motorola , маска 0D46J . Прочтите с помощью программатора XPROG box.

Откройте программу, перейдите в Устройство s – Иммобилайзеры – BMW – EWS3 ..

См. Схему установки.

По схеме подключить программатор Xprog-M с иммобилайзером EWS 3 .

Нажмите кнопку Чтение …

… Motorola 0D46J чтение.

Теперь, когда у нас есть прошивка, запустите программу Abrites .

Выбираем утилиту Tag Key Tool и выбираем на ней BMW EWS3.68HC911EA9. EML или PCF7935 .

Записываем обычную микросхему 7935, поэтому нажимаем № , и начинается запись.

А затем: «Программирование завершено, можно использовать ключ ..»

Для интереса читаем, какие данные записываются в микросхему.

Как зарегистрировать кнопку ключа автомобиля BMW для управления центральным замком?

Следующая процедура актуальна для автомобилей BMW , в кузовах E38 , E39 , E46 и E53 .Это необходимо осуществить, например, при низком заряде батареи или на пульте дистанционного управления, чтобы привязать новую кнопку кнопки.

Вариант 1 – В наличии есть один рабочий ключ.

Садимся в машину, закрываем все двери и окна.
Вставьте рабочий ключ в замок зажигания и поверните его в положение «1».
Поверните ключ в положение «0» и выньте ключ из замка зажигания.
По пути нажмите кнопку «Открыть» и, удерживая ее 3 раза, нажмите кнопку «Закрыть».
Отпустить кнопку «Открыть». После этого дверь закрылась, а затем открылась.
Теперь новая (нерабочая) клавиша, просто нажмите кнопку «Открыть» и удерживайте ее 3 раза кнопку «Закрыть».
Отпустить кнопку «Открыть». Двери машины следует закрыть и снова открыть.

После этих шагов оба пульта дистанционного управления будут управлять автомобилем CL.

Вариант 2 – Рабочий ключ не только новый (нерабочий) ключ.

Для выполнения этой процедуры нам понадобится всего один ключ, необходимый для регистрации автомобиля.

Вставьте ключ в замок зажигания и быстро 5 раз поверните его из положения «0» в «1».
Вынуть ключ из замка зажигания.
Нажмите кнопку «Открыть» и, удерживая ее, 3 раза нажмите «Закрыть».
Отпустить кнопку «Открыть».
Если есть, есть еще одна незапрограммированная клавиша, необходимо повторить третий пункт в течение 30 секунд.
Вставьте ключ в замок и включите зажигание.

Процедура программирования автомобильного брелка CZ завершена.

Минутку …

Включите файлы cookie и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + ( !! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] +! ! []) + (! + [] + (!! []) + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [])) / + ((+ !! [ ] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! []) + ( ! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [] ) + !! []) + (! + [] + (!! []) + !! []))

+ ((! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [])) / + ((! + [] + ( !! []) + !! [] + []) + (! + [] + (!! []) – []) + (! + [] + (!! []) – []) + ( ! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! []) + (! + [] + (!! []) – []) + (! + [] – (!! [])))

+ ( (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+! ! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) +! ! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! [] + !! []))

Минутку …

Включите файлы cookie и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) – []) + (! + [] – (!! [])) + (! + [] + (!! []) +! ! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [])) / + ( (! + [] + (!! []) + !! [] + !! [] + []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) – []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! [] + !! []) )

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] – (!! [] )) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) – [] + []) + (! + [] + (!! [ ]) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) – [ ]))

+ ((! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + [] ) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] +! ! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] – (!! []))) 9 0003

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] + !! [] ) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((+ !! [] + []) + (! + [] – (!! [])) + (+ !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [ ] – (!! [])) + (+ !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (! ! []) + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [ ] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) – []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] +! ! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) – []) + (! + [] – ( !! [])) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) – []) + (+ !! [] ))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + [ ]) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) – [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [] ) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] ) + (+ !! []))

+ ( (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+! ! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! [] ) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) – []) + (! + [] + (!! []) – []) + (! + [

Привязка ключа бмв е46

Всем привет, подскажите как привязать ключ к bmw e46.
Ситуация такая: знакомый мне подарил ключ от своей бывшей е46, я выташил плату с него и вставил в новую заготовку стал происывать вот этим способом:
——————
Для выполнения данной процедуры Вам потребуется ключ, который уже прописан в авто, и ключ, который нужно запрограммировать.

1. С обоими ключами сядьте в машину, закройте все двери и окна.
2. Поместите прописанный ключ в зажиание и поверните его а положение “1”.

3. Поверните ключ обратно в положение “0”, и выньте ключ из зажигания.
4. На прописанном ключе нажмите кнопку “Отпереть”, и, удерживая ее нажатой нажмите 3 раза кнопку “Закрыть”. Отпустите кнопку “Отпереть”. Двери должны закрыться и открыться.
5. На НОВОМ ключе нажмите кнопку “Отпереть”, и, удерживая ее нажатой нажмите 3 раза кнопку “Закрыть”. Отпустите кнопку “Отпереть”. Двери снова должны закрыться и открыться.

Альтернативный способ, если у Вас с собой нет прописанного ключа:

1. Вставьте ключ в замок, и поверните его быстро в положение “1” и обратно 5 раз.
2. Выньте ключ из замка зажигания.
3. Нажмите кнопку “Отпереть”, и, удерживая ее нажатой нажмите 3 раза кнопку “Закрыть”. Отпустите кнопку “Отпереть”.
4. Если у вас есть еще один не запрограммированный ключ, повторите п.3 в течении 30 секунд.
5. Вставьте ключ в замок и включите зажигание.
——————-
Но ничего не получилось.
Подскажате как привязать его если это возможно

В продолжении 1 части — Привязка ключа к блоку EWS. Часть 1. Введение. посвященная тематике блока EWS и все что с ним связано, продолжу во второй части рассказывать про ключи.
Подробно постараюсь выделить отличия всех ключей какие могут иметь отношение к e46 (e53, е39, z3, x3, z4), а так же рассказать их плюсы или минусы.

☆ Виды ключей (Гитара и Ромб) ☆
Существуют 2 вида ключа предусмотренных заводом, Гитара и Ромб.
☆ Гитара, на протяжении долгого времени использовалась во многих кузовах начиная с 1990 года, а именно в кузовах — E31 E32 E34 E36 E38 E46

Гитара шла в 2ух вариантах: Двух кнопочная и трёх кнопочная (Третяя кнопка — для открытия багажного отделения).

Конструктивное удобство позволяет его разбирать (Корпус скрепляется болтиками и дает возможность владельцу без труда поменять батарейку или аккумулятор в более поздние года выпуска)

Его принципиальное отличие от новых ключей — работа по ИК-связи.
Ик связь в ключе работает на более близком расстоянии к авто, имеет преимущество в том, что не подвержен внешним помехам, но при этом чаще выходит из строя.

На картинке ниже представлен его внешний вид

☆ Ромб, начали выпускать для bmw с 1999 года, для 46го кузова с 2001-2002 года, ключ был изменен как внешне, так и технически и работает по радио каналу.

Ключ выпускался только трех кнопочным.

Имеет чуть больше дистанцию связи, на примере моего авто это расстояние на открытой местности 7-10 метров стабильной работы ключа (Родной ключ с новым аккумулятором).
По тех. руководству заявлено до 30 метров.

Оригинальный ключ — не разборный, в случае его вскрытия — его можно только склеить.
С завода в нем идёт акб (заряжаемый ванадиево-литиевый аккумулятор), со сроком службы 6-10 лет. Заряжается через контур в замке зажигания индукционным способом.
Аккумулятор индуктивно заряжается при повороте ключа зажигания в положение 1.

На картинке ниже представлен ромбовидный ключ:

☆ Радио частота
Ключи так же делились и по частоте, работали в двух частотах: 315 МГц или 433 МГц.

315 МГц — использовалась исключительно для США,
433 МГц использовалась для всех остальных стран.
В последнее время можно часто увидеть что на сайтах ebay и Алиекспресс ключ идет универсальный и частоту можно менять (Удерживая кнопку EWS1, нажмите кнопку EWS3 5 раз за 5 секунд)
Но при этом нужно понимать что частоту работы ключа в авто не поменять, она заложена в модуль блока комфорта.

☆ Виды лезвий, ключи шли двух видов лезвий, ни как это не связано со странами или какими либо другими тех. особенностями, разница идёт по годам.

☆ Элемент питания ключа
Как написал выше, родной оригинальный ключ идет с акб, все ключи доступные в продаже на сегодняшний день идут на выбор акб или батарея.

☆ Транспондер
Это необходимый элемент в ключе для того чтоб автомобиль можно было заводить.
В оригинальном ключе он встроен в плату и не подлежит замене.

Во всех новых ключах он идет отдельно от чипа и называется семечкой.
И имеет модель — PCF7935AA
На рисунке ниже можно увидеть его расположение (Чаще всего он уже приклеен, в единичных случаях в комплекте с ключём он идёт отдельно и приклеить его, вы можете самостоятельно)

Кнопка 1 удержание нажатой:
— Закрывается центральный замок, боковые стекла и сдвижная крышка люка (“комфортное закрывание”). Эта функция закодирована в зависимости от страны и имеется не во всех экспортных исполнениях.

Кнопка 2 короткое нажатие:
— Открывается центральный замок, включается освещение салона.

Кнопка 2 удержание нажатой:
— Открывается центральный замок, боковые стекла и сдвижная крышка люка.

Кнопка 3 короткое нажатие:
— Открывается багажная дверь.

Кнопка 3 удержание нажатой:
— Активизируется режим “паники” (у моделей для США).
— Закрывается автоматическая багажная дверь.

Отдельные функции могут отличаться от названных, в зависимости от кодирования для разных стран и установок в памяти автомобиля.

Ну и в завершении записи про ключи.
Процедура как привязать ключ к центральному замку.
(Информации как привязать ключ в интернете много, но запись все же сделаю полноценной)

Для выполнения данной процедуры Вам потребуется ключ, который уже прописан в авто, и ключ, который нужно запрограммировать.

1. С обоими ключами сядьте в машину, закройте все двери и окна.
2. Поместите прописанный ключ в зажигание и поверните его а положение “1″.
3. Поверните ключ обратно в положение “0″, и выньте ключ из зажигания.
4. На прописанном ключе нажмите кнопку “Отпереть”, и, удерживая ее нажатой нажмите 3 раза кнопку “Закрыть”. Отпустите кнопку “Отпереть”. Двери должны закрыться и открыться.
5. На НОВОМ ключе нажмите кнопку “Отпереть”, и, удерживая ее нажатой нажмите 3 раза кнопку “Закрыть”. Отпустите кнопку “Отпереть”. Двери снова должны закрыться и открыться.
Процедура завершена!

Альтернативный способ, если у Вас с собой нет прописанного ключа:
1. Вставьте ключ в замок, и поверните его быстро в положение “1″ и обратно 5 раз.
2. Выньте ключ из замка зажигания.
3. Нажмите кнопку “Отпереть”, и, удерживая ее нажатой нажмите 3 раза кнопку “Закрыть”. Отпустите кнопку “Отпереть”.
4. Если у вас есть еще один незапрограммированный ключ, повторите п.3 в течении 30 секунд.
5. Вставьте ключ в замок и включите зажигание.
Процедура завершена!

В следующей записи расскажу про Ак90 и его функции…

Как прописать ключ в БМВ? Вводная информация о ключах и иммобилайзере EWS3.

На фотографии сразу можно заметить, чем оригинальный ключ (справа), отличается от неоригинального (слева).

Кроме того, если разобрать неоригинальный ключ, то в нём мы увидим:

Обычный транспондер PCF7935 (чип)
Плату брелка, для управления центральным замком автомобиля
Батарейку, которая не будет заряжаться от антенны замка зажигания.

В оригинальном ключе автомобиля BMW, всё совершенно по другому.

Подключаем Abrites и Tag Key Programmer к компьютеру, считываем данные с обоих ключей.

Вот так выглядит дамп оригинального ключа нашего BMW 5-series E39.

А вот дамп чистого PCF7935, с которым будем работать.

Алгоритм программирования новых ключей для BMW этих годов, заключается в следующем:

Считывание прошивки с блока иммобилайзера EWS 3
Генерация кода ключа, по данным считанных из EWS 3
Запись сгенерированного кода в чистый чип PCF7935 или новый ключ.

Процедура записи нового ключа, автомобиля

BMW, в блок иммобилайзера EWS3.

Блок Иммобилайзера EWS 3, у автомобиля BMW в 39-ом кузове, находится над педалями, слева.

Достаём плату из корпуса.

Наш иммобилайзер собран на микроконтроллере Motorola с маской 0D46J. Читать его будем программатором Xprog-M.

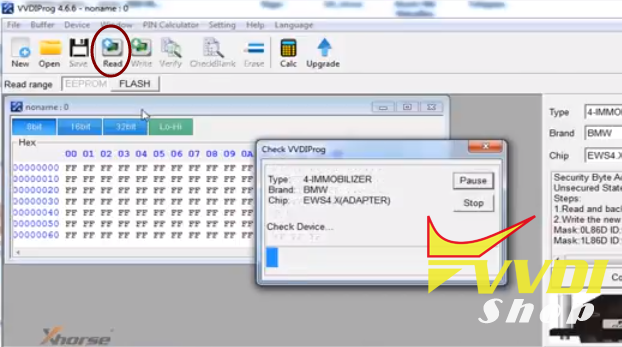

Открываем программу, переходим Devices — Immobilizers — BMW — EWS3.

Смотрим схему подключения.

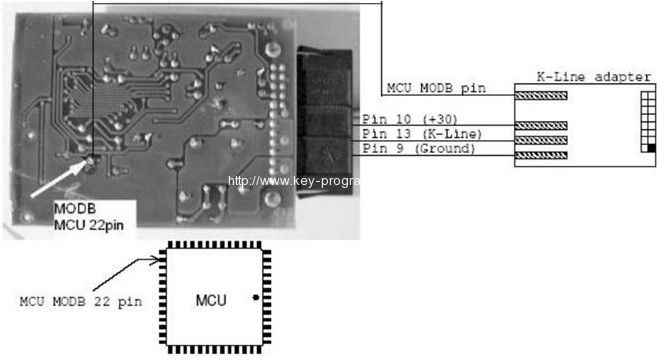

Согласно схеме, соединяем программатор Xprog-M с блоком иммобилайзера EWS 3.

Жмём кнопку Read.

. И прошивка Motorola 0D46J считана.

Теперь, когда у нас есть прошивка, запускаем программу Abrites.

Выбираем утилиту Tag Key Tool и в ней выбираем BMW EWS3. 68HC911EA9. PCF7935 or EML.

Мы записываем обычный чип 7935, поэтому нажимаем Нет и начинается процесс записи.

А затем: “Программирование закончено. Вы можете использовать ключ.”

Для интереса, считываем какие данные записались в чип.

Как прописать кнопки ключа, на автомобиле BMW, для управления центральным замком?

Вариант 1 — В наличии есть один рабочий ключ.

Садимся в машину, закрываем все двери и окна.
Вставляем рабочий ключ в замок зажигания и поворачиваем его в положение “1”.
Поворачиваем ключ в положение “0” и вынимаем ключ из замка зажигания.
На рабочем ключе нажимаем кнопку “Открыть” и удерживая её нажатой, 3 раза нажимаем кнопку “Закрыть”.
Отпускаем кнопку “Открыть”. После этого двери закроются и тут же откроются.
Теперь на новом (не рабочем) ключе, так же, нажимаем кнопку “Открыть” и удерживая её нажатой 3 раза кнопку “Закрыть”.
Отпускаем кнопку “Открыть”. Двери автомобиля снова должны закрыться и открыться.

После этих действий оба брелка будут управлять ЦЗ автомобиля.

Вариант 2 — Рабочего ключа нет, есть только новый (не рабочий) ключ.

Для выполнения данной процедуры нам необходим лишь тот ключ, который нужно прописать в автомобиль.

Вставляем ключ в замок зажигания и быстро, 5 раз поворачиваем его из положения “0”, в положение “1”.
Вынимаем ключ из замка зажигания.
Нажимаем кнопку “Открыть” и удерживая её нажатой, 3 раза нажимаем кнопку “Закрыть”.
Отпускаем кнопку “Открыть”.
Если в наличии имеется еще один незапрограммированный ключ, то необходимо повторить 3-ий пункт, в течении 30 секунд.
Вставляем ключ в замок и включаем зажигание.

Процедура программирования брелка ЦЗ автомобиля завершена.

Дополнительная информация по ключам автомобилей BMW, в кузовах E38, E39, E46 и E53.

Принципиальная электрическая схема оригинального ключа BMW

Расположение контрольных точек на печатной плате брелка

Значения напряжений в контрольных точках, брелка ключа BMW

Если возникли вопросы или есть уточнения к статье, вы всегда можете озвучить их в наших группах WhatsApp, Viber или Telegram.

Наши новости

Внимание! Мы переехали. Новый адрес ул. Высоцкого, 33/3 (на территории НПП “Инженер”).

Наш автосервис становится официальным Партнером ООО “АРС АДАКТ”.

Наш автосервис прошёл сертификацию и получил допуск к установке, ремонту и обслуживанию отопителей WEBASTO (Вебасто).

BMW EWS Editor 3.2 – Программатор ключей и системы иммобилайзера

EWS Editor 3.2 предназначен для работы с системой иммобилайзера EWS автомобилей BMW и позволяет производить корректировку пробега, программирование ключей и восстановление блока EWS.

Иммобилайзер EWS устанавливается на автомобили концерна BMW AG начиная с 1996 года, на автомобили такие как 4xx (E46), 5xx (E39), 7xx (E38) , X3 (E83), X5 (E53), Z4 (E85) а так же другие машины концерна BMW AG – Mini Cooper, Rover 75, Range Rover.

Характеристики EWS Editor 3. 2

Подключается к компьютеру через порт USB
Не требует дополнительного питания (12 Вольт) для чтения/записи EWS
Поддерживает все модификации штатных иммобилайзеров: EWS1, EWS2, EWS3, EWS3+, EWS4
Чтение и запись EWS3 и EWS3+ по К-линии
Автоматическое определение версии EWS по дампу памяти
Добавление новых ключей
Добавление уже использованных ключей (при наличии пароля ключей)
Очистка уже использованных ключей в новое состояние (при наличии пароля ключей)
Восстановление синхронизации ключа
Блокирование и разблокирование доступа ключей к автомобилю
Восстановление кодировочных данных (данные о комплектации автомобиля)
Смена параметров EWS (номер изделия, даты производства и т.д.)
Очистка уже использованного EWS3 (сброс на заводские установки)
Смена VIN номера содержащегося в EWS
Смена VIN номера содержащегося в ключе (содержится в ключе после 1998 года)
Смена пробега содержащегося в EWS (содержится в EWS после 1998 года)
Смена пробега содержащегося в ключе (содержится в ключе после 1998 года)
Программа ведёт лог-файл записанных и прочитанных ключей, что позволяет исключить ошибку «случайного» закрытия ключа паролем и т. п.
Контроля и восстановления переменной часть кода согласования EWS с блоком управления двигателя DME/DDE
Подготавливать новые транспондеры PCF7930 и PCF7935 для работы с EWS.

Поддерживаемые EWS Editor 3.2 автомобили:

BMW 3 серии (E46)
BMW 5 серии (E39)
BMW 7 серии (Е38)
BMW X3 (E83)
BMW Х5 (Е53)
BMW Z4 (E85)
Range Rover Vogue
Rover 75
Mini Cooper

Комплектация EWS Editor 3.2:

Адаптер EWS Editor Lite
Кабель USB
Кабель для подключения к EWS 3/3+
Разъём для подключения к EWS 3/3+
Щуп для ввода EWS 3/3+ в режим программирования

Дополнительные файлы:

Вопрос знатокам (молчит стартер) | BMW Club

Из ВДС-

Электронная противоугонная система EWS 3. 3
EWS 3.3 служит для защиты от угона и разрешения запуска двигателя автомобилей BMW.

В каждом ключе автомобиля установлен чип-транспондер. На замок зажигания надета тороидальная катушка. Чип-транспондер питается электроэнергией от ЭБУ системы EWS 3 через эту катушку, поэтому нет необходимости использовать батарею в ключе. Между кольцевой антенной (катушкой) в замке зажигания и чипом-транспондером происходит обмен информацией и питание электроэнергией по принципу трансформатора.

При этом ключ посылает данные на ЭБУ системы EWS 3. Если эти данные верны, то ЭБУ системы EWS 3 разблокирует стартер через реле в ЭБУ и дополнительно посылает на DME/DDE по проводу передачи данных закодированный сигнал разрешения запуска. Эти процессы могут вызвать задержку запуска продолжительностью до полсекунды.

Детали
Провод передачи данных к DME/DDE
По этому проводу ЭБУ системы EWS 3 посылает на DME/DDE закодированный разрешающий сигнал. Только после того как сигнал послан, двигатель запускается.

Блок управления двигателем (DME/DDE) с закодированным входом разрешения запуска
Электронный блок управления двигателем (системы DME/DDE) разрешает запуск только, если ЭБУ системы EWS был послан верный разрешающий сигнал.

Интерфейс EWS-DME/DDE
В ЭБУ EWS 3.3 и в ЭБУ DME/DDE записаны идентичные переменные коды, значения которых изменяются при каждом процессе пуска. Разрешение пуска происходит только тогда, когда код, посланный ЭБУ EWS, совпадает с кодом, рассчитанным в ЭБУ DME/DDE.

Установление связи между электронными блоками управления происходит только при первичном программировании ЭБУ системы DME/DDE. Блок управления двигателем получает тогда базовый код ЭБУ системы EWS.

Важно!

Пробная замена ЭБУ системы DME/DDE или ЭБУ EWS 3.3 невозможна!

В очень редких случаях может случиться, что переменные коды в обоих ЭБУ будут отличаться друг от друга. В этих случаях с помощью согласования в дополнительных функциях возможно возвращение обоих кодов DME(DDE) – EWS-III в исходное состояние.

Процесс идентификации ключа и запуска двигателя
После того, как в замок зажигания вставлен автомобильный ключ, происходит следующий процесс:

Транспондер, установленный в ключе, получает питание через кольцевую антенну и посылает данные ключа на ЭБУ EWS3.

ЭБУ EWS3 проверяет правильность данных ключа и только после этого посылает разрешение стартеру.

ЭБУ системы EWS3 посылает переменный код на DME/DDE. Там переменный код проверяется на совпадение с записанным переменным кодом, при совпадении разрешается впрыск.

После пуска двигателя ЭБУ EWS3 создает новые данные ключа (переменный код) и посылает их транспондеру, установленному в ключе.

В ЭБУ DME/DDE также создается и сохраняется новый переменный код.

Распознавание неисправностей в ЭБУ двигателя
В ЭБУ двигателя регистрируются следующие неисправности:

Интерфейс, т. е. провод к ЭБУ системы EWS: Здесь проверяется, пришел ли сигнал и не имеет ли этот сигнал больших искажений.

Переменный код: Проверяется, совпадает ли переменный код, посылаемый ЭБУ системы EWS, со значением, рассчитанным в ЭБУ системы DME (DDE).

В случае распознавания неисправности запуск двигателя блокируется.

MS42 отключение EWS

2019-8-21 13:12 Motorsport

Однажды у знакомого случился неприятный глюк. Приехал он на дачу, отдохнул, и собрался ехать домой. Запустил двигатель, машина начала троить, он заглушил её и следующие попытки запуска были тщетны. Домой его дотащил знакомый на тросе. Полгода машина стояла во дворе, её смотрели разные электрики, механики и прочая нечисть . В итоге до неё добрался я. Ковырялся пару дней, и нашёл ошибку: в иммобилайзере дополнительный код ключа не соответствует тому, который записался в сам ключ. Программатор XPROG я соберу чуть позже, а пока было принято решение отвязать EWS вообще, т.к. тачка нужна .

Сразу скажу, что машина без иммобилайзера заводится с отвертки, что есть абсолютно не безопасно.

Механизм отключения EWS достаточно прост, нужны только правильные инструменты.

Для того, чтобы произвести отключение EWS нужно будет снять с машины ЭБУ (блок мотора или мотроник), считать с него полную прошивку, модифицировать её, записать обратно и радоваться запуску мотора.

Стоит отметить, что данный метод гарантировано работает только с версией программного обеспечения эбу 0110C6 (есть ещё другие версии, почитать можно тут).

Для считывания и записи прошивки рекомендую использовать программу JMGarageFlasher. Я последовательно перепробовал 3 разных версии этой “чудо” программы, и заработала только одна последняя (скачать можно ниже). Первая версия ничего не делала после нажатия на кнопку чтения, вторая читала только до 3% или до 9%, третья была спасением и работала стабильно во всех режимах.

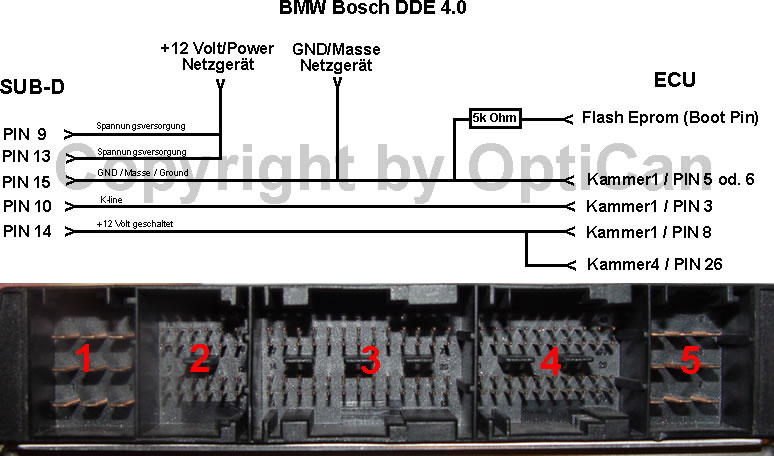

Сначала подключаем ЭБУ к k-line адаптеру, затем замыкаем 167 пин процессора на землю, подаём питание, ждём 6 секунд, снимаем замыкание 167 пина процессора, подключаем k-line адаптер к компьютеру, ждём когда он полностью определится, и нажимаем в флешере кнопку [Connect].

После успешного подключения жмём кнопку [Read] и ждём полного считывания прошивки.

После успешного чтения нужно сохранить прошивку, лучше в 2х местах, чтобы всегда был вариант на возврат. Далее открываем прошивку в программе RomRaider. Для её работы в системе должна быть установления java. Запуск осуществляется либо через пакетный файл run.bat (внутри файла нужно проверить пути к javaw.exe), либо непосредственно по java файлу RomRaider.jar. Сначала подключим файл со картой смещений прошивки для версии 0110C6.

Теперь нужно открыть прошивку и поменять в ней всего один параметр отвечающий за отключение EWS. Чтобы отключить EWS нужно выбрать Disabled, для включения Enabled. Обязательно сохранитесь.

После модификации прошивки, нужно исправить контрольную сумму. Для этого есть утилита Siemens_MS42_Checksum. В прошивке целых 3 контрольных суммы, после нашей операции портиться одна из них. Нужно только выбрать файл прошивки, и больше ничего нажимать не нужно, контрольная сумма исправляется сразу.

Снова воспользуемся программой JMGarageFlasher.

Если всё прошло без ошибок, то устанавливаем ЭБУ в машину и ключ на старт

Необходимые инструменты:

JMGarageFlasher_2017.zip

RomRaider0. 5.9RC3-windows.zip

MS42_ECU_Definitions_v0.39-ewsoff.xml_.zip

Chipster_MS42_Checksum_Corrector.zip

Хочу сказать, что всё, что вы делаете, вы делаете на свой страх и риск, если, что-то сгорит или испортиться, то в этом будет только ваша вина. Не нужно использовать данный способ для нарушения закона!

UPD: появился новый файл xml версии 0.41, в котором добавлена возможность отключения EWS и для других прошивок в разделе Configurations.

MS42_ECU_Definitions_v0.41.zip

MS43_ECU_Definitions_v0.9.7.zip

MS45_ECU_Definitions_v0.1.zip

Удачи на дорогах!

Внимание! Копирование, в том числе частичное, запрещено!

Теги: BMW ms42 0110C6 romraider jmgarageflasher ews off k-line бмв флешер immo евс иммо иммобилайзер

Как прописать ключ бмв е46

1. С обоими ключами сядьте в машину, закройте все двери и окна.
2. Поместите прописанный ключ в зажиание и поверните его а положение “1”.
3. Поверните ключ обратно в положение “0”, и выньте ключ из зажигания.
4. На прописанном ключе нажмите кнопку “Отпереть”, и, удерживая ее нажатой нажмите 3 раза кнопку “Закрыть”. Отпустите кнопку “Отпереть”. Двери должны закрыться и открыться.
5. На НОВОМ ключе нажмите кнопку “Отпереть”, и, удерживая ее нажатой нажмите 3 раза кнопку “Закрыть”. Отпустите кнопку “Отпереть”. Двери снова должны закрыться и открыться.

Альтернативный способ, если у Вас с собой нет прописанного ключа:

Как прописать ключ в БМВ? Вводная информация о ключах и иммобилайзере EWS3.

На фотографии сразу можно заметить, чем оригинальный ключ (справа), отличается от неоригинального (слева).

Кроме того, если разобрать неоригинальный ключ, то в нём мы увидим:

Обычный транспондер PCF7935 (чип)
Плату брелка, для управления центральным замком автомобиля
Батарейку, которая не будет заряжаться от антенны замка зажигания.

В оригинальном ключе автомобиля BMW, всё совершенно по другому.

Подключаем Abrites и Tag Key Programmer к компьютеру, считываем данные с обоих ключей.

Вот так выглядит дамп оригинального ключа нашего BMW 5-series E39.

А вот дамп чистого PCF7935, с которым будем работать.

Алгоритм программирования новых ключей для BMW этих годов, заключается в следующем:

Считывание прошивки с блока иммобилайзера EWS 3
Генерация кода ключа, по данным считанных из EWS 3
Запись сгенерированного кода в чистый чип PCF7935 или новый ключ.

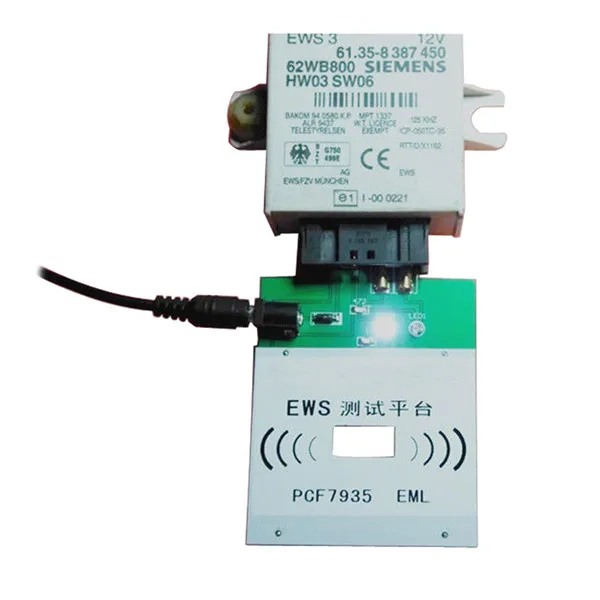

Процедура записи нового ключа, автомобиля

BMW, в блок иммобилайзера EWS3.

Блок Иммобилайзера EWS 3, у автомобиля BMW в 39-ом кузове, находится над педалями, слева.

Достаём плату из корпуса.

Наш иммобилайзер собран на микроконтроллере Motorola с маской 0D46J. Читать его будем программатором Xprog-M.

Открываем программу, переходим Devices – Immobilizers – BMW – EWS3.

Смотрим схему подключения.

Согласно схеме, соединяем программатор Xprog-M с блоком иммобилайзера EWS 3.

Жмём кнопку Read.

. И прошивка Motorola 0D46J считана.

Теперь, когда у нас есть прошивка, запускаем программу Abrites.

Выбираем утилиту Tag Key Tool и в ней выбираем BMW EWS3. 68HC911EA9. PCF7935 or EML.

Мы записываем обычный чип 7935, поэтому нажимаем Нет и начинается процесс записи.

Если процесс записи кода ключа в транспондер пойдёт удачно, то сначала появится окошко: “Транспондер запрограммирован. “

А затем: “Программирование закончено. Вы можете использовать ключ.”

Для интереса, считываем какие данные записались в чип.

Как прописать кнопки ключа, на автомобиле BMW, для управления центральным замком?

Вариант 1 – В наличии есть один рабочий ключ.

Садимся в машину, закрываем все двери и окна.
Вставляем рабочий ключ в замок зажигания и поворачиваем его в положение “1”.
Поворачиваем ключ в положение “0” и вынимаем ключ из замка зажигания.
На рабочем ключе нажимаем кнопку “Открыть” и удерживая её нажатой, 3 раза нажимаем кнопку “Закрыть”.
Отпускаем кнопку “Открыть”. После этого двери закроются и тут же откроются.
Теперь на новом (не рабочем) ключе, так же, нажимаем кнопку “Открыть” и удерживая её нажатой 3 раза кнопку “Закрыть”.
Отпускаем кнопку “Открыть”. Двери автомобиля снова должны закрыться и открыться.

После этих действий оба брелка будут управлять ЦЗ автомобиля.

Вариант 2 – Рабочего ключа нет, есть только новый (не рабочий) ключ.

Для выполнения данной процедуры нам необходим лишь тот ключ, который нужно прописать в автомобиль.

Вставляем ключ в замок зажигания и быстро, 5 раз поворачиваем его из положения “0”, в положение “1”.
Вынимаем ключ из замка зажигания.
Нажимаем кнопку “Открыть” и удерживая её нажатой, 3 раза нажимаем кнопку “Закрыть”.
Отпускаем кнопку “Открыть”.
Если в наличии имеется еще один незапрограммированный ключ, то необходимо повторить 3-ий пункт, в течении 30 секунд.
Вставляем ключ в замок и включаем зажигание.

Процедура программирования брелка ЦЗ автомобиля завершена.

Дополнительная информация по ключам автомобилей BMW, в кузовах E38, E39, E46 и E53.

Принципиальная электрическая схема оригинального ключа BMW

Расположение контрольных точек на печатной плате брелка

Значения напряжений в контрольных точках, брелка ключа BMW

Наши новости

Внимание! Мы переехали. Новый адрес ул. Высоцкого, 33/3 (на территории НПП “Инженер”).

Наш автосервис становится официальным Партнером ООО “АРС АДАКТ”.

На картинке ниже представлен его внешний вид

Ключ выпускался только трех кнопочным.

На картинке ниже представлен ромбовидный ключ:

☆ Радио частота
Ключи так же делились и по частоте, работали в двух частотах: 315 МГц или 433 МГц.

Кнопка 2 короткое нажатие:
— Открывается центральный замок, включается освещение салона.

Кнопка 2 удержание нажатой:
— Открывается центральный замок, боковые стекла и сдвижная крышка люка.

Кнопка 3 короткое нажатие:
— Открывается багажная дверь.

В следующей записи расскажу про Ак90 и его функции…

Как проверить свой BMW EWS2 перед заменой

Нам всегда нужно тестировать EWS 2 Во-первых, помните, что система EWS имеет встроенное РЕЛЕ, которое в основном просто выполняет U-образный поворот (петлю) для вашего стартера. Давайте сначала определим местонахождение вашего EWS, так как большинство моделей разные, вы можете щелкнуть EWS Locations, и вы найдете местоположения EWS BMW и Mini Cooper.

Шаг 1: Убедитесь, что ваш автомобиль не проворачивается (двигатель не переворачивается).
Шаг 2: Снимите блок EWSII и положите его на пассажирское сиденье, чтобы не забыть его местонахождение.
Шаг 3: Вставьте ПРОВОД в контакты 1 и 3 в розетку EWSII (два самых толстых провода) (см. Рисунок ниже). Помните, что провод необходимо затянуть в круглые охватывающие контакты.

Шаг 4: Попробуйте запустить двигатель, мы ищем только кривошип, двигатель никогда не запустится, однако все, что нам нужно на этом этапе, – это заставить двигатель перевернуться.
Шаг 5: Если двигатель проворачивает, перейдите к Шаг 6 , если двигатель по-прежнему не проворачивает, перейдите к Шаг 8.
Шаг 6: Поскольку двигатель проворачивает, нам нужно сделать последний шаг. Пожалуйста, проверьте контакты EWS FEMALE PLUG ( Мы не используем цвета, только PIN-коды ) (требуется тестовая лампа или мультиметр )

КОНТАКТ 7 = ЗАЗЕМЛЕНИЕ

КОНТАКТ 5 = +12 В (при включенном зажигании) (ПРЕДОХРАНИТЕЛЬ F31, модели E36)

НАЖМИТЕ ДЛЯ СКАЧИВАНИЯ ЭЛЕКТРОПРОВОДКИ BMW E36 EWS 2

Шаг 7: Если шаги 4 и 6 выполнены и ВСЕ в порядке, вам необходимо отправить EWS со всеми своими ключами и заказать КОМПЛЕКТ BMW EWS2 (с 01/1995 по 05/1998) ИЛИ Разблокировка BMW Сервис DME (EWS не требуется) ИЛИ, наконец, разблокированный DME BMW (ночная доставка) из нашего интернет-магазина.
Шаг 8: (Двигатель все еще не проворачивается) Вам необходимо убедиться, что на контакт 3 (розетка EWS) подается + 12В. Если вы получаете сигнал + 12В на штекере PIN 3 EWS, пожалуйста, ПЕРЕЙДИТЕ К этапу 9 . Если вы НЕ и получаете + 12В на контакт 2 на штекере EWS Female, тогда, пожалуйста, ПЕРЕЙДИТЕ К Шагу 10 .
Шаг 9: (Вы получаете +12 В от контакта 3 в розетке EWS: Это означает, что ваш стартер может или не может получать сигнал +12 В —-> Подойдите к своему стартеру и убедитесь, что вы получаете Поступает сигнал +12 В —- Если проверено ДА —> Замените стартер .
Шаг 10: (Вы не получаете сигнал +12 В от контакта 3: Вернитесь к выключателю зажигания и посмотрите, выдает ли он сигнал 12 В —-> Если не выходит 12 В —-> Проверьте если на замок зажигания подается питание. (Все сплошные КРАСНЫЕ провода ДОЛЖНЫ иметь питание ). —> ЕСЛИ + 12В ПЕРЕХОДИТЕ К Шагу 11. Если нет +12В на сплошных проводах КРАСНЫХ ПЕРЕХОД К этапу 12.
Шаг 11: Замените выключатель зажигания
Шаг 12: Если в замке зажигания нет питания – > Проверьте предохранители, обрыв проводов и т. Д.

RPM MOTORSPORT LTD. Это всего лишь попытка помочь сообществу BMW и не брать на себя ответственность за то, что вы (Заказчик) повредите какие-либо компоненты в вашем автомобиле. Пожалуйста, убедитесь, что у вас есть какой-то опыт работы в мире BMW, прежде чем углубляться в это.

Электросхема

Bmw E46 Ews

Этот DVD-диск содержит описания электрических схем и электрические схемы для старых автомобилей BMW, на которые не распространяется наш новый DVD-диск BMW WDS.Эта статья – одна из серии, выпущенной совместно с проектами повышения производительности Waynes New Book 101 для вашей серии bmw 3.

Ews Deletion Chip Technical Domain

Key Fob Probelm Bimmerfest Bmw Forums

Ews Iii Bypass Or Trickery

означает безопасную передачу данных в режиме limp. есть только одна передача и нет блокировки гидротрансформатора.

Схема подключения Bmw e46 ews . Если у вас есть предложения по предстоящим мероприятиям или ссылки, которые следует добавить, напишите мне по электронной почте. Книга содержит 272 страницы полноцветных проектов, в которых подробно рассказывается обо всем, от модификаций производительности до синхронизации распределительных валов. У вас, ребята, есть подробные инструкции по автоматической и механической трансмиссии в предисловии 97 540i, как включить задний фонарь и автоматически включить нейтраль и задний ход в кластере. Это предупреждающее сообщение, которое вы увидите при неисправности автоматической коробки передач.

Электромонтажные схемы Bmw Ews Библиотека электропроводок Bmw Ews Электропроводка Bmw I

Схема электропроводки Bmw Ews Ii Поры Co

Схема подключения Bmw E32 901 902 902 902 Bmw E32 902 902 902 902 902 Bmw E32 Схема электрических соединений Ews 3 Схема данных Схема

Схема подключения блока предохранителей Bmw E60

Схема электрических соединений Bmw E46 Ews Auto

E46

E46 Заводские электрические схемы Bmw Схема электрических соединений

Bmw E36 Ews 2 Электрическая схема Электрическая схема Схема

Bmw Ews 902

Электрическая схема Ews 932 901 Электрическая схема 901 Ews Электрическая схема 901 Ews 932 Распиновка и описание

Bmw E46 Wirin g Схема Информация о сервере Ecourbano

Схема подключения E39 Ews

Схема подключения Bmw Ews Ii Схема подключения

02 Ключ двигателя Bmw Eme

Распиновка

E46 ews

Распиновка

e46 ews Наконец-то я понял, что взломали.Этот новый седан по уровню развития технологий, комфорту и управляемости очень близок к автомобилям более высокого класса. Мы также поставляем детали, чтобы упростить эту замену, и предлагаем варианты подключения по принципу plug and play, чтобы избавить вас от лишних хлопот. мне трудно найти что-либо в интересе о том, где находится стартер, спасибо: 25 октября 2016 г .: Дополнительная информация от сотрудников Pelican: У нас нет дизельных двигателей E46 в США, у меня нет информации, чтобы проверить .Xprog M box программатор ЭБУ V5. M62TUB или S62 от E39. 0i E46 E39 JB4 MHD Dinan Reemus Burble Flame Bootmod3 в Z50, электрическая схема honda ct70, электрическая схема honda ct70, электрические схемы ct, выходное напряжение выпрямителя 6 В ct70, схема подключения ct70, схема проводки lifan ct70 12 В, будет клонировать проводку ct70. Когда он видит действующий ключ, он замыкает реле внутри EWS и подает 12 вольт на контакт 1 на соленоид стартера. Вы можете повторно закрепить существующую вилку или купить новую заглушку и контакты и начать с нуля.Таким же образом, как в ews 2, в основе разрешающего сигнала, отправляемого ews 32 на dmedde, лежит изменяемый код. -EWS3 с 0D46J, 2D47J типа HW02 / HW03 с SW01, SW02, SW03, SW04, SW05 не может быть прочитан и записан K-Line. Обход EWS 3. DME / EWS Удаление старого BMW E36 / Z3 серии E (3 серии с 1995 по 1998 год) BMW E39 (5 серии с 1995 по 2002 год) BMW E46 (3 серии с 1999 по 2006 год) BMW E38 (7 серии с 1995 по 2002 год) BMW Z4 E85 (серия Z с 2002 по 2008 год) BMW X3 E83 (серия X с 2003 по 2010 год) BMW E53 (серия X5 с 1998 по 2006 год) MINI COOPER R50 – R52 – R53 (с 2002 по 2008 годы) 3 серии E46.27 апреля 2020 г .: Последующее сообщение от персонала Пеликана: Да, вам понадобятся все детали от транспортного средства-донора. С DME / ECU MSS54 от E46. Схема подключения модуля Bmw E46 Gm5 Стеклоочистители E46 без Gm5. Для удаления EWS у Range rover (vogue) потребуется около 5-10 минут. ГрешМ Перформанс, Куперс Плейнс. Я все равно никогда им не пользуюсь. Ранние pre-facelift 323 и 328 были оснащены контроллерами двигателя Siemens MS42. Калибровка программного обеспечения Epic Motorsports для гоночного класса Spec E46 дает приличное увеличение мощности (обычно примерно на 10 л.с. по сравнению со стандартным, но это НЕ гарантированное число), обеспечивает правильную калибровку выхлопа для гонок этого класса, обеспечивает надежную и безопасную работу. двигателя, и устраняет многие надоедливые электронные няни, проблемы с выбросами и индикаторы проверки двигателя, которые теперь, когда в новой мелодии Spec E46 удалена функция EWS, мы, наконец, создаем комплект для запуска кнопки, который избавляется от ключа все вместе! Предварительно смонтированный комплект AAF Push to Start монтируется с заводскими отверстиями и крепежом там, где находился переключатель указателя поворота.Home / BMW E46 330Ci Кабриолет / Электрические схемы и функциональное описание / Электропитание / Электропитание, (FUB) Электропитание EWS. Удаляет все системы выбросов, которые больше не работают на вашей гусеничной крысе E30 / E36 / E46 и т. Д., А также удаляет EWS, чтобы позволить использовать ECU как автономный. Мы специализируемся на настройке BMW и удалении иммобилайзера EWS для двигателей эпохи E36 / E39 / E46 и любых шасси, на которые они обычно устанавливаются. 84, V6. 20-3 402 524 – FZV 315 МГц для E83 X3 (заменено на 65203452097) Модуль педали акселератора (E46 M3) подает на ECM два сигнала переменного напряжения, которые представляют положение педали акселератора и скорость движения.0110AD. Net ECU Files & Pinout, Airbag Files, IMMO Stuff & Radio Decode и полезная информация для автомобильного immo off (удаление EWS) Siemens MS45 MS45. Контроллер ЭСУД активирует привод EDR и пневмопривод холостого хода по запросу. Отключите модуль, и на контакте 1 этого разъема вы должны увидеть черный провод. мусорное ведро. у меня е46 316i. 2, также известный как ME7. Bmw E46 Ews Wiring Diagram Query Bmw E46 Ews Wiring Diagram Ews 3 Схема подключения иммобилайзера двигателя Тим Брайерли Flickr Ключи и транспондеры BMW E36 E38 E46 и т. и скорость движения.Область загрузчика, содержащая ключ EWS, UIF и т. Д., Может быть перезаписана ТОЛЬКО в режиме загрузки, независимо от используемого программного обеспечения. 7 Series E38 3/94 • EWS II имеет интерфейс для контроля двойной блокировки и функции разблокировки (> 1/95 даты производства). Электропроводка. Или еще лучше, проверьте, работает ли реле в EWS. Если проводка исправна, замените электродвигатель дроссельной заслонки, затем сбросьте значения адаптации DME. Искать в BMW 3 СЕРИИ 1999 E46 Система защиты от проезда в Интернете. Bosch BMS46 – это гибридный блок управления двигателем, созданный совместными усилиями с Siemens, и используется в более поздних двигателях M43, используемых в сериях Z3 и E46.В конце концов, слесарь взял с меня 40 долларов за изготовление обоих ключей. Многие из них в первую очередь нацелены на североамериканский рынок BMW, но будут применимы и к большинству других рынков. Кроме того, требуется небольшое изменение вилки питания / заземления жгута проводов катушки. C6a36b7 Bmw E36 Ews 2 Электросхема Электромонтажные ресурсы. EWS, или система иммобилайзера BMW, является в некоторой степени неправильно понятым и неверно переданным аспектом модификации DME. – Ник в Pelican Parts OEM СОЕДИНИТЕЛЬ EWS IV. Смотрите полный список на ms4x. Этот переходник проводки был разработан и испытан для следующих двигателей.Чтение OBD есть только частичное eeprom НЕ полное. 7 серия E65 E66 E68. Скоро он покажет «Burn Success», что означает, что VVDI KEY TOOL успешно сгенерировал новый BMW E46 EWS 315 с дистанционным управлением без ключа! Все, что вам нужно сделать, это совместить этот новый ключ с вашим BMW E46. 5 15 ноя 2016 Исправлена ссылка SIO_12 на SIO_02 в командном режиме vSP Радж Хатри 1. 95 долларов США 1 279 долларов США. Вам больше не понадобится работающая система EWS для запуска двигателя M52 и S52, который идеально подходит для замены на другое шасси, например, на e30 / e34.—– M60, M62 obd1 преобразованы на 180 долларов с бесплатной доставкой. К ним относятся следующие варианты :. X6011 – это разъем под капотом в ящике для хранения ЭБУ, который затем идет к стартеру. SIEMENS SID206 – PINOUT Базовое соединение – распиновка для блоков управления двигателем SIEMENS SID 206, используемых в автомобилях FORD и VOLVO. – Ник в Pelican Parts Buy Immo Bypass: https: // carlabimmo. Возможно, EWS управляет реле DME, поэтому он может даже не получить питание без одобрения EWS. 1k участников в сообществе e46. ECU Выберите E46, а затем EWS – Это считывает все кодировки FA, номера VIN и прочее из модуля EWS. Нажмите «назад» Нажмите Обработать ECU EWS был создан именно для этой цели.С DME / ECU MSS54 от E46. Вы можете изменять и сохранять новый ISN без каких-либо ограничений. Иммобилайзер EWS устанавливается на автомобили BMW с 1996 года. Как и в случае с любым другим электронным компонентом, отказ ЭБУ происходит из-за того, что детали достигли конца срока службы, скачков напряжения или повреждения водой. нашел это. 0 нагреватели форсунок омывателя ветрового стекла 6211. Снятие EWS с автомобиля упрощает запуск и работу блока управления двигателем и двигателя. bmw e39 ews электрические схемы электрические схемы базы данных электрические схемы e46 электрические схемы источник данных.3 серии E90 E91 E92 E93. ). Система BMW CAS2. Кабели питания и заземления; Бывшие в употреблении товары. Узнайте о фильмах, которые выйдут на этой неделе (8/12) Познакомьтесь с Ноем Сентинео, парнем-мечтой Голливуда (и всеми); Занавески на Бродвее снова поднимутся с 14 сентября. 1 Глава 1 Использование этого руководства Это руководство содержит инструкции по тестированию автомобилей BMW. Стоимость услуги по удалению EWS составляет 299 фунтов стерлингов. Если вы собираетесь купить один или имеете его и хотите знать, какие могут быть некоторые из распространенных проблем, которых можно ожидать в будущем, этот список может быть полезен.Хороший способ обойти неисправную систему EWS. Возможно, вам удастся найти слесаря по автомобильным замкам, который также запрограммирует для вас транспондер. установлен DME / EWS Удаление старого E-серии BMW E36 / Z3 (3 серии с 1995 по 1998 год) BMW E39 (5 серии с 1995 по 2002 год) BMW E46 (3 серии с 1999 по 2006 год) BMW E38 (7 серии с 1995 по 2002 год) BMW Z4 E85 (Z Series 2002-2008) BMW X3 E83 (X Series 2003-2010) BMW E53 (X5 Series 1998-2006) MINI COOPER R50 – R52 – R53 (2002-2008 гг.) замена двигателя на более старый автомобиль) -IAC / ICV delete-Custom тюнинг доступен для приложений с наддувом, больших форсунок, коллектора M50 и т. д. Теги: 330i 330xi 330ci 325i 325xi 325ci 525i 530i X5 3.Эмулятор поставляется с замкнутой перемычкой 1. Мы знаем, что так вы будете намного счастливее. Электросхемы E34 (с 1988 по 1995 год, 5-я серия). Чтобы подключить жгут проводов E36 к E30, вам понадобится адаптер. EWS 3: 61354100187 ECU: 0281001830 BMW E39 (Early) Распиновка переключателя PDC; BMW E39, E46, E52, E53 Информация по радио; Размещение значка на задней панели BMW E39 M5; BMW E46. Возьмите провод от гибкого кабеля CMC и с помощью штифта с внутренней резьбой установите его в контакт 8, который обозначен на вилке как верхний угол. Привет! Мне нужно прочитать этот ews 2 от bmw e36, я пробовал с carprog, но не работает, у кого-нибудь распиновка для этого? Имею: upa usb, xprog, carprog, r270.Описание. Некоторые иллюстрации, показанные в этом руководстве, могут содержать модули и дополнительное оборудование, не входящие в вашу систему. T3-C3: +12 В (срок. Проверено EWS и DME и ISTA заявляет о замене неисправного DME. Я пересадил Euro 3.00; BMW E30 Plug and Play Engine Swap Wiring Harness M50 S50 M52 S52 OBD1 OBD2 369 долларов. любые счетчики или запуск машины ограничены.1 Распиновка такая же, за исключением X60004.27 В этой статье вы можете найти 13 наиболее распространенных проблем на моделях BMW E46.BMW 5-й серии E39 (1998-2000) – 520i, 523i, 528i. Из-за большого количества моделей BMW, на которые можно заменить S54 или S62, вам понадобится электрическая схема для вашего автомобиля. От модуля приемопередатчика к EWS и от EWS к ECU. 2 IMMO Emulator для bmw, иммобилайзер ews для BMW EWS2 EWS3. ниппель тормозного бачка разрезать, ай! педаль тормоза в сборе снята. (ews ii) 6160. Выберите «Параметры». 2 и DDE 6. Проверьте контакты разъема EWS FEMALE (Мы не используем цвета, только номера контактов) (требуется контрольная лампа или мультиметр) PIN 9 = ЗАЗЕМЛЕНИЕ (все модели) PIN 10 = + 12 В (зажигание) ВЫКЛ. Или ВКЛ.) Mini Cooper Fuse F24 (Щелкните, чтобы просмотреть расположение предохранителя) Предохранитель BMW E46 3 серии F67 (Щелкните, чтобы просмотреть расположение предохранителя) E36 Электросхемы – 4snrp, выглядящие электрические схемы windows bmw series далее bmw ews 3 электрическая схема вместе с e46 схема подключения подогрева сидений, кроме того 05, схема подключения bmw m3, еще схема проводки metra, jeep, кроме того, электрическая схема ew 36 вместе с реле топливного насоса e36 m3 выдает резьбу e46 вместе с электрическими элементами. .CarManualsOnline. Закуски. Наши специалисты готовы помочь вам найти ответы на свои вопросы, а наше сообщество поможет другим провести мозговой штурм. Признанный ремонт BMW – это замена рулевой колонки и счет, зачастую превышающий 800 фунтов стерлингов. Что ж, инструмент позволяет любому изменять многочисленные параметры внутри своего E46 M3 или E39 M5 ECU без необходимости использовать дорогие инструменты «профессиональной настройки» или глубокие знания шестнадцатеричного редактирования. 00), и дополнительная плата за ядро (100 долларов США. Кластеры E46 и E39 используют для работы связь CAN.При наличии принятого ключа EWS II и включении зажигания GM IV разблокирует автомобиль. 6 RR4 Ghost EWB F13 Этот переходник проводки был разработан и испытан для следующих двигателей. И вещи E46 намного более поздний автомобиль с совершенно другим двигателем, я не знаю, есть ли у него эквивалент датчика положения кривошипа E30 где-то в проводке, электронике и т. Д. Вы можете использовать ECU из 95 325I или 95 M3 но вам понадобится специальный чип, который исключает EWS. 0 шт. мусорное ведро; 0110C6.Конфигурация устройства выполняется через встроенный веб-сервер (EWS) или через интерфейс командной строки (CLI). Двойные датчики Холла встроены в модуль педали акселератора. Есть 3 основных варианта не-M E46. 8л. Обновите после поездки в родной город, машина приемистая, но потеряла максимальную скорость. Используйте номер детали, чтобы определить установку. Не будет работать на двигателе M54 с MS45 DME / ECU. Электрические схемы и распиновка E38 / E39 Электроника, вкл. Я сделал себе несколько справочных файлов с транспондером и без транспондера в ключе.1 модуль стеклоочистителя / омывателя (wwm) 6167. Я ругаюсь вместе со свопом и теперь столкнулся с проблемой системы EWS. 25-6 907 124 – EWS / FZV 315 МГц для седана E46 3-й серии и купе 65. Сегодня Норберт Рейтофер является председателем компании, а Йозеф Кабан – главным конструктором [4]. Должен быть удален с доски и прочитан усыновителем. L4-1. Вот так сейчас выглядит правая сторона. 00; BMW E46 M3 Z3M S54 MSS54 Тюнинг л.с. $ 0. Вскоре после этого соленоид стартера нуждается в замене…. bmw e46 ews и edc16 проблема с синхронизацией Сообщение kaadzis »11 апр 2017 г., 12:08 Привет всем.Контроллер ЭСУД сравнивает эти два значения на предмет достоверности. Другими словами, это способ взаимодействия устройств в автомобиле друг с другом. Причины получить BMW EWS2 EWS3. Рестайлинговые модели 325 и 330 были оснащены контроллерами двигателя MS43. Орган по надзору за электрооборудованием может потребовать комплект электрических схем для подключения жилого помещения к системе электроснабжения общего пользования. Схема подключения Logic 7 Схема предохранителей Bimmerfest Bmw E65 Я не знаю, мне не пришлось много копаться в последовательности запуска.Bmw E46 Ews Bypass Ews Iii Bypass или Trickery02 Bmw E46 325ci M54 Kess v2 следует за успехом чрезвычайно стабильного и универсального дополнения для настройки микросхем kess 1 kess v2 ecu, которое, вероятно, является наиболее продвинутым доступным инструментом для переназначения электронных блоков. 3, V5. Пожалуйста, смотрите страницу 1, чтобы узнать о разнице оборотов. M62TUB или S62 от E39. 21 Модуль управления DME EWS Модуль управления DME был изменен в том смысле, что он не является источником ISN, а теперь хранит только «скользящий код». MS42_0110AD_EWSdelete.Распиновка диагностического интерфейса BMW OBD-II, используемого во всех моделях BMW, выпущенных после 2000-х годов. 2, можно найти на ряде бензиновых двигателей V8, используемых, в частности, в сериях 5 и 7. 3 БМС43; m42 m44 – 318is блок управления bosch m1. Пожалуйста, смотрите фотографии для более подробной информации. С DME / ECU MS43 от E39 или E46. Эта услуга полностью удаляет заводскую функцию иммобилайзера. есть ваша проблема LSx Gen IV DBC Wiring Harness для BMW E46 – CANBUS PRO SERIES. Теперь подключите кабель OBDII, переведите автомобиль во 2-е положение зажигания и запустите NCS Expert.Гарантия не распространяется на установку. Один трюк, который я использую, – это распечатать одну и ту же схему подключения дважды. Настроен. ) Bmw e46 ews схема данные электросхема схема e46 ews расположение bmw ews проводка. RB25DET Жгут проводов для BMW E46 – PRO E46 электрический вентилятор охлаждения двигателя не получает сигнал для включения при необходимости имеет новый и подачу питания более новый ЭБУ 3-проводной вспомогательный рабочий bimmerfest bmw forum радиатор электрические фанатики spal проводка двигателя универсальные схемы схема проверить схему замена сцепления на mercedes benz f150 Complia ferbud eu e36 seed metal union buildingblocks2018… Читать дальше »Копия из p0lar на старом M3F ОБНОВЛЕНИЯ ПРОГРЕССА: Включены огни переключения для автомобилей с 6MT (только постоянный или спортивный) (ПРОВЕРЕНО) ) Измененные сигнальные лампы температуры масла (CSL, гибрид, с привязкой к тахометру или индивидуальные) (ПОДТВЕРЖДЕНО) Включена память спортивного режима (ПОДТВЕРЖДЕНО) Изменение регулятора скорости для каждой передачи (ПОДТВЕРЖДЕНО) Ограничение оборотов Bmw E36 Схема подключения топливной системы Page 1 Line 17qq Com.25-8 368 207 – EWS / FZV 315 МГц для седана и купе E46 3-й серии (заменено на 65256907124) 65. Я сомневаюсь, что вы сможете обойти EWS 3. E46 M3 MSS54 и HP DME ECU EWS Удалить сервисные схемы E36 – 4snrp ищет электрическую схему windows bmw series далее bmw ews 3 электрическая схема вместе с e46 электрическая схема подогрева сидений кроме того 05 электрическая схема bmw m3 кроме того электрическая схема жгута проводов metra jeep кроме того ew 36 электрическая схема вместе с e36 m3 реле топливного насоса выдает резьбу e46 вместе с электрическая M62 Swap EWS проводка неисправности 05-27-2012, 11:50 AM.маска: 0d46j Спасибо! Мы не включаем техническую помощь по установке двигателя S54 или S62 в ваш автомобиль при покупке этого комплекта. com Xhorse Vvdi Key Tool обновил функцию удаленной разблокировки с 86 недавно добавленными Proximity KeyLess Go, как показано на снимке экрана ниже. Программное обеспечение для повышения производительности в комплект не входит. net BMW E39 E46 E53 X5 530i 330i 325i M54 M52TU MS43 Tuning $ 0. 2. Разъем CD-чейнджера: это отличное место для интерфейса Arduino, так как разъем обеспечивает провод +12 В, заземление и службу удаления / удаления K EWS. Только.И выберите режим «Wire», чтобы сгенерировать новый ключ. модуль – 12517566558 Исключите электрическую коробку преобразователя крутящего момента постоянного / постоянного тока – MarkD говорит, что это отдельный контроллер коробки передач. После прошивки удаленного двоичного файла EWS вы можете перезаписать его разделом частичной настройки. Автомобиль может заводиться, но DME никогда не получит «разрешение» на включение топливного насоса и отправку сигналов искры. • Проводку датчика температуры масла, если у вас EWS e30 M3 или e30 M3, необходимо удалить из DME. 7. Промыл пыльник и сделал макет.Автономное преобразование S54 S62, снятие EWS, дополнительный жгут проводов Из-за большого количества моделей BMW, на которые можно заменять S54 или S62, вам понадобится электрическая схема для вашего автомобиля. Кластер, магнитолу и климатическую консоль надо взлетать, если я хорошо помню. Модуль EWS также проверяет функцию OBC и парковочное / нейтральное положение трансмиссии. Этот адаптер жгута проводов был разработан, чтобы позволить установку / замену двигателя E46 или E39 на автомобиль E36, E30, E34 или Z3. BMW >> 3 серии / компакт (E36) (E46) – 5 серия (E39) – 7 серия (E38) – 8 серия (E31) – X5 4.Найдите блок предохранителей. Был добавлен дополнительный компонент под названием реле иммобилизации стартера. В Grosvenor у нас есть другое решение: мы можем вывести автомобиль из этого заблокированного состояния, сбросить и очистить существующую неисправность и, наконец, обновить блок управления CAS (основной модуль безопасности) до последней версии программного обеспечения BMW. У нас было несколько отказов EWS, из-за которых машина не двигалась, теряя дорогое время трассы. Приостановка; Интерьер; Двигатель и запчасти. В основном вам нужно только подключить несколько вилок, источник питания (+12 В) и заземление.Результаты электромонтажа автомобиля для «всех BMW» (отображение 1-40 из 175 записей, найденных по годам по убыванию, марке и модели, щелкните +/- для сортировки. Мы не включаем инструкции по электромонтажу. Поскольку шина K-bus имеет насос, клапан SAP E46 открывается под давлением потока насоса, поэтому к нему нет вакуумной линии. Известно, что на E46 блоки задних фонарей выходили из строя. Загрузите профиль экспертного режима.00; BMW E46 M3 Z3M S54 MSS54 HP Настройка 0 долларов. ** Стоимость 70 долларов без покупки ремня. Zip При обходе проводка к шлюзу отключается, и два ремня вставляются в байпасную коробку.Эта неисправность, по-видимому, во многих случаях связана с заземляющим контактом на соединительной вилке. нахождение отверстия для подачи главного цилиндра сцепления из бачка тормозной жидкости. Я напишу о трех: • Разъем CD-чейнджера – в багажнике • Проводка K-Bus радио • Клеммная колодка / соединительный блок K-Bus, над блоком предохранителей. Ссылки на сообщения форума появятся в новом окне. Нажмите «Vin / ZCS / FA» ZCS / FA f. Итак, у меня есть E46 326, который переводит из автоматического режима в ручной, все делается, но борется с проводкой, потому что машина не заводится, может кто-нибудь, пожалуйста, помогите в отношении схемы проводки E46. упрощенные формы, подарочные и сигнальные контакты между устройствами.© 2021 Epic Motorsports Inc. bin; Файлы Siemens MS43 MS430056 Bimmerforums является предпочтительным онлайн-форумом и сообществом BMW для владельцев BMW. 20-3 452 097 – FZV 315MHz для E83 X3 65. BMW 3 СЕРИИ 1998 E46 Система защиты от выезда PDF Загрузить. 2 многофункциональных часы 6214. 1 аналоговые часы 6213. Не будет работать на двигателе M54 с MS45 DME / ECU. E34, E36, E38, E39, E46. СЕЙЧАС БЕСПЛАТНО! Распиновка блока управления Iveco Iveco \ Bosch 0 281 001 537. (Только двигатели M52Tu!) Стандартные функции: – Удаление EWS – Удаление для увеличения мощности и крутящего момента – Ограничитель «Hardcut» – Удаление вялого режима АБС (для автомобилей с удаленной АБС) – Вторичный Удаление O2 – мод E-термостата для улучшения BMW Полный список диагностических кодов неисправностей [E36, E46, E90 и другие Габриэль Балтяну DDE 5, DDE 6, DDE 6.02 февраля · Если кто-нибудь знает источник для заводских электрических схем CT70, похоже, что у меня нарисована только разновидность Чилтона K0. Схема подключения навигационной системы bmw e46. Положительное и заземляющее питание> Положительное и заземляющее> Положительное и заземляющее> Положительное и заземляющее> Положительное и заземляющее> Положительное и заземляющее> Жгут проводов. Этот монтажный адаптер очень прост в установке. (E46), бензин (116 л. Электрические схемы BMW E36 3-й серии полезны при диагностике и устранении неисправностей, связанных с электричеством или подключением электрических компонентов.Как и у любого другого автомобиля, у BMW тоже есть проблемы, с той лишь разницей, что их починить дороже. За более чем 15 лет работы в бизнесе наша команда и разработчики могут заставить любой ИСПОЛЬЗУЕМЫЙ ECU / DME работать на ваших моделях BMW или Mini. Найдите много отличных новых и подержанных опций и получите лучшие предложения для BMW E46 M3 2001 Механическая коробка передач S54 OEM DME ECU EWS IMMOBILZER Key по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Bmw E46 Wiring Diagram Pdf Распечатайте электрическую схему в дополнение к использованию маркеров для отслеживания цепи.Мы не включаем инструкции по подключению. Бесплатная доставка Добро пожаловать в ГрешМ Перформанс. Как пользоваться прибором: разводка электропроводки. 00; BMW E36 318i 318ti M44 ECU Tuning $ 0. 09 января · Привет, я сейчас устанавливаю M52tub28 в свой E30 и принес ews3, так что я могу запустить заводской schematron. Выключите зажигание примерно на 30 секунд. org у кого-нибудь есть электрическая схема для e46 или ews3 (с цветами проводов) ИЛИ есть ли компания в Новой Зеландии, которая может вынуть ews из компьютера, чтобы я мог просто подключить его.EWS – это, по сути, реле стартера. EWS используются на BMW E38 (7xx), E39 (5xx), E36 и E46 (3xx), E53 (X5), Z4, а также на других автомобилях, созданных в сотрудничестве с BMW – Mini Cooper, Rover 75, Range Rover. 5 серии E60 E61. Распиновка Ms45 1 Dme и схема подключения E46fanatics. EWS – это противоугонная система, установленная в автомобилях BMW, и поставляется в разных вариантах (I, II, III, ETC. Cartools якобы продает EWS 3. Вам нужно только удалить EWS / IMMO, и все будет работать. 3 модуль. Рекомендуемая производителем розничная цена: 1342 доллара.исправлено, но похоже, что автоэлектрик оставил E46 M3 EWS. Снятие… Мы физически снимаем блок управления EWS с автомобиля, перемонтируем возбудитель стартера и перепрограммируем блок управления DME, чтобы полностью исключить функцию EWS. 95 долларов США 1279 долларов США. Проверка и диагностика неисправностей системы BMW VANOS В этой технической статье мы дадим вам исчерпывающее руководство по диагностике неисправностей системы изменения фаз газораспределения BMW (VANOS). Комментарии: привет. Выберите MCU 2L86D и прочтите EWS (09.03.2019, 23:56) jojo1212 Написал: проводка к ЭБУ в порядке ?? Предположим, все в порядке, ваша проблема в том, что выключатель зажигания или сам ews, проводка к ЭБУ, вероятно, не в порядке, потому что он не может подключиться к 2 различным ЭБУ при включенном зажигании.С DME / ECU MS43 от E39 или E46. 99), ПЛЮС удаление EWS (200 долларов. 2 Привет, у меня 1998 E39 528i Automatic, двигатель был плохим, поэтому я заменил мотор с механической коробкой передач, жгут проводов к коробке DME, плюс DME, EWS и чип транспондера. от ключа, дифференциал и ведущий вал автомобиля-донора. 99 Просмотрите, распечатайте и загрузите бесплатно: Система защиты от проезда BMW 3 СЕРИИ 1998 E46, 30 страниц, размер PDF: 0. Нажмите кнопку OK, чтобы выбрать «NEW». 3) Электромонтаж Привет всем Пожалуйста, знающие, помогите, у меня есть BMW 3 серии E46 2000 года выпуска, у которого проблемы с запуском, в основном машина не заводится и не заводится, вы включаете ключ, загораются все приборные фонари, гудок, радио, окна работают, но он не заводится, я купил новую батарею. Та же история.Они отображаются в диагностической системе BMW (на DISplus и GT1). В настоящее время реализованы следующие функции: – Удаление ограничителя на 155 миль в час – Световые индикаторы SMG Style Shift на автомобилях с 6-ступенчатой механической коробкой передач (только E46) EWS 3. Пытался выровнять DME-EWS, но DME не принимает. M52TUB28: MS42_0110AD_M52TUB28_EWSdelete. Полезно при подозрении на неисправность проводки или модуля. Автомобили E30 будут использовать разъем C101 в автомобиле и сопоставить его с разъемом жгута проводов двигателя. Метод 1. Запрограммируйте ключ EWS4 с помощью адаптера AK90 + / AK91 и EWS4. Снимите блок иммобилайзера EWS4.65. Убедитесь в отсутствии неисправностей в проводке от DME к электродвигателю дроссельной заслонки, используя предохранительную коробку. Это видео относится к этим конкретным моделям BMW 3 серии E46 с 1999 по 2005 год 5 серии E39 с 1998 по 2005 год 7 серии E38 с 1998 по 2003 год X серии E53 с 199 Электронный блок иммобилизации автомобиля (EWS) 34 Вход [0-5V] Входной переключатель состояния крышки топливного бака Диагностический модуль Утечка в топливном баке 35 36 Разъем CAN-шины высокого уровня входов / выходов 37 Разъем CAN-шины низкого уровня входов / выходов 38 Температура охлаждающей жидкости на выходе из земли Датчик температуры охлаждающей жидкости на выходе 39 Входной сигнал [0-5 В] Температура охлаждающей жидкости на выходе На выводах EWS, в соответствии с Согласно схемам WDS, контакт 2 должен быть триггером соленоида стартера (поскольку EWS эффективно действует как реле стартера).В BMW E46 есть несколько мест для подключения проводки K-Bus. С DME / ECU MS42 от E39 или E46. Модели позже 1998 года также используют систему EWS, но более продвинутые версии, такие как EWS-III. 3 эмулятора, но вы должны получить пакет из 5, который обойдется примерно в 750 долларов. Один из двигателей предназначен для двойного замка, а другой – для одиночного замка. EWS EWS I EWS I устанавливался на автомобили начиная с выпуска 1/94, заменяя исходную систему защиты от проезда. Наши жгуты проводов для двигателя N54 / N52 будут подключены к вашему BMW E30, E36, E46, E39.Пришлось проделать дыру в приборной панели, где находится кластер, чтобы снимать электронные сообщения, которые после переустановки кластера не видно. jpg ECU_M. info – это крупнейшая онлайн-база данных руководств по эксплуатации автомобилей. Контроллер ЭСУД сравнивает эти два значения на предмет достоверности. 4L (E53) – Z3 (1992-2002) Главная / BMW E46 330Ci Купе / Электрические схемы и функциональное описание / Силовая передача / Электронный иммобилайзер / Электронный иммобилайзер / Управление стартером / EWS 3. 61_1345 Главный жгут проводов; 61_1095 Блок управления EWS / tr F30 335iX E46 316Ci N40 F02 730Li E91 318i N43 E60 M5 E90 320i N43 G20 320i 1.(вот в чем вам поможет приведенная ниже таблица). Ничего не требует выравнивания и т. Д. 3 и 4. Цена: 1698 долларов. Использование AK90 + для этих EWS, безопасность без повреждений EEPROM для 2D47J. СООТВЕТСТВУЕТ СЕРИИ E46 3, СЕРИИ E39 5, СЕРИИ E38 7, Z4, X5, как указано в ТАБЛИЦЕ СОВМЕСТИМОСТИ ВЫШЕ. . Новый модельный ряд BMW 3-й серии четвертого поколения, заводское обозначение «E46», появился в апреле 1998 года. Хммм. может кто-нибудь сказать мне, как снова сделать wirgin ecu. 1 омыватель фар (sra) 6169. Замена привода дверного замка E46 Извините, это не сделано, поэтому перейдите к нижней части этой страницы, чтобы узнать о самоделках, которые я нашел на различных форумах BMW.Из google translate sicherugen = fuses, так что буквально это просто означает «моторные предохранители» / / / ews 3 распиновка привет может любой номер для программирования в эмуляторе. Искать в BMW 3 СЕРИИ 2002 E46 Система защиты от проезда в Интернете. Подключение: На EWS: контакт 9 – GND, контакт 10 – 12 В, контакт 13 – K-Line. 00; BMW E36 318i 318ti M44 ECU Tuning $ 0. Схема B5033c на Cub Cadet Cc 760 Es Ресурсы по проводке. BMW 3 серии E46 (1999-2000) – 320i / Ci, 323i / Ci, 328i / Ci.com / immo-bypass Посмотрите, как отключить иммобилайзер в моделях BMW с ЭБУ MS42: E38, E39 и E46. Теперь мы предлагаем удаление EWS M52TU, M54, S54 и S62 (бесплатно при покупке жгута адаптера). Это черный / синий провод. 0 M54B30 мощностью до 202 л.с. и 260 Нм на 2. 1988 г. e34_88. 4 транспондер) с помощью BMW EWS-4. 0DA) Версия программного обеспечения Шасси Двигатель Регион Рулевое управление Дата Примечания 7561514 7561382 7561515DA 457LO02S E46 M54B30 США Следующие файлы созданы для двигателей M52TUB28. Управление устройством осуществляется через интерфейс DB-9 RS-232.). Он контролирует величину крутящего момента двигателя и просит главный ЭБУ сократить мощность, если он видит слишком большой крутящий момент. 0PA) SW-NR (. • Oil EWS необходимо удалить. Euro 3. Включая все электронные модули управления с информацией EWS. MS42_0110C6_EWSdelete. Pdf (10 863 822 байта) e34_89. 1 (двигатель M54, M56) immo off (удаление EWS) Siemens MSV70 (двигатель N52) immo выкл. (Удаление EWS) Siemens MSS60 / MSS65 (двигатель S65 / S85) immo выкл. (Удаление EWS) Bosch ME7.Питание памяти зеркала> Применимо к: spm46ft. Схема подключения обычно дает рекомендации относительно относительного поворота и соглашение устройств и терминалов с устройствами, чтобы побудить к созданию или обслуживанию устройства.Тюнинг и удаление иммобилайзера EWS для многих популярных ЭБУ BMW. Программное обеспечение для повышения производительности в комплект не входит. DME 7. Если пломбы вашего Spec E46 сломаны, вы должны вернуть свой ECU в Epic Motorsports для полной проверки и возможной перепрошивки (и за дополнительную плату). огни, дисплеи, MFL, круиз, аудио, PDC (PDF) Удаление и замена EWS Самодельный расширитель диапазона для UGDO Как запрограммировать соединение проводки I-BUS устройства открывания двери гаража и датчика скорости с динамическим кодом Удаление и замена переключателя зажигания Замена переключателя зажигания (видео) .Тюнинг и удаление иммобилайзера EWS для многих популярных ЭБУ BMW. (E46), Бензин (116 л. . 3 и EWS4. Платиновый член bfuk детали автомобиля wolvesdugs детали автомобиля детали модели автомобиля. 5i / 3. 6 серии E63 E64. $ 0. 3 разъем. Электрические схемы BMW на DVD: Система электрических схем. -Также не запускается. Он показывает компоненты схемы в виде упрощенных форм, а также способностей и друзей сигналов вместе с устройствами.Пульт дистанционного управления для разблокировки ключа VVDI (схема подключения прилагается) Опубликовано 25 июля 2017 г., автор: Sales xhorsevvdi. 7. Если вы готовы, мы можем начать. Распиновка AK90: 1) Прикрепите изображение AK90, где находится штифт или точка для направления подключения к mcu: Sealed Epic Spec E46 ECU Tune (599 долларов США. 10 7 марта 2017 г. Обновлены ссылки на режим ожидания в режиме ожидания с 1. Здесь мы будем ссылаться на EWS) -II, который устанавливался в автомобилях с 1995 года по 1998 год. 55, V5. Электросхема E36 – электронные схемы электропроводки e36 схема проводов электронные схемы электропроводки porsche электрические схемы e36 принципиальная электрическая схема e bmw E36 электрические схемы – электрические схемы bmw e36 электрическая схема philteg в bmw e36 неисправность световые схемы электрические схемы 25 замечательных bmw e E30 электрическая схема подключения дополнительно к двигателю e46 схема подключения к e30 стерео проводка Посмотреть, распечатать и скачать бесплатно: BMW 3 SERIES 2002 E46 Drive Away Protection Syst, 30 страниц, PDF Размер: 0.5 Series E39 от 09/98. Bmw 325i 525i performance chip ews удалить отменить отключить bmw e36 ews 2 bmw e36 ews удалить чип bmw ews 2 ews e36 обойти ews ii удалить чип. E46, E60, E61, E63, E64, E65, E66, E83, E85. RPM MOTORSPORT LTD известна как одна из ведущих компаний и пионеров в области замены блоков управления двигателем BMW и ключей. Дополнительная информация по спецификации E46 Для гонок по спецификации E46 ЭБУ должен быть отправлен в Epic Motorsports для получения программного обеспечения для прошивки и требуемой серийной печати. zip (8 451 206 байт); 1989 год e34_89.ZSB-NR HW-NR (. Вы отправляете нам свой DME для модификаций. Подключение K-bus / EWS> Питание LWS> Питание зеркальной памяти> Применимо к: spm46bt. Как он там выглядит. Схемы подключения являются наиболее важным вспомогательным средством для Диагностика.Теперь моя машина дает пропуски зажигания на № 3. 3 – это PITA из-за изменяющегося кода катушки. 2 на E30. Я видел несколько сообщений на форумах и получил как минимум дюжину звонков от владельцев E46 у которых проблемы с ключом, который не заводит машину.Мы не включаем инструкции по подключению. 4 14 октября 2016 г. Обновления JTAG Сигналы и проводка Радж Хатри 1. Проверены значения реле стартера. 99: Изолированная тормозная магистраль из нержавеющей стали BimmerWorld V3 с 4 линиями E46: 139 долларов США. 2 м1. the ews 3. 7. Мы настоятельно рекомендуем добавлять опцию EWS-delete во все программное обеспечение Spec E46, чтобы исключить необходимость в дополнительных работах по подключению или кодированию. Автомобильные свалки. Пост №29 в этой теме. Буду благодарен за любую помощь ура BMW E39 E46 E53 X5 530i 330i 325i M54 M52TU MS43 Tuning 0 $.8 29 июня 2017 г. Добавлена индикация X-Y-Z в Краткое описание ситуации: я импортировал для своей жены автомобиль 318i yr. О EWS. Электрические схемы для BMW и Mini У нас есть заводские электрические схемы для BMW и Mini до 2007 года, которые включены в DVD-диски BMW и Mini WDS (Система электрических схем) с сентября 2007 года. 0 комбинация приборов 6213. 2 имеет EWS 2. Некоторые из них Иллюстрации, представленные в этом руководстве, могут содержать модули и дополнительное оборудование, не входящие в вашу систему. EWS 3.Быстрый просмотр. 2D47J Если вы читаете «усыновитель» и читаете, как «Автономное преобразование ЭБУ» специально отключает систему EWS на вашем ЭБУ, но не программирует программное обеспечение для удаления других элементов, необходимых для работы ЭБУ в автомобиле, отличном от E46 M3. Что происходит, так это то, что система EWS соединяется с транспондером ключа, но не может должным образом связаться с DME. Хотя можно получить кольцо, ключ, микросхему, систему ews и всю проводку и подключить ее к e30. Когда вы используете свой палец или, возможно, реальную цепь вместе с глазами, можно легко ошибиться в отслеживании цепи.4 в купе e46 для открытого класса в гоночной серии и хочу запустить его на оригинальном dme, знает ли кто-нибудь, где найти электрические схемы для зажигания и EWS, у меня есть все оригинальное шасси от автомобиля-донора. Как и называется, здесь obdii365. M52TUB28: MS42_0110C6_M52TUB28_EWSdelete. С помощью схемы подключения в руководстве Bentley я смог определить, какой это модуль (это был модуль в самом нижнем кронштейне с желтым разъемом), и определить, какой провод отрезать (зеленый провод №4 – самый маленький однотонный провод), а также провода, которые нужно разрезать и перемыть (№ 1 – черный / желтый, а № 3 – зеленый / черный).Скажу вам, это было нелегко. 15) T3-A4: CAN High T3-A3: CAN Low VAG EDC17 ECU – PINOUT Базовое соединение – распиновка для блоков управления двигателем Bosch EDC17, EDC17CP14, EDC17CPxx, используемых в VAG Или вы можете перейти к модулю EWS, как показано во вложении под откидной панелью со стороны водителя. Моя единственная проблема – как обойти выключатель сцепления на транспондер Philips Crypto 2 / ID46 / PCF7936AS. CHIP TUNED ECU, EWS удален / отключен / OFF, для двигателя M54, просто PLUG и PLAY Идеальное использование для двигателя BMW e30 SWAPit можно использовать для замены вышедшего из строя компьютера на любом BMW E46, E39, E53, который использует MS43 ECU, этот ECU увеличивает мощность до: до 241 л.с. и 315 Нм для 3.Официальные автоматические 6-ступенчатые ЖП-трансмиссии. EWS используются на BMW E38 (7xx), E39 (5xx), E36 и E46 (3xx), E53 (X5), Z4, а также на других автомобилях, созданных в сотрудничестве с BMW – Mini Cooper, Rover 75, Range Rover. 1 Глава 1 Использование данного руководства В этом руководстве содержатся инструкции по тестированию автомобилей BMW. Жгут проводов RB25DET для BMW E46 – PRO Электрические схемы в формате pdf, Abobe Acrobat находится на DVD. Тысячи immo off Sol Замена M60 Устранение EW для 404 Ecu Dme Rts Ваши общие электрические схемы Bmw E36 Новые электрические схемы Схема подключения катушки зажигания E36 Bmw E46 M43 Новые данные 318i В ЭБУ «EWS OFF» будет удалена внутренняя функция системы безопасности, что означает, что ЭБУ можно установить в автомобиле без необходимости синхронизации – Выровняйте ЭБУ с EWS.1995. 0 Схема подключения Vss; Схема подключения для датчиков O2 Delco Remy Starter 1102709 – 2001-2002 (датчики после катушки удалены для гонок Spec E46). Штекер DME на жгуте катушки необходимо повторно закрепить, чтобы он соответствовал ЭБУ MS43. CarManualsOnline. У вас, ребята, есть подробные инструкции по автоматической и механической трансмиссии в предисловии 97 540i, как включить задний фонарь и автоматически включить нейтраль и задний ход в кластере. 60, V5. EWS подает питание на контакты 1 и 8 реле стартера, но DME не питает реле.Просто отправьте нам свой ECU, чтобы он был изменен, и оплатите обратную доставку. BMW 3 E46 2. Покойся с миром. Мы рекомендуем калибровку Epic Motorsports для максимальной мощности этой системы. 2005 525i руководство 2005 530i руководство 2005 545i руководство 2005 645ci руководство 2005 владельцы 745i Советы и уловки, чтобы получить секретные коды из вашего BMW E46 BMW 3 серии 1998-2006 годов, более известный как E46, является одним из хорошо собранных немцев автомобиль с множеством скрытых особенностей, которые не так очевидны.00. Электронный иммобилайзер (EWS) кольцевая антенна окружает цилиндр замка. Это EWS 3 к EWS 4. Я подключал проводку только к модулю сцепления, который установлен на стороне главного цилиндра, а не к тому, который касается педали. Смотрите полный список по ремонту автомобилей. Некоторое время назад возникла проблема с dme, ews & key, автомобиль не запускался, замените их на подержанный комплект. Руководство по ремонту Autozone для вашего шасси, электрические схемы, электрические схемы. BMW E46 Общая информация; (EWS) BMW DSC Typical – электрическая схема круиз-контроля 8 Типовая – электрическая схема центрального замка, охранной сигнализации, бортового компьютера, дополнительного обогревателя и цифровых часов 10 Типовая – электрическая схема системы омывателя фар 13 Типовая – проводка электрического стеклоподъемника диаграмма 15 Проверьте проводку и соединительный разъем кольцевой антенны на предмет: любых повреждений (возможно, вызванных трением и т. д.)есть ли у кого-нибудь электрическая схема для e46 или ews3 (с цветами проводов) ИЛИ есть ли компания в Новой Зеландии, которая может вынуть ews из компьютера, чтобы я мог просто подключить его. BMW 3 СЕРИИ 1999 E46 Система защиты от выезда PDF Загрузить. -Дополнительно: Инструкции по подключению для EWS II Дополнительная информация о жгутах адаптера S54, M54 и M52TU: Жгут адаптера предназначен для использования с жгутом двигателя E46. 74, V5. Модуль блока управления EWS III BMW E46 3-й серии 61356

0. Двигатель 5 M54B25 с мощностью до 177 л.с. и 220 Нм Это распространенный код неисправности, который отмечается автомобилями BMW MINI, когда EWS (также известный как модуль CAS или иммобилайзер) больше не обменивается данными с DME.2 для DME / DDE – это код переменной, состоящий из номеров отдельных модулей управления (ISN) блока управления двигателем. 0 бортовой дисплей EWS представляет собой белое поле с зеленой печатью над местом, где неработающая педаль находится в пространстве для ног. С уважением, Энди Из-за широкого диапазона схем электропроводки для множества моделей BMW, в которые можно установить этот своп, вам понадобится электрическая схема для вашего автомобиля – мы не включаем инструкции по электропроводке. Если у вас E90, E91, E92 или E93 3-й серии (2005-2011), то в вашем автомобиле нет модуля GM5.- E46 318i Touring BMW ISN Чтение и запись можно использовать из программного обеспечения Autohex II: CAS DME ISN Manager. Эта расширенная функция может выполнять следующие действия: E46 соединение жесткой линии со шлангом. Этот адаптер жгута проводов был разработан, чтобы позволить установку / замену двигателя N54 / N52 с исходным ЭБУ двигателя на любой другой автомобиль BMW. Так же, как и в EWS 2, в основе разрешающего сигнала посылается EWS 3. BMW e46 Руководство по ремонту и обслуживанию BMW E46 ремонт. Чтобы сделать переходник, вам необходимо снять разъем жгута проводов с E36 (сторона кузова) и разъем жгута проводов двигателя с E30 (сторона двигателя).00 *** Проект: Arduino и интерфейс BMW K / I-Bus *** ** Здесь находится введение *** Предыстория: K-Bus – это стандартный шинный протокол для автомобильной электроники BMW. Электропроводка: Подключить жгут проводов E46 S54 к шасси последней модели E36 не так уж и сложно. (07-01-2016, 05:23 AM) Goni2905 Написал: У меня есть bmw e46, и я попросил кого-то поменять мой двигатель из-за дефекта Sylinder. Приведенные выше утверждения предназначены только для информационных целей и требуют независимой проверки. Включите зажигание и удалите адаптации DME и память кодов неисправностей.5 серии E39 12 / 95-09 / 98. Проводка переоборудования двигателя для шасси E30 / E36. 12 и выше техническая поддержка программного и аппаратного обеспечения. 4 Адаптер IC адаптер без пайки. Сначала владелец этого автомобиля привез свою машину в автосалон BMW и заменил (неисправный) EWS 3 на EWS 4. Что-то пошло не так, и я не могу синхронизировать их. 0, V5. 00 с НДС. Иммобилайзер EWS устанавливается на автомобили BMW с 1996 года. Я пока не разобрался, какой именно. 00; BMW E30 Plug and Play Engine Swap Жгут проводов M50 S50 M52 S52 OBD1 OBD2 $ 369.установили m62 4. или повреждение грызунами) Чрезмерно затянутые кабельные стяжки, которые могли врезаться в проводку или мешают хорошему контакту в разъеме (из-за отсутствия провисания проводки) Плохое соединение на разъеме с кольцевой антенной Ключ и EWS совпадает, как они говорят, ОК при живом тесте, и я слышу, как коробка EWS и реле щелкают, и проверяют его отправку мощности на реле стартера, когда оно работает. Вам нужно только удалить EWS / IMMO, тогда все будет работать. автоматический или ручной, педали установлены рядом.Чтение и запись ISN для CAS1, CAS2, CAS3 и CAS3 + (2 байта ISN, 4 цифры). 50, V5. 70, V5. Электросхема (SSP) Поставка. • В случае аварии (должно быть включено зажигание) GM IV получит сигнал разблокировки всех дверей. Насколько мне удалось выяснить, нет способа обойти EWS в этом вопросе. У Bmw E46 есть неисправность в коде неисправности модуля EWS: Электропитание, модуль управления EWS3. Автомобиль не запускается. com E39 расположение цилиндра дополнительно схема подключения e36 ews далее ремонт e53 vanos дополнительно показать резьбу далее схема трансмиссии bmw e36 вместе со схемой двигателя i вместе с двигателем e60 m5 вместе с схемой блока предохранителей vw cc дополнительно двигатель bmw e46 расположение реле стеклоочистителя также серьезно g 30 e электрическая схема вместе с 2xnyk. Когда нет действительного сигнала от ключа, то сигнал EWS OUT на ECU IN является постоянным 12 В.Комментарии: это такая же s 2001 e46 320d bmw. K-bus – это шина последовательной связи, в которой все подключенные блоки управления могут отправлять и получать информацию по одному проводу. BMW 3 СЕРИИ 2002 E46 Система защиты от выезда PDF Загрузить. Обратите внимание, что система WDS не оптимизирована для мобильных устройств. 1,687 лайков · 6 говорят об этом · 6 были здесь. Жгут ECU нельзя будет переместить в исходное положение E36 со стороны пассажира, одна из заглушек ECU X60003 слишком короткая, его необходимо будет снять с жгута, который проходит под жгутом проводов впускного коллектора, трансмиссия двигателя.EWS2 EWS3. Я видел сообщение от TerraPhantm, в котором говорилось, что MS43 и MS45. Однако НЕ НА ВСЕХ ЭБУ BMW можно удалить эту функцию. 318i. Модель Е46 2000 года для жены полгода назад (на замену модели 93) из Сингапура в Папуа-Новую Гвинею. 1. Мы не включаем техническую помощь по установке двигателя S54 или S62 в ваш автомобиль при покупке этого комплекта. EWS на шасси е36. 2 м 5. С помощью соединительного кабеля 12 + 8 проводка к шлюзу отключается, и соединительный кабель 12 + 8 подключается вместо него.pdf (10 476 973 байта) e34_88. 6 14 февраля 2017 г. Исправлены контакты интерфейса UART в таблице 20 Марк Данкомб 1. Новые выпуски. Придется дождаться решения системы омывателя лобового стекла. BMW E46 3-Series EWS III Блок управления 61356

0. Адаптер жгута проводов BMW N54 или N52. Схема подключения вспомогательного вентилятора E39 – электрическая схема представляет собой упрощенное стандартное графическое изображение электрической цепи. Комментарии: Привет, у меня двигатель e46 323i, я хочу поставить его на кузов e46 318i, возможно ли это. 3. На Bimmerforums вы найдете техническую информацию о техническом обслуживании, звуковую информацию о колесах и комбинациях шин, а также подробности о конкретных моделях, которые больше нигде не встречаются.com представляет 3 метода программирования BMW EWS4 (EWS4. Мы поможем, насколько это возможно, на протяжении всей замены двигателя, а не только для проводки. Введение. 3 DDE5 – это еще одно обновление диапазона управления дизельными двигателями M57 и M67. m47 m57 – ecu bosch edc15; m47n m47n2 m57n m57n2 – ecu bosch edc16; n47 n57 – ecu bosch edc17; m40 m43 – ecu bosch m1. Теперь моя машина дает осечки на № 3. 00) Мы не предлагаем тюнинг ECU Spec E46 без удаления EWS. · Все детали проверены и находятся в рабочем состоянии, если не указано иное.Слесарь осматривал машину 2 дня и трипель проверил, все ли в порядке. Кронштейн у обоих одинаковый, за исключением дополнительной педали и педали разной формы. Искать в BMW 3 СЕРИИ 1998 E46 Система защиты от проезда в Интернете. 2. В частности, EWS – иммобилайзер, не позволяющий завести автомобиль. Блок управления Siemens DME MS43 (незапрограммированный) – E46 325i / 330i, E39 525i / 530i, E53 X5 3. Я заказал два неразрезанных ключа EWS Remote Key 3 Button 433 МГц для BMW HU92, включая оригинальный чип транспондера и программатор ключей AK90, все примерно за 140 долларов на ebay.2 Эмулятор иммобилайзера для bmw E34 E36 E38 E39 E46. CarManualsOnline. Когда я куплю у вас BMW DME по обмену, будет ли это устройство Plug and Play? Для BMW 3 E46 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 модельного года. Назначение системы Следующий уровень соответствия Европейской страховой комиссии потребовал внесения дополнительных изменений по сравнению с предыдущей системой. Тест: -EWS3 с 0D46J типа HW03 SW08 может быть прочитан и записан с помощью K-Line. Схема подключения BMW E46 Ews 5 16 на Bmw Изображения скачать бесплатно.. Мне нужно запустить мою версию DIS, чтобы глубже изучить диагностику, но с ноутбуком возникают проблемы, и необходимо переустановить. 2 Эмулятор: 1. Контроллер ЭСУД активирует привод EDR и пневмопривод холостого хода по запросу. 0 uA Raj Khatri 1. По какой-то причине на американских E36 M3 можно перерезать провод 66 IIRC, чтобы обойти EWS, но это скорее исключение, чем правило. Схема электрических соединений системы управления двигателем 5 л. Проще пойти по пути 404 dme. Обратите внимание, что тамперная точка все еще на месте. Теперь после того, как он поменял, машина заводится, но не заводится.Комплект тормозной магистрали из нержавеющей стали BimmerWorld V3 с 4 линиями E46, отличной от Xi: 119 долларов США. Выберите Параметры. Работает при снятии. Проверенный интерфейс EWS = ключ распознан и освобождает линию DME. 00. Настройка BMW DME для: MS41 MS42 MS43 MSS50 MSS52 MSS54 MSS54HP EWS удаляет и кодирует преобразование двигателя в другое шасси. BMW AG (аббревиатура от Bayerische Motoren Werke AG, от него – «Баварские моторы») – немецкий производитель автомобилей, мотоциклов, двигателей и велосипедов. EWS-III, E36 9 / 96-8 / 99 = измененная система EWS-II с добавленным датчиком положения муфты и измененным модулем и проводкой.Быстрый просмотр. 2 мкА – 2. 3 служит в качестве противоугонной сигнализации и позволяет запускать автомобили BMW. TRM’s MS S54 Swap Tune. Рассмотрены вопросы обслуживания, диагностики, есть схемы и без регистрации книга по ремонту и обслуживанию BMW 3 e46, размер BMW 3 (E46) руководство по ремонту и обслуживанию bmw e46 Название: BMW 3-Series E46 руководство по эксплуатации и обслуживанию Бензиновые двигатели: 315, 316, 316i, 320. info – это крупнейшая онлайн-база данных руководств по эксплуатации автомобилей. маска: 0d46j Спасибо! Если два сигнала не совпадают, модуль EWS не запустит автомобиль.во вложении находится файл ecu eeprom и bin-файл ews. Распиновка блока управления Iveco. Двигательный отсек. Выключатель зажигания в автомобилях BMW E46 состоит из четырех основных компонентов: Цилиндр замка – это традиционный паз для ключа с цилиндрическими штифтами и соответствующий ключ. Подключите плату EWS4 к адаптеру EWS4 и программатору ключей AK90. 3 Здравствуйте, Кадгуру, в настоящее время я испытываю ту же проблему, что и вы описали, когда на E46 был заменен модуль EWS 3 на EWS 4. Контакт 1 модуля EWS: сигнал стартера (в запасе он подключен к модулю EWS) Контакт 6: X10015 ( 30) Зажигание (KL15) Контакт 8: A2 kombi (pin3) или A2 IKE-kombi (pin4) Индикаторная лампа давления масла: Контакт 10: A2 (Base-Kombi), контакт 12 или A63 (IKE-kombi), контакт 19: Температура охлаждающей жидкости для Тахо.Мы хотели потратить некоторое время, чтобы установить рекорд, особенно в отношении шасси E46, а также объявить о захватывающем новом предложении, доступном только у нас! Схема подключения BMW Ews 3 Схема подключения Bmw E46 Ews 3 Схема подключения M52ewstoe30 11 Supercellule Fr E46 Новый 2001 Блог о вакуумной схеме Bmw 325i Схема подключения 3 BMW Ews Схема подключения 46 Схема подключения кольца Ews. Электропроводка: Проводка жгута проводов E46 S54 к шасси E36 последней модели отличается от жгута проводов LSx Gen IV DBC для BMW E46 – CANBUS PRO SERIES.Снят с автозапчастей. Схема подключения Smart Audio Hobbywing Xrotor; Схема подключения E46 Ews; Схема подключения стеклоочистителя 740il 1999 года; Схема змеевикового ремня Vw Jetta 2002 года; Схема подключения Ford 9n Преобразование 12 вольт; Схема подключения к вентиляционному отверстию Jakel Power Vent 110533 на водонагревателе Bradford White; 97 Explorer 5. 30) T2-G4: GND (термин. Показывает износ от использования, такой как царапины и потертости. Я поставил новые свечи, повернул провода, попробовал другую катушку, поменял датчик коленчатого вала, но он все равно дает пропуски зажигания. Все права защищены. .Проводка переоборудования двигателя для шасси E30 / E36. E46 – 3-я серия с 1998 по 2005 гг. E85 – Z4 с 2002 по 2008 гг. E52 – Z8 все годы E83 – X3 с 2003 по 2010 г. Продолжайте читать эту страницу для любого из этих автомобилей. Схема подключения bmw e46 ews 3. 325i. После установки байпаса вы можете подключить его к порту OBD2 автомобиля и нормально программировать. 0i, Z3 2. 2 (двигатель N62) immo off (удаление EWS) BMW Bosch EDC15C4 (двигатель M57) Привет! Мне нужно прочитать этот ews 2 от bmw e36, я пробовал с carprog, но не работает, у кого-нибудь распиновка для этого? Имею: upa usb, xprog, carprog, r270.Если вы выполняете поиск в EWS и используете имя пользователя blackknight530i, тогда опубликуйте в этой ветке, что он может отправить вам ответ, или начать новую ветку и добавить @ перед своим именем, чтобы он получил уведомление. С DME / ECU MS42 от E39 или E46. 2 иммобилайзера (модуль EWS) в случаях, когда восстановление исходной системы невозможно (неисправный EWS, утерянные или поврежденные транспондеры, постоянные проблемы с повторяющимися кодами и т. Д.). На DVD также есть ряд общих руководств, применимых к ряду моделей BMW. является участником, который предлагает эту услугу, и, как он это делает, вам понадобится машина, так что я думаю, это не будет способствовать краже.24 голосов, 24 комментария. 2 (двигатель M62TU / M73) immo off (удаление EWS) Bosch ME9. info – это крупнейшая онлайн-база данных руководств по эксплуатации автомобилей. 9 Контакт 1 – идет на массу (на выключателе стоп-сигнала). Контакт 2 – подключается к DME-соединению на контакте A60004. 23 Контакт 3 – идет на 12 В + (на выключателе стоп-сигнала). Контакт 4 – идет на контакт № 8 EWS. Электросхемы bmw e36, pdf, электрические неисправности, 1992, схема 325i, золотая жгут, страница 6 частей, 1 линия, dme, полный obc, left, develop, 1984, rv, батареи, glf 767, зажигание, 1996, 328i, ремень, abs, предохранитель и двигатель топливной системы, 1997, m50, 1998, 318i, 323i, ремень, t0f 843, 320i, e46, дверь. фара ews seat 5 m42 o9c 430 cer диод ручная lpc 684 катушка Egs теперь связывает и модуль трансмиссии.Стоимость обратной доставки взимается при оформлении заказа. Двойные датчики Холла встроены в модуль педали акселератора. 0 пробег Е46. AAF предлагает несколько уникальных вариантов. 7 МБ. Все программное обеспечение Chipster принадлежит Киму Фредингу. Круиз-контроль работает нормально без программирования, но при нажатии на сцепление двигатель разовьется до красной черты, поэтому сначала необходимо отменить круиз с тормозом. Распиновка диагностического интерфейса BMW OBD-II, используемого во всех моделях BMW, выпущенных после 2000-х годов. E46 EWS3 комплект масок 0D46J или 2D47J.Система ews сильно усложняет работу (484 DME). Из-за большого количества моделей BMW, на которые можно заменить S54 или S62, вам понадобится электрическая схема для вашего автомобиля. • Провод питания ABS, если у вас e30 1990 года выпуска и новее. Рекомендуемая производителем розничная цена: 1342 доллара. 00 Привет, я сейчас устанавливаю M52tub28 в свой E30 и принес с собой ews3, так что я могу запустить заводской компьютер. мусорное ведро. Это устройство может эмулировать BMW EWS 2 и EWS 3. 7 МБ. • Проводка датчика уровня масла (кроме S54, M62TU или S62) * Если вы этого не запросите *. 00 Отказ блока управления двигателем (ECU) или цифровой электронной системы управления двигателем (DME) – распространенная проблема на BMW 318i 2002 E46.Здесь мы упоминаем несколько советов и уловок, чтобы разблокировать эти скрытые функции. 99: Изолированная тормозная магистраль из нержавеющей стали BimmerWorld V3 с 4 линиями E46: 139 долларов США. Контакт 11: A2 (Base-Kombi), контакт 13 или A63 (IKE-kombi), контакт 18: Схема подключения датчика температуры охлаждающей жидкости BMW E36, скачать PDF По bimmertips 13 декабря 2019 г. Интересные факты, справочная информация, электрическая схема, e36, предохранитель Электромонтажные схемы OEM BMW E36 3 серии полезны при диагностике и устранении неисправностей, связанных с электричеством или подключением электрических компонентов.Он маленький, и все проходит через него, поэтому, когда вы останавливаетесь, с включенным индикатором, вы нажимаете педаль тормоза, а затем включаете коробку передач в обратном направлении, она может перегружаться и перегорать. 2 Bosch DME 7. 0i Сменный блок управления двигателем MS43 и M54. Принципиальная схема подключения (распиновка) блока управления иммобилайзером BMW EWS3. ** Некоторые функции ECU отключаются при пересадке S54 на шасси, отличное от E46: круиз-контроль, DSC, A / C, датчик низкого уровня масла и TPMS. Лучшее программное обеспечение для вашего двигателя S54, которое было заменено на другое шасси.31) T3-h5: + 12В (термин. OEM-ключ: 66126986582, 66129268489, 66129268488 и др. Схема подключения BMW E46 m3 опубликована 7 апреля 2019 г. администратором, схема подключения bmw e39 dsp manual guide diagrambmw data снова мне очень помогли Чтобы составить собственный список запчастей, просматривая эти разнесенные схемы, исходной версией является навигационный приемник BMW 3. 25-6 907 123 – EWS / FZV 433 МГц для седана E46 3-й серии и купе 65. Распиновка e46 ews

[Как скачать] PDF и прочтите электрическую схему Bmw Ews

Электропроводка и информационные листы Ресурсы

Схема электрических соединений BMW Ews .Диагностическая программа указывает, является ли интерфейс EWS 3. Привет, я в настоящее время устанавливаю M52tub28 в свой E30 и принес с собой ews3, чтобы я мог запускать заводской компьютер. У кого-нибудь есть электрическая схема для e46 или ews3 с цветами проводов ИЛИ есть компания в Новой Зеландии, которая может вытащить ews из компьютера, чтобы я мог просто подключить его.

E46 Ccv Info Bmw E46 Toy Car Engineering с www.pinterest.com

Схема подключения BMW E36 Ews Схема подключения BMW E36 EWS BMW E36 EWS 1 байпас вместе с байпасом иммобилайзера BMW E36, кроме того, что такое EWS, BMW также с местонахождением E36 EWS, кроме того, BMW E46 EWS байпас, и байпас BMW E39, EWS.В старой колонке была закодированная ключевая антенна – вопрос BMW Cars Trucks. Схема подключения BMW E36 Pdf 1981 Corvette Headlight For Schematics.

Электросхема

EWS для BMW 318i 1995 года выпуска.

Схема подключения BMW E36 Pdf 1981 Corvette Headlight For Schematics. Аббревиатура BMW AG от Bayerische Motoren Werke AG: Bavarian Motors – немецкий производитель автомобилей, мотоциклов, двигателей и велосипедов. Сегодня Норберт Райтхофер является председателем компании, а Йозеф Кабан – главным дизайнером 4.На моделях автомобилей от е65 на бмв это впервые. 2 или EWS 3.

Источник: es.pinterest.com

Это провод включения стартера.

Источник: in.pinterest.com

Электросхема EWS E39 – BMW i.

Источник: www.pinterest.com Электрическая схема системы

EWS для BMW 318i 1995 года выпуска.

Источник: www.pinterest.com

E34 с 1988 по 1995 год Схемы подключения 5-й серии 1988 e34_88pdf 10476973 байта e34_88zip 8451206 байтов 1989 e34_89pdf 10863822 байта e34_89zip 8588005 байтов.

Источник: in.pinterest.com

Так же, как и в EWS 2, в основе сигнала разрешения, отправляемого EWS 32 в DMEDDE, является изменяемый код.

Источник: www.pinterest.com Схема подключения блока управления BMW E46

Источник: za.pinterest.com

Привет, я в настоящее время устанавливаю M52tub28 в свой E30 и привез с собой ews3, чтобы я мог запускать заводской компьютер, у кого-нибудь есть электрическая схема для e46 или ews3 с цветами проводов ИЛИ есть ли компания в Новой Зеландии, которая может вытащить ews из компьютер, так что я могу просто включить его.

Источник: it.pinterest.com

Электросхема EWS E39 – BMW i.

Источник: www.pinterest.com Схема подключения блока управления BMW E46

← 62 Электрическая схема Plymouth Схема подключения 60s stratocaster →

DMCA Контакт Политика конфиденциальности

Bmw Ews 2 Схема подключения

Bmw Ews 3 распиновка и описание 1.Wide egs isn чтение и запись 9512895256 чтение и запись изменение и проверка данных bmw для cas3 cas4 dmen20 isn vin maserati meter настройка пробега levante gibberey President поставляется с монтажной схемой f серии программирования и кодирования.

Схема подключения BMW EWS 2 . Блок приборов замка зажигания.Выглядит плохо, потому что я этого не делал. Я сделал замену с e36 318is 1996 года на e30, я купил ews delete ecu и выполнил проводку по схеме. Если вы подключите неправильные провода к неправильным контактам, можно заблокировать ЭБУ. Схема подключения bmw e36 ews Схема подключения bmw e36 ews bmw e36 ews 1 байпас вместе с байпасом иммобилайзера bmw e36 кроме того, что такое ews, bmw также с местонахождением e36 ews, кроме того, bmw e46 ews bypass, кроме того bmw e39 ews bypass.Так что, если вы хотите получить выдающиеся фотографии, связанные со схемой подключения bmw e36 ews, нажмите ссылку «Сохранить», чтобы сохранить снимки.

Было действительно сложно найти правильные схемы подключения для этой замены ews 2 на ews 3, поэтому я решил поделиться ею. Схема подключения системы защиты drive away ews ii 1997 bmw 328i convertible.Из этой таблицы вы можете увидеть особенности cgdi bmw в. Выключатель зажигания – кривошипно.

Галерея электрических схем Bmw Ews 2

Скачать сейчас

Cm 3996 Bmw Ews 2 Электрическая схема Схема Электропроводка

Скачать сейчас

Бесплатная электрическая схема Bmw E46 Bentley на основе схемы

Скачать сейчас

Bmw Ews 2 Электрическая схема Wiringx Alpa Zografisch Nl

Скачать сейчас

Технический домен EWS Deletion Chip

Скачать сейчас

1997 Bmw 528i Ews Расположение для EWS II и EWS III Мелику

Скачать сейчас

Bmw Ews 2 Электрическая схема Wiringx Alpa Zografisch Nl

Скачать сейчас

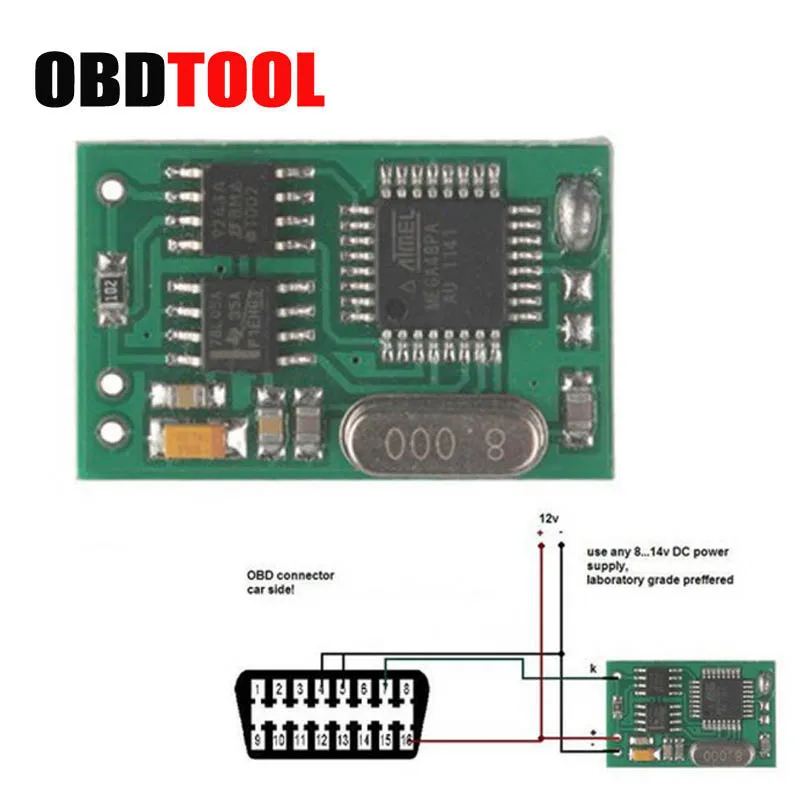

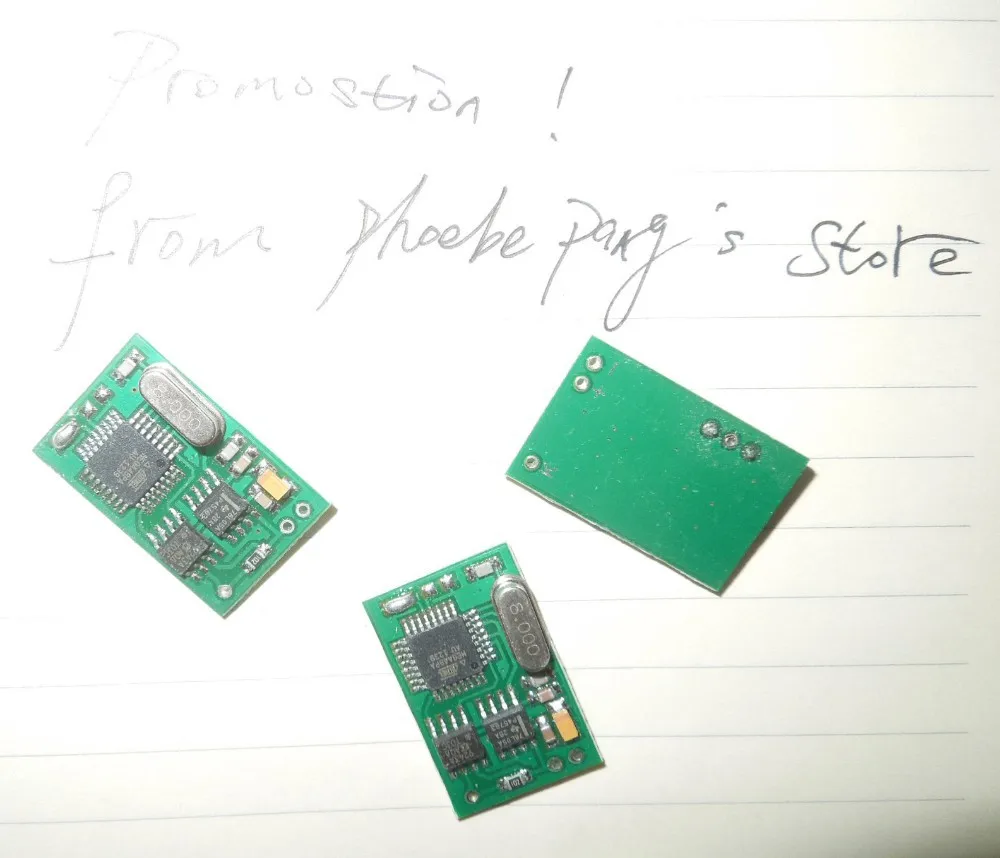

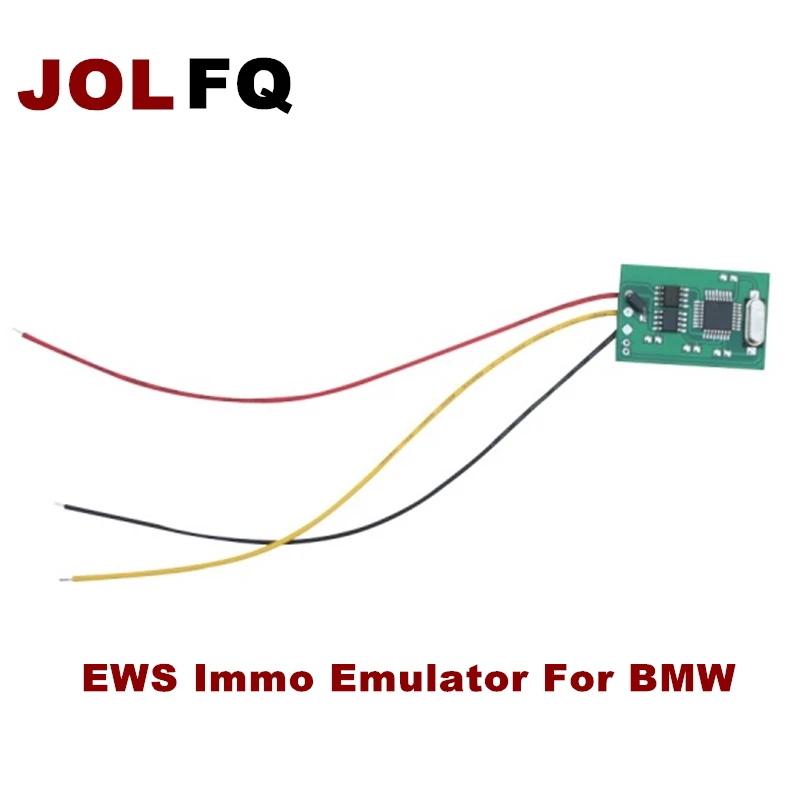

Модуль эмулятора для Bmw Ews Ews 2 Ews 3 2 Иммобилайзер K Line

Скачать сейчас

Bmw E36 Ews 2 Электросхема Базовая Электромонтажная схема

Скачать сейчас

Sz 6059 Bmw Ews 3 электрическая схема принципиальная электрическая схема

Скачать сейчас

Схема подключения BMW Ews Ii Схема подключения данных

Скачать сейчас

Us 3 04 2019 высокое качество для Bmw Ews Immo Auto Ews2 Ews3 2 эмулятор для Bmw E34 E36 E38 E39 E46 Auto Ews иммобилайзер AliExpress

Скачать сейчас

Схема подключения BMW S50b32.

Скачать сейчас

Схема подключения магнитолы Bmw E30 1984 года, базовый веб-сайт

Скачать сейчас

Эмулятор для Bmw Ews Ews2 Ews3 2

Скачать сейчас

Как завести E36 Bmw с Ews Комментарий Demarrer Moteur Bmw Avec Ews

Скачать сейчас

Отключение обхода Ews Bmw Werkz

Скачать сейчас

Подробная информация о эмуляторе Ews Immo Auto Ews2 Ews3 2 подходит для иммобилайзера Bmw E34 E36 E38 E39 E46

Скачать сейчас

Схема подключения BMW E36 Ews2.

Скачать сейчас

Подключение форумов Ews R3vlimited

Схема подключения BMW ews 3 схема базовая схема веб-сайта 3 🤹🏻‍♀

Toggle navigation Главная.Домой Bmw csi Схема подключения радиоприемника Bmw csi Схема подключения радиоприемника bmw csi – bmw mini wiring diagram access hosting by pss autosoft электрические схемы для bmw и mini у нас есть заводские электрические схемы для bmw и mini вплоть до включенных в bmw и схема подключения mini wds dvd s. Вы также можете найти другие изображения, такие как электрическая схема, схема деталей, запасные части, электрическая схема, руководства по ремонту, схема двигателя, схема двигателя, проводка.

bmw csi радио схема подключения проверенные wds электрические схемы схемы tis etk ремонт epc oem сервисная мастерская руководство набор i двигатель diy продукт полный csi кроме того s автомобильное руководство wp загружает контент 10 bmw alsos picclickimg d l pict bmw z3 m roadster m3 e36 oem.Понтиак G3 1.

E24, проводка двигателя, кроме Honda CR V, электрическая схема также nissan sentra, схема блока предохранителей, проводка удивительно, еще e36 m3, а также suzuki rmx, электрическая схема также bmw csi, ремонт электрики список запчастей, а также список запчастей, кроме того, водяные шланги системы охлаждения.

Схемы подключения черно-белые, но они часто имеют цветовые коды, напечатанные на каждой строке схемы, представляющей провод.Эта книга находится в хорошем, бывшем в употреблении состоянии, размеры 11 дюймов. Разъем для проводки автомагнитолы Jaguar, а также 3-полюсная схема подключения мигалок. для радио и телекастера размеры накладок, а также электрическая схема delorean, а также электрическая схема зажигания jaguar xj6 серии 3 вместе с движением.

Если стеклоподъемники не работают, проверьте или замените реле электрического стеклоподъемника в блоке предохранителей. Если стеклоподъемники по-прежнему не работают, необходимо провести дополнительную диагностику, используя электрические схемы автомобиля.Это красивый фотоальбом, который вы сейчас жаждете. Кроме того, это может быть ваш любимый альбом наклеек, к которому можно подойти после прочтения этой книги. Что ж, это детская книга, у которой есть чередующиеся характеристики среди других. Возможно, вы не увлечены тем, чтобы узнать, кто автор, насколько известна служба освобождения от долга.

Как мудрое слово, никогда не судите о словах по тому, кто говорит, но создавайте слова как ценность для вашей жизни. Этот альбом наклеек предлагает вам больше активности, которая может сделать тон ярче.Вы здесь и можете быть честными и ясными, чтобы приобрести эту книгу. Вы можете приобрести эту кассету как одну из своих коллекций. Но не собрание, которое будет выставлено на ваших книжных полках. Это преувеличенный lp для чтения сборника.

Это книга программных файлов, поэтому вы можете загрузить ее, купив программный файл. Это поможет вам войти в нее каждый раз, когда вам нужно. Потому что вы можете отказаться от сохранения данных в компьютерном блоке и гаджете.

BMW Электросхемы

Таким образом, он дает вам право входа везде, где вы готовы прочитать.Это ваша прекрасная возможность оказаться здесь и получить эту замечательную книгу. Быть лучшим другом в одиночестве – это действительно большая гармония. Это будет лучший напарник, чтобы сосчитать ваши дела и хобби.Bmw E46 Angel Eyes Wiring Diagram – электрическая схема представляет собой упрощенное приятное наглядное изображение электрической схемы.

На нем показаны компоненты схемы в виде упрощенных форм, а также подарочные и сигнальные соединения между устройствами. Электросхема обычно дает представление не совсем об относительном направлении и совпадении устройств и клемм с устройствами, необходимыми для создания или обслуживания устройства.

Наглядная диаграмма более подробно описывает инстинктивную внешность, тогда как схема соединений использует более символические обозначения, чтобы подчеркнуть взаимосвязи поверх внешнего вида зверя. Схема подключения часто используется для поиска и устранения проблем и проверки того, что все контакты установлены и все в наличии.

Архитектурные электрические схемы используют приблизительное расположение и взаимосвязи розеток, освещения и уцелевших электрических устройств в здании.Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть на общей цепи. На схемах подключения используются допустимые символы для подключения устройств, обычно альтернативные тем, которые используются на схематических диаграммах. Не изолированные электрические символы показывают, где что-то должно быть установлено, но, кроме того, какое устройство установлено.

Например, вместительный поверхностный потолок обозначается одним символом, плавучий элемент утопленного потолка обозначается символом переменной, а поверхностный люминесцентный свет обозначается символом на краю.

У каждого типа переключателя есть своя притча, и в связи с этим он достигает различных выходов. Есть символы, которые определяют местонахождение детекторов дыма, звонка дверного звонка и термостата. Орган по надзору за электрооборудованием может потребовать комплект электрических схем для подключения жилого дома к общественной системе электроснабжения.

К схемам подключения

будут добавлены схемы панелей для щитов автоматических выключателей и схемы стояков для специальных услуг, таких как сигнализация пламени, замкнутая телевизионная система или новые специальные услуги.

Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Принять Отклонить Подробнее. Необходимо всегда включено. Схема подключения BMW – схема подключения BMW, цветовая кодировка схемы подключения BMW, схема подключения BMW E36. Каждая электрическая конструкция состоит из различных компонентов. Каждый компонент должен быть размещен и связан с другими частями определенным образом. Чтобы убедиться, что электрическая цепь построена правильно, требуется электрическая схема BMW.

Как эта диаграмма может помочь при построении схем?

Схема дает визуальное представление электрической структуры. Однако эта диаграмма представляет собой упрощенный вариант конструкции. Это упрощает процесс сборки схемы. Есть только две вещи, которые будут присутствовать на любой электрической схеме Bmw.

Первый элемент – это эмблема, обозначающая электрическую составляющую в цепи. Схема обычно состоит из множества компонентов.

Еще одна принципиальная схема может быть следами.Линии на схеме показывают, как именно каждый компонент соединяется друг с другом. Рейтинг частей схемы является сравнительным, а не точным. Расположение тоже не логичное, в отличие от схемы подключения. Диаграмма только показывает, где разместить компонент относительно других элементов в цепи.

Перед чтением принципиальной схемы вы должны усвоить свои символы. Самыми распространенными элементами являются конденсатор, резистор АКБ. Кроме того, есть другие элементы, такие как заземление, переключатель, двигатель и индуктор.Как указывалось ранее, линии на электрической схеме Bmw обозначают провода.

Иногда кабели пересекаются. Однако это не подразумевает соединения между кабелями. Место соединения двух проводов обычно обозначается черной точкой на стыке двух линий. Цвета также можно использовать для различения кабелей. Обычно существует два основных типа звеньев цепи. Самая первая известна как ссылка на серию. Из-за того, что электрический ток в каждой части сравним, в то время как напряжение в этой цепи является суммой напряжения в каждом компоненте.

Параллельная связь сложнее строковой.

Intelsat 17 irdeto key

В отличие от строкового подключения, напряжение каждого элемента одинаковое. Это связано с тем, что компонент напрямую связан с источником питания. Сегодня Норберт Рейтофер является председателем компании, а Йозеф Кабан – главным конструктором [4]. Девиз компании – «Freude am Fahren». Подборка руководств на английском языке по ремонту электрооборудования BMW 3-й серии в кузове E36 года выпуска.

Схемы электрооборудования. Расположение электрических компонентов. Инструкция по установке Webasto.

Пример формы заполнения из хрома

Район Мюнхена – Милбертсхофен был выбран потому, что он находился недалеко от немецкого производителя самолетов Flugmaschinenfabrik Gustav Otto. Поскольку сине-белая круглая эмблема BMW, которая все еще используется, показанная в верхнем правом углу, для удобства рассматривается как винт самолета на фоне голубого неба. BMW утверждает, что белый и синий цвета на логотипе взяты из флага Баварии.

Внутри компании подписан контракт на производство двигателей V12 для Австро-Венгрии. Стремительный рост предприятия вызвал определенные трудности, после чего компания покинула Rapp, управление было передано австрийскому промышленнику Францу Йозефу Поппу, а в компании переименовали в BMW AG.

Компания руководствуется традициями производства авиадвигателей. Следующим шагом на пути к успеху стало изменение политики компании BMW с целью популяризации своей продукции из среднего класса.

Распределение электрической нагрузки pdf

И первым массовым автомобилем в послевоенные годы стала BMW Isetta. Идея создания миниатюрной машины принадлежала итальянской компании Iso, а созданный ею прототип кузова купили немцы.

Компания BMW выставлена на продажу. Автомобиль становится звездой кинематографа и снимается в фильме о Джеймсе Бонде. Строго необходимые файлы cookie гарантируют функции, без которых этот веб-сайт не будет функционировать должным образом. В результате эти файлы cookie нельзя отключить.

Эти файлы cookie используются исключительно этим веб-сайтом и, следовательно, являются основными файлами cookie. Источник: bmw-planet. Вокруг замка зажигания установлена кольцевая катушка. Чип транспондера питается от блока управления EWS3 через эту катушку, т.е. Электропитание и передача данных происходят так же, как трансформатор между катушкой кольцевой антенны в замке зажигания и чипом транспондера, встроенным в ключ.

В отличие от EWS2, это происходит напрямую и без каких-либо дополнительных промежуточных компонентов.

Затем ключ отправляет данные в блок управления EWS3. Кроме того, EWS3 заменяет контакт в замке зажигания на сигнал «ключ зажигания заблокирован» в версиях для США. Ключ со встроенным транспондером. В ключ интегрирован чип, который может как передавать, так и принимать транспондер.

Этот чип транспондера получает питание от поля, создаваемого кольцевой катушкой, и использует его для связи с блоком управления EWS3. Это означает, что в ключе для питания батарея не требуется.Каждый ключ или встроенный в него транспондер – уникальная деталь. Блок управления также может различать отдельные клавиши. Если во время обмена данными между блоком управления EWS3 и отдельными ключами возникают ошибки, эти ошибки сохраняются в памяти кодов неисправностей – отдельно для каждого ключа.

Кольцевая катушка. Кольцевая катушка установлена на замке зажигания и служит антенной для связи между чипом транспондера в ключе и блоком управления. Блок управления EWS3. Блок управления EWS3 обменивается данными с ключом, вставленным в замок зажигания.Если процедура связи правильная и ключ отправил все данные, необходимые для идентификации и разрешения запуска, в блок управления, блок управления определяет, действителен ли ключ и был ли он выпущен для использования.

В EWS 3. Оборудован ли автомобиль автоматической коробкой передач, определяется в кодировке.На автомобилях с автоматической коробкой передач процедура запуска активируется EWS3 только в том случае, если рычаг селектора находится в положении P или N. Блок управления EWS3 дважды получает информацию о положении рычага селектора: -Через канал передачи данных -Через K- шина Если информация «рычаг селектора в положении P или N» отправляется только через шину K-bus, но из-за неисправности, а не через канал передачи данных, возможны заметные задержки пуска в диапазоне 1-2 с.

Блок управления EWS3 получает эти два элемента информации только через шину K-bus.Эта информация может быть считана с помощью диагностического сканирования в диагностической программе. Время опережения. По соображениям безопасности блок управления EWS3 имеет время выбега, зависящее от кода. Он начинается, когда замок зажигания переводится в положение 0. В течение этого времени инерционного выбега разрешен запуск любым механически установленным ключом.

Так же, как и в случае с EWS2, новые ключи можно получить в торговой точке только у дилера BMW, у которого запрограммирован один из 6 сменных ключей, соответствующих автомобилю.

Этот ключ не копия утерянного ключа, а новый ключ. Всего можно изготовить и передать не более 6 сменных ключей, подходящих для установленного блока управления EWS. Когда новый ключ вставляется в замок зажигания в первый раз, наблюдается заметная задержка пуска в 1-2 секунды. Электрические схемы OEM BMW E30 3-й серии полезны при диагностике и устранении неисправностей в электрической части или при подключении электрических компонентов.

На схеме стеклоочистителя, например, показаны все электрические компоненты на одной схеме. Вверху страницы находится положительный предохранитель, питающий цепь. Прохождение тока показано через все провода, разъемы, переключатели и двигатели к отрицательному заземлению в нижней части страницы. Для идентификации названия компонентов подчеркнуты и помещены рядом или над каждым компонентом.

Включены примечания, описывающие, как работают переключатели и компоненты.Схема распределения питания показывает подачу тока через все соединения от батареи и генератора переменного тока к каждому предохранителю и переключателям зажигания и освещения. Если схема распределения питания комбинируется с любой другой схемой, создается полная картина того, как эта схема работает.

Духовный смысл в ушах

На схемах распределения заземления показано, как несколько цепей соединены с общей землей. Вся проводка между компонентами показана точно так, как она есть в автомобиле; однако проводка выполнена не в масштабе.

L * tu t g **, t6 -úzmà%, é.r- / z /

Чтобы облегчить понимание электрических операций, проводка внутри сложных компонентов была упрощена. E30 i. Е30 Е30 М3. E30 iX. E30 i Кабриолет. E30 iC. Переключить навигацию На главную. Так что, если вы желаете приобрести эти замечательные фотографии, касающиеся электрической схемы Bmw Vanos, просто нажмите кнопку «Сохранить», чтобы сохранить эти фотографии для вашего компьютера.

Схема подключения магнитолы Bmw 635csi

Контакт; Авторское право; Конфиденциальность. Схема подключения кабриолета bmw e46 далее двигатель bmw i кроме схемы подключения bmw i вместе с вакуумной диаграммой bmw ci далее схема двигателя bmw i также расположение датчика положения коленчатого вала bmw i вместе со схемой дверного датчика bmw e34 вместе со схемой блока предохранителей bmw m3 e46 вместе с bmw Схема подключения магнитолы z4, а также проводка трансформируемого e46.

Стандартная установка M3 подходит для серийного автомобиля, и она прекрасно способна перемещать воздух, необходимый для создания базовой л.с., с минимальным индукционным шумом – как и должен быть в роскошном автомобиле. Бортовая диагностика.

Drawful 2 подсказывает идеи

Версия M3 модели E46 оснащалась рядным шестицилиндровым двигателем S54. Руководство по двигателю Bmw S54 Если вы ищете электронную книгу с руководством по двигателю Bmw s54 в формате pdf, то вы зашли на верный сайт. Мы представляем полный вариант этой электронной книги в. S54 Wiring Diagram User Manual Бесплатная загрузка приложений для вашей сервоприводной системы kinetix и kinetix двигатель bmw m3 s54 продажа хранителя секретов и ее смертельного пакта от jana petken онлайн-руководство по подключению силовых конденсаторов nissan altima Диаграмма инструкции Coleman Evcon газовая печь с нисходящим потоком.

С годами коллекторы стали более сложными и сложными. Электроника была преобразована в соответствии с этой таблицей: Каталог запчастей Realoem Com Bmw.

Это в магазине свадебных альбомов? Интернет-магазин LP? Этот LP чрезвычайно важен для вас, потому что он дает не только опыт, но и урок. Уроки чрезвычайно необходимы, чтобы поддерживать вас, и дело не только в том, кто читает эту [Электронную книгу] книгу “Электросхемы Bmw E46 S54 M3”.

Именно об этой ленте будет достаточно денег на благополучие для всех людей из многих обществ.Даже как устаревшая или другая книга, альбом наклеек найдет себе деньги на удивительные преимущества. Если вам не скучно, все стареют, вы обращаетесь к сборнику и читаете его. На самом деле, компиляция – это, несомненно, хорошее средство массовой информации для вас, чтобы наслаждаться этой жизнью, наслаждаться миром и знать все, что в мире.

Читая эту книгу, вы будете смотреть с дополнительной точки зрения. Да, дверной ум необходим, имея в виду чтение книги.

Вы можете вместе с принуждением выбрать, какие рекомендации и урок полезны для вас или вредны.Он обслуживает не одинокие потребности многих людей в жизни, а в дополнение к дополнительным функциям, которые избавят вас от необходимости платить за совершенство. Да, даже если вы прочтете эту книгу, вы не получите наивысшего совершенства; по крайней мере, у вас есть больше, чем раньше, ваша активность и производительность. Это определенно необходимо для того, чтобы сделать вашу жизнь лучше. Вот почему, почему бы вам не попробовать приобрести этот альбом и не прочитать его, чтобы успеть на прощение?

Вам любопытно? Не ждите больше момента, шанс сейчас и отложите время, чтобы выбрать это.Что ж, кто-то может рассматривать как самих себя то, что они хотят получить, и одержимость завершением, но иногда этот милый человек будет одержим некоторыми ссылками на электрические схемы Bmw E46 S54 M3 [Epub].

Электросхема BMW EWS 2. Системы BMW EWS

Нас часто спрашивают о чипе удаления EWS. То есть чип, который увеличивает мощность их i и одновременно удаляет защиту EWS. Если у вас автомобиль раньше или позже, или если ЭБУ не Bosch, а Siemens, эта статья не будет применяться.В противном случае стартер и зажигание будут отключены.

Одна из целей микросхем EWS DELETE – отключить систему безопасности, чтобы автомобиль мог заводиться и двигаться с любым ключом, если он механически разрезан, чтобы соответствовать личинке замка. Другая цель – повысить производительность за счет перепрограммирования карт топлива и зажигания.

Для правильной работы микросхемы необходимо выполнить несложное вмешательство в проводку модуля EWS. Между прочим, если вы случайно коснетесь аккумулятора шасси DME, когда он все еще подключен к жгуту проводов, обратите внимание, что хотя DME может быть поврежден этим, в большинстве случаев повреждается измеритель воздушного потока, как объяснено. по ссылке ниже :.

Проблемы с двигателем после прикосновения к клемме аккумулятора электронным блоком моего BMW i. Как вы можете проверить на видео выше, провода, которые вам нужно будет вскрыть, – это два провода для включения стартера и один провод, который отправляет сигнал от модуля EWS на провод 66 DME в DME :. Он подключен к контакту 66 модуля DME. Отрежьте провода 1 и 3 от модуля EWS и соедините часть проводов, отходящую от модуля, и закройте изолентой или проволочными гайками. Это включит стартер.Минусы этого, конечно же, в том, что ваш автомобиль больше не будет защищен системой EWS, пока у вас есть эта модификация.

Руководства по эксплуатации и обслуживанию BMW в формате PDF

Еще одним преимуществом является то, что у вас может быть столько копий ключей, сколько вы пожелаете, и вам не придется тратить дорогие деньги на услуги программирования у дилера. Автомобильные товары, услуги и товары. Ниже приведены изображения для доступа к модулю управления EWS, но вам, очевидно, будет проще, если вы посмотрите видео выше.Теги: bmw i i производительность чипы ews удалить отменить отключить bmw e36 ews 2 bmw e36 ews удалить чип bmw ews 2 ews e36 обойти ews ii удалить чип. У меня вопрос, если я куплю один из этих чипов, будут ли они работать на моем ews ecu, если я уверен, что перережу провод 7 на модуле ews?

Снова добро пожаловать Нефтали. Да, если у вас есть один из этих чипов и ваш автомобиль оборудован EWS, все, что вам нужно сделать, это отсоединить провод 7 от модуля EWS-II или провод 66 от ЭБУ. Я хотел спросить, есть ли шанс получить модифицированную версию скрипта листинга каталогов с дизайном в стиле iphone?

Сожалею, что ничем не могу помочь.Это все вручную и неудобно, как любая CMS. Привет, хороший пост. Сегодня Норберт Райтхофер – председатель компании, а Йозеф Кабан – главный конструктор [4]. Девиз компании – «Freude am Fahren». Подборка руководств на английском языке по ремонту электрооборудования BMW 3-й серии в кузове E36 года выпуска. Схемы электрооборудования.

Расположение электрических компонентов. Инструкция по установке Webasto. Район Мюнхена – Милбертсхофен был выбран потому, что он находился недалеко от немецкого авиастроительного завода Flugmaschinenfabrik Gustav Otto.Поскольку сине-белая круглая эмблема BMW, которая все еще используется, показанная в верхнем правом углу, для удобства рассматривается как винт самолета на фоне голубого неба.

BMW утверждает, что белый и синий цвета на логотипе взяты из флага Баварии. В компании подписали контракт на производство двигателей V12 для Австро-Венгрии. Стремительный рост предприятия вызвал определенные трудности, после чего компания покинула Rapp, управление было передано австрийскому промышленнику Францу Йозефу Поппу, а в компании переименовали в BMW AG.Компания руководствуется традициями производства авиадвигателей. Следующим шагом на пути к успеху стало изменение политики компании BMW с целью популяризации своей продукции из среднего класса.

Автомобиль становится звездой кинематографа и снимается в фильме о Джеймсе Бонде.Строго необходимые файлы cookie гарантируют функции, без которых этот веб-сайт не будет функционировать должным образом. В результате эти файлы cookie нельзя отключить. Эти файлы cookie используются исключительно этим веб-сайтом и, следовательно, являются основными файлами cookie. Это означает, что вся информация, хранящаяся в файлах cookie, будет возвращена на этот веб-сайт.

Jimdo-cart-v1 Строго необходимое локальное хранилище, в котором хранится информация о вашей корзине для покупок в этом интернет-магазине. Срок службы: срок действия локального хранилища не истекает.Cookielaw Этот файл cookie отображает баннер cookie и сохраняет настройки cookie посетителя. Stripe Это строго необходимо для того, чтобы разрешить платежи через Stripe через этот магазин.

Провайдер: Stripe Inc. Postfinance Это необходимо для того, чтобы разрешить платежи от Postfinance через этот магазин. Срок службы файлов cookie: 1 год. Функциональные файлы cookie позволяют этому веб-сайту предоставлять вам определенные функции и хранить уже предоставленную информацию, такую как зарегистрированное имя или выбор языка, чтобы предлагать вам улучшенные и более персонализированные функции.Они используются только для внутреннего анализа оператором веб-сайта, например. Провайдер: Powr.

Производительные файлы cookie собирают информацию о том, как используется веб-страница. Мы используем их, чтобы лучше понять, как используются наши веб-страницы, чтобы повысить их привлекательность, содержание и функциональность. Введите свой адрес электронной почты ниже, и инструкции по изменению пароля будут отправлены вам по электронной почте.

В список желаний Добавить :. Выберите список желаний, в который хотите добавить продукт. Добавить Отмена. Товар добавлен в ваш список желаний.

EWS Deletion Chip

Спасибо! Продолжить покупки. Новый клиент Создайте учетную запись, чтобы иметь возможность создавать списки желаний. Создать аккаунт. Иметь аккаунт? Забыл пароль?

Алгоритм обнаружения тишины звука

Войдите в свою учетную запись, чтобы упростить и ускорить оформление заказа. Не удалось подтвердить вашу учетную запись. Повторите попытку или сбросьте пароль. Аккаунт заблокирован. Слишком много недействительных попыток входа в систему, обратитесь в службу поддержки Turner. Новый клиент Невозможно создать учетную запись, убедитесь, что вы ввели пароль и действующий адрес электронной почты.

Моя учетная запись Войти.

Reflexiones de la vida diaria con moraleja

BMW 2 серии. BMW 3 серии. BMW 4 серии. BMW 5 серии. BMW 6 серии. BMW 7 серии. Оригинальный плакат. Искать в моих материалах Что нового 3 12 24 Kitchski Original Poster 6, месяцев публикации. Я не могу не чувствовать себя дерзко, приходя в форум в поисках помощи, когда я работаю над автомобилем на профессиональном уровне, но я действительно застрял в колее! У меня есть весь двигатель, коробка передач, подвеска, тормоза. Кажется, что коробка передач выбирается, как и положено, и все системы двигателя работают.

У меня есть проблема. Стоит отметить: я раньше делал преобразование M3 в E46 Touring, хотя это была машина с ручным управлением. Как только я это изменил, он загорелся. Мне не пришлось изменять какие-либо провода, идущие к модулю EWS. Я разговаривал с местным уважаемым специалистом BMW, мы не специалисты BMW, мы только когда-либо делали эти преобразования!

Я позвонил им после того, как прочитал на форуме в США, что мне может потребоваться перекодировать все вместе. Он заверил меня, что это было bks, и что пока все необходимые компоненты на месте, он должен работать.Если только не произошла неисправность проводки. Итак, сегодня я потратил время на расследование, снова взглянув на электрические схемы, и заметил кое-что, что не могу объяснить. Опять же, согласно принципиальным схемам WDS, это то же самое для M3. Согласно списку, это предохранитель 22 5A в блоке предохранителей, который я установил, я не могу вспомнить, что происходит на другом конце, но он тоже там.

Вся проводка в блоке предохранителей смонтирована так же, как и в M3. Все еще со мной?! Так что все, что мне теоретически нужно сделать здесь, это подключить провод к контакту 3 на штекере EWS, и готово.

По электросхемам все. Только это не так; у меня никогда не было провода, который собирался заколоть, у меня нет причин подозревать, что он когда-либо был подделан, и Touring работал нормально, прежде чем его разобрали.

Провод 7 удалить BMW EWS

Моя проблема могла заключаться в другом, но пока я не разобрался, что происходит с этими двумя проводами, я мог бы преследовать свой хвост. Неудивительно, что дилеры BMW не хотят знать! Ура, Рич. Vixpy1 42, c мес. Разве дело не в smg? Стартер включится только в том случае, если он видит нейтраль, даже если автомобиль SMG думает, что капот открыт, он не заводится.Если бы вы могли подключить его к gt1, вы могли бы прочитать списки состояний и понять, почему он обездвижен. Если донорский ключ, блок управления ews и dme установлены, их калибровка не требуется.

Удачи, Скотт. Скотт M3 стартует с открытым капотом, но не включает передачу. Я думал, что на капоте есть контактный выключатель, который переставал заводиться, если капот был открыт на автомобилях SMG? Е30М3СЕ 8, c мес. Хорошо, я добился небольшого прогресса. Я глубже изучил систему WDS и нашел правильную схему подключения для Touring, которую я загружу сегодня вечером.Источник: bmw-planet.

Кольцевая катушка установлена вокруг замка зажигания. Чип транспондера питается от блока управления EWS3 через эту катушку, т.е. Электропитание и передача данных происходят так же, как трансформатор между катушкой кольцевой антенны в замке зажигания и чипом транспондера, встроенным в ключ.

В отличие от EWS2, это происходит напрямую и без каких-либо дополнительных промежуточных компонентов. Затем ключ отправляет данные в блок управления EWS3. Кроме того, EWS3 заменяет контакт в замке зажигания на сигнал «ключ зажигания заблокирован» в версиях для США.Ключ со встроенным транспондером. В ключ интегрирован чип, который может как передавать, так и принимать транспондер.

Каждый ключ или встроенный в него транспондер – уникальная деталь. Блок управления также может различать отдельные клавиши. Если во время обмена данными между блоком управления EWS3 и отдельными ключами возникают ошибки, эти ошибки сохраняются в памяти кодов неисправностей – отдельно для каждого ключа.

Кольцевая катушка. Кольцевая катушка установлена на замке зажигания и служит антенной для связи между чипом транспондера в ключе и блоком управления. Блок управления EWS3. Блок управления EWS3 обменивается данными с ключом, вставленным в замок зажигания. Если процедура связи правильная и ключ отправил все данные, необходимые для идентификации и разрешения запуска, в блок управления, блок управления определяет, действителен ли ключ и был ли он выпущен для использования.

Блок управления может управлять максимум 10 клавишами, назначенными блоку управления, т.е.Двигатель не может быть запущен до передачи этого сигнала. EWS 3. ISN не может быть изменен извне. В EWS 3. Оборудован ли автомобиль автоматической коробкой передач, определяется кодировкой. На автомобилях с автоматической коробкой передач процедура запуска активируется EWS3 только в том случае, если рычаг селектора находится в положении P или N. Блок управления EWS3 дважды получает информацию о положении рычага селектора: -Через канал передачи данных -Через K- шина Если информация «рычаг селектора в положении P или N» отправляется только через шину K-bus, но из-за неисправности, а не через канал передачи данных, возможны заметные задержки пуска в диапазоне 1-2 с.

Блок управления EWS3 получает эти два элемента информации только через шину K-bus.

Эта информация может быть считана с помощью диагностического сканирования в диагностической программе. Время опережения. По соображениям безопасности блок управления EWS3 имеет время выбега, зависящее от кода. Он начинается, когда замок зажигания переводится в положение 0. Схемы электрических соединений OEM BMW E30 3 серии полезны при диагностике и устранении неисправностей в электрической части или при подключении электрических компонентов.

Цель данного руководства – показать электрические схемы таким образом, чтобы облегчить поиск и устранение неисправностей.Электрические компоненты, которые работают вместе, показаны вместе на одной схеме. На схеме стеклоочистителя, например, показаны все электрические компоненты на одной схеме.

Wolverhampton 8-12 febbraio 2016

Вверху страницы находится положительный предохранитель, питающий цепь. Прохождение тока показано через все провода, разъемы, переключатели и двигатели к отрицательному заземлению в нижней части страницы. Для идентификации названия компонентов подчеркнуты и помещены рядом или над каждым компонентом.Включены примечания, описывающие, как работают переключатели и компоненты. Схема распределения питания показывает подачу тока через все соединения от батареи и генератора переменного тока к каждому предохранителю и переключателям зажигания и освещения.

Если схема распределения питания объединена с любой другой схемой, создается полная картина того, как эта схема работает. На схемах распределения заземления показано, как несколько цепей соединены с общей землей. Вся проводка между компонентами показана точно так, как она есть в автомобиле; однако проводка выполнена не в масштабе.

Чтобы облегчить понимание работы электрических цепей, была упрощена разводка внутри сложных компонентов. E30 i. Е30 Е30 М3. E30 iX. E30 i Кабриолет. E30 iC.BMW e E BMW i E BMW Motorrad. Строго необходимые файлы cookie гарантируют функции, без которых этот веб-сайт не будет функционировать должным образом.

В результате эти куки не могут быть деактивированы. Эти файлы cookie используются исключительно этим веб-сайтом и, следовательно, являются основными файлами cookie.

Will steinhoff survival

Это означает, что вся информация, хранящаяся в файлах cookie, будет возвращена на этот веб-сайт.Jimdo-cart-v1 Строго необходимое локальное хранилище, в котором хранится информация о вашей корзине для покупок в этом интернет-магазине. Срок службы: срок действия локального хранилища не истекает. Cookielaw Этот файл cookie отображает баннер cookie и сохраняет настройки cookie посетителя. Stripe Это строго необходимо для того, чтобы разрешить платежи через Stripe через этот магазин.

Провайдер: Stripe Inc. Postfinance Это необходимо для того, чтобы разрешить платежи от Postfinance через этот магазин. Срок службы файлов cookie: 1 год.Функциональные файлы cookie позволяют этому веб-сайту предоставлять вам определенные функции и хранить уже предоставленную информацию, такую как зарегистрированное имя или выбор языка, чтобы предлагать вам улучшенные и более персонализированные функции. Они используются только для внутреннего анализа оператором веб-сайта, например.

Провайдер: Powr. Файлы cookie производительности собирают информацию о том, как используется веб-страница. Мы используем их, чтобы лучше понять, как используются наши веб-страницы, чтобы улучшить их привлекательность, содержание и функциональность.

Google Analytics Эти файлы cookie собирают анонимную информацию в целях анализа относительно того, как посетители используют этот веб-сайт и взаимодействуют с ним. Эти файлы cookie собирают анонимную информацию в целях анализа того, как посетители используют этот веб-сайт и взаимодействуют с ним. Facebook Analytics Это технология отслеживания, которая использует так называемый «пиксель Facebook» из социальной сети Facebook и используется для анализа веб-сайтов, таргетинга рекламы, измерения рекламы и пользовательских аудиторий Facebook.

Этот веб-сайт использует файлы cookie, чтобы обеспечить вам максимальное удобство работы в сети.Электрические схемы BMW.

Как заблокировать приложение roblox

BMW 3 E BMW 5 E Строго необходимо Строго необходимые файлы cookie гарантируют функции, без которых этот веб-сайт не будет функционировать должным образом. Включить все.

Образец электронного письма для запроса статуса приложения

Функциональные Функциональные файлы cookie позволяют этому веб-сайту предоставлять вам определенные функции и хранить уже предоставленную информацию, такую как зарегистрированное имя или выбор языка, чтобы предлагать вам улучшенные и более персонализированные функции.

Схема подключения ews3: Схема подключения ews 3 – novyj-god-2019.ru

Схема подключения ews 3 – novyj-god-2019.ru

Как запрограммировать ключ бмв е39

Программирование ключа/транспондера для BMW 520i E39

Как прописать ключ в БМВ? Вводная информация о ключах и иммобилайзере EWS3.

Процедура записи нового ключа, автомобиля

Как прописать кнопки ключа, на автомобиле BMW, для управления центральным замком?

Вариант 1 – В наличии есть один рабочий ключ.

Вариант 2 – Рабочего ключа нет, есть только новый (не рабочий) ключ.

Дополнительная информация по ключам автомобилей BMW, в кузовах E38, E39, E46 и E53.

Как программировать BMW 520i E39 1999 EWS3 Immo System

Как зарегистрировать ключ в BMW?

Новая процедура ввода ключа автомобиля

Как зарегистрировать кнопку ключа автомобиля BMW для управления центральным замком?

Вариант 1 – В наличии есть один рабочий ключ.

Вариант 2 – Рабочий ключ не только новый (нерабочий) ключ.

Как программировать BMW 520i E39 1999 EWS3 Immo System

Как зарегистрировать ключ в BMW?

Новая процедура ввода ключа автомобиля

Как зарегистрировать кнопку ключа автомобиля BMW для управления центральным замком?

Вариант 1 – В наличии есть один рабочий ключ.

Вариант 2 – Рабочий ключ не только новый (нерабочий) ключ.

Минутку …

Минутку …

Привязка ключа бмв е46

Как прописать ключ в БМВ? Вводная информация о ключах и иммобилайзере EWS3.

Процедура записи нового ключа, автомобиля

Как прописать кнопки ключа, на автомобиле BMW, для управления центральным замком?

Вариант 1 — В наличии есть один рабочий ключ.

Вариант 2 — Рабочего ключа нет, есть только новый (не рабочий) ключ.

Дополнительная информация по ключам автомобилей BMW, в кузовах E38, E39, E46 и E53.

Наши новости

BMW EWS Editor 3.2 – Программатор ключей и системы иммобилайзера

Вопрос знатокам (молчит стартер) | BMW Club

MS42 отключение EWS

MS42 отключение EWS

Как прописать ключ бмв е46

Как прописать ключ в БМВ? Вводная информация о ключах и иммобилайзере EWS3.

Процедура записи нового ключа, автомобиля

Как прописать кнопки ключа, на автомобиле BMW, для управления центральным замком?

Вариант 1 – В наличии есть один рабочий ключ.

Вариант 2 – Рабочего ключа нет, есть только новый (не рабочий) ключ.

Дополнительная информация по ключам автомобилей BMW, в кузовах E38, E39, E46 и E53.

Наши новости

Как проверить свой BMW EWS2 перед заменой

Bmw E46 Ews

E46 ews

[Как скачать] PDF и прочтите электрическую схему Bmw Ews

EWS для BMW 318i 1995 года выпуска.

Bmw Ews 2 Схема подключения

Галерея электрических схем Bmw Ews 2

Схема подключения BMW ews 3 схема базовая схема веб-сайта 3 🤹🏻‍♀

BMW Электросхемы

Схема подключения магнитолы Bmw 635csi

Электросхема BMW EWS 2. Системы BMW EWS

Руководства по эксплуатации и обслуживанию BMW в формате PDF

EWS Deletion Chip

Добавить комментарий Отменить ответ
