Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

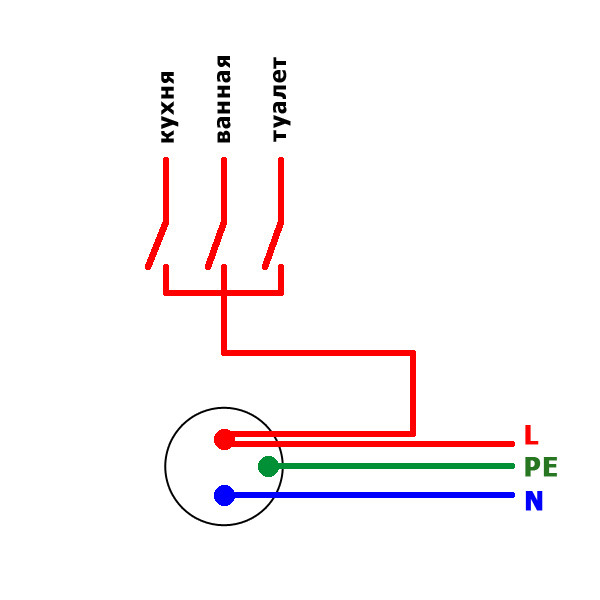

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой - двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и ... как следствие пожар.

Остался последний штрих - установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Монтаж блока из розетки с выключателем

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает

Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

Отключить подачу электроэнергии на электрическом щите

Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки

Это позволит убедиться, что обесточена именно нужная линия.
Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Подключение

Схема подключения выключателя зависит от его типа. На обратной стороне устройства есть схема его контактов. Как они подключаются к лампам, видно на рисунке.

Схема подключения трехклавишного выключателя

В распределительную коробку подводят провода питания: синий ноль (N) и коричневая фаза (L). К нулю подключены 3 провода от лампочек. Фаза идет на выключатель, где подключается к клемме (L). С контактов выключателя она расходится на лампочки, замыкая их цепи.

Выключатель всегда вставляется в разрыв фазного, а не нулевого провода.

Несмотря на то, что схема подключения проста, необходимо соблюдать следующую технологию монтажа выключателя:

  1. Обесточивание электросети путем отключения автоматического выключателя.
  2. Демонтаж старого выключателя: удаление кнопок, съем рамки, ослабление зажимных винтов, извлечение корпуса из подрозетника, освобождение проводов. На фазном проводе, отсоединяемом от клеммы (L), делается отметка. Предварительно индикатором напряжения проверяется наличие на нем фазы, поскольку провода могут быть перепутаны. Для этого временно подается напряжение. После прикосновения к фазному оголенному проводу индикатор должен засветиться. Затем питание снова отключается.
  3. Подключается новый выключатель согласно схеме, показанной на его обратной стороне. На ней указаны клеммы подключения фазы и трех остальных проводов. Зажимные винты предварительно немного выкручиваются для свободного входа проводов.
  4. Монтируется выключатель в подрозетник. Блок фиксируется зажимными винтами, после чего крепятся облицовка и клавиши.
  5. Проверяется правильность работы устройства путем поочередного нажатия клавиш.

В квартирах старого образца двухклавишные выключатели установлены для включения освещения в коридоре, туалете, ванной и на кухне (в разных комбинациях). Если проводов недостаточно, чтобы установить тройной блок, придется прокладывать их дополнительно.

Отдельные двойные и тройные выключатели можно установить для ванной комнаты и кухни больших размеров, где может быть несколько зон освещения.

Если устанавливается трехклавишный выключатель с розеткой, схема его подключения отличается незначительно от предыдущей. На рис. ниже изображены две разные конструкции трехклавишного выключателя (а – БВР3; б – БСУ3), где электрическая схема одинаковая (в). Питание на контактные зажимы (5) розетки подается через отдельную нулевую жилу и фазу, подключаемую с помощью перемычки от блока.

Схема блока трехклавишного выключателя с розеткой

Позицией 1 обозначен корпус, 2 – клавиши, 3 – винт, 4 – крышка, 6 – контакты выключателя.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

Как подключить двойной выключатель

Распространенной проблемой в каждой квартире становится, как подключить двойной выключатель. Причиной замены может быть его поломка или желание установить новые выключатели с новым модным дизайном. При покупке выключателей следует учитывать многие факторы: технические параметры, дизайн, цвет, качество, цену. Не рекомендуется покупать выключатели с корпусом из фарфора ввиду их хрупкости и склонности к поломкам при установке.

На тыльной части устройства изготовитель помещает схему его подключения к электросети. В этой схеме показано место общего провода и 2х подводящих. С общим проводом соединена фаза, идущая из распределительной коробки. Остальные два провода ведут к лампочкам люстры. Если вдруг на выключателе нет схемы подключения, то порядок соединения выводов поможет определить тестер.

Как подключить двойной выключатель?

Если производится смена выключателя, нужно сначала обесточить место работ, где будет производиться замена выключателя. Вышедший из строя выключатель вынимается из монтажной коробки. Для этого снимается верхняя крышка, и ослабляются винты распорной системы. Переносим провода на новый выключатель по схеме и возвращаем на исходное место.

Схема, показывающая подключение двойного выключателя приведена на рисунке:

Установка двойного выключателя с параллельной прокладкой новой проводки
Рассмотрим, как работает схема двойного выключателя. Если прокладывается новая проводка, следует позаботиться о надежности и безопасности разводки. Провода из распределительной коробки должны быть правильно разведены. Чаще всего коробка размещается над выключателем. Следует позаботиться о легком доступе к ней при ремонтных работах.

Порядок монтажа электропроводки в распредкоробке:

 Провода, служащие для питания всей линии, а также провода, соединяющие коробки и идущие к розеткам идут сквозь отверстия сбоку.

• Отверстие сверху в распределительной коробке служит для того, чтобы подключиться к источникам света. Фазы выполняются двойным проводом, нуль представляет собой одинарный провод.

• Те провода, которые присоединяются к выключателю, идут сквозь отверстие внизу коробки, в этом случае фаза представляет собой одинарный провод, а для светильника – двойной.

Такой способ монтажа избавит от лишнего тестирования проводов в дальнейшем.

Для соединения проводов одинакового цвета удобно применить винтовые соединители, простые и надежные. Особенно важен такой вариант соединения, если одновременно используются провода из меди и алюминия. Прямое соединение этих двух металлов зачастую приводит к окислению, неплотный контакт вызывает нагрев, а нагревание провода в свою очередь может довести до выгорания и пожара.

Одинарный провод на устанавливаемом выключателе соединяется с общим проводом, в то время как двойной провод идет к люстрам.

Получается, что фаза при данном виде подключения становится разорванной на выключателе. Это позволяет менять лампы в светильниках при выключенном состоянии выключателя.

Выключатель двойной с розеткой

Схема включения такого механизма, как выключатель двойной с розеткой, показана на рисунке:

Рис. (1) Схема подключения двойного выключателя с розеткой.

Для проводки без земли

От РК до розетки и двух клавишного выключателя, надо проложить пятижильный кабель (или, может быть, два кабеля: один с двумя жилами, а другой с тремя). При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, другой провод — ноль к розетке, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки до источников света идут двухжильные провода (фаза, ноль).

Для проводки с землёй

От РК до розетки и двухклавишного выключателя, прокладывается шестижильный кабель. При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, две других — ноль и земля идут на розетку, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки на источники света идут трехжильные провода (земля, фаза, ноль).

Конечно, такие комбинации электрических устройств в выключателях чаще всего морально устарели и не отличаются надёжностью. Кроме того металлическая монтажная коробка лишает свободы выбора выключателя, если нужно его заменить. В случае ремонта от подобных выключателей нужно избавляться, поменяв их на выключатели стандартными установочными коробками.

Что такое проходной выключатель?

Проходной выключатель – выключатель, управляющий включением/выключением электроэнергии из двух разных мест. Такие выключатели используются с целью экономии электроэнергии. Допустим, мы заходим в длинный коридор, включаем свет, проходим по коридору, а в конце коридора выключаем свет уже другим выключателем. Электрические выключатели виды, свойства, типы.
Вид схемы для включения проходного выключателя зависит от количества управляющих точек. А их может быть несколько:

• на этажах многоэтажного дома,
• в коридоре при входе в комнаты.


Обычный выключатель имеет 2 контактные клеммы два подводимых провода.

Проходной выключатель, иначе именуемый переключателем цепей, снабжен тремя контактами с подводом трех проводов. Для включения или выключения электричества из большего количества точек, требуются перекрестные выключатели. Они имеют 4 контакта и 4 провода. Кроме источников света так подключаются любые, управляемые из разных точек.
Рассмотрим подробно, как подключить двойной проходной выключатель, дающий возможность отдельно управлять 2мя различными линиями.

Обычно, двухклавишные схемы используются в кабинетах, комнатах – в местах, где из разных мест можно раздельно включить две линии освещения. В коридорах же достаточно и простого проходного выключателя.

Надо помнить, что положение переключателя не имеет значения. Щелчок по выключателю при включенном свете, выключит его и наоборот. Этим проходные переключатели принципиально отличаются от обычных с их фиксированными положениями.
Двухклавишный проходной выключатель составлен из 2 одноклавишных проходных, смонтированных в едином корпусе. Для подключения двухклавишного проходного выключателя требуется шесть контактных клемм: две входных и четыре выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Рассмотрим подробно подключение двойных проходных выключателей.Они имеют 2 взаимно независимых группы контактов.
Как показано в приведенной схеме на 2й контакт правого выключателя поступает фаза с распредкоробки сети дома. Затем контакты 1 и 2 соединяются с помощью перемычки. С левого же переключателя 1 и 2 ведут самостоятельно без пересечения на два автономных друг от друга светильника. 4 контакта, являющихся перекрестными попарно соединяются друг с другом. Нулевой провод, так же как и в стандартных источниках света, попадает к светильникам прямо с распредкоробки.

Если требуется создать схему управления более 3 мест, нужны будут пара 2х клавишных выключателей концевого вида и один двойной перекрестного вида. Этот перекрестный выключатель ставят двумя концевыми.

Видео подключения выключателя и розетки

Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Выключатель с розеткой в одном корпусе. Узнаем как подключить выключатель с розеткой в одном корпусе?

Подбор и монтаж электроприборов в жилых помещениях не являются наиболее важной частью ремонтных работ, но все-таки имеют огромное значение в вопросах визуальной отделки. Ассортимент различных устройств сегодня достаточно широкий, чтобы можно было найти для себя наиболее подходящее изделие по форме, цвету, размеру и конструкции. Можно экономно разместить выключатель с розеткой в одном корпусе. Подобное комбинирование стало пользоваться популярностью последнее время у многих покупателей.

Преимущество объединения в один корпус розетки и выключателя

Главным преимуществом монтажа объединительного блока для выключателя и розетки является легкость подключения. В этих случаях не возникает необходимости делать два отверстия в стенке и вести контакты в несколько мест, как при отдельном подключении розеток и выключателей. Штробы при этом обязательно приходится маскировать посредством небольшого косметического ремонта. Дополнительным удобством, естественно, можно считать расположение на одной и той же высоте выключателя и розетки. Для правильного соблюдения европейских стандартов характерен именно такой принцип монтажа.

Благодаря доступности этих устройств всегда есть возможность купить самый дешевый выключатель и розетку и повести монтаж в одной схеме. Простота установки этих электроприборов облегчает выполнение работ своими руками. При необходимости блок легко переносится в другое место. При этом две отдельных подводки подкладывать не нужно. Не возникнет необходимости выравнивать выключатель и розетку на одном уровне.

Особенности монтажа

Подключить тройной выключатель с розеткой в одном корпусе можно практически на любых поверхностях, будь то пеноблок, гипсокартон, камень или кирпич. Установка таких приборов возможна как внутри помещений, так и с наружной стороны любого здания. Для уличного монтажа рекомендуется использовать модели с предусмотренной защитой от влаги.

Какие присутствуют недостатки?

К негативным сторонам таких устройств относится необходимость замены всего блока при его частичной неисправности. Не удастся, например, вынуть поврежденный элемент выключателя и вставить новый. И все же данный недостаток не настолько важен, если сравнивать его с преимуществами использования комбинированных корпусов.

Как выбрать походящий блок?

Розетка с выключателем в одном корпусе доступны в продаже на современном рынке в различных комбинациях, которые классифицируются по двум основным принципам. Первый – количество клавиш выключателя и штепсельных розеток, а второй – внешний вид блока. Так, например, в одном корпусе можно приобрести одиночную розетку и тройной выключатель или любую другую комбинацию, которых для выбора предоставляется огромное количество.

Кроме того, различают, как известно, внутренние и наружные розетки. Первые используются для скрытой подводки, а вторые – для открытой. Наружный выключатель с розеткой в двойном корпусе по сравнению с внутренним выглядит более громоздко. Однако это будет единственным возможным вариантом в том случае, если жилое помещение оборудовано открытой системой проводки, и ее замена будет затруднительной.

Как устанавливается розетка с выключателем в одном корпусе?

Подключение блока осуществляется примерно таким способом. После отключения электропитания делается разметка для последующего монтажа корпусов. Стена проверяется коронкой в нужном месте. Перфорированные отверстия, которые предназначаются для заводки кабелей, обязательно необходимо сломать.

Установочные коробки соединяются между собой, а в пазы вставляются специальные соединители. Кабель предварительно зачищается и заводится в коробки. Конструкция закрепляется на стене при помощи винтов крепления. Провода необходимо подготовить к подключению.

Крышка с розетки снимается, и контакты подсоединяются к ее клеммам. Розетка устанавливается в коробку после выворачивания винтов. Провода выключателя изолируются, а затем подключаются. Устанавливается общая для розетки и выключателя накладка блока, а крышка закрывается. Включается питание и проверяется качество работы устройства.

Подходящие места для установки

Такие приборы удобно устанавливать в коридорах, ванных комнатах, а также других помещениях, где возникает необходимость в компактных электрических устройствах. В таких местах розетки в основном служат временными источниками питания для самых разных электроприборов.

Теоретически выключатель с розеткой в одном корпусе можно устанавливать в любом уголке дома или квартиры, но следует уделять планировке больше внимания. Лучше всего подобрать подходящее место для монтажа в соответствии с планом жилого помещения. Можно выбирать количество клавиш, в зависимости от определенного места. Если планируется установка блоков выключателей с розетками во влажных помещениях, понадобится устройство со специальными шторками для защиты. Также потребуется соблюдение основных правил и требований по установке.

Монтаж блока с одноклавишными выключателями

Современный выключатель с розеткой в одном корпусе пользуется все большей популярностью у покупателей. Для монтажа такого блока выполняется несколько простейших действий. К распределительной коробке от центрального щитка необходимо проложить фазу и ноль. В распределительную коробку также должны входить два три провода от блока и два от лампочки, в которых объединяются отдельные приборы.

Фазный контакт из щитка скрепляется с проводом, выведенным на розетку, которая объединена с клеммой на выключателе при помощи перемычки. Остальные два фазных контакта от выключателя и патрона потребляющего источника освещения скручиваются и изолируются. В том случае, если в блоке предусматривается заземление, необходимо подключить его при помощи дополнительных проводов.

Благодаря этой схеме розетка, объединенная с коммутатором в одном корпусе, будет функционировать независимо от выключателя, который будет выполнять свои главные функции по выключению и включению электрической лампочки.

Схема с выключателем с двумя клавишами

Далее приводится еще одно описание того, как подключается розетка с выключателем в одном корпусе. Фото устройств данного типа вы можете видеть в обзоре. В основном блоки, объединяющие двухклавишный выключатель и розетку монтируются на перегородках между дверьми в туалет и ванную. Возможность управлять освещением в двух помещениях появляется при использовании только одного блока. При этом всегда есть возможность запитать любой потребитель электричества от розетки.

Розетка с выключателем в одном корпусе наружная требует прокладки пяти проводников к электрической спаренной системе из распределительного блока. Нулевой провод из щитка распределения, а также заземляющую жилку необходимо подключить только к розетке. Для вывода фазы на двойной выключатель предусмотрены специальные перемычки в коммутирующих блоках. Две свободных жилки подключаются к коммутирующим контактам выключателей, через которые будут производиться подача фазы к приборам в ванной и туалете.

В распределительных коробах делаются скрутки контактов, подающих через коммутатор фазу, а также свободных жилок, направленных на патроны лампочек в туалете и ванной комнате. Заземление от потребляющего прибора и нулевые провода берут в распределительных коробках методом соединения оголенных концов со скрутками, предназначенными для питания розетки. Если возникает необходимость изменить последовательность кнопок, подающих питание на лампочки в ванной и туалете, на коммутирующих контактах нужно просто поменять жилки местами.

Чем отличается один способ от другого?

Можно заметить, что схема подключения одинарного и двойного коммутатора, совмещенных в корпусе с розеткой, отличается только необходимым количеством контактов. Для первого варианта понадобится четыре провода, а также заземление, а второй предусматривает наличие целых пяти.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой электропроводки в частном доме, квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Выключатель двухклавишный с розеткой в одном корпусе

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
  2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

  1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
  2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
  3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
  4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
  • Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

  • Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
  • Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
  • Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

  • фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
  • два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

  • Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
  • Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
  • Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Следует помнить, что для подключения блочного электроустановочного устройства выбирать кабель нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

  1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
  2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
  3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

  • Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
  • Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
  • Высококачественные приборы могут использоваться снаружи и внутри помещений.
  • Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные схемы подключения электроустановочных устройств иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

  1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
  2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
  3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
  4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
  5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
  6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
  7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

  1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
  2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
  3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
  4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
  5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
  6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на информацию следующей статьи, с которой мы рекомендуем ознакомиться.

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

  1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
  2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
  3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
  4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
  5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
  6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
  7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

  • основной;
  • дополнительные источники света;
  • декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

  • в месте, где планируется многоярусное освещение;
  • в комнатах с большой площадью и сложной формой;
  • в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

  • клавиши не западают;
  • не издают посторонних звуков при нажатии;
  • внутренняя часть выключателя содержит схему его подключения;
  • гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

  • пассатижи для зажима и захвата деталей;
  • стриппер для удаления изоляции с края провода;
  • плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Рассмотрим их еще раз:

  1. Перед началом работ надо убедиться, что сеть полностью обесточена.
  2. Нулевые и фазные кабели необходимо распределить.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоединить кабель к распределительному боксу.
  5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить электромонтажные работы в ванной, обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Для монтажа нескольких механизмов (розеток или выключателей) в одной точке подключения, помимо комбинаций нескольких референсов, объединенных одной многопостовой рамкой, используется электрофурнитура в едином корпусе.

Преимуществами применения объединенных в едином корпусе механизмов Schneider Electric при устройстве систем электроснабжения являются:

• экономия места при установке сблокированных вариантов электроустановочных изделий: габариты блока значительно меньше аналогичного по функциям многопостового комплекса фурнитуры;
• надежность закрепления всей коммутации, произведенного в заводских условиях: клиенту требуется только осуществить подключение к питающей электросети;
• удобство установки в штатную монтажную коробку, разработанную специально для конкретной модели сблокированных механизмов.

Сдвоенные розетки скрытого монтажа всех модульных серий Schneider Electric устанавливаются в стандартную одинарную коробку. Для блоков из разнородных механизмов используются пластиковые или металлические коробки, входящие в стандартную комплектацию.

Примеры блоков розеток и выключателей «Шнайдер электрик»

В серии «Прима» представлены комбинированные трехпостовые блоки внутренней установки, состоящие из двух механизмов выключателей в различных сочетаниях (1+1, 1+2, 2+2) и розетки, а также четырехместный розеточный блок и комбинированное устройство (трехконтактное гнездо для электроплит 250В 32A + стандартная 16-амперная розетка), применяемое в жилищном строительстве.

Серия «Этюд» укомплектована блочной фурнитурой для внешней установки: трехместными блокированными розетками, двухрядным четырехрозеточным блоком и системой из розетки и одно- или двухклавишного выключателя степени защиты IP44.

Сблокированные выключатели в ассортименте «Шнайдер Электрик» встречаются гораздо реже ввиду наличия в перечне стандартной электрофурнитуры двух- и трехклавишных моделей.

Эту и другую блочную электрофурнитуру вы можете купить в интернет-магазине Schneider-24.ru, предварительно уточнив цену и наличие на складе интересующего вас товара.

ИП Лавров Юрий Викторович
ИНН 500101870607

Как подключить розетку с заземлением

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

  1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
  2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
  3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
  4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
  5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
  6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
  7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

  1. Подготавливается место установки (по выше приведенной схеме).
  2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
  3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
  4. Нулевая ветка перекручивается с проводом от розетки
  5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Важно к важному

Сборный тип двойных розеток немного сложнее установить.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.

Для фиксации понадобиться специальная коробка, для установки в неё устройства.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.

Смотрите также: Правила прокладки кабеля в земле снип

Конструктивные особенности прибора

Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.

Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.

Правила безопасности и соединения проводников, выбор сечения кабеля

Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей. Как подключить розетки. Схема подключения трёх и более розеток.

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

  1. Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
  2. Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

  1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
  2. Разобрать выключатель и освободить подходящую к нему проводку.
  3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
  4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
  5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
  6. Закрыть крышку распределительного модуля, включить рубильник.
  7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

  1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
  2. Установить розетку и подключенными к ней двумя жилами.
  3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
  4. К входному контакту (фаза) подключить один провод розетки.
  5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
  6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
  7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
  8. Включается рубильник и проверяется исправность работы схемы.

Особенности подключения одноклавишных выключателей света с дистанционным управлением

За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.

После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.

Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт

В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.

Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.

Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.

Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.

По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.

Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.

Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.

Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.

Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.

В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.

Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.

Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.

Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.

Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.

Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.

Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.

Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.

Ими же выровнял длину провода в подрозетнике.

Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.

Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.

Об управлении современным освещением из разных мест

После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:

  1. прилагаемого пульта брелка;
  2. и даже через интернет со смартфона.

Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.

Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно написать комментарий или задать вопрос, который мы сможем совместно обсудить.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

  1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
  2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
  3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
  4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

Предыдущая

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

Следующая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.


Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.


На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Электрические схемы автоматического выключателя

- Do-it-yourself-help.com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены электрические схемы для распределительной коробки сервисной панели и автоматических выключателей, включая: 15 ампер, 20 ампер, 30 ампер и 50 ампер, а также выключатель GFCI и изолированную цепь заземления.

Схема электрических соединений распределительной коробки

На этой схеме показаны некоторые из наиболее распространенных цепей, встречающихся в типовой коробке панели обслуживания автоматического выключателя на 200 А. Выключатели устанавливаются в панели так, чтобы контакт был с одной из двух горячих шин, проходящих по центру коробки.Горячий провод для ответвленной цепи подключается к выключателю с помощью установочного винта на основании. Нейтральный и заземляющий провода цепи подключаются к шине, расположенной сбоку от коробки сервисной панели. Шины нейтрали и заземления в панели могут быть отдельными или, в случае старых сервисных панелей, одна и та же шина может использоваться для обеих целей.

Электропроводка для автоматического выключателя на 15 А, 120 В

На этой электрической схеме показана установка автоматического выключателя на 15 А для ответвленной цепи на 120 В.Кабель 14/2 AWG для этой схемы включает в себя 2 проводника и 1 провод заземления. Схема на 15 ампер обычно используется для розеток на стене и осветительных приборов в помещении.

Электропроводка для двух автоматических выключателей на 20 А, 120 В

На этой схеме показана схема двойной розетки на 20 А, 120 В с общим нейтральным проводом. Такое расположение обычно используется на кухне, где необходимы две отдельные цепи электроприборов, расположенные в непосредственной близости друг от друга.

Электропроводка для автоматического выключателя на 20 А, 240 В

Эта электрическая схема автоматического выключателя иллюстрирует установку автоматического выключателя на 20 А для цепи на 240 В.Кабель сечением 12/2 для этой цепи включает 2 проводника и 1 заземление. Белый провод используется в этой цепи в качестве горячего провода, и он отмечен черной лентой с обоих концов, чтобы идентифицировать его как таковой. Нейтральный провод в этой схеме не используется. Такая выделенная схема на 20 А используется для тяжелой бытовой техники, например, для больших переносных оконных кондиционеров.

Электропроводка для старого автоматического выключателя на 30 А, 240 В

Это устаревшая схема, которая все еще может использоваться в некоторых ситуациях.Эта проводка предназначена для автоматического выключателя на 30 А, обслуживающего розетку на 30 А, 240 В. Кабель 10/3 для этой схемы имеет 3 проводника и не имеет заземления. Подобная схема на 30 ампер может быть найдена в старых установках для сушилок для одежды, а также, возможно, в кухонных плитах.

Схема подключения

Автоматический выключатель на 30 А, 240 В

Это схема нового автоматического выключателя на 30 А, который будет обслуживать розетку осушителя на 30 А. Это обновление устаревшей схемы на 30 А на предыдущей схеме.

Этот выключатель подключается к розетке на 30 ампер кабелем 10/3, а заземляющий провод включен для защиты от поражения электрическим током, которого нет в старой схеме.

Электропроводка для автоматического выключателя на 50 А, 240 В

На этой электрической схеме показана установка автоматического выключателя на 50 А для цепи на 240 В. Кабель калибра 6 для этой схемы имеет 3 проводника и 1 заземление. Подобная схема на 50 ампер используется для новых установок кухонной плиты.

Подключение автоматического выключателя GFCI

На этой схеме показано подключение выключателя со встроенным прерывателем цепи замыкания на землю или GFCI.Этот выключатель на 20 А, 120 В представляет собой разновидность GFCI, которая может быть установлена ​​на источнике цепи. Такой тип контура используется в посудомоечных машинах, гидромассажных ваннах и других местах, где вероятен контакт с водой.

Электромонтаж изолированной цепи заземления 15 А

Розетка с изолированным заземлением использует дополнительный провод для обеспечения отдельного, выделенного заземления в цепи. В цепи на 15 ампер для этой цели используется красный провод в кабеле 14/3, отмеченный зеленым на обоих концах. Он подключается к клемме заземления на розетке.Остальные провода кабеля подключаются так же, как и к любой другой ответвленной цепи, за исключением провода заземления. Оголенный медный провод заземления НЕ подключается к розетке, вместо этого он подключается к клемме заземления внутри металлической распределительной коробки, где находится розетка.

Для этой цепи требуется специальная розетка с изолированным заземлением, которую можно определить по оранжевому цвету и небольшому треугольнику, отпечатанному на лицевой стороне. При подключении проводов изолированный провод заземления (красный провод, изображенный здесь) помечен зеленой лентой или краской на каждом конце и подключен к шине заземления на сервисной панели и к клемме заземления на розетке.

Это устройство используется для компьютеров и чувствительного аудио / видео оборудования, такого как домашний кинотеатр, для устранения шумовых помех в аудио- и видеовыходах, которые могут быть вызваны случайной электрической активностью заземляющих проводов в электрической системе жилища. Это также необходимо в больницах, где на чувствительные медицинские мониторы могут влиять помехи заземления в проводке, которые могут нарушить их критически важные функции.

Больше похожих на это в справке «Сделай сам».com

Как установить автоматический выключатель на 240 В

В этом руководстве показаны основные этапы установки нового двухполюсного автоматического выключателя на 240 вольт, 30 ампер на новую электрическую розетку (розетку) на 30 ампер. Схема включает в себя два черных проводника под напряжением 10 калибра и зеленый провод заземления 10 калибра для 3-проводной системы без нейтрали. В некоторых цепях электроприборов на 240 В используются 4-проводные цепи с нейтралью. Установка автоматического выключателя включает в себя работу с вашей электрической сервисной панелью (автоматическим выключателем), поэтому вы должны быть знакомы с частями панели и с тем, как она работает, чтобы обеспечить безопасную установку.Для этого проекта также может потребоваться разрешение на строительство, в зависимости от правил в вашем районе.

Предупреждение

Выключение главного выключателя отключает питание шин панели и всех бытовых автоматических выключателей, но не отключает силовые кабели, идущие от инженерных коммуникаций. Кабели и клеммы, к которым они подключаются на сервисной панели, остаются под напряжением и несут смертельно опасный ток - даже когда главный выключатель выключен. Никогда не прикасайтесь к этим проводам или клеммам во время работы с панелью.

Смотреть сейчас: Как установить автоматический выключатель на 240 В

Основы 3-проводной схемы

Типичная схема на 240 вольт и 30 ампер включает двухполюсный автоматический выключатель, который имеет две клеммы для двух проводов под напряжением. Провода обычно черные или красные, но один может быть белым, если он помечен как горячий с черной или красной полосой на каждом конце. Трехпроводная розетка на 240 В имеет три контакта (два горячих и один заземляющий) для подключения трехконтактной вилки. Вилки и розетки для цепи 240/250 вольт могут быть разных конфигураций.

Примечание : Для новых электрических плит и сушилок для одежды требуются цепи, обеспечивающие на розетке 120 и 240 вольт. В них используются четыре провода: черный (горячий), красный (горячий), белый (нейтраль) и зеленый (земля). Нейтральный провод рассчитан на несимметричную нагрузку между двумя фазами цепи. Установка аналогична 3-проводной системе, но включает четвертый, нейтральный, провод, который подключается к нулевой шине на панели и нейтральный вывод на розетке.Трехпроводная схема не подходит для электрической сушилки для белья.

Home-Cost.com Сравнение двухполюсных выключателей

и однополюсных выключателей

Трехпроводная схема на 240 В имеет два горячих провода, каждый из которых подает 120 В, всего 240 В, и провод заземления оборудования. Схема на 120 В имеет только один провод под напряжением, подключенный к выключателю, и нейтральный провод, подключенный к нулевой шине в сервисной панели.

Home-Cost.com

Двухполюсные автоматические выключатели

Автоматические выключатели - это аварийные выключатели, которые защищают все электрические цепи в вашем доме.Стандартные выключатели бывают двух типов: однополюсные и двухполюсные. Однополюсные выключатели рассчитаны на 120 вольт и 15 или 20 ампер. Они управляют стандартными цепями освещения и розеток, а также цепями некоторых электроприборов в доме. Сами выключатели относительно узкие и занимают единственный слот в коробке выключателей дома. С другой стороны, двухполюсные выключатели обычно рассчитаны на ток от 20 до 60 ампер и обеспечивают питание 240 вольт для крупных приборов, таких как электрические сушилки и плиты.

Что такое двухполюсный автоматический выключатель?

Двухполюсные выключатели - это выключатели "двойной ширины", которые занимают два паза в коробке выключателя.У них есть тумблер, который вдвое длиннее тумблера однополюсных выключателей.

Функциональность

Внутри блока выключателя или главной сервисной панели находятся металлические пластины под напряжением, называемые «горячими» шинами. Каждый полюс или точка подключения на шинах пропускает 120 вольт электричества. Когда установлены однополюсные выключатели, они защелкиваются на одном полюсе и получают 120 вольт. Двухполюсные выключатели защелкиваются на двух полюсах, обеспечивая в общей сложности 240 вольт. Схема подключения к двухполюсным выключателям содержит два «горячих» провода.Каждый из них подключается к клемме выключателя и защищен половиной выключателя. Если на одном из этих проводов возникает неисправность или другая проблема, сработает соответствующая половина выключателя. Это вызывает одновременное срабатывание другой половины выключателя, потому что две половины связаны вместе одной штангой выключателя или переключателем. Это эффективно отключает соединение с обоими полюсами шины, отключая сразу всю цепь.

Нажмите "Играть", чтобы узнать, как установить двухполюсный автоматический выключатель

.

Читеры

Если вы открываете дверцу панели обслуживания и видите прерыватель одинарной ширины, но с двумя маленькими переключателями, встроенными или рядом, это, вероятно, прерыватель типа «читер».Также называемый тандемным, узким или сдвоенным выключателем, читер представляет собой двойной выключатель, который занимает место однополюсного выключателя. В отличие от двухполюсного выключателя, который обслуживает одну цепь на 240 вольт, читер обслуживает две цепи на 120 вольт; его нельзя использовать для подачи 240 вольт на одну цепь. Другой тип двойного выключателя - это «четырехполюсный выключатель», который обслуживает две цепи на 240 В, но такой же ширины, как и стандартный двухполюсный выключатель.

Использование читер-прерывателя не означает намек на то, что ваш электрик жульничает - это просто прозвище, - но эти прерыватели должны быть установлены правильно, чтобы быть законными и безопасными.Во-первых, панель должна быть рассчитана на прием читеров-брейкеров, а во-вторых, читеры должны быть установлены в соответствующие слоты. На многих панелях только некоторые слоты подходят для читеров. Мошенники часто используются, когда на панели мало места и кто-то хочет добавить две цепи на 120 В или добавить место для новой цепи на 240 В в другом месте на панели. Если вы хотите узнать, может ли ваша панель принять читеров, вызовите электрика. Между прочим, модификация читер-брейкера там, где ему не место , это читерство и совершенно опасно.

Электропроводка блока выключателей - блоки выключателей 101

Фото: familyhandyman.com

В вашем доме - фактически в каждом доме - источник электропитания принимает непритязательную форму. Скрытый невзрачной металлической дверцей блок выключателя не выглядит очень впечатляющим, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор. Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные электроприборы по всему дому.

Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь требует восстановления после отключения. Так и должно быть. Домовладельцы поступают мудро, избегая электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи - просто рассказать немного больше обо всех этих загадочных проводах и переключателях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Двухполюсный сервисный разъединитель

В верхней части коробки выключателя переключатель, который больше других, обычно называют «главным». (Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт.Если бы вы переместили этот переключатель в положение «выключено», электрический ток в вашем доме был бы прерван, и ваша посудомоечная машина внезапно перестала бы работать. Поверните переключатель в другую сторону, и ваша посудомоечная машина - не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне - вернется к жизни.

Hot Bus Bars

От главного выключателя каждая из двух горячих линий энергокомпании переходит в свой собственный автобус. На первый взгляд автобус выглядит как обычный металлический брус.Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.

Нейтральная шина

Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.

Фото: familyhandyman.com

Автоматические выключатели

Автоматические выключатели охватывают горячие шины, и в случае перегрузки - например, из-за слишком большого количества работающих одновременно устройств - затронутая цепь отключается и автоматически отключает электрический ток.Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Поэтому рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов). Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.

Существует два основных типа автоматических выключателей:

  • Однополюсный: Они состоят из одного переключателя, рукоятки 120 вольт и могут быть на 15 или 20 ампер.
  • Двухполюсный: Обрабатывая 240 В с номинальной силой тока от 15 до 70, они выглядят как два переключателя, соединенных вместе.

Для проводного освещения, электрических розеток и обогревателей плинтуса обычно требуются выключатели на 15 или 20 А. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.

Подключение выключателя должно соответствовать его силе тока.Провод двенадцатого калибра подходит для выключателей на 15–20 ампер; Провод 8-го калибра подходит к двухполюсным выключателям на 40 или 60 А.

Заземление

В лабиринте проводов, проложенных в коробке выключателя, нужно помнить еще об одном: заземляющем проводе. Обычно это неизолированный медный провод, он соединяет нейтральную шину с металлической водопроводной трубой (или с металлическим стержнем, закопанным в землю). Заземление предотвращает попадание токов, протекающих по изношенным проводам, на металлические поверхности, для которых они не предназначались.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Ваша коробка автоматического выключателя заполнена - что теперь?

Национальный электротехнический кодекс, хотя иногда и немного суетливый, - это , справочник для всех видов электрических спецификаций в типичном доме. Среди его множества точек данных можно указать емкость проводки - количество и тип розеток, разрешенных в цепи, защищенной автоматическим выключателем с определенной силой тока. В связи с постоянным поступлением новых электроприборов и устройств в большинстве домов имеются полностью загруженные сервисные панели, в которых нет места для каких-либо новых цепей.Освободите место для большего количества цепей в панели полного электрического обслуживания Home Depot

К счастью, в главной электрической панели больше места, чем кажется на первый взгляд, если вы используете тандемные автоматические выключатели. Ниже приводится описание того, что такое тандемные автоматические выключатели и как с их помощью добавить новую цепь. Если ваша электрическая панель настолько мала, что тандемные автоматические выключатели не решат проблему, вам, вероятно, придется попросить электрика установить новую электрическую сервисную панель.

Для получения дополнительной информации см. Электрические сервисные панели и автоматические выключатели: как они работают такой же толщины.Очень большой выключатель обычно находится в верхней части панели; это главный служебный выключатель (он отключает все питание). Кроме того, вы, вероятно, увидите пару других сверхтолстых или двойных выключателей, которые обслуживают большие приборы, такие как водонагреватель и электрическая плита.

Остальные автоматические выключатели среднего размера обычно обслуживают цепи освещения, розеток и небольших электроприборов в доме и обычно представляют собой выключатели на 15 или 20 ампер. По мере увеличения потребностей в электричестве в домашних условиях они часто заканчиваются в семьях, и / или на электрической панели может не хватить места для установки новых.Тандемный однополюсный автоматический выключатель на 20 А Home Depot

Если вам нужно больше 15 или 20-амперных выключателей, самым простым решением является установка тандемного выключателя. Общий размер тандемного выключателя такой же, как и у стандартного выключателя, но вместо одного выключателя он имеет два узких выключателя, расположенных рядом. Вы можете купить тандемные автоматические выключатели, у которых обе стороны - выключатели на 20 ампер, обе - на выключатели на 15 ампер, или одна сторона - 15 ампер, а другая сторона - 20 ампер.

Хотя каждый «полуавтоматический выключатель» тоньше стандартного автоматического выключателя, они обеспечивают одинаковую защиту цепи.Удалив стандартный 20-амперный выключатель и заменив его тандемным блоком с двумя 20-амперными выключателями, вы сразу же получите дополнительную цепь в электрической панели. Провода от исходного прерывателя присоединяются к одному из новых прерывателей в тандеме, а провода, питающие вашу новую цепь, присоединяются ко второму прерывателю.

Установка тандемного выключателя - это простая работа, которая занимает около 10 минут. Однако установка новой схемы с коробками, кабелями, розетками, выключателями и осветительными приборами занимает гораздо больше времени.

Добавление новой цепи

Ниже приводится пошаговый обзор, который показывает, что нужно для добавления новой цепи и подключения ее к новому выключателю. Если у вас нет инструментов или навыков для безопасного выполнения этой работы самостоятельно, наймите для этой работы электрика.

Шаг 1: Сначала определите, какие лампы, выключатели и розетки вам нужны, а затем определите их приблизительное расположение. Если вы добавляете электрическую схему в интерьер вашего дома в полностью законченной комнате, вам нужно выбрать место в зависимости от того, насколько сложно будет установить кабели и коробку.Если вы просто добавляете новую схему освещения в недостроенное пространство, например в подвал, выбрать место будет намного проще.

Шаг 2: Составьте список покупок того, что вам нужно. Сходите в домашний центр и проведите его с клерками в электрическом отделе. Эти люди обычно хорошо информированы и могут легко объяснить варианты, которые вы, возможно, не рассматривали.

Шаг 3: Установите электрические коробки в желаемом месте и проложите между ними электрический кабель соответствующего калибра.Имейте в виду, что если ваша новая схема будет на первом этаже, а дом построен на цокольном этаже, вам нужно будет пропустить кабели через балки пола в подвале, вместо того, чтобы протыкать их через готовые стены, полы и т. Д. и потолки на первом этаже.

Шаг 4: Установите новые розетки, осветительные приборы, переключатели и крышки.

Шаг 5: Выключите главный прерыватель в верхней части коробки, а затем снимите крышку панели, открутив несколько больших винтов. Используйте тестер напряжения, чтобы убедиться, что питание панели отключено - прикосновение к электрически заряженным проводам или шинам внутри панели может быть смертельным. Тогда, пока вся ваша работа происходит ниже главного выключателя, вы не будете подвергаться воздействию какой-либо заряженной мощности в распределительной коробке. Выключив основное питание, вы не будете поражены электрическим током от каких-либо приспособлений в доме (но вам может понадобиться фонарик, так как у вас будет полностью отключено электричество). Выверните винты крышки панели, чтобы получить доступ к коробке.Home Depot

Шаг 6: Выберите стандартный прерыватель для замены, желательно тот, который находится в нижней части коробки, где будет проще удалить существующий прерыватель и установить новый.

Шаг 7: Снимите черный провод с существующего прерывателя и вытащите прерыватель из коробки, взявшись за него со стороны, где провод был прикреплен. Выключатель удерживается в коробке выступом на шине. (Шина проходит по середине задней части коробки и удерживает обе стойки выключателей.) Прерыватель будет поворачиваться со своего места до тех пор, пока не достигнет выступа на шине, а затем его можно будет снять.

Автоматические выключатели удерживаются трением на главной шине внутри панели. Черные провода цепи прикреплены к одной стороне каждого прерывателя, в то время как белый и заземляющий провод крепятся винтами к вертикальной шине заземления. Здесь заземляющая шина представляет собой полосу серебристого цвета, идущую вдоль конца провода выключателей. Home Depot

Шаг 8: Подсоедините черный провод от старого выключателя к верхнему выключателю в новом тандемном блоке.Затем проделайте то же самое с черным проводом от нового сетевого кабеля.

Шаг 9: Зацепите конец, противоположный черным проводам, за шину и вставьте прерыватель в отверстие до тех пор, пока он не будет на одном уровне с окружающими блоками.

Шаг 10: Присоедините белый провод и провод заземления от новой цепи к той же полосе в задней части коробки, которая удерживает белый провод и провод заземления старого выключателя.

Шаг 11: Установите на место крышку панели и дверцу, включите главный служебный выключатель и убедитесь, что новые компоненты цепи работают правильно.

Стив Уилсон пишет для The Home Depot. Он был редактором по благоустройству дома в журнале « Popular Mechanics » в течение 22 лет и владел подрядным столярным предприятием в Рочестере, штат Нью-Йорк. Он также написал три книги об улучшениях в доме. Вы можете увидеть ассортимент автоматических выключателей, посетив веб-сайт The Home Depot.

Эта статья является редакционным содержанием, которое было размещено на нашем сайте по нашему запросу и опубликовано для наших читателей.Компенсации за его размещение мы не получили.

Основы блока автоматических выключателей для каждого домовладельца

Каждый домовладелец должен быть знаком с работой и особенностями панели автоматического выключателя / коробки электрического выключателя, которая находится в подсобном помещении и снабжает дом электроэнергией. Знание того, что это такое, почему это важно и как работает, может помочь вам в устранении неполадок с электричеством в доме и избежать опасных ситуаций.

И, к счастью, это не сложно!

Вот все, что домовладельцу нужно знать о панели автоматического выключателя / распределительной коробке :

Как работает блок автоматического выключателя?

Панель главного выключателя - это, по сути, большой выключатель, который безопасно распределяет электроэнергию в ваш дом.В коробке автоматического выключателя также находятся другие более мелкие вспомогательные переключатели, которые подключаются к определенным областям вашего дома. Эти небольшие переключатели называются выключателями, и их функция заключается в обеспечении электробезопасности.

Таким образом, как домовладельцу, вам нужно будет получить доступ к главной панели автоматического выключателя только при отключении питания или при выполнении ремонта или замены.

Почему коробка автоматического выключателя важна для домашней безопасности?

Электроэнергия, которая течет из линии вашей коммунальной компании, проходит через счетчик в главную панель автоматического выключателя .Это делает вас и вашу семью уязвимыми к поражению электрическим током от вашей бытовой техники, системы отопления, вентиляции и кондиционирования воздуха и электронного оборудования, а поражение электрическим током, ожоги и пожары могут нанести серьезный ущерб жизни и имуществу.

Панель автоматического выключателя обеспечивает питание, но также имеет функции безопасности, которые защищают проводку и предотвращают поражение электрическим током и возгорание из-за перегрузки или перегрева. Механизм безопасности панели автоматического выключателя защищает ваш дом и его жителей от всех опасностей, связанных с неправильным заземлением, короткими замыканиями, колебаниями напряжения, неисправной проводкой и поврежденной изоляцией.

Основные функции безопасности панели автоматического выключателя

Это основные источники электропитания и материалы для панели автоматического выключателя:

  • Главный автоматический выключатель - это выключатель, который включается и выключается для управления протеканием тока. Таким образом, если возникает перегрузка из-за короткого замыкания или из-за того, что слишком много устройств работают одновременно, соответствующий автоматический выключатель автоматически отключается, чтобы перекрыть прохождение тока.Стандартные выключатели можно подразделить на следующие две категории:
  • Однополюсный выключатель - Эти однополюсные выключатели обычно имеют ток от 15 до 20 А, обычно встречаются в большинстве автоматических выключателей и могут выдерживать напряжение до 120 В.
  • Двухполюсный выключатель - Эти полюсные выключатели доступны с разной силой тока и могут выдерживать 240 вольт. Двухполюсные выключатели предназначены для крупной бытовой техники, такой как кондиционеры, водонагреватели, стиральные машины и плиты.
  • Прерыватели цепи от дугового замыкания - Это специальные автоматические выключатели, разработанные для дополнительной защиты от электрического пожара и поражения электрическим током.
  • Субпанели - субпанели - это небольшие блоки выключателей , предназначенные для обработки большего количества цепей, когда у вас нет места для размещения новых цепей.
  • Шины - Два ряда на главной панели автоматического выключателя подключаются к шинам под напряжением. Здесь ток течет от главного выключателя к разветвительным цепям и достигает розетки.

Разница между размерами коробки выключателя

В идеале в большинстве домов должны быть коробки автоматических выключателей на 100 или 200 ампер, в зависимости от количества электроэнергии, которое требуется панели, и количества цепей, добавленных к главной панели автоматического выключателя.

Итак, когда кому-то нужен автоматический выключатель большего размера, они могут иметь в виду усилители или количество цепей.

Предупреждающие знаки для замены коробки автоматического выключателя

В идеале долговечности и надежности коробки выключателя должно хватить на 25-30 лет, но вам может потребоваться заменить ее раньше, если вы заметите любой из следующих признаков:

  • Автоматический выключатель часто срабатывает
  • Автоматический выключатель не сбрасывается
  • Перегрев источников электропитания и материалов
  • Запах гари в щите выключателя
  • Физическое повреждение источников питания и материалов

Напоминания о безопасности для домовладельцев

Если вы проверяете панель автоматического выключателя в какой-либо момент, это, вероятно, связано с электрическими проблемами или отключением питания.Но прежде чем приступить к проекту своими руками, имейте в виду следующие моменты:

  • Включите и выключите переключатель и проверьте различные области вашего дома, контролируемые главным выключателем
  • Всегда работайте сухими руками и на сухой поверхности
  • Избегайте повторного сброса отключения питания, если автоматический выключатель не сбрасывает
  • Не прикасайтесь к поврежденной и оголенной проводке и не пытайтесь устранить ее, всегда вызывайте лицензированного и сертифицированного электрика!

Если вы часто сталкиваетесь с проблемами, связанными с панелью автоматического выключателя, переключитесь на наши высококачественные, надежные и долговечные автоматические выключатели, чтобы вы всегда были спокойны.Позвоните нам по телефону 1.800.458.9600.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, переключателей безопасности и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения.Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Панель главного выключателя

| Металлическая электрическая панель на 220 и 110 вольт

15 февраля 2010 г. | от Фреда (электронная почта) |

Мы получаем много вопросов о наших изделиях по электропроводке от людей, которые занимаются электрическими проектами в собственном доме. Одна из самых распространенных и пугающих частей электромонтажных работ - это работа с главным выключателем.

В этой статье представлен обзор панели выключателя. Если вы занимаетесь электрическим проектом, мы настоятельно рекомендуем профессиональный ресурс, который может показать вам все детали вашего проекта, например, эту книгу по домашней электропроводке от Стэнли, которую мы используем постоянно.

Информация по безопасности

Хотя электромонтажные работы не всегда сложны, они могут быть опасными. Некоторые юрисдикции требуют, чтобы вы были электриком для выполнения любых электромонтажных работ, даже в вашем собственном доме.Практически во всех юрисдикциях вам необходимо получить разрешение на выполнение любых существенных электромонтажных работ, помимо простых задач, таких как замена розеток. Никогда не выполняйте задачи, для выполнения которых у вас нет достаточной квалификации, и всегда принимайте соответствующие меры предосторожности.

Панель электрического выключателя, напряжение и ток

Прежде чем мы начнем с панели, обратите внимание, что практически все дома в Соединенных Штатах подключены к сети с током 100-200 ампер при напряжении 220 вольт. Для домов, оборудованных отоплением на природном газе, пропане или жидком топливе, обычно достаточно 150 ампер при 220 вольт, чтобы удовлетворить потребности в электроэнергии в течение года.

Для домов с полностью электрической системой отопления 200 ампер - это минимальный рекомендуемый уровень обслуживания. В домах с подогреваемым бассейном или спа рекомендуется использовать электрическое лучистое отопление пола и т. Д. 250 ампер и более.

Главный выключатель 220 В и вводы для обслуживания

Питание 220 вольт обеспечивается двумя служебными входными линиями, каждая из которых передает 110 вольт на землю . Линии обслуживания не совпадают по фазе друг с другом, поэтому вы можете получить общий потенциал 220 вольт на двух проводах.

Эти два служебных провода входят в панель вместе с проводом заземления (обычно заземление представляет собой пучок жил, окружающих горячие провода). Линии обслуживания подключаются к главному выключателю, который управляет всем домом и гарантирует, что весь дом не перетянет ток от трансформатора.

От главного выключателя каждая из двух служебных линий подключается к одной из силовых шин на задней стороне панели выключателя. На картинке ниже вы можете увидеть две основные сервисные линии, идущие из верхней части панели.

Сервисные вводные линии и автоматические выключатели

Вы могли подумать, что левая половина панели запитана одним из каналов, а правая половина - другим, но это неверно.

Спускаясь вертикально вниз с каждой стороны панели, линия обслуживания, питающая слот, чередуется.

Помните, панели обычно нумеруются нечетными числами слева и четными числами справа. Это означает, что выключатели 1 и 3 питаются от разных линий источника, а выключатели 1 и 5 питаются от одной и той же линии.

Это сделано намеренно и важно. Вы заметите, что в большинстве панелей есть выключатели «двойного размера». Эти выключатели представляют собой выключатели на 220 вольт, которые обычно приводят в действие большие приборы (например, электрическую плиту или печь). Поскольку они расположены поперек обеих линий, они могут обеспечить электроприбор напряжением 220 В.

Не путайте выключатели двойного размера с тандемными выключателями меньшего размера, которые могут управлять более чем одной цепью, но могут обеспечивать только рабочее напряжение 110 В, потому что они подключены только к одной служебной входной линии.

Провода заземления служебного входа

Заземляющий провод (-а), который входит в дом с линиями ввода горячего обслуживания, подключается к шине заземления в панели. На изображении выше неизолированные алюминиевые провода заземления присоединяются к шине заземления в верхнем левом углу.

Также к этой шине заземления подключены заземляющий (оголенный) провод от всех цепей, выходящих из панели (как 110 В, так и 220 В), и нейтральный провод от 110 В. проходит только. В большинстве случаев домашняя электропроводка медная. На картинке вы видите связку медных (голый, земля) и белого (общий, нейтральный) проводов, подключенных к шине.

Автоматические выключатели 220 и 110 В в электрическом щите

В электрическом щите есть два основных типа автоматических выключателей. Вот как подключить эти два разных типа прерывателей:

Автоматические выключатели 220 В - Эти выключатели обычно приводят в действие электрические печи, сушилки, тепловые насосы и водонагреватели.

Автоматические выключатели 220 В занимают 2 слота в панели. Если вы подаете питание на устройство, которое использует только 220 вольт (а не комбинацию 220 и 110 вольт), то вы будете использовать 2-проводный Romex соответствующего калибра для этого устройства.

Черный и белый провода будут подключены к верхней и нижней части выключателя, а заземляющий провод будет подключен к шине заземления. (Обратите внимание, что 2-проводный Romex на самом деле имеет 3 провода, 2 токоведущих провода - черный и белый - и неизолированный провод заземления).

В этой конфигурации большинство электриков обматывают белый провод черной изолентой. Это позволяет легко увидеть, что этот конкретный белый провод на самом деле горячий, и не должен рассматриваться как нейтральный провод.

Если устройство будет использовать 220 Вольт и 110 Вольт, требуется 3-проводное соединение Romex. Помните, что у 3-проводного Romex на самом деле 4 провода - черный, красный, белый и голый. В этой схеме черный и красный провода идут к выключателю, а белый и оголенный провода идут к шине заземления.

Автоматические выключатели на 110 В - Эти выключатели более распространены, и каждый из них занимает один слот в панели. Для них всегда требуется 2-проводной Romex с соответствующим сечением проводов в соответствии с количеством ампер, которое будет подаваться в цепи.В этой конфигурации черный провод подключается к выключателю, а белый и оголенный провод подключается к шине заземления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
