OT63F3C Реверсивный рубильник 3-полюсный 63А (без ручки) ABB 1SCA105338R1001 – цена, фото, отзывы

Описание товарной позиции 1SCA105338R1001 от производителя ABB

Выключатели нагрузки или, как их ещё называют – «рубильники», используются для включения и отключения линии от цепи электропитания. Выключатели нагрузки могут использоваться в различных целях, начиная от центров дистанционного управления электропитанием до распределительных щитов и рубильников на станочном оборудовании. В быту наибольшее распространение выключатели нагрузки получили в качестве общего вводного рубильника в квартирных и коттеджных щитах, отключающих все внутренние линии и сам щиток от внешней электрической сети.

Реверсивный (перекидной) рубильник OT63F3С производства компании ABB предназначен для обеспечения бесперебойной подачи питания и моментального переключения с одной питающей линии на резервную при перегрузке источника питания или при производстве профилактических работ. Реверсивный рубильник OT63F3С предназначен для работы в цепях постоянного и переменного тока, имеет 3 полюса и рассчитан на номинальный рабочий ток 63А при резистивной нагрузке (например, нагреватели) или 45А индуктивной нагрузки (например, электродвигатели). Рабочий температурный диапазон выключателя OT63F3С – от -40 до +60 градусов Цельсия, то есть рубильник может быть установлен в том числе и в неотапливаемых помещениях или в уличных щитах.

Выключатель нагрузки предназначен для монтажа на DIN-рейку или на монтажную плату и, по умолчанию, имеет фронтальную поворотную рукоятку. Клеммы рубильника позволяют подключать кабели сечением от 1,5 до 35 мм2.

Выключатель нагрузки OT63F3С способен выдерживать кратковременные (до 1 секунды) скачки тока до 1000А и обеспечивать надёжную изоляцию при долговременном повышении напряжения в сети до 750 Вольт. При этом выключатель нагрузки способен выдержать кратковременное импульсное повышение напряжения до 8 киловольт без каких-либо повреждений.

Благодаря встроенному электродинамическому компенсатору, выключатель нагрузки OT63F3С, способен выдержать ток короткого замыкания до 13кА. Для коммутации выключателя нагрузки рекомендуется использовать многожильные кабели с опрессованными гильзами наконечниками.

Для выключателя нагрузки OT63F3С, доступен широкий ряд дополнительных аксессуаров:
• Это шинные разводки;
• Моторные приводы, благодаря которым выключателями нагрузки можно управлять не только вручную, с помощью ручки, но и дистанционно.

• Дополнительные полюса для либо одновременного, либо раннего включения и позднего отключения контактов, либо коммутации нулевого провода, нулевой клеммы или защитного заземления.
• Универсальные прозрачные крышки для клемм,
• кабельные зажимы для медных или алюминиевых кабелей сечением от 10 до 120 мм2.
• Универсальные дополнительные контакты для выключателей.
• Сблокировки для преобразования пар рубильников в реверсивные или байпасные.
• Рукоятки управления непосредственного монтажа, селекторного или пистолетного типа. Предусмотрены три варианта установки ручки управления: спереди, между полюсами или сбоку рубильника.

Оригинальные выключатели нагрузки серии ОТ производятся компанией ABB на заводе в Финляндии и продаются в России только через официальных дистрибьюторов.

Номин. напряжение	750 В
Способ монтажа	DIN-рейка/монтажная плата
Компактная версия выключателя-разъединителя	Да
Пригоден в качестве сервисного выключателя	Да
Пригоден в качестве главного выключателя	Нет
Напряжение дополнительного расцепителя	Нет

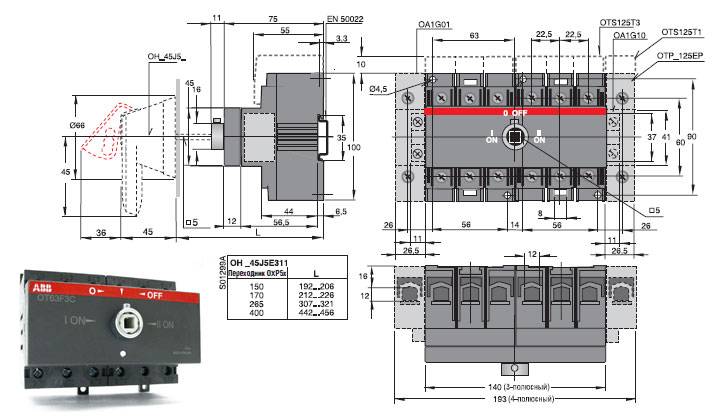

Глубина корпуса устройства	85 мм
Макс. потери мощности	2.8
Степень защиты	IP2X
Промежуточный монтаж	Нет
Установка в распр. щит	Да
Применим для фронтального монтажа	Нет
Высота корпуса	92 мм
Степень защиты IP передняя сторона	IP20
Тип элемента управления	Рычажковый
Напольный монтаж	Да
Применим для фронтального монтажа в центре	Нет
Взаимоблокирующий(ая)	Нет
Ширина корпуса устройства	105 мм
Кол-во полюсов	3
Макс. сечение кабеля	1.5-35

Рубильники АВВ и аксессуары к ним. Ручки, переходники, предохранители и прочее

Семейство

рубильников АВВ состоит из выключателей нагрузки от 16 A до 3150A и кулачковых переключателей от 10A до 315A.

Применение

Рубильники АВВ применяются, в распределительных щитах, для центров управления двигателем,а также в качестве главных выключателей для различных агрегатов. От однополюсных до восьмиполюсных и комбинированных реверсивных и байпасных переключателей и переключателей полярности. Имеют широкий ряд дополнительных аксессуаров (ручки управления, дополнительные контакты и т.п.)

Предназначены как для выключателей нагрузки, так и для выключателей нагрузки с предохранителями.

Классификация рубильников

Рубильники OT и OETL

Выключатели нагрузки OT, применяются в качестве локальных выключателей безопасности, аварийных рубильников, секционных выключателей для различной ширины силовых шин и межфазного расстояния.

Серии OT и OETL отлично подходят для работы практически в любом месте, как переменного, так и постоянного тока.

Рубильники ОТ и OETL отличаются тремя вариантами установки своей ручки управления:

• спереди;
• сбоку;
• между полюсами.

Рубильники серии E 220

Данные рубильники применяют для управления нагрузкой и имеют пломбируемую в обоих положениях рукоятку. Для корректной эксплуатации требуется установка аппарата для защиты от короткого замыкания и перегрузок (автоматы, предохранители).

Рубильники перекидные

Представляет собой устройство для включения и отключения электрических установки с ручным приводом, оборудованное ножевыми контактами, которые «врубаются» в неподвижные подпружиненные гнёзда. Рубильники ABB соответствует всем ныне действующим стандартам качества, и применяются в центрах управления двигателями, распред. щитах, а также в качестве главных выключателей подачи электропитания.

Рубильники перекидные

Перекидные рубильники ABB в настоящее время получают достаточно широкое распространение. Они применяются в различных схемах распределения электро тока, когда есть постоянная потребность ручного управления, для расцепления электро-цепи от питающей линии. Такие устройства обычно используют, например: в центрах управления двигателем, распределительных щитах, как главные выключатели нагрузки для различных машин и оборудования. При необходимости, согласно назначению и специфике использования, перекидной рубильник ABB вполне может иметь от 1 до 8 полюсов. Также стоит отметить, что на данный момент перекидные рубильники ABB могут быть реверсивными, комбинированными и предназначенными для переключения полярности.

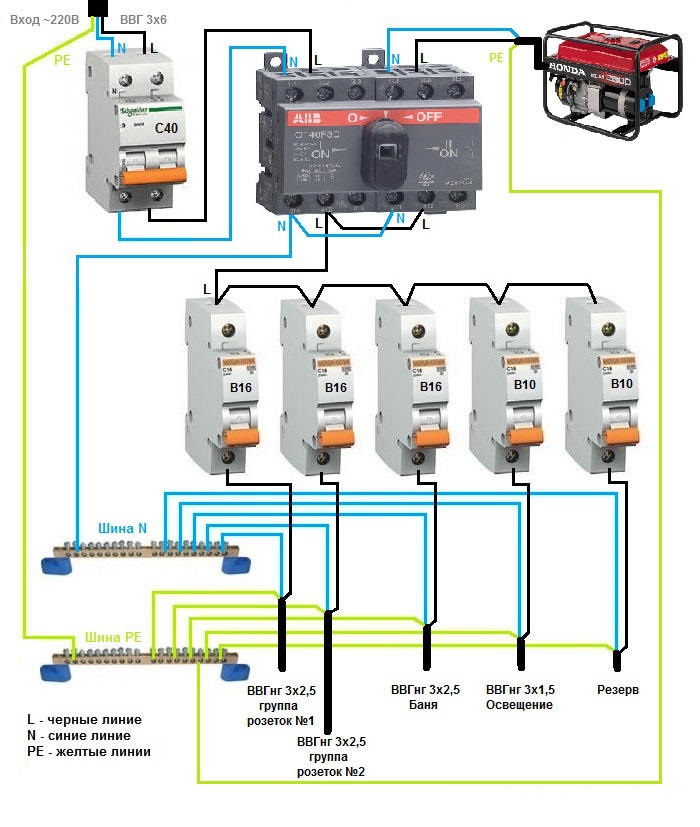

Рубильник реверсивный

Основное назначение реверсивного переключателя ABB – обеспечение гарантированной и бесперебойной подачи питания для сложных систем резервного питания электрической энергией. Использование реверсивного переключателя ABB позволяет осуществлять надёжный и безопасный переход на резервное питание при переключении нагрузки с одной линии на другую.

При этом, в случае появления необходимости переключить питание от различных электропитающих линий, именно реверсивный переключатель ABB станет превосходным решением. Это устройство отличается крайне надёжной изоляцией контактов, первичных и вторичных цепей. Кроме того, такие рубильники для генераторов имеют отличную индикацию текущего положения рубильника. В целом, как и любые другие модели, рубильник ABB для генератора – это современная техника, целиком и полностью соответствующая всем действующим стандартам качества, как Российским, так и зарубежным.

Реверсивный рубильник – это специализированный выключатель нагрузки, необходимый для бесперебойной подачи питания. Во-первых, реверсивный рубильник АВВ обеспечивает бесперебойную. подачу электроэнергии, как для бытовых компьютеров, так и для заводских технологических производственных линий. Во-вторых, препятствует возникновению убытков, в следствии простоя. Он успешно противостоит им, обеспечивая помещение подачей электроэнергии. Кроме того, с его помощью, происходит управление всеми сложными системами распределения электрической энергии, в тех случаях, когда возникает аварийная ситуация.

И если она все же случилась, то рубильник переключает нагрузки между линиями подачи электропитания. Переключение осуществляется в условиях подачи энергии в рамках ТТХ, в случаях перегрузок источника питания. Или же, при возникновении необходимости по проведению работ профилактического характера. Реверсивный переключатель ABB превосходно подойдет для любой ситуации, как для спокойной работы так и в случае аварий и перебоев с электропитанием.

Каталоги PDF

Низковольтные выключатели нагрузки/рубильники. 2012г, рус

Каталог Выключатели нагрузки до 3150 А. Реверсивные рубильники. Глава 2. 2012

Выключатели нвгрузки/рубильники 16-3150А

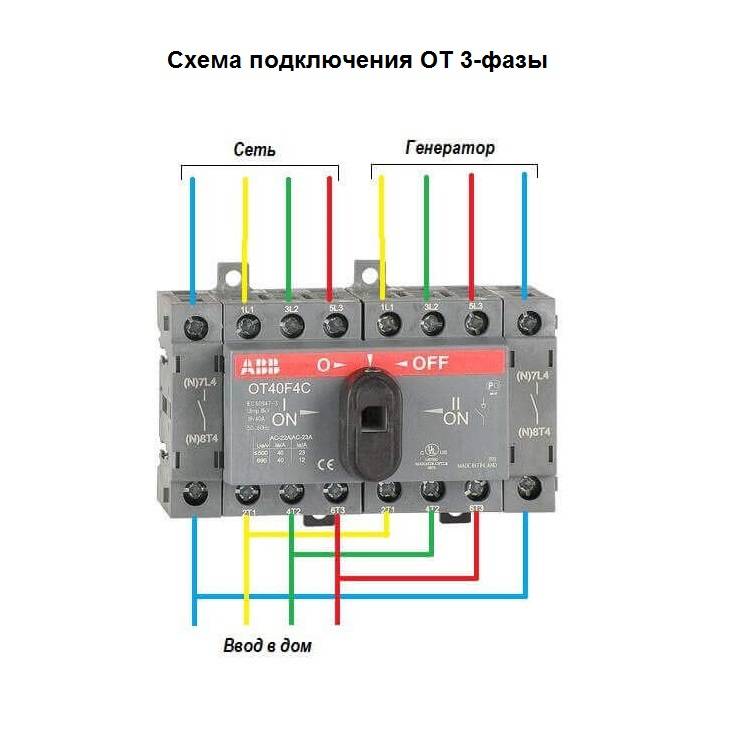

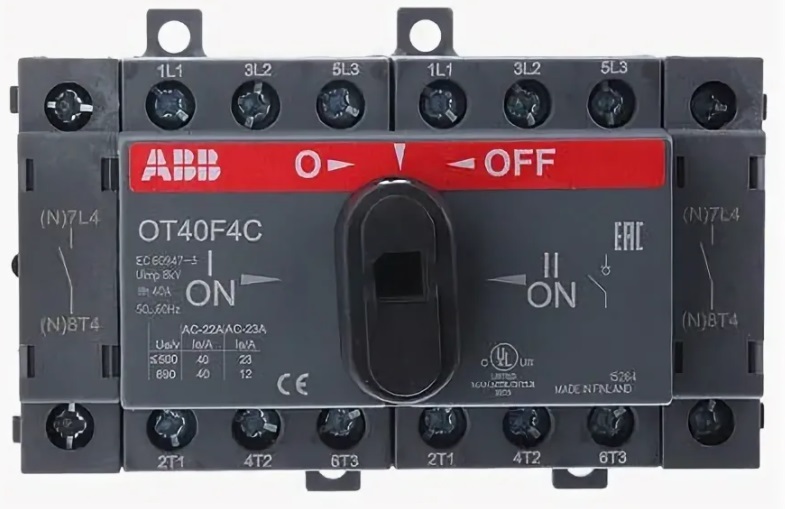

Реверсивный рубильник ABB OT40F3С 40А (1SCA104913R1001)

Реверсивный рубильник ABB OT40F3С 40А (1SCA104913R1001)

Артикул: 1SCA104913R1001

Реверсивный трехполюсный рубильник фирмы ABB серии OT40F3С на 40 Ампер.

Назначение выключателей нагрузки или рубильников ОТ: контролируемое распределение электрического тока начиная от центров дистанционного управления до распределительных щитов и рубильников на станочном оборудовании (используются как локальные выключатели безопасности, аварийные рубильники, секционные выключатели для различной ширины силовых шин и межфазного расстояния).

Виды рубильников:

– перекидной рубильник (два определенных положения переключения)

– реверсивный рубильник с поворотным переключателем (используют в жилых и производственных помещениях)

Рубильники серии OT40F3С изготавливаются в полном соответствии с мировыми нормами и стандартами Европы и предназначены для использования как в зданиях производственного, так и гражданского типа.

Модульные рубильники фирмы ABB серии OT40F3С на 40A имеют высокий показатель стойкости к коротким замыканиям. А благодаря применению самых современных приборов и технологий установка оборудования происходит в разы быстрее чем раньше.

Количество полюсов: 3

Номинальный ток: 40 А

Сечение кабеля: 0,75-10 мм2

Установка: на монтажной плате или на DIN-рейке

Рубильники ABB | Кабель, провод, лоток, светильники, розетки, выключатели, abb, schneider, legrand.



Семейство рубильников состоит из выключателей нагрузки от 16 до 3150 A и кулачковых переключателей от 10 до 315 A.

Подходят для различных применений, для центров управления двигателем, в распределительных щитах, а также в качестве главных выключателей для различного оборудования и машин. От одно- до восьмиполюсных и комбинированных реверсивных и байпасных переключателей и переключателей полярности



---

Рубильники

Выключатели нагрузки используются
в качестве локальных выключателей безопасности, аварийных рубильников, секционных выключателей для различной ширины силовых шин и межфазного расстояния. Устройства применяются в цепях переменного и постоянного тока промышленного и бытового назначения.

Предлагаются различные варианты исполнения выключателей нагрузки: в пластиковых и металлических боксах. Такая защита позволяет использовать устройства в производственных цехах
и на открытом воздухе. Блокировка выключателя нагрузки предотвращает несанкционированное включение устройства.

• Выключатели нагрузки, рассчитанные на номинальные токи от 16 А до 160 А, предназначены для монтажа на ДИН-рейку или монтажную плату. Выключатели нагрузки универсальны, например, можно собрать 4-полюсный аппарат из 3-полюсного и одного дополнительного полюса путём простого «прищелкивания» их друг к другу.
• Выключатели нагрузки, рассчитанные на номинальные токи от 200 А до 3150 А, предназначены для установки на монтажную плату. Существует 3-полюсное и 4-полюсное исполнение.

 Реверсивные рубильники – SwitchLine

Гарантированная бесперебойная подача питания в сложных системах часто обеспечивается при помощи логических схем с механическими устройствами для включения и отключения питания. С другой стороны, иногда приходится переключать нагрузки с одной линии подачи на другую. Так происходит в условиях регламентированной подачи электроэнергии, при перегрузке источника питания или при необходимости проведения профилактики.

Решение – реверсивный рубильник или переключатель без разрыва тока

Рубильники ABB – Реверсивный рубильник имеет три четких положения (I-O-II) и не зависит от внешнего электроснабжения. При его эксплуатации нет риска непредвиденного размыкания в связи с прерыванием подачи электропитания и необходимости отключать питание для его удержания в замкнутом положении. Реверсивный рубильник выполняет выключение и надежное изолирование первичных цепей электроснабжения и цепей альтернативного источника питания, обеспечивая, тем самым, непрерывность эксплуатации.

Мы предлагаем решение для таких установок при помощи реверсивных рубильников с дистанционным или ручным управлением или переключателей без разрыва тока. В ассортимент таких аппаратов входят рубильники с реверсивной сблокировкой, которая позволяет производить переключение под нагрузкой с одного источника питания на другой.

Гарантированная изоляция

Изоляция первичных и вторичных цепей обеспечивается конструкцией контактов и надежной индикацией положения рубильника.

Реверсивные рубильники SwitchLine

Модульные реверсивные рубильники OT 16…125

Номинальный ток нагрева и номинальный рабочий ток AC20/DC20
Температура окружающей среды 40oC	На открытом воздухе	25…125 A
Температура окружающей среды 40oC	В кожухе	25…125 A
Температура окружающей среды 60oC	В кожухе	20. ..100 A
Номинальный рабочий ток
AC-21A, до 690 В		16…125 A
AC-22A, до 690 В		16…125 A
AC-23A, до 415 В		16…90 A
AC-23A, до 690 В		10…50 A
Механическая износостойкость
Рабочие циклы O-I-O-II-O		10000

Реверсивные рубильники и переключатели без разрыва тока ОТ/OETL и OEM 200. ..1600

Номинальный ток нагрева и номинальный рабочий ток AC20/DC20
Температура окружающей среды 40 oC	На открытом воздухе	250…1600 A
Температура окружающей среды 40 oC	В кожухе	200…1600 A
Температура окружающей среды 60 oC	В кожухе	175…1250 A
Номинальный рабочий ток
AC-21A, до 690 В		200. ..1600 A
AC-21A, до 1000 В		200…1000 A
AC-22A, до 500 В		200…1600 A
AC-22A, до 1000 В		200…630 A
AC-23A, до 500 В		200…800 A
AC-23A, до 690 В		200…350 A
Механическая износостойкость
Рабочие циклы O-I-O-II-O		8000. ..3000

Реверсивные рубильники OETL–NFC 200…1200, сертификат UL

Резистивная нагрузка, UL 1008
Ток, 600 В		200…1200 A
Общая нагрузка, UL 1008
Ток, 240 В		200…630 A
Номинальный ток нагрева и номинальный рабочий ток AC20/DC20
Температура окружающей среды 40 oC	На открытом воздухе	315. ..1600 A
Температура окружающей среды 40 oC	В кожухе	270…1600 A
Температура окружающей среды 60 oC	В кожухе	220…1250 A
Номинальный рабочий ток, IEC 60947-3
AC-21A, до 690 В		250…1600 A
AC-21A, до 1000 В		250…1000 A
AC-22A, до 500 В		250…1600 A
AC-22A, до 1000 В		250. ..630 A
AC-23A, до 500 В		250…800 A
AC-23A, до 690 В		250…350 A
Номинальный рабочий ток, IEC 60947-6
AC-31B, до 415 В		250…1600 A
AC-33B, до 415 В		250…800 A
AC-31A, до 415 В		250…1600 A
AC-33A, до 415 В		160. ..450 A
Механическая износостойкость
Рабочие циклыO-I-O-II-O		6000…3000

Байпасные рубильники OESC 250…500

Общее использование, UL 508
Ток, 480 В		250…500 A
Номинальный ток нагрева и номинальный рабочий ток AC20/DC20
Температура окружающей среды 40 oC	На открытом воздухе	250…500 A
Номинальный рабочий ток, IEC 60947-3
AC-21A, до 500 В		250. ..500 A
AC-22A, до 1000 В		250…500 A
Механическая износостойкость
Рабочие циклыI-II-I		8000

Реверсивные переключатели OM, ON и OL

Номинальный ток нагрева
IEC 60947-3-4-5		10…45 А
Общее использование
UL 508		10. ..40 A

Реверсивные рубильники для общего использования

Реверсивный рубильник имеет три четких положения (I-O-II) и не зависит от внешнего электроснабжения. При его эксплуатации нет риска непредвиденного размыкания в связи с прерыванием подачи электропитания и необходимости отключать питание для его удержания в замкнутом положении. Реверсивный рубильник выполняет выключение и надежное изолирование первичных цепей электроснабжения и цепей альтернативного источника питания, обеспечивая, тем самым, непрерывность эксплуатации.

Модульные реверсивные рубильники OT16…125 прошли испытания на механическую износостойкость при частом использовании в соответствии с нормативами IEC 60947-3 и IEC 60947-6.

Соединительные шины в системах распределения электропитания

Подсоединение линий электропитания к системам шин или подсоединение шин к заземлению обеспечивается реверсивным рубильником за счет встроенной механической блокировки и изменения положений через позицию ВЫКЛ. Это исключает параллельное подсоединение двух источников питания, даже в случае переходного напряжения.

Переключатель без разрыва тока в ATSE

В оборудовании автоматического переключения без разрыва тока электропитание одной или нескольких цепей нагрузки автоматически переключается от одного источника на другой при помощи логической системы, управляющей рубильником OEM. Рубильники механически сблокированы для исключения одновременного подсоединения к стандартному и альтернативному источникам электроснабжения и имеют независимый от оператора механизм размыкания/включения контактов.

Типоряд OETL/OEM 200…1600 прошел испытания на износостойкость в качестве переключателя без разрыва тока в соответствии с IEC 60947-6, категории AC-31 и AC-33, как для режимов с частыми, так и с редкими операциями переключения и не зависит от того какие логических схемы используются для автоматического контроля.

Глобальное решение

Эта серия охватывает функции ручного реверсивного переключения от первичного источника питания на резервный в оборудовании, специально предназначенном для UL рынка, но также используется и на рынке ЕЭС.

Серии OT – это UL 508 до 80 А, а серия OETL-NFC – это UL 1008, используемые для резистивных нагрузок до 1200 А и для общей нагрузки до 630 А.

Соответствующая серия для ЕЭС: 125 А для OT и 1600 А серии OETL-NFC.

Байпасные рубильники для систем UPS

Серия OESC 250…500 – это переключатель без разрыва тока, который обеспечивает гарантированное переключение с основной линии на резервную и обратно без перерыва в подаче питания. Это обеспечивает работу оборудования даже в том случае, если проводятся работы по технического обслуживанию.

Рубильники OESC имеют нейтраль удвоенного номинала для сопротивления термоперегрузке, вызываемой гармониками, обычно наблюдаемыми на линиях бесперебойной подачи энергии и суммирующимися в проводнике нейтрали.

Типоряд UL 508 является общепризнанным.

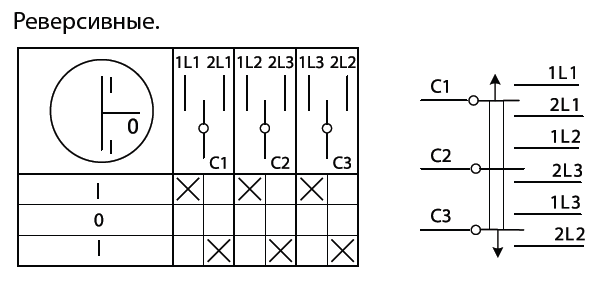

Реверсивные переключатели

Кулачковые переключатели до 40 А обеспечивают самое малогабаритное реверсивное переключение при установке на дверцах и монтажных панелях.

Стандартное исполнение включает черную ручку и винты, защищенные от прикосновения. Предлагается широкий ассортимент передних панелей для нанесения индикации для переключателей заказного исполнения.

Силовые разъединители OT выпускаются в соответствии с нормами IEC 947-3. Они имеют высокую безопасность от КЗ и принудительное управление контактами при выключении.

Все приборы защищены от прикосновения пальцев или тыльной стороны рук согласно DIN VDE 0106 часть 100, а также VBG 4.
Присоединительные клеммы, расположенные в одной плоскости, находятся непосредственно в зоне проводки, хорошо доступны при монтаже и имеют достаточные размеры.
Силовые разъединители OT могут применяться как:
главные выключатели (VDE 0113 5,3)
главные выключатели с функцией аварийного выключения (VDE 0113/10.7)
силовые разъединители (VDE 0660)
защитные выключатели (VDE 0660, SS 4280605)
магнитные пускатели по AC-3

Монтажные варианты/конструктивные формы

• фронтальный монтаж с центральным креплением (22,5 мм)
• фронтальный монтаж с креплением на 4 отверстиях
• промежуточный монтаж (нижнее крепление) с дверной муфтой
• промежуточный монтаж (нижнее крепление) с рычагом на выключателе
• распределительный монтаж (с насадкой на DIN-рейку)
• приводы с запиранием на висячий замок

Комплектующие (для насадки сбоку):

• клеммы N
• клеммы PE
• 4-е полюсы
• вспомогательные контакты

Технические данные для рубильников серии ОТ, ОЕТL

ТИП	Размер A	Ном. Рабочий ток, АС-21 до 415 V, А	Ном. Рабочий ток, АС-23 до 415 V, А	Ном. Рабочая мощность, АС-23, 400-415 V, kW	Сечение подводимого кабеля, мм2
OT16_	16	16	16	7,5	0,75-10
OT25_	25	25	20	9	0,75-10
OT32_	40	40	23	11	0,75-10
OT45_	63	63	45	22	1,5-35
OT63_	80	80	75	37	1,5-35
OT80_	80	80	55	30	1,5-50
OT100_	100	100	80	37	окт. 70
OT125E_	125	125	90	45	окт.70
OT125A_	125	125	105	55	окт.70
OT160E_	160	200	135	75	окт.70
OETL200_	200	200	200	110	Вывод (диаметр х длина) M8х25
OETL250_	250	250	250	132	Вывод (диаметр х длина) M10х30
OETL315_	315	315	315	160	Вывод (диаметр х длина) M10х30
OETL400_	400	500	500	200	Вывод (диаметр х длина) M10х40
OETL630_	630	630	630	315	Вывод (диаметр х длина) M12х40
OETL800_	800	800	720	355	Вывод (диаметр х длина) M12х40
OETL1000_	1000	1000	800	400	Вывод (диаметр х длина) M12х60
OETL1250_	1250	1250	800	400	Вывод (диаметр х длиа) M12х60
OETL1600_	1600	1600	800	400	Вывод (диаметр х длина) M12х60
OETL2500_	2500	2500	800	400	Вывод (диаметр х длина) M12х60
OETL3150_	3150	3150	800	400	Вывод (диаметр х длина) M12х60

























































































Примечание: Рубильники серий OT16_ – OT160_ могут быть смонтированы на DIN рейку. Рубильники серии OT200_ и выше только на монтажную панель.

Реверсивные выключатели нагрузки – ОТ, OETL

Выпускаются в модульном исполнении на токи 16 до 125 А и для установки на поверхность на токи 200-1600 А.
Применяются для управления нагрузками во вводных и распределительных устройствах.

Ручка управления может устанавливаться как непосредственно на рубильнике, так и через передающий стержень на панель щита.

Имеют все дополнительные устройства, которые устанавливаются на рубильниках серии ОТ, ОЕТL.
Есть возможность установки моторного привода для дистанционного управления

OT16E3 ABB Рубильник 3п 16A	OT25E3 ABB Рубильник 3п 25A	OT32E3 ABB Рубильник 3п 32A	OT45E3 ABB Рубильник 3п 45A
OT63E3 ABB Рубильник 3п 63A	OT80E3 ABB Рубильник 3п 80A	OT100E3 ABB Рубильник 3п 100A	OT125E3 ABB Рубильник 3п 125A

---



Кулачковые переключатели серий OM, ON и OL

OM, ON и OL – полный диапазон кулачковых переключателей стандартного и специального исполнения для установки на дверцах, DIN-рейках и монтажных платах. Согласно стандарту МЭК устройства рассчитаны на ток от 10 до 315 ампер.

Особенности:

• Черная ручка управления и таблица со стандартным текстом включены в поставку.
• Невыпадающие винты и встроенные направляющие в типоразмерах до 160 А экономят время установки.
• Типоразмеры до 125 А позволяют подключать кабель как с наконечником, так и без него.
• Типоразмеры до 40 А возможно устанавливать на дверцу.
• Типоразмеры от 80 до 200 А поставляются с ручкой управления дверного монтажа, закрепляемой винтами.
• Модульная серия 25 A для установки на DIN-рейку.
• Удобное подключение и защита от прикосновения к токоведущим элементам проводов.
• Контактная система устройств позволяет применять переключатели в слаботочных цепях, напряжением 5 В и током 5 мА.
• Позолоченные контакты поставляются под заказ.





ABB VFD реверсивный

Первоначально Послано Ронан Я беру линию 12 В от vfd к выключателю. Переключатель трехпозиционный, центральное положение выключено, левый и правый имеют по паре контактов, поэтому 12В с одной стороны и провод назад либо на пуск, либо на обороты.

Двигатель работает в одном положении переключателя, но не реверсирует в другом положении переключателя, хотя схема, насколько я могу судить, соответствует той, что указана в руководстве.

Кто-то предложил соединить пусковой провод и с оборотами, пробовал, не работает.

Функция толчкового режима, которую было бы неплохо иметь, в данный момент меня не волнует, гораздо более важной является возможность реверсирования двигателя для использования с верхним и нижним диапазонами головки мостового порта.

Тупик.

Двухполюсный центральный выключатель — это НЕ то, что вам нужно.

ПОСМОТРИТЕ НА СХЕМУ! есть переключатель для каждой функции.Работа ДОЛЖНА БЫТЬ запитана, чтобы ничего не произошло. REV может быть запитан, если требуется реверс двигателя. JOG можно активировать в сочетании с нормальным направлением вращения или обратным режимом.

Три переключателя! Понятно,? Три переключателя! Ни одного двойного броска по центру.

ПОНЯЛ? Все как на схеме!

Получить дискретные переключатели. Два требуется, если вы хотите реверс, три опционально

Функция ON сообщает частотно-регулируемому приводу, что он должен выдавать мощность.
Функция реверса указывает частотно-регулируемому приводу изменить порядок вывода на реверсивное вращение.

Выключение центра делает именно это. Он отключает выход VFD.
При отключенном выходе не имеет значения, в какую сторону должен вращаться двигатель.

Вы можете сделать это, используя только перемычки. Нет необходимости идти и покупать новые переключатели, пока вы все еще изучаете. Если клеммы Run и rev жестко подключены к 10V ref. Мотор должен запуститься и работать. Затем вы можете переключить провода на двигатель, чтобы получить задний ход.

НО ВНИМАНИЕ!

ЧРП НЕ предназначены для ОТКРЫТИЯ их выходов во время работы.
Переключение двухскоростного двигателя мельницы делает именно это (если переключается на лету)

Некоторые частотно-регулируемые приводы подходят для этого, БОЛЬШИНСТВО – нет.
ПРОЧИТАЙТЕ многие из СОТНИ сообщений по этой теме здесь, на этом форуме.

Нет смысла сжигать свой инструмент, потому что ты не читал на эту тему!

Вы уверены, что частотно-регулируемый привод способен привести в действие двигатель вашей мельницы?
Преобразование фаз требует немного “перегрузки”, если вы хотите, чтобы дым оставался внутри.
Опять же, читайте этот форум по теме.

%PDF-1.5 % 458 0 объект > эндообъект внешняя ссылка 458 68 0000000016 00000 н 0000002907 00000 н 0000003028 00000 н 0000003371 00000 н 0000003503 00000 н 0000003617 00000 н 0000004212 00000 н 0000004239 00000 н 0000004702 00000 н 0000004772 00000 н 0000004853 00000 н 0000032043 00000 н 0000032306 00000 н 0000032768 00000 н 0000032894 00000 н 0000032943 00000 н 0000033051 00000 н 0000033100 00000 н 0000033254 00000 н 0000033303 00000 н 0000033399 00000 н 0000033448 00000 н 0000033632 00000 н 0000033681 00000 н 0000033994 00000 н 0000034043 00000 н 0000034404 00000 н 0000034454 00000 н 0000034746 00000 н 0000034795 00000 н 0000035090 00000 н 0000035139 00000 н 0000035253 00000 н 0000035302 00000 н 0000035407 00000 н 0000035456 00000 н 0000035567 00000 н 0000035616 00000 н 0000035770 00000 н 0000035819 00000 н 0000036105 00000 н 0000036154 00000 н 0000036518 00000 н 0000036568 00000 н 0000036884 00000 н 0000036933 00000 н 0000037258 00000 н 0000037307 00000 н 0000037615 00000 н 0000037912 00000 н 0000038233 00000 н 0000038515 00000 н 0000038860 00000 н 0000039357 00000 н 0000039898 00000 н 0000040391 00000 н 0000040826 00000 н 0000041121 00000 н 0000041415 00000 н 0000041711 00000 н 0000042047 00000 н 0000042530 00000 н 0000043110 00000 н 0000043634 00000 н 0000044182 00000 н 0000045166 00000 н 0000047242 00000 н 0000001656 00000 н трейлер ]/предыдущая 1243416>> startxref 0 %%EOF 525 0 объект >поток hU[PU>dm%\FHb\H$@ -KTmzSZ%Jj hu|X:SV;>AgP^ $RĢxf }9Ah4#ņIQH:#IR”D; qbTOnûԐA3R+h2yIreP͊Wz’}`x>جv(%EzWB?![ ]U}3럖 >ٳ>gxow2iI|0fG/QYы_YjXRmvm=W?ھۧCbͦ2FWZb~KeV@BC!UFm\ny*@L’owl4n-J]fKdZTkl:j&w6tmK295uZl&@{AEZ%扎AXnL. -ȫh&&6]p1:j%I)ԴefVew, _qꮜ͕V[n=,|hEA(dN $70kN$BXOPyE`P(2j-l,v$x6ol2cgs%ŭ۵yrBN”8oiز[)!’`7 @

%PDF-1.3 % 8165 0 объект > эндообъект внешняя ссылка 8165 359 0000000016 00000 н 0000011625 00000 н 0000011822 00000 н 0000011851 00000 н 0000011900 00000 н 0000011938 00000 н 0000012094 00000 н 0000012185 00000 н 0000012814 00000 н 0000013068 00000 н 0000013172 00000 н 0000013833 00000 н 0000039548 00000 н 0000039610 00000 н 0000039721 00000 н 0000039811 00000 н 0000039984 00000 н 0000040094 00000 н 0000040320 00000 н 0000040543 00000 н 0000040655 00000 н 0000040755 00000 н 0000040935 00000 н 0000041046 00000 н 0000041225 00000 н 0000041381 00000 н 0000041492 00000 н 0000041645 00000 н 0000041807 00000 н 0000041918 00000 н 0000042124 00000 н 0000042311 00000 н 0000042422 00000 н 0000042534 00000 н 0000042699 00000 н 0000042806 00000 н 0000042906 00000 н 0000043067 00000 н 0000043176 00000 н 0000043322 00000 н 0000043477 00000 н 0000043587 00000 н 0000043779 00000 н 0000043977 00000 н 0000044086 00000 н 0000044252 00000 н 0000044430 00000 н 0000044539 00000 н 0000044696 00000 н 0000044819 00000 н 0000044968 00000 н 0000045075 00000 н 0000045178 00000 н 0000045307 00000 н 0000045424 00000 н 0000045520 00000 н 0000045712 00000 н 0000045892 00000 н 0000046104 00000 н 0000046320 00000 н 0000046490 00000 н 0000046668 00000 н 0000046824 00000 н 0000046986 00000 н 0000047140 00000 н 0000047298 00000 н 0000047468 00000 н 0000047652 00000 н 0000047834 00000 н 0000047998 00000 н 0000048122 00000 н 0000048308 00000 н 0000048464 00000 н 0000048594 00000 н 0000048766 00000 н 0000048920 00000 н 0000049018 00000 н 0000049190 00000 н 0000049360 00000 н 0000049552 00000 н 0000049736 00000 н 0000049916 00000 н 0000050010 00000 н 0000050110 00000 н 0000050280 00000 н 0000050374 00000 н 0000050474 00000 н 0000050618 00000 н 0000050698 00000 н 0000050902 00000 н 0000051014 00000 н 0000051202 00000 н 0000051294 00000 н 0000051394 00000 н 0000051616 00000 н 0000051694 00000 н 0000051950 00000 н 0000052044 00000 н 0000052144 00000 н 0000052382 00000 н 0000052476 00000 н 0000052576 00000 н 0000052790 00000 н 0000052882 00000 н 0000052982 00000 н 0000053150 00000 н 0000053256 00000 н 0000053356 00000 н 0000053514 00000 н 0000053594 00000 н 0000053748 00000 н 0000053842 00000 н 0000053942 00000 н 0000054104 00000 н 0000054184 00000 н 0000054298 00000 н 0000054460 00000 н 0000054540 00000 н 0000054711 00000 н 0000054811 00000 н 0000054917 00000 н 0000055114 00000 н 0000055242 00000 н 0000055410 00000 н 0000055580 00000 н 0000055660 00000 н 0000055879 00000 н 0000055959 00000 н 0000056117 00000 н 0000056197 00000 н 0000056356 00000 н 0000056514 00000 н 0000056690 00000 н 0000056784 00000 н 0000056884 00000 н 0000057043 00000 н 0000057123 00000 н 0000057282 00000 н 0000057362 00000 н 0000057561 00000 н 0000057641 00000 н 0000057804 00000 н 0000057884 00000 н 0000058038 00000 н 0000058118 00000 н 0000058261 00000 н 0000058341 00000 н 0000058498 00000 н 0000058578 00000 н 0000058822 00000 н 0000058916 00000 н 0000059040 00000 н 0000059214 00000 н 0000059388 00000 н 0000059474 00000 н 0000059634 00000 н 0000059714 00000 н 0000059852 00000 н 0000060022 00000 н 0000060102 00000 н 0000060260 00000 н 0000060354 00000 н 0000060454 00000 н 0000060636 00000 н 0000060804 00000 н 0000060904 00000 н 0000061088 00000 н 0000061256 00000 н 0000061356 00000 н 0000061544 00000 н 0000061712 00000 н 0000061812 00000 н 0000061998 00000 н 0000062166 00000 н 0000062266 00000 н 0000062432 00000 н 0000062526 00000 н 0000062618 00000 н 0000062808 00000 н 0000062902 00000 н 0000063002 00000 н 0000063200 00000 н 0000063304 00000 н 0000063462 00000 н 0000063628 00000 н 0000063730 00000 н 0000063876 00000 н 0000064062 00000 н 0000064214 00000 н 0000064412 00000 н 0000064526 00000 н 0000064634 00000 н 0000064758 00000 н 0000064866 00000 н 0000064974 00000 н 0000065082 00000 н 0000065190 00000 н 0000065270 00000 н 0000065438 00000 н 0000065518 00000 н 0000065692 00000 н 0000065772 00000 н 0000065934 00000 н 0000066014 00000 н 0000066184 00000 н 0000066264 00000 н 0000066426 00000 н 0000066506 00000 н 0000066684 00000 н 0000066824 00000 н 0000066918 00000 н 0000067076 00000 н 0000067156 00000 н 0000067306 00000 н 0000067386 00000 н 0000067532 00000 н 0000067612 00000 н 0000067730 00000 н 0000067872 00000 н 0000067996 00000 н 0000068114 00000 н 0000068386 00000 н 0000068480 00000 н 0000068580 00000 н 0000068706 00000 н 0000068828 00000 н 0000068948 00000 н 0000069056 00000 н 0000069164 00000 н 0000069272 00000 н 0000069388 00000 н 0000069522 00000 н 0000069630 00000 н 0000069808 00000 н 0000069920 00000 н 0000070052 00000 н 0000070222 00000 н 0000070340 00000 н 0000070504 00000 н 0000070686 00000 н 0000070818 00000 н 0000070978 00000 н 0000071096 00000 н 0000071251 00000 н 0000071369 00000 н 0000071557 00000 н 0000071657 00000 н 0000071785 00000 н 0000071913 00000 н 0000072035 00000 н 0000072165 00000 н 0000072291 00000 н 0000072419 00000 н 0000072547 00000 н 0000072679 00000 н 0000072809 00000 н 0000072939 00000 н 0000073063 00000 н 0000073195 00000 н 0000073325 00000 н 0000073457 00000 н 0000073585 00000 н 0000073705 00000 н 0000073831 00000 н 0000073953 00000 н 0000074079 00000 н 0000074211 00000 н 0000074333 00000 н 0000074455 00000 н 0000074585 00000 н 0000074715 00000 н 0000074841 00000 н 0000074967 00000 н 0000075097 00000 н 0000075219 00000 н 0000075339 00000 н 0000075461 00000 н 0000075581 00000 н 0000075693 00000 н 0000075825 00000 н 0000075957 00000 н 0000076083 00000 н 0000076213 00000 н 0000076343 00000 н 0000076475 00000 н 0000076603 00000 н 0000076731 00000 н 0000076859 00000 н 0000076987 00000 н 0000077115 00000 н 0000077243 00000 н 0000077383 00000 н 0000077516 00000 н 0000077629 00000 н 0000077804 00000 н 0000077985 00000 н 0000078168 00000 н 0000078359 00000 н 0000078510 00000 н 0000078767 00000 н 0000078908 00000 н 0000079101 00000 н 0000079346 00000 н 0000079445 00000 н 0000079654 00000 н 0000079815 00000 н 0000079932 00000 н 0000080051 00000 н 0000080180 00000 н 0000080331 00000 н 0000080482 00000 н 0000080669 00000 н 0000080854 00000 н 0000081055 00000 н 0000081268 00000 н 0000081399 00000 н 0000081524 00000 н 0000081655 00000 н 0000081792 00000 н 0000081929 00000 н 0000082058 00000 н 0000082189 00000 н 0000082318 00000 н 0000082451 00000 н 0000082584 00000 н 0000082713 00000 н 0000082842 00000 н 0000082971 00000 н 0000083100 00000 н 0000083251 00000 н 0000083402 00000 н 0000083531 00000 н 0000083660 00000 н 0000083799 00000 н 0000083928 00000 н 0000084057 00000 н 0000084186 00000 н 0000084373 00000 н 0000084544 00000 н 0000084663 00000 н 0000084780 00000 н 0000084931 00000 н 0000085036 00000 н 0000085241 00000 н 0000085474 00000 н 0000085577 00000 н 0000085766 00000 н 0000085888 00000 н 0000086056 00000 н 0000086244 00000 н 0000086470 00000 н 0000086610 00000 н 0000086738 00000 н 0000086926 00000 н 0000087072 00000 н 0000087192 00000 н 0000087434 00000 н 0000087684 00000 н 0000007476 00000 н трейлер ]>> startxref 0 %%EOF 8523 0 объект >поток xZ{TSW?7@ B “M

GCE7109399R0121 ABB ВСПОМОГАТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ 3НО/2НЗ ДЛЯ ADVAC

ВСПОМОГАТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ABB В СБОРЕ 3НО/2НЗ

СПОСОБ КОНТАКТА
AnyPhoneEmail

СТРАНА
United StatesAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Мальвинские (Мальвинские) островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГуина aGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana ОстроваНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСен-БартельмиСент-Хелена, Вознесение и Триста п да CunhaSaint Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция КитайТаджикистанТанзания, Объединенная Республика ТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияМалые отдаленные острова СШАУругвайУзбекистанВануатуВенесуэла, Боливарианская РеспубликаВьетнамВиргинские острова, Британские Виргинские острова, СШАС. Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеОбязательно

Mastering Motor Control Center (MCC): электрические схемы и оборудование от нуля до героя

Введение Motor Control Center

Motor Control Center (MCC) был представлен еще в 1937 году для размещения различных пускателей двигателей в одном шкафу для экономии места. Это модульный шкаф, который питает и управляет двигателями, который обычно изготавливается на заказ. Питание низковольтных ЦУП может осуществляться от главного распределительного устройства, которое, в свою очередь, питается от трансформатора, также питающего первичную подстанцию.

Mastering Motor Control Center (MCC): электрические схемы и оборудование от нуля до героя

MCC состоит из трех шин для трехфазной системы, а шкаф состоит из автоматического выключателя, пускателя двигателя и управляющего трансформатора; однако фактическое содержимое сильно различается в зависимости от требований. Автоматический выключатель имеет ручку, которая проходит через дверь, чтобы выключить его, не открывая в целях безопасности.

Компоненты MCC не ограничиваются только защитными элементами и пускателями , но могут включать:

• Контакторы
• Полновольтные нереверсивные пускатели NEMA и IEC
• Полновольтные реверсивные пускатели NEMA и IEC
Мягкие начала
• переменных частотных приводов (VFD)
• программируемые логические контроллеры (ПЛК)
• контроллеры двигателя твердого состояния
• трансформаторы
• аналоговые / цифровые метры
• фидерные выключатели
• фидерные выключатели
• . , ЦУП использовался для ограждения практически всех элементов управления двигателями.Однако в последнее время наблюдается тенденция использования ЦУД для подачи питания на электрические панели .

  Таким образом, шкафы ЦУД содержат только автоматический выключатель и ручку для отключения выключателя, а электрические панели, в которых размещены все элементы управления двигателем, представляют собой отдельные корпуса для каждого конкретного двигателя.

  Эта тенденция связана с ПЛК для управления и размером частотно-регулируемых приводов, поскольку они не подходят должным образом к стандартным ЦУД.

  Рисунок 1 – Низковольтный ЦУД

  Выбор компоновки ЦУД зависит от многих следующих факторов:

  • Параметры энергосистемы, такие как напряжение, частота и пусковой ток.
  • Характеристики двигателя, такие как тип (например, с короткозамкнутым ротором, фазным ротором или синхронным), мощность, рабочий цикл и время разгона.
  • Механическая передача мощности двигателя к типам нагрузки, таким как редуктор, ременный привод или прямая связь.
  • Ручной или автоматический режим.
  • Защитные элементы, необходимые на случай короткого замыкания, будь то автоматические выключатели или предохранители. Кроме того, характеристики защиты от перегрузки.
  • Условия окружающей среды, в которых устанавливается ЦУД, и определение опасных зон (если применимо) согласно NEC или IEC.
  • Требования к кабельным соединениям (например, кабельный ввод, радиус изгиба, заделки и т. д.).

  Электротехнические нормы и стандарты регулируют рейтинги и спецификации ЦУД (NEMA и IEC), здоровье и безопасность (OSHA), безопасность установки (NEC) и процедуры испытаний (UL). Эти стандарты хорошо известны в отрасли, но в этой статье NEMA был принят во всех интерпретациях чертежей и описании компонентов.

  Требуется премиум-членство

  Для этой технической статьи/руководства требуется премиум-членство.Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, которая расширяет ваши знания и опыт в технических областях низкого, среднего и высокого напряжения .

  Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.

  Сэкономьте 50 % – Сэкономьте 50 % на всех видеокурсах с планом членства Enterprise.

  Войти »Подробнее »

  %PDF-1.6 % 391 0 объект > эндообъект внешняя ссылка 391 141 0000000016 00000 н 0000004120 00000 н 0000004366 00000 н 0000004393 00000 н 0000004440 00000 н 0000004575 00000 н 0000004611 00000 н 0000004701 00000 н 0000005272 00000 н 0000005378 00000 н 0000005484 00000 н 0000005592 00000 н 0000005699 00000 н 0000005807 00000 н 0000005915 00000 н 0000006023 00000 н 0000006132 00000 н 0000006241 00000 н 0000006350 00000 н 0000006459 00000 н 0000006568 00000 н 0000006677 00000 н 0000006786 00000 н 0000006895 00000 н 0000007004 00000 н 0000007113 00000 н 0000007221 00000 н 0000007329 00000 н 0000007437 00000 н 0000007545 00000 н 0000007653 00000 н 0000007760 00000 н 0000007868 00000 н 0000007973 00000 н 0000008080 00000 н 0000008187 00000 н 0000008295 00000 н 0000008403 00000 н 0000008512 00000 н 0000008621 00000 н 0000008730 00000 н 0000008838 00000 н 0000008946 00000 н 0000009054 00000 н 0000009135 00000 н 0000009216 00000 н 0000009296 00000 н 0000009376 00000 н 0000009456 00000 н 0000009536 00000 н 0000009616 00000 н 0000009696 00000 н 0000009776 00000 н 0000009856 00000 н 0000009936 00000 н 0000010016 00000 н 0000010096 00000 н 0000010176 00000 н 0000010256 00000 н 0000010336 00000 н 0000010416 00000 н 0000010496 00000 н 0000010576 00000 н 0000010656 00000 н 0000010736 00000 н 0000010816 00000 н 0000010896 00000 н 0000010976 00000 н 0000011056 00000 н 0000011136 00000 н 0000011215 00000 н 0000011294 00000 н 0000011373 00000 н 0000011452 00000 н 0000012624 00000 н 0000013797 00000 н 0000013863 00000 н 0000014065 00000 н 0000014272 00000 н 0000015252 00000 н 0000015331 00000 н 0000015853 00000 н 0000015898 00000 н 0000016317 00000 н 0000223185 00000 н 0000223425 00000 н 0000224601 00000 н 0000224637 00000 н 0000224672 00000 н 0000237342 00000 н 0000247818 00000 н 0000247876 00000 н 0000247986 00000 н 0000248103 00000 н 0000248271 00000 н 0000248369 00000 н 0000248484 00000 н 0000248619 00000 н 0000248752 00000 н 0000248906 00000 н 0000249043 00000 н 0000249132 00000 н 0000249277 00000 н 0000249375 00000 н 0000249475 00000 н 0000249627 00000 н 0000249727 00000 н 0000249825 00000 н 0000249965 00000 н 0000250077 00000 н 0000250186 00000 н 0000250328 00000 н 0000250460 00000 н 0000250591 00000 н 0000250746 00000 н 0000250838 00000 н 0000250940 00000 н 0000251101 00000 н 0000251193 00000 н 0000251284 00000 н 0000251458 00000 н 0000251561 00000 н 0000251783 00000 н 0000251889 00000 н 0000251992 00000 н 0000252142 00000 н 0000252258 00000 н 0000252402 00000 н 0000252517 00000 н 0000252657 00000 н 0000252755 00000 н 0000252857 00000 н 0000252956 00000 н 0000253048 00000 н 0000253170 00000 н 0000253292 00000 н 0000253397 00000 н 0000253536 00000 н 0000253620 00000 н 0000253731 00000 н 0000003116 00000 н трейлер ]>> startxref 0 %%EOF 531 0 объект >поток xڔT[L`> “]dȰny0`d¤m^D ‘fGM47M/c|0ƿKȃ=?

  .
