Как сделать двойной выключатель на две лампочки

Как подключить двойной выключатель на две лампочки: схемы + советы по подключению

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам (+)

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе (+)

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям (+)

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Штробы выбивают перфоратором, циркуляркой и даже вручную, однако для вырезания ровных канавок используют специальный инструмент – штроборез, оснащенный пылесосом

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Схема соединения жил проста: нулевой провод от щитка скручивается с нулями двух подключаемых ламп, а фаза отправляется к выключателю. Две выходные фазы из выключателя идут к лампам – по одной на каждую

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

 Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Чтобы установить люстру, необходимо совершить две операции: подвесить осветительный прибор на крючок или кронштейн и правильно соединить провода

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Двойной выключатель всегда подключается только к фазной жиле, идущей от распредкоробки, куда он попадает от электрощитка. Жилу вставляют в клемму, обозначенную «фаза L». От выходящих контактов L1 и L2 фазные жилы идут к лампам (+)

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Все работы по подключению электрооборудования в распределительном щите проводят квалифицированные электрики, обслуживающие дом. Самостоятельно вмешиваться в систему безопасности, расположенную на площадке, не рекомендуется Для наружного типа проводки используют специальные материалы: кабель в прочной изоляции, керамические ролики, на которые он монтируется, и накладной выключатель. Более эстетично смотрятся изделия из одной коллекции Если нет возможности арендовать штроборез, то канавки можно вырезать и циркуляркой, но это сложное и трудоемкое занятие. Чтобы штробы были ровными, рекомендуется предварительно сделать точную разметку на стенах Для аккуратной установки выключателей используют подрозетники, как и для розеток. Это полимерные коробки из негорючего материала, которые необходимо закрепить в стенном отверстии. Установка выполняется на крепления, зазоры замазывают алебастром Чтобы обеспечить собственную безопасность, во время электромонтажа необходимо использовать отвертки и плоскогубцы с изоляцией, а также специальные перчатки и приборы для измерения напряжения в электроустановках – тестеры и индикаторы Чтобы выполнить скрутку или вставить провода в клеммы, концы жил необходимо освободить от изоляционной оплетки – зачистить. Для этого используют острый канцелярский или строительный нож, а также специальные клещи – стриппер Традиционно для обозначения нагрузки жил используется цветовая маркировка: фаза – красный, коричневый, черный; ноль – синий или сине-белый; земля – зеленый или желто-зеленый. Однако установленные провода могут быть перепутаны, поэтому необходима перепроверка Распределительные коробки и подрозетники имеют ограниченное внутреннее пространство, поэтому необходимо отрезать лишние провода. Однако всегда нужно оставлять небольшой запас для последующей замены электрооборудования или переподключения Монтаж автоматического выключателя в щиткеМонтаж наружной проводки в деревянном домеИнструмент для вырезания штробОборудование отверстия под выключательИнструмент для электромонтажных работКак производится зачистка проводовЦветовая маркировка жил для подключенияДлина проводов в коробках

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Cхема подключения двойного выключателя на две лампочки

Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

– Двух отдельных ламп, люстр, групп освещения

или

– Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Во втором, люстра с двумя лампами, каждая из которых по отдельности включается одной из клавиш двойного выключателя.

Двухклавишные механизмы здесь используются одинаковые, но схемы подключения, а значит и электропроводка различаются.

Схематический план устройства двойного выключателя в сравнении с одноклавишным, показаны на изображении ниже:

Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

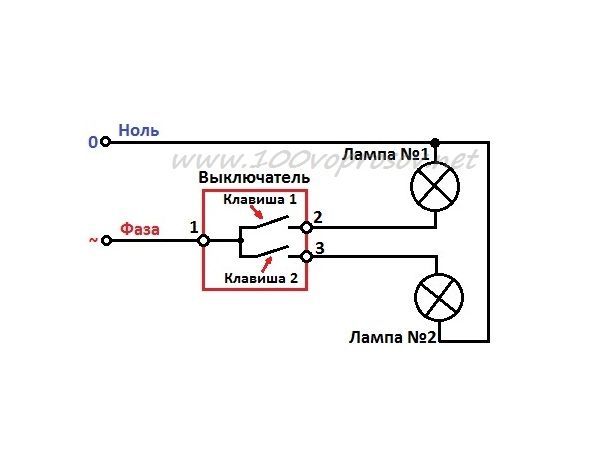

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света – то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

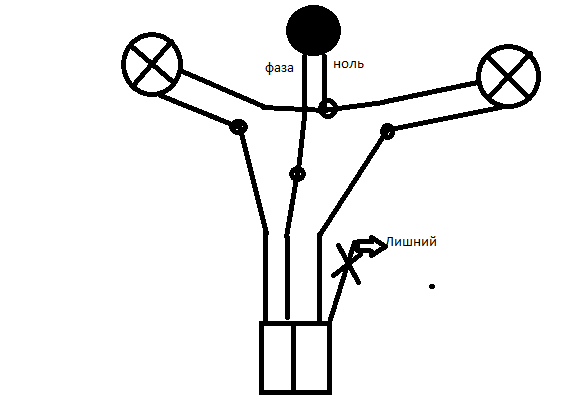

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

Схематически же это выглядит следующим образом:



Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие – использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

Схематически это выглядит так:

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, хапомните если:

– в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

– из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

– к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводкиВыключатель для скрытой проводки

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

выключатель для открытой проводки:

• Электродрель.
• Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
• Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
• Отвёртка — индикатор для определения наличия напряжения в сети.
• Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
• Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
• Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
• Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Набор отвёрток с изолированными ручками + индикатор напряжения

Выключатель для скрытой проводки.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

Коронка на перфоратор под розетку, выключатель

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5. Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

Для безопасной работы отключаем напряжение сети, в которую подключаем устройство. Предварительно определяем фазный и нулевой провода с помощью индикатора напряжения. Маркируем провода, чтобы в дальнейшем не запутаться.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Как установить и подключить выключатель на две клавиши своими руками: видео

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте. Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!

Подключаем двухклавишный выключатель на две лампочки

Категория: Монтаж и настройка

При монтаже устройств электроосвещения часто используют выключатели с несколькими клавишами, которые позволяют активировать разное количество светильников и обеспечивать различные условия освещенности в помещениях. Кроме того, можно подключить двойной выключатель на две лампочки, расположенные в разных помещениях. Такая схема может использоваться на входе в дом или квартиру, когда от одного выключателя запитано освещение внутреннего помещения и наружный светильник.

Конструкция и принцип действия двухклавишного выключателя

По типу выключатели делятся на устройства для открытой и скрытой проводки. Вне зависимости от типа проводки схема устройства двухклавишного выключателя включает в себя несколько деталей:

1. Две качающиеся клавиши, изготовленные из пластика.
2. Декоративная пластиковая рамка, которая монтируется вокруг клавиш. При открытой проводке вместо рамки используется пластиковый корпус, прилегающий к стене.
3. Крепежные винты для рамки.
4. Неразборный корпус, в котором установлена монтажная стальная рама и сердечник из диэлектрического материала.

В корпусе расположены клеммы для зажима проводов и сами механизмы переключения. Для фиксации может использоваться пластиковая защелка или винт. Также в нем имеются распорные клинья, при помощи которых устройство фиксируется в монтажной коробке. На наружной части стальной рамки имеются отверстия для крепления выключателя к коробке при помощи саморезов. Внутренний корпус выключателя для открытой проводки имеет отверстия для саморезов крепления к поверхности стены.

В состав механизма переключения входят 3 контакта, каждый из которых подключается к проводке. Под контактами имеются поджимные пружины, которые удерживают деталь во включенном или выключенном состоянии. Переключение режимов выполняется пластиковыми качалками, установленными на одной оси. Сверху на качалки надеты декоративные клавиши. Прибор обеспечивает 3 режима работы:

1. Первая зона минимального освещения, расположенная на одной клавише.
2. Вторая зона более яркой подсветки, подключаемая нажатием второй клавиши.
3. При одновременном включении клавиш активируются обе зоны подсветки.

Опционально в схеме выключателя может присутствовать светодиод подсветки. Эта деталь позволяет найти клавиши в темноте. После замыкания фазы свечение диода прекращается.

Схема подключения двухклавишного выключателя на две лампочки

При подключении любого переключателя часть проводки коммутируется в распределительной коробке, а сам механизм выключателя выступает в качестве места разрыва в фазе. В схеме подключения двойного выключателя на две лампы нулевой провод, фаза и земля идут с распределительного щитка электрической сети на коробку. От коробки земля и нуль распределяются между светильниками, разбитыми на две зоны. Заземляющий провод встречается в цепях освещения достаточно редко. Это связано с невысокой мощностью осветительных приборов.

От коробки на выключатель лампочек идут три фазовых провода, первый из которых подключен к сети, а два других – к местам соединения фазы со светильником. Выключатель соединяет и разъединяет эти две цепи, в результате чего происходит включение и выключение электрического освещения.

Монтаж

Перед началом монтажа скрытая проводка проложена в штрабы и заштукатурена. Концы проводки следует вывести в заранее установленные подрозетники. Если планируется установка дополнительного выключателя, то нужно предварительно подвести провода и установить подрозетник.

Возможно, для этого потребуется выполнить дополнительный канал в стене, в который будет уложен провод, и высверлить коронкой отверстие в стене под монтаж подрозетника. Для фиксации этих элементов проводки используется гипс или строительные смеси. Наружная поверхность стены покрывается штукатуркой. При открытой проводке монтаж производится в каналы в соответствии с желаемым расположением узлов схемы.

Подготовительные работы

Для выполнения работы понадобятся инструменты и материалы, ориентировочный перечень которых приведен ниже:

1. Диэлектрические отвертки с плоским и крестообразным жалом.
2. Индикаторная отвертка или тестер.
3. Плоскогубцы и бокорезы с защитными диэлектрическими накладками на ручках.
4. Изоляционная лента (ПВХ или матерчатая).
5. Строительный нож для зачистки.
6. Обжимные клещи для установки медных наконечников (применяются в случае многожильных проводов).
7. Выключатель.
8. Электрический провод (если он не установлен ранее в стены).
9. Маркер или наклейки для обозначения нуля и фазы.

На диэлектрические инструменты должен быть нанесен класс изоляции и величина напряжения пробоя. При монтаже накладного выключателя дополнительно понадобятся:

1. Дрель или перфоратор (при наличии бетонных стен и перекрытий).
2. Сверло или бур диаметром 5-6 мм.
3. Дюбели с размером вставки под диаметр сверла. Стандартное изделие имеет размер 6*40 мм.
4. Пластиковый кабель-канал.

К подготовке работ следует отнести определение расположения фазного и нулевого проводов. При недостатке опыта рекомендуется заранее составить схему будущего подключения элементов сети.

Для поиска фазы можно попарно соединять диэлектрическими плоскогубцами выходящие к будущему выключателю провода. При соединении фазы и провода от светильника произойдет включение лампы. Для безопасного поиска фазы используется индикаторная отвертка. Жало отвертки прикладывают к проводам, нажимают кнопку измерения и смотрят на индикатор. При наличии фазы индикатор будет светиться. При поиске фазы запрещается касаться металлических частей инструмента.

Технология монтажа проводки

Соединение производят или скруткой с последующей опайкой и изоляцией при помощи защитного колпачка, или на пружинных клеммниках Wago.

При соединении проводки с выключателями сначала подключают фазный провод, а потом проводники, отходящие к потребителям. При соединении контактов выключателя и проводов необходимо обеспечить надежность соединения и отсутствие искрения. При возникновении микродуги происходит нагрев контакта и выгорание поверхностей. При сильном нагреве возможно возгорание выключателя и проводки. Обеспечение плотного контакта важно для любых узлов электропроводки.

Подключение двухклавишного выключателя

После подготовки инструмента и рабочей зоны приступают к непосредственному выполнению работы. Для подключения двойного выключателя на две лампочки потребуется:

1. Отключить автомат питания на распределительном щитке и проверить отсутствие фазы индикаторной отверткой.
2. Проверить наличие трех проводов на месте установки (входная фаза и два провода для подачи напряжения к светильникам).
3. Зачистить концы проводки от изоляции на расстоянии 10-12 мм от конца.
4. При применении многожильного провода установить на провод наконечник.
5. Найти на корпусе выключателя отметку входа фазы, он один и отмечен стрелкой, пролитой из пластика на корпусе. Другим вариантом обозначения выступает литера L.
6. Первым подключается провод фазы. Для этого он вставляется в нижнюю клемму выключателя и плотно поджимается винтом фиксации.
7. Подсоединить два остальных проводника с верхней стороны устройства. Такое размещение отходящих контактов определяет стандартное положение клавиш выключателя.
8. Установить корпус выключателя в подрозетник и зафиксировать его положение.
9. Смонтировать на место декоративную рамку или крышку корпуса и клавиши.
10. При использовании наружной проводки установить по стенам кабель канал и проложить провод. Сверху канал закрывается штатной крышкой.
11. Протестировать работу устройства.

Меры безопасности при установке

Главным правилом безопасного монтажа является обесточивание цепей, на которых ведутся работы. Если рубильник отключения фазы расположен на лестничной клетке, то рекомендуется оставить дежурного или закрыть щит на замок. Это необходимо для предотвращения случайного или ошибочного включения фазы кем-либо из соседей.

Выключатели устанавливают на входе в помещение на наружной или внутренней стороне стены, но обязательно со стороны ручки. При этом дверь не должна касаться клавиш. При монтаже электропроводки фаза должна разрываться выключателем. Такое решение позволит безопасно заменять вышедшие из строя приборы электроосвещения без риска поражения электрическим током.

В распределительном щите предусматривается место для устройства защитного отключения электрической цепи при замыкании. Этим устройством может быть автоматический выключатель или общее устройство УЗО, подключаемое на вход силового кабеля в дом или квартиру.

Монтаж электроустановочных изделий следует производить на некоторой высоте от уровня пола. В случае установки выключателя в ванной или душевой его размещают на расстоянии не менее 2400 мм от источника воды.

Советы профессионалов

Профессионалы рекомендуют при монтаже электрических сетей уделять особое внимание сечению провода и материалу, из которого он изготовлен. При подключении двухклавишного выключателя и для монтажа светильников следует применять трехжильный медный провод серии ВВГ или ВВГ-НГ с сечением от 1,5 до 2,5 мм². От применения дешевой алюминиевой продукции лучше отказаться, поскольку она со временем стареет и разрушается.

Все потребители должны подключаться через защитные автоматы. Выключатель может иметь модульную схему, то есть на каждый выход в нем имеется отдельная входная клемма. В таком случае их необходимо соединить перемычками с клеммой, к которой подведен фазный проводник.

Как подключить двухклавишный выключатель к двум лампочкам

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

схемы и инструкция по монтажу

На чтение 11 мин. Просмотров 766 Опубликовано 22.01.2020 Обновлено 22.01.2020

Чтобы жить в комфорте, необходимо иметь возможность управлять освещением и менять его интенсивность в зависимости от потребностей. Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели – устройство позволяющее устанавливать три типа освещения различной интенсивности, если включать клавиши поочередно или одновременно

Общие сведения о двухклавишном выключателе

Одно из применений данного устройства – организация управление включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства. Второе назначение схема подключения двухклавишного выключателя на две лампочки – управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.

Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема – это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов. Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.

Особенности монтажа двойного выключателя

Схема подключения двухклавишного выключателя – это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.

Фаза в данном случае одна, а нулевых разъемов два – по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подсоединить шнур к включателю. Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждая клавиша положении «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.

Выполнение подготовительных работ

В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подстаканника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

Выполнить работы не получится без:

1. Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
2. Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
3. Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
4. Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
5. Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
6. Подрозетника, он же подстаканник, который является кожухом, защищающим внутренности выключателя.
7. Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
8. Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
9. Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
10. Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.

Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительно система обесточивается на вводе. А на рубильник надевается табличка «Не включать! Идут работы».

Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.

При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии – на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.

Выбор и установка подходящего водрозетника

Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

Главное его закрепить с помощью:

1. Цементного раствора для кирпичной, бетонной стены.
2. Механически при наличии гипсокартонной обшивки.
3. Затворенного водой гипса для газобетона, пенобетона.

По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

Каждый подстаканник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.

Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

Металлически подстаканники используются реже. У пластиковых аналогов часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.

Еще один нюанс, на который необходимо обратить внимание – наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.

Тонкости работы с проводами

Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля достаточно, чтобы выдержать максимальную паспортную нагрузку.

Материал жил – алюминий или медь. Наличие изоляции обязательно. Имеет смысл использовать разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) – нуль.

Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.

Соединяют контакты, когда все трассы проложены и закреплены. Если подстаканник или разъединитель оснащен винтовым зажимом, не игнорируйте возможность дополнительно зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.

При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.

В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться. Всему виной дуга, образующаяся в местах разъединения проводника. Результат – перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.

Установка и подключение выключателя

Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю. Затем подключают все остальные жилы согласно схеме. последний шаг – подсоединение контактов размыкающего устройства и подключение «нулевой» линии.

В гнезде распредкоробки должен быть свободный кабель, длиной порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.

При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур. Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.

Для соединения провода оголяются на 10-15 мм от среза, это лучше делать ножом. Главное не повредить саму жилу. Перед подсоединением элементов цепи проследите, чтобы они не соприкасались. Лучше надеть «кембрик» или намотать изоленту. Сначала монтируются все элементы системы, а только замет подсоединяется ввод и вывод, ведущий к распредкоробке. Только после этого можно подключать фазу и включать рубильник. При этом включатель должен находиться в нормальном положении – ВЫКЛ.

Когда же оголяются жилы, необходимо, чтобы подача электроэнергии была приостановлена. Подключайте так, чтобы по цвету провода было понятно, фаза это или ноль. В противном случае пользуйтесь принципом: сверху кабель с напряжением, снизу без (или наоборот). Но если выбрали принцип размещения, придерживайтесь его на всех участках цепи. Заземление остается незадействовано, если дом построен по проекту, не предусматривающую подобное подключение.

В противном случае соедините соответствующий проводник и заземляющему кабелю. Но это возможно, если производитель светильника также предусмотрел этот способ защиты от скачков напряжения. В остальных случаях монтаж двухклавишного включателя производится по стандартной схеме, описанной в ГОСТе.

Неиспользованные жилы изолируются, что особенно важно для кухни, ванной, туалета (санузла), где влажность всегда выше. Но если есть возможность организовать заземление, не игнорируйте ее, так как это основная защита жильцов от поражений током.

Завершение монтажных работ

Размыкающий механизм скрыт от глаз клавишами, работающими в качестве крышки. Вокруг них есть рамка, скрывающая крепеж. Дизайн может быть иным, но чаще всего двукнопочный выключатель выглядит именно так.

Для монтажа необходимо «отстегнуть» с помощью отвертки клавиши и снять декоративную рамку, которая крепится к металлическому каркасу. Здесь предусмотрены защелки, пользоваться которыми необходимо аккуратно, чтобы не сломать пластик.

После разборки для подключения выключателя на 2 лампочки необходимо оголить и зачистить контакты на 10 мм. Некоторые производители размещают на обратной стороне включателя схему, из которой следует, как правильно подсоединять провода. Если ее нет, пользуйтесь схемой с сайта. Вход всегда один. С обратной стороны есть два выхода. И если первый – это фаза, оба последних – нулевые выходные разъемы (по одному на лампу). Когда маркировка отсутствует, пользуйтесь этой логикой: где один зажим, туда заводите силовую жилу.

В качестве обозначений используется латинская буква L и стрелки. L – это фазный разъем, стрелками обозначаются «нолевые» выводы от каждого подключаемого светильника. Используя цветовую маркировку жил, подсоедините провода. Для этого послабьте крепежные винты, а после затяните их, зажав провод до полной фиксации. Здесь излишние усилия не нужны. Помните, алюминий, медь и сплав, из которого изготовлен крепежный узел – мягкие металлы. Главное добиться, чтобы не произошло разъединения контактной группы.

Иногда вместо винтового соединения используются пружинные зажимы, которые самозатягиваются при попытке высвободить жилу. Чтобы действовать как профессионал, сориентируйте выключатель следующим образом: сверху разъем для фазы, снизу для «нулей». Теперь аккуратно вставьте внутренности в подстаканник, и зафиксируйте их. Для этого предусмотрены специальные распорки, приводимые в действие при закручивании соответствующих винтов. Только после этого наденьте рамку и установите кнопки.

Проверка работоспособности схемы

Предварительно проводку укладывают в штробы. Вся конструкция должна быть целостной. Подсоединение к двум лампочкам организуют при помощи специальных разъемов, где винтовые контактные зажимы находятся внутри электронепроводящего корпуса. Только когда все элементы соединены в одну единую цепь, приступают к проверке. Чтобы не ошибиться при определении фазы используют тестер или щуп и диодом, который загорается при касании жала к проводу под напряжением.

Скрутка в местах подсоединения делается «мощнее». Для этого оголяется до 40 мм каждый контактный провод. При монтаже пользуются пассатижами, чтобы витки были прочными, надежными, фиксированным. По окончании процедуры соединение изолируется при помощи изоленты. Оголенных участков быть не должно. Также можно использовать пайку, прессовку или сжимные механизмы. С заземлением поступают точно также, чтобы нигде не был виден металл, и контакты были защищены от влаги и механических воздействий.

После визуального осмотра устанавливают лампы в патроны. Выключатель ставят в положение Выкл. УЗО и автомат включают, что предполагает подачу электроэнергии в цепь. Выждите несколько минут, обращая внимание, не ли задымлений или возгораний. В этих случаях немедленно обесточьте помещение. Перед тем, как следующий раз подключить двойной выключатель на свет, найдите причину сбоя. Если же вы действовали согласно рекомендациям и сделали все правильно, переведите кнопки в положение ВКЛ. Лампы загорятся.

Сначала включите один контур, а после его отключения – второй. Затем пускай загорится весь комплект осветительных приборов. Несколько раз повторите процедуру. Оставьте устройство включенным, и убедитесь, что его элементы не нагреваются. То же сделайте с распределительной коробкой. Если температура выше комнатной, есть повод думать, что где-то есть плохой контакт. Тогда отключите электроенергию, откройте крышку, проверьте надежность соединений. Затем повторите процедуру еще раз.

Выводи и полезные видео по теме

Из вышесказанного видно, что подключить двукнопочный включатель света несложно. И работы может сделать каждый желающий, тем более, что для этого необходим минимальный комплект инструмента. Однако есть масса тонкостей, которые на словах передать сложно, и мастер-класс от профессионального электрика позволит устранить пробел знаний и нехватку навыков. Ставьте видео на паузу и делается все вместе с электриком. Тогда ошибок не будет, и ваше жилище будет освещено. Кстати, на видео видно, чем отличается монтаж подстаканника в стены из различным материалов. Рассмотрены различные конструкции выключателей, типы подключений, особенности разводки и т.д

Схема подключения двухклавишного выключателя на две лампочки: инструкция для электромонтажа | Стройка/Ремонт (своими руками)

Чтобы жить в комфорте, необходимо иметь возможность управлять освещением и менять его интенсивность в зависимости от потребностей. Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели – устройство позволяющее устанавливать три типа освещения различной интенсивности, если включать клавиши поочередно или одновременно

Общие сведения о двухклавишном выключателе

Одно из применений данного устройства – организация управление включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства. Второе назначение схема подключения двухклавишного выключателя на две лампочки – управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.

Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема – это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов. Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.

Особенности монтажа двойного выключателя

Схема подключения двухклавишного выключателя – это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.

Фаза в данном случае одна, а нулевых разъемов два – по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подсоединить шнур к включателю. Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждая клавиша положении «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.

Выполнение подготовительных работ

В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подрозетника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

Выполнить работы не получится без:

• Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
• Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
• Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
• Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
• Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
• Подрозетника, он же подрозетник, который является кожухом, защищающим внутренности выключателя.
• Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
• Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
• Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
• Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.

Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительно система обесточивается на вводе. А на рубильник надевается табличка «Не включать! Идут работы».

Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии – на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.

Выбор и установка подходящего водрозетника

Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

Главное его закрепить с помощью:

• Цементного раствора для кирпичной, бетонной стены.
• Механически при наличии гипсокартонной обшивки.
• Затворенного водой гипса для газобетона, пенобетона.

По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

Каждый подрозетник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.

Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

Металлически подрозетники используются реже. У пластиковых аналогов часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.Еще один нюанс, на который необходимо обратить внимание – наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.

Тонкости работы с проводами

Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля достаточно, чтобы выдержать максимальную паспортную нагрузку.

Материал жил – алюминий или медь. Наличие изоляции обязательно. Имеет смысл использовать разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) – нуль.

Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.

Соединяют контакты, когда все трассы проложены и закреплены. Если подрозетник или разъединитель оснащен винтовым зажимом, не игнорируйте возможность дополнительно зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.

При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.

В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться. Всему виной дуга, образующаяся в местах разъединения проводника. Результат – перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.

Установка и подключение выключателя

Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю. Затем подключают все остальные жилы согласно схеме. последний шаг – подсоединение контактов размыкающего устройства и подключение «нулевой» линии.

В гнезде распредкоробки должен быть свободный кабель, длиной порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.

При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур. Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.

Для соединения провода оголяются на 10-15 мм от среза, это лучше делать ножом. Главное не повредить саму жилу. Перед подсоединением элементов цепи проследите, чтобы они не соприкасались. Лучше надеть «кембрик» или намотать изоленту. Сначала монтируются все элементы системы, а только замет подсоединяется ввод и вывод, ведущий к распредкоробке. Только после этого можно подключать фазу и включать рубильник. При этом включатель должен находиться в нормальном положении – ВЫКЛ.Когда же оголяются жилы, необходимо, чтобы подача электроэнергии была приостановлена. Подключайте так, чтобы по цвету провода было понятно, фаза это или ноль. В противном случае пользуйтесь принципом: сверху кабель с напряжением, снизу без (или наоборот). Но если выбрали принцип размещения, придерживайтесь его на всех участках цепи. Заземление остается незадействовано, если дом построен по проекту, не предусматривающую подобное подключение. В противном случае соедините соответствующий проводник и заземляющему кабелю. Но это возможно, если производитель светильника также предусмотрел этот способ защиты от скачков напряжения. В остальных случаях монтаж двухклавишного включателя производится по стандартной схеме, описанной в ГОСТе.

Неиспользованные жилы изолируются, что особенно важно для кухни, ванной, туалета (санузла), где влажность всегда выше. Но если есть возможность организовать заземление, не игнорируйте ее, так как это основная защита жильцов от поражений током.

Завершение монтажных работ

Размыкающий механизм скрыт от глаз клавишами, работающими в качестве крышки. Вокруг них есть рамка, скрывающая крепеж. Дизайн может быть иным, но чаще всего двукнопочный выключатель выглядит именно так.

Для монтажа необходимо «отстегнуть» с помощью отвертки клавиши и снять декоративную рамку, которая крепится к металлическому каркасу. Здесь предусмотрены защелки, пользоваться которыми необходимо аккуратно, чтобы не сломать пластик.

После разборки для подключения выключателя на 2 лампочки необходимо оголить и зачистить контакты на 10 мм. Некоторые производители размещают на обратной стороне включателя схему, из которой следует, как правильно подсоединять провода. Если ее нет, пользуйтесь схемой с сайта. Вход всегда один. С обратной стороны есть два выхода. И если первый – это фаза, оба последних – нулевые выходные разъемы (по одному на лампу). Когда маркировка отсутствует, пользуйтесь этой логикой: где один зажим, туда заводите силовую жилу.В качестве обозначений используется латинская буква L и стрелки. L – это фазный разъем, стрелками обозначаются «нолевые» выводы от каждого подключаемого светильника. Используя цветовую маркировку жил, подсоедините провода. Для этого послабьте крепежные винты, а после затяните их, зажав провод до полной фиксации. Здесь излишние усилия не нужны. Помните, алюминий, медь и сплав, из которого изготовлен крепежный узел – мягкие металлы. Главное добиться, чтобы не произошло разъединения контактной группы.

Иногда вместо винтового соединения используются пружинные зажимы, которые самозатягиваются при попытке высвободить жилу. Чтобы действовать как профессионал, сориентируйте выключатель следующим образом: сверху разъем для фазы, снизу для «нулей». Теперь аккуратно вставьте внутренности в подрозетник, и зафиксируйте их. Для этого предусмотрены специальные распорки, приводимые в действие при закручивании соответствующих винтов. Только после этого наденьте рамку и установите кнопки.

Проверка работоспособности схемы

Предварительно проводку укладывают в штробы. Вся конструкция должна быть целостной. Подсоединение к двум лампочкам организуют при помощи специальных разъемов, где винтовые контактные зажимы находятся внутри электронепроводящего корпуса. Только когда все элементы соединены в одну единую цепь, приступают к проверке. Чтобы не ошибиться при определении фазы используют тестер или щуп и диодом, который загорается при касании жала к проводу под напряжением.

Скрутка в местах подсоединения делается «мощнее». Для этого оголяется до 40 мм каждый контактный провод. При монтаже пользуются пассатижами, чтобы витки были прочными, надежными, фиксированным. По окончании процедуры соединение изолируется при помощи изоленты. Оголенных участков быть не должно. Также можно использовать пайку, прессовку или сжимные механизмы. С заземлением поступают точно также, чтобы нигде не был виден металл, и контакты были защищены от влаги и механических воздействий.

После визуального осмотра устанавливают лампы в патроны. Выключатель ставят в положение Выкл. УЗО и автомат включают, что предполагает подачу электроэнергии в цепь. Выждите несколько минут, обращая внимание, не ли задымлений или возгораний. В этих случаях немедленно обесточьте помещение. Перед тем, как следующий раз подключить двойной выключатель на свет, найдите причину сбоя. Если же вы действовали согласно рекомендациям и сделали все правильно, переведите кнопки в положение ВКЛ. Лампы загорятся.

Сначала включите один контур, а после его отключения – второй. Затем пускай загорится весь комплект осветительных приборов. Несколько раз повторите процедуру. Оставьте устройство включенным, и убедитесь, что его элементы не нагреваются. То же сделайте с распределительной коробкой. Если температура выше комнатной, есть повод думать, что где-то есть плохой контакт. Тогда отключите электроенергию, откройте крышку, проверьте надежность соединений. Затем повторите процедуру еще раз.

Выводи и полезные видео по теме

Из вышесказанного видно, что подключить двукнопочный включатель света несложно. И работы может сделать каждый желающий, тем более, что для этого необходим минимальный комплект инструмента. Однако есть масса тонкостей, которые на словах передать сложно, и мастер-класс от профессионального электрика позволит устранить пробел знаний и нехватку навыков. Ставьте видео на паузу и делается все вместе с электриком. Тогда ошибок не будет, и ваше жилище будет освещено. Кстати, на видео видно, чем отличается монтаж подрозетник в стены из различным материалов. Рассмотрены различные конструкции выключателей, типы подключений, особенности разводки и т.д

Источник: https://vodatyt.ru/elektrika/dvoynoy-vyklyuchatel.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Cхема подключения двухклавишного выключателя на две лампочки (видео)

Двухклавишные модели широко распространены и устанавливаются практически на всех зданиях, сооружениях бытового и промышленного назначения. Переключатели этого вида обеспечивают управление светом из одного места в разных помещениях. Включают свет на люстрах с двумя группами ламп или две группы светильников в больших помещениях. Схема подключения двухклавишного выключателя не такая сложная, но для того, чтобы собрать схему и грамотно выполнить установку всех элементов, надо хорошо ознакомиться с деталями этого процесса.

Конструктивные особенности двухклавишного выключателя

Как и все изделия, двухклавишные разделяют по следующим признакам:

• По виду проводки

Двухклавишный выключатель для скрытой проводки

Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.

• По виду контактов

Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

• По материалу, из которого сделан корпус

Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

Критерии выбора двухполюсного выключателя и других элементов схемы

Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

I = Р/U = 220Вт./220В= 1А

При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х 8) = 1920 Вт.

I = Р/U = 1920Вт./220В = 8,7 А.

Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

Наиболее доступные и часто применяемые марки кабеля:

• ВВГ три медных провода с поливинилхлоридной изоляцией трех цветов и в общей изоляционной оболочке,

• ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

Устройство и принцип работы двухклавишного выключателя

Это механическая конструкция, с тремя контактами, один неподвижный (общий) и два независимых друг от друга. При нажатии на соответствующие клавиши латунные пластины перекидываются на общий контакт, замыкая цепь. Двухклавишные конструкции  имеют 6 рабочих положений:

• 2 положения первой клавиши, включена или выключена,
• 2 положения второй клавиши, включена или выключена,
• 2 положения обоих клавиш включены или выключены.

Таким образом, происходит управление осветительными группами, подключенными к двухклавишному переключателю. Они могут работать одновременно при включении обеих клавиш или отдельно когда включена одна из них.

Схема подключения двухклавишного выключателя

При подключении к одному прибору освещения (Люстра с двумя группами ламп) в распределительную коробку заводится три кабеля с тремя медными проводами:

• от распределительного щита,
• от двухклавишного переключателя,
• от люстры, бра или другого светильника с двумя группами лампочек.

Схема подключения двухклавишного выключателя

Синий провод напрямую подключается к нулевому контакту люстры. Красный приходит на неподвижный (общий) контакт выключателя, желто-зеленый провод соединяется к заземляющей клемме осветительного прибора. Два оставшихся подвижных (выходных) контакта, через коробку соединяются со свободными клеммами светильников. Если подключаются две лампы для разных помещений, управляет освещением двухкнопочный выключатель, к коробке подводят четыре кабеля:

• от распределительного щита,
• от выключателя,
• два от разных светильников.

Принцип подключения не меняется, желто-зеленые провода заземления корпусов соединяются в один контакт. Далее, он уходит на заземляющую шину распределительного щита. Незадействованные провода можно заизолировать и оставить как резервные.

Обратите внимание, что требования правил к цвету изоляции и назначению проводов можно выполнить полностью только на двух участках схемы. Кабель от распределительного щита до коробки и от осветительного прибора до распределительной коробки. От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета. При этом надо быть очень внимательным, особенно при скрытой проводке.

Для проверки используйте мультиметр в режиме прозвонки или другие измерительные приборы. Размыкается в цепи  осветительных приборов всегда фазный (красный провод). Это делается в первую очередь для безопасности при ремонте светильников или установке новых. При включении защитного автомата на распределительном щите индикаторной отверткой легко проконтролировать наличие фазы. Потом на осветительных приборах можно проверить фазу, убедившись в исправной работе двухполюсного выключателя.

Особенности монтажа на стены

В железобетонных и кирпичных зданиях рекомендуется для освещения делать скрытую проводку, распределительные коробки и выключатели ставить в заранее подготовленные штробы. Подрозетники лучше вставлять пластиковые с отверстиями под крепежные шурупы и фиксировать их гипсовым раствором.

Для надежного крепления покупайте двухклавишные изделия с конструкцией, которая предусматривает два способа крепления:

• Раздвижной механизм, планки которого упираются в противоположные стенки отверстия. Не перетягивайте болты распорного механизма, керамический корпус выключателя может треснуть.
• По периметру корпуса вмонтирована оцинкованная пластинка со стандартно расположенными отверстиями, через них выключатель можно прикрутить к подрозетнику и  стене, используя пластиковые дюбеля и саморезы.

Закрепленный корпус на распорный механизм и саморезы никогда не выпадет из стены.

Двухклавишные выключатели для внешней проводки просто прикручивают к стене шурупами, также крепят и распределительные коробки. Провода между ними желательно прокладывать в пластиковых кабельканалах.

Зная конструктивные особенности, изделий для скрытой и внешней проводки, как собирается схема подключения двухклавишного выключателя, принципы работы цепи управления, вам будет легче сделать правильный выбор нужных элементов. Знания как подключить двухклавишный выключатель дают возможность ставить все элементы схемы, самостоятельно не обращаясь к услугам электриков.

Cхема подключения двойного выключателя на две лампочки: пошаговая инструкция

Если устанавливать в своем жилище двухклавишные переключатели света, средний уровень комфорта жизни значительно возрастет. Ведь иногда так лень идти в другой конец комнаты для выключения света.

Но для этого потребуется ознакомиться с разнообразием схем подключения и, правильно распределив проводку, подключить к ней источники света.

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Пошаговая монтажная инструкция

Условно разделим работу на несколько этапов:
— при наличии старой проводки необходимо провести ее замену по стандартам, соответствующим энергопотреблению устанавливаемых приборов;
— монтаж и соединение проводки в распределительном узле;
— подключение выключателя и энергоустройств.

Шаг №1 — готовим стены

Если у Вас уже проведена новая проводка с медным сечением соответствующего диаметра, этап штробли стен можно пропустить. Если Вы не уверены в качестве проводки, проконсультируйтесь со специалистом.

Для справки: для осветительных групп приборов используют медный провод сечением 1,5мм2. Если же Вы в цепь собираетесь подсоединить розетку — используется стандарт розеточной проводки в 2,5мм2.

На этапе штробли стен необходимо установить все дополнительные элементы. К примеру, дополнительные автоматические выключатели в электрощиток. Данный шаг обусловлен тем, что в случае поломки будет обесточен только один энергоконтур, что позволит остальным приборам работать в штатном режиме.

Для подготовки ровных круглых углублений в стенах используют штробез (из-за дополнительного специального пылесоса), но в домашних условиях используют и перфораторы, и циркулярные пилы, а кто-то даже вручную справляется.

Если у Вас деревянный дом, не используйте скрытый тип проводки. В Вашем случае вероятность пожара будет повышенной, что потребует дополнительной изоляции электрических кабелей.

Проведите прокладку проводов вдоль наружной стороны стен при помощи изоляторов. Используйте накладные выключатели вместо внутренних — этап подключения у них точно такой же, что обеспечит Вам повышенную пожаробезопасность.

По окончанию штробления стен (бетонных, газобетонных или кирпичных) приступайте к укладке проводов и замазыванию мест специальными смесями, типа алибастера. Затем идет штукатурка или иная отделка стен. Не забудьте сохранить на чертежах места электропроводки — при следующем ремонте они Вам понадобятся.

Шаг №2 — распределительная коробка

Из себя распределительная коробка представляет пространство, где скрепляются разные жилы и делается разводка проводов к энергоузлам. В начале следует определиться с необходимым типом коробки для Вашего случая. Ранее использовали металлические конструкции, но сейчас изобрели более безопасные и практичные при монтаже пластмассовые аналоги. Схема подключения переключателей от типа коробки не изменится.

В монтаже используются два типа коробок — внешние и внутренние. В домашних условиях рекомендуется использовать внешние виды коробок. У них есть преимущество в случае необходимости проведения ремонта. В случае необходимости замены электропроводки или отключения узлов цепи от общей схемы проблем у Вас будет на порядок меньше.

Корпус распредкоробки всегда будет на виду — Вам лишь потребуется открыть крышку и провести необходимые работы.

Из-за своей популярности трехжильные провода все чаще используются в электропроводке дома. Скрутка провода «земли» также расположена в коробке. А если проводка устарела, но ее сечение достаточное, смысла в замене нет — используйте уже существующую проводку с более удобной разводкой.

Для правильного изолированная проводов друг от друга используют несколько вариантов. К примеру, клемники — в таком случае можно приобрести коробку уже готовую к монтажу. Пайку используют редко, да и не выгодна она при высоких нагрузках (может оплавиться). Самым же распространенным вариантом является скрутка — дешево и сердито.

Шаг №3 — подготовка к монтажу и подсоединению к энергосети

Монтаж отдельных светильников или люстры с отдельными источниками света производится по-разному, в зависимости от следующих моментов:
— наличие проводки;
— тип основы для крепления светильника;
— вид осветительного приспособления.

Легче всего будет справиться с установкой, когда провод уже подведен к выводу на место монтажа светильника.

Дополнительные крепления могут понадобиться при монтаже на натяжные или гипсокартоновые потолки — в зависимости от веса всей конструкции.

Если подключать лампы к одному проводу, то включение будет происходить от одной кнопки. А если уже вести 2 фазных провода для каждого переключателя, то по отдельности.

Монтаж ламп с одним переключателем для разных комнат производится по тому же принципу, что и с двумя, но с одним отличием — провод от распределительной коробки пойдет в другую комнату. Рекомендуется устанавливать коробку на расстоянии 20-30 см до потолка.

Шаг №4 — монтаж переключателя

В процессе установки двухклавишного переключателя сложности нет. Монтаж в место подрозетника или в подготовленное специальное отверстие происходит с помощью специальных фиксирующих клемм.

Часто в потолочном освещении встречается более одной лампы. В таких случаях подключение делят на группы ламп, к которым тянутся провода с разных контактов (L1 и L2).

Количество ламп в группе зависит от желаемой насыщенности света. Существует два режима — интенсивный и тусклый. Тут уже Вам самим необходимо решить, сколько ламп будет включаться при нажатии на каждую из клавиш, и в какой последовательности.

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов.

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Видео

Как подключить трехжильный провод к двойному выключателю

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

• Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
• Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

– Двух отдельных ламп, люстр, групп освещения

– Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Во втором, люстра с двумя лампами, каждая из которых по отдельности включается одной из клавиш двойного выключателя.

Двухклавишные механизмы здесь используются одинаковые, но схемы подключения, а значит и электропроводка различаются.

Схематический план устройства двойного выключателя в сравнении с одноклавишным, показаны на изображении ниже:

Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света – то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

Схематически же это выглядит следующим образом:

Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие – использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

Схематически это выглядит так:

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, хапомните если:

– в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

– из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

– к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Лампочка от двух выключателей. Как самому подключить двойной выключатель к двум лампочкам

Как соединить два переключателя?

Зачем нужны два выключателя на одну лампочку? Ведь кажется, что для того, чтобы прекратить подачу тока на лампу и выключить ее, хватит и одного. Но представим себе следующую ситуацию. У вас коттедж в два, а то и в три этажа. Чтобы подняться по лестнице на верхний этаж в темноте, необходимо включить освещение лестничных пролетов.Делается это внизу лестницы. После того, как вы поднялись наверх, вам нужно выключить свет на лестнице. Как это сделать? Либо спуститесь снова, либо установите еще один выключатель наверху лестницы.

Или представьте, что вы входите в свою спальню в обычной квартире и включаете свет выключателем, расположенным рядом с дверью. Затем вы ложитесь спать и начинаете читать книгу. Чтобы лечь спать, придется снова подняться и выключить свет. Но вы можете установить рядом с кроватью второй выключатель и пользоваться им.

Как подключить два выключателя к одной лампе?

Закупка комплектующих

Во-первых, вам необходимо приобрести два проходных коммутатора и несколько метров трехжильного кабеля.

Сквозные переключатели (или переключатели) по внешнему виду ничем не отличаются от обычных. Однако внутри у них не два контакта, как в простом переключателе, а три. Один контакт – обычное дело. Это вход. Два контакта раздельные – это выходные контакты.

Соответственно кабель от выключателей до распределительной коробки должен быть не трехжильным, а двухжильным.

Предварительный этап

1. Найдите на стене распределительную коробку, в которой соединяются провода от светильника и питающий кабель. Если такой коробки нет, установите ее и выведите провода от люстры и источника питания.
2. Затем протяните трехжильный кабель, который был куплен от распределительного щита к распределительной коробке.
3. Присоедините каждый провод кабеля к контактам на проходных переключателях, закрепите соединения винтами. Запомните, какого цвета провод идет к общему входному контакту.Это будет фазный провод.
4. Подсоедините другой конец кабелей к распределительной коробке.
5. Зафиксируйте переключатели в нужных местах.

Выключатели соединительные

Помните, что автоматические выключатели должны отключать фазный провод. Если фазный провод идет прямо к люстре, она всегда будет находиться под напряжением (даже если вы выключите оба переключателя). В такой ситуации простая замена лампочки станет смертельным делом. Найдите фазный провод на кабеле питания с помощью индикатора.Затем отключите электроснабжение квартиры на силовом щите. Убедитесь, что никто не находится под напряжением, пока вы выполняете монтажные работы. Теперь можно начинать подключаться:

1. Нулевой провод питающего кабеля соединить с нулевым проводом люстры.
2. Подсоедините фазный кабель кабеля от источника питания к фазному проводу одного переключателя (он пойдет на входящий контакт переходного переключателя).
3. Аналогичным образом фазный провод от лампы соединяют с фазным проводом второго переключателя.
4. Соедините два свободных провода от обоих переключателей так, чтобы провод того же цвета от первого переключателя был присоединен к проводу того же цвета от второго переключателя.

Все соединения должны быть тщательно рассредоточены и изолированы.

Переключатель двухкнопочный предназначен для включения и выключения двух электроприборов с одного места или управления одной секцией одного устройства.

Чаще всего эти выключатели используются для включения ламп люстры: каждая из двух клавиш включает в себя одну из двух групп ламп, а при включении обеих клавиш включается вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так и десять и более ламп. Но двухкнопочный переключатель может управлять только двумя группами ламп.

Очень большая часть Выключатели двухклавишные Устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах также установлены двухклавишные выключатели для включения света в отдельном санузле – ванной и туалете.Вообще существует большое количество вариантов использования двухклавишных переключателей, но в этом случае схема их переключения в любом случае одинакова.

Немного отличается от схемы подключения для одноклавишной. По своей сути двухклавишный переключатель – это два одноклавишных переключателя, установленных в одном корпусе.

Итак, перед началом установки необходимо выбрать и приобрести двухклавишный переключатель в соответствии с цветовыми, дизайнерскими и другими требованиями.

Перед установкой внимательно ознакомьтесь с расположением контактов переключателя.Иногда на обратной стороне переключателей можно встретить контакты выключателя , на которых показаны нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном переключателе три контакта – общий вход и два отдельных выхода. Вход подключается к фазе от распределительной коробки, а два вывода управляют включением групп люстр или других источников света.

Обычно переключатель должен быть установлен так, чтобы общий контакт располагался внизу.

Если на задней стороне переключателя нет цепи, контакты определяются следующим образом: вводный контакт находится с одной стороны переключателя, а две клеммы, к которым подключены осветительные приборы, – с другой.

Соответственно, двухклавишный переключатель имеет три зажима для подключения проводов – один на входном контакте и один на двух выходных портах.

Итак, с работой переключателя мы разобрались. Теперь нужно подготовить рабочее место, инструменты и материалы.Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством, – это безопасность.

Вне зависимости от конструкции осветительного прибора выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, когда автоматический выключатель выключен, электрические приборы обесточиваются, и их можно безопасно обслуживать, например, заменять перегоревшую лампочку в люстре.

Нейтральный провод от распределительной коробки подключается непосредственно к управляемому электрическому устройству.

Каждую из клавишных двухклавишных переключателей можно установить в одно из двух положений, включая или выключение прибора.

Схема подключения переключателя двухкнопочного

Перед началом монтажа обязательно отключите напряжение на распределительном щите и убедитесь, что напряжение отсутствует на всех проводах.

В распределительной коробке от электрического щита идет два провода – фазный (красный) и нулевой (синий).

Схема подключения выключателя двухкнопочного собирается в следующей последовательности: нулевые провода от электрощита, № светильника.1 и светильник № 2 соединяются между собой сразу. Провод, идущий к общему контакту двухпозиционного переключателя, подключается к фазовому проводу, который вышел от электрощита.

В распределительной коробке

AT эти провода подключаются к двум соответствующим группам ламп или ламп. Таким образом, эти два провода являются коммутируемыми фазами двух групп электроприборов.

К нулевому проводу (синему) в распределительной коробке подключается нулевой провод, идущий непосредственно к светильникам.Выключатель переключает только фазы двух разных групп электроприборов.

После всех подключений, перед пайкой и изоляцией скрутки в распределительной коробке необходимо проверить правильность выполненных подключений.

Почему обрыв переключателя подключен к “фазе”

Еще раз напоминаем, что прерыватель должен обрывать фазу, а не ноль. Это сделано для того, чтобы в случае ремонта, например, замены лампочки, можно было безопасно эксплуатировать ее с выключенным выключателем, но без выключения машины в распределительном щите.

Допустим, нам нужно заменить перегоревшую лампочку в комнате. Выключаем выключатель, берем алюминиевую стремянку, кладем на влажный пол. Поднявшись по этой лестнице в потолок, беремся за металлическую часть патрона, на которой находится фаза. Тело будет пробивать электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия поражения электрическим током и падения с высоты могут быть непредсказуемыми.Поэтому при установке электропроводки следует четко понимать, что может случиться, если вы сделаете что-то не так.

Сопутствующие материалы на сайте:

Для удобства использования и экономии места были изобретены выключатели, которые объединяли два или более выключателя света в одном корпусе, а некоторые также содержали розетку. Но тут возникает вопрос: как подключить двойной выключатель? Такие выключатели на две лампочки существенно экономят место на вашей стене, за счет того, что вместо двух и более отдельных выключателей устанавливается только один.В связи с этим большинство семей, производящих ремонт, задумываются об установке таких выключателей.

Что такое двойной выключатель

Двойной выключатель – это электрическое управляющее устройство, предназначенное для включения и выключения подчиненных сетей (лампочек или их группировки). По своей конструкции это обычный коммутатор с той лишь разницей, что в одном корпусе используется не одна силовая шина, а две и более. У них общая шина питания, то есть все шины, сколько бы их ни было, абсолютно в любом коммутаторе имеют единую точку подключения питания.

Двухкнопочный выключатель позволяет установить в одном месте точку управления несколькими помещениями или управлять группами световых приборов. В первом случае, как это обычно бывает, такого типа выключатели устанавливают для ванной и кухни. Второй тип монтажа присущ жилым комнатам.

Как подключиться?

Подключение не займет у вас много времени, достаточно просто разобрать все нюансы правильного подключения проводов. Итак, для начала нужно купить все необходимое.А именно: выключатель с двумя клавишами, монтажная коробка (если производится внутренний монтаж в стене), трехжильный кабель, набор клеммников. Ниже представлена ​​схема подключения двойного автоматического выключателя.

Схема подключения двойного выключателя

Для правильной установки двух лампочек необходимо следовать пунктам, перечисленным ниже:

1. Отключите электрическую сеть, выключив осветительные приборы выключателя. При их отсутствии достаточно отключить общий автомат, который производит отключение всей электросети квартиры;
2. Найдите распределительную коробку, в которой расположены соединения (скручивает, если еще пользуетесь), затем проверьте наличие электрического тока индикатора;
3. Необходимо разорвать соединение в проводниках фазы и нуля.Для этого правильно заранее знать, какая фаза принадлежит, а какая нулю. Эта информация нам понадобится в дальнейшем.
4. Устанавливаем монтажную коробку на место постоянного вывиха выключателя света. Если необходимо установить внешний выключатель, просто выберите место на стене, где вы планируете его установить;
5. Прокладываем трехжильный кабель от распределительной коробки до выключателя света. Производится закрытым способом в кабельном канале или открытым, при котором проводник крепится к стене металлическими или пластиковыми зажимами;
6. Делаем концы проволоки, соблюдаем максимальную осторожность и правильную настройку ножа.возможно повреждение изоляции проводника не в том месте, где это необходимо, что в будущем может привести либо к замыканию, либо к последующим неприятным последствиям, например, к возгоранию. Чтобы не вызвать ничего плохого, берем канцелярский нож и снимаем внешнюю изоляцию медленными, регулярными, точными движениями. Удалите изоляцию ровно на столько, сколько нужно для подключения проводов в распределительной коробке и для подключения проводов к контактам переключателя;
7. Зачищаем каждый из трех проводов и выкладываем направления монтажа.Снять изоляцию с одиночной жилы очень просто, достаточно просто обернуть провод канцелярским ножом и снять изоляцию. Длина очищаемого участка определяется в зависимости от области применения, для соединения проводов между собой с помощью клеммы – 7-9 мм, для подключения к выключателю – 5-7 мм.

Далее нам потребуется обратиться к схеме подключения двойного выключателя света, из которой можно понять, как правильно подключить проводники и при этом не создавать проблем себе и, возможно, даже соседям по площадке.

Схема подключения двойного выключателя к двум лампочкам

В связи с тем, что многие производители не всегда используют условные цветовые схемы для обозначения проводов, на схеме подключения двойного будем называть их номерными знаками. выключатель. Согласно правилам электротехники, любое подключение проводов электрического тока должно производиться по правильной схеме – «от потребителя к источнику», которой мы и будем следовать.

Подключение начинается с соединения проводов и контактов переключателя.Для этого в двойном выключателе раскрутить контактные болты, вставить провода с номерами 1 и 3 в клеммы выходных контактов выключателя. Провод с номером 2 подключается к шине питания двойного переключателя.

Первый провод нужно подключить к проводу питания первой лампочки или группы ламп. Для этого соединяем два провода с помощью клеммы. Вставляем провода в зажим клеммы и затягиваем болты, исключая возможность перемещения провода внутри клеммы.

Второй провод подключается по схеме, которая используется для подключения первого проводника, с той лишь разницей, что подключается проводник, питающий вторую группу ламп.

Третья жила трехжильного кабеля подключается к фазовому проводу, сначала необходимо проверить отсутствие напряжения. При подключении фазного провода необходимо соблюдать особую осторожность, все дело в том, что при подключении фазного провода есть опасность непреднамеренного поражения электрическим током.

Нулевые проводники от двух ламп, групп ламп освещения, в распределительной коробке очищены от лакового покрытия и скручены в единый жгут и соединены клеммным зажимом с проводником, идущим от распределительного щита.

В обрыве, то есть в переключателе, именно фаза, а не ноль, делает этот метод наиболее безопасным. При отключении питания переключатель переводят в положение «выключено», правильно будет, если на патроне лампы не останется напряжения, а при подаче нуля на разрыв произойдет это, и простая Замена перегоревшей лампы может обернуться вторичным риском поражения электрическим током.

Представив следующую ситуацию, вы можете полностью оценить опасность такого подключения. Перегоревшая лампа вызывает необходимость достать из кладовой алюминиевую стремянку, которую нужно поставить на бетонный мокрый пол, взобраться на нее и заменить перегоревшую лампу. На этом этапе может случиться самое худшее. Поскольку в картридже есть фаза разомкнутого контура, велика вероятность прохождения электрического тока через тело человека, из-за созданной цепочки «картридж – человек – стремянка – бетонный пол».Последствия могут быть от поражения электрическим током, ожога электрическим током до смерти.

Из этого следует сделать вывод, что не стоит производить произведения, прямо или косвенно связанные с опасностью для здоровья и жизни человека, полагаясь на удачу и вездесущее «русский, может быть, повезет». Для работы такого типа необходимо пройтись тщательно, прорабатывая каждую деталь, не упуская ни одного момента. Ведь малейшая оплошность или непонимание правильного хода процесса может стоить вам здоровья или даже жизни!

В заключение можно сказать, что не каждый сэкономленный рубль может вам помочь, поэтому в случае сомнений, сможете ли вы произвести установку самостоятельно, лучший и правильный способ – обратиться за помощью к профессионалам, если не бесплатно. , но быстро, надежно и надежно установить двойной выключатель и не только.

electric – Как подключить потолочный светильник с 2 лампами к двум разным автоматическим выключателям

electric – Как подключить потолочный светильник с 2 лампами к двум разным автоматическим выключателям

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange – это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 10 месяцев назад

Просмотрено 225 раз

Мы живем в таунхаусе, состоящем из 2 квартир, в общем коридоре установлен потолочный светильник заподлицо.Каждая лампочка управлялась переключателем в каждой квартире. Когда мы включили наш выключатель света, загорелась одна лампочка, когда в другой квартире включили выключатель, загорелась другая лампочка. Если оба переключателя включены, загорятся обе лампочки. В каждой квартире есть своя собственная коробка выключателя, и каждая лампочка была подключена к соответствующей коробке выключателя и выключателя. Когда наш бывший арендатор был здесь, они взяли на себя сменить приспособление, и теперь ничего не работает. Мы хотели бы знать, какой тип света купить и как его подключить, чтобы получить те же результаты, что и у нас изначально.

Джон

1,64588 серебряных знаков2323 бронзовых знака

Создан 09 июл.

3

Подойдет любое приспособление с отдельными выводами для каждого патрона лампы, находящегося в корпусе.Во многих случаях пары выводов соединяются вместе таким образом, что вы можете отрезать концы, чтобы разделить провода. Хотя такая модификация может привести к аннулированию гарантий и внесения в список UL, по сути, это небезопасно.

Создан 09 июля ’20 в 19: 052020-07-09 19:05

Isherwoodisherwood

881 11 золотой знак105105 серебряных знаков236236 бронзовых знаков

2

Это действительно странная конфигурация.Лучшим способом было бы иметь два отдельных приспособления, но я хочу решить, просто вернув его в исходное состояние.

Вам понадобится крепление с двумя лампочками, каждая из которых будет вставлена ​​в отдельную розетку и подключена индивидуально. Затем выключите оба выключателя на приспособлении и определите, какие два провода от каждого блока управляют светом. Это может быть белый провод и красный провод от каждого блока, или, возможно, другого цвета, чем красный, если в США. Подключите цветной провод и белый провод от одного устройства к цветному и белому проводу от одного из разъемов в приспособлении.Сделайте то же самое для другого блока и другой розетки. Подключите все провода заземления и установите прибор. Добавьте лампочки и включите прерыватели.

Создан 09 июля ’20 в 19: 052020-07-09 19:05

ДЖЕКДЖЕК

39.3k66 золотых знаков3838 серебряных знаков8888 бронзовых знаков

2

Вам просто нужен двухламповый осветительный прибор с отдельными нейтральными проводами для каждой лампы.

• Многие светильники имеют только один источник тепла и один нейтраль, и внутренне разделены на 2 источника света. Ты этого не хочешь.

• Несколько светильников обеспечивают только одну нейтраль, как указано выше, но дают вам 2 отдельных провода под напряжением – так что вы можете регулировать яркость / яркость. Ты тоже этого не хочешь. Вы не должны использовать это, как бы заманчиво это ни звучало!

• В некоторых светильниках для каждого патрона лампы предусмотрен отдельный нейтральный и нейтральный провод, поэтому 2 черных и 2 белых. Это тот, который вам нужен .

Создан 09 июл.

3

Чтобы исправить эту ситуацию, вам нужно не просто возиться с приспособлением.

Прямо сейчас расположение, которое у вас есть с устройством общего пользования, «разделенным пополам» и питаемым от выключателей в обеих панелях арендатора, является нарушением NEC 210.25 (В):

(B) Ответвительные цепи общего пользования. Ответвительных цепей установлено для освещения, центральной сигнализации, сигнализации, связи или других целей для общественных или общих частей двухквартирного дома, многоквартирного дома или многоквартирного дома здание не должно питаться от оборудования, которое индивидуальный жилой дом или площадь арендатора.

Итак, вам необходимо устранить основную проблему, которая есть в вашем здании, а именно отсутствие электрического счетчика или отключения обслуживания, выделенного для цепей общего пользования, чтобы иметь светильник в соответствии с Кодексом в общей зоне.

Создан 12 июл.

Трехфазный угорь

61.7k2222 золотых знака8888 серебряных знаков172172 бронзовых знака

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Часто задаваемые вопросы по электрике – Электрик

На этой странице вы найдете ответы на вопросы, наиболее часто задаваемые нашими клиентами.Эти вопросы предназначены для использования в качестве источника информации о вашей электрической системе. Эти вопросы не предназначены для использования в качестве «руководства по поиску и устранению неисправностей» электрических проблем в вашем доме. Если вы получите травму или ваше имущество будет повреждено в результате ваших собственных электромонтажных работ, Root Electric не несет ответственности. Вы всегда должны связываться с лицензированным электриком для выполнения ремонта или модификации вашей электрической системы.

Что такое «короткое замыкание» или «короткое замыкание»?

«Короткое замыкание» и «короткое замыкание» описывают одну и ту же проблему.Короткое замыкание происходит, когда «горячий» провод (провод, по которому проходит электрический ток, чаще всего «черный» провод) входит в контакт либо с заземленным проводом (также называемым нейтралью, чаще всего «белым» проводом), либо с заземление оборудования («голый медный» провод или «зеленый» провод). При коротком замыкании выделяется чрезмерное тепло. Практическим примером управляемого короткого замыкания является искра, генерируемая дуговой сваркой. Точно так же короткое замыкание, которое происходит в вашем доме, приведет к возникновению тепла и искр, если его не остановить.К счастью, автоматические выключатели в вашей электрической панели отключат питание цепи в случае короткого замыкания.

Что такое розетка GFCI?

Розетка GFCI – это розетка, предназначенная для защиты от поражения электрическим током в присутствии влаги. Если ваш дом был построен в 1981 году или позже, есть большая вероятность, что ваша кухня, ванные комнаты, гараж и наружные розетки защищены розетками GFCI. Вы можете идентифицировать розетку GFCI по двум кнопкам на ее лицевой стороне.Одна кнопка скажет «тест», другая – «сброс». Кнопка «тест» приведет к срабатыванию (или выключению) розетки GFCI, а кнопка «сброса» сбросит (или включит) розетку GFCI, если она сработала. Если розетка не перезагружается при нажатии кнопки «сброс», возможно, возникла проблема.

Розетка в моей ванной не работает, и это не розетка GFCI. Что не так?

Розетки GFCI могут быть подключены последовательно. Например, розетка GFCI в ванной на первом этаже может быть установлена ​​так, чтобы она защищала все ванные комнаты в вашем доме.Эту розетку GFCI также можно найти в вашем подвале, гараже или главной ванной, в зависимости от возраста вашего дома. Если вы заметили, что розетка в одной из ваших ванных комнат не работает, проверьте другие розетки. Если отсутствует более одной розетки в ванной, скорее всего, в одном из упомянутых выше мест есть GFCI, который контролирует все ванные комнаты. Вы можете перезагрузить розетку GFCI, нажав кнопку «сброс». После нажатия кнопки «сброс» вы должны услышать «щелчок», и питание будет восстановлено.Если вы не слышите «щелчка» и питание не восстанавливается, возможно, проблема в цепи, которая представляет опасность. Проконсультируйтесь с квалифицированным электриком, который сможет оценить проблему.

Холодильник на моей кухне не работает и автоматический выключатель не сработал. Что не так?

Во многих старых домах проводка устроена так, что есть две кухонные цепи общего назначения. Эти цепи питают розетки на кухонных столешницах, холодильнике и микроволновой печи. Если ваш дом был построен после 1981 года, есть большая вероятность, что на вашей кухне сработала розетка GFCI.Найдите розетку GFCI на своей кухне. Загляните за кастрюлями, сковородками, бытовой техникой и картинами, так как розетки иногда закрываются и забываются. Как только вы найдете выход GFCI, нажмите кнопку «сбросить». После нажатия кнопки «сброс» вы должны услышать «щелчок», и питание будет восстановлено. Если вы не слышите «щелчка» и питание не восстанавливается, возможно, проблема в цепи, которая представляет опасность. Если на вашей кухне нет розеток GFCI, возможно, проблема с проводкой. Проконсультируйтесь с квалифицированным электриком, который сможет оценить проблему.

У меня в подвале или гараже есть холодильник, который не работает, или розетка GFCI, которую он иногда подключает к поездкам, что приводит к размораживанию холодильника. Что вызывает эту проблему?

Холодильники охлаждают себя с помощью компрессора, подобного тепловому насосу или кондиционеру. Компрессор приводится в движение электродвигателем. При этом есть две возможности относительно того, почему холодильник теряет мощность: 1) Холодильник начинает перегружать цепь.В зависимости от размера холодильника он может потреблять от 900 до 1500 Вт. Максимально допустимая мощность цепи на 15 А составляет 1480 Вт, а максимальная мощность – примерно 1800 Вт. Этот холодильник может перегружать эту цепь, особенно если розетка находится в одной цепи с другими часто используемыми розетками в доме, такими как ванные комнаты или наружные розетки. 2) Электродвигатель может вызвать отключение розетки GFCI. По мере старения холодильников двигатель, приводящий в движение компрессор, изнашивается.По мере износа этого двигателя у него начинают возникать очень незначительные проблемы, которые улавливает GFCI, что приводит к срабатыванию розетки GFCI.

Когда я использую свою микроволновую печь, установленную в шкафу, гаснет свет и / или срабатывает автоматический выключатель. Что вызывает эту проблему?

Микроволны, устанавливаемые в шкаф, потребляют от 1100 до 1800 Вт, в зависимости от модели и характеристик конкретного прибора. Большинство встроенных в шкаф микроволн – это приборы, добавляемые в дом после его постройки. Строители обычно устанавливают вытяжку над духовкой / плитой только для отвода дыма от готовки.Эта вытяжка обычно питается от удобной цепи освещения на 15 А, которая используется совместно с другими источниками света и розетками в вашем доме. Максимально допустимая нагрузка цепи на 15 ампер составляет 1480 Вт, и автоматический выключатель сработает, когда в цепи будет подано около 1800 Вт. Если ваша микроволновая печь, установленная в шкафу, потребляет, скажем, 1500 Вт во время приготовления, она уже начинает выходить из схемы на максимум. Как только освещение кухни и столовой включается, цепь начинает выходить за пределы максимальной мощности 1800 Вт, в результате чего свет гаснет или срабатывает автоматический выключатель.Лучшее решение для микроволновой печи, установленной в шкафу, – это установка новой выделенной цепи на 20 А и 120 В для этой микроволновой печи. Это решение не только соответствует действующим нормам кодов, но и позволяет микроволнам работать с достаточной мощностью без отключения цепи.

У меня дома есть светильник, из-за которого постоянно перегорают лампочки. Не вызывает ли это «короткое замыкание» в проводах?

Короткое замыкание не приводит к перегоранию лампочек. Ваши автоматические выключатели защитят вас от коротких замыканий.В случае короткого замыкания сработает автоматический выключатель, отключив питание цепи. Самая распространенная причина перегорания лампочек, кроме старости, – это тепло и вибрация. Тепло убьет лампочку, если ее осветительный прибор имеет закрытую линзу, которая не позволяет соответствующему потоку воздуха рассеивать тепло от лампочки. Один из способов снизить смертность ламп в этой ситуации – использовать лампу меньшей мощности. Всегда проверяйте этикетки на осветительной арматуре и не устанавливайте лампочки больше, чем указано на этикетках.Это не только приведет к сгоранию лампочки, но и к повреждению изоляции проводки в приборе, что может привести к возгоранию. Вибрация пережигает лампочки, потому что нить накала внутри (толщиной с человеческий волос) трясется до тех пор, пока не порвется. Это тот же принцип, что и когда вы постоянно сгибаете канцелярскую скрепку, заставляя ее ломаться. Светильники, расположенные рядом с дверями или под зонами проезда, такими как ванные комнаты, коридоры или детские спальни, поглощают всю вибрацию от хлопков дверью, шагов, предметов, падающих на пол, или детей, прыгающих и играющих.Один из способов решить эту проблему – перейти на галогенную лампочку. Галогенные лампы размером примерно с кончик пальца с толстыми, плотно намотанными нитями. («Лампа», которую вы видите с галогенной лампочкой, представляет собой просто отражатель, в котором находится сама лампочка) Галогенные лампы не только сильнее стандартных ламп накаливания, но и более эффективны.

Другой потенциальной проблемой может быть напряжение в вашем доме. Большинство лампочек, которые вы можете купить в хозяйственном магазине, рассчитаны на работу от 110 или 120 вольт.Во многих домах напряжение достигает 125 вольт. Это более высокое напряжение сократит срок службы ваших лампочек. Решением этой проблемы является покупка лампочек на 130 вольт. Лампочки на 130 вольт можно найти в местном магазине электротоваров или осветительных приборов.

ЗАПРОСИТЕ БЕСПЛАТНУЮ ЦЕНУ

Удовлетворение / безопасность на первом месте с 1986 года

Я только что купил дом, и мой домашний осмотр показал, что электрическая панель небезопасна. Я должен быть обеспокоен?

В районе Северной Вирджинии есть две марки электрических панелей, которые, как известно, имеют серьезные дефекты: это панели Federal Pacific «Stab-Lok» и электрические панели Zinsco.Электрические панели Federal Pacific известны наличием автоматических выключателей, которые не срабатывают в случае короткого замыкания. Сами электрические панели также страдают конструктивными недостатками, касающимися шин и того, как автоматические выключатели вставляются в электрическую панель. Самая опасная часть этих электрических панелей заключается в том, что они могут работать без проблем в течение 20 или 30 лет, а затем неожиданно не срабатывают из-за короткого замыкания или перегрузки. Панели Zinsco страдают от аналогичной, но менее серьезной проблемы.Автоматические выключатели в некоторых панелях Zinsco имеют тенденцию перегреваться и плавиться со временем, вызывая выход из строя перегретых автоматических выключателей и других устройств, окружающих их. Представьте, что ваша электрическая панель является основой электрической системы в вашем доме. Все электричество, которое поступает в ваш дом, должно сначала пройти через электрическую панель и каждый автоматический выключатель. Это ваша последняя линия защиты от электрических пожаров. Если у вас есть основания полагать, что ваша электрическая панель небезопасна, проконсультируйтесь с лицензированным электриком.Хотя замена устаревшей электрической панели так же увлекательна, как замена трансмиссии в вашем автомобиле, она также поможет обеспечить годы безопасности электрической системы вашего дома.

Я заменил лампочки в своем люминесцентном светильнике, но лампочки по-прежнему не работают или просто мигают. Я делаю что-то неправильно?

Ответ, возможно. Люминесцентные лампы прикрепляются к светильникам с помощью 4 штырей: по 2 на каждом конце лампы. Если эти штыри не подходят друг к другу идеально, они не будут устанавливаться на светильник и не будут подавать питание на лампочку.Также убедитесь, что ВСЕ лампочки были заменены. Некоторые люминесцентные светильники не включаются, если заменить только одну из перегоревших лампочек. Наконец, возможно, перегорел балласт. Балласт в люминесцентном светильнике – это черный ящик внутри светильника. По сути, это трансформатор, который преобразует напряжение 120 вольт в напряжение, необходимое для работы люминесцентной лампы. Если балласт плохой, светильник не включится или лампочки будут тускло мигать.

У меня есть портативный генератор, которым я питаю свой скважинный насос, и несколько приборов, когда электричество отключается. Когда генератор работает и подключен к панели генератора, он почти не питает светильники и приборы на 240 вольт, такие как мой скважинный насос, не работают.

У некоторых портативных генераторов более высокого качества есть переключатель на панели управления, который позволяет пользователю переключаться между настройками 120 и 240 вольт. Убедитесь, что этот тумблер установлен на 240 вольт.Если он не подает 240 вольт на панель генератора, приборы, требующие 240 вольт, не будут работать вообще, а цепи на 120 вольт будут испытывать нагрузку, пытаясь нести нагрузку приборов на 240 вольт (что приведет к включению осветительных приборов и приборов на 120 вольт.

У меня есть портативный генератор, который я использую для питания моего колодезного насоса и несколько приборов, когда электричество отключается. Я не могу понять, как подключить шнур питания к генератору и к интерфейсной розетке. Что такое Мне не хватает

Генераторы подключаются к вашему дому с помощью так называемой вилки с поворотным замком.Вместо того, чтобы просто вставлять вилку в розетку, вы вставляете вилку с поворотным замком в розетку, а затем вращаете вилку примерно на дюйма по часовой стрелке. Это зафиксирует вилку в розетке, что исключает возможность потери соединения. Один хороший способ убедиться, что вилка надежно закреплена, – это слегка потянуть за нее после того, как она была установлена ​​в вилку (просто убедитесь, что генератор на этом этапе не работает). Если вилка не входит в розетку или не остается в ней, убедитесь, что вилка правильно совмещена с розеткой.Тщательно проверьте рисунок штырей на вилке и убедитесь, что они соответствуют рисунку штырей на розетке генератора и интерфейсной розетке.

У меня есть потолочный вентилятор, которым управляет пульт. Когда я нажимаю кнопки на пульте дистанционного управления, ничего не происходит или вентилятор медленно вращается. Что происходит?

Большинство пультов дистанционного управления потолочными вентиляторами продаются на вторичном рынке. Другими словами, потолочный вентилятор не поставлялся с пультом дистанционного управления. Большинство пультов дистанционного управления устанавливаются на потолочный вентилятор, управляемый с помощью тяговых цепей.Лучше всего включить вентилятор с помощью пульта дистанционного управления. Затем потяните за тяговую цепь, пока не увидите, что вентилятор начинает вращаться с желаемой настройкой «привет».

У меня есть потолочный вентилятор, который управляется настенным выключателем. Когда я включаю вентилятор настенным выключателем, ничего не происходит или вентилятор медленно вращается. Что происходит?

Большинство настенных выключателей для потолочных вентиляторов продаются на вторичном рынке. Другими словами, потолочный вентилятор не поставлялся с настенным переключателем. Большинство настенных выключателей устанавливаются на потолочных вентиляторах, которые управляются с помощью тяговых цепей.Лучший способ решить проблему – включить вентилятор с помощью настенного выключателя. Затем потяните за тяговую цепь, пока не увидите, что вентилятор начинает вращаться с желаемой настройкой «привет».

У меня на заднем дворе есть светочувствительный элемент. Иногда по ночам он остается включенным всю ночь или просто мигает и гаснет. Что здесь происходит?

Большинство людей устанавливают фары с датчиком движения, чтобы осветить домашнее животное на заднем дворе или предотвратить кражу со взломом. Если вы получаете слишком много «ложных тревог», читайте дальше.

У светильников с датчиком движения есть шкала чувствительности, установленная под самим датчиком. Этот циферблат может быть установлен слишком высоко для обычного движения на заднем дворе. Попробуйте повернуть диск вниз, чтобы уменьшить чувствительность датчика движения. Датчик по-прежнему улавливает движение домашнего животного или злоумышленника, но не срабатывает при ветре дерева или растения.

ЗАПРОСИТЕ БЕСПЛАТНУЮ ЦЕНУ

Удовлетворение / безопасность на первом месте с 1986 года

У меня во дворе стоит фонарный столб, который не работает даже после того, как я заменил лампочку.Есть короткое замыкание, вызывающее эту проблему?

Короткое замыкание – потенциальная проблема для фонарного столба. В некоторых случаях установщик не защищал должным образом провод фонарного столба, и через некоторое время он был отрезан несведущим садовником. Однако чаще фонарные столбы перестают работать из-за того, что фотоэлемент умер. Фотоэлемент представляет собой небольшой круглый прибор с красной «волнистой линией» внутри него, который может включать или выключать световой столб, воспринимая солнечный свет или его отсутствие. Фотоэлемент обычно можно найти сбоку от фонарного столба или в защищенном от непогоды боксе в передней части дома.Ремонт фонарного столба обычно так же прост, как замена фотоэлемента.

Диммер в моем доме очень горячий на ощупь. Я должен быть обеспокоен?

Диммер – это не что иное, как небольшой трансформатор, который заставляет лампочки тускнеть за счет уменьшения приложенного к ним напряжения. По мере того, как диммер снижает количество напряжения, подаваемого на лампочки, генерируется избыточное тепло, которое излучается от переключателя через пластину переключателя. О тепле, которое вы чувствуете, не о чем беспокоиться, если только вы не почувствуете запах горящего пластика или не замечаете мерцание света.

У меня дома есть выключатели света, которые, похоже, ничего не делают.

В большинстве случаев коммутатор что-то делает, но это неочевидно. Многие выключатели света, которые, кажется, ничего не контролируют, управляют так называемыми «переключаемыми розетками». Коммутируемые розетки – это розетки в комнате в вашем доме, которые управляются настенным выключателем. Эти розетки сконструированы таким образом, что торшер можно подключить к розетке и управлять им с помощью настенного выключателя. Большинство новых домов построены с коммутируемыми розетками в качестве источника освещения, потому что они менее дороги для застройщика, чем установка потолочного светильника.

У меня дома не работает розетка. Я должен беспокоиться?

Прежде чем волноваться, найдите небольшую настольную лампу и включите ее в розетку, о которой идет речь. Затем найдите все настенные выключатели в комнате и начните их включать. Если вы обнаружите, что настольная лампа включается, когда вы щелкаете настенным выключателем, вы наткнулись на решение. Некоторые розетки в вашем доме управляются настенным выключателем. Это позволяет подключить торшер к стене в качестве источника света.Если вы не можете найти выключатель, который включает розетку, осмотрите комнату и посмотрите, не погасли ли другие розетки или свет. Затем проверьте электрическую панель, чтобы увидеть, не сработали ли какие-либо цепи. Если это так, сбросьте автоматический выключатель. Если вы не можете найти выключатель света или сработавший автоматический выключатель, а розетка по-прежнему не работает, обязательно вызовите квалифицированного электрика, чтобы оценить проблему.

Я обнаружил сработавший автоматический выключатель в своей электрической панели, но не могу его снова включить.

Здесь есть несколько возможностей.Во-первых, автоматический выключатель просто сработал, и его необходимо сбросить. Чтобы сбросить автоматический выключатель, переключатель должен быть полностью установлен в положение «выключено», пока вы не почувствуете «щелчок»; как только переключатель будет установлен в положение «выключено», установите переключатель обратно в положение «включено». Если он возвращается в положение «включено» без повторного отключения, автоматический выключатель был успешно сброшен. Если автоматический выключатель не возвращается в исходное положение и срабатывает, когда переключатель установлен в положение «включено», это может означать короткое замыкание или перегрузку в этой цепи.Если автоматический выключатель не может быть сброшен, обязательно вызовите квалифицированного электрика, чтобы оценить проблему.

Отзыв клиента

Джон и Брайан проделали потрясающую работу с обновлением нашей панели сегодня. Они были сделаны так быстро и даже проверили другие комнаты и устранили проблемы, не взимая с нас ни цента больше, чем предполагалось. Огромное спасибо! Я безоговорочно рекомендую ваши услуги всем, кто в них нуждается.

Райан Смит
Арлингтон, Вирджиния

В моем доме алюминиевый провод.Меня это беспокоит?

Во всех домах, включая новые, есть алюминиевая проволока. Например, служебный кабель, соединяющий основание измерителя с электрической панелью, представляет собой алюминиевый кабель. Некоторые элементы питания для ваших больших приборов, таких как тепловой насос или плита, также могут быть из алюминия. Алюминий, используемый для этих целей, по-прежнему полностью безопасен. Алюминиевый провод, получивший плохую репутацию, – это разветвленная алюминиевая проводка. Алюминиевая разветвленная проводка чаще всего встречается в домах, построенных между 1965 и 1973 годами.Ответвительные цепи – это цепи для вашего освещения и настенных розеток. Причина, по которой алюминиевый провод имеет тенденцию показывать больше проблемных участков в ответвленных цепях, заключается в большем количестве стыков в ответвленной цепи. Каждая розетка и каждый настенный выключатель в вашем доме имеют как минимум три стыка: один для заземления, один для нейтрали и один для горячего подключения. Каждый из этих стыков – это место для потенциально слабого соединения. Поскольку алюминий имеет больший коэффициент расширения, чем другие металлы, используемые в электромонтажных устройствах, он имеет тенденцию создавать неплотное соединение в местах сращивания.Эти незакрепленные соединения в конечном итоге начинают искрить и выделять тепло, что может привести к пожару, если оставить его без ремонта. Если у вас дома есть алюминиевая проводка любого типа и у вас есть вопросы или опасения, позвоните сертифицированному электрику.

Почему у меня тускнеет свет, когда я включаю пылесос?

Как и ваш холодильник, посудомоечная или стиральная машина, ваш пылесос оснащен электродвигателем. Во время работы электродвигатель потребляет постоянное количество электрического тока (так называемый RLA или «ток рабочей нагрузки»).Однако при запуске электродвигатель потребляет примерно в семь раз больше тока, чем он обычно потребляет при стабильной работе (так называемый LRA или «ток заторможенного ротора»). Возьмем, к примеру, пылесос, который потребляет пять ампер при стабильной работе пылесоса. Когда вы включаете вакуум, этот электродвигатель будет потреблять приблизительно тридцать пять ампер электроэнергии, пока двигатель не достигнет своей рабочей скорости. Это создает огромную нагрузку на цепь, к которой подключен вакуум, в результате чего свет тускнеет, пока вакуумный двигатель разгоняется до своей рабочей скорости.При достижении рабочей скорости вакуум потребляет меньше энергии и не приводит к тусклому свету.

Домашний инспектор заметил, что в моем доме есть осветительные приборы с оранжевыми удлинителями и шнурами для ламп. Это безопасно?

Одним словом, «нет». Оранжевые удлинители предназначены для временной подачи питания в места, где нет постоянного источника питания. Однако они не предназначены для постоянной установки на чердаке вашего дома или за гипсокартоном.

Шнуры для ламп также не подходят для постоянной установки на чердаке вашего дома или за гипсокартоном. Шнуры лампы имеют только два проводника: один горячий и один нейтральный. Электропроводка в вашем доме состоит из двух проводов: одного горячего и одного нейтрального, а также заземляющего провода оборудования. Цепи освещения и розетки в вашем доме также устанавливаются с помощью провода 14 AWG, который рассчитан на одновременное управление несколькими осветительными приборами или приборами. В случае короткого замыкания или перегрузки автоматический выключатель сработает до того, как провод 14 AWG перегреется до точки возгорания.Типичный шнур лампы – 16 AWG или 18 AWG (размер меньше провода 14 AWG), который предназначен только для поддержки одного осветительного прибора. При этом шнур лампы, используемый в качестве постоянной проводки, легко может быть перегружен. Если шнур лампы перегружается, что приводит к перегреву провода и оплавлению изоляции, перегрузки будет недостаточно для отключения автоматического выключателя, что создает серьезную опасность возгорания. Если вы видите оранжевые удлинители или шнуры ламп, используемые в качестве постоянной проводки в вашем доме, проконсультируйтесь с лицензированным электриком.

Свет в моем доме иногда немного тускнеет, а затем возвращается в нормальное состояние. Что вызывает это?

Возможно, вы почувствовали «потемнение». Понижение температуры обычно происходит в летние месяцы, когда кондиционеры постоянно работают для охлаждения зданий и домов. Электросеть перегружается, в результате чего в вашем доме становится меньше электроэнергии. Это может привести к временному приглушению света.

Другая возможность заключается в том, что может быть ненадежное нейтральное соединение линии электропередачи, соединяющей ваш дом или внутри вашей электрической панели.Если вы столкнулись с этой проблемой, сначала сообщите об этом в энергетическую компанию. Если они не могут определить проблему, вызовите квалифицированного электрика для решения проблемы.

Моя электрическая духовка, плита, кондиционер и водонагреватель не работают. Что еще хуже, некоторые огни в моем доме работают, а некоторые нет! Что, черт возьми, происходит?

Возможно, вы потеряли фазу. В вашем доме есть три провода, входящие в основание измерителя: два провода под напряжением, каждый на 120 вольт (так называемая фаза «A» и фаза «B»), и нейтральный провод.Вашим 120-вольтовым приборам, таким как холодильник и микроволновая печь, свет и розетки, требуется только одна фаза (фаза «А» или фаза «В») для работы. Однако вашим приборам на 240 вольт, таким как духовка, плита, кондиционер и т. Д., Нужна как фаза «А», так и фаза «В» (две фазы по 120 вольт каждая дают вам 240 вольт). Если одна из фаз выйдет из строя на линии электропередачи, под землей или в вашей электрической панели, ваши 240-вольтовые приборы, а также любые осветительные приборы или розетки на нарушенной фазе не будут работать.Если вы столкнулись с этой проблемой, сначала сообщите об этом в энергетическую компанию. Если они не могут определить проблему, вызовите квалифицированного электрика для решения проблемы.

ЗАПРОСИТЕ БЕСПЛАТНУЮ ЦЕНУ

Удовлетворение / безопасность на первом месте с 1986 года

РЕШЕНО: Неправильно подключен двойной настенный выключатель? – Электрооборудование

Привет @lizadizzle,

Похоже, что произошла ошибка подключения.

Из вашего описания кажется, что активный провод входит в один выключатель, и выход от этого выключателя идет на свет в холле, а также на вход на выключатель, питающий свет крыльца.

Так было всегда?

Обычно с выключателями света активный провод входит в выключатель (-ы), и, поскольку это двойной выключатель для освещения, его следует соединить с другим выключателем на пластине. Выходы от переключателей должны идти на соответствующие индикаторы.

Так должно получиться, что к переключателям идет только 3 провода. (хотя он может быть подключен иначе)

Один активный вход (соединенный с обоими входами переключателя) и два выходных провода, по одному подключенному к каждому переключателю.Все они могут быть одного цвета или разных цветов, в зависимости от того, как они подключены, как отдельные провода, так и в виде кабеля

.

Будьте осторожны, если собираетесь проверять соединения на задней стороне переключателей. Выключите автоматический выключатель или снимите предохранитель, который питает свет от главного блока питания. Затем проверьте, что ОБА лампочки НЕ включаются. После того, как вы сняли пластину переключателя со стены / двери (следите за тем, куда вы кладете пальцы или инструменты), затем используйте тестовый инструмент, например, только для того, чтобы дважды убедиться, что на любом из проводов НЕТ ПИТАНИЯ, прежде чем прикоснуться к ним. , поскольку предположение, что нет электричества только потому, что не работает свет, может быть фатальным.

Если это кажется слишком осторожным, вызовите электрика, если у вас есть какие-либо сомнения. Жизнь драгоценна

Привет @lizadizzle,

IF , он подключен так, как я думаю, перемещая красный провод внутри, выключив соединение фиолетового провода и вверх, чтобы присоединиться к другому красному проводу, тогда внешний свет должен работать только в зависимости от внешнего переключателя и независимо от положения внутреннего переключателя

НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРОПИТАНИЕ от блока питания, если вы собираетесь изменить положение провода

Вот изображение, которое показывает, как я думаю, что это может быть подключено в настоящее время.

Это при условии, что НЕТ ЭЛЕКТРОПИТАНИЯ на коричневый провод, как и должно быть, возможно, потому, что он сломан, и поэтому красный провод был проложен между двумя переключателями, чтобы решить проблему без необходимости обкатки новый провод вместо коричневого

(щелкните изображение, чтобы увеличить для лучшего просмотра)

Зеленая линия показывает путь тока для питания двух ламп, т.е. вам нужно, чтобы внутренний переключатель работал для подачи питания на внешний переключатель.

Красная линия показывает, как при перемещении красного провода (от той же клеммы, что и фиолетовый провод на внутреннем переключателе, на другую клемму с красным проводом на внутреннем переключателе) теперь подается питание на внешний переключатель. питание независимо от внутреннего переключателя (показано пунктирной линией на схеме)

PS извините, мне следовало добавить, что круг с крестом внутри является символом лампы на всякий случай, если вам интересно, что это такое, а также символ после ламп – это просто символ Земли или обратного пути – неверно, я знаю как это должен быть символ нейтрального провода, но этого будет достаточно для схемы, поскольку она работает таким же образом.

Могу ли я включить 2 лампы от одного переключателя?

Вы можете сделать этот выключатель света проводку в один двумя способами. Наиболее распространенным является последовательное подключение осветительных приборов, соединяя их друг с другом и подсоединяя первый один к переключателю . Другой способ подключить несколько источников света к одному переключателю – подключить их все напрямую к переключателю в конфигурации «домашний , запустить ».

Нажмите, чтобы увидеть полный ответ

Итак, сколько ламп я могу поставить на один выключатель?

Базовая схема на 15 А позволит вам подключить до 1400 Вт нагрузки освещения . Этот может быть одним прибором мощностью 1400 Вт или четырнадцатью приборами мощностью 100 Вт. Вы можете поместить все из на один коммутатор или использовать несколько коммутаторов . Лампы накаливания мощностью 100 Вт гаснут.

Впоследствии возникает вопрос, следует ли подключать фары последовательно или параллельно? Полезно знать: переключатели и предохранители должны быть подключены к через линию (под напряжением) , провод .Подключение электрических устройств и приборов, таких как вентилятор, розетка, лампочек, ламп и т.д., в параллельно является предпочтительным способом вместо проводки серии . Параллельная серия или – Параллельная проводка более надежна, чем серия .

Как соединить таким образом два выключателя света вместе?

1. Шаг 1. Отключите питание цепи.
2. Шаг 2: Установите настенную коробку с двойным переключателем и проложите питающий кабель.
3. Шаг 3. Проложите кабели от настенной коробки до осветительных приборов.
4. Шаг 4. Прикрепите косички к переключателям.
5. Шаг 5: Присоедините провода заземления.
6. Шаг 6: Подключите провода горячего питания.

Может ли один переключатель управлять 2 лампами?

Вещи, которые вам понадобятся. Вы можете захотеть, чтобы управлял двумя лампами с одним выключателем в определенных местах вокруг вашего дома, например, у главного входа или в гараже с двумя отсеками. С помощью некоторых основных инструментов вы, , можете легко , , выполнить подключение самостоятельно, независимо от того, добавляете ли вы светильник к существующей цепи света или добавляете совершенно новую схему.

Сколько лампочек можно поставить на один коммутатор?

Изображение от Dragos Gontariu через Unsplash

Вы когда-нибудь задумывались, сколько источников света можно подключить к одному выключателю? Было бы полезно подключить несколько источников света к одному выключателю на кухне и в обеденной зоне, где требуется множество осветительных приборов для создания необходимой атмосферы. Но сколько светильников можно подключить к одному выключателю?

Количество светильников, которые вы можете установить на выключатель света, зависит от мощности, потребляемой светильниками, и калибра проводов. В некоторых осветительных приборах, например в лампах и светильниках с потолочными вентиляторами, используется несколько лампочек, и они потребляют больше энергии. Большинство электрических цепей в доме рассчитаны на ток от 15 до 20 ампер, поэтому вы можете безопасно подключить от 1400 до 2400 Вт освещения на один выключатель. Этого достаточно для от 23 до 40 ламп по 60 Вт или от 280 до 480 светодиодов по 5 Вт .

Наличие нескольких источников света на одном выключателе было бы отличной функцией для особых мероприятий или тех областей в вашем доме, где требуется более одного источника света.В этой статье вы узнаете, сколько светильников можно поставить на один выключатель, а также как подключить несколько светильников к одному источнику. Безопасность всегда должна быть главной заботой при работе с электричеством в доме. Рекомендуется всегда привлекать профессионала для выполнения любых работ с электричеством.

Если вы хотите найти лучшие светильники, нажмите здесь.

Сколько лампочек нужно включить на один выключатель

Перед подключением нескольких осветительных приборов к одному выключателю важно знать количество потребляемой мощности (ватт) лампочек, ток в цепи и кабель может успешно переносить ток или электроэнергию (источник).

Номинальные параметры выключателя и настенного выключателя

Для цепи на 15 А обычно требуется провод не менее 14 калибра, а для схемы на 20 А требуется провод 12 калибра, идущий к коробке выключателя. Вам также необходимо убедиться, что ваш настенный выключатель имеет надлежащие номинальные ток и напряжение. Некоторые настенные выключатели на 15 ампер рассчитаны только на 120 вольт.

Коммутатор на 15 А может поддерживать 1400 Вт, а коммутатор на 20 А может поддерживать до 2400 Вт. Если бы у вас был прибор, в котором использовались две 60-ваттные лампы, вы могли бы поддерживать 11 таких светильников на одной 15-амперной цепи или 20 таких же светильников на 20-амперной цепи.

Цепи и предохранители серии

Изображение StockSnap через Pixabay

В некоторых цепных светильниках серии, например, в огнях рождественской елки, используются предохранители. Если ток, протекающий через провод, слишком велик для кабеля, от которого питаются лампы, лампочки перегорят.

Предохранители действуют как слабое место в цепи, которое выйдет из строя, если соединение станет слишком горячим. Предохранитель предотвращает возгорание или взрыв лампочек при перегреве кабеля.

Чтобы определить, сколько источников света вы можете направить на один выключатель, вам сначала нужно знать, сколько ватт требуется каждой лампочке. Затем вы можете определить, какие предохранители использовать и какие кабели и провода какого размера использовать, чтобы предохранители и провода не перегревались.

Блок питания на 240 вольт обслуживает большинство домов, и большинство цепей работают на 220 или 120 вольт, поэтому вам нужно будет разделить количество ватт всех лампочек в сумме на величину напряжения, подаваемого в цепь.

Ватт, разделенная на напряжение питания, равняется току предохранителя

Например, если каждая из ваших лампочек потребляет 60 Вт (0,06 киловатт), вам потребуется соответствующим образом отрегулировать провода и предохранитель. Итоговая формула: 60 ​​Вт, разделенные на напряжение 240, что равняется требованию 0,25 А для предохранителя в вилке или выключателе света.

Рождественские елочные светильники, обычно с многочисленными 5-ваттными лампочками, часто поставляются с 5-амперными предохранителями, которые могут поддерживать 240 лампочек при напряжении питания 240 В.

Мощность предохранителя, умноженная на напряжение питания, равна мощности лампы

Вы также можете выполнить этот расчет и в обратном порядке. Если вы уже знаете силу тока предохранителя, который есть у вас под рукой, вы можете умножить напряжение на количество ампер. Это даст вам максимальное количество ватт, которое вы можете подключить к цепи.

Например, если типичный предохранитель на 5 ампер защищает вашу световую цепь, вы можете умножить это значение на напряжение (240), чтобы получить лампочки мощностью 1200 Вт, которые вы можете подключить к цепи с этим предохранителем.

Чтобы узнать больше о том, как безопасно подключать фары последовательно, и рекомендуется ли это, взгляните на «Могу ли я подключать фары последовательно?»

Как подключить несколько источников света к одному выключателю

Изображение Дарья Шевцова via Pexels

Ваш проект может включать несколько источников света в большой кухне или столовой, или вы можете захотеть установить включите серию огней в своем магазине. Как подключить эти светильники к одному выключателю?

Существует два основных способа подключения нескольких источников света к одному переключателю, и инженеры-электрики называют их «гирляндной цепочкой» и «домашним запуском» проводки переключателя (источник).

Приспособления для гирляндного подключения

Вместо последовательного подключения ламп, как в примере с рождественской елкой, гирляндная разводка предполагает параллельную разводку. Последовательное соединение позволяет другим источникам света работать, когда один из них гаснет.

Просто запомните цветовую маркировку: белый – нейтральный, черный – горячий, а оголенный провод – заземление.

Для гирляндного соединения требуется отдельный кабель для прокладки между каждым приспособлением, и вам могут потребоваться более крупные колпачки для ваших проводов, поскольку соединения теперь включают три, а не два провода – те, которые соединяют нагрузку и приспособление друг с другом, и проводка, ведущая к другое приспособление.

Вы можете добавить столько светильников, сколько хотите, при условии, что вы не превысите номинальную мощность выключателя.

Электропроводка переключателя холостого хода

Электропроводка переключателя холостого хода – это место, где вы подключаете каждый светильник непосредственно к переключателю. Преимущество этого метода заключается в том, что вы можете очень легко отсоединять отдельные приспособления, и этот вариант может быть выгодным, если к коробкам приспособлений труднее получить доступ, чем к главной распределительной коробке.

Для проводки выключателя запуска в исходном положении необходимо, чтобы каждая горячая проводка, идущая от выключателя, проходила непосредственно к клемме нагрузки выключателя.Этот метод подключения становится неудобным, когда вы добавляете больше приспособлений, и вам может потребоваться добавить еще одну электрическую коробку, чтобы разместить больше приспособлений.

Как управлять несколькими осветительными приборами с помощью нескольких переключателей

Вы также можете рассмотреть возможность подключения нескольких осветительных приборов к нескольким переключателям света. Было бы полезно включить выключатель света на любом конце лестницы или, например, в комнате (источник).

Для управления осветительными приборами с помощью двух или более переключателей вы также можете подключить дополнительные светильники параллельно с осветительными приборами, которые уже являются частью соединения.

Важно знать, что первая распределительная коробка, коробка, в которой вы устанавливаете осветительный прибор, имеет два трехжильных кабеля, идущих от одной из распределительных коробок, и двухжильный кабель в качестве продолжения к другой распределительной коробке.

Шаги для этого подключения следующие:

Шаг 1: Белый провод трехжильного кабеля, идущий справа, является коммутируемым горячим проводом и должен быть заклеен черной лентой.

Шаг 2: Подсоедините этот трехжильный кабель с черной лентой с помощью гайки к черному проводу двухжильного кабеля и короткому черному жгуту.

Шаг 3: Соедините белый провод трехжильного кабеля слева с помощью гайки с белым проводом трехжильного кабеля, а затем к короткому белому жгуту.

Шаг 4: Теперь подключите черный и белый косички к светильнику.

Шаг 5: В последней распределительной коробке подключите черный и белый провода к осветительной арматуре.

Этот метод подключения вашей цепи полезен для наружного освещения вашей подъездной дорожки, поскольку вы можете установить выключатель света для управления всем освещением на любом конце подъездной дорожки.Вы также можете рассмотреть возможность подключения этого типа цепи на любом конце вашей лестницы.

Обратите внимание, что трехпозиционные переключатели должны находиться на каждом конце, по сравнению с четырехпозиционными переключателями света, которые не нужно подключать ни к одной из сторон.

Вы также можете подключить схему с несколькими источниками света / переключателями без использования ответвления. Сделать это можно с помощью четырехжильного кабеля. В этом случае важно знать, что синий провод – это переключаемый горячий провод, а белый провод – нейтральный провод.

В этой схеме можно подключить столько четырехпозиционных выключателей света и осветительных приборов, сколько вы хотите, в параллельном соединении с обеих сторон – или ни одного. Но чтобы сделать это безопасно, вы должны использовать четырехжильный кабель от первого до последнего огонька.

Четырехпозиционный переключатель света позволяет управлять не только несколькими источниками света с помощью одного переключателя, но также управлять несколькими источниками света в одной комнате с помощью нескольких переключателей на обоих концах комнаты.

Проконсультируйтесь с электриком

Статья, подобная этой, не может охватывать все случаи и нормы, применимые во всех странах и во всех местных муниципалитетах.

По этой причине, а также в целях безопасности вас, вашей семьи и вашего дома перед любыми электромонтажными работами лучше всего проконсультироваться с местным электриком.

Когда речь идет об электричестве, немного знаний может быть смертельно опасным, и не стоит рисковать, просто чтобы сэкономить немного денег.

Заключение.Подключение нескольких источников света к одному выключателю удобно, когда дело доходит до создания правильного освещения для любого большого пространства, и когда вы предпочитаете включать эти огни сразу.

Наличие нескольких выключателей для одного и того же набора светильников также необходимо для разных концов комнаты или лестницы. Основными ограничивающими факторами количества источников света, которые вы можете включить в выключатель, являются номинальный ток цепи и мощность, потребляемая приборами.

Как отремонтировать настенный электрический выключатель

В своем доме вы, вероятно, найдете несколько разных типов переключателей, управляющих осветительными приборами или электрическими розетками.

Существуют однополюсные переключатели, управляющие вещами из одного места, трехпозиционные переключатели, управляющие освещением или розетками из двух мест, а для больших домов или сложных ситуаций можно использовать четырехпозиционный переключатель для управления освещением или розетками из трех или более мест. .

Когда коммутатор перестает «переключаться», пора устранять неполадки и ремонтировать или заменять коммутатор. Прежде чем выполнять какие-либо работы с выключателем, убедитесь, что на электрической панели отключено питание.Вы также можете использовать средство отслеживания цепи, чтобы определить автоматический выключатель или предохранитель, который необходимо отключить.

Теперь давайте рассмотрим некоторые распространенные проблемы и способы их устранения.

Светильник мерцающего света

У вас есть лампочка, которая периодически мигает? Может быть, когда вы проходите мимо или дотрагиваетесь до лампы, или просто, казалось бы, без причины? Решение может быть таким же простым, как затянуть лампочку. Узнайте, как исправить мерцающую лампочку.

Светильник или проводное устройство не работает

Вы пытаетесь понять, почему лампочка, прибор или осветительный прибор не работают, когда вы нажимаете выключатель? Обычно это простое решение вроде перегоревшей лампочки. Это особенно часто бывает, если вы используете ненадежную лампочку CFL. Другие причины могут быть более сложными, например, неисправное устройство или короткое замыкание.

Срабатывает автоматический выключатель или перегорает предохранитель при включении переключателя

Вы включаете выключатель и “POP” срабатывает автоматический выключатель или перегорает предохранитель? Если это так, проблема может быть в чем угодно, от ослабленного провода до короткого замыкания.Короткое замыкание возникает, когда горячий провод (черный провод) касается другого горячего провода или белого нейтрального провода. Обрыв провода в цепи тоже может вызвать эту проблему. Узнайте, как устранить перегрузки выключателя выключателя света.

Том Гриль / Getty Images

Коммутатор нагревается или нагревается или гудит при использовании

Ваш выключатель или розетка теплые или даже горячие на ощупь? Если да, то это может быть очень серьезной проблемой и требует немедленного внимания. Просмотрите эти шаги, чтобы диагностировать возможную проблему.Узнайте, как исправить «горячий» или «гудящий» переключатель диммера (примечание: это не относится к диммерам в режиме диммирования).

Смотреть сейчас: как исправить «горячий» или «гудящий» диммерный переключатель

.
