Содержание

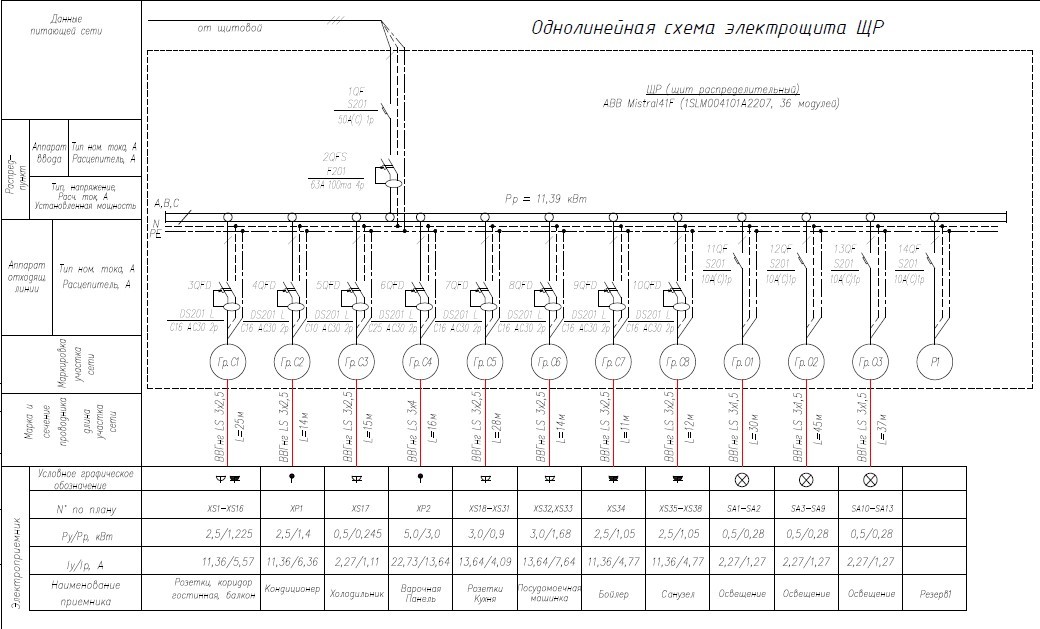

Однолинейная схема электроснабжения: назначение и требования к исполнению Камышин



Проекты электропроводки квартир, офисов, коттеджей  включают в себя великое множество документации, однако, пристального внимания заслуживает однолинейная электрическая схема. Каждому знающему основы электротехники и построения электросхем человеку, лишь взглянув на однолинейный проект, станет ясно, где берет начало запитка объекта, какие защитные и коммутационные устройства применены. На первый взгляд, схема электропроводки может показаться даже незамысловатой. Однако за кажущейся простотой скрывается множество времени и расчетов проектирования электроснабжения, выполнить которые без потери надежности и качества будущей электропроводки под силу только профессионалам.

Требования к графике

Каждый лист проекта электропроводки должен соответствовать стандартам Единой системы конструкторских документов, 1-линейная схема не исключение. При этом название схемы на самом деле не подразумевает наличие одной линии, под «однолинейной» имеется в виду стандартная, упрощенно начерченная схема нескольких линий.

Отсутствие высокой степени детализации объектов обуславливается назначением однолинейной схемы – кратко охарактеризовать принцип строения электрической сети и ее составных частей.

Правила исполнения

При выполнении однолинейных схем электроснабжения требуется указать следующие данные:

  • точку подключения объекта;
  • фирму и наивысший уровень тока вводного аппарата в месте подключения;
  • марку, протяженность и сечение питающего кабеля;
  • наибольший допустимый уровень тока и фирму каждого защитного и коммутационного изделия;
  • данные о коммерческих учетных приборах;
  • предельный уровень внешней нагрузки.

При составлении и заключении договорной документации на поставку электроэнергии именно 1-линейная электрическая схема входит в число главных документов для определения линии раздела элементов электроэнергетической системы между сторонами и границы их эксплуатационной ответственности.

Более того, данные однолинейной схемы электроснабжения используются с целью расчета потерь в цепи до учетных приборов.


Наша компания предоставляет услуги инновационной электролаборатории по всей России.

Звоните (495) 589-58-81 !


Виды электрических схем распределительных сетей



Вступление

Электрические схемы являются базовым документом для проектирования и монтажа электрических схем любого назначения и применения. В этой статье смотрим виды электрических схем распределительных сетей.

О распределительных сетях

Напомню, распределительными сетями называют электрическую сеть от вводного устройства до распределительного электрического щитка. Расположена распределительная сеть между питающей сетью и групповыми сетями потребителей.

Виды электрических схем

Стоит также напомнить, что схема это чертёж, выполненный в условных обозначениях или взаимосвязанных блоков. Схемы, относящиеся к электрическим сетям, называют электрическими.

По типам электрические схемы делят на принципиальные и монтажные. Первые делаются в условных обозначениях и показывают связь между элементами электрической цепи. Вторые, показывают реальное расположение элементов цепи с указанием приёмов и способов монтажа.

По видам электрические схемы могут быть:

  • Схемы первичной и вторичных цепей;
  • Полно линейные и однолинейные;
  • Краткие и развернутые.

Напомню, вид это группа схем с общими признаками. Виды и типы электрических схем пересекаются. Например, схема первичной цепи может быть трехлинейной или однолинейной, принципиальной или развернутой монтажной.

Схемы первичных цепей

Это электрические схемы выработки, преобразования, передачи и распределения электрической энергии. Данные схемы являются основными схемами, показывающими основной поток прохода электрической энергии от источников до потребителей.

Вторичных цепей

Это схемы электрических цепей напряжением до 1000 В. Данные схемы вторичных цепей (ПУЭ Глава 3.4) это схемы управления, сигнализации, контроля, автоматики и релейной защиты электрических установок напряжением до 1 кВ.

Однолинейные

В данных схемах показывается электрооборудование только одной фазы.

Полно линейная схема

Это схема всех трех фаз цепи. Втрое название – трёхфазная схема цепи.

Краткие и развёрнутые схемы

Развернутые схемы отображают функциональные группы электроцепей, например, отдельная схема включения/отключения электрического выключателя.

В дополнение к перечисленным схемам, можно добавить схему кабельных трасс.

Вывод

На практике электромонтажа электрических цепей в домах и квартирах имеют значения однолинейные электрические схемы и краткие схемы силовых цепей и освещения. Развернутые схемы могут быть важны для сборки электрических щитков и монтаже слаботочных цепей.

©elesant.ru

Еще статьи



Похожие статьи

Электрические схемы—си. Схемы электрические – Энциклопедия по машиностроению XXL

Метод основан на том, что выбранная электрическая схема эквивалентна исследуемой системе (металл-лакокрасочное покрытие, погруженное в электролит). Это позволяет экспериментально полученные характеристики Си R рассчитать соответственно выбранной схеме, в которой Си R соединены последовательно с электролитом, и систему можно рассматривать как конденсатор с потерями (утечкой), в которой металл и электролит являются обкладками, а лакокрасочное покрытие — диэлектрической прокладкой. Емкость и сопротивление измеряют на мостах переменного тока (например, типа R = 568, Л = 571 и др.) при трех частотах 500,1000 и 20000 Гц с помощью электролитической ячейки (рис. 52).  
[c.83]

Р-ис. 2.1. Аналоговые электрические схемы (механической колебательной системы с одной степенью свободы. а — по (Первой системе аналогий б — ло второй си стеме аналогий  [c.31] Для компенсации падения напряжения в цепи обмотки возбуждения возбудителе при возрастании тока возбуждения применена схема подпитки возбудителя током узла коррекции, состоящего из трансформатора Г/Си выпрямительного моста. При выходе из строя системы автоматического регулирования возбуждения в электрической схеме предусмотрен аварийный режим, при котором переключателем шунтируются тиристоры управляемого моста УВВ и он работает как обычный неуправляемый выпрямительный мост.  
[c.245]

Принципиальная электрическая схема весового уровнемера для измерения массы материала в бункере с использованием магнитоупругих преобразователей приведена на рис. 20-3-1. Здесь в качестве измерительной схемы используется неуравновешенный мост, где и — постоянные резисторы плеч моста РМП — рабочий магнитоупругий преобразователь КМП — компенсационный магнитоупругий преобразователь — резистор для установки указателя вторичного прибора на начальную отметку В — выпрямитель ВП — вторичный прибор СИ — стабилизатор напряжения. В реальном весовом уровнемере в плече РМП моста находятся четыре последовательно соединенных магнитоупругих преобразователя. В качестве вторичного прибора могут быть использованы рассмотренные выше милливольтметры и автоматические потенциометры (гл. 4).  

[c.570]


Структурная схема электронной системы управления показана на рис. 71, ее электрическая схема и электронный блок — на рис. 72 и 73, а подключение внешних устройств к электронному блоку — на рис. 74. Схема стабилизатора напряжения СИ и НЧН приведена на рис. 5 и 17.  [c.104]

Суммарное выходное сопротивление преобразователя щ, кроме емкостей l и Сч определяется также емкостью Си проходного изолятора и его активным сопротивлением Ra (емкость Си образуется электродами преобразователя на участке а сопротивление обусловлено проводимостью материала изолятора на этом участке), а также емкостью и проводимостью соединительного кабеля. Таким образом, электрическая схема преобразователя имеет вид, изображенный на рис.

14.15,6. Суммарная емкость преобразователя  [c.150]

Все электрические элементы обозначаются в схемах условными графическими изображениями в соответствии с Единой си-  [c.128]

Схема одного из вариантов непрерывного процесса получения фольги показана на рис. 128. В вакуумной камере 1 испаряется жидкий металл 2 и его пары осаждаются на непрерывно движущуюся замкнутую ленту 3. Перед входом ленты в зону конденсации паров на нее наносят тонкий слой вещества из источника 4, которое способствует последующему отделению фольги от подложки, т. е. уменьшает адгезию конденсата, не изменяя его физических свойств. Отделенная ножом 5 готовая фольга 6 проходит через систему шлюзов 7 и вне вакуумной камеры сматывается в рулон 8. Непрерывное движение подложки обеспечивается двумя барабанами 9 с электрическим приводом 10. Тигель 11 с испаряемым металлом нагревается резистивным методом, хотя может быть применен индукционный или электронно-лучевой нагрев.

Длительная работа установки обеспечивается тем, что предусмотрена система непрерывной подачи в тигель испаряемого металла 12. В рассмотренной установке можно получать фольгу из Т1, Та, N1, Си и А1, причем, если в качестве подложки используется лента из нержавеющей стали, то необходимость в предварительном нанесении разделяющего слоя между подложкой и конденсатом отпадает, так как фольга легко отделяется без такого слоя [227 ].  [c.256]

Рассмотрим, какие же практические изменения принесло введение грет 8.417—81. Изымаются из обращения единицы системы СГС, а также единицы магнитной индукции (гаусс), магнитодвижущей силы (гильберт), магнитного потока (максвелл) в напряженности магнитного поля (эрстед), а вводятся, соответственно, единицы тесла, ампер, вебер и ампер на метр. Государственный стандарт допускает к применению наравне с единицами СИ ряд внесистемных единиц энергии (электронвольт) и мощности (вольт-ампер, вар). Существующие государственные эталоны и государственные поверочные схемы полностью предусматривают передачу размера единиц в СИ.

Причем необходимо подчеркнуть, что средства измерений, градуированные в гильбертах (магнитная сила), сантиметрах (электрическая емкость), максвеллах (магнитный поток) и эрстедах (напряженность магнитного поля), вообще не выпускались промышленностью или были мало распространены. Поэтому переход на соответствующие единицы СИ (ампер, вебер и ампер на метр) не вызывает никаких трудностей.  [c.54]

В каждом конкретном случае посредством технологической сИ” стемы станок (с источником питания) —приспособление — инструмент— деталь (СПИД) обеспечивается требуемая взаимосвязь электрического режима с технологическими показателями процесса и, следовательно, реализуется необходимая технологическая схема ЭЭО.  [c.67]

На фиг. 118 приведена электрическая схема декатронного счетчика СИ-2. С катушки L1, помещенной в магнитном поле сварочной машины (в случае машины переменного тока), электрические импульсы поступают на интегрирующий контур, состоящий из сопротивления RI и конденсатора С1. Проинтегрированные импульсы выпрямляются выпрямителем В1 и усиливаются левым по схеме тороидом лампы Л1. Далее импульсы ограничиваются правым триодом лампы Л1 и подаются на сетку лампы Л2, управляющей работой декатрона единиц (ЛЗ). Элементы схемы С6, С7, R11, R12) подобраны таким образом, что импульсы на вторые подкатоды поступают с некоторым запаздыванием относительно импульсов, поступающих на первые подкатоды, что обеспечивает четкую работу декатрона.  [c.178]


Системы автоматического управления могут стро иться с различными системами передач и исполнительных устройств. По роду применяемого носителя энергии си стемы могут быть электрическими, пневматическими, ги дравлическими и смешанными (электропневматически ми, электрогидравлическими и т. д.). Установки неболь шой мощности с быстроходными двигателями целесооб )азно автоматизировать на базе электрических систем Три автоматизации малооборотных двигателей большой мощности, требующих для управления их агрегатами больших усилий, чаше применяют пневматические и гидравлические системы автоматического управления. Исполнительные механизмы управления этих систем получаются компактнее и при их изготовлении не требуются цветные металлы, которые применяются в электрических схемах.  [c.207]

Опробование электрических схем и их подготовка к швартовным испытаниям Судомонтажяый, электромонтажный 3,6 / / / [Ж си  [c.75]

К текущему ремонту, помимо замены изношенных электродов, электрододержателей и других частей сварочного контура, не вызывающей необходимости разборки машины, можно отнести смену деталей электрической, пневматической и механической систем, например, реле, игнитронов, ламп системы управления электромагнитных клапанов, шлангов водяного охлаждения шлангов высокого давления в переносных машинах, манжет пнев матических цилиндров, приводных ремней и т. п., продувку си стемы водяного охлаждения, чистку контактов, мелкие исправле ния в электрической схеме и т. д.  [c.169]

На рис. 3.7 изображена принципиальная электрическая схема КМ с реверсированием разрядного тока в сварочном трансформаторе ТС [1]. Батарея конденсаторов Сн заряжается до напряжения заданного уровня через зарядное устройство V. Разряд батареи Сн на сварочный трансформатор ТС производится путем поочередного включения двух пар тиристоров У51, УЗЗ и У52, У54. Этим достигается реверсирование разрядного тока в трансформаторе ГС, что позволяет избежать намагничивания последнего и благодаря этому использовать сварочный трансформатор значительно меньших габаритов, чем при одностороннем разряде. Так как процесс разряда батареи С носит колебательный характер, что типично практически для всех КМ, то после момента равенства нулю напряжения на батарее Сн ЭДС самоиндукции начинает перезаряжать последнюю напряжением обратного знака. Для батареи электролитических кондеасаторов это недопустимо, и для предотвращения этого применены два шунтирующих тиристора 755 и У156. Если работали тиристоры 81 и У55 и ток в трансформаторе ТС протекал в направлении, указанном сплошной стрелкой, то как только обратное напряжение на батарее Си достигнет нескольких вольт, включится тиристор У)55, так как к его управляющему электроду относительно катода прикладывается положительное напряжение. Тиристор У55 шунтирует на себя весь ток, обуслов-72  [c.72]

Принципиальная электрическая схема силовой разрядной части машины МРК-3201 приведена на рис. 5.4. Разряд батареи конденсаторов Сн на сварочный трансформатор ТС, так же как и перемагничивание последнего, производится при поочередном включении тиристоров 81 и У32. Для предотвращения перезаряда С применяются два шунтирующих тиристора У53 и У84. Предположим, что контактами реле К1 подготовлены к включению тиристорь и У55. Тиристор У81 включается через импульсный трансформатор Т1. При колебательном процессе разряда когда напряжение на батарее Си меняет знак на противоположный и достигает напряжения пробоя стабилитрона УП, равного 24 В, последний пробивается и включается тиристор 1 55. В цепи тиристора проходит обуслов-  [c.98]

После монтажа пластины настраивают н измеряют резонансную частоту и другие параметры эквивалентной электрической схемы (динамическую индуктивность нли динамическую емкость). Измерение резонансной частоты осуществляется соответствующими генераторами до частот 600 кГц — генераторами типа Хегнера свыше 800 кГи — генераторами типа СИ (С1)-метра ([353], т. 2, с. 334). При выборе измерительного генератора и настройке резонансной частоты необходимо также учитывать назначение резонатора — будет он использоваться в цепи последовательного или параллельного резонанса. В случае параллельного резонанса необходимо также определить величину параллельной емкости.  [c.515]

Поясним сущность указанного препятствия. Оно связано с желательным для специалистов по акустике подходом к анализу электрических систем. Мы, ко- нечно,. напишем уравнения, описывающие поведение” механоакустических систем, которые, собственно, и являются, предметом нашего исследования. Но основные. усилия мы будем тратить не на их конкретное решение, а на то, чтобы.указать, исходя из некоторых правил соответствия, электрическую систему, уравнения для которой тождественны уравнениям исследуемой нами механоакустической системы. Такую электрическую систему называют эквивалентной схемой. Взаимосвязи и поведение электрических схем очень хорошо изучены. Поэтому,. если указана. эквивалентная схема, то в большинстве случаев можно без, ее повторного расчета сразу, практически в уме, составить представление о ее характеристиках. Если после этого применить упомянутые правила соответствия в обратную сторону, от электрической к механоакусти-ческой системе, то можно сделать заключения об интересующих нас характеристиках” последней. Такой способ рассуждения, заключающийся в использовании заранее известных-данных об электрических системах для анализа и проектирования мёханоакусти-ческих систем, обычно называют электроакустическим. Из сказанного ясно, что решающий пункт, определяющий успех указаньюго метода анализа, заключается в установлении эквивалентности уравнений поведения механоакустической и электрической си-  [c.44]

С высоким пусковым моментом, большим числом включений в час и регулироианием сио- рости Двигатели постоянного тока последовЭ тельного или смешан кого возбуждения, иногда с искусственными схемами соединения обмоток, а также системы с регулируемым напряжением 1ЮСтоя иного тока Механизмы подъема и передвижения кранов S большой производитель- ности и точности, вело- 1 могательные металлур- i гические механизмы, 1 электрическая тяга  [c. 126]


На раннем этапе деятельности МЭК основное внимание уделялось разработке международных нормативно-технических документов на изделия сильно-точной техники и общетехнических стандартов (терминология, системы единиц, графические обозначения и т. п.). Отработанная МЭК система единиц была в последующем положена в основу электрических единиц системы СИ. В период между первой и второй мировыми войнами МЭК разработано 25 рекомендаций по единицам измерения, графическим обозначениям для схем сильточной аппаратуры, высоковольтной коммутационной аппаратуре, цоколям и патронам, осветительных ламп и т. п. Первое издание международного электротехнического словаря (1938 г.) содержало определения 1800 терминов на восьми языках.  [c.163]

Расположение органов управления электропоезда ЭД9М показано на рисунке 1.3. На рисунке 1.4 показано расположение органов управления на пульте и на задней стенке кабины электропоезда ЭД9Т. Пульт управления в кабине машиниста выполнен из отдельных блоков, в каждом из которых аппараты скомпонованы по их назначению. Соединение электрических цепей блоков со схемой поезда осуществляется штепсельными разъемами типа ШР, установленными на блоке Ш, находящемся под пультом в средней части. Там же расположен блок Р, на котором установлены резисторы полупроводниково-коммутаторных ламп, для обеспечения помехоустойчивости. Перед машинистом на пульте установлен контроллер машиниста 1КУ.040 с реверсивной рукояткой. Слева от контроллера расположен блок К с основными выключателями управления движением поезда. На блоке К установлены выключатели для включения питания дверей, для управления токоприемником, Отпуск тормозов , Восстановление защиты , Отключение ВБ , Песочницы , тяги (КТ), Пуск СИО (системы ССЗ-И), а также тумблеры включения освещения и кабины. Справа от контроллера находится блок А, на котором расположена аппаратура управления АЛСН (кнопка бдительности, кнопка КП для проверки АЛСН, переключатель ДЗ для установки времени между нажатиями кнопки бдительности на участках без автоблокировки). Над блоком А расположен блок Д с тумблерами управления автоматическими дверями. Управление дверями может осуществляться машинистом или помощником. Для этого кроме выключателей в блоке Д, в рабочем тамбуре на каркасах шкафов № О и № 1 установлены блоки ДБ.  [c.5]


Схемы электрические – Энциклопедия по машиностроению XXL

Рассмотрим пример типовой принципиальной схемы электрического оборудования металлорежущего станка (рис. 236).  [c.313]

Если наименование состоит из нескольких слов, то на первом месте должно быть имя существительное, например Схема электрическая принципиальная  [c.159]

Наименование схемы определяется ее видом и типом, например Схема электрическая принципиальная .  [c.255]

Шифр схемы состоит из буквы, определяющей ее вид и цифры, обозначающей ее тип, например схема электрическая принципиальная — ЭЗ схема электрическая соединений — Э4.[c.255]


Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяет данное изд ие и его состав. За основные конструкторские документы приняты для детали — чертеж детали, для сборочных единиц, комплексов и комплектов — спецификация. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию, например сборочный чертеж, различные схемы (электрические, гидравлические, кинематические), технические условия и др. Конструкторские документы составных частей изделия в основной комплект документов изделия не входят.  [c.161]

На рис. 11.35, показана условно, так как поле схемы на зоны не разбито.)  [c.348]

Если в состав изделия входят элементы разных видов, то на него разрабатывают несколько схем одного типа соответствующих видов (например, схему электрическую принципиальную и схему пневматическую принципиальную) или одну комбинированную схему (например, схему электро-пневматическую принципиальную).[c.250]

Наименование объединенной схемы определяют видом схемы и сочетанием типов схем (например, схема электрическая соединений и подключения).  [c.251]

СХЕМА ЭЛЕКТРИЧЕСКАЯ ФУНКЦИОНАЛЬНАЯ  [c.184]

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ  [c.185]

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ С ПОВТОРЯЮЩИМИСЯ УСТРОЙСТВАМИ  [c.186]

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ИЗДЕЛИЯ НА МИКРОСХЕМАХ  [c.187]

СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ  [c.188]

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ОБЩИЕ  [c.190]


Рис. 5. Схема электрическая расположения обмотки
Рис. 5. Пример схемы электрической проводки на плане помещения. Примеры условных сокращений и надписей на планах проводок
Вид и тип схемы отражены в коде обозначения документа, например схема электрически принципиальная имеет код ЭЗ (Э – вид – электрическая, 3 – тип -принципиальная).[c.400]

Источник питания Схема электрическая принципиальная  [c.492]

Заполнить основную надпись обозначение – шрифтом 7, наименование -шрифтом 5 (указаны в левом верхнем углу задания), под наименованием написать Схема электрическая принципиальная шрифтом 3,5.  [c.508]

Эквивалентные схемы электрических подсистем. Эквивалентные схемы таких подсистем практически совпадают с их принципиальными схемами, заменяются только сложные радиокомпоненты их схемами замещения, а также могут быть учтены паразитные элементы монтажа.  [c.84]

Провода, жгуты, кабели, жилы кабелей обозначают порядковыми номерами в пределах изделия. Провода, жгуты и кабели нумеруют отдельно. Жилы кабелей нумеруют в пределах кабеля. Если на принципиальной схеме электрическим цепям присвоены обозначения, то всем проводам и жилам кабелей присваивают эти же обозначения. Номера проводов и жил кабелей на схемах проставляют, как правило, около обоих концов изображений. Номера кабелей проставляют в окружностях, помещенных в разрывах изображений кабелей вблизи мест разветвления жил. Номера жгутов проставляют на полках линий-выносок около мест разветвления проводов. Номера групп проводов проставляют около линий-выносок.  [c.366]

Можно построить трехмерную схему электрического поля, созданного системой неподвижных зарядов. Каждой точке пространства мы приписываем вектор, имеющий абсолютную величину и направление напряженности электрического поля Е. Может быть, будет яснее, если сказать, что мы приписываем каждой точке тройку чисел, представляющих собой величины составляющих этого вектора Ех, Еу, Ег. Такая схема называется векторным полем.  [c.115]

Для питания электрической дуги во всех типах плавильно-заливочных установок применяют постоянный ток. Переменный ток не обеспечивает стабильности горения дуги. Она гаснет в периоды, когда величина напряжения близка к нулю. В схеме электрической дуги постоянного тока катодом служит расходуемый электрод, а анодом – ванна жидкого металла. Такую схему называют схемой прямой полярности. Плавка электрической дугой прямой полярности обеспечивает более высокую температуру наплавляемого металла. Электрическая дуга стабильна и устойчива, если в зоне горения дуги поддерживается давление 13 – 13,3 Па.  [c.306]

На рис. 7.32, б показана принципиальная схема модели ЭГДА, выполненной по аналогии А. Можно видеть, что эта модель построена по схеме электрического моста, одной из ветвей которого служит плоский проводник, моделирующий область течения, а во вторую включен реохорд Р. В диагональ моста включен гальванометр Г, регистрирующий наличие в ней тока. Один конец диагонали представляет собой подвижный контакт ПК реохорда, а второй — тонкий щуп Щ, которым можно прикоснуться к любой точке области течения. Для нахождения какой-либо эквипотенциали (линии равного электрического потенциала) следует, зафиксировав контакт ПК, перемещать щуп по области течения до тех пор, пока гальванометр Г не покажет отсутствие тока в диагонали моста. Это будет означать, что электрические потенциалы на обоих концах диагонали равны. Затем, перемещая щуп, надо найти все точки, имеющие тот же потенциал. Соединяя эти точки плавной 268  [c.268]


Рис. 2.9. Схема электрического контура с Р (1).
Наименование схемы определяегся ее видом и типом, папример, схема гидравлическая принципиальная, схема электрическая функциональная и т.п. Шифр схемы, входящий в состав ее обозначения, состоит из буквы, определяющей вид схемы, и цифры, обозначающей ее тип. Например, схема гидравлическая принципиальная имеет шифр ГЗ, схема электрическая структурная – ЭI.  [c.266]

В Европе в 1969 г. была организована Ассоциация по газоохлаждаемым реакторам-размножителям (GBR) из специалистов семи промышленных фирм и представителей научно-исследовательских центров 15 стран Европы в целях оценки и сравнения технико-экономических характеристик реакторов БГР и БН [10]. В результате было выбрано две конструкции твэлов стержневые со стальной оболочкой для реактора GBR-1 и микротвэлы с керамическим покрытием для реакторов GBR-2 и GBR-3. В качестве исходного варианта была выбрана двухконтурная схема электрической мощностью  [c.34]

Примеры образования кода схемы схема гидравлическая соединений — Г4 схема электрогидропневмокинематическая принципиальная — СЗ схема электрическая соединения и подключения — ЭО.  [c.251]

Для изделия, в состав которого входят элементы разных видов, разрабатывают несколько схем еоответствующих видов одного типа (например, схема электрическая принципиальная и схема гидравлическая принципиальная) или одну комбинированную схему, содержащую элементы и связи разных видов.  [c.350]

Типы схем. В зависимоети от основного назначения схемы подразделяются на следующие типы, которые обозначают цифрами структурные — I функциональные — 2 принципиальные (полные) — 3 соединений (монтажные) — 4 подключения — 5 общие — 6 расположения — 7 прочие — 8 объединенные — 0. Например, схема гидравлическая принципиальная — ГЗ, схема электрическая соединений — Э4.  [c.350]

Рис. 44. Г идростатнческое нивелирование (а) с установкой на 1д>ане (А) прибора (в) и схема электрической регистрации (г)
Лингвистическое обеспечение схемотеинического уровня проектирования ОЭП уже сложилось существуют пакеты прикладных программ для проектирования оптических схем, электрических схем для выполнения конструкторских работ и каждый из эти4 пакетов имеет свой входной язык. Более подробно это математическое обеспечение описано в гл. 6. Здесь же проведем анализ структур этого обеспечения и покажем структуру лингвистического обеспечения систе отехннческого уровня проектирования ОЭП.  [c.135]

Пусть требуется решить задачу нестационарной теплопроводности в полуограниченном теле при одномерном температурном поле, используя названный метод. Схема электрической цепи полуогра-ниченного тела (рис. 6.11, а) представлена на рис. 6.11, б. Начало цепи в точке соответствует границе исследуемого тела, в данном случае наружной поверхности наконец, цепь в точке Р соответствует п-щ слою тела, если по условию задачи последний слой, в котором требуется найти температуру, будет иметь номер п—1.  [c.99]

Пусть требуется реишть задачу нестационарной теплопроводности в полуограниченном теле при одномерном температурном поле, используя названный метод, Схема электрической цепи полуограниченного тела (рис. 23.12, а) представлена на рис. 23.12,6. Начало цепи в точке соответствует границе исследуемого тела, в данном случае наружной поверхности нако-  [c.249]

Рис 39 Схема электрического моста для измерения импеданса полимерного покрытия Z/, Z – нмпедансы плеч электрического моста Zj – регулируемый импеданс Z4 – импеданс электрохимической ячейки О осциллограф Г – генератор переменной частоты  [c.65]

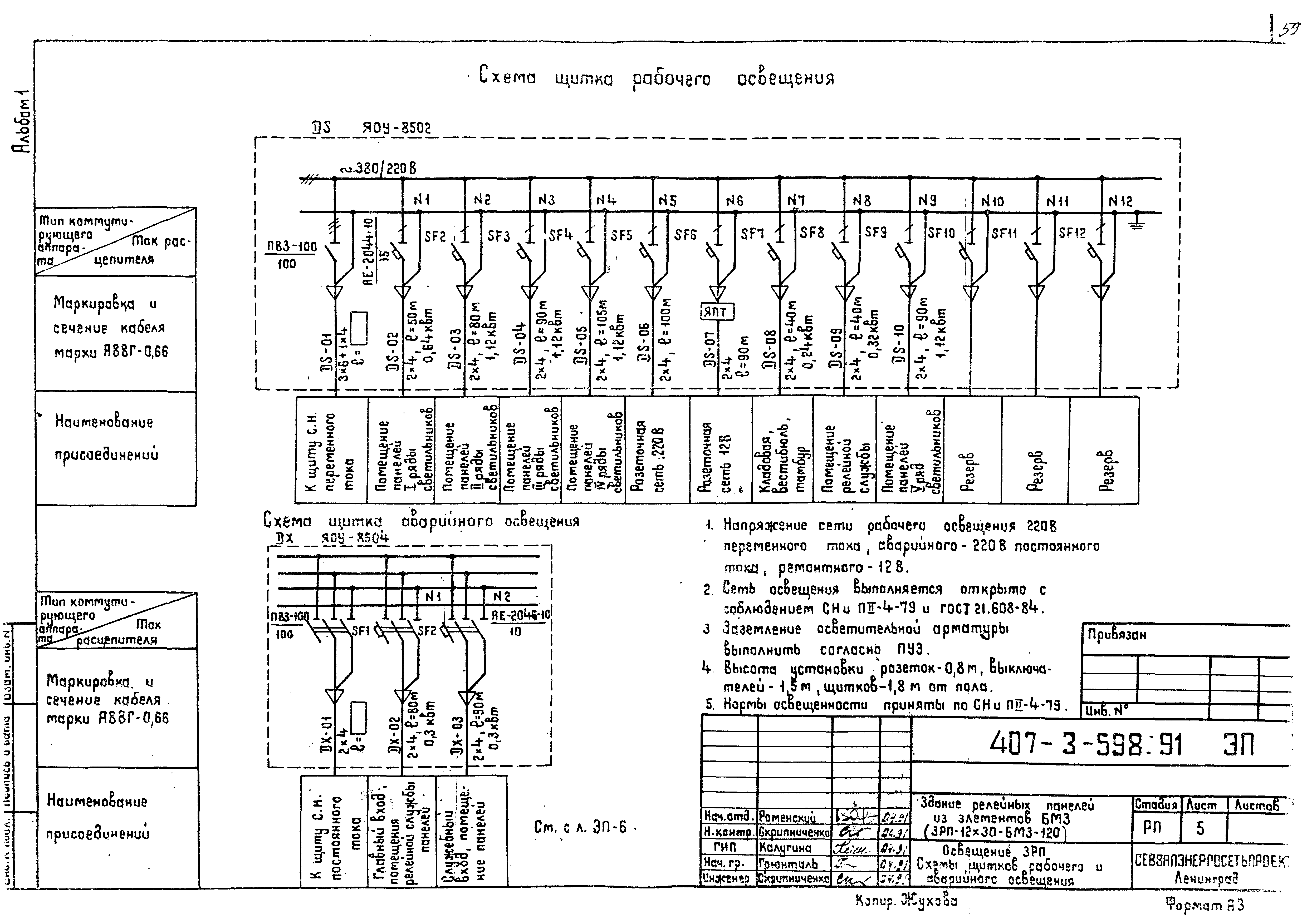

Оформление однолинейных схем внутреннего освещения

Однолинейные схемы (принципиальные схемы питающей и распределительных сетей, магистральных и групповых щитков освещения) внутреннего электрического освещения должны оформляться в соответствии с ГОСТ 21. 608-2014 «Правила выполнения рабочей документации внутреннего электрического освещения». Данный ГОСТ заменяет ГОСТ 21.608—84 и принят в таких странах как: Российская Федерация, Республика Беларусь, Республика Казахстан, Молдова и Таджикистан.

Скачать готовые принципиальные схемы освещения по ГОСТ 21.608-2014 можно пройдя по ссылке.

В Украине принят ДСТУ Б А.2.4-24:2008 СПДБ. «Внутрішнє електричне освітлення. Робочі креслення».

Приведенные ниже требования по оформлению однолинейных схем освещения приняты в соответствии с ГОСТ 21.608-2014.

Боковик для однолинейных схем питающей и распределительных сетей рекомендуется оформлять по форме 4.

Боковик для однолинейных схем магистральных и групповых щитков освещения рекомендуется оформлять по форме 5, по данной форме допускается указывать не все, а только необходимые данные.

Данный ГОСТ 21.608-2014 допускает заполнение боковика для однолинейных схем по другим формам, но при условии что будут указаны все технические данные в соответствии с формой 4 и 5.

Примеры оформления однолинейных схем освещения представлены на рисунке Г.1 для питающей и распределительной сети и на рисунке Д.1 для схемы группового щитка освещения.

Допускается однолинейные схемы питающей и распределительной сети для многоэтажных зданий выполнять по этажам, пример оформления представлен в приложении Е.

Поясняющие надписи на схеме оформляются в соответствии с приложением Ж.

Что бы избавить Вас от поисков данных нормативных документов, выкладываю их в архиве.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Основная разница между линейной и нелинейной схемой

Основное различие между линейной и нелинейной схемой

Линейная цепь

Проще говоря, линейная цепь — это электрическая цепь, в которой параметры цепи (сопротивление, индуктивность, емкость, форма волны, частота и т. д.) постоянны. Другими словами, цепь, параметры которой не изменяются в отношении тока и напряжения, называется линейной цепью.

По сути, слово «линейный» буквально означает «вдоль прямой линии».Как следует из названия, линейная цепь означает линейные характеристики между током и напряжением, что означает, что ток, протекающий через цепь, прямо пропорционален приложенному напряжению.

Если мы увеличим приложенное напряжение, то ток, протекающий по цепи, также увеличится, и наоборот. Если мы нарисуем кривую выходной характеристики схемы между током и напряжением, она будет выглядеть как прямая линия (диагональ), как показано на рис. (1).

Обратитесь к закону Ома, где мы признаем, что:

«Если приложенное напряжение увеличивается, то ток также увеличивается (при неизменном сопротивлении).

Но это не всегда так. Вот почему мы используем P=VxI вместо V=IxR (в Transformer)

.

Другими словами,

В линейной схеме выходной отклик схемы прямо пропорционален входному. Простое объяснение приведенного выше утверждения:

в электрической цепи, в которой приложенное синусоидальное напряжение с частотой «f», выходной сигнал (ток через компонент или напряжение между двумя точками) этой цепи также является синусоидальным с частотой «f».

 Нажмите, чтобы увеличить изображение

Линейная цепь и ее характеристическая кривая показаны на рис. (1) ниже.

Примеры линейных цепей и линейных элементов
  • Сопротивление и резистивная цепь
  • Катушка индуктивности и индуктивные цепи
  • Конденсатор и емкостные схемы

Нелинейная цепь

Нелинейная цепь представляет собой электрическую цепь, параметры которой варьируются в зависимости от тока и напряжения.Другими словами, электрическая цепь, в которой параметры цепи (сопротивление, индуктивность, емкость, форма волны, частота и т. д.) непостоянны, называется нелинейной цепью.

Если мы нарисуем кривую выходной характеристики цепи между током и напряжением, она будет выглядеть как изогнутая или изогнутая линия, как показано на рис. (2).

 Нажмите, чтобы увеличить изображение



Нелинейная цепь и ее характеристическая кривая показаны на рис. (2) ниже.

Примеры нелинейных цепей и нелинейных элементов
  • Диод
  • Транзистор
  • Трансформатор
  • Железное ядро ​​
  • индуктор (при насыщении сердечника)
  • и любая схема, состоящая исключительно из идеальных диодов
  • Транзистор
  • Трансформатор
  • и индуктор с железным сердечником называется нелинейной схемой.

Решение линейных и нелинейных схем

Решение нелинейной схемы несколько сложнее, чем решение линейной схемы.Линейную схему можно решить с помощью простых методов и научного калькулятора. При решении нелинейных схем требуется много данных и информации.

Но в настоящее время, благодаря агрессивным технологическим изменениям и модернизации, мы можем очень легко моделировать и анализировать с выходными кривыми как линейные, так и нелинейные схемы с помощью инструментов моделирования цепей, таких как PSpice, MATLAB, Multisim и т. д.

Вы также можете прочитать:

Linear Circuit — обзор

13.8 Симулятор цепей Advanced Design System и его применимость к коммутируемому классу E

Симулятор схем Advanced Design System (ADS) Keysight, представляющий комплексный симулятор линейных и нелинейных схем в частотной и временной областях. Его можно использовать непосредственно для моделирования и симуляции работы усилителей мощности класса E с переключаемым режимом. Это можно сделать с помощью механизмов моделирования переходного процесса, огибающей и гармонического баланса.

На рис. 13.38 показана схема моделирования идеальной параллельной схемы класса E во временной области.Активное устройство представлено переключателем, управляемым напряжением, с сопротивлением в выключенном состоянии 1 МОм и небольшим конечным сопротивлением во включенном состоянии, значение которого, как правило, можно варьировать. Входной источник представляет собой источник напряжения с последовательностью импульсов, заданной с дискретными временными шагами, используемый в симуляторах огибающей и переходных процессов. Использование источника импульсов с дискретным временем, в отличие от стандартного источника импульсов, может гарантировать отсутствие временного дрожания на фронте импульса из-за асинхронной дискретизации формы сигнала путем моделирования с фиксированным интервалом времени.Время моделирования значительно меньше, чем период прямоугольной волны.

Рис. 13.38. Настройка моделирования для поддержания режима класса E во временной области.

Для моделирования схемы во временной области в шаблон моделирования добавлен имитатор переходных процессов. Время останова 20 с выбрано для нормированной частоты 1 Гц, достаточной для выхода на установившийся режим для моделируемой рабочей частоты, нормированной на единицу, как показано на примере осциллограмм переключающего напряжения (а) и б) ток нагрузки, показанный на рис. 13.39. Катушки индуктивности и конденсаторы не имеют потерь, а добротность нагруженного последовательного резонансного контура Q L выбрана равной 20. Уравнения измерения MeasEqn включают условия, когда напряжение переключения V_sw и его производная по напряжению V_sw_der должны принимать нулевые значения в момент непосредственно перед включением переключателя. КПД рассчитывается в 19-м + 20-м периоде, поскольку произведения мгновенного тока и напряжения интегрируются по этим двум периодам и делятся на два.Функция «интегрировать» автоматически работает с непостоянными временными шагами в результатах моделирования переходных процессов. Термин «индекс_переключателя» — это количество (индекс) точек моделирования за 19 с, момент включения переключателя, тогда как термин «индекс_переключателя-1», следовательно, представляет собой точку моделирования непосредственно перед включением переключателя.

Рис. 13.39. Переходная характеристика напряжения переключателя и тока нагрузки.

После того, как симуляция переходного процесса перешла в установившийся режим, результаты симуляции для оптимальных параметров сети нагрузки класса E с параллельной схемой рассчитываются по уравнениям.(6.79)–(6.81) в главе 6 демонстрируют идеальные формы сигналов напряжения и тока класса E. Симулятор оптимизации, добавленный к шаблону моделирования, показанному на рис. 13.38, необходим для оптимизации параметров сети нагрузки путем варьирования их коэффициентов для неидеального переключателя с конечным сопротивлением во включенном состоянии. Оптимизация выполняется для сведения к нулю значений напряжения переключения и производной напряжения.

На рис. 13.40 показан набор осциллограмм напряжения (а) и тока (б) переключателя с коэффициентом заполнения (или коэффициентом), равным 0.5, полученный для условий нулевого напряжения и производной по напряжению путем изменения коэффициента нагрузки сопротивления переключателя от 0,01 до 0,21 с шагом 0,02. Общее время моделирования для процессора с частотой 1,6 ГГц составляет 1,2 часа. В этом случае пиковые значения напряжения и тока являются наименьшими для максимальных значений сопротивления ключа во включенном состоянии, а напряжение насыщения становится значительным, что приводит к снижению выходной мощности и КПД. Выходная мощность и КПД падают примерно на 45% и 39% соответственно, когда соотношение r sat / R достигает значения 0.15, как показано на рис. 13.41А. Это достигается при увеличении емкости на 29% и уменьшении индуктивности на 29%, как показано на рис. 13.41Б. При r сат / R = 0,1 КПД равен 73,4%.

Рис. 13.40. Оптимальные формы сигналов класса E с параллельным подключением и конечным сопротивлением во включенном состоянии.

Рис. 13.41. Оптимальные параметры по сравнению с сопротивлением во включенном состоянии.

Однако условия нулевого напряжения класса E и нулевой производной напряжения становятся неоптимальными для конечных значений сопротивления в открытом состоянии. Это означает, что более высокая эффективность может быть достигнута, когда эти условия класса E отличны от нуля. Следовательно, перед включением ключа на конденсаторе присутствует некоторое напряжение. Поддерживая переходное время переключения почти нулевым и оптимальные параметры сети нагрузки, можно наблюдать разряд этого напряжения в виде всплеска тока. На рис. 13.42 показаны кривые напряжения ( a ) переключателя и тока ( b ) в зависимости от нормированного сопротивления насыщения переключателя r sat / R L , изменяющегося от 0.05 до 0,3 с шагом 0,05. Здесь более высокие пики соответствуют меньшим значениям r sat / R L , а затем уменьшаются с большими значениями r sat / R L . В результате для r сат / R = 0,1 КПД равен 75,7 %, что на 2,3 % больше, чем в номинальном случае; для r сат / R = 0,15 КПД равен 67,2%, что на 6. на 2% больше, чем в номинальном корпусе. Это означает, что при нормированном сопротивлении насыщения r sat / R , равном или меньшем 0,1, имеет смысл использовать номинальные значения параллельной цепи нагрузки сети класса Е, так как это значительно упростит расчет. всю процедуру проектирования (без оптимизации), а эффективность будет близка к теоретически достижимому максимуму.

Рис. 13.42. Параллельные сигналы класса E с конечным сопротивлением во включенном состоянии.

Рис.13.43 показана схема моделирования идеальной параллельной схемы класса E в частотной области. Использование частотной области позволяет выполнять всю процедуру моделирования намного быстрее, чем во временной области, и может занять несколько секунд. Однако, поскольку количество гармонических составляющих не бесконечно, формы сигналов моделирования и численные результаты для оптимальных параметров сети нагрузки не столь точны. В этом случае источник входного сигнала изменяется и представляет собой источник напряжения с разложением в ряд Фурье периодической прямоугольной волны, используемой в симуляторе гармонического баланса. Порядок гармоник выбран равным 100. Процедура оптимизации может применяться в отношении эффективности как параметра оптимизации. Поскольку время моделирования очень короткое, количество итераций может быть значительно увеличено для большей точности. На рис. 13.44 показаны осциллограммы напряжения (а) и тока (б) переключателя, полученные для оптимальных параметров параллельной сети нагрузки класса Е. В отличие от моделирования во временной области, здесь более плавные переходы между положениями, когда переключатель включен и выключен, и наоборот.Тем не менее, для r sat / R = 0,01 эффективность равна 96,9 %, что лишь примерно на 0,1 % меньше, чем при моделировании во временной области.

Рис. 13.43. Настройка моделирования для поддержания режима класса E в частотной области.

Рис. 13.44. Номинальные сигналы переключателя класса E с параллельной схемой.

Ручной линейный столик

9066-КОМ-М Стальные ступени со скрещенными роликоподшипниками Ручной линейный столик, перекрестный ролик, 12. 7 мм, M2,5, M4, M6, без базовой пластины 373 €

9066-КОМ-М Стальные ступени со скрещенными роликоподшипниками Ручной линейный столик, перекрестный ролик, 12.7 мм, M2,5, M4, M6, без опорной плиты

9066-Х-М Ручной линейный столик, перекрестный ролик, 12,7 мм, M2,5, M4, M6 €430

9066-Х-М Ручной линейный столик, перекрестный ролик, 12.7 мм, М2,5, М4, М6

9066-ХУ-М Линейный столик XY, с перекрестными роликами, ход 12,7 мм, M2,5, M4, M6 775 €

9066-ХУ-М Линейный столик XY, перекрестный ролик, 12. Ход 7 ​​мм, M2,5, M4, M6

9066-XYZ-L-M Линейный столик XYZ, с перекрестными роликами, 12,7 мм, M2,5, M4, M6, для левшей 1 251 евро

9066-XYZ-L-M Линейный столик XYZ, перекрестный ролик, 12.7 мм, M2.5, M4, M6, для левшей

9066-XYZ-М Линейный столик XYZ, с перекрестными роликами, ход 12,7 мм, M2,5, M4, M6

2 недели

1 251 евро

9066-XYZ-М Линейный столик XYZ, перекрестный ролик, 12. Ход 7 ​​мм, M2,5, M4, M6

Линейные и нелинейные элементы Примеры, свойства, использование

Эй, в этой статье мы собираемся обсудить линейные и нелинейные элементы. По характеру протекания тока через элементы при напряжении на них электрические или электронные элементы делятся на два типа – 1. Линейный элемент 2. Нелинейный элемент. Здесь мы узнаем примеры, свойства или характеристики, а также использование или приложения.

Что такое линейный элемент?

Линейные элементы – элементы, через которые протекание тока изменяется линейно с изменением приложенного к ним напряжения. Это можно понять, наблюдая за графиком напряжение-ток линейного элемента. График напряжение-ток линейного элемента всегда представляет собой прямую линию. Эта прямая линия показывает, что увеличение тока прямолинейно увеличению напряжения.


Примеры линейных элементов

Резистор является лучшим примером линейного элемента.Конденсатор и индуктор также являются примерами линейного элемента.

Свойства линейных элементов

1. Линейные элементы подчиняются закону Ома.

2. Зависимость напряжение-ток линейная.

3. График напряжение-ток прямой.

4. Линейные элементы подчиняются теореме суперпозиции.

5. Ток через линейные элементы будет равномерным.

Применения и использование линейных элементов

Основная функция линейных элементов – противодействовать протеканию тока, накапливать электрическую энергию или преобразовывать электрическую энергию в другую форму.Таким образом, линейные элементы используются для ограничения тока, фильтрации, хранения и преобразования энергии.

Что такое нелинейный элемент?

Нелинейные элементы – элементы, через которые протекающий ток не изменяется линейно при изменении приложенного к ним напряжения. Это можно лучше понять, наблюдая за графиком напряжение-ток нелинейного элемента. График напряжение-ток нелинейного элемента не является прямой линией, как линейный элемент, в большинстве случаев он экспоненциальный. Эта экспоненциальная линия указывает на то, что увеличение тока не изменяется линейно или равномерно с увеличением приложенного напряжения.


Примеры нелинейных элементов

PN-переход Диод является лучшим примером нелинейного элемента. Как правило, все полупроводниковые устройства, такие как BJT, FET, можно назвать примерами нелинейных элементов.

Свойства нелинейных элементов

1. Как правило, нелинейные элементы не подчиняются закону Ома.

2. Зависимость напряжения от тока нелинейна.

3. График напряжения тока не является прямой линией, в большинстве случаев это прямая линия.

4. Нелинейные элементы не подчиняются закону Ома.

5. Ток, протекающий через нелинейные элементы, может быть неравномерным.

Применения и использование нелинейного элемента

Основная функция нелинейного элемента заключается в управлении протеканием через него тока. Вот почему вы можете видеть, что большинство линейных элементов управляются по току. Так или иначе, нелинейные элементы используются в качестве источника тока, управления током, выпрямления, управления частотой.

Разница между линейными и нелинейными элементами

1. Ток, протекающий через линейный элемент, однороден, но ток, протекающий через нелинейный элемент, неоднороден.

2. Линейные элементы подчиняются закону Ома, а нелинейные элементы не подчиняются закону Ома.

3. Основной функцией линейного элемента является противодействие протеканию тока или накоплению или преобразованию энергии, тогда как основной функцией нелинейного элемента является управление протеканием тока при различных условиях, применяемых к нему.

4. Зависимость напряжение-ток является линейной для линейного элемента, тогда как зависимость напряжение-ток не является линейной для нелинейного элемента.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений. .

Добавить комментарий

Ваш адрес email не будет опубликован.
