Как из электронного трансформатора сделать блок питания
Как из электронного трансформатора сделать блок питания
Электронные трансформаторы являются простым сетевым импульсным блоком питания. Это самый дешевый блок питания. Зарядное устройство для телефона стоит дороже.
Кажется, что сделать импульсный блок питания из электронного трансформатора достаточно просто: поставить на выход выпрямительный мост, сглаживающий конденсатор, при необходимости стабилизатор напряжения и подключить нагрузку. Однако это не совсем так.
Дело в том, что преобразователь не запускается без нагрузки или нагрузка не достаточна: если к выходу выпрямителя подключить светодиод, разумеется, с ограничительным резистором, то удастся увидеть, лишь только одну вспышку светодиода при включении.
Чтобы увидеть еще одну вспышку, потребуется выключить и включить преобразователь в сеть. Чтобы вспышка превратилась в постоянное свечение надо подключить к выпрямителю дополнительную нагрузку, которая будет просто отбирать полезную мощность, превращая ее в тепло.
Если для нагрузки необходимо напряжение более, чем 12В, которое выдают электронные трансформаторы потребуется перемотка выходного трансформатора, хотя есть и менее трудоемкий вариант.
Вариант изготовления импульсного блока питания без разборки электронного трансформатора

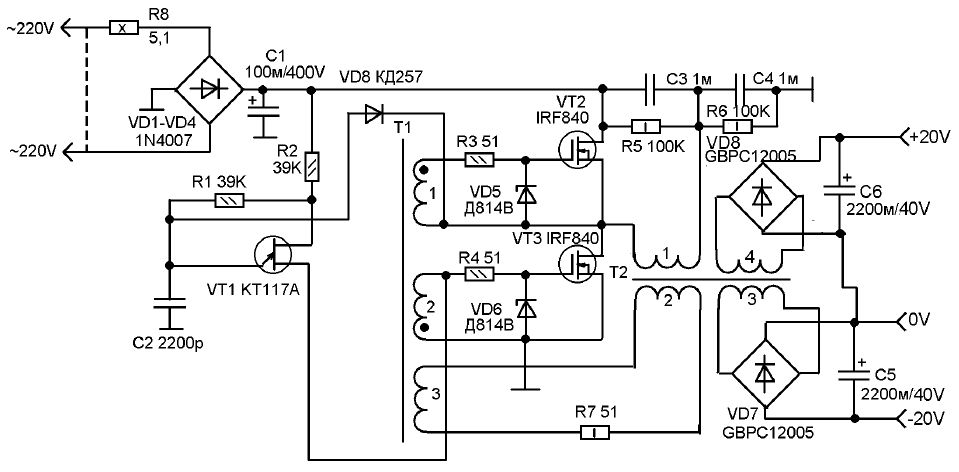

Схема такого блока питания показана на рисунке 1.

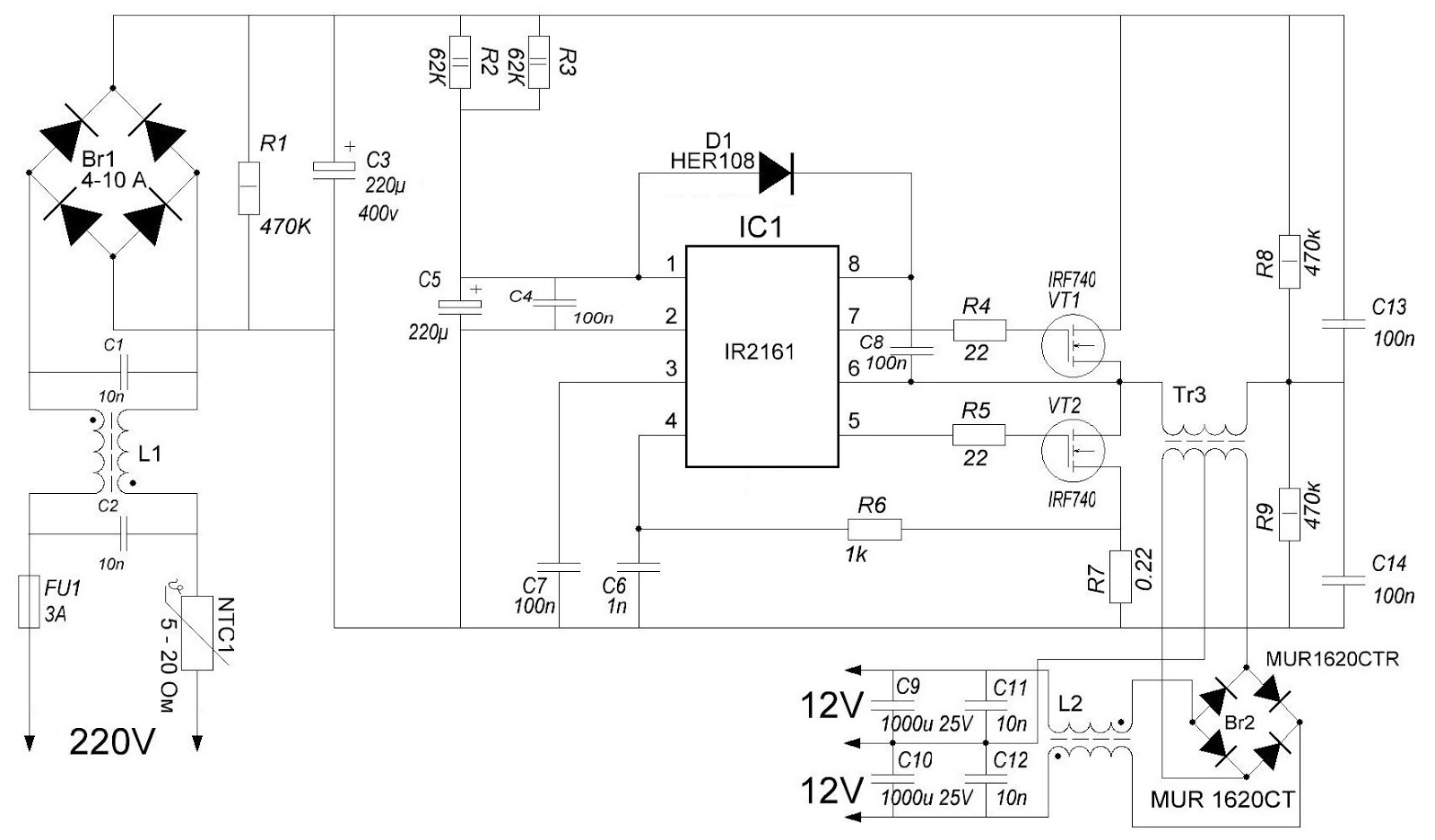

Рисунок 1. Двухполярный блок питания для усилителя
Блок питания изготовлен на основе электронного трансформатора мощностью 105Вт. Для изготовления такого блока питания понадобится изготовить несколько дополнительных элементов: сетевой фильтр, согласующий трансформатор Т1, выходной дроссель L2, выпрямительный мост VD1-VD4.
Блок питания в течение нескольких лет эксплуатируется с УНЧ мощностью 2х20Вт без нареканий. При номинальном напряжении сети 220В и токе нагрузки 0,1А выходное напряжение блока 2х25В, а при увеличении тока до 2А напряжение падает до 2х20В, что вполне достаточно для нормальной работы усилителя.
Согласующий трансформатор Т1 выполнен на кольце К30х18х7 из феррита марки М2000НМ. Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,8мм, сложенного вдвое и свитого жгутом. Вторичная обмотка содержит 2х22 витка со средней точкой, тем же проводом, также сложенным вдвое. Чтобы обмотка получилась симметричной, мотать следует сразу в два провода – жгута. После обмотки для получения средней точки соединить начало одной обмотки с концом другой.
Также самостоятельно придется изготовить дроссель L2 для его изготовления понадобится такое же ферритовое кольцо, как и для трансформатора Т1. Обе обмотки намотаны проводом ПЭВ-2 диаметром 0,8мм и содержат по 10 витков.
Выпрямительный мост собран на диодах КД213, можно применить также КД2997 или импортные, важно лишь, чтобы диоды были рассчитаны на рабочую частоту не менее 100КГц. Если вместо них поставить, например, КД242, то они будут только греться, а требуемого напряжения получить от них не удастся. Диоды следует установить на радиатор площадью не менее 60 – 70см2, используя при этом изолирующие слюдяные прокладки.
Электролитические конденсаторы C4, C5 составлены из трех параллельно соединенных конденсаторов емкостью по 2200 микрофарад каждый. Обычно так делается во всех импульсных источниках питания для того, чтобы снизить общую индуктивность электролитических конденсаторов. Кроме этого полезно также параллельно им установить керамические конденсаторы емкостью 0.33 – 0,5мкФ, которые будут сглаживать высокочастотные колебания.
На входе блока питания полезно установить входной сетевой фильтр, хотя будет работать и без него. В качестве дросселя входного фильтра использован готовый дроссель ДФ50ГЦ, применявшийся в телевизорах 3УСЦТ.
Все узлы блока монтируют на плате из изоляционного материала навесным монтажом, используя для этого выводы деталей. Всю конструкцию следует поместить в экранирующий корпус из латуни или жести, предусмотрев в нем отверстия для охлаждения.
Правильно собранный источник питания в наладке не нуждается, начинает работать сразу. Хотя, прежде чем ставить блок в готовую конструкцию следует его проверить.
Для этого на выход блока подключается нагрузка – резисторы сопротивлением 240Ом, мощностью не менее 5Вт. Включать блок без нагрузки не рекомендуется.
Еще один способ доработки электронного трансформатора
Случаются ситуации, что хочется применить подобный импульсный блок питания, но нагрузка оказывается очень «вредной». Потребление тока либо очень мало, либо меняется в широких пределах, и блок питания не запускается.
Подобная ситуация возникла, когда попытались в светильник или люстру со встроенными электронными трансформаторами, вместо галогенных ламп поставить светодиодные. Люстра просто отказалась с ними работать. Что же делать в таком случае, как заставить все это работать?

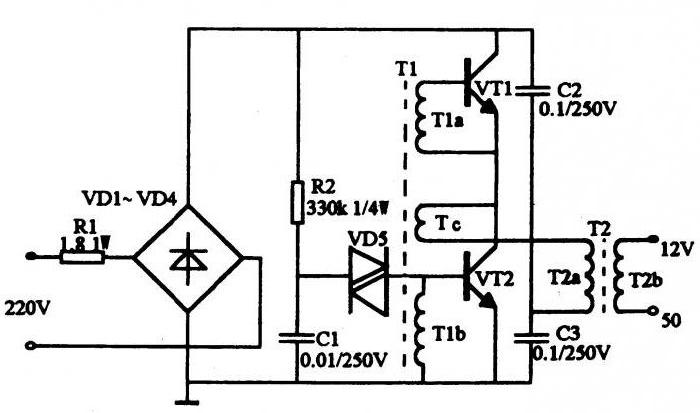

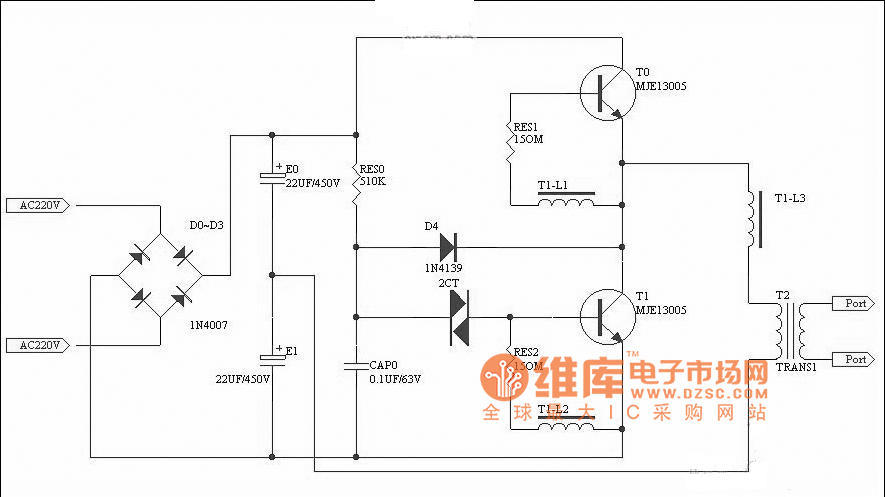

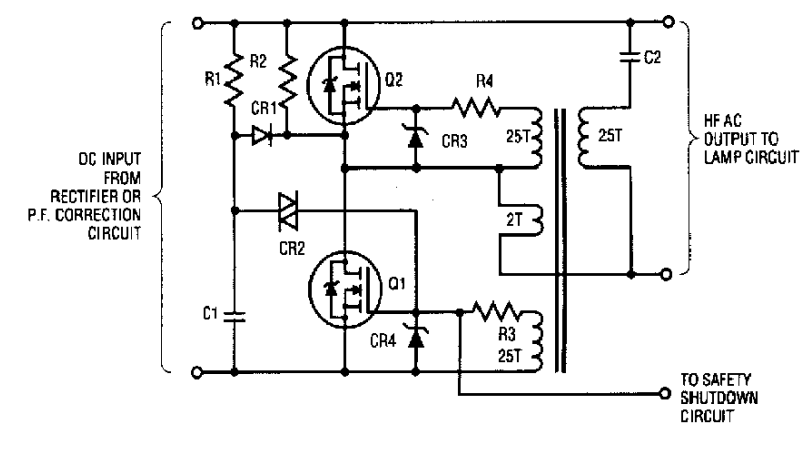

Чтобы разобраться с этим вопросом давайте, посмотрим на рисунок 2, на котором показана упрощенная схема электронного трансформатора.

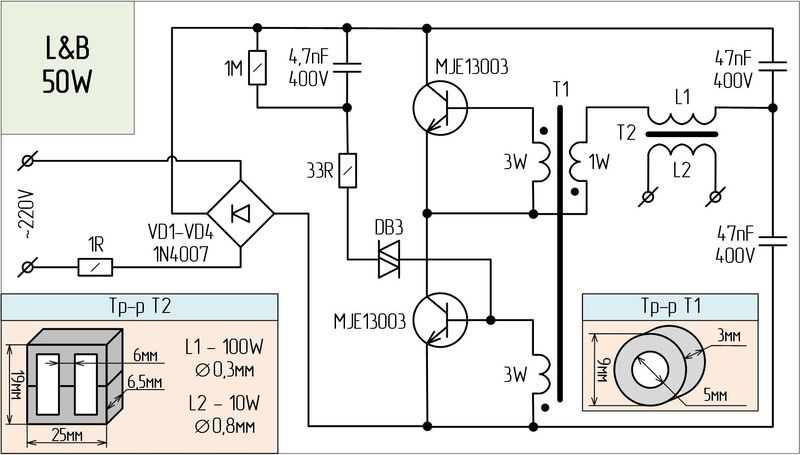

Рисунок 2. Упрощенная схема электронного трансформатора
Обратим внимание на обмотку управляющего трансформатора Т1, подчеркнутую красной полосой.
Эта обмотка обеспечивает обратную связь по току: если тока через нагрузку нет, или он просто мал, то трансформатор просто не заводится. Некоторые граждане, купившие это устройство, подключают к нему лампочку мощностью 2,5Вт, а потом несут обратно в магазин, мол, не работает.
И все же достаточно простым способом можно не только заставить работать устройство практически без нагрузки, да еще и сделать в нем защиту от короткого замыкания. Способ подобной доработки показан на рисунке 3.

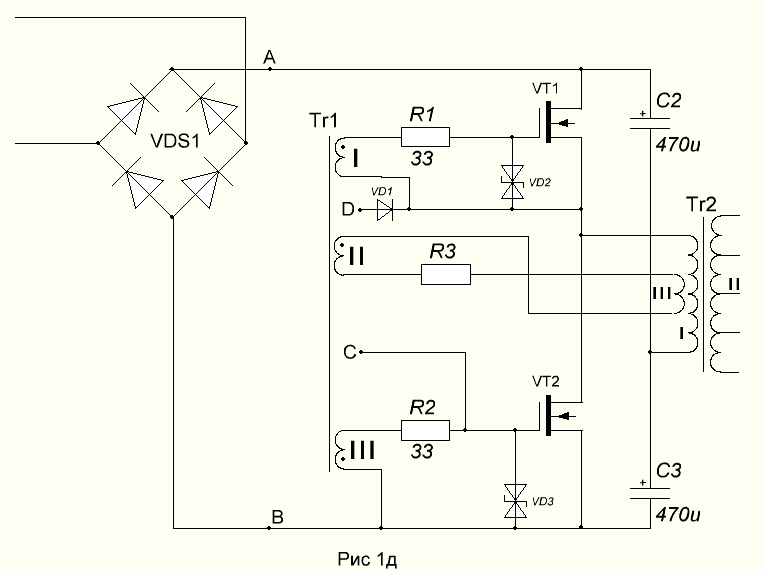

Рисунок 3. Доработка электронного трансформатора. Упрощенная схема.
Для того, чтобы электронный трансформатор мог работать без нагрузки или с минимальной нагрузкой следует обратную связь по току заменить обратной связью по напряжению. Для этого следует убрать обмотку обратной связи по току (подчеркнутую красным на рисунке 2), а вместо нее запаять в плату проволочную перемычку, естественно, помимо ферритового кольца.
Далее на управляющий трансформатор Тр1, это тот, который на маленьком кольце, наматывается обмотка из 2 – 3 витков.
Резистор в цепи обратной связи подбирается в пределах 3 – 10Ом, мощностью не менее 1Вт. Он определяет глубину обратной связи, которая определяет ток, при котором произойдет срыв генерации. Собственно это и есть ток срабатывания защиты от КЗ. Чем больше сопротивление этого резистора, тем при меньшем токе нагрузки будет происходить срыв генерации, т.е. срабатывание защиты от КЗ.
Из всех приведенных доработок, эта, пожалуй, самая лучшая. Но это не помешает дополнить ее еще одним трансформатором как в схеме по рисунку 1.
Ранее ЭлектроВести писали, что “ДТЭК Одесские электросети” к концу 2021 построит новую высоковольтную подстанцию закрытого типа класса напряжения 110/20 кВ (Одесса, микрорайон Чубаевка).
По материалам: electrik.info.
Каталог радиолюбительских схем.
Как стабилизировать «электронный трансформатор» Каталог радиолюбительских схем. Как стабилизировать «электронный трансформатор»
Как стабилизировать «электронный трансформатор»
А.Е. Шуфотинский г. Кривой Рог
РА 1’2010
Как известно, «электронный трансформатор» оправдывает свое название. Величина эффективного напряжения на выходе почти линейно зависит от входного напряжения, и этот факт не позволяет использовать возможности низковольтных нагрузок в полной мере, в том числе и галогеновых ламп, но это поправимо.
В схему самого «электронного трансформатора» на выходе сетевого моста нужно добавить оксидный конденсатор С доп (рис.1) емкостью (в микрофарадах) примерно соответствующей мощности будущего устройства (в ваттах). Если мощность будущего устройства больше мощности исходного, то желательно заменить транзисторы более мощными и снабдить их радиаторами. Индуктивность L1 представляет собой катушку из нескольких витков обмоточного провода на ферритовом стержневом магнитопроводе диаметром 4.
Напряжение устройства без обратной связи должно быть примерно вдвое больше необходимого стабилизированного, а величина последнего ограничена только способностями быстродействующих диодов.
В роли «электронного трансформатора» может выступать преобразователь отработанной энергосберегающей лампы или электронный балласт (известно, что колбы у них выходят со строя значительно чаще), причем мощность последней может быть много меньше мощности будущего блока питания, надо только заменить резонансный дроссель трансформатором и установить (если нужно) транзисторы на радиаторы, а конденсатор С доп там уже есть.

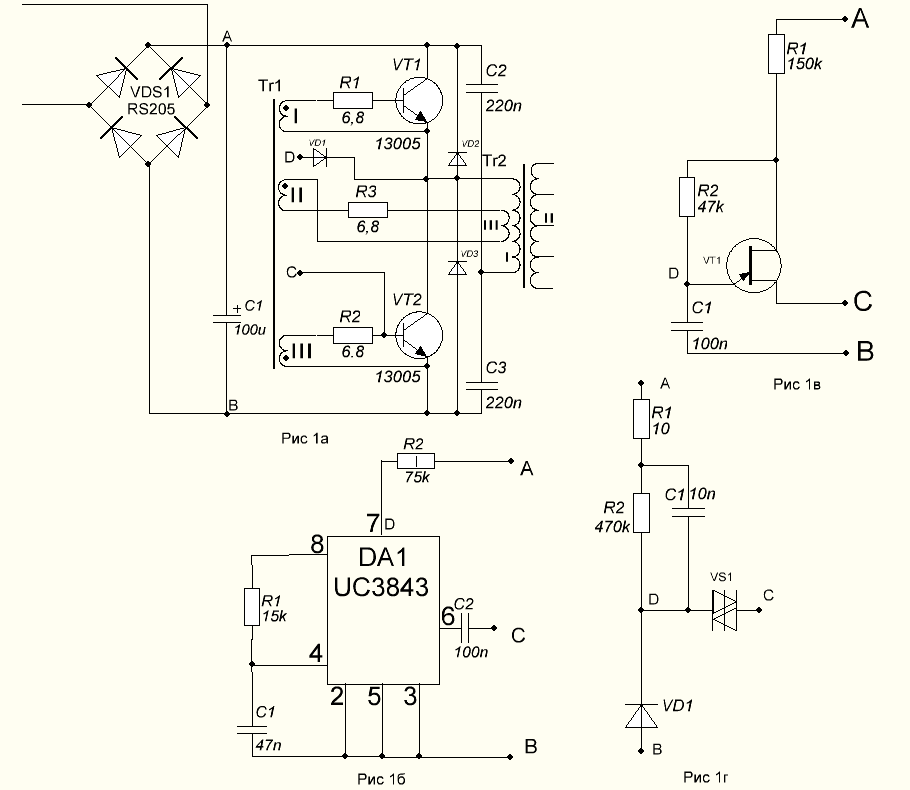

Первый способ – внешняя стабилизация (рис.1). Компенсация изменения напряжения на выходе от входного напряжения и величины нагрузки производится с помощью симисторного регулятора. При мощности устройства не более 100 Вт, можно обойтись без симистора VS1, подключив фазовый регулятор DA1 непосредственно в разрыв сетевого провода, а при использовании «начинки» от лампы, нет необходимости в термисторе TR1.
Магнитопроводом трансформатора может служить ферритовое кольцо, ферритовый горшок или магнитопровод ТВС (без зазора).Негативом устройства является его недостаточное быстродействие, которое зависит, в первую очередь, от емкости СЗ, но если использовать стабилизатор в качестве зарядного устройства (и как стабилизатор тока, и как стабилизатор напряжения – для ускоренной зарядки аккумуляторов) или как источник высокого напряжения (для люстры Чижевского), то этот недостаток не мешает. Надо заметить, что конденсатор СЗ довольно критичная деталь – при недостаточной емкости устройство ведет себя непредсказуемо и даже возбуждается, а при большой – заметно «тормозит», при наладке, возможно, понадобится зашунтировать его резистором величиной несколько килоом.

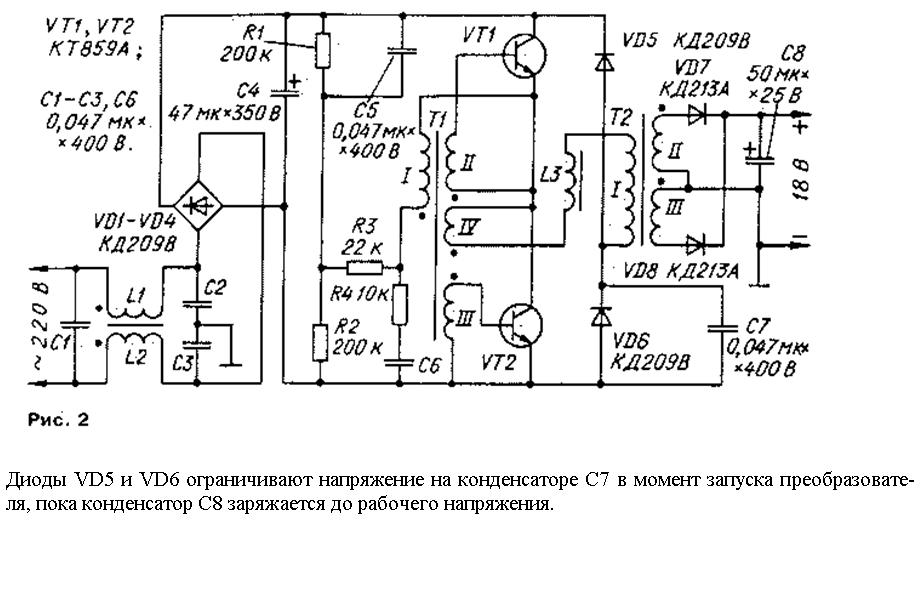

Второй способ – внутренняя стабилизация (рис.2). Обратная связь вводится непосредственно в «электронный трансформатор»: на магнитопровод управляющего трансформатора Т1 наматывают дополнительную обмотку из , 4-6 витков (как правило, место для этого есть), которую подключают к основным электродам оптронного симистора, а сигнал обратной связи (аналогично вышеописанной схеме) подают на фотодиод симистора. Можно для этой цели применить и обычный симистор, но у него заметная асимметричность входной характеристики, поэтому требуется тщательный подбор прибора.

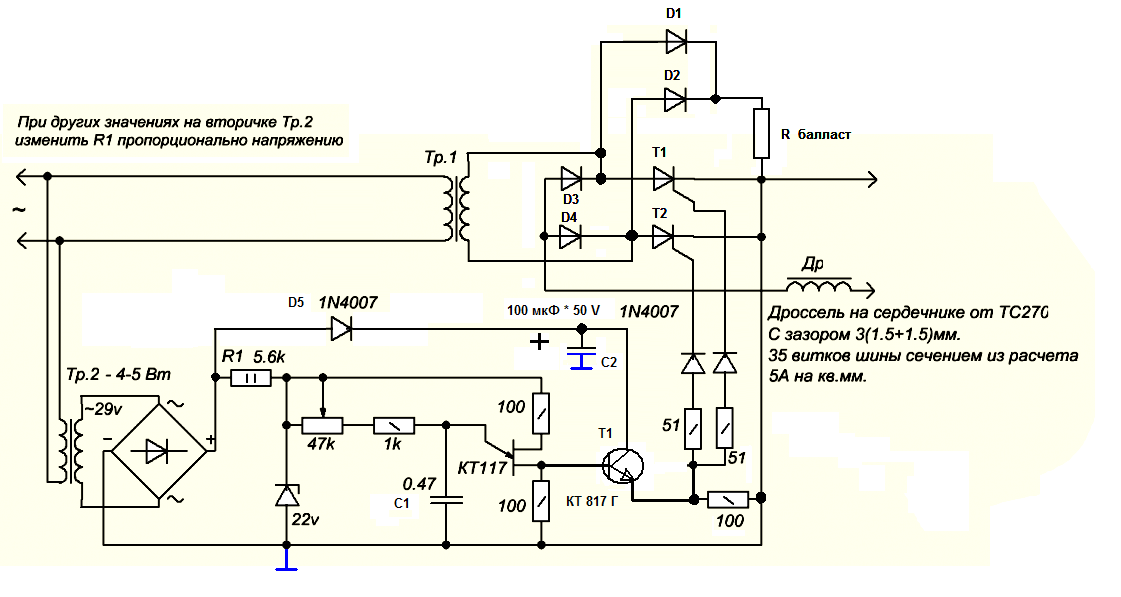

Третий способ (рис.3). Вместо симистора лучше использовать пару встречно-последовательно-включенных полевых транзисторов со встроенными диодами.
Описанные схемы обладают весьма высокой стабильностью, как по питающему напряжению, так и по току нагрузки. Для построения многоканальных блоков питания эти схемы тоже подходят: один канал (питающий самые ответственные каскады) контролируем обратной связью, а остальные (даже очень мощные) «пляшут» вокруг него.
Если мощность будущего блока питания невелика, вместо термистора ТR1 можно использовать ставшие ненужными резонансные дроссели из схем энергосберегающих ламп, которые, кроме ограничения зарядного тока, вместе с конденсаторами С1 и С2 (рис.2) послужат фильтрами радиопомех.

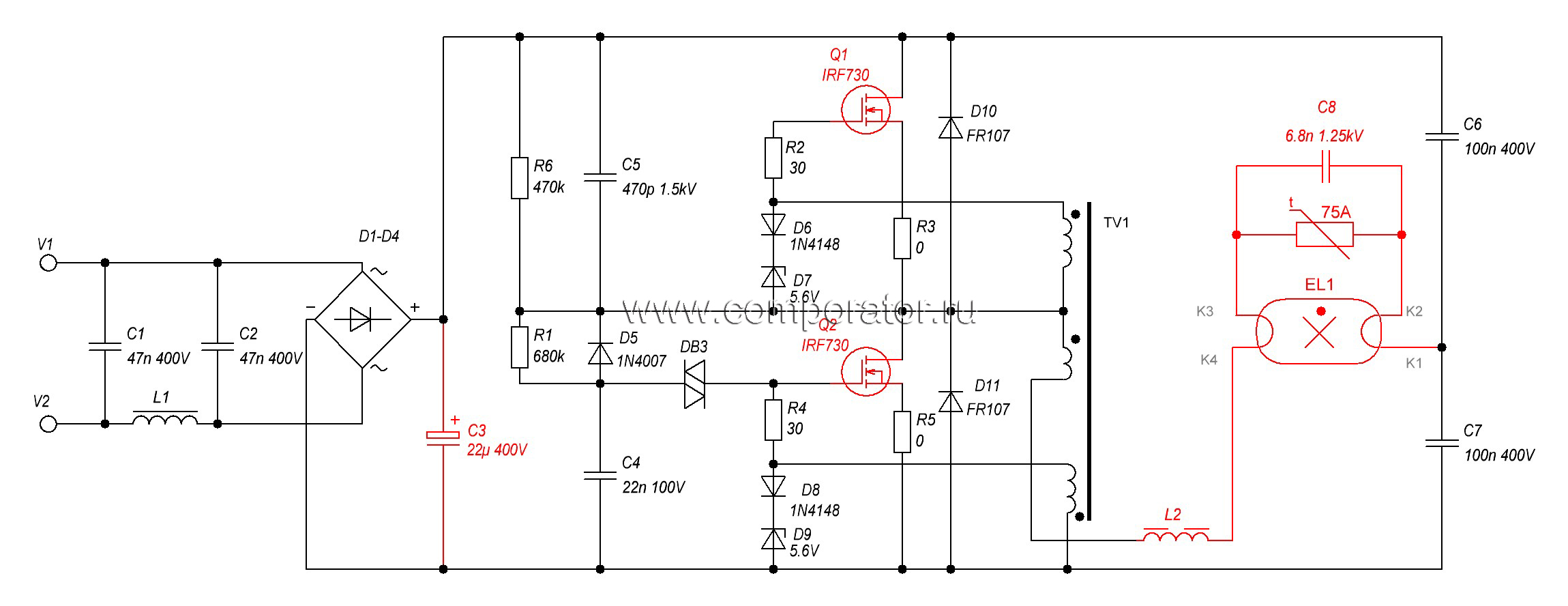

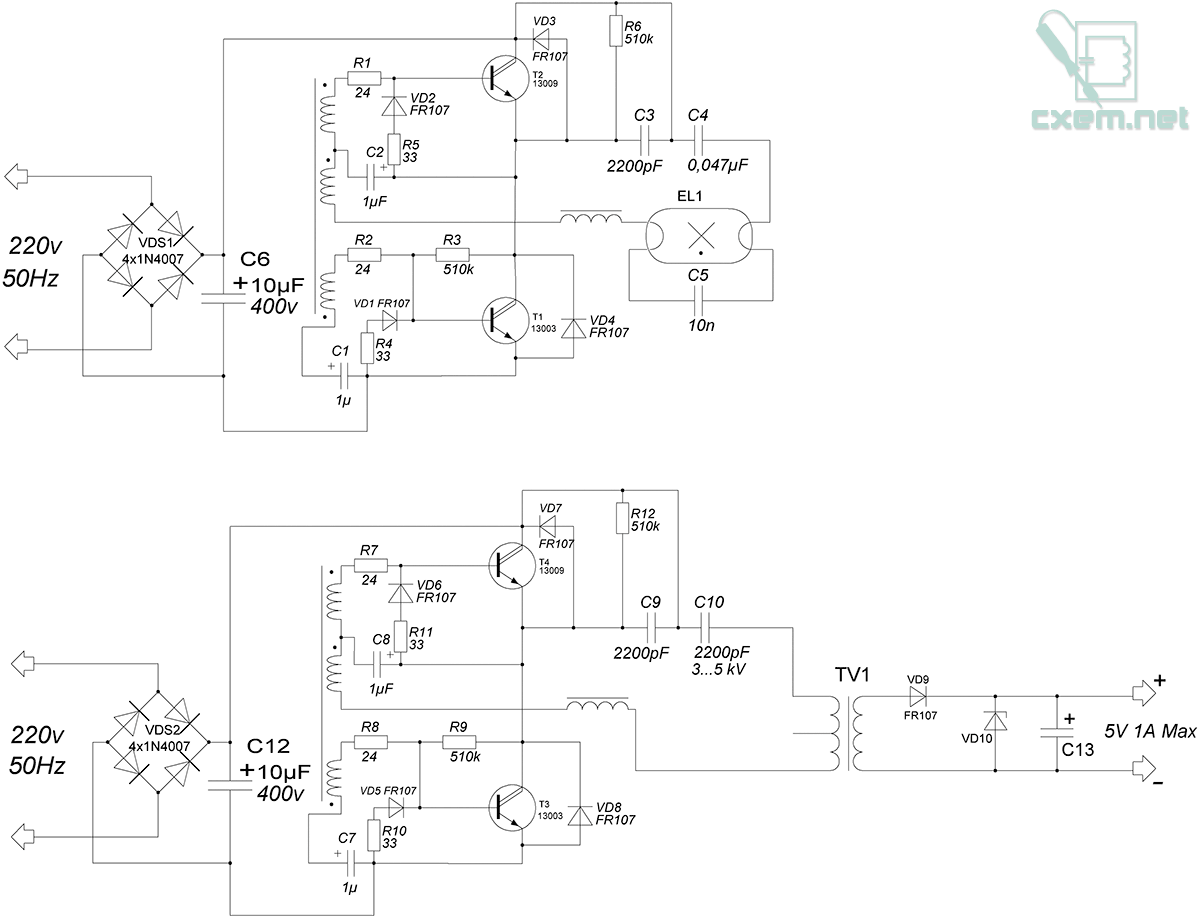

Все схемы электронных трансформаторов и электронных балластов строятся по схемам с обратной связью по току, поэтому их нельзя использовать с минимальной нагрузкой, так как они не запускаются. Чтобы использовать модернизированные схемы с малой нагрузкой, нужно организовать обратную связь по напряжению (рис.4), используя ту же обмотку управляющего трансформатора и намотав дополнительную обмотку (3-6 витков) на силовой трансформатор. В этом случае, кроме расширения возможностей блока питания, появляется очень ценное качество устройства – защита от перегрузок и коротких замыканий на выходе – при резком уменьшении напряжения на вторичных обмотках трансформатора срываются колебания автогенератора. После устранения нарушения, устройство, как правило, возобновляет свою работу автоматически.
Первое включение устройства необходимо производить при выведенном потенциометре обратной связи – движок внизу (по схеме), через лампу накаливания 220 В/25 Вт. Если лампа не
загорится в полный накал, то все в порядке – можно включать без нее (если источник маломощный, то лампа светиться не должна вообще).

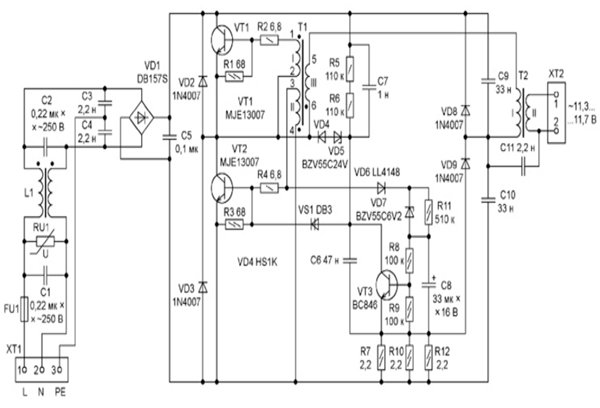

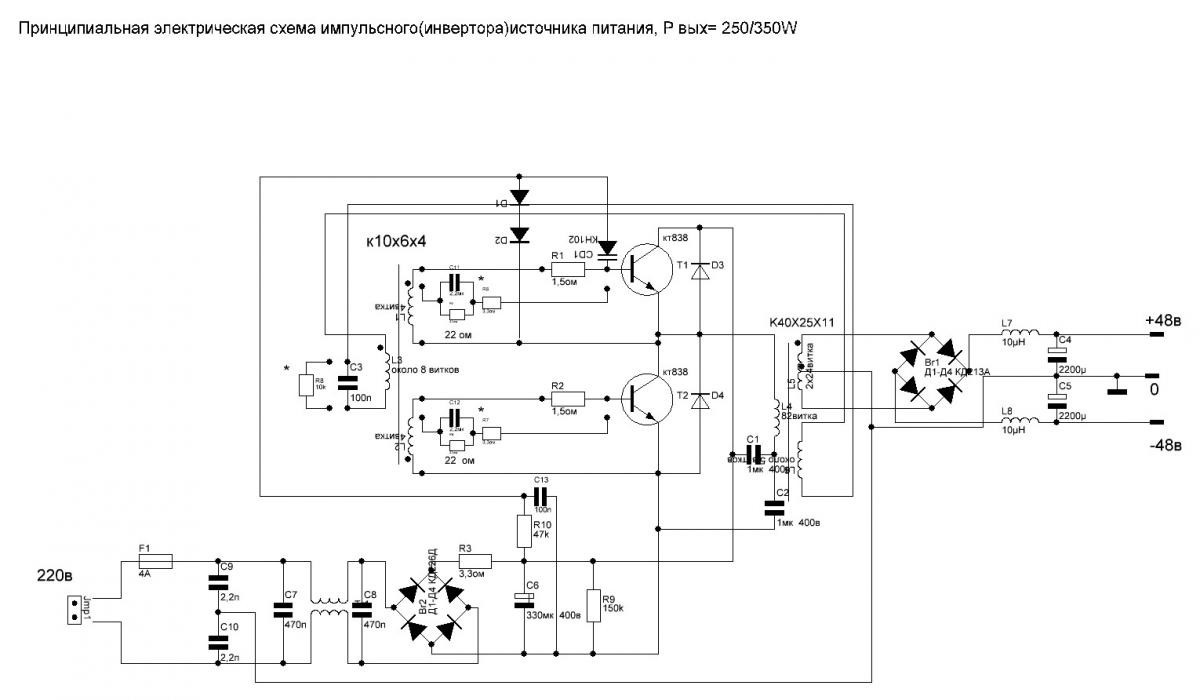

На рис.5 показана практическая схема мощного (порядка 200 Вт, что далеко не предел) блока питания, основой которого служит электронный трансформатор мощностью всего 50 Вт.
Заменены только диодный мост, транзисторы и тороидальный трансформатор более мощными. Транзисторы установлены на радиаторы с площадью поверхности 100 кв. см каждый, диодная спарка – на радиаторе с площадью поверхности 200 см2. На схеме не отображен второй канал (не регулируемый), который можно назвать условно стабилизированный. Цепочка R7C7 служит для защиты от перенапряжения при отсутствии нагрузки. С помощью подстроенного резистора R6 производят точную установку выходного напряжения.
Входной дроссель L1 представляет собой 5 витков спаренного изолированного гибкого провода, намотанного на ферритовом кольце с наружным диаметром 12 мм. Трансформатор Т1 намотан на ферритовом кольце с наружным диаметром 10 мм и содержит соответственно 3, 3, 9 и 5 витков монтажного изолированного провода. Трансформатор Т2 намотан на магнитопроводе от ТВС-110ПЦ15 (без зазора), первичная обмотка содержит 50 витков гибкого изолированного провода сечением 0,5 кв. мм. Вторичные обмотки тоже можно намотать гибким изолированным проводом подходящего сечения (в данном случае – 2×4 и 7 витков провода сечением 2,5 кв. мм). С тем же успехом в качестве Т2 можно применить ферритовое кольцо (например, два сложенных вместе размерами 45x28x8 мм) или ферритовый горшок диаметром 48 мм.
Характеристики устройства показаны на рис.6, а (зависимость выходного напряжения от входного) и на рис.6, б (зависимость выходного напряжения от тока нагрузки).
Пунктиром обозначено напряжение второго канала. Для уменьшения уровня пульсаций на выходе устройства (на частоте регулирования канала обратной связи) можно добавить еще одно звено LC-фильтра на выходе (рис.4). Для желающих повторить конструкцию необходимо напомнить о безопасности: схема имеет гальваническую связь с сетью – любые манипуляции с паяльником производят после отключения от сети, а потенциометр обязательно должен быть с изолированной ручкой.Литература
1. Цибульский В. Экономичный блок питания // Радио. -1981.-№10. -С.56.
2. Барабошкин Д. Усовершенствованный экономичный блок питания // Радио. – 1985. – №6. -С.51.
3. Нечаев И. Регуляторы мощности на КР1182ПМ1 // Радио. – 2000. – №3. – С.53.
4. Титаренко А. «Сага» о регуляторах мощности//Радиоаматор. – 2002. – №2. – С.39.
5. Справочный лист «Оптотриаки» // Радиоаматор. – 2003. -№1.-С.ЗО.
6. Гайно Е., Москатов Е. Импульсный источник питания // Радио. – 2005. – №3. – С.30.
Источник материала
Блок питания из электронного трансформатора: переделка своими руками
Сегодня многие электрические приборы и установки работают от аккумуляторов.
Через определенное количество циклов зарядки ресурс батареи иссякает, и мощности для корректной работы прибора не хватает. В таком случае и возникает необходимость в замене батареи или переводе прибора на постоянное питание из сети. Для этого необходимо купить блок питания или сделать его самостоятельно. В этой статье рассказано, как сделать блок питания из электронного трансформатора.
Условия изготовления из электронного трансформатора
Переделка электротрансформатора в простой импульсный блок питания на практике выглядит гораздо сложнее, чем этот процесс описывается в теории. Кроме самого трансформатора, нужен выпрямительный мост для выходного тока и сглаживающий конденсатор. Если необходимо, то можно подключить и стабилизатор электрического напряжения и нагрузку.
Для получения БП трансформатор нужно переделыватьВажно! Подключение преобразователя напряжения не даст эффекта без нагрузки, или если ее будет недостаточно. Проверка этого факта осуществляется с помощью простого светодиода или лампы, подключенной к выпрямителю.
Чтобы светодиод не моргал, необходимо подключать выпрямительное устройство к дополнительной нагрузке, которая будет отбирать полезную мощность и выделять тепло. Такая схема используется только в том случае, когда нагрузка постоянна и подается через первичную цепь.
Если же для нагрузки требуются 12 В напряжения и более, то выходной электротрансформатор дополнительно перематывают. Есть и другие, менее ресурсозатратные и эффективные способы, не требующие разборки прибора.
Схема обычного электротрансформатораЧто можно сделать из электронного трансформатора
Электротрансформаторы активно применяются в:
- электросетях. Установка такого устройства поможет контролировать перепады напряжения и повышать уровень безопасности;
- источниках питания. Электротрансформатор часто применяется для питания электрических приборов, преобразуя напряжение сети в то, которое необходимо для работы техники;
- импульсивных и измерительных приборах. С их помощью измеряют переменный ток и напряжение, а также передают неискаженные импульсы напряжения.

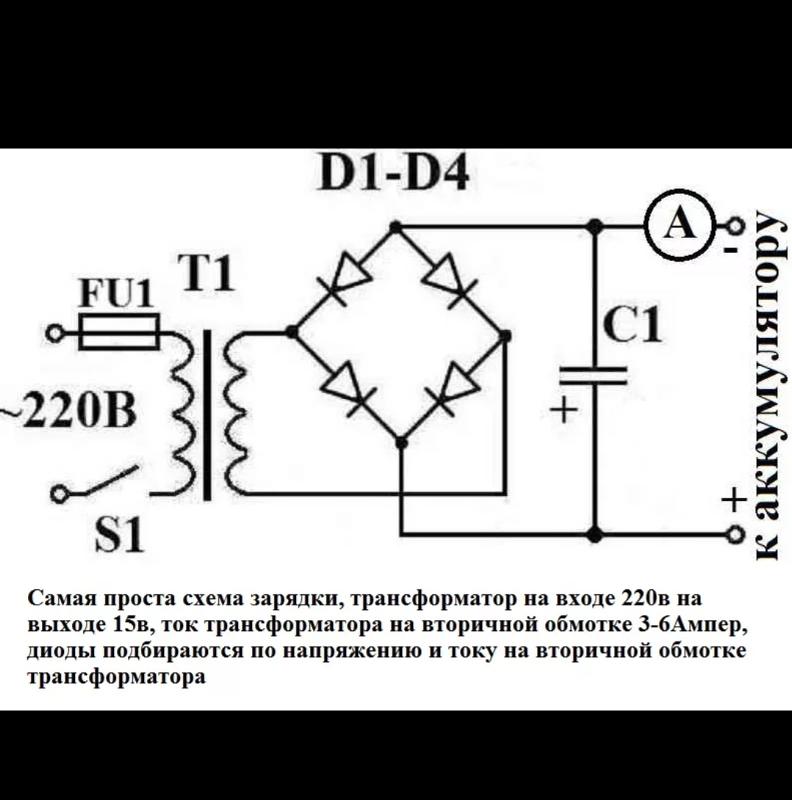

Как переделать трансформатор в БП или зарядное устройство своими руками
Использовать обычный трансформатор в качестве блока питания нельзя, так как на его выходе получается переменное напряжение высоких частот. Кроме того, большинство подобных приборов не может функционировать без минимальных нагрузок, и им нужна доработка. Ниже рассказано, как сделать зарядное устройство из электронного трансформатора своими руками. При этом его не нужно разбирать, достаточно подключить к нему небольшую плату.
В основе платы лежит диод Шоттки, а также фильтрующий конденсатор. Также для запуска блока питания необходимо подключать к его выходу лампочку. Подбор диода выполняется по имеющимся параметрам выходного напряжения и максимального тока.
Важно! Максимальное обратное напряжение диода должно быть в несколько раз выше, чем напряжение выхода электрического трансформатора.
Такая схема прекрасно работает и выдает уже постоянный и сглаженный ток.
При желании можно установить более дорогое фильтрующее устройство и несколько конденсаторов. При регулярном пользовании таким БП следует установить его на радиатор.
Как стабилизировать электронный трансформатор
Стабилизация происходит с помощью фильтров в виде фильтрующих конденсаторов. Также можно применять обычные проводные стабилизаторы, предназначенные для электронных трансформаторов высокой частоты. Подключаются они через триггеры вторичной обмотки. Можно подсоединять высокочастотный электронный трансформатор. Схема подключения предполагает использование триггеров с вторичной обмоткой. Электронные лампы нагрузки устанавливают на реле, а отрицательное сопротивление увеличивают фильтрами.

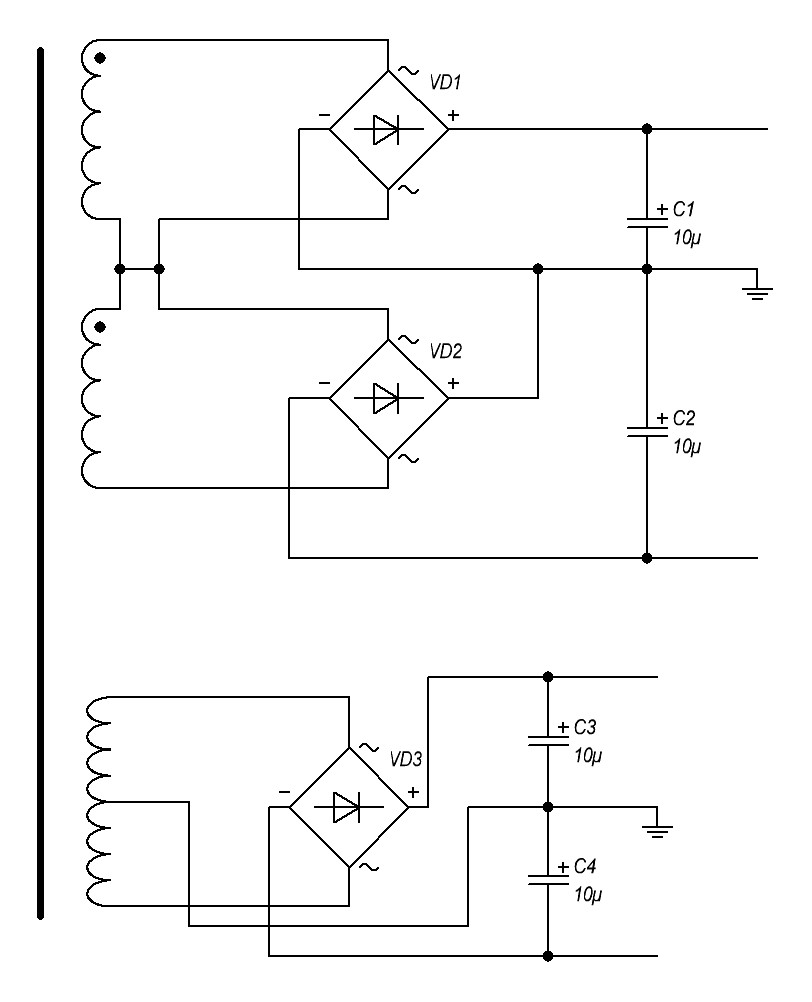

Двухполярный БП без усилителяСделать блок питания из простейшего электронного трансформатора не так просто, так как нужно определить все его характеристики, на которые следует опираться при выборе конденсаторов, фильтров и диодов. Но, если строго следовать схеме, что-нибудь до получится.
Электронный трансформатор схема taschibra. Переделка электронного трансформатора в более мощный. Трансформаторы для галогеновых ламп
Содержание:В настоящее время существует немало электроинструмента, работающего от аккумуляторных батарей. Однако через определенное время ресурс батарей постепенно снижается и не обеспечивает инструменту достижение нужной мощности. В таких случаях не помогает даже более частая зарядка, поэтому приходится решать, что делать дальше: вообще отказаться от агрегата или перевести его на питание от общей сети. Поскольку новая батарея по цене может сравниться с самим инструментом, можно самостоятельно изготовить блок питания из электронного трансформатора, что обойдется значительно дешевле.
Технические условия изготовления
Переделать электронный трансформатор в импульсный блок питания не так просто, как это оказывается на практике. Помимо трансформатора потребуется установка выпрямительного моста на выходе и сглаживающего конденсатора. В случае необходимости и подключение нагрузки.
Необходимо учитывать, что запуск преобразователя невозможен без нагрузки или при недостаточной нагрузке. Это легко проверить с помощью светодиода, подключаемого к выходу выпрямляющего устройства с использованием ограничительного резистора. В итоге все дело закончится лишь одной вспышкой светодиодного источника света в момент включения.
Для того чтобы появилась еще одна вспышка, преобразователь необходимо сначала выключить, а затем снова включить в сеть. Добиться постоянного свечения вместо вспышек возможно путем подключения выпрямителя к дополнительной нагрузке, которая производит отбор полезной мощности с выделением тепла. Данная схема может использоваться только при постоянной нагрузке, управляемой через первичную цепь.
Если же нагрузка требует более 12 вольт, выдаваемых электронным трансформатором, необходимо перемотать выходной трансформатор. Существуют и другой вариант решения этой проблемы, более эффективный и менее затратный.
Как создать импульсный блок питания не разбирая трансформатор
Изготовление такого блока питания осуществляется в соответствии с представленной схемой. Его основой служит электронный трансформатор, мощность которого 105 ватт. Кроме того, переделка электронного трансформатора в блок питания потребует использования дополнительных элементов – выпрямительного моста VD1-VD4, выходного дросселя L2, согласующего трансформатора Т1 и сетевого фильтра.
Для изготовления трансформатора Т1 потребуется ферритовое кольцо с размерами К30х18х7. Провод в первичной обмотке уложен вдвое, скручен в жгут и намотан в таком виде в количестве 10 витков. Лучше всего подойдет провод диаметром 0,8 мм, например, ПЭВ-2. Вторичная обмотка состоит из такого же провода с такой же укладкой, намотанного в 2х22 витка.
В итоге получается двойная симметричная обмотка с общей средней точкой, получаемой путем соединения начала одной обмотки с концом другой.
Дроссель L2 также изготавливается своими руками. Он состоит из такого же ферритового кольца, как и трансформатор. Для обмоток используются аналогичные провода ПЭВ-2, наматываемые по 10 витков. Сборка выпрямительного моста выполняется с помощью диодов КД213 или КД2997, которые могут функционировать при минимальной рабочей частоте 100 кГц. В случае использования других элементов, например, КД242, они будут лишь нагреваться, но не обеспечат требуемого напряжения. Площадь радиатора для установки диодов должна быть не меньше 0,6-0,7 м2. Радиатор используется вместе с изолирующими прокладками.
В цепочку электролитических конденсаторов С4, С5 включено три элемента по 2200 мкф, соединенные параллельно. Данный вариант используют все импульсные источники питания с целью снижения общей индуктивности электролитических конденсаторов. В некоторых схемах могут параллельно с ними подключаться керамические конденсаторы на 0,33-0,5 мкф для сглаживания высокочастотных колебаний.
Сетевой фильтр устанавливается на входе блока питания, хотя вся система сможет функционировать и без него. Входной фильтр оборудуется готовым дросселем марки ДФ50ГЦ, который можно взять в телевизоре. Все узлы и элементы блока монтируются на общую плату методом навесного монтажа. Для платы используется изоляционный материал, а вся готовая конструкция помещается в латунном или жестяном корпусе с вентиляционными отверстиями.
При правильной сборки источника питания, какая-либо дальнейшая наладка не требуется, поскольку устройство сразу начинает нормально функционировать. Однако, проверить работоспособность все-таки необходимо. С этой целью на выходе блока питания подключаются резисторы на 240 Ом и минимальной мощностью 5 ватт в качестве нагрузки.
Блок питания для использования в особых условиях
Довольно часто возникают ситуации, когда применение становится проблематичным из-за специфических условий эксплуатации. Это может быть слишком малое потребление тока или его изменение в широком диапазоне, в результате, блок питания просто не запускается.

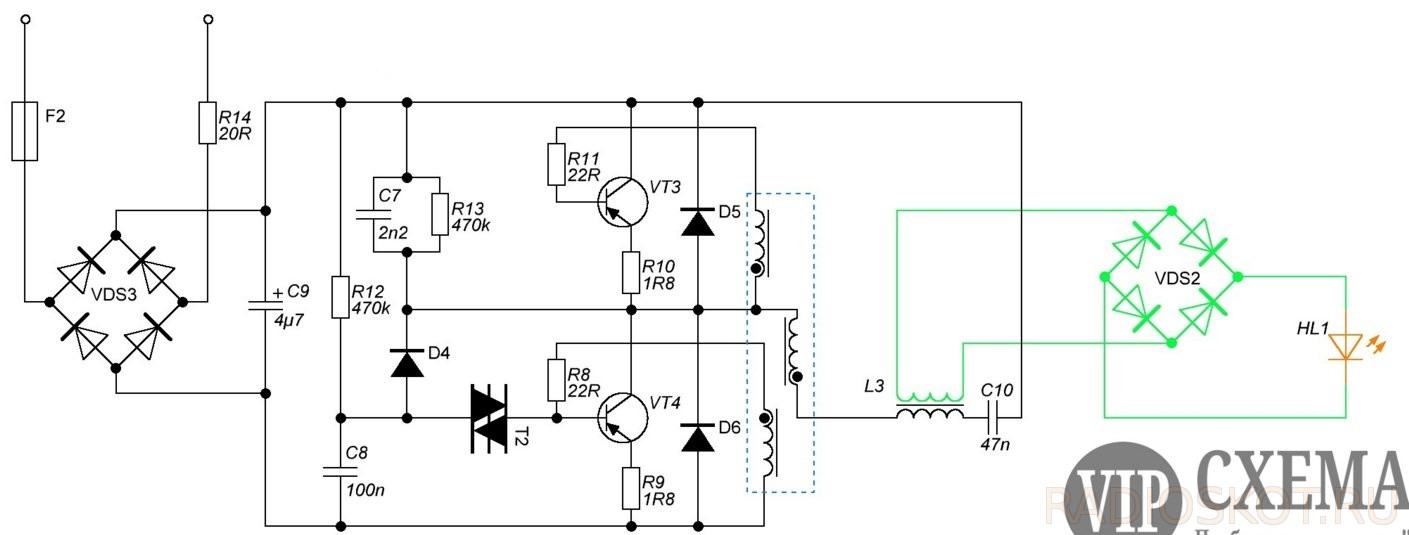

Характерным примером становится люстра, в которую устанавливаются светодиодные лампы вместо галогенных, несмотря на то, что в приборе освещения имеется встроенный электронный трансформатор. Решить эту проблему поможет упрощенная схема этого трансформатора, представленная на рисунке.

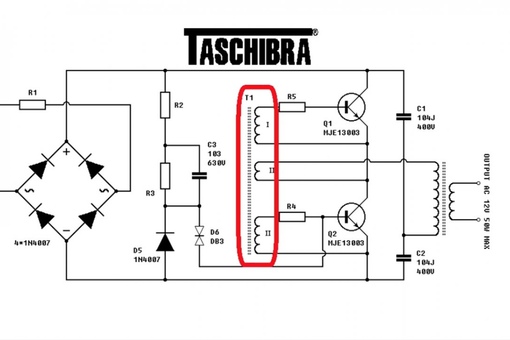

На данной схеме обмотка управляющего трансформатора Т1, отмеченная красным, служит для обеспечения обратной связи по току. То есть, когда ток не идет через нагрузку или проходит в очень малом количестве, трансформатор просто не будет включаться. Это значит, что устройство не станет работать, если к нему подключить лампочку на 2,5 Вт.
Данная схема может быть доработана, что позволит устройству работать вообще без нагрузки. Прибор окажется защищен от короткого замыкания. Как все это осуществить на практике, показано на следующем рисунке.
Работа электронного трансформатора при минимальной нагрузке или вообще без нее, обеспечивается путем замены обратной связи по току, обратной связью по напряжению.
С этой целью обмотка обратной связи по току убирается, а взамен ее в плату впаивается перемычка из проволоки, не затрагивая ферритовое кольцо.
Затем на управляющем трансформаторе TR1, установленном на малом кольце, следует намотать обмотку, состоящую из 2-3 витков. На выходном трансформаторе наматывается еще один виток, после чего выполняется соединение обеих дополнительных обмоток. Если устройство не начнет функционировать, рекомендуется поменять расположение фаз на какой-либо обмотке.
Резистор, устанавливаемый в цепь обратной связи, должен иметь сопротивление в диапазоне от 3 до 10 Ом. С его помощью определяется глубина обратной связи, определяющая значение тока, при котором наступает срыв генерации. Это и будет током срабатывания против короткого замыкания, в зависимости от сопротивления резистора.
Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота порядка 30кГц, но этот показатель сильно зависит от выходной нагрузки.
Схема такого блока питания очень не стабильна, не имеет никаких защит от КЗ на выходе трансформатора, пожалуй именно из-за этого, схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на разных форумах наблюдается продвижение данной темы. Люди предлагают различные варианты доработки таких трансформаторов. Я сегодня попытаюсь все эти доработки совместить в одной статье и предложить варианты не только доработки, но и умощнения ЭТ.
В основу работы схемы углубляться не будем, а сразу приступим к делу.

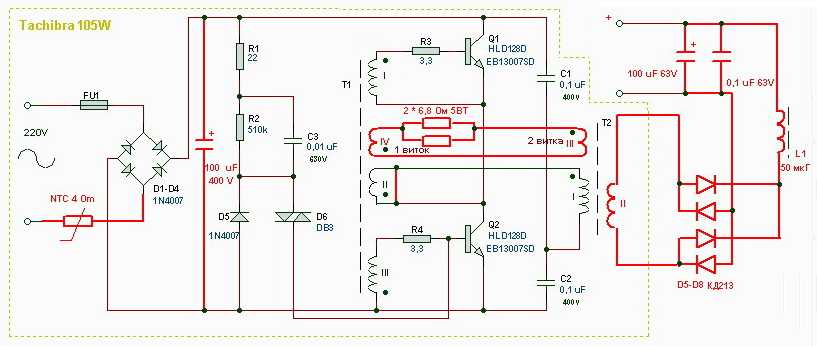

Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.
Для начала хочу пояснить, по какой причине я решил взяться за умощнение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, который был бы компактным и легким. Собирать не хотелось, но позже я наткнулся на интересные статьи в которых рассматривалась переделка электронного трансформатора.
Это натолкнуло на мысль — почему бы не попробовать?
Таким образом, были приобретены несколько ЭТ от 50 до 150 Ватт, но опыты с переделкой не всегда завершались успешно, из всех выжил только ЭТ на 105 Ватт. Недостатком такого блока является то, что трансформатор у него не кольцевой, в связи с чем неудобно отмотать или домотать витки. Но другого выбора не было и пришлось переделать именно этот блок.
Как нам известно, эти блоки не включаются без нагрузки, это не всегда является достоинством. Я планирую получить надежное устройство, которое можно свободно применять в любых целях, не боясь, что блок питания может перегореть или выйти из строя при КЗ.
Доработка №1

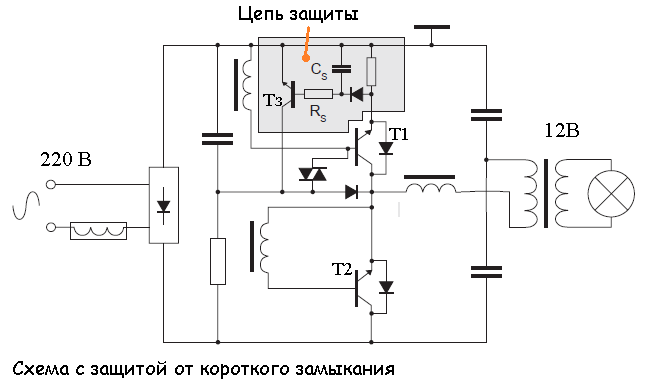

Суть идеи заключается в добавлении защиты от КЗ, также устранения вышеуказанного недостатка (активация схемы без выходной нагрузки или с маломощной нагрузкой).

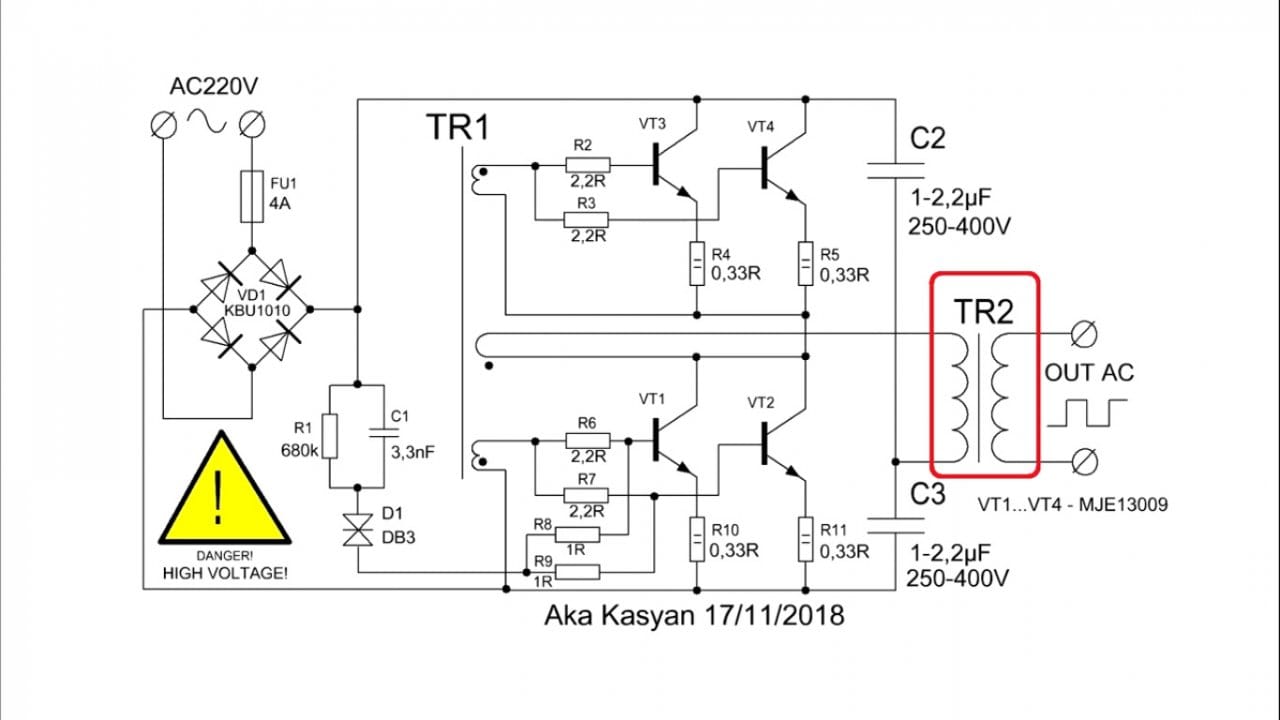

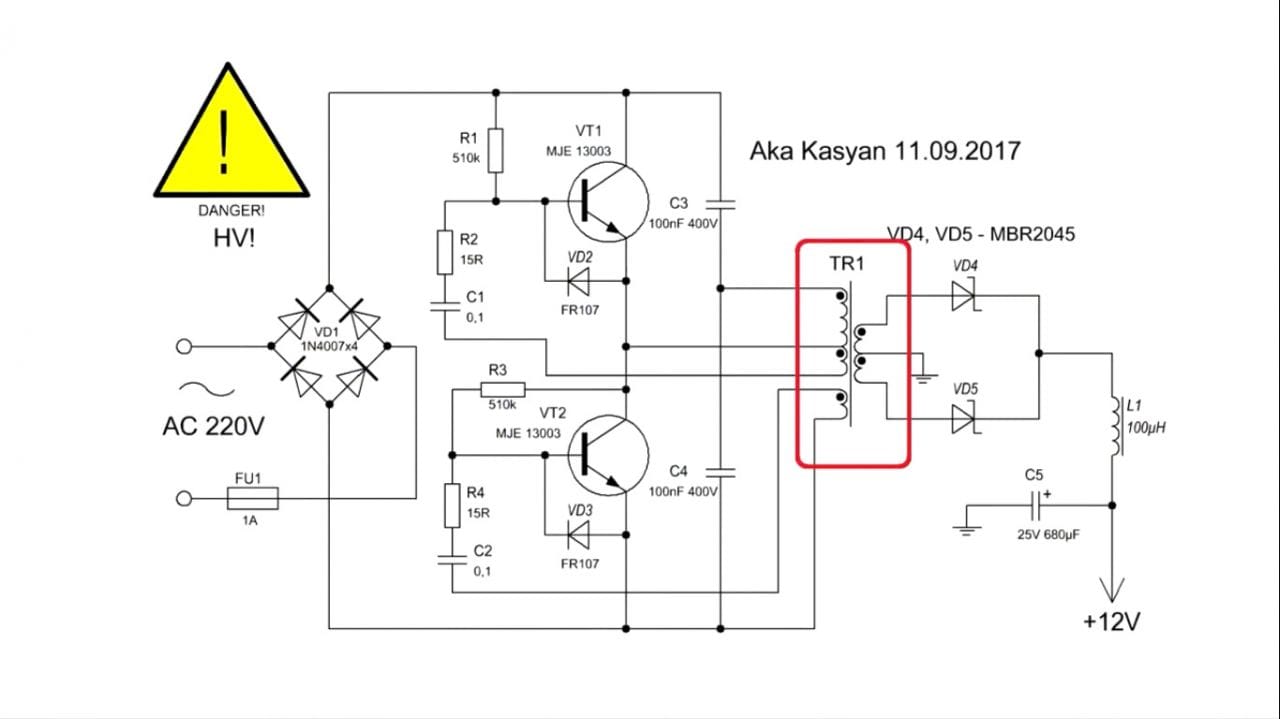

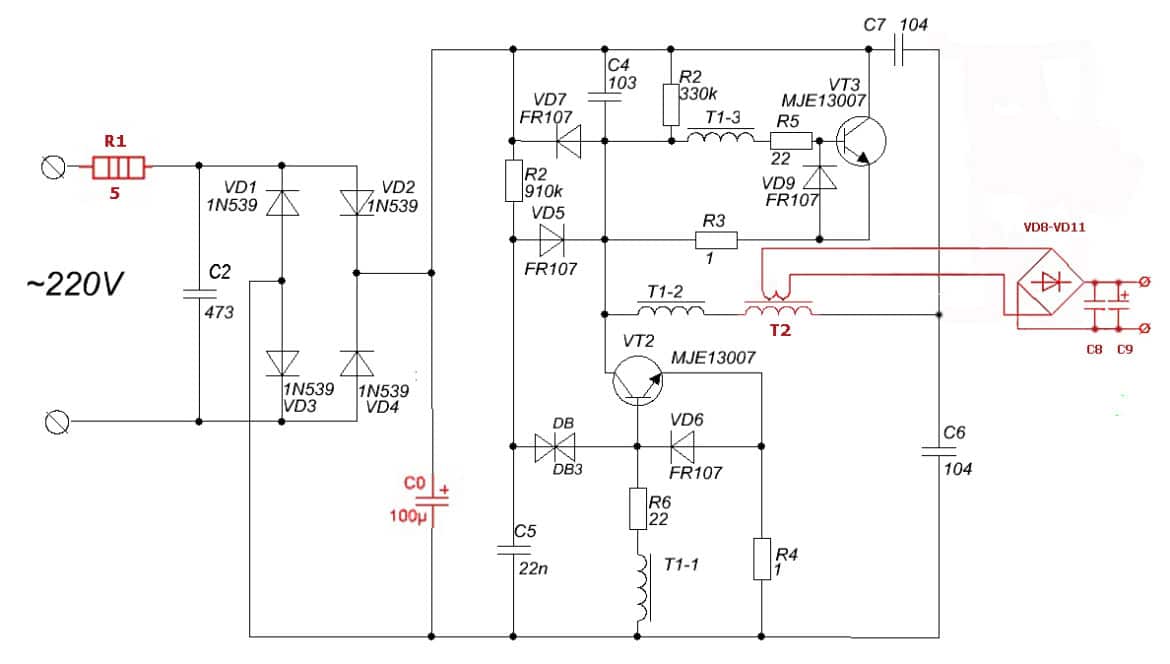

Глядя на сам блок, мы можем увидеть простейшую схему ИБП, я бы сказал, что схема не до конца отработана производителем.
Как мы знаем, если замкнуть вторичную обмотку трансформатора, то меньше, чем за секунду схема выйдет из строя. Ток в схеме резко возрастает, ключи в миг выходят из строя, иногда и базовые ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ порядка 2,5$).
Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают базовые цепи ключей.

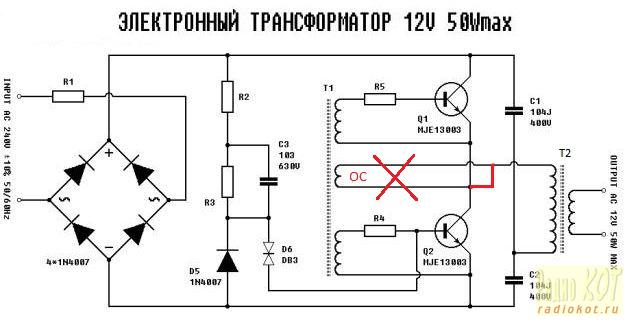

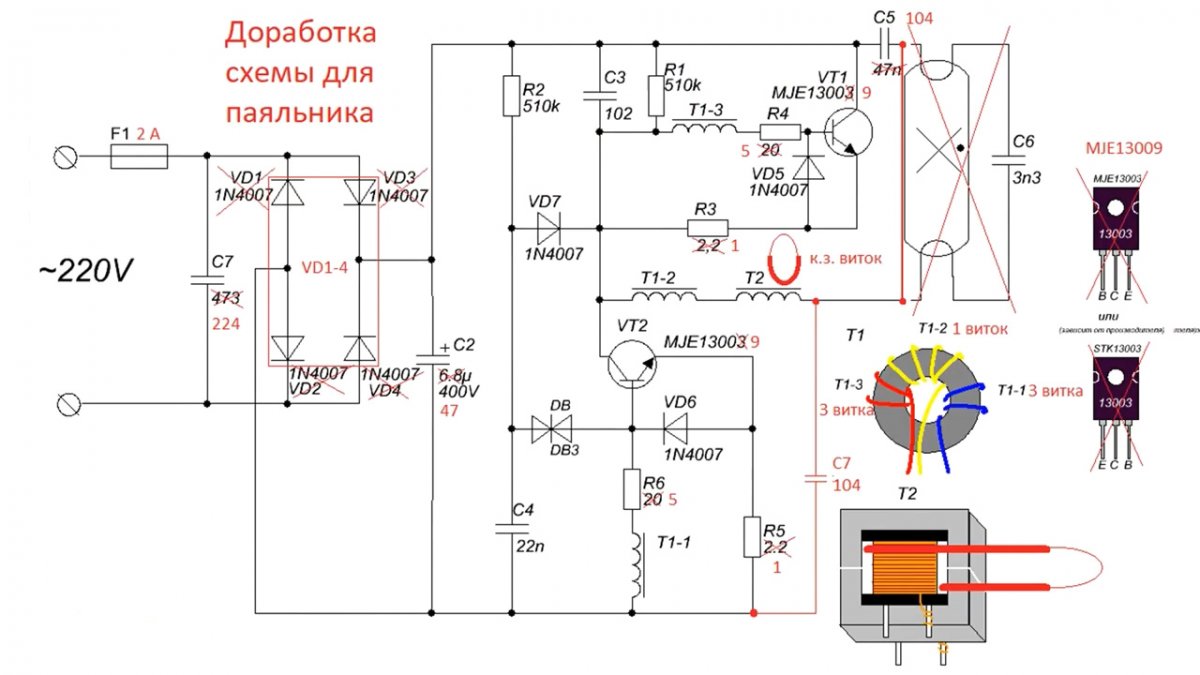

Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.
Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую.
Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).
Во время КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЭТ при КЗ ток возрастает, выводя из строя ключи). Это приводит к уменьшению тока на обмотке ОС. Таким образом, прекращается генерация, сами ключи запираются.
Единственным недостатком такого решение является то, что при долговременном КЗ на выходе, схема выходит из строя, поскольку ключи греются и достаточно сильно. Не стоит подвергать выходную обмотку КЗ с длительностью более 5-8 секунд.
Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.
Доработка №2
Теперь постараемся, в какой-то мере сгладить сетевое напряжение от выпрямителя. Для этого будем использовать дроссели и сглаживающий конденсатор. В моем случае использован готовый дроссель с двумя независимыми обмотками. Данный дроссель был снят от ИБП DVD проигрывателя, хотя можно использовать и самодельные дросселя.
После моста следует подключить электролит с емкостью 200мкФ с напряжением не менее 400 Вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но как вы помните, наш БП рассчитан на 105 Ватт, почему же конденсатор использован на 200мкФ? Это поймете уже совсем скоро.
Доработка №3

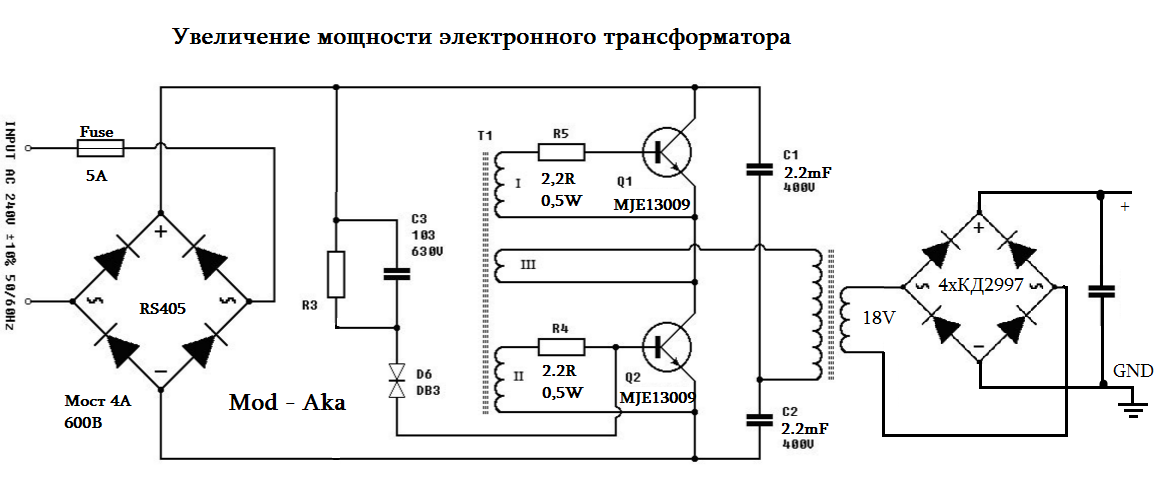

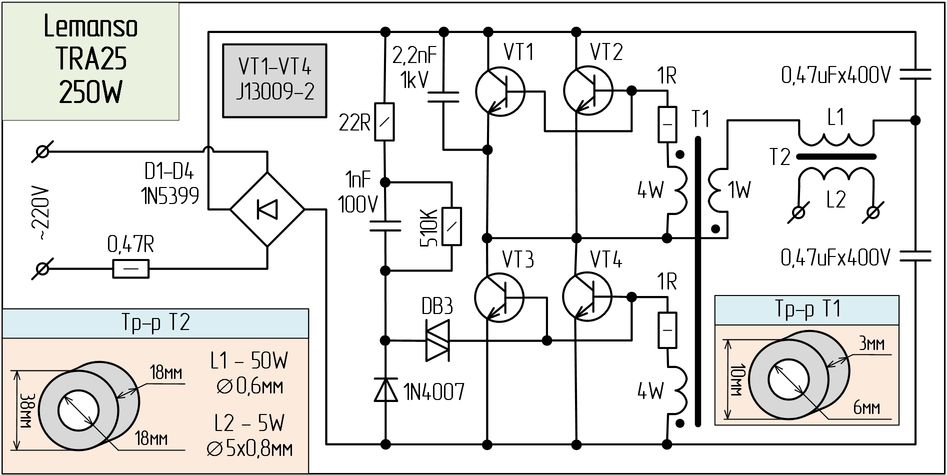

Теперь о главном — умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.
Для умощнения удобно использовать ЭТ с кольцевым трансформатором, поскольку нужно будет перемотать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.
Сетевая обмотка растянута по всему кольцу и содержит 90 витков провода 0,5-0,65мм. Обмотка мотается на двух сложенных ферритовых кольцах, которые были сняты от ЭТ с мощностью 150 Ватт. Вторичная обмотка мотается исходя от нужд, в нашем случае она рассчитана на 12 Вольт.
Планируется увеличить мощность до 200 Ватт.
Именно поэтому и нужен был электролит с запасом, о котором говорилось выше.
Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.
Идем дальше. Перед и после дросселей ставим пленочные конденсаторы с емкостью 0,22-0,47мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЭТ и которые пришлось заменить для увеличения мощности).
Далее заменяем диодный выпрямитель. В стандартных схемах применяются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 Ампер, наша схема потребляет немало тока, поэтому диоды стоит заменить на более мощные, во избежание неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампер, обратное напряжение не менее 400 Вольт.

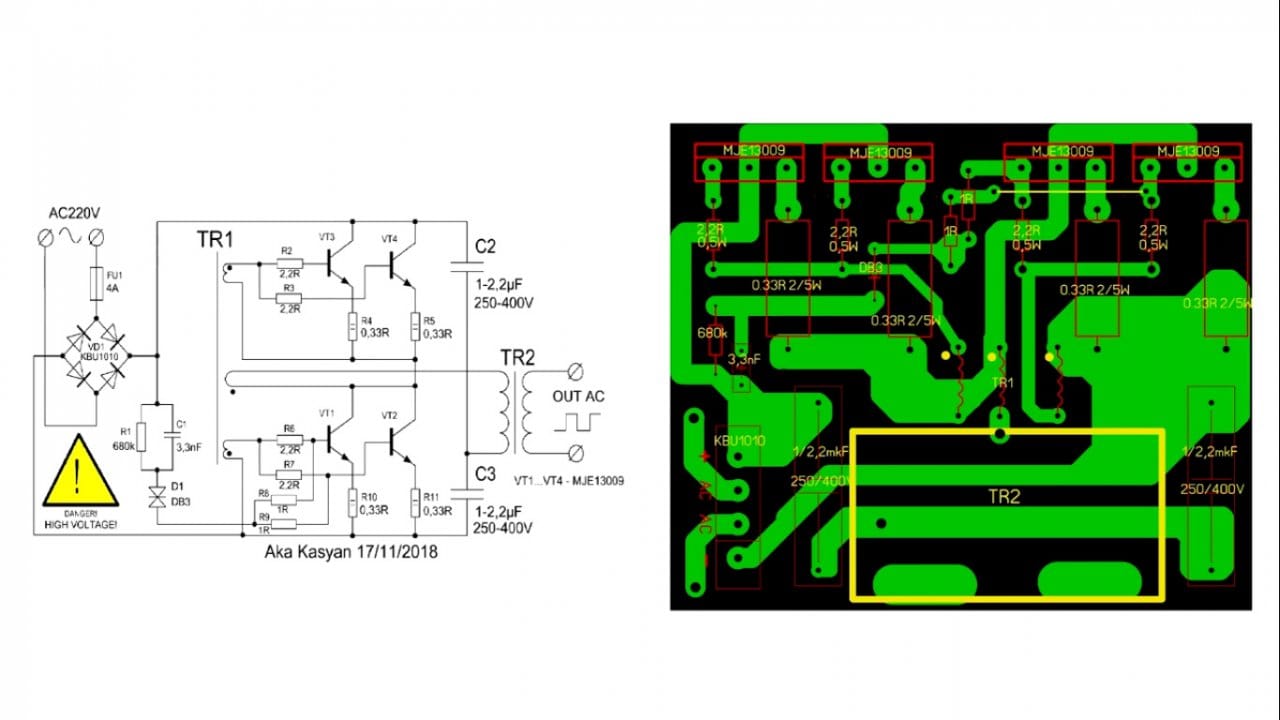

Все компоненты, кроме платы с генератором смонтированы на макетной плате. Ключи были укреплены на теплоотвод через изоляционные прокладки.
Продолжаем нашу переделку электронного трансформатора, дополнив схему выпрямителем и фильтром.
Дросселя намотаны на кольцах из порошкового железа (сняты от компьютерного БП), состоят из 5-8 витков. Намотку удобно сделать сразу 5-ю жилами провода с диаметром 0,4-0,6мм каждая жила.

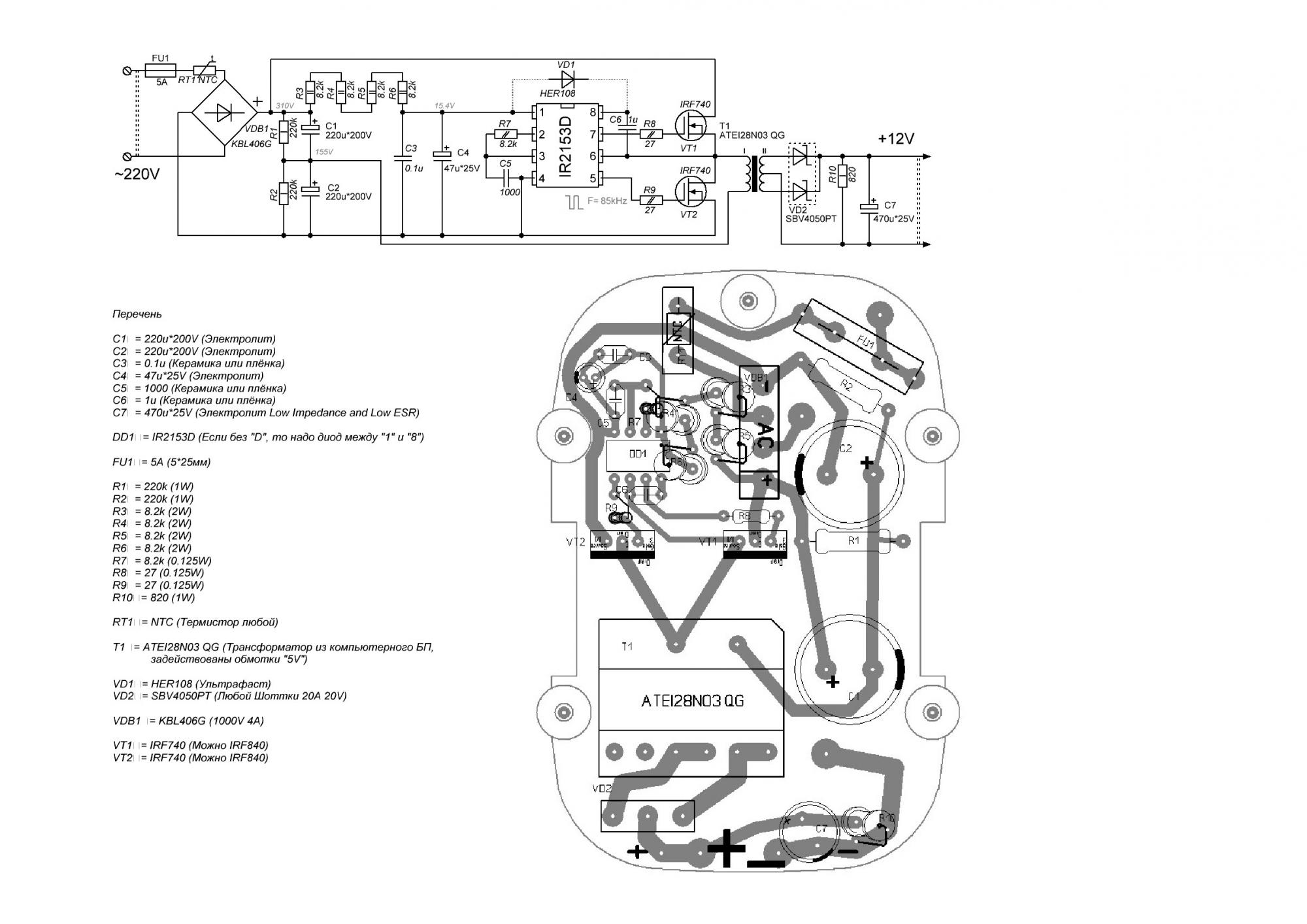

Импульсные преобразователи имеют высокий КПД, малые размеры и вес.
Стоят данные изделия не дорого, примерно 1рубль за один ватт. Их после доработки вполне можно использовать для питания радиолюбительских конструкций.

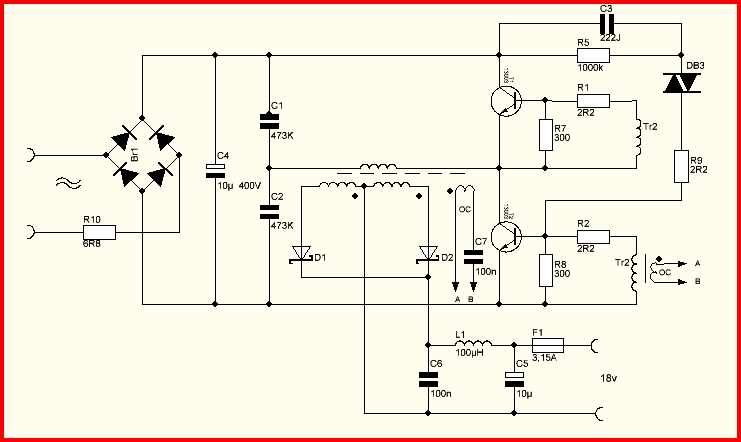

В сети есть немало статей по этой теме. Хочу поделиться своим опытом переделки электронного трансформатора Taschibra 105W.Рассмотрим принципиальную схему электронного преобразователя.
Напряжение сети через предохранитель поступает на диодный мост D1-D4 . Выпрямленное напряжение питает полумостовой преобразователь на транзисторах Q1 и Q2. В диагональ моста, образованного этими транзисторами и конденсаторами С1, С2, включена обмотка I импульсного трансформатора Т2. Запуск преобразователя обеспечивается цепью, состоящей из резисторов R1, R2, конденсатора С3, диода D5 и диака D6. Трансформатор обратной связи Т1 имеет три обмотки – обмотка обратной связи по току, которая включена последовательно с первичной обмоткой силового трансформатора, и две обмотки по 3 витка, питающие базовые цепи транзисторов.
Выходное напряжение электронного трансформатора представляет собой прямоугольные импульсы частотой 30 кГц, промодулированные частотой 100 Гц.

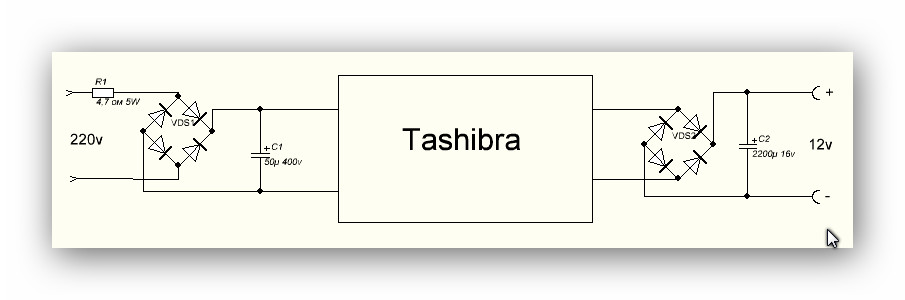

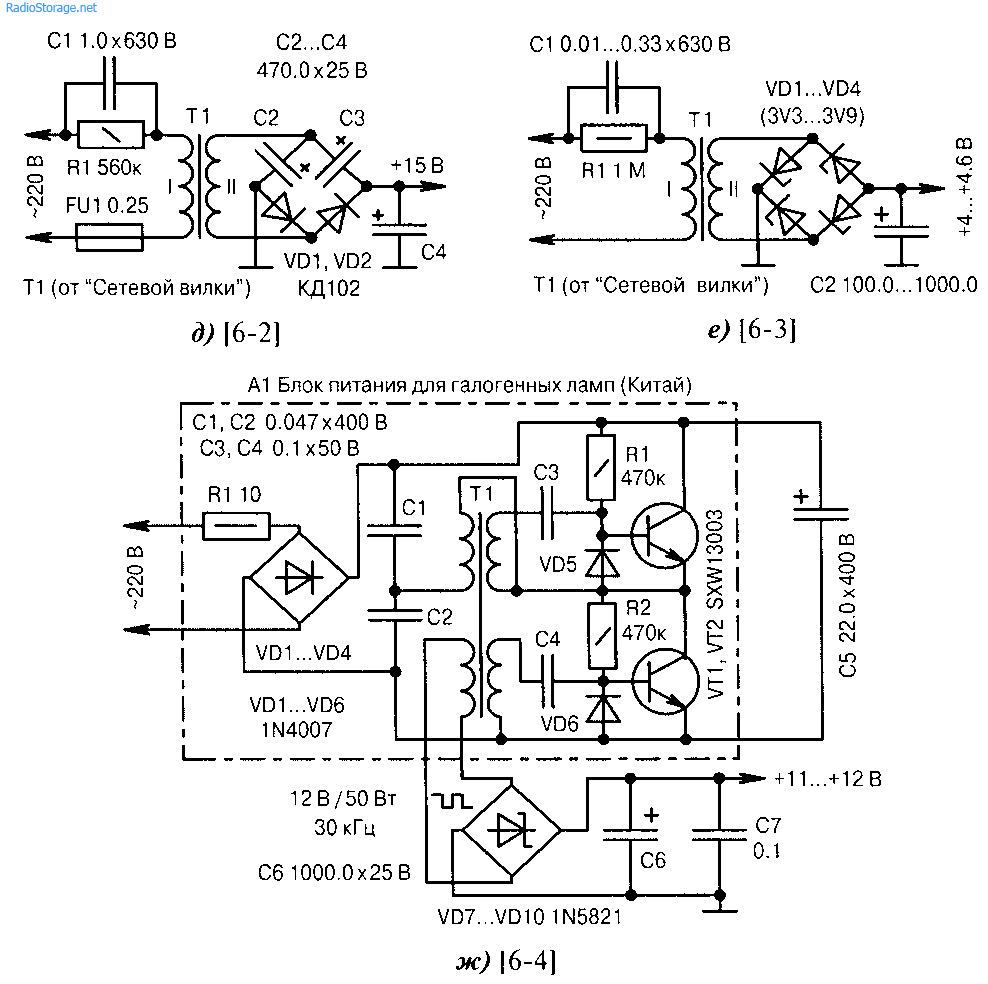

Для того, чтобы использовать электронный трансформатор в качестве источника питания, его необходимо доработать.
Подключаем на выходе выпрямительного моста конденсатор, для сглаживания пульсаций выпрямленного напряжения. Емкость выбирается из расчета 1мкФ на 1Вт. Рабочее напряжение конденсатора должно быть не менее 400В.
При включении в сеть выпрямительного моста с конденсатором возникает бросок тока, поэтому нужно в разрыв одного из сетевых проводов включить терморезистор NTC или резистор 4,7 Ом 5Вт. Это ограничит пусковой ток.
Если необходимо другое выходное напряжение, перематываем вторичную обмотку силового трансформатора. Диаметр провода (жгута из проводов) выбирается исходя из тока нагрузки.
Электронные трансформаторы имеют ОС по току, поэтому выходное напряжение будет изменяться в зависимости от нагрузки. Если нагрузка не подключена, трансформатор не запустится. Для того чтобы этого не было, нужно изменить схему обратной связи по току на ОС по напряжению.
Обмотку обратной связи по току удаляем и вместо нее на плате ставим перемычку.
Затем пропускаем гибкий многожильный провод через силовой трансформатор и делаем 2 витка, далее пропускаем провод через трансформатор обратной связи и делаем один виток. Концы, пропущенного через силовой трансформатор и трансформатор обратной связи провода, соединяем через два параллельно соединенных резистора 6,8 Ом 5 Вт. Этим токоограничивающим резистором устанавливается частота преобразования (примерно 30кГц). При увеличении тока нагрузки частота становится больше.
Если преобразователь не запустится необходимо изменить направление намотки.
В трансформаторах Taschibra транзисторы прижаты к корпусу через картон, что небезопасно при эксплуатации. К тому же бумага очень плохо проводит тепло. Поэтому лучше установить транзисторы через теплопроводящую прокладку.
Для выпрямления переменного напряжения частотой 30кГц на выходе электронного трансформатора устанавливаем диодный мост.
Наилучшие результаты показали, из всех опробованных диодов, отечественные КД213Б (200В; 10А; 100кГц; 0,17мкс).
При больших токах нагрузки они греются, поэтому их необходимо установить на радиатор через теплопроводящие прокладки.
Электронные трансформаторы плохо работают с емкостной нагрузкой или не запускаются вообще. Для нормальной работы необходим плавный запуск устройства. Обеспечению плавного запуска способствует дроссель L1. Совместно с конденсатором 100мкФ он также выполняет функцию фильтрации выпрямленного напряжения.
Дроссель L1 50мкГ наматывается на сердечнике Т106-26 фирмы Micrometals и содержит 24 витка проводом 1,2мм. Такие сердечники (жёлтого цвета, с одной гранью белого цвета) применяются в компьютерных блоках питания. Внешний диаметр 27мм, внутренний 14мм, и высота 12мм. Кстати, в убитых блоках питания можно найти и другие детали, в том числе терморезистор.

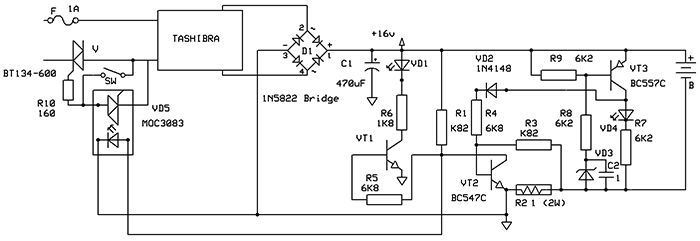

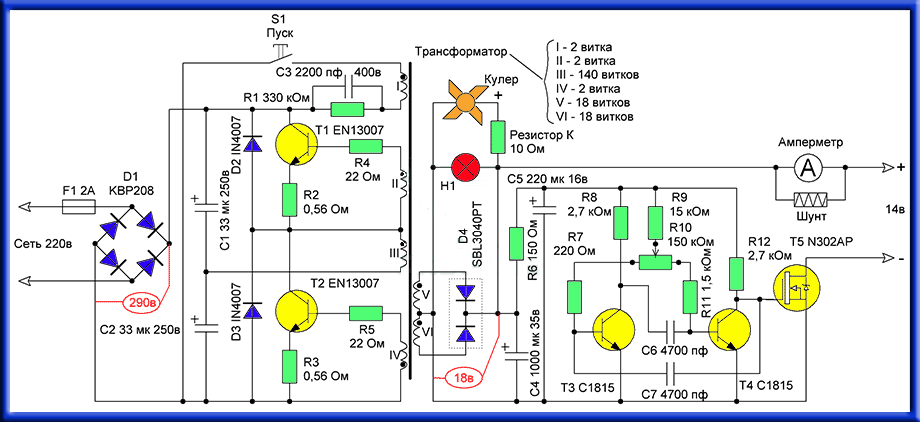

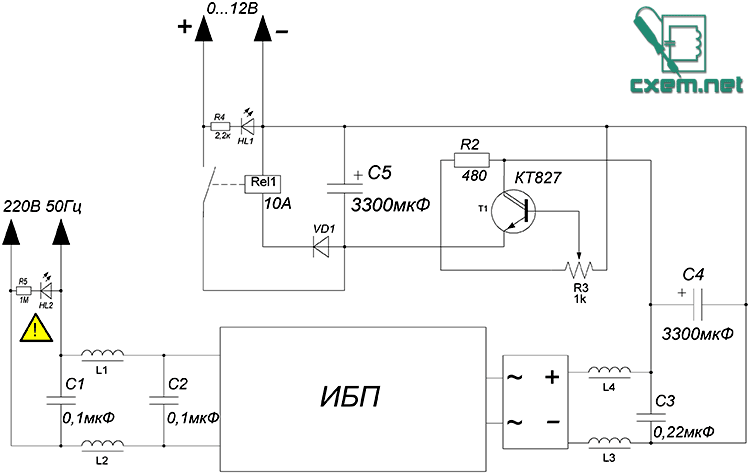

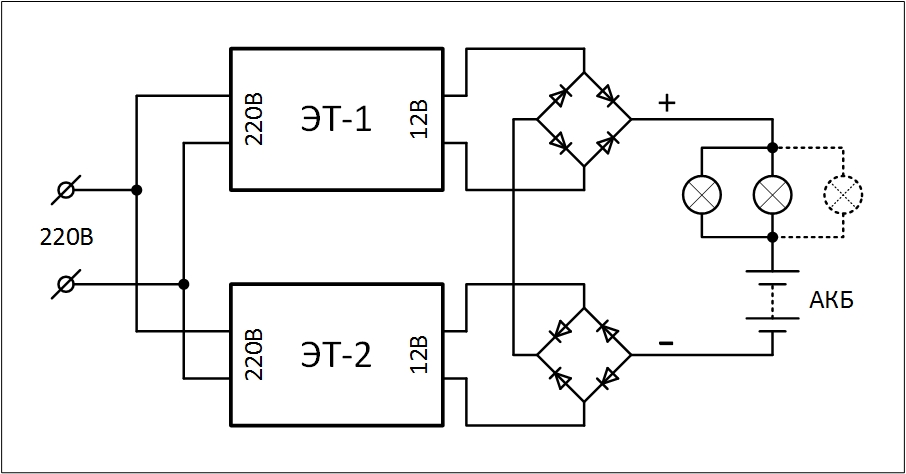

Если у вас есть шуруповерт или другой инструмент, у которого аккумуляторная батарея выработала свой ресурс, то в корпусе этой батареи можно поместить блок питания из электронного трансформатора. В результате у вас получится инструмент, работающий от сети.
Для стабильной работы на выходе блока питания желательно поставить резистор приблизительно 500 Ом 2Вт.
В процессе наладки трансформатора нужно быть предельно внимательным и аккуратным. На элементах устройства присутствует высокое напряжение. Не касайтесь фланцев транзисторов, чтобы проверить греются они или нет. Необходимо также помнить, что после выключения конденсаторы остаются заряженными некоторое время.
Электронные трансформаторы начали входить в моду совсем недавно. По сути, он является импульсным блоком питания, который предназначен для понижения сетевых 220 Вольт до 12 Вольт. Такие трансформаторы применяются для питания галогенных ламп 12 Вольт. Мощность выпускаемых ЭТ на сегодня 20-250 Ватт. Конструкции почти у всех схем подобного рода схожи друг с другом. Это простой полумостовой инвертор, достаточно нестабильный в работе. Схемы лишены защиты от КЗ на выходе импульсного трансформатора. Еще одним недостатком схемы является то, что генерация происходит только тогда, когда на вторичную обмотку трансформатора подключают нагрузку определенной величины.
Я решил написать статью, поскольку считаю, что ЭТ может быть использован в радиолюбительских конструкциях в качестве источника питания, если внести некоторые простые альтернативные решения в схему ЭТ. Суть переделки – дополнить схему защитой от КЗ и заставить ЭТ включаться при подаче сетевого напряжения и без лампочки на выходе. На самом деле переделка достаточно проста и не требует особых навыков в электронике. Схема показана ниже, красным – изменения.
На плате ЭТ мы можем увидеть два трансформатора – основной (силовой) и трансформатор ОС. Трансформатор ОС содержит 3 отдельные обмотки. Две из них являются базовыми обмотками силовых ключей и состоят из 3-х витков. На этом же трансформаторе есть еще одна обмотка, которая состоит всего из одного витка. Эта обмотка последовательно подключена к сетевой обмотке импульсного трансформатора. Именно эту обмотку нужно снять и заменить перемычкой. Дальше нужно поискать резистор с сопротивлением 3-8 Ом (от его величины зависит срабатывания защиты от КЗ).
Затем берем провод диаметром 0,4-0,6мм и мотаем два витка на на импульсном трансформаторе, затем 1 виток на трансформаторе ОС. Резистор ОС подбираем с мощностью от 1 до 10 ватт, он будет нагреваться, и достаточно сильно. В моем случае использован проволочный резистор с сопротивлением 6,2 Ом, но не советую использовать их, поскольку проволока имеет некоторую индуктивность, что может повлиять на дальнейшую работу схемы, хотя точно сказать не могу – время покажет.
При КЗ на выходе тут же сработает защита. Дело в том, что ток во вторичной обмотке импульсного трансформатора, а также и на обмотках трансформатора ОС резко спадет, это приведет к запиранию ключевых транзисторов. Для сглаживания сетевых помех на входе питания установлен дроссель, который был выпаян от другого ИБП. После диодного моста желательно установить электролитический конденсатор с напряжением не менее 400 Вольт, емкость подобрать исходя от расчета 1мкФ на 1 ватт.
Но даже после переделки, не стоит замыкать выходную обмотку трансформатора более 5 секунд, поскольку силовые ключи будут греться и могут выйти из строя.
Переделанный таким образом импульсный БП включится без выходной нагрузки вообще. При КЗ на выходе генерация срывается, но схема не пострадает. Обычный же ЭТ при замыкании выхода, просто мгновенно сгорает:Продолжая экспериментировать с блоками электронных трансформаторов для питания галогенных ламп, можно доработать сам импульсный трансформатор, например для получения повышенного двухполярного напряжения для питания автомобильного усилителя.
Трансформатор в ИБП галогенных ламп выполнен на ферритовом кольце, и по виду с этого кольца можно выжимать нужные ватты. С кольца были сняты все заводские обмотки и на их место были намотаны новые. Трансформатор на выходе должен обеспечивать двухполярное напряжение – 60 вольт на плечо.
Для намотки трансформатора использовался провод от китайских обычных железных трансформаторов (входили в комплект приставки сега). Провод – 0,4 мм. Первичная обмотка – мотается 14-ю жилами, сначала 5 витков по всему кольцу, провод не отрезаем! После намотки 5 витков делаем отвод, скручиваем провод и мотаем еще 5.
Такое решение избавит от трудной фазировки обмоток. Первичная обмотка готова.Вторичка мотается также. Обмотка состоит из 9-ти жил того же провода, одно плечо состоит из 20 витков, тоже мотается по всему каркасу, затем отвод и мотаем еще 20 витков.
Для очищения лака я просто поджег провода зажигалкой, затем очистил их монтажным ножом и вытер кончики растворителем. Должен сказать – работает великолепно! На выходе получил требуемые 65 вольт. В дальнейших статьях мы рассмотрим варианты такого рода, а также добавим выпрямитель на выходе, превращая ЭТ в полноценный импульсный блок питания, который может быть использован практически для любых целей.
Для сборки самодельных мощных источников питания можно использовать электронные трансформаторы, применяемые для питания галогенных ламп. Электронный трансформатор представляет собой полумостовой автогенераторный импульсный преобразователь напряжения. Стоят такие импульсные трансформаторы достаточно дёшево, и после небольшой доработки их можно использовать для питания своих самодельных устройств требующих мощного источника питания.
При небольших размерах они обеспечивают большую выходную мощность, но у них есть определённые недостатки, такие как: нежелание запуститься без нагрузки, выход из строя при коротком замыкании, и очень сильный уровень помех.

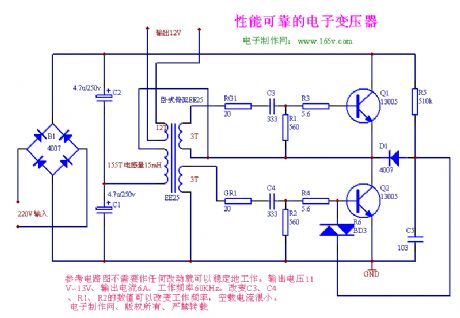

Классическая схема электронного трансформатора на примере Taschibra
, но это может быть и любой другой электронный трансформатор, к примеру ZORN New, приведена ниже.
Напряжение сети поступает на диодный мост. Выпрямленное напряжение питает полумостовой преобразователь на транзисторах. В диагональ моста, образованного этими транзисторами и конденсаторами С1, С2, включена обмотка I импульсного трансформатора Т2. Запуск преобразователя обеспечивается цепью, состоящей из резисторов R3, конденсатора С3, диода D5 и диака D6. Трансформатор обратной связи Т1 имеет три обмотки – обмотка обратной связи по току, которая включена последовательно с первичной обмоткой силового трансформатора (то есть чем больше ток нагрузки – тем больше ток базы ключей, поэтому трансформатор не запускается без нагрузки, или при малой нагрузке напряжение меньше 12В, да и при коротком замыкании базовый ток ключей растет и они выходят из строя, а часто еще и резисторы в базовых цепях), и две обмотки по 3 витка, питающие базовые цепи транзисторов.
Выходное напряжение электронного трансформатора представляет собой прямоугольные импульсы частотой 40 кГц, промодулированные частотой 100 Гц.
Внешний вид платы ZORN New 150 и обратная сторона
Первая проблема отсутствия запуска без нагрузки или при малой нагрузке устраняется довольно просто – меняем ОС (обратную связь) по току на ОС по напряжению. Удаляем обмотку ОС по току на коммутирующем трансформаторе и ставим вместо нее перемычку. Далее наматываем 1-2 витка на силовом трансформаторе и 1 на коммутирующем, используем резистор в ОС от 3-10 Ом мощностью не меньше 3 – 5 ватт, чем выше сопротивление – тем меньше ток защиты от КЗ. Этим токоограничивающим резистором устанавливается частота преобразования. При увеличении тока нагрузки частота становится больше. Если преобразователь не запустится необходимо изменить направление намотки.
Подключаем на выходе выпрямительного моста конденсатор, для сглаживания пульсаций выпрямленного напряжения. Емкость выбирается из расчета 1 – 1,5 мкФ на 1Вт.
Рабочее напряжение конденсатора должно быть не менее 400В. При включении в сеть выпрямительного моста с конденсатором возникает бросок тока, поэтому нужно в разрыв одного из сетевых проводов включить терморезистор NTC или резистор 4,7 Ом 5Вт.
Если необходимо другое выходное напряжение, перематываем вторичную обмотку силового трансформатора. Самое простое, это посчитать количество витков вторичной обмотки на силовом трансформаторе, к примеру в электронном трансформаторе ZORN New 150 – 8 витков вторичной обмотки при выходном напряжении 11,8 вольт, соответственно получаем 1,47 вольт/виток. Необходимо также учитывать что, под нагрузкой напряжение упадет, примерно на 2 вольта. Диаметр провода выбирается исходя из тока нагрузки. Таким образом можно получить широкий спектр выходных напряжений от единиц до нескольких сотен вольт. Также можно намотать несколько обмоток для получения нескольких напряжений с одного блока питания, естественно при этом нужно учитывать суммарную мощность электронного трансформатора.
Для выпрямления переменного напряжения на выходе электронного трансформатора устанавливаем диодный мост. Электронные трансформаторы плохо работают с емкостной нагрузкой или не запускаются вообще. Для нормальной работы необходим плавный запуск устройства. Обеспечению плавного запуска способствует дроссель L1. Совместно с конденсатором он также выполняет функцию фильтрации выпрямленного напряжения. Емкость выходного конденсатора желательно подобрать из расчёта не менее 10 мкф на 1 ватт потребляемой нагрузки. Параллельно желательно поставить конденсатор емкостью 0.1 мкф.

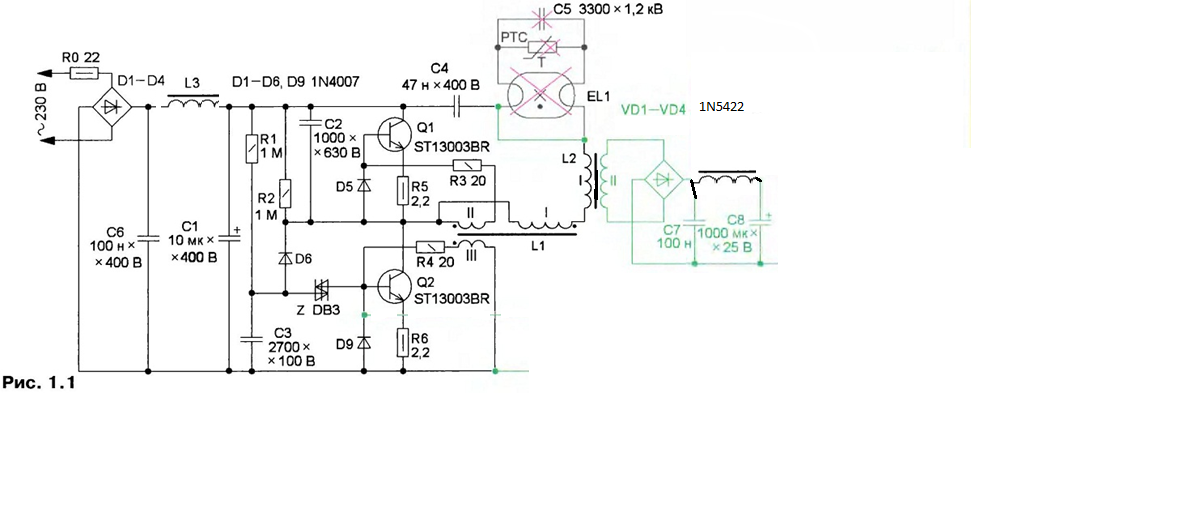

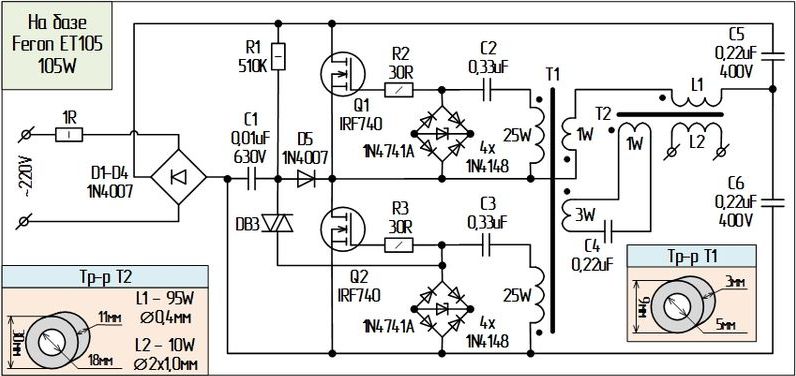

Схема электронного трансформатора с переделками.
В нём применяются транзисторы . Даташит на него
Динистор И немного о динисторе.
DB3 – популярный зарубежный двусторонний динистор – диак. Выполнен в стеклянном цилиндрическом корпусе с гибкими проволочными выводами.
Наибольшее распространение прибор DB3 нашел в схемах сетевых регуляторов мощности нагрузки (диммеров).
Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором.
В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.
В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.
Поскольку DB3 является симметричным динистором (оба его вывода являются анодами), то нет абсолютно ни какой разницы, как его подключать.
Характеристики:
- (I откр — 0.2 А), В 5 – это напряжение при открытом состоянии;
- Среднее максимально допустимое значение при открытом состоянии: А 0.3;
- В открытом состоянии импульсный ток составляет А 2;
- Максимальное напряжение (во время закрытого состояния): В 32;
- Ток в закрытом состоянии: мкА — 10;
- Максимальное импульсное не отпирающее напряжение составляет В 5.
- Диапазон рабочих температур: C -40…70
РадиоКот :: Электронный трансформатор – регулировка мощности
РадиоКот >Схемы >Питание >Преобразователи и UPS >Электронный трансформатор – регулировка мощности
Электронный трансформатор – регулировка мощности.
В данной статье расскажу о давно набравшем популярность среди радиолюбителей устройстве, о котором упоминалось в радиожурналах ещё в 70-е годы. Уже в то время многие радиолюбители использовали для питания своих конструкций, таких как усилители мощности, автогенераторные импульсные источники питания (ИИП). Широкое распространение среди радиолюбителей получил автогенераторный полу-мостовой инвертор (Полумост). При использовании пропорционально-токового управления высоковольтными биполярными транзисторами, достигается хороший КПД преобразователя. В наше время такой автогенераторный полумост нашёл своё применение как замена крупногабаритного сетевого трансформатора.
Данное устройство можно найти в любом хозяйственном или магазине электротоваров. Скрывается же наш простейший ИИП под названием –Электронный трансформатор.
Многие радиолюбителей конструируют на основе такого простейшего импульсника различные блоки питания, зарядные устройства, различные индукционные нагреватели, используют вместо привычного сетевого трансформатора для питания низковольтных паяльников и естественно для питания низковольтных ламп накаливания.
Чаще всего блок питания на основе такого устройства делается путём подключения к выходу электронного трансформатора двух-полупериодного или мостового выпрямителя на ультра-быстрых диодах, или диодах Шоттки.
После получения постоянного напряжения на выходе получившегося импульсного блока питания можно подключать различную нагрузку. Для запуска без нагрузки вводят ОС по напряжению, но не каждому хватает терпения и смекалки для настройки стабильной работы этой ОС.
Иногда может потребоваться регулировка выходного напряжения, например :
-регулировка оборотов микро-дрели
-регулировка температуры низковольтного паяльника
-регулировка яркости ламп накаливания (диммирование)

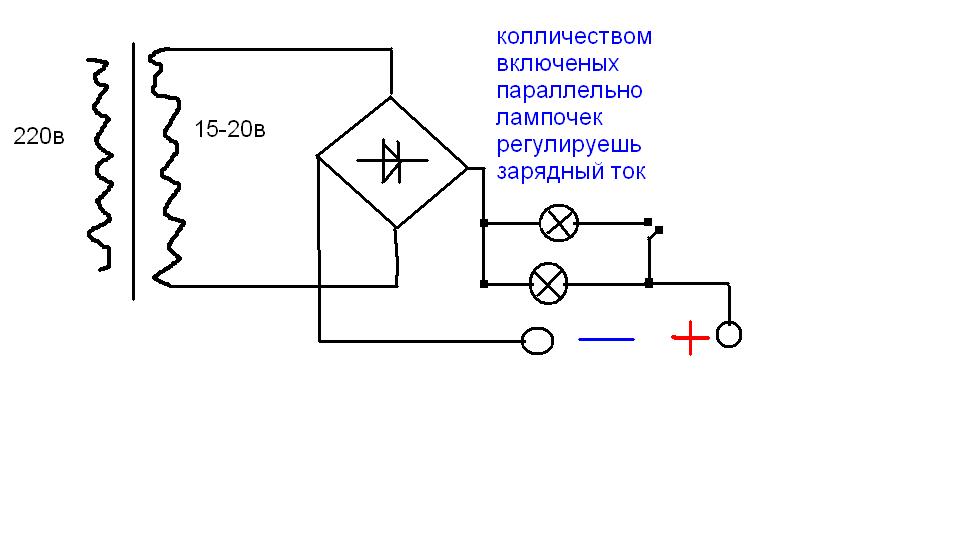

-регулировка тока заряда АКБ
Данные функции вполне реально осуществить на любом электронном трансформаторе (Feron, Taschibra и т.д.) и при любой мощности этого простого, дешёвого и компактного импульсника.

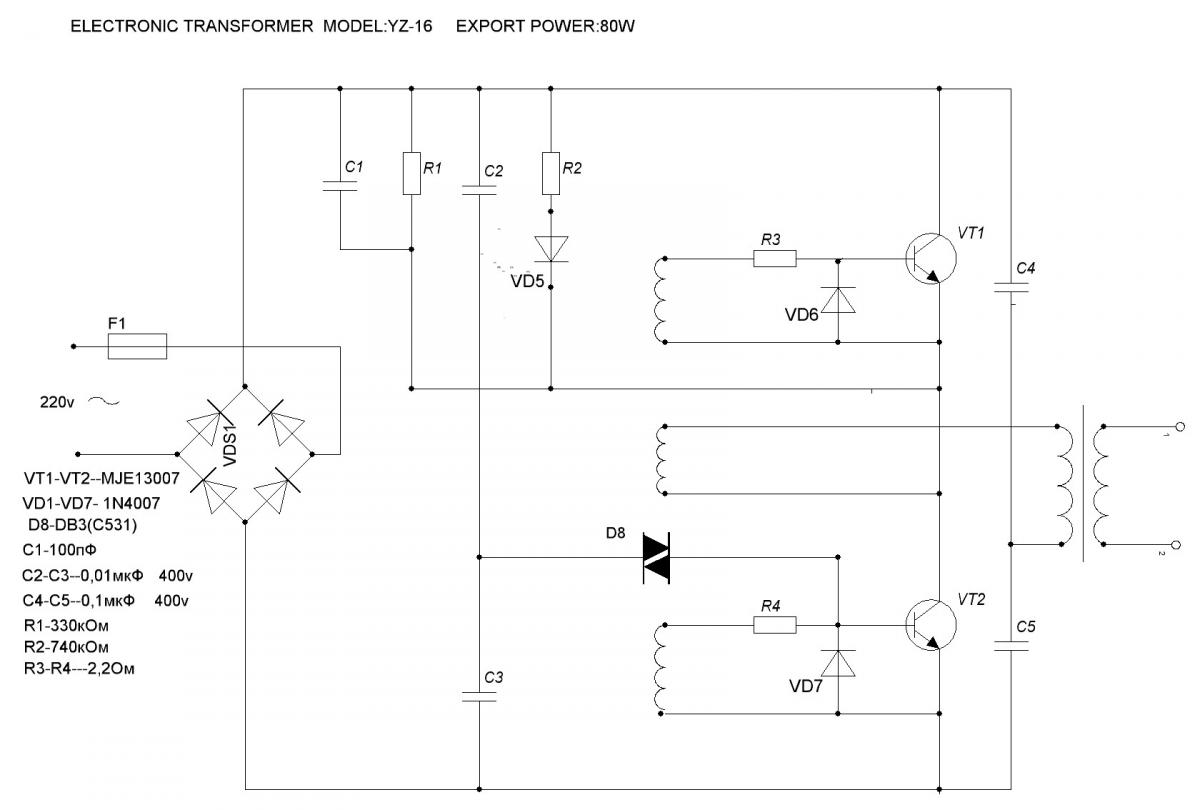

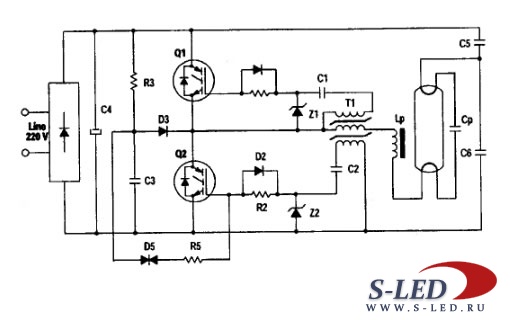

Давайте рассмотрим схему большинства таких электронных трансформаторов.
На транзисторах Q1 и Q2, конденсаторах C1, C2, также на силовом трансформаторе и коммутирующем T1, собран полу-мостовой автогенераторный инвертор. Выпрямленное сетевое напряжение поступает на делитель из конденсаторов C1,C2 и силовые транзисторы. Попеременно открываясь транзисторы поочерёдно проводят ток. Первичная обмотка силового трансформатора подключена к делителю из конденсаторов и к средней точке соединения транзисторов.
При подаче запускающего импульса от цепи автозапуска, транзистор Q2 открывается и ток от конденсаторного делителя течёт через первичную обмотку силового трансформатора и транзистор Q2. После Q2закрывается, при этом открывается транзистор Q1, ток протекает от конденсаторного делителя, через первичную обмотку силового тр. И транзистор Q1. В конце каждого полупериода сети инвертор отключается и происходит перезапуск от дополнительной цепи.
На элементах R2,R3,D5,C3,D6 собрана цепь авто-запуска, которая в начале каждого полупериода сети запускает полу-мостовой автогенераторный ИИП. Конденсатор C3 заряжается до напряжения пробоя симметричного динистора D6, которое равно 32в. При достижении этого напряжения динистор DB3 открывается, C3 разряжается через динистор на базу Q2, происходит запуск схемы.
Изменяя время формирования запускающего импульса, можно добиться запуска инвертора как вначале, середине, так и к концу полу-периода . Тем самым становится возможной регулировка выходной мощности данного блока питания.
Принцип регулировки здесь как и у симисторного регулятора мощности.(Фазовый метод регулировки).
В таком виде схема запуска не пригодна для корректной регулировки, её нужно немного изменить. Однако мне попался электронный трансформатор с более подходящей для регулировки схемой запуска. Потребовалось заменить резистор 470к на 100к и последовательно с ним припаял переменный резистор на 680к, конденсатор 10нф заменил на 68нф 250в.

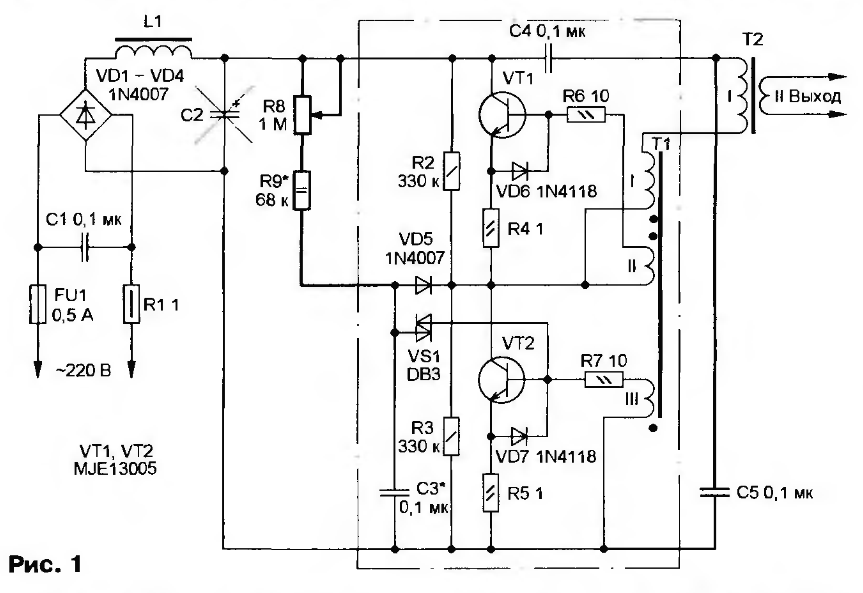

Наткнулся случайно на данную схему, заработало всё с первого раза.
Жирным шрифтом указал используемые в своёт эл.трансе транзисторы и номинал используемого потенциометра.
Первый запуск как всегда делаем через лампу накаливания на 60вт и с мелкой нагрузкой. Без нагрузки страховочная лампа светиться недолжна.
Регулировка получилась плавной, галогенные лампочки можно регулировать от тусклого свечения нити, до максимума накала. Также переделка позволяет сделать простое зарядное устройство для автомобильного аккумулятора, с добавлением всего лишь выпрямителя на ультра-быстрых диодах или на сборке Шоттки.
Также есть видео, в котором переделываю данный электронный трансформатор под регулировку мощности + демонстрация данного устройства в работе (https://youtu.be/J7LbjTdBvAw).
Надеюсь многим придётся по душе данная переделка, которая совмещает в себе лёгкость и компактность электронного трансформатора,его мощьность и функцию симисторного регулятора мощности на борту.
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
Электронные трансформаторы схемы с печатной платой. Как устроен электронный трансформатор. Детали, которые понадобятся для переделки
Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота порядка 30кГц, но этот показатель сильно зависит от выходной нагрузки.
Схема такого блока питания очень не стабильна, не имеет никаких защит от КЗ на выходе трансформатора, пожалуй именно из-за этого, схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на разных форумах наблюдается продвижение данной темы. Люди предлагают различные варианты доработки таких трансформаторов. Я сегодня попытаюсь все эти доработки совместить в одной статье и предложить варианты не только доработки, но и умощнения ЭТ.
В основу работы схемы углубляться не будем, а сразу приступим к делу.
Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.
Для начала хочу пояснить, по какой причине я решил взяться за умощнение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, который был бы компактным и легким. Собирать не хотелось, но позже я наткнулся на интересные статьи в которых рассматривалась переделка электронного трансформатора.
Это натолкнуло на мысль — почему бы не попробовать?
Таким образом, были приобретены несколько ЭТ от 50 до 150 Ватт, но опыты с переделкой не всегда завершались успешно, из всех выжил только ЭТ на 105 Ватт. Недостатком такого блока является то, что трансформатор у него не кольцевой, в связи с чем неудобно отмотать или домотать витки. Но другого выбора не было и пришлось переделать именно этот блок.
Как нам известно, эти блоки не включаются без нагрузки, это не всегда является достоинством. Я планирую получить надежное устройство, которое можно свободно применять в любых целях, не боясь, что блок питания может перегореть или выйти из строя при КЗ.
Доработка №1
Суть идеи заключается в добавлении защиты от КЗ, также устранения вышеуказанного недостатка (активация схемы без выходной нагрузки или с маломощной нагрузкой).
Глядя на сам блок, мы можем увидеть простейшую схему ИБП, я бы сказал, что схема не до конца отработана производителем.
Как мы знаем, если замкнуть вторичную обмотку трансформатора, то меньше, чем за секунду схема выйдет из строя. Ток в схеме резко возрастает, ключи в миг выходят из строя, иногда и базовые ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ порядка 2,5$).
Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают базовые цепи ключей.
Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.
Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую.
Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).
Во время КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЭТ при КЗ ток возрастает, выводя из строя ключи). Это приводит к уменьшению тока на обмотке ОС. Таким образом, прекращается генерация, сами ключи запираются.
Единственным недостатком такого решение является то, что при долговременном КЗ на выходе, схема выходит из строя, поскольку ключи греются и достаточно сильно. Не стоит подвергать выходную обмотку КЗ с длительностью более 5-8 секунд.
Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.
Доработка №2
Теперь постараемся, в какой-то мере сгладить сетевое напряжение от выпрямителя. Для этого будем использовать дроссели и сглаживающий конденсатор. В моем случае использован готовый дроссель с двумя независимыми обмотками. Данный дроссель был снят от ИБП DVD проигрывателя, хотя можно использовать и самодельные дросселя.
После моста следует подключить электролит с емкостью 200мкФ с напряжением не менее 400 Вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но как вы помните, наш БП рассчитан на 105 Ватт, почему же конденсатор использован на 200мкФ? Это поймете уже совсем скоро.
Доработка №3
Теперь о главном — умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.
Для умощнения удобно использовать ЭТ с кольцевым трансформатором, поскольку нужно будет перемотать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.
Сетевая обмотка растянута по всему кольцу и содержит 90 витков провода 0,5-0,65мм. Обмотка мотается на двух сложенных ферритовых кольцах, которые были сняты от ЭТ с мощностью 150 Ватт. Вторичная обмотка мотается исходя от нужд, в нашем случае она рассчитана на 12 Вольт.
Планируется увеличить мощность до 200 Ватт. Именно поэтому и нужен был электролит с запасом, о котором говорилось выше.
Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.
Идем дальше. Перед и после дросселей ставим пленочные конденсаторы с емкостью 0,22-0,47мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЭТ и которые пришлось заменить для увеличения мощности).
Далее заменяем диодный выпрямитель. В стандартных схемах применяются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 Ампер, наша схема потребляет немало тока, поэтому диоды стоит заменить на более мощные, во избежание неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампер, обратное напряжение не менее 400 Вольт.
Все компоненты, кроме платы с генератором смонтированы на макетной плате. Ключи были укреплены на теплоотвод через изоляционные прокладки.
Продолжаем нашу переделку электронного трансформатора, дополнив схему выпрямителем и фильтром.
Дросселя намотаны на кольцах из порошкового железа (сняты от компьютерного БП), состоят из 5-8 витков. Намотку удобно сделать сразу 5-ю жилами провода с диаметром 0,4-0,6мм каждая жила.
Сглаживающий конденсатор подбираем с напряжением 25-35 Вольт, в качестве выпрямителя применен один мощный диод шоттки (диодные сборки из компьютерного блока питания). Можно использовать любые быстрые диоды с током 15-20 Ампер.
Для сборки самодельных мощных источников питания можно использовать электронные трансформаторы, применяемые для питания галогенных ламп. Электронный трансформатор представляет собой полумостовой автогенераторный импульсный преобразователь напряжения. Стоят такие импульсные трансформаторы достаточно дёшево, и после небольшой доработки их можно использовать для питания своих самодельных устройств требующих мощного источника питания.
При небольших размерах они обеспечивают большую выходную мощность, но у них есть определённые недостатки, такие как: нежелание запуститься без нагрузки, выход из строя при коротком замыкании, и очень сильный уровень помех.
Классическая схема электронного трансформатора на примере Taschibra
, но это может быть и любой другой электронный трансформатор, к примеру ZORN New, приведена ниже.
Напряжение сети поступает на диодный мост. Выпрямленное напряжение питает полумостовой преобразователь на транзисторах. В диагональ моста, образованного этими транзисторами и конденсаторами С1, С2, включена обмотка I импульсного трансформатора Т2. Запуск преобразователя обеспечивается цепью, состоящей из резисторов R3, конденсатора С3, диода D5 и диака D6. Трансформатор обратной связи Т1 имеет три обмотки – обмотка обратной связи по току, которая включена последовательно с первичной обмоткой силового трансформатора (то есть чем больше ток нагрузки – тем больше ток базы ключей, поэтому трансформатор не запускается без нагрузки, или при малой нагрузке напряжение меньше 12В, да и при коротком замыкании базовый ток ключей растет и они выходят из строя, а часто еще и резисторы в базовых цепях), и две обмотки по 3 витка, питающие базовые цепи транзисторов.
Выходное напряжение электронного трансформатора представляет собой прямоугольные импульсы частотой 40 кГц, промодулированные частотой 100 Гц.
Внешний вид платы ZORN New 150 и обратная сторона
Первая проблема отсутствия запуска без нагрузки или при малой нагрузке устраняется довольно просто – меняем ОС (обратную связь) по току на ОС по напряжению. Удаляем обмотку ОС по току на коммутирующем трансформаторе и ставим вместо нее перемычку. Далее наматываем 1-2 витка на силовом трансформаторе и 1 на коммутирующем, используем резистор в ОС от 3-10 Ом мощностью не меньше 3 – 5 ватт, чем выше сопротивление – тем меньше ток защиты от КЗ. Этим токоограничивающим резистором устанавливается частота преобразования. При увеличении тока нагрузки частота становится больше. Если преобразователь не запустится необходимо изменить направление намотки.
Подключаем на выходе выпрямительного моста конденсатор, для сглаживания пульсаций выпрямленного напряжения. Емкость выбирается из расчета 1 – 1,5 мкФ на 1Вт.
Рабочее напряжение конденсатора должно быть не менее 400В. При включении в сеть выпрямительного моста с конденсатором возникает бросок тока, поэтому нужно в разрыв одного из сетевых проводов включить терморезистор NTC или резистор 4,7 Ом 5Вт.
Если необходимо другое выходное напряжение, перематываем вторичную обмотку силового трансформатора. Самое простое, это посчитать количество витков вторичной обмотки на силовом трансформаторе, к примеру в электронном трансформаторе ZORN New 150 – 8 витков вторичной обмотки при выходном напряжении 11,8 вольт, соответственно получаем 1,47 вольт/виток. Необходимо также учитывать что, под нагрузкой напряжение упадет, примерно на 2 вольта. Диаметр провода выбирается исходя из тока нагрузки. Таким образом можно получить широкий спектр выходных напряжений от единиц до нескольких сотен вольт. Также можно намотать несколько обмоток для получения нескольких напряжений с одного блока питания, естественно при этом нужно учитывать суммарную мощность электронного трансформатора.
Для выпрямления переменного напряжения на выходе электронного трансформатора устанавливаем диодный мост. Электронные трансформаторы плохо работают с емкостной нагрузкой или не запускаются вообще. Для нормальной работы необходим плавный запуск устройства. Обеспечению плавного запуска способствует дроссель L1. Совместно с конденсатором он также выполняет функцию фильтрации выпрямленного напряжения. Емкость выходного конденсатора желательно подобрать из расчёта не менее 10 мкф на 1 ватт потребляемой нагрузки. Параллельно желательно поставить конденсатор емкостью 0.1 мкф.
Схема электронного трансформатора с переделками.
В нём применяются транзисторы . Даташит на него
Динистор И немного о динисторе.
DB3 – популярный зарубежный двусторонний динистор – диак. Выполнен в стеклянном цилиндрическом корпусе с гибкими проволочными выводами.
Наибольшее распространение прибор DB3 нашел в схемах сетевых регуляторов мощности нагрузки (диммеров).
Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором.
В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.
В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.
Поскольку DB3 является симметричным динистором (оба его вывода являются анодами), то нет абсолютно ни какой разницы, как его подключать.
Характеристики:
- (I откр — 0.2 А), В 5 – это напряжение при открытом состоянии;
- Среднее максимально допустимое значение при открытом состоянии: А 0.3;
- В открытом состоянии импульсный ток составляет А 2;
- Максимальное напряжение (во время закрытого состояния): В 32;
- Ток в закрытом состоянии: мкА — 10;
- Максимальное импульсное не отпирающее напряжение составляет В 5.
- Диапазон рабочих температур: C -40…70
Импульсные преобразователи имеют высокий КПД, малые размеры и вес.
Стоят данные изделия не дорого, примерно 1рубль за один ватт. Их после доработки вполне можно использовать для питания радиолюбительских конструкций. В сети есть немало статей по этой теме. Хочу поделиться своим опытом переделки электронного трансформатора Taschibra 105W.
Рассмотрим принципиальную схему электронного преобразователя.
Напряжение сети через предохранитель поступает на диодный мост D1-D4 . Выпрямленное напряжение питает полумостовой преобразователь на транзисторах Q1 и Q2. В диагональ моста, образованного этими транзисторами и конденсаторами С1, С2, включена обмотка I импульсного трансформатора Т2.
Запуск преобразователя обеспечивается цепью, состоящей из резисторов R1, R2, конденсатора С3, диода D5 и диака D6. Трансформатор обратной связи Т1 имеет три обмотки – обмотка обратной связи по току, которая включена последовательно с первичной обмоткой силового трансформатора, и две обмотки по 3 витка, питающие базовые цепи транзисторов.
Выходное напряжение электронного трансформатора представляет собой прямоугольные импульсы частотой 30 кГц, промодулированные частотой 100 Гц.
Для того, чтобы использовать электронный трансформатор в качестве источника питания, его необходимо доработать.
Подключаем на выходе выпрямительного моста конденсатор, для сглаживания пульсаций выпрямленного напряжения. Емкость выбирается из расчета 1мкФ на 1Вт. Рабочее напряжение конденсатора должно быть не менее 400В.
При включении в сеть выпрямительного моста с конденсатором возникает бросок тока, поэтому нужно в разрыв одного из сетевых проводов включить терморезистор NTC или резистор 4,7 Ом 5Вт.
Это ограничит пусковой ток.
Если необходимо другое выходное напряжение, перематываем вторичную обмотку силового трансформатора. Диаметр провода (жгута из проводов) выбирается исходя из тока нагрузки.
Электронные трансформаторы имеют ОС по току, поэтому выходное напряжение будет изменяться в зависимости от нагрузки. Если нагрузка не подключена, трансформатор не запустится. Для того чтобы этого не было, нужно изменить схему обратной связи по току на ОС по напряжению.
Обмотку обратной связи по току удаляем и вместо нее на плате ставим перемычку. Затем пропускаем гибкий многожильный провод через силовой трансформатор и делаем 2 витка, далее пропускаем провод через трансформатор обратной связи и делаем один виток. Концы, пропущенного через силовой трансформатор и трансформатор обратной связи провода, соединяем через два параллельно соединенных резистора 6,8 Ом 5 Вт. Этим токоограничивающим резистором устанавливается частота преобразования (примерно 30кГц).
При увеличении тока нагрузки частота становится больше.
Если преобразователь не запустится необходимо изменить направление намотки.
В трансформаторах Taschibra транзисторы прижаты к корпусу через картон, что небезопасно при эксплуатации. К тому же бумага очень плохо проводит тепло. Поэтому лучше установить транзисторы через теплопроводящую прокладку.
Для выпрямления переменного напряжения частотой 30кГц на выходе электронного трансформатора устанавливаем диодный мост.
Наилучшие результаты показали, из всех опробованных диодов, отечественные КД213Б (200В; 10А; 100кГц; 0,17мкс). При больших токах нагрузки они греются, поэтому их необходимо установить на радиатор через теплопроводящие прокладки.
Электронные трансформаторы плохо работают с емкостной нагрузкой или не запускаются вообще. Для нормальной работы необходим плавный запуск устройства. Обеспечению плавного запуска способствует дроссель L1. Совместно с конденсатором 100мкФ он также выполняет функцию фильтрации выпрямленного напряжения.
Дроссель L1 50мкГ наматывается на сердечнике Т106-26 фирмы Micrometals и содержит 24 витка проводом 1,2мм. Такие сердечники (жёлтого цвета, с одной гранью белого цвета) применяются в компьютерных блоках питания. Внешний диаметр 27мм, внутренний 14мм, и высота 12мм. Кстати, в убитых блоках питания можно найти и другие детали, в том числе терморезистор.
Если у вас есть шуруповерт или другой инструмент, у которого аккумуляторная батарея выработала свой ресурс, то в корпусе этой батареи можно поместить блок питания из электронного трансформатора. В результате у вас получится инструмент, работающий от сети.
Для стабильной работы на выходе блока питания желательно поставить резистор приблизительно 500 Ом 2Вт.
В процессе наладки трансформатора нужно быть предельно внимательным и аккуратным. На элементах устройства присутствует высокое напряжение. Не касайтесь фланцев транзисторов, чтобы проверить греются они или нет. Необходимо также помнить, что после выключения конденсаторы остаются заряженными некоторое время.
Электронный трансформатор – сетевой импульсный блок питания, который предназначен для питания галогенных ламп 12 Вольт. Подробнее о данном устройстве в статье « ». Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота порядка 30кГц, но этот показатель сильно зависит от выходной нагрузки. Схема такого блока питания очень не стабильна, не имеет никаких защит от КЗ на выходе трансформатора, пожалуй именно из-за этого, схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на разных форумах наблюдается продвижение данной темы. Люди предлагают различные варианты доработки таких трансформаторов. Я сегодня попытаюсь все эти доработки совместить в одной статье и предложить варианты не только доработки, но и умощнения ЭТ.
В основу работы схемы углубляться не будем, а сразу приступим к делу.
Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.
Для начала хочу пояснить, по какой причине я решил взяться за умощнение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, который был бы компактным и легким. Собирать не хотелось, но позже я наткнулся на интересные статьи в которых рассматривалась переделка электронного трансформатора. Это натолкнуло на мысль – почему бы не попробовать?
Таким образом, были приобретены несколько ЭТ от 50 до 150 Ватт, но опыты с переделкой не всегда завершались успешно, из всех выжил только ЭТ на 105 Ватт. Недостатком такого блока является то, что трансформатор у него не кольцевой, в связи с чем неудобно отмотать или домотать витки. Но другого выбора не было и пришлось переделать именно этот блок.
Как нам известно, эти блоки не включаются без нагрузки, это не всегда является достоинством. Я планирую получить надежное устройство, которое можно свободно применять в любых целях, не боясь, что блок питания может перегореть или выйти из строя при КЗ.
Доработка №1
Суть идеи заключается в добавлении защиты от КЗ, также устранения вышеуказанного недостатка (активация схемы без выходной нагрузки или с маломощной нагрузкой).
Глядя на сам блок, мы можем увидеть простейшую схему ИБП, я бы сказал, что схема не до конца отработана производителем. Как мы знаем, если замкнуть вторичную обмотку трансформатора, то меньше, чем за секунду схема выйдет из строя. Ток в схеме резко возрастает, ключи в миг выходят из строя, иногда и базовые ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ порядка 2,5$).
Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают базовые цепи ключей.
Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.
Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.
Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую. Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).
Во время КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЭТ при КЗ ток возрастает, выводя из строя ключи). Это приводит к уменьшению тока на обмотке ОС. Таким образом, прекращается генерация, сами ключи запираются.
Единственным недостатком такого решение является то, что при долговременном КЗ на выходе, схема выходит из строя, поскольку ключи греются и достаточно сильно. Не стоит подвергать выходную обмотку КЗ с длительностью более 5-8 секунд.
Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.
Доработка №2
Теперь постараемся, в какой-то мере сгладить сетевое напряжение от выпрямителя.
Для этого будем использовать дроссели и сглаживающий конденсатор. В моем случае использован готовый дроссель с двумя независимыми обмотками. Данный дроссель был снят от ИБП DVD проигрывателя, хотя можно использовать и самодельные дросселя.
После моста следует подключить электролит с емкостью 200мкФ с напряжением не менее 400 Вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности. Но как вы помните, наш БП рассчитан на 105 Ватт, почему же конденсатор использован на 200мкФ? Это поймете уже совсем скоро.
Доработка №3

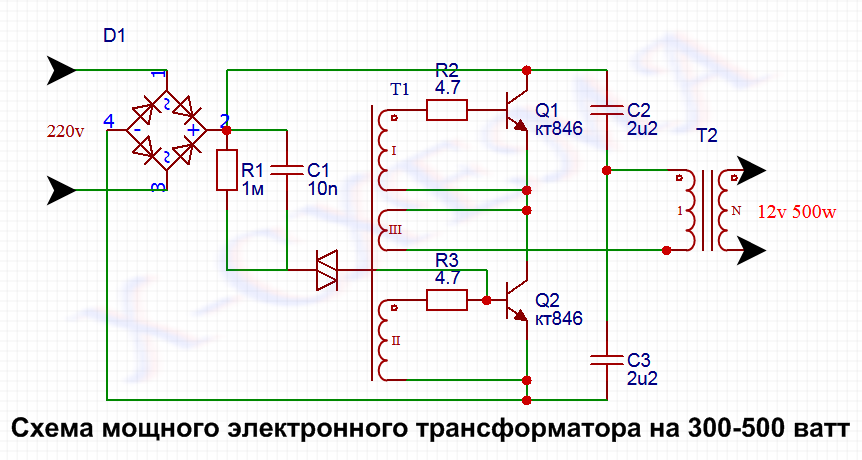

Теперь о главном – умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.
Для умощнения удобно использовать ЭТ с кольцевым трансформатором, поскольку нужно будет перемотать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.
Сетевая обмотка растянута по всему кольцу и содержит 90 витков провода 0,5-0,65мм.
Обмотка мотается на двух сложенных ферритовых кольцах, которые были сняты от ЭТ с мощностью 150 Ватт. Вторичная обмотка мотается исходя от нужд, в нашем случае она рассчитана на 12 Вольт.
Планируется увеличить мощность до 200 Ватт. Именно поэтому и нужен был электролит с запасом, о котором говорилось выше.
Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.
Идем дальше. Перед и после дросселей ставим пленочные конденсаторы с емкостью 0,22-0,47мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЭТ и которые пришлось заменить для увеличения мощности).
Работа трансформатора сроится на преобразовании тока от сети с напряжением 220 В. Устройства делятся по количеству фаз, а также показателю перегрузки.
На рынке представлены модификации однофазного и двухфазного типов. Параметр перегрузки тока колеблется от 3 до 10 А. При необходимости можно сделать электронный трансформатор своими руками. Однако для этого в первую очередь важно ознакомиться с устройством модели.
Схема модели
Схема электронного 12В предполагает использование пропускного реле. Непосредственно обмотка применяется с фильтром. Для повышения тактовой частоты в цепи имеются конденсаторы. Выпускаются они открытого и закрытого типа. У однофазных модификаций используются выпрямители. Указанные элементы необходимы для повышения проводимости тока.
В среднем чувствительность у моделей равна 10 мВ. При помощи расширителей решаются проблемы с перегрузками в сети. Если рассматривать двухфазную модификацию, то у нее используется тиристор. Указанный элемент, как правило, устанавливается с резисторами. Емкость их в среднем равна 15 пФ. Уровень проводимости тока в данном случае зависит от загруженности реле.
Как сделать самостоятельно?
Сделать своими руками можно легко.
Для этого важно использовать проводное реле. Расширитель для него целесообразно подбирать импульсного типа. Для увеличения параметра чувствительности устройства используются конденсаторы. Многие специалисты рекомендуют резисторы устанавливать с изоляторами.
Для решения проблем со скачками напряжения припаиваются фильтры. Если рассматривать самодельную однофазную модель, то модулятор целесообразнее подбирать на 20 Вт. Выходное сопротивление в цепи трансформатора должно составлять 55 Ом. Непосредственно для подключения устройства припаиваются выходные контакты.
Устройства с конденсаторным резистором
Схема электронного трансформатора для 12В предполагает использование проводного реле. В данном случае резисторы устанавливаются за обкладкой. Как правило, модуляторы используются открытого типа. Также схема электронного трансформатора для галогенных ламп 12В включает выпрямители, которые подбираются с фильтрами.
Для решения проблем с коммутацией необходимы усилители.
Параметр выходного сопротивления в среднем составляет 45 Ом. Проводимость тока, как правило, не превышает 10 мк. Если рассматривать однофазную модификацию, то у нее имеется триггер. Некоторые специалисты для увеличения проводимости используют триггеры. Однако в данном случае значительно повышаются тепловые потери.
Трансформаторы с регулятором
Трансформатор 220-12 В с регулятором устроен довольно просто. Реле в данном случае стандартно используется проводного типа. Непосредственно регулятор устанавливается с модулятором. Для решения проблем с обратной полярностью имеется кенотрон. Использоваться он может с обкладкой или без нее.
Триггер в данном случае подсоединяется через проводники. Указанные элементы способны работать только с импульсными расширителями. В среднем параметр проводимости у трансформаторов данного типа не превышает 12 мк. Также важно отметить, что показатель отрицательного сопротивления зависит от чувствительности модулятора. Как правило, он не превышает 45 Ом.
Использование проводных стабилизаторов
Трансформатор 220-12 В с проводным стабилизатором встречается очень редко. Для нормальной работы устройства необходимо качественное реле. Показатель отрицательного сопротивления составляет в среднем 50 Ом. Стабилизатор в данном случае фиксируется на модуляторе. Указанный элемент в первую очередь предназначен для понижения тактовой частоты.
Тепловые потери при этом у трансформатора незначительные. Однако важно отметить, что на триггер оказывается большое давление. Некоторые эксперты в сложившейся ситуации рекомендуют использовать емкостные фильтры. Продаются они с проводником и без него.
Модели с диодным мостом
Трансформатор (12 Вольт) данного типа производится на базе селективных триггеров. Показатель порогового сопротивления у моделей в среднем равняется 35 Ом. Для решения проблем с понижением частоты устанавливаются трансиверы. Непосредственно диодные мосты используются с различной проводимостью. Если рассматривать однофазные модификации, то в этом случае резисторы подбираются на две обкладки.
Показатель проводимости не превышает 8 мк.
Тетроды у трансформаторов позволяют значительно повысить чувствительность реле. Модификации с усилителями встречаются очень редко. Основной проблемой трансформаторов данного типа является отрицательная полярность. Возникает она вследствие повышения температуры реле. Чтобы исправить ситуацию, многие эксперты рекомендуют использовать триггеры с проводниками.
Модель Taschibra
Схема электронного трансформатора для галогенных ламп 12В включает в себя триггер на две обкладки. Реле у модели используется проводного типа. Для решения проблем с пониженной частотностью применяются расширители. Всего у модели имеются три конденсатора. Таким образом, проблемы с перегрузкой в сети возникают редко. В среднем параметр выходного сопротивления держится на уровне 50 Ом. Как утверждают специалисты, выходное напряжение на трансформаторе не должно превышать 30 Вт. В среднем чувствительность модулятора составляет 5,5 мк. Однако в данном случае важно учитывать загруженность расширителя.

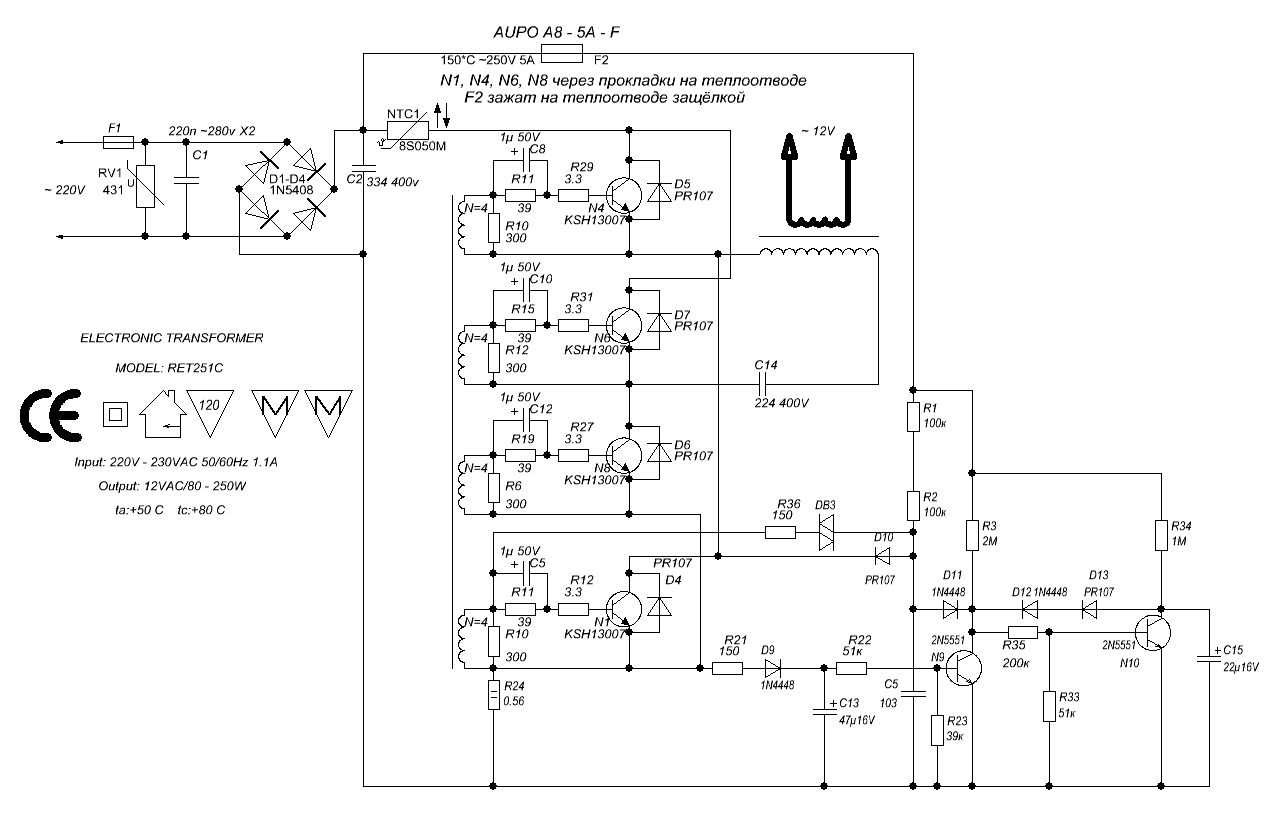

Устройство RET251C
Указанный электронный трансформатор для ламп производится с выходным переходником. Расширитель у модели имеется дипольного типа. Всего в устройстве установлены три конденсатора. Резистор применяется для решения проблем с отрицательной полярностью. Конденсаторы у модели перегреваются редко. Непосредственно модулятор подсоединяется через резистор. Всего у модели установлены два тиристора. В первую очередь они отвечают за параметр выходного напряжения. Также тиристоры призваны обеспечивать стабильную работу расширителя.
Трансформатор GET 03
Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором. Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник.
Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора.
Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.
Устройство ELTR-70
Указанный электронный трансформатор 12В включает в себя два проходных тиристора. Отличительной особенностью модификации считается высокая тактовая частота. Таким образом, процесс преобразования тока осуществятся без скачков напряжения. Расширитель у модели используется без обкладки.
Для понижения чувствительности имеется триггер. Установлен он стандартно селективного типа. Показатель отрицательного сопротивления составляет 40 Ом. Для однофазной модификации это считается нормальным. Также важно отметить, что устройства подключаются через выходной переходник.
Модель ELTR-60
Это трансформатор выделяет высокой стабильностью напряжения. Относится модель к однофазным устройствам. Конденсатор у него используется с высокой проводимостью. Проблемы с отрицательной полярностью решаются за счет расширителя.
Он установлен за модулятором. Регулятор в представленном трансформаторе отсутствует. Всего у модели используются два резистора. Емкость у них составляет 4,5 пФ. Если верить специалистам, то перегрев элементов наблюдается очень редко. Выходное напряжение на реле равно строго 12 В.
Трансформаторы TRA110
Указанные трансформаторы работают от проходного реле. Расширители у модели используются разной емкости. В среднем показатель выходного сопротивления трансформатора составляет 40 Ом. Относится модель к двухфазным модификациям. Показатель пороговой частоты у нее равен 55 Гц. В данном случае резисторы используются дипольного типа. Всего у модели имеются два конденсатора. Для стабилизации частоты во время работы устройства действует модулятор. Проводники у модели припаяны с высокой проводимостью.
ИБП из электронного трансформатора | Техника и Программы
September 29, 2012 by admin Комментировать »Я вообще не особенно любитель изготавливать блоки питания, если только он сам по себе не является целью всей конструкции.
Однако на протяжении уже около 4х лет, в качестве блока питания или даже ЗУ для автомобильного аккумулятора я использую обычный электронный трансформатор для галогенных ламп. Подобный транс можно приобрести в любом магазине электро товаров.
В интернете уже есть кое какие статьи по переделке таких трансов в блок питания, кто то даже усиленно исследует этот девайс Да и в журнале Радио за какой то год есть статья по этой теме. Ну и я решил вставить свои пять копеек
Вообще все просто до нельзя, изготовить более простой и надежный ИБП да и еще купив детали для него в любом хоз магазине я думаю нереально

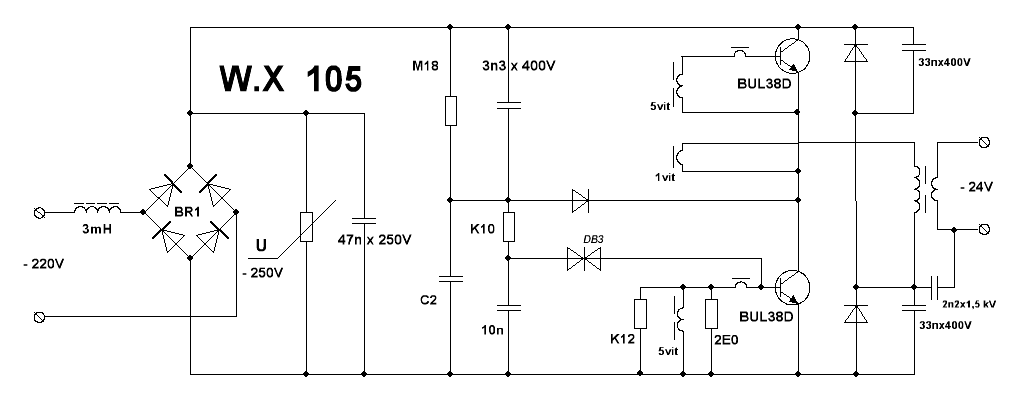

Итак, схема…. Схема это обычный автогенератор, имеющий обратную связь по току. Т.е. если нагрузки на выходе нет то и по сути весь электронный трансформатор не работает. Причем нагрузка должна быть довольно приличной. Бывали такие случаи, когда меня просили подобный девайс поремонтировать, мол не работает. При этом подключали к нему лампочку 0.25 Вт и делали вывод – устройство не фурычит, наипали в магазине
Опять же при увеличении нагрузки, весь наш трансик успешно превращается в угли.
Очевидно, что все это как то не особо подходит для наших целей. Нам бы сделать так, чтобы все работало на холостом ходу, да и еще бы имело защиту от КЗ. Как ни странно, все это можно реализовать модернизировав простенькую схемотехнику электронного трансформатора. Причем сам ответ как это сделать лежит на поверхности.
Всего то нужно заменить ОС (обратную связь) по току, обратной связью по напряжению.
Красным цветом на схеме обозначены необходимые изменения. Сама схема может иметь некоторые вариации… например отсутствовать диод VD1. Токовую обмотку ОС, W3 удаляем и на ее место ставим перемычку. Наматываем на основном трансформаторе TV1 обмотку обратной связи Woc1 – 1 – виток, Woc2 – 2-3 витка на трансформаторе обратной связи Toc (маленькое колечко, кто не в курсе ). Следует соблюдать начало с концом обмоток, ну если не правильно то просто нет генерации. Резистором R4 регулируется глубина ОС, которая в свою очередь влияет на ток при которым происходит срыв генерации автогенератора, откуда мы собственно и получаем защиту от КЗ.
При увеличении резистора R4, соответственно, при меньшем выходном токе будет происходить срыв генерации. Вместо резистора R4 можно поставить пленочный конденсатор, это даже более предпочтительно, если кого то раздражает нагрев R4. Величину конденсатора можно выбрать в пределах от 10n до 330n. Подбирается опытным путем.
Вторичку можно намотать со средней точкой, или же обычную. Тогда потребуются 4 диода в выпрямителе. Диоды разумеется с барьером Шотки. Сколько мотать, ориентируемся по вторичке которая была. Я ее как правило полностью удаляю. Дроссель L не обязателен, но весьма желателен. Величина не критична 10… 100 мкГн. Ну и по высокой стороне устанавливаем электролит C4, это улучшит качество выходного напряжения при нагрузке (не будет пульсаций, до определенного предела конечно). Выковырять подобный маленький электролит можно например из энергосберегающей лампочки. Да и еще забыл, нужно на ноги электролита (паралельно) поставить разрядный резистор 220К, мощностью 1Вт. НА схеме нарисовать забыл (дорисовывать лень ), он способствует ускоренной разрядке электролита, и без него преобразователь после выключения и быстрого повторного включения может не запускаться.
Это связано с запускающим диаком DB3.
На выход выпрямителя, если требуется, лепим стабилизаторы напряжения… короче кто на что горазд)
Ну и весьма желательно поставить сетевой фильтр L1, C7, C6. Помех от подобных девайсов в сети море, вообще не понятно как китаезы проходят нормы по эл. совместимости. Судя по всему никак… Так что, ставим фильтр.
ПС: на фотке нет сетевого фильтра, на момент написания статьи он где то ехал по бескрайним просторам нашей страны в виде посылки…..
Быстрое зарядное устройство Nicad – Трансформаторы Boardman – Каталоги в формате PDF | Техническая документация
без названия table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font: 7.00pt “Arial”, sans-serif; } .font1 { шрифт: 8.00pt “Arial”, без засечек; } .font2 { шрифт: 9.00pt “Arial”, без засечек; } .font3 { шрифт: 17.00pt “Arial”, без засечек; } .font4 { шрифт: 19.00pt “Arial”, без засечек; } .font5 { шрифт: 10.
00pt “Tahoma”, без засечек; } .font6 { шрифт: 56.00pt “Требушет MS”, без засечек; } Быстрое зарядное устройство Nicad Питание от сети (190–240 В, 50 Гц) Օ Микропроцессорное управление (полностью автоматическое цифровое управление) Зарядка двойным током (C/33 струйка, C/5 форсирование) Օ Запрограммированные на заводе уровни напряжения и тока (настройка не требуется) Доступно для различные конфигурации батарей (например, 25 ячеек по 4 Ач) Օ Полная защита от короткого замыкания и обрыва цепи батарей Усовершенствованный мониторинг напряжения для поддержания батарей в пиковом состоянии Օ Внутренние таймеры предотвращают перезарядку батарей даже в режиме ручного управления Шесть светодиодных индикаторов состояния показывают зарядное устройство и состояние батарей Օ Четыре повторителя Светодиодные выходы предусмотрены для монтажа на передней панели Разработаны и протестированы в соответствии со всеми применимыми нормами (жалоба CE) Օ Не требуют технического обслуживания Размеры — 150 мм x 250 мм x 80 мм (Ш x Г x В) Օ Релейные модули 220 В 3 А для низкого напряжения батареи и отказа зарядного устройства BTL Быстродействующее зарядное устройство для никель-кадмиевых аккумуляторов включает электронику, управляемую микропроцессором, для обеспечения постоянного заряда резервных аккумуляторов.

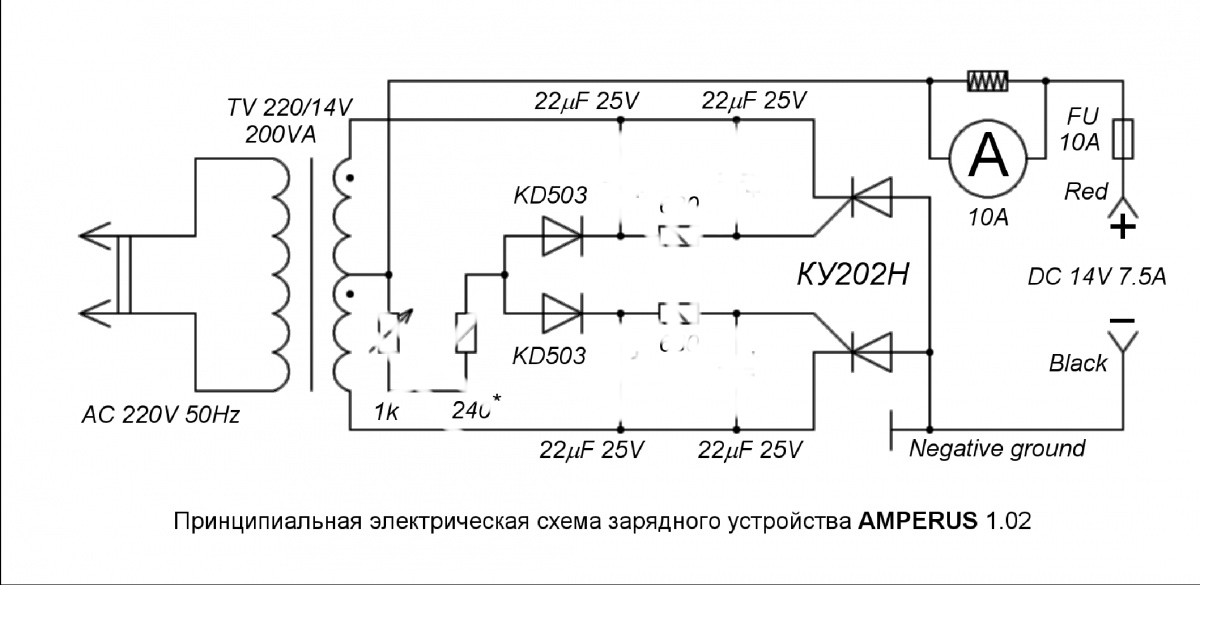

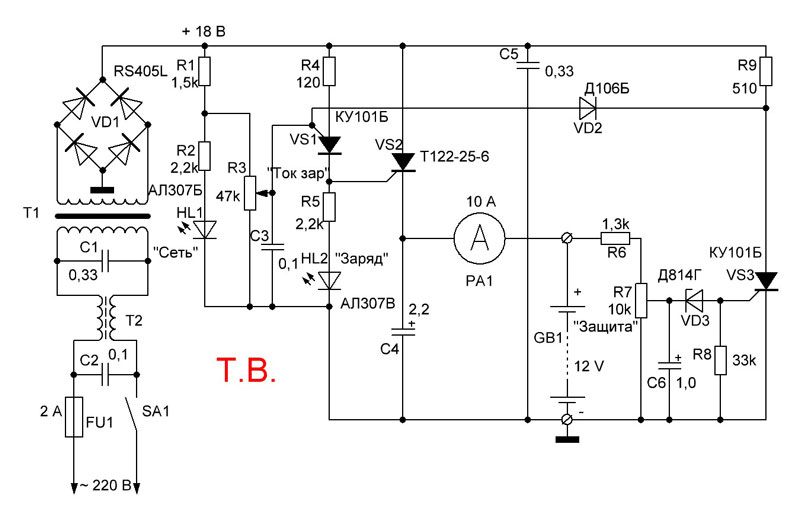

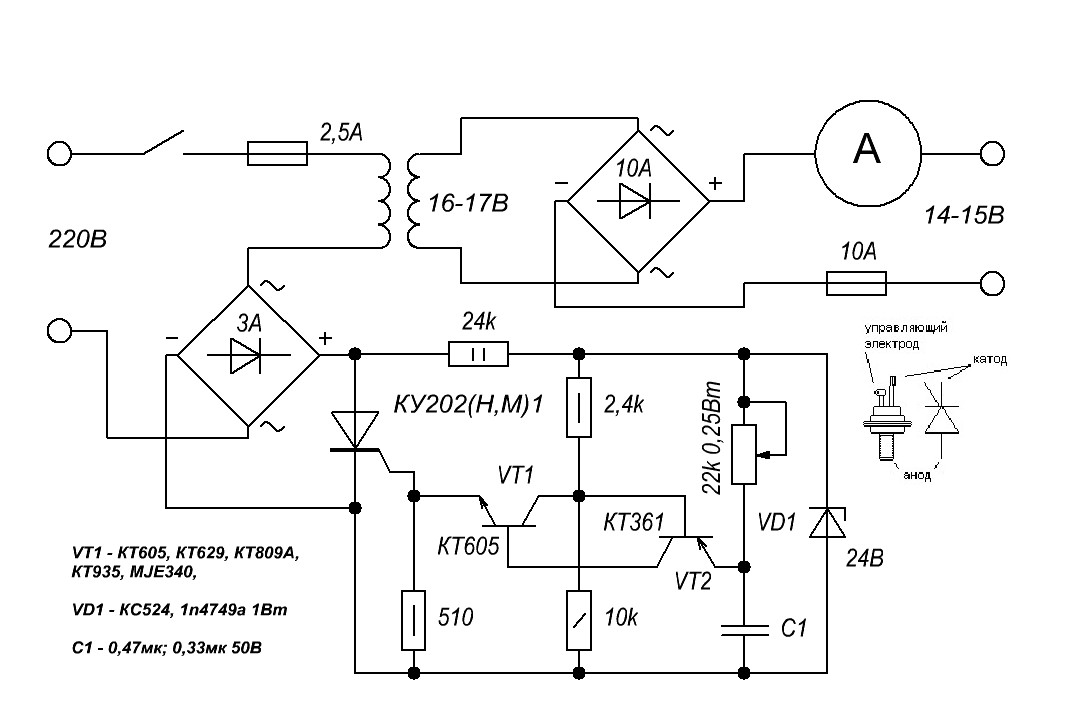

Зарядное устройство работает от стандартной сети 220 В 50 Гц и способно зарядить полностью разряженный аккумулятор за 6 часов. В нормальных условиях аккумуляторы подзаряжаются непрерывно, чтобы поддерживать полную емкость. После сбоя питания зарядное устройство переключается на ускоренный заряд, чтобы восстановить батареи за минимальное время. Напряжение сети, состояние зарядного устройства и напряжение на клеммах аккумулятора постоянно контролируются для определения условий эксплуатации. Предусмотрено ручное дублирование, позволяющее применять добавочный заряд, а при необходимости можно использовать тепловое отключение для дополнительной защиты.BQARDMAN ILJtransformers inlec Units 3/4 Station Yard Industrial Estate Old Furness Road Coniston Cumbria LA21 8HU т.: +44 (0) 15394 41904 тел.: +44 (0) 15394 41907 e: info@boardman-transformers.co.uk w: www .boardman-transformers.co.uk контролирует
Батареи, цепи и трансформаторы — Управление энергетической информации США (EIA)
Батареи производят электричество
Электрохимическая батарея производит электричество из двух разных металлов в химическом веществе, называемом электролитом .
Один конец батареи прикреплен к одному из металлов, а другой конец прикреплен к другому металлу. Химическая реакция между металлами и электролитом освобождает больше электронов в одном металле, чем в другом.
Источник: Адаптировано из проекта развития национального энергетического образования (общественное достояние)
Металл, который высвобождает больше электронов, развивает положительный заряд, а другой металл развивает отрицательный заряд.Если электрический проводник или провод соединяет один конец батареи с другим, электроны текут по проводу, чтобы сбалансировать электрический заряд.
Электрическая нагрузка — это устройство, которое использует электричество для выполнения работы или выполнения работы. Если вдоль провода разместить электрическую нагрузку, например лампочку накаливания, электричество может совершать работу, проходя по проводу и лампочке. Электроны текут от отрицательного конца батареи через провод и лампочку и обратно к положительному концу батареи.
Электричество проходит по цепям
Электричество должно иметь полный путь или электрическую цепь , прежде чем электроны смогут двигаться. Выключатель или кнопка включения на всех электрических устройствах замыкает (включает) или размыкает (выключает) электрическую цепь в устройстве. Включение или выключение света открывает цепь, и электроны не могут течь через свет. Включение света замыкает цепь, которая позволяет электричеству течь от одного электрического провода через лампочку, а затем по другому проводу.
Лампа накаливания излучает свет, когда электричество проходит через крошечный провод в лампочке, который сильно нагревается и светится. Лампа накаливания перегорает, когда крошечный провод внутри лампочки разрывается, что размыкает цепь.
Источник: Адаптировано из проекта развития национального энергетического образования (общественное достояние)
Трансформаторы помогают эффективно передавать электричество на большие расстояния
Чтобы решить проблему передачи электроэнергии на большие расстояния, Уильям Стэнли разработал устройство, названное трансформатором .
Трансформатор изменяет напряжение электричества в проводнике или линии электропередач. Высоковольтные линии электропередач, такие как те, что висят между высокими металлическими башнями, передают электричество на большие расстояния туда, где оно необходимо. Электричество с более высоким напряжением более эффективно и дешевле для передачи электроэнергии на большие расстояния. Электричество с более низким напряжением безопаснее для использования в домах и на предприятиях. Трансформаторы увеличивают (повышают) или снижают (понижают) напряжение по мере того, как электричество поступает от электростанций в дома и на предприятия.
Последнее рассмотрение: 13 декабря 2021 г.
Сухой трансформатор для зарядного устройства, 60 ГГц, входное напряжение: 240 В, 6,55 рупий /шт.
Сухой тип, 60 ГГц, трансформатор для зарядного устройства, входное напряжение: 240 В, 6,55 рупий /шт | ID: 23085792912Спецификация продукта
| Power | 240 вольт | 240 вольт | |
| Тип охлаждения | сухой тип | ||
| входное напряжение | 240 вольт | Текущий | AC |
| Частота | 60 ГГц | ||
| фазы | однофазные | ||
| CT соотношение | 1-5 W | ||
| Выходное напряжение | 240 вольт | ||
| Минимальный заказ | 1000 шт. |
Описание продукта
Можно помочь от нас одобренному качеству ассортименту Ферритового Трансформатора Зарядного устройства Батареи.Благодаря высокому качеству наша продукция высоко ценится покупателями.
Заинтересованы в этом товаре?Уточнить цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания2005
Юридический статус фирмы Физическое лицо – Собственник
Сфера деятельностиПроизводитель
Количество сотрудников от 26 до 50 человек
Годовой оборотRs.
1–2 крор
Участник IndiaMART с мая 2018 г.
GST07AMFPP7401D1ZB
Основанная в 2005 году , Aditya Electronics является одним из ведущих производителей линейных фильтров тороидальных трансформаторов и ферритовых трансформаторов. Мы предлагаем эти продукты по самым разумным ценам. Способность нашей команды предлагать клиентам качественный ассортимент продукции также помогла нам получить такие сертификаты, как сертификат MSME.Видео компании
Вернуться к началу 1 Есть потребность?
Лучшая цена
Есть потребность?
Лучшая цена
Простые схемы бестрансформаторного питания
Часто делаю небольшие проекты .
Для них требуется небольшой блок питания . Но я не могу найти маленькие трансформаторы. Обычный трансформатор большой и тяжелый, для моего проекта не подходит.
Но я осматриваю свой дом в небольшой бытовой технике в Китае. Даже в большинстве светодиодных лампочек. В них используется бестрансформаторная схема питания .
Они используют конденсатор вместо более крупного трансформатора . Таким образом, блоки питания меньше и легче.
Сегодня мы изучим эти бестрансформаторные схемы питания .Таким образом, вы можете выбрать, как вы хотите.
Надеюсь, он будет вам полезен. Имеется три следующих контура.
СМ. Ниже!
Сеть переменного тока
Во-первых, нам нужно знать, что сеть переменного тока имеет высокое напряжение 220В или 110В. Он имеет гораздо более высокое номинальное напряжение, чем аккумулятор. А также имеют разные формы сигналов.
Называется переменным током (AC).
Обычно генерируется вращением катушки в магнитном поле.
Сеть 50 Гц или 60 Гц (в США).
Опасно!Не прикасайтесь к каким-либо частям этих цепей. Потому что вас может ударить электрическим током . Хотя выдает низкое напряжение. Мы не можем коснуться всего этого. Потому что в нем не используется изолированный трансформатор .
Почему сеть переменного тока опасна?
Наше тело может работать только от 60В до 80В. Итак, любые перенапряжения, способные вызвать мгновенную смерть.
Измерение сети переменного тока
В норме мы знаем напряжение в 0.707 раз больше пикового напряжения. Это называется среднеквадратичным значением напряжения. А пиковое напряжение (или ток) в 1,41 раза превышает среднеквадратичное значение.
Например, действующее значение напряжения 220 В равно 311 Впик-пик. Это очень высокое напряжение.
Сеть переменного тока опасна.
Потому что напряжение слишком высокое.
На самом деле это 311 В для 220 В переменного тока. или 345В для 240В.
Посмотрите на изображение
Линия поднимается на 311 В, затем опускается на 311 В ниже «земли» 50 раз в секунду (частота 50 Гц). Затем это создаст ПОТОК через ваше тело, и это убьет вас очень быстро.
Основная цепь питания постоянного тока
См. ниже. Это схема питания трансформатора.
Основная цепь нерегулируемого питания, 12В 0,2А. Кроме того, мы назвали схему половинного выпрямителя.
Мы используем трансформатор для перехода от высокого напряжения переменного тока к более низкому напряжению. См. в его символе. Изоляция находится между первичной и вторичной обмотками.
И имеет две линии, обозначающие магнитную цепь, которая существует между двумя обмотками.
Силовой трансформатор Четко разделите катушки.Поэтому мы совершенно безопасны для поражения электрическим током. Но при использовании конденсатора вместо небольшого трансформатора

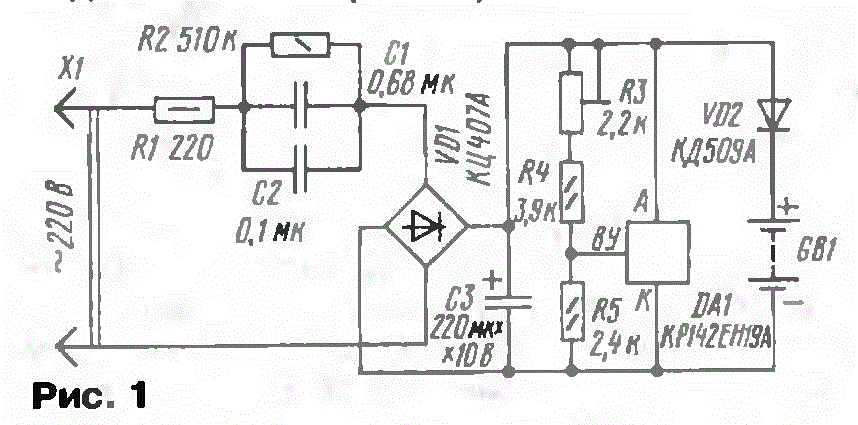

ИСТОЧНИК ПИТАНИЯ С КОНДЕНСАТОРОМ Если нейтраль подключена к 0 В источника питания.
Это не проблема.
Но что произойдет, если провода поменять местами.
Линия будет подключаться к 0V подобно отверстию розетки в стене.
Если дотронуться до него. Вы получите шок.
Опасности
ИСТОЧНИКА ПИТАНИЯ С КОНДЕНСАТОРОМДавайте узнаем об опасностях ИСТОЧНИКА ПИТАНИЯ С КОНДЕНСАТОРОМ.И как это работает.
Какое выходное напряжение?
В нормальной цепи с подключением нагрузки выходное напряжение
источника питания с конденсаторным питанием падает только до 12В или 35В. is
Но…
При снятии нагрузки напряжение питания возрастает до 180В, 311В или 340В. Это еще одна причина, почему они так ОПАСНЫ.
Простой расчет конденсатора
Все наши расчеты сделаны с кратными конденсаторами 0,1 мкФ.
Это упрощает расчеты.
Конденсатор 0,1 мкФ будет пропускать 7 мА при подключении к мосту. Или 3,5 мА, если только один диод (полувыпрямитель).
Все значения уменьшаются вдвое для 110 В переменного тока.
Например. Вы используете 0,33 мкФ. Он будет проходить 7 мА x 0,33 мкФ = 23,1 мА. Или это блок питания с КОНДЕНСАТОРОМ, для которого требуется диод и красный светодиод.
Эти два элемента называются ЗАГРУЗКА.
Конденсатор пропускает (заряжает) ток в одном направлении при повышении напряжения в сети.А затем он пропускает ток (разряжается) в противоположном направлении, когда сеть падает.
Синусоидальный сигнал, как указано выше.
При повышении напряжения в сети и увеличении выходной мощности источника питания. А когда 1,7в. Загорается красный светодиод, и это напряжение больше не повышается.
Итак, теперь конденсатор будет хранить или заряжать напряжение около 309В. (сеть переменного тока – VLED).
При падении напряжения сети. Выход источника питания будет отрицательным. А когда 0.7В минус. диод предотвращает падение напряжения.
Затем конденсатор разряжается и начинает заряжаться в обратном направлении до 309В.
Красный светодиод обозначает НАГРУЗКУ в одном направлении, а диод — нагрузку в другом направлении.
Полупериодный бестрансформаторный блок питания
Посмотрите на схему ниже. Это базовый полуволновой источник питания с конденсаторным питанием, показанный на схеме.
Каждые 0,1 мкФ емкости обеспечивают среднеквадратичное значение 7 мА.
В полуволновом питании конденсатор выдает 3.5 мА СКЗ. Потому что ток теряется в нижнем диоде, когда он разряжает конденсатор.
Использование стабилитрона
См. схему. Это всего лишь один стабилитрон вместо двух предыдущих. Это умный дизайн.
Почему?
Зенеровский диод эффективно выходит из строя в обоих направлениях.
Сверху, Это стабилитрон 12В пробит по катоду. А
В обратную сторону пробивается на 0,7В.
Максимальное напряжение нагрузки 12 В. И стабилитрон разрядит конденсатор.Чтобы подготовиться к следующему циклу.
Принцип работы
Выходной ток 16 мА. Потому что конденсатор 0,47 мкФ.
Когда подключаем нагрузку. Некоторый ток будет вытягиваться из стабилитрона и проходить через НАГРУЗКУ.
Интересный момент.
- Уменьшить сопротивление нагрузки. Тогда через нагрузку будет протекать больший ток. Пока не достигнет 16 мА. Весь ток от конденсатора будет протекать только через нагрузку. Нет тока на диод Ценнера.
- Увеличивайте нагрузку до тех пор, пока напряжение на ней не упадет до 11В, 10В, 9В…. Но ток останется на уровне 16мА. В конце концов, напряжение снизится до 1 В при 16 мА.
- Но если нет нагрузки, весь ток от конденсатора будет проходить через стабилитрон.
Какой номинал стабилитрона?
Диод Зенера имеет номинальную мощность, аналогичную резистору. Это количество тепла, от которого он избавится, не перегреваясь. Если он перегрет.В конце концов, он может быть поврежден. Мы должны правильно подобрать и настроить схему.
Часто мы видим 500мВт и 1Вт.
Мы можем легко узнать рассеиваемую мощность.
Его мощность V x I
- Во-первых, V – это напряжение стабилитрона. Это 12В.
Это 12В.
На каждые 0,1 мкФ схема будет выдавать 3,5 мА
Предположим, конденсатор 0,47 мкФ = 16 мА
Рассеиваемая мощность стабилитрона будет 12×16 = 200 мВт.
Мы можем использовать A 500 мВт.Не будет слишком жарко.
Полупериодный источник питания с конденсаторным питанием и электролитическим фильтром
Как и другие источники питания постоянного тока. Если нам нужно низкое напряжение пульсаций. Нам нужно добавить электролитический конденсаторный фильтр.
Смотри:
Нужно добавить диод для предотвращения электролитического разряда во второй половине цикла.
Мы видим, что однополупериодный бестрансформаторный блок питания имеет то преимущество, что он прост, но дает малый ток. Мы должны выбрать лучшую мостовую схему.Читать дальше.
Использование специального конденсатора
Мы должны использовать специальный тип конденсатора. И он должен быть рассчитан на тип 400 В переменного тока. И должны быть построены из материалов и изоляции, чтобы не взорваться.
Эти специальные типы конденсаторов имеют обозначение X2.
Подойдет любой конденсатор. Но у некоторых произойдет короткое замыкание или взрыв без видимой причины.
Поскольку конденсатор заряжается и разряжается 100 или 120 раз в секунду.
На фольгу и изоляцию оказывается определенное напряжение.почему он должен быть сильно построен.
Хотя теоретически в конденсаторе нет потерь энергии, он немного нагревается из-за потерь.
Зарядка и разрядка объединены в пульсирующий ток, и этот ток всегда вызывает небольшой нагрев.
Добавление
ПРЕДОХРАНИТЕЛЬНЫЕ РЕЗИСТОРЫКогда цепь включена. Мы не знаем, напряжение в сети нулевое, маленькое положительное значение или полные 311В.
Если это 311В. Во-первых, для зарядки конденсатора будет протекать очень большой ток.Это повредит светодиод.
Чем мы можем помочь?
Ограничить этот ток. Мы добавляем резистор 470 Ом последовательно с линией переменного тока.
6 Светодиодный дисплей для сети переменного тока
См. эту схему: 6 Светодиодный дисплей для сети переменного тока.
Если мы сможем добавить больше светодиодов в схему. Они ВСЕ будут светиться.
Мы не можем добавить сотни светодиодов. Потому что, когда мы добавляем еще один светодиод, напряжение на комбинации увеличивается на 1,7 В.
А когда сумма станет 311в. НИ ОДИН из светодиодов не загорится.
Это связано с тем, что разница между напряжением сети и напряжением светодиода равна нулю.
Использование одного диода не лучший вариант. Потому что светодиоды загораются только для каждого полупериода.
Светодиоды включаются и выключаются очень быстро, а также мерцают. Это лучшая схема, если использовать МОСТ.
Мостовой бестрансформаторный блок питания
Работает как обычная мостовая схема питания постоянного тока. Мост представляет собой набор из 4 диодов. Форма выходного сигнала называется пульсирующим постоянным током или «постоянным током с пульсациями».
В мостовой схеме можно использовать нижний конденсатор. Потому что это двухполупериодный выпрямитель.
Почему?
При использовании 0,1 мкФ выходной ток составляет 7 мА. Если мы используем 0,47 мкФ. Выходной ток есть? (0,47 мкФ x 7 мА) / 0,1 мкФ = 32,9 мА
Мост выдает 2 импульса энергии в течение каждого цикла. И это приведет к 100 миганиям каждую секунду (50 Гц).
А если добавить еще светодиодов. Они все будут освещать.
Устранить мерцание
Если мы хотим устранить мерцание.На выходе нужен электролитический конденсатор. Это будет сохранять энергию во время пика и отдавать ее, когда напряжение сети низкое.
См. осциллограмму на схеме. Напряжение остается достаточно высоким, чтобы светодиод постоянно светился.
100 белых светодиодов на сети переменного тока
Вот 100 белых светодиодов Дисплей на сети переменного тока. Эта схема проста и очень умна. Т.к. никакие выпрямительные диоды не нужны. Мы используем светодиоды в качестве выпрямителей.
Как?
Нам нужно использовать не менее 50 светодиодов в каждой цепочке и резистор 1K.Чтобы предотвратить их повреждение от перенапряжения. Если схема включается на пике сигнала.
Резистор предназначен для приема сильного импульсного тока через одну из цепочек светодиодов, если цепь включается, когда сеть находится на пике.
Хотя мы можем добавить больше светодиодов в каждую цепочку, ток упадет очень незначительно, пока в конце концов, когда у вас будет 90 светодиодов в каждой цепочке, ток не станет равным нулю.
Для 50 светодиодов в каждой цепочке общее характеристическое напряжение составит 180В.Каждый светодиод требует от 3,3 В до 3,6 В.
Каждый светодиод потребляет менее 7 мА пикового значения в течение полупериода свечения.
В любом случае, посмотрите на резистор 1K. Он сбросит 7v. Поскольку среднеквадратический ток составляет 7 мА (7 мА x 1000 Ом = 7 В).
Его мощность составляет 7 В x 7 мА = 49 мВт
Для зарядки и разрядки конденсатора у вас должны быть светодиоды в обоих направлениях.
5-ти светодиодный дисплей с лучшей схемой питания от конденсатора
Эта схема является лучшим источником питания от конденсатора для 5-ти светодиодного дисплея.
Он использует 4 диода (диоды моста) для получения наилучшего тока от конденсатора 0,22 мкФ и электролита, чтобы сгладить любое мерцание.
38 Светодиодная лампа с бестрансформаторным питанием
Это пример практического использования светодиодных ламп. Это лампа с 38 светодиодами, использующая источник питания с конденсатором для освещения 38 белых светодиодов.
Суммарное напряжение на светодиодах составляет 38 x 3,6 = 138 В. Конденсатор 0,33 мкФ будет выдавать около 20 мА. При мощности около 4,4 Вт (220 В x 20 мА)

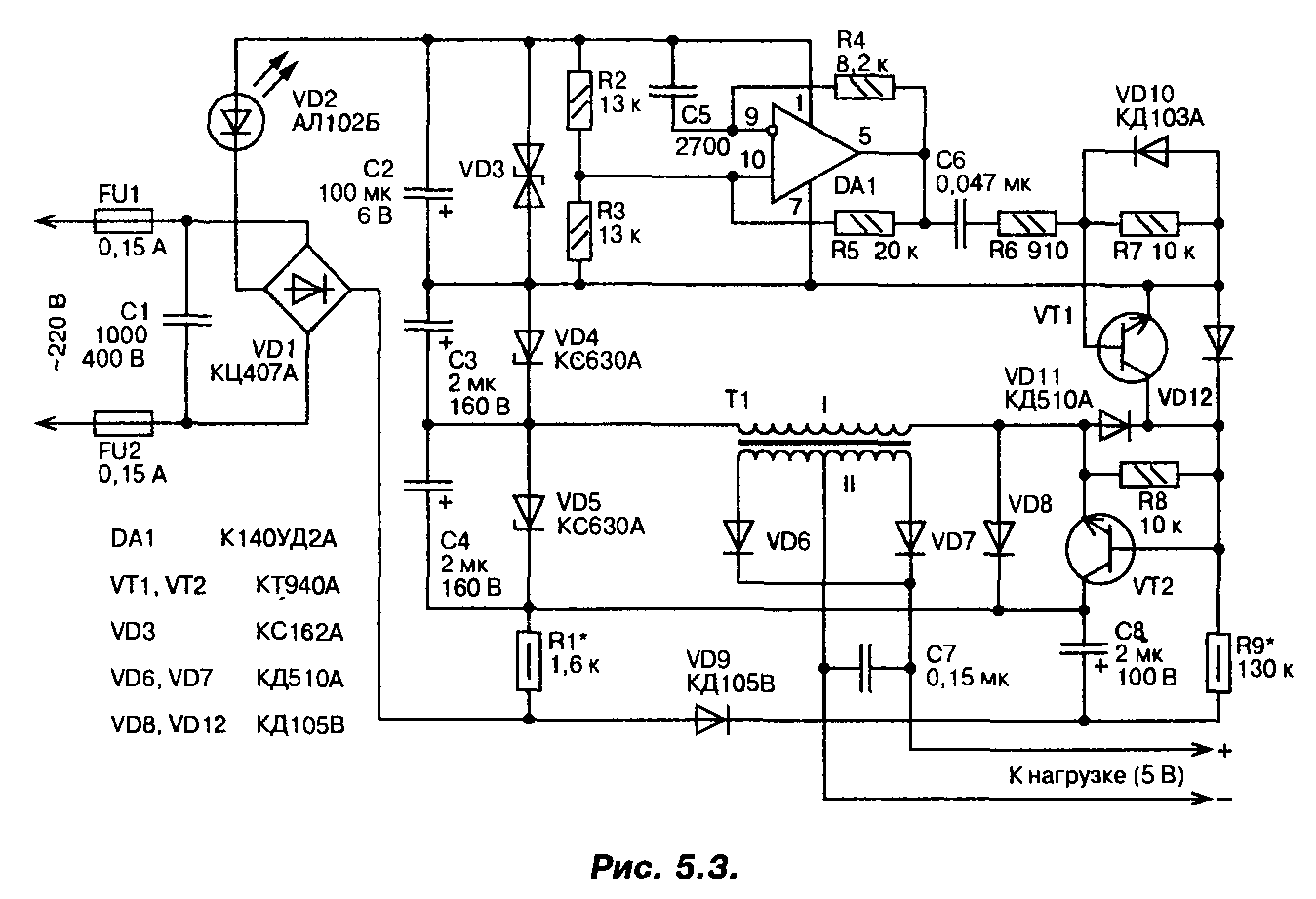

Бестрансформаторный блок питания с регулируемым напряжением
Схема трансформаторного блока питания постоянного тока с регулируемым напряжением.
См. в схеме. В этой продуманной конструкции используются 4 диода в мостовой схеме для получения источника питания с фиксированным напряжением, способным выдавать ток 35 мА.
Все диоды (любого типа диодов) являются стабилитронами. Все они ломаются при определенном напряжении. Дело в том, что силовой диод выходит из строя при 100в или 400в и его стабилитронная характеристика не годится.
Но если поставить 2 стабилитрона в мост с двумя обычными силовыми диодами, то при напряжении стабилитрона мост выйдет из строя.
Вот что мы сделали.Если мы используем 18-вольтовые стабилитроны, на выходе будет регулируемый источник питания 17v4.
Когда входное напряжение положительное наверху, левый стабилитрон D1 обеспечивает ограничение 18 В. А, другой стабилитрон (D2) дает падение 0,6в.
Это позволяет правильному стабилитрону пропускать ток так же, как обычный диод.
Выход 17 на 4. То же самое с другим полупериодом.
Ток устанавливается номиналом конденсаторов C1 и C2 (параллельно). От мостового выпрямителя ток составляет 7 мА на каждый 0.1 мкФ. Итак, у нас есть емкость 1u. Таким образом, схема будет подавать 70 мА.
но он будет подавать только 35 мА, прежде чем выходной сигнал упадет.
Конденсаторы C1 и C2 должны соответствовать классу X1 или X2.
Резистор R1, 10 Ом, представляет собой предохранительный резистор.
Проблема с этим блоком питания в том, что он убьет вас, так как ток будет течь через диод и будет смертельным. если вам нужно коснуться отрицательной шины (или положительной шины) и любого заземленного устройства, такого как тостер, чтобы вас убили.
Единственное решение с этой схемой заключено в коробку без выходов.
Регулируемый бестрансформаторный источник питания постоянного тока 9 В
Это источник питания постоянного тока 9 В без трансформатора. Это простая схема и небольшой размер.
По вышеуказанному принципу. Пробуем установить эту схему.
Выходное напряжение совпадает с падением напряжения на стабилитроне -ZD1.
Ток можно найти 7 мА тока для конденсатора 0,1 мкФ. Должно быть 70 мА.Но некоторое падение тока R4 через R6 (параллельно).
Выход на 35 мА ниже фиксированного напряжения 9 В. Таким образом, мы можем использовать это вместо батареи 9 В.
Если вам нравится эта схема, посмотрите: Сирена переменного тока без трансформатора
Вывод
Мы видим, что бестрансформаторные блоки питания очень полезны и популярны. Особенно в светодиодных лампах. Но хотелось бы подчеркнуть безопасность. Всегда приходи первым.
Примечание:
Хотя я раньше использовал этот тип схемы питания.В технике китайского производства.
Многие друзья заинтересованы в этом. Так что я учился во многих местах. Я нашел, что г-н Колин Митчелл описал это очень легко для понимания.
Спасибо. Источник http://www.talkingelectronics.com/
Читать дальше: Бестрансформаторный источник питания 5 В
ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ
Я всегда стараюсь, чтобы электроника Обучение было легким .
Китай Индивидуальные адаптеры переменного тока Зарядное устройство Электронные трансформаторы Производители, Поставщики, Фабрика
информация о продукте · Универсальный адаптер переменного/постоянного тока — вход: 100–240 В 0.
3А 47/63Гц, Выход: 3В 4.5В 5В 6В 7.5В 9В 12В. Мультибезопасная ЗАЩИТА от перенапряжения/перегрузки по току/короткого замыкания/перегрева.
· Многофункциональный блок питания – изготовлен из высококачественного материала, шнур питания постоянного тока длиной 5 футов, добавлен разъем Micro USB, поэтому он может заряжать многие смартфоны и камеры micro USB.
· Адаптер питания «все в одном» — этот сменный адаптер переменного тока мощностью 18 Вт поставляется с 8 сменными наконечниками, благодаря чему он подходит для 90% бытовой техники переменного/постоянного тока, такой как бытовая электроника с напряжением от 3 В до 12 В, планшетные ПК, весы, маршрутизаторы, Система видеонаблюдения и так далее.
· Новый адаптер переменного тока мощностью 18 Вт — VI уровень энергоэффективности: эффективность преобразования энергии в среднем составляет 90 %, дружественная к нашей земле.
· Важное примечание. Полярность вилки постоянного тока: внутренняя положительная (+), внешняя отрицательная (-), полярность необратима.
Частотный диапазон | |||
Коэффициент мощности | 0.5W MAX на 230VAC | 900VAC||
AC AC входной ток | 1.5A | 900VAC на полную нагрузку||
introush Текущий | 40A на 230VAC | ||
Утечка утечки | 0,75 мА Макс на 240VAC | ||
5V – 24V DC | |||
Диапазон напряжения | ± 5% | ||
Загрузить ток (диапазон) | 0 – 10 000 мА | Range Power | 5W – 180W 0 |
Ripple & Shoul | 120MVP-P MAX | ||
ВРЕМЯ ВЫДЕРЖКИ | 3S/100VAC, 2S/230VAC при полной нагрузке | ||
TUR N-ON Задержка | 150VAC / 100VAC, 100 мс / 240VAC на полную нагрузку | ||
Тип защиты: Режим сбоя, автоматически восстанавливается после устранения неисправности | |||
Защита от перенапряжения | 25. | ||
Тип защиты: выключите выходное напряжение на восстановлении | |||
| 5 | Защита короткого замыканияRTH> 70 ℃ 0 | ||
Тип защиты: выключение выходного напряжения , Повторное включение на восстановление | |||
Температура хранения | 20% ~ 90% RH | ||
Рабочая влажность | -30 | -30 | |
10% ~ 90% RH | |||
| 5 Размер | Пожалуйста, свяжитесь с нами для размер | ||
Например, настольный блок питания: 115×48×38 мм | |||
ВЕС (диапазон) | (60г – 350г) Пожалуйста, свяжитесь с нами | ||
PE / Poly Bag, White Box, Giftbox или Conificized | |||
5. | |||
5.5mm x 2.5mm | |||
4.0mm x 1,7 мм | |||
или индивидуальные |
2 ~ 32.4V
5 мм х 2.1 ммHot Tags: электронный трансформатор зарядного устройства для адаптера переменного тока, Китай, производители, поставщики, фабрика, индивидуальные
Зарядное устройство Ni-MH для 230 В (без трансформатора / SMPS)
это мой первый блог.В основном я энтузиаст электроники. Но я люблю все области инженерные работы, где существует инженерное творчество. я начинаю свой первый блог с электронной схемой.
Здесь я делаю зарядное устройство для Ni-MH аккумуляторов, которое работает. от сети переменного тока 230В. Это базовая схема SMPS. SMPS – лучшая альтернатива трансформатору блок питания на базе. Он имеет очень хорошие характеристики по сравнению с традиционным трансформатором.
источник питания. Имеет очень хорошую стабильность выходного напряжения. Это меньший вес и он занимает мало места.Таким образом, SMPS предпочтительнее, чем мощность трансформатора. поставка. Полные шаги по созданию схемы приведены на моей странице с инструкциями. Пожалуйста, посетите его. Ссылка дана ниже.
https://www.instructables.com/member/YADUKRISHNAN+K+M/
| Блок-схема SMPS |
Этот метод известен как ШИМ. От этим мы преодолеваем нестабильность выходного напряжения в традиционных силовых трансформаторах поставка. Итак, теперь мы используем SMPS вместо трансформаторного источника питания. Но помните, что у трансформатора есть свои свойства, поэтому для некоторых конкретных целей мы используем трансформаторный блок питания.Принципиальная схема

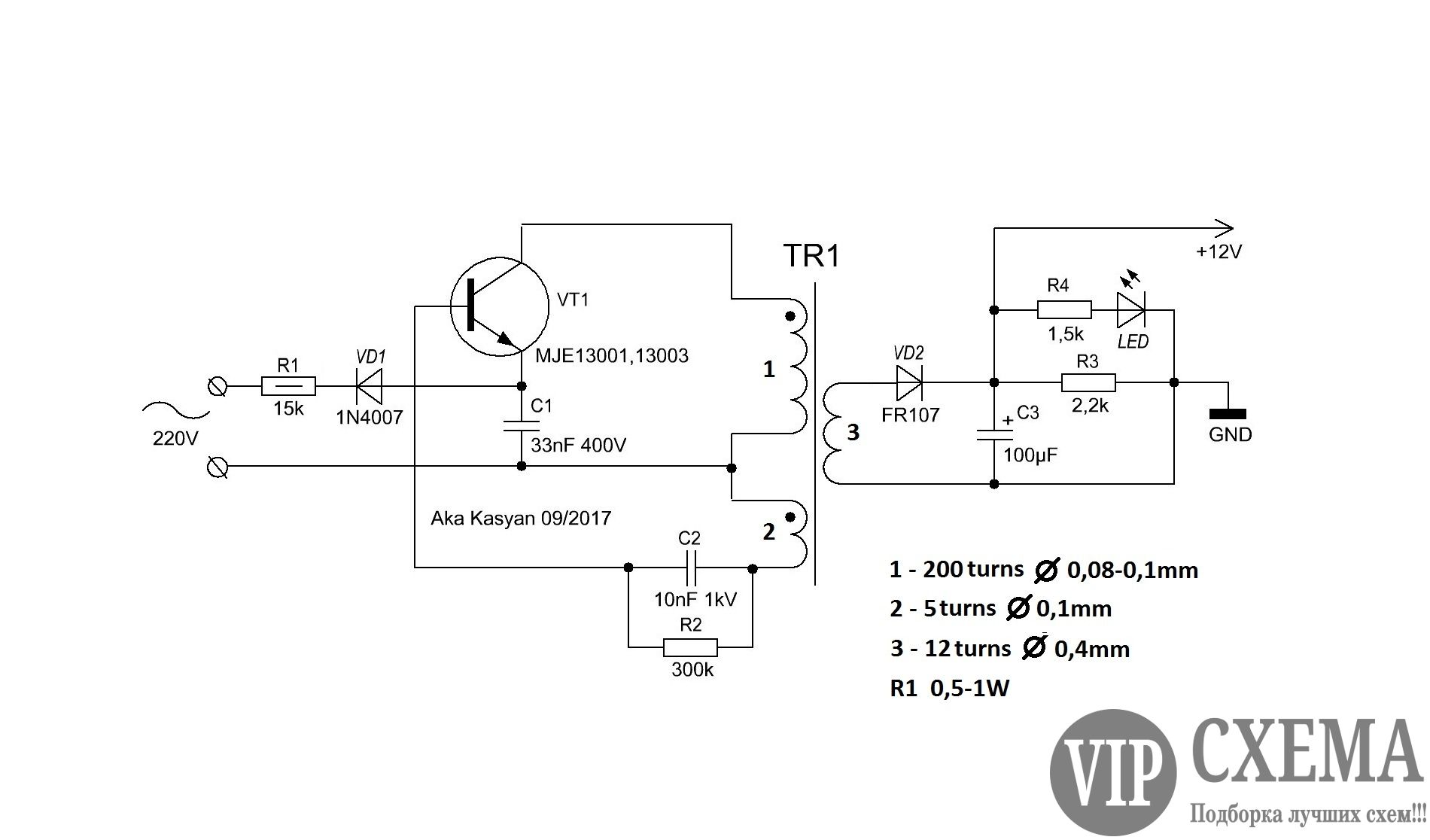

| Схема зарядного устройства |
Компоненты
ИС – TL431 (1)
Транзистор – Mje 13001 (1)
Зенер – 5v2 / 0.5w(1)
Диод – 1N4007 (2), 1N4148 (3)
Конденсатор – 2,2 мкФ/50 В (1), 3,3 нФ (1), 100 пФ/1 кВ (1), 220 мкФ/18 В (1)
Резистор – 1К(1), 56Е(1), 79Е(1), 470К(1), 2.7К (1) , 10Е (1)
предустановленный резистор – 100К (1)
Светодиод – зеленый (1), красный (1)
Трансформатор SMPS (1) – от старого мобильного зарядного устройства
Все компоненты получены из старых печатных плат, это хорошо, потому что это процесс переработки.
Таким образом, вы пробуете все компоненты из старых печатных плат. В ПОРЯДКЕ.
Цепь Описание
Здесь входной переменный ток преобразуется в постоянный с помощью полуволнового выпрямителя с одним диодом.Здесь не используется фильтр, потому что он потребляет меньше энергии, поэтому фильтр не нужен (мы проектируем максимально просто). Затем его плюс соединяется с первичной обмоткой трансформатора, другой вывод первичной обмотки соединяется с землей через драйверный транзистор и резистор. Транзистор управляет ШИМ. Транзистор также работает как генератор. Резистор имеет низкий номинал, он действует как предохранитель для защиты цепи при выходе из строя транзистора, а также для уменьшения переходных эффектов. Вывод базы транзистора соединен с землей и Vcc через резистор для смещения транзистора.Схема генератора работает с использованием цепи обратной связи трансформатора. Здесь у трансформатора есть вспомогательная обмотка, обеспечивающая необходимую обратную связь для генератора.
Вспомогательное напряжение также пропорционально выходному напряжению, поэтому оно используется для поддержания опорного выходного напряжения для обеспечения стабильности напряжения. Напряжение обратной связи для генератора подается через конденсатор для создания запаздывания. Он на 180 градусов не совпадает по фазе с базовым напряжением. Таким образом, схема постоянно включается и выключается, то есть она работает как генератор.Его рабочая частота в диапазоне КГц. Диод и конденсатор во вспомогательной цепи действуют как выпрямитель и фильтр для создания постоянного напряжения. Это отрицательное напряжение. Он подается на базу транзистора через стабилитрон для стабилизации выходного напряжения путем управления временем включения транзистора (ШИМ). То есть напряжение выключается на транзисторе, когда это напряжение превышает напряжение стабилитрона (стабилитрон работает в обратном смещении только тогда, когда напряжение выше, чем напряжение стабилитрона). Таким образом, стабилизация выключенного вывода выполнена.
Во вторичной обмотке диод и конденсатор действуют как выпрямитель и фильтр, обеспечивая постоянное напряжение постоянного тока. Светодиодный индикатор подключается через резистор для индикации состояния питания. Микросхема TL431 представляет собой программируемый стабилитрон. Он устанавливается с помощью предустановленного резистора на эталонном контакте для создания отрицательного выхода, когда батарея полностью заряжена (выход при напряжении 4,2 В). Светодиодный индикатор, подключенный к выходу, указывает на состояние полного заряда.
Рабочий
Когда питание включено, транзистор открывается, получая положительное напряжение на базе через резистор.Таким образом, транзистор включается и замыкает первичную катушку, и через нее протекает ток, что вызывает ЭДС индукции во вспомогательной катушке и во вторичной катушке. Вспомогательная катушка подключена к базе через конденсатор, так что на базе появляется отрицательное напряжение, это отключает транзистор.
Таким образом, отрицательное напряжение на базе исчезает, и транзистор снова включается резистором, продолжая этот процесс. Стабилитрон выключает транзистор раньше, когда на вспомогательной катушке появляется более высокое напряжение (выше напряжения стабилитрона).Вспомогательное напряжение пропорционально выходному (вторичному) напряжению, поэтому выходное напряжение стабилизируется с помощью метода ШИМ. Работа на выходе не сложна, это просто исправление и фильтрация.
| Завершенные цепи составляющей со стороны |
| Завершенные цепные пайки пайки |
Полные шаги по изготовлению печатной платы приведены на моей странице с инструкциями.Пожалуйста, посетите его. Ссылка дана ниже.
Спасибо.
Как сделать бестрансформаторный или электронный источник питания/драйвер
Как сделать бестрансформаторный 12-вольтовый компактный электронный источник питания постоянного тока или драйвер/зарядное устройство на 1 или 2 или более ампер.
Автор:Alok kumarСегодня мы узнаем, как спроектировать и изготовить самый дешевый и компактный электронный блок питания без трансформатора или емкостной блок питания 12 В 1a или 2a в соответствии с нашими требованиями.На самом деле, на рынке доступно много блоков питания, но большинство из них основаны на трансформаторах/smp и очень большие, громоздкие, уродливые, дорогие и имеют очень сложную схему, которую может понять даже новичок.
Итак, давайте приступим к изучению процедуры проектирования, чтобы мы могли создать желаемый электронный блок питания.
Самым большим преимуществом этой объясненной схемы является то, что она в значительной степени не зависит от колебаний входного напряжения.
НЕОБХОДИМЫЕ КОМПОНЕНТЫ:
C1= 400В, 1395К Конденсатор или (подключите три караминовых конденсатора 400В, 475к параллельно или три караминовых конденсатора 2мкФ/400В) Затем используйте переменный ток 250 В/1395 кОм).
[Приведенная выше схема проверена и протестирована мной и отлично работает, так что сделайте ее, сэкономьте деньги и наслаждайтесь.]
РАБОТА ВЫШЕУКАЗАННОЙ ЦЕПИ
В приведенной выше схеме резистор R1 на самом деле ничего не делает, но служит для сопротивления прокачке, что означает, что он постепенно разряжает заряд, хранящийся в C1, когда цепь не используется (это может занять от 1 до 15 секунд в зависимости от его значения и количество накопленного заряда).
Этот блок питания лучше всего подходит для емкостных нагрузок, таких как зарядка аккумулятора, драйверы светодиодов или любая емкостная нагрузка… и номинальное напряжение согласно вашему требованию. Поэтому, пожалуйста, будьте сосредоточены и внимательны, чтобы понять технические характеристики.
[Инструкция: Вышеприведенный проект относится к сети переменного тока и не изолирован от сети переменного тока, поэтому будьте осторожны и всегда работайте под руководством любого старшего, если вы полный новичок.Пожалуйста, всегда держите одну руку в кармане при работе с любой цепью под напряжением, чтобы ток не проходил через ваше сердце только для безопасности].
ИСПОЛЬЗУЙТЕ РАЗЪЕМЫ ВТУЛКИ И ВНУТРЕННИЕ РАЗЪЕМЫ ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ОТ ЗАРЯЖЕННОГО КОНДЕНСАТОРА.
В следующем посте я опубликую схему 12В 5 амперного трансформатора без электронного импульсного источника питания (или на основе SMPS) или драйвера.
Рекомендуемые сообщения:
- Сделать схему бестрансформаторного питания 30 вольт 1 ампер
- Создание бестрансформаторного электронного источника питания 12 В 5 А SMPS
- Изготовить регулируемый бестрансформаторный электронный источник питания SMPS 12 В 10 А, 20 А, 30 А, 40 А
- Простой источник питания SMPS 12 В, 1 А, зарядное устройство, схема драйвера светодиода
- Сделать блок питания 5V 2A простой схемой IC 78S05
- Схема зарядного устройства для аккумулятора сотового телефона 5 В 1 А от 220/110 В
- Make 48V Бестрансформаторное электронное автоматическое зарядное устройство
- Сделать зарядку для ноутбука (эффективную и надежную) из автомобильного аккумулятора 12v
Сегодня мы познакомимся с новым типом схемы, широко известной RC-цепью или емкостным источником питания, которая является самой простой и дешевой схемой, которую вы когда-либо найдете.
Я создал эту схему во время исследования способов увеличения выходной мощности электронных или бестрансформаторных источников питания для емкостных нагрузок.
Итак, теперь возникает вопрос: как сделать эту замечательную и простую часть схемы бестрансформаторного электронного источника питания или драйвера светодиодов в домашних условиях.
C1= 400 В, конденсатор 1395 кОм или (подключите три конденсатора 400 В/475 кОм или два конденсатора 2 мкФ/400 В параллельно для емкости 1,2 ампера или выше для более высокого тока в соответствии с приведенными ниже расчетами).
R1 = резистор 10 МОм или 1 МОм мощностью 1 Вт. (4 диода) 2 Вт будет лучше для обработки или рассеивания тепла)
C2 = 1000 мкФ (микрофарадей), 50 В (число 2, если вы обнаружите, что выход колеблется, подключите их параллельно для лучшей фильтрации пульсаций, возникающих из-за выпрямления переменного тока ток сети).
z1 = стабилитрон на 15 В для предотвращения любых колебаний напряжения, вызванных колебаниями входного напряжения, для регулирования нашего выхода постоянного тока до максимума 15 В в крайнем случае.
{примечание: вы должны добавить 10 МОм или 1 МОм в качестве сопротивления прокачки параллельно C2 для разрядки заряда, накопленного в C2, иначе вы можете получить удар сильного тока или импульсный ток во время заряда, накопленного в конденсаторе, если этот заряд не разряженный, когда цепь не работает, он будет оставаться в течение очень долгого времени, и кто-то может получить удар током.В последующих постах мы изучим технику устранения любых импульсных токов путем включения схемы лома на выходе. Чтобы лучше понять эту схему и упростить ее, просто подключите конденсатор большего номинала к конденсатору C1.}
{Не прикасайтесь к каким-либо клеммам голыми руками, даже если драйвер отключен от сети. Сначала разрядите C1 и C2, замкнув вместе входную и выходную клеммы. при этом будет генерироваться искра, это означает, что накопленный заряд полностью разряжен вами.Только после этого следует прикасаться к любой клемме, либо оставить на некоторое время, прежде чем прикасаться к клеммам, чтобы стравливающее сопротивление сработало на разрядку накопленного в конденсаторе С1 заряда.
}
Расчеты:
Если мы используем 2 мкФ/400 В (поскольку он легко доступен на рынке), ТО:
емкостное сопротивление, обеспечиваемое конденсатором (2 мкФ/400 В), подключенным к сети, составляет:
x= 1/(2*pi*f*c ) где pi равно 22/7, а f — частота сети питания, например, 50 Гц или 60 Гц
, затем
теперь реактивное сопротивление или импеданс (или просто сопротивление) всего тока = sqrt(R+x), где R — сопротивление или нагрузка и провода все вместе подключены к цепи, а sqrt означает квадратный корень из (R+X)
, теперь выходной ток i=(v/z), где v= напряжение сети 220В или 111В
Итак, теперь вы можете рассчитать емкость цепи в соответствии с требуемый ток.
Если вы хотите увеличить выходной ток, просто увеличьте значение емкости конденсатора C1 или просто подключите дополнительные конденсаторы C1 параллельно, если вы не можете найти конденсатор подходящего номинала на рынке.
Здесь C2 используется только в качестве фильтра для уменьшения пульсаций выходного сигнала (он действует как фильтр для сглаживания желаемого выходного постоянного тока).
