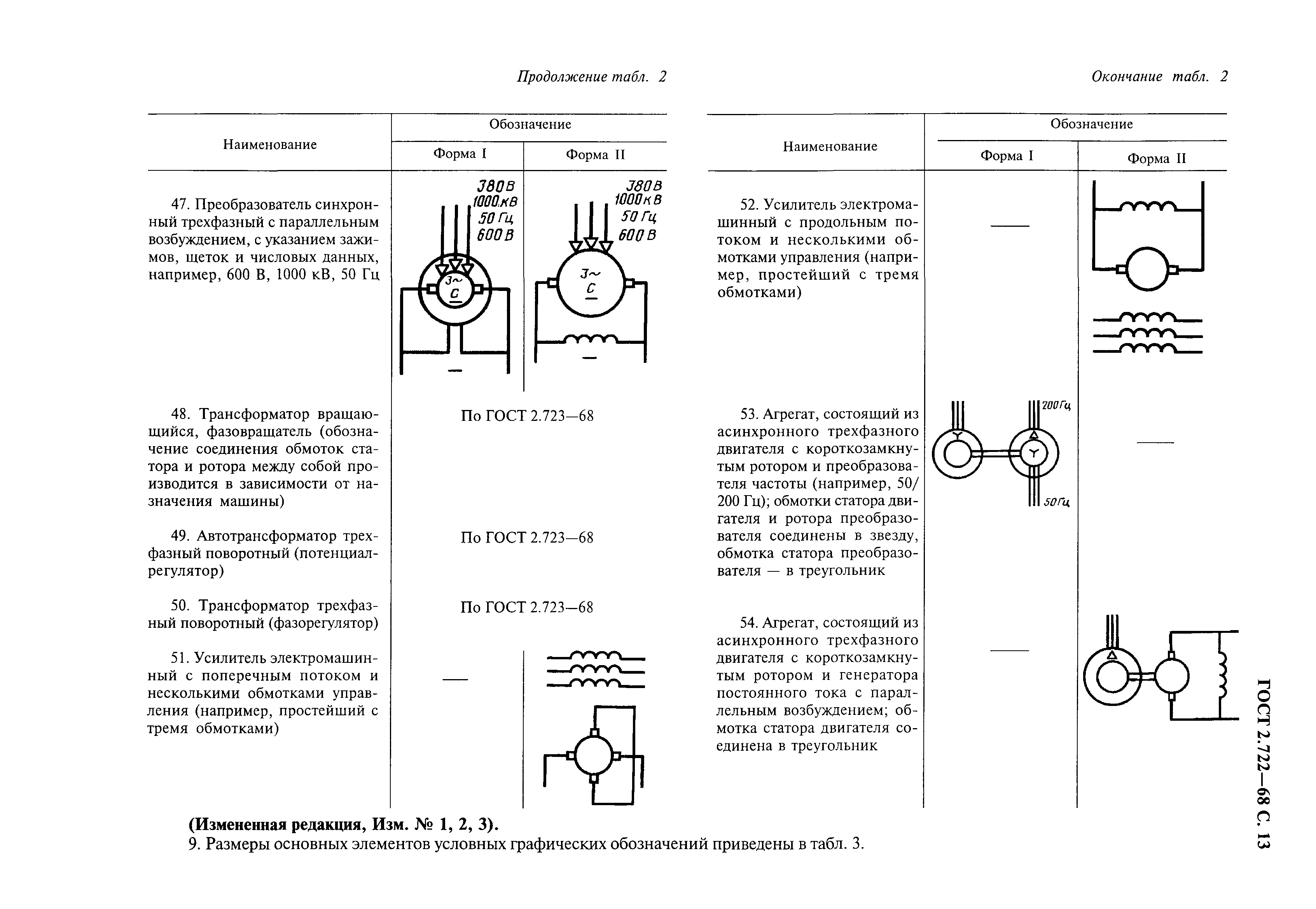

Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

Допускается позиционное обозначение проставлять внутри прямоугольника УГО.

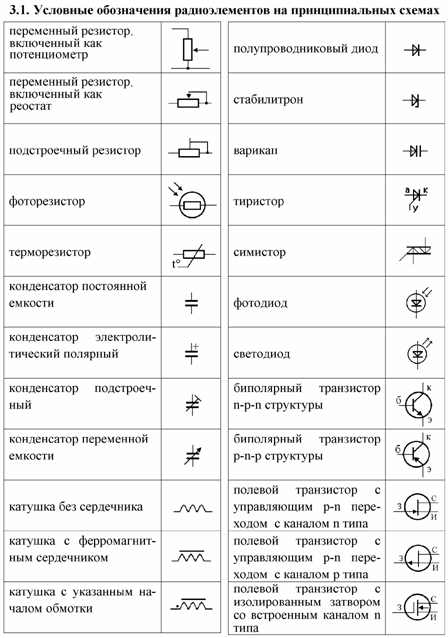

Условные графические обозначения радиоэлементов

Нормативные документы

Например, для двоичного счисления ряд весов имеет вид 20, 21, 22, 23,

Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.

Таблица 3 4. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж.

Выводы питания элементов приводят либо в качестве текстовой информации на свободном поле схемы, либо одним из способов, приведенных на черт. Рисунок 7 5. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.

Примечания к пп. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. Примечания: 1. Виды электрических схем В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи.

2.2. Обозначения функций элементов

Автоматический выключатель на однолинейной схеме Трансформатор представляет собой стальной сердечник с двумя обмотками. Щетка: на контактном кольце 2. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Порядок расположения контактов в таблице определяется удобством построения схемы.

Приведем в качестве примера основные графические обозначения для разных видов электрических схем. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.

Выводы элементов подразделяют на логически равнозначные, то есть взаимозаменяемые без изменения функции элемента, и логически неравнозначные. Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.
Как читать электрические схемы. Радиодетали маркировка обозначение

2.1. Общие правила построения УГО

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5.

Допускается отделять такие элементы друг от друга штриховой линией черт.

Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.

Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.

Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.

1 Область применения

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента.

В этом случае существует хотя бы одно логическое соединение между данными элементами.

Допускается дополнять обозначение зависимости меткой, поясняющей функциональное назначение вывода, которая помещается в круглых скобках. Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам следует присваивать в пределах этих устройств. Порядок расположения контактов в таблице определяется удобством построения схемы. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Щетка: на контактном кольце 2.

Как нарисовать розетки, выключатели и лампы на плане квартиры.

Условное обозначение выключателя на схеме по гост. Условные графические обозначения элементов электрических и электронных схем. Электромагнитное реле с разными группами контактов

При проведении электротехнических работ каждый человек, так или иначе, сталкивается с условными обозначениями, которые есть в любой электрической схеме. Эти схемы очень разнообразны, с различными функциями, однако, все графические условные обозначения приведены к единым формам и во всех схемах соответствуют одним и тем же элементам.

Основные условные обозначения в электрических схемах ГОСТ, отображены в таблицах

В настоящее время в электротехнике и радиоэлектронике применяются не только отечественные элементы, но и продукция, производимая иностранными фирмами. Импортные электрорадиоэлементы составляют огромный ассортимент. Они, в обязательном порядке, отображаются на всех чертежах в виде условных обозначений. На них определяются не только значения основных электрических параметров, но и полный их перечень, входящих в то или иное устройство, а также, взаимосвязь между ними.

Чтобы прочитать и понять содержание электрической схемы

Нужно хорошо изучить все элементы, входящие в ее состав и принцип действия устройства в целом. Обычно, вся информация находится либо в справочниках, либо в прилагаемой к схеме спецификации. Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме. Для того, чтобы обозначить графически тот или иной электрорадиоэлемент, применяют стандартную геометрическую символику, где каждое изделие изображается отдельно, или в совокупности с другими. От сочетания символов между собой во многом зависит значение каждого отдельного образа.

На каждой схеме отображаются

Соединения между отдельными элементами и проводниками. В таких случаях немаловажное значение имеет стандартное обозначение одинаковых комплектующих деталей и элементов. Для этого и существуют позиционные обозначения, где типы элементов, особенности их конструкции и цифровые значения отображаются в буквенном выражении. Элементы, применяемые в общем порядке, обозначаются на чертежах, как квалификационные, характеризующие ток и напряжение, способы регулирования, виды соединений, формы импульсов, электронную связь и другие.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Электрическая схема – это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы – условные обозначения и правила расшифровки их сочетаний.

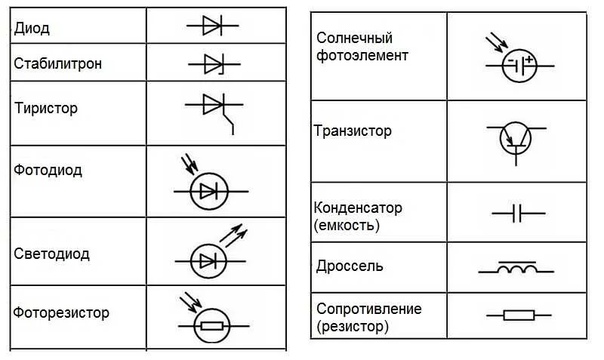

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов – замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта – замыкание и размыкание цепи. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Дополнительные знаки позволяют найти на схеме контакты , реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Стандарты. Условные графические обозначения на электрических схемах и схемах автоматизации:

ГОСТ 2.710-81 Обозначения буквенно-цифровые в электрических схемах:

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т. д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т. д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
С – Отображение исполнительных механизмов (ИМ).
D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

Происходит открытие РО
Закрытие РО
Положение РО остается неизменным.

Е – ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
F- Принятые отображения линий связи:

Общее.
Отсутствует соединение при пересечении.
Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
В – значок электричества, отображающий переменное напряжение.
С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
D – Отображение аккумуляторного или гальванического источника питания.
E- Символ батареи, состоящей из нескольких элементов питания.

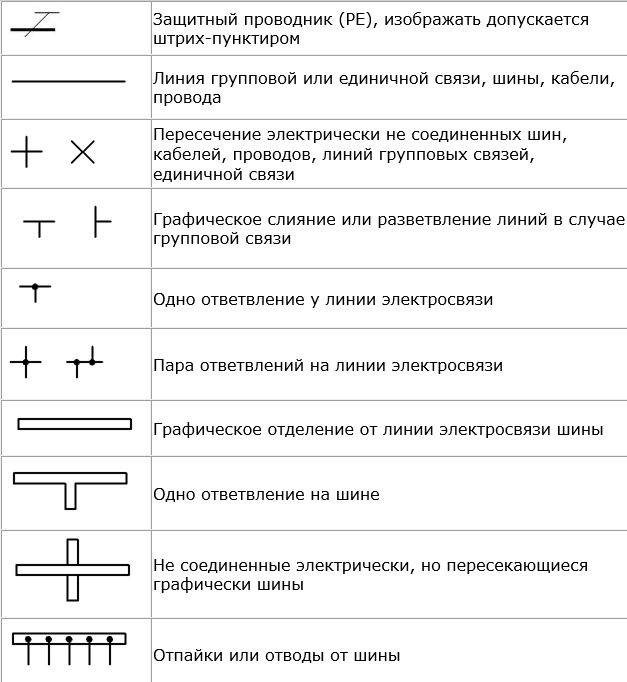

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

А – Общее отображение, принятое для различных видов электрических связей.
В – Токоведущая или заземляющая шина.
С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
D – Символ заземления.
E – Электрическая связь с корпусом прибора.
F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
G – Пересечение с отсутствием соединения.
H – Соединение в месте пересечения.
I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
В – УГО воспринимающей части электротепловой защиты.
С – отображение катушки устройства с механической блокировкой.
D – контакты коммутационных приборов:

Замыкающие.
Размыкающие.
Переключающие.

Е – Символ для обозначения ручных выключателей (кнопок).
F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

A – трехфазные ЭМ:

Асинхронные (ротор короткозамкнутый).
Тоже, что и пункт 1, только в двухскоростном исполнении.
Асинхронные ЭМ с фазным исполнением ротора.
Синхронные двигатели и генераторы.

B – Коллекторные, с питанием от постоянного тока:

ЭМ с возбуждением на постоянном магните.
ЭМ с катушкой возбуждения.

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
С – Отображение двухкатушечного трансформатора.
D – Устройство с тремя катушками.
Е – Символ автотрансформатора.
F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

Счетчик электроэнергии.
Изображение амперметра.
Прибор для измерения напряжения сети.
Термодатчик.
Резистор с постоянным номиналом.
Переменный резистор.
Конденсатор (общее обозначение).
Электролитическая емкость.
Обозначение диода.
Светодиод.
Изображение диодной оптопары.
УГО транзистора (в данном случае npn).
Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Описание обозначений:

А – Общее изображение ламп накаливания (ЛН).
В – ЛН в качестве сигнализатора.
С – Типовое обозначение газоразрядных ламп.
D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Условные обозначения на электрических принципиальных схемах КамАЗ 5490.

Условные обозначения на электрических принципиальных схемах КамАЗ 5490.

Пример обозначения провода:

W68 0.70 mm Ч – провод № W68, черный, сечение 0.75 кв.мм.

Опции.

СС – тип кабины:

СС01 – С двумя спальными местами;
СС01 – С одним спальным местом;
СС02 – Без спального места.

GA – Тип Коробки передач:

GA01 – Механическая КП;
GA02 – Механическая КП с автоматическим управлением;
GA04 – Механическая с автоматическим управлением, Traxon.

GB – Ретардер:

GB00 – Нет;
GB01 – Да.

LC – АБС:

LC00 – без электронного управления;
LC01 – ABS;
LC02 – ABS/ASR;
LC03 – ABS/ASR/ESP;
LC04 – EBS.

LN – Расширение функций пневматической системы:

LN 00 – Нет;
LN 01 – Контроль нагрузки на ось, компенсация продавливания шин.

VA – Автопоезд:

VA01 – Одиночный автомобиль;
VA02 – Автомобиль-автопоезд.

VF – Колёсная формула:

VF01 – 4×2;
VF01 – 4×4;
VF03 – 6×2-2;
VF04 – 6×2/2;
VF05 – 6×4;
VF06 – 6×6;
VF07 – 8×4;
VF08 – 8×8.

VN – Назначение:

VN01 – Шасси;
VN02 – Автомобиль с надстройкой;
VN03 – Седельный тягач;
VN09 – Шасси с опасным грузом;
VN10 – Седельный тягач с опасным грузом.

ХР – Передняя подвеска:

ХР01 – Рессорная;
ХР02 – Пневматическая;
ХРОЗ – Независимая.

YP – Задняя подвеска:

YP01 – Рессорная;
YP02 – Пневматическая;
YP03 – Независимая.

Поделиться ссылкой:

Чтение принципиальных электрических схем для начинающих

Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

В связи с этим очень часто возникает вопрос, как научится читать электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Виды электрических схем

Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.

К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читать электрические схемы.

Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.

Обозначения в электрических схемах

В каждой электрической цепи имеются устройства, элементы и детали, которые все вместе образуют путь для электрического тока. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах.

В электрических цепях все составные части можно условно разделить на несколько групп:

В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей.
Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения.

Каждому устройству, элементу или детали соответствует условное обозначение, применяющееся в графических изображениях электрических цепей, называемых электрическими схемами. Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Места их соединений представляют собой узлы, обозначаемые на электрических схемах в виде точек. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей. Самая простая схема электрической цепи является одноконтурной, а сложные цепи состоят из нескольких контуров.

Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения. В режиме холостого хода ток в цепи вообще отсутствует. Иногда такие ситуации возникают при разрыве соединений. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства.

Все составные части и условные обозначения элементов электрической цепи отображаются графически. На рисунках видно, что каждому элементу или прибору соответствует свой условный значок. Например, электрические машины могут изображаться упрощенным или развернутым способом. В зависимости от этого строятся и условные графические схемы. Для показа выводов обмоток используются однолинейные и многолинейные изображения. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора – в упрощенном. Таким же образом выполняются и другие условные обозначения электрических схем.

Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. От этого зависит способ отображения самих устройств, их выводов, соединений обмоток и других составных элементов. Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Графические изображения других элементов:

Контакты. Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок. В случае необходимости допускается изображение контактов в зеркально-перевернутом виде. Основание подвижной части отмечается специальной незаштрихованной точкой.
Выключатели. Могут быть однополюсными и многополюсными. Основание подвижного контакта отмечается точкой. У автоматических выключателей на изображении указывается тип расцепителя. Выключатели различаются по типу воздействия, они могут быть кнопочными или путевыми, с размыкающими и замыкающими контактами.
Плавкие предохранители, резисторы, конденсаторы. Каждому из них соответствуют определенные значки. Плавкие предохранители изображаются в виде прямоугольника с отводами. У постоянных резисторов значок может быть с отводами или без отводов. Подвижный контакт переменного резистора обозначается в виде стрелки. На рисунках конденсаторов отображается постоянная и переменная емкость. Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов.
Полупроводниковые приборы. Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Треугольник является анодом, а черточка – катодом. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом. Знание этих графических рисунков существенно облегчает чтение электрических схем для чайников.
Источники света. Имеются практически на всех электрических схемах. В зависимости от назначения, они отображаются как осветительные и сигнальные лампы с помощью соответствующих значков. При изображении сигнальных ламп возможна заштриховка определенного сектора, соответствующего невысокой мощности и небольшому световому потоку. В системах сигнализации вместе с лампочками применяются акустические устройства – электросирены, электрозвонки, электрогудки и другие аналогичные приборы.

Как правильно читать электрические схемы

Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читать принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь. Это важно знать, особенно, когда мы только учимся читать электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.

Многие люди, только начиная свое знакомство с электрикой, задаются вопросом, как читать электрические схемы, какие существуют правила чтения, какие есть условные обозначения и как работает электрическая схема? Об этом и другом далее.

Как научиться читать электрическую схему

Любая радиоаппаратура включает в себя отдельные радиодетали, которые спаяны между собой при помощи определенного способа. Все эти элементы отражаются на электрической схеме условными графическими значениями. Чтобы научиться читать документ, необходимо понимать условное обозначение всех проводниковых элементов электроцепи. Каждая деталь имеет свое графическое обозначение и включает в себя условную конструкцию с характерными особенностями.

Проще всего работать с таким элементом как электронный конденсатор с резисторами, динамиками и другим электрооборудованием с автоматизацией. Как правило, их легко узнать без всякой таблицы с условными обозначениями. Учиться на них проще. Сложнее осуществлять работу с полупроводниками, а именно транзисторами, симисторами и микросхемами. К примеру, каждый биполярный транзистор имеет в себе три вывода, а именно, базу, коллектор и эмиттер. По этой причине необходимы условные изображения и уточняющая информация в виде латинских букв. Изучение их может занять много дней, как и обучение их опознания.

Обратите внимание! Кроме букв на каждой схеме есть цифры. Они говорят о нумерации и технических характеристиках. Стоит указать, что самостоятельно научиться читать документ невозможно, и поэтому нужны уроки и обучающие пособия.

Основные правила

В ответ на вопрос, как читать электросхемы, стоит уточнить, что это нужно делать слева направо, от начала до самого конца. В этом заключается основное правило. Следующее правило заключается в расчленении единого чертежа на небольшие картинки или простые цепи. Она состоит из источника электротока, приемника тока, прямого привода, обратного провода и одного контакта аппарата. Поэтому, начиная изучать документ, нужно разбить его на части. Далее обязательно нужно принимать во внимание все детали, с замечаниями, экспликациями, пояснениями и спецификациями. Если в чертеже находятся ссылки, то нужно изучить и их.

Обратите внимание! Чертежи, которые отражают момент работу электропитания, электрозащиты, управления и сигнализации, должны быть изучены на количество источников питания, взаимодействие, согласованность совместной работы, оценку последствий вероятных неисправностей, нарушение проводной изоляции, проверку схемы с отсутствием ложных цепей, оценку надежности электрического питания, режим работы оборудования и проверку выполнения мер, которые обеспечивают безопасное проведение работ.

Условные обозначения

Согласно нормативным документам, есть стандартные графические условные обозначения в однолинейных и двухлинейных схемах. Далее представлена таблица с подобными символами под названием электрические схемы для начинающих условные обозначения. Стоит указать, что в чертежах используются также цифры и буквы. Подобная маркировка регулируется с помощью нормативных документов, а именно гостов.

Как составлять схему

Составление электрической схемы должно производиться опытным электриком с учетом существующих гостов, поясняющих и уточняющих работу тех или иных проводников. Бывают согласно госту электрические схемы структурными, функциональными, принципиальными, монтажными, общими и объединенными. Сделать любую из приведенного перечня можно, выстраивая простейшие элементы друг с другом.

Описание работы

Если электросхема построена правильно, то и работать она будет исправно. Работает все так. От источника питания идет заряд, который попадает под клеммник в проводник и электромагнитную катушку реле. Через катушку электроток устремляется к контактам. Как только ток попадает в контакты, начинает работать вся сеть, включается диод. Благодаря электродвижущей силе поддерживается первоначальный электроток, и он достигает наибольших значений.

Обратите внимание! Стоит указать, что без электродвижущей самоиндукции поддержание тока в контуре невозможно, поскольку при большом значении амплитуды, радиоэлементы начинают плохо работать. Благодаря этому импульсу, пробиваются полупроводниковые переходы, и выводится аппарат из функционирования. Сегодня диоды уже встраиваются в реле. Это позволяет работать электросхеме правильно.

В целом, в дополнение к теме, как научиться читать электрические принципиальные схемы, стоит отметить, что читать их необходимо с опорой на обучающий материал, в котором указывается информация о том, что значат те или иные условные обозначения. Только после получения полной информации, можно приступать к работе, если производятся соответствующие действия в электропроводке.

Учимся читать принципиальные электрические схемы

О том, как читать принципиальные схемы я уже рассказывал в первой части. Теперь хотелось бы раскрыть данную тему более полно, чтобы даже у новичка в электронике не возникало вопросов. Итак, поехали. Начнём с электрических соединений.

Не секрет, что в схеме какая-либо радиодеталь, например микросхема может соединяться огромным количеством проводников с другими элементами схемы. Для того чтобы высвободить место на принципиальной схеме и убрать “повторяющиеся соединительные линии” их объединяют в своеобразный “виртуальный” жгут — обозначают групповую линию связи. На схемах групповая линия связи обозначается следующим образом.

Вот взгляните на пример.

Как видим, такая групповая линия имеет большую толщину, чем другие проводники в схеме.

Чтобы не запутаться, куда какие проводники идут, их нумеруют.

На рисунке я отметил соединительный провод под номером 8. Он соединяет 30 вывод микросхемы DD2 и 8 контакт разъёма XP5. Кроме этого, обратите внимание, куда идёт 4 провод. У разъёма XP5 он соединяется не со 2 контактом разъёма, а с 1, поэтому и указан с правой стороны соединительного проводника. Ко 2-му же контакту разъёма XP5 подключается 5 проводник, который идёт от 33 вывода микросхемы DD2. Отмечу, что соединительные проводники под разными номерами электрически между собой не связаны, и на реальной печатной плате могут быть разнесены по разным частям платы.

Электронная начинка многих приборов состоит из блоков. А, следовательно, для их соединения применяются разъёмные соединения. Вот так на схемах обозначаются разъёмные соединения.

XP1 — это вилка (он же “Папа”), XS1 — это розетка (она же “Мама”). Всё вместе это “Папа-Мама” или разъём X1 (X2).

Также в электронных устройствах могут быть механически связанные элементы. Поясню, о чём идёт речь.

Например, есть переменные резисторы, в которые встроен выключатель. Об одном из таких я рассказывал в статье про переменные резисторы. Вот так они обозначаются на принципиальной схеме. Где SA1 — выключатель, а R1 — переменный резистор. Пунктирная линия указывает на механическую связь этих элементов.

Ранее такие переменные резисторы очень часто применялись в портативных радиоприёмниках. При повороте ручки регулятора громкости (нашего переменного резистора) сначала замыкались контакты встроенного выключателя. Таким образом, мы включали приёмник и сразу той же ручкой регулировали громкость. Отмечу, что электрического контакта переменный резистор и выключатель не имеют. Они лишь связаны механически.

Такая же ситуация обстоит и с электромагнитными реле. Сама обмотка реле и его контакты не имеют электрического соединения, но механически они связаны. Подаём ток на обмотку реле — контакты замыкаются или размыкаются.

Так как управляющая часть (обмотка реле) и исполнительная (контакты реле) могут быть разнесены на принципиальной схеме, то их связь обозначают пунктирной линией. Иногда пунктирную линию вообще не рисуют, а у контактов просто указывают принадлежность к реле (K1.1) и номер контактной группы (К1.1) и (К1.2).

Ещё довольно наглядный пример — это регулятор громкости стереоусилителя. Для регулировки громкости требуется два переменных резистора. Но регулировать громкость в каждом канале по отдельности нецелесообразно. Поэтому применяются сдвоенные переменные резисторы, где два переменных резистора имеют один регулирующий вал. Вот пример из реальной схемы.

На рисунке я выделил красным две параллельные линии — именно они указывают на механическую связь этих резисторов, а именно на то, что у них один общий регулирующий вал. Возможно, вы уже заметили, что эти резисторы имеют особое позиционное обозначение R4.1 и R4.2. Где R4 — это резистор и его порядковый номер в схеме, а 1 и 2 указывают на секции этого сдвоенного резистора.

Также механическая связь двух и более переменных резисторов может указываться пунктирной линией, а не двумя сплошными.

Отмечу, что электрически эти переменные резисторы не имеют контакта между собой. Их выводы могут быть соединены только в схеме.

Не секрет, что многие узлы радиоаппаратуры чувствительны к воздействию внешних или “соседствующих” электромагнитных полей. Особенно это актуально в приёмопередающей аппаратуре. Чтобы защитить такие узлы от воздействия нежелательных электромагнитных воздействий их помещают в экран, экранируют. Как правило, экран соединяют с общим проводом схемы. На схемах это отображается вот таким образом.

Здесь экранируется контур 1T1, а сам экран изображается штрих-пунктирной линией, который соединён с общим проводом. Экранирующим материалом может быть алюминий, металлический корпус, фольга, медная пластина и т.д.

А вот таким образом обозначают экранированные линии связи. На рисунке в правом нижнем углу показана группа из трёх экранированных проводников.

Похожим образом обозначается и коаксиальный кабель. Вот взгляните на его обозначение.

В реальности экранированый провод (коаксиальный) представляет собой проводник в изоляции, который снаружи покрыт или обмотан экраном из проводящего материала. Это может быть медная оплётка или покрытие из фольги. Экран, как правило, соединяют с общим проводом и тем самым отводят электромагнитные помехи и наводки.

Бывают нередкие случаи, когда в электронном устройстве применяются абсолютно одинаковые элементы и загромождать ими принципиальную схему нецелесообразно. Вот, взгляните на такой пример.

Здесь мы видим, что в схеме присутствуют одинаковые по номиналу и мощности резисторы R8 — R15. Всего 8 штук. Каждый из них соединяет соответствующий вывод микросхемы и четырёхразрядный семисегментный индикатор. Чтобы не указывать эти повторяющиеся резисторы на схеме их просто заменили жирными точками.

Ещё один пример. Схема кроссовера (фильтра) для акустической колонки. Обратите внимание на то, как вместо трёх одинаковых конденсаторов C1 — C3 на схеме указан лишь один конденсатор, а рядом отмечено количество этих конденсаторов. Как видно из схемы, данные конденсаторы необходимо соединить параллельно, чтобы получить общую ёмкость 3 мкФ.

Аналогично и с конденсаторами C6 — C15 (10 мкФ) и C16 — C18 (11,7 мкФ). Их необходимо соединить параллельно и установить на место обозначенных конденсаторов.

Следует отметить, что правила обозначения радиодеталей и элементов на схемах в зарубежной документации несколько иные. Но, человеку, получившему хотя бы базовые знания по данной теме разобраться в них будет гораздо проще.

Условные обозначения в электрических схемах, как их читать самостоятельно?

Обозначение электрических элементов на схемах

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах.

Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал».

И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

Виды схем в электрике

Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.На функциональной схеме указаны блоки и связи между ними
Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.Принципиальная схема детализирует устройство
Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.На монтажной отображается местоположение и прохождение кабелей/линий связи

Базовые изображения и функциональные признаки

Виды контактов

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью.

Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов.

Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Изображение шин и проводов

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Как обозначаются провода, кабели, количество жил и способы их прокладки

Как изображают выключатели, переключатели, розетки

В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44.

Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Светильники на схемах

Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника.

Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

Элементы принципиальных электрических схем

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Буквенные обозначения элементов на схемах: основные и дополнительные

Буквенно цифровые обозначения в схемах

Как читать электрические схемы

Содержание:

Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями.

Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

Виды электрических схем

В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые.

Каждая из них имеет свои специфические особенности.

Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования.

Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования.

Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети.

К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

Обозначения в электрических схемах

В электрических цепях все составные части можно условно разделить на несколько групп:

В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.

Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей.

Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения.

Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Места их соединений представляют собой узлы, обозначаемые на электрических схемах в виде точек. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей.

Самая простая схема электрической цепи является одноконтурной, а сложные цепи состоят из нескольких контуров.

Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения. В режиме холостого хода ток в цепи вообще отсутствует. Иногда такие ситуации возникают при разрыве соединений. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства.

Для показа выводов обмоток используются однолинейные и многолинейные изображения. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора – в упрощенном.

Таким же образом выполняются и другие условные обозначения электрических схем.

Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками.

Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Графические изображения других элементов:

Контакты. Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок. В случае необходимости допускается изображение контактов в зеркально-перевернутом виде. Основание подвижной части отмечается специальной незаштрихованной точкой.
Выключатели. Могут быть однополюсными и многополюсными. Основание подвижного контакта отмечается точкой. У автоматических выключателей на изображении указывается тип расцепителя. Выключатели различаются по типу воздействия, они могут быть кнопочными или путевыми, с размыкающими и замыкающими контактами.
Плавкие предохранители, резисторы, конденсаторы. Каждому из них соответствуют определенные значки. Плавкие предохранители изображаются в виде прямоугольника с отводами. У постоянных резисторов значок может быть с отводами или без отводов. Подвижный контакт переменного резистора обозначается в виде стрелки. На рисунках конденсаторов отображается постоянная и переменная емкость. Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов.
Полупроводниковые приборы. Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Треугольник является анодом, а черточка – катодом. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом. Знание этих графических рисунков существенно облегчает чтение электрических схем для чайников.
Источники света. Имеются практически на всех электрических схемах. В зависимости от назначения, они отображаются как осветительные и сигнальные лампы с помощью соответствующих значков. При изображении сигнальных ламп возможна заштриховка определенного сектора, соответствующего невысокой мощности и небольшому световому потоку. В системах сигнализации вместе с лампочками применяются акустические устройства – электросирены, электрозвонки, электрогудки и другие аналогичные приборы.

Как правильно читать электрические схемы

Она является основой разработок любых электронных устройств и электрических цепей.

Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента.

Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться.

Рекомендуется перед тем как читать принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь.

Это важно знать, особенно, когда мы только учимся читать электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.

Как читать автомобильные электрические схемы

Выход из строя электронных компонентов современного автомобиля может приводить к его полному обездвиживанию. Хорошо, если это случилось у вашего дома или работы, но если такое случается на трассе или на природе — такая поломка может обойтись вам крайне дорого: как в плане денег, так и в плане потерянного времени и даже (надеюсь до такого не дойдет) здоровья!

Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь.

Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту «карусель» значительные суммы денег (что кстати иногда не гарантирует положительного результата).

По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное — уметь их читать и понимать.

Электросхемы? — разберется даже школьник!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.

Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково.

Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их.

Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.

Пример принципиальной электрической схемы автомобиля

На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом. Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах.

Схематическое расположение электрических компонентов на кузове

Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.

Трехмерная точная схема расположения электрических компонентов автомобиля

Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Цепи питания — элементы схемы передающие ток, изображаются линиями: в верхней части схемы изображены цепи с положительным потенциалом («плюс» аккумулятора), а внизу — с нулевым, т.е. земля (или «минус» аккумулятора).

Цепь 30 — идет от плюсовой клеммы аккумулятора, 15 — от аккумулятора через замок зажигания — «Зажигание 1»Цепь под номером 31 — заземление

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

Иногда можно встретить пустую окружность в узле — это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны.

Обозначение разъемов на электросхеме — коннекторы

Пин №2 разъема С301 соединяется с пином №9 разъема С104, который, в свою очередь, идет в пин №3 разъема С107

Провода в автомобильной электропроводке соединяются несколькими способами, и один из них — разъемы (Connector).

Обозначаются разъемы буквой «С» и порядковым номером. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы.

Вообще, правильнее говорить не «пин №2», а «терминал №2», если встретите в схеме такое понятие, то теперь будете знать, что это порядковый номер соединения (контакта) в разъеме.

Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Контакты нумеруются со стороны «мамы» с верхнего угла слева на право построчно. Со стороны «папы», соответственно, зеркально.

Кстати, на многих форумах автомобильные разъемы почему-то называют «фишками», в гугле по поводу такой «этимологии» никакой информации нет. Если вы знаете или догадываетесь, откуда пошло такое название, пишите в комментариях, не стесняйтесь.

Умение разбираться в условных обозначениях в электрических схемах — безусловное преимущество любого автовладельца

Главная » Электросхемы и ЭБУ » Умение разбираться в условных обозначениях в электрических схемах — безусловное преимущество любого автовладельца

Какие девайсы и элементы включает система электропроводки и электрооборудования автомобиля? Принципиальная электросхема являет собой визуальные изображение, где указываются все без исключения пиктограммы использующихся компонентов.

Все девайсы находятся в конкретном порядке на схеме, а друг с другом они могут быть соединены как последовательным, так и параллельным образом. Надо учитывать, что сама электро схема легкового или грузового автомобиля по факту не показывает реального расположения оборудования.

Она только показывает, как все потребители и источники энергии связаны.

Вне зависимости от машины, схема включает в себя следующие компоненты:

оборудование системы питания, применяющееся для образования напряжения;
девайсы, использующиеся для преобразования энергии;
кроме того, сеть также включает компоненты, использующиеся для передачи тока, то есть проводники.

Какие возможности открываются перед автовладельцем, разбирающемся в схемах?

В автосхеме электрики должен разбираться каждый владелец машин, так как при появлении неполадок в работе оборудования можно будет самому разобраться с поломкой.

Естественно, если произошли более сложные проблемы в работе сети и оборудования, то выявить их самостоятельно без опыта вряд ли получится.

Особенно, если учесть, что в современных авто используются более сложные схемы, что связано с применением большего числа всевозможных девайсов.

Также необходимость разбираться в работе той или иной схемы для авто может возникнуть у тех владельцев машин, которые желают внести коррективы в работу системы.

Например, если вы планируете произвести совершенствование и тюнинг транспортного средства, это не обязательно подразумевает использование модернизированных обвесов или бамперов.

Если тюнингуется салон, то автовладелец может установить новую аудиосистему или кондер, в таком случае без внесения правок не обойтись. Помимо этого, понимать работу схемы нужно и в случае, если вы решите самостоятельно установить противоугонную установку.

Уметь разбираться в схеме должны и те автолюбители, которые периодически пользуются прицепом, поскольку часто наши соотечественники сталкиваются с проблемой подключения. Так или иначе, если вы хотите установить дополнительные устройства и добавить их систему, то разбираться в электросхеме просто необходимо.

Как устроено электрооборудование любого автомобиля?

Как сказано выше, любая бортовая сеть включает в себя источники энергии, потребители, проводники, а также компоненты управления. К источникам энергии относятся аккумулятор авто, а также генераторный узел.

Назначение АКБ заключается в питании током всех потребителей при отключенном моторе, его запуске а также при функционировании силового агрегата на пониженных оборотах. Но основным источником энергии все же считается генераторный узел, позволяющий обеспечить питание всего оборудования и восстановление заряда АКБ.

Нужно учитывать, что емкость АКБ, а также мощность генераторного устройства должны полностью соответствовать техническим параметрам потребителей напряжения, это нужно для поддержки баланса энергии.

Что касается потребителей, то все они делятся на несколько групп:

Основные. К этим потребителям энергии относятся топливная система, зажигания, впрыска, ЭСУД (управления работы мотором), автоматической трансмиссии, а также усилителя руля, в частности, ЭУР.

Дополнительные. К ним можно отнести охладительную систему, освещения и оптики, активной и пассивной безопасности, кондиционер, печку, автосигнализацию, акустику, а также навигационную систему.

Также имеются и кратковременные потребители. К таким потребителям можно отнести системы комфорта, запуска, клаксон, прикуриватель (автор видео — канал Kroom&coTV).

Также любая система проводки подразумевает использование и компонентов управления. С их помощью обеспечивается согласованная работа источников энергии, а также ее потребителей. В список компонентов управления входят монтажные блоки с предохранительными устройствами и реле, управляющие модуля.

Эти устройства обычно располагаются децентрализованным образом. В современных транспортных средствах большинство опций, которые должны выполнять реле, возлагаются на управляющие модули, то есть блоки управления.

Также во многих авто сегодня применяются мультикомплексные системы, в частности, шины данных, которые соединяют электронные блоки.

Основные аспекты правильного чтения электросхемы оборудования

Итак, как читать автомобильные схемы и что нужно знать об их расшифровке? Как вы уже поняли, без знаний о расшифровке вы не сможете выполнить ремонт проводки и оборудования при необходимости.

Подробная схема к конкретной модели авто должна быть отмечена в сервисном мануале к машине. Посмотрев на нее, вы сможете увидеть десятки всевозможных обозначений электрооборудования, которые соединены линями.

Каждая из этих линий окрашена в определенный цвет — это цвет проводов в системе проводки (видео снято каналом MR.BORODA).

В более современных автомобилях используются сложные схемы, поскольку такие транспортные средства оснащаются большим количеством оборудования и устройств. В таких электросхемах проводники могут быть указаны отрезками или с разрывами.

Какие аспекты для расшифровки электросхемы машины следует учитывать:

Как мы уже сообщили, все электроцепи помечаются соответствующим их реальному состоянию цветом. Это во многом облегчает процесс ремонта и замены проводки. Сам цвет проводников может быть однотонным или двойным, это говорит о том, основной ли это кабель либо дополнительный. В том случае, если имеются в виду дополнительные проводники, то на самой электросхеме они отмечаются обычно штрихованными отрезками, которые бывают либо продольными, либо поперечными.

Если в вашем авто несколько электрических цепей расположены на одном жгуте, при этом маркируются они аналогично, то такие цепи характеризуются гальваническим сопротивлением. То есть эти кабеля попросту соединены между собой.

Если цепь входит в жгут, он будет отмечен с небольшим отклонением в определенную сторону, в которую он повернут.

Обычно на любой электросхеме имеются несколько проводов одного цвета, как правило, черного. В данном случае речь идет об электроцепях, подключенных к заземлению, то есть кузову автомобиля. Такие контакты зовутся массой.

Если говорить непосредственно о реле, то в этом случае контакты указываются в состоянии, когда через обмотку девайса не передается энергия. Если состояние работы устройства стандартное, то эти элементы могут отличаться друг от друга, так как они могут быть разомкнутыми и замкнутыми.

Кроме того, посмотрев на электросхему, можно будет увидеть, что на самих электроцепях могут быть помечены дополнительные символы. А именно, речь идет о подключении электрической цепи к потребителю энергии. Такое обозначение даст возможность потребителю узнать, куда именно подключена цепи, при этом точно не прослеживая ее прокладку.

Если вы заметили, что на девайсах или оборудовании указываются конкретные цифры, то эти номера в любом случае должны соответствовать. К примеру, если вокруг номера имеется круг, это свидетельствует о том, что это точка подключения цепи к отрицательному контакту. Если же вас интересуют комбинации из букв и цифр, то так отмечаются штекерные соединения.

Фотогалерея «Обозначения электросхем»

Заключение

Как правило, вместе с сервисным мануалом пользователя прилагается специальная таблица, с помощью которой вы сможете оптимально расшифровать те или иные компоненты электросети.

У тех автовладельцев, которые ранее никогда не сталкивались с необходимостью расшифровки, могут возникнуть сложности при выполнении этой задачи. Нужно быть более внимательным, чтобы точно расшифровать все составляющие и компоненты.

Непосредственно принцип расшифровки аналогичен не зависимо от того, о какой машине идет речь — об иномарке или авто отечественного производства.

Загрузка …

Видео «Как самостоятельно выявить неполадки в работе электрики?»

Если вы не знаете, как своими руками определить неполадки в работе системы электропроводки автомобиля, то рекомендуем ознакомиться с роликом, где подробно описан этот процесс (видео опубликовано каналом Автоэлектрика ВЧ).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Обозначение электрических элементов на схемах

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей.

А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может.

Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

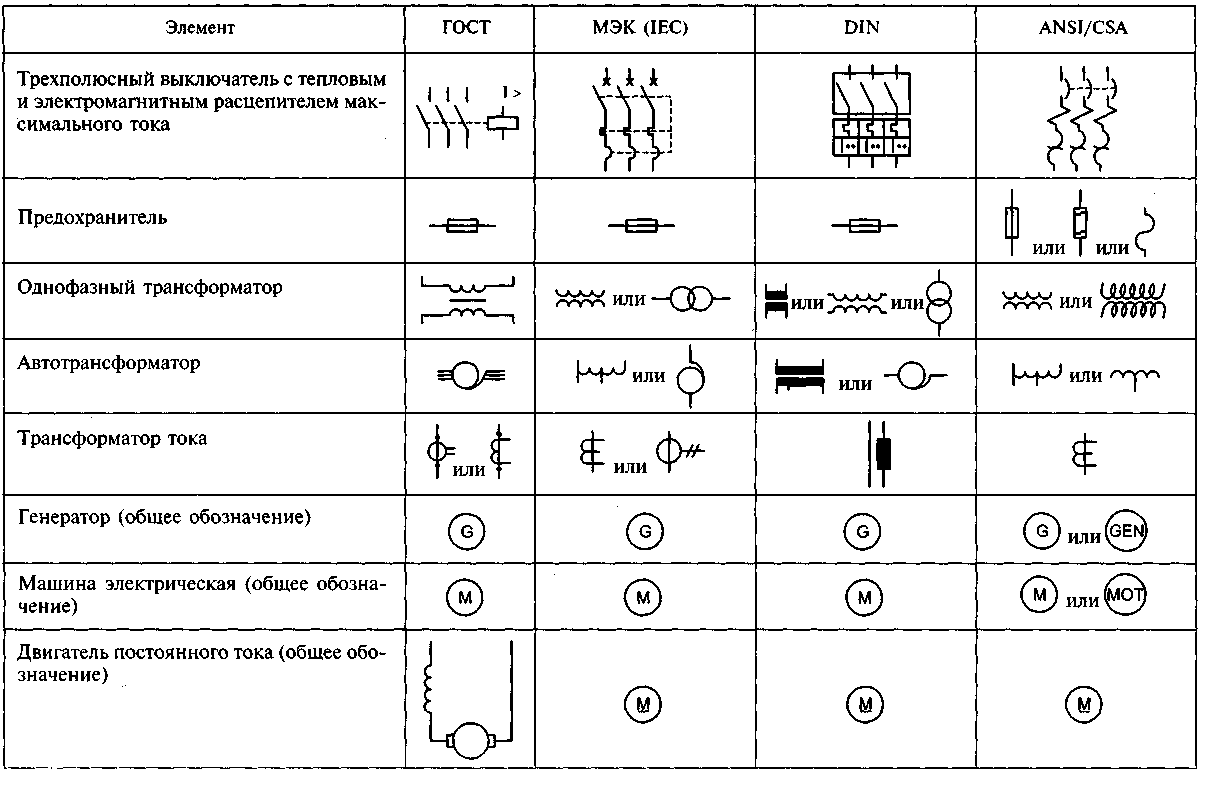

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации.

Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем.

Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

https://www.youtube.com/watch?v=ShTlrrobIAc

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома.

Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

НомерНазваниеИзображение на схеме

1
Автоматический выключатель (автомат)

2
Рубильник (выключатель нагрузки)

3
Тепловое реле (защита от перегрева)

4
УЗО (устройство защитного отключения)

5
Дифференциальный автомат (дифавтомат)

6
Предохранитель

7
Выключатель (рубильник) с предохранителем

8
Автоматический выключатель со встроенным тепловым реле (для защиты двигателя)

9
Трансформатор тока

10
Трансформатор напряжения

11
Счетчик электроэнергии

12
Частотный преобразователь

13
Кнопка с автоматическим размыканием контактов после нажатия

14
Кнопка с размыканием контактов при повторном нажатии

15
Кнопка со специальным переключателем для отключения (стоп, например)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

НомерНазваниеОбозначение электрических элементов на схемах

1
Фазный проводник

2
Нейтраль (нулевой рабочий) N

3
Защитный проводник (“земля”) PE

4
Объединенные защитный и нулевой проводники PEN

5
Линия электрической связи, шины

6
Шина (если ее необходимо выделить)

7
Отводы от шин (сделаны при помощи пайки)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей.

Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему.

Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа.

На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Название элемента электрической схемыБуквенное обозначение

1
Выключатель, контролер, переключатель
В

2
Электрогенератор
Г

3
Диод
Д

4
Выпрямитель
Вп

5
Звуковая сигнализация (звонок, сирена)
Зв

6
Кнопка
Кн

7
Лампа накаливания
Л

8
Электрический двигатель
М

9
Предохранитель
Пр

10
Контактор, магнитный пускатель
К

11
Реле
Р

12
Трансформатор (автотрансформатор)
Тр

13
Штепсельный разъем
Ш

14
Электромагнит
Эм

15
Резистор
R

16
Конденсатор
С

17
Катушка индуктивности
L

18
Кнопка управления
Ку

19
Конечный выключатель
Кв

20
Дроссель
Др

21
Телефон
Т

22
Микрофон
Мк

23
Громкоговоритель
Гр

24
Батарея (гальванический элемент)
Б

25
Главный двигатель
Дг

26
Двигатель насоса охлаждения
До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

реле тока — РТ;
мощности — РМ;
напряжения — РН;
времени — РВ;
сопротивления — РС;
указательное — РУ;
промежуточное — РП;
газовое — РГ;
с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Вопрос, на самом деле серьезный, ведь прежде, чем собрать схему, ее необходимо как-то обозначить на бумаге. Или найти готовый вариант для воплощения в жизнь. То есть, чтение электрических схем – основная задача любого радиолюбителя или электрика.

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Резистор

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

Динамик

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Конденсатор

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Транзистор

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква.

По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали.

То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу.

К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает).

Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

Условные обозначения электрических схем на чертежах

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Нормативная база

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Элементная база для схем электропроводки

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Отображение выключателей

Условные графические обозначения выключателей на электрических схемах

Как выглядит схематичное изображение проходных выключателей

Лампы и светильники

Изображение светильников на схемах и чертежах

Радиоэлементы

Условные обозначения радиоэлементов в чертежах

Буквенные обозначения

Название элемента электрической схемы	Буквенное обозначение
1	Выключатель, контролер, переключатель	В
2	Электрогенератор	Г
3	Диод	Д
4	Выпрямитель	Вп
5	Звуковая сигнализация (звонок, сирена)	Зв
6	Кнопка	Кн
7	Лампа накаливания	Л
8	Электрический двигатель	М
9	Предохранитель	Пр
10	Контактор, магнитный пускатель	К
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Штепсельный разъем	Ш
14	Электромагнит	Эм
15	Резистор	R
16	Конденсатор	С
17	Катушка индуктивности	L
18	Кнопка управления	Ку
19	Конечный выключатель	Кв
20	Дроссель	Др
21	Телефон	Т
22	Микрофон	Мк
23	Громкоговоритель	Гр
24	Батарея (гальванический элемент)	Б
25	Главный двигатель	Дг
26	Двигатель насоса охлаждения	До

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

реле тока — РТ;
мощности — РМ;
напряжения — РН;
времени — РВ;
сопротивления — РС;
указательное — РУ;
промежуточное — РП;
газовое — РГ;
с выдержкой времени — РТВ.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

Виды схем в электрике

Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

На функциональной схеме указаны блоки и связи между ними

Принципиальная схема детализирует устройство

На монтажной отображается местоположение и прохождение кабелей/линий связи

Базовые изображения и функциональные признаки

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Обозначения элементов на однолинейной схеме

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Изображение шин и проводов

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Как обозначаются провода, кабели, количество жил и способы их прокладки

Как изображают выключатели, переключатели, розетки

Условные обозначения выключателей на чертежах и схемах

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Светильники на схемах

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

Элементы принципиальных электрических схем

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Буквенные обозначения элементов на схемах: основные и дополнительные

Условные графические обозначения (УГО) элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи.

Умение понимать обозначения на электрических схемах – одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. Главный документ ГОСТ 2.702-2011 – правила составления электросхем в единой системе конструкторской документации (ЕСКД).

Однолинейная схема электроснабжения

Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения.

Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах. что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования.

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Как обозначаются трансформаторы на схемах

Для каждого вида трансформатора есть отдельное УГО. Используются на первичных, однолинейных схемах, опросных листах, листах расчетов токов короткого замыкания и т.д.

Обозначение заземлений на схемах

Заземление на электросхемах выполняют в зависимости от типа. Заземляющие контуры используются абсолютно на всех электрических схемах, т.к. главным свойством нормальной работы электросети является ее безопасность.

Общее заземление

Чистое (бесшумное) заземление

Защитное заземление

Буквенные обозначения на электрических схемах

На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.

Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).

Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.

Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.

Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.

G – батареи и другие источники питания.

H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).

Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.

Дроссели и катушки индуктивности имеют обозначение L.

M – буквенное обозначение двигателей постоянного и переменного тока.

Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.

Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.

На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).

S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).

T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.

U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.

V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.

Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.

X – контактные соединения и соединители (гнезда, штыри, токосъемники).

Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.

Z – фильтры, ограничители.

Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.

Обозначения, принятые на электрических схемах

На электромонтажном чертеже около изображений изделий или непосредственно на них наносят их обозначения (цифровые, буквенные или буквенно-цифровые), принятые в принципиальной электрической схеме или схеме соединений. [c.180]

Для удобства сравнения схем на рассматриваемых электрических схемах автопогрузчиков приняты одинаковые условные обозначения. [c.319]

Принципиальная электрическая схема крана приведена на рис. И-19, где приняты следующие условные обозначения Г — генератор постоянного тока, 11,5 кВт, 230 В ДПГ — обмотка дополни- [c.64]

Принципиальная электрическая схема крана приведена на рис. 11-26, где приняты следующие условные обозначения. [c.81]

Электрооборудование крана МКП-16 низковольтное, выполнено на типовой автотракторной аппаратуре. Электрическая схема приведена на рис. П-53, где приняты следующие обозначения. Г, ШОГ — [c.137]

Принципиальная электрическая схема крана приведена на рис. П-60, где приняты следующие обозначения Г — генератор постоянного тока ШОГ — шунтовая обмотка генератора Ш — штепсельный разъем Р13, РЗО, Р80 — сопротивления PH — реле напряжения [c.151]

Принципиальная электрическая схема приведена на рис. 111-10, где приняты следующие условные обозначения Г — генератор АВ — автоматический выключатель СУ — стабилизирующее устройство ОВГ — обмотка возбуждения генератора ТС — трехфазный трансформатор ВУ — выпрямитель динамического торможения РБ — реле Т1Г — однофазный тормозной электромагнит УП1- УПЗ — универсальные переключатели —двигатель подъема [c.191]

Принципиальная электрическая схема крана приведена на рис. I 1-47, где приняты следующие обозначения элементов электрооборудования Г —генератор трехфазный ЕС-81-6с Мг, Мс, Мв — [c.235]

Электрическая схема крана показана на рис. 111-54, где приняты следующие условные обозначения 0111 — ограничитель грузоподъемности ВК1, ВК2 — конечные выключатели ПЛ — плафон 01 — фара В], В , Вз — выключатели КЗС — кнопка звукового сигнала КТ — кольцевой токосъемник К1 — кнопка управления 1УК — указатель давления масла 2УК — указатель температуры воды ЗС — звуковой сигнал ЭВ — электропневматический вентиль 1П — переключатель ЗЛ, 4Л, 5Л — лампы накаливания ОТУ — отопительная установка ММ — датчик давления масла ТМ — датчик температуры Б — аккумуляторная батарея А — амперметр ДУС — датчик усилия ДУГ — датчик угла стрелы. [c.243]

Принципиальная электрическая схема крана приведена на рис. 1У-32, где приняты следующие условные обозначения 1М, 2М, 1Т, 2Т — электродвигатели и тормоза привода передвижения крана ЗМ, ЗТ, 5М, 5Т — электродвигатели и тормоза основного подъема 4М.4Т — электродвигатель и тормоз механизма поворота 6М, Т — электродвигатель и тормоз вспомогательного подъема 7М, 7Т — электродвигатель и тормоз стрелового механизма КВ, КОП, КК-1, [c.300]

Принципиальная электрическая схема приведена на рис. 1У-70, где приняты следующие обозначения 1 — генератор —стартер [c.363]

Электрическая схема крана представлена на рис. 1У-81, где приняты следующие условные обозначения / — наконечник провода [c.378]

На принципиальной электрической схеме крана, приведенной на рис. У1-20, приняты следующие условные обозначения. [c.431]

Электрооборудование специального строительного крана состоит в основном из двух частей электрооборудования специального крана и электрооборудования монтажного крана. Принципиальная электрическая схема монтажного крана приведена на рис. УП1-17, в ней приняты следующие обозначения. [c.525]

Принципиальная электрическая схема крана изображена на рис. IX-8, на ней приняты следующие условные обозначения Ш, 2М, ITM, 2ТМ — электродвигатели и тормозные электромагниты механизма передвижения крана В, Н — контакторы управления механизма передвижения ШП — предохранители электродвигателей механизма передвижения ЗМ, 4М, ЗТМ, 4ТМ — электродвигатели и тормозные электромагниты первой пары грузовых крюков 1В, 1Н — контакторы управления электродвигателями 2ПП, ЗПП — предохранители 5М, 6М, 5ТМ, 6ТМ — электродвигатели и тормозные электромагниты второй пары грузовых крюков 2В, 2Н — контакторы 7М, 8М, 7ТМ, STM — электродвигатели и тормозные электромагниты механизма передвижения тележки 38, ЗН, 4ПП — контакторы и предохранители механизма тележки А — автоматический выключатель [c.546]

Под электрической схемой локомотива понимают графическое изображение электрических соединений аппаратов, машин и другого электрооборудования. Электрические схемы дают представление о прохождении тока по электрическим цепям. Аппараты, машины, контакты обозначаются на схемах принятыми условными обозначениями и нумеруются в соответствии с их маркировкой на локомотиве. При помощи специальной таблицы, прилагаемой к схеме, указывают, на каких позициях рукоятки контроллера машиниста те или иные контакты аппаратов замкнуты или разомкнуты. [c.40]

Структурная электрическая схема. Функциональные части установки изображают в виде прямоугольников или принятых условных графических обозначений. При изображении элементов в виде прямоугольников их наименование, обозначение и тип рекомендуется вписывать внутрь прямоугольника. На линиях связи допускается обозначать направление хода процесса в изделии. Допускается также указывать тип элемента (устройства) и (или) обозначение документа (основного конструкторского документа, номера государственного стандарта и технических условий), на основании которого этот элемент (устройство) применен. [c.416]

Условных графических обозначений для электрических схем очень много, и запомнить их трудно. Поэтому на чертежах электрооборудования, телефонизации жилых и производственных помещений принято помешать экспликацию использованных обозначений. [c.290]

Принципиальная электрическая схема устройства КТ, включенного в цепь термоэлектрического термометра с милливольтметром, показана на рис. 4-12-1. На этой схеме приняты следующие обозначения АВ — термометр А и В — термоэлектродные провода — температура рабочего конца термометра 4 — температура мест соединения электродов термометра с термоэлектродными проводами — температура свобод- [c.135]
На функциональной схеме изображают функциональные части изделия (элементы устройства и функциональные группы) и связи между ними с разъяснением последовательности процессов, протекающих в отдельных функциональных цепях изделия или в изделии в целом. Пример функциональной электрической схемы приведен на рнс. 10.2. Функциональные части схемы принято изображать в виде либо условных обозначений, либо прямоугольников с указанием [c.332]

Устройства защиты являются обязательной составной частью любой системы управления электрическими локомотивами и моторными вагонами. Широкое распространение получила автоматическая зависимость аппаратов защиты и управления, а также аппаратов управления между собой системой блокирования. Например автоматическое регулирование в управлении вспомогательными устройствами э.п.с. всех типов, в частности регулирование напряжения в цепях управления, давления в тормозной магистрали в заданных пределах и т. д. В меньшей степени автоматизированы основные операции управления тяговыми двигателями. В настоящее время автоматическое регулирование некоторых процессов управления тяговыми двигателями (таких, как пуск и торможение) применяется на моторных вагонах электропоездов и на электровозах переменного тока (рис. 33). В схеме приняты следующие условные обозначения Т — токоприемник РК — реостатный контроллер спусковыми резисторами, являющийся регулятором ТД— тяговые двигатели РУ — реле ускорения, выполняющее роль реле автоматического пуска и датчика сигналов о величине регулируемого параметра (тока тягового двигателя) КМ — контроллер машиниста, [c.54]

Чертеж, на котором при помощи условных обозначений изображены электрооборудование крана и электрическая связь между ним, называется электрической схемой. По способу принятого изображения электрические схемы разделяют на принци-11иальные и монтажные. [c.182]

Рассмотрим электрическую схему блока вместе с общей схемой ЭПТ в положениях отпуска и зарядки, перекрыши и торможения. На рис. 123—125 приняты следующие обозначения О, Я, Т — сигнальные лампы отпуска, перекрыши и торможения Пр1, Пр2 — предохранители ГУ, Г/ С — генераторы управления и контроля + Г, —Г, П, Г2 — зажимы генераторов FBI, ГВ2 —главные выключатели КМ — контроллер крана машиниста RI—R3—резисто-186 [c.186]

На рис. 7.13 приведен фрагмент чертежа многослойной платы. За главный вид платы принято изображение платы после нанесения последнего слоя. Элементы, расположенные в разных слоях, условно выделены различ1юй штриховкой, которая пояснена в таблице, помещенной в нижней части чертежа. Форма, размеры и количество граф таблицы не регламентируются. Пленочные элементы, имеющие на чертеже ширину 2 мм и менее, изображают сплошной утолщенной линией (2х). Местоположение навесных элементов указывают на чертежах плат условными знаками на рис. 7.13 такими знаками являются два уголка, помещенные между резистором КЗ и конденсатором С1. Все микроэлементы на чертеже платы обозначают в соответствии с обозначениями на электрической принципиальной схеме. На чертеже платы пленочной микросхемы допускается помещать электрическую принципиальную схему — это облегчает чтение чертежа. [c.318]

Принципиальная электрическая схема крана приведена на рис. 11-7, где приняты следующие обозначения. Г “—генератор постоянного тока, 70 кВт ДПР” — обмотка дополнительных полюсов СОГ ” —сериесная обмотка ШОГ ” — шунтовая обмот- [c.29]

Принципиальная электрическая схема крана приведена на рис. П-13, где приняты следующие обозначения. MB — механический выпрямитель генератора Г — синхронный генератор ЕС-92-6С СУ — стабилизирующее устройство П — пакетный переключатель ПК-3-60-Н/2 2РП, ЗРП —реле ЭП-41/30Б ЛВ —автомат А-3124 Привод механизмов подъемных лебедок. М —элек [c.49]

Принципиальная электрическая схема крана приведена на рис. П-67, где приняты следующие условные обозначения ГС — синхронный генератор ЕСС5-91-4М101 СУ — стабилизирующее устройство генератора РУ—реостат установки напряжения МТ1, МТ2, МТС — электрогидравлические тормоза приводов главного подъема, вспомогательного подъема и стрелы ТВ — тормозной электромагнит тормоза поворота КК — командоконтроллер двигателя передвижения К1Г, К2Г, КВ —контроллеры управления электродвигателями главного подъема, вспомогательного подъема, вращения ЭМ — электромагнитная муфта механизма передвижения 1ТП, 2ТП — трансформаторы понижающие для освещения крана и селеновых выпрямителей ВС — выпрямитель селеновый для питания муфты и цепи динамического торможения Л —линейный контактор П1, П2, [c.162]

Электрическая схема крана приведена на рис. 11-74, где приняты следующие обозначения ШОГ — генератор, 12 В СТ — стартер ФЯ —факельный подогрев Б— аккумулятор блдк предо- [c.176]

Принципиальная электрическая схема крана приведена на рис. П1-15, где приняты следующие условные обозначения Г — синхронный генератот у4В1 —автомат генератора СВа —сетевой автомат КТПX—КТП — кольцевой токосъемник ПР — ЯР,о —предохранители Л —линейный контактор /(1—кнопка включения линейного контактора Кг — кнопка аварийного отключения [c.199]

Электрическая схема крана приведена на рис. 111-21, где приняты следующие условные обозначения —фара ФГ-122-В Я — патрон в сборе ПК-201 В — включатель фары ВК-26А2 КС, КМ — кнопки КУ-1 КТ — кольцевой токоприемник /ТР — предохранитель С — сигнал электрический шумовой С-58 СЛ— стеклоочиститель СЛ-108 Всл — включатель стеклоочистителя УДМ—указатель давления масла Л2—лампа накаливания Л-24-3 5 — аккумуляторная батарея 12 В ПП2 — переключатель света ЯЯ/— переключатель датчиков УГВ — указатель температуры воды У75 —лампа креномера Л4, Л5 — лампы освещения приборов 5М — электромагнит пневматического вентиля 771-1-12 В. [c.208]

Принципиальная электрическая схема крана приведена на рис. IV-45, где приняты следующие условные обозначения. Электропривод основного подъема Мг2 — электродвигатель МТВ-412-6 Мг1 — электродвигатель МТК-111-6 ТГ — тормозной электрогидротолкатель ТГ1 — тормоотой электромагнит Кг — контроллер кулачковый Яг — сопротивление пускорегулирующее БКГ — блок-контактор для переключения электрогидротолкателя ГГ КВГ— конечный включатель высоты подъема крюка КНГ — грузовой контакт КВГ-80 — конечный выключатель АГ — автоматический выключатель КОГ — конечный выключатель-ограничитель грузоподъемности РБ — реле промежуточное ограничителя грузоподъемности. [c.324]

Принципиальная электрическая схема кранов приведена на рис. IX-15, в ней приняты следующие условные обозначения Mi, М2 — электродвигатели механизма подъема груза Р1, Р 1, ТМ-1, ТМ-2 — пускорегулирующие сопротивления и тормозные электромагниты механизма подъема груза СКГ, В, Я —силовой контроллер и реверсирующие контакторы MPI—максимально токовое реле для защиты электродвигателей грузового механизма М3, М4, ТМ-3, ТМ-4, Р2, Р 2 — электродвигатели, тормозные магниты и пускорегулирующие сопротивления механизма передвижения крана СКХ, ВХ, НХ, МР2 — силовой контроллер, реверсирующие контакторы и максимально токовые реле для защиты электродвигателей механизма передвижения М5, ТМ-5, СКТ, РЗ и МРЗ — электродвигатель, тормозной электромагнит, силовой контроллер, сопротивление и мак- [c.557]

В дальнейшем при рисовании электрической схемы вы может выводить на рабочее поле отдельные символы соединителя, но при этом в его обозначении будут присутствовать цифры сквозной нумерации (как это принято для логических частей микросхем). Поэтому вам придется заменить номера контактов в графах Конт. на буквенно-цифровое обозначение. Для этого вам необходимо знать соответствие старых и новых обозначений, которое присутствует в таблице Pins View, где в столбце Gate дано цифровое обозначение, а в столбце Pin Des — бук-венно-цифровое. Возможно, что в практических случаях вам придется распечатать такую переводную табличку и использовать ее при перенумерации. [c.147]

В электрических схемах, выпущенных в соответствии с требованиями ЕСКД, принято часть схемы, конструктивно размещенной на печатной плате, обводить тонкой линией (заключать в рамку), присваивать этим частям собственные обозначения и в местах перехода от печатного монтажа к объемному наносить УГО контактов. [c.207]

Схема обмоток синхронного двигателя показана на рис. 14, где приняты следующие обозначения Di, Л. — демпферные обмотки, F — обмотка возбуждения. Ниже все величины, относящиеся к статору, имеют индекс s, относящиеся к ротору — индекс г, относящиеся к обмотке возбунодения — индекс /. Угловые величины, кроме особо оговоренных случаев, задаются в электрических угловых единицах. Система дифференциальных уравнений элек-юмеханических процессов в координатах d, q, О имеет вид [16, 107] [c.28]

В схемах электрических и пневматических цепей использованы условные обозначения, соответствующие ЕСКД, даны цифровые и буквенные обозначения, примененные заводами изготовителями. Для различных цепей на схемах приняты следующие цвета [c.5]

Принципиальная электрическая схема

| Элементарная схема и схема соединений

Электрические схемы передают техническому специалисту конкретную информацию. Они иллюстрируют такие элементы, как размер, тип, номер детали и расположение компонента по отношению к другим компонентам схемы.

Схемы могут использоваться для установки, изготовления, поиска и устранения неисправностей, а также для объяснения работы или назначения схемы. Символы используются для обозначения компонентов схемы. Провода или проводники обычно изображаются линиями.Их связи можно показать разными способами. См. Рисунок 1.

Рисунок 1 . Схема проводов. На принципиальной схеме два провода могут пересекаться и не соединяться электрически. Чтобы соединение было выполнено, на перекрестке должна быть показана точка.

Принципиальная схема

Одним из основных типов электрических чертежей, с которыми вы можете столкнуться, является принципиальная схема. См. Рисунок 2. Это типичная схематическая диаграмма. Он показывает, какие части необходимы и как они соединяются друг с другом.Расстояние между компонентами не является действительным расстоянием.

Основная цель принципиальной схемы – показать, как компоненты соотносятся друг с другом. На диаграммах показано, какие компоненты включены последовательно или параллельно друг другу. Схемы – чрезвычайно ценный инструмент для поиска и устранения неисправностей.

Рисунок 2. Типичная принципиальная схема показывает расположение компонентов и их взаимосвязь.

Комбинация счетчиков, электрических схем, схем и теории электроники позволяет технику находить проблемы в цепях.Многие схемы невозможно устранить без помощи схем и применения теории электроники.

Схема элементарных линий и схема подключения

На рисунке 3 показано сравнение элементарной линейной диаграммы и электрической схемы. На этом рисунке показана работа типичной системы управления двигателем с остановкой и запуском.

Элементарная линейная диаграмма слева аналогична схематической диаграмме. Он используется в основном в промышленных процессах, чтобы проиллюстрировать, как электрические элементы управления системы связаны друг с другом.

Справа фактическая схема подключения . Это будет использоваться для подключения системы управления.

Элементарная диаграмма ясно показывает, как работает схема, а схема подключения показывает относительное расположение точек подключения и компонентов, поскольку они фактически присутствуют в оборудовании. У каждой диаграммы свое предназначение.

Рис. 3. И элементарная линейная схема, и электрическая схема, показанные здесь, относятся к одной и той же электрической системе,

Элементарная линейная диаграмма используется для четкого описания того, как работает схема.Схема подключения используется для установки системы.

Иногда блок-схема используется, чтобы показать, как работает система в целом. Взгляните на рисунок 4, чтобы увидеть блок-схему типичного AM-радио. Компоненты, такие как усилитель, сгруппированы по этапам.

Рис. 4. Блок-схема используется для иллюстрации взаимосвязи основных электрических систем.

На рисунке 5 показан типовой план электрических цепей, устанавливаемых в одной комнате жилого дома.На чертеже указано общее расположение выключателей, розеток и освещения.

Описания размеров проводов, силы тока переключателя и размеров выключателя не показаны на этом типе плана, потому что электрик должен быть знаком с электрическими нормами, касающимися этих факторов.

Рис. 5. Типовая планировка жилого помещения, которое должен выполнить электрик.

При построении электрической системы вы можете найти полезным программное обеспечение для проектирования схем.Конструкторы схем в значительной степени полагаются на компьютеры и программное обеспечение для проектирования современных электронных схем. См. Рис. 6.

В этих программах компоненты можно выбирать из меню и размещать в области рисования. Также можно добавить электронные характеристики для каждого компонента, такие как значения сопротивления, номинальные токи и пределы напряжения.

Рисунок 6. Снимок экрана Multisim Electronics Workbench.

Программные системы могут использоваться не только для рисования электронных схем, но они также могут фактически использоваться для моделирования схемы, как если бы она была построена из электронных компонентов.

Виртуальные счетчики могут быть подключены к разным точкам цепи для экспериментов и тестирования. Полный список материалов можно составить из схемотехники.

Шаблон, необходимый для печатной платы, можно распечатать. Это делает процесс проектирования и тестирования более быстрым и простым, чем если бы схема была построена с использованием реальных компонентов. После того, как конструкция схемы проверена на соответствие требованиям, схема может быть построена с использованием реальных компонентов.

Что такое принципиальная схема?

Схема определяется как изображение, которое показывает что-то простым способом с использованием символов.Принципиальная схема – это изображение, которое представляет компоненты процесса, устройства или другого объекта с использованием абстрактных, часто стандартизованных символов и линий. Схематические диаграммы изображают только важные компоненты системы, хотя некоторые детали в диаграмме также могут быть преувеличены или представлены для облегчения понимания системы.

Схематические диаграммы не содержат деталей, которые не являются необходимыми для понимания информации, которую диаграмма должна была передать.Например, на принципиальной схеме, изображающей электрическую цепь, вы можете увидеть, как провода и компоненты соединены вместе, но не фотографии самой цепи.

Основные выводы: принципиальная схема

Схема – это изображение, которое представляет компоненты процесса, устройства или другого объекта с использованием абстрактных, часто стандартизованных символов и линий.
Хотя принципиальные схемы обычно связаны с электрическими цепями, множество примеров можно найти в других отраслях промышленности.

Что такое принципиальная схема?

Принципиальные схемы также могут различаться по уровню абстракции. Хотя они обычно состоят только из абстрактных символов и линий, некоторые диаграммы также могут быть полусхематическими и содержать более реалистичные элементы. Некоторые диаграммы также могут содержать слова, например, когда процесс содержит несколько элементов, которые не были стандартизированы.

Проще говоря, схематическая диаграмма – это упрощенный рисунок, в котором используются символы и линии для передачи важной информации.Например, если вы едете в метро, вы можете увидеть «карту», на которой показаны все станции вдоль линии метро, но на этой карте не будут показаны все дороги и здания, которые вы можете пройти по пути. В этом случае вся система метро может быть представлена в виде разноцветных линий, изображающих разные маршруты метро, с точками, указывающими остановки вдоль линий.

Пример карты общественного транспорта, использующей линии разного цвета для обозначения различных линий и точки для обозначения станций вдоль каждой линии.Yuri_Arcurs / Getty Images.

Хотя принципиальные схемы чаще всего связаны с электроникой, вы, вероятно, встречали много таких схем, как в приведенном выше примере метро, даже если вам никогда не приходилось подключать электрические цепи. Вот несколько примеров множества схематических диаграмм, с которыми вы можете столкнуться в своей работе или в учебе.

Примеры схем

Принципиальные схемы в электронике

Принципиальная схема за печатной платой. kr7ysztof / Getty Images.

Принципиальные схемы обычно связаны с электрическими цепями. Также называемые схемами подключения или схемами , эти схемы показывают, как соединяются различные компоненты цепи. На этих схемах линии представляют соединительные провода, в то время как другие элементы, такие как резисторы, лампы и переключатели, представлены стандартными символами, называемыми символами электрических схем .

В электронике наличие принципиальной схемы может помочь пользователю спроектировать всю схему перед ее построением или устранить неисправность в электронике, которая перестала работать.

Схематические диаграммы также могут использоваться для объяснения общего способа функционирования электроники без подробного описания аппаратного или программного обеспечения, используемого в реальной электронике. Например, чтобы объяснить, как компьютер проецирует слова, которые вы вводите на экране, вы можете использовать схематическую диаграмму, которая показывает, как информация передается от клавиш, которые вы нажимаете, в программу обработки текста и, наконец, на экран компьютера.

Электрические схемы в производстве

Принципиальные схемы различных деталей.Икачай Лизин / EyeEm / Getty Images.

Принципиальные схемы могут использоваться также для изображения машин. Например, в учебнике автомобильный двигатель может быть изображен как набор форм, которые показывают, как различные части расположены относительно друг друга. Схематический чертеж также может быть создан инженером во время проектирования машины, чтобы он мог правильно понять, как части работают вместе, и внести любые необходимые изменения перед построением реальной системы.

Схемы в химии

traffic_analyzer / Getty Images

Многие химические продукты часто получают путем проведения нескольких различных реакций на разных этапах процесса.Схематическая диаграмма в химии может помочь кому-то понять все реакции, которые были выполнены для получения конечного продукта, без демонстрации самих продуктов. Это можно изобразить, например, в виде серии прямоугольников, соединенных вместе стрелками, со словами, обозначающими различные элементы и условия, которые использовались на протяжении всего процесса.

Как и в случае с машинами, схематическая диаграмма также может использоваться для изображения устройства, которое использовалось для проведения реакций, особенно если оно обычно не используется для реакций или было изменено с уже известного инструмента.

Принципиальные схемы в бизнесе

Блок-схема, которую можно использовать для описания бизнес-процесса. Шон Гладуэлл / Getty Images.

Схематические диаграммы помогают передать основные части сложной бизнес-модели и показать, как все они взаимосвязаны. Например, маркетинговый план может состоять из множества различных элементов, таких как стратегия, цели и план действий. Затем схематическая диаграмма будет использоваться, чтобы помочь организовать все эти элементы, включая элементы внутри каждой категории, таким образом, чтобы передать основные идеи в ясной и сжатой форме.

Схема подключения

– подробное руководство

Что такое электрическая схема?

Схема соединений – это визуальное представление компонентов и проводов, относящихся к электрическому соединению. Эта графическая диаграмма показывает нам физические связи, которые очень легко понять в электрической цепи или системе. Одна электрическая схема может обозначать все межсоединения, тем самым сигнализируя об относительных местоположениях.Использование схемы соединений положительно распознается в проектах по производству или устранению неисправностей в электрической сети. Это может предотвратить множество повреждений, которые даже подорвут электрическую схему.

В этой статье мы узнаем некоторые интересные факты о схеме соединений , их важности и полезном онлайн-инструменте, то есть Edraw Max, для их быстрого рисования.

Источник изображения : smartdraw.com

Почему мы используем электрические схемы?

Электрические схемы широко используются в производстве схем или других проектах электронных устройств. Компоновка облегчает общение между инженерами-электриками, проектирующими и реализующими электрические схемы. Фотографии также пригодятся при ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, подтверждая регуляторы безопасности.

Схема подключения также может быть полезна при ремонте автомобилей и строительстве домов. Например, домостроитель может легко найти правильное расположение осветительных приборов и электрических розеток, чтобы избежать дорогостоящих дефолтов или любых нарушений кодекса.

Преимущества схем подключения:

Схема подключения дает несколько преимуществ, как указано ниже.

Диаграммой легко поделиться даже в электронном виде.
Процесс создания диаграммы быстрый и позволяет использовать обычное построение.
Доступ к сотням и тысячам символов подключения делает схему более понятной.
Диаграмму легко редактировать в зависимости от различных условий.
Правильный инструмент обеспечивает точное размещение символов, что невозможно сделать вручную или другими способами.

Тип электросхемы

С использованием различных символов электрическая схема в основном состоит из трех основных типов. Все, что связано с электрической системой, можно отобразить на одной из диаграмм, чтобы убедиться, что соединения работают правильно.Его три основных вида заключаются в следующем.

A. Принципиальные схемы

Схематические диаграммы показывают схему цепи с ее впечатлением, а не подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода.

B. Схемы электрических соединений

Схема соединений представляет исходную и физическую схему электрических соединений. Схема разводки на картинке с разными символами показывает точное расположение оборудования во всей цепи. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома.Его компоненты показаны на картинке, чтобы их было легко идентифицировать.

C. Иллюстрированный

Это наименее эффективная схема среди электрических схем. Часто это фотографии, прикрепленные к подробным чертежам или этикеткам физических компонентов. Картинка даже не пытается быть четкой или эффектной. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.

Схема подключения

Принципиальная схема VS

Концепция может сбивать с толку, поскольку схема соединений указывает на физическую компоновку или расположение компонентов, тогда как схемы показывают функции различного оборудования, используемого в цепи.

Давайте проверим его сходства и различия.

Сходства

Отличия

Как читать электрические схемы: символы, которые вы должны знать

Чтобы прочитать схему соединений , вы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.

Стандартные или основные элементы, используемые в схеме подключения, включают источник питания, заземление, провода и соединения, переключатели, выходные устройства, логический вентиль, резисторы, свет и т. Д.

Переключатель – Переключатель на электрической схеме включает вспомогательные символы, такие как размыкающий переключатель, размыкающий переключатель, двухпозиционный переключатель, переключатель DPST, переключатель DPDT и т. Д.
Батарея – Батарея представляет собой более одной ячейки для обозначения электрической энергии. Более того, он работает от постоянного напряжения.
Резистор – резистор показывает ограничение протекания тока. Он используется вместе с конденсатором в цепи синхронизации.
Провод и соединение – Обозначения проводов и соединений включают провод, соединенный провод и несоединенный.Соединенные провода обычно образуют двутавровое соединение, тогда как несоединенные провода представляют собой просто пересекающиеся несоединенные провода.
Конденсатор – Конденсатор – это накопитель электрического заряда. Этот символ используется с резистором, а также может отображаться как фильтр для пропускания сигналов переменного тока и блокировки сигналов постоянного тока.
Логический вентиль – Логический вентиль – это своего рода сигнал процесса, используемый для представления истинного (высокий, 1, вкл., + Vs) или ложного (низкий, 0, выкл., OV).Он также содержит субсимволы, такие как AND, NOT, NAND, NOR и OR.
Semiconductor – Полупроводниковые символы являются интеллектуальными и обычно используются для обозначения компонентов, таких как биполярный, MOSFET, управляемый выпрямитель, управляемый переключатель, диод, диод, диод, симистор и т. Д.
Motor – A Motor представляет собой преобразователь, с помощью которого электрическая энергия преобразуется в кинетическую энергию.
Динамик – Динамик представляет собой цифровой вход, преобразованный в аналоговые звуковые волны. Это одна из важнейших частей различных продуктов, таких как телефоны и телевизоры.
Индуктор – это компонент электрической цепи, обладающий индуктивностью. Он также включает в себя различные символы, такие как индуктивность передатчика положения, половина индуктивности, взаимная индуктивность и т. Д.

Примеры электрических схем

1.Схема 2-ходового переключателя

В схеме двухпозиционного переключателя необходимо управлять потоком мощности (включение / выключение) на нагрузку (лампа, свет, потолочный вентилятор, розетка и т. Д.). Однако типичная схема будет включать в себя 3-проводной кабель. называется Ромекс. Он состоит из белого, черного и неизолированного медных проводов.

A. Белый провод = нейтраль

B. Черный провод = горячий или силовой

С. Оголенный медный провод = Земля

Подключение двухпозиционного переключателя требует, чтобы вы управляли горячим или черным проводом для включения и выключения нагрузки.

На схеме поясняется, что источник питания входит слева. Здесь единственный провод, то есть черный провод, управляется двухпозиционным переключателем. К одному винту на стороне двухпозиционного переключателя подводится черный или горячий провод. Черный провод также идет от другого винта на двухпозиционном переключателе, идущем к нагрузке.Комбинированные белые провода помогают продолжить цепь.

Источник изображения : how-to-wire-it.com

Также важно подключить коммутатор к заземляющему проводу. Зеленый винт представляет собой заземляющий провод для подключения, как показано ниже.

Источник изображения : как подключить.com

Теперь все оголенные медные или заземляющие провода подключены. Схема двухпозиционного переключателя, показанная ниже, поможет вам понять основную концепцию подачи электроэнергии к нагрузке. Здесь вы должны воспринимать контролируемую нагрузку как свет.

Источник изображения : how-to-wire-it.com

2.Схема 3-ходового переключателя

В этом трехпозиционном переключателе также используется трехжильный кабель Romex, идущий от источника. Между трехпроводным кабелем и трехпозиционными переключателями также проложен 4-проводный кабель. Трехжильный кабель содержит тот же провод, что и белый провод, черный провод и неизолированный медный провод, тогда как четырехжильный кабель содержит дополнительный красный провод, который также является горячим.

Источник изображения : как подключить.com

Левый блок

Здесь левый винт в нижнем положении является стандартным и получает черный провод от 3-х проводного источника. Тем не менее, левый винт в верхней части получает черный провод от 4-проводной правой коробки.

Правый блок

В нем левый винт в нижнем положении получает черный провод от 3-х проводной нагрузки.Левый винт в верхнем положении получает красный провод от 4-х проводной левой коробки. Его правый винт в верхней части получает черный провод от 4-проводной левой коробки.

Источник изображения : how-to-wire-it.com

3. Подключите розетку

Стандартные розетки также являются дуплексными розетками.При подключении розетки необходимо выбрать один из нескольких вариантов. Вам понадобится трехжильный кабель в обеих розетках для подключения розетки (горячей. Также вам понадобится четырехжильный кабель, чтобы переключить верхнюю или нижнюю розетку.

Источник изображения : how-to-wire-it.com

Черный или горячий провод, идущий слева, является основным источником питания. Провод перевязан проводом, идущим к черному проводу и выключателю, который далее идет к розетке.

Источник изображения : how-to-wire-it.com

Как нарисовать электрическую схему в Edraw?

После того, как мы получили лучшее понимание основной концепции, теперь мы должны продолжить изучение того, как нарисовать схему подключения с помощью одного из лучших онлайн-инструментов – Edraw Max.Чтобы создать схему подключения в Интернете, перейдите на официальный сайт Edraw и выполните следующие действия.

Шаг 2: Выберите Электротехника и Базовая электрика. Поскольку создание электрической схемы – это электрическая концепция, вам необходимо выбрать Электротехника на боковой панели.Это приведет вас к различным параметрам в главном интерфейсе, откуда вы должны перейти к Basic Electrical .

Шаг 3: Создайте шаблон. Следующим шагом будет создание вашего шаблона. Во-первых, вам нужно выбрать значок + Basic Electrical . Этот выбор приведет вас к главному интерфейсу создания диаграммы, как показано ниже.

Шаг 4: Сделайте схему соединений с помощью различных инструментов.

В этом окне вы можете создать свою схему соединений, выбрав различные символы схем соединений из библиотеки символов. Доступны различные символы, такие как путь передачи, квалификационные символы, полупроводниковые устройства, переключатели и реле и другие необходимые электрические символы.

Статьи по теме

Разница между схемами и принципиальными схемами

Различия между принципиальными схемами и принципиальными схемами

Схемы и принципиальные схемы обычно используются в инженерных схемах.Возможно, вы слышали их очень часто, но они немного отличаются друг от друга. Их целевые пользователи или читатели различны, где схемы широко используются среди продвинутых программ просмотра схем, в то время как принципиальные схемы удобны для новичков. Проиллюстрировав различия между схематическими схемами и схемами, вы поймете, как использовать схемы для идентификации компонентов электрической системы, отслеживания цепи или даже ремонта электрического оборудования.

Принципиальная схема: удобна для опытных пользователей

Схема или схематическая диаграмма представляет элементы системы с абстрактными и графическими символами вместо реалистичных изображений.Принципиальная схема больше ориентирована на понимание и распространение информации, а не на выполнение физических операций. По этой причине в схеме обычно опускаются детали, не относящиеся к информации, которую она намеревается передать, и могут добавляться упрощенные элементы, чтобы помочь читателям понять особенности и взаимосвязи.

Электронная схема для электроники – это то, что рецепт для повара. Он расскажет вам, какие ингредиенты использовать и как их расположить и соединить.Вместо того, чтобы подробно объяснять рецепт, используется схематическая диаграмма для изображения конструкции электроники. Электронные схемы состоят из цифровых электронных символов, которые представляют каждый из используемых компонентов. На следующей принципиальной схеме микроэлектронного устройства символы соединены линиями, показывающими, как соединять компоненты.

Принципиальные схемы также используются во многих других областях, не только в электрических системах. Например, когда вы едете в метро, карта метро для пассажиров представляет собой своего рода схематическое изображение, на котором станции метро обозначены точками.Химический процесс также может быть отображен в схематической диаграмме с символами химического оборудования.

Принципиальная схема: удобнее для новичков

Принципиальная схема (также называемая электрической схемой, элементарной схемой и электронной схемой) представляет собой графическое представление электрической схемы. Принципиальные схемы широко используются для проектирования схем, изготовления и обслуживания электрического и электронного оборудования.Принципиальные схемы можно разделить на две категории – наглядные принципиальные схемы и принципиальные электрические схемы.

Графические схемы намного легче понять, чем принципиальные электрические схемы. Соединяя реалистичные электрические компоненты с проводкой, наглядная диаграмма позволяет зрителям легко и быстро идентифицировать электрические компоненты системы сразу же, не требуя профессиональных знаний. Это часто упоминается в руководстве пользователя для нормальной работы.В некоторой степени принципиальные схемы более практичны.

Часть 4: Что такое принципиальная электрическая схема?

Принципиальная схема представляет электрическую систему в виде рисунка, на котором показаны основные особенности или взаимосвязи, но не детали. На принципиальной схеме электрические компоненты и проводка не полностью соответствуют физическому устройству реального устройства.Если вы хотите понять схематическую диаграмму, вам необходимо овладеть базовыми знаниями в области электричества и физики, а также международно стандартизованными символами. Посмотрите на параллельные схемы ниже, вы можете обнаружить, что батарея представлена в виде двух коротких линий, индикаторы – в виде круга с крестом внутри, а проводка отображается в виде линии. Инженеры-электрики в основном используют эту схему с унифицированными обозначениями. Ниже представлена принципиальная электрическая схема полупроводниковой электроники.

Принципиальные и принципиальные схемы являются важными инженерными схемами. EdrawMax , универсальное программное обеспечение для построения диаграмм, является отличным средством для создания схем и принципиальных схем. Бесплатно скачайте программу для создания своих работ.

EdrawMax: швейцарский нож для всего, что вам нужно для построения диаграмм

Легко создавайте более 280 типов диаграмм.
Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
Интерфейс перетаскивания и прост в использовании.
Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
Не стесняйтесь экспортировать, печатать и делиться своими схемами.

Разница между графическими и схематическими схемами

Время чтения: около 6 минут

Автор: Lucid Content Team

Специалисты и домашние мастера полагаются на технические схемы, когда им нужно знать, какие компоненты включены в систему, где эти компоненты расположены, и как они соединяются и взаимодействуют друг с другом.В конце концов, гораздо проще просканировать и понять визуальное представление системы или потока процесса, чем прочитать высокотехничный текст, описывающий систему или процесс.

Ваш уровень знаний и то, что вы пытаетесь выполнить, определят, какой тип диаграммы вы захотите использовать. Например, профессиональный электрик может захотеть использовать подробную схему для отслеживания и устранения проблем в электрической системе. С другой стороны, если вы заменяете выключатель света в спальне вашего ребенка, простая графическая диаграмма, которая сопровождает инструкции по установке, обычно – все, что вам нужно для выполнения работы.

В этой статье мы обсудим различия между схематическими и графическими схемами, чтобы помочь вам определить, какой тип схемы лучше всего подходит для вашего проекта.

Что такое графическая диаграмма?

Графическая диаграмма использует изображения для представления различных компонентов конкретной системы.

Графические схемы могут различаться по уровню детализации. На некоторых диаграммах могут быть реалистичные изображения, чтобы было легче идентифицировать различные компоненты. У других могут быть простые наброски, которые может легко понять средний человек, работающий над проектом на выходных.

Ниже приведены несколько типов графических диаграмм, с которыми вы можете столкнуться.

Блок-схема

Как следует из названия, блок-схема использует простые блок-схемы вместо стандартных символов или подробных изображений для представления основных компонентов системы. Блок-схемы часто используются при проектировании аппаратного и программного обеспечения, а также в электротехнике. Их также можно использовать для создания диаграмм бизнес-данных.

Блок-схемы обычно менее подробны, чем диаграммы других типов, и предназначены для того, чтобы дать вам общий обзор компонентов системы, связей между каждым компонентом и отношений между ними.Простые помеченные формы помогают непрофессионалам понять основные концепции системы.

Эти типы диаграмм используются для выявления проблемных областей в существующих системах, составления первоначальных планов для новой системы и представления новых идей.

Ниже приведен пример блок-схемы, показывающей базовую высокоуровневую схему для подключения звонка дверного звонка к кнопкам передней и задней дверей. Обратите внимание, что схема не очень подробная, но она дает вам достаточно информации, чтобы понять, как подключить кнопки дверного звонка к проводам, ведущим к звонку.

Начните работу над собственной блок-схемой с помощью этого шаблона.

Пример блок-схемы приемника (Щелкните изображение, чтобы изменить онлайн)

Схема соединений

Этот тип схемы аналогичен блок-схеме. Как и блок-схема, электрическая схема представляет собой упрощенное графическое представление электрической схемы. Компоненты системы отображаются в виде простых фигур или диаграмм. Основное различие между схемой подключения и блок-схемой заключается в том, что схемы подключения в основном используются в электрических приложениях.Эти диаграммы включают информацию о соединениях питания и простую информацию о потоке сигналов.

Приведенный ниже пример электрической схемы дает вам немного больше информации, например, о цветах проводов и простых письменных инструкциях, которые помогут вам завершить схему. Этот тип схемы предназначен для легкого понимания среднестатистическим домовладельцем и обычно прилагается к инструкциям, прилагаемым к оборудованию.

Следующая наглядная электрическая схема является примером более подробной разводки для системы звонков переднего и заднего дверей.Этот тип чертежа по-прежнему очень прост, но включает в себя достаточно деталей, чтобы средний домовладелец мог успешно установить и подключить систему с двумя дверными звонками. Подобный рисунок, скорее всего, будет включен в печатные инструкции, прилагаемые к дверному звонку, который вы покупаете в местном магазине товаров для дома.

Даже если вы никогда раньше не подключали дверной звонок, простые чертежи помогут вам определить различные компоненты и способы их подключения для правильной работы дверного звонка.Графическая диаграмма может не сделать вас опытным инженером-электриком, но она может помочь вам выполнять простые самостоятельные работы.

Что такое принципиальная схема?

Слово «схема» означает план, схему или модель. Таким образом, схематическая диаграмма – это графическое представление плана или модели, представленное простым и доступным способом. В схемах используются простые линии и символы для передачи такой информации, как что, как и где.

На принципиальной схеме, используемой для электроники, используются стандартные символы – простые линейные рисунки – для обозначения различных электронных компонентов.Стандартизированные символы позволяют любому опытному электрику прочитать и понять любую принципиальную схему. Например, резистор представлен линией с зазубринами, что позволяет легко идентифицировать все резисторы на схематической диаграмме ниже.

Пример схематической схемы (Щелкните изображение, чтобы изменить онлайн)

Профессиональный электрик, имеющий опыт чтения схематического типа, приведенного выше, не должен иметь проблем с пониманием значения всех символов. Но для любителя схема может просто выглядеть как серия прямых и волнистых линий.

Различные типы схем

Схемы обычно связаны с инженерией или электроникой. Однако любую диаграмму, в которой для передачи информации используются линии и символы, можно считать схемой. Вы, вероятно, сталкиваетесь и взаимодействуете со схематическими диаграммами в повседневной жизни без необходимости протягивать электрическую проводку через стены.

Например, представьте себе простую карту велосипедных маршрутов. Цветные линии используются для обозначения различных маршрутов и того, как они соединяются друг с другом.Белые точки обозначают начало тропы, где гонщики могут легко выехать на трассу и съехать с нее, наполнить бутылки водой и отдохнуть.

Чертежи-схемы также используются при производстве на стадии проектирования. Они помогают инженерам понять, как разные части сочетаются друг с другом и взаимодействуют, чтобы продукт работал должным образом. Кроме того, простая блок-схема может использоваться в качестве схемы, определяющей процесс производства и распространения.

Химики используют схематические рисунки, чтобы описать, как различные элементы взаимодействуют друг с другом при создании продукта.

Наглядные схемы, блок-схемы и схемы подключения – это простейшие схемы, которые лучше всего подходят для среднего домовладельца или разнорабочего, выполняющего проект на выходные. Диаграммы содержат достаточно деталей, чтобы идентифицировать компоненты и помочь вам понять, как соединить компоненты вместе. Эти простые схемы не предназначены для установки новых систем или добавления к существующим системам. Скорее они предназначены для использования с простыми проектами.

Принципиальные схемы более подробны и предназначены для использования профессионалами.Стандартизированные символы гарантируют, что опытные сотрудники могут читать и понимать систему, чтобы они могли устранять неполадки в проблемных областях, добавлять новые компоненты в существующие системы и устанавливать новые системы.

Подпишитесь на Lucidchart, чтобы начать создавать схемы всех ваших технических систем и повышать ясность в вашей компании.

Зарегистрируйтесь сейчас

Схемы и электрические схемы (Контур № 1)

ЦЕЛИ :

Принципиальные схемы интерпретаторов.
Расшифровка электрических схем.
Подключите цепи управления, используя принципиальные схемы и электрические схемы.
Обсудите работу контура №1.

Принципиальные и электрические схемы являются письменным языком цепей управления. Электрики по обслуживанию должны уметь интерпретировать схему и проводку. схемы для установки оборудования управления остановом или устранения неисправностей существующего управления схемы. Принципиальные схемы также известны как линейные диаграммы и лестницы. диаграммы. На принципиальных схемах компоненты показаны в их электрической последовательности. независимо от физического местонахождения.Схемы используются чаще, чем какие-либо другой тип схемы для подключения или поиска неисправностей в цепи управления.

На электрических схемах показано изображение элементов управления с подключением провода. Схемы подключения иногда используются для установки новых цепей управления, но они редко используются для поиска и устранения неисправностей в существующих цепях. Илл. 1А показывает принципиальную схему кнопки запуска и остановки. Илл. 1Б показана электрическая схема той же цепи.

ил.1А Принципиальная схема кнопочной станции «старт-стоп».

Рис. 1B Схема подключения кнопочной станции старт-стоп.

Ill. 2A Circuit # 1. Цепь отключения аварийной сигнализации.

Рис. 2B Реле давления замыкается.

Ill. 2C Тревога отключена, но сигнальная лампа продолжает гореть.

При чтении принципиальных схем следует помнить следующие правила.

A. Прочтите схему, как книгу – сверху вниз и слева. направо.

B. Символы контактов показаны в обесточенном или выключенном состоянии.

C. Когда реле находится под напряжением, все контакты, управляемые этим реле изменить положение. Если на схеме контакт показан нормально разомкнутым, он закроется, когда катушка, управляющая этим, будет под напряжением.

Три схемы, показанные в этом и следующих разделах, используются для иллюстрации как интерпретировать логику цепи управления с помощью принципиальной схемы.

Цепь №1, показанная на рис.2А, представляет собой цепь отключения сигналов тревоги. Цель цепи, чтобы подавать звуковой сигнал и включать красный предупреждающий свет, когда давление конкретной системы становится слишком большим. После тревоги прозвучал, кнопку RESET можно использовать для выключения звукового сигнала, но красная сигнальная лампа должна гореть до тех пор, пока давление в системе не упадет. до безопасного уровня.

Обратите внимание, что в системе не может протекать ток из-за открытого давления. переключатель, PS.

Если давление поднимается достаточно высоко, чтобы замкнуть реле давления PS, ток может протекать через нормально замкнутый S-контакт к рупору.Текущий также может протекать через красный предупреждающий свет. Однако ток не может течь через нормально разомкнутую кнопку RESET или нормально разомкнутый S-контакт (рис. 2Б).

Если кнопка сброса нажата, цепь замыкается через реле S катушка. Когда обмотка реле S находится под напряжением, нормально замкнутый S-контакт размыкается, а нормально-разомкнутый S-контакт замыкается. Когда нормально замкнутый S-контакт размыкается, цепь к звуковому сигналу разрывается. Это заставляет рог поворачиваться выключенный.Нормально разомкнутый S-контакт используется в качестве удерживающего контакта для поддержания ток на катушку реле при отпускании кнопки СБРОС (рис. 2С).

Красная сигнальная лампа будет гореть до тех пор, пока реле давления снова открывается. Когда реле давления размыкается, цепь разрывается, и ток через систему прекращается. При этом загорается красная сигнальная лампа. для выключения, и это обесточивает катушку реле S. Когда реле S обесточивается, оба контакта S возвращаются в исходное положение.Схема теперь вернулся в то же состояние, что и в Илл. 2А.

ВИКТОРИНА :

1. Составьте принципиальную схему.

2. Составьте схему подключения.

3. Обращаясь к цепи № 1 (рис. 2A), объясните работу цепи. если реле давления PS было подключено нормально замкнутым, а не нормально открыто.

Условные обозначения и электрические схемы

До сих пор в этом разделе учебного пособия «Физический класс» основное внимание уделялось ключевым компонентам электрической цепи и концепциям разности электрических потенциалов, тока и сопротивления.Концептуальные значения терминов были введены и применены к простым схемам. Обсуждаются математические отношения между электрическими величинами и моделируется их использование при решении задач. Урок 4 будет посвящен средствам, с помощью которых два или более электрических устройства могут быть соединены в электрическую цепь. Наше обсуждение продвинется от простых схем к умеренно сложным схемам. К этим сложным схемам будут применяться прежние принципы разности электрических потенциалов, тока и сопротивления, и те же математические формулы будут использоваться для их анализа.

Электрические цепи, простые или сложные, можно описать разными способами. Электрическую цепь обычно описывают простыми словами. Сказать что-то вроде «Лампочка подключена к D-элементу» – это достаточное количество слов, чтобы описать простую схему. Во многих случаях в уроках с 1 по 3 для описания простых схем использовались слова. Услышав (или прочитав) слова, человек привыкает быстро представлять схему в своем уме. Но еще один способ описания схемы – просто нарисовать ее.Такие рисунки дают более быстрое представление о реальной цепи. Схемы, подобные приведенному ниже, много раз использовались в уроках с 1 по 3.

Описание цепей словами

«Цепь содержит электрическую лампочку и 1,5-вольтовый D-элемент».

Описание схем с помощью чертежей

Последним средством описания электрической цепи является использование условных обозначений цепи для получения принципиальной схемы цепи и ее компонентов.Некоторые символы цепей, используемые в принципиальных схемах, показаны ниже.

Отдельный элемент или другой источник питания представлен длинной и короткой параллельной линией. Набор элементов или батареи представлен набором длинных и коротких параллельных линий. В обоих случаях длинная линия представляет положительный вывод источника энергии, а короткая линия представляет отрицательный вывод. Прямая линия используется для обозначения соединительного провода между любыми двумя компонентами схемы.Электрическое устройство, которое оказывает сопротивление потоку заряда, обычно называется резистором и представлено зигзагообразной линией. Открытый переключатель обычно представлен разрывом по прямой линии, когда поднимает часть линии вверх по диагонали. Эти обозначения цепей будут часто использоваться в оставшейся части Урока 4, поскольку электрические цепи представлены схематическими диаграммами. Важно либо запомнить эти символы, либо часто обращаться к этому короткому списку, пока вы не привыкнете к их использованию.

В качестве иллюстрации использования электрических символов на принципиальных схемах рассмотрим следующие два примера.

Пример 1:

Описание со словами: Три D-элемента помещаются в аккумуляторную батарею для питания цепи, содержащей три лампочки.

Используя словесное описание, можно получить мысленную картину описываемого контура. Это словесное описание затем можно представить в виде рисунка трех ячеек и трех лампочек, соединенных проводами.Наконец, символы схемы, представленные выше, могут использоваться для обозначения той же схемы. Обратите внимание, что три набора длинных и коротких параллельных линий были использованы для представления аккумуляторной батареи с ее тремя D-ячейками. Обратите внимание, что каждая лампочка обозначена отдельным символом резистора. Прямые линии были использованы для соединения двух клемм батареи с резисторами и резисторов друг с другом.

Вышеупомянутые схемы предполагали, что три лампочки были соединены таким образом, что заряд, протекающий по цепи, проходил через каждую из трех лампочек последовательно.Путь положительного испытательного заряда, покидающего положительный полюс батареи и проходящего через внешнюю цепь, будет включать прохождение через каждую из трех подключенных лампочек перед возвращением к отрицательной клемме батареи. Но разве это единственный способ подключения трех лампочек? Должны ли они быть подключены последовательно, как показано выше? Точно нет! Фактически, приведенный ниже пример 2 содержит то же словесное описание, при этом рисунок и схематические представления нарисованы по-разному.

Пример 2:

Описание со словами: Три D-элемента помещаются в аккумуляторную батарею для питания цепи, содержащей три лампочки.

Используя словесное описание, можно получить мысленную картину описываемого контура. Но на этот раз подключение лампочек выполняется таким образом, чтобы в цепи была точка, в которой провода отходили друг от друга.Место разветвления упоминается как узел . Каждая лампочка помещается в отдельную ветвь. Эти ответвления в конечном итоге соединяются друг с другом, образуя второй узел. Одиночный провод используется для подключения этого второго узла к отрицательной клемме аккумулятора.

Эти два примера иллюстрируют два распространенных типа соединений в электрических цепях. Когда в цепи присутствуют два или более резистора, они могут быть подключены последовательно или параллельно .Оставшаяся часть Урока 4 будет посвящена изучению этих двух типов соединений и их влияния на электрические величины, такие как ток, сопротивление и электрический потенциал. Следующая часть Урока 4 познакомит вас с различием между последовательным и параллельным подключением.

Проверьте свое понимание

1. Используйте символы цепей для построения принципиальных схем для следующих цепей:

а.Одиночный элемент, лампочка и выключатель помещены вместе в цепь, так что выключатель можно открывать и закрывать, чтобы включить лампочку.

Схема электрическая принципиальная обозначения: расшифровка графических и буквенно-цифровых обозначений

Размеры Элементов Электрических Схем Гост

2 Нормативные ссылки

Нормативные документы

2.2. Обозначения функций элементов

2.1. Общие правила построения УГО

1 Область применения

Основные условные обозначения в электрических схемах ГОСТ, отображены в таблицах

Чтобы прочитать и понять содержание электрической схемы

На каждой схеме отображаются

Базовые изображения и функциональные признаки

Условные обозначения однолинейных схем

Изображение шин и проводов

Как изображают выключатели, переключатели, розетки

Светильники на схемах

Элементы принципиальных электрических схем

Буквенные условные обозначения в электрических схемах

Нормативные документы

Виды электрических схем

Графические обозначения

Примеры УГО в функциональных схемах

УГО в однолинейных и полных электросхемах

Линии связи

Обозначения электромеханических приборов и контактных соединений

УГО электромашин

УГО трансформаторов и дросселей

Обозначение измерительных приборов и радиодеталей

УГО осветительных приборов

Обозначение элементов в монтажной схеме электропроводки

Условные обозначения на электрических принципиальных схемах КамАЗ 5490.

Поделиться ссылкой:

Похожие статьи

Чтение принципиальных электрических схем для начинающих

Виды электрических схем

Обозначения в электрических схемах

Как правильно читать электрические схемы

Как научиться читать электрическую схему

Основные правила

Условные обозначения

Как составлять схему

Описание работы

Учимся читать принципиальные электрические схемы

Условные обозначения в электрических схемах, как их читать самостоятельно?

Обозначение электрических элементов на схемах

Виды схем в электрике

Базовые изображения и функциональные признаки

Условные обозначения однолинейных схем

Изображение шин и проводов

Как изображают выключатели, переключатели, розетки

Светильники на схемах

Элементы принципиальных электрических схем

Буквенные условные обозначения в электрических схемах

Как читать электрические схемы

Виды электрических схем

Обозначения в электрических схемах

Как правильно читать электрические схемы

Как читать автомобильные электрические схемы

Почему полезно разбираться в автоэлектрике

Электросхемы? — разберется даже школьник!

Пример принципиальной электрической схемы автомобиля

Схематическое расположение электрических компонентов на кузове

Трехмерная точная схема расположения электрических компонентов автомобиля

Стандартные элементы принципиальной схемы автомобиля

Стандартные цепи питания и соединение элементов

Обозначение разъемов на электросхеме — коннекторы

Умение разбираться в условных обозначениях в электрических схемах — безусловное преимущество любого автовладельца

Какие возможности открываются перед автовладельцем, разбирающемся в схемах?

Как устроено электрооборудование любого автомобиля?

Основные аспекты правильного чтения электросхемы оборудования

Фотогалерея «Обозначения электросхем»

Заключение

Видео «Как самостоятельно выявить неполадки в работе электрики?»

Обозначение электрических элементов на схемах

Нормативная база

Электрические щиты, шкафы, коробки

Элементная база для схем электропроводки

Изображение розеток

Отображение выключателей

Лампы и светильники

Радиоэлементы
