Электрика дачного домика своими руками.

 Починить электропроводку, заменить розетку или выключатель, заново поменять электропровода и полностью сделать всю электрику – легко, знание законов Ома и Кирхгофа не обязательно, но помнить об этих людях надо, ведь они были первопроходцами в электротехнике. Здесь некогда заниматься теорией, для этого есть учебники. Будем просто прокладывать свет, чтобы не наступил его конец. Советую всё сделать своими руками, тогда впотьмах никогда не останетесь, любую неисправность отыщите с лёгкостью. Расскажу,  как начать с нуля и не запутаться в проводах. Когда я вижу схемы электропроводки, клубки проводов, свисающих со стен, иногда это напоминает внутренности подводной лодки, то тоже немного побаиваюсь, но, думаю, такие фото приводятся специально, чтобы отпугнуть, чтобы обратиться к помощи специалиста и не постоять за ценой.

Так было.

Так стало.

 И так, первое с чего начнём практиковаться – это проложим свет. Где будут, какие лампочки или выключатели уже решено. Пока делаем свет, ещё есть время подумать, где и сколько будет розеток.




                                                    Глава первая.  Да будет свет!

 Попробую наглядно показать, как провести проводку для освещения  четырёх комнат. Возьмем, к примеру, две комнаты первого этажа и две комнаты мансарды. Осветительные провода прокладываем отдельно от розеток с использованием автоматического выключателя.   На фотографии показан фрагмент начавшегося пожара. Соединение, сделанное профессионалом, нагревалось каждый раз, когда включался электрочайник, причём нагревалось до предохранителя, бедняга даже оплавился, но он не виноват, что не смог отключить опасный участок проводки. Даже если бы он отвечал за эту цепь, он всё равно ничего не смог бы сделать, ведь при плохом контакте сопротивление растёт, а ток падает. Если бы не задымление и запах – быть пожару. Произошло это спустя 2 года после установки. Вот почему я ратую за открытую электропроводку для деревянного дома.

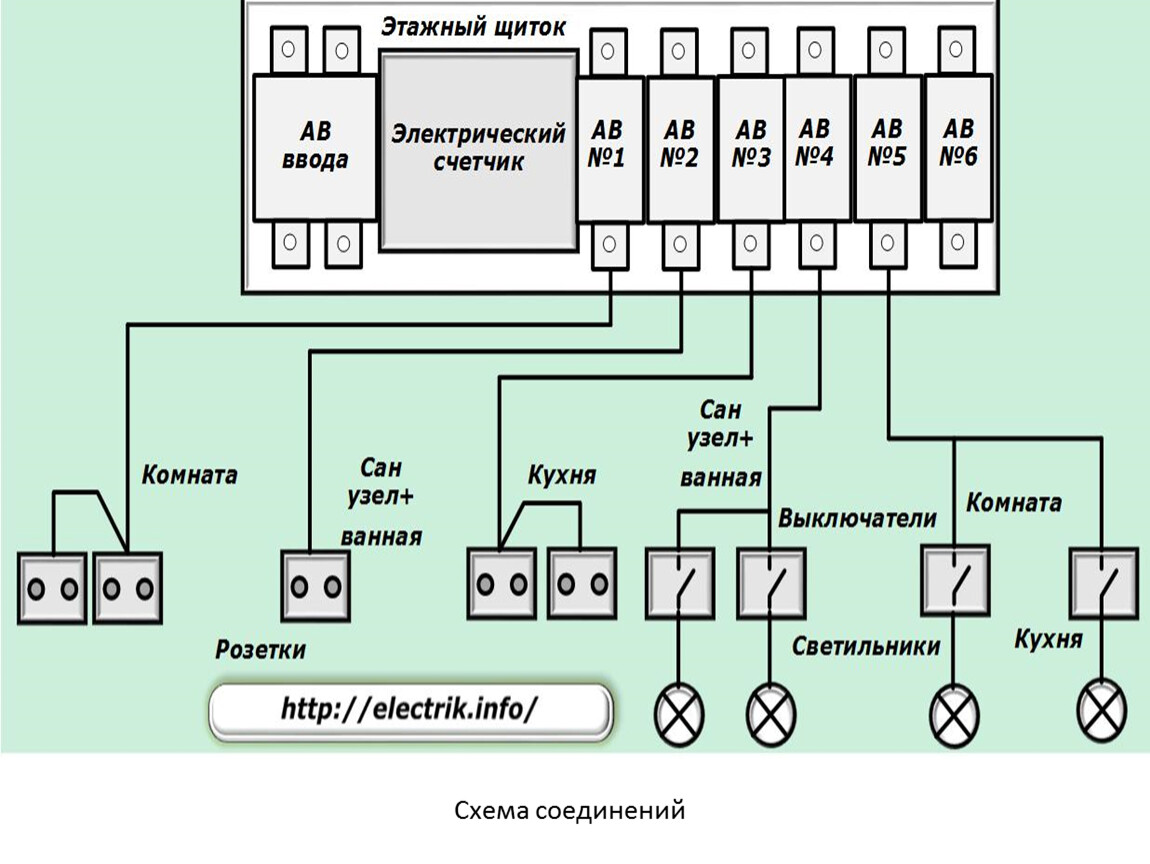

                                      Нарисуем электрическую схему соединений.

  Здесь всё просто, ничего сложного, очень простенькая схема. Выключатель и лампочка

(абажур или люстра).

 Воспроизведём на бумаге эскиз комнат и обозначим места, где будут осветительные лампы и выключатели. Для выключателей выбираем удобные места, как правило, рядом с дверью, вошёл и включил свет.

Монтажная схема. В кружках выполнено соединение проводов. Пунктирными линиями обозначены две распределительные коробки.

Электрическая схема.

  Теперь от электрической схемы переходим к монтажной. Добавляется дополнительная распределительная  коробка, её удобно расположить у самого потолка, и в глаза не бросается. С неё провода в пенале спустятся к выключателю, а по потолку проложатся к месту крепления светильника.

 Закрепляем в отмеченных местах выключатели. Крепим крючки для светильников, устанавливаем распределительные коробки, пеналы для проводов или протягиваем провода через гофрированные трубки, предварительно вымерев расстояние с небольшим запасом,  устанавливаем крепёж для трубок.

Три коричневых фазных провода  соединяются вместе. Три нулевых провода синего цвета  соединяются вместе.

Коричневый фазный провод соединится с выключателем, а с противоположного конца выключателя -синий вернётся в коробку. От лампы вернётся коричневый провод и соединится с синим.

Соединение обматывается  изоляционной лентой.

 Время соединять провода. Чтобы не запутаться, подстраиваемся под европейский стандарт, теперь он действует и для России. Тогда голубой или синий провода будут нейтральными, всё будет зависеть от того, какие провода будете использовать.  Оставшиеся провода в сетевом кабеле, а они могут оказаться коричневого, чёрного и серого цвета – являются фазными. Фазные провода идут к выключателям, если усвоить цветовую гамму проводов, то никакой электрической схемы для монтажа не потребуется. Смотрите на монтажный рисунок распределительной коробки и соединяете провода согласно цвету.

На ленту желательно одеть  термоусадочную трубку.

  Надёжное соединение – скрутка с последующей пайкой.

Такое соединение обёртывается изоляционной лентой и неплохо бы одеть на него термоусадочную трубку.                                     Сделать паяное соединение просто.

Это почти картина. В любой работе есть приятные моменты.   Сначала провода надо очистить от изоляции. Обычно это делают острым лезвием ножа, надрезая изоляцию провода наискосок, но в этом случае можно повредить внутренние жилки. Простое решение, нагреть изоляцию по кругу обжигалкой или керном паяльника, (после этой операции необходимо заново  заточить керн). Очищенные от изоляции многожильные провода распрямить в одной плоскости веером, наложить в той же плоскости друг на друга, чуть сместив центры, чтобы жилки пересеклись, скрутить вручную, а затем с помощью плоскогубцев. Скрутку с помощью тонкой кисточки смачиваете раствором канифоли на спирту, а затем, соединив трубчатый припой с жалом паяльника (60 Ватт), проводите по скрутке. Должна образоваться блестящая поверхность с выраженным рельефом скрученных проводов, в обиходе такая пайка называется скелетной, это значит, что отлично соблюдена технология процесса. Не снимая остатки канифоли можно изолировать провода.

Провода соединяются в одной плоскости и скручиваются.

 Если такой процесс монтажа не нравится, то рекомендую использовать разъёмы от фирмы WAGO, однако, зачищенный многожильный провод рекомендую скрутить и пропаять. При использовании разъёмов места пайки в данном случае необходимо промыть растворителем, например ацетоном. Такая технология необходима, чтобы забыть о первой фотографии.

Соединения на разъёмах.

  Когда подсоединены все выключатели и плафоны, смонтированы распределительные коробки – можно подсоединиться к питающей сети. Правда, лучше всё делать поочерёдно, сначала одну комнату подсоединить к сети, проверить, далее отсоединить провода от сети и прокладывать свет дальше. Был случай, когда из-за бракованного переключателя долго не могли понять, в чём дело. При подключении фазный (коричневый) провод подсоединяют к фазному, он определяется с помощью индикаторной отвёртки, по её свечению. Автоматический выключатель, обычно на свет ставят 6А, также должен разрывать фазный провод. При монтаже проводки используется временная розетка.

Монтажная схема проводки освещения с использованием разъёмов.

Автоматический выключатель разрывает коричневый фазный провод.

 Да будет свет! Здесь надо включить автоматический выключатель.

 Нет ничего сложного, когда всё делаешь сам!

   И только теперь займемся расчетом.

 Пусть в каждой комнате горит эквивалент лампочек в 500 Ватт (люстра 5 ламп по сто свечей), ну так захотелось, может праздник какой. Комнаты четыре, значит общая мощность 2000 Ватт. Считать ничего не будем, для этого есть ГОСТы. Ближайшему значению мощности (2400 Ватт), согласно таблице, для открытой проводки, выполненной многожильным проводом, соответствует сечение провода  в 0,5 мм, при токе в 11 А. Однако народ не рискует, и выбирает провода большего сечения от 1 до 1,5 мм, с запасом, на всякий случай, скорее не по электрическим соображениям, а по механическим, вдруг порвётся.

Автоматический выключатель (предохранитель) ставит на меньший ток, чтобы абажур не оплавился. Я не против, я тоже как все.

 Свет можно провести и трёхжильным проводом, который в дальнейшем будет использоваться для розеток. Третий провод, зелёный с желтой полосой, не используйте, но он может потребоваться, если будете ставить двух клавишный выключатель.

                                                    Продолжение следует.

Электрика на даче своими руками

Начало очередного дачного сезона начинается по-разному, у кого-то с просмотра цен на рассаду, у кого-то с планов отдыха на выходные, а у кого-то традиционно с составления сметы ремонта ведь недостроенные дачные постройки в первый года новым строительством не назовешь. И если наклейка отсыревших обоев или замена перегоревшей лампочки в коридоре  дело нескольких минут, то вот правильно смонтировать электричество на даче – целая проблема. Хотя с другой стороны, кому как не хозяину дачи заняться и сделать все по уму, так чтобы было удобно пользоваться электроприборами, чтобы точек установки розеток хватало на всех потребителей, чтобы при работе на участке подключение было на улице и не нужно было отключать холодильник и протягивать электрический удлинитель.

Электропроводка дачи – принципы и особенности проектирования

Рассматривая задачу сделать монтаж электрической сети отдельно взятой дачи с условием подключения к местной линии или же модернизировать уже существующую систему в дачном доме  реальнее и проще составить план поэтапного решения данной проблемы.

Начальным этапом в таких ситуациях всегда выступает этап планирования. Для правильного решения технической стороны задачи понадобится минимальные знания и немного воображения.

Далее, следует этап подготовки, ведь сделать электричество на даче своими руками без достаточного количества  электрического кабеля, электротехнической фурнитуры, приборов защиты и контроля, и конечно устройства безопасности попросту не получится. Проводка на даче, в особенности если это небольшой домик на 2-3 комнаты с совмещенным санузлом и перспективой периодического проживания только летом должна оборудоваться сразу и в полном объеме. Ведь каждый последующий этап модернизации схемы только ухудшает положение и усложняет схему прокладки проводов.

Практический этап, когда электропроводка на даче своими руками монтируется от начала и до финального подключения представителями энергокомпании к линии электроснабжения. И хотя это самый длительный и трудоемкий этап работы, но он при правильно составленным проекте, и наличии всех материалов может занять относительно немного времени, тем более что современные материалы и технологии позволяют действительно все делать своими руками, без посторонней помощи.

Приступая к работе, нелишне вспомнить и принципы, на которых разрабатываются  схемы прокладки электропроводки здания. Для дачи, как отдельного строения, оснащенного отдельным электросчетчиком и имеющим потребителей электроэнергии различной мощности такими принципами могут быть:

• Безопасность – проводка на даче должна быть безопасной, спроектированной и смонтированной по всем правилам;
• Простота – схема, собранная своими руками должна быть проста и понятна не только электрику-профессионалу, но и обыкновенному человеку, ведь когда потребуется отключить всю схему электроснабжения здания это должен сделать любой;
• Надежность – даже если электропроводка на даче собрана по индивидуальной схеме и своими руками, она должна быть надежной и обеспечивать работу даже при кратковременных перегрузках.

Рабочий проект схемы электропроводки дачи

Разработка проекта схемы электроснабжения дачи может иметь разные методы и подходы, но самым простым и надежным методом просчитать и получить исходные данные выступает составления рабочей схемы, в котором будет указана не только электропроводка на даче, но и размещение основных потребителей электричества.

 Основными исходными данными для составления рабочей схемы проекта выступает план дома с точностью до сантиметра и данные об электроприборах, планируемых для подключения.

План здания можно скопировать как с проекта строительства, так и сняв своими руками все размеры с помещений дачи. Точность измерения должна быть соблюдена максимально точно, ведь при расчете потребности, например, в электрическом кабеле ошибка в 2-3 см в конечном итоге может обернуться нехваткой 2-3 метров кабеля.

Учет потребителей электричества, в особенности таких крупных, как микроволновая печь, варочная поверхность, бойлер или электрический конвектор позволят обеспечить приобретение необходимого номинала электрических кабелей, приборов защиты, розеток и выключателей.

Учитывая то, что электропроводка на даче как и в любом частном доме монтируется с соблюдением правил устройств электроустановок, то в графической части необходимо учесть и высоту комнат, уровень пола в комнатах, размеры окон и дверных проемов, толщину простенков и  материал стен.

При расчете данных чтобы электропроводка на даче отвечала всем потребностям нормального отдыха, берутся во внимание:

• Для стандартного освещения берется 1-2 точки подключения приборов освещения на комнату;
• Для кухни может быть предусмотрено 2-3 точечных светильника;
• Электричество на даче для крупных потребителей, установленных стационарно таких как бойлер, плита, стиральная машина  должно подаваться по выделенным индивидуальным линиям;
• Электропроводка для каждодневных нужд прокладывается из расчета по 1 розетке на каждую стену помещения.

Дополнительно электричество на даче рекомендуется предусмотреть и для наружного освещения и для подключения инструмента для работы на приусадебном участке.

Ну и, конечно, самое главное, распределительный щит. Электропроводка на даче, а если учесть все точки подключения, как системы освещения, так и электропроводки для электроприборов имен те слишком большое количество направлений и потребителей. Однако, даже такие скромные параметры схемы электроснабжения требуют чтобы проводка на даче обеспечивалась надежной системой безопасности. Именно поэтому оптимальным способом обеспечить безопасность электропроводки выступает установка распределительного щита с монтажом на нем необходимого количества автоматических выключателей, понижающего трансформатора, устройства защиты электроприборов и конечно электрического счетчика.

Сам рабочий проект оформляется графически на листе бумаги, при этом рекомендуется сделать еще и рабочую копию, которую можно использовать непосредственно при проведении работ по прокладке электропроводки.

Расчет потребления электричества

Проводка на даче, особенно если она прокладывается с перспективой подключения к ней таких мощных потребителей, как электроконвектор, плита или бойлер должна обеспечивать надежную и бесперебойную работу этих приборов, не допуская перегрузки электросети. Правильно подобранный для монтажа провод, розетка, рассчитанная на большую силу тока и автоматический выключатель должны обеспечивать работу приборов и к тому же дополнительный запас мощности.

Электропроводка на даче во избежание аварийных ситуаций должна быть выполнена из одного типа проводов. Материал проводников должен быть идентичен и не вызывать в местах скруток окисления, образования излишней теплоты, создания угрозы возникновения короткого замыкания и возгорания. Основной ошибкой при монтаже выступает соединение алюминиевого и медного проводов, что в конечном итоге при постоянной подаче электричества приводит к аварийным ситуациям.

Для подключения магистральных направлений рекомендуется применять медный или алюминиевый провод с двойной изоляцией проводников. Для линии освещения рекомендуется применение проводов сечением 1,5-2 мм, а для подключения розеток сечение проводов электропроводки должно быть не менее 2 мм.

Для индивидуальных потребителей рекомендуется все-таки устанавливать электропроводку с определенным запасом. Арифметика здесь довольно проста, на каждый 1 кВт потребляемой мощности электроприбора подбирать проводник сечением в 1,75-2 мм, и хотя электрики советуют ограничиться формулой 1 кВт=1 мм2, но лучше перестраховаться и сделать дополнительный запас.

Расчет силы тока, а такой расчет необходим для установки приборов защиты в обязательном порядке проводится как для всех потребителей, так и для наиболее важных направлений. Сила тока определяется по формуле «сумма потребляемой мощности всех приборов / напряжение в сети» в результате получается цифра, на которую необходимо ориентироваться при покупке необходимых аксессуаров. Для суммарной силы тока всех потребителей необходим самый мощный автоматический выключатель, а вот для индивидуальных достаточно и номинала в 5-10 ампер.

Прокладка электропроводки

 Проводка на даче рекомендуется к монтажу в двух основных вариантах в открытом виде и внутренней проводки в стену. Для открытой проводки используются специальные монтажные короба, в которые устанавливаются электрические кабели.

Порядок монтажа такого вида проводки своими руками довольно прост:

• От распределительного щита по разметке устанавливаются защитные короба к распределительным узлам;
• От распределительных узлов монтируются к местам установки потребителей короба соответствующего размера;
• По установленным коробам прокладывается электропроводка к распределительным узлам;
• Устанавливаются фурнитура – розетки, выключатели, проверяется правильность подключения и проводится соединение сростков и изоляция соединений;
• Проверяется работоспособность схемы;
• Провода окончательно крепятся и закрываются заглушками наружные короба.

Внутренняя проводка на даче при монтаже ее своими руками рекомендуется к установке в специальных гофрированных рукавах. Особенность установки таких рукавов зависит от материала стен – для деревянной постройки применяются металлические гофрированные рукава, а вот для прокладки в стенах из кирпича или другого негорючего материала рекомендуется установка пластикового рукава.

Также как и для рукавов, для других элементов, таких как монтажные коробки под розетки и выключатели, распределительные коробки рекомендуется подбирать в соответствии с материалом стен здания.

Проводка на даче в варианте скрытого монтажа оборудуется по несколько иной технологии. При проведении работ своими руками рекомендуется использовать электроинструмент, так будет существенно ускорен темп работ. Сначала в стенах вырезаются каналы для прокладки гофры. Также как и с открытой проводкой рекомендуется начинать работы от распределительного щита – прочертить линии и определить места переходов через простенки.

При помощи штробореза, болгарки или перфоратора необходимо проштробить стены. Если работы проводятся своими руками, то лучше начать с устройства отверстий в простенках, так будет легче ориентироваться по трассам прокладки кабелей. Для подключения электроинструмента к электричеству через временный распределительный щит, рекомендуется использовать удлинитель с несколькими гнездами для подключения инструмента.

Перед установкой гофры в нее протягивается кабель. На этом этапе в обязательном порядке рекомендуется, чтобы каждый рукав был подписан, так можно избежать путаницы при подключении электричества.

Вводы в соединительные коробки и закрепление в монтажных планках своими руками делается, согласно схеме соединения проводов. Установка соединительных коробок рекомендуется сначала на винты, а после подключения всех линий и на раствор или шпаклевку. При этом подключение к электричеству собранной схемы проводится только после окончательного высыхания раствора.

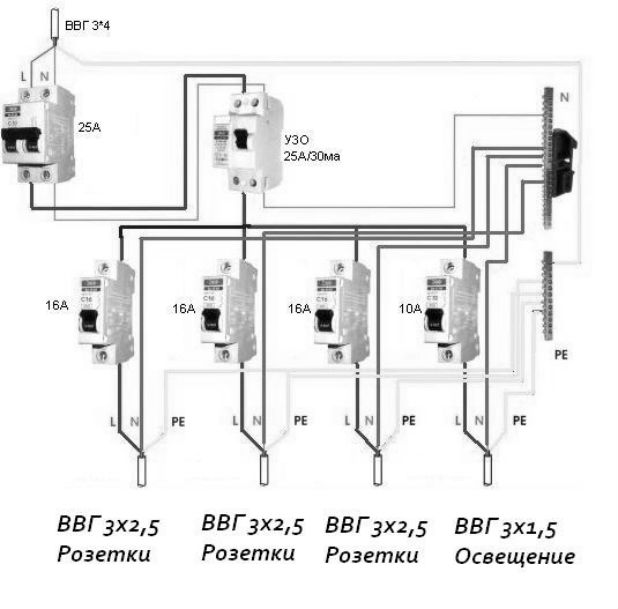

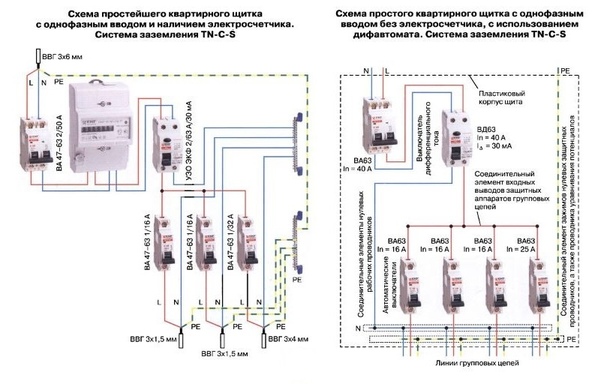

Сборка всей схемы на распределительном щите проводится в следующем порядке:

• Устанавливаются монтажные планки;
• Устанавливаются автоматические выключатели;
• Устанавливается электрический счетчик;
• Монтируется трансформатор для питания освещения в ванной и подвале;
• Подключаются проводники к монтажным планкам и выключателям;
• Собранная схема соединяется с защитным заземлением;
• Выводится провода на общий рубильник и подключаются к счетчику.

Все эти работы могут выполняться своими руками, а вот подключение счетчика к электричеству  воздушной линии лучше делегировать электрику компании.

Полностью собранная проводка на даче своими руками при подключении к стационарной сети в обязательном порядке должна быть проверена профессиональными электриками, лишь в таком случае можно рассчитывать, что электричество на даче не принесет вреда.



Громоотвод для дачного дома своими руками

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния  и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

• наружного;
• внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с “Инструкцией по устройству молниезащиты зданий и сооружений” (Инструкция РД 34. 21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть – это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.



Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод, который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

Расстояние от контура заземления до вашего дома выберите около 1 метра. Кстати, заземлитель постарайтесь установить подальше от тех мест, где могут находиться люди. Например, на дорожках или на площадках перед домом такие устройства устанавливать не стоит. Высота молниеприемника определяется индивидуально для каждого здания, исходя из конуса защиты. Для примера, все конструкции, которые как бы находятся под молниеприемником, будут защищены, если же есть сооружения выше него, то защита на них распространяться не будет. Следовательно, молниеприемник должен хотя бы на полметра возвышаться над вашим домом.

Так что как видите громоотвод своими руками построить в принципе возможно, хотя необходимо четко просчитать множество параметров. Если же заказать услугу в специализированной компании – это существенно сэкономит время, убыстрит процесс монтажа и упростит задачу. Ведь главное – безопасность и уверенность в том, что она обеспечена правильным образом.

Как делать нельзя

Остановимся немного на том, как не нужно делать дачный громоотвод точно. Посмотрите видео и потом мы обратим внимание на типичные ошибки при монтаже.

1) Молниеприемник на крыше выполнен с одного края, что совершенно точно не обеспечит тредуемой зоны защиты, так как молния, бьющая с противоположной стороны, гарантированно прорвется к объекту (дому). Почему одиночный молниеприемник – это всегда менее предпочтительная конструкция, и как правильно планировать молниеприемное оборудование подробнее читайте в материале “Молниеприемники”.

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

 Посмотреть цены на крепеж для громоотвода

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно. Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

• молниезащитной сетки;
• стержневые громоотводы;
• тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на “куриную лапку”. Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе “Наши объекты” представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

• уровень защиты;
• схема молниеотвода;
• технические сложности реализации проекта;
• вид применяемых материалов и объем работ.

Сегодня многочисленные интернет – магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода “под ключ”. Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Интересные материалы по этой теме:

Молниезащита металлической кровли

Можно ли использовать кровлю из металлочерепицы как молниеприемник? Ответ на этот вопрос и другие в данной статье.

Молниезащита на мягкой кровле

Об особенностях монтажа на мягком кровельном покрытии. Примеры работ.

Молниезащита дома с плоской крышей

Описание конструкций элементов внешней молниезащиты для плоской кровли.

Молниезащита дома со скатной крышей

Устройство и примеры конкретных монтажных узлов для коньковой скатной кровли.

Электросистема в вашем доме

Электросистема в вашем доме

ВНИМАНИЕ! Цветовые коды провода, упомянутые в этой статье, предназначены только для США – у меня нет Подсказка, какие коды цветов проводов для домашней электропроводки есть в любом другие страны. Для получения информации проконсультируйтесь с вашим местным электриком.

Вот базовое описание того, как к вашему дому. Большинство домов подключено к сети 220 вольт. способен около 200 ампер. В некоторых старых домах может не быть проводов, способ.У них может просто быть напряжение 110 вольт. Ниже описывается Система 220 вольт в США.

Электроэнергия обратно на электростанцию генерируются огромными турбогенераторами, которые приводятся в движение ископаемое топливо, ядерная энергия или гидроэнергетика, например Ниагарский водопад. В мощность генерируется при очень высоких напряжениях и передается по сети линий раздачи. По мере приближения к вашему дому он идет к подстанция, где напряжение понижается, а затем отправляется в путь. Это наконец прибывает в ваш район и отправляется на трансформатор где напряжение понижено до 220 вольт. Это то, что входит в ваш дом и идет к автомату выключателя.

В следующем разделе описывается немного технической ерунды. о синусоидальных волнах и фазовых соотношениях. Вы можете пропустить это, если вы не интересует .

Переменный ток (AC) – это то, что поставляется вам и это то, что управляет всем в вашем доме. Альтернативная часть означает, что напряжение постоянно меняется от нуля до плюс 110 вольт, а затем обратно в ноль, а затем в минус 110 вольт.Этот цикл повторяется 60 раз в секунду, таким образом, описание вашей услуги составляет 110 В переменного тока. 60 Гц. Hz – это аббревиатура Герца, известного ученого из Германия, которая также изобрела бизнес по аренде автомобилей (и в качестве побочного изобрел радио и беспроводную связь вместе со многими своими коллег, Avis, Enterprise и Alamo).

Циклическое изменение напряжения происходит очень плавно и описывается как синусоидальная вариация, названная в честь Самуэля Синуса, известный математик и врач-носорог. Теперь это важно – 220 вольт приходит к вам каким-то странным образом. Идут три провода к вашему дому. Тот, что посередине (так сказать), называется общий. На каждой стороне этого провода есть провода 110 вольт – 110 вольт измеряется между этим проводом и общим. Если вы измеряете два внешних провода вы получите 220 вольт. Все происходит в комплексная векторная математика двух синусоидальных сигналов 110 вольт, но достаточно сказать, что это работает, и вы можете выбрать 110 или 220 вольт для работы ваших приборов.

Помните средний провод, который я назвал «общим»? Это идет полностью от электростанции как обычная провод, а также прикреплен к трубе холодной воды, которая идет в ваш дом через землю. Это важно, потому что ты должен понимать, что Земля является частью цепи нашей власти распределительная система. На самом деле для вас это значит, что вы можете получить ударил, если вы случайно оказались в контакте с какой-либо формой земли, будь то кухонная раковина или лужа воды на земле снаружи, и приходите при контакте с «горячей» проволокой. Земля – ​​земля, и если вы прикоснуться к «горячему» проводу и заземлены в другом месте вашего тела, ток будет течь по цепи. Если один из ваших пальцев находится в розетка и другой палец на той же руке касается земли, вы почувствуете удар по руке. Если никакая другая часть твоего тела не заземлен, вот и все, что произойдет. Это напугает вас, но не будет причинит тебе боль или убьет тебя. Что ж, тебе может быть больно, если ты дернешь руку прочь и ударил им об угол кухонного шкафа или любого другого предмета. другой относительно острый предмет!

Еще не запутались? Что ж, вот еще одна вещь, о которой стоит подумать. Еще один провод проходит через ваш дом. это иногда покрытый зеленой изоляцией, а иногда и голый провод заделан пластиковой изоляцией Romex. Это провод заземления и подключается к шине заземления внутри вашего электрическая коробка. Он связан с тем же местом, что и белый или общий провод подключен, но используется ТОЛЬКО для заземления схемы из соображений безопасности. Не думай, что ты умный и попробуй использовать этот зеленый провод для передачи тока в цепи! это небезопасно и НЕЗАКОННО.

Однажды я слышал о сантехнике, который проводил электричество под кухонная раковина. Он думал, что знает, что делает, и решил ленись и не спускайся в подвал выключить цепь. Он работал одной рукой в ​​кармане (техника безопасности электрика), чтобы не рискуйте одной рукой зацепиться за горячий провод, а другой – за землю. Затем он совершил одну большую ошибку. Когда он потянулся к горячей проволоке, подключите его к утилизации, его лоб теперь пропитан потом, коснулся дна стальной раковины.Излишне говорить, что он не дольше установка затворов.

Я должен кое-что упомянуть здесь о заземлении прибор. В некоторых случаях рекомендуется прикрепить заземление. ремень от прибора к водопроводной трубе, так как водопроводные трубы в землю и считаются абсолютным заземлением устройство – ну, это не всегда так. Рассмотрим два устройства, которые составляют 99,9999% всех домов. Ну, по крайней мере, первое, это водонагреватель. Одна сторона водонагревателя подключается к холодному водоснабжение.Другой подключен к трубам горячей воды в вашем дом. Вполне возможно, что электрический путь к земле прерывается в водонагревателе. Это может быть из-за пластика компоненты внутри водонагревателя или к тефлоновой резьбовой ленте используется для герметизации стыков труб. В любом случае наземный путь может быть разбитым водонагревателем. Лекарство от этого – установка медная полоса заземления через трубы водонагревателя одним концом к выпускная труба (со стороны горячей воды), а другая – со стороны входа (холодная воды).Теперь в вашем доме все заземлено, верно ?? Не совсем так.

Я упоминал смягчители воды ?? Нет, но я сделаю это. Воды смягчители. Там. О, проблема с ними? То же самое. Пластик части внутри водоумягчителей обеспечивают такую ​​же электрическую изоляцию как водонагреватель. Итак, когда вы покупаете медь заземляющие ремни и зажимы, возьмите два – нет, сделайте то три. Вода счетчик – последняя проблема в прерывании электрического заземления система в медных трубах в вашем доме.Так что положите один по воде умягчитель и один через счетчик воды – так же – один конец подключен к каждой из впускных и выпускных труб.

Почему это так важно, спросите вы? Хорошо, если установщик прибора использует трубу с горячей водой в качестве “предохранительного устройства”. заземление “и никаких заземляющих лент не установлено, и есть сбой в приборе, например, утилизация, очень хороший шанс, что рама устройства будет подключена к «горячая» сторона внутренностей устройства.Поэтому все горячие водопровод повсюду в доме будет подключен на 110 вольт! Следующий человек, который возьмет горячий и холодный кран одновременно, будет никогда не делай этого снова, грязные руки или нет! Их даже не будет рядом чтобы запачкать руки, они будут мертвы !! Вот почему это важный.

Главное здесь – безопасность. Есть много источники земли в районе или поблизости от того места, где вы будете работать электрическая цепь. Не ленитесь – потратьте лишние несколько минут, чтобы найдите правильный автоматический выключатель и выключите его.Проверить схему тестер, чтобы убедиться, что “горячий” провод не в сборе и продолжайте свою работу.

Одно последнее примечание. Вы думаете, что когда-нибудь сможете быть поражен электрическим током от прикосновения к белому (общему) проводу правильно подключенного дом где все сделано для кода? Готово, ты сможешь! Рассмотреть возможность это – вы находитесь у коробки выключателя и решаете снять белый провод от одной из цепей дома по какой-то причине – там в воздухе висит белый провод. Теперь все знают, что белый цвет обычное дело, какое это имеет значение, если вы стоите в луже воды и хвататься за заземляющий провод ?? Не пытайтесь !! Вы можете очень хорошо пожмите руку установщику утилизации.Если в цепь, частью которой является белый провод, подключено какое-либо устройство и включил, даже лампочку на 60 ватт, этот белый провод подключил через прибор к черному проводу! Возьми?? Белый провод ищет заземление, чтобы лампочка загорелась! Так если вы пропустите этот путь к земле через кроссовки, лампочка может не загореться, но вы обязательно загорится !! Helllooooooo Святой Пит!!

Назад к брату Домашняя страница Боба

Авторские права © 1996 Боб Хьюитт – Все права защищены

Старая электропроводка к хозяйственным постройкам

Показать текст цитаты

Вы можете работать под A, но не через него. Затем вы запускаете одну ветку цепи к зданию A. Возможно, вам стоит рассмотреть возможность запуска отдельного ответвите цепь к зданию A от главной панели в доме и запустите питатель к зданию B. так как фидерные проводники не входят в здание A. Имея оба контура пробежать через тот же ящик снаружи здания А – нормально.
Прочтите мой ответ кому-то еще по поводу заземления. Заземление будет требуется в здании, в котором есть панель.Вы запускаете четыре провода фидера подключите нейтраль к изолированной шине нейтрали в панели, подключите провод заземления оборудования (EGC) к соединить шину в панели здания B, установить заземление система электродов в здании B, подключите заземляющий электрод Проводник (GEC) к соединенной шине в панели здания B.
Если между двумя зданиями нет металлических путей, значит, вы не требуется для запуска EGC с питателем. Вам необходимо иметь система заземляющих электродов в каждом здании, имеющая более одного к нему бегут ответвления цепи.
Если вы не запускаете EGC с фидером, вы должны связать нейтральный шина к зданию B отсоединение от здания означает ограждение, т. е. к корпусу Б шкаф панельный.
Панель здания B должна быть помечена как пригодная для использования в качестве обслуживания. оборудование. Если панель здания B будет содержать более шести выключателей сейчас или в будущем вы должны обеспечить отключение здания означает в виде главного выключателя или в разъединителе перед Панель здания B, которая расположена на или в здании B.
Проблема паразитного тока вызвана работой механизма подачи проволоки с тремя вместо четырехпроводного механизма подачи с отдельным EGC. Поскольку вам нужно соедините заземленный токопроводящий провод с землей в каждом здании если вы не используете отдельный EGC с фидером, токи нейтрали будет разделен между нейтральным проводником и землей. Это может вызвать ступенчатый потенциал на поверхности земли между двумя здания, к которым некоторые животные чрезвычайно чувствительны.
Еще раз лучше всего использовать механизм подачи с четырьмя проволоками, хотя код позволяет использовать трехпроводной механизм подачи при отсутствии других токопроводящих путей между корпусами.
Независимо от того, какой фидер вы используете, вы должны построить заземляющий электрод. система в каждом здании, снабженная более чем одной ответвленной цепью. – Том Х

Есть старый блок предохранителей? Что нужно знать о продаже дома

Викторианский стиль, модерн середины века, ар-деко, колониальный стиль и так далее – покупатели ценят старые дома с красивой архитектурой и шармом. Но их роман с историей заканчивается тем, что устаревшие электрические системы все еще работают на оригинальной проводке. А старый блок предохранителей, хотя технически он не запрещает вам продавать дом, снизит его стоимость и вызовет другие проблемы с продажей.

«В Северной Каролине вы можете продать дом со старым блоком предохранителей», – объясняет Рассел Винг, самый продаваемый агент по недвижимости в районе Шарлотт, штат Северная Каролина. «Однако у кредиторов и страховых компаний есть большая проблема с домами, в которых вместо современной панели выключателей установлены старые коробки предохранителей».

Честно говоря, замена старого блока предохранителей часто является лучшим вариантом, чем попытка продать дом, который не соответствует сегодняшним стандартам – и замена может стоить не так дорого, как вы думаете, в зависимости от общей проводки в вашем доме.С помощью этого руководства вы получите небольшую справочную информацию о бытовых электрических системах, а также советы экспертов о вариантах продвижения вперед с продажей.

Источник: (Ashley Byrd / Unsplash)

Краткая история электрических систем (и почему это важно для продажи вашего дома)

Томас Эдисон начал освещать страну в 1880-х годах, но к 1925 году только половина всех домов в США была электричеством. Эта ранняя мощность была не очень надежной – всего 120 вольт и 30 ампер, стандарт, который оставался до начала 1950-х годов.

По мере роста спроса и использования электроэнергии, стандарт увеличивался до 240 вольт с помощью блока предохранителей на 60 ампер в 1950-х и начале 1960-х годов. К середине 1960-х ранние версии современной распределительной коробки автоматического выключателя стали стандартом в области электротехники.

Как “запорный” клапан для вашего электрического

Блоки предохранителей и панели автоматических выключателей служат одной и той же цели: защищать вашу электрическую систему путем размыкания цепи, если через вашу систему начинает течь слишком большой электрический ток.

Функционально, главное отличие состоит в том, что в старом блоке предохранителей нить накала сгорает при скачках напряжения, поэтому перегоревшие предохранители необходимо заменить. В коробках выключателей цепь размыкается электромагнитом, который можно легко сбросить, потянув за рычаг.

Повышенные требования к электричеству в современном доме

Но замена предохранителей – не главное неудобство старого блока предохранителей; Дело в том, что устаревшие системы блоков предохранителей не предназначены для для удовлетворения электрических требований современного семейства.

Когда вы добавляете сотовые телефоны, телевизоры, компьютеры и другую электронику к освещению и приборам, для работы с которыми электрические системы были изначально разработаны, старая система с предохранителями на 60 А не может сравниться с услугами, предоставляемыми современной современной услугой на 200 А в новых домах.

Ни одному покупателю не нужен дом, в котором перегорит предохранитель, если вы используете микроволновую печь во время зарядки телефона. Не говоря уже о возникающих угрозах безопасности.

Источник: (Радек Гржибовски / Unsplash)

Для справки: опасность, связанная с блоком предохранителей

Коробки предохранителей

не так надежны и эффективны, как коробки автоматических выключателей, но вопреки распространенному мнению, коробки предохранителей автоматически не небезопасны.Опасность возникает, когда домовладельцы модифицируют старые коробки предохранителей, чтобы обеспечить более высокое потребление электроэнергии.

Чаще всего это делается путем установки предохранителей большего размера в старые коробки предохранителей, чем они предназначены для работы. Например, установка предохранителя на 60 А в блок предохранителей, рассчитанный на 30 А, может предотвратить перегорание предохранителей, но вы перенапрягаете устаревшую электрическую систему, что создает опасность пожара.

«Ежегодно в нашей стране от электрических пожаров погибает несколько человек. Если у вас старый блок предохранителей, просто положите на него руку, и он будет теплым », – советует Винг.

Как продать дом, в котором стоит старый блок предохранителей?

У вас есть три основных варианта, если вы продаете дом, в котором все еще есть старый блок предохранителей. Вы можете заменить его, снизить запрашиваемую цену или продать как есть – ярлык, который, скорее всего, понравится покупателям и инвесторам за наличные.

Давайте рассмотрим каждый вариант более подробно:

1. Заменить блок предохранителей на современный щиток выключателя

Стоимость обновления электрических систем – главная причина, по которой продавцы дома уклоняются от замены старых блоков предохранителей перед продажей.По словам Fixr, ремонт дома площадью 2000 квадратных футов в среднем стоит около 8 500 долларов.

Хорошая новость заключается в том, что не всегда нужно полностью перестраивать дом, когда вы меняете старый блок предохранителей на новую панель выключателя.

«Необходимость ли вам перемонтировать дом при замене старого блока предохранителей зависит от возраста дома. Если в вашем историческом доме есть старая ручка и трубчатая проводка, которые могут закоротить и вызвать пожар, их необходимо заменить », – объясняет Винг. «Но во многих случаях вы можете просто заменить сам блок предохранителей на блок автоматического выключателя в домах, построенных в 60-х, 50-х или даже в конце 1940-х годов.Если вы просто вставляете новый блок предохранителей, вы, вероятно, потратите 1500 долларов “.

2. Стоимость дома с учетом устаревшей системы (и любого другого необходимого ремонта)

Вариант два требует снижения вашей цены на листинге, чтобы учесть перенос затрат на обновление блока предохранителей (и, возможно, вашей проводки) на покупателя.

Если вы продаете на рынке продавца или размещаетесь в районе, заполненном устаревшими электрическими системами, вы можете обойтись снижением цены исключительно на основе оценки затрат на замену блока предохранителей и перенастройку проводов от лицензированного электрика.

Однако, если ваш дом – один из последних со старым блоком предохранителей или ваш рынок вял, вам нужно будет снизить цену еще больше, чтобы получить предложение. В этом случае снижение цены может стоить вам на тысячи долларов больше, чем те 1500–8000 долларов, которые вы потратили на обновление блока предохранителей и проводки.

Даже если вы получите приличное предложение на свой дом со старым блоком предохранителей, это не значит, что продажа будет закрыта.

Дом – это, по сути, страховой полис кредитора от потенциального невыполнения заемщиками своей ипотеки.Если покупатель не сможет обеспечить своевременные платежи, банк может лишить права собственности на имущество и продать его, чтобы компенсировать свои убытки. Учитывая, что на карту поставлено так много, ипотечные компании неохотно ссужают ссуды на дома с потенциальной пожароопасностью старого блока предохранителей.

«Меньше всего вам нужно приблизиться к закрытию продажи дома, а затем бум, оценщик говорит, что мы должны заменить старый блок предохранителей до закрытия продажи», – объясняет Винг.

3. Продайте свой дом как есть покупателю за наличные

Варианты два и три могут звучать одинаково, но есть одна очень большая разница: покупатель за наличные не обращается к кредитору, поэтому нет шансов, что оценка со старым блоком предохранителей погубит сделку.

Вы также продаете недвижимость «как есть», а это означает, что вы можете избежать переговоров по поводу цены после инспекции или каких-либо запросов на ремонт. Покупатели за наличные – это чаще всего инвесторы, планирующие сдать недвижимость в аренду или переоборудовать, поэтому они в любом случае собираются заменить основные компоненты в рамках своих планов реконструкции.

Вы также сможете быстро закрыть график. Хотя это может быть быстрый и простой способ разгрузить дом без хлопот и затрат на замену старого блока предохранителей, это также означает, что вы, вероятно, получите меньше, чем справедливая рыночная стоимость дома в виде ценовой скидки.

Вы можете запросить предложение за наличные через платформу Simple Sale HomeLight, нашу сеть проверенных по всей стране покупателей недвижимости, которые покупают дома в любом состоянии. Просто расскажите нам немного о собственности, и мы подключимся к нашему кругу покупателей и свяжем вас с тем, кто предложит самую высокую цену. По нашим оценкам, цена дома на условиях «простой продажи» в среднем составляет 90–95% от рыночной стоимости, но в зависимости от покупателя она может быть меньше.

Источник: (Federica Giusti / Unsplash)

Часто задаваемые вопросы о продаже домов со старыми блоками предохранителей

Покупка старого дома с устаревшей электрической системой – это старая шляпа для инвесторов в недвижимость, но для покупателей первичного жилья перспектива покупки недвижимости со старым блоком предохранителей может их обеспокоить.Эти ответы на самые насущные вопросы помогут им успокоиться.

Является ли незаконным иметь старый блок предохранителей?

Нет, вас не отправят в тюрьму, если в вашем доме старый блок предохранителей. Иметь его определенно законно; однако ваш дом может не соответствовать требованиям кода.

Национальная ассоциация противопожарной защиты издает Национальный электротехнический кодекс, принятый всеми 50 штатами. NEC требует, чтобы автоматические выключатели были установлены снаружи вашего дома, чтобы в случае пожара пожарные могли немедленно отключить электрическую систему.

В старинных домах старые коробки предохранителей могут быть установлены в подвале, гараже или даже за панелью внутри дома. Это не только опасность пожара, но и может затруднить получение страховки домовладельца.

Можно ли получить страховку домовладельца с блоком предохранителей?

Трудно, но не невозможно получить страховку со старым блоком предохранителей. Некоторые страховые компании не застрахуют дом, если вы не замените старый блок предохранителей, но другие страховые компании это сделают.

«Вы всегда можете обратиться в свою страховую компанию, и есть вероятность, что ваш агент перестрахует имущество», – предлагает Wing.

Хотя вы, вероятно, сможете найти компанию, которая застрахует дом со старым блоком предохранителей, это будет недешево. Большинство страховых компаний взимают премию за страхование домов с блоками предохранителей повышенного риска по сравнению с распределительными коробками автоматических выключателей.

Да, вы можете продать дом со старым блоком предохранителей. Но должны ли вы?

Продать старый дом, в котором все еще сохранилась оригинальная проводка и старый блок предохранителей, может быть нелегко, но это определенно выполнимо. Независимо от того, планируете ли вы просто снизить цену или ищете покупателя за наличные, вы можете продать дом со старым блоком предохранителей и сэкономить время, усилия и расходы, заменив его современным блоком выключателей.

Однако, если вы хотите продать свой дом быстро и за большую сумму денег, разумным шагом будет заменить этот блок предохранителей перед включением в список.

Источник (размер изменен): (Джереми Раукман через Юридический кодекс Creative Commons)

NFPA – Прерыватели электрических цепей

Прерыватели электрических цепей, такие как AFCI (прерыватели цепи от дугового замыкания) и GFCI (прерыватели цепи при замыкании на землю), являются устройствами, требуемыми Национальным электрическим кодексом® (NEC®), которые разработаны специально для предотвращения пожаров и поражение электрическим током.

При установке по мере необходимости, AFCI и GFCI значительно сокращают количество несчастных случаев, которые естественным образом приводят к физическим потерям, поражению электрическим током и даже смерти.

AFCI (прерыватели дугового замыкания)

Согласно требованиям NEC, AFCI должны быть установлены во всех жилых помещениях. Как правило, это специальные автоматические выключатели AFCI, которые можно найти внутри вашей электрической панели или розеток в стене.

Итак, что делают AFCI? AFCI предназначены для обнаружения дуговых электрических неисправностей в вашей электрической системе, которые в противном случае могут остаться незамеченными, пока они не приведут к возгоранию.Возникновение дугового пробоя может быть вызвано такими простыми вещами, как вбивание гвоздя в стену, чтобы повесить картину, или включение прибора в розетку с неисправным электрическим шнуром. Если гвоздь соприкасается с электрическим проводом или шнур имеет дефект, может возникнуть электрическая дуга, которую редко можно увидеть. Однако устройство AFCI обнаружит аномальную дугу в электрической системе и при обнаружении разомкнет цепь.

Основные сведения о AFCI:

• Все AFCI должны устанавливаться квалифицированным электриком.
• В домах, которые были построены до того, как NEC требовал AFCI, или в домах, построенных в штатах, электрические коды которых не соответствуют требованиям NEC по устранению дугового замыкания, могут не быть установлены прерыватели дугового замыкания. Хотя AFCI в настоящее время не может быть установлен в вашем доме, попросите лицензированного электрика установить защиту AFCI для вашей безопасности.
• Все AFCI должны проверяться при первоначальной установке и, как минимум, ежемесячно в дальнейшем, чтобы убедиться, что они работают должным образом.

GFCI (прерыватели цепи замыкания на землю)

GFCI требовались NEC с 1971 года. Первоначально они требовались для всех уличных розеток, а ванные комнаты были добавлены в качестве требования в 1975 году. Согласно ESFI, с тех пор требуемые площади для GFCI выросли благодаря огромному успеху, который они получили. пришлось в сокращении числа смертей от электрического тока. С момента их внедрения в 1971 году количество смертей от электрического тока снизилось на 83%, а количество смертельных случаев, вызванных именно потребительскими товарами, снизилось на 95%.

Устройства GFCI

предназначены для защиты людей от опасных замыканий на землю, которые могут возникнуть в результате подключения неисправных приборов или проводного оборудования. При правильном изготовлении, установке и обслуживании GFCI по существу исключает возможность возникновения электрического разряда или возникновения пожара из-за замыкания на землю в системе. Если замыкание на землю происходит в стандартной розетке, это приведет к срабатыванию автоматического выключателя или розетки GFCI, которая питает его.

Основные сведения о GFCI:

• Все GFCI должны быть установлены квалифицированным электриком.
• Все GFCI должны проверяться при первоначальной установке и, как минимум, ежемесячно в дальнейшем, чтобы убедиться, что они работают должным образом.

Советы по безопасности

• Все AFCI и GFCI, как автоматические, так и автоматические, должны быть установлены квалифицированным электриком.
• Проверяйте AFCI и GFCI после установки и раз в месяц в дальнейшем, чтобы убедиться, что они работают правильно.
• Немедленно замените неисправные AFCI и GFCI.Неисправное устройство может создать ложное чувство безопасности у тех, кто не знает, что оно нефункционально.
• Выбирайте AFCI и GFCI с маркировкой независимой испытательной лаборатории и всегда следуйте инструкциям производителя.

Лучшие поставщики и производители автоматических выключателей в США и во всем мире

Кратко:

Автоматические выключатели – это электрические устройства, которые автоматически прерывают ток, когда он превышает определенный уровень в электрической цепи, главным образом из соображений безопасности. Мы чаще всего сталкиваемся с автоматическими выключателями в наших домах или офисах, где они используются, чтобы избежать перегрузки электрических систем на месте. Автоматические выключатели могут быть небольшими, с номинальными характеристиками, подходящими для работы с одним отдельным устройством, или достаточно большими, чтобы защитить электроснабжение всего города. Автоматические выключатели бывают нескольких разновидностей в зависимости от класса напряжения, типа конструкции, типа прерывания и конструкции, и включают в себя низковольтные, магнитные, термомагнитные, магнитно-гидравлические, обычные выключатели или выключатели среднего и высокого напряжения, и это лишь некоторые из них. наиболее распространенные.

Поставщики автоматических выключателей в США

В таблице 1 ниже и в следующих за ней параграфах мы представляем 10 ведущих американских поставщиков автоматических выключателей. В таблице указаны название поставщика, город / штат, год его основания и расчетный годовой объем продаж в долларах США.

Таблица 1 – Поставщики автоматических выключателей из США

Примечания:

* Ориентировочные объемы продаж указаны в миллионах долларов США и указаны в профиле компании на сайте Thomasnet.com

Краткие сведения о компании

In Commerce, CA, ROMAC обслуживает и поставляет быстрые электрические решения для ряда приложений. Они имеют обширный опыт в области проектирования, установки и продаж в области электрооборудования.

со штаб-квартирой в Кливленде, Огайо, BDI поставляет широкий спектр продукции и оборудования для автомобильной, пищевой, коммунальной, целлюлозно-бумажной, горнодобывающей и транспортной промышленности.

Bruce Electric Equipment Corp. в Линденхерсте, штат Нью-Йорк, поставляет широкий ассортимент электрооборудования, включая трансформаторы, распределительные устройства, преобразователи и генераторы.

Snap Action, Inc. в Маунтинсайде, штат Нью-Джерси, специализируется на производстве тепловых и возвратных автоматических выключателей, которые обладают конкурентоспособными миниатюрными размерами и надежностью.

Perfect Switch в Сан-Диего, Калифорния, проектирует и производит простые в использовании и надежные электрические устройства, включая переключатели, реле, изоляторы, разъединители, диоды, автоматические выключатели и многое другое.

SCHURTER Electronic Components в Санта-Роза, Калифорния, производит предохранители, соединители, автоматические выключатели, системы ввода, продукты EMC и многие другие связанные электронные компоненты, как следует из их названия.

Steven Engineering в Южном Сан-Франциско, Калифорния, занимается распространением средств промышленной автоматизации, электрических и пневматических средств управления и компонентов для различных отраслей от широкого круга производителей.

French Gerleman в Сент-Луисе, штат Миссури, обслуживает коммерческую, строительную, государственную, промышленную и солнечную отрасли, поставляя средства автоматизации, электроснабжения, передачи данных, безопасности и механической передачи энергии.

WAGO Corp. в Джермантауне, штат Висконсин, специализируется на электрических системах подключения для автомобильной, железнодорожной, энергетической, производственной, морской, светотехнической и строительной отраслей.

Thermal Devices в Маунт-Эйри, штат Мэриленд, продает электрические устройства и устройства управления двигателями, промышленные нагреватели, устройства управления температурой и технологическими процессами, а также датчики температуры от десятков производителей.

Поставщики автоматических выключателей в США, соответствующие статусу разнесения

Для случаев, когда бизнес ведется с отделениями правительства США, Министерства обороны, муниципалитетов штатов и местных муниципалитетов, а также с некоторыми более крупными корпоративными организациями, могут существовать требования, определяющие обязательные требования к расходам при закупке таких продуктов, как автоматические выключатели.Эти требования могут указывать на то, что определенный процент общих расходов должен приходиться на поставщиков, обладающих различным статусом собственности. Разнообразные предприятия, как правило, представляют собой небольшие компании, владельцы которых имеют право на статус разнообразия на основании таких критериев, как принадлежность и управление женщинам, принадлежность меньшинству или ветеранов, чтобы назвать несколько случаев.

Чтобы помочь в предоставлении информации, относящейся к этим случаям, в таблице 2 ниже представлен дополнительный список пяти ведущих американских поставщиков автоматических выключателей, которые соответствуют статусу разнесения.В таблице указаны название поставщика, город / штат, год основания компании, расчетный объем продаж в долларах США и конкретная (-ые) классификация (-и) разнообразия, на которую распространяется данная компания.

Таблица 2 – Поставщики автоматических выключателей в США, которые соответствуют статусу разнесения

* Ориентировочные объемы продаж указаны в миллионах долларов США и указаны в профиле компании на Thomasnet.com

Краткие сведения о компании

Компания «Братья Фельдман» по электропитанию.в Патерсоне, штат Нью-Джерси, является семейным дистрибьютором высококачественных электрических товаров, включая освещение, проводку, кабели, ручные инструменты, нагревательное оборудование и автоматические выключатели.

Gainesville Industrial Electric в Гейнсвилле, Джорджия, продает широкий спектр электротехнической продукции, включая двигатели, насосы, редукторы и приводы. Они также обеспечивают ремонт и обслуживание любой продаваемой продукции.

Bailey Motor Equipment Co. в Орландо, Флорида, обслуживает сельское хозяйство, промышленность, нефтегазовую, автомобильную и морскую промышленность качественным моторным оборудованием и электрическими компонентами.

Altech Corp. во Флемингтоне, штат Нью-Джерси, имеет обширный перечень электрических компонентов и устройств, включая соединители, предохранители, источники питания и переключатели, для промышленной, медицинской и автоматизированной промышленности.

Powertech Controls Co., Inc. в Ронконкоме, штат Нью-Йорк, занимается распространением электрических и электронных средств автоматизации и компонентов, специализируясь на продукции для защиты цепей для электроэнергетики, транспорта и OEM-рынков.

Топ-5 мировых производителей автоматических выключателей и сопутствующих товаров

Мировой рынок автоматических выключателей оценивается в 8 долларов.68 миллиардов к 2022 году. Прогнозируется, что из-за потребности развивающихся стран в электроэнергии и развития технологий использования возобновляемых источников энергии потребность в этом устройстве будет продолжать расти. Что касается устройств защиты цепей, а именно производителей автоматических выключателей, предохранителей и реле, то мы вошли в пятерку ведущих мировых производителей.

Таблица 3 – Ведущие мировые производители устройств защиты цепей

Компания *	Расположение штаб-квартиры (город / регион)	Страна	Выручка (2017 г., в миллиардах) **
ABB	Цюрих	Швейцария	$ 34.31
General Electric	Бостон, Массачусетс	США	$ 122,1
Сименс	Мюнхен	Германия	$ 83,05
Eaton	Дублин	Ирландия	$ 20,4
Schneider Electric	Rueil-Malmaison	Франция	$ 18.9

Примечания:

* Ведущие мировые поставщики по данным Business Wire (https: // www.businesswire.com/news/home/20170925005939/en/Top-5-Vendors-Circuit-Breaker-Fuse-Relay)

** Выручка в миллиардах долларов США, полученная из следующих источников:

https://new.abb.com/docs/default-source/investor-center-docs/annual-report/annual-report-2017/abb-group-annual-report-2017-english.pdf

https://www.ge.com

https://www.siemens.com

https://www.schneider-electric.com/ww/en/documents/financial2/2018/02/15-presentation-full-year-results-2017-tcm50-362638.pdf

http://www.eaton.com/us/en-us/company/investor-relations/investor-toolkit/financial-reports/2017-annual-report.html

Краткие сведения о компании

ABB имеет представительства в более чем 100 странах, но головной офис находится в Цюрихе, Швейцария. Продукция ABB ориентирована на коммунальные услуги, транспорт и инфраструктуру, а также предоставляет решения в области энергетики, управления и автоматизации по всему миру.

Собственная компания США, General Electric со штаб-квартирой в Бостоне, Массачусетс, обслуживает широкий спектр отраслей, включая авиацию, освещение, энергетику, транспорт, нефть и газ.Электрические компоненты, такие как автоматические выключатели, относятся к их сетевым решениям и промышленным подразделениям.

Компания «Сименс» по всему миру со штаб-квартирой в Мюнхене, Германия, имеет специальные подразделения по линейке продуктов, включая строительные технологии, энергетику и газ, производство электроэнергии, здравоохранение, ветроэнергетику и распределение электроэнергии, где находятся автоматические выключатели и связанные с ними компоненты.

Eaton из Дублина, Ирландия гордится тем, что обеспечивает надежное, эффективное, безопасное и устойчивое управление энергопотреблением.На рынках технологий, транспорта, энергетики и инфраструктуры их продукция используется более чем в 175 странах мира.

Schneider Electric со штаб-квартирой в Рюэй-Мальмезон, Франция, специализируется на продуктах управления энергопотреблением и автоматизации, используемых в домах и зданиях, центрах обработки данных и инфраструктурных приложениях. Продукты классифицируются по месту их применения и распределению напряжения.

Заключение

Выше мы перечислили три группы ведущих дистрибьюторов и производителей автоматических выключателей в США и во всем мире.Для получения дополнительной информации и информации о более чем 900 поставщиках автоматических выключателей посетите платформу Thomas Supplier Discovery Platform.

Дополнительные источники

1. https://www.prnewswire.com/news-releases/global-circuit-breaker-market-2017-2022-868-bn-opportunities-in-upcoming-smart-cities-aging-power-infrastructure–hvdc -transmission-300584507.html
2. https://study.com/academy/lesson/what-is-a-circuit-breaker-types-lesson-quiz.html

Прочие электротехнические изделия

Другие статьи ведущих поставщиков

Ведущие компании в области систем машинного зренияСледующая статья »

Больше от компании Electric & Power Generation

Электросхема

– Студенты | Britannica Kids

Введение

© Открыть индекс

Электрическая цепь – это путь для передачи электрического тока.Когда электрический ток проходит по цепи, электрическая энергия тока передается устройствам, которые преобразуют ее в другие формы энергии, которые могут выполнять работу, например, обеспечивать питание осветительных приборов, приборов и других устройств.

Понимание токовых и электрических цепей имеет решающее значение для понимания того, как работает электричество. Электрический ток – это поток заряженных частиц, включая электроны, протоны и ионы. Ток описывается как постоянный или переменный, в зависимости от того, как заряды движутся по цепи.В постоянном токе (DC) электрические заряды всегда движутся по цепи в одном и том же направлении. В переменном токе (AC) заряжает импульсами вперед и назад много раз в секунду, когда ток проходит через цепь. Для подробного обсуждения электрического тока, см. электричество.

Электрические цепи могут быть простыми или сложными, но все цепи состоят из трех основных компонентов: проводов, по которым через цепь проходит ток; устройство, такое как лампа или двигатель, которое использует ток для выполнения какой-либо работы; и источник питания, такой как аккумулятор или генератор.Дома и другие большие здания получают электроэнергию от генераторов электростанции. ( См. электрическая мощность.)

Интерактивная

Британская энциклопедия, Inc.

Чтобы схема работала, все ее части должны быть соединены. Когда все части соединены, цепь замыкается и ток течет свободно. Когда часть не подключена, цепь разомкнута и ток прекращается. Выключатель может использоваться для включения и выключения тока в цепи. Щелчок выключателя лампы замыкает ее цепь.Это позволяет току течь свободно, и лампа загорается. Выключение переключателя приводит к разрыву или размыканию цепи – ток прекращается, и лампа гаснет.

Серия

и параллельные схемы

Британская энциклопедия, Inc.

Есть два основных типа электрических цепей – последовательные цепи и параллельные цепи.

Схема серии

Encyclopdia Britannica, Inc.

Последовательная цепь состоит из единственного пути, по которому может течь электричество. Все части последовательной цепи – источник питания, провода и устройства – подключаются по одному и тому же пути; устройства подключаются друг за другом, без ответвлений.Ток проходит через одно устройство, затем через следующее и так далее.

Сила тока одинакова в каждой точке последовательной цепи. Однако величина тока для каждого устройства в последовательной цепи уменьшается по мере того, как в схему добавляется больше устройств. Например, когда вы добавляете источники света в последовательную цепь, каждый свет будет гореть тусклее, чем раньше. Чем больше добавлено источников света, тем меньше тока доступно для каждого источника света. Однако ток никогда не «расходуется» в последовательной цепи, независимо от количества добавленных устройств.

Если одно устройство в последовательной цепи сгорает или отключается, вся цепь разрывается – ток прекращается, и все устройства перестают работать. Последовательные схемы чаще всего используются в фонариках, праздничных огнях и других простых устройствах.

Параллельная цепь

Параллельная цепь содержит несколько путей или ответвлений. Каждое устройство в параллельной цепи находится в отдельной ветви. Ток, протекающий по параллельной цепи, делится, достигая каждой ветви.Поскольку через каждую ветвь протекает только часть общего тока, величина тока в разных точках параллельной цепи различна.

Ток в каждой ветви параллельной цепи отдельный; поэтому добавление ответвлений (и устройств) не влияет на величину тока, доступного для каждой ветви. Каждый источник света, который вы добавляете в параллельную цепь, будет светиться так же ярко, как и другие, если каждый новый источник света добавлен в свою собственную ветвь.

Поскольку каждая ветвь в параллельной цепи отделена от других ветвей, устройство в одной ветви можно включать или выключать, не затрагивая другие.Если одно устройство в параллельной цепи выйдет из строя или отключится, устройства в других ветвях будут продолжать работать. Параллельные схемы используются в домах, школах, офисах – везде, где важно поддерживать работу нескольких устройств, даже если одно из них перегорает.

Измерение электроэнергии

Электрическую энергию в цепи можно измерить как по току, так и по напряжению. Ток – это скорость, с которой заряд протекает через цепь, тогда как напряжение измеряет, насколько силен этот заряд в данной точке.Аналогия с током и напряжением – вода, протекающая по трубе: сила тока аналогична количеству воды, протекающей по трубе в секунду; Напряжение похоже на меру того, насколько сильно вода проталкивается через заданную точку.

Электрический ток измеряется как количество заряда (количество заряженных частиц), проходящее через точку в цепи за секунду. Ток измеряется в амперах или амперах с помощью амперметра; символ ампер – A. Один ампер равен 6.25 × 10 ¹⁸ заряженных частиц, протекающих по контуру в секунду.

Для измерения тока в цепи амперметр подключается последовательно к устройству в цепи. Чем больше заряда (частиц) проходит между прибором и амперметром, тем больше ток.

Напряжение – это мера силы тока в цепи. Это то, что «проталкивает» ток через цепь к устройству. В частности, напряжение измеряется как разница в электрической энергии между двумя точками в цепи.Напряжение измеряется в вольтах с помощью вольтметра; символ для вольт – V.

Для измерения напряжения, достигаемого устройством в цепи, параллельно с устройством подключают вольтметр. Чем больше разница в количестве электроэнергии между точками подключения, тем сильнее напряжение устройства.

Электропроводка в вашем новом доме для повышения эффективности

Гектор Седа

Когда вы строите новый дом, очень важно тщательно спланировать проект с учетом ваших будущих потребностей в энергии.Найдите время, чтобы изучить и тщательно обдумать лучшие для вас варианты – и начните как можно скорее. После того, как провода будут проложены в стенах и оборудование установлено, оно станет вашим, равно как и расходы на электроэнергию.

Поговорите с Сначала профессионалом

Важно учитывать любые дополнения, которые могут потребоваться в будущем. Если у вас есть бассейн или гидромассажная ванна в вашем 5-летнем плане, возможно, потребуется больше электроэнергии, чем требуется немедленно.Обновление вашего сервиса позже может иметь большее влияние на ваш кошелек, чем установка более высокого уровня сервиса, необходимого изначально.

Разумно потратить время и деньги на архитектора, консультанта по энергетике и / или инженера-электрика, которые помогут выбрать для вас лучший вариант. Они могут рассчитать потребление энергии для необходимой вам электроэнергии и дать вам четкое представление о том, что вам нужно. Они также будут держать вас в рамках кодексов, правил и любых местных постановлений. В конце концов, вы не хотите устанавливать что-либо только для того, чтобы обнаружить, что это запрещено.Удаление ненадлежащей проводки или попытка получить отклонение от вашего местного совета по планированию означает, что на ваш новый дом будет потрачено больше времени и средств.

Начни с кухни

В то время как розетки в спальне, гостиной и семейной комнате часто находятся на расстоянии от 10 до 12 футов (так что каждая точка на стене находится в пределах 6 футов от розетки), кухонные розетки над столешницей или фартуком обычно должны быть расположены через каждые четыре фута. Дополнительные розетки на кухне позволяют удобно и безопасно пользоваться мелкой бытовой техникой и предотвращают прокладывание шнуров через прилавок или комнату.Вы захотите подумать о дополнительных розетках для вывоза мусора, встроенных духовках и микроволновых печах, зарядной станции и любых других устройствах, которые могут не стоять на кухонном столе.

На кухне все розетки должны быть защищены прерывателями цепи замыкания на землю (GFCI). Это может быть выполнено путем установки автоматического выключателя GFCI на электрическую панель или с помощью розеток GFCI (узнаваемых по кнопкам «сброса» и «тестирования» на них). Поскольку вода и электричество находятся на кухне в непосредственной близости друг от друга, существует повышенная опасность поражения электрическим током.GFCI отключают питание в течение миллисекунды после контакта с водой, предотвращая травмы. Они считаются стандартной частью требований национального электротехнического кодекса, когда вода и электричество находятся в пределах трех футов друг от друга. Также важно время от времени проверять розетки GFCI, нажимая кнопку сброса, чтобы увидеть, не срабатывает ли выключатель внутри.

Не забудьте ванну

Ванные комнаты – еще одно пространство, где вода и электричество находятся рядом друг с другом.Вам нужно будет установить GFCI на всех торговых точках в соответствии с национальным кодексом. В ванных комнатах – и, в частности, в фенах – обычно используется много электроэнергии, особенно когда они совмещены с прачечными, в которых есть стиральные и сушильные машины. Поговорите со своим электриком, чтобы убедиться, что у вас достаточно розеток и силы тока для ваших нужд.

Выбирайте розетки и силу тока с умом

Помимо кухни и ванной, вы можете выбирать из множества различных типов розеток. Сила тока или амперы – это способ определить количество электричества, протекающего по проводу.Стандартная электрическая мощность розеток составляет 15 и 20 ампер. Обратите особое внимание на советы электрика относительно используемой силы тока. Не следует использовать слишком маленький провод для подключения автоматического выключателя к розетке с высокой нагрузкой; это приведет к нагреву провода и срабатыванию автоматического выключателя.

Большинство цепей в доме на 15 или 20 ампер. Для более крупных приборов требуется большее количество – от 20 до 60 ампер, в зависимости от прибора – из-за количества электроэнергии, которое требуется для их работы.Например, электрическая плита или посудомоечная машина потребуют более высокой силы тока, чем блендер или тостер. Электрическим водонагревателям потребуется даже более высокая сила тока, чем другим бытовым приборам. Если вы когда-либо не уверены в том, какая сила тока необходима для ваших нужд, попросите лицензированного электрика произвести расчеты для правильного размера используемого прерывателя, провода и розетки.

Планирование панелей автоматических выключателей

Панель, на которой расположены автоматические выключатели, называется главной платой.Каждый выключатель должен иметь этикетку для быстрой и легкой идентификации. По мере роста ваших потребностей в электричестве – например, путем добавления бассейна или дополнительных приборов к вашему дому – вам может потребоваться установка дополнительной панели для обработки амперной нагрузки. Если вы живете в районе, где часто бывают перебои в подаче электроэнергии, вы можете установить панель безобрывного переключателя, которая автоматически переключается на генератор в течение нескольких секунд после отключения электроэнергии. Если вы когда-нибудь увидите трещины или следы ожогов на автоматическом выключателе, розетке или переключателе, немедленно вызовите электрика, чтобы определить причину и устранить ее.

Заранее спланировав свои потребности, вы можете гарантировать, что ваша новая электрическая система будет бесперебойно работать в течение многих лет.

Гектор Седа имеет более чем 40-летний опыт работы в жилищном, коммерческом и медицинском строительстве.
